1g fe beams двигатель: технические характеристики мотоа

Тойотовский двигатель 1G FE BEAMS создавался как спортивная вариация 1G FE — одного из самых надёжных агрегатов в своём классе. Серию G начали производить в 1979 году для заднеприводных машин Тойота среднего и бизнес-класса. Главной задачей было создать новый мотор взамен устаревшей серии М. Для этого инженеры поработали над облегчением конструкции, улучшением топливной экономичности и эргономики.

Технические характеристики двигателя Toyota 1G FE

1G FE представляет собой 6-цилиндровый блок с 24-клапанной головой и рабочим объёмом 2,0 л. На цилиндр приходит по 4 клапана, которые работают от двух валов, расположенных в ГБЦ. Ремень ГРМ приводит распредвал, коленвал и водяную помпу. Смазка подаётся под давлением и разбрызгиванием.

Первая версия мотора 1G FE была представлена в 1988 году. Через 8 лет агрегат доработали, но более знаменательным событием стал выпуск обновлённой модели спустя 10 лет под индексом 1G FE BEAMS. Что расшифровывается, как «суперсовременный двигатель с новейшими системами».

Технические характеристики 1G FE	Стандартная модель 1988 и 1996 гг	Модификация BEAMS 1998 г
Объём, л	1,988
Диаметр цилиндра, мм	75
Ход поршня, мм	75
Отношение объёма цилиндра к объёму камеры сгорания	9.6	10
Мощностная характеристика, л.с./об/мин	135/5600 140/5750	160/6200
Крутящий момент, Нм при 4000 об/мин	180, 185	200
Минимальные обороты в мин	750 — 800
Евро норма	2	3
Объём масла для задне- и полноприводных, л	4,0/4,2	3,8/4,2
Тип смазки	5W-20, 5W-30 SJ	5W-20 Sl/GF-3
Вес двигателя 1G-FE, кг	180	160

ДВС работает в паре как с механикой W55, W57, J160, так и автоматами А42DE A340.

Расчётный срок службы агрегата — 300 тыс. км. Но в массе, у заботливых хозяинов, 1G FE ходит свыше 400 — 500 тыс. км, и относится к «миллионникам 90-х».

Модификации

С августа 1998 года выходит новая версия мотора – 1G FE Beams. С системой VVT-i и повышенной мощностью 160 л. с. при 6200 оборотах.
В 1996 году был проведен небольшой рестайлинг двигателя 1G FE Beams. Показатель максимальной мощности увеличился до 140 лошадиных сил, а крутящий момент составил 185. Улучшить мощностные характеристики удалось за счет перенастройки блока управления двигателя 1G FE Beams и переводом мотора с 92 бензина на Аи 95. Впрочем, большинство автовладельцев с успехом эксплуатируют свои автомобили с этим двигателем на бензине А-92, и какие-либо нарекания по надежности и динамике автомобиля отсутствуют.
В 1998 году мотор был существенно изменен. Он получил новую ШПГ, обновленный коллектор с возможностью регулировки геометрии, обновленную систему фаз газораспределения, полностью электронную дроссельную заслонку. Также на 1G FE Beams была изменена система зажигания.

Особенностью модификации двигателя 1G FE Beams является отсутствие гидрокомпенсаторов зазора клапанов, поэтому у 1G FE регулировка клапанов выполняется каждые 20 тысяч километров пробега. Отметим, что регулировка клапанов 1G FE не представляет сложности и при определенном опыте работы может быть выполнена самостоятельно автовладельцем.

Проведенный рестайлинг 1G FE Beams позволил увеличить мощность двигателя до 160 лошадиных сил при 6200 оборотах двигателя. Была устранена проблема с появлением масляной течи из-под клапанной крышки и заменены датчики давления масла, которые также часто выходили из строя и требовали дорогостоящей замены.

Двигатель 1G FE Beams зарекомендовал себя исключительно с положительной стороны. Надежный, простой в эксплуатации и ремонте, с отличными динамическими и техническими характеристиками.

Единственный его недостаток – малая мощность. В середине двухтысячных годов с двух литров рабочего объема удавалось с легкостью снимать более 200 лошадиных сил, тогда как даже в рестайлинговой версии этот мотор выдавал лишь 160 лошадиных сил. Именно по причине морального старения этот ДВС и был снят с производства в 2007 году.

Описание устройства мотора 1G FE

Стоковая модель

Первая разработка серии G с обозначением 1G EU, представляла собой чугунный блок с 6 цилиндрами, расположенными в ряд, и головкой на 12 клапанов. Мощность мотора достигала 125л.с./5400, а крутящий момент — 160Нм/4400. Последующие доработки конструкции помогли усилить характеристики и улучшить работу систем. Однако, рабочий объём двигателя, 1988 куб. см, размер цилиндра и ход поршня по 75 мм, остались неизменными для всей линейки.

При разработке Toyota 1G FE перед заводом стояла задача создать компактный современный двигатель взамен 1G EU. Для этого использовали узкую ГБЦ, ранее сконструированную инженерами Yamaha, в которую поместились 24 клапана: по 2 впуска и 2 выпуска на цилиндр. Блок цилиндров оставили чугунным.

Газораспределительный механизм построили по схеме DOHC с двумя распредвалами. Впускной вал приводился зубчатым ремнём, выпускной — от шестерни Twincam. Для регулировки теплового зазора использовали толкатели с регулировочными шайбами. Ремень ГРМ приводил также водяной насос и натягивался с помощью роликов.

Двигатель 1G FE работал под управлением ЭБУ. Инжекторную систему впрыска оснастили MAP-сенсором. Система зажигания работала от трамблера, который получал высокое напряжение от катушки. Первая модель агрегата не получила сложных электронных устройств.

Модернизация

В 1996 году вышла рестайлинговая версия 1G FE. Инженеры обновили систему управления, доработали форсунки. В результате удалось повысить мощность движка на 5 л. с. Настоящее обновление началось в 1998 году, когда потребовалось создать форсированный двигатель для Altezza на базе существующего задела.

В результате модернизации ДВС 1G FE с приставкой BEAMS превратился в самостоятельный агрегат, имеющий мало общего со стоковой версией. Поменялась конструкция головки, шатунно-поршневая группа, форсунки. Теперь на днищах поршней отсутствовали выточки. Для регулировки зазоров установили толкатели со сменными стаканчиками.

Для оптимизации работы мотора внедрили электронные системы:

систему впуска оснастили системой изменения фаз газораспределения VVT-i. Теперь на 6000 оборотах стандартный кулачок распредвала замещался кулачком с другим профилем, что позволило нарастить тягу для уверенного разгона;
дроссельную заслонку заменили на электронную ETCS;
впускной коллектор получил изменяемую геометрию, благодаря установке электропневмоклапана ACIS;
контактное зажигание заменили на DIS6 — «систему зажигания без распределителя». Теперь на каждый цилиндр приходила своя катушка,что повысило точность и надёжность системы.

BEAMS стал мощнее, экономичнее и экологичнее предшественника. Степень сжатия повысили до 10 к 1. Экологические нормы выросли с Евро-2 до Евро-3.

Последний из коллекции 1G

В линейке двигателей 1g Тойоты в 1992 году был выпущена последняя модификация. Это был частый «гость» подкапотного пространства на «Crown», «Mark II». Вариация «1G-GZE» имел отличительный признак – он шел в паре только с автоматической коробкой передач. Водители могли колесить на168 л.с.

Качественные показатели японцы форсировали, выпустив в «лапы» международного авторынка, неплохой продукт. Что было сделано? Итак:

В двигателе «1G GZE» увеличился ресурс, устройство стало надежнее и лучше исполнять свои функции.
Он обладал хорошей ремонтопригодностью.
7 форсунок помогают выполнять «холодный» запуск.
Несмотря на вес чугунного цилиндрового блока, механизм справлялся с задачами.
Он один из немногих, не предъявляющих высокие требования к качеству смазочных средств.
Перегревов практически не бывает: так задумана конструкция.
Вращающий момент возможен с низкого оборота, что частенько сравнивают с преимуществами дизелей.
Настраивать холостой ход можно в рамках капремонта.

Многие жаловались на приличный расход горючего и еще некоторые дефекты.

Интересный факт! На каждом ТО лучше заняться регулировкой клапанов. Это делается по стандарту с помощью гаек. Отсутствие гидрокомпенсаторов, иных технологических изощрений делает мотор практичным, не требующим серьезных требований к качеству сервиса.

На какие машины ставили силовой агрегат 1G FE

Двигатель Тойота 1G FE изначально разрабатывали под задне- и полноприводные машины среднего и бизнес-класса. Наиболее известные автомобили с этим мотором — Mark II и Altezza в Японии или Leхus IS 200 в Европе.

Модификация двигателя		Марка машины
1G-FE	1988 — 1996	Cresta Х80, Х90
		Crown S130, S140
		Mark II Х80, Х90
		Soarer Z20
	1996 — 1998	Chaser Х100
		Cresta Х100
		Crown S150
		Mark II Х100
1G-FE BEAMS	1998 — 2008	Altezza ХE10/ Leхus IS 200
		Crown S170
		Mark II Х100, Х110
		Verossa Х110

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
Повышенный расход масла.	Подобное характерно для залегших маслосъемных колец. В данном случае ремонт заключается в раскоксовке мотора или же установке новых колец, маслосъемных колпачков и вкладышей. Рекомендуем использовать соответствующий ремкомплект, что позволит значительно упростить ремонтные работы.
Появление протечек масла.	Это характерная поломка, в особенности для модификаций двигателя до рестайлинга 1G FE Beams 1998 года. Из-под датчика масла появлялась течь, устранить которую было затруднительно. Причиной проблемы являлся сам датчик масла, который терял герметичность и появлялись протечки. Сложность состоит в том, что добраться до датчика и заменить его не так то просто. Необходимо приподнимать двигатель или же снимать навесное оборудование.
Появляются проблемы с давлением масла в системе ДВС.	Причина – вышедший из строя масляный датчик. Рекомендуем проверить давление в системе и провести замену вышедшего из строя датчика.
Появление плавающих оборотов холостого хода.	Необходимо проверить клапан холостого хода и дроссельную заслонку. Данные работы должен выполнять исключительно специалист, что позволит гарантировать полное устранение проблем с двигателем.

Проблемы и недостатки двигателя

В 1G FE серьёзные поломки не встречаются. Малая форсированность мотора, отсутствие электронных устройств в стоковой версии делают ДВС ремонтопригодным и надёжным. Однако, не стоит забывать про замену моторного масла и фильтра каждые 7500 — 10000 км или раз в год. Особенно это важно для BEAMS. Грязное или низкокачественное масло засоряет электроклапана, что приводит к нарушению работы систем. А менять клапана дорогое удовольствие.

В ДВС 1G-FE BEAMS при обрыве ремня ГРМ гнёт стержни клапанов. Чтобы избежать капремонта, необходимо контролировать состояние привода и менять ремень вместе с масляным насосом каждые 100 000 км. Свечи и топливный фильтр ходят не более 20 000 км. Во время обслуживания необходимо настроить и тепловой зазор клапанов: для впускных 0,15 — 0,25 мм, для выпускных — 0,25 — 0,35 мм.

Если зимой сильно газовать без прогрева двигателя, можно заполучить множество проблем, начиная с утечки масла, и заканчивая срезанием зубьев ремня ГРМ. Утечка смазки происходит через неисправный датчик давления, задубевшие кольца и устаревшие маслосъёмные колпачки. В первых выпусках двигателя 1G FE датчик давления был «слабым звеном» — давал сбои и быстро ломался.

Дёргание стрелки тахометра на холостом ходу, как и во многих двигателях, указывает на неисправный датчик дроссельной заслонки или РХХ, засорение дросселя или запотевание вокруг прокладки крышки клапанов.

На возрастных агрегатах встречается жор масла: более 1 л на 1000 км. Проблема возникает при засорении маслоприёмника в поддоне, закоксовывании маслосъёмных поршневых колец. Чтобы устранить неисправность, мотор необходимо полностью прочистить, заменить прокладки, вкладыши, изношенные сальники и маслосъёмные колпачки, т.е. сделать минимальный капремонт.

С возрастом даёт сбои и зажигание: в 1G FE изнашиваются провода, ломается трамблёр. В модели BEAMS необходимо менять катушки зажигания.

Регламент обслуживания 1G

Силовые агрегаты серии 1G были неприхотливы, не требовали дорогих масел и высокого качества топлива, планомерное обслуживание этих моторов делало их не убиваемым. Все что нужно было делать владельцу, это выполнять простейший действия описанные в мануале. Важен правильный подбор масла и своевременная его замена, так же при каждой замене масла требуется замена фильтрующего элемента.

Таким образом, обслуживание этого двигателя должно быть таким:

Замена масла каждые 7000-10000 километров пробега, а также установка нового фильтра;
Проверка приводных ремней навесного оборудования производится каждые 30 тыс.км., их замену следует произвести после 10000 км. пробега;
Каждые 10000 км. следует проверять состояние системы охлаждения, ресурс помпы около 50 тыс. км., а антифриз следует менять каждые 3 года;
Воздушный и топливные фильтры рекомендуется менять после каждых 20000 километров пробега, иначе на двигателях оснащенных нагнетателями, могут быть необратимые последствия из-за езды на бедной смеси;
Каждые 30 тысяч километров рекомендуется настраивать клапана, настраиваются они заменой шайб в толкателях, гидрокомпенсаторы в данных силовых установках не предусмотрены, в двигателе 1G-FE BEAMS регулировка клапанов осуществляется заменой толкателей;
Свечи зажигания требуют замены после 30-50 тысяч километров в зависимости от модификации, стоит понимать, что несвоевременная их замена может убить катушки зажигания на двигателях 1G-GZE и 1G-FE BEAMS;
Ремень ГРМ следует менять каждые 100000 км. пробега, на двигателе 1G-FE BEAMS следует чаще контролировать его состояние, так как эта силовая установка гнет клапана при обрыве ремня, в целом же двигатели серии 1G не гнут клапана при обрыве или перескоке ремня ГРМ.

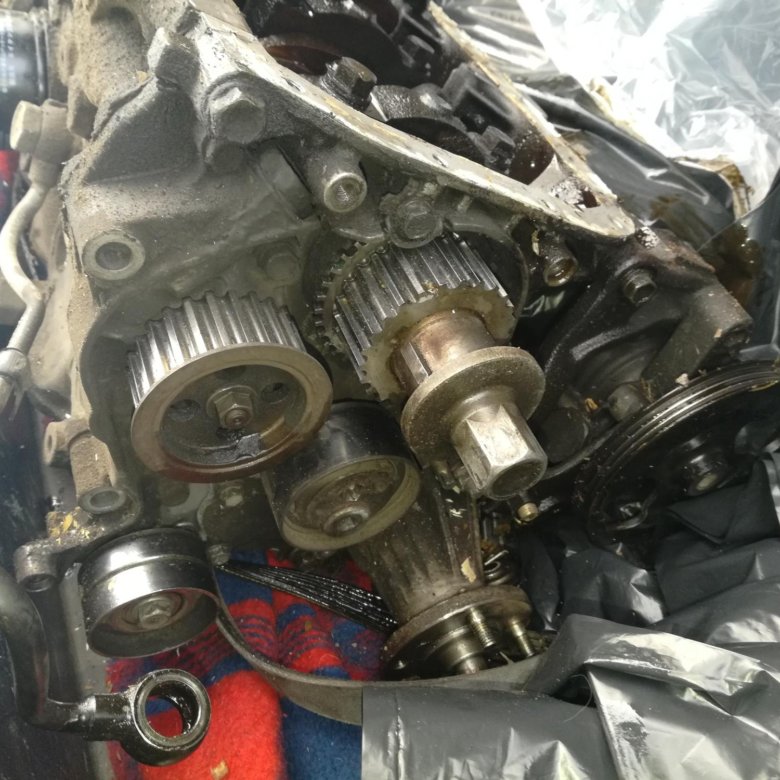

Замена ремня ГРМ 1G-FE BEAMS

Обзор неисправностей и способы ремонта

Силовые установки серии 1G не доставляют особых проблем владельцу, в основном все неисправности появляются из за несвоевременного обслуживания и износа.

Жор масла может наблюдаться после 200000 км. пробега, виной всему очень часто бывают маслоотражательные колпачки,в 90% случаев их нужно просто заменить и жор масла пропадет, если же это не помогло, то залегли маслосъемные кольца, некоторым экземплярам помогает раскоксовка, но чаще всего требуется капремонт двигателя
Плохой запуск двигателя в холодное время года обусловлен зажатыми клапанами, лечится обычной настройкой клапанов, очень часто в морозы двигатель не заводится из за неработающей форсунки холодного пуска, она устанавливалась на ранние версии двигателя 1G, в таком случае потребуется замена термореле форсунки холодного пуска, многие автолюбители делают включение форсунки принудительно;
Сигнализация низкого давления масла, практически всегда связана с неисправностью датчика давления масла, но если замена датчика не помогла, то следует произвести ревизию маслонасоса и вкладышей;
Нестабильность холостого хода обусловлена проблемами с датчиком холостых оборотов, помогает чистка или замена датчика, так же на двигателе 1G-FE BEAMS это может быть связано еще и с системой VVT-i, если она вышла из строя, то плавающие обороты и упавшая мощность двигателя вам обеспечены;
Так же датчик положения дроссельной заслонки часто выходит из строя, тогда вы получаете отсечку на определенных оборотах, повышенный расход топлива и проблемы с запуском ;
Сальник маслонасоса часто течет, это влечет за собой скоротечную смерть ремня ГРМ, это не так страшно практически на всех двигателях серии 1G, но двигатель 1G-FE BEAMS гнет клапана и если на нем порвется ремень ГРМ, то последствия будут необратимы, так что стоит следить за сухостью двигателя в районе ГРМ
На двигателях оснащенных нагнетателями одной из болезней является пробой прокладки ГБЦ, выход один, замена прокладки на оригинал, аналоги долго не живут.

Отзывы на двигатель, плюсы и минусы

Среди отзывов о двигателе 1G FE чаще встречаются положительные, как со стороны автомехаников, так и водителей. Из плюсов стоковой модели отмечают:

надёжность;
живучесть;
тихую работу;
простую конструкцию;
ремонтопригодность.

Вариация 1G FE BEAMS привлекает скоростными характеристиками. С другой стороны, конструкция двигателя стала сложной, что повлияло на стоимость обслуживания и ремонта. К минусам агрегата относят возможность загибания ножек клапанов.

Недостатка в запчастях для 1G FE нет, цены на расходники вполне приемлемы. Но в целом капремонт двигателя обходится дорого, поэтому водители предпочитают менять родной ДВС на контракт. Контрактный мотор с навесным оборудованием из Японии обойдётся в 25 — 75 000 р. в зависимости от пробега и состояния.

Чтобы повысить характеристики двигателя водители тюнингуют агрегат:

меняют коллекторы;
рассчитывают новую выхлопную систему;
устанавливают фильтр-нулевик на впуск;
растачивают цилиндры;
ставят новые клапана и распредвалы;
дорабатывают ГБЦ;
перепрошивают ЭБУ;
ставят дополнительные датчики.

Объём работ и стоимость материалов вылезают в кругленькую смету, а получить желаемый эффект не всегда удаётся. На низких и средних оборотах двигатель не будет ехать, а главное достоинство агрегата — надёжность — сведётся к нулю. В этом случае, проще всего купить новый автомобиль с желаемыми параметрами.

Тюнинг 3S-FE

Как и большинство силовых агрегатов других мировых производителей, двигатель 3-С-ФЕ можно тюнинговать. Вкратце перечислим, что придется доработать, чтобы повысить мощность движка:

Заменить распредвалы на спортивные варианты.
Заменить поршни на более легкие по весу.
Заменить на более производительные форсунки и бензонасос на более мощный.

Форсированный мотор «жрет» много бензина. Для того, чтобы выдавалась увеличенная мощность, устройству требуется сжигать намного больше топлива.

Последний год, когда с завода в Японии шли машины с двигателями 3S-FE, был 2001. Но, эти автомашины Тойота разных моделей успешно эксплуатируются до сих пор.

Пять жизней одного мотора

Родословная двигателей GE насчитывает 5 поколений. После каждой модернизации технические характеристики (мощность и крутящий момент) изменялись в сторону увеличения.

Первый пошел…

Японцы всегда свято соблюдали внутренние приоритеты в своей маркетинговой политике. Первенец версии GE (выпуск 1984–89 гг.) устанавливали на Toyota Celica. Мотор, предназначенный для внутреннего рынка, показывал 160 сил и момент 186 Н·м, клапан рециркуляции (EGR) отсутствовал.

С целью расширения области повышенной тяги использована система регулирования впуска T-VIS. Агрегаты, устанавливаемые на экспортные автомобили (США), в угоду экологическим требованиям были «задушены» до 135 л. с.

2-й шаг: еще надежнее

90–93 годы отмечены заменой системы регулирования впуска T-VIS (Toyota Variable Induction System) на ACIS (Acoustic Controlled Induction System). Двигатель стал более надежным, при этом несколько мощнее — 165 л. с. (для Европы — 156) и тяговитее — 191 Н·м. На турбированном варианте 3S-GTE было сохранено прежнее устройство T-VIS.

3-gen: на любой вкус

3S GE третьей генерации (3 gen) производился с 94 по 99 годы. Мощность двигателя для японского рынка, благодаря степени сжатия 10,3 к 1, повысилась до 178 л. с. В качестве уступки «зеленым» экспортную мощь ограничили (168 «лошадок»). Крутящий момент в сравнении с первым поколением не изменился.

Соответственно типу коробки передач (АКПП или МКП) применяются «низовые» (240° и 8,7 мм — подъем) и «верховые» (252 и 9,8) распределительные валы. Это позволяет сравнительно легко тюнинговать двигатель с автоматической коробкой.

«Красные» и «серые»

97 год связан с появлением системы VVT-i. Движки этой генерации легко отличить по крупной надписи BEAMS («Беамс»). Краткий перевод этой аббревиатуры — «совершенные механизмы». Имеются в виду устройства для регулирования газораспределительных фаз. 3S GE Beams выпускались в версиях Red Top и Gray Top.

У первой голова цилиндров и корпус впуска — красные. У Gray Top серый только пленум коллектора, а клапанная крышка — матово-черная. Такая окраска сделана для того, чтобы отличить мотор 3S GE для Altezza. Мощность агрегата Red Top составила 197 «лошадок», с автоматом — 187. «Сероголовые» движки на разных моделях настроены по-разному. К примеру, у Toyota RAV4 мощность составляет 178 сил, а у Caldina GT — уже 187.

Сердце «Альтезы»

Последнее (5-е) поколение 3S GE было предназначено для модели Altezza RS200, выпускавшейся только в леворульном исполнении. Система изменения фаз стала 2-вальной (Dual VVT-i). Начинка агрегата соответствует типу трансмиссии и бывает различной.

Мотор, сопрягаемый с 6-ступенчатой МКП, оснащен титановыми клапанами, аварийным питанием для форсунок. При степени сжатия 11,5:1 эта модификация выдает от 200 до 210 л. с. и крутящий момент 216 Н·м, приходящийся на 6400 об./мин.

Мотор для 5-ступенчатого автомата обладал меньшей степенью сжатия (11,1:1), клапаны выполнены из легированной стали, а распределительные валы менее «злые». При меньшей мощности (197 л. с.) движок гораздо тяговитее, поскольку тот же крутящий момент приходится на 4800 об./мин вместо 6400 у первого варианта.

Еще раз следует напомнить, что последняя генерация двигателя 3S GE Black Top Dual VVT официально устанавливалась только на леворульные Toyota Altezza.

Тюнинг двигателя Toyota 3S-FE/3S-FSE/3S-GE/3S-GTE

Чип-тюнинг. Атмо

Тойотовские двигатели 3S-GE и 3S-GTE отлично приспособлены к доработкам, подтверждением тому выступают ле-мановские моторы 3S-GT мощностью под 700 л. с., более простые 3S-FE/3S-FSE дорабатывать смысла нет, для повышения их отдачи придется заменить все, что только можно, возросшую нагрузку стоковый FE не выдержит, а учитывая возраст, тюнинг закончится капремонтом. Проще и дешевле заменить 3S-FE на 3S-GE/GTE.

Что по поводу GE, они и без нас с вами неплохо отжаты, чтоб двинуться дальше нужно ставить легкую кованую ШПГ, облегченный коленвал, все должно быть отбалансировано. Шлифуем ГБЦ, впускные выпускные каналы, доводим камеры сгорания, клапаны с титановыми тарелками, распредвалы с фазой 272, подъём 10. 2 мм, выхлоп прямоточный на 63 мм трубе, с пауком 4-2-1, Apexi S-AFC II. В сумме это даст до 25 % прибавки л. с. и ваш 3S будет крутится за 8000 об/мин. Для дальнейших движений, нужно ставить валы с фазой за 300 и максимальным подъёмом, разрезные шестерни, отключать VVTi, 4-х дроссельный впуск (от TRD например) и крутить за 9000 об/мин пока не развалится.

Турбина на 3S-GE/3S-GTE

Для беспроблемной эксплуатации GTE версии, просто делаем чип, получаем свои +30-40 л. с. и никаких вопросов. Чтоб получить серьезную мощность нужно убирать стандартную турбину, искать турбо кит с интеркулером под требуемую мощность (наиболее сбалансированный вариант это Garrett GT28) и в зависимости от этого выбирать более мощные форсунки (от 630сс), низ кованый (желательно), валы фаза 268, бензонасос от супры, выхлоп прямоток на 76 трубе, настройка AEM EMS. Конфиг покажет около 350 л. с. Дальнейшее повышение мощность возможно с использованием кита на базе Garrett GT30 или GT35, с усиленным низом, ездить будет быстро, громко, но не долго. — ошибочное мнение.. при нормальной настройке ездит долго.

В этой статье не хватает ссылок на источники информации.
Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 21 июня 2021 года

Есть ли проблемы у надежного японского мотора 1G-FE BEAMS?

Семейство рядных 6-цилиндровых двигателей Toyota 1G появилось еще в 1979 году. У них классическая неубиваемая японская конструкция с чугунным блоком. У самых ранних вариантов были алюминиевые ГБЦ с одним распредвалом и 12 клапанами (по 2 клапана на цилиндр). В приводе ГРМ используется зубчатый ремень с интервалом замены в 100 000 км.

Выбрать и купить двигатель Lexus 2.0 вы можете в нашем каталоге силовых агрегатов.

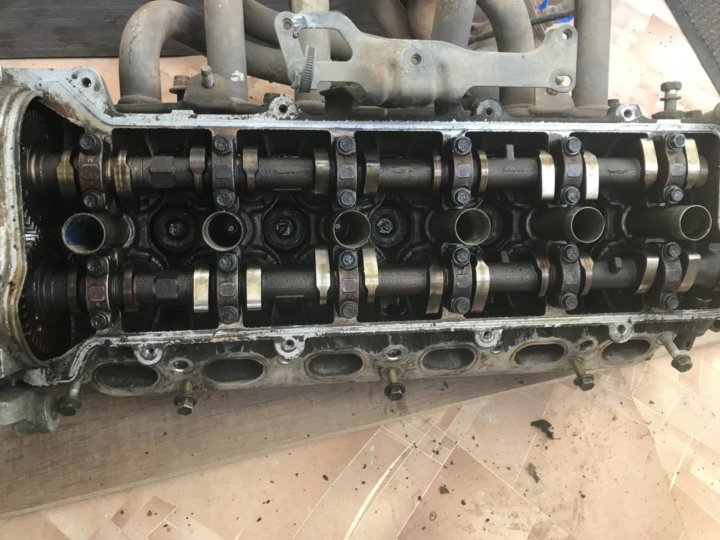

Гидрокомпенсаторы отсутствуют во всех версиях двигателя 1G, которых было создано 7 штук. Вообще двигатели семейства 1G ориентированы на высокие мощностные показатели. Среди них были не только атмосферники, но и битурбированные варианты, а также двигатель с компрессором. В стоке с этого двухлитрового мотора было снято до 185 л.с.

На нашем YouTube-канале вы можете посмотреть разборку двигателя, снятого с Lexus IS200 2003 года выпуска.

Мы разобрали самую позднюю и последнюю модификацию – 1G-FE, снятую с Lexus IS 2003 года выпуска. Выпуск этого варианта двигателя начался в 1988 году. У его 24-клапанная ГБЦ, созданная инженерами Yamaha, для моторов 1G еще в 1983 году. Правда, этот вариант мотора уже переориентировали на экономичность, поэтому высоту подъема клапанов ограничили. В 1998 году этот мотор снова обновили: установили новый коленвал и цилиндро-поршневую группу, форсунки с новыми распылителями, новую ГБЦ, фазорегулятор на впускном распредвалу. Такой двигатель развивает 160 л.с. и по механическим деталям не совместим со своими предшественниками. Из-за новых поршней, с которыми степень сжатия возросла до 10:1, при обрыве ремня ГРМ происходит столкновение с клапанами.

Также на двигателе 1G-FE появился впускной коллектор изменяемой длины, электронная дроссельная заслонка. Такой двигатель известен как 1G-FE BEAMS («прорывной двигатель с продвинутыми механизмами»).

Большинство двигателей 1G-FE можно встретить на автомобилях Toyota для собственного японского рынка, а в Европе он был представлен на Lexus IS, который в Японии известен как Toyota Altezza. Выпуск двигателей 1G прекратился в 2008 году.

Утечки масла

Подтекания масла на двигателе 1G обычно наблюдаются через датчик давления масла. Датчик давления масла также нередко выходит из строя, о чем говорит сигнальная лампа давления топлива. В любом случае, датчик стоит недорого, меняется легко.

Также возможно «потение» по прокладке клапанной крышке и прокладкам свечных колодцев.

В клапанной крышке находится маслоотделитель системы вентиляции картера. Как правило, он не загрязняется даже на моторах с пробегом более 300 000 км.

Регламент обслуживания 1G FE 2,0 л/135 л. с.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
очистка вентиляции картера предусмотрена каждые 2 года;
замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
топливный фильтр после 40000 пробега следует заменить;
ежегодной замене подлежит воздушный фильтр;
после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
появление прогара во впускном коллекторе возможно через 60000 км.

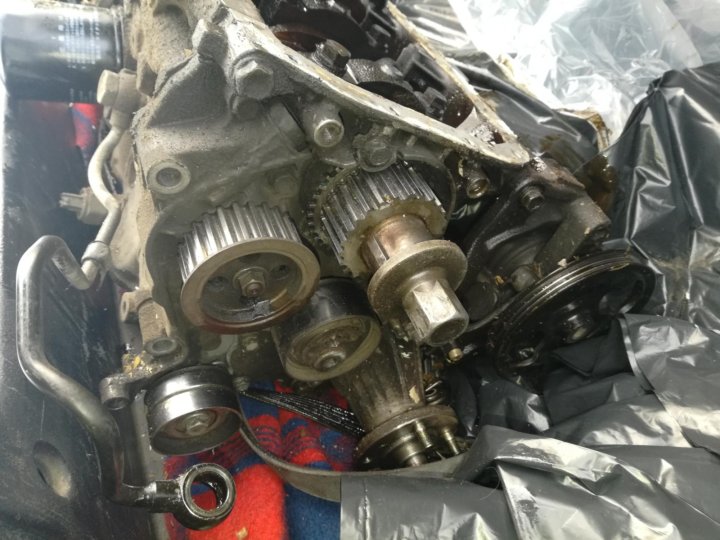

Замена ремня 1G FE

Первый вариант (1988 – 1998 г.) считается более надежным, вторая версия (1998 – 2005 г.) экономичной, тяговитой и приемистой. В заднеприводных авто с заменой фильтра потребуется 4,0 л смазки класса SJ/SL ровно, а в полноприводных 4,2 л масла 5W20, 5W30, 10W30.

В системе зажигания DIS-6 (с 1998 года) свечи зажигания при прочих равных условиях прослужат дольше 30 тысяч км вместо 20.

Неровный холостой ход

Если двигатель 1G-FE перестает держать ровный холостой ход, то надо проверить дроссельную заслонку, датчик ее положения и клапан холостого хода. Обычно они просто нуждаются в настройке или в очистке от налета из масла и сажи. Обильный масляный налет на дроссельной заслонке – это признак засоренных сеток маслоотделителя системы вентиляции картера.

Проблемы и недостатки двигателя

Двигатель автомобиля нива ваз 21213: характеристики, неисправности и тюнинг

Особенно это важно для BEAMS. Грязное или низкокачественное масло засоряет электроклапана, что приводит к нарушению работы систем

А менять клапана дорогое удовольствие.

Жор масла

Высокий расход масла – более 1 литра на 10 000 км – на двигателе 1G-FE связан в первую очередь с залеганием или износом поршневых колец и потерей эластичности маслосъемных колпачков. В большинстве случаев «миникапиталка» — единственный способ избавить этот двигатель от жора масла.

Выбрать и купить двигатель 2.0 для Лексус IS вы можете в нашем каталоге силовых агрегатов.

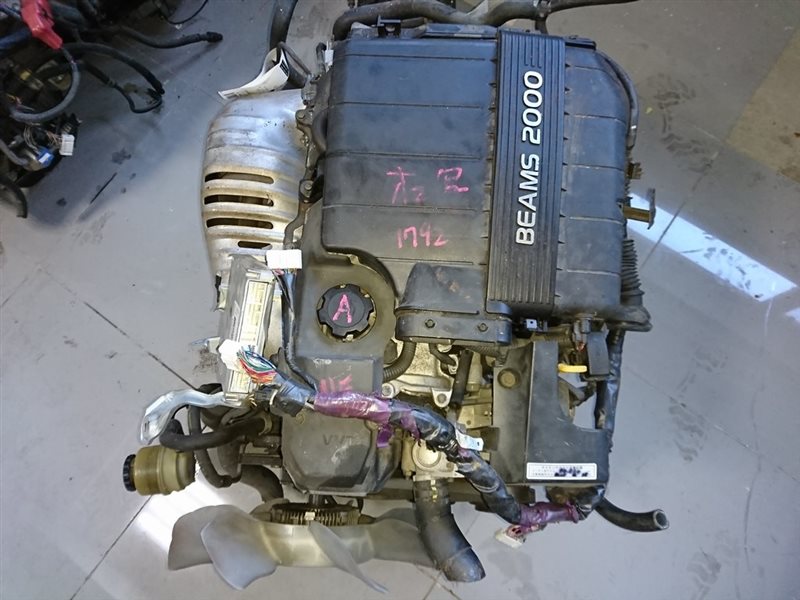

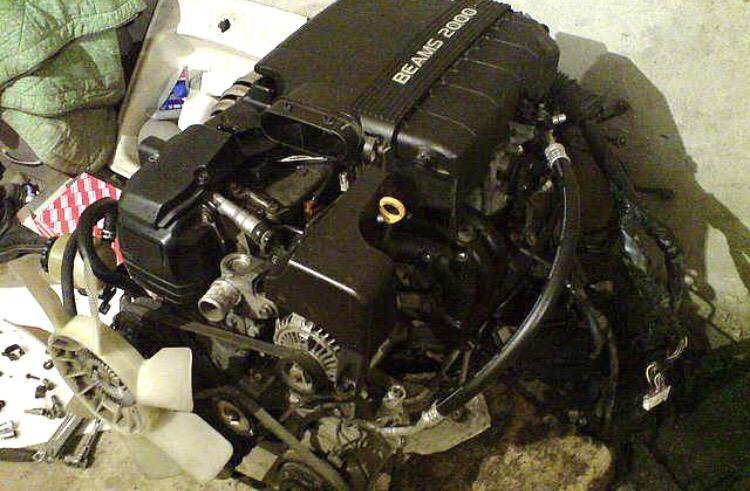

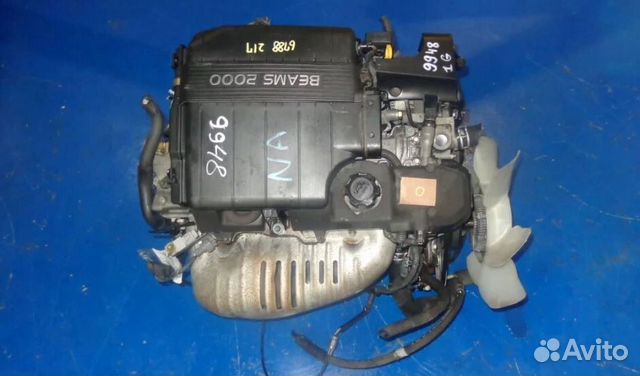

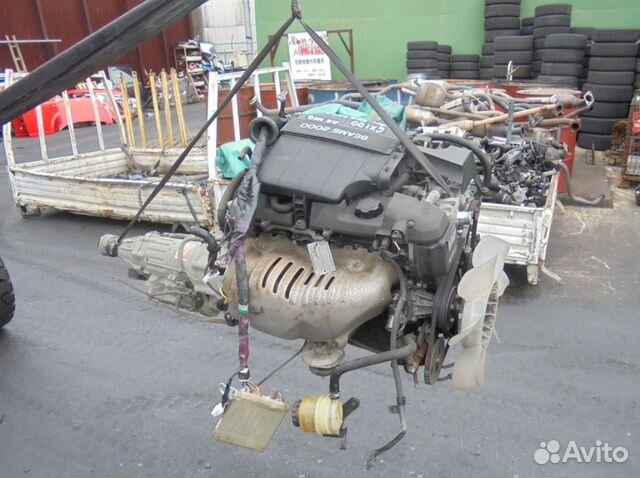

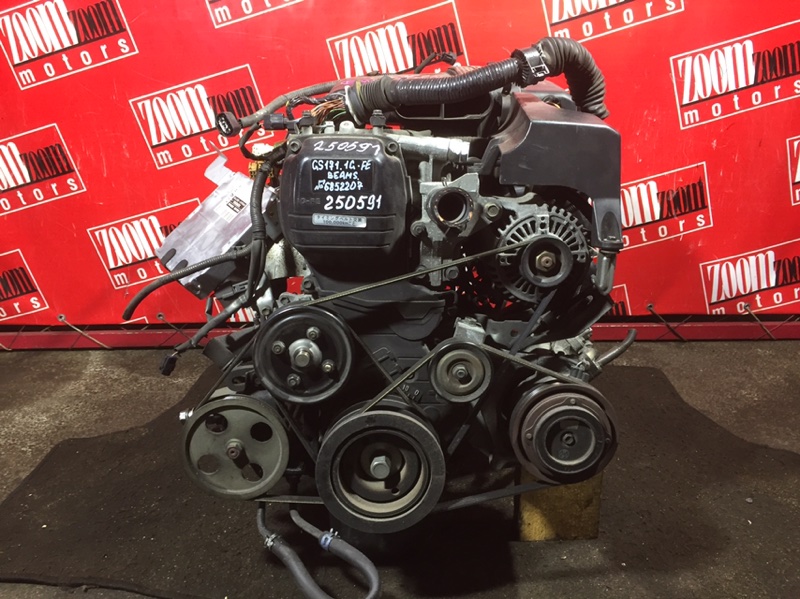

1G-FE BEAMS

Крупный этап модернизации данного двигателя состоялся в 1998 году. В связи с выпуском модели Altezza, перед конструкциями компании Toyota стояла задача: обеспечить увеличение мощностных и динамических характеристик, без изменения конфигурации двигателя.

В итоге частота, с которой вращается коленчатый вал двигателя, была увеличена, наряду со степенью сжатия. Также, современные электронные устройства, получили применение в ГБЦ. Отличить этот обновленный тип двигателя можно по приставке Beams в конце маркировки. В переводе с английского это означает последнюю ступень современности мотора, которое он занимал в 1998 году.

Название силовых установок 1G-FE и 1G-FE Beams схожие, однако, конструктивно они существенно отличаются. Поэтому взаимозаменяемость деталей этих двигателей невозможна.

Таблица характеристик мотора

Таблица технических характеристик линейки двигателей 1F

Маркировка мотора	Период производства	Мощностные показатели/ частота кручения коленвала	Показатель крутящего момента/ частота кручения коленвала	Степень компрессии	Количество цилиндров на 1 клапан
1G-EU	1979-88	125/5400	160/4400	8. 8	2
1G-GEU	1983-88	160/6400	186/5200	9.2	4
1G-GZE	1986-92	170/6000	230/3600	8.0	4
1G-GTEU	1986-88	185/6200	245/3200	8.5	4
1G-GE	1988-92	150/6200	186/5400	9.5	4
1G-GTE	1988-91	210/6200	280/3800	8.5	4
1G-FE	1988-96	135/5600	180/4400	9.6	4
—	1996-98	140/5750	185/4400	9.6	4
1G-FE VVTi	1998-2001	160/6200	200/4400	10.0	4

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
Повышенный расход масла.	Подобное характерно для залегших маслосъемных колец. В данном случае ремонт заключается в раскоксовке мотора или же установке новых колец, маслосъемных колпачков и вкладышей. Рекомендуем использовать соответствующий ремкомплект, что позволит значительно упростить ремонтные работы.
Появление протечек масла.	Это характерная поломка, в особенности для модификаций двигателя до рестайлинга 1G FE Beams 1998 года. Из-под датчика масла появлялась течь, устранить которую было затруднительно. Причиной проблемы являлся сам датчик масла, который терял герметичность и появлялись протечки. Сложность состоит в том, что добраться до датчика и заменить его не так то просто. Необходимо приподнимать двигатель или же снимать навесное оборудование.
Появляются проблемы с давлением масла в системе ДВС.	Причина – вышедший из строя масляный датчик. Рекомендуем проверить давление в системе и провести замену вышедшего из строя датчика.
Появление плавающих оборотов холостого хода.	Необходимо проверить клапан холостого хода и дроссельную заслонку. Данные работы должен выполнять исключительно специалист, что позволит гарантировать полное устранение проблем с двигателем.

Модификации

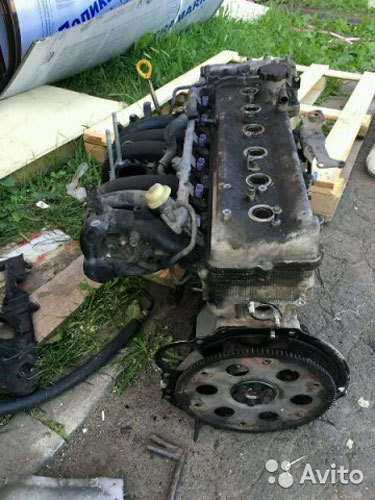

С августа 1998 года выходит новая версия мотора – 1G FE Beams. С системой VVT-i и повышенной мощностью 160 л. с. при 6200 оборотах.
В 1996 году был проведен небольшой рестайлинг двигателя 1G FE Beams. Показатель максимальной мощности увеличился до 140 лошадиных сил, а крутящий момент составил 185. Улучшить мощностные характеристики удалось за счет перенастройки блока управления двигателя 1G FE Beams и переводом мотора с 92 бензина на Аи 95. Впрочем, большинство автовладельцев с успехом эксплуатируют свои автомобили с этим двигателем на бензине А-92, и какие-либо нарекания по надежности и динамике автомобиля отсутствуют.
В 1998 году мотор был существенно изменен. Он получил новую ШПГ, обновленный коллектор с возможностью регулировки геометрии, обновленную систему фаз газораспределения, полностью электронную дроссельную заслонку. Также на 1G FE Beams была изменена система зажигания.

Опыт эксплуатации и обслуживания

Вся история эксплуатации двигателей серии 1G подтверждает устоявшееся мнение об их высокой надежности и неприхотливости. Специалисты обращают внимание владельцев автомобилей лишь на два момента: необходимость контроля состояния ремня ГРМ и важность своевременной замены моторного масла. Первым от старого или некачественного масла страдает клапан VVTi, который элементарно засоряется. Часто причиной неисправности может быть не сам двигатель, а навесные устройства и дополнительные системы, обеспечивающие его функционирование. Например, если машина не заводится, первым делом надо проверять генератор и стартер. Важнейшую роль в «здоровье» двигателя играют термостат и водяная помпа, обеспечивающие комфортный температурный режим. Большинство проблем с ДВС позволяет выявить самодиагностика автомобилей Toyota — способность бортовой электроники авто «фиксировать» возникающие в системах неисправности и отображать их при определенных манипуляциях со специальными разъемами.

В процессе эксплуатации в ДВС 1G наиболее часто могут возникать следующие проблемы:

Ниже приведен перечень тех операций, которые необходимо проводить в обязательном порядке через определенный километраж пробега:

Отзывы

Многообразие отзывов о 1G-FE и 1G-FE BEAMS можно разделить на две группы: отзывы профессионалов, занимающихся техническим обслуживанием и ремонтом этих моторов, и отзывы простых автолюбителей. Первые единодушны в том, что глубокая модернизация двигателя в 1998 году привела к общему снижению надежности, долговечности и ремонтопригодности агрегата. Но даже они признают, что 250-300 тыс. км пробега оба варианта ДВС не вызывают никаких нареканий практически при любой эксплуатации. Обычные автовладельцы более эмоциональны, но их отзывы в основной своей массе также благожелательны. Часто встречаются сообщения о том, что эти двигатели исправно отработали на авто по 400 и более тысяч км пробега.

Достоинства двигателей 1G-FE и 1G-FE BEAMS:

Тюнинг двигателя 1G-FE, предполагающий установку турбины и сопутствующих устройств, не является благодарным занятием, так как требует серьезных финансовых затрат, а в результате дает сильный негативный эффект, заключающийся в потере основного достоинства этого мотора — надежности.

Интересно. В 1990 году на конвейерах Toyota появился новая серия двигателей 1JZ, которая по официальному анонсу компании должна была заменить серию 1G. Однако моторы 1G-FE, а потом и 1G-FE BEAMS, после этого анонса производились и устанавливались на автомобили еще более 15 лет.

Источник

Двигатели 1G-FE (Beams): характеристики, проблемы, ресурс, ГРМ

Мотор 1G-FE – 24-клапанный силовой агрегат, собранный на чугунном блоке с 6-ю цилиндрами с инжекторной системой питания. Мощность мотора достигала 160 лошадиных сил. Его первая версия была выпущена в 1988 году.

После модификации двигатель 1G-FE претерпел множество изменений. Поднялась степень сжатия с 9.6 до 10, увеличилась мощность на 40 лошадиных сил. К нему добавили фазорегулятор на впускном валу и систему изменяемой геометрии впуска Acis.

Toyota 1G-FE финальное улучшение мотора 1G-EU

Одно название – 2 мотора

Toyota 1G-FE
С 1988 по 2008 на заднеприводные модели Тойота класса «Е» устанавливались двигатели 1G-FE. Под одним названием существовало два типа мотором: тип’90 и тип’98. Мотор 1Г-ФЕ тип’90 отличался от тип’98 слабым датчиком давления масла, а также приводом маслонасоса, ремнем ГРМ. При этом в случае загустения масла и при холодном пуске имелась большая вероятность перескока ремня газораспределительного механизма.

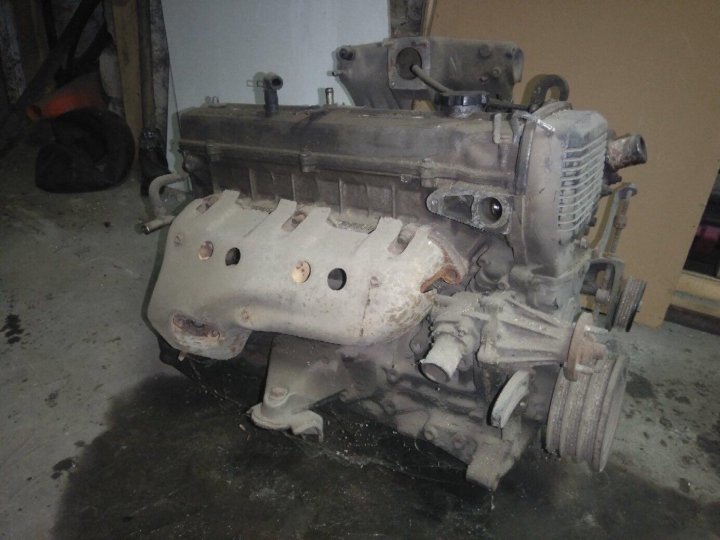

Блок цилиндров двигателя Toyota 1G-FE

В 1998 году мотор подвергся кардинальным изменениям. Основные преобразования коснулись механической части мотора, его конструкции. Оставляя внешнюю оболочку практически неизменной, Тойота обновила блок цилиндров и цилиндро-поршневую группу, добавила гидронатяжитель ремня. Движок также претерпел изменения, в частности, увеличение мощности (из-за повышения степени сжатия), добавление VVT и получение бестрамблерного зажигания.

Поршень, цилиндр, кольца и палец для Toyota 1G-FE
