Нумерация цилиндров ваз 2114: ✅ Порядок работы цилиндров ваз 2114 8 клапанов

Содержание

принцип работы и замена бронепроводов

Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой последовательности следует подключить к ним бронепровода — мы и поговорим в сегодняшней статье.

Зажигание в ваз 2114

Содержание

  1. Порядок зажигания
  2. Бронепровода и их подключение
  3. Как выбрать высоковольтные провода
  4. Следует ли заменять высоковольтные провода и когда это делать?
  5. Полезное видео

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

  1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
  2. Сжатие рабочей смеси благодаря движению поршня вверх.
  3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
  4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

Бронепровода ваз 2114

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т.д. Допустить здесь какую-либо ошибку — крайне сложно.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Выбор бронепроводов для ваз 2114

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д.

Проверка бронепроводов ваз 2114

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

  • плохое зажигание;
  • проблемы с разгоном;
  • троение двигателя;
  • невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

  1. Выключить зажигание.
  2. Демонтировать один из бронепроводов.
  3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
  4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
  5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Порядок расположения цилиндров ваз 2114

Содержание

На современных автомобилях в основном установлен ДВС. Для того чтобы в пути справиться с различными непредвиденными ситуациями, нужно знать устройство машины. В статье описан порядок работы цилиндров ВАЗ 2109, а также возможные неисправности в работе силового агрегата.

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

  1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
  2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
  3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
  4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

  1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
  2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
  3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
  4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

  1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
  2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
  3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
  4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

Провода подключения к катушке

  • Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
  • Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
  • Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.
  • Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

    Видео «Принцип работы ДВС»

    В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

    Разместите в удобном месте блок цилиндров и закрутите недостающие шпильки. Генератор закрепите 2-мя болтами.

    Вкладыши и полукольца коленвала, а также поршни и сальники необходимо смазать маслом. При сборке двигателя сальники коленвала должны быть новыми.

    • Установка упорных полуколец коленвала

    Установите в первые, вторые, четвертые, пятые гнезда блока цилиндров вкладыши с канавкой, а в третье гнездо— вкладыши без канавки. Установите коленвал в коренные подшипники и и в гнездо среднего подшипника упорные полукольца.

    Полукольца необходимо направить канавками в сторону упорных поверхностей коленвала. На средней опоре коленвала, где крепится маховик, устанавливается металлокерамическое полукольцо, окрашенное в желтый цвет, а с другой стороны кольцо, окрашенное в сталеалюминиевый цвет.

    • Метки на крышках коренных подшипников.

    Крышки коренных подшипников устанавливаются строго по меткам. Метки крышек должны находиться строго со стороны генератора, затем закрутите болты.

    • Проверка свободного хода коленвала

    Проверьте свободный осевой ход коленвала. Осевой ход коленвала должен быть порядка 0,06–0,26 мм. Если люфт больше допустимых значений, необходимо заменить старые полукольца.

    • Держатель заднего сальника коленвала. Центрирование.

    Запрессуйте задний сальник коленвала. Установите держатель с сальником и передвиньте его с оправки на фланец коленвала. Установите прокладку и прикрепите его к блоку цилиндров специальными болтами с пружинными шайбами.

    • Блокировка маховика фиксатором

    Маховик следует устанавливать на коленвал, чтобы метка (конусообразная лунка) находилась против оси шатунной шейки 4-го цилиндра. Обезжирьте болты и отверстия в коленвале. Наживите шайбу и болты крепления с герметиком, зафиксируйте маховик и затяните болты.

    • Установка поршня с поршневыми кольцами в цилиндр при помощи регулируемой втулки

    При помощи регулируемой специальной втулки вставьте в цилиндры поршни с шатунами.

    Необходимо чтобы метка на днище поршня указывала в сторону привода распредвала.

    Установите вкладыши. Установите шатуны, крышки на шейки коленвала, затяните болты.

    Номер цилиндра на крышке должен находиться напротив номера цилиндра на нижней головке шатуна.

    Запрессуйте передний сальник коленвала в крышку масляного насоса. Перед установкой масляного насоса необходимо его смазать, залив немного масла и пару раз провернуть его шестерню. Установите масляный насос с сальником коленвала и проверните шестерню в положение, чтобы она наделась на шейку коленвала. передвиньте насос с оправки на вал, и закрепите его к блоку цилиндров ваз 2113.

    • Направляющие штифты масляного насоса

    • Снятие масляного насоса
    • 1 – масляный насос
    • 2 – прокладка масляного насоса
    • 3 – приемник масляного насоса
    • 4 – прокладка картера
    • 5 – картер
    • 6 – датчик положения коленчатого вала

    Маслоприемник необходимо установить в отверстие масляного насоса , затем прикрепить маслоприемник к масляному насосу и к крышке 2-го коренного подшипника коленчатого вала ваз 2114.

    Закрепите масляный картер с прокладкой

    Перед установкой масляного фильтра необходимо смазать уплотнительное кольцо.

    • Втулки для центрирования головки на блоке цилиндров

    • Порядок затягивания болтов головки цилиндров

    В блок цилиндров вставьте две центрирующие втулки и установите прокладку головки цилиндров. Отверстие для циркуляции масла должно находиться возле пятого болта крепления головки цилиндров.

    При сборке двигателя всегда устанавливается новая прокладка головки цилиндров.

    Проверните коленвал так, чтобы поршни разместились в средней части цилиндров.

    • Этапы затягивания болтов головки цилиндров

    Установите головку цилиндров, затем затягивайте болты головки цилиндров ваз 2114 в строгой последовательности.

    первый прием: затяните болты 2 кгс м

    второй прием: затяните болты 7,1–8,7 кгс м

    третий прием: подкрутите болты еще на 90°

    четвертый прием: снова подкрутите все болты на 90°

    • Болт крепления головки цилиндров

    Перед креплением головки цилиндров необходимо убедиться, что болты крепления имеет длину не более 135,5 миллиметров, если длина превышает указанные размеры, то их необходимо заменить.

    Перед самой смажьте болты маслом и подождите примерно 30 минут, чтобы излишки масла стекли с болтов.

    Перед креплением головки цилиндров удалите тосол и моторное масло из блока цилиндров.

    Установите помпу вместе с прокладкой. К блоку цилиндров прикрепите заднюю крышку ремня вместе с крышкой насоса, скрепив с болтами, гайка прикрепляется к шпильке головки цилиндров.

    Вложите в гнезда на передних концах коленвала и распредвала сегментные шпонки и прикрепите шкивы. Заблокировав шкив распредвала, закрепите его с помощью болта.

    Ни в коем случае не перепутайте болт шва распредвала от болта крепления маховика.

    • Проверка установочных меток на шкиве распредвала и задней защитной крышке

    Поверните распредвал до совмещения метки на шкиве с усиком на задней крышке ремня.

    • Проверка установочных меток на шкиве коленвала и крышке масляного насоса

    Проверните коленвал в сторону меньшего угла поворота, чтобы установочные метки на шкиве совпали с меткой на крышке масляного насоса.

    Натяжной ролик ремня ГРМ необходимо установить и закрепить в положении минимального натяжения ГРМ.

    Установите ремень ГРМ на шкив распредвала и, натягивая ремень, один конец наденьте за шкив помпы, а другой на шкив коленвала, натягивая его натяжным роликом, проворачивая ролик против часовой стрелки.

    Проверните коленвал в 2 оборота в направлении вращения и убедитесь что метки расположены верно. В случае если метки все же не совпадают, ремень ГРМ необходимо ослабить, снять с распредвала, повернуть шкив пока метки не будут совпадать, снова надеть ремень ГРМ, натянуть его роликом, и снова провернуть коленвал на 2 оборота и проверить совпадение меток, если метки совпадают необходимо натяжение ремня ГРМ отрегулировать согласно инструкции.

    Зазоры в клапанах должны быть отрегулированы согласно инструкции, затем необходимо установить защитную крышку ремня ГРМ, также с задней стороны к головке цилиндров установите заглушку.

    Перед установкой крышки клапанов необходимо установить прокладку крышки клапанов, резиновые втулки установите на шпильки и наживите гайки. Гайки необходимо затягивать в несколько приемов.

    Затем закрутите свечи, датчик тосола и давления моторного масла, систему зажигания и высоковольтные провода.

    Установите патрубки охлаждающей жидкости, датчик температуры тосола, фланец помпы охлаждающей жидкости, Установите патрубки охлаждающей жидкости, термостат и закрепите все хомутами.

    Установите сапун (патрубок сбора масляных паров). Установите щуп уровня масла.

    • Снятие ресивера и впускной трубы
    • 1 – поддерживающий кронштейн
    • 2 – впускная труба
    • 3 – прокладка ресивера
    • 4 – ресивер
    • 5 – кронштейн для наконечника троса привода акселератора
    • 6 – кронштейн
    • 7 – экран выпускного коллектора
    • 8 – опорный кронштейн

    Установите выпускной коллектор вместе с прокладкой, и впускную трубу.

    • Снятие топливной рампы с форсунками
    • 1 – рампа форсунок
    • 2 – регулятор давления
    • 3 – вакуумный шланг
    • 4 – впускная труба
    • 5 – форсунка
    • 6 – защелка форсунки

    Установите рампу форсунок, прикрепив ее к головке цилиндров Перед установкой кольца форсунок должны быть смазаны маслом. После установки рампы и форсунок ваз 2115 подключите необходимые провода.

    Установите сапун вентиляции картера и закрепите при помощи хомутов.

    • Снятие ресивера и впускной трубы
    • 1 – поддерживающий кронштейн
    • 2 – впускная труба
    • 3 – прокладка ресивера
    • 4 – ресивер
    • 5 – кронштейн для наконечника троса привода акселератора
    • 6 – кронштейн
    • 7 – экран выпускного коллектора
    • 8 – опорный кронштейн

    Установите ресивер и закрепите к впускному коллектору.

    Установите патрубки подачи бензина

    К ресиверу необходимо установить патрубок дроссельной заслонки, присоединив патрубок охлаждающей жидкости, и патрубок вентиляции картера (сапун).

    Установите на коленвал шкив генератора и закрепите его, затем установите генератор. Натяните ремень генератора.

    На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.

    Поперечный разрез двигателя 11183 (1,6i): 1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя; 3 — коленчатый вал; 4 — масляный фильтр; 5 — насос охлаждающей жидкости; 6 — выпускной коллектор; 7 — поршень; 8 — штанга крепления впускного трубопровода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — топливная рампа; 13 — ресивер; 14 — кронштейн; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 — болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча зажигания; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки масляного щупа; 30 — шатун; 31 — маховик; 32 — блок цилиндров; 33 — прокладка поддона картера; 34 — масляный щуп; 35 — маслозаборник

    Блок цилиндров — чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо — сталеалюминевое (с одной стороны желтое, с другой — стального цвета), заднее — металлокерамическое (желтого цвета с обеих сторон).

    Поршни — из алюминиевого сплава, с залитыми в них стальными кольцами. Для предотвращения удара поршней по клапанам при обрыве ремня привода ГРМ или срезании его зубьев, в днище каждого поршня сделаны углубления под тарелки клапанов. На каждом поршне установлено одно маслосъемное и два компрессионных кольца.

    Пальцы — плавающего типа (зафиксированные в отверстиях поршней с двух сторон пружинными стопорными кольцами). На часть двигателей 2111 может быть установлена шатунно-поршневая группа двигателя 21083, где пальцы зафиксированы в верхних головках шатунов методом «горячей посадки».

    Шатуны — стальные, кованые, со съемными крышками. Крышки шатунов не взаимозаменяемы и устанавливаются на шатуны только в одном положении. На шатунах и их крышках нанесена маркировка номера цилиндра.

    Снизу к блоку цилиндров, через прокладку, крепится поддон картера.

    Система смазки двигателя комбинированная — под давлением и разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через маслозаборник насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля уровня масла в поддоне установлен измерительный щуп и электрический датчик недостаточного уровня масла. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.

    В теле коленчатого вала просверлены каналы. При работе двигателя масло под давлением из блока через отверстия и проточки во вкладышах коренных подшипников и отверстия в коренных шейках попадает в каналы коленчатого вала и по ним поступает к шатунным шейкам, смазывая их. Технологические отверстия каналов закрыты стальными штампованными заглушками.

    К фланцу коленчатого вала болтами крепится маховик. Для соединения их в требуемом положении на маховике имеется установочная метка в виде сверления, которая должна находиться напротив шатунной шейки четвертого цилиндра.

    С левой стороны блока (при взгляде со стороны шкива коленчатого вала) выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.

    Сверху на блоке цилиндров через специальную прокладку установлена алюминиевая головка. В ней находятся распределительный вал, восемь клапанов с направляющими втулками и седлами и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке. К верхней плоскости головки болтами прижаты два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной. На части автомобилей в заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.

    Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом. Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.

    Особенности двигателя ВАЗ-11183 (1,6i)

    Двигатель 11183, с рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал. Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм против 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения. Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.

    Ресивер двигателя 11183 выполнен из пластмассы. На двигатель установлены оригинальные топливная рампа без регулятора давления и форсунки, отличные от тех, что применяются на двигатель 2111.

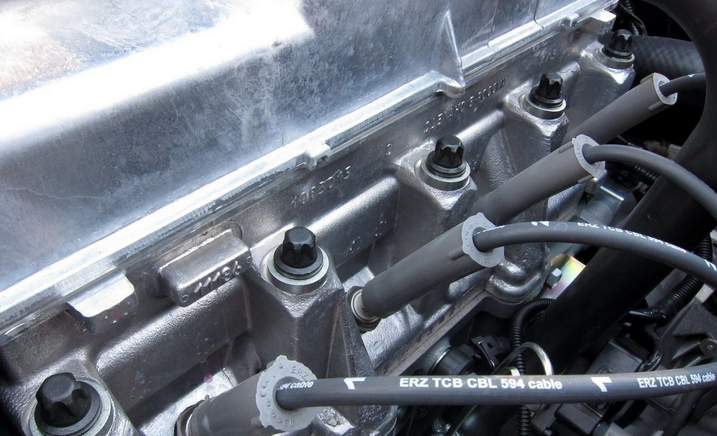

    Высоковольтные провода зажигания ВАЗ 2114: Схема подключения


    Бронепровода на ваз 2112, разновидности бронепроводов

    Ваз 2112 высоковольтные провода служат для надежной передачи высоковольтных электрических импульсов, исходящих от катушки зажигания к трамблеру (блоку управления) а оттуда на свечи автомобиля. Напряжение, передаваемое такими проводами, составляет 25-50 КилоВольт, в зависимости от установленной системы зажигания. В этой статье мы расскажем, как устроены в ваз 2112 бронепровода, и как определить связанные с ними неисправности.

    Искрят бронепровода ваз 2114

    Про данную тему уже много было сказано. И в еще больше будет сказано в дальнейшем. Но, лично я сегодня, хочу поделится своим опытом, применения ВВ проводов с нулевым сопротивлением. А именно как я сам сделал данные провода. Итак, начну свой рассказ, с небольшого отступления. Началось все с того, что прошедшей зимой решил я поменять прокладку ГБЦ. И закончилось все это ремонтом самой ГБЦ. Естественно я отложил все это до теплых времен. И вот, наконец то стало тепло, я отдал головку на ремонт. Поменяли мне, клапана, направляющие, колпачки и фрезернули саму головку, все собрали и отрегулировали зазоры. Забрал головку и решил ставить, как раз было тепло. Собирал один, возле своего дома, заняло пол дня. На следующий день, залил все жидкости и все еще раз проверил перед пуском. И вот, наконец тот долгожданный момент, поворачиваю ключ и с большим усилием движок завелся и жутко троил. Оказалось что, во втором цилиндре нет детонации. Причину нашел быстро, свеча на втором цилиндре искрилась как новогодняя елка. Вот тут то я и начинается история с ВВ проводами. Естественно я заменил свечи на новые, но мне было интирестно в чем же причина такого поведения свечей. Я стал искать в интернете информацию и наткнулся на тему с ВВ проводами, мне стало интересно и я стал дальше искать информацию по данной теме. Я просмотрел множество видео, прочитал много комментариев за и против, множество информации прочитал. И решил тоже сделать ВВ провода с нулевым сопротивлением, дабы терять мне нечего, если не получится то куплю новые. Вот мы и подошли к самому интересному. Я сделал провода с нулевым сопротивлением, проверил тестером и действительно, сопротивление оказалось нулевым. Сразу же пошел их испытывать, поставил провода и завел автомобиль. И был очень удивлен, машина стала работать лучше, но было одно «но». Хоть машина и стала работать лучше, но двигатель все же троил. Естественно я расстроился, подумав что провода меня подвели. Но, я решил еще раз все проверить, все ли работает как нужно и к моему удивлению и в какой то степени радости, оказалось что детонации во втором цилиндре как не было так и нет. Я обрадовался, поняв что дело не в проводах, но и в тоже время напрягся, в чем же дело тогда. Оказалось что не было подачи топлива во второй цилиндр. Я снял форсунку, подключил ее отдельно и оказалась что она засорилась. Долго я прочищал ее, но в итоге прочистил и установил на место. После установки форсунки, завел авто и очень был удивлен и рад, увидев как чисто работает машина. Машина работала так чисто, так она даже не работала после ее покупки! Есть много скептиков и противников данных проводов с нулевым сопротивлением. Есть противники которые утверждают, что данные провода создают помехи, для работ множество различных датчиков и любой другой электроники автомобиля. Теперь я немного отойду от темы и расскажу для чего ВВ провода идут с сопротивлением. Как вы все знаете, раньше все провода были с нулевым сопротивлением, т.е. провода были с медными проводниками. Но с появлением всевозможных датчиков и современной автомобильной аппаратуры, стали выпускать провода с сопротивлением. Но возможно не все знают, что свечи тоже идут с сопротивлением. Просто .Но все понимают что производители просто зарабатывают на своих проводах. Если все производители ВВ проводов будут делать хорошие провода, их бизнес просто прогорит, так как на их продукцию спрос в разы уменьшится. Поэтому производители проводов и изготавливают провода с маленьким рабочим ресурсом и с сопротивлением. Теперь вернемся к противникам данных проводов. Я лично на себе и своем авто проверил провода с нулевым сопротивлением. И остался очень доволен и к тому же помех в работе никаких нет, все датчики работают исправно. Заезжал к знакомому диагносту, он отрегулировал мне все после ремонта авто и заодно посмотрели если какие ни будь помехи на каких либо датчиках. Все работает стабильно и хорошо. Кстати, провода с нулевым сопротивлением живут дольше чем обычные, потому что основа у них медные проводники. Если кто не знал, то обычных ВВ проводов проводники и вовсе не из какого либо металла. Они состоят из какого то графитового волокна покрытого то-ли резиной или что то в этом плане.
    Теперь расскажу вкратце о процессе изготовления проводов. Берем свои провода, естественно провода должны быть целые, не пробитые. Лично я взял свои провода. Для начала я снял резиновые наконечники, те что защищают от попадания воды и всякой грязи. После я снял металлические наконечники, срезал с концов поврежденные места от наконечников и вытащил сердцевину (проводник). Взял заранее приготовленный провод с медными жилами, снял с них изоляцию, аккуратно скрутил жилы между собой. Заранее приготовил наконечники, ранее снятые с проводов. Просунул в силиконовую оболочку металлическую проволоку и с одного конца проволоки прицепил медные жилы и протянул их. После, с каждого конца оставил примерно по 8мм медных проводников и загнул их, затем одел резиновые защитные колпачки и только после этого одел наконечники и обжал их. Затем надел на наконечники резиновые колпачки и проверил тестером, все работа завершена. С остальными проводами проделываем тот же процесс. Кстати, в продаже имеются провода в точности как и ВВ провода только с медными проводниками. Но данные провода тяжело найти, в основном их заказывают на разных сайтах и продаются они метражом. Если же вы купили такие провода, то вам остается только снять резиновые колпачки и наконечники со своих проводов и установить на новые провода. Вот я и описал вкратце как сделать ВВ провода с нулевым сопротивлением своими руками. Если кому интересно, то пишите мне, расскажу подробнее или помогу сделать.

    Высоковольтные провода ВАЗ 2115

    Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

    Подключение

    Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

    Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

    Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

    Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

    На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

    Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

    — Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

    — Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

    — Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

    — Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

    Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

    Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

    Как снять высоковольтные провода?

    Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

    Как подключить высоковольтные провода?

    Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

    Схема подключения высоковольтных проводов:

    Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

    Второй цилиндр – левый верхний отсек

    Третий цилиндр – правый верхний,

    Четвёртый цилиндр – правый нижний отсек модуля зажигания.

    Расположение

    Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

    Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

    Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

    Омметром измерьте сопротивление высоковольтных проводов.

    Порядок подключения высоковольтных бронепроводов к крышке на ваз 2108- 21099

    В процессе ремонта машины иногда приходится отсоединять броне провода от трамблера(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания), при этом, отключая эти провода, водители зачастую не запоминают порядок их подключения, что затем вызывает проблемы с системой зажигания, из-за неправильного порядка этих самых проводов. Не отчаивайтесь, наша инструкция напомнит вам:

    • Перечислим условия правильного подключения броне проводов к крышке распределителя:
    • Следует запомнить, что крышка трамблера может быть установлена на сам трамблер в одном фиксированном положении, перепутать здесь что-либо просто невозможно
    • На крышечке есть специальная установочная отметка, которая подскажет вам гнездо провода, идущего к первому цилиндру
    • Провода к ней подключаются в последовательности: первый, третий, четвертый, второй (имеем в виду цилиндр) в направлении против хода часовой стрелки, как если мы смотрим на эту крышечку со стороны нахождения расширительного бачка.
    • Чтобы вам было понятнее, на фото ниже приводится правильный порядок подключения броне проводов от цилиндров к крышке

    Правильный порядок подключения броне проводов

    Теперь вы сможете подключить броне провода правильно своими руками.

    Функции и задачи

    Модуль подает через ПВН высокое напряжение на свечи зажигания. ПВН — это провода высокого напряжения. Перед полноценной сменой модуля убедитесь, что не требуется замена высоковольтных проводов на автомобиле ВАЗ 2114. Иначе вы зря потратите деньги.

    При работе модуля, ток подается на свечу. Их, как известно, в автомобиле две. Если на одну подается рабочая искра, то на вторую — холостая. Рабочий заряд предназначен для 1 и 4 цилиндра, а холостой — для 2 и 3. Подобная схема позволяет искре оказаться в необходимом цилиндре во время совершения соответствующего такта двигателя.

    Коды ошибок

    При диагностике автомобиля на станции технического обслуживания или при наличии у вас соответствующего оборудования, можно определить некоторые неисправности модуля зажигания.

    Есть несколько кодов, которые будут для вас очень полезны:

    Не лишним будет полноценно проверить модуль зажигания. Самая простая диагностика включает в себя измерение мультиметром сопротивления между проводками 1 и 4 и 2 и 3 цилиндров. Предварительно переведите устройство в режим омметра. Если показатель составил 5,5 единиц. тогда с вашим модулем все хорошо.

    Хотя есть еще три способа проверки:

    Замена модуля

    Замена — это достаточно распространенное решение проблемы неисправного модуля зажигания. Выполняется процедура следующим образом:

    Демонстрация замены на примере ВАЗ 2112

    Если вы не хотите полностью менять модуль, его можно попробовать вернуть к жизни путем ремонта. Задача не слишком сложная, потому выполнить ее самостоятельно более чем реально.

    Как видите, решить проблему с катушкой зажигания на ВАЗ 2114 вовсе не сложно. Постарайтесь запомнить, что модуль и катушка — это синонимы. Но для «четырнадцатого» ВАЗа все же правильно использовать понятие модуль зажигания.

    Но опять же, все зависит еще и от используемого двигателя. Если для 1,5-литрового старого мотора используют конкретно модуль, то на двигателях 1,5 и 1,6 литра новой генерации устанавливают катушки.

    Особенности подключения

    Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

    Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

    Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

    Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

    На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

    Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

    Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

    Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

    Схема подключения бронепроводов

    Многие при замене проводов задаются вопросом, как правильно установить новые бронепровода и не перепутать их местами. Если перепутать провода, то автомобиль может и вовсе не запустится или запустится, но некоторые цилиндры работать не будут, поэтому очень важно соблюдать последовательность подключения проводов.

    На модуле зажигания, куда подключаются высоковольтные провода, есть отметки с цифрами, эти цифры указывают на номер цилиндра. Порядок счет цилиндров на ВАЗ 2114 начинается от ремня ГРМ к корпусу воздушного фильтра, т.е. цилиндр под номером один будет возле ремня ГРМ, а 4 ближе к корпусу воздушного фильтра.

    Как правильно подключить бронепровода на ВАЗ 2114 можно подробно увидеть на картинке ниже.

    Как часто нужно менять ВВП?

    Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

    При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

    Меняйте провода каждые 25-30 тыс. ка и все будет в норме

    Особенности модуля зажигания

    Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

    Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

    Компонент

    Особенности

    Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

    Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

    Электронный блок управления

    Отвечает за распределение информации в виде электронных импульсов

    Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства


    Катушка зажигания

    Расположение

    Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

    Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.


    Расположение устройства

    Принцип работы

    Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

    • Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
    • Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
    • Далее уже свечи активируют искру, происходит воспламенение и так далее.

    Неисправности МЗ

    Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

    • Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
    • Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
    • Плавают обороты на холостом ходу;
    • Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

    Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

    Проверка работоспособности

    Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

    Данная операция займет у вас не больше 15 минут.:

    Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются — требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

    Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

    Также причиной возникновения проблем с зажиганием может стать пробой ВВП. Определить его можно визуально в темное время суток — возьмите фонарик и откройте капот четырнадцатой, найдите и осмотрите бронепровода, если вы заметите легкое искрение на изоляции — ВВП пробиты и их нужно менять.

    Основная задача Высоковольтных проводов – передача импульса тока от катушки зажигания к свече.

    От качества передачи тока зависит своевременное и гарантированное воспламенение топлива в цилиндре, что влечёт нормальную, правильную работу двигателя.

    Высоковольтные (ВВ) провода по разным причинам могут не проводить вообще или проводить лишь малую часть импульса тока от зажигания к свече. Основными причинами неисправности ВВ проводов являются следующие моменты:

    – утечка тока (пробой через изоляцию)

    – сопротивление выше нормы

    – плохой контакт со свечёй

    – разрыв токопроводящей жилы

    С неисправными ВВ проводами двигатель работает прерывисто и издают посторонние вибрации, т. к. в каком то цилиндре возгорание смеси происходит с опозданием.

    Проверка высоковольтных проводов

    Первый признак неисправности проводов – наличие наружной искры на ВВ проводах. Легко увидеть в тёмное время суток, заглянув под капот. Следующий способ так же лучше проводить в тёмное время суток: берём кусок провода и зачищаем его с обеих сторон. Далее одним концом замыкаем провод на «массу» (аккумулятор, либо корпус машины), другим концом проводим по проводам на стыках, колпачках и т.д. если есть утечка, то образуется искра. Это что касается утечки, а если проверять сопротивление проводов, то делаем следующее:

    Правила при выборе высоковольтных бронепроводов

    Итак:

    • На ваз 2112 провод вв продаются практически в любом магазине запчастей, однако покупать стоит с умом, чтобы не только избежать подделки, но и купить броне провода, соответствующие вашей машине. Выбирая высоковольтные бронепровода желательно ориентироваться (присматриваться) к рекомендациям производителей двигателя и самих изготовителей, поэтому:Полезно при покупке очень внимательно изучить их упаковку
    • При этом важно, чтобы на упаковке по-русски были написаны все модели автомобилей либо двигателей, для которых предназначаются подобные броне провода
    • Если на упаковке отсутствует указание завода-производителя бронепроводов и его «координаты» — это вполне достаточное условие чтобы отказа от приобретения, скорее всего перед вами подделка
    • Кроме этого не стоит покупать провода, если на их упаковке встречаются опечатки либо орфографические ошибки, например в слове silicon они очень распространены
    • Следует учесть, что на все высоковольтные автомобильные бронепровода существует только один международный стандарт марки ISO3808, отечественных его аналогов нет, и не существовало, поэтому содержание надписей на проводах определяется самим производителем
    • Когда система зажигания передает высоковольтный импульс несущий небольшую энергиею, например как в автомобилях, имеющих контактную систему зажигания (к ним относятся большинство заднеприводных автомобилей ВАЗ), тогда ставить броне провода, имеющие высокое распределенное сопротивление глупо
    • Потому что они снизят мощность искры, а при мало-мальски неблагоприятных условиях, велика вероятность пропусков воспламенения смеси (при пуске холодного мотора зимой)
    • Сопротивление любого провода вы можете измерить, воспользовавшись тестером
    • Исключение составляют провода с обвивкой их токопроводящей жилы
    • Для их проверки такой способ не допустим, так как в процессе работы величина сопротивления таких проводов меняется
    • Такое поведение обусловлено конструктивными особенностями таких проводов
    • Уровень помех, который создается как электрооборудованием, установленным на автомобиль в целом, и высоковольтными броне проводами в частности, можно определить с помощью установки в автомобиль радиоприемника (автомагнитолы)
    • Когда вы выбираете ваз 2112 провода, ориентируясь по материалу их изоляции, тогда следует учитывать, какое напряжение проскакивает в системе зажигания вашего конкретного автомобиля
    • Чтобы при максимальных значениях напряжения, (значения могут быть приведены в руководстве по эксплуатации и ремонту), изоляция не допускала пробоя
    • Лучшие высоковольтные провода на ваз 2112, изоляция и колпачки которых не становятся ни жесткими, ни ломкими на морозе, кроме того, выдерживают высокую температуру, создаваемую в моторном отсеке, такими свойствами обладает изоляция из силикона
    • Кроме этого, он смачивается водой меньше, а значит, меньше пачкается и снижается вероятность его электрического пробоя
    • На ощупь силикон восковой, и провода допускают довольно сильные перегибы
    • При эксплуатации любого автомобиля вам прежде всего будет необходимо содержать броне провода сухими и чистыми
    • Чтобы соблюдать подобные условия достаточно будет, например, периодически протереть бензином, сняв с автомобиля провода и колпачки, крышку трамблера (блока управления), катушки зажигания, а так же изоляторы свечей
    • Очень часто нам удается выявить пробой изоляции в процессе работе мотора на слух (отчетливо слышны щелчки) либо визуально, если открыть капот в ночное время суток, тогда место утечки электричества будет хорошо заметно по яркой проскакивающей искре
    • Кроме того, в темноте иногда появляется заметное свечение (можно сказать сияние) вокруг приборов, работающих в системе зажигания
    • Сияние возникает при повышенной влажности, либо сильной ионизации воздуха (перед грозой), либо при серьезных утечках тока
    • Появление обрыва проволоки внутри обвивки с неметаллической токопроводящей жилой никак не проявляется при холостых оборотах мотора и сравнительно невысоких нагрузках
    • Однако при повышенных нагрузках — мотор начнет «троить», когда поврежден проводок, идущий на свечу, либо глохнуть, когда неисправен центральный броне провод
    • Наличие хорошего контакта в самих наконечниках, предотвращает снижение энергии импульса, который затем передается к свечам
    • Именно поэтому рекомендуется проверять систематически, насколько хорошо вставлены у вас наконечники в гнезда всех элементов входящих в систему зажигания
    • Чтобы предотвратить повреждения провода, рекомендуется снимать его, держась пальцами за колпачок, а не дергая за изоляцию
    • При этом герметичность колпачков, в точках их соединения с проводами снижает окисление наконечников, предотвращая последующее ослабление контакта
    • Именно поэтому очень важно до самого конца надевать эти колпачки, а если на них возникли трещины — заменять немедленно
    • К бронепроводам высокого напряжения многие владельцы автомобилей относятся как к детали второстепенной, не требующей внимания, в специализированных изданиях тоже им не заслужено уделяется мало внимания
    • Кроме того, большинство продавцов, работающих в торговых точках, толком ничего не могут объяснить, лишь советуют что приобрести, исходя из личных симпатий и опыта, а чаще собственной выгоды, грош цена их советам
    • Казалось бы – прокинуты провода от катушки зажигания к трамблеру (в инжекторах блок управления) и к свечам, и они ток проводят
    • Поменял одни на другие не глядя, лишь бы по длине дотягивались, казалось бы, какая разница – назначение то одинаковое
    • Однако как показывает наша инструкция все далеко не просто
    • В дополнение приводим порядок подключения на блоке управления


    Блок управления зажиганием и порядок подсоединения к нему бронепроводов

    На этом заканчиваем, дополнительно посмотрите видео материал, если чего-то не поняли.

    Искрит бронепровод на машине

    Основные неисправности проводов зажигания

    К основным неисправностям проводов следует отнести разрыв электрической цепи и утечку тока.

    Разрыв электроцепи, как правило, происходит в месте, в котором металлический контакт провода соединяется с токопроводящей жилой, а также с другими элементами системы зажигания. Случается это при снятии провода, при разрушении или окислении жилы, а также при плохом контакте с выводами элементов в системе зажигания. Место нарушения соединений нагревается и искрится, что усугубляет ситуацию и становится причиной выгорания жилы или металлических контактов. Через загрязненные провода, катушку зажигания, крышку распределителя, свечи зажигания, колпачки и поврежденную изоляцию происходит утечка электроэнергии, что способствует ухудшению их диэлектрических свойств при эксплуатации.

    Низкие температуры способствуют увеличению жесткости высоковольтных проводов, что увеличивает возможность повреждения их изолирующего слоя и колпачков. Постоянные вибрации от работающего двигателя расшатывают места контактов, что приводит к их ухудшению. Повышение температуры больше всего сказываются на свечных колпачках, так как они располагаются на самом близком расстоянии от нагретых деталей двигателя. Кроме того очень часто они приходят в негодность при снятии. С течением времени на элементах системы зажигания собирается грязь, пыль, влага, выделения горюче-смазочных материалов, которые служат проводниками тока. Утечки становятся еще более ощутимыми при повреждении изоляции и во влажную погоду. К тому же грязь и влага увеличивают микротрещины.

    Как выбирать высоковольтные провода – на что обращать внимание

    Выбирая высоковольтные провода, ориентироваться необходимо на рекомендации их изготовителя, а также производителя двигателей. Прежде всего, нужно изучить все, что написано на упаковке. Хорошо, если на ней на русском языке будут указаны модели машин или двигателей, для которых предназначены провода.

    Не спешите их покупать а, если на упаковке отсутствуют «координаты» изготовителя и указания по их эксплуатации. Орфографические ошибки в надписях также являются предостерегающим фактом. Очень часто встречается ошибка в слове silicon. Нужно учитывать, что на провода для автомобилей действует международный стандарт ISO 3808, поэтому все надписи определяются производителем.

    Сопротивление проводов измеряется с помощью тестера. Но этот способ не приемлем для проводов с обвивкой токопроводящей жилы, так как из-за их конструктивных особенностей значение сопротивления на двигателе меняется.

    Уровень помех от электрооборудования автомобиля и от высоковольтных проводов оценивается при помощи автомагнитолы. Порядок проверки можно увидеть на схеме.

    Изоляция проводов не должна допускать пробоя, поэтому при ее выборе учитывают максимальное напряжение, которое может быть в системе зажигания. Изоляция и колпачки должны быть из материала, сохраняющего свои свойства при большой разнице температур, например, из силикона.

    Провода для автомобиля многие автолюбители считают второстепенными, да и специализированные издания не уделяют им должного внимания. Продавцы также не могут ничего вразумительного сказать. Тем не менее, деталь эта важная и заслуживает внимания, как при выборе, так и при эксплуатации автомобиля.

    Как правильно подсоединить провода

    При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

    Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

    • у метки расположено гнездо первого цилиндра;
    • в самом низу подключается третий;
    • на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
    • в верхней точке подключается второй цилиндр.

    На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый. При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется.

    Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

    Порядок работы цилиндров ваз 21213


    Двигатель ВАЗ 2104-1000260. Характеристика двигателя 2104.

    Двигатель четырехтактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

    Количество цилиндров:4
    Рабочий объем цилиндров, л:1,45
    Степень сжатия:8,5 / аи-92
    Номинальная мощность двигателя при частоте вращения коленчатого вала 5000 об/мин,:50,0 кВт.- (68,0 л.с.)
    Диаметр цилиндра, мм:76
    Ход поршня, мм:80
    Число клапанов:8
    Минимальная частота вращения коленчатого вала , об/мин:820-880
    Максимальный крутящий момент при 4100 об/мин. , Н*м:112
    Порядок работы цилиндров:1-3-4-2
    Октановое число бензина:95 (неэтилирован.)
    Система подачи топлива:Распределенный впрыск с электронным управлением
    Свечи зажигания:А17ДВРМ, LR15YC-1
    Особенности двигателя.

    Двигатель 2104-1000260 может применяться для установки на автомобили ВАЗ 2103, 2104, 2106, 21053, 2107.

    Изначально двигатель ВАЗ 2104 выпускался только в карбюраторном исполнении. В дальнейшем он был модифицирован под использование системы впрыска топлива и получил обозначение ВАЗ 2104-21.

    Двигатель ВАЗ 2104 создан на основе предыдущей модели — ВАЗ 2103. В конструкции использованы: блок цилиндров, шатунно-поршневая группа, привод ГРМ и коленчатый вал от двигателя 2103.

    Блок цилиндров от двигателя ВАЗ 2103. Диаметр цилиндра — 76,00 мм. Приняты межремонтные размеры — 76,40 и 76,80.(смотреть «Блок цилиндров»)

    На двигатель устанавливается коленчатый вал 2103 или взаимозаменяемый вал модели 21213.

    Для обеспечения работы системы впрыска, потребовалась установка узлов и деталей с других двигателей, которые изначально разрабатывались под инжекторную схему подачи топлива.

    Применяется новая крышка привода распределительного вала, на которой имеется место под установку датчика контролирующего положение коленчатого вала.

    Потребовалась установка головки цилиндров 2104-1003015, оригинальной конструкции , с увеличенными площадками под впускной коллектор. Конструкция головки предусматривает установку форсунок. Распределительный вал, клапана и пружины соответствуют установленным на двигателе ВАЗ 2103. Установка гидроопор рычагов клапанов не предусмотрена.

    Привод ГРМ осуществляется от двухрядной втулочно-роликовой цепи 2103-1006040 . Механизм натяжения цепи механический, аналогичный устройству на двигателе ВАЗ 2103.

    На коленвал устанавливается шкив с демпфером и задающим диском 21214-1005058-11. Для привода генератора применяется ремень 2107-1308020(длина — 944мм).

    Инжекторная модификация 2104 имеет оригинальную систему питания. Система включает в себя электробензонасос с датчиком указателя уровня топлива, топливные магистрали, топливный фильтр топливную рампу с форсунками, воздушный фильтр, рукава подвода воздуха, дроссельную заслонку и систему улавливания паров топлива.

    Для очистки поступающего в двигатель воздуха предусмотрена установка воздушного фильтра модели 2112. Вместе с впускным коллектором устанавливается ресивер модели 2104 или модели 2123-1008027. Для регулировки объема поступающего воздуха установлен дроссельный патрубок 2112.

    Модуль электробензонасоса 21073-1139009 устанавливается в бак и обеспечивает подачу топлива к топливной рампе и форсункам. Используется оригинальная топливная рампа 2104-1144010, коробчатого типа с регулятором давления и обратным сливным трубопроводом. Впрыск осуществляется с помощью четырех форсунок попарно-параллельного действия. Возможна установка форсунок BOSCH 0 280 158 502 (чёрные, тонкие ), SIEMENS VAZ 6393 (бежевые, толстые) или других типов с соответствующими параметрами.

    Замена водяного насоса

    Еще одной операцией, которую автомобилисты выполняют на двигателях «классика» — это замена водяного насоса. Проводится она в основном из-за неисправности подшипника приводного вала или при увеличении зазора, когда водяной насос начинает течь. Итак, рассмотрим последовательность действий направленных на устранения неисправности:

    1. Проводим демонтаж клеммы минус АКБ.
    2. Для того, чтобы демонтировать водяной насос необходимо снять приводной ремень. В зависимости от конструктивных особенностей, он может быть присоединен к общей системе или приводится в движение отдельно.
    3. Следующим этапом становиться слив охлаждающей жидкости. Для этого необходимо открутить сливную пробку радиатора, подставив предварительно тару. Также, можно сливать «охлаждайку» при помощи сливного отверстия на блоке.

    При проведении замены помпы рекомендуется заменить охлаждающую жидкость в моторе. Она также имеет свой ресурс использования, а также загрязняется.

    1. Слив всю охлаждающую жидкость можно приступить к замене водяного насоса. В зависимости от комплектации, крепиться данный узел может на 3 или 5 болтов, которые необходимо открутить, а затем изделие нежно потянуть на себя.
    2. Установка проводится в обратном порядке. При этом не стоит забывать, что необходимо сменить прокладку, которая должна идти в комплекте с новой помпой.
    3. Заливаем охлаждающую жидкость в двигатель и заводим автомобиль. Поскольку в системе имеется воздух, его необходимо оттуда удалить. Для начала стоит прокачать верхний патрубок и постараться удалить максимальное количество воздуха. Остальное количество выйдет, когда мотор немного поработает и пройдет циркуляция. После того, как двигатель поработал, стоит долить «охлаждайку» до необходимого уровня.

    Почему так случилось?

    Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

    Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

    Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

    Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

    Волжский автомобильный завод имеет долгую и богатую историю. Одна из самых известных серий автомобилей производства ВАЗ – это «Жигули». Эти машины знакомы каждому из нас. И сегодня мы уделим внимание одной из наиболее «практичных» моделей. Это ВАЗ-21043.

    Дизайн

    При разработке универсала советские инженеры руководствовались следующим принципом: создать новый автомобиль с максимальным потребительским эффектом и минимальными затратами на производство. Именно поэтому за основу была взята модель 2105, которая дебютировала три года назад (в 1979-м). Внешне эти машины очень схожи. Так, спереди имеется та же черная пластиковая решетка, прямоугольные фары и большой металлический бампер без «клыков». Таким образом, изменениям подверглась только задняя часть. Инженеры просто удлинили крышу и доработали «пятую» дверь. Даже задние фонари остались прежними (но располагались уже вертикально). Нужно сказать, что жесткость крыши была недостаточной для перевозки тяжелых грузов. Прочность крыши была меньше, чем на базовой «пятерке». Однако многие перегружали «четверку» и имели затем кузовные дефекты.

    Мировые рекорды «Нивы»

    • Мировой рекорд высоты: в 1998 году внедорожник «Нива» поднялся в базовый лагерь под Эверестом на высоту 5200 м, а в 1999 году на Тибетском плато в Гималаях взял высоту в 5726 м над уровнем моря;
    • «Нива» покорила Северный полюс — в ходе международной парашютной акции в апреле 1998 года ВАЗ-2131 «Нива» была сброшена на парашюте, а после приземления на лёд и освобождения от строп, была заведена и успешно преодолела заданный маршрут;
    • 12 лет прослужила «Нива» на российской полярной станции «Беллинсгаузен» в Антарктиде, где дорог не существует в принципе. Тольяттинский внедорожник эксплуатировался в диапазоне температур от −54 до +4 °C для перевозки грузов и буксировки судов. Общий пробег автомобиля составил 11800.км ; [7]
    • В 1999 и 2000 гг. снегоболотоход «Лада-Нива-Марш», созданный на агрегатах «Нивы», дважды покорил Северный полюс. [8]

    Кузов, краска и коррозия

    Это отдельная тема для разговоров. На автомобиле практически отсутствовала какая-либо защита от коррозии, ввиду чего металл очень быстро ржавел. Краска отлетала, а на голых участках вмиг появлялись очаги коррозии. Нужно сказать, что и сам металл был довольно тонким. Очень часто приходилось эту машину обрабатывать мовилем и антигравием, дабы хоть как-то замедлить процесс гниения. Найти ВАЗ-21043 в родной краске очень трудно. Многие экземпляры подвергались покраске. А так как «четверка» была рабочей машиной, над качеством работ никто не заморачивался – многие просто красили машину из баллончика.

    Вывод

    Двигатель ВАЗ 2104, а точнее модификации АвтоВАЗовских силовых агрегатов, которые устанавливались на этот автомобиль, по техническим характеристикам похожи, только в процессе разработок менялся вид впрыска, объем и мощность.

    Что касается обслуживания, то оно характерно и типично для всех моделей классики. Отремонтировать двигатель можно собственными руками, не прибегая к услугам автосервиса, что в принципе и делают большинство автомобилистов.

    55 900 ₽ – 63 900 ₽

    Купить в 1 клик

    Новый. В наличии.

    Салон

    Дизайн интерьера здесь такой же, как и на «пятерке». Ключевой особенностью ВАЗ-21043 было наличие более комфортных сидений от «семерки». В остальном же машина ничем не отличалась от остальных «Жигулей». Для водителя предусмотрена аскетичная панель приборов и нерегулируемый четырехспицевый руль. Кстати, на первых версиях щиток приборов был без тахометра. Но контролировать обороты можно было и без него – двигатель легко прослушивался в салоне. Кроме того, были возмущения и по поводу торпеды. Она постоянно скрипела на кочках. Отчаянные владельцы полностью разбирали салон и проклеивали многочисленными листами шумоизоляции. Эффект был, но полностью избавиться от шумов все равно не удавалось.

    Сиденья в машине не имеют хорошего поясничного подпора. Со временем кресла проминались и рвались. Из-за этого на многие автомобили устанавливались чехлы. А некоторые и вовсе ставили сиденья от иномарок.

    Технические характеристики ВАЗ-21043

    Как и остальные «Жигули», данная модель укомплектовывалась четырехцилиндровыми восьмиклапанными моторами, которые располагались продольно относительно кузова. Изначально «четверка» оснащалась карбюраторным мотором от «тройки». Это был полуторалитровый двигатель мощностью 71 л. с. Коробка передач была четырехступенчатой. Однако позже машина стала оснащаться «пятиступкой».

    Кроме того, был и инжекторный двигатель. ВАЗ-21043 в 2000-х оснащался двигателем с распределенным впрыском топлива. Но технические характеристики не изменились. При таком же объеме машина развивала одинаковую мощность. Изменился крутящий момент. Если на карбюраторе машина развивала 104 Нм, то благодаря инжектору данный показатель увеличился до 110.

    Замена масла

    Пожалуй, самой распространенной и часто выполняемой операцией по ремонту является замена масла и масляного фильтра. Рассмотрим, последовательность действий:

    1. Прежде чем начать ремонтно-восстановительные операции следует снять минус-клемму с АКБ.
    2. При наличии защиты двигателя, ее необходимо снять. Для этого необходимо открутить крепежные болты.
    3. Далее, откручиваем сливную пробку, которая находится на поддоне, и ждем, пока сольется смазочная жидкость.
    4. Закручиваем сливную пробку, при этом, не забыв сменить медную уплотнительную прокладку.
    5. При помощи специального съемника снимаем масляный фильтр. Перед установкой нового, в него необходимо налить 100 грамм нового масла.
    6. Откручиваем заливную горловину и льем масло.
    7. Закрутив заливную пробку, стоит завести мотор и дать ему несколько минут поработать.
    8. При необходимости долить мало до необходимого уровня, который можно посмотреть на щупе.

    Таким образом, замена масла считается законченной. Если происходит смена типа смазочной жидкости, то необходимо сделать промывку мотора.

    Ходовая часть

    Подвеска здесь полностью идентична «пятерке». Так, спереди установлена независимая подвеска с гидравлическими амортизаторами и поперечными качающимися рычагами. Сзади стоял мост и присутствовали штанги (четыре продольных и одна поперечная). Тормоза – дисковые спереди и барабанные сзади. Как отмечают отзывы, тормозов этой машине не хватает, особенно если она загружена на 200-300 килограмм. Также есть претензии по рулевому. Машина плохо держит дорогу и не маневренная.

    Среди плюсов подвески можно отметить ее мягкость. Однако это не значит, что можно смело «летать» по ямам. Подвеска не любит резких ударов. Из-за этого текут амортизаторы и деформируются нижние рычаги. Среди слабых мест «жигулевской» подвески стоит отметить шаровые соединения. Это опоры и наконечники. Они очень быстро приходят в негодность. Также малый ресурс у ступичных подшипников. Еще один недостаток – это звук работы подвески. Даже при условии исправной ходовой, внутри слышны различные удары. Сперва это настораживает, но к этому можно привыкнуть.

    Нумерация цилиндров в разных типах ДВС

    Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

    • Тип привода;
    • Тип ДВС, компоновка блока;
    • Поперечное либо продольное расположение агрегата под капотом;
    • Сторона вращения.

    На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

    Примеры

    В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

    В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

    Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

    принцип работы и замена бронепроводов

    • Порядок зажигания
    • Бронепровода и их подключение
    • Как выбрать высоковольтные провода
    • Следует ли заменять высоковольтные провода и когда это делать?
    • Полезное видео

    Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой последовательности следует подключить к ним бронепровода — мы и поговорим в сегодняшней статье.

    Зажигание в ваз 2114

    Порядок зажигания

    Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

    Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

    1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
    2. Сжатие рабочей смеси благодаря движению поршня вверх.
    3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
    4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

    Порядок зажигания ваз 2114

    Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

    Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

    Выставление зажигания

    При исправной подачи топлива, но при отсутствии искры – следует проверить состояние системы в целом. В зависимости от системы впрыска (инжекторная или карбюраторная) различаются и методы выработки искры. Выставление правильного зажигания на более поздних версиях моделей 2114 не требует серьезных навыков. Вообще, при правильном обслуживании машины проблемы с этим узлом не возникают. Весь процесс по подаче искры контролируется электронным блоком управления. Внедриться в него без специального программного обеспечения невозможно. При попытках повысить производительность мотора мастерами допускается исправление некоторых параметров системы. При отсутствии навыков не стоит самостоятельно менять настройки ЭБУ. Также в случае настройки бесконтактной системы нужно знать необходимый угол поворота коленчатого вала. Рассмотрим пошагово, как правильно выставить зажигание на ваз 2114 своими силами:

    • Снимаем защитный лючок в КПП и проверяем метку маховика и картера коробки. Выставляется эта метка путем прокручивания коленвала ключом;

    • Такую процедуру по сверке меток производим на шкиве масляного насоса. При необходимости выставляем их в правильно положение;

    • Последний этап – сверка метки на шкиве коленвала и отлива на блоке.

    Для проведения работы по настройке в дорожных условиях сохраните фото меток ГРМ на ВАЗ 2114 у себя в телефоне.

    Вся процедура настройки зажигания в автомобилях с ЭБУ заключается именно в выставлении меток. В этом она схожа с процессом, когда нужно установить ремень на газораспределительный механизм. Т.к. все действия по подаче искры производятся согласно показаниям с датчиков, особое внимание при эксплуатации машины следует уделять их работоспособности. Для закрепления результата по выставлению меток можно еще раз проверить их положение. После того, как метки выставлены можно пробовать запускать двигатель.

    В качестве рекомендации для выявления точной неполадки в системе подачи искры стоит обращаться к профессиональным электрикам. Отсутствие питания, проблемы с проводкой, отказ датчика – выявить все это без специальных приборов проблематично, а менять все подряд – затратно.

    Бронепровода и их подключение

    Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

    Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

    Бронепровода ваз 2114

    Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т.д. Допустить здесь какую-либо ошибку — крайне сложно.

    ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

    Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

    Читайте также:  Как проверить втягивающее реле ваз 2109. Реле стартера: описание,назначение,устройство,ремонт,фото,видео

    Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

    Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

    Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

    На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

    Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

    1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
    2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
    3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
    4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

    Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

    Статья в тему: Замена и установка салонного фильтра ВАЗ 2110

    Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

    Как выбрать высоковольтные провода

    Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

    Выбор бронепроводов для ваз 2114

    Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д.

    Проверка бронепроводов ваз 2114

    По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

    Рекомендации

    Во избежание проблем с системой не рекомендуется проводить следующие манипуляции:

    • В качестве проверки «на искру» не выкручивайте провода со свечой на рабочий двигатель;

    • Для сохранения коммутатора от перегорания не отключайте клеммы аккумулятора на рабочем моторе;
    • Своевременно меняйте «расходники» — свечи и высоковольтные провода.

    Следует ли заменять высоковольтные провода и когда это делать?

    Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

    Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

    • плохое зажигание;
    • проблемы с разгоном;
    • троение двигателя;
    • невозможность завести автомобиль.

    Замена бронепроводов ваз 2114

    Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

    Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

    Для этого нужно:

    1. Выключить зажигание.
    2. Демонтировать один из бронепроводов.
    3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
    4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
    5. Повторить эту операцию на остальных трех проводах.

    Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

    Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

    КАК ПРОВЕРИТЬ СИСТЕМУ НА РАБОТОСПОСОБНОСТЬ

    Проверку в любом случае начинают со свечей. Для этого их нужно изъять из своих гнёзд. Это тоже сделать несложно. Снимают с них наконечники высоковольтных проводов и с помощью ключа для выворачивания свечей, извлекают их со своих мест.

    Далее следует их осмотр, очистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии копоти и нагара. Если наблюдается их наличие, то может существовать износ поршней и колец. В любом случае свечи очищают, проверяют и при необходимости выставляют зазор между электродами. После этого можно проверить их работоспособностьДля этих целей имеются специальные пробники. «Умельцы» умудряются изготавливать такие изделия самостоятельно из пьезозажигалки. Если ничего подобного нет в наличии, то проверяют на двигателе. Хорошо, если рядом окажется машина с заведомо исправной системой пуска. Это даст возможность поставить точный диагноз для свечей. При их исправности поиск продолжается дальше.

    Многие издания рекомендуют проверить наличие высоковольтного напряжения на выводах прибора. Сделать это в условиях гаража проблематично по причине отсутствия специального измерительного прибора. Обычного тестера здесь применить, так как он не может измерять несколько десятков киловольт высокого напряжения. Если есть опыт радиолюбителя, то можно собрать делитель напряжения.

    Проверять наличие высокого напряжения опасно по причине возможного чувствительного удара током, поэтому коснёмся других способов. Поговорим о том, как можно определить неисправности катушки зажигания и проверить эту систему:

    1. Самым простым методом будет замена блока исправным прибором. Он возможен далеко не всегда, так как не все водители возят с собой этот прибор про запас;
    2. Ещё советуют, что проверено многократно, шевелить прибор или стучать по нему во время работы мотора. Если заметны изменения, то они свидетельствуют о плохом контакте внутри прибора. Иногда это поправимо;
    3. Проверка тестером или мультиметром в режиме измерения сопротивления. Измеряется сопротивление парных выводов катушек, 1 и 4, а также 2 и 3. Оно должно быть идентично для обеих обмоток и равно примерно 5,4 кОм.

    Высоковольтные провода зажигания Ваз 2114 – устройство

    Важно знать: От качества работы высоковольтных проводов напрямую зависит эффективность воспламенения смеси, что означает стабильность работы двигателя на разных режимах.

    Классическая модель системы зажигания всех авто земного шара предусматривает наличие комплекта из пяти высоковольтных несущих. Центральный кабель подает высокое напряжение от катушки зажигания на распределительное устройство – трамблер. Далее по четырем кабелям напряжение подается на свечи зажигания.

    В современных авто используется электронная система зажигания. Схема не меняется, но могут добавиться дополнительные кабели, если горючая жидкость воспламеняется двумя свечами в каждой камере сгорания.

    Бронепровод состоит из:

    • токопроводящая медная, графитовая или токонепроводящая обвитая жилы;
    • феропластовая оболочка — изолятор;
    • экран из металлической проволоки;
    • уплотняющая жесткая оболочка;
    • наконечники с двух сторон.

    Видео: Где находятся и какую функцию выполняют высоковольтные провода зажигания Ваз 2114

    Как часто нужно менять ВВП?

    Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

    При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

    Меняйте провода каждые 25-30 тыс. ка и все будет в норме

    Коды ошибок при неправильном зажигании

    Полезное видео:

    При наличии специального тестера или штатной возможности приборной панели некоторые проблемы с системой подачи искры можно выявить точечно. Для этого нужно знать расшифровку кодов ошибок:

    • 300 – наличие пропусков зажигания;
    • 301-302-303-304 – выявление пропуска для каждого отдельного цилиндра;
    • 335-336-337-358 – неисправность в цепи проводки датчика положения коленчатого вала;
    • 342/343/346 – проблемы с датчиками распределения фаз;
    • 363 – нет воспламенения топливно-воздушной смеси.

    После устранения причины поломки можно произвести сброс ошибок. При отсутствии бортового компьютера выявить проблему по кодам возможно лишь специальным сканером. Во избежание ошибочного срабатывания самодиагностики периодически проверяйте все разъемы датчиков на целостность.

    Порядок работы цилиндров ваз 21083

    На современных автомобилях в основном установлен ДВС. Для того чтобы в пути справиться с различными непредвиденными ситуациями, нужно знать устройство машины. В статье описан порядок работы цилиндров ВАЗ 2109, а также возможные неисправности в работе силового агрегата.

    Порядок работы

    Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

    Подключение проводов на ВАЗ 2109

    Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

    1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
    2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
    3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
    4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

    Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

    Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

    Нумерация цилиндров на ВАЗ 2109

    Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

    1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
    2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
    3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
    4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

    Возможные причины поломки

    При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

    1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
    2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
    3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
    4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

    Провода подключения к катушке

  • Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
  • Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
  • Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.
  • Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

    Видео «Принцип работы ДВС»

    В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

    Всё о двигателях 2108, 21083, 21081
    Две статьи С. Гераськина, опубликованые
    в журнале «За рулем» в 1995 году о двигателях
    1100, 1300 и 1500 см для переднеприводных Самар.
    Размещены без ремарок и значительных сокращений.
    Близнецы — братья.
    За рулем. N 3 1995г

    Вот уже 10 лет выпускают в Тольятти ВАЗ-2108 и чуть меньше — модели -21083 и -21081. Пришло время «рассекретить» историю их появления и рассказать об особенностях конструкции — тем более, что реэкспортных «восемьдесят первых» становится у нас все больше. Слово специалисту ВАЗа С. ГЕРАСЬКИНУ.
    В конце далеких уже 70-х годов было принято решение о создании нового (после «Жигулей») семейства автомобилей ВАЗ. В Управлении главного конструктора разработали техническое задание (ТЗ), проанализировав зарубежные образцы («Мазду-323», «Фольксваген-Гольф». «Ситроен-Визу» и др. ). Вот что определили конструкторы: автомобиль должен иметь привод на передние колеса, подвеску «качающаяся свеча». двигатель рабочим объемом 1300 см*3 меньших по сравнению с существующим размеров, коэффициент лобового сопротивления (Сх) ниже 0.4. Поскольку для ВАЗа все принятые к исполнению идеи были новыми, решили привлечь фирму «Порше» в качестве консультанта.
    Базовой (и единственной) моделью контракта был ВАЗ-2108 с двигателем объмом 1300 см*3 и пятиступенчатой коробкой передач. Для разработки других модификаций завод не получил тогда денег от министерства. Но в планах они (не деньги, а модификации) были.
    Примерно через год на ВАЗе занялись мотором -21083 (1500 см), а еще примерно через полгода-21081 (1100 см). Почему именно двигатель рабочим объемом 1300 см стал базовым? Из компоновочных расчетов и анализа автомобильного рынка было сделано заключение, что для автомобиля такого класса, массы, назначения будет достаточно мощности 60-62 л. с. Отсюда рассчитали литраж мотора.
    Затем разработали мотор -21083. использовав тот же блок цилиндров. Этот двигатель рождался трудно, потому что почти ничего нельзя было изменить: расстояние между осями цилиндров было задано размерами блока, материалы -те же и т.д. Иными словами, требовалось сделать конфетку из подручного материала. А проблем. присущих только этому мотору, было достаточно: не выдерживая нагрузок, трещал блок: задирался поршень и клинил поршневой палец по причине тепловой нагруженности (ведь протоков между цилиндрами для охлаждающей жидкости нет). И еще целый букет: питтинг на вкладышах и растрескивание выпускного коллектора, продавливание привалочной плоскости головки и смятие бобышек. Но в процессе доводки мотор удалось подтянуть до необходимой надежности, хотя мощностные характеристики пришлось снизить. Тем не менее, двигатель остался самым чувствительным к малейшим отклонениям от требований документации, будь то качество материалов или обработка деталей.
    Мощность полуторалитрового двигателя примерно на 6 л. с. больше. Но она определяет главным образом максимальную скорость. Для разгона и удобства маневра значительно важнее другой показатель — максимальный крутящий момент. Вот здесь двигатель «1500» дает ощутимый перевес. Правда, не обошлось без ложки дегтя: максимальному крутящему моменту соответствуют слишком высокие обороты. Теперешний начальник отдела доводки двигателей НТЦ П. Бывшев в свое время доказывал, что такой момент двигатель должен выдавать при 2500 об/мин. Тогда подбором передаточных чисел коробки передач можно было бы добиться выполнения всех показателей ТЗ по этому автомобилю, одновременно значительно снизив расход топлива, шум и токсичность. Ныне этот вариант реализован на двигателе с впрыском.
    У двигателя -21081 совсем иная история. Он был включен в гамму разрабатываемых двигателей по запросу отдела экспорта, так как во многих странах (Бельгия. Греция. Португалия) налог на машину определяется по литражу ее мотора. В других странах эти автомобили привлекают заказчиков низкой контрактной стоимостью. К нам они попадают уже «оттуда» — на внутренний рынок завод их не поставлял. Автомобиль с этим мотором ведет себя довольно вяло: к тому же. чтобы удовлетворить нормам токсичности в Европе, его пришлось «зажать» по регулировке. Но. скажем, для пожилых людей, покупающих машины исключительно по соотношению «цена — объем салона», он предоставляет определенные преимущества. И все же большим спросом мотор не пользовался
    Двигатель «1100» не особенно удобен для производства: довольно много отличий от базового мотора (о них ниже). В то же время он получился наименее нагруженным и поэтому «прощает» даже значительные отклонения по материалу и изготовлению. Вот такова история.
    А теперь о том. что изменено в модификациях мотора -2108.
    В двигателе -21081 уменьшен ход поршня и за счет этого сокращен рабочий объем.
    Блок цилиндров ниже на 5.6 мм: остальные размеры не изменились, да и в технологии ремонта ничего нового.
    Коленчатый вал: на 5.2 мм уменьшено расстояние между осями шатунных и коренных шеек. «Вычислить» вал поможет расположение смазочных отверстий на шатунных шейках — на валах -2108 и -21081 они смещены от оси шейки в противоположные стороны .
    Головка цилиндров та же самая. Кстати. если вы купили для своей «восьмерки» новую головку и обнаружили на ней маркировку «21081». не расстраивайтесь — так и должно быть, эта деталь считается «родной» для двух моторов. Единственное различие — в расположении шпильки для натяжного ролика зубчатого ремня. В головке выполнены два резьбовых отверстия и в зависимости от типа двигателя — объемом 1.1 или 1.3 л- под шпильку используют одно или другое. Перенос натяжного ролика позволил на моторах с различными межосевыми расстояниями шкивов распределительного и коленчатого валов использовать один и тот же зубчатый ремень.
    Распредвал — оригинальный, с иным расположением кулачков, что связано с изменением фаз газораспределения на двигателе с «низким» блоком.
    Карбюратор модели -21081 отличается тарировочными параметрами — сечением топливных жиклеров и пусковыми зазорами. В цепом идентичен «восьмерочному», способы его регулировок. разборки и сборки остались прежними.
    В системе выпуска отработавших газов отсутствуют привычные «штаны» — приемная труба одинарная, а выпускной коллектор выполнен с одним выходным отверстием. Соответственно под приемную трубу сделаны кронштейн и зажим крепления к блоку.
    В системе зажигания устанавливают датчик-распределитель с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания. Внешне этот прибор можно узнать по метке красного цвета на крышке вакуумного регулятора Изменился начальный угол опережения зажигания что необходимо помнить при регулировке. Одно деление шкалы в люке картера сцепления соответствует 1 градусу поворота коленвала. поэтому в луче стробоскопа метка на маховике должна на 5-6 делений не доходить до средней метки шкалы. Напомним, что на двигателе -2108 метка не доходит до середины шкалы на одно деление.
    Вот. пожалуй, и все отличия двигателя -21081.
    Посмотрим теперь на полуторалитровый мотор -21083.
    Здесь конструкторы пошли другим путем, а именно: достигли большего рабочего объема, чем на -2108. увеличив диаметр цилиндров. Понятно. что появились отличия в устройстве и ремонте блока цилиндров, поршней, головки цилиндров и карбюратора.
    Блок по конструкции такой же, изменились лишь размеры (в том числе и ремонтные!) цилиндров и… цвет. «Восемьдесят третий» блок легко узнать — приятный синий колер отличает его от серых «собратьев».
    Поршни увеличились в диаметре и приобрели проточки на днище, которые не позволят клапанам удариться о поршень при обрыве зубчатого ремня. На большой поршень нужны и большие поршневые кольца, и иные пальцы (от ВАЗ-2101) — не забывайте это при покупке запчастей!
    В головке цилиндров увеличены диаметры впускных клапанов (с 35 до 37 мм), седел и впускных каналов. Прокладка головки — с увеличенными диаметрами отверстий под цилиндры.
    Конструкция карбюратора не претерпела изменений, но другими стали проходные сечения и тарировочные данные, в том числе пусковые зазоры.
    В системе зажигания все приборы остались прежними (если не применяется микропроцессорная система управления двигателем с двумя катушками зажигания и прочими хитростями). Новый начальный угол опережения зажигания требует небольшой корректировки действий при регулировке со стробоскопом: метка на маховике не должна доходить до среднего деления шкалы в люке картера сцепления на 3-5 делений (почему — см. выше).
    Остальные детали двигателя — «восьмерочные», останавливаться на них не будем; а если вас одолели сомнения при выборе запчастей, обращайте внимание на их маркировку — первые несколько цифр указывают модель двигателя.
    Надеемся, эта статья поможет вам и в выборе. и в обслуживании, и в ремонте «Самары», а на автомобильных «развалах» — в поисках необходимых запчастей.
    «1500» против»1300″
    За рулем N 7 1995г.
    В третьем номере журнала за этот год в статье «Близнецы-братья» специалист ВАЗа С. ГЕРАСЬКИН рассказал об особенностях семейства двигателей ВАЗ-2108 объемом 1100, 1300 и 1500 см*3. Сегодня он продолжает эту тему.
    В предыдущем материале я коснулся истории создания двигателя ВАЗ-21083 (1500 см). Некоторые читатели сделали неверные выводы, что этот двигатель менее надежен, чем 1300 и 1100. На самом деле это не так, хотя полуторалитровый требует выверенной и стабильной технологии производства, большего внимания при обслуживании и ремонте. Постараюсь объяснить, почему.
    Вначале замечу, что двигатели семейства ВАЗ-2108, как говорят, на порядок лучше, чем любые другие моторы отечественных легковых автомобилей. Такое утверждение основано на анализе их конструкции и характеристик. Разумеется, наши моторы прошли весь цикл необходимых (предусмотренных ГОСТами и заводскими методиками ВАЗа) испытаний. А конструкция двигателей и всех деталей отвечает требованиям, которые заложены в техническом задании и нормативных документах. Но нередко появляются причины производственно-технологические, снабженческо-политические и другие, которые нарушают соответствие этим требованиям. Такие перемены можно назвать эмоциональными отклонениями. Непрерывное, массовое производство (на ВАЗе оно еще сохранилось) требует ритмичных поставок комплектующих, сырья, материалов. Держать ритм, а тем паче в нынешней России, очень трудно. Потому иные ‘рационализаторы» пробуют изготовлять детали из несоответствующего чертежам материала. Хотя причины таких отступлений могут быть самые разнообразные — снижение энергоемкости, трудозатрат, времени и т. п.
    Бесправный отечественный автолюбитель с этим бороться не может. Хотя чувствует, что двигатель (автомобиль) ведет себя не лучшим образом. А для завода такие просчеты, что для слона дробинка — он большой, его не убудет. Тогда-то эмоциональные термины «менее» или «более» обретают материальное воплощение. Об этом подробнее.
    Блок цилиндров. В предыдущей статье мы говорили, что блоки цилиндров двигателей -21083 и -2108 по габаритным размерам и расстояниям между осями цилиндров (89 мм) одинаковы. Диаметр цилиндра двигателя ВАЗ-21083 — 82 мм, ВАЗ-21 08 — 76 мм. Толщина стенок цилиндра по расчетам (чертежам) не менее 4,5 мм.
    И неспециалисту понятно — цилиндры желательно омывать охлаждающей жидкостью со всех сторон: лучше отводится тепло, равномернее температурные деформации, меньше напряжений. А отсюда все .производные — большие надежность и долговечность, меньшая требовательность к отклонениям от чертежей. Последний фактор для российских условий существен.
    В блоке ВАЗ-2108 (1300 см) толщина перемычки между цилиндрами 13 мм (89-76-13). Ширина водяного канала (протоки) между ними соответственно 4 мм. У ВАЗ-21083 (1500 см) перемычка всего 7 мм (89-82-7). Поэтому между цилиндрами (в плоскости осей цилиндров) нет протоков — стенки здесь не омываются охлаждающей жидкостью. При такой конструкции температурный режим блока и цилиндро-поршневой группы двигателя ВАЗ-21083, конечно, более напряженный, чем ВАЗ-2108. А это требует обязательного соблюдения жестких условий изготовления поршней, колец и пальцев. Повышенная теплонапряженность блока у полуторалитрового мотора быстро выявит любые отклонения от заданных размеров этих движущихся в цилиндре деталей. И конечно, не простит иных огрехов производства: не выбитый до конца литьевой песок из блока, заусенцы или забоины на поршне из-за небрежной транспортировки, смещение поршневого пальца, заниженный диаметр юбки поршня. Все это, повторю, ускорит выход двигателя из строя. Чего не скажешь о моторе ВАЗ-2108 — он с подобными отклонениями может спокойно отработать свой моторесурс -125 000 километров.
    И еще. Цилиндры двигателей ВАЗ-2108 связаны между собой вверху достаточно мощной «плитой’ толщиной 12 мм. При затяжке головки блока цилиндры «искривляются» и плита передает усилие от одного цилиндра к другому, мешая каждому в отдельности четко сохранить цилиндрическую форму.
    Вот почему полуторалитровый мотор требует деталей только «в допуске», точной технологии их обработки и сборки. Кстати, спортсмены убирают эти связи между цилиндрами («распускают» плиту) и тем предупреждают возможные дефекты.
    Головка блока цилиндров и прокладка. Для головки очень важно применить сплав точно определенного состава. Дело в том, что в него добавляют немного вторичного алюминия. Если его больше, чем допустимо, жесткость головки намного снижается. В процессе изготовления за этим приходится следить особенно строго.
    В ходе доводки полуторалитрового мотора для увеличения запаса прочности (защита на случай отклонений по материалу и технологии) была изменена конфигурация бобышек головки под винты ее крепления. Такая форма не позволяет бобышкам трескаться даже при серьезных отклонениях (в худшую сторону, конечно) структуры материала.
    Открытый свод камеры сгорания головки -21083 больше, чем на -2108, а потому он воспринимает и большее усилие от газов. Если добавка вторичного алюминия в головке превышает норму, то через 60-90 тысяч километров пробега непременно раскроется стык между головкой и цилиндрами — как правило, в самом узком (где нет протоков для воды) и теплонапряженном месте, между вторым и третьим цилиндрами.
    А дальше все пойдет по типовой схеме: искривление привалочной плоскости головки, прогар прокладки, быстрый износ или разрушение седел и направляющих втулок клапанов.
    Прокладка — деталь тонкая. Ее задача не только уплотнять стык между головкой и блоком, но и компенсировать тепловые деформации, возникающие в соединении при работе мотора. Поскольку у полуторалитрового двигателя они проявляются в большей степени, то и требования к прокладке (материалу, размерам, качеству изготовления) более жесткие, чем для мотора 1300.
    Поэтому никогда не используйте вновь работавшую прокладку, а покупая новую, внимательно приглядитесь к ней. Возникли сомнения в качестве — не берите. На Егорьевском заводе, где делают прокладки для двигателей ВАЗ-2108, иногда допускают отступления от требований чертежа.
    Замечу, что положение свечи в головке ВАЗ-21083 не изменилось. Из-за большего диаметра цилиндра фронт пламени дольше идет до крайних мест камеры сгорания. Поэтому стойкость к возникновению детонации в двигателе -21083 ниже, чем в -2108. Если водитель не прислушивается к работе мотора, использует бензин с низким октановым числом и ездит с детонацией, полуторалитровый мотор не для него.
    В заключение еще раз повторю, что двигатели ВАЗ-2108 (-21083) надежны и долговечны, превосходят иные отечественные, да и некоторые зарубежные аналоги, когда все сделано в норме. Но при отклонениях от чертежей шансов выжить у двигателя 1300 гораздо больше, чем у 1500.

    Автомобиль ВАЗ-2109 комплектовался тремя силовыми агрегатами объемом 1,1, 1,3 или 1,5 литра. За исключением рабочего объема и, соответственно, высоты, моторы «девятки» в остальном не отличаются друг от друга. Изначально все устанавливаемые двигатели были карбюраторными, и лишь в начале двухтысячных годов производитель стал комплектовать машины впрысковыми моторами. Ниже будет рассмотрено устройство двигателя «девятки» на примере 1,5-литрового инжекторного мотора ВАЗ-2111, он также устанавливался на ВАЗ-2110 и 2114 ранних годов выпуска.

    Итак, «сердце» автомобиля ВАЗ-2109 –четырехтактный четырехцилиндровый восьмиклапанный «атмосферник», работающий на бензине, с верхним расположением распредвала. В отличие от заднеприводных ВАЗ-2106 и ВАЗ-2103, у переднеприводных моделей 2109, 2110, 2114 и остальных мотор располагается поперечно. Цилиндры нумеруются от шкива коленвала, порядок их работы 1-3-4-2. Электронное управление осуществляется контроллером «Январь», Bosch или GM.

    Устройство кривошипно-шатунного механизма двигателя

    Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

    • 0,4 при первом ремонте;
    • 0,8 при втором.

    Коленвал

    Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

    Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.

    Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

    1. по ним подается масло у шатунным шейкам от коренных;
    2. они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

    Последнее обстоятельство необходимо учитывать при капремонте двигателя, и при снятии коленвала, а особенно при балансировке нужно прочищать каналы от накопившихся отложений. Заглушки после прочистки заменяются на новые.

    К передней части коленвала крепится шкив привода распредвала, а к нему – приводной шкив генератора, который работает еще и как демпфирующее устройство, благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу при помощи шести болтов крепится чугунный маховик. У него имеется зубчатый венец, предназначенный для запуска мотора при помощи стартера. Помимо этого, на его поверхности есть конусная лунка-метка, предназначенная для определения ВМТ после того, как двигатель собран.

    Поршневая группа

    Шатуны изготавливаются из стали, имеют двухтавровое сечение. Крышки обрабатываются вместе с шатунами, и потому не являются взаимозаменяемыми. На них и на шатунах штампуется номер цилиндра.

    Поршневые пальцы представляют собой стальные трубки. Они свободно плавают в бобышках поршней, в которых фиксируются при помощи стопорных колец.

    Устройство поршней: поршни выполнены из алюминиевого сплава, имеют три канавки в верхней части под поршневые кольца. Комплект колец для каждого поршня состоит из двух компрессионных и одного маслосъемного. Компрессионные кольца не позволяют газам попасть в картер двигателя, а маслосъемное удаляет масло со стенок цилиндра и отводит его к бобышкам для смазывания поршневого пальца.

    Немного ниже располагаются отверстия для поршневого пальца (бобышки). В днище поршня имеется выточка, предназначенная для предотвращения загиба клапанов в случае обрыва приводного ремня ГРМ. У ВАЗ-2109 с объемом двигателя 1,3 литра оно плоское, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и механизма газораспределения, и как следствие, к дорогостоящему ремонту.

    Устройство головки блока и ГРМ

    Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

    Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны. В действие он приводится с помощью зубчатого ремня от шкива коленвала. Правильно установить валы относительно друг друга можно при помощи установочного выступа на задней крышке ремня ГРМ и меток на приводных шестернях и маховике.

    В ГБЦ запрессованы седла, а та же направляющие втулки клапанов. На внутренней стороне втулок имеются канавки для подвода смазки, сверху втулки закрываются маслоотражательными колпачками.

    Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

    Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

    Смазывание деталей

    Устройство смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. К коренным и шатунным подшипникам, а также к опорам распредвала масло подается под давлением, цилиндры, поршни, пальцы и кольца, кулачки распредвала и толкатели смазываются разбрызгиванием, ко всем остальным сопряженным деталям смазка подается самотеком.

    Спереди блока установлен масляный насос шестеренчатого типа с перепускным клапаном. Маслоприемник монтируется при помощи болтов на крышку второго коренного подшипника и корпус насоса. Маслофильтр неразборный, имеет перепускной и противодренажный клапаны. Подробно устройство системы смазки и других систем двигателя рассмотрено в отдельных статьях.

    Вентиляция картера производится принудительно, газы отводятся через маслоотделитель.

    Нормальная компрессия ваз 2114. Какая компрессия должна быть в двигателе (по моделям автомобилей)? Причины высокой компрессии в двигателе

    Многие владельцы автомобилей ВАЗ не знают, насколько важно периодически измерять компрессию в цилиндрах двигателя, и не знают, что это такое. На самом деле, если компрессия не на высоте, это приводит к преждевременному износу двигателя. Соответственно возрастает риск его поломки, что однозначно приводит к дорогостоящему ремонту.

    Что такое сжатие?

    Компрессия — это давление в цилиндрах. Если уровень сжатия слишком низкий, это приводит к тому, что воздушно-топливная смесь занимает довольно большой объем в цилиндре, становится менее концентрированной и медленно воспламеняется.

    За счет этого повышается уровень теплоотдачи и двигатель перегревается. Все понимают, насколько вреден перегрев двигателя. Если степень сжатия слишком высока, то топливно-воздушная смесь воспламеняется слишком быстро, потому что концентрация слишком высока. Смесь просто взрывается (этот процесс еще называют детонацией).

    Из-за этого детали двигателя находятся под большим давлением, которое действует на них разрушительно. Попросту это означает, что продукты сгорания топливно-воздушной смеси «бьют» детали.

    Также может возникнуть ситуация, когда уровень компрессии в цилиндрах сильно отличается. В этом случае зажигание в одном цилиндре происходит быстрее, чем в другом, из-за чего двигатель работает неравномерно. Возникает своеобразный дисбаланс между работой поршней и валов, что также негативно сказывается на их состоянии.

    Как измерить компрессию?

    Для измерения уровня компрессии в цилиндрах необходим специальный прибор-компрессометр. Это относительно недорого, как минимум в десять раз дешевле, чем ремонт двигателя.

    При его выборе нужно обратить внимание на концевой выключатель, который подключается к двигателю — он может быть резиновым, а может быть резьбовым. Второй вариант предпочтительнее, так как с ним гораздо удобнее работать и измерить компрессию вполне возможно без посторонней помощи.

    Лучше всего мерить компрессию «на горячую». Также необходимо, чтобы он был заряжен и отдавал на стартер номинальную мощность. Когда двигатель прогрет, выкрутите и снимите все свечи зажигания, а затем отсоедините провода от катушек зажигания.

    После этого нужно отключить топливный насос, если он механический, то можно просто перекрыть подачу топлива или отсоединить шланги топливной системы. Если топливный насос электрический, выключите реле или извлеките предохранитель, чтобы отключить электропитание.

    После этого нужно подключить компрессометр к одному из цилиндров и начать прокручивать стартер (если компрессометр не имеет резьбы на наконечнике, потребуется посторонняя помощь, чтобы удержать его на месте свечи).

    Дроссельная заслонка должна быть полностью открыта, на этот момент стоит обратить особое внимание. Показания компрессометра начнут расти, и когда они достигнут максимума, это и будет уровень компрессии в цилиндре. Зафиксировав показания, необходимо переставить его на следующий цилиндр, измерить в нем уровень компрессии и так далее.

    Какое должно быть сжатие?

    Нормальный уровень компрессии для каждого двигателя индивидуален, но есть определенные нормы отклонения. Уровень компрессии в цилиндрах не должен отличаться более чем на 15% (имеется в виду максимальный уровень и минимальный).

    Одним из важных факторов работоспособности двигателя внутреннего сгорания является компрессия в его цилиндрах, которая указывает на максимальное значение давления при холостом ходе прокрутки двигателя внутреннего сгорания. Отдельно взятые модели двигателей предполагают разную степень сжатия. Какая компрессия должна быть в бензиновых и дизельных двигателях, пойдет речь в статье ниже.

    Что такое компрессия двигателя?

    Среди автовладельцев компрессия считается диагностическим фактором, позволяющим оценить работу двигателя автомобиля и состояние поршневой группы. Степень сжатия – это давление в цилиндрах автомобиля, которое создает поршень в своей верхней точке, в конце такта сжатия. Единицы сжатия двигателя – атмосфера, бар, кг/см2 и МПа.

    Высокая компрессия в цилиндрах защищает картер от чрезмерного попадания газов, поэтому все газы направляются на выполнение полезной работы. При этом снижается расход топлива и масла, соответственно повышается мощность и экономичность двигателя. При низкой компрессии падает мощность ДВС, ухудшается динамика автомобиля и увеличивается расход топлива.

    Не очень опытные автовладельцы иногда путают понятие «компрессия» с понятием «степень сжатия», но, по сути, это разные вещи. Степень сжатия – это отношение объема цилиндра двигателя к объему камеры сгорания. Степень сжатия, в отличие от компрессии, является постоянной величиной и указывается производителем в документации. Компрессия же с течением времени изменяет свою величину из-за постепенного износа компонентов поршневой группы и, как следствие, снижения давления в цилиндре. Компрессия в двигателе автомобиля зависит от степени сжатия, это соотношение величин выводится в расчетных коэффициентах для каждого типа двигателя внутреннего сгорания.

    Какой должна быть компрессия бензинового двигателя?

    Рассмотрим подробнее показатели компрессии двигателя для некоторых моделей автомобилей. Стандартная формула определения компрессии выглядит так:

    Компрессия = степень сжатия х х коэффициент

    Степень сжатия указывается в технических документах двигателя внутреннего сгорания, при этом для каждой модели автомобиля степень сжатия своя. Коэффициент X также определяется отдельно для каждой группы двигателей, например, 4-тактные бензиновые двигатели с искровым зажиганием имеют коэффициент 1,2-1,3.

    Для наглядности приведем пример, как рассчитывается компрессия в 4-тактном двигателе ВАЗ по этой формуле. Степень сжатия автомобиля ВАЗ 2112, указанная в документах, равна 10,5. Подставив в формулу искомые значения, получим следующее:

    Компрессия в двигателе ВАЗ 2112 = 10,5 х 1,2 = 12,6

    Показатели компрессии в других моделях автомобилей ВАЗ при условии, что все системы и агрегаты в хорошее состояние:

    Компрессия в бензиновых двигателях некоторых других моделей автомобилей различных производителей, указанная в таблице ниже:

    Величина компрессии в дизельном двигателе

    Степень сжатия в дизельном ДВС значительно выше, чем в бензиновом двигателе, т.к. смесь в дизельных устройствах происходит от сжатия сильным давлением, а не от искры свечи. Топливо нагревается до температуры воспламенения при давлении примерно 35 кг/см2. Конечно, конечный показатель давления, достаточного для воспламенения дизельного топлива, зависит от некоторых условий, например температуры. окружающей среды или состояние самого двигателя. Но можно сделать очевидный вывод, что при снижении компрессии из-за износа поршней завести автомобиль с дизелем становится все труднее.

    Специалисты рассчитали величину компрессии дизеля, достаточную для его запуска в условиях разных температур наружного воздуха:

    — 40 — двигатель заводится при температуре до -35;

    — 36 — машина заведется в -30 градусов;

    — 32 — заводится после длительного пребывания при температуре -25;

    — 28 — топливо воспламеняется после длительного пребывания при -15;

    — 25 — ДВС без проблем заводится в теплую среду и после длительной остановки при -15;

    — 22-23 — неостывший двигатель заводится сразу, длительная стоянка возможна только в гараже при плюсовой температуре;

    — меньше 18 — даже прогретый ДВС не заведется ни при каких условиях.

    Данная градация будет надежной при запуске исправных двигателей, в автомобилях со всеми исправными системами. В случае неисправностей приведенные цифры могут не соответствовать действительности.

    Величина компрессии в дизельном двигателе некоторых моделей автомобилей указана ниже:

    Автомобиль Сжатие кг/см2
    Камаз ЕВРО-0 29-35
    Камаз ЕВРО-1 29-35
    Камаз ЕВРО-2 29-35
    Камаз ЕВРО-3 32-37
    Камаз ЕВРО-4 32-39
    ЯМЗ 236 33-38
    ЯМЗ 236 Турбо33-38
    ЯМЗ 238 33-38
    ЯМЗ 238 Турбо 33-38
    ЯМЗ 240 33-38
    ЯМЗ 240 Турбо 33-38
    Д240-245(МТЗ80-82) 24-32
    ЧЕЛОВЕК Ф90/2000 30-38

    Измерение компрессии двигателя

    На степень сжатия сильно влияет техническое состояние двигателя и условия, при которых проводятся измерения, поэтому измерение компрессии всегда проводится в одном и том же режиме, одним и тем же способом. Обычно измерения проводят при следующих условиях:

    — двигатель прогрет до рабочей температуры;

    — открытая дроссельная заслонка;

    — Перевернутые свечи во всех цилиндрах;

    — провода низковольтные, отсоединенные от катушек;

    — топливный шланг отсоединенный;

    — заряженный аккумулятор;

    — Хороший стартер.

    Сам процесс измерения компрессии осуществляется с помощью компрессометра и свечного ключа. Компрессометр вставляется в отверстие от вывернутой свечи одновременно с пуском двигателя на холостом ходу и удерживается до тех пор, пока показания на шкале не перестанут увеличиваться. Такие манипуляции проводят со всеми цилиндрами двигателя.

    Данные, полученные при измерении компрессии, обычно отличаются от цифр, заявленных на автомобиль в технической документации. Расхождение значений связано с износом поршневой группы, возникающим при штатной эксплуатации автомобиля. При увеличении износа деталей снижается компрессия в цилиндрах двигателя.

    Конечно, при незначительном отклонении от цифр, заявленных производителем, владелец может продолжать использовать его без ремонта поршневой группы, допустимым считается отклонение до 10%. При увеличении разрыва значений узлы двигателя внутреннего сгорания считаются сильно изношенными.

    Что делать при низкой компрессии двигателя?

    В жизни многих автовладельцев наступает момент, когда они сталкиваются с проблемой низкой компрессии двигателя. Давление в цилиндрах ДВС может снижаться по следующим причинам:

    — залегание в канавках поршня поршневых колец — наиболее частая причина снижения компрессии;

    — трещина в перемычке одного из поршней;

    — прогар поршня;

    — деформация или прогар клапана;

    — дефект кулачка распределительного вала;

    — появление нагара из-за износа маслосъемных колпачков.

    По этим причинам компрессия обычно происходит в одном цилиндре, и капитальный ремонт двигателя не требуется. В этих случаях достаточно замены деталей и очистки камеры сгорания от нагара.

    При снижении компрессии одновременно во всех цилиндрах, скорее всего, нарушена герметичность камеры сгорания и требуется регулировка зазоров и газораспределительного механизма (ГРМ), что может привести к капитальному ремонту двигателя.

    В дизельных двигателях наиболее частой причиной снижения компрессии является износ зеркала цилиндра. В то же время изношенная внутренняя поверхность цилиндра увеличивает зазор между ним и поршнем, и получается, что невозможно создать давление, необходимое для воспламенения смеси дизельного топлива и воздуха. Признаком снижения компрессии в дизеле является появление синего дыма из выхлопной трубы из-за неполного сгорания дизельного топлива при недостаточно высоких температурах

    Иногда неисправности сторонних деталей могут привести к снижению давления в цилиндрах, например, плохое распыление топлива из-за неисправной форсунки. Так или иначе, своевременная замена или ремонт вышедших из строя деталей и агрегатов устранит проблемы низкой компрессии двигателя, а его мощность снова возрастет.

    Со временем детали авто изнашиваются и не только ходовая часть, но и двигатель. Зачем нужна проверка компрессии в цилиндрах? Например, вы покупаете подержанный автомобиль, и чтобы узнать, в каком состоянии двигатель, лучше перестраховаться и проверить компрессию, чтобы через пару месяцев не пришлось делать капитальный ремонт. Свою десятку я взял когда ей было 5 лет, пробег к тому времени был уже не маленький (около 90,000). При осмотре машины со мной был специалист, который проверял компрессию в цилиндрах.

    Если вы заметили, что двигатель не тянет, а вместе с этим повышенный расход топлива и масла, то вам следует провести диагностику двигателя. Определить причины недугов двигателя без разборки можно, если произвести замер компрессии в цилиндрах двигателя. Компрессия двигателя – это давление в цилиндрах в конце такта сжатия. Измеряется в кг/см2, барах, МПа или атмосферах. Когда компрессия ВАЗ высокая, то в картер двигателя будет пробиваться меньше газов и, следовательно, больше газов будет совершать полезную работу, а это положительно скажется на мощности двигателя. Таким образом, компрессия в двигателе влияет на приемистость, стабильность работы двигателя, расход бензина и масла. Низкая компрессия двигателя приведет к падению мощности двигателя, уменьшению максимальной скорости автомобиля, ухудшению динамики разгона, а также увеличению количества поглощаемого топлива и масла.

    Теперь давайте посмотрим, как это делается. Сразу предупрежу, давление лучше проверять вдвоем, поэтому попросите кого-нибудь помочь вам.

    Компрессия двигателя ВАЗ

    Показатель стандартной компрессии ВАЗ 2110 можно рассчитать по формуле: Компрессия (кгс/см2) = степень сжатия * коэффициент Х Степень сжатия — технические характеристики двигателей, и она у каждого своя модель двигателя. Коэффициент X зависит от типа двигателя и равен 1,2..1,3 для четырехтактных двигателей с искровым зажиганием; Например, компрессия ВАЗ 2112 = 10,5*1,2=12,6. Теперь разберемся, как измерить компрессию двигателя: Ход работы Для проведения работ нам потребуются: ✔ компрессометр ✔ свечной ключ

    1. В первую очередь необходимо прогреть автомобиль до рабочей температуры и выключить зажигание 2. Затем необходимо сбросить давление в топливной системе. Для этого выньте предохранитель насоса и запустите двигатель, чтобы израсходовать остатки топлива в системе. Когда двигатель заглохнет, можно переходить к следующему шагу 3. Отсоединить провод от модуля зажигания.

    Для 8 клапанов

    для 16 клапанов

    4. Снимите со всех свечей высоковольтные провода и выверните свечным ключом все 4 свечи. 5. Далее установите компрессометр в свечное отверстие одного из цилиндров.

    для 8 клапанов

    для 16 клапанов

    Здесь вам понадобится помощник. Он должен сесть в машину и при полностью выжатой педали газа (полное открытие дроссельной заслонки) крутить стартер (заводить машину) в течение 5-10 секунд. Записываем показания прибора и таким же образом проверяем давление в остальных баллонах.

    Нормальная компрессия двигателя ВАЗ 2110 должна быть не менее 1,0 МПа (10 бар) в каждом цилиндре, разница показателей между цилиндрами не должна превышать 0,1 МПа (1,0 бар).

    На момент покупки машины у меня компрессия была 12 бар, что очень хороший показатель, сейчас правда не знаю сколько покажет компрессия, но с двигателем вроде проблем нет)) я надеюсь статья была вам полезна, спасибо!

    ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

    Гидрокомпенсатор (ГК) в двигателе ВАЗ 2112 21124/21126 является важнейшим узлом двигателя автомобиля. Их использование на двигателе ВАЗ-2112 позволяет не проводить периодическую проверку тепловых зазоров, как на…

    Плохо работает печка или слабо дует кондиционер? Вне зависимости от марки и модели автомобиля, с такой проблемой может столкнуться каждый. Часто причиной является забитый салонный фильтр. Рассмотрим как происходит замена салонного фильтра Гранта. Салон меняется…

    Основные узлы и детали ТНВД УТН-5 (ТНВД) двигателя Д-240 МТЗ 80, 82 это корпус насоса, плунжерные пары, кулачковый вал, клапана, регулятор. Неисправность или неправильная работа этих узлов приводит к нестабильной работе. ..

    На автомобиль ВАЗ 2114 (2115) устанавливаются двигатели объемом 1,5 и 1,6 литра (8 и 16 клапанов), поэтому производительность форсунок необходимо выбирать в зависимости по типу двигателя. Неправильный выбор может увеличить расход топлива или…

    Компрессия – это давление в цилиндрах двигателя, создаваемое в конце такта сжатия. Если компрессия слишком высокая, концентрация топливовоздушной смеси будет высокой, что вызовет быстрое воспламенение и взрывы. В результате двигатель начнет разрушаться.

    Низкая компрессия снижает мощность двигателя, падает динамика, невозможно развивать максимальную скорость. Плюс заметно увеличивается расход топлива и масла.

    При низком давлении (сжатии) воздушно-топливная смесь медленно воспламеняется, вызывая нагрев двигателя. Разрушительные последствия неизбежны, если проблему не исправить.

    Причины неисправности

    Существует ряд причин, по которым желаемая степень сжатия может опускаться ниже установленных норм. Поэтому перед проверкой давления и проведением ремонта следует разобраться в возможных причинах неисправности.

    • Прогорела прокладка блока цилиндров;
    • Прогоревшие поршни или клапаны;
    • Изношена цилиндро-поршневая группа;
    • Седла клапанов разрушены;
    • В тарелке выпускного клапана образовалась трещина.

    Производитель указывает нормальную степень сжатия и степень сжатия для каждого двигателя. При этом эти характеристики путают, считая их одними и теми же. Степень сжатия – это отношение общего объема цилиндра к объему камеры сгорания.

    Для расчета оптимальной степени сжатия для двигателя используйте формулу:

    Компрессия = Степень сжатия * К-фактор.

    Для бензиновых двигателей коэффициент равен 1,2, для дизельных версий – 1,8.

    Зачем проверять

    Измерения проводятся при открытой и закрытой дроссельной заслонке. Каждый вариант проверки дает свои результаты и данные о состоянии двигателя.

    Тест открытой заслонки определяет:

    • Проблемы и повреждения на поверхностях цилиндров;
    • Деформация, прогар клапанов;
    • Залипание или закоксовывание поршневых колец.

    Если проверить компрессию при закрытой заслонке, то можно узнать:

    • Клапана застряли?
    • Плотно ли прилегает к седлу клапана;
    • При наличии гидротолкателя определяется наличие дефектов профиля кулачка распределительного вала.

    Способы

    Есть два основных способа, которыми можно проверить показания компрессии в двигателе.

    Экзамен

    Теперь можно переходить непосредственно к тесту.

    1. Прогрейте двигатель до рабочей температуры, затем выключите зажигание.
    2. Выключите топливный насос. Если это механический насос, трубы отсоединяются и подача топлива перекрывается. В случае электрического бензонасоса просто отключите реле подачи топлива и вытащите предохранитель.
    3. Сбросьте давление внутри топливной системы.
    4. Запустите двигатель. Так двигатель сможет израсходовать все топливо, которое осталось в системе. Дождитесь полной остановки двигателя.
    5. Теперь продолжаем мерить компрессию.
    6. Отключить модуль зажигания.
    7. Отсоедините свечи зажигания от высоковольтных, затем специальным свечным ключом выкрутите их из патронов.
    8. Вставьте свечу в гнездо измерительного прибора. На каждом цилиндре, то есть при подключении прибора к каждому отверстию, замеры снимаются отдельно.
    9. Пригласить помощника. Его задача — сесть на место водителя и нажать на педаль газа, чтобы открыть дроссельную заслонку.
    10. При этом двигатель запускается на 5-10 сек.
    11. Вы снимаете показания со счетчика.
    12. По аналогичной методике следует произвести замеры на каждом цилиндре, сбросив показания предыдущего на приборе. Запишите полученные данные.

    Для двигателей ВАЗ 2110 нормальная компрессия составляет 10 бар или 1,0 МПа в любом цилиндре. Допускается разница между показателями до 1 бар или 0,1 МПа, то есть нормальные данные 11-11-11-11 или 10-11-11-10 и аналогичные результаты испытаний. При отклонении от них следует искать причины проблемы.

    Что влияет на ошибку

    Измерения не всегда дают самый точный результат, так как на них влияют определенные факторы. В результате получаем ошибку.

    Факторы, вызывающие неточные показания компрессии, могут включать:

    • Не полностью открытая дроссельная заслонка. Вот почему так важно полностью выжать педаль газа;
    • Грязный воздушный фильтр;
    • Малый зазор между клапанами. Это приводит к снижению сжатия;
    • Температура двигателя. Данные на холодном двигателе будут меньше, чем на горячем;
    • Поврежденная или прогоревшая прокладка головки блока цилиндров;
    • Наличие топлива в камере сгорания. Из-за этого показания будут меньше реальных. Поэтому важно выгнать все горючее на этапе подготовки;
    • Отсутствие надлежащей герметичности обратного клапана манометра или компрессометра. Использовать качественные, исправные измерительные приборы;
    • Низкая частота вращения двигателя.

    Также можно проверить компрессию на холодном двигателе. Тогда показания уменьшатся вдвое по сравнению с нормой, а нормальное отклонение будет уже не 1, а 0,5 бар.

    Приведенная в статье методика и рекомендации по измерению компрессии в цилиндрах применимы к бензиновым карбюраторным двигателям автомобилей ВАЗ — 2108, 21081, 21083, 2109, 21091, 21099, 2101, 2106, 2105, 2107, 21021, 210213, 1111 и ряд подобных (Москвич, Иж, Волга…). Измерение компрессии на инжекторных двигателях имеет ряд особенностей и будет рассмотрено в отдельной статье.

    Перед настройкой и регулировкой карбюратора своего автомобиля следует учитывать общее состояние двигателя, так как симптомы ряда его неисправностей могут ошибочно считаться симптомами неисправности карбюратора. Например, неустойчивый холостой ход или затрудненный запуск могут свидетельствовать не только о системной проблеме. холостого хода или карбюраторной системы запуска, но и о том, что у двигателя пробита прокладка головки блока цилиндров, изношена и т. д. После измерения компрессии мы более-менее точно определим состояние двигателя и выявим возможные неисправности в его работе. После их устранения можно будет смело регулировать карбюратор.

    Инструменты и приспособления для измерения компрессии

    2. Свечной ключ.

    3. Ассистент.

    Подготовительные работы

    1. Прогреваем двигатель до рабочей температуры (80-90º ).

    2. Снимите шланг подачи топлива с топливного насоса.

    3. Выкручиваем все свечи зажигания, предварительно очистив их колодцы от грязи и мусора.

    4. Вынимаем из крышки трамблера центральный бронепровод, вставляем в него свечу зажигания и ставим на двигатель.

    5. Вкручиваем наконечник компрессометра в отверстие первого цилиндра, либо плотно прижимаем его к этому отверстию.


    компрессометр, вставленный в свечное отверстие

    Измерение компрессии в цилиндрах

    1. Помощник, сидя в машине, нажимает до упора педаль «газа» и, поворачивая ключ в замке зажигания, запускает стартер на 3-5 секунд.

    2. Наблюдаем за показаниями компрессометра, фиксируем динамику их роста и максимальное значение. После фиксации сбросьте давление в устройстве, нажав кнопку сброса.

    3. Повторяем операцию для каждого цилиндра, записываем или запоминаем измеренные показания.

    Анализ показаний компрессометра

    — Отличное давление (сжатие) — 12-13 кг/см2 (1,2-1,3 МПа)

    — Давление нормальное — 10–11 кг/см2 (1,0–1,1 МПа)

    — Требуется ремонт — 8-9 кг/см2 (0,8-0,9 МПа)

    Подробный анализ показаний компрессометра после проверки компрессии см. После анализа можно самостоятельно с высокой степенью точности определить неисправность колец, поршней, цилиндров и клапанов двигателя.

    Примечания и дополнения

    Факторы, влияющие на погрешность измерения компрессии

    Показания компрессометра будут ниже, если:

    — Низкий заряд батареи.

    — Неисправен стартер.

    — Двигатель не прогрет.

    — Зазоры клапанов не отрегулированы.

    — Поступление бензина в цилиндры.

    — Проведение замеров без нажатия на педаль газа.

    Показания компрессометра будут выше, если:

    — Избыточное масло попадает в цилиндры двигателя в результате износа маслосъемных колпачков, направляющих клапанов или ЦПГ.

    Определение причин низкой компрессии в цилиндрах двигателя с помощью сжатого воздуха

    Определяем такт сжатия в искомом цилиндре. Вставьте тонкую длинную отвертку (деревянную палочку, кусок проволоки…..) в свечное отверстие нужного цилиндра и держите ее рукой, упираясь в дно поршня. Прокручиваем коленвал за храповик (на двигателях 2101-2107) или большой шлицевой отверткой за зубья маховика в лючке на картере сцепления (2108. ..). При движении поршня вверх (такт сжатия) отвертка выйдет из свечного отверстия, опираясь на поршень снизу. Необходимо уловить момент, когда он перестанет двигаться вверх и начнет движение вниз вслед за выходящим поршнем (такт впуска). Этот момент будет верхней мертвой точкой при движении поршня, окончанием такта сжатия.

    Вставляем шланг компрессора в свечное отверстие и подаем в цилиндр сжатый воздух под давлением 2-3 атмосферы. Откуда она будет выходить, определяем неисправность.

    1. Из соседнего свечного отверстия или в расширительный бачок (бурлит) — прогорела прокладка ГБЦ.

    2. От карбюратора — прогорел впускной клапан или не отрегулированы клапана.

    3. Из глушителя — прогорел выпускной клапан Или клапана не отрегулированы.

    4. От сапуна — износились кольца, прогорели поршни.

    Определение причин низкой компрессии с помощью моторного масла

    Залейте в цилиндр 10 кубов моторного масла и повторно измерьте компрессию. Показания компрессометра увеличились — неисправны или прикипели кольца, изношена цилиндропоршневая группа, остались прежними — прогорели клапана или прокладка ГБЦ.

    Раскоксовка (удаление пригара) поршневых колец

    С помощью медицинского шприца или резиновой груши влить в свечное отверстие каждого цилиндра прогретого двигателя моторное масло (25%) смеси керосина (50%), ацетона (25%) по 10 см3/см.

    Дать постоять 3-4 часа, при желании и времени можно оставить на ночь.

    По истечении этого времени провернуть стартером 10-15 секунд с вывернутыми свечами.

    Слить старое масло, заменить масляный фильтр и поставить новый.

    Таким образом, убедившись в работоспособности двигателя автомобиля, или выявив неисправность и устранив ее, вы можете основательно приступить к регулировке и настройке карбюратора, исключив в результате измерения другие связанные с двигателем причины неисправности.

    Примечания и дополнения

    — Компрессия в цилиндрах инжекторного двигателя автомобиля измеряется аналогично, но есть некоторые особенности. Подробнее:

    Катушка зажигания ваз 2114 8 клапанов. Модуль зажигания ВАЗ, ремонт и замена своими руками

    В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в автомобиле зависит от его функционального состояния.

    Конструкция

    Модуль зажигания устроен довольно сложно, так как сочетает в себе технологию и электрику. Устройство служит для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток и является основой для осуществления зажигания.

    Работа модуля обеспечивает сгорание топлива и соответственно работу двигателя. Говоря очень простым языком, без модуля машина никуда не поедет.

    Для моделей ВАЗ используются два типа модулей зажигания:

    • раздельные;
    • Блок.

    Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

    Катушка раздает иск сразу на две свечи, а в ее конструкцию входят следующие элементы:

    • Высоковольтные провода;
    • Клеммы низкого напряжения;
    • Вторичная и первичная обмотка;
    • Ядро.

    Отдельные модули, где катушки подведены к каждой из 4-х секций отдельной п. , отличаются выводом высоковольтных проводов через контактную пружину. Блочные проще проверить, их легко снять и вернуть на место.

    Примечательно, что при размерах 11х11х7 сантиметров этот блок весит около 1,5 килограмма.

    Признаки поломки

    На самом деле признаки неисправности модуля зажигания ВАЗ 2114 во многом схожи с поломками других узлов. Например, можно наблюдать следующие явления:

    • Двигатель троит;
    • Машина глохнет на холостом ходу;
    • Проблемы при попытке завести машину и т.п.

    То есть на самом деле это может быть вообще не модуль. Поэтому единственно правильное решение — проверка модуля зажигания . на свой ВАЗ 2114.

    Экспертиза

    Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемым параметрам. От этого искра падает неаккуратно или неэффективно, модуль сгорает и приходит в негодность.

    Вообще лучший способ проверки модуля зажигания на ВАЗ 2114 это Приложение осциллографа а. Но, во-первых, он есть не у каждого водителя, а во-вторых, мало кто может им пользоваться. Поэтому проверка будет производиться с помощью подручных средств:

    • лампочка 12 вольт;
    • Тестер (продается за небольшие деньги в любом магазине автозапчастей).

    Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

    1. Проверьте жгут проводов. Его отключают и проверяют индикатор напряжения.
    2. Для этого закрепите тестер на выводе А, а другой вывод бросьте на массу двигателя.
    3. В нормальном состоянии показатель напряжения будет 12В.
    4. Если нет напряжения, скорее всего перегорел предохранитель.
    5. Если все в порядке, переключите клеммы вашего тестера на контакты А и В, заведите автомобиль. При этом стартер должен крутиться, а 12-вольтовая лампочка должна мигать.
    6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи А контактов.

    Существует несколько способов проверить состояние вашего устройства. Поэтому рассмотрим каждый из них.

    1. Установите тестер в режим омметра. С его помощью измерьте сопротивление на высоковольтных проводах, идущих к цилиндрам 1 и 4, а затем, по аналогии, к проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам показания от 5,2 до 5,5 Ом.
    2. Слегка потяните устройство. Таким образом, вы раскачаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если устройство работает без помех при раскручивании, все в порядке, вам повезло. Если нет, то снова придется изучать состояние проводки.

    Третий способ

    Третий способ считается самым простым, так как предполагает замену вашего устройства на аналогичное, которое точно работает. Но для этого придется найти полноценного близнеца. Это модуль зажигания от автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто у 1,5-литровых моторов есть модули, а у 1,6-литровых — катушки.

    Но чтобы заменить модуль на модуль, придется сначала разобрать свой. Делается это следующим образом:

    • Снимите минусовую клемму с аккумулятора, что обесточит автомобиль;
    • Отсоедините четыре высоковольтных провода от модуля зажигания;
    • Отсоедините жгут проводов. Для этого нужно отжать специальную защелку, удерживающую блок на модуле;
    • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
    • На кронштейне есть три длинных шпильки, с которых модуль можно просто снять.

    Демонтировав свой модуль, вы можете поставить на его место другой блок, тем самым убедиться, что он исправен, а ваш неисправен.

    Ремонт или замена?

    Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль подлежит только замене. Если следовать принципу, сделать ремонт можно, но на это уйдет много времени, сил и даже денег.

    Оптимальный вариант – приобрести новое устройство. Стоит в районе 2-4 тысяч рублей. Все зависит от производителя и состояния. Можно купить абсолютно новые, хотя многие предпочитают бывшие в употреблении устройства. Здесь выбор за вами.

    Установка

    Модуль устанавливается строго в порядке, обратном разборке. Важно помнить три правила.

    1. После установки модуля посмотрите на поверхность устройства. На ней показаны цифры от 1 до 4. Это обозначения номеров цилиндров.
    2. Аналогичные номера расположены на концах высоковольтных разъемов — от 1 до 4. Они служат ориентиром для определения, какой высоковольтный разъем к какому разъему на модуле подключен.
    3. Нет экспериментов. Все соединяется строго по меткам – 1 к 1, 2 к 2 и так далее.

    На самом деле заменить модуль зажигания на ВАЗ 2114 достаточно легко. Для этого не нужно быть профессиональным механиком. Просто соблюдайте основные правила демонтажа и установки, проверяйте устройство перед тем, как тратить деньги и заменять его новым. Не факт, что модуль, на который вы грешите, будет виновником проблем с вашим автомобилем.

    Эта таблица позволит проверить правильность подключения проводов от модуля зажигания к цилиндрам.

    Знание симптомов неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки при проблемах с запуском двигателя.

    [ Скрыть ]

    Возможные причины выхода из строя модуля зажигания

    Перед ремонтом основной детали в , необходимо разобраться в характере проблемы. Для этого потребитель должен знать признаки неисправности, а также причины поломки.

    Основные причины выхода из строя устройства

    Причины проблем:

    1. В системе зажигания используются свечи зажигания, не соответствующие параметрам автомобиля. Они могут не иметь того зазора, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, это позволит определить визуальная диагностика. Если на приборах есть следы копоти, их необходимо удалить.
    2. Неисправности в работе МЗ могут быть результатом частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если он будет появляться часто, то это приведет к повреждению оборудования или его неправильной работе.
    3. в ВАЗ 2114 функционирует при отключенных высоковольтных кабелях. Это также приводит к выходу устройства из строя. Сами изделия могут быть повреждены, что сказывается на работе двигателя в целом.
    4. Устройство работает в условиях сильной вибрации. Их воздействие может быть связано с некачественной фиксацией модуля в посадочном месте. В результате вибраций повреждается заводская пайка внутри конструкции оборудования. Это приводит к его некорректной работе.
    5. Нарушен контакт внутри штекера с низковольтными кабелями.
    6. Первоначальное использование неисправного устройства или модуля с плохим качеством сборки. Устранить этот заводской дефект можно только заменой механизма; бессмысленно ремонтировать оборудование.
    7. Попадание влаги в корпус. Такая проблема маловероятна, но попадание жидкости на устройство может привести к его короткому замыканию и поломке.

    Признаки неисправности катушки

    Основные симптомы неисправности модуля зажигания ВАЗ 2114:

    1. Возникают трудности при попытке запуска двигателя. Запуск двигателя машины может быть затруднен из-за того, что на свече или нескольких нет искры.
    2. При движении на холостом ходу или на стоянке с работающим ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит случайно.
    3. Есть провалы в мощности автомобиля. Особенно это чувствуется при движении в гору или резком ускорении. Также проблемы могут возникнуть при движении по ровной дороге.
    4. Несколько цилиндров перестали работать. Обычно эти устройства работают парами, поэтому могут выйти из строя элементы 1-4 или 2-3. «Тройка» двигателя может свидетельствовать о неработающих цилиндрах.
    5. На приборной панели загорелась сигнальная лампа «Check Engine».

    При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

    Канал Простое Мнение на примере автомобиля Лада Приора подробно рассказал о симптомах, проявляющихся в работе модулей зажигания.

    Как проверить неисправность модуля зажигания ВАЗ 2114 самостоятельно?

    Самый простой способ проверить устройство, не снимая его, это провести диагностику в момент отключения силового агрегата. Когда мотор стал работать нестабильно, необходимо поочередно отсоединять соединительные элементы от каждого компонента модуля. При отсоединении разъема от работающего устройства работа двигателя изменится. Будут сбои, нестабильная работа агрегата увеличится. При отключении нерабочего элемента МЗ мотор будет работать так же.

    Есть еще один простой метод диагностики, принцип его работы следующий:

    1. Для проверки вам понадобится помощник. Свеча демонтируется с посадочного места. Высоковольтный кабель отсоединен от устройства.
    2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
    3. Запускается двигатель машины, необходимо убедиться, что на свечу попадает искра. Если она пройдет, между устройством и поверхностью силового агрегата появится синее свечение, его образование сопровождается появлением трещины. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

    При отсутствии специального оборудования возможно проведение диагностики МЗ по контрольному световому индикатору, рассчитанному на 12 вольт. Один проводник от лампы подключается к штырьку разъема А, а второй подключается к массе для заземления. Помощник должен запустить силовой агрегат или повернуть пусковой механизм. Если при выполнении этих действий лампочка мерцает, значит, устройство работает. Аналогичные действия необходимо проделать с другим контактом.

    О самодиагностике модулей зажигания, а также других элементов системы, рассказал канал Дневник автоэлектрика.

    Проверка блока зажигания мультиметром

    Диагностика проводится в следующем порядке:

    1. Запуск двигателя машины.
    2. Переключатель тестера должен быть установлен в режим измерения постоянного тока, предел должен быть до десятков вольт.
    3. Один из выводов мультиметра подключается к разъему D на катушке, а другой идет на массу. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание есть, на дисплее диагностического прибора будет отображаться 12 вольт.
    4. Затем тестер переходит в режим омметра, диапазон значений до десятков Ом.
    5. Один контакт диагностического прибора подключается к выводу С, а второй идет на массу. Если прибор исправен, то тест покажет значение менее 1 Ом.
    6. На следующем этапе тестер необходимо перевести в режим вольтметра. Диапазон значений до десятков вольт.
    7. Один из контактов идет на вывод с маркировкой B, а второй соединяется с землей.
    8. Если диагностика показала, что напряжение меньше 0,3 вольта, то прибор исправен. Это свидетельствует о четком прохождении сигнала от контроллера Холла. Наконец, вы можете выполнить аналогичный тест, только с разъемом A. Результаты должны быть идентичными.

    Непосредственная проверка вторичных катушек на пробой

    Для диагностики вторичных элементов МВ на пробой также потребуется тестер:

    1. Все присоединяемые жилы должны быть отсоединены от разъемов прибора.
    2. Диагностическое оборудование настроено на режим омметра, диапазон значений до десятков Ом.
    3. Контактные щупы тестера необходимо подключить по очереди к парным разъемам модуля. Например, во втором и третьем, а также в первом и четвертом.
    4. Если диагностика показала одинаковые результаты, значит все обмотки исправны. Параметр сопротивления должен быть около 5,4 кОм. Если полученные значения выше, это свидетельствует о внутренней поломке устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

    Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

    При каких неисправностях возможен ремонт устройства?

    В результате того, что модуль зажигания по своей конструкции предусматривает соединение двух катушек, ремонт его затруднен. При наличии обрыва или поломки, а также оплавления витков проблему можно решить заменой устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственным вариантом исправить ситуацию без замены устройства является устранение повреждения припоя.

    Процесс ремонта модуля зажигания

    Процедура ремонта проводится после подготовки всех инструментов и материалов:

    • набор торцевых ключей, понадобится инструмент на 10, 13 и 17;
    • шестигранник 5;
    • отвертка с плоским наконечником;
    • паяльник с алюминием и флюсом;
    • лак для ногтей;
    • многопроволочные жилы.

    Восстановление работы модуля зажигания выполняется следующим образом:

    1. Ключ установлен в коммутатор. Двигатель запускается. Затем нужно подвигать контактные элементы на модуле, чтобы убедиться, что они не работают.
    2. Силовой агрегат останавливается. Модуль удаляется.
    3. Корпус устройства очищается от пыли. Для разбора нужно вскрыть корпус, это делается поддев его отверткой. Внутри устройства есть плата, на которой есть силиконовая пленка, от нее нужно избавиться.
    4. Алюминий удален с высоковольтных контактных элементов. Старые провода удаляются.
    5. Следующим шагом будет припайка новых проводников к схеме. Для этого поверхность коллекторного устройства очищают от следов налета. Затем плату нужно установить на электрическую плиту и нагреть примерно до 200 градусов. При повышении температуры можно услышать легкий запах гари. Для схемы это не страшно; его прогрев упростит процедуру пайки.
    6. Затем производится пайка. С помощью паяльника, флюса и алюминия концы проводников необходимо соединить с модулем зажигания. Все контактные элементы проводников, которые подключаются к цепи, необходимо обработать лаком для ногтей.
    7. Затем устройство собирается в обратном порядке и устанавливается в посадочное место. После установки запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика устройство фиксируется в месте посадки.
    8. При выходе из строя транзистора или переключающего устройства эти компоненты не подлежат ремонту, но могут быть заменены. Для этого детали снимаются с платы и меняются на новые.

    Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

    Замена модуля зажигания ВАЗ 2114

    Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то решить проблему с работой устройства можно его заменой.

    Меняйте оборудование только при отключенном аккумуляторе. В противном случае есть риск короткого замыкания и выхода из строя других электроприборов.

    Как снять модуль зажигания ВАЗ 2114?

    Порядок демонтажа следующий:

    1. Сначала обесточивается бортовая сеть, для этого ключом ослабляется минусовой зажим на аккумуляторе.
    2. Затем производится поиск МЗ в моторном отсеке. Найти прибор можно по четырем, которые идут от свечей зажигания прямо к аппаратуре. Эти кабели отсоединены от МЗ.
    3. Затем разъем с проводниками отсоединяется от устройства. Необходимо отсоединить фиксирующую застежку, расположенную на корпусе модуля зажигания.
    4. Сам МЗ крепится на кронштейне благодаря трем гайкам. Используйте ключ, чтобы открутить их.
    5. После демонтажа креплений снимается устройство, расположенное на трех шпильках.

    Подключение нового устройства

    Процедура установки оборудования осуществляется в обратном порядке; при установке необходимо учитывать следующие нюансы:

    1. После установки модуля зажигания нужно посмотреть на его поверхность. Он имеет маркировку цифрами – 1, 2, 3 и 4. Эти символы обозначают номера цилиндров, к которым следует подключать МЗ.
    2. Для правильного подключения устройства необходимо смотреть на наконечники высоковольтных кабелей. Они также имеют маркировку с теми же номерами. Это сделано для того, чтобы упростить процедуру подключения МЗ к кабелям.
    Схема подключения

    Подключите устройство в соответствии со схемой, приведенной в этом разделе.

    Схема подключения МЗ на ВАЗ 2114

    Как проверить устройство после подключения?

    Диагностика работы новой 2114 может производиться только с помощью специального устройства — высоковольтного разрядника.

    Его можно найти практически в любом автомагазине. С помощью оборудования можно диагностировать модуль, а также высоковольтные кабели на наличие искры. Для проверки устройства необходимо подключить его к устройству и воспользоваться инструкцией по его эксплуатации.

    Что делать, если проблема осталась после замены модуля?

    Если после ремонта проблемы в работе МЗ остались, то есть вероятность, что причина проблемы была не в модуле. Необходимо произвести диагностику остальных элементов системы зажигания.

    Свечи и система зажигания

    Особенности проверки свечей и других узлов:

    1. Перед демонтажем приборов отсоедините наконечники высоковольтных кабелей. Их состояние проверяется на наличие повреждений. Дефекты на наконечниках часто приводят к сбоям в работе свечей. При наличии повреждений провода меняют. Также нужно оценить состояние самих «высоковольтников». В них не допускается наличие дефектов и повреждений изоляции.
    2. После отсоединения наконечников свечи демонтируются; для откручивания используется специальный свечной ключ.
    3. После демонтажа оценивается состояние устройств. Цвет деталей должен быть коричневым, копоть и нагар на электродах не допускаются. При наличии нехарактерных следов устройства зачищают, для этого используют металлическую щетку или мелкозернистую наждачную бумагу. Для лучшего эффекта электроды свечей можно нагреть на плите.
    4. Проверяется состояние зазора между заготовкой и электродным элементом. Если он слишком большой, это свидетельствует о некорректной работе устройства. Свечи зажигания нужно будет заменить.

    Что выгоднее для автовладельцев: ремонт или замена модуля зажигания?

    Если есть возможность починить модуль зажигания, то можно и восстановить. Здесь каждый потребитель должен решить для себя, что ему выгодно — вкладывать деньги в новый МЗ или ремонтировать старый.

    Фотогалерея

    Фото разборки старого МЗ.

    Видео «Наглядное пособие по замене МЗ»

    Канал СТО ТОНН представил наглядное пособие по замене модуля зажигания на отечественном автомобиле ВАЗ 2114.

    Вопросы / Автомобиль / Как правильно выставить зажигание на ВАЗ 2114 инжектор (8 клапанов)?

    Как правильно выставить зажигание на ВАЗ 2114 инжектор (8 клапанов)?

    вопрос: как выставляется зажигание на инжекторных двигателях?
    Свечи чернеют, в сервисе сказали, что зажигание позднее, и решить эту проблему не могут, но вроде теоретически возможно.

    Как понять чернеть.
    1. Вкрутил новые — 5 минут, ЧЕРНЫЕ открутил.
    2. Прошел 20000, открутил — черный.
    Угол опережения зажигания устанавливается автоматически каждую секунду, и он (угол опережения) зависит от многих параметров: частоты вращения коленчатого вала, нагрузки на двигатель (массовый расход воздуха или положение дроссельной заслонки), температуры о. жидкости, детонация.
    Итак вот результаты:
    1. Опишите подробно при каких обстоятельствах свечи чернеют???
    2. Сменить заправку (попробовать)
    3. Сколько в день пробега.
    4. Можно заехать в сервис и посмотреть совпадают ли метки при установке ремня ГРМ, возможно он был неправильно выставлен или перескочил (редко, но бывает).
    Конечно, заехать в другой сервис, не там, где сказали о возгорании «с опозданием», они сами.

    Моментом воспламенения топливовоздушной смеси в камере сгорания является момент образования искры между электродами свечи зажигания. Установка момента зажигания заключается в возможности воспламенения смеси при определенном положении поршня относительно ВМТ.

    Характеристики автоматических регуляторов опережения зажигания представлены на рис. 1

    Так как легче ориентироваться на коленчатом валу (шкиве, маховике), то зажигание до ВМТ (опережение), в ВМТ и после ВМТ (отставание) обычно оценивают в угловых градусов вдоль коленчатого вала со знаком V’ или b-» (рис. 2).

    Шкала может быть в лючке муфты или на шкиве (рис. 2). В первом случае риска (метки ВМТ в соответствующих цилиндрах) — на маховике, а во втором — на штифте в крышке газораспределительного механизма (шкала на шкиве). Благодаря меньшему диаметру шкива по сравнению с маховиком шкала может охватывать весь диапазон опережения зажигания.

    На какой бы машине не было установлено зажигание, заводить.

    Модуль зажигания ВАЗ 2114 — более продвинутое решение, чем классическая катушка «катушка», которая устанавливалась на «классике». Однако проверка данного элемента не должна вызвать затруднений даже у начинающих автомобилистов.

    Форсунка 8 клапанов: признаки неисправности модуля зажигания

    Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

    «плавают» холостые; двигатель «двоит», то есть слышно, что не работает одна из пар цилиндров: первый-четвертый или второй-третий; ощущаются провалы тяги при разгоне; высвечивается ошибка «Проверить двигатель».

    Проверить модуль зажигания ВАЗ 2114 могут даже новички

    Как диагностика показывает неисправности модуля

    Заехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), вы также можете выяснить, что «корень зла» в модуле зажигания.

    Что такое угол опережения зажигания и на что он влияет

    Момент зажигания – важнейший параметр, определяющий работу системы зажигания. Под этим понятием понимается время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу впереди верхней мертвой точки в градусах.

    Это связано с тем, что для того, чтобы произошло сгорание рабочей смеси в цилиндре, требуется некоторое время, т.к. скорость фронта пламени составляет примерно 20-30 м/с. Если воспламенение смеси происходит в положении поршня в ВМТ (т. е. в верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также частично на выпуске. В результате не будет обеспечиваться эффективное давление на поршень. Поэтому оптимальный момент воспламенения выбирается таким, чтобы давление сгоревших газов.

    Объект переделки ВАЗ 2108, 2109 или 21099с карбюраторный двигатель модификации 21083. Основная цель — переделка карбюраторного двигателя в 16-клапанный инжекторный путем установки его на ГБЦ от ВАЗ-2112. Тестирование ВАЗ-2109, переделанного под 16-клапанную головку (даже до качественной настройки программы) демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

    Некоторое ухудшение характеристик на низких оборотах (до 2000 об/мин) компенсируется значительным улучшением тяги после раскрутки двигателя до высоких оборотов. По субъективным ощущениям, ускорение на четвертой передаче на 16 клапанах такое же, как и на третьей с карбюраторным двигателем. На прямой ровной дороге двигатель легко достигает 5000 об/мин. На большинство водителей это производит незабываемое впечатление.

    Что нужно сварить Блок ГБЦ 16В, комплектуется ресивером и коллекторами, датчиком детонации, МЗ, дроссельной трубкой с датчиком.

    ВАЗ-21130 не развивает полной мощности, заводится с 6-7 раз при перегазовке, стреляет в выхлопную трубу. что может быть? Проверь его мозги и запас топлива! свечи, зажигание тоже смотри! Поддерживает ли форсунка на ВАЗ 21121 двигатель 1.6 8 клапанов 2005 г.в. интерфейс OBD-II Должен быть установлен на форсунку OBD-II блютуз адаптер. Вот интересно — его можно поставить?
    · Зайди на сайт этого адаптера /вероятно Check engine/, там есть описание какие машины он может опрашивать. Нужна инструкция по ремонту инжекторная ВАЗ 21041-30 Здравствуйте. Нужна ремонтная книжка на инжектор ВАЗ 21041-30. Желательно посвежее и со схемами, фото и т.д. Искал в интернете, какие-то вирусы попадаются. Спасибо. Спасибо большое Тигра. http://редванов. net/vaz/ — Сайт занимается выманиванием денег! Осторожно! И тебе, тигру, должно быть стыдно!
    · http://car-exotic.

    Неправильно выставленное зажигание приводит к поломке автомобиля

    У большинства владельцев автомобилей ВАЗ 21099 наверняка возникали проблемы с запуском двигателя, когда при вставлении ключа в зажигание двигатель начинает работать, но совершенно не держит холостые обороты. Почему так происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно выставленное зажигание, но если залиты свечи или нет искры при запуске двигателя, то лучше сразу искать проблему в карбюраторе.

    На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками довольно просто, но потребуется специальный инструмент — стробоскоп. Желательно приобретать его для собственного использования, ведь за долгую жизнь автомобиля вам не раз придется регулировать угол опережения зажигания. Как правильно и без труда выставить зажигание?

    К каким неисправностям может привести неправильная установка.

    Когда однажды утром машина с заряженным аккумулятором напрочь отказывается заводиться, вполне возможно, что все дело в катушке зажигания. Дело в том, что предсказать момент его выхода из строя практически невозможно, а проверять надо уже при наличии проблемы.

    От чего зависит работоспособность катушки

    Классическая катушка зажигания или «бобина», как ее еще называют в народе, по сути является низковольтным преобразователем из аккумулятора и генератора в высоковольтное, которое затем идет на свечи зажигания. То есть это миниатюрный электрический трансформатор.

    Катушка зажигания — единственный в своем роде миниатюрный электрический трансформатор

    Традиционная катушка, используемая на карбюраторных моделях автомобилей, состоит из двух обмоток. На первичную обмотку поступают импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого медного провода в изоляции. «Первичка» имеет 2 вывода на крышке катушки. витков во вторичной обмотке.

    Регулировка ремня и клапанов ВАЗ-2108 И ВАЗ-2109

    Согласно сервисной книжке каждые 15 тыс. км пробега необходимо проверять состояние ремня привода распредвала и при необходимости регулировать натяжение.

    Делаем в следующем порядке. С воздушного фильтра снимите заборник холодного воздуха (фото 1), открутите три винта крепления передней крышки, защищающей ремень (фото 2), и снимите крышку (фото 3). При осмотре ремня обращаем внимание на то, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов – порезов, трещин и т. п. Недопустимо также смазывание ремня (обычно из-за утечки масла через распределительный или коленчатый вал), так как его прочность резко снижается.

    Если ремень не имеет таких дефектов и его пробег не достиг максимально допустимого — 60 тысяч километров, проверяем натяжение, скручивая правую ветвь (фото 4) с усилием пальца (1,5-2 кгс). При нормальном натяжении крутится.

    Когда менять модуль зажигания?
    Он может выйти из строя в любой момент, и сигналы, которые он подаст в случае неисправности, следующие:

    • Автомобиль может дернуться.
    • А еще возможно плавание оборотов двигателя.
    • Ко всему этому может добавиться еще и неустойчивый холостой ход, то есть он просто будет глохнуть.

    Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

    2) Затем в двигателе найти расположение модуля зажигания, а найдя его, отсоединить от него четыре высоковольтных провода, которые к нему подключены.

    4) Затем снимите три гайки, которыми этот модуль крепится к кронштейну.

    Внимание!
    Чтобы вам было проще визуально определиться, посмотрите на фото ниже, где показаны места, где три гайки крепят модуль к кронштейну!

    5) Затем снимите модуль с трех длинных шпилек, имеющихся на кронштейне.

    Установка:
    Модуль зажигания устанавливается в порядке, обратном снятию, но при обратной установке необходимо знать две вещи:

    1. После установки модуля зажигания посмотрите на его поверхность, вы видите цифры там: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

    2. Заметили ли вы, что на концах высоковольтных проводов присутствуют и такие же цифры: 1, 2, 3, 4. Все это сделано для того, чтобы вам было проще определить, какой из высоковольтных — провода напряжения должны быть подключены к модулю.

    Внимание!
    Все высоковольтные провода при переустановке модуля соединять строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т.д.

    Проверка модуля зажигания на работоспособность:

    Для проверки модуля вам понадобится « разрядник высоковольтный «, который можно приобрести в автосалоне по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить на исправность: модуль зажигания, катушку зажигания и сами высоковольтные провода на наличие искрения.

    Внимание!
    На видео хорошо видно, что модуль зажигания исправен, так как при последовательном подключении к нему всех проводов на разряднике постоянно появляется искра, но при последней проверке видно, что искра пробивает мало, но все же модуль показывает себя хорошо, и его замена не требуется!

    Важно!
    При работе с модулем зажигания будьте осторожны, и ни в коем случае не делайте с ним ничего, не обесточив аккумулятор!

    Модуль зажигания представляет собой сложное электротехническое устройство, предназначенное для выработки тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

    Соединительный элемент между модулем зажигания и свечами. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно. катушка входит в состав модуля зажигания, но в данном случае это не имеет значения.

    Принцип работы модуля зажигания

    Принцип работы модуля соответствует принципу работы любой катушки зажигания:

    1. управляет работой модуля путем подачи постоянного тока на обмотки его катушки.
    2. Согласно закону индукции высокое напряжение генерируется и подается на свечу зажигания в нужный момент.
    3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндры, 2 катушка — 2 и 3 цилиндры.

    Признаки неисправности модуля зажигания (катушки)

    Основными признаками неисправности катушки зажигания являются:

    • провалы при разгоне;
    • потеря мощности;
    • нестабильный холостой ход;
    • 2-3 или 1-4 цилиндры не работают.

    Где находится модуль зажигания?

    Модуль зажигания находится в моторном отсеке. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

    Схема подключения ВВ проводов к модулю зажигания

    Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: Провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой. Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

    Если держать модуль строго перед собой, то подключать нужно так:

    • 1 цилиндр — левый нижний высоковольтный вывод;
    • 2-й цилиндр — верхний левый высоковольтный вывод;
    • 3 цилиндр — правый верхний высоковольтный вывод;
    • 4 цилиндр — правый нижний высоковольтный вывод.

    А вот эта распиновка типична, когда держишь модуль перед собой. Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного другая, т. к. модуль устанавливается под углом (ромб):

    • 1 цилиндр — центральный нижний выход;
    • 2 цилиндр — левый выход;
    • 3 цилиндр — верхний выход;
    • 4 цилиндр — правый выход. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

    Сколько стоит модуль зажигания?

    Примерная стоимость модуля зажигания в магазине от 700 до 1000 руб.

    Как проверить модуль зажигания (катушку)?

    Для проверки модуля необходимо измерить сопротивление между клеммами (1 и 4 цилиндры; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание шагов проверки читайте в статье:

    ВАЗ 2114 разрешенная максимальная масса. Все автомобили ВАЗ. Общие характеристики

    ВАЗ 2114, он же Самара-2 — пятидверный хэтчбек, доработанная версия устаревшего . По разработанному новому дизайну и в 2001 году он был представлен публике, в 2003 году началось серийное производство этого автомобиля.

    Технические характеристики

    За время производства автомобиль получил несколько модификаций, в основном связанных с новыми двигателями. Так изначально автомобиль комплектовался инжекторным двигателем 1,5 л, в 2007 году стали устанавливать двигатели стандарта ЕВРО-4 – восьмиклапанные 1,6 л. Самым интересным изменением стало обновление 2009 года., когда автомобили начали отгружать с 16 клапанным двигателем, объемом 1,8 литра и мощностью 89 лошадиных сил, в 2010 году модель выпускалась с двигателем от.

    Новая Лада отличается от предшественницы измененным дизайном передней части кузова, обновленными фарами, радиаторной решеткой, наличием молдингов и измененными бамперами.


    По аэродинамике ВАЗ 2114 отличается от «девятки» в лучшую сторону, немного снижено лобовое сопротивление, уменьшилась подъемная сила за счет грамотного распределения по осям. Что говорит о том, что машина будет более послушно вести себя на дороге.

    Интерьер

    Интерьер автомобиля претерпел довольно много изменений. В салоне была установлена ​​европанель с бортовым компьютером (стандартный вариант для автомобилей, выпущенных с 2007 года). Установлен руль от , регулируемый по высоте. Автомобиль также оснащен новой системой обогрева и электростеклоподъемниками водительского и пассажирского сидений. Задние пассажирские сиденья трансформируются, что позволяет перевозить больше грузов, превращая седан в универсальный универсал.


    Самым популярным двигателем остается 8-клапанный двигатель объемом 1,6 л с системой распределения впрыска, перекочевавший с . Несмотря на частые отказы системы впрыска и достаточно быстрый износ системы охлаждения (всего 50 тысяч километров) не теряет своей актуальности. Также следует отметить модификацию 2007 года, когда ВАЗ 2114 стали оснащать двигателем евростандарта мощностью 80 л.с.

    Подвеска

    Характеристики подвески модели не очень хорошие, автомобиль оборудован передней, независимой подвеской, которая установлена ​​на 2-х рычагах, оснащена витыми пружинами, цилиндрической формы, цилиндрическими амортизаторами и стабилизаторами поперечной устойчивости. Задняя подвеска Лады зависимая и состоит из направляющего устройства и специальных упругих элементов, гасящих вибрации и тряску кузова. Часто автолюбители тюнингуют подвеску, ставя более жесткие пружины и увеличивая жесткость стабилизатора. Подвеска достаточно надежная, но это не значит, что ее не нужно оберегать и следить; Ремонт ходовой части всегда сложный и трудоемкий процесс, требующий специального оборудования.


    Автомобиль выпускался серийно с 2003 по 2013 год, и за это время успел завоевать большую популярность среди отечественных автомобилистов, но прогресс не стоит на месте и в 2013 году на смену этой модели пришла эта модель. Если вы задумывались о покупке отечественного автомобиля, то ВАЗ 2114 отличный вариант, он верой и правдой прослужит вам не один год.

    09.05.2012

    ВАЗ 2114 — Самый массовый отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

    Спортивный стиль

    Спортивный вид придают молдинги, установленные на кузов по всем сторонам автомобиля, спойлер и декоративные пороги.

    В машине хорошая тех. характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью, и с предшественником 2109.

    ВАЗ 2114 пользуется большим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

    Технические характеристики

    Обычным 4-цилиндровым 8-клапанным двигателем уже никого не удивишь, поэтому ожидать каких-то особых характеристик не стоит. Передний привод, стандартная коробка, барабанные и дисковые тормоза. Отличия хэтчбека от седана заключаются в объеме багажника, который увеличивается при сложенных спинках задних сидений. В нашем случае форма корпуса не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных и современных линий кузова делает автомобиль легким в управлении. Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая нравится многим жителям страны и желанна в каждой семье. Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — e-gas.

    Двигатель

    1,5, 8 кл (Евро-2) 1,6 л, 8 кл (Евро 3), 1,6 16 кл (Супер Авто)

    Длина, мм
    Ширина, мм
    Высота, мм
    Основание, мм
    Колея передних колес, мм
    Колея задних колес, мм
    Объем багажного отделения, дм 3
    Масса в снаряженном состоянии, кг
    Полная масса автомобиля, кг
    Допустимая полная масса буксируемого прицепа, кг

    с тормозами — 750, без тормозов — 300

    Колесная формула / ведущие колеса

    4×2/передний

    Компоновка автомобиля

    передний привод, расположение двигателя спереди, поперечное

    Тип кузова/количество дверей

    хэтчбек/4

    тип двигателя

    бензин, четырехтактный

    Система снабжения

    Распределенный впрыск с электронным управлением

    Количество и расположение цилиндров
    Объем двигателя, см 3
    Максимальная мощность, кВт/об/мин
    Максимальный крутящий момент, Нм при об/мин
    Топливо

    Бензин неэтилированный АИ-92 (мин)

    Расход топлива по ездовому циклу, л/100 км
    Максимальная скорость, км/ч
    Трансмиссия

    Руководство

    Количество передач

    5 вперед, 1 назад

    Передаточное число главной пары
    Рулевое управление

    предохранитель, реечного типа, без усилителя

    Шины

    175/70R13-80(Т,Н)
    165/70R13-79(С,Т)

    Емкость топливного бака

    Динамические характеристики

    Разгон до 100 км/ч — 14,0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл).

    Максимальная скорость -158 км/ч (8кл), 185 -190 (16кл).

    В 1980-1984 годах наш АВТОВАЗ сотрудничал с немецкой фирмой Porsche, вместе с которой мы работали над созданием модели ВАЗ 2108 (кроме дизайна кузова). А в 1987-1991 годах корпели над ВАЗ 2110 и двигателем 1,5 16 клапанов. Несмотря на то, что контракт с немцами касался только этих двух моделей, наши специалисты одновременно разрабатывали всю линейку автомобилей ВАЗ, в том числе и девятку, преемницей которой является сегодняшняя четырнадцатая. Хотя ВАЗ 2114 и отделяет от девятки наличие хотя бы ВАЗ 2113, именно она стала прообразом для создания ВАЗ 2114.

    Факт международного сотрудничества, да еще и с немецким производителем, зарекомендовавшим себя как один из самых надежных на рынке автомобилей всех времен и народов, по праву внушает нам гордость за отечественный автопром! В то время человеку из СССР было в принципе в новинку иметь автомобиль спортивного дизайна, рассчитанный на простого жителя.

    Четырнадцатая начала массово выпускаться в 2003 году, это была одна из моделей нового поколения; однако первой в 2001 году вышла модель 2115, после нее собирали 2114, а в 2004 — 2113. По сути, четырнадцатая — это модификация девятки, а тринадцатая — восьмерки. Одним из главных сближающих фактов такой преемственности является тип кузова: девятка и четырнадцатый — 5-дверный хэтчбек, а восьмой и тринадцатый — 3-дверный хэтчбек.

    ВАЗ 2114 — одна из самых распространенных моделей автомобилей в России, считают аналитики информационного агентства «Автостат».

    Почему четырнадцатая наследует девятку понятно, тринадцатая модель создавалась после нее, а десятая, одиннадцатая и двенадцатая — машины немного другого профиля как по дизайну, так и по начинке. Принципиальных отличий от девятки по кузову ВАЗ 2114 немного:

    • Передняя часть кузова
    • Линзы (форма)
    • Капюшон
    • Решетка радиатора
    • Улучшенные пластиковые бамперы
    • Наличие спойлера
    • Впечатляющие молдинги
    • Пороги

    А вот в салоне ВАЗы нового поколения отличаются существенными параметрами, которые во многом зависят от типа класса автомобиля — стандарт, норма или люкс:

    1. Не скрипучая приборная панель с торпедой без верхнего бардачка (с утопленной частью в люкс классе), а на нижней крышке даже есть два подстаканника.
    2. В отличие от стандартного оборудования, чуть более высокий класс имеет электростеклоподъемники.
    3. Можно отрегулировать руль (угол наклона). Кстати, сама рулевая колонка и руль направления позаимствованы четырнадцатым из десяти.
    4. Крепления четырнадцатого ремня, аналогично рулю, позаимствованы у ВАЗ 2110.
    5. А вот комбинация приборов на панели — заимствование от пятнадцатой.
    6. На потолке спереди есть регулируемый фонарь.
    7. Если вы покупаете шикарный автомобиль, то на вашем четырнадцатом даже бортовой компьютер будет!
    8. Печка работает мощнее, как следствие, громче.

    Естественно внутренняя начинка четырнадцатой во многом отличается от девятки, в двух словах не скажешь.

    Характеристики ВАЗ 2114 практически идентичны тринадцатой и пятнадцатой модели, отличия в основном в кузове и салоне. В тринадцатом полозья для передних сидений ниже и обшивка кузова (да и сам кузов) более жесткая, а в пятнадцатом багажник меньше (потому что тип кузова «седан») и пятнадцатый изначально на карбюраторе инжектор был введен позже. Преимуществом ВАЗ 2114 является отличная аэродинамика, которая позволяет автомобилю уверенно чувствовать трассу на высокой скорости.

    Характеристика ВАЗ 2114

    Четырнадцатый особых свойств не имеет, видимые отличия уже были указаны выше, давайте разберемся, что такое простой и популярный автомобиль в России.

    Чтобы понять качество автомобиля, проведем параллели: ВАЗ 2115 технические характеристики первые модели нового поколения ВАЗ 2108, 2109 и 21099, собранные вместе и испытанные на конвейере. Нельзя сказать, что пятнадцатый — это такой же «первый блин комом», но, тем не менее, это первый пробный вариант. Технические характеристики ВАЗ 2113 в большинстве моментов ассоциируются с восьмой моделью, хотя есть и обкатанные новинки всех предыдущих моделей линеек. В данном случае нельзя сказать, что ВАЗ 2113 самая удачная версия ВАЗ. Но ВАЗ 2114 — это самое удачное сочетание проверенных пятнадцатой нововведений, развитых идей десятой и зарекомендовавшей себя надежности девятой модели.

    • Размеры

    Пятидверный хэтчбек на 5 мест, соответственно, имеет вместительный багажник- 330 куб. дм, соотношение длины-ширины-высоты в мм 4122-1650-1402. Весит 970 кг, желаемый вес «живого» груза (полезной нагрузки) 425 кг.

    • Подвеска

    Передняя типа МакФерсон (амортизаторы на стойках), задняя часть может быть на винтовой пружине, но чаще на продольном рычаге. Колесная база на уровне 2460 мм при передней и задней колеях 1400 и 1370 мм соответственно. Передний привод Включает дисковые передние тормоза и барабанные задние. В среднем при скорости около 80 км/ч с пассажирами вы замедлитесь примерно на 40 м. Клиренс около 160 мм.

    • Салон

    Четырнадцатый имеет свою уникальную панель приборов, которая хоть и включает в себя набор от пятнадцатого, но уникально разработана для этой модели, которая позже вошла в выпуск пятнадцатого и тринадцатого новых годов. В 2013 году был полностью завершен выпуск всеми любимого «Самара», последний из которых стал четырнадцатым.

    В салоне все как у людей: электрозамки, электростеклоподъемники на передней части салона на дверях, заднее стекло с подогревом, электровентилятор, есть даже подогрев передних сидений, есть бортовая система управления , багажник и салон обит хорошим материалом, на заднем сидении есть подголовники. Кстати, уровень шума у ​​четырнадцатой весьма приемлемый — на скорости под сотню всего 74 дБ.

    • Двигатель

    Изначально это был инжекторный 8-клапанный полуторный двигатель, затем, в 2007 году, почти все модели ВАЗ, в частности четырнадцатая, были переведены на двигатели 1,6. Клапанов тоже больше — 16, но классическим вариантом считается 8. В 2009 году добавились лошади: мощность возросла с 77 до 89 лошадиных сил, а трансмиссия получила усовершенствованную пятиступенчатую коробку передач. С 2010 года на четырнадцатую стали ставить двигатель от приоры (98 лошадей), это, пожалуй, последнее существенное изменение перед полным выпуском модели. Расход топлива на сотку по городу на четырнадцатом дает хороший показатель- 8-9литров, на трассе — 6-7 литров.

    Четырнадцатый считается одним из самых комфортных автомобилей для тюнинга, он недорогой и требует небольших вложений в запчасти. Ее преемница Приора уже успела завоевать сердца многих, однако есть уверенность, что ВАЗ 2114 сохранит лидирующие позиции в рейтинге самых популярных автомобилей на дорогах России.

    Хэтчбек ВАЗ 2114 заменил на рынке СНГ столь полюбившуюся потребителям «девятку». Модернизация, конечно же, прошла на высоком уровне – машина получила новые бампера, молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и интерьер салона.

    Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придавали дизайну автомобиля столь необходимую ему спортивность. Кроме того, за счет внешних элементов ВАЗ 2114 имеет значительно улучшенные аэродинамические характеристики, и, как следствие, управляемость на трассе при движении автомобиля на высокой скорости.

    Как и некоторые автомобили иностранного производства, часть серии ВАЗ 2114 была оформлена в западном стиле – все навесные детали были окрашены в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, сколотив все элементы в один цвет. Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания действительно эксклюзивных экземпляров посредством тюнинга, благодаря которому ВАЗ 2114 стал фактически первым отечественным автомобилем, приглянувшимся любителям внешней индивидуализации транспортного средства.

    Технические характеристики двигателя

    Для ВАЗ 2114 применялись двигатели объемом 1,6 литра, использующие технологию непосредственного впрыска топлива, или, другими словами, впрыска. Никаких новых модификаций для этой модели разработано не было. силовой агрегат, поэт подобные двигатели можно найти и на других моделях ВАЗ.

    трансмиссия автомобиля

    Как и другие модели ВАЗ, на ВАЗ 2114 использовалась механическая коробка передач. Ручное управление до сих пор является своеобразным «фирменным знаком» Волжского автозавода и других предприятий, собирающих автомобили разработки ВАЗ. Механические трансмиссии более надежны, долговечны и просто удобны.

    Тормозная система и гидроусилитель руля

    Размер шин

    Размеры

    Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в немалой степени — по причине, корень которой лежит в периоде разработки «единички». Его название — максимальная взаимозаменяемость элементов, требующая от производителей практически неизменной базовой конструкции автомобиля.

    Динамика

    Расход топлива

    Первый в продаже экземпляр ВАЗ 2114 появился в 2002 году. Этот автомобиль представляет собой рестайлинговую «девятку» и привлекает российского автомобилиста современным внешним видом, техническими возможностями самовыражения посредством профессионального тюнинга.

    Элементы технических характеристик ВАЗ 2114

    К ним относятся:

    • Аэродинамические характеристики;
    • Размеры;
    • Дорожный просвет;
    • Масса автомобиля;
    • Основные данные тела;
    • Характеристики шасси;
    • передачи данных;
    • Технические характеристики двигателя.

    Улучшенная аэродинамика

    Автомобиль ВАЗ 2114 выигрывает по аэродинамическим характеристикам за счет проработанных линий кузова, обеспечивающих отличную обтекаемость. В результате изменения внешнего вида уменьшился коэффициент аэродинамического сопротивления.

    Внешние аэродинамические улучшения Лада2114Самара-2 коснулись и изменения положения точки отрыва воздушного потока. Для этого конструкторам пришлось изменить угол наклона наиболее аэродинамически активной передней части автомобиля — капота. Передние крылья также были изменены.

    В результате перераспределения воздушного потока его меньшая часть направляется под днище, а большая — на капот с распространением по кузову. Эти характеристики изменяют величину суммарной подъемной силы, в результате чего передний и задний мосты. Равномерное распределение подъемной силы позволяет хэтчбеку вести себя сбалансированно на высоких скоростях.

    Внешние и внутренние характеристики

    Салон автомобиля оснащен европанельным щитком приборов, регулируемой рулевой колонкой, новой системой отопления и рулевым колесом, позаимствованным у модели ВАЗ 2110. Есть возможность превратить автомобиль в грузопассажирский, для этого необходимо только разложить заднее сиденье.

    Дополнительные улучшения внешнего вида и внешнего вида некоторых опций включают в себя:

    • Установка электростеклоподъемников;
    • Комфортные сиденья с подогревом;
    • Оборудование с центральным дверным замком;
    • Наличие заводской тонировки стекол, изготовленной по ГОСТу;
    • Обеспечение обтекателей порогов, боковых молдингов;
    • Поставка колес с легкосплавными дисками;
    • Наличие противотуманных фар.

    В комплектацию «люксовых» моделей Лада 2114 Самара-2 входит бортовой компьютер, который выдает точную информацию о средней скорости, расходе топлива, времени движения, температуре за бортом, напряжении в бортовой сети и других параметрах.

    Общие характеристики

    Индивидуальными техническими характеристиками, отличающими «четырнадцатый» хэтчбек от предшественников, являются параметры пятидверного кузова. Его длина составляет 4,122 м, ширина – 1,650 м, высота – 1,402 м. Автомобиль отличается от базовой модели (ВАЗ 21093) небольшим удлинением. Вес машины — 985 кг.

    Колесная база характеризуется шириной передних колес 1,4 метра, задних – 1,37 метра. Багажник (с поднятым задним сиденьем) имеет объем 330 дм³, с разложенным – 600 дм³.

    Просвет от асфальта до картера характеризуется 160 мм, до поддона зазор больше на 10 мм.

    Двигатель 1,6 л, 8 кл. (Евро 3)
    Длина, мм 4122
    Ширина, мм 1650
    Высота, мм 1402
    Основание, мм 2460
    Колея передних колес, мм 1400
    Колея задних колес, мм 1370
    Объем багажного отделения, дм 3 330
    Масса в снаряженном состоянии, кг 985
    Полная масса автомобиля, кг 1410
    Допустимая полная масса буксируемого прицепа с тормозами, кг 750
    Допустимая полная масса буксируемого прицепа без тормозов, кг 300
    Колесная формула / ведущие колеса 4×2/передний
    Компоновка автомобиля передний привод, расположение двигателя спереди, поперечное
    Тип кузова/количество дверей хэтчбек/4
    тип двигателя бензин, четырехтактный
    Система снабжения Распределенный впрыск с электронным управлением
    Количество и расположение цилиндров 4, рядный
    Объем двигателя, см 3 1596
    Максимальная мощность, кВт/об/мин 59,5/5200
    Максимальный крутящий момент, Нм при об/мин 120/2700
    Топливо Бензин неэтилированный АИ-92 (мин)
    Расход топлива по ездовому циклу, л/100 км 7,6
    Максимальная скорость, км/ч 160
    Трансмиссия Руководство
    Количество передач 5 вперед, 1 назад
    Передаточное число главной пары 3,7 или 3,9
    Рулевое управление безопасность реечного типа, без усилителя
    Шины 175/70R13-80(Т,Н)
    165/70R13-79(С,Т)
    Емкость топливного бака 43 литра

    Особенности силового агрегата

    Первые «четырнадцатые» модели ВАЗ оснащались инжекторными двигателями, отличающимися рабочим объемом 1499 см³ и мощностью 57,2 кВт. С 2007 года под капотом Лады 2114 Самара-2 находился четырехтактный бензиновый двигатель рабочим объемом 1599 см³, обеспечивающий мощность 59,5 кВт или 80 л. С. Такой двигатель соответствовал параметрам экостандарта Евро-3. модернизированная модель с индексом 211440-24 имеет шестнадцатиклапанный двигатель мощностью 89 лошадиных сил.

    Система питания за счет распределенного (фазированного) впрыска обеспечивает высокие динамические возможности, обеспечивая разгон до 100 км/ч всего за 13 секунд. Максимальная скорость ВАЗ 2114 составляет 160 км/ч. При этом автомобиль экономично расходует бензин – всего 9 л/100 км пробега по городу.

    Особенностью характеристик мотора этой модели является оригинальное расположение керамического катализатора — возле самого двигателя (в отличие от предшественников, у которых катализатор был под днищем). Отличием блока цилиндров двигателя ВАЗ «четырнадцатая» Лада модели Самара-2 является его измененный объем, достигнутый за счет увеличения высоты каждого из цилиндров на 0,23 см.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
