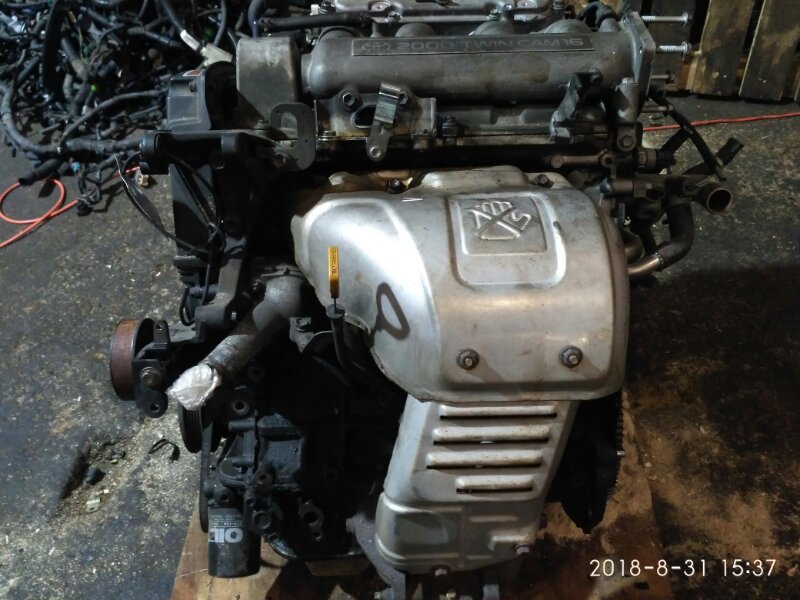

3S-GE - двигатель Toyota Altezza 2.0 литра

Один из наиболее известных двигателей концерна Toyota своего времени появился в 1984 году. Это был классический мотор с распределенным впрыском и 4-цилиндровым чугунным блоком, но оснащенный спортивной 16-клапанной ГБЦ, разработанной инженерами из компании Ямаха. В отличии от других двс серии ремень ГРМ вращает тут оба распредвала, а не только впускной. Агрегат получил огромное количество передовых систем, подробнее о них мы расскажем ниже.

Все бесчисленные версии этого силового агрегата условно подразделяются на пять поколений:

Первое поколение таких двигателей называлось 3S-GELU и производилось с 1984 по 1989 годы. Версия для американского рынка с поршнями под степень сжатия 9.2 развивала лишь 135 л.с., а японская модификация благодаря системе T-VIS и отсутствию клапана ЕГР выдавала 160 л.с.

Второе поколение выпускалось с 1989 по 1993 год и отличить его можно было по иной крышке. Степень сжатия в моторе подняли до 10 и мощность возросла до 155 и 165 л.с. соответственно. Также система регулируемого впуска T-VIS здесь уступила свое место более эффективной ACIS.

Третье поколение силовых агрегатов или 3S-GE gen3 компания производила с 1993 по 1999 год. Степень сжатия снова подросла до 10.3, мощность экспортных двс до 170, японских до 180 л.с.

Четвертое поколение 3S-GE Beams разделилось на две версии, они отличались цветом крышек. Модификацию Grey Top выделял черно-серый верх и она развивала мощность от 180 до 190 л.с.

Модификация Red Top с красной клапанной крышкой была немного мощнее: от 190 и до 200 л.с. Технически эти силовые агрегаты практически не отличались, степень сжатия подросла до 11.1, впервые для серии тут появилась система фазорегуляции типа VVT-i на впускном распредвалу.

Пятое поколение или Black Top ставилось лишь на японскую модель Altezza с 1997 по 2005 год. Именно на этом агрегате дебютировала фирменная система двойной фазорегуляции Dual VVT-i. Версия этого мотора для автоматической коробки со степенью сжатия 11.1 развивала 200 л.с. Модификация для механической коробки имела степень сжатия 11.5 и развивала около 210 л.с.


Полезные ссылки MANUAL

Русскоязычный мануал для силовых агрегатов серии S вы можете скачать тут


FORUM

Активнее всего такие моторы обсуждают на популярном форуме Altezza-Cub.ru

Двигатель Toyota 3S-GE (Yamaha, Beams): возможности и типичные проблемы.

Бензиновые двигатели серии S от компании Toyota отличаются своей массовостью. Они выпускались на протяжении двух десятилетий, а одним из наиболее популярных и успешных версий этой серии стал агрегат 3S-GE. Это один из немногих агрегатов, разработанных Тойота совместно с компанией Yamaha. Мотор пережил пять глобальных реформаций.

Технические характеристики 3S-GE

При проектировании агрегата была поставлена задача создать легкий и мощный бензиновый двигатель. В первом поколении, которое появилось в 1984 году, агрегат весил 143 килограмма, что для того времени было хорошим результатом.

В своем последнем поколении для двигателя характеристики 3S-GE были просто идеальными, как для классического бензинового силового агрегата. Характеристики всех поколений 3S-GE:

Поколение1234 BEAMS5 АКПП5 Мех.
Год выпуска1984-19891990-19931994-199919971998
Объем2 литра (1,998 куб.см)
Мощность135 - 160 л.с.156 - 165 л.с.170 - 180 л.с.180 - 200 л.с.200 л.с.210 л.с.
Крутящий момент186 Н*м при 6400 об/мин191 Н*м191 Н*м при 7000 об/мин210 Н*м216 Н*м при 4800 об/мин216 Н*м при 6400 об/мин
Диаметр цилиндра86 мм
Ход поршня86 мм
Система газораспределенияT-VISACISVVT-iDual VVT-i
Диаметр впускных клапанов33. 5 мм34.5 мм33.5 мм35 мм
Диаметр выпускных клапанов
29 мм29.5 мм29 мм29.5 мм
Степень сжатия9.2:110:110.3:111.1:111.1:111.5:1
Клапанылегированная стальтитан
Угол развала клапанов44.5 °22.5 °

В последней модификации двигателя Toyota 3S-GE были использованы разные системы клапанов. Для мотора, который комплектовался механической коробкой передач, они были изготовлены из титанового сплава. Агрегат, для которого предназначался автомат, был оснащен клапанами из легированной стали. Также были изменены настройки крутящего момента, из-за чего двигатель с автоматом стал менее мощным, но более приемистым и показывал максимальный крутящий момент уже на 4800 оборотах в минуту.

Распространенные проблемы

Основные проблемы с эти агрегатом связаны с версией BEAMS 3S-GE. Это два последних поколения, которые комплектовались системой газораспределения VVT-i и Dual VVT-i. В нашей стране официально присутствует только четвертое поколение двигателя, так как пятое производилось только для японской версии Toyota Altezza.

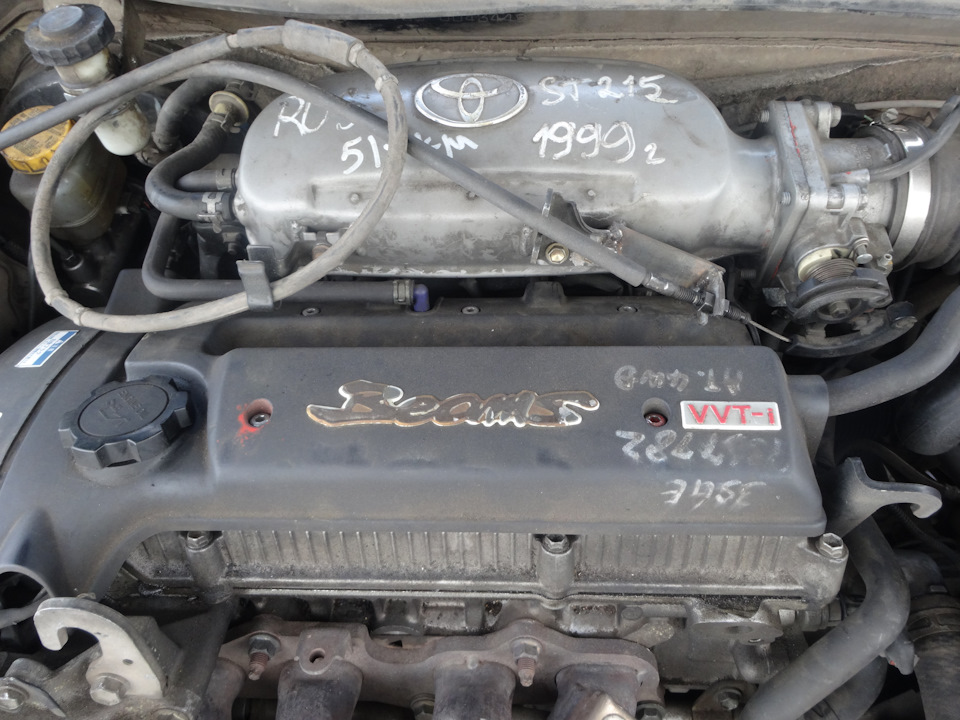

3S-GE под капотом Toyota Altezza


Новая система газораспределения корпорации Toyota отлично работает в Японии и Америке, где качество топлива не позволяет быстро выходить из строя системе питания двигателя. В наших условиях двигатель 3S-GE Yamaha, который по паспортным данным требует 98-го бензина, просто выходит из строя после заправки в незнакомом месте. Признаки такого «отравления» двигателя могут быть самыми разными:
  • агрегат глохнет посреди дороги;
  • не заводится с нескольких попыток;
  • работает с перебоями или провалами;
  • не реагирует на нажатие педали акселератора.

Куда устанавливали двигатель?

Массовое распространение получили только последние поколения. Изначально мотор 3S-GE был рассчитан на японских и американских потребителей. Устанавливали агрегат на такие автомобили:

  • Celica GT-S;
  • Camry, Vista;
  • MR2-G;
  • Caldina, Caldina GT
  • RAV4 – только в версии Black Top BEAMS;
  • Altezza RS 200 – только в Японии.


Несмотря на хороший потенциал и отличный КПД, двигатель был снят с производства в 2005 году из-за развития третьей волны японских силовых агрегатов. Конкуренции 3S-GE выдержать не смог.

Двигатель 3S-FE (GE, FSE, GTE)


Характеристики двигателя Тойота 3S

Производство Kamigo Plant
Toyota Motor Manufacturing Kentucky
Марка двигателя Toyota 3S
Годы выпуска 1984-2007
Материал блока цилиндров чугун
Система питания карбюратор/инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 86
Степень сжатия 8.
5
8.8
9
9.2
9.8
10
10.3
11.1
11.5
(см. описание)
Объем двигателя, куб.см 1998
Мощность двигателя, л.с./об.мин 111/5600
115/5600
122/5600
128/6000
130/6000
140/6200
150/6000
156/6600
179/7000
185/6000
190/7000
200/7000
212/7600
225/6000
245/6000
260/6200
(см. описание)
Крутящий момент, Нм/об.мин 166/3200
162/4400
169/4400
178/4400
178/4400
175/4800
192/4000
186/4800
192/4800
250/3600
210/6000
210/6000
220/6400
304/3200
304/4000
324/4400
(см. описание)
Топливо 95-98
Экологические нормы
Вес двигателя, кг 143 (3S-GE)
Расход  топлива, л/100 км (для Celica GT Turbo)
 — город
 — трасса
 — смешан.

13.0
8.0
9.5
Расход масла, гр. /1000 км  до 1000
Масло в двигатель 5W-30
5W-40
5W-50
10W-30
10W-40
10W-50
10W-60
15W-40
15W-50
20W-20
Сколько масла в двигателе, л 3.9 — 3S-GTE 1 Gen.
3.9 — 3S-FE/3S-GE 2 Gen
4.2 — 3S-GTE 2 Gen.
4.5 — 3S-GTE 3 Gen./4 Gen./5 Gen.
4.5 — 3S-GE 3 Gen./4 Gen.
5.1 — 3S-GE 5 Gen.
Замена масла проводится, км  10000
 (лучше 5000)
Рабочая температура двигателя, град. 95
Ресурс двигателя, тыс. км
 — по данным завода
 — на практике

н.д.
 300+
Тюнинг
 — потенциал
 — без потери ресурса

350+
 до 300
Двигатель устанавливался Toyota Altezza
Toyota Corona
Toyota Camry
Toyota Carina
Toyota Carina E
Toyota Celica
Toyota Avensis
Toyota Caldina
Toyota RAV4
Toyota Vista
Toyota Nadia
Toyota Ipsum
Toyota MR2
Toyota Town Ace
Holden Apollo

Неисправности и ремонт двигателя 3S-FE/3S-FSE/3S-GE/3S-GTE

Двигатель Toyota 3S один из самых массовых моторов S серии и Тойоты в целом, появился в 1984 году и выпускался до 2007 г.

Двигатель 3S ременной, каждые 100 тыс. км ремень нужно менять. В течении всего срока производства, мотор неоднократно дорабатывался, модифицировался, и если первые модели были карбюраторные 3S-FC, то последние это турбо 3S-GTE мощностью в 260 л.с., но обо всем по порядку.

Модификации двигателя Toyota 3S

1. 3S-FC — карбюраторная вариация двигателя, ставилась на дешевых версиях автомобилей Camry V20 и Holden Apollo. Степень сжатия 9.8, мощность 111 л.с. Двигатель производился с 1986 по 1991 годы, встречается редко.

2. 3S-FE — инжекторная версия и основной двигатель серии 3S. Использовались две катушки зажигания, есть возможность заливать 92-й бензин, но лучше 95. Степень сжатия 9.8, мощность от 115 л.с. до 130 л.с. в зависимости от модели и прошивки. Мотор устанавливался с 1986 по 2000 год, на все, что ездит.

3. 3S-FSE (D4) — первый тойотовский двигатель с непосредственным впрыском топлива. Имеется система изменения фаз газораспределения VVTi на впускном валу, впускной коллектор с регулируемым поперечным сечением каналов, поршни с выемкой для направления смеси, измененные форсунки и свечи, электронная дроссельная заслонка, клапан EGR для повторного дожига отработанных газов.

Степень сжатия 9.8, мощность 150 л.с. Несмотря на общую технологичность, данный мотор заслужил репутацию постоянно ломающегося и вечно проблемного движка, поломки ТНВД, EGR, проблемы с изменяемым впускным коллектором, который, время от времени, требует чистки, проблемы с катализатором, постоянно нужно следить и чистить форсунки, следить за состоянием свечей и т.д. Двигатель 3S-FSE устанавливался с 1997 года по 2003 год, когда был вытеснен новым 1AZ-FSE.

4. 3S-GE — усовершенствованная версия 3S-FE. Использовалась измененная ГБЦ (разработана при участии специалистов из Yamaha), на поршнях GE имеются цековки и в отличие от большинства моторов, здесь обрыв ремня ГРМ не ведет ко встрече поршней и клапанов. Также здесь отсутствовал клапан EGR.
За все время выпуска, мотор 5 раз подвергался изменениям:

4.1 3S-GE Gen 1 — первая генерация, выпускалась до 1989 года, степень сжатия 9.2, сюда ставились распредвалы с фазой 240 и подъемом 7.2 мм. Слабая версия развивала 135 л.с., более мощная, оснащенная регулируемым впускным коллектором T-VIS и без EGR, до 160 л.

с. при 6400 об/мин.

4.2 3S-GE Gen 2 — вторая версия GE мотора, выпускалась до 1993 года, в ней регулируемый впускной коллектор T-VIS был заменен на ACIS. Валы с фазой 244 и подъемом 8.5, степень сжатия 10, мощность подросла до 165 л.с.

4.3 3S-GE Gen 3 — третий вариант мотора, находился в производстве до 1999 года, изменились распредвалы: для АКПП фаза 240/240 подъем 8.7/8.2 мм, для МКПП фаза 254/240, подъем 9.8/8.2 мм. Степень сжатия выросла до 10.3, мощность японской версии 180 л.с., экспортной (с EGR) — 170 л.с. при 7000 об/мин.

4.4 3S-GE Gen 4 BEAMS/Red Top — четвертое поколение, производившееся в 1997 году. Добавилась система изменения фаз газораспределения VVTi, увеличились впускные (с 33.5 до 34.5 мм) и выпускные каналы (с 29 до 29.5 мм), изменились распредвалы, теперь это 248/248 с подъемом 8.56/8.31 мм, степень сжатия увеличена до 11.1. Результат всех этих изменений: мощность достигла 200 л.с. при 7000 об/мин, на АКПП 190 л.с. при 7000 об/мин.
Была версия Grey Top, где за счет выпускного коллектора и блока управления инженерам таки удалось снизить мощность до 180 л. с. при 6600 об/мин.

4.5 3S-GE Gen 5 — пятое, последнее поколение GE. Система изменения фаз газораспределения Dual VVT-i теперь на обоих валах, впускные и выпускные каналы как на Gen 1-3. Тут уже стоит электронная дроссельная заслонка. Мощность достигла 200 л.с. при 7000 об/мин.
Версия для МКПП имела широкие распредвалы, титановые клапаны, увеличенную до 11.5 степень сжатия, увеличенные впускные (с 33.5 до 35 мм) и выпускные клапаны (с 29 до 29.5 мм). Мощность 210 л.с. при 7600 об/мин, крутящий момент 216 Нм при 6400 об/мин.

5. 3S-GTE. Параллельно с серией GE, производилась их турбо модификация — GTE.
5.1 3S-GTE Gen 1 — первая версия, выпускалась до 1989 года. Представляет собой разжатый 3S-GE Gen1 до СЖ 8.5, с регулируемым впускным коллектором T-VIS, с 430-ми форсунками и установленной на него турбиной CT26 + интеркулер с водяным охлаждением. Размер клапанов как на 3SGE: впускные 33.5 мм, выпускные 29 мм. Распредвалы заменили на такие: фаза 232 градуса, подъем 7.15 мм. Мощность 185 л.с., давление наддува 0.6 бар.

5.2 3S-GTE Gen 2 — вторая версия, тут стоят валы фаза 236, подъем 8.2 мм, а также турбина CT26 с двойным корпусом и воздушным интеркулером, степень сжатия увеличена до 8.8, давление наддува подняли до 0.7 бар, как итог мощность теперь 220 л.с. Производился такой мотор до 1993 года.

5.3 3S-GTE Gen 3 -третья версия, поменяли турбину на CT20b, вернули водно-воздушный интеркулер, выбросили коллектор T-VIS, поставили дроссельную заслонку 60 мм, распредвалы 240/236, подъем 8.7/8.2 мм, СЖ 8.5, доработали выпускные каналы, ДМРВ заменили на ДАД, поставили форсунки 540 сс. Давление наддува подняли еще больше — теперь до 0.9 бар и мощность выросла до 245 л.с.
Производился движок до 1999 года.

5.4 3S-GTE Gen 4 — четвертая версия, где заменили турбину на CT15B с интеркулером с воздушным охлаждением, также применен новый впускной коллектор, индивидуальные катушки зажигания, а степень сжатия увеличена до 9. Размер клапанов остался прежним, но они теперь не из стального сплава, а из жаропрочной стали с нитридным покрытием. Заменены распредвалы на 248/246 с подъемом 8.75/8.2 мм.
Мощность 4-го поколения достигла 260 л.с., а производство продолжалось до 2002 года.

5.5 3S-GTE Gen 5 — последняя версия GTE движка и серии 3S в общем. Отличается чуть уменьшенным интеркулером, более длинными форсунками (такой же производительности), своими катушками зажигания и отсутствием маслокулера. Давление наддува и мощность остались прежними.

Выпуск последнего мотора серии 3S был прекращен в 2007 году.

Неисправности и их причины

1. Выход из строя ТНВД на 3S-FSE, сопровождается попаданием бензина в картер и сильным износом ШПГ. Признаки: повышается уровень масла (масло пахнет бензином), автомобиль дергается, работает неравномерно, глохнет, обороты плавают.  Решение: меняйте ТНВД.
2. Клапан EGR, это вечная проблема на всех двигателях с системой рециркуляции отработанных газов. С течением времени, при использовании некачественного бензина, клапан EGR закоксовывается, начинает клинить и со временем полностью перестает действовать, вместе с тем, плавают обороты, двигатель тупит, не едет и т. д. Проблема решается систематическими чистками клапана, либо его глушением.
3. Падают обороты, глохнет, не едет. Все проблемы с холостым ходом, в большинстве случаев, решаются чисткой блока дроссельной заслонки, если же не помогло, то чистим впускной коллектор. Кроме того, причиной может стать бензонасос и загрязненный воздушный фильтр.
4. Высокий расход топлива на 3S, иногда даже абсурный. Регулируйте зажигание, чистите форсунки, БДЗ, клапан холостого хода.
5. Вибрации. Устраняются заменой подушки двигателя, либо не работает цилиндр.
6. Греется 3S. Проблема кроется в крышке радиатора, меняйте.

В общем и целом, двигатель Toyota 3S хороший, при адекватном обслуживании ездит долго и достаточно резво. Ресурс, в нормальных условиях, легко переваливает за 300 тыс. км. Если не усложнять себе жизнь и не брать 3S-FSE, то проблем с движком не будет.
На базе 3S производились модификации с различными рабочими объемами, младший брат 4S — 1.8 л., расточенная версия 5S — 2. 2 л.
В 2000 году появился новый мотор 1AZ-FE, который и заменил ветерана 3S.

Тюнинг двигателя Toyota 3S-FE/3S-FSE/3S-GE/3S-GTE

Чип-тюнинг. Атмо

Тойотовские двигатели 3S-GE и 3S-GTE отлично приспособлены к доработкам, подтверждением тому выступают ле-мановские моторы 3S-GT мощностью под 700 л.с., более простые 3S-FE/3S-FSE дорабатывать смысла нет, для повышения их отдачи придется заменить все, что только можно, возросшую нагрузку стоковый FE не выдержит, а учитывая возраст, тюнинг закончится капремонтом. Проще и дешевле заменить 3S-FE на 3S-GE/GTE.
Что по поводу GE, они и без нас с вами неплохо отжаты, чтоб двинуться дальше нужно ставить легкую кованую ШПГ, облегченный коленвал, все должно быть отбалансировано. Шлифуем ГБЦ, впускные выпускные каналы, доводим камеры сгорания, клапаны с титановыми тарелками, распредвалы с фазой 272, подъем 10.2 мм, выхлоп прямоточный на 63мм трубе, с пауком 4-2-1, Apexi S-AFC II. В сумме это даст до 25% прибавки л.с. и ваш 3S будет крутится за 8000 об/мин. Для дальнейших движений, нужно ставить валы с фазой за 300 и максимальным подъемом, разрезные шестерни, отключать VVTi, 4-х дроссельный впуск (от TRD например) и крутить за 9000 об/мин пока не развалится.

Турбина на 3S-GE/3S-GTE

Для беспроблемной эксплуатации GTE версии, просто делаем чип, получаем свои +30-40 л.с. и никаких вопросов. Чтоб получить серьезную мощность нужно убирать стандартную турбину, искать турбо кит с интеркулером под требуемую мощность (наиболее сбалансированный вариант это Garrett GT28) и в зависимости от этого выбирать более мощные форсунки (от 630сс), низ кованый (желательно), валы фаза 268, бензонасос от супры, выхлоп прямоток на 76 трубе, настройка AEM EMS. Конфиг покажет около 350 л.с. Дальнейшее повышение мощность возможно с использованием кита на базе Garrett GT30 или GT35, с усиленным низом, ездить будет быстро, громко, но не долго.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<НАЗАД

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Автопроизводители из Японии известны своей качественной продукцией, в число которых входят силовые агрегаты. Двигатель 3S в полной мере относится к ним, так как зарекомендовал себя только с положительной стороны. Появление этого замечательного мотора серии 3S отмечено в уже далёком 1986 году, а выпуск его продолжался до 2000 года. ДВС 3S представляет собой инжекторный мотор, объёмом 2 литра. Вес силовых агрегатов этой серии сильно зависит от модификации моторов.

Технические характеристики

Производство Kamigo Plant
Toyota Motor Manufacturing Kentucky
Марка двигателя Toyota 3S
Годы выпуска 1984-2007
Материал блока цилиндров чугун
Система питания карбюратор/инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 86
Степень сжатия 8.5
8. 8
9
9.2
9.8
10
10.3
11.1
11.5
Объем двигателя, куб.см 1998
Мощность двигателя, л.с./об.мин 111/5600
115/5600
122/5600
128/6000
130/6000
140/6200
150/6000
156/6600
179/7000
185/6000
190/7000
200/7000
212/7600
225/6000
245/6000
260/6200
Крутящий момент, Нм/об.мин 166/3200
162/4400
169/4400
178/4400
178/4400
175/4800
192/4000
186/4800
192/4800
250/3600
210/6000
210/6000
220/6400
304/3200
304/4000
324/4400
Топливо 95
Экологические нормы
Вес двигателя, кг 143 (3S-GE)
Расход топлива, л/100 км
— город
— трасса
— смешан.
13.0
8.0
9.5
Расход масла, гр./1000 км до 1000
Масло в двигатель 5W-30 / 5W-40 / 5W-50 / 10W-30 / 10W-40 / 10W-50 / 10W-60 / 15W-40 / 15W-50 / 20W-20
Сколько масла в двигателе, л 3. 3 — 3S-GTE 1 Gen.
3.6 — 3S-GE 2 Gen.
3.7 — 3S-FE/3S-GTE 2 Gen.
4.0 — 3S-GE 3 Gen./4 Gen.
4.0 — 3S-GTE 3 Gen./4 Gen.
4.8 — Altezza RS200
Замена масла проводится, км 10000
(лучше 5000)
Рабочая температура двигателя, град. 95
Ресурс двигателя, тыс. км
— по данным завода
— на практике

300+

Распространенные неисправности и эксплуатация

  1. Поломка ТНВД. Проблема сопровождается проникновением топлива в картер и большим износом ШПГ. Симптомы: прибавка масла, от которого пахнет бензином, подергивание во время езды, мотор периодически глохнет, неравномерность хода, плавание оборотов. Требуется заменить ТНВД.
  2. Заклинивание клапана EGR. Причина – закоксовывание из-за плохого топлива. В результате плавает количество оборотов, мотор сбоит и авто не едет. Требует прочистка клапана.
  3. Падение оборотов, остановка агрегата. Необходимо прочистить модуль дроссельной задвижки, а также коллектор впуска. Похожей симптоматикой проявляется поломка бензонасоса и воздушного фильтра.
  4. Перерасход топлива. Нужно регулировать систему зажигания, почистить форсунки, клапан устройства холостого хода и БДЗ.
  5. Вибрации. Причина – износ подушки мотора либо выход из строя одного из цилиндров.
  6. Перегрев. Замените радиаторную крышку.

В целом агрегат неплох, проявляет стабильность и резвость. При хорошем уходе служит более 300 тыс. км. Не рекомендуется покупать модификацию 3S-FSE.

Видео по двигателю 3S


Руководство по ремонту и обслуживанию двигателей TOYOTA (3S-FE, 3S-GE, 3S-GTE, 4S-FE, 4S-FI, 5S-FE)

Двигатели TOYOTA 3S-FE, 3S-GE, 3S-GTE, 4S-Fi, 4S-FE, 5S-FE.

Устройство, техническое обслуживание и ремонт

В руководстве дается подробное пошаговое описание процедур по ремонту и техническому обслуживанию бензиновых двигателей 3S-FE (2,0 л), 3S-GE (2,0 л), 3S-GTE (2,0 л Turbo), 4S-Fi (1,8 л), 4S-FE (1,8 л), 5S-FE (2,2 л) с центральным и распределенным впрыском топлива. Издание содержит описание систем, подробные сведения по ремонту и регулировке механизмов двигателя, элементов системы впрыска топлива, зажигания, систем запуска и зарядки, инструкции по использованию системы самодиагностики. Приведены инструкции по использованию самодиагностики системы управления двигателем, разъемы электронных блоков управления и процедуры проверки напряжения на их выводах для различных модификаций систем управления и автомобилей. Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости. Доступный подход изложения материала, позволяет сократить время обслуживания автомобилей, сделать его более эффективным и качественным. В издание 2013 года добавлены электросхемы систем управления двигателем, запуска, зарядки различных модификаций автомобилей, на которые устанавливались данные двигатели. Для двигателей 3S-FE модифицированного образца, выпуск которых был начат в 1996 году, издательством выпущена книга «Двигатели Toyota 3S-FE, 3S-FSE автомобилей 1996—2003 гг." Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства.

В случае, если в описании товара прямо не указано обратное, гарантийный срок на такой товар не установлен.

Отличие двигателей серий G и S производства Toyota

Автомобильные моторы серий G и S от Тойота в своем подавляющем большинстве являются довольно удачными, и установлены на многие авто. Двигатели каждой серии имеют различные сильные и слабые стороны.

Автомобильные двигатели серии G (R6, ремень)

1G-FE – можно считать этот двигатель одним из самых лучших, которые были сделаны японскими инженерами. Его можно представить бывшим лидером неформального рейтинга надежности. Этот силовой агрегат производители устанавливали на заднеприводные модели например (Cresta, MarkII/ Crown /Chaser). Еще нужно помнить, что под одним именем существуют два вида двигателя.

Такие моторы выпускались в отработанном, виде до модернизации двигатель был надежным, но производители не оснастили его техническими изысками, таким двигатель выпускали с 1990 до 1998г (1G-FE тип'90). Недостатки двигателя были незначительными, например: если масло в двигателе слишком густое, то при запуске «на холодную», ремень ГРМ может перескочить, так же производители оснастили мотор слабым датчиком давления масла. В общем, это неплохой двигатель, но не стоит ожидать от этого двигателя динамику гоночного.

Наступил 1998 год, производитель решил, что движок должен быть серьёзно изменен, в первую очередь была увеличена степень сжатия, так же двигатель стал сильнее на 20 лошадок. На мотор установили систему VVT-i, зажигание на новой версии стало бестрамблерным.

Самые существенные изменения коснулись механической. Довольно сильно была изменена начинка, а так же и конструкция головки блока, производители установили гидронатяжитель ремня, блок цилиндров был обновлен, за одно с ней изменилась почти вся цилиндро-поршневая группа.

В результате модернизации на немного уменьшился срок эксплуатации, а так же и надежность двигателя упала. Но к сожалению на сегодняшний день практика и говорит, о том, что легендарная неубиваемость и простота обслуживания стала только мифом.

Моторы Toyota серий S (R4, ремень)

Эту серию можно считать очень даже удачной и проверенной, а если учесть их массовость, то это вообще самые лучшие тойотовские двигатели. С завода эти моторы ставят на авто класса «D+», «D», «E», (5S-FE — Camry-Scepter, 3S-FE — Camry-Vista, Carina/Corona/ Caldina, 4S-FE — Camry-Vista,Carina/ Corona/Caldina).

Моторы 1S – первые двигатели серии S с объемом цилиндров 1,8 л были разработаны тойотовским LASRE семейством. Появились двигатели 1S в 1982 году, его устанавливали на передне- и заднеприводные автомобили. В этой модификации вышло первое поколение SV10 Camry/Vista, также данный мотор был установлен на Carina/Corona и MarkII/Chaser/Cresta.

Ещё существовали и другие версии этого двигателя:

1S (1982-1988 годы) с мощностью 89 л.с. при 5200 об/мин, крутящий момент 142 Нм при 3400 Нм, и устанавливался на экспортную Camry в кузове SV10.

1S-L — был немного мощнее (92 л.с. при аналогичных оборотах) его ставили на Corona (кузов ST150) для Латинской Америки и Новой Зеландии

1S-iLU (1983г-1986г) — развивал 105 л.с. при 5400 об/мин и 160 Нм при 3000 об/мин. Был установлен на таких авто: ST150 Carina, ST160 Carina ED, ST150 Corona, SV10 Camry/Vista.

1S-iL – стоял на автомобилях для европейского рынка и имел характеристики схожие с обычным 1S.

1S-EL — тоже встречается на европейском рынке, по характеристикам аналогичен 1S-U.

1S-ELU — самый мощный из 1S, выдавал 115 л.с., а также 164 Нм при 4000 об/мин. Выпускался с 1983-го по 1986-ой и был замечен на ST150 Corona.

2S – двигатель с рабочим объемом цилиндров 2 л (1995 куб. см), диаметр и ход поршня составляют 84 мм и 90 мм. Данный мотор является самым последним в серии S, который не был оснащен системой twincam (два распределительных вала по схеме DOHC).

3S-FE – Можно сказать, что этот мотор неприхотливый и надежный, а так же мощный. Двигатель не имеет серьёзных недостатков. К сожалению, есть минусы конструкции, У мотора слишком сильно перегружен ремень ГРМ, так как масляный насос и помпа функционируют за его счет, что дополнительно перегружает его, еще, на заводе слишком неудобно расположили движок, он оказался завален к моторному щиту.

4S-FE – Такой вариант был создан, как двигатель с уменьшенным объемом, его конструкция аналогична модели 3S-FE. Такой мотор подходит почти для всех авто, но кроме серии Mark II, так как его динамика совсем не совместима.

3S-GTE – вариант с турбиной. Такой двигатель на много дороже в эксплуатации, так как он нуждается в самом лучшем масле, так же его сложнее и дороже обслуживать, на много сократился ресурс, и возросла вероятность поломки турбины.

3S-FSE – этот вид двигателей стал наглядным примерам того, как можно легко из хорошего движка сделать «непонятно что». Таким образам японцы создали самый плохой бензиновый. Покупать автомобили с таким двигателем однозначно не стоит. Чаще всего выходит из строя ТНВД, из – за чего, возникают перебои в работе двигателя. Еще один минус — это появление огромного количества нагара во впускном коллекторе.

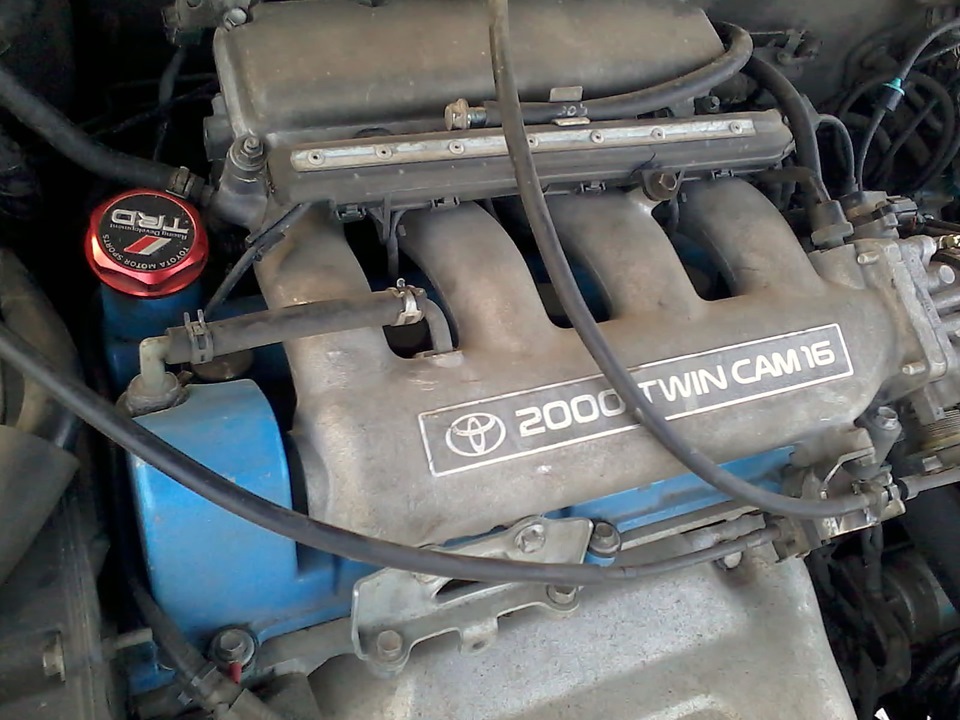

3S-GE (годы выпуска 1984-2005) – форсированный двигатель с «головкой блока разработки Yamaha», он выпускался в разных модификациях с разными доработками и конструкциями в основном для спортивных моделей на базе D-класса. Его версии были в числе первых тойотовских двигателей с VVT и первыми с DVVT (Dual VVT – система изменения фаз газораспределения на впускном и выпускном распредвалах). Объем цилиндров во всех поколениях двигателей 3S-GE составлял 2 л (1995 куб. см).

1-е поколение

1-е поколение 3S-GE выпускалось с 1984-го по 1989-й год. Двигатели северной Америки и Японии очень сильно отличались друг от друга. На рынке США был представлен менее мощный, он выдавал около 135 л.с. В США двигатель с модификацией 3S-GE устанавливался на автомобилях Toyota Celica GT-S (CT162).

Что касается Японии, то блок управления двигателя (ECU) был запрограммирован более агрессивно, также на двигателях отсутствовал клапан рециркуляции отработавших газов. Как факт, этот фактор негативно влиял на экологичность мотора, но значительно способствовал увеличению его мощности, которая составляла 160 л.с. при 6400 оборотов в минуту и максимальным моментом 186 Нм. Для увеличения крутящего момента на низких и высоких оборотах двигатель оснащался системой изменения геометрии впускного коллектора T-VIS.

2-е поколение

3S-GE 2-го поколения выпускался всего лишь три года (1990-1993). Он был не достаточно мощным и составлял 165 л.с. при максимальном крутящем моменте в 191 Нм. На европейский рынок автомобиль вышел с мощностью в 156 л.с. Двигатель во 2-м поколении оказался более надежным, нежели его предшественник 1-го поколения. Также перестали выпускать авто с системой впускного коллектора T-VIS, но зато ее сменила новая система ACIS.

3-е поколение

3-е поколение двигателя 3S-GE выпускалось с 1994-го по 1999-й год. Этот двигатель был рассчитан на японский рынок, его мощность составляла 178 л.с. В 1996-м году специально для экспорта дорабатывался. Изменения коснулись системы вредных выбросов. Крутящий момент остался прежним и составлял 191 Нм.

4-е поколение

В 1997 появилось 4-е поколения этого двигателя. Назывался он BEAMS или «Red Top». Это был первый 3S-GE, который оснащался системой VVT-j. Мощность в паре с МКПП составляла 197 л.с. при 7000 оборотах в минуту. В свою очередь мощность в автомобилях с АКПП достигала лишь 187 л.с Устанавливался в: Toyota MR2 G / G-Limited, Toyota Celica CT202 SS-II / SS-III и Toyota Caldina.

5-е поколение

Автомобили 5-го поколения 3S-GE выпускали с 1998-го по июль 2005-го года. Разработчики доработали в двигателе газораспределительную систему установкой инновационной двухвальной системой изменения фаз газораспределения Dual VVT-j. После всех изменений автомобиль мог воспроизводить 207 л.с. при 7600 оборотов в минуту и 216 Нм при 6400 оборотов в минуту. Другие двигатели оснащались 5-ти ступенчатой АКПП, с производительностью в 197 л.с. с оборами 7000 в минуту. Моторы были установлены в Toyota Altezza RS200.

5S-FE – двигатель с увеличенным объемом, для моделей с передним приводом. Японцами был установлен балансирный механизм, оснащенный шестеренным приводом, этот механизм неотключаемый, а к тому же сложно регулирующийся, что обязательно скажется на надежности, а так же постоянная потребность хорошего масла.

Модификации двигателя 5S-FE Toyota:

  1. Gen 1 — основной двигатель. Валы фаза 220 с подъемом 7.25 мм, степень сжатия 9.5, мощность 130 л.с. Годы производства: с 1990 по 1992 год. Был установлен на Toyota Celica V ST184 и Toyota MR2 SW21.
  2. Gen 2 — вторая версия мотора, используются другие распредвалы с фазой 218 и подъемом 8 мм, мощность 135 л.с. Двигатель устанавливался с 1993 по 2001 год, на Toyota Camry XV10 и Celica ST204.
  3. Gen 3 — двигателя мощностью 133 л.с. Устанавливались с 1997 по 1999 года на Toyota Camry V20.
  4. Gen 4 — последняя версия мотора, мощность увеличена до 136 л.с. Ставился на Toyota Camry XV20 с 2000 по 2001 год.

Спрашивайте в комментариях. Ответим обязательно!

Все секреты шиномонтажа.

содержание видео

Рейтинг: 4.0; Голоса: 1Зимний сезон завершился, наступает время переобувки. Хорошо, если где-то на хранении заготовленный с прошлого года ждет своего часа комплект летних шин, уже смонтированных на диски. Тогда заменить колеса нетрудно и собственными силами. Другое дело, когда дисков надин набор или предстоит покупка новой резины. В этом случае без визита на шиномонтаж, скорее всего, не обойтись. Но каковы критерии, по которым можно определить профессионалов? Ведь сменную обувь надо аккуратно надеть, отбалансировать и, конечно, куда-то нужно определить на временное местожительство зимние шины. И как свести все процедуры в один алгоритм, сократив затраты сил и времени?
Дата: 2021-05-26

Похожие видео

Комментарии и отзывы: 10

Архи
Видео супер! Отличное видео о том, как делать нельзя!
0. Езжу на любой резине, в любое время года. Что шипы, что липучка - пофигу, могу и на летней зимой спокойно ездить.
1. отбортовка диска начинается не от вентиля, а с противоположной стороны от вентеля, ибо может оказаться датчик давления. Да и вообще, меньше трогаешь вентель - меньше вероятности, что начнет травить по нему. И тут переходим дальше
2. Разботовка начинается от вентиля, что бы меньше шевелить вентиль!
3. На литье, а лучше на всех дисках, доставать сразу же монтажку как только борт резины накинули на лапку, что бы не коцать лицевую сторону диска. Ну и закидывать опираясь монтажкой на лапу, а не на диск.
4. менять вентиля каждый сезон - это развод, тем более, на некоторых современных авто, даже бюджетных типа Дэу и Хундай Солярис вентиля идут с встроенными датчиками. Замена нужна, когда вентиль имеет повреждения или травит воздух.
5. Короче эти все лапы и прочие приблуды не нужны вообще, спокойно делаю хоть ранфлэт, хоть 22е диски с 30м профилем - вообще без проблем. А вот бустера иногда не хватает, когда на внедорожниках приезжают.

Цынгуев
Здравствуйте, Михаил! Пожалуйста, нужна Ваша консультация - имеем двигатель VW Tiguan 2. 0 TSI 170 л. с. Возможна ли гильзовка таких двигателей? Если возможно, можно ли заказать поршни, например, в Барнаул с проточкой поршней под японские кольца? Видел Ваше видео о ремонте мерсовского двигателя с заменой поршней на кованные барнаульские с японскими кольцами. Есть ли у вас такой опыт с VW, или вообще такое реально?

Эмиль
Переобувал литьё за полторы сотни комплект, оно разбиралось изнутри. Но станок не хотел зажимать диски свыше 21 дюйма, пришлось колупать на коврике двумя монтажками. Получилось разобрать, заклеить и собрать с камерой без единой царапины. Вопрос: причём тут качество оборудования?

PorscheServiceMan
Честно говоря, мастер который правит диск тоже не самый молодец. Мой отец занимается правкой дисков литых на подобном станке, и если править диски на холодную, то они часто лопаются. Поэтому горелкой внутреннюю часть диска перед правкой нужно нагревать

Гневный
Такую балансировку как у нас в 99% шинок делают посылать можно нахер смело. Станки стоят как попало, диск на вал крепится через ЦО, привалочные поверхности не очищаются, про калибровку многие даже не знают. Так что балансировка это лохотрон.

Евгений
Хороший видосБез мата и прочей мишуры, как знает так и говорит и большинство информации по делу(только единственный момент напряг-когда закидывал верхний борт шины на лапу, монтажку нужно убирать сразу(иначе на диске будут сколы 100%)

RusKnight
Рука лицо. Нахрена влазить в ту степь где вы не компетентны? Сами себя топите. Каждым делом должен заниматься МАСТЕР в своем деле. Имхо конечно же. Давайте я по вашей же логике вам движок отремонтирую? Качественно получится?

SubGunDH
Хорошая попытка, но нет, на диске русским по-английскому написано for off road use only. Про дороги общего пользования ничего не сказано.
И да, R - значит радиальный, однако смешно вышло, ведь ты не знаешь, что это обозначает)

Николай
шесть лет работал продавцом шин и дисков, и ничего нового не узнал, т. к. часто в шинке торчал, было всегда интересно, что и как происходит с товаром который продавал, что кстати помогло при рекламациях

Эмиль
Другой момент: резина симметричная с маркировкой in/out. Такую встречал, задал вопрос заводу - изготовителю. Получил ответ: это так получилось, не обращайте на маркировку внимания, собирайте как угодно.

Технические характеристики и технические характеристики двигателя Toyota 3SGE

Раскрытие информации: мы можем зарабатывать деньги или продукты от компаний, упомянутых в этом сообщении, через партнерские ссылки на продукты. Это не требует дополнительных затрат.

Производство Toyota 3SGE началось в 1985 году и закончилось в 2005 году. Он был построен как вариация двигателя 3S-FE, предназначенного для спортивных автомобилей. 3SGE отличается от 3SFE рестайлингом ГБЦ Yamaha.

За 20 лет производства этот двигатель получил 5 модификаций.

Тойота 3SGE Характеристики двигателя

От
Производитель Завод в Камиго
Toyota Motor Manufacturing Kentucky
Также называется Тойота 3С
Производство 1987-2007
Блок цилиндров из сплава Чугун
Конфигурация Прямой-4
Клапанный DOHC
4 клапана на цилиндр
Ход поршня, мм (дюйм) 86 (3.39)
Диаметр цилиндра, мм (дюйм) 86 (3,39)
Степень сжатия 8,5 (3S-GTE Gen.1 / Gen.3)
8,8 (3S-GTE Gen.2)
9 (3S-GTE Gen.4)
9,2 (3S-GE Gen.1)
9,8 (3S-FC , 3S-FE, 3S-FSE)
10 (3S-GE Gen.2)
10,3 (3S-GE Gen.3)
11,1 (3S-GE Gen.4)
11,5 (3S-GE Gen.5)
Рабочий объем 1998 куб.см (121,9 у.е.)
Мощность, л.с. 82 кВт (111 л.с.) при 5600 об / мин
85 кВт (115 л.с.) при 5600 об / мин
90 кВт (122 л.с.) при 5600 об / мин
94 кВт (128 л.с.) при 6000 об / мин
96 кВт (130 л.с.) при 6000 об / мин
103 кВт (140 л.с.) при 6200 об / мин
110 кВт (150 л.с.) при 6000 об / мин
115 кВт (156 л.с.) при 6600 об / мин
132 кВт (179 л.с.) при 7000 об / мин
136 кВт (185 л.с.) при 6000 об / мин
140 кВт (190 л.с.) при 7000 об / мин
147 кВт (200 л.с.) при 7000 об / мин
156 кВт (212 л.с.) при 7600 об / мин
165 кВт (225 л.с.) при 6000 об / мин
180 кВт (245 л.с.) при 6000 об / мин
191 кВт (260 л.с.) при 6200 об / мин
Выходной крутящий момент 166 Нм (122 фунт · фут) при 3200 об / мин
162 Нм (132 фунт · фут) при 4400 об / мин
169 Нм (125 фунт · фут) при 4400 об / мин
178 Нм (131 фунт · фут) при 4400 об / мин
178 Нм (131 фунт · фут) при 4400 об / мин
175 Нм (129 фунт · фут) при 4800 об / мин
192 Нм (142 фунт · фут) при 4000 об / мин
186 Нм (137 фунт · фут) при 4800 об / мин
192 Нм ( 142 фунт · фут) при 4800 об / мин
250 Н · м (184 фунт · фут) при 3600 об / мин
210 Н · м (155 фунт · фут) при 6000 об / мин
210 Н · м (155 фунт · фут) при 6000 об / мин
220 Н · м (162 фунт-фут) · Фут) при 6400 об / мин
304 Нм (224 фунт · фут) при 3200 об / мин
304 Н · м (224 фунт · фут) при 4000 об / мин
324 Нм (239 фунт · фут) при 4400 об / мин
Красная линия
л.с. на литр 55.6
57,6
61,1
64,1
65,1
70,1
75,1
78,1
89,6
92,6
95,1
100,1
106,1
112,6
122,6
130,1
Вид топлива Бензин
3SGE Масса, кг 143 (315) - двигатель 3SGE
Двигатель 3s Расход топлива, л / 100 км (миль на галлон)
-City
-Highway
-Combined
для Celica GT Turbo
13,0 (18,1)
8,0 (29.4)
24,8 (9,5)
Турбокомпрессор Безнаддувный
Toyota CT26
Toyota CT20B
Расход масла 3sge, л / 1000 км
(кв. На мили)
до 1.0
(1 кварт на 750 миль)
Рекомендуемое моторное масло 5W-30
10W-30
3-х ступенчатый масляный объем, л (кварты) 4,5 (4,8)
Интервал замены масла, км 5 000–10 000
(3 000–6 000)
Нормальная рабочая температура двигателя, ° С (F) ~ 95 (203)
Срок службы двигателя, км (миль)
-Официальная информация
-Реальная

300 000+ (185 000+)
Настройка, HP
- Макс HP
- Нет потери срока службы
700+
~ 300

С какими автомобилями совместим двигатель 3SGE?

  • Тойота Авенсис
  • Тойота Калдина
  • Тойота Камри
  • Тойота Карина
  • Автомобиль
  • Toyota Carina E
  • Тойота Селика
  • Тойота Корона
  • Тойота РАВ4
  • Тойота Виста
  • Lexus IS200 / Toyota Altezza
  • Тойота Ипсум
  • Тойота MR2
  • Тойота Надя
  • Тойота Таун Эйс
  • Холден Аполлон

Модификации двигателя

Как мы уже говорили выше, 3SGE имеет 5 версий, построенных для таких автомобилей Toyota, как Celica, Altezza, Caldina, MR2 и RAV4.Все модификации имеют объем двигателя 2,0 л (1998 куб. См). Более того, эти моторы послужили основой для создания турбированного 3S-GTE.

3SGE Generation 1 (выпускался с 1985 по 1989 год) - дебютный двигатель линейки, созданный для автомобиля Celica GTS T160. Двигатель сохраняет индекс сжатия 9,2, мощность 140 л.с. при 6200 об / мин и крутящий момент 175 Нм (129 фунт-фут) при 4800 об / мин.

Кроме того, некоторые типы этой модели имеют регулируемую систему впуска T-VIS.В основном они продавались в Японии и использовались в автомобилях Corona T150 и Camry V10 / V20. Система T-VIS позволяет двигателю быть более мощным: 160 л.с. при 6400 об / мин и крутящий момент 186 Нм (137 фунт-фут) при 4800 об / мин.

3SGE Generation 2 (производился с 1989 по 1993 год) имеет лучшую мощность 156 л.с. при 6600 об / мин и крутящий момент 186 Нм (137 фунт-фут) при 4800 об / мин. В отличие от своего предшественника, эта модификация оснащена системой индукции акустического контроля (ACIS) - впускным коллектором переменной длины.Так же у мотора есть распредвалы с продолжительностью 244 градуса и подъемом 8,5 мм. Степень сжатия - 10.

3SGE Generation 3 (выпускался с 1993 по 1998 год) подвергся очередному рестайлингу распредвала. Применяемые для автомобилей с автоматической коробкой передач, они имеют продолжительность 240/240 градусов и подъемную силу 8,7 / 8,2 мм. Между тем, для автомобилей с ручным переключением передач длительность 254/240 градусов и подъем 9,8 / 8,2 мм. Третье поколение 3SGE имеет более высокий индекс сжатия, чем его предшественники, который составляет 10.3. Мощность двигателя 180 л.с. при 7000 об / мин.

3SGE BEAMS Red Top Generation 4 (производился в период с 1997 по 1998 год) владеет VVTi, технологией регулирования фаз газораспределения. Увеличились размеры впускного и выпускного клапанов - 34,5 мм и 29,5 мм соответственно. Распредвалы снова подверглись рестайлингу и имели длину 248/248 градусов и подъем 8,56 / 8,31 мм. Степень сжатия двигателя достигла 11,1, а его мощность выросла до 200 л.с. при 7000 об / мин и крутящий момент 210 Нм (155 фунт-фут) при 6000 об / мин.Автомобили с автоматической коробкой передач развивали мощность 190 л.с. Такие автомобили, как Celica T200, Caldina и MR2, использовали 3SGE третьего поколения.

Кроме того, к этому типу относится двигатель с клапанной крышкой черного цвета, получивший название 3SGE Grey Top. Применялся в автомобилях Caldina и RAV 4. Его мощность составляет 180 и 190 л.с.

3SGE Generation 5 (выпускался с 1998 по 2005 год) - последняя модификация 3SGE. Его особенность - технология переменной синхронизации Dual VVTi.Имея мощность 200 л.с., мотор имеет идентичные клапаны с первыми тремя поколениями.

Кроме того, при использовании в автомобилях с механической коробкой передач он достиг мощности 210 л.с. при 7500 об / мин и крутящего момента 220 Нм (162 фунт-фут) при 4800 об / мин. Индекс сжатия - 11,5. Впускной и выпускной клапаны увеличились на 35 мм и 29,5 мм соответственно. Другие изменения коснулись кулачков и титановых клапанов.

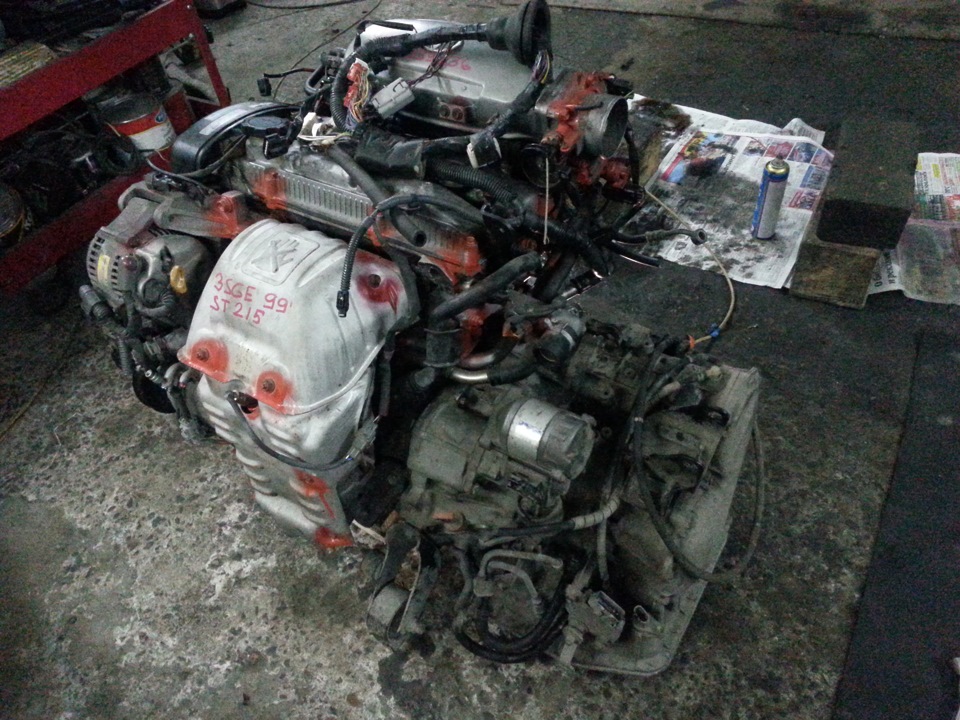

Toyota 3S-GTE Двигатель

3S-GTE - рядный четырехцилиндровый двигатель Toyota со смещением 2.0 л (1998 куб. См, 121,9 куб. Дюйма). Построенный на основе 3SGE, этот двигатель оснащен масляными форсунками для нижней стороны поршня и имеет более низкую степень сжатия, чтобы использовать его вместе с турбонагнетателем.

3S-GTE имеет 4 модификации, выпущенных в период с 1986 по 2007 год. Эти двигатели оснащены турбокомпрессорами с конструкцией внутреннего перепускного клапана. Кроме того, выхлопная турбина двигателя была доступна в двух вариантах: стальные турбины производились для американского и австралийского рынков, а керамические - для Японии.Он использовался в MR2 (продается в Японии и США), Toyota Celica GT-Four, Toyota Caldina GT-T и GT-Four.

Модификации двигателя 3S-GTE

3S-GTE Generation 1 (производился с 1986 по 1989 год) - дебютная версия двигателя, разработанная как вариант 3SGE Gen 1. Он имеет более низкую степень сжатия 8,5 и оснащен впускным коллектором T-VIS переменной длины, а также шатунами длиной 138 мм. Мотор сопровождается турбокомпрессором Toyota CT26.Мощность двигателя составляет 185 л.с. при 6000 об / мин и крутящий момент 250 Нм (184 фунт-фут) при 3600 об / мин. Давление наддува составляет 10,2 фунта на кв. Дюйм (0,7 бар).

Двигатель, преодолевавший мили за 15,5 секунд, использовался в Celica GT-Four ST165.

3S-GTE Generation 2 (выпускался в 1989-1993 гг.) Был построен для Celica GT-Four ST185 и MR2. Он достигает мили за 15,2 секунды, быстрее, чем первое поколение.

Здесь распредвалы имеют длительность 236/236 градусов и подъем 8.2 / 8,2 мм. Имея в комплекте обновленную версию турбокомпрессора CT26A, двигатель имеет давление наддува 9 фунтов на квадратный дюйм (0,6 бар). 3S-GTE Gen 2 развивает мощность 224 л.с. при 6000 об / мин и крутящий момент 250 Нм (184 фунт-фут) при 4000 об / мин. Индекс сжатия составляет 8,8. Мотор имеет дроссельную заслонку диаметром 55 мм и форсунки объемом 430 куб.

3S-GTE Generation 3 (выпускался в период с 1993 по 1999 год) оснащен турбонагнетателем CT20b и имеет давление наддува 13 фунтов на квадратный дюйм (0,9 бар). Двигатель имеет дроссельную заслонку диаметром 60 мм и форсунки объемом 540 куб.Распредвалы имеют длину 240/236 градусов, подъем 8,7 / 8,2 мм, степень сжатия - 8,5. Мощность двигателя составляет 245 л.с. при 6000 об / мин и крутящий момент 304 Нм (224 фунт-фут) при 4000 об / мин.

3S-GTE Gen 3 преодолевает мили за 13,8 секунды. Он использовался в Celica GT-Four ST205 и MR2.

3S-GTE Generation 4 (производился с 1999 по 2007 год) - это последний двигатель серии 3S, используемый в автомобиле Caldina GT-Four ST215. Он имеет рестайлинговый выпускной коллектор и турбокомпрессор CT20b.Давление наддува составляет 0,8 бар (11,5 фунтов на кв. Дюйм).

Распредвалы подверглись рестайлингу и имеют длину 248/246 градусов и подъем 8,75 / 8,65 мм. У двигателя более высокая степень сжатия, равная 9. Мощность 3S-GTE составляет 260 л.с. при 6200 об / мин и крутящий момент 324 Нм (239 фунт-фут) при 4400 об / мин.

Использование 3S-GTE в Toyota [10]
Поколение Год Модель Мощность Крутящий момент
1 1986–1989 Селика ST165 185 л.с. (182 л.с.) при 6000 об / мин
190 л.с. при 6000 об / мин (Северная Америка)
250 Н · м (184 фунт · фут) при 4000 об / мин
258 Н · м (190 фунт · фут) при 4000 об / мин (Северная Америка)
2 1990–1993 Celica ST185
MR2 (1990-1992 Турбо)
MR2 (Северная Америка 1991-1995)
200 л.с. при 6000 об / мин (Северная Америка)
205 л.с. при 6000 об / мин (Великобритания / Австралия, ралли группы A)
225 л.с. (222 л.с.) при 6000 об / мин (ST185 / MR2)
235 л.с. (232 л.с.) при 6000 об / мин (ST185 RC)
271 Н · м (200 фунт · фут) при 3200 об / мин (Северная Америка)
281 Н · м (207 фунт · фут) при 3200 об / мин (Великобритания)
275 Н · м (203 фунт · фут) при 3200 об / мин (Ралли Группы A )
304 Н · м (224 фунт · фут) при 3200 об / мин (ST185 / MR2)
304 Н · м (224 фунт · фут) при 4000 об / мин (ST185 RC)
3 1994–1999 Celica ST205
MR2 (1993+ Turbo, кроме Северной Америки)
245 л.с. (242 л.с.) при 6000 об / мин (MR2)
255 л.с. (251 л.с.) при 6000 об / мин (ST205)
302 Н · м (223 фунт · фут) при 4000 об / мин (ST205, группа A)
304 Н · м (224 фунт · фут) при 4000 об / мин
4 1997–2001 Caldina ST215 (GT-T) 260 л.с. (256 л.с.) при 6200 об / мин 324 Н · м (239 фунт · фут) при 4400 об / мин
4.5 2002–2007 Caldina ST246 (GT-четыре) 260 л.с. (256 л.с.) при 6200 об / мин 324 Н · м (239 фунт · фут) при 4400 об / мин

Тойота 3S Проблемы с двигателем

  1. Большой расход топлива. Чтобы устранить проблему, рекомендуется очистить корпус дроссельной заслонки, форсунки и регулирующий клапан холостого хода. Кроме того, желательно регулировать зажигание.
  2. Неисправности с ТНВД. Они возникают из-за сильного износа, вызванного попаданием бензина в картер.Дисфункция сопровождается высоким уровнем масла с запахом бензина, подергиваниями и нестабильной работой автомобиля, заглоханием двигателя и слабыми оборотами. Решение - заменить ТНВД на новый.
  3. Вибрации. В этом случае необходимо осмотреть опоры двигателя и приобрести новые.
  4. Неисправность клапана рециркуляции выхлопных газов. Из-за обугливания и старения клапан начинает работать неустойчиво.Другая причина - использование некачественного бензина. Проблема вызывает резкий холостой ход и снижение мощности. Необходимо отполировать клапан рециркуляции ОГ или заменить его новым.
  5. Неровная работа на холостом ходу. Двигатель перестает работать. Обычно от этой неприятности можно избавиться, очистив корпус дроссельной заслонки. Если этого мало, нужно отполировать впускной коллектор.
  6. Большой расход топлива. Чтобы устранить проблему, рекомендуется очистить корпус дроссельной заслонки, форсунки и регулирующий клапан холостого хода.Кроме того, желательно регулировать зажигание.
  7. Вибрации. В этом случае необходимо осмотреть опоры двигателя и приобрести новые.
  8. Перегрев мотора. Это означает, что необходимо тщательно осмотреть крышку радиатора.

В целом двигатель 3S от Toyota славится своей безопасностью. Он может стабильно работать в течение длительного периода, если за ним регулярно ухаживать. Главный недостаток - возраст. Сегодня есть несколько двигателей этой серии, которые находятся в идеальном состоянии.Более того, мы рекомендуем избегать покупки 3S-FSE, так как у него больше проблем, чем у других двигателей этой линейки.

Последнее обновление 25.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Двигатель Toyota 3S (3SGTE, 3SGE)


  1. Технические характеристики
  2. Обзор, проблемы
  3. Настройка производительности

Характеристики двигателя Toyota 3S

От
Производитель Завод в Камиго
Toyota Motor Manufacturing Kentucky
Также называется Тойота 3С
Производство 1987-2007
Блок цилиндров из сплава Чугун
Конфигурация Прямой-4
Клапанный DOHC
4 клапана на цилиндр
Ход поршня, мм (дюйм) 86 (3.39)
Диаметр цилиндра, мм (дюйм) 86 (3,39)
Степень сжатия 8,5 (3S-GTE Gen.1 / Gen.3)
8,8 (3S-GTE Gen.2)
9 (3S-GTE Gen.4)
9,2 (3S-GE Gen.1)
9,8 (3S-FC , 3S-FE, 3S-FSE)
10 (3S-GE Gen.2)
10,3 (3S-GE Gen.3)
11,1 (3S-GE Gen.4)
11,5 (3S-GE Gen.5)
Рабочий объем 1998 куб.см (121,9 у.е.)
Выходная мощность 82 кВт (111 л.с.) при 5600 об / мин
85 кВт (115 л.с.) при 5600 об / мин
90 кВт (122 л.с.) при 5600 об / мин
94 кВт (128 л.с.) при 6000 об / мин
96 кВт (130 л.с.) при 6000 об / мин
103 кВт (140 л.с.) при 6200 об / мин
110 кВт (150 л.с.) при 6000 об / мин
115 кВт (156 л.с.) при 6600 об / мин
132 кВт (179 л.с.) при 7000 об / мин
136 кВт (185 л.с.) при 6000 об / мин
140 кВт (190 л.с.) при 7000 об / мин
147 кВт (200 л.с.) при 7000 об / мин
156 кВт (212 л.с.) при 7600 об / мин
165 кВт (225 л.с.) при 6000 об / мин
180 кВт (245 л.с.) при 6000 об / мин
191 кВт (260 л.с.) при 6200 об / мин
Выходной крутящий момент 166 Нм (122 фунт · фут) при 3200 об / мин
162 Нм (132 фунт · фут) при 4400 об / мин
169 Нм (125 фунт · фут) при 4400 об / мин
178 Нм (131 фунт · фут) при 4400 об / мин
178 Нм (131 фунт · фут) при 4400 об / мин
175 Нм (129 фунт · фут) при 4800 об / мин
192 Нм (142 фунт · фут) при 4000 об / мин
186 Нм (137 фунт · фут) при 4800 об / мин
192 Нм ( 142 фунт · фут) при 4800 об / мин
250 Н · м (184 фунт · фут) при 3600 об / мин
210 Н · м (155 фунт · фут) при 6000 об / мин
210 Н · м (155 фунт · фут) при 6000 об / мин
220 Н · м (162 фунт-фут) · Фут) при 6400 об / мин
304 Нм (224 фунт · фут) при 3200 об / мин
304 Н · м (224 фунт · фут) при 4000 об / мин
324 Нм (239 фунт · фут) при 4400 об / мин
Красная линия
л.с. на литр 55.6
57,6
61,1
64,1
65,1
70,1
75,1
78,1
89,6
92,6
95,1
100,1
106,1
112,6
122,6
130,1
Вид топлива Бензин
Масса, кг 143 (315) - двигатель 3SGE
Расход топлива, л / 100 км (миль на галлон)
-City
-Highway
-Комбинированный
для Celica GT Turbo
13,0 (18,1)
8,0 (29,4)
9,5 (24.8)
Турбокомпрессор Безнаддувный
Toyota CT26
Toyota CT20B
Расход масла, л / 1000 км
(кв. На мили)
до 1.0
(1 кварт на 750 миль)
Рекомендуемое моторное масло 5W-30
5W-40
5W-50
10W-30
10W-40
10W-50
10W-60
15W-40
15W-50
20W-20
Объем моторного масла, л (кварты) 3.9 (4,1) - 3S-GTE 1 поколения
3,9 (4,1) - 3S-FE / 3S-GE 2 поколения
4,2 (4,4) - 3S-GTE 2 поколения
4,5 (4,75) - 3S-GTE 3 поколения / 4 поколения / 5 поколения
4,5 (4,75) - 3S-GE 3 поколения / 4 поколения
5,1 (5,4) - 3S-GE 5 поколения
Интервал замены масла, км 5 000–10 000
(3 000–6 000)
Нормальная рабочая температура двигателя, ° С (F) ~ 95 (203)
Срок службы двигателя, км (миль)
-Официальная информация
-Реальная

-
300 000+ (185 000+)
Настройка, HP
- Макс HP
- Нет потери срока службы

350+
<300
Двигатель установлен в Toyota Avensis
Toyota Caldina
Toyota Camry
Toyota Carina
Toyota Carina E
Toyota Celica
Toyota Corona
Toyota RAV4
Toyota Vista
Lexus IS200 / Toyota Altezza
Toyota Ipsum
Toyota MR2
Toyota Nadia
Toyota Town Ace
Holden Apollo

Двигатель Toyota 3S-GE (3SGTE, 3SFE) надежность, проблемы и ремонт

Toyota 3S - один из самых массовых моторов Toyota S-серии.Производство 3S началось в 1984 году на базе блока цилиндров 2S. Диаметр цилиндров 3S до 86 мм. У Toyota 3S также новый коленчатый вал с ходом поршня 86 мм.
Замена головки блока цилиндров на 16-клапанную твинкаму значительно улучшила характеристики двигателя. Поскольку на двигателе 3S нет гидравлических подъемников, вам необходимо регулировать клапаны каждые 20 000 миль (30 000 км) пробега. Клапанные зазоры для холодного двигателя следующие: впускной 0,19 - 0,29 мм, выпускной 0,28 - 0.38 мм. Порядок стрельбы 3S GTE / GE - 1-3-4-2.
В приводе ГРМ используется ремень, требующий замены каждые 60 000 миль (100 000 км) пробега. На базе Toyota 3S выпускались и другие версии двигателей S: 1,8-литровый 4S и 2,2-литровый 5S.

1AZ-FE заменил 3S в 2000 году. Toyota 3S, однако, не была полностью заменена до 2007 года.
За долгий период производства Toyota 3S была исправлена, модифицирована и улучшена. Ниже вы найдете подробный обзор каждой версии.

Модификации и отличия двигателя Тойота 3S

1. 3S-FC (1986 - 1991) - тип двигателя с карбюраторной системой подачи топлива, разработанный специально для таких дешевых модификаций, как Camry V20 и Holden Apollo. Степень сжатия - 9,8, мощность - 111 лошадиных сил при 5600 об / мин, крутящий момент - 166 Нм (122 фунт • фут) при 4400 об / мин.
2. 3S-FE (1986 - 2000) - двигатель с инжекторной системой подачи топлива. Это основной двигатель 3S. Здесь используются две катушки зажигания.Степень сжатия 3S-FE составляет 9,8, а мощность от 115 до 130 л.с. в зависимости от типа и протяжки. Мотор устанавливался на Avensis, Caldina, Carina, Camry, Celica, Corona, Ipsum, MR2, RAV4.
3. 3S-FSE D4 (1997 - 2003) - первый двигатель Toyota с непосредственным впрыском топлива. Технология изменения фаз газораспределения VVTi с впускным клапаном, регулируемой системой впуска, модифицированными поршнями, измененными форсунками и свечами зажигания, электронным корпусом дроссельной заслонки, клапаном рециркуляции отработавших газов были установлены на этом двигателе.Степень сжатия 3S-FE составляла 9,8, мощность - 150 л.с. при 6000 об / мин, крутящий момент - 192 Нм (142 фунт • фут) при 4000 об / мин.
Несмотря на работоспособность, двигатель 3S-FSE не так надежен, как 3S-FE. Основные проблемы связаны с отказами топливного насоса высокого давления (ТНВД), отказов системы рециркуляции ОГ, впускного коллектора, требующего регулярной чистки. Кроме того, могут быть проблемы, связанные с каталитическим нейтрализатором, топливными форсунками, требующими постоянного ухода и чистки, состоянием свечей зажигания, требующим постоянного контроля и т. Д.
4. 3S-GE (1985 - 2005) - спортивный тип двигателя 3S-FE. Основное различие между 3SGE и 3SFE заключается в использовании модифицированной головки блока цилиндров, разработанной специалистами Yamaha. За все время производства мотор менялся пять раз:
4.1. 3S-GE Gen 1 (1985 - 1989) - первое поколение со степенью сжатия 9,2. Его слабый тип имел мощность 140 лошадиных сил при 6200 об / мин и крутящий момент 175 Нм (129 фунт • фут) при 4800 об / мин.Двигатель устанавливался на Celica GT-S T160.
В то же время на японский автомобильный рынок был представлен тип 3S-GE Gen 1, оснащенный системой переменного впуска T-VIS. Мощность такого двигателя увеличилась до 160 л.с. при 6400 об / мин. с крутящим моментом 186 Нм (137 фунт • фут) при 4800 об / мин. Двигатель общий для Camry V10 / V20, Corona T150.
4.2. 3S-GE Gen 2 (1989 - 1993) - второй тип двигателя 3S-GE. Двигатель оборудован впускным коллектором переменной длины ACIS.Распредвалы имеют следующие характеристики: длительность 244 градуса, подъем 8,5 мм. Степень сжатия 3S-GE Gen 2 равна 10, мощность увеличена до 156 л.с. при 6600 об / мин, а его крутящий момент составляет 186 Нм (137 фунт • фут) при 4800 об / мин.
4.3. 3S-GE Gen 3 (1993 - 1998) - третий тип 3S-GE. Его распредвалы снова были изменены. Они предусмотрены для автомобилей, оснащенных автоматической коробкой передач, и обладают следующими характеристиками: длительность хода 240/240 град, подъемная сила 8,7 / 8,2 мм. Для автомобилей с МКПП характеристики следующие: продолжительность 254/240 град, подъем 9.8 / 8,2 мм. Степень сжатия 3S-GE Gen 3 увеличена до 10,3, а его мощность составляет 180 л.с. при 7000 об / мин.
4.4. 3S-GE Gen 4 BEAMS / Red Top (1997 - 1998) - четвертое поколение 3S-GE. В двигателях используется технология изменения фаз газораспределения VVTi, впускные клапаны увеличены до 34,5 мм. и выпускные клапаны на 29,5 мм. Кроме того, смонтированы новые распредвалы со следующими характеристиками: длительностью 248/248 град и подъемом 8,56 / 8,31 мм. Степень сжатия 3S-GE Red Top увеличена до 11.1, а его мощность достигла 200 л.с. при 7000 об / мин, а крутящий момент - 210 Нм (155 фунт • фут) при 6000 об / мин. Автомобили оснащены автоматической коробкой передач, а их мощность снижена до 190 л.с. Этот двигатель типичен для Caldina, Celica T200 и MR2.
Также был произведен 3S-GE Gen 4 Grey Top с черной клапанной крышкой. Его мощность составляла 180 и 190 лошадиных сил. Он находится под капотом Caldina и RAV4.
4,5. 3S-GE Gen 5 (1998 - 2005) - пятое и последнее поколение 3S-GE.Тип 3S-GE Gen 5 известен использованием технологии изменения фаз газораспределения Dual VVT-i. Клапаны аналогичны тем, что применяются с двигателем 3S-GE Gen 1-3. Мощность типа 200 л.с.
Кроме того, тип с механической трансмиссией отличается кулачками, титановыми клапанами, степенью сжатия увеличена до 11,5, увеличенными впускными клапанами 35 мм и выпускными клапанами 29,5 мм. Мощность такого типа составляет 210 л.с. при 7500 об / мин. с крутящим моментом 220 Нм (162 фунт • фут) при 4800 об / мин.
5. 3S-GTE (1986-2007). При разработке типа GE производили известную турбомодификацию с индексом GTE. Основное различие между типами 3SGTE и 3SGE заключается в применении турбонагнетателя.
5,1 3S-GTE Gen 1 (1986 - 1989) - первый тип, разработанный как модификация двигателя 3SGE Gen 1, в котором степень сжатия снижена до 8,5 и используется впускной коллектор T-VIS переменной длины. . Длина штанги 3SGTE составляет 138 мм.В комплекте с мотором идет турбонагнетатель Toyota CT26. Давление наддува двигателя составляет 10,2 фунта на кв. Дюйм (0,7 бар). Мощность двигателя составляет 185 лошадиных сил. при 6000 об / мин, с крутящим моментом 250 Нм (184 фунт • фут) при 3600 об / мин.
3SGTE Gen 1 устанавливается в Celica GT-Four ST165. Время четверти мили для стандартного 3S-GTE Gen 1 составило 15,5 секунды.
5.2 3S-GTE Gen 2 (1989 - 1993) - второй тип двигателя. Распредвалы имеют следующие характеристики: длительность 236/236 град, подъем 8,2 / 8,2 мм. Обновленный турбокомпрессор CT26A в какой-то мере идет вместе с двигателем.Его давление наддува составляет 0,6 бар (9 фунтов на кв. Дюйм). Также применяются форсунки объемом 430 см3 и дроссельной заслонкой 55 мм. Степень сжатия увеличена до 8,8, мощность 3SGTE Gen 2 достигает 224 л.с. при 6000 об / мин. с крутящим моментом 250 Нм (184 фунт • фут) при 4000 об / мин.
Двигатель установлен на Celica GT-Four ST185 и MR2. Время мили для стокового Celica GT-Four ST185 (3S-GTE Gen 2) составило 15,2 секунды.
5,3 3S-GTE Gen 3 (1993 - 1999) - третий тип с турбокомпрессором CT20b.Давление наддува увеличено до 13 фунтов на кв. Дюйм (0,9 бар). Применены наиболее производительные форсунки объемом 540 см3. Корпус дроссельной заслонки 60 мм. Характеристики распределительных валов следующие: продолжительность 240/236 градусов, подъем 8,7 / 8,2 мм, степень сжатия 8,5, мощность 245 л.с. при 6000 об / мин и крутящий момент 304 Нм (224 фунт • фут) при 4000 об / мин.
Двигатель 3SGTE Gen 3 устанавливается в Celica GT-Four ST205 и MR2. Время мили для стокового Celica GT-Four ST205 (3S-GTE Gen 3) составило 13,8 секунды.
5,4 3S-GTE Gen 4 (1999–2007) - последний тип двигателя поколения 3S в целом. Двигатель 3SGTE Gen 4 был изготовлен с доработанным выпускным коллектором и также применен турбонагнетатель CT20b. Стандартное давление наддува составляет 0,8 бар (11,5 фунтов на кв. Дюйм). Распредвалы двигателя заменены на другие, обладающие следующими характеристиками: длительность 248/246 град, подъем 8,75 / 8,65 мм. В то же время степень сжатия была увеличена до 9, мощность увеличена до 260 лошадиных сил при 6200 об / мин и крутящий момент 324 Нм (239 фунт • фут) при 4400 об / мин.
Двигатель типа Toyota 3SGTE Gen 4 устанавливался на Caldina GT-Four ST215.

Неисправности и неисправности двигателей Тойота 3S

1. Проблема HPFP. Неисправность топливного насоса высокого давления (ТНВД) в двигателе 3S-FSE связана с попаданием бензина в картер двигателя и последующим сильным износом. Его основные признаки следующие: повышается уровень масла с запахом бензина, автомобиль дергается, работает неустойчиво, двигатель глохнет, повороты становятся слабыми.Совет: вам следует купить новый HPFP и заменить старый.

2. Проблема с клапаном рециркуляции ОГ. Из-за процесса старения, а также из-за использования некачественного бензина клапан системы рециркуляции ОГ обугливается; более того, он начинает прилипать и постепенно может остановиться. Этот случай сопровождается такими признаками, как: резкий холостой ход, снижение мощности и так далее. Решить проблему можно либо регулярной очисткой клапана рециркуляции ОГ, либо его снятием.

3. Неровная работа на холостом ходу. Двигатель останавливается.В основном, кардинальные проблемы, связанные с поворотами (вращениями), решаются с помощью очистки корпуса дроссельной заслонки. Если это не помогает, очистите впускной коллектор.

4. Если какой-либо высокий расход топлива в 3S, вам следует отрегулировать зажигание, очистить форсунки, корпус дроссельной заслонки и регулирующий клапан холостого хода.

5. Колебания. Если есть, следует проверить подушки двигателя, купить новую деталь и заменить старую.

6. Перегрев 3S. Если есть, то следует проверить крышку радиатора.

В целом двигатель Toyota 3S безопасен и достаточно хорош, чтобы вы могли его использовать. При регулярном обслуживании он прослужит вам долгое время без особых проблем. Его главная проблема - возраст. В настоящее время эти моторы серьезно изношены. Кроме того, не рекомендуется покупать 3S-FSE, так как у этого двигателя могут быть свои дополнительные проблемы.

Тюнинг двигателя Toyota 3S

3S-GE НЕТ. ITB

Всем известно, что двигатели Toyota 3S-GE и 3S-GTE отлично приспособлены для настройки характеристик и различных обновлений.Не рекомендуется модифицировать более простые двигатели 3S-FE / 3S-FSE, поскольку может потребоваться замена всех штатных внутренних устройств для увеличения их мощности.
Для тюнинга 3S-GE потребуется покупка спортивных распредвалов (например, Brian Crower, длительность 272 град., Подъем 10,16 мм или более агрессивные модификации) с клапанными пружинами и кулачковыми шестернями. Ведь вам следует сделать так называемый порт и полировку головки и коллектора. Для этого вам нужно купить производительную выхлопную систему и отрегулировать ECU.
Эти обновления позволят вам увеличить мощность примерно на 25%, а максимальные обороты вашего 3S достигнут более 8000 об / мин.
Распределительные валы с продолжительностью ~ 300 градусов, отдельные дроссельные заслонки (ITB), комплект кованых поршней с высокой степенью сжатия и система отключения VVTi добавят больше мощности. Это позволит увеличить максимальное число оборотов до более чем 9000 об / мин и получить мощность 250+ л.с.

3S-GTE Turbo модернизация

Как увеличить объем двигателя 3S-GTE? Это так же легко, как дышать.Вы просто должны сделать повышение. Для этого вам просто нужно купить шатуны 3S-GTE Gen 3, систему впуска (например, впускную систему Apexi), фронтальный интеркулер, контроллер наддува, продувочный клапан, топливные форсунки 3S-GTE Gen 3 объемом 540 куб. Топливный насос Toyota Supra US, регулятор давления топлива (например, AEM), распредвалы Brian Crower 264/264 с пружинами Vavle, даунпайп, ЭБУ HKS или что-то в этом роде. Все это может повысить давление до 17-18 фунтов на квадратный дюйм (1-1,2 бара) и мощность до более 320 л.с.

Увеличить мощность на штатном турбокомпрессоре невозможно, поэтому его следует заменить. Для этого вам необходимо купить турбо-комплект 3SGTE, созданный на основе оригинальных турбокомпрессоров Garrett GT28 или GTX30 с объемом форсунок 800 куб. После этого необходимо перфорировать и отполировать головку блока цилиндров и заменить клапаны на увеличенные. Вы должны купить кованые поршни (например, поршни Wiseco, CP и т. Д.), Шатуны (например, шатуны Eagle H-Beam), шпильки ARP, выхлопную систему труб диаметром 3 дюйма и ECU VEMS.После настройки вы получите мощность 450+ л.

<<<<<

3S-FE 2.0L DOHC Лучшие характеристики, проблемы и надежность двигателя

Двигатель 3S-FE 2,0 л DOHC, разработанный Toyota, с 1986 года производится дочерними предприятиями автомобильного гиганта на заводе Kamigo (Япония) и TMMK (в Кентукки, США). -FE - самый массовый двигатель серии S за всю историю производства, он находится в производстве уже 15 лет.

Помимо двигателя Toyota S-серии третьего поколения, в этом двигателе, помимо 3S-FE, используются и другие модификации. Помимо того, что это был самый дешевый карбюратор 3S-FC, который встречался крайне редко и использовался в минимальных комплектациях GM Holden Apollo Australia и Camry.

3S-FE Характеристики двигателя

Двигатель 3S-FE имеет следующие технические характеристики:

  • Объем цилиндра 1998 куб.см
  • Мощность - от 115 до 130 л.с.
  • Крутящий момент - 186 Нм при 4400 об / мин
  • Степень сжатия 9.8 к 1
  • Клапанов на цилиндр - 4

Из-за отсутствия электронных систем (за исключением системы электронного впрыска EFI) и малой мощности этот агрегат получился очень мощным. Источник мощности двигателя 3S-FE без капитального ремонта достигает 300 тысяч километров, а при отсутствии высоких нагрузок частые случаи использования этого безотказного бензинового двигателя до 500 тысяч. Даже сейчас, спустя годы после снятия с производства, вы можете найти автомобиль с этим двигателем, у которого не было бы никаких проблем.

Несмотря на то, что годы выпуска мотоциклов с заводским кодом 3S-FE исчислялись с 1986 по 2001 год, в 1996 году была проведена глобальная модернизация двигателя, направленная, в том числе, на снижение шума. Эти изменения негативно сказываются на их обслуживании.

Если предыдущий ремонт можно провести в любой мастерской или даже самостоятельно, то после внесения изменений в конструкцию двигатель практически не подлежит ремонту. Для продления срока службы данной модификации производитель настоятельно рекомендует использовать масло 5W-30 вместо ранее применявшегося масла 5W-50.

Для уменьшения веса силового агрегата на блок цилиндров, изготавливаемый на всех чугунных модификациях, монтируется головка блока из алюминия. Для полной смазки двигателю требуется 3,9 литра масла, что относительно мало. Но владельцы машин с этими двигателями отметили большой расход масла в устаревших двигателях. Чтобы отсрочить неизбежное, а именно перетасовки, водитель переключается на масло с высокой вязкостью, например 10W-30, которое расходует 1 литр на 1000 км.

На какие автомобили устанавливается двигатель 3S-FE?

Длительное производство двигателя 3S-FE и отличные характеристики определяют его использование в большом количестве автомобилей Toyota.Машина в основном используется дома в Японии.

На мировом рынке он использовался во многих автомобилях Carina и Corona, включая европейский минивэн Toyota Gaia и Picnic. Не остались в стороне и внедорожник RAV4, спортивная Celica и бизнес-седан Toyota Camry.

3S-FE Расход топлива двигателя

Автомобиль с двигателем 3S-FE в современных реалиях не назовешь экономичным. Сегодняшнее использование производителями электроники, уменьшение объема цилиндра без потери мощности благодаря современным технологиям, включая использование прямого впрыска, позволило значительно снизить расход топлива.Однако на момент выпуска двигатель ничем не отличался от конкурентов по расходу бензина на 100 км.

Двигатель 3S-FE не требователен к октановым числам топлива. Он одинаково хорошо использует 95-й и 92-й бензин. Естественно, расход топлива напрямую зависит от веса автомобиля и коробки передач. Например, Toyota Avensis первого поколения, на которую устанавливали этот двигатель, в компании с пятью механическими ступенями потребляла 11,2 литра по городу и 6 литров.5 по трассе.

Бескаркасный кроссовер Toyota RAV4 XA10 с таким же двигателем, но постоянным полным приводом, имеет больший расход - 12,5 л в городском режиме и 7,9 л за городом. Тот же внедорожник, но с четырехступенчатым автоматом, не требует большой дозаправки, но чаще - 8,1 в скоростном движении и 12,6 л в жилых районах.

3S-FE Модификация двигателя

3S-FSE - это первый двигатель Toyota с прямым впрыском топлива и системой изменения фаз газораспределения VVT-i, которая используется до сих пор.Несмотря на свои 150 лошадиных сил и высокую инновационную мощность, он не пользовался хорошей репутацией и регулярно выходил из строя. 3S-GE - прямая модификация FE с улучшенными характеристиками.

Разработан при участии Yamaha, отличается отсутствием проблемной системы рециркуляции картерных газов, как и в других версиях. У двигателя три ревизии. Первый выпускался до 89, а имел модификацию от 135 до 160 л.с.

Второе поколение, выпускавшееся до 1993 года, увеличило мощность до 165 лошадей.И у него 180 л.с. В четвертом поколении были применены увеличенные впускные и выпускные патрубки и заменен распредвал. Благодаря этому мощность выросла до 200 лошадиных сил. Финальная пятая версия использует Dual VVT-I и 210 лошадей под капотом.

Модификация 3S-GTE, построенная на базе 3S-FE, отличается от своих партнеров наличием турбонагнетателя и имеет четыре версии с разными характеристиками. Параллельно их заменяли на менее мощные версии FE и увеличивали мощность из поколения в поколение.Первая версия имела впускной коллектор с изменяемой геометрией T-VIS. Это вкупе с турбиной CT26 позволяло двигателю развивать мощность 185 л.с. Эта же турбина и несколько других модификаций увеличивают мощность второй версии до 220 лошадиных сил.

Третья ревизия удаляет T-VIS, и турбина заменяется на CT20b. Мощность двигателя составляет 245 лошадиных сил. Четвертый вариант 3S-GTE - лучший выбор среди двигателей 3S. Он оставался востребованным до 2007 года из-за своей высокой мощности в 260 л.с.Это достигается заменой распредвала.

3S-FE Обслуживание двигателя

Как и другие двигатели, двигатель Toyota 3S-FE требует своевременного обслуживания. Правила указаны производителем в руководстве по эксплуатации. Каждые 10 тысяч км ходьбы необходимо менять масло в ДВС с подходящим фильтром. Через каждые 20000 надо регулировать клапан, заменять дополнительный ремень, клапан рециркуляции отработавших газов и свечи зажигания.

С периодичностью 40 тыс. Км контролируется состояние топливопровода, пробок топливных баков и патрубков системы охлаждения, производится замена топливных фильтров и воздуха, а также замена охлаждающей жидкости на новые.На 100000 человек нужно заменить ремень ГРМ. И рекомендация производителя заменять аккумулятор и выпускной коллектор каждый год, хотя это выглядит немного странно, берет под контроль эти компоненты.

3S-FE Двигатель Проблемы и недостатки

Несмотря на надежность, у двигателя Toyota 3S-FE, как и у других, есть свои проблемы. Версии до 1996 года имели очень высокий уровень шума, что создавало проблемы для водителей только с точки зрения комфорта. Обычно для ДВС это загрязнение из-за используемого некачественного топлива.По этой же причине возникают проблемы с электронным впрыском.

В модификации после 96-го года проблемы были связаны с конструкцией шатунов, повышенной нагрузкой на ремень ГРМ и большим расходом топлива, который водитель не мог снизить. Как уже упоминалось, эта версия с двигателем не подлежит ремонту, и необходимо заменять весь блок.

3S-FE Тюнинг двигателя

Самый популярный способ увеличения мощности двигателя Toyota 3S-FE - установка турбины.Кроме того, были изменены коленчатый вал и детали навесного оборудования. Новый топливный насос и сброс топливной системы позволят увеличить мощность до 200 л.с.

Второй вариант - установить новый прямоточный выпускной и выпускной коллектор и заменить приставную секцию. Характеристики увеличатся всего на 20 «лошадок», но это будет стоить намного дешевле, чем в первом случае. Кроме того, преимущество этого метода в том, что нет необходимости разбирать двигатель внутреннего сгорания.

3S-FE Двигатель Заключение

Долговечность, надежность, простота обслуживания и различные характеристики в зависимости от модификации позволили двигателю Toyota 3S-FE выйти на новый уровень и преодолеть кризис середины 90-х годов.А автовладельцы, у которых до сих пор есть автомобили с этим двигателем, говорят только о лучших из них, даже если они устарели.

ПОЛНАЯ СМЕНА МОДЕЛИ ДЛЯ CORONA

  • Стайлинг
    4-дверный седан
    Низкая передняя часть, высокий клиновой профиль и закругленные линии кузова создают динамичный, красивый стиль с превосходной аэродинамикой.
    5-дверный лифтбэк
    Задняя стойка обеспечивает идеальный баланс между четко очерченной высокой платформой и наклонным задним стеклом.С дополнительным плюсом изысканного дизайна с элегантными изгибами, закрывающими окно с шестью лампами, в результате получается стильный 5-дверный автомобиль со свежим спортивным обликом.

    Размер кузова как 4-дверного седана, так и 5-дверного лифтбэка был увеличен, чтобы еще больше улучшить внешний вид, комфорт и практичность салона.

  • Двигатели

    Три различных двигателя с двумя распредвалами, 1,8-литровый 4S-Fi, 2,0-литровый 3S-FE и 1,5-литровый 5A-F, добавлены к списку силовых установок для новой Corona.Все бензиновые двигатели, включая проверенный и широко распространенный 2,0-литровый 3S-GE, представляют собой 16-клапанные двигатели с двумя распредвалами, что составляет беспрецедентную линейку.

    Три двигателя с двумя распредвалами имеют уникальный четырехклапанный механизм с двумя распредвалами, который приводится в действие ножницей между распредвалами. Все они представляют собой двигатели нового поколения с одними из самых высоких показателей мощности и минимального расхода топлива в своем классе.

    Двигатели в полной мере используют дополнительную мощность, присущую конструкции с двумя распредвалами.Более 90 процентов максимального крутящего момента доступно при примерно 2000 об / мин, что делает эти двигатели идеальными для работы в диапазонах низких и средних скоростей.

  • Шасси

    Все новые модели оснащены независимой подвеской с 4 колесами новой конструкции, дополняющей улучшенные характеристики новой линейки двигателей.

    Основанная на проверенной на практике 4-колесной независимой подвеске Макферсон, подвеска была усовершенствована, включая изменения в общей геометрии, для обеспечения превосходного контроля, устойчивости и комфорта при движении.

    Антиблокировочная тормозная система (A.B.S. * ) и подвеска с электронным управлением Toyota (TEMS * ) - это новые доступные функции в зависимости от марки автомобиля.

    * Примечания
    A.B.S.
    Антиблокировочная тормозная система, обеспечивающая устойчивость при экстренном торможении на скользкой дороге и управляемость при остановке.
    TEMS
    Система автоматического изменения демпфирующей силы передних и задних амортизаторов в зависимости от условий движения для обеспечения комфорта, управляемости и устойчивости.
    Также можно отрегулировать демпфирующую силу в соответствии с предпочтениями водителя.
  • Кузов

    Жесткость кузова была значительно увеличена, чтобы максимизировать базовые характеристики и обеспечить исключительно тихую езду.

    Подрамник был добавлен на каждую опору передней и задней подвески, чтобы предотвратить попадание большинства вибраций и шума подвески на кузов.
    Приоритет отдан армированию каждого сустава кузова. Кроме того, правильное армирование и эффективное использование высокопрочного стального листа помогли повысить жесткость при одновременном снижении веса автомобиля.

    В результате жесткость кузова на изгиб и кручение была увеличена на 30 процентов.

  • Внутреннее пространство кабины и багажное отделение

    Форма и расположение приборной панели, сидений, обивки дверей и т. Д. Были тщательно изучены с эргономической точки зрения, чтобы существенно облегчить использование и эксплуатацию. Особые усилия были также предприняты, чтобы максимально увеличить практичную вместительность салона и багажного отделения новых моделей.

    Новая приборная панель в виде кабины отличается улучшенной видимостью измерителей и индикаторов, а также легким управлением рычагами и переключателями.

    Ощущение от управления было улучшено: ручки переключения передач и рулевые колеса идеально подходят для рук, а переключатели и рычаги обеспечивают надежную, но легкую работу.

    Угол рычага переключения передач для автоматической коробки передач изменен, чтобы соответствовать естественному движению руки водителя во время переключения.

    Формы спинки и подушки переднего сиденья были оптимизированы для повышения комфорта, а боковые подушки спинки стали более жесткими. Эти конструктивные усовершенствования - еще один шаг на пути к езде на дальние расстояния без усталости.

    Дизайн с высокой декой предлагает преимущество большего объема багажника (535 литров, стандарт VDA). Чтобы еще больше увеличить объединенную вместимость багажника и заднего пространства, складывающиеся спинки задних сидений 60/40 в новом седане и 50/50 в новом 5-дверном лифтбэке приводят к значительному увеличению полезного пространства.

  • Toyota Altezza 3SGE - AltezzaLink - ЭБУ подключаемого модуля

    Политика возврата
    Если вы не удовлетворены какой-либо покупкой, совершенной с помощью Ace Performance, сообщите нам об этом в течение тридцати шести (36) часов с момента получения пакета.Товары могут быть возвращены только в том случае, если они отличаются от того, что вы заказали (т. Е. Мы отправили вам не ту деталь), или если вы подозреваете, что товар может иметь дефект. Проблемы с установкой (т. Е. Вы заказали не ту деталь) не являются веской причиной для возврата товара, и запросы на возврат средств из-за проблем с установкой не будут выполнены. Чтобы вернуть товар, который был отправлен вам неправильно или который, по вашему мнению, является дефектным, вы должны получить номер разрешения на возврат товара (RMA #). Товар должен быть возвращен в течение 10 (десяти) дней в том же состоянии и в оригинальной упаковке.Если товар поврежден, не находится в оригинальной упаковке или на внешней упаковке не указан действительный номер RMA, возврат средств не производится, и вы являетесь владельцем оригинальной покупки. Заказчик несет ответственность за все транспортные расходы.

    Электронные элементы подлежат техническому осмотру перед возвратом средств. Перед продажей вся электроника проходит тщательную проверку и проверку. Все товары, продаваемые Ace Performance, являются новыми, если не указано иное.

    Если вы считаете, что продукт, который вы получаете от Ace Performance, имеет какой-либо дефект, немедленно свяжитесь с нами.В том маловероятном случае, если с вашей покупкой возникнут какие-либо проблемы, мы очень заинтересованы в поиске и устранении причины проблемы. Если возникла производственная проблема, мы исследуем деталь, как только она будет возвращена нам, а затем свяжемся с производителем. Если обнаружен дефект, дефектная деталь будет заменена без дополнительных затрат для вас или, если вы предпочитаете, мы предоставим полный возврат средств.

    Доставка
    Мы отправляем по всей территории США.Обратите внимание, что существуют ограничения на некоторые продукты, а некоторые продукты не могут быть отправлены.

    Когда вы размещаете заказ, мы рассчитаем для вас сроки отгрузки и доставки в зависимости от наличия ваших товаров и выбранных вами вариантов доставки. В зависимости от выбранного вами поставщика услуг доставки приблизительные даты доставки могут отображаться на странице сметы доставки.

    Обратите внимание, что стоимость доставки многих товаров, которые мы продаем, зависит от веса. Вес любого такого предмета можно узнать на его странице с подробными сведениями.Чтобы отразить политику используемых нами транспортных компаний, все веса будут округлены до следующего полного фунта.

    1999 Toyota Altezza - Turbo & High-Tech Performance

    Фото 1/13 | Блицкриг - Toyota Altezza 1999 года выпуска

    Каким бы оригинальным ни был импортный дрэг-рейсинг для Соединенных Штатов, пробеги на максимальной скорости были одним из основных видов гонок для многих японских тюнинговых мастерских. В отличие от дрэг-рейсинга, который обычно длится менее 10 секунд на 1320, пробег на максимальной скорости может длиться пару минут и несколько миль, пока автомобиль не достигнет максимальной скорости.Как и дрэг-рейсинг, это беспрецедентный поединок, доводящий автомобильные технологии до края скоростного овала.

    Не новичок в гонках на максимальной скорости, Blitz Japan была активным участником многих видов автоспорта с тех пор, как компания появилась на сцене в качестве небольшого тюнингового магазина в 1977 году. Когда Toyota Japan представила Altezza в 1999 году (Lexus IS300 в Соединенных Штатах) , Технические специалисты Blitz, не теряя времени, исследовали и разработали полную линейку улучшений производительности для Altezza.Детали, начиная от простой эстетики аэродинамического комплекта и заканчивая высокопроизводительным турбонагнетателем для двигателя 3S-GE, были разработаны инженерами Blitz собственными силами.

    Фото 2/13 | Блицкриг - Toyota Altezza 1999 года выпуска

    Серебряная Altezza, украшающая эти страницы, не является вашим стандартным четырехдверным седаном, если, конечно, вы не знаете других четырехдверных седанов с максимальной скоростью 270 км / ч (168,75 миль в час). Altezza оснащена четырехцилиндровым двигателем 3S-GE, оснащенным турбонаддувом Blitz.Если вам интересно, где находятся два других цилиндра, вы можете быть удивлены, обнаружив, что Lexus в США часто оснащается двигателями большего объема, чем те, что можно найти за рубежом.

    Двигатель 3S-GE, установленный в японской версии Altezza, представляет собой обновленную версию двигателя MR2 второго поколения без ключевой буквы «T» (для турбонаддува). Однако даже при отсутствии турбонагнетателя штатный атмосферный двигатель 3S-GE, управляемый VVT-i, вырабатывает на 10 лошадей больше, чем турбированный двигатель 3S-GTE предыдущего поколения, увеличивая номинальную мощность с первоначальных 200 до нынешних 210 л.с.Чтобы еще больше увеличить мощность, инженеры Blitz оснастили двигатель турбокомпрессором K3T-3070MGA, регулируемым до 0,6 кПа (8,82 фунта на кв. Дюйм) перепускным клапаном Blitz Type C42 и контроллером наддува SBC-iD. Поскольку двигатель 3S-GE по-прежнему имеет стандартные внутренние детали и поршни с высокой степенью сжатия (11,5: 1), уровни наддува должны быть сведены к минимуму. Турбокомпрессор и перепускная заслонка установлены на турбокомпрессоре из нержавеющей стали одинаковой длины. С горячей стороны турбонагнетателя отработанные газы выводятся через 3-дюймовую водосточную трубу и 80-мм выхлопную трубу из полированной нержавеющей стали Blitz Nur-Spec Racing.

    Фото 3/13 | Фильтр Blitz Sus Power не дает вредным элементам попадать в турбо.

    На стороне впуска очиститель Blitz Sus Power Cleaner предотвращает попадание вредных элементов в турбокомпрессор. На холодной стороне сжатый воздух направляется через изогнутую оправкой алюминиевую трубку и принудительно подается в чиллер с фронтальной установкой Blitz. Охладитель имеет двойное назначение: он снижает температуру наддувочного воздуха до оптимального уровня перед всасыванием и создает опасную обработку передней панели Altezza.Чтобы защитить турбокомпрессор от скачков компрессора между переключениями, вдоль впускного тракта был встроен продувочный клапан Blitz DD. На Altezza установлена ​​стандартная система зажигания, за исключением свечей зажигания Blitz Iridium-spec 77. Большой топливный насос Blitz в баке и большие форсунки обеспечивают поддержание надлежащего соотношения воздух / топливо, в то время как сами карты топлива и зажигания настраиваются с помощью настроенного ECU Blitz Access. Полный пакет производительности увеличивает мощность ведущего колеса до 298 л.с., чего достаточно, чтобы разогнать Altezza до 168 л.с.75 миль / ч.

    Фото 7/13 | Контроллер наддува Blitz SBC-iD регулирует давление наддува, а измеритель мощности Blitz измеряет выходную мощность. Модернизация трансмиссии

    сведена к минимуму, за исключением двухдискового сцепления Blitz Active, передающего мощность от облегченного маховика на шестиступенчатую механическую коробку передач и дифференциал повышенного трения TRD. Установка койловера Blitz Sachs SP7 обеспечивает пониженную стойку и дополнительное сцепление с дорогой при полной тяге.

    Колесные арки Altezza красиво заполняют 18-дюймовые диски Blitz Technospeed, на которых установлены особо липкие шины Dunlop FM901. В складских переплетах находятся обновленные тормозные колодки Blitz Performance. Дальнейшее закрытие наземного пространства между асфальтом и кузовом - это обвес Blitz. Комплект состоит из переднего губного спойлера, передней решетки радиатора, заднего спойлера и трехсекционного хвостового оперения. Этот комплект не только добавляет агрессивной ауры Altezza, но и добавляет дополнительную прижимную силу, необходимую для скоростного овала.

    Учитывая количество модификаций, произведенных на Altezza, можно было бы подумать, что это чисто гусеничный автомобиль, но это далеко не так. Blitz утверждает, что Toy по-прежнему регулярно видит улицы, и мы им верим благодаря работающему радио и полным удобствам в интерьере. Идея иметь четырехдверный семейный автомобиль в конце концов не кажется такой уж плохой, а?

    Обзоры

    3s ge - интернет-магазины и отзывы на 3s ge на AliExpress

    Отличные новости !!! Вы находитесь в нужном месте для 3s ge.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта тройка лучших товаров в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили 3 шайбы на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в 3s ge и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3s ge по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
