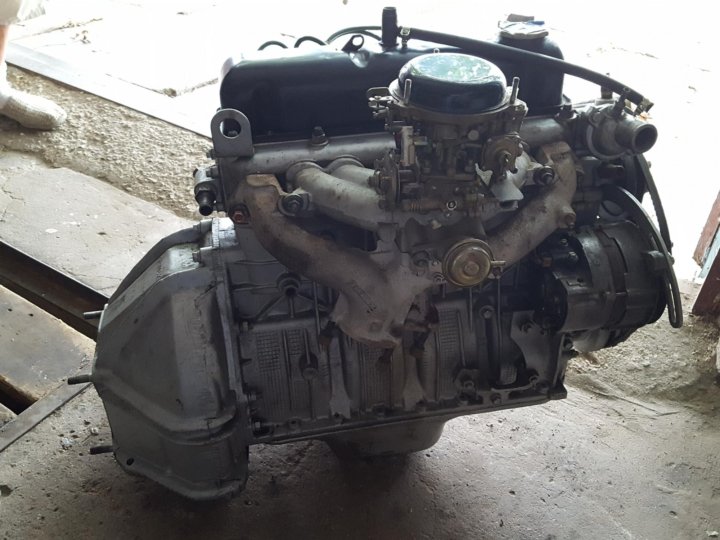

Двигатель 402 для автомобиля Волга 3110: характеристики, особенности, ремонт, тюнинг

Многие автомобилисты знают, что двигатель ЗМЗ 402 получил достаточно широкое распространение на транспортных средствах выпускаемых Горьковским автомобильным заводом. Так, ГАЗ 3110 также имел двигатель 402 на своём вооружении до момента выхода более модифицированных версий силовых агрегатов, таких как 4021.10 и 4062.10.

Видео

Видеоматериал расскажет о двигателе ЗМЗ 402, а также поведает о некоторых тонкостях и нюансах капитального ремонта

Технические характеристики

Волга 3110 с двигателем ЗМЗ 402 обладала высокими техническими характеристиками. Этот силовой агрегат перешёл на 3110 с не менее известной машины — ГАЗ 24 и 2410. Мотор с нижневальным расположением распределительного вала имел высокий ресурс использования, который составлял 250 000 км, а при правильном обслуживании и уходе мог достигать до 300+ тыс. км.

Автомобиль Волга 3110 двигатель ЗМЗ 402 имеет следующие технические характеристики:

Наименование Характеристика
Изготовитель ЗМЗ
Модель ЗМЗ 24, ЗМЗ 24Д
Модификации ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора Бензиновый с возможностью установки ГБО
Тип впрыска Карбюратор
Конфигурация 4-цилидровый рядный продольный ДВС
Мощность двигателя 95 л.с.
Количество цилиндров 4
Количество клапанов 8
Диаметр поршня 92 мм
Ход поршня 92 мм
Охлаждение Жидкостное
Материал блока и головки Алюминий
Ресурс 300 000 км
Порядок работы цилиндров 1-2-4-3
Система зажигания Контактная или бесконтактная

Описание мотора

Блок цилиндров и головка выполнены с высококачественного и прочного алюминиевого справа. Но, если мотор эксплуатировать долгое время на воде, то стенки разрушаются коррозией. Внутри блока установлена цепь ГРМ.

Схема охлаждения двигателя достаточно простая: помпа качает «охлаждайку» по системе, которая включает в себя — термостат, радиатор, водяные рубашки двигателя и патрубки. Водяной насос разборной и состоит из крыльчатки, корпуса, вала, подшипников и сальников, что делает возможным его ремонт.

Схема электрооборудования двигателя достаточна простая, поэтому практически каждый автомобилист сможет разобраться в ней и определить неисправности.

Ремонт и неисправности

Двигатель ЗМЗ 402 — отличается высокой надёжностью, но вследствие многолетней эксплуатации практически невозможно избежать поломок. Так, чаще всего ломаются элементы системы охлаждения, электропроводки и зажигания.

При неисправностях системы охлаждения двигателя будут видны подтеки охлаждающей жидкости или мотор при этом будет закипать. Поэтому диагностику силового агрегата необходимо проводить постоянно.

Ввиду старости мотора электросхема зачастую изношена, а проводка обрывается. Поэтому при эксплуатации силового агрегата на это, стоит обратить особое внимание.

Что касается глобальных проблем, то признаками капитального ремонта движка будут следующие параметры:

  • Стук коленчатого вала.
  • Изношенность поршневой группы.
  • Большой расход топлива и масла.
  • Низкое давление масла.
  • Подтекания из сальниковой набивки.
  • Другие признаки.

Доработка и тюнинг

Поскольку двигатель ЗМЗ 402 не оснащён электронным блоком управления двигателем, то о чип тюнинге речи идти не может. Единственное, что можно сделать, это заменить систему зажигания. В этом поможет схема электрооборудования.

Двигатель можно подвергнуть только механической переделке. Так, автолюбителю придётся расточить поршневую группу, установить новые поршни, которые будут легче заводских, а также заменить распределительный и коленчатый вал.

Не стоит забывать, что при замене поршневой группы необходимо будет сменить и шатуны.

Головка блока цилиндров также поддаётся небольшой переделке. Так, необходимо заменить клапаны и направляющие втулки. Вместе с этим, стоит сменить и седла клапанов.

После проведения внутренней доработки, стоит перейти к наружному тюнингу мотора. Так, меняется карбюратор. Лучше всего подходит чешский Икар, который разрабатывался специально для ГАЗ 24, которые участвовали в гонках. Вместе с карбюратором стоит сменить и воздушный фильтр на «нулевого» сопротивления.

Также, заменяется и система зажигания, а именно свечи и высоковольтные провода. Система охлаждения двигателя также нуждается в модернизации . Последним штрихом становится установка кит комплекта системы охлаждения двигателя.

Некоторые автолюбители современности пробовали устанавливать на силовой агрегат турбонаддув или «улитку». Эта доработка не всегда себя оправдывала. А вот смена выпускного коллектора и установка модернизированной системы выхлопа работает прекрасно.

Вывод

Волга 3110 с двигателем ЗМЗ 402 — это автомобиль целого поколения.

Кроме этой машины данный двигатель ставился на ГАЗ 24, Газель и Соболь. Этим движком автомобилисты гордились и могли похвастаться. Силовой агрегат показал себя, как надёжный и мощный, а также простой в ремонте и эксплуатации. Был снят с производства в связи с устаревшей конструкцией и переходом на новые модернизированные моторы.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 на ГАЗель ГАЗ-3302 и ГАЗ-2705

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 может быть установлен карбюраторный двигатель ЗМЗ-4025 или ЗМЗ-4026. Первый предназначен для работы на бензине А-80, второй — на бензине А-92. Двигатель ЗМЗ-4025 и ЗМЗ-4026 карбюраторный, четырехцилиндровый, рядный. Четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3. Двигатели оборудованы бесконтактной системой зажигания.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, общее устройство, характеристики и особенности конструкции.

Блок цилиндров двигателей ЗМЗ-4025 и ЗМЗ-4026 отлит из алюминиевого сплава.

В него вставлены гильзы цилиндров, отлитые из износостойкого чугуна. В нижней части блока выполнены пять опор коренных подшипников. Крышки коренных подшипников изготовлены из ковкого чугуна и прикреплены к блоку двумя шпильками. Крышки подшипников обрабатывают совместно с блоком, поэтому их нельзя менять местами.

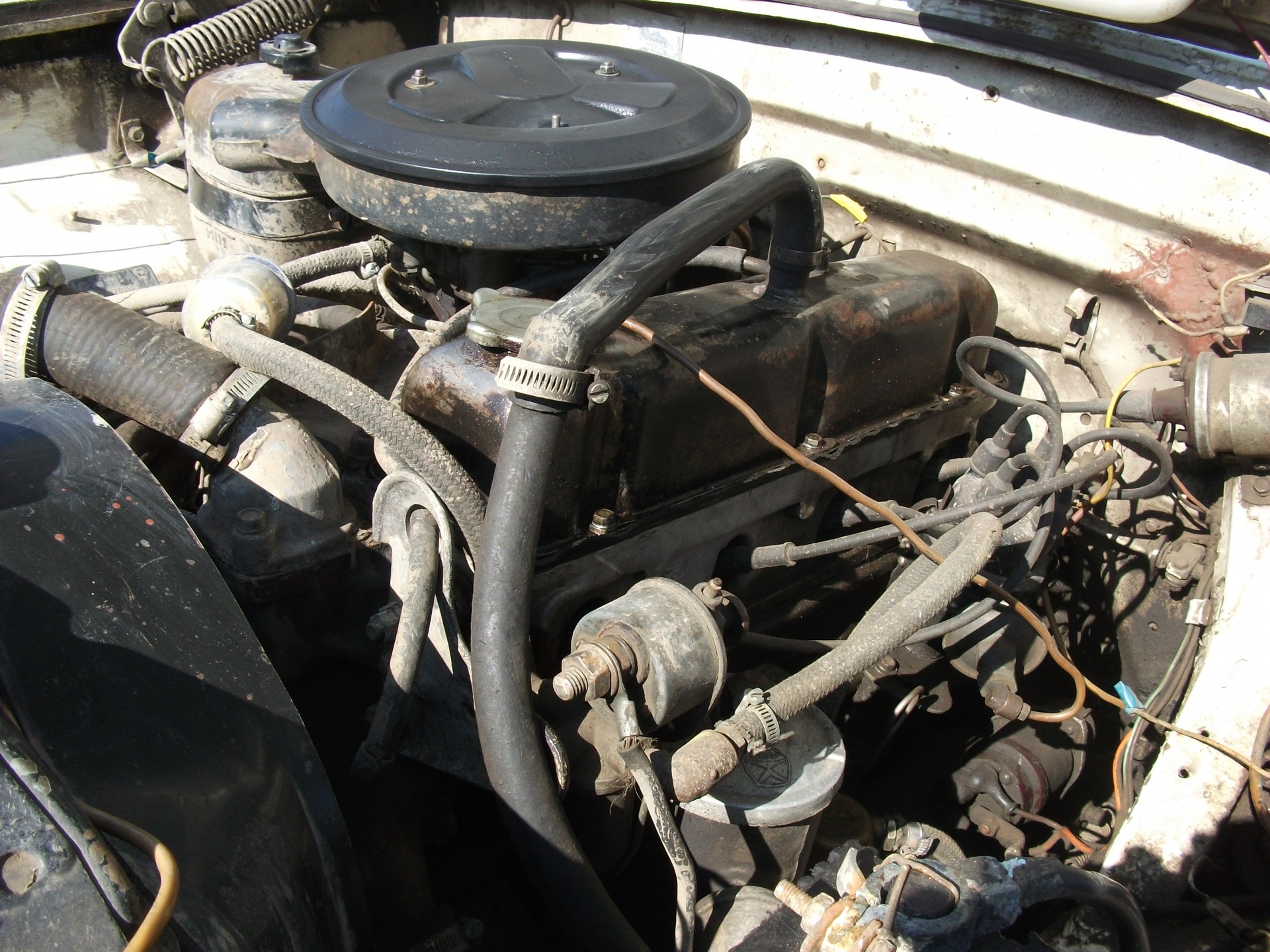

Разрез двигателя ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, вид слева.

Двигатель ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705, вид справа.

Поперечный разрез двигателей ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Крышка первого подшипника обработана по торцам совместно с блоком под установку двух упорных шайб для ограничения осевого перемещения коленчатого вала. На крышках второго, третьего и четвертого подшипников выбиты их порядковые номера. К переднему торцу блока прикреплена крышка распределительных шестерен, отлитая из алюминиевого сплава, в которую вставлен передний сальник коленчатого вала.

К заднему торцу блока прикреплен картер сцепления.

Технические характеристики двигателей ЗМЗ-4025 и ЗМЗ-4026 автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705.

Снизу к блоку прикреплен масляный картер. Сверху — головка блока цилиндров. В передней части двигателя ЗМЗ-4025 и ЗМЗ-4026 расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора. Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя. Третья опора установлена под задним картером коробки передач.

Головка блока цилиндров двигателей ЗМЗ-4025 и ЗМЗ-4026.

Головка блока цилиндров отлита из алюминиевого сплава. В ней вертикально установлены впускные и выпускные клапаны. Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, штанги и коромысла. Ось коромысел клапанов установлена в головке блока на стойках. В головке блока с большим натягом установлены седла и направляющие втулки клапанов. В нижней части головки блока расположены камеры сгорания.

Головки блоков двигателей ЗМЗ-4025 и ЗМЗ-4026 отличаются по объему камер сгорания и высоте. Высота головки блока двигателя ЗМЗ-4026 равна 94,4 мм, а ЗМЗ-4025 — 98 мм. Сверху головка блока закрыта штампованной крышкой.

Поршни двигателей ЗМЗ-4025 и ЗМЗ-4026.

Поршни отлиты из алюминиевого сплава, днище поршня плоское. Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись «ПЕРЕД». Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя. На каждом поршне установлены кольца. Два компрессионных и одно маслосъемное.

Верхнее компрессионное кольцо отлито из высокопрочного чугуна. Рабочая поверхность этого кольца покрыта слоем хрома для увеличения износостойкости. Рабочая поверхность нижнего компрессионного кольца, отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку. На внутренней поверхности этого кольца есть проточка. Кольцо нужно устанавливать этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей (осевого и радиального). Рабочая поверхность дисков покрыта слоем хрома. Поршень прикреплен к шатуну поршневым пальцем плавающего типа. Палец не закреплен неподвижно ни в поршне, ни в шатуне. От осевого перемещения палец удерживают два пружинных стопорных кольца, которые установлены в канавках бобышек поршней.

Шатуны двигателей ЗМЗ-4025 и ЗМЗ-4026.

Шатуны стальные, кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована втулка из оловянистой бронзы. Крышка нижней головки шатуна прикреплена двумя болтами. Гайки шатунных болтов застопорены герметиком. Крышки шатунов обрабатывают совместно с шатунами, поэтому их нельзя переставлять с одного шатуна на другой. На шатунах и их крышках выбиты номера соответствующих цилиндров.

В стержне шатуна у нижней головки выполнено отверстие для смазки зеркала цилиндра. Это отверстие должно быть направлено вправо в сторону противоположную распределительному валу. Масса поршней, собранных с шатунами, не должна отличаться более чем на 12 грамм для разных цилиндров. В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши.

Коленчатый вал двигателей ЗМЗ-4025 и ЗМЗ-4026.

Коленчатый вал отлит из высокопрочного чугуна. Вращается в пяти коренных подшипниках скольжения. От осевого перемещения его удерживают упорные шайбы, установленные на передней шейке. В заднем торце вала есть гнездо для установки шарикового подшипника первичного вала коробки передач. К заднему концу коленчатого вала четырьмя болтами прикреплен маховик, отлитый из серого чугуна.

Распределительный вал двигателей ЗМЗ-4025 и ЗМЗ-4026.

Распределительный вал — литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя. Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система охлаждения двигателей ЗМЗ-4025 и ЗМЗ-4026.

Система охлаждения — жидкостная, закрытого типа с принудительной циркуляцией. Насос охлаждающей жидкости — центробежного типа, приводится от коленчатого вала клиновым ремнем совместно с вентилятором и генератором. В систему охлаждения встроен термостат.

Система смазки двигателей ЗМЗ-4025 и ЗМЗ-4026.

Система смазки двигателя — комбинированная. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера двигателей ЗМЗ-4025 и ЗМЗ-4026.

Система вентиляции картера — закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска. Некоторые двигатели ЗМЗ-4025 и ЗМЗ-4026 оснащены системой рециркуляции отработавших газов.

Похожие статьи:

  • Блоки предохранителей и реле на ГАЗон Next С41R11, С41R13, С41R31, С41R33, С42R31, С42R33, защищаемые цепи и номиналы предохранителей, назначение реле.
  • Руководство по эксплуатации на Соболь ГАЗ-2217, ГАЗ-22171, ГАЗ-2310, ГАЗ-2752, ГАЗ-23107, ГАЗ-27527 с двигателем Cummins ISF2.8s3129T Евро-3 и Cummins ISF2.8s4129Р Евро-4, 2217-3902010-20 РЭ.
  • Руководство по эксплуатации на Соболь ГАЗ-2217, ГАЗ-2310, ГАЗ-2752 с двигателем УМЗ-4216 Евро-3 и УМЗ-42164 Евро-4, 2217-3902010-10 РЭ.
  • Руководство по эксплуатации на ГАЗель Next, А21R22 и А21R32, A21R22-3902010 РЭ.
  • Руководство по эксплуатации на Газель Классик, ГАЗ-3302, ГАЗ-33023, ГАЗ-330202, ГАЗ-330232, ГАЗ-2705, ГАЗ-3221, ГАЗ-32213, 3302-3902010-10 РЭ.
  • Блоки предохранители и реле ГАЗель Next А21R22 и А21R32 с дизельным двигателем Cummins ISF2.8s4129Р, расположение, номиналы предохранителей и защищаемые цепи.

Газель двигатель сотка


ЗМЗ-405, 406, 402, 409, УМЗ-4216, Cummins 2.8. Статьи компании «ООО "МОСТат"»



Машины производства завода ГАЗ типа «Газель» считаются одними из наиболее востребованных малотоннажных грузовых автомобилей в странах СНГ. Данная модель поступила в массовое производства в 1994 году. С тех пор было выпущено несколько модификаций и усовершенствований, направленных на повышение надежности, продолжительности службы и удобства эксплуатации.







Модификации двигателя «Газели» также не редкость. Можно выделить наиболее востребованные среди них:

  • двигатель ЗМЗ-402;
  • двигатель ЗМЗ-405;
  • двигатель ЗМЗ-406;
  • двигатель ЗМЗ-409;
  • двигатель УМЗ-4216;
  • двигатель Cummins 2. 8.

Каждый из них имеет свои особенности и собственные модификации. Нужно отметить, что даже опытные мастера по ремонту двигателя иногда путаются в них. Что уж говорить об обычном водителей. Чтобы правильно купить запчасти для двигателей, необходимо знать некоторые особенности. Об этом и пойдет речь в данной статье.





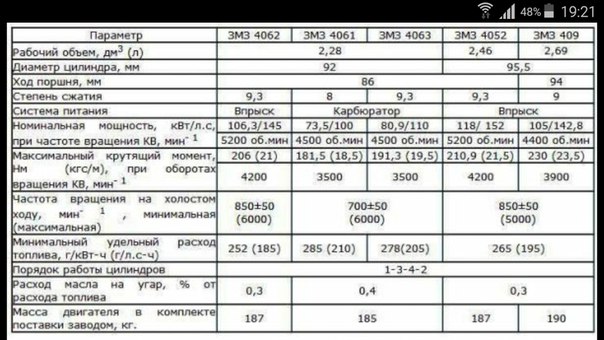

Двигатели ЗМЗ для «Газели»

ЗМЗ выпускает большинство двигателей, которые устанавливаются на автомобили марки «Газель» различных моделей. Рассмотрим наиболее востребованные из них, а именно модели 402, 405, 406 и 409.


Двигатель ЗМЗ-402

ЗМЗ-402 — модификация двигателя ГАЗ-24Д. Улучшены основные узлы, а также элементы силового агрегата. Это 4-цилиндровый карбюраторный двигатель с объемом 2,5 л. Его расход топлива — 13,5 л/100 км в городском цикле.

Среди модификаций двигателя ЗМЗ-402 выделяются:

  1. ЗМЗ-4021.1 — в основном используется на автомобилях с повышенной проходимостью производства ГАЗ и УАЗ.
  2. ЗМЗ-4025.1 — карбюраторный бензиновый двигатель, у которого клапаны находятся в верхней части головки цилиндров.
  3. ЗМЗ-4026.1 — модель с карбюратором, в верхней части которого находятся выпускные и впускные клапаны (можно встретить на некоторых микроавтобусах ГАЗ).

 Двигатель 402 последней модификации соответствует стандарту Евро-4.


Двигатель ЗМЗ-405

Двигатель 405 «Газель» используется для автомобилей производства ГАЗ. Он входит в семейство двигателей ЗМЗ 406 серии. Это инжекторный 4-цилиндровый двигатель с объемом 2 464 куб. см.

Среди имеющихся модификаций следует выделить:

  1. ЗМЗ-4052.10;
  2. ЗМЗ-40522.10;
  3. ЗМЗ-40524;
  4. ЗМЗ-40525;
  5. ЗМЗ-4054.10.

Двигатель применяется на автомобилях ГАЗ моделей ГАЗ-31102, ГАЗ-31105, ГАЗ «Газель» и ГАЗ «Соболь», а также некоторые модели «Фиат».

Наиболее современный двигатель ЗМЗ-405 Евро-3 соответствует международным стандартам. Были учтены все нормы токсичности.


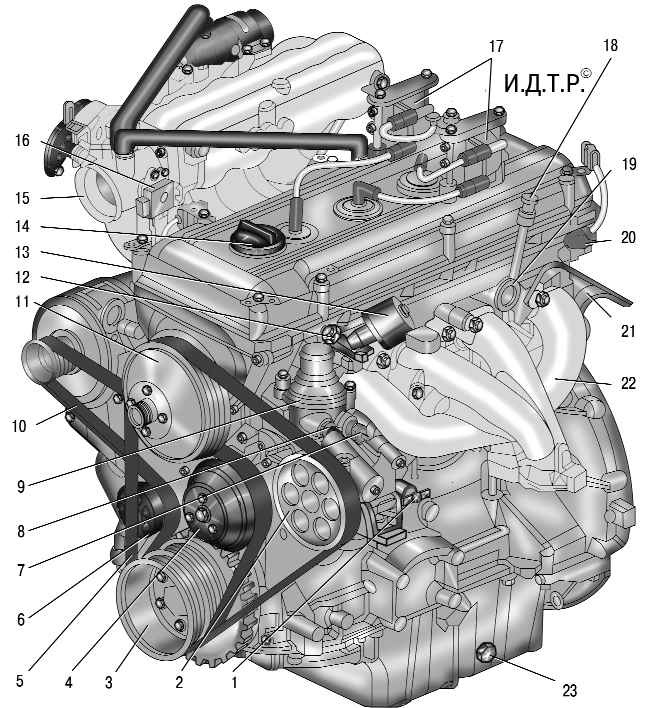

Двигатель ЗМЗ-406

Двигатель 406 «Газель» серийно выпускается с 1996 года. Обычно устанавливается на «Газель», а также легковые автомобили «Волга». Двигатель 406 достаточно трудоемкий в эксплуатации благодаря наличию сложной системы подачи топлива, а также электронной системы управления. Он имеет 4 цилиндра и объем 2,28 л, а его номинальная мощность — 106,6 кВт. Применяется как инжекторная топливная система, так и карбюраторная.

Можно отметить 3 популярные модификации двигателя ЗМЗ-406:

  1. ЗМЗ-4061.10 — карбюраторный ДВС на 76 бензине (считается морально устарелым).
  2. ЗМЗ-4062.10 — наиболее распространенная версия с инжекторным двигателем (устанавливается на «Волгах» и «Газелях»).
  3. ЗМЗ-4063.10 — одна из новейших модификаций, которая работает на 92 бензине и использует карбюраторную топливную систему.

ЗМЗ-406 очень популярный и считается отличным выбором для «Газели» и «Соболь».



Двигатель ЗМЗ-409

Также отдельного внимания заслуживает двигатель ЗМЗ-409 «Газель». Нужно отметить, что данный ДВС разработан для легковых и грузопассажирских машин марки УАЗ. Однако его можно встретить на некоторых «Газелях». Выпуск был начат в 1996 году.

ЗМЗ-409 — 4-цилиндровый двигатель с объемом 2,693 литра и мощностью 94,1 кВт. Современная вариация ДВС соответствуют требованиям Евро-4. Расход топлива достигает 12 литров. При этом у ЗМЗ-409 блок цилиндров одинаковый с моделью ЗМЗ-405. Среди модификаций нужно выделить:

  1. ЗМЗ-409.10 — отвечает нормам Евро-2 и имеет мощность 142,8 л.с.
  2. ЗМЗ-4091 — выпускается в 2007 года, соответствует Евро-3 и имеет мощность 125 л.с.
  3. ЗМЗ-40904 — мощность равна 142,8 л.с., крышка головки изготовлена из пластика, на раме есть форсунки двухпоточного распыления, присутствует датчик абсолютного давления.
  4. ЗМЗ-40905 — аналогичен предыдущему, однако соответствуют Евро-4.

Двигатель надежный, простой в эксплуатации.





Прочие двигатели для «Газель»

Существуют и другие ДВС, которые используются на автомобилях «Газель» и их модификациях. Среди них выделим УМЗ-4216 и Cummins 2.8. Рассмотрим каждый из них.



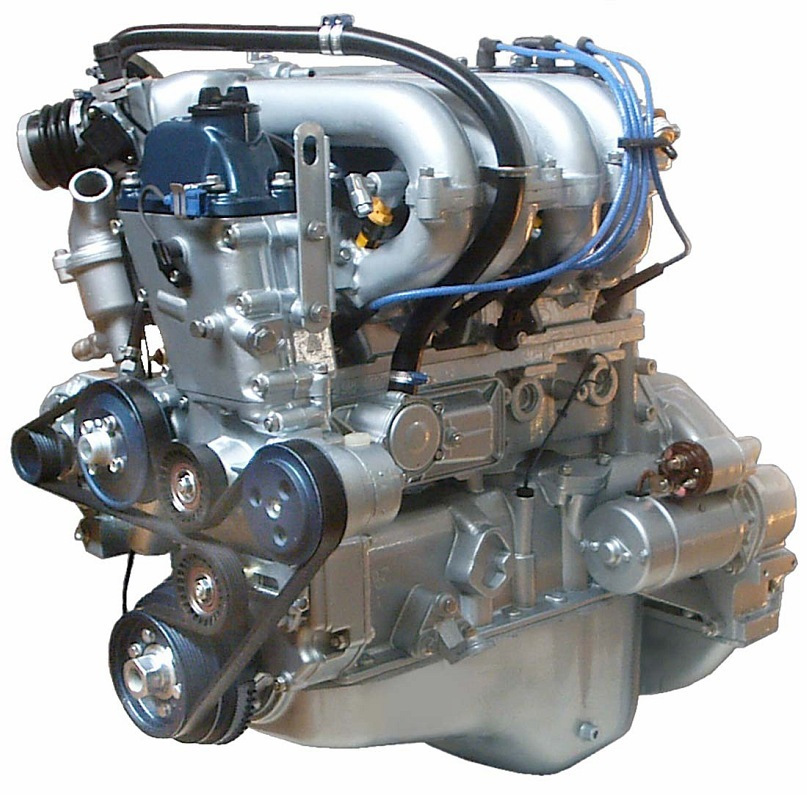

Двигатель УМЗ-4216 «Газель»

УМЗ-4216 — бензиновый 4-тактный ДВС с объемом 2,89 л и мощностью 90,5 кВт. Устанавливается на «Газель-Бизнес» и «Газель-Некст». Двигатель имеет оригинальную конструкцию алюминиевого блока цилиндров, а также коленчатые валы с закалкой шатунных и коренных шеек

Среди модификаций нужно выделить:

  1. УМЗ-4216.10 — имеет 123 л.с., соответствует Евро-3 и использует 92 бензин.
  2. УМЗ-42161.10 — вариант на 93 л.с.
  3. УМЗ-42164.10 — мощность 124 л.с., мотор отвечает стандарту Евро-4 (самый мощный и экологичный в серии).
  4. УМЗ-421647.10 и УМЗ-42167.10 — газобензиновые моторы с мощностью 100 и 123 л.с. соответственно.

Двигатель очень надежный благодаря использованию более совершенных комплектующих.



Двигатель Cummins 2.8 «Газель»

Двигатель Cummins 2.8 устанавливается на машины ГАЗ «Газель» и ГАЗ «Некст», а также ГАЗ «Бизнес». Это 4-цилиндровый мотор с мощностью 88,3 кВт и объемом 2,781 л. Работает на дизельном топливе. Блок цилиндра сделан из серого чугуна с фрезерованным гильзами цилиндров. Коленчатый вал также из серого чугуна, хорошо отбалансирован.

Мы рассмотрели основные типы двигателей для «Газелей» и их наиболее востребованные модификации. Надеемся, что данная статья была вам полезна!



mostat-gruzovik.ru

Двигатель УМЗ 100 карбюратор: особенности, характеристики, ремонт

Двигатель УМЗ 100 карбюратор — это силовой агрегат, выпускаемый Ульяновским моторным заводом. По сути, мотор УАЗ 100 и УМЗ 421 — это одно, и тоже. «Соткой» его назвали потому, что у него диаметр цилиндра составляет 100 мм. Он пришёл на смену устаревшего ЗМЗ 402, который на время разработки устанавливался на автомобили УАЗ.

Основное назначение моторов было установка на УАЗы, которые были достаточно популярными для военного назначения. Но, мотор получил достаточно широкое распространение среди моделей, таких как УАЗ, Газель, и другие.

Технические характеристики

Технические характеристики, которые получила «сотка» (двигатель УАЗ 100) — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 100 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал. Итак, рассмотрим, основные технические характеристики силового агрегата:

Наименование Описание характеристики
Модель УМЗ 421 («Сотка»)
Тип Карбюратор
Количество цилиндров 4
Количество клапанов 8
Объем 2,9 литра (2890 см куб)
Диаметр цилиндра 100 мм
Мощность 98 л.с. в карбюраторной версии
Эконормы От Евро-0
Расход 11 литров на 100 км пробега
Количество масла в ДВС 5,8 литра
Ресурс 250+ тыс.  км
Масла, которые льются 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Как видно, мотор обладает достаточно высокими техническими характеристиками, что позволяет применять его на разных видах автомобилей от Волги до военной техники.

Применяемость

Как видно с технических характеристик, двигатель УАЗ 100 карбюратор нашёл широкое применение среди целого модельного ряда разных автомобильных производителей. Так, Заволжский моторный завод выпускал партию транспортных средств Волга с силовым агрегатом, выпущенных Ульяновским концерном. Также УМЗ 421 ставились на Газель.

Военная техника и боевые машины не остались без внимания, так Ульяновский мотор устанавливался на УАЗ 421 и УАЗ 469, которые заказывало министерство обороны для командного состава.

Обслуживание

Обслуживание «сотки» силового агрегата на УАЗ проводится достаточно просто. Так, для первого было рассчитано, что необходима тяговая и проходная сила, а вот для второго — перевозочная нагрузка.

Итак, распишем, как проходит сервисное техническое обслуживание для автомобилей УАЗ с 100 мотором:

ТО — 1: предусматривает замену масла и масляного фильтра. Также, если техническое обслуживание проводится своими руками, то обязательно требуется регулировка клапанного механизма. На автосервисах, не всегда проводят эту процедуру, но она предусмотрена технологическими картами. ТО проводится спустя 2500 км пробега, будь то новый автомобиль или после капитального ремонта.

ТО-2: Проводится спустя 10-11 тыс. км. Включает в себя замену фильтрующего элемента масла, смазочной жидкости и топливного фильтра.

ТО-3: проводится после 20 000 пройденных километров. Данное техническое обслуживание включает в себя следующие операции: замена масла и масляного фильтра, регулировку клапанов, смену воздушного и топливного фильтра, замену прокладки клапанной крышки и поточный ремонт.

ТО-4: 30000 км пробега. При этом ТО проводятся смена масла и фильтра, проверка цепи ГРМ и при необходимости его замена, а также смена охлаждающей жидкости.

Последующие техническое обслуживание двигателя проводится согласно технологической карты: замена масла и фильтра — обязательно, все остальное по необходимости. Стоит понимать, что замена воздушного фильтра проводится каждые 20000 км пробега, а комплекта газораспределительного механизма — 45-50 тыс. км.

Если рассматривать УАЗ с мотором «сотка», то здесь карта обслуживания немного отличается.

Рассмотрим, как проводит техническое обслуживание силовых агрегатов установленных на автомобили ГАЗ:

ТО — 1: предусматривает замену масла и масляного фильтра. ТО проводится до 1500 км пробега, будь то новый автомобиль или после капитального ремонта.

ТО-2: Техническое обслуживание № 2 делают через 10-12 тыс. км. Включает в себя замену фильтрующего элемента масла, смазочной жидкости и топливного фильтра.

ТО-3: проводится после 20 000 пройденных километров. Итак, что же необходимо сделать при проведении работ: замена масла и масляного фильтра, регулировку клапанов, смену воздушного и топливного фильтра, замену прокладки клапанной крышки и поточный ремонт.

ТО-4: Спустя 35000 км пробега. При этом техническом обслуживании проводятся смена масла и фильтра, проверка цепи ГРМ и при необходимости его замена, а также смена охлаждающей жидкости.

Как и для УАЗ дальнейшие техническое обслуживание двигателя проводится согласно технологической карты: замена масла и фильтра — обязательно, все остальное по необходимости. Стоит понимать, что замена воздушного фильтра проводится каждые 20000 км пробега, а комплекта газораспределительного механизма — 45-50 тыс. км.

Ремонт

Ремонт двигателя УМЗ 100 карбюратор проводится по аналогии с ЗМЗ 402, так как конструктивно силовые агрегаты очень похожи. Большинство автолюбителей проводят их своими руками, и то только карбюраторной версии. Что же касается инжектора, то восстановление силового агрегата лучше всего доверить профессионалам, поскольку наличие сложной электроники, не всегда делает возможным отремонтировать мотор.

Ремонт двигателя УМЗ 100 с карбюратором проводится достаточно просто. Сначала силовой агрегат разбирается и проводится диагностика неполадок. После этого необходимо сделать все необходимые замеры, такие как коленчатый вал и блок цилиндров.

Следующим этапом становиться расточка. Цилиндры и поршневая группа имеет такие ремонтные размеры: 100.5 мм, 101.0 мм, 101,5 мм. Последующая расточка не имеет смысла, и как показывает практика, блок поддаётся гильзовке. То есть в него устанавливаются гильзы стандартного размера, которые при следующем капитальном ремонте можно расточить.

Что касается коленчатого вала, то существует типовая схема ремонтной размерности. Так, можно сделать проточку коленчатого вала по таким размерам: 0.05 мм, 0.25 мм, 0.5 мм, 1.0 мм, 1.25 мм, 1.5 мм. Но, никто уже не решается делать последние два ремонтных размера, поскольку коленвал становиться тонким и при большой нагрузке, на которую рассчитан силовой агрегат, его, разорвёт пополам, что нанесёт ещё больший ущерб двигателю.

Головка блока, как показывает практика, перебирается полностью. Выпускные клапана прогорают так, что даже не подлежат восстановлению на пескоструйном аппарате. Направляющие втулки имеют большую выработку и либо их менять, или же проводить гильзовку за технологией K-line.

Вывод

Двигатель УАЗ 100 — это один из самых надёжных и современных силовых агрегатов, который выпускает Ульяновский моторный завод. Так, силовой агрегат получил широкое распространение, и его устанавливают на автомобили таких производителей, как УАЗ, Газель, Волга, а также на военную технику.

Обслуживание и ремонт данного агрегата достаточно простое и не требует особых знаний и усилий. Так, даже неопытный автолюбитель способен заменить масло, масляный фильтр и воздушный фильтрующий элемент. Что же касается комплекта ГРМ, то для его замены потребуются некоторые конструктивные знания и умения.

avtodvigateli. com

моторы для сравнения характеристик и веса — ГАЗ Газель, 4.3 л., 2016 года на DRIVE2

///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ ЗМЗ 402 Волга, ГАЗель
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,445
Диаметр цилиндра, мм 92,0
Ход поршня, мм 92,0
Степень сжатия 6,7 (8,2)
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала 66,2 кВт — (90 л.с.) / 4800 об/мин
(73,5 кВт — (100 л.с.) / 4800 об/мин)
Максимальный крутящий момент / при частоте вращения коленчатого вала 172 Н•м / 2500 об/мин
(182 Н•м / 2500 об/мин)
Система питания Карбюратор К-151, К-126
Рекомендованное минимальное октановое число бензина 76 (92)
Экологические нормы Евро 0
Вес, кг 180
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ ЗМЗ-511/513 ГАЗ-53, 3307, ГАЗ-66
Параметр Значение
Конфигурация V
Число цилиндров 8
Объем, л 4,254
Диаметр цилиндра, мм 92
Ход поршня, мм 80
Степень сжатия 7,6
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Номинальная мощность двигателя / при частоте вращения коленчатого вала 92 кВт — (125 л. с.) / 3400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 294 Н•м / 2000-2500 об/мин
Система питания Карбюратор К135
Рекомендованное минимальное октановое число бензина 76 — 80
Экологические нормы Евро 0
Вес, кг 262
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Cummins ISF 2.8 Газель Некст, Бизнес
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,781
Диаметр цилиндра, мм 94
Ход поршня, мм 100
Степень сжатия 16,5
Число клапанов на цилиндр 4 (2-впуск; 2-выпуск)
Газораспределительный механизм SOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 88,3 кВт — (120 л.с.) / 3200 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 297 Н•м / 1600-2700 об/мин
Система питания с непосредственным впрыском, турбонаддувом и охлаждением надувочного воздуха
Ресурс до 500 000 км
Экологические нормы Евро 3, Евро 4
Вес, кг 250
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ УМЗ-4216 2. 9 Газель Бизнес, Некст
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,890
Диаметр цилиндра, мм 100
Ход поршня, мм 92
Степень сжатия 8,8
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала 78,5 кВт — (106,8 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 220,7 Н•м / 2200 об/мин
Система питания распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 3
Вес, кг 172
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ ЗМЗ-406 2.3 16V Волга, Газель, Соболь
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,280
Диаметр цилиндра, мм 92
Ход поршня, мм 86
Степень сжатия 9,3
Число клапанов на цилиндр 4 (2-впуск; 2-выпуск)
Газораспределительный механизм DOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 106,6 кВт — (145 л. с.) / 5200 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 200.9 Н•м / 4500 об/мин
Система питания распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 0
Вес, кг 192
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯЗМЗ-405 2.5 16v Газель, Соболь
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,464
Диаметр цилиндра, мм 95,5
Ход поршня, мм 86
Степень сжатия 9,4
Число клапанов на цилиндр 4 (2-впуск; 2-выпуск)
Газораспределительный механизм DOHC
Номинальная мощность двигателя / при частоте вращения коленчатого вала 103,1 кВт — (140,5 л.с.) / 5000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 214 Н•м / 4000 об/мин
Система питания распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 3
Вес, кг 184
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ

<img src=

змз 511

умз 4216

крайслер

змз 405

змз 402 <img src=

">
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ УМЗ ЕВО ТЕЧ
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,690
Диаметр цилиндра, мм 96,5
Ход поршня, мм 92
Степень сжатия 10
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм OHV
Порядок работы цилиндров 1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала 78,5 кВт — (106,8 л. с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 220,5 Н•м / 2350 об/мин
Система питания распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина 95
Экологические нормы Евро 4
Вес, кг 167…177
///////////////////////////////ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ Chrysler 2.4 DOHC EDZ Волга 31105 / 3102, Соболь, Газель
Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 2,429
Диаметр цилиндра, мм 87,5
Ход поршня, мм 101,0
Степень сжатия 9,5
Число клапанов на цилиндр 4 (21-впуск; 2-выпуск)
Газораспределительный механизм DOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 100,7 кВт — (137 л.с.) / 5200 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 210 Н•м / 4000 об/мин
Система питания Распределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 3
Вес, кг 179

www. drive2.ru

Двигатели Газель | Все двигатели ЗМЗ, УМЗ, Камминс, ремонт

ГАЗ Газель — сверхпопулярное семейство малотоннажных автомобилей, которое выпускается с 1994 года. В течение столь длительного срока производства, автомобиль подвергался модернизации, и в 2003 году был проведен внешний рестайлинг, а в 2010 году произошло более серьезное и глубокое обновление. Автомобиль обновился как внешне, так и внутренне, а возле надписи «Газель» появилась приставка «Бизнес». Семейство Газель-Бизнес выпускается и сегодня, параллельно с преемником Газель-Next. На базе Газели выпускается короткобазный ГАЗ Соболь.

В движение Газель приводится бензиновыми двигателями ЗМЗ 402, ЗМЗ 406, ЗМЗ 405, УМЗ 4216 и Chrysler 2.4 а также дизелями Cummins ISF, ГАЗ 5602.

Какой двигатель на Газели лучше, надежней и ресурсней, какое масло лить, характеристики этих моторов, неисправности, устройство, тюнинг и прочее, вы узнаете, просто выбрав интересующую модель ниже.

ГАЗ 3302 Газель. Бортовая (1994 — н.в.):
ГАЗ 3302 (двигатель ЗМЗ-402) (90 л.с.) — 2.45 л.
ГАЗ 3302 (двигатель ЗМЗ-402) (100 л.с.) — 2.45 л.
ГАЗ 3302 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 3302 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.
ГАЗ 3302 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 3302 (двигатель Chrysler) (137 л.с.) — 2.4 л.
ГАЗ Газель Эконом (99 л.с.) — 2.9 л.
ГАЗ 3302 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.

ГАЗ 3302 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л.

ГАЗ 3302 Газель-Бизнес (120 л.с.) — 2.8 л. TD

ГАЗ 33023 Газель-Фермер (1995 — н.в.):
ГАЗ 33023 (двигатель ЗМЗ-402) (100 л.с.) — 2.45 л.
ГАЗ 33023 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 33023 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.
ГАЗ 33023 (двигатель УМЗ-4216) (107 л. с.) — 2.9 л.
ГАЗ 33023 (двигатель Chrysler) (137 л.с.) — 2.4 л.
ГАЗ 33023 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 33023 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л

ГАЗ 33023 Газель-Бизнес (120 л.с.) — 2.8 л. TD

ГАЗ 2705 Газель. Фургон (1995 — н.в.):
ГАЗ 2705 (двигатель ЗМЗ-402) (100 л.с.) — 2.45 л.
ГАЗ 2705 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.

ГАЗ 2705 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.

ГАЗ 2705 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 2705 (двигатель Chrysler) (137 л.с.) — 2.4 л.
ГАЗ 2705 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 2705 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л

ГАЗ 2705 Газель-Бизнес (120 л.с.) — 2.8 л. TD

ГАЗ 3221 Газель. Микроавтобус (1996 — н.в.):
ГАЗ 3221 (двигатель ЗМЗ-402) (100 л. с.) — 2.45 л.
ГАЗ 3221 (двигатель ЗМЗ-406) (145 л.с.) — 2.3 л.
ГАЗ 3221 (двигатель ЗМЗ-405) (133 л.с.) — 2.45 л.

ГАЗ 3221 (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.
ГАЗ 3221 (двигатель Chrysler) (137 л.с.) — 2.4 л.
ГАЗ 3221 Газель-Бизнес (двигатель УМЗ-4216) (107 л.с.) — 2.9 л.

ГАЗ 3221 (дизельный двигатель ГАЗ-5602) (110 л.с.) — 2.1 л
ГАЗ 3221 Газель-Бизнес (120 л.с.) — 2.8 л. TD



<<НАЗАД

wikimotors.ru

Характеристики, описание и тюнинг двигателя ЗМЗ-402. — ГАЗ 24, 2.4 л., 1989 года на DRIVE2

Рис. Двигатель ЗМЗ-402

1 — выпускные трубопроводы; 2 — впускной трубопровод; 3 — карбюратор; 4 — пробка маслоналивного патрубка; 5 – генератор

Характеристики двигателя ЗМЗ-402

Производство : ЗМЗ.
Марка двигателя: ЗМЗ-402.
Годы выпуска: 1981-2006.
Материал блока цилиндров: алюминий.
Система питания: карбюратор.
Тип: рядный.
Количество цилиндров: 4.
Клапанов на цилиндр: 2.
Ход поршня, мм: 92.
Диаметр цилиндра, мм: 92.
Степень сжатия:
— 8.2;
— 6.7*.
Объем двигателя, куб.см: 2445.
Мощность двигателя, л.с./об.мин :
— 100/4500;
— 90/4500*.
Крутящий момент, Нм/об.мин:
— 182/2500;
— 172/2500*.
Топливо:
— 92;
— 76*.
Экологические нормы: —
Вес двигателя, кг:
— 181;
— 184**.
Расход топлива, л/100 км:
— город: 13.5;
— трасса: —;
— смешан: —.
Расход масла, гр./1000 км: до 100.
Масло в двигатель :
— 5W-30;
— 5W-40;
— 10W-30;
— 10W-40;
— 15W-40.
Сколько масла в двигателе: 6.
При замене лить, л: 5.8.
Замена масла проводится, км: 10000 (лучше 5000).
Рабочая температура двигателя, град.: ~90.
Ресурс двигателя, тыс. км:
— по данным завода: 200;
— на практике: ~200.
Тюнинг:
— потенциал: ~200
— без потери ресурса: ~120-130.
Двигатель устанавливался:
ГАЗ 2410;
ГАЗ 3102;
ГАЗ 31029;
ГАЗ 3110;
ГАЗ 31105;
ГАЗ Газель;
ГАЗ Соболь.

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Характеристики и оборудование двигателя ЗМЗ-402

Двигатель ЗМЗ-402 (ГАЗ-402)- бензиновый, карбюраторный, 4-цилиндровый с рядным расположением цилиндров и алюминиевым блоком.

Двигатель ЗМЗ-402 широко распространен на автомобилях ГАЗ-3110 Волга, Газель ГАЗ-2705.

Двигатель ГАЗ-402 простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала.

Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Мотор предназначен для установки на грузовые автомобили малой грузоподъемности.

Сцепление: диафрагменное, электрооборудование: номинальное, напряжение 12V

Технические характеристики двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Количество цилиндров — 4

Рабочий объем, л — 2,445

Степень сжатия — 8,2

Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л. с.) — 73,5 (100) 4500

Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин Л Нм (кг/см) — 182,4(18,6) 2400-2600

Минимальный удельный расход топлива, г/кВт (г/лсч) — 292,4 (215)

Диаметр цилиндра и ход поршня, мм — 92x92

Масса, кг — 181

Тип двигателя — Бензиновый карбюраторный

Блок цилиндров и головка блока ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Блок цилиндров двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 отливается из алюминиевого сплава и составляет одно целое с верхней частью картера.

Блок цилиндров имеет открытую вверх полость водяной рубашки, в которую вставляются чугунные гильзы с опорой в дно этой полости.

По контуру верхней плоскости блока цилиндров расположены десять бобышек для крепления головки цилиндров.

Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку цилиндров ЗМЗ-402 (ГАЗ-402) двумя шпильками диаметром 12 мм.

В первой крышке торцы обработаны совместно с блоком для установки шайб упорного подшипника.

Крышки подшипников растачиваются в сборе с блоком, при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера.

К переднему торцу блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка распределительных шестерен с резиновой манжетой для уплотнения носка коленчатого вала.

К заднему торцу блока цилиндров ГАЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления.

Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм.

Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала КПП с коленчатым валом обрабатываются в сборе с блоком и поэтому картеры сцепления не взаимозаменяемы.

Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз, отлитых из специального износостойкого чугуна. Гильза цилиндров вставляется в гнездо блока нижней частью.

В плоскости нижнего стыка гильза ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 уплотнена прокладкой из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров.

Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,02-0,1 мм. При этом медная прокладка должна быть обжата.
Для надежного уплотнения необходимо, чтобы разница выступания гильз над плоскостью блока ЗМЗ-402 на одном двигателе была в пределах 0,055 мм.

Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по глубине проточки под гильзу (от его верхнего торца) на две группы.

Головка блока цилиндров ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 общая для всех цилиндров, отлита из алюминиевого сплава и подвергнута термообработке (закалке и старению).

Седла всех клапанов вставные, изготовлены из жаропрочного чугуна высокой твердости. Направляющие втулки клапанов металлокерамические.

При сборке с головкой седла и втулки клапанов охлаждаются, а головка нагревается. Дополнительно металл головки вокруг седел обжимается с помощью оправки. Фаски в седлах и отверстия во втулках обрабатываются в сборе с головкой.

Головка блока цилиндров ГАЗ-402 крепится к блоку десятью стальными шпильками диаметром 12 мм. Под гайки шпилек поставлены плоские стальные термоупрочненные шайбы.

Между головкой и блоком цилиндров устанавливается прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Правильное положение головки на блоке обеспечивается двумя установочными штифтами — втулками, запрессованными в блок цилиндров (в бобышки шпилек крепления головки).

Головки блока цилиндров двигателей ЗМЗ-402. 10 и ЗМЗ-4021.10 различаются по объему камер сгорания. Увеличение степени сжатия двигателя ГАЗ-402.10 получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (высота головки двигателя ГАЗ-402.10 составляет 94,4 мм, высота головки двигателя ЗМЗ-4021.10 равна 98 мм).

Объем камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя ЗМЗ-402.10 и 94-98 см3 для двигателя ГАЗ-4021.10. Разница между объемами камер сгорания одной головки блока не должна превышать 2 см3.

Корпусные детали двигателя ГАЗ-402 (ЗМЗ-402) автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 — блок и головка цилиндров не требуют обслуживания за исключением очистки от пыли и грязи и подтяжки резьбовых соединений.

Через каждые 20000 км пробега необходимо проводить подтяжку головки блока цилиндров, проверку и регулировку зазоров между клапанами и коромыслами.

Гайки шпилек крепления головки блока цилиндров затягиваются от середины головки к торцам (переднему и заднему) Затяжку и проверку затяжки следует делать на холодном двигателе.

Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения материала головки, блока и шпилек.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем про

www. drive2.ru

Двигатель сотка с оборудованием для Газель 110 л.с. (АИ-92)4215100040230 Dvigatel-gazel

ТРЕХЛИТРОВЫЕ "ВОЛЖСКИЕ МОТОРЫ" - ВЧЕРА, СЕГОДНЯ, ЗАВТРА
Информация о двигателях ОАО "Волжские моторы" (Ульяновский моторный завод) с диаметром поршня 100 мм, появляющаяся в печати, скупа и часто неточна.
Начальник конструкторского бюро завода Р. Гарафутдинов предоставил нам интересующий многих читателей материал.
От величины момента, развиваемого двигателем на низких оборотах, зависит способность автомобиля преодолевать труднопроходимые участки без переключения передач. Крутящий момент, в свою очередь, напрямую зависит от площади поверхности поршня (или от его диаметра). Именно поэтому ульяновские моторы с диаметром цилиндра 100 мм, самым большим на отечественных легковых двигателях, пользуются заслуженным уважением у водителей внедорожников. Работы по созданию таких двигателей были завершены в 1993 году. Тогда же была выпущена опытная партия из сорока штук. В следующем году было начато их серийное производство.
Новый двигатель с рабочим объемом 2,89 литра получил обозначение УМЗ-4218.10 и предназначался для установки на весь модельный ряд автомобилей, выпускаемых Ульяновским автомобильным заводом. Нельзя сказать, что освоение новинки происходило без сложностей. Например, много нареканий вызывало качество изготовления блока цилиндров. Образующиеся в процессе отливки поры часто становились причиной попадания охлаждающей жидкости в масло. Причем дефект мог проявиться и не сразу. Только 60% отливок проходило приемный контроль, но даже такой контроль не всегда давал желаемый результат. Протечка охлаждающей жидкости в масло через поры могла начаться и через 10 000 километров пробега после начала эксплуатации. Не ожидающие подобного подвоха владельцы меняли прокладки головки блока, но замена не помогала. Диагностировать подобную неисправность было сложно. Избавиться от дефекта удалось, когда в технологический процесс была включена пропитка алюминиевых отливок блока цилиндров специальным составом, закрывающим поры. Кстати, такая технологическая операция применяется и при изготовлении других двигателей, например в авиастроении.
Устранив детские болезни "трехлитрового", моторостроители продолжили его усовершенствование. Новая модель получила обозначение УМЗ-421.10 и имела измененный выпускной коллектор, который совместно с приемной трубой глушителя, глушителем и резонатором образовывал настроенную систему выпуска, рассчитанную на автомобили УАЗ. Напомним, что на УАЗах применена нестандартная система отвода выхлопных газов с резонатором, расположенным после глушителя. Возможно, увеличенный объем полости выпускного коллектора отчасти был предназначен для выполнения роли резонатора. Нововведение позволило достичь дополнительного увеличения крутящего момента на низких оборотах, что очень важно на бездорожье. Дальнейшее увеличение мощности было достигнуто повышением степени сжатия. Модернизированный мотор с увеличенной степенью сжатия получил обозначение УМЗ-421.10-30. Кстати, УМЗ-4218. 10 и УМЗ-421.10 различаются только формой выпускного коллектора. Поэтому установкой нового коллектора и новых приемных труб глушителя можно произвести модернизацию имеющегося у вас автомобиля с двигателем УМЗ-4218.10.
Высокий крутящий момент мотора со стомиллиметровыми поршнями (первое время их называли "зиловскими") вызвал интерес и у автомобилестроителей других городов. В частности, этот мотор стал устанавливаться и на "Газели". Более низкое по сравнению с УАЗом расположение радиатора на этом автомобиле требовало смещения вентилятора. Для этого мотор был оборудован дополнительным приводом, использующим отдельный ремень. Кроме того, были изменены система отвода картерных газов и система питания, введены некоторые другие изменения. Адаптированный для "Газели" двигатель получил обозначение УМЗ-4215.10-30 и был рассчитан на бензин АИ-92. Покупая "Газель" с двигателем УМЗ, многие будущие владельцы рассчитывают на эксплуатацию машины на бензине А-76. Как видим, в случае с УМЗ-4215. 10-30 они ошибаются. Для работы на бензине А-76 создана модификация этого двигателя, которая получила обозначение УМЗ-4215.10-10.
Производственные программы практически всех автозаводов включают в себя инжекторные двигатели. ОАО "Волжские моторы" не исключение. Очередная модель завода - УМЗ-4213.10 имеет систему распределенного впрыска с комплектующими отечественного производства, аналогичную применяемой в двигателе ЗМЗ-406.10, и рассчитана на установку на автомобили УАЗ. Мотор имеет нижнее расположение распредвала со штанговым приводом, как и на карбюраторных моделях. Отличается и сам распредвал - он изготовлен не из стали, как на карбюраторном моторе, а из чугуна. Чтобы избежать эффекта зависания клапанов, увеличение максимальных оборотов двигателя до 4500 об/мин потребовало увеличения жесткости клапанных пружин вдвое. Для установки на автомобили "Газель" выпускается аналогичный двигатель УМЗ-4216.10, основное отличие которого - измененный привод вентилятора. Предвидя интерес читателей к возможности модернизации более старых моделей трехлитровых двигателей, главному конструктору ОАО "Волжские моторы" Е. Березину был задан этот вопрос. Ответ - утвердительный. Установкой системы впрыска, системы впуска и головки блока цилиндров от двигателя УМЗ-4213.10 можно переоборудовать карбюраторный мотор в инжекторный. Замены распредвала и клапанных пружин можно и не производить. Однако данная рекомендация касается лишь технической стороны вопроса. Возможно, такое переоборудование должно быть одобрено ГИБДД.
Дальнейшее усовершенствование трехлитровых двигателей привело к созданию модели УМЗ-249.10. Можно сказать, что этот мотор является родоначальником нового семейства высокооборотных двигателей. Максимальный крутящий момент он развивает в диапазоне частот вращения коленвала 3200-3500 об/мин против 2200-2500 об/мин у УМЗ-4218.10. Однако, несмотря на сравнительно высокие обороты, соответствующие максимальному моменту, это мотор уже при 1000 об/мин создает момент в 17 кгсм, что очень хорошо для внедорожника. Система газораспределения с нижним распределительным валом и штанговым приводом в этом высокооборотном моторе не применяется. Распредвал переместился в головку цилиндров, а зазоры между кулачком распредвала и коромыслом регулируются с помощью гидрокомпенсаторов. Применение их вызвано прежде всего требованием оптимизации работы системы впрыска топлива и влечет за собой увеличение надежности работы двигателя и уменьшение расхода топлива. Система впрыска аналогична применяемой на УМЗ-4213.10.
Поспешим разочаровать желающих произвести коренную модернизацию двигателя УМЗ-421.10 и его модификаций с переоборудованием его в УМЗ-249.10 - это невозможно.
Описываемый двигатель предназначен для установки на серийно выпускаемые и перспективные автомобили УАЗ. Разработана модификация для установки на автомобили "Газель".
Таков перечень выпускаемых ОАО "Волжские моторы" трехлитровых двигателей. Конструкция их постоянно совершенствуется, кроме того, ведутся работы над созданием новых моделей, в частности двигателя с наддувом.
Модели двигателей
4218.10
421.10
421.10-30
4215.10-30
4215.10-10
4213
Тип
К а р б ю р а т о р н ы й
Инжекторн.
Число цилиндров
4
Порядок работы цил-ов
1-2-4-3
Диаметр цилиндра, мм
100
Ход поршня, мм
92
Рабочий объем, л
2,89
Степень сжатия
7,0
7,0
8,2
8,2
7,0
8,2
Номинальная мощность
(нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 4000 об/мин, кВт (л. c.)
61,8(84)
66,9 (91)
72,1 (98)
70,5(96)
65,5 (89)
75 (102)
Максимальный крутящий Момент
(нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 2200-2500 об/мин, Н*м (кгс*м)
189(19,3)
199 (20,3)
209 (21,3)
206 (21)
196 (20)
211 (21,5)
Топливо (бензин)
А-76
А-76
АИ-92
АИ-92
А-76
АИ-92
Свечи зажигания
А-11
А-11
А-17В
А-17В
А-11
А-17В

ДВИГАТЕЛЬ

Конструкция и обслуживание двигателя 421. 10 (рис.1) и его модификаций аналогичны двигателю 4178, за исключением данных, приведенных ниже.


Рис. 1. Продольный разрез двигателя.

Блок цилиндров

Блок цилиндров двигателя из алюминиевого сплава с залитыми тонкостенными гильзами из специального износостойкого чугуна (ИЧГ-ЗЗМ).

Головка блока цилиндров

Прокладка головки блока цилиндров несимметричная.

Кривошипно-шатунный механизм

Поршни двигателя имеют камеру сгорания в днище.
Поршневые пальцы - с увеличенной толщиной стенки.
Шатуны - увеличенной длины.
Поршневые кольца устанавливают по три на каждом поршне: два компрессионных и одно маслосъемное.
Компрессионные кольца отлиты из специального чугуна.
Наружная поверхность верхнего компрессионного кольца покрыта пористым хромом, а поверхность второго компрессионного кольца покрыта оловом, либо имеет фосфатное покрытие темного цвета.
Второе кольцо скребкового типа, на нижней торцевой поверхности имеет кольцевую проточку, которая вместе с конусной наружной поверхностью образует острую нижнюю кромку ("скребок").
На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены проточки, за счет которых кольца при движении поршня вниз несколько вывертываются, что способствует лучшему удалению излишнего масла с поверхности гильз ("скребковый эффект").

Двигатель может комплектоваться двумя вариантами исполнения компрессионных колец.
Один вариант верхнего компрессионного кольца имеет бочкообразный профиль наружной поверхности.
При этом, проточка на внутренней цилиндрической поверхности кольца отсутствует, а положение при установке верхнего кольца в канавку поршня безразлично.

Вариант нижнего компрессионного кольца также может не иметь проточки на внутренней цилиндрической поверхности. однако его установка в канавку на поршне должна быть выполнена острой кромкой - "скребком" вниз.
Маслосъемное кольцо составное, по конструкции аналогично кольцу двигателя 4178.

Установка колец на поршне показана на рис. 2.

Рис. 2. Установка колец на поршне: 1 -верхнее компрессионное кольцо с проточкой на внутренней цилиндрической поверхности; 1а -верхнее компрессионное кольцо с бочкообразным профилем наружной поверхности; 2 -нижнее компрессионное кольцо со "скребком" и проточкой на внутренней цилиндрической поверхности; 2а -нижнее компрессионное кольцо без проточки на внутренней цилиндрической поверхности; 3 -маслосъемное кольцо

Система питания.

Карбюратор К151Е двухкамерный, с падающим потоком и балансированной поплавковой камерой.
Конструкция карбюратора К151Е полностью повторяет конструкцию карбюратора К 151 В, описанного в руководстве по эксплуатации автомобиля, за исключением некоторых дозирующих элементов.

satu.kz

Почему бы и … ДА! V8 ЗМЗ-511 в Газель — ГАЗ Газель, 2.5 л., 2004 года на DRIVE2

Привет!

Ни для кого не секрет, что газели никогда не славились особой прытью. Ибо только сейчас, в последние годы на них начали устанавливать более или менее пригодные для грузовика моторы.
В моем же конкретном случае под капотом Газели ЗМЗ 405… Мотор в целом не плохой, но для грузовика совершенно не подходящий, тк максимальный крутящий момент он выдает (по справочным данным) на 4200 об/мин. то есть чтобы этот мотор начал везти — его надо крутить… Как следствие расход бензина + — 20 литров на сотню…
В общем, по отработанной схеме, взял листок бумаги и начал накидывать/считать варианты:
1. ЗМЗ 405/409 (турбо/компрессор). (100тр +) Если включить здравый смысл и посмотреть на складывающиеся в мире автомобилестроения тенденции, можно заметить что ведущие производители снижают объем двигателя компенсируя это установкой различного рода нагнетателей. А мы как раз уже имеем вполне небольшой объем! Тема! Интересно. Большое преимущество в том что можно реализовать эту идею поэтапно тем самым растянуть бюджет на большее время. Но… не зашел мне этот вариант…
2. УМЗ 4216. (+ — 80тр) Исходя из тех же справочных данных мотор вроде больше подходит для газели, неплохой крутящий момент уже на 2200 об. Но, за те деньги что просят за эти моторы как то становится не интересно…
3. Моторы иностранного производства. (+ — 150тр) 100% выигрышный вариант! В частности 5VZ, 1UZ и им подобные. Одни преимущества! Поставил и забыл! Но я был бы не я если бы пошел заведомо правильным путем…
4. ЗМЗ 511/523. (+ — 60тр) Шта?!

ЗМЗ 511. Классическая OHV конструкция. 4.3 литра. 294 ньютона при 2000 оборотов. Полностью алюминиевый (ну кроме гильз конечно). Вес 262 кг.
Многие скажут: "Да ты гонишь!.."
И вот тут давайте по подробнее!
Почему нет?
"Да он же жрет!.." Да жрет… на газоне! При том что газон пустой весит 3200кг… Сдается мне что по сравнению с 405-м расход изменится не значительно.
"Да он же тяжеленный!" На 40 кг тяжелее чем 3UZ. При этом в этом моторе есть "запасы" откуда можно прилично скинуть.
"Да он не влезет!" … я тя умоляю! Большое преимущество в том что кпп, кардан, радиатор остаются родные.
"Да он твою коробку разорвет!" Скорее все так и будет… Все равно хочу автомат…
"Да он же вы.бет тебе голову" 405-й не вы…бал и этот не осилит!)) Ну не интересно мне когда "поставил и забыл"!

В общем я решил!

Полный размер

Да эти моторы не лишены недостатков, волговоды в курсе, но наверное этим он меня и подкупил. Мне очень нравится ковыряться в технике и пытаться делать ее хоть чуточку, хоть и с вмешательством в конструкцию ТС, но лучше!

Даже нашел в интернете пару видео, нашлись уже "умельцы" кт проделали подобное, но внятной информации (расход, динамика) конечно же нет…

Исполнение у гражданина просто адовое!

Он же…

А тут ребята !300! сил сняли… Скорее всего это дикий красный спортивный паук накинул…)))

Такие дела!
Ждите новостей!
Желаю всем хорошего запаса под педалью!
Пока!

www.drive2.ru

технические характеристики двигателя, вес и объем

Автор Алексей Белокуров На чтение 8 мин. Просмотров 504 Опубликовано

Двигатель модели ЗМЗ 402 изготавливался для эксплуатации на легковых транспортных средствах типа «Волга». Силовой аппарат ЗМЗ серии 402 – это модифицированная модель двигателя ГАЗ 24 Д. Изменены были все основные узлы и элементы мотора.

Давайте посмотрим на его параметры.

Технические характеристики 402 двигателя

Технические характеристики двигателя модели ЗМЗ 402 указаны ниже в таблице.

Параметр Значение
Питание От карбюратора
Объем двигателя 2,5 л
Вес двигателя 181 кг, некоторые модели весили 184 кг
Мощность 100 и 90 лошадиных сил, зависит от модели серии
Расход топлива на 100 км 13,5 литров при движении только городу
Объем масла 6 литров, но при замене заливается 5,8 л
Количество цилиндров 4
Количество клапанов 2
Крутящий момент Нм 182/2500 мин/об
Сжатие 8,2
Диаметр цилиндров и ход поршня  92 мм (квадрат)
Жизненный ресурс двигателя в тыс.км 200 тыс км по данным завода

Внимание! Существуют различные модели двигателей ЗМЗ 402. Поэтому парметры могут быть различны. Но все они карбюраторные, в этой модификации не использовались инжекторные силовые агрегаты. В качестве топлива используется бензин.

Многие новички автолюбители интересуются, сколько масла жрет этот движок. Опытные механики отвечают, что на 1000 километров до 100 грамм. Также опытные автовладельцы советуют менять смазывающее средство не через 10 000 километров, как написано в инструкции, а через пять тысяч. Это относится к старым движкам, которые уже изрядно износились.

Все двигателя являются атмосферными. Турбированных моторов не выпускалось заводом. Хотя многие автолюбители пытаются тюнинговать этот двигатель. Выпускались моторы с 1980 ода по 2006. Затем их выпуск был приостановлен.

Модификации мотора

402-ой движок имеет несколько модификаций. Отличаются они от базовой версии установкой других, более улучшенных карбюраторов, новой системой зажигания. Давайте посмотрим на эти ДВС:

  • двигатель модификации 402.1;
  • ЗМЗ 402.2;
  • ЗМЗ 402.

Отличаются по степени сжатия: 6,7 у первых версий и 8,2 – у последних. Вес движков ЗМЗ 402, которые устанавливались на Газель чуть больше обычной версии на 3 килограмма и равен 184 кг.

ЗМЗ 402.1 эксплуатируется на транспортных средства Волга. Работает на 92 бензине. Экокласс таких моторов не выше 0.

Двигатели ЗМЗ 4021.10 – это первые версии моторов. Они создавались под топливо с 76 октановым числом. Степень сжатия также здесь была сниженной – 6,7. Использовались на ранних версиях «Волга».

На силовые аппараты ЗМЗ 4022.10 устанавливались форкамерно-факельное зажигание. Такой вид движков был отличен тем, что изменили расположение распредвала, головку блока цилиндров, карбюратор новой версии. Конструкция мотора стала более сложной. Однако в девяносто втором году выпуск таких движков прекратили. Больше не ставили форкамерное зажигание на модели мотора ЗМЗ 402.

Силовые аппараты серии 402.5 и 402.6 эксплуатировались преимущественно на Газели и ничем не различались от первых движков.

Внимание! 402.2 движки по конструкции были «слизаны» с двигателей машин Хонда. Экспериментальные движки должны были стать более экономичными. Однако улучшения не дали результатов. Поэтому эксперимент прекратили.

Список моделей авто на которых устанавливался мотор ЗМЗ 402

Двигатель ЗМЗ 402 можно найти на автомашинах:

  • Газель;
  • Соболь;
  • УАЗ буханка;
  • Волга.

За исключением экспериментальной версии конструкция силового аппарата серии ЗМЗ 402 считается простой и неприхотливой. Их можно ремонтировать в гаражных условиях, легко заводятся при сильных морозах. Но не любят перегрева.

Рассмотрим устройство двигателя ЗМЗ 402.

Устройство 402 двигателя

Четыреста второй аппарат – это рядный, карбюраторный движок. Блок цилиндров его отлит из чугуна, а головка блока создана из алюминиевого сплава. Гильзы также вылиты из чугуна. Они не влиты в блок, как делают это сейчас на современных моторах, а являются съемными.

Однако крышки коренных подшипников и поддон соединены вместе с блоком и не являются заменяемыми. Коленвал мотора отлит из чугуна. Опор у этого устройства – пять. Элемент динамично сбалансирован с маховиком и ведущим диском сцепления.

Давайте теперь глянем на схему устройства двигателя на картинке в следующем блоке.

Схема двигатель ЗМЗ 402

На картинке ниже дана схема движка ЗМЗ 402. Охлаждающая система у мотора закрытая. Заливается охлаждающая жидкость. Перед радиатором устанавливается вентилятор, потому что двигатель не любит перегревов.

Распределительный вал имеет пять опорных шеек. на него устанавливается приводная шестерня датчика распределителя зажигания и масляной помпы. Приводится в действие распредвал путем полиамидной шестерни. Она соединена своими шестеренками со звездой коленвала.

Кулачки распределительного вала удараются толкатели, которые в свою очередь приводят в действие клапаны через коромысло.

Смазка у движка ЗМЗ 402 является комбинированной. Охлаждается смазочное вещество с помощью масляного радиатора. Посредством крана можно регулировать подачу смазки в радиатор.

Также имеется регулятор подогрева. Он поделен на два деления: зима и лето. Впускную трубу подогревают отработанные газы.

Головка блока ЗМЗ 402

Головка блока цилиндров мотора ЗМЗ 402 отлита из алюминия. В ней монтируются свечи зажигания, клапаны с пружинами и форсунки. Дополнительно ГБЦ уплотнена резиновой прокладкой.

Как видно схема простая у мотора. Но она имеет проблемы и недостатки, полученные еще на заводе.

Многие автолюбители пытаются тюнинговать движок ЗМЗ 402. Для этого устанавливают турбокомпрессор. Покупают компрессор, который ставят в карбюратор. А выхлоп заменяют на прямоточный. Однако эффекта не будет, если сам карбюратор не заменить на инжектор. Поменять распредвал, а коленчатый вал установить кованый.

Для установки турбины покупают турбокит. Опытные механики порой собирают турбину сами. Но для этого нужны руки и мозги. Изготавливают коллектор под турбину, пайпинг, покупают специальные форсунки СС, новые распределительные и коленчатые валы.

Если все это у вас есть и бесплатно, то можете делать движок турбированным. Однако, если нет, то установка турбины обойдется в две цены автомобиля. Поэтому порой опытные механики советуют начинающим автолюбителям просто свапнуть мотор ЗМЗ на 1 JZ GE.

Основные проблемы 402 двигателя

Автовладелец сталкивается со множеством проблем при эксплуатации мотора 402. Хоть и не прихотлив 402 двигатель при недостатке внимания к нему, несвоевременной замене масла и фильтрующих элементов, вы получите перегревающийся силовой аппарат, который в последствии выйдет из строя.

Внимание! Капитальный ремонт двигателю делают после пробега в 150 тысяч километров. Более длительная работа зависит от качества горюче-смазочных материалов и ухода автовладельца за движком.

Главными проблемами движка ЗМЗ 402 являются:

  • утечка смазочного материала. Пропитанная графитом веревка, которая представляет собой сальник коленвала сзади, при развитии 2500 оборотов дает течь. Случается подобное через 50 000 километров, когда ресурс веревки исчерпается. Поэтому необходимо будет заменить ее;
  • центральная часть головки блока цилиндров подвержена различным искривлениям из-за сильного прогрева мотора. Поэтому важно подкручивать болты и менять прокладку ГБЦ вовремя, чтобы не допустить течи масла через прокладку или выхода из строя головки;
  • дерганья и вибрация мотора при работе на холостых ходах и в обычном режиме. Такое случается из-за неточности проработки деталей на производстве. Коллектор впуска и карбюратор сделаны с небольшими погрешностями в размерах, поэтому они трясутся во время работы, создавая вибрации. Многие автовладельцы переделывают ЗМЗ 402 на инжекторный. Но для подобных экспериментов нужны знания и умение разобраться в конструкции движка;
  •  появление стуков во время работы движка. Свойственно тем моторам, на которых не проводилась регулировка клапанов. Поэтому каждые 15 тысяч километров проводится регулировка тепловых зазоров клапанов. Некоторые опытные механики устанавливают на 402 гидрокомпенсаторы, чтобы водителям не мучится с регулировкой. Иногда проблема заключается не в регулировке. Выходят из строя вкладыши шатунов и распределительный вал;
  • вибрация двигателя. Износ подушек всегда заявляет о себе вибрацией мотора во время движения автомашины, на холостом ходу. Если подушки изнашиваются очень сильно, то вибрация чувствуется в салоне машины. Чем скорее будут заменены подушки, тем лучше. Так как вибрация расшатывает болты и другие детали, что сказывается на жизненном ресурсе самого автомобиля;
  • перегрев двигателя 402. Это частая проблема у движков этой серии. В первую очередь смотря на термостат. Если он показывает нормальную температуру и в рабочем состоянии, то обращаются к помпе прокачки смазывающего средства. Если она в порядке, то возможно проблемы кроются в завоздушенности контура охлаждения. Требуется проверить его и залить новую охлаждающую жидкость.

Отличается этот двигатель и другими недостатками. Такими как плохая фиксация гильз. Быстро выходят из строя приводы клапанов штангового типа. Клапаны могут сами по себе залипать. Это производственная болезнь движка.

В силовые агрегаты серии ЗМЗ 402 заливают только минеральное масло. Использовать синтетические и полусинтетические масла нельзя, потому что они разъедают сальник коленвала. Это приводит к быстрой утечке смазывающего средства.

Многие опытные механики советуют не капиталить движок после пробега в 200000 километров. Так как мотор сам себя выработал, а сам ремонт приведет только к растрате денег. Поэтому лучшим выходом будет замена на такой только с меньшим пробегом или свап на другой движок.

Избежать слишком быстрого капитального ремонта ЗМЗ 402 или появления в сервис-центре помогут ежегодное техническое обслуживание данных моторов. Своевременная замена смазывающего средства, фильтров как воздушных, топливных, так и масляных.

Заключение

Двигатели серии ЗМЗ 402 – это рабочие лошадки. Несмотря на выявленные недостатки они способны проработать долгое время только при должном уходе. Последние модели моторов серии 402 стали более мощными, добавили новую регулировку поджига топливной смеси. А на смену 402 пришла модификация 4052.2, которая по экоклассу равна моторам Евро 5. Однако многие автолюбители ездят на 402 и их автомобили неплохо чувствуют себя на дорогах.

Газель двигатель 402 карбюратор

С тех пор, как в далеком 2009 году я примерил на Волгу ДААЗ 4178-1107010-40, я ему не изменяю. Предыдущий владелец той машины маялся с карбюратором ВАЗ 2108, владельцы прошлой и этой 105-х маялись с Пекарами (Пекалами), а я такой красивый просто продаю этот геморрой и ставлю новый ДААЗ. На этом все проблемы, прямо или косвенно связанные с карбюратором, уходят.

Расширенный список преимуществ карбюратора ДААЗ 4178:
1) Двигатель заводится
2) Двигатель заведется через год
3) Двигатель заведется через 5 лет
4) Двигатель работает ровно (при прочих идеальных условиях, что редкость для 402)
5) Двигатель будет работать ровно через год
6) Двигатель будет работать ровно через 5 лет
7) В отличие от ПекаЛ 151, первые 6 пунктов будут актуальны даже при отсутствии какого-либо обслуживания (замена фильтров не в счет)

Инструкция по установке:
1) снять старый
2) поставить новый
3) продать старый на авито газелистам

Ложка дегтя в бочке Mobil
Предыдущие разы у меня получалось допилить прокладку от к151 под размеры 4178. Проблема в том, что в подошве 4178 идет канал (на малую ветвь вентиляции?) к одной из камер, и спиливание перегородки прокладки нарушает его целостность. Как и использование прокладки с 1 отверстием от классики.

В этот раз я сменил 3 разные прокладки, прежде чем добиться полной герметизации и стабильной работы двигателя. Вот четвертая:

Именно использование этой прокладки без напильника помогло добиться стабильной работы 402, к которой я привык на прошлых Волгах.

Динамика и расход:
Соответствуют характеристиками, указанными в руководстве по эксплуатации автомобиля. Справедливости ради стоит отметить, что с к151 (к151с) этих характеристик Волга добивалась только в момент приемки на заводе.

Фото установленного карбюратора приложу позже, когда избавлюсь от ржавой сковороды.

Рис. Двигатель ЗМЗ-402

1 — выпускные трубопроводы; 2 — впускной трубопровод; 3 — карбюратор; 4 — пробка маслоналивного патрубка; 5 – генератор

Характеристики двигателя ЗМЗ-402

Производство : ЗМЗ.
Марка двигателя: ЗМЗ-402.
Годы выпуска: 1981-2006.
Материал блока цилиндров: алюминий.
Система питания: карбюратор.
Тип: рядный.
Количество цилиндров: 4.
Клапанов на цилиндр: 2.
Ход поршня, мм: 92.
Диаметр цилиндра, мм: 92.
Степень сжатия:
— 8.2;
— 6.7*.
Объем двигателя, куб.см: 2445.
Мощность двигателя, л.с./об.мин :
— 100/4500;
— 90/4500*.
Крутящий момент, Нм/об.мин:
— 182/2500;
— 172/2500*.
Топливо:
— 92;
— 76*.
Экологические нормы: —
Вес двигателя, кг:
— 181;
— 184**.
Расход топлива, л/100 км:
— город: 13.5;
— трасса: —;
— смешан: —.
Расход масла, гр./1000 км: до 100.
Масло в двигатель :
— 5W-30;
— 5W-40;
— 10W-30;
— 10W-40;
— 15W-40.
Сколько масла в двигателе: 6.
При замене лить, л: 5.8.
Замена масла проводится, км: 10000 (лучше 5000).
Рабочая температура двигателя, град.:

90.
Ресурс двигателя, тыс. км:
— по данным завода: 200;
— на практике:

200
— без потери ресурса:

120-130.
Двигатель устанавливался:
ГАЗ 2410;
ГАЗ 3102;
ГАЗ 31029;
ГАЗ 3110;
ГАЗ 31105;
ГАЗ Газель;
ГАЗ Соболь.

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Характеристики и оборудование двигателя ЗМЗ-402

Двигатель ЗМЗ-402 (ГАЗ-402)- бензиновый, карбюраторный, 4-цилиндровый с рядным расположением цилиндров и алюминиевым блоком.

Двигатель ЗМЗ-402 широко распространен на автомобилях ГАЗ-3110 Волга, Газель ГАЗ-2705.

Двигатель ГАЗ-402 простой и неприхотливый, он несложен в техническом обслуживании и не требует высокой квалификации обслуживающего персонала.

Для снижения загрязнения окружающей среды двигатель оборудован системой рециркуляции отработавших газов.

Мотор предназначен для установки на грузовые автомобили малой грузоподъемности.

Сцепление: диафрагменное, электрооборудование: номинальное, напряжение 12V

Технические характеристики двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Количество цилиндров — 4

Рабочий объем, л — 2,445

Степень сжатия — 8,2

Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.) — 73,5 (100) 4500

Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин Л Нм (кг/см) — 182,4(18,6) 2400-2600

Минимальный удельный расход топлива, г/кВт (г/лсч) — 292,4 (215)

Диаметр цилиндра и ход поршня, мм — 92×92

Тип двигателя — Бензиновый карбюраторный

Блок цилиндров и головка блока ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705

Блок цилиндров двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 отливается из алюминиевого сплава и составляет одно целое с верхней частью картера.

Блок цилиндров имеет открытую вверх полость водяной рубашки, в которую вставляются чугунные гильзы с опорой в дно этой полости.

По контуру верхней плоскости блока цилиндров расположены десять бобышек для крепления головки цилиндров.

Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Крышки коренных подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку цилиндров ЗМЗ-402 (ГАЗ-402) двумя шпильками диаметром 12 мм.

В первой крышке торцы обработаны совместно с блоком для установки шайб упорного подшипника.

Крышки подшипников растачиваются в сборе с блоком, при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера.

К переднему торцу блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка распределительных шестерен с резиновой манжетой для уплотнения носка коленчатого вала.

К заднему торцу блока цилиндров ГАЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления.

Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм.

Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала КПП с коленчатым валом обрабатываются в сборе с блоком и поэтому картеры сцепления не взаимозаменяемы.

Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз, отлитых из специального износостойкого чугуна. Гильза цилиндров вставляется в гнездо блока нижней частью.

В плоскости нижнего стыка гильза ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 уплотнена прокладкой из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров.

Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,02-0,1 мм. При этом медная прокладка должна быть обжата.
Для надежного уплотнения необходимо, чтобы разница выступания гильз над плоскостью блока ЗМЗ-402 на одном двигателе была в пределах 0,055 мм.

Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по глубине проточки под гильзу (от его верхнего торца) на две группы.

Головка блока цилиндров ЗМЗ-402 автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 общая для всех цилиндров, отлита из алюминиевого сплава и подвергнута термообработке (закалке и старению).

Седла всех клапанов вставные, изготовлены из жаропрочного чугуна высокой твердости. Направляющие втулки клапанов металлокерамические.

При сборке с головкой седла и втулки клапанов охлаждаются, а головка нагревается. Дополнительно металл головки вокруг седел обжимается с помощью оправки. Фаски в седлах и отверстия во втулках обрабатываются в сборе с головкой.

Головка блока цилиндров ГАЗ-402 крепится к блоку десятью стальными шпильками диаметром 12 мм. Под гайки шпилек поставлены плоские стальные термоупрочненные шайбы.

Между головкой и блоком цилиндров устанавливается прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Правильное положение головки на блоке обеспечивается двумя установочными штифтами — втулками, запрессованными в блок цилиндров (в бобышки шпилек крепления головки).

Головки блока цилиндров двигателей ЗМЗ-402.10 и ЗМЗ-4021.10 различаются по объему камер сгорания. Увеличение степени сжатия двигателя ГАЗ-402.10 получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (высота головки двигателя ГАЗ-402.10 составляет 94,4 мм, высота головки двигателя ЗМЗ-4021.10 равна 98 мм).

Объем камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя ЗМЗ-402.10 и 94-98 см3 для двигателя ГАЗ-4021.10. Разница между объемами камер сгорания одной головки блока не должна превышать 2 см3.

Корпусные детали двигателя ГАЗ-402 (ЗМЗ-402) автомобилей ГАЗ-3110 Волга, Газель ГАЗ-2705 — блок и головка цилиндров не требуют обслуживания за исключением очистки от пыли и грязи и подтяжки резьбовых соединений.

Через каждые 20000 км пробега необходимо проводить подтяжку головки блока цилиндров, проверку и регулировку зазоров между клапанами и коромыслами.

Гайки шпилек крепления головки блока цилиндров затягиваются от середины головки к торцам (переднему и заднему) Затяжку и проверку затяжки следует делать на холодном двигателе.

Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения материала головки, блока и шпилек.

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-402

Двигатель ЗМЗ-402 один из самых известных и массовых моторов из Заволжья, представляет собой алюминиевый блок, с мокрыми гильзами из чугуна, с нижним расположением распредвала, клапана в движение посредством штанг и коромысел, по сути, это слегка доработанный ЗМЗ 24Д, в котором изменили выпускной коллектор, шпильки ГБЦ, установили распредвал с подъемом 9.5, вместо 9мм, немного подкорректировалась сама головка, поменяли маслянный насос, а так же изменены другие, менее значимые, вещи.
Двигатель ЗМЗ-402 есть высшая точка развития мотора ГАЗ 21, того самого движка конструкции 50-х годов…

Модификации двигателя ЗМЗ 402:

1. ЗМЗ 402.10 — основной и самый распространенный движок, СЖ 8.2, использует 92-й бензин. Используется на Волгах
2. ЗМЗ 4021.10 — мотор со сниженной СЖ до 6.7, под 76-й бензин. Используется на Волгах
3. ЗМЗ 4022.10 — двигатель с с форкамерно-факельным зажиганием. Этот тип мотора отличался другой ГБЦ, впуском, выпуском, другим распредвалом, измененным карбюратором и, в целом, более сложной конструкцией. Все эти нововведения должны были повысить тахнические характеристики, экономичность, токсичность и прочее. На выходе получился конструктивно сложный мотор, экономичность была не столь заметна и требовались дальнейшие работы по его совершенствованию, поэтому в 1992 году, производство форкамерных двигателей было свернуто.
4. ЗМЗ 4025.10 — аналог ЗМЗ 4021.10, но для автомобилей семейства Газель.
5. ЗМЗ 4026.10 — аналог ЗМЗ 402.10, но для автомобилей семейства Газель.

Неисправности двигателей ЗМЗ 402

1. Самым известным слабым местом 402-го движка является задний сальник коленвала, который не что иное, как веревка пропитанная графитовой смазкой, держит она до 2500 об/мин, после превышения данного порога, ее свойства теряются и она начинает гнать масло наружу. Замена сальниковой набивки на ЗМЗ 402 решает все вопросы.
2. Конструкция от карбюратора до головы так же кривая, поэтому на холостых в цилиндры смесь подается не совсем равномерно, отсюда на холостом ходу у ЗМЗ-402 различные дергания, вибрации и прочие прелести жизни.
3. Стук двигателя ЗМЗ-402, обычно в этом виноваты неотрегулированные клапана, работы по регулировке зазоров клапанов, нужно проводить каждые 15000 км, некоторые владельцы ставят гидрокомпенсаторы на змз 402 и вопрос частично решается. Если же клапана в норме, тогда стук провоцирует распредвал либо шатунные вкладыши.
4. Вибрация ЗМЗ 402. Обычно ее провоцируют подушки, если же опоры в норме, тогда дело в дисбалансе КШМ, карбюраторе или системе зажигания.
5. Перегрев двигателя. Для ЗМЗ-402 данное явление норма, проблема в термостате, помпе либо воздушная пробка в системе охлаждения. В принципе, конструкция системы охлаждения 402-го мотора такова, что центральная часть ГБЦ греется сильнее и со временем происходит вдавливание шайб и ослаблением гаек, если их своевременно не подтянуть, вас ждет прогар прокладки.

Вышеназванные неисправности, естественно, не все, это самые основные и наиболее распространенные проблемы, список можно продолжать вечно, владелец автомобиля с двигателем ЗМЗ-402 должен четко понимать, он обладатьель ретро мотора и быть готовым к любым его капризам.
Плюсы у двигателя ЗМЗ 402 тоже есть, это простота, живучесть и ремонтопригодность, достать запчасти на Волгу/Газель не проблема в любое время дня и ночь, в любой точке СНГ. Приличный ресурс, если за мотором следить, передвигаться аккуратно и не выкручивать его без причины, то прослужит от 200 и более тыс.км.
В общем и целом, по меркам 60-70х годов, мотор хороший, но время идет, все развивается, совершенствуется и по меркам XXI века, его место в музее, куда он и был отправлен в 2006 году. У 402-го движка есть много копий, это двигатели производства УМЗ 451, 414, 417, 421,некоторые из них выпускаются и по сей день, у всех этих моторов был один общий прародитель — ГАЗ 21 и конструкция практически один в один.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей.
Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованной облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованные, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость…
Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу
Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

Под обозначением ЗМЗ-402 скрывается целая линейка силовых агрегатов, выпускаемая Заволжским моторным заводом. Эти бензиновые 4-цилиндровые двигатели установлены преимущественно на легковые автомобили "Газель", "Волга". Можно найти информацию об их применении на микроавтобусах «Латвия» и некоторых моделях Ульяновского автозавода.

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение – ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

  • ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92.
  • ЗМЗ-4021.10, потребляющий топливо А-76.
  • ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное.

В процессе эксплуатации двигателей 402.10 часто старались использовать более дешёвое топливо. Для этого силами автовладельцев двигатель переделывался под бензин с меньшим октановым числом. Что касается флагмана 402 линейки – ЗМЗ-4022.10, есть мнения, что идея форкамерно-факельного зажигания была взята у японских коллег фирмы Honda.

С 1996 года появился младший и более современный собрат 402 – ЗМЗ-406. Какое-то время обе линейки устанавливались на автомобили горьковского автозавода. Сейчас двигатель 402 можно встретить только в запчастях.

Описание и технические характеристики

Двигатели ЗМЗ 402-й серии – неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Бензиновые, с карбюратором, имеют по 4 в ряд расположенных цилиндра. Устанавливались преимущественно на автомобили ГАЗ: "Волгу" и "Газель".

Рабочий объем силового агрегата – 2,445 л, что позволяет развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия составляет 8,2 – это позволяет использовать бензин марки АИ-92. Диаметр цилиндров и ход поршней – 92 мм. Общая масса агрегата – 181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соответствовать нормам.

Составные части

Блок цилиндров 402 двигателя и верхняя часть картера представлены одной деталью и выполнены из высокопрочного алюминиевого сплава. Чугунные цилиндры представлены съёмными гильзами. Для крепления головки блока по верхней поверхности предусмотрены 10 «бобышек». Внизу блок двигателя разделен перегородками на 4 части. В них располагаются коренные подшипники коленвала.

Каждая чугунная крышка подшипников закрепляется к блоку с помощью двух 12-мм шпилек. Так как расточка блока происходит вместе с крышками, их нельзя менять местами. Поэтому для удобства им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из алюминиевого сплава. А к задней – картер сцепления. Все соединения притягиваются болтами крепления через паронитовые прокладки. 402 двигатель имеет общую для 4 цилиндров алюминиевую головку. Крепление к блоку производится десятью 12- мм шпильками. Прокладка ГБЦ изготавливается из асбеста, покрытого графитом, и окантовывается армированным каркасом. Её минимальная толщина составляет 1,5 мм.

У модификаций 402.10 и 4021.10 головки блоков разной толщины. Это объясняется различными объемами камер сгорания. По сути, головка 402.10 получается путём фрезирования нижней кромки головки 4021.10 на 3,6 мм.

На техническом обслуживании двигателю автомобиля уделяется особое внимание. Через 20 тыс. км рекомендовано производить протяжку головки, а также регулировку зазоров клапанов.

Техническое обслуживание

Чтобы 402 двигатель, "Газель" это или "Волга" – не важно, работал долго и эффективно, необходимо производить своевременное техническое обслуживание. Двигатель, как уже можно было убедиться, не имеет сложной электронной начинки и не требует высококвалифицированного обслуживания. На какие моменты следует обратить особое внимание?

  1. Как уже было сказано, каждые 20 тысяч нужно протягивать головку к блоку. Это объясняется естественным сминанием прокладки ГБЦ. При этом гайки протягиваются от середины к концам головки и обязательно на остывшем двигателе. Горячий двигатель – это горячие блок и головка и, естественно, немного меньший зазор между ними. Кроме этого, рекомендуется сначала просто закрутить гайки, а вторым приёмом сделать контрольное затягивание с заданным моментом силы.
  2. Обязательно осматривается, и если ослаблена, затягивается крышка ГРМ. Болты крутятся, начиная с середины. Проверяются зазоры между клапанами.
  3. При увеличении расхода двигателя и уменьшении мощности следует обратить внимание на отложениях внутри камер сгорания. Это случается чаще на изношенных двигателях, когда масляные кольца пропускают много масла. Лучше всего в таком случае снять головку и произвести очистку от нагара. Не забываем, что если головка снимается – обязательно притираются клапаны.

Тюнинг 402 двигателя

Учитывая возраст двигателя и современные возросшие потребности, можно понять, почему многие умельцы стараются усовершенствовать двигатель. "Волга-402" – достаточно старая модификация, хочется ее обновить. Что же можно сделать? Увеличение мощности – вот то, в чем нуждается 402 двигатель. "Газель" и "Волга" от этого значительно выиграют. Есть несколько вариантов такого тюнинга.

Один из них – это расточка блока под гильзы большего диаметра. Если родной 402 блок имеет гильзы 92 мм в диаметре, то расточенный – все 100 мм, точно как на современном УМЗ-4216. При этом новые гильзы также ставятся 100-мм размера. Основной минус такого апгрейда – в ухудшении теплового режима блока цилиндров. Ведь стенки стали тоньше на величину проточки. А это целых 4 мм.

Ещё в одном варианте прирост мощности обеспечивается шлифовкой головки блока. При этом увеличивается степень сжатия, что позволяет перейти на бензин с более высоким октановым числом. Также можно увеличить диаметр выхлопной трубы и немного расширить выпускной коллектор. Всё это даст необходимые плюс 5-10 л. с.

Самым заметным увеличением мощности – до плюс 30 л. с. – является замена карбюратора инжектором. Правда, это довольно хлопотная и недешевая процедура.

Другие способы повысить мощность

Более простыми, но от этого не менее эффективными вариантами будет:

  • проточка маховика;
  • замена стандартной поршневой на облегченную;
  • увеличение диаметров клапанов;
  • замена стандартного карбюратора К-151 на более современные аналоги;
  • новый тюнинговый распределительный вал;
  • установка более дорогих и качественных свечей от иномарки с заменой высоковольтных проводов;
  • использование в системе смазки только синтетического или полусинтетического масла;
  • перенастройка выпускной системы.

Подводя итог, можно отметить, что двигатель ЗМЗ-402 повышается в мощности различными способами. При этом автомобиль с таким мотором никогда не будет гоночным. Это, в первую очередь, надёжный и тяговитый агрегат для рабочих лошадок.

Возможные неисправности

Рассмотрим возможные варианты основных проблем работы ГАЗ-402, двигатель которого уже не нов и имеет проблемы.

  1. Не запускается. Причин этому может быть множество. Из основных – это проблемы карбюратора и топливной системы.
  2. Неустойчивые обороты, плохой холостой ход. Опять же проблема, скорее всего, в карбюраторе либо неправильные зазоры в клапанах.
  3. Перегрев двигателя. Здесь внимание уделяется системе водяного охлаждения. Это термостат, водяной насос и радиатор.
  4. Расход масла. В этом случае сначала проверяются уплотнения, а потом масляные кольца и сальники клапанов.
  5. Стук в двигателе. Чаще всего эта причина устраняется только солидным ремонтом двигателя.

Ремонт 402 двигателя

При любой эксплуатации двигатель 402 раньше или позже начинает давать сбои. Не стоит этого бояться. Нет вечных механизмов, а есть хорошие специалисты и большой ассортимент запасных частей. При этом не обязательно ждать неестественных для агрегата стуков. Показанием к ремонту служит простое увеличение расхода масла и топлива. У ГАЗ-3110 двигатель 402, к примеру, должен иметь расход бензина в городской черте около 13,8 литра на 100 км.

Что может понадобиться для нормального капитального ремонта двигателя? На замену идут: комплект прокладок, клапаны, втулки клапанов, поршневые кольца, а иногда и поршневая в сборе. Всегда шлифуется головка.

Если ремонт производится своими силами, затратной частью будет покупка разных приспособлений и материалов. Это динамометрический ключ, притирочная паста, оправка для поршневых колец, развёртка на 9, рассухариватель клапанов, шарожки, паронит и хороший очиститель.

Особенности зимней эксплуатации

Двигатель ЗМЗ-402 достаточно прост в эксплуатации летом. При подготовке его для зимы следует в первую очередь проверить все технические жидкости. Это моторное масло, охлаждающая, тормозная и жидкость омывания стёкол. Масло следует поменять на полу- или полную синтетику. В систему охлаждения залить антифриз с необходимой температурой замерзания.

Слабым звеном зимних поездок является карбюратор. Его необходимо настроить определенным способом. Настройка производится на горячем двигателе. Холостой ход устанавливается специальным винтом. После настройки важно попрактиковаться с работой открывания-закрывания воздушной заслонки карбюратора.

В заключение

402 двигатель является качественным продуктом Заволжского моторного завода. Прошло больше полувека, а он до сих пор продолжает радовать некоторых автовладельцев. Простота в эксплуатации, большой выбор комплектующих и недорогое обслуживание определили популярность агрегата на долгие годы.

402 Двигатель «Газель»: система охлаждения, схема

«Газель» - пожалуй, самый популярный грузовик малого класса в России. Эти автомобили встречаются на улицах каждый день. Мало кто помнит, но первые «Газели» шли с двигателями и коробками передач от обычной «Волги». В таком виде «Газель» выпускалась в период с 1995 по 2002 гг. Включительно. Это был двигатель Заволжского моторного завода, получивший маркировку ЗМЗ-402. Какие функции и возможности у него есть? Узнаем в нашей сегодняшней статье.

Описание

Двигатель ЗМЗ-402 - один из самых массовых, когда-либо производившихся в Заволжье. Этот двигатель имеет алюминиевый блок с гильзами из «мокрого» чугуна. Распределительный вал расположен внизу. Этот агрегат производился серийно с 1981 по 2006 годы. Изначально двигатель 402 для «Газели» не предусматривался. Это был модернизированный двигатель 24Д, который ставили на советскую «Волгу». Среди существенных отличий 402-го двигателя стоит отметить доработанный выпускной коллектор, иной подъем распредвала (было 0.На 5 миллиметров выше) и масляный насос. В остальном ЗМЗ-402 представлял собой копию мотора 24Д - двигателя 50-х годов. О проблемах ICE мы расскажем позже. Кстати, схема двигателя «Газель» (402 ЗМЗ) есть на фото в нашей статье.

Технические характеристики

Итак, ЗМЗ-402 - бензиновый рядный четырехцилиндровый двигатель рабочим объемом 2 440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим топливным насосом.

Система ГРМ - восьмиклапанная, с цепным приводом от коленчатого вала.Двигатель 402 «Газель» имеет ход поршня 92 мм. Диаметр цилиндра тоже 92 миллиметра, из-за чего у мотора была низкая степень сжатия и сжатия. В норме этот параметр составлял 8,2 килограмма на кубический сантиметр. Критический показатель составил 6,7 килограмма. Наряду с невысокой степенью сжатия двигатель Газель 402 отличался малой мощностью. Максимальная мощность, достигнутая при 4,5 тысячах оборотов - 100 лошадиных сил. Крутящий момент - 182 Нм при 2,5 тысячах оборотов. И если для Волги этого параметра еще хватило, то для Газели уже нет.Автомобиль был чувствителен к малейшим перегрузкам. Подъемы на восемь градусов казались ей настоящим испытанием. Производитель рекомендует масло 5w30-15w40. При замене необходимо залить до шести литров. Политика замены масла - десять тысяч километров. Но автомобилисты рекомендуют делать это раньше, на восьми тысячах.

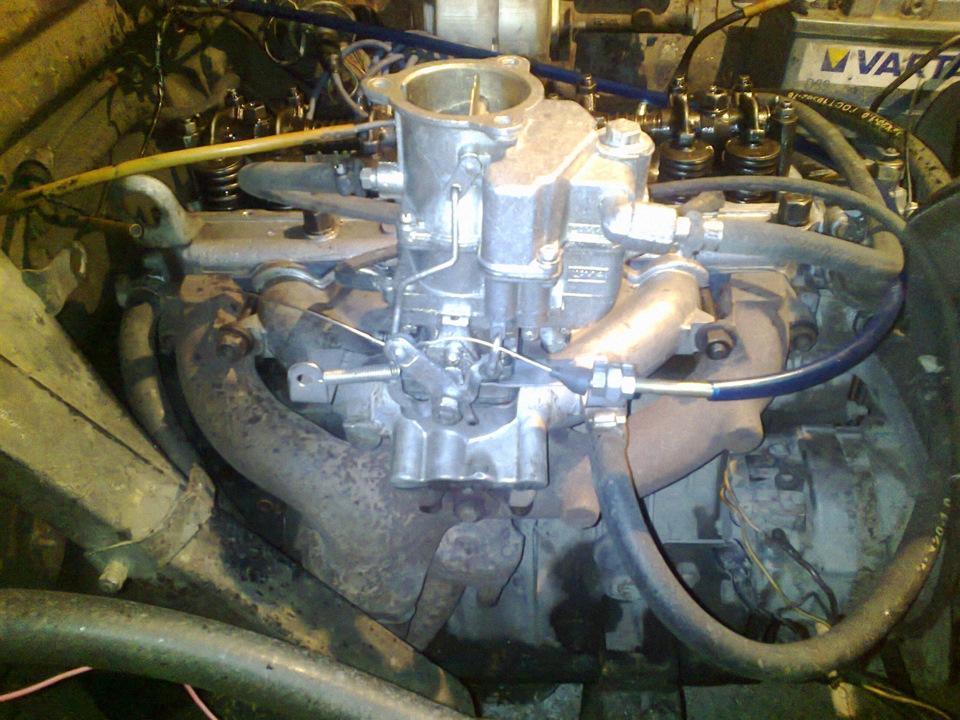

Карбюратор на «Газель» с двигателем 402

Что касается системы питания, то здесь применен карбюратор отечественный «Пекар» модели К151. Это штатный элемент, которым комплектовались все 402 двигателя.Газель не исключение.

Как K151 оказывается в бизнесе? По отзывам владельцев, «Пекар» не самый лучший карбюратор. На «Газели» с двигателем 402 Солекс ведет себя хорошо. Не имеет таких минусов, как «Пекар»:

.
  • Расход топлива. С карбюратором К151 «Газель» тратила около 25 литров бензина, причем 92-го. Установка «Солекса» позволяет снизить этот параметр примерно на четверть.
  • Двигатель работает Поскольку автомобилисты не пытались настроить «Пекар», мотор все равно работал нестабильно.На холостых оборотах поплыл, при разгоне почувствовал провалы. На «Солексе» таких проблем нет.
  • Ресурс. К151 имеет небольшой ресурс. Через 50 тысяч километров пришла в негодность. К тому же К151 не подлежал ремонту - попытки установить ремкомплект оказались тщетными. Мотор работал еще хуже. Кстати, К151 и раньше мог выйти из строя. Известная болезнь - заклинивание заслонки вторичной камеры. Солекс имеет вдвое больший ресурс и прост в ремонте.

Клапан

Как мы уже отмечали ранее, ЗМЗ-402 - восьмиклапанный двигатель, поэтому в системе газораспределения всего один распредвал.Среди частых проблем - необходимость регулировки клапанов. На «Газели» с двигателем 402 она должна производиться каждые 30 тысяч километров. Причем зазоры регулируются строго под каждый вид топлива. Производитель заявляет, что тепловой зазор на обоих клапанах (впускном и выпускном) должен составлять 0,4 миллиметра.

Но как показывает практика, для нормальной работы мотора необходимы другие настройки. Регулировку клапанов на «Газели» с двигателем 402 под 92-й бензин производить следующим образом.Для впускных клапанов зазор составляет 0,30 миллиметра, для выпускных - 0,25. Но чтобы проехать на 76-м бензине, нужно увеличить этот параметр до 0,44 миллиметра. Что касается большинства «Газелей» 90-х годов, которые эксплуатируются сегодня, то они ездят на пропан-бутане. Под этим топливом ваш тепловой зазор составляет 0,35 миллиметра. Именно с такими характеристиками автомобиль будет приемистый и тяговитый.

Система охлаждения

Любой двигатель внутреннего сгорания требует охлаждения. Двигатель Газель 402 не стал исключением.Система охлаждения двигателя данной модели - жидкостная, с принудительной циркуляцией от насоса. Схема СОД представлена ​​в нашей статье.

Устройство данной системы на всех «Газелях» одинаковое. Единственное - на модификациях «маршрутки» есть два отопителя и дополнительный электронасос. СОД включает:

  • Термостат.
  • Расширительный бак.
  • Радиатор.
  • Вентилятор с приводом от коленчатого вала.
  • Датчик температуры охлаждающей жидкости.
  • Ремень (для привода вентилятора).
  • Радиатор кабины.
  • Водяной насос.
  • Перепускной клапан.
  • Система электрического отопления.

В качестве охлаждающей жидкости производитель рекомендует использовать Тосол А-40. Также мотор работает на чистой дистиллированной воде. Однако его нельзя использовать зимой.

Ниже мы рассмотрим важнейшие элементы 402 системы охлаждения двигателя «Газель».

Термостат

СОД состоит из двух кружков - малого и большого.В первом случае жидкость циркулирует, пока двигатель не прогреется. Как только температура достигает заданного уровня (обычно 70-80 градусов), антифриз перемещается по большому кругу. Для чего нужен термостат? Именно он контролирует регулировку и подает жидкость по определенному контуру в зависимости от ее температуры. Что касается неисправностей термостата на 402 моторе, то клин элемента часто бывает замкнутым. Из-за этого мотор начинает перегреваться, потому что жидкость циркулирует только по небольшому кругу, минуя основной радиатор.

водяной насос

Другое его название - водяной насос. Этот механизм обеспечивает циркуляцию антифриза в системе охлаждения. Рабочий элемент от коленвала. Чем выше его скорость, тем сильнее вращается крыльчатка насоса.

Среди неисправностей помпы на 402 двигателе стоит отметить воющий подшипник. В этом случае насос разбирается и меняет вал в сборе с подшипником. Также пришли в негодность сальник, шкив и крыльчатка.

Вентилятор и радиатор

На Газель с двигателем 402 ставится трехрядный медный радиатор.Он довольно жесткий и очень долго служит. Но со временем (особенно при использовании некачественной охлаждающей жидкости) начинается внутренняя коррозия металла. Из-за этого ухудшается радиатор и двигатель сильно нагревается. Коррозия также приводит к утечке антифриза. Что касается вентилятора, то он шестилопастный и установлен на шкиве коленчатого вала. Элемент вращается с той же частотой, что и сам вал. Вентилятор работает постоянно, из-за чего 402-й мотор зимой не может нормально прогреться.

Нагревательные элементы

Сюда входят:

  • Радиатор кабины.
  • Вентилятор отопителя с электродвигателем.
  • Соединительные трубы.
  • Управляет духовкой с помощью кабеля.

Часто отрезается трос, закрывающий вентиль на печке. Благодаря этому согревает и летом, и зимой. Сам радиатор и вентилятор служат относительно долго.

Водяная рубашка и соски

Первый находится в блоке цилиндров, а также в ГБЦ.Принцип водяной рубашки прост. Холодный антифриз, идущий из радиатора, попадает в каналы агрегата и забирает часть тепла. Затем жидкость снова попадает на радиатор и остывает. Среди неприятностей рубашки стоит отметить засоры каналов и внутреннюю коррозию. Опять же, виновник этой проблемы - некачественная охлаждающая жидкость.

Газель Генератор (двигатель 402)

Немного расскажу о приставке. Двигатель ЗМЗ-402 комплектуется генератором на 65 А модели 1631.3701. Трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Приводится ремнем от шкива коленчатого вала. Ротор вращается на шарикоподшипниках, которые находятся в крышках. Следует отметить, что смазка на валу ротора закладывается на весь срок его службы. Внутри задней крышки находится выпрямительный блок, регулирующий напряжение. Выпрямитель состоит из шести диодов, установленных в подковообразной пластине. Этот генератор может производить ток от 12 до 14 вольт.В статоре - две трехфазные обмотки, включенные параллельно друг другу. Охлаждение - воздушное, через окна в крышке.

Для возбуждения на роторе генератора расположена обмотка. Его выводы идут на два медных контакта, которые соединяются с кольцами вала ротора. Питание осуществляется через угольные щетки. Среди проблем владельцев генераторов выделяют малую мощность. Для полноценной работы вам необходимо не менее 80 Ампер-часов. Также часто выходят из строя щетки генератора и «шоколадка» (регулятор напряжения).

Ресурс

Ремонт двигателя 402 «Газель» потребуется не ранее, чем через 200 тысяч километров. Для коммерческого транспорта это не надолго. Мотор может «капитулировать» до четырех раз. А чтобы двигатель Газели ремонтировали надолго, необходимо вовремя менять масло в нем и не перегревать двигатель.

Также следует установить правильное зажигание. На «Газели» с двигателем 402 он выставлен на трамблере. Регулировка угла опережения зажигания убережет клапан от перегорания и увеличит ускорение мотора.

Наконец

Итак, мы выяснили, что представляет собой двигатель ЗМЗ-402. Конструкция этого мотора сильно устарела, из-за чего с ним случаются частые поломки. Поэтому владельцы старых «Газелей» вместо них устанавливают более современные, 405 и 406 двигатели. При одинаковом потреблении они выдают гораздо больше мощности и крутящего момента. И поломки с ними случаются гораздо реже.

Gazelle Ultimate T10 + HMB Обзор

Общий вес:
57.3 фунта (25,99 кг)

Вес батареи:
6,6 фунта (2,99 кг) (Включая пластиковую крышку)

Масса двигателя:
6,3 фунта (2,85 кг)

Материал рамы:
Алюминиевый сплав

Размеры рамы:
22,4 Средний шаг: 18,1 дюйма (56.89 см) 20,9 дюйма (53,08 см)

Геометрические размеры:
57 см, большие размеры с высоким шагом: подседельная труба 23 дюйма, досягаемость 26 дюймов, высота стояка 33 дюйма, минимальная высота седла 36,5 дюйма, ширина 25,5 дюйма, длина 72 дюйма.

Типы рам:
Высокий шаг, средний шаг

Цвета рамы:
Champion Red Gloss, Пыльный светлый блеск

Рама Детали вилки:
SR Suntour Mobie 45-AIR, ход 80 мм, прогрессивная блокировка, регулировка предварительной нагрузки, черные анодированные стойки, расстояние между ступицами 100 мм, ось 9 мм с быстроразъемным шампуром

Детали задней части рамы:
Расстояние между ступицами 135 мм, ось с прорезями 10 мм с антиротационными шайбами, быстросъемный вертел

Точки крепления:
Крепление в заднюю стойку, крепления на крыльях, выступы флягодержателя, крепление для аккумулятора Bosch Range Boost (только High-Step)

Детали зацепления:
10 Speed ​​1x10 11-36T Shimano SHG50010 Steel Cassette, Shimano Deore XT M786 DSGSL Derailleur с Shadow Plus

Детали переключателя:
Shimano Deore 10 триггеров справа (двусторонняя высокая, три смены низкая)

Шатуны:
Miranda Delta, алюминиевый сплав, длина 170 мм, стальная передняя звезда с 46 зубьями и пластиковой крышкой

Педали:
Gazelle Linea, Платформа из алюминиевого сплава с резиновым протектором и отражателями

Гарнитура:
Встроенный, герметичный, прямой 1-1 / 8 "

Шток:
Алюминиевый сплав, регулируемый угол инструмента, длина 80 мм, высота 60 мм, диаметр зажима 32 мм

Руль:
Алюминиевый сплав, ширина 650 мм, стреловидная задняя часть

Детали тормоза:
Гидравлический диск Shimano BL-MT402-3A с передним ротором 180 мм и задним ротором 160 мм, двухпоршневыми суппортами, трехпальцевыми рычагами с регулируемой досягаемостью

Захваты:
Ergon GP1, резина, эргономичный, с замком, черный с серыми вставками

Седло:
Selle Royal Essenza, Большой Комфорт, Черный

Подседельный штырь:
Алюминиевый сплав

Длина стойки сиденья:
280 мм

Диаметр стойки сиденья:
27.2 мм

Ободья:
Ryde Dutch, алюминиевый сплав, двойная стенка, внутренняя ширина 19 мм, 36 отверстий

Спицы:
Нержавеющая сталь, сверхпрочная, калибр 12, черная, с серебряными гайками

Марка шин:
Schwalbe Energizer Plus, 28 дюймов x 1.75 "(47-622)

Размеры колес:
28 дюймов (71,12 см)

Детали шины:
От 45 до 70 фунтов на квадратный дюйм, от 3,0 до 5,0 бар, резина ADDIX, защита от проколов G-Guard 5, светоотражающая боковина

Детали трубки:
Клапан Presta

Принадлежности:
Задняя стойка из алюминиевого сплава (максимальный вес 27 кг, 59 фунтов, стандартные манометрические трубки, эластичный зажим), крылья из алюминиевого сплава с пластиковыми защитными накладками на носке, замок AXA Defender Cafe (под ключ для замка батареи), пластиковая крышка цепи, интегрированная в руль AXA Blueline 50- E Светодиодный налобный фонарь (50 люмен, боковые окна), задний фонарь Hermans, встроенный в стойку (4 светодиода, боковые окна), заднее крепление Ursus Mooi, регулируемая длина без инструментов, подставка для щелчка слева, дополнительное крепление для второго аккумулятора Bosch Range Boost (Только высокий шаг)

Другое:
Блокировка съемного блока батарей, интегрированного в Donwtube, 1.Зарядное устройство на 6 фунтов, 4 А, максимальная частота вращения педалей 120 об / мин, максимальная поддержка двигателя 340%

Gazelle Ultimate C380 HMB Обзор

Общий вес:
63,4 фунта (28,75 кг)

Вес батареи:
6,9 фунта (3,12 кг) (Включая пластиковую крышку)

Масса двигателя:
7.05 фунтов (3,19 кг)

Материал рамы:
Алюминиевый сплав

Размеры рамы:
18,1 дюйма (45,97 см) 20,9 дюйма (53,08 см) 22,4 дюйма (56,89 см)

Геометрические размеры:
Средние размеры 53 см: длина подседельной трубы 21 дюйм, досягаемость 22 дюйма, высота стойки 17,5 дюйма, минимальная высота седла 37 дюймов с включенной стойкой подвески или минимальная высота седла 35 дюймов с жесткой стойкой сиденья для вторичного рынка, максимальная высота седла 43 дюйма, 25.Ширина 75 дюймов, длина 73,75 дюйма, колесная база 44,75 дюйма, угол наклона гарнитуры и подседельной трубы 70,5 °

Типы рам:
Step-Thru

Цвета рамы:
Атласная синяя кряква с голубыми и черными вставками, атласная светло-оливковая с желтыми и черными вставками

Рама Детали вилки:
Алюминиевый сплав с внутренней моноамортизирующей пружинной подвеской гарнитуры, ход 40 мм, расстояние между ступицами 100 мм, ось 9 мм с быстроразъемным шампуром

Детали задней части рамы:
Выдвижной дропаут Enviolo, расстояние между ступицами 135 мм, ось с резьбой 10 мм x 1 мм и гайками 15 мм

Точки крепления:
Бобышки задней стойки, бобышки крыльев, бобышки для бутылок

Детали зацепления:
1 Скорость 1x∞ Enviolo Бесступенчатый ручной треккинг-групсет Бесступенчатая трансмиссия, диапазон передач 380 °, эквивалентный кассете 11-42 зубьев, задняя шестерня с 24 зубьями, номинальный постоянный крутящий момент 85 нм

Детали переключателя:
Оптимизированный для Enviolo NuVinci поворотный переключатель с половинным захватом на правой панели (механический, без окна индикатора)

Шатуны:
Кованый алюминиевый сплав Miranda, шатуны длиной 170 мм, 55 зубцов Gates Carbon Drive CDX Ременное кольцо с защитой из сплава, диаметр круга болтов 130 мм (BCD)

Педали:
Пластиковая платформа с резиновым протектором

Гарнитура:
Встроенный герметичный картридж, прямой 1-1 / 8 дюйма (внешний диаметр 44 мм)

Шток:
Регулируемый угол (от -10 ° до 60 °), длина 100 мм, высота основания 50 мм, высота комбинированной конической проставки 30 мм, 31.Диаметр зажима 8 мм

Руль:
Алюминиевый сплав, стреловидная задняя часть, длина 630 мм

Детали тормоза:
Гидравлические дисковые тормоза Shimano BL-MT402-3A с передним ротором 180 мм и задним ротором 160 мм, четырехпоршневыми суппортами, трехпальцевыми рычагами с регулируемым вылетом

Захваты:
Эргономичный, с подкладкой, искусственная кожа, черный, с замком

Седло:
Гель Selle Royal Loire, Royal Vacuum Light, Large Soft Comfort, черный

Подседельный штырь:
Подвесная стойка Post Moderne (ход 40 мм, регулируемое сжатие с помощью шестигранного ключа на 6 мм в основании), зажим с двумя болтами и вращение двух болтов (болты с шестигранной головкой 5 мм), 27.Прокладка от 2 до 29,8 мм

Длина стойки сиденья:
290 мм

Диаметр стойки сиденья:
27,2 мм

Ободья:
Ryde Dutch, алюминиевый сплав, двойная стенка, 36 отверстий, внешняя ширина 19 мм, глубина 30 мм (средняя тарелка)

Спицы:
Нержавеющая сталь, передний калибр 14, задний калибр 13, черный, с серебряными гайками со спицами

Марка шин:
Schwalbe 50 км Energizer Plus, 28 дюймов x 1.75 "(47-622)

Размеры колес:
28 дюймов (71,12 см)

Детали шины:
От 45 до 70 фунтов на квадратный дюйм, от 3,0 до 5,0 бар, G-Guard 5, светоотражающие полосы на боковых стенках, Addix E

Детали трубки:
Преста

Принадлежности:
Крылья из алюминиевого сплава (ширина 60 мм, пластиковые заглушки), задняя стойка из алюминиевого сплава по индивидуальному заказу (встроенная двойная банджи с пластиковым зажимом, максимальная нагрузка 27 кг 59 фунтов, резиновые петли в основании, опора крыла, блокираторы багажника), замок рамы защитного кожуха AXA (под ключ к замку аккумулятора), легкий ремень из алюминиевого сплава и крышка передней звезды, установленная на руле электронно-интегрированная светодиодная фара AXA Blueline 50-E (50 люкс, боковые вырезы, от 6 до 12 вольт постоянного тока), установленная в заднюю стойку, электронно интегрированная задняя фара Herrmans (4 светодиода) , Боковые вырезы), Подставка Ursus Mooi с задним креплением, регулируемая по длине, не требующая инструментов (стандарт для установки на два болта 20 мм), настраиваемый колокольчик справа

Другое:
Блокировка съемного блока аккумуляторов Bosch PowerTube 500, встроенного в Donwtube, 1.Зарядное устройство на 6 фунтов, 4 А, поддержка двигателя продолжает вращать педали со скоростью до 120+ об / мин, класс прочности IP56 (привод и дисплей)

ГАЗель - zxc.wiki

ГАЗель (российский ГАЗель, ГАЗель ) - фургон российского автомобильного завода «Горьковский автомобильный завод» (ГАЗ), производившийся в Нижнем Новгороде с 1994 по 2010 годы. Первоначально это был проект разработки Leyland DAF и Renault в качестве преемника Leyland DAF 200-400 и Renault Master.Когда Leyland DAF обанкротилась, ГАЗ приобрел их долю и разработал на ее основе ГАЗель, а Renault вместе с Iveco создал Renault Master II и Iveco Daily III. ГАЗель очень широко распространена в России и других странах Восточной Европы и Средней Азии и используется как в качестве транспортного средства (в том числе в машине скорой помощи), так и в местном общественном транспорте (наиболее распространенный вид маршруток). Это был самый успешный образец производителя после распада Советского Союза. С момента появления преемницы ГАЗель-Бизнес выпускалась только ГАЗель-Стандарт с модернизированным кузовом 2003 года и частично модернизированной техникой.После полного запуска производства ГАЗели NEXT эти варианты также не будут производиться.

История модели

20 июля 1994 года началось производство модельного ряда ГАЗ-3302 . На платформе постепенно производились шасси для различных надстроек, бортовых грузовиков, панельных фургонов, микроавтобусов или микроавтобусов грузоподъемностью до 1,5 тонн. Снаряженная масса составляет 2650–2800 кг. Спереди установили дисковые тормоза с плавающими суппортами от Lucas.4-цилиндровый бензиновый двигатель УМП-4.215 (Евро 0) объемом 2890 см³ и мощностью 65 кВт (89 л.с.) или 70 кВт (96 л.с.) или 4-цилиндровый бензиновый двигатель ЗМЗ-402 (Евро 0) от ГАЗа производил модели Волги. мощностью 72 кВт (98 л. Был также дизельный двигатель ГАЗ 560, разработанный Steyr Motors, объемом 2134 см³ и мощностью 70 кВт (95 л.с.) (Евро 1), позже с турбонаддувом мощностью 81 кВт (110 л.с.) (Евро 2). В июне 1995 года впервые была произведена небольшая серия с полным приводом, и впервые была произведена модернизация сжиженного нефтяного газа, поскольку двигатель потреблял очень много энергии.В то же время за ГАЗ-33023 последовал как универсальный вагон / развозный фургон вместимостью до пяти пассажиров и 1000 кг полезной нагрузки как так называемая ГАЗель Бауэр по более низкой цене начального уровня.

С полным приводом как ГАЗ-330273 . ГАЗ-2705 предлагался как фургон с грузоподъемностью 1350 кг и двумя сиденьями, как универсал с шестью сиденьями и грузоподъемностью 1 тонна, каждый с раздвижными дверями с обеих сторон. С января 1996 года выпускался восьмиместный микроавтобус ГАЗ-3221 , унаследованный от ГАЗ 2705, который получил раздельный кондиционер и обогрев салона.Летом 1996 года он также был доступен с постоянным полным приводом как ГАЗ-32217 .

В марте 1996 г. за ГАЗ-32213 следовал микроавтобус с вместимостью до 13 мест, с лета 1996 г. также с постоянным полным приводом как ГАЗ-322137 . С июля 1996 года ГАЗ-32214 производился как машина скорой помощи, а с августа 1996 года ГАЗ-322132 был доступен , небольшой общественный автобус с раздвижной передней дверью и 10 или 12 местами. Из Семар ГАЗель выпускалась с 1995 по 2007 год на базе Семар-3234 .Помимо школьных автобусов и машин скорой помощи выпускаются и другие специальные версии, например, катафалки. Семар-3234 был самой продаваемой моделью, созданной на базе ГАЗели сторонними производителями.

Укороченные версии Газели также выпускаются с 1998 года, ГАЗ-2217 «Соболь» для пассажирских перевозок и ГАЗ-2252 «Соболь» в качестве развозного фургона. Максимальная полезная нагрузка ограничена 980 кг. У минивэна ГАЗ-22171 Баргузин, единственного из семейства ГАЗель / Соболь, низкая крыша.Существовали версии с полным приводом (4х4) всех вариантов модели.

С 2002 года в стандартной комплектации также предлагались удлиненные версии ГАЗели, которые изначально изготавливались только на заказ в качестве шасси или эвакуатора.

серии II

Второе поколение, выпущенное в январе 2003 года, узнаваемо снаружи по новому дизайну передней части с решеткой радиатора, бамперам и фарам. Внутри была переработана приборная панель и улучшены сиденья. Технология также подверглась капитальному ремонту.4-цилиндровый бензиновый двигатель УМЗ-4216 объемом 2890 см³ и мощностью 75 кВт (102 л.с.) (Евро 2) заменил УМЗ-4.215, ЗМЗ-4062 (Евро 2) мощностью 104 кВт (142 л.с.) заменил предыдущий двигатель ЗМЗ. Дизельный двигатель теперь только с турбонагнетателем и встроенным охлаждением наддувочного воздуха, однако он остается прежним по производительности, но более экономичен и теперь соответствует стандарту выбросов Евро 3. Эти меры были необходимы, потому что ГАЗель также, например, для Польши или Чешская Республика экспортируется, и здесь действуют более строгие правила Европейского Союза с правилами выхлопа.

В августе 2005 года был изготовлен миллионный элемент GA. В то же время стала доступна антиблокировочная тормозная система, которая использовалась в стандартной комплектации в вариантах комбинированного / автобусного транспорта и более тяжелых версиях. В то же время рыночная доля ГАЗели на внутреннем рынке стала сокращаться за счет более современных моделей зарубежных производителей, таких как Fiat Ducato и Hyundai Porter. Поэтому УМЗ-4216 был модернизирован с мощностью 78 кВт (106 л.с.), но все еще с неэкономичным расходом топлива от 15 до 20 л / 100 км.

Поскольку ГАЗ не хотел разрабатывать самостоятельную модель, они участвовали в LDV. Планировалось построить LDV Maxus в России как преемника ГАЗели с 2007 года. Финансовые трудности откладывались на этот раз, и модели Maxus сначала были импортированы. В 2008 году началась сборка комплектов CKD. При этом у ГАЗели не было дизельного двигателя, чтобы избежать ненужной конкуренции с Maxus. На смену УМЗ-4.215 пришел бензиновый двигатель DOHC объемом 2,4 литра, выпускаемый по лицензии.Мощность ЗМЗ-4062 увеличилась до 112 кВт (152 л.с.).

В связи с банкротством LDV и покупкой всех прав SAIC ГАЗ был вынужден полностью переориентировать свою деятельность. Поэтому развитие бизнеса ГАЗели рассматривалось как временное решение. После того, как в 2010 году на рынок вышла эта более крупная и современная модель, производство аккумуляторов ГАЗ было постепенно прекращено. С 2011 года в качестве автомобилей начального уровня доступны только небольшие стандартные модели. Модель ГАЗель NEXT, выпускаемая с 2013 года, в долгосрочной перспективе заменит как ГАЗель, так и ГАЗель Бизнес.

  • ГАЗ-2217 Соболь милицейская машина

Индивидуальные доказательства

  1. ГАЗ Соболь - информация, цены, альтернативы - AutoScout24. Проверено 24 апреля 2019 г.
  2. ↑ Данные двигателя ЮМЗ-4216 (рус.) (Памятка от 14 августа 2011 г. в Интернет-архиве )

Интернет-ссылки

Оригинальная система питания Турбовальный двигатель TS1400, разработанный опытной группой экспертов TEI для вертолета T625

В рамках программы TLUH TUSAS завершил проектирование, разработку и производство отечественного двухмоторного вертолета средней категории массой 5 ​​тонн (от 4 до 6 тонн), грузового вертолета с максимальной взлетной массой (MTOW) 6050 тонн и с парой турбовальных двигателей класса 1400 л.с.

Оснащенный парой турбовальных двигателей LHTEC CTS800-4AT, каждый из которых вырабатывает 1373 л.с. при взлете, первый прототип T625 TLUH (получивший название P0) выполнил свой первый полет, который длился 20 минут, 6 сентября 2018 года в 6:00 утра в TUSAS. объекты в Анкаре. По данным Honeywell, CTS800-4AT почти на 95% совпадает с двигателем CTS800-4A, который используется на вертолетах T129 Mk-I ATAK, а разница в 5% связана с необходимыми изменениями двигателя и системы FADEC (Full Authority Digital Engine Control ) Система, отвечающая особым требованиям T625.

На этапе прототипа Turkish Aerospace изготовит четыре прототипа для летных и наземных испытаний, и для питания этих вертолетов у компании Light Helicopter Turbine Engine Company (LHTEC, партнерство 50-50 между Honeywell и Rolls) заказано 10 турбовальных двигателей CTS800-4AT. -Royce) в соответствии с контрактом, подписанным 10 декабря 2015 года между TUSAS и LHTEC. По данным Honeywell, по состоянию на май 2019 года шесть из этих 10 двигателей CTS800-4AT уже поставлены, а оставшиеся четыре двигателя (предполагается, что они будут использоваться в качестве запасных частей и для целей наземных испытаний) планируется поставить в течение 2019 года.

T625 GÖKBEY TLUH сначала будет сертифицирован Генеральным директоратом гражданской авиации Турции (SHGM) и Европейским управлением по безопасности полетов (EASA), а затем переоборудован с установкой соответствующего боевого оборудования для турецких военных для замены устаревших AB-205 и UH- 1H Hueys. Военная версия T625 GÖKBEY появится примерно через два года после первого полета. Сертификация и квалификация были начаты в 2018 году и должны быть завершены в 2020 году.Серийное производство T625 GÖKBEY TLUH также ожидается в 2021 году.

Первоначально ожидается, что производство вертолетов T625 GÖKBEY будет оснащено парой турбовальных двигателей LHTEC CTS800-4AT, но после завершения всех испытаний и получения требуемой сертификации серийные вертолеты T625 GÖKBEY начнут летать с местными двигателями TS1400 ( в период 2024-2025 гг.), которые разрабатываются внутри страны компанией TUSAS Engine Industries Inc. (TEI) в рамках проекта разработки турбовальных двигателей (TEDP).Турбовальный двигатель TS1400 может быть интегрирован в вертолет T129 Mk-I ATAK с некоторыми изменениями.

7 февраля 2017 года компания TEI получила контракт от SSB в рамках проекта разработки турбовальных двигателей на разработку первого в Турции турбовального двигателя для T625 GÖKBEY TLUH. В рамках восьмилетнего графика (2 года на разработку активной зоны турбореактивного двигателя + 4,5 года на изготовление прототипа + 1,5 года на сертификацию) TEI должна спроектировать, разработать, изготовить и сертифицировать два турбовальных двигателя мощностью 1400 л.с. (TS1400, ITAR- бесплатно) прототипы с командой из 250 инженеров.Предварительный образец сердечника турбореактивного двигателя, который будет использоваться на двигателе TS1400, который был успешно испытан впервые на испытательном стенде 11 июня 2018 года. Был спроектирован, изготовлен и изготовлен испытательный образец, где проводятся испытания сердечника двигателя TS1400. подготовлен к использованию с полностью отечественными достижениями в сотрудничестве с Дирекцией 1-го завода по техническому обслуживанию воздуха и TEI.

Согласно полученной нами информации, от 12 до 14 прототипов TS1400 будут изготовлены TEI в рамках 8-летнего проекта разработки турбовальных двигателей, включая прототипы основных двигателей.

На этапе разработки концепции двигателя TEI TS1400 были исследованы 10 различных моделей двигателей, и была принята конструкция компрессора с центробежным (радиальным) потоком, которая больше подходит для турбокомпрессора. С другой стороны, осевые компрессоры обычно предпочтительны для конструкций турбореактивных двигателей. Например, продукт KTJ-3200 Engine компании Kale ArGe и турбореактивный двигатель TR-40 французской Safran Power Units (ранее Microturbo) оснащены четырехступенчатыми осевыми компрессорами.При центробежной конструкции более высокие массовые расходы могут быть получены в более узких пространствах (меньшая длина двигателя), однако конструкция центробежного компрессора требует большего диаметра двигателя, чем конструкция осевого компрессора. Компрессорные двигатели с осевым потоком меньше в диаметре, но они заметно длиннее. Двигатели с центробежным компрессором считаются более надежными и стабильными, а двигатели с осевыми компрессорами более экономичны, чем двигатели с центробежными компрессорами. Поскольку целью конструкции TS1400 является разработка турбовального двигателя, а не турбореактивного двигателя, была выбрана конструкция компрессора с центробежным потоком, поскольку мощность на валу более важна, чем тяговая мощность (тяга).

Двигатель TS1400 состоит из двухступенчатого центробежного / радиального компрессора, камеры сгорания с обратным потоком (камеры сгорания), двухступенчатой ​​турбины высокого давления (HPT) и двухступенчатой ​​силовой турбины (PT). Прототип 2-го основного двигателя в турбореактивной конфигурации, который ранее демонстрировался на IDEF 2019, а также на Стамбульском авиасалоне (AIREX) и в 4-м высокотехнологичном порту MUSIAD в 2018 году, имеет выхлопное отверстие в задней части вместо силовая турбина. Силовые турбины необходимы для перевода основного двигателя в турбореактивной конфигурации как на турбовальную, так и на турбовинтовую конфигурацию.

Турбовинтовой вариант турбовального двигателя TS1400 планируется установить на самолет TUSAS HURKUS-B / C. В турбореактивной конфигурации TS1400 основной двигатель также может быть преобразован в турбовентиляторную конфигурацию путем добавления вентилятора, дополнительных валов и подшипников с передней стороны и силовой турбины с задней стороны. Турбореактивные двухконтурные двигатели имеют на 30-40% меньший расход топлива по сравнению с турбореактивными двигателями; однако их производство сложнее, а их удельная стоимость выше, чем у турбореактивных двигателей.Например, цена за единицу турбовентиляторного двигателя F107-WR-402 составляет 190 000 долларов США, в то время как цена за единицу турбореактивного двигателя аналогичного класса / тяги составляет около 100 000 долларов США.

Среди основных целей проекта разработки турбовальных двигателей (TEDP) - создание конструкции газотурбинного двигателя, а также развитие инфраструктуры и знаний, способствующих такому процессу разработки. Таким образом, основная технология двигателя TS1400 будет также служить основой для отечественного турбовентиляторного двигателя (с классом тяги от 8500 до 9500 фунт-сила), необходимого для усовершенствованного учебно-реактивного самолета нового поколения HURJET (AJT) и проекта разработки легких штурмовых самолетов, а также при необходимости можно будет разработать национальный авиационный двигатель при любых необходимых технологических дополнениях к возможностям, полученным в рамках TEDP.

Однако двигатель TS1400, который предпочитает двухступенчатый центробежный компрессор, такой как двигатель LHTEC CTS800-4AT, с высокой оптимизацией веса и объема, требует изменений узла осевого (переднего) воздухозаборника, которые необходимы для конструкции турбовентиляторного двигателя. Несмотря на то, что конструкция двухступенчатого центробежного компрессора чрезвычайно подходит для турбовинтовых (TP) или турбовальных (TS) двигателей, она имеет некоторые недостатки с точки зрения площади поперечного сечения из-за коэффициента байпаса (соотношение воздуха, проходящего через сердечник , я.е. вместимость), а также размещение радиального воздушного узла и камеры сгорания. Предполагается, что TS1400 получит дальнейшее развитие с многоступенчатым компрессором с осевым потоком, а затем с узлом одноступенчатого центробежного компрессора, который сможет превратиться в высокопроизводительный турбовентиляторный двигатель (TF) с малой тягой. Впервые объявленный генеральным директором TUSAS доктором Темелом КОТИЛом во время выставки IDEF '19, турбинный двигатель мощностью 2500-3000 л.с., который будет установлен на тяжелых ударных вертолетах T129 Mk-II (ATAK-II), можно ожидать в аналогичная конфигурация.

Согласно TEI, двигатель TS1400 имеет более прочную конструкцию благодаря центробежному компрессору в сборе. Это позволяет воздуху проходить через сердечник спереди вверх, а не спереди назад, создавая более эффективное отрицательное и положительное давление. В рамках TEDP TEI смогла эффективно произвести прототипы основного двигателя TS1400 в течение двух лет после заключения контракта и планирует провести первые летные испытания вертолета T625 GÖKBEY в 2021 году.

Хотя контракт был подписан в феврале 2017 года, история накопления знаний и инфраструктуры TEI для двигателя TS1400 восходит к проекту разработки технологии ядра двигателя, который был запущен в июле 2012 года с трехлетним графиком.Целью проекта было разработать базовую технологию двигателя, которая ляжет в основу турбовального двигателя мощностью 1000 л.с. В рамках проекта программное обеспечение для концептуального проектирования и методологии для местного компрессора, камеры сгорания и турбины были разработаны на основе изучения различных архитектурных концепций двигателя. Детальное проектирование TS1400 началось в 2016 году. Двигатель TS1400 с масляной смазкой также оснащен собственной системой FADEC. Два двигателя TS1400 на T625 GÖKBEY смогут обмениваться данными друг с другом через FADEC.Например, если двигатель теряет мощность во время полета, другой двигатель сможет увеличить свою мощность, чтобы компенсировать потерю мощности другого двигателя. Стандартная мощность двигателя TS1400 будет 1400 л.с. (мощность на валу), но он также будет способен производить 1660 л.с. в течение 30 секунд в аварийной ситуации, например, в случае потери другого двигателя.

Ожидается, что двигатель TEI TS1400 будет иметь аналогичные размеры и вес с турбовальными двигателями LHTEC CTS800-4A / 4AT, которые славятся своей компактностью, легким весом, надежностью, мощностью и долговечностью.В открытых источниках сухой вес двигателя LHTEC CTS800-4A (длина 86,4 см и высота 72,9 см) заявлен как 360 фунтов. (163 кг). Согласно паспорту сертификатов типа EASA, версия CTS800-4N с понижающим редуктором по сравнению с версиями CTS800-4A / AT, с общей длиной 122,2 см, общей шириной 60 см и общей высотой 72,9 см. имеет сухой вес 408 фунтов (185,1 кг). Двигатель TS1400 обеспечивает скорость вращения выходного вала 23 000 об / мин и рабочий потолок 20 000 футов.Процесс, который начинается от двигателя до его повторного выключения, известен как цикл, и в течение всего срока службы двигателя проходит лишь конечное количество циклов, прежде чем что-то треснет или сломается. Традиционная методика измерения этого срока службы, используемая многими производителями двигателей, известна как TAC (Total Accumulated Cycles). Один TAC эквивалентен одному циклу двигателя (точнее: одному отклонению от запуска двигателя, прохождению промежуточной номинальной мощности и обратно до остановки двигателя).Ожидается, что средний срок службы TS1400 составит не менее 2500 циклов, в то время как целевой срок службы составляет 5000 циклов (TAC). После 2500 или 5000 циклов TS1400 потребует капитального ремонта.

В проекте задействована команда из примерно 250 инженеров, все из которых являются сотрудниками TEI из инженерных офисов TEI в Эскишехире, Анкаре и Стамбуле. В группу разработчиков турбовальных двигателей TS1400 входят инженеры из области аэротермальной техники, проектирования конструкций, проектирования изделий, испытаний прототипов, проектирования электрических / электронных устройств и систем управления, а также проектирования встраиваемых систем.

TS 1400 для вертолетов T129 Mk-I ATAK

Турбовальный двигатель TEI TS1400 также может быть интегрирован в вертолет T129 Mk-I ATAK с некоторыми адаптациями для замены двигателей LHTEC CTS800-4A, для которых Турция в течение нескольких лет испытывала трудности с получением экспортной лицензии от правительства США. В 2015 году Турция завершила переговоры с Туркменистаном о продаже двух вертолетов T129 Mk-I ATAK, однако, поскольку правительство США не предоставило экспортную лицензию на двигатели LHTEC CTS800-4A, этот проект не был реализован.Аналогичная проблема наблюдается при продаже T129 Mk-Is Пакистану. Турция более года ждала экспортной лицензии США, чтобы продолжить сделку с Пакистаном T129B Mk-I.

Контракт на продажу 30 легких ударных и тактических разведывательных вертолетов T129B Mk-I ATAK Сухопутным войскам Пакистана был подписан 16 мая 2018 года, однако по состоянию на июнь 2019 года он не вступил в силу. Официальная заявка в правительство США относительно экспортной лицензии турбовального двигателя LHTEC CTS800-4A, используемого на вертолете, процесс был завершен с Комиссией по иностранным делам, и запрос был отправлен в U.С. Министерство обороны. По состоянию на май 2019 года процесс утверждения все еще продолжался. Turkish Aerospace ранее получила от правительства США оригинал лицензионного документа на продажу / экспорт T129B в Пакистан. Филиппинские ВВС - еще один заказчик вертолета T129B Mk-I. 18 декабря 2018 года на авиабазе Вилламор в Маниле был подписан меморандум о взаимопонимании между Турцией и Филиппинами по сотрудничеству в оборонной промышленности между SSB профессором Исмаилом ДЕМИР и министром национальной обороны Филиппин Дельфином Н. ЛОРЕНЗАНА.Этот меморандум о взаимопонимании откроет путь для сотрудничества между двумя странами в области оборонной промышленности и продажи продукции турецкой оборонной и аэрокосмической промышленности (включая T129) на Филиппины. Филиппинские ВВС закупят 6 (+10 опционально) вертолетов T129 Mk-I, если от правительства США будет получена необходимая экспортная лицензия на T129B Mk-I.

Несмотря на то, что от правительства США не ожидается отрицательной реакции на экспортную лицензию на турбовальный двигатель CTS800-4A, переговоры с французской группой Safran ведутся по альтернативным вариантам двигателей в качестве Plan-B.В настоящее время Safran Helicopter Engine включает в себя два турбовальных двигателя мощностью 1400 л.с. для двухмоторных вертолетов в своем продуктовом портфеле, и компания планирует получить сертификат EASA для них обоих в 2019 году. Ardiden 1h2 / Shakti, который приводит в действие двухмоторные вертолеты Двигатель Dhruv и LCH (Light Combat Helicopter) от индийской Hindustan Aeronautics Limited (HAL) рассчитан на производство 1430 л.с. Турбовальный двигатель Arrano 1A с диапазоном мощности от 1100 до 1400 л.с. был выбран Airbus Helicopters в начале 2015 года в качестве единственного двигателя для своего нового двухмоторного вертолета H260, в частности, из-за его способности обеспечивать дополнительную мощность при работе в жарких условиях. -высокие условия.Arrano 1A имеет сухой вес более 300 кг и оснащен двухступенчатым центробежным компрессором, камерой сгорания с обратным потоком, регулируемыми направляющими лопатками на входе, FADEC 4-го поколения и топливным инжектором с 3D-печатью. По данным Safran Helicopter Engines, в зависимости от задачи двигатель Arrano 1A может летать почти 5000 часов, прежде чем потребуется капитальный ремонт (техническое обслуживание на уровне депо). С момента первого наземного испытания в феврале 2014 года более 10 испытательных двигателей были запущены в Бордесе (Франция) для демонстрации характеристик двигателя.H260 с двигателем Arrano (прототип PT2) совершил свой первый полет 27 января 2016 года. По состоянию на февраль 2019 года, двигатели Arrano 1A наработали более 7000 часов испытаний, включая 1100 часов полета.

Ранее, в рамках тендера, который был объявлен SSB в 2014 году для удовлетворения требований к двигателям прототипов TLUH (как гражданской, так и военной версии), Turbomeca (теперь Safran Helicopter Engines) конкурировала с LHTEC и предложила двигатель Arrano. В то время компания подчеркнула, что он был разработан как для гражданских, так и для военных винтокрылых машин, и что двигатель Arrano полностью свободен от ITAR и будет иметь гражданскую сертификацию.В то время гражданский сертификат (EASA) для двигателя Arrano планировалось получить в 2017 году. Тем не менее, победителем тендера, который был завершен в апреле 2015 года, стал LHTEC с их двигателем CTS800-4AT.

Тест T625 GÖKBEY и h260

T625 GÖKBEY имеет несколько общих черт с вертолетом h260 Airbus Helicopters. Оба они среднего веса, в двухмоторной конфигурации (приводятся в действие парой турбовальных вертолетов класса 1400 л.с.) и будут иметь гражданскую и военную версии.

Программа h260 для вертолетов Airbus была запущена на Heli Expo в 2015 году под названием прототипа X6. Airbus Helicopters в настоящее время эксплуатирует три специализированных прототипа (PT1, PT2 и PT3) и два средства для испытаний с нулевой интеграцией вертолета в рамках программы h260 и планирует получить сертификацию EASA к концу 2019 года с ожиданием начала поставок своему стартовому заказчику, Бэбкоку, в г. 2020. К тому времени, когда самолет будет сертифицирован EASA, вероятно, будет зарегистрировано около 1500 летных часов.Airbus Helicopters осуществила 15 продаж этого типа в 2018 году.

H260 имеет хвостовой винт с кожухом Fenestron и приводится в движение двумя турбовальными двигателями Safran Helicopter Engines Arrano 1A. По состоянию на февраль 2019 года три прототипа для летных испытаний наработали в воздухе более 1100 часов, включая демонстрации для заказчиков. Первый испытательный прототип (PT1) выполнил свой 40-минутный первый полет 13 июня 2015 года, оснащенный парой двигателей Arrano 1A. Второй прототип (PT2), совершивший первый наземный пробег 18 декабря 2015 года, присоединился к программе летных испытаний 26 января 2016 года.Третий прототип H260 (PT3) выполнил свой первый полет в октябре 2017 года. Первый серийный образец H260, совершивший первый полет в декабре 2018 года, был отправлен в Северную Финляндию в феврале 2019 года для испытаний в холодной погоде.

H260 будет иметь сертифицированную массу 5670 кг (12 500 фунтов) для взлета, но было разработано дополнение к руководству по летной эксплуатации, чтобы позволить операторам, желающим иметь максимальную взлетную массу 6050 кг (13 338 фунтов) без значительных эксплуатационных ограничений. .

В то время как военная версия h260 - h260M - была выбрана в качестве платформы для французской военной программы Joint Light Helicopter (Hélicoptère Interarmées Léger / HIL), которая изначально требует 169 вертолетов (80 для армии, 49 для ВМФ и 40 для ВВС). В мае 2019 года h260M был обозначен как Guépard (Cheetah), а министр вооруженных сил Франции Флоренция PARLY объявила, что запуск программы HIL перенесен на 2021 год.В соответствии с программой HIL, для которой в 2017 году был выбран вертолет Airbus Helicopters h260M, первоначально планировалось запустить вертолет h260M Guépard на французскую военную службу в 2026 году. Полномасштабный макет вертолета h260M был представлен на конференции. стенд Министерства вооруженных сил Франции на Парижском авиасалоне 2019. H260M заменит 5 устаревших типов (Fennec, Gazelle, Dauphin / Panther, Lynx и Puma / Super Puma) во французской армии (чтобы заменить Fennec, Gazelle и Puma ), Navy (заменяет Dauphin, Panther и Lynx) и Air Force (заменяет Fennec и Super Puma).H260M может нести 5 полностью экипированных коммандос в дополнение к 2 пилотам, а в конфигурации SAR - 2 носилки и 5 пассажиров в дополнение к 2 пилотам

.

Gazelle Ultimate T10 + HMB Обзор

Вывод: Gazelle Ultimate T10 + HMB - это средне-вертикальный скоростной байк, который жаждет разнообразия - он предназначен для быстрого перемещения по местам, но также наслаждается легкими приключениями по бездорожью.

  • Внутренние проложенные кабели и провода, освещение с приводом от динамо-машины и аккумулятор, аккуратно интегрированный в нижнюю трубу, - все это делает поездку гладкой.
  • Вилка SR Suntour с 80-миллиметровой подвеской и блокировкой обеспечивает небольшое дополнительное поглощение ударов, когда это необходимо.
  • Небольшой задний багажник имеет встроенную эластичную тесьму, которая позволяет закрепить груз, не ища чего-либо, чтобы его привязать.

    Цена: $ 3 999
    Вес:
    59 фунтов (53 см)
    Купить сейчас


    Что вы будете делать, когда вас укажут на скрытую тропинку, которая проходит через поле мимо пустующего фермерского дома в вашем доме? собственный район, поднимается к основанию линии электропередачи, откуда открывается потрясающий вид на город, затем совершает круиз по хребту, прежде чем спуститься по заросшему колеями размыву, выплевывающемуся на другой заброшенный участок, заполненный фермерскими домами 1800-х годов, сараями и другими хозяйственными постройками, некоторые из них которые не заперты и наполнены множеством интересных вещей - например, бильярдный стол с вешалкой, к которому не прикасались годами, и закрытая баскетбольная площадка, все еще нетронутая? Вы, конечно, это проверяете.

    Доехать на машине не вариант. Единственная дорога обнесена цепью у входа. Вы можете пройти туда по высокой траве, кишащей клещами, но вам лучше идти быстрее, если вам нужно быстро выбраться. Нет, эта миссия требует чего-то более быстрого, чем два фута, скрытного, чем четыре колеса, и большего удовольствия, чем оба. Для этого нужен электровелосипед, и Gazelle Ultimate с радостью приняла этот вызов.

    Окончательный T10 + HMB

    Газель магазиныандиегофлириды.ком

    3 999,00 долл. США

    Средне-вертикальное положение этого алюминиевого скоростного велосипеда позволило мне уверенно преодолевать подъемы и быстро реагировать на повороты в последнюю минуту. Оживленная местность никогда не казалась проблемой: велосипед проносился через чертополох, выскакивал через упавшие ветки и несся по гравию. На волнистых спусках я (вероятно, по привычке) обнаружил, что немного отклоняюсь назад, чтобы положить больший вес на заднее колесо. Но, по правде говоря, мне и не пришлось. Велосипед чувствовал себя сбалансированным и управляемым даже на самых крутых спусках.


    Gazelle Ultimate T10 + HMB Детали компонентов

    Электровелосипед типа , класс 3, 28 миль в час
    Рама
    Алюминий
    Вилка
    SR Suntour, ход 80 мм, блокировка
    Вынос Регулируется от -10 до 655 градусов Захваты Ergon
    Колеса
    Ryde Dutch, 28 дюймов
    Шины
    Schwalbe Energizer Plus, 1,75 дюйма
    Трансмиссия
    10-ступенчатая Shimano Deore XT
    Тормоза
    Shimano Hydrale с гидравлическим приводом
    Седло Essen39 Shimano Hydraulic
    седло Royal Мотор
    Bosch Performance Line Speed, крутящий момент 75 Нм
    Аккумулятор
    Bosch PowerTube, 500 Вт-ч
    Диапазон
    Около 25 миль в турбо-режиме, 55 в эко-режиме
    Дисплей
    Bosch Purion
    Дополнительно
    Крылья, фонари AXA и замок, задний алюминиевый кронштейн , задняя подножка

    Миссия: использовать электровелосипеды, чтобы обойти безлюдное владение.Лидер: Газель Ultimate T10 + HMB.

    Джен Шерри

    В этом приключении были и другие способные электронные велосипеды, например, пляжный круизер с мотором на задней ступице и скоростная модель с дроссельной заслонкой, но Газель всегда лидировала. Этот элегантный электровелосипед, оснащенный двигателем Bosch Performance Line Speed ​​со средним приводом и крутящим моментом 75 Нм, без колебаний срывается с конвейера и движется со скоростью 28 миль в час на 28-дюймовых колесах (европейский эквивалент 700c). По сравнению с большинством тестируемых нами электровелосипедов 3-го класса, у которых обычно от 2 до 2.Шины шириной 6 дюймов, 1,75-дюймовые шины на «Газели» кажутся немного узкими - даже по стандартам городского электровелосипеда. Но шины Schwalbe Energizer Plus никогда не вызывали сомнений. Они достаточно хорошо держались за дорогу, так что я всегда чувствовал себя устойчиво, даже при прохождении поворотов на полной скорости. А для тех случаев, когда вам хочется повернуть на неровной местности, вилка SR Suntour с блокировкой предлагает 80-миллиметровую переднюю подвеску (вы можете это заметить, а можете и нет).

    Кабели с внутренней разводкой

    Все кабели и провода на Газели аккуратно проложены через раму.

    Шины Schwalbe Energizer Plus

    1.75-дюймовые шины имеют гладкую середину и хорошее сцепление с дорогой.

    SR Suntour Подвеска с блокировкой

    Амортизационная вилка с ходом 80 мм обеспечивает небольшое поглощение ударов.

    Газель Пригородный пассажирский вагон

    Алюминиевая стойка, входящая в комплект поставки, имеет надежно фиксирующуюся резинку.

    Аккумулятор Bosch PowerTube

    Аккумулятор на 500 Втч встроен в нижнюю трубу, а не закреплен на ней.

    Потрясающие дополнения и продуманные особенности

    Ценник Gazelle в 4 000 долларов может показаться немного завышенным для велосипеда этой категории - быстрых пригородных поездов с ограниченной полезностью. Но рассмотрите эти мелкие детали, которые имеют большое значение. Вы получаете освещение AXA с динамо-приводом, в том числе фару Blueline50, закрепленную прямо и надежно в центре руля, которую можно наклонять вверх или вниз по вашему вкусу и которая светит примерно на 230 футов вперед, и задний фонарь, примерно на 4 метра.5 дюймов в длину, что составляет ширину задней стойки. (Оба загораются, когда вы включаете велосипед, но нажатие кнопки + на компьютере выключит их.) Кольцо блокировки AXA Defender на заднем колесе предотвращает скатывание вашего велосипеда в заблокированном состоянии, что может замедлить вора, но не могу остановить один, поэтому используйте его только как резервную копию. Алюминиевый задний багажник Gazelle имеет изящную эластичную тесьму для крепления мелких предметов и может выдержать вес до 60 фунтов. Общая интеграция на Gazelle первоклассная, от вышеупомянутого кольцевого замка и эластичного ремня до проложенных внутри кабелей и проводов и плавно встроенной батареи Bosch PowerTube на 500 Вт, аккуратно спрятанной внутри нижней трубы (а не приклеенной к ней сверху).

    Когда «Газель» не летит быстро по городским улицам, она готова к любым приключениям.

    Джен Шерри

    Final Word

    Мой тестовый велосипед Gazelle был доставлен ко мне домой где-то в начале апреля (Covid уже заставил нас покинуть офис и погрузиться в домашнюю работу). Пожилой джентльмен, который носил крошечный флакончик дезинфицирующего средства для рук на цепочке, похожей на ожерелье, и который не мог быть счастливее, будучи занятым в дороге, доставил велосипед вместе с улыбкой и джигом, который он назвал танцем Газели.«Ты знаешь танец», - сказал он. (Я согласно кивнул, но, честно говоря, не думаю, что такой танец существует).

    Интересный факт: Royal Dutch Gazelle успешно произвела и продала свои первые электрические велосипеды 82 года назад. Байк Gazelle весил 110 фунтов, имел запас хода 24 мили, развивал максимальную скорость чуть более 11 миль в час и заряжался целый день. Сегодня каждая газель производится в Нидерландах, на том самом месте, где компания была основана 128 лет назад.

    В течение следующих трех месяцев Ultimate T10 + пополнил мой небольшой парк тестовых мотоциклов и помог моей семье вместе убить время.Он проводил больше часов, исследуя переулки, осматривая другие районы, обнюхивая заброшенные университетские городки, скользя по гравийным дорогам, выискивая секретные тропы и вторгаясь в пустующие дома, чем в пути на работу (потому что, ну, некуда было ехать). То, как я использовал этот велосипед, заставило меня понять, насколько он может быть универсальным. Оказалось, что это не дорогой байк в своей категории; это велосипед по правильной цене, который может намного больше. Он так же удобен и удобен в движении, когда нужно смотреть через плечо, как и на частной территории, когда нужно смотреть во все стороны.Это прочный, хорошо сконструированный, без дребезжания и надежный мотоцикл, который чувствует себя уверенно на дороге, позволяет уверенно ездить без рук, проходит повороты, как чемпион, и летит в ограниченном пространстве, не снижая скорости. Это тот велосипед, который у вас будет, и вы будете наслаждаться им вечно. И кто знает, может, это даже вдохновит вас на танец Газель.


    Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

    Дженнифер Шерри Джен - помощник директора по тестированию Bicycling and Runner’s World. ГАЗель

    грузовая: фото, характеристики, особенности автомобиля и отзывы - общество

    ГАЗель - возможно, самый известный коммерческий автомобиль в России. Он выпускался на Горьковском автозаводе с 94-го года. На базе этой машины создано множество модификаций. Но мо т по

    Содержимое

    ГАЗель

    - пожалуй, самый известный коммерческий автомобиль в России.Выпускается на Горьковском автозаводе с 94 года. На базе этой машины создано множество модификаций. Но самая популярная ГАЗель - грузовая. В чем его особенности, какие двигатели на него устанавливались и сколько стоит эта машина? Все это мы рассмотрим в нашей сегодняшней статье.

    Внешний вид

    В период с 1994 по 2003 год автомобиль выпускался в таком обличье:

    Автомобиль имеет несколько схожих с Волгой деталей. Это прежде всего черный пластиковый бампер, такая же решетка радиатора и квадратные фары.Грузовая ГАЗель предназначалась для перевозки различных грузов. Чаще всего можно встретить боковые версии, навесы и изотермические кабины. Как показала практика, эта машина идеально подходит для работы в грузовом такси. ГАЗель имела категорию В и могла ездить по тому же месту, что и легковой автомобиль (чего не могли сделать ГАЗоны и «Бычки»).


    В 2003 году было обновление. В таком виде автомобиль до сих пор выпускается (за исключением «Next»). Таким образом, автомобиль получил каплевидные фары, новую решетку радиатора и более прочный бампер.В остальном внешний вид автомобиля не изменился.

    В 2013 году ГАЗ выпустил совершенно новую грузовую ГАЗель - «Next». Она получила более широкую кабину с другим бампером, дверьми и оптикой.

    Про коррозию

    Бытует мнение, что грузовик ГАЗель часто ржавеет. Отчасти это правда. Но это касается не всех моделей. Итак, самые первые ГАЗели оказались самыми устойчивыми к коррозии. А вот модели, которые выпускались с 2006 по 2009 год, качественной покраской не отличались.Эмаль часто отслаивалась, металл быстро ржавел. Что касается «Next», то они лучше защищены от коррозии. Отзывы не вызывают нареканий.


    Салон

    Начнем с самой первой ГАЗели. Дизайн интерьера самый простой. Здесь нет дорогой отделки - тканевые сиденья и жесткий пластик на торпеде.

    Номинально машина не оснащалась магнитолой, хотя отверстие для этого предусмотрено. Салон рассчитан на трех человек, включая водителя.Были и версии «Фермера» с более просторным салоном. Такие ГАЗели рассчитаны на четырех пассажиров. С 2003 года меняли салон. При этом остались те же сиденья, руль и дверные карты.

    Изменились приборная панель и центральная консоль. На пассажирской стороне бардачка появилась крышка. Обзорность внутри хорошая. Однако в интерьере по-прежнему не хватало комфорта. Внутри очень шумно.

    С выпуском грузовой ГАЗели «Next» интерьер кардинально изменился.Таким образом, появилось более компактное четырехспицевое рулевое колесо, информативная приборная панель и удобная центральная консоль. Улучшена шумоизоляция и качество материалов отделки, заменены сиденья. Автомобиль по-прежнему рассчитан на трех человек.

    Автомобиль может быть оборудован мультимедийной системой (в стандартной комплектации - динамики в дверных картах), электростеклоподъемниками и зеркалами с подогревом. Но кондиционер по-прежнему отсутствует.

    Технические характеристики

    Изначально грузовик ГАЗель оснащался двигателем от Волги.Это был двигатель ЗМЗ-402. При объеме 2,4 литра он развивал мощность в 100 лошадиных сил. Конечно, этих характеристик было недостаточно для перевозки груза весом в полторы тонны. Ввиду этого были загружены и сам двигатель, и коробка (которая тоже была от Волги). Поэтому ГАЗель часто кипела, диск сцепления износился. В связи с этим, владельцы постоянно совершенствовали систему охлаждения, устанавливали на радиаторе другие термостаты и более мощные вентиляторы (а сам радиатор меняли на более секционный.) Только после таких доработок машина могла работать в своем температурном режиме, без перегрева.

    С выпуском второго поколения (напомним, это был 2003 год) поменялся и двигатель. Теперь грузовик ГАЗель оснащается двигателем 406. Это 2,3-литровый четырехцилиндровый бензиновый двигатель. Среди отличий - наличие 16-клапанной головки. Благодаря множеству доработок этот двигатель стал развивать 130 лошадиных сил. Этого двигателя уже более-менее хватало, чтобы машину не «сдуло» на спусках и нормально перевозить грузы.Но система охлаждения все же требовала доработки, - говорят отзывы. У хозяев тоже были проблемы с печкой (вышел из строя кран).

    В 2006 году на ГАЗель был установлен инжекторный двигатель. Это был ЗМЗ-405. Этот агрегат имеет рабочий объем 2,5 литра и развивает мощность в 150 лошадиных сил. Это самый мощный бензиновый двигатель из когда-либо существовавших. С ней особых проблем не было, за исключением повышенного расхода масла. Ввиду этого хозяева всячески дорабатывали клапанную крышку.

    Двигатели Cummins уже устанавливаются на Next. Это турбодизельные силовые агрегаты китайского производства. Удивительно, но они оказались довольно находчивыми. По отзывам, пробег до капитального ремонта 450-500 тысяч километров. При рабочем объеме 2,8 литра Cummins развивает 135 лошадиных сил. По сравнению с 405-м мотором «китайец» более приемистый, - говорят отзывы. Машина лучше реагирует на нажатие педали газа и стабильно набирает высоту даже при полной загрузке.

    Расход топлива

    Поскольку все ГАЗели работают на СУГ, поговорим о расходе газа.Самый прожорливый - это самый первый агрегат - ЗМЗ-402. Он мог потреблять до 23 литров на 100 километров. Поскольку двигатель не был рассчитан на такие нагрузки, он постоянно расходовал топливо. 406-й двигатель тратит по городу около 20 литров. То же можно сказать и о 405-м. Однако последний уже имеет более высокую мощность и больший объем цилиндра. Что касается дизельного «Камминз», то он потребляет около 13 литров на сотню и является самым экономичным среди всех остальных.

    Шасси

    Автомобиль имеет самую простую схему подвески.Спереди - рессорная балка, сзади - неразрезной мост с рессорными рычагами. Амортизаторы - гидравлические, двустороннего действия. Кстати, задние амортизаторы идентичны ГАЗ-533. Для перевозки тяжелых грузов на грузовике ГАЗель хозяева усилили раму и увеличили пружины. Также учтите, что со временем пружины на этой машине проседают. Менять их не нужно - достаточно накатить на спецтехнике. Обычно эта операция требуется каждые четыре года.Также с годами изнашиваются передние штифты. Чтобы максимально отсрочить их ремонт, их следует шприцевать. Для этого в верхней и нижней частях предусмотрены специальные отверстия. К тому же после смазки пальцев руль поворачивается намного легче, - говорят отзывы.

    Отметим, что ГАЗели серии Next имеют независимую подвеску с шариковыми опорами спереди. В качестве упругих элементов используются винтовые пружины. Но как показывает практика, предыдущая конструкция была надежнее.Однако в поворотах ГАЗель с новой подвеской кренится не так сильно, как раньше. Это большой плюс.

    Тормоза

    Тормозная система гидравлическая, с вакуумным усилителем. Спереди колодки, сзади барабаны. На удивление ресурс колодок здесь большой (при том, что машина постоянно загружена). Однако чем больше груза в коробке, тем менее эффективны тормоза. Таким образом, вы всегда должны держать дистанцию ​​в потоке.

    Цена

    Сколько стоит грузовая ГАЗель? Цена на эти автомобили разная.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
