Отличие двигателя 405 от 406 инжектор
Агрегат вышел в свет в 1997 году, после многочисленных испытаний и доработок. Это был бензиновый мотор, на котором конструкторы Заволжского завода впервые применили впрыск топлива. За свою высокую надёжность, экономичность, технические показатели, двигатель пользовался большой популярностью у потребителей и довольно долго был основной силовой установкой на многих автомобилях марки ГАЗ. Были и недостатки, к числу которых можно отнести:
Разработчики понимали, что движок нуждается в модернизации и доработке, поэтому вскоре ему на смену вышел двигатель 405.

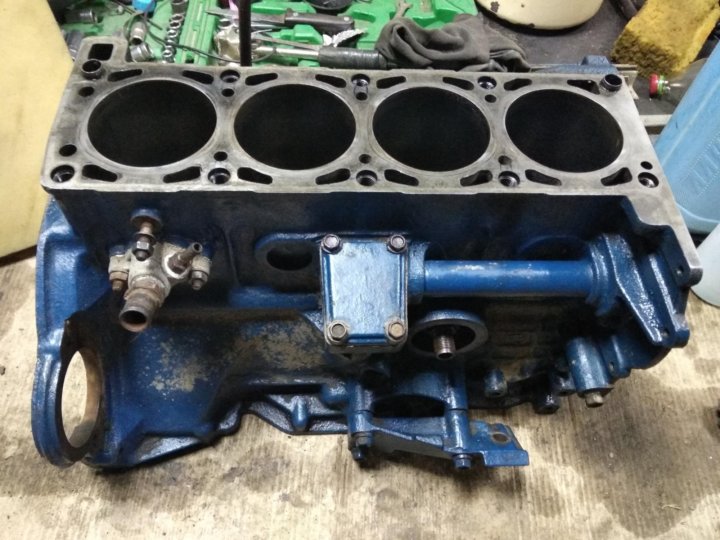

В блоке цилиндров силовой установки выполнены каналы для охлаждающей жидкости, которую нагнетает насос. Привод насоса расположен в передней части мотора, кроме того, здесь же находятся приводы насоса гидравлического усилителя руля и генератора.
Головка блока цилиндров алюминиевая, с запрессованными чугунными сёдлами и направляющими втулками клапанов. Клапана не нуждаются в регулировке, поскольку двигатель оснащён гидравлическими толкателями.

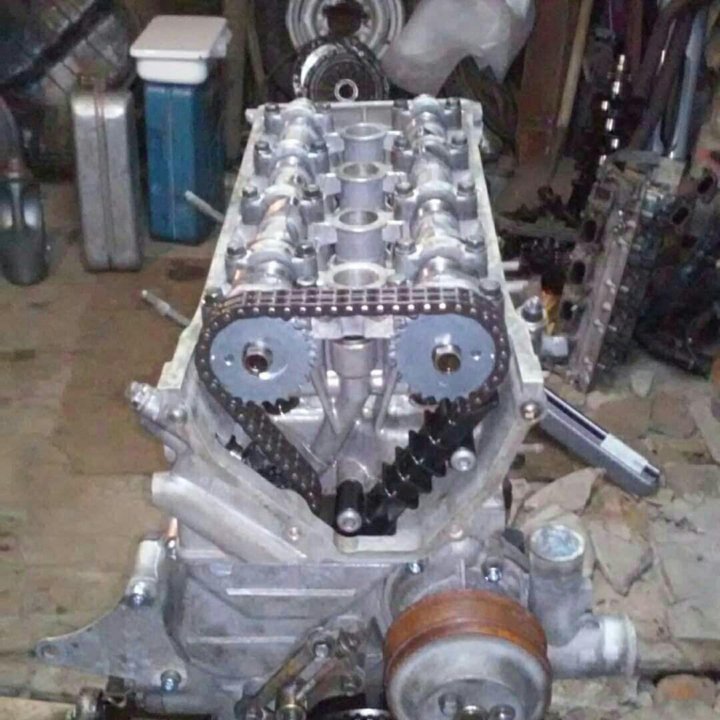

Распределительные валы работают от цепи, натяжение которой происходит автоматически, передача осуществляется через звёздочку промежуточного вала.
Что такое распредвал 406?
Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406
. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.
Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.
Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:
- ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
- ЗМЗ 40525 (Волга Евро-3).
- ЗМЗ 40524 (Газель Евро-3).
- ЗМЗ 40904 (УАЗ Евро-3).
Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.
Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.
10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.
То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.
Силовая установка ЗМЗ 405
Мотор пришёл на смену модели ЗМЗ 406 и стал его достойной заменой. Появление на рынке произошло в 2000 году, агрегатом укомплектовывалась техника Горьковского завода. Постоянно выходили новые модификации установки, мотор усовершенствовался, исправлялись недочёты.
За счёт модификаций, благодаря которым значительно увеличилась мощность двигателя, 405 начали устанавливать не только на легковые автомобили, но и на микроавтобусы.
ЗМЗ 405 хорошо себя зарекомендовал, как надёжный, неприхотливый, удовлетворяющий все требованиям и ожиданиям агрегат.
Силовая установка была наследницей 406 модели, поэтому большинство недоработок в точности копируют старую модель. Что касается характерных недостатков, ими были: сложная система подачи топлива и электронная система управления. В случае поломки, возникали проблемы с обслуживанием и ремонтом, поскольку необходимы были знания и навыки высококвалифицированных специалистов.
ЗМЗ 405 характеристики установки:
- Период производства — 2000-наши дни;
- Блок цилиндров, материал — чугун;
- Питание — инжектор;
- Тип — рядный;
- Цилиндры, количество, штук — 4;
- Клапана, количество, штук — 16;
- Поршень, ход, мм — 86;
- Цилиндр, диаметр, мм — 95,5;
- Сжатие — 9,3;
- Объём, см 3 — 2464;
- Мощность, л.с. — 152;
- Момент, Нм — 211;
- Топливо — бензин, АИ-92;
- Соответствие экологическим нормам — Евро 3;
- Масса ДВС, кг.
— 193; - Расход топлива, литров на сотню (город/трасса/смешанный) — 13,5/8,8/11,0;
- Ресурс мотора, км. — 150000.
— 193;Немного истории
Двигатель ЗМЗ 406 – первый бензиновый мотор Заволжского машиностроительного завода, оснащенный системой впрыска топлива. Он был создан в 1997 году (заменил собой двигатель 402) и для своего времени был серьезным прорывом в отечественном автомобилестроении.
Это четырехцилиндровый шестнадцатиклапанный бензиновый агрегат объемом 2286 куб. см, мощностью 145 л.с. Он «кушал» АИ 92 и подходил под стандарт Евро3. Этот мотор выпускался до 2008 года, однако уже в 2000-м вышел двигатель 405 – преемник 406-го. Во многом он повторяет характеристики своего прародителя. Ключевое отличие в слегка увеличенном объеме и мощности (2454 куб. см, 152 л.с.).
Существует несколько модификаций 405-го двигателя, каждая из которых имеет улучшения относительно предыдущей.
Как шутят опытные владельцы ГАЗов, все недостатки 406-го двигателя успешно перекочевали в 405-й.
Последний считается более современным, и несмотря на то, что он так и остался в формате Евро 3, его производят до сих пор.
Отличительные особенности силовых установок
Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный. Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:
- Первое, на что можно обратить внимание, ЗМЗ 405 отличается от 406 системой питания. Так, 406 использует в своей конструкции карбюратор, в 405 система лучше — инжектор.
- Моторы отличаются объёмом: 406 силовая установка имеет 2,28 литров, тогда как 405-я немного больше — 2,46 литра.
- Обороты обоих агрегатов одинаковы — 5200 мин -1 . Тем не менее, мощность 405 установки больше — 150 л.с. против 145 л.с. у 406 мотора;
- Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.
- Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью.
- Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.
Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.Кроме всего вышеперечисленного, силовые установки имеют ряд отличий в конструкции блока. В 405 модели имеются характерные поперечные прорези, шириной 2 мм. между цилиндрами в системе охлаждения. Сделано это с целью улучшения теплового отвода от стенок цилиндров. На практике, такая конструктивная особенность ведёт к снижению жёсткости верхней плиты блока.
Как следствие, при затяжке болтов крепления головки происходит деформация стенки цилиндров. 406 серия имела специальные протоки, выполненные при помощи литья. Большая величина перемычки: 406 — 14 мм, 405 — 10,5 мм позволяла избежать такой проблемы.
На вопрос: «Какой двигатель надёжной?» нельзя чётко выделить лидера.
Обе модели заслуживают похвал, за простоту и надёжность конструкции. К сожалению, в наши дни, 406 серия моторов уже не устанавливается на автомобили ГАЗ и УАЗ, производитель автомобилей отдал предпочтение более современному агрегату.
Привет други! кто подскажет или кинет инфу чем отличаются змз 405 и змз 406 .и их характеристики Спасибо!
Причина №1
Если вы думаете, что купив новый автомобиль, вы будете защищены от «криво» выставленного угла фазы газораспределения, то вы безжалостно ошибаетесь. Форум какой двигатель лучше 405 или 406. На мой взгляд, у карбюраторного двигателя перед инжектором только два преимущества ремонтопригодность в пути (вдалеке от крупных населённых пунктов. Серийное создание, машинная сборка и человечий фактор – это все предпосылки того, что у 2-ух схожих с виду движков, только-только спущенных с сборочного потока, фазы газораспределения могут отличаться от номинала на ±5°! Согласно же аннотации по эксплуатации, данное колебание не должно превосходить ±2°, и то, этот допуск есть только так как ранее просто не было способности отлично решить эту делему.
Смотрите также
Комментарии 29
Ребят, буквально сегодня ехал по трассе и мне на хвост сел соболь и держался до 180! Не знаю какой мотор там 405 или 406й, но все же считаю очень достойно, причем соболь такой не первой свежести… ну и я не на 24ке))
Вполне возможно что это крайслер был у нас в Астрахани один такой мотается уже лет 5 на разборке где-то мужичок выкопал дохлую крысу восстановил её теперь носится как в зад ужаленный.
я бы советовал 406 инжектор. мощный экономичный надежный простой. 405 409 то же самое но неэкономичные. зато мощные.
Я советую присмотреться к 409. Объем 2,7л. дает огромный крутящий момент прямо с низов.
Да даёт зато потом как дизель плюнул один раз и закончился весь. 409 вообще для уазиков сделан не вижу смысла ставить его на легковую волгу, которой и так оборотистости мотора не хватает.
в том что они совецкие и епут мозг по одинаковуму ну и жрут так же и лошади одинаково выдают ! эт как яйца дрозда начинка одинакова тока форма разная ! те же яйца тока вид збоку —))
Двигатель 406
В серийное производство двигатель 406 вышел в 1997 году (до этого пять лет выпускались прототипы).
Это был автомобильный двигатель внутреннего сгорания, работающий на бензине. Существенная деталь – инженерами ЗМЗ был впервые применен впрыск топлива. Долгое время данный мотор пользовался широкой популярностью на многих моделях ГАЗ, в числе которых знаменитая «Волга» (3110).
Главным преимуществом двигателя являлась его высокая надежность и экономичность. Но наблюдались и недостатки: проблемы с системой охлаждения были довольно распространенным явлением. Время шло, и представители ЗМЗ прекрасно понимали, что двигатель 406 нуждается в совершенствовании с точки зрения технической составляющей, и на его основе был разработан новый мотор – 405 (инжектор).
Что доработано?
Отвечая на вопрос о том, какой двигатель лучше поставить на «ГАЗель», стоит рассмотреть технические доработки данного агрегата. В этом моторе были внесены небольшие конструктивные изменения. Так, инженеры доработали головку блока, исключив каналы системы холостого хода. Масса ГБЦ уменьшена на 1,3 килограмма.
Если на 406-м двигателе использовалась безасбестовая прокладка ГБЦ, то на 405-м стоит двухслойная металлическая деталь. Она обеспечивает лучшее уплотнение каналов системы охлаждения, смазки и газовых стыков. Таким образом, инженерам удалось добиться наилучшей герметизации соединений в ответственных местах. Кстати, этот мотор стал первым в линейке, который официально соответствовал требованиям «Евро-3».
Двигатель 405
Четырехцилиндровый инжекторный двигатель 405 стал полноправной заменой вышеописанной модели. На свет он появился в 2000 году на автомобиле ГАЗ-3111. Впоследствии именно авто Горьковского автозавода стали постоянными потребителями двигателя 405. Этот мотор постоянно совершенствовался: так, например, двигатель МЗ-40522.10 был мощнее базовой модели почти на пять процентов, а объем увеличился почти на восемь.
Таким образом, номинальная мощность мотора достигла 150 лошадиных сил. Двигатель 405 используется не только на легковых моделях ГАЗ, но и на микроавтобусах.
Что же такое распредвал 405?
Обновление линейки 406 моторов произошло в 2010 году. На Заволжском Моторном Заводе сконструировали более мощный и такой же выносливый двигатель ЗМЗ 405 с исключительно инжекторной системой. Двигатели серии 405 сегодня устанавливаются на модели ГАЗ-3111, ГАЗ-3102, ГАЗ-31105, ГАЗ «Газель», ГАЗ «Соболь», некоторые модели Fiat.
Поскольку этот мотор стал улучшенной версией ЗМЗ 406 с инжектором, многие детали остались прежними. В их числе и распредвал 406.1006015-10. То есть, заводской распредвал для мотора ЗМЗ 405 не обновляли, а использовали уже проверенный 406.
Сравнение двигателей 405 и 406
Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ. Итак, в чем разница между 405 двигателем и 406:
— Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель.
Иными словами 405 – более современная и качественная модель.
— Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46.
— Оба двигателя имеют одинаковые обороты в минуту – 5200. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил.
— Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их.
— 406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт.
Змз 409 из 405 на стенде
Работа двигателя
ЗМЗ 406ой серии со стоящей на нем зажигалкой. Видео с монеткой Сайт: .
И если ранее, для того чтобы выставить угол фазы необходимо было снимать и сверлить новые отверстия в стандартной шестерне-звезде распредвала, по умолчанию имеющей лишь одно положение, для того чтобы методом подбора посадить ее на штифт через кондуктор, то теперь эту задачу можно решить очень просто, ведь разрезные шестерни позволяют выполнить быструю и точную настройку без сверлений и демонтажа звезд.
Отличие 406 двигателя от 405 заключается в следующем:
— 406 двигатель – карбюратор, 405 – инжектор.
— 405 двигатель был призван заменить 406, потому как возникла необходимость в более современном варианте мотора.
— У двигателей разный рабочий объем: у 405 – 2,46 литров, у 406 – 2,28.
— Несмотря на одинаковое количество оборотов в минуту, мощность 405 двигателя выше – 150 лошадиных сил против 145.
— 405 двигатель имеет меньший расход топлива и легче заводится.
— 406 двигатель надежнее, ломается не так часто.

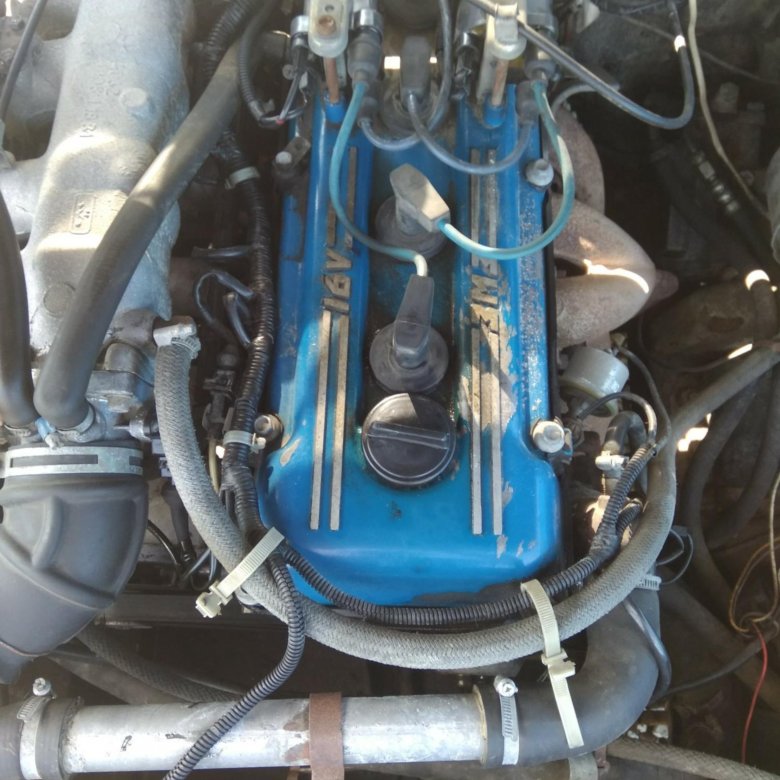

Как внешне отличить 405 и 406 двигатели
Содержание
- Как визуально отличить 405 двигатель от 406
- Двигатель ЗМЗ-406
- Главные отличия двух моделей
- Двигатель ЗМЗ-405
- Отличительные особенности силовых установок
- Общие особенности агрегатов
- Какие различия между 406 и 405 мотором от ЗМЗ и можно из 406 сделать 405.
- Разница между двигателем 406 и двигателем 405
- Двигатель ЗМЗ-406
- Что такое распредвал 406?
- Двигатель ЗМЗ-405
- Что общего у этих деталей?
- Общие особенности агрегатов
- Смотрите также
- Комментарии 29
- Сравнительные отличия моторов
- Заволжское братство
- Модернизация 405-го
- Установка инжекторного двигателя
- Recommendations
- Comments 9
- Особенности ДВС после модернизации
- Типичные неисправности и проблем
- Видео
Как визуально отличить 405 двигатель от 406
Двигатель ЗМЗ-406
Выпуск силового агрегата начат в 1997 году.
Большинство двигателей карбюраторные, работают только на бензине. Впервые на этом моторе конструкторами ЗМЗ была опробована система топливного впрыска. Агрегат надёжный, экономичный и неприхотливый в эксплуатации. Долгие годы служил главной силовой установкой на автомобилях ГАЗа.
Основными недостатками мотора считаются:
Двигатель выпускался с 1997 по 2008 год включительно. Все моторы были карбюраторного типа. В рамках опытной эксплуатации небольшая партия агрегатов вышла с инжекторами. Расположение цилиндров рядное, количество цилиндров 4 шт. Силовая установка одна из первых в России получила 16-ти клапанный механизм газораспределения. Коленчатый вал обеспечивает поршню ход 86 мм при диаметре цилиндров 92 мм. Степень сжатия топливно-воздушной смеси – 9,3. Общий рабочий объём цилиндров двигателя составляет 2286 см3, при этом мотор способен развивать мощность до 140,5 л.
с. с крутящим моментом 201 Н·м.
В качестве топлива разрешено использование автомобильного неэтилированного бензина с октановым числом не ниже 92. Общая масса двигательной установки составляет 187 кг. Средее потребление топлива в режиме езды по городу для легкового автомобиля — 13,5 литров на 100 км. Среднестатистический пробег двигателя легкового автомобиля до ремонта – 150000 км.
В головке цилиндров встроена система клапанов в сборе. Регулировка зазоров между кулачком распредвала и клапаном осуществляется автоматически системой толкателей с гидрокомпенсаторами. Цепь ГРМ натягивается автоматически гидронатяжителем.
Главные отличия двух моделей
• 406-й двигатель был по-старинке карбюраторным. В 405-м применяется инжектор. Эта система позволяет легко заводить автомобиль и экономнее расходует топливо.
Впрочем, карбюратор на 406-м был весьма надежен и легко ремонтировался. • Объем и мощность (как мы уже писали выше). При одинаковых оборотах 405-й двигатель мощнее 406-го. • Цилиндры 406-го мотора были 92 мм в диаметре. У 405-го этот показатель составляет 95,5мм. • На блоке 405-го двигателя есть специальные 2-миллиметровые прорези между цилиндрами. Они способствуют лучшему охлаждению, но при этом стенка цилиндров легче подвержена деформации. В 406-м проблема решалась по-другому, и такой беды не возникало.
Хотя двигатель 406 не выпускается уже более 10-ти лет, машины на нем успешно ездят, а в среде автомобилистов не утихают споры о том, какой же их этих двух двигателей лучше. Известно, что 406-й намного реже ломается. Однако против удобства инжектора тоже сложно найти аргументы.
Объективно, оба двигателя уже мало подходят для решения современных бизнес-задач. Поэтому, если ваша ГАЗель все чаще и чаще требует ремонта, подумайте о тотальной замене мотора на более надежный агрегат.
Двигатель ЗМЗ-405
Новый мотор ЗМЗ-405 поступил на конвейер ГАЗа в 2000 году. Многие недостатки предшественника в новой конструкции были устранены, но некоторые остались.
405-й оказался хорошим агрегатом и в основном оправдал ожидания потребителей продукции ГАЗа. Однако имелись и некоторые недоработки, характерные для прежней модели. Мотор стал гораздо сложнее по конструкции, соответственно потребовался более квалифицированный персонал для его обслуживания.
Основные технические данные:
Отличительные особенности силовых установок
Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный. Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:
Общие особенности агрегатов
Двигатель ЗМЗ-405 является модернизированной версией мотора ЗМЗ-406 и полностью построен на его базе.
Двигатели сходны между собой и имеют много общего:
Какие различия между 406 и 405 мотором от ЗМЗ и можно из 406 сделать 405.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Источник
Разница между двигателем 406 и двигателем 405
Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт. Оба двигателя имеют одинаковые обороты в минуту – 5200. Причем сильные различия между двумя моторами как раз касаются технической составляющей, что особенно важно. Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их. Итак, в чем разница между 405 двигателем и 406: Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель. Впоследствии именно авто Горьковского автозавода стали постоянными потребителями двигателя 405.
Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46. Иными словами 405 – более современная и качественная модель. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ. 405 двигатель был призван заменить 406, потому как возникла необходимость в более современном варианте мотора. Сравнение двигателей 405 и 406 Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил. На свет он появился в 2000 году на автомобиле ГАЗ-3111. Оба двигателя имеют множество сходств и различий, которые нужно знать каждому автолюбителю, несмотря на то, что один двигатель пришел на смену другому. Обсуждаем в комментариях! Долгое время данный мотор пользовался широкой популярностью на многих моделях ГАЗ, в числе которых знаменитая «Волга» (3110). 405 двигатель имеет меньший расход топлива и легче заводится. Несмотря на одинаковое количество оборотов в минуту, мощность 405 двигателя выше – 150 лошадиных сил против 145.
406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Главным преимуществом двигателя являлась его высокая надежность и экономичность. 406 двигатель надежнее, ломается не так часто. Время шло, и представители ЗМЗ прекрасно понимали, что двигатель 406 нуждается в совершенствовании с точки зрения технической составляющей, и на его основе был разработан новый мотор – 405 (инжектор). У двигателей разный рабочий объем: у 405 – 2,46 литров, у 406 – 2,28. Семейства двигателей 406 и 405 – настоящая гордость компании ЗМЗ (Заволжский моторный завод) – основного поставщика мотора для моделей Горьковского автозавода. Двигатель 405 используется не только на легковых моделях ГАЗ, но и на микроавтобусах. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил. Этот мотор постоянно совершенствовался: так, например, двигатель МЗ-40522.10 был мощнее базовой модели почти на пять процентов, а объем увеличился почти на восемь. Двигатель 406 В серийное производство двигатель 406 вышел в 1997 году (до этого пять лет выпускались прототипы).
Таким образом, номинальная мощность мотора достигла 150 лошадиных сил. Что лучше: двигатель 406 или 405? TheDifference.ru определил, что отличие 406 двигателя от 405 заключается в следующем: 406 двигатель – карбюратор, 405 – инжектор. Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Это был автомобильный двигатель внутреннего сгорания, работающий на бензине. Но наблюдались и недостатки: проблемы с системой охлаждения были довольно распространенным явлением. Двигатель 405 Четырехцилиндровый инжекторный двигатель 405 стал полноправной заменой вышеописанной модели. Существенная деталь – инженерами ЗМЗ был впервые применен впрыск топлива.
Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора. Одним из таких элементов является распредвал, или распределительный вал, который, за редкими исключениями, обязательно должен присутствовать в двигателе внутреннего сгорания (ДВС).
На его плечи возложена ответственность за открытие и закрытие клапанов камер сгорания топлива. При этом впускные клапаны открываются для подачи в камеру воздушно-топливной смеси, а выпускные способствуют выходу отработанных газов.
Открытие возможно благодаря конструкции распредвала – на нем расположены кулачки особой формы, в количестве, равном количеству клапанов. И при вращении вала они поочередно «набегают» на рычажки, открывающие клапана, обеспечивают подачу топлива и непрерывную работу двигателя.
Серии двигателей 406 и 405, как и все запчасти и комплектующие к ним, производятся на Заволжском Моторном Заводе
. Основными покупателями этих моторов является Горьковский Автомобильный Завод (ГАЗ), а так же, компания Fiat.
Двигатель ЗМЗ-406
Выпуск силового агрегата начат в 1997 году. Большинство двигателей карбюраторные, работают только на бензине. Впервые на этом моторе конструкторами ЗМЗ была опробована система топливного впрыска.
Агрегат надёжный, экономичный и неприхотливый в эксплуатации. Долгие годы служил главной силовой установкой на автомобилях ГАЗа.
Основными недостатками мотора считаются:
Двигатель выпускался с 1997 по 2008 год включительно. Все моторы были карбюраторного типа. В рамках опытной эксплуатации небольшая партия агрегатов вышла с инжекторами. Расположение цилиндров рядное, количество цилиндров 4 шт. Силовая установка одна из первых в России получила 16-ти клапанный механизм газораспределения. Коленчатый вал обеспечивает поршню ход 86 мм при диаметре цилиндров 92 мм. Степень сжатия топливно-воздушной смеси – 9,3. Общий рабочий объём цилиндров двигателя составляет 2286 см3, при этом мотор способен развивать мощность до 140,5 л.с. с крутящим моментом 201 Н·м.
В качестве топлива разрешено использование автомобильного неэтилированного бензина с октановым числом не ниже 92.
Общая масса двигательной установки составляет 187 кг. Средее потребление топлива в режиме езды по городу для легкового автомобиля — 13,5 литров на 100 км. Среднестатистический пробег двигателя легкового автомобиля до ремонта – 150000 км.
В головке цилиндров встроена система клапанов в сборе. Регулировка зазоров между кулачком распредвала и клапаном осуществляется автоматически системой толкателей с гидрокомпенсаторами. Цепь ГРМ натягивается автоматически гидронатяжителем.
Что такое распредвал 406?
Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406
. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости.
Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.
Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.
Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:
Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала.
Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.
Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.
То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.
Двигатель ЗМЗ-405
Новый мотор ЗМЗ-405 поступил на конвейер ГАЗа в 2000 году.
Многие недостатки предшественника в новой конструкции были устранены, но некоторые остались.
405-й оказался хорошим агрегатом и в основном оправдал ожидания потребителей продукции ГАЗа. Однако имелись и некоторые недоработки, характерные для прежней модели. Мотор стал гораздо сложнее по конструкции, соответственно потребовался более квалифицированный персонал для его обслуживания.
Основные технические данные:
Что общего у этих деталей?
Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.
Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим.
Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.
Общие особенности агрегатов
Двигатель ЗМЗ-405 является модернизированной версией мотора ЗМЗ-406 и полностью построен на его базе. Двигатели сходны между собой и имеют много общего:
Смотрите также
Комментарии 29
Ребят, буквально сегодня ехал по трассе и мне на хвост сел соболь и держался до 180! Не знаю какой мотор там 405 или 406й, но все же считаю очень достойно, причем соболь такой не первой свежести… ну и я не на 24ке))
Вполне возможно что это крайслер был у нас в Астрахани один такой мотается уже лет 5 на разборке где-то мужичок выкопал дохлую крысу восстановил её теперь носится как в зад ужаленный.
я бы советовал 406 инжектор. мощный экономичный надежный простой. 405 409 то же самое но неэкономичные. зато мощные.
Я советую присмотреться к 409. Объем 2,7л. дает огромный крутящий момент прямо с низов.
Да даёт зато потом как дизель плюнул один раз и закончился весь.
409 вообще для уазиков сделан не вижу смысла ставить его на легковую волгу, которой и так оборотистости мотора не хватает.
Кто советские? И кто жрут как лошади я на 02 «Волге» Астрахань-Ростов на Дону-Астрахань не слишком зажимая себя в скоростных рамках я уложился в 9л на 100км, так что про жёр топлива и масла это «детский комплекс неполноценности» причём говорят так те люди которые машину эту не эксплуатировали. А подобным байкам про масло на дороге и бешеный расход топлива «волга» обязана 402-му двиглу он же 24д до сути он же 21 который уже больше полувека выпускается и конечно же своему карбюратору К-151
TheDifference.ru определил, что отличие 406 двигателя от 405 заключается в следующем:
406 двигатель – карбюратор, 405 – инжектор. 405 двигатель был призван заменить 406, потому как возникла необходимость в более современном варианте мотора. У двигателей разный рабочий объем: у 405 – 2,28 литров, у 406 – 2,46. Несмотря на одинаковое количество оборотов в минуту, мощность 405 двигателя выше – 150 лошадиных сил против 145.
405 двигатель имеет меньший расход топлива и легче заводится. 406 двигатель надежнее, ломается не так часто. Источник: thedifference.ru/v-chem-o…ya-406-ot-dvigatelya-405/
вообще то наоборот у 405го 2,46 л, а у 406го 2,28, и это при том что 6й инжекторный будет, т.к. 406 карбюратор вообще 110 сил вдает www.zmz.ru/production/engine/406310
Значит TheDifference.ru хреново определил…
Ну литраж там правильно написан, может ты ошибся
Маловероятно, я доверился сайту и просто скопировал информацию. Там источник указан, все 1 к 1. У них опечатка идет. В одном месте написано верно в другом иначе.
градации по тюнинг-пригодности (по возрастанию): 406 405 409 (этот нужен).
А это уже твой выбор! Лично я выбираю — 406!
Решил перейти на Евро 3?
402 мотор задрал уже
после того как, я переделал систему зажигания на безбегунковую, проблем с змз-402 не стало. небо и земля, как говориться
Сравнительные отличия моторов
Главное отличие заключается в том, что ЗМЗ-405 это более новый агрегат.
Сказать однозначно какой из них лучше очень трудно. У каждого из них есть свои недостатки и преимущества.
При сравнении параметров можно отметить 9 главных отличий:
В настоящее время 406-й двигатель не выпускается, так как не обеспечивает требований международных экологических стандартов по токсичности отработанных газов.
Авто и мотоКомментировать
Заволжское братство
При разработке новых моделей моторный завод стремится унифицировать конструкции, поэтому в них немало общих деталей. Но есть и отличия. В последнее время двигатели претерпели ряд изменений, связанных с введением более жестких экологических норм — Евро III. О них мы и расскажем. Внешние скоростные характеристики двигателей представлены на графиках. Напомним, что двигатель 40525.10 предназначен для «Волги», 40524.10 — для «Газели», «Соболя», 40904.10 — для современных автомобилей УАЗ.
У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Старый, до введения норм Евро III, блок405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами.
Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм), не знал! Забегая вперед, скажем, что эта конструкция, к счастью, оказалась временной: найдя более удачное решение, от прорезей отказались.
С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок).
К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала. Для установки картера сцепления есть два центрирующих штифта и шесть резьбовых отверстий М10.
Совершенствуя двигатель, конструкторы совместно с технологами сумели доработать блок цилиндров и усовершенствовать процесс литья — в блоке 405 (назовем его новым) также удалось сделать протоки в отливке между цилиндрами (показаны стрелками). От этого выиграла жесткость блока, а изменения, внесенные в крепление головки цилиндров, — более глубокие резьбовые отверстия в блоке, удлиненные болты, новая прокладка (см. ниже) — позволили обеспечить более точную, с меньшими деформациями, геометрию цилиндров в зоне работы поршневых колец. В нижней части блока видны приливы, которые совместно с крышками коренных подшипников образуют опоры коленчатого вала. Крышки изготовлены из высокопрочного чугуна, каждая крепится двумя болтами М12х1,25.
Головка блока цилиндров всех двигателей ЗМЗ Евро II была единая.
С введением требований Евро III она доработана, с прежней невзаимозаменяема. Исключены каналы системы холостого хода — ее функции выполняет электронно-управляемый дроссель. В передней части головки есть два отверстия для крепления крышки цепи, а с левой стороны — две бобышки с резьбовыми отверстиями для крепления кронштейнов ресивера впускной системы. Оптимизируя
конструкцию головки, ее массу снизили на 1,3 кг.
Переход на управление двигателем с электронным дросселем позволил избавиться от ряда деталей. Среди них регулятор холостого хода с воздушными патрубками, дроссельный патрубок с датчиком положения заслонки, а также шланги для подогрева дроссельного узла от системы охлаждения. На снимке показано, что представляла собой эта конструкция!
В новых моторах увеличена длина болтов крепления головки (как и глубина резьбовых отверстий в блоке). Это позволило несколько разгрузить зону работы поршневых колец от напряжений, вызванных усилием затяжки болтов. Новые болты крепления головки — под ключ TORX 60 с резьбой М 14х1,5 — стали на 24 мм длинней.
Модернизация 405-го
В 2009 году Заволжский моторный завод принял решение о модернизации существующего агрегата. С 2010 года стали выпускаться двигатели ЗМЗ-40522 и ЗМЗ-40524. Они рассчитаны на стандарт выхлопов «Евро-3». Такие двигатели устанавливаются на современный малотоннажный автомобиль «Фиат-Дукато» (касается только российских сборок грузовика). С 2013 года все новые двигатели должны были соответствовать «Евро-3». Поэтому ЗМЗ-405 был еще раз модернизирован под данные требования. В таком состоянии агрегат выпускается до сих пор.
Установка инжекторного двигателя
Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.
Установка электрического бензонасоса на мотор ЗМЗ 406
Кстати, здесь придется докупить эти детали, к тому же потребуется новый фильтрующий элемент и другой пучок подкапотной электропроводки для двигателя. Нужны будут и гофрированные патрубки воздушного фильтра, расходомер (ДМРВ).
Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.
Комплектация электрического бензонасоса
Реле обычно устанавливают в моторном отсеке, ближе к лобовому стеклу.
И ещё кто знает. Почему на служебных УАЗах, что Буханки, что Патрики не страдают обрывам цепи. Все ходят, кто уже к 100 подходит и только начали умирать у кого немного за 80 начали умирать. А в частных руках и до 60 не доживают. Есть мнение, что из за того что жалеют-экономят бензин, и двигатель как следует не работает, а на рабочей пох, жарят на все деньги, как надо.
И те кто эксплуатирует так же, у них цепи то же ходят как положено.
Было пять ГАЗелей и кроме соплей устранимых, двигателя мозг не имели. УАЗ 409 от имели уже всем чем можно. И сервисы УАЗ просто отвратительные. Повезли на ГАзСервис, послали на ЙУХ. Спросили почему разница между ними такая в надёжности, они же одни и те-же по сути? Нам ответили, что они идентичны, но не одинаковы. Я так и не понял, в чём разница?
Сей высер не о чём!
Снова продемонстрировал абсолютное незнание матчасти и вообще предмета разговора. Да еще и на примере двух ушатаек.
Вот по делу нельзя фото/текста накидать? Неудобно видео смотреть.
Особенности ДВС после модернизации
Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.
Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки — на 24 мм.
Типичные неисправности и проблем
Ввиду того, что этот двигатель — результат модернизации ЗМЗ-406, многие слабые места перекочевали и на новый агрегат. Поэтому часто проблемы для обоих моторов одинаковые.
Давайте их рассмотрим:
Помимо этого, от ЗМЗ-406 перешли по наследству и различные «глюки», неисправности электрики. Датчики ЗМЗ-405 и неустойчивая работа бензонасоса также вносят свою лепту в репутацию этого двигателя. Низкое качество сборки, к сожалению, не обошло и этот силовой агрегат.
Но ЗМЗ-405 ничуть не хуже 406-го. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран российского моторостроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».
Источник
Видео
ЗМЗ 406 из 405 или наоборот. Собираю мотор ПО ВАШИМ КОМЕНТАМ.
Двигатель на Газель ЗМЗ 405. Как отличить двигатель 405 ЗМЗ Евро 0 от Евро 2
Плюсы и минусы двигателей ЗМЗ 405 406 409
Какой двигатель выбрать, 405, 406, 409 или 100 -сотку?
Газель 405 на 406
Самое слабое место двигателей: ЗМЗ 405, ЗМЗ 406, ЗМЗ 409, ЗМЗ ПРО.
Распредвал ЗМЗ 405. 240 или 252 Что лучше
Распредвалы ЗМЗ 406/405/409: максимальная мощность или низовой момент?
ВАС ПУТАЮТ. ДВС 406-405
Опасно! Как дроссель убьёт твой двигатель (ЗМЗ-406-405-409) ★ Хранители истории ★ Подпишись!
Как визуально отличить 405 двигатель от 406
Силовые установки ЗМЗ 405 и ЗМЗ 406, это рядные, 4-х цилиндровые, 16-ти клапанные бензиновые двигатели внутреннего сгорания, разработкой и производством которых занимался Заволжский моторный завод.
Семейство широко применялось на автомобилях Горьковского завода, таких как: Газель, Соболь, Волга. Оба, 405 и 406, имеют различные конструктивные особенности, не смотря на то, что 405 двигатель является достойным наследником 406 двигателя.
Немного истории
Двигатель ЗМЗ 406 — первый бензиновый мотор Заволжского машиностроительного завода, оснащенный системой впрыска топлива. Он был создан в 1997 году (заменил собой двигатель 402) и для своего времени был серьезным прорывом в отечественном автомобилестроении.
Это четырехцилиндровый шестнадцатиклапанный бензиновый агрегат объемом 2286 куб. см, мощностью 145 л.с. Он «кушал» АИ 92 и подходил под стандарт Евро3. Этот мотор выпускался до 2008 года, однако уже в 2000-м вышел двигатель 405 — преемник 406-го. Во многом он повторяет характеристики своего прародителя. Ключевое отличие в слегка увеличенном объеме и мощности (2454 куб. см, 152 л.с.).
Существует несколько модификаций 405-го двигателя, каждая из которых имеет улучшения относительно предыдущей.
Как шутят опытные владельцы ГАЗов, все недостатки 406-го двигателя успешно перекочевали в 405-й. Последний считается более современным, и несмотря на то, что он так и остался в формате Евро 3, его производят до сих пор.
Что общего у этих деталей?
Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.
Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.
Главные отличия двух моделей
• 406-й двигатель был по-старинке карбюраторным. В 405-м применяется инжектор.
Эта система позволяет легко заводить автомобиль и экономнее расходует топливо. Впрочем, карбюратор на 406-м был весьма надежен и легко ремонтировался.
• Объем и мощность (как мы уже писали выше). При одинаковых оборотах 405-й двигатель мощнее 406-го.
• Цилиндры 406-го мотора были 92 мм в диаметре. У 405-го этот показатель составляет 95,5мм.
• На блоке 405-го двигателя есть специальные 2-миллиметровые прорези между цилиндрами. Они способствуют лучшему охлаждению, но при этом стенка цилиндров легче подвержена деформации. В 406-м проблема решалась по-другому, и такой беды не возникало.
Хотя двигатель 406 не выпускается уже более 10-ти лет, машины на нем успешно ездят, а в среде автомобилистов не утихают споры о том, какой же их этих двух двигателей лучше. Известно, что 406-й намного реже ломается. Однако против удобства инжектора тоже сложно найти аргументы.
Объективно, оба двигателя уже мало подходят для решения современных бизнес-задач. Поэтому, если ваша ГАЗель все чаще и чаще требует ремонта, подумайте о тотальной замене мотора на более надежный агрегат.
Источник
Сравнение
Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ.
- Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель. Иными словами 405 – более современная и качественная модель.
- Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46.
- Оба двигателя имеют одинаковые обороты в минуту – 5200. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил.
- Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их.
- 406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт.
Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт.Источник
Силовая установка ЗМЗ 406
Агрегат вышел в свет в 1997 году, после многочисленных испытаний и доработок. Это был бензиновый мотор, на котором конструкторы Заволжского завода впервые применили впрыск топлива. За свою высокую надёжность, экономичность, технические показатели, двигатель пользовался большой популярностью у потребителей и довольно долго был основной силовой установкой на многих автомобилях марки ГАЗ. Были и недостатки, к числу которых можно отнести:
- Шум цепи газораспределительного механизма, по причине выхода из строя гидравлической натяжки.
- Увеличенное потребление масла, вследствие быстрого износа маслосъёмных колец и сальников клапанов.
- Проблемы с гидравлическими компенсаторами клапанов, поршневыми пальцами, поршнями, вкладышами, шатунами и т.д.
Разработчики понимали, что движок нуждается в модернизации и доработке, поэтому вскоре ему на смену вышел двигатель 405.
ЗМЗ 406 характеристики установки:
- Период производства — 1997-2008;
- Блок цилиндров, материал — чугун;
- Питание — от инжектора или карбюратора;
- Тип — рядный;
- Цилиндры, количество, штук — 4;
- Клапана, количество, штук — 16;
- Поршень, ход, мм — 86;
- Цилиндр, диаметр, мм — 92;
- Сжатие — 9,3;
- Объём, см 3 — 2286;
- Мощность, л.с. — 145;
- Момент, Нм — 201;
- Топливо — бензин, АИ-92;
- Соответствие экологическим нормам — Евро 3;
- Масса ДВС, кг. — 187;
- Расход топлива, литров на сотню (город) — 13,5;
- Ресурс мотора, км. — 150000.
В блоке цилиндров силовой установки выполнены каналы для охлаждающей жидкости, которую нагнетает насос. Привод насоса расположен в передней части мотора, кроме того, здесь же находятся приводы насоса гидравлического усилителя руля и генератора.
Головка блока цилиндров алюминиевая, с запрессованными чугунными сёдлами и направляющими втулками клапанов.
Клапана не нуждаются в регулировке, поскольку двигатель оснащён гидравлическими толкателями.
Распределительные валы работают от цепи, натяжение которой происходит автоматически, передача осуществляется через звёздочку промежуточного вала.
Заволжское братство
В предыдущем номере мы остановились на особенностях систем впуска двигателей ЗМЗ, прежних и современных. Продолжим знакомство с этими силовыми агрегатами: на очереди — поршни, кольца, прокладки картера, системы выпуска отработавших газов и другие узлы и детали.
У поршня 406 диаметр 92,0 мм, у 405 и 409 — 95,5 мм. В днище 405-го выборка глубиной 1,3 мм, а у 409-го 4,1 мм. На поршне 406 выборки нет, есть лишь четыре цековки под клапаны. Для двигателей под нормы Евро III выборки стали глубже — на 405 это 2 мм, на 409 — 4,3 мм. Напомним: у двигателя 406 и 405 под старые нормы R83 и Евро II степень сжатия составляет 9,3. У двигателя 409 ее величина 9,0. Под нормы Евро III на двигателях 40524 и 40525 она составляет 9,4.
У двигателя 40904 выросла до 9,1.
Поршни 405 и 409, а также 40525 (40524) и 40904 невзаимозаменяемы. У 409 (40904) ось пальца смещена к днищу на 4 мм, так как ход поршня увеличен при прежней высоте блока и длине шатуна. Для справки: расстояние от верхней плоскости днища до оси пальца у поршня 409 равно 34 мм, а у 405 — 38 мм. Под нормы Евро III, с учетом более тонкой прокладки головки цилиндров, это расстояние стало у обоих поршней на 0,5 мм меньше. Шатуны у всех двигателей семейства одинаковые.
Прежняя прокладка поддона, изготовленная из резинопробковой смеси, долговечностью не славилась. Она быстро впитывала масло, которое сочилось снаружи. Новая металлическая прокладка фирмы Elring Klinger — с эластомерным уплотнительным контуром и Т-образными стыками в местах сопряжения крышки цепи и держателя сальника с блоком цилиндров. При установке этой прокладки герметик не нужен. С прежней взаимозаменяема.
Стабильность работы двигателя зависит от герметичности не только системы впуска, но и выпуска.
На новых двигателях вместо четырех однослойных прокладок, имеющих одностороннюю выпуклость, применяется единая стальная прокладка от ОАО «Фритекс» — двухслойная, с двусторонней выпуклостью. Она надежней и удобней в ремонте. С прежними взаимозаменяема.
Поршневые кольца двигателей 40524 (40525) и 40904 стали изящней: толщина верхнего компрессионного уменьшилась с 1,75 мм до 1,5 мм, следующего — с 2 мм до 1,75 мм, маслосъемного — с 3,5 мм до 3,0 мм.
Не следует путать поршневые пальцы! У двигателя 406 длина пальца 64 мм, у 405 (40524 и 40525) и 40904 — 67 мм. Наружный диаметр обоих — 22 мм.
Радиус кривошипа коленчатого вала старого двигателя 406 составляет 43 мм. У двигателя 405 коленвал и, соответственно, ход поршня такие же. Радиус кривошипа двигателя 409 увеличен до 47 мм (ход поршня 94 мм). Маркировка коленчатого вала нанесена на восьмой противовес при его отливке.
В головке блока двигателей семейства 406 два распределительных вала: один для впускных клапанов, другой для выпускных.
Профили кулачков одинаковые, но на торце выпускного распредвала есть резьбовое отверстие для крепления отметчика его положения.
В случае необходимости выпускным распредвалом можно заменить впускной. Только не забудьте переставить установочный штифт под звездочку цепи. Ведь на впускном распредвале штифт запрессован в левое отверстие относительно технологического отверстия, а на выпускном в правое.
Распределительные валы разных моделей двигателей невзаимозаменяемы! У них кулачки разной высоты и к тому же иные фазы открытия и закрытия клапанов. Для двигателей 406, 405, 409 и 40904 максимальный размер (по оси кулачка) 46 мм. Кулачки распредвала двигателей 40524 и 40525 на 1 мм ниже. Опознать этот распредвал можно по нанесенной цековке. При покупке ответственной детали лучше иметь при себе штангенциркуль.
Масляный насос для всех двигателей ЗМЗ един, но на двигателях 409 и 40904 из-за особенностей формы поддона картера приемный патрубок гораздо выше (на фото справа). Если нужного насоса в продаже нет, можно снять маслоприемник с изношенного узла, — конечно, не забыв заменить либо очистить его сетку.
Корпус насоса охлаждающей жидкости теперь отливают не в кокиль, а под давлением (заметьте, как блестит!). В конструкции появилась небольшая полость, — в начале службы нового насоса, до приработки его уплотнений, в нее должны стекать первые капли антифриза, а не попадать на другие детали двигателя. Кроме того, диаметр патрубка, связывающего новый насос с термостатом, с прежних 38 мм уменьшен до 25 мм. При поставках в запчасти новый насос, для взаимозаменяемости со старым, будет комплектоваться ступенчатым шлангом и хомутом.
Верхняя крышка термостата 405, 406, 40524 и 40525 Г-образная, а у 409 и 40904 прямая. Напомним: раньше температуру двигателя контролировали по трем датчикам. Один давал информацию контроллеру ЭСУД, другой (ТМ106–02) — указателю температуры охлаждающей жидкости в комбинации приборов, третий (ТМ 111–02) — сигнализатору перегрева двигателя (загоралась красная лампа). Нынче датчик температуры единый, а указателем температуры на щитке приборов «командует» сам контроллер ЭСУД.
На месте снятых датчиков стоят резьбовые заглушки — на случай, если новый термостат используют на старой машине. О диаметрах патрубков — см. выше.
Первые клапанные крышки изготавливали из алюминиевого сплава. Затем для двигателей 406 и 405 внедрили пластмассовые. С переходом на Евро III рядом со свечными колодцами появились шпильки для индивидуальных катушек зажигания, а приливы под резьбовые втулки крепления кронштейнов катушек аннулированы. Кроме того, теперь есть клапан разрежения в системе вентиляции картера. Он поддерживает разрежение на уровне 0,4–1,0 кПа, это способствует уменьшению уноса масла в систему вентиляции картера и его угара. Крышка маслозаливной горловины резьбовая, с резиновым уплотнительным кольцом.
Прежний пластмассовый топливопровод со сливом бензина обратно в бак заменила бессливная топливная рампа из нержавеющей стали в сборе с форсунками. Давление топлива увеличено с 3 до 4 бар. Для проверки давления есть резьбовой штуцер М11х1,25 — см. стрелки. Новая рампа обладает гораздо большей стойкостью к воздействию топлива.
Варианты 405 (40524 и 40525) и 40904 невзаимозаменяемы! На рампе двигателей семейства 405 установлены двухструйные форсунки фирмы Siemens (ZMZ 6354) — те же, что на моторе 406. Двигатель 40904 получил четырехструйные форсунки фирмы Bosch (0 280 103 048).
Силовая установка ЗМЗ 405
Мотор пришёл на смену модели ЗМЗ 406 и стал его достойной заменой. Появление на рынке произошло в 2000 году, агрегатом укомплектовывалась техника Горьковского завода. Постоянно выходили новые модификации установки, мотор усовершенствовался, исправлялись недочёты.
За счёт модификаций, благодаря которым значительно увеличилась мощность двигателя, 405 начали устанавливать не только на легковые автомобили, но и на микроавтобусы. ЗМЗ 405 хорошо себя зарекомендовал, как надёжный, неприхотливый, удовлетворяющий все требованиям и ожиданиям агрегат.
Силовая установка была наследницей 406 модели, поэтому большинство недоработок в точности копируют старую модель. Что касается характерных недостатков, ими были: сложная система подачи топлива и электронная система управления.
В случае поломки, возникали проблемы с обслуживанием и ремонтом, поскольку необходимы были знания и навыки высококвалифицированных специалистов.
ЗМЗ 405 характеристики установки:
- Период производства — 2000-наши дни;
- Блок цилиндров, материал — чугун;
- Питание — инжектор;
- Тип — рядный;
- Цилиндры, количество, штук — 4;
- Клапана, количество, штук — 16;
- Поршень, ход, мм — 86;
- Цилиндр, диаметр, мм — 95,5;
- Сжатие — 9,3;
- Объём, см 3 — 2464;
- Мощность, л.с. — 152;
- Момент, Нм — 211;
- Топливо — бензин, АИ-92;
- Соответствие экологическим нормам — Евро 3;
- Масса ДВС, кг. — 193;
- Расход топлива, литров на сотню (город/трасса/смешанный) — 13,5/8,8/11,0;
- Ресурс мотора, км. — 150000.
Куда ставится
ЗМЗ-409 ставится на машины производителя УАЗ:
- Патриот;
- Барс;
- УАЗ Хантер;
- Пикап;
- Симбир
- Карго;
- «Буханка» (в частности, 3909 и др. ).
).УАЗ Буханка инжектор, 409 двигатель, система охлаждения закрыто-жидкостная – часто встречается на дорогах РФ и СНГ, поскольку это дешевый и неприхотливый авто. Получила «УАЗ Буханка инжектор» 409 двигатель более полутора десятков лет назад, и за годы эксплуатации модель доказала свою жизнеспособность.
До 2005 ЗМЗ 409 ставился также на ГАЗовские автомобили Газель в модификациях:
- 5-тонный бортовой грузовой автомобиль 3302;
- грузопассажирский 33023;
- рамный фургон 2705;
- 13-местный микроавтобус ГАЗ 3221 и его вариант с повышенной комфортностью 32213;
- маршрутное такси модели 322132;
- карета «Скорой помощи», индекс 32214;
- ГАЗ «Соболь» моделей 22171, 221717 и 22177 (известен также как Баргузин), 2217.
В 2005 договор Заволжского моторного завода и концерна ГАЗ истек и заново не заключался, но завод вступил в холдинг Соллерс.
Источник
Отличительные особенности силовых установок
Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный.
Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:
- Первое, на что можно обратить внимание, ЗМЗ 405 отличается от 406 системой питания. Так, 406 использует в своей конструкции карбюратор, в 405 система лучше — инжектор.
- Моторы отличаются объёмом: 406 силовая установка имеет 2,28 литров, тогда как 405-я немного больше — 2,46 литра.
- Обороты обоих агрегатов одинаковы — 5200 мин -1 . Тем не менее, мощность 405 установки больше — 150 л.с. против 145 л.с. у 406 мотора;
- Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.
- Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью.
- Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.
у 406-го и 95,5 мм. у 405-го.Кроме всего вышеперечисленного, силовые установки имеют ряд отличий в конструкции блока. В 405 модели имеются характерные поперечные прорези, шириной 2 мм. между цилиндрами в системе охлаждения. Сделано это с целью улучшения теплового отвода от стенок цилиндров. На практике, такая конструктивная особенность ведёт к снижению жёсткости верхней плиты блока.
Как следствие, при затяжке болтов крепления головки происходит деформация стенки цилиндров. 406 серия имела специальные протоки, выполненные при помощи литья. Большая величина перемычки: 406 — 14 мм, 405 — 10,5 мм позволяла избежать такой проблемы.
На вопрос: «Какой двигатель надёжной?» нельзя чётко выделить лидера. Обе модели заслуживают похвал, за простоту и надёжность конструкции. К сожалению, в наши дни, 406 серия моторов уже не устанавливается на автомобили ГАЗ и УАЗ, производитель автомобилей отдал предпочтение более современному агрегату.
Источник
Двигатель УМЗ 4216
УМЗ 4216 одна из самых современных модификаций моторов от данного производителя.
Его хорошие спецификации и высокая надежность доказываются многими положительными отзывами среди автомобилистов.
Главным отличием от более старых моделей – это значительно увеличенный объем двигателя, улучшенные выпускные клапана, ставшие больше на 3 мм по сравнению с предыдущей моделью и инжекторный тип работы и подачи бензина.
Также на базе УМЗ 4216 была разработана серия двигателей Эвотек. Если сравнивать данный движок с ЗМЗ 402, то УМЗ 4216 имеет блоки значительно повышенной прочности, вместо мокрых гильз начали устанавливать сухие и тонкие аналоги, цилиндры стали больше в диаметре и теперь равняются 100 мм против 92мм, используемых на ЗМЗ 402.
Также на Ульяновском моторном заводе, где были произведены двигатели с аббревиатурой УМЗ , собирают дизельный двигатель на Газель.
Основные поломки и неисправности с данным мотором особенно не отличаются от вышеописанных проблем для ряда других двигателей. Это обусловлено тем, что каких-либо глобальных отличий серии моторов ЗМЗ от УМЗ нет, и они имеют схожее строение и принцип работы.
Для того чтобы двигатель ГАЗ работал как можно дольше, следует каждые 10 000 км пробега проверять и регулировать зазоры клапанов, что поможет избежать серьезных поломок. Такие же правила справедливы при ремонте и эксплуатации двигателя ГАЗ 3307, распространенного среди хозяйственных и государственных предприятий, имеющих в своем автопарке грузовые машины данного производителя.
Какие различия между 406 и 405 мотором от ЗМЗ и можно из 406 сделать 405.
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.
к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Т.к. вы неавторизованы на сайте. Войти.
Т.к. тема является архивной.
Потому что у Вас недостаточный уровень (требуется уровень не менее 1).
Типичные неисправности и проблем
Ввиду того, что этот двигатель — результат модернизации ЗМЗ-406, многие слабые места перекочевали и на новый агрегат. Поэтому часто проблемы для обоих моторов одинаковые.
Давайте их рассмотрим:
- Гидронатяжители цепи ГРМ. Они со временем подклинивают, благодаря чему колебания цепи не гасятся. Это становится слышно по усилившемуся шуму. Башмак хуже натягивает цепь. Со временем последняя может перескочить на зуб, что вскоре приведет к дорогостоящему ремонту.
- Несмотря на улучшенную прокладку и доработанные каналы блока, мотор все равно склонен к перегреву. Виной этому могут быть термостат или радиатор системы охлаждения.
- Высокий расход моторного масла может быть вызван двумя причинами. Первое — маслосъемные кольца и сальники клапанов. Вторая причина — это течь в том же месте, что и у ЗМЗ-406 — из-под клапанной крышки. Если быть точнее — в месте прилегания крышки маслоотделительных пластин.
- Провалы при работе двигателя и неравномерный холостой ход могут быть вызваны работой катушек зажигания. Обычно с их заменой проблема исчезает.
- Стук в двигателе часто появляется из-за износа гидрокомпенсаторов тепловых зазоров. Их ресурс невелик, около 50 тысяч километров. Если же после их замены стук остался, то причин может быть довольно много, вплоть до износа поршневой группы.
Виной этому могут быть термостат или радиатор системы охлаждения.Помимо этого, от ЗМЗ-406 перешли по наследству и различные «глюки», неисправности электрики. Датчики ЗМЗ-405 и неустойчивая работа бензонасоса также вносят свою лепту в репутацию этого двигателя. Низкое качество сборки, к сожалению, не обошло и этот силовой агрегат.
Но ЗМЗ-405 ничуть не хуже 406-го. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран российского моторостроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».
Mtu Engine Stock-Fotos und Bilder
- CREATIVE
- EDITORIAL
- VIDEOS
- Beste Übereinstimmung
- Neuestes
- Ältestes
- Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
- Lizenzfrei
- Lizenzpflichtig
- RF und RM
Lizenzfreie Kollektionen auswählen >Editorial-Kollektionen auswählen >
Картинка zum Einbetten
Durchstöbern Sie 246
mtu engine Стоковая фотография и фотография.
Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. Рабочие поднимают двигатель MTU бронированного автомобиля Fox на заводе Rheinmetall Landsysteme GmbH в Касселе, Германия, вторник, 11 октября 2005 г. Rheinmetall… Рабочие собирают авиационный реактивный двигатель на заводе двигателей MTU Aero в Людвигсфельде, Германия, среда , 23 августа 2006 г. Рабочие собирают авиационный реактивный двигатель на заводе двигателей MTU Aero в Людвигсфельде, Германия, среда, 23 августа 2006 г. Рабочий собирает авиационный реактивный двигатель на заводе двигателей MTU Aero в Людвигсфельде, Германия, среда, август. 23 августа 2006 г. Внешний вид завода по производству двигателей MTU Aero в Людвигсфельде, Германия, среда, 23 августа 2006 г. Рабочие собирают авиационный реактивный двигатель на заводе двигателей MTU Aero в Людвигсфельде, Германия, среда, 23 августа 2006 г. .Строительство реактивного двигателя в MTU для транспортного самолета A400M в Людвигсфельде, 27 января 2014 г.
Производство реактивных двигателей в MTU для транспортных самолетов A400M в Людвигсфельде, 27 января 2014 года в Людвигсфельде, Германия. Строительство реактивного двигателя в MTU для транспортного самолета A400M в Людвигсфельде, 27 января 2014 г. в Людвигсфельде, Германия. Производство реактивного двигателя в MTU для транспортного самолета A400M в Людвигсфельде, 27 января 2014 г. в Людвигсфельде, Германия. Инструктор на сборке компонента реактивного двигателя в учебной мастерской MTU в Людвигсфельде, 27 января 2014 г. в… Производство реактивных двигателей в MTU для транспортных самолетов A400M в Людвигсфельде, 27 января 2014 г. в Людвигсфельде, Германия.Женщина стажер на сборке компонента реактивного двигателя в учебной мастерской MTU в Людвигсфельде. На заднем плане инструктор, январь… Стажер с инструктором на сборке компонента реактивного двигателя в учебной мастерской MTU в Людвигсфельде, 27 января 2014 г. в… Изготовление реактивного двигателя в MTU для транспортного самолета A400M в Людвигсфельде , 27 января 2014 г.
в… Человек чистит редукторный турбовентиляторный двигатель PW1000G, разработанный MTU Aero Engines AG. и Pratt & Whitney, подразделение United Technologies Corp., в… Двигатель выставлен во время визита губернатора Баварии Хорста Зеехофера и лидера фракции Бундестага баварских христианских демократов Герды… Губернатор Баварии Хорст Зеехофер позирует перед реактивный двигатель во время посещения производственно-технического предприятия MTU Aero Engines AG на… Губернатор Баварии Хорст Зеехофер позирует перед реактивным двигателем во время посещения производственно-технического предприятия MTU Aero Engines AG на… Баве Райанский губернатор Хорст Зеехофер позирует перед реактивным двигателем во время посещения производственного и ремонтного предприятия MTU Aero Engines AG на… Губернатор Баварии Хорст Зеехофер наблюдает за реактивным двигателем во время посещения производства MTU Aero Engines AG и центр технического обслуживания на… Детали авиационных двигателей лежат на поддонах, хранящихся на заводе MTU Maintenance Zhuhai Co.
MTU…Сотрудники собирают авиадвигатели V2500 производства International Aero Engines AG на участке подготовки испытательного стенда на заводе MTU…Сотрудники собирают авиадвигатель V2500 производства International Aero Engines AG на участке подготовки испытательного стенда на территории завода MTU…Сотрудники собирают авиадвигатель CFM56-5B производства CFM International, совместного предприятия GE Aviation, дочерней компании General…Сотрудники собирают CF Авиадвигатель M56-5B производства CFM International, совместного предприятия GE Aviation, дочерней компании General… Авиадвигатели стоят на заводе MTU Maintenance Zhuhai Co., совместного предприятия MTU Aero Engines Co. и China Southern. Holding Co.,… Посетитель проходит мимо плаката с иллюстрацией авиационного двигателя GP7000, используемого в пассажирском самолете Airbus SAS A380, выставленном в MTU Aero… Сотрудник работает над центральной рамой турбины для самолета GEnx двигатель, используемый для приведения в действие пассажирских самолетов Boeing 787 Dreamliner и 747-8, в MTU .
ГБ&Вт #401 Фото строителей
Фото строителей А и данные локомотива класса Д-48 Микадо
двигатели.
Двигатель 401 был одним из шести локомотивов, построенных Alco для
GB&W и КГБ&W в 1937-39 гг. Номер 401 первым прибыл на маршрут Грин-Бей в феврале. 5 1937 года. Его первая поездка в налоговую службу состоялась 11 февраля. того года. Он открыл эру быстрых грузовых перевозок. на GB&W, и была типичной мощностью поездов №1 и №2 до тех пор, пока наступление дизельного века. Другие фото строителей:
| ||||
. Все шесть локомотивов были списаны
из реестра 1952 года.Вот информация производителя локомотива.
| ДАТЧИК ТРЕК | ЦИЛИНДРЫ | ВОЖДЕНИЕ КОЛЕСО ДИАМЕТР | БОЙЛЕР | ТОПИТЕЛЬНАЯ КОРОБКА | ТРУБЫ | |||||
Диам. | Ход | Внутренний диам. | Давление | Длина | Ширина | Номер | Диаметр | Длина | ||
| 4 фута-8 1/2 дюйма | 22 дюйма | 30 дюймов | 64 дюйма | 72 1/2 дюйма | 245 фунтов | 114″ | 76 1/4″ | 150 40 | 2 дюйма 3 1/2 дюйма | 18′-0″ |
| КОЛЕСНАЯ БАЗА | ВЕС В РАБОЧИЙ ПОРЯДОК — ФУНТЫ | ||||||
| Вождение | Двигатель | Двигатель и тендер | Ведущий | Вождение | Висячий | Двигатель | Тендер |
| 16′-9″ | 36 футов-11 дюймов | 72 фута-2 1/2 дюйма | 29 500 | 201 800 | 50 700 | 280 000 | 174 300 |
| ТОПЛИВО | ИСПАРИТЕЛЬНЫЙ
ПОВЕРХНОСТИ, КВАДРАТНЫЕ ФУТЫ. | ПЕРЕГРЕВ
ПОВЕРХНОСТЬ КВ. FT | ОБЛАСТЬ РЕШЕТКИ КВ. ФТ. | МАКСИМАЛЬНЫЙ ТЯГОВАЯ МОЩНОСТЬ | КОЭФФИЦИЕНТ АДГЕЗИОННЫЙ | ||||
| Тип | Трубки | Дымоходы | Топка | Арочные трубы | Итого | ||||
Бит. Уголь | 1451 | 1007 | 251 | 26 | 2745 | 872 | 60,4 | 47 250 фунтов | 4,27 |
| Тип тендера, 8-колесный | Емкость, вода, 9000 галлонов. | Топливо, 14 тонн |
| ЗАКАЗАТЬ № S-1762 | ||
| Январь, 1937 | ||
Ваш краткий, но информативный путеводитель по великолепному Peugeot 406 Coupe
Retro
Новости о новом 408 сразу же заставили TG захотеть старый 406.
Вот почему
Эстер Нив
Пропустить 1 фото в карусели изображений и продолжить чтение
Включите Javascript, чтобы увидеть все доступные изображения.
Слишком часто в жизни мода и функциональность несовместимы. В нашей повседневной жизни нас атакует множество примеров несчастливых смесей — замшевые ботинки с пятнами соли, джинсы с крутым швом, штопоры Alessi… Но время от времени появляется что-то, что компенсирует меньшие творения, что-то одновременно стильное и разумное — например, пылесос Dyson. или купе 406.
Элегантное и стройное купе Peugeot на протяжении многих лет завоевало множество поклонников, а некоторые даже называют его Ferrari для бедняков. Созданный известным дизайнерским домом Pininfarina, он органично сочетает в себе желательность и жизнь в реальном мире. Да, он может выглядеть как дорогое спортивное купе, но у него также есть функциональность, чтобы поддержать его.
Реклама — Продолжение страницы ниже
История
Peugeot выпустила четырехместный 406 Coupe в 1997 году, прежде чем мировая пресса утверждала, что, кроме модели 205, Peugeot в основном выпускала поразительно скучные автомобили. Те небольшие конкуренты, которые были в этом секторе — например, Hyundai Coupe и Toyota Celica — внезапно обнаружили, что видят добросовестного соперника. Чтобы сохранить свое превосходство, всего два года спустя Peugeot изменил дизайн 406 Coupe, хотя и минимально, добавив другую решетку радиатора и изменения в фарах. Так продолжалось до прекращения производства в 2003 г.
Затем мы получили 407 Coupe. Достаточно сказано.
Вам может понравиться
Это Rolls-Royce Spectre, первый полностью электрический автомобиль RR
Обзор Ferrari 296 GTS: суперкар с откидным верхом, управляемый
— поближе — и в горячем виде 9002 Новая Honda Civic Type R
Tuthill «могла стать намного легче», чем 850-килограммовая 911K
Двигатель
Ранние автомобили были доступны либо с 2,0-литровым четырехцилиндровым двигателем мощностью 137 л.
3,0-литровый бензиновый двигатель V6 мощностью 4 л. Двигатель 2.0 может звучать натянуто и ему не хватает тяги на низких оборотах, если сравнивать его с прожорливым, но плавным и энергичным двигателем 3.0 V6, который, если у вас есть деньги, требует некоторого избиения. Мы также слышали, что 2.0 может быть плохим стартером, останавливаясь, пока в конце концов не прогреется. Если вы смотрите на него, убедитесь, что вы едете на нем с холода, просто чтобы убедиться, что он не вызовет у вас немедленных проблем.
В 2002 году 2,2-литровый двигатель мощностью 160 л.с. заменил 2,0-литровый. Это хороший компромисс между экономичностью и производительностью и, безусловно, шаг вперед по сравнению с 2.0. Знаменитый дизельный двигатель 2.2 HDi мощностью 136 л.с. появился годом ранее, в августе 2001 года. В то время он был бесшумным и изысканным, красивым и резким, и настолько гладким, что легко забыть, что вы едете на масляной горелке. Хороший выбор для экономии и долговечности тоже. Однако, если вы смотрите на дизель, не забывайте следить за чрезмерным дымом — это может указывать на износ форсунок.
И если в комбинации приборов загорается индикатор загрязнения, имейте в виду, это может означать, что на картах появился новый кот.
Реклама — Продолжение страницы ниже
Слово предупреждения для всех этих двигателей, проверяйте, что ремень ГРМ был заменен по графику (т.е. каждые 30 тысяч миль), замена намного дешевле, чем ремонт сломанного. А пока проверяешь все остальное, загляни под кузов… Течи масла случаются довольно часто.
406 Купе поставлялись с пятиступенчатой механической коробкой передач или четырехступенчатой автоматической коробкой передач, а в 19 году до четырехступенчатой автоматической коробки передач с электронным управлением.99.
ПОДРОБНЕЕ
Руководство для начинающих по Peugeot
Подвеска
Седан 406 хорошо ехал и входил в повороты, и, поскольку это был автомобиль, на котором базировался купе 406, неудивительно, что купе прекрасно управлялось. ; лучше, чем четырехдверка, на самом деле, благодаря перенастроенным амортизаторам и пружинам.
Однако, как и во всех 406-х, следите за изношенными соединительными тягами сзади — ремонт не дорогой, но болезненный. Вы сможете сказать, потому что езда будет немного свободной сзади. Все модели имеют отзывчивое рулевое управление и тугое прохождение поворотов, а топовые версии с переключаемым электронным управлением демпфированием ездят очень хорошо. Остановка тоже не проблема, особенно для моделей с двигателем V6 — у них в стандартной комплектации были тормоза Brembo.
Внешний вид
Есть веская причина, по которой люди называют 406 Coupe «Феррари для бедняков», и это просто потому, что он был разработан Лоренцо Рамачотти — человеком, стоящим за F456 и 550 Maranello. Вы скажете, что внешний вид не потускнел, в буквальном смысле, потому что кузов был сильно оцинкован на заводе. Любые признаки ржавчины могут свидетельствовать о некачественно заделанном повреждении в результате аварии.
Интерьер
Несмотря на то, что над ним работал стилист Ferrari, купе 406 оказалось на удивление практичным.
