характеристики, устройство, описание, ремонт, тюнинг

Двигатель ЗМЗ 511 выпускал Заволжский моторный завод. Этот мотор стал последователем прототипа силового агрегата ГАЗ 53. Как показала практика, силовой агрегат имел высокие технические характеристики и долголетье эксплуатации. Обладая высокими техническими характеристиками, простой конструкции и ремонтопригодностью, этот мотор эксплуатируется по этот день.

Технические характеристики

На момент своего рождения двигатель ГАЗ 511 считался достаточно сильный, поскольку имел большое количество лошадиных сил. Более детально стоит разобрать технические характеристики в таблице:

Наименование	Характеристика
Завод производитель	ГАЗ
Марка двигателя	ЗМЗ
Модель	511
Объем	4,3 литра (4250 см куб.)
Количество цилиндров	8
Конфигурация	V
Количество клапанов	16
Охлаждение	Жидкостное
Мощность	115 л. с.
Блок и головка, исполнение	алюминий
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Топливо	А-76, А-80, Газ
Диаметр стандартного поршня	92 мм
Ход поршня	80 мм
Питание	Карбюратор К-126, К-126Б, К-126М

Все моторы оснащались 4-х и 5-ти ступенчатой коробкой передач, которая улучшала тяговую мощность и крутящий момент.

Техническое обслуживание

Техническое обслуживание машины с двигателем от ЗМЗ 511 — это достаточно простое и не хлопотное дело, особенно, когда он установлен на ГАЗ 3307. Мотор, конечно, потребляем около 10 литров масла, но при этом его ресурс составляет около 250 000 км пробега при регулярном обслуживании.

Итак, стоит расписать основные этапы технического обслуживания силового агрегата:

1. ТО-1 — замена масла, топливного фильтра, подтяжка клапанного механизма.
2. ТО-2 — замена масла, топливного фильтра, подтяжка клапанного механизма, замена топливного фильтра и прокладок клапанной крышки.
3. ТО-3 — замена масла, топливного фильтра, подтяжка клапанного механизма, замена комплекта ГРМ, замена свечей зажигания, высоковольтных проводов.
4. ТО-4 — замена масла, топливного фильтра, подтяжка клапанного механизма, замена топливного фильтра, прокладок клапанной крышки, прокладок ГБЦ и поддона.

Разница в пробеге между проведением технического обслуживания составляет 12 500 км.

При правильном и регулярном уходе мотор способен выходить около 300 000 — 350 000 км пробега. После проведения капитального ремонта, техническая карта обслуживания меняется, и ТО необходимо проводить чаще.

Ремонт и эксплуатация

Ремонт ЗМЗ-511 проводится согласно поточных поломок. Поскольку, силовой агрегат достаточно надёжный, его можно по праву считать эталоном выносливости. Но, даже самые лучшие двигатели имеют свой ресурс и их необходимо ремонтировать. Двигатель не ломается по пустякам, и это приводит сразу к капитальному ремонту, который во многих случаях стоит, как новый мотор.

Именно поэтому многие автолюбители практикуют проводить ремонт силового агрегата своими руками. Рассмотрим, основной технологический процесс капитального ремонта силового агрегата с маркировкой 511.

Какие процедуры необходимо выполнить и пройти:

1. Мойка мотора.
2. Разборка. В данном этапе мотор подвергается тотальному разбору на запасные части, чтобы определить какие детали повреждены, на сколько нанесён ущерб блоку и коленчатому валу, состояние головок блока, поршневой группы и головкам блока. Также, диагностике подвергаются второстепенные детали, а именно: масляный и водяной насос, в обязательном порядке сцепление и другие.
3. Процесс диагностики. Здесь участвуют только три основные запчасти — блок (камеры, где происходит сгорание), коленчатый вал (на ремонтопригодность) и ГБЦ (состояние газораспределительного механизма).
4. Процесс замера и определения размеров. Коленчатый вал подвергается расточке. Так, для этой детали существует таблица размеров:

Вид ремонта	Размер
1	0,05 мм
2	0,25 мм
3	0,50 мм
4	0,75 мм
5	1,00 мм

Как показывает практика, ремонтируемый коленвал до размера 1,00 мм и больше долго не живет и его рвет под нагрузкой.

5. Расточка и хонинговка блока цилиндров. Здесь, также имеется таблица размерности ремонтопригодности:

Ремонт	Размер
Стандарт	92,0 мм
1	92,5 мм
2	93,0 мм
3	93,5 мм
4 и более	Гильзовка блока (установка гильз стандартного размера 92,0 мм)

Сейчас, все блоки цилиндров старого образца подвергаются гильзовке, где мотор также может растачиваться под поршневую систему 92,5 и 93,0 мм.

6. Переборка головки блока цилиндров. В данную процедуру входят такие операции: шарошка и притирка клапанов, полировка кулачков распределительного вала, замена клапанов и сальников.
7. Когда все детали подготовлены, начинается сборка силового агрегата, где он приобретает свой первозданный вид.
8. Последним этапом становится покраска и обкатка, где уже зальют масло и отрегулируют клапанный механизм.

Вывод

Двигатель ЗМЗ 511 — это целая эпоха в автомобилестроении Советского Союза. Даже сейчас в отдалённых районах бывшего СССР можно встретить эксплуатацию этого аппарата. Он полюбился автомобилистам за счёт простоты эксплуатации и обслуживания, а также своей надёжности не смотря на года.

Какая должна быть компрессия двигатель 511

Содержание

1. Двигатели на ГАЗ 3307
2. Двигатель ЗМЗ 511 10
3. Двигатель ЗМЗ 5231 10
4. Плюсы
5. Двигатель ЗМЗ-511: обзор, технические характеристики, особенности и отзывы
6. Общая информация и отзывы потребителей
7. характеристика, описание, ремонт, обслуживание, тюнинг
8. Технические характеристики
9. Ремонт и обслуживание
10. Доработка движка
11. Вывод
12. Устройство и комплектация
13. Двигатель ГАЗ 66- Устройство и технические характеристики…
14. Особенности конструкции двигателя ГАЗ 66 (ЗМЗ 511)
15. Особенности технического обслуживания двигателя ГАЗ 66 (ЗМЗ 511)
16. Основные проблемы двигателей ГАЗ 66 (ЗМЗ 511) и их модификаций
17. Тюнинг двигателя ГАЗ 66
18. Силовая установка ЗМЗ-511: технические характеристики
19. Двигатель ЗМЗ 511 (511. 1000402) Газ 3307, Газ-53, новый с хранения
20. Узел цилиндров
21. Модификация «ЗМЗ-511.10»
22. Поршневая часть и коленвал
23. Производство и применение двигателя
24. Топливная и смазывающая система
25. «ЗМЗ-511» и «ЗМЗ-513»: коротко о главном
26. Зажигание
27. Система смазки
28. Двигатель ЗМЗ 5231 10
29. Общие сведения
30. Обслуживание и ремонт
31. Видео

Двигатели на ГАЗ 3307

На грузовом автомобиле модели 3307 устанавливается бензиновый двигатель внутреннего сгорания (ДВС) Заволжского моторного завода серии 511. 8-цилиндровый V-образный мотор был унаследован от предшественника, грузовика ГАЗ 53 12, но со временем несколько изменен. У него создавалось несколько модификаций, в последние годы выпуска 3307 (вариант 2008 года) на грузовике устанавливался модернизированный ДВС ЗМЗ-5231.10.

Так выглядит двигатель ЗМЗ-5231.10

Двигатель ЗМЗ 511 10

Двигатель предназначался для автомобилей ГАЗ 3307, а также для автобусов Курганского завода. Он имеет мощность 125 л. с. и рабочий объем 4,25 л. Мотор рассчитан на бензин марки А-76, для уменьшения токсичности выпускных газов дополнительно оборудован системой рециркуляции. Карбюратор устанавливается марки К-135М.

ЗМЗ 513.10 – этот мотор практически ни чем не отличается от ЗМЗ 511.10, но модификация предназначается для установки на внедорожник ГАЗ 66.

Двигатель ЗМЗ 5231 10

В современных грузовых авто марки ГАЗ 3307 используется бензиновый, или по научному, карбюраторный двигатель. Этот двигатель имеет название ЗМЗ-5231.10.

Самым главным отличием этой модификации является увеличение объема двигателя до 4,67 л. Объем вырос за счет увеличение хода поршня с 80 до 88 мм.

Диаметр цилиндров остался без изменений (92 мм), зато был установлен другой коленчатый вал и поршни.

Плюсы

Этот двигатель состоит из восьми цилиндров, которые расположены V-образно. Весь рабочий цикл двигателя состоит из четырех тактов. Для данного двигателя применяется жидкостное охлаждение. Также здесь применена одна из новинок 21 века, система рециркуляции воздуха. Блок цилиндров двигателя грузового авто является алюминиевым. Кстати этот двигатель полностью соответствует экологическим нормам евро-3. Это можно отнести к его преимуществам, ведь это значит, что он не так вреден для нас с вами. Для сравнения можно взять авто ГАЗ 3307, которые выпускались в начале девяностых годов. При всей своей громадности, масса самого двигателя не такая уж и большая, и составляет 275 кг.

Источник

Двигатель ЗМЗ-511: обзор, технические характеристики, особенности и отзывы

Двигатель ЗМЗ 511 выпускал Заволжский моторный завод. Этот мотор стал последователем прототипа силового агрегата ГАЗ 53. Как показала практика, силовой агрегат имел высокие технические характеристики и долголетье эксплуатации. Обладая высокими техническими характеристиками, простой конструкции и ремонтопригодностью, этот мотор эксплуатируется по этот день.

Мотор ЗМЗ-511 представляет собой карбюраторный бензиновый V-образный двигатель, который имеет восемь цилиндров, обладает объемом 4,25 литра, мощностью сто двадцать пять лошадиных сил. Силовой агрегат соответствует экологическому стандарту «Евро 0», весит 262 килограмма, имеет оборотистость три с половиной тысячи вращений в минуту.

Как подтверждают отзывы пользователей, агрегат обладает хорошим потенциалом к форсированию. В связи с этим многие умельцы после доработки устанавливают его не только на грузовики, но и машины типа «Волги», а также на катера и прочие средства передвижения.

характеристика, описание, ремонт, обслуживание, тюнинг

Двигатель ЗМЗ 523 выпускаемый Заволжским моторным заводом пришёл на смену морально устаревшим силовым агрегатам 511/513. Так, мотор предназначался для установки на грузовые автомобили компании ГАЗ и автобусы Павловского автобусного завода.

Технические характеристики

Силовой агрегат ЗМЗ 523 обладает высокими техническими характеристиками. Это была последняя версия карбюраторных усиленных двигателей для грузовых транспортных средств и автобусов от Заволжского моторного завода. Так, конструкторы, при разработке движка, учли недоработки прошлого и сделали улучшенную конструкцию.

Итак, рассмотрим, основные технические характеристики 523-го силового агрегата:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Карбюратор
Объем	4,67 литра
Мощность	130 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	92,0 мм
Расход	20,4 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Двигатель с маркировкой 523, который предназначен для установки на грузовые автомобили ГАЗ-3307 и автобусы ПАЗ. Это 8-цилиндровый V-образный мотор с повышенными техническими характеристиками. Правая и левая головки блока цилиндров идентичные, которые имеют высокотурбулентные камеры сгорания и впускные клапана винтового типа.

Двигатель сам по себе дешёвый, а за счёт простой конструкции, неприхотливый в обслуживании. Но, в связи с большим расходом горючего, считается, что данный движок морально устарел, поскольку в связи с высокой стоимостью ГСМ, его эксплуатация экономически нецелесообразна.

Ремонт и обслуживание

Обслуживание силового агрегата проводится по стандартной схеме, которая разрабатывалась для 511/513. Смена моторного масла и фильтров должна проводиться каждые 15 000 км пробега. Неприхотливость мотора упрощает выбор материалов для проведения ТО.

Так, обычно владельцы транспортного средства заливают в двигатель 10 литров минерального масла, по типу М10 (достаточно распространённая и дешёвая смазки для автомобилей грузового типа).

За счёт простой конструкции движок легко ремонтируется. Так, замена водяного насоса проводится достаточно быстро без особых усложнений. Регулировка зажигания и клапанов, также не доставляет хлопот.

Единственный недостаток мотора — это карбюратор, который часто выходит со строя и начинает заливать цилиндры. Многие автолюбители меняли родной впрысковой элемент на аналогичный, от автомобилей УАЗ или ГАЗ.

Доработка движка

Не часто можно встретить тюнинг двигателя 523, поскольку мотор используется в основном на автобусах. Так, доработкой может стать установка моновпрыска, но для этого необходимо заменить родные головки блока цилиндров.

Также, для увеличения мощностных характеристик можно расточить цилиндры и модернизировать механизм газораспределения, установив облегчённую поршневую группу и клапаны.

Вывод

Движок ЗМЗ 523 имеет увеличенные технические характеристики, но и ряд недостатков. Так, очень большим минусом, почему перестали применять данный силовой агрегат, стало то, что мотор имеет высокое потребление горючего, что в данное время не целесообразно.

Устройство и комплектация

Простота устройства двигателя ЗМЗ-511 обусловливает его практичность и надежность. За основу установки взят алюминиевый блок, на который монтируется пара ГБЦ с углом развала девяносто градусов. У остова размещается распределительный вал с кулачками, усилие от которых передается на клапаны посредством специальной штанги.

Коллектор установлен между головками. На нем располагается карбюратор, масляный фильтрующий элемент и вспомогательные узлы (вентиляционная система, рецеркуляционный блок и прочие элементы). Наружная поверхность головок оснащена впускными коллекторами. Наверху двигателя имеется трамблер, соединенный общим переходником от масляного насоса к распределительному валу. В заднем отсеке агрегата расположен сам маслонасос, агрегируемый с вентилятором и генератором, а также клиновая ременная передача, взаимодействующая с шестеренкой коленчатого вала.

Двигатель ГАЗ 66- Устройство и технические характеристики…

На Горьковском автомобильном заводе в 1964 году был разработан и запущен в производство грузовик ГАЗ 66. Первое время на нем устанавливался одноименный двигатель ГАЗ 66, после чего он был заменен на более мощный ЗМЗ 66-06. Начиная с 1980 года, машины ГАЗ 66 стали агрегатироваться моторами ЗМЗ 511, в наши дни ставятся ЗМЗ 513. Автомобиль ГАЗ 66 относится к категории полноприводных грузовых транспортных средств. Этот уникальный грузовик продолжает пользоваться большой популярностью, благодаря отличным внедорожным характеристикам.

Технические характеристики двигателя ГАЗ 66

Тип мотора	Карбюратор (К-126, К-135)
Количество цилиндров	8
Число тактов	4
Компоновка	У-образный мотор
Вид системы охлаждения	жидкостная
Рабочий объем двигателя ГАЗ 66, ЗМЗ 511	4, 254 литра
Мощность двигателя ГАЗ 66, ЗМЗ 511	120 лошадиных сил
Крутящий момент	284,4 Нм (при 2500 об/мин коленвала)
Диаметр цилиндров	92 мм
Длина хода поршня	80 мм
Вес мотора	262 кг
Степень сжатия	6,7
Потребляемое топливо	бензин марки А-76 (низкооктановый)
Количество расходуемого топлива на 100 км	от 20 до 25 литров
Формула включения цилиндров	1-5-4-2-6-3-7-8

В конструкцию двигателя ГАЗ 66 входит предпусковой подогреватель марки ПЖБ 12.

Область применения двигателя ЗМЗ 511 и его модификаций – это грузовики средней грузоподъемности:

На базе двигателя внутреннего сгорания ЗМЗ 511 создана модификация ЗМЗ 513. Данная модель мотора предназначена для транспортных средств, эксплуатируемых в усложненных условиях:

Новый силовой агрегат имеет ряд существенных отличий от базовой модели:

Особенности конструкции двигателя ГАЗ 66 (ЗМЗ 511)

Бензиновый двигатель внутреннего сгорания имеет систему питания карбюраторного типа.

Материал изготовления блока цилиндров – литье алюминиевого сплава АЛ-4.

Для изготовления коленчатого вала используется чугунное литье. Материал изготовления – высокопрочный чугун ВЧ-50. Опорные коренные и шатунные шейки проходят закалку.

С целью снизить вес двигателя ЗМЗ 511, применяются шатуны, изготовленные методом ковки. Значения их параметров:

Особенности технического обслуживания двигателя ГАЗ 66 (ЗМЗ 511)

Независимо от того, какой двигатель стоит на ГАЗ 66, он нуждается обязательном периодическом техобслуживании. От качества и своевременности проведения обслуживающих мероприятий зависит длительность службы силового агрегата. В перечень требований по уходу за двигателем входят следующие пункты:

Перед заменой смазочного материала необходимо узнать, какое масло в двигатель ГАЗ 66 является наиболее подходящим для него и в каком количестве заливать.

Для двигателя ГАЗ 66, ЗМЗ 511, ЗМЗ 513, а также модификаций рекомендуется использовать моторное масло следующих марок:

Объем смазочной жидкости для моторов данной линейки равен 10 литров. Замену моторного масла производят после очередного пробега, равного 6 – 10 000 километров.

Основные проблемы двигателей ГАЗ 66 (ЗМЗ 511) и их модификаций

Все двигатели внутреннего сгорания данной серии обладают схожими неисправностями и типовыми проблемами:

Если возникает ситуация, когда расход масла превышает 0, 4 литра при пробеге в 100 километров, и приборы показывают резкое снижение давления в смазочной системе, необходимо отправлять транспортное средство на диагностику с последующим ремонтом.

Совет: Если контрольный прибор давления неисправен, его можно заменить манометром. Перед измерением давления следует хорошенько прогреть силовой агрегат. Нормальное давление считается: в режиме холостого хода – 0,5 кгс/см.кв. или 1 кгс/см.кв при средних оборотах.

При заниженном давлении масла в системе категорически не разрешается эксплуатировать автомобиль.

Снижение компрессии в цилиндрах также является негативным фактором, свидетельствующем о неисправности двигателя внутреннего сгорания. Компрессия измеряется специальным прибором под названием «компрессомер». Перед его использованием необходимо:

Тюнинг двигателя ГАЗ 66

Многие автовладельцы не спешат расставаться с транспортными средствами, оборудованными двигателями внутреннего сгорания, давно снятыми с производства. При этом проводятся многочисленные попытки его модернизации. Конечно речь идет не о чип тюнинге, т. к. в конструкцию данного силового агрегата не входит электронный блок управления.

Чтобы улучшить мощностные характеристики двигателя ГАЗ 66, используют следующие способы:

В результате такого форсирования, существенно повышаются такие технические характеристики, как экономичность, мощность двигателя. Следует помнить, что двигатель ГАЗ 66 – достаточно старое устройство. Чтобы получить желаемый результат, хозяину машины придется затратить немало материальных средств и свободного времени.

Для больших энтузиастов существует высокозатратный способ, который не уступает капитальному ремонту силового агрегата. Его суть сводится к превращению двигателя ГАЗ 66 в аналог ПАЗовской модели ЗМЗ 523.

Владелец приобретает и устанавливает следующие запчасти:

Для увеличения степени сжатия до значения 8,5 срезается корпус головки блока на 1,8 мм (не больше, иначе возникнут сложности при установке входного коллектора).

Вдобавок заменяется родной карбюратор К126 или 135 на Edelbrock 1407 Американского производства. При этом во входном коллекторе объединяются все каналы и подготавливается специальная установочная площадка при помощи сварки, на которой будет стоять новый карбюратор.

Силовая установка ЗМЗ-511: технические характеристики

Ниже приведены основные параметры технического плана рассматриваемого мотора в самом популярном исполнении:

Моторный блок ЗМЗ-511 состоит из нескольких основных частей, каждую из которых рассмотрим более детально.

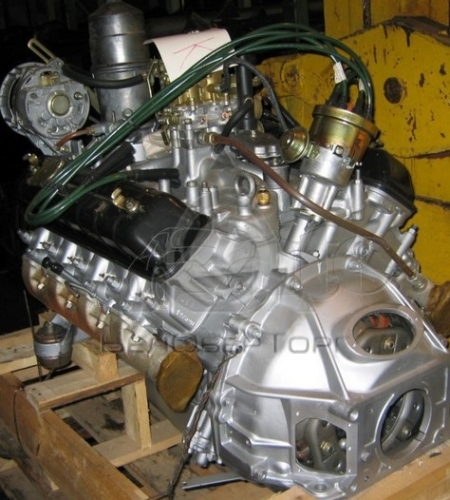

Двигатель ЗМЗ 511 (511.1000402) Газ 3307, Газ-53, новый с хранения

тип рычажное	номинальное напряжение 12V
привод гидравлический	генератор макс, токоотдача не менее 72 А

Технические характеристики:
Количество цилиндров	8
Рабочий объем, л	4,25
Степень сжатия	7,6
Номинальная мощность брутто при частоте вращения коленчатого вала мин1, кВт (л.с.)	92(125) 3200-3400
Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м)	294(30) 2000-2500
Минимальный удельный расход топлива, г/кВт (г/лсч)	286 (210)
Диаметр цилиндра и ход поршня, мм	92×80
Масса, кг	262
Тип двигателя	Бензиновый карбюраторный
Экология	ГОСТ Р41.83

Узел цилиндров

Цилиндры изготовлены из алюминиевого сплава, покрываются смолой для обеспечения герметичности. Блок оснащен тремя элементами жесткости, которые включают в себя гнездо для коленчатого вала и коренных подшипников. Кроме того, вкладыши монтируются в задней и фронтальной части системы. Все точки опоры коленвала закрывают предусмотренные крышки, фиксируемые парой болтов. Также в торце есть держатель сальника, отгороженный отдельной крышкой и уплотнительными прокладками.

Блок цилиндров ЗМЗ-511 оборудован жидкостной рубашкой, обеспечивающей омывание узла. Непосредственно рабочие гильзы производятся из прочного чугуна, нижней частью вставляются в блок, дополнительная герметизация обеспечивается применением медной прокладки. Подобная схема дает возможность оперативно заменить гильзы и гарантирует эффективный отвод тепла от элементов.

В заднем отсеке к блоку присоединяется картер сцепления, привалочные плоскости которого обрабатываются персонально. В связи с этим монтаж картера с другого аналогичного блока невозможен без соответствующей доработки. Фиксация детали осуществляется при помощи шпилек. Масляная «ванна» устанавливается посредством идентичного крепления малого диаметра, которое вкручивается в специальные пазы на фланце.

Модификация «ЗМЗ-511.10»

В 511-м (и 51З-м тоже) двигателях, в модификации «3М3-511.10» были реализованы следующие технические изменения:

Поршневая часть и коленвал

Мотор ЗМЗ-511, технические характеристики которого можно дополнительно усовершенствовать, оборудован литым коленвалом из чугуна высокой прочности(с калеными шейками и противовесами).

Диаметр основных шеек составляет семьдесят, шатунных элементов — шестьдесят миллиметров. В передней и задней части коленчатого вала устанавливаются сальники, включая передний самоподжимной резиновый элемент. Задняя аналогичная деталь выполнена на основе шнура из асбеста.

Сзади к валу крепится маховик на четырех болтах. Спереди имеется шестерня привода распределительного вала и фланцы для генераторной системы и водяной помпы. Стальные шатуны монтируются посредством вкладышей, а защитные крышки дополнительно обрабатываются герметиком. Сами поршни диаметром 92 миллиметра выполнены из алюминиевого состава, обладают простой конструкцией с плоским дном, а также пазами для установки компрессионных и маслосъемных колец. Внешняя часть поршня обработана оловом, что улучшает приработку элемента.

Производство и применение двигателя

Первый бензиновый двигатель модели ЗМЗ-511 завод выпустил в 1959 году. Новый силовой агрегат должен был заменить устаревший мотор ГАЗ-51 и на начальном этапе производства он предназначался для комплектования среднетоннажного грузового автомобиля ГАЗ-53, который выпускался с 1961 по 1993 год.

ЗМЗ-511 за счет простой конструкции и качественных технических параметров оказался очень удачным двигателем и хорошо зарекомендовал себя на установленном автомобиле. Поэтому предприятие подготовило сразу несколько модификаций мотора для оснащения других транспортных средств, а именно:

В настоящее время завод выпускает модернизированную версию двигателя под индексом ЗМЗ-511.10.

Топливная и смазывающая система

При правильном обслуживании капитальный ремонт ЗМЗ-511 может потребоваться нескоро, поскольку мотор обладает приличным ресурсом работы. В основу топливной части входит карбюратор К-135. Он размещен в верхнем отсеке впускного газопровода. Каждая рабочая камера обеспечивает подачу воздушно-топливной смеси на один ряд цилиндров. В узле предусмотрены отводы вакуума для работы вентиляции и проводящих ходов.

В системе смазки предусмотрен шестеренчатый масляный насос, имеющий привод от распредвала. Очистка жидкости осуществляется через фильтр, а подача – посредством маслоприемника. В силовом агрегате имеется защита от недостатка масла. В случае заклинивания помпы происходит срезание штифта в приводе и мотор глохнет полностью.

«ЗМЗ-511» и «ЗМЗ-513»: коротко о главном

Первые серийные двигатели Заволжского моторного завода 500-й серии появились в конце 80-х годов. Моторы «3М3-511», для грузовиков семейства «ГАЗ-ЗЗ07», были разработаны на базе «3М3-5З», а «3М3-51З», для полноприводных грузовиков «ГА3-66» и автобусов «ПАЗ», – на базе «3М3-66». 511-й и 513-й двигатели они имеют принципиально одинаковую конструкцию и очень сходные технические характеристики.

«3М3-511» представляет собою бензиновый карбюраторный восьмицилиндровый V-образный двигатель с установкой цилиндров под углом в 90 градусов и верхним расположением клапанов. Рабочий объём силового агрегата составляет 4,254 литра. Его мощность – 125 лошадиных сил, или 92 кВт (при 3,4 тыс. оборотах в минуту). Степень сжатия составляет 7,6. По современной классификации, этот мотор имеет экологический класс «Евро-0».

У двигателя «3М3-51З» названные характеристики такие же, однако он обладает усиленной конструкцией, для эксплуатации в более сложных условиях. Отличия моторов «3М3-51З» от «3М3-511» заключаются в иной конфигурации масляного поддона, а также в наличии экранирования системы зажигания. Масса мотора «3М3-511» равна 262 кг, 513-го мотора – составляет 275 килограммов. Оба этих силовых агрегата снабжены картером сцепления под одинаковую унифицированную ГАЗовскую коробку переключения передач.

Работает мотор «3М3-511» («-51З») на низкооктановом бензине А-76 (в настоящее время в ходу маркировка А-80). Данные двигатели годятся для их адаптации к работе на газе, при установке комплекта газобаллонного оборудования.

Зажигание

В этой системе основной деталью является трамблер. Механизм имеет привод от распределительного вала и отвод на несколько высоковольтных кабелей, идущих на свечи зажигания. Сам элемент размещается в заднем отсеке впускного газопровода возле карбюратора.

В модернизированных силовых агрегатах ЗМЗ-511, характеристики которых указаны выше, используется усовершенствованная конструкция масляного картера и экранирование свечей зажигания. Как подтверждают отзывы потребителей, в целом рассматриваемые моторы доказали свою надежность, продолжают выпускаться без существенных изменений по сравнению с первыми модификациями.

Система смазки

В смазочной системе применён одно- или 2х-секционный шестерёнчатый масляный насос, смонтированный на блоке. Привод насоса осуществляется от распределительного вала. Забор масла из поддона производится маслоприёмником. Очистка масла осуществляется с помощью полнопоточного масляного фильтра, установленного в передней части впускного газопровода, перед карбюратором. Изначально здесь применялся центробежный фильтр, а в последние годы выпуска модели ему на смену пришёл фильтр со сменным фильтрующим элементом.

Подача масла к узлам двигателя производится по внутренним каналам, а к фильтру, или от фильтра – по трубкам из металла. На двигатель можно устанавливать масляный радиатор. В двигателях «3М3-511» предусматривается защита от «масляного голодания», если заклинило маслонасос. В случае остановки насоса срезается штифт в его приводе, и весь мотор также останавливает свою работу.

Двигатель ЗМЗ 5231 10

В современных грузовых авто марки ГАЗ 3307 используется бензиновый, или по научному, карбюраторный двигатель. Этот двигатель имеет название ЗМЗ-5231.10.

Самым главным отличием этой модификации является увеличение объема двигателя до 4,67 л. Объем вырос за счет увеличение хода поршня с 80 до 88 мм.

Диаметр цилиндров остался без изменений (92 мм), зато был установлен другой коленчатый вал и поршни.

Вернуться к оглавлению

Общие сведения

После создания на Заволжском Моторном Заводе двигателя V-образной конструкции заказы повалили рекой. Это и не удивительно, ведь моторы могли похвастаться отличными техническими и мощностными характеристиками. Мотор мощностью 195 лошадиных сил работал в паре с 3-ступенчатым автоматом. При этом силовой агрегат мог потреблять как дизельное, так и бензиновое горючее, что было очень удобно.

Таким образом, можно говорить о том, что двигатели ЗМЗ-513 стали народными любимчиками. Это один из самых популярных и востребованных отечественных моторов, которые даже в настоящее время устанавливаются на различную тяжелую технику. Давайте более подробно ознакомимся с 513-й моделью, которая считалась одной из самых удачных в свое время.

Обслуживание и ремонт

Обслуживание мотора ЗМЗ 513 достаточно простое. Можно сказать, оно аналогичное 511. Техническое обслуживание проводится каждые 12-15 тыс. км пробега. В этот показатель входит смена моторного масла и фильтрующего элемента. Также, рекомендуется проверять зажигание и состояние воздушного фильтра.

Не стоит забывать, что смена воздушного элемента проводится каждое второе техническое обслуживание.

Двигатель особо не прихотлив в использовании топлива и моторного масла. Так, для нормальной эксплуатации подойдёт любое более-менее качественная минеральная смазки. Как показывает практика, обычно автомобилисты льют в мотор такое масло, как М10.

Оно прекрасно выполняет все необходимые функции, а также при своевременной замене хорошо защищает элементы мотора. Особое внимание рекомендуется уделить воздушному фильтру. Лучше всего брать качественное изделие с металлическим основанием.

Источник

Видео

Какая компрессия должна быть у здорового двигателя ?

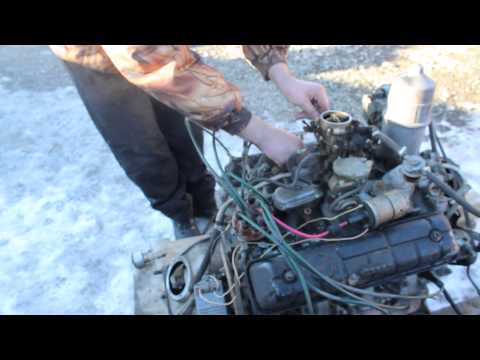

Замер компресси газ 3307 двиг ЗМЗ 511

Какая правильная Компрессия должна быть в Двигателе машины

12? или 16? или 10? Какая должны быть компрессия в двигателе? Когда делать капиталку двигателя?

Компрессия Двигатель в ремонт или нет?

Компрессия на 4т низкая, мне нужна капиталка. Лёгкий развод клиента.

ДЕД продал УБИТЫЙ ДВИГАТЕЛЬ на ГАЗ 66? Замер компрессии

Как правильно замерить компрессию дизельного двигателя (на примере VW Passat B5 2.5D, AFB)

Как не нужно (или нужно) измерять компрессию на 2Т моторе??

И сколько же должно быть компрессии в дизеле ?

ЗМЗ-511: технические характеристики

Еще в восьмидесятые годы прошлого века началась активная разработка нового мощного и одновременно экономичного бензинового двигателя, который предназначался для автомобилей средней грузоподъемности. В итоге был разработан V-образный восьмицилиндровый карбюраторный бензиновый двигатель ЗМЗ 511, имеющий верхнее расположение клапанов и блоки с развалом цилиндров в 90 градусов.

Благодаря своей достаточно простой конструкции этот силовой агрегат отличался надежностью, простотой в обслуживании и долговечностью. При условии правильной эксплуатации двигателя ЗМЗ 511, он может пройти без капитального ремонта 200-250 тысяч километров пробега. Этот мотор отличается великолепной топливной экономичностью, а благодаря своим техническим характеристикам пользовался популярностью и устанавливался на различные среднетоннажные грузовики.

«ЗМЗ-511» и «ЗМЗ-513»: коротко о главном

Первые серийные двигатели Заволжского моторного завода 500-й серии появились в конце 80-х годов. Моторы «3М3-511», для грузовиков семейства «ГАЗ-ЗЗ07», были разработаны на базе «3М3-5З», а «3М3-51З», для полноприводных грузовиков «ГА3-66» и автобусов «ПАЗ», – на базе «3М3-66». 511-й и 513-й двигатели они имеют принципиально одинаковую конструкцию и очень сходные технические характеристики.

«3М3-511» представляет собою бензиновый карбюраторный восьмицилиндровый V-образный двигатель с установкой цилиндров под углом в 90 градусов и верхним расположением клапанов. Рабочий объём силового агрегата составляет 4,254 литра. Его мощность – 125 лошадиных сил, или 92 кВт (при 3,4 тыс. оборотах в минуту). Степень сжатия составляет 7,6. По современной классификации, этот мотор имеет экологический класс «Евро-0».

У двигателя «3М3-51З» названные характеристики такие же, однако он обладает усиленной конструкцией, для эксплуатации в более сложных условиях. Отличия моторов «3М3-51З» от «3М3-511» заключаются в иной конфигурации масляного поддона, а также в наличии экранирования системы зажигания. Масса мотора «3М3-511» равна 262 кг, 513-го мотора – составляет 275 килограммов. Оба этих силовых агрегата снабжены картером сцепления под одинаковую унифицированную ГАЗовскую коробку переключения передач.

Работает мотор «3М3-511» («-51З») на низкооктановом бензине А-76 (в настоящее время в ходу маркировка А-80). Данные двигатели годятся для их адаптации к работе на газе, при установке комплекта газобаллонного оборудования.

Какое масло нужно использовать для двигателя ГАЗ 53

Оригинальное

Для автомобилей ГАЗ-53 рекомендуется минеральное или полусинтетическое масло различной вязкости (SAE). Данный параметр подбирают в зависимости от климатических и дорожных условий. Например, для зимнего использования подходит 5W-30, а при круглогодичной эксплуатации можно остановить выбор на всесезонном масле 10W-40, 10W-30 или 5W-40.

Неоригинальное

Владельцы автомобилей ГАЗ-53 предпочитают моторные масла-аналоги известных брендов, среди которых можно выделить Лукойл, Газпромнефть, Kixx, Shell, Valvoline, Mobil, Castrol, Liqui Moly и т. д. Кроме того, при выборе продукта большое значение имеет показатель допуска API, подбираемый в зависимости от типа ДВС и года выпуска автомобиля. Например, для бензинового ГАЗ-53 1980-1993 гг. подходит всесезонное минеральное масло SAE 10W-30 или 15W-30 с допуском API-SG. Ниже представлены подходящие моторные масла для ГАЗ-53.

• Лукойл Люкс 5W-40 API-SL полусинтетика
• Газпромнефть Премиум 5W-40 API-SM
• Татнефть 5W-40 синтетика.

Двигатель ЗМЗ 511 выпускал Заволжский моторный завод. Этот мотор стал последователем прототипа силового агрегата ГАЗ 53. Как показала практика, силовой агрегат имел высокие технические характеристики и долголетье эксплуатации. Обладая высокими техническими характеристиками, простой конструкции и ремонтопригодностью, этот мотор эксплуатируется по этот день.

Модификация «ЗМЗ-511.10»

В 511-м (и 51З-м тоже) двигателях, в модификации «3М3-511.10» были реализованы следующие технические изменения:

• установлены головки цилиндров с высокотурбулентными камерами сгорания и винтовыми впускными каналами;
• применена система рециркуляции отработавших газов, для снижения вредных выбросов в атмосферный воздух;
• были изменены фазы и расположение кулачков распределительного вала;
• ведомый диск сцепления был усилен;
• верхние компрессионные поршневые кольца стали производиться из более прочного и качественного чугуна иной марки.

«3М3-511»: творчество народных умельцев

Благодаря недорогой цене, простой конструкции и хорошим потенциалом для форсирования, увлеченные мотористы-«Кулибины» часто брали его за основу для доработки и установки на автомобили «Волга», старые легковые и внедорожные иномарки, катера и прочие транспортные средства.

С помощью полной переточки двигателя, использования облегчённых поршней и коленчатого вала, а также установки на него турбины мотористы-энтузиасты поднимают оборотистость «3М3-511», повышают его мощность до уровня в 200 лошадиных сил. Практика продемонстрировала успешность доморощенных попыток установки на «3М3-511» инжекторов, с превращением этого типичного карбюраторного двигателя в инжекторный. Это решение позволяет оптимизировать расход горючего, улучшить производительность двигателя на низких оборотах.

Общие сведения

После создания на Заволжском Моторном Заводе двигателя V-образной конструкции заказы повалили рекой. Это и не удивительно, ведь моторы могли похвастаться отличными техническими и мощностными характеристиками. Мотор мощностью 195 лошадиных сил работал в паре с 3-ступенчатым автоматом. При этом силовой агрегат мог потреблять как дизельное, так и бензиновое горючее, что было очень удобно.

Таким образом, можно говорить о том, что двигатели ЗМЗ-513 стали народными любимчиками. Это один из самых популярных и востребованных отечественных моторов, которые даже в настоящее время устанавливаются на различную тяжелую технику. Давайте более подробно ознакомимся с 513-й моделью, которая считалась одной из самых удачных в свое время.

Особенности конструкции и комплектация двигателя «ЗМЗ-511»

Конструктивно силовой агрегат данной марки устроен достаточно просто, что положительным образом сказывается на его надёжности и долговечности. Основа двигателя «3М3-511» – это блок из алюминиевого сплава, на который с углом развала в 90 градусов установлены две головки блока цилиндров. У основания этой буквы V, образованной двумя ГБЦ, расположен один распределительный вал. Усилие от его кулачков на клапаны, которые установлены в верхней части головок, передается через штанги.

Между головками находится впускной газопровод (коллектор), на котором смонтированы карбюратор, масляный фильтр и несколько вспомогательных узлов (в частности, система вентиляции картера, система рециркуляции отработавших газов). На внешней стороне головок установлены выпускные коллекторы.

Сверху на силовом агрегате расположен трамблёр, имеющий общий с масляным насосом привод от распределительного вала. На задней части двигателя «3М3-511» смонтирован масляный насос (двухсекционный – на моторах до 2005 года выпуска, односекционный – в поздние годы выпуска). На передней части мотора расположен водяной насос, который интегрирован с вентилятором, а также генератор. Привод насоса и генератора осуществляется клиноременной передачей от коленчатого вала. Привод распределительного вала производится шестерёнчатой передачей от коленчатого вала.

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
Появление стука клапанов при увеличении оборотов	Причиной подобного может быть использование некачественного бензина, который приводит к прогоранию клапанов. Профилактикой подобных проблем является использование качественного топлива, а ремонт заключается в замене поврежденных элементов.
Недостаточное давление в системе смазки	Вышел из строя масляный нанос или же по причине использования некачественного масла загрязнились каналы внутри двигателя, по которым движется смазка. Ремонт в данном случае заключается в замене масляного насоса и фильтра. При необходимости выполняется очистка всех внутренних масляных каналов. Выполняется эта работа при помощи специального чистящего масла.
Уменьшение тяги двигателя	Уменьшение тяги двигателя может происходить по различным причинам. Слабое место двигателя – это деформация впускного коллектора, что происходит на автомобилях, имеющих пробег более 300-400 тысяч километров. Ремонт поврежденного впускного коллектора заключается в его замене.
Появление протечек масла в нижней части двигателя	Еще одним слабым местом этого двигателя является задний коренной подшипник. Он регулярно протекает, что приводит к значительной потере масла. Ремонт затрудняется труднодоступным расположением заднего коренного подшипника, чтобы заменить его, необходимо снимать всю металлическую защиту двигателя.
Протечки масла в верхней части двигателя	В данном случае проблема стандартна – это прокладка головки блока цилиндров, которая со временем дубеет и начинает пропускать масло. Ремонт – замена прокладки. Одновременно проводится осмотр состояния клапанов и их очистка.
Регулярно увеличивается до максимума температура охлаждающей жидкости	Причиной подобной проблемы является выход из строя термостата и помпы, которая отвечает за движение теплоносителя в системе охлаждения. При ремонте первоначально демонтируют термостат, проверяют его работоспособность и при необходимости проводят его замену. Еще одним слабым местом является помпа системы охлаждения, которую при поломке необходимо заменить.

Блок цилиндров

Блок отливается двигателя «3М3-511» отлит из алюминиевого сплава «АЛ-4», прошёл специальную обработку и покрыт смолой, благодаря чему обеспечивается его герметичность. В этом блоке предусмотрено три ребра жёсткости, в которых обустроена постель коленчатого вала (здесь расположены коренные подшипники (вкладыши). Также вкладыши установлены в передней и задней стенках блока. Все 5 точек опоры коленчатого вала прикрыты крышками на 2-х болтах. Дополнительно в заднем торце выполнен сальникодержатель, закрывающийся отдельной крышкой, через прокладки.

В блоке цилиндров двигателя выполнена «водяная рубашка», которая опоясывает цилиндры. Непосредственно гильзы цилиндров относятся к «мокрому» типу. Они изготовлены из специального износостойкого легированного чугуна, и нижней своей частью (где находится буртик) вставляются в блок. Высота гильз – 153 мм. Посадочный диаметр – 100 мм. Герметизация обеспечивается использованием медной прокладки. Подобное решение конструкции позволяет и легко менять гильзы, и обеспечить эффективный отвод от них тепла.

На двигателях «3М3-511» стоят гильзы с нижней фиксацией. Сверху они прижимаются головкой, а снизу – уплотняются медными кольцами. Для укрепления жёсткости блока нижняя его часть располагается на 75 мм ниже оси коленчатого вала.

В задней части к блоку цилиндров подсоединён картер сцепления. Причём привалочные поверхности этих деталей обработаны индивидуально, в связи с чем установка картера от другого блока невозможна, без специальной доработки. Монтаж картера сцепления и головок на блок осуществляется шпильками. Масляный поддон тоже монтируется с помощью шпилек, более малого диаметра. Они вворачиваются в предусмотренные на нижней части блока (на фланце) приливы.

Сёдла клапанов цилиндров – вставные, чугунные. Втулки клапанов – металлокерамические. В верхней части головок расположены пружины клапанов и коромысла, сверху головки блока цилиндров закрыты крышками. Имеется 2 основных типа блоков «3М3-511» – до 2005 года выпуска – под установку двухсекционного масляного насоса; и после, в последние годы выпуска – под установку односекционного маслонасоса. По особенностям конструкции и характеристикам эти блоки цилиндров являются идентичными. Различие – только в конфигурации места для установки масляного насоса.

Вес блока цилиндров – 44 кг. Диаметр цилиндра – 92 мм. Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока) – 123 мм. Диаметр расточки опор коленчатого вала (под коренные вкладыши) – 67 мм.

Коленчатый вал и поршневая группа

Коленчатый вал на «3М3-511» – литой, с противовесами. Он производится из высокопрочного чугуна «ВЧ-50», легированного магнием, на моторах 90-х годов выпуска – с закалёнными шейками, на более поздних – без их закалки. Диаметр коренных шеек равен 70 мм, шатунных – составляет 60 мм. В передней и задней части коленвала смонтированы сальники, при этом спереди он самоподжимной резиновый, а сзади – на основе асбесто-шнура. В задней части к валу четырьмя болтами прикреплён маховик, в передней части – шестерня привода распределительного вала (на шпонке), а также фланец для шкива привода генератора и водяного насоса.

Изготовленные из стали шатуны устанавливаются на вал через вкладыши (со специальными отверстиями для течи масла). Монтаж шатунных крышек производится болтами, которые дополнительно ещё фиксируются герметиком.

Поршни – литые, сделанные из алюминиевого сплава. Они выполнены в простой конфигурации с плоским днищем. Стандартный диаметр поршней составляет 92 мм (имеется также 5 ремонтных размеров, под расточенные гильзы). Компрессионная высота поршня – 51 мм. Вес – 565 гр. На поршне предусмотрены 3 канавки, под размещение 2-х компрессионных и одного маслосъёмного кольца. Установка поршня на шатуне производится при помощи стального пальца диаметром в 25 мм. Поршневой палец имеет наружный диаметр 25 мм, диаметр внутренний составляет 16 мм. Внешняя поверхность новых поршней покрывается оловом, что оптимизирует приработку.

Шатуны на двигателях «3М3-511» («-513») – кованые, для снижения веса. Длина – 156 мм. Диаметр отверстия верхней головки – 25 мм. Вес – 860 гр.

5tudent

Написано для всех желающих переделать мотор ЗМЗ-53/66/672/511/513 (V=4,25л.) в ПАЗовский мотор ЗМЗ-523 (V=4,7л.) и за минимальные деньги максимально повысить его мощность.

Маленький экскурс:

двигатели ЗМЗ-53, ЗМЗ-66, ЗМЗ-511, ЗМЗ-513 и ЗМЗ-672 – это почти один и тот же мотор. ЗМЗ-53 это старое обозначение, новая маркировка ЗМЗ-511. То же самое с ЗМЗ-66, новая его маркировка ЗМЗ-513. Мотор ЗМЗ-672 создан на базе ЗМЗ – 66 и имеет теже характеристики, что и 66-ой с 53-им. Двигатель ЗМЗ-523 был разработан в начале 90-х годов — это мотор увеличенного рабочего объема, разработанный для применения на автобусах ПАЗ и грузовиках повышенной проходимости группы ГАЗ.

Отличия ЗМЗ-53/511 от ЗМЗ-66/513:

Это 66-ой

— на 66/513-м на головках блока цилиндров есть приливы для крепления штатного компрессора. Показаны стрелками.

Отличие моторов 53-ей и 66-ой серии, от мотора ПАЗ ЗМЗ-523: — в первую очередь это рабочий объем у ЗМЗ-53/66 V=4,25л. у ЗМЗ-523 V=4,7л. — мощность (с ГБЦ под степень сжатия 7,6) у ЗМЗ-53/66 125л.с. у ЗМЗ-523 130 л.с. при 3200об/мин — крутящий момент у ЗМЗ-53/66 294Нм у ЗМЗ-523 314Нм при 2000об/мин — диаметр поршня у обоих моторов одинаковый (92мм), но сам поршень разный

. — коленчатый вал: у ЗМЗ-53/66 ход поршня 80мм, у ЗМЗ-523 ход поршня 88мм. — гильзы и шатуны у обоих моторов одинаковые, но при переделке двигателя гильзы лучше заменить. Затрат не так много, зато получаем новую поршневую.
Итого:
По сути переделка двигателя равноценна его капитальному ремонту по затратам на запчасти. Для такой переделки потребуется купить: — Вал коленчатый ПАЗ-3205 с вкладышами (ЗМЗ-5234)

— Комплект ЦПГ в сборе (Гильза 66-1002020-02; Кольцо стопорное 21-1004022-01; Комплект п/колец 402.1000100; Поршень 523.1004015; Поршневой палец 21-1004020-14), я себе ставил «мотордеталь Кострома»

— комплект прокладок и сальников, так как при переборке мотора их лучше заменить.

Дальнейшее повышение отдачи мотора я осуществил за счет повышения степени сжатия приблизительно до 8,5. Подрезку ГБЦ я сделал на 1,8мм исходя из письма конструкторов ЗМЗ, которое есть в сети. Цитата из письма: «Максимально возможная величина подрезки головки цилиндров 2,2мм, но в этом случае Вы не сможете надеть впускную трубу на шпильки в головке цилиндров. Потребуюся боковые резиновые прокладки толщиной 4мм. Поэтому рекомендую, если все же решитесь подрезать головку, то не более чем на 1,8-1,9мм, в этом случае с помощью надфиля еще можно увеличить отверстия во впускной трубе под шпильки крепления.»

Для нормальной регулировки клапанов пришлось установить штанги толкателя клапана 66-1007175-30, они более короткие.

В том же письме есть и еще одна рекомендация, цитирую: «Мотор ЗМЗ-513 со стандартными пружинами и отключенным ограничителем оборотов можно раскрутить до 4300-4500 мин-1, при более высоких оборотах клапаны «зависают» — пружины не успевают их закрывать. Если заменить стандартные пружины на более жесткие двойные пружины со старых двигателей ЗМЗ-402 (заменять надо вместе с опорными шайбами и тарелками пружин, при этом у опорных шайб придется увеличить отверстия), то будет можно раскрутить двигатель до 5000 и более мин-1.»

Но так как я не планировал крутить мотор выше 4000 об/мин, то с этим моментом я заморачиваться не стал. Как не стал ставить более современные выпускные клапаны на тонкой ножке. Стандартная ножка 11мм с натриевым наполнением, современная (клапан от ЗМЗ-402) 9мм без натрия внутри. Ну и основным моментом моего «тюнинга» была установка американского карбюратора. Для этого я объединил каналы в пауке в один и установил карбюратор через проставку.

Идеально конечно сварить площадку под карбюратор, но у меня такой возможности не было.

Топливная система «ЗМЗ-511»

В основе топливной системы – 2-х камерный карбюратор «К-135» (ранее на моторах «3М3-511» («-513») использовались также карбюраторы «К-126»). Карбюратор установлен в верхней части впускного газопровода. Каждая из камер карбюратора обеспечивает подачу топливно-воздушной смеси на один из двух рядов цилиндров. Вплотную к карбюратору смонтирован фильтр тонкой очистки бензина. От карбюратора производится отвод вакуума, для функционирования трамблёра и ограничителя частоты вращения коленчатого вала. Под карбюратором, во впускном газопроводе, тоже предусмотрен отвод вакуума, для функционирования системы вентиляции картера.

Система смазки

В смазочной системе применён одно- или 2х-секционный шестерёнчатый масляный насос, смонтированный на блоке. Привод насоса осуществляется от распределительного вала. Забор масла из поддона производится маслоприёмником. Очистка масла осуществляется с помощью полнопоточного масляного фильтра, установленного в передней части впускного газопровода, перед карбюратором. Изначально здесь применялся центробежный фильтр, а в последние годы выпуска модели ему на смену пришёл фильтр со сменным фильтрующим элементом.

Подача масла к узлам двигателя производится по внутренним каналам, а к фильтру, или от фильтра – по трубкам из металла. На двигатель можно устанавливать масляный радиатор. В двигателях «3М3-511» предусматривается защита от «масляного голодания», если заклинило маслонасос. В случае остановки насоса срезается штифт в его приводе, и весь мотор также останавливает свою работу.

Зажигание

В этой системе основной деталью является трамблер. Механизм имеет привод от распределительного вала и отвод на несколько высоковольтных кабелей, идущих на свечи зажигания. Сам элемент размещается в заднем отсеке впускного газопровода возле карбюратора.

В модернизированных силовых агрегатах ЗМЗ-511, характеристики которых указаны выше, используется усовершенствованная конструкция масляного картера и экранирование свечей зажигания. Как подтверждают отзывы потребителей, в целом рассматриваемые моторы доказали свою надежность, продолжают выпускаться без существенных изменений по сравнению с первыми модификациями.

Газораспределительный механизм (OHV)

В основе газораспределительного механизма «3М3-511» – один распределительный вал, который расположен у основания развала БЦ. Привод распределительного вала – шестерёнчатый от вала коленчатого, шестерни располагаются на передней стенке блока и укрыты крышкой. От распределительного вала к головкам тянутся штанги, которые обеспечивают привод коромысел и клапанов.

Подача бензиново-воздушной смеси от карбюратора к цилиндрам производится по индивидуальным каналам во впускном газопроводе. Непосредственно сам газопровод прикрепляется к головке при помощью шпилек, через прокладки. Газопровод имеет элементарную конструкцию, он не настроен и приводит к пульсации потока топливно-воздушной смеси. Снижение этого эффекта достигается особой формой камер сгорания и впускных каналов ГБЦ. Отвод отработавших газов производится общим для цилиндров каждого ряда выпускным коллектором. Монтаж коллектора также осуществлён шпильками, через прокладку.

Технические характеристики в цифрах

• Число и расположение цилиндров: 8, V-образное.
• Рабочий объём: 4,254 литра.
• Диаметр цилиндра: 92 мм, ход поршня: 80 мм.
• Степень сжатия: 7,6.
• Число клапанов на цилиндр: 2 (1-впуск; 1-выпуск).
• Порядок работы цилиндров: 1-5-4-2-6-3-7-8.
• Номинальная мощность двигателя: 92 кВт, или 125 л.с. – при 3400 об/мин.
• Максимальный крутящий момент: 294 Н.м, или 30 кгс.м, при частоте вращения 2-2,5 тыс. об/мин.
• Минимальный удельный расход топлива: 286 г/кВт. ч, или 210 г/л С.ч.
• Расход масла на угар: 0,4% от расхода бензина.

Сколько масла заливать в двигатель ГАЗ 53

Первое поколение 1961-1993

Первым в продажу поступил в ГАЗ-53Ф, выпущенный в 1961 году с 82-сильным мотором. Он имел грузоподъемность 3,5 тонны. В 1964-м вышла 4-тонная модификация ГАЗ-53 с двигателем ЗМЗ-53 V8 мощностью 115 л. с. Годом позже машина была переименована в ГАЗ-53А – в таком виде ее выпускали до 1993 года в разных модификациях – от автобусов типа ГАЗ-53-40 до самосвалов 53-02. Кроме того, еще выпускали спецтехнику типа ГАЗ-53-11. В первой половине 80-ых началось производство новой модели 53-12 с грузоподъемностью 4,5 тонны, а в 1990 году ГАЗ представил преемника в лице ГАЗ-3307.

Бензиновые двигатели 1964-1993

V8 ЗМЗ-53 115 л. с., объем масла – 8 литров, допуск и вязкость: API-SL, SM; SAE 10W-40, 5W-40

Roush 511 FE Боковые масляные ящики Двигатели

Автор Джонатан Бергман

Опубликовано 11 февраля 2020 г.

Делиться Твитнуть Делиться Делиться Делиться Электронная почта

И последним в семействе двигателей Roush 511 является двигатель 511IR. Вы, наверное, уже догадались, что означает «I» — Injected!

Американская компания по тюнингу автомобилей и специализированный производитель Roush Performance, основанная владельцем Racing Team и выдающимся производителем двигателей Джеком Рушем, предлагает серию запасных частей, компонентов и специальных автомобилей на базе Ford Mustang и F-150. Они также предлагают ряд комплектов двигателей для вашего винтажного автомобиля, хот-рода и гоночного автомобиля выходного дня. Их двигатели серии Ford 511 основаны на легендарном двигателе FE Sideoiler, который использовался в высокопроизводительных автомобилях Ford, Cobra и GT40 в 60-х годах. Они предлагают три версии двигателя, и они доступны уже сегодня. Давайте взглянем.

511SR

через Роуш

Начиная с 511SR, Roush использует алюминиевый блок FE с поперечными болтами, стальной кривошип и двутавровые шатуны, кованые поршни и массивные крышки. Диаметр цилиндра 4,37 дюйма, ход поршня 4,25 дюйма. Головки также отлиты из алюминия и имеют отверстия с ЧПУ для улучшения потока. Она оснащена двухплоскостным впускным коллектором, роликовым кулачком и 4-камерным карбюратором Holley. Она прошла динамометрические испытания с сертифицированными 525 л.с. и 550 фунт-фут. крутящего момента. Этот двигатель очень послушный на улице и легкий. Он стоит 28 850 долларов.

СВЯЗАННЫЕ С

: КРЫСИНЫЙ КОРОЛЬ! Двигатель Chevy Performance ZZ572/720R Big Block Crate

511R

через Роуш

Следующим идет 511R. Этот двигатель практически идентичен SR, но вместо двухплоскостного коллектора используется одноплоскостной блок с усовершенствованным гидравлическим катком с более агрессивным профилем. Также установлен более крупный карбюратор. Мощность увеличивается на этом двигателе до 575 л.с. и 580 фунт-футов. крутящего момента. Redline также немного выше, чем у SR при 6250 об/мин. Цена такая же.

511IR

через Роуш

И последним в семействе двигателей Roush 511 является двигатель 511IR. Вы, наверное, уже догадались, что означает «I» — Injected! Характеристики этого двигателя идентичны SR и R, за исключением специальной системы впрыска стека EFI. Это поднимает мощность даже до впечатляющих 600 лошадиных сил. Цена также повышена до 39 450 долларов. Это, конечно, недешево, и есть много способов получить больше мощности за меньшие деньги, но если вы глава Ford или восстанавливаете Cobra, легкости алюминиевого FE в сочетании с родословной двигателя достаточно, чтобы сделать его свершившийся факт. Пристегнитесь.

Источник: Роуш

СЛЕДУЮЩАЯ: Большая блокология: три самых больших двигателя в ящиках, которые вы можете купить у «большой тройки»

Ford Police Interceptor Hybrid прибывает с невероятным пробегом, чтобы спасти большие отделы

Читать Далее

Делиться Твитнуть Делиться Делиться Делиться Эл. адрес

Связанные темы

• Ступица двигателя
• гонки

Об авторе

Джонатан Бергман (опубликовано 544 статьи)

Родился и вырос в Нью-Йорке, жизнелюб и рассказчик. Много путешествовал по континентальной части США. Раньше я участвовал в уличных гонках на своем Boss 351 Mustang 1971 года, а теперь с удовольствием катаюсь на Honda Insight, занимаюсь садом, читаю, готовлю и увлекаюсь аудиофилией.

Еще от Джонатана Бергмана

Dodge Charger Daytona принимает вызов Challenger Hellcat Redeye в гонке на четверть мили

Это настоящий смысл логотипа Stellantis

Вот что делает оригинальный Aston Martin V8 Vantage таким особенным

Почему Ford Thunderbird Super Coupe не пользуется заслуженным уважением

Infiniti QX80 2023 года становится все более привлекательным благодаря новым технологиям и функциям

Вот почему любителям бездорожья стоит задуматься о покупке Jeep Wrangler 4xe

Вот почему Oldsmobile Cutlass 4-4-2 оказался провальным маслкаром

Подробный взгляд на Alfa Romeo 8C Competizione

Давайте заглянем внутрь нового Hummer EV

511-дюймовый послепродажный двигатель Hemi мощностью 671 л.

с. и 649 фунт-футов на газовом насосе

| Практическое руководство — двигатель и трансмиссия

Если вам нужна большая мощность и особенно большой крутящий момент, то трудно превзойти олдскульный Hemi с большими дюймами.

Мы можем видеть здесь тонны крупногабаритных Chevy, но ничто не привлекает наше внимание так быстро, как настоящий Hemi, въезжающий в комнату динамометрического стенда. И нет, мы не говорим об одной из тех новомодных мельниц Hemi, которые можно найти в современных аттракционах — это легендарный Hemi, о котором люди думают, когда слышат эти четыре буквы, произносимые вместе. Engine Masters Соведущий и лидер Wetech Performance Стив Брюле тоже знает, что круто, поэтому, когда этот 511-дюймовый Hemi прокатился через динамометрическую камеру, он позаботился о том, чтобы предоставить нам детали большого рабочего объема.

Найти старинный сердечник Hemi в наши дни непросто, но благодаря партнерству между Energy Manufacturing и Callies Performance Products до сверкающих новых блоков 426 Hemi можно добраться всего одним телефонным звонком. Поскольку они работали с Fiat Chrysler, чтобы получить права, новые блоки даже имеют подлинные номера деталей Mopar и производятся из оригинальных форм, сердечников и технических данных Mopar.

Связанный: Подпишитесь на бесплатную пробную версию MotorTrend + и начните наверстывать упущенное в каждом выпуске Двигатель Мастера , а также многое другое!

После того, как блок был окончательно отшлифован, он был заполнен кованой рукояткой Molnar, набором их шатунов и восемью поршнями CP для окончательного смещения 511 великолепных кубов. Передняя крышка от AR Engineering, а балансир от BHJ Dynamics.

Шорт-блок был увенчан парой перфорированных головок Stage V. Эти головки блока цилиндров Hemi с водяным охлаждением изготовлены из алюминия C355-T6 (на 21 процент прочнее сплава 356, обычно используемого другими производителями), и даже несмотря на то, что в них используются новейшие технологии, их все равно можно принять за заводские головки.

Управляет шоу кулачок Comp со сплошными роликами (вместе с их подъемниками), измеряющий продолжительность 260/269 с подъемной силой 0,673/0,639 на 109 LSA. Завершает головки Stage V и завершает клапанный механизм полный набор красивых коромыслов Stage V с роликовыми наконечниками. Изготовленные из инвестиционной нержавеющей стали 17-4 (прочность на растяжение 190 000 фунтов на квадратный дюйм, что лучше, чем стальная заготовка), эти коромысла с роликовыми наконечниками предназначены для снижения боковых нагрузок на клапаны. От улицы до Top Fuel у Stage V никогда не было поломок роликов или штифтов, так что это многое говорит о качестве.

Если вы считаете, что найти сердцевину блока Hemi сложно, попробуйте найти заводской впускной коллектор с поперечной балкой. Что ж, благодаря ANA вы можете получить алюминиевую репродукцию несколькими щелчками мыши. ANA выпускает магниевые версии этой добавки с 1965 года, но поскольку клоны Hemi стали настолько популярными, алюминиевая версия не представляла никакой сложности. Конечно, алюминиевый воздухозаборник весит на 12 фунтов больше, чем 25-фунтовая версия из магния, но это намного легче для кошелька.

Траверса ANA была оснащена парой четырехкамерных карбюраторов Holley и необходимым рычажным механизмом для бесперебойной работы.

После подключения к динамометрическому стенду Superflow 902 на Hemi 511 ci был установлен комплект коллекторов шасси Hooker, а масляный поддон Milodon был заполнен 5 литрами масла Lucas. Поршни CP и объемные камеры головок Stage V дали этому Hemi степень сжатия 10,5: 1, что хорошо для высокооктанового бензина.

После нескольких обкаток Брюле смог настроить форсунку карбюратора (72/68) и зафиксировать синхронизацию на 40 градусах. При этом 511-дюймовый Hemi показал максимальную тягу в 671 л.с. при 6100 об/мин и колоссальные 649 л.с.фунт-фут крутящего момента при 4800 об/мин! Еще более впечатляющим является то, что Hemi разгонялся до 611 фунт-футов при 3600 об/мин, где начиналась тяга, и даже когда он достиг максимума при 6500 об/мин, он все еще выдавал 530 фунт-фут крутящего момента! Это большой крутящий момент везде, и это одна из причин, по которой фрезы Hemi выбирают так много гонщиков на улице и на трассе.

Популярные страницы

• Лучшие электромобили — модели электромобилей с самым высоким рейтингом

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — лучшие модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить Внедорожники с лучшим расходом бензина

Страницы трендов

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — лучшие модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить Внедорожники с лучшим расходом бензина

5

-511) Подвеска двигателя Mooney M20E в сборе

В настоящее время: 600,00 долларов США

• bigcommerce.com/s-lh7wonygtd/images/stencil/1280×1280/products/32357/270032/mooney-590000-501-use-590000-511-mooney-m20e-engine-mount-assembly__71932.1629040304.jpg?c=1?imbypass=on»>
• 1629044942.jpg?c=1?imbypass=on»>

• Экспертная доставка Мы отправляем любые запчасти по всему миру

• Лучшая в отрасли прибыль 90-дневная гарантия на детали

• 100% безопасные платежи Несколько вариантов оплаты

• Позвоните нам: 970-313-4823 Наши специалисты готовы помочь!

• Описание продукта
• 90-дневная гарантия на детали

Это фрахт, поэтому, пожалуйста, напишите мне, чтобы узнать стоимость доставки!

. 90-дневная гарантия.

Если вам нужны дополнительные фотографии или у вас есть какие-либо вопросы, пожалуйста, дайте мне знать, и я свяжусь с вами как можно скорее. Я буду более чем счастлив объединить доставку, если вы покупаете несколько товаров. Кроме того, пожалуйста, не стесняйтесь, присылайте мне по электронной почте расценки на доставку любого товара.

Вниманию иностранных покупателей  . Я более чем счастлив экспортировать любую из моих продуктов за пределы США. Однако обратите внимание, что все импортные пошлины, налоги и любые другие сборы не включены в стоимость товара или стоимость доставки. , это ответственность покупателей. Мы не отправляем на станции пересылки, так как для доставки нам требуется либо служебный адрес, либо адрес проживания. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, каковы будут эти дополнительные расходы до торгов. Мы также не отмечаем стоимость товаров ниже стоимости покупки и не отмечаем товары как «подарки», поскольку законодательство США и других стран запрещает такое поведение.

Подвеска двигателя №1

Лучшее в отрасли 90-дневная гарантия на детали

Вы можете вернуть детали или запросить замену в течение 90 дней с даты покупки без штрафных санкций. Мы также оплатим стоимость обратной доставки, если возврат является результатом нашей ошибки (если вы получили неправильный или дефектный товар и т. д.).

Мы не принимаем к возврату товары с пометкой CORE, фюзеляжи или что-либо с пометкой «Возврат не принимается».

Если возврат больше 90 дней с даты доставки товара с вас может взиматься плата за пополнение запасов. Каждый возврат рассматривается в индивидуальном порядке, и мы делаем все возможное, чтобы быть честными и разумными.

После того, как мы получим ваши возвращенные детали, вы должны рассчитывать на возмещение в течение недели или около того. В большинстве случаев вы получите возмещение быстро.

Если вам необходимо вернуть товар или заменить его, заполните форму ЗДЕСЬ, указав номер вашего заказа, сведения о продукте, который вы хотите вернуть, и причину возврата.
