Что такое CVT (коробка вариатор)?

Опубликовано 20.02.202001.08.2022

Как и любая коробка передач, вариатор или CVT необходим для передачи крутящего момента от двигателя автомобиля к колёсам. Отличие вариаторной КПП от остальных в том, что CVT это бесступенчатая трансмиссия, в которой нет большого количества барабанов с фрикционами и сложных планетарных механизмов.

Не хотите читать? Посмотрите видео об устройстве и принципе работы трансмиссии CVT. Посмотреть видео.

Как устроен вариатор?

Чтобы не отставать от других типов трансмиссий, быть конкурентоспособными и соответствовать требованиям рынка, современные вариаторы оснащены большим количеством электронных элементов, благодаря которым достигается наиболее точное управление, комфорт от езды и экономия топлива.

Конечно же, это не все, ведь на одной электронике далеко не уедешь 🙂

Коробка CVT состоит
из 3-х основных элементов

1. Ведущий шкив.
2. Ведомый шкив.
3. Металлический ремень скрепления трапециевидной формы.

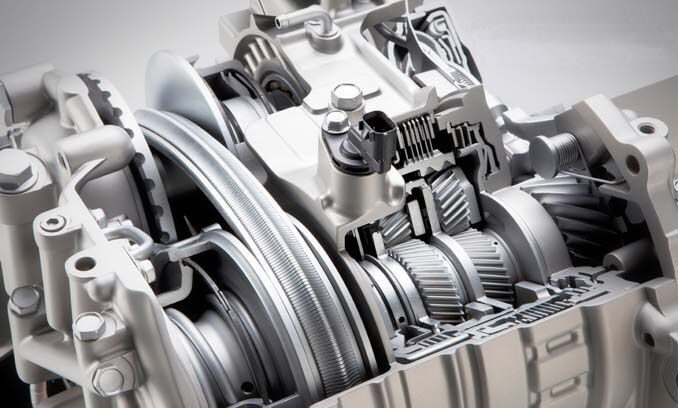

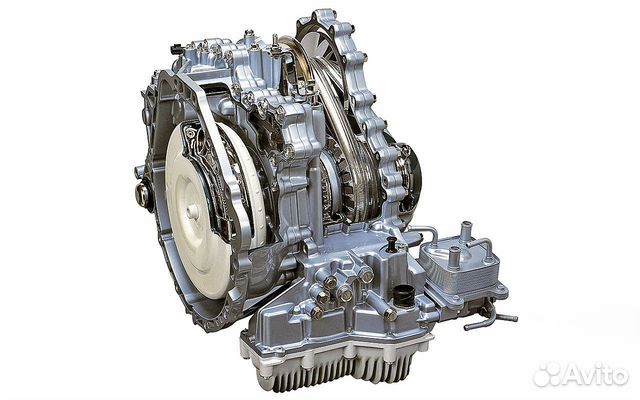

Устройство вариатора

Как видно на фото, шкивы расположены друг напротив друга соосно и соединены между собой ремнем. Конусы вариатора имеют сдвигаемые части — «блины».

Как работает вариатор?

Когда входящий шкив раздвигается, ремень совершает движение по пути малого диаметра, опираясь гранями по его поверхности. На практике это соответствует 5-6 передаче. А вот если ситуация противоположная, и конус сдвинут, то используется 1 передача.

Принцип работы вариатора — плавная передача момента посредством изменения передаточного отношения конусов связанных тянущим ремнем или толкающей цепью.

Еще одна особенность работы трансмиссии в том, что передача крутящего момента двигателя на колеса происходит с помощью кинетической силы механизмов, а не с помощью давления масла.

Ресурс вариатора

Дело в том, что использование ременного трапециевидного захвата двух шкивов подразумевает его регулярную сервисную замену. Если вовремя менять масло и проводить адаптацию вариатора, то ресурс ремня составит порядком 120-160 тысяч километров.

По истечению ресурса ремня, дальнейшая эксплуатация автомобиля чревата деформацией и разрывом этого компонента, что может привести к аварийным последствиям и дорогостоящему ремонту. Не затягивайте с диагностикой КПП!

Запишитесь на диагностику CVT: +375 /29/ 687-14-15

+ Преимущества (плюсы) вариатора

1. Автомобиль быстрее разгоняется (в сравнении с другими «коробками»).
2. Высокие показатели КПД (на 5-10% выше чем у остальных).
3. Уменьшение расхода топлива в  автомобиле (в сравнении с МКПП и АКПП).
4. Мягкое и плавное переключение скоростей.

— Недостатки (минусы) вариатора

• Дорогой ремонт (как механической, так и электрической части).
  Несмотря на несложное устройство механизма, в ремонте вариатора есть много «подводных камней» и особенностей, поэтому обслуживать этот тип АКПП должен компетентный и опытный специалист.
• Невысокий ресурс работы ремня.
• Использование дорогостоящего масла определенного типа для обслуживания CVT. Достойные варианты приходиться тщательно выбирать среди большого количества производителей, т.к. не все они хороши.

* Из-за специфики своей конструкции производители сами выпускают специальное масло (а точнее — жидкость), строго необходимое для обслуживания вариаторной коробки передач.

Видео: устройство и принцип работы вариатора

Опубликовано в рубрике Блог

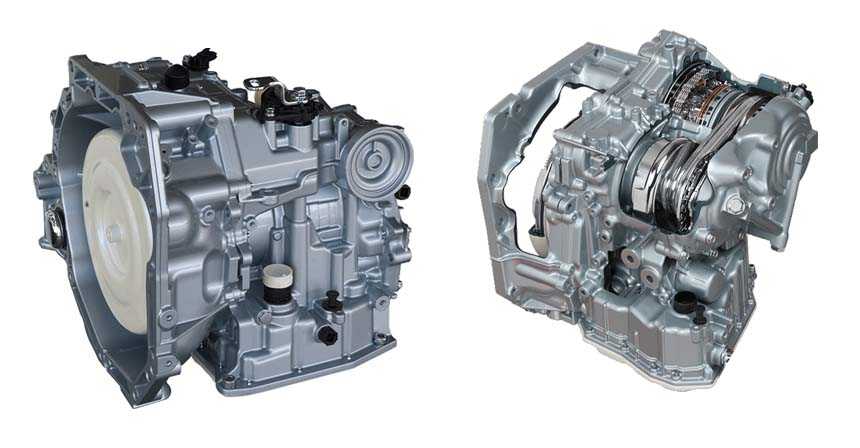

Шаговый мотор CVT Jatco,

Бесступенчатые вариаторы японской фирмы Jatco (дочерняя компания Nissan) признаны во всем мире как достаточно надежные, эффективные, неприхотливые и производительные агрегаты. Они устанавливаются как на популярные модели Nissan, так и хитовые модели Jeep, Citroën, Renault, Suzuki, Peugeot, Mitsubishi и других автопроизводителей. Несмотря на отсутствие четко выделенных ступеней передач, характерных для обычной коробки-автомат, вариаторная трансмиссия все-же обладает неограниченным количеством условных скоростей в широком диапазоне передаточных чисел. Что же выполняет изменение передаточного числа в вариаторе?

Функциональность шагового мотора

Шаговый двигатель или иначе Step Motor как раз и является этим уникальным устройством, способным регулировать передаточное отношение между конусами шкивов, путем их сдвигания и раздвигания. По своей сути он является бесщеточным электродвигателем постоянного тока, который делит полный оборот на несколько дискретных ступеней.

Шаговый мотор работает в механической связке с управляющим клапаном коэффициента передачи, который в свою очередь имеет только три рабочих состояния: заполнить, поддерживать и выпустить. Речь идет о давлении рабочей жидкости, изменение которого и предопределяет фактическое расположение конусов вариатора, а значит и виртуальный коэффициент передачи.  По команде с электронной системы управления вариатором шаговый двигатель перемещается на одно из своих положений, перемещая в свою очередь управляющий клапан. Это действие изменяет давление рабочей жидкости, под воздействием которого сжимаются стенки ведущего шкива и ремень перемещается на больший диаметр, создавая повышенную передачу. Ведомый шкив разожмется под воздействием ремня. Управляющий клапан перейдет в режим поддерживания заданного давления. Чтобы уменьшить коэффициент передачи, шаговый сервомотор вновь совершит свой полуоборот и переведет управляющий клапан в положение «спустить давление», стенки шкивов расширяются, что приведет к переключению на пониженную передачу. Таких циклов может происходить неограниченное количество, причем на разных скоростях и абсолютно любых оборотах двигателя автомобиля, что и свидетельствует о непрерывно изменяющейся трансмиссии.

Неисправности шагового мотора

Признаками отказа шагового электродвигателя  служит движение с постоянной скоростью, т.е. вариатор как-бы зависает на одной зафиксированной передаче. Автомобилю при этом очень тяжело сдвинуться с места, а разогнаться более 60 км/ч не удается.

Step motor чаще всего выходит из строя из-за повреждения обмоток. Ремонтировать его в таком случае нет смысла, а замена не вызывает особых трудностей и не требует демонтажа всего вариаторного агрегата. Крепится степ-мотор всего лишь двумя болтами, но перед заменой необходимо слить масло, снять поддон и фильтр.

Несмотря на кажущуюся простоту замены шагового мотора, рекомендуется производить данную процедуру в специализированных автомастерских, и перед этим провести диагностику, так как порой причина схожих симптомов кроется в неисправности других узлов и механизмов вариатора.

Каковы плюсы и минусы CVT (бесступенчатая вариаторная трансмиссия)?

• Бесступенчатая вариаторная трансмиссия (Continuous Variable Transmission) — это простой и экономичный способ автоматической коробки передач.
• Один из наиболее предпочтительных вариантов среди производителей автомобилей массового производства в Индии.
• Давайте рассмотрим плюсы и минусы вариаторов в этой статье.

Бесступенчатая трансмиссия или бесступенчатая трансмиссия были предпочтительным выбором для многих автопроизводителей. Эти системы трансмиссии с ременным приводом известны своим сравнительно плавным переключением передач с преимуществом бесконечных передаточных чисел, что обеспечивает улучшенное качество езды. Уровни оборотов остаются более постоянными, а двигатель остается расслабленным на различных скоростях, что также делает автомобили с вариатором довольно экономичными. Однако это влияет на буксировочную способность автомобиля, и при управлении автомобилем, оснащенным вариатором, необходимо иметь опыт вождения, особенно в условиях пересеченной местности и при движении задним ходом. Из-за последней проблемы многие автовладельцы и автопроизводители клянутся в жизнеспособности вариантов двигателя CVT.

Читайте также: Ладакх Побег с вариатором Nissan Magnite: Обновления Мотоциклы «Зенит» раньше оснащались этим вариантом трансмиссии. Говоря о велосипедах, снятый с производства нейкед Aprilia Mana 850 раньше оснащался вариатором, и это было исключением на рынке, где большинство автоматических мотоциклов выбирают трансмиссии с двойным сцеплением. Когда дело доходит до автомобилей, некоторые производители автомобилей, такие как Honda Cars India, Nissan, Renault и т. д., предпочитают использовать вариатор. варианты двигателя. Nissan Magnite и Kicks, Renault Kiger и MG Astor — некоторые из бюджетных вариантов CVT в Индии. Кроме того, Kia Seltos и Hyundai Creta предлагают коробку передач CVT в паре с 1,5-литровым бензиновым двигателем без наддува. Бензиновый MG Hector также получает коробку передач CVT.

Итак, почему так много компаний предпочитают вариатор, например некоторые автопроизводители, которые клянутся никогда не использовать вариатор в своих автомобилях? Давайте выясним плюсы и минусы бесступенчатой ​​трансмиссии:

Плюсы

Повышенная топливная экономичность

На таком чувствительном к цене рынке, как Индия, бесступенчатая трансмиссия является благом для покупателей. Было замечено, что большинство автомобилей, оснащенных трансмиссией CVT, высоко ценятся за эффективность использования топлива и лучшие показатели в км/л. Большинство гибридов или PHEV оснащены вариантами трансмиссии CVT, которые в определенных ситуациях помогают даже автомобилям среднего размера развивать скорость 22 км/л. В настоящее время Honda Amaze является одним из самых экономичных автомобилей, оснащенных вариатором, и имеет лучший в своем классе пробег в 27,4 км / л по рейтингу ARAI.

Требуемая мощность отклика в любое время

Поскольку трансмиссия CVT не имеет фиксированных передаточных чисел, как обычная коробка передач, она обеспечивает очень положительную реакцию отклика при сильном нажатии на педаль акселератора при движении в гору. Не беспокоясь о переключении на правильную передачу, вы получаете нужное количество мощности и темпа при движении по наклонной дорожке. Это также полезно во время движения по шоссе, где вы можете легко достичь крейсерской скорости.

Плавные поездки на большие расстояния

Ременный механизм трансмиссии CVT, который приводит в движение шкив или ротор/диск в блоке CVT, обеспечивает необходимое переключение передач в соответствии с потребляемой мощностью и импульсом автомобиля. Как бы сложно это ни звучало, этот бесшовный механизм работает очень тонко и сводит на нет внезапные рывки или рывки, которые часто случаются с автомобилями, оснащенными механической коробкой передач. Таким образом, автомобиль, оснащенный трансмиссией CVT, имеет очень плавный ход. Особенно на дальние расстояния, когда двигатель работает в расслабленной манере.

Лучшее соотношение крутящего момента

Поскольку трансмиссия CVT удерживает предел оборотов в очень умеренном диапазоне, т. е. большую часть времени между 2000-4000 об/мин, это помогает поддерживать очень эффективное соотношение крутящего момента в любых обстоятельствах. Это возможно, потому что трансмиссия не требует такой же передачи, как обычные трансмиссии. Эта постоянная мощность делает автомобиль с бесступенчатой ​​трансмиссией очень предсказуемым, когда вы будете иметь мгновенную мощность при трогании с места на холостом ходу или при длительном бездействии на постоянных оборотах.

Читайте также: Лучшие автомобили с вариатором в Индии до 10 лакхов тот факт, что очень мало Оборудование используется при изготовлении вариатора. Это, в свою очередь, снижает общий риск любого механического отказа в долгосрочной перспективе. А поскольку этому агрегату не требуется никакой нагрузки на шестерни для поддержания надлежащего передаточного числа, вес двигателя с бесступенчатой ​​трансмиссией значительно снижается. Этот блок также требует меньше места, поэтому возможности для практичной кабины становятся возможными. Уменьшенный вес также способствует повышению эффективности использования топлива, и это одно из преимуществ владения автомобилем с вариатором в Индии.

Минусы

Дорогой ремонт

Исторически сложилось так, что бесступенчатая трансмиссия имеет тенденцию выходить из строя быстрее, чем обычная трансмиссия. В большинстве случаев срок годности вариатора составляет 80-90 000 км, после чего ремень начинает проявлять признаки износа. В таких случаях большинство автопроизводителей склонны заменять весь узел, что увеличивает стоимость ремонта в геометрической прогрессии.

Высокие затраты на техническое обслуживание

Сохранение простоты системы трансмиссии CVT становится довольно сложной задачей, поскольку в ней используется специальное масло, которое не смешивается с обычными трансмиссионными жидкостями. В отличие от обычных систем трансмиссии, масло смазывает металлические детали, тогда как масло CVT захватывает металлические детали, поэтому проскальзывание отсутствует.

Особый звук ускорения

При оснащении трансмиссией CVT при ускорении слышен специфический шум двигателя. Это связано с эффектом «резиновой ленты». Расширение и сжатие ремней вариатора может не очень заметно влиять на передачу мощности, но это определенно приводит к нелинейному шуму при ускорении, который мы редко встречаем в автомобилях, оснащенных вариаторами.

Зависание при высоких оборотах

Как бы ни было выгодно иметь автомобиль с вариатором в условиях подъема по склону, не менее сложно контролировать обороты, чтобы не загнать автомобиль в опасную зону. Тот факт, что блок CVT имеет бесконечное количество передаточных чисел, является хорошей вещью, но иногда блок неправильно считывает входные данные, которые он получает, что приводит к увеличению оборотов двигателя на высокой передаче, когда в этом нет необходимости.

Нет тягового усилия

Большинство большегрузных автомобилей оснащены автоматической или механической коробкой передач, в основном с зубчатой ​​передачей. В первую очередь это связано с тем, что большинству этих транспортных средств требуются фиксированные передаточные числа для различной степени мощности. Мощность в системе трансмиссии CVT развивается как скачок мощности и остается постоянной на определенном уровне оборотов, и вы не можете буксировать с таким состоянием настройки. Для автомобилей с вариатором нет ничего необычного в буксировке менее 1000 фунтов.

Читайте также: Самые дешевые автомобили с бесступенчатой ​​трансмиссией в Индии до 8 лакхов рупий

Легкие автомобили, в том числе хэтчбеки или седаны, идеально подходят для установки бесступенчатой ​​трансмиссии. Итак, что вы думаете о плюсах и минусах бесступенчатой ​​трансмиссии (CVT)? Вы бы купили машину с такой же? Пожалуйста, сообщите нам свои мысли в разделе комментариев ниже. Кроме того, присоединяйтесь к нашей группе TELEGRAM , чтобы общаться обо всем на колесах с единомышленниками. Кроме того, свяжитесь с нами на Facebook, Instagram и Twitter, чтобы узнать больше о транспортных средствах!

Вердикт: CVT (Continuous Variable Transmission) обеспечивает идеальный баланс между надежностью, экономичностью и производительностью. В связи с растущим спросом на автомобили с автоматической коробкой передач в Индии вариатор останется популярным выбором среди производителей автомобилей, особенно в сегментах небольших автомобилей.

Разница между автоматической и бесступенчатой ​​трансмиссией

Если вы недавно покупали автомобиль, возможно, вы слышали термин бесступенчатая трансмиссия и задавались вопросом, что это такое. В течение многих лет общие сведения говорили нам, что существует только два типа трансмиссий: автоматическая и механическая. Технически это по-прежнему верно, поскольку вариаторная трансмиссия является типом автоматической трансмиссии, однако вариаторная трансмиссия или бесступенчатая трансмиссия отличается тем, что она безупречно изменяется в бесконечном диапазоне передаточных чисел, тогда как стандартные автоматические трансмиссии традиционно имеют фиксированное число передаточных чисел. К концу этой статьи вы поймете разницу между автоматическими и бесступенчатыми коробками передач и принцип их работы.

Автоматические коробки передач содержат сложный набор шестерен, тормозов, сцеплений и основных устройств. Обычная автоматика имеет конечное количество передач, называемых скоростями. Например, вы, возможно, слышали термин «6-ступенчатый автомат». Это относится к шести передачам в коробке передач. Каждая передача настроена на достижение определенной скорости автомобиля; когда водитель продолжает ускоряться, трансмиссия должна переключаться на более высокие передачи, начиная с первой, второй и так далее.

Для сравнения, бесступенчатая трансмиссия обеспечивает наиболее эффективную частоту вращения двигателя для каждой дорожной ситуации и постоянна, даже если автомобиль быстро ускоряется. Хотя нет никакого сравнения в том, как работает вариатор с точки зрения водителя, как и при переключении передач с парковки на драйв, все остальное немного сложнее. Бесступенчатая трансмиссия не имеет отдельных передач, вместо этого у нее есть одна передача, регулируемая для всех условий движения. В отличие от обычных автоматических коробок передач, водители не почувствуют переключения с одной передачи на другую. Вместо этого водители заметят изменение частоты вращения двигателя или числа оборотов в минуту, часто выше при ускорении и ниже при крейсерской скорости. Бесступенчатые трансмиссии являются примером того, как производители транспортных средств изо дня в день совершенствуют автомобили. И хотя это новый способ создания мощности, вариаторы в последние годы набирают все большую популярность.

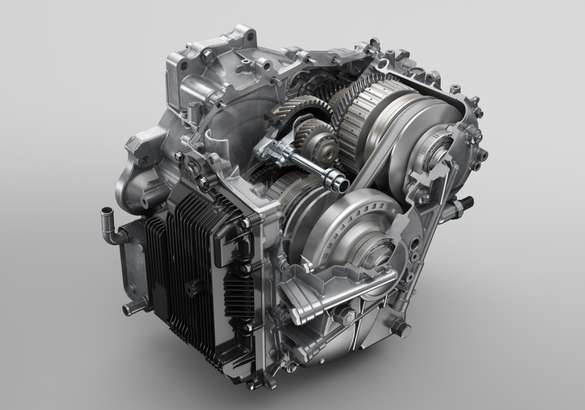

Как работают вариаторы

В вариаторах имеется множество микропроцессоров и датчиков, но гидравлическое давление, натяжение пружины или центробежная сила, используемые для создания усилия, необходимого для регулировки двух шкивов, являются ключом к использованию технологии. Два шкива известны как ведущий «входной» шкив и ведомый «выходной» шкив. Ведущий шкив соединен с коленчатым валом двигателя. Ведущий шкив также может называться входным шкивом, потому что именно через него энергия двигателя поступает в трансмиссию. Ведомый шкив назван так потому, что его вращает ведущий шкив. Также называемый выходным шкивом, он передает энергию на карданный вал.

Ремень проходит в канавке между двумя конусами на каждом шкиве. Когда два конуса шкива находятся далеко друг от друга, диаметр увеличивается, ремень движется ниже в канавке, а радиус петли ремня, движущейся вокруг шкива, уменьшается. Расстояние между центром шкивов и местом, где ремень соприкасается с канавкой, называется радиусом наклона. Передаточное число определяется отношением радиуса делительной окружности ведущего шкива к радиусу делительной окружности ведомого шкива. Когда один шкив увеличивает свой диапазон, другой уменьшает, чтобы ремень оставался натянутым. По мере того, как шкивы изменяют свой радиус, вместе они создают бесконечное число передаточных чисел в диапазоне от низкого до высокого.

Подходит ли вам вариатор?

Бесступенчатая трансмиссия обеспечивает незначительное увеличение расхода топлива на галлон, особенно для городских водителей. Они также производят простую и более эффективную мощность и устраняют ощущение переключения с передачи на передачу. Однако для привыкания к вариаторам требуется некоторое время. Водители жалуются на тихий непрерывный шум, известный как гул двигателя, который может беспокоить некоторых избранных. Лучший способ узнать перед покупкой автомобиля с бесступенчатой ​​трансмиссией, подходит ли он вам, — это провести хороший и тщательный тест-драйв.
