Двигатель ММЗ Д-260, описание и характеристики
Минский моторный завод занимается изготовлением различных двигателей внутреннего сгорания для автобусов, а также промышленной, сельскохозяйственной техники. 6-цилиндровый дизель Д-260 от ММЗ был выпущен в 1992 году и оснащался он рядным чугунным блоком цилиндров с чугунными мокрыми гильзами и с масляными форсунками для охлаждения поршней. В этот блок инженеры поместили стальной коленвал с ходом поршня 125 мм (диаметр коренных шеек 85.25 мм, шатунных шеек 73 мм), стальные шатуны и алюминиевые поршни диаметром 110 мм. Все это позволяет получить рабочий объем 7.12 литра.
Накрывает блок цилиндров чугунная головка с 12-ю клапанами и со вставными седлами клапанов. Распредвала в ГБЦ нет — он стоит в блоке и посредством толкателей, штанг и коромысел, действует на клапаны. Размер впускных клапанов 48 мм, выпускных 42 мм, толщина стержня 11 мм. Регулировка клапанов Д-260 требуется по необходимости, но проверять зазоры нужно после каждых 500 часов работы.

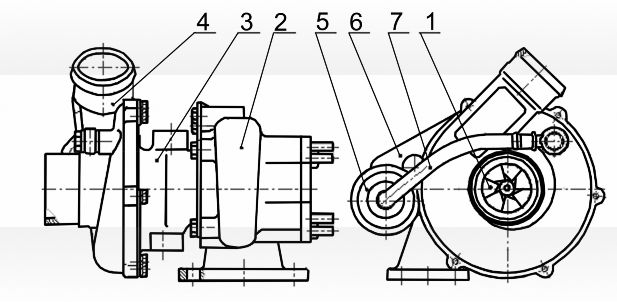

Дизель Д-260 оснащается топливным насосом ЯЗДА 363 и турбокомпрессором ТКР 7. С 1998 года началось производство версии под стандарт Евро-1, а в 2001 году дизель Д-260 довели до Евро-2. Далее последовали Евро-3 моторы, которые встали на конвейер в 2005 году и отличались наличием впрыска Common rail с топливным насосом Bosch СРN2.2 и ЭБУ Bosch EDC7UC31.
Инструкция к двигателю ММЗ Д-260
(PDF, 4.6 Мб, на русском)
Характеристики двигателя
| Рабочий объем двигателя | 7,12 л. |
| Диаметр цилиндров | 110 мм |
| Длина хода поршня | 125 мм |
| Очередность включения цилиндров | 1-5-3-6-2-4 |
| Мощность двигателя | 155 лошадиных сил |
| Количество оборотов коленвала | 2100 об/мин |
| Частота вращения в режиме холостого хода | 850 – 2260 об/мин |
| Крутящий момент (max) | 622 Нм |
| Степень сжатия | 16 |
| Вес двигателя | 710 кг |
| Габариты | 130х70,5х111,8 см |

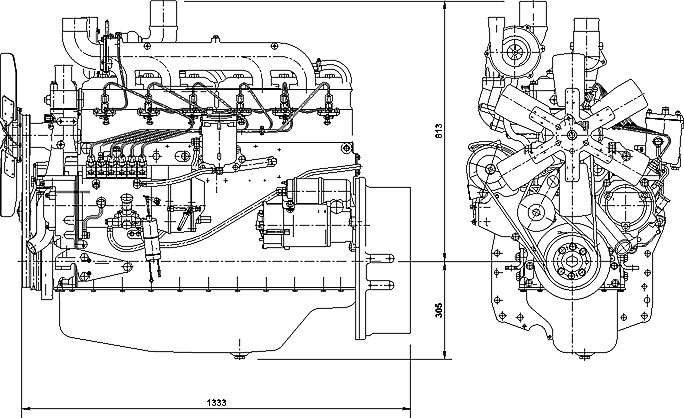

Устройство двигателя Д260
Область применения дизелей — места с неограниченным воздухообменом.
Дизели рассчитаны на эксплуатацию при температуре окружающего воздуха от плюс 40 С до минус 45 С. Дизель Д-260.1 и его модификации используются в качестве силового агрегата на энергонасыщенных колесных тракторах (Д-260.1 и Д-260.2), гусеничных тракторах (Д-260.14), кормоуборочных комбайнах (Д-260.4), энергонасыщенных энергетических средствах УЭС-250 (Д-260.7) и других машинах различного назначения. Конструкция дизелей рассчитана на длительную работу без капитального ремонта при условии соблюдения правил эксплуатации, хранения и своевременного технического обслуживания.
В состав силового агрегата данной модели входит большое количество рабочих деталей, узлов и систем. Основные позиции:
- блок цилиндров;
- головки блока ГБЦ 2 штуки;
- кривошипно-шатунный механизм;
- механизм газораспределения;
- топливная система;
- турбокомпрессор;
- система охлаждения;
- система смазочная.
1 – масляный картер; 2 – масляный насос; 3 – демпфер; 4 – шкив коленчатого вала; 5 – ремень вентилятора; 6 – крышка распределения; 7 – шкив натяжной; 8 – форсунка для охлаждения поршня; 9 – вентилятор; 10 – водяной насос; 11 – корпус термостатов; 12 – шатун; 13 – поршень; 14 – гильза цилиндров; 15 –колпак; 16 крышка головки цилиндров; 17 – головка цилиндров; 18 – блок цилиндров; 19 – задний лист; 20 – маховик; 21 – коленчатый вал; 22 – маслоприемник; 23 – распределительный вал.
Модификации Д-260 и их отличия
| Д-260.1 — основная модификация с ТКР-7Н3 (Евро-1), ТКР-700-4 (Евро-2) | без интеркулера с отдачей 155 л.с. при 2100 об/мин, а крутящий момент равен 622 Нм при 1400 об/мин. |
| Д-260.2 — аналог Д260.1 | без интеркулера мощностью 130 л.с. при 2100 об/мин, момент 500 Нм при 1400 об/мин. |
| Д-260.4 — комбайновый мотор с турбиной ТКР 700-2-12М | с интеркулером и мощностью 209 л.с. при 2100 об/мин, момент 808 Нм при 1500 об/мин. |
| Д-260.5 — мотор с интеркулером для техники весом до 32 тонн. | Его мощность 230 л.с. при 2100 об/мин, момент 883 Нм при 1300-1600 об/мин. |
| Д-260.6 — дизель для комбайнов и тракторов | мощностью 206 л.с. при 2100 об/мин, момент 1000 Нм при 1500 об/мин. |
| Д-260.7 — комбайновый мотор на базе 260.1 | с другим впускным и выпускным коллекторами, с насосом НШ-25, измененной опорой двс, со своей маслоподачей и маслосливом с турбины. Здесь стоит турбокомпрессор ТКР 700-2-12М с интеркулером и развивающий 250 л.с. при 2100 об/мин, момент 961 Нм при 1500 об/мин. |
| Д-260.8 — версия без интеркулера | на 102 л.с. при 1800 об/мин, крутящий момент 497 Нм при 1500 об/мин. |
| Д-260.9 — комбайновый двигатель с промежуточным охладителем и с ТКР 700-2-12 | Движок создан на базе 260.1 и отличается насосом НШ-32. Его мощность 180 л.с. при 2100 об/мин, момент 690 Нм при 1500 об/мин. |
| Д-260.11 — автомобильный мотор | 185 л.с. при 2100 об/мин, момент 745 Нм при 1500 об/мин. |
| Д-260.12 — мотор для грузовиков массой до 36 тонн | развивает мощность 250 л.с. при 2100 об/мин и момент 970 Нм при 1500 об/мин. |
| Д-260.13 — автомобильный ДВС | 204 л.с. при 2100 об/мин, крутящий момент 768 Нм при 1300-1575 об/мин. |
| Д-260.14 — дизель для гусеничных тракторов с интеркулером | 140 л.с. при 1800 об/мин, момент 682 Нм при 1300-1450 об/мин. Мотор создан на основе 260.1 и стартером, генератором и приводом помпы. |
| Д-260.16 — двигатель с интеркулером | 280 л.с. при 2100 об/мин, момент 1124 Нм при 1500 об/мин. |
Двигатель Д-260: устройство, каталог запчастей
Статья обновлена 08.05.2019
Дизельный двигатель Д 260 устанавливают на тракторах, спецтехнике и на автобусах. Его собирают на Минском моторном заводе (ММЗ) с 1995 года. Это был первый шестицилиндровый двигатель в истории завода: ранее здесь велась сборка четырёхцилиндровых агрегатов. Главным заказчиком предприятия был Минский тракторный завод (МТЗ). Кроме того, двигатели Д-260 были высоко востребованы на машиностроительных предприятиях Беларуси, Украины, России, Польши и других стран.
Содержание:
- Двигатель ММЗ Д-260
- Описание
- Модификации
- Технические характеристики агрегата
- Устройство Д-260
- Каталог запчастей двигателя Д-260
- Заключение
Двигатель ММЗ Д-260
В целом, шестицилиндровые моторы лучше сбалансированы, чем четырёхцилиндровые, отличаются большей плавностью работы и дают меньший уровень вибрации.
В то же время, они требуют больше времени на изготовление и обслуживание, дороже и не так компактны, как предшественники.
Описание
Д-260 — рядный двигатель, т. е. цилиндры расположены в ряд и имеют общий коленвал. Эта конфигурация считается сбалансированной: силы инерции взаимно уравновешивают друг друга, что даёт плавный ход поршней и низкий уровень вибрации. Возможна вибрация на малых оборотах холостого хода.
Мотор комплектуется стартерами, генераторами и турбокомпрессорами белорусского производства и чешскими топливными насосами. Оптимальное соотношение отечественных и зарубежных деталей обеспечивает баланс цены и качества.
Двигатель устанавливается на различную спецтехнику
Модификации
В настоящее время ММЗ выпускает модификации Д-260 в более чем сорока вариантах, что почти полностью закрывает потребности производителей тракторов и спецтехники. Их устанавливают на зерно- и кормоуборочные комбайны, погрузчики и некоторые модели автобусов.
Были попытки комплектовать также дальнобойные автомобили, но в этой сфере моторы показали себя не очень хорошо. Зато для строительной, дорожной и аграрной сфер технические характеристики Д 260 подходят идеально. Покупатели отмечают высокую мощность двигателя, долгий срок службы и неприхотливость.
Технические характеристики агрегата
Характеристики следующие:
- Количество цилиндров — шесть.
- Расположение — в ряд.
- Порядок работы цилиндров — 1-5-3-6-2-4.
- Диаметр цилиндра – 110 мм.
- Ход поршня – 125 мм.
Размеры:
- длина — 1300 мм;
- ширина — 705 мм;
- высота — 1118 мм.
- масса — 710 кг.
Прочие параметры:
- Объём – 7,12 литров.
- Расход топлива – 162 г/л.с.ч.
- Мощность – 155 л.с.
- Частота вращения – 2100 об/мин, на холостом ходу — 850—2260 об/мин.
- Максимальный крутящий момент – 622 Н.
м (63,4 кгс.м). - Степень сжатия – 16.
м (63,4 кгс.м).Устройство Д-260
Конструктивная основа мотора — чугунный цельнолитой блок цилиндров. Крепление к транспортному средству осуществляется с заднего торца, на переднем расположены щит и крышка распределения. Прокладка между блоком и головкой сделана из безасбестового полотна. Головки блока взаимозаменяемы. Моменты затяжки болтов крепления — 190—210 Нм. Клапанный механизм закрыт крышками с колпаками. Регулировка клапанов производится специальным устройством.
Система питания топливом
Коленвал опирается на боковые стенки и внутренние перегородки. Крутящий момент на распредвал передаётся посредством шестерней распределения. Распредвал имеет четыре точки опоры. Кулачки распредвала установлены с уклоном, за счёт чего толкатели вращаются. Поршни из алюминиевого сплава, в днище расположена камера сгорания топливно-воздушной смеси. На верхнюю часть поршней устанавливаются компрессионные и маслосъёмное кольца.
Система смазки представляет собой систему продольного и поперечных каналов, по которым масло подается к подшипникам, распредвалу и форсункам.
Масляный картер находится внизу. Охлаждающая жидкость циркулирует между стенками блока цилиндров «ММЗ Д-260» и гильзами. Система закрытого типа, циркуляция обеспечивается центробежным насосом. В систему входит дистанционный термометр, световой сигнализатор и два термостата.
Подача топлива обеспечивается топливными насосами ярославского производства (высокого давления). Шестисекционный насос обеспечивает точную дозировку топлива в каждый цилиндр под оптимальным давлением. Давление регулируется перепускным клапаном. Предусмотрена возможность ручного удаления воздуха из системы специальным насосом. Топливо проходит две ступени очистки — грубую и тонкую. Воздух очищается в три этапа: моноциклон и два бумажных фильтра. Мотор оснащён турбокомпрессором, состоящим из центростремительной турбины радиального типа и центробежного одноступенчатого компрессора. Для подачи воздуха в цилиндры используется энергия отработанных газов.

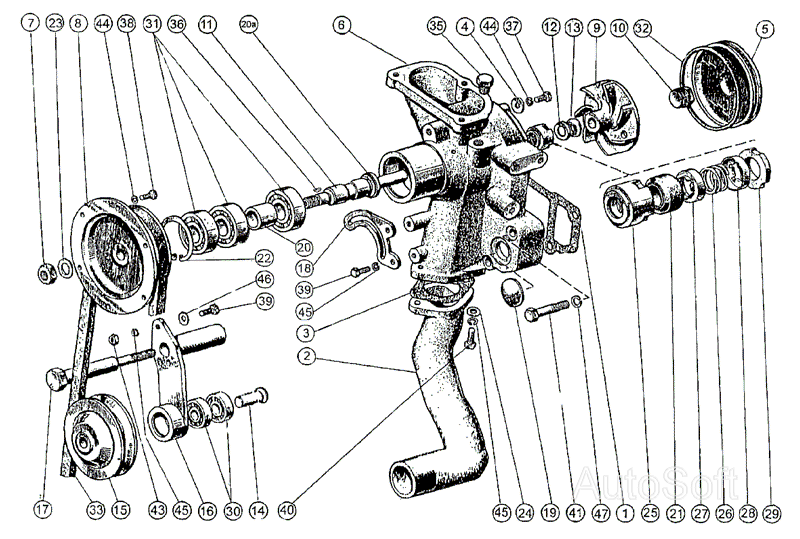

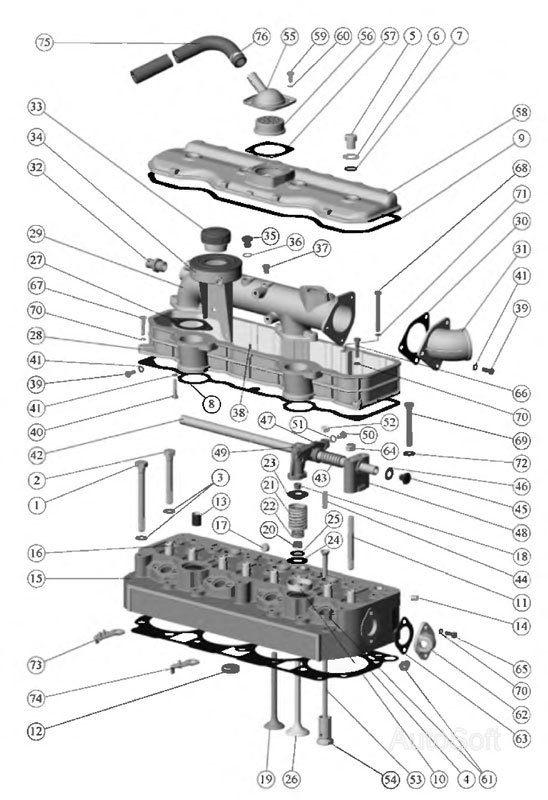

Каталог запчастей двигателя Д-260
ММЗ не только изготавливает, но и осуществляет обслуживание и ремонт двигателей.
Одним из принципов завода было обеспечить доступные и недорогие запчасти и комплектующие, поэтому каталог запчастей содержит все необходимое для планового и срочного ремонта. Кроме того, к каждому мотору прилагается подробное тех описание с рекомендациями по самостоятельному устранению простых неисправностей и расписанием техобслуживания.
Заключение
Высокая надежность, простое устройство и доступный ремонт завоевали дизельному мотору Д-260 популярность на постсоветском пространстве и Восточной Европе.
Базовой конструкции более десяти лет, но она остаётся актуальной, разработчики ММЗ постоянно дорабатывают её, чтобы отвечать новейшим требованиям покупателей.
