Двигатель ЗМЗ-402 ГАЗ-3110, технические характеристики

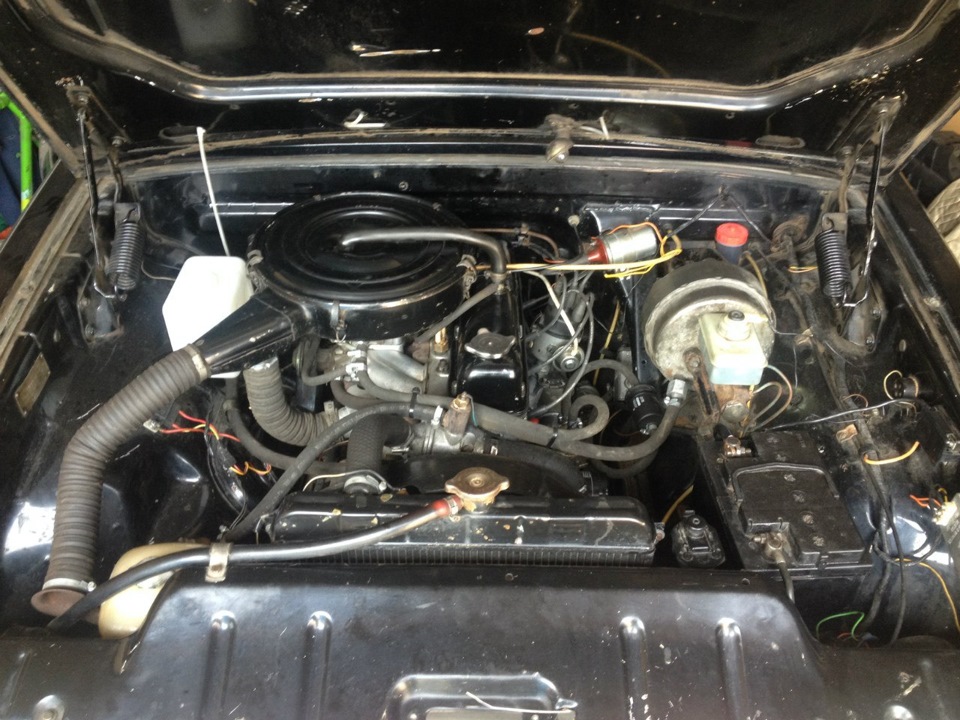

Двигатель ЗМЗ-402

Двигатели ЗМЗ 402-й серии — неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Бензиновые, с карбюратором, имеют по 4 в ряд расположенных цилиндра. Устанавливались преимущественно на автомобили ГАЗ: "Волгу" и "Газель".

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса. Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

Схема двигатель ЗМЗ-402

Рабочий объем силового агрегата — 2,445 л, что позволяет развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия составляет 8,2 — это позволяет использовать бензин марки АИ-92. Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата — 181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соответствовать нормам.

Головка блока ЗМЗ-402

Блок цилиндров составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипников закрепляется к блоку с помощью двух 12-мм шпилек. Так как расточка блока происходит вместе с крышками, их нельзя менять местами. Поэтому для удобства им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из алюминиевого сплава. А к задней — картер сцепления. Все соединения притягиваются болтами крепления через паронитовые прокладки. 402 двигатель имеет общую для 4 цилиндров алюминиевую головку. Крепление к блоку производится десятью 12- мм шпильками. Прокладка ГБЦ изготавливается из асбеста, покрытого графитом, и окантовывается армированным каркасом. Её минимальная толщина составляет 1,5 мм.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью как шатунных, так и коренных подшипников. Вследствие этого удельные нагрузки на подшипники сравнительно малы. Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты, залитой алюминиевым сплавом. Такие вкладыши способны воспринимать большие нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты. Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали: фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом. Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна. Все трущиеся поверхности смазываются под давлением.

В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

У модификаций 402.10 и 4021.10 головки блоков разной толщины. Это объясняется различными объемами камер сгорания. По сути, головка 402.10 получается путём фрезирования нижней кромки головки 4021.10 на 3,6 мм.

Двигатель ЗМЗ-402 технические характеристики

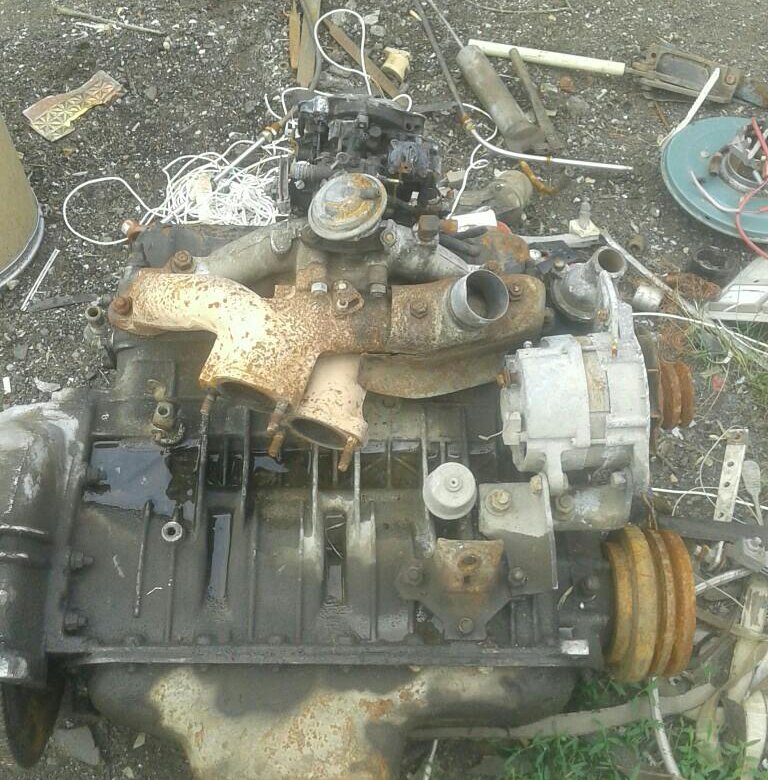

Двигатель ЗМЗ-402
Изготовитель ЗМЗ
Годы выпуска 1981-2006
Модель ЗМЗ-24, ЗМЗ-24Д
Модификации ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип бензиновый
Система питания карбюратор К-151-С
Конфигурация 4-х цилиндровый рядный продольный ДВС
Цилиндров 4
Клапанов 8
Порядок работы цилиндров 1-2-4-3
Охлаждение жидкостное
Максимальная мощность 100 л. с. 73,5 кВт (90 л.с.) при 4500 об/мин
Рабочий объём 2,445 см3
Максимальный крутящий момент 182 (172)Н·м, при 2500 об/мин
Диаметр цилиндров 92 мм.
Ход поршня 92 мм
Степень сжатия 8,2
Клапанный механизм OHV
Охлаждение жидкостное
Материал блока цилиндров: алюминиевый сплав
Материал ГБЦ алюминиевый сплав
Общая масса агрегата 181 кг.
Объём масла в двигателе 6 л.
Расход масла на 1000 км. до 100 г.
Рабочая температура 90 o
Двигатель устанавливался на: ГАЗ-2410
ГАЗ-3102
ГАЗ-31029
ГАЗ-3110
ГАЗ-31105
ГАЗ-2410
ГАЗ-Газель
ГАЗ-Соболь

Сайт гидры по материалам gidrator. com.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705

______________________________________________________________________________

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705

Рис.А. Двигатель Газель ГАЗ-2705 (ЗМЗ-402)

1 — маховик; 2 — монтажная проушина; 3 — выпускной коллектор; 4 — крышка головки блока цилиндров; 5 — впускной трубопровод; 6 — шпильки крепления головки блока цилиндров; 7 — коромысло клапана; 8 — ось коромысел; 9 — штуцер системы вентиляции картера; 10 — головка блока цилиндров; 11 — пружина клапана; 12 — маслоотражательный колпачок; 13 — направляющая втулка клапана; 14 — крышка маслозаливной горловины;15 — клапан; 16 — прокладка головки блока цилиндров; 17 — насос охлаждающей жидкости; 18 — штанга; 19 — толкатель; 20 — шкив насоса и

вентилятора; 21 — распределительный вал; 22 — ведомая шестерня привода ГРМ; 23 — демпфер; 24 — резиновая прослойка; 25 — шкив коленчатого вала; 26 — болт; 27 — передняя манжета (сальник) коленчатого вала; 28 — ведущая шестерня привода ГРМ; 29 — коленчатый вал; 30 — поддон картера; 31 — поршневой палец; 32 — поршень; 33 — маслосливная пробка; 34 — шатун; 35 — маслозаборник; 36 — масляный насос; 37 — картер; 38 — картер сцепления.

Двигатель ЗМЗ-402 автомобилей Газель ГАЗ-2705 карбюраторный, четырехцилиндровый, рядный, четырехтактный с двумя клапанами на цилиндр и распределительным валом в блоке цилиндров. Порядок работы цилиндров: 1-2-4-3.

Блок цилиндров автомобилей Газель ГАЗ-2705 — литой из алюминиевого сплава, цилиндры вставные чугунные, уплотненные медными кольцами. Между цилиндрами выполнены протоки для охлаждающей жидкости.

В передней части двигателя расположен привод клиновым ремнем насоса охлаждающей жидкости, вентилятора и генератора.

К задней привалочной плоскости блока цилиндров крепится картер сцепления.

Силовой агрегат крепится к раме автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, а третья опора установлена под задним картером коробки передач.

Коленвал ЗМЗ-402 автомобилей Газель ГАЗ-2705— чугунный, литой вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено двумя упорными шайбами.

Шатуны — стальные, кованые, двутаврового сечения, нижней (разъемной) головкой они соединяются с коленчатым валом через шатунные подшипники скольжения, верхней головкой — с поршневым пальцем.

Палец плавающего типа, он свободно поворачивается в бобышках поршня и в бронзовой втулке верхней головки шатуна. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установлеными в проточках бобышек поршня.

Поршни — литые, из алюминиевого сплава, с двумя компрессионными и одним маслосъемным кольцами.

Головка блока цилиндров ЗМЗ-402 автомобилей Газель ГАЗ-2705 отлита из алюминиевого сплава, с запрессованными чугунными седлами и прессованными из порошкового материала направляющими втулками клапанов.

Клапаны приводятся в действие через цилиндрические толкатели, штанги и коромысла. Каждый клапан снабжен двумя пружинами.

Распредвал Газель ГАЗ-2705— литой, чугунный, вращается в пяти подшипниках скольжения. От осевых смещений он удерживается пластиной, входящей в выточку вала и установленной на передней части двигателя.

Привод распределительного вала — косозубыми шестернями, при этом ведомая шестерня для снижения шума выполнена из текстолита или полиамида.

Система смазки двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала, подшипники валика привода масляного насоса, подшипники коромыcел, верхние концы штанг толкателей и шестерни привода распределительного вала. Остальные детали смазываются разбрызгиванием.

Масляный насос — шестеренчатый, односекционный с приводом от распределительного вала посредством пары винтовых шестерен. В систему смазки
встроены масляный радиатор и полнопоточный фильтр.

Система вентиляции картера двигателя автомобилей Газель ГАЗ-2705— закрытая, принудительная, с отводом картерных газов через маслоотделитель в систему впуска. Некоторые двигатели оснащены системой рециркуляции отработавших газов.

Рис.1.Система охлаждения двигателей Газель ГАЗ-2705

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией.

Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Рубашка охлаждения, насос, термостат и радиатор образуют "большой круг" циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленый на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов).

Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым или клиновым ремнем. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным.

На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.

При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается.

При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками.

Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков.

На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Рис.2. Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра.

Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу.

После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля.

Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки.

На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки.

Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л.

В верхней части бака автомобилей Газель ГАЗ-2705 находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива. В нижней части бака расположена сливная пробка.

Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов.

Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях.

Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа.

На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака.

При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок.

Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами.

Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку.

Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа.

Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта.

Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу.

Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром.

Топливный фильтр-отстойник двигателя Газель ГАЗ-2705установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин.

Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Каталоги запасных частей и сборочных деталей

Конструкция двигателя ЗМЗ-402

Двигатели ЗМЗ-402 устанавливают на автомобили «Волга», «УАЗ», «Газель»

Двигатели неплохо зарекомендовали себя во время эксплуатации

Неприхотливые и легко ремонтируемые, в гаражных условиях.

Двигатели рядные четырехцилиндровые, оборудованы карбюраторами и бесконтактной системой зажигания.

Оба аналогичны по конструкции, но двигатель мод. 4021 дефорсированный.

Рис. 1. Вид двигателей мод. 402 и 4021 с левой стороны

Рис. 2. Вид двигателей мод. 402 и 4021 с правой стороны

Рис. 3. Поперечный разрез двигателей мод. 402 и 4021

Блок цилиндров отлит из алюминиевого сплава. В него вставлены гильзы цилиндров, отлитые из износостойкого чугуна.

В нижней части блока выполнены пять опор коренных подшипников.

Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя шпильками.

Крышки подшипников обрабатывают совместно с блоком, поэтому их нельзя менять местами.

Крышка первого подшипника обработана по торцам совместно с блоком для установки двух упорных шайб для ограничения осевого перемещения коленчатого вала.

На крышках 2-го, 3-го и 4-го подшипников выбиты их порядковые номера.

К переднему торцу блока крепится крышка распределительных шестерен, отлитая из алюминиевого сплава, в которую вставлена манжета коленчатого вала.

К заднему торцу блока крепится картер сцепления.

Снизу к блоку крепится масляный картер, сверху — головка блока цилиндров.

Головка блока отлита из алюминиевого сплава. В ней вертикально установлены впускные и выпускные клапаны.

Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, штанги и коромысла.

Ось коромысел клапанов установлена в головке блока на стойках. В головке блока с большим натягом установлены седла и направляющие втулки клапанов.

В нижней части головки блока выполнены камеры сгорания.

Головки блоков двигателей мод. 402 и 4021 отличаются по объему камер сгорания и высоте.

Высота головки блока двигателя мод. 402 равна 94,4 мм, мод. 4021 — 98 мм.

Сверху головка блока закрыта выштампованной из листовой стали крышкой.

Поршни отлиты из алюминиевого сплава, донышко поршня плоское.

Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед».

Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя.

На каждом поршне установлены два компрессионных и одно маслосъемное кольца. Верхнее компрессионное кольцо отлито из высокопрочного чугуна.

Рабочая поверхность этого кольца покрыта слоем хрома для увеличения износостойкости. Рабочая поверхность нижнего компрессионного кольца,

отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку.

На внутренней поверхности этого кольца есть проточка. Кольцо должно устанавливаться этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей, осевого и радиального.

Рабочая поверхность дисков покрыта слоем хрома. Поршень крепится к шатуну поршневым пальцем «плавающего» типа, т. е. палец не закреплен ни в поршне, ни в шатуне.

От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована втулка из оловянистой бронзы.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных болтов стопорятся герметиком «Унигерм–9».

Крышки шатунов обрабатывают совместно с шатуном, поэтому их нельзя переставлять с одного шатуна на другой.

На шатунах и крышках шатунов выбиты номера цилиндров.

В стержне шатуна у нижней головки выполнено отверстие для смазывания зеркала цилиндра.

Это отверстие должно быть направлено вправо в сторону, противоположную распределительному валу.

Масса поршней, собранных с шатуном, не должна отличаться более чем на 12 г для разных цилиндров. В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши.

Коленчатый вал отлит из высокопрочного чугуна. От осевого перемещения вал удерживается упорными шайбами, установленными на передней шейке.

В заднем торце вала есть гнездо для установки шарикового подшипника первичного вала коробки передач. К заднему концу коленчатого вала четырьмя болтами крепится маховик, отлитый из серого чугуна.

Возможные неисправности двигателей ЗМЗ-402 и ЗМЗ-4021

Причина неисправности (Метод устранения)

Двигатель не запускается

Бедная горючая смесь (хлопки в карбюраторе):

- засорен сетчатый фильтр карбюратора, топливного насоса или фильтра тонкой очистки топлива

Промыть фильтр в неэтилированном бензине и продуть сжатым воздухом

- порвана диафрагма или нарушилась герметичность клапанов топливного насоса

Заменить диафрагму или клапаны

- замерзла вода в отстойнике или топливопроводе

Прогреть отстойник или топливопровод горячей водой

- засорился топливопровод

Продуть топливопровод

- не закрывается полностью воздушная заслонка карбюратора;

Отрегулировать привод воздушной заслонки

- засорен жиклер: главный топливный и холостого хода;

Промыть в неэтилированном бензине и продуть жиклеры сжатым воздухом

- ослабло крепление карбюратора к впускной трубе или впускной трубы к головке блока цилиндров;

Подтянуть крепления, при необходимости заменить прокладки

- низкий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива

- заедает клапан рециркуляции отработавших газов в открытом положении

Заменить клапан рециркуляции

Богатая горючая смесь (хлопки в глушителе при пуске двигателя):

–   воздушная заслонка карбюратора полностью не открывается;

Отрегулировать привод воздушной заслонки

– нарушена герметичность клапана подачи топлива;

Заменить уплотнительную шайбу клапана

– нарушена герметичность поплавка;

Восстановить герметичность поплавка или заменить поплавок

– засорены воздушные жиклеры дозирующих систем;

Промыть жиклеры неэтилированным бензином и продуть сжатым воздухом

– нарушена регулировка винта качества смеси;

Отрегулировать необходимый состав смеси

– слишком высокий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива

Двигатель не пускается в холодное время:

- Не закрывается воздушная заслонка

Отрегулировать привод воздушной заслонки

Двигатель работает неустойчиво в режиме холостого хода

- Высокий или низкий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива

- Неправильно отрегулирован холостой ход

Отрегулировать необходимый состав смеси

- Большое количество воды в отстойнике фильтра тонкой очистки топлива и топливном баке

Слить отстой из фильтра и бака

- Неправильная регулировка зазоров в приводе клапанов

Отрегулировать зазоры в приводе клапанов

- Ослабло крепление карбюратора, впускной трубы, газопровода

Подтянуть крепления, при необходимости заменить прокладки

Повышенная токсичность отработавших газов

- Богатая горючая смесь

См. «Двигатель не запускается (богатая горючая смесь)»

- Нарушена регулировка зазоров в приводе клапанов

Отрегулировать зазоры в приводе клапанов

Двигатель не развивает полную мощность и не обладает достаточной приемистостью:

- Неисправен ускорительный насос карбюратора

Проверить подачу насоса, заменить поврежденные детали

- Низкий уровень топлива в поплавковой камере карбюратора

Отрегулировать уровень топлива

- Нарушена регулировка зазоров в приводе клапанов

Отрегулировать зазоры в приводе клапанов

- Дроссельные заслонки карбюратора полностью не открываются

Отрегулировать привод дроссельных заслонок

- Бедная горючая смесь

См. «Двигатель не запускается (бедная горючая смесь)»

- Засорен фильтрующий элемент воздушного фильтра

Заменить фильтрующий элемент

- Нарушена регулировка зазоров в приводе клапанов

Отрегулировать зазоры в приводе клапанов

- Положение заслонок «Зима–Лето» не соответствует сезону

Установить заслонки в положение, соответствующее сезону

Повышенный расход топлива

- Бедная или богатая горючая смесь

См. «Двигатель не запускается»

- Засорен фильтрующий элемент воздушного фильтра

Заменить фильтрующий элемент

- Неправильная установка начального момента зажигания

Отрегулировать начальный момент зажигания

- Неисправен вакуум-корректор распределителя зажигания

Заменить вакуум-корректор или распределитель

- Нарушена герметичность системы питания

Восстановить герметичность

- Повышенное сопротивление движению автомобиля

Проверить и отрегулировать тормозную систему, подшипники колес, давление воздуха в шинах

Перегрев двигателя

- Неисправен термостат

Заменить термостат

- Слабое натяжение ремней привода вентилятора и водяного насоса

Отрегулировать натяжение ремней

- Неправильная установка начального момента зажигания

Отрегулировать начальный момент зажигания

- Бедная горючая смесь

См. «Двигатель не запускается (бедная горючая смесь)»

- Сильное загрязнение радиатора

Промыть систему охлаждения, промыть радиатор струей воды

- Повышенное сопротивление движению автомобиля

Проверить и отрегулировать тормозную систему, подшипники колес, давление воздуха в шинах

- Неисправен водяной насос

Заменить насос

- Двигатель продолжает работать после выключения зажигания

Перегрев двигателя См. «Перегрев двигателя»

- Применено низкооктановое топливо

Применять топливо с соответствующим октановым числом

Детонационные стуки в двигателе

- Ранняя установка начального момента зажигания

Отрегулировать начальный момент зажигания

- Большой слой нагара на стенках камер сгорания и днищах поршней

Очистить нагар

- Применено низкооктановое топливо

Применять топливо с соответствующим октановым числом

Недостаточное давление масла на прогретом двигателе

- Неисправность или засорение редукционного клапана давления масла

Промыть детали клапана и гнездо в корпусе масляного насоса, при необходимости заменить пружину или клапан

- Неисправен датчик или указатель давления масла

Проверить давление контрольным манометром, заменить неисправный прибор

- Перегрев двигателя

Включить масляный радиатор, устранить причину перегрева

- Большой износ вкладышей коренных подшипников

Заменить вкладыши

- Износ деталей масляного насоса

Заменить прокладку между корпусом и крышкой тонкой бумажной прокладкой или заменить насос

Повышенный расход масла

- Большой износ поршневых колец

Заменить поршневые кольца

- Засорение системы вентиляции картера

Промыть неэтилированным бензином и продуть сжатым воздухом шланги и каналы вентиляции во впускной трубе и детали маслоотделителя в крышке коромысел

- Течь масла через уплотнения двигателя

Подтянуть соединения, при необходимости заменить прокладки или сальники

- Большой износ или разрушение маслоотражательных колпачков клапанов

Заменить колпачки

Стуки в двигателе

- Износ шатунно-поршневой группы

Отремонтировать двигатель

- Большие зазоры между коромыслами и клапанами

Отрегулировать зазоры в приводе клапанов

- Большие зазоры между стержнями клапанов и направляющими втулками

Заменить изношенные детали или головку с клапанами в сборе

- Износ кулачков распределительного вала и толкателей

Заменить изношенные детали

- Большой зазор между упорными кольцами и коленчатым валом

Заменить упорные кольца

Двигатель ЗМЗ 402 Описание недостатки и тюнинг

В этой статье обсудим характеристики, недостатки двигателя змз 402, а также узнаем как поднять мощность. Моторы ЗМЗ 402-й серии достаточно продолжительное время устанавливались на автомобили ГАЗ. Двигатель ЗМЗ 402 это рядный четырех цилиндровый двигатель с нижним расположением распредвала. Клапана приводятся в движение за счет штанг и коромысел. Двигатель имеет алюминиевый блок с мокрыми чугунными гильзами.

Характеристики ЗМЗ 402

Годы выпуска: с 1981-2006

Материал блока цилиндров: алюминий

Ход поршня: мм 92 мм

Диаметр цилиндра: 92 мм

Степень сжатия: 8.2

Объем двигателя: куб.см 2445

Мощность двигателя л.с./об.мин: 90-100/4500

Крутящий момент Нм/об.мин: 172-182/2500

Рекомендуемое топливо: 92, 76

Вес двигателя: 181 кг

Расход топлива, л/100 км

город: 13.5

трасса: —

смешан: —

Расход масла гр./1000 км: до 100

Рекомендуемое масло в двигатель: 5W-30,5W-40,10W-30,10W-40,15W-40

Сколько масла лить при замене: ~ 6 литров

Ресурс двигателя: 200 тыс.км

Недостатки

1) Вибрация двигателя. Возможные причины: износ подушек двигателя, карбюратор, зажигание.

2) Перегрев двигателя. Причина в помпе и термостате.

3) Задний сальник коленвала. Одно из самых слабых мест в ЗМЗ 402. Сальник представляет собой веревку пропитанную графитовой смазкой. Сальник не выдерживает обороты более 2500 и со временем начинает гнать масло наружу. Для того чтобы устранить проблему необходимо заменить набивку сальника.

4) Стук двигателя. Нередко причиной стука у двигателя ЗМЗ 402 это не отрегулированные клапана. Регулировку клапанов необходимо производить каждые 15 тыс.км. Если клапана отрегулированы, тогда причину необходимо искать в распредвале и шатунных вкладышах.

Тюнинг

Для того чтобы увеличить мощность двигателя ЗМЗ 402 необходимо проделать следующее.

1) Легкий тюнинг

а) Прямоточный выхлоп.

б) Увеличенные диффузоры карбюратора до 26/30 мм.

в) Распредвал ОКБ Двигатель 35.

Все это прибавит двигателю 30-40 л.с

Для большей эффективности можно еще отфрезеровать головку блока до 93 мм для увеличения степени сжатия. Слишком злой распредвал устанавливать смысла нет так как тяжелая поршневая не позволит реализовать мощность на высоких оборотах.

2) Компрессор. Самый простой способ повысить мощность ЗМЗ 402 это установить компрессор SC-14 он дует в районе 0,5-0,7 бар поэтому усиливать ШПГ ненужно, мотор выдержит. Кроме того потребуется установка прямоточного выхлопа. Турбирование ЗМЗ 402 нецелесообразно так как потребуется серьезная переделка двигателя, что выльется в круглую сумму. Лучше присмотреться к следующему способу.

3) Свап 1JZ-GE или 1JZ-GTE. Данный двигатель один из самых подходящих для автомобилей ГАЗ ставится без больших переделок. В результате высокая мощность , тяга и хорошая топливная экономичность.

beige wedding dresspersonal fiance software

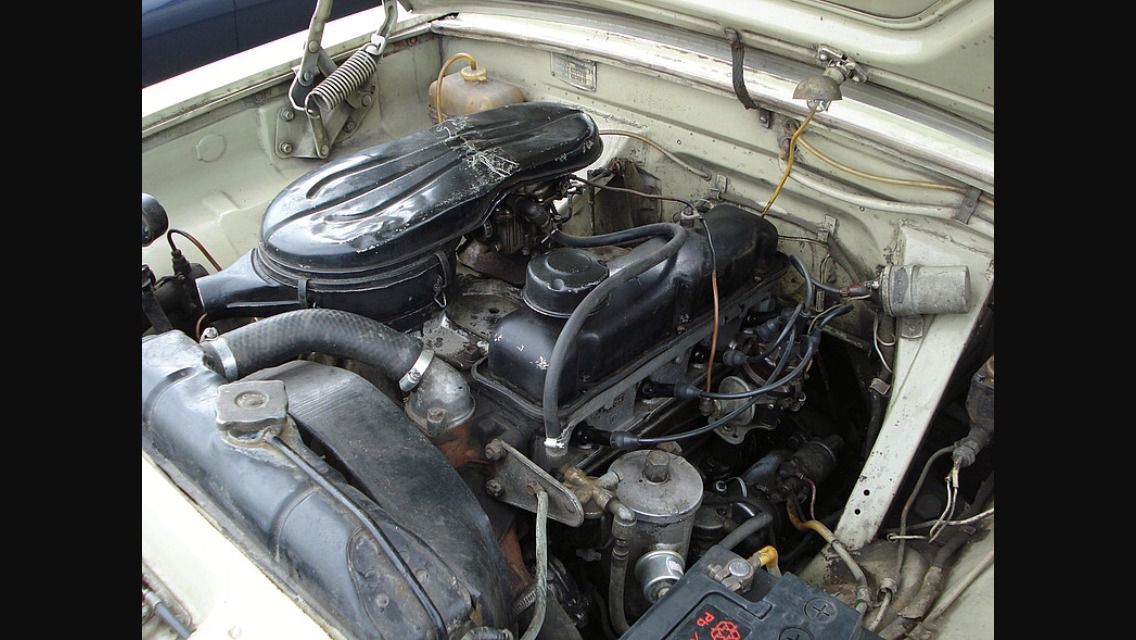

Двигатель ЗМЗ-24 (402)

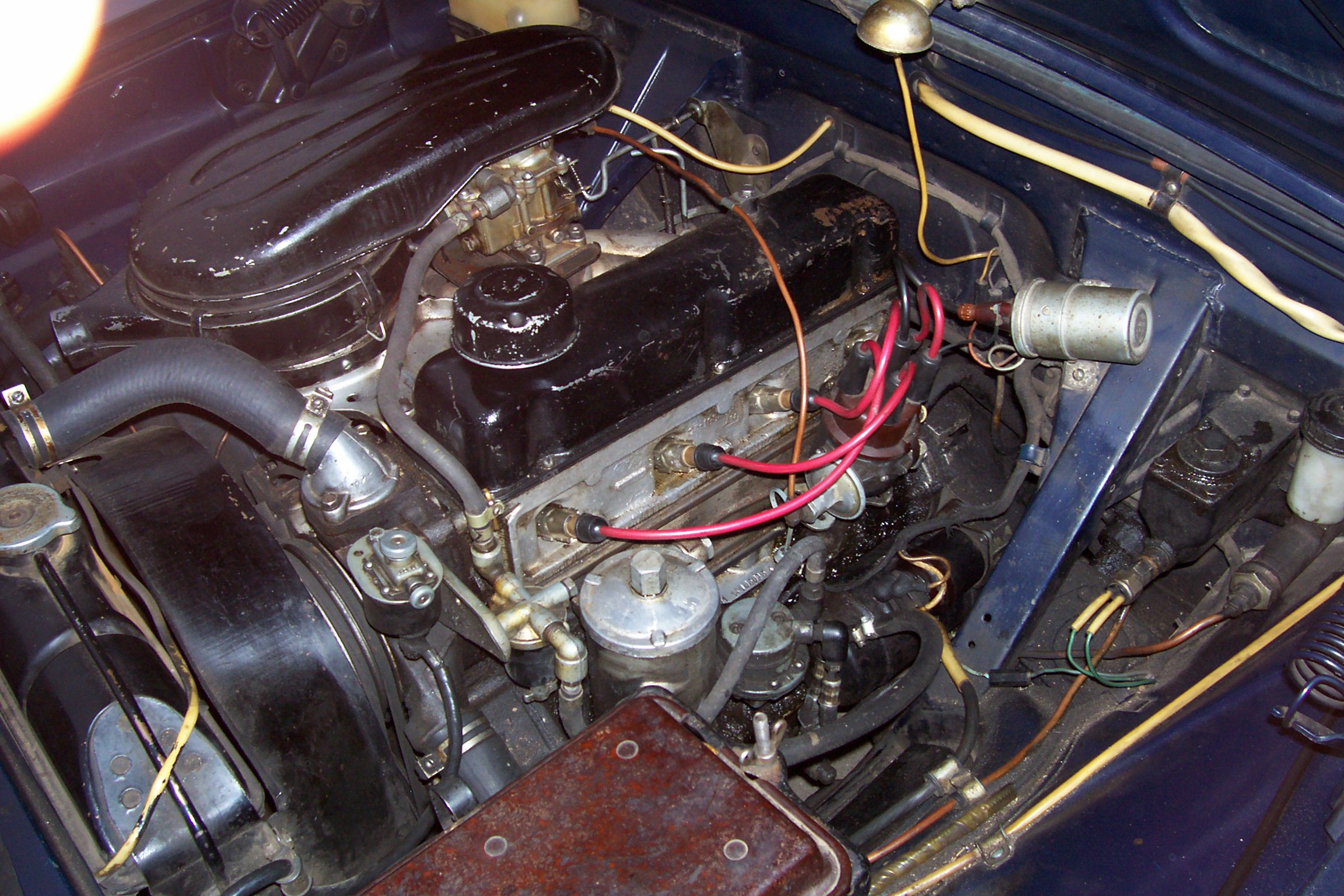

Общие сведения о двигателе

Рисунок 1 — Двигатель ЗМЗ-24 (402)

1 — Маслоприемник. 2 — Крышка коренного подшипника коленчатого вала. 3 — Поршень. 4 — Блок цилиндров. 5 — Прокладка гильзы цилиндра. 6 — Гильза цилиндра. 7 — Задний сальник коленчатого вала. 8 — Краник для слива охлаждающей жидкости. 9 — Краник отопителя кузова. 10 — Заслонка подогрева смеси. 11 — Выпускной коллектор. 12 — Впускная труба. 13 — Тяга управления сливным краником. 14 — Датчик указателя температуры охлаждающей жидкости. 15 — Крышка коромысел. 16 — Коромысло. 17 — Распорная пружина коромысел 18 Выпускной клапан. 19 — Седла клапанов. 20 — Впускной клапан 21 — Пружина клапана. 22 — Сухарь клапана. 23 — Тарелка пружины клапана. 24 — Маслоотражательный колпачок. 25 — Опорная шайба пружины клапана. 26 — Крышка маслоналивной горловины. 27 — Стойка оси коромысел. 28 — Плоские шайбы оси коромысел, 29 — Пружинная шайба оси коромысел. 30 — Ось коромысел. 31 — Прокладка крышки коромысел. 32 — Выпускной патрубок охлаждающей рубашки. 33 — Термостат. 34 — Корпус насоса охлаждающей жидкости. 35 — Крыльчатка насоса охлаждающей жидкости. 36 — Ремни вентилятора. 37 — Вентилятор. 38 — Гайки крепления ступицы вентилятора. 39 — Толкатель клапана. 40 — Распределительный вал. 41 — Упорный фланец распределительного вала. 42 — Шестерня распределительного вала. 43 — Крышка распределительных шестерен. 44 — Передний сальник коленчатого вала. 45 — Шкив коленчатого вала. 46 — Зубчатая шайба храповика коленчатого вала. 47 — Храповик коленчатого вала. 48 — Ступица шкива коленчатого вала. 49 — Отражатель крышки распределительных шестерен. 50 — Маслоотражатель коленчатого вала. 51 — Распределительная шестерня коленчатого вала. 52 — Упорная шайба коленчатого вала. 53 — Передняя шайба упорного подшипника коленчатого вала. 54 — Задняя шайба упорного подшипника коленчатого вала. 55 — Коленчатый вал.

Двигатели 24Д и 24-01 выпускаются на Заволжском моторном заводе им. 50-летия СССР по чертежам, разработанным Горьковским автозаводом на базе двигателя автомобиля ГАЗ-21.
Двигатели — четырехтактные, карбюраторные, верхнеклапанные, четырехцилиндровые, с жидкостным охлаждением.
Ход поршня у этих двигателей равен диаметру цилиндра и составляет 92 мм. Сравнительно малый ход поршня обусловил его малую среднюю скорость, вследствие чего путь поршня на 1 км пробега автомобиля также мал. Это обеспечило малый износ цилиндро-поршневой группы и высокую долговечность узла.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью как шатунных, так и коренных подшипников. Вследствие этого удельные нагрузки на подшипники сравнительно малы. Вкладыши коренных и шатунных подшипников изготовлены из стальной ленты, залитой алюминиевым сплавом. Такие вкладыши способны воспринимать большие нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты.
Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали:
фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом.
Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна.
Все трущиеся поверхности смазываются под давлением. В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

В результате указанных конструктивных и технологических мер ресурс двигателя — 200 тыс. км пробега автомобиля по дорогам 1 категории.
При данной конструкции газопровода с подогревом центральной части впускной трубы отработавшими газами, обеспечивающей равномерное распределение горючей смеси по цилиндрам, а также при выбранных оптимальных фазах открытия впускных и выпускных клапанов, двигатели развивают мощность 95 и 85 л. с. (при 4500 об/мин коленчатого вала; степень сжатия соответственно 8,2 и 6,7).

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса.
Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

В конструкции двигателя также предусмотрена возможность легкого ремонта. Для этой цели цилиндры выполнены в виде отдельных деталей — «мокрых» гильз, легко вставляемых в блок цилиндра, а коренные и шатунные подшипники имеют тонкостенные сталеалюминевые вкладыши, которые можно заменить, не прибегая к услугам ремонтных заводов, а иногда даже не снимая двигателя с автомобиля.
Для изготовления деталей двигателя широко применены алюминиевые сплавы; кроме такой традиционной алюминиевой детали как поршень, из алюминиевого сплава изготовлены также основные корпусные детали: блок цилиндров, картер сцепления, головка цилиндров, крышка распределительных шестерен, крышка насоса охлаждающей жидкости, выпускной патрубок охлаждающей рубашки, корпус масляного насоса, корпус и крышка масляного фильтра, впускная труба.
В результате широкого применения алюминиевых сплавов двигатель в сборе с оборудованием, сцеплением и коробкой передач (но без воздушного фильтра и вентилятора) весит только 205 кгс.
Подробное описание конструктивных особенностей двигателя дано к соответствующим иллюстрациям.

Подвеска двигателя

Двигатель установлен на шасси на трех резиновых подушках: две расположены в передней части двигателя (по одной с каждой стороны), одна — сзади, под удлинителем коробки передач

Передние подушки расположены наклонно в поперечной плоскости двигателя. Сверху и снизу подушки имеют стальные пластины. В верхнюю пластину ввертывается болт, соединяющий подушку с кронштейном на двигателе. С кронштейном шасси подушка соединяется двумя болтами, заделанными в арматуру подушки. Кронштейны шасси привернуты (каждый двумя болтами) к поперечине передней подвески. Для усиления связи болтов с поперечиной в конусные отверстия поперечины установлены конические разрезные втулки, плотно охватывающие болт при его затяжке.
Задняя подушка имеет снизу и сверху стальные пластины, в которых закреплено по два болта. Подушка крепится к площадке удлинителя коробки передач и к поперечине. Между подушкой и удлинителем установлены Г-образные пластины- ограничители. Ограничители препятствуют чрезмерному перемещению двигателя в продольном направлении при торможении и разгоне автомобиля. Для правильной работы ограничителей необходимо, чтобы зазор между кромкой вертикальной поЖи и поверхностью подушки (у каждого ограничителя) был 3 мм. Зазор устанавливается перемещением поперечины на болтах, креплениях ее к кронштейнам рамы.

В процессе эксплуатации автомобиля следует периодически проверять состояние деталей подвески двигателя, подтягивать при необходимости болты и гайки, а также очищать подушки от грязи и попавшего на них масла.

Блок цилиндров (рис.1)

Блок цилиндров 4 составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Коленчатый вал 55 установлен на пяти коренных подшипниках. Крышки 2 подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя шпильками диаметром 12 мм. В первой крышке торцы обработаны совместно с блоком для установки шайб 53 и 54 упорного подшипника. Все крышки имеют шипы, плотно входящие в пазы блока. Такая конструкция крышек подшипников и изготовление их из чугуна (коэффициент линейного расширения алюминиевого сплава вдвое больше, чем у чугуна) обеспечивают малое изменение рабочих зазоров в подшипниках при нагревании и охлаждении двигателя. Крышки подшипников растачиваются в сборе с блоком pи поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера. Гайки шпилек крепления крышек затягиваются динамометрическим ключом с усилением 11-12 кгс-м.

Гнезда для подшипников распределительного вала 40 расположены в верхней левой части поперечных перегородок блока. Третья и четвертая перегородки имеют снизу наклонные плоскости для крепления масляного насоса.
В средней горизонтальной перегородке (с левой стороны) просверлены восемь отверстий для толкателей 39 штанг клапанов: четыре отверстия, выполненные в отливке, соединяют полости клапанной камеры и камеры толкателей с масляным картером.

Камера толкателей закрыта штампованной из листовой стали крышкой. Крышка по контуру уплотняется пробковой прокладкой и крепится к блоку двумя шпильками, под гайки которых поставлены фибровые уплотняющие прокладки.
С левой стороны блока отлиты приливы для установки масляного фильтра, бензинового насоса, привода распределителя и бобышка для указателя уровня масла. С правой стороны (в верхней картерной части стенки блока) расположен прилив, через который проходит продольный масляный канал.
Бобышки для крепления кронштейнов двигателя расположены в передней части блока с правой и левой сторон. На правой стороне спереди предусмотрены две бобышки для крепления генератора. Нижний фланец блока снабжен шпильками диаметром 8 мм для крепления масляного картера.

К передней стенке блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка 43 распределительных шестерен. В отверстие в крышке для выхода носка коленчатого вала запрессована обойма с самоподтягивающимся резиновым сальником 44.

К заднему торцу блока шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления. Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм. Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала коробки передач с коленчатым валом обрабатываются в сборе с блоком 4, и поэтому картеры сцепления не взаимозаменяемы.
Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз 6, отлитых из серого чугуна. Для повышения износостойкости гильза в верхней части снабжена вставкой из коррозионностойкого чугуна. Длина вставки 50 мм, толщина ее стенки 2 мм.

Гильза вставляется в гнездо блока нижней частью, диаметр которой равен 100 мм. В плоскости нижнего стыка гильза уплотнена прокладкой 5 из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров. Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,034-0,089 мм. При этом красномедная прокладка должна быть обжата. Для надежного уплотнения необходимо, чтобы разница в выступании гильз над плоскостью блока на одном двигателе была в пределах 0,025 мм. Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по p pглубине проточки под гильзу (от его верхнего торца) на две группы. При смене гильз у цилиндров равномерность выступания можно обеспечить подбором красномедных прокладок соответствующей толщины.

Головка цилиндров (рис.1)

Головка, общая для всех цилиндров, отлита из алюминиевого сплава и подвергнута термообработке (закалке и старению). Впускные и выпускные каналы выполнены раздельно для каждого цилиндра и расположены с правой стороны головки. Гнезда для клапанов расположены в ряд по продольной оси двигателя. Седла 19 всех клапанов — вставные, изготовлены из жаропрочного чугуна высокой твердости. Благодаря большому натягу при посадке седла в гнездо головки (на заводе перед сборкой головка нагревается до +170 °С, а седла охлаждаются примерно до −70«С; при этом седло свободно вставляется в гнездо в головке), а также достаточно большому коэффициенту линейного расширения материала седла, обеспечивается надежная и прочная посадка седла в гнезде.

Втулки клапанов, изготовленные из металлокерамики прессованием смеси из железного, медного и графитового порошков с последующим спеканием, обладают высокими антифрикционными качествами. Втулки так же, как и седла клапанов собираются с головкой, предварительно нагретой (втулки — охлажденные). Фаски в седлах и отверстия во втулках обрабатываются в сборе с головкой.

Головка цилиндров крепится к блоку десятью стальными шпильками диаметром 11 мм. Под гайки шпилек поставлены плоские стальные цианированные шайбы. Между головкой и блоком имеется прокладка из асбестового полотна, армированного металлическим каркасом и пропитанного графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии 1,5 мм.

Правильное положение головки на блоке обеспечивается двумя установленными штифтами-втулками, запрессованными в блок цилиндров (в бобышки шпилек крепления головки). Момент затяжки гаек крепления головки равен 7,3-7,8 кгс-м. Гайки затягиваются в последовательности, указанной на рисунке, т. е. от середины последовательно переходя к торцам (переднему и заднему). Затяжку и проверку затяжки следует делать на холодном двигателе. Если эту операцию выполнить на горячем двигателе, то после его остывания затяжка гаек окажется неполной вследствие большой разницы в коэффициентах линейного расширения алюминиевого сплава и стали. Для равномерного и плотного прилегания головки к блоку и избежания его деформации затяжку следует делать в два приема: предварительно—с малым усилием и окончательно — с заданным усилием.

Следует иметь в виду, что затяжка гаек вызывает изменение зазоров в газораспределительном механизме. Поэтому после каждой такой операции необходимо проверять величину зазоров между носками коромысел и стержнями клапанов. При необходимости, зазоры надо отрегулировать.

Во время работы двигателя, особенно изношенного, кольца которого пропускают много масла, на стенках камеры сгорания . и днищах поршней отлагается слой нагара. Нагар ухудшает теплоотдачу через стенки в охлаждающую жидкость, в результате чего возникают местные перегревы, явления детонации и калильного зажигания; в результате мощность двигателя уменьшается, а расход топлива возрастает.

При появлении таких признаков следует снять головку и очистить камеру сгорания и днище поршня от нагара. Перед очисткой следует нагар смочить керосином. Это предотвращает распиливание нагара и предупреждает попадание ядовитой пыли в дыхательные пути.
При снятии головки цилиндров рекомендуется притереть клапаны.
Перед установкой головки цилиндров на место прокладку необходимо с обеих сторон натереть графитовым порошком. Это предотвращает ее прилипание к блоку и головке.

Головки цилиндров двигателей 24Д и 24-01 различаются степенью сжатия. Увеличение степени сжатия двигателя 24Д получено за счет дополнительной фрезеровки нижней плоскости головки на 3,6 мм (высота головки двигателя 24Д составляет 94,4 мм, высота головки двигателя 24-01 равна 98 мм).

Поршни и шатуны

Поршни отлиты из высококремнистого сплава и термически обработаны. Головка поршня — цилиндрическая, с плоским днищем. На цилиндрической поверхности головки проточены три канавки: две верхние служат для размещения компрессионных колец, а нижняя — для маслосъемного. Проточка для маслосъемного кольца имеет отверстия, через которые лишнее масло, снимаемое маслосъемным кольцом со стенок цилиндра, отводится в картер двигателя.
Юбка поршня — овальная и конусная. Большая ось овала расположена в плоскости, перпендикулярной оси поршневого пальца. Диаметр верхнего основания юбки на 0,013-0038 мм меньше нижнего основания. В юбке поршня с левой стороны сделана Т-образная прорезь. Ось отверстия под поршневой палец смещена от средней плоскости на 1,5 мм в правую (по ходу автомобиля) сторону. Пружинящее свойство юбки, благодаря наличию прорези, и смещение поршневого пальца делают работу поршня более бесшумной.

Для улучшения приработки поверхность поршня покрыта (электролитическим способом) слоем олова толщиной 0,004-0,006 мм.
Чтобы поршни работали правильно, они должны быть установлены в цилиндры в строго определенном положении. Для этого на одной из бобышек поршень указанной стороной должен быть обращен к задней части двигателя.

Поршни подбираются к гильзам с зазором 0,024-0,048 мм. Для облегчения подбора поршни и гильзы разделены (по диаметру) на пять групп, обозначаемых соответствующей буквой, которая выбирается на днище поршня и на наружной поверхности нижней части гильзы.

А
Б
В
Г
Д
92,000-91,988
92,012-92,000
92,024-92,012
92,036-92,024
92,048-92,036
92,036-92,024
92,048-92,036
92,060-92,048
92,072-92 070
92,084-92,072

Правильность подбора проверяется протягиваем ленты-щупа, проложенного между поршнем и гильзой в плоскости, перпендикулярной оси поршневого пальца. Размеры ленты: толщина 0,05 м, ширина 13 мм и длина 250 мм. Усилие протягивания ленты (замеряется динамометром) должно равняться 1-2 кгс.

Компрессорные кольца отлиты из серого чугуна. Верхнее компрессионное кольцо работает в наиболее тяжелых условиях (при высоких температуре и давлении, а также при недостатке смазки). Для увеличения износостойкости его наружная поверхность, прилегающая к цилиндру, покрыта слоем хрома. Слой хрома значительно увеличивает срок службы верхнего кольца. Это способствует также увеличению срока службы нижнего кольца и зеркала цилиндра. Наружная цилиндрическая. поверхность нижнего компрессионного кольца покрыта слоем олова толщиной 0,005-0,010 мм. Это улучшает его приработку.

На внутренней цилиндрической поверхности нижнего компрессионного кольца сделана выточка. На поршень кольцо должно быть установлено выточкой кверху. Нарушение этого условия вызывает резкое возрастание расхода масла и дымление двигателя. Верхнее кольцо выточки не имеет.

Маслосъемное кольцо сборное. Оно состоит из двух стальных кольцевых дисков и двух стальных расширителей: осевого и радиального. Рабочая цилиндрическая поверхность (прилегающая к цилиндру) кольцевых дисков покрыта слоем хрома толщиной 0,075-0,125 мм.
Замок колец прямой. Монтажный зазор в замке у компрессионных колец, установленных в цилиндр, равен 0,3-0,5 мм, а у кольцевых дисков маслосъемного кольца — 0,3-1,0 мм.
Высота компрессионных колец равна 2 мм, маслосъемного в сборе —4,9 мм. Торцовый монтажный зазор для верхнего компрессионного кольца равен 0,050-0,082 мм, для нижнего компрессионного — 0,035-0,067 мм и для маслосъемного — 0,135-0,173 мм.

Примерно через 100 тыс. км пробега наступает необходимость в смене поршневых колец. К этому сроку они изнашиваются, в результате чего наблюдается дымление двигателя, падение мощности двигателя, увеличение расхода масла. Перед установкой колец канавки в поршне следует очистить от нагара. Эту операцию выполняют специальным инструментом или поломанным кольцом, остерегаясь соскабливания вместе с нагаром металла со стенок канавки.

Поршневые пальцы плавающего типа (они не закреплены ни в поршне, ни в шатуне), стальные, наружная поверхность их закалена. Наружный диаметр пальца равен 25 мм. Палец подбирается к шатуну с зазором от 0,0045 до 0,0095 мм. Так как линейное расширение материала поршня примерно в 2 раза больше, чем у пальца, то при комнатной температуре палец входит в отверстий бобышек поршня с минимальным зазором (от 0 до 0,005 мм). Перед сборкой поршня с пальцем поршень нагревают в горячей воде до температуры 60-70°С. Для удобства подбора пальцев к поршню и шатуну поршень, шатун и пальцы разделены на размерные группы, маркируемые краской.

25,0000-24,9975

24,9975-24,9950

24,9950-24,9925

24,9925-24,9900

25,9925-25,0000

25,0000-24,9975

24,9975-24,9950

24,9950-24,9925

25,0070-25,0045

25,0045-25,0020

25,0020-24,9995

24,9995-24,9970

Белый

Зеленый

Желтый

Красный

Шатуны стальные кованые. В поршневую головку шатуна запрессована тонкостенная втулка из оловянистой бронзы. Кривошипная головка шатуна разъемная. Крышка кривошипной головки крепится к шатуну двумя шлифованными, термически обработанными стальными болтами. Момент затяжки гаек болтов должен быть 6,8-7,5 кгс-м. Гайки контрятся штампованными из листовой стали шайбами. Момент их затяжки должен быть 0,3-0,5 кгс-м. Крышки шатунов обрабатываются в сборе с шатуном, и поэтому их нельзя переставлять с одного шатуна на другой. Для предотвращения возможной ошибки на шатуне и на крышке (на бобышке под болт) выбиты порядковые номера цилиндров. Они должны быть расположены с одной стороны. Кроме того, углубления в крышке и шатуне для фиксирующих выступов вкладышей также должны находиться с одной стороны.

В стержне шатуна у кривошипной головки имеется отверстие диаметром 1,5 мм, через которое производится смазка зеркала цилиндра. Это отверстие должно быть направлено в правую сторону двигателя, т. е. в сторону, противоположную распределительному валу. При правильной сборке номер детали, выштампованный на средней полке стержня шатуна, а также выступ на крышке шатуна, должны быть обращены к передней стороне двигателя.

Для обеспечения динамической уравновешенности двигателя суммарная масса поршня, поршневого пальца, колец и шатуна, устанавливаемых в двигатель, может иметь разницу по цилиндрам не более 8 г. Это обеспечивается подбором деталей соответствующей массы. По деталям разница в массе может быть: поршней — 8 г, шатуна — 8 г, причем разница в массе поршневых головок — 4 г и шатунных головок — 4 г, поршневого пальца — 2 г.

Коленчатый вал. Коленчатый вал отлит из высоко-прочного чугуна. Он имеет пять опор. Коленчатый вал в сборе с маховиком и сцеплением динамически сбалансирован: допустимый дисбаланс не более 35 гс-см. Диаметр коренных шеек 64 мм, шатунных — 58 мм. Шатунные и коренные шейки полые. Полости в шатунных шейках закрыты пробками. Эти полости служат для удаления продуктов износа из масла, поступающего на шатунные шейки.

Осевое перемещение коленчатого вала ограничивается двумя сталебаббитовыми шайбами упорного подшипника, расположенными по обе стороны переднего коренного подшипника. Передняя шайба баббитовой стороной обращена к стальной упорной шайбе на коленчатом валу, задняя — у щеки коленчатого вала. Передняя шайба удерживается от вращения двумя штифтами, запрессованными в блок и крышку коренного подшипника. Выступающие концы штифтов входят в пазы шайбы. Задняя шайба удерживается от вращения своим выступом, входящим в паз на заднем торце крышки коренного подшипника. Величина осевого зазора составляет 0,075-0,175 мм. Достигается он подбором соответствующей толщины передней шайбы.
На переднем конце коленчатого вала на шпонках установлены стальная упорная шайба, шестерня привода распределительного вала, маслоотражатель и ступица шкива коленчатого вала. Все эти детали стянуты болтом-храповиком (для пуска двигателя от рукоятки). Болт-храповик ввертывается в резьбовое отверстие, имеющееся в переднем торце коленчатого вала.

Шкив привода насоса охлаждающей жидкости, вентилятора и генератора (крепится к ступице тремя болтами) имеет на ободе две метки (риски). По первой метке (по направлению вращения), при совмещении ее с установочным штифтом на крышке распределительных шестерен, устанавливают момент зажигания; при совмещении второй метки со штифтом поршни первого и четвертого цилиндров будут находиться в в.м.т.

Передний конец коленчатого вала уплотнен самоподтягивающимся резиновым сальником, запрессованным в крышку распределительных шестерен. Для облегчения условий работы сальника перед ним на валу установлен маслоотражатель. Кроме того, корпус сальника имеет отбортовку, отводящую масло, стекающее по стенке крышки. Снаружи сальник защищен отражателями, препятствующими проникновению на него грязи. Надежная работа сальника после переработки обеспечивается хорошей центровкой его по коленчатому валу. Центрировать можно при помощи специальной оправки-втулки или замером величины щели между стенкой отверстия и шейкой коленчатого вала. Перемещая крышку 4 легкими ударами (болты крепления крышки при этом должны быть только слегка затянуты), надо добиваться, чтобы щель по всей окружности отличалась не более чем на 0,1 мм. После этого болты затянуть окончательно.

Задний конец коленчатого вала уплотнен набивкой из асбестового шнура, пропитанного антифрикционным составом и покрытого графитом. Набивка заложена в канавку в блоке цилиндра и в сальникодержателе, привернутом двумя болтами к блоку. На шейке коленчатого вала под сальником имеется микрошнек, а перед сальником — гребень. Стыки держателя сальника уплотнены резиновыми прокладками Г-образной формы. В заднем торце коленчатого вала расточено гнездо для установки шарикоподшипника первичного вала коробки передач.

Маховик отлит из серого чугуна. Он крепится к фланцу на заднем конце коленчатого вала четырьмя шлифованными болтами. Момент затяжки гаек болтов 7,8-8,3 кгс-м. Гайки законтрены отгибной пластиной. На маховик напрессован зубчатый обод для пуска двигателя стартером. К заднему торцу маховика шестью болтами прикреплено сцепление. На фланце кожуха сцепления и маховике выбита метка «О». При сборке двигателя обе метки должны быть совмещены, чтобы не нарушить балансировку коленчатого вала.

Коренные и шатунные подшипники коленчатого вала снабжены тонкостенными взаимозаменяемыми вкладышами, которые изготовлены из малоуглеродистой стальной ленты, залитой тонким слоем антифрикционного высокооловянистого алюминиевого сплава. Толщина коренного вкладыша равна 2,232-2,226 мм, а шатунного — 1,737-1,731 мм. В каждом подшипнике установлены по два вкладыша. Осевому перемещению и проворачиванию вкладышей в постелях блока или шатуна препятствуют фиксирующие выступы на вкладышах, входящие в соответствующие пазы в постелях блока или в шатунах.

Все коренные вкладыши имеют кольцевую канавку для непрерывного питания маслом шатунных шеек коленчатого вала. Посередине коренных вкладышей имеется отверстие, через которое подается масло к подшипникам из канала в постели блока. Отверстия в шатунных вкладышах совпадают с отверстиями в шатунах. Для сохранения взаимозаменяемости и предупреждения ошибок при установке новых вкладышей на всех коренных и шатунных вкладышах сделаны отверстия. Диаметральный зазор между шейкой и вкладышами составляет 0,036-0,079 мм для коренных и 0,026-0,063 мм для шатунных подшипников.

Одновременно с заменой поршневых колец следует заменить и вкладыши, т. е. примерно через 100 тыс. км пробега автомобиля. При этой операции необходимо тщательно очистить полости в шатунных шейках. После очистки отверстия в шейках закрыть резьбовыми пробками, затянув их моментом 3,8-4,2 кгс-м. Пробки закернить для предохранения от самоотвертывания.

Все, что вы хотели знать о двигателе Chevy Big-Block

«Chevy с большим блоком - одна из самых популярных моторных платформ в автоспорте. Мы собрали некоторую историю и обширную библиотеку запчастей для обмена знаниями в исчерпывающий ресурс . Читать дальше!"

Большой блок Chevy известен под разными именами - «Крыса», «Дикобраз» и, если вернуться достаточно далеко, «полукруглый». Он начал свою жизнь как серьезная модернизация двигателя мощностью 348/409 Вт. То, что в конечном итоге стало MKIV, впервые появилось как Mystery Engine на Daytona 500 1963 года.Дебют был многообещающим, но в конечном итоге неблагоприятным. Mystery Engine производил гораздо больше лошадиных сил, чем его современники 60-х годов, такие как 427 FE Ford, но почти все они потерпели неудачу ни в квалификации, ни на тренировках, ни в гонке на 500 миль. Ничего не закончено.

В больших блоках много вспышек, основанных на простой теории Макиавелли «Могущество делает правильно». С большими кубическими дюймами вы можете получить большую мощность и, вероятно, больший крутящий момент, чем вы можете использовать!

Chevrolet отозвала все эти двигатели, кроме пары, и вернулась в 1965 году с полностью разработанными серийными двигателями 396 и 427ci, современные версии которых теперь распространены повсеместно и подняли «барьер» смещения далеко за пределы 700 кубических дюймов. В этой истории мы сконцентрируемся на производственной линии двигателей этого очень успешного семейства двигателей, проследив его наследие от самых ранних до самых современных, предлагая данные о взаимозаменяемости.

Фактически, эта способность обменивать компоненты между перемещениями, которые часто разделяются пятью десятилетиями дат отливки, возможно, является лейтмотивом как малых, так и больших блоков Chevys. За некоторыми исключениями, сменные детали и огромный тоннаж доступных запасных частей делают мотор Rat по-настоящему выживающим.В то время как большинство больших блоков было смещено на 454 дюйма, Chevy построил серийный двигатель с рабочим объемом 496 куб. См. Но будущее Rat, похоже, за строкер-версиями, и сегодня вы можете легко построить двигатель Rat с высотой стандартной палубы на 500+ ci, используя готовые детали.

Крысу сложно отличить по обложке. Это может быть 396-й с видением величия с карбюратором Dominator или 572-дюймовый, который действительно может использовать весь этот воздушный поток Dominator для выработки 775 л. с.

Рабочий объем

Самый ранний крупный блок Chevy появился как 396 и устанавливался на новые для 1965 года полноразмерные Impalas, а также на Corvette.В 1965 году было даже построено несколько драгоценных моделей '65 Z-16 SS396 Chevelle. В 1966 году они были усилены несколькими комбинациями мощности от 427 до 425 лошадиных сил. К 1970 году размер 396 вырос до 402 дюймов с внутренним диаметром 0,030 дюйма (хотя на Chevelle все еще обозначается как SS 396), но его затмило появление модели 454.

Эти двигатели были обозначены как версии Mark IV, четвертые в линейке разработок, которые можно проследить вплоть до двигателей 348/409 конца 50-х годов.Фактически, MK IV имеет такое же расстояние между отверстиями и положение основной перемычки, что и его предшественник с W-образным двигателем, хотя основная шейка с большим блоком примерно на 0,250 дюйма больше в диаметре. Незначительные изменения, связанные с размещением неразъемного заднего главного уплотнения и гидравлических роликовых подъемников, произошли с появлением двигателей Gen V, а затем и Gen VI в 1990-х годах.

Даже с изменениями поколения V / VI рабочий объем 454-го оставался неизменным в течение десятилетий, пока GM радикально не изменила большой блок, доведя серийный двигатель для тяжелых грузовиков до 8.1 литр (496ci), появившийся в 2001 году. Диаметр цилиндра остался на уровне 4,250, но ход поршня увеличился с 4,00 до целых 4,37 дюйма. К несчастью для художников по обмену, GM изменила почти все в двигателе, поэтому совместимость деталей закончилась с этим 8.1L. Лучше думать о 8.1L как о совершенно другом двигателе, а не о том же происхождении, что и остальная часть линейки больших блоков.

Еще больше был 502ci Rat, о котором стоит упомянуть, хотя он никогда не появлялся в серийных автомобилях GM.Проданный через Chevrolet Performance, это более поздняя модель двигателя Gen VI с серьезным диаметром цилиндра 4.500 дюйма, который открывает большой потенциал для множества комбинаций большого дюйма и цилиндра.

Мы разложим Rat на основные компоненты, чтобы дать вам представление о том, как каждая из этих частей вписывается в общую цепочку больших блоков смещения и возможностей мощности. В то время как малоблочный Chevy был теперь в тени семейства LS, крупнокалиберный Chevy по-прежнему является лучшим подходом для создания большого кубического двигателя GM для улицы.

Это балансировщик запаса для крупногабаритного блока 454 с внешней балансировкой. Стрелка указывает на вес смещения, необходимый для балансировки коленчатого вала. Несмотря на то, что масса уравновешена, эта масса все еще компенсируется и создает эффект взбивания, который умножается на высокие обороты двигателя. Вот почему для любого высокопроизводительного большого блока всегда полезно инвестировать в коленчатый вал с внутренней балансировкой.

Блоки

Единственным неизменным фактором на протяжении всей эволюции Chevy с большими блоками было расстояние между отверстиями.Все большие блоки используют одинаковое расстояние 4,840 дюйма между осевыми линиями цилиндров. Этот размер оставался фиксированным до тех пор, пока вы не перешли на специальные 5,00-дюймовые блоки с шагом отверстий от таких компаний, как Dart Machinery, которые чаще всего конструируются как чисто соревновательные двигатели. Заводское расстояние между отверстиями достаточно велико, чтобы можно было легко разместить отверстия диаметром 4,50 и даже 4,60 дюйма, которые по-прежнему создают достаточное пространство между цилиндрами для надлежащего уплотнения прокладки головки блока цилиндров и охлаждения двигателя.

С производственной точки зрения GM производила только железные блоки, за одним исключением - двигатель ZL1 427 1969 года выпуска для Corvette и COPO Camaros.Это был экзотический (для того времени) полностью алюминиевый двигатель, ставший серьезной отправной точкой для GM. Сегодня лучшее место для поиска алюминиевого блока - это вторичный рынок, такой как Dart. Блочная технология улучшилась до такой степени, что единственным препятствием для использования полностью алюминиевой Rat будет стоимость входа.

В оригинальных блоках MK IV использовалась традиционная двухкомпонентная техника заднего главного уплотнения с 1965 г. до тех пор, пока в 1991 г. не появились двигатели Gen V, которые перешли на конфигурацию цельного заднего уплотнения. Это одно из нескольких больших изменений для этих блоков цилиндров в версиях Gen V и более поздних Gen VI в 1996 году. Наряду с задней главной, Gen V изменил конфигурацию уплотнения прокладки головки, добавили подъемники гидравлических роликов, изменили прокладку масляного поддона на цельный, и перенастроил болты крепления передней крышки цепи привода ГРМ.

Этот снимок клапанного механизма дает вам представление о расширенных углах клапана, которые улучшают поток воздуха через порты. Это послепродажная алюминиевая головка с роликовыми качелями.

Преобразование Gen V в гидравлические роликовые подъемники также повлекло за собой изменения в долине подъемника с более высокими отверстиями для литого подъемника, необходимыми для приспособления к увеличенной высоте роликовых подъемников. В долине подъемника также были добавлены несколько небольших дуг и «паук» из листового металла, чтобы удерживать подъемники, которые мы проиллюстрируем на прилагаемой фотографии.

Хорошая новость заключается в том, что эти более поздние блоки сохранили исходную высоту настила блока, колокол и болты крепления двигателя, поэтому переключение между блоками старого и нового поколения относительно просто.Однако есть некоторые незначительные отличия. Производственные блоки Gen V были разработаны для индукционных систем EFI, поэтому производственные блоки Gen V не включали ни втулку механического топливного насоса, ни место для литья под поперечный вал запаса для механического сцепления. Если они критичны, у Dart доступны послепродажные версии этих блоков, которые легко вмещают эти дополнения.

Основным преимуществом двигателя Rat является его кавернозный картер, который может легко выдерживать большие увеличения хода практически без модификаций блока.Это 4,50-дюймовый блок Gen VI, оснащенный кривошипом с ходом 4,250 дюйма для сборки 540.

Коленчатые валы

Заводские коленчатые валы

предлагались как в литой, так и в кованной версии, хотя литые версии явно являются наиболее распространенными. Все двигатели с начала 1965 по 1969 годы также были сконфигурированы как двигатели с внутренней балансировкой. Это означает, что как гармонический балансир, так и маховик / гибкая пластина были нейтральными.

Это изменилось в 1970 году с выпуском модели 454, когда Chevrolet перенес внешний смещенный груз на оба конца коленчатого вала.Это означает, что для этих внешне сбалансированных кривошипов требовались маховик / гибкая пластина и гармонический балансир, оснащенный смещенным грузом в определенном месте. Эти компоненты нельзя заменять взаимозаменяемыми компонентами.

Кроме того, когда GM создавала цельный задний главный блок уплотнения Gen V, потребовалось другое заднее главное уплотнение коленчатого вала. Так как монтажный фланец гибкой пластины / маховика со смещением больше не может выдерживать этот небольшой смещенный вес, число внешнего баланса для гибкой пластины / маховика увеличивается с 33 унций на дюйм (унция-дюйм) для двухкомпонентного заднего главного уплотнения до значения Gen V. из 42.5 унций в дюйм.

Очень важно знать, какой у вас двигатель с внутренней или внешней балансировкой, при адаптации больших блоков к разным транспортным средствам из-за этих различных значений внешнего баланса. Еще больше сбивает с толку то, что в этих трех различных комбинациях гибкой пластины и маховика расположение болтов коленчатого вала остается неизменным. То, что болты гибкой пластины / маховика к двигателю, еще не означает, что правильное колесо установлено.

Шатуны

История шатуна, к счастью, гораздо менее запутана.В основном есть два основных заводских шатуна, и разница действительно сводится к размеру болта шатуна. Есть много других незначительных отличий, но первые версии с большим блоком длиной 6,135 дюйма оснащались болтами стержня 3/8 дюйма. Вскоре последовала серьезная модернизация с появлением высокопроизводительных двигателей 396 и 427 и всех последующих двигателей с 7/16-дюймовым болтом. Большинство производимых шатунов с большим блоком были типа прессованных штифтов, что означает, что штифт запястья вдавливался в малый конец шатуна. Но даже некоторые ранние двигатели перешли на полностью плавающую конструкцию с втулкой на малом конце штока.

В приложениях с умеренной производительностью стандартные удилища отлично справляются со своей задачей. Но в серьезном применении, где можно ожидать оборотов двигателя, превышающих 6500, вторичный рынок кованой стали 4340 стержня двутавровой или двутавровой балки будет разумным вложением средств. Удилища не дают лошадиных сил, но вышедший из строя стержень может вызвать катастрофические повреждения, и вряд ли стоит рисковать. К тому времени, когда штатная удочка проходит испытания Magnaflux на наличие трещин, дробеструйную обработку, установлены новые болты стержня ARP и изменен размер - это вложение не далеко от стоимости гораздо более прочного набора стержней для вторичного рынка.

Это наложение прямоугольной прокладки впускного порта на впускной коллектор с овальным портом дает представление о разнице в размерах между овальными и прямоугольными головками портов. Не сбрасывайте со счетов овальную конфигурацию порта как слишком маленькую только потому, что они используются в двигателях умеренного производства. Хорошая овальная портовая головка для вторичного рынка обеспечит выдающуюся мощность даже на больших уличных двигателях 496ci или 540ci.

Головки цилиндров

За десятилетия большой блок испытал множество различных модификаций головки блока цилиндров.Самые ранние головки были изготовлены как из чугуна, так и из алюминия, но в них использовалась так называемая закрытая камера сгорания. Плотные камеры закрывали маленькие клапаны, и к 1970 году головки второго поколения были наделены более крупной конструкцией с открытой камерой, которая позволяла использовать клапаны размером до 2,250 / 1,88 дюйма.

Хотя размер и конфигурация камеры сгорания важны, большинство энтузиастов, как правило, сосредотачиваются на конфигурации впускного канала. Здесь Шевроле предлагал две вариации - овал и прямоугольник. Овальные головки портов были нацелены на базовые двигатели, в то время как прямоугольные головки портов были зарезервированы для двигателей с высокими характеристиками.Позже некоторые двигатели тяжелых грузовиков были оснащены тем, что сейчас называется арахисовыми портами, что указывает на их крошечные входные отверстия.

Лучшее из чугунных овальных отверстий и головок с открытой камерой - это версии отливки под номером 353049, которые при обновлении более крупными клапанами 2,25 / 1,88 дюйма и некоторыми очень незначительными работами с отверстиями могут обеспечить впечатляющую мощность. Конечно, недостатком является то, что они очень тяжелые. Большинство соискателей производительности выберут любое количество алюминиевых головок на вторичном рынке, таких как Dart.Существуют различные варианты камеры, клапана, впускного патрубка и пружины клапана, которые подходят практически для любого применения.

Ранние головки с большим блоком назывались закрытой камерой (слева), что ограничивало размер клапана, но не требовало огромного купола для сжатия. Все более поздние головки имеют конфигурацию с более открытой камерой (справа), которая находится за дальней стенкой, увеличивает объем и позволяет использовать более крупные клапаны.

С точки зрения взаимозаменяемости наибольшее беспокойство вызывает совместимость камеры с поршнями и обеспечение соответствия степени сжатия вашим потребностям.Следует иметь в виду, что головки с закрытой камерой не могут использоваться на двигателе с куполообразными поршнями с открытой камерой, потому что купол физически ударит по головке. Это не относится к поршням с плоским верхом или выпуклым днищам, но это жесткое и быстрое правило для поршней с куполообразной формой. И наоборот, поршневой двигатель с куполообразной камерой с закрытой камерой может работать без помех.

Разница в размере камеры может подтолкнуть сжатие в непредусмотренном направлении, если не будет правильно подобрана, так что об этом следует помнить.Например, установка 454 головок с открытой камерой на 396 может радикально снизить степень сжатия из-за большей камеры примерно на 10 см3 на короткоходном двигателе.

Распредвалы

Производство биг-блоков вплоть до середины 90-х всегда было двигателями с плоским распредвалом. Когда GM перешла на Gen V, большим изменением стало оснащение нового большого блока распредвалом с гидравлическими роликовыми подъемниками. В основном это было направлено на снижение трения двигателя, что обещало лучший расход топлива.Сначала насмехались над гидравлическим катком, но современные высококачественные подъемники теперь могут выдавать серьезные агрегаты мощностью от 700 до 800 л.с., используя улучшенную версию этих оригинальных гидравлических катков.

Этот прием изменил не только стиль подъемника, но и то, как был сохранен кулачок. При преобразовании больших блоков плоских толкателей в ролик необходимо использовать кнопку, которая контактирует с внутренней крышкой привода ГРМ, чтобы предотвратить движение кулачка вперед. В двигателях поколений V и VI используется стальная удерживающая пластина над кулачком, для чего требуется ступенчатая носка на распредвале и другая шестерня кулачка.

Этот переход к гидравлическим роликам также внес изменения в узел коромысла. С самых первых дней большие блоки, такие как их собратья из малых блоков, оснащались отдельными рокерами, закрепленными на шпильках, что требовало регулировки предварительной нагрузки при установке. Заводские гидравлические роликовые подъемники также были преобразованы в так называемую систему зазоров с сеткой, в которой болт коромысла затягивает штампованное стальное коромысло в заданном положении. В этой конструкции используется длина толкателя для установки надлежащего предварительного натяга подъемника. Существуют комплекты для преобразования этих головок в регулируемые роликовые качели.

В двигателях поколений V и VI использовались гидравлические роликовые подъемники, в которых использовались «собачьи кости», которые скользили по подъемникам, чтобы предотвратить их вращение в соответствующих отверстиях. Каждая из восьми собачьих костей удерживается на месте стальным «пауком», прикрученным к дну выемки подъемника с помощью болтов.

Всасывание

В случае головок цилиндров большого блока с овальными и прямоугольными портами это означает, что порт впускного коллектора также должен соответствовать конфигурации порта головки цилиндров.Расположение болтов между этими двумя головками одинаковое, поэтому в крайнем случае можно установить коллектор с овальным портом на двигатель с прямоугольным портом, и, вопреки тому, что заявляет большинство экспертов форума, на самом деле нет серьезного снижения производительности.

Производственные воздухозаборники с большими блоками, по большей части, не вдохновляют, но вторичный рынок предлагает вам двигатели с овальными или прямоугольными портами как в двухплоскостной, так и в одноплоскостной версиях.

Заключение

В интересах краткости эта работа только что охватила вершину огромной волны данных, доступных для серийных уличных двигателей Chevy с большими блоками.Возможностей предостаточно для создания большого уличного двигателя кубического дюйма, который даже без наддува способен создать впечатляющий уличный двигатель.

Руководство покупателя Big-Block Chevy

Советы по поиску лучшего монстра крутящего момента для вашего следующего проекта.

Огромный по крутящему моменту большой блок Chevrolet с простыми болтами может развить крутящий момент 550 фунт-фут при зевании, и они делают это с помощью низкооктанового топлива! Вот чего не могут сделать LS.

HOT ROD уже доказал это; Например, Эван Перкинс установил топовый комплект на утомленную 454 из автодома и сделал 567.2 л.с. и 537 фунт-фут крутящего момента с октановым числом 87. Мы подумали, что сейчас хорошее время, чтобы вернуться к старому фавориту. Вот краткий урок истории о большом блоке Chevrolet и о том, какой из них вы должны использовать для своего следующего проекта.

Посмотреть все 28 фотографий Фото: любезно предоставлено архивом GM Big-block - это двигатель большего размера, чем small-block, с точки зрения веса (Mark I весил 625 фунтов), размеров и кубических дюймов (с некоторыми большими кубическими дюймами small block). исключения). Это простые двигатели V8 с двумя клапанами на цилиндр, все они имеют одну и ту же базовую архитектуру.Все блоки тоже железные, за исключением очень редкого блока Z11 1969 года. Они известны одним: крутящим моментом.

Chevrolet Big-Blocks по поколениям

Посмотреть все 28 фотографий Фото: Предоставлено Barrett-Jackson Этот восстановленный 409 Mark I "W Motor" вышел из модели Impala SS 409 1963 года, которая была продана на аукционе Barrett-Jackson за 60 500 долларов в начале этого года.

Mark I «W Motor»
Общие размеры: 348ci, 409ci, 427ci
Годы: 19581965

В 1950-х годах Chevrolet требовался двигатель с большим крутящим моментом, но все же помещающийся во внутренние крылья легкового автомобиля.Ему требовалось взаимозаменяемое сжатие между грузовиками и легковыми автомобилями, и он должен был хорошо работать на низкооктановом топливе, создавая при этом большой крутящий момент.

Инженеры прозвали его мотором W из-за формы крышек клапанов, напоминающей перевернутую W. Он имеет 4,81-дюймовые центры отверстий, два болта и боковую смазку. Прочтите 40 лет двигателям 348 и 409 W для получения дополнительной информации.

348ci: Он имеет диаметр цилиндра 4,125x3,25 дюйма и ход поршня с коэффициентом сжатия 9,5: 1, что дает мощность от 250 до 350 л.с., в зависимости от года выпуска и пакета производительности.Выпускался с 1958 по 1961 год (по 1964 год на грузовиках). 348ci на 3 дюйма шире и на 1,7 дюйма длиннее, чем small-block 265 / 283ci того времени.

409ci: Модель 409 была представлена ​​мощностью 360 л.с. и снята с производства после достижения номинальной мощности 425 л.с. Он имеет диаметр цилиндра и ход поршня 4,31x3,5 дюйма. Он был доступен с номера 19611965.

427ci: Редкий RPO Z11 427ci является версией 409 с ходом поршня, увеличенным на 0,150 дюйма. Он оснащен более крупными коренными подшипниками и куполообразными поршнями и был доступен с 1962-1963 годов.

Просмотреть все 28 фотоЭтот 427ci Mark II "Mystery Motor" вы точно не найдете на свалке. На гонках участвовали "Смоки" Юник и Джуниор Джонсон, но известно лишь о некоторых из них. Mark III задумывался как Mark II с более крупными центрами отверстий, но никогда не сходил с чертежной доски из-за высокой стоимости инструментов. См. Все 28 фото. Дисплей в разрезе двигателя Corvette с большим блоком Mark IV 396ci 1965 года был использован на Всемирной выставке в Нью-Йорке. York в 1965 году. Недавно он был продан в Barrett-Jackson за 165 000 долларов. В то время это была вершина заводской производительности.

Mark IV "Rat Motor"
Общие размеры: 396ci, 402ci, 427ci, 454ci
Годы: 19651990 (до 1974 года в легковых автомобилях)

Mark IV Rat Motor - это традиционный большой блок, который мы знаем сегодня. Многие из основных элементов схожи между Mark IV и современными поколениями (за исключением Gen VII / L18).

Посмотреть все 28 фотографий Фото: любезно предоставлено архивом GM Первоначальное прозвище большого блока было «дикобраз», так как углы клапанов делают макушку головы дикобразом с клапанами, направленными повсюду.Лишь позже название Rat Motor прижилось, так как маленький блок получил прозвище Mouse Motor.

Покупатели привыкли к большому крутящему моменту W-образного двигателя, но им хотелось большей мощности и более высоких оборотов. Оригинальные двигатели Mark I резко падают после 6500 об / мин, но Mark IV имеет обычную клиновую камеру с камерой сгорания в головке. Теперь Chevrolet может разрабатывать множество головок для различных применений, таких как головки с низкой степенью сжатия, с повышенным крутящим моментом для грузовиков и головки с высокой текучестью для корветов.

Посмотреть все 28 фото Mark IV оснащен регулируемыми коромыслами на шпильках с гидравлическими или механическими толкателями, в зависимости от области применения. На вторичном рынке предлагаются комплекты для модернизации, такие как подъемники с роликовыми подъемниками Crane Cams для больших блоков Chevys от 396 до 502ci (на фото).

366ci: Первый Mark IV, который использовался в средних грузовиках и школьных автобусах той эпохи, имел степень сжатия 9,4: 1, диаметр цилиндра и ход поршня 4x3,62 дюйма. Сегодня 366 / 396ci нежелательны для хот-роддинга, поскольку они малокалиберны, хотя HOT ROD когда-то строили их.

396ci: Впервые представленная как высокопроизводительная версия для Corvette 1965 года, 396 имеет мощность 425 л.с. с кулачком с твердым подъемником. Он использует то же отверстие, что и 366, но с более длинным ходом 3,760 дюйма.

402ci: Модель 396 была расточена до 4,126 дюйма, чтобы получить 402 ci в 1970 году, хотя Chevrolet продолжал продавать ее как 396.

427ci: Модель 427 можно найти с гидравлическими подъемниками с плоским толкателем в семейных автомобилях. или с высокоскоростными твердотопливными лифтами в Corvette.Он был рассчитан на 435 л.с. и 460 Нм крутящего момента. Он оснащен блоком с большим отверстием на 4,25 дюйма, но с тем же ходом 3,760 дюйма, что и 366/396.

454ci: Chevrolet добавила 454 в 1970 году с тем же диаметром диаметра, но с чуть большим ходом, чем у 427 на 4 дюйма. Версия LS7, а не современная модель LS, предлагается в Corvette и в качестве дилерского варианта производительности оценивается в 465 л.с. и 610 фунт-футов. Он был прекращен в 1976 году.

454ci / L19 / EFI: Компания Chevrolet постепенно отказалась от использования больших блоков в легковых автомобилях, поскольку в конце 1970-х годов были введены стандарты выбросов и топлива.В 1987 году новый 454 Mark IV поступил на рынок с EFI исключительно в грузовиках.

Посмотреть все 28 фотографий Фото: Предоставлено Barrett-Jackson Если вы заметили, название меняется с появлением Gen V. Модельная линейка Lincoln приобрела права на наименование «Mark», вынуждая Chevrolet обращаться к большому блоку в поколениях. Вот безупречный Gen V 454 из пикапа Chevrolet 454SS 1990 года выпуска.

GEN V
Размеры: 454ci
Годы: 19

5

Gen V, представленный в 1991 году, включал улучшенное цельное главное заднее уплотнение, новые смазочные каналы ближе к кулачку, и все блоки получили магистраль с четырьмя болтами.Однако в двигателе упали все монтажные выступы для механического топливного насоса, а клапанный механизм не регулируется с помощью гидравлических толкателей с плоским толкателем. GM предлагает шпильки коромысла (номер по каталогу 10198929) и гайки (номер по каталогу 10198930) для работы с кулачком с большим подъемом.

Генератор V получил крышки клапанов из литого алюминия и переднюю крышку - штампованную сталь на Mark IV - для превосходного уплотнения. Сегодня некоторые коленчатые валы являются взаимозаменяемыми между Mark IV и Gen V, если они сопровождаются комплектом переходников для вторичного рынка. То же самое и с головками, для которых требуются правильные прокладки головки.Посетите каталог Fel-Pro Performance, где вы найдете более 30 доступных прокладок головки блока цилиндров.

Передняя часть блока имеет выступающие выступы для водяного насоса и переднее крепление аксессуаров - отличный способ обнаружить голый блок Gen V. Меньший масляный поддон на 4 литра идеально подходит для замены (номер детали 12495360) по сравнению с большим поддоном.

454ci / L19: Mark IV имеет низкую мощность в 230 л.с. и 380 фунт-фут крутящего момента, в основном из-за небольших головок с отверстиями для арахиса. Производство закончилось после 1995 года.

Посмотреть все 28 фото Это поколение VI вышло из Suburban 1997 года с заводским EFI, показанным здесь, до того, как Ричард Холденер овладел им и развивал 378 л.с. и 482 фунт-фут крутящего момента.

GEN VI
Размеры: 454ci
Годы: 19962001

Представленный в 1996 модельном году, Gen VI оснащен гидравлическими роликовыми подъемниками, многоточечным впрыском топлива и PCM. Это последний шаг эволюции до появления на рынке LS в 1998 году (введен в грузовики в 1999 году). Вы можете заметить эти блоки по алюминиевой передней крышке с шестью болтами, по сравнению с передней крышкой с 10 болтами у Mark IV и Gen V.

454ci / L29: Модель Vortec 7400 мощностью 290 л.с. является последним поколением 454 с тем же диаметром цилиндра 4,5x4 дюйма и ходом поршня, что и раньше. Как и у Gen V, у всех двигателей есть сеть с четырьмя болтами.

Посмотреть все 28 фотографий Еще одна история Холденера на том же движке Gen VI показывает основные моменты простой смены кулачков на BBC.

454ci / L21: Эта коммерческая версия встречается гораздо реже. Однако, если вам удастся забить один, вам будет приятно найти кованые поршни и кривошип. Производство было прекращено в 2001 году.

Посмотреть все 28 фотографий Не так давно в статье 454 «Забытый большой брат» мы рассказали об этом гигантском двигателе Chevrolet L21 Vortech 8100, а также рассказали, как их найти. Модель 496ci / 8.1L неофициально именовалась Gen VII и закончила производство в 2010 г. См. Все 28 фото. Наверху изображены Mark IV и Gen V. Здесь вы можете увидеть круглые отверстия для воды в сравнении с более крупными удлиненными водными рубашками.

Какое поколение лучше?

Переход от Mark IV к Gen V привел к значительному изменению конструкции водных путей.Водные каналы Mark IV круглые, что означает, что вы можете просверлить их и постучать по ним для меньшего размера, что укрепит блок (невозможно на более поздних моделях). Хорошим признаком предпочтения Mark IV является то, что Dart основывает свои гоночные блоки на этой конструкции.

Посмотреть все 28 фотоБольшой блок Dart M Mark IV очень часто используется в высокопроизводительных сборках BBC. Здесь вы можете увидеть круглые водные куртки в верхней части блока, что указывает на дизайн в стиле Mark IV.

Gen V или VI могут создавать отличные уличные двигатели с четырьмя болтами питания и улучшенным охлаждением.«Gen V был создан для облегчения вещей», - сказал Деннис Сидерко, техник-дино в Pro Motor Engines в Мурсвилле, Северная Каролина. «Я бы сказал, что сжатие до 11:01 для уличной сборки и / или блока Gen V. Когда вы попадете в 13.1, я бы пересмотрел блок».

Строители говорят, что стандартный блок Gen V будет выдерживать от 650 до 750 л.с., в зависимости от бензинового насоса или гоночного газа, а основной блок с двумя болтами ограничен примерно 600 л.с. Mark IV может приблизить вас к отметке 900 л.с.

Все головки поколения V - это головки с низким крутящим моментом и плохой текучестью "арахисового порта".Если вы остановились на сборке Gen V / VI, вам следует подумать о топовом комплекте для регулируемого клапанного механизма и улучшенных головок.

Посмотреть все 28 фото Фото: Предоставлено архивом GM L72 427 1966 года выпускался в полноразмерных автомобилях Chevys и Corvette. Мы сомневаемся, что вы найдете что-нибудь на свалке, но прямо из коробки он выдавал впечатляющие 425 л.с.

Основы работы с головкой большого блока

Нет безоговорочного победителя, поскольку все они служат своим собственным интересам. «Большие и плохие, или маленькие и эффективные, - сказал Деннис. Овальные порты обеспечивают крутящий момент, но не большую мощность.Скорее всего, вы найдете меньшие на грузовиках, и они рассчитаны на 650 л.с., а с квадратными портами - 750 л.с. Однако варианты послепродажного обслуживания позволят вам достичь этого рейтинга мощности намного быстрее.

Идентификация

До 80-х годов прошлого века производители играли с опциями производительности быстро и свободно. Числа кастинга отлично справляются со своей задачей, но они не точны и иногда вводят в заблуждение.

Номера отливок указаны на передней панели BBC, над крышкой привода ГРМ.Также есть маркировка на задней части блока, под головой со стороны пассажира.

1 4
Номер отливки Двигатель Описание
0-326711 4-болт, алюминий, CanAm, 4,44 дюйма, стальные гильзы цилиндра
340220 427 т 19681985, 4-болт
345014 454 19701986
346236 454 19751976, 2-болт
359070 454 19701990
361959 454 19731990, 2 или 4 болта
364776 427 т 19681985, 4-болт
364779 366T 19681990, 4-болт
399204 509 19701971, 4 болта, квасцы., CanAm, отверстия 4,5 дюйма, стальные гильзы цилиндров
399293 366T 19771978,4-болт
473478 427 т 19771990, 4-болт
495102 4-болт, алюминий, CanAm, отверстие 4,5 дюйма
3782870 427 т 19681976, 4-болт
3824553 366T 1961967, 4-болт
3855961 396 19651966, 2 или 4 болта
3855961 427 1966, 2-болт
3855962 396 19651966, 4-болт
3855977 366T 19661973, 4-болт
3869942 427 19661967, 2 или 4 болта
3

6

396 1967, 2 или 4 болта
3 427 1967, 2 или 4 болта
3 366T 19661976, 4-болт
3916319 366T 1968, 4-болт
3916321 427 1968, 2 или 4 болта
3916323 396 1968, 2 или 4 болта
3925521 427 т 19681985, 4-болт
3935439 427 19681969, 2 или 4 болта
3935440 396 19681969, 2 или 4 болта
3937724 366T 19681985, 4-болт
3937726 427 т 19681984, 4-болт
3946052 427 1969, 4 болта, квасцы.ЗЛ-1, Марка IV
3946053 427 1997-up, 4-болт, квасцы. ZL-1, 2-я версия, Mark IV
3955270 427 1969, 2 или 4 болта
3955272 396 1969, 2 или 4 болта
3955274 366T 19681985, 4-болт
3955276 427 т 19681973, 4-болт
3963512 427 1969, 2 или 4 болта
3963512 454 19701976, 2 или 4 болта
3969852 366T 19681984, 4-болт
3969854 396 1969, 2 или 4 болта
3969854 402 19701972, 2 или 4 болта
3969858 427 т 19681984, 4-болт
3999289 454 19711979, 2 или 4 болта
3999290 396 19681969, 2- или 4-болтовые, грузовые
3999290 402 19701972, 2 или 4 болта, тележка
3999290 402 1972, 2- или 4-болтовые, пассажирский
3999293 366T 19681990, 4-болт
3999294 427 т 19681984, 4-болт
10051107 454 4-болт, галстук-бабочка, Mark IV, дека 8 дюймов, сиамские отверстия, 4.25 дюймов отверстие
10069282 366T 191, 4-болтовой, Mark IV
10069284 427 т 4-болт, Mark IV
10069286 454 191, 4 болта, Mark IV, короткая дека
10114182 454 1991-up, 4-болт, Gen V
10114183 366T 1991-up, 4-болт, Gen V
10114184 427 т 1991-up, 4-болт, Gen V
10134366 454T Галстук-бабочка, 4 болта, Gen V
10185050 454 4-болт, галстук-бабочка, поколение V, короткая дека
10237297 454 1996 г. и выше, 4 болта, Vortec 7400 дюймов, дюйм L-29 дюймов Gen VI
10237299 427 т 1996-up, 4-болт., Gen VI, 7 0L, грузовик
10237300 502 1996-up, 4-болт., Gen VI, 4.466 дюймов, внутренний диаметр
12550312 427 т 1996-up, 4-болт, Gen VI, 4,250 дюйма
12550313 454 1991 г. и ранее, 4 болта, двигатель для ящика поколения V, голый блок поколения VI 4,25 дюйма
12556110 496 2001-up, 4-болт, Gen VII 8 1L, Vortec 8100, грузовик
12561357 454 1996 г.в., 4 болта, Gen VI
12561358 502 , 4 болта, поколение VI
14015443 454 19871990, 2- или 4-болтовые, Mark IV, грузовик, дом на колесах
14015445 454 19781990, 2 или 4 болта
14044807 454T 4 болта, галстук-бабочка, Mark IV, подготовка с ЧПУ, 4 отверстия 25 дюймов или 4 отверстия 495 дюймов
14096859 502 , 4 болта, Gen V, H.О.
24502504 454 4-болт, галстук-бабочка, поколение V, гоночная подготовка, 9,8 дюйма, короткая дека
24502506 454T , 4 болта, галстук-бабочка, поколение V, Race Prep, 10,2 дюйма
24502572 4-болт, отверстие 4,5 дюйма Olds DRCE 2, 9,5 дюйма
25534402 4-болт, отверстие 4,59 дюйма Olds DRCE 3, 9,25 дюйма
T = высокая дека, 10.2 дюйма, высота колоды
Список любезно предоставлен MoreTec.com. См. Полный список здесь: https://www.mortec.com/bbc.htm
Показать всеПоказать все 28 фотоСмотреть все 28 фото

Yamaha Multi-Purpose Engines

Многоцелевые двигатели Yamaha

MX825V-EFI

Рабочий объем: 824 куб.см
Максимальная мощность: 25.2 кВт (33,8 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 67,9 Нм

MX800V-EFI

Рабочий объем: 824 куб. См
Макс.мощность: 23,6 кВт (31,6 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 65,3 Нм

MX775V-EFI

Рабочий объем: 824cc
Максимальная мощность: 22.1 кВт (29,6 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 62,0 Нм

MX825V

Рабочий объем: 824 куб.см
Макс.мощность: 20,7 кВт (27,8 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 63,2 Нм

MX800V

Рабочий объем: 824 куб.см
Максимальная мощность: 19.8 кВт (26,5 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 62,1 Нм

MX400

Рабочий объем: 402cc
Макс.мощность: 9,4 кВт (12,8 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 28,7 Нм

MX360

Рабочий объем: 358cc
Максимальная мощность: 8.7 кВт (11,8 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 25,4 Нм

MZ360

Рабочий объем: 357cc
Максимальная мощность: 7,6 кВт (10,4 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 23,9 Нм

MZ300

Рабочий объем: 296cc
Максимальная мощность: 7.0 кВт (9,5 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 20,3 Нм

MZ250

Рабочий объем: 253 куб. См
Максимальная мощность: 5,4 кВт (7,3 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 15,7 Нм

MZ200

Рабочий объем: 192cc
Максимальная мощность: 4.2 кВт (5,7 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 12,3 Нм

MZ175

Рабочий объем: 171 куб.см
Макс.мощность: 3,5 кВт (4,8 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 10,5 Нм

MA190V

Рабочий объем: 189 куб.см
Максимальная мощность: 3.7 кВт (5,0 л.с.)
@ 3600 об / мин
Максимальный крутящий момент: 11,2 Нм

MA175V

Рабочий объем: 174 куб. См
Макс.мощность: 3,4 кВт (4,5 л.с.)
при 3600 об / мин
Максимальный крутящий момент: 10,0 Нм

Perkins 402D-05; Маленький и универсальный дизельный двигатель И-2

Perkins Engines производит высокоскоростные дизельные двигатели более 80 лет.Первым высокоскоростным двигателем F. Perkins Limited (первоначальное фирменное наименование фирмы) был четырехцилиндровый двигатель Vixen. До дебюта Vixen в 1932 году дизели были известны как тяжелые, малооборотистые и малоэффективные рабочие лошадки. Эта новая горелка на жидком топливе была первоначально разработана, чтобы соответствовать газовым двигателям и использоваться в качестве основной автомобильной силовой установки. В следующие несколько лет произошла эволюция более мощных двигателей с большим рабочим объемом, которые были разработаны с учетом потребностей клиентов. В 1935 году Perkins использовал эти достижения, чтобы стать первой компанией, установившей шесть мировых рекордов скорости для автомобильных дизелей.

Ранние инновации в технологии высокоскоростных дизельных двигателей были основой постоянного успеха компании на протяжении многих лет. Теперь, как часть Caterpillar Incorporated, Perkins является одним из ведущих мировых поставщиков двигателей для внедорожников, производя различные силовые установки с рабочим объемом от 0,5 л до 18,1 л.

Фото 2/4 | Задний боковой воздухозаборник стартера

В нижней части спектра дизельных двигателей Perkins находится 402D-05. Этот промышленный двигатель И-2 вытесняет 0.5L и развивает колоссальные 14 л.с. и 22 фунт-фут крутящего момента. Инновации в конструкции цилиндра и впуска крошечного дизельного двигателя повысили его надежность и долговечность, в то же время делая его плавным с минимальным уровнем шума. Эти усовершенствования также помогают продлить интервалы обслуживания до 500 часов. При весе всего 126 фунтов (в сухом состоянии) и всего 16 дюймов в длину, небольшие размеры и легкий вес делают 402D-05 очень универсальной силовой установкой, которая идеально подходит для таких машин, как автономные и устанавливаемые на грузовиках вспомогательные силовые установки RigMaster Power.

Как и многие дизельные двигатели с меньшим рабочим объемом, Perkins 402D-05 является безнаддувным. В двигателе используется более высокая степень сжатия 23,5: 1, чтобы компенсировать отсутствие принудительной индукции. Чтобы максимизировать эффективность более высокого сжатия, в топливной системе используется процесс непрямого впрыска, при котором топливо сначала впрыскивается в камеру предварительного сгорания. При использовании этого метода топливо воспламеняется с меньшей скоростью, обеспечивая более равномерное и полное сгорание при более низкой температуре, что снижает шум, выбросы и расход топлива при одновременном увеличении выходной мощности.Динамическое сгорание двигателя 402D позволяет ему соответствовать стандартам выбросов EPA Tier 4 Interim и EU Stage IIIA.

Фото 3/4 | Задние боковые фильтры Масло Топливо

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Двигатель: Perkins 402D-05
Объем двигателя: 0,51 л (31 куб. Дюйм)
Компоновка двигателя: И-2
Клапанный: DOHC
Диаметр цилиндра x ход поршня: 67 x 72 мм (2,6 x 2,8 дюйма)
Степень сжатия: 23,5: 1
Материал головки: Утюг
Материал блока: Чугун
Материал поршня: Литой алюминий

Мощность: 13.7 л.с. при 3600 об / мин
Крутящий момент: 21,9 фунт-фут при 2400 об / мин
Индукция: Безнаддувный
Выпуск: чугунные коллекторы
Интеркулер: N / A
Система охлаждения: с жидкостным охлаждением
Емкость охлаждающей жидкости: 0,3 галлона
Топливная система: непрямой впрыск
Система смазки: мокрый картер
Смазочная способность: 4 кварты
Сухой вес: 126 фунтов

Длина: 16 дюймов
Ширина: 14,6 дюйма
Высота: 20.6 дюймов

Фото 4/4 | Шкивы переднего вентилятора

Путаница двигателей Ford 351M / 400

400 и 351М


400

К 1970 году двигатель 390 V8 FE устарел. В связи с ожидаемыми требованиями к выбросам требовалась более современная замена.
Хотя семейство 385 с большим блоком использовалось для замены двигателя 428 V8 FE большего объема, это семейство двигателей не имело ничего сопоставимого по размеру с 390 V8.

Для модели 1971 года Ford представил двигатель 400 V8 в качестве замены 390 V8. Ford назвал модель 400 старшим братом 351C. Он был разработан для обеспечения быстрого ускорения в автомобилях среднего и тяжелого веса с двигателем, который был меньше и легче, чем двигатели FE V8 и Ford V8 серии 385.

Двигатель Ford 400 был основан на модели 351 Cleveland. У него был ход поршня на полдюйма (12,7 мм) больше, чем у 351 Cleveland, что делало его самым длинноходным двигателем Ford V8 с толкателем.Модель 400 имела «квадратные» пропорции, диаметр цилиндра и ход поршня 4,0 дюйма (102 мм). Форд назвал двигатель 400 кубических дюймов, но фактически он вытеснил 402 кубических дюйма (6,6 л). Чтобы приспособиться к большему ходу, инженеры Ford увеличили высоту блочной деки до 10,297 дюйма по сравнению с 9,206 дюйма у 351C. В результате в модели 400 использовались более длинные (6,580 дюйма) шатуны, чем в модели 351C (5,778 дюйма), но при этом сохранялось такое же соотношение длины хода шатуна (1,65: 1), что и у 351C.

Модель 400 была оснащена более крупными шейками коренных подшипников на 3,00 дюйма, такого же размера, как и в 351 Windsor, но шейки штока были того же размера, что и 351C.
Головки цилиндров для 400 были такими же, как и на 351C-2V, с открытой камерой сгорания с меньшими портами и клапанами размером 2V.
Все модели 400 были низкоэффективными двигателями, работающими на обычном топливе, и все они использовали карбюратор с двумя цилиндрами, чугунный впускной коллектор и головки блока цилиндров 2V с маленьким портом.

Двигатель 400 был разработан как двигатель с высоким крутящим моментом и низкой частотой вращения, который был меньшей, более эффективной и легкой альтернативой большим двигателям Ford 385, 429 и 460, для использования в автомобилях Ford среднего и большого размера.При весе всего 80% от аналогичного большого блока, он изначально был доступен в моделях Ford Custom, Galaxie и LTD, а также в Mercury Monterey, Marquis и B рангом 1971 модельного года. В 1972 году он также был доступен в Ford Torino, Mercury Montego и его вариациях до 1979 года. К концу 1970-х он был также доступен в пикапах Ford Thunderbird Ford F-серии, Lincoln Continental и Mark V.

.

В отличие от 351C, почти все блоки 400 использовали большую схему расположения болтов колокола, используемую в семействе 385 big-block , и обычно оснащались трансмиссией C6 с более высоким крутящим моментом.
В 1973 году было произведено небольшое количество отливок блоков - 400 с двойным колоколом. У него был большой колокол и маленький рисунок болтов колокола, использовавшийся в семействе Windsor V8 и 351C, хотя не обязательно просверливался для обоих. Энтузиасты окрестили эти блоки «400 FMX», хотя компания Ford никогда официально не называла их таковыми.
Большинство 400-х также имели уникальную схему расположения болтов крепления двигателя, но эти 400 FMX-блоки имели приспособления для опор двигателя как 351C, так и 400 / 351M.

В 1972 году компрессия была уменьшена за счет использования тарельчатых поршней. Компрессия снова снизилась в 1973 году, и новый набор ГРМ замедлил синхронизацию распределительного вала на 6 °, чтобы помочь с уменьшением выбросов.
Изменения в головках цилиндров в 1975 году с целью добавления системы выброса «Thermactor» привели к тому, что выхлопное отверстие стало более ограниченным, чем в более ранних головках 1971-74 годов. В 1975 году Ford модернизировал модель 400 для использования неэтилированного бензина с добавлением каталитических нейтрализаторов в выхлопную систему.

Разработка 400 V8 привела к значительному конструктивному недостатку, который оставался с двигателем на протяжении всего срока его службы. С более длинным ходом степень сжатия становилась чрезмерно высокой с головками 351-2V и поршнями с плоской вершиной. Инженеры Ford снизили степень сжатия за счет использования поршня со слишком короткой высотой сжатия, что привело к чрезмерному зазору деки в 0,067 дюйма по сравнению с 351-2V при 0,035 дюйма.

В 1971 году этого метода понижения сжатия было достаточно из-за более высокооктанового этилированного топлива.Однако, как только стали использоваться неэтилированные топлива с более низким октановым числом, чрезмерный зазор палубы привел к проблемам с детонацией.

В 1975 году Ford решил эту проблему, дополнительно уменьшив степень сжатия с помощью более крупной поршневой тарелки объемом 15 куб. См и уменьшив угол опережения зажигания.
Однако 400 V8 получил репутацию склонного к детонации. Хотя Ford не сделал поршень, чтобы исправить это, T Meyer Inc работала с поршнями Кейта Блэка, чтобы создать поршень 400, который увеличивает степень сжатия и дает поршню «нулевой зазор деки».

Размеры двигателя
351C 400 351M
Номинальный размер коренного подшипника 2,750 дюйма (69,8 мм) 3.000 дюйма (76,2 мм) 3.000 дюйма (76,2 мм)
Длина стержня 5,78 дюйма (146,8 мм) 6.58 дюймов (167,1 мм) 6,58 дюйма (167,1 мм)
Отношение штока к ходу 1,65: 1 1,65: 1 1.88: 1
Высота настила 9,206 дюйма (233,8 мм) 10,297 дюйма (261,5 мм) 10,297 дюйма (261,5 мм)

351M

Когда после выпуска модели 1974 года производство модели 351 Cleveland было прекращено, Ford нуждался в другом двигателе в этом диапазоне размеров, поскольку производства 351 Windsor было недостаточно.
Ford взял высокий блок двигателя 400 и уменьшил его ход с помощью коленчатого вала с более коротким ходом 3,5 дюйма (89 мм), чтобы произвести двигатель объемом 351 кубический дюйм (5,8 л). Этот коленчатый вал отличался от 351C, поскольку в нем использовались более крупные шейки коренных подшипников на 3,0 дюйма (76 мм) от 400 V8.
Для компенсации более короткого хода поршни 351M имеют более высокую высоту сжатия, чтобы можно было использовать те же шатуны, что и 400. Результатом того, что 351M использовал более длинный шатун 400, стало более высокое отношение штока к ходу. соотношение 1.88: 1, чем у 351C и 400 1,65: 1. Помимо поршней и коленчатого вала, модель 351M имеет все основные компоненты модели 400, а также большой колокол в стиле серии 385. Модель 351M оснащалась только двухкамерным карбюратором и 2-цилиндровыми головками цилиндров с открытыми портами и маленьким портом.

Производство

351M началось в 1975 модельном году, и блоки были отлиты в Мичиганском литейном центре или Кливлендском литейном заводе.
Модель 351M была последним блоком толкателя V8, разработанным Ford до появления модели 7.3-литровый двигатель «Годзилла» для грузовиков Super Duty 2020 модельного года.

Щелкните здесь, чтобы получить дополнительную информацию о 351

Неправильная идентификация 351M / 400

Существуют споры о том, что Ford имел в виду под обозначением «M» для 351M.
Некоторые утверждают, что «M» означает «модифицированный» - это модифицированный двигатель 400-V8 с укороченным ходом - хотя другие утверждают, что «M» относится к Мичиганскому литейному центру, где началось производство 351M.
Некоторые говорят, что обозначение «M» не имеет официального значения и что это просто способ Ford отличить 351M от 351C и 351W.

Аналогичным образом, использование Ford 400 блоков при создании двигателя 351M привело к тому, что 400 по ошибке были названы «400M» или «400 Modified». И это несмотря на то, что модель 400 была основой конструкции, на основе которой был создан «модифицированный» 351M, и производился он за несколько лет до того, как Ford использовал обозначение «M» .Дальнейшая путаница возникает из-за того, что Форд печатает «351M / 400» на наклейках на выбросы двигателя.

«351M / 400» относится к семейству двигателей, и некоторые путают это с названием двигателя.
На этой наклейке также указан объем двигателя под семейством двигателей.

Официальное название Ford 400 V8 не содержит дополнительных обозначений - правильная номенклатура - просто «400».

Cape Air поддерживает флот Cessna 402 в поисках замены

Вот его суть: Cape Air / Nantucket Airlines делает все возможное, чтобы поддержать свой основной флот Cessna 402C, одновременно осматривая планету в поисках еще не построенных самолетов на замену .Это настоящий балансирующий акт, в котором носитель Part 135 довел до совершенства форму искусства.

Достопочтенный поршневой двигатель 402C впервые сошел с конвейера Cessna еще в 1979 году. В мгновение ока его шестилетний производственный цикл закончился, последний из гладких близнецов завершил линию 402 в 1985 году. из вас ведет счет, который был 30 лет назад.

Кейп Эйр - обширное производственное присутствие - полеты совершаются из Хианниса, Массачусетс; Сан-Хуан, Пуэрто-Рико; Олбани, штат Нью-Йорк; Санкт-ПетербургЛуи, Миссури; Биллингс, MT; и Микронезия - в сочетании с многоцикловыми операциями и высокопроизводительными планерами самолетов, чтобы бросить вызов лучшим специалистам по обслуживанию самолетов и планировщикам флота. Всего он обслуживает 44 направления.

Сказать, что деятельность Cape Air базируется на модели 402, - это преуменьшить суть дела. Флот авиакомпании Cape Air / Nantucket Airlines состоит из 90 самолетов. 82 из них - 402 штуки. Если судить по цифрам, то вот профиль: «Наша средняя загрузка на самолет в год составляет около 3,7 часов в день по всему флоту», - говорит Джим Годдард, старший вице-президент Cape Air по планированию, приобретениям и техническим операциям.«В среднем наш самолет делает шесть циклов в день». Все это оказывает давление на затраты на техническое обслуживание в расчете на час полета, и Годдард отказывается раскрывать эту цифру по причинам конкуренции.

То, что он и Джеффри М. Шафер, директор по ТОиР и программам флота, счастливы обсудить, так это инновационные способы, которыми перевозчик поддерживает 402 планера и силовые установки, чтобы безопасно выжать максимум из того, что могут предложить стареющие Cessnas. То, чем управляет руководитель MRO Шафер, находится в эпицентре усилий перевозчика. Он «строго посвящен [флоту] устойчивости», - говорит Годдард.Никакой сторонней работы.

Двадцать три из 100 или около того техников A&P компании Cape Air работают в MRO авиакомпании Hyannis, занимающейся обслуживанием и ремонтом корпусов самолетов.

Этот капитальный ремонт обширен. «Вы будете удивлены, что мы делаем с имеющимся у нас процессом структурной замены», - говорит Годдард. Наглядным примером является передний лонжерон крыла 402-го. Конкретным вопросом был процесс проверки лонжерона. По его словам, по мере старения самолета «нам не всегда было комфортно [с этим процессом]».

Это отчасти побудило авиакомпанию приобрести самолет австралийского производства, который был оснащен лонжеронным ремнем, «внешним дублером», - говорит Джефф Шафер, - «который прикреплен к нижней части лонжерона конструкции крыла [которая] добавляет дополнительный уровень безопасности [крылу].”

Эта покупка привела к конференции с инженерами Cessna в 1999 году, на которой Годдард сказал авиастроителю, что хочет включить исправление в свой тогдашний 50-сильный парк 402. Годдард говорит, что Cessna сказала Cape Air: «Если вы возьмете на себя обязательство [партнер] по всем 50, мы подготовим для них бюллетень обслуживания». Так родился комплект, который стал доступен в 2001 году.

Шаблон испытательного стенда

Отдельный самолет 402C был идеальным кандидатом для анализа разборки, поскольку он летал, как и у семи-восьми различных авиакомпаний, прежде чем попал в Cape Air.Среди его операторов были Гранд Каньон Эйрлайнз и Провинстаун-Бостон Эйрлайнз. Первый был отмечен турбулентностью, с которой справлялся его самолет; последний, который много летал во Флориде, имел дело с солеными и коррозионными условиями. «Итак, - говорит Годдард, - у него была« история всех этих различных типов рабочих профилей - на одном самолете ».

Его последний полет, по иронии судьбы, был в Уичито, где находится Национальный институт авиационных исследований. НИАР в течение двух лет подвергал самолет как разрушающим, так и неразрушающим испытаниям.Все это время компания Cape Air следила за усилиями. В конце концов, он использовал то, что было изучено как шаблон обслуживания / поддержки для своего основного парка из 402-х машин. Идея заключалась в том, чтобы разработать более эффективные способы и профилактического обслуживания самолетов.

В дополнение к уроку по лонжерону [полученному до NIAR], основное внимание было уделено проверкам на отсоединение и коррозию. «Что важно вынести из этого, - говорит Годдард, - так это то, что внедрение процессов инспекции, которые мы проводили в течение этого периода времени, позволило нам увидеть те области, на которых нам нужно было сосредоточиться на .”

Безопасность превыше всего, но, признает Годдард, работая надежным перевозчиком, вы также можете «иметь очень ненадежную и непредсказуемую авиакомпанию». Потому что самолеты могут заходить в ангар ... тогда вы - AOG ... от 500 до 600 человеко-часов ".

Это привело к стратегической инициативе Cape Air по активной замене основных структурных элементов во флоте 402. Непосредственным результатом стала собственная ремонтная станция FAA компании Cape Air. NIAR определил, на что следует обратить внимание Шаферу и его команде.Коррозия была виновата в своих проблемах. Он говорит, что самолеты, приобретенные Cape Air (которые совершали полеты в Карибском бассейне и Флориде, в частности), составили первый раунд кандидатов для стратегической структурной замены компании.

Теперь, когда поддержка флота находится на твердой почве, сколько еще Cape Air планирует летать на своих почтенных 402? Самолетам уже за 30, и «они впервые претерпели такую ​​[структурную замену]», - говорит Годдард.Специалисты компании по ТОиР изготовили 90% отремонтированных крыльев, оснастив их новой склеенной структурой - обшивкой крыла, балками двигателя, деталями крепления крыла, ремнями лонжерона. «Итак, - говорит он, - теоретически еще 15 или 20 лет [службы] не составит труда. Проблема в том, сколько это нужно сделать ».

Один, два удара: поддержание парка и его замена

Пока Шафер и его команда работают над самолетами в Хайаннисе, Годдард проводит довольно много времени в дороге, вызывая интерес к замене 402, а также к сопутствующим силовым установкам, способным стать многотопливным продолжением Continental Motors TSIO. -520-VB.

Cape Air не заинтересован ни в одномоторном самолете с девятью пассажирами, ни в реактивном двигателе, который может их приводить в действие. Никто. «Мы над водой», - говорит Годдард. «Мы над гористой местностью. Мы выполняем около 150 000 - 160 000 полетов в год. А из-за человеческой ошибки, из-за механической неисправности бывают случаи, когда у нас возникают отказы двигателя ». При таком рабочем профиле одиночные двигатели отсутствуют. С учетом сравнительных затрат на техническое обслуживание поршневых двигателей и реактивных двигателей последние отсутствуют, добавляет Шафер.

В своем стремлении преодолеть разрыв между поддержанием флота и заменой флота Cape Air надеется, что сила будет в цифрах. Вот почему Годдард пытается заручиться помощью других операторов для поддержки разработки альтернативных планеров. «Вам нужен планер, который может адаптироваться к различным типам силовых установок в зависимости от региона мира, в котором эксплуатируется самолет». Например, в Африке мало бензина. Это означает, что самолет может использовать еще не разработанное поршневое топливо Jet A или турбину.

«[Мы] действительно хотим собрать вместе производителей планеров и двигателей и обсудить возможности», - повторяет руководитель Cape Air MRO Джефф Шафер. Обсудите их не только с Cape Air, «но и с отраслью в целом. Мы просто ищем самолет, который имеет смысл для нас - и мы надеемся, что другие поймут, что то, что работает для нас, может также соответствовать их модели ».

Тем временем работа по поддержанию элегантной, но стареющей Cessna 402 не ослабевает на Кейп-Коде.

Пробег на 402 мили превышает многие бензиновые автомобили

Tesla продолжает лидировать в линейке электромобилей. Американский автопроизводитель объявил в понедельник, что седан Tesla Model S Long Range Plus имеет беспрецедентный рейтинг 402 мили.

EPA еще не подтвердило рейтинг лидера диапазона, но в сообщении на своем сайте Tesla утверждает, что это «официальный диапазон с рейтингом EPA». Седан Model S Long Range 2020 года, указанный на fueleconomy.gov, имеет запас хода в 373 мили, но часто возникают задержки в том, что объявляет автопроизводитель и публикует EPA.

Tesla снова продвигает электромобиль дальше по дальности и доступности. Менее десяти лет назад запуск 265-мильного Model S преодолел барьер ожидания дальности полета. Многие эксперты в то время предсказывали, что беспокойство по поводу запаса хода или страх разрядиться аккумуляторной батареей электромобиля до достижения пункта назначения можно преодолеть с порогом не менее 200 миль. В те дни Nissan Leaf имел запас хода в 73 мили по рейтингу EPA.

Запас хода в 402 мили модели S Long Range Plus - еще одна новинка для Tesla, которая представляет собой больший запас хода, чем у многих бензиновых автомобилей.При средней экономии топлива 25,1 миль на галлон, согласно EPA для моделей 2018 года, и приблизительной оценке 15-галлонного бака (с большими различиями между компактными автомобилями и пикапами), бензиновый автомобиль может проехать около 375 миль, прежде чем ему понадобится пополнение.

Увеличение дальности полета для Model S обеспечивается за счет существующей аккумуляторной батареи, но, по словам Tesla, другие улучшения в конструкции и характеристиках автомобиля сделали Long Range Plus более эффективным.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
