модель, характеристика, особенности работы, плюсы и минусы эксплуатации

6-цилиндровые двигатели весьма распространены. При этом большинство производителей использует для них V-образную компоновку ввиду, прежде всего, очень компактных размеров. Рядные моторы сейчас встречаются редко из-за переднеприводной схемы и более плотной компоновки подавляющего большинства современных автомобилей. Наиболее широко в настоящее время такие двигатели применяет BMW (некоторые N и B). В прошлом они были весьма распространены.

Далее рассмотрены двигатели RB.

Общие особенности

Эти моторы созданы на основе L20. Данная серия объединяет бензиновые 6-цилиндровые двигатели рядной компоновки. Их выпускали с 1985 по 2004 г. Существовали версии SOCH и DOCH. Первые имеют один распредвал и два клапана на цилиндр, вторые отличаются двумя распредвалами и 24-клапанной ГБЦ, а каждый кулачок приводит один клапан. Двигатели RB имеют чугунный блок цилиндров и ременной привод ГРМ. В серию входят турбированные моторы, большинство из которых оснащены интеркуллером и байпассом (клапаном сброса избыточного давления), кроме установленных на Cefiro и Laurel. Все RB производили в Йокогаме. На их основе создана серия дизельных моторов RD.

Автомобили с двигателем RB20E

Силовая установка впервые была установлена на автомобиль Nissan Skyline в 1985 году, в последний раз ее поставили на Nissan Crew в 2002 году, хотя сам автомобиль выпускался по 2009 год на базе других моторов.

Список моделей с двигателем RB20E:

1. Stegea – 1996-1998.
2. Skyline – 1985-1998.
3. Laurel – 1991-1997.
4. Crew – 1993-2002.
5. Cefiro – 1988-199

Этот агрегат успешно просуществовал на рынке 18 лет, что говорит о его надежности и востребованности.

RB20

Это 2-л двигатель с диаметром цилиндра 78 мм и ходом поршня 69,7 мм. Он представлен в нескольких модификациях:

• RB20E. Имеет один распредвал (фаза – 232/240°, подъем – 7,3/7,8 мм). Его производительность составляет 129-148 л. с. мощности при 5600 об/мин и 167-181 Нм крутящего момента при 4400 об/мин.
• RB20ET. Турбированная версия мощностью 168 л. с. и крутящим моментом 206 Нм при 6000 и 3200 об/мин соответственно.
• RB20DE. Имеет два распредвала (фаза – 232/240°, подъем – 7,3/7,8 мм). Мощность составляет 148-153 л. с., крутящий момент – 181-186 Нм при 6400 и 5600 об/мин. Степень сжатия равна 10.
• RB20DET. Это турбированный вариант RB20DE (фаза – 240/240°, подъем – 7,3/7,8 (248/240°, 7,8/7,8 мм на Red Top)). Развивает 212 л. с. при 6400 об/мин и 264 Нм при 3200 об/мин.

• RB20DET-R. Развивает 210 л. с. при 6400 об/мин и 245 Нм при 4800 об/мин. Был установлен на HR31 Skyline 2000GTS-R, выпущен в количестве 800 единиц.
• RB20DE NEO. Относится к DOCH. Отличается улучшенными экологическими показателями, что достигнуто за счет измененной камеры сгорания и ГРМ, дополнительного датчика коленвала и другого БУД. Мощность составляет 153 л. с.
• RB20P. 12-клапанный мотор системы SOCH, работающий на сжиженном газе. Его мощность равна 93 л. с. при 5600 об/мин, крутящий момент – 142 Нм при 2400 об/мин.

Ранние двигатели (с 1984 г.) DOCH оснащены системой впрыска NICS.

На второй серии 1989-1993 г., известной как Silver Top, NICS заменили на ECCS. Также на новых моторах улучшили конструкцию ГБЦ: 12 маленьких впускных каналов заменили на 6 больших, однако на ГБЦ осталось 12 отверстий, поэтому использовали разделительную пластину.

Первые двигатели RB 20 E устанавливали на C32 Laurel с 1984 г. Также производитель оснащал этим мотором Skyline R31. Версии ET, DE, DET применялись на HR31 Skyline, C32 Laurel и Z31 Fairlady 200ZR с 1985 г. Silver Top устанавливали на R32 Skyline, A31 Cefiro, C32, C33 Laurel.

Данный двигатель считается очень надежным. Лишь к 100 тыс. км пробега выходят из строя катушки (кроме RB20E). Из недостатков отмечают большой расход топлива (11-16 л в городе) при невысокой производительности.

Тюнинг

Двигатель RB25DET отличается надежностью и позволяет существенно увеличивать мощность без потери надежности силового агрегата.

1. Самым простым и действенным вариантом тюнинга является замена штатной турбины на спортивный вариант, который выдает давление в 0,9 бар. Одновременно с новой турбиной производится установка интеркулера, замена помпы и маслонасоса, устанавливается новый блок управления двигателем. Все это позволяет повысить мощность двигателя до отметки в 300-310 лошадиных сил. Двигатели RB с легкостью переносят такой серьезный тюнинг и имеют ресурс в 100-200 тысяч километров пробега.
2. Установка турбины GT3540, которая выдает давление в 1,5 бара, позволяет получить мощность в 500 лошадиных сил. В данном случае необходимо производить замену шатунов, поршней, коленвала и всей системы питания двигателя. Такой тюнинг в большей степени характерен для спортивных автомобилей, у которых вопросы надежности двигателя уходят на второй план.
3. Достаточно простым и относительно недорогим вариантом тюнинга может стать использование облегченных маховиков и замена штатной системы питания двигателя. Это позволяет получить около 15-20 дополнительных лошадиных сил. Также можем порекомендовать вам чип-тюнинг, который подразумевает установку нового блока управления работой двигателя. Тем самым обеспечивается прирост мощности на уровне в 30-40 лошадиных сил.

RB24S

Этот карбюраторный двигатель устанавливали только на экспортный A31 Cefiro (Altima). Его собирали путем совмещения блока цилиндров RB25DE/DET, ГБЦ RB30E с одним распредвалом и коленвала RB20DE/DET с поршнями высотой 34 мм. 2,4-л мотор имеет диаметр цилиндра 86 мм и ход поршня 69,7 мм. Он способен крутиться выше, чем RB25DE/DET, при том же объеме, так как имеет ход поршня, как у RB20DE/DET. Производительность составляет 141 л. с. при 5000 об/мин и 197 Нм при 3000 об/мин. Нередко данный двигатель оснащают ГБЦ с двумя распредвалами от прочих моторов серии при сохранении настройки карбюратора.

На местном авторынке он почти не встречается.

Заводские модификации

Продолжая работать над усовершенствованием мотора RB26DETT, инженеры компании Nissmo разработали ряд модификаций, которые были запущены в серийное производство:
RB26DETT N1

Основное отличие этого мотора – использование турбокомпрессоров Garetta GT 25, в которых использовались шарикоподшипники, и керамические детали были заменены на стальные.

Кроме того были модернизированы: поршни и поршневые кольца, распределительные валы, коленчатый вал, смазывающие и охлаждающие каналы в блоке цилиндров.

В результате проделанной работы конструкторам удалось поднять мощность двигателя до 510 л. с., а также устранить появление вибраций, возникающих в базовом агрегате в интервале от 7000 до 8000 об/мин.

Для того чтобы еще больше увеличить крутящий момент двигателя модернизации подвергли и N1. Расточив цилиндры до 88 мм и увеличив диаметр и ход поршней, удалось получить крутящий момент 550 Нм при 4400 об/мин.

Дальнейшие работы по совершенствованию этого мотора привели к созданию нового силового агрегата RB28 Z2.

RB25

Данный мотор системы DOCH представлен в четырех версиях:

• RB25DE. Развивает 180-200 л. с. и 255 Нм при 6000 и 4000 об/мин соответственно. Фаза распредвала – 240/232°, подъем – 7,8/7,3 мм на R32 и 240/240° и 7,8/7,8 мм на R33.
• RB25DET. Оснащен турбиной T3. Его производительность составляет 245-250 л. с. и 319 Нм. Фаза распредвала – 240/240°, подъем – 7,8/7,8 мм.

• RB25DE NEO. Развивает 200 л. с. при 6000 об/мин и 255 Нм при 4000 об/мин. Фаза распредвала – 236/232°, подъем – 8,4/6,9 мм.
• RB25DET NEO. Мощность равна 280 л. с., крутящий момент – 362 Нм при 6400 об/мин и 3200 об/мин соответственно. Фаза распредвала та же, подъем – 8,4/8,7 мм.

Впервые эти моторы установили на R32 Skyline GTS-25.

С 1993 г. двигатели RB 25 стали оснащать NVCS, что повысило производительность на низких оборотах.

В 1995 г. переработали электронику. Основное изменение состояло в установке катушек зажигания со встроенными воспламенителями. Помимо этого, заменили ДМРВ, БУД, датчики положения распредвала и дроссельной заслонки. Тем не менее серии 1 и 2 механически очень похожи. Единственное отличие состоит в том, что вал датчика положения распредвала входит в выпускную камеру по-разному. Ранние моторы второй серии имели традиционный датчик положения распредвала Mitsubishi, который позже заменили на деталь Black из-за обламывающегося позиционирующего зуба. RB25DET второй серии получил керамическое компрессорное колесо турбины вместо алюминиевого.

В 1998 г. появились двигатели RB с ГБЦ NEO, обеспечивающей лучшие экологические показатели. Она отличалась толкателями клапанов вместо гидрокомпенсаторов, другими распредвалами с соленоидом Variable VCT, более высокотемпературным термостатом (82 °С), специфическими комплектами катушек и измененным впускным коллектором. Так, RB25 NEO получил два входа во впускной коллектор, а диаметр канала сокращен с 50 до 45 мм, чтобы увеличить скорость воздуха и снизить крутящий момент. Так как камера сгорания ГБЦ меньше, для компенсации применили шатуны GT-R spec и особые поршни. RB25DET NEO получил большую турбину OP6 со стальным компрессорным и турбинным колесами вместо нейлоно-пластикового и керамического соответственно. Некоторые из них имеют масляный насос типа N1 и его измененный приводной вал от коленвала во избежание поломок при высоких оборотах. Таким образом, двигатели NEO значительно отличаются от обычных RB25.

RB25DE без VCT использовали для R32 Skyline. RB25DE и RB25DET с VCT устанавливали на R33 и WNC34 Stagea. Первые R34 имели обычные RB25, а более поздние Skyline и WGNC34 получили моторы NEO.

RB25 по расходу топлива близок к RB20, но обеспечивает лучшую динамику, поэтому многие предпочитают его. По надежности двигатели также схожи.

Неисправности и ремонт

Двигатель RB20 достаточно надёжный, но и у него имеется ряд проблем, которых не избежать. Рассмотрим, основные неисправности, которые возникают в процессе эксплуатации мотора:

Ремонт ГБЦ RB20.

• Потеря мощности, нестабильный холостой ход. Это значит, что пора заменить ремень ГРМ, которая растянулась.
• Плавают обороты. Значит, засорена дроссельная заслонка, и необходимо провести чистку.
• Жор моторного масла. Стоит проверить наличие подтёков и подкинуть маслосъёмные кольца.
• Свист ремня генератора, который необходимо сменить.
• Как видно, глобальных проблем мотор не имеет, а поэтому может считаться надёжным силовым агрегатом.

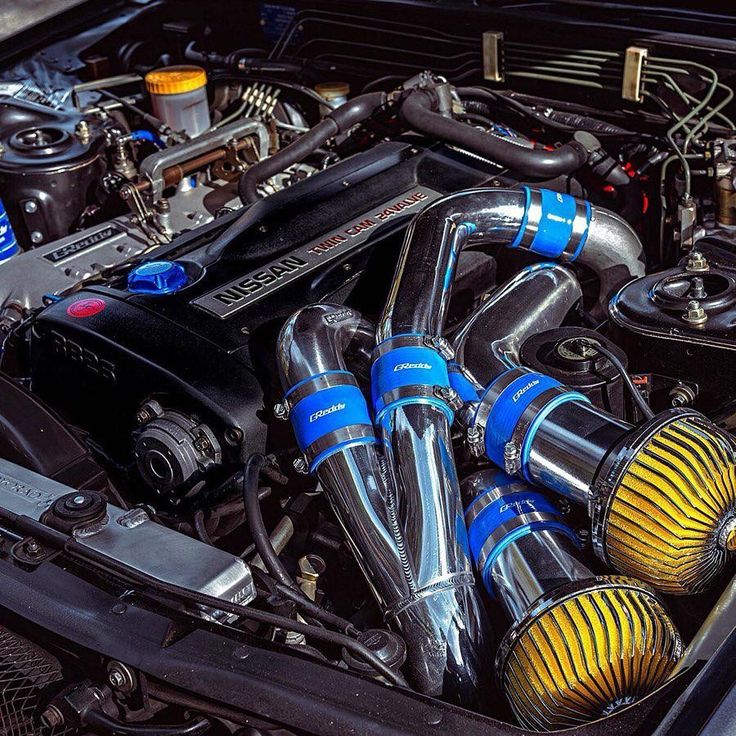

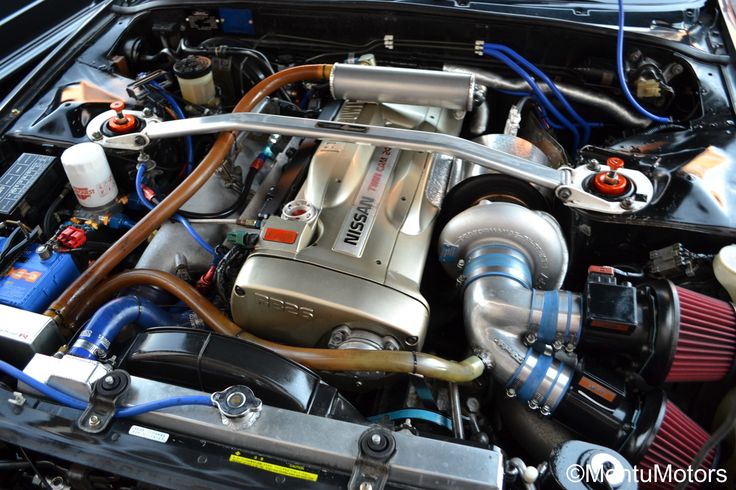

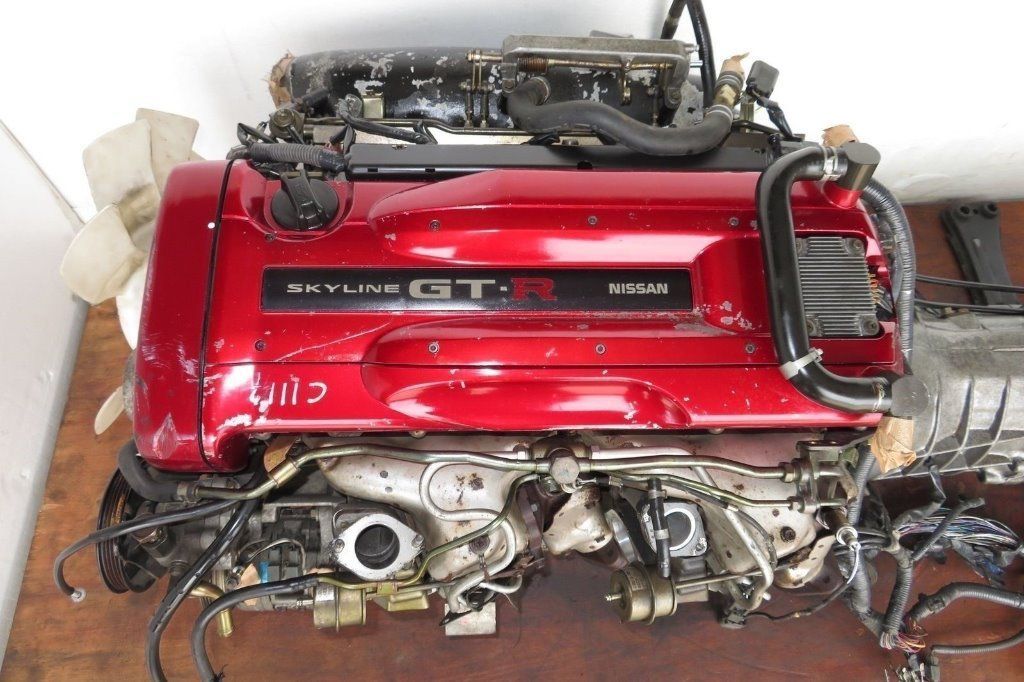

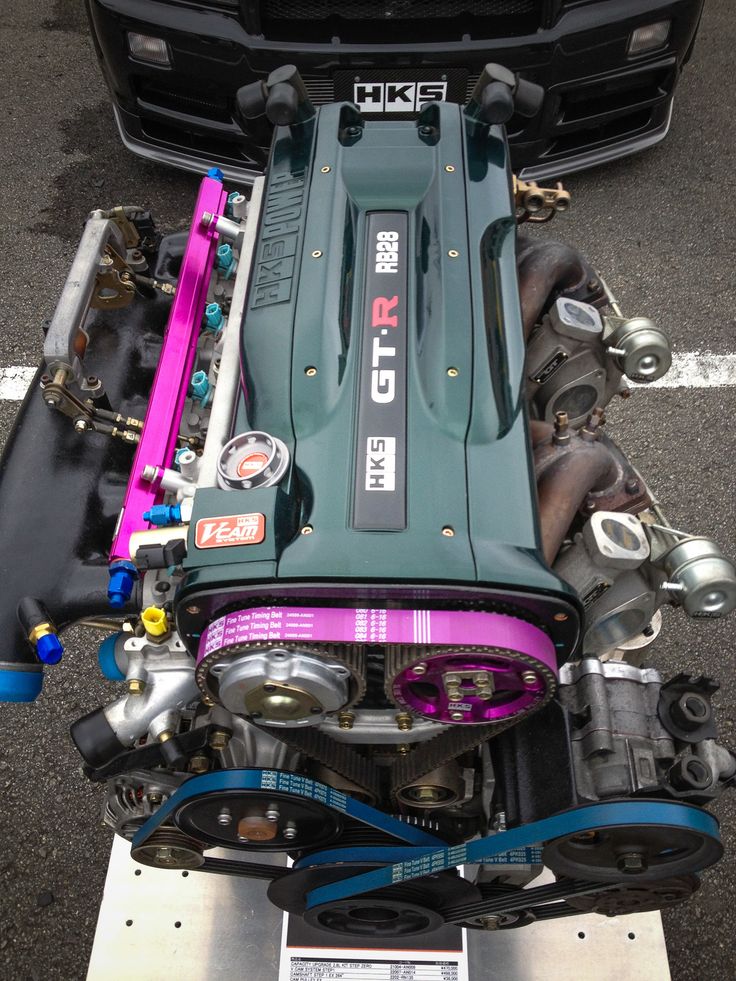

RB26DETT

Данный 2,6-л двигатель был разработан для BNR32 вместо изначально запланированного RB24DETT вследствие возросшей массы после установки полного привода. Он использовался на всех Skyline GTR с 1989 по 2002 г. Имеет алюминиевую ГБЦ DOCH. Фаза распредвалов – 240/236°, подъем – 8,58/8,28 мм. Отличается особой конструкцией впуска от прочих двигателей RB с шестью дроссельными заслонками вместо одной (3 комплекта по 2 совмещенных заслонки). RB26DETT оснащен параллельной системой наддува твин-турбо, основанной на двух керамических турбинах T25. Для ограничения давления на 0,69 бара используются вестгейты, хотя GT-R имеют встроенный ограничитель, настроенный на 0,97 бара.

Далее приведены некоторые конструктивные особенности RB26DETT: 6-дроссельный впуск, приведение клапанов толкателями, прокладки под стаканами, ременной привод ГРМ, датчик положения коленвала вытесняет выпускной кулачок и сообщает БУД положение коленвала и распредвала, турбины с водяным охлаждением и масляной смазкой, литые поршни OEM имеют каналы дополнительного охлаждения маслом под коронками, масляные форсунки, наполненные натрием выпускные клапаны, 8-противовесный коленвал, I-образные шатуны.

Производительность ранних моторов, по заводским данным, составляет примерно 276 л. с. мощности при 6800 об/мин и 353 Нм крутящего момента при 4400 об/мин. На последних RB26DETT крутящий момент возрос до 392 Нм, а мощность осталась на прежнем уровне. Данное значение мощности объясняется «джентльменским соглашением» японских автопроизводителей (Jishu-kisei) 1989-2004 гг., в соответствии с которым оглашаемое значение этого показателя не должно превышать 276 л. с.

Для двигателей BNR32 до 1992 г. характерна проблема масляного голодания, вызванная малой поверхностью взаимодействия коленвала и масляного насоса. Это приводит к поломке последнего на высоких оборотах. На более поздних RB26DETT этот недостаток устранили путем установки более широкого привода масляного насоса. К тому же на рынке запчастей предлагаются удлинители его привода. Позже еще одно решение было найдено Supertec Racing. Вместо системы плоского привода OEM были использованы рейки для управления шестернями топливного насоса, как на Toyota 1JZ-GTE. Этот комплект доступен для большинства высокопроизводительных масляных насосов RB26, включая детали OEM, N1, Nismo.

На моторе BNR34 перенастроили БУД, сделали некоторые небольшие косметические обновления и использовали шарикоподшипниковую T28 вместо турбин на подшипниках качения. При этом колесо турбины осталось керамическим (стальные детали имели двигатели R32 Nismo, R32 — R34 N1, R34 V-Spec II Nur). От моторов BNR32 и BCNR33 RB26 последнего Skyline GT-R отличается следующими особенностями: красной крышкой ГБЦ, другой эмблемой на крышке катушек, пластиковой крышкой шестерней ГРМ, неокрашенной впускной камерой (вероятно, более легкой отливки), датчиком положения коленвала Hitachi с другим приводом, встроенными в катушки воспламенителями вместо комплекта воспламенителей на задней стороне крышки катушек, даунпайпами из нержавеющей стали, различным диаметром труб охлаждающей жидкости и нагревателя со стороны впуска на блоке цилиндров, двухмассовым маховиком.

Помимо Skyline GT-R RB26DETT использовался на ENR33 Autech GTS-4, WGNC34 Stagea 260RS на шасси RS4 и концепте Tommykaira ZZII.

RB26DETT стал одним из наиболее известных двигателей благодаря показателям производительности и потенциалу для тюнинга, а также как мотор Skyline GT-R. Он также весьма надежен. К проблемам относят лишь отмеченное выше масляное голодание на ранних моторах и характерный для серии RB выход из строя катушек примерно раз в 100 тыс. км.

Проблемы

Вся серия RB, в том числе и двигатели RB25DE, надежна. Эти силовые установки лишены серьезных конструктивных и технологических просчетов, которые бы приводили к расколу блока или другим серьезным проблемам. Данным двигателям присуща проблема с катушками зажигания – они выходят из строя, и тогда мотор троит. Их рекомендуется менять через 100 тысяч километров. Также вся серия RB отличается прожорливостью, поэтому повышенный расход бензина при езде в городе или даже по трассе не должен вызывать удивления у владельца.

Остальные проблемы в виде течи масла или его угара являются типичными и характерны всем ДВС. По большей части они связаны с естественным старением.

RB30

Данный двигатель производили с 1985 по 1991 г. в трех вариантах:

• RB30S. Карбюраторный мотор с одним распредвалом. Развивает 136 л. с. при 4800 об/мин и 224 Нм при 3000 об/мин. Устанавливался на GQ Patrol и некоторые ближневосточные R31 Skyline.
• RB30E. Двигатель системы SOCH. Его мощность – 157 (153) л. с., крутящий момент — 252 (247) Нм при 5200 и 3600 об/мин соответственно. Использовался на R31 Skyline (на южноафриканских машинах развивает 171 л. с. при 5000 об/мин и 260 Нм при 3500 об/мин) и VL Holden Commodore соответственно.

• RB30ET. Турбированный вариант RB30E. Развивает 201 л. с. при 5600 об/мин и 296 Нм при 3200 Нм. Его также устанавливали на VL Commodore.

Данный двигатель разрабатывался для Skyline и Patrol. Права на него приобрел Holden, чтобы использовать в качестве замены 3,3-л мотора 202 для Commodore, не соответствующего ужесточенным экологическим требованиям, так как он потреблял неэтилированный бензин. Причем Holden установил радиатор ниже, чем на Skyline, вследствие чего нередко происходил перегрев, ведущий к деформации, что было вызвано воздушными пробками в ГБЦ. В остальном мотор очень надежен.

Турбированный вариант с Garrett T3 отличается блоком цилиндров с пониженной компрессией, более мощным масляным насосом, 250-см3 форсунками и другим впускным коллектором.

Двигатель RB 30 по сей день популярен в Австралии и Новой Зеландии в гонках и драге, а также используется для свапа. На местном авторынке он почти не встречается.

RB30DET

RB30DET — R31 RB30E блок, R32 RB25DE голова.

Nissan не производит этот двигатель, это турбированный блок RB30E с двухвальной головкой блока. Разработан двигатель в Австралии (RB25/30 или RB26/30), и состоит из блока RB30E в паре с головками блока цилиндров от RB25DE, RB25DET или RB26DETT и турбонаддувом. Установка головы TwinCAM с любого из этих двигателей на стандарт сжатия блока RB30E дает идеальное соотношение сжатия для гражданского двигателя с турбонаддувом — 8,2:1, что делает преобразование наиболее эффективным, в отличие от RB30E к RB30ET с высокой степенью сжатия. Хотя у этого двигателя и больший объём, чем у RB26DETT, максимально возможная мощность меньше, поскольку блок RB30 испытывает недостаток во внутреннем укреплении и, следовательно, не терпит высоких оборотов из-за гармонических проблем на 7500 оборотах в минуту. Для компенсации колебаний RB30DET производит больше крутящего момента на более низких оборотах из-за большего хода. Однако они, как было известно, достигли частот вращения двигателя до 11 000 оборотов в минуту с большим балансированием и использованием головы RB26 с твердыми подъемными приспособлениями. Мощность RB30DET в этой форме может далеко превысить мощность RB26DETT, RB30DET обычно используют только в заднеприводных автомобилях, из-за простой установки. В полноприводных GTR или GTS4 — соединительная плата должна соответствовать полноприводному поддону, поскольку его образец отличается от RB30. Существует также комплект RB30DETT, произведенный OS Giken в Японии, которая использует голову от RB26, и соответствует вкладышам, диаметр цилиндра и ход поршня по 86 мм. Двигатель рассчитан на мощности сверх 600 лошадиных сил. Существовал также двигатель RB30E, установленный в Nissan 240Z, показывающий результат прохождения 1/4 мили за 7,86 секунд при 285 км/ч, мощность двигателя — 1400 лошадиных сил.

Особые версии

Фирмой REINIK на основе R33 RB25DET было сделано более 20 двигателей RB 28 DET для специальной версии R33 GT25t под названием 280 Type-MR. Этот мотор был настроен на высокий крутящий момент и развивал 300 л. с. и 354 Нм.

N1 – модифицированная NISMO версия RB26DETT. Доработка была направлена на сокращение обслуживания мотора при использовании в гонках. Для этого был лучше уравновешен коленчатый вал с учетом вибраций при 7000-8000 об/мин. К тому же улучшили каналы подачи воды и масла в блоке цилиндров. Поршни и верхние поршневые кольца увеличили до 1,2 мм. Наконец, модифицировали распредвалы и турбины.

На N1 установлены турбины Garrett со стальными турбинными колесами вместо керамических. Это обусловлено ненадежностью последних на высоких скоростях вращения, вызывающих большие центробежные силы (например, при повышенном давлении наддува). При этом моторы BNR32 и BCNR33 имеют турбины T25, а двигатель BNR34 – GT25. Теоретически N1 с повышенным давлением наддува и модифицированной топливной системой способен выдержать 800 л. с. со стандартными блоком цилиндров и ШПГ.

Диаметр цилиндра составляет 86 мм. Его можно расточить на 1-2 мм. Блок N1 маркирован 24U (стандартный блок RB26DETT – 05U). Он совместим со всеми вариантами данного двигателя.

RB28DETT построен на основе RB26DETT для NISMO Skyline GT-R Z-Tune. Он имеет более мощный блок RB26 GT500, модифицированный Nich. Производительность составляет 510 л. с. и 540 Нм.

Также на базе RB26DETT REINIK (GT500 и Z-tune спроектированы там же) был создан RB-X GT2 для R33 NISMO 400R. Он отличается расточенными цилиндрами и увеличенным ходом поршня, в результате чего объем возрос почти до 2,8 л. К тому же данный мотор имеет усиленный блок цилиндров и ГБЦ, металлическую прокладку ГБЦ, кованые шатуны и коленвал, поршни с охлаждающими каналами, турбины N1 с усиленными актуаторами, высокопроизводительный воздушный фильтр, даунпайпы из нержавеющей стали, спортивный катализатор низкого сопротивления. Он развивает 443 л. с. при 6800 об/мин и 469 Нм при 4400 об/мин. RB-X GT2 применяли в Pikes Peak, 24 ч Le Mans.

Nissan Special Vehicles Division Australia выпустил две ограниченных версии R31 с RB30E, отличающимся более продолжительным открытием кулачков и выпускной системой с лучшей пропускной способностью. Установленный на GTS1 этот мотор развивает 174 л. с. при 5500 об/мин и 255 Нм при 3500 об/мин. Двигатель GTS2, помимо этого, имеет особый профиль кулачков, другой выхлоп, портированную ГБЦ, дополнительный компьютер, поэтому он чуть мощнее: 188 л. с. и 270 Нм при 5600 и 4400 об/мин соответственно.

Для Tommy Kaira M30 на базе R31 GTS-R был построен особый мотор RB30DE. Он представляет собой комбинацию блока RB30E и модифицированной ГБЦ RB20DE. Его производительность составляет 236 л. с. и 294 Нм при 7000 и 4800 об/мин соответственно.

Аналогичным образом появились двигатели RB30DET. Они представлены комбинациями короткого блока RB30E, двухраспредвальной ГБЦ от какого-нибудь другого мотора Nissan RB и турбины. Так, существуют варианты RB25/30 (низ RB30E с верхом RB25DE/DET) и RB26/30 (с верхом от RB26DETT). ГБЦ от RB20DE/DET не применяются из-за разного диаметра отверстий (86 мм на RB30 и 78 мм на RB20). На Tommy Kaira пришлось использовать такой верх в измененном виде, потому что RB25 тогда еще не выпускали.

Нужно учитывать, что при использовании ГБЦ RB25 с VCT (R33, C34, WNC34) придется изменять внешнюю подачу масла и смещать масляные галереи. Поэтому проще использовать верх от моторов R32, C33, A31. VCT можно и отключить. Иногда требуется уменьшить масляные ограничители в блоке и модифицировать масляный насос во избежание его разрушения на высоких оборотах.

Совмещение двухраспредвальной ГБЦ со стандартным низом RB30E дает степень сжатия около 8,2:1, подходящую для легко модифицированных уличных моторов. Поэтому данный вариант стал популярной в Австралии и Новой Зеландии альтернативой превращению RB30E в RB30ET с использованием оригинального навесного оборудования последнего.

Несмотря на больший объем, данные гибриды уступают по мощности RB26DETT, так как не имеют внутреннего крепления блока, вследствие чего не способны крутиться так высоко из-за вибраций около 7500 об/мин. В компенсацию RB30DET характеризуются большим крутящим моментом на низких оборотах ввиду большего хода поршня. Однако при расширенной балансировке и проработке они способны достигать 11000 об/мин.

Обслуживание

Обслуживание силового агрегата проводится каждые 15000 км пробега. Бывалые автомобилисты рекомендуют сократить межсервисный интервал до 10000 км. Это позволит сохранять свойства двигателя больше и расширить его ресурс использования.

Объём масла двигателя составляет 4.2 литра, а вот для смены потребуется всего 4 литра. Рекомендуемые масла для замены имеют следующие маркировки: 0W-30, 5W-30, 5W-40, 10W-30 и 10W-40.

Техническое обслуживание проводится по следующей схеме:

Техническое обслуживание мотора RB20.

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется ремень и ролики ГРМ, масло и фильтр, фильтрующие элементы топливной системы и воздушный фильтр. Также, проводится проверка форсунок и свечей зажигания. Особое внимание стоит уделить компьютерной диагностике. Гидрокомпенсаторы отсутствуют.

Строкер-киты

Существует множество строкер-комплектов для двигателей «Ниссан» RB: 2.2, 2.4 для RB20, 2.6, 2.7, 2.8 для RB25, 2.7, 2.8, 2.9, 3, 3.15, 3.2, 3.3, 3.4 для RB26, 3.2, 3.3, 3.4 для RB30. Некоторые из них представлены как тюнинг-киты, другие получают путем использования деталей от других двигателей (например, оснащение RB25DET поршнями, шатунами, коленвалом от GT-R повысит его объем до 2,6 л при том же диаметре цилиндра, что у RB26DETT). Нужно отметить, что модифицированные с применением строкер-китов моторы обозначают индексами, аналогичными заводским.

RB-X GT2

Двигатель 3s fe технические характеристики

RB-X GT2 (REINIK) был специально спроектирован для Nismo 400R. Различие между этим двигателем и RB26DETT — то, что у двигателя увеличен объём (87,0 × 77,7 мм) до 2771 куб.см. Двигатель производит 331 кВт или 443 л.с. при 6800 оборотах в минуту и 469 Нм при 4400 оборотах в минуту. Этот двигатель был изготовлен с усиленным блоком цилиндров и головкой блока цилиндра, прокладкой головки из металла, поршнями с охлаждающими каналами, кованым коленчатым валом и шатунами, турбиной N1 с усиленным приводом, воздушным фильтром нулевого сопротивления, пайпингом из нержавейки, и спортивным катализатором, чего не было предложено для обычного RB26DETT.

Двигатель RB20: характеристики, обслуживание, ремонт

Силовой агрегат RB20 — представитель совместно японского автопрома от компании Nissan. Данные двигатели вышли в свет в далёком 1984 году и устанавливались на автомобили, произведённые Ниссан. Некоторые транспортные средства с этим мотором стали легендарными. Яркий пример Nissan SkyLine.

Технические характеристики

Двигатель RB20 является последователем серии Ниссан RB. Первое поколение — это рядная шестёрка с короткоходным коленчатым валом, закрытым в чугунном блоке. Сверху, мотор получил одновальную головку с алюминия.

Двигатель RB20 в автомобиле.

Второе поколение было доработано и получило двухвальную головку на 24 клапана. Были также заменены почти все компоненты — коленвал, шатуны, поршни, впускная система, блок управления. Распредвалы 232/240, подъем 7.3/7.8 мм.

Такие моторы развивали от 150 л.с. до 165 л.с. и устанавливались на следующие автомобили Nissan: Skyline R31/R32, Cefiro A31, Laurel C33/C34.

Рассмотрим, основные технические характеристики силового агрегата:

Двигатель RB20 в подкапотном пространстве.

Наименование	Характеристика
Производитель	Yokohama Plant
Марка	RB20/ M4R
Маркировка	2.0 литра или 1998 см. куб
Тип	Инжектор
Мощность	115/5600 125/5600 130/5600 145/6000 150/6400 155/6400 165/6400 170/6000 180/6400 190/6400 215/6400
Крутящий момент	167/4000 172/4400 181/4000 206/3200 181/5200 184/5200 186/5600 216/3200 226/3600 240/4800 265/3200
Топливо	Бензин
Клапанный механизм	8-24 клапанный
Количество цилиндров	6
Расход горючего	6. 4 литров
Диаметр поршня	78 мм
Применяемое масло	0W-30 5W-30 5W-40 10W-30 10W-40
Экологическая норма	Евро-4
Ресурс	400+ тыс. км
Устанавливался на:	Nissan Fairlady Z Nissan Skyline Nissan Stagea Nissan Cefiro Nissan Crew Nissan Laurel Holden Commodore

Обслуживание

Обслуживание силового агрегата проводится каждые 15000 км пробега. Бывалые автомобилисты рекомендуют сократить межсервисный интервал до 10000 км. Это позволит сохранять свойства двигателя больше и расширить его ресурс использования.

Объём масла двигателя составляет 4.2 литра, а вот для смены потребуется всего 4 литра. Рекомендуемые масла для замены имеют следующие маркировки: 0W-30, 5W-30, 5W-40, 10W-30 и 10W-40.

Техническое обслуживание проводится по следующей схеме:

Техническое обслуживание мотора RB20.

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент.

ТО-5: Пятое ТО для двигателя, как второе дыхание. На этот раз меняется ремень и ролики ГРМ, масло и фильтр, фильтрующие элементы топливной системы и воздушный фильтр. Также, проводится проверка форсунок и свечей зажигания. Особое внимание стоит уделить компьютерной диагностике. Гидрокомпенсаторы отсутствуют.

Неисправности и ремонт

Двигатель RB20 достаточно надёжный, но и у него имеется ряд проблем, которых не избежать. Рассмотрим, основные неисправности, которые возникают в процессе эксплуатации мотора:

Ремонт ГБЦ RB20.

• Потеря мощности, нестабильный холостой ход. Это значит, что пора заменить ремень ГРМ, которая растянулась.
• Плавают обороты. Значит, засорена дроссельная заслонка, и необходимо провести чистку.
• Жор моторного масла. Стоит проверить наличие подтёков и подкинуть маслосъёмные кольца.
• Свист ремня генератора, который необходимо сменить.
• Как видно, глобальных проблем мотор не имеет, а поэтому может считаться надёжным силовым агрегатом.

Вывод

Двигатели RB20 являются достаточно надёжными и имеют высокий ресурс использования. Обслуживание силового агрегата необходимо проводить каждые 15 000 км, но вот бывалые автомобилисты рекомендуют провести спустя 10 000 км. Неисправности присутствуют, но они незначительны.

5 потрясающих автомобилей с легендарным двигателем Nissan RB

Nissan RB зарекомендовал себя как на дорогах, так и на гоночных трассах по всему миру и по сей день остается популярным двигателем для замены. Чтобы отпраздновать эти мощные силовые агрегаты, давайте взглянем на капоты, которые им удалось спрятать под номером

.

Напомнить позже

Производившаяся в период с 1985 по 2004 год, легендарная рядная шестерка Nissan сумела завоевать статус великого на все времена. В частности, в сегментах JDM и модификаций автомобильного мира эти слабонагруженные, сбалансированные силовые агрегаты на протяжении многих лет использовались в некоторых настоящих гигантах производительности, а также втыкались в самые неожиданные шасси. Начав с послушного однокулачкового двигателя, RB превратился в двигатель, который покорил мир гонок на спортивных автомобилях и полностью доминировал на таких мероприятиях, как Bathurst 1000.

Прочные чугунные блоки RB сделали их популярными (особенно RB26) среди автолюбителей, восприимчивых к странным настройкам, хотя сами Nissan никогда не приближались к возможным пределам. Учитывая, что двигатели RB благополучно разгоняются до более чем 500 л.с. с некоторой доработкой, а затем значительно превышают 1000 л.с. с помощью тяжелой модификации, можно с уверенностью сказать, что эти силовые установки являются одними из самых универсальных двигателей, когда-либо созданных. Вот взгляд на различные версии этих гоночных силовых агрегатов и на разные автомобили, которым посчастливилось их использовать.

Выпущенный в 1988 году, Cefiro A31 имеет тот же двигатель, трансмиссию и заднюю подвеску, что и R32 Skyline.

В японском седане с задним и полным приводом использовался самый мощный двигатель RB того времени — 2,5-литровый RB25DE. Это была двухкамерная рядная шестерка Nissan без турбонаддува, способная развивать респектабельные 187 л.с., хотя Cefiro также использовал турбированный RB20DET.

Как ни странно, Nissan также использовал свой слегка сельскохозяйственный двигатель RB24, в частности, в латиноамериканских экспортных автомобилях, которые были переименованы в Nissan Laurel. Эти двигатели, как вы уже догадались, имели объем 2,4 литра и отличались головкой блока цилиндров от RB30E, блоком цилиндров от RB25DE/DET и коленчатым валом от RB20DE/DET. Эти двигатели были карбюраторными и подходили для 139л.с. и 145 фунт-фут крутящего момента.

Ниссан Скайлайн Р31 ГТС-Р

Двигатель Nissan RB впервые появился в седьмом поколении Skyline, R31. Этот 2,0-литровый двигатель, известный как RB20, можно было найти в версии N/A и с турбонаддувом в зависимости от области применения.

Эта трансмиссия достигла своего апогея в 1987 году благодаря RB20DET-R, в котором использовался один турбонагнетатель, больший, чем турбина, используемая на менее мощном RB20DET, установленном в Fairlady 200ZR.

GTS-R был построен для омологации автомобиля и двигателя для гонок Группы А и развивал мощность 207 л.с. в комплектации для дорожных автомобилей и 424 л.с. для гонок. GTS-R с двигателем RB20 ворвался в титул чемпиона Австралии по кузовным гонкам 1990 года, прежде чем уклониться от надвигающегося R32 Skyline, который способствовал дальнейшему успеху Nissan в автоспорте в 90-х годах.

Калсоник R32 Skyline GTR

Достигнув бессмертия отчасти благодаря игре Gran Turismo для PlayStation, Calsonic GTR стал одним из самых успешных гоночных автомобилей Японии. После полного безумия гонок группы B, группа A доминировала в гонках и делала упор на использование серийных дорожных автомобилей в качестве основы.

Технологии, которые представил R32 GTR (особенно его электронное распределение крутящего момента и система управления четырьмя колесами), позволили ему уничтожить подготовленные к гонкам E30 M3 и Ford Sierra RS500 Cosworth. Сияя в многочисленных гонках на выносливость, австралийская пресса дала GTR легендарное прозвище «Годзилла», ярлык, который с тех пор прикрепляется к каждому поколению Skyline GTR.

В Calsonic R32 потенциально использовался самый известный силовой агрегат RB — RB26DETT. Если вам интересно, этот последний бит означает электронную систему управления концентратом с двумя верхними распределительными валами Twin Turbo. Этот двигатель был настроен на мощность от 550 до 650 л.с. в автомобиле Calsonic в зависимости от гонки и года, что в сочетании с собственным весом 1260 кг было более чем достаточно, чтобы Skyline установил новый стандарт производительности.

Ниссан Р33 Скайлайн ГТС-Т

Дублер полноценного GT-R, GTS-T часто упускается из виду в качестве опции для автомобилей JDM отчасти из-за того, что люди склонны надевать на них бамперы GTR.

В GTS-T использовался двигатель RB25DET мощностью 246 л.с. с рабочим объемом 2,5 литра и одним турбокомпрессором. Этот расточенный двигатель, заменивший RB20DET, производился с 1993 года и содержал новую систему регулируемых впускных кулачков, которая позволяла увеличить мощность и крутящий момент на низких оборотах.

Несмотря на отсутствие второго турбонагнетателя по сравнению с GT-R, R33 GTS-T по-прежнему был способен разогнаться до 60 миль в час за 6,2 секунды, что на 0,2 секунды меньше по сравнению с эквивалентом R32. Эти Skylines по сниженной цене часто несут на себе основную тяжесть самых тяжелых модификаций из-за стремления к достоверности GT-R, поэтому найти чистый пример может быть непросто. Однако найдите нетронутый автомобиль, и у вас в руках будет ценная классика.

Ниссан Скайлайн Нисмо 400R

Потенциально вершина семейства дорожных автомобилей Skyline, этот выпущенный ограниченным тиражом GT-R полностью переработал R33, вдохновленный GT-R LM, участвовавшим в гонках «24 часа Ле-Мана» 1994 и 1995 годов. При замене RB26DETT на RB-X GT2 производства тюнинговой компании Reinik рабочий объем был увеличен до 2,8 литров за счет расточки и обводки.

Это позволило развить мощность 395 л. Учитывая, что двигатель RB-X зарекомендовал себя в Ле-Мане и Пайкс-Пик, 400R имеет в себе прочную ДНК автоспорта, и, поскольку когда-либо было выпущено всего 44 экземпляра, вам будет сложно найти один гораздо дешевле, чем 85 000 долларов (68 000 фунтов стерлингов).

Независимо от того, предвидел ли Nissan это в свое время, двигатель RB стал вневременной силовой установкой, у которой большое будущее в модификации автомобилей. Эти двигатели объемом от 2,0 до 3,0 литров можно найти огромными рядами у JDM-специалистов, готовых к установке в следующее ничего не подозревающее шасси.

Со стандартными внутренними компонентами, подобными RB26, способными развивать мощность до 600 л. Какой из них лучше — это спор для другого дня, но можно с уверенностью сказать, что конец 20-го века был временем расцвета для Nissan и двигателей с высокими характеристиками.
