Базовая Лада Гранта станет мощнее — Авторевю
Фото: компания АВТОВАЗ
Представленный недавно обновленный Ларгус стал первой моделью с модернизированным восьмиклапанным мотором 1.6. Вскоре такие двигатели появятся и на автомобилях Лада Гранта: в открытой базе Росстандарта опубликовано расширенное Одобрение типа транспортного средства (ОТТС) на это семейство, в котором теперь есть доработанный мотор.
Агрегат с индексом ВАЗ-11182 отличается от прежней модели ВАЗ-11186 модернизированной шатунно-поршневой группой (шатуны взяты у мотора 1.8), облегченным коленвалом, а также измененным газораспределительным механизмом. Толкатели клапанов почти такие же, как у двигателя Renault K7M, и теперь исключена необходимость регулировки клапанов до пробега 90 тысяч километров.
Мощность выросла с 87 до 90 л.с., причем достигается она чуть раньше (при 5000 об/мин вместо 5100 об/мин). Максимальный крутящий момент тоже подрос: 143 Нм против 140 Нм при неизменных 3800 об/мин. Вдобавок заявлено, что 80% тяги доступны уже при 1000 об/мин. В случае с Ларгусом новый мотор позволил уменьшить время разгона до 100 км/ч с 14,2 до 14 секунд, примерно такой же выигрыш ожидается и у Гранты.
Подробности о Грантах с модернизированным восьмиклапанником АВТОВАЗ обнародует позже, ведь сертификат на расширенное семейство хоть и опубликован, но вступит в силу только 15 марта. Так что машины с более мощными двигателями появятся в продаже не раньше апреля. Также на Гранты сейчас устанавливают шестнадцатиклапанные двигатели 1.6 моделей ВАЗ-21126 (98 л.с., с «автоматом» Jatco) и ВАЗ-21127 (106 л.с., с «механикой»), и они остались нетронутыми. Но, по информации Авторевю, 69% продаж Гранты все-таки приходится на базовые восьмиклапанные версии.
Какой ресурс у двигателя на ВАЗ-2114 8 клапанов – Taxi Bolt
Двигатель ВАЗ 2114 инжектор – серия моторов, которые устанавливались на транспортное средство Lada 2114.
Как и на многие модели Лада, модель 2114 за все года выпуска получила несколько вариантов исполнения силового агрегата. Так, технические характеристики каждого из них были разными.
Модификации двигателя Ваз 2114
За десять лет серийного производства Ваз 2114 на него устанавливали:
- 1.5i. Двигатель Ваз 2114 объемом 1.5 литров, с 8-ю клапанами. Максимальная его мощность была 78 л. С. при 5800 об/минуту. Крутящий момент при 3800 оборотах/минуту достигает 116 Н.м. На 100 км в смешенном цикле расход бензина 7,3 литра. В этой модификации двс применили инжекторный впуск с управлением через ЭБ, вместо устаревшего карбюраторного, установили новый распределительный вал с подкорректированными фазами. Благодаря внедрению в двигатель ваз 2114 инжектора, инженерам удалось повысить эффективность двигателя, увеличив его мощность, и при этом снизив расход топлива. Это стало большим отправным шагом в развитии всего модельного ряда двс Волжского автозавода.
- 1.
6i. В 2004 году выпустили модификацию двигателя с увеличенным объемом в 1.6 литра. Он развивал мощность в 81 л. с. при 5200 оборотах/минуту и 125 Н.м. при 3000 оборотах/минуту. В смешенном цикле двигатель расходует 7,6 литров бензина на 100 км. Двигатель ваз 2114 с инжектором и 8-ю клапанами получил увеличенный объем за счет увеличенной на 2.3 мм высоты цилиндра, что позволило сделать больший ход поршня. Модуль зажигания сменился катушкой. Двс получился более мощным и экологичным, но расход топлива увеличился по сравнению с предшествующей моделью. - 16V 1.6і (124). Также в 2004 году был выпущен двигатель с объемом 1.6 литра, но уже с 16-ю клапанами, то есть по 4 на каждый цилиндр. Этот мотор уже имел 89 лошадиные силы на маховике при 5000 оборотах/минуту и 131 Нм крутящего момента на оборотах двигателя 3700 в минуту. Завод заявляет расход в смешенном цикле 7,5 литров на 100 км пробега. Мотор ваз 2114 8 клапанный с инжектором получил доработку в виде увеличения количества клапанов до 16 штук. Остальные характеристики остались прежними. Автомобиль начал соответствовать требованиям экологичности ЕВРО-3, обрел дополнительные 8 лошадиных сил и стал немного более экономичным.
- 16V 1.6і (126). В 2007 этот двигатель сильно доработали, объем остался прежним 1.6 литров, но мощность уже достигала 98 л. с. при оборотах 5600 в минуту, а крутящий момент развивается 145 Н.м. на 4000 оборотах/минуту. Расход топлива сократился до 7,2 литра на 100 км.
6i. В 2004 году выпустили модификацию двигателя с увеличенным объемом в 1.6 литра. Он развивал мощность в 81 л. с. при 5200 оборотах/минуту и 125 Н.м. при 3000 оборотах/минуту. В смешенном цикле двигатель расходует 7,6 литров бензина на 100 км. Двигатель ваз 2114 с инжектором и 8-ю клапанами получил увеличенный объем за счет увеличенной на 2.3 мм высоты цилиндра, что позволило сделать больший ход поршня. Модуль зажигания сменился катушкой. Двс получился более мощным и экологичным, но расход топлива увеличился по сравнению с предшествующей моделью.
Остальные характеристики остались прежними. Автомобиль начал соответствовать требованиям экологичности ЕВРО-3, обрел дополнительные 8 лошадиных сил и стал немного более экономичным.Над старым мотором ваз 2114 за 3 года хорошо поработали и внесли несколько изменений:
- шатунно-поршневая группа облегчена на 39%;
- изменен привод ГРМ, он стал автоматически натягивающимся;
- лунки для клапанов уменьшились в размерах;
- качество хонингования цилиндров значительно поднялось.
Все эти и некоторые менее значительные доработки увеличили крутибильность мотора и теперь он развивал 98 л. с. и имел пик момента 145 Н.м. При всем этом значительно снизился расход топлива.
Это двс получился самым удачным из всех и стал большим достоинством автомобилей, комплектующихся им.
Технические характеристики
Автомобиль ВАЗ 2114Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

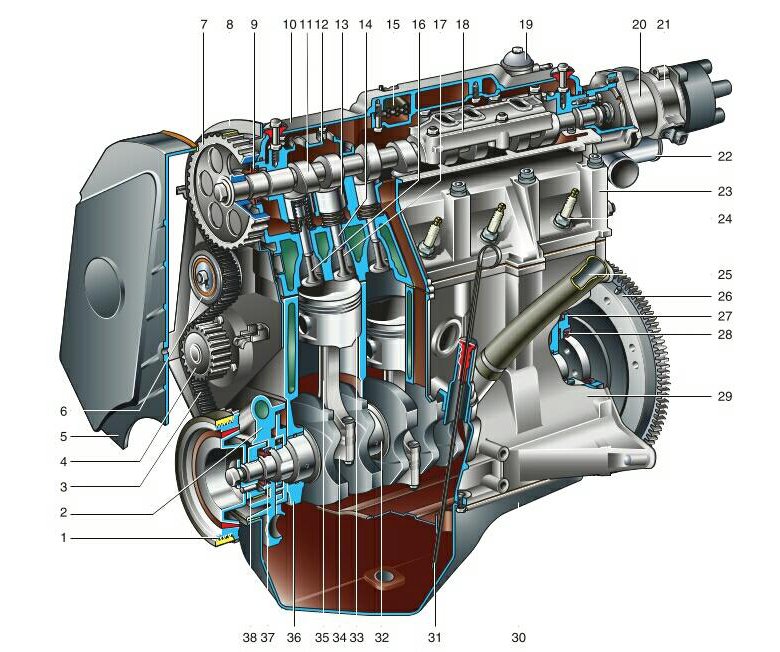

Устройство двигателя ВАЗ 2114
Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод.
До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную.
С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.
Конструктивные особенности двигателя. Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.
Схема электрооборудования автомобиля ВАЗ 2114.
Основные характеристики мотора
Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:
ВАЗ 2111
| Наименование | Показатель |
| Объем | 1,5 литр (1499 см куб) |
| Количество цилиндров | |
| Количество клапанов | |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 77 л. с. |
| Расход топлива | 8,2 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21114.
| Наименование | Показатель |
| Объем | 1,6 литр (1596 см куб) |
| Количество цилиндров | |
| Количество клапанов | |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 81,6 л.с. |
| Расход топлива | 7,6 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 11183
| Наименование | Показатель |
| Марка | |
| Маркировка | 1.6 8V |
| Тип | Инжектор |
| Топливо | Бензин |
| Клапанный механизм | 8 клапанный |
| Количество цилиндров | |
| Расход горючего | 9,6 литров |
| Диаметр поршня | 82 мм |
| Ресурс | 200 – 250 тыс. км |
ВАЗ 21124
| Наименование | Показатель |
| Объем | 1,6 литр (1599 см куб) |
| Количество цилиндров | |
| Количество клапанов | |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 89,1 л.с. |
| Расход топлива | 7,0 л/100 км |
| Диаметр цилиндра | 82 мм |
ВАЗ 21126
| Наименование | Показатель |
| Объем | 1,6 литр (1597 см куб) |
| Количество цилиндров | |
| Количество клапанов | |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 97,9 л.с. |
| Расход топлива | 7,2 л/100 км |
| Диаметр цилиндра | 82 мм |
Двигатель ВАЗ 2114
Все двигатели комплектовались механическими коробками передач на 5 ступеней.
Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.
Обслуживание мотора
Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.
Техническое обслуживание
Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:
- На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
- Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
- Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
- Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.
Последующее техническое обслуживание идёт согласно 2 и 3 ТО.
Частые вопросы и ответы на них
Процесс ремонта двигателя ВАЗ 2114. Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.
Какое масло заливать в двигатель ВАЗ 2114?
Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40.
Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.
Какая рабочая температура двигателя?
Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.
Где находится номер двигателя на ВАЗ 2114?
Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.
Какой ресурс ДВС 2114?
Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.
Гнёт ли клапана на двигателях ВАЗ 2114?
Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт.
Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.
Что делать, если не развивает мощность мотор, и падают обороты?
В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.
Неисправности двигателя и ремонт

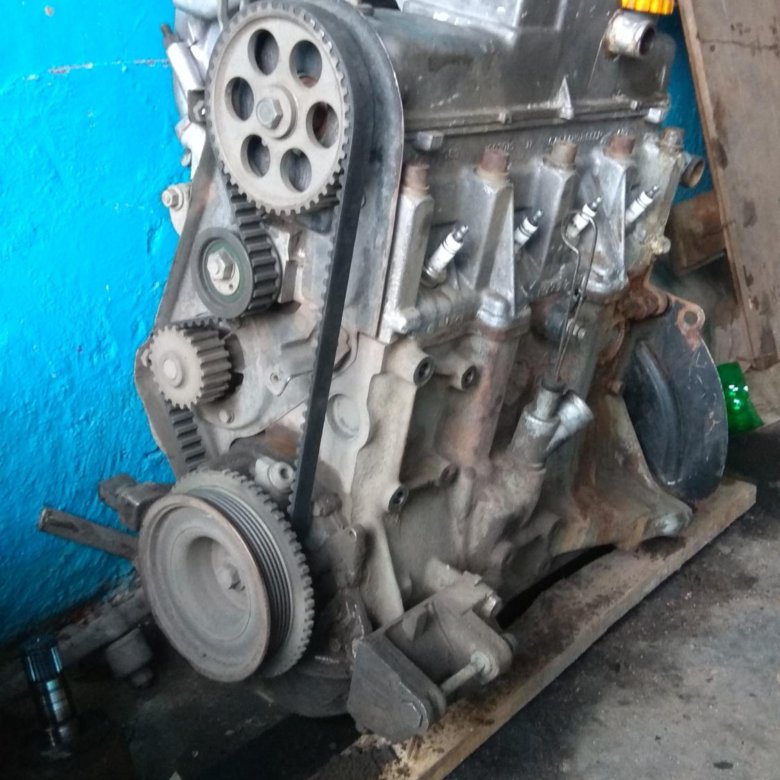

Разобранный мотор ВАЗ 2114.
Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.
Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.
Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.
Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.
Тюнинг движка
Тюнинг версия двигателя ВАЗ 2114.
Тюнинг двигателя ВАЗ 2114 проводится типично для всей серии силовых агрегатов устанавливаемых на 2113-2115. Как известно, существует два варианта доработки мотора: механический и чип тюнинг. Схема доработки достаточно простая, сначала делается механика, а затем электроника. Но, многие автолюбители проводят только чип-тюнинг для снижения расхода, поскольку цена на горючее слишком высока.
Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего.
Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.
Что касается механической доработки, то здесь схема стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее, проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.
Установленная турбина на двигатель ВАЗ 2114После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее. Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.
Вывод
На ВАЗ 2114 устанавливались разные варианты двигателей, как восемь, так и шестнадцати клапанные. Все они имели разные технические характеристики и конструктивные особенности. Но, все модификации, достаточно ремонтопригодные и простые в обслуживании.
Что касается тюнинга, то каждый автомобилист решает сам, как проводить ему доработку мотора и с какой целью.
За долгий период производства на четырнадцатую модель АвтоВАЗа, ставилось четыре модификации двигателя, отличающиеся по мощности, объему и другим характеристикам. Разные модификации не были привилегией более дорогих комплектаций, а были следствием совершенствования устаревшего двигателя.
Новый 8-клапанник ВАЗ-11182 — КОЛЕСА.ру – автомобильный журнал
Тюнинг моторов ВАЗов – направление, которое существует по меньшей мере лет 30. Полно рецептов, как снять с мотора номинальной мощностью 80 л.с. все две сотни «лошадок», не говоря уж о повышении отдачи на 25-30 %! Но заводская модификация тем и отличается от тюнинга, хоть «гаражного», хоть «фирменного», что перед инженерами не стоит задача поднять мощность любой ценой. Они должны обеспечить правильный баланс массы показателей, многие из которых находятся в прямом противоречии друг с другом.
И создание нового двигателя ВАЗ-11182 как раз и является примером такой работы. Ну а чтобы разобраться в этом непростом вопросе, мы воспользовались тем, что на тесте нового Lada Largus, который и будет оснащаться новым двигателем, присутствовал начальник бюро расчетов и валидации силовых агрегатов АвтоВАЗа Андрей Михайлович Аввакумов. Упустить такую возможность было бы просто грешно, и мы хотим поделиться с вами тем, что удалось выяснить в ходе весьма продолжительной беседы.
Пожалуй, историю 1,6-литровых восьмиклапанников можно отсчитывать с 1985 года, когда в гамме двигателей ВАЗ появился 1,5-литровый карбюраторный мотор с индексом 21083. Изначально он развивал 51,5 кВт, то есть 70 л.с. при 5600 оборотах, на бензине АИ-93, и был получен из более раннего 1,3-литрового мотора ВАЗ-2108 путем увеличения диаметра цилиндров. Естественно, это потребовало внесения в конструкцию массы радикальных изменений. Этот двигатель в начале своего жизненного цикла стоял под капотом Lada Samara и автомобилей десятого семейства.
В 1988 году появилась модификация двигателя ВАЗ-21083, оснащенная измененной шатунно-поршневой группой с плавающим поршневым пальцем и оригинальным распределительным валом. Мощность мотора ВАЗ-2110 составляла 52 кВт (70,7 л.с.), но уже на бензине АИ-91 – СССР к тому времени пытался унифицироваться по маркам бензина с Европой. Вместо АИ-93 появились АИ-91 и АИ-95. По ряду причин АИ-91 не прижился, уступив АИ-92.
Следующим важным этапом стало появление в 1996 двигателя ВАЗ-2111, впервые в истории АвтоВАЗа оснащенного системой впрыска. Это позволило, при сохранении мощности на уровне 70 л.с., получить соответствие нормам выбросов Евро-2.
В дальнейшем появилось несколько модификаций двигателя ВАЗ-2111 с мощностью от 51,5 кВт (70 л.с). до 56,4 кВт (76,7 л.с.), соответствующих нормам токсичности от R83 до Евро-3. Начиная с норм Евро-2, появился фазированный впрыск топлива. Двигателями ВАЗ-2111 (наравне с карбюраторными двигателями 21083 и 2110) комплектовались как Lada Samara, так и 2110.
В 2004 году на выставочной площадке в Тольятти был показан новый мотор с индексом 21114/ 21183 объемом 1,6 л. Интересный факт: один двигатель имел два обозначения, так как он выпускался в двух разных цехах. Моторы были полностью идентичными.
Новинкой планировалось оснащать ВАЗовские новинки – семейства Kalina и Priora. Главной целью модернизации было увеличить крутящий момент на низких оборотах.
Двигатель Лада КалинаНа этот раз конструкторы нарастили объем цилиндров за счет увеличения хода поршней и отказались от попарно-параллельного впрыска топлива, остановившись на фазированном. Замена подпольного нейтрализатора катколлектором (нейтрализатором, устанавливаемым непосредственно возле головки цилиндров) значительно увеличила сопротивление системы выпуска, однако увеличение рабочего объема позволило достичь мощности в 59,5 кВт (80,9 л.с.)
Мотор при этом соответствовал нормам выбросов ЕВРО-3 и 4.
Дальнейшая эволюция была связана с внедрением в 2011-м году облегченной шатунно-поршневой группы, овального катколлектора с уменьшенным сопротивлением, электронного дроссельного патрубка, полуавтомата натяжения зубчатого ремня привода ГРМ, эластичного ремня привода вспомогательных агрегатов на двигателях с индексами 21116/ 11186 и 11189, которые развивали мощность до 64 кВт (87 л.
с.) и соответствовали нормам ЕВРО-5 и 5+. К сожалению, на этой модификации двигателя поршень стал «втычным» (то есть при обрыве ремня ГРМ гнуло клапаны), что значительно сократило долю симпатий потребителей.
При модернизации двигателя 21116/11186 для Lada Vesta мотор получил измененные системы впуска, выпуска и подвеску, а заодно и индекс 11189. Тем не менее, не встав под капот Весты по маркетинговым соображениям, с 2015 года двигатель 11189 стал применяться на Ларгусе. С июля 2018 года его поршню была возвращена «безвтычность» с одновременной оптимизацией бокового профиля поршня и заменой антифрикционного покрытия юбки на более износостойкое, что практически исключило задиры поршня при холодном пуске и движении в непрогретом состоянии.
Lada Largus Cross 2014–19Ну а вершиной этой восьмиклапанной эволюции и стал представленный в 2021 году двигатель ВАЗ-11182.
Возникает закономерный вопрос: а зачем вообще держаться за схему с двумя клапанами на цилиндр, если еще в 1992 году ВАЗ показал опытный образец «десятки» с 16-клапанным двигателем ВАЗ-2112, развивавшим 94 л.
с., то есть на 16 л.с. больше, чем восьмиклапанный аналог (об истории создания этого мотора мы рассказали весьма подробно). Да и Lada Largus оснащается 106-сильным 16-клапанным ВАЗ-21129…
Планируя модернизацию восьмиклапанного двигателя, заводские конструкторы поставили себе планку – не делать максимальную мощность выше 67,5 кВт или 90 л.с. (с точки зрения физики данное равенство необъяснимо, и оно полностью остается на совести налоговиков).
Дело в том, что производители, которые выпускают автомобили с двигателями мощностью более этого значения, платят дополнительный акциз (увеличивающийся к тому же год от года), что неизбежно приводит к удорожанию автомобиля.
Тогда, может быть, проще было бы дефорсировать 16-клапанный двигатель? Нет, не проще. У 16-клапанников другая головка, два распредвала, больше клапанов, то есть стоимость самого агрегата оказывается существенно выше. Ну а поскольку одной из задач было сохранение конкурентоспособной цены на новый автомобиль, то 8-клапанный мотор посчитали оптимальным вариантом для бюджетных версий, более доступных для массового потребителя.
При этом 8-клапанник оказался даже лучше приспособлен к эксплуатации в городских условиях – за счет более благоприятной для субъективного восприятия кривой крутящего момента езда в городе становится более комфортной. Да, на трассе 16-клапанник, конечно же, будет выигрывать – у него и мощность больше, и максимальная скорость получается выше. Но для легкого коммерческого автомобиля с уклоном в универсальность скорость – это все-таки не главное. Largus – автомобиль достаточно тяжелый, снаряженная масса – от 1300 кг в зависимости от комплектации. Поэтому для такого автомобиля крутящий момент на низких оборотах оказывается более важен, нежели пиковая мощность. И вот в погоне за моментом на низах вазовские конструкторы добились весьма серьезного прогресса. Да, мощностные показатели не поражают воображения, но этого и не требуется от двигателя бюджетного сегмента. Важно, что улучшение есть, оно субъективно заметно при тестировании автомобилей, и это улучшение достигнуто при минимальной стоимости изменения конструкции.
Как известно, главную информацию о моторе дает диаграмма ВСХ, внешней скоростной характеристики, показывающей зависимость крутящего момента и мощности от частоты вращения коленвала. Так вот, если при частоте вращения 1000 об/мин прежний двигатель ВАЗ-11189 выдавал лишь 102,5 Н·м, то новый 11182 – уже 111,4 Н·м. Этот мотор вплотную подбирается к отметке 140 Н·м уже при 2500 оборотах, тогда как предшественника для этого нужно было раскрутить до 3800 об/мин. В реальной жизни эта разница ощущается сразу – и при трогании с места, и при ускорении с относительно небольших скоростей, и при движении с полной загрузкой.
Ну а теперь давайте рассмотрим, за счет чего удалось достичь нужных показателей и какие детали затронула серьезная модернизация, потому что измененные детали непосредственно влияют на характеристики двигателя. И почти все они являются технологически и конструктивно весьма сложными.
Начнем с ГБЦ. Она претерпела очень серьезные изменения. Инженеры ВАЗа полностью поменяли рубашку охлаждения, изменили каналы впуска и выпуска и оптимизировали камеру сгорания.
Как известно, камера формируется за счет головки блока и самого поршня. У 189-го мотора поршень был плоским, а камера сгорания формировалась в основном за счет головки. Такая конфигурация была выбрана для использования шатунов длиной 133,32 мм, унифицированных с 16-клапанными моторами. Впрочем, плоский поршень не позволял реализовать потенциал двигателя по крутящему моменту из-за необходимости снижения угла опережения зажигания. Такая форма камеры сгорания имеет не самые оптимальные антидетонационные свойства, и единственный способ борьбы с этим явлением – уменьшение угла опережения зажигания.
В новом двигателе использованы более короткие, длиной 128 мм, шатуны от 1,8-литрового двигателя, а объем камеры сгорания в значительной степени формируется за счет выборки в днище поршня. Это позволило улучшить закручивание потока топливо-воздушной смеси и достичь существенно лучшего смешивания воздуха с топливом, а значит, улучшило антидетонационные свойства камеры сгорания, дало возможность использовать более оптимальные углы опережения зажигания и повысить степень сжатия с 10.
3 до 10.5.
Повышение степени сжатия порождает законный вопрос: а не вызовет ли оно повышения требований к октановому числу используемого горючего, ведь чем больше степень сжатия, тем выше должны быть антидетонационные свойства топлива? Для всех производимых на АвтоВАЗе двигателей сегодня рекомендуется использовать 95-й бензин, но когда на заводе проводятся валидационные испытания, то обязательно проверяется и возможность использования 92-го бензина – можно ли его заправлять, не приведет ли это к возникновению каких-то проблем. Соответственно, в «Руководстве по эксплуатации автомобиля с двигателем 11182» есть запись о том, что в случае отсутствия 95-го бензина допускается использование 92-го. Тем не менее все официальные показатели из таблиц технических характеристик получены при использовании бензина с октановым числом 95, и чтобы полностью прочувствовать все возможности двигателя, нужно заливать именно его.
Помимо модификации камер сгорания, на двигателе ВАЗ-11182 впервые применены трехкомпонентные маслосъемные кольца вместо двухкомпонентных.
Время идет, технологии меняются, поставщики предлагают новые решения… На заводе провели испытания этих колец, и вместе с новой конструкцией маслоотделителя они показали хорошие результаты: угар масла по сравнению с предыдущим мотором упал в два раза! Угар, конечно же, зависит от нагрузок и оборотов. В ходе испытаний, например, сравнивали угар масла на 182-м и 189-м моторах при работе на 2000 оборотов. На старом моторе угар составил 9-10 г/ч, а на новом – всего 5 г/ч. И такую же картину можно видеть во всем диапазоне оборотов – угар снижен практически вдвое. Изменился и жаровой пояс: он стал шире при сохранении неизменной массы поршня. Тем самым улучшили рассеивание тепла, поступающего от камеры сгорания, при одновременном снижении температуры поршневых колец.
Итак, двигатель получил новый шатун и новый поршень. При этом поршень остался «невтыковым», то есть при обрыве ремня ГРМ не происходит утыкания поршня в клапан и загиба клапанов, поскольку на поршне есть специальные выемки под клапаны.
Такие поршни теперь имеют и 16-, и 8-клапанные моторы, и ставить их начали с 2018 года. До того обрывы ремня ГРМ были реальной проблемой, а теперь, если ремень всё-таки оборвется, владельцу не придется тратить серьезные деньги на восстановление двигателя. Опять же, у многих может возникнуть вопрос: а почему применен ременный привод, а не цепной, который в теории может иметь больший ресурс?. Причина проста: он дороже в производстве. Ну а заявленный ресурс ремня ВАЗовских моторов составляет 180 000 км.
Вообще, газораспределительный механизм обновился весьма радикально. Распредвал теперь полностью новый. Его облегчили, уменьшили ширину рабочей поверхности кулачков с 15,3 до 11 мм, затылков кулачков – с 17,7 до 6 мм, поменяли профиль. На выпуске поменялась высота кулачка. Поменяли развал и фазы, и в целом массу распредвала по сравнению с предыдущей версией мотора удалось снизить примерно на 500 г, с 2650 до 2069 г. Улучшились условия подъема и посадки клапана в седло, а это снизило уровень шума – по сравнению с предыдущей версией он уменьшился на 2,4 дБ.
Клапаны тоже стали легче, поскольку диаметр штока клапана был уменьшен до 5 мм, за счет чего произошло облегчение самого клапана. Изменились и седла клапанов: если раньше толщина седла составляла 9 мм, то теперь она уменьшилась до 6 мм. Поменялся и диаметр втулок клапанов. Изменились и маслосъемные колпачки – их позаимствовали с 16-клапанного двигателя альянса Renault-Nissan.
Полностью изменилась конструкция толкателей клапанов ГРМ. Раньше там использовались две пружины и регулировочная шайба. Сейчас там одна пружина и толкатель без регулировочной шайбы, так что при регулировке клапанов меняются сами толкатели. Такое решение используется как в моторах альянса Renault-Nissan, так и у многих других конкурентов, например, в двигателях Hyundai и Kia. В результате клапаны начинают требовать регулировки только при пробеге в 90 000 км. Это хорошая цифра, но главное, что такая конструкция позволила отказаться от нулевого ТО и первой регулировки на 2000 км пробега.
Правда, теперь процедура регулировки заключается в замене толкателей, что более трудоемко.
Радикально поменялась технология сборки. Раньше на заводе собирали головку цилиндров отдельно от двигателя, и на ней же происходила регулировка клапанов. Собранная головка ставилась на двигатель, и затягивались винты крепления головки. В процессе затяжки винтов происходила небольшая деформация головки, нарушающая регулировку зазоров клапанов, и в итоге при пробеге в 2 тысячи км клапаны приходилось обязательно регулировать. Сейчас сборка осуществляется на двигателе: сначала головку ставят на двигатель, потом собирают, затем регулируют, и этим обеспечивается точность зазоров между толкателями и кулачками.
Поменяли и верхнюю крышку двигателя: теперь она выполнена из алюминия, имеет 6 точек крепления вместо двух и снабжена новой прокладкой для надежного уплотнения крышки головки цилиндров. Изменили конструкцию маслоотделителя, и это позволило лучше отделять масло от картерных газов, поступающих после отделения масла обратно в двигатель.
Качество отделения масла повысилось в 2 раза: если на предыдущем двигателе уходило порядка 2 г/ч, то сейчас – меньше 1 г/ч. Собственно, у восьмиклапанника и не было особых проблем с расходом масла, но новые технологии позволили сделать эту ситуацию еще лучше.
Конструкторы уменьшили диаметр дроссельного патрубка, получив за счет этого возможность точнее дозировать поступление воздуха при низких оборотах. Это позволило снизить обороты холостого хода с 850 до 750 об/мин, и это очень важно для потребителя, поскольку этот показатель непосредственно влияет на расход топлива. Заодно можно ожидать, что владельцы автомобилей с новым мотором забудут о такой характерной для восьмиклапанных двигателей болячке, как проблема плавающих оборотов.
Блок цилиндров остался без изменений – конфигурации масляных каналов и каналов охлаждения менялись только в головке, а вот конструкция коленчатого вала была модифицирована более чем существенно. Ширина шатунных шеек была уменьшена с 27,2 до 19 мм, а их диаметр – с 47,8 до 43 мм.
Уменьшено количество противовесов: на старом восьмиклапаннике их было 8, а стало 4 (такое решение также используется на моторах Renault).
Изменилась схема подачи масла на подшипники скольжения. Технологи существенно оптимизировали производственный процесс: раньше сверление масляных каналов проходило в три этапа: сверлили шатунные шейки в одном сечении, сверлили коренные шейки, а потом сверлили диагональный канал сквозь коренную и шатунную шейку и ставили заглушки. Теперь сверлится один диагональный канал с поверхности коренной в шатунную шейку с выходом на её поверхность, что позволило отказаться от заглушек и получать канал одним сверлением. Это никак не отразилось на качестве смазывания, зато не только уменьшило себестоимость изготовления детали, но и улучшило эпюру несущей способности масляного клина в подшипниках скольжения.
Кроме того, оптимизированы прокладка головки цилиндров, свечи зажигания, катколлектор, корпус рампы форсунок и многое другое.
..
Ну а что же в итоге? В итоге в линейке двигателей ВАЗ появился достаточно современный по конструкции, тяговитый и, что важно, относительно недорогой двигатель. На сегодняшний день он сертифицирован по нормам Евро-5+, но экологические нормы неминуемо будут ужесточаться, и у двигателя есть потенциал повышения до Евро-6, да и в целом потенциал его модернизации еще не исчерпан. В любом случае, в течение ближайших 5-6 лет он точно будет пользоваться спросом.
Опрос
Вы бы взяли скорее 8- или 16-клапанный мотор себе, если бы выбирали новый Ларгус?
Всего голосов:
Как выбрать спортивный распредвал на 8 клапанный двигатель ВАЗ передний привод
Дата публикации: 06.10.2012 10:03
Речь пойдёт о наболевшем и так сказать о бюджетном повышении мощности. Как известно 70 % (тазоводов) впихивают себе распредвал и жалуются на динамику автомобиля.
Почему пропали холостые и машина стала тупее при разгоне (когда валик он установил фазой выше 270). Ответ прост господа: Ваш вал не не способен работать на низах, он отрабатывает верха. Да, это весьма нужная вещь, но для боевых автомобилях работающих в основном на высоких оборотах. Для повседневного авто, городской режим на таком валу окажется жесточайшей мукой, ХХ около 1200-1400 об, трогаетесь соответственно на оборотах чуть ли не в 2000 об, жжете сцепление и соответственно нагружаете стандартные детали агрегата, которые не рассчитаны на такую нагрузку. Летом на авто постоянно растет температура и зачастую закипает автомобиль и хорошо если обойдется все лишь потерей тосола. Вставив деталь без особого понятия характеристик распредвала можем потерять не только деньги, ну и возможно встать на капиталку ГБЦ. Но мы попытаемся с вами этого избежать, выбрать оптимальный вал, который действительно подойдешь под ваш стиль езды. Но. Помните. При установке того или иного вала, вы что то теряете.
Например, рассмотрим весьма известный вами вал Нуждин 10.93. (Прошу заметить, как то заходил в интернет магазин, смотрел этот вал с фазой 282° и в нём он был в разделе низового (двигатель 8 клапанный), хотя если чуть знать о распредвале, то с фазой шире 270° считается верховым. Как? Останется загадкой.) Поэтому стоит все же знать, что ты берешь. Так вот, продолжим. Большинство ставят его, и его рабочий диапазон не от 2000 об и до 5000 , его диапазон гораздо выше, он начинает работать интенсивно с 3000 и до 6500 об. На низах он в принципе не плох, но более ровный ХХ можно добиться около 1300 об. Хотя некоторые умудряются наладить его на 1100 об. Ход клапана вполне весомый — 2.1 мм, при обрыве ремня клапана однозначно загнет (если двига 1.5). И так, давайте постараемся выбрать вам оптимальный распредвал. Для городской езды как известно всем, нужны ровные холостые и тяга снизу (тягу снизу также добавит увеличение объема двигателя, но это другая история) . Рассмотрим их: существует три вида: ➤ низовой ➤ моментальный ➤ верховойНизовой распредвал на ВАЗ 8v
➤ Распредвал Нуждин ход 10,26 (фаза 265), ход клапана — 1,30 мм.
➤ Нуждин 10.42 ➤ Нуждин 10.63 ➤ Так же иные распредвала фирмы: Окб, Сти. Фаза не должна превышать 270°, иначе это уже совсем не низовой вал. Моментный, их не совсем много и лучший моментный и низовой, скорее всего будет стоковый вал, так как ощутимую динамику не получите, но выкинете деньги на ветер (если в дальнейшем естественно не собираетесь доводить движок).Верховой распредвал на ВАЗ 8v
➤ Нуждин 10.93 ➤ Так же Окб и Сти превышающую фазу в 270°, но не стоит забывать, что и ход клапана может повлиять на характеристику вала. Многие не учитывают, что при постановке вала выше ходом 11.4 стоит понимать, что пружины, тарелки клапанов идут под замену, так как ход клапана соответственно больше, так как при сток клапанных компонентах, на оборотах клапана могут зависнут и удариться о поршень, ну и естественно оттуда беда и замена клапанов. Так же не забываем о подпятниках.Подведем итог
Режим город • низовой вал не выше фазой в 270 Режим город-трасса • стандартный распредвал Режим гонка (дрэг) • верховой выше 270° Вообщем то наверное и всё, на этом закончу.
Знаю что данных статей много, но надеюсь кому то она все же поможет при выборе распредвала и у кого то убережет от бессмысленного вложения. Еще, двигатель рассматривал 8-ми клапанный, так тот же 10.93 на 16-ти клапанном окажется низовым. Как то раньше мучил вопрос о настройке клапанов с данным распредвалом, так именно о зазоре клапанов. Не пугайтесь, если на замену регулируемой шайбочке на стандартном валу 1 мм с копейками, встанет шайбочка на новом распредвале, выше 2-х мм. Зазор приведенный производителем, указывает на 0.3 мм, не зависимо будь он впускной или выпускной. Но это не так, ибо ХХ будет неровный . Делайте те же зазоры что и на стоковом распредвале.
Инжекторный двигатель ВАЗ 2110 8 клапанов, устройство ГРМ, технические характеристики
Двигатель ВАЗ 2110 инжектор 8 клапанов пришел на замену карбюраторному мотору, который изначально устанавливали на первые ВАЗ-2110. При этом сначала появился инжекторный 8-клапанник рабочим объемом 1.5 литра, но за тем рабочий объем двигателя увеличили до 1.
6 литра.
Инжектор с 8-клапанами объемом 1.5 литра получил индекс двигателя ВАЗ-2111, более мощный агрегат объемом 1.6 литра (8-кл.) получил индекс ВАЗ-21114. В последнее время выпускаются модификации мотора 21114 их устанавливают практически на все сегодняшние модели Lada правда уже под другим индексом.
Сегодня расскажем об устройстве 8 клапанного инжектора ВАЗ-2110 а так же характеристиках этого силового агрегата. На нашей фотографии в начале статьи вы можете посмотреть как инжекторный двигатель «десятки» выглядит под капотом автомобиля.
Итак, как же устроен ВАЗ 2110 инжектор 8 клапанов? Во первых основное различие между карбюраторной версией двигателя и инжектором состоит в подаче топлива в камеру сгорания. Если в карбюраторном моторе горючая смесь засасывается в цилиндры под воздействием разрежения, которое создают поршни, то в инжекторном агрегате топлива впрыскивается под давлением. Именно из-за этого вся конструкция топливной системы инжектора и карбюраторной «десятки» различна.
Все начинается в бензобаке, где установлен электрический топливный насос, задача которого создать необходимое давление в рампе. Из рампы, топливо под давлением, через форсунки впрыскивается в камеру сгорания. Весь процесс впрыска регулируется электроникой, которая открывает и закрывает (посредством возвратной пружины) электромагнитные клапана форсунок, впрыскивая топливо в двигатель. Но электроника в ВАЗ 2110 инжектор 8 клапанов работает не сама по себе, а руководствуется сигналами датчиков давления в топливной системе, датчиков воздуха и положения дроссельной заслонки. В карбюраторной «десятке» ничего этого нет.
В связи с этим давайте поговорим о плюсах и минусах ВАЗ 2110 инжектор 8 клапанов. Из положительного можно отметить, что работа инжектора более стабильная, двигатель выдает больше мощности, крутящего момента, при этом расход топлива меньше, чем в карбюраторной версии. Но если карбюраторную ВАЗ 2110 можно ремонтировать практически голыми руками, то инжекторная версия требует диагностического оборудования, без которого выявить проблему бывает крайне сложно.
Ведь если один из датчиков окажется неисправным, то ваш инжекторный двигатель может не завестись или работать с перебоями.
Далее подробные характеристики ВАЗ 2110 инжектор 8 клапанов рабочим объемом 1.5 и 1.6 литра.
Двигатель ВАЗ 2111 1.5 л. 8-клапанов инжектор
- Рабочий объем — 1499 см3
- Количество цилиндров — 4
- Количество клапанов — 8
- Диаметр цилиндра — 82 мм
- Ход поршня — 71 мм
- Мощность — 76 л.с. (56 кВт) при 5600 оборотах в минуту
- Крутящий момент — 115 Нм при 3800 оборотах в минуту
- Степень сжатия — 9.9
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 14 секунд
- Максимальная скорость — 167 километров в час
- Средний расход топлива — 7,2 литра
Двигатель ВАЗ 21114 1.6 л. 8-клапанов инжектор
- Рабочий объем — 1596 см3
- Количество цилиндров — 4
- Количество клапанов — 8
- Диаметр цилиндра — 82 мм
- Ход поршня — 75. 6 мм
- Мощность — 81.6 л.с. (60 кВт) при 5600 оборотах в минуту
- Крутящий момент — 115 Нм при 3800 оборотах в минуту
- Степень сжатия — 9.6
- Система питания — распределенный впрыск
- Разгон до 100 км/ч — 13.5 секунд
- Максимальная скорость — 170 километров в час
- Средний расход топлива — 7,6 литра
Устройство ГРМ ВАЗ 2110 инжектор 8 клапанов
Многих волнует вопрос гнет ли клапана на инжекторном двигателе ВАЗ 2110? Нет не гнет, 8-клапанный инжектор этой недоработкой не страдает. Но это не значит, что не стоит следить за ремнем ГРМ. Поскольку ослабление и последующее перескакивание ремня на некоторое количество зубцов приведет к неизбежным проблемам. Стоит обращать особое внимание, если на ремень попадает моторное масло, долго замасленный ремень не прослужит. Далее подробное изображение схема ГРМ 8-клапанного инжекторного двигателя «десятки». Смотрим фото далее.
При замене ремня ГРМ на ВАЗ-2110 необходимо четко совместить метки на шкиве распредвала и коленвала, без этого мотор нормально работать не будет.
Еще один важный момент, при перемещении натяжного ролика к исходному состоянию метки смещаются, поскольку натяжение ремня меняется. Поэтому внимательно просмотрите, четко ли совмещены метки ГРМ, перед тем как надевать кожух закрывающий ремень ГРМ.
Самый капризный 8-ми клапанный двигатель ВАЗ (Лада)
Автор solbon На чтение 2 мин. Просмотров 20 Опубликовано
Сегодня мы расскажем о самом капризном 8-ми клапанном двигателе ВАЗ, который устанавливается на множество моделей #Лада с разным исполнением кузова и по мнению автовладельцев является наиболее проблемным из всей моторной линейки двс на #8 клапанов. Кроме того, в статье мы рассмотрим предельный ресурс, характеристики, особенности, надежность, расход топлива, интервалы обслуживания и практичность вазовского силового агрегата.
Как считает большинство автолюбителей и автомехаников, наиболее капризным, а также проблемным российским 8-ми клапанным двигателем вполне заслуженно является 1.
6-литровая силовая установка марки ВАЗ серии 11186 (Лада #Гранта/#Калина и #Датсун Он-До/Ми-До). Впервые этот двигатель был продемонстрирован компанией АвтоВАЗ в середине 2011 года и в принципе считается слегка модернизированной версий двс ВАЗ #11183, от которого отличается лишь облеченной шатунно-поршневой группой.
Для справки заметим, что в линейку 8-ми клапанных моторов также входят серии: 1.6 11183, 1.6 11189, 1.6 21114 и 1.6 21116.
КАКИЕ ХАРАКТЕРИСТИКАМИ ОБЛАДАЕТ МОТОР ВАЗ 11186 1.6 НА 8 КЛАПАНОВ?

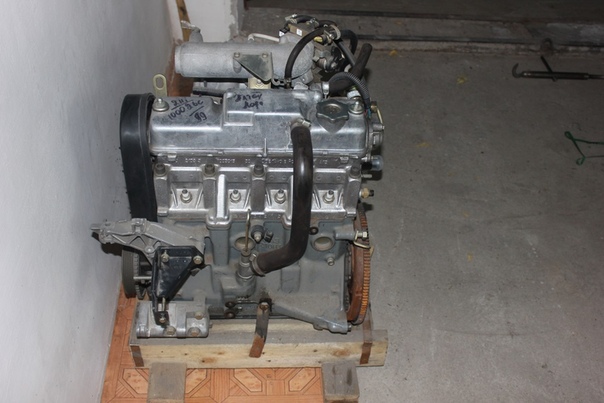

КАК УСТРОЕН СИЛОВОЙ АГРЕГАТ ВАЗ 11186 8 КЛАПАНОВ?
Рассматриваемый двигатель ведет свою историю от мотора марки ВАЗ серии 21083 разработанный еще в конце 1980-х годах, а точнее его инжекторная версия. В основе вазовского двс 11186 лежит чугунный блок с рядным расположением 4-х цилиндров, с 8-ми клапанной головкой и 1 единственным распределительным валом.
Газораспределительный механизм в движение приводит ремень ГРМ. Гидрокомпенсаторы в двс не предусмотрены, поэтому время от времени, необходимо производить регулировку тепловых зазоров клапанов.
Из-за множества модернизаций, которые прошел вазовский мотор, появился достаточно огромный для современных реалий недостаток. Дело в том, что облегченная шатунно-поршневая группа мотора оказалась без стандартных лунок в днищах поршней, поэтому при обрыве ремня ГРМ, неминуемо гнет клапана и двигатель можно выбрасывать на свалку. Однако, как утверждают автовладельцы, с июля 2018 года, завод-изготовитель начал ставить на двс безвтыковые поршни, которые не гнут клапана.
РАСХОД БЕНЗИНА СИЛОВЫМ АГРЕГАТОМ СЕРИИ 11186 1.6
На примере, автомодели Лада Гранта седан 2015 года с механической трансмиссией.
НА КАКИЕ ЕЩЕ МАШИНЫ СТАВИТСЯ ДВС 11186 1.6?
ПРОДОЛЖЕНИЕ СТАТЬИ, ГДЕ УКАЗАНЫ НЕДОСТАТКИ ДВС: https://autoblogcar.
ru/engine/181-vaz11186datsun.html
СПАСИБО ЗА ВНИМАНИЕ, БЕРЕГИТЕ СЕБЯ И УДАЧИ ВАМ НА ДОРОГАХ
Источник
| Параметры | Двигатель 21083 | Двигатель 2111 |
| Тип двигателя | Карбюраторный | Инжекторный (распределенный впрыск) |
| Карбюратор | 21083-1107010 | — |
| Описание | Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, с верхним расположением распределительного вала и жидкостным охлаждением | Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, с верхним расположением распределительного вала и жидкостным охлаждением |
| Рабочий объем | 1,5 л | 1,5 л |
| Диаметр цилиндра | 82 мм | 82 мм |
| Ход поршня | 71 мм | 71 мм |
| Степень сжатия | 9,9 | 9,9 |
| Мощность | 51. 5 кВт/70 л.с при 5600 об/мин | 56.4 кВт/77 л.с при 5400 об/мин |
| Максимальный крутящий момент | 106.4 Н.м (10.85 кгс.м) при 3400 об/мин | 115.7 Н.м (11.80 кгс.м) при 2800-3000 об/мин |
| Привод ГРМ | ремень | ремень |
| Топливо | Неэтилированный бензин (91 — 95) | Неэтилированный бензин (91 — 95) |
| Порядок работы цилиндров | 1 — 3 — 4 — 2, считая от шкива коленчатого вала | 1 — 3 — 4 — 2, считая от шкива коленчатого вала |
| Блок цилиндров | 21083 | 21083 |
| Поршневая группа | 21083 — палец вставляется в нагретый шатун (можно заменить на поршневую 2110) | 2110 — палец со свободной посадкой (плавающий) на стопорных кольцах |
| Распредвал | 21083 | 2110, 2111 (взаимозаменяемы с 21083) |
| Зазоры в клапанном механизме (на холодном +20-25ºС) двигателе | впускные — 0. 15 — 0.25, выпускные — 0.30 — 0.40 мм | впускные — 0.15 — 0.25, выпускные — 0.30 — 0.40 мм |
| Обороты холостого хода | 750 — 800 об/мин | 800 — 900 об/мин |
| Давление в системе смазки при 5400 об/мин и температуре масла 85 гр. | 4.5 — 6.5 кгс/м² | 4.5 — 6.5 кгс/м² |
| Минимальное давление в системе смезки | 2.0 кгс/м² | 2.0 кгс/м² |
| Объем моторного масла в системе смазки двигателя | 3,5 л | 3,5 л |
| Группа моторного масла по АРI | SG, SH, SJ, SL | SG, SH, SJ, SL |
| Класс вязкости масла по SAE | — 25° С — +25ºС 10W30 — 20° С — +35ºС 10W40 — 30° С — +35ºС 5W40 — 35° С — +30ºС 0W40 | — 25° С — +25ºС 10W30 — 20° С — +35ºС 10W40 — 30° С — +35ºС 5W40 — 35° С — +30ºС 0W40 |
| Применяемые масляные фильтра | 2105-1012005, 2108-1012005, 2108-1012005-07 | 2105-1012005, 2108-1012005, 2108-1012005-07 |
| Система зажигания | Бесконтактная (сэлектронным коммутатором) или микропроцессорная | Объединена с системой впрыска |
| Угол опережения зажигания | 3 — 5 град. от ВМТ | Устанавливается блоком управления ЭСУД |
| Свечи зажигания | А17ДВ-10, А17ДВР | А17ДВРМ |
| Зазор между электродами свечей зажигания | 0.7 — 0,8 мм | 1,0 — 1,13 мм |
| Температура охлаждающей жидкости | 95ºС — прогретый двигатель, но не более 102ºС | 95ºС — прогретый двигатель, но не более 102ºС |
Лада 111 / ВАЗ-2111
Лада 111 / ВАЗ-2111 — модель автомобиля, производимая российской фирмой АвтоВАЗ, в переднеприводной конфигурации с кузовом типа универсал (очевидно, модификация этого автомобиля). Lada 110). Его производство началось в 1998 году, а в декабре 2009 года материнская компания прекратила его производство, и все станки его производства были переданы на завод в Черкассах; Богдан, который все еще продается; но уже под маркой «Богдан» как «Богдан 2111», с логичными незначительными доработками. [1]
История
В 1998 году Lada 110 претерпела самое важное «изменение»; Из чистого седана он превратился в доработанный универсал.
В результате появилась Лада / ВАЗ-2111 , первый российский переднеприводный автомобиль с таким кузовом. В отличие от своего брата и других транспортных средств, которые прошли путь от седана до «грубого универсала», Lada 111 выглядит более гладко, особенно со знакомыми рейлингами на крыше.
В вариантах, продаваемых за пределами европейской части России, карбюратор по-прежнему используется в качестве топливного элемента, и при его производстве это будет единственный автомобиль Lada, оснащенный таким оборудованием.С момента его сотрудничества с GM на Западе были внедрены существенные усовершенствования, такие как системы впрыска, газовые катализаторы и другое стандартное оборудование.
На 2009 год, после почти 10 лет производства; производственная техника передана на Богдан Авто в Черкассах; где передняя часть (решетка и фары) была изменена, но его двигатели и оборудование практически такие же, как у модели, сделанной на Lada.
Описание
Заднее сиденье можно полностью сложить (в соотношении 2: 3), что позволяет загружать как пассажиров, так и крупногабаритные или длинные грузы, а его вместимость можно увеличить, сложив сиденья с 490 до 1420.
литров.Благодаря переднему приводу (малый клиренс) и задней двери, низкому профилю атаки от насоса к задней части, Lada 111 имеет уникальную высоту.
При весе более 20 кг от общего веса предыдущей модели, универсал утончен, по сравнению с седаном, его ускорение хорошее, но его устойчивость на поворотах ужасающая.
характеристики
Этот универсал был разработан со следующими вариациями и / или модификациями, многие из которых отличаются друг от друга своей моторизацией. Базовые версии включают двигатель, заимствованный из двигателя ВАЗ-21110; и его варианты также рассматривались в зависимости от его отделки, как в «стандартной», «нормальной» и «люксовой версии» (аналогично линейке седанов в модели ВАЗ-21102) с моторизацией 1.5 литров и 8 клапанов, «2111» и «максимальная комплектация», «ВАЗ-21113» с «нормальной» и «люкс» версиями с 16-клапанным двигателем, седан «2112» ) . Эти двигатели, «2111» и «2112», были оснащены системами впрыска и каталитическими газовыми преобразователями на выхлопе (в соответствии со стандартами EURO II).
В дилерских центрах дальнего зарубежья Европейской России в основном были более старые версии, оснащенные карбюраторной системой подачи топлива и адаптированные для двигателей серии ВАЗ-21111, которые были взяты с «2110». двигатель (производство которого будет остановлено до 2002 года).Все уровни оснащения с учетом его крутящего момента будут укомплектованы в короткой «первичной» гамме (3,9 против 3,7 у ВАЗ-2110). Однако с осени 2004 года эти версии оставались в производстве, несмотря на начало производства версий, оснащенных 1,6-литровыми двигателями 21112 (8-клапанный) и 21114 (16-клапанный) .2110.
Универсалы ВАЗ-2111 предлагают больше возможностей для хранения багажа, чем версия седан (Lada 110) или версия хэтчбека (Lada 112), но принадлежат к группе городских автомобилей с ограниченной подвеской для улиц Asphalt. это не позволяет вам получить комфорт, который они предлагают в вашей работе, с некоторым уровнем перегрузки, катаясь, как если бы вы двигались по уздечке.
Но эта машина внешне более престижна, чем «загородный» вариант ВАЗ-2104 , и после нескольких доработок ее можно использовать для соревнований с автомобилями аналогичного уровня (что если; в базовых версиях того же, к сожалению, это доступно только из вторых рук).
Дефекты
Подавляющее большинство проблем его использования на соревнованиях связано с использованием механической платформы, аналогичной версии седана, и распространено во многих автомобилях этой конструкции, так как «тяжелые» при подаче их направление (у них тяжелые рули, а подвеска несколько более щадящая благодаря своей надежности; она дала ей большой запас, который был бы предоставлен при ее сборке и проектировании, чтобы попытаться компенсировать этот недостаток.
Варианты
Различные ссылки можно найти в следующих ссылках. [2] [3] [4]
- Лада / ВАЗ-21111 — рабочий объем 1,5 л, с двигателем с карбюратором;
- Лада / ВАЗ-21110 — рабочий объем 1,5 л, с 8-клапанным инжекторным двигателем;
- Лада / ВАЗ-21113 — рабочий объем 1,5 л, с инжекторным 16-клапанным двигателем;
- Лада / ВАЗ-21112 — 1. Рабочий объем 6 литров, мощность 80 лошадиных сил, 8-клапанный двигатель с впрыском; на том же двигателе, что и на 21114;
- Лада / ВАЗ-21114 — рабочий объем 1,6 л, мощность 89 л.с., с инжекторным 16-клапанным двигателем; на том же двигателе, что и на 21124;
- Лада / ВАЗ-21116 «Тарзан» — рабочий объем 2,0 л, мощность 150 л.с., с 16-клапанным инжекторным двигателем; двигатель от Opel C20XE с полным приводом;
- Жигули / ВАЗ-2111-90 «Тарзан-2» — С кузовом ВАЗ-21111 и шасси Нива, 1.8-литровый двигатель (80 и 85 л.с. в двухдвигательной версии) и тяга на 4 колеса.
Рабочий объем 6 литров, мощность 80 лошадиных сил, 8-клапанный двигатель с впрыском; на том же двигателе, что и на 21114;См. Также
Ссылки
Внешние ссылки
ВАЗ 1978 Технические характеристики Lada 1600 | технические данные | производительность | экономия топлива | выбросы | размеры | лошадиные силы | крутящий момент
Лада 1600 — легковой автомобиль марки ВАЗ с задним приводом, расположенным спереди двигателем и кузовом 4-дверный седан. Его двигатель — безнаддувный бензиновый 1.6 литров, один верхний распредвал, 4 цилиндра с 2 клапанами на цилиндр. Он имеет мощность 78 л.с. (79 л.с. / 58 кВт) при 5200 об / мин и максимальный крутящий момент 122 Н · м (90 фунт · фут / 12,4 кгм) при 3400 об / мин. Двигатель приводит в движение колеса через 4-ступенчатую механическую коробку передач. Он весит заявленные 1030 кг у обочины. Говорят, что он может развивать максимальную скорость 140 км / ч, что составляет 87 миль в час.
ВАЗ1978 Лада 1600 технические характеристики
Советы по автострахованию ВАЗ
Некоторые виды автострахования будут дешевле, если вы выберете вариант с оплатой за использование, иногда называемый оплатой за милю.Прежде чем выбирать автострахование с оплатой по факту, вам необходимо принять во внимание свои привычки вождения.
Основные факты
1978 г. ВАЗ Лада 1600
краткие данные| Какой телосложение? | 4-дверный седан / седан с 4/5 местами |
|---|---|
| Как долго? | 4064 мм |
| Насколько тяжелый? | 1030 кг |
| Двигатель какого размера? | 1,6 л, 1569 см 3 |
| Сколько цилиндров? | 4, прямой |
| Какая мощность? | 79 PS /78 л.с. /58 кВт при 5200 об / мин |
| Какой крутящий момент? | 122 Нм /90 фут.фунт / 12,4 кгм при 3400 об / мин |
| Как быстро? | 0-60 миль / ч : 13,1 с |
| Как быстро? | 140 км / ч , 87 миль / ч |
Если вы нашли этот сайт полезным, подумайте о том, чтобы внести свой вклад в его работу.
Используйте биткойн-кошелек 14NWELtwUa1hLfdiHuZk9R2kjfrCVyQQtc для пожертвования.
| кузов | |||
|---|---|---|---|
| Тип кузова | 4/5 местный седан / седан | ||
| Кол-во дверей | 4 | ||
| Дизайнер | |||
| размеры и вес | |||
| мм | дюймы | ||
| Колесная база | 2423 мм | 95.4 дюймы | |
| Колея / протектор (перед) | 1346 мм | 53 дюймы | |
| Колея / протектор (задний) | 1346 мм | 53 дюймы | |
| Длина | 4064 мм | 160 дюймы | |
| Ширина | 1600 мм | 63 дюймы | |
| Высота | 1372 мм | 54 дюймы | |
| Дорожный просвет | |||
| отношение длины к колесной базе | 1.68 | ||
| Снаряженная масса | 1030 кг | 2271 фунтов | |
| Распределение веса | |||
| Емкость топливного бака | 39,1 литра | 8,6 [10,3] Великобритания [США] галлон. | |
| аэродинамика | |||
| Коэффициент лобового сопротивления | |||
| Фронтальная зона | |||
| CdA | |||
| двигатель | |||
| Тип двигателя | безнаддувный бензин | ||
| Производитель двигателя | |||
| Код двигателя | |||
| Цилиндры | Прямой 4 | ||
| Вместимость | 1.6 литровый 1569 куб.см (95,746 у.е.дюймов ) | ||
| Диаметр цилиндра × ход поршня | 79 × 80 мм 3,11 × 3,15 дюйм | ||
| Отношение диаметр цилиндра / ход поршня | 0,99 | ||
| Шестерня клапана | одинарный верхний распредвал (SOHC) 2 клапана на цилиндр Всего 8 клапанов | ||
| максимальная выходная мощность (DIN) | 79 PS (78 л.с. ) (58 кВт ) при 5200 об / мин | ||
| Удельная мощность (DIN) | 49.7 л.с. / литр 0,81 л.с. / куб. Дюйм | ||
| максимальный крутящий момент (DIN) | 122 Нм (90 фут-фунт ) (12,4 кгм ) при 3400 об / мин | ||
| Удельный крутящий момент (DIN) | 77,76 Нм / литр 0,94 фут · фунт / куб. М 3 | ||
| Конструкция двигателя | |||
| поддон | |||
| степень сжатия | 8.5: 1 | ||
| Топливная система | 1 советский карб | ||
| bmep (среднее эффективное давление тормоза) | 977,1 кПа (141,7 фунт / кв. Дюйм ) | ||
| Максимальная частота вращения | |||
| подшипники коленчатого вала | |||
| Охлаждающая жидкость двигателя | Вода | ||
| Единичная мощность | 392,25 куб.см | ||
| Аспирация | Обычный | ||
| Компрессор | НЕТ | ||
| Интеркулер | Нет | ||
| Каталитический нейтрализатор | N | ||
| производительность | |||
| Время разгона 0-80 км / ч (50 миль / ч) | |||
| Разгон 0-60 миль / ч | 13.1 с | ||
| Время разгона 0-100 км / ч | |||
| Время разгона 0-160 км / ч (100 миль / ч) | |||
| Текущая четверть мили | |||
| Постоянный километр | |||
| Максимальная скорость | 140 км / ч (87 миль / ч ) | ||
| Удельная мощность | Чем выше, тем лучше 76,78 л.с. / тонна (1000 кг ) 0.08 л.с. / кг 56,47 кВт / тонна (1000 кг ) 0,06 кВт / кг 75,73 л.с. / тонна (1000 кг ) 75,73 л.с. / фунт | ||
| Отношение массы к мощности | Нижнее лучше 17,71 кг / кВт 29,58 фунт / л.с. | ||
| расход топлива | |||
| Расход топлива | |||
| универсальный расход топлива (рассчитанный из вышеупомянутого) | |||
| литра / 100 км | |||
| км / литр | |||
| UK MPG | |||
| US MPG | |||
| Выбросы углекислого газа | |||
| Расчетный портфель CO 2 ? | |||
| Группа VED (Великобритания) | |||
| CO 2 Effizienz (DE) | |||
| шасси | |||
| Положение двигателя | перед | ||
| Схема двигателя | продольный | ||
| Ведущие колеса | задний привод | ||
| Разделение крутящего момента | НЕТ | ||
| Рулевое управление | |||
| оборота от упора до упора | |||
| Диаметр поворота | |||
| Подвеска передняя | И.W.CS. | ||
| Подвеска задняя | LA.TA.CS. | ||
| Размер переднего колеса | |||
| Размер заднего колеса | |||
| Шина передняя | |||
| Шины задние | |||
| Тормоза F / R | Di / Dr | ||
| Диаметр переднего тормоза | |||
| Диаметр заднего тормоза | |||
| Зона торможения | |||
| Коробка передач | 4 ступенчатая механика | ||
| Передаточное число высшей передачи | 1 | ||
| Передаточное число главной передачи | 4.10 | ||
| общий | |||
| Carfolio.com ID | 50897 | ||
| Всего произведено | |||
| Код модели | |||
| RAC рейтинг | 15,5 | ||
| Классификация по страхованию | Информация отсутствует | ||
| Налоговая группа | Информация отсутствует | ||
| ВАЗ 1978 года выпуска Лада 1600 добавлен до декабря 1995 года. Последнее изменение 28 февраля 2013 г. | |||
© Carfolio.com — все спецификации, представленные на этом сайте, их отображение и форматирование принадлежат Carfolio.com. Несанкционированная перепечатка запрещена.
Наконечник с клапаном 2103-3510040 к автомобилю ВАЗ-2101
21011-3505100 # 21011-3505100
Бачок главного цилиндра
# 10516470
Шайба 6 пружинная
# 21011-3505120
Ремешок
# 15896211
Гайка М6
# 2103-3510050
Шланг
# 2103-3505127
Шланг
# 2103-3510050-01
Шланг вакуумного сервопривода
# 2103-3505125
Шланг
# 21032-3510050
Шланг вакуумного сервопривода
# 102
Ремешок 20
# 2103-3510010
Усилитель тормозов
# 2103-3510046
Фитинг наконечника
# 2103-3510030
Подушечки усиливающие
# 21032-3505125
Шланг
# 12646701
Шайба 8
# 12170090
Ремешок 16
# 21032-3505009
Главный тормозной цилиндр
# 2103-3510048
Прокладка
# 2101-3505008
Главный тормозной цилиндр
# 2103-3510010-10
Усилитель тормозов
# 2101-3505009
Главный тормозной цилиндр
# 2103-3510019-10
Фланец
# 16100811
Гайка М8
# 2103-3510040-10
Наконечник с клапаном
# 10516670
Шайба 8 пружинная
Технические подробности зимнего дрифта Ladas и другие
Зима меняет все в России.Советские автомобили 40-летней давности становятся королями дрифта, а фургоны приобретают поистине волшебные свойства.
Здесь только что закончился зимний дрифт-сезон, и все гонщики снова сосредоточились на своих летних дрифт-карах. Но прежде чем это станет древней историей, давайте поближе познакомимся с несколькими примечательными автомобилями из серии Winter Drift Battle 2018-2019.
В этом сезоне снова доминировал универсал Lada 2102, первые четыре места в чемпионате занял универсал.
УLada также есть универсал 2104, но они не так доминируют, как предыдущая модель, в основном из-за длины шасси. Если вы не понимаете, что есть что, 2102 отличается своими круглыми фарами, а 2104 — прямоугольными.
Трехкратный чемпионЕвгений Лосев с комфортом завоевал свой третий титул Winter Drift Battle в этом году на своей верной 2102. Впервые эта модель выиграла чемпионат в 2014 году.
Автомобиль Лосева — одна из самых чистых и продуманных сборок в серии.Установка двигателя 7L аналогична той, что использовалась в раллийных «Ладах» советских времен. Модифицированная головка блока цилиндров, облегченные поршни и клапаны, а также более высокая степень сжатия — все это помогает развивать крутящий момент около 120 л.с. и 150 фунт-футов.
Последовательная четырехступенчатая механическая коробка передач обеспечивает более быстрое ускорение, а для Lada подержанный агрегат стоит только эквивалент 1200 долларов.
Именно в отделении подвески происходит все настоящее волшебство.Рычаги управления и рулевые тяги модифицированы, чтобы обеспечить больший угол наклона и положительный поворот; винтовые пружины на 30 мм короче, но сохраняют исходную жесткость пружины; В амортизаторах Lada Niva задние блоки раздвинуты друг от друга для повышения устойчивости.
Последний штрих — дифференциал повышенного трения.
Интерьер вагона во многом оригинальный, внесены только необходимые изменения. К ним относятся сиденья Subaru WRX STI для лучшей боковой поддержки, спортивное рулевое колесо и модификация электронного тормоза.Одна вещь, которую я нашел интересной, — это педаль газа, у которой было увеличено движение для улучшения модуляции газа на скользкой дороге. Автомобиль установлен на оригинальные колеса Work Equip 03.
КаваладаДругой выдающейся Lada стал синий универсал, построенный профессиональной дрифт-командой «Форвардавто», которой руководит чемпион FIA Георгий «Гоча» Чивчян. Самая примечательная особенность 2102 — это установка с правым рулем.
Гоча построил его для себя, но это была очевидная машина для Масато Кавабата — легенды японского дрифта и еще одного чемпиона FIA по дрифту — для гостевой езды.Кавабата-сан понравился 2102, и он упомянул, что он ощущается «аналогом» Toyota AE86.
Чтобы завершить переоборудование с правым рулем, приборная панель была разрезана и переключена слева направо, а рулевое управление Suzuki было адаптировано. Трансмиссия аналогична автомобилю Лосева и включает 8-клапанный двигатель Нива с доработанной головкой и карбюраторы Weber. Дисковые тормоза расположены спереди, а барабаны — сзади.
Учите историю, детиЕще в СССР в 1982 году один из лучших автогонщиков ВАЗ Николай Бахмуров подготовил 2102 к зимним гонкам.Это был первый раз, когда кто-то использовал более тяжелый универсал Lada для соревнований, и поэтому другие участники не воспринимали его всерьез. Но это быстро изменилось.
Вскоре после дебюта на 2102 Николай выиграл гонку на зимнем ипподроме. На подиуме он объяснил, что во время испытаний он быстро понял, насколько тяжелее вращать фургон при избыточной поворачиваемости, чем в седане, и что, учитывая этот факт, он мог разгоняться на гораздо большей скорости в каждом повороте. Уже тогда он говорил об аэродинамическом преимуществе фургона при длительных спусках.
На некоторых моих фотографиях вы можете увидеть, что фургоны едут под более экстремальными углами.
Дамир Идиятулин был первым зимним дрифтером в современной истории, который вывел советский фургон в бой с доминированием JDM. Он убедительно выиграл чемпионат Winter Drift Battle 2014 в свой первый год, выиграв три из четырех раундов. На некоторых трассах соревнования просто не отставали от советского кирпича, и к концу сезона пятерка лучших выглядела так: ВАЗ 2102, Nissan Skyline R33, Mazda RX-8, Mazda RX-8, Nissan Skyline. R34.После этого на подиуме не было ни одной иномарки.
До сих пор.
Японский захватОдин человек из Владивостока решил попытаться сломить господство ВАЗа и поэкспериментировал с двумя японскими автомобилями в течение сезона. Его зовут Максим Седых, он чемпион Восточной России по дрифту. Для тех из вас, кто не знаком с российской географией, город Владивосток расположен на восточном берегу России, рядом с Японией. Этот регион является крупным импортером подержанных японских автомобилей, поэтому Максим смог выбрать надежное шасси JDM для зимнего дрифта.
Он знал, что автомобиль должен быть очень легким и иметь вес, необходимый для того, чтобы толкать оси без создания эффекта маятника спереди или сзади. Его первым выбором был маленький 3-дверный хэтчбек Toyota Starlet 1980-х годов. С некоторыми небольшими изменениями, в основном в подвеске, автомобиль мгновенно стал конкурентоспособным, доминируя над всеми Lada и одерживая победу.
Затем он обратился к небольшому автомобилю Mitsubishi i kei , хотя и с двигателем 1.5-литровый турбомотор от Mitsubishi Colt Ralliart. Двигатель и соответствующая ему 5-ступенчатая трансмиссия Getrag были установлены в задней части автомобиля (на Mitsubishi i установлен заводской двигатель объемом 660 куб. См.), Колесная база была увеличена на 13 мм с каждой стороны, а передняя подвеска была переработана. больший угол поворота. Общий вес составляет всего 1800 фунтов (816 кг).
Этих нескольких изменений было достаточно, чтобы сделать Mitsubishi крошечной ракетой, которая относительно легко справлялась с задним входом. Максим снова доминировал и одержал еще одну победу, доказав, что есть способные иностранные автомобили для зимнего дрифта, их просто нужно найти — или, в данном случае, создать.
Седаны, которые пробовалиЭта последняя глава посвящена некоторым седанам ВАЗ, которые пытались положить конец господству универсалов. Сначала считалось, что именно вес делает универсалы более быстрыми, поэтому седаны имели дополнительный балласт, добавленный к их задним частям. Некоторые участники дошли до того, что прикрутили высокие спойлеры, которые были заполнены свинцом для дополнительного веса наверху. Но все эти доработки оказались напрасными, потому что вагоны 2102 были еще быстрее. Ответ открыл автогонщик Александр Андреди.
Несколько лет назад Александра пригласили принять участие в Winter Drift Battle. Ему удалось пройти квалификационный этап и в топ-32 противостоять Евгению Лосеву. Когда он увидел, насколько быстрее универсал, то задумался о нюансах. Александр купил седан Лада 2105 и записался на полный сезон.
Александр дружил с компетентным российским раллийным гонщиком Станиславом Грязиным, и пара провела несколько добрых четырех-пятичасовых встреч, обсуждая эту тему и размышляя о том, как сделать седан конкурентоспособным.Они сосредоточились на двух основных аспектах: динамическом распределении веса (у фургона высокая крыша, которая простирается до самого конца, соответственно точка этого рычага веса больше толкает заднюю ось при ускорении автомобиля) и боковом аэродинамическом сопротивлении.
Позже Александр нашел доказательство этого в архивных номерах российского автомобильного журнала, где тестировали классику ВАЗа в аэродинамической трубе. Было доказано, что универсал в два раза превосходил седан по устойчивости.
На основании всех этих данных были изготовлены три задних спойлера.Первому не хватало сопротивления, у второго его было слишком много, но нынешний монстр — который имеет некоторое сходство с крылом автомобиля Subaru Impreza WRC — оказался полезным во время дрифта и ускорением.
Крыло, сделанное из пенопласта и покрытое стекловолокном, имеет наименьшее сопротивление при максимальной прижимной силе. На скорости выше 45 миль в час (72 км / ч) автомобиль опускается и сцепление улучшается, а боковое сопротивление похоже на фургон.
Александр уверенно завершил сезон на 12-м месте, квалифицируясь на каждом этапе, и уступил лишь одному седану.
Японское влияниеВы можете заметить, что многие машины, участвующие в Winter Drift Battle, во многом основаны на стиле JDM. Но дело не только в машинах. После того, как мероприятие закончилось на трассе Красного кольца, на следующий день было организовано еще одно.
Мотул Зимхана (Зимняя хана) — это специальное мероприятие, которое проводится на копии знаменитого поля Эбису Минами, но находится в Красноярске рядом с магазином автозапчастей Форвардавто, принадлежащим Георгию Чивчяну.
Масато Кавабата одобрил и сказал, что это очень похоже на настоящую сделку — за исключением снега. Он закрепил свое требование, заняв второе место с результатом 99,50 балла.
Мероприятие было разовым, и все восприняли его весело. Атмосфера была действительно прохладной, и все просто наслаждались катанием на машинах на следующий день, пока машут на прощание зиме.
Владимир Лядов
Instagram: wheelsbywovka
потому что @ wheelsbywovka.com
Другие истории из России на Speedhunters
Финальная галереяСравнить Лада 2107 1.5 1983 с ВАЗ Лада Рива 1300 1974
Тип двигателя — Количество цилиндров
Карбюратор Озон
1 Карбюратор Озон
Объем двигателя — Рабочий объем — Объем двигателя
1451 см3 / 88,5 куб. Дюймов
1294 см3 / 79 куб. Дюймов
Максимальная мощность — Выходная мощность —
лошадиных сил75 л.с. / 74 л.с. / 55 кВт
73 л.с. / 72 л.с. / 54 кВт
Максимальная мощность — Выходная мощность — Обороты в лошадиных силах
108 Нм / 79 фунтовфут
96,0 Нм / 70 фунт фут
Максимальная мощность — Выход — Электрическая мощность в лошадиных силах
Количество электродвигателей
Ведущие колеса — Тяга — Трансмиссия
Коробка передач Коробка передач — Число скоростей
Размер, габариты, аэродинамика и вес
242,0 см / 95,28 дюйма
241 см / 94,88 дюйма
414,0 см / 162,99 дюйма
412 см / 162,2 дюйма
162.0 см / 63,78 дюйма
161,8 см / 63,7 дюйма
145,0 см / 57,09 дюйма
143 см / 56,3 дюйма
Коэффициент аэродинамического сопротивления — Cx
Передние тормоза — Размер диска
Задние тормоза — Dics размеры
Передние шины — Размер колесных дисков
Задние шины — Размер дисков
1000 кг / 2205 фунтов
1057 кг / 2330 фунтов
Максимум. Буксирная масса
Соотношение масса-выходная мощность
13.33 кг / л.с.
14,48 кг / л.с.
кг / л.с.
Независимая, McPherson, пружины винтовые, стабилизатор поперечной устойчивости
Пружины винтовые.
Ось De Dion, винтовые пружины
Винтовые пружины. Продольный рычаг. Ось De Dion. Штанга Панара.
152 км / ч / 94 миль / ч
135 км / ч / 84 миль / ч
Ускорение от 0 до 60 миль / ч (от 0 до 96 км / ч)
Время разгона от 0 до 100 км / ч (от 0 до 62 миль / ч)
Разгон от 0 до 400 м (1/4 четверти мили)
Расход топлива (экономия), выбросы и запас хода
Расход топлива — экономия — в смешанном цикле
8.9 л / 100 км / 26 миль на галлон США / 32 миль на галлон UK
Расход топлива — Экономия — Открытая дорога
Расход топлива — экономия — шоссе
Расход топлива — Эконом — Город
Расход топлива — Экономия — Низкий WLTP
Расход топлива — Экономичный — Средний WLTP
Расход топлива — Экономия — Высокий WLTP
Расход топлива — Экономия — Сверхвысокий WLTP
Расход топлива — Экономия — Смешанный WLTP
Среднее потребление энергии
Среднее потребление энергии WLTP
39 литров / 10.3 галлона США / 8,6 галлона Великобритании
207 г / км (оценка)
г / км (ВАЗ)

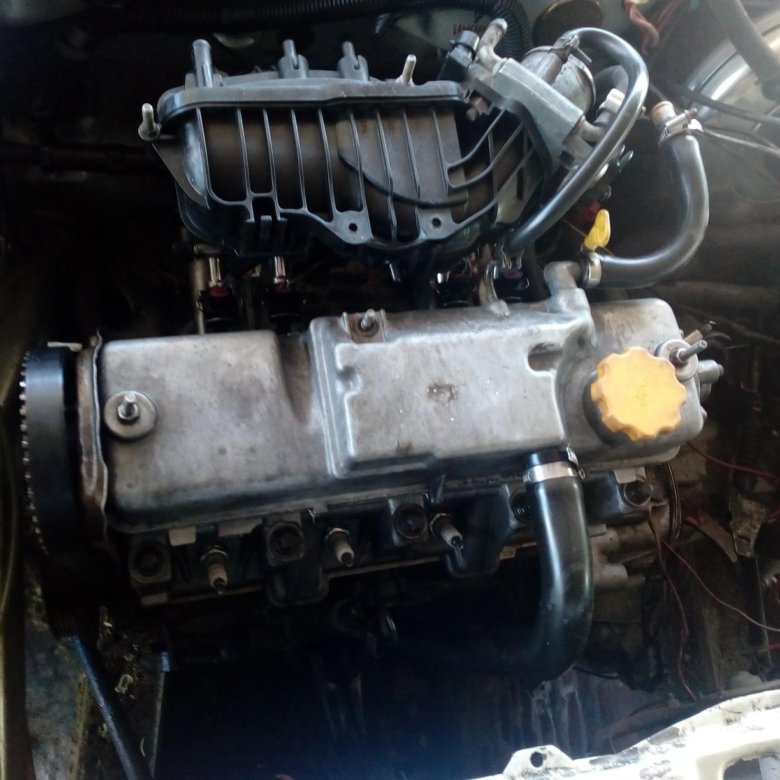

Ставим 16 клапанный двигатель на ВАЗ 2109. Ставим готовый двигатель
. Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах.В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.
Особенности инжекторного двигателя на автомобиле ВАЗ 2109
ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:
- Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
- Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
- Распределительная фаза впрыска — система питания агрегата.
- Контроллер управляет двигателем.
- Большинство устройств имеют нейтрализатор выхлопных газов.
- На двигателе справа расположены: приводы распредвалов и генератор.
- Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
- Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
- Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
- Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
- Блок цилиндров изготовлен из чугуна.
- Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр. - Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками.Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала — полукольцо из стали и алюминия, сзади такой элемент — из металлокерамики.
Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра. - Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные.На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
Нет канавок на нижних вкладышах коренных подшипников, верхних вкладышах подшипников третьего подшипника и вкладышах шатунов. - На автомобиле ВАЗ 2109 с 16-ти клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, отлитых за одно целое с валами.
- Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
- На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
- К задней части коленчатого вала прикреплен маховик со стальным зубчатым кольцом, который служит для запуска двигателя стартером.
- Поршни из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном — овальная.
На внешней поверхности вверху три паза для установки поршневых колец.Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
На головке поршня выбита стрелка, которая при установке детали должна быть направлена в сторону шкива коленчатого вала.
Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что канавка в новом поршне под верхнее кольцо будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра. .
Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя, способствуют отведению тепла от поршня к цилиндру:
- Установлена общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.
Совет: При ремонте двигателя необходимо заменить прокладку.
Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:
- С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
- 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
Опорный ролик расположен под шкивом впускного распредвала, а натяжной ролик — под выпускным.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
Для сборки агрегата на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке. - Спеченные седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины. - Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
Приводятся в движение гидравлическими толкателями от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .
Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.
- Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на пластину, которую держат два сухарей — верхний.
Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных буртика, которые входят в пазы на штоке клапана. - На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком. - Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ведущая шестерня.
- Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.
Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16-ти клапанный впрыск
При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:
- Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
- Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
- Датчик детонации.
- Регулятор холостого хода.
- Штаны с кислородным датчиком.
- Видео.
- Датчик массового расхода воздуха.
- Термостат с датчиком.
- Шкивы.
- Крышка газораспределительного механизма.
- Датчик фазы.
- Электропроводка высокого напряжения.
- Проводка к форсункам и под капотом.
- Бензобак в сборе.
- Указатель уровня масла.
- Топливопроводы и трубопроводы.
- Генератор.
- Рампа с насадками. Контроллер
- VS 5.1… -42
- Датчик положения коленчатого вала.
- Датчик скорости.
- Электропроводка бензонасоса.
- Кронштейн генератора.
- Натяжитель ремня.
- Шатуны.
- Коленчатый вал и шкив генератора.
- Кольца и пальцы.
- Поршни.
- Паук.
- Датчик уровня масла.
- Корпус масляного насоса вместе с отливом под ДПКВ.
Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства двигатель лучше взлетать.
Рабочие инструкции включают:
- Съемная КП, бензобак, топливопроводы.
- Демонтируется вся система зажигания.
- Генератор, термостат, все ремни и шкивы сняты.
- Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.
- Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
- Поддон снят.
- Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
- Замена масляного насоса на устройство с отливом для ДПКВ на крышке.
- Меняются патрубки всей системы охлаждения.
- Ведутся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
- Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
- Топливный бак подключается к магистрали, после установки на место.
- Проводка к ТНВД сделана от блока управления.
- Провода датчика уровня топлива старые.
Совет: Вам не нужно удлинять новую проводку, а нужно вырезать дополнительное отверстие в стенке моторного отсека.
- Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
- Насос меняется.
- Установлен новый сапун вентиляции картера, который приобретается одновременно с масляным щупом.
Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.
- Термостат устанавливается от автомобиля с инжекторным двигателем.
- Трубки охлаждающей жидкости подключены.
- Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
- Ремень установлен по меткам.
- Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.
- При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
- Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
- Все датчики установлены: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла Остается, в термостат установлена новая от инжекторной модели.
- Крышка клапана ставится на герметик.
- Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
- Установлен воздушный фильтр и новый кабель.
- Установлен новый паук, резонатор. Глушитель может остаться старым.
- Заправлен маслом, охлаждающей жидкостью, бензином.
- Подключает проводку в салоне к приборной панели и замку зажигания.
Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.
Объектом переделки является карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.
Испытания ВАЗ -2109, на котором была установлена 16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после выхода двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.
Что нужно для такого апгрейда?
- ГБЦ 16В,
- с коллектором и ресивером,
- датчик детонации,
- дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
- ДМРВ,
- передняя выхлопная труба с ДК,
- термостат с датчиком,
- оба видео,
- шкивы распределительного вала,
- датчик фазы,
- крышка газораспределения,
- комплект проводки,
- контроллер,
- полностью заполненные топливопровод и бензобак,
- индикатор уровня масла и манометр,
- датчик положения КВ,
- аппарель с комплектом форсунок,
- поршни с кольцами и штифтами,
- генератор с кронштейнами и натяжителем,
- шкив коленвала,
- шатуны,
- привод генератора,
- Корпус масляного насоса со сливом для датчика положения KV,
- выхлопная система в комплекте.
Наряд на работу
Все операции можно производить, не снимая блок, но при удалении работать будет намного удобнее.
- Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
- Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
- Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими пальцами модели 12 и шатунами с десятью точками. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
- Масляный насос заменен на другой, на крышке которого есть слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
- Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Датчик включения вентилятора не нужен.
- Ведется подготовка к установке головки на 16 клапанов. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
- Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
- Топливный бак установлен на место и подключен к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
- Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
- В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
- Насос устанавливается от ВАЗ-2112.№
- для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
- Головка установлена, а старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, а по каналам пройти роликовый резак, чтобы уменьшить сопротивление внутри них.
- Термостат установлен от инжекторного двигателя Самара-21082.
- Патрубки системы охлаждения подключены.
- Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 смонтированы. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
- Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
- Крышка клапана установлена на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
- Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
- Подключает проводку к замку и панели приборов. Масло залито, система охлаждения залита, бак заправлен бензином.
Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.
Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?
Зачем устанавливать новый силовой агрегат?
Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в уходе, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои плюсы:
- Повышенная мощность.
- Улучшены характеристики на высоких оборотах.
- Эффективное использование топлива за счет системы впрыска.
- Более стабильная работа силового агрегата.
- Постоянная регулировка клапана не требуется.
Но есть и минусы:
- Вам нужно заменить много деталей и инструментов в гараже.
- На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.
Здесь есть два варианта замены:
- Установка целого двигателя от модели 2112. В этом случае потребуется не так много деталей в замене, но стоимость всего двигателя может оттолкнуть эту идею.
- Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.
Ставим готовый двигатель
Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:
- Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, нужен кран для удобства, так как весь агрегат увесистый. Это основная проблема в гараже.
- При снятом двигателе в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется.Еще раз проверьте натяжение ремня.
- Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
- Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
- Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
- Теперь можно приступить к электромонтажу форсунки. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
- Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под днище и фиксируют шпильками.
- Ставим датчики, меняем проводку на подходящую по длине.
- С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
- В стартере придется менять бендикс с 12 на 9 зубцов.
- Последний редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.
Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как в ВАЗ 2114
переоборудовать 8-клапанный двигатель в 16-клапанный. Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания.Причина этого в том, что цилиндры мотора с аналогичной головкой блока цилиндров могут быть заполнены специальной топливовоздушной смесью.
В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?
Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого двигатель достигает объема 1.5 литров, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!
Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.
Особенности разборки двигателя
Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно предельно осторожно.Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.
Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.
Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей.Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшее время.
Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.
Установка головки 16 клапанов на ВАЗ 2114
Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.
К ним относятся:
- трубка антифриза;
- масляный насос;
- масляный поддон;
- различные датчики;
- коленчатый вал и др.
Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.
Переделка двигателя ВАЗ 2114
Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114
В процессе доработки двигателя необходимо заняться доработкой болтов.Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.
Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.
После этого следует поменять:
- и затем шатуны.
Шатуны ваз 2114
Это нужно делать при сборке цилиндров.
Теперь подошла очередь переделывать и регулировать проводку.
Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков.Это означает, что может потребоваться удлинить проводку.
После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому не стоит его игнорировать.
Как переделать 8-клапанный двигатель в 16-клапанную. Особенности
Болты могут визуально сильно отличаться друг от друга, но бояться не стоит.Необходимо использовать модифицированные болты.
Эти болты имеют следующие характеристики:
- Диаметр равен 8-ти вентильному болту;
- Длина равна 16 клапанам.
Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.
Болты крепления ГБЦ ВАЗ 2114
Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы.Они обязательно все сделают правильно и правильно.
Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.
Полезное видео
Более подробную информацию вы можете получить из видео ниже:
После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.
Двигатель толкателя наконец-то получил должное
Толкатель представляет собой металлическую трубку, предназначенную для передачи возвратно-поступательного движения толкателя клапана, движущегося на распределительном валу, к клапану.
Я нашел толкатель очаровательным 20 лет назад, когда я был школьным компьютерным фанатом, поглощенным автомобильными журналами.Это было примерно в то время, когда началось японское автомобильное вторжение, и Детройт начал беспокоиться о потере здесь доли рынка. В середине 80-х Детройт придерживался толкателя, и почти все доступные двигатели использовали его. Однако отечественные автомобили были по большей части посредственными приспособлениями, которые позволили иностранным автопроизводителям проникнуть на рынок США. В то время в нашем конкурсе «10 лучших автомобилей» было пять мест для отечественных автомобилей и пять — для импорта. В 1983 году выбор был настолько ограничен, что в список попал Chevrolet Caprice Classic.
На вопрос, что сделало японские автомобили лучше, критики дали разные ответы, но один запомнился мне: в то время как американцы производили грубые, неэффективные двигатели с толкателем, японцы производили сложные четырехцилиндровые, одно- и двухместные двигатели. — кулачковые двигатели с вдвое большим количеством клапанов на цилиндр.
Идея размещения распределительных валов в головке блока цилиндров не была новой, но для населения, которое все еще не знало, что, например, Duesenberg Model J 1929 года имел два верхних распредвала и четыре клапана на цилиндр, двигатель с верхним распредвалом казался продвинутым экзотика.
Толкатель был козлом отпущения за все, что было не так с Детройтом. «В этом нет никаких сомнений. В 80-х толкатель был ненавистным компонентом, символом неконкурентоспособности отечественной промышленности», — говорит Сэм Вайнгарден, главный инженер GM по малоблочным двигателям V-8.
Я позвонил в Winegarden, потому что меня всегда восхищало решение GM придерживаться толкателя, когда он представил новый малый блок V-8 в 1996 году.
К 90-м годам многие отечественные четырех- и шестицилиндровые толкатели двигатели были заменены конструкциями с верхним расположением распредвала.В 1995 году Ford отказался от своего почтенного толкателя V-8 с 16 клапанами на двигатель V-8, который по-прежнему имел всего 16 клапанов, но теперь работал с парой верхних распредвалов.
Удержание толкателя казалось еще одним примером того, как Генерал держится за годы своей славы. Но с тех пор я убедился, что для серийно выпускаемого двигателя V-8 расположение толкателя имеет больше преимуществ, чем недостатков.
«Мощность — это простая и чистая функция воздушного потока», — говорит Уайнгарден. «Если вы не собираетесь заполнять цилиндр клапанами, зачем вам верхний распредвал?»
Хотя вы можете спроектировать двигатель V-8, который использует толкатели для управления четырьмя клапанами на цилиндр, схема позволяет использовать только два.Четыре клапана обычно имеют большую общую площадь клапана, чем два, что создает больший воздушный поток и большую мощность. В случае с Chevrolet Corvette Z06 и его толкателем с двумя клапанами на цилиндр, мощностью 405 л.с., 5,7-литровым двигателем V-8, Winegarden заявляет: «Мы смогли удовлетворить требования к производительности, используя больший объем двигателя. Еще два клапанов на цилиндр даст нам еще 10 процентов от общей площади клапанов ».
Современный двигатель — это ошеломляющее количество компромиссов, поскольку конструкторы стремятся удовлетворить требования по мощности, стоимости, надежности и выбросам.Vette V-8 в конечном итоге имел бы больше мощности, если бы у него было четыре клапана на цилиндр, но он потерял бы позиции по стоимости, сложности и физическим размерам.
«На Vette плотность мощности превосходит только некоторые большие Ferrari или сильно форсированные двигатели», — продолжает Уайнгарден. Одним из огромных преимуществ компоновки толкателя V-8 является разумное использование пространства. Распределительный вал и толкатели лежат в неиспользуемой зоне между рядами цилиндров. DOHC или SOHC V-8 намного шире и немного выше, потому что распределительные валы находятся над головками цилиндров.
Энтузиасты часто говорят о том, сколько мощности производит двигатель в зависимости от общего объема цилиндров (мощность на литр). Но то, что часто упускается из виду, — это производимая мощность по сравнению с внешними размерами двигателя.
Смолл-блок — компактный двигатель. Я сделал некоторые приблизительные измерения V-8 Z06, DOHC V-8 в Porsche Cayenne S (335 л.с., 4,5 литра) и Northstar V-8 в Cadillac SRX (320 л.с., 4,6 литра). Смолл-блок был примерно на шесть дюймов уже, чем у Porsche V-8, на два дюйма короче, чем у Caddy V-8, и был близок по длине.
Может показаться, что это не так уж и много, но это дает конструкторам больше свободы в размещении двигателя для хорошего распределения веса и оставляет достаточно места для компонентов подвески и рулевого управления.
Не забывайте о преимуществах веса. Двигатель Vette имеет один распределительный вал и небольшую приводную цепь, соединенную с кривошипом. DOHC V-8 имеет четыре распредвала и шестерни, массивные головки для удержания валов и две длинные цепи. «Наш V-8 имеет простой и элегантный дизайн. Его довольно легко собрать, что повышает надежность и снижает затраты», — говорит Уайнгарден.Он оценивает экономию в 400 долларов по сравнению с двигателем DOHC. И, конечно же, меньшее количество деталей дает меньший вес. (Winegarden заявляет, что алюминиевый малый блок на 44 фунта легче, чем Northstar.)
GM также использовала эту архитектуру для двигателей своих грузовиков. Распределение затрат на инструменты и проектирование на большое количество автомобилей снизило удельную стоимость двигателя. Это одна из причин, по которой Z06 за 52 385 долларов может конкурировать со спортивными автомобилями, которые стоят вдвое дороже.
Итак, если конструкция толкателя делает такой хороший V-8, почему GM делает DOHC V-8 Northstar? «Я не собираюсь касаться этого», — смеется Winegarden.Линия партии GM состоит в том, что некоторым клиентам нужны так называемые «высокопроизводительные двигатели». Winegarden признает, что у компоновки DOHC есть некоторые преимущества, но лично я не считаю, что двигатель Vette немного неуправляемый.
GM больше не является единственным чемпионом по толкателям. Dodge вновь представил толкатель Hemi V-8. И в этом году Toyota участвует в серии грузовиков NASCAR Craftsman Truck с недавно разработанным толкателем V-8. Конечно, этот мотор используется только для гонок, но неужели так надумано гадать, будет ли Toyota производить серийный V-8 с толкателем?
Такой двигатель было бы дешевле построить, чем сложный DOHC V-8, который сейчас стоит в пикапе Tundra, и Toyota также получила бы некоторые маркетинговые выгоды от огромных инвестиций в гонки.
