Греется двигатель ВАЗ-2110 8 клапанов инжектор: причины

На старой машине отдельные агрегаты могут работать не вполне корректно. Одним из таких является двигатель. Ом может нагреваться и причина кроется в неисправности системы охлаждения. Об этом нам может указывать датчик температуры.

Смотрите это видео на YouTube

Содержание

1 Отсеем поломку
2 Основные причины
- 2.1 Термостат
- 2.2 Прочие причины
3 Выводы

Отсеем поломку

На ВАЗ-2110 показатель температуры на панели приборов не редко завышает данные. Может быть до +15° С. Об этом мы уже писали в материале: При какой температуре включается вентилятор на ВАЗ-2110.

Завышение показаний температуры на 10 градусов.

Будем считать что двигатель реально греется. Он может кипеть, или постоянно находится в красной отметке. То есть при срабатывании вентилятора охлаждения температура не будет падать!

На панели почти 100 градусов, и должен включиться вентилятор, а на ЭБУ как и положено 90.

Основные причины

Система охлаждения на ВАЗ-2110 состоит из малого и большого контуров, по которым циркулирует охлаждающая жидкость (ОЖ). При этом установленный термостат направляет охлаждающую жидкость по необходимому кругу. Процесс охлаждения производится в радиаторе набегающим потоком воздуха.

Подробная схема системы охлаждения на ВАЗ-2110

Вентилятор включается в работу, когда температура двигателя больше 100° С, тем самым увеличивая плотность обдува.

Термостат

Термостат находится в неисправном состоянии. В таком случае он может вовсе не открыться на большой круг и ОЖ не дойдёт до радиатора.

Вентилятор охлаждения будет постоянно работать, снижая температуру двигателя за счёт его обдува, но этого будет недостаточно. Коварство ситуации в том, что термостат может «закусить» на половину. В такой ситуации шланг будет горячим. Но потока ОЖ в радиатор не хватит.

На холодную верхний патрубок должен быть холодным, нижний должен немного прогреваться.

Нижний патрубок может быть тёплым.

По мере прогрева двигателя термостат должен открываться, верхний патрубок будет потихонечку прогреваться. Это исправный термостат.
Если патрубок сразу начинает становиться тёплым, то термостат неисправен.
По мере прогрева двигателя патрубок холодный, то термостат закрыт, и неисправен.

Прочие причины

Смотрите это видео на YouTube

Вентилятор не работает. Проверить просто. Снимите клемму с датчика температуры на ЭБУ, вентилятор должен включиться и работать принудительно!
Наличие воздушной пробки в системе охлаждения. Включите печку на обогрев. Если вы заметите что печка дует то холодным воздухом, то горячим, то в системе точно пробка. Народный способ прогреть двигатель и поставить автомобиль «вертикально«. Чтобы автомобиль стоял на уклоне. Открыть пробку на расширительном бачке и погазовать.
Недостаточный уровень охлаждающей жидкости в системе охлаждения.
Уровень антифриза у нас даже завышен. Проверять надо на холодном двигателе.
Охлаждающая жидкость в системе потеряла свои свойства. Можно проверить ареометром. Но достаточно посмотреть в бачок. Бачок должен быть чистым, как и жидкость.
Чрезмерная загрязненность радиатора охлаждения. Проверить просто. Если на него посмотреть, то он должен просвечивать. Значит соты чистые. Если соты грязные, можно помыть мойкой под давлением, но аккуратно, иначе можно повредить соты. Лучше продуть сжатым воздухом.

Выводы

Самая распространённая причина перегрева — это термостат.

Я сменил их огромное количество. Не буду утверждать что этим страдают только изделия автоВАЗа, но именно на них я их и менял.

Метки: ВАЗ-2110

Двигатель ваз 2114 инжектор 8 клапанов устройство

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115

Неисправности и ремонт электронной системы управления двигателем, в которую также входят системы питания и зажигания, см. в отдельном руководстве по ремонту и техническому обслуживанию системы управления двигателем с распределенным впрыском топлива.
Рис. 2.1. Продольный разрез двигателя 2111

Рис. 2.2. Поперечный разрез двигателя 2111

Продольный и поперечный разрезы двигателя показаны на рис. 2.1 и 2.2.

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115 Двигатель ваз 2109, монтажный блок ваз 2114, воздушный фильтр ВАЗ 2115. Снятие рулевой рейки 2108 замена опоры двигателя, замена термостата ваз 2112. Замена тосола или антифриза. Датчик температуры ваз 2114. регулировка сцепления, зажигания. Запчасти для ремонта двигателя поршни поршневые. . SM немецкие кольца доступная цена. Реле поворотов лада. схема предохранителей, падение давления масла. Натяжение троса сцепления на ВАЗ 21099. ремонт коробки передач ваз.

Описание конструкции двигателя

На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.

Поперечный разрез двигателя 11183 (1,6i):

1 — пробка сливного отверстия поддона картера; 2 — поддон картера двигателя; 3 — коленчатый вал; 4 — масляный фильтр; 5 — насос охлаждающей жидкости; 6 — выпускной коллектор; 7 — поршень; 8 — штанга крепления впускного трубопровода; 9 — прокладка впускного трубопровода и выпускного коллектора; 10 — впускной трубопровод; 11 — форсунка; 12 — топливная рампа; 13 — ресивер; 14 — кронштейн; 15 — крышка головки блока цилиндров; 16 — корпус подшипников распределительных валов; 17 — распределительный вал; 18 — шланг системы вентиляции картера; 19 — толкатель клапана; 20 — головка блока цилиндров; 21 — болт крепления головки к блоку цилиндров; 22 — клапан; 23 — свеча зажигания; 24 — прокладка головки блока цилиндров; 25 — верхнее компрессионное кольцо; 26 — нижнее компрессионное кольцо; 27 — маслосъемное кольцо; 28 — поршневой палец; 29 — штуцер для установки масляного щупа; 30 — шатун; 31 — маховик; 32 — блок цилиндров; 33 — прокладка поддона картера; 34 — масляный щуп; 35 — маслозаборник

Блок цилиндров — чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо — сталеалюминевое (с одной стороны желтое, с другой — стального цвета), заднее — металлокерамическое (желтого цвета с обеих сторон).

Поршни — из алюминиевого сплава, с залитыми в них стальными кольцами. Для предотвращения удара поршней по клапанам при обрыве ремня привода ГРМ или срезании его зубьев, в днище каждого поршня сделаны углубления под тарелки клапанов. На каждом поршне установлено одно маслосъемное и два компрессионных кольца.

Пальцы — плавающего типа (зафиксированные в отверстиях поршней с двух сторон пружинными стопорными кольцами). На часть двигателей 2111 может быть установлена шатунно-поршневая группа двигателя 21083, где пальцы зафиксированы в верхних головках шатунов методом «горячей посадки».

Шатуны — стальные, кованые, со съемными крышками. Крышки шатунов не взаимозаменяемы и устанавливаются на шатуны только в одном положении. На шатунах и их крышках нанесена маркировка номера цилиндра.

Снизу к блоку цилиндров, через прокладку, крепится поддон картера.

Система смазки двигателя комбинированная — под давлением и разбрызгиванием. Масляный насос — шестеренного типа с внутренним зацеплением и приводом от переднего конца коленчатого вала. Через маслозаборник насос забирает масло из поддона картера и под давлением нагнетает в каналы системы смазки двигателя. Для контроля уровня масла в поддоне установлен измерительный щуп и электрический датчик недостаточного уровня масла. Масляный фильтр — полнопоточный, с бумажным фильтрующим элементом и обратным клапаном, препятствующим вытеканию масла из каналов системы смазки в поддон картера после остановки двигателя.

В теле коленчатого вала просверлены каналы. При работе двигателя масло под давлением из блока через отверстия и проточки во вкладышах коренных подшипников и отверстия в коренных шейках попадает в каналы коленчатого вала и по ним поступает к шатунным шейкам, смазывая их. Технологические отверстия каналов закрыты стальными штампованными заглушками.

К фланцу коленчатого вала болтами крепится маховик. Для соединения их в требуемом положении на маховике имеется установочная метка в виде сверления, которая должна находиться напротив шатунной шейки четвертого цилиндра.

С левой стороны блока (при взгляде со стороны шкива коленчатого вала) выполнена полость для установки насоса охлаждающей жидкости и прилив для установки масляного фильтра.

Сверху на блоке цилиндров через специальную прокладку установлена алюминиевая головка. В ней находятся распределительный вал, восемь клапанов с направляющими втулками и седлами и восемь толкателей клапанов с регулировочными шайбами. Опоры распределительного вала выполнены в головке. К верхней плоскости головки болтами прижаты два корпуса подшипников распределительного вала. Сверху газораспределительный механизм закрыт крышкой с маслозаливной горловиной. На части автомобилей в заглушке головки блока цилиндров установлен датчик положения распределительного вала, а на заднем конце вала установлен штифт, предназначенный для определения датчиком положения вала.

Привод распределительного вала и насоса охлаждающей жидкости осуществляется зубчатым ремнем от зубчатого шкива, установленного на коленчатом вале двигателя. Натяжение ремня и направление его движения по шкивам осуществляется натяжным роликом. Генератор приводится в действие поликлиновым ремнем от шкива коленчатого вала двигателя.

Особенности двигателя ВАЗ-11183 (1,6i)

Двигатель 11183, с рабочим объемом 1,6 л, восьмиклапанный, создан на базе двигателя ВАЗ-2111. Он имеет увеличенный по высоте на 2,3 мм блок цилиндров и оригинальный коленчатый вал. Диаметр цилиндров оставлен прежний — 82 мм, ход поршня увеличен до 75,6 мм против 71 мм у базового двигателя. В опорах коренных подшипников установлены масляные форсунки. Масло из форсунок подается на внутренние поверхности поршней для их охлаждения. Часть масла попадает на верхние головки шатунов и через выполненные в них конические отверстия стекает на поршневые пальцы, смазывая их.

Ресивер двигателя 11183 выполнен из пластмассы. На двигатель установлены оригинальные топливная рампа без регулятора давления и форсунки, отличные от тех, что применяются на двигатель 2111.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Рассматриваемый нами мотор обладает литым блоком цилиндров, отверстия для подачи масла в котором выточены, а отверстия для тосола – сделаны в процессе литья. Цилиндры движка также вытачиваются внутри монолитной конструкции.

В нижней части конструкции расположены опоры для коренных подшипников, крышки на которых являются незаменимой частью двигателя – они подогнаны по размеру на стадии изготовления опор, и найти две одинаковые по размеру крышки невозможно.

Внутри опор размещены вставки из стально-алюминиевого сплава, а внутри третьей опоры присутствуют полукольца, предотвращающие осевое смещение коленвала.

Поршни двигателя ВАЗ 2114 алюминиевые, с литыми стальными кольцами, шатун – стальной. Блок цилиндров четырнадцатой размещен на металлическом поддоне, поверх которого простелена гасящая вибрации подкладка.

Владельцам четырнадцатой рекомендуется время от времени проверять целостность данной подкладки, поскольку при её износе, поддон, являющийся полой емкостью для хранения масла, может повредиться в процессе езды по неровностям из-за давления блока цилиндров.

Коленвал, расположенный под блоком цилиндров, оборудован креплением под маховик. Облегченный маховик на ВАЗ 2114 имеет специальную метку, посредством которой подбирается правильное расположение его на фланце коленного вала – он должен быть размещен строго перпендикулярно шейке шатуна цилиндра №4.

Технические характеристики

Автомобиль ВАЗ 2114

Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя.

Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:

ВАЗ 2111

ВАЗ 21114

ВАЗ 11183

ВАЗ 21124

ВАЗ 21126

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какая рабочая температура двигателя?

Опираясь на данные завода изготовителя, рабочая температура мотора для двигателей, устанавливаемых на модели 2113-2115, составляет 87-103 градуса Цельсия. После 105 градусов включается электровентилятор.

Где находится номер двигателя на ВАЗ 2114?

Номер двигателя достаточно просто найти. Располагается он со стороны коробки переключения передач, возле термостата. Номер мотора всегда имеет площадку на блоке цилиндров, которая располагается в видном месте.

Какой ресурс ДВС 2114?

Ресурс двигателя ваз 2114 составляет 150 тыс. км пробега для восьми клапанного силового агрегата и 180 000 км для -16 клапанного. Чтобы продлить ресурс необходимо знать какое масло лить в движок, а также вовремя его обслуживать. Хотя немаловажную роль играет манера вождения и бережная эксплуатация автомобиля.

Гнёт ли клапана на двигателях ВАЗ 2114?

Конечно, как и в любом другом двигателе, у ВАЗ 2114 клапанный механизм гнёт. Это зачастую случается от перегрева, когда возникает прогиб головки. Гнуть клапана может и при обрыве ремня ГРМ.

Что делать, если не развивает мощность мотор, и падают обороты?

В этом случае, стоит провести комплексную диагностику силовому агрегату. Дело может заключаться, как в неработоспособности одного из датчиков, так и в механике. Найти неисправность можно своими силами или при помощи профессионалов в автосервисе.

Неисправности двигателя и ремонт

Разобранный мотор ВАЗ 2114.

Схема неисправностей мотора 2114 и его модификаций достаточно типичная. Обычно, самыми распространёнными являются плавающие обороты, троение, поломка помпы, а также другие, с которые детально знакомы владельцы автомобиля. Где находятся, те или иные неисправности можно определить, проводя диагностические работы.

Спустя 150 000 км пробега движку понадобится переборка (капитальный ремонт). Каждый автолюбитель может отремонтировать свой мотор самостоятельно, но многие не рискуют и обращаются в автосервис.

Для ВАЗ 2114 ремонт проводится по аналогии с мотором 2108, поскольку они достаточно похожи. Для того, чтобы заменить ремень ГРМ придётся зафиксировать распределительные валы. В комплекс операций по замене входят смена ремня ГРМ, ролика или двух, а также регулировка клапанов.

Для замены водяного насоса придётся, как и для смены ремня ГРМ, зафиксировать распредвалы. Поскольку, ремень проходит и через помпу, а поэтому процесс достаточно непростой.

Тюнинг движка

Тюнинг версия двигателя ВАЗ 2114.

Тюнинг двигателя ВАЗ 2114 проводится типично для всей серии силовых агрегатов устанавливаемых на 2113-2115. Как известно, существует два варианта доработки мотора: механический и чип тюнинг. Схема доработки достаточно простая, сначала делается механика, а затем электроника. Но, многие автолюбители проводят только чип-тюнинг для снижения расхода, поскольку цена на горючее слишком высока.

Чип тюнинг ВАЗ 2114 проводится при помощи специального оборудования и направлен на увеличение мощности или снижения расхода потребляемого горючего. Такой вид работы стоит доверить профессионалам, поскольку только они имеют необходимые навыки и знания.

Что касается механической доработки, то здесь схема стандартная. В случае, полной доработки мотора, его необходимо полностью разобрать. Необходимо получить полный доступ к внутренней части силового агрегата. Далее, проводится процесс расточки-хонинговки и установки новых запасных частей с облегчённым весом.

Установленная турбина на двигатель ВАЗ 2114

После сборки рекомендуется установить тюнинг версию системы охлаждения и выпуска отработанных газов, так как сгорание будет происходить с выделением большего количества тепла, чем ранее. Масло в двигатель ВАЗ 2114 после тюнинга стандартное не подойдёт, поэтому рекомендуется, чтобы процесс доработки делали профессионалы.

Схема и устройство двигателя

Общий вид двигателя

Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

Схема и устройство двигателя «Самара-2»

Также, стоит посмотреть двигатель ВАЗ-2114 в разрезе:

Поперечный разрез двигателя «Самара»

Показать скрытое содержимое

1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслосъемный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – приемник масляного насоса

Характеристики 8-ми клапанного двигателя

Многие автомобилисты помнят как в конце 90-х годов 20 столетия и вначале 2000-х на дорогах СНГ были популярны ВАЗ 2108-09, которые также называли «Самара». Эти автомобили стали легендарными в той эпохе. В связи с высокой популярностью, завод АвтоВАЗ решил возобновить производство данных моделей с некоторыми модификациями.

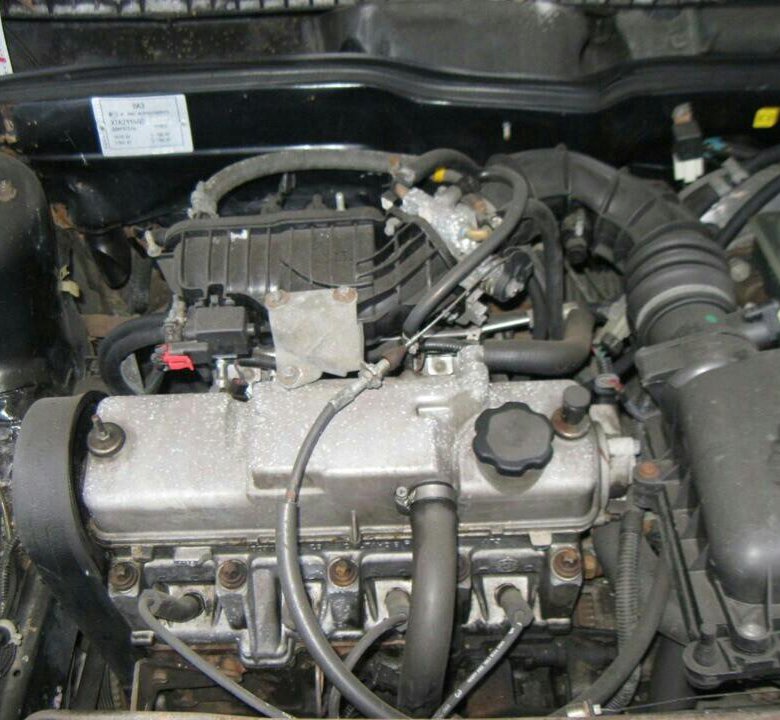

Двигатель ВАЗ-2114 под капотом

Во-первых, ВАЗ-2114 получил доработанный двигатель. По сути – это инжекторная версия «Самара». Хотя некоторые особенности она получила от современных двигателей. Если рассматривать более детально, то двигатель «Самара-2» (именно такой тип установлен на ВАЗ-2114) – это смесь двух вариантов мотора в один: от ВАЗ 2108 и ВАЗ 2110.

Многим автомобилистам силовой агрегат «Самара – 2» пришелся по вкусу и они его полюбили. Основным показателем стало – лёгкость в ремонте и недорогие запасные части. Так, 8-клапанный двигатель стал эталоном показателя «цена-качество».

Когда основную информацию было рассмотрено, можно перейти непосредственно к рассмотрению характеристик мотора.

Таблица основных характеристик двигателя «Самара-2» 8 клапанов:

Наименование	Характеристика
Тип двигателя	Рядный, продольного типа, 4-цилиндра, 8-клапанов
Тип топлива	Бензин (возможна установка газового оборудования)
Расположение цилиндров	1-4-3-2
Система впрыска	Распределительная, инжекторного типа
Управление	Bosch, “Январь” или GM
Расположение распредилительнового вала	Верхнее
Привод	Передний
Диаметр поршня и колец	82 – номинальный (допуски по группам: А – 82,00-82,01, В – 82,01-82,02, С – 82,02-82,03, D – 82,03-82,04, Е – 82,04-82,05)
Коленвал	Чугун
Блок цилиндров	Чугун
Система ГРМ	Ремень и ролик

Разборка и ремонт: основные факты

Рассмотрим данный пункт статьи, как справочную информацию, потому что, если говорить о ремонте двигателя, то каждый отдельный узел и агрегат ремонтируется отдельно. При эксплуатации силового агрегата может понадобиться его демонтаж. В этом случае можете рассмотреть замену силового агрегата от иномарки.

Поэтому, рассмотрим, основным операции направленные на снятие двигателя с автомобиля:

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов.

Моторы ВАЗ 2114

Ниже приведен список двигателей устанавливаемых на ВАЗ 2114 за всю историю производства.

1,5 литровый 8-ми клапанный двигатель;
1,6 литровый 8-ми клапанный двигатель;
1,6 литровый 16-ти клапанный двигатель;

Все двигателя имеют схожие корни еще с далеких 80-ых годов, а именно с двигателями 2108. Именно двигатель восьмерки стал прародителем всех двигателей устанавливаемых на современные ВАЗы.

Данный двигатель отличался надежностью и ремонтопригодностью.

Рассмотрим каждый из двигателей подробнее.

Двигатель ВАЗ 2114 – возможные варианты комплектации

«Родным» для ВАЗ 2114 условно считается двигатель 2111, так как он устанавливался с момента создания модели авто целых 4 года. Эта версия ДВС имеет распределенный впрыск и 4 клапана и объем 1,5 л. Также использовалась тюнингованная версия 21114 объемом 1,6 л за счет увеличения высоты блока цилиндров.

Привод ВАЗ 2114

В 2007 году моторы «подтянули» конструктивно до норм Евро-4, на «четырку» поставили 1,6 л модификацию 11183 с 8 клапанами, электронной педалью газа и электродросселем, полимерным ресивером вместо алюминиевого.

Пластиковый ресивер

Начиная с 2009 года, модель ВАЗ 2114 была модернизирована дочерней фирмой ЗАО Супер-Авто. Стал использоваться 16 клапанный ДВС 21124 объемом 1,6 л мощностью 89 л. с. Годом позже произошел повторный апгрейд силового аппарата, использовалась модификация мотора 2126 такого же объема 1,6 л, но мощностью уже 98 л. с.

ДВС 21126

схема форсунки

Тема данной статьи двигатель ВАЗ-2110 (8 клапанов) форсунка в системе впрыска топлива. Основная задача найти все его достоинства и недостатки, сравнить с карбюраторным двигателем. Но для этого нужно немного углубиться в историю, посмотреть, как устроен этот двигатель, насколько он хорош в эксплуатации и ремонте. А начнется история с конца 70-х годов прошлого века, когда инженеры ВАЗ задумались над проектированием переднеприводных автомобилей. А после будет рассмотрена инжекторная система впрыска, ее отличия от карбюраторной, преимущества и недостатки.

История двигателя

А теперь история откуда берет свое начало двигатель ВАЗ-2110 (8 клапанов). И был заложен в конце 70-х. В эти годы дизайнеры начинают понимать, что классика, которая производится много лет, имеет высокую себестоимость. Кроме того, Fiat-124 — лучший автомобиль Европы 1964 года. Прошло почти два десятилетия, нужно обновить продуктовую линейку. И начались эксперименты. Первым делом модернизировали привод ГРМ, стали использовать ремень. А вот на двигателе ВАЗ-2105 (годы выпуска — 1980-1988), он не прижился, хотя и снизил уровень шума.

Причина банальна: в поршнях нужна петля, не позволяющая стучать по клапанам при ее обрыве. Но при ремонте двигателей на них обычно устанавливались поршни с 1,3-литровыми двигателями подходящие по размеру, но без канавок. Но в начале 80-х выходит восьмое поколение. Более новые, под стать европейским аналогам. И самое главное — для автомобилей передний привод, мотор с ременной передачей на механизм ГРМ. И это был тот самый двигатель, который с большим количеством переделок устанавливается на современные автомобили. На модели 2109и 2110 эти силовые агрегаты впервые были адаптированы под инжекторную систему впрыска.

Компоненты главного двигателя

При беглом осмотре существенных отличий не обнаружено. Что касается карбюратора, то инжекторная система впрыска не влияет на основную конструкцию двигателя. Но стоит смотреть на мелочи. Для примера взглянем на термостат-форсунка ВАЗ-2110 (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Точно! Инженеры в Европе сидят и думают, как сократить ресурс автомобиля, а наши в это время проводят настоящие доработки, выгодные потребителю. Понятно, что термостат ломает не корпус, а внутренности термочувствительный элемент или клапан. Поэтому зачем плодить миллионы дел? Гораздо выгоднее было бы сделать один для машины, а в случае поломки термостата менять только внутренности.

Но это далеко не все достоинства отечественных двигателей. Заметьте, в США и Европе все машины одинаковые, иногда ремонтировать нет смысла, проще выкинуть, и купить новую. Причина частично в двигателе. Например, АвтоВАЗ — чуть ли не единственный завод, который продолжает ставить на свою продукцию блоки ДВС из чугуна! Во всех развитых странах для этой цели уже давно используют алюминиевые сплавы! Страдает ресурс двигателей, но самое главное — нет возможности выполнить его ремонт, так как он не подлежит растачиванию или перегильзованию. А это намного дешевле, чем покупка нового двигателя или автомобиля. Может быть, зажиточный бюргер и может себе это позволить, но в нашей стране автомобиль для многих до сих пор является роскошью.

Что такое инжектор?

А теперь еще посмотрим, как выглядит схема инжектора на автомобиле ВАЗ-2110, рассмотрим основные узлы и принцип работы. Но сначала нужно ответить на вопросы, что такое инжектор и для чего он нужен. Всем известно, что до конца 90-х устанавливались карбюраторы. В них с помощью воздушных потоков происходило смесеобразование, а затем и подача во впускной коллектор топливной системы. И такое умное устройство может смешивать бензин с воздухом в идеальной пропорции — 14 к 1. Но тут игра вакуума и атмосферного давления.

Особенности инжекторного

А вот двигатель ВАЗ-2110 (8 клапанов) инжектор намного легче карбюраторного варианта. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из множества электронных устройств, отвечающих за работу всего двигателя. Вместо карбюратора на впускном коллекторе установлена рампа. По сути, это кусок трубы, в которой находится топливно-воздушная смесь. Откачивается из бака с помощью электронасоса под низким давлением. По умолчанию рампа полностью герметична, она отделена от каналов впускного коллектора электромагнитными клапанами — форсунками. Но вот особенность: рампа поддерживает постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина напрямую зависят от того, насколько открыта дроссельная заслонка.

Схема инжекторной системы впрыска

Итак, теперь подробнее о системе питания инжекторного двигателя ВАЗ-2110. Первый идет в списке бензонасосов. Он монтируется непосредственно в баке, совместно с фильтром, и ротор двигателя приводится в движение только при включенном зажигании (при условии, что давление в рампе ниже минимального уровня). Затем топливо поступает по трубке в рампу. Здесь образуется смесь. Сначала воздух проходит через фильтр для очистки. Гибкий корпус фильтра соединен с дроссельным узлом.

Система датчиков

Не менее интересен двигатель ВАЗ-2110 (8 клапанов). Инжектор, точнее устройство системы управления, включает в себя множество датчиков. Все управление осуществляется датчиками. Итак, между фильтром и дроссельной заслонкой стоит датчик массового расхода воздуха. Датчик положения установлен на самой заслонке. В рампе — давление. Кроме того, между вторым и третьим цилиндрами на поверхности ДВС расположен датчик детонации. А на шкиве привода генератора — обороты двигателя. От коробки передач измеряется скорость автомобиля. Все данные, поступающие со считывателей, поступают в электронный блок управления.

Электронный блок управления

Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема форсунки сведена к этому устройству. Небольшой корпус с большим количеством выводов, но внутри самое интересное — микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти заложена так называемая топливная карта. По нему контроллер определяет, сколько воздуха и бензина надо подать в рампу, чтобы мотор работал в штатном режиме, не было детонации. Но самое главное – за какой промежуток времени нужно подать импульс на топливные форсунки, чтобы они открылись и впрыскивали смесь в камеру сгорания.

Что лучше: карбюратор или инжектор?

А теперь немного о том, какой двигатель ВАЗ-2110 будет надежнее: инжекторный или карбюраторный? И нужно посмотреть на этот вопрос с разных сторон. Например, новичкам придется по вкусу инжектор. Постоянная скорость, нет необходимости перекрывать подачу холодного воздуха, а трогаться с места намного проще. Но есть еще одно преимущество — машина на высоких скоростях более приемистая. Даже на скорости 120 км/ч при выжатой педали газа машина быстро разгоняется. В карбюраторах это происходит гораздо медленнее. Поэтому обгон на машине с инжектором безопаснее. А вот при старте светофора карбюратор просто «разорвет» инжектор. И причина в более высоком крутящем моменте на низах. Да и стоимость обслуживания, конечно же, у инжекторной «десятки» выше, потому что поставить точный диагноз в случае поломки иногда непросто.

Детали двигателя для автомобилей Лада 2108-2115

Сравнение товаров (0)

DefaultName (A — Z)Name (Z — A)Price (Low > High)Price (High > Low)Rating (Highest)Rating (Самая низкая)Модель (A–Z)Модель (Z–A)364896

Клапан дроссельный универсальный 65 мм, черный

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

132,84€

Клапан дроссельный универсальный 65 мм, синий

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

151,14€

Клапан дроссельный универсальный 65 мм, красный

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

159,95€

Универсальный дроссельный клапан 65 мм, серебристый

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2101, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

159,95€

Клапан дроссельный универсальный 90 мм, синий

Размеры в упаковке (ДхШхВ), мм: 220х130х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

161. 00€

Переходник для установки внешнего РХХ ВАЗ

Размеры в упаковке (ДхШхВ), мм: 70х50х50 Для автомобилей: 2101, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

39.10€

Маслоуловитель алюминиевый

Размеры в упаковке (ДхШхВ), мм: 170х150х100 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170, 2106, 2107, 2109, 2111, 2112, 2114, 2115, 21099, Калина 1117, Калина 11073, Приора 21071

97,59€

Поддон антипроливной для ВАЗ 2108 с разливом масла

Размеры в упаковке (ДхШхВ), мм: 450х220х140 Для автомобилей: 2108, 2110, 2113, Гранта 2190, 1118 Калина, Приора 2170

70.64€

Заготовка спортивных седел под увеличенные клапана ВАЗ 2108, бронза (8 шт.)

Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118 Внутренний диаметр седла выхлопа, мм: 31

128,80€

Заготовка спортивных седел под увеличенные клапана ВАЗ 2112, бронза (16 шт. )

Для автомобилей: Гранта 2190, Калина 1118, 2112, Приора 2170 Внутренний диаметр седла выхлопа, мм: 24

138.00€

Заготовка спортивных седел клапанов ВАЗ 2108 (8 шт.)

Размеры в упаковке (ДхШхВ), мм: 130х100х100 Для автомобилей: 2108, 2110, 2113, 2190 Гранта, Калина 1118

41,40€

Втулки направляющие бронзовые ВАЗ 2101-2108

Размеры в упаковке (ДхШхВ), мм: 130х50х20 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива

101,20€

Сальник распредвала Elring ВАЗ 2108, 2112, Приора

Размеры в упаковке (ДхШхВ), мм: 60х60х20 Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Приора 2170

5.52€

Вал распредвал ВАЗ 2108 — 2110 Нуждин 10,42 (фаза 253) впрыск
