Двигатель ВАЗ 2109: характеристики, фото

Содержание

• Описание и модификации
• Технические характеристики
• Ремонт и обслуживание
• Тюнинг
• Вывод

Одной из самых известных разработок советского автотранспорта является двигатель ВАЗ 2109 и его всевозможные модификации. Так, мотор, который был разработан еще в 1982 году, служит верой и правдой по сегодняшний день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтнопригодный, что делает его достаточно популярным среди автолюбителей.

Описание и модификации

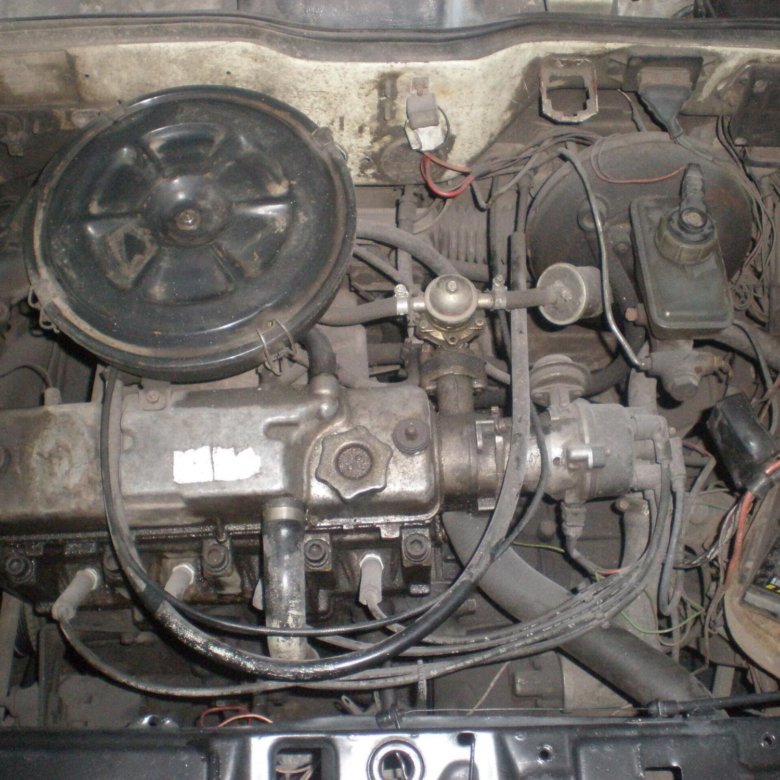

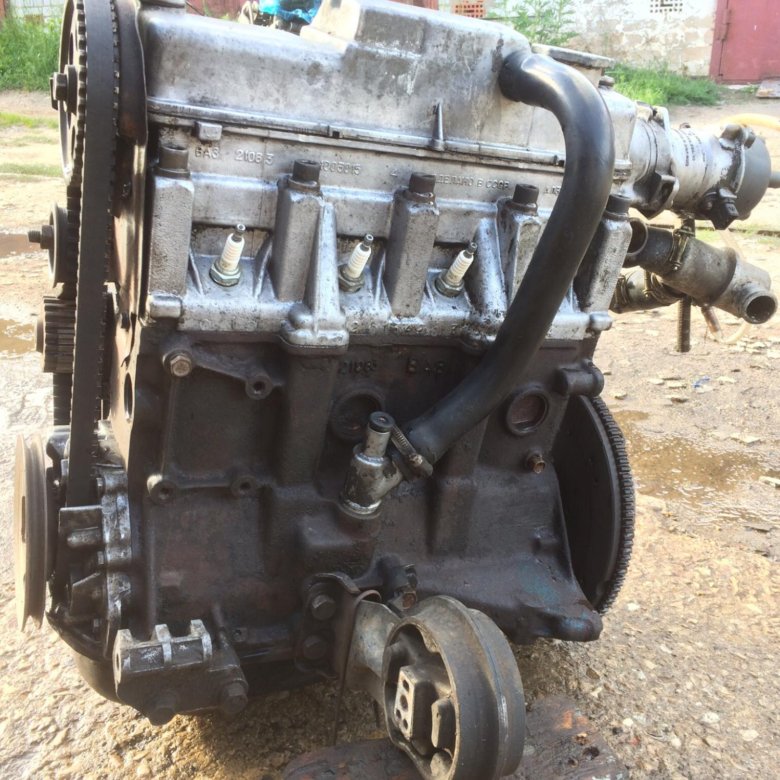

Как такового «девяточного» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпускал. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить мотор ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода изготовителя не найти информации о двигателе 2109, поскольку такого мотора не существует. На все «девятки», за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8V), ВАЗ-2108 (1,3 8V), ВАЗ-21083 (1,5 8V), ВАЗ-2111-80 (1,5i 8V) и ВАЗ-11183-20 (1,6i 8V).

Технические характеристики

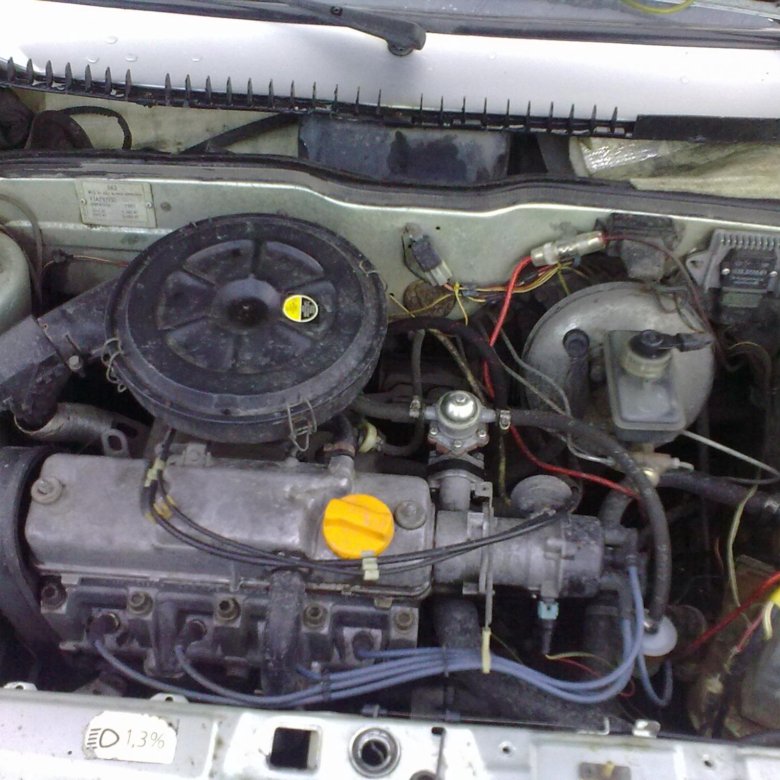

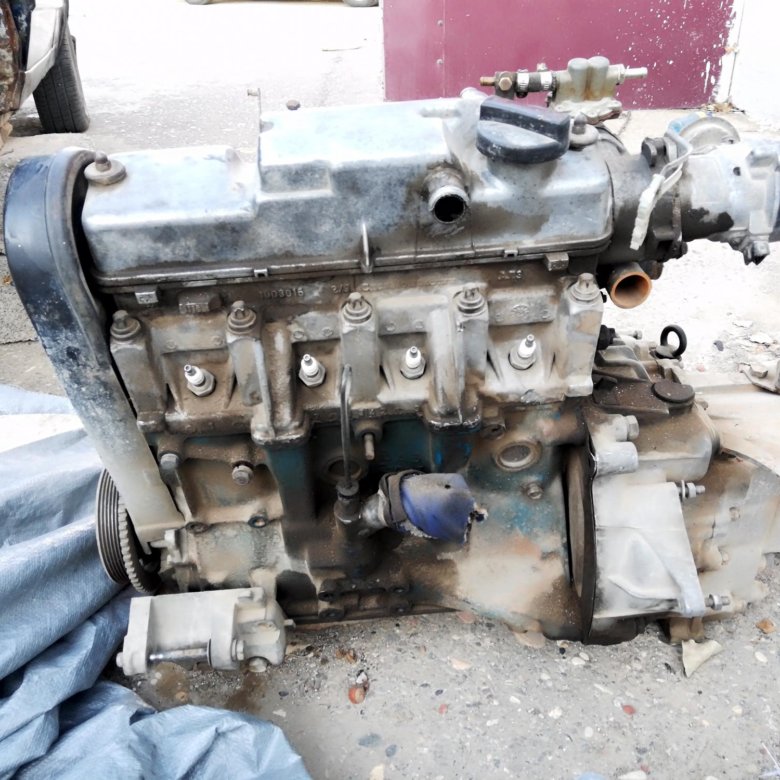

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

21081 (1,1 8V)

Наименование Показатель Объем 1,1 литр (1099 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Карбюратор Расход топлива 6,7 Диаметр цилиндра 76 Порядок работы цилиндров 1-3-4-2

2108 (1,3 8V)

Наименование Показатель Объем 1,3 литра (1289 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Карбюратор Расход топлива 7,0 л Диаметр цилиндра 76 Порядок работы цилиндров 1-3-4-2

21083 (1,5 8V)

Наименование Показатель Объем 1,5 литра (1499 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Карбюратор Расход топлива 7,0 л Диаметр цилиндра 76 Порядок работы цилиндров 1-3-4-2

2111-80 (1,5i 8V)

Наименование Показатель Объем 1,5 литра (1499 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Инжектор Расход топлива 7,5 л Диаметр цилиндра 82 Порядок работы цилиндров 1-3-4-2

11183-20 (1,6i 8V)

Наименование Показатель Объем 1,6 литра (1596 см куб) Количество цилиндров 4 Количество клапанов 8 Топливо Бензин Система впрыска Инжектор Расход топлива 9,5 л Диаметр цилиндра 82 Порядок работы цилиндров 1-3-4-2

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

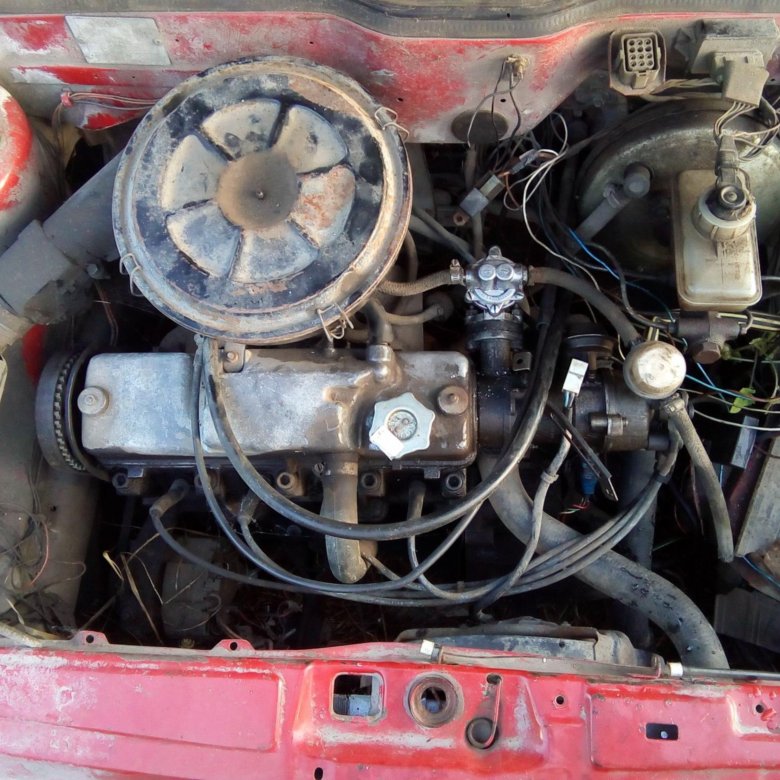

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ ?11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

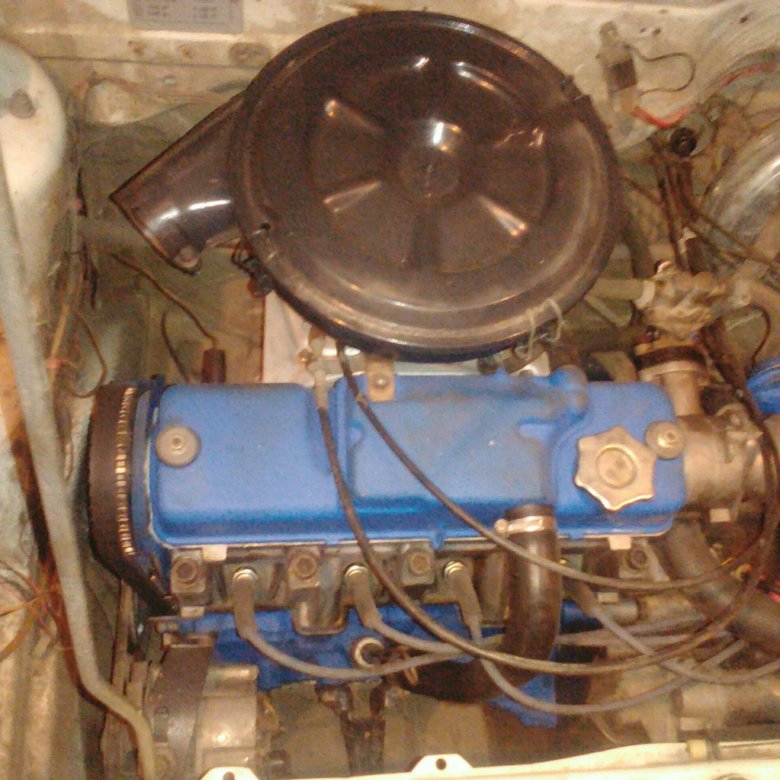

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

Источник

Снятие и установка двигателя ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099

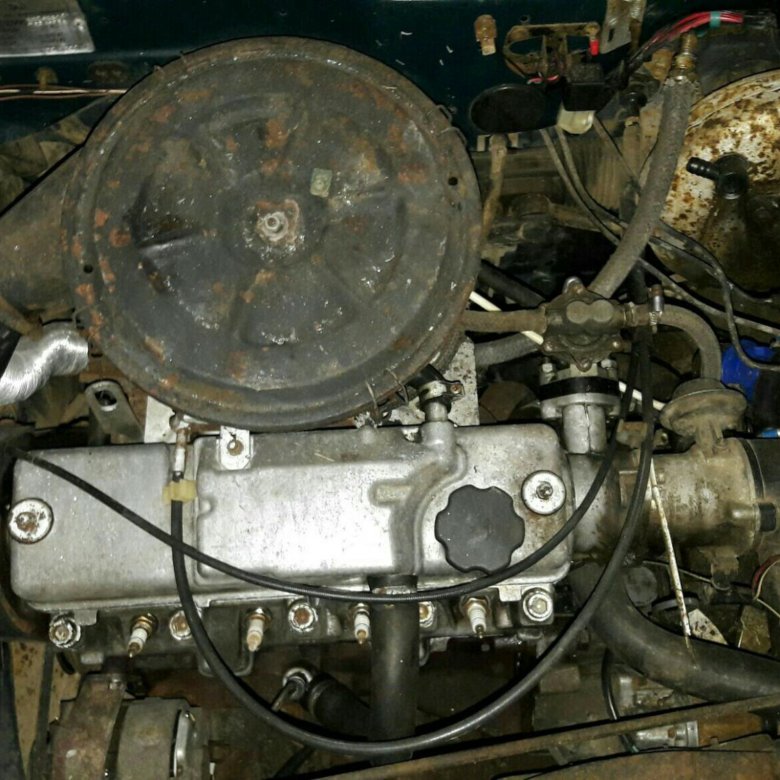

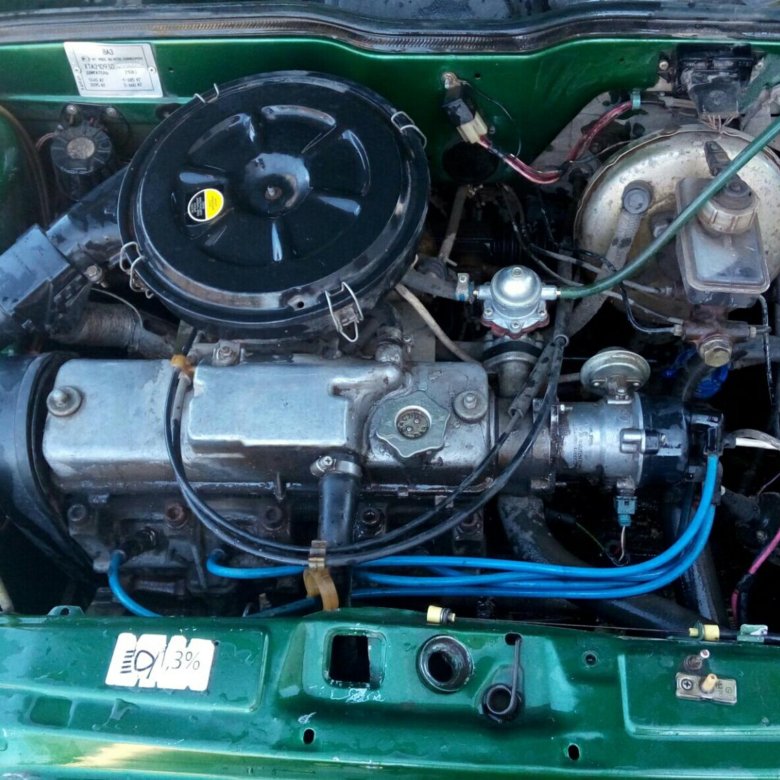

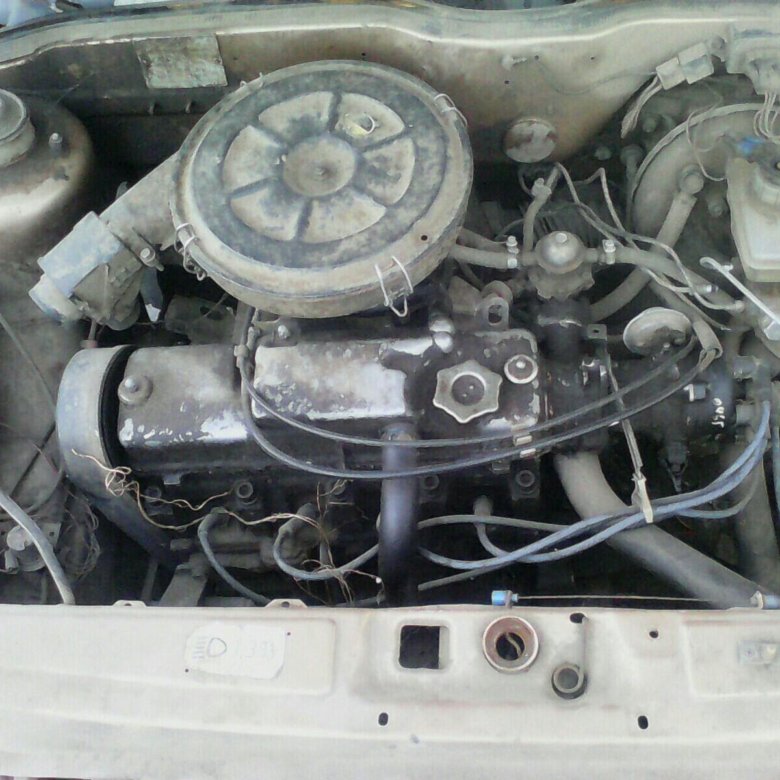

Двигатель (вид сверху):

 1 — колодки с проводами карбюратора

 2 — шланг обратного слива топлива

 3 — шланги отопителя

 4 — шланг вакуумного усилителя

 5 — шланг подачи топлива

 6 — наконечник троса привода сцепления

 7 — провод катушки зажигания

 8 — шланги радиатора

 9 — тяга дроссельной заслонки

 10 — тяга воздушной заслонки

 11 — провод датчика контрольной лампы аварийного давления масла



Двигатель (вид снизу):

 1 — генератор

 2 — правая передняя опора

 3 — двигатель

 4 — коробка передач

 5 — стартер

 6 — выключатель света фонарей заднего  хода

 7 — растяжка

 8 — левая передняя опора

 9 — левый привод передних колес

 10 — пробка маслосливного отверстия коробки передач

 11 — задняя опора

 12 — тяга привода переключения передач

 13 — масляный картер

 14 — правый привод передних колес

 15 — пробка маслосливного отверстия двигателя

 Снятие двигателя



 Перед снятием двигателя отсоедините провод от клеммы «—» аккумуляторной батареи.

 Слейте: охлаждающую жидкость,  масло из картера двигателя, масло из КПП

Рекомендации:  Снимайте двигатель в сборе с коробкой передач.  Снимая двигатель, опускайте его из моторного отсека вниз.  Удобнее снимать двигатель, установив автомобиль на подъемнике.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1.Отверните болты крепления и снимите защиту картера.



2. Снимите приемную трубу глушителя



3. Снимите воздушный фильтр

4. Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя.

5. Отверните болт и отсоедините провод «массы» от картера сцепления.



6. Ослабьте затяжку хомутов и отсоедините шланги от термостата.

7. Отсоедините высоковольтный провод от центральной клеммы крышки распределителя зажигания.



8. Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания.



9. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса.

10. Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления.



11. Снимите наконечник троса с рычага привода выключения сцепления.

12. Отсоедините колодку с проводом от клеммы тягового реле стартера.



13. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

14. Отсоедините колодку с проводом от клеммы генератора.

15. Отверните гайку и отсоедините провода от клеммы генератора.



16. Отсоедините колодку с проводом от клеммы запорного электромагнитного клапана карбюратора.

17. Ослабьте затяжку хомута и отсоедините шланг обратного слива топлива от карбюратора. Выньте шланг из пластмассового хомута.

18. Ослабьте болт крепления тяги воздушной заслонки к рычагу управления воздушной заслонкой.



19. Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос.

20. Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельных заслонок.

21. Снимите возвратную пружину привода дроссельных заслонок.



22. Снимите трос привода акселератора с сектора привода дроссельных заслонок.

23. Отверните гайку крепления и снимите кронштейн троса привода акселератора с крышки клапанов.

24. Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода (ЭПХХ).



25. Отсоедините провод от датчика температуры охлаждающей жидкости.

26. Отсоедините провод от датчика давления масла.

27. Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя.



28. Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя.

29. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

30. Отверните гайку крепления и отсоедините трос от привода спидометра.



31. Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке передач.

32. Ослабьте затяжку гаек крепления левой и правой растяжек к рычагам подвески.

33. Отверните три болта крепления кронштейна растяжки к кузову и отведите левую и правую растяжки в такое положение, чтобы они не мешали снятию силового агрегата.



34. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

35. Отверните гайку крепления шарового шарнира рулевой тяги.

36. Выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника.



37. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

38. Выдавите с помощью монтировки хвостовик одного из внутренних ШРУСов валов привода из коробки передач и отведите его в сторону.

39. Вставьте вместо шарнира технологическую оправку (например, старый внутренний ШРУС), чтобы не провернулась полуосевая шестерня. После этого отсоедините второй ШРУС аналогично первому.



40. Отверните три болта крепления и снимите щиток картера сцепления. Операции, указанные в пунктах 40 и 41, выполняются для облегчения работы на снятом двигателе при коробке передач.

41. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

42. Зацепите двигатель за рымы и натяните тросы тали.



43. Отверните две гайки крепления задней опоры силового агрегата к кузову.

44. Отверните гайку, слегка приподнимите двигатель и выньте болт правой передней опоры силового агрегата.

45. Отверните гайку и выньте болт левой передней опоры силового агрегата.







 46. Опустите двигатель на подставки, приподнимите автомобиль и выньте из-под него двигатель.



 Перед тем как опускать двигатель, проверьте, все ли провода и шланги отсоединены от двигателя.

Какие двигателя стоят на ваз 2109

Как правило, на Ваз 2109 тюнинг двигателя проводится автовладельцами, заинтересованными в усилении мощи и динамики своего транспортного средства. Ваз 2109 двигателя тюнинг – это уникальная возможность улучшить технические характеристики своего автомобиля.

Примечание. Проверка и модернизация тормозов и коробки передач – это классическое начало проведения тюнинга. После того, как эти составляющие доработаны, начинается собственно сам процесс тюнинга мотора.

Увеличение мощности карбюраторного двигателя

Что такое тюнинг двигателя?
Обычно, это увеличение динамики и . Видоизменяются различные составляющие, которые подвергаются шлифовке, полировке и расточке.
Тюнинг двигателя Ваз 2109 может быть спокойно проведен самостоятельными силами. Для этого применяют различные методы, в зависимости от суммы денег, которой располагает владелец транспортного средства.
Самый дорогой вариант тюнинга – это замена штатного двигателя на более мощный силовой агрегат.

Варианты тюнинга двигателя

Как и было сказано выше, тюнинг двигателя подразумевает несколько способов. Все они имеют как свои преимущества, так и недостатки.

Модернизация двигателя первым способом

Такой вариант подразумевает установку и замену следующих составляющих:

• Шатунов облегченных, которые ставятся под размер 121 мм.
• Облегченного коленвала, поршневый ход которого должен составить 78 мм.
• Облегченных .
• ГБЦ, позаимствованной у Лада Калина.
• Кованых поршней, имеющих диаметр 82,5 мм.
• Распредвала с размером 11,3 мм.

Примечание. Такая доработка двигателя дает немалую мощность, которая в л/с равняется 98. Это дает также возможность развивать максимальную скорость в 183 км/ч.

Способ второй

Этот способ предусматривает модернизацию двигателя с вмешательством в деятельность трансмиссии и карбюратора. В этом случае, такая модернизация не потребует слишком высоких денежных затрат, если конечно работы будут проведены своими силами.
Итак:

• Первым делом монтируется новый фильтр, который должен иметь диаметр в 70 мм. У этого фильтра должно быть прямоточное выпускное устройство. Это даст возможность увеличить мощь двигателя на 10 л/с.
• Устанавливаем 5-ступенчатую трансмиссию.
• Монтируем новый масляный радиатор.

Вариант третий

Подразумевает данный способ модернизации двигателя установку следующих частей:

• Масляных форсунок новых.
• Облегченных поршней.
• Облегченного коленвала.
• Нового редуктора.
• Облегченного маховика.
• Усовершенствованного сцепления.

Кроме вышеперечисленного, на автомобиль устанавливается масса новых составляющих, включая бесконтактную систему зажигания, спортивный глушитель(см.), медный радиатор и так далее.

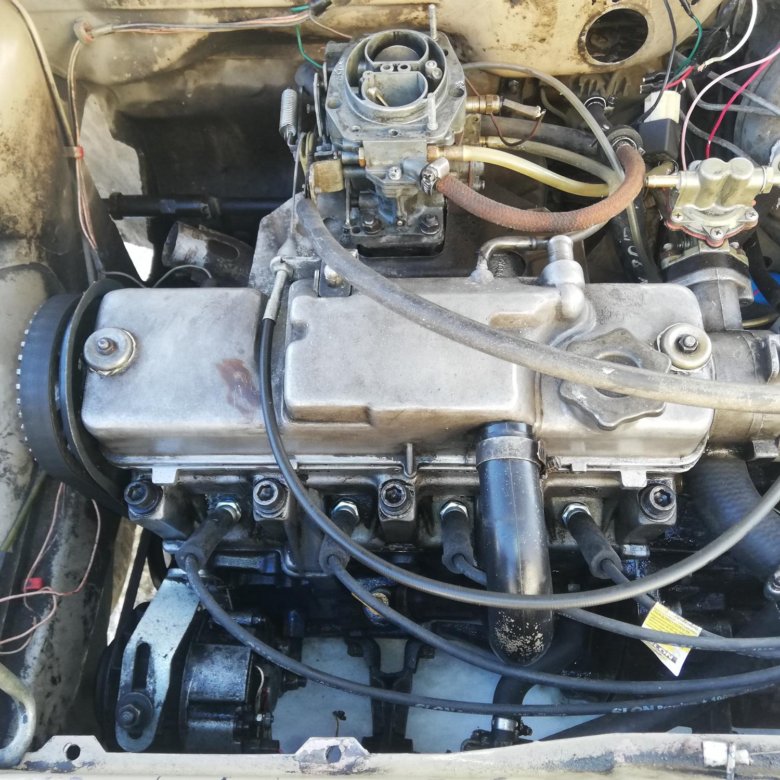

Карбюратор

Этой части автомобиля уделяется особое внимание при усовершенствовании двигателя.

В частности, карбюратор заменяется вместе с другими частями:

• В первую очередь, снимается пружина из вакуумного привода заслонки второй камеры. Это дает неплохой прирост мощности.
• Можно также доработать вакуумный привод, подсунув в конструкцию самодельное кольцо из проволоки.
• Заменяется диффузор.
• Подвергается замене распылитель насоса.

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя Ваз 2109 могут помочь следующие действия:

• Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
• Уменьшения массы некоторых деталей, таких как шатуны, поршни и так далее.
• Уменьшение толщины колец поршней, а также сокращение их количества.

Тюнинг инжекторного двигателя

Если с модернизацией карбюраторного двигателя все более или менее понятно, то инжекторный мотор потребует несколько иных методов тюнинга. В данном случае не нужно никакого механического вмешательства, ведь для того чтобы изменить технические характеристики достаточно регулировки настроек ЭБУ.

Чип-тюнинг

Модернизацию инжекторного двигателя еще называют чип-тюнингом.
Вот основные преимущества так называемого чип-двигателя:

• Для двигателя и для других важных параметров автомобиля производителем устанавливаются усредненные значения. Делается это для того чтобы соответствовать общим правилам и требованиям авторынков различных стран мира.
  У автомобилей появляется некий скрытый резерв, который можно раскрыть благодаря чип-тюнингу.
• Мощность двигателя можно увеличить, не применяя никаких механических операций. При этом изменяются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
• Чип-тюнинг позволяет изменить и , увеличить обороты двигателя, отрегулировать зажигание, лишь изменив настройки.

Как проводится чип-тюнинг

• Извлекается ЭБУ из автомобиля.
• Оттуда снимается чип памяти, который сохранил все установленные параметры.
• Информация считывается с чипа при помощи программатора.
• Далее в чип вносятся нужные изменения и новые значения записываются.

Примечание. Нередко изменить значения в чипе можно и без снятия, подсоединив ЭБУ к специальному штекеру.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя расход топлива резко увеличивается,но это ошибочное мнение, ведь такое наблюдается в течение небольшого отрезка времени, а потом все нормализуется. Не уменьшается и срок эксплуатации двигателя после проведения чип-тюнинга.
Выше была приведена общая инструкция, касающаяся тюнинга двигателя Ваз 2109. Данная информация касается видоизменения настроек двигателя своими руками, без участия специалистов, что дает возможность неплохо сэкономить.

Дело в том, что цена на любое профессиональное видоизменение технических параметров автомобиля в центрах обслуживания очень высока. Зачем же платить такие деньги, если вкупе с фото и видео можно все сделать самостоятельно.

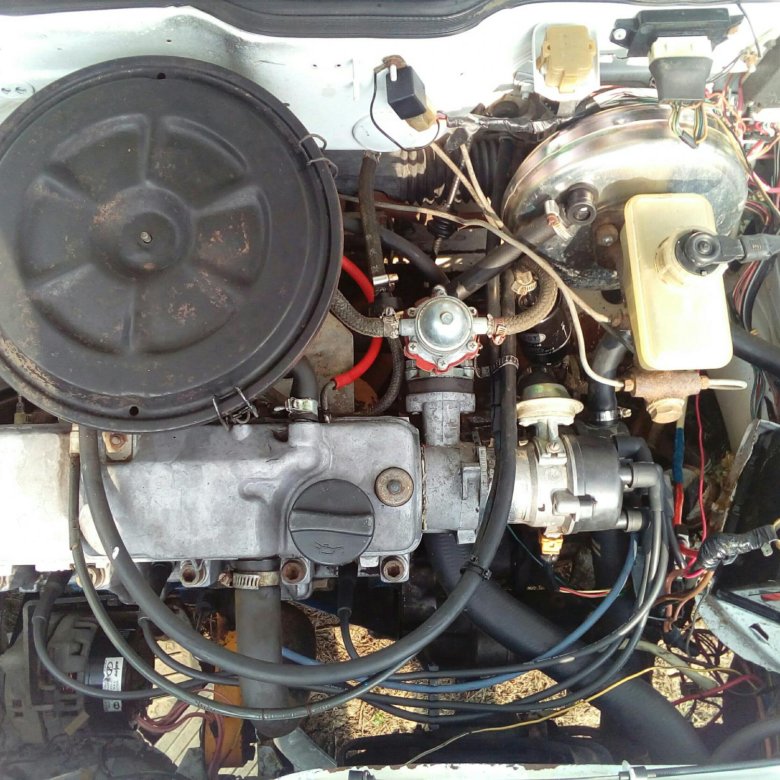

Двигатель Ваз 2109 вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг обратного слива топлива,3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса привода сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора, 9 — тяга дроссельной заслонки, 10 — тяга воздушной заслонки, 11 — провод датчика контрольной лампы аварийного давления масла

Двигатель Ваз 2109 вид снизу:

1 — генератор, 2 — правая передняя опора, 3 — двигатель, 4 — коробка передач, 5 — стартер, 6 — выключатель света фонарей заднего хода, 7 — растяжка, 8 — левая передняя опора, 9 — левый привод передних колес, 10 — пробка маслосливного отверстия коробки передач, 11 — задняя опора, 12 — тяга привода переключения передач, 13 — масляный картер, 14 — правый привод передних колес, 15 — пробка маслосливного отверстия двигателя

Снятие двигателя Ваз 2109

Перед снятием двигателя отсоедините провод от клеммы минус аккумуляторной батареи. Слейте охлаждающую жидкость с системы охлаждения, моторное масло и масло с коробки переключения передач. Демонтаж двигателя Ваз 2109 рекомендуется производить в сборе с КПП и с использованием подъемника для снятия вниз.

Порядок выполнения работ по демонтажу двигателя

Отверните болты крепления и снимите защиту картера

Снимите приемную трубу глушителя

Снимите воздушный фильтр

Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускной трубы двигателя

Отверните болт и отсоедините провод «массы» от картера сцепления

Ослабьте затяжку хомутов и отсоедините шланги от термостата

Отсоедините высоковольтный провод от центральной клеммы крышки распределителя зажигания

Отожмите отверткой пружинный зажим и отсоедините колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса

Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления

Снимите наконечник троса с рычага привода выключения сцепления

Отсоедините колодку с проводом от клеммы тягового реле стартера

Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера

Отсоедините колодку с проводом от клеммы генератора

Отверните гайку и отсоедините провода от клеммы генератора

Отсоедините колодку с проводом от клеммы запорного электромагнитного клапана карбюратора

Ослабьте затяжку хомута и отсоедините шланг обратного слива топлива от карбюратора

Ослабьте болт крепления тяги воздушной заслонки к рычагу управления воздушной заслонкой

Ослабьте болт крепления оболочки тяги привода воздушной заслонки к кронштейну и отсоедините трос

Снимите пружинный фиксатор троса привода акселератора с сектора привода дроссельных заслонок

Снимите возвратную пружину привода дроссельных заслонок

Снимите трос привода акселератора с сектора привода дроссельных заслонок

Отверните гайку крепления и снимите кронштейн троса привода акселератора с крышки клапанов

Отсоедините колодку с проводом от концевого выключателя экономайзера принудительного холостого хода

Отсоедините провод от датчика температуры охлаждающей жидкости

Отсоедините провод от датчика давления масла

Ослабьте затяжку хомута и отсоедините подводящий шланг отопителя

Ослабьте затяжку хомута и отсоедините отводящий шланг отопителя

Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира

Отверните гайку крепления и отсоедините трос от привода спидометра

Отсоедините колодку с проводом от выключателя света фонарей заднего хода на коробке передач

Ослабьте затяжку гаек крепления левой и правой растяжек к рычагам подвески

Отверните три болта крепления кронштейна растяжки к кузову и отведите левую и правую растяжки в такое положение, чтобы они не мешали снятию силового агрегата

Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу

Отверните гайку крепления шарового шарнира рулевой тяги

Выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки с помощью специального съемника

Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

Выдавите с помощью монтировки хвостовик одного из внутренних ШРУСов валов привода из коробки передач и отведите его в сторону

Вставьте вместо шарнира технологическую оправку (например, старый внутренний ШРУС), чтобы не провернулась полуосевая шестерня. После этого отсоедините второй ШРУС аналогично первому

Отверните три болта крепления и снимите щиток картера сцепления

Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров

Зацепите двигатель за рымы и натяните тросы тали

Отверните две гайки крепления задней опоры силового агрегата к кузову

Отверните гайку, слегка приподнимите двигатель и выньте болт правой передней опоры силового агрегата

Отверните гайку и выньте болт левой передней опоры силового агрегата. Опустите двигатель на подставки, приподнимите автомобиль и выньте из-под него двигатель. ВНИМАНИЕ: Перед тем как опускать двигатель, проверьте, все ли провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Монтаж двигателя Ваз 2109 проводится в обратном порядке его снятия. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых хвостовиках внутренних шарниров. Не устанавливайте бывшие в употреблении стопорные кольца на шлицевые хвостовики шарниров — это может привести к отсоединению приводов передних колес от коробки передач во время движения. После установки двигателя на автомобиль отрегулируйте приводы воздушной и дроссельной заслонок карбюратора, привод сцепления, а также углы установки передних колес.

Залейте охлаждающую жидкость системы охлаждения, моторное мало и масло коробки переключение передач.

Запустите двигатель и проверьте, нет ли подтекания топлива, масла и охлаждающей жидкости. Проверьте давление масла. Послушайте двигатель, он должен работать ровно, без посторонних шумов и стуков. Проверьте работу контрольных ламп в комбинации приборов.

Один из самых распространенных в странах СНГ автомобиль – ВАЗ 2109 стал выпускаться еще в далеком 1988 году. Несмотря на уже достаточно большой возраст данной модели машины, она все еще пользуется популярностью среди населения нашей страны. Главным отличием ВАЗ 2109 от предшественника 2108 – это пять дверей вместо четырех и более вместительный кузов. Также был заменен и двигатель ВАЗ 2109. Благодаря этим новшествам, данная машина стала позиционироваться как советский семейный автомобиль.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Используемое топливо в ВАЗ 2109	Бензин
Подача питания к мотору	Карбюратор	Распределенный впрыск
Цилиндр (его диаметр в мм)	82	82
Поршневой ход	71	71
Максимальный показатель сжатия	9.9	9.9
Вместительность топлива (объем двигателя), см 3	1499	1499
Мощность двигателя, кВт/об.мин	68/5600	78/5400
Крутящий момент – максимальное значение, Нм при об/мин	100 / 3400	116 / 3000
Стандарты бензина	АИ-92	АИ-95
Растраты на бензин при езде в городских условиях, л/100км	8. 7	9.9
Развиваемая автомобилем скорость, км/ч	154	155
Разгон машины до скорости в 100 км/ч, с	14	13
Тип работы коробки передач	С ручным управлением
Уровни коробки передач	5 вперед, 1 назад
Емкость топливного бака	43	43

Данный мотор подходит для эксплуатации в автомобилях и ВАЗ 2109.

Описание

Технические характеристики на то время были стандартными: двигатель вместительностью 1,1 литра, наличие карбюратора в механизмах, максимальная мощность 54 лошадиных силы.

Спустя некоторое время в продаже стали появляться модели данного автомобиля с улучшенным мотором. К основным изменениям стоит отнести больший объем мотора, увеличенный до 1,5 л, и датчик температуры двигателя, а в начале 2000-х в серийное производство поступили модели с инжектором. Также можно проводить в ВАЗ 2109 тюнинг двигателя, что позволяет получить улучшенные характеристики за сравнительно небольшие растраты.

Главным достоинством данной машины являлось достаточно дешевое техническое обслуживание, что было характерно для любой из машин производства компании «Автоваз».

Даже после окончания гарантийного срока, содержать машину в хорошем состоянии было достаточно просто и не требовало особых затрат, главное регулярно . А благодаря распространенности данного ряда моделей, найти детали на замену сломанным достаточно просто как в автосервисах, так и на руках автомобилистов.

Благодаря простоте конструкции многие владельцы задумывались о том, какой можно поставить двигатель для улучшения характеристик авто. Для того чтобы провести ремонт или тюнинг двигателя ВАЗ 2109 не обязательно быть автомобильным мастером.

Сделать всю работу своими руками может практически любой водитель. Именно поэтому большинство владельцев данного автомобиля хотят как можно дольше проездить на данной модели, дешевой как в ремонте, так и в эксплуатации. Также легко проводится тюнинг двигателя ВАЗ 2109.

Неисправности

• Двигатель не запускается. В карбюратор автомобиля не поступает топливо или подается недостаточное его количество. Причиной этой неисправности могут быть следующие проблемы:

Причины	Как исправить неисправность
Попадание посторонних предметов, мусора в топливопровод, что привело к сильному засорению. Могут быть забиты топливный: насос, фильтр карбюратора, топливопровод.	Провести полную очистку систем подачи топлива в двигатель. Это можно сделать как напором воды, так и при помощи сжатого воздуха.
Выход из строя насоса, подающего топливо в мотор.	Провести полную диагностику насоса, выявить поломку, провести замену неисправной детали на рабочую.
Попадание посторонних предметов или мусора в топливный фильтр.	Самостоятельно чистить фильтр довольно сложно и долго. Значительно дешевле и быстрее провести его замену на новый.
Проблемы с зажиганием. Плохо заводится или вовсе не запускается двигатель.	Провести диагностику системы зажигания, обратиться за помощью к специалистам. Может помочь найти неисправность частичная или полная разборка двигателя ВАЗ 2109.

• Проблемы и неисправности при работе электромагнитного клапана. Данная деталь является частью карбюратора и влияет на процесс зажигания, из-за чего ее поломка приводит к следующим неприятностям

Причины	Как исправить неисправность
Оборванная или поврежденная проводка. Данная проблема влияет на работу блока управления клапана, что приводит к неисправной подачи топлива и уменьшает мощность двигателя ВАЗ 2109.
Не работает блок управления электромагнитным клапаном.	В данном случае проводить замену или ремонт самостоятельно рискованно из-за сложной структуры устройства. Советуется доверить проведение ремонта специалистам.
Во время начального цикла работы двигателя не срабатывает воздушная заслонка карбюратора, которая должна открываться при первых вспышках в цилиндрах мотора.	Причиной данной поломки может служить разгерметизация пускового устройства в карбюраторе.

• Проблемы с работой двигателя

Причины	Как исправить неисправность
Холостой ход мотора плохо поддается регулировке и работает с нарушениями. Сапунит двигатель.	В данном случае понадобиться провести полную настройку и регулировку холостого хода. Также выявить неисправность помогает разборка двигателя ваз 2109.
Система, отвечающая за управление электромагнитного клапана карбюратора, неисправна или частично поломана.	Провести полную проверку каждой цепи, найти поврежденный провод, заменить на целый, провести проверку работы системы.

• Проблемы в работе двигателя ВАЗ 2109 карбюратора

Причины	Как исправить неисправность
Не работает карбюратор из-за сильного загрязнения каналов или жиклера.	Проводиться чистка упомянутых частей карбюратора при помощи сжатого воздуха. Стоит контролировать подачу воздуха в целях предотвращения нанесения повреждений.
Жидкость попала в карбюратор или жиклер.	Также при помощи сжатого воздуха провести очистку карбюраторных систем от остатков жидкости. Проверить топливный бак на наличие «отстоя», слить при необходимости.
Не работает пусковое устройство из-за разгерметизации системы. Поломана диафрагма пускового устройства. От этого может снизиться продуктивность в работе двигателя ВАЗ 2109.	Проверить на наличие повреждений в диафрагме, провести замену при обнаружении неисправности.
Проблемы с системой зажигания. Полная или частичная неработоспособность.	Проведение диагностики системы зажигания, замена неисправных частей на новые.
Попадание воздуха в отсек вакуумного усилителя тормозов. Обычно такое случается из-за порванного шланга отбора разрежения. Такая поломка влияет на работоспособность эконометра, распределителя зажигания и вакуумного регулятора-датчика.	Провести проверку шланга, найти повреждение и устранить его. Также можно провести полную замену шланга. Необходимо обратить свое внимание на крепежные хомуты, при необходимости их следует подтянуть.
Повреждение прокладки в соединениях впускного трубопровода. Такая поломка приводит к подсосу воздуха в впускной трубопровод. Влияет на работоспособность карбюратора и двигателя ВАЗ 2109.	Проверить на наличие повреждений впускного трубопровода. Обтянуть все гайки. Если это не помогло, то скорее всего понадобится замена прокладок на новые.

Тюнинг

Так как характеристики данной марки машины являются далеко не самыми высокими по сравнению с современной автомобильной техникой, может возникнуть желание провести тюнинг двигателя ваз 2109.

Это позволит значительно увеличить мощность мотора и повысить эксплуатационные характеристики.

Двигатель ВАЗ 21093 инжектор которого является одним их самых слабых узлов во всем авто, поддается некоторым улучшениям, касающимся формы и диаметра выпускного и впускного каналов. Также можно поменять форму камеры сгорания и клапанов, что в последствии приведет к уменьшению потребления топлива при интенсивной езде.

Некоторые могут задаваться вопросом: «какой двигатель можно поставить на ВАЗ 2109». Но стоит помнить, что такое решение является довольно затратным. Провести тюнинг мотора ВАЗ 21093 значительно дешевле и быстрее, чем полностью менять мотор.

Для улучшения работы машины можно заменить распределительный вал на другой, имеющий расширенные фазы газораспределения. Также на работу машины влияет то, сколько масла в двигателе используется и какой тип смазки выбран. Купив улучшенную смазывающую жидкость, работа машины значительно улучшается.

Модель ВАЗ 2109 – это один из самых популярных отечественных автомобилей в нашей стране. «Девятка» давно стала символом целой эпохи. Ее производство было прекращено более 10 лет назад. Модель выпускалась с двумя вариантами двигателя, карбюраторным и инжекторным. Однако ни одна из версий двигателя не отличается высокими показателями, поэтому владельцы «девяток» частенько прибегают к тюнингу двигателя своего автомобиля.

1 Возможности тюнинга двигателя ВАЗ 2109

Если речь идет о качественном и капитальном тюнинге штатного агрегата от «девятки», то существует несколько эффективных вариантов модернизации. Самый простой и доступный способ – это чип-тюнинг двигателя, что позволит существенно улучшить динамические показатели мотора и не потребует больших денежных вложений. Однако помимо чип-тюнинга существует еще масса способов переделки инжекторного и карбюраторного двигателя для получения большей мощности на выходе.

Полный тюнинг двигателя ВАЗ 2109 с инжектором невозможно сделать без полной разборки двигателя и других элементов системы.

Качественная модернизация двигателя подразумевает замену поршневой группы, установку новой головки блока цилиндров, установку интеркулера или турбины и т. д и т.п.

Таким образом, при доработке головки блока цилиндров изменяется форма и диаметр впускных клапанов и камеры сгорания. При этом не обойтись без установки нового спортивного ресивера и иного распредвала, что позволяет существенно повысить мощность двигателя ВАЗ 2109.

Тюнинг карбюратора ВАЗ 2109 означает модернизацию и других элементов системы. Самым распространенным вариантом является установка дополнительного карбюратора и коллектора, например, от Оки. Главные преимущества карбюраторного двигателя – возможность работы на низкооктановом бензине и большая ремонтопригодность. Некоторые владельцы предпочитают переделывать карбюраторный двигатель . Данная процедура весьма затратна финансово и не всегда оправдывает себя с экономической точки зрения. Заменить карбюратор на инжектор на модели ВАЗ 2109 своими руками возможно, для этого потребуется специальное оборудование, знания, время и терпение.

2 Способы тюнинга двигателя ВАЗ 2109

Первым этапом для увеличения показателя мощности и динамики мотора является установка фильтра нулевого сопротивления. Правильно установленный хороший фильтр может добавить двигателю до 5 процентов мощности, однако при установке фильтра-нулевика необходимо понимать, что его нужно постоянно прочищать и следить за эксплуатацией, в противном случае есть риск повреждения двигателя со временем. Качественный фильтр нулевого сопротивления стоит порядка 70-100 долларов – все, что предлагается на рынке дешевле, лишь пустая трата времени и денег.

Установка прямоточного глушителя на оправдывает себя лишь в том случае, если двигатель подвергся серьезной технической модернизации или была установлена дополнительная турбина. В других случаях прямоточный глушитель (а его установка стоит недешево) лишь добавит шума и рева автомобилю, но на мощность это никак не повлияет, что видно на представленном видео.

Еще одним эффективным способом для увеличения мощности ВАЗ 2109 считается установка спортивного ряда для коробки переключения передач. Данная процедура позволяет автомобилю демонстрировать улучшенную разгонную динамику за счет изменения ряда передаточных чисел и добавления дополнительной 6 передачи. На общий уровень мощности это не влияет, зато изменения динамики станут ощутимы сразу. Делать подобный тюнинг КПП рекомендуется после замены поршневой группы двигателя и установки более мощных деталей и механизмов.

Однако самый простой и действенный способ улучшить показатели двигателя – это чип-тюнинг. Если ВАЗ 2109 комплектуется инжекторным двигателем, то с помощью чип-тюнинга можно добиться отличных результатов как показано на видео. Калибровку параметров ЭБУ можно проводить своими руками, используя современные программаторы и имея в наличии компьютер и некоторое оборудование. При чип-тюнинге нет необходимости проводить механические работы, все делается с помощью компьютера и программ, при этом улучшения становятся заметны уже с первого дня эксплуатации автомобиля с перепрошитым ЭБУ.

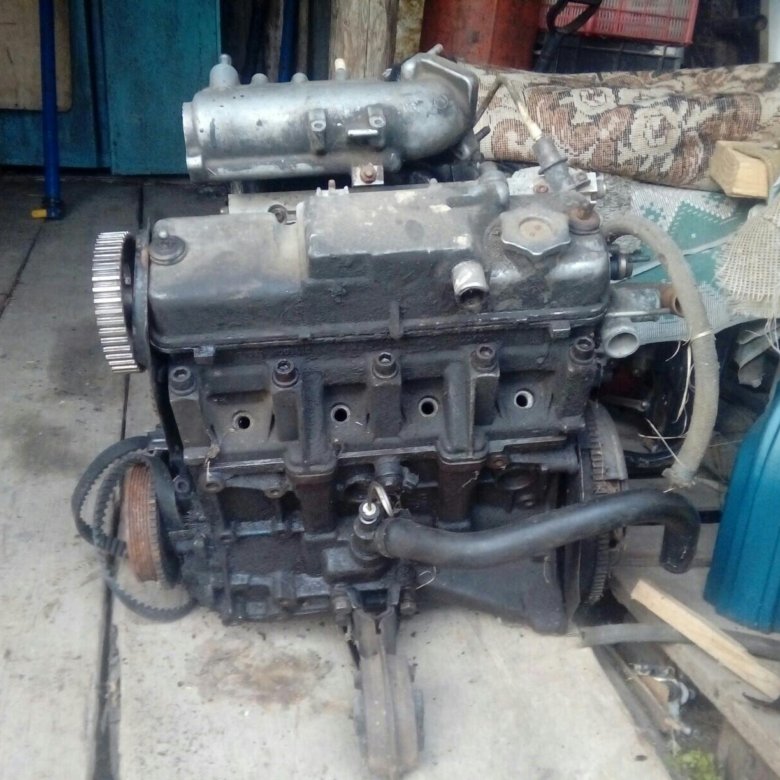

Автомобиль ВАЗ-2109 комплектовался тремя силовыми агрегатами объемом 1,1, 1,3 или 1,5 литра. За исключением рабочего объема и, соответственно, высоты, моторы «девятки» в остальном не отличаются друг от друга. Изначально все устанавливаемые двигатели были карбюраторными, и лишь в начале двухтысячных годов производитель стал комплектовать машины впрысковыми моторами. Ниже будет рассмотрено устройство двигателя «девятки» на примере 1,5-литрового инжекторного мотора ВАЗ-2111, он также устанавливался на ВАЗ-2110 и 2114 ранних годов выпуска.

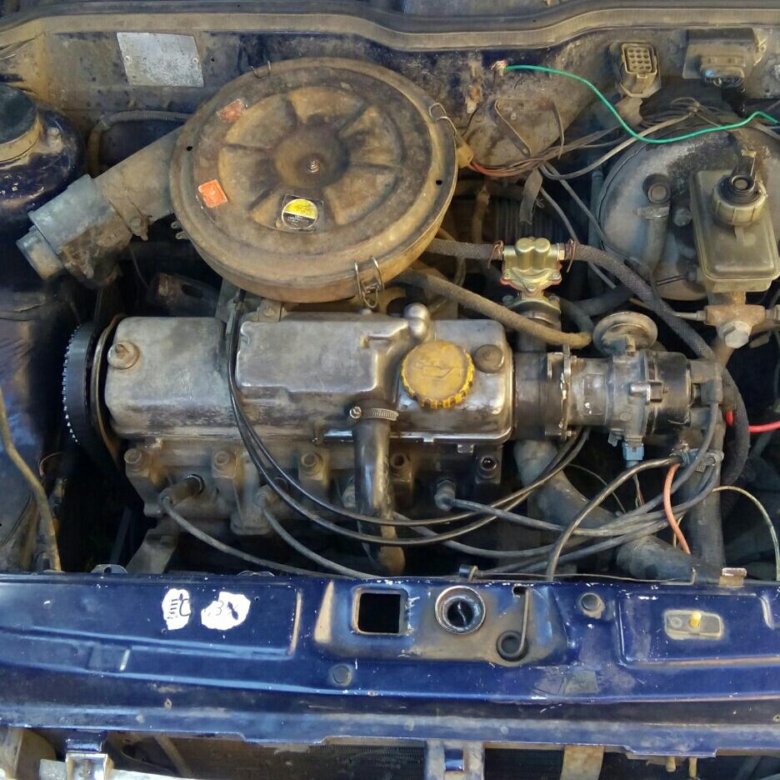

Итак, «сердце» автомобиля ВАЗ-2109 –четырехтактный четырехцилиндровый восьмиклапанный «атмосферник», работающий на бензине, с верхним расположением распредвала. В отличие от заднеприводных ВАЗ-2106 и ВАЗ-2103, у переднеприводных моделей 2109, 2110, 2114 и остальных мотор располагается поперечно. Цилиндры нумеруются от шкива коленвала, порядок их работы 1-3-4-2. Электронное управление осуществляется контроллером «Январь», Bosch или GM.

Устройство кривошипно-шатунного механизма двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентичен блоку 21083. Отлит он из чугуна, диаметр цилиндров составляет 82 мм, в случае замены поршневой группы его можно увеличить на:

• 0,4 при первом ремонте;
• 0,8 при втором.

Коленвал

Коленчатый вал размещается внизу блока и вращается на пяти коренных подшипниках, имеющих съемные крышки, крепление которых к блоку осуществляется болтами. Крышки невзаимозаменяемы и маркируются рисками на внешней стороне. Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленвала. Переднее полукольцо изготавливается из сплава стали и алюминия, заднее – из металлокерамики. При появлении люфта коленчатого вала полукольца подлежат замене.

Вкладыши подшипников – опорных и шатунных – тонкостенные, выполнены из сталеалюминиевого сплава. На внутренней стороне всех верхних коренных вкладышей, за исключением вкладыша третьей опоры, имеются канавки.

Устройство кривошипа (коленвала двигателя) следующее: он чугунный, имеет четыре шатунных и пять коренных шеек. Заодно с валом отлиты восемь противовесов. Внутри вала просверлены каналы, закрытые заглушками и имеющие двойное назначение:

1. по ним подается масло у шатунным шейкам от коренных;
2. они очищают масло, поскольку центробежной силой к заглушкам отбрасываются все механические примеси, не задержанные фильтром.

Последнее обстоятельство необходимо учитывать при капремонте двигателя, и при снятии коленвала, а особенно при балансировке нужно прочищать каналы от накопившихся отложений. Заглушки после прочистки заменяются на новые.

К передней части коленвала крепится шкив привода распредвала, а к нему – приводной шкив генератора, который работает еще и как демпфирующее устройство, благодаря упругому элементу между внешней и внутренней частями шкива. К заднему концу при помощи шести болтов крепится чугунный маховик. У него имеется зубчатый венец, предназначенный для запуска мотора при помощи стартера. Помимо этого, на его поверхности есть конусная лунка-метка, предназначенная для определения ВМТ после того, как двигатель собран.

Поршневая группа

Шатуны изготавливаются из стали, имеют двухтавровое сечение. Крышки обрабатываются вместе с шатунами, и потому не являются взаимозаменяемыми. На них и на шатунах штампуется номер цилиндра.

Поршневые пальцы представляют собой стальные трубки. Они свободно плавают в бобышках поршней, в которых фиксируются при помощи стопорных колец.

Устройство поршней: поршни выполнены из алюминиевого сплава, имеют три канавки в верхней части под поршневые кольца. Комплект колец для каждого поршня состоит из двух компрессионных и одного маслосъемного. Компрессионные кольца не позволяют газам попасть в картер двигателя, а маслосъемное удаляет масло со стенок цилиндра и отводит его к бобышкам для смазывания поршневого пальца.

Немного ниже располагаются отверстия для поршневого пальца (бобышки). В днище поршня имеется выточка, предназначенная для предотвращения загиба клапанов в случае обрыва приводного ремня ГРМ. У ВАЗ-2109 с объемом двигателя 1,3 литра оно плоское, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и механизма газораспределения, и как следствие, к дорогостоящему ремонту.

Устройство головки блока и ГРМ

Головка блока (ГБЦ) у всех переднеприводных авто семейства ВАЗ, будь то 2109, 2110 или 2114 одна, общая для всех цилиндров. Они монтируется к блоку при помощи десяти винтов. При монтаже под нее подкладывается металлическая прокладка. Данная прокладка предназначена для одноразового применения, и повторно ее использовать нельзя. В верхней части ГБЦ имеется пять опор распредвала.

Распределительный вал двигателя автомобиля ВАЗ-2109, имеет индекс 21083. На некоторые двигатели устанавливаются валы 2110 или 2111, их устройство несколько отличается от 21083, что позволяет получить прирост мощности мотора. Отливается вал из чугуна, на нем расположены пять опор и восемь кулачков, открывающих клапаны. В действие он приводится с помощью зубчатого ремня от шкива коленвала. Правильно установить валы относительно друг друга можно при помощи установочного выступа на задней крышке ремня ГРМ и меток на приводных шестернях и маховике.

В ГБЦ запрессованы седла, а та же направляющие втулки клапанов. На внутренней стороне втулок имеются канавки для подвода смазки, сверху втулки закрываются маслоотражательными колпачками.

Клапаны изготавливаются из стали, причем головка впускного – из жаропрочной. Монтируются они наклонно в один ряд. Впускной клапан большего диаметра чем выпускной. Зазоры между клапанами и кулачками распредвала регулируются при помощи регулировочных шайб, обладающих повышенной износостойкостью.

Толкатели представляют собой металлические стаканчики, движущиеся в отверстиях ГБЦ. Для улучшения износоустойчивости поверхность, соприкасающаяся с торцами стержней клапанов, цементируется.

Смазывание деталей

Устройство смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное. К коренным и шатунным подшипникам, а также к опорам распредвала масло подается под давлением, цилиндры, поршни, пальцы и кольца, кулачки распредвала и толкатели смазываются разбрызгиванием, ко всем остальным сопряженным деталям смазка подается самотеком.

Спереди блока установлен масляный насос шестеренчатого типа с перепускным клапаном. Маслоприемник монтируется при помощи болтов на крышку второго коренного подшипника и корпус насоса. Маслофильтр неразборный, имеет перепускной и противодренажный клапаны. Подробно устройство системы смазки и других систем двигателя рассмотрено в отдельных статьях.

Вентиляция картера производится принудительно, газы отводятся через маслоотделитель.

АвтоВаз/Лада 2109 | МАР Онлайн

1:24, АвтоВАЗ, Hachette, Лада

9 сентября 2021 г. Маз Вулли

Автор Eugen Pedersen

Авторские права на текст и фотографии принадлежат Автору(ам), если не указано иное.

Пять лучше, чем три

Автомобиль

В 1985 на дороги СССР вышла новая модель ВАЗ . Причем это была не просто очередная вариация на тему русифицированной Fiat 124 , но принципиально новый автомобиль, который отличался от Жигулей любой модели абсолютно всем – внешним видом, дизайном, компоновкой, типом привода. Пожалуй, единственным, что объединяло заднеприводные и переднеприводные автомобили, был завод, на котором они производились.

Фотография из Интернета – авторские права неизвестны

Первоначально потребительское восприятие 2108 было неоднозначным – не в последнюю очередь потому, что у него было всего две двери. В СССР двухдверные автомобили считались бюджетными. Запорожец всегда был двухдверным, как и Таври а и Ока; все предлагают базовые автомобили предназначены для нижнего сегмента рынка. Практичность четырех дверей была в почете. В конце концов, семейные автомобили часто использовались, чтобы возить большую семью в поездки или возить овощи с загородного участка. Автомобиль по-прежнему считался роскошью, и если его можно было купить, то только для того, чтобы сохранить его «на всю жизнь».

Авторская фотография сделана в Кишиневе

Трехдверный ВАЗ-2108 уже был описан в статье, которую можно найти здесь. На его дизайн сильно повлияло то, что будет продаваться на ключевых западных экспортных рынках. Это было крайне важно для Советского Союза , который остро нуждался в иностранной валюте. Ваз 2108 Спутник был хорошо принят на зарубежных рынках, где он обычно продавался как Лада Самара .

Ваз 2109 Спутник был представлен в начале пробега 2108 . По сути, это была та же машина, но с пятью дверями. Фактически единственными изменениями между автомобилями были боковые панели кузова, двери и несколько внутренних пластиковых компонентов. Теперь более практичному и пользующемуся преимуществами переднего привода для зимнего автопрома его популярность в СССР была обеспечена.

Первые автомобили Ваз -2109 появились в автосалонах и на улицах в 1987 году. Хотя внешний вид был немного изменен, они имели те же комплектации и варианты двигателей, что и ВАЗ 2108, но попасть в заднюю часть кузова теперь было гораздо проще места. Владельцам пришлось заплатить премию около 600 рублей сверх цены 9.0011 2108 , чтобы получить дополнительные двери 2109 . С 1988 года продажи 2109 превысили продажи 2108 .

Спутник/Самара 2108/2109 были модернизированы во время производства и оснащены как увеличенным двигателем (с 1300 до 1500 куб.см), так и пятиступенчатой ​​коробкой передач.

В Европе и на западе Самара должен был быть оснащен дополнительными функциями, такими как легкосплавные диски, аудиосистемы и отделка кузова, такие как спойлеры и украшения, чтобы придать им привлекательность в выставочном зале. На таких рынках, как Великобритания, они конкурировали с Skoda , новый переднеприводный Favorit , который воспринимался как автомобиль высшего класса, а также новые супермини от Citroen и Peugeot . Продажи в Великобритании и Европе закончились примерно к 1997 г. , , по-видимому, GM отказалась поставлять комплекты для впрыска топлива, которые были необходимы для прохождения автомобилями западных испытаний на выбросы из-за потенциальных проблем с оплатой.

Автомобиль использовался в рекламной акции по пробегу автомобиля из Португалии в Москву. Они использовали 2109 с новым 1,5-литровым двигателем, который еще не был доступен для европейских покупателей, и новой пятиступенчатой ​​коробкой передач. Колеса и шины были взяты от Melber и Michelin , а освещение — от Hella , но автомобиль был по существу серийным. Он пробежал за 45 часов, побив предыдущий забег португальской команды за 51 час.

2109 производились долго и успешно, пока не были заменены существенно переработанной Самарой-2. 2109в 2011 году еще производился из комплектов на Украине, а это значит, что он находился в производстве около 25 лет.

Модели

Несколько недель назад я получил эту интересную модель ВАЗ – 2109 « Спутник » в масштабе 1:24 , продаваемый Hachette . Это герметичная литая модель, продаваемая вместе с русскоязычным журналом, содержащим информацию и фотографии настоящей машины.

На фотографиях ниже видно, что это точная модель с детализированным салоном, хорошо воспроизведенными стандартными штампованными колесами и хорошим русским языком.

Модель Авто Обзоры

Грм теги 8 клапанный двигатель ВАЗ 2109

Такая деталь как метка ГРМ ВАЗ 2109 является обязательным элементом при выполнении регулировочных, а также ремонтных работ на данной модели автомобиля. Например, установка меток для ВАЗ 2109 просто необходима при регулировке привода клапанов. Процедура считается достаточно простой – обычный автолюбитель сможет выполнить все работы своими руками, не обращаясь к профессиональным мастерам, но только если научится выставлять метки ГРМ на ВАЗ 2109.подробно и с учетом всех деталей и особенностей.
Перед тем, как ставить метки на ВАЗ 2109, подготовьте несколько простых, но в то же время важных инструментов:
1. домкрат для подъема автомобиля;
2. Отвертка, обязательно плоская и тонкая;
3. ключ на десятку. При необходимости его можно заменить храповой головкой.

Первое, что нужно сделать перед тем, как поставить метки на ремне ГРМ ВАЗ 2109 – это поднять переднюю часть автомобиля, чтобы колесо оказалось в воздухе.

Откройте капот автомобиля и снимите кожух, под которым находится звездочка привода. Устройство можно закрепить. На фото вид сверху и сбоку.

Вам нужно будет снять представившийся вашему взору кожух: для этого отложите его как показано на фото ниже: четвертую сторону и вращайте переднее колесо до тех пор, пока шестерня на зубчатом колесе не окажется в одном положении с выступом:

Теперь зацепите отверткой редукторный катетер. Убедитесь, что этикетка на корпусе и на маховике совпадают:

Если совпадения нет, отрегулируйте их. Сначала отрегулируйте метку на маховике. Сделать это можно так: снимите ремень ГРМ со звезды и отрегулируйте его. Теперь вы знаете, как выставить ГРМ на ВАЗ 2109 и легко с этим справитесь.

В базовой комплектации все автомобили Лада Самара оснащаются тремя типами бензиновых двигателей – объемом 1 100, 1 300 и 1 500 кубических сантиметров. Механизм газораспределения на всех этих двигателях приводит в движение зубчатый ремень (РМ). Производитель рекомендует: замена ремня ГРМ ВАЗ 2109инжектор следует производить не реже, чем каждые 50 тысяч километров, т. к. несвоевременная замена ремня ГРМ может привести к ремонту ГБЦ, стоимость которого очень высока. Исключение составляют автомобили, оснащенные 1,5-литровым двигателем – в поршнях этих моторов для клапанов есть специальные заводские штамповки.

ВАЗ-2109

Если в вашей «девятке» установлен инжектор, то замена ремня ГРМ ВАЗ-2109 (инжектор ) не требует от вас особых навыков. Если ваш автомобиль оснащен карбюратором — последовательность действий будет такой же, только шкив коленвала в карбюраторных двигателях снимается иначе.

Инструкция Замена ремня ГРМ ВАЗ-2109

Как было сказано выше, поменять ремень ГРМ на ВАЗ достаточно просто. Единственное, что требуется от вас, это наличие всех необходимых запчастей и инструментов, а также предельная внимательность, аккуратность и терпение. Если допустить даже малейшую неточность при замене зубчатого ремня, все дело в итоге может обернуться серьезным и очень дорогим ремонтом в сервисном центре.

Итак, для начала определимся, что нам собственно понадобится для замены ремня ГРМ своими руками:

• Ремень зубчатый (РМ).
• Насос (водяной насос) с прокладкой.
• Механизм ГРМ ВАЗ 2108-99. Натяжной ролик.
• Роликовый штифт.
• Натяжной ролик.
• Автомобильный герметик

Также при замене ГРМ вам не справиться без помощника.

Начало работы

Сначала необходимо снять старый ремень. Для этого установите рычаг КПП на нейтральную скорость, и поставьте автомобиль на стояночный тормоз. Затем подкладываем противооткатные упоры под задние колеса и открываем капот. Далее достаем из багажника запаску, домкрат и набор инструментов (все это пригодится чуть позже, а пока начнем с отключения минусовой клеммы от аккумулятора).

Находим в левой передней части мотора пластиковую черную крышку, защищающую ремень ГРМ, откручиваем на ней три болта и снимаем. Под крышкой видим шестерню распредвала, на которую надет наш зубчатый ремень, который нам предстоит снять и заменить. Рекомендуем перед снятием ремня ГРМ обратить внимание на его расположение — если ремень не посередине шестерни, а смещен в сторону двигателя, скорее всего погнут прижимной ролик. В этом случае его потребуется заменить. Следующим шагом будет снятие ремня генератора, что тоже довольно просто: отпустив верхний стопорный болт, сдвиньте генератор в сторону двигателя. При этом натяжение ремня ослабевает, и он легко снимается одним движением руки.

Когда ремень генератора снят, приступаем к выставлению распредвала по меткам: находим картер сцепления (находится справа от двигателя), беремся за шкив и проворачиваем коленвал, глядя на него в окошко, расположенное на картера, при этом метка на маховике точно совпадает с меткой, расположенной на картере сцепления. Метки точно совпали — поршень 1-го цилиндра находится в крайнем верхнем положении. Точное совпадение меток крайне важно для правильной регулировки газораспределительного механизма при установке нового ремня. Кроме меток, указанных выше, метка на шестерне привода ГРМ также должна совпадать с планкой, расположенной на корпусе.

Как только закончим с разметкой, нужно освободить натяжной ролик — ослабить гайку, затем отодвинуть ролик в сторону. Далее снимаем ремень с шестерни распредвала. Теперь его полному снятию мешает только шкив коленвала, приводящий в движение генератор. Ослабляем болты переднего правого колеса, поднимаем машину на домкрате, снимаем колесо, берем запаску и снятое колесо и подставляем их на машину — если вдруг домкрат упадет, эта предосторожность спасет вам жизнь.

Повернуть руль до упора вправо. Залазим под освободившуюся правую колесную арку, находим там три болта крепления бокового защитного щитка, откручиваем их и снимаем щиток. Далее нам нужно снять с автомобиля шкив коленвала (на нем установлена ​​форсунка). Для этого необходимо одновременно придерживать маховик отверткой от проворачивания (через окошко, расположенное в картере сцепления) и откручивать болт крепления шкива.

Снять ремень ГРМ

Важно! После того как вы сняли ремень с шестерни распредвала не может провернуть ни коленвал ни распредвал. В противном случае поршни ударят по клапанам;

Если на вашем автомобиле ВАЗ 21099 карбюратор — шкив коленвала вполне можно оставить отдельно.

Установка насоса и натяжного ролика

Замена насоса

Слить охлаждающую жидкость в любой подходящий объем по объему.

Откручиваем шестерню распредвала, удерживая заднюю крышку от проворачивания, с помощью отвертки, которую нужно вставить в отверстие шестерни и упереть в гайку.

Снимите шестерню

Открутите гайку и четыре болта крепления задней крышки, затем отодвиньте ее в сторону. Вынимаем старый насос, для этого его нужно вытащить, зацепив отверткой за зубчатый шкив.

Установите новый насос с прокладкой.

Все в обратном порядке.

Заливка тосола (антифриза)

Помпу в принципе можно не менять, но только в том случае, если вам не составит труда снова все разобрать, если вдруг помпа начнет течь раньше времени следующей замена ремня ГРМ.

Проверка натяжения ремня

Натяжной ролик необходимо менять вместе с ремнем ГРМ и эта необходимость объясняется тем, что внутри этого ролика находятся смазываемые подшипники, а смазка рассчитана как раз на пробег 50 000 км, то есть на то количество километров, через которое обычно меняется ремень ГРМ. Как только срок службы подшипников натяжного ролика подходит к концу, они начинают крошиться.

Для замены старого натяжного ролика отверните гайку, затем снимите ролик со шпильки. (За роликом находится шайба, будьте внимательны и не потеряйте ее, т.к. в автомагазинах такие шайбы встречаются крайне редко). Сняв со шпильки старый ролик и убедившись, что шайба на месте, можно надеть новый ролик и закрепить его на оси.

Окончательная установка

Теперь пришла очередь установки нового ремня ГРМ. Сначала нужно пропустить его под шестерню коленчатого вала, затем надеть на шестерню распредвала, затем коснуться ремня над зубчатым шкивом помпы и пропустить справа от ролика. Далее нужно закрепить шкив коленвала, надеть ремень генератора и натянуть его. Затем необходимо подтянуть гайку ролика, тем самым отрегулировав натяжение ремня ГРМ.

1. Очень важно не проворачивать коленвал и распредвал до установки ремня. Для затягивания ролика есть специальный ключ, но если такого ключа у вас нет, то можно вставить два винта подходящего диаметра в небольшие отверстия, расположенные на лицевой стороне ролика, затем с помощью отвертки зафиксировать ролик, пока он затягивается. Определить правильное натяжение ремня можно следующим образом: попробуйте повернуть его 90° с противоположной стороны шкива насоса. Если приложить некоторое усилие, можно провернуть ремень, значит все сделано правильно. Если ремень не вращается или, наоборот, поворачивается более чем на 90°, то натяжение придется регулировать заново.
2. Теперь осталось несколько раз провернуть коленчатый вал за шкив, чтобы проверить совпадение меток. При совпадении меток можно смело крепить боковой щиток, затем защитный кожух и снятое колесо на те же места. Если метки не совпадают, придется снимать ремень и заново все регулировать.
3. На этом замена ремня ГРМ на ВАЗ 21099 завершена.

Чтобы езда на автомобиле приносила удовольствие, нужно постоянно следить за его техническим состоянием и регулярно менять все расходники. является одним из этих материалов. В статье дана инструкция для ВАЗ 2108 с карбюратором и приложено демонстрационное видео, которое превратит процесс замены для любого водителя из обременительной обязанности в удовольствие.

Что такое ремень ГРМ?

Современные автомобили, на которых установлен карбюратор, оснащены газораспределительным механизмом. При работе клапана клапаны должны открываться и закрываться в строгом порядке. Их движения должны производиться синхронно в соответствии с движениями поршней. Движение от коленчатого вала к распределительному валу осуществляется с помощью зубчатого ремня. При его обрыве нарушается фаза газораспределения, что может привести к серьезной поломке. В зависимости от конструкции двигателя возможен загиб клапанов при встрече с поршнями.

Руководство по замене

Замену ремня ГРМ на ВАЗ 2108 с карбюратором производители рекомендуют выполнять через 60-75 тыс. км пробега. Учитывая, что автомобиль эксплуатируется в разных условиях, визуальный осмотр узлов рекомендуется делать каждые 15 тысяч километров.

Замена производится при обнаружении таких дефектов:

• неровности, износ, трещины на поверхности;
• масляные пятна;
• потрепанный торец;
• разрыв, износ, отсутствие зубьев;
• растянулся ремень, который уже невозможно натянуть.

При осмотре участка следует обратить внимание на другие элементы.

В комплекте с ремнем обычно идет сменный натяжной ролик.

Если обнаружены течи масла, то, скорее всего, необходимо заменить сальники. Если на поверхности насоса есть царапины, сколы, обнаружен люфт, то его следует заменить. Сколько прослужат детали, зависит от их качества и условий эксплуатации.

Необходимые инструменты

Для проведения процедуры замены на ВАЗ 2108 необходимо подготовить обычные инструменты:

• наборы головок и накидных ключей;
отвертка
• ;
• специальный ключ для поворота натяжного ролика;
домкрат
• ;
• новые расходники;
• чистая тряпка.

Если нет специального ключа для поворота натяжного ролика, можно использовать пассатижи и два гвоздя.

Этапы работы

Для комфортной работы с автомобилем его следует загнать на ровную площадку или подъемное устройство.

Сама замена состоит из следующих этапов:

1. Для доступа к шкиву коленчатого вала необходимо сначала снять правое колесо спереди.
2. Отвернув три болта, необходимо снять защитный кожух ГРМ.




3. Ослабив ремень генератора, снимите его со всех роликов.
4. Далее необходимо установить теги. Для этого проверните коленчатый вал в направлении движения по часовой стрелке до совпадения меток на распределительном валу и задней крышке механизма газораспределения.
5. В верхней части картера сцепления нужно демонтировать крышку и убедиться, что рисунок на маховике и прорезь на картере сцепления совпадают.
6. Далее снимаем датчик, показывающий положение коленчатого вала.
7. Коленчатый вал должен быть заблокирован. Для этого вставьте отвертку или металлическую шпильку между зубьями маховика.
8. Далее откручиваем болт крепления, следует снять шкив привода генератора.
9. Ключом на «17» нужно ослабить гайку крепления натяжного ролика. Когда ремешок максимально ослабнет, его можно снять.




10. Для замены натяжителя отверните гайку крепления и снимите его со штифта. При замене ролика следует осмотреть дистанционную шайбу, которая при необходимости также нуждается в замене.
11. Новый ремень сначала надевается на зубья шкива коленчатого вала, затем на зубья шкива помпы, затем наматывается роликом и натягивается на зубья шестерни распределительного вала.
12. Специальным ключом или с помощью гвоздей и плоскогубцев нужно повернуть натяжитель и натянуть резиновое изделие.
13. Далее необходимо затянуть гайку крепления натяжного ролика.
14. Затем нужно заменить приводной шкив и присоединить болт к концу. Далее проворачиваем коленвал по часовой стрелке всего на пару оборотов и снова ставим все установочные метки на распредвале и коленвале.

    При несовпадении меток установку ремня следует повторить.

    Проверить натяжение ремня ГРМ

    После установки ремня необходимо проверить его натяжение. Для этого поверните хомут между шкивами распредвала и коленвала на 90 градусов. Если при небольшом усилии он проворачивается более чем на 90 градусов, нужно подтянуть сильнее.

15. Затем установите остальные компоненты в обратном порядке.

На последнем этапе обязательно нужно проверить совпадение установочных меток.

Замена ремня ГРМ на ВАЗ 2108 карбюратор готов.

Видео «Замена ремня ГРМ на ВАЗ 2108»

На видео можно посмотреть как заменить ремень ГРМ на ВАЗ 2108.

Джери Ваз (фото)

Известная мота камфанин ия кира «АвтоВАЗ». Раша да кума ko’ina Gabashin Turai, shi ne wani shugaba a samar da motocin fasinja. Домин камфанин та габа жам’ийя «Рено-Ниссан» да «Ростех». Хар яу canja да sunan да сау уку.

«АвтоВАЗ» зама да ака сани да ирин ванан инджи а мацаин «Ока», «Лада», «Спутник», «Самара» да «Нива». Дон ваннан рана, дза су ия саму цикин маньян ява кан м ханёйи. Yanzu Vaz model kewayon kunshi kansa samar da motoci (muna magana ne game da, «Lada»), kazalika da na «Renault» iri na kofe, «Nissan» da «Datsun». Wani da shuka ПОСТАВКИ daban-daban damuwa sassa na taro inji waje na Rasha. Штаб-квартира да баббан инджин май суна расположена в Тольятти.

taƙaitaccen bayanin

A shuka da aka gina 1967. Yana da aka shirya cewa zai fito watanni 12 game da 220 da dubu. Машины. двигатель фарко мота яна да дамар 60 литов. вани. Shi ne iya isa gudu daga 140 км/ч. Да фарко, «Лада» Я камата сун зама мутане на мота, ванда та ханьяр ян куэй каан да сауи а сайар. Дук да хака, сабода татталин арзики да кума куди матсалоли камар ядда я камата камар ядда зай иву му джимре ва да айки па дизайнеры каса.

Янзу Ваз модель ияка не довольно м. Ko da tare da cewa da ingancin wasu daga cikin motocin ne matalauta, motoci samun shahararsa. «Калина» — дайя дага цикин шахараррун мотоци — таре да коване гьяра не мафи зама насара. Wajibi ne a bayyana cewa da yawa samfurori sun Dade fita zuwa kasashen waje kasuwa.

Ваз-1922

Модель Ваз kewayon hada da duk-ƙasa motocin. Daya daga cikin mafi nasara lokutta za a iya kira a mota tare da wani индекс 1922 года. Действующий сунан — «Марис».

Салон ака цара дон м вури зува 4 мутане. Амма га мафи дади тафи производитель янке шаварар бари рая вурин зама. Просьба, ши дза ия сайансу дабан да кума шигар цикин вани Раша чибияр сабис.

Двигатель, ванда ака санье бери модель не тара ирин карбюратор. Его стоимость составляет 1,7 лита.

Ровер справляется с da wuya hanyoyi. Lokacin tafiya, ya ba ciyar mai yawa fetur, kamar yadda совершенно tattali, kazalika da direba da fasinjoji taba jin wani rashin jin daɗi.

Ваз-2101

Ci gaba da kewayon Vaz, shi wajibi ne in yi magana game da «dinari». Хукума сунан мота — Ваз-2101. Самфур на ванан мота — «Лада» — фара каше да самар лайн а шекарар 1970. Современная модель нэ простенькая, лаконичная байянар, ванда джаньо ханкалин коване айкин мота.

Мота я саму вани джики ирин седан. Паровоз яна да кьяу йи. Saboda kerarre gyare-gyare da shi a kan lokaci, kazalika da yaduwa, ходовая часть da kuma, samun karin kuma mafi inganta.

Ваз-2105

Модель Ваз кевайон хада да вани ява на седаны. Daya daga cikinsu — «Жигули» 2105. Wani sunan cewa shi ne mafi shahara daga cikin talakawa — «Лада Нова».

A farko mota nawanan модель kashe samar line a 1980. Ya aka ciyar a cikin bege mu hada duka mafi kyau idea daga wasu motocin, hažaka su. Irin Wannan Shine ya kawo wani m nasara a kasuwa.

By zane, da mota ne cikakken daidai da bukatunsu na lokacin (80). Saboda Wannan ши Sayar nisa fiye да кан iyakoki па Tarayyar Совета. All injuna, wanda sanye, модель ne kafireta. Объем – 1,3 лита, ия айки – 64 лита. вани.

Ваз-2109

Daya daga cikin mafi nasara хэтчбеки камфанин, ванда я даде да вани ɓangare na kewayon Vaz, zai iya har yanzu a gani a kan hanyoyi na Rasha. Muna magana ne game da wani mota tare da wani индекс 2109 (да «Спутник» ко «Лада Самара»).

Автомобиль Санье Таке Да Вани Карбюратор Ирин Двигатель. Двигатель girma ne 1,3 лита, da kuma ikon kai 65 литов. вани. Cikin 18 секунд, da na’ura an kara zuwa 100 км/ч. Ваннан адади бай сауя ба ко да каркашин cikakken kaya. Мацаин май мулкин, механическая коробка передач. Дук да хака, васу модель да атоматик.

Ваз-2111

Модельный ряд мотоциклов Ваз 1998 г.в. кара да фарко универсал. Ya samu Index 2111. Яна тана вуринта а матсаин ияли, дон хака сау да ява а мота саян мааурата таре да яра. Дук да хака, ана ия амфани да матсаин касуванчи абин хава. Я сауи цира да харкокин суфури на маньян ява на дукия.

A abũbuwan amfãni daga wonan модель za a iya kira wani yes da kuma m tafi da kuma iyakar маневренность ko da kan bad hanyoyi. Тара рике хар зува 1420 литов. Вес не более 500 кг.

A ciki sauƙi ruwansa da до 5 человек m. Injuna da cewa suna sanye take model da daya girma — 1,5 лита.

Ваз-2129

Худу-сеатер да вани индекс 2129 я даде да ака самар да ваз лого. Jeri (sanyi na kowane inji samar daban-daban fasaha halaye) kara da cewawanan misali, 1993 год.

Ваз-2129 sanye take da wani карбюраторный двигатель, wanda yana da girma na 1700 см ^3. Внешне да мота ба я бамбанта дага Ваз-2130. Bambanci a cikin версии ne ƙanana da shi ne a cikin gida. Модель wuraren zama na biyu и canza dan kadan.

Kalina

Idan akai la’akari da kewayon Vaz (фото ne a cikin labarin), shi wajibi ne in yi magana game da «Kalina». Motar nasa ne aji B. Farko a cikinwanan iyali sedan ya bayyana. Wannan ya faru a shekara ta 2004.

Bayyanar da mota na da kyau sosai zane. А габан рабо да ака цара чикин сандан сиффар, джики яна санье бери да вани м линии. Годия мусу, «Калина» дуби довольно м.

Паровоз, ванда ака санье таке да мота, яна да дамар 80 литов. вани. Объем — 1,6 лита.

«Ока»

А сабон кевайон Ваз я даде да ака заправленная «Ока». Дон Wannan Rana, Wannan Mota пе дешево, amma gwada да высокое качество па abin hawa. Хакика, мутане да мота «Ока» бай ия зама, амма дза ия кира вани лабари. Tare da «dinari» da sauran sanannun model, shi sau da yawa za a same su a cikin gida tituna.

Гида ия каге саукар да мутане худу. Da farko, da «Oka» shigar a kan engine 36 лит.
