Где расположен блок управления двигателем в автомобиле

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т.п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять. Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Содержание статьи

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

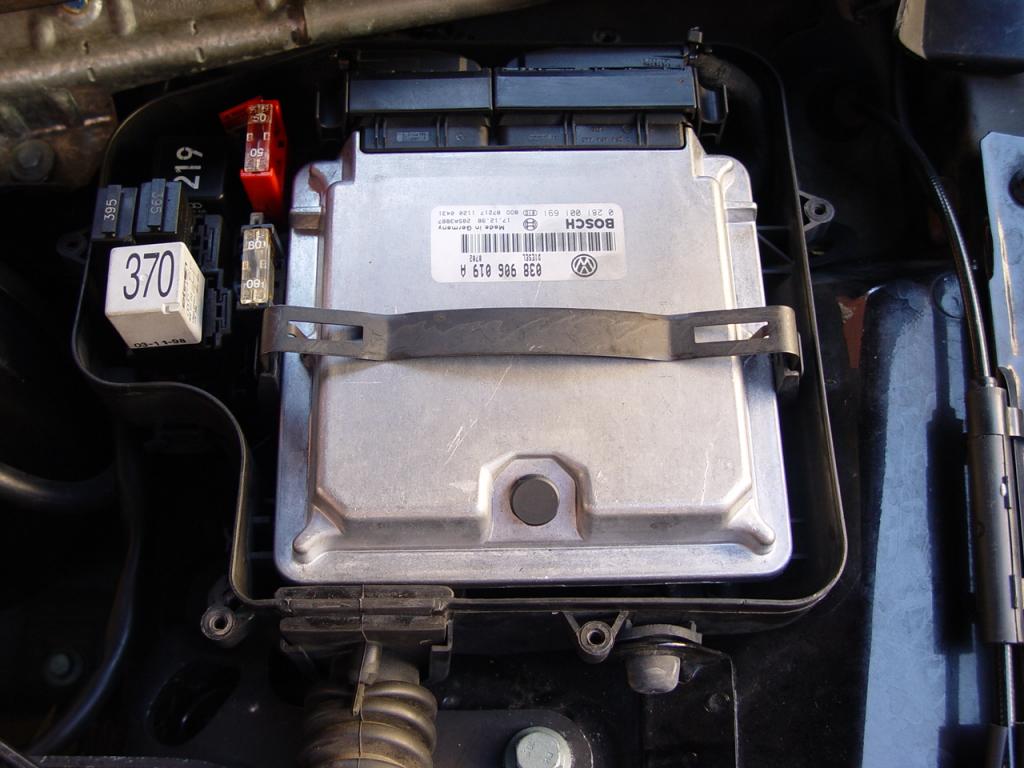

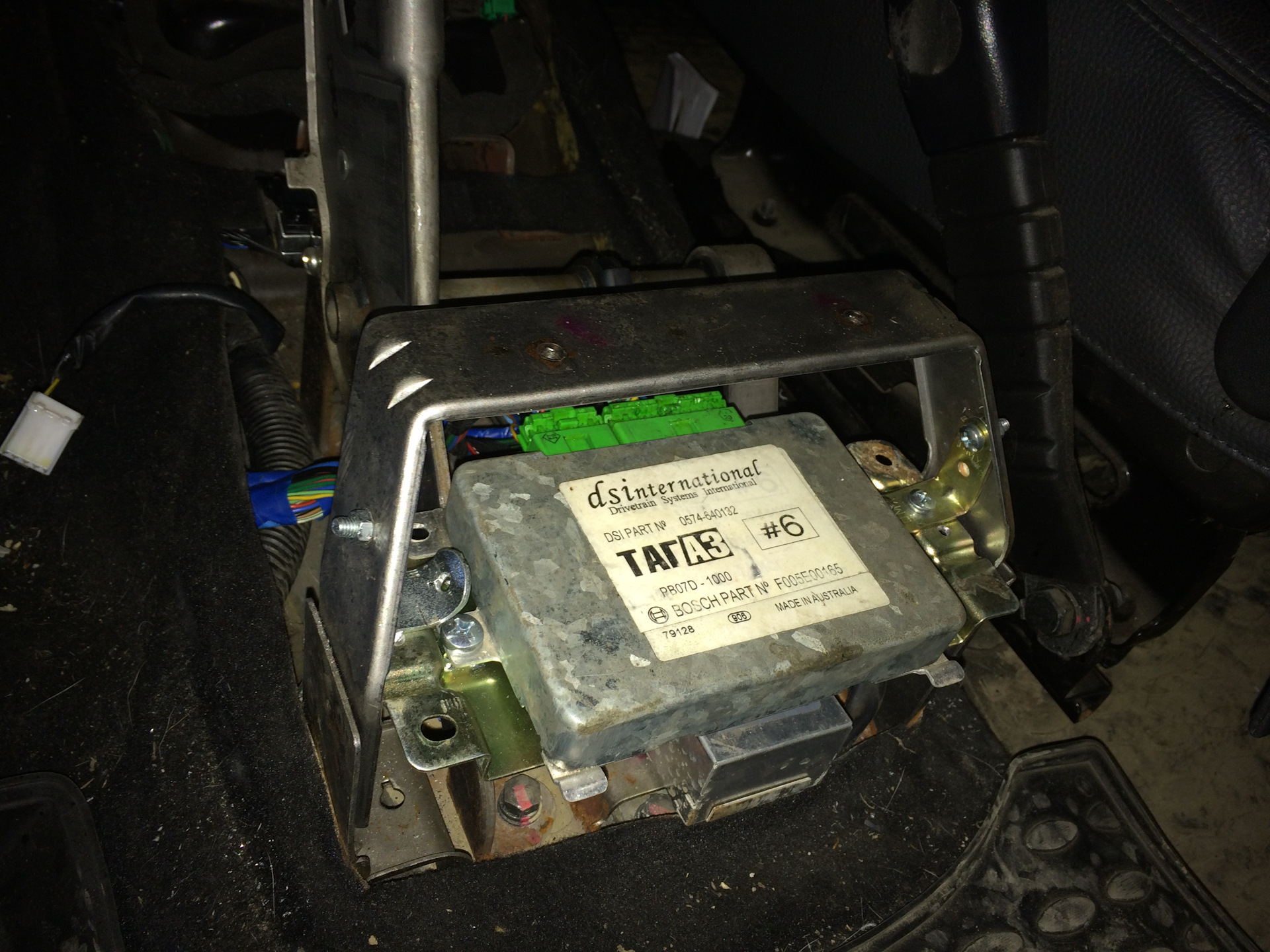

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Что касается недостатков, электронные системы и блоки управления более уязвимы, так как боятся попадания влаги и перегревов. Также на них негативно влияют значительные перепады напряжения в бортовой сети, короткие замыкания в результате повреждения изоляции проводов и т.д.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Рекомендуем также прочитать статью о том, что такое чип-тюнинг двигателя и топливные карты. Из этой статьи вы узнаете о коррекции топливных карт во время тюнинга (перепрошивки) электронного блока управления двигателем для повышения мощности, крутящего момента и приемистости ДВС, а также в целях экономии горючего.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т.д.

Читайте также

  • Чип-тюнинг и топливные карты

    Топливные карты, чип-тюнинг и тюнинг-бокс. Влияние ЭБУ на состав рабочей смеси. Зависимость показателя AFR от различных режимов работы двигателя, детонация.

Где расположен блок управления двигателем в автомобиле

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т. п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять. Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т. п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т. д.

Принцип работы ЭБУ, устройство платы и разъемы. Обработка данных ECU, CAN-шина. Причины неисправностей блока управления двигателем, ремонт или замена блока.

Назначение, устройство и принцип работы датчика положения коленчатого вала (датчика синхронизации). Как проверить и установить датчик коленвала.

Датчик температуры двигателя (ДТОЖ): особенности работы, устройство, место установки датчика. Неисправности, связанные с датчиком температуры ДВС, проверка.

Топливные карты, чип-тюнинг и тюнинг-бокс. Влияние ЭБУ на состав рабочей смеси. Зависимость показателя AFR от различных режимов работы двигателя, детонация.

Стоит ли делать чип-тюнинг двигателя серийного автомобиля: преимущества и недостатки таких доработок. Ресурс и обслуживание двигателя после чиповки, советы.

Модуль увеличения мощности дизельного двигателя. Виды чип-боксов, особенности подключения и работы данных блоков. Преимущества и недостатки тюнинг-бокса.

Каждое современное транспортное средство оснащается электронной системой управления двигателем ЭСУД. Основным элементом системы является блок управления двигателем, позволяющий обеспечить оптимальную работу силового агрегата. Что это за устройство, какие функции выполняет ЭБУ, в чем заключается его принцип действия? Ответы на эти и другие вопросы касательно ЭСУД вы можете найти ниже.

Описание ЭБУ

Для начала рассмотрим описание ЭБУ двигателя автомобиля, его типовые параметры, а также расскажем, где находится девайс. Начнем с основных опций, возложенных на это устройство.

Функционал

Итак, что такое ЭБУ в машине? Блок управления двигателем представляет собой устройство, использующееся для приема сигналов от контроллеров и датчиков, а также их последующей обработки и передачи команд на исполнительные механизмы. Данные, которые получает система управления мотором в машине, обрабатываются по установленному производителем алгоритму. После обработки информации электронный блок управления двигателем передает соответствующие команды на исполнительные механизмы и компоненты.

Электронная система управления двигателем дает возможность оптимизировать важные параметры для функционирования силового агрегата, в частности:

  • наладить наиболее оптимальный расход горючего;
  • контролировать состав и соотношение вредных веществ в выхлопных газах;
  • произвести контроль за показателями крутящего момента;
  • обеспечить наиболее оптимальную мощность силового агрегата;
  • произвести регулировку положения заслонки дросселя;
  • контролировать работу системы зажигания;
  • отрегулировать работу системы рециркуляции выхлопных газов;
  • произвести управления фазами газораспределительного механизма;
  • произвести регулировку температуры антифриза при необходимости.

Нужно учитывать, что это далеко не все функции, которые может выполнять электронный блок управления двигателем. Это самые основные параметры, но в зависимости от модели ЭСУД, управляющий модель может выполнять и другие опции. Этот девайс также дает возможность произвести диагностику автомобиля в целом, если в работе тех или иных узлов были зафиксированы неполадки. О необходимости проведения проверки может свидетельствовать появление лампочки Чек на щитке приборов.

Контрольная лампа системы управления двигателем, которая стоит на приборке, появляется в том случае, если ЭСУД обнаружила неисправности в функционировании тех или иных узлов. Для получения более точных данных о поломках, автовладелец должен осуществить компьютерную диагностику системы и расшифровать полученные комбинации ошибок (автор видео — Павел Ксенон).

Теперь рассмотрим вопрос расположения управляющего модуля в автомобиле. В большинстве случаев, как видно по фото, девайс стоит в салоне автомобиля, за центральной консолью, посредине. Для получения доступа к устройству необходимо будет разобрать часть торпеды. Также ЭБУ может быть расположен за вещевым ящиком или приборной панелью, если же он был установлен самостоятельно, то место монтажа определяется установщиком. В некоторых моделях авто устройство находится в моторном отсеке.

Компоненты

Две основные составляющие любой электронной системы управления двигателем — это программное, а также аппаратное обеспечение.

Программное обеспечение, в свою очередь, включает в себя следующие вычислительные модули:

  1. Контрольный модуль, изначально предназначенный для проверки транспортного средства и инспектирования исходящих сигналов. Благодаря этому модулю, если нужно, осуществляется корректировка импульсов. Помимо этого, контрольный модуль позволяет даже заглушить мотор, если в этом есть необходимость (к примеру, при перегреве или других неполадках).
  2. Не менее важный модуль — функциональный. Он используется для получения сигналов, передающихся на блок управления автомобиля от контроллеров и датчиков. Когда модуль получает сигнал, он его обрабатывает, а затем формирует определенные команды, которые впоследствии посылаются на исполнительные элементы (автор видео — Павел Ксенон).

Также схема ЭБУ включает в себя и аппаратное обеспечение, которое включает в себя разные электронные элементы — микросхемы, процессор и т.д. В конструкции управляющего модуля имеется специальный аналогово-цифровой преобразователь, предназначенный для улавливания аналоговых сигналов, которые передают контроллеры и датчики. С помощью преобразовательного устройства осуществляется перевод полученных импульсов в цифровой формат, с которым в дальнейшем работает сам процессор. Также данный элемент преобразует импульсы и в обратной последовательности, если есть необходимость передачи сигнала от микропроцессора.

Отдельно следует сказать о защите модуля. В случае взлома автомобиля злоумышленник может с легкостью получить доступ к ЭБУ, вскрыв торпеду. Защита ЭБУ может быть обеспечена путем установки дополнительного сейфа либо специального резервуара, который позволит предотвратить получение преступником доступа к устройству. Здесь же нужно отметить такой момент, как взаимозаменяемость ЭБУ.

Взаимозаменяемость ЭБУ автомобиля позволяет заменить управляющий модуль в машине в случае его выхода из строя, однако это также позволит преступнику поменять установленный в авто блок на собственный. Благодаря чему злоумышленник сможет обойти противоугонную систему, именно поэтому важно позаботиться о защите модуля.

Принцип работы

Если говорить о принципе действия, то блок управления мотором получает сигналы от различных датчиков, их количество может изменяться в зависимости от типа авто:

  • импульсы от лямбда-зонда;
  • сигналы о расходе воздуха, поступающие от ДМРВ;
  • о температуре работы двигателя;
  • о положении коленвала, а также о частоте его работы:
  • о неровной дороге;
  • о скорости авто и т. д.

Обрабатывая полученные сигналы, управляющий блок передает команды на различные системы:

  1. Зажигания машины. Как известно, транспортное средство, в зависимости от того, какой двигатель на него установлен, может быть оснащено одной или несколькими катушками. В соответствии с полученным сигналом система зажигания определяет оптимальный режим для подачи искры, что необходимо для возгорания топливовоздушной смеси.
  2. На приборную панель. Лампа Чек, как сказано выше, является связующим звеном между блоком и водителем. Ее появление на приборке может быть обусловлено обнаружением ЭСУД неполадок в работе тех или иных узлов. В некоторых случаях сообщения об ошибке свидетельствуют о неисправности тех или иных датчиков.
  3. На форсунки силового агрегата, с помощью которых осуществляется наиболее оптимальный впрыск топливовоздушной смеси в цилиндры ДВС. Нужно учитывать, что частота изменения объема смеси может быть разной.
  4. На устройства для тестирования ЭСУД (автор видео — Павел Ксенон).

Плюсы и минусы электронного блока управления двигателем

Сначала рассмотрим достоинства:

  • с помощью ЭСУД осуществляется оптимизация основных рабочих параметров автомобиля;
  • снижается расход воздушного потока;
  • обеспечивается более упрощенный запуск силового агрегата;
  • у автовладельца больше нет необходимости производить регулировку параметров работы мотора, практически все, что нужно, регулируется автоматически;
  • если двигатель работает правильно, то корректная работа ЭБУ позволит добиться оптимальных параметров в плане экологической чистоты.
  1. Стоимость ЭБУ достаточно высокая. В случае выхода из строя девайс можно попытаться отремонтировать, но если это не поможет, то устройство подлежит замене.
  2. Чтобы система работала правильно, проводка автомобиля должна быть целой, в частности, речь идет об участке цепи питания самой ЭСУД.
  3. Для оптимальной работы водитель должен заправлять только качественное горючее.
  4. Чтобы выявить поломку в работе агрегата, автовладельцу потребуется специальное оборудование, которое обычно стоит недешево.

Фотогалерея

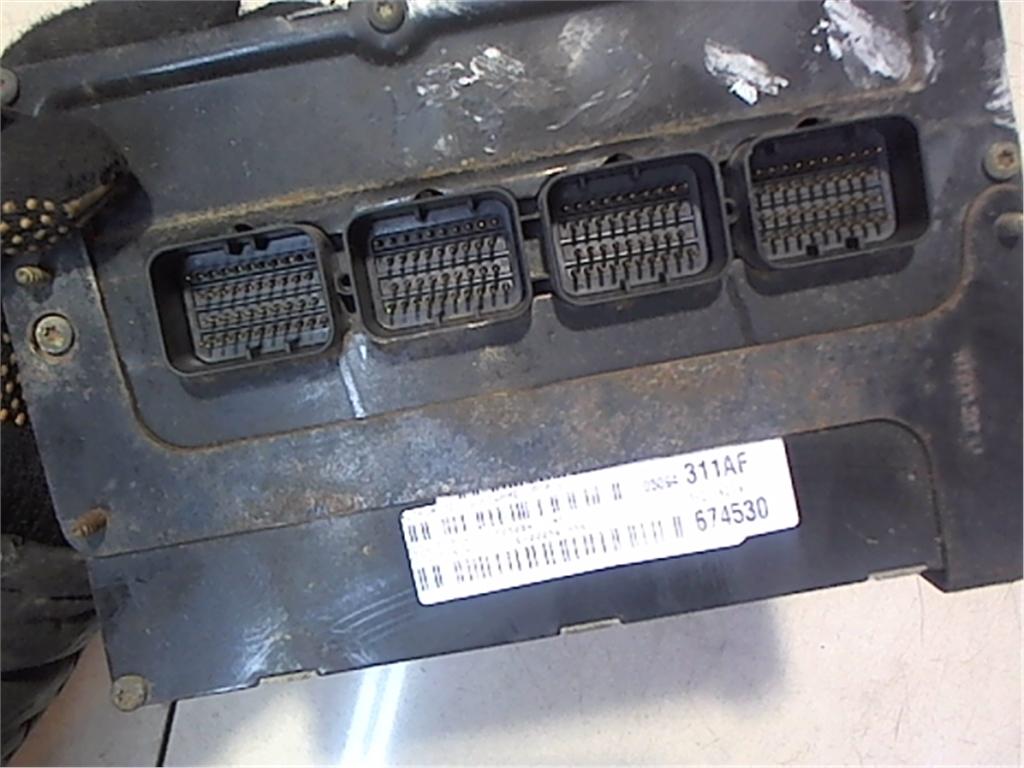

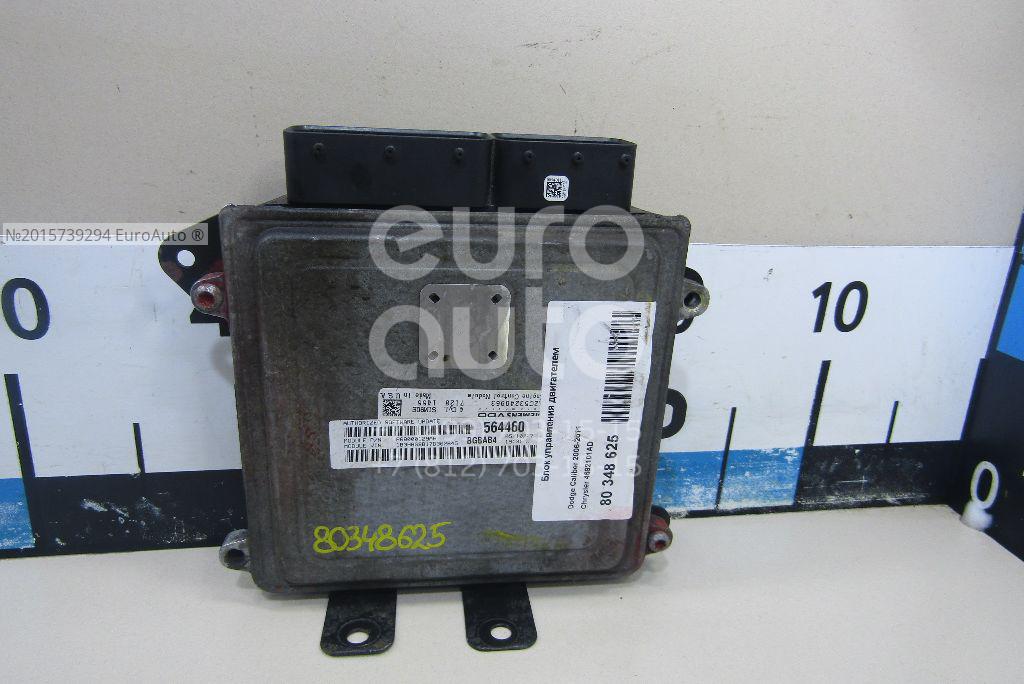

Несколько фото автомобильного ЭБУ.

Видео «Ремонт электронного блока управления своими руками»

В ролике ниже представлен процесс ремонта блока ЭСУД, а также основные особенности этого процесса с описанием всех нюансов (автор видео — канал Авто Практика).

Ни один современный автомобиль не может функционировать без ЭБУ. Электронный блок управления двигателем, по сути, является «мозгом» транспортного средства, позволяя наиболее оптимальным образом осуществлять процедуру управления двигателем. В этой статье мы подробно разберем вопрос устройства, принципа работы ЭБУ, покажем фото и видео.

Описание ЭБУ

Для начала разберемся с тем, что такое ЭБУ, где он может стоять в машине и для чего нужно это устройство. Ниже приведены фото девайса. В первую очередь рассмотрим основные функции, который выполняет этот девайс.

Плата блока управления

Функции

Электронный блок управления двигателем предназначен для приема поступающих импульсов и их обработки, а также дальнейшего перенаправления сигналов на всевозможные регуляторы и датчики. Информация, которую принимает электронная система управления двигателем, обрабатывается по определенному алгоритму. Впоследствии ЭБУ двигателя создает необходимые команды для составляющих компонентов исполнительного типа.

Благодаря тому, что в транспортном средстве имеется электронный блок управления двигателем, система позволяет оптимизировать основные параметры работы мотора, а именно:

  • контролировать показатель крутящего момента;
  • оптимизировать мощность ДВС для оптимальной работы;
  • производить контроль состава отработанных газов;
  • оптимизировать расход топлива.

Эти функции являются одними из наиболее основных, но в зависимости от модели блок может быть дополнен другими функциями. Кроме того, именно блок управления двигателем позволяет осуществить диагностику большинства систем транспортного средства при выявлении поломок. Если вы заметили, что на приборной панели загорелась лампочка CHECK, это свидетельствует о том, что в работе тех или иных систем ЭБУ зафиксировал ошибку. Чтобы получить точную информацию о неисправности, необходимо произвести диагностику блока и считать полученные коды неисправностей. Контрольная лампа системы управления двигателем позволяет вовремя выявить поломку и исправить проблему.

Диагностика ЭБУ компьютером

Где находится блок управления двигателем? Устройство стоит, как видно по фото, в торпеде автомобиля. На большинстве транспортных средств его расположение именно такое, в частности, ЭБУ стоит посредине, внутри центральной консоли. Следует отметить, что вопреки распространенному мнению, электронное управление двигателем не позволяет защитить авто от угона и кражи. Чтобы защитить авто от угона, необходимо применять дополнительные меры безопасности, о которых мы расскажем позже.

Компоненты

Из каких же элементов состоит электронное устройство для управления автомобильным ДВС:

  • программное обеспечение;
  • аппаратное обеспечение.

Непосредственно само программное обеспечение состоит из нескольких модулей вычислительного типа:

  1. Контрольный. Данный компонент изначально настроен на диагностику, проверку и инспектирование исходящих импульсов. Кроме того, контрольный модуль позволяет корректировать сигнал, если это нужно. Следует отметить, что контрольный компонент программного обеспечения при необходимости сможет даже заглушить двигатель.
  2. Функциональный. Основным предназначением функционального модуля является получение импульсов, которые поступают от различных регуляторов и датчиков. После получения сигнала функциональный модуль осуществляет его обработку, в дальнейшем формируя необходимые команды для оборудования и устройств исполнительного типа.

Схема взаимодействия блока с системами

Что касается аппаратного обеспечения, то в его состав входят различные электронные компоненты — микропроцессоры, платы и т. д. Установленный в ЭБУ аналогово-цифровой преобразователь позволяет ловить аналоговые импульсы, поступающие на устройство от различных регуляторов. В дальнейшем этот преобразователь переводить сигналы в цифровой формат, на который, собственно, и ориентирован основной микропроцессор.

В том случае, если есть необходимость в обратном преобразовании сигналов, которые исходят от процессора, то элемент преобразует и их. Помимо этого, на блок поступают и другие сигналы импульсного типа, проходящие сначала через преобразователь, который переводит их формат в цифровой.

Защита ЭБУ в автомобиле от угона заключается в установке специального резервуара или сейфа, который не позволит злоумышленнику подключиться к двигателю. Взаимозаменяемость ЭБУ — это, конечно, хорошо, ведь в случае поломки устройства автовладелец всегда сможет заменить его на новое. Однако из-за этого же у преступника есть возможность отключить автомобильный блок и установить свой собственный, который позволит обойти систему от угона авто.

Лампа Check, которой управляет ЭБУ

Принцип работы

Что касается принципа работы, то схема ЭБУ позволяет осуществлять прием импульсов от регуляторов, которых в общей сложности может быть не один десяток:

  • это сигналы о расходе воздуха;
  • параметры, поступающие с кислородного датчика;
  • данные о положении и частоте вращения коленвала;
  • импульсы о неровности трассы и т.п.

Кроме того, что блок осуществляет обработку импульсов, он также отправляет их к различным приборам:

  1. На зажигание автомобиля. В зависимости от типа мотора, это может быть как одна, так и несколько катушек. Как известно, предназначение зажигания заключается в своевременной подаче искры от свечи на цилиндры ДВС.
  2. Диодный индикатор на панели приборов — этот элемент предназначен для выдачи сообщений водителю и наличии ошибок. Ошибки могут касаться не только мотора, но и ЭБУ.
  3. На форсунки мотора, позволяющие произвести впрыск горючей смеси в цилиндры агрегата. В данном случае частота изменения объема смеси может изменяться, поскольку это зависит от разных условий. Основную роль в данном случае играют характеристики форсунок, в частности, как они реагируют на изменения команд от блока, а также скорость их работы.
  4. Тестеры. Благодаря тестерам автовладелец может подключиться к блоку управления и произвести диагностику составляющих мотора (автор видео — VideoMix).

Плюсы и минусы электронного блока управления двигателем

Начнем с плюсов:

  1. Блок позволяет оптимизировать динамические параметры транспортного средства.
  2. Понижение расхода воздуха.
  3. Простота запуска двигателя.
  4. При использовании блока у водителя отпадает необходимость регулировки параметров ДВС вручную.
  5. В теории благодаря использованию ЭБУ возможно добиться повышения параметров экологической чистоты.

Что касается недостатков:

  1. Сами блоки достаточно дорогие по своей стоимости. Если устройство сломается, отремонтировать его, вероятнее всего, не получится, необходимо будет только осуществлять замену.
  2. Для диагностики состояния работы мотора и других систем авто необходимо специальное оборудование, стоимость которого довольно высокая. Кроме того, для этого необходимо обладать определенными навыками.
  3. Для правильной работы устройства цепь электропитания должна быть наиболее надежной.
  4. В автомобиль всегда нужно заправлять только качественное топливо.

Видео «Что такое ЭБУ и как произвести его замену»

Подробная инструкция по замене устройства приведена на видео (автор видео — Avto-Blogger).

Извините, в настоящее время нет доступных опросов.

http://krutimotor.ru/gde-nahoditsya-blok-upravleniya-dvigatelem/
http://autocentrum.ru/articles/elektroshemy-i-ebu/18672-elektronnyy-blok-upravleniya-dvigatelem-ebu-chto-eto-takoe-gde-nahoditsya-princip-raboty-i-foto.html
http://labavto.com/elektronika/eby/blok-upravleniya-dvigatelem/

что это такое, где стоит, как проверить на работоспособность

ЭБУ (электронный блок управления)  — устройство, осуществляющее контроль параметров механизмов в процессе работы. Обычно аббревиатуру ЭБУ используют по отношению к блоку управления двигателем.

На самом деле, в автомобиле есть еще блоки управления тормозной системы (блок ABS), блок управления кузовом, который часто именуется Body Control Module (BCM или BSI), блок управления климатом (климат-контроль) и другие.

Принцип работы

Принцип работы электронного блока управления двигателем построен на стандартной архитектуре микроконтроллера. Данные о параметрах двигателя с различных датчиков поступают в ЭБУ, затем обрабатываются (усиливаются, оцифровываются, кодируются).

Основную обработку данных по определенному алгоритму производит микропроцессор, который по выходной шине дает сигналы на исполнительные устройства. Эти сигналы адаптируются (преобразуются из цифры в аналог, усиливаются) и поступают на разъемы электронного блока управления.

В число задач, решаемых электронным блоком управления двигателя, входит диагностика работы основных узлов. Современные ЭБУ могут определить разнообразные ошибки:

  • отсутствие напряжения питания на электронных узлах двигателя или пониженное питание;
  • обрыв электрических цепей или короткое замыкание;
  • некорректные сигналы на выходе датчиков;
  • пропуски зажигания и впрыска;
  • несоответствие углов зажигания;
  • и многие другие.

Ошибки хранятся в энергонезависимой памяти вплоть до их удаления с помощью диагностических устройств (действующие ошибки удалить нельзя без устранения причины ошибки).

В автомобилях более ранних годов выпуска ошибки можно было удалить временным (около 15 минут) отключением аккумулятора от бортовой сети автомобиля.

ЭБУ совместно с иммобилайзером блокирует работу двигателя в случае несанкционированного доступа. Каждый электронный блок управления двигателем осуществляет эту функцию в соответствии с заложенным производителем алгоритмом.

Блокироваться могут:

  • сигнал зажигания на катушку;
  • импульсы впрыска топлива;
  • разрешение на запуск стартера и др.

В некоторых автомобилях двигатель может запускаться на несколько секунд и глохнуть.

Для многих блоков управления существуют безиммобилайзерные прошивки ЭБУ (immooff). Можно перепрошить память блока управления и забыть о проблемах с иммобилайзером, однако автомобиль становится в таком случае более уязвимым с точки зрения угона.

Схема

Принципиальная электрическая схема самого блока управления двигателем является производственной тайной, и найти ее даже для отечественных автомобилей очень проблематично.

Поэтому ремонт ЭБУ производят только профессиональные электронщики высокого уровня. Обычно в блоках управления выходят из строя транзисторы управления впрыском и зажиганием, стабилизаторы опорных напряжений, слетает прошивка.

Специалисты, занимающиеся чип-тюнингом, иногда специально изменяют программную прошивку с целью увеличения приемистости двигателя либо уменьшения потребления топлива.

Видео — прошивка ЭБУ М74:

Для проведения ремонта электронных узлов двигателя требуется электрическая схема подключения ЭБУ. Такую схему можно найти в руководствах по эксплуатации и ремонту автомобилей, программно-технических комплексах типа AUTODATA и TOLERANCE.

Для примера рассмотрим организацию схемы управления двигателем автомобиля Volksvagen Golf 3 2001 года выпуска, двигатель АЕЕ, блок управления Magneti Marelli 1 AV.

Не углубляясь в схему, можно увидеть, что в качестве датчиков ЭБУ использует сигналы датчиков распредвала, массового расхода воздуха, температуры охлаждающей жидкости, дроссельной заслонки, кислорода.

Сигнал, приходящий с датчика распредвала имеет форму:

В качестве исполнительных механизмов ЭБУ управляет сигналами впрыска инжекторов, привода дроссельной заслонки, зажигания на коммутатор катушки:

ЭБУ связан с иммобилайзером, приборной панелью.

Для того, чтобы проверить электрические соединения узлов схемы с электронным блоком управления двигателем необходимо знать расположение выводов контактов (распиновку), которая также приводится в справочниках:

Где стоит блок управления двигателем

В автомобилях вплоть до 90-х годов выпуска наиболее рациональным местом расположения блока управления двигателем считалось пространство в салоне автомобиля возле левой либо правой передней стойки в области ног пассажира или водителя. Прежде всего, считалось, что это наиболее защищенные места с точки зрения механических повреждений и проникновения влаги.

Видео —  перенос ЭБУ на Калине:

С середины 90-х блоки управления двигателем ставят в подкапотное пространство. Это связано со следующими соображениями:

  • под капотом легче производить поиск неисправностей электрических соединений;
  • все коммуникации с датчиками двигателя и исполнительными механизмами становятся короче,  следовательно, надежнее;
  • ЭБУ стали более надежно защищаться от влаги с помощью специальных герметиков.

В случае отсутствия справочников найти электронный блок управления двигателя нетрудно, двигаясь по большому жгуту проводов системы управления двигателем. Он обычно представляет небольшой электронный блок в металлическом кожухе с одним или несколькими разъемами в торцевой части.

Во многих случаях получить доступ во внутреннее пространство блока к электрической схеме непросто: она залита компаундами, которые необходимо удалять. Плата, как правило, содержит небольшое количество компонентов.

Признаки неисправности ЭБУ

Среди автоэлектриков есть мнение, что электронная система управления двигателем выходит из строя в последнюю очередь. Причем, диагностические сканеры не всегда могут определить неисправности блока управления двигателем.

Действительно, ЭБУ может продиагностировать узлы, подключаемые к нему, но произвести диагностику собственной работоспособности в большинстве случае он не в силах.

Что может свидетельствовать о неисправности ЭБУ?

Наиболее частые признаки неисправности — постоянное перегорание предохранителей, обслуживающих блок управления двигателем. В практике эксплуатации нередки случаи переполюсовки подключения аккумуляторной батареи. В схеме ЭБУ есть защитные диоды на этот случай. Если они пробиваются, возникает короткое замыкание по питанию, что и приводит к постоянному перегоранию предохранителей. Неисправные  необходимо менять.

Также неисправность по питанию может вызвать отключение АКБ во время работы двигателя. В таком случае блок управления запитывается только от генератора и, если он неисправен, может возникнуть ситуация некорректно поданного на блок напряжения.

Нельзя на работающем двигателе снимать клеммы АКБ (!), как это делают многие автолюбители при запуске от чужого аккумулятора.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

Дополнительная защита

Для более уверенной защиты блока управления двигателем от переполюсовки аккумуляторной батареи и неисправностей генератора можно по питающим цепям установить диоды (лучше мощные стабилитроны с напряжением стабилизации 15 — 17 Вольт) в обратном включении.

Тогда перенапряжение и переполюсовка приведут к выходу из строя предохранителей, обслуживающих цепи питания ЭБУ, повышенное напряжение либо напряжение обратной полярности на блок управления не пройдет, а это самая большая опасность.

В целях защиты ЭБУ от климатических воздействий необходимо следить за качеством герметика. Через пять лет эксплуатации желательно принимать меры по улучшению герметичности, так как прежний герметик может рассохнуться в условиях повышенных температур под капотом.

Видео — защита блока управления двигателем Рено Дастер (Логан, Ларгус):

Нельзя закрывать доступ к блоку дополнительными конструкциями, класть ветошь возле него. Это уменьшает естественную вентиляцию устройства, которое в процессе работы автомобиля нагревается.

Замена блока управления двигателем

Если блок управления вышел из строя, и не подлежит ремонту его следует заменить на аналогичный с таким же номером, указанным на корпусе ЭБУ.

Иногда допускается небольшое отклонение в номере. Например, изменение последних двух-трех цифр может свидетельствовать о другом объеме двигателя либо модификации, что может практически не сказаться на технических характеристиках.

Однако не следует забывать, что при замене ЭБУ требуется привязка ключей либо покупка комплекта ЭБУ+иммобилайзер+чип. Для привязки ключей многие специалисты скачивают прошивку от родного блока управления, если она осталась цела, и «заливают» в новый ЭБУ. Работа не такая дорогая.

Советы по эксплуатации

Чтобы не возникло ситуаций, связанных с выходом электронного блока управления двигателем из строя следует:

  • ни в коем случае не снимать клеммы аккумуляторной батареи при работающем двигателе;
  • нельзя снимать клеммы АКБ при включенном зажигании, так как это может привести к уничтожению прошивки ЭБУ и связи с ключами, не отключайте блок, датчики и исполнительные узлы при включенном зажигании;
  • следите за целостностью проводов, жгутов, обслуживающих блок управления двигателем, в процессе эксплуатации автомобиля они могут разрушаться за счет процесса электролиза, вызывать сбои в работе  устройства;
  • если в результате аварии или иного механического воздействия ЭБУ получил трещину в корпусе, ее немедленно следует залить гермет-клеем;
  • не допускайте нарушений режима естественного охлаждения блока;
  • контролируйте исправность датчиков только при отключенных от ЭБУ разъемах:
  • не вносите изменений в схему управления двигателем и используйте датчики и другие узлы строго по каталогам оборудования для конкретной модели автомобиля.

Смотрите почему кипит аккумулятор на машине и что нужно делать в этом случае.

Можно ли смазать клеммы аккумулятора и чем это лучше делать.

Как правильно снимать АКБ https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/kak-pravilno-snyat-akkumulyator-s-avtomobilya.html с машины.

Видео — установка защиты на ЭБУ Toyota Camry v50:


Где находится блок управления двигателем Mazda RX-8. Где что у Авто?

Может пригодиться, у коллеги по работе возникла нужда определить, где находится блок управления двигателем Мазда RX-8 в машине. Поискал и нашел, в этом видео абсолютно понятно где расположен блок управления двигателем Мазда RX-8.

Комментарии к теме где находится блок управления двигателем Mazda RX-8

Уайт

еще фара внизу может крепится на пластиковой защелке

Lowe

Я ставил Corteco, Reinz, Elring ни каких претензий не было никогда, отличное качество. (правда у мну бехи)

Куц

Какая резьба правя или левая на блоке цилиндра

Отто

РЕКЛАМА с Нагиев в зачот

Женёк

Да,бесспорно видос толковый,интере сный,но пока в тени осталась озвучка по поршневым пальцам,по своему опыту знаю,что тугой ход недопустим...?!

Володя

блок управления

Гамза

внутреннее отверстие во втулке, при установке болта, заполняют герметиком и тогда и через сто лет вытащишь болт

Радис

Если хочешь поцарапать ещё и изнутри - давай

Костянтин

идея нормас. я думал сделать просто пружинный. тугую пружину и всё. тут нет поднтягивания как бы. а это плохо

Даниэль

микрофон тебе надо?

Ida

как в работе уже нашли ему применение?

Rang

звук двигателя просто супер

Панама

Всем привет, если надо поездить какое время до вскрытия лаком, попробуйте протереть их антидождем, только хорошим - у меня они сразу стали процентов на 50 прозрачнее. А были мутные с желтым налетом, жаль фотки не могу выложить до и после.

Дробат Джерси

Хочу услышать твое видение по поводу самого лучшего дизеля. Для легковых или полу коммерческих авто.

Matyas

Да да Жень, по поводу конички... А тут шо? пациент без масла в редукторе я так понимаю... Подшипник черный аж...(... По поводу сцепления на камазе, что в воскресенье ты за город ездил в холод собачий... Понимаю Жень - тебя ломает это... Но если мужик - бедолага к тебе обратился за помощью и вот уже и во второй раз еще - может все таки поможете ему...? Есл и конечно буде такае же хотя бы температура как сейчас... Дело твое конечно..., просто я исхожу всегда из понимания того, что каждый из нас не застрахован... Жопа приключится может с каждым...

Стела

3-я часть-то будет? Тест-драйв после развала надо)

Куприян

Андрей, а откуда взялся этот 'запасной' тормозной цилиндр? Почему про это не рассказал? Это ведь проблема - его хрен найдёшь. Было бы очень полезно про это узнать.

Улдана

Где продают такие подкрылки?

Альп

а на сх чё задние фонари со стеклом? а не пластиком? у меня на блюбирде паянные, и наверное (98 %) так непроканает... буду покупать фары донора чтоб не попортить если чё. лайк и удачи тебе

Жердочкин Авда

эт всё хорошо, а что делать если этот регулировочный викт под шестигранник закис и ни в какую не хочет крутиться? я вкрутил поршень, ручник работает, но не лучшим образом, ещё АБС чётомозги делать начал, но, скорее всего, не из-за этого

Оразбай

опять старое японское дерьмо

Христос

Ни..уясе вы кулибины) и что теперь с ним сталось?)

Риточка

Звука вообще ноль

Музаффар

полировка стоит 800р, так что в ... такую ...

Nash

перемотайте на начало и жмите на клаве ноль несколько раз что же делает Жорик :

Kumiko

все спрашивают: нахера это все делается? Это называется хобби. Зачемто же все мы ходим в качалку и в клуб, вот и люди делают ахеренные тазы.

Как самостоятельно заменить электронный блок управления двигателем

         Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки (которые замечаются водителем), но в памяти электронного блока ни какие коды неисправностей не фиксируются.

Основные признаки неисправностей:

- затруднённый пуск двигателя. Нормальным считается пуск, когда двигатель заводится с одной - трёх попыток. При этом стартер должен быть включен по 10 - 15 секунд, с перерывом между попытками в одну минуту. При этом, минимальная частота вращения коленчатого вала должна быть 60 - 80 оборотов в минуту или один оборот в секунду.

         Если при пуске двигателя напряжение батареи падает до восьми вольт ( определяется по вольтметру на щитке приборов ), то это плохие условия пуска ( низкая температура окружающего воздуха ) или ёмкость батареи меньше номинальной. Довольно часто падение напряжения связано с окислением выводов батареи. Также пуск двигателя будет затруднён при низкой температуре и высокой вязкости масла.

         С появлением данного признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, датчик положения коленчатого вала, датчик температуры охлаждающей жидкости, регулятор холостого хода, герметичность форсунок, засорение форсунок, неисправности в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания). Отсутствие необходимого давления топлива, в следствие неисправности топливного насоса или регулятора давления.



- рывки или провалы в работе двигателя. При нажатии на педаль "газа", отсутствует ожидаемое ускорение. Хорошо прогретый двигатель должен, при резком нажатии педали "газа", увеличивать обороты коленвала с малых (800-900 об.мин.) до больших (5000 об.мин.) не более чем за 0,75 сек.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок. Также данный признак может проявляться при разбалансировке форсунок, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания. Отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

- недостаточная приёмистость (мощность). При движении автомобиля часто используются понижающие передачи. Скорость набирается медленно. Возникает ощущение, что двигатель "не тянет, тупит".

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления. Следует проверить, полностью ли открывается дроссельная заслонка, и не забита ли система выпуска газов.

- частая детонация. Слышен резкий металлический стук, изменяющийся при открытии дроссельной заслонки. Основные факторы способствующие возникновению детонации это температура и давление в камере сгорания. А также угол опережения зажигания.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, датчик детонации, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления.

         Следует заменить воздушный фильтр. При сильно загрязнённом фильтре нарушается соответствие между воздействием на педаль "газа" и сигналом от датчика массового расхода воздуха посылаемого в блок управления.

         Температура в камере сгорания зависит от исправности системы охлаждения. В случае перегрева двигателя надо проверить уровень охлаждающей жидкости, ремень привода насоса охлаждающей жидкости, работу электровентилятора системы охлаждения, загрязнение радиатора, отсутствие паровых пробок в системе охлаждения, работу термостата.

 - задержки, подёргивания, провалы. Наиболее заметно это проявляется при трогании с места.

         При нажатии на педаль "газа", двигатель не сразу отвечает увеличением оборотов коленчатого вала. Такие задержки могут происходить на всех скоростях движения автомобиля.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).

- перебои в работе двигателя. Неравномерная работа двигателя. При изменении частоты вращения коленвала начинаются рывки особенно при увеличении нагрузки. В глушителе происходят постоянные хлопки на холостом ходу.

         Для начала необходимо проверить систему зажигания (высоковольтные провода, наконечники свечей зажигания и т.д.). Сопротивление высоковольтных проводов первого и четвёртого цилиндров должно быть не более 1 килоома (1000 ом), а проводов третьего и второго цилиндра не более 0,9 килоома (900 ом). Сопротивление свечных наконечников - в пределах 7-8 килоом (7000-8000 ом). При большем сопротивлении снижается надёжность работы системы зажигания, при меньшем - возникют электромагнитные помехи, влияющих на работу датчика положения коленвала, вследствии чего возможны пропуски зажигания.

         Нарушить правильную работу этого же датчика может намагничивание зубчатого диска синхронизации (проверяется тонкой стальной пластинкой).

         С появлением этого признака могут быть связаны следующие элементы электронной системы : расбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

 - повышенный расход топлива. Давление в шинах ниже нормы, неисправность тормозной системы (подтормаживание одного или нескольких колёс), агрессивный стиль вождения, все неисправности в двигателе, системах питания и зажигания, неисправности в системе охлаждения.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, нарушена герметичность форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.

 - неустойчивая работа двигателя, остановка на холостом ходу. Подсос воздуха за датчиком массового расхода воздуха, неправильная работа регулятора холостого хода.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик положения коленвала, датчик температуры охлаждающей жидкости, датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания), нарушена герметичность форсунок.

- резкий запах бензина в системе выпуска газов. Такое явление обычно происходит при сильном обогащении рабочей смеси, а обогащение связано с пропуском зажигания. Также не рекомендуется длительная работа двигателя на холостом ходу.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения коленвала, датчик температуры охлаждающей жидкости (Датчик температуры охлаждающей жидкости), датчик кислорода, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).

- самовоспламенение топливной смеси. После выключения зажигания, двигатель продолжает неравномерно работать. Такая работа двигателя связана с повышенной температурой в камере сгорания и наличием в ней топлива. При появлении этого признака следует проверить герметичность форсунок.

 - хлопки в глушителе или во впускном трубопроводе. Хлопки во впускном трубопроводе свидетельствуют о бедной смеси. А хлопки в глушителе - смесь богатая и остатки её воспламеняются в нагретом глушителе.

         С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  -  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Чтобы добраться до электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр), Вам необходимо выполнить следующие действия:

- Открываете капот.

- Отсоединяете провод от клеммы «минус» аккумуляторной батареи, для того чтобы вдруг, не произошло короткое замыкание, которое могло бы погубить ЭБУ.

- Открываете переднюю пассажирскую дверь.

- Откручиваете крепления боковое от консоли панели приборов автомобиля, крестовой отверткой.

- Получаете прямой доступ к блоку управления двигателем.

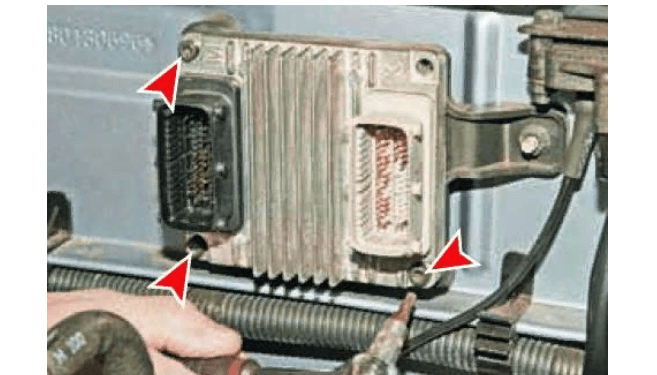

- Откручиваете 2 самореза, удерживающие контролер.

- Одной рукой берете блок и аккуратно тяните его в сторону двери переднего пассажира. При этом второй рукой удерживаете провода, чтобы те не упирались в ковролин.

- Отсоединяете блок от проводов. Для этого ищете, где находится фиксатор разъема в виде скобы, и оттягиваете его в сторону.

- Получаете автомобиль без ЭБУ, готовый к установке нового оборудования.



Электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  -  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Прежде, чем установить новый блок управления двигателем на ВАЗ, стоит помнить, что для этого подходят далеко не все модели ЭСУД.

Советуем устанавливать на ВАЗ ЭБУ от компаний Ителма и Автел.



Среди достоинств таких блоков стоит выделить:

- простоту в установке;

- небольшая стоимость;

- совместимость почти со всеми моделями отечественных автомобилей, независимо от комплектации;

- блоки управления двигателями от этих производителей уже при покупке имеют штатные прошивки с последними обновлениями.

Собираете всё в обратном порядке и с новой электронной системой управления двигателем. Не забудьте подключить разъем с проводами на ЭБУ, подсоединить провод на клемму «минус» аккумуляторной батареи. Затем проверяете работу контролера. Удачи на дорогах.



У ВАС все ПОЛУЧИТСЯ

С интернет - Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Вам, так же будет полезна информация : Разновидности электронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.

Вам так же будет полезна информация : Как проявляется неполадка электронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Опель Мерива В. Расположение блоков управления. Предохранители и реле

Расположение блоков управления, предохранителей и реле автомобиля Opel Meriva -B.

1 Электронный блок управления ABS

2 Электронный блок управления кондиционером

3 Блок управления противоугонной системой

4 Звуковой сигнал противоугонной системы

5 Аудиосистема

6 Аккумуляторная батарея



7 Реле открывания багажника /задней двери (объединен с блоком предохранителей/реле приборной панели)

8 Реле полной блокировки центрального замка, задние двери (объединен с блоком предохранителей/реле приборной панели)

9 Реле центрального замка (дверь водителя) (объединен с блоком предохранителей/реле приборной панели)

10 Реле центрального замка, пассажирские двери (объединен с блоком предохранителей/реле приборной панели)

11 Реле центрального замка (разблокировка) 1 (объединен с блоком предохранителей/реле приборной панели)

12 Реле центрального замка (разблокировка) 2 (объединен с блоком предохранителей/реле приборной панели)

13 Диагностический разъем(DLC)

14 Электронный блок управления двигателем (ECM)

15 Блок предохранителей/реле, моторный отсек 1

16 Блок предохранителей/реле, моторный отсек 2

17 Блок предохранителей/реле, моторный отсек 3-Дизель

18 Блок предохранителей/реле, приборная панель

19 Блок предохранителей/реле, багажное отделение

20 Блок управления свечами накаливания

21 Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора

22 Звуковой сигнал - за аркой колеса

23 Реле вспомогательных цепей зажигания (объединен с блоком предохранителей/реле приборной панели)

24 Блок управления комбинацией приборов

25 Реле лампы освещения салона (объединен с блоком предохранителей/реле приборной панели)

26 Многофункциональный блок управления - функции: Центральный замок, лампы наружного освещения, лампы освещения салона, система контроля не пристегнутых ремней безопасности

27 Датчик температуры окружающего воздуха

28 Блок управления системой парковки-в левой части багажного отделения

29 Блок управления стояночным тормозом-днище автомобиля

30 Блок управления усилителем рулевого

31 Реле электродвигателя насоса омывателя заднего стекла (объединен с блоком предохранителей/реле приборной панели)

32 Реле электродвигателя очистителя заднего стекла (объединен с блоком предохранителей/реле приборной панели)

33 Блок управления подогревом сиденья водителя – под сиденьем водителя

34 Блок управления подогревом сиденья пассажира - под сиденьем пассажира

35 Электронный блок управления SRS

36 Блок управления телефоном

37 Блок управления электрооборудованием прицепа-в левой части багажного отделения

38 Электронный блок управления трансмиссией (TCM) –на трансмиссии

39 Реле насоса омывателя лобового стекла (объединен с блоком предохранителей/реле приборной панели)

40 Реле электродвигателя очистителя лобового стекла (объединен с блоком предохранителей/реле приборной панели)

Блок предохранителей в багажнике

Блок предохранителей в багажнике находится с левой стороны за крышкой

1 Реле фар
F1 (15A) Фары
F2 -
F3 -
F4 -
F5 -
F6 (20A) Электропривод стеклоподъемников
F7 (5A) Фары
F8 (20A) Блок управления электрооборудованием прицепа
F9 (10A) Электропривод сидений
F10 (20A) Электропривод стеклоподъемников
F11 (7,5A) Система парковки
F12 (20A) Люк
F13 -
F14 (15A) Подогреватель сидений
F15 (20A) Блок управления электрооборудованием прицепа
F16 (10A) Электропривод сидений
F17 -


Предохранители и реле  под капотом


1 Реле звукового сигнала
2
3
4 Реле дальнего света фар
5 Реле электромагнитной муфты компрессора кондиционера
6 Реле противотуманных фар
7
8
9 Реле стартера
10
11
12 Реле топливного насоса
13 Реле обогревателя заднего стекла
14 Реле разъема питания дополнительного оборудования
F1 (30A) Стартер
F2 (10A) Правая фара
F3 (20A) Управление двигателем
F4 (15A) Звуковой сигнал
F5 (7,5A) Многофункциональный блок управления
F6 (7,5A) Управление двигателем
F7 (15A) Противотуманные фары
F8 (20A/40A/50A) Электродвигатель вентилятора системы охлаждения
F9 (20A/40A) Блок управления электродвигателем вентилятора системы охлаждения
F10 (30A) Система ABS/ESP
F11 (10A) Компрессор кондиционера
F12 (7,5A)
F13 (5A) СистемаABS/ESP
F14 (7,5A) Управление двигателем
F15 (30A) Преобразователь напряжения
F16 (10A) Левая фара
F17 (5A/10A) Управление двигателем
F18 (7,5A) Управление двигателем
F19 (10A) Система SRS
F20 (15A/20A) Управление двигателем
F21 (15A/20A) Управление двигателем
F22 (30A) Блок управления стояночным тормозом
F23 (20A) Разъем питания дополнительного оборудования
F24 (15A) Топливный насос
F25 (25A) Система ABS/ESP
F26 (30A) Обогреватель заднего стекла
F27 (40A) Система ABS/ESP
F28 (40A) Кондиционер/отопитель
F29 (20A) Разъем питания дополнительного оборудования
F30 (7,5A) Кондиционер/отопитель
F31 (20A) Электропривод стеклоподъемников
F32 (20A) Электропривод стеклоподъемников
F33 (7,5A) Электропривод зеркал
F34 (10A) Система ABS/ESP
F35 (7,5A) Система SRS


Предохранители над аккумулятором

F1 (80A)
F2 (100A) Блок предохранителей/реле в багажном отделении
F3 -
F4 (80A) Усилитель рулевого управления
F5 (250A)
F6 (300A) Стартер


Блок предохранителей в салоне

Блок предохранителей в салоне с левой стороны за ящиком для мелочей. Для доступа к предохранителям надо извлечь ящичек.

F1 (10A) Центральный замок
F2 (10A)
F3 (20A)
F4 (7,5A)
F5 (20A)
F6 (15A) Электродвигатель центрального замка (крышка багажника/задняя дверь)
F7 (20A) Центральный замок
F8 (20A) Центральный замок
F9 (10A) Многофункциональный блок управления
F10 (7,5A) Система SRS
F11 -
F12 -
F13 (7,5A)
F14 -

Где Находится ЭБУ, Электронное Переключение, Схема, Как Найти Неисправности и Поломки, Диагностика, Тонкости Ремонта

Собранная датчиками информация о режиме работы трансмиссии передается в ЭБУ. Там происходит обработка информации и последующее создание соответствующих управляющих сигналов. Для улучшения работы АКПП алгоритмы, заложенные в блок управления, постоянно усложняются. Теперь коробки передач способны подстроится под спортивный стиль езды либо под движение по обледенелой дороге.

Внешний вид ЭБУ

Типы электронных блоков управления АКПП

Выделяют два основных типа электронных блоков управления:

  1. Отдельно отвечающий за работу АКПП. В таком случае на устройство возложено управление только коробкой передач. Преимуществом является более низкая цена на фоне совмещенных блоков. Может размещаться как внешне, например, в салоне автомобиля или подкапотном пространстве, так и быть встроенным внутрь корпуса АКПП;
  2. Совмещенный с ЭБУ двигателя. Созданы для уменьшения узлов автомобиля и учета взаимодействия двигателя и КПП. Всей информацией оперирует общий процессор, выдавая одновременно команды двигателю и коробке передач. В результате получается более оптимизированная работа силовой установки, так как при формировании управляющих сигналов учитывается больше внешних факторов.

При совмещенном изготовлении ЭБУ, практически невозможно использовать размещение устройства внутри коробки передач, поэтому количество шлейфов, идущих в блок управления увеличивается. Это, в свою очередь, не лучшим образом сказывается на надежности системы. Провода в шлейфе имеют тонкое сечение, что вызывает частые их повреждения.

Внешнее размещение

Блок в таком случае изготавливается в закрытом корпусе. Он может быть как отдельным элементом, так и совмещенным с ЭБУ двигателя. Встречается различное расположение модуля, например, в приборной панели либо подкапотном пространстве. Пример мозгов автоматической коробки передач показан на рисунке ниже.

Внешнее расположение в закрытом корпусе

Внутри трансмиссии находится большое количество датчиков. При выносе модуля управления за пределы корпуса коробки, возникает необходимость прокладки большого количества проводов. При этом важно, чтобы корпус АКПП оставался герметичным и трансмиссионная жидкость не просачивалась наружу.

Преимуществом такого решения является возможность размещения ЭБУ в любом месте. Это предохраняет электронику от воздействия высоких температур и агрессивной среды. Найти поломку и произвести ремонт при внешнем размещении также проще.

Внутреннее расположение

При внутреннем размещении найти где находится блок управления АКПП не составляет труда, так как ЭБУ располагается внутри автоматической коробки передач. Длина проводов сведена к минимуму. Все они находятся внутри корпуса. Внешний вид электронного блока, предназначенного для размещения внутри трансмиссии, изображен ниже.

Внутреннее исполнение

Главным недостатком такого размещения является постоянное воздействие высокой температуры на электронику. Ремонт ЭБУ АКПП также усложняется. Для проведения осмотра модуля потребуется разборка коробки передач. Это значительно усложняет устранение неисправностей в модуле и, соответственно, повышает стоимость ремонтных работ. Автопроизводители до сих пор не нашли компромиссного решения между внешним и внутренним размещением.

Устройство блока управления

Стандартными элементами системы управления являются:

  • Постоянная память, которая хранит алгоритм работы. При чип-тюнинге имеется возможность вносить в нее изменения. При обычной эксплуатации авто, данные памяти остаются неизменными;
  • Оперативная память. В ней происходит обработка всех данных получаемых с датчиков в режиме реального времени;
  • Процессор, выполняющий определенный набор команд. Очень часто имеет объединенный с памятью чип;
  • Гальванические развязки. Предотвращают повреждения модуля от некорректной работы датчиков. Также служат для защиты от неправильного подключения измеренных сигналов.

Каждый автопроизводитель выпускает электронный блок управления АКПП со своей начинкой. Количество чипов на плате растет, не смотря на то что  происходит совмещение функций отдельных элементов. Обусловлено это усложнением исполняемых алгоритмов и ростом количества получаемой информации с датчиков. Схема теряет ремонтопригодность, поэтому часто при выходе ЭБУ из строя рекомендуется замена на новое устройство.

Внутренности ЭБУ автоматической коробки передач

Причины выхода из строя ЭБУ автоматической коробки передач

В большинстве случаев неисправности блока управления АКПП ведут к полному обездвиживанию авто. В некоторых случаях включение передач происходит неправильно, либо работа коробки скоростей возможна лишь в аварийном режиме. Причиной поломок блока управления АКПП может стать:

  • скачки бортового напряжения. особенно в сторону превышения номинала;
  • механическое повреждение в следствие удара;
  • паразитная вибрация, которая появилась из-за неисправности какой-либо системы автомобиля, например, тормозной;
  • превышение рабочей температуры;
  • заводская недоработка как программного обеспечения, так как схемотехники модуля, что особо актуально для отечественных автомобилей;
  • влияние агрессивной внешней среды.

Повреждения на плате электронного блока управления

Причиной, почему управляющая информация не обрабатывается, может стать выгорание какого-либо элемента на плате. В зависимости от поврежденного элемента выбирается метод решения проблемы. Так, например, конденсатор можно заменить на новый. Перепайка процессора является трудоемким процессом, поэтому при его сгорании плата заменяется на новую.

Диагностика электронного блока управления

Для установления виновника неисправности используется несколько методов:

  1. Электронная диагностика. ЭБУ подключается к персональному компьютеру либо ноутбуку для считывания лога ошибок. Помимо поиска поломки, во время процедуры возможна оптимизация программы для того, чтобы управление АКПП было подстроено под желания владельца. При диагностике рекомендуется обнулять случайные ошибки, чтобы электронный блок управления продолжал работать в штатном режиме;
  2. Расширенная диагностика. Проводится в случае некорректной электронной диагностики, неспособной выявить поломку ЭБУ коробки переключения передач. Причиной применения расширенной проверки может быть обрыв внутри модуля, мешающий считыванию информации об ошибке;
  3. При невозможности определить вышедший из строя элемент предыдущими способами, прибегают к поочередной замене отдельных частей ЭБУ, поломка которых наиболее вероятна. Данный способ крайне редко применяется на серийных автоматических КПП, так как экономически выгодней приобрести новую плату управления.

Диагностика электронного блока управления при помощи ноутбука

До начала диагностики электронного блока управления рекомендуется проверить состояние шлейфов, идущих от АКПП к ЭБУ. Также стоит убедится в работоспособности датчиков и отсутствии отложений окислов на из контактах. Выход из строя измерителей встречается намного чаще, чем неисправность модуля управления.

Тонкости ремонта ЭБУ АКПП

Доступность чипов для ремонта есть только у массово выпускаемых автомобилей последних лет. Для остальных машин комплектующие необходимо заказывать у автопроизводителя, что значительно повышает стоимость на фоне популярных моделей. Взаимозаменяемость ЭБУ низкая, поэтому даже в пределах одной марки машин может встречаться несколько исполнений модуля, например, с разницей в распиновке.

При выполнении диагностики многое зависит не только от наличия правильного программного обеспечения, но и от опыта расшифровки лога ошибок мастером. Самодиагностика не способна точно указать поломку, поэтому полагаясь лишь на показания сканера можно потратить средства впустую. Многие мастера умеют только удалять ошибку из памяти, которая через небольшой промежуток времени вернется.

Сложность в определение неисправности вносят микроповреждения проводников. Сигнал с датчиков при этом поступает не все время. Так при проведении диагностики вся информация в ЭБУ поступает в полном объеме, но достаточно выехать на дорогу, как поток данных прерывается. Электронный модуль записывает ошибку и переводит коробку передач в аварийный режим. По этой же причине может теряться и управляющий сигнал.

Электронный блок управления АКПП имеет небольшие размеры, но он способен вывести трансмиссию из строя, поэтому при малейших подозрениях на неисправность ЭБУ, желательно произвести диагностику модуля. Ездить на автомобиле с некорректно работающим блоком запрещено, так как это может привести к потере управляемости автомобилем на ходу. Ремонтировать электронику самостоятельно затруднительно, поэтому рекомендуется в случае необходимости обращаться к профессионалам.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

ЭБУ (электронный блок управления) объяснил

Что такое ЭБУ?

Использование термина ECU может использоваться для обозначения блока управления двигателем, однако ECU также относится к электронному блоку управления, который является компонентом любой автомобильной мехатронной системы, а не только для управления двигателем.

В автомобильной промышленности термин ECU часто относится к блоку управления двигателем (ECU) или модулю управления двигателем (ECM).Если этот блок управляет и двигателем, и трансмиссией, его часто называют модулем управления трансмиссией (PCM).

В этой статье мы будем рассматривать ЭБУ как блок управления двигателем.

Что делает ЭБУ?

По сути, ЭБУ двигателя управляет впрыском топлива, а в бензиновых двигателях - синхронизацией искры для ее воспламенения. Он определяет положение внутренних компонентов двигателя с помощью датчика положения коленчатого вала, так что форсунки и система зажигания активируются точно в нужное время.Хотя это звучит как что-то, что можно сделать механически (и было в прошлом), теперь это немного больше, чем это.

Двигатель внутреннего сгорания - это, по сути, большой воздушный насос, работающий на топливе. Поскольку воздух всасывается, необходимо подавать достаточно топлива для создания мощности для поддержания работы двигателя, при этом остается полезное количество, необходимое для приведения автомобиля в движение, когда это необходимо. Эта комбинация воздуха и топлива называется «смесью». Слишком много смеси - двигатель будет работать на полную мощность, слишком мало - и двигатель не сможет приводить в действие ни себя, ни автомобиль.

Важно не только количество смеси, но и правильное соотношение в ней. Слишком много топлива - слишком мало кислорода, и процесс сгорания грязный и расточительный. Слишком мало топлива - слишком много кислорода делает сгорание медленным и слабым.

Раньше в двигателях количество и соотношение смеси регулировалось полностью механическим дозирующим устройством, называемым карбюратором, который представлял собой не что иное, как набор отверстий (жиклеров) фиксированного диаметра, через которые двигатель «всасывал» топливо.С учетом требований современных транспортных средств, направленных на экономию топлива и снижение выбросов, необходимо более строго контролировать смесь.

Единственный способ выполнить эти строгие требования - передать управление двигателем ЭБУ, блоку управления двигателем. ЭБУ выполняет работу по управлению впрыском топлива, зажиганием и вспомогательными устройствами двигателя, используя уравнения и числовые таблицы, хранящиеся в цифровом виде, а не аналоговыми средствами.

Точное управление подачей топлива

ЭБУ должен иметь дело со многими переменными при выборе правильного соотношения компонентов смеси.

  • Потребность в двигателе
  • Температура двигателя / охлаждающей жидкости
  • Температура воздуха
  • Температура топлива
  • Качество топлива
  • Изменяющееся ограничение фильтра
  • Давление воздуха
  • КПД двигателя

Для этого требуется несколько датчиков для измерения таких переменных и их применения к логике при программировании ЭБУ, чтобы определить, как правильно их компенсировать.

Увеличение потребности двигателя (например, ускорение) потребует увеличения общего количества смеси.Из-за характеристик горения используемого топлива также требуется изменение соотношения этой смеси. Когда вы нажимаете педаль акселератора, дроссельная заслонка открывается, позволяя большему количеству воздуха поступать в двигатель. Увеличение потока воздуха к двигателю измеряется датчиком массового расхода воздуха (MAF), поэтому ЭБУ может изменять количество впрыскиваемого топлива, сохраняя соотношение смеси в определенных пределах.

Это еще не все. Для достижения наилучших уровней мощности и безопасного сгорания ЭБУ должен изменить соотношение смеси и впрыснуть больше топлива при полностью открытой дроссельной заслонке, чем во время крейсерского движения - это называется «богатая смесь».И наоборот, стратегия заправки или неисправность, которая приводит к впрыскиванию меньшего, чем обычно, количества топлива, приведет к «бедной смеси».

Помимо расчета заправки топливом на основе требований водителя, температура играет важную роль в используемых уравнениях. Поскольку бензин впрыскивается в виде жидкости, прежде чем он воспламенится, должно произойти испарение. В горячем двигателе этим легко управлять, но в холодном двигателе вероятность испарения жидкости меньше, и необходимо впрыскивать больше топлива, чтобы соотношение смеси оставалось в пределах правильного диапазона для сгорания.

Flashback: До использования ЭБУ этой функцией управлял «дроссель» на карбюраторе. Эта воздушная заслонка была просто заслонкой, которая ограничивала поток воздуха в карбюратор, увеличивая разрежение на жиклерах, чтобы обеспечить больший поток топлива. Этот метод часто был неточным, проблематичным и требовал регулярной корректировки. Многие регулировались водителем вручную во время движения.

Температура воздуха также влияет на качество сгорания во многом так же, как изменяющееся атмосферное давление.

Perfecting Combustion

Поскольку двигатель автомобиля большую часть времени работает на частичном открытии дроссельной заслонки, блок управления двигателем концентрируется на максимальной эффективности в этой области. Идеальная смесь, в которой сгорает все впрыскиваемое топливо и весь кислород потребляется при этом сгорании, известна как «стехиометрическая» или часто как «Лямбда». В стехиометрических условиях лямбда = 1,0.

Датчик кислорода выхлопных газов (лямбда-датчик, датчик O2, датчик кислорода или HEGO) измеряет количество кислорода, оставшегося после сгорания.Это сообщает двигателю, есть ли избыток воздуха в соотношении компонентов смеси - и, естественно, впрыскивается избыточное или недостаточное количество топлива. ЭБУ считывает это измерение и постоянно регулирует количество впрыскиваемого топлива, чтобы смесь оставалась максимально близкой к лямбда = 1,0. Это известно как «работа с замкнутым контуром» и является важным вкладом в повышение эффективности за счет использования блоков управления двигателем.

Из-за действующих в настоящее время строгих норм по выбросам на двигателе имеется множество других систем, которые помогают снизить расход топлива и / или снизить воздействие на окружающую среду.К ним относятся:

  • Система рециркуляции выхлопных газов (EGR)
  • Каталитический нейтрализатор и избирательное каталитическое восстановление
  • Реакция впрыска отработанного воздуха (AIR)
  • Дизельные сажевые фильтры (DPF)
  • Стратификация топлива
  • Впрыск присадки к выхлопным газам (например, AdBlue)
  • Контроль за выбросами паров топлива (EVAP)
  • Турбонаддув и наддув
  • Гибридные системы трансмиссии
  • Регулируемое управление клапаном (например, VTEC или MultiAir)
  • Регулируемый контроль впуска

Каждая из вышеперечисленных систем так или иначе влияет на работу двигателя и, как следствие, должна находиться под полным контролем ЭБУ.

Как работает ЭБУ?

ЭБУ часто называют «мозгом» двигателя. По сути, это компьютер, система коммутации и система управления питанием в очень маленьком корпусе. Чтобы работать даже на базовом уровне, он должен включать в себя 4 различных области деятельности.

  • Вход
    Обычно сюда входят датчики температуры и давления, сигналы включения / выключения и данные от других модулей в транспортном средстве, а также то, как ЭБУ собирает информацию, необходимую для принятия решений.
  • Примером ввода может быть датчик температуры охлаждающей жидкости или датчик положения педали акселератора. Запросы от модуля антиблокировочной тормозной системы (АБС) также могут быть рассмотрены, например, для применения антипробуксовочной системы.
  • Обработка

После того, как данные были собраны ЭБУ, процессор должен определить выходные характеристики, такие как длительность импульса топливной форсунки, в соответствии с указаниями программного обеспечения, хранящегося в блоке.

  • Процессор не только считывает программное обеспечение для принятия решения о соответствующем выходе, он также записывает свою собственную информацию, такую ​​как полученные корректировки смеси и пробег.
  • Выход
    Затем ЭБУ может воздействовать на двигатель, обеспечивая правильное количество мощности для точного управления исполнительными механизмами.
  • Они могут включать в себя управление шириной импульса топливной форсунки, точную синхронизацию системы зажигания, открытие корпуса электронной дроссельной заслонки или включение вентилятора охлаждения радиатора.
  • Управление питанием

ЭБУ предъявляет множество требований к внутреннему питанию для правильной работы сотен внутренних компонентов. В дополнение к этому, для того, чтобы многие датчики и исполнительные механизмы работали, ЭБУ должен подавать правильное напряжение на компоненты вокруг автомобиля.Это могут быть стабильные 5 Вольт для датчиков или более 200 Вольт для цепей топливных форсунок.

  • Не только напряжение должно корректироваться, но некоторые выходы должны выдерживать ток более 30 А, что, естественно, создает много тепла. Управление температурным режимом - ключевая часть конструкции ЭБУ.

Базовая функция ЭБУ

Первым этапом работы ЭБУ фактически является управление питанием. Здесь регулируются различные напряжения и осуществляется включение ЭБУ.Большинство ЭБУ имеют сложное управление питанием из-за множества компонентов внутри, точно регулирующих 1,8 В, 2,6 В, 3,3 В, 5 В, 30 В и до 250 В от источника питания 10-15 В. Система управления питанием также позволяет ЭБУ полностью контролировать, когда он отключается, то есть не обязательно, когда вы выключаете зажигание.

После подачи правильного напряжения микропроцессоры могут начать загрузку. Здесь главный микропроцессор считывает программное обеспечение из памяти и выполняет самопроверку.Затем он считывает данные с многочисленных датчиков двигателя и преобразует их в полезную информацию. Эта информация часто передается по CANbus - внутренней компьютерной сети вашего автомобиля - в другие электронные модули.

После того, как главный микропроцессор интерпретирует эту информацию, он обращается к числовым таблицам или формулам в программном обеспечении и активирует выходы по мере необходимости.

Пример. Если датчик положения коленчатого вала показывает, что двигатель приближается к максимальной компрессии в одном из цилиндров, он активирует транзистор для соответствующей катушки зажигания.Вышеупомянутая формула и таблицы в программном обеспечении вызовут задержку или опережение активации этого транзистора в зависимости от положения дроссельной заслонки, температуры охлаждающей жидкости, температуры воздуха, открытия EGR, соотношения смеси и предыдущих измерений, показывающих неправильное сгорание.

За работой главного процессора внутри ЭБУ и активацией многих выходов наблюдает микропроцессор мониторинга - по сути, второй компьютер, который следит за тем, чтобы главный компьютер все делал правильно.Если микропроцессор мониторинга недоволен каким-либо аспектом ЭБУ, он может сбросить всю систему или полностью ее выключить. Использование процессора мониторинга стало обязательным с применением проводного управления дроссельной заслонкой из соображений безопасности, если основной микропроцессор выйдет из строя.

Диагностика ЭБУ и периферийных устройств

Сложность реализации всего этого контроля, всех этих входов и всех этих выходов требует относительно продвинутых возможностей самодиагностики - традиционная диагностика двигателя становится устаревшей.Входы и выходы ЭБУ индивидуально контролируются процессором, часто десятки раз в секунду, чтобы гарантировать, что они находятся в пределах допусков, установленных в программном обеспечении. Если показания датчика выходят за пределы этих допусков в течение заранее определенного периода времени, регистрируется неисправность и код неисправности сохраняется для извлечения техническим специалистом.

Коды ошибок

Когда код неисправности сохраняется в памяти, это обычно приводит к обходу некоторой логики в программном обеспечении, что снижает эффективность двигателя, хотя двигатель все еще может работать на базовом уровне.В некоторых случаях процедура самодиагностики обнаруживает серьезную неисправность, которая либо принципиально препятствует запуску двигателя, либо выключает двигатель в интересах безопасности.

При современной системе управления двигателем первым этапом диагностики неисправностей для технического специалиста по автомобилю является доступ к кодам неисправностей из памяти ЭБУ. Они часто хранятся в виде 5-значных буквенно-цифровых кодов, начинающихся с P, B, C или U, за которыми следуют 4 цифры. Подробности этих кодов и их описания можно найти здесь: Коды неисправностей OBDII

В дополнение к этим кодам техник может также просматривать данные датчиков в реальном времени с помощью диагностического прибора во время движения автомобиля.Это позволяет им видеть показания датчика, которые неверны, но не выходят за допустимые пределы с достаточным запасом, чтобы отметить код неисправности.

Электронное управление дроссельной заслонкой

Многие люди сомневаются в необходимости электронного управления дроссельной заслонкой. Представленный в 90-х годах, теперь он устанавливается почти на каждый двигатель, производимый сегодня, но каковы преимущества перед традиционным кабелем?

До 80-х годов управление дроссельной заслонкой / акселератором в основном осуществлялось с помощью кабеля от педали к карбюратору.Скорость холостого хода была установлена ​​простой регулировкой винта, чтобы дроссельная заслонка оставалась слегка открытой, пока двигатель не работал на холостом ходу правильно. Этот простой метод требовал регулярной регулировки оборотов холостого хода и был склонен к отклонениям при холодном двигателе или из-за износа различных деталей.

В 1980-х годах, с массовым внедрением ЭБУ, были введены электронные клапаны управления холостым воздухом, которые решили многие из этих проблем, однако теперь ЭБУ контролировал часть воздушного потока, а все остальные компоненты остались.

С целью повышения эффективности работы двигателя и экономичности при дальнейшей сборке автомобилей введено электронное управление дросселем. Это ускорило производство автомобиля (без жестких тросов дроссельной заслонки, проходящих через брандмауэр), это устранило необходимость в клапане управления воздухом холостого хода и позволило ЭБУ двигателя дополнительно контролировать двигатель для улучшения функции рециркуляции отработавших газов, улучшенного управления остановкой двигателя. и улучшенный запуск.

Одним из важных преимуществ электронного управления дроссельной заслонкой является то, что ЭБУ может регулировать угол дроссельной заслонки во время ускорения, чтобы дополнить фактический поток воздуха, проходящего через двигатель.Это улучшает скорость, с которой воздух проходит через воздухозаборник, и обеспечивает выигрыш в крутящем моменте и управляемости. Это известно как отображение крутящего момента и возможно только с электронным управлением дроссельной заслонкой.

Адаптация

Современные автомобили производятся с гораздо более жесткими допусками, чем те, которые использовались в прошлом, однако они по-прежнему подвержены производственным изменениям, механическому износу и экологическим аспектам. Таким образом, они способны адаптироваться к постепенным изменениям в работе двигателя.

Пример. Поскольку воздушный фильтр забивается пылью, ЭБУ может запустить двигатель, немного уменьшив количество впрыскиваемого топлива для компенсации. Это позволяет ему работать с максимальной эффективностью с момента запуска двигателя, а не запускаться на заводском уровне и работать над оптимальной смесью в каждой поездке. Это достигается за счет сохранения значений лямбда за предыдущие поездки.

Эти приспособления применимы не только к засоренным воздушным фильтрам, но и ко многим системам двигателя или трансмиссии.Поскольку компоненты в гидравлических системах изнашиваются, для компенсации им требуется изменение времени срабатывания соленоида. Точно так же, когда двигатель полностью изнашивается, способность быть воздушным насосом немного ухудшается, и необходимо будет изменить угол открытия дроссельной заслонки для поддержания правильной скорости холостого хода.

Временная шкала ЭБУ

1970-е годы

ЭБУ

начинали с простого управления парой соленоидов на карбюраторах, чтобы заставить их работать более эффективно.Некоторые начали регулировать смесь на холостом ходу.

1980-е годы

С введением системы впрыска топлива ECU взял на себя новую роль, полностью отвечая за подачу топлива и управление зажиганием бензиновых двигателей.

Замкнутый контур лямбда-регулирования был вскоре включен, и ЭБУ быстро начал новую эру в эффективности двигателя.

1990-е годы

ЭБУ теперь занимался безопасностью автомобиля. Он также начал появляться на дизельных двигателях, которые сыграли немалую роль в успехе турбодизельного двигателя в течение следующих двух десятилетий.

2000-е годы

Внедрение системы управления дроссельной заслонкой Drive-by-Wire, управления турбонагнетателем и многочисленных систем выбросов под строгим контролем ЭБУ.

2010-е годы и позже

Теперь ЭБУ полностью контролирует сгорание смеси, открытие дроссельной заслонки, систему охлаждения и выхлопные системы. Он может иметь более сотни входов и выходов и является частью сети из десятков других электронных блоков управления в автомобиле.Гибридные системы полагаются на связь с ЭБУ для работы, в то время как функции помощи при вождении обмениваются данными, чтобы контролировать потребности двигателя, где это необходимо.

Признаки неисправного или неисправного модуля управления двигателем (ЕСМ)

Модуль управления двигателем (ECM), также обычно называемый блоком управления двигателем (ECU) или модулем управления трансмиссией (PCM), является одним из наиболее важных компонентов практически всех современных автомобилей. По сути, он функционирует как главный компьютер для многих функций двигателя и управляемости автомобиля.Контроллер ЭСУД получает информацию от различных датчиков двигателя и использует эту информацию для расчета и настройки искры двигателя и топлива для достижения максимальной мощности и эффективности.

ECM играет решающую роль в новых автомобилях, где многие из основных функций автомобиля управляются с помощью ECM. Когда в ECM возникают какие-либо проблемы, это может вызвать всевозможные проблемы с автомобилем, а в некоторых случаях даже сделать его непригодным для движения. Неисправный или отказавший ECM может вызвать любой из следующих 5 симптомов, чтобы предупредить водителя о потенциальной проблеме.

1. Проверьте, загорается ли свет двигателя

Горящая лампочка Check Engine - один из возможных симптомов проблемы с ECM. Индикатор Check Engine обычно загорается, когда компьютер обнаруживает проблему с любым из своих датчиков или цепей. Однако бывают случаи, когда ECM по ошибке включает индикатор Check Engine, или когда проблема отсутствует. Попросите механика просканировать компьютер на наличие кодов неисправностей, чтобы определить, связана ли проблема с блоком управления двигателем или где-либо еще на автомобиле.

2. Двигатель глохнет или пропускает зажигание

Неустойчивое поведение двигателя также может указывать на неисправный или отказавший ECM. Неисправный компьютер может привести к периодической остановке автомобиля или пропуску зажигания. Симптомы могут приходить и уходить и не иметь какой-либо закономерности относительно их частоты или серьезности.

3. Проблемы с производительностью двигателя

Проблемы с производительностью двигателя - еще один симптом возможной проблемы с ECM. Если у ECM есть какие-либо проблемы, он может нарушить настройки времени и топлива двигателя, что может отрицательно повлиять на производительность.Неисправный ECM может привести к снижению топливной экономичности, мощности и ускорения автомобиля.

4. Автомобиль не заводится

Неисправный ECM может привести к тому, что автомобиль не заведется или будет с трудом заводиться. Если контроллер ЭСУД полностью выйдет из строя, он оставит автомобиль без управления двигателем и в результате не запустится или не запустится. Двигатель все еще может проворачиваться, но он не сможет запуститься без жизненно важных сигналов от компьютера. Проблемы с запуском автомобиля не возникают исключительно из-за блока управления двигателем, поэтому лучше всего получить полную диагностику у профессионального специалиста, чтобы точно определить причину.

5. Низкая экономия топлива

Плохая экономия топлива может возникнуть из-за неисправности контроллера ЭСУД. Неисправный ECM не позволяет вашему двигателю знать, сколько топлива нужно сжечь в процессе сгорания. Обычно автомобиль потребляет больше топлива, чем следовало бы в этой ситуации. В конечном итоге вы будете платить за бензин больше, чем за исправный ECM.

ECM играет жизненно важную роль в работе двигателя. Любые проблемы с ним могут вызвать серьезные проблемы с общей функциональностью автомобиля. Поскольку компьютерные системы современных автомобилей довольно сложны и сложны, их также может быть сложно диагностировать.По этой причине, если вы подозреваете, что в ECM вашего автомобиля возникла проблема, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, потребуется ли вашему автомобилю замена ECM.

Признаки неисправности или неисправности блока управления двигателем (ЭБУ)

Блок управления двигателем (ECU), также обычно называемый модулем управления двигателем (ECM) или модулем управления трансмиссией (PCM), является одним из наиболее важных компонентов практически всех современных автомобилей. По сути, он функционирует как главный компьютер для многих функций двигателя и управляемости автомобиля.Контроллер ЭСУД получает информацию от различных датчиков двигателя и использует эту информацию для расчета и настройки искры двигателя и топлива для достижения максимальной мощности и эффективности.

ЭБУ играет решающую роль в новых автомобилях, где многие (если не все) основные функции автомобиля управляются ЭБУ. Когда в ЭБУ возникают какие-либо проблемы, это может вызвать всевозможные проблемы с автомобилем, а в некоторых случаях даже сделать его непригодным для движения. Обычно неисправный или неисправный ЭБУ вызывает несколько ключевых симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Загорается индикатор двигателя.

Горящая лампа Check Engine - один из возможных симптомов проблемы с ЭБУ. Индикатор Check Engine обычно загорается, когда компьютер обнаруживает проблему с любым из своих датчиков или цепей. Однако бывают случаи, когда ЭБУ по ошибке загорает лампу проверки двигателя или когда проблема отсутствует. Сканирование компьютера на наличие кодов неисправностей может помочь определить, связана ли проблема с ЭБУ или где-либо еще на автомобиле.

2.Двигатель глохнет или пропускает зажигание

Еще одним признаком неисправного или неисправного ЭБУ является неустойчивое поведение двигателя. Неисправный компьютер может вызывать периодические проблемы с автомобилем, такие как заглохание или пропуски зажигания. Симптомы могут появляться и исчезать, и может казаться, что они не имеют какой-либо закономерности относительно их частоты или серьезности.

3. Проблемы с производительностью двигателя

Проблемы с производительностью двигателя - еще один симптом возможной проблемы с ЭБУ. Если в ЭБУ возникают какие-либо проблемы, он может нарушить настройки времени и топлива двигателя, что может отрицательно повлиять на производительность.Неисправный ЭБУ может привести к снижению топливной экономичности, мощности и ускорения автомобиля.

4. Автомобиль не заводится

Еще одним признаком неисправного или неисправного ЭБУ является то, что автомобиль не заводится или заводится с трудом. Если ЭБУ полностью выйдет из строя, он оставит автомобиль без управления двигателем и в результате не запустится и не запустится. Двигатель все еще может проворачиваться, но он не сможет запуститься без жизненно важных сигналов от компьютера. Этот симптом также может быть вызван множеством других проблем, поэтому лучше всего получить полную диагностику у профессионального специалиста, чтобы точно определить причину.

Поскольку ЭБУ играет важную роль в работе двигателя, любые проблемы с ним могут вызвать серьезные проблемы с общей функциональностью автомобиля. Поскольку компьютерные системы современных автомобилей довольно сложны и сложны, их также может быть сложно диагностировать. По этой причине, если вы подозреваете, что в ЭБУ вашего автомобиля возникла проблема, обратитесь к профессиональному технику для осмотра автомобиля, чтобы определить, потребуется ли вашему автомобилю замена ЭБУ.

Ищете считыватель кода OBD2 для диагностики контрольной лампы двигателя?

Ознакомьтесь с десятками отличных сканеров OBD2 здесь

купить сейчас
Autoblog может получать долю от покупок, сделанных по ссылкам на этой странице.Цены и доступность могут быть изменены.

Что такое ЭБУ? Объяснение электронного блока управления (ЭБУ)

ЭБУ

или электронные блоки управления - одна из самых важных частей автомобиля. В автомобиле есть несколько ЭБУ, которые управляют разными функциями и контролируют несколько параметров.

Что такое ЭБУ?

Проще говоря, ЭБУ - это устройство, которое контролирует все электронные функции автомобиля. Это может быть как впрыск топлива, так и поддержание идеальной температуры в салоне, управление торможением и подвеской.У некоторых автомобилей есть несколько ЭБУ, управляющих различными функциями, в то время как у некоторых есть один, управляющий всем.

Аналогичное чтение: BHP vs Torque | Что такое настоящая сделка и почему?

В автомобилях с несколькими электронными блоками управления они разделены по выполняемым задачам. Вот некоторые из этих типов.

Загрузите приложение GoMechanic прямо сейчас!

Типы ЭБУ

В автомобилях с несколькими ЭБУ они разделены по выполняемым задачам.Вот некоторые из этих типов.

  1. Модуль управления двигателем
    С помощью датчиков контроллер ЭСУД обеспечивает количество топлива и опережение зажигания, необходимые для получения максимальной мощности и экономии двигателя.
  2. Модуль управления тормозом
    Используемый в автомобилях с ABS, BCM следит за тем, чтобы колеса не буксовали, и определяет, когда активировать торможение и отпускать тормоз, чтобы колеса не блокировались.
  3. Модуль управления трансмиссией
    Используемый на автомобилях с автоматической коробкой передач, TCM обеспечивает максимально плавное переключение передач, оценивая обороты двигателя и ускорение автомобиля.
  4. Модуль телематического управления
    Еще один модуль с той же аббревиатурой, этот TCU обеспечивает работу бортовых служб автомобиля. Он контролирует спутниковую навигацию и подключение к Интернету и телефону в автомобиле.
  5. Модуль управления подвеской
    Присутствующий в автомобилях с активными системами подвески, SCM обеспечивает правильный клиренс и оптимальные изменения подвески в зависимости от условий вождения.

Как работает ЭБУ? ECM

Работа ECU на самом деле не сложна, как можно было бы предположить.Это электронное устройство, в памяти которого хранятся базовые номера и параметры. Имея несколько датчиков вокруг транспортного средства, передающих данные ECU, он может эффективно управлять электронными системами и управлять ими, отдавая приказы по улучшению их производительности.

Давайте возьмем пример того, как ECU что-то контролирует, посмотрев, как срабатывают подушки безопасности во время аварии.

У автомобиля есть датчики, расположенные вокруг него, называемые датчиками столкновения, которые информируют ЭБУ о возникновении аварии.Затем ЭБУ измеряет скорость транспортного средства, когда оно попадает в аварию, а затем, используя свою бортовую память, сравнивает данные о том, следует ли запускать подушки безопасности или нет. Если данные предоставляют достаточную причину, ЭБУ срабатывает подушки безопасности. Учтите, что все это происходит за считанные миллисекунды.

Здесь рассказывается о том, как работает ЭБУ, давайте посмотрим, что происходит, если он неисправен, и, что еще хуже, когда он выходит из строя.

Подробнее: Maruti Suzuki и ее автоматические автомобили (и трансмиссии) в настоящее время

Что произойдет, если ЭБУ неисправен?

Неисправный блок управления двигателем - это, наверное, худшее для автомобиля.Это будет работать, но это сильно повлияет на его производительность. Вы заметите резкое снижение расхода топлива и резкое переключение передач. Постоянное горение индикатора проверки двигателя может означать множество возможных ошибок, но неисправность ЭБУ является одной из основных.

Что произойдет, если блок управления двигателем мертв?

Машина вообще не заводится. ЭБУ управляет зажиганием двигателя, поэтому неисправный двигатель вообще не заводит. Другие функции не будут работать, но, честно говоря, если движок мертв, другие функции не имеют большого значения.

Это краткое описание электронного блока управления.

Признаков неисправного модуля управления двигателем - Стоимость замены

Ваш автомобиль может иметь ряд различных проблем, если блок управления двигателем неисправен.

Если функция блока управления двигателем не является точной, то есть запись и интерпретация показаний датчиков различных датчиков и использование данных для управления различными функциями системы двигателя, производительность вашего автомобиля может резко упасть, а топливная эффективность может быть потеряна. .

В результате значительно снижаются общие характеристики вашего автомобиля и скорость отклика на команды вождения.

Это также может излишне увеличить расход топлива вашим автомобилем и вызвать гораздо большее загрязнение, что может стать проблемой во время проверки вашего автомобиля на выбросы загрязняющих веществ.

Система ECU также может оптимизировать правильное состояние масла в вашем автомобиле и все техническое обслуживание. Поскольку это электронное устройство, оно может выйти из строя или выйти из строя по разным причинам, таким как старение, загрязнение, несчастный случай или воздействие воды.

Если он поврежден, проблему следует устранить как можно скорее, чтобы избежать проблем в будущем.

Признаки неисправного блока управления двигателем

Блок управления двигателем является важным компонентом современных автомобилей, потому что без него автомобиль не может функционировать. Поэтому лучше как можно скорее решить все работы, связанные с ЭБУ. Обычно отказ ЭБУ связан с рядом проблем, которые легко обнаружить, если вы знаете, что искать.

1. Мигает индикатор проверки двигателя

Первый признак проблемы отображается на приборной панели в виде светящегося индикатора «Check Engine Light».Этот свет загорается, когда датчик обнаруживает неисправность в системе, которая требует проверки вашего автомобиля. Однако бывают случаи, когда индикатор Check Engine загорается без причины. Использование сканера OBD2 может показать вам, существует ли и где проблема, с помощью кодов.

2. Проблемы, связанные с двигателем

Другая проблема, которая может быть вызвана отказом ЭБУ, - это обратная вспышка двигателя вашего автомобиля. Поскольку ЭБУ контролирует работу двигателя, любая проблема с ним напрямую повлияет на работу двигателя.Двигатель мог заглохнуть и выйти из строя.

Однако эти проблемы несовместимы, т.е. они могут появиться и исчезнуть в следующий момент. Вы можете найти эти коды ошибок с помощью сканера OBD2.

3. Страдает экономия топлива

Если двигатель не работает на максимальной мощности из-за неисправности ЭБУ, это влияет на другие вещи, такие как расход топлива. При ускорении может даже произойти потеря мощности, и поскольку двигатель теряет мощность через различные промежутки времени, ваш двигатель будет потреблять больше топлива, выделять чистый дым и сокращать срок службы вашего двигателя.

4. Сложность старта

Это может быть первое, что вы заметите, но поскольку проблемы с зажиганием могут сохраняться по другим причинам, например, по холодной погоде, вы не задумываетесь об этом. Однако, если у вас постоянно возникают проблемы с запуском автомобиля, с вашим ECU определенно что-то не так.

Вероятно, лучше всего, чтобы такая проблема была исследована специалистом, так как он сможет отличить проблему с ЭБУ от другой, не связанной с этим проблемы.

Что такое блок управления двигателем или ЭБУ?

Блок управления двигателем или ECU вашего автомобиля является основным компонентом вашей системы двигателя, который позволяет использовать все другие устройства.Он также называется модулем управления трансмиссией и обычно устанавливается под приборной панелью вашего автомобиля. По сути, это электронный блок, который служит блоком управления для ряда датчиков и исполнительных механизмов, установленных на двигателе внутреннего сгорания вашего автомобиля.

Основная функция ЭБУ - эффективное поддержание оптимальных характеристик двигателя и расхода топлива вашего автомобиля.

Он использует ряд различных наборов данных, генерируемых датчиками, и интерпретирует результаты, манипулируя данными для автоматических вычислений.Ряд датчиков передают данные в блок управления двигателем, который использует эти данные для поддержания характеристик автомобиля, применяя многомерные карты. Он также используется для регулировки исполнительных механизмов двигателя.

ЭБУ двигателя, как правило, способен автоматически регулировать и контролировать наилучшие характеристики топливовоздушной смеси, скорости холостого хода, впрыска топлива и момента зажигания с использованием полученных данных.

Раньше все эти параметры регулировались механически, но теперь эта функция компьютеризирована, чтобы управлять этими функциями в электронном виде.В некоторых автомобилях блок управления двигателем также может управлять топливными магистралями автомобиля. В этих случаях ее называют электронной системой управления двигателем или EEMS из-за ее набора функций.

Расход топлива и оптимальный пробег оптимизируются за счет электронного впрыска топлива в соответствии с требованиями процесса сгорания с использованием стехиометрических расчетов. EEMS полностью контролируется и управляется датчиками и исполнительными механизмами, на которых основана система.

Где находится блок управления двигателем?

Блок управления двигателем по существу расположен рядом с местом, где находится ваш двигатель.Во многих автомобилях он находится под приборной панелью прямо за бардачком. Однако расположение блока управления двигателем может сильно различаться в разных автомобилях в зависимости от конструкции автомобиля.

Поэтому настоятельно рекомендуется, чтобы пользователь обратился к руководству пользователя или руководству по обслуживанию, предоставленному производителем.

Решения при отказе ЭБУ

Независимо от количества проблем, отказ ЭБУ легко устранить, и обычно для его оценки требуется несколько минут.Однако решение проблем, связанных с автомобилями, независимо от их размера, требует некоторой механической работы, которую лучше всего доверить механику. Однако это не должно помешать вам поставить собственный диагноз.

Инвестируйте в сканер OBDII

Это устройство очень легко найти на рынке. На рынке конкурируют разные бренды, но, честно говоря, лучший - тот, который подходит вам и вашему автомобилю. Зачем покупать самому? Потому что, когда вы отнесете свою машину к механику, первое, что механик сделает, - это прикрепит к вашей машине сканер OBDII, чтобы обнаружить коды проблем.

Механик взимает с вас плату за это и за ремонт, который он сделает на вашей машине, поэтому лучше покупать сканер самостоятельно. Использование сканера - тоже не ракетостроение. Вы просто подключаете сканер к автомобилю с помощью кабеля, и блок управления автомобилем передает код на сканер. Этот код может сказать вам, где именно проблема. Поэтому, если вы пойдете к механику, вы можете сообщить ему код и попросить его поработать непосредственно над решением проблемы.

Вы можете найти хороший сканер OBD2 здесь, на Amazon: OBD2 Scanner

Пробная версия и ошибка помогут вам узнать

Иногда вы можете узнать что-то о сложности блоков управления двигателем просто по тому, как ведет себя ваша машина.Это означает, что вам не нужно идти в мастерскую каждый раз, когда вы видите индикатор проверки двигателя. Все, что вам нужно сделать, это использовать собственный сканер OBD2, чтобы помочь диагностировать проблемы, связанные с ЭБУ, и отреагировать на них.

Замена / ремонт блока управления двигателем

Блок управления двигателем служит компьютером для вашей системы двигателя. Если блок управления двигателем выходит из строя, ваш автомобиль может полностью остановиться, и вы не сможете его завести. Поэтому настоятельно рекомендуется не ждать, как только проблема будет обнаружена.

Вы можете отремонтировать или заменить блок управления двигателем. Однако, если вы решите отремонтировать его самостоятельно, вы можете столкнуться с большим количеством проблем, и вам потребуются специальные инструменты и знания для ремонта схем и электронных компонентов блока управления двигателем.

Это сравнительно отличается от ремонта других частей вашего автомобиля. Кроме того, после ремонта нет гарантии, что он будет работать эффективно и продуктивно в будущем. Поэтому рекомендуется выбрать вариант замены, чтобы сэкономить деньги и много времени, которое в противном случае вы могли бы потратить на ремонт и связанный с ним стресс.

Процесс замены очень прост по сравнению с ремонтом. Вот краткое пошаговое руководство по замене блока управления двигателем.

  1. Обратитесь к руководству по обслуживанию, чтобы проверить и найти блок управления двигателем.
  2. После диагностики проблемы приобретите все инструменты, которые вам понадобятся для замены вместе с новым блоком управления двигателем.
  3. Перед началом отсоедините аккумулятор.

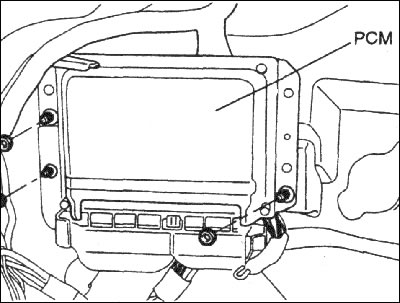

  4. Освободите место для доступа к электронному блоку управления из салона.
  5. Снимите скобы и винты с блока управления двигателем.
  6. Снимите все соединения с датчиками и электрические провода, подключенные к блоку управления двигателем.
  7. Удалите болты, если они есть, и осторожно выньте их.
  8. Замените новый ECU.
  9. Затяните болты и наденьте винты.
  10. Подключаем все обратно на исходное место; возможно, вам придется закодировать новый блок управления двигателем для вашего автомобиля.
  11. Заведите машину и пройдите тест-драйв, чтобы проверить.

Стоимость замены блока управления двигателем (ЭБУ)

Блок или модуль управления двигателем - важная часть системы двигателя и относительно сложная часть. Поэтому стоимость замены блока управления двигателем может быть довольно высокой.

Блок управления двигателем подобен мозгу вашей системы управления двигателем, без которого все исполнительные механизмы и датчики становятся бесполезными. Для вашего автомобиля это то же самое, что материнская плата для вашего компьютера.

Средняя стоимость замены блока управления двигателем для большинства автомобилей составляет от 880 до 960 долларов, но может быть немного больше.

Для некоторых автомобилей класса люкс цена может быть намного выше средней оценки. Помимо стоимости деталей, в некоторых областях стоимость работ по замене блока управления двигателем может составлять всего 40 долларов, в то время как механик может взимать с вас 130 долларов или более за эту работу. Это во многом зависит от сложности автомобиля, механика, с которым вы имеете дело, и вашего местоположения.

Диагностика ЭБУ

Неисправный или неисправный ЭБУ можно диагностировать, сначала наблюдая за симптомами неисправности.Затем выполняется физический тест, чтобы подтвердить, что деталь не работает должным образом. Вот шаги, которые вы можете выполнить:

  1. Понаблюдайте, глохнет ли ваш двигатель или пропускает зажигание
  2. Посмотрите, не повлияет ли работа двигателя
  3. ЭБУ мог выйти из строя, если вы не можете завести автомобиль.
  4. Посмотрите, горит ли индикатор проверки двигателя.
  5. Возьмите мультиметр и установите его на самый высокий диапазон
  6. Проверьте показания после подключения мультиметра к правому разъему на ЭБУ.
  7. Если показание показывает нулевое значение, ЭБУ, возможно, неисправен.
  8. Проверьте электронный блок управления с помощью мультиметр только в соответствии с инструкциями, приведенными в руководстве по обслуживанию, предоставленном производителем.
  9. Будьте очень осторожны и не пропускайте ток более пары секунд, чтобы избежать повреждений, которых раньше не было
  10. Поскольку деталь очень чувствительная и дорогая, рекомендуется проверить ее у специалиста, если у вас недостаточно знаний, так как это может доставить вам больше неприятностей.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей.Я также занимаюсь дрифтом и механиком более 7 лет.

Что такое модуль управления двигателем (ЕСМ)?

Если бы у вашей машины был мозг, им был бы ECM.

Модуль управления двигателем (ECM), также известный как блок управления двигателем (ECU) или модуль управления трансмиссией (PCM), является одним из наиболее важных компонентов в современных транспортных средствах. Это оборудование, по сути, действует как основная компьютерная система для многих систем управления характеристиками двигателя и управляемости автомобиля.Различные датчики передают информацию о двигателе в ECM, и эта информация используется для расчета и настройки искры двигателя и топлива для достижения максимальной эффективности и мощности. Проще говоря, если бы у вашей машины был мозг - вот и все.

Этот маленький огонек может означать большие неприятности.

Поскольку блок управления двигателем является очень важным элементом оборудования, когда он начинает выходить из строя, автомобиль может вообще стать непригодным для вождения. Когда возникают проблемы с ECM, есть несколько ключевых симптомов, которые предупреждают вас о ситуации.
Признаки неисправного ECM

Горит индикатор проверки двигателя

Индикатор проверки двигателя не сразу указывает на проблему с ECM, однако всегда указывает на проблему с двигателем. Иногда этот индикатор может срабатывать, когда проблем нет, но простой тест определит, какие коды ошибок выдают. Механик сможет сказать вам, есть ли проблема с вашим ECM или другим компонентом.

Двигатель глохнет или пропускает зажигание

Неустойчивое поведение двигателя - еще один частый симптом неисправного или неисправного блока управления двигателем.Неисправный компьютер также может быть причиной остановки двигателя или пропусков зажигания, хотя это обычно бывает более прерывистым. Эти симптомы могут появляться и исчезать, и может казаться, что они не имеют никакого отношения к их серьезности или частоте. Изображение компьютеризированной схемы автомобиля.

Проблемы с производительностью двигателя

Когда ECM неисправен или выходит из строя, он сбрасывает синхронизацию настроек топлива двигателя. Вы можете заметить необъяснимое снижение топливной экономичности или почувствовать, как ваш автомобиль пытается переключиться.Любое внезапное изменение характеристик вашего автомобиля - достаточная причина для поиска источника проблемы.

Автомобиль не заводится

Еще одним распространенным признаком неисправного или неисправного ECM является автомобиль, который не заводится или изо всех сил пытается заводиться. Если ECM полностью выйдет из строя, ваш автомобиль останется без системы управления двигателем и, как следствие, не запустится. Двигатель может проворачиваться, но не запустится без жизненно важных сигналов от компьютера.

Важно отметить, что все эти симптомы могут быть симптомами других сбоев системы или проблем с вашим автомобилем.Но, поскольку ECM играет такую ​​жизненно важную роль в производительности автомобиля, любые возникающие проблемы могут иметь катастрофические последствия для двигателя. Компьютерные системы, используемые в современных автомобилях, чрезвычайно сложны, изощренны и сложны, что затрудняет диагностику и устранение неполадок, связанных с компьютером.

Если вы подозреваете, что ваш ECM является источником вашего беспокойства, вам следует обратиться к квалифицированному специалисту для осмотра автомобиля. Заблаговременное выявление этой проблемы может сэкономить много денег и сэкономить стресс.Замена этой детали может потребовать больших затрат, но, к счастью, во многих случаях ECM можно отремонтировать или перепрограммировать. Это избавляет вас от необходимости полностью заменять деталь.

АВТОРСКИЕ ПРАВА на каждую фотографию принадлежат AFP, EFE, Reuters, AP. Этот блог, который я использовал для помощи людям, не имеет с ним никакого отношения.

информация: [email protected]

Нравится:

Нравится Загрузка ...

Связанные

Что такое модуль управления двигателем (ЕСМ)?

Что такое ЕСМ и как он работает?

Модуль управления двигателем (ECM), также называемый блоком управления двигателем (ECU), обеспечивает оптимальную работу вашего автомобиля.Контроллер ЭСУД контролирует большинство датчиков в моторном отсеке, чтобы управлять топливовоздушной смесью вашего автомобиля и регулировать системы контроля выбросов.

ECM регулирует четыре основные части операционных систем вашего автомобиля: соотношение воздух-топливо, скорость холостого хода, изменение фаз газораспределения и опережение зажигания. Что касается соотношения воздух-топливо, ECM использует датчики для регулирования отношения кислорода к топливу, обнаруживаемого в выхлопных газах вашего автомобиля, для определения показаний двигателя на обедненной и богатой смеси. Некоторые из этих датчиков включают датчик (и) массового расхода воздуха, датчик (и) кислорода, датчик (и) воздух-топливо.Что касается скорости холостого хода, ECM полагается на датчики, расположенные у коленчатого вала и распределительного вала (-ов), которые отслеживают частоту вращения вашего автомобиля и нагрузку на двигатель, отслеживая скорость вращения двигателя. (RPM = число оборотов в минуту) Система изменения фаз газораспределения контролирует, когда клапаны открываются в двигателе, для увеличения мощности или экономии топлива.

Наконец, ECM контролирует момент зажигания, это положение, в котором свеча зажигания зажигается в течение цикла сгорания. Точный контроль этого момента позволяет увеличить мощность и / или улучшить экономию топлива.Помимо этих основных задач, ECM также управляет множеством других систем. Его часто называют мозгом автомобиля, и это справедливо, потому что почти все, что требуется для работы новых автомобилей, проходит через ECM, если не управляется им напрямую.

Когда необходимо заменить блок управления двигателем? *

  • Check Engine Light горит
  • Пропуски зажигания в двигателе
  • Пониженная мощность двигателя
  • Автомобиль не заводится

* Перед заменой блока управления двигателем необходимо провести обширную диагностику, чтобы определить его как основную причину.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
