Проверки и регулировки двигателя автомобиля MAN TGA

2. Проверки и регулировки

Поскольку срок эксплуатации клинового ремня в значительной мере зависит от его натяжения, для проверки натяжения всегда следует применять специальный тензометр.

В зависимости от доступности клинового ремня тензометр можно держать в различных положениях.

1. Перед замером следует опустить индикаторный рычаг (1) в шкалу.

2. Тензометр следует установить посередине между двумя ременными шкивами так, чтобы кромка поверхности прилегания (2) находилась сбоку от поликлинового ремня.

3. Медленно нажать на клиновой ремень через проверочное приспособление (3) до щелчка. Осторожно снять приспособление. Убедиться в том, что измерительный рычаг неподвижен.

ВНИМАНИЕ
Дальнейшее нажатие после раскрытия пружины является причиной неправильных показаний тензометра. Перед замером необходимо предохранять прибор от резких толчков.

4. Значение усилия натяжения проверенного клинового ремня считывается на том месте, где верхняя сторона индикаторного рычага пересеклась со шкалой. Если измеренное значение не соответствует предписанному значению, натяжение клинового ремня следует отрегулировать.

5. Проверить клиновой ремень на наличие разрывов, замасливания, оплавления и износа.

6. Поврежденный клиновой ремень подлежит замене.

Ширина ремня	Сила натяжения, Н (кг)
	Новый ремень	Через 10 минут работы	При техобслуживании после долгой эксплуатации
20,0	750 (75)	700 (70)	600 (60)
22,0	750 (75)	700 (70)	600 (60)
2/3VX	900 (90)	900 (90)	750 (75)
3/3VX	1350 (135)	1350(135)	1125 (112,5)

Примечание
Можно встретить две модификации клиновых ремней: В и С. Модификация С отличается от модификации В тем, что при нагреве эти клиновые ремни стягиваются. Необходимо учитывать различные значения силы натяжения. Клиновые ремни различаются по надписям «MAN 316В» или «MAN 316С».

Сила натяжения ремня в холодном состоянии	MAN 316В		MAN 316С
	Типоразмер 9,5	Типоразмер 12,5	Типоразмер 10	Типоразмер 13
Новый ремень	450-500Н	500-550 Н	450-500 Н	500-550 Н
Через 10 минут работы	400-450Н	450-500 Н	350-400 Н	400-450 Н
Минимальная сила натяжения*	250 Н	300 Н	200 Н	250 Н
Подтягивание по достижении минимальной силы натяжения*	300 Н	350 Н	300 Н	350 Н

Примечание
* Клиновой ремень следует подтягивать только тогда, когда достигается минимальная сила натяжения.
Слишком частое подтягивание ремня сокращает его срок службы. Натяжение всегда измеряется при помощи тензометра на холодном клиновом ремне. На разогретых клиновых ремнях сила натяжения увеличивается вплоть до 100 Н, что может привести к неправильной регулировке ремня.

1. Опрокинуть кабину (см. главу 3 «Инструкция по эксплуатации»).

1. Вентилятор с вискомуфтой. 2. Шестигранные болты ступицы вентилятора. 3. Ременный шкив. 4. Привод вентилятора от шестерен в промежуточном картере. 5. Промежуточный картер. 6. Автоматическое натяжное устройство.

1. Выкрутить четыре шестигранных болта (1) из ступицы вентилятора.

2. Сместить вентилятор к радиатору.

3. Ослабить натяжение клинового ремня, повернув натяжитель (2) за шестигранник (3).

Примечание
На иллюстрации для лучшей наглядности показано при снятом радиаторе и вентиляторе.

4. Снять старый клиновой ремень.

5. Поместить новый клиновой ремень на шкивы, обращая внимание на правильное расположение ручьев ремня в канавках шкивов.

1. Вентиляторный и ременной привод. 2. Натяжной ролик. 3. Холодильный компрессор. 4. Генератор.

6. Провернуть шестигранник (1) натяжителя настолько, чтобы специальный калибр 80.99607-6014 установился на головки болтов (2), после чего зафиксировать в этом положении при помощи зажимного винта (3), затянув его моментом 35 Н-м.

7. Установить вентилятор на ступицу привода/ременной шкив и затянуть четыре болта (1) моментом 45 Н-м.

Положение клинового ремня на двигателях без компрессора кондиционера

Примечание
Регулировка клапанного зазора проводится только при холодном двигателе (температура охлаждающей жидкости ниже 50 °С).

1. Снять крышку головки блока цилиндров.

ВНИМАНИЕ
Возможно вытекание остатков масла. Отработавшее масло относится к промышленным отходам! Соблюдать предписания по предотвращению загрязнения окружающей среды.

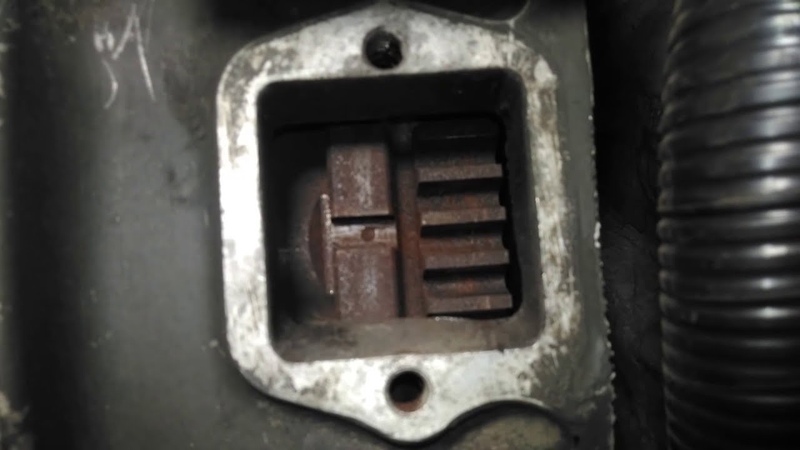

2. Установить устройство для проворачивания коленчатого вала двигателя 80.99626-6006 [1].

Примечание
Двигатели с четырехклапанными головками блока цилиндров обозначаются изображенной ниже табличкой, расположенной на одной из клапанных крышек.
Контрольные / регулировочные зазоры:
Е = штанга впускного клапана/коромысло: 0,5 мм.
А1 — штанга выпускного клапана/коромысло: 0,6 мм.
А2 = штанга выпускного клапана/контропора: 0,4 мм.

3. Прокручивать двигатель, пока коромысла регулируемых клапанов не разгрузятся. При этом коромысла синхронного цилиндра оказываются в перекрытии впуска и выпуска.

Схема последовательности цилиндров и расположения клапанов на шести цилиндровых двигателях с четырехклапанными головками цилиндров:

I. Сторона вентилятора. II. Передача усилия.

Впускные клапаны

Выпускные клапаны

Первый цилиндр находится со стороны вентилятора

I. Коромысло в перекрытии на цилиндре №…

II. Регулировка зазора клапанов на цилиндре №…

Примечание
Последовательность работы цилиндров: 1-5-3-6-2-4.

ВНИМАНИЕ
Регулировка клапанного зазора проводится на холодном двигателе.

Два впускных клапана работают от одного коромысла через штангу.

Зазор впускного клапана измеряется между нажимным винтом (1) и штангой (2) и регулируется обычным способом.

Примечание
Зазор впускного клапана: 0,5 мм.
Момент затяжки контргайки: 45 Н-м.ВНИМАНИЕ
Во время всех замеров штанга клапана должна быть выжата вниз до упора.
Следить за тем, чтобы штанга клапана и плоскость прилегания регулировочных винтов не перекашивались. Это может вызвать заклинивание измерительного щупа и стать причиной неправильного результата замера.

1. Попытаться вставить измерительный щуп 0,65 мм (все двигатели D2866 и D2876LF04/ -LF05) или 0,85 мм (D2876LF12/ -LF13) между штангой клапана и регулировочным винтом (1). Если измерительный щуп 0,65 мм вставляется, необходимо провести регулировку.

2. Попытаться вставить измерительный щуп 0,60 мм (все двигатели D2866 и D2876LF04/ -LF05) или 0,80 мм (D2876LF12/ -LF13) между штангой клапана и регулировочным винтом (1). Если измерительный щуп вставляется, зазор клапанов в порядке, если нет, необходимо провести регулировку.

3. Попытаться вставить измерительный щуп 0,45 мм (все двигатели D2866 и D2876LF04/ -LF05) или 0,55 мм (D2876LF12/ -LF13) между штангой клапана и контропорой регулировочного винта (2). Если измерительный щуп вставляется, провести регулировку.

4. Попытаться вставить измерительный щуп 0,40 мм (все двигатели D2866 и D2876LF04/ -LF05) или 0,60 мм (D2876LF12/ -LF13) между штангой клапана и контропорой регулировочного винта (2). Если измерительный щуп вставляется, зазор контропоры в порядке, если нет, необходимо провести регулировку.

Примечание
Для регулировки клапанов можно использовать новый ключ для регулировки клапанов 80.99603-6007.

1. Колесико для вращения регулировочного винта. 2. Разъем к динамометрическому ключу или насадочная ручка для контргайки.

1. Отвернуть регулировочный винт (2), чтобы контактная плоскость регулировочного винта исчезла в контропоре.

2. Отвернуть регулировочный винт (1) настолько, чтобы можно было просунуть измерительный щуп 0,60 мм.

3. Закрутить регулировочный винт (1), чтобы поршень в штанге клапана дошел до упора и прижал измерительный щуп. Таким образом из шарового подпятника (коромысло / основание (6)) выдавливаются остатки масла.

4. Ослабить регулировочный винт (1) настолько, чтобы измерительный щуп можно было вытащить с умеренным сопротивлением (с натягом).

5. Затянуть контргайку моментом 45 Н-м.

6. При вставленном измерительном щупе 0,40 мм закрутить регулировочный винт (2) настолько, чтобы поршень в штанге клапана дошел до упора и прижал измерительный щуп.

7. Ослабить регулировочный винт (2) настолько, чтобы измерительный щуп можно было вытащить с умеренным сопротивлением (с натягом).

8. Затянуть контргайку (2) с моментом 45 Н-м.

Примечание
Штанга толкателя должна иметь зазор.

1. Регулировочный винт, коромысло

— штанга клапана. 2. Регулировочный винт, контропора — штанга клапана. 3. Штанга клапана. 4. Поршень

ВНИМАНИЕ
Регулировочный винт (1) для моторного тормоза EVB отличается от регулировочного винта для впускного клапана поперечным отверстием. Использование винта без поперечного отверстия на моторном тормозе EVB категорически запрещается.Примечание
При монтаже крышки клапана на первом цилиндре следует следить за правильной посадкой уплотнения (5) на выводе кабеля для подключения игольчатого датчика движения.

Двигатели с 4-клапанными головками цилиндров без тормоза EVB обозначаются изображенной ниже табличкой, расположенной на одной из клапанных крышек.

Два впускных и два выпускных клапана работают соответственно от одного коромысла через штангу.

Зазор впускного клапана замеряется между нажимным винтом и штангой (1), а зазор выпускного клапана между нажимным винтом и штангой (2). Регулировка проводится обычным способом.

Примечание
Значение зазора:
— Штанга впускного клапана/ коромысло: 0,5 мм.
— Штанга выпускного клапана/коромысло: 0,6 мм.

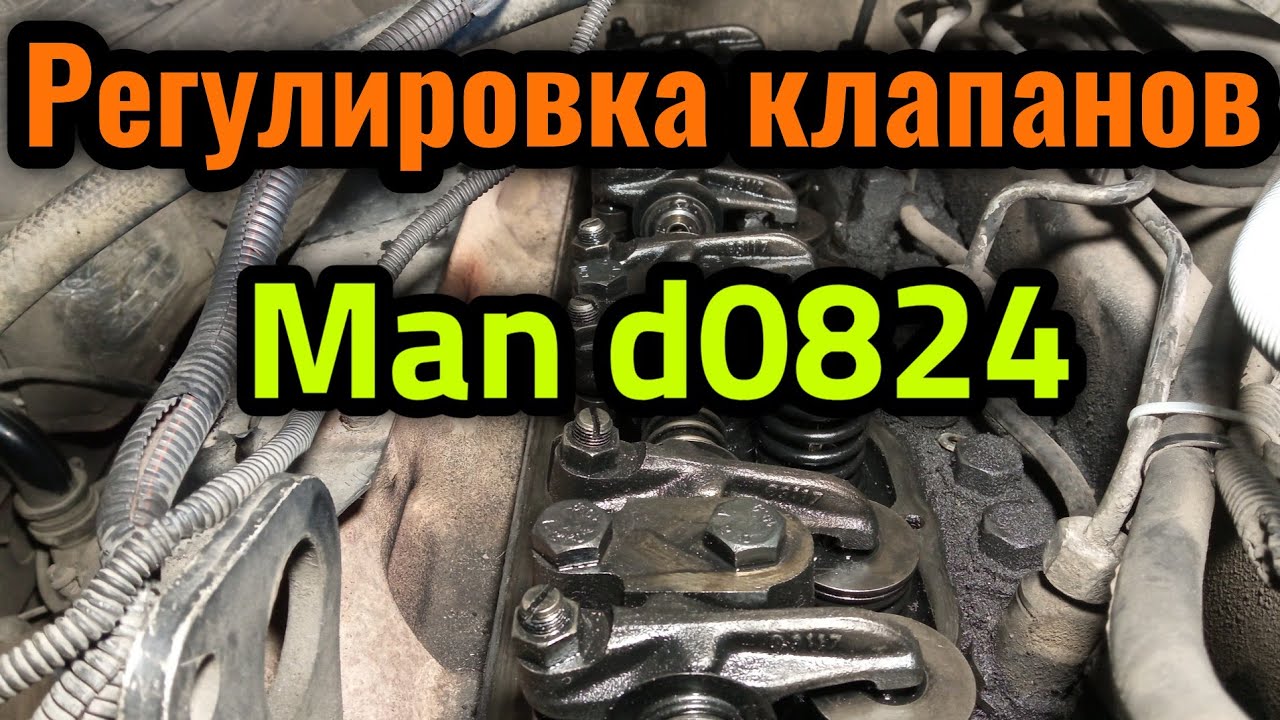

✔️ Регулировка клапанов МАН | Грузовой сервис MAN

Грузовой автотранспорт МАН (MAN) оснащается дизельными двигателями, клапаны которого, на первый взгляд, обладают элементарной конструкцией. На данные элементы возложена ключевая функция: управления процессами подачи топливо-воздушной смеси, вывода из цилиндра двигателя объема отработавших газов.

Своевременное выполнение перечисленных процессов определяет эффективность функционирования мотора грузового автомобиля: его мощностные характеристики, токсичность выхлопов, экономичность расхода топливной смеси. Даже сама возможность исправно работать определяется данным параметром.

Метки клапанов двигателя

Проверка зазора клапанов

Выставление клапанов

Регулировка клапанов

Работа газораспределительного механизма

Работа газораспределительного механизма осуществляется следующим образом: открытие впускного клапана происходит на такте впуска. В этот момент топливно-воздушная смесь начинает поступать в цилиндр. Такт сжатия характеризуется закрытием обоих клапанов, как и рабочий такт. Это необходимо для направления всего объема энергии, возникающей в момент расширения разогретой смеси, была приложена к поршню для его перемещения. На ходе выпуска наблюдается открытие выпускного клапана для отведения отработавших газов из цилиндра.

В идеальном случае, открытие клапанов и их последующее закрытие происходит мгновенно, пока поршень зафиксирован в верхней или нижней мертвой точке. Каждая миллисекунда работы мотора заслуживает особого внимания, поскольку сказывается на эффективности. В течение долей секунды в силовом агрегате протекают крайне важные процессы.

Особенности фаз газораспределения

Чтобы добиться максимально возможного наполнения цилиндров, открытие впускного клапана происходит чуть раньше, чем завершается ход выпуска у поршня. Открытие выпускного клапана наблюдается несколько раньше, чем рабочий ход достигает логичного завершения. Это позволяет оптимизировать сопротивление горячих газов, находящихся внутри цилиндра, к началу выпускного такта.

Определением оптимальных величин фаз занимается производитель двигателя на этапе его проектирования. Разработчики ориентируются на конструктивные особенности силового агрегата, назначение и условия эксплуатации.

Необходимость регулировки клапанов

Корректная работа двигателя грузового транспортного средства — важное условие обеспечения экономичного расхода топливно-воздушной смеси и продления рабочего ресурса мотора. Мероприятия по регулировке клапанов необходимо осуществлять в условиях специально оборудованной СТО, мастера которой располагают соответствующими инструментами.

Профессиональный подход к решению указанной задачи гарантирует долговечную и экономичную работу силового агрегата даже в суровых условиях эксплуатации.

Также Вас может заинтересовать

• Обслуживание MAN
• Диагностика MAN
• Ремонт двигателя
• Ремонт КПП MAN (ZF)
• Ремонт электрики
• Замена тормозных дисков
• Ремонт суппортов
• Ремонт редуктора
• Замена сайлентблоков

Как отрегулировать зазор клапана

Эффект зазора: Для обеспечения максимальной мощности и надежности цельнолитые гидрораспределители зависят от точного зазора.

Вот как это сделать правильно

Видео по теме

Правильно настроенный двигатель представляет собой невероятное сочетание компонентов, которые движутся в гармонии. Воздух, топливо и металл работают вместе, чтобы создать то драгоценное волшебство, которое мы, редукторщики, называем крутящим моментом.

Но двигатели — это не черная магия. Это старая добрая инженерия и наука. И это хорошая новость, потому что это означает, что каждый может построить и обслуживать свой собственный двигатель. Все, что вам нужно, — это правильное знание, и это то, чем мы здесь, в Chevy High Performance, занимаемся — предоставление информации, которая вам нужна, чтобы максимально использовать свою жизнь с галстуком-бабочкой.

Важнейшим фактором для любого двигателя являются надлежащие зазоры между деталями. Зазор клапана — это доступный зазор (или зазор) между коромыслом и кончиком штока клапана, когда подъемник для этого клапана сидит на базовой окружности кулачка (когда клапан должен быть полностью закрыт). Удар на самом деле не проблема с гидравлическим кулачком и настройкой подъемника, потому что поршень в подъемнике перемещается, чтобы захватить стежок. Но при сборке с цельным кулачком и подъемником зазор имеет большое значение, потому что его нужно устанавливать вручную.

Если вы работаете с солидными лифтерами, важно хотя бы полурегулярно проверять свою плеть, потому что, если вы сообразительны, это может помочь вам обнаружить развивающуюся проблему с двигателем, прежде чем она станет серьезной проблемой. Если зазор увеличился с тех пор, как вы в последний раз его регулировали, это может быть всего несколько причин: поврежденные наконечники клапанов, неисправная цапфа коромысла или механизм регулировки зазора либо сдвинулся, либо с ним что-то не так.

Часто можно услышать стук в двигателе, когда затвор открывается слишком сильно. В других случаях вы можете не заметить этого, пока не проверите ресницу физически. Таким образом, в большинстве случаев проверяйте зазор по крайней мере на нескольких подъемниках каждый раз, когда вы меняете масло. Если вы обнаружите, что зазор вырос, вам нужно определить, является ли это чем-то нормальным, например, ослабление регуляторов, или вам нужно копнуть глубже в двигатель, чтобы найти реальный источник проблемы.

С другой стороны, если вы обнаружите, что потеряли зазор, обычно это означает, что седло клапана разрушается, позволяя клапану двигаться выше в головке блока цилиндров.

Понимание процесса

В действительности процесс крепления монолитного клапанного механизма не сложен и не сложен. По сути, вы хотите проверить каждый клапан, когда он находится на пятке кулачка (когда клапан должен быть закрыт), используя щуп между кончиком штока клапана и концом коромысла, чтобы определить зазор. Если он выключен, зазор можно изменить с помощью регулировочной гайки в системах с креплением на шпильке или регулятора зазора в системах с креплением на валу.

На самом деле, самая сложная часть во всем процессе — это определить, когда толкатель клапана, который вы проверяете, действительно находится на пятке кулачка и не начинает подниматься по рампе открытия или спускаться с рампы закрытия, что дало бы вам чтение ложных ресниц.

Но есть отличный трюк, позволяющий всегда проверять зазоры в нужное время в цикле двигателя, и он называется методом «EOIC».

EOIC расшифровывается как Exhaust Opening, Intake Closed. Другими словами, при работе с парой клапанов для одного цилиндра (один впускной и один выпускной) вы можете узнать, когда клапан находится на базовой окружности кулачка, по действию его ответной части. Когда выпускной клапан открыт, вы знаете, что впускной клапан всегда будет закрыт. И точно так же, когда впускной клапан закрывается, вы знаете, что выпускной клапан всегда будет закрыт. Это верно независимо от количества цилиндров или характеристик кулачка, включая длину кулачка и разделение. Черт возьми, это работает даже с теми чрезмерно сложными двигателями с верхним расположением распредвала, с которыми ваши друзья Blue Oval и фанатики импорта проводят свое время.

Чтобы использовать метод EOIC, потяните крышки клапанов, чтобы получить доступ ко всем коромыслам.

Вы можете сделать это с двигателем как на стенде, так и в машине, но вы должны иметь возможность вращать кривошип либо вручную, либо с помощью ударного стартера.

Начните с цилиндра №1. Проворачивайте двигатель до тех пор, пока выпускной клапан не начнет открываться — не до тех пор, пока он полностью не откроется — и проверьте зазор между кончиком штока впускного клапана и коромыслом. Если он выключен, используйте регулятор на коромысле до тех пор, пока щуп нужной толщины не войдет между штоком клапана и коромыслом, не прилагая к нему усилия, и зафиксируйте регулятор в нижнем положении. Наконец, всегда перепроверяйте свою ресницу после того, как вы все затянули, просто чтобы убедиться, что ничего не сдвинулось.

После установки впускного зазора продолжайте крутить двигатель, пока впускной клапан полностью не откроется и не начнет закрываться. Теперь вы можете установить зазор на выпускном клапане для этого цилиндра. Вместо того, чтобы пропускать, методично пройдитесь по каждому ряду головок цилиндров, чтобы вы точно знали, что не пропустили ни одного клапана.

Горячее и холодное

До сих пор мы не упомянули о том, какой зазор вы действительно хотите иметь на своем цельном клапанном механизме подъемника. Хорошей новостью является то, что производитель вашего распределительного вала предоставит вам спецификацию для этого права на карте кулачка. Доверяйте своему производителю камеры. Если у вас слишком мало, у вас есть шанс, что подъемник проедет по кулачку кулачка до упора, и клапан никогда не закроется полностью. Однако слишком много становится очень разрушительным для подъемника и остальной части клапанного механизма.

Конечно, производитель распределительных валов дает вам «горячее» значение. Как говорится, горячий зазор — это количество зазоров в клапанном механизме, когда двигатель прогрет до рабочей температуры и все задействованные компоненты, включая блок и головки цилиндров, расширились. Если вы проверяете зазор на уже работающем двигателе, в этом нет ничего страшного. Просто запустите двигатель на несколько минут, пока он не достигнет рабочей температуры, выключите его, снимите крышки клапанов и (осторожно!) проверьте зазор.

Но как настроить горячую подвеску на новом двигателе или после того, как вы сделали модернизацию существующего двигателя, которая потребовала вытягивания коромысла? Прежде чем вы сможете запустить двигатель в первый раз, вам нужно настроить холодную затяжку, а для этого потребуется несколько предположений, чтобы вы попали на примерное поле.

Хитрость при настройке зазора на холодном двигателе заключается в том, чтобы как можно точнее предсказать, насколько изменится зазор, когда двигатель нагреется и все металлические компоненты начнут расширяться.

Мы поговорили с несколькими производителями двигателей для этой истории и спросили, в частности, о том, как найти правильную холодную плеть, чтобы при нагревании двигателя горячая плеть встала на свое место. И мы заметили, что в отрасли существует неофициальное эмпирическое правило, которое может быть очень полезным. Это не идеально, потому что есть много переменных, таких как блоки с высокой или короткой декой и различные конструкции головок цилиндров, но, по крайней мере, это должно вас приблизить.

Вообще говоря, если вы запускаете двигатель с железным блоком и головками, холодный зазор будет таким же, как и горячий, потому что железный блок и головки расширяются примерно с той же скоростью, что и стальные толкатели. Однако, если вы используете железный блок и алюминиевые 23-градусные головки цилиндров, затяните холодную затяжку на 0,006 дюйма сильнее, чем вашу горячую цифру. А для алюминиевого блока и головок затянуть холодную плеть на 0,010 над горячей. Опять же, не ожидайте, что это руководство будет идеальным для любой ситуации, но оно должно привести вас к примерному положению, чтобы двигатель, по крайней мере, можно было безопасно запускать, пока вы не наберете свою горячую плетку.

Петли для ресниц

Наконец, вы также можете управлять настройками ресниц во время динамометрического стенда, чтобы определить, сможете ли вы увеличить мощность с другим распределительным валом.

Закрытие зазора на двигателе заставляет распределительный вал действовать так, как будто он «больше», с большей подъемной силой и длительностью. Аналогичным образом, добавление зазора снижает эффективный подъем и продолжительность, поскольку большая часть подъемной силы кулачка расходуется до того, как зазор в клапанном механизме полностью закрывается, в результате чего действие кулачка становится меньше.

При тестировании на динамометрическом стенде вы можете выполнять петли или тесты, заставляя динамический стенд увеличивать или уменьшать размер ресниц, чтобы увидеть, как это влияет на производительность.

Петли для ресниц — отличная идея, когда у вас есть такая возможность.

Обычно для петель для ресниц рекомендуется делать шаги с шагом 0,004 дюйма, делать динамометрическую тягу и смотреть, что получится. Если вы уменьшили или увеличили ресницы и обнаружили, что это помогло, снова поменяйте ресницы в том же направлении и посмотрите, что произойдет.

При замене ресниц не затягивайте их более чем на 0,012 дюйма ни сильнее, ни слабее рекомендованного. Если вы выйдете за пределы 0,012 — особенно если мы говорим о 0,012 слабее — вы можете повредить двигатель. Если вы хотите, чтобы динамометр работал близко к этой отметке, по крайней мере, не доводите до пиковой мощности. Таким образом, вы все еще можете посмотреть на кривую и сделать обоснованное предположение о том, что она будет делать, при этом защищая клапанный механизм.

Если вы обнаружите, что ваш двигатель развивает большую мощность при более сильном или слабом зазоре, чем рекомендуется производителем вашего распределительного вала, вам нужно принять решение. Вы придерживаетесь смены ресниц? Вернуться к рекомендациям производителя и отказаться от найденной мощности? Или, может быть, потратить деньги на новую шлифовку распредвала?

Хотелось бы, чтобы у нас был простой ответ, но, к сожалению, бывают разные ситуации. Поговорите со своим изготовителем двигателя, а также с производителем вашего кулачка, чтобы узнать, что они рекомендуют. Просто помните, что цель — это не двигатель, который просто работает мощно, а двигатель, который работает одновременно мощно и долго.

1. Если в вашем двигателе используется сплошной клапанный механизм толкателя, установка и поддержание надлежащего зазора клапана имеет решающее значение не только для получения максимальной мощности, но и для поддержания двигателя в рабочем состоянии. Вот простой способ убедиться, что вы все делаете правильно.

2. Ремешок важен, потому что все компоненты клапанного механизма — кулачки кулачка, толкатели, толкатели, коромысла и шток клапана — требуют места для расширения при нагревании. Слишком маленький зазор, и вы рискуете не позволить клапану полностью закрыться. Слишком много и этот дополнительный зазор может привести к повреждению двигателя и клапанного механизма.

3. Если вы не используете двигатель с высококлассными коромыслами, вы, вероятно, будете работать с коромыслами на шпильках, которые выглядят примерно так. Эти алюминиевые коромысла Scorpion снабжены регулировочной гайкой, помогающей регулировать зазор.

4. Вот пример упомянутой ранее системы коромысел с креплением на валу. Этот конкретный пример относится к LS, созданному для шоссейных гонок. Как видите, коромысла прочно закреплены на стойке коромысла, поэтому вы не можете отрегулировать зазоры, перемещая все коромысло выше или ниже на шпильке. Вместо этого коромысло имеет регулятор, встроенный в сторону толкателя коромысла.

5. Это новый компактный блок Chevy, собранный вместе, но клапанный механизм аналогичен почти всем другим системам крепления на шпильках. Первый шаг — убедиться, что толкатели имеют правильную длину для центрирования кончика коромысла над кончиком штока клапана. Если вы не знаете, как это сделать, перейдите на сайт chevyhiperformance.com и выполните поиск по запросу «длина толкателя».

6. Используя метод EOIC, вращайте коленчатый вал, пока не увидите, что толкатель впускного клапана опускается вниз (клапан закрывался бы, если бы было установлено коромысло). Теперь вы знаете, что подъемник для выпускной стороны этого цилиндра находится на базовой окружности кулачка. Опустите коромысло на место и слегка навинтите регулировочную гайку.

7. Используйте щуп той же толщины, что и мишень для ресниц. Затяните регулировочную гайку до тех пор, пока вы не сможете вставить щуп между коромыслом и наконечником штока клапана без приложения силы.

8. Теперь начинается часть, которая немного похожа на попытку одновременно погладить себя по голове и потереть живот. Как только регулировочная гайка окажется на нужной высоте, чтобы получить желаемый результат, зафиксируйте ее на месте с помощью гаечного ключа и затяните контргайку шестигранным ключом. Просто затяните его хорошо и плотно, нет необходимости сильно опираться на него.

9. После того, как вы установили холодную гидрокомпенсацию, запустите двигатель на достаточное время, чтобы нагреть его до нужной температуры, а затем осторожно пройдитесь и снова установите все коромысла на горячую гидротрансформатор.

Фотографии: Джефф Хьюникатт al at the Sacramento Autorama

Преодоление гидрофобии: как действует краска на водной основе

Тайник с редкими родстерами Tesla гниет в Мэриленде

M-P-Боже, почти каждая новая Toyota Tacoma получает этот спойлер Chintastic

MotorTrend рекомендует Истории

Полный привод Chevy Corvette E-Ray Чит-код для Burnouts

Эрик Тингволл | 00Z»> 17 января 2023 г.

Chevrolet Corvette E-Ray 2024 г. Первый взгляд: полноприводной гибрид быстрее, чем Z06!

Алиса Приддл| 17 января 2023 г.

Столкновение NASCAR 2023 года в Лос-Анджелесском Колизее стало еще одним хитом

Justin Banner| 7 февраля 2023 г.

Победа и разочарование Corvette Racing в Себринге

Ричард Принс| 5 апреля 2023 г.

Анатомия стритрейсера: 1967 Chevy Camaro SS 396 Clone

Джонни Ханкинс | 5 апреля 2023

Вы поверите, что эта женщина вынесла, чтобы вернуть свой украденный классический автомобиль

Моника Гондерман | 12 мая 2023 г.

Trending Pages

• Toyota Grand Highlander 2024 года имеет одну невероятно продуманную внутреннюю особенность

• Преодоление гидрофобии: как работает краска на водной основе

• Тайник с редкими родстерами Tesla гниет в Мэриленде

• M-P-Боже, почти каждая новая Toyota Tacoma получает этот Chintastic Spoiler

Регулировка клапанов двигателя газонокосилки – Советы механиков и пошаговое руководство – Газонокосилка с фиксированной

О проверке и регулировке клапанных зазоров обычно забывают даже профессионалы. Зазор клапана двигателя газонокосилки важен, когда зазор отсутствует, он создает ненужную нагрузку на другие компоненты.

Что такое регулировка клапана двигателя газонокосилки? Зазор клапана — это точно заданный зазор между наконечником клапана и коромыслом. По мере износа двигателя зазор клапана (зазор) увеличивается, и его необходимо проверять и регулировать.
Симптомы включают:

• Стартовый шнур с трудом тянется
• Затрудненный запуск
• Отсутствие питания
• Неровная работа
• Утечки масла
• Шумный двигатель

В этом руководстве мы проверим и отрегулируем клапаны на мотокосе, но те же принципы применимы к двигателям тракторных косилок, нулевых оборотов, снегоочистителей и т.д. существует очень особая процедура. Если вам нужна видеопомощь, посмотрите «Видео о регулировке зазора клапана», в нем шаг за шагом показан весь процесс, от настройки двигателя до проверки и регулировки зазора.

Что такое клапаны?

Все четырехтактные одноцилиндровые двигатели имеют клапаны, по крайней мере 2 на цилиндр, которые открываются и закрываются в последовательном цикле. Когда двигатель дышит, он вдыхает воздушно-газовую смесь через впускной клапан и выдыхает отработавшие газы через выпускной (глушитель) клапан.

Такт 1 – Газовоздушная смесь поступает в цилиндр через открытый впускной клапан.

Такт 2 – Газовоздушная смесь сжимается в камере сгорания. Клапаны закрыты.

Такт 3 – Воздушно-газовая смесь воспламеняется от свечи зажигания. Теперь поршень находится под напряжением. Клапаны закрыты.

Такт 4 – Отработавшие газы теперь выпускаются открывающимся выпускным клапаном.

Большинство клапанов приводятся в действие толкателями и/или распределительным валом, которые соединены и синхронизированы с коленчатым валом. Толкатели открывают клапаны, нажимая на коромысла, которые, в свою очередь, давят на наконечник клапана. Зазор между наконечником клапана и коромыслом известен как зазор клапана.

Большинство, но не все двигатели имеют регулировку зазора, некоторые двигатели устанавливаются на заводе и не предусматривают регулировку. (двухцилиндровые тракторные двигатели Kawasaki). Если у вас двигатель с верхним расположением клапанов, скорее всего, у вас есть клапаны, которые необходимо отрегулировать.

OHV – Обычно штампуется на клапанной крышке или на крышке двигателя.

Стартерный шнур с трудом тянется

Стартерный шнур с трудом тянется — распространенный симптом, связанный с чрезмерным зазором клапана. Причиной того, что шнур стартера может быть трудно тянуть, является чрезмерное сжатие цилиндра. У большинства косилок есть механизм сброса давления, его работа заключается в том, чтобы немного раньше открывать клапаны, сбрасывая давление в цилиндре. Это делает вытягивание стартера без проводов физически сложным.

Когда обороты двигателя достигают 350 об/мин, срабатывает свеча зажигания и двигатель запускается, после чего спусковой механизм деактивируется под действием центробежного противовеса. Неисправный механизм приведет к тому, что пусковой шнур будет трудно тянуть, но это гораздо менее вероятная причина, чем чрезмерный зазор клапана.

Другие причины, по которым шнур стартера плохо тянется:

• Засорение лезвия – сломанные ветки, сухая трава и т. д.
• Неисправность узла тяги
• Гидроблокировка цилиндра – неисправная игла карбюратора
• Неисправный тормоз маховика
• Сломанная шпонка маховика
• Внутреннее повреждение двигателя – искривление коленчатого вала

Регулировка клапанов и затрудненный запуск

Трудный запуск не всегда вызван чрезмерным зазором клапана, но его следует проверять один раз в сезон. Когда зазор клапана выходит за пределы нормы, синхронизация клапанного механизма нарушена. Весь клапанный механизм отстает, и это может вызвать другие проблемы, такие как пробитие прокладок головки блока цилиндров и утечки масла.

Прокладка – Чрезмерное давление в цилиндре приводит к выходу из строя прокладки.

Регулировка клапана и отсутствие запуска

Отсутствие запуска может быть вызвано плохим зазором клапана, повреждением или износом компонентов клапанного механизма. Залипание клапана является распространенной жалобой на двигатели, которые простаивают в течение длительного времени. Симптомами будут отсутствие запуска и отсутствие компрессии.

Если в вашем двигателе отсутствует компрессия, подозревайте залипание клапана. Чтобы починить заклинивший клапан, с помощью отвертки осторожно подтолкните пружину в открытое положение. Посмотрите видео с заеданием клапана здесь.

Проверка . Проверка компрессии подтвердит, что срок службы вашего двигателя подходит к концу. Посмотрите видео с тестом на сжатие здесь, а если вам нужен инструмент для тестирования на сжатие, перейдите по ссылке на Amazon ниже.

Инструмент для проверки сжатия Amazon

Двигателю просто не хватает мощности

Чрезмерное усилие приведет к тому, что ваш двигатель будет работать хуже и потреблять больше бензина. В зависимости от того, насколько это плохо, вы также можете услышать постукивание. Игнорирование этого приведет к преждевременному износу двигателя. Когда затвор снят, двигатель не дышит правильно, он всегда разбалансирован и может звучать грубо. Простой случай настройки снова заставит его звучать сладко.

No Oomph — Нет мощности, тяжело давишь на газ и трудно заводится.

Как отрегулировать зазоры

Если у вас двигатель с верхним расположением клапанов и вы испытываете какие-либо из симптомов, тогда да, стоит проверить. В этом руководстве мы будем проверять и регулировать зазор (зазор) между наконечником клапана и коромыслом.

Одноцилиндровые двигатели с верхним расположением клапанов имеют два клапана и два коромысла. Впускной клапан открывается, когда на него давит коромысло, что позволяет топливу и воздуху поступать в цилиндр. После сгорания выпускной клапан открывается, чтобы выпустить газы, эта операция выполняется последовательно.

Недорогой инструмент, называемый щупом, необходим для регулировки зазора клапана, и вы найдете его здесь, на странице «Инструменты для ремонта малых двигателей».

Каждый производитель двигателей имеет разные спецификации для своих двигателей, размеры впуска и выпуска также иногда различаются.

Уточните спецификацию клапанных зазоров у производителя двигателя.

• Спецификация Briggs and Stratton
• Спецификация Honda
• Спецификация Kohler
• Спецификация Kawasaki

OHV — Как узнать, есть ли у вас двигатель с верхним расположением клапанов? В большинстве случаев , выбит на крышке коромысла. Это крышка в самой передней части двигателя. Он также может быть напечатан на пластиковой крышке двигателя.

Снимите – Снимите заглушку и перекройте подачу газа, если установлен топливный кран.

Снимите – Снимите крышку коромысла, тряпка понадобится, так как вытечет немного масла. Металлическая крышка коромысла будет иметь прокладку, если она не повреждена, ее можно использовать повторно, в идеале ее следует заменить.

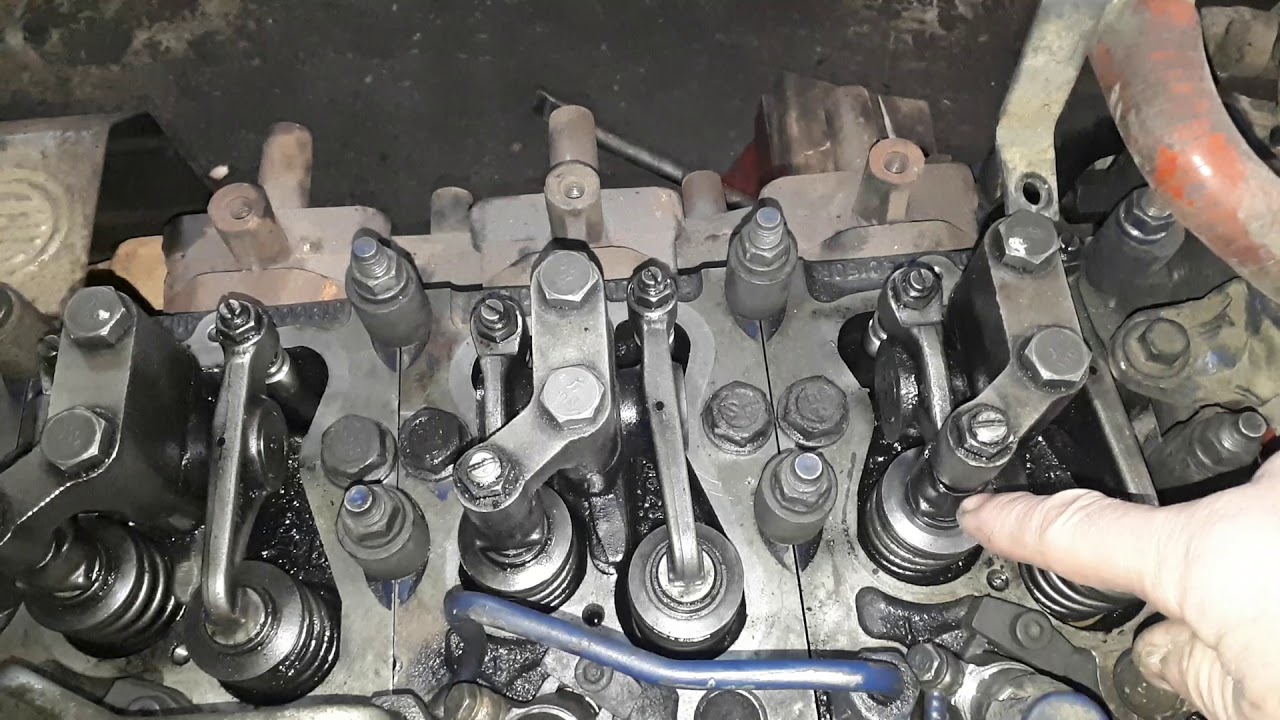

Клапаны и коромысла — Попросите помощника провернуть двигатель, пока вы наблюдаете, как оба клапана сжимаются и разжимаются по очереди.

Толкатель – Вращайте двигатель, поворачивая лопасть, следите за тем, чтобы обе пружины клапанов сжимались по очереди. Обратите внимание, что толкатели на месте и не повреждены. Они не будут установлены, если ваш двигатель оснащен верхним распредвалом (OHC), но вся остальная информация применима.

Толкатель – Толкатели должны быть прямыми, они нередко изгибаются, что приводит к невозможности запуска. Замена — простая работа. Я удалил для демонстрационных целей. НЕ СНИМАЙТЕ ТОЛКАТЕЛИ ДЛЯ РЕГУЛИРОВКИ КЛАПАНОВ.

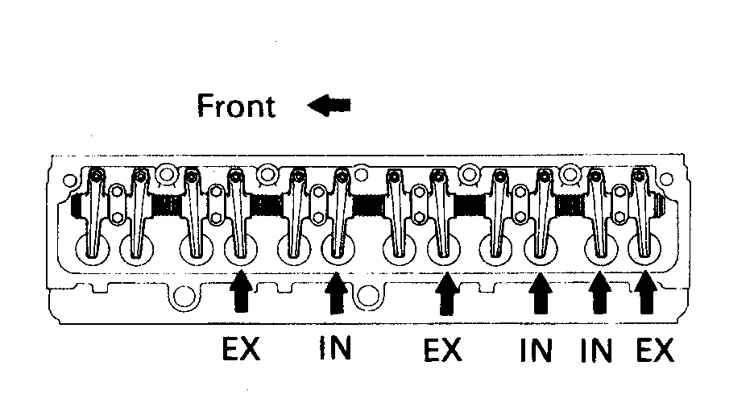

Впуск — Найдите впускной клапан, он будет на одной линии с впускным коллектором и карбюратором.

Глушитель — это выпускной клапан, который виден здесь рядом с глушителем (выхлоп).

Вращение — Вращение двигателя по часовой стрелке (если смотреть сверху на двигатель), поворачивая лопасть. Продолжайте поворачивать до полного сжатия пружины впускного клапана (клапан открыт). Это первый такт из 4-тактной последовательности.

Комплект — Вставьте тупой предмет в отверстие для пробки напротив поршня. Снова поверните по часовой стрелке и наблюдайте, как тупой предмет выталкивается поршнем. В полностью открытом состоянии он называется верхней мертвой точкой (ВМТ) и является 2-м тактом (сжатие).

Продолжайте вращать до тех пор, пока тупой предмет не начнет входить в цилиндр прибл. 1/4 дюйма. Обратите внимание, что обе пружины клапана не нагружены. Это начало 3-го такта (рабочий такт). Вот и регулируем клапана.

Калибр – измеряется в метрических и имперских единицах измерения. Зазоры на выпуске и впуске будут отличаться. Зазор выпускного клапана обычно увеличивается по мере нагревания. Зазоры клапанов различаются от модели к модели, поэтому уточните у производителя вашего двигателя.

Проверка – Вставьте калибровочное лезвие между коромыслом и наконечником клапана. Переместите датчик вперед и назад и почувствуйте сопротивление. Если вы чувствуете значительное сопротивление, то есть манометр плотно прилегает, но двигается, когда вы нажимаете на него — все в порядке, нет необходимости регулировать этот клапан. Если вы не чувствуете никакого сопротивления, начните приспосабливаться.

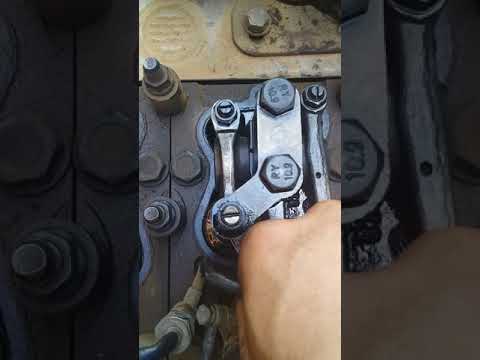

Контргайка – Здесь я держу регулировочную гайку (внутреннюю гайку) ключом (под дождем). Контргайка (внешняя гайка) должна быть отпущена, прежде чем я смогу повернуть регулятор. Настройка клапана вашего двигателя может отличаться, но идея будет той же. В некоторых случаях установочный винт регулировочного винта представляет собой маленькую головку Torx или другой вариант.

В некоторых двигателях стопорная гайка может располагаться внутри, а регулятор снаружи.

Регулировка – Установив манометр, поверните регулировочную гайку примерно на 1/8 оборота и проверьте манометр. В большинстве случаев требуется только небольшая регулировка Здесь я немного поворачиваю регулятор, проверяя датчик. Возможно, вам придется использовать гаечный ключ для регулировки.

Затяните – Когда вы будете довольны величиной сопротивления, удерживайте регулировочную гайку на месте с помощью гаечного ключа и затяните контргайку.

Вращать – Провернуть двигатель на один оборот на 360° и снова проверить, при необходимости отрегулировать. Некоторые настройки клапанов могут быть утомительными, так что держитесь, это окупится.

Повторите — Теперь повторите процесс для впускного клапана и обратите внимание, что размер манометра может быть другим.

Установите на место . В большинстве случаев вы можете повторно использовать старую прокладку, но будьте осторожны, чтобы не перетянуть крышку кулачка, это может привести к протечке. Если вам нужно их заменить — прокладки, кроме пробки, можно заменить с помощью силиконового прокладчика.

Это было не так уж и плохо!

Вопросы по теме

Что означает OHV на газонокосилке? OHV расшифровывается как верхний клапан, это компоновка двигателя, в которой клапаны расположены непосредственно над камерой сгорания. Это обеспечивает более плавный ход, большую мощность и топливную экономичность.

Briggs & Stratton заклинил выпускной клапан? Это может случиться с косилками, когда они стоят зимой. Влага, попавшая между штоком клапана и втулкой, вызывает коррозию и приводит к их прилипанию. Если снять клапанную крышку и слегка постучать по ней деревянным или резиновым молотком, они высвободятся.

• Об авторе
• Последние сообщения

Джон Каннингем

Джон Каннингем — автомобильный техник и писатель в Lawnmowerfixed.com.

Он работает механиком более двадцати пяти лет и делится своими ноу-хау и практическим опытом в наших руководствах по ремонту своими руками.
