Как работает турбина на бензиновом двигателе: Принцип работы турбины на бензиновом двигателе — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

Как работает турбина на бензиновом двигателе?

Здравствуйте, уважаемые читатели и посетители блога Автогид.ру. Сегодня в статье мы с вами разберёмся и узнаем как работает турбина на бензиновом двигателе. Тема, конечно интересная и в первую очередь для владельцев бензиновых турбированных автомобилей. Зачастую информации о принципе работы и устройстве турбины на бензиновом моторе достаточно мало или она слишком сложна для восприятия обыкновенного человека.

Использование турбины позволяет любому двигателю с малым объёмом увеличить мощность без возрастания расхода топлива и сокращения ресурса эксплуатации. После подключения турбины мотор словно получает невидимый пинок и работает значительно шустрее. Существуют особенности использования бензиновых моторов, оснащённых турбинами.

Их необходимо учитывать для продления срока службы устройства и использования двигателя машины с максимальной эффективностью. Перед тем как говорить о принципе работы турбины на бензиновом двигателе надо узнать историю её появления и широкого использования производителями автомобилей.

История появления турбированного бензинового мотора

Первые двигатели внутреннего сгорания, как и все технические первопроходцы имели очень «сырой» вид и требовали доработки. Время шло и на рынке появлялись надёжные и долговечные модели бензиновых моторов, которые радовали водителей своей неприхотливостью в обслуживании и выносливостью. Требования к моторам среди потребителей возрастали и критерии контролирующих органов ужесточались.

Первоначально развитие бензиновых моторов осуществлялось во многом по экстенсивному пути. Для увеличения мощность двигателя его объём просто увеличивался. Все было отлично если бы не возрастающий пропорционально расход топлива и количество вредных выбросов в окружающую среду. Продолжаться это больше так не могло и перед инженерами и создателями двигателей внутреннего сгорания была поставлена очень непростая задача.

Добиться увеличения мощность ДВС (двигателя внутреннего сгорания) без увеличения объёма мотора и расхода топлива. Решений было предложено большое количество, но выбрано было единственное верное направление развития моторов. Было решено работать над увеличением эффективности образования и сгорания топливно-воздушной смеси в моторе автомобиля.

Единственный верный способ увеличить эффективность сгорания смеси топлива и воздуха – это увеличить поступление воздуха в цилиндры мотора. При этом дополнительный объём воздуха должен был поступать принудительно за счёт создаваемого давления.

Дополнительное количество воздуха значительно усиливало сгорание топлива в цилиндрах мотора и тем самым высвобождая дополнительные мощности при неизменном объёме. Идея простая, но требующая реализации в виде появления устройства для нагнетания воздуха в цилиндры двигателя.

Для решения этой задачи автомобильные инженеры решили опираться на разработки авиационной промышленности. Она уже очень давно использовала турбины. Первые турбированные бензиновые моторы появились на грузовых автомобилях в тридцатых годах прошлого века. Грузовики использующие турбины прибавили в мощности и оптимизировали расход топлива.

Удачный опыт использования турбины как устройства для нагнетания массы воздуха в грузовых машинах подвиг конструкторов и инженеров автомобильной промышленности ускорить движение в этом направлении. Первые автомобили с бензиновыми моторами оснащёнными турбинами начали продаваться на территории США в 60-х годах прошлого века.

Первые модели автомобилей этого типа автолюбители из США встретили настороженно и с подозрительностью. Только через 10 лет в 70-х годах прошлого века их оценили по достоинству и начали активно использовать при создании машин со спортивным уклоном. На серийные модели автомобилей турбины устанавливали в очень малом количестве.

Это было вызвано тем, что первые модели моторов с турбинами оказались очень «прожорливыми» и имели массу прочих мелких недоработок, портящих первое впечатление. Значительный расход топлива не дал возможность наладить широкое производство машин с турбированным моторами. Значительно замедлило внедрение турбин в моторы нефтяной кризис, закончившийся увеличением цен на топливо. Люди стали больше экономить.

Лишь в конце 90-х годов после значительного улучшения конструкции турбины и бензинового мотора в целом удалось изменить ситуацию. Это стало отправной точкой начала эры развития и становления бензиновых турбированных двигателей.

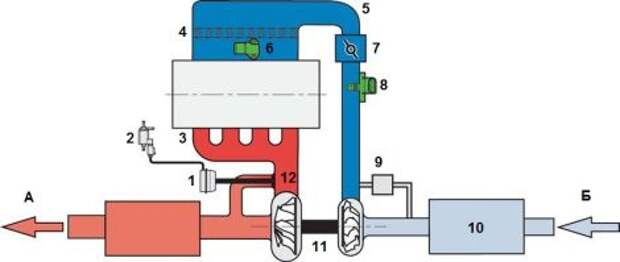

Как работает турбина на бензиновом двигателе?

Турбина бензинового мотора за счёт использования компрессора принудительно нагнетает в цилиндры массу воздуха. Значительно повышается обогащение кислородом топливно-воздушной смеси и улучшается сгораемость бензина. Коэффициент полезного действия существенно возрастает. Эффективность работы мотора увеличивается при неизменно объёме.

Мощность двигателя при использовании турбины возрастает прямо пропорционально количеству сжигаемого за единицу времени бензина. Для обеспечения максимального быстрого сгорания топлива в цилиндрах мотора необходим значительный объём воздуха. Именно его в достаточном количестве направляет турбина за счёт работы компрессора. Он принудительно подаётся в цилиндры, обогащая топливно-воздушную смесь.

Если разрезать турбину бензинового мотора вдоль корпуса можно увидеть следующее рабочие элементы:

Корпус подшипников.

Служит для размещения ротора, представленного валом несущим на себе турбинные и компрессорные кольца, оборудованные лопастями. Именно они при вращении захватывают воздуха и направляют его в цилиндры мотора.

Масляные каналы.

Пронизывают корпус турбины словно кровеносные сосуды на теле человека. Служат для своевременной доставки моторного масла к трущимся и вращающимся элементам. Снижают тем самым износ рабочих элементов бензиновой турбины.

Подшипник скольжения.

Его главная задача обеспечить свободное и плавное вращение ротора турбины с его лопастями для захвата достаточного количества воздуха. Его смазку и охлаждение обеспечивает циркулирующее в турбине моторное масло.

Корпус.

Корпус турбины, имеющий форму улитки обеспечивают защиты от внешних механических воздействий рабочие элементы устройства для нагнетания воздуха.

Привод турбины бензинового мотора осуществляется за счёт подачи отработанного газа энергия которого заставляет ротор вращать лопасти. Сложного в конструкции и работе ничего нет всё понятно и достаточно просто.

При запуске бензинового мотора отработанные газы и цилиндров мотора направляются прямиком в турбину. Они приводят в движение ротор, отдавая ему свою энергию. Далее, через приёмную трубу они поступают в глушитель и выводятся в окружающую среду.

Вал ротора раскручивает колесо компрессора и лопаточное колесо. Они захватывают воздух из окружающей среды, поступающий через воздушный фильтр мотора. Он принудительно подаётся в цилиндры двигателя. Компрессор турбины может повышать давление воздуха до 80%.

Работа турбины бензинового мотора позволяет обогащённую кислородом топливно-воздушную смесь наполнять цилиндры в большом количестве. Объём мотора остаётся неизменным, но его мощность существенно возрастает. В среднем использование турбины даёт возможность увеличить мощность силовой установки машины на 20-30%.

Что необходимо знать для грамотной эксплуатации бензиновой турбины?

Для обеспечения долговечной работы турбины на бензиновом моторе не нужно экономить на количестве и качестве моторного масла. Любители пропускать интервалы замены масла в моторе рано или поздно столкнуться с проблемами и нарушениями в работе турбины. Она очень восприимчива к качеству используемого масла. Дешёвое масло не сможет обеспечить необходимый уровень трения рабочих элементов и они при интенсивном использовании автомобиля достаточно быстро придут в негодность и потребуют замены.

При покупке автомобиля, оснащённого турбиной надо обязательно выполнить замену моторного масла и прочистку всей системы. Смешивать доливая другое масло нельзя, так как оно теряет свои свойства и эффективность его работы стремится к нулю. Полная замена масла позволит избежать вредных воздействий и усилить защиту турбины бензинового мотора.

Есть некоторые особенности эксплуатации мотора, оснащённого турбиной. После длительной поездки на машине двигатель во время остановки сразу глушить не нужно. Необходимо дать ему время поработать на холостых оборотах и немножко остыть. Резкое выключение мотора создаёт температурный перепад отрицательным образом, сказывающийся на прочности и надёжности рабочих элементов турбины мотора.

Преимущества и недостатки турбированного мотора

Главным преимуществом любого бензинового мотора, оснащённого турбиной является увеличение его мощности на 20-30%. При одинаковом объёме с традиционным атмосферным ДВС его мощность выше на треть. Эффективность использования топлива существенно повышается.

Максимальный уровень сгорания топливно-воздушной смеси позволяет существенно снизить выброс загрязняющих веществ в окружающую среду. Максимальное использование турбированных моторов повсеместно настоящая мечта защитника окружающей среды. На этом преимущества турбированного мотора заканчиваются.

Турбированные моторы очень требовательны к качеству используемого топлива и моторного масла. Всё это в совокупности приводит к увеличению расходов на использование автомобиля в долгосрочной перспективе. Обслуживание турбированного мотора потребует от водителя больших расходов денежных средств.

Ремонт турбины требует использования специального оборудования и материалов. Самостоятельно его выполнить очень проблематично. Зачастую век отремонтированной турбины недолог и в конечном итоге потребуется её замена. Это может ощутимо ударить по кошельку владельца машины.

Заключение

Появление турбированных моторов является ещё одной ступенькой развития силовой автомобильных установок. Современные требования к экологической составляющей двигателя существенно ужесточаются и конкуренция между производителями машин обостряется.

Как турбина влияет на мощность автомобиля, преимущества турбоагрегата

Если мощность автомобиля не устраивает его владельца, то её можно значительно повысить, установив турбину с компрессором. Для любителей адреналина, энергии и скорости, турбина станет именно тем решением, которое удовлетворит эти потребности. В этой статье пойдет речь о том, как турбина влияет на мощность автомобиля.

Ключевые тезисы

Работа турбины в современном автомобиле.
Влияние турбины на мощность машины.

Что такое турбина и как она работает

Двигатель транспортного средства вырабатывает энергию из топлива, которое он сжигает. Однако двигатель способен сжигать больше топлива и вырабатывать большее количество энергии соответственно, если в его цилиндры поступает больше воздуха. Турбина с компрессором нагнетает много воздуха в двигатель, позволяя ему сжигать больше энергии и увеличивать мощность. Типичная турбина для авто способна увеличить мощность авто на целых 50%!

В турбокомпрессоре есть две ключевые составляющие – это турбина и компрессор. Когда турбина соединяется с потоком выхлопных газов и начинает вращаться со скоростью до 15 000 оборотов в минуту, это будет превышать заводскую мощность двигателя примерно в 30 раз. Вал соединяет турбину с компрессором, который также вращается. Он располагается на воздухосборнике автомобиля, и при вращении нагнетает больше воздуха в цилиндры.

Воздух в цилиндрах позволяет двигателю сжигать топливо быстрыми темпами и генерировать больше энергии соответственно. Идея использования турбины состоит в том, чтобы максимально увеличить мощность, а также повысить топливную экономичность машины и снизить выбросы углекислого газа в окружающую среду.

Турбокомпрессор небольшого размера способен повысить мощность автомобиля быстрее даже при низких оборотах двигателя, однако не обеспечивает такой же уровень мощности на более высоких скоростях.

Влияние турбины на мощность авто

Как правило, у любого двигателя неравномерные характеристики в зависимости от числа оборотов. В некоторых моторах на низких оборотах более высокая тяга, чем на высоких. Для увеличения мощности на средних и высоких оборотах ставится турбина.

Особенности автомобиля с турбиной, видео:

Благодаря турбине увеличивается нагрузка на поршневую группу. Однако на скорость машины не влияет, только на динамику разгона. Также много зависит от индивидуальных характеристик машины и стиля езды. На бензиновом двигателе ресурс турбины – около 150 000 километров, на дизельном двигателе – 250 000 км. Однако при быстрой езде ресурс механизма сокращается до 60 000-100 000 км.

Ни одна турбина не обходится без качественного масла, поэтому ошибочно полагать, что с турбиной будет экономия масла. Зато экономия топлива – типичный показатель авто, работающих на турбинах. Хотя и здесь не обойтись без исключения – если гонщик «топает» педалью газа и наслаждается высокой производительностью турбины, большая часть топлива теряется.

Резюмируя, перечислим главные преимущества авто с турбиной:

Турбодвигатель помогает расходовать меньше топлива, нежели двигатель без турбины;
Турбина характеризуется лучшими показателями в соотношении веса двигателя к развиваемой им мощности;
Механизм помогает оптимизировать другие возможности автомобиля, улучшает крутящийся момент, предотвращая переключении передач при езде в пробках;
Двигатель с турбиной работает тише, чем агрегат аналогичной мощности, но без турбины;
Авто с турбиной меньше выбрасывает вредных газов в окружающую среду;
Из-за высокой концентрации воздуха в цилиндрах устройства, топливная смесь сгорает полностью, что делает авто более безопасным.

Читайте также: Что такое турбированный двигатель, принципы его работы и преимущества.

Как работают турбокомпрессоры? | Кто изобрел турбокомпрессоры?

Вы здесь: Домашняя страница > Транспорт > Турбокомпрессоры

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

Криса Вудфорда. Последнее обновление: 29 сентября, 2022.

Но это всегда можно построить двигатель, который будет двигаться быстрее, дальше или потреблять меньше топливо. Один из способов улучшить двигатель — использовать турбокомпрессор —а пара вентиляторов, которые используют мощность выхлопных газов в задней части двигателя, чтобы втиснуть больше воздух в переднюю часть, доставляя больше «крутости», чем в противном случае получать. Мы все слышали о турбинах, но как именно они работают? Давайте посмотри внимательнее!

Фото: Безмасляный турбокомпрессор, разработанный НАСА. Фото предоставлено Исследовательский центр Гленна НАСА (НАСА-GRC).

Содержание

Что такое турбонагнетатель?
Как работает турбокомпрессор?
Как работает турбокомпрессор — более подробно
Откуда берется дополнительная мощность?
Сколько дополнительной энергии вы можете получить?
Преимущества и недостатки турбокомпрессоров
Кто изобрел турбокомпрессор?
Узнать больше

Что такое турбокомпрессор?

Вы когда-нибудь наблюдали, как мимо вас проносятся машины, из выхлопных труб которых вырываются сажевые выхлопы? Очевидно, что выхлопные газы вызывают загрязнение воздуха, но это гораздо меньше. очевидно, что они тратят энергию впустую в то же время. Выхлоп смесь горячих газов, выбрасываемых со скоростью и всей энергией, содержит — тепло и движение (кинетическую энергию) — бесполезно исчезает в атмосфере. Было бы неплохо, если бы двигатель можно ли как-то использовать эту ненужную мощность, чтобы машина ехала быстрее? Это именно то, что делает турбокомпрессор.

Фото: Типичный автомобильный турбокомпрессор использует пару вентиляторов в форме улитки, как этот. Здесь вы видите Garrett GT2871R, который вот-вот будет установлен на двигатель Pontiac G8. Фото Райана С. Делкора предоставлено ВМС США.

Автомобильные двигатели вырабатывают энергию, сжигая топливо в прочных металлических банках, называемых цилиндрами. Воздух входит каждый цилиндр, смешивается с топливом и сгорает с небольшим взрывом который выталкивает поршень, вращая валы и шестерни, которые вращают колеса автомобиля. Когда поршень вдавливается обратно, он нагнетает отработанный воздух. и топливная смесь выходит из цилиндра в виде выхлопа. Количество энергии автомобиль может производить напрямую зависит от того, как быстро он сжигает топливо. у вас больше цилиндров и чем они больше, тем больше топлива машина может гореть каждую секунду и (по крайней мере теоретически) тем быстрее она можешь идти.

Один из способов увеличить скорость автомобиля — добавить больше цилиндров. Вот почему сверхбыстрые спортивные автомобили обычно имеют восемь и двенадцать цилиндров вместо четырех или шести цилиндров в обычном семейном автомобиле. Другим вариантом является использование турбокомпрессор, который каждую секунду нагнетает в цилиндры больше воздуха, поэтому они могут сжигать топливо быстрее. Турбокомпрессор — это простая, относительно дешевая дополнительная немного комплекта, который может получить больше мощности от того же двигателя!

Рекламные ссылки

Как работает турбокомпрессор?

Если вы знаете, как работает реактивный двигатель, вы на полпути к пониманию работы турбокомпрессора автомобиля. А реактивный двигатель всасывает холодный воздух спереди, выдавливает его в камеру где он горит топливом, а затем выдувает горячий воздух сзади. В качестве горячий воздух уходит, он ревет мимо турбины (немного похожей на очень компактный металлический ветряк), который приводит в действие компрессор (воздушный насос) спереди двигателя. Это часть, которая нагнетает воздух в двигатель, чтобы заставить топливо гореть правильно.

Турбокомпрессор автомобиля очень аналогичный принцип работы поршневого двигателя. Он использует выхлопные газы для водить турбину. Это вращает воздушный компрессор, который выталкивает дополнительный воздух. (и кислород) в цилиндры, что позволяет им сжигать больше топлива каждый раз. второй. Вот почему автомобиль с турбонаддувом может производить больше энергии (что это еще один способ сказать «больше энергии в секунду»). А 9Нагнетатель 0027 (или «механический нагнетатель», если дать ему полное название) очень похож на турбокомпрессор, но вместо выхлопных газов с помощью турбины он приводится в действие вращающимся коленчатым валом автомобиля. Обычно это недостаток: там, где турбокомпрессор питается от отработанной энергии выхлопных газов, нагнетатель фактически крадет энергию из собственного источника энергии автомобиля (коленчатый вал), что обычно бесполезно.

Фото: Суть турбокомпрессора: два газовых вентилятора (турбина и компрессор) установлены на одном валу. Когда один поворачивается, другой тоже поворачивается. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Второй вентилятор называется компрессор а, так как он сидит на том же валу, что и турбина, он тоже крутится. Он установлен внутри воздухозаборника автомобиля, поэтому при вращении втягивает воздух в машину и нагнетает его в цилиндры.

Здесь небольшая проблема. Если вы сжимаете газ, вы делаете его горячее (вот почему велосипедный насос прогревается, когда вы начинаете накачивать шины). горячее воздух менее плотный (поэтому теплый воздух поднимается над радиаторами) и менее эффективно помогает топливу гореть, поэтому было бы намного лучше, если бы воздух, выходящий из компрессора, охлаждался перед поступлением цилиндры. Для его охлаждения выход компрессора проходит над теплообменником, удаляющим дополнительное тепло и направляет его в другое место.

Как работает турбонагнетатель — более подробно

Основная идея заключается в том, что выхлоп приводит в движение турбину (красный вентилятор), которая напрямую подключен к компрессору (и питает его) (синий вентилятор), который нагнетает воздух в двигатель.

Для простоты мы показываем только один цилиндр. Итак, вкратце, как все это работает:

Холодный воздух поступает в воздухозаборник двигателя и направляется к компрессору.
Вентилятор компрессора помогает всасывать воздух.
Компрессор сжимает и нагревает поступающий воздух и снова выдувает его.
Горячий сжатый воздух из компрессора проходит через теплообменник, который охлаждает его.
Охлажденный сжатый воздух поступает в воздухозаборник цилиндра. Дополнительный кислород помогает сжигать топливо в цилиндре быстрее.
Поскольку цилиндр сжигает больше топлива, он производит энергию быстрее и может передавать больше мощности на колеса через поршень, валы и шестерни.
Отработанный газ из цилиндра выходит через выпускной патрубок.
Горячие выхлопные газы, обдувая вентилятор турбины, заставляют его вращаться с высокой скоростью.
Вращающаяся турбина установлена на том же валу, что и компрессор (здесь показана бледно-оранжевой линией). Таким образом, когда вращается турбина, вращается и компрессор.
Выхлопные газы покидают автомобиль, затрачивая меньше энергии, чем в противном случае.

На практике компоненты можно было бы соединить примерно так. Турбина (красная, справа) всасывает выхлопной воздух через впускное отверстие, приводя в действие компрессор (синий, слева), который всасывает чистый наружный воздух и нагнетает его в двигатель. Эта конкретная конструкция имеет электрическую систему охлаждения (зеленого цвета) между турбиной и компрессором.

Художественное произведение: Как турбина и компрессор соединены в турбонагнетателе с электрическим охлаждением. Из патента США №7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданного Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Изображение предоставлено Управлением по патентам и товарным знакам США.

Откуда берется дополнительная мощность?

Турбокомпрессоры дают автомобилю больше мощности, но эта дополнительная мощность не поступает непосредственно из отработанных выхлопных газов, и это иногда сбивает людей с толку. С турбонагнетателем мы используем часть энергии выхлопных газов для привода компрессора. что позволяет двигателю сжигать больше топлива каждую секунду. Это дополнительное топливо — это дополнительная мощность автомобиля. происходит от. Все, что делает выхлопной газ, это приводит в действие турбокомпрессор и, поскольку турбонагнетатель не соединен с коленчатым валом или колесами автомобиля, он не напрямую каким-либо образом увеличивает мощность автомобиля. Это просто позволяет тот же двигатель, чтобы сжигать топливо с большей скоростью, что делает его более мощным.

Сколько дополнительной энергии вы можете получить?

Если турбокомпрессор придает двигателю большую мощность, более крупный и лучший турбокомпрессор даст это еще больше силы. Теоретически вы могли бы продолжать улучшать свой турбокомпрессор. чтобы сделать ваш двигатель все более и более мощным, но в конечном итоге вы достигнете предела. Цилиндры настолько велики, что столько топлива они могут сжечь. Через впускное отверстие определенного размера вы можете нагнетать в них столько воздуха, сколько вы можете выпустить выхлопных газов, что ограничивает энергию, которую вы можете использовать для привода турбонагнетателя. Другими словами, в игру вступают другие ограничивающие факторы, которые необходимо учитывать. аккаунт тоже; вы не можете просто турбонаддувом свой путь к бесконечности!

Преимущества и недостатки турбокомпрессоров

Преимущества

Фото: Типовой автомобильный турбокомпрессор. Вы можете ясно видеть два вентилятора/воздуходувки (один над другим) и их впускные/выпускные отверстия. Фото предоставлено армией США.

Вы можете использовать турбокомпрессоры как с бензиновыми, так и с дизельными двигателями и на более или менее любых тип транспортного средства (автомобиль, грузовик, корабль или автобус).

Основное преимущество использования турбокомпрессора заключается в том, что вы получаете большую выходную мощность при том же размере двигателя (каждый ход поршня в каждом отдельном цилиндре генерирует больше мощности, чем в противном случае). Однако больше мощности означает больше энергии выход в секунду, и закон сохранения энергии говорит нам, что это означает, что вы также должны вкладывать больше энергии, поэтому вы должны сжигать соответственно больше топлива.

Теоретически это означает, что двигатель с турбокомпрессором не более экономичен по топливу, чем двигатель без него. Однако на практике двигатель, оснащенный турбокомпрессором, намного меньше и легче, чем двигатель той же мощности без турбокомпрессора, поэтому автомобиль с турбокомпрессором может обеспечить лучшую экономию топлива в этом отношении. Теперь производителям часто удается установить на тот же автомобиль двигатель гораздо меньшего размера (например, V6 с турбонаддувом вместо V8 или четырехцилиндровый двигатель с турбонаддувом вместо V6). И именно здесь автомобили с турбонаддувом получают свое преимущество: работая хорошо, они могут сэкономить до 10 процентов вашего топлива. Поскольку они сжигают топливо с большим содержанием кислорода, они, как правило, сжигают его более тщательно и чисто, загрязняя воздух меньше.

“ Большинство отраслевых экспертов ожидают, что к 2027 году более половины автомобилей, продаваемых в США, будут оснащены им. »
Нью-Йорк Таймс, 2018 г.

Недостатки

Большая мощность при том же объеме двигателя звучит замечательно, так почему же не все двигатели оснащены турбонаддувом?

Одна из причин заключается в том, что преимущества экономии топлива, обещанные ранними турбонагнетателями, не всегда оказывались такими впечатляющими, как хотели заявлять производители (стремящиеся воспользоваться любым маркетинговым преимуществом перед своими конкурентами). Одно исследование, проведенное Consumer Reports в 2013 году, показало, что небольшие двигатели с турбонаддувом обеспечивают значительно меньшую экономию топлива, чем их «безнаддувные» (обычные) аналоги, и пришел к выводу: «Не принимайте экологические достоинства двигателей с турбонаддувом за чистую монету. экономить топливо, включая гибриды, дизели и другие передовые технологии».

Надежность тоже часто была проблемой: турбокомпрессоры добавляют еще один уровень механической сложности к обычному двигателю — короче говоря, есть еще несколько вещей, которые могут пойти не так. Это может значительно удорожить обслуживание турбин. По определению, турбонаддув — это получение большего от той же базовой конструкции двигателя, и многие компоненты двигателя должны подвергаться более высоким давлениям и температурам, что может привести к более раннему выходу деталей из строя; вот почему, вообще говоря, двигатели с турбонаддувом не служат так долго.

С турбонаддувом даже вождение может быть другим: поскольку турбокомпрессор приводится в действие выхлопными газами, часто возникает значительная задержка («турбо-лаг») между нажатием педали газа и включением турбонагнетателя, что может делают автомобили с турбонаддувом очень разными (а иногда и очень сложными) в управлении. В последние несколько лет ведущие производители, такие как Garrett и BorgWarner, усердно разрабатывали частично или полностью электрические турбокомпрессоры для решения этой проблемы; Предложение Garrett называется E-Turbo, а предложение Borg — eBooster®.

Кто изобрел турбокомпрессор?

Кого мы благодарим за турбокомпрессоры? Альфред Дж. Бюхи (1879–1959), автомобильный инженер, работавший в компании Gebrüder Sulzer Engine Company в Винтертуре, Швейцария. Подобно турбонагнетателю, который я проиллюстрировал выше, его первоначальная конструкция использовала вал турбины с приводом от выхлопных газов для питания компрессора, который нагнетал больше воздуха в цилиндры двигателя. Первоначально он разработал турбокомпрессор еще до Первой мировой войны и запатентовал его в Германии в 1919 году.05, но продолжал работать над улучшенными конструкциями до своей смерти четыре десятилетия спустя. Однако

Бючи был не единственной важной фигурой в этой истории. Несколькими годами ранее сэр Дугалд Кларк (1854–1932), шотландский изобретатель двухтактного двигателя, экспериментировал с разделением стадий сжатия и расширения внутреннего сгорания с помощью двух отдельных цилиндров. Это работало как наддув, увеличивая как поток воздуха в цилиндр, так и количество топлива, которое можно было сжечь. Другие инженеры, в том числе Луи Рено, Готлиб Даймлер и Ли Чедвик также успешно экспериментировал с системами наддува.

Произведение: Один из проектов турбокомпрессора Альфреда Бюхи конца 1920-х годов (патент был подан в 1927 году и выдан в апреле 1934 года). Я раскрасил его, чтобы вы могли быстро разобраться. Вы можете видеть один цилиндр (желтый) и поршень, кривошип и шатун (красный) слева. Выхлопной газ из цилиндра проходит по трубе (зеленая), которая приводит в движение турбину. Он подключен к оранжевому «зарядному вентилятору» (компрессор) и охладителю (синяя коробка), который нагнетает воздух в цилиндр через синюю трубку. Есть и другие запутанные детали, но я не буду вдаваться во все детали; если вам интересно, взгляните на патент США № 1,9.55 620: двигатель внутреннего сгорания (обслуживается через патенты Google). Работа предоставлена Управлением по патентам и товарным знакам США.

Подробнее

На этом сайте

Оси и колеса
Автомобильные двигатели (бензиновые двигатели)
Компрессоры и насосы
Шестерни
Турбины

Книги для читателей постарше

Turbo: Real World High-Performance Turbocharge Systems by Jay K. Miller. Cartech Voyageur, 2008. Отличное общее введение.
Турбокомпрессор: Справочник по производительности Джеффа Хартмана. Motorbooks International, 2007.
Sport Compact Turbos & Blowers от Джо Петтитта. CarTech, 2004. Более практичное практическое руководство по установке и использованию турбокомпрессоров.
от Хью Макиннеса и Бетти Макиннес. Книги HP, 1987.
Porsche Turbo: Полная история Питера Ванна. Motorbooks International, 2004. Первая глава включает общую историю турбокомпрессоров.

Книги для юных читателей

Car Science by Richard Hammond. Дорлинг Киндерсли, 2007 г. Объясняет науку, которая заставляет вашу машину работать (9–12 лет).

Артикул

Создание лучшего турбокомпрессора, Дэн Карни, Design News, 19 октября 2029 г. Короткое, но интересное интервью с техническим директором Borg Warner смотрит, куда движется технология.
Garrett E-Turbo обещает большую мощность, лучшую эффективность и меньшее отставание от Аарона Терпена, New Atlas, 20 октября 2019 г. . История новых электрических турбин Garrett.
Прыжки с турбонаддувом с ипподрома в тупик Стивена Уильямса. The New York Times, 25 октября 2018 г. Как турбокомпрессоры стали важным компонентом двигателя современного автомобиля.
Маленький вентилятор, решающий самую большую проблему турбокомпрессора, Алекс Дэвис. Wired, 24 августа 2017 г. Краткий обзор eBooster от BorgWarner.
Как повысить эффективность двигателей с турбонаддувом? Просто добавь воды, Ник Чап. Нью-Йорк Таймс, 29Сентябрь 2016 г. Bosch возрождает идею распыления воды в цилиндры с турбонаддувом, чтобы сделать их более холодными и менее хаотичными.
Автопроизводители считают, что турбины — это мощный путь к эффективности использования топлива, Лоуренс Ульрих. The New York Times, 26 февраля 2015 г. Почему такие производители, как Ford и BMW, активно продвигают двигатели с турбонаддувом.
50 лет назад турбокомпрессор был прорывной технологией Джима Коска. The New York Times, 19 декабря 2014 г. Как ранние турбокомпрессоры в конечном итоге преодолели свои первые проблемы.
«Если ты не водишь турбо, скоро будешь», Чак Скуатриглиа. Wired, 24 сентября 2010 г. Ожидается, что к 2015 г. количество автомобилей с установленными турбонагнетателями удвоится, поскольку производители ищут новые способы повышения производительности двигателей меньшего размера.
Turbo приветствует свою зеленую репутацию от Йорна Мэдслиена. BBC News, 11 октября 2009 г. Турбины заставляют автомобили двигаться быстрее; они также могут сделать их «более экологичными» за счет снижения расхода топлива.

Патенты

Если вы ищете подробное техническое описание того, как что-то работает, лучше всего начать с патентов. Здесь Вот несколько недавних патентов на турбокомпрессоры, на которые стоит обратить внимание:

Патент США № 1 955 620: Двигатель внутреннего сгорания Альфреда Дж. Бюхи, выданный 17 апреля 1934 г. Ранний турбодвигатель, разработанный самим изобретателем турбокомпрессоров.
Патент США № 2,309,968: Управление турбокомпрессором и метод Ричарда Дж. Ллойда, The Garrett Corporation, выданный 1 февраля 1977 года. Основное внимание уделяется системе управления турбокомпрессором, которая эффективно работает при различных скоростях двигателя.
Патент США № 4,083,188: Система турбонагнетателя двигателя, разработанная Эмерсоном Куммом, The Garrett Corporation, выдана 11 апреля 19 г.78. Современный турбокомпрессор для дизеля с низкой степенью сжатия.
Патент США № 7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданный Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Новый метод охлаждения турбокомпрессора.
