Цифровые манометры для измерения давления масла в двигателе

На чтение 6 мин. Обновлено

Указатель давления масла. Прибор, который уже не ставят на современные легковые автомобили.

В моём первом автомобиле ВАЗ-2106 стоял с завода такой прибор и мне было интересно знать давление масла, я всегда знал, что оно есть, даже если перегорит аварийная лампа. На современные автомобили уже не ставят много приборов (не считая спортивных), на некоторых даже не посмотреть температуру двигателя, нужно подключать бортовой компьютер или диагностический сканер. Но большинству водителей это и не нужно, просто загорит лампа аварийного давления масла или появится на панели ошибка двигателя, а дальше в сервис.

Мне, например хочется знать больше информации о состоянии двигателя в своём автомобиле, так как ремонтирую всё сам. И поэтому поставил себе такой прибор на «Гранту», так, чтобы его можно было бесследно убрать в случае продажи автомобиля.

Например давление масла для некоторых двигателей ВАЗ имеет следующий вид (при температуре 85°):

Холостой ход для двигателей 11183, 11186, 21116: давление 2 кгс/см*2. При частоте вращения 5400 об/мин: давление 4,5. 6,5 кгс/см*2

Холостой ход для двигателя 21126: давление 1,2 кгс/см*2. При частоте вращения 5600 об/мин: давление 2,5. 3,5 кгс/см*2 .

Ради эксперимента, решил сравнить показания указателя давления масла с манометром, данные почти совпадают (см. фото ниже):

Чтобы установить такой прибор, нужно приобрести тройник с датчиком «ММ393А» от ВАЗ-2106. Выкрутить датчик аварийного давления масла и завернуть в место него тройник, а затем в него завернуть оба датчика (см. фото ниже):

Для подключения датчика с прибором нужно руководствоваться следующей фото с расшифровкой контактов:

Прибор комплектуется разъёмом с проводками, которые имеют разные цвета, можно руководствоваться и по проводам:

Теперь давление масла под моим контролем. Если загорит лампа аварийного давления масла на панели приборов, а стрелка будет реагировать на педаль газа и показывать нормальное давление, значит вышел из строя датчик. На фото ниже можно увидеть как выглядит указатель давления масла на Гранте, я его разместил в нише у ручки переключения скоростей, в глаза не бросается. Жалко что указатель давления масла не продаётся в виде цифрового вольтметра, чтобы его можно было установить вместо заглушки кнопки, на подобии бортового компьютера как на фото, или дополнительный вход у него, было бы современно.

Источник

Как измерить давление масла в двигателе самостоятельно

Проверяем давление масла двигателе автомобиля.

Здравствуйте уважаемые читатели!

Сегодня в статье разберемся как самостоятельно проверить давление масла. Заранее оговорюсь, для измерения давления масла вам понадобится манометр.

Если во время движения на автомобиле на приборной панели загорелась лампочка сигнализирующая низкое давление в системе смазки необходимо заглушить автомобиль и разобраться в следствии чего она загорелась.

Первым делом необходимо проверить не течет ли масло. Смотрим на наличие подтеков масла под автомобилем и в подкапотном пространстве. Если течей не обнаружено, то проверяем уровень масла.

Предварительно даем маслу стечь в картер не менее 5ти минут после остановки работы двигателя

Если уровень низкий, то необходимо долить масло.

В случае нормального уровня масла, необходимо проверить контакты идущие на датчик давления масла.

Затем проверяем давление в системе смазки двигателя. Для этого нам понадобится манометр (как на фото выше)

Выкручиваем датчик давления масла, закручиваем вместо него шланг манометра. Будьте аккуратны, если двигатель прогретый можно получить ожоги.

Подключаем манометр и запускаем автомобиль. (Перед запуском расположите манометр так, чтобы он не упал и не попал в работающие агрегаты двигателя, например под ремень или вентилятор)

На холодную (на не прогретом двигателе) давление масла будет выше, чем на прогретом. Поскольку моторное масло в холодном состоянии гораздо гуще, нежели в прогретом. По мере прогрева двигателя, давление масла будет уменьшатся.

Давление масла измеряется на прогретом двигателе.

Прогреваем двигатель до рабочей температуры (около 80 градусов) и смотрим измерения манометра. Для каждого двигателя должно быть свое давление, однако, если усреднить значения, то:

* На холостых оборотах давление должно быть не менее двух бар или 0.2 мегапаскаля.

* При увеличении оборотов должно увеличится не менее чем до четырех бар или 0.4 мегапаскаля

Если манометр показывает нормальное давление, то возможно неисправен датчик давления или проводка идущая к нему.

Если манометр показывает недостаточное давление, то необходимо заняться ремонтом автомобиля. Как минимум проверить состояние масляного насоса.

Спасибо за внимание, подписывайтесь на канал, удачного Вам дня!

Источник

Проверка давления масла в двигателе при помощи манометра

Давление масла в заведённом двигателе — это важнейший параметр, указывающий на «здоровье» мотора.

Масло под давлением предотвращает соприкосновение трущихся деталей в двигателе, оказывая прямое влияние на надёжность и долговечность агрегата.

Проверить давление масла в двигателе можно при помощи манометра, предварительно узнав, как правильно пользоваться прибором и что делать с полученными данными.

Для чего нужен манометр при проверке масла

Для контроля давления масла в двигателе вам в первую очередь понадобится манометр — это прибор, который измеряет уровень давления и показывает его в каких-либо величинах (чаще всего это килограмм на сантиметр квадратный, или сокращённо кг/см 2 ).

Помимо манометра, необходим набор рожковых или накидных ключей.

И, самое главное, вам потребуется помощник. Обладая всем этим, можете начинать готовиться к измерению давления масла.

Процесс подготовки стоит начать с изучения инструкции по ремонту вашего автомобиля.

В ней необходимо узнать, куда именно подключается манометр при проверке давления масла.

В одних двигателях имеются специальные места для вкручивания манометра, в других для подключения манометра нужно выкручивать датчик аварийного давления масла.

Это тот самый датчик, который зажигает «маслёнку» на панели приборов.

В инструкции по ремонту нужно определить стандартные величины давления масла на различных режимах работы двигателя.

Выяснив всю необходимую информацию, можете брать инструмент в руки и приступать к измерению давления масла.

Способ подключения манометра зависит от типа двигателя

Инструкция по измерению

Для замера давления масла вам необходимо:

  1. Прогреть двигатель до рабочей температуры. Многие производители автомобилей считают, что двигатель достигает рабочей температуры, когда первый раз включается вентилятор охлаждения.
  2. Заглушить двигатель.
  3. Выкрутить датчик аварийного давления масла или специальную пробку для подключения манометра.

В некоторых двигателях для подключения манометра нужно выкрутить датчик аварийного давления масла

Если двигатель исправен, показатели давления масла должны составлять 1–1,5 кг/кв. см на холостых оборотах

На исправном двигателе значения давления масла должны быть в районе 1–1,5 кг/см 2 на холостых оборотах и в районе 3–4 кг/см 2 при повышенных оборотах. Если показания разительно отличаются в меньшую сторону, то следует искать причину пониженного давления масла.

Видео: замер давления масла механическим манометром

Как видите, проверить давление масла в двигателе очень просто. Нехитрый инструмент и помощник — всё, что вам нужно для успешного проведения этой операции.

Источник

Как пользоваться манометром для измерения давления масла

Давление масла в заведённом двигателе — это важнейший параметр, указывающий на «здоровье» мотора.

Масло под давлением предотвращает соприкосновение трущихся деталей в двигателе, оказывая прямое влияние на надёжность и долговечность агрегата.

Проверить давление масла в двигателе можно при помощи манометра, предварительно узнав, как правильно пользоваться прибором и что делать с полученными данными.

Для чего нужен манометр при проверке масла

Для контроля давления масла в двигателе вам в первую очередь понадобится манометр — это прибор, который измеряет уровень давления и показывает его в каких-либо величинах (чаще всего это килограмм на сантиметр квадратный, или сокращённо кг/см2).

Помимо манометра, необходим набор рожковых или накидных ключей.

И, самое главное, вам потребуется помощник. Обладая всем этим, можете начинать готовиться к измерению давления масла.

Процесс подготовки стоит начать с изучения инструкции по ремонту вашего автомобиля.

В ней необходимо узнать, куда именно подключается манометр при проверке давления масла.

В одних двигателях имеются специальные места для вкручивания манометра, в других для подключения манометра нужно выкручивать датчик аварийного давления масла.

Это тот самый датчик, который зажигает «маслёнку» на панели приборов.

В инструкции по ремонту нужно определить стандартные величины давления масла на различных режимах работы двигателя.

Выяснив всю необходимую информацию, можете брать инструмент в руки и приступать к измерению давления масла.

Способ подключения манометра зависит от типа двигателя

Инструкция по измерению

Для замера давления масла вам необходимо:

  1. Прогреть двигатель до рабочей температуры. Многие производители автомобилей считают, что двигатель достигает рабочей температуры, когда первый раз включается вентилятор охлаждения.
  2. Заглушить двигатель.
  3. Выкрутить датчик аварийного давления масла или специальную пробку для подключения манометра.

    В некоторых двигателях для подключения манометра нужно выкрутить датчик аварийного давления масла

  4. Подключить манометр к масляной магистрали двигателя. В наборе с манометром обычно идут штуцеры разной конфигурации для подсоединения к различным двигателям.
  5. Завести двигатель.
  6. Снять показания давления масла на холостом ходу.

    Если двигатель исправен, показатели давления масла должны составлять 1–1,5 кг/кв. см на холостых оборотах

  7. Увеличить обороты двигателя до 2000–3000 тысяч в минуту. Для более подробной информации смотрите инструкцию к вашему автомобилю.
  8. Снять показания давления масла на повышенных оборотах.
  9. Заглушить двигатель.
  10. Отключить манометр.
  11. Вкрутить на место датчик аварийного давления масла или пробку.

На исправном двигателе значения давления масла должны быть в районе 1–1,5 кг/см2 на холостых оборотах и в районе 3–4 кг/см2 при повышенных оборотах. Если показания разительно отличаются в меньшую сторону, то следует искать причину пониженного давления масла.

Видео: замер давления масла механическим манометром

Как видите, проверить давление масла в двигателе очень просто. Нехитрый инструмент и помощник — всё, что вам нужно для успешного проведения этой операции.

Оцените статью: Поделитесь с друзьями!

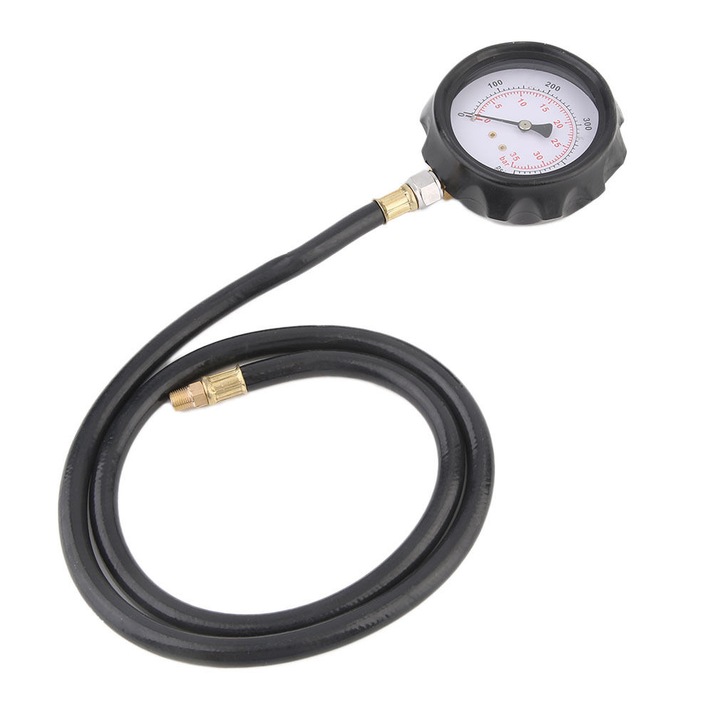

Манометр для измерения давления масла в двигателе

Манометр позволяет измерять давление масла в бензиновых и дизельных двигателях легковых автомобилей. Для измерения прибор подключается вместо штатного датчика давления. В комплект входят адаптеры для подключения прибора к различным двигателям. Предел измерения от 0 до 7 bar.

Дополнительный переходник с резьбой М10х1 для машин немецкого производства.

Гарантия 12 месяцев


Характеристики

Гарантия 12 месяцев

Страна производитель Китай

Для того что бы оформить заказ на нашем сайте необходимо:

1 - Выбрать интересующий Вас товар и добавить его в корзину.

2 - В корзине заполните все необходимые данные для доставки, далее выбираете способ оплаты и нажимаете на галочку "пользовательские соглашения" далее на кнопку "Все данные верны, оформить заказ".

3 - При выборе способа оплаты "Банковской картой" после подтверждения заказа Вы автоматически перейдете на выбранный способ оплаты. Далее Вам останется только оплатить заказ по средствам вашей банковской карты.

ВНИМАНИЕ! Все диагностическое оборудование и инструмент отгружаются только по полной оплате!

Оплатить заказ в нашем интернет-магазине возможно 5 способами:

  1. Банковская карта (Visa, MasterCard и МИР)
  2. Сбербанк Онлайн (номер карты Вы увидите при оформлении заказа)
  3. VK Pay (платежная система Вконтакте) оплата производится через соц. сеть ВКонтакте. Вы должны быть подписаны на нашу группу в VK
  4. Безопасная сделка (подробнее читайте на сайте safecrow.ru) комиссию оплачивает покупатель
  5. Наличными курьеру (если доставка по Москве в пределах МКАД)

При оплате через "Банковскую карту" Вы будете перенаправлены на платежный шлюз банка для ввода реквизитов вашей карты. Пожалуйста, приготовьте вашу пластиковую карту заранее. Соединение с платежным шлюзом и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL.

Доставка по Москве и регионам РФ:

  • Доставка по Москве - осуществляется курьером на следующий рабочий день или ТК СДЭК до ПВЗ 1-3 дня
  • Доставка по Московской Области - осуществляется курьером (до 10км от МКАД), ТК СДЭК до ПВЗ 2-3 дня или почтой РФ в любой населенный пункт.
  • Доставка по России - отправка возможна только после полной оплаты заказа. Наложенным платежом отправки больше не возможны т.к некоторые клиенты не забирают свои заказы и нам приходится оплачивать пересылку сначала туда, а потом обратно. К плюсам оплаченного заказ можно отнести снижение цены за доставку на 10-15% т.к у посылки нет налога на ценность.

Отправка заказов происходит на следующий рабочий день (при условии, что товар у нас в наличии), если товар заказной, то отправка через 2-3 дня.

Цены на доставку и приблизительные сроки можно увидеть при оформлении заказа указав нужный регион.

Секреты измерения и повышения уровня давления масла в двигателе – МАСЛАБОЧКА

Одним из важнейших показателей, связанных с работой двигателя, считается уровень давления масла. Он показывает, насколько хорошо смазаны запчасти механизма. Если уровень падает, то детали начинают тереться друг о друга. Это чревато серьезными последствиями в виде быстрого выхода устройства из строя, роста объема потребляемого топлива, появления выхлопов и увеличения температурного показателя. Если уровень масляного давления своевременно не нормализовать, то это приведет к поломке двигателя.

В данной ситуации одних предположений мало. Для поднятия давления требуется проверка его текущего уровня. Для этой цели придется воспользоваться специальным датчиком, но помните, что иногда эти устройства могут предоставлять информацию, не соответствующую действительности. Это может быть связано, например, с высокой плотностью смазки, которая может служить причиной засорения системы.

Как правило, низкое давление свойственно прогретым моторам. Это указывает на наличие неполадок в системе. Обычно циркуляция масла замедляется из-за засоров. В подобной ситуации возможен самостоятельный ремонт, но для этого нужны знания из области механики. Намного более простой способ решения проблемы – обращение в автосервис, где квалифицированные мастера все починят.

Низкий уровень давления масла: список признаков

Падение давления приводит к тому, что:

  • Мотор начинает перегреваться. Об этом может свидетельствовать резкое увеличение выхлопных газов, которые имеют черный цвет и наиболее часто выделяются в момент набора скорости;
  • Подшипники быстро изнашиваются;
  • Во время работы двигателя появляется неприятный запах, который указывает на то, что смазка слишком быстро выгорает и окисляется;
  • Появляются различные вибрации и стуки. Это связано с тем, что при снижении уровня давления масла детали трутся, в конце концов, образовывая зазоры между собой.

Следует подчеркнуть, что все перечисленные выше признаки на 100% не говорят о нехватке масла, но чаще всего появляются именно по этой причине.

Почему давление падает?

В большинстве случаев описываемый показатель начинает снижаться по той причине, что хозяин автомобиля допускает ошибку, связанную с выбором масла, отдавая предпочтение более вязкому. Подобный смазочный материал под действием высокой температуры сильно разжижается и не достигает некоторых деталей мотора. Такое же явление может быть провоцировано морозами. Коэффициент температурной вязкости должен быть выбран с учетом погодных условий. Если они меняются, то и моторное масло тоже нужно сменить.

Также уровень давления может понизиться из-за:

  • Протечек, возникающих в тех случаях, когда бак пробивается по причине плохо зафиксированного фильтра или приведения прокладок в негодность;
  • Засорения радиаторной системы;
  • Грязного фильтра. Обычно он меняется вместе со смазкой, но некоторые автовладельцы, желая сэкономить, проводят данную процедуру через раз. Это нерационально, так как может послужить причиной выхода мотора из строя;
  • Приведения в негодность маслосъемных колпачков.

Описанные выше проблемы, как правило, дают о себе знать в тот момент, когда двигатель начинает нагреваться. Это связано с тем, что ни по какой другой причине, кроме утечки, давление не может понизиться. Чтобы исправить ситуацию, необходимо понять, какая из деталей неисправна, и заменить ее. Если неисправности отсутствуют, а описываемый показатель далек от нормы, то лучше всего произвести детальную проверку мотора.

Проведение измерения

Если вы самостоятельно измерите уровень давления масла, то сотрудники автосервиса проведут более быстрый ремонт, используя предоставленные вами данные.

Чтобы провести диагностику, нужно разогреть мотор. Это требуется для того, чтобы моторное масло прошло по всем деталям двигателя.

В дальнейшем воспользуйтесь следующей инструкцией:

  1. Поднимите капот и проверьте целостность картера;
  2. Загляните под автомобиль. Если видно, что картер протекает, тогда либо срочно обратитесь в автосервис, либо проведите самостоятельный ремонт. В последнем случае устранить протечку можно при помощи герметика, прокладки из резины или твердой сварки;
  3. Внимательно осмотрите фильтр. Если вы заметите, что на нем есть следы масла, он плохо зафиксирован или пришел в негодность, тогда устраните имеющуюся неполадку. Не исключено, что благодаря проведенным действиям показатель давления придет в норму;
  4. Проверьте уровень смазочной жидкости, используя щуп;
  5. Проведите диагностику индикатора масляного давления. Для этой цели потребуется манометр. Данный прибор требует подключения к основному датчику.

Когда уровень давления нормализован, лучше все-равно обратится к специалистам. Это объясняется тем, что во время езды с частично неисправным мотором, масло могло прийти в негодность. Оно нуждается в замене. Если вы откажетесь от поездки в автосервис, то в будущем возникновение аналогичных проблем неизбежно.

Как пользоваться манометром?

Если вы предполагаете, что давление масла в двигателе понизилось, то проверить свою теорию на соответствие действительности проще всего при помощи манометра. Данное устройство можно приобрести в специализированном магазине. Выбор моделей сегодня просто огромен, но все они работают по схожему принципу.

Схема использования манометра такова:

  1. Выкрутите имеющийся индикатор. Его месторасположение не составит труда найти, изучив устройство двигателя;
  2. Возьмите подходящий переходник и произведите его вкручивание на то место, что раньше было занято старым датчиком;
  3. Присоедините манометр;
  4. Прогрейте мотор. Для этого будет достаточно парочки холостых оборотов;
  5. Зафиксируйте данные полученные как во время холостого хода, так и в момент движения.

Если информация, предоставленная манометром, не соответствует той, что указана в инструкции, в частности показатель низкий, тогда это говорит о том, что система нуждается в ремонте.

Проблемы с уровнем давления масла в российских авто

Чаще остальных на проблемы с моторным маслом жалуются владельцы машин, произведенных в России. Самыми проблемными считаются «Газели» и «Волги», работающие благодаря двигателю марки «ЗМЗ 406». Ему присуща особая специфика.

Если под капотом вашей машины находится именно ЗМЗ 406, то для проверки уровня масляного давления воспользуйтесь инструкциями, приведенными ранее. Помнить следует лишь о том, что нормальный показатель составляет 1 кгс/см².

Также возможно получение нужной информации благодаря оборотам, а именно:

  1. Прогрейте мотор;
  2. Одновременно выжмите и тормоз, и сцепление;
  3. Включите передачу и начинайте поступательно отпускать сцепление.

Если показатель, выданный тахометром, меньше 500 и индикатор не замигал, то все в норме. Скорее всего, что-то не так в работе датчика. В подобной ситуации лучше отказаться от самостоятельного подъема уровня масляного давления, так как квалифицированные специалисты выяснят истинную причину поломки и проведут качественный ремонт.

Давление масла в двигателе. Диагностика и способ его увеличения.

Для надежной работы двигателя необходимо, чтобы в системе смазки было обеспечено достаточное давление масла. На щитке приборов автомобиля есть контрольная лампа или датчик, которые показывают состояние давления масла в двигателе. Если при запущенном двигателе на холостых оборотах загорается контрольная лампа давления масла и горит при работе на высоких оборотах, то это тревожный сигнал. Требуется остановиться, заглушить мотор и выяснить причину, дальнейшая его работа недопустима, так как это может привести к поломке (двигатель «стуканет») и дальнейшему капитальному ремонту.

Самостоятельная проверка системы смазки двигателя

1. Поднимите капот, нет необходимости сразу проверять уровень масла в двигателе, масло должно стечь в картер, это занимает какое-то время. Пока посмотрите, нет ли на моторе свежих подтеков масла, не поврежден ли масляный картер (если «защита картера» отсутствует).

2. Если заметили течь масла из картера, попробуйте временно загерметизировать ее. Для этого используйте подручные материалы, такие как: кусок резины, тряпка, скотч, деревянный клин и т.д.

3. Убедитесь, что масло не подтекает из-под прокладки масляного фильтра, которая может быть повреждена или требуется просто подтянуть фильтр. Опасайтесь обжечься о горячие детали двигателя, поэтому лучше работать в перчатках.

4. Проверьте с помощью щупа уровень масла в двигателе, он должен быть между MIN и MAX.  Если масла недостаточно, то добавьте его. Масло на долив применяйте то же, что и залитое в двигатель.

5. Запустите двигатель. Если лампа давления масла погасла, то вам повезло, можно ехать. Если нет, то требуется дальнейшая диагностика.

6. Теперь следует проверить исправность самого датчика давления масла. Выверните его из двигателя и закрутите вместо него механический манометр давления масла (инструкция по диагностике этими приборами приведена ниже). Если давление при частоте вращения холостого хода более 0,65 кгс/см2 и увеличивается с ростом оборотов, то следует заменить сам датчик или проверить его электрическую цепь.

7. Все что могли проверить самостоятельно — сделали, если лампа мигает, то необходимо обратиться в автосервис для полной диагностики двигателя и возможного ремонта.

Основные функции моторного масла

Уменьшение трения и износа деталей двигателя. Уплотнение герметичности надпоршневого пространства в месте контакта поршневых колец со стенками цилиндра.

  • Создание давления в смазываемых узлах и устройствах, имеющих гидропривод (натяжители цепи, гидрокомпенсаторы). Отвод тепла от поршней, подшипников скольжения и других деталей.
  • Защита двигателя от коррозии.
  • Предотвращение нагарообразования и лаковых отложений.
  • Нейтрализация кислот, образующихся при окислении масла и сгорания топлива.
  • Предотвращение образования осадков в картере, маслопроводах и т. д.



1 — масляный насос;
2 — маслоприемник;
3 — редукционный клапан;
4 — перепускной клапан;
5 — масляный фильтр;
6 — датчик аварийного давления масла.

Как устроена система смазки двигателя

Насос засасывает масло через заборный патрубок из картера двигателя и подает его через масляный фильтр в главную магистраль. Из нее по каналам в блоке масло поступает к коренным подшипникам коленчатого вала. Смазка шатунных подшипников чаще всего организуется через коренные шейки по каналам, соединяющим их с шатунными.

На нижней головке шатуна, как правило, имеется отверстия для разбрызгивания масла на стенки гильзы цилиндра. В канавках маслосъемных колец расположены дренажные отверстия для стекания масла.
От главной магистрали ответвляется вертикальный смазочный канал, откуда масло подается к опорным подшипником распределительного вала, осей коромысла и гидравлическим компенсаторам клапанов.

В системе смазки предусмотрены регулирующие клапаны. На нагнетательной части масляного насоса находится клапан избыточного давления (редукционный клапан). Он срабатывает, когда давление в системе смазки превысит некий критический уровень (обычно 4-5 бар) и сбрасывает часть масла с выхода насоса на вход. Когда непосредственно в систему встраивают перепускной клапан (чаще он бывает расположен в корпусе сменного фильтра). Клапан открывается при засорении фильтра, направляя в систему не фильтрованное масло с продуктами износа.

Для оповещения об опасно низком давлении в контуре смазки существует датчик аварийного давления масла. Чаще он располагается на блоке цилиндров рядом с масляным фильтром, иногда — на корпусе головки блока.

Износ вкладышей двигателя

Часто причиной падения давления масла в двигателе является износ подшипников двигателя, прежде всего кривошипно-шатунного механизма. Напор в системе смазки создает масляный насос. Давление, которое развивается, определяется гидравлическим сопротивлением масляной магистрали. Звучит мудрено, а если сказать по-простому, то это значит, что чем легче масло будет истекать из системы смазки, тем меньше будет создаваемое в ней давление и наоборот.

В исправном моторе зазоры в подшипниках коленчатого вала составляют 0,03-0,08 мм. Они, с одной стороны, обеспечивают нормальный режим смазки, при котором между шейкой вала и вкладышем проникает достаточное количество масла для создания так называемого масляного клина (благодаря ему трущиеся детали выдерживают большие механические нагрузки с малым для себя ущербом). С другой стороны, небольшие зазоры не позволяют маслу, имеющему высокую вязкость, вытекать из внутренней полости подшипника.

При износе подшипников зазоры увеличиваются, иногда в несколько раз. Масло начинает активно просачиваться из системы, что приводит к уменьшению давления (на приборной панели загорается или начинает мигать лампочка «давление масла»). Особенно остро этот эффект проявляется на «горячем» двигателе, когда вязкость масла минимальна (увеличивается текучесть масла). В таких случаях говорят, что «подшипники не держат масло».

Если давление масла растет слишком медленно, то при запуске холодного двигателя слышен стук или даже грохот. Причины скрываются в низком уровне масла, или в износе масляного насоса, коренных вкладышей или выхода из строя предохранительного клапана. Такие же звуковые сигналы сопровождают работу двигателя при неправильно подобранном масле или масляном фильтре.

Износ подшипников коленчатого вала — беда, которая не ходит одна, а влечет за собой другие неприятности. Уменьшение давления в нижней части системы смазки приводит к масляному голоданию трущихся деталей в головке блока и в гидрокомпенсаторах (под клапанной крышкой появляется железный цокот и клапана начинают «подвисать»). Так вскоре придется ремонтировать и их. Вовремя обнаружить этот процесс и принять меры — значит сэкономить на запчастях и ремонте.

Зачем измерять давление масла, если в конструкции двигателя предусмотрен датчик давления? Дело в том, что датчик срабатывает тогда, когда давление снизилось до аварийного уровня, когда уже «поздно пить боржоми». Иногда датчики барахлят и их проверять тоже необходимо. Даже в тех случаях, когда на приборной панели установлен стрелочный прибор, следует иметь в виду, что он так называемого индикаторного типа и его показаниям можно верить с большой оговоркой.

Оценка состояния масляной системы двигателя и КПП

Для замера давления масла в двигателе применяются специальные манометры ИДМ-1 или более простой аналог TU-12. Сама диагностика давления масла производится обычно через штатное резьбовое отверстие датчика давления масла (прибор вворачивается вместо него).

В технических характеристиках двигателей приводятся данные давления масла. Также указываются обороты, при которых следует выполнять измерения. Если это не оговаривается особо, мерить следует в режиме оборотов холостого хода. На результаты измерений оказывает влияние температура масла, определяющая его текучесть. Замер давления масла в двигателе рекомендуется проводить при рабочей температуре двигателя (температура масла около 80°С).

Для расшифровки результатов тестирования можно воспользоваться справочной таблицей, приведенной в статье. Если дополнительные проверки показали, что при исправных деталях системы смазки давление масла в двигателе близко к нижнему пределу или меньше него, значит, двигатель пора отправлять в капитальный ремонт.

 Измерения давления масла в двигателе

1. Прогрейте двигатель до нормального теплового состояния, оцениваемого по температуре картерного масла (более 60 град.С).
2. С выключенного двигателя удалите датчик давления масла.
3. Присоедините манометр со шлангом вместо датчика давления масла ( при необходимости используйте необходимый адаптер из комплекта с соответствующей резьбой) к системе двигателя или коробке передач.
4. Запустите двигатель и снимите показатели на различных оборотах коленчатого вала, рекомендованных в паспорте двигателя при стабилизированных показаниях стрелки манометра.
5. Заглушите двигатель и дождитесь, пока давление упадет до нуля или сбросьте давление кнопкой сброса под манометром, отсоедините тестер от двигателя и подсоедините обратно датчик давления масла.
6. Оцените состояние масляной системы сравнив полученные результаты со значениями, приведенными в паспорте двигателя  или в справочной литературе.

В технических характеристиках двигателей приводятся данные давления масла. Также указываются обороты, при которых следует выполнять измерения. Если это не оговаривается особо, то мерить следует в режиме оборотов холостого хода. На результаты измерений оказывает влияние температура масла, определяющая его текучесть. Замер рекомендуется производить при рабочей температуре двигателя. После диагностики индикатором ИДМ-1 делается заключение о работоспособности двигателя.

Справочник по диагностике гипотонии

Неисправность

Причина

Способ устранения

Пониженное давление масла в нижнем диапазоне оборотов двигателя

Повышенное давление масла при частоте вращения коленчатого вла свыше 2000 об/мин

Из-за загрязнения заклинило клапан-регулятор давления в открытом состоянии

Предохранительный клапан не открывается вследствие загрязнения

Снять и проверить клапан

Клапан снять и проверить

Пониженное давление масла во всем диапазоне оборотов двигателя

Слишком мало масла в двигателе. Загрязнена сетка маслозаборника, сломана маслозаборная трубка

Долить масло в двигатель
Снять масляный картер, прочистить сетку, если необходимо, заменить трубку

Изношен масляный насос

Снять, проверить, если требуется, заменить

Износ подшипников двигателя

Отремонтировать двигатель





























Применение автохимии для повышения давления масла

Не всегда требуется производить «капитальный» ремонт двигателя, если диагностика покажет износ вкладышей коренных или шатунных шеек. Иногда достаточно произвести обработку двигателя нашим защитно-восстановительным препаратом ЭДИАЛ для Двигателя. При некритическом износе (когда лампочка давления масла только замигала) его применение позволит восстановить изношенные поверхности вкладышей и шеек коленвала, оптимизировать зазоры между ними, что покажет увеличение давления масла.

Применение модификатора трения ЭДИАЛ также существенно увеличит ресурс деталей двигателя. Из-за масляного голодания начинают «стучать» гидрокомпенсаторы (хорошо слышно цоканье под клапанной крышкой). С этой болезнью также хорошо справится наша модификатор ЭДИАЛ для двигателя. Обычно стук проходит уже через 15-20 минут после заливки присадки в масляную систему двигателя.

Зачастую при применении присадок в масло прочих производителей (присадки — создающие дополнительные пленки между поверхностями трения) создается иллюзия увеличения давления масла (перестает мигать лампочка «давления масла» на доске приборов). Применивший такую автохимию думает, что получилась дополнительная защитная пленка между вкладышами и шейками коленвала, а это просто присадка обволокла поверхности масляных каналов и уменьшила их диаметр. Масляный насос прокачивая тоже количество масла по меньшему диаметру показал увеличение давления. При частом применении таких присадок велика вероятность уменьшения подачи масла к шейкам КВ и вкладышам, что может привести к масляному голоданию и капремонту двигателя.

Применение модификатора трения ЭДИАЛ для двигателя более безопасно для двигателя и обладает увеличенным ресурсом (50 000 — 100 000 км пробега автомобиля) и не зависит от смены масла.

Автомобильные приборы измерения давления.


Приборы измерения давления




Назначение и типы приборов для измерения давления

Современные автомобили оснащаются различными механизмами, системами и агрегатами, использующими в качестве рабочего тела жидкости и газы. Это могут быть различные гидравлические и пневматические устройства, функционирующие под действием сжатых жидкостей, масел, воздуха и газов, при этом основным параметром рабочего тела в таких устройствах является его давление, которое необходимо постоянно контролировать, а значит и измерять.

Приборы измерения давления (манометры) применяются в автомобиле для контроля давления:

  • Масла в двигателе;
  • Воздуха в пневматической тормозной системе;
  • Масла в гидромеханической передаче;
  • В централизованной системе подкачки воздуха.

Кроме того, в специализированных автомобилях, используемых, например, для размещения и перевозки подъемно-транспортного оборудования, могут применяться манометры для контроля давления масла в гидросистемах и пневмоприводах.

Эксплуатация автомобиля с неисправными приборами контроля, давления масла и воздуха запрещена, т.к. может привести к аварийным режимам.

Для экстренного привлечения внимания водителя во многих системах манометры дублируются сигнализатором аварийного давления.

Кроме того, к приборам, измеряющим давление, относятся и приборы для измерения разрежения – вакуумметры. В последние годы широко применяется прибор, контролирующий разрежение во впускном коллекторе – эконометр. Руководствуясь указаниями этого прибора, водитель имеет возможность выбора режима движения, соответствующего наименьшему расходу топлива.

По способу измерения манометры делятся на приборы прямого действия и электрические.
Приборы прямого действия бывают механические и жидкостные.
Механические приборы для измерения давления имеют чувствительный элемент и указатель, устанавливаемый на приборной панели. Контролируемая среда подводится к чувствительному элементу прибора по трубопроводу.
Жидкостные приборы прямого действия для измерения давления (ртутные, спиртовые барометры и т. п.) в конструкции автомобилей не используются.

Электрические манометры основаны на преобразовании неэлектрических величин в электрические, и содержат связанные между собой манометрический датчик, к которому подводится контролируемая среда, и указатель, располагаемый на щитке приборов или в зоне видимости водителя.

***

Манометры прямого действия

К приборам непосредственного (прямого) действия относятся манометры с плоской или овальной трубчатой пружиной.

Основной деталью манометра с трубчатой пружиной (рис. 1) является пружина 4, представляющая собой упругую плоскую или овальную трубку. Трубчатая пружина изогнута по окружности и представляет собой не полный виток. Один конец трубки впаян в штуцер 7, через который в отверстие поступает жидкость или воздух. Под действием давления жидкости или воздуха трубка распрямляется, а так как второй конец соединен с тягой 6, то через передаточный механизм, закрепленный в корпусе 1, приводится в движение стрелка 2 прибора.

Рис. 1. Манометр непосредственного (прямого) действия: 1 - корпус; 2 - стрелка; 3 - спиральная пружина; 4 - трубчатая пружина; 5 - трубчатый сектор; 6 - тяга; 7 - штуцер; 8 - подвижная плата; 9 - винт; 10 – трибка

При увеличении давления внутри трубки происходит ее деформация (по оси Y она увеличивается, а по оси X уменьшается). При этом длина наружной дуги А и внутренней дуги А1 стенок трубки практически не меняется. Вследствие этого кривизна дуги, по которой изогнута трубчатая пружина, уменьшается, и трубка разгибается. При этом ее свободный конец перемещается, передвигая стрелку прибора. Регулировка осуществляется с помощью подвижной платы 8 и винта 9.

В манометрах с трубчатой пружиной перевод стрелки 2 осуществляется трубчатым сектором 5 и трибкой 10. Пружина 3 на оси стрелки компенсирует влияние зазоров в передаточном механизме на показание прибора.

Эконометр, устанавливаемый на автомобилях (например, ВАЗ-2108, -2109), работает аналогично. Манометрическая трубчатая пружина в данном случае реагирует не на увеличение давления, а на уменьшение, т.е. сжимается. По положению стрелки в одной из трех зон шкалы эконометра водитель может оценивать экономичность выбранного режима движения, а также получать информацию о ряде неисправностей двигателя.
Если стрелка прибора находится слева, двигатель работает под увеличенной нагрузкой или с большим ускорением. При этом увеличивается расход топлива, и чтобы этого избежать водитель должен перейти на другую передачу или изменить режим движения, тем самым подобрав оптимальный режим работы двигателя.
Если стрелка находится справа, это указывает на оптимальный режим работы двигателя.
Колебания стрелки в левой зоне указывают на неисправные клапаны или неправильную регулировку системы зажигания. Если колебания в левой зоне и частично захватывают правую, это означает, что имеет место потеря компрессии в двигателе.

Недостатками манометров прямого действия является их чувствительность к вибрациям и невысокая перегрузочная способность. Кроме того, трубопроводы, подводящие контролируемую среду к приборам, имеют склонность к засорению и даже закупорке, что приводит к погрешностям в показаниях и отказам.
По этой причине дальнейшее развитие манометрических измерителей связано с использованием электрических устройств.

***

Термобиметаллический импульсный манометр

Термобиметаллический импульсный манометр состоит из датчика и указателя.
Датчик манометра (рис. 2) имеет мембрану 10, на центральную часть которой опирается выступом 11 упругая пластина 1 с контактом, соединенным с «массой».
В датчике размещена П-образная термобиметаллическая пластина, электрически изолированная от «массы». На рабочее плечо 2 пластины навита обмотка 3, один конец которой приварен к термобипластине, а второй присоединен к выводному зажиму 6 через упругий вывод 5. На конце рабочего плеча термобипластины установлен второй контакт 4.
При отсутствии давления под мембраной контакт 4 соединен с контактом на упругой пластине 1. Второе плечо термобиметаллической пластины закреплено на упругом держателе 7, положение которого вместе с биметаллической пластиной можно изменять поворотом рычага 8.

Рис. 2. Датчик термобиметаллического импульсного манометра: 1 - упругая пластина; 2 - рабочее плечо; 3 - обмотка; 4 - контакт; 5 - упругий вывод; 6 - выводной зажим; 7 - держатель; 8 - зубчатый сектор; 9 - место присоединения обмотки; 10 - мембрана; 11 - выступ Рис. 3. Импульсный термобиметаллический указатель: 1 - обмотка; 2 - зажим; 3 - П-образная пластина; 4 - зубчатый сектор; 5 - рычаг; 6 - крючок; 7 - стрелка; 8 - регулировочный сектор

Указатель термобиметаллического импульсного манометра (рис. 3) состоит из П-образной термобиметаллической пластины 3, которая одним концом закреплена на регулировочном зубчатом секторе 8, а другим соединена со стрелкой 7.
На рабочее плечо термобиметаллической пластины 3 навита обмотка 1, включенная последовательно с обмоткой датчика. Оба конца этой обмотки выведены на зажимы 2 прибора.
Второе плечо пластины 3, так же, как и датчика, компенсирует изменения температуры окружающей среды. Рабочий конец термобиметаллической пластины указателя имеет крючок 6, зацепленный со стрелкой.

При повышении давления под мембраной датчика упругая пластина с контактом поднимается и входит в контакт с термобиметаллической пластиной. Ток, проходящий по образовавшейся в следствия этого цепи, нагревает термобиметаллическую пластину указателя. Контакты датчика при нагревании рабочего плеча термобиметаллической пластины из-за ее изгиба размыкаются и прерывают ток до момента остывания пластины и последующего размыкания контактов.

При установившемся давлении в датчике происходит периодическое размыкание контактов. При этом время разогрева термобиметаллической пластины датчика, когда контакты замкнуты, зависит от степени ее деформации, т. е. от давления в датчике.
Время охлаждения пластины, когда контакты разомкнуты, зависит от степени нагрева пластины относительно температуры окружающей среды.

Чем выше давление в датчике, тем больше температура пластины указателя, так как время замкнутого состояния контактов датчика относительно времени разомкнутого состояния больше. Эффективный ток в обмотке указателя увеличивается, его термобиметаллическая пластина деформируется и перемещает стрелку по шкале.

***



Логометрический манометр

Логометрический манометр состоит из реостатного датчика и магнитоэлектрического указателя.

Реостатный датчик (рис. 4) логометрического манометра состоит из основания 1 со штуцером, на котором закреплена гофрированная мембрана 2 с помощью стального ранта 3, несущего на себе реостат 4 с передаточным механизмом. В центре мембраны установлен толкатель 11, на который опирается качалка 9 с регулировочными винтами 10. Качалка воздействует на ползунок 5 реостата, поворачивая его вокруг оси 6. Пружина 8 противодействует смещению ползунка.

Чтобы пульсации давления в контролируемой системе не вызывали колебаний ползунка по реостату, в канал штуцера датчика запрессован наконечник 12 со стержнем для очистки канала, который создает большое сопротивление потоку масла или воздуха и тем самым сглаживает влияние резких изменений давления на показания прибора.

При подаче масла или воздуха в датчик мембрана под давлением выгибается и через качалку и опорную площадку 7 двигает ползунок по реостату. При снижении давления мембрана под действием собственной упругости опускается, и возвратная пружина 8 сдвигает ползунок и детали рычажной передачи в исходное положение.

В качестве указателя логометрического манометра применяется магнитоэлектрический прибор (рис. 5, а), состоящий из двух пластмассовых полукаркасов 2 на которые намотаны три измерительные индукционные катушки 5, причем одна катушка расположена под углом 90˚ к двум другим. Постоянный магнит 3 установлен внутри каркаса на одной оси со стрелкой 6.

Магнит может поворачиваться, ориентируясь вдоль магнитных силовых линий результирующего вектора напряженности трех индукционных катушек.

Рис. 4. Реостатный датчик логометрического манометра: 1 - основание; 2 - мембрана; 3 - рант; 4 - реостат; 5 - ползунок; 6 - ось; 7 - опорная площадка; 8 - пружина; 9 - качалка; 10 - регулировочный винт, 11 - толкатель; 12 - наконечник Рис. 5. Указатель логометрического манометра (а) и принципиальная схема его работы (б): 1 - экран; 2 - полукаркас; 3 - магнит; 4 - подпятник; 5 - индукционная катушка; 6 - стрелка; 7 - мостик; W1, W2, W3 - катушки; - реостат датчика; Rтк - резистор компенсационный

В каркасе установлен подпятник 4 оси магнита и стрелки. Мостик 7 закреплен на каркасе и служит опорой шкалы прибора. Между мостиком и шайбой, закрепленной на оси магнита, а также в подшипник вводят кремнийорганическую жидкость, которая демпфирует колебания подвижной системы в условиях вибрации.
Для возврата подвижной системы в нулевое положение при включенном приборе используется миниатюрный магнит, находящийся между полукаркасами.
Для исключения воздействия на показания прибора посторонних магнитных полей и влияния полей индукционных катушек на показания других приборов собранный каркас размещают в цилиндрическом экране 1.

При включении датчика и указателя в цепь питания (рис. 5, б) ток проходит по индукционным катушкам W1, W2 и W3 по реостату датчика и термокомпесационному резистору Rтк. Изменение давления в контролируемой системе вызывает изменения сопротивления реостата датчика , подключенного параллельно индукционной катушке W1.
Ток, протекающий по индукционной катушке W1, изменяет свое значение, что приводит к изменению величины вектора напряженности поля, создаваемого этой катушкой. Изменение величины сопротивления реостата Rд оказывает влияние на величину тока, протекающего по двум другим индукционным катушкам, но это влияние не соль существенное, как в случае с индукционной катушкой W1. Изменение направления результирующего вектора напряженности вызывает отклонение магнита и стрелки манометра.

Логометрические автомобильные приборы в настоящее время вытесняют импульсные термобиметаллические, поскольку имеют ряд существенных преимуществ.
Датчики логометров не имеют размыкающих контактов, которые подвержены эрозионному износу и создают радиопомехи.
Логометрический указатель имеет больший угол перемещения стрелки, что дает возможность получить шкалу прибора с лучшей читаемостью.
В логометрическом указателе лучше компенсируются влияния изменения питающего напряжения и изменение температуры окружающей среды, так как векторы напряженности магнитных полей всех индукционных катушек изменяют свою величину практически пропорционально изменению питающего напряжения или температуры окружающей среды. Поэтому направление результирующего вектора напряженности, а значит, и положение стрелки прибора не зависят от этих внешних факторов.

***

Сигнализаторы падения давления

Применение на автомобиле манометра со стрелочным указателем давления часто недостаточно для обеспечения надежного контроля. Изменение давления за допустимые пределы может наступить неожиданно, и в этом случае сигнализатор давления в отличие от стрелочного прибора немедленно привлечет внимание водителя. В некоторых случаях в контролируемой системе вообще применяют только сигнализатор, не используя стрелочный прибор.
На автомобилях находят применение сигнализаторы аварийного (минимального) давления в системе смазывания, аварийного давления в пневмоприводе, в вакуумной системе открывания дверей и других рабочих системах автомобиля.

В качестве примера рассмотрим конструкцию датчика аварийного давления, применяемого на автомобилях ВАЗ и КамАЗ.
Датчик (рис. 6) имеет корпус 9 в виде полого штуцера, который внутри разделен на две полости диафрагмой 8 из тонкой полиэфирной пленки. В полость под диафрагмой поступает масло из системы смазки и поднимает её вместе с толкателем 6.

Рис. 6. Датчик аварийного падения давления: 1 и 7 - контакты; 2 - разъем; 3 - фильтр; 4 - изолятор; 5 - пружина; 6 - толкатель; 8 - мембрана; 9 - корпус

В полости над диафрагмой установлены неподвижный 7 и подвижной 1 контакты и пружина 5, противодействующая перемещению диафрагмы, которая выполняет роль чувствительного элемента датчика.
Сверху корпус закрыт изолятором 4 со штекерным разъемом 2, под которым установлен специальный фильтр 3, уравнивающий давление в надмембранной полости с внешним атмосферным.

При возникновении давления в поддиафрагменном пространстве датчика, сообщенном с контролируемой системой, диафрагма 8 выгибается и размыкает контакты 1 и 7; при падении давления контакты замыкаются, что приводит к включению контрольной лампочки на панели приборов.

***

Приборы измерения температуры


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Как узнать, неисправен ли датчик давления масла?

Давление масла в двигателе автомобиля играет важную роль в обеспечении попадания смазки в нужные области, включая подшипники распределительного вала, главного и балансирного вала. Это помогает снизить износ деталей двигателя, гарантируя, что двигатель не будет слишком горячим и продолжит работать без сбоев. Проверяя манометр масла, имейте в виду, что в холодную погоду давление выше из-за большей толщины (также известной как вязкость) масла.

Как работает манометр

Внутреннее устройство манометра давления масла в значительной степени зависит от типа: электрический или механический. В механическом манометре используется пружина, на которую действует давление масла. Спиральная трубка, называемая грушей, прикрепляется к внешнему кожуху манометра и к соединению в нижней части иглы. Масло подается в баллон под давлением, как и в двигателе транспортного средства, из подающей трубы, что приводит к попытке выпрямления баллона.Это давление перемещает стрелку давления масла на приборной панели, показывающую уровень давления масла в двигателе.

В электрическом манометре используется передающий блок и цепь для передачи электрических сигналов на манометр через проволочную катушку. Эти детали позволяют системе изменять стрелку индикатора, чтобы показывать правильное давление. Масло входит в конец датчика и толкается к диафрагме, которая перемещает стеклоочиститель внутри датчика вверх и вниз по резистивному ножу, создавая сигнал, который перемещает иглу в датчике.

В некоторых автомобилях вместо манометра масла используется сигнальная лампа масла. В этом случае сигнальная лампа подключается к датчику, который использует простой переключатель включения / выключения, который считывает давление масла через диафрагму, прикрепленную к двигателю.

Признаки неисправного манометра масла

Когда манометр давления масла перестает работать должным образом, попросите механика убедиться, что он не неисправен. Некоторые общие индикаторы того, что манометр давления масла не работает должным образом, включают:

  • Не работает манометр масла : Причины этого колеблются от неисправного манометра до необходимости замены масла.Попросите механика проверить уровень масла.

  • Показания манометра слишком низкие , обычно ниже 15-20 фунтов на квадратный дюйм на холостом ходу. Холодная погода также может снизить давление масла до тех пор, пока масляный насос не сможет подать масло в двигатель.

  • Показания манометра слишком высокие или более 80 фунтов на квадратный дюйм во время движения, особенно на более высоких оборотах. Владельцы транспортных средств могут проверить свои руководства, чтобы узнать, до какого уровня должны доходить показания манометра при работе двигателя на определенных оборотах.

Другие причины высокого или низкого показания манометра

Помимо неисправного манометра давления масла, проблемы с другими системами и частями двигателя могут вызывать завышенные или заниженные показания. Механик проверит эти проблемные места, чтобы убедиться, что эти детали остаются в хорошем рабочем состоянии и не вызывают проблемы с давлением масла.

  • Масло требует замены : Со временем масло разрушается и теряет часть своей вязкости, что приводит к заниженным показаниям манометра масла.Механик проверит состояние масла и при необходимости заменит его.

  • Забитый масляный фильтр может привести к показаниям манометра высокого давления. : В этом случае механик заменит фильтр и заменит масло.

  • Забитый масляный канал также может привести к завышенным показаниям. : Если это произойдет, механик промывает масляную систему при замене масла.

  • Иногда из-за неправильного сорта масла давление масла становится высоким. Механик проследит за тем, чтобы в вашем автомобиле был правильный сорт масла, и при необходимости заменит его на подходящий.

  • Изношенные подшипники иногда приводят к заниженным показаниям давления масла. При необходимости механик заменит подшипники.

  • Неисправный масляный насос может вызвать низкое давление масла. В этом случае механик заменит масляный насос.

Как узнать, неисправен ли датчик давления масла?

Давление масла в двигателе автомобиля играет важную роль в обеспечении попадания смазки в нужные области, включая подшипники распределительного вала, главного и балансирного вала.Это помогает снизить износ деталей двигателя, гарантируя, что двигатель не будет слишком горячим и продолжит работать без сбоев. Проверяя манометр масла, имейте в виду, что в холодную погоду давление выше из-за большей толщины (также известной как вязкость) масла.

Как работает манометр масла

Внутреннее устройство манометра давления масла в значительной степени зависит от типа: электрический или механический. В механическом манометре используется пружина, на которую действует давление масла.Спиральная трубка, называемая грушей, прикрепляется к внешнему кожуху манометра и к соединению в нижней части иглы. Масло подается в баллон под давлением, как и в двигателе транспортного средства, из подающей трубы, что приводит к попытке выпрямления баллона. Это давление перемещает стрелку давления масла на приборной панели, показывающую уровень давления масла в двигателе.

В электрическом манометре используется передающий блок и цепь для передачи электрических сигналов на манометр через проволочную катушку.Эти детали позволяют системе изменять стрелку индикатора, чтобы показывать правильное давление. Масло входит в конец датчика и толкается к диафрагме, которая перемещает стеклоочиститель внутри датчика вверх и вниз по резистивному ножу, создавая сигнал, который перемещает иглу в датчике.

В некоторых автомобилях вместо манометра масла используется сигнальная лампа масла. В этом случае сигнальная лампа подключается к датчику, который использует простой переключатель включения / выключения, который считывает давление масла через диафрагму, прикрепленную к двигателю.

Признаки неисправного манометра масла

Когда манометр давления масла перестает работать должным образом, попросите механика убедиться, что он не неисправен. Некоторые общие индикаторы того, что манометр давления масла не работает должным образом, включают:

  • Не работает манометр масла : Причины этого колеблются от неисправного манометра до необходимости замены масла. Попросите механика проверить уровень масла.

  • Показания манометра слишком низкие , обычно ниже 15-20 фунтов на квадратный дюйм на холостом ходу.Холодная погода также может снизить давление масла до тех пор, пока масляный насос не сможет подать масло в двигатель.

  • Показания манометра слишком высокие или более 80 фунтов на квадратный дюйм во время движения, особенно на более высоких оборотах. Владельцы транспортных средств могут проверить свои руководства, чтобы узнать, до какого уровня должны доходить показания манометра при работе двигателя на определенных оборотах.

Другие причины высокого или низкого показания манометра

Помимо неисправного манометра давления масла, проблемы с другими системами и частями двигателя могут вызывать завышенные или заниженные показания.Механик проверит эти проблемные места, чтобы убедиться, что эти детали остаются в хорошем рабочем состоянии и не вызывают проблемы с давлением масла.

  • Масло требует замены : Со временем масло разрушается и теряет часть своей вязкости, что приводит к заниженным показаниям манометра масла. Механик проверит состояние масла и при необходимости заменит его.

  • Забитый масляный фильтр может привести к показаниям манометра высокого давления. : В этом случае механик заменит фильтр и заменит масло.

  • Забитый масляный канал также может привести к завышенным показаниям. : Если это произойдет, механик промывает масляную систему при замене масла.

  • Иногда из-за неправильного сорта масла давление масла становится высоким. Механик проследит за тем, чтобы в вашем автомобиле был правильный сорт масла, и при необходимости заменит его на подходящий.

  • Изношенные подшипники иногда приводят к заниженным показаниям давления масла.При необходимости механик заменит подшипники.

  • Неисправный масляный насос может вызвать низкое давление масла. В этом случае механик заменит масляный насос.

GlowShift Тонированный 7-цветный манометр для измерения давления масла

Тонированный 7-цветный манометр серии

GlowShift позволяет вам контролировать давление масла в вашем автомобиле в режиме реального времени, гарантируя, что ваши подшипники, коленчатый вал и другие важные детали двигателя остаются должным образом смазанными.Этот манометр будет отображать показания давления масла от 0 до 100 фунтов на квадратный дюйм с включенным электронным датчиком давления масла ⅛-27 NPT.

Серия тонированных 7 цветовых манометров
Серия тонированных 7 цветовых манометров GlowShift стандартно поставляется с ультрасовременным дизайном, который включает черную лицевую панель и тонированные линзы с увеличенным профилем. Независимо от того, включен ли ваш датчик или нет, он будет выглядеть потрясающе благодаря этой тонированной линзе, которая лежит в основе серии и придает вашему датчику уникальный, незаметный вид.Красная стрелка с подсветкой поворачивается на 270 ° и приводится в действие технологией шагового двигателя, что дает вам эффективное сочетание невероятно точных показаний манометра с чрезвычайно плавным движением иглы. Серия Tinted 7 Color Gauge оснащена сверхъяркими светодиодными сплошными цветными режимами: синий, зеленый, красный, бирюзовый, желтый, фиолетовый и белый. Также имеется система подсветки шкалы GlowShift с 7 цветами, которая позволяет вам выбирать и изменять цвет подсветки вашего манометра, просто нажимая кнопку, расположенную на передней панели шкалы.С легкостью переключайтесь между 7 настройками сплошного цвета и 2 режимами цветового цикла, в которых используются все эти мощные цвета светодиодов. С помощью этих параметров вы можете настроить цвет индикатора в соответствии с заводскими фонарями вашего автомобиля или настроить цвет и добавить свой индивидуальный стиль и стиль внутренней части вашего автомобиля или грузовика. Кроме того, благодаря функции цветовой памяти вам не придется сбрасывать цвет шкалы каждый раз при включении автомобиля. Ваш датчик будет отражать ваши последние настройки цвета, когда он будет активен в следующий раз.Подключив оранжевый провод датчика к заводскому переключателю фар, вы сможете уменьшить яркость индикатора на 30% при включенных фарах, чтобы уменьшить яркость при движении ночью.

Зачем мне нужен манометр?
Давление масла - один из важнейших элементов двигателя. Масло, по сути, является источником жизненной силы вашего автомобиля или грузовика, и, хотя оно защищает системы транспортного средства, вы также должны гарантировать, что оно равномерно и эффективно распределяется по вашему двигателю.Если давление масла слишком низкое, этому может быть несколько причин. Самый простой - в системе недостаточно масла. Это может быть вызвано утечками или потреблением и испарением масла при нормальном использовании, хотя последнее может происходить гораздо медленнее в течение более длительного периода времени. Вы также можете сжигать больше масла, что часто случается с изношенными поршневыми кольцами или более старым двигателем, который имеет тенденцию сжигать масло с большей скоростью.
Здесь в игру вступает манометр давления масла.Если вы видите, что загорается индикатор давления масла, это потенциально может указывать на проблему с двигателем, когда обычно уже слишком поздно, и первым делом следует выключить двигатель, пока вы не сможете оценить проблему. Но проблема с индикатором давления масла в том, что он предупреждает вас о потенциальной проблеме только после того, как она уже возникла. С помощью автомобильного манометра давления масла вы можете постоянно контролировать уровни давления масла, чтобы убедиться, что они находятся в пределах надлежащих параметров. Наблюдая за манометром масла, вы сможете быстро определить, чувствуете ли вы, что уровень падает, или, возможно, даже работает слишком высоко.
В конечном счете, давление масла важно для вашего автомобиля или грузовика, потому что надлежащие уровни давления гарантируют, что масло достигнет насоса вашего автомобиля, смазочных линий, масляного фильтра и других компонентов, которые необходимо смазывать. При отсутствии надлежащего распределения масла в вашей системе детали будут вступать в прямой контакт, что потенциально может привести к отказу двигателя в течение нескольких часов, если не минут. Правильный уровень масла и должным образом контролируемое давление масла гарантируют, что ваш двигатель будет полностью работоспособен и готов к работе.

Электронный манометр давления масла Установка деталей
Комплект электрического манометра давления масла GlowShift поставляется с принадлежностями, необходимыми для установки. Электронный датчик давления масла с наружной резьбой ⅛-27 NPT можно легко установить с помощью сэндвич-адаптера масляного фильтра GlowShift или Т-образного переходника при необходимости. Также предоставляются 2-дюймовый жгут питания и 9-дюймовый жгут датчика давления, и вы можете использовать бесшовное соединение Plug and Play для подключения как вашего датчика, так и жгутов питания к модульным разъемам вашего манометра.Доступен козырек для манометра, который прикрепляется к вашему манометру и помогает предотвратить солнечные блики при снятии показаний. Все монтажное оборудование также входит в комплект, а инструкции по установке предлагают исчерпывающие пошаговые инструкции по установке манометра, чтобы помочь вам пройти через весь процесс.

Гарантия GlowShift
GlowShift включает годовую ограниченную гарантию и пожизненную техническую поддержку при каждой покупке.

Что включено:

  • Калибр 2-1 / 16 дюйма (52 мм) с черной лицевой панелью и увеличенной прозрачной линзой
  • Электронный датчик давления масла с наружной резьбой 1 / 8-27 NPT
  • 2 'Жгут питания
  • Жгут датчиков 9 '
  • Козырек для манометра
  • Монтажное оборудование
  • Инструкции по установке
  • Бесплатная пожизненная техническая поддержка
  • Ограниченная гарантия на один год

Характеристики датчика:

  • Показания давления масла от 0 до 100 PSI
  • 7 настроек сплошного цвета: синий, зеленый, красный, бирюзовый, желтый, фиолетовый и белый
  • 2 режима цветового цикла
  • Сохраняет последнюю настройку цвета
  • Уменьшите яркость манометра 30% ночью
  • Измерительные приборы для измерения глубины 1-1 / 2 ”

Датчик серии: Тонированная 7-цветная серия

Марка: GlowShift

Тип датчика: Давление масла

Диапазон чтения: 0 - 100 фунтов на квадратный дюйм

Цвет лица: Чернить

Размер: 52мм

Объектив: Тонированный

Цвет подсветки: 7 цветов

Отправка: Электронный

Измерительное устройство: Стандарт

Отображать: Аналоговый

Включает руководство по установке, которое доступно в Интернете и прилагается к вашему заказу. Вы также можете посетить нашу библиотеку видео по установке, которая включает в себя полные пошаговые руководства и полезные советы по установке широкого спектра продуктов GlowShift.

Скачать и распечатать PDF См. Наш справочный центр

Что такое высокое давление масла и как его решить?

Идеальное давление масла зависит от марки и модели автомобиля, но, как правило, идеальное давление масла составляет 25-65 фунтов на квадратный дюйм.В определенной степени давление масла требуется для того, чтобы масло могло достичь всех компонентов двигателя, однако, если показание давления масла выходит за пределы этого диапазона, оно обычно считается слишком высоким или слишком низким. Поскольку давление масла зависит от того, какое сопротивление оказывает масло при протекании через каналы, такие факторы, как размер двигателя, диаметр отверстий и вязкость масла, влияют на давление масла. Давление на дюйм выше 80 обычно считается слишком высоким для защиты двигателя от повреждений.Высокое давление масла является признаком того, что масло не может должным образом проходить через отверстия и эффективно достигать всех частей двигателя. Двигатель, который не смазан должным образом, может подвергнуться (иногда мгновенному) износу из-за трения, повреждения его компонентов, а в крайних случаях это может привести к отказу двигателя.

Каковы причины высокого давления масла?

Неисправность блока передачи давления масла: Блок передачи давления масла отвечает за измерение давления масла и управление манометром давления масла на приборной панели.Когда двигатель холодный, давление масла может быть выше. Однако, если показания масляного манометра находятся на самом высоком уровне даже после того, как двигатель успел прогреться, возможно, указатель уровня масла неисправен. Это можно диагностировать с помощью ручного манометра давления масла дома или механиком.

  • Грязный или загрязненный масляный фильтр: Масляный фильтр предназначен для отфильтровывания примесей из моторного масла. Со временем частицы пыли, сажи, ржавчины и камеди оседают на фильтре и начинают засорять систему.Это приводит к большему сопротивлению и более высокому давлению масла.
  • Забитые каналы: После того, как масло прошло через фильтр, оно проходит через ряд каналов к коленчатому валу. Если эти каналы будут заблокированы, масло не сможет проходить через них эффективно и эффективно смазывать все части двигателя. Сопротивление, с которым сталкивается масло при прохождении через частично или полностью заблокированный канал, может быть одной из причин высокого давления масла.
  • Неисправность предохранительного клапана: Предназначение предохранительного клапана состоит в том, чтобы обеспечить место для потока масла, когда давление становится слишком высоким. Обычно эти клапаны открываются и пропускают масло, когда давление достигает определенного уровня PSI. В случае неисправности предохранительного клапана давление масла может быстро подняться до уровня, небезопасного для двигателя.
  • Качество и вязкость масла: Когда масло более густое (т. Е. Более вязкое), оно сталкивается с большим сопротивлением при прохождении через каналы двигателя, что приводит к более высокому давлению масла. Изменение степени вязкости на более густое или более жидкое масло влияет на давление масла.Если масло слишком вязкое или недостаточно вязкое, возможно, оно не подходит для вашего двигателя. Температура двигателя также влияет на давление масла. Поскольку масло становится более жидким при нагревании и более густым при охлаждении, давление масла в двигателе во время запуска может быть выше обычного. По этой причине рекомендуется подождать 20 минут после запуска двигателя, чтобы получить точное значение PSI.

5 причин низкого давления моторного масла в автомобиле

28 августа 2014 г. Автор: germanform Техническое обслуживание автомобиля

Бензин заряжает двигатель автомобиля, а масло защищает его.Думайте о масле как о блестящей смазке, которая защищает внутреннюю работу двигателя. Если масла недостаточно, работа двигателя может вызвать перегрев, а также вызвать износ деталей двигателя из-за постоянного трения. Если автомобиль страдает от низкого давления масла , это означает, что подаваемая масляная смазка недостаточна. Это может вызвать очень серьезные внутренние проблемы. Существует ряд причин, по которым происходит низкое давление масла, и автовладельцу стоит помнить о них.

1. В автомобиле недостаточно масла.

Это кажется слишком простым, но на самом деле это наиболее частая причина проблем с давлением масла. Автовладельцы часто забывают проверять масло. Это должно быть частью любой настройки или осмотра вашего автомобиля. Это проблема с давлением масла, которую легче всего решить.

2. Износ двигателя

Как кровь, текущая по венам, масло течет через различные каналы в вашем двигателе. Масло будет проходить через подшипники коленчатого вала и подшипники распредвала автомобиля.Если зазор стал больше из-за износа деталей, масло течет слишком быстро и снижает давление масла.

3. Проблема с манометром масла

Автопроизводители устанавливают в автомобили датчики давления масла, чтобы информировать автовладельца о давлении масла в режиме реального времени. Иногда датчик выходит из строя, поэтому вы не будете знать, что у вас низкое давление масла. Единственный способ убедиться, что ваш манометр работает правильно, - это попросить механика измерить давление масла.

4. Проблемы с масляным фильтром
Масляный фильтр играет важную роль в поддержании давления масла в автомобиле. Если ваш фильтр засорится, давление снизится. Клапан сброса давления масляного фильтра служит для того, чтобы давление не становилось слишком высоким. Однако, если предохранительный клапан поврежден, масло будет более свободно проходить в двигателе и уменьшать давление.

5. Вязкость масла

Это толщина масла, используемого в вашем автомобиле.Масло с высокой вязкостью будет гуще и не будет течь так быстро, как масло с более низким уровнем. Это может повлиять на давление масла в зависимости от времени года. Вполне возможно, что высоковязкое масло не позволит быстро нарастить давление. Если вы не знаете, какое масло использовать в автомобиле, то это отличная статья.

К счастью, есть простые способы исправить проблемы с давлением масла в вашем автомобиле. Вам следует регулярно проверять уровень масла в автомобиле, и механик должен проверять ваш фильтр каждый раз, когда ваш автомобиль обслуживается.В зимние месяцы рекомендуется использовать масло с низкой вязкостью.

Всегда полезно иметь автомеханика для измерения механического давления масла на вашем автомобиле. Хотя вышеуказанные причины являются наиболее частыми причинами низкого давления масла, могут быть проблемы с топливным насосом или другими частями вашего автомобиля. Механик может рассмотреть эти возможности, если показания неудовлетворительны.

Регулярное обслуживание вашего автомобиля имеет решающее значение для предотвращения дорогостоящего ремонта в будущем.Уровень и давление масла в вашем автомобиле следует регулярно контролировать, и это не требует много времени или усилий. Если сначала не решить проблему с давлением масла, это может привести к серьезным проблемам с блоком двигателя. К сожалению, ремонт блока цилиндров стоит очень дорого.

Если вас беспокоит давление масла в вашем автомобиле, позвоните нам сегодня.

Следите за нами и ставьте лайки:

Теги: Моторное масло, Давление моторного масла, Масляный фильтр, Манометр

Категории: Техническое обслуживание автомобилей

3 Признаки неисправного датчика давления масла (и способы быстрой проверки)

Последнее обновление 18 июня 2020 г.

Здесь мы собираемся обсудить следующий датчик двигателя: Датчик давления масла (или реле давления масла).Мы рассмотрим функции датчика и общие признаки неисправного датчика давления масла.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик / переключатель давления масла

Основная задача датчика давления моторного масла - отслеживать давление масла в автомобиле и затем передавать эту информацию прямо на комбинированный измеритель или на приборную панель.

Если в автомобиле есть электронный модуль управления (почти все есть), то датчик давления масла отправит эту информацию в модуль, где ее можно будет рассчитать.

После расчета информация отправляется на комбинированный счетчик или приборную панель, чтобы можно было активировать сигнальную лампу давления масла в двигателе или манометр.

Признаки неисправности переключателя или датчика давления масла

Если есть проблема с датчиком давления масла, то обычно включается световой индикатор давления масла в двигателе. Это также может вызвать неточные показания манометра масла. Ниже приведены три наиболее типичных признака неисправности переключателя или датчика давления масла:

# 1 - Повторяющееся мигание индикатором давления масла

Иногда, если датчик давления масла не работает должным образом, мигание происходит с низкого уровня. масляная лампочка на панели приборов.Это может вызвать панику у водителя, потому что он будет думать, что уровень масла у него низкий, что в конечном итоге привело бы к повреждению двигателя, если бы это было правдой.

Чтобы определить, действительно ли это предупреждение или нет, вы должны вручную проверить уровень масла, чтобы убедиться, что он низкий. Если это не так, вероятно, у вас неисправный датчик давления масла, и вам необходимо немедленно заменить его.

Связано: Общие симптомы низкого уровня моторного масла

# 2 - Неправильные показания манометра давления масла

Если вы управляете старым автомобилем, скорее всего, у него есть механический манометр, который рассчитывает давление масла.Если уровень масла в норме, но манометр показывает ноль, это означает, что датчик давления масла необходимо заменить, так как он неисправен или возникла проблема с подключением.

Если вы ведете современный автомобиль, то ваш манометр, вероятно, электронный и передает электронный сигнал для получения показаний.

Всякий раз, когда датчик давления масла в современном автомобиле не работает должным образом, это вызывает странные показания манометра или показывает полный или нулевой уровень.Проверьте проводку к датчику и при необходимости замените.

Не думайте, что у вас низкий уровень моторного масла, не проверив физически щуп. В противном случае в вашем двигателе может оказаться слишком много масла, что может означать совершенно другой набор проблем.

# 3 - Загорается индикатор давления масла

Лучший способ проверить неисправность датчика - это проверить индикаторы на манометре давления масла. Если сигнальная лампа низкого давления масла загорается, когда уровень масла в двигателе в норме, а ваш двигатель работает плавно и тихо, то, вероятно, у вас неисправный датчик давления масла.Каждый раз, когда этот датчик неисправен, он будет давать ложные показания.

Если уровень масла в норме, но вы слышите скрежет, тикание или другие шумы от двигателя, у вас есть реальная проблема с давлением масла, например, неисправный масляный насос, а датчик просто выполняет свою работу.

В конце концов, эти показания выйдут за пределы нормальных технических характеристик, что приведет к включению сигнальной лампы. На этом этапе вам следует заменить датчик, чтобы правильно информировать об уровне давления масла.

Масляные манометры Производители Поставщики

Масляные манометры используются для измерения количества масла в баках, системах смазки двигателя и в большом количестве других настроек. Одно из их наиболее распространенных применений - в автомобилях; манометры масла являются одними из самых важных индикаторов на транспортном средстве, так как остановка продолжительной работы двигателя с низким уровнем масла может предотвратить серьезное повреждение двигателя. Манометры давления масла также могут использоваться для измерения давления масла в системах смазки тяжелой техники, такой как тракторы и другое сельскохозяйственное оборудование.Они являются неотъемлемой частью непрерывной надлежащей работы множества механических систем.

В двигателях масло не просто находится в баке. Масло распределяется по двигателю ко многим рабочим частям через маслопровод под давлением. Манометр автомобиля или машины измеряет давление масла в маслопроводе. В зависимости от возраста оборудования манометр может быть полностью механическим, сочетанием механического и электрического или может быть цифровым.

Очень старые двигатели и некоторые спортивные конструкции двигателей и двигателей для энтузиастов все еще оснащены механическими датчиками уровня масла. Транспортные средства среднего возраста обычно оснащены электрическими датчиками уровня масла, которые передают электрический сигнал на оборудование индикатора датчика. Самые передовые системы включают передачу показаний давления от датчика на компьютер, который, в свою очередь, отображает показания, а также другие показания, такие как уровень топлива и температура двигателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
