Устройство двигателя МеМЗ-968Н автомобиля ЗАЗ-968М «Запорожец»

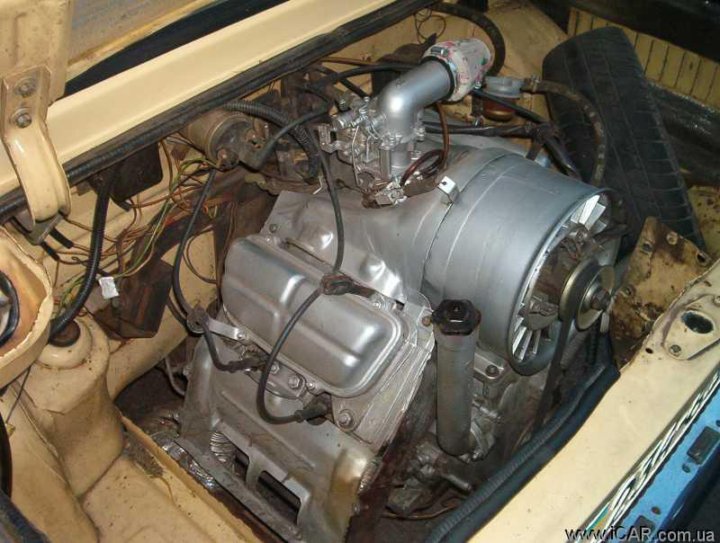

Автор фото Max schwalbe, CC BY-SA 4.0, через Викисклад.

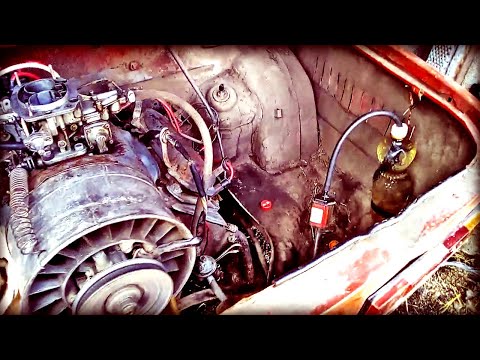

Двигатель внутреннего сгорания (ДВС) МеМЗ-968Н автомобиля ЗАЗ-968М «Запорожец» карбюраторный, четырехтактный, V-образный, верхнеклапанный, с уравновешивающим механизмом, с рабочим объемом 1197 см³, имеет 4 отдельных цилиндра, которые укреплены на картере под углом 90° попарно.

Охлаждение двигателя МеМЗ-968Н воздушное, производится от осевого вентилятора, который расположен в развале цилиндров.

Головки цилиндров и цилиндры двигателя автомобиля ЗАЗ-968М с целью увеличения площади охлаждения обладают оребренной поверхностью.

Объем камеры сгорания 41,2-43,7 см³.

Устройство двигателя МеМЗ-966Г автомобиля ЗАЗ-968М-005 «Запорожец» см. здесь.

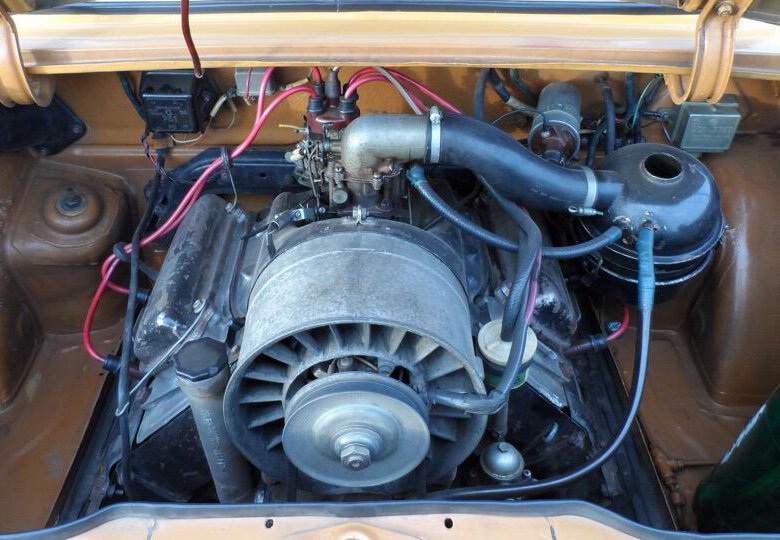

Компоновка ДВС выделяется удобством и простотой обслуживания. Узлы двигателя, которые требуют регулировки либо ухода (свечи 8, распределитель зажигания 34, воздушный фильтр, генератор 28, карбюратор 33, регулировочные винты коромысел, стартер, центробежный маслоочиститель), установлены в легкодоступном месте.

Карбюратор с одной камерой обеспечивает равномерную работу двигателя «Запорожца» сразу же после пуска, высокую приемистость, уверенный пуск и экономичность двигателя.

При нормально заряженном аккумуляторе, использовании зимнего масла и правильной регулировке системы зажигания двигатель без подогрева запускается от стартера при температуре окружающего воздуха до -15° C с одной-двух попыток.

У смазочной системы двигателя МеМЗ-968Н есть механический полнопоточный центробежный маслоочиститель. Через него проходит все масло двигателя. Для обеспечения хороших смазывающих свойств, стойкости против окисления, а также для работы двигателя в большом диапазоне температур, масло имеет комплекс присадок.

Цилиндры двигателя нумеруются от вентилятора: с левой стороны 1-й и 2-й, с правой — 3-й и 4-й. Порядок работы цилиндров: 1—3—4—2 (см. схему на рисунке).

Порядок работы цилиндров двигателя МеМЗ-968Н автомобиля ЗАЗ-968М Запорожец.

Картер 36 двигателя МеМЗ-968Н имеет туннельный тип, в нем установлен коленвал 2 на трех опорах. Коленвал отлит из специального высокопрочного чугуна. Поршни 7 отлиты из сплава алюминия. У них имеются по два компрессионных кольца и одно маслосъемное кольцо, которое состоит из двух дисков и расширителей – радиального и осевого. Шатуны 3 имеют двутавровое сечение. Нижняя головка шатуна является разъемной, с тонкостенными вкладышами, в верхнюю головку запрессована втулка. Картер снизу закрыт масляным картером 1, который отлит из магниевого сплава. В трех расточках картера установлен распредвал. Внутри него находится вал 46 балансирного механизма.

Головка цилиндров ДВС автомобиля ЗАЗ-968М общая на два цилиндра. На каждый цилиндр имеется по одному выпускному и впускному клапану.

Затягивание гаек крепления головки цилиндров осуществляется в два приема: сначала предварительная затяжка с усилием около 16-20 Н·м (1,6-2 кгс·м), затем окончательная затяжка с усилием около 40-50 Н·м (4-5 кгс·м) в порядке, который указан на рисунке.

Порядок затяжки гаек головок цилиндров двигателя МеМЗ-968Н на автомобиле ЗАЗ-968М Запорожец.

Привод балансирного и распределительного валов осуществляется косозубыми зубчатыми колесами 45 и 47 от коленчатого вала.

Продольный, а также поперечный разрезы двигателя МеМЗ-968Н, изображенные на рисунках, дают представление об устройстве ДВС ЗАЗ-968М, а также представление о приводе агрегатов.

Поперечный и продольный разрезы двигателя МеМЗ-968Н автомобиля ЗАЗ-968М «Запорожец»: 1 — Картер масляный; 2 — Вал коленчатый; 3 — Шатун; 4 — Датчик давления масла; 5 — Цилиндр; 6 — Термостат; 7 — Поршень; 8 — Свеча зажигания; 9 — Головка цилиндров; 10 — Штанга толкателя; 11 — Толкатель впускного клапана первого и второго цилиндров; 12 — Направляющий аппарат вентилятора; 13 — Ремень вентилятора; 14 — Трубка отсоса картерных газов; 15 — Топливный насос; 16 — Щуп масляный; 17 — Сливная пробка; 18 — Храповик; 19 — Маслоотражатель; 20 — Манжета коленчатого вала; 21 — Крышка центробежного маслоочистителя; 22 — Колесо балансирного вала; 23 — Подшипник балансирного вала; 24 — Упорная шайба; 25 — Втулка балансирного вала; 26 — Колесо привода распределительного вала; 27 — Фланец упорный; 28 — Генератор; 29 — Кожух верхний; 30 — Впускная труба; 31 — Прокладка карбюратора; 32 — Проставка карбюратора; 33 — Карбюратор; 34 — Распределитель зажигания; 35 — Масляный радиатор; 36 — Картер двигателя; 37 — Маховик; 38 — Масляный насос; 39 — Маслоприемник; 40 — Средняя опора; 41 — Вкладыш среднего подшипника; 42 — Передняя опора; 43 — Подшипник передней опоры; 44 — Прокладка крышки распределительных шестерен; 45 — Зубчатое колесо привода распредвала; 46 — Вал балансирного механизма; 47 — Колесо зубчатое привода балансирного вала; 48 — Крышка распределительных шестерен; 49 — Корпус центробежного маслоочистителя; 50 — Прокладка крышки центробежного маслоочистнтеля; 51 — Маслоотражатель; 52 — Болт крепления корпуса центробежного маслоочистителя.

На крышке распределительных зубчатых колес в верхней части находится направляющий аппарат 12 вентилятора с рабочим колесом и генератором в сборе. Осуществление привода вентилятора происходит с помощью клиновидного ремня 13 от крышки 21 центробежного маслоочистителя, которая смонтирована на переднем конце коленвала.

Передняя часть двигателя автомобиля «Запорожец» ЗАЗ-968М закрыта крышкой 48 распределительных зубчатых колес, закрепленной болтами к картеру. У крышки с правой стороны стоит топливный насос 15 с приводом.

Осуществление привода топливного насоса происходит штангой от кулачка-гайки распредвала.

Привод масляного насоса и прерывателя-распределителя осуществляется от зубчатого колеса, который выполнен на распределительном валу. Компоновка привода сделана отдельным узлом. Установка производится в вертикальную расточку двигательного картера.

Прерыватель-распределитель 34 стоит на корпусе привода и к нему крепится пластиной.

Чтобы правильно установить момент зажигания, на крышке и корпусе центробежного маслоочистителя сделаны установочные метки.

Масляный насос 38 крепится болтами к нижней части картера.

Подобная компоновка обеспечивает жесткость, прочность, надежность и компактность конструкции, а также дает возможность уменьшить массу двигателя внутреннего сгорания.

• Рабочий цикл и порядок работы цилиндров двигателя МеМЗ-968Н
• Картер двигателя МеМЗ-968Н
• Головка цилиндров
• Кривошипные механизмы
• Шатуны, поршни и цилиндры
• Газораспределительный и балансирный механизмы: Распределительный и балансирный валы
• Клапанный механизм
