Подогреватель поддона двигателя своими руками: как прогреть смазку в поддоне

Содержание

Предпусковой подогреватель масла для двигателя 220в. Способы подогрева масла в поддоне двигателя. Какие существуют электро обогреватели

В зимний период года многие автовладельцы испытывают трудности при запуске мотора транспортного средства. Одной из причин образования подобной проблемы является чрезмерная густота моторной мазки, которая попросту затрудняет движения механизмов и препятствует их проворачиванию. Под действием низких температур вязкость смазки увеличивается, что делает ее непригодной для эффективной работы системы. Что же делать? Чтобы облегчить страдания автовладельцев гении инженерной мысли изобрели специальный подогреватель масла для двигателя любого типа (12В или 220В). В чем достоинства и недостатки данного прибора и существуют ли альтернативные способы борьбы с замерзшим маслом? Поговорим обо всем по порядку.

Вязкость моторных масел при температуре – 20 градусов

Зачастую водители ошибочно считают, что единственная причина, по которой автомобиль отказывается заводиться в суровые зимние морозы – это слабый аккумулятор. И каково их удивление, когда его замена на более мощный агрегат проблемы не решает? Да, аккумулятор играет свою, причем не маленькую роль в запуске двигательной системы, но еще большее значение в этом процессе имеет степень вязкости моторного масла.

Даже если автомобиль удалось запустить с замерзшим маслом, то система в первые минуты работы будет испытывать сильное масляное голодание: загустевшее масло не сможет поступить к узлам и механизмам конструкции в необходимых для двигателя количествах, вынуждая их работать «на сухую». Такая «особенность» губительна для мотора: из-за больших нагрузок элементы двигательной системы начинают разрушаться, снижая тем самым ее ресурс.

Лишь после того, как масло разогрелось, его вязкость возвращается в норму. Для того, чтобы ускорить процесс заполнения двигательной системы маслом, облегчить запуск мотора и снизить износ конструктивных элементов, необходим предварительный подогрев масла двигателя.

Агрегатный способ обогрева

Обогрев масла в картере агрегатным способом производится при помощи специального нагревательного элемента – тэна. Тэн монтируется в картер таким образом, чтобы моторное масло полностью закрывало его корпус. Если данное правило не будет соблюдено, устройство быстро выйдет из строя. Устанавливается подогреватель масла двигателя 220в на бензиновых и дизельных движках.

ТЭН для масла

Несмотря на то, что мировой рынок имеет бесчисленное множество встраиваемых в автомобиль нагревательных приспособлений, всех их объединяет единый принцип работы, предполагающий подачу электрической энергии. На прибор подается постоянный или переменный ток с напряжением в 12 или 220в.

Тэн можно запускать перед включением автомобиля, чтобы помочь смазке достичь нужной консистенции. После того, как техническая жидкость прогреется, двигательная система может быть запущена.

Несмотря на полезное свойство нагревательного тэна, автопроизводители крайне редко устанавливают его в легковые транспортные средства. Подобное оборудование актуально преимущественно для северных районов нашей страны, поэтому включать его в пакет базовых опций для автомобиля нецелесообразно.

Установка нагревательного тэна занимает не слишком много времени, однако требует от специалиста внимания и аккуратности. Вот почему для его правильного монтажа рекомендуется обращаться к квалифицированным специалистам. В противном случае можно нанести серьезный вред проводке и хрупким элементам конструкции.

Важно! Подогрев моторного масла внутри автомобиля безопасен в том случае, если оборудование при достижении рабочей температуры смазочной жидкости отключается.

Таким умением не могут похвастаться дешевые агрегаты: они не контролируют температуру внутри конструкции и прогревают масло так, что оно начинает кипеть. В дальнейшем жидкость теряет свои свойства и быстро улетучивается, оставляя систему работать «на сухую».

Избежать подобного недостатка можно при помощи терморегулятора, которым оснащаются современные нагревательные агрегаты. Как только тэн разогреет масло до нужного показателя, устройство отключится, и дальше двигатель будет работать в обычном режиме. Если вам дорог автомобиль, не экономьте на подобном оборудовании.

Альтернативный способ подогрева

Для подогрева масла двигателя зимой можно использовать механический способ обогрева. Он не предполагает использования встраиваемых в автомобиль устройств и в этом и заключается его главное преимущество. В качестве источника обогрева чаще всего используется открытый огонь: под картером двигательной системы разводится костер, который и позволяет устранить проблему застывшего масла.

Вместо огня также могут применяться паяльные лампы и прочие обогревающие приспособления.

Техника безопасности

Оба способа – закрытый и открытый – опасны тем, что могут привести к возгоранию автомобиля, который, кстати, изначально не предполагает использования подобных обогревательных средств. Поэтому во время обогрева своего средства передвижения соблюдайте следующие меры безопасности:

  1. Не оставляйте машину без присмотра. Даже если в технической документации к нагревательному тэну прописано, что устройство может работать в автоматическом режиме, за ним требуется дополнительный надзор.
  2. При использовании открытого огня располагайте костер строго под картером. Любое смещение в сторону может повредить уплотнительные элементы конструкции или расплавить подкрылки автомобиля.
  3. Во время использования внешних нагревательных элементов не перегружайте электрическую сеть.
  4. Не трогайте нагревательные элементы устройства и не накрывайте его.

И напоследок

Чрезмерная вязкость моторного масла затрудняет свободный ход элементов двигательной системы в условиях сильных морозов. И облегчить их взаимодействие позволяют простые на первый взгляд способы подогрева масла двигателя. Однако, пользуясь ими, не забывайте следить за состоянием транспортного средства. В случае прогорания кузовных деталей или их деформации дальнейшая эксплуатация оборудования запрещена. Кроме того, если вы решили произвести установку внутреннего обогревателя для масла, доверьте работу профессионалам, а не пользуйтесь услугами специалистов-самоучек.

Каждому водителю знакома проблема запуска двигателя в зимний период. Дело в том, что сильный мороз крайне негативно влияет на масло в картере. Во многих случаях единственным выходом из этой ситуации является подогрев.

Важно! Под влиянием низких температур масло в картере двигателя становится слишком вязким. Чтобы вернуть автомобилю работоспособность нужно его подогреть.

Большая вязкость масла затрудняет вращение коленвала. Именно это препятствует запуску двигателя. Из-за низкой температуры воздуха смазка теряет свою эффективность. Как результат все группы узлов изнашиваются в несколько раз быстрее.

Самый большой урон наносится поршневой группе деталей. Также сильно страдает кривошипно-шатунный механизм. Предварительный подогрев масла в картере помогает в значительной мере уменьшить ущерб, наносимый деталям. Подробно прочитать о принципе работы системы можно .

Фантомные проблемы с аккумулятором

Многие водители до сих пор считают, что главной проблемой, из-за которой не запускается двигатель при отрицательных температурах, является недостаточный заряд аккумулятора. Но это не совсем так.

Действительно, в некоторых ситуациях причиной того, что не заводится автомобиль, может послужить недостаточный заряд. Подобная ситуация чаще всего связана со старым аккумулятором или неверным выбором масла.

Вы наверняка знаете, что масло для автомобильных двигателей может быть таких типов:

  • летнее,
  • зимнее,
  • универсальное.

Состав каждого типа масла отличается от другого степенью вязкости и добавлением дополнительных присадок. Проще говоря, если вы зальёте на зиму летнее масло, то способность аккумулятора держать заряд может упасть на 50 процентов.

Важно! Достаточно проводить периодические сервисные работы и использовать соответствующее сезону масло, чтобы с аккумулятором было всё в порядке.

Неэффективность системы смазки при большой вязкости масла

Недостаточный подогрев масла в картере наносит наиболее ощутимый урон всему автомобилю. Субстанция внутри системы под действием мороза становится вязкой. Из-за этого его прохождение ко всем узлам затрудняется.

Масло не поступает в нужном количестве. Как результат детали начинают работать практически без смазки. Это в значительной мере увеличивает их износ. К тому же все узлы начинают гораздо больше нагреваться.

Как облегчить запуск автомобиля в морозную погоду

Подогрев масла в картере позволяет уменьшить износ двигателя. Тем не менее существует ряд способов, чтобы добиться такого результата. Для большего удобства лучше разделить их на две группы:

  • механические,
  • агрегатные.

Первая группа методов включает в себя все способы подогрева масла в картере, базирующиеся на внешнем воздействии. Во вторую группу попали лишь те методики, которые влияют на состояние субстанции и систему изнутри.

Механические способы

Есть целый ряд методов подогрева масла в картере, включающих внешнее воздействие. По факту это цикл работ, которые не связаны с прямым вмешательством в конструкцию автомобиля.

Важно! При использовании механических способов подогрева масла в картере не устанавливаются дополнительные устройства.

Механическими методами подогрева пользуются уже многие десятилетия и за это время они не раз доказали свою эффективность. Хотя стоит признать, что агрегатная группа методик отличается большим удобством для водителя.

Самый простой способ механически подогреть масло в картере двигателя это использовать обычный огонь. Его нужно развести под автомобилем в месте, где находится картер. Также вам понадобится паяльная лампа, чтобы осуществить качественный нагрев.

К сожалению, у использования открытого огня есть ряд весомых недостатков, вот основные из них:

  • неудобное расположение картера,
  • высокая вероятность возгорания,
  • необходимость в дополнительном источнике тепла.

Второй механический метод является куда более надёжным и безопасным. Но для его осуществления вам понадобится специальное электрооборудование. Идеально для этой задачи подходит лента с электронагревательными элементами. Так как они могут работать от обычной электрической сети на 220 В, никаких сложностей с подключением возникнуть не должно.

Ещё одним эффективным механическим метод восстановления нормальной вязкости масла является перемещение машины в хорошо отапливаемый гараж. К сожалению, подобное доступно далеко не всем. Мало того, это занимает немало времени.

Агрегатные способы

Для своего удобства в последнее время всё больше автомобилистов выбирает именно агрегатный способ подогрева масла в картере. Это и не удивительно, ведь по факту одно устройство обеспечивает безопасность каждого узла автомобиля без каких-либо дополнительных механических манипуляций со стороны водителя.

Внимание! При использовании агрегатного метода в систему внедряется дополнительное оборудование, которое будет производить нагрев субстанции.

В наши дни автомобильные производители предлагают на выбор водителю множество устройств, каждое из которых имеет определённые преимущества и недостатки. Несмотря на это аппараты имеют схожий принцип действия. Агрегат использует электрическую энергию, чтобы подогреть масло в картере двигателя. Сам процесс осуществляется при помощи специального нагревательного элемента.

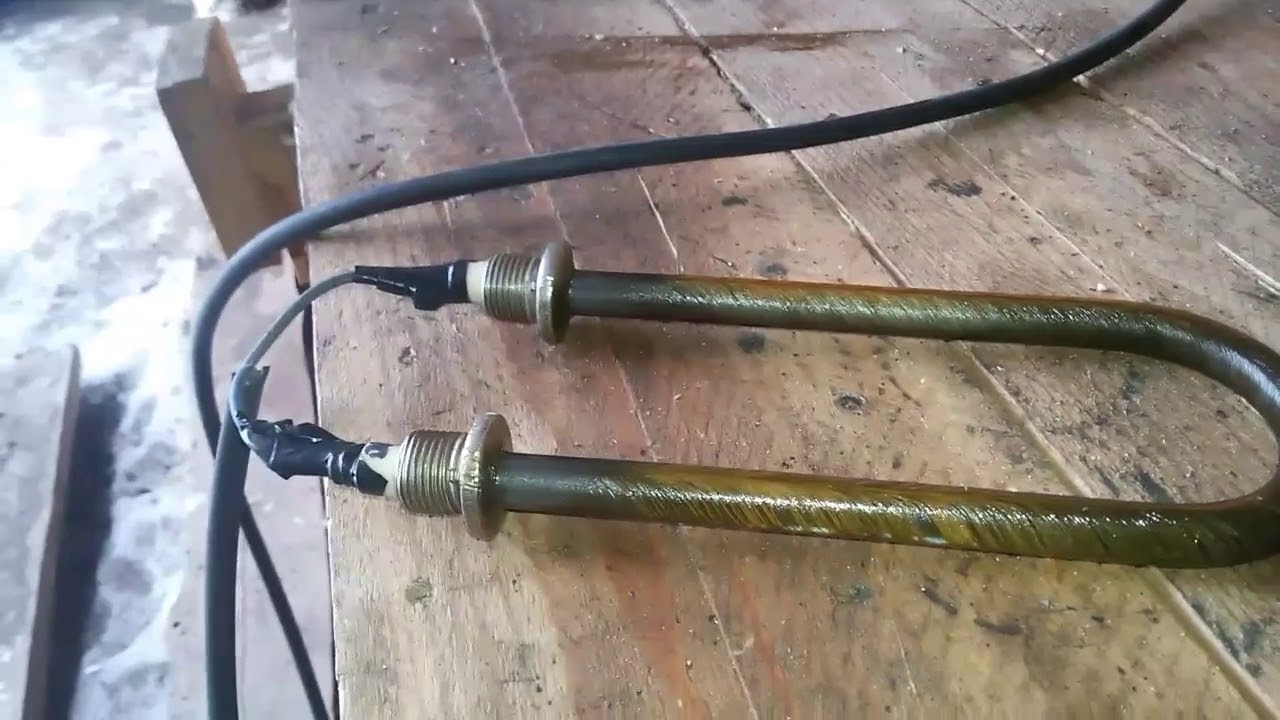

Нагревательный элемент называется ТЭНом. Он размещается в самом картере. При этом аппарат должен быть постоянно погружённым в субстанцию. В противном случае его работа не будет эффективной.

Внимание! Неполное погружение ТЭНа грозит тем, что деталь преждевременно выйдет из строя.

ТЭН работает следующим образом. Непосредственно перед тем, как запустить двигатель на него подаётся ток. Именно он активизирует подогрев масла до нормальной температуры. Благодаря этому вся система работает без каких-либо сбоев.

К сожалению, без недостатков разработчикам обойтись не удалось. Нагревательный элемент не контролирует процесс нагрева. Проще говоря, температура нагрева при наименее благоприятных обстоятельствах может достичь критического показателя. В результате чего случится закипание.

Внимание! Установленный в системе термостат позволяет избежать закипания.

Как только, масло в картере достигает нужной температуры — ТЭН отключается. Некоторые нагревательные элементы работают согласно встроенному алгоритму, который саморегулируется в зависимости от обстоятельств. Благодаря этому необходимость использовать термостат исчезает.

Конструкция предпускового подогревателя, сделанного своими руками

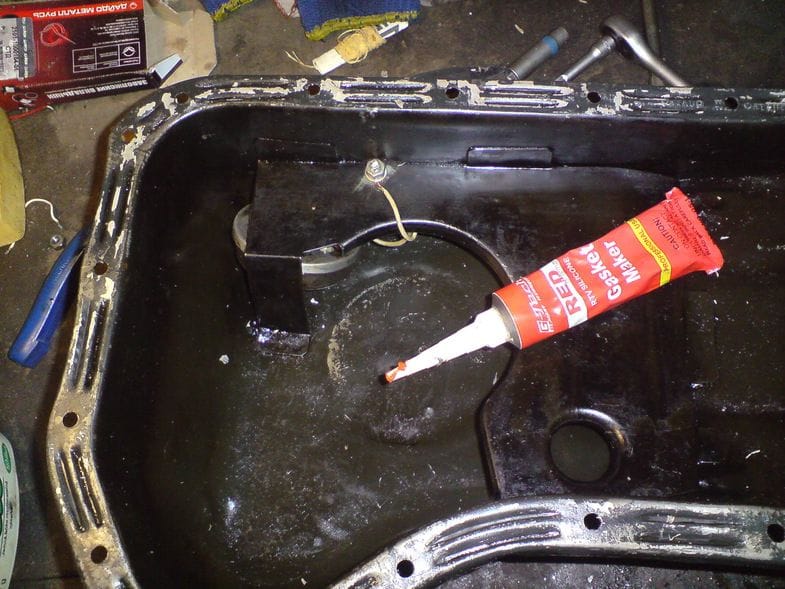

Мало кто знает, что устройство для подогрева масла в картере можно собрать своими руками . Традиционно нагреватель состоит из корпуса в форме цилиндра. Верхняя и нижняя чашки соединяются винтами М5. Между двумя элементами устанавливается прокладка, которая гарантирует конструкции герметичность.

Внимание! В качестве прокладки для устройства, которое будет обеспечивать подогрева чаще всего используют листовой поранит.

Элемент, отвечающий за подогрев масла в картере, помещается в асбест. В качестве нагревательного элемента лучше всего использовать часть вулканизатора мощностью на 12 В.

Элемент для подогрева фиксируется на нескольких стойках. Наружу они выводятся через нижнюю часть картера. При установке картер придётся немного модифицировать, а именно убрать некоторые нижние рёбра охлаждения. Также понадобится просверлить отверстия с диаметром в 9 миллиметров.

Устройство, отвечающее за подогрев, конструкционно состоит из таких частей:

  1. верхней чашки,
  2. нижней чашки,
  3. втулки и шайбы,
  4. материала для герметизации,
  5. винта М5,
  6. асбеста,
  7. стойки-контакта,
  8. дна картера,
  9. нагревательного элемента,
  10. гайки с размером М6.

Все эти элементы делают возможным подогрев масла. Само устройство устанавливается на высоте 10 сантиметров от дна. Чаще всего подобными агрегатами оснащают автомобили вроде Москвича-412.

Внимание! Монтаж устройства, отвечающего за подогрев можно совместить с заменой масла.

Итоги

Подогрев масла в двигателе осуществляется при помощи механических и агрегатных методов. Первые исключают внутреннее вмешательство. Для подогрева вам придётся использовать специальные приспособления, разжечь костёр или поставить автомобиль в гараж на время.

Агрегатные методы подразумевают установку внутрь системы дополнительных устройств, отвечающих за подогрев. Это в разы удобнее, так как водителю не приходится больше что-либо делать для того, чтобы подогреть масло в картере двигателя.

Всем привет. приехал на побывку в РФ. новый автомобиль оказался не таким уж и теплым. было принято решение искать вариант предпускового подогрева.
вот уже больше месяца. все великолепно. греет на ура. заводится легко.
так вот, Хайлакс не такой теплый как хотелось бы. после навары, которая прогревалась очень быстро, Тойота Хайлакс греется намного дольше, а ведь еще не видел холодов…
варианты «кипятильника» нет только вебасто или аналогичное. было решено купить в Китае силиконовый пластырь-подогреватель. продавец дал скидку. товар шел примерно две недели. в конверте.

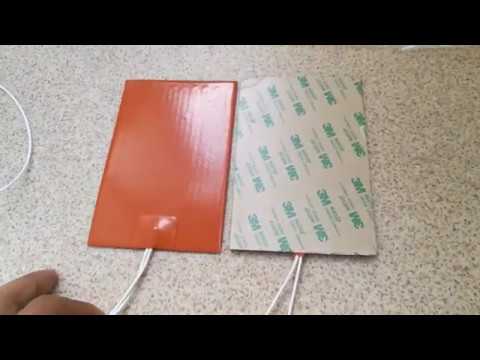

что это такое: оранжевого цвета пластичная накладка с 3М скотчем (468MP)
мощность оговоренная была 400ВТ.интегрировано термо-реле по моей просьба на 70*с. провод питания двойной изоляции длинной 1.1м
размер так же я запрашивал отдельно, предварительно с линейкой прикидывал как лучше будет устанавливать
пришел к выводу что 200 на 100мм. вопрос принципиальный и для каждого автомобиля индивидуален.
фото из конверта

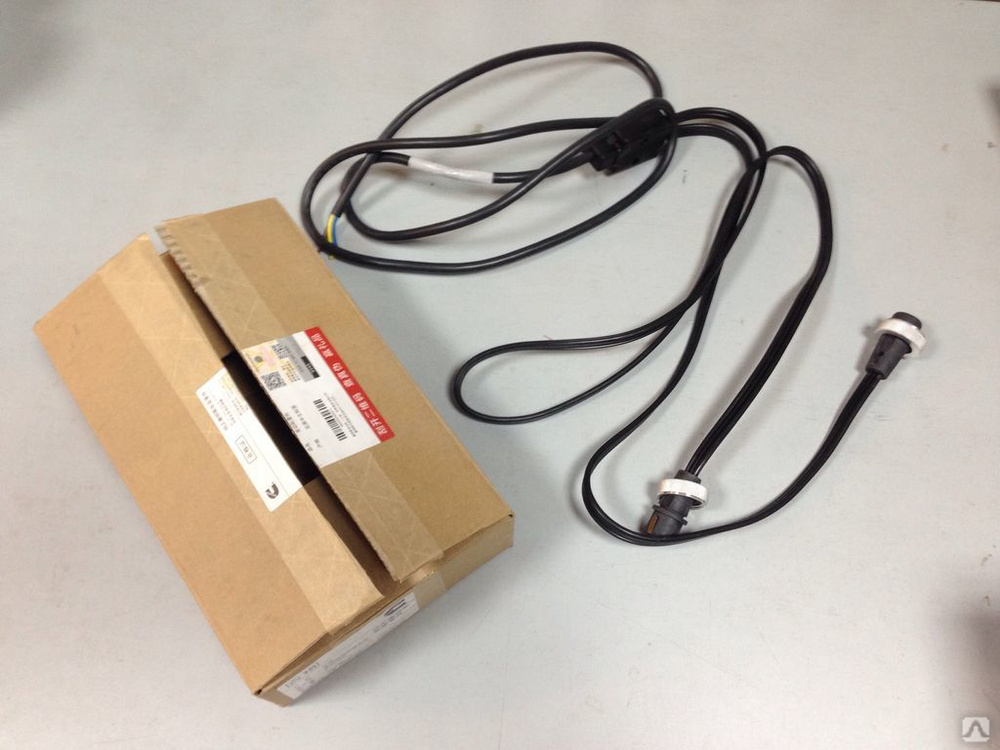

так же был заказан отдельно в РФ шнур питания с разъемом от подогревателя СТАРТ"

Далее собравшись с мыслями выбрал день
вся установка заняла полтора часа, из которых час ушел на снятие защиты и обратная установка этой защиты

Далее обязательное обезжиривание, я пользуюсь антисиликоном и сам процесс наклейки - главное угадать и не промахнутся.
все выполнялось без подъемника клиренс автомобиля это позволяет сделать

Фотографии через месяц. на очередном ТО 10ткм у дилера.


с новым годом всех)

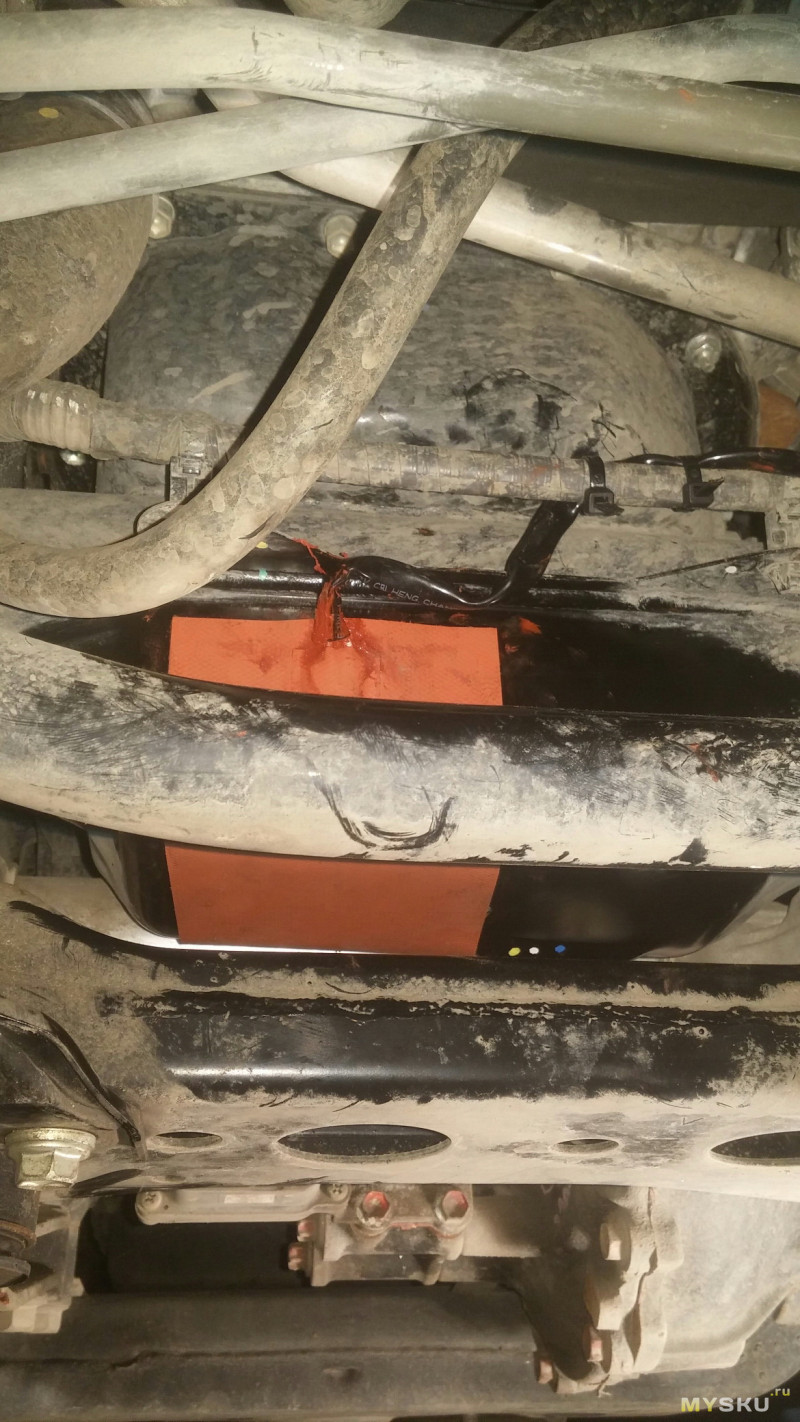

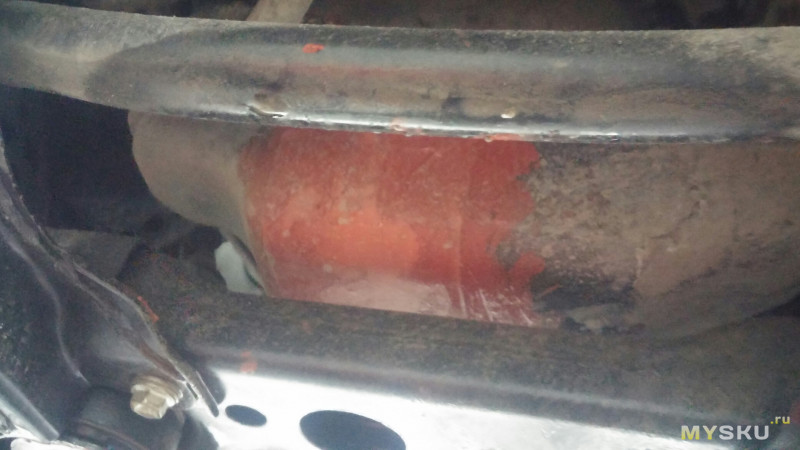

после приклеивания, прогрел то что наклеил подключив в розетку, проверил прилипание и промазал на всякий случай термостойким герметиком… на всякий случай.


установил разъем питания в бампер и собрал обратно.

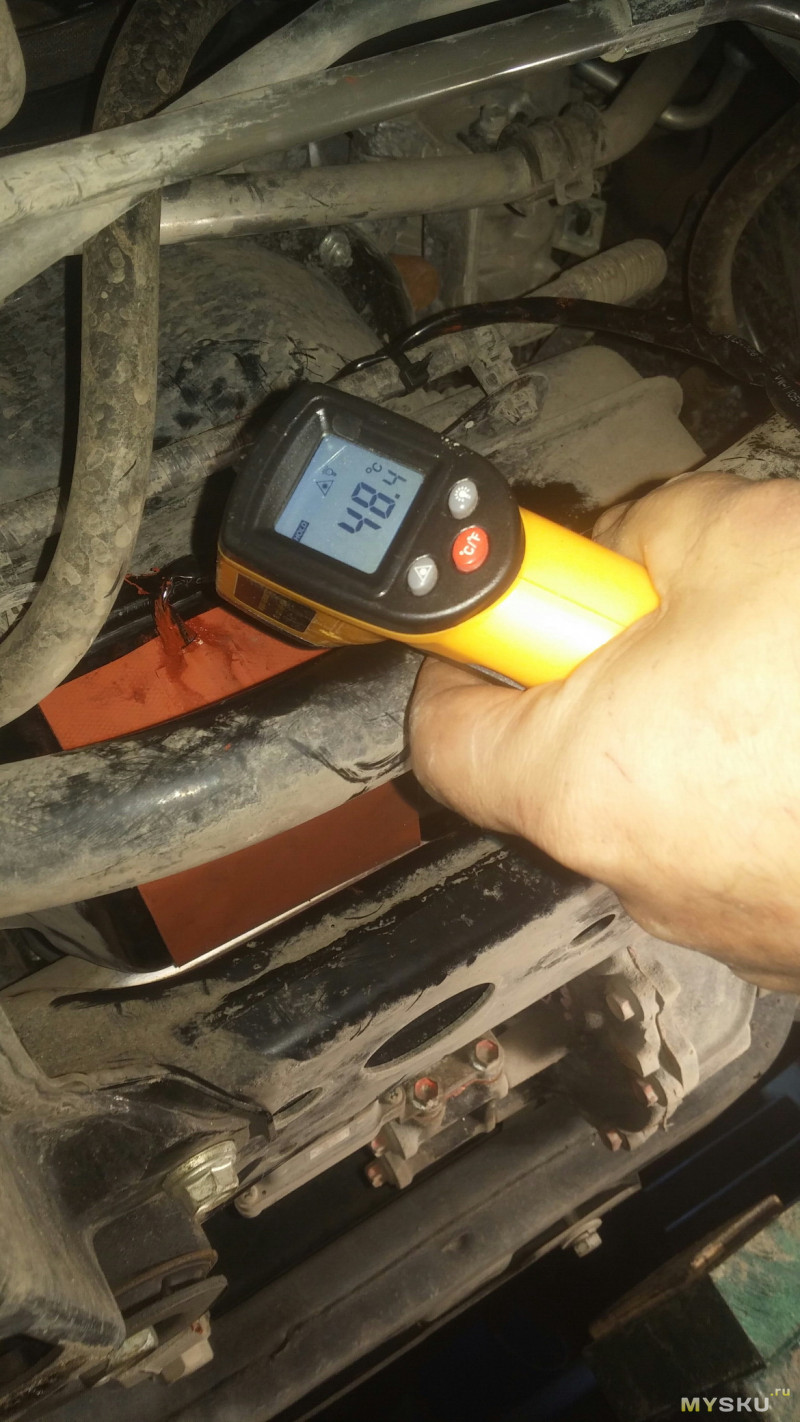

и конечно же в процессе проверилрежим работы
я точно не знаю какое термо реле установил производитель на это подогрев.
- реле отключает когда на внешней поверхности 110*с включает на 42*с.
протестировав в течении часа. все работает.
машина прогрелась намного быстрее с этим подогревом.
если теплый воздух при аналогичной внешней температуре включался примерно через 15 минут. то сейчас через 5 минут.

Добавлено через месяц эксплуатации. все хорошо, все прилипло, держится хорошо, греет.

Всем удачи на дорогах
Когда похолодает сильно я допишу отчет)))
резюме
- меня все устроило я готов был брать этот за указанную на сайте цену. из всех моих знакомых, я первый кто рискнул.
ранее пользовался на Наваре кипятильником в блок DEFA но увы на Хайлакс кипятильников в блок не существует.
и на последок

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +25 Добавить в избранное Обзор понравился +24 +55

Добрый день, дорогие наши читатели! На экономичную работу двигателя во многом оказывает влияние качество и состав его смазки, как мы уже могли убедиться из прошлых наших публикаций. Особенно тяжелыми являются эксплуатационные условия в зимнее время года. Во многих случаях, в независимости от , нам может потребоваться подогрев масла в двигателе. Что это такое и как его правильно использовать - поговорим далее.

Как часто в морозную погоду нам не удается завести мотор своего автомобиля, или же его запуск происходит после нескольких потуг стартера, что сопровождается сильным разрядом аккумуляторной батареи. Особенно тяжело приходится тем водителям, машины которых ночуют под открытым небом, во дворах, на автостоянках. Самым сложным испытаниям подвергаются дизельные двигатели, поскольку солярка обладает свойствами загустевать сильнее, чем традиционный бензин.

При этом, масляный насос не в состоянии сразу обеспечить подачу загустевшей смазки на все детали силового агрегата. К наиболее отдаленным из них она поступает только через 2–3 минуты, а в это время происходит их ускоренный износ, впоследствии приводящий к ремонту. Поэтому самой оптимальной задачей будет обеспечить прогревание масла именно в картере мотора, а сделать это можно с помощью любого прибора, питающегося от 12 Вольт.

Эффективный предпусковой подогрев призваны обеспечивать специальные обогреватели, которые в разнообразии представлены на автомобильном рынке. Это нагревательные приборы, которые устанавливают в том же месте, где обычно находится сливная пробка, которой мы пользуемся при сливе отработанного масла. Их задача заключается в том, чтобы нагреть смазку до нужной температуры и обеспечить ее подачу на различные узлы двигателя. Таким образом, облегчается запуск мотора и, одновременно, снижается его износ.

Еще одной полезной функцией можно назвать тот факт, что при этом происходит подзаряд АКБ слабым током, который дает возможность не только прогреть ее, но и восстановить емкость. Такие устройства довольно несложны и неприхотливы в применении и обслуживании. Они отличаются долговечностью и подходят практически к любым маркам транспортных средств. Если у Вас периодически возникают проблемы с запуском зимой от аккумулятора, рекомендую приобрести один из таких приборов.

Какие существуют электро обогреватели

На рынке существуют различные модели обогревателей для разжижения моторного масла, а это и относится к числу их наиболее важных функций. Некоторые из них могут оснащаться термостатом, использование которого убережет от перегрева масла, поскольку термостат автоматически отключит дальнейший подогрев масла в картере при достижении необходимой температуры.

При установке обращайте внимание на то, чтобы сам термостат был расположен с той же стороны, что и прибор в поддоне картера двигателя. В комплекте к оборудованию обычно идет и силовой электрический кабель длиной примерно около 1 метра, который защищен от попадания масла и от перегрева.

Ни в коем случае не забывайте, что даже такой безобидный прибор, который обеспечивает питание и прогрев через щуп 12 В, не стоит оставлять без присмотра на длительное время. Невзирая на морозную погоду, такие электрические обогреватели могут стать причиной возгорания и дальнейшего пожара.

Удобство более сложных с технической точки зрения приборов состоит в том, что они могут не только прогревать смазку, но и охлаждающую жидкость, подготавливая двигатель к привычным для него и оптимальным условиям работы. Силовому агрегату требуется хотя бы несколько минут, а иногда и более, в зависимости от температуры на улице. За это время масляный насос как следует заполнит всю систему, прогреется , вследствие чего пуск станет легким и безопасным.

Народные способы разжижения смазки в морозную погоду

Как быть, если нет возможности прогреть двигатель через щуп или пусковой подогреватель вышел из строя, или неожиданно ударил мороз, а Вы оказались не готовы к такому варианту событий? В этом случае можно воспользоваться любыми подручными средствами, которые найдутся в гараже, дома, в офисе. Подогрев нужно начинаться именно с участка, на котором располагается картер мотора. В прежние времена водители эффективно пользовались паяльными лампами. Это наиболее простой способ сделать смазку более жидкой своими руками и за короткий отрезок времени.

Однако следует придерживаться некоторых правил пожарной безопасности. Прежде всего, нужно понимать, насколько герметичными являются система смазки и система питания вместе со всеми их элементами, поскольку и горючее, и масло относятся к воспламеняемым веществам. Важно наблюдать за безопасным расстоянием, которое должно составлять не менее полуметра от открытого источника пламени до поддона картера. Другим способом решения проблемы является слив масла из картера, с последующим его подогревом до 70–80 градусов и повторной заливкой через горловину блока цилиндров.

Такой способ по-прежнему практикуют водители грузовых многотоннажных автомобилей. Для них гибкий нагреватель, который вставляется сквозь отверстие для масляного щупа, не возымеет должного эффекта. Поэтому так часто они устанавливают в поддон мотора любой бытовой электрический нагреватель, который подключается к электрической сети через удлинитель. При этом, их мощность не должна превышать 0,5 кВт, чтобы не допустить перегрева смазки и ухудшения ее эксплуатационных характеристик.

Как прогреть масло зимой - на этот вопрос мы постарались дать ответ подписчикам в сегодняшней публикации. Надеемся, что с помощью полученной информации у Вас не возникнет затруднений с года и даже в регионах с наиболее суровыми климатическими условиями. Не забывайте рекомендовать нас своим друзьям и знакомым, которым также небезразлична автомобильная тематика. До новых встреч, друзья!

При низких температурах масло загустевает и необходимо время для прогрема автомобиля.Пластины подогрева один из самых экономичных и быстрых способов подогрева масла.

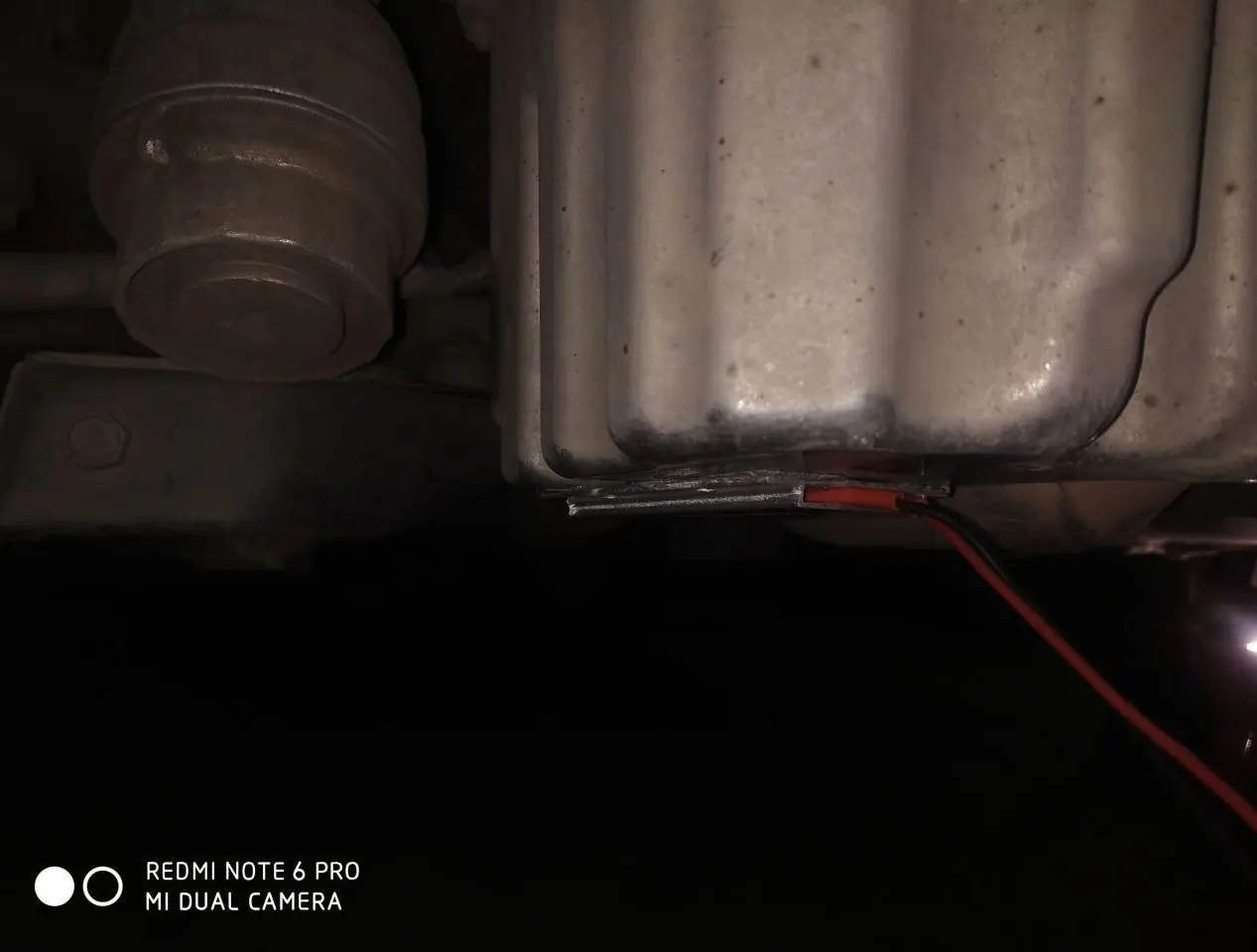

Устанавливаются на любую металлическую поверхность - маслянный поддон или гидравлический, топливный бак автомобиля или спецтехники, резервуары, узлы трансмиссии.

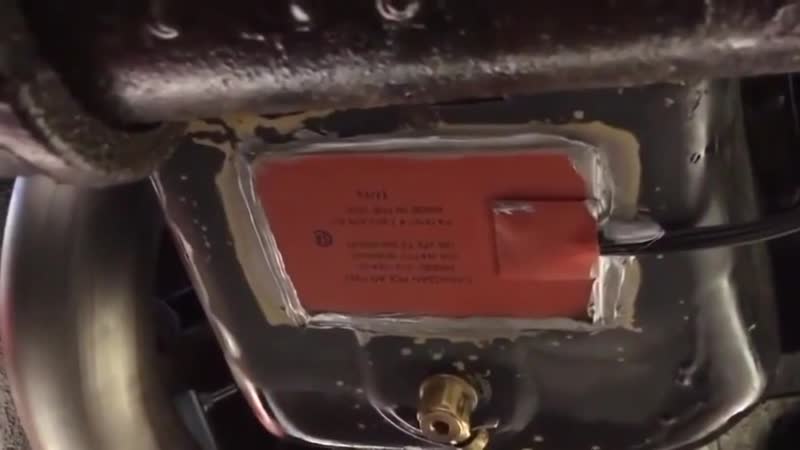

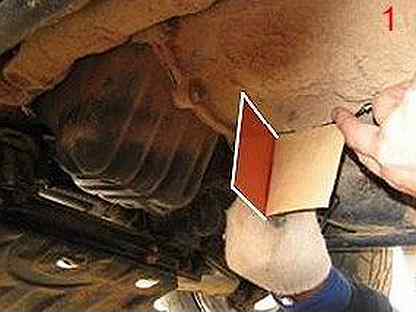

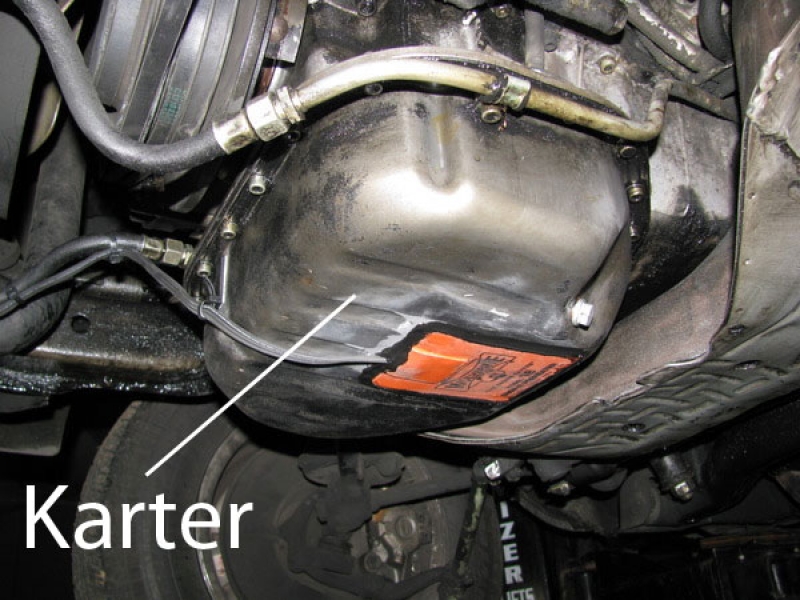

Пример установки пластин на легковых автомобилях:

Отличие китайских пластин от американских.

Изготовлены примерно из одного материала, китайские пластины в 2-3 раза дешевле. Примерно 4000 китайские пластины и от 8000 Американские. Основное отличие только в исходящем проводе подключения. На американских пластинах он более толстый и с изоляцией, в китайских более тонкий, но это не влияет на работу.

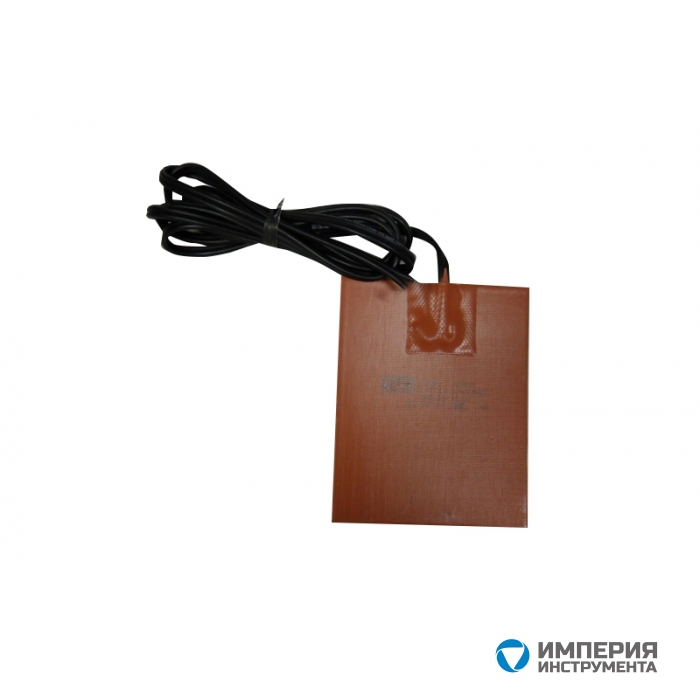

Преимущества пластин подогрева масла:

  • Силиконовые пластины для подогрева масла обладают высокой прочностью и устойчивостью к трению.
  • Они выпускаются с термостатами и без.
  • Температура разогрева поверхности пластины составляет 120–180 Со.
  • Питание нагревателей осуществляется от электросети а также аккумулятора 12В, 24В.
  • Подогреватели масла помогают быстро заводить двигатель и расходовать меньше топлива.
  • Удобные гибкие подогреватели легко приклеиваются к деталям любой формы.

Важным преимуществом силиконовых подогревателей является то, что их монтаж не требует предварительной подготовки автомобиля. Для установки не придется обращаться в автосервис. Для установки пластины Вам потребуется выровнять и обезжирить поверхность, снять с пластины защитный слой и прикрепить к поверхности.

Подбираются по размеру и мощности пластины.

Купить пластины подогрева масла в поддоне можно в нашей компании, выбирайте производителя и заказывайте товар на нашем сайте!

Подогреватель предпусковой своими руками


Лада 2109 Колхозный корч › Бортжурнал › Самодельный электрический предпусковой подогрев двигателя.

Преимущества предпускового подогрева всем очевидны, еще до начала поездки двигатель прогрет и легко заводится – а это не только экономит время, но и позволяет заметно снизить потребление топлива, общую нагрузку на аккумулятор, износ двигателя и объем вредных выбросов.

Живу в частном доме, тазик стоит в гараже рядом, поэтому для себя выбрал самый дешовый — электрический предпусковой подогрев. Стал искать по тырнету какие бывают и сколько стоят. И наткнулся на самодельные котлы с тэнами с термостатом для боллера,

есть даже варианты с помпами,

и даже больше, предпреимчивые граждане уже поставили производство таких котлов на поток, снабжают инструкциями и продают по цене фирменных.

Скан инструкции к сапопальному пппд

Решено, делаю себе такой же, осталось только опредилится с мощьностью тэна
0,5кВт — может быть использована на стоянке для поддержания постоянной температуры двигателя. Данной мощности не достаточно для того, чтобы подогреть двигатель в сильный мороз. Мне не подходит однозначно.
1кВт — рекомендуется выбирать для 8кл двигателей ВАЗ 2118.
1,5кВт — рекомендуется выбирать для 16кл двигателей ВАЗ 2110.
У меня 8кл, но + еще газовый редуктор в котором тоже охлаждающая жидкость, поэтому взял тэн ariston 1,5кВт хотя думаю что можно было и 1.8кВт или даже 2кВт.


Кроме тэна купил еще муфту с подходяшей резьбой, кусок трубы 20мм с резьбой, шаровый кран и елочки 20мм. Всего потратил около 200гр, очень бюджетно.

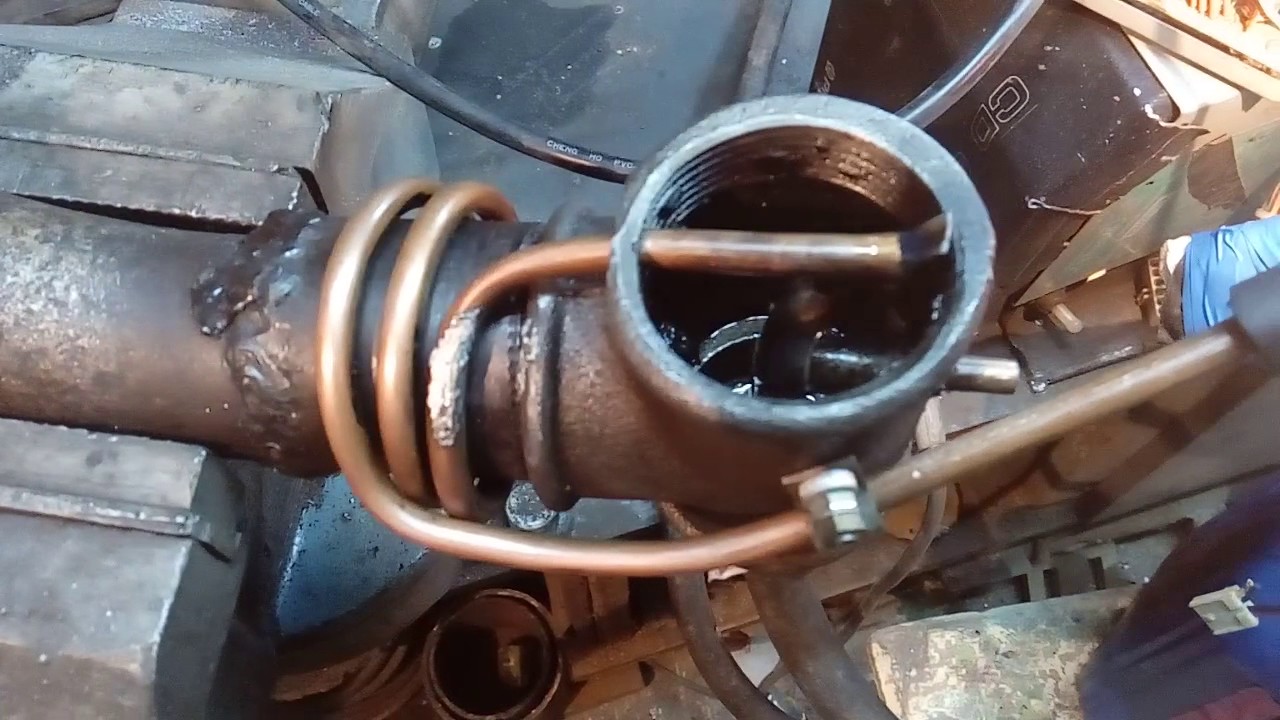

Раздобыл для котла кусок нержавеющей трубы, от муфты отрезал лишнее и приварил к трубе разметил и просверлил отверстия, к ним приварил штуцера

покрасил котел

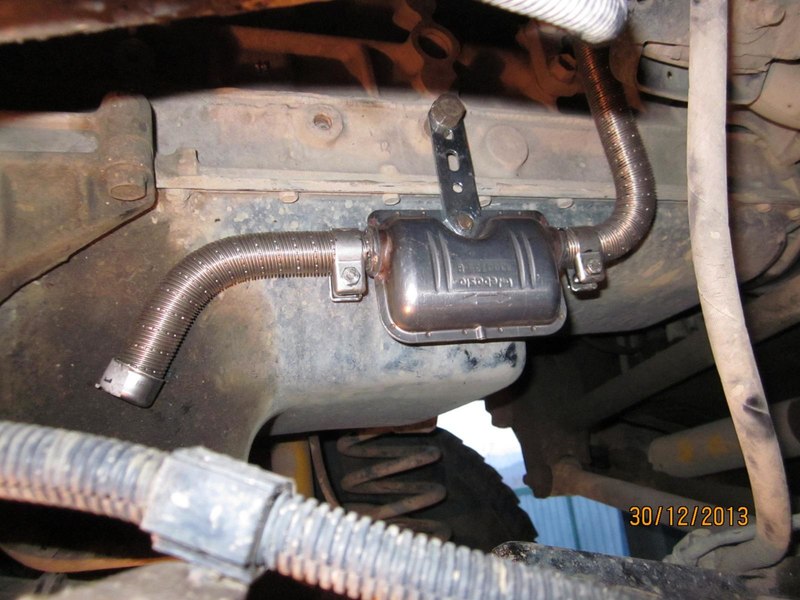

Размещение и подключение котла в систему сделал нестандартное, по крайней мере такого еще не видел ни у кого ( Притендую на авторство!))) Поскольку то подключение которое рекомендуют все производители котлов делается через штуцер в сливное отверстие, малый диаметр которого (около 6мм) очень сильно ограничивает циркуляцию жидкости, в конвекционных котлах(в котлах без помпы). Поскольку систему охлаждения я переделал Штуцер на подводящей трубе для патрубка радиатора отопителя у меня был свободен, нижний патрубок котла подключил к этому штуцеру,

а верхний через тройник врезал в подводящий патрубок радиатора отопителя.


Внутрений диаметр патрубков и штуцеров 20мм.
Кран при использовании такого подключения необходим для того чтобы на заведенном двигателе жидкость не циркулировала через котел в обход термостата, радиатора отопителя и редуктора.
Кронштейн изготовил из листового металла и закрепил на стакан, сам котел располдожил так чтобы верхний патрубок котла находился ниже уровня пароотводящего штуцера радиатора охлаждения, чтобы в патрубке не собирался воздух, и тут понял какую ошибку допустил при изготовлении котла, а именно верхний штуцер расположен на пару сантиметров ниже чем гайка тэна и в том месте всегда будет воздух, и это неблагоприятно скажется на работе тэна, который не предназначен для работы в воздушной среде, он просто сгорит.

Пример неправильной компоновки верхнего штуцера, если из котла не стравить воздух, тэн обречен.

Снял котел и переварил верхний штуцер в окурат под верх корпуса тэна.


Для удобства ручку на кране укоротил. Установил на место

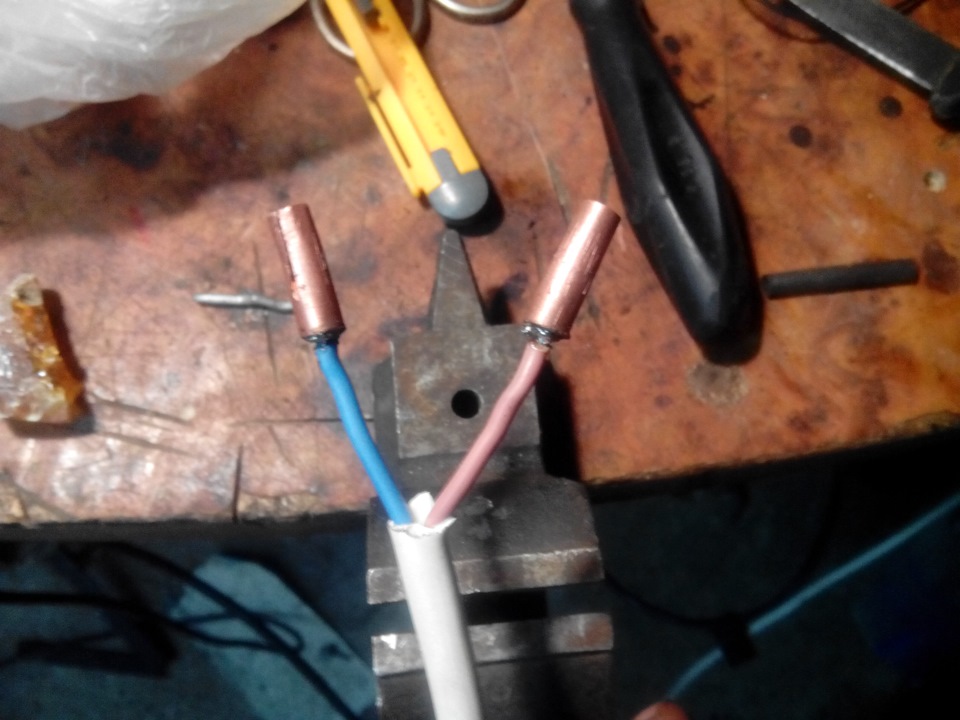

Провод недлинный, как раз до розетки хватает. Сделал его несъемным, потому как тэн относительно мощный и лишнее сопротивление на клемах ему не к чему, к тому же это непожаробезопастно.

Вот так укладываю провод на время езды.


Сильных морозов еще не было, но при темпереатуре около +8 котел нагревал двигатель примерно до 50 градусов за 30 минут, при включении зажигания на приборке около 70, но датчик размещен в головке, а двигатель прогревается не равномерно, верхняя часть самая горячая, а после пуска двигателя жидкость перемешивается и температура выравнивается. Жду холодов для более подробных тэстов, но в любом случае перед запланированной поездкой всегда есть около часа времени на завтрак и все остальное, так что первым делом буду включать подогрев. От перегрева тэн защищает термостат с регулировкой от 40 до 80 гадусов, поставил на 80.
Еще заодно решил заменить охлаждающую жидкость в системе. Перед тем как монтировать котел. Заранее купил тосол и промывку Felix
После слива старого тосола залил воду с лимонной кислотой в соотношении 30г\литр Завел машину прогрел до рабюбочей температуры, дал пороботать около 20мин, жидкость бурно бурлила, после слил немного потемневшую жидкость.
Затем залил промывку и следуя инструкции прогрел двигатель и дал поработать около полу часа, жидкость немного пенилась и пароотводящего шланга при нажатии на газ начинало гнать пену. И вот что я слил темную жидкость с зеленоватып оттенком, прежний тосол был зеленым. А когда снимал заглушку с штуцера на подводящей трубе, которая была какбы апендицитом перед помпой, она была набита свежеотмытой накипью, так что для себя сделал вывод что промывка работает.
После промывки заливал чистую воду, прогревал двигатель и сливал, и так три раза, пока слитая вода не была чистой. Воду использовал обычную, только предварительно ее кипятил и заливал теплой в теплый двигатель.
Ну и после установки подогрева залил новенький тосол, с учетом котла и редуктора гбо в системе получилось 9литров жидкости.
Спасибо за внимание, всем легкого пуска этой зимой!

www.drive2.ru

Предпусковой подогреватель масла 12В — Сообщество «Кулибин Club» на DRIVE2

Решил самостоятельно изготовить предпусковой подогреватель масла двигателя 12В.

Подогреватель должен вкручиваться в сливное отверстие поддона двигателя.

Доработал стандартную пробку: проточил отверстие в глубину, оставив 5 мм до наружного торца. Нарезал внутреннюю резьбу М14х1.5. Просверлил отверстие в торце диаметром 8мм для текстолитовой втулки через которую буду выводить контакт (+).

Выточил ребристый стакан Dн=19мм длинной L=130 мм из латуни с ответной наружной резьбой М14х1. 5.

Просверлил в нём отверстие dвн=10мм, длина отв =123мм (для нагревательного элемента с изоляторами).

Нагревательный элемент — нихромовая проволока сечением 0.6 мм длинной около 2-метров навитая на оправку 4мм. Длинна в навитом состоянии 110 мм. Сопротивление элемента около 1 Ома.
Цвет нагрева спирали на открытом воздухе — тёмно малиновый.

Изоляторы — корпуса керамических предохранителей с наружным диаметром 10 мм и внутренним 5.5мм.


После сборки припаял крышку к стакану.


В процессе испытаний


выяснил, что устройство нагревает 0.7л масла с -10С до +19 за 15 мин. при этом садит АКБ (t= — 6,8С)

с 12.84 В
до 12,24 В
, т. е. на 0.6 В.

Сегодня установил на свою 2111.




Подсоединяю к клемме (+) крокодилом через предохранитель 10 А. В будущем сделаю на кнопку в салон через силовое реле или с дистанционным включением (как вариант от сигналки на доп. канал)

Сечение провода (+) 2х2.5мм многожильный ПВС. Длина 2 метра. Все соединения, клемма и крокодил пропаяны.

12.02.12 испытания нагревателя на холодном двигателе при -24С.

Включил нагрев за 40 мин до запуска.
Поддон "прогрелся" до -5С (конечно ожидал большего, но это-же не -24С.

АКБ за 40 мин нагрева просело с 12.4В

до 12.07В.

Запуск, считаю, прошел удачно. Раньше без подогрева крутил стартером дольше и туже. При заводке НЕ чувствовал "просевшую" АКБ, заряда хватало.

Падение оборотов на тахометре — отпускаю сцепление.

С учетом всего выше перечисленного нужно внести коррективы в конструкцию: сделать пепловой экран вокруг поддона (обклеить теплоизолятором), уменьшить длину проволоки нагревателя в 2 раза — как следствие уменьшится сопротивление в 2 раза и вырастет мощность в 2 раза НО! и потребляемый ток потянется за всем этим хозяйством. Также можно уменьшить длину нагревателя на 50% т.к. есть подозрения, что часть нагревателя находится над маслом.

Нагреватель в сборе

Продолжение следует…
Размышляю по поводу подогрева масла КПП.
Там вариант со сливной пробкой не прокатит, венец мешает, буду наверное сверлить…нарезать…

www.drive2.ru

предпусковой обогреватель своими руками — DRIVE2

рылся в и-нете и нашел интересную статью…подумываю о чем то подобном и себе назиму, и двиг меньше гробится и проще заводиться зимой, прошлой зимой не всегда заводился.
Купил недавно следующую машину, а так как в старой себе ещё давно сделал предпусковой подогреватель, чтобы зимой заводилась с пол-оборота, сел в машину, печку включил, завёлся и поехал…
А всего-то нужно при температуре -10 за 20 мин до выхода включить машину в розетку. ( у меня из дома включатель стоит, нужно только вечером в розетку воткнуть).
Цена вопроса 250-300 гривен.
Моторчик от Богдана/Газели 150-200 гривен, это как повезёт.
ТЭН 16-50 гривен. Я брал на 7-ом километре 5кВт — 25 гривен
Железяки 50 гривен.
Работа 2 часа.
Пункт 1
ТЭН ввинтил в тройник и докрутил трубу.
К углам добавил соски для стандартных шлангов охлаждения/отопления в машине.


Пункт 2
Подсоединил провода к ТЭНу

Пункт 3
Нашёл старый 12в. трансформатор от ёлочной герлянды и через термостат на ТЭНе подсоединил к 220 вольт.

Можно и напрямую, без разницы, просто когда охл. жидкость прогреется моторчик будет дальше крутиться, это не принципиально.

Пункт 4
Вывел компютерную розетку со старого блока питания на место противотуманки, (у меня её нет) и зафиксировал холодной сваркой, можно эбоксидкой, кому как удобнее.


Пункт 5
Разрезал малый круг охлаждения и врезался в систему и подсоединил моторчик
На рисунке самого ТЭНа не видно.

Вот и всё, на улице хоть -50. Вышел сел в тёплую машину и поехал!
Можно ТЭН на 1кВт и ввинтить в 3/4 трубу, будет дешевле, но такие ТЭНы без термостата, а это плохо.
Термостат лучше поставить градусов на 40-50.

ссылка на источник www.stroimdom.com.ua/forum/showthread.php?t=28914

www.drive2.ru

Собираем предпусковой подогреватель двигателя 220в своими руками

Способы подогрева двигателя.

Наша страна характеризуется сильными морозами в зимнее время, которые делают запуск двигателя автомобиля затруднительным. К примеру, для подготовки вашего транспортного средства к зимнему периоду бывает недостаточно заменить резину или провести капитальный ремонт, или замену аккумулятора. Предпусковой подогрев различных агрегатов способен решить эту задачу.

Чтобы завести без проблем ваше авто в холодное время года, стоит лишь соорудить предпусковой подогреватель двигателя своими руками, который гарантированно обеспечит безотказный запуск с первого раза.  Автономный электрический подогрев – это общеизвестный способ прогрева тосола, который отвечает за запуск крутящего момента.

Подогрев.

Наши отцы и деды пользовались немного иными методами подогрева — прогревали двигатель паяльными и керосиновыми лампами, что, к слову, не всегда приводило к желаемому результату. Современный рынок готов предоставить вам заводской электрический подогреватель, но есть ли смысл платить приличные деньги, когда можно своими руками сделать устройство подогрева, мало чем уступающее магазинному аналогу? Итак, если разобраться, то автономный предпусковой нагреватель служит для подогрева поддона и жидкости для охлаждения двигателя — тосола или антифриза, согревая ее до такого уровня подогрева, при котором двигатель сможет завестись даже в условиях экстремально низких холодов.

Первый тип подогрева – это простое и примитивное устройство, внешне напоминающее электрический кипятильник. В Интернете можно найти фактически самые различные видео по сборке агрегата своими руками, чтобы поближе познакомиться с устройством подогревателя.  Применение его предельно простое – вам лишь следует опустить его «под капот», а дальше он все сделает за вас. Если рассмотреть заводские и магазинные модели подогрева, то принцип их работы выглядит несколько сложнее, но результаты они показывают такие же, как и самодельное приспособление. Помимо своей полезности,электрический нагреватель имеет один большой недостаток — огромный расход электроэнергии подогрева (за одну ночь до 15 кВт).

Что касается 2-го типа подогрева, то он не только более эффективный и экономичный, но и более опасный и сложный. Речь идет о газовом нагревателе, который уже неоднократно зарекомендовал себя в двигателях, работающих на дизельном и бензиновом топливе. Как и электрический, газовый вариант подогревателя имеет свои подводные камни – наличие опасности внезапного возгорания. Известно множество ситуаций, при которых из-за нарушения правил монтажа подогрева автомобильными владельцами возникали целые пожары и возгорания в закрытых помещениях. Ввиду этих причин мы подробно остановимся именно на электрическом нагревателе 220в, а также расскажем, как его смонтировать подогрев своими руками.

Сборка  и пусконаладка оборудования подогревателя

Одним из главных преимуществ при проведении подобных работ по выполнению сборки устройства подогрева является то, что все необходимые для изготовления своими руками материалы есть в наличии чуть ли не у каждого автомобильного владельца. Итак, вам понадобится:

  • Подогрев в спирали накаливания. За все время, пока автолюбители изобретали подобные механизмы и приспособления, чего только не увидел мир. К примеру, спираль накаливания ТЭН от старых электрических чайников станет отличным примером;
  • Бак из металла. Подойдет любая емкость из твердосплавного металла, к примеру, канистра небольшого объема;
  • Штуцера. К счастью, сегодня подобную деталь можно купить в любом розничном магазине сантехники, которых сейчас есть множество в каждом городе;
  • Распределительная коробка, найти которую вам помогут консультанты из магазина электрики.

Из всего вышеуказанного получают одно комплексное решение, что раз и навсегда избавит вас от проблем холодного запуска двигателя. Кстати, помимо своего основного предназначения, подобный подогрев двигателя своими руками гарантирует экономию топлива на длительном прогреве двигателя, а также обязуется продлить срок эксплуатации вашего мотора.

Установка нагревателя для поддона двигателя

Предпусковой электрический нагреватель охлаждающих жидкостей, работающий от сети в 220В, не требует профессионального вмешательства при установке, в отличие от газового подогрева. Также вам не понадобятся специальные инструменты или оборудование, а сам процесс при правильном подходе на займет более нескольких часов. Итак, можем выделить следующие этапы так называемой установки, которую проходит подогреватель:

  • Необходимо слить охлаждающую жидкость. То есть, двигатель полностью очищается от тосола или антифриза;
  • Затем следует убрать штатный списочный патрубок, который крепится посредством двух гаек;
  • Место патрубка монтируется специальная прокладка, а под нее ставится специальный хомут. Фиксируется данная конструкция при помощи 2 ранее открученных гаек;
  • Последним этапом станет наполнение бака с охлаждающей жидкостью.

Более того, иногда встречается автономный предпусковой подогреватель, установка и пусконаладка которого производится несколько иначе. Его придется врезать в топливный шланг своими руками, который следует к радиатору. К счастью, в сети есть множество видео, которые помогут провести работы по монтажу подогрева без ошибок. Важно, что подобные подогреватели надо монтировать под углом поддона, поскольку горизонтальный тип может привести к поломке.

Как заключение

Предпусковые электрические нагреватели 220В, изготовленные своими руками, являются хоть и не менее эффективными, чем магазинные, но более опасными с точки зрения пожарной безопасности, если смонтированы неправильно. Предпусковой элемент ставится в автомобиль просто, но, чтобы совершить процесс монтажа безошибочно лучше ознакомиться с обучающими видео. В любом случае, автономный электрический   подогреватель зимой для поддона двигателя — это незаменимый элемент каждого автомобиля. Осущетствляя сборку сборку своими руками можно сэкономить приличный объем денежных средств, а садится в теплый автомобиль зимой — достойная награда. Особо следует заметить, что предпусковой подогрев существенно продлит срок службы самого двигателя, радиатора и картера.

В общем для предпускового подогрева,  подогреватель-электрический модуль является отличным способом обеспечить комфортную эксплуатацию автомобиля зимой.

carmend.ru

МТЗ-82.1-Предпусковой-подогреватель-двигателя

Монтаж предпускового подогревателя ПЖБ-200Б (* рис. 1) производите в следующем порядке:

  1. установите на масляный картер дизеля поддон 5 и закрепите его четырьмя болтами М8×16 с шайбами.
  2. соберите котел подогревателя 10 с кронштейнами 18, 6 и с двумя хомутами 14, соедините их четырьмя болтами М8×40 с гайками и шайбами. Установите на котел патрубок в сборе со шлангами. Введите выхлопной патрубок котла в горловину поддона 5 и закрепите собранный узел двумя болтами М10×20 с шайбами к лонжеронам полурамы и тремя болтами М8×16 с шайбами к корпусу муфты сцепления (болтами М8×16 крепится нижний люк корпуса муфты сцепления, болтом БП-М10×20 с хомутом с левой стороны крепится трубка блокировки дифференциала).
  3. установите на кронштейн 16 вентилятор 13 с электродвигателем 15 и закрепите его хомутом и двумя болтами М6×30 с гайками и шайбами.
  4. установите с левой стороны корпуса муфты сцепления кронштейн 23, хомуты и закрепите их двумя болтами М16×32 с шайбами; хомутом и болтом М6×30 с гайкой и шайбой закрепите электромагнитный клапан 22.
  5. установите топливный бак 24 в сборе с краником и уплотнительным кольцом через две резиновые прокладки на кронштейн 23 и закрепите четырьмя болтами М8×16 с гайками и шайбами.
  6. с правой и левой сторон блока цилиндров дизеля Д-240 снимите заглушки (на дизеле Д-240Л снимите заглушку на блоке цилиндра пускового двигателя) и на их место установите водоподводящую 2 и водоотводящую 4 трубы, предварительно установив прокладку, патрубки, и подсоедините их шлангами (* рис. 1).
  7. соедините котел подогревателя 10 с подводящей трубой 2. Верхнюю часть трубы 2 установите между лонжероном и блоком дизеля.
  8. соедините водоотводящую трубу 4 с патрубком котла 10 (как показано на * рис. 1).
  9. соедините штуцеры котла и электромагнитного клапана 22 топливным трубопроводом 20.
  10. соедините краник бензобачка 26 со штуцером электромагнитного клапана 22 шлангом 25.
  11. соедините вентилятор 13 с воздушным патрубком 11 котла шлангом, закрепив его стяжными хомутами.
  12. установите на передней стенке кабины с левой стороны пульт управления 29 и закрепите его двумя винтами М6×12 с гайками и шайбами. Чтобы не ухудшать внешний вид трактора, гайки с шайбами должны находиться внутри кабины. В отверстие диаметром 20 мм., имеющееся в боковой стойке кабины, вставьте резиновую втулку и через нее пропустите пучок проводов 28 пульта управления подогревателем. Подсоедините электрические провода согласно схеме (* рис. 2). Провода закрепите манжетами по месту (для подсоединения провода к клемме стартера пускового двигателя необходимо снять левую боковину кабины).

Примечание. Окончательную затяжку соединительных и крепежных хомутов, а также болтов проводите после установки и сопряжения всех узлов подогревателя. При этом течь воды по местам соединений не допускается.

* рис. 1 — «Предпусковой подогреватель ПЖБ-200Б». и рис. 2 — «Схема предпускового подогревателя ПЖБ-200Б» изображены в этой статье.

© 2011-2019 Тракторы «Беларусь» МТЗ 80 и МТЗ 82 | |

Подогреватели двигателя – устройства, предназначенные для предварительного прогрева ДВС перед их запуском в условиях низких температур, а также обогрева салона, поверхности лобового стекла и дворников. Уменьшая количество холодных запусков мотора и сокращая период эксплуатации двигателя в режимах с повышенной нагрузкой, применение обогревателей увеличивает срок работы силовых агрегатов, позволяет экономить горючее и улучшает условия управления транспортным средством.

Предпусковые электрические стационарные обогреватели

Работающие от сети переменного тока электрические подогреватели ДВС наиболее распространены в скандинавских странах, Канаде, северных регионах России и США.

В обогревателях этого вида нагревающие элементы устанавливаются в нижнюю часть системы охлаждения, а циркуляция подогреваемой охлаждающей жидкости происходит за счет ее температурной диффузии.

Основные конструктивные элементы электрообогревателей ДВС стационарного типа:

  • Вмонтированный в систему охлаждения двигателя нагревательный элемент, помещенный в герметичный теплообменник;
  • Оснащенный таймером электронный модуль управления работой устройства;
  • Устройство для зарядки аккумуляторной батареи;
  • Вентилятор для подачи подогретого воздуха в салон.

Система охлаждения и её конструкция

На тракторах МТЗ используется закрытая система жидкостного охлаждения, основу которой составляют следующие элементы:

  • Водяной насос – являет собой конструкцию центробежного типа, снабжённую всеми необходимыми патрубками и обеспечивающую принудительное циркулирование охлаждающей жидкости внутри системы;
  • Пластинчатый радиатор – отвечает за теплоотдачу от охлаждающей жидкости в окружающую атмосферу;
  • Вентилятор – его вращение формирует воздушные потоки, идущие между радиаторными трубками и пластинами;
  • Охлаждающая рубашка – выполнена в виде двойных стенок, между которыми заливается охлаждающий состав;
  • Трубопроводы – обеспечивают передачу жидкости к теплообменнику от двигателя и обратно;
  • Термостат – отвечает за регулировку интенсивности проводимого охлаждения.

Предпусковой автономный подогреватель

Основными элементами конструкции автономного подогревателя для предпускового подогрева двигателя являются:

  • Оборудованный камерой сгорания и радиатором котел;
  • Система подачи топлива в камеру сгорания, состоящая из топливного насоса и трубопроводов;
  • Насос для перекачки охлаждающей жидкости;
  • Управляющие механизмы – температурное реле, электронный блок контроля работы подогревателя и устройство его запуска.

В устройствах этого вида выделяющееся при сжигании топлива в камере котла тепло подогревает циркулирующую по малому кругу охлаждающую жидкость. Воспламенение горючего производится работающей от аккумулятора автомобиля или трактора свечей.

Аккумуляторная батарея служит также источником энергии для перекачивающей охлаждающую жидкость помпы. Устройство потребляет около полулитра горючего в час.

Автономные подогреватели нередко используются для увеличения эффективности работы штатной системы обогрева автомобиля или трактора во время движения в условиях очень низких температур.

Электрофакельные модели

Функционирующие в период стартерной прокрутки электрофакельные подогреватели — устройства, облегчающие работу двигателя в условиях низких температур, основу работы которых составляет разогрев поступающего в цилиндры мотора воздуха пламенем факела, образующегося при сжигании паров горючего в воздухозаборных трубопроводах двигателя.

Основные элементы подогревателей электрофакельного типа:

  • Факельная свеча;
  • Управляющий подачей горючего электромагнитный топливный клапан;
  • Реле выключения;
  • Система подачи топлива – подающий горючее через трубопроводы к свечам насос и фильтр тонкой очистки топлива;
  • Выключатель.

Ремонт систем питания и газораспределения мотора МТЗ

Рассмотрим, как устранить проблемы с системой питания и газораспределением. Если вы замечаете перебои при включении, мощность двигателя периодически становится все меньше, значит, вероятнее всего обнаружилась проблема с питанием техники. Если повреждена система питания, необходимо проверить исправность подачи топлива к насосу, вполне вероятно, что проблема в засорении топливопровода. В этом случае рекомендуется его прочистить. Если же никакого засора не было, нужно разбираться с насосом: если он не справляется со своими функциями, его придется заменить. После проверки насоса, если он исправен, нужно осмотреть фильтр тонкой очистки топлива, именно из-за него могут возникнуть дальнейшие неполадки, и его необходимо поменять.

Следует помнить, что неисправность насоса топлива высокого давления и форсунки относится к сложнейшей категории. Если вы столкнулись с такой проблемой, придется снимать детали с трактора и проводить ремонт двигателя МТЗ-82 Д-240 капитально: самостоятельно такие поломки устранить не получится. В этом случае следует обратить внимание на такие объявления на сайтах авторемонтных мастерских, как: «поменяю топливный насос», «починю двигатель».

Еще 1 распространенная проблема — износ устройства газораспределения. Если плохо заводится трактор, возможно, что проблема кроется именно в этом устройстве. Сложность запуска двигателя может быть связана с износом распределительного вала, деформацией клапанов, увеличением расстояния между клапанами. В основном, при подобных поломках детали механизма заменяется на новые или уменьшаются зазоры между несколькими элементами.

Популярные модели

Позволяющие значительно снизить нагрузку на двигатель и уменьшить расход топлива предпусковые ДВС обогреватели целесообразно использовать не только в большие морозы, а и при эксплуатации силовых установок на всем протяжении периодов с минусовой температурой.

Автономный HYDRONIC 10

Предназначенный для установки на агрегаты с силовыми установками объемом от четырех литров Гидроник 10 является одной из самых компактных моделей подогревателей для ДВС своего класса.

Работающее в четырех режимах подогрева с диапазоном мощности нагрева от 1,5 до 9,5 кВт устройство оснащено системой управления, основными функциями которой являются:

  • Программируемое время запуска;
  • Дистанционное управление пуском и работой устройства;
  • Контролирующий время работы таймер.

Установка на трактора МТЗ

Основными вариантами установки предстартового подогревателя двигателя на трактора МТЗ являются:

  1. Установка подогревающего устройства вместо одной из заглушек в блоке цилиндров двигателя трактора. Для стационарных электрических моделей, например, агрегируемого с большинством тракторов МТЗ обогревателя SK-1800T.
  2. Установка автономного подогревателя электрофакельного типа внутри впускного коллектора двигателя трактора с раздельным подключением электрических узлов устройства (электромагнитная катушка и спираль накаливания) к аккумуляторной батарее с запуском подогревателя ключом стартера. Такая схема монтажа используется на МТЗ-80/82 и других моделях, оснащенных двигателями Д-240.

С момента создания Минского тракторного завода в середине прошлого века, ворота предприятия покинуло более трех миллионов единиц техники. Перейдя в 1953 году на выпуск колесных тракторов, завод стал основным поставщиком универсально- пропашных тракторов для всего сельского хозяйства Советского Союза. В 1974 году завод выпустил одну из самых удачных моделей, универсально – пропашной трактор МТЗ-80. Его основным предназначением было использование в сельском хозяйстве, однако инженеры предприятия увидели огромную перспективу его использования и в других отраслях народного хозяйства. Конструкцией МТЗ-80 предусматривалась возможность агрегатирования трактора более чем 230-ю видами машин и механизмов. В 1975 году был выпущен первый серийный МТЗ-82. Трактор МТЗ-82 стал по сути полноприводной модификацией МТЗ-80. Наличие переднего ведущего моста не только существенно повышало его проходимость и тяговые характеристики, но и расширяло области применения. МТЗ-80 и МТЗ-82 прекрасно зарекомендовали себя для работы в сельском хозяйстве. Их охотно использовали коммунальные службы, строительные организации, предприятия и заводы, лесозаготовительные компании. Множество модификаций МТЗ-80 и МТЗ-82 выпускаются и по сегодняшний день, а их популярность неизменно высока. При проектировании МТЗ-80 и МТЗ-82 инженерному составу предприятия была поставлена задача создать трактор, способный надежно работать во всех климатических зонах Советского Союза. Многолетний опыт эксплуатации показал правильность выбранных технических решений. Минские трактора показывали отличные эксплуатационные характеристики, как в жарких районах Средней Азии, так и при сибирских морозах.

Подогрев двигателя мтз 82 от 220 вольт

Практика показала, что нагретый дизель выше 50°С заводится в условиях любой низкой окружающей температуры, при исправной и налаженной топливной аппаратуре, без каких-либо проблем. Это объясняется уменьшением сопротивления вращению в конструктивных осях кривошипного механизма и движению деталей в цилиндрах дизеля, а также достаточно комфортной температуры для воспламенения топлива в камерах сгорания. Запуск тёплого двигателя обеспечивает моментальное поступление смазки к деталям, что обеспечивает мягкий старт и сохранность ресурса агрегата.

Изначально для общего разогрева трактористы использовали кустарные методы: перед запуском подогревали слитую с блока охлаждающую жидкость, грели поддон дизеля горелками с открытым огнём или внешними электронагревательными приборами. Такие методы часто сопряжены с нарушениями техники безопасности, неудобны и длительны по времени.

Подогреватель в системе охлаждения

Для комфортного и безопасного предпускового обогрева двигателя на рынке существуют встраиваемые котлы, запитка которых осуществляется от общей электросети 220 вольт. Нагрев осуществляется за счёт тэны в составе котла при контакте с охлаждающей жидкостью дизеля.

Универсальный проточный автоподогреватель

Примером такого оборудования являются электронагреватели охлаждающей жидкости проточного типа. Устройство своим приёмным патрубком подсоединяется к системе охлаждения через штуцер, установленный вместо сливного крана с правой стороны блока двигателя Д 240. Таким образом, нагреватель получает холодную жидкость для нагрева. Выходной патрубок соединяется через тройник с отводным патрубком с блока на печку. За счёт конвекции нагретая жидкость естественным образом выталкивается вверх и перетекает через отвод печки в блок дизеля. Такие нагреватели универсальны в своём применении и используются для всех типов тракторных и автомобильных двигателей с жидкостным охлаждением, имеют однотипную конструкцию с различной мощностью нагревательной тэны.

Универсальный проточный автоподогреватель на МТЗ 80

По опыту практиков, при использовании нагревателя с мощностью от 1,5 до 2 кВт/час, для прогрева дизеля трактора МТЗ 80(82) до температуры 40-50°С , на морозе — 20°С, подогрев может занять до 2 часов.

Котёл для подогрева охлаждающей жидкости МТЗ 82/80

Также в продаже представлены специальные подогреватели охлаждающей жидкости для двигателя Д-240,243,245. Устройство крепится соединительным фланцем с левой стороны двигателя вместо заглушки в блоке. Рабочая ёмкость оборудования получает холодную жидкость — нагревается и выталкивается самотёком обратно в рубашку охлаждения. Монтаж нагревателя данной конструкции возможен при отсутствии пускового двигателя ПД 10, то есть в комплектации дизеля электростартером.

Двигатель МТЗ 82 с подогревателем жидкости на блоке

Появление на рынке универсальных автоподогревателей с принудительной циркуляцией жидкости, которые оборудованы дополнительно электропомпой, позволяет значительно сократить время нагрева. Такие приборы, естественно, дороже по стоимости более технологичны в своей конструкции. Поэтому, покупая оборудование, нужно обращать внимание на качество и соответствие технических характеристик устройства для использования при разогреве тракторного двигателя.


Автоподогреватель Северс+ с помпой


Автоподогреватель с помпой

Подогрев масла в поддоне МТЗ 80

Такой метод разогрева имеет место при небольшом переоборудовании поддона дизеля. Конкретных готовых разработок под двигатель Д-240 трактора МТЗ 80(82) на рынке нет. Основным задачей модернизации является оборудование посадочного гнезда в стенке поддона для горизонтальной установки нагревательного тэна на уровне положения полного погружения в масло. При этом желательно использовать нагревательные элементы предназначенные для масляных нагревателей с питанием от сети 220 вольт. Условием выбора детали является конструктивный размер позволяющий свободно разместится в масляной ванной поддона без препятствия размещению и работы масляного насоса двигателя. При этом устройство, должно быть, оборудовано терморегулятором для нагрева не выше 80°С . Таким образом, предотвращается перегрев и возгорание, при котором масло теряет свои физические смазывающие свойства.


Тэн в поддоне МТЗ 80 для подогрева масла


Установка тэна в поддон МТЗ


гнездо тля тэна в пддоне МТЗ

Установка такой системы несколько трудоёмка и успешность реализации зависит от квалификации слесаря и материальной базы. Преимуществом такого подогрева является нижнее размещение нагревательного элемента, что позволяет вместе с разогревом смазки равномерно подогреть весь блок восходящим потоком тёплого воздуха. Предпусковой нагрев масла в поддоне особенно популярен на технике работающей в северных погодных условиях и применяется параллельно с предварительным нагревом охлаждающей жидкости, что значительно сокращает время подготовки к запуску.

Особенности эксплуатации дизельных двигателей в условиях низких температур

Исходя из условий работы МТЗ-80 и МТЗ-82, на трактора изначально был установлен дизельный двигатель серии Д-240. Мощность четырехтактного, четырехцилиндрового дизеля была доведена до 80 л.с. Для улучшения эксплуатационных характеристик в двигателе был реализован принцип разделенной камеры сгорания с объемно-пленочным образованием рабочей смеси. Сложная форма камеры сгорания создает необходимые завихрения воздушного потока, что способствует более качественному образованию рабочей смеси. Можно сказать, Минским моторостроителям удалось создать надежный и экономичный двигатель. Для запуска Д-240 использовался или электрический стартер, или пусковой двигатель. В условиях отрицательных температур запуск Д-240, как и любого другого двигателя внутреннего сгорания существенно осложняется. Повышается вязкость масла в системе смазки, что требует большего усилия для приведения деталей двигателя в движение при пуске. Ухудшается и распыление дизельного топлива форсунками вследствие увеличения его вязкости и возрастания сил поверхностного натяжения. Очень важно, чтобы как масло, так и топливо соответствовали зимнему периоду эксплуатации. Именно в момент пуска происходит самый интенсивный износ деталей и узлов, а при неправильном подборе ГСМ может произойти и поломка двигателя. При опускании температуры окружающего воздуха ниже 0*C следует заменить летние марки дизельного топлива на «ЗИМНЕЕ», а при температуре -25*C на «АРКТИЧЕСКОЕ». Невыполнение этого требования может привести к образованию твердых парафиновых фракций в топливной системе, что неизбежно приведет к ремонту с разборкой узлов и агрегатов.

Предпусковые подогреватели. Назначение, виды

Для повышения надежности запуска двигателей в условиях низких температур используются специальные устройства – предпусковые подогреватели. Условно их можно разделить на две категории:

  1. Подогреватели, запускающиеся перед пуском двигателя с целью повышения температуры узлов и агрегатов двигателя, аккумуляторной батареи, а также для обогрева кабины трактора;
  2. Устройства, подогревающие топливо во время холодного пуска двигателя, для повышения физических характеристик топливо – воздушной смеси. С момента начала выпуска МТЗ-80 и МТЗ-82 постоянно модифицируются. С целью повышения эксплуатационных характеристик в конструкцию трактора и его систем вносятся различные изменения. Поэтому в зависимости от года выпуска и конкретной модели, может меняться и комплектация. На МТЗ-80 и МТЗ-82 устанавливаются оба типа предпусковых подогревателей.

МТЗ 82.1 Предпусковой подогреватель двигателя

Sl23:

Костя, заміряй по можливості, будь ласка, зовнішній діаметр труби підігріва, в якій тен(гільзи) і яка йде до блока..

Stepan Sobeuco:

Но ето китайський,а в норм обогреватиле шнур витягиваетса со штекера

Тулегенов Марат:

Я из казахстана. Скажи пожалуйста где и как можно приобрести именно этот подогреватель.

Влад Козак:

Гарячую воду в радіатор,адин акумолятор 12а другой на6вольт через переходник

Andrey Zaets:

пусковым заводим

maxwel maxwel:

мтз- проливаєм гарячою водою, 3-5відер гарячої води. юмз — стоїть двигун смд14 старт 24вольта, так з ним нема проблем, налив води з крана і завів як літом.

Анна С:

хорошая штука но не идёт не в какие сравнения с подогревателем (труба с теной) в вареным в поддон и соединённым с системой охлождения

Алик Рустамов:

лампой паяльной

Yuriy 1982:

Я зробив пускове 14 вольт постiйного струму передвижний на колесах ,щоб не садить аккомулятор.Заводю ним трактора т-16,мтз-920.

Повержук Иван:

над воздушном баке

Повержук Иван:

стоит с другом старане

Повержук Иван:

у мена на мтз 82 турбо сидит обагриватель

Илья Ф:

Как ни крути, а двигатель эта штука подогревает, однако в полном смысле предпусковым подогревателем двигателя она не является. Прогрейте реально двигатель, слейте тосол и залейте холодный. Двигатель будет нормально работать, т.к. важен прогрев масла. А тосол заранее греется, чтобы в кабине тепло было до пуска двигателя. Если хотите, чтобы двигатель быстрее вышел на рабочий режим, грейте МАСЛО!!!

Юрій Іванович:

Хорошая вещь но мне как его поставить, зайдите на мою страничку может чтото подскажите

PLRtx:

Я поставил Северс+ 2Квт с циркуляционной помпой от Газели (родная встроенная помпа не прокачивает) помпу запитал от блока питания ноутбука 14В, прогрев всего за 1час

Рамис Хайрутдинов:

Подскажите пожалуйста как называется этот подогреватель и сколько стоит.

Vlad Velinets:

Я сделал специальную електоплитку, под поддон на 25 минут и нет проблем. Для того чтобы не перемерзала соляра ниже -10С разбавить керосином пропорция 1-20, или 80 бензин 1-10.

Сергей Шатурский:

Костя у моих знакомых мтз и зил с д240, так они сами сварили по принцыпу похожие подогреватели,а мне интересно на юмз станет этот агрегат и как церкуляцыя отверстие ведь одно?

Белый Копатель С Урала:

Это все ваше личное хозяйство, техника, поля? Сколько лет занимаетесь? Какой скот держите?

Роман Ил:

Наверное полезная штука, хотелось бы знать кто нибуть пользовался стационарным электро факельным подогревателем, у меня стоит на МТЗ 920 но все никак руки не доходят. И еще не мало важный вопрос з подогревом топлива, в мороз 20-25 градусов перемерзают топливопроводы и фильтра, по старинке не охота одеялом заматывать, про нормальную соляру знаю но не всегда есть в наличии.

Электрофакельный подогреватель МТЗ-80 и МТЗ-82

Для подогрева воздуха и облегчения запуска двигателя при низких температурах на двигатели Д-240 устанавливается электрофакельный предпусковой подогреватель. Питание производится от бортовой аккумуляторной батареи, причем на нить накаливания и на обмотку электромагнита электрический ток подается отдельно. Управления производится из кабины оператора. При включении переключателя управления в первое положение происходит разогрев нити накаливания в течение 15-20 секунд до температуры 900-950*C. При включении выключателя во второе положение, с началом работы стартера, включается втягивающая обмотка электромагнита. Втягивая якорь, катушка открывает топливный клапан, через который топливо попадает на разогретую нить накаливания, где происходит его воспламенение. Конструктивно электрофакельный подогреватель установлен на всасывающем коллекторе двигателя, и воспламенение топлива происходит в его внутренней полости. При прокручивании стартером коленчатого вала, разогретый воздух всасывается в камеру сгорания, что облегчает запуск двигателя. После запуска двигателя и автоматического отключения стартера блокируется и питание катушки электромагнита. При этом клапан закрывается, перекрывая подачу топлива. Работа подогревателя завершается.

Предпусковой подогреватель ПЖБ-200Б

Для обеспечения надежного пуска двигателя на осеннее – зимний период на МТЗ-80 и МТЗ-82 может устанавливаться съемный подогреватель ПЖБ-200Б. На летний период он с трактора снимается и хранится отдельно. ПЖБ-200Б устанавливается на блок цилиндров, предварительно удалив имеющуюся там заглушку. Он предназначен для повышения температуры двигателя, разогрева масла и охлаждающей жидкости перед пуском двигателя. Он имеет камеру сгорания, в которой сгорает смесь подаваемых туда топлива и воздуха. Горячие газы, проходя по газоходам котла, нагревают охлаждающую жидкость во внешней и внутренней рубашках котла. Нагретая жидкость затем поступает в систему охлаждения двигателя. Происходит циркуляция подогретой жидкости в котле и системе охлаждения, что приводит к предпусковому подогреву двигателя. При достижении температуры двигателя 30-35*C работу подогревателя следует прекратить, затем произвести пуск двигателя.

В настоящее время различными производителями предлагаются предпусковые подогреватели, использующие внешние источники электрического тока. Принцип работы схож с принципом работы ПЖБ-200Б, однако вместо котла подогревателя с использованием топлива и свечи накаливания, устанавливаются электрические ТЭНы различной мощности. Чем выше мощность, тем меньшее время требуется для предпускового нагрева двигателя. Питание подобных подогревателей осуществляется от обыкновенной сети переменного тока 220В. При наличии источника питания, это довольно удобно, однако при работе в поле вдали от источников энергии подобные подогреватели использовать невозможно.

Схемы подключения

Для каждого типа модели имеется своя схема подключения, которой обязательно нужно следовать, иначе циркуляция антифриза не будет обеспечиваться (касается самотечных моделей).

Вариантов врезки подогревателя в систему может быть несколько. К примеру, на некоторых автомобилях используется классическая схема подключения, при которой подача жидкости осуществляется с отверстия для сливной пробки (вместо нее устанавливается штуцер), а вывод ведет на верхний патрубок, идущий от радиатора (врезка осуществляется при помощи тройника).

Но чаще применяется несколько другая схема подключения. В ней подача антифриза делается через все ту же сливную пробку, а вот слив производится в отверстие термодатчика блока цилиндров. Для такого подключения в комплекте с устройством идет штуцер-тройник. Он вворачивается вместо термодатчика. Сам датчик затем вкручивается в торец штуцера, а патрубок от подогревателя надевается на боковой вывод тройника.

Что касается проточных моделей, то их монтаж значительно легче, поскольку они просто врезаются в требуемый патрубок системы охлаждения.

Предпусковой подогреватель масла своими руками » Полезные самоделки

Внимание!!! Информация содержащаяся на данной странице, на сегодняшний день может быть устаревшей и содержать ошибки. Поэтому приводиться исключительно в ознакомительных целях.

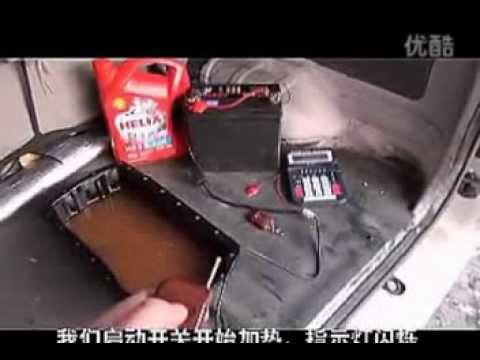

Простой и удобный способ подогрева масла в картере, заключается в использовании тепла, выделяемого проводником с большим электрическим сопротивлением, находящимся под током.



Конструкция предпускового подогревателя

Нагреватель состоит из цилиндрического корпуса, верхняя и нижняя чашки которого, соединены винтами M5, через герметизирующую прокладку. (листовой поранит или маслостойкая резина). Внутри корпуса, между двумя слоями асбеста, расположен нагревательный элемент, от электрического вулканизатора, рассчитанного на 12 Вольт. Нагревательный элемент установлен на двух стойках-контактах, выведенных наружу через дно картера двигателя.

Основная доработка картера сводится к частичному снятию в двух местах ребер охлаждения на его нижней поверхности и к сверлению отверстий диамтером 9 мм.





Рис. 1 Устройство предпускового подогревателя:
1 - верхняя чашка корпуса, 2 - прокладка, 3 - нижняя чашка корпуса, 4 - винт М5, 5 - дно картера двигателя, 6 - нагревательный элемент, 7 - асбест, 8 -стойка-контакт, 9 -изоляционная втулка, 10 -изоляционная шайба, 11 -гайка М6.



Нагреватель устанавливается на высоте 8-10 мм над дном. Особенно удобно оснащать им двигатели, картеры которых имеют люки, как у «Москвича-412». Монтаж устройства в таких случаях можно совместить со сменой масла.



Электрическая изоляция стоек-контактов от корпуса нагревателя и от дна картера обеспечивается втулками и шайбами, выполненными из теплостойкого и электроизоляционного материала, например, фторопласта. Кроме того, они препятствуют проникновению масла в полость нагревателя и утечке его из двигателя.



Перед выездом устройство подключается к сети переменного тока через понижающий трансформатор с выпрямителем тока к аккумулятору. Через некоторое время можно запускать двигатель. Как правило, это удается сделать с первой или второй попытки.

А. Леньков и В. Стерхов

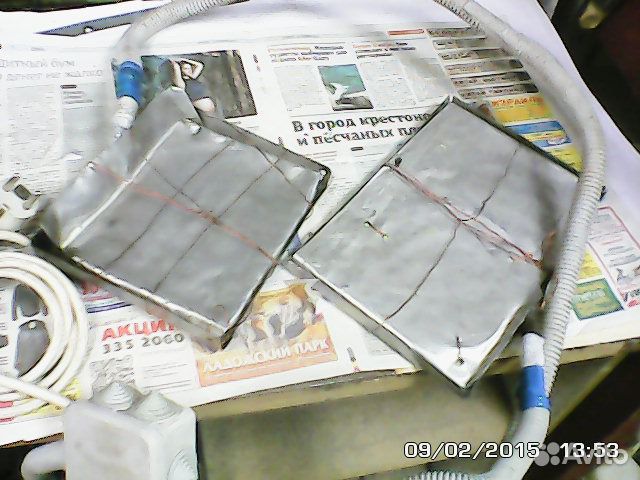

Пластины подогрева картера двигателя в Екатеринбурге — цены на пластины

В легковом автомобиле греющие или нагревающие пластины могут применяться для прогрева различных узлов. Однако, для получение требуемого эффекта необходимо четко понимать какие цели мы преследуем.


ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ТЕКСТ НИЖЕ, ЭТО ЗАЙМЕТ НЕ БОЛЕЕ 5 МИНУТ, НО ПОЗВОЛИТ СЭКОНОМИТЬ ВАШИ ДЕНЕЖНЫЕ СРЕДСТВА И ПОЛУЧИТЬ МАКСИМАЛЬНЫЙ ЭФФЕКТ.

  1. Что мы греем? В любом автомобиле есть несколько узлов, подогрев которых при отрицательных температурах не только продлит их работоспособность, но и создаст комфортные условия для Вашего движения из пункта А в пункт Б. Итак, в автомобиле можно греть:
    - Двигатель (предпусковой подогрев масла)
    - Трансмиссию (подогрев, а правильнее догрев автоматической коробки передач)
    - Топливный фильтр и бак, при использовании дизельного топлива (подогрев топливного фильтра и бака)
    - Аккумуляторную батарею
  2. Как мы греем? В данном случае вопрос стоит в автономности используемой системы. Конечно, если возле места постоянной стоянки имеется бытовая розетка электропитания с напряжением в 220 В, то за счет низкого энергопотребления греющих пластин для комплексного подогрева всех узлов автомобиля потребуется менее 1 кВт мощности:
    Для двигателя с объемом масла до 9 литров достаточно пластины со встроенным термостатом 250 Вт, при включение после остановки. .
    Для коробки автомат либо 100 Вт, либо 250 Вт в зависимости от места для монтажа на нижней части коробки передач.
    Для топливного фильтра (обязательно металлического) достаточно нагревателя 40 Вт.
    Для аккумуляторной батарее подойдет пластина на 60 Вт, но если у Вас совсем маленький АКБ около 40-45 А/ч достаточно и нагревателя 25 Вт. Также эффективно использование чехлов для аккумуляторный батарей.
  3. Но не стоит забывать, что многим необходима именно автономная система подогрева. В таком случае первостепенно подогревается двигатель, а после его запуска прогреваются все остальные системы автомобиля. Чтобы четко понимать будет ли работать пластина на Вашем автомобиле автономно, можно провести тест. Для этого лучше выбрать морозное утро, когда Вы бы использовали предпусковой подогрев двигателя. Включайте ближней свет фар на незаведенном автомобиле и засекайте время, пока не будет тускнеть свет. Если это время будет около 30 минут, то даже 100 Вт прогреет картер Вашего двигателя с объемом масла в среднем около 4 литров. Лучше повторить подобную процедуру через день или на следующее утро, потому что так Вы поймете успевает зарядиться аккумулятор за время движения в течении дня после использования подогрева. В качестве дополнительной защиты Вашего аккумулятора можно использовать устройство за контролем разряда батареи.

    Исходя из опыта, для автономного подогрева двигателя используются пластины мощностью в 100 Вт . Пластина с такой мощностью не только не посадит Вашу аккумуляторную батарею, но и увеличит её мощность за счет медленного разогрева электролита в ней. Так использование этой пластины для подогрева моторного масла в поддоне картера двигателя дает поразительный эффект. При испытаниях пластины мощностью в 100 Ватт, запитанной от автомобильного аккумулятора 12 Вольт, температура стенок поддона картера стала плюсовой через 6 минут, Температура окружающего воздуха во время испытаний была -23 градуса Цельсия. По данным журнала «За рулем» за ноябрь 2012 года, в статье «Выбираем аккумулятор: научно и популярно», время работы автомобильных аккумуляторов под нагрузкой в 25 Ампер, составляет от 80 до 120 минут. А пластина мощностью 100 Ватт потребляет ток не более 9 Ампер. Такое потребление энергии сопоставимо с потреблением включенных автомобильных фар. В течение 20-30 минут аккумулятор не растратит энергию, необходимую для прокрутки стартера. Для запуска двигателя необходимо прогреть слой масла между дном поддона и маслоприемником, а это примерно 1-2 см. В наших зимних условиях это актуально, так как в мороз даже самая «зимняя» синтетика превращается в «густой кисель».

  4. Вопрос безопасности! Многих автовладельцев настораживает установка дополнительных электроприборов как один из факторов снижения пожаробезопасности автомобиля. Подключение пластины от бытовой сети 220 В необходимо производить через УЗО, для автономных систем через дополнительный предохранитель мощностью соразмерной мощности используемой пластины. Также стоит заметить, что сама пластина не поддерживает процесс горения. Одним из плюсов использования пластин в качестве автономного подогревателя двигателя то, что при прогреве двигателя не нужно устанавливать различные системы обхода иммобилайзера, снижающие противоугонные свойства Вашего автомобиля. Вся продукция не только имеет сертификат соответствия федерального агентства по техническому надзору и метрологии, но и декларацию таможенного союза, что подтверждает высокое качество нашей продукции.
  5. Чтобы подключить догрев автоматический коробки передач или вариатора, то достаточно воспользоваться нашим набором монтажа, запитав пластину после зажигание.

Чтобы лето не кончалось. Обзор предпусковых подогревателей — журнал За рулем

Чтобы лето не кончалось. Обзор предпусковых подогревателей

В теории

Предпусковой подогреватель, ясно из названия, прогревает мотор еще до запуска. Значит, он должен максимально эффективно генерировать тепло и отдавать его двигателю. Достигнуть желаемого результата можно двумя путями: вопервых, непосредственно нагревая жидкости (антифриз или моторное масло), а во-вторых, контактным подогревом блока цилиндров либо масляного картера. Продолжительность работы зависит от температуры за бортом. Когда же двигатель нагреется, подогреватель будет работать лишь на поддержание температуры.

Существует несколько типов предпусковых подогревателей. По способу питания они делятся на электрические, работающие от бытовой электросети, и топливные — «питающиеся» непосредственно из бака автомобиля. По способу размещения принято различать три вида:

— встроенные подогреватели. Устанавливаются в трубопроводе системы охлаждения, а могут — в полости блока цилиндров либо головки;

— дополнительные подогреватели. Как правило, встраиваются в масляный поддон;

— комбинированные подогреватели. «Разогревают» одновременно охлаждающую жидкость и моторное масло.

Урок экономии

Нормы ЕС устанавливают все более строгие стандарты, регламентирующие уровень допустимых выбросов для двигателей внутреннего сгорания. Не секрет, что холодный двигатель, тем более под нагрузкой, прожорливее и токсичнее прогретого. Однако, сев в машину, мало кто дожидается, пока мотор прогреется до рабочей температуры. Система впрыска топлива, коей оборудовано абсолютное большинство современных двигателей, позволяет начинать движение сразу после пуска мотора. Редкий водитель с утра пораньше озадачивается проблемами экологии; задумывается, например, о том, что только прогретый двигатель способен привести в рабочее состояние каталитический нейтрализатор, от которого зависит не только токсичность отработавших газов, но и расход топлива.

Не менее значимый фактор — уменьшение моторесурса.

С этими проблемами и призван справляться предпусковой подогреватель.

Рынок

Выбор подогревателя во многом зависит от автомобиля: модели, типа двигателя (бензиновый/дизель) и системы охлаждения (жидкостная/воздушная)... Наконец, от финансовых возможностей. Мы рекомендуем обратить внимание на четыре компании, в ассортименте которых есть системы подогрева разных комплектаций практически на любую машину.

Гибкие силиконовые нагреватели для автомобилей

Проблема с запуском двигателя зимой знакома почти любому автомобилисту, особенно во время сильных заморозков. Для решения данной проблемы существует очень много различных систем предпускового подогрева двигателя. Большинство этих систем, которые действительно обеспечивают легкий запуск мотора,  достаточно дорогостоящие. Более доступным в финансовом плане, но не менее качественным вариантом может быть система подогрева на основе гибких силиконовых пластинчатых нагревателей.

Силиконовые нагревательные элементы применяют чаще всего для подогрева двигателя, масла в поддоне. Их можно установить также и на коробку передач, топливный бак, трансмиссию. Использование гибких нагревателей для автомобилей не только убирает проблему с запуском, но и снижает износ двигателя и расход горючего.  Такие нагреватели имеют небольшой расход электроэнергии, автономны, легко устанавливаются благодаря их гибкости, безопасны и имеют большой срок службы.

Во время езды силиконовые греющие пластины поддерживают оптимальные температуры для жидкостей в автомобиле получая питание от сети 12 и 24 В, при этом их расход энергии от 5 до 500 Вт. Для запуска нагревателя при стоянке авто нужно использовать вспомогательный небольшой генератор, а некоторые модели гибких силиконовых пластин могут работать и от сети с напряжением 220 В.

Нагрев пластины без терморегулятора осуществляется до температур 125-180 градусов (зависит от модели), но для тщательного контроля и получения самой оптимальной температуры рекомендуется использовать систему нагрева с контроллером температур. Дополнительно можно подключить таймер для автономного запуска или пульт дистанционного управления.

Пластины силиконовые могут  работать и в постоянном режиме, поскольку не перегреваются, температура нагрева у каждой модели постоянная. Таким образом можно не разогревать каждый раз двигатель с низкой температуры, а просто поддерживать положительную температуру жидостей в авто на все время простоя. Самыми популярными для подогрева двигателя авто являются пластины с мощностью до 800 Вт и напряжением 220 В. Для легковых авто достаточно нагревателя с мощностью 250 Вт.

Установка силиконового нагревателя очень проста, любой может произвести монтаж пластины на поверхность всего за 5 минут. Ровную поверхность поддона нужно очистить и обезжирить, после чего просто снять защитную пленку наклейки и приклеить нагреватель. Устойчивость нагревателя к вибрации при движении и воздействию жидкостей (в том числе и к топливу и маслу) позволяет прослужить системе нагрева на основе пластин до 10 лет.

Греющей частью нагревательной пластины является высокорезистивная лента из нихрома, изолированная слоем силикона. Стенки силикона очень тонкие, но они дополнительно армируются стеклотканью. Такая конструкция позволяет нагревателям одновременно быть гибкими и прочными.

Процесс нагрева жидкостей авто состоит в следующем. При подогреве поддона теплое масло в двигателе снизу поднимается к камере сгорания и поршням. Через гильзы тепло передается охлаждающей жидкости. Таким образом получается полная система подогрева двигателя при помощи всего одного нагревательного элемента.

Купить гибкие силиконовые нагреватели для подогрева двигателя можно у нас в интернет-магазине Элемаг ТПК по выгодным ценам. Достаточно просто позвонить нам и сообщить марку своего автомобиля и мы поможем вам подобрать подходящий нагреватель. Также у нас можно дополнительно купить терморегуляторы для систем предпускового нагрева.

Как сделать ваш двигатель долговечным (наземный) от инженера Теда

В соответствии с (не?) Популярным спросом, вот мои советы о том, как продлить срок службы поршневых двигателей. Это касается некоторых из различных способов поддерживать двигатели счастливыми, пока они сидят в ангаре, ожидая, пока вы позволите им высвободить свою силу и разорвать угрюмые узы земли. Мы не говорим о запуске вашего двигателя.

1) Предварительный нагрев

Предварительный нагрев полезен для вашего двигателя. Я лично рекомендую полный обогреватель Tanis или Reiff.Лично я предпочитаю Tanis, так как я считаю, что они продают более чистый продукт, и мне также нравится тот факт, что они направляют тепло прямо на головку цилиндра (там, где это больше всего необходимо), а не на основание цилиндра. Заявление об ограничении ответственности: Tanis пожертвовал Cloud Nine две полные установки подогревателя двигателя для 310. Но мы попросили их пожертвовать, потому что мы верим в их продукт. У Aztec была установка Reiff, и она тоже работала нормально. Я рекомендую приобрести как нагреватели цилиндров, так и нагреватели картера / картера.

Я не рекомендую лампочки мощностью 100 Вт.Хотя это маловероятно, это может потенциально вызвать опасность возгорания в случае утечки масла, как это происходит во многих из этих двигателей.

Я также не рекомендую использовать обогреватель типа «Красный дракон» или аналогичный торпедный. Да, это сделает внешнюю часть двигателя и цилиндры теплыми на ощупь, возможно, даже горячими. Помимо того факта, что эти нагреватели могут производить слишком горячую продукцию, которая может вызвать повреждение под капотом, они не нагревают сердечник двигателя. Подумайте об этом как о разнице между помещением замороженной запеканки в духовку (что я часто делаю, потому что забываю достать ее из морозильной камеры) и настройкой на 200F иливзяв к нему паяльную лампу. Последний нагреет его быстрее, но если вы просто подождете, пока снаружи станет тепло (что не займет много времени), и положите в него вилку, центр замерзнет. Именно это и произойдет с вашим двигателем. Однажды холодной ночью в Канаде около 17 лет назад предыдущий владелец 310 предварительно прогрел двигатели с помощью обогревателя типа «торпеда». Двигатели запустились, а затем в одном из двигателей закрутился подшипник. К счастью, у него был запасной двигатель, иначе он бы разбился и, скорее всего, погиб бы.

Существуют разные теории о том, когда подключать.Я бы сказал определенно ниже 40F, и любая другая температура все еще имеет свои преимущества. Так что это зависит от того, сколько вы хотите потратить на подключение к электросети.

НЕ УСТАНАВЛИВАЙТЕ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВАТЕЛЬ НА ТАЙМЕР! Если поставить подогреватель на таймер, температура двигателя будет колебаться, что приведет к конденсации воды в масле, что ускорит коррозию. Вы слышите, как A&P сообщает, что подогреватели вызывают коррозию, обычно это и есть причина. В очень жестком ускоренном тесте мы ежедневно вытягивали из двигателя около 4 унций воды.Когда двигатель был разобран (после небольшого времени работы), на ряде внутренних деталей появилась коррозия. Опять же, это был очень тяжелый случай, но помните, что ваш двигатель прослужит несколько лет.

Вместо этого включите обогреватель двигателя ночью перед тем, как вы собираетесь лететь. Оставлять его постоянно включенным - тоже неплохой вариант, и Танис говорит, что в этом нет ничего плохого.

Накрытие двигателя помогает сохранить тепло в двигателе, сохраняет его теплее, а также способствует более быстрому прогреву. Существуют разные формы крышек. В то время как специально подогнанные, которые закрывают пропеллер и спиннер, являются лучшими (помните, что пропеллер и спиннер служат большим радиатором от коленчатого вала). Однако я не думаю, что естественная конвекция, исходящая от опоры и вертушки, имеет большое значение. Поэтому мы просто используем спальные мешки. Вроде работает хорошо - даже при -20F на улице цилиндры и масло были счастливыми 100F.

2) Дегидраторы

Я мало работал с дегидраторами двигателя, но мы собираемся купить их за 310.Теория дегидратора заключается в том, чтобы обеспечить как можно более низкую влажность воздуха внутри двигателя. Это может только помочь предотвратить коррозию, особенно если вы живете во влажном климате. У дегидраторов есть и вторичная польза. Они вытеснят газы из вашего картера после выключения из двигателя. Эти газы не только очень влажны, но также содержат побочные продукты коррозионного горения. Не то, что вы хотите оставить. Их можно прикрепить через сапун для откачки воздуха через впускное отверстие для масла или наоборот. Я предпочитаю откачивать воздух из сапуна, так как при этом коррозионные газы удаляются из области под капотом.

Существует два типа осушителей - осушитель и осушитель. В первом случае гранулы осушителя используются только для поглощения влаги, а во втором - фактически осушитель. Я ходил туда-сюда, выбирая, какой из них мне больше нравится, но осушитель, безусловно, дешевле, и я думаю, что в конечном итоге мы его купим.

3) Масло и присадки к маслу

Имеет значение, какое масло вы заливаете в двигатель.В одном тесте я увидел, что это специально предназначено для определения способности масел защищать от влаги. Испытание было суровым, но выяснилось, что Philips XC 20W-50 сам по себе имеет очень низкую коррозионную стойкость. Philips XC plus CamGuard или Exxon Elite обладают отличной коррозионной стойкостью. Поскольку это были единственные протестированные масла, я ничего не могу сказать о коррозионной стойкости различных масел AeroShell.

Теория, которую я слышал, заключается в том, что если ваш двигатель постоянно работает, разумнее использовать прямовесное масло, а не мультивязкое. Теоретически масло прямого утяжеления будет лучше прилипать к внутренним частям, поэтому коррозия не будет так быстро развиваться. Эта теория имеет смысл, однако я считаю, что улучшенные смазывающие характеристики мультивязкого масла перевешивают потенциальные недостатки, особенно если вы принимаете другие меры предосторожности для защиты от коррозии.

Следует отметить, что Exxon Elite (а также Aeroshell 15W-50 и 100Plus) имеют присадку Lycoming «змеиное масло», которая требуется для определенных двигателей.В Lycomings эта добавка фактически является модификатором трения и ничего не вредит (особенно, если у вас есть h3AD, для которого это необходимо). В Continentals это может повлиять на сцепления в вашем стартовом адаптере (если у вас нет Continental, у которого нет стартового адаптера). Хотя есть некоторые споры о том, действительно ли это влияет на стартовые адаптеры, мы намерены использовать Philips XC plus CamGuard в Continentals 310.

Итак, если вы хотите, чтобы ваш двигатель прослужил: получите полную систему предварительного подогрева, которая имеет нагревательный элемент для каждого цилиндра, а также нагревательные элементы для картера и масляного картера, накройте двигатель и включите нагреватель на ночь перед полетом (или оставьте его постоянно включенным). Не забудьте накрыть двигатели крышками. Купите дегидратор и используйте Exxon Elite или Philips XC 20W-50 с CamGuard (и, возможно, по крайней мере некоторые варианты AeroShell).

Если вы хотите, чтобы ваш двигатель ржавел и вышел из строя: включите подогреватель на таймере, затем дайте двигателю впитаться в холод и используйте подогреватель торпеды в эти действительно холодные дни, чтобы просто прогреть цилиндры. Никогда не пытайтесь прикрыть это. Не используйте дегидратор, а просто используйте Philips XC 20W-50. Или, если на то пошло, просто используйте растительное масло.

Теперь реальный вопрос: насколько все это действительно важно? Трудно ответить на этот вопрос с большой долей уверенности. Я был свидетелем и провел ряд экстремальных тестов, которые, как и следовало ожидать, дали экстремальные результаты. Большинство из нас не живут в экстремальных мирах, и наши двигатели тоже. В этих случаях со временем возникает коррозия. Я видел людей, которые все делают неправильно, и их двигатели имеют тенденцию довольно быстро подвергаться коррозии и преждевременно выходить из строя (хотя и не всегда). Я также видел, как люди поступали частично неправильно, но частично правильно, и у них был хороший срок службы своих двигателей. Так редко можно увидеть, как кто-то делает все правильно, что я не уверен, что видел это достаточно долго, чтобы увидеть истинный результат, включая то, как я отношусь к своим двигателям.

Тем не менее, я отношусь к своим двигателям значительно лучше, чем к большинству других, и получил хороший срок службы, который я приписываю им. С новыми двигателями 310 у нас будет возможность, только что после капитального ремонта, относиться к этим двигателям со всей любовью и заботой, которых они заслуживают, и увидеть результаты.

Так что же делать? Выше перечислено, каким был бы идеальный способ сделать что-то. Подогреватели двигателей действительно не очень дороги в части деталей самолетов, а спальные мешки еще дешевле (или вы можете купить необычный кожух двигателя на заказ). Вы можете сделать дегидратор самостоятельно (дешевый) или купить один из имеющихся в продаже (менее дешевый). В любом случае вам понадобится масло, поэтому имеет смысл выбрать что-то менее подверженное коррозии.

Как бы то ни было, в новых двигателях 310 мы планируем продолжать использовать обогреватели Tanis (подключаемые на ночь перед поездкой), держать спальные мешки над гондолами двигателей и вставлять в носовые пробки, чтобы нагрейте, пусть осушитель нагнетает сухой воздух через маслозаливную горловину и выходит из сапуна, и используйте Philips XC 20W-50 с CamGuard.

Сделайте нагреватель отработанного масла - Сделай сам

Я с интересом и некоторым беспокойством прочитал письмо Мэри Хаммерсмит в выпуске за февраль / март 2004 г. относительно нагревателя отработанного масла из выпуска за сентябрь / октябрь 1978 г. Я помогал построить этот обогреватель в 1978 году. Я использовал его у себя дома и написал об этом оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большинство моторных масел было разработано для автомобилей с большим рабочим объемом, докаталитической эры. Поскольку требования экономии топлива и федеральных стандартов выбросов начали влиять на производителей автомобилей, им пришлось изготавливать двигатели меньшего размера с более высокой нагрузкой, которые работали бы при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 1970-х годов. Впоследствии моторное масло иногда вспыхивало в картерах транспортных средств, а в начале 1980-х годов в моторные масла по соображениям безопасности добавляли противовоспалительный агент. Это значительно повысило температуру сгорания масла.Естественно, производительность нагревателя отработанного масла пострадала, и первоначальная версия MOTHER EARTH NEWS перестала продавать планы, когда жалобы выявили проблемы.

В современных обогревателях для цехов отработанного масла используется технология, отличная от нашей старой капельной горелки. Новые модели, одобренные UL и EPA, имеют специальные подогреватели и системы впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелкой на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу сказать с достаточной степенью уверенности, что EPA никогда бы не одобрило эту технологию, если бы она была произведена.

Что это, зайка? Вы говорите, что стремительно растущие цены на нефть, электричество, уголь и другие виды топлива вынуждают вас искать менее дорогой способ обогрева вашего магазина, гаража или дома этой предстоящей зимой?

Ну не царапай дальше! Потому что MOTHER EARTH NEWS здесь, чтобы рассказать вам о модной маленькой печи, которую разработали ее исследователи, которую почти ничего не стоит построить и которая еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое сжигают десятки тысяч станций технического обслуживания по всему миру). страна все равно будет раздавать бесплатно всем, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже испугались идеи сжигать «грязное старое» масло картера в обогревателе, установленном прямо там, скажем, в вашей красивой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] сливное масло - при использовании в качестве топлива - может выделять значительное количество тепла, и [2] при подаче на правильно спроектированную горелку картерное масло сгорает как чистое. и без какого-либо заметного запаха.

И цены точно не побьют! Старое моторное масло все еще доступно (в 55-галлонной бочке) по крайней мере на трех из четырех станций технического обслуживания на Североамериканском континенте. И хотя верно то, что на автомобильных гаражах и заправочных станциях теперь берут несколько центов за галлон отработанного масла, так же верно и то, что равное разбрызгивание окупится, если вы выбросите слитки из картера. Все это усредняет.

Более того, насколько это могут определить исследователи, ориентированные на экологию MOTHER EARTH NEWS, по крайней мере, по двум причинам даже планета выигрывает от сжигания старого моторного масла в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается «еще один раз» в качестве топлива примерно на один галлон меньше свежей нефти, которую необходимо выкачать из земли и переработать, и [2] переработка отработанного моторного масла таким образом создает гораздо меньше загрязнения, чем - как это обычно делается - «избавиться» от жидкости, вылив ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

Печь на отработанном масле

MOTHER EARTH NEWS (которая выделяет больше тепла, чем масляные печи стоимостью около 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов), в основном потому, что ее основное «сырье» собирается из разряженного электрического водонагревателя. . Такие обогреватели доступны «бесплатно для переноски» в переулках за бытовыми приборами или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен реальный выбор единиц на выбор, совершите короткую поездку за покупками в свой дружелюбный район или на свалку небольшого городка.

Просто убедитесь, что выброшенный водонагреватель, который вы берете, является моделью с электрическим обогревом (газовый обогреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И будьте осторожны, чтобы НЕ выбирать обогреватель с оцинкованным резервуаром (очень легко узнать по его серебристому покрытию), поскольку оцинкованный металл при нагревании выделяет токсичные пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо производимых здесь, в Соединенных Штатах, имеют оцинкованные резервуары.Так что посмотрите немного. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя на 55-галлонную бочку. Указанный нами танк - единственный вариант, по крайней мере, по четырем причинам:

[1] Металлические стенки заброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] более эффективно накапливать и излучать тепло и [б] противостоять выгоранию гораздо эффективнее, чем более легкая обшивка барабана.Наши эксперименты, по сути, показывают, что ожидаемый срок службы печи или печи, изготовленной из хорошего бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из бочки на 55 галлонов. С осторожностью бак водонагревателя должен прослужить даже всю жизнь.



[2] Стандартные бочки емкостью 55 галлонов имеют некрасивые "подпругие ребра", которые только мешают, когда бочки просверливаются и разрезаются во время их преобразования в печи.Баки водонагревателя не имеют ребер, следовательно, никаких проблем, связанных с ними.

[3] Благодаря тонкой обшивке и ребрам, почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стены и превосходная конструкция резервуара для водонагревателя практически гарантируют герметичность готового продукта.

[4] В наши дни рынок переработанных бочек настолько оживлен, что они иногда стоят до 7 долларов.00 каждый. А вот выброшенные водонагреватели может бесплатно забрать любой, кто их утащит. А когда можно получить лучший продукт за меньшие деньги ... почему бы и нет?

Выбирай, выбирай и планируй заранее

Практически любой бак электрического водонагревателя емкостью от 30 до 50 галлонов должен отлично работать, если его превратить в обогреватель, работающий на отработанном масле. Однако наш личный фаворит - это устройство на 40 галлонов (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, из него получается красивая плита или печь, и, как правило, он помещается в квадратный шкаф из листового металла, который может быть довольно ловко разобрал некоторые внутренние детали масляной горелки.

Излишне говорить, что с любого выброшенного водонагревателя, который вы думаете о переработке, необходимо снять (его металлическое покрытие и изоляцию) «на месте», а его резервуар проверить на предмет чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины , обычно идущие от шва или сварного шва). Нет смысла тащить неисправный контейнер домой, а затем снова обратно на свалку.

ОК. У вас есть хороший звуковой танк, который вам нравится? Отлично. Поставьте его на дно и представьте себе, как он будет выглядеть после того, как превратится в печь.Помните, что вам нужно, чтобы дверца доступа к готовому продукту находилась напротив (или как можно ближе к противоположной) шву резервуара и всем неприглядным деталям и отверстиям в элементах.

Имейте также в виду, что у выброшенных баков водонагревателя очень много различий. У некоторых, естественно, кажется, что все их приспособления находятся в нужных местах, а у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы какой-либо конкретный переработанный контейнер сработал. (Это «блуждание», конечно, может пойти вам на пользу.Например: благодаря "странному" трубному фитингу, уже установленному на резервуаре, который мы нашли, единственный способ установить круглую дымовую трубу диаметром шесть дюймов на нашу готовую печь - это сжать вентиляционную трубу до тех пор, пока она не станет размером 5 X 7. -дюймовый овальный сечение. Конечно, это было немного больше, но это определенно придало нашей печи особый, «магазинный» вид!)

Чтобы помочь со сборкой, обратитесь к нашим схемам и фотографиям нагревателя отработанного масла.

Делаем это просто!

Исследовательская группа

MOTHER EARTH NEWS специально разработала этот нагреватель отработанного масла как простой, собранный на болтах блок, который должен быть в состоянии собрать любой, кто хоть немного знаком с ручными (или электрическими) инструментами. СОВЕТ. Если у вас есть резак или есть к нему доступ, и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжигание их» - это самый быстрый и простой способ сделать резку по металлу, которую требует этот проект. В противном случае электрическая сабельная пила - предпочтительно модель для промышленного использования - является очень удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей ставке в 12 долларов в день).

Начните строительство печи с мелом мелом всех отверстий, которые показаны на диаграммах нагревателя отработанного масла, вам придется вырезать в стенках резервуара использованного водонагревателя, положить емкость на бок и поджечь или выпилить дверцу доступа.Затем поставьте бак вертикально и вырежьте отверстия для приточных и дымовых труб.

ВНИМАНИЕ: Не делайте отверстия для воздухозаборника и дымовой трубы больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам придется только вернуться позже и заполнить трубы цементом для печи) . На самом деле, лучше держать отверстия на маленькой стороне (на всякий случай), а затем потратить несколько минут на их опиливание до нужного размера. На самом деле, в такой процедуре нет «потраченного впустую» времени, так как вы все равно захотите подпилить и сгладить каждую пропиленную или обожженную металлическую кромку на готовой плите.

Теперь переверните резервуар наверх и просверлите отверстия в дне контейнера для стойки для труб, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тиски, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Стойку для труб также следует закрепить болтами, пока резервуар находится в перевернутом положении.

Затем переверните старый резервуар водонагревателя правой стороной вверх (так, чтобы он стоял на новых «ножках») и используйте стандартные трубные заглушки 3/4 дюйма, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. .Пока вы занимаетесь этим, закройте отверстия для нагревательных элементов квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки резервуара, чтобы сформировать «бутерброды».

Смотрите! Мы говорили вам, что это проект, созданный на основе болтов!

Суть дела

Сердцем нашего обогревателя помещения на отработанном масле является узел горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, круглого куска перфорированной стальной пластины толщиной 1/4 дюйма диаметром шесть дюймов и восьмидюймовой стальной сковороды, скрепленных вместе болтами. сэндвич (с трубными распорками между основными компонентами).Узел поддерживается четырехдюймовым ниппелем для трубы 3/4 дюйма и двумя напольными фланцами 3/4 дюйма.

Конечно, каждая горелка должна иметь вентиляционное отверстие. В этом случае дымовая труба (или дымовая труба) из 6-дюймовой дымовой трубы проходит как минимум на шесть дюймов вниз в камеру нагрева. При желании этот дымоход может быть оборудован заслонкой (хотя мы не обнаружили необходимости в таком дополнении) .После того, как дымоход закреплен на месте (мы использовали болты и металлические язычки шириной 3/4 дюйма), обернуть 1/4 дюйма О. D. Оберните вокруг него мягкую медную трубку три раза, проведите нижний конец трубопровода в положение непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная труба, которая обернута вокруг вентиляционной трубы, покрыта дымовой трубой на 12 дюймов (8 дюймов) большего размера, а отвод на 90 ° 4-дюймовой дымовой трубы установлен сбоку от 8-дюймовой трубы, так что чтобы он прилегал к нижнему концу медной трубки, образуется предварительный нагреватель. Эта особенность - одна из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая дымовая труба длиной 4 дюйма и металлическая воронка или конус из листового металла (из «кожи» использованного водонагревателя) - с диаметром через его нижнее отверстие примерно равный диаметру горелочного узла печи - крепится к нижней части трубы.

После завершения весь этот узел "подогреватель, 4-дюймовая дымовая труба, воронка" может свободно перемещаться вверх или вниз по своему усмотрению, если вы не зафиксируете его в оптимальном рабочем положении (выходное отверстие воронки должно быть ровным). примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды).Без проблем. Небольшой хомут из листового металла, который опирается на верхнюю часть печи и который может быть плотно зажат вокруг 4-дюймовой дымовой трубы после ее подъема или опускания по мере необходимости, прекрасно дополняет счет как единственный запорный механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрученную к внутренней стороне ее проема. Он фиксируется выступом, прикрученным к внутренней стороне одного из его краев, и оконной защелкой, привинченной к внешней стороне противоположного края.Короткий кусок углового железа, прикрепленный к двери для ручки, упрощает снятие всей сборки и замену в тех редких случаях, когда вы захотите снять ее. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой створкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя своей печи, если у вас возникнут вопросы о его цвете, высота и т. д.)

Покрасьте готовую печь плоской черной краской Thurmalox 270, установите блок на место и прикрутите его болтами, заполните блок горелки измельченным асбестом (или, еще лучше, Insblock, асбестовым кирпичом, производимым E.P. Green Company и продается по всей стране), а дно печи засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите по-настоящему украсить его в гостиной! Подключите маслопровод самотеком и вытяните дымовую трубу в соответствии с утвержденными правилами подачи топлива и вентиляции, затем зажгите, сядьте и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наше обширное тестирование этой печи является каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти агрегат как по экономичности, так и по теплопроизводительности.Создание прототипа, которое мы собрали, обошлось нам в 36,14 доллара, и мы купили почти все, что входило в печь, за исключением бака водонагревателя, который составляет ее внутренности. Вы, вероятно, легко сможете разрезать эту цифру пополам, если у вас есть хотя бы приличный выбор печных труб, металлолома, винтов, болтов и т. Д., Лежащих в магазине. В любом случае, чтобы собрать весь проект воедино, вам не понадобится больше одного хорошего дня ... и в любой момент вы можете добавить один длинный день к 36 долларам.14 или меньше и придумайте плиту за 500 долларов, у вас неплохо получается!

Но, конечно, это только начало! Потому что единственное, что дешевле, чем строительство невероятно недорогой горелки для отработанного масла MOTHER EARTH NEWS, - это работа агрегата после того, как он будет собран!

Во-первых, печь выбрасывает очень много БТЕ (нет, у нас действительно нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка вырабатывает 21000 полезных БТЕ в час, которого хватит, чтобы обогреть хорошо утепленный домик).

Во втором случае печь отводит все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность установка потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше!) ), что горелка на коммерческом мазуте такого же размера (и очень дорогая!) ​​потребляла воду, когда наши исследователи проверили ее на нашей плите.

И в-третьих, печь MOTHER EARTH NEWS была спроектирована для работы на «бесплатном для перевозки» отработанном картерном масле! Поэтому неудивительно, что мы полагаем, что наша маленькая жемчужина может окупить свою скромную первоначальную стоимость менее чем за две недели.После этого действует абсолютно бесплатно!

Есть причина такой эффективности

В наши дни, конечно, нелегко придумать такую ​​экономию, если только вы действительно не работаете над этим. Именно это и сделали наши исследователи.

Горелка на отработанном масле

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь - это «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] переработки отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом. Конечно, может быть, но до тех пор, пока кто-то не покажет это нам, мы считаем, что наша печь «собрать ее за один день из материалов стоимостью 36 долларов и затем запустить ее на бесплатном топливе» - это идеальный вариант для вас ». мы собираемся согреться в предстоящие холодные месяцы.

Thurmalox 270 - потрясающая краска!

Это правда, что научно-исследовательский центр мальчиков вниз в материнских ЗЕМЛЯХ NEWS»долго и упорно работал, чтобы развить супер-простой и супер-эффективную отработанное масло горелки.И некоторые из людей здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже проработала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой они знали - рано или поздно - им придется столкнуться: что они будут рисовать печь с того момента, когда она была закончена?

Как прекрасно знает команда магазина MOTHER EARTH NEWS, ответ на этот конкретный вопрос найти совсем не просто. Деннис Буркхолдер, в частности, нанес больше слоев более различных видов и марок и формулировок «гарантированной, термостойкой, новой, улучшенной, космической (и дорогой)» краски на большем количестве испытательных печей - а затем наблюдал, как все это горит выключен, когда эти печи или обогреватели были зажжены в первый раз, - чем он думает.

Короче: очень много компаний сейчас продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые - для всех практических целей - на самом деле не стоит окунать кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто установил баллончик с Thurmalox 270 - еще одной из тех «термостойких» (что бы это ни значило) красок - на полке, не проверенной, когда она пришел некоторое время назад. Очевидно, не было причин подвергать его специальной проверке.Очевидно, это было бы просто разочарованием, как и все остальные «термостойкие» (что бы это ни значило) краски, которые потерпели неудачу в прошлом.

И вот именно Деннис, роясь в поисках чего-нибудь, что можно было бы распылить (а затем, конечно же, снять) новую горелку для отработанного масла, обнаружил, что образец тармалокса 270 спрятан на задней стороне полки. «Можно также попробовать, - рассуждал он. "Я знаю, что это не сработает, но тогда и ничто другое не сработает. Кроме того, это сэкономит нам время в поисках чего-то еще, что потерпит неудачу."

Представьте себе удивление Денниса (и всех остальных!), Когда должным образом распыленный и должным образом вылеченный Thurmalox 270 не только не отслоился и не сгорел от новой печи MOTHER EARTH NEWS во время ее обширных испытаний, но даже не потрескался, помешался, или обесцветить! Привет! Эти парни из Дэмпни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил некоторые интересные факты: [1] Thurmalox 270 отличается и работает так же, как и он, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 ° F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих блоков на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем наблюдать, как они испаряются или отслаиваются, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печь. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и - если вы не достаточно небрежны, чтобы поцарапать горелку - никогда больше не придется красить свою шикарную печь.

Лично мы склонны брать Турмалокс.


Как зажигать и использовать плиту для отработанного масла

Пропитайте асбест в нижней сковороде керосином.Затем слегка смяв несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Зажгите бумагу и пропитанный асбестом и заблокируйте дверцу доступа.

Теперь подождите, пока быстро горящая бумага не начнет вытягивать горящий керосин, и керосин полностью не нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с надлежащей практикой подачи топлива) так, чтобы от 3/4 до одной кварты масла (если вы хотите максимально нагреться) могло капать в горелку каждый час.

Вот и все! Пока вы продолжаете подавать в эту печь отработанное масло, оно будет гореть таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют это дорогое «настоящее» жидкое топливо.

Одной вспышки хватит на несколько недель ... даже на всю зиму!

ВНИМАНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАЖИГАТЬ ГОРЯЧУЮ ПЛИТКУ КЕРОЗИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ДОСТУПА ВО ​​ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ОГНЕСТОЙКОЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!


Ведомость материалов

Компонент Количество Цена Единица Нагреватель (1) - Выброшенный электрический водонагреватель, неоцинкованный, 30-50 галлонов
Впускной канал (1) $ 3.00 12 "X 8" дымовая труба
(1) 1,25 18 "X 4" дымовая труба
(1). 80 4 "колено 90 градусов
(1) 1,00 10-футовая подвеска на роликах
(1) - 12-1 / 2 Листовой металл размером "X 6-1 / 4"
(1) - 23 "X 12" кусок листового металла
Дымоход (1) 4,75 36 дюймов X 6 дюймов тяжелая дымовая труба
(1) 1,00 6-дюймовый реверсивный стальной шпиндель (заслонка дымохода)
Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
(1) 3,00 8-дюймовая стальная сковорода
(1) 3,00 1/4 дюйма X 6 дюймов стальная пластина
(1) .60 1 / Реди-болт 4 "X 12"
(1).20 1 дюйм X 9 дюймов E.M.T. (Электрическая металлическая трубка)
(1) Ниппель 40 3/4 "X 4" (труба с резьбой)
(2) Напольный фланец 1,20 3/4 дюйма
Узел подачи топлива (1) 3,00 7 'длина 1/4 "внешний диаметр. леска из мягкой меди
(1) 30,00 рулон НД 3/8 дюйма из мягкой меди
(2) 8,50 2-дюймовые наружные колена
(2) 6,20 2-дюймовые вентилируемые заглушки наливной горловины
(2) 1,25 3/4 дюйма с наружной резьбой на переходники с внутренней резьбой 1/2 "
(2) 0,80 1/2" ниппели с наружной резьбой, закрыть
(2) 5,60 1/2 дюйма с внутренней резьбой на 1/2 "запорные клапаны с внутренней резьбой
(2) . 85 1/2 "самец до 3/8" О.D. раструб с наружной резьбой, с конусными гайками
(2) 0,75 наружная резьба от 1/4 дюйма до наружного диаметра 3/8 дюйма Ниппели с наружной резьбой, с накидными гайками
(2) Игольчатые клапаны 5,20 1/4 дюйма, внутренняя
(2) .4 Ниппели с наружной резьбой 1/4 дюйма, закрытые
(1) .90 1/4 дюйма с внутренней резьбой T
(1) 0,70 1/4 дюйма с наружной резьбой до 1/4 дюйма с наружной резьбой, с накидной гайкой
Ножки, дверь и опоры (1) 1,14 1/8 дюйма X 3 дюйма X 36 дюймов, плоский приклад
(1) 1,20 3/32 Плоская заготовка "X 1/12" X 60 "
(1) .60 1" X 1 "X 8" уголок
(1) 1.05 оконная защелка
(1) - 2 "X 2" лом листового металла
( 45) 2.50 10-32 болта с полукруглой головкой с гайками, 3/4 "
(21) 1/4" болта с полукруглой головкой с гайками, 3/4 "
(3) No.10 винтов для листового металла, 1/2 дюйма
(8) плоские шайбы 3/16 дюйма
(6) стопорные шайбы 3/16 дюйма
(13) стопорные шайбы 1/4 дюйма
(4) гайки 1/4 дюйма
( 1) 2,00 мешка 100 фунтов мелкого песка
(1) трубная заглушка 45 3/4 дюйма
(1) 2,00 13 унций. банка высокотемпературной краски (Thurmalox 270, 5,98 долл. США)
(1) 7,00 декоративная кастрюля с изображением орла, полная асбеста (Insblock: 37,92 долл. США за коробку - 6912 куб. дюймов)
Принадлежности (1) .25 Зажим для аллигатора
(1) .60 3 / Ниппель с наружной резьбой 4 дюйма, 2 дюйма
(1) 2,95 3/4 дюйма с внутренней резьбой на 3/4 дюйма запорный клапан с внутренней резьбой
(1) 1.05 3/4 "локоть от мужчины к женщине

Общая стоимость базовой печи без внешнего водопровода: $ 36,14

Общая стоимость печи с наружной сантехникой, аксессуарами, отделкой, промышленной окраской и плановой стоимостью: 123,02 доллара США

Требуется инструмент

Электродрель
Сверла 1/8 ", 13/64", 1/4 ", 13/32" и 1/2 "
Промышленная сабельная пила (аренда 12 долларов в день) или резак
Авиационные ножницы
Отвертка
Тиски
Ножовка по металлу
Рулетка
Мел или карандаш
Молоток
Тиски или плоскогубцы
Четыре струбцины
Плоский или полукруглый напильник
Уровень
Квадратный
Резак для труб
Развальцовка
Набор торцевых ключей
Трубный ключ



Первоначально опубликовано: сентябрь / октябрь 1978 г.

Производитель нагревателя двигателя, нагревателя блока цилиндров и нагревателя охлаждающей жидкости

Подробное знакомство с нагревателями двигателя VVKB

Зачем вам нужен нагреватель двигателя?

Во-первых, важно понять, как двигатель работает в различных температурных условиях.

Когда температура падает до 5 градусов Цельсия (41 градуса по Фаренгейту), текучесть обычного моторного масла начинает ухудшаться.

Когда это происходит, моторное масло не может быстро и эффективно смазывать основные части двигателя при холодном запуске. Отсутствие смазки плохо сказывается на двигателе и может привести к его преждевременному износу.

Когда температура падает до 5 градусов Цельсия (41 градуса по Фаренгейту), текучесть обычного моторного масла становится еще хуже, и металлические детали внутри двигателя начинают страдать от эффектов теплового расширения и сжатия из-за разницы температур между деталями.

Запуск двигателя при такой низкой температуре не только приведет к износу деталей двигателя, но также увеличит расход топлива и выбросы загрязняющих веществ.

Когда температура опускается до 0 градусов Цельсия (32 градусов по Фаренгейту), следует использовать только моторное масло с низкой вязкостью. Нагрузки на тепловое расширение и сжатие в двигателе еще больше увеличиваются, и в аккумуляторных батареях происходят химические процессы, и мощность начинает снижаться.

Когда температура опускается ниже -10 градусов по Цельсию (14 градусов по Фаренгейту), моторное масло с низкой вязкостью также начинает страдать от проблем с текучестью, а тепловое расширение и сжатие деталей двигателя еще больше увеличивается, вызывая еще больший износ двигателя.

Емкость аккумулятора также уменьшилась настолько, что могут возникнуть трудности с подачей мощности на стартер, достаточной для вращения распределительного вала. Это часто требует от водителя нескольких попыток завести автомобиль.

Если вы продолжите холодный запуск автомобиля в этих условиях, вы начнете замечать значительное увеличение расхода топлива.

Кроме того, каждый раз, когда вы пытаетесь завести автомобиль и терпите неудачу, в атмосферу будет выбрасываться не полностью сгоревшее топливо черного цвета, а выхлопные газы будут загрязнять качество окружающей среды.

В нормальных температурных условиях двигателю требуется совсем немного времени, чтобы разогреться до эффективных рабочих температур.

Однако в условиях низких температур может потребоваться более 10 минут для достижения двигателем надлежащей рабочей температуры и обеспечения обогрева пассажирского салона с помощью стандартной системы обогрева автомобиля.

Водители в этой ситуации либо прибегают к вождению в громоздкой тяжелой зимней одежде, которая снижает время реакции и снижает комфорт, либо заводят автомобиль и дают ему поработать на холостом ходу в течение 10 минут, чтобы температура двигателя повысилась и обогреватель прогрелся. пассажирский салон.

Многократный запуск двигателя таким образом увеличивает как расход топлива, так и износ двигателя.

Когда температура падает до -20 градусов по Цельсию или ниже (-4 градуса по Фаренгейту), тепловое расширение и сжатие деталей двигателя становится весьма серьезным.

Некоторые двигатели (особенно дизельные) не смогут нормально работать, если не используется дополнительное отопительное оборудование.

Мощность аккумуляторной батареи значительно снижается без использования дополнительного нагревательного устройства, и после нескольких попыток холодного запуска мощности может больше не хватать для запуска двигателя.

Даже если двигатель успешно запущен, высокая степень теплового расширения и сжатия внутри него вызовет серьезный износ деталей двигателя.

Это одна из причин большого количества отказов автомобилей, эксплуатируемых зимой.

Просто установив подогреватель двигателя, можно уменьшить все эти негативные последствия холодного запуска. Нагреватель позволит двигателю быстро достичь рабочих температур, позволяя маслу эффективно течь по двигателю и смазывать поршни двигателя и поршневые кольца.

Кроме того, это снизит расход топлива и загрязнение при запуске, а также износ, возникающий в результате многократного запуска автомобиля из холодного состояния.

Преимущества установки подогревателя двигателя могут сэкономить водителям тысячи долларов на повреждении двигателя.

В общем, именно поэтому нам нужен подогреватель двигателя или подогреватель блока цилиндров, чтобы прогревать двигатель при низких температурах, чтобы защитить двигатель от значительного износа, а также сэкономить значительные средства.

После прогрева двигателя температура двигателя повысится, а затем масло растает; масло вернется к нормальной текучести, и взаимодействие между деталями двигателя, такими как поршень двигателя и поршневое кольцо, снова начнет нормально работать.

Между тем, запуск двигателя также восстанавливается для нормальной работы.

Таким образом, с подогревателем двигателя клиенты могут значительно сэкономить на расходе топлива и снизить выбросы выхлопных газов.

Кроме того, значительно снизится частота отказов автозапуска зимой.

Использование подогревателей двигателя может помочь водителям сэкономить более 5000 долларов в год, включая различные расходы на транспортное средство.

Итак, ниже мы кратко познакомимся с различными типами подогревателей двигателя.

Подогреватели двигателя можно условно разделить на три категории:

Первая - это подогреватель топлива, или, можно сказать, подогреватель охлаждающей жидкости или подогреватель охлаждающей жидкости.

Нагреватель охлаждающей жидкости топлива (нагреватель охлаждающей жидкости):

Это своего рода нагреватель, который нагревает охлаждающую жидкость двигателя за счет сжигания дизельного топлива.

VVKB Apollo-C series

Преимущества подогревателя охлаждающей жидкости в том, что он может работать без внешнего источника питания и очень экономичен, при этом потребляет всего 0.5л в час.

Минимальная мощность нагревателя охлаждающей жидкости составляет 5 кВт, может выделяться большое количество тепла, поэтому он работает лучше и эффективнее, чем стояночный отопитель серии VVKB серии Apollo-V.

При работающем нагревателе охлаждающей жидкости двигатель и вся циркуляционная система могут нагреваться до температуры более 30 градусов Цельсия.

Таким образом, при включении собственной системы отопления транспортного средства он может обеспечить достаточно тепла для кабины водителя, а также для спальной кабины, полностью решая проблему нагрева при парковке в холодную зиму, и может сохранять обеспечивая тепло и тепло двигателю.

Нагреватели охлаждающей жидкости VVKB серии Apollo-C прошли сертификацию CE, RoHS, FCC.

Мы выбираем передовые технологии и хорошее сырье для изготовления деталей, чтобы поддерживать качество нашего нагревателя охлаждающей жидкости. Нагреватель работает с 32-битной системой управления чипом, что делает работу более плавной и быстрой.

Главный нагреватель и панель управления используют коммуникационную технологию CAN, которая делает каждый рабочий этап более точным.

Скорость двигателя достигает 9000 оборотов в минуту.Используя спиральную выхлопную трубу, можно значительно снизить рабочий шум.

Номинальное напряжение VVKB серии Apollo-C составляет 12 В или 24 В, в то время как их номинальная мощность варьируется в зависимости от типоразмеров и удовлетворения различных требований разных заказчиков.

Таким образом, ВВКБ серии Apollo-C имеют 5кВт, 9кВт и 12кВт.

Серия VVKB Apollo-C подходит для широкого спектра транспортных средств, таких как грузовики, строительная техника, большие тракторы и т. Д.

Помимо нагрева деталей двигателя и кабины автомобиля, VVKB Apollo-C также может нагревать воду , поэтому может обеспечить людей горячей водой для повседневного использования.

Трубы и радиаторы могут быть соединены с нагретой жидкостью для подачи тепла в комнату или любое специальное пространство.

Второй тип подогревателя двигателя - подогреватель двигателя с электронагревательной трубкой.

По разным конструкциям и назначению этот подогреватель двигателя снова можно разделить на следующие три типа.

Дополнительный подогреватель циркуляционного двигателя со встроенным насосом.

Предпусковой подогреватель двигателя VVKB Titan-P1, P2, P3, P4, P5

Здесь у нас есть подогреватели VVKB - серия VVKB Titan

Это своего рода подогреватели двигателя со встроенными насосами, которые мы также можем назвать предпусковыми .

Необходимо использовать внешний источник питания.

Когда электронагревательная трубка нагревается, встроенный водяной насос может подавать нагретую охлаждающую жидкость к двигателю, чтобы обеспечить его теплом.

Для обеспечения безопасности в подогревателях двигателя VVKB серии Titan также имеется система контроля температуры в подогревателе.

Когда температура достигнет 65 градусов Цельсия, встроенный насос перестанет работать и функция подогрева предпускового подогревателя двигателя также перестанет работать, в то время как при температуре ниже 45 градусов Цельсия встроенный насос и обогреватель перестанут работать. автоматически снова начать работать.

Однако, учитывая, что некоторым клиентам нужен насос для постоянной работы, VVKB также может предоставить клиентам частично настроенный нагреватель, который может поддерживать встроенный насос в рабочем состоянии все время.

Предпусковые подогреватели двигателей VVKB прошли сертификацию TUV, CE, FCC, RoHS.

По сравнению с другими типами подключаемых подогревателей двигателя, предпусковые подогреватели двигателя VVKB быстрее нагревают двигатель, имеют более высокую тепловую эффективность и намного безопаснее.

Тепловой обогреватель двигателя (подогреватель двигателя ВВКБ Титан-П6)

Зимний автомобильный обогреватель ВВКБ Титан-П6 отличается от других подогревателей двигателя ВВКБ.В нем нет встроенного насоса, поэтому он полностью термоциклический.

Имеет конструкцию обратного клапана для предотвращения обратного вытекания нагретой жидкости. А вот зимний автомобильный обогреватель ВВКБ Титан-П6 тоже чем-то похож на другие отопители двигателя ВВКБ - в нем тоже есть датчик температуры внутри отопителя.

Когда температура достигает 65 градусов Цельсия, нагреватель автоматически прекращает работу. Когда температура опускается ниже 45 градусов по Цельсию, он автоматически снова начинает работать.

Такая конструкция датчика температуры гарантирует безопасность при использовании нагревателя.

Используя электрическую нагревательную трубку в качестве нагревательных элементов, зимний автомобиль ВВКБ Титан-П6 может быстро прогреть двигатель с высокой тепловой эффективностью.

Встроенный подогреватель (подогреватель двигателя ВВКБ Титан-П7, П8)

Этот подогреватель двигателя ВВКБ просто устанавливается на блок цилиндров, который непосредственно нагревает охлаждающую жидкость.

Он имеет простую конструкцию, без встроенного насоса, без внешнего корпуса, без регулятора температуры внутри нагревателя и обычно имеет низкую номинальную мощность, например 400 Вт.

Третий тип подогревателя двигателя - подогреватель двигателя PTC.

Подогреватель двигателя ВВКБ Серия Titan-B использует PTC в качестве нагревательного элемента, а также имеет встроенный циркуляционный насос. Сам нагревательный элемент PTC является датчиком температуры.

Когда температура достигнет установленной нами температуры, нагревательный элемент PTC автоматически снизит мощность; таким образом обогреватель перейдет в режим работы с меньшей мощностью.

Как мы видим, двигатели PTC станут новым трендом в области подогревателей двигателей.VVKB разрабатывает нагревательные элементы PTC для автомобильной промышленности с 2010 года и успешно спроектировал подогреватель двигателя Titan-B1 в 2016 году. Теперь он получил патент ЕС, немецкий патент и сертификат TUV.

В настоящее время VVKB снова много инвестирует в область PTC, особенно изучая производительность и приложения PTC.

VVKB уже разработал новый подогреватель двигателя, который сейчас проходит рабочие испытания и, возможно, выйдет на рынок в 2019 или 2020 году.

Мы уверены, что он может произвести революцию в производстве автомобильных подогревателей двигателей.

В следующих нескольких параграфах мы в основном представляем различные модели подогревателей двигателя VVKB.

1. Предпусковой подогреватель двигателя ВВКБ Титан-Б1.

За 20 лет производства и продаж подогревателей двигателей компания VVKB накопила большой опыт и получила множество запросов клиентов и отзывов рынка.

В соответствии с этими требованиями и отзывами разных клиентов, VVKB начинает уделять больше внимания самим продуктам, пытаясь добиться большего прогресса в их улучшении.

В то же время на ВВКБ также наблюдается необратимое воздействие на окружающую среду производственной деятельности людей.

С 2012 года компания VVKB ищет новые нагревательные элементы с более высокой эффективностью нагрева и более экологичные, которые могут заменить традиционные нагревательные трубки.

В начале выбора компания VVKB обнаружила, что существует множество материалов, которые могут заменить оригинальные электронагревательные трубки.

Однако после тщательного исследования и большого количества тестов мы обнаружили, что большинство альтернативных материалов не подходят.

Они могут быть легко повреждены или сломаны в суровых условиях окружающей среды. В аварийной ситуации инженеры ВВКБ столкнулись с керамикой PTC и начали проверять ее работоспособность и работоспособность.

После нескольких обсуждений между инженерами они пришли к соглашению, что керамику PTC можно использовать для замены оригинальных нагревательных трубок в нагревателях двигателя.

После четырех лет исследований и практических испытаний, наконец, в 2016 году мы запустили новый подогреватель двигателя под названием VVKB Titan-B1.

В предпусковом подогревателе двигателя VVKB Titan-B1 в качестве нагревательных элементов используется керамика PTC, которая может так быстро нагревать детали двигателя.

Благодаря встроенному магнитному водяному насосу подогреватель двигателя VVKB Titan-B1 может значительно повысить тепловую эффективность и снизить тепловые потери.

PTC, как нагревательный элемент, имеет особую характеристику - после достижения определенной температуры сопротивление керамики PTC значительно увеличивается.

Таким образом, мощность нагревателя уменьшается.

И благодаря этим характеристикам больше не требует встроенного датчика температуры.

А такая простая конструкция позволяет значительно продлить срок службы предпускового подогревателя двигателя ВВКБ Титан-Б1. Предпусковой подогреватель двигателя VVKB Titan-B1 уже прошел сертификаты TUV, CE, RoHS, FCC.

Мы не остановимся на достигнутом, инженеры VVKB все еще разрабатывают продукты, которые больше соответствуют привычкам и требованиям пользователей.

Ожидается, что в 2019 или 2020 году ВВКБ представит новый подогреватель двигателя, который позволит пользователям лучше и лучше нагреваться от ВВКБ.

Для использования в разных странах предпусковой подогреватель двигателя ВВКБ Титан-Б1 выпускается на номинальное напряжение 110–120 В или 220–240 В и имеет номинальную мощность 1200 Вт.

Предпусковой подогреватель двигателя ВВКБ Титан-Б1 - универсальный, подходит для широкого спектра автомобилей. Размер его интерфейса составляет 16 мм или, можно сказать, 0,63 дюйма.

Подходит для различных типов небольших автомобилей, внедорожников 4 X 4 и небольших судовых двигателей, а также небольших генераторных установок и различного оборудования, которое требует нагрева жидкостей.

Кроме этого предпускового подогревателя двигателя VVKB Titan-B1, мы также можем настроить подогреватели для электромобилей.

Сейчас мы поставляем наши обогреватели некоторым компаниям, производящим электромобили.

2. Автономный обогреватель двигателя ВВКБ Титан-П1

Автономный обогреватель двигателя ВВКБ Титан-П1, со встроенным водяным насосом, имеет компактную конструкцию и легкий вес.

Его легко установить, нужно только отрезать водопроводную трубу охлаждающей жидкости в системе теплого воздуха автомобиля и подключить нагреватель последовательно к циклу охлаждения.

Обязательно выпустите воздух из нагревателя и трубопровода нагревателя перед началом работы.

Тогда нагреватель может нормально работать. Автономный подогреватель двигателя ВВКБ Титан-П1 состоит из трубки электронагревателя, встроенного водяного насоса, датчиков температуры и проводов для подключения.

Для более точного и точного контроля температуры мы разработали два отдельных датчика температуры на подогревателе двигателя автомобиля VVKB Titan-P1, чтобы сделать его работу более надежной и безопасной.

Это означает, что при выходе из строя первого датчика температуры второй будет продолжать работать. Автомобильные обогреватели двигателей ВВКБ Титан-П1 находятся на рынке с 2010 года, и мы уже реализовали более 200 000 единиц.

Мы счастливы и гордимся тем, что автомобильные обогреватели двигателей VVKB Titan-P1 решили проблемы с запуском автомобилей зимой для более чем 200 000 пользователей из разных холодных регионов мира.

И в то же время автомобильный обогреватель двигателя ВВКБ Титан-П1 помогает каждому автовладельцу экономить более 5000 долларов в год на использовании автомобиля.Автомобильный обогреватель двигателя VVKB Titan-P1 также прошел сертификацию TUV, CE, RoHS, FCC.

Он соответствует стандартам Европейского Союза, а также стандартам Северной Америки.

Автомобильный подогреватель двигателя ВВКБ «Титан-П1» имеет годовую производственную мощность 50 000 единиц.

Мы приглашаем дилеров и дистрибьюторов со всего мира обсудить с нами деловое сотрудничество.

Для использования в разных странах автомобильный обогреватель двигателя ВВКБ Титан-П1 выпускается с номинальным напряжением 110–120 В или 220–240 В, и, чтобы быть подходящим для автомобилей разных размеров, имеет три вида номинальной мощности; они 500Вт, 1000Вт и 1500Вт.

Благодаря нашим непрерывным испытаниям, автомобильный подогреватель двигателя ВВКБ Титан-П1 имеет срок службы более 2 лет.

Автомобильный обогреватель двигателя ВВКБ Титан-П1 универсален, подходит для широкого ряда моделей автомобилей.

Размер его интерфейса составляет 16 мм или, можно сказать, 0,63 дюйма.

Подходит для различных типов небольших автомобилей, внедорожников 4 X 4 и небольших судовых двигателей, а также небольших генераторных установок и различного оборудования, которое требует нагрева жидкостей.

3. Нагреватель охлаждающей жидкости VVKB Titan-P2

VVKB представил нагреватель охлаждающей жидкости VVKB Titan-P2 на Франкфуртском автосалоне 2013 в Германии.

Его появление вызвало большой интерес у участников выставки.

Его спиральная внутренняя структура позволяет теплу, выделяемому трубкой электрического обогрева, быстро достигать внутренней части водяной рубашки двигателя за счет циркуляции потока воды / охлаждающей жидкости.

Кроме того, спиральная внутренняя структура способствует потоку воды.Обладая разумным встроенным датчиком температуры, нагреватель охлаждающей жидкости VVKB Titan-P2 может точно контролировать температуру и в значительной степени гарантировать безопасность.

Нагреватель охлаждающей жидкости VVKB Titan-P2 получил патентное разрешение ЕС и прошел сертификацию TUV, CE, RoHS, FCC.

Согласно нашим тестам, подогреватель охлаждающей жидкости ВВКБ Титан-П2 по качеству превосходит аналогичные продукты на рынке.

Подогреватель охлаждающей жидкости ВВКБ «Титан-П2» изготавливается с номинальным напряжением 110–120 В или 220–240 В для использования в разных странах и, чтобы быть подходящим для транспортных средств разных размеров, имеет три вида номинальной мощности; они 500Вт, 1000Вт и 1500Вт.

Подогреватель охлаждающей жидкости ВВКБ «Титан-П2» универсален, подходит для широкого спектра моделей автомобилей. Размер его интерфейса составляет 16 мм или, можно сказать, 0,63 дюйма.

Подходит для различных типов небольших автомобилей, внедорожников 4 X 4 и небольших судовых двигателей, а также небольших генераторных установок и различного оборудования, которое требует нагрева жидкостей.

4. Предпусковой подогреватель дизельного двигателя VVKB Titan-P3

Основываясь на более чем 10-летнем опыте работы VVKB на рынке и отзывах клиентов, а также на некоторых недостатках прежних продуктов, команда разработчиков VVKB улучшила и спроектировала новый VVKB Предпусковой подогреватель дизельного двигателя Титан-П3 2008 г. применительно к принципу работы системы отопления на рисоварке.

Нагревательный элемент предпускового подогревателя дизельного двигателя ВВКБ «Титан-П3» отлит под давлением в монолитный алюминиевый слиток, что позволяет эффективно увеличить срок службы нагревательного элемента.

Кроме того, предпусковой подогреватель дизельного двигателя ВВКБ Титан-П3 унаследовал все преимущества других подогревателей двигателя ВВКБ - со встроенным водяным насосом и высококачественным алюминиевым внешним кожухом.

Для более точного и точного контроля температуры мы разработали два отдельных термостата / датчика температуры на подогревателе дизельного двигателя VVKB Titan-P3, чтобы сделать его работу более надежной и безопасной.

Это означает, что при выходе из строя первого датчика температуры второй будет продолжать работать.

Угол в 90 градусов между выпускным отверстием для воды и впуском позволяет легко разместить предпусковой подогреватель дизельного двигателя ВВКБ Titan-P3 в компактном моторном отсеке.

Небольшие и компактные монтажные кронштейны позволяют удобно закрепить обогреватель и зафиксировать его в нужном положении.

Это делает установку подогревателя дизельного двигателя ВВКБ Титан-П3 очень быстрой и трудоемкой.

Для использования в разных странах, предпусковой подогреватель автомобильного дизельного двигателя ВВКБ Титан-П3 выпускается с номинальным напряжением 110–120 В или 220–240 В и, чтобы быть подходящим для автомобилей разных размеров, имеет четыре вида номинальной мощности; они имеют мощность 1000 Вт, 1500 Вт, 2000 Вт и 2500 Вт.

Предпусковой подогреватель автомобильного дизельного двигателя ВВКБ Титан-П3 универсален, подходит для широкого ряда моделей автомобилей. Размер его интерфейса составляет 16 мм или, можно сказать, 0,63 дюйма.

Подходит для различных типов грузовиков, пикапов, внедорожников 4 X 4 и судовых двигателей, а также для обычных генераторных установок и различного оборудования, которое требует нагрева жидкостей.

5. Подогреватель дизельного двигателя VVKB Titan-P4

Потребности и требования рынка и клиентов всегда являются источником мотивации и творчества для развития VVKB.

В связи с использованием подогревателя дизельного двигателя VVKB Titan-P3 в течение почти одного года, многие клиенты заявили, что, хотя конструкция впускного и выпускного отверстий под углом 90 градусов является очень разумной, для больших грузовиков впуск и выпуск подогревателя двигателя должен быть на прямой (180 градусов) линии.

Таким образом, охлаждающая жидкость течет более плавно. Основываясь на этих отзывах клиентов, в 2009 году мы запустили подогреватель дизельного двигателя Titan-P4, который также унаследовал все преимущества подогревателя автомобильного дизельного двигателя VVKB Titan-P3: высокое качество материалов, литые электрические нагревательные элементы, точный двойной отдельно керамический датчик температуры, полностью TUV-совместимая оболочка кабеля и сечение провода, а также надежные вилки.

Между тем, что касается вилки, у нас теперь есть вилка европейского стандарта, вилка американского стандарта и вилка австралийского стандарта.Мы также принимаем индивидуальные решения для различных стилей вилок в соответствии с потребностями клиентов.

Чтобы сделать его пригодным для разных стран, подогреватель дизельного двигателя ВВКБ Титан-П4 выпускается с номинальным напряжением 110–120 В или 220–240 В, и, чтобы быть подходящим для автомобилей разных размеров, он имеет четыре вида номинальной мощности; они имеют мощность 1000 Вт, 1500 Вт, 2000 Вт и 2500 Вт.

Утеплитель дизельного двигателя ВВКБ «Титан-П4» универсален, подходит для широкого ряда моделей автомобилей. Размер его интерфейса 16 мм, можно сказать 0.63 дюйма.

Подходит для различных типов грузовиков, пикапов, внедорожников 4 X 4 и судовых двигателей, а также для обычных генераторных установок и различного оборудования, которое требует нагрева жидкостей.

6. Автомобильный блочный обогреватель VVKB Titan-P5

Зимой 1997 года многие пользователи звонили в технический отдел VVKB с просьбой добавить водяной насос к зимнему автомобильному отопителю VVKB Titan-P6, чтобы улучшить его работу. охлаждающая жидкость двигателя.

По отзывам пользователей, технический отдел ВВКБ смоделировал сценарий работы зимнего автомобильного отопителя ВВКБ «Титан-П6».

По результатам испытаний водонагревателя и водяного насоса техническим отделом ВВКБ на месте. При использовании водяного насоса для нагрева того же двигателя автомобиля до той же температуры требуется гораздо меньше времени, а термический КПД значительно повышается.

Таким образом, технологический отдел ВВКБ посчитал, что установка встроенного водяного насоса в подогреватель двигателя - разумный выбор.

Весной 1998 года были предприняты все усилия для разработки нового подогревателя двигателя со встроенным водяным насосом.В то время это действие можно было назвать очень безумным. В то время люди думали, что подогревателя двигателя достаточно, чтобы решить проблему передачи температуры через тепловую циркуляцию.

И люди готовы потратить это время на ожидание, пока нагреватель прогреется. Как заводы, им не нужно больше тратить время и деньги на разработку подогревателя двигателя со встроенным насосом, который, похоже, не работает. Однако VVKB стремится предоставлять пользователям продукты, соответствующие их потребностям.

Защита окружающей среды и повышение энергоэффективности всей продукции VVKB - это всегда стремление VVKB. По форме двигателя и конструкции зимнего автомобильного отопителя ВВКБ Титан-П6 конструкторская группа ВВКБ через полгода наконец запустила в производство блочный отопитель ВВКБ Титан-П5.

Автомобильный блочный отопитель ВВКБ Титан-П5 уже хорошо продается на рынке более 10 лет, потому что он решает болевые точки зимнего автомобильного отопителя ВВКБ Титан-П6 и помогает более 1 миллиона владельцев грузовиков решить зимний двигатель. начать выпуск.

Чтобы сделать его пригодным для разных стран, автомобильный блочный обогреватель ВВКБ Титан-П5 выпускается с номинальным напряжением 110–120 В или 220–240 В, и, чтобы быть подходящим для автомобилей разных размеров, он имеет пять видов номинальной мощности; это 1000 Вт, 1500 Вт, 2000 Вт, 2500 Вт и 3000 Вт.

Автоблок-обогреватель ВВКБ Титан-П5 универсален, подходит для широкого ряда моделей автомобилей. Размер его интерфейса составляет 16 мм или, можно сказать, 0,63 дюйма.

Подходит для различных типов грузовиков, пикапов, внедорожников 4 X 4 и судовых двигателей, а также для обычных генераторных установок и различного оборудования, которое требует нагрева жидкостей.

7. Зимний автомобильный обогреватель ВВКБ Титан-П6

В 1996 году на ВВКБ началось проектирование и производство обычного автомобильного отопителя ВВКБ «Титан-П6». Он прост по конструкции и прост в установке.

Состоит из нагревательного элемента, обратных клапанов, системы датчиков температуры и соединительных кабелей.

Зимний автомобильный обогреватель ВВКБ Титан-П6 подключен к системе циркуляции двигателя, поэтому может нагревать охлаждающую жидкость. После нагрева охлаждающей жидкости нагретая охлаждающая жидкость направляется в водяную рубашку двигателя посредством тепловой циркуляции.

Зимний автомобильный обогреватель ВВКБ «Титан-П6» для разных стран выпускается на номинальное напряжение 110–120 В или 220–240 В и имеет два вида номинальной мощности; они 600Вт и 1000Вт.

Зимний автомобильный обогреватель ВВКБ Титан-П6 универсален, подходит для широкого ряда моделей автомобилей. Размер его интерфейса составляет 16 мм или, можно сказать, 0,63 дюйма.

Подходит для различных типов легковых автомобилей, грузовиков, пикапов, внедорожников 4 X 4 и судовых двигателей, а также для обычных генераторных установок и различного оборудования, которое требует нагрева жидкостей.

В связи с рыночным спросом, за исключением следующих моделей подогревателей двигателя, мы также начинаем производить обычные встраиваемые обогреватели, такие как подогреватели двигателя VVKB Titan-P7 и подогреватель двигателя VVKB Titan-P8, которые дешевле по сравнению с другими моделями VVKB. но также надежный.

Они пройдут сертификацию CE, RoHS, FCC.

Подогреватель двигателя: подробное руководство

Автомобильные двигатели с холодным запуском поставят вас в следующие разрушительные сценарии:

  1. Высокий расход топлива
  2. Выбросы вредных газов в окружающую среду
  3. Повышенный износ двигателя

стоимость будет довольно высокой, а ваш двигатель будет крайне неэффективным.

Хорошие новости?

Установка подогревателя двигателя решит все эти проблемы.

Потому что он предлагает экономичный, надежный и эффективный способ прогреть двигатель в снежную или холодную погоду.

Он быстро разогреет двигатель до нормальной рабочей температуры.

Конечно, существует множество подогревателей двигателя, но какой из них купить?

Вот чему вы здесь научитесь.

Давайте перейдем к этому.

Что такое подогреватель двигателя?

Подогреватель двигателя - это устройство, которое нагревает двигатель и другие моторные жидкости (в зависимости от конструкции) перед его запуском.

В идеале, он упрощает запуск двигателей, повышает эффективность, снижает выбросы при одновременном снижении износа.

Позже я расскажу вам о различных преимуществах подогревателей двигателя - продолжайте читать.

Подогреватель двигателя

В настоящее время подогреватели двигателей бывают разных форм и конструкций.

Кроме того, они оснащены современными технологиями, позволяющими быстро прогреться и эффективно прогреться.

В результате они избавляются от всего износа двигателя, который может возникнуть из-за холодного пуска.

Конструкция подогревателя двигателя 1

Конструкция подогревателя двигателя 2

Опыт показывает, что лучший подогреватель двигателя должен гарантировать лучшую экономию топлива и зажигание двигателей практически без образования сажи.

В двух словах, конструкция любого подогревателя двигателя будет зависеть от конкретных требований вашего приложения.

Это делает рассмотрение технических характеристик подогревателей двигателя важным аспектом.

Мы вернемся к этому позже.

Но сначала посмотрите на это:

Зачем нужен подогреватель двигателя

Как я уже сказал, блочные обогреватели играют важную роль в автомобильных двигателях.

Это критично даже при очень низких температурах окружающей среды.

Обогрев автомобильных двигателей

Вот почему вам стоит купить подогреватель двигателя:

1.Спасает вас от холодного пуска двигателя, т.е. «Нагружает» двигатель

Пуск очень холодного двигателя нагружает его, следовательно, повышается износ.

Обычно, когда холодно, масло густеет.

Более густое масло увеличивает объем «работы», необходимой стартерам для поворота кривошипа.

Это приводит к увеличению времени пуска.

Кроме того, когда масло становится слишком густым, оно не может свободно течь к различным частям двигателя.

В результате смазки будет недостаточно.

Когда это происходит, эти детали царапают друг друга при запуске двигателя.

Это обычный сценарий, когда нет смазки.

Опять же, если двигатель работает на холодных компонентах, которые не были прогреты и расширены до идеального размера, они могут быть повреждены.

Как видите, нагреватель блока снижает износ двигателя за счет улучшения смазки и легкого запуска.

2. Помогает быстро прогреть кабину

Когда ваш автомобиль был на морозе, запуск двигателя может быть затруднен.

Именно в этот момент нужно прогреть двигатель.

При использовании охлаждающей жидкости двигателя после подогрева блочными обогревателями в вашу кабину будет втягиваться теплый воздух после того, как вы запустите ее утром.

3. Вы сэкономите топливо

Двигатели на холостом ходу потребляют много топлива.

Однако с помощью подогревателя двигателя можно избежать холостого хода двигателя.

Это потому, что он быстрее прогревает двигатель.

Помните, что большинство людей оставляют двигатели автомобилей на холостом ходу, чтобы они могли достичь нужной температуры запуска.

4. Помогает сохранить батарею более крепкой

Холодным двигателям может потребоваться много времени для запуска.

За это время двигатель может разрядить или разрядить стартерную аккумуляторную батарею.

5. Снижает выбросы выхлопных газов

Блочные нагреватели помогают снизить выбросы выхлопных газов при запуске двигателя.

Помните, что при нормальных рабочих температурах двигатели производят низкие выбросы.

Следовательно, подогреватель двигателя быстро заставит его работать при нормальной рабочей температуре.

6. Уменьшение конденсации в отстойниках двигателя

Поддержание тепла в двигателе снижает вероятность образования конденсата в отстойниках двигателя.

Следовательно, это улучшит производительность вашего двигателя.

7. Обеспечивает постоянную надежность вашего двигателя

В генераторах, автомобилях и т. Д. Нагреватели блока цилиндров повышают надежность двигателя.

В двух словах:

Подогреватель двигателя - незаменимый аксессуар, если вы заботитесь об эффективности своих двигателей.

Но добиться этого можно, только правильно выбрав подогреватель двигателя.

Итак, какие типы подогревателей двигателя вам подходят?

И, кстати, большинство автомобилей, работающих в экстремально холодных условиях, в стандартной комплектации поставляются с блочным отопителем.

Тем не менее, если он выходит из строя или в вашем автомобиле нет блочного обогревателя, просто купите подходящий.

Типы подогревателей двигателя

Я знаю, что на рынке доступно множество подогревателей двигателя.

Поэтому важно правильно расставить приоритеты.

То есть выберите блочный нагреватель, отвечающий вашим уникальным требованиям.

Теперь, в зависимости от вашего уникального применения, вы можете выбрать любое из следующего:

a) Нагреватель охлаждающей жидкости двигателя

Нагреватели охлаждающей жидкости двигателя являются неотъемлемой частью нагревателей двигателя.

Конструкция этих нагревателей такова, что они помогают поддерживать подходящую рабочую температуру двигателя.

Даже во время простоя можно не беспокоиться о возможном холостом ходе двигателя.

Нагреватель охлаждающей жидкости

При использовании нагревателя охлаждающей жидкости хорошей марки ваш двигатель может быстрее работать на полную мощность.

Подогреватели охлаждающей жидкости двигателя зависят от принудительной циркуляции или термосифона для предварительного нагрева двигателя.

В большинстве случаев помогает поддерживать температуру охлаждающей жидкости на уровне 32 ° C (минимум).

Если у вас есть надежный подогреватель охлаждающей жидкости, ваш двигатель может выдержать полную нагрузку за короткое время.

б) Циркуляционный нагреватель двигателя с насосом

В отличие от нагревателей охлаждающей жидкости, эти конструкции поставляются с небольшими насосами.

Это насосы, которые помогают обеспечить постоянную циркуляцию нагретой охлаждающей жидкости по двигателю при постоянной температуре.

Циркуляционный подогреватель двигателя с насосом

Равномерная циркуляция тепла сокращает возможные горячие точки на шлангах обогревателя, уплотнениях или срок службы охлаждающей жидкости.

Конструкция циркуляционного нагревателя двигателя с насосом сокращает частое техническое обслуживание и увеличивает срок службы нагревательного элемента.

c) Подогреватель двигателя без насоса

Подогреватели двигателя без насоса работают без использования насосов.

Секция блочного подогревателя

Работают как подогреватели двигателя с болтовым креплением.

Этот тип работает за счет прямого нагрева двигателя.

Несмотря на то, что этот тип нагревателя очень эффективен, он полностью нагревает двигатели и не нагревает охлаждающую жидкость напрямую, как нагреватели с насосами.

d) Нагреватель двигателя с положительным температурным коэффициентом

Положительный температурный коэффициент (PTC) - это новая технология в подогревателях двигателей.

PTC Подогреватели двигателей популярны благодаря самосинхронизации.

Поэтому они не могут перегреваться, что обеспечивает безопасность.

Он автоматически изменяется в соответствии с требованиями окружающей среды.

Подогреватели двигателя PTC полностью произвели революцию в отрасли.

e) Электрический нагреватель блока цилиндров

Вы можете переносить нагреватели блока цилиндров из одной точки в другую.

Однако они работают, когда вы подключили их к электрической розетке.

Электронагреватель блока цилиндров

Нагреватели блока не поставляются с насосами.

Нагревая двигатели автомобиля, эти обогреватели делают запуск простым и легким.

Имея это в виду, позвольте мне сделать еще один шаг и изучить части подогревателей двигателя.

Детали и компоненты подогревателя двигателя

Из предыдущих глав ясно, что подогреватель двигателя представляет собой сборку различных деталей и компонентов.

Эти детали и компоненты могут отличаться от одного подогревателя двигателя к другому.

В этом разделе вы узнаете о некоторых из наиболее распространенных частей подогревателей двигателя,

Давайте сразу погрузимся в:

Система подогревателя двигателя

На рис. подогреватель двигателя.

Тем не менее, я могу пойти дальше и разобрать подогреватель двигателя, чтобы вы могли увидеть внутренние компоненты.

С учетом всего этого, давайте теперь обсудим некоторые из этих компонентов:

1. Блок вентилятора воздуха для горения

Этот компонент помогает в подаче воздуха для процесса сгорания.

В зависимости от конструкции подогревателя двигателя вентилятор подачи воздуха в камеру сгорания может иметь:

  • Тип таблички обогревателя
  • Двигатель и рабочее колесо
  • Блок управления со вставными контактами для электрических контактов
  • Отверстие для соединительного элемента воздуха для горения как а также трубы подачи воздуха для горения

2.Дизельная или бензиновая горелка

В горелке происходит обработка топливно-воздушной смеси и собственно сгорание.

топливо непосредственно течет в или через камеру предварительного нагрева с открытым отсечным клапаном.

Здесь происходит первый нагрев.

После того, как он выходит из топливных игл, он распыляется в соплах, через которые проходит фактический воздух.

Всегда выбирайте обогреватель с подходящей горелкой.

Помните, подогреватель двигателя зависит от его нагрева двигателя.

Использование неподходящих горелок приведет к неисправности и повреждению нагревателя, что сократит его срок службы или срок службы.

3. Теплообменник

Работа подогревателя двигателя заключается в передаче тепла двигателю или охлаждающей жидкости.

Его эффективность определяет, насколько быстро этот аксессуар прогреет ваш двигатель.

В большинстве случаев теплообменники имеют как внутреннюю, так и внешнюю секции.

Также он может иметь уплотнительное кольцо для надлежащего уплотнения.

4. Датчик температуры и перегрева

Датчики температуры работают, определяя температуру охлаждающей жидкости в теплообменнике подогревателя двигателя, главным образом как электрическое сопротивление.

Именно этот сигнал поступает на блок управления подогревателем двигателя - здесь и начинается обработка.

Он посылает сигналы блоку управления о том, когда начинать и заканчивать процесс нагрева двигателя.

5. Циркуляционный насос

Циркуляционные насосы обеспечивают подачу охлаждающей жидкости в автомобили или контуры отопителя.

Циркуляционный насос можно включить с блока управления.

Для эффективного нагрева он будет работать на протяжении всей работы нагревателей.

6. Дозирующие насосы

Дозирующие насосы объединяют в себе транспортную, дозировочную и запорную системы для подачи топлива из бака автомобиля к подогревателям.

7. Электромагнитный клапан

Не все нагреватели имеют электромагнитный клапан.

Электромагнитный клапан обеспечивает поступление топлива в камеры сгорания в определенное время на фазах запуска.

После выключения подогревателей электромагнитные клапаны предотвращают попадание топлива в камеры сгорания.

8. Винт выпуска воздуха

Он удерживает двигатель на месте.

Без винта стравливания воздуха нагреватели двигателя не могут работать должным образом.

Поэтому всегда следите за тем, чтобы он был плотно затянут.

9. Ограничитель температуры

Он помогает регулировать температуру нагрева, гарантируя, что процесс не выходит за пределы определенного порогового значения.

Помогает ограничивать температуру и держит ее под контролем.

По сути, это мера безопасности для подогревателя двигателя.

10. Датчик пламени

Это еще один важный датчик, который обнаруживает пламя, чтобы избежать любой возможности возгорания.

Таким образом, это критическая мера безопасности.

11. Управление термостатом

Некоторые обогреватели двигателя могут также иметь термостатическое управление.

Помогает регулировать процесс нагрева.

Помните, если вы используете обогреватели в течение длительного времени, шланг охлаждающей жидкости может сломаться.

Конечно, из-за высоких температур.

Именно по этой причине вам нужен термостат.

12. Выхлопная труба

Это канал, по которому выхлопные газы выходят из подогревателя двигателя.

13. Нагревательные трубки

Это канал, по которому топливо и другие важные жидкости проходят через двигатель.

14. Электрический шнур

Для электрических подогревателей двигателя этот шнур является ключевым.

Эти шнуры бывают разной длины и размера.

15. Система циркуляции охлаждающей жидкости (соединение на входе и выходе)

Это система, через которую проходит охлаждающая жидкость, нагревая двигатель.

Вкратце, это некоторые из наиболее распространенных компонентов подогревателей двигателя.

Кстати, взгляните на это:

Системы подогрева двигателя в автомобилях

Блок обогревателя

Как правило - всегда запрашивайте руководство по нагревателю двигателя.

Из этого документа вы узнаете обо всех деталях и компонентах подогревателя двигателя, который вы планируете купить.

Итак, перейдем к еще одному важному аспекту подогревателей двигателя:

Как работает подогреватель двигателя

Как вы видели в предыдущих разделах, существует много типов подогревателей двигателя.

Поэтому принцип работы может незначительно отличаться.

То есть это может включать различные процедуры нагрева двигателей.

В этом разделе основное внимание будет уделено принципу работы, который является общим для большинства подогревателей двигателей.

Давайте перейдем к следующему:

а) Электронагреватели двигателя

Эти обогреватели требуют внешнего источника питания - электричества.

Вот что происходит.

В подогревателях двигателя есть нагревательный элемент, который находится в блоке двигателя.

Таким образом, у нагревательного элемента есть внешний шнур, который можно подключить к внешнему источнику питания.

В зависимости от конструкции эти обогреватели могут заменять одну из пробок сердечника двигателя автомобиля.

Обычно нагревательный элемент погружен в охлаждающую жидкость двигателя.

Нагревая эту охлаждающую жидкость, очевидно, что двигатель остается теплым.

Я уверен, вы видели автомобильные шнуры, которые помогают подводить внешнее электрическое тепло к нагревателю двигателя автомобиля.

Обогрев двигателя автомобиля

В большинстве случаев эти подогреватели двигателя не имеют насосов.

Однако это те, у которых есть насосы, которые помогают подавать теплую охлаждающую жидкость по всему двигателю автомобиля.

Помимо электрического подогревателя двигателя, вы также можете выбрать:

б) Нагреватель бензинового или дизельного двигателя

Здесь вам не нужен внешний источник энергии для обогрева двигателя.

Считаю это наиболее удобным - прогреть двигатель можно всегда и везде.

Теперь эти типы обогревателей используют бензин или дизельное топливо.

То есть вы можете запускать их на автомобилях на дизельном или бензиновом топливе.

Здесь обогреватели двигателя сжигают бензин или дизельное топливо для выработки тепла, которое используется для прогрева двигателя.

Имеет насос, перекачивающий дизельное топливо или бензин в камеру сгорания.

Конечно, в камере сгорания и воздух, и топливо смешиваются.

Когда смесь достигает определенного порога, она воспламеняется и горит с выделением тепла.

Затем он передает это тепло двигателю через теплообменники.

Подогреватель двигателя

В большинстве случаев эти обогреватели работают по принципу термосифона.

То есть подогреватель двигателя предварительно нагревает охлаждающую жидкость двигателя за счет конвекции.

Затем теплая охлаждающая жидкость поднимется по трубопроводу к двигателю автомобиля.

В результате он вытесняет холодную охлаждающую жидкость, которая возвращается обратно в систему подогрева двигателя.

Этот цикл будет продолжаться до тех пор, пока ваш двигатель не достигнет подходящей температуры.

Короче говоря, принцип работы подогревателей двигателя зависит от этих двух принципов.

Конечно, некоторые нагреватели имеют улучшенный принцип работы для повышения эффективности.

Как правило, всегда запрашивайте техническое руководство подогревателя двигателя.

Это поможет вам разобраться в подогревателе двигателя.

Позвольте мне провести вас через важный шаг:

Процесс установки подогревателя двигателя

Большинство людей задаются вопросом, сложно ли установить подогреватели двигателя или блочные обогреватели.

В установке блочных обогревателей нет ничего сложного.

Однако процесс может незначительно отличаться в зависимости от конструкции и конфигурации подогревателя двигателя.

Например, самый простой нагреватель двигателя - это тот, в котором заменен масляный щуп.

Другой тип подогревателя двигателя, который немного усложняет стыковку с верхними шлангами радиатора.

Устанавливается за несколько минут.

Все, что вам понадобится, это отвертка.

В лучших нагревателях блока цилиндров сливные пробки заменены на днище блока цилиндров.

Некоторые инструменты, которые вам понадобятся перед установкой, включают:

  1. Правая отвертка
  2. Динамометрический ключ
  3. Сливной поддон
  4. Рулетка
  5. Нагреватель блока двигателя
  6. Трещотка и головки
  7. Фломастер
  8. Двигатель oil
  9. Силиконовая консистентная смазка для теплопередачи

Ниже приведены общие инструкции, которые следует учитывать:

Поднимите автомобиль домкратом

Решение работать на холодном автомобиле защитит вас от ожогов.

Однако решение работать на прогретом двигателе значительно упрощает избавление от сливных пробок.

Это чаще всего, если они сделаны из уникальных металлов, чем блоки двигателя.

Помните, что подогреватели двигателя рассчитаны на разную мощность.

Всегда выбирайте тот, который соответствует вашим потребностям и идеально подходит для вашего автомобиля.

Поднимите переднюю часть автомобиля и снимите кожух двигателя.

Слейте воду из двигателя

В зависимости от конкретного оборудования, которое вы используете, вы поймете, что процесс будет отличаться.

Поэтому обязательно обращайтесь к руководству по эксплуатации подогревателя двигателя.

Вот что вам нужно сделать.

Затем удалите зажимы, удерживающие крышку радиатора, а также болты, удерживающие монтажные кронштейны радиатора.

Поставьте поддон под двигатель и вытащите специальную сливную пробку.

В основном он расположен в задней части блока цилиндров.

Снимите крышку радиатора, чтобы ускорить слив.

Подключите нагреватель

Предварительно установите соединение между шнурами питания и нагревательными стержнями на тот случай, если в будущем вам придется делать это вслепую.

Не упал ли штекерный конец шнура в моторный отсек?

Смажьте стержень или отверстие консистентной смазкой до металлического зажима.

Это не должно быть дальше металлического зажима.

Вставьте стержень в отверстие.

Иногда это может вызвать некоторое сопротивление - подразумевая сопротивление воздуха.

Это можно исправить, заменив его дополнительной смазкой.

Убедитесь, что металлический зажим обращен к задней части автомобиля.

Вы услышите громкий щелчок, когда обогреватель задвинется на свое место.

Некоторые типы необходимо затягивать с помощью гаечных ключей с определенным крутящим моментом.

Проложить шнур питания

Вставьте шнур в стержни.

Проложите жгут проводов через моторный отсек и через переднюю решетку.

Имейте все остальные указания в руководстве к подогревателю двигателя, чтобы упростить установку.

Некоторые моменты, на которые следует обратить внимание:

  1. Убедитесь, что вы не перемещаете никакие шланги или детали.
  2. Сразу же шнуры располагаются правильно, закрепите их проволокой
  3. Старайтесь не оставлять слабины после первых стяжек.
  4. Всегда держите шнуры подальше от коллектора двигателя.

Имея все это в виду, ваш автомобиль будет работать идеально.

Он также будет экономичным.

Конечно, это несложный процесс установки электрического подогревателя двигателя.

Вы можете посмотреть это видео:

Это простой процесс, верно?

Примечание : Всегда помните инструкции производителя по установке подогревателей двигателя.

Все это вы найдете в инструкции по эксплуатации обогревателя.

А теперь перейдем к другому важному сегменту.

Нагреватель двигателя Применения

Вы можете использовать обогреватели двигателя для следующих основных применений:

1. Нагреватель двигателя для автомобиля

О обогревателях двигателя в основном не слышно в солнечную и теплую погоду.

Люди не говорят о блочных обогревателях, если сейчас не зима и они не нужны людям.

Вашему автомобилю нужен обогреватель блочного двигателя?

Блок отопителя для автомобиля

Автомобильный обогреватель двигателя убережет ваш двигатель от мороза зимой.

Если вы живете в более холодном районе, важно найти и установить правильный подогреватель блока цилиндров.

2. Подогреватель двигателя грузового автомобиля

Подогреватель двигателя грузового автомобиля сохранит тепло и работоспособность двигателя.

Очевидно, это повысит эффективность.

Подогреватель двигателя грузовика

Когда двигатель вашего грузовика теплый, его будет легче запустить даже в холодное время года.

То есть холостого хода для прогрева двигателя не будет.

Это снижает расход топлива и загрязнение воздуха.

Для грузовых автомобилей эти обогреватели помогают снизить износ двигателей.

Это означает, что вам не нужно беспокоиться об обслуживании двигателей за свои деньги.

Аккумуляторы и стартеры для грузовиков служат очень долго, если вы используете блочные обогреватели, чтобы избежать холодного запуска.

3. Подогреватель двигателя для морских судов

Судовые лодки и другая морская техника требуют использования блочных подогревателей.

Судовой подогреватель двигателя

Подогреватель морского двигателя поможет повысить производительность и надежность судовых систем.

4. Подогреватель двигателя для автобусов

Если вы хотите улучшить характеристики своих автобусов, вам понадобится подогреватель двигателя для автобусов.

Убережет от холодных пусков, лишних выбросов и неэффективности.

Подогреватель двигателя автобуса

Кроме того, эти обогреватели продлят срок службы двигателей автобусов.

5. Подогреватель двигателя генератора

Планируете ли вы использовать генераторы зимой?

Хотите снизить уровень выбросов или увеличить срок его службы?

Ну, все, что вам нужно, это подогреватели двигателя для генераторов.

Они упрощают и упрощают запуск генераторов.

Подогреватели двигателя для генераторов

6. Подогреватель двигателя для автомобилей Sprint

Как и другие обогреватели двигателя, их конструкция улучшает производительность и эффективность.

Кроме того, они сокращают ненужные выбросы и холодный запуск.

Как видите, подогреватели двигателя играют важную роль во многих системах двигателя.

Следовательно, нужно покупать подогреватели двигателя у надежных производителей.

Технические характеристики подогревателя двигателя

Перед покупкой подогревателя двигателя важно учесть следующие основные технические характеристики.

a) Модель подогревателя двигателя

Когда вы выйдете на рынок сегодня, вы поймете, что существует множество различных типов подогревателей двигателя.

Они бывают разных конструкций, форм, характеристик, моделей и т. Д.

Как правило, вы должны выбирать обогреватели от известных производителей.

Возьмем, к примеру, VVKB предлагает одни из лучших подогревателей двигателей для грузовиков, легковых автомобилей, автобусов и т. Д.

На ВВКБ существует семь различных моделей подогревателей двигателя.

Эти обогреватели включают:

i. Titan-P1 Автомобильный обогреватель двигателя

Titan P1

ii. Нагреватель охлаждающей жидкости Titan-P2

Titan P2

iii. Предпусковой подогреватель дизельного двигателя Titan-P3

Titan P3

iv. Подогреватель дизельного двигателя Titan-P4

Titan P4

v.Подогреватель блоков для грузовых автомобилей Titan-P5

Titan P5

vi. Зимний автомобильный обогреватель Titan-P6

Titan P6

vii. Предпусковой подогреватель двигателя Titan-B1

Titan B1

Как видите, они бывают разных конструкций, форм, размеров и, разумеется, мощности нагрева.

b) Безопасность и соответствие стандартам

Вы всегда должны учитывать безопасность подогревателей двигателя.

По этой причине все обогреватели должны соответствовать требованиям CE, RoHS, TUV и FCC.

Благодаря встроенным датчикам температуры подогреватель двигателя автоматически прекращает работу, когда температура достигает 65 ° C.

Нагреватель снова начинает работать, когда температура становится ниже 45 ° C.

Они поставляются с двумя уникальными датчиками температуры.

Когда один выходит из строя и выходит из строя, другой продолжает работать.

Его электрические части изолированы от жидкостей.

Алюминиевый корпус обеспечивает лучшую защиту и гарантирует более длительный срок службы.

Также они соответствуют стандартам материалов IP46.

c) Номинальная мощность

Номинальная мощность подогревателей двигателя никогда не бывает одинаковой.

Они различаются в зависимости от типа и размера подогревателя двигателя, который вы хотите приобрести.

Номинальная мощность может варьироваться от 500 Вт, 1000 Вт и 1200 Вт или выше.

d) Номинальное напряжение

Как правило, вы должны понимать, что номинальное напряжение этих подогревателей двигателя отличается.

В основном это 110–120 В / 220–240 В.

e) Срок службы и тип насоса

Вы найдете эти нагреватели со сроком службы насоса 5000 часов (иногда больше или даже меньше).

Зависит от марки.

f) Датчик температуры / регулятор термостата

Это важная мера безопасности.

Термостат помогает контролировать процесс нагрева подогревателя двигателя.

В идеале, это поможет определить правильную температуру.

г) Нагревательный элемент

Хороший нагревательный материал должен быть эффективным.

Кроме того, он должен иметь длительный срок службы.

h) Материал корпуса

Материал корпуса - в основном алюминий или твердый пластик.

Этот материал прочный и надежный.

i) Вес и габариты

Они различаются в зависимости от конструкции.

Однако большинство подогревателей двигателя варьируются от 1 кг до 2 кг.

Теперь, помимо всего этого, важно ознакомиться с руководством по продукту.

Здесь собрана вся информация о технических характеристиках подогревателя двигателя.

Стоимость подогревателя двигателя - сколько я должен купить подогреватель двигателя

В среднем вы найдете большинство подогревателей двигателя по цене от 50 до 200 долларов в розницу.

Однако некоторые подогреватели двигателя стоят более 200 долларов.

Это будет зависеть от всех факторов, о которых я упоминал ранее.

Сюда могут входить:

i. Марка

ii. Модель

iii. Дизайн

iv. Тепловая мощность

В. Технологии и т. Д.

Например:

ВВКБ 110В, 1500Вт Предпусковой подогреватель двигателя S-8000 стоит 129 долларов.90 на Amazon:

S 8000

С другой стороны, подогреватель двигателя автомобиля VVKB 110 В, 1500 Вт (S-8004) стоит 130,99 долларов на Amazon.

S 8004

Итак, всякий раз, когда вы отправляете подогреватель двигателя, важно сосредоточиться на ваших конкретных потребностях.

Таким образом, вы купите качественный подогреватель двигателя, соответствующий вашим потребностям.

Что еще более важно, вам следует проконсультироваться со специалистом, который подскажет, какой подогреватель двигателя лучше всего купить.

Часто задаваемые вопросы о подогревателях двигателя

Я знаю, что у вас могут возникнуть вопросы о подогревателях двигателя.

В этом разделе я рассмотрю некоторые из этих проблем.

VVKB Подогреватель двигателя

1. Когда следует устанавливать подогреватель двигателя?

Если вы живете в очень холодных районах или температура опускается ниже нормы, установите его.

Это единственный надежный способ быстро запустить двигатель, не перегружая его и не перегружая его.

Кроме того, вы улучшите эффективность и производительность двигателя.

2. В каком состоянии нужно использовать подогреватели двигателя?

A. Когда ваша машина долгое время стояла на улице при низкой температуре, запуск двигателя для работы коленчатого вала может быть очень затруднительным. Так что вы можете использовать этот обогреватель двигателя автомобиля в настоящее время. Это связано с холодной усадкой двигателя автомобиля и повышенной вязкостью топлива.

B. Холодный запуск ускорит износ двигателя автомобиля.Это значительно увеличит выброс выхлопных газов из автомобиля. А пока расход топлива значительно увеличится.

Всего этого можно избежать, если использовать подогреватели двигателя.

C. Этот обогреватель двигателя автомобиля защищает и нагревает двигатель автомобиля, нагревая охлаждающую жидкость. Благодаря этому способу повышается температура двигателя, снижается вязкость топлива. Это защищает двигатель автомобиля и делает возможным горячий запуск.

3. Зачем нужен встроенный насос в подогреватели двигателя?

Нагреватели со встроенными водяными насосами помогают сократить время нагрева.

Это также помогает сделать нагревание очень простым, быстрым и равномерным.

4. Какие повреждения могут возникнуть из-за принудительной циркуляции?

Нагреватель с принудительной циркуляцией действует путем подачи тепла, которое направляет нагретую охлаждающую жидкость к головке двигателя.

Температура на впуске головки блока цилиндров будет высокой, даже если нижняя часть двигателя остается очень холодной.

Это причина неравномерного нагрева деталей двигателя.

Может сильно повлиять на сам двигатель и сократить срок его службы.

5. Почему в подогревателе двигателя должен использоваться термостат?

Если обогреватели используются в течение длительного времени, его шланг охлаждающей жидкости может быть поврежден из-за высоких температур.

Вам нужен термостат для регулирования температуры.

6. Можно ли использовать подогреватели двигателя на грузовиках?

Да.

Однако следует выбирать подогреватель двигателя с правильными характеристиками.

Например, подогреватель двигателя мощностью 1200 Вт может быть слишком мал для грузовиков.

Итак, для грузовиков или тяжелых двигателей вы можете выбрать мощность 2000 Вт или 3000 Вт.

7. Как обеспечить прогрев двигателя зимой?

Вы можете попробовать следующее - они очень эффективны:

  • Установите подогреватели двигателя
  • Держите топливный бак полным
  • Убедитесь, что аккумулятор вашего автомобиля нагревается.
  • Используйте кондиционер топлива
  • Всегда оставляйте машину в помещении.

8. Как долго я должен быть подключен к электронагревателям?

А при хорошем обслуживании автомобиля не потребуется слишком много плагинов.

Его необходимо включить в сеть на два часа для прогрева.

Кроме того, для охлаждения автомобилей после использования обычно требуется 2 часа.

Итак, если вы хотите снова поехать в эти два часа, не подключайте его к розетке.

9. Рекомендуется ли для автомобилей холостой ход?

Нет и Да.

Ну, все будет зависеть от обстоятельств.

Однако вы должны знать, что работа на холостом ходу может увеличить износ двигателя, расход топлива, выбросы и т. Д.

Опять же, не прогревайте двигатель на холостом ходу - вы можете установить подогреватель двигателя.

Заключение

Как видите, подогреватели двигателя - это важные аксессуары.

Однако необходимо установить правильную модель, размер, дизайн и марку.

Только так вы сможете ощутить все преимущества подогревателей двигателя.

Обладая информацией в этом руководстве, вы, безусловно, сможете оценить и купить подходящий подогреватель двигателя.

Здесь, на ВВКБ, мы разрабатываем и производим ряд подогревателей двигателей.

Всего от 120 долларов вы можете получить качественный и надежный подогреватель двигателя.

Свяжитесь с нами сегодня, и команда VVKB решит все проблемы с подогревом двигателя.

Как сделать свой собственный нагреватель отработанного масла

Одним из преимуществ нагревателя отработанного масла является то, что используемое топливо (отработанное моторное масло) относительно недорогое. Еще одно преимущество - возможность повторно использовать то, что обычно считается мусором. Хотя масло по-прежнему нужно откачивать из земли, отработанное моторное масло уже однажды использовалось по прямому назначению. Любое дальнейшее использование поможет уберечь его от загрязнения окружающей среды.

Снять металлическое покрытие и изоляцию с бака электрического водонагревателя. Осмотрите бак на предмет коррозии. Выбросьте резервуар, если присутствует чрезмерная ржавчина, и выберите другой водонагреватель. Поставьте бак на торец. Поверните бак так, чтобы швы и фитинги находились на задней стороне, противоположной тому месту, где будет дверца доступа.

Нарисуйте прямоугольник размером 12 на 12 дюймов на передней части резервуара. Здесь будет дверца доступа к горелке. Нарисуйте круг диаметром 4 дюйма в центре верхней части резервуара.Это будет место расположения всасывающей трубы. Нарисуйте еще один круг диаметром 6 дюймов в верхней части резервуара сбоку от 4-дюймового круга. Это будет место расположения дымовой трубы. Вырежьте все отмеченные ранее отверстия резаком или электрической сабельной пилой. Вырежьте отверстия для воздухозаборника и дымохода немного меньше, чем отмеченные кружки, и подпилите края позже, чтобы разместить воздухозаборник и дымоход. Сохраните кусок, вырезанный для дверцы доступа, так как позже он сформирует настоящую дверцу доступа.

Переверните резервуар так, чтобы он стоял сверху. Просверлите отверстия в днище резервуара для установки стойки для труб, которая будет поддерживать узел горелки. Прикрутите стойку для труб на месте внутри бака. Вырежьте из листового металла три-четыре ножки для бака. Поставьте одну из ножек на дно емкости. Просверлите ножку и дно резервуара. Прикрутите ножку на место. Повторите эту процедуру для остальных ног. Снова переверните емкость и поставьте на ножки.Найдите все отверстия для труб. Закройте их заглушками. Найдите отверстия, в которых нагревательные элементы входят в бак. Отрежьте в два раза больше стальных пластин, чем есть отверстий для нагревательных элементов. Прикрутите одну стальную пластину к наружной стороне каждого отверстия нагревательного элемента. Прикрутите еще одну стальную пластину к внутренней стороне каждого отверстия нагревательного элемента.

Просверлите несколько отверстий диаметром 1/4 дюйма в чугунной сковороде диаметром 6 дюймов. Между отверстиями должно быть около дюйма. Просверлите несколько отверстий диаметром 1/4 дюйма в круглой части стальной пластины толщиной 1/4 дюйма.Между отверстиями должно быть около дюйма. Просверлите четыре отверстия в дне стальной сковороды диаметром 8 дюймов. Прикрутите стальную сковороду к фланцу трубы. Поместите две прокладки на стальную сковороду. Поместите перфорированную стальную пластину поверх распорок труб. Поместите еще две распорки на верхнюю часть стальной пластины. Поместите 6-дюймовую чугунную сковороду на распорки для труб. Проденьте длинный болт в отверстия в верхней сковороде, в распорках для труб, в стальной пластине, во втором наборе распорок для труб и в нижней сковороде.Закрепите болты гайками. Это сформирует узел горелки. Присоедините ниппель длиной четыре дюйма к фланцу трубы, расположенному в нижней части узла горелки. Вставьте блок горелки в резервуар через люк и навинтите ниппель на фланец трубы на дне резервуара.

Вставьте отрезок дымовой трубы диаметром 6 дюймов в ранее вырезанное отверстие в верхней части резервуара. Это сформирует дымоход. Убедитесь, что дымоход входит в резервуар как минимум на шесть дюймов.Закрепите дымоход на баке болтами. Оберните мягкую медную трубку снаружи дымохода три раза. Расположите нижний конец медной трубки прямо над узлом горелки. Закройте медную трубку 12-дюймовым дымоходом диаметром 8 дюймов. Прикрепите колено 4-дюймовой дымоходной трубы под углом 90 градусов к стороне 8-дюймовой дымовой трубы и поместите конец над нижним концом медной трубы.

Прикрепите 18-дюймовую 4-дюймовую дымовую трубу к концу коленчатой ​​трубы и поместите ее во впускное отверстие в верхней части бака.Постройте воронку из листового металла и прикрутите ее к концу 4-дюймовой дымовой трубы внутри резервуара. Расположите воронку над блоком горелки. Воронка должна располагаться на один дюйм выше верхней части узла горелки. Прикрутите раму к внутренней стороне смотрового отверстия, чтобы на нее опиралась съемная панель. Закрепите дверцу доступа защелками. Покрасьте всю печь высокотемпературной краской для печи. Установите устройство и закрепите его болтами, чтобы предотвратить опрокидывание. Заполните блок горелки изоляцией из керамического волокна.Заполните дно печи песком.

  • Не используйте резервуар из оцинкованного металла. Их можно определить по серебристому налету. Оцинкованный металл при нагревании выделяет ядовитые пары.

    Не пытайтесь перезапустить горячую горелку с керосином. Пары могут вызвать взрыв.

    Никогда не используйте воду для тушения масляного пожара. Держите под рукой ведро с песком, чтобы при необходимости погасить пламя.

Что делает нагреватель блока цилиндров?

Подогреватель блока цилиндров пригодится автовладельцам, живущим в очень холодном климате.Первый раз, когда водитель заводит машину холодным утром, может произойти серьезное повреждение двигателя. Чтобы предотвратить это, он нагревает моторное масло или охлаждающую жидкость, чтобы облегчить запуск и предотвратить повреждение при запуске.

Вам нужен подогреватель блока цилиндров?

Когда использовать подогреватель блока цилиндров

При температуре ниже -15 градусов Цельсия моторное масло густеет. Густое холодное масло заставляет стартер двигателя работать сильнее, вызывая длительное время запуска двигателя, что может быстро разрядить аккумулятор, особенно если он старый.В двигателе есть небольшие каналы, которые позволяют маслу смазывать критически важные детали. Холодное масло не попадает в узкие проходы, позволяя металлическим частям тереться друг о друга.

Электрический шнур возле решетки автомобиля - верный признак того, что в автомобиле есть обогреватель блока цилиндров.

Водители, живущие и управляющие автомобилем в холодном климате, которые заметили, что их автомобили труднее заводить по-настоящему холодным утром, могут рассмотреть возможность покупки и установки подогревателя блока цилиндров. Старые автомобили с большим пробегом и грузовики с большими двигателями с низкой степенью сжатия могут снизить повреждение при запуске и снизить выбросы при запуске.

Стоит ли нагреватель блока цилиндров?

Низкие температуры могут вызвать уплотнение различных металлов в вашем двигателе. Более узкие зазоры означают большее трение. Некоторые производители двигателей заявляют, что 75% повреждений двигателя происходит при запуске. Металлы также становятся более хрупкими в холодном состоянии, поэтому вероятность поломки изношенной детали выше в холодную погоду. На электрическую систему вашего автомобиля влияют даже низкие температуры.

Когда вы запускаете двигатель, давление масла низкое.В условиях сильного холода масло может не смазывать критически важные подшипники и может вызвать задиров и повреждение деталей, которые трудно заменить, таких как коленчатый вал.

Автомобильные аккумуляторы менее эффективны в холодном состоянии и могут легко разрядиться при запуске холодного двигателя. Стоит ли блочный обогреватель, во многом зависит от того, где живет водитель, и от климата, в котором он ездит на своем автомобиле. Если вам часто приходится водить машину или грузовик в очень холодную погоду, рекомендуется оборудовать им свой автомобиль.

Низкие температуры затрудняют запуск автомобиля для электрической системы. Обогреватель блока двигателя может избавить вас от необходимости запускать двигатель от внешнего источника.

Нагреватели блока цилиндров, которые нагревают охлаждающую жидкость двигателя, эффективны для улучшения прогрева обогревателя легкового или грузового автомобиля. Это также может быть полезно для водителей, которые хотят, чтобы внутренняя часть их машины прогревалась быстрее, чем обычно. Блочный отопитель, используемый с системой дистанционного запуска, может стать отличным вариантом для водителей, живущих в холодном климате.

Как долго оставлять включенным нагреватель блока цилиндров

Включение подогревателя блока цилиндров за четыре часа до начала движения предотвратит повреждение двигателя холодным маслом и охлаждающей жидкостью.

Большинство людей включают блочный обогреватель, когда ложатся спать. Исследования показали, что блочный нагреватель эффективен только при повышении температуры в течение примерно четырех часов. После этого повышение температуры будет намного менее значительным.

Изящный трюк - соединить нагреватель блока с таймером, чтобы контролировать, когда он включен, а когда нет. Эти таймеры предотвращают потери электроэнергии, поскольку включают их только за несколько часов до того, как водителю понадобится машина.

Какие типы обогревателей блока цилиндров существуют?

Производители автомобилей, производящие специальные автомобили, предназначенные для использования в условиях сильного холода, часто оснащают свои автомобили OEM-моделями, устанавливаемыми прямо с завода.Однако большинству владельцев легковых и грузовых автомобилей потребуется установка блочного обогревателя на вторичном рынке.

Доступны следующие типы блочных нагревателей:

  • Нагреватель масляного поддона - Они прикрепляются магнитами к масляному поддону двигателя и нагревают масло, но не охлаждающую жидкость двигателя.
  • Одеяло для обогрева двигателя - Оно похоже на электрическое одеяло и обычно при использовании накидывается или оборачивается вокруг двигателя.
  • Встроенный нагреватель охлаждающей жидкости - Они могут быть установлены в нижнем шланге радиатора или в шланге нагревателя и работают за счет нагрева и циркуляции охлаждающей жидкости.
  • Замораживание подключи подогреватель - Когда большинство людей относятся к блок нагревателя, это устройство они ссылаются. Они заменяют пробку замораживания нагревательным элементом. Штепсельная вилка переменного тока на 120 В, свисающая с решетки автомобиля, является бесполезным подарком, который она имеет в автомобиле.
  • Нагреватель с болтовым креплением - На некоторых автомобилях один из болтов крепления головки блока цилиндров можно заменить полым валом, в котором находится электрический нагревательный элемент. Они чаще встречаются в промышленном оборудовании и старинных автомобилях.

Какой тип блочного нагревателя лучше всего?

Выбор лучшего отопителя двигателя зависит от ряда факторов. Водители, которые знают, что им будет нужен блочный обогреватель каждый день зимой, должны приобрести обогреватель с замораживающей пробкой, а также иметь магнитный подогреватель масляного поддона в качестве запасного средства в те действительно суровые холодные дни.

Водители снегоочистителей и другого зимнего оборудования часто устанавливают обогреватели блока цилиндров, чтобы сохранить надежность своих автомобилей.

Встроенные нагреватели охлаждающей жидкости наиболее полезны для водителей, которые живут в регионах, где масло может оставаться вязким, но при низких температурах вода в двигателе может замерзнуть.Они особенно эффективны для того, чтобы обогреватель автомобиля быстрее вырабатывал теплый воздух.

Одеяло для обогрева двигателя наиболее полезно для водителей, которые не часто бывают в условиях ниже нуля, но могут несколько раз в год. Это простейшие нагреватели блока цилиндров, но они также и наименее эффективные.

Как установить подогреватель блока цилиндров?

Самыми распространенными и эффективными нагревателями являются те, которые нагревают охлаждающую жидкость. Установить эти обогреватели не составит труда для большинства обычных мастеров.Блочные обогреватели, которые устанавливаются в нижний шланг радиатора или в одну из пробок замораживания двигателя, потребуют от установщика слить охлаждающую жидкость из автомобиля и затем долить ее. Это также хорошее время, чтобы убедиться, что смесь охлаждающей жидкости правильная, чтобы предотвратить замерзание воды в двигателе.

Обогреватели масляного поддона очень просты в установке. Пользователи прикрепляют нагреватель к масляному поддону с помощью магнитов и включают его в розетку. Точно так же вы подключаете одеяло двигателя и обматываете или оборачиваете его вокруг двигателя.

Подогреватель блока цилиндров может подойти вам, когда…

  • Вы живете в климате ниже -15 градусов по Цельсию.
  • Вы управляете трактором или грузовиком, в котором используется очень большой двигатель с низкой степенью сжатия.
  • Ваш автомобиль или грузовик с трудом заводится в снегу.
  • Вы хотите рано утром включить обогреватель.

Есть ли у вас подогреватель блока цилиндров двигателя для вашего автомобиля и в зимние месяцы? Расскажите нам о своем опыте и о том, какой тип вы предпочитаете, в разделе комментариев ниже!

Техническое обслуживание самолета: правильный предварительный прогрев двигателя

В нашем последнем сегменте предварительного нагрева мы рассмотрели реальные причины, по которым предварительный нагрев так важен для авиационных двигателей.На этот раз мы поговорим о различных методах предварительного нагрева и о том, как максимально использовать их.

Большинство экспертов рекомендуют предварительный нагрев в любое время, когда температура опускается до нуля или ниже. Однако 32 градуса по Фаренгейту - это только общая рекомендация. Существуют более критические температуры ниже точки замерзания, где предварительный нагрев становится гораздо более важным, а также температуры выше точки замерзания, при которых предварительный нагрев все еще имеет некоторые преимущества, особенно для других компонентов под кожухом, таких как батареи, шланги и т. Д.Согласно исследованию, процитированному Питером Танисом (из компании Tanis Aircraft Services, Inc.), 20 градусов по Фаренгейту должны быть минимальной температурой двигателя, чтобы предотвратить повреждение двигателя при запуске. Поддерживать температуру двигателя выше 40 градусов по Фаренгейту легче для аккумулятора во время запусков, что сокращает время запуска и связанный с этим износ. И если вы попытаетесь поддерживать температуру вашего двигателя выше 60 градусов по Фаренгейту перед запуском, вы, как правило, увидите дополнительные преимущества в виде снижения нагрузки на двигатель и износа цилиндров, а также более эффективного времени разгона.

Как мы обсуждали в предыдущем разделе, предварительный нагрев - это гораздо больше, чем просто температура масла. Правильный предварительный нагрев включает в себя нагрев всего двигателя, так что все важные детали двигателя могут быть переведены в «безопасный» температурный диапазон. В идеальном мире вы бы нагревали весь самолет, чтобы уменьшить износ всего, от шкивов до компонентов шасси, авионики и гироскопических приборов. Но мир не идеален, особенно с учетом растущих затрат на «все, что есть в авиации». Я провел последние 16 лет, выкапывая свой самолет из каждой снежной бури, прежде чем перебраться в ангар этой зимой.Я считаю, что мне очень повезло, и я прекрасно понимаю, что ангары - это роскошь, которую мы не можем себе позволить.

Таким образом, для большинства из нас остается два основных варианта предварительного нагрева: установленные и переносные.

Установлены предпусковые подогреватели

Самыми распространенными подогревателями являются встроенные электрические системы подогрева. Наиболее распространенные системы производятся компаниями Tanis Aircraft и Reiff Preheat Systems. Базовый подогреватель состоит из небольшой электрической подушки, прикрепленной к масляному поддону.Тем не менее, действительно окупается (небольшие) вложения в более обширную систему предварительного нагрева, которая включает в себя нагревательные элементы для других частей двигателя, включая корпус и цилиндры. Компания Tanis использует различные компоненты для нагрева различных частей двигателя, включая болты нагретой впускной трубы и болты клапанной крышки. Reiff использует нагретые ленты, которые оборачиваются вокруг основания каждого цилиндра. Оба являются отличными решениями. Я лично использую систему Tanis с нагревателем масляного картера, нагревателем корпуса и болтами крышки клапана с подогревом в течение многих лет с отличными результатами.В любой системе настоятельно рекомендуется использовать хорошо изолированную крышку капота, чтобы обеспечить тепло всего моторного отсека.

Хотя вы, безусловно, можете пойти с минимальной установкой только накладки обогревателя поддона, я настоятельно рекомендую заплатить немного больше за всю систему. Основная проблема с системами предварительного нагрева только отстойника заключается в том, что они не всегда решают критические проблемы с зазором, которые мы описали ранее. Ваше масло может быть теплым, но если ваши цилиндры холодные, у вас все еще могут быть проблемы с расширением и чрезмерный износ при запуске.Кроме того, длительный нагрев только масляного картера может принести больше вреда, чем пользы. Проблема заключается в конденсате.

Конденсация происходит каждый раз, когда теплый влажный воздух проходит над поверхностью, температура которой ниже точки росы. В случае электрических нагревателей масляного картера теплый воздух над маслом может конденсироваться на холодных частях двигателя, таких как цилиндры и распределительный вал. Поскольку вода является ключевым ингредиентом коррозии, оставление только подогревателя масляного картера включенным на длительное время может привести к преждевременному износу цилиндра и распределительного вала.Однако, если использовать полную систему обогрева двигателя вместе с изолированным кожухом, проблемы с коррозией могут быть в значительной степени устранены. Я лично проверил эту теорию с помощью датчика влажности, когда был привязан на улице в холодную влажную погоду. Использование только отстойника без одеяла приводило к высокому уровню влажности. Добавление крышки или полной системы обогрева двигателя обеспечило гораздо меньшую влажность, а сочетание высококачественной изолированной крышки и полной системы предварительного подогрева двигателя обеспечило исключительно теплую и сухую среду в кожухе двигателя.Я обнаружил, что даже остаточная влага в капоте улетучилась в течение нескольких часов, а время прогрева перед взлетом практически исчезло к тому времени, когда я достиг взлетно-посадочной полосы. Позже я добавил термостат, чтобы поддерживать постоянную температуру в капоте.

Оставляя подогреватель в течение длительного периода времени является спорным, в основном из-за возможности для увеличения коррозии; серьезное беспокойство. Разные ситуации требуют разных рекомендаций. Прежде всего, регулярные полеты самолета, частая замена масла и использование антикоррозионных присадок, таких как CamGuard, будут иметь наибольшее влияние на снижение подверженности коррозии.Если вы сначала соблюдаете их, вы сможете поддерживать моторный отсек постоянно предварительно подогретым, как указано выше, без каких-либо отрицательных результатов (кроме потери энергии). Эта полная установка примерно настолько близка к отапливаемому ангару, насколько это возможно, находясь на улице. Если, однако, вы ожидаете, что между полетами пройдут недели, то имеет смысл переключиться на предварительный нагрев перед каждым полетом и хранение при низких зимних температурах, когда сама температура замедлит коррозионный процесс. Сейчас доступны различные переключатели с дистанционным управлением, которые упрощают, чем когда-либо, нагрев вашего самолета еще до того, как вы отправитесь в аэропорт.

Переносные подогреватели двигателя

Если у вас нет электричества на месте вашей привязки, или если вы хотите избежать затрат на установленную систему, вам придется полагаться на какой-либо переносной принудительный предварительный нагрев горячим воздухом. Это наиболее распространенная форма быстрого прогрева двигателя, используемая РБО и летными школами. Эти системы обычно требуют как электричества, так и пропана для создания мощного потока горячего воздуха в моторный отсек. Воздух вдувается либо в нижнюю часть кожуха через выпускное отверстие, либо через переднюю часть кожуха через отверстия для впуска воздуха.Марка портативных подогревателей Red Dragon является наиболее распространенной, но если доступ к электричеству является проблемой, Northern Companion делает портативный подогреватель, который требует только топлива и при этом принимает широкий спектр видов топлива (100LL, Jet-A, керосин , так далее.). В любом случае главное - дать достаточно времени, чтобы весь двигатель прогрелся до разумной температуры перед попыткой запуска.

Суть в том, что, когда ртуть падает, предварительный нагрев может иметь огромное влияние на долговечность вашего самолета.Как минимум, постарайтесь нагреть весь двигатель до температуры выше 40 градусов по Фаренгейту, чтобы обеспечить наилучшие условия для долгосрочного здоровья вашего двигателя. А еще лучше, если у вас есть возможность обогреть кабину, чтобы согреть авионику и гироскопы до того, как они раскрутятся.

Какой бы метод предварительного нагрева вы ни выбрали, помните, что лучший способ поддерживать свой самолет в отличном состоянии - это часто летать на нем. Зима может означать низкие температуры, но она также может означать ровный воздух, впечатляющий набор высоты, отличную видимость и прекрасную возможность выйти из дома и увидеть зимнюю страну чудес глазами пилота.Удачного полета!

Джефф Саймон - механик, пилот и владелец самолета A&P. Последние 14 лет он продвигал обслуживание самолетов с помощью владельцев в качестве обозревателя в нескольких крупных авиационных публикациях и в серии DVD с практическими рекомендациями: «Образованный владелец». Джефф также является создателем SocialFlight, бесплатного мобильного приложения и веб-сайта, на котором отображается более 10 000 авиационных событий. Бесплатные приложения доступны для iPhone, iPad и Android, а также в Интернете на сайте www.SocialFlight.com.

Предварительный подогрев и смазка авиационных двигателей - General Aviation News

Теперь, когда наступила холодная погода, я получил вопросы о предварительном нагреве и предварительной смазке авиационных двигателей.

Авиационные двигатели предварительно нагреваются не только для разбавления масла, но и для расширения картера главного двигателя.

Коэффициент теплового расширения алюминия больше, чем у чугуна. Поэтому, когда температура опускается значительно ниже точки замерзания, алюминиевый картер сжимается вокруг железного картера, и зазор подшипника, установленный при нормальной температуре окружающей среды, уменьшается. Это означает, что поток масла и гидродинамическая смазка ограничиваются сразу после запуска.Это означает, что в процессе предварительного нагрева необходимо нагреть весь двигатель в сборе, а не только масло.

Если используется внешний подогреватель, важно, чтобы нагрев применялся достаточно долго, чтобы должным образом расширить узел двигателя. Это особенно важно, если температура окружающей среды ниже 0 ° F. Чем ниже температура, тем дольше требуется предварительный нагрев.

Предварительный подогрев необходим, когда температура опускается ниже 0.

Расширение двигателя в сборе особенно важно для пилотов, которые используют электрические подогреватели.Многие из этих систем предварительного нагрева используют всего несколько нагревательных пластин на масляном поддоне.

У этих систем есть две проблемы. Сначала они неправильно нагревают картер. Это нормально, если вы начинаете работу при температуре окружающей среды около 20 ° F, но не годится, если температура окружающей среды ниже 0 ° F.

Вторая проблема заключается в том, что многие из этих устройств нагревают небольшую площадь. Это приводит к тому, что температура поверхности поддона превышает 300 ° F, что может вызвать закоксовывание и разложение масла.

Хорошие подключаемые подогреватели имеют термостатически регулируемые нагревательные полоски на масляном поддоне, а также нагревательные элементы на каждом цилиндре. Элемент цилиндра может быть установлен в месте установки термопары или на ленте вокруг цилиндра. Эти системы хорошо работают, особенно с защитным кожухом для нагрева всей сборки.

Еще одна проблема со сменными системами заключается в том, что многие пилоты любят оставлять свою систему предварительного подогрева постоянно включенной, чтобы их самолет был готов, когда они этого захотят.

Проблема здесь в том, что если самолет находится при температуре окружающей среды, двигатель и масло ночью остывают, а днем ​​нагреваются. Если в масле есть влага, что довольно часто встречается при работе зимой, нагрев масляного поддона испарит влагу. Он будет повышаться до тех пор, пока не достигнет более холодного распределительного вала в верхней части двигателя Lycoming, поскольку холодный воздух попадает в кожух в верхней части двигателя. Это значительно увеличит коррозионную активность критических кулачков и подъемников.

Если у вас есть съемная система с нагревателями цилиндра и масляного поддона, и у вас есть заглушки капота и, возможно, одеяло, то я не вижу никаких проблем.

Когда температура падает, а снег и лед накапливаются, самое время подумать о предварительном нагреве и предварительной смазке авиационных двигателей.

Несколько месяцев назад у моего друга Пола Макбрайда была хорошая колонка о масленках и их ограниченной ценности в двигателях Lycoming. Однако в двигателях Continental кулачок находится ниже коленчатого вала, поэтому, если у вас есть предварительная смазка, масло из подшипников кривошипа обычно будет стекать на критически важный интерфейс кулачка и подъемника.Это также верно для многих старых радиальных двигателей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
