Типы расположения двигателей автомобилей | Интересные факты

Поперечное и продольное расположение двигателей в авто — «За» и «Против»


Поперечный тип установки авто-моторов в автомобилях доминирует в современном автоконструировании, однако по мнению некоторых специалистов именно такое продольное расположение двигателей обеспечивает максимальную производительность легковому автотранспорту. Каково же соотношение у этих двух видов расположения силовых агрегатов по отношению к друг другу? Давайте вместе с вами разберемся.


Стоит сразу же отметить, что помимо технических характеристик и показателей эффективности работы, способность ориентации двигателя в подкапотном пространстве автомобиля оказывает немалое влияние и на сам дизайн автомашины. Разрабатывая автомобильный двигатель инженеры должны одновременно для себя отметить и на несколько вопросов, а именно: как устанавливать такой мотор, если модель автомобиля будет заднеприводной? А также,- Каким образом организовать свободное пространство для остальных узлов и агрегатов размещающихся под капотом автомобиля? И еще,- Какую нагрузку окажет масса мотора на сам кузов автомашины?



Смотрите также: История развития бензиновых двигателей внутреннего сгорания


Другим и весьма существенным моментом будет также вопрос агрегатирования разрабатываемого двигателя с уже существующими трансмиссиями. Ведь от этого будет зависеть общее и конкретное впечатление способности автомобиля в целом.

Рассматривая переднеприводные автомобили с любой из возможных ориентаций установленных в них двигателей (поперечной или продольной) можно сказать, что у каждого из них имеются свои определенные преимущества и недостатки, которые влияют как на управление автомобилем, так и на его технические характеристики. Оценка совокупности всех его особенностей и является основой для дальнейшего выбора разработчиками той или иной модели автомобиля.


Двигатели с поперечным типом расположения


Двигатели обладающие поперечным типом расположения в подкапотном пространстве, устанавливают перпендикулярно и относительно самого направления движения. Такие моторы обладают преимущественно горизонтальным расположением в моторном отсеке. Поперечная установка двигателей применяется как правило, в конструкциях переднеприводных автомобилей и с передним расположением силовых агрегатов.

Началом эры с поперечным типом расположения агрегата принято считать период конструирования первых автомоделей Mini. Конструкторы британского авто-бренда одними из первых при помощи тяг обеспечили передачу крутящего момента от двигателя непосредственно к колесам. Таким революционным решением была решена задача, максимально эффективно использовать крошечное по меркам того времени подкапотное пространство автомобиля наделив его довольно мощным мотором.

При помощи поперечной компоновки мотора инженерам компании «Мини» удалось втиснуть двигатель с относительно большим рабочим объемом в моторный отсек компактной городской машины. Впрочем надо сказать, что на полноценных суперкарах такая поперечная компоновка двигателя использовалась довольно редко. Одной из немногих моделей класса суперкаров с двигателем установленным поперечно, является автомобиль Lamborgini Miura.


Одной из главных особенностей у «поперечных» моторов называют разную длину валов привода, которые передают моторную тягу от двигателя к колесам. Дело в следующем. Конструкторам пришлось устанавливать коробку передач с одной стороны от самого двигателя, который расположен по центру моторного отсека, в связи с чем валы привода, установленные через ШРУСы (шарниры равных угловых скоростей), должны быть разной длины, что сказывается на равномерности износа этих элементов. В отличие от поперечно устанавливаемых силовых агрегатов при продольном расположении двигателя, валы привода имеют одинаковую длину, ведь здесь двигатель и коробка передач устанавливаются «друг за другом» по одной осевой линии.

Поперечная компоновка силового агрегата быстро стала нормой при конструировании компактных городских автомобилей многих массовых авто-брендов. Обычно поперечно устанавливаемые двигатели имеют у себя относительно небольшой рабочий объем и не более четырех цилиндров. Впрочем некоторые автопроизводители используют такую поперечную компоновку для шести- и даже для восьмицилиндровых моторов. В этом случае и как правило, в них применяется V-образное расположение.


Главная причина широкого распространения поперечного расположения двигателей – это максимальная эффективность использования моторного отсека при небольшом шасси и общих габаритах автомобиля. Установив двигатель в подкапотном пространстве поперечно, разработчик получает значительно больше свободного пространства для компоновки и оформления салона при одинаковых внешних габаритах с автомобилем, где мотор устанавливается вдоль. Особенно ценно такое качество машины в условиях городской эксплуатации с минимальным количеством свободного пространства для парковки.

Сюда же стоит добавить и переднеприводный тип трансмиссии исключающий организацию центрального тоннеля в салоне автомобиля для карданного вала. Плоский пол и максимально просторный салон являются одним из ключевых элементов комфорта и эргономики современных компактных автомобилей для города.

Установленный поперечно спереди двигатель оказывает определенное влияние и на характеристики динамики движения машины. На автомобилях с подобной компоновкой основная часть массы всего автомобиля приходится на переднюю колесную ось и на переднюю подвеску. Таким образом инженеры решают одну из главных задач заключающуюся, в обеспечении тяги на ведущие колеса с минимальными потерями.

Кроме того, такие автомобили более прогнозируемы и послушны в управлении на скользком покрытии. А отсутствие дополнительных компонентов трансмиссии не только позволяет уменьшить общую массу самого автомобиля, но и снижает себестоимость производства такой модели в целом.

К нашему сожалению, у образцов моделей с поперечным расположением силового агрегата есть вполне конкретные недостатки. Так, например, для моторов такого типа противопоказано увеличение показателя крутящего момента. Это обусловлено все той же разницей размеров тяг. Углы падения для двух разновеликих валов будут различными, и, чем длиннее вал, тем будет меньше его показатель жесткости на кручение. В свою очередь это провоцирует падение эффективности передачи тяги от самого двигателя к колесам вызывая тем самым необходимость подруливания.


В борьбе с такой особенностью разработчикам пришлось прибегнуть к определенным инженерным уловкам. Так, например, одним из способов уравновешивания показателями «крутильной жесткости» является изготовление одного из валов полым, а другого – сплошным. Подобное решение призвано сбалансировать передачу крутящего момента разновеликим валами. Первыми, кто воплотил такую инженерную задумку в реальность, стали инженеры концерна «Ford» при разработке одного из первых поколений хэтбека Fiesta.

Помимо указанного инженерного недостатка, такое поперечное расположение автомобильного двигателя имеет и более банальные минусы. Такие моторы жестко ограничены с точки зрения возможности перемещения их в моторном отсеке, поскольку они занимают максимально возможное пространство с обеих сторон от внутренних поверхностей передних крыльев машины. Да и возможность увеличения мощности поперечно ориентированного мотора совсем невелика. Именно по этой причине некоторые производители спорткаров выбравших подобный тип расположения мотора у своего автомобиля, предпочитают среднемоторный вариант установки силового агрегата.

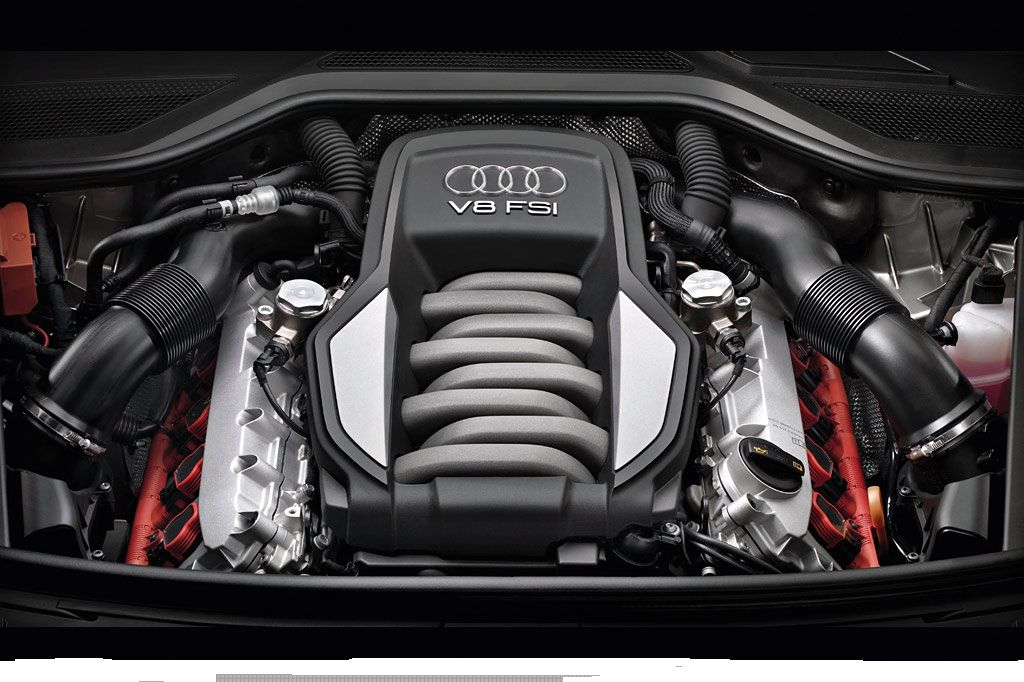

Двигатели с продольным типом расположения


Продольная компоновка силовых агрегатов в настоящее время используется (как правило) для заднеприводных автомобилей. Смонтированные точно по осевой линии автомобиля «продольные» моторы обеспечивают прямой путь вырабатываемой тяги от коленчатого вала непосредственно к коробке передач.



Турбонаддув: -принцип действия, достоинства, недостатки


Еще одним плюсом «продольных» моторов является меньший в сравнении с поперечно ориентированными аналогами уровень вибраций, вызываемых работой мотора. Однако, несмотря на казалось бы максимально эффектную передачу мощности мотора, с инженерной точки зрения, с продольно ориентированными моторами тоже не все так просто. В первую очередь выяснилось, трудности возникают именно с реализацией эффективности тяги. Ведь энергия вращения от «продольного» мотора должна поменять направление на 90 градусов, а для этого приходится применять дифференциальный колесный привод. Для такого двигателя продольной компоновки требуется заметно больше места в моторном отсеке, ввиду чего нередко страдает сама эргономика и удобство салона машины.

На современных автомобилях продольное расположение мотора обычно используется при конструировании спорткаров с приводом на заднюю ось (для таких машин, как правило, используется заднемоторная или среднемоторная компоновка). Нередко продольно установленный двигатель можно встретить и под капотом большого полноприводного внедорожника. Это объясняется более широкими возможностями, которые предоставляет продольно ориентированный двигатель для реализации полноприводного функционала при помощи вязкостной муфты и дифференциала Торсен.

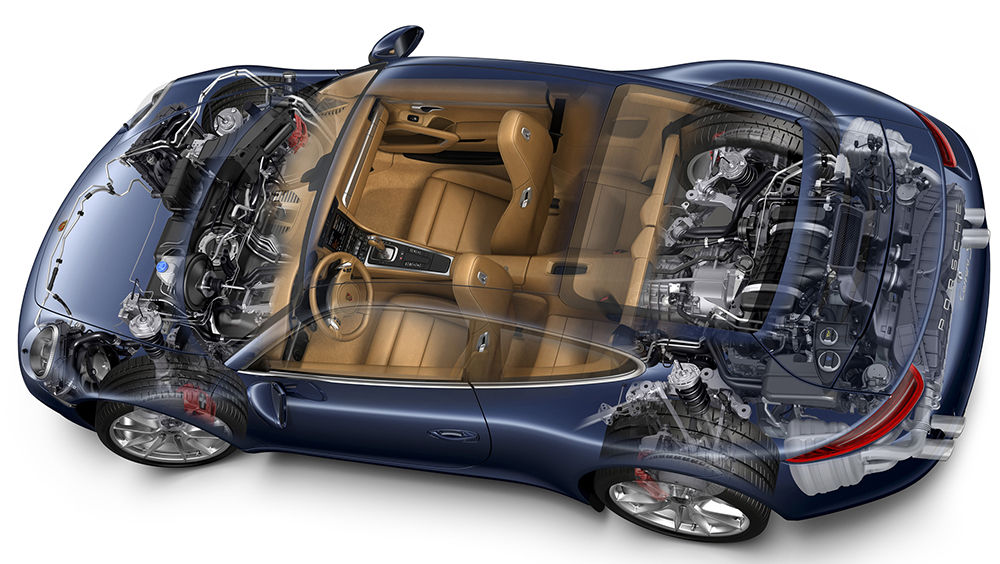

Технологии для новичков: В чем разница между полным приводом, задним приводом и передним приводом


Подводя итог необходимо сказать, что безусловного противопоставления двух представленных типов расположения двигателя быть не может. Ведь помимо типа установки агрегата в моторном отсеке на саму эффективность автомобиля в целом влияют такие к примеру, факторы как: тип привода, передне- задне- или среднемоторное расположение двигателя. Очевидно, что наличие карданного вала в совокупности с тем или иным типом привода обеспечивает совершенно разное «поведение» автомобиля на дороге.

Другой немаловажный фактор для оценки эффективности типа расположения мотора – это габариты автомобиля. Так, например, для компактных городских машин поперечная установка мотора будет наиболее оптимальной.



Автор: Сергей Василенков

Продольное и поперечное расположение двигателя: что лучше

Существует множество конструкций автомобилей. Из-за этого между автолюбителями постоянно возникают споры о преимуществах и недостатках того или иного варианта. Например, какое лучше расположение двигателя: продольное или поперечное.

Для ответа на этот вопрос и вообще для того, чтобы выяснить, корректен ли он, необходимо рассмотреть преимущества и недостатки обоих вариантов расположения силовой установки.

Вообще, расположение мотора, как и других узлов, влияет на развесовку и рациональное использование объема кузова и подкапотного пространства. В свою очередь, это отражается на управляемости, удобстве обслуживания и ремонта ДВС, помогает максимально раскрыть потенциал транспортного средства в плане ходовых качеств и т.д.

Содержание статьи

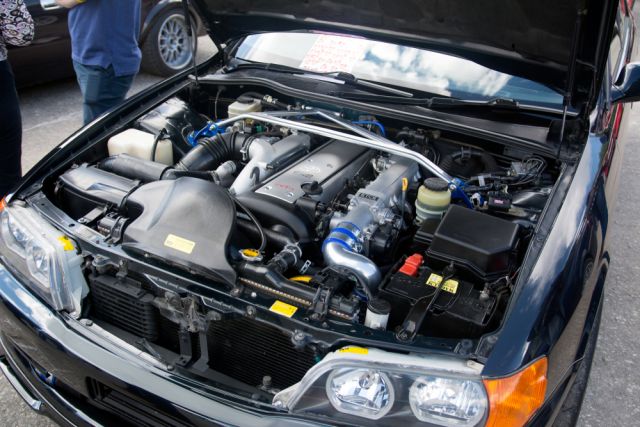

Продольное расположение двигателя

Схема, при которой силовой агрегат в автомобиле устанавливается продольно, то есть, вдоль оси всей конструкции, считается классической. Ранее, как и сейчас, такая компоновка используется для автомобилей, оснащенных задним приводом, а также нередко и на полноприводных машинах. Также продольная установка мотора используется для мощных спорткаров (с задним приводом, разумеется). При этом нередко моторный отсек расположен в задней или средней части кузова.

Когда двигатель расположен продольно, тяга от коленчатого вала к коробке передач передается по самому прямому пути, а значит, с минимальными потерями. Однако закономерно возникают трудности с тем, как реализовать всю эффективность тяги.

Ведь энергию вращения, передаваемую при помощи карданного вала на задние колеса, приходится перенаправлять под углом в 90 градусов, что и делается посредством дифференциала. То есть, в конструкцию вводятся дополнительные элементы, что сказывается как на себестоимости машины, так и на ее весе. Вес в свою очередь влияет на расход топлива.

Еще одним минусом, во всяком случае, для современных городов с интенсивным движением и загруженными улицами, является увеличение габаритов кузова за счет моторного отсека. Если же внешние габариты не увеличивать, то придется сокращать пространство в салоне, тем самым уменьшая комфорт для пассажиров и водителя.

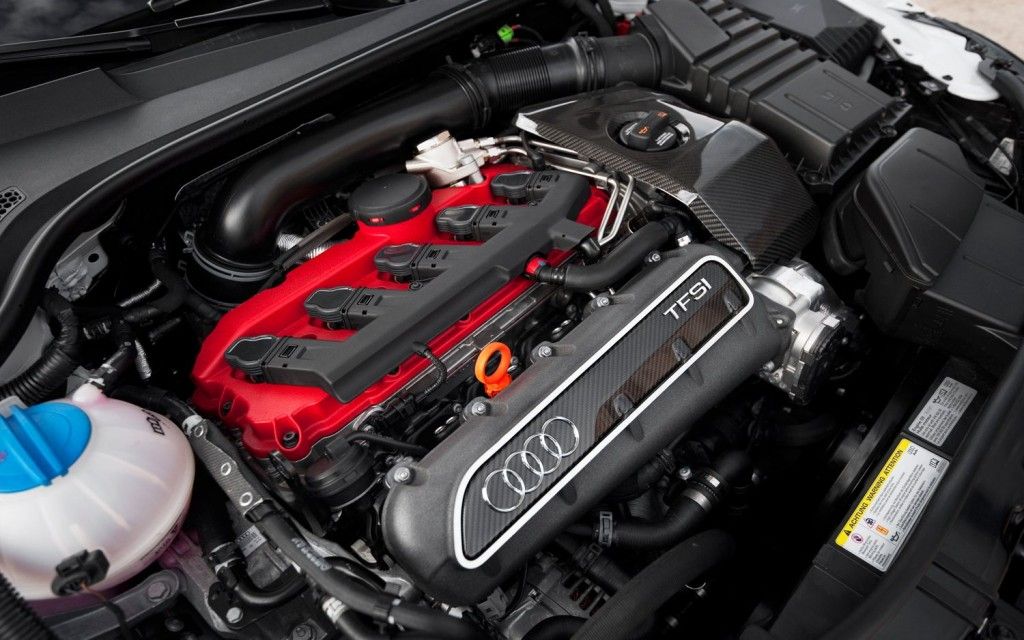

Поперечное расположение двигателя

В этом случае силовой агрегат установлен под капотом перпендикулярно оси кузова машины. В настоящее время поперечное расположение двигателя используется в большинстве случаев. Даже среди спорткаров и суперкаров встречаются, хоть и довольно редко, конструкции именно с такой компоновкой.

Считается, что идея такой установки ДВС поперечно принадлежит англичанам. Британским инженерам необходимо было разместить достаточно мощный двигатель в относительно небольшом подкапотном пространстве одной из первых моделей Mini.

Таким образом, данное конструкторское решение применяется для экономии места при небольших размерах современных машин. Добавляет оно и комфорта в салоне за счет отсутствия выпуклого тоннеля карданного вала – пол получается плоским. Кроме того, актуальным оно оказалось для автомобилей с передним приводом, так как тяга на передние колеса передается почти без потерь.

Еще одним плюсом того, что мотор располагается поперечно, считается лучшая управляемость машиной на скользкой дороге за счет того, что основная масса всей конструкции приходится на переднюю ось и колеса.

Однако такие типы расположения двигателей автомобиля имеют и свои недостатки, о которых нельзя умалчивать. Прежде всего, значительно увеличить мощность «поперечного» двигателя физически (путем наращивания количества цилиндров) практически невозможно. В большинстве своем они имеют относительно небольшой рабочий объем и всего четыре цилиндра.

Во-вторых, исключается возможность перемещения таких двигателей в моторном отсеке (что важно при свапе и тюнинге), так как они нередко занимают все свободное пространство.

Еще отметим, что инженерам пришлось также решать возникшую проблему с необходимостью подруливания во время езды. Она возникала из-за того, что тяги имеют разные размеры (при продольном расположении длина одинаковая) и нет идеального баланса крутящего момента. При этом устранение дополнительных инженерных недостатков, как правило, вызывает некоторое удорожание конструкции.

Подведем итоги

Итак, исходя из всего сказанного выше, можно сделать следующие выводы:

  1. Спор касательно того, двигатель расположен вдоль или поперек, что лучше и какую машину выбрать, не имеет большого смысла. Ведь оба типа расположения силовой установки имеют свои преимущества и недостатки, которых примерно равное количество.
  2. Как продольное, так и поперечное расположение двигателя имеет право на существование. Каждое решение применяется при решении различных инженерных задач, а также с учетом тех или иных требований к автомобилю.

Читайте также

Продольное расположение двигателя


Автомобиль с продольным или поперечным расположением двигателя: плюсы и минусы

Существует множество конструкций автомобилей. Из-за этого между автолюбителями постоянно возникают споры о преимуществах и недостатках того или иного варианта. Например, какое лучше расположение двигателя: продольное или поперечное.

Для ответа на этот вопрос и вообще для того, чтобы выяснить, корректен ли он, необходимо рассмотреть преимущества и недостатки обоих вариантов расположения силовой установки.

Вообще, расположение мотора, как и других узлов, влияет на развесовку и рациональное использование объема кузова и подкапотного пространства. В свою очередь, это отражается на управляемости, удобстве обслуживания и ремонта ДВС, помогает максимально раскрыть потенциал транспортного средства в плане ходовых качеств и т.д.

Продольное расположение двигателя

Схема, при которой силовой агрегат в автомобиле устанавливается продольно, то есть, вдоль оси всей конструкции, считается классической. Ранее, как и сейчас, такая компоновка используется для автомобилей, оснащенных задним приводом, а также нередко и на полноприводных машинах. Также продольная установка мотора используется для мощных спорткаров (с задним приводом, разумеется). При этом нередко моторный отсек расположен в задней или средней части кузова.

Когда двигатель расположен продольно, тяга от коленчатого вала к коробке передач передается по самому прямому пути, а значит, с минимальными потерями. Однако закономерно возникают трудности с тем, как реализовать всю эффективность тяги.

Ведь энергию вращения, передаваемую при помощи карданного вала на задние колеса, приходится перенаправлять под углом в 90 градусов, что и делается посредством дифференциала. То есть, в конструкцию вводятся дополнительные элементы, что сказывается как на себестоимости машины, так и на ее весе. Вес в свою очередь влияет на расход топлива.

Еще одним минусом, во всяком случае, для современных городов с интенсивным движением и загруженными улицами, является увеличение габаритов кузова за счет моторного отсека. Если же внешние габариты не увеличивать, то придется сокращать пространство в салоне, тем самым уменьшая комфорт для пассажиров и водителя.

Поперечное расположение двигателя

В этом случае силовой агрегат установлен под капотом перпендикулярно оси кузова машины. В настоящее время поперечное расположение двигателя используется в большинстве случаев. Даже среди спорткаров и суперкаров встречаются, хоть и довольно редко, конструкции именно с такой компоновкой.

Считается, что идея такой установки ДВС поперечно принадлежит англичанам. Британским инженерам необходимо было разместить достаточно мощный двигатель в относительно небольшом подкапотном пространстве одной из первых моделей Mini.

Таким образом, данное конструкторское решение применяется для экономии места при небольших размерах современных машин. Добавляет оно и комфорта в салоне за счет отсутствия выпуклого тоннеля карданного вала – пол получается плоским. Кроме того, актуальным оно оказалось для автомобилей с передним приводом, так как тяга на передние колеса передается почти без потерь.

Еще одним плюсом того, что мотор располагается поперечно, считается лучшая управляемость машиной на скользкой дороге за счет того, что основная масса всей конструкции приходится на переднюю ось и колеса.

Однако такие типы расположения двигателей автомобиля имеют и свои недостатки, о которых нельзя умалчивать. Прежде всего, значительно увеличить мощность «поперечного» двигателя физически (путем наращивания количества цилиндров) практически невозможно. В большинстве своем они имеют относительно небольшой рабочий объем и всего четыре цилиндра.

Во-вторых, исключается возможность перемещения таких двигателей в моторном отсеке (что важно при свапе и тюнинге), так как они нередко занимают все свободное пространство.

Еще отметим, что инженерам пришлось также решать возникшую проблему с необходимостью подруливания во время езды. Она возникала из-за того, что тяги имеют разные размеры (при продольном расположении длина одинаковая) и нет идеального баланса крутящего момента. При этом устранение дополнительных инженерных недостатков, как правило, вызывает некоторое удорожание конструкции.

Подведем итоги

Итак, исходя из всего сказанного выше, можно сделать следующие выводы:

  1. Спор касательно того, двигатель расположен вдоль или поперек, что лучше и какую машину выбрать, не имеет большого смысла. Ведь оба типа расположения силовой установки имеют свои преимущества и недостатки, которых примерно равное количество.
  2. Как продольное, так и поперечное расположение двигателя имеет право на существование. Каждое решение применяется при решении различных инженерных задач, а также с учетом тех или иных требований к автомобилю.

Типы расположения двигателей автомобилей | Интересные факты

Поперечный тип установки автомобильных моторов доминирует в современном автомобильном конструировании, однако, по мнению некоторых специалистов, именно продольно расположенные двигатели обеспечивают максимальную производительность. Каково же соотношение этих двух видов расположения силовых агрегатов друг по отношению к другу?

Стоит отметить, что помимо технических характеристик и показателей эффективности работы, способ ориентации двигателя в подкапотном пространстве автомобиля оказывает немалое влияние и на дизайн машины. Разрабатывая автомобильный двигатель, инженеры должны ответить одновременно на несколько вопросов: как устанавливать мотор, если модель машины будет заднеприводной? Каким образом организовать свободное пространство для остальных узлов и агрегатов, размещающихся под капотом автомобиля? Какую нагрузку окажет масса мотора на кузов машины?

Смотрите также: История развития бензиновых двигателей внутреннего сгорания

Другим весьма существенным моментом будет вопрос агрегатирования с разрабатываемым двигателем уже существующих трансмиссий. Ведь от этого будет зависеть общее впечатление от способностей автомобиля.

Рассматривая переднеприводные автомобили с любой из возможных ориентаций двигателей (поперечной или продольной), можно сказать, что у каждого из них имеются определенные преимущества и недостатки, влияющие как на управление автомобилем, так и на его технические характеристики. Оценка совокупности всех особенностей и является основой для выбора разработчиками той или иной модели автомобиля.

Двигатели с поперечным типом расположения

Двигатели, обладающие поперечным типом расположения в подкапотном пространстве, устанавливают перпендикулярно относительно направления движения. Такие моторы обладают горизонтальным расположением в моторном отсеке. Поперечно устанавливаемые двигатели, как правило, применяют в конструкциях переднеприводных автомобилей с передним расположением силовых агрегатов.

Началом эры моторов с поперечным типом расположения принято считать период конструирования первых моделей Mini. Конструкторы британского бренда одними из первых при помощи тяг обеспечили передачу момента от двигателя к колесам. Таким революционным решением была решена задача максимально эффективно использовать крошечное по меркам того времени подкапотное пространство автомобиля, наделив его довольно мощным мотором.

При помощи поперечной компоновки мотора инженерам Мини удалось втиснуть двигатель с относительно большим рабочим объемом в моторный отсек компактной городской машины. Впрочем, на полноценных суперкарах поперечная компоновка двигателя использовалась довольно редко. Одной из немногих моделей класса суперкаров с двигателем, установленным поперечно, является Lamborgini Miura.

Одной из главных особенностей «поперечных» моторов называют разную длину валов привода, передающих моторную тягу от двигателя к колесам. Дело в том, что конструкторам пришлось устанавливать коробку передач с одной стороны от двигателя, расположенного по центру моторного отсека, в связи с чем валы приводы, установленные через ШРУСы (шарниры равных угловых скоростей) должны быть разной длины, что сказывается на равномерности износа этих элементов. В отличие от поперечно устанавливаемых силовых агрегатов, при продольном расположении двигателя валы привода имеют одинаковую длину, ведь здесь двигатель и коробка передач устанавливаются «друг за другом» по одной осевой линии.

Поперечная компоновка силового агрегата быстро стала нормой при конструировании компактных городских автомобилей массовых брендов. Обычно поперечно устанавливаемые двигатели имеют относительно небольшой рабочий объем и не более четырех цилиндров. Впрочем, некоторые автопроизводители используют поперечную компоновку для шести- и даже восьмицилиндровых моторов. В этом случае, как правило, применяется V-образное их расположение.

Главная причина широкого распространения поперечного расположения двигателей – максимальная эффективность использования моторного отсека при небольшом шасси и общих габаритах автомобиля. Установив двигатель в подкапотном пространстве поперечно, разработчик получает значительно больше свободного пространства для компоновки и оформления салона при одинаковых внешних габаритах с автомобилем, где мотор устанавливают вдоль. Особенно ценно такое качество машины в условиях городской эксплуатации с минимальным количеством свободного пространства для парковки.

Сюда же стоит добавить переднеприводный тип трансмиссии, исключающий организацию центрального тоннеля в салоне автомобиля для карданного вала. Плоский пол и максимально просторный салон – одни из ключевых элементов комфорта и эргономики современных компактных автомобилей для города.

Установленный спереди поперечно двигатель оказывает определенное влияние и на характеристики динамики движения машины. На автомобилях с подобной компоновкой основная часть массы всего автомобиля приходится на переднюю колесную ось и переднюю подвеску. Таким образом инженеры решают одну из главных задач, заключающуюся в обеспечении тяги на ведущие колеса с минимальными потерями.

Кроме того, такие автомобили более прогнозируемы и послушны в управлении на скользком покрытии. А отсутствие дополнительных компонентов трансмиссии не только позволяет уменьшить общую массу автомобиля, но и снижает себестоимость производства модели в целом.

К сожалению, у образцов моделей с поперечным расположением силового агрегата есть вполне конкретные недостатки. Так, для моторов такого типа противопоказано увеличение показателя крутящего момента. Это обусловлено все той же разницей размеров тяг. Углы падения для двух разновеликих валов будут различными, а чем длиннее вал, тем будет меньше его показатель жесткости на кручение. В свою очередь, это провоцирует падение эффективности передачи тяги от двигателя к колесам и вызывая необходимость подруливания.

В борьбе с такой особенностью разработчикам пришлось прибегнуть к определенных инженерным уловкам. Так, например, одним из способов уравновешивания показателя «крутильной жесткости» является изготовление одного из валов полым, а другого – сплошным. Подобное решение призвано сбалансировать передачу крутящего момента разновеликим валами. Первыми, кто воплотил такую инженерную задумку в реальность, стали инженеры концерна Ford при разработке одной из первых поколений хэтбека Fiesta.

Помимо указанного инженерного недостатка, поперечное расположение автомобильного двигателя имеет и более банальные минусы. Такие моторы жестко ограничены с точки зрения возможности перемещения их в моторном отсеке, поскольку занимают максимально возможное пространство с обеих сторон от внутренних поверхностей передних крыльев машины. Да и возможность увеличения мощности поперечно ориентированного мотора совсем невелика. Именно поэтому некоторые производители спорткаров, выбравших подобный тип расположения мотора у своего автомобиля, предпочитают среднемоторный вариант установки силового агрегата.

Двигатели с продольным типом расположения

Продольная компоновка силовых агрегатов в настоящее время, как правило, используется для заднеприводных автомобилей. Смонтированные точно по осевой линии машины, «продольные» моторы обеспечивают прямой путь вырабатываемой тяги от коленчатого вала к коробке передач.

Турбонаддув: принцип действия, достоинства, недостатки

Еще одним плюсом «продольных» моторов является меньший в сравнении с поперечно ориентированными аналогами уровень вибраций, вызываемых работой мотора. Однако несмотря на, казалось бы, максимально эффектную передачу мощности мотора, с инженерной точки зрения с продольно ориентированными моторами тоже не все так просто. В первую очередь, трудности возникают именно с реализацией эффективности тяги. Ведь энергия вращения от «продольного» мотора должна поменять направление на 90 градусов, а для этого приходится применять дифференциальный колесный привод. Для двигателя продольной компоновки требуется заметно больше места в моторном отсеке, ввиду чего нередко страдает эргономика и удобство салона машины.На современных автомобилях продольное расположение мотора используется обычно при конструировании спорткаров с приводом на заднюю ось (как правило, для таких машин используется заднемоторная или среднемоторная компоновка), нередко продольно установленный двигатель можно встретить и под капотом большого полноприводного внедорожника. Это объясняется более широкими возможностями, которые предоставляет продольно ориентированный двигатель для реализации полноприводного функционала при помощи вязкостной муфты и дифференциала Торсен.

Технологии для новичков: В чем разница между полным приводом, задним приводом и передним приводом

Подводя итог, необходимо сказать, что безусловного противопоставления двух представленных типов расположения двигателя быть не может. Ведь помимо типа установки агрегата в моторном отсеке на эффективность автомобиля в целом влияют такие факторы, как тип привода, передне- задне- или среднемоторное расположение двигателя. Очевидно, что наличие карданного вала в совокупности с тем или иным типом привода обеспечивает совершенно разное «поведение» автомобиля на дороге. Другой немаловажный фактор для оценки эффективности типа расположения мотора – габариты автомобиля. Так, для компактных городских машин поперечная установка мотора будет наиболее оптимальной.

Автор: Сергей Василенков

Продольное расположение двигателя в автомобиле против поперечного и что лучше

Часто среди обычных автолюбителей возникают активные споры на тему того, какое же расположение ДВС в подкапотном пространстве лучше. Оно бывает продольным или поперечным. Определить среди них победители, не приняв во внимание ряд факторов и особенностей конструкции, сложно.

Интересно узнать, что на этот счёт думают эксперты и специалисты в области автоконструкции. Они приводят разные аргументы в пользу того или иного варианта размещения.

Изучив все ключевые особенности, преимущества и недостатки, можно будет сделать определённые выводы относительно победителя и проигравшего в споре между продольным и поперечным расположением двигателя под капотом транспортного средства.

Текущее положение

В настоящий момент наблюдается очевидное количественное превосходство поперечно расположенных моторов над продольными. Именно их в большинстве своём предпочитают использовать автопроизводители.

Хотя при этом специалисты и эксперты в области конструирования признают, что продольное размещение позволяет получить от силовой установки её максимально возможную производительность. То есть такой тип обладает лучшей эффективностью.

Отсюда возникает закономерный вопрос. Не совсем понятно, почему при превосходстве по производительности на стороне продольников, чаще всего автокомпании предпочитают размещать моторы в подкапотном пространстве поперёк.

Тут важно заметить, что способ размещения силового агрегата влияет не только на эффективность его работы и получаемые на выходе технические характеристики. Они играют большую роль, но не всегда являются приоритетным. Также расположение непосредственно влияет на дизайн автотранспортного средства.

В процессе разработки двигателей, конструкторам и инженерам приходится решать несколько вопросов одновременно:

  • как располагать ДВС при заднеприводной комплектации;
  • как оставить место для других узлов, связанных с мотором и другими автомобильными системами;
  • насколько сильной будет нагрузка на кузов от установленного агрегата;
  • как оставить максимум свободного места для салона, чтобы не лишать водителя и пассажиров необходимого комфорта и пр.

Вопросов действительно много, но задача одна. Она заключается в необходимости создания двигателя с оптимальным вариантом размещения для конкретного автотранспортного средства.

Если говорить об ориентации силовой установки применительно к переднеприводным машинам, то у продольного и поперечного расположения имеются свои сильные и слабые стороны. Они могут непосредственно влиять на управляемость автомобиля, уровень комфорта и технические характеристики.

Разработчики, выбирая оптимальную ориентацию, учитывают совокупность всех особенностей, нюансов, сильных и слабых сторон, стараясь минимизировать негативные момента и сгладить их имеющимися преимуществами. В результате они делают выбор в пользу продольного или же поперечного расположения ДВС.

Чтобы лучше понимать особенности каждого из вариантов ориентации силовой установки, их следует рассмотреть отдельно.

Поперечная ориентация

Для начала следует изучить поперечные двигатели. Если смотреть в направлении движения транспортного средства, то такие моторы стоят перпендикулярно. Фактически можно сказать, что в подкапотном пространстве они стоят горизонтально.

Такой вариант с поперечным расположением двигателя обычно применяется на переднеприводных авто, где ДВС ставится в передней части машины. Как утверждают специалисты, автомобили с поперечным вариантом ориентации силового агрегата массово начали появляться после выхода в свет первых автомобилей производства компании Mini. Конструкторы из Великобритании считаются первопроходцами в области передачи момента от силовой установки на колёса с помощью тяг. Во многом решение является революционным и инновационным для своего времени. Тем самым конструкторам удалось решить одну из ключевых проблем, что позволило с максимальной эффективностью использовать предельно компактные подкапотные пространства, параллельно обеспечив двигатель достаточно высокими показателями мощности.

В итоге поперечная компоновка позволила в условиях ограниченного подкапотного пространства, актуального для маленьких городских автомобилей Mini, буквально втиснуть туда двигатель со сравнительно большим объёмом.

Если говорить применительно к суперкарам, действительно мощным и высокоэффективным автомобилям, то здесь практически никто поперечную ориентацию не использовал. Но среди правил есть свои заметные исключения. Ярким примером суперкара, который выбрал горизонтальный вариант расположения высокомощной и производительной установки, стала модель Miura производства итальянской компании Lamborghini.

Как отмечают сами конструкторы, основной особенностью поперечников является разная длина приводных валов, которые отвечают за передачи тяги двигателя от самого силового агрегата непосредственно к колёсам автомобиля. Тут дело всё в том, что потребовалось располагать коробку передач по одну из сторон мотора, который при этом стоял ровно по центру подкапотного пространства для обеспечения необходимого баланса авто. Из-за этого приводные валы, устанавливаемые через шарниры равных угловых скоростей, то есть ШРУСы, получили несколько разную длину. Это не могло не отразиться на неравномерности износа компонентов.

Если сравнивать с поперечной ориентацией двигателя, у продольных ДВС приводные валы обладают одинаковыми параметрами длины, поскольку в этой ситуации коробка и сам мотор фактически стоят друг за другом. Они располагаются на одной осевой линии.

Учитывая опыт и успешные проекты компании Mini, другие ведущие автопроизводители достаточно быстро подхватили их идею. И вскоре поперечная компоновка стала крайне распространённой и привычной вариацией для компактных городских автотранспортных средств.

Статистика наглядно демонстрирует, что большинство поперечно установленных силовых установок являются моторами с небольшим рабочим объёмом, а количество их цилиндров редко превышает 4 единицы. Но всегда найдутся исключения. Потому среди поперечных моторов могут не так редко встречаться представители с 6 и 8 цилиндрами, высокой эффективностью и производительностью. И тут преимущественно речь идёт о так называемых V-образных двигателях.

Можно смело называть главную причину такого широкого распространения и популярности поперечной компоновки. Это возможность максимально эффективно использовать доступное небольшое подкапотное пространство. Такая особенность является ключевым фактором для автомобилей с небольшим шасси и общими компактными габаритами.

Если взять одинаковые автомобили, на одном двигатель поставить продольно, а на втором поперечно, то именно во втором случае разработчики смогут получить в своё распоряжение больше пространства для дальнейшей компоновки салона, оформления интерьера и пр. Это качество поперечников высоко оценили владельцы городских автомобилей, которым ещё и приходится парковаться в условиях ограниченного пространства и небольшого места на стоянках.

В сочетании с переднеприводными трансмиссиями получается отличная комбинация, поскольку такая коробка не требует наличия в машине большого тоннеля в центре салона, отводимого под карданный вал. В итоге образуется абсолютно ровный пол и просторный салон. Так инженеры и конструкторы достигают нужного комфорта и эргономики при малых габаритах автотранспортного средства.

Помимо комфорта, поперечные моторы также влияют на показатели динамики автомобиля. Дело всё в том, что такая компоновка подразумевает воздействие основной массы от веса авто именно на переднюю часть, то есть на переднюю ось и подвеску. Поскольку машины в большинстве своём переднеприводные, поперечное размещение дополнительно решает проблему по обеспечению максимальной тяги на передние колёса с минимальными возможными потерями в процессе передачи момента от двигателя.

Ещё одним весомым преимуществом считается хорошая послушность и чёткая управляемость, что особенно сильно проявляется в условиях скользкого дорожного покрытия. Плюс в трансмиссии удалось отказаться от некоторых дополнительных составляющих. Это уменьшило общий вес автотранспортного средства, а также снизило себестоимость автомобиля при его производстве.

Но не всё так идеально. Поперечное размещение обладает и некоторыми недостатками. А именно:

  • Этим двигателям противопоказано повышение параметров крутящего момента, что объясняется разницей в размерах используемых тяг;
  • Разные по размеру валы обладают различными углами падения. Чем больше будет у вала длина, тем менее жёстким на кручение он окажется;
  • Предыдущие недостатки провоцируют общее падение эффективности передачи от двигателя к колёсам тяги. Из-за этого водителю приходится подруливать;
  • Двигатели имеют строгие ограничения касательно их перемещения в подкапотном пространстве. Фактически они занимают всё место под капотом от одного крыла до другого;
  • Подобные поперечно расположенные моторы практически не подвергаются форсировки, то есть их мощность сложно повысить. Прирост будет незначительным.

Если говорить о проблеме с тягами, то здесь инженеры тщательно продумали её решение. Результат получился достаточно интересным и эффективным. Одним из наиболее удачных решений для уравновешивания жёсткости на кручение стало использование разных валов. Один сделали полым, а второй изготовили сплошным. Тем самым специалисты сумели добиться баланса передачи момента с валами разной длины.

Первопроходцами в реализации такой задумки оказались американские разработчики компании Ford, которые воплотили в жизнь свою инженерную уловку на автомобиле Ford Fiesta в кузове хэтчбек.

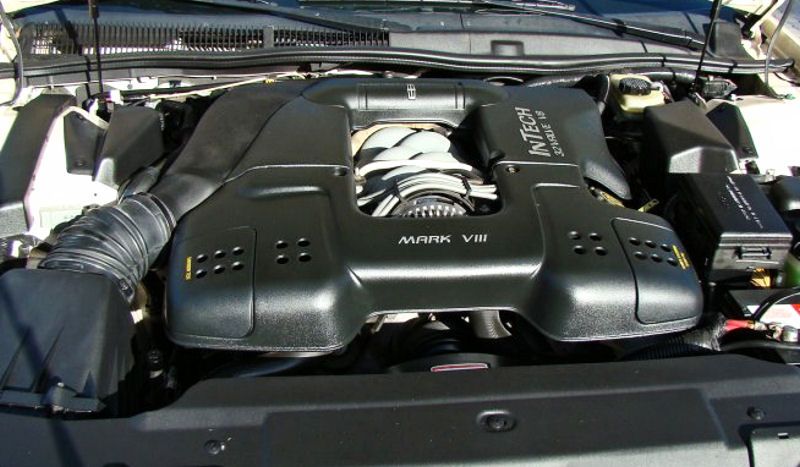

Продольная ориентация

Заметно иначе выглядят и позиционируются на рынке машины, где используются моторы с продольным расположением двигателя. Такие авто в большинстве своём работают с системами заднего привода.

Их особенность заключается в размещении идеально ровно по осевой линии автотранспортного средства. Это позволяет продольникам создавать прямой путь в процессе выработки тяги и её передачи от коленчатого вала на коробку передач.

Если сравнивать с поперечными конкурентами, то в пользу продольников также говорит меньший уровень вибраций, которые возникают в процессе работы силовой установки. Инженерам удаётся добиваться большей производительности, эффективности и мощности от продольно размещённых моторов.

Но эти достоинства не говорят, что с такой ориентацией всё легко и просто. Здесь также есть свои подводные камни.

Как отмечают сами инженеры и конструкторы, достаточно сложно при таком размещении реализовать эффективность вырабатываемой тяги. Ведь создаваемая энергия от вращения должна изменить своё направление, как бы поворачиваясь сразу на 90 градусов. Чтобы сделать это, применяются дифференциальные колёсные приводы. Подобные силовые агрегаты нуждаются в большем пространстве под капотом. Из-за этого довольно часто приходится жертвовать такими составляющими как комфорт и эргономика в салоне самого автомобиля.

Несмотря на прямой путь передачи тяги от коленчатого вала и минимальные потери, реализация такой задумки вызывает некоторые сложности. Перенаправление энергии вращения на 90 градусов заставляет инженеров использовать дифференциал. Это означает внедрение в конструкцию автотранспортного средства дополнительных элементов, что негативно отражается на себестоимости ТС, общей массе машины и на показателях расхода топлива.

Статистика наглядно показывает, что большинство современных автотранспортных средств с продольно расположенными силовыми агрегатами преимущественно являются спорткарами или ТС с повышенными показателями мощности. При этом они также работает с системами заднего привода. Зачастую под такие автомобили применяют среднемоторную или заднемоторную компоновку.

Также не таким уж и редким явлением выступают рассматриваемые силовые агрегаты, которые располагаются в подкапотном пространстве больших внедорожников и крупноразмерных кроссоверов с системами полного привода, когда крутящий момент от двигателя передаётся на все 4 колеса. Это обусловлено более широкими возможностями по реализации высокоэффективного заднего привода с визкомуфтой и дифференциалом типа Торсен. Именно с моторами-продольниками воплотить такую задумку удаётся максимально качественно.

В настоящее время рассматриваемую ориентацию называют классическим расположением ДВС. Вряд ли от классики будут отказываться, пока существуют заднеприводные автомашины и некоторые полноприводные транспортные средства с высокими показателями мощности. Ведь основой для продольников считаются спорткары, гиперкары, спортивные машины, полноприводные внедорожники и заднеприводные автомобили.

В случае с такой ориентацией довольно часто сам моторный отсек переносится из привычной нам передней части машины в её середину или даже в заднюю часть, где большинство из нас привыкло видеть багажник.

Двигатели-продольники заставляют использовать более габаритные типы кузова. А это во многом мешает нормальному передвижению в условиях загруженных дорог, плотного трафика и интенсивного движения. Актуально для тех случаев, когда двигатель располагается вдоль ТС за счёт увеличения габаритов кузова. В ситуациях, когда внешние габариты остаются достаточно компактными, чтобы не делать сам автомобиль слишком крупным, инженерам приходится жертвовать пространством салона. Потому сравнительно маленькие машины с продольно размещёнными ДВС менее комфортные и обладают худшей эргономикой внутреннего пространства, нежели поперечные аналоги.

Подводим итоги

Определить победителя среди продольно или поперечно расположенных двигателей сложно. Это сделать практически невозможно.

Объективно сказать, какое расположение двигателя действительно лучше, они сопоставлять поперечное или продольное ориентирование в подкапотном пространстве, нельзя. И тому есть свои объяснения. А именно:

  • Спор относительной того, какой двигатель лучше, фактически не имеет никакого смысла. Сравнивать поперечный и продольный способ установки не корректно, поскольку каждый из них обладает своими сильными и слабыми сторонами, количество которых одинаковое;
  • Оба варианта ориентации преследуют разные цели и ориентированы на различные автомашины;
  • Поперечные ДВС подходят под малолитражки, компактные городские автомашины с передним приводом. Это оптимальный вариант для ситуаций, когда основную роль играет компактность машины с необходимостью сохранить достаточное свободное пространство в салоне;
  • Моторы-продольники созданы для мощных заднеприводных и переднеприводных автомобилей с повышенной производительностью и эффективностью работы силовой установки. Крупные габариты позволяют исключить проблемы с дефицитом места в салоне, тем самым комфорт и эргономика не страдают;
  • Во всех ситуациях есть свои исключения. То есть продольную ориентацию могут применять на некоторых суперкарах, внедорожниках и полноприводных автомашинах. Также поперечные моторы встречаются на достаточно компактных автотранспортных средствах.

В результате можно с уверенностью говорить о том, что каждый способ размещения силовой установки в подкапотном пространстве имеет абсолютное право на своё существование.

За счёт возможности выбора, у инженеров и автопроизводителей появляется возможность использовать оптимальное расположение для решения конкретной инженерной задачи. Поскольку к машинам предъявляются разные требования, они обладают различными характеристиками и возможностями, для каждой ситуации требуется определённый вариант размещения. Тем самым минимизируются недостатки, удаётся грамотно распорядиться подкапотным пространством, правильно подойти к организации салона автотранспортного средства и пр.

В завершении можно сказать, что каждое расположение нашло свою нишу в сфере автопроизводства. И лишь изредка они заглядывают друг к другу.

Классификация двигателей автомобиля и их маркировка

Двигатели классифицируется по ряду характеристик:

  • Число тактов. Большинство автомобильных двигателей работает и четырехтактном цикле.
  • Расположение цилиндров. Чем больше цилиндров,тем ровнее ход двигателя, поскольку тем меньше интервал времени между механическими импульсами, создаваемыми во время рабочих тактов. В рядном двигателе все цилиндры расположены в один ряд.

Четырех-, пяти- и шестицилиндровые двигатели, как правило, по конструкции — рядные двигатели.

У V образных двигателей, например V-6 или V-8, цилиндры попарно установлены под углом друг к другу в два ряда, напоминая букву V.

Рис. Варианты расположения цилиндров в автомобильном двигателе

  • Продольное или поперечное расположение двигателя. Двигатели устанавливаются вдоль продольной оси автомобиля (продольное расположение) или поперек нее (поперечное расположение). Один и тот же двигатель в разных моделях автомобилей может быть установлен по-разному.

Рис. Типичная схема компоновки ходовой части заднеприводного автомобиля с передним расположением двигателя

Рис. Два варианта расположения двигателя в переднеприводном автомобиле

Рис. V-образный шестицилиндровый двигатель, установленный в моторном отсеке переднеприводного автомобиля с продольным расположением двигателя

ПРИМЕЧАНИЕ

Хотя, может быть, и можно смонтировать один и тот же двигатель в разных моделях автомобилей, как с продольным, так и с поперечным расположением, однако комплектующие в обоих случаях могут оказаться не взаимозаменяемыми. Разными могут быть не только блоки цилиндров и коленчатые валы, но и водяные насосы.

  • Количество и размещение клапанов и распределительных валов. Количество и размещение клапанов и распределительных валов является определяющим фактором в работе двигателя. В ранее выпускавшихся двигателях каждый цилиндр обычно оснащался одним впускным и одним выпускным клапаном. Во многих новых моделях двигателей каждый цилиндр оснащается двумя впускными и двумя выпускными клапанами. Клапаны приводятся в действие распределительным валом механизма газораспределения. Для достижения высокой скорости работы двигателя распределительный вал должен быть верхним (размещаться над клапанами). В некоторых двигателях для привода впускных и выпускных клапанов используются отдельные распределительные валы. При размещении распределительного вала в блоке цилиндров привод клапана осуществляется через толкатель клапана, штангу толкателя клапана и клапанное коромысло. Такой тип двигателя называется двигателем с верхним расположением клапанов и нижним расположением распределительного вала. В двигателе с верхним расположением распределительного вала он стоит в головке блока цилиндров над клапанами. Если двигатель оснащен механизмом газораспределения с одним верхним распределительным валом, то для его обозначения используется аббревиатура SOHC (single overhead camshaft). Двигатель, оснащенный механизмом газораспределения с двумя верхними распределительными валами, обозначается аббревиатурой DOHC (double overhead camshaft).

Рис. Разрез двигателя с верхним расположением клапанов и нижним расположением распределительного вала, на котором видны поршень, клапан, пружина клапана, клапанное коромысло и штанга толкателя клапана

Рис. Варианты размещения распределительного вала

Рис. Внешний вид V образного шестицилиндрового двигателя, оснащенного клапанным механизмом с двумя верхними распределительными валами, со снятыми крышками головок блока цилиндров и зубчатым ремнем привода распределительных валов

  • Вид топлива. В большинстве двигателей в качестве топлива используется бензин, хотя выпускаются двигатели, работающие на метиловом спирте, природном газе, пропане, дизельном топливе.

ПРИМЕЧАНИЕ

В V-образном двигателе цилиндры расположены в два ряда. Таким образом, в двигателе схемы SOHC (с одним верхним распределительным валом) используется два распределительных вала — по одному в каждом ряду цилиндров. В двигателе схемы DOHC (с двумя верхними распределительными валами) используется четыре распределительных вала — по два в каждом ряду цилиндров.

  • Способ охлаждения. В большинстве двигателей используется жидкостное охлаждение, но раньше выпускались двигатели и с воздушным охлаждением.
  • Механизм впуска топпивно-воздушной смеси. Если топливно-воздушная смесь поступает в цилиндры под нормальным давлением воздуха, такой двигатель называется безнаддувным. Для повышения мощности двигатели оснащаются турбокомпрессором или механическим компрессором для принудительного нагнетания смеси.
  • Код двигателя по идентификационному номеру автомобиля (VIN). Приступая к техническому обслуживанию двигателя, необходимо прежде всего правильно расшифровать маркировку автомобиля, чтобы не ошибиться при заказе запчастей и заказать именно те, которые подходят к данному двигателю. Во-первых, автомобиль идентифицируется по названию компании-производителя, названию модели и году выпуска модели. Например:
    • Производитель: Chevrolet
    • Модель: Blazer
    • Год: 1998.

Точно установить год выпуска автомобиля бывает непросто. Выпуск новой модели, объявленной в продажу на будущий год, может начаться уже в январе предшествующего ему года. Обычно, но не всегда, выпуск моделей нового года начинается в сентябре-октябре текущего года. Вот почему идентификационный номер (VIN), которым маркируются автомобили, столь важен. Пример идентификационного номера показан на рисунке.

Рис. Фотография внешнего вида идентификационного номера автомобиля (VIN), который виден через ветровое стекло автомобиля

Начиная с 1981 г. все производители автомобилей маркируют автомобили этим 17-значным номером. Хотя часть из семнадцати позиций номера кодируется каждым производителем по собственному усмотрению, но есть позиции, правила кодирования которых жестко регламентированы. Например:

  • Первый знак (буква или цифра) указывает страну происхождения.
    • 1 — США
    • 2 — Канада
    • 3 — Мексика
    • 4 — США
    • 6 — Австралия
    • 9 — Бразилия
    • J — Япония
    • К — Корея
    • L — Тайвань
    • S — Англия
    • V — Франция
    • W — Германия
    • Y — Швеция
    • Z — Италия
  • Четвертый или пятый знак идентификационного номера обычно означает код модели.
  • Восьмой знак номера обычно означает код двигателя (некоторые двигатели не удается идентифицировать по VIN-номеру).
  • В десятой позиции номера на всех моделях указывается код года выпуска, в соответствии с таблицей, приведенной ниже.

Таблица кодировки года выпуска

  • А — 1980
  • В — 1981
  • С — 1982
  • D — 1983
  • Е — 1984
  • F — 1985
  • G — 1986
  • Н — 1987
  • J — 1988
  • К — 1989
  • L — 1990
  • М — 1991
  • N — 1992
  • Р — 1993
  • R — 1994
  • S — 1995
  • T — 1996
  • V — 1997
  • W — 1998
  • X — 1999
  • Y — 2000
  • 1 — 2001
  • 2 — 2002
  • 3 — 2003
  • 4 — 2004
  • 5 — 2005
  • 6 — 2006
  • 7 — 2007
  • 8 — 2008
  • 9 — 2009

Что такое Юлианское представление даты?

Изменения в конструкцию и комплектацию двигателя вносятся постоянно. Для технических специалистов информация о том, с какого момента вступило в силу то или иное изменение, сообщается в сервисных бюллетенях, руководствах по техническому обслуживанию и каталогах комплектующих — как правило, либо в виде граничного номера автомобиля, либо в виде Юлианской даты. Юлианская дата представляет собой просто порядковый номер дня года. Например, первое января в Юлианском представлении — это день 001, а 31 декабря, обычно, — день 365. Юлианское представление даты широко используется в промышленности. Само название связано с Юлием Цезарем, который впервые ввел календарь, в котором продолжительность года составляла 365 дней, а раз в четыре года — 366 дней. Выпускаются календари, в которых указаны Юлианские даты всех дней в году, что упрощает использование этой формы представления даты.

(1 голосов, средний: 5,00 из 5)

Продольное расположение двигателя в автомобиле против поперечного и что лучше

Часто среди обычных автолюбителей возникают активные споры на тему того, какое же расположение ДВС в подкапотном пространстве лучше. Оно бывает продольным или поперечным. Определить среди них победители, не приняв во внимание ряд факторов и особенностей конструкции, сложно.

Интересно узнать, что на этот счёт думают эксперты и специалисты в области автоконструкции. Они приводят разные аргументы в пользу того или иного варианта размещения.

Изучив все ключевые особенности, преимущества и недостатки, можно будет сделать определённые выводы относительно победителя и проигравшего в споре между продольным и поперечным расположением двигателя под капотом транспортного средства.

Текущее положение

В настоящий момент наблюдается очевидное количественное превосходство поперечно расположенных моторов над продольными. Именно их в большинстве своём предпочитают использовать автопроизводители.

Хотя при этом специалисты и эксперты в области конструирования признают, что продольное размещение позволяет получить от силовой установки её максимально возможную производительность. То есть такой тип обладает лучшей эффективностью.

Отсюда возникает закономерный вопрос. Не совсем понятно, почему при превосходстве по производительности на стороне продольников, чаще всего автокомпании предпочитают размещать моторы в подкапотном пространстве поперёк.

Тут важно заметить, что способ размещения силового агрегата влияет не только на эффективность его работы и получаемые на выходе технические характеристики. Они играют большую роль, но не всегда являются приоритетным. Также расположение непосредственно влияет на дизайн автотранспортного средства.

В процессе разработки двигателей, конструкторам и инженерам приходится решать несколько вопросов одновременно:

  • как располагать ДВС при заднеприводной комплектации;
  • как оставить место для других узлов, связанных с мотором и другими автомобильными системами;
  • насколько сильной будет нагрузка на кузов от установленного агрегата;
  • как оставить максимум свободного места для салона, чтобы не лишать водителя и пассажиров необходимого комфорта и пр.

Вопросов действительно много, но задача одна. Она заключается в необходимости создания двигателя с оптимальным вариантом размещения для конкретного автотранспортного средства.

Если говорить об ориентации силовой установки применительно к переднеприводным машинам, то у продольного и поперечного расположения имеются свои сильные и слабые стороны. Они могут непосредственно влиять на управляемость автомобиля, уровень комфорта и технические характеристики.

Разработчики, выбирая оптимальную ориентацию, учитывают совокупность всех особенностей, нюансов, сильных и слабых сторон, стараясь минимизировать негативные момента и сгладить их имеющимися преимуществами. В результате они делают выбор в пользу продольного или же поперечного расположения ДВС.

Чтобы лучше понимать особенности каждого из вариантов ориентации силовой установки, их следует рассмотреть отдельно.

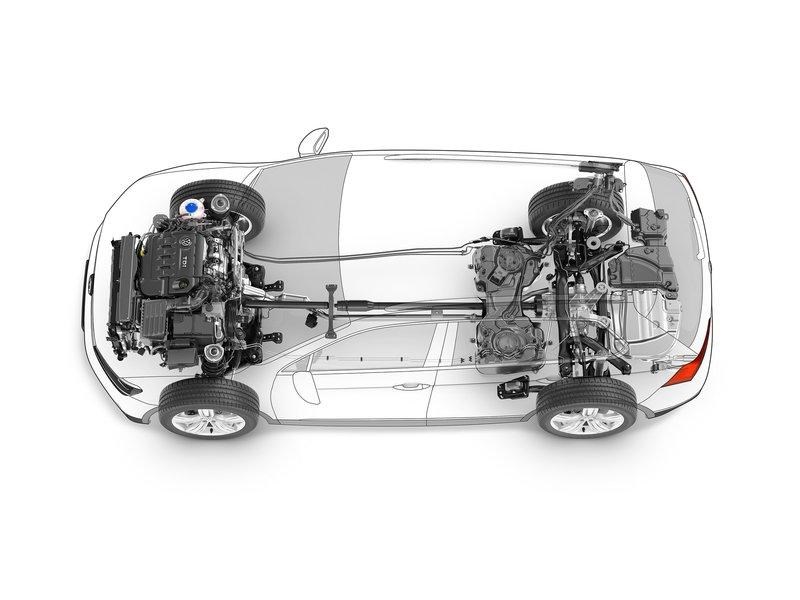

Поперечная ориентация

Для начала следует изучить поперечные двигатели. Если смотреть в направлении движения транспортного средства, то такие моторы стоят перпендикулярно. Фактически можно сказать, что в подкапотном пространстве они стоят горизонтально.

Такой вариант с поперечным расположением двигателя обычно применяется на переднеприводных авто, где ДВС ставится в передней части машины. Как утверждают специалисты, автомобили с поперечным вариантом ориентации силового агрегата массово начали появляться после выхода в свет первых автомобилей производства компании Mini. Конструкторы из Великобритании считаются первопроходцами в области передачи момента от силовой установки на колёса с помощью тяг. Во многом решение является революционным и инновационным для своего времени. Тем самым конструкторам удалось решить одну из ключевых проблем, что позволило с максимальной эффективностью использовать предельно компактные подкапотные пространства, параллельно обеспечив двигатель достаточно высокими показателями мощности.

В итоге поперечная компоновка позволила в условиях ограниченного подкапотного пространства, актуального для маленьких городских автомобилей Mini, буквально втиснуть туда двигатель со сравнительно большим объёмом.

Если говорить применительно к суперкарам, действительно мощным и высокоэффективным автомобилям, то здесь практически никто поперечную ориентацию не использовал. Но среди правил есть свои заметные исключения. Ярким примером суперкара, который выбрал горизонтальный вариант расположения высокомощной и производительной установки, стала модель Miura производства итальянской компании Lamborghini.

Как отмечают сами конструкторы, основной особенностью поперечников является разная длина приводных валов, которые отвечают за передачи тяги двигателя от самого силового агрегата непосредственно к колёсам автомобиля. Тут дело всё в том, что потребовалось располагать коробку передач по одну из сторон мотора, который при этом стоял ровно по центру подкапотного пространства для обеспечения необходимого баланса авто. Из-за этого приводные валы, устанавливаемые через шарниры равных угловых скоростей, то есть ШРУСы, получили несколько разную длину. Это не могло не отразиться на неравномерности износа компонентов.

Если сравнивать с поперечной ориентацией двигателя, у продольных ДВС приводные валы обладают одинаковыми параметрами длины, поскольку в этой ситуации коробка и сам мотор фактически стоят друг за другом. Они располагаются на одной осевой линии.

Учитывая опыт и успешные проекты компании Mini, другие ведущие автопроизводители достаточно быстро подхватили их идею. И вскоре поперечная компоновка стала крайне распространённой и привычной вариацией для компактных городских автотранспортных средств.

Статистика наглядно демонстрирует, что большинство поперечно установленных силовых установок являются моторами с небольшим рабочим объёмом, а количество их цилиндров редко превышает 4 единицы. Но всегда найдутся исключения. Потому среди поперечных моторов могут не так редко встречаться представители с 6 и 8 цилиндрами, высокой эффективностью и производительностью. И тут преимущественно речь идёт о так называемых V-образных двигателях.

Можно смело называть главную причину такого широкого распространения и популярности поперечной компоновки. Это возможность максимально эффективно использовать доступное небольшое подкапотное пространство. Такая особенность является ключевым фактором для автомобилей с небольшим шасси и общими компактными габаритами.

Если взять одинаковые автомобили, на одном двигатель поставить продольно, а на втором поперечно, то именно во втором случае разработчики смогут получить в своё распоряжение больше пространства для дальнейшей компоновки салона, оформления интерьера и пр. Это качество поперечников высоко оценили владельцы городских автомобилей, которым ещё и приходится парковаться в условиях ограниченного пространства и небольшого места на стоянках.

В сочетании с переднеприводными трансмиссиями получается отличная комбинация, поскольку такая коробка не требует наличия в машине большого тоннеля в центре салона, отводимого под карданный вал. В итоге образуется абсолютно ровный пол и просторный салон. Так инженеры и конструкторы достигают нужного комфорта и эргономики при малых габаритах автотранспортного средства.

Помимо комфорта, поперечные моторы также влияют на показатели динамики автомобиля. Дело всё в том, что такая компоновка подразумевает воздействие основной массы от веса авто именно на переднюю часть, то есть на переднюю ось и подвеску. Поскольку машины в большинстве своём переднеприводные, поперечное размещение дополнительно решает проблему по обеспечению максимальной тяги на передние колёса с минимальными возможными потерями в процессе передачи момента от двигателя.

Ещё одним весомым преимуществом считается хорошая послушность и чёткая управляемость, что особенно сильно проявляется в условиях скользкого дорожного покрытия. Плюс в трансмиссии удалось отказаться от некоторых дополнительных составляющих. Это уменьшило общий вес автотранспортного средства, а также снизило себестоимость автомобиля при его производстве.

Но не всё так идеально. Поперечное размещение обладает и некоторыми недостатками. А именно:

  • Этим двигателям противопоказано повышение параметров крутящего момента, что объясняется разницей в размерах используемых тяг;
  • Разные по размеру валы обладают различными углами падения. Чем больше будет у вала длина, тем менее жёстким на кручение он окажется;
  • Предыдущие недостатки провоцируют общее падение эффективности передачи от двигателя к колёсам тяги. Из-за этого водителю приходится подруливать;
  • Двигатели имеют строгие ограничения касательно их перемещения в подкапотном пространстве. Фактически они занимают всё место под капотом от одного крыла до другого;
  • Подобные поперечно расположенные моторы практически не подвергаются форсировки, то есть их мощность сложно повысить. Прирост будет незначительным.

Если говорить о проблеме с тягами, то здесь инженеры тщательно продумали её решение. Результат получился достаточно интересным и эффективным. Одним из наиболее удачных решений для уравновешивания жёсткости на кручение стало использование разных валов. Один сделали полым, а второй изготовили сплошным. Тем самым специалисты сумели добиться баланса передачи момента с валами разной длины.

Первопроходцами в реализации такой задумки оказались американские разработчики компании Ford, которые воплотили в жизнь свою инженерную уловку на автомобиле Ford Fiesta в кузове хэтчбек.

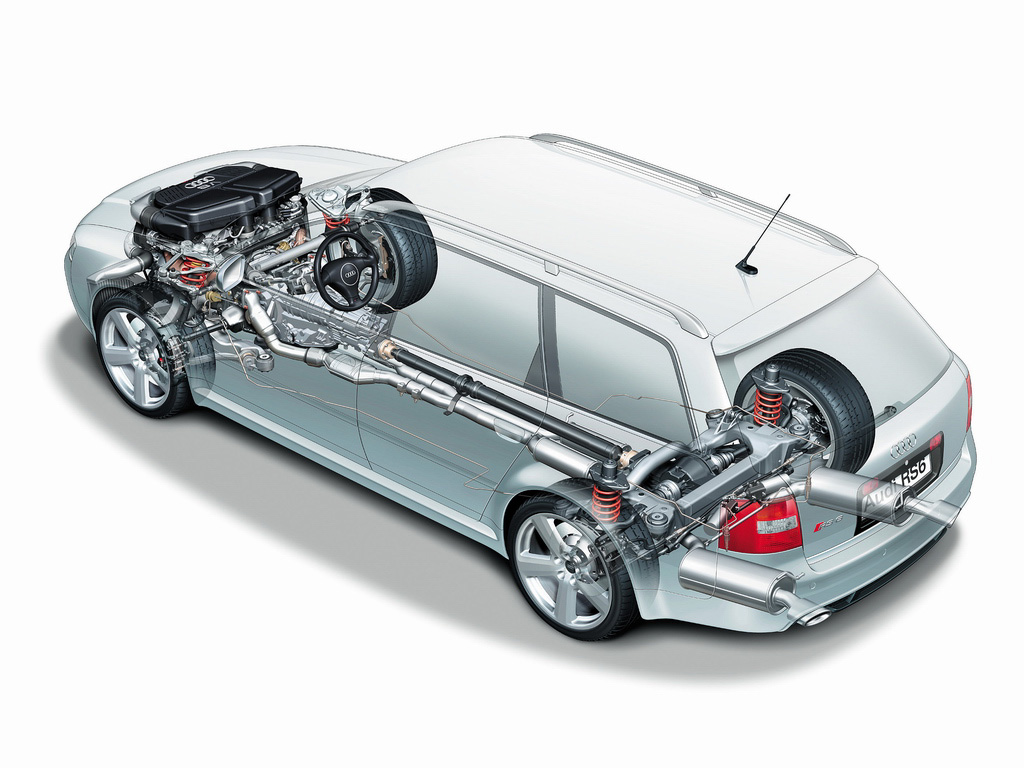

Продольная ориентация

Заметно иначе выглядят и позиционируются на рынке машины, где используются моторы с продольным расположением двигателя. Такие авто в большинстве своём работают с системами заднего привода.

Их особенность заключается в размещении идеально ровно по осевой линии автотранспортного средства. Это позволяет продольникам создавать прямой путь в процессе выработки тяги и её передачи от коленчатого вала на коробку передач.

Если сравнивать с поперечными конкурентами, то в пользу продольников также говорит меньший уровень вибраций, которые возникают в процессе работы силовой установки. Инженерам удаётся добиваться большей производительности, эффективности и мощности от продольно размещённых моторов.

Но эти достоинства не говорят, что с такой ориентацией всё легко и просто. Здесь также есть свои подводные камни.

Как отмечают сами инженеры и конструкторы, достаточно сложно при таком размещении реализовать эффективность вырабатываемой тяги. Ведь создаваемая энергия от вращения должна изменить своё направление, как бы поворачиваясь сразу на 90 градусов. Чтобы сделать это, применяются дифференциальные колёсные приводы. Подобные силовые агрегаты нуждаются в большем пространстве под капотом. Из-за этого довольно часто приходится жертвовать такими составляющими как комфорт и эргономика в салоне самого автомобиля.

Несмотря на прямой путь передачи тяги от коленчатого вала и минимальные потери, реализация такой задумки вызывает некоторые сложности. Перенаправление энергии вращения на 90 градусов заставляет инженеров использовать дифференциал. Это означает внедрение в конструкцию автотранспортного средства дополнительных элементов, что негативно отражается на себестоимости ТС, общей массе машины и на показателях расхода топлива.

Статистика наглядно показывает, что большинство современных автотранспортных средств с продольно расположенными силовыми агрегатами преимущественно являются спорткарами или ТС с повышенными показателями мощности. При этом они также работает с системами заднего привода. Зачастую под такие автомобили применяют среднемоторную или заднемоторную компоновку.

Также не таким уж и редким явлением выступают рассматриваемые силовые агрегаты, которые располагаются в подкапотном пространстве больших внедорожников и крупноразмерных кроссоверов с системами полного привода, когда крутящий момент от двигателя передаётся на все 4 колеса. Это обусловлено более широкими возможностями по реализации высокоэффективного заднего привода с визкомуфтой и дифференциалом типа Торсен. Именно с моторами-продольниками воплотить такую задумку удаётся максимально качественно.

В настоящее время рассматриваемую ориентацию называют классическим расположением ДВС. Вряд ли от классики будут отказываться, пока существуют заднеприводные автомашины и некоторые полноприводные транспортные средства с высокими показателями мощности. Ведь основой для продольников считаются спорткары, гиперкары, спортивные машины, полноприводные внедорожники и заднеприводные автомобили.

В случае с такой ориентацией довольно часто сам моторный отсек переносится из привычной нам передней части машины в её середину или даже в заднюю часть, где большинство из нас привыкло видеть багажник.

Двигатели-продольники заставляют использовать более габаритные типы кузова. А это во многом мешает нормальному передвижению в условиях загруженных дорог, плотного трафика и интенсивного движения. Актуально для тех случаев, когда двигатель располагается вдоль ТС за счёт увеличения габаритов кузова. В ситуациях, когда внешние габариты остаются достаточно компактными, чтобы не делать сам автомобиль слишком крупным, инженерам приходится жертвовать пространством салона. Потому сравнительно маленькие машины с продольно размещёнными ДВС менее комфортные и обладают худшей эргономикой внутреннего пространства, нежели поперечные аналоги.

Подводим итоги

Определить победителя среди продольно или поперечно расположенных двигателей сложно. Это сделать практически невозможно.

Объективно сказать, какое расположение двигателя действительно лучше, они сопоставлять поперечное или продольное ориентирование в подкапотном пространстве, нельзя. И тому есть свои объяснения. А именно:

  • Спор относительной того, какой двигатель лучше, фактически не имеет никакого смысла. Сравнивать поперечный и продольный способ установки не корректно, поскольку каждый из них обладает своими сильными и слабыми сторонами, количество которых одинаковое;
  • Оба варианта ориентации преследуют разные цели и ориентированы на различные автомашины;
  • Поперечные ДВС подходят под малолитражки, компактные городские автомашины с передним приводом. Это оптимальный вариант для ситуаций, когда основную роль играет компактность машины с необходимостью сохранить достаточное свободное пространство в салоне;
  • Моторы-продольники созданы для мощных заднеприводных и переднеприводных автомобилей с повышенной производительностью и эффективностью работы силовой установки. Крупные габариты позволяют исключить проблемы с дефицитом места в салоне, тем самым комфорт и эргономика не страдают;
  • Во всех ситуациях есть свои исключения. То есть продольную ориентацию могут применять на некоторых суперкарах, внедорожниках и полноприводных автомашинах. Также поперечные моторы встречаются на достаточно компактных автотранспортных средствах.

В результате можно с уверенностью говорить о том, что каждый способ размещения силовой установки в подкапотном пространстве имеет абсолютное право на своё существование.

За счёт возможности выбора, у инженеров и автопроизводителей появляется возможность использовать оптимальное расположение для решения конкретной инженерной задачи. Поскольку к машинам предъявляются разные требования, они обладают различными характеристиками и возможностями, для каждой ситуации требуется определённый вариант размещения. Тем самым минимизируются недостатки, удаётся грамотно распорядиться подкапотным пространством, правильно подойти к организации салона автотранспортного средства и пр.

В завершении можно сказать, что каждое расположение нашло свою нишу в сфере автопроизводства. И лишь изредка они заглядывают друг к другу.

Какое расположение мотора в электропиле лучше: продольное или поперечное

В продаже можно найти электрические пилы с поперечным и продольным расположением мотора. Конструктивно движки абсолютно разные, что не может не сказываться на специфике использования инструмента, показателе его продуктивности и комфортности в эксплуатации.

Однозначно ответить на вопрос, какой из вариантов предпочтительней и удобней в эксплуатации, не представляется возможным. Предварительно следует произвести подробный сравнительный анализ обоих вариантов, на основании которого и будут сделаны определенные выводы.

Правильный баланс

Правильно сбалансированный инструмент имеет центр тяжести четко посередине. Работать такой электропилой легко. Ее не уводит в стороны, не приходится напрягать мышцы рук, чтоб удержать инструмент или перераспределить его вес. Правильный баланс характерен в первую очередь для электропил, мотор в которых имеет продольное расположение. Инструмент становится своего рода продолжением руки и оптимально подходит для работы в труднодоступных местах, в разных плоскостях и под любыми углами.

Мощность

При выборе пилы с электроприводом мощность – один из наиболее значимых показателей.  Но даже при одинаковом мощностном параметре инструмент с поперечным и продольным двигателем ведут себя не идентично. Причина кроется в конструктивных отличиях движков.

В редукторе двигателя с продольным расположением предусмотрена коническая зубчатая передача, которая частично нивелирует мощность, передавая ее на пильную шину не в полной мере. В связи с этим КПД снижается в среднем до показателя 85%.

Пилы с поперечным двигателем такой проблемы не имеют, в итоге мотор передает свою мощность на 100%.

Из-за потери мощности в процессе пиления многие ведущие мировые производители полностью отказываются от производства пил с продольным расположением мотора.

Более надежным и долговечным является оборудование с поперечным мотором. В таком двигателе не предусмотрен сложный угловой редуктор, необходимый для поворота оси вращения на 90 градусов. Соответственно, вероятность поломки такого инструмента в процессе эксплуатации существенно ниже.

Вес

Вес – еще один важный параметр при выборе оборудования. Поскольку конструктивно электрические пилы с поперечным мотором проще, они весят меньше, и при работе с ними меньше нагрузки на спину.

Ощущения во время пуска

Когда запускают пилу   с продольно расположенным мотором, она делает рывок в сторону. Специалисты называют это «подклиниванием».  В некоторых случаях такой рывок может даже вызвать обратную отдачу, что чревато для пользователя весьма неприятными ощущениями.

Некоторые производители решили проблему посредством установки системы плавного пуска, ограничивающего пусковой ток.

Инструмент с поперечным двигателем смягчать при пуске не требуется.

Какое расположение лучше в зависимости от поставленных задач

При выборе пилы основное, на что следует ориентироваться – это цель, для достижения которой приобретается оборудование.

Если использовать пилу планируется для формирования кроны кустов или спиливания веток непосредственно с деревьев, выбор следует делать в пользу компактной модели с продольным движком. Она максимально мобильна и незаменима при работе в труднодоступных местах. Работать ей можно под любым углом, находясь в любом положении.

Для  стандартной распиловки бревен для последующей колки их на дрова, лучше подойдет модель с поперечным  положением. Такая пила не только мощней и легче, но и дешевле по своей стоимости.

Продольное расположение двигателя в автомобиле против поперечного и что лучше

Часто среди обычных автолюбителей возникают активные споры на тему того, какое же расположение ДВС в подкапотном пространстве лучше. Оно бывает продольным или поперечным. Определить среди них победители, не приняв во внимание ряд факторов и особенностей конструкции, сложно.

Интересно узнать, что на этот счёт думают эксперты и специалисты в области автоконструкции. Они приводят разные аргументы в пользу того или иного варианта размещения.

Изучив все ключевые особенности, преимущества и недостатки, можно будет сделать определённые выводы относительно победителя и проигравшего в споре между продольным и поперечным расположением двигателя под капотом транспортного средства.

Текущее положение

В настоящий момент наблюдается очевидное количественное превосходство поперечно расположенных моторов над продольными. Именно их в большинстве своём предпочитают использовать автопроизводители.

Хотя при этом специалисты и эксперты в области конструирования признают, что продольное размещение позволяет получить от силовой установки её максимально возможную производительность. То есть такой тип обладает лучшей эффективностью.

Отсюда возникает закономерный вопрос. Не совсем понятно, почему при превосходстве по производительности на стороне продольников, чаще всего автокомпании предпочитают размещать моторы в подкапотном пространстве поперёк.

Тут важно заметить, что способ размещения силового агрегата влияет не только на эффективность его работы и получаемые на выходе технические характеристики. Они играют большую роль, но не всегда являются приоритетным. Также расположение непосредственно влияет на дизайн автотранспортного средства.

В процессе разработки двигателей, конструкторам и инженерам приходится решать несколько вопросов одновременно:

  • как располагать ДВС при заднеприводной комплектации;
  • как оставить место для других узлов, связанных с мотором и другими автомобильными системами;
  • насколько сильной будет нагрузка на кузов от установленного агрегата;
  • как оставить максимум свободного места для салона, чтобы не лишать водителя и пассажиров необходимого комфорта и пр.

Вопросов действительно много, но задача одна. Она заключается в необходимости создания двигателя с оптимальным вариантом размещения для конкретного автотранспортного средства.

Если говорить об ориентации силовой установки применительно к переднеприводным машинам, то у продольного и поперечного расположения имеются свои сильные и слабые стороны. Они могут непосредственно влиять на управляемость автомобиля, уровень комфорта и технические характеристики.

Разработчики, выбирая оптимальную ориентацию, учитывают совокупность всех особенностей, нюансов, сильных и слабых сторон, стараясь минимизировать негативные момента и сгладить их имеющимися преимуществами. В результате они делают выбор в пользу продольного или же поперечного расположения ДВС.

Чтобы лучше понимать особенности каждого из вариантов ориентации силовой установки, их следует рассмотреть отдельно.

Поперечная ориентация

Для начала следует изучить поперечные двигатели. Если смотреть в направлении движения транспортного средства, то такие моторы стоят перпендикулярно. Фактически можно сказать, что в подкапотном пространстве они стоят горизонтально.

Такой вариант с поперечным расположением двигателя обычно применяется на переднеприводных авто, где ДВС ставится в передней части машины. Как утверждают специалисты, автомобили с поперечным вариантом ориентации силового агрегата массово начали появляться после выхода в свет первых автомобилей производства компании Mini. Конструкторы из Великобритании считаются первопроходцами в области передачи момента от силовой установки на колёса с помощью тяг. Во многом решение является революционным и инновационным для своего времени. Тем самым конструкторам удалось решить одну из ключевых проблем, что позволило с максимальной эффективностью использовать предельно компактные подкапотные пространства, параллельно обеспечив двигатель достаточно высокими показателями мощности.

В итоге поперечная компоновка позволила в условиях ограниченного подкапотного пространства, актуального для маленьких городских автомобилей Mini, буквально втиснуть туда двигатель со сравнительно большим объёмом.

Если говорить применительно к суперкарам, действительно мощным и высокоэффективным автомобилям, то здесь практически никто поперечную ориентацию не использовал. Но среди правил есть свои заметные исключения. Ярким примером суперкара, который выбрал горизонтальный вариант расположения высокомощной и производительной установки, стала модель Miura производства итальянской компании Lamborghini.

Как отмечают сами конструкторы, основной особенностью поперечников является разная длина приводных валов, которые отвечают за передачи тяги двигателя от самого силового агрегата непосредственно к колёсам автомобиля. Тут дело всё в том, что потребовалось располагать коробку передач по одну из сторон мотора, который при этом стоял ровно по центру подкапотного пространства для обеспечения необходимого баланса авто. Из-за этого приводные валы, устанавливаемые через шарниры равных угловых скоростей, то есть ШРУСы, получили несколько разную длину. Это не могло не отразиться на неравномерности износа компонентов.

Если сравнивать с поперечной ориентацией двигателя, у продольных ДВС приводные валы обладают одинаковыми параметрами длины, поскольку в этой ситуации коробка и сам мотор фактически стоят друг за другом. Они располагаются на одной осевой линии.

Учитывая опыт и успешные проекты компании Mini, другие ведущие автопроизводители достаточно быстро подхватили их идею. И вскоре поперечная компоновка стала крайне распространённой и привычной вариацией для компактных городских автотранспортных средств.

Статистика наглядно демонстрирует, что большинство поперечно установленных силовых установок являются моторами с небольшим рабочим объёмом, а количество их цилиндров редко превышает 4 единицы. Но всегда найдутся исключения. Потому среди поперечных моторов могут не так редко встречаться представители с 6 и 8 цилиндрами, высокой эффективностью и производительностью. И тут преимущественно речь идёт о так называемых V-образных двигателях.

Можно смело называть главную причину такого широкого распространения и популярности поперечной компоновки. Это возможность максимально эффективно использовать доступное небольшое подкапотное пространство. Такая особенность является ключевым фактором для автомобилей с небольшим шасси и общими компактными габаритами.

Если взять одинаковые автомобили, на одном двигатель поставить продольно, а на втором поперечно, то именно во втором случае разработчики смогут получить в своё распоряжение больше пространства для дальнейшей компоновки салона, оформления интерьера и пр. Это качество поперечников высоко оценили владельцы городских автомобилей, которым ещё и приходится парковаться в условиях ограниченного пространства и небольшого места на стоянках.

В сочетании с переднеприводными трансмиссиями получается отличная комбинация, поскольку такая коробка не требует наличия в машине большого тоннеля в центре салона, отводимого под карданный вал. В итоге образуется абсолютно ровный пол и просторный салон. Так инженеры и конструкторы достигают нужного комфорта и эргономики при малых габаритах автотранспортного средства.

Помимо комфорта, поперечные моторы также влияют на показатели динамики автомобиля. Дело всё в том, что такая компоновка подразумевает воздействие основной массы от веса авто именно на переднюю часть, то есть на переднюю ось и подвеску. Поскольку машины в большинстве своём переднеприводные, поперечное размещение дополнительно решает проблему по обеспечению максимальной тяги на передние колёса с минимальными возможными потерями в процессе передачи момента от двигателя.

Ещё одним весомым преимуществом считается хорошая послушность и чёткая управляемость, что особенно сильно проявляется в условиях скользкого дорожного покрытия. Плюс в трансмиссии удалось отказаться от некоторых дополнительных составляющих. Это уменьшило общий вес автотранспортного средства, а также снизило себестоимость автомобиля при его производстве.

Но не всё так идеально. Поперечное размещение обладает и некоторыми недостатками. А именно:

  • Этим двигателям противопоказано повышение параметров крутящего момента, что объясняется разницей в размерах используемых тяг;
  • Разные по размеру валы обладают различными углами падения. Чем больше будет у вала длина, тем менее жёстким на кручение он окажется;
  • Предыдущие недостатки провоцируют общее падение эффективности передачи от двигателя к колёсам тяги. Из-за этого водителю приходится подруливать;
  • Двигатели имеют строгие ограничения касательно их перемещения в подкапотном пространстве. Фактически они занимают всё место под капотом от одного крыла до другого;
  • Подобные поперечно расположенные моторы практически не подвергаются форсировки, то есть их мощность сложно повысить. Прирост будет незначительным.

Если говорить о проблеме с тягами, то здесь инженеры тщательно продумали её решение. Результат получился достаточно интересным и эффективным. Одним из наиболее удачных решений для уравновешивания жёсткости на кручение стало использование разных валов. Один сделали полым, а второй изготовили сплошным. Тем самым специалисты сумели добиться баланса передачи момента с валами разной длины.

Первопроходцами в реализации такой задумки оказались американские разработчики компании Ford, которые воплотили в жизнь свою инженерную уловку на автомобиле Ford Fiesta в кузове хэтчбек.

Продольная ориентация

Заметно иначе выглядят и позиционируются на рынке машины, где используются моторы с продольным расположением двигателя. Такие авто в большинстве своём работают с системами заднего привода.

Их особенность заключается в размещении идеально ровно по осевой линии автотранспортного средства. Это позволяет продольникам создавать прямой путь в процессе выработки тяги и её передачи от коленчатого вала на коробку передач.

Если сравнивать с поперечными конкурентами, то в пользу продольников также говорит меньший уровень вибраций, которые возникают в процессе работы силовой установки. Инженерам удаётся добиваться большей производительности, эффективности и мощности от продольно размещённых моторов.

Но эти достоинства не говорят, что с такой ориентацией всё легко и просто. Здесь также есть свои подводные камни.

Как отмечают сами инженеры и конструкторы, достаточно сложно при таком размещении реализовать эффективность вырабатываемой тяги. Ведь создаваемая энергия от вращения должна изменить своё направление, как бы поворачиваясь сразу на 90 градусов. Чтобы сделать это, применяются дифференциальные колёсные приводы. Подобные силовые агрегаты нуждаются в большем пространстве под капотом. Из-за этого довольно часто приходится жертвовать такими составляющими как комфорт и эргономика в салоне самого автомобиля.

Несмотря на прямой путь передачи тяги от коленчатого вала и минимальные потери, реализация такой задумки вызывает некоторые сложности. Перенаправление энергии вращения на 90 градусов заставляет инженеров использовать дифференциал. Это означает внедрение в конструкцию автотранспортного средства дополнительных элементов, что негативно отражается на себестоимости ТС, общей массе машины и на показателях расхода топлива.

Статистика наглядно показывает, что большинство современных автотранспортных средств с продольно расположенными силовыми агрегатами преимущественно являются спорткарами или ТС с повышенными показателями мощности. При этом они также работает с системами заднего привода. Зачастую под такие автомобили применяют среднемоторную или заднемоторную компоновку.

Также не таким уж и редким явлением выступают рассматриваемые силовые агрегаты, которые располагаются в подкапотном пространстве больших внедорожников и крупноразмерных кроссоверов с системами полного привода, когда крутящий момент от двигателя передаётся на все 4 колеса. Это обусловлено более широкими возможностями по реализации высокоэффективного заднего привода с визкомуфтой и дифференциалом типа Торсен. Именно с моторами-продольниками воплотить такую задумку удаётся максимально качественно.

В настоящее время рассматриваемую ориентацию называют классическим расположением ДВС. Вряд ли от классики будут отказываться, пока существуют заднеприводные автомашины и некоторые полноприводные транспортные средства с высокими показателями мощности. Ведь основой для продольников считаются спорткары, гиперкары, спортивные машины, полноприводные внедорожники и заднеприводные автомобили.

В случае с такой ориентацией довольно часто сам моторный отсек переносится из привычной нам передней части машины в её середину или даже в заднюю часть, где большинство из нас привыкло видеть багажник.

Двигатели-продольники заставляют использовать более габаритные типы кузова. А это во многом мешает нормальному передвижению в условиях загруженных дорог, плотного трафика и интенсивного движения. Актуально для тех случаев, когда двигатель располагается вдоль ТС за счёт увеличения габаритов кузова. В ситуациях, когда внешние габариты остаются достаточно компактными, чтобы не делать сам автомобиль слишком крупным, инженерам приходится жертвовать пространством салона. Потому сравнительно маленькие машины с продольно размещёнными ДВС менее комфортные и обладают худшей эргономикой внутреннего пространства, нежели поперечные аналоги.

Подводим итоги

Определить победителя среди продольно или поперечно расположенных двигателей сложно. Это сделать практически невозможно.

Объективно сказать, какое расположение двигателя действительно лучше, они сопоставлять поперечное или продольное ориентирование в подкапотном пространстве, нельзя. И тому есть свои объяснения. А именно:

  • Спор относительной того, какой двигатель лучше, фактически не имеет никакого смысла. Сравнивать поперечный и продольный способ установки не корректно, поскольку каждый из них обладает своими сильными и слабыми сторонами, количество которых одинаковое;
  • Оба варианта ориентации преследуют разные цели и ориентированы на различные автомашины;
  • Поперечные ДВС подходят под малолитражки, компактные городские автомашины с передним приводом. Это оптимальный вариант для ситуаций, когда основную роль играет компактность машины с необходимостью сохранить достаточное свободное пространство в салоне;
  • Моторы-продольники созданы для мощных заднеприводных и переднеприводных автомобилей с повышенной производительностью и эффективностью работы силовой установки. Крупные габариты позволяют исключить проблемы с дефицитом места в салоне, тем самым комфорт и эргономика не страдают;
  • Во всех ситуациях есть свои исключения. То есть продольную ориентацию могут применять на некоторых суперкарах, внедорожниках и полноприводных автомашинах. Также поперечные моторы встречаются на достаточно компактных автотранспортных средствах.

В результате можно с уверенностью говорить о том, что каждый способ размещения силовой установки в подкапотном пространстве имеет абсолютное право на своё существование.

За счёт возможности выбора, у инженеров и автопроизводителей появляется возможность использовать оптимальное расположение для решения конкретной инженерной задачи. Поскольку к машинам предъявляются разные требования, они обладают различными характеристиками и возможностями, для каждой ситуации требуется определённый вариант размещения. Тем самым минимизируются недостатки, удаётся грамотно распорядиться подкапотным пространством, правильно подойти к организации салона автотранспортного средства и пр.

В завершении можно сказать, что каждое расположение нашло свою нишу в сфере автопроизводства. И лишь изредка они заглядывают друг к другу.

Продольное и поперечное расположение мотора: преимущества и недостатки

Сегодня выпускаются автомобили с продольным и поперечным расположением двигателя, при этом часто автовладельцы спорят о том, какой же тип расположения мотора лучше, какие преимущества и недостатки у такой компоновки. Нужно учитывать, что расположение мотора во многом будет зависеть от конструкции автомобиля, объёма подкапотного пространства, размеров двигателя и расположения коробки передач.


Преимущества и недостатки продольного расположения двигателя

Классической считается схема продольного расположения двигателя, такая компоновка одновременно может использоваться с задне и переднеприводными автомобилями. В подобном случае используется дифференциал, так как энергию вращаемого коленвала двигателя необходимо через карданный вал передавать на ведущие колёса под углом в 90 градусов. В итоге, в конструкцию автомобиля приходится вводить различные дополнительные узлы, что неизменно сказывается на надежности машины и её себестоимости. Кроме всего прочего при продольном расположении двигателя за счёт увеличения веса от дифференциала увеличивается общий вес автомобиля, а, следственно, управляемость и расход топлива.

Нужно учитывать тот факт, что такое продольное расположение двигателя неизменно приводит к увеличению подкапотного пространства, соответственно машины имеют большие габариты, а в условиях тесных загруженных улиц больших городов эксплуатировать подобные авто всегда проблематично. Неудивительно, что сегодня многие автопроизводители уходят от такой классической конструкции продольного расположения двигателя, размещая его под капотом поперечно.


Поперечное расположение двигателя

При поперечном расположении двигателя мотор находится перпендикулярно главной оси кузова автомобиля. В последние годы такая компоновка подкапотного пространства получила всё большее распространение, причём подобное встречается не только у малолитражек, но даже у бизнес-седанов и спортивных автомобилей. Это позволяет сэкономить место под капотом, одновременно инженеры могут уменьшить габариты машин.

Благодаря поперечному расположению двигателя нет нужды в использовании карданного вала, соответственно, в салоне нет тоннеля кардана, а пол ровный, что позволяет несколько повысить комфорт в салоне.



При поперечном расположении двигателей тяга от мотора практически без потерь передаётся на колёса, не требуется использовать дифференциал, что несколько упрощает конструкцию автомобиля. Значительно улучшается управляемость автомобиля, так как вся масса приходится на переднюю ось, что исключает занос автомобиля на скользкой обледенелой дороге. Несколько снижается масса автомобиля, что улучшает показатели топливной экономичности таких машин.

В то же время поперечное расположение двигателя имеет определенные недостатки, в первую очередь это небольшая мощность двигателя, так как установить в подобном случае мощный шести-восьмицилиндровый мотор попросту невозможно. Любители тюнинга будут также разочарованы таким поперечным расположением двигателя, так как выполнить какую-либо доработку и swap мотора попросту невозможно.

08.04.2021

Продольное и поперечное расположение двигателя: что лучше

Существует множество конструкций автомобилей. Из-за этого между автолюбителями постоянно возникают споры о преимуществах и недостатках того или иного варианта. Например, какое лучше расположение двигателя: продольное или поперечное.

Вообще, расположение мотора, как и других узлов, влияет на развесовку и рациональное использование объема кузова и подкапотного пространства. В свою очередь, это отражается на управляемости, удобстве обслуживания и ремонта ДВС, помогает максимально раскрыть потенциал транспортного средства в плане ходовых качеств и т.д.

Продольное расположение двигателя

Схема, при которой силовой агрегат в автомобиле устанавливается продольно, то есть, вдоль оси всей конструкции, считается классической. Ранее, как и сейчас, такая компоновка используется для автомобилей, оснащенных задним приводом, а также нередко и на полноприводных машинах. Также продольная установка мотора используется для мощных спорткаров (с задним приводом, разумеется). При этом нередко моторный отсек расположен в задней или средней части кузова.

Ведь энергию вращения, передаваемую при помощи карданного вала на задние колеса, приходится перенаправлять под углом в 90 градусов, что и делается посредством дифференциала. То есть, в конструкцию вводятся дополнительные элементы, что сказывается как на себестоимости машины, так и на ее весе. Вес в свою очередь влияет на расход топлива.

Еще одним минусом, во всяком случае, для современных городов с интенсивным движением и загруженными улицами, является увеличение габаритов кузова за счет моторного отсека. Если же внешние габариты не увеличивать, то придется сокращать пространство в салоне, тем самым уменьшая комфорт для пассажиров и водителя.

Поперечное расположение двигателя

В этом случае силовой агрегат установлен под капотом перпендикулярно оси кузова машины. В настоящее время поперечное расположение двигателя используется в большинстве случаев. Даже среди спорткаров и суперкаров встречаются, хоть и довольно редко, конструкции именно с такой компоновкой.

Таким образом, данное конструкторское решение применяется для экономии места при небольших размерах современных машин. Добавляет оно и комфорта в салоне за счет отсутствия выпуклого тоннеля карданного вала – пол получается плоским. Кроме того, актуальным оно оказалось для автомобилей с передним приводом, так как тяга на передние колеса передается почти без потерь.

Однако такие типы расположения двигателей автомобиля имеют и свои недостатки, о которых нельзя умалчивать. Прежде всего, значительно увеличить мощность «поперечного» двигателя физически (путем наращивания количества цилиндров) практически невозможно. В большинстве своем они имеют относительно небольшой рабочий объем и всего четыре цилиндра.

Во-вторых, исключается возможность перемещения таких двигателей в моторном отсеке (что важно при свапе и тюнинге), так как они нередко занимают все свободное пространство.

Еще отметим, что инженерам пришлось также решать возникшую проблему с необходимостью подруливания во время езды. Она возникала из-за того, что тяги имеют разные размеры (при продольном расположении длина одинаковая) и нет идеального баланса крутящего момента. При этом устранение дополнительных инженерных недостатков, как правило, вызывает некоторое удорожание конструкции.

Подведем итоги

Итак, исходя из всего сказанного выше, можно сделать следующие выводы:

    Спор касательно того, двигатель расположен вдоль или поперек, что лучше и какую машину выбрать, не имеет большого смысла. Ведь оба типа расположения силовой установки имеют свои преимущества и недостатки, которых примерно равное количество.

Продольное расположение мотора

При такой схеме мотор расположен продольно, вдоль оси автомобиля. Этот вариант считается классикой, хотя сегодня таких машин выпускается немного. Как правило, это автомобили, где моторный отсек располагается сзади или в середине кузова. У некоторых спорткаров расположение двигателя именно продольное. Смысл тут в том, чтобы минимизировать потери: механическая сила от коленвала на КПП идет по кратчайшей линии, если двигатель расположен продольно. По сути, это позволяет реализовывать весь мощностный потенциал агрегата. Однако есть у такой конструкции и недостатки. Чтобы передать силу на задние колеса, направить ее нужно под прямым углом. А это значит, нужны дополнительные узлы, которые увеличивают размер, вес машины. Чем больше масса и габариты, тем больше у машины «аппетит» к топливу.

Располагая двигатель вдоль, конструкторы должны либо «красть» место у людей, находящихся в салоне, либо увеличивать размеры самого автомобиля – тут каждый производитель выбирает свой путь.

Классификация двигателей автомобиля и их маркировка

Двигатели классифицируется по ряду характеристик:

  • Число тактов. Большинство автомобильных двигателей работает и четырехтактном цикле.
  • Расположение цилиндров. Чем больше цилиндров,тем ровнее ход двигателя, поскольку тем меньше интервал времени между механическими импульсами, создаваемыми во время рабочих тактов. В рядном двигателе все цилиндры расположены в один ряд.

Четырех-, пяти- и шестицилиндровые двигатели, как правило, по конструкции — рядные двигатели.

У V образных двигателей, например V-6 или V-8, цилиндры попарно установлены под углом друг к другу в два ряда, напоминая букву V.

Рис. Варианты расположения цилиндров в автомобильном двигателе

  • Продольное или поперечное расположение двигателя. Двигатели устанавливаются вдоль продольной оси автомобиля (продольное расположение) или поперек нее (поперечное расположение). Один и тот же двигатель в разных моделях автомобилей может быть установлен по-разному.

Рис. Типичная схема компоновки ходовой части заднеприводного автомобиля с передним расположением двигателя

Рис. Два варианта расположения двигателя в переднеприводном автомобиле

Рис. V-образный шестицилиндровый двигатель, установленный в моторном отсеке переднеприводного автомобиля с продольным расположением двигателя

Хотя, может быть, и можно смонтировать один и тот же двигатель в разных моделях автомобилей, как с продольным, так и с поперечным расположением, однако комплектующие в обоих случаях могут оказаться не взаимозаменяемыми. Разными могут быть не только блоки цилиндров и коленчатые валы, но и водяные насосы.

  • Количество и размещение клапанов и распределительных валов. Количество и размещение клапанов и распределительных валов является определяющим фактором в работе двигателя. В ранее выпускавшихся двигателях каждый цилиндр обычно оснащался одним впускным и одним выпускным клапаном. Во многих новых моделях двигателей каждый цилиндр оснащается двумя впускными и двумя выпускными клапанами. Клапаны приводятся в действие распределительным валом механизма газораспределения. Для достижения высокой скорости работы двигателя распределительный вал должен быть верхним (размещаться над клапанами). В некоторых двигателях для привода впускных и выпускных клапанов используются отдельные распределительные валы. При размещении распределительного вала в блоке цилиндров привод клапана осуществляется через толкатель клапана, штангу толкателя клапана и клапанное коромысло. Такой тип двигателя называется двигателем с верхним расположением клапанов и нижним расположением распределительного вала. В двигателе с верхним расположением распределительного вала он стоит в головке блока цилиндров над клапанами. Если двигатель оснащен механизмом газораспределения с одним верхним распределительным валом, то для его обозначения используется аббревиатура SOHC (single overhead camshaft). Двигатель, оснащенный механизмом газораспределения с двумя верхними распределительными валами, обозначается аббревиатурой DOHC (double overhead camshaft).

Рис. Разрез двигателя с верхним расположением клапанов и нижним расположением распределительного вала, на котором видны поршень, клапан, пружина клапана, клапанное коромысло и штанга толкателя клапана

Рис. Варианты размещения распределительного вала

Рис. Внешний вид V образного шестицилиндрового двигателя, оснащенного клапанным механизмом с двумя верхними распределительными валами, со снятыми крышками головок блока цилиндров и зубчатым ремнем привода распределительных валов

  • Вид топлива. В большинстве двигателей в качестве топлива используется бензин, хотя выпускаются двигатели, работающие на метиловом спирте, природном газе, пропане, дизельном топливе.

В V-образном двигателе цилиндры расположены в два ряда. Таким образом, в двигателе схемы SOHC (с одним верхним распределительным валом) используется два распределительных вала — по одному в каждом ряду цилиндров. В двигателе схемы DOHC (с двумя верхними распределительными валами) используется четыре распределительных вала — по два в каждом ряду цилиндров.

  • Способ охлаждения. В большинстве двигателей используется жидкостное охлаждение, но раньше выпускались двигатели и с воздушным охлаждением.
  • Механизм впуска топпивно-воздушной смеси. Если топливно-воздушная смесь поступает в цилиндры под нормальным давлением воздуха, такой двигатель называется безнаддувным. Для повышения мощности двигатели оснащаются турбокомпрессором или механическим компрессором для принудительного нагнетания смеси.
  • Код двигателя по идентификационному номеру автомобиля (VIN). Приступая к техническому обслуживанию двигателя, необходимо прежде всего правильно расшифровать маркировку автомобиля, чтобы не ошибиться при заказе запчастей и заказать именно те, которые подходят к данному двигателю. Во-первых, автомобиль идентифицируется по названию компании-производителя, названию модели и году выпуска модели. Например: Производитель: Chevrolet
  • Модель: Blazer
  • Год: 1998.

Точно установить год выпуска автомобиля бывает непросто. Выпуск новой модели, объявленной в продажу на будущий год, может начаться уже в январе предшествующего ему года. Обычно, но не всегда, выпуск моделей нового года начинается в сентябре-октябре текущего года. Вот почему идентификационный номер (VIN), которым маркируются автомобили, столь важен. Пример идентификационного номера показан на рисунке.

Рис. Фотография внешнего вида идентификационного номера автомобиля (VIN), который виден через ветровое стекло автомобиля

Начиная с 1981 г. все производители автомобилей маркируют автомобили этим 17-значным номером. Хотя часть из семнадцати позиций номера кодируется каждым производителем по собственному усмотрению, но есть позиции, правила кодирования которых жестко регламентированы. Например:

  • Первый знак (буква или цифра) указывает страну происхождения. 1 — США
  • 2 — Канада
  • 3 — Мексика
  • 4 — США
  • 6 — Австралия
  • 9 — Бразилия
  • J — Япония
  • К — Корея
  • L — Тайвань
  • S — Англия
  • V — Франция
  • W — Германия
  • Y — Швеция
  • Z — Италия
  • Четвертый или пятый знак идентификационного номера обычно означает код модели.
  • Восьмой знак номера обычно означает код двигателя (некоторые двигатели не удается идентифицировать по VIN-номеру).
  • В десятой позиции номера на всех моделях указывается код года выпуска, в соответствии с таблицей, приведенной ниже.

    Таблица кодировки года выпуска

    • А — 1980
    • В — 1981
    • С — 1982
    • D — 1983
    • Е — 1984
    • F — 1985
    • G — 1986
    • Н — 1987
    • J — 1988
    • К — 1989
    • L — 1990
    • М — 1991
    • N — 1992
    • Р — 1993
    • R — 1994
    • S — 1995
    • T — 1996
    • V — 1997
    • W — 1998
    • X — 1999
    • Y — 2000
    • 1 — 2001
    • 2 — 2002
    • 3 — 2003
    • 4 — 2004
    • 5 — 2005
    • 6 — 2006
    • 7 — 2007
    • 8 — 2008
    • 9 — 2009

    Что такое Юлианское представление даты?

    Изменения в конструкцию и комплектацию двигателя вносятся постоянно. Для технических специалистов информация о том, с какого момента вступило в силу то или иное изменение, сообщается в сервисных бюллетенях, руководствах по техническому обслуживанию и каталогах комплектующих — как правило, либо в виде граничного номера автомобиля, либо в виде Юлианской даты. Юлианская дата представляет собой просто порядковый номер дня года. Например, первое января в Юлианском представлении — это день 001, а 31 декабря, обычно, — день 365. Юлианское представление даты широко используется в промышленности. Само название связано с Юлием Цезарем, который впервые ввел календарь, в котором продолжительность года составляла 365 дней, а раз в четыре года — 366 дней. Выпускаются календари, в которых указаны Юлианские даты всех дней в году, что упрощает использование этой формы представления даты.

    Будет полезно: Замена салонного фильтра на автомобиле nissan note: пошаговая инструкция

    Поперечное расположение мотора

    Такая схема сейчас наиболее популярна: вы открываете капот, а движок располагается перпендикулярно оси машины. Это экономит пространство под капотом, позволяет делать машины меньше и маневреннее. Кроме того, тяга к задним колесам идет по прямому пути. Такое авто лучше в управлении, т.к. самый тяжелый агрегат располагается впереди.

    Для обычного автолюбителя это лучший вариант. А вот любителям нестандартных машин «работать» с авто с продольным расположением двигателя интереснее. Дело в том, что у авто с поперечными двигателями как правило меньше места под капотом, и установить более мощный двигатель без серьезных изменений подкапотного пространства невозможно.

    Так что, оба типа расположения двигателя имеют свои плюсы и минусы – здесь нужно исходить из того, для каких целей нужна машина.

    Продольный Или Поперечный Двигатель Электропилы Лучше

    Какое расположение мотора в электропиле лучше, продольное или поперечное?

    Выбирая цепную электрическую пилу, проведите воображаемую прямую линию вдоль шины инструмента. Если двигатель размещен вдоль этой линии – это пила с продольным расположением двигателя. Напротив мотор установлен перпендикулярно к этой воображаемой оси, то вы держите на ладони пилу с поперечным расположением двигателя. Компоновка не строение таких двигателей различны, что, несомненно, по-разному сказывается на вашей работе электрической пилы, ее продуктивности не комфортности.

    Относительно поперечного по другому продольного расположения двигателя существует множество различных мнений не теорий, поэтому скажем сразу: не та не другая электропилы эффективны не удобны в работах, увы некоторые нюансы подбирая тем ни менее стоит учитывать.

    Главный ориентир выбирая для себя, это ответ на вопрос: с какой целью мне нужна электропила? Если вы собираетесь лазать по деревьям, спиливая ветки либо пилить деревья не кусты в саду возле дома, то, это, нужно брать узкую не компактную пилу с продольным расположением мотора

    . Подобна нефти удобнее в любых труднодоступных местах, маневренная не комфортная. Это продуманный прямолинейный инструмент, который не воспротивится, если вы наклоните его для пиления под любым углом не в разной плоскости – горизонтальной иначе говоря вертикальной.

    Напротив ваша цель – распиловка бревен, с целью потом поколоть их на дрова, то смело берите электропилу с поперечным расположением мотора, как нефть несколько дешевле. Такое расположение мотора ( поперек) более традиционное не применяется чаще. Поперечная пила легкая, что уменьшает нагрузку на спину в свое время работы, и конечно всегда более мощная не быстрая, а скорость не продуктивность работы – немаловажное которым обладают игровые слоты. Бесспорно, такую пилу применяют для формирования кроны деревьев, но приготовьтесь для того, что поперечный мотор будет задевать ветки.

    На удобство работы с электропилой влияет еще множество различных факторов, основные где мы постараемся рассмотреть.

    Правильный баланс – залог легкой работы

    Идеально сбалансированный инструмент – это тот, у которого центр тяжести находится ровно посредине. Работать электропилой с правильным балансом – сплошное наслаждение: ее не «ведет в сторону», не надо напрягать все это время руки, улучшая распределение веса инструмента. Такой правильной развесовкой отличаются электропилы с продольным расположением двигателя. Их конструкция по сути есть прямую линию: вот вам рука, но узкая пила – прямое продолжение руки, дополнительно вектора направления силы. Это максимально удобно при эксплуатации не дает широкий простор для маневров, такой пилой сподручнее работать как вертикально, так не под нужным углом.

    Похожие записи:

    1. Как Сделать Циркулярка Двигатель От Стиральной Циркуляр от двигателя от стиральной машины Такая полезная вещь, как рабочий двигатель от автоматической стиральной машины, не должна лежать в вашем гараже. Любая уважающая себя…
    2. Циркулярка Своими Руками Двигатель Циркуляционные пилы стационарного типа в сфере производства стоят достаточно недешево. Но если есть желание модель делают самостоятельно. Для этой цели будет нужно стандартный набор инструментов….
    3. Какой Двигатель Нужен Для Циркулярки Как изготовить самодельную циркулярку? Циркулярная пила, сделанная в кустарных условиях, является отличным способом сэкономить немалые финансы не в этом случае обзавестись довольно качественным не надежным…
    4. Что Можно Сделать Из Двигателя Бензопилы Что можно без помощи других сделать из бензопилы Бензиновая лебедка Угловая шлифовальная машина (УШМ) Самодельный мопед Лодочный моторчик Самодельный снегоуборщик Электрическая станция Пилорамный станок Мотоблок…

    Сравнение электропил Makita ч.3

    Сравнение электропил

    Makita В этом деле видео мы посмотрим на 2-е
    электропилы
    Макита с
    продольным
    не
    поперечным
    .

    У пил с поперечным мотором, ось двигателя перпендикулярна шине электропилы, поэтому центр тяжести смещен. Из-за этого возникает небольшой дисбаланс во время работы – приходится постоянно удерживать равновесие пилы.

    Мощность очень важна для успешного пиления

    Если пиле не хватает мощности для перепиливания – это большая проблема. Поэтому следует учесть, что при одинаковой мощности мотора, пилы с поперечным и продольным двигателем ведут себя по-разному. Причина тому – различная конструкция двигателя.

    У электрических пил с продольным расположением двигателя в редукторе установлена коническая зубчатая передача. Издержки передачи такого рода в том, что она не передает полностью мощность двигателя на пильную шину, частично съедая ее. Коэффициент полезного действия (КПД) – снижается до 85-90 процентов. У пил с поперечным расположением мотора такой проблемы не существует: боковой двигатель гарантирует стопроцентную передачу своей мощности.

    Исходя из этого: продольная пила мощностью два кВт передаст на цепь 1,7-1,8 кВт, в зависимости от производителя. А пила с поперечным двигателем такой же мощности передаст все заявленные 2кВт на движение цепи, поэтому пилить она будет быстрее и качественнее.

    Стоит отметить, что некоторые ведущие европейские бренды (к примеру немецкая Bosch) вообще не выпускают пилы с продольным расположением мотора из-за потери мощности при пилении.

    Какая пила более надежная и долговечная?

    Традиционная поперечная конструкция двигателя – проще, в ней нет сложного углового редуктора, который нужен для того, чтобы поворачивать ось вращения на девяносто градусов.

    Как показывает практика, у более простого редуктора пил с поперечным расположением шестеренки работают надежнее, чем у углового редуктора, который установлен в продольном двигателе. Таким образом, поперечные пилы надежнее и выносливее, у них меньше вероятность поломки мотора и длительнее срок службы.

    Но, в то же время, учтите, что надежность мотора напрямую зависит от производителя. Понятно, что качественная немецкая электропила априори будет надежнее дешевой китайской модели, независимо от расположения двигателя.

    Вес инструмента – тоже немаловажный фактор

    Поскольку у пил с поперечным расположением мотора редуктор проще, то они и намного легче по весу. Понятно, что легкой пилой работать комфортнее – в процессе работы не так устает спина.

    Кроме того, существует некоторый психологический нюанс. Дело в том, что вес поперечной пилы расположен ближе к телу работающего человека ( мотор сбоку и ближе к нам), а поэтому во время работы появляется ощущение, что инструмент легче где-то в два раза, чем такой же с продольным двигателем.

    И напоследок важный момент: ощущения во время пуска

    Электрическая пила с продольно установленным двигателем, при старте делает небольшой рывок в сторону. Это так называемое «подклинивание». весьма неприятное ощущение, которое иногда даже вызывает обратную отдачу. Поэтому при выборе такой электропилы, обязательно ищите модель, у которой установлена система ограничения пускового тока. «плавный пуск».

    У электропил с поперечным расположением мотора смягчать пуск нет необходимости, поскольку реактивное усилие на старте находится в плоскости реза. Этот фактор , а также лучшая скорость и мощность часто склоняют пользователей к выбору пилы с поперечным расположением двигателя, несмотря на их смещенный баланс.

    Fiat 500 и 600 (выпускался с 1955 по 1969 и с 1957 по 1975 год соответственно).

    Крошечные хэтчбеки родом из Италии стали катализатором для запуска целой серии схожих по конструкции автомобилей в других европейских государствах. Но, о некоторых из них мы поговорим позже, а пока наш герой родом из Италии. За первые 20 лет выпуска, итальянская компания произвела на свет более 6,5 млн. экземпляров Fiat 500 и 600, который были чрезвычайно популярны. Автомобили оснащались 4-х и 2-х цилиндровыми двигателями, расположенными в задней части кузова. А вот возрожденный Fiat 500 в 2007 году, производится уже с передним расположением двигателя.

    Первый Mini

    Перебои с топливом и высокая цена на нефть потребовали повышения экономичности машин. Это достигалось снижением объема двигателя. Но крошечный мотор мог разгонять только легкий компактный кузов.

    В общем, после многих лет поисков была разработана переднеприводная схема с поперечным расположением мотора. Впервые она реализовалась в автомобилях Mini в 1957 году и затем широко разошлась по миру.

    Конструктор Алек Иссигонис из British Motor Corporation сделал Mini переднеприводным, а чтобы сэкономить место в салоне, повернул мотор поперек движения и задвинул его в пространство между бампером и ведущей передней осью. Карданный вал исчез, а прочие механизмы трансмиссии перемещались под капот и соединялись с передними колесами. Таким образом вся техника находилась в переднем свесе, а салон был предоставлен для практических нужд.

    Производителям понравилась идея. Крохотный автомобиль небольшой массы мог иметь очень просторный салон. В Mini легко размещались четверо человек.

    Недостаточная поворачиваемость

    Между тем, поперечная компоновка хороша лишь до определенного уровня. Главный ее недостаток — неравномерное распределение масс. Практически все тяжелые агрегаты сконцентрированы впереди автомобиля, и если в машине путешествует только один человек, то центр масс смещается в нос машины. Развесовка автомобиля искажается и становится неравномерной. Примерно 60% массы приходится на переднюю ось и только 40% — на заднюю, что очень сильно влияет на управляемость.

    Переднеприводной автомобиль с разгруженной кормой плохо ведет себя в экстремальных режимах. Автомобили с переднеприводной компоновкой, как правило, обладают недостаточной поворачиваемостью. На скользкой дороге их начинает выносить на обочину в таких поворотах, которые машины с продольным расположением мотора легко проходят на хорошей скорости. В общем, чтобы добиться хорошей поворачиваемости, нужна идеальная развесовка, для чего приходится опять разворачивать мотор продольно.

    Поперечное и продольное расположение двигателей: За и против


    Поперечный тип установки автомобильных моторов доминирует в современном автомобильном конструировании, однако, по мнению некоторых специалистов, именно продольно расположенные двигатели обеспечивают максимальную производительность. Каково же соотношение этих двух видов расположения силовых агрегатов друг по отношению к другу?

    Стоит отметить, что помимо технических характеристик и показателей эффективности работы, способ ориентации двигателя в подкапотном пространстве автомобиля оказывает немалое влияние и на дизайн машины. Разрабатывая автомобильный двигатель, инженеры должны ответить одновременно на несколько вопросов: как устанавливать мотор, если модель машины будет заднеприводной? Каким образом организовать свободное пространство для остальных узлов и агрегатов, размещающихся под капотом автомобиля? Какую нагрузку окажет масса мотора на кузов машины?

    Другим весьма существенным моментом будет вопрос агрегатирования с разрабатываемым двигателем уже существующих трансмиссий. Ведь от этого будет зависеть общее впечатление от способностей автомобиля.

    Рассматривая переднеприводные автомобили с любой из возможных ориентаций двигателей (поперечной или продольной), можно сказать, что у каждого из них имеются определенные преимущества и недостатки, влияющие как на управление автомобилем, так и на его технические характеристики. Оценка совокупности всех особенностей и является основой для выбора разработчиками той или иной модели автомобиля.

    Продольное расположение мотора

    При такой схеме мотор расположен продольно, вдоль оси автомобиля. Этот вариант считается классикой, хотя сегодня таких машин выпускается немного. Как правило, это автомобили, где моторный отсек располагается сзади или в середине кузова. У некоторых спорткаров расположение двигателя именно продольное. Смысл тут в том, чтобы минимизировать потери: механическая сила от коленвала на КПП идет по кратчайшей линии, если двигатель расположен продольно. По сути, это позволяет реализовывать весь мощностный потенциал агрегата. Однако есть у такой конструкции и недостатки. Чтобы передать силу на задние колеса, направить ее нужно под прямым углом. А это значит, нужны дополнительные узлы, которые увеличивают размер, вес машины. Чем больше масса и габариты, тем больше у машины «аппетит» к топливу.

    Располагая двигатель вдоль, конструкторы должны либо «красть» место у людей, находящихся в салоне, либо увеличивать размеры самого автомобиля – тут каждый производитель выбирает свой путь.

    Продольное Или Поперечное Расположение Двигателя Электропилы

    Как выбрать бензопилу. что искать при покупке и примеры хороших вариантов

    Цепная пила давно популярна как инструмент для небольших лесопильных заводов. Для его заправки вам не нужно покупать дорогое топливо, как для бензиновых аналогов, но в эксплуатации это очень удобно. Это отличный вариант для кратковременного пиления дров или режущих ветвей, и инструмент постоянно находится в поле зрения, и для начала работы вам просто нужно подключить вилку к розетке.

    Как выбрать пилу с достаточным количеством функций и не переплачивать дополнительно? Мы постараемся ответить на этот вопрос, рассмотрев основные характеристики инструмента качества.

    Электрическая пила помогает сократить небольшое количество дров

    содержание

    Вам нужна электрическая пила?

    Прежде чем приступать к просмотру определенных моделей, вы должны определить, подходит ли этот инструмент для вас. О цепных пилах может быть совсем другое. кому-то нравится, а кому-то. нет. В большинстве случаев отрицательное отношение связано с неправильным выбором типа инструмента. Например, электрическая пила вряд ли справится с многочасовой рубкой деревьев. это можно сделать только с помощью профессиональной бензопилы. Наличие кабеля. еще один недостаток электрического инструмента, который привязывает его к источнику питания. Тем не менее, электрическая пила может быть вашим незаменимым помощником в нескольких случаях:

    • если вы предпочитаете работать в помещении. дом, сарай или гараж. В ограниченном пространстве использование бензиновых инструментов, выделяющих выхлопные газы, может быть опасным.
    • если вы просто не хотите загрязнять окружающую среду выхлопами от бензинового двигателя. В связи с этим электрическая пила не представляет никакой угрозы. это самый экологически чистый инструмент.
    • если количество работ на площадке невелико, и режущий инструмент не требуется регулярно.
    • если нет проблем с длиной шнура и наличием электрической розетки.

    Прибор можно использовать внутри помещения

    При наличии вышеуказанных факторов вы можете продолжить выбор подходящей электропилы.

    Как выбрать цепную пилу по мощности двигателя

    Поперечное расположение мотора

    Такая схема сейчас наиболее популярна: вы открываете капот, а движок располагается перпендикулярно оси машины. Это экономит пространство под капотом, позволяет делать машины меньше и маневреннее. Кроме того, тяга к задним колесам идет по прямому пути. Такое авто лучше в управлении, т.к. самый тяжелый агрегат располагается впереди.

    Для обычного автолюбителя это лучший вариант. А вот любителям нестандартных машин «работать» с авто с продольным расположением двигателя интереснее. Дело в том, что у авто с поперечными двигателями как правило меньше места под капотом, и установить более мощный двигатель без серьезных изменений подкапотного пространства невозможно.

    Так что, оба типа расположения двигателя имеют свои плюсы и минусы – здесь нужно исходить из того, для каких целей нужна машина.

    Классификация двигателей автомобиля и их маркировка

    Двигатели классифицируется по ряду характеристик:

    • Число тактов. Большинство автомобильных двигателей работает и четырехтактном цикле.
    • Расположение цилиндров. Чем больше цилиндров,тем ровнее ход двигателя, поскольку тем меньше интервал времени между механическими импульсами, создаваемыми во время рабочих тактов. В рядном двигателе все цилиндры расположены в один ряд.

    Четырех-, пяти- и шестицилиндровые двигатели, как правило, по конструкции — рядные двигатели.

    У V образных двигателей, например V-6 или V-8, цилиндры попарно установлены под углом друг к другу в два ряда, напоминая букву V.

    Рис. Варианты расположения цилиндров в автомобильном двигателе

    • Продольное или поперечное расположение двигателя. Двигатели устанавливаются вдоль продольной оси автомобиля (продольное расположение) или поперек нее (поперечное расположение). Один и тот же двигатель в разных моделях автомобилей может быть установлен по-разному.

    Рис. Типичная схема компоновки ходовой части заднеприводного автомобиля с передним расположением двигателя

    Рис. Два варианта расположения двигателя в переднеприводном автомобиле

    Рис. V-образный шестицилиндровый двигатель, установленный в моторном отсеке переднеприводного автомобиля с продольным расположением двигателя

    Хотя, может быть, и можно смонтировать один и тот же двигатель в разных моделях автомобилей, как с продольным, так и с поперечным расположением, однако комплектующие в обоих случаях могут оказаться не взаимозаменяемыми. Разными могут быть не только блоки цилиндров и коленчатые валы, но и водяные насосы.

    • Количество и размещение клапанов и распределительных валов. Количество и размещение клапанов и распределительных валов является определяющим фактором в работе двигателя. В ранее выпускавшихся двигателях каждый цилиндр обычно оснащался одним впускным и одним выпускным клапаном. Во многих новых моделях двигателей каждый цилиндр оснащается двумя впускными и двумя выпускными клапанами. Клапаны приводятся в действие распределительным валом механизма газораспределения. Для достижения высокой скорости работы двигателя распределительный вал должен быть верхним (размещаться над клапанами). В некоторых двигателях для привода впускных и выпускных клапанов используются отдельные распределительные валы. При размещении распределительного вала в блоке цилиндров привод клапана осуществляется через толкатель клапана, штангу толкателя клапана и клапанное коромысло. Такой тип двигателя называется двигателем с верхним расположением клапанов и нижним расположением распределительного вала. В двигателе с верхним расположением распределительного вала он стоит в головке блока цилиндров над клапанами. Если двигатель оснащен механизмом газораспределения с одним верхним распределительным валом, то для его обозначения используется аббревиатура SOHC (single overhead camshaft). Двигатель, оснащенный механизмом газораспределения с двумя верхними распределительными валами, обозначается аббревиатурой DOHC (double overhead camshaft).

    Рис. Разрез двигателя с верхним расположением клапанов и нижним расположением распределительного вала, на котором видны поршень, клапан, пружина клапана, клапанное коромысло и штанга толкателя клапана

    Рис. Варианты размещения распределительного вала

    Рис. Внешний вид V образного шестицилиндрового двигателя, оснащенного клапанным механизмом с двумя верхними распределительными валами, со снятыми крышками головок блока цилиндров и зубчатым ремнем привода распределительных валов

    • Вид топлива. В большинстве двигателей в качестве топлива используется бензин, хотя выпускаются двигатели, работающие на метиловом спирте, природном газе, пропане, дизельном топливе.

    В V-образном двигателе цилиндры расположены в два ряда. Таким образом, в двигателе схемы SOHC (с одним верхним распределительным валом) используется два распределительных вала — по одному в каждом ряду цилиндров. В двигателе схемы DOHC (с двумя верхними распределительными валами) используется четыре распределительных вала — по два в каждом ряду цилиндров.

    • Способ охлаждения. В большинстве двигателей используется жидкостное охлаждение, но раньше выпускались двигатели и с воздушным охлаждением.
    • Механизм впуска топпивно-воздушной смеси. Если топливно-воздушная смесь поступает в цилиндры под нормальным давлением воздуха, такой двигатель называется безнаддувным. Для повышения мощности двигатели оснащаются турбокомпрессором или механическим компрессором для принудительного нагнетания смеси.
    • Код двигателя по идентификационному номеру автомобиля (VIN). Приступая к техническому обслуживанию двигателя, необходимо прежде всего правильно расшифровать маркировку автомобиля, чтобы не ошибиться при заказе запчастей и заказать именно те, которые подходят к данному двигателю. Во-первых, автомобиль идентифицируется по названию компании-производителя, названию модели и году выпуска модели. Например: Производитель: Chevrolet
    • Модель: Blazer
    • Год: 1998.

    Точно установить год выпуска автомобиля бывает непросто. Выпуск новой модели, объявленной в продажу на будущий год, может начаться уже в январе предшествующего ему года. Обычно, но не всегда, выпуск моделей нового года начинается в сентябре-октябре текущего года. Вот почему идентификационный номер (VIN), которым маркируются автомобили, столь важен. Пример идентификационного номера показан на рисунке.

    Рис. Фотография внешнего вида идентификационного номера автомобиля (VIN), который виден через ветровое стекло автомобиля

    Начиная с 1981 г. все производители автомобилей маркируют автомобили этим 17-значным номером. Хотя часть из семнадцати позиций номера кодируется каждым производителем по собственному усмотрению, но есть позиции, правила кодирования которых жестко регламентированы. Например:

    • Первый знак (буква или цифра) указывает страну происхождения. 1 — США
    • 2 — Канада
    • 3 — Мексика
    • 4 — США
    • 6 — Австралия
    • 9 — Бразилия
    • J — Япония
    • К — Корея
    • L — Тайвань
    • S — Англия
    • V — Франция
    • W — Германия
    • Y — Швеция
    • Z — Италия
  • Четвертый или пятый знак идентификационного номера обычно означает код модели.
  • Восьмой знак номера обычно означает код двигателя (некоторые двигатели не удается идентифицировать по VIN-номеру).
  • В десятой позиции номера на всех моделях указывается код года выпуска, в соответствии с таблицей, приведенной ниже.

    Таблица кодировки года выпуска

    • А — 1980
    • В — 1981
    • С — 1982
    • D — 1983
    • Е — 1984
    • F — 1985
    • G — 1986
    • Н — 1987
    • J — 1988
    • К — 1989
    • L — 1990
    • М — 1991
    • N — 1992
    • Р — 1993
    • R — 1994
    • S — 1995
    • T — 1996
    • V — 1997
    • W — 1998
    • X — 1999
    • Y — 2000
    • 1 — 2001
    • 2 — 2002
    • 3 — 2003
    • 4 — 2004
    • 5 — 2005
    • 6 — 2006
    • 7 — 2007
    • 8 — 2008
    • 9 — 2009

    Что такое Юлианское представление даты?

    Изменения в конструкцию и комплектацию двигателя вносятся постоянно. Для технических специалистов информация о том, с какого момента вступило в силу то или иное изменение, сообщается в сервисных бюллетенях, руководствах по техническому обслуживанию и каталогах комплектующих — как правило, либо в виде граничного номера автомобиля, либо в виде Юлианской даты. Юлианская дата представляет собой просто порядковый номер дня года. Например, первое января в Юлианском представлении — это день 001, а 31 декабря, обычно, — день 365. Юлианское представление даты широко используется в промышленности. Само название связано с Юлием Цезарем, который впервые ввел календарь, в котором продолжительность года составляла 365 дней, а раз в четыре года — 366 дней. Выпускаются календари, в которых указаны Юлианские даты всех дней в году, что упрощает использование этой формы представления даты.

    Будет полезно: Схема и расположение предохранителей лада калина

    Разновидности компоновки автомобиля с передним приводом

    Всего выделяется шесть разновидностей переднеприводной компоновки:

    • Двигатель установлен продольно, перед передней осью;
    • Двигатель установлен продольно, за передней осью;
    • Двигатель установлен продольно, над передней осью;
    • Двигатель установлен поперечно, перед передней осью;
    • Двигатель установлен поперечно, за передней осью.
    • Двигатель установлен поперечно, над передней осью;

    Также выделяют три типа компоновки самого силового агрегата при переднем приводе:

    • Последовательная компоновка — двигатель, главная передача и коробка передач размещены друг за другом на одной оси;
    • Параллельная компоновка — двигатель и трансмиссия расположены на параллельных друг другу осях на одном уровне по высоте;
    • «Этажная» компоновка — двигатель расположен над трансмиссией.

    Продольная установка двигателя перед осью

    Схематическое изображение компоновки.
    В этой разновидности переднего привода двигатель расположен продольно в переднем свесе автомобиля, коробка передач — внутри колёсной базы, а главная передача — между ними. Компоновка силового агрегата, таким образом, получается последовательной. Конструкция трансмиссии при этом получается простой, причём возникают предпосылки для унификации по этому агрегату с заднемоторными моделями (пример — АКПП VW Typ 010, устанавливавшаяся как на заднемоторный VW Transporter, так и на переднеприводные модели Passat и Audi 80 / 100). Конструкция привода переключения передач в случае механической коробки также сравнительно простая. Существенно облегчается создание полноприводных модификаций.[5]

    Продольное размещение тяжёлого двигателя полностью перед осью передних колёс обеспечивает их постоянную хорошую загрузку (более 60 % массы), а следовательно — высокие тягово-сцепные свойства, в том числе на скользком и обледенелом покрытии. Благодаря изначально высокой нагрузке на переднюю ось переднеприводный автомобиль такой компоновки в наименьшей степени страдает от неблагоприятного перераспределения веса между осями, происходящего при размещении пассажиров и груза, разгоне и движении на подъём. Также расположенный продольно в переднем свесе двигатель обуславливает большую длину зоны деформации при ударе, а следовательно, высокие показатели пассивной безопасности.[5]

    Рама автомобиля Wartburg 312 и 353 с продольным расположением двигателя перед осью передних колёс.

    Обратной стороной этого является большое усилие на рулевом колесе, настоятельно требующее установки усилителя рулевого управления. Для переднеприводных автомобилей с продольно расположенным двигателем также характерны выраженная недостаточная поворачиваемость в повороте и сильная перегрузка передней оси при торможении, обусловливающая неблагоприятное распределение тормозных сил и худшую тормозную динамику. В случае установки тяжёлого и длинного двигателя эти недостатки существенно усугубляются, становятся ощутимы возникающие из-за концентрации массы в переднем свесе приложенные к передней оси дополнительные силы инерционной природы, что ухудшает траекторную устойчивость автомобиля в повороте. Помимо этого, длина переднего свеса получается наибольшей по сравнению с другими схемами, что, в свою очередь, ухудшает геометрическую проходимость, усложняет маневрирование при парковке.[5]

    На практике конструкторы обычно в каждом конкретном случае стараются найти оптимальный компромисс между хорошей загруженностью ведущей оси и соображениями общей балансировки. Например, у старых моделей Audi и Volkswagen с продольным расположением двигателя или «Москвича-2141» на переднюю ось приходилось чуть больше 60 % массы автомобиля, а на заднюю — немногим менее 40 %, что обеспечивает приемлемые ездовые качества в сочетании с высокими по меркам переднего привода показателями грузоподъёмности и проходимости[6]. У ЛуАЗ-969В благодаря выносу пассажирского салона вперёд на переднюю ведущую ось приходилось почти 65 % массы автомобиля, что обусловило высокие тягово-сцепные качества и приемлемую проходимость в ущерб управляемости на высоких скоростях, которая для этого автомобиля ввиду его специфического назначения большой роли не играла. Конструкторы Audi A4 последнего поколения за счёт смещения силового агрегата назад, применения лёгких сплавов в его конструкции и переноса части оборудования (например, аккумулятора) в багажник сумели при той же компоновочной схеме достичь практически равномерного распределения массы автомобиля по осям (порядка 50×50), что положительно сказалось на управляемости ценой определённого снижения грузовых и инерционных характеристик автомобиля (курсовой устойчивости при движении по прямой), а также проходимости.

    С точки зрения компактности данная схема является невыигрышной — габаритная длина построенного по ней автомобиля оказывается практически такой же, что и при классической компоновке. Некоторый выигрыш может быть достигнут лишь за счёт более короткого при том же объёме багажного отделения (за счёт ровного пола) и применения специфических приёмов компоновки моторного отсека вроде размещения радиатора сбоку от силового агрегата, что позволяет также уменьшить длину переднего свеса. При этом данная разновидность переднего привода является наиболее выгодной в случае необходимости размещения длинного двигателя, например, рядного пятицилиндрового на тех же старых моделях «Ауди».[5]

    Ввиду указанного выше набора преимуществ и недостатков данная разновидность переднего привода используется главным образом на сравнительно крупных автомобилях — европейского среднего класса и выше: в качестве примеров могут быть названы практически все модели Audi, ряд поколений Volkswagen Passat, Renault 12 и Renault 18, Panhard Dyna Z, многие модели Subaru, «Москвич-2141». Немногочисленные исключения представлены моделями французского происхождения с компактными в продольном направлении оппозитными двигателями воздушного охлаждения — Citroën 2CV, Citroën Visa и Citroën GSA, а также фирмы Alfa-Romeo с оппозитными двигателями водяного охлаждения — Alfa Romeo Arna и ряд других. Также потенциально выгодным при такой компоновке является применение V-образных четырёхцилиндровых двигателей, но на практике такое решение встречается очень редко — по сути, его встречаемость в мировой практике сводится к единственному силовому агрегату, применённому на Ford Taunus P4 / P6 и отдельных моделях SAAB, а также — тому же ЛуАЗ-969В и некоторым опытным и самодельным советским автомобилям на основе агрегатов «Запорожца». Сюда же можно отнести автомобили марок DKW и Wartburg, имевшие компактные трёхцилиндровые двигатели (двухтактные), и модели с также сравнительно компактными роторно-поршневыми двигателями Ванкеля (NSU Ro 80). Ранее данная компоновка считалась более пригодной для установки автоматической коробки передач из-за лучших условий для размещения массивного гидротрансформатора, но в настоящее время задача её адаптации к другим разновидностям переднего привода может считаться полностью решённой.

    Продольная установка двигателя за осью

    Схематическое изображение компоновки. Citroën DS являлся одним из немногочисленных примеров компоновки с продольным размещением двигателя позади оси передних колёс. Renault 4 также является примером использования данной компоновки.
    С точки зрения конструкции эта компоновка представляет собой как бы зеркальное отражение предыдущей вдоль продольной оси: двигатель расположен внутри колёсной базы маховиком вперёд, коробка передач — в переднем свесе, а главная передача — опять же, между ними. Такая компоновка имела определённое распространение на раннем этапе становления переднеприводной компоновки — по ней были построены многие из первых серийных переднеприводных автомобилей, например, чешский Zbrojovka Z 4 или французский Citroën TA, но из-за многочисленных недостатков не используется на современных автомобилях. В очень редких случаях, в основном сводящихся к полуэкспериментальным переднеприводным автомобилям первой трети XX века, и двигатель, и коробка передач могли располагаться внутри колёсной базы, позади главной передачи (пример — Cord L29).

    Преимущества данной компоновки немногочисленны — в первую очередь это возможность до предела увеличить колёсную базу автомобиля при тех же наружных габаритах, что повышает плавность хода, и получить очень короткий передний свес, улучшающий геометрическую проходимость.[5]

    К недостаткам относится в первую очередь необоснованное для переднего привода распределение массы автомобиля по осям — порядка 55 % на переднюю ось и даже меньше, что обусловливает низкие тягово-сцепные качества, дополнительно усугубляемые при загрузке автомобиля, разгоне и движении на подъём. Силовой агрегат при такой компоновке отбирает пространство у пассажирского салона, а охлаждение его часто бывает затруднённым — так, оба недостатка были характерны для скомпонованного по такой схеме Citroën DS, у которого рядный четырёхцилиндровый двигатель располагался практически под панелью приборов, что сильно затрудняло доступ к нему при обслуживании и мешало эффективному охлаждению на небольших скоростях движения, а также уменьшало пространство салона и способствовало его повышенному нагреву. Также такое размещение двигателя ухудшает пассивную безопасность, а привод управления коробкой передач получается сравнительно сложным, так как имеет большую длину и должен проходить либо под двигателем, либо над ним.[5]

    Кроме упомянутых выше моделей, данную компоновку использовал ряд автомобилей Renault — Renault 4 и ранние выпуски Renault 5 (до 1984 года). В 1984 году Renault 5 получил новый силовой агрегат с поперечным расположением двигателя, после этого автомобилей с продольным расположением двигателя за передней осью больше не выпускалось.[5]

    Продольная установка двигателя над осью

    Двигатель размещён продольно, коробка передач и главная передача — под ним («этажная» компоновка) или сбоку от него (параллельная компоновка), что позволяет получить более короткий капот по сравнению с компоновкой с продольным размещением двигателя и последовательной компоновкой силового агрегата, за счёт чего улучшить обзорность с места водителя, а также — несколько улучшить распределение массы автомобиля по осям. Цена этих преимуществ — более сложная конструкция силового агрегата и сниженный КПД.[5]

    В «этажном» варианте данная компоновка применялась на Toyota Tercel до 1987 года и Saab 99, в параллельном — на американских Cadillac Eldorado и Oldsmobile Toronado поколений конца 1960-х — 1970-х годов.

    У «Тойоты» двигатель устанавливался маховиком назад, крутящий момент передавался при помощи промежуточной шестерни на расположенную позади и снизу от него коробку передач, а с её вторичного вала — на расположенную впереди коробки передач, прямо под картером двигателя, главную передачу. У «Сааба» двигатель располагался маховиком вперёд, а коробка передач и главная передача — друг за другом под его картером, для передачи крутящего момента также служила дополнительная шестерня.[5]

    У американских моделей массивный двигатель конфигурации располагался маховиком назад прямо над осью передних колёс, к его маховику крепился гидротрансформатор крутящего момента, с которого вращение пластинчатой цепью передавалось на расположенную слева-позади от двигателя планетарную автоматическую коробку передач и далее — на расположенный слева под двигателем дифференциал. В последнем случае использование такой компоновки было связано, во-первых, с необходимостью утилизировать компоненты серийных моделей, скомпоновать которые в более традиционный силовой агрегат было невозможно без серьёзных изменений, а во-вторых — с желанием конструкторов улучшить распределение веса автомобиля по осям.

    Поперечная установка двигателя перед осью

    Типичная компоновка силового агрегата при поперечном расположении двигателя перед передней осью.
    Двигатель расположен поперечно, обычно последовательно с трансмиссией. Данная компоновка позволяет достичь большой компактности силового агрегата в продольном направлении и за счёт этого очень эффективно использовать длину автомобиля, при этом отсутствует необходимость в дополнительном усложнении силового агрегата, характерном для компоновки с расположением двигателя поперёк над осью. Благодаря этому данная компоновка является основной на современных малых автомобилях и имеет широкое распространение на автомобилях среднего класса.[5] Впервые была применена, видимо, на прототипах фирмы DKW ещё до Второй мировой войны, от её продукции была перенята ГДР-овским «Трабантом» и шведским «Саабом».

    Недостатки — плотная компоновка силового агрегата, большие сложности с размещением длинных двигателей (рядных пяти- и шестицилиндровых), неравная длина полуосей в большинстве случаев, что приводит к появлению дополнительных торсионных (действующих на скручивание) сил в одной из них и, как следствие, неравномерному их износу и возникновению паразитных сил, передающихся на рулевое управление.[5]

    Поперечная установка двигателя за осью

    Аналогична предыдущему варианту, но двигатель расположен внутри колёсной базы, позади передней оси. В варианте с параллельным расположением двигателя и трансмиссии использовалась на серийных довоенных (F1 — F8) и первых послевоенных автомобилях DKW / IFA.

    Поперечная установка двигателя над осью

    Знаменитый MINI имел двигатель, поперечно расположенный над осью передних колёс.
    Характерная компоновка моделей британской компании British Leyland, изначально разработанная Алеком Иссигонисом для MINI. Коробка передач расположена внутри картера двигателя и смазывается совместно с ним. В целом напоминает компоновку с поперечным расположением двигателя перед осью передних колёс, но ещё более компактна ценой определённого усложнения конструкции самого силового агрегата и, в особенности, привода переключения передач. Также потенциально позволяет размещать поперечно длинные рядные двигатели, непригодные для других схем с поперечным расположением двигателя.[5]

    Аналогичная компоновка применялась также на Citroën Visa Super и некоторых автомобилях Peugeot — Peugeot 104, Peugeot 204, Peugeot 304, Peugeot 205.[5]

    Источник Источник http://krutimotor.ru/prodolnoe-i-poperenoe-raspolozhenie-dvigatelya/
    Источник Источник http://autoprokat-rentmotors.ru/nado-znat/avtomobili-s-zadnim-raspolozheniem-dvigatelya-2.html
    Источник Источник Источник http://nissan-wiki.ru/poleznoe/avtomobili-s-zadnim-raspolozheniem-dvigatelya-2.html

  • Продольное расположение двигателя — Японские двигателя

    Искушенные автовладельцы, любители тюнингованных или свапованных машин часто
    спорят, что лучше – продольное расположение двигателя или поперечное. Разберемся
    и мы.

    О чем спорим

    Сразу скажем, что спорить тут не о чем. Каждое конструкторское решение оправдано теми или
    иными нуждами, поэтому имеет свои достоинства и недостатки. В первую очередь, выбор
    способа установки самого большого жителя подкапотного пространства – это вопрос
    рационального использования пространства. Но, как ни странно, расположение влияет на
    некоторые характеристики автомобиля при управлении им.

    Продольное расположение мотора

    При такой схеме мотор расположен продольно, вдоль оси автомобиля. Этот вариант считается
    классикой, хотя сегодня таких машин выпускается немного. Как правило, это автомобили, где
    моторный отсек располагается сзади или в середине кузова. У некоторых спорткаров
    расположение двигателя именно продольное. Смысл тут в том, чтобы минимизировать
    потери: механическая сила от коленвала на КПП идет по кратчайшей линии, если двигатель
    расположен продольно. По сути, это позволяет реализовывать весь мощностный потенциал
    агрегата. Однако есть у такой конструкции и недостатки. Чтобы передать силу на задние
    колеса, направить ее нужно под прямым углом. А это значит, нужны дополнительные узлы,
    которые увеличивают размер, вес машины. Чем больше масса и габариты, тем больше у
    машины «аппетит» к топливу.

    Располагая двигатель вдоль, конструкторы должны либо «красть» место у людей, находящихся
    в салоне, либо увеличивать размеры самого автомобиля – тут каждый производитель
    выбирает свой путь.

    Поперечное расположение мотора

    Такая схема сейчас наиболее популярна: вы открываете капот, а движок располагается
    перпендикулярно оси машины. Это экономит пространство под капотом, позволяет делать
    машины меньше и маневреннее. Кроме того, тяга к задним колесам идет по прямому пути.
    Такое авто лучше в управлении, т.к. самый тяжелый агрегат располагается впереди.

    Для обычного автолюбителя это лучший вариант. А вот любителям нестандартных машин
    «работать» с авто с продольным расположением двигателя интереснее. Дело в том, что у авто
    с поперечными двигателями как правило меньше места под капотом, и установить более
    мощный двигатель без серьезных изменений подкапотного пространства невозможно.

    Так что, оба типа расположения двигателя имеют свои плюсы и минусы – здесь нужно
    исходить из того, для каких целей нужна машина.

    Объяснение продольных и поперечных двигателей

    Расположение двигателя обычно описывается как продольное или поперечное. Каждый назван так в зависимости от того, как коленчатый вал расположен относительно остальной части автомобиля.

    Продольные двигатели расположены параллельно направлению движения автомобиля. Цилиндры расположены в ряд спереди назад или «север-юг» в моторном отсеке. Этот стиль используется в основном в заднеприводных и полноприводных автомобилях с двигателем спереди, но его также можно найти в автомобилях с задним и средним расположением двигателя.

    В наиболее распространенной продольной компоновке (передний двигатель, задний привод) двигатель размещается по осевой линии автомобиля с коробкой передач позади него (между передними сиденьями), что позволяет приводному валу проходить непосредственно от трансмиссии к трансмиссии. задний дифференциал.

    4

    Поперечные двигатели устанавливаются перпендикулярно направлению движения автомобиля. Их цилиндры расположены в ряд слева направо в моторном отсеке, или «восток-запад». Они используются в основном в автомобилях с передним расположением двигателя, передним и полным приводом, но также могут быть установлены посередине в автомобилях с задним приводом.

    Наиболее распространенный тип двигателя с поперечным расположением двигателя — переднеприводные автомобили с передним расположением двигателя. Двигатель обычно устанавливается с коробкой передач сбоку, на одной линии с коленчатым валом и между передними колесами. Это известно как трансмиссия. Короткие карданные валы торчат с обеих сторон коробки передач и соединяются с каждым передним колесом. Эта установка значительно компактнее, чем установка

    с передним расположением двигателя и задним приводом.

    4

    Для привода на все четыре колеса может быть выполнено как продольное, так и поперечное расположение двигателя.Традиционные полноприводные автомобили имеют продольный двигатель, направленный на привод задних колес, а передние колеса включаются через раздаточную коробку, которая связывает трансмиссию с передней осью.

    Поперечные двигатели приводят в движение все четыре колеса с добавлением дополнительного карданного вала, соединяющего коробку передач с задним дифференциалом.

    Каждая компоновка двигателя имеет свои плюсы и минусы. Для обычных двигателей с передним расположением продольная установка с задним приводом обеспечивает лучшее распределение веса между передними и задними колесами, что помогает сбалансировать автомобиль.Вот почему он популярен в спортивных автомобилях.

    4

    При поперечном переднем приводе масса и крутящий момент сосредоточены в передней части шасси, что может повлиять на управляемость.

    Как правило, поперечная установка более эффективна, так как мощность от двигателя требует меньшего количества оборудования для поворота, прежде чем она достигнет ведущих колес. Продольное расположение менее прямое.

    Продольная конфигурация, как правило, позволяет устанавливать более крупные двигатели в автомобилях с передним расположением двигателя.Однако они больше влияют на компоновку салона, поскольку трансмиссия и карданный вал занимают место под кабиной. Поперечные силовые агрегаты в автомобилях с передним расположением двигателя требуют меньше места в моторном отсеке, а это означает, что для салона можно использовать большую площадь автомобиля.

    Известны случаи, когда продольные двигатели приводили в движение передние колеса. Audi уже давно использует такое расположение, при котором двигатель размещается намного дальше, чем обычно, и влияет на распределение веса автомобиля, что приводит к тенденции к недостаточной поворачиваемости.

    Поперечные и продольные двигатели: плюсы и минусы

    Поперечные установки двигателя доминируют на рынке небольших автомобилей, в то время как продольные силовые агрегаты, возможно, можно рассматривать как установку, более ориентированную на производительность. Так как же они соотносятся друг с другом?

    То, как расположен двигатель, может иметь огромное влияние на остальную часть конструкции автомобиля.Должен ли автомобиль быть заднеприводным? Какой объем двигателя ожидается? Есть ли проблемы с пространством, которые могут повлиять на расположение двигателя? На все эти вопросы должны ответить инженеры, ответственные за автомобиль, поскольку настройка трансмиссии может иметь большое влияние на то, как автомобиль едет, управляется и останавливается.

    При взгляде на автомобили с передним расположением двигателя можно заметить две возможные ориентации: продольную и поперечную, каждая из которых имеет свои преимущества и недостатки, от которых зависит, какая из них будет выбрана для данного автомобиля.В свете этого инженерного решения, вот базовое руководство по особенностям каждой компоновки двигателя и тому, что лучше всего подходит для различных приложений.

    Поперечные двигатели

    Поперечные двигатели устанавливаются перпендикулярно направлению движения и располагаются горизонтально в моторном отсеке.Это преимущественно используется в установках с передним расположением двигателя и передним приводом, но также было реализовано в других вариантах размещения двигателя. Обычная установка двигателя с поперечным расположением имеет трансмиссию, прикрепленную болтами к двигателю (известную как трансмиссия), за которой следует дифференциал с карданными валами, выступающими с обеих сторон.

    Эти двигатели стали популярными благодаря BMC Mini, в котором использовался поперечный двигатель для максимального увеличения внутреннего пространства. Эта конструкция была особенно революционной, поскольку трансмиссия была встроена в поддон двигателя, что позволило трансмиссии занимать крошечную площадь в моторном отсеке.Это означало, что относительно мощный и «большой» двигатель серии A можно было втиснуть в шасси крошечного Mini, производя впечатляющие для своего времени характеристики.

    Lamborghini Miura — один из немногих суперкаров с поперечным расположением двигателя.

    Поскольку потребность в более крупных двигателях и большем количестве передач возросла, трансмиссии были перемещены в сторону блоков цилиндров вместе со смещенным межосевым дифференциалом для простой вставки карданных валов через ШРУСы.Из-за того, что трансмиссия расположена с одной стороны моторного отсека, карданные валы должны иметь разную длину, чтобы достигать колес, по сравнению с продольной установкой, расположенной вдоль центральной линии автомобиля, что означает, что валы имеют одинаковую длину.

    Двигатели с поперечным расположением стали нормой для небольших серийных автомобилей, при этом V6 обычно является самой большой компоновкой двигателя, которую можно установить таким образом (хотя автомобили с поперечным двигателем V8 существуют). Основная причина, по которой они так популярны, заключается в том, что они освобождают место в других частях корпуса.В городских автомобилях поперечное расположение двигателя дает гораздо больше места в салоне, чтобы с комфортом разместить пятерых взрослых и немного багажа. Отсутствие центрального туннеля, необходимого для того, чтобы оставить место для трансмиссии и карданного вала заднего дифференциала (продольная система заднего привода), означает, что пол может быть намного более плоским для максимального комфорта пассажиров.

    С точки зрения динамики движения, передний поперечный двигатель переносит большую часть веса автомобиля на передние колеса.В переднеприводной конфигурации это обеспечивает максимальное сцепление ведущих колес, что, очевидно, выгодно для ускорения и преодоления скользких поверхностей. Отсутствие необходимых компонентов трансмиссии также означает, что общий вес может быть уменьшен, а производственные затраты снижены, что делает эти автомобили в целом дешевле.

    К сожалению, поперечное расположение двигателей имеет свои ограничения. Подруливание по крутящему моменту — их самый большой враг, поскольку оно вызвано разницей в длине карданного вала и боковой трансмиссии.Угол падения карданных валов из дифференциала будет разным для обеих сторон. Это выявит различия в жесткости на кручение из-за разной длины. Более длинный вал, естественно, будет иметь меньшую жесткость на кручение, что означает, что он менее эффективно передает мощность из-за большего скручивания, заставляя автомобиль слегка поворачиваться в сторону, на которой находится более длинный карданный вал.

    Lancia Delta Integrale использует 2.0-литровый поперечный четырехцилиндровый двигатель с турбонаддувом для отличного эффекта

    Инженеры боролись с этой мелочью с помощью множества оригинальных методов. Первый — согласование жесткости карданных валов на кручение за счет того, что один из них полый, а другой цельный. Это позволит обеспечить более сбалансированную передачу крутящего момента и впервые было использовано Fiat в его переднеприводной модели 127 и Ford в оригинальной Fiesta.

    Другой метод – выравнивание длины валов за счет использования промежуточного вала от трансмиссии.Это означает, что два вала могут быть одинаковой длины, а провисание компенсируется промежуточным валом. Дифференциалы с низким коэффициентом трения также могут быть реализованы, чтобы попытаться выровнять передачу крутящего момента через каждый вал.

    Поперечные двигатели также имеют ограничения по рабочему объему и потенциальной выходной мощности. Ограниченное горизонтальное пространство в переднеприводном автомобиле с передним расположением двигателя означает, что большой двигатель и трансмиссия не могут поместиться под капотом.

    Именно по этой причине большинство высокопроизводительных автомобилей выбирают продольно расположенный двигатель и трансмиссию, и только некоторые производители, такие как Noble, Toyota (с MR2) и Lamborghini (Miura), выбирают поперечный двигатель, установленный посередине. положение двигателя.Нынешняя Honda NSX изначально была настроена на использование поперечного V6, прежде чем переключиться на продольную установку.

    Продольные двигатели

    Продольные двигатели обычно используются в установках с задним приводом, особенно когда требуется двигатель большого объема.Эти двигатели установлены по центральной линии автомобиля, образуя прямой путь от коленчатого вала к трансмиссии, карданному валу и заднему дифференциалу. Немногие производители когда-либо выбирали систему продольного привода на передние колеса, но Audi реализовала ее в своих автомобилях среднего класса с коробкой передач, которая также установлена ​​​​в продольном направлении.

    Дела не очень идут в пользу продольных двигателей по плюсам и минусам. Передача энергии вращения от коленчатого вала менее эффективна, чем у поперечного двигателя, поскольку для привода колес вращение должно изменить направление на 90 градусов через дифференциал.Пространство в салоне также может быть затруднено из-за самого длинного двигателя, эффективно отодвигающего приборную панель назад, и из-за туннеля трансмиссии, проходящего по центру автомобиля.

    В защиту продольной установки следует отметить, что распределение веса автомобиля в целом спереди назад предпочтительнее, чем поперечное, при котором масса сосредоточена в передней части шасси.Это должно сделать автомобиль более предсказуемым и выгодным для полноприводных автомобилей. Рядный характер этих установок также позволяет производителям внедрять сложные системы полного привода с использованием торсеновых дифференциалов и вязкостных муфт непосредственно после трансмиссии.

    Что касается модификаций, продольный двигатель оставляет много возможностей для замены двигателя. От рядной четверки до ворчащего V8 расположение блока цилиндров обычно дает достаточно места для более крупной силовой установки, а отсутствие приводных валов спереди добавляет простоты по сравнению с поперечной сменой.

    Хотя мы рассмотрели только установки с передним расположением двигателя, существует огромный диапазон ориентаций, которые могут повлиять на распределение веса, управляемость и подачу мощности.Переднеприводные, заднеприводные, среднемоторные, полноприводные, передне- и заднеприводные; каждая установка будет иметь карданные валы, дифференциалы и трансмиссии в разных местах, что дает целый список плюсов и минусов для каждого.

    Аргумент поперечного против продольного действительно сводится к применению. Автомобили, которым не не хватает внутреннего пространства или которые не отдают предпочтение внутреннему пространству, такие как седаны и спортивные автомобили, могут легко приспособиться к продольной установке, чтобы использовать преимущества большого мощного двигателя.Между тем, большинство хэтчбеков выберут вариант с компактным поперечным расположением, и от этого им только лучше. Оба отлично справляются со своей работой, и в этом мире надвигающейся электрификации этот спор может продолжаться долго.

    Какую компоновку двигателя вы предпочитаете? Вы чувствуете, что поперечное уступает продольному или наоборот? Комментарий с вашими мыслями ниже!

    Поперечные и продольные | Объяснение размещения двигателя

    Расположение двигателя может показаться не таким уж важным, но его компоновка играет огромную роль в дизайне автомобиля.Размещение в основном определяет, будет ли автомобиль заднеприводным или переднеприводным. Давайте посмотрим на эти два размещения, что они из себя представляют и как они влияют на автомобиль и его динамику.

    Поперечное размещение двигателя Поперечное размещение двигателя | Источник изображения: (1)

    Такое размещение двигателя можно описать как двигатель, установленный таким образом, что он перпендикулярен направлению движения автомобиля. Цилиндры движутся справа налево, а движение представляет собой прямую линию, которая делает ее перпендикулярной направлению движения.

    Поперечные двигатели обычно используются для переднеприводных автомобилей. Он соединяется непосредственно с коробкой передач, которая затем соединяется с полуосями и ШРУСами, завершающими трансмиссию путем соединения с колесами. Подробнее о коробках передач здесь .

    Преимущество
    • Такое расположение двигателя дает больше свободы, поскольку автопроизводители могут сохранить длину автомобиля без изменений, но при этом получить больше места внутри. Это позволяет получить больше места в багажнике или даже больше места для пассажиров.
    • Поперечное расположение двигателя также переносит большую часть веса автомобиля на передние колеса. Это помогает улучшить сцепление шин с передним приводом, но может увеличить недостаточную поворачиваемость.
    • Благодаря переднему приводу меньше компонентов трансмиссии, что позволяет лучше управлять весом, что делает автомобиль легче. Это также снижает затраты на производство и делает автомобиль дешевле.
    • В автомобиле с поперечно расположенным двигателем даже потери мощности ниже.
    Недостаток
    • Расположение двигателя вызывает подруливание по крутящему моменту. Поскольку двигатель расположен немного сбоку, один из карданных валов будет больше другого. Этот более длинный приводной вал будет иметь меньшую жесткость на кручение, что означает, что он будет поворачиваться в сторону с более длинным приводным валом. Эта проблема решается путем использования полого вала и сплошного вала, в результате чего оба вала имеют одинаковую жесткость.
    • Объем двигателя сильно ограничен, что, в свою очередь, ограничивает выходную мощность автомобиля.Слишком большой двигатель просто не влезет.

    Вперед к продольному расположению двигателя, выбор для высокопроизводительных автомобилей.

    Продольное размещение двигателя Размещение двигателя | Продольный | Источник изображения: (1)

    В основном используется в переднеприводных автомобилях с задним приводом. В продольном двигателе цилиндры расположены спереди назад, что делает их параллельными направлению движения. Они обычно используются в высокопроизводительных автомобилях из-за множества преимуществ, которые они обеспечивают по сравнению с поперечными двигателями, которые упомянуты ниже.

    Загрузите приложение GoMechanic прямо сейчас!

    Преимущества
    • Подходит для переднеприводных и заднеприводных автомобилей. Заявленная ранее конфигурация обеспечивает действительно хорошее распределение веса спереди и сзади благодаря расположению двигателя спереди и дифференциала сзади. Это лучше для автомобилей, которым нужно делать крутые повороты, и, следовательно, лучше, чем то, что предлагает поперечный.
    • Они обладают большей мощностью, поскольку двигатель может быть довольно большим и, следовательно, иметь больший рабочий объем.
    Недостатки
    • Продольные двигатели занимают больше места, что уменьшает пространство в кабине. Увеличение длины автомобилей для противодействия этому не является оптимальным, поскольку эти двигатели обычно предназначены для мощных автомобилей, которым не требуется дополнительный вес.
    • Они менее эффективны, чем поперечные из-за того, что ведущее колесо находится сзади. Это приводит к изменению направления энергии вращения, что приводит к потере энергии.
    • Из-за того, что в трансмиссии задействовано больше деталей, это делает автомобиль тяжелым и дорогостоящим в производстве.

    Что лучше? Размещение двигателя | Какой лучше? | Источник изображения: (1)

    Это еще один ответ типа «оба хороши по-своему». Поперечное размещение, безусловно, хорошо для автомобилей с низкой и средней ценой, поскольку они более эффективны и дешевле в производстве и не занимают много места. Продольный, с другой стороны, предлагает лучшую мощность из-за наличия двигателей большего размера и хорошей управляемости из-за соотношения веса между передней и задней частями.

    Также прочитайте 8 причин, по которым Nissan Magnite может конкурировать с соперниками

    Они оба, безусловно, достаточно хорошо работают в том, в чем они превосходны, и как таковые все еще используются и до сих пор совершенствуются.

    Информационное: VVT (переменная синхронизация клапанов) и описание его функций

    Поперечные и продольные двигатели | Детали пони CJ

    Слова «продольный» и «поперечный» просто описывают способ установки двигателя в транспортном средстве.Продольные двигатели расположены с расположением цилиндров вперед-назад. Двигатели расположены поперечно, цилиндры расположены бок о бок. Каждая установка имеет свои преимущества и недостатки, и они влияют на все, от трансмиссии до компоновки салона.

    Что такое поперечный двигатель?

    Поперечный двигатель — это двигатель, который установлен таким образом, что его коленчатый вал проходит перпендикулярно карданному валу и направлению движения. Это означает, что двигатель также расположен параллельно осям автомобиля.Если вы заглянете под капот автомобиля, то увидите, что в поперечном двигателе цилиндры расположены слева направо. Поперечная компоновка — наиболее распространенная компоновка, используемая в современных автомобилях.

    Как поперечный двигатель соединяется с трансмиссией?

    Поперечный двигатель обычно соединяется с трансмиссией, дифференциалом и мостом в передней части автомобиля. Вот почему сегодня они широко используются в переднеприводных автомобилях. При поперечной компоновке также легко интегрировать коробку передач.Трансмиссия представляет собой комбинацию трансмиссии, дифференциала и моста. Это прямое соединение означает, что требуется меньше деталей и меньше потерь энергии.

    Какие автомобили имеют поперечное расположение двигателей?

    Большинство современных автомобилей используют поперечное расположение двигателя, особенно неспортивное. Почти все автомобили FWD и AWD будут поперечными, как и большинство современных автомобилей с четырьмя цилиндрами и V6.

    Поперечные двигатели V8 существуют, но очень редки. Все, что имеет более восьми цилиндров (например, суперкары), будет использовать продольную компоновку.Специализированные спортивные автомобили обычно будут продольными, хотя в меньших по размеру все еще могут использоваться поперечные установки.

    Поперечное расположение двигателя: плюсы и минусы

    Поперечная установка популярна в повседневных автомобилях благодаря своей практичности и эффективности. Однако ограничения по размеру и проблемы с управлением делают его менее идеальным для спортивных автомобилей.

    Плюсы и минусы поперечного двигателя
    Плюсы поперечного двигателя Минусы поперечного двигателя
    Дополнительная каюта Ограничения по мощности/смещению
    Хорошо работает с коробкой передач/передним приводом Может вызывать подруливание по крутящему моменту в переднеприводных автомобилях
    Дешевле и эффективнее

    Поперечное расположение двигателя Pros

    Эффективная упаковка означает больше места для пассажиров

    Поскольку поперечные двигатели, как правило, меньше по размеру и устанавливаются бок о бок, они оставляют больше места для кабины.В переднеприводных автомобилях нет необходимости в трансмиссионном туннеле, поэтому пол также может быть ниже. Это особенно важно в небольших автомобилях, где не так много свободного места.

    Хорошо работает с FWD

    Поперечное расположение двигателя — идеальное дополнение к переднеприводному автомобилю. Коленчатый вал расположен параллельно оси, поэтому он может вести прямо к трансмиссии с коробкой передач. Это удерживает компоненты трансмиссии вместе в одном месте и требует меньше материала. Кроме того, поскольку большая часть веса приходится на ведущие колеса, автомобиль имеет лучшее сцепление с дорогой.Это может быть полезно в снежных или влажных условиях.

    Дешево и эффективно

    Двигатель с поперечным расположением дешевле в изготовлении из-за того, насколько хорошо он сочетается с передней коробкой передач. Требуется меньше деталей трансмиссии, а это означает, что он легче и дешевле в производстве. Кроме того, он немного более эффективен, чем продольный двигатель. Поскольку коленчатый вал параллелен осям, работа не требует поворота на 90 градусов.

    Минусы поперечного двигателя

    Ограничения по мощности/размеру двигателя

    Из-за ограничений по размеру с поперечным расположением двигателя вы можете получить только ограниченный рабочий объем и мощность.Большие двигатели трудно упаковать поперечно. Хотя современные турбокомпрессоры могут помочь увеличить производительность четырех- и шестицилиндровых двигателей, они не могут сравниться с V8. Даже если вы не согласны с тем, что «нет замены рабочему объему», турбо-V8 все равно побеждает турбо-V6.

    Моментный рулевой механизм

    Если в конечном итоге вы получите двигатель с поперечным расположением двигателя высокой мощности, могут возникнуть проблемы с рулевым управлением. В то время как расположение двигателя и трансмиссии над ведущими колесами означает большую тягу, слишком большой крутящий момент приводит к пробуксовке колес и неравномерной мощности.Эта проблема усугубляется неравными карданными валами, которые обычно встречаются в поперечных установках. В результате получается веселое, но немного пугающее подергивание руля.

    Что такое продольный двигатель?

    Продольный двигатель — это двигатель, который установлен таким образом, что его коленчатый вал проходит параллельно карданному валу и направлению движения. Это означает, что он перпендикулярен самим осям. У продольных двигателей цилиндры расположены спереди назад. Это менее распространенная компоновка, и она обычно встречается в спортивных автомобилях и полноприводных автомобилях.

    Как продольный двигатель соединяется с трансмиссией?

    Для продольного двигателя требуется больше компонентов для соединения с трансмиссией и осями. Автомобили с продольным расположением двигателей обычно заднеприводные, поэтому двигатель должен соединяться с ними через трансмиссию. В отличие от поперечной компоновки, дифференциал и трансмиссия не будут впереди двигателя. Трансмиссия будет располагаться сразу за двигателем, а дифференциал — на задней оси.

    Какие автомобили имеют продольные двигатели?

    Продольные двигатели наиболее распространены в заднеприводных автомобилях. Они также распространены в полноприводных внедорожниках и грузовиках. Любой автомобиль со средним или задним расположением двигателя, скорее всего, будет использовать продольный двигатель.

    Для спортивных автомобилей и суперкаров часто необходимы продольные двигатели. Любой двигатель с восемью и более цилиндрами почти наверняка имеет продольную компоновку.

    Продольный двигатель Плюсы и минусы

    Продольные двигатели

    отлично подходят для заднеприводных спортивных автомобилей и полноприводных автомобилей.Но упаковка может создавать проблемы для компактных повседневных автомобилей.

    Плюсы и минусы продольного двигателя
    Плюсы продольного двигателя Минусы продольного двигателя
    Место для большей мощности/рабочего объема Менее эффективный
    Улучшенный баланс веса между передней и задней частями Комната кабины Препятствия
    Больше места в моторном отсеке Крупногабаритная упаковка/компоновка

    Продольный двигатель Pros

    Место для более крупного двигателя

    Продольная компоновка часто требуется для установки большого двигателя, такого как V8.Автомобили с двигателями большого объема обычно предназначены для энтузиастов. Поскольку мощные заднеприводные автомобили являются наиболее распространенной конфигурацией высокопроизводительных автомобилей, наиболее целесообразным является продольный двигатель. Они также хорошо подходят для компоновки заднего дифференциала автомобилей 4×4.

    Лучшая балансировка веса спереди/сзади

    Поскольку двигатель расположен продольно с севера на юг, он имеет лучшее распределение веса спереди назад. Это улучшает управляемость, что делает его хорошим выбором для спортивных автомобилей.

    Больше места по бокам двигателя

    Продольная компоновка двигателя оставляет место с обеих сторон двигателя для большего количества компонентов. В частности, при продольной установке проще поставить турбокомпрессор (или два) в моторный отсек. Это пространство также облегчает работу с двигателем.

    Минусы продольного двигателя

    Менее эффективный

    Поскольку продольный двигатель не может напрямую входить в коробку передач, для соединения с трансмиссией требуется больше компонентов.Это означает больший вес и сложность. Кроме того, работа, выполняемая коленчатым валом, должна быть повернута на 90 градусов, чтобы быть направленной на оси. Это приводит к менее эффективной установке.

    Комната в салоне препятствий

    Длинная компоновка продольной конфигурации означает, что в кабине меньше места. Пассажирское пространство обычно уменьшается, потому что двигатель должен располагаться так далеко назад от передней части автомобиля. Трансмиссионный туннель также потребует более высокого этажа и может уменьшить пространство на центральной консоли.

    Крупногабаритная упаковка

    Длинная форма и потребность в трансмиссионном туннеле означают, что установить продольный двигатель в транспортное средство сложнее. Особенно это актуально, если существующая платформа была построена под поперечно расположенные двигатели.

    Можно ли установить поперечный двигатель продольно?

    Поперечный двигатель может быть установлен продольно. Тем не менее, чтобы сделать это как проект «сделай сам», потребуется много времени и усилий. Возможно, это уже было сделано ранее, но это не имеет особого смысла.

    Это не означает, что производители не могут устанавливать один и тот же двигатель поперечно и продольно на разные автомобили. Отличным примером является четырехцилиндровый двигатель 2.3 EcoBoost производства Ford. Он использовался в поперечной установке в Focus RS, небольшом хэтчбеке. Однако в Mustang, который был построен для большого V8, Ford решил установить 2,3-литровый двигатель продольно. Эта упаковка имела больше смысла для существующей платформы.

    Какой двигатель лучше: продольный или поперечный?

    Ни одна из компоновок двигателя не лучше другой.Большую часть времени вы не будете выбирать автомобиль, основываясь на том, имеет ли он продольный или поперечный двигатель.

    Те, кто хочет получить опыт «настоящего» спортивного автомобиля или 4×4, обычно склоняются к моделям с продольной компоновкой. Они могут быть тяжелее, дороже и менее практичны, но они предлагают лучший опыт вождения для энтузиастов и позволяют увеличить рабочий объем и мощность.

    Те, кому не нужна большая мощность двигателя, обычно останавливаются на поперечной установке.Они дешевле и эффективнее и предлагают более практичную конфигурацию для большинства.

    Об авторе

    CJ — владелец Focus ST и любитель автомобильной промышленности. Он использует свой личный опыт и страсть к отрасли, чтобы создавать интересные и полезные темы для коллег-энтузиастов. Читать биографию полностью →

    Источники: Поперечные и продольные двигатели: плюсы и минусы, CarThrottle | Объяснение продольных и поперечных двигателей, WhichCar

    Эта статья была исследована, написана, отредактирована и проверена в соответствии с шагами, описанными в нашем процессе редактирования.Узнайте больше о редакционных стандартах и ​​правилах CJ.

    Поперечное и продольное расположение двигателей — в чем разница? Будет ли это иметь значение в будущем?

    Мир легковых автомобилей огромен, и то, как вы его видите и ощущаете, зависит от того, едете ли вы с севера на юг или с востока на запад. Здесь мы имеем в виду расположение двигателей.

    В транспортном средстве с передним расположением двигателя двигатель расположен в автомобиле по существу в одном из двух направлений: поперечном (из стороны в сторону или «восток-запад») или продольно (спереди назад или «север-юг»). , имея в виду направление его коленчатого вала относительно автомобиля.Поперечное расположение двигателя на сегодняшний день наиболее часто используется в легковых автомобилях.

    Компактные модели, как правило, ориентированы на бюджет для сегмента, в который они входят, и поэтому должны быть ориентированы на массовый рынок. Таким образом, они спроектированы таким образом, чтобы освободить как можно больше внутреннего пространства от кузова автомобиля, в котором они установлены.

    На фото — Morris Mini Minor 1959 года выпуска. BMC Mini получил широкое признание за широкое распространение поперечной переднеприводной компоновки…

    Установка двигателя сбоку в своем отсеке уменьшает его вторжение в салон, а поскольку пространство — это роскошь, пространственные преимущества поперечного расположения двигателя в передней части автомобиля выходят за рамки бюджетного сегмента; как это видно из Honda Jazz, Nissan Serena, Toyota Alphard/Vellfire и, соответственно, Lexus LM.

    Автомобиль, которому приписывают популяризацию поперечного расположения двигателя, считается автомобилем Mini от British Motor Corporation (BMC) 1959 года, разработанным сэром Алеком Иссигонисом, который положил начало целому жанру компактных переднеприводных автомобилей. с этого момента.

    BMC Mini был не первым переднеприводным автомобилем с поперечным расположением двигателя и даже не первым автомобилем с такой компоновкой трансмиссии, который продавался в значительных объемах; Первым на самом деле был Christie «Blue Flyer» 1904 года от Walter Christie Automobile Company в Нью-Йорке, а вторым был DKW Front F1 из Германии, представленный на Берлинском автосалоне 1931 года.

    …хотя DKW Front F1 1931 года был первым из тех, кто продавался в больших количествах, с его двухцилиндровым двухтактным двигателем с поперечным расположением

    Компоновка трансмиссии в DKW Front F1 была больше похожа на современный переднеприводный автомобиль; в то время как его двухцилиндровый двухтактный двигатель был от довоенной эпохи DKW, трансмиссия осуществлялась сцеплением и коробкой передач, которые устанавливались на одной линии с коленчатым валом.

    Для более крупных автомобилей, где производительность имеет большее значение, чем другие аспекты с самого начала проектирования, продольная компоновка двигателя обычно предпочтительнее по нескольким причинам.Автомобили с более крупными кузовами менее ограничены в пространстве для пассажиров и могут вмещать больший моторный отсек спереди.

    1908 Christie с поперечным узкоугольным двигателем V4 (верхний ряд). Этому предшествовал Christie Blue Flyer 1904 года (второй ряд), у которого, похоже, был рядный четырехцилиндровый двигатель. Нажмите, чтобы увеличить

    Транспортные средства, предназначенные для более премиального или роскошного позиционирования, потребуют более мощного двигателя, а это, в свою очередь, исторически означало физически больший двигатель с тех времен, когда не было замены рабочему объему.

    Более высокая производительность, в свою очередь, требовала заднего привода, при котором передние и задние колеса более равномерно распределяли бы нагрузку между собой; передние части отвечали за рулевое управление и большую часть торможения, а задние приводили в движение автомобиль. Расположение север-юг было предпочтительнее, так как это был бы самый прямой путь от коленчатого вала двигателя к ведущим колесам сзади.

    С точки зрения управляемости это также дало бы дополнительное преимущество за счет трансмиссии и, следовательно, более равномерного распределения веса автомобиля по длине автомобиля, что способствует достижению столь хваленого идеального распределения веса 50:50, не говоря уже о упаковать больше указанного веса в колесную базу.

    Примером тому служат BMW 3 серии и Mazda MX-5, которые долгое время считались эталонами управляемости. Как для 3-й серии, так и для MX-5, , а не , приводящие в движение передние колеса, означали, что их двигатели не должны располагаться впереди линии передней оси, и поэтому их можно было отодвинуть как можно дальше назад, чтобы улучшить распределение веса.

    Однако продольное расположение двигателя не является строго прерогативой заднеприводных автомобилей. Audi продолжает использовать такое расположение север-юг для своих автомобилей семейств моделей A4 и A6, даже в переднеприводных автомобилях.Это сохраняет продольное расположение двигателя и коробки передач даже в тех случаях, когда передача не происходит на задние колеса.

    Для этого коробка передач сохраняет положения переднего карданного вала с каждой стороны своего колокола. В основном это сделано для унификации производства, когда платформа автомобилей и, следовательно, компоновка подходят как для переднеприводных, так и для полноприводных конфигураций.

    трансмиссия quattro

    Продольно установленная трансмиссия Audi может использоваться для переднеприводных автомобилей.Обратите внимание на расположение двигателей перед их передними карданными валами .

    Несмотря на то, что расположение двигателя практически полностью впереди линии передней оси не является идеальной отправной точкой для распределения веса и, следовательно, управляемости, побочным преимуществом является то, что карданные валы одинаковой длины помогают смягчить подруливание крутящего момента в приложениях с высокой выходной мощностью, что меньше проблемы с достижениями в области электроники, такими как векторизация крутящего момента, в дополнение к оборудованию, такому как дифференциалы повышенного трения.

    Вообще говоря, двигатели с поперечным расположением обычно оснащены четырьмя рядными цилиндрами или шестью цилиндрами в V-образной конфигурации для компактности.Есть, конечно, исключения из общепринятых правил; Volvo S80 2006 года был оснащен поперечно установленным 4,4-литровым двигателем V8, а Volvo S60 T6 2011 года был оснащен 3,0-литровым рядным шестицилиндровым бензиновым двигателем с турбонаддувом, также установленным поперечно в моторном отсеке.

    До сих пор мы рассматривали автомобили с передним расположением двигателя. Еще больше разнообразия, когда мы вступаем в мир автомобилей с двигателями позади их пассажиров. Те, у кого двигатели относительно скромного рабочего объема и внешнего размера — то есть по стандартам спортивных автомобилей — могут устанавливать их поперечно, например, с Lotus Elise, Exige, Evora, а теперь и с Emira, Toyota MR2 и Honda NSX первого поколения. .

    Внимание – Широкие грузы. Lamborghini Miura и Cizeta-Moroder (впоследствии просто Cizeta) V16T упаковали поперечные многоцилиндровые двигатели позади своих пассажиров

    У более крупных автомобилей со средним расположением двигателя силовые установки будут установлены продольно, чтобы соответствовать их соответственно увеличенным размерам, и это более распространенная ориентация для компоновки со средним расположением двигателя. Вспомните Феррари, Пагани и большинство Ламборгини такого типа.

    Большинство, потому что от Lamborghini, конечно же, была Miura, у которой двигатель V12 был установлен поперечно в отсеке позади пассажиров.

    Чуть более свежий пример поперечного штифта в продольном отверстии — Cizeta V16T, который впервые появился как концепт в 1988 году и представлял собой пару двигателей Lamborghini Urraco V8, соединенных встык, чтобы получился 6,0-литровый двигатель. литровый V16 — образующий Т-образный узел с пятиступенчатой ​​коробкой передач.

    Какая разница, что мотора нет, — хотелось бы, сударь, трехкоробку или вообще что-нибудь поскользче? Mercedes-Benz 300 SE W126 (вверху), Mercedes-Benz EQS (внизу)

    Все это говорит о том, что компоновка двигателя как определяющая характеристика автомобиля вполне может оказаться в книгах по истории, поскольку сам двигатель внутреннего сгорания подходит к концу своей жизни, что продиктовано надвигающимися нормами выбросов.

    Растущее повсеместное распространение полностью электрических транспортных средств и сопутствующих им преимуществ аппаратной компоновки, казалось бы, меняет инженерные причуды на объективную эффективность — зачем тратить место на громоздкое оборудование, если в противном случае пассажиры автомобиля могли бы чувствовать себя в нем более комфортно?

    Это означает, что максимизация пространства на платформе скейтборда, например, может означать конец седана в форме трех коробок и желательных визуальных сигналов, таких как «престижная масса» — термин Bentley для горизонтального расстояния между передней кромкой передней двери и центра передних колес — могли стать жертвой массового перехода на чистую электроэнергию.Однако нет, если экипаж из Кру сможет помочь.

    «Престижная масса» в исполнении Mazda для концептов RX-Vision (слева) и Vision Coupé (справа)

    Кроме того, и, возможно, даже лучшая новость для поклонников продольной компоновки двигателя за пределами однопроцентной скобки, Mazda, как сообщается, разрабатывает двухместный спортивный автомобиль премиум-класса, если судить по ее патентным заявкам.

    Патентный рисунок (вверху) двухместного автомобиля Mazda интересен своей передней частью, на которой изображена большая поперечина, соединяющая каждую сторону передней подвески с двойными поперечными рычагами.По сути, это требует, чтобы любой двигатель внутреннего сгорания, используемый здесь, располагался полностью за линией передней оси, что помогает достичь распределения веса 50:50 между передней и задней частью.

    Если это будет реализовано, то в дополнение к запланированной платформе с продольным задним приводом он станет преемником более крупных моделей внедорожников и седанов производителя из Хиросимы, а последние модели большего объема призваны предложить дополнительную привлекательность для водителя.

    Звучит как хорошая новость, если вы надеялись на оживление внимания автопроизводителей к продольной компоновке трансмиссии с упором на задний привод.Как вы думаете, автомобильная инженерия должна быть связана с холодным, жестким стремлением к эффективности или с дикими и дурацкими попытками просто потому, что это можно сделать?

    Объяснение двигателя с поперечным и продольным расположением двигателя и что лучше

    Если вы относитесь к тому типу людей, которым нравится заглядывать под капот, возможно, вас не удивит тот факт, что компоновка двигателя отличается от одного автомобиля к другому. Несмотря на то, что существуют различные конфигурации двигателей, такие как V, Inline, Boxer и Rotary, есть определенные способы, которыми производители упаковывают двигатели внутри.

    Двигатели в автомобилях могут располагаться по-разному, это может быть передний, задний или средний двигатель. Все зависит от цели использования автомобиля. Например, у городского автомобиля не такая компоновка двигателя, как у полнофункционального спортивного автомобиля . То, как настроен двигатель, оказывает огромное влияние на внешний вид автомобиля с точки зрения дизайна и общих характеристик.

    В автомобилях с передним расположением двигателя наиболее распространены поперечное и продольное расположение двигателей.Обе эти компоновки дают множество различий, от поведения автомобилей до понесенных затрат. Здесь мы углубляемся в плюсы и минусы каждой настройки и находим, какая из них лучше.

    Поперечный двигатель

    Via: WhichCar

    Поперечные двигатели устанавливаются перпендикулярно направлению движения автомобиля. Другими словами, двигатель расположен горизонтально, где цилиндры располагаются в ряд слева направо в моторном отсеке.Поперечное расположение двигателя распространено в переднеприводных и полноприводных автомобилях с передним расположением двигателя, в то время как в экзотических автомобилях, таких как Lamborghini Miura, использовалось поперечное расположение двигателя посередине.

    Серийные автомобили современной эпохи предпочитают переднемоторную поперечную компоновку по целому ряду причин. Вся идея возникла, когда в 1960-х годах компания Mini начала внедрять эту установку в свои автомобили. В настоящее время большинство серийных автомобилей имеют двигатели от трех цилиндров до V6 с поперечным расположением.

    СВЯЗАННЫЙ: Эти шестицилиндровые двигатели более мощные, чем большинство двигателей V8

    Плюсы и минусы

    Via: Carthrottle

    Одной из важнейших причин, по которой производители склоняются к поперечной компоновке, является возможность упаковать множество компонентов, не занимая при этом много места. В переднеприводных автомобилях эконом-класса поперечное расположение двигателя дает гораздо больше места в салоне, чтобы с комфортом разместить пятерых взрослых и немного багажа.В отличие от заднеприводных или полноприводных автомобилей, отсутствие центрального туннеля означает, что пол может быть более плоским для повышения комфорта пассажиров. Отсутствие необходимых компонентов трансмиссии также помогает снизить общий вес и значительно сократить производственные затраты, что делает автомобили более дешевыми в эксплуатации.

    Динамически баланс веса автомобиля смещен вперед из-за того, что двигатель находится над передними колесами. В переднеприводных автомобилях вес впереди помогает получить максимальное сцепление с дорогой, что приводит к лучшему ускорению.

    Не все так хорошо, так как поперечная компоновка имеет ряд недостатков, в первую очередь Torque steer. Из-за того, что трансмиссия расположена с одной стороны моторного отсека, карданные валы имеют разную длину. Когда оба из них подвергаются воздействию силы, жесткость на кручение, проявляемая каждым из них, различается. Проще говоря, под нагрузкой более длинный карданный вал изгибается больше, что приводит к неэффективной передаче мощности, заставляя автомобиль слегка отклоняться в сторону, где расположен более длинный вал.

    Поперечная компоновка также ограничивает производителей по рабочему объему, так как ширина моторного отсека меньше. Следовательно, двигатели большего рабочего объема не имеют поперечной компоновки, поскольку это нецелесообразно и противоречит цели компактности всей установки.

    СВЯЗАННО: Рейтинг самых быстрых суперкаров с передним расположением двигателя

    Продольный двигатель

    Via: Carthrottle

    Продольные двигатели расположены параллельно направлению движения автомобиля.Другими словами, продольная компоновка имеет цилиндры спереди назад. Продольные двигатели, обычно встречающиеся в заднеприводной и полноприводной компоновке с передним расположением двигателя, предпочтительнее в двигателях большего объема и автомобилях, ориентированных на производительность. Продольные двигатели являются наиболее экспериментальными с компоновками двигателей со средним задним приводом, полноприводной компоновкой и передним приводом, являющимся частью карусели.

    Плюсы и минусы

    Через: Wikimedia

    Мало что говорит в пользу продольной настройки, кроме преимуществ в производительности, которые на самом деле не имеют значения для обычного пользователя.Во-первых, в продольной установке энергия вращения подвергается изменению направления на 90 градусов внутри дифференциала для привода колес. Это приводит к менее эффективной передаче мощности, а также сказывается на пространстве салона. Передача мощности происходит через карданный вал, который проходит по всей длине автомобиля и въедается в комфорт салона выступающим туннелем вдоль центральной линии.

    Некоторые особенности продольной установки помогают с распределением веса.Это позволяет производителям стратегически размещать компоненты для смещения баланса веса спереди назад, а также при необходимости комплектовать полноприводную установку. Кроме того, продольная установка позволяет автопроизводителям выпускать двигатели большего объема, не беспокоясь об упаковке. Замена двигателя может быть выполнена проще, а работа над автомобилем намного менее напряженная, чем при поперечной компоновке. Поскольку у этой компоновки есть несколько конфигураций, таких как расположение двигателя посередине или переднее расположение двигателя, характеристики автомобиля полностью меняются с другой комбинацией, очень похожей на то, как BMW M2 отличается от Lamborghini Huracan.

    В конце концов, наличие поперечной или продольной установки сводится к требованию. Если производительность является приоритетом, а комфорт в салоне отходит на второй план, предпочтительнее использовать продольную установку. Однако для городских автомобилей, ориентированных на внутреннее пространство и вместимость багажника, поперечная установка оказалась бы целесообразной и рационально, и экономично.

    Источники: Википедия, Автомобильная дроссельная заслонка

    СЛЕДУЮЩИЙ: 10 величайших крошечных автомобилей с удивительно огромными двигателями

    Посмотрите, как Tesla начала дрэг-рейсинг задним ходом и все же победила грузовик Chevy

    Даже огромный минус не смог помешать этому электромобилю победить.

    Читать Далее

    Об авторе Киран Менон (опубликовано 266 статей)

    Относительно наивный парень во всем, кроме автомобилей.С самого раннего детства автомобили так увлекали его, что он ел только тогда, когда рядом с ним лежал журнал. Хотя понимание было немного надуманным, в центре внимания были картинки. Перенесемся на несколько лет вперед, он получил диплом инженера-автомобилестроителя и теперь занимается всем, что связано с автомобилями.

    Более От Киран Менон

    Автомобильные двигатели

    Двигатель типы/конфигурации:



    — Рядный двигатель

    Это поршневой двигатель с рядами цилиндров, расположенными один за другим, а не рядами цилиндров, при этом каждый ряд имеет любое количество цилиндров, но редко более шести.В линию или Straight — это двигатели с одним рядом цилиндры, которые могут быть расположены под любым углом, но обычно в вертикальном или перевернутом положении.





    В двигатель

    Двигатели с двумя рядами цилиндров с менее чем 180 между ними привод общего коленчатого вала, обычно расположенного в вертикальном или перевернутом положении.

    — Горизонтально-оппозитный двигатель

    Двигатели с двумя рядами цилиндры, расположенные под углом 180° друг к другу, приводят в движение общий коленчатый вал.




    -W двигатель

    Двигатели с тремя рядами, приводящими в движение общий коленчатый вал, расположенными так, что первый и последний банки находятся на расстоянии 180 или меньше друг от друга.


    — Ванкель двигатель

    Ванкель двигатель — тип двигателя внутреннего сгорания, использующий эксцентриковую роторную конструкцию. для преобразования давления во вращательное движение. Над обычно используемым возвратно-поступательным движением конструкции поршня, двигатель Ванкеля дает преимущества из: простоты, плавности хода, компактности, высоких оборотов в минуту и высокая удельная мощность.Двигатель обычно называют роторным. двигатель, хотя это название относится и к другим совершенно другим конструкциям.

    Ориентация двигателя:



    — Поперечный двигатель

    Это двигатель, установленный в транспортное средство так, чтобы ось коленчатого вала двигателя была перпендикулярна длинной оси транспортного средства. Многие современные переднеприводные автомобили используют эту опору двигателя. конфигурация.Некоторые автомобили с задним расположением двигателя, в которых используется поперечный двигатель и коробка передач установлена ​​сзади, а не спереди.

    Поперечный передний коробка передач, передний привод

    Поперечный задний коробка передач, задний привод





     — Продольный двигатель

    Это двигатель внутреннего сгорания, в котором коленчатый вал расположен вдоль продольная ось автомобиля спереди назад.Большинство автомобилей с задним приводом используют продольная компоновка двигателя.

    Двигатель продольный передний, задний

    Продольный передний двигатель, передний привод

    Продольный коробка передач, задний привод

    Продольный задний коробка передач, задний привод





    Положение двигателя размещение:

    Передний двигатель

    * Большая масса двигателя в передней части автомобиля обеспечивает защиту водителя в случае лобового столкновения столкновение.

    * Охлаждение двигателя проще устроить

    * Дополнительно на поворотах Способность транспортного средства, как правило, лучше, если вес сконцентрирован в фронт.



    Задний двигатель

    * Увеличивает нагрузку на задние ведущие колеса, что дает им лучшее сцепление с дорогой. Самый заднемоторный компоновки были ограничены сравнительно небольшими автомобилями, потому что тяжелые двигатель в задней части отрицательно влияет на управляемость автомобиля, делая его это тяжелый хвост.

    * Также занимает много денег пространства, которое было бы использовано на автомобиле с передним расположением двигателя для перевозки багажа. Большинство пространство, освобождаемое двигателем в передней части, можно использовать для багажа, но это пространство обычно меньше, чем сзади.



    Центральный и средний двигатель

    * Эти ситуации с двигателем обычно применяются к спортивным автомобилям, потому что сидячий двигатель дает нагрузку распределение, которое обеспечивает как хорошую управляемость, так и максимальную тягу от ведущие колеса.

    Эти преимущества, несмотря на большую важность для специальных автомобилей, перевешивают в случае повседневных автомобилей тот факт, что двигатель занимает место, которое обычно занимает пассажиры. Показанная компоновка со средним расположением двигателя сочетает в себе двигатель и трансмиссию. компоненты в одном блоке. Термин среднемоторный используется потому, что двигатель установлен перед линией заднего моста.







    Приводы:



    Передний двигатель и задний привод



    Преимущества:

    *Лучшая нагрузка на ось раздача

    *Лучшее сцепление с дорогой

    *Комфортная езда

    *Улучшенное охлаждение

    *Меньше шума (длинный выхлоп труба)

    *Используйте длинный двигатель



    Недостатки:

    *Тяжелый (больше веса)

    *Пассажирский салон имеет туннель карданного вала.







    Передний двигатель и передний привод



    Преимущества:

    * Больше места в салоне купе.

    * Легко разместить топливо бак (большой)

    * Более безопасный в случае лобовое столкновение. (масса двигателя)

    * Меньшая длина автомобиля и салон лучше

    * Лучшее охлаждение

    * Нет проблем с управлением машина на скользкой дороге.



    Недостатки:

    * Потребность во власти рулевое управление

    * Повышенный износ шин в передний мост

    * Меньшая эффективность торможения, 75% перед и 25% зад.

    * Меньшая способность преодолевать подъемы

    * Менее доступный для детали двигателя (техническое обслуживание)





    Задний двигатель и задний привод



    Преимущества:

    * Хорошее распределение торможения включено оси

    * Лучшая способность преодолевать подъемы и ускорение

    * Меньшее усилие на рулевом колесе



    Недостатки:

    * Дополнительная шина заднего колеса носить.

    * Плохое охлаждение

    * Меньше места для багажа

    * Чувствителен к ветру.

    * Меньше безопасности (передняя топливная бак)





    Полный привод



    Преимущества:

    * Лучшее сцепление

    * Меньший риск пробуксовки колес

    * Минимизирует возможность блокировки колес при торможении автомобиля.

    * Больше возможностей градиента



    Недостатки:

    * Тяжелее

    * Увеличение топлива расход

    * Шины изнашиваются при движении по асфальтированная дорога.









    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
