Регулировка клапанов ВАЗ-2112 16 клапанов: фото и видео
Регулировка клапанного механизма 16-клапанного двигателя ВАЗ-2112 достаточно сложная операция, но выполнима своими руками. Так, многие автомобилисты сталкивались с понятием, когда слышен звон клапанов, особенно при переходе с низких на средние обороты. В этой статье, рассмотрим, как правильно отрегулировать клапана на автомобиле, а также расскажем о некоторых нюансах процесса.

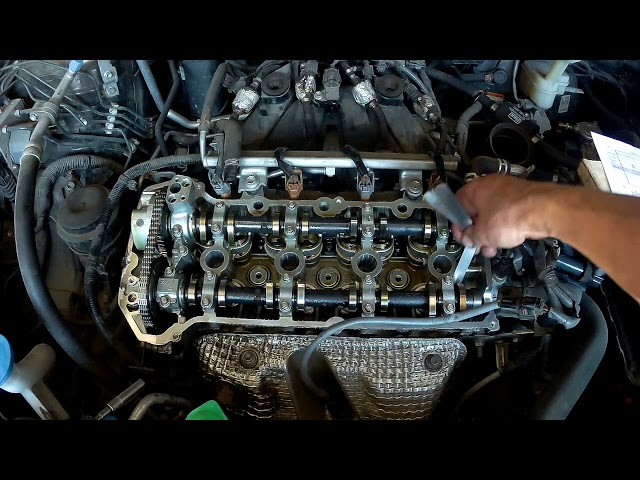

Видео о регулировке клапанов на переднеприводном семействе автомобилей ВАЗ (2110-2112)
Видеоматериал расскажет, как правильно отрегулировать клапана на 16-клапанном двигателе, а также даст несколько советов и рекомендаций.
Содержание
- 1 Процесс регулировки клапанов
- 1.1 Какие бывают регулировочные шайбы?
- 1.2 Чем грозит несвоевременное проведение регулировки клапанов?
- 2 Выводы
Процесс регулировки клапанов
Процесс регулировки клапанов на двигателе
Прежде, чем перейти непосредственно к процессу регулировки, стоит отметить, что данная операция, проводится только на полностью остывшем двигателе. Опытные ВАЗоводы рекомендуют ждать не менее одной ночи.
Для совершения регулировки потребуется немного инструмента, а именно набор ключей и головок, а также прокладка клапанной крышки и специальный щуп.
Итак, приступаем непосредственно к операции:
- Отсоединяем и отводим в сторону наконечник привода дроссельной заслонки.
Демонтируем трос и кронштейн крепления положения дроссельной заслонки
- При помощи ключа на 10, стоит открутить кронштейн трос привода дросселя к ресиверу.
- Демонтируем шланги вентиляции картерных газов.
Открутив хомуты снимаем шланги вентиляции картерных газов
- Откручиваем клапанную крышку при помощи головки на 10, и проводим её демонтаж.
Демонтируем клапанную крышку и крышку подшипников для регулировки клапанов
- Вынимаем прокладку с клапанки.
- Демонтируем защитный кожух ГРМ.
Проводим демонтаж защитного кожуха ГРМ, чтобы добраться до шкива коленчатого вала
- Поворачиваем коленчатый вал по часовой стрелке, пока не совпадут метки на шкиве распредвалов и коленвала с блоком.
Поворачиваем коленчатый вал за часовой стрелкой
- Производим поворот коленвала на 40-50 градусов.
- Проверяем зазоры у первого и третьего кулачка распределительных валов. Зазор между шайбами и кулачками должен быть: 0,15мм – для выпускных клапанов и 0,20мм – для впускных.
Проводим регулировку зазоров при помощи щупов
- В случае, если зазоры вышли с нормы, то устанавливается специальное приспособление для регулировки клапанов.
Специальное приспособление для регулировки клапанов и замены регулировочных шайб
- При помощи клыка поворачиваем толкатель.
- Нажимаем клыком на толкатель, чтобы он утонул, а затем вынимаем его и пинцетом вынимаем регулировочную шайбу. Если нет специального приспособления, то автомобилисты пользуются двумя плоскими отвертками.
При помощи пинцета вынимаем регулировочную шайбу
- Теперь, необходимо установить новую регулировочную шайбу. Расчет идет по формуле: H=B+(A-C), где A – замерительный зазор, B – толщина снятой шайбы, С – номинальный зазор, Н – толщина новой шайбы. Шайба маркируется на верхней поверхности, которая ложиться вниз при установке.
- Таким же образом проводим замер зазоров остальных кулачков и меняем остальные шайбы.
- Сборка проводится в обратном порядке. Сборка клапанной крышки должна осуществляться по алгоритму с точным следованием момента и порядка затяжки болтов.
Какие бывают регулировочные шайбы?
Набор регулировочных шайб на все случае жизни
Для автомобилей семейства ВАЗ существует 125 размеров регулировочных шайб, но не все применяются.
Поэтому рассмотрим, самые популярные размеры запасной детали, которая устанавливается на эти двигатели (если не захотите потом лишний раз бегать в авто-магазин):
3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4.40, 4.45, 4.50;
Регулировочные шайбы двух размеров: 3.95 и 3.30
Чем грозит несвоевременное проведение регулировки клапанов?
Когда рассмотрен весь процесс замены, стоит напомнить, какие же могут быть последствия несвоевременной регулировки клапанного механизма:
- Износ распределительных валов. Так, неверный зазор может привести к преждевременному износу кулачков распредвалов.
- Повреждение толкателей клапанов, когда о них будут биться регулировочные шайбы.
- Общий износ всех элементов головки и механизмов ГРМ.
- В отдельных случаях, может случиться так, что произойдет обрыв ремня ГРМ и погнёт клапана.
Выводы
Регулировку клапанов 16-клапанного двигателя ВАЗ-2112 стоит проводить один раз на 12-15 тыс. км пробега или при повышении шумности двигателя. Зачастую, слышен металлический стук на низких оборотах. Проводить регулировку нужно на холодном двигатели и при наличии всех инструментов. Если автолюбитель не уверен, что способен сделать это самостоятельно, то рекомендуется обратиться на автосервис, где все сделают быстро и качественно.
Регулировка клапанов ВАЗ 2110 своими руками
Сразу внесем ясность: регулировка клапанов возможна только на 8-клапанном автомобиле. Для 16 клапанной машины предусмотрена лишь замена гидрокомпенсаторов. Эта, более современная система сегодня устанавливается на множестве современных отечественных и иностранных автомобилей.
Автолюбители часто задаются вопросами: как именно происходит на ВАЗ 2110 регулировка клапанов, зачем нужна эта процедура, и как ее выполнить самостоятельно? А также — когда нужно производить эту процедуру?
Комплект клапанов Herzog для 16 кл. двигателя
Устройство
Для того, чтобы понять, из-за чего возникает необходимость проведения регулировки клапанов, нужно немного разбираться в работе ВАЗ 2110. Итак, когда двигатель холодный, между кулачком и толкателем есть зазор.
Он нужен для так называемой компенсации теплового расширения. Проще говоря, все мы знаем, что от нагревания все предметы имеют свойство расширяться.
Вот для того, чтобы было место для расширения, и составляющие части не сломались или не погнулись, существуют зазоры. Однако они должны быть строго определенного размера, иначе вместо пользы мы получим вред.
Устройство двигателя
Симптомы неполадок
Итак, на необходимость вмешательства указывают такие признаки:
- Слышно, как клапана стучат;
- Падает компрессия в двигателе, он, что называется, «не держит»;
- Из-под клапанной крышки «гонит» масло;
- Падает приемистость двигателя, он плохо тянет;
- Слышны «выстрелы» в глушитель;
- «Чихает» карбюратор;
- Возрастает расход топлива.
Все перечисленные признаки могут возникать как по другим причинам, так и «благодаря» плохо отрегулированным клапанам ВАЗ 2110. Чтобы они закрывались плотно, а также не стучали, нужно их «привести в норму».
Регулировка своими руками
Чтобы ни один клапан на ВАЗ 2110 после нашего вмешательства не прогорел, соответственно, ему не понадобилась замена, а машина работала «как часы», регулировка должна осуществляться только при помощи специальных щупов.
Итак, приступим:
- Производим снятие шлангов со штуцеров клапанной крышки и вентиляции картера;
- Затем — снятие клапанной крышки, ее прокладки. Помним: в отверстиях крышки находятся резиновые втулки, нужно их не потерять;
- Устанавливаем регулировочное приспособление;
- Выставив метки на распредвале и коленвале, устанавливаем первый цилиндр в ВМТ (верхнюю мертвую точку) ;
- Проворачиваем коленвал дополнительно еще на 40-50°, что соответствует примерно 2,5-3 зубьям на шкиве распредвала;
- Обязательно ставим свои метки, которые будут необходимы для дальнейшей работы;
- От первой метки отсчитываем 11 зубьев, ставим за ними новую метку, затем ставим метку на 10,5, и вновь после 11-го зуба;
- Теперь нам понадобится специальный щуп, о котором сказано выше. В принципе, он должен быть у каждого автовладельца, но и приобрести его – тоже не проблема. Зазоры поочередно измеряем, подбираем новые шайбы. Чтобы сделать все предельно точно, пользуемся формулой, с помощью которой определяется толщина новой шайбы. Н (необходимая толщина новой шайбы, которую вы установите под толкатель) = В(толщина старой шайбы) + (А зазор, который вы замерили – С номинальный зазор). То есть, Н=В+(А-С). Толщину новой шайбы проверяем микрометром.
Существует специальная таблица, согласно которой нужно сверять последовательность поворачивания коленвала на пол оборота, чтобы производить регулировку каждого клапана.
Замена шайб производится с помощью приспособления для регулировки клапанов. Работать с его помощью удобнее, хотя некоторые обходятся двумя крепкими плоскими отвертками. Пинцетом нужно поддеть и вынуть старую шайбу, а на ее место установить новую, обязательно вниз маркировкой.
После замены шайбы нужно убрать фиксатор, затем проверить зазор клапана щупом повторно. Если щупы 0,20 (для впускного клапана) и 0,35 (для выпускного) входят в зазор с незначительным усилием, при этом их удается перемещать, значит, регулировка прошла успешно.
Такую же регулировку проводим с каждым клапаном ВАЗ 2110. Заодно смотрим, не прогорел ли он. Затем следует замена прокладки и установка на место клапанной крышки. Тут, конечно, нужно смотреть, в каком состоянии прокладка. Если она уже изношена, тогда только замена, ведь от нее во многом зависит компрессия, а также «удерживание» масла внутри двигателя. Если прокладка крышки сравнительно новая, может еще послужить.
После проведения регулировки заводим ВАЗ 2110 и слушаем, как он работает. Если клапана не стучат, автомобиль работает стабильно, значит, все сделано правильно, можно отправляться в дорогу.
- Автор: ratico19
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
что это такое, зачем и как ее делать, нужна ли она :: Autonews
www. adv.rbc.ru
www.adv.rbc.ru
www.adv.rbc.ru
AutonewsТелеканал
Газета
Pro
Инвестиции
+
Новая экономика
Тренды
Недвижимость
Спорт
Стиль
Национальные проекты
Город
Крипто
Дискуссионный клуб
Исследования
Кредитные рейтинги
Франшизы
Конференции
Спецпроекты СПб
Конференции СПб
Спецпроекты
Проверка контрагентов
Библиотека
Подкасты
ESG-индекс
Политика
Экономика
Бизнес
Технологии и медиа
Финансы
РБК КомпанииРБК Life
www. adv.rbc.ru
Фото: Shutterstock
www.adv.rbc.ru
Читайте также
Одним из важных элементов двигателей внутреннего сгорания являются клапаны, благодаря которым в цилиндры поступает топливная смесь. Но бывает, что клапаны начинают плохо выполнять свою работу.
- Что это
- Зачем нужно
- Когда нужно
- Как делается
www.adv.rbc.ru
Что такое регулировка клапанов
Регулировка клапанов — это процесс, при котором настраиваются так называемые тепловые зазоры между кулачком распредвала и деталями клапанного механизма. То есть при регулировке клапанов корректируются не сами клапаны, а именно зазоры между ними и другими деталями.
В цилиндре обычного автомобильного двигателя происходит сжигание смеси топлива и воздуха. В результате там образуются продукты сгорания, которые толкают поршень, а он в свою очередь вращает коленвал, соединенный с трансмиссией. Затем отработавшие газы удаляются из цилиндра в выхлопную систему.
То есть смесь топлива и бензина должна сначала попасть внутрь цилиндра, а затем «лишние» газы должны выйти оттуда. Подавать смесь в цилиндры двигателя нужно не «когда попало», а строго в определенный момент и в требуемом количестве. Иначе двигатель нормально работать не сможет. Также газы должны и выводиться вовремя. Для этого и нужны клапаны, которые открываются и закрываются в нужное время, запуская в цилиндр смесь и выпуская отработанные газы.
Двигатели оборудуются так называемым распределительным валом. Упрощенно схема его работы примерно такова. Он вращается вместе с коленвалом и «толкает» специальными кулачками клапаны, заставляя их то открываться, то закрываться.
👉 Зачем пользоваться раскоксовкой двигателя и как правильно это делать
Во время работы детали двигателя сильно нагреваются. А при нагревании тела имеют свойство расширяться. При проектировании мотора обязательно учитывается это явление. Ведь иначе после того, как двигатель нагреется, то клапаны будут работать не так, как задумывалось инженерами.
Поэтому делается так называемый тепловой зазор между деталями клапанного механизма и распредвалом. Регулировка этого зазора и называется «регулировкой клапанов».Если клапаны не отрегулированы, то это может привести к увеличению расхода топлива (Фото: Shutterstock)
Зачем нужна регулировка клапанов
Регулировка клапанов требуется для своевременного их срабатывания и правильной работы двигателя. Если же клапаны не отрегулированы, то могут быть неприятные последствия.
- «Неправильный» тепловой зазор может привести к снижению мощности двигателя, а также увеличению расхода топлива.
- Неотрегулированные клапаны гораздо сильнее изнашиваются.
- Длительная эксплуатация двигателя с неотрегулированными клапанами приводит к преждевременному износу практически всех деталей мотора, следовательно, к необходимости капитального ремонта.
Кроме того, «неправильные» зазоры могут ухудшить экологичность выхлопа: в выхлопную систему может попасть несгоревшее топливо. И это влияет не только на экологию, но на износ катализатора.
Когда нужна регулировка клапанов
Следует вовремя осуществлять регулировку клапанов. На старых машинах она делается примерно раз в 60-80 тыс. км пробега (но все зависит от конструкции двигателя, манеры езды водителя, периодичности обслуживания и пр).
Поэтому автовладельцу стоит обращать внимание на симптомы, которые указывают на необходимость регулировки.
- Характерный металлический стук при работе двигателя (особенно в случаях, когда он не проходит при прогреве мотора).
- Снижение мощности и, соответственно, ухудшение разгона.
- Повышенный расход топлива.
- Неустойчивые обороты на холостом ходу.
Конечно, эти признаки могут говорить как о «неправильном» тепловом зазоре, так и о других неисправностях. В любом случае игнорировать их не стоит.
👉 Форсунки двигателя: основные виды и частые неисправности
Как регулируют клапаны
Способов регулировки несколько. Расскажем про самые распространенные из них.
- Автоматическая регулировка. На современных автомобилях регулировка клапанов обычно делается «сама». Для этого двигатели оснащаются так называемыми гидрокомпенсаторами. Эти устройства поддерживают заданный тепловой зазор, используя давление моторного масла.
- Регулировка винтами. В этом случае мастер использует регулировочный винт на толкателе, который взаимодействует с клапаном. Винт вращается и либо приближается к клапану, уменьшая зазор, либо отдаляется от него, а зазор, соответственно, увеличивается. Для контроля зазора используется специальный щуп.
- Регулировка шайбами. Толкатель снимается, и под него подкладывается тонкая металлическая шайба.
www.adv.rbc.ru
www.adv.rbc.ru
Регулировка клапанов на восьмиклапанном двигателе ВАЗ 2110
Содержание
- Периодичность регулировки
- Инструмент для проведения работ
- Процесс регулировки
Несмотря на возраст, старый добрый восьмиклапанник во всех его вариациях не только не уходит с дорог, но и во все новых инкарнациях продолжает выпускаться тольяттинским заводом. Но несмотря на неприхотливость и достаточный ресурс, в чем-то он уже давно устарел – и в немалой степени устарел газораспределительный механизм. Как бы ни была проста и «неубиваема» система «распредвал-толкатель-клапан», износ в ней неизбежен, а отсюда и необходимость в регулярной регулировке тепловых зазоров.
Периодичность регулировки
В необходимости регулировки зазоров в клапанах ВАЗ 2110 вспоминают, когда из-под капота раздается характерный звук тарахтящих толкателей. С этим ВАЗовскому 8-клапаннику повезло: есть моторы, у которых клапанные зазоры по мере износа умудряются уменьшаться, и здесь уже напомнил бы о себе прогар клапанов и необходимость в демонтаже головки.
Однако откладывать регулировку «до последнего» все равно не нужно. Сам по себе шум газораспределительного механизма уже прямое следствие роста ударных нагрузок в нем: верхушка кулачка не накатывается на толкатель, а бьет по нему. Даже при работе на холостых оборотах каждый кулачок за минуту испытает более 400 таких ударов – а сколько их будет за одну поездку? А удары – это и рост износа, и риск развития усталостных напряжений, причем на самой нагруженной части распредвала.
Заводской регламент предписывает первую регулировку клапанов на 3000 пробега (приработка деталей), затем на 45000 и далее каждые 45000 пробега. Приобретая ВАЗ 2110 с рук, стоит совместить регулировку клапанов с заменой ремня ГРМ, чтобы сразу иметь гарантированную точку отсчета регламентных процедур. С увеличением пробега может понадобиться процедура притирки клапанов.
Инструмент для проведения работ
Помимо обиходного набора головок и накидных ключей, которые у владельца ВАЗовской «десятки» и так должны быть, потребуется еще несколько инструментов:
- Приспособление, отжимающие толкатели для извлечения регулировочных шайб из них. Можно обойтись и парой мощных отверток, но вопрос цены здесь не так велик, чтобы расплачиваться за экономию меньшим удобством. Можно и вовсе снять распредвал – но тогда придется снимать и ремень ГРМ, снова выигрыша во времени нет.
- Набор щупов – ими мы и будем измерять зазоры.
- Микрометр – он не обязателен, но очень полезен. Толщина новой шайбы при регулировке высчитывается исходя из толщины старой и измеренного зазора, а что делать, если маркировка толщины на шайбе стерта (да и износ никто не отменял?). Микрометр 0-25 мм можно и одолжить, благо поверить его можно простым сведением без калибров.
Процесс регулировки
Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.
Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.
В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.
При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:
Градусы поворота коленвала | Выпускной клапан | Впускной клапан |
40-50 | 1 | 3 |
220-230 | 5 | 2 |
400-410 | 8 | 6 |
580-590 | 4 | 7 |
Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.
Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.
В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.
Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.
Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).
Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.
Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.
Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.
Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.
Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.
У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.
В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.
Печать
Реставратор для пластика и кожи 5 минут и салон авто как новый. | 1490 р. | |||
Набор для ремонта стекла Ремонт стекла авто своими руками. | 1690 р. | |||
Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида | 1990 р. | |||
Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, | 1990 р. | |||
Авточехлы из экокожи Салон будет как новый! | 3990 р. |
Регулировка клапанов двигателя
Неправильная регулировка — причина снижения эффективности работы силового агрегата, сокращения рабочего ресурса запчастей. Маленькие зазоры становятся причиной того, что детали и седла подгорают. Большие зазоры способствуют появлению металлического стука и снижению мощности мотора.
Регулировка клапанов двигателя должна производиться с периодичностью, рекомендованной производителем конкретного автомобиля. В среднем интервал составляет 20-30 тысяч километров. Специалисты рекомендуют обязательно выполнять регулировку перед замером компрессии, так как неплотное закрывание сильно влияет на данный показатель. Особенности процедуры зависят от разновидности двигателя.
Обслуживание дизельного мотора
Силовой агрегат, работающий на дизельном топливе, имеет ряд особенностей. Одной из них являются клапаны, нуждающиеся в постоянном контроле. По причине отсутствия гидравлических компенсаторов зазоров, которые есть в бензиновых двигателях, детали необходимо регулярно проверять и при необходимости регулировать. Согласно рекомендации большинства производителей, это следует делать каждые 50-60 тысяч километров.
Еще одна причина, по которой необходима регулировка клапанов — дизель укомплектован существенно усиленными деталями, однако под воздействием больших нагрузок и они приходят в негодность.
Регулировка клапанов дизельного двигателя не является сложной операцией для опытного автослесаря. Но ремонт, выполненный самостоятельно, может стать причиной существенных нарушений в режиме работы мотора.
Работа с инжектором
Инжектор представляет собой устройство, относящееся к топливной системе транспортного средства. Он обеспечивает подачу горючего в цилиндры двигателя. Корректная работа силового агрегата зависит от сгорания топливно-воздушной смеси. Процесс должен происходить постоянно с соблюдением пропорций воздуха и топлива. Это и обеспечивает инжектор.
Ранее оборудование было механическим, его до сих пор можно встретить на старых автомобилях. Сегодня на их смену пришли электронные устройства, в которых открывание форсунок и распределение топлива осуществляется благодаря электронному импульсу.
Важно, чтобы оборудование работало исправно, от этого зависит продолжительность жизни мотора. За счет своевременного проведения такой операции, как регулировка клапанов инжектор длительное время способен хорошо справляться с возложенными на него задачами.
Особенности 16-тиклапанного двигателя
Данный силовой агрегат отличается наличием двух распределительных валов, поэтому и необходимо наличие большего числа клапанов. На один цилиндр приходится четыре элемента.
Достоинства мотора:
- Мощность, обеспечивающая скорость движения и улучшающая разгонную динамику.
- Экономичный расход топлива, обусловленный высокой скоростью разгона.
- Регулировка клапанов 16 клапанного двигателя происходит автоматически при условии исправной работы всех автомобильных систем.
Данные преимущества обязывают водителя использовать горюче-смазочные материалы высокого качества, имеющие высокую стоимость, и регулярно проходить диагностику на специализированных СТО. Несоблюдение рекомендаций производителя приведет к необходимости осуществлять дорогостоящий ремонт.
Что следует знать об обслуживании 4-хтактного мотора
Услуга «Регулировка клапанов на четырехтактном двигателе» стала востребованной в связи с тем, что данные моторы пользуются популярностью среди производителей транспортных средств за счет хороших технических характеристик:
- Экономичное потребление топлива.
- Отсутствие в выхлопе горючих смесей.
- Невысокий уровень воспроизводимого шума.
За счет измененного принципа работы на силовой агрегат приходится меньшая нагрузка, отчего увеличивается срок его эксплуатации. В 4-хтактном моторе реализован иной метод образования рабочей смеси и ее воспламенения. Главное различие — такт впуска, когда в цилиндр поступает уже нагретый воздух и распыленное топливо воспламеняется под воздействием уровня температур. Клапаны должны работать безупречно, а зазоры — отрегулированы.
К недостаткам можно отнести:
- Дорогостоящий ремонт и обслуживание за счет сложной конструкции.
- Необходимость использования высококачественного топлива и масла.
Первая проверка и регулировка клапанов 4 тактного двигателя производится после тысячи километров. В дальнейшем рекомендуется повторять операцию каждые 2 тысячи пробега и после осуществления замены цепи ГРМ, распределительного вала, клапанов.
Доверьте автомобиль специалистам
Регулировка клапанов двигателя — услуга, оказываемая квалифицированными и опытными специалистами автосервиса MT-AVTO.
Выполнению каких-либо действий предшествует диагностика транспортного средства, необходимая для определения неисправности, причины ее возникновения и методов решения проблемы. Для решения поставленной задачи используется высокотехнологичное оборудование, профессиональные инструменты и материалы.
Любые действия, направленные на изменения зазоров между деталями, выполняются с соблюдением рекомендаций производителя и строго контролируются. В результате мы гарантируем безупречное качество исполнения.
Задать вопросы и записать на диагностику вы можете по телефону.
Регулировка клапанов двигателя: порядок регулировки зазоров
Регулировка клапанов двигателя – это обязательная процедура для агрегатов, которые не оснащены гидрокомпенсаторами. Ее суть заключается в выставлении необходимого зазора в клапанном механизме. Отсутствие правильной регулировки может привести к стуку клапанов (возникает при уменьшенном или увеличенном зазоре). Чтобы продлить ресурс механизма газораспределения и, как результат, двигателя, нужно знать, как отрегулировать клапана и что нужно для этого. Подробнее о регулировке зазоров клапанного механизма и пойдет речь в данной статье.
Содержание
- Конструкция и особенность работы клапанов
- Периодичность проведения регулировки
- Признаки разрегулированных клапанов
- Двигатель «троит»
- Появление шума
- Повышение расхода топлива
- Ухудшение динамики
- Что нужно для работы
- Регулировка зазоров
- Последствия плохой регулировки клапанов
- Советы и рекомендации
- Видео – Регулировка клапанов двигателя ВАЗ 2106
Конструкция и особенность работы клапанов
Клапан представляет собой цилиндрическую тарелку, выполненную из прочной стали. Конструкция клапана включает ножку и стержень. Для каждого цилиндра ДВС нужно не менее двух клапанов. Они должны плотно прилегать к седлам в закрытом состоянии, обеспечивая тем самым герметизацию цилиндра в момент сгорания топливной смеси.
Устройство клапанного механизмаВажно! В процессе эксплуатации детали подвергаются большим нагрузкам, поэтому они производятся из особенных видов стали, которые обладают высокой устойчивостью к тепловым и механическим нагрузкам.
При работе впускные и выпускные клапана расширяются, а длина стержней при этом немного увеличивается. Это приводит к изменению зазоров между коромыслами и торцами. Постепенно эти показатели увеличиваются, из-за чего периодически нужно проводить регулировку для приведения зазоров в норму.
Как устроены клапана двигателя внутреннего сгоранияПериодичность проведения регулировки
Для тех, кто не знает, гидрокомпенсатор – это специальное устройство для поддержания нужного зазора клапанов в автоматическом режиме. Если двигатель им не оснащен, то проверять зазоры рекомендуется каждые 30 тыс. км. Некоторые владельцы ВАЗов приступают к регулировке только после появления характерного шума в районе клапанного механизма.
Как часто нужно регулировать клапанаРегулировку клапанов на иномарках необходимо проводить гораздо реже, каждые 70-80 тыс. км. Это объясняется большим ресурсом силовых агрегатов от иностранных производителей. Выставленные на них зазоры стабильно держатся на протяжении многих лет.
Что такое гидрокомпенсаторыЧитайте также: Замена подушек двигателя
Признаки разрегулированных клапанов
О необходимости проведения регулировки тепловых зазоров клапанного механизма могут некоторые признаки, например, «троение» двигателя, ухудшение динамики или повышенный расход топлива. Рассмотрим каждый из признаков разрегулированных клапанов отдельно.
Признаки неправильной регулировки клапановДвигатель «троит»
Внезапно водитель замечает, что один из цилиндров перестает работать. Как правило, «троить» мотор может из-за снижения компрессии или неправильной регулировки зазоров клапанного механизма.
Троит двигательПоявление шума
Характерные щелчки или цоканья в моторе также могут свидетельствовать о неправильной его работе. Такой шум чаще проявляется после резкого нажатия на газ.
Если двигатель шумитПовышение расхода топлива
Если уровень топлива в баке стал резко падать без очевидных на то причин (топливо нигде не протекает, магистрали целые и т.д.), тогда есть смысл проверить зазоры клапанов.
Большой расход топливаУхудшение динамики
Неправильно выставленные тепловые зазоры негативно сказываются на динамических характеристиках двигателя. Особенно это проявляется при разгоне автомобиля.
Плохая динамика разгонаОбратите внимание! Главным симптомом разрегулированных клапанов считается металлический стук в двигателе. Остальные признаки лишь косвенные.
Что нужно для работы
Для регулировки зазоров клапанного механизма нужно подготовить некоторые инструменты. К ним относятся:
- специальная рейка с индикатором;
- плоская отвертка;
- регулировочный щуп;
- набор ключей;
- прокладка клапанной крышки;
- рабочие перчатки.
На заметку! При каждом снятии клапанной крышки рекомендуется менять прокладку, поэтому для регулировки нужна новая прокладка.
Регулировка зазоров
Подготовительные работы перед проведением регулировки сводятся к демонтажу всех элементов двигателя для получения доступа к клапанному механизму (крышку ГБЦ необходимо тоже снять). Регулировку нужно проводить на остывшем двигателе. Также перед началом работы необходимо снять клемму с АКБ. Как только все будет готово, можно приступать. Ниже приведена пошаговая инструкция регулировки клапанов ВАЗ 2101-07. Итак, приступим!
Регулировка клапанов двигателяШаг 1. Поднимите капот и демонтируйте клапанную крышку.
Снятие крышки клапанного механизмаШаг 2. Установите рейку с индикатором. Регулировка с ее помощью будет более эффективной при сравнении со щупами.
Установка рейки с индикаторомШаг 3. Заводская регулировка производится в 4 приема, через каждые 180° по коленчатому валу. Так как распредвал вращается медленнее коленвала, то он за это время совершает лишь один оборот.
Регулировка клапанов через каждые 180° по коленвалуШаг 4. Сделайте метки на звездочке распредвала каждые 90°. Начинать регулировку следует с нулевого положения. В таком положении регулируются зазоры на 6 и 8 клапане.
Метки на звездочке распредвалаШаг 5. Произведите замер реального зазора. В идеале зазор должен составлять 0,14 м или 48 единиц по индикатору (при температуре двигателя 7,5°C).
Замер реального зазора 6 клапанаШаг 6. Увеличьте зазор до необходимых 48 единиц при помощи гаечного ключа. Если зазор был больше нормы, тогда уменьшите его таким же способом.
Увеличение зазора до необходимых 48 единицШаг 7. После настройки произведите замер величины зазора повторно. Сильно давить на вилку не нужно. Достаточно резким движением равномерно поднять рокер до касания с распредвалом.
Повторный замер величины зазораШаг 8. Затяните контргайку, обращая внимание на показания индикатора.
Затягивание контргайкиШаг 9. Все те же операции проведите и на 8 клапане. При необходимости увеличьте или уменьшите зазор до получения 48 делений.
Регулировка зазора 8 клапанаШаг 10. Поверните коленвал на 180°, что соответствует повороту распредвала на 90°.
Проворачивание коленвала на 180°Шаг 11. В таком положении отрегулируйте 4 и 7 клапан. Какой из них регулировать первым – неважно. Главное отрегулировать оба клапана и желательно одинаково. Процесс регулировки идентичен.
Регулировка 4 и 7 клапанаШаг 12. После затяжки контргайки и контроля зазора проверните коленвал в положение 360°.
Проворачивание коленвала в положение 360°Шаг 13. В данном положении коленвала настройте тепловые зазоры 1 и 3 клапана абсолютно так же, как и предыдущие.
Регулировка тепловых зазоров 1 и 3 клапанаШаг 14. Затяните контргайки регулировочных болтов и проведите контрольный замер зазоров.
Контрольный замер теплового зазораШаг 15. Поверните коленвал до положения в 540°. При этом распредвал повернется еще на 90°.
Проворачивание коленвала до положения в 540°Шаг 16. Приступите к регулировке 2 и 5 клапана. Как и было ранее, последовательность настройки этих двух клапанов не имеет значения.
Регулировка зазоров 2 и 5 клапанаШаг 17. Когда все клапана будут отрегулированы, обратите внимание на рокера. Все они должны находиться примерно на одном уровне. Это обеспечит одинаковые фазы открытия и закрытия клапанов.
Рокера расположены примерно на одном уровнеШаг 18. После настройки не забудьте снять саму рейку с двигателя.
Снятие рейки с двигателяШаг 19. Установите новую прокладку клапанной крышки. Ее желательно каждый раз использовать новую. Деталь стоит небольших денег, а двигатель при этом не будет заляпан маслом.
Установка прокладки клапанной крышкиШаг 20. После сборки запустите двигатель для оценки работы клапанного механизма. После прогревания проверьте двигатель на наличие посторонних звуков. На этом с регулировкой зазоров клапанов покончено.
Запуск двигателя после настройки зазоров клапановПоследствия плохой регулировки клапанов
Из-за недостаточного открытия впускного клапана в камеру сгорания будет поступать меньше топливной смеси, что спровоцирует снижение мощности двигателя и появление других характерных симптомов. Неправильно настроенный выпускной клапан не будет удалять продукты сгорания. В свою очередь это приведет к образованию нагара.
Прогоревшие клапана, как результат неправильной регулировкиНагар будет скапливаться для поверхности следующих деталей:
- зеркало цилиндра;
- днище поршня;
- свечи накаливания у дизельных и свечи зажигания у бензиновых двигателях;
- седло и рабочая поверхность клапанов.
Увеличенные зазоры клапанного механизма способствуют увеличению ударной нагрузки деталей. Это может привести к таким последствиям:
- повреждение коромысел;
- выход из строя толкателей;
- деформация пружин;
- повреждение седел;
- изменение структуры верхних торцов (наклеп).
Важно! Кромки выпускных клапанов могут обгореть из-за недостаточно плотного прилегания клапанов к своим седлам. Также в цилиндрах может снизиться компрессия.
Советы и рекомендации
Чтобы регулировка была правильной и эффективной, необходимо соблюдать несколько простых рекомендаций:
- оптимальная температура двигателя для замеров – 20°C;
- измерение зазоров необходимо повторять несколько раз;
- на распределительном вале нужно ставить отметки;
- после настройки зазоры необходимо перепроверить на прогретом двигателе;
- о правильной установке зазоров свидетельствует тихая и ровная работа мотора.
Регулярные проведения операции по настройке зазоров клапанного механизма продлит срок службы отдельных элементов двигателя и обеспечит бесперебойную его работу. В зависимости от типа двигателя и марки авто периодичность этих операций может меняться. Поэтому важно знать, когда и как часто необходимо выполнять регулировку.
Как отрегулировать зазоры клапановНо благодаря инструкции, которая приведена выше, процесс регулировки клапанов по своей сложности не сильно будет отличаться от замены тормозных колодок или настройки сцепления. Удачи на дорогах, дорогие читатели!
Видео – Регулировка клапанов двигателя ВАЗ 2106
Техническое обслуживание и ремонт клапанов двигателя
Быстрые ссылки:- Как проверить или отремонтировать клапаны двигателя?
- Как снимать клапаны двигателя для проверки
- Техническое обслуживание клапана: притирочные клапаны
- Как переустановить клапаны
- Как отрегулировать зазор толкателя
- Как отрегулировать верхние клапаны
Перед ремонтом клапанов внимательно осмотрите их. Остатки на клапанах могут помочь вам определить конкретную проблему двигателя.
Смолистые отложения на впускном клапане сопутствуют снижению производительности двигателя, часто из-за того, что двигатель работал на старом бензине. Твердые отложения на любом клапане указывают на сжигание масла, что может быть вызвано несколькими возможными причинами.
Выполните следующие шаги, чтобы проверить наиболее вероятные источники проблем с клапанами двигателя.
ПРИМЕЧАНИЕ: Всегда надевайте защитные очки при снятии и установке клапанов.
- Шаг 1: Проверьте поверхность клапана на неравномерность посадки. Рисунок вокруг лица должен быть ровным с головкой клапана и одинаковой толщины по всему периметру. При наличии стойких отложений очистите клапан проволочной щеткой и растворителем, при необходимости замачивая детали на несколько часов, чтобы разрыхлить затвердевшие частицы.
- Шаг 2: Проведите ногтем или кредитной картой по штоку клапана после его очистки. Если вы чувствуете выступ, шток клапана изношен и его следует заменить. Направляющая клапана также может быть изношена и нуждается в замене.
- Шаг 3: Измерьте толщину головки клапана, известную как край крышки клапана, с помощью штангенциркуля (номер детали 19199). Замените клапан, если размер поля меньше 0,016 дюйма (0,4 мм).
- Шаг 4: Осмотрите поверхности торца и седла клапана. Неравномерный износ говорит о том, что пришло время заменить их или заменить седло и клапан.
- Шаг 5: Убедитесь, что обе пружины клапана прямые. Замените любую пружину клапана, если она погнута. Примечание: В пружине выпускного клапана может использоваться более толстая проволока, чем в пружине впускного клапана.
Чтобы надлежащим образом проверить клапаны двигателя для обслуживания или ремонта, вам необходимо снять их с двигателя. Найдите тип фиксатора клапана двигателя и следуйте нашему пошаговому руководству ниже. Чтобы добраться до клапанов двигателя, вам нужно добраться до клапанной камеры. Для этого выполните следующие действия.
- Шаг 1: Снимите свечу зажигания и закрепите провод свечи зажигания вдали от свечи зажигания.
- Шаг 2: Снимите глушитель, сапун картера и любые другие компоненты, препятствующие доступу к камере клапана.
- Шаг 3: Отверните болты крепления головки блока цилиндров и снимите головку блока цилиндров. Снимите болты с других компонентов двигателя, чтобы добраться до камеры клапана. При необходимости пометьте болты, чтобы обеспечить их правильную установку в дальнейшем, поскольку они могут быть разной длины.
- Шаг 1: Снимите свечу зажигания и закрепите провод свечи зажигания вдали от свечи зажигания.
- Шаг 2: После извлечения свечи зажигания и закрепления провода свечи зажигания вдали от свечи зажигания отрегулируйте губки приспособления для сжатия пружины клапана (номер по каталогу 19063), пока они не коснутся верхней и нижней части камеры клапана
- Шаг 3: Вдвигайте инструмент до тех пор, пока верхняя губка не соскользнет с верхнего конца пружины. Затяните губки, чтобы сжать пружину
- Шаг 4: Снимите фиксаторы и выньте клапаны, компрессоры и пружины.
Снятие клапанов фиксаторов замочной скважины требует некоторого терпения. Помните, что шпоночный паз фиксатора поможет вам снять фиксатор со штока клапана, даже если фиксатор скрыт от вашего взгляда устройством сжатия пружины клапана.
- Шаг 1: Снимите свечу зажигания и закрепите провод свечи зажигания вдали от свечи зажигания.
- Шаг 2: Наденьте верхнюю губку компрессора клапанной пружины на верхнюю часть камеры клапана, а нижнюю губку — между пружиной и держателем. Если конструкция двигателя не позволяет надеть верхнюю губку на верхнюю часть камеры клапана, вставьте верхнюю губку в камеру поверх пружины так, чтобы пружина оказалась между губками инструмента
- Шаг 3: Поверните ручку устройства для сжатия пружины клапана по часовой стрелке, чтобы сжать пружину. Затем сдвиньте фиксатор с клапана, сдвинув его острогубцами так, чтобы большая часть замочной скважины оказалась прямо над штоком. С помощью плоскогубцев извлеките фиксатор из камеры клапана.
- Шаг 4: Зажав пружину компрессором пружины клапана, извлеките инструмент и пружину из камеры. Затем медленно проверните устройство сжатия пружины клапана, чтобы ослабить натяжение, и снимите пружину .
Конструкция верхних клапанов зависит от модели двигателя. Детали и этапы обслуживания вашего цилиндра с верхним расположением клапанов могут отличаться от описанного ниже подхода, основанного на одноцилиндровом OHV Briggs & Stratton Intek 6-HP (проверьте это?). Intek не требует использования компрессора пружины клапана, что упрощает снятие и установку клапана.
- Шаг 1: Снимите свечу зажигания и закрепите провод свечи зажигания вдали от свечи зажигания.
- Шаг 2: Снимите воздушный фильтр в сборе, топливный бак, маслоналивную трубку, кожух вентилятора и ручной стартер, кожух глушителя, глушитель, карбюратор и любые другие детали двигателя, препятствующие доступу к головке блока цилиндров.
- Шаг 3: Выкрутите винты из крышки клапана с помощью торцового ключа или гаечного ключа. Затем снимите клапанную крышку, клапан сапуна в сборе (при наличии) и все прокладки.
- Шаг 4: Снимите болты коромысел с помощью торцевого ключа или гаечного ключа. Затем снимите коромысла и толкатели. Прежде чем снимать толкатель, обратите внимание на место и материал.
- Шаг 5: Снимите крышки клапанов (при наличии). Они сидят на стержнях клапанов.
- Шаг 6: Большими пальцами нажмите на держатель пружины и пружину клапана над одним из клапанов. При сжатой пружине клапана снимите фиксатор. Примечание: Если в вашем двигателе используется фиксатор с замочной скважиной, совместите большую прорезь в фиксаторе со штоком клапана и медленно отпустите пружину, чтобы шток проскользнул через большой прорез. Затем повторите процедуру для другого клапана.
- Шаг 7: Снимите болты направляющей толкателя и направляющую толкателя.
- Шаг 8: Отверните болты крепления головки блока цилиндров и снимите головку блока цилиндров, покачивая ее руками. При необходимости ослабьте головку блока цилиндров, ударив по ней молотком с нейлоновым бойком. Никогда не отрывайте его, так как это может повредить головку.
- Шаг 9: Снимите и осмотрите клапаны, направляющие и седла, следуя приведенным ниже шагам. Впускные и выпускные клапаны часто изготавливаются из разных стальных сплавов и могут быть разного цвета. Головка впускного клапана больше головки выпускного клапана.
Если после осмотра нет признаков повреждения или износа клапанов, вы можете отрегулировать клапаны и седла, чтобы обеспечить эффективное уплотнение клапанов (также известное как «притирка клапанов»).
Как притирать клапаныВы можете сгладить небольшие задиры и ямки на поверхности и седле клапана, чтобы восстановить способность клапана герметизировать камеру сгорания путем притирки клапанов. Во время притирки клапанов обязательно проверяйте свой прогресс, потому что легко удалить углеродистый корпус, а также металл, что еще больше повредит клапан или седло.
- Шаг 1: Нанесите небольшое количество пасты для притирки клапанов (номер по каталогу 94150) — мелкозернистую, но абразивную пасту — на поверхность клапана и вставьте клапан в направляющую клапана.
- Шаг 2: Смочите конец присоски притирочного инструмента и поместите его на головку клапана. Несколько раз покрутите клапан между руками. Поднимите инструмент, поверните на 1/4 оборота и снова поверните.
- Шаг 3: Чаще очищайте поверхность и проверяйте свои успехи. Притрите клапан ровно настолько, чтобы создать равномерный рисунок вокруг поверхности клапана.
- Шаг 4: После завершения притирки тщательно очистите клапаны растворителем, чтобы убедиться, что ВСЕ остатки абразива удалены. Любые оставшиеся частицы могут быстро повредить клапаны и другие компоненты двигателя.
- Шаг 1: Поместите пружину клапана и поверните рукоятку компрессора в пружину клапана. пружина полностью сжата.
- Шаг 2: Вставьте сжатую пружину в камеру клапана.
- Шаг 3: Смажьте шток клапана смазкой для штока клапана. Затем опустите шток клапана через пружину. Удерживайте пружину в направлении верхней части камеры, а клапан в закрытом положении.
- Шаг 4: Если используются штифты, вставьте каждый штифт острогубцами. Если используются фиксаторы автомобильного типа, поместите фиксаторы в канавку штока клапана.
- Шаг 5: Опускайте пружину до тех пор, пока фиксатор не совпадет со штифтом или фиксатором автомобильного типа. Затем вытащите компрессор пружины клапана.
- Шаг 6: Установите на место сапун картера и другие компоненты двигателя.
- Шаг 1: Клапаны с фиксаторами в виде замочной скважины не требуют дополнительного фиксатора. Сожмите фиксатор замочной скважины и пружину с помощью инструмента для сжатия — большое отверстие должно быть обращено к отверстию в инструменте — до тех пор, пока пружина не станет твердой.
- Шаг 2: Смажьте шток клапана смазкой для штока клапана.
- Шаг 3: Вставьте сжатую пружину и фиксатор в камеру клапана
- Шаг 4: Вставьте шток клапана в большую прорезь в держателе.
- Шаг 5. Установите на место сапун картера и другие компоненты. Могут потребоваться новые прокладки.
- Шаг 1. Убедитесь, что на штоках и направляющих клапанов нет мусора и заусенцев. Затем слегка смажьте стержни клапанов смазкой для направляющих клапанов и вставьте их в головку цилиндров, следя за тем, чтобы в каждой направляющей клапана был правильный клапан.
- Шаг 2: Поместите направляющую толкателя на головку блока цилиндров и закрепите крепежные болты с помощью динамометрического ключа. Нанесите на резьбу шпилек коромысел затвердевающий герметик и установите шпильки коромысел с помощью торцевого ключа. Примечание: Обратитесь к официальному дилеру Briggs & Stratton за правильными значениями крутящего момента для монтажных болтов и шпилек.
- Шаг 3: Смажьте внутренний диаметр каждого уплотнения штока клапана (если имеется) моторным маслом и установите уплотнения на шток клапана. Вставьте их на место.
- Шаг 4: Установите пружину клапана и фиксатор на каждый шток. Сжимайте пружину обоими большими пальцами до тех пор, пока шток клапана не пройдет через большой конец прорези замочной скважины. Убедитесь, что фиксатор полностью входит в канавку штока клапана. Повторите этот шаг для другого клапана.
- Шаг 5: Нанесите на резьбу болтов головки цилиндров смазку для направляющих клапанов. Установите на цилиндр новую прокладку головки блока цилиндров, вставьте болты в цилиндр и установите головку блока цилиндров на цилиндр.
- Шаг 6: Затяните болты головки блока цилиндров поэтапно с помощью динамометрического ключа. Поверните каждый болт на несколько оборотов, затем переходите к следующему болту, пока каждый болт не будет плотно затянут. Затем, для окончательной затяжки, действуйте с шагом примерно в одну треть окончательного крутящего момента. Обратитесь к Руководству по эксплуатации для получения сведений об окончательном крутящем моменте. Неравномерная затяжка может привести к деформации головки блока цилиндров.
- Шаг 7: Установите толкатели через направляющие толкателей в толкатели. Тип толкателя в зависимости от двигателя:
- Одноцилиндровый OHV: Модели серий 260700, 261700 верхний толкатель (выпускной) полый. Толкатель выхлопа серий 28N700, 28Q700, 28U700, 28W700, 287707, 310700, 312700, 313700 имеет красную полосу краски для идентификации и изготовлен из стали.
- Intek™ V-Twin OHV: Впускные толкатели изготовлены из алюминия.
- Vanguard™ V-Twin: Все модели (кроме 540000, 610000) толкатели выпускных клапанов изготовлены из алюминия. Модели серий 540000 и 610000, все толкатели из алюминия.
- Шаг 8: Установите колпачки на концы клапанов и вытрите всю смазку. Затем установите коромысла в сборе, прижимая коромысла к крышке клапана и толкателю.
Поскольку при притирке клапанов удаляется небольшое количество материала с поверхности поверхности клапана и седла клапана, вам может потребоваться отрегулировать зазор толкателя — расстояние между штоком клапана и толкатель — после притирки и переустановки клапанов. Уточните у ближайшего официального дилера Briggs & Stratton правильный зазор толкателя для вашего двигателя.
- Шаг 1: Установив каждый клапан в соответствующие направляющие в цилиндре, поверните коленчатый вал (по часовой стрелке, если смотреть со стороны коленчатого вала со стороны маховика) в верхнюю мертвую точку. Оба клапана должны быть закрыты. Затем проворачивайте коленчатый вал за верхнюю мертвую точку до тех пор, пока поршень не окажется на 1/4 дюйма ниже верхней части цилиндра.
- Шаг 2. Проверьте зазор между каждым клапаном и его толкателем с помощью щупа
- Шаг 3: Если зазор недостаточен, снимите клапан и отшлифуйте или напилите конец квадратного штока клапана, чтобы увеличить зазор. Часто проверяйте длину, так как легко снять слишком много металла.
- Шаг 4: После тщательной очистки отдельных частей клапана смажьте штоки и направляющие клапанов смазкой для направляющих клапанов. Затем убедитесь, что на концах штоков клапанов или толкателей НЕТ смазки.
- Шаг 1: Освободите тормозную пружину. Затем поверните маховик, чтобы закрыть оба клапана.
- Шаг 2: Вставьте узкую отвертку в отверстие свечи зажигания и коснитесь поршня. Поверните маховик по часовой стрелке за верхнюю мертвую точку, пока поршень не опустится на 1/4 дюйма. Используйте отвертку, чтобы измерить диапазон движения поршня. Примечание: Эту процедуру необходимо выполнить для каждого цилиндра двигателей V-Twin.
- Шаг 3: Проверьте зазор клапана, поместив щуп между головкой клапана и коромыслом. Проверьте зазор, модели двигателей включают зазоры клапанов в руководствах по эксплуатации. Зазоры клапанов для более старых моделей двигателей см. в руководствах по ремонту.
- Шаг 4: Отрегулируйте зазоры, поворачивая регулировочный винт. После завершения регулировки затяните гайку коромысла.
- Шаг 5: Установите крышку клапана, при необходимости используя новые прокладки, и убедитесь, что крышка надежно закреплена.
ПРЕДУПРЕЖДЕНИЕ : Всегда читайте руководство(а) по двигателю и оборудованию перед запуском, эксплуатацией или обслуживанием двигателя или оборудования, чтобы избежать травм или повреждения имущества. Обратитесь к авторизованному дилеру, если вы не уверены в какой-либо процедуре или у вас есть дополнительные вопросы.
Запасные части для обслуживания в магазинеУзнайте, как правильно и безопасно использовать, устранять неисправности и обслуживать оборудование Briggs & Stratton.
Просмотреть статьи с инструкциями >
Узнайте о новейших продуктах, пошаговые инструкции о том, как найти номер модели вашего двигателя и многое другое.
Просмотр видео >
Трудоемкий процесс регулировки клапанов в двигателе с регулировочными шайбами
Несколько лет назад я написал подробную статью о регулировке клапанов в двигателе с одним верхним расположением распредвала. В нем я сосредоточился на общей конфигурации, в которой кулачки распределительного вала перемещают набор коромыслов, которые качаются на валах и толкают верхние части стержней клапанов вниз. Регулировка включает измерение зазора между коромыслом и штоком клапана с помощью щупа и вращение шпильки с резьбой или вращение эксцентрика до тех пор, пока зазор не достигнет заданной величины, обычно от 0,006 до 0,012 дюйма.
Измерение клапанного зазора щупом и регулировка коромысла на двигателе с одним верхним расположением распредвала. Роб СигелНо я также написал, что на старинных двигателях с двумя распредвалами вместо них часто используются прокладки, предлагая: «Я могу исправить это, когда [отрегулирую клапаны] в своем двигателе Lotus Europa, поскольку в его головке с двумя распредвалами используются прокладки. ”
Это время пришло.
На большинстве современных автомобилей с двумя распредвалами регулировка клапанов вообще не требуется, поскольку гидравлические подъемники с гидравлическим давлением и подачей масла автоматически компенсируют зазор и устраняют необходимость в какой-либо плановой регулировке. Однако на многих старинных автомобилях с одинарными и двойными верхними распредвалами, а также на некоторых Toyota последних моделей и многих мотоциклах кулачки кулачков толкают «ковшовые» толкатели вниз по штокам клапанов, а между толкателями и стержнями клапанов используются прокладки соответствующей толщины. вершины каждого стержня клапана, чтобы установить зазоры. Это механически проще, поскольку устраняет необходимость в клапанном механизме с коромыслами и валами, но компромисс заключается в том, что это значительно усложняет регулировку клапана.
Вместо простой регулировки резьбовой гайки или эксцентрика необходимо измерить зазоры между кулачками кулачков и толкателями, снять кулачки, снять толкатели и имеющиеся регулировочные шайбы, измерить регулировочные шайбы или прочитать их толщину, рассчитать, что нового толщина прокладок должна быть такой, чтобы правильно установить зазор, приобрести и установить эти прокладки, затем снова измерить зазоры, чтобы убедиться, что вы все сделали правильно. (Обратите внимание, что двигатель S14 в BMW E30 M3 и S54 в E46 M3 также используют прокладки клапанов, но они не скрыты под тарельчатыми толкателями, и с помощью специального инструмента клапаны могут быть нажаты, а прокладки извлечены. без разборки.)
По этой причине, в отличие от регулировки клапанов в двигателе с коромыслами, которая может быть похожа на дзен-опыт, который связывает вас с вашей машиной, выполнение этой работы в двигателе с регулировочными прокладками — трудоемкий процесс, требующий много времени, которого никто не ждет.
Головка с двумя кулачками Lotus Europa. Обратите внимание, что коромысла отсутствуют, вместо этого выступы кулачка непосредственно толкают кулачковые толкатели. Роб СигелПрошлой весной я переделал, собрал и установил двигатель Europa с двумя распредвалами, но признаюсь, что на самом деле я все еще был новичком в регулировке клапанных шайб. У меня не было опыта выполнения прокладок, так как у механика, который выполнял работу с клапаном, был готовый запас прокладок, поэтому я попросил его сделать это. Я проверил зазоры, сначала на неустановленной головке, где я нашел их в спецификации, а затем еще раз, когда головка была прикручена к блоку. Я обнаружил, что зазоры на № 1 сузились, но поскольку все они должны были измениться, когда я обкатал двигатель, я решил оставить их такими. В период с апреля по ноябрь я проехал на двигателе 700 миль, поэтому, когда я поставил машину на зиму в гараж, на очереди были первая после ремонта регулировка клапанов и замена масла.
В любом двигателе первым этапом регулировки клапанов является измерение существующих зазоров. Для этого необходимо снять клапанную крышку и повернуть двигатель в правильное положение для проверки клапанов. В винтажных БМВ, которыми я живу и дышу, эти шаги тривиальны: крышки клапанов редко устанавливаются с герметиком, а двигатель можно легко провернуть либо включив передачу и слегка покачав ее, либо положив пятку руки на ремень вентилятора, чтобы натянуть его, а затем схватить охлаждающий вентилятор и использовать его для вращения двигателя. Затем вы найдете положение, в котором клапаны на «сопутствующем цилиндре» того, который вы измеряете, находятся в перекрывающемся положении (коромысла впускного и выпускного клапанов закрывают равные части соответствующих кулачков). Это гарантирует, что, например, на четырехцилиндровом двигателе, когда клапаны № 4 перекрываются, № 1 находится в ВМТ.
Однако ничего из этого не относилось непосредственно к Lotus. Так как он, знаете ли, британский и течет масло, если вы даже думаете о смазке в пределах 40 футов от него, клапанная крышка держится на герметике, и для ее снятия потребовалось лезвие бритвы, рычаг и ругань. Машина стоит в очень узком месте в моем гараже, поэтому нет места, чтобы раскачать ее, чтобы ударить по клапанному механизму. И, поскольку это автомобиль со средним расположением двигателя, радиатором спереди и электрическим вентилятором, хватать вентилятор не за что. Мне пришлось поставить его на подъемник средней высоты, надеть храповик на коленчатый вал снизу и попеременно тянуться под ним, чтобы провернуть двигатель, и стоять на ящике для молока, чтобы измерить зазор.
Далее, это не похоже на однокулачковый двигатель, где вы поворачиваете цилиндр в ВМТ и измеряете зазоры впускного и выпускного клапанов в этом положении. Клапаны слегка отклонены от вертикали, и для точного измерения вам необходимо расположить плоское пятно на задней части кулачка над клапаном, что означает, что кулачки кулачка должны быть направлены вверх на одной линии со штоками клапана. С практической точки зрения это нужно делать по одному клапану за раз. Таким образом, вы вращаете двигатель не четыре раза, а восемь.
Само измерение зазора по существу такое же, как и для головки с коромыслами, за исключением того, что вы вставляете лезвие щупа между кулачком кулачка и толкателем вместо коромысла и верхней части штока клапана. Ступенчатые или так называемые щупы «проход-непроход» невероятно полезны для регулировки клапанов. Например, если спецификация составляет 0,006–0,008 дюйма, если кончик ступенчатого щупа 0,006–0,008 скользит в зазор, но лезвие останавливается на ступеньке, вы сделали все правильно. После того, как вы сделали это некоторое время, для дополнительной оценки вы можете вставить лезвие 0,007 дюйма и посмотреть, будет ли оно лучше, чем 0,006, но в целом для клапанов ошибка на тысячную на незакрепленной стороне хороша. упражняться.
Использование проходного и непроходного щупа между задней частью кулачка и тарельчатым толкателем. Роб Сигел. Зазоры в оригинальном руководстве по ремонту требовали 0,005–0,007 дюйма на впускных и 0,006–0,008 на выпускных клапанах, но в наши дни большинство поклонников Lotus рекомендуют 0,009–0,011. Ни я, ни слесарь, который собирал головку, этого не знали, поэтому он руководствовался инструкцией, поэтому зазоры были выставлены плотно, но опять же, я знал, что они все равно изменятся во время обкатки, поэтому я оставил их в покое.
Когда я измерил зазоры, я обнаружил, что два из выпускных клапанов имели размер 0,009–0,011 (именно там, где я хотел, чтобы они были, поэтому никаких изменений в их прокладках не потребовалось), а два — 0,006–0,800. (немного тесно). Три воздухозаборника были на уровне 0,005–0,007, но воздухозаборник №1 был настолько тугим, что лезвие моего самого тонкого щупа (0,004–0,006) не скользило в зазор. Я измерил лист бумаги микрометром на 0,003 дюйма, и он тоже не скользил. Я купил еще один набор щупов с более тонкими лезвиями, и чтобы найти подходящий, мне пришлось пройти весь путь до самого тонкого, который был 0,0015. Это полторы тысячные дюйма, что меньше половины средней толщины человеческого волоса. Йиш. Перевод: впускной клапан №1 был настолько тугим, что едва закрывался. Я рад, что не проехал на машине ни на милю дальше.
После измерения зазоров следующим шагом была разборка. Прокладки клапанов находятся под тарельчатыми толкателями, и чтобы их снять, надо вынуть оба распредвала, а для этого надо снять цепь ГРМ с шестерен распредвала. Сама разборка не была проблемой; Меня беспокоила сборка.
На Европе расположение двигателя посередине усложняет некоторые задачи. На передней части кулачковых шестерен есть установочные метки. Во время повторной сборки блок удерживается в ВМТ, кулачки вставляются примерно в правильную ориентацию ВМТ №1, а крышки подшипников устанавливаются и затягиваются. Затем шестерня выпускного кулачка вставляется в цепь ГРМ, шестерня поворачивается на один зуб за раз, пока установочная метка не окажется заподлицо с поверхностью крышки клапана, и шестерня, цепь и кулачок трясутся и трясутся до тех пор, пока установочный штифт скользит в отверстие, сохраняя выравнивание. Затем то же самое делается для впускного механизма. Затем вы вставляете натяжитель цепи, плотно прижимаете его и проверяете, что блок все еще находится в ВМТ, а метки обоих распредвалов все еще совмещены, как это может быть на 45-летнем двигателе, головка которого была снята. Я обнаружил, что это довольно сложно, когда я устанавливал синхронизацию кулачка с двигателем на стенде. Но когда двигатель уже в машине, эти распредвалы в дюймах от брандмауэра, без зеркала метки ГРМ не видно, да еще и с зеркалом, параллакс мешает точно оценить их совмещение. Я определенно был , а не , с нетерпением ожидая возможности сделать это с одной рукой, связанной за спиной.
Метки совмещения на шестернях распредвала хорошо видны при снятом двигателе, но их очень трудно увидеть при установленном двигателе. Rob SiegelРекомендуется пометить заднюю поверхность кулачков перед их снятием. Я использовал Wite-Out и линейку на сопрягаемой поверхности клапанной крышки. Это несовершенные метки, но я сфотографировал их там, где они пересекаются с линейкой, так что они должны быть достаточно хорошими, чтобы я знал, не ошибся ли я, что в любом случае лучше, чем вы можете сделать.
Я пометил заднюю часть кулачков как мог. Роб СигелЗатем я открутил шестерни распредвала (и даже , что сложно, учитывая небольшой зазор до брандмауэра) и подвесил цепь ГРМ с помощью пары вешалок, чтобы она не упала на переднюю часть двигатель и заклинить.
Как я всегда говорю, вешалка — это инструмент и часть! Rob SiegelНа этом этапе, когда вы готовитесь к снятию распределительных валов, крышек подшипников, толкателей и регулировочных прокладок, очень важно, чтобы все детали были организованы и промаркированы по мере их снятия. Зазоры клапанов зависят не только от регулировочных прокладок, но и от тарельчатых толкателей, поэтому крайне важно их не перепутать. Можно использовать традиционные пакеты Ziploc, но лучше использовать универсальную коробку с отделениями. Я нашел пластиковую коробку с тремя колоннами, две из которых имели пять рядов, что было идеально, потому что у каждого кулачка было пять крышек подшипников. В то время как на самих крышках проштампован номер места, на вкладышах подшипников нет, и они действительно должны вернуться на то же место.
Моя коробка с отделениями и этикетками. Rob SiegelНаконец, я открутил крышки подшипников распредвала и начал осторожно вынимать оба распредвала.
Впускной кулачок снят, обнажая кулачковые толкатели. Rob SiegelТарельчатые толкатели можно извлечь либо с помощью магнита, либо с помощью всасывающего инструмента для шлифовки клапанов. Я использовал последний. Прокладки клапанов находятся внизу. На некоторых автомобилях, таких как Alfa, и на многих мотоциклах прокладки представляют собой маленькие перевернутые чашки, которые сидят, как маленькие шляпы, на верхушках штоков клапанов, но на Lotus и многих других автомобилях прокладки представляют собой просто плоские диски размером с монету, которые находятся внутри углубление в стопорной чашке пружины. Обычно масляная пленка прилипает к нижней части толкателя, но если это не так, вы действительно не хотите, чтобы она отвалилась и упала на двигатель, поэтому лучше обхватить рукой нижнюю часть толкателя. толкатель, как только вы поднимите его.
Прокладка клапана застряла внутри тарельчатого толкателя. Роб ЗигельПосле извлечения каждого компонента клапанного механизма он сразу же помещался в свое отделение в пластиковом корпусе.
Этот уровень организации необходим. Роб СигелВсе шло хорошо, пока я не снял последний тарельчатый толкатель — выхлоп №1 — и не обнаружил прокладку клапана в удерживающей чашке пружины, а не под толкателем. Я приложил к нему небольшой магнит, но, к моему удивлению, он остался на месте. Я обыскал свой дом, нашел более сильный редкоземельный магнит, но и он не смог его вытащить.
Прокладка клапана застряла в держателе пружины (слева). Роб СигелЯ сделал то, что делаю часто, а именно, попробовал несколько вещей параллельно. Я разместил проблему на двух разных форумах Lotus. Я запрыгнул на Amazon и за 8 долларов заказал стержневой магнит из редкоземельных металлов, рассчитанный на тяговое усилие в 35 фунтов. Я вернулся в гараж и более внимательно осмотрел застрявшую прокладку, чтобы увидеть, есть ли место, где я мог бы ее поддеть. Это было вровень. Не было.
Но вскоре человек по имени Рохан из Англии ответил на мой пост на форуме Lotus Elan. Он сказал: «Прокладка должна поддерживаться только в центре штока клапана. Я бы попробовал осторожно постучать по прокладке плоской выколоткой с одной стороны, и другая сторона должна подняться, чтобы вы могли ее вытащить». Я сделал, и это сработало отлично; Затем я смог вытянуть прокладку с помощью магнита. Я немедленно ответил Рохану, что в следующий раз, когда он будет на моей стороне Атлантики, он выпьет напиток по его выбору. Тот факт, что кто-то на другом континенте немедленно решил мою проблему, является одной из лучших вещей в этом автомобильном мире, который мы любим.
Извлечение регулировочной шайбы клапана с помощью магнита после удара плоской пробкой и ударом молотка. Rob SiegelВместе с этим клапанный механизм был удален, и я больше не был новичком в регулировке прокладок клапанов.
Приятное зрелище — голова Lotus готова к новым прокладкам. Роб СигелНа следующей неделе мы займемся измерением, расчетом и заказом новых прокладок, повторной сборкой и этим надоедливым выравниванием кулачка.
***
Роб Сигел ведет колонку Взломщик ™ для BMW CCA Roundel уже 34 года и является автором пяти автомобильных книг. Его новая книга « Воскрешение Берты: выкуп нашей свадебной машины после 26 лет хранения » доступна на Amazon, как и другие его книги, такие как « Ran When Parked ». Вы можете заказать собственноручно подписанные копии здесь.
Как отрегулировать зазоры клапанов на мотоцикле
Зазоры клапанов важны, но их выполнение у дилера может стоить очень дорого; это одна из основных причин, по которой многие велосипеды продаются. Но игнорируйте их на свой страх и риск, так как со временем ваш двигатель может быть серьезно поврежден.
До того, как я купил свой Kawasaki ZX-6R 1999 года выпуска, я никогда не проверял зазоры на чем-то, что не имеет винта и контргайки, но теперь я понял, насколько это просто…
Этот маленький металл диск выглядит таким незначительным, но он жизненно важен для поддержания работоспособности двигателя
Что такое зазоры клапанов?
Клапанные зазоры мотоциклетных и автомобильных двигателей фактически относятся к зазору между верхней частью штока клапана и кулачком, который его приводит в действие.
Впускные клапаны двигателя открываются, пропуская воздух и топливо в цилиндр, а выпускные клапаны выпускают сгоревшие газы. Излишне говорить, что внутри двигателя становится жарко, поэтому, когда клапаны закрываются, они закрываются на закаленное «седло», которое действует как радиатор. Если клапаны не полностью закрыты в момент воспламенения и расширения горючих газов, толкающих поршень вниз, клапаны будут повреждены, а газы высокого давления могут нанести серьезный и непоправимый ущерб клапанам, седлам и другие детали внутри двигателя.
Почему важно иметь зазор в клапанных зазорах?
Если бы зазор клапана был установлен на ноль, теоретически клапан все еще мог бы быть настроен на полное закрытие, но по мере прогрева двигателя детали расширяются; без зазора клапан не закрывался бы полностью. Вот почему зазоры клапанов НЕОБХОДИМО проверять на холодном двигателе.
Как узнать, что зазоры клапанов нуждаются в регулировке?
Неправильные зазоры клапанов приведут к плохой работе и, в конечном итоге, к серьезному повреждению вашего велосипеда. Вы найдете множество сообщений на форумах и в Facebook от людей, утверждающих, что они не беспокоились и что их велосипеды в порядке, но ущерб будет прогрессировать.
У моего ZX-6R не было тяжелой жизни, но после чуть более 18 000 миль выпускные клапаны были очень тугими. Лично я всегда искал доказательства того, что зазоры были правильно обработаны по графику при покупке любого подержанного мотоцикла; это признак заботливого владельца и придает дополнительную уверенность в том, что двигатель прослужит долго.
Прокладки не должны быть дорогими, но их получение требует времени
Какие детали мне нужны?
Если вам повезет, когда вы проверите зазоры клапанов, вы обнаружите, что они не нуждаются в регулировке. Выпускные клапаны, скорее всего, не работают, но есть некоторый допуск; на моем ZX-6R G2, например, впускные клапаны должны иметь зазор от 0,11 до 0,19 мм, а выпускные клапаны должны иметь зазор от 0,22 до 0,31 мм.
Однако есть вероятность, что по крайней мере один из зазоров потребуется отрегулировать. Здесь мы сосредоточимся на зазорах ковша и прокладок, поскольку они наиболее распространены на современных мотоциклах, поэтому вам нужно будет купить несколько прокладок. Проблема в том, что вы не узнаете, какие из них, пока не измерите их, поэтому ожидайте, что ваш велосипед не будет использоваться на дороге в течение нескольких дней, если они не будут в наличии у вашего местного дилера.
Я получил свой от Wemoto, где для этого мотоцикла они стоят от 2,20 до 4,85 фунтов стерлингов каждый — если бы вы купили их в Kawasaki, они стоили бы 9,50 фунтов стерлингов каждый.
Вам также, вероятно, понадобятся некоторые прокладки — на моем ZX-6R необходимо снять крышку приемной катушки, чтобы установить положение кривошипа; сменная прокладка от Wemoto стоит 3,42 фунта стерлингов и является оригинальной деталью Kawasaki.
В руководстве Haynes сказано, что следует заменить четыре уплотнительных кольца, которые герметизируют держатель распределительного вала по отношению к головке блока цилиндров; поскольку масло просачивалось в отверстия для свечей зажигания, я заменил их по цене 1,75 фунта стерлингов каждая, вместе с четырьмя крышками подшипников с прокладками, которые находятся сверху держателя распределительного вала, по 5,17 фунтов стерлингов каждая. Уплотнительное кольцо натяжителя цепи распредвала также следует заменить за 1,86 фунта стерлингов. Этот мотоцикл простоял почти десять лет, поэтому неудивительно, что некоторые уплотнения вышли из строя.
Если какие-либо прокладки нуждаются в замене, вам потребуется немного свежего моторного масла для их смазки, но, скорее всего, вам все равно придется выполнять полное обслуживание, поэтому оно должно быть у вас под рукой.
Какие инструменты мне нужны?
Эта статья не предназначена для того, чтобы охватить все, что вам нужно для регулировки зазоров клапанов на любом мотоцикле. Я основываюсь на своем Kawasaki ZX-6R 1999 года, но у вашего мотоцикла будут свои уникальные потребности, поэтому я настоятельно рекомендую сначала купить руководство по ремонту Haynes. Я надеюсь, что это придаст вам уверенности в том, что вы сможете взяться за работу самостоятельно, но только с руководством по ремонту, специально предназначенным для вашей машины, у вас будет правильная процедура. Помните, что участники программы Bennetts Rewards могут сэкономить 40% на руководствах Haynes в Bennetts Rewards. Вам также понадобится следующее…
- Общие инструменты для разборки велосипеда
- Щуп
- Микрометр
- Динамометрический ключ
- Защитные перчатки
Убедитесь, что ваш щуп соответствует размерам, которые вам нужно измерить с шагом 0,01 мм. Мне пришлось купить себе новый, но он стоил всего 3,99 фунта стерлингов (и, будучи участником программы Bennetts Rewards, я экономлю 10 % на каждой покупке). в Хэлфордсе).
Вам действительно понадобится динамометрический ключ, если необходимо заменить прокладки, так как держатель распределительного вала очень тонкий, и вам также понадобится микрометр для измерения толщины прокладок, которые вы снимаете. Есть вероятность, что на них будет выгравирована их толщина, но на моем велосипеде ничего не было видно, и вам все равно следует их проверить. Я получил высококачественный Mitutoyo 103-137 на Рождество, который стоил 46,9 фунтов стерлингов. 9. Можно взять более дешевые версии, но я подумал, что это вложение на всю жизнь. Я уверен, что моя дочь поблагодарит меня, когда я уйду…
Как проверить зазоры клапанов на мотоцикле?
Если вам повезет, на вашем мотоцикле есть гидравлические толкатели, которые автоматически устанавливают зазор между кулачком и клапаном (обычно с помощью коромысла), но обычно они встречаются только в низкооборотных двигателях, таких как некоторые Harley-Davidson.
Регуляторы с винтами и контргайками, как правило, используются в велосипедах меньшей вместимости (например, в моей Honda Grom MSX-125), и для регулировки требуются только гаечный ключ и плоскогубцы, или вы можете получить инструмент, который удерживает контргайку, пока вы поворачиваете регулятор.
Это инструмент, который я использую для регулировки зазоров клапанов винтов и контргаек на моем Grom и пит-байке, который у меня когда-то был, хотя на впуске Honda нет места для него, если вы не снимите воздушную коробку.
В большинстве велосипедов используется ковш и прокладка — кулачок давит при сборке, а прокладка определяет толщину пары — это то, что мы рассматриваем в этой статье. Затем это ведро и прокладка надавливают на клапан, чтобы открыть его.
Иногда прокладку можно найти на верхней части ковша, но обычно она находится под ним, что более надежно, особенно в высокопроизводительных двигателях.
Пружина возвращает клапан в закрытое положение, если только у вас не Ducati, который, скорее всего, имеет «десмодромные» клапаны. Они используют рычаг для открытия и закрытия клапанов, что потенциально более точно, но это также означает, что для каждого клапана есть две прокладки.
Шаг 1. Убедитесь, что двигатель полностью остыл
Это действительно важно, поэтому дайте велосипеду остыть в течение ночи, прежде чем начинать работу с ним. и бак нужно оторваться, как и углеводы. Есть также панели на стороне двигателя, которые необходимо снять.
Чтобы снять карбюраторы, необходимо слить охлаждающую жидкость, так как они нагреваются на этой модели — это может показаться болезненным, но вы, вероятно, будете выполнять серьезное обслуживание, если будете выполнять зазоры.
Я также снял радиатор, так как одновременно делал все на мотоцикле, но вы можете просто снять верхние болты и опустить его, если хотите.
Шаг 3. Снимите крышку головки блока цилиндров
Крышку головки блока цилиндров крепят к верхней части двигателя шестью болтами – не откручивайте их. Вместо этого поворачивайте каждую на небольшое расстояние крестообразно, чтобы крышка открывалась медленно и равномерно. Он прикручен к держателю распредвала, который довольно хрупкий.
Подсказка: позаботьтесь о держателе распределительного вала
На литом алюминиевом держателе распределительного вала расположены верхние опорные поверхности распределительного вала, а также то, к чему крепится болтами крышка распределительного вала. Очень важно соблюдать осторожность при работе с ним, так как его очень легко повредить. Не спрашивайте меня, откуда я знаю.
Проблема в том, что этот держатель предназначен для размещения распределительных валов, когда он устанавливается на головку блока цилиндров во время производства; если он поврежден, вам нужно купить целую головку блока цилиндров, если вы не можете изготовить новый кронштейн, который решит проблему — опять же, не спрашивайте.
Шаг 4. Составьте схему
Вам необходимо записать все сделанные вами измерения, поэтому нарисуйте схему на листе бумаги, чтобы не запутаться это вверх.
Шаг 5. Установите кривошип по часовой стрелке до тех пор, пока метка «T 1,4» не совместится с двумя сопрягаемыми поверхностями двигателя.
В этот момент либо цилиндр номер один (слева направо, когда вы сидите на мотоцикле), либо цилиндр номер для будет в верхней мертвой точке (ВМТ) — это означает, что поршень находится в самом верху такта сжатия, а клапаны будут полностью закрыты; это положение, в котором необходимо измерить зазоры. Если кулачки кулачка первого цилиндра обращены друг к другу и не касаются клапанов, то первый цилиндр находится в ВМТ; если они смотрят друг на друга и давят на клапанные ковши, четвертый цилиндр находится в ВМТ. В вашем руководстве Haynes указано, какие клапаны следует измерять в этом положении.
Шаг 6. Измерьте первую группу зазоров
Как только вы узнаете, какие клапаны нужно измерить в первую очередь, используйте щуп для проверки зазоров. Установите щуп на размер, которым он должен быть (вам может понадобиться объединить два или более лезвия), затем вставьте его между кулачком и ковшом; вы чувствуете легкое сопротивление, когда вы нажимаете и вытаскиваете его.
Поначалу это покажется вам сложным, но продолжайте пробовать более тонкие и толстые лезвия, пока не почувствуете это. После того, как вы оцените его, напишите размер на листе бумаги, убедившись, что он соответствует правильному клапану 9.0007
Совет: Практика и масло
Попробуйте несколько комбинаций лопастей при проверке клапанов; например, если вы думаете, что вам нужно 0,05 мм и 0,06 мм для измерения 0,11 м, проверьте также зазор с одинарным лезвием 0,10 мм; некоторые из более тонких могут складываться, что затрудняет измерение. Также стоит смазать лопасти чистым моторным маслом, чтобы они вошли.
Помните, что зазоры имеют определенный допуск, поэтому не зацикливайтесь на погрешности в 0,01 мм. .
Шаг 7: Измерьте второй набор зазоров так, чтобы метка «T 1.4» снова совпала. Другой цилиндр должен быть в ВМТ, и теперь вы можете измерить оставшиеся зазоры клапанов.
Если повезет, все зазоры будут в пределах указанных допусков, так что вы сможете собрать велосипед и отправиться в путь. Тем не менее, есть вероятность, что по крайней мере один зазор будет тугим — возможно, на выхлопе — поэтому четко отметьте все, что выходит, на листе бумаги…
Отверстия в распределительных валах можно использовать для фиксации цепи, но нужно быть ОЧЕНЬ осторожным, чтобы не повредить ее
Как отрегулировать клапаны и зазоры?
Распределительные валы на этом мотоцикле следует снимать так, чтобы метка T 1. 4 все еще была совмещена с сопрягаемыми поверхностями двигателя, но если вы хотите привязать цепь к распределительным валам, поверните ее на 360°, пока отверстия в шестернях не станут видны вверху . Убедитесь, что вы вращаете распределительные валы, прежде чем снимать держатель, и убедитесь, что вы совместили метку T 1.4.
Шаг 8. Снимите натяжитель цепи
Натяжитель цепи имеет пружину, которая прижимает плунжер к цепи, но он находится на креплении. возврат, поэтому НИКОГДА частично не отвинчивайте регулятор, а затем снова затягивайте его.
Сначала выкрутить центральный болт в натяжителе почти до упора, чтобы сбросить давление, затем можно снять сам корпус натяжителя.
9Шаг 9. Снимите держатель распредвала шаблон; клапанные пружины толкают некоторые кулачки вверх, поэтому держатель распределительного вала может легко деформироваться или даже треснуть. Плохие времена.
После снятия проверьте поверхности подшипников на наличие износа или повреждений.
Шаг 10. Снимите кулачки
Кулачки помечены «IN» и «EX» в центре вала (они имеют как «IN», так и «EX» на шестерне в конце, что может сбить с толку) – не путайте их. Вы можете снять цепь с кулачков, а затем снять их, но вы должны использовать что-то, чтобы не уронить цепь в двигатель; Я использовал кусок трубы.
Другой вариант — привязать цепь к кулачкам; это может быть особенно удобно, если вам нужно снять только пару прокладок, но вы должны быть очень осторожны, чтобы не перекрутить и не повредить цепь; это что-то вроде бреда, но выручило меня в пятый раз, когда пришлось снимать кулачок (пожалуйста, не спрашивайте).
Необходимо проверить поверхности подшипников и кулачки на наличие признаков износа или повреждений.
Шаг 11. Снимите прокладки
Удалите прокладки только с клапанов с неправильным зазором. Я обнаружил, что проще всего вытащить их с помощью магнита, который поднял ведро и прокладку вместе с ним.
Поместите ведро в соответствующее место на листе бумаги или в лоток, чтобы вы могли следить за тем, что вы делаете. Очень важно, чтобы вы НЕ перепутали эти ведра или прокладки, поэтому обеспечьте чистое рабочее пространство и убедитесь, что ничего не может быть сбито, особенно если до того, как они вернутся, пройдет несколько дней.
Шаг 12: Измерьте прокладки
Прокладки поставляются с маркировкой размера, но есть большая вероятность, что они изношены, и вам все равно следует проверить их с помощью микрометра. Измерьте каждую прокладку одну за другой и напишите размер рядом с измеренным зазором.
Используя таблицу в руководстве Haynes, вы можете использовать измерение зазора и существующую прокладку, чтобы найти нужный размер прокладки. Звучит сложно, но когда у вас есть цифры, все становится понятным. Например, зазор 0,10 мм попадает в диапазон 0,07–0,11 мм на графике. Учитывая, что текущая прокладка 2,9толщиной 5 мм, на графике видно, что требуется прокладка толщиной 2,80 мм; это то, что вам нужно купить.
Мне удалось поменять местами некоторые прокладки из-за неправильных зазоров, чтобы уменьшить требуемое количество. Да, это выглядит сложно, но все, что имеет значение, это то, что когда вы выполняете работу, вы знаете, какие числа какие. Я обнаружил, что некоторые из существующих прокладок с неправильными зазорами были нужных мне размеров для других клапанов, что сэкономило немного денег — мне понадобилось только четыре новых прокладки вместо 11.
Если вы вовремя разместите свой заказ в Wemoto, вы можете получить его на следующий день, но дайте себе время, чтобы получить детали и собрать велосипед, а также держать открытый двигатель закрытым.
Слева на месте, с заменой ведра правой
Шаг 12: Уточняйте бакеты и прокладка
. со свежим моторным маслом и вставьте их в верхние части клапанов, затем сдвиньте смазанные ведра обратно. Убедитесь, что вы делаете по одному, чтобы вы не могли их перепутать.
Шаг 12. Установите кулачки
Смажьте опорные поверхности головки блока цилиндров, затем, убедившись, что они находятся на правильных сторонах, установите кулачки на место. Сначала вам нужно установить цепь на выпускной распредвал, натянув ее в передней части двигателя так, чтобы маркер T 1.4 был совмещен с соединениями кожуха двигателя, а линия «EX» на шестерне выпускного распредвала совмещена с верхней частью. кожух двигателя. Затем установите впускной кулачок с натянутой цепью между двумя шестернями и линией «IN», совпадающей с верхней частью кожуха двигателя. На этом велосипеде между этими двумя линиями на шестернях должно быть 30 звеньев цепи, чтобы цепь была правильно установлена.
Шаг 13. Привинтите держатель распределительного вала обратно
Протрите поверхности подшипников свежим моторным маслом, убедитесь, что уплотнительные кольца находятся в хорошем состоянии и правильно выровнены, затем найдите распределительный вал. Крайне важно затягивать все десять болтов очень постепенно и крест-накрест. Не торопитесь и используйте динамометрический ключ для окончательной затяжки — на этом мотоцикле это всего 12 Нм.
Шаг 14: Установите на место натяжитель цепи ГРМ
Не устанавливая на место пружину и болт, установите натяжитель в исходное положение, удерживая храповик и полностью вдавливая поршень обратно в корпус (уплотнительное кольцо следует заменить). Прикрутите корпус натяжителя обратно к двигателю, затем, проверив состояние уплотнительной шайбы, вставьте пружину, болт и шайбу – при затягивании вы услышите, как плунжер выдвигается. Проверьте натяжение цепи ГРМ и проверните коленчатый вал на два полных оборота, затем проверьте еще раз.
Шаг 15: Снова измерьте зазоры клапанов
Момент истины – следуя той же процедуре, что и раньше, проверьте все зазоры клапанов. Скрестим пальцы, во-первых, вы не промахнулись, так как это действительно расстраивает необходимость снова разбирать все это, а затем заказывать больше прокладок (опять же, не спрашивайте).
Шаг 16. Установите на место крышку головки блока цилиндров
Проверьте прокладки и при необходимости замените. Продолжая постепенно крест-накрест, установите на место крышку головки блока цилиндров. Затем соберите все обратно и гордитесь тем, что вы выполнили одну из самых сложных работ по техническому обслуживанию велосипеда. Отличная работа!
Если вы не можете выполнить эту работу самостоятельно, ваш дилер с удовольствием возьмет ее на себя. Хотя цены будут варьироваться, Ник Номикос, владелец и тестер MoT по телефону Двухколесного центра в Харпендене (а также наш технический консультант), говорит, что он будет брать 198 фунтов стерлингов за проверку зазоров клапанов, плюс около 66 фунтов стерлингов. 100, если они нуждаются в настройке. Цены включают НДС, но не запчасти.
B16A Регулировка клапана — теория функционирования
Я провел несколько регулировок клапанов в блоге, серии K и серии F, но ни одна из них не была более ожидаемой, чем эта. Правильно, наконец-то пришло время, теперь я представляю вам… Как выполнить регулировку клапана на B16 (или любом другом варианте серии DOHC VTEC B)
Позвольте мне начать с обмена ссылками ниже на две другие статьи, которые я Написал про регулировку клапанов.
Серия K:
инструкции: Регулировка клапана K20a
Серия F:
Как: Регулировка клапанов на s2000
Если вы впервые на блоге, добро пожаловать! Если нет, то вы знаете, почему мне потребовалось так много времени, чтобы, наконец, собрать эту регулировку клапана B16, но для всех новых людей позвольте мне рассказать вам краткую предысторию. Я следил за своей четырехдверкой с D16y8 в течение последних двух лет, и чем серьезнее я становился, тем больше я понимал, что мне нужен LSD (дифференциал повышенного трения). Вместо того, чтобы тратить кучу денег на постройку SOHC LSD Trans, я решил просто переключиться на B16. Это не только открыло бы мои возможности для передачи LSD, но также дало бы мне немного лучший диапазон мощности, чем мой D16. Мне также потребовалось так много времени, чтобы, наконец, отрегулировать клапан серии DOHC VTEC B, потому что, честно говоря, ни у кого из моих знакомых не было серии B в своей машине. Однако теперь, когда я дорабатываю свой B16 и готовлю его к установке в свою машину, я смог отрегулировать клапан B16, как это сделать.
Начиная, я делаю это, пока двигатель находится на моей подставке для двигателей Vein. Процесс будет таким же, если вы делаете это, когда мотор находится в вашей машине, просто так лучше для фотографий. Также, пожалуйста, прочитайте всю статью, это даст вам лучшее представление о проекте в целом и будет иметь для вас гораздо больше смысла, а не рассматривать его как пошаговое руководство.
Вот с чего я начну. Убедитесь, что при регулировке клапанов двигатель холодный (100 градусов по Фаренгейту или ниже)
Снимите свечи зажигания. Это значительно облегчит вращение двигателя вручную. *ПРОФЕССИОНАЛЬНЫЙ СОВЕТ: оставьте свечи зажигания в двигателе, просто убедитесь, что они полностью выкручены. Если их оставить, это поможет предотвратить попадание в цилиндры каких-либо предметов (например, гаек или шайб).
Перед снятием клапанной крышки обязательно снимите втулки. Если вы этого не сделаете, возможно, они слетят, когда вы будете снимать клапанную крышку, и вы можете их потерять.
осторожно снимите клапанную крышку. Если трудно снять, ОСТАНОВИТЕСЬ, перепроверьте, чтобы убедиться, что вы удалили все гайки x8, удерживающие его. Если вы делаете это, когда двигатель находится в машине, вам также понадобится провод заземления, который вам нужно будет открутить от крышки клапана. Если все гайки откручены, но их все еще трудно снять… Вы можете ОСТОРОЖНО поддеть, но будьте осторожны, чтобы не повредить, не поцарапать, не поцарапать и не повредить каким-либо образом место, где крышка клапана соприкасается с головкой. Это может привести к утечкам при повторной установке клапанной крышки. Предлагаю поддеть чем-нибудь пластиковым.
Теперь, когда крышка клапана снята, вы должны быть предельно осторожны, чтобы ничего не уронить на открытую поверхность клапана. Если вы это сделаете и не сможете вернуть его… скорее всего, вы нанесете какой-то ущерб двигателю, когда снова запустите его.
Снимите два 10-мм болта, удерживающих среднюю крышку ГРМ. (это не обязательно, но это просто немного облегчит совмещение всех меток ГРМ. К тому же там всего два болта и они сразу откручиваются, так почему бы и нет?)
Вот как это должно выглядеть.
Ниже я расскажу о том, что показано на приведенной выше диаграмме. Вы начнете с регулировки цилиндра № 1 в ВМТ. Чтобы убедиться, что цилиндр № 1 находится в ВМТ (верхней мертвой точке), вы должны убедиться, что все метки ниже совпадают, как на моих рисунках.
Стрелки вверх на обоих кулачках указывают вверх.
Небольшие канавки на кулачковых шестернях будут направлены внутрь друг к другу.
И последний способ перепроверить, можно ли отрегулировать клапаны на первом цилиндре, это посмотреть на кулачки распредвала.
Кулачок выпускного кулачка будет в положении «10 часов».
, а выступ впускного кулачка будет в положении «2 часа». Это обеспечит отсутствие давления на клапаны, чтобы вы могли правильно отрегулировать зазор. Имейте в виду, что по мере того, как вы переходите к следующему цилиндру, лепестки будут двигаться, и вы должны убедиться, что для каждого цилиндра, на котором вы регулируете клапаны, лепестки кулачка будут в положении на 10 часов и на 2 часа.
На цилиндр приходится 4 клапана. Два выхлопных и два впускных.
- Вы отрегулируете впускные клапаны до 0,006-0,007 в
- отрегулируете выпускные клапана на 0,007-0,008 в
Я лично устанавливаю 0,006 для впуска и 0,007 для выпуска.
Ниже находится клапан №1 выхлопа. вам не нужно беспокоиться о лепестке VTEC (средний больший лепесток) см. щуп
А ниже клапан № 2 выхлопа. см. щуп
Далее вам нужно будет использовать этот инструмент. Есть и другие способы сделать это, но это только упрощает жизнь.
В головке DOHC VTEC серии B нет возможности вставить гаечный ключ, чтобы ослабить контргайку, а использование торцевой головки не сработает, поскольку вам потребуется отвертка с плоской головкой, чтобы удерживать регулировочный винт , чтобы он не проворачивался при затягивании контргайки.
После того, как вы отрегулировали выпускные клапаны, переходите к впускным клапанам (нет правильного порядка, вы можете сделать либо впускные, либо выпускные)
Ниже показано, как вставить щуп между кулачком распределительного вала и коромыслом. вы регулируете разрыв между ними. и вы используете инструмент для регулировки клапана, чтобы ослабить контргайку, затем отрегулируйте винт так, чтобы щуп испытывал небольшое сопротивление при перемещении его вперед и назад.
помните, что вы ничего не делаете со средней долей. Это лепесток VTEC.
Опять же, просто для ясности. Вы регулируете только четыре клапана на цилиндр. Два впускных и два выпускных. вы сделаете это для всех четырех цилиндров, но вы должны убедиться, что каждый цилиндр находится в ВМТ, когда вы регулируете для него клапаны.
Внизу находятся впускные клапаны один и два.
еще раз, еще раз… ниже видно как бумажный палец указывает на средний лепесток (лепесток VTEC) подстраивать нечего. только лепестки с каждой стороны от него.
Ниже вы можете увидеть, как вставляется щуп, а затем как я использую инструмент для ослабления контргайки и регулировки винта.

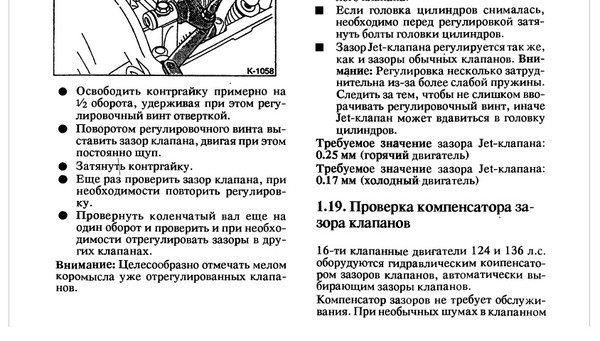

Сломайте контргайку. Затем одной рукой поворачивайте отвертку, а другой рукой перемещайте щуп внутрь и наружу, чтобы правильно измерить сопротивление на щупе. Как только желаемое сопротивление будет достигнуто, вы кладете обе руки на инструмент. Одна рука крепко держит винт, поэтому он не двигается, когда вы используете другую руку, чтобы затянуть контргайку. Спецификация крутящего момента для контргайки составляет 14 фунтов/фут. НЕ затягивайте слишком сильно, вы можете сломать регулировочный винт.
Теперь первый цилиндр полностью отрегулирован.
пора переходить к третьему цилиндру (порядок включения 1-3-4-2)
Используйте 19 мм и поверните двигатель против часовой стрелки (только 90* на кулачковых шестернях)
Маркировка на кулачковых шестернях теперь должна выглядеть, как показано ниже.
Стрелки вверх теперь будут указывать на переднюю часть (сторону выпуска) двигателя.
Канавки на шестернях распредвала теперь будут располагаться напротив друг друга (у шестерни выпускного распредвала она будет сверху, а у шестерни впускного распредвала — снизу)
Также запомните ориентацию кулачка выпускного клапана на 10 часов
И кулачка впускного кулачка на 2 часа
Ниже вы можете увидеть, как я использую обе руки, чтобы вырваться из затора орех.
На приведенном ниже рисунке показано, как часть инструмента с отверткой подходит, а часть инструмента с гнездом подходит к контргайке.
и снова внизу вы можете увидеть щуп.
Убедитесь, что вы отрегулировали сторону впуска.
Теперь мы можем перейти к цилиндру №4. Вручную проверните двигатель еще на 90* против часовой стрелки. это сделает цилиндр номер 4 в ВМТ.
Кулачковые шестерни теперь будут выглядеть так. обе стрелки «вверх» теперь будут указывать вниз.
и кулачки кулачка будут на 10 часов (выпускной кулачок) и 2 часа (впускной кулачок, не изображен) дюймов (убедитесь, что вы используете правильный размер для впуска и выпуска, обратитесь к началу статьи, где я даю спецификации)
После того, как вы отрегулировали и затянули все обратно, убедитесь, что вы дважды проверили, чтобы зазор клапана не увеличился, когда вы затягивали контргайку.
Наконец, переходим к цилиндру №2.
Вручную проверните двигатель против часовой стрелки еще на 90 градусов на кулачковом механизме.
Посмотрите, как стрелки «вверх» теперь указывают на заднюю часть (сторону впуска) двигателя.
и еще раз дважды проверьте, чтобы кулачки кулачка были направлены правильно. Выпускной кулачок направлен в сторону 10 часов, как показано ниже. и впускной кулачок направлен в сторону 2 часов (не изображено)
Внесите необходимые изменения.
ниже вы можете увидеть, как я одной рукой поворачиваю отвертку, а другой рукой вдвигаю и выдвигаю щуп, пока не будет достигнуто желаемое сопротивление.
теперь на стороне впуска. убедитесь, что вы используете щуп правильного размера.
Ниже вы можете увидеть, что у меня есть два щупа. Один размер нужен для выхлопа, а другой размер нужен для впуска. Впуск всегда будет более плотным зазором, чем выпуск.
Цилиндр №2 должен был быть последним цилиндром, для которого нужно было отрегулировать клапана. Помните, что вы должны были начать с цилиндра № 1, а затем следовать порядку зажигания (1-3-4-2), заканчивая цилиндром № 2. Когда вы уверены, что сделали все четыре цилиндра, вернитесь и дважды проверьте, затянули ли вы все контргайки для всех шестнадцати клапанов. Четыре клапана на цилиндр и четыре цилиндра.
Теперь пришло время собраться. Начиная со средней крышки ГРМ.
Установите два 10-миллиметровых болта, которые удерживают его, и затяните с усилием 7,2 фунт/фут
Теперь установите клапанную крышку. следуйте приведенным ниже процедурам, которые касаются нанесения жидкого герметика или Honda Bond на углы всех 4 полукругов (это означает, что вы будете наносить его на 8 областей) используйте очень небольшое количество.
Установите втулки x8 и гайки x8 обратно. затянуть до 7,2 фунт/фут
Затем снова затяните свечи зажигания и снова установите заземляющий провод на клапанную крышку.
Поздравляем! Вы только что узнали, как отрегулировать клапан на двигателе DOHC VTEC серии B. Эта статья предназначена для того, чтобы помочь вам лучше понять, что вы будете делать при регулировке клапана. Как только вы поймете это на цилиндре № 1, это просто повторит ту же последовательность еще три раза. самые важные вещи, которые нужно помнить.
- Убедитесь, что цилиндр, для которого вы регулируете клапана, находится в ВМТ.
- Перед регулировкой убедитесь, что двигатель остыл до 100 градусов по Фаренгейту или ниже.
- , вы должны следовать порядку зажигания (1-3-4-2) при регулировке клапана.
- Убедитесь, что вы используете щуп правильного размера для соответствующего клапана, который вы регулируете.
- вы ничего не регулируете на среднем лепестке (Vtec Lobe)
- Даже если кажется, что клапаны в норме, я ослабляю контргайку и все равно регулирую клапаны. Вы уже потрудились разобрать все, чтобы получить доступ к клапанам.
Я надеюсь, что эта статья окажется для вас полезной, и я надеюсь, что она вдохновила вас выйти из гаража и поработать над своей машиной. Как всегда, я здесь, чтобы помочь… Напишите мне по адресу [email protected], DM в Instagram @Functiontheory или просто прокомментируйте ниже, я отвечу.
Нравится:
Нравится Загрузка…
Регулировка накладных ресниц: как проверить и правильно настроить накладные ресницы
| Практическое руководство — Двигатель и трансмиссия
Эта волшебная доля дюйма может означать разницу между безотказным двигателем в течение сезона и дорогостоящим ремонтом в самый неподходящий момент
Вы потратили больше денег на двигатель, чем на любой другой компонент гоночного автомобиля. И если вы похожи на большинство гонщиков, вас это устраивает, пока ваш двигатель развивает хорошую мощность и не обрушивается на вас неожиданно.
В конце концов, тратить с трудом заработанные деньги на ремонт, который вы не планировали, никогда не бывает весело. К счастью, вы можете избежать многих проблем с двигателем с помощью нескольких регулярных проверок, и, если вы используете механические (не гидравлические) подъемники, одной из самых важных является проверка и регулировка зазора клапана.
Придерживаясь регулярного графика проверки зазоров клапанов, вы потенциально можете сэкономить много денег, выявляя небольшие проблемы, которые можно легко исправить, до того, как они станут большими. В конце концов, замена толкателя или коромысла, которые находятся в процессе выхода из строя, намного дешевле, чем результат сломанного клапана, разъедающего поршень и камеру сгорания, или большого количества металлической стружки от распределительного вала, смываемого в масло. .
Зазор клапана — это доступный зазор между коромыслом и концом штока клапана, когда толкатель этого клапана находится на базовой окружности кулачка кулачка. Другими словами, когда клапан должен быть полностью закрыт. Иногда бывает трудно сказать, ощупывая коромысло, когда подъемник находится на базовой окружности кулачка. Самый простой способ убедиться, что вы проверяете ресницы в нужное время, — это использовать метод «EOIC».
EOIC расшифровывается как Exhaust Opening, Intake Closed при работе с впускными и выпускными клапанами в одной камере сгорания. Чтобы использовать этот метод, потяните крышку клапана так, чтобы вы могли видеть коромысла и стержни клапанов, и проверните двигатель вручную. (Вы также можете использовать ударный стартер, если хотите.) Работайте только с одной парой клапанов из одной камеры сгорания одновременно. Когда вы увидите, что выпускной клапан начинает открываться — вы увидите, как коромысло начинает толкать шток клапана вниз — вы будете знать, что соответствующий впускной клапан полностью закрыт, а подъемник находится в основании кулачка кулачка. Аналогичным образом, когда вы увидите, что впускной клапан полностью открыт, а затем начинает закрываться (закрытие впуска), вы будете знать, что соответствующий выпускной клапан готов к проверке. Повторите процесс с каждой парой клапанов на двигателе.
Помните, что проблема с натяжением возникает только при использовании механических подъемников, как с плоскими толкателями, так и с роликами. Гидравлические подъемники предназначены для накачивания чашки подъемника и избавления от люфта в системе. Как правило, в гонках регулятор зазора в коромысле затягивается до тех пор, пока не будет снят весь зазор, а затем затягивается еще на четверть оборота, прежде чем все зафиксировать. После правильной установки комплекта гидравлического кулачка и подъемника дальнейшее техническое обслуживание — по крайней мере, с точки зрения зазора — обычно не требуется.
Плеть с механической системой намного точнее, что может дать повышенную мощность, но также требует большего внимания. Зазор клапана может измениться, даже если регуляторы коромысла плотно заблокированы, и их необходимо регулярно проверять. Если вы используете рокерную систему, установленную на пьедестале, зазоры клапанов обычно следует проверять после каждых двух или трех гоночных выходных. Рокерные системы с креплением на валу более стабильны, и вы можете надежно откладывать проверку зазора на гораздо более длительный срок. В системе крепления на валу большинство производителей говорят, что зазор следует проверять каждые 500–700 кругов.
После того, как вы определили, что клапан, который вы проверяете, полностью закрыт, на самом деле проверить зазор несложно. Просто используйте щуп и вставьте язычок нужной толщины между кончиком штока клапана и концом коромысла. Производитель распределительных валов или производитель вашего двигателя сообщит вам предпочтительный диапазон зазоров — обычно он составляет от 0,010 до 0,024 дюйма для гоночного двигателя. Итак, давайте предположим, что спецификация горячих ресниц равна 0,017, поэтому вы будете использовать вкладку 0,017 на щупе. Если манометр не помещается между коромыслом и концом штока клапана, ослабьте регулировочную гайку до тех пор, пока она не войдет, затем затяните до тех пор, пока язычок 0,017 не войдет, а язычок 0,018 будет слишком толстым, затем затяните контргайку.
Однако имейте в виду, что некоторые регуляторы фактически изменяют зазор зазора при затягивании контргайки. В некоторых конструкциях затягивание гайки, кажется, втягивает регулятор в корпус коромысла и создает тысячную или около того дополнительного люфта. Поэтому вам, возможно, придется сделать несколько пробных регулировок и перепроверить ресницы после затягивания контргайки. Если вы постоянно видите больше или меньше ресниц после того, как все зафиксировали, вам нужно будет учитывать это при корректировке ресниц.
Конечно, есть еще одна кривая, которую мы должны бросить вам, прежде чем мы закончим. Номер зазора, который предоставляют производители кулачков, будет «горячим зазором», который является идеальным зазором после того, как двигатель прогреется до рабочей температуры. Ресница может измениться на несколько тысячных дюйма между тем, когда она находится при комнатной температуре, и когда все правильно прогрето. Но затяжка клапанов на горячем двигателе сопряжена с множеством трудностей.
Первая и, пожалуй, самая очевидная проблема заключается в том, что работать на горячем двигателе неинтересно. Во-вторых, двигатель начинает остывать, как только его глушат, поэтому невозможно поддерживать постоянную температуру всех 16 клапанов. И, в-третьих, многие производители двигателей теперь заливают крышки клапанов, чтобы помочь контролировать гармоники клапанной пружины, что делает невозможным вытягивание крышек клапанов, чтобы клапаны можно было прикрутить в течение нескольких минут после выключения двигателя.
Решение состоит в том, чтобы определить, насколько изменяется зазор на вашем конкретном двигателе при переходе от комнатной температуры к рабочей температуре. Самый простой способ сделать это — прогреть двигатель (достаточно поднять температуру масла примерно до 200 градусов по Фаренгейту), правильно прикрутить один впускной и выпускной клапан, дать ему остыть и проверить, насколько изменилась затяжка. . Но это невозможно сделать, если двигатель совершенно новый, и вам нужно хотя бы приблизить рычаг, прежде чем запускать его. Кит Дортон из Automotive Specialists провел обширные исследования в этой области и предоставил нам некоторые рекомендации, когда дело доходит до крепления холодного двигателя.
Поскольку разные материалы расширяются с разной скоростью при нагревании, вы должны учитывать конструкцию вашего двигателя при оценке того, как изменится зазор при приближении двигателя к рабочей температуре.
Для двигателя с чугунными головками и стальными клапанами можно ожидать, что зазор клапана будет затягиваться на пару тысячных дюйма при нагревании, поэтому для холодного зазора вы должны установить зазор клапана на пару тысячных больше, чем рекомендуемая производителем кулачка горячая настройка ресниц.
Если двигатель оснащен алюминиевыми головками с чугунным блоком и стандартными стальными клапанами, можно ожидать ослабления зазора примерно на 0,006. Если вы используете алюминиевые головки с железным блоком и клапаны с узкими штоками 6 мм, вы можете ожидать, что зазор ослабнет на 0,010–0,012. И, наконец, если вы используете полностью алюминиевый гоночный двигатель, зазор может ослабнуть на целых 0,015.
При нормальном использовании вы должны заметить, что зазор клапана медленно уменьшается от одной проверки к другой. Особенно это касается нового двигателя. Это происходит из-за износа между клапаном и седлом клапана, что позволяет клапану сидеть немного глубже в камере сгорания. Вы должны считать это нормальным износом, и это не является поводом для беспокойства, если только один клапан не перемещается на 0,002 или более после одного заезда, что может быть признаком того, что у вас поврежден клапан или седло.
Если вы заметили открытие зазора клапана, это должно вызывать беспокойство. Наиболее распространенной причиной этого является выход из строя игольчатых подшипников в роликовом подъемнике или затертый кулачок кулачка. «Протирание» кулачка — это когда из-за отсутствия смазки или какой-либо другой проблемы коронка выступа кулачка стачивается. В этом случае кулачок и, возможно, толкатели необходимо заменить.
Проблема в том, что вы можете обнаружить только повреждение подъемника, так как вы проверяете защелку подъемника на базовой окружности, и никаких повреждений выступа не будет видно. Также следует проверить наличие металлической стружки от поврежденного кулачка в масле и подшипниках. Сломанная ось или вышедшие из строя игольчатые подшипники роликового подъемника не представляют большой опасности, но неисправный подъемник следует немедленно заменить или восстановить, а отверстие подъемника проверить на предмет износа, чтобы избежать дальнейшего повреждения двигателя.
Наконец, плеть также иногда можно использовать в качестве инструмента для настройки вашего двигателя. Дортон говорит, что обычно вы можете безопасно подтянуть или ослабить ресницу на 0,004. Затягивание зазора приведет к более быстрому зацеплению кулачка с клапаном, в результате чего клапан откроется раньше, поднимется выше и закроется позже. По сути, это заставляет камеру работать больше. Ослабление плети делает обратное, делая кулачок меньше. Выполнение тестов с различными настройками зазоров на динамометрическом стенде — это хороший способ увидеть, может ли ваш двигатель использовать больше или меньше кулачка.
Но Дортон также дал нам еще одну хитрость, которую вы, возможно, захотите рассмотреть, если вы плохо квалифицируетесь и рискуете пропустить поле. Хотя он не рекомендует делать это регулярно, он говорит, что дополнительное раскрытие плети на 0,006 часто увеличивает квалификационное время на типичной трассе в полмили примерно на 0,2 секунды. Это связано с тем, что первые несколько градусов наклона открытия и закрытия кулачка кулачка предназначены для плавного подъема клапана с седла и его повторного опускания на место без повреждения клапанного механизма. Открытие зазора на шесть тысячных эффективно удаляет эту часть кулачка из процесса и делает работу клапана намного более резкой. Это отложенное открытие помогает создать большую компрессию и мощность, но это также очень тяжело для клапанного механизма.
Дортон говорит, что он сделал это, когда команде нужно было набрать пару десятых в квалификации, чтобы выйти в гонку или попытаться завоевать поул, но только тогда, когда трасса позволяла ему заново отрегулировать клапаны перед стартом. гонка началась. «Вы не можете оставить его в таком виде, — объясняет он, — потому что он не сможет закончить гонку, не повредив что-то».
Теперь хватайте щуп и приступайте к работе.
Trending Pages
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Тесла? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые вы можете купить 9006 9006 916 Пикапы 9006
Это внедорожники с лучшим расходом бензина
Популярные страницы
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Тесла? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые вы можете купить 9006 9006 916 Пикапы 9006
Это внедорожники с лучшим расходом бензина
Ключи для регулировки зазоров клапанов — бесплатная доставка при заказе на сумму более 99 долларов США в Summit Racing
Результаты 1–25 из 37
25 записей на страницу Сортировка по умолчанию
99″> 195,99 долларов СШАОриентировочная дата отгрузки в США: 27 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
27,99 долларов США
Ориентировочная дата отгрузки в США: Среда 05.10.2022 905:24 Расчетная дата международной отправки: 90 525 Сегодня
99″> 75,99 долларов СШАОриентировочная дата отгрузки в США: 27 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
$35,99
Ориентировочная дата отгрузки в США: 1 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
95″> 313,95 долларов СШАОриентировочная дата отгрузки в США: 15 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 16 ноября 2022 г.
27,99 долларов США
Ориентировочная дата отгрузки в США: 24 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
99″> $35,99Ориентировочная дата отгрузки в США: 1 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
$36,99
Ориентировочная дата отгрузки в США: 17 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
99″> $23,99Ориентировочная дата отгрузки в США: 11 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
$36,99
Ориентировочная дата отгрузки в США: 17 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
99″> 25,99 долларов СШАОриентировочная дата отгрузки в США: Среда 05.10.2022 905:24 Расчетная дата международной отправки: 90 525 Сегодня
$55,87
Ориентировочная дата отгрузки в США: 7 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 2 декабря 2022 г. если заказать сегодня
$36,99
Ориентировочная дата отгрузки в США: 17 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
27,99 долларов США
Ориентировочная дата отгрузки в США: 17 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 Сегодня
95″> $83,95Ориентировочная дата отгрузки в США: 8 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 9 ноября 2022 г.
$36,99
Ориентировочная дата отгрузки в США: Понедельник 10.10.2022 905:24 Расчетная дата международной отправки: 90 525 Понедельник 10. 10.2022
$303,95
Ориентировочная дата отгрузки в США: 17 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 17 октября 2022 г. если заказать сегодня
76,95 долларов США
Ориентировочная дата отгрузки в США: 17 октября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 17 октября 2022 г. если заказать сегодня
49,99 долларов США
Ориентировочная дата отгрузки в США: 14 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 13 ноября 2022 г. если заказать сегодня
70,95 долларов США
Ориентировочная дата отгрузки в США: 8 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 8 ноября 2022 г. если заказать сегодня
49,95 долларов США
Ориентировочная дата отгрузки в США: 8 ноября 2022 г. 905:24 Расчетная дата международной отправки: 90 525 8 ноября 2022 г. если заказать сегодня
219,99 долларов США
Ориентировочная дата отгрузки в США: Среда 05. 10.2022 905:24 Расчетная дата международной отправки: 90 525 Среда, 14 сентября 2022 г. если заказать сегодня
Звоните для заказа
$12,99
Ориентировочная дата отгрузки в США: Среда 05.10.2022 905:24 Расчетная дата международной отправки: 90 525 Среда, 21 сентября 2022 г. если заказать сегодня
Ориентировочная дата отгрузки в США: Среда 05.
