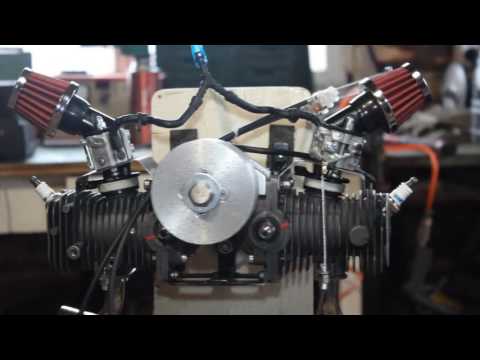

Самодельный двс своими руками. Мини-двигатель внутреннего сгорания – так ли он функционален? Как сделать простой движок Стирлинга – Видео

В древние времена люди использовали животных для приведения в действие простейших механизмов. Позже для плавания на парусных суднах и для того чтобы заставить вращаться ветряные мельницы, делающие из зерна муку, стала использоваться сила ветра. Затем люди научились использовать силу течения речной воды для того, чтобы заставить вращаться водяные колёса, перекачивающие и поднимающие воду или приводящие в действие разнообразные механизмы.

Тепловые двигатели появились в далёком прошлом, в том числе и двигатель Стирлинга. Сегодня технологии значительно усложнились. Так, например, человечество изобрело двигатель внутреннего сгорания, который является довольно сложным механизмом. На основе ДВС в настоящее время работает большинство современных автомобилей и другой необходимой для человека техники. Функция, которую выполняет тепловое расширение внутри двигателя внутреннего сгорания, очень сложна, но без неё работа ДВС невозможна.

В механическом устройстве, называемом двигателем внутреннего сгорания, энергия сгорающего топлива преобразуется в механическую. Для того чтобы сделать двигатель внутреннего сгорания своими руками, необходимо знать основные принципы его действия.

Типы моторов

Самодельный двигатель может иметь несколько конфигураций. Среди них:

• Варианты с магнитом постоянного действия.
• Комбинированная синхронная модель.
• Переменный двигатель.

Привод с постоянным магнитом оборудуется основным элементом в роторной части. Функционирование таких приборов основано на принципе притяжения или отталкивания между статором и ротором приспособления. Такой шаговый электродвигатель оснащен роторной частью из железа. Принцип его работы заключается на фундаментальной основе, согласно которой, предельно допустимое отталкивание производится с минимальным зазором. Это способствует притяжению точек ротора к полюсам статора. Комбинированные устройства сочетают в себе оба параметра.

Еще один вариант – это двухфазные моторы шагового типа. Прибор представляет собой простую конструкцию, может иметь два типа обмотки, легко устанавливается в необходимом месте.

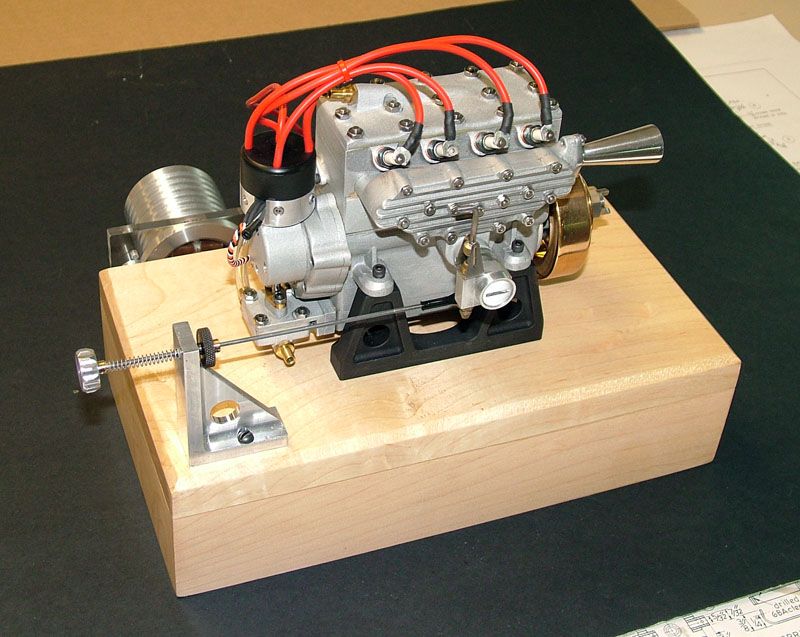

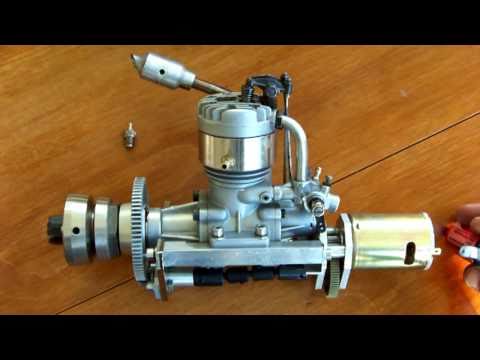

Насколько эффективен самый маленький двигатель внутреннего сгорания?

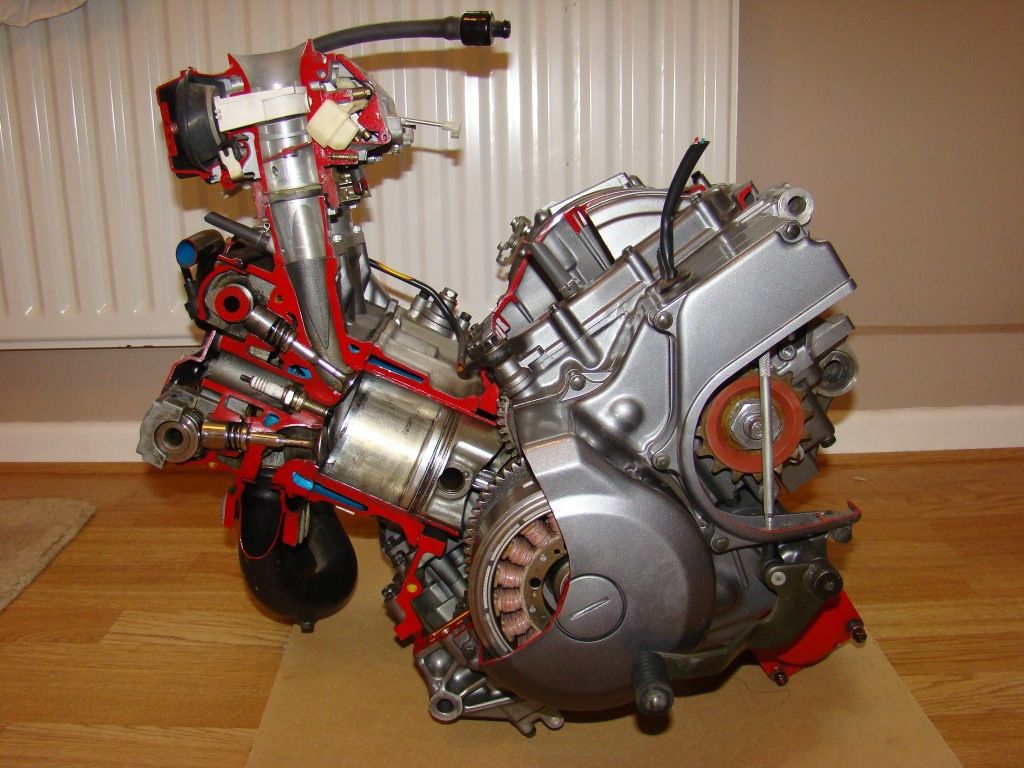

Обычный ДВС, действие которого основано на возвратно-поступательном движении поршня, теряет производительность по мере уменьшения рабочего объема. Все дело в значительной потере КПД при преобразовании этого самого движения ЦПГ во вращательное, столь необходимое для колес. Однако еще до Второй Мировой Войны механик-самоучка Феликс Генрих Ванкель создал первый действующий образец роторно-поршневого ДВС, в котором все узлы только вращаются. Логично, что данная конструкция, очень напоминающая электромотор, позволяет сократить количество деталей на 40 %, по сравнению со стандартными двигателями.

Несмотря на то, что до сегодняшнего дня не решены все проблемы данного механизма, срок службы, экономичность и экологичность соответствуют установленным мировым стандартам. Производительность же превосходит все мыслимые пределы. Роторно-поршневой ДВС с рабочим объемом 1.3 литра позволяет развить мощность в 220 лошадиных сил

. Установка же турбокомпрессора увеличивает этот показатель до 350 л.с., что очень даже существенно. Ну, а самый маленький двигатель внутреннего сгорания из серии «ванкелей», известный под маркой

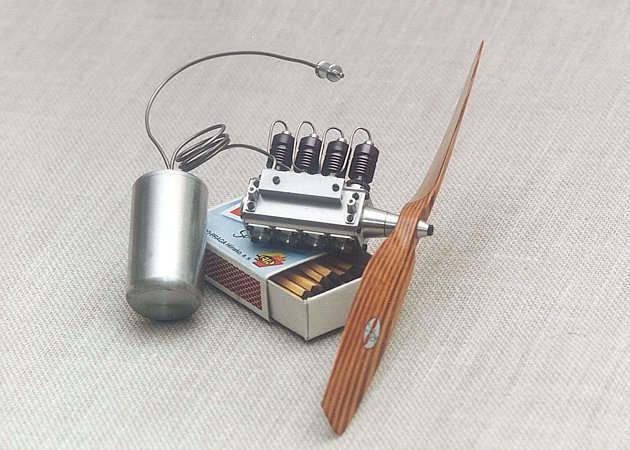

OSMG 1400
, имеет объем всего 0.005 литра, однако при этом выдает мощность в 1.27 л.с. при собственном весе 335 граммов.

Основное преимущество роторно-поршневых двигателей – отсутствие шумов, сопровождающих работу механизмов, благодаря низкой массе работающих узлов и точному балансу вала.

Монополярные модификации

Самодельный двигатель этого типа состоит из единой обмотки и центрального магнитного крана, влияющего на все фазы. Каждый отсек обмотки активируется для обеспечения определенного магнитного поля. Так как в подобной схеме полюс в состоянии функционировать без дополнительного переключения, коммутация пути и направления тока имеет элементарное устройство. Для стандартного мотора со средней мощностью хватает одного транзистора, предусмотренного в оснащении каждой обмотки. Типичная схема двухфазного двигателя предполагает шесть проводов на выходном сигнале и три аналогичных элемента на фазе.

Микроконтроллер агрегата может использоваться для активизации транзистора в автоматически определенной последовательности. При этом обмотки подключаются посредством соединения выходных проводов и постоянного магнита. При взаимодействии клемм катушки вал блокируется для проворачивания. Показатель сопротивления между общим проводом и торцовой частью катушки пропорционален аналогичному аспекту между торцами проводки. В связи с этим длина общего провода в два раза больше, чем соединительная половина катушки.

Биполярные варианты

Самодельный шаговый двигатель этого типа оборудован одной обмоткой фазы. Поступление тока в нее осуществляется переломным способом при помощи магнитного полюса, что обуславливает усложнение схемы. Она обычно агрегирует с соединяющим мостом. Имеется пара дополнительных проводов, которые не являются общими. При смешивании сигнала такого мотора на повышенных частотах эффективность трения системы снижается.

Создаются также трехфазные аналоги, имеющие узкую специализацию. Они применяются в конструкции станков с ЧПУ, а также в некоторых автомобильных бортовых компьютерах и принтерах.

Устройство и принцип работы

При передаче напряжения клеммам щетки двигателя приводятся в непрерывное вращение. Установка на холостом ходу уникальна, поскольку преобразовывает входящие импульсы в заранее определенную позицию имеющегося ведущего вала.

Любой импульсный сигнал воздействует на вал под конкретным углом. Такой редуктор максимально эффективен, если ряд магнитных зубцов размещен вокруг центрального зубчатого железного стержня или его аналога. Электрические магниты активируются от наружной контрольной цепи, состоящей из микрорегулятора. Для начала поворота вала двигателя один активный электромагнит притягивает к своей поверхности зубчики колеса. При их выравнивании по отношению к ведущему элементу они немного перемещаются к очередной магнитной детали.

В шаговом электродвигателе первый магнит должен включаться, а следующий элемент – деактивироваться. В результате шестерня начнет вращение, постепенно выравниваясь с предыдущим колесиком. Процесс повторяется поочередно требуемое число раз. Такие обороты и получили название «постоянный шаг». Скорость вращения мотора можно определить путем подсчета количества шагов для полного оборота агрегата.

Какие достоинства и недостатки имеют реально работающие магнитные двигатели

Достоинства:

1. Полная автономия, экономия топлива, возможность из подручных средств организовать двигатель в любом нужном месте;
2. Мощный прибор на неодимовых магнитах способен обеспечивать энергией жилое помещение до 10 вКт и выше;
3. Гравитационный двигатель способен работать до полного износа и даже на последней стали работы выдавать максимальное количество энергии.

Недостатки:

1. Магнитное поле может негативно влиять на здоровье человека, особенно этому фактору подвержен космический (реактивный) движок;
2. Несмотря на положительные результаты опытов, большинство моделей не способны работать в нормальных условиях;
3. Даже после приобретения готового мотора, его бывает очень сложно подключить;
4. Если Вы решите купить магнитный импульсный или поршневой двигатель, то будьте готовы к тому, что его цена будет сильно завышена.

Работа магнитного двигателя – это чистая правда и она реально, главное правильно рассчитать мощность магнитов.

Подключение

Подсоединение мини-двигателя, сделанного своими руками, осуществляется по определенной схеме. Основное внимание обращается на количество проводов привода, а также предназначение прибора. Моторы шагового типа могут оснащаться 4, 5, 6 или 8 проводами. Модификация с четырьмя элементами проводки может эксплуатироваться исключительно с биполярным приспособлением. Любая фазная обмотка имеет два провода. Для определения необходимой длины подключения в пошаговом режиме рекомендовано использовать обычный метр, позволяющий достаточно точно установить необходимый параметр.

На мощном шестипроводном двигателе предусмотрена пара проводов для каждой обмотки и центрирующий кран, который может подключаться к моно или биполярному устройству. Для агрегации с одиночным приспособлением используются все шесть проводов, а для парного аналога достаточно будет одного конца провода и центрального крана каждой обмотки.

С чего начать?

Конечно же, с информации. Достаем руководство, в котором подробно и со схемами сообщается, как ремонтировать именно вашу марку автомобиля. Находим в Интернете каталог, в котором есть запасные части на это авто, чтобы сразу определиться с ценами и, возможно, сделать заказ в интернет-магазине.

Готовим инструменты:

• ключи — храповичный, динамометрический;
• оправки для сцепления поршней, колпачков;
• рассухариватель к клапанам;
• микрометр;
• головки;
• приспособление для регулировки клапанов;
• двухлапый или трехлапый съемник;
• стетоскоп;
• пинцет;
• опорная стойка;
• гидравлическая цепная таль;
• комплект съемников.

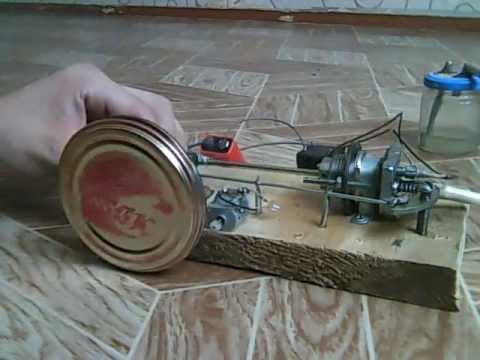

Как сделать двигатель своими руками?

Для создания элементарного мотора потребуется кусок магнита, сверло, фторопласт, проволока из меди, микрочип, провод. Вместо магнита можно использовать ненужный виброзвонок сотового телефона.

В качестве детали вращения используется сверло, поскольку инструмент оптимально подходит по техническим параметрам. Если внутренний радиус магнита не соответствует аналогичному аспекту вала, можно использовать медную проволоку, намотав ее таким образом, чтобы убрать люфт вала. Такая операция дает возможность увеличить диаметр вала в точке соединения с ротором.

В дальнейшем создании самодельного двигателя потребуется сделать втулки из фторопласта. Для этого возьмите подготовленный лист и проделайте отверстие диаметром 3 мм. Затем сконструируйте трубку-втулку. Вал необходимо отшлифовать до диаметра, обеспечивающего свободное перемещение. Это позволит избежать излишнего трения.

Емкость для воды

Теперь необходимо взять еще одну банку из-под краски, но уже меньшего размера. В центре ее крышки сверлят отверстие диаметром в 1 см. Сбоку банки проделывают еще два отверстия — одно почти у дна, второе — выше, у самой крышки.

Берут два корка, в центре которых проделывают отверстие с диаметров медной трубки. В один корок вставляют 25 см пластиковой трубы, в другой — 10 см, так, чтобы их край едва выглядывал из пробок. В нижнее отверстие малой банки вставляют корок с длинной трубкой, в верхнее — более короткую трубку. Меньшую банку размещаем на большой банке краски так, чтобы отверстие на дне было на противоположной стороне от вентиляционных проходов большой банки.

Финальная стадия

Далее производится намотка катушек. Каркас требуемого размера зажимается в тисах. Чтобы намотать 60 витков, понадобится 0,9 метра провода. После проведения процедуры катушка обрабатывается клеевым составом. Лучше всего эту деликатную процедуру проводить с микроскопом или увеличительным стеклом. После каждой двойной обмотки каплю клея внедряют между втулкой и проволокой. Один край каждой обмотки спаивается между собой, что даст возможность получить единый узел с парой выходов, которые паяются к микрочипу.

Параметры технического плана

Мини-двигатель, сделанный своими руками, в зависимости от конструкционных особенностей, может иметь различные характеристики. Ниже приведены параметры самых популярных шаговых модификаций:

1. ШД-1 – обладает шагом 15 градусов, имеет 4 фазы и крутящий момент 40 Нт.
2. ДШ-0,04 А – шаг составляет 22,5 градуса, количество фаз – 4, оборотистость – 100 Нт.
3. ДШИ-200 – 1,8 градуса; 4 фазы; 0,25 Нт крутящего момента.
4. ДШ-6 – 18/4/2300 (значения указаны по аналогии с предыдущими параметрами).

Зная, как сделать двигатель в домашних условиях, необходимо помнить о том, что скорость крутящего показателя шагового мотора будет трансформироваться прямо пропорционально аналогичному параметру тока. Понижение линейного момента на высоких скоростях напрямую зависит от схемы привода и индуктивности обмоток. Двигатели со степенью защиты IP 65 рассчитаны на суровые условия работы. По сравнению с серверами, шаговые модели работают намного дольше и продуктивнее, не требуют частого ремонта. Однако у серводвигателей немного другая направленность, поэтому сравнение этих типов не имеет особого смысла.

Насколько экономичен мини-двигатель внутреннего сгорания?

Как известно, ДВС делятся на бензиновые и дизельные, причем как первые, так и вторые сегодня претерпевают значительные изменения. Причиной модернизации, как самих механизмов, так и топлива, является значительно ухудшившаяся экология, на состояние которой влияют и выхлопы техники, работающей на жидком горючем. Так, к примеру, появился эко-бензин, разведенный спиртом в пропорции от 8:2 до 2:8, то есть спирта в таком топливе может содержаться от 20 до 80 процентов. Но на этом модернизация и закончилась. Тенденция уменьшения бензиновых двигателей в объеме практически не наблюдается. Самые маленькие образцы устанавливаются в авиамодели, более крупные используются на газонокосилках, лодочных моторах, снегоходах, скутерах и другой подобного рода технике

.

Что же касается , сегодня действительно сделано немало для того, чтобы этот двигатель стал по-настоящему микроскопическим. В настоящее время концерном Toyota

созданы самые маленькие микролитражки
Corolla II, Corsa и Tercel
, в них установлены дизельные двигатели
1N
и
1NT
объемом всего 1.5 литра. Одна беда – срок службы таких механизмов чрезвычайно низкий, и причина тому – очень быстрая выработка ресурса цилиндро-поршневой группы. Существуют и совсем крошечные дизельные ДВС, объемом всего 0.21 литра. Их устанавливают на компактную мототехнику и строительные механизмы, но мощности большой ожидать не приходится, максимум, что они выдают – 3.25 л.с. Впрочем, и расход топлива у таких моделей небольшой, о чем говорит объем топливного бака – 2.5 литра.

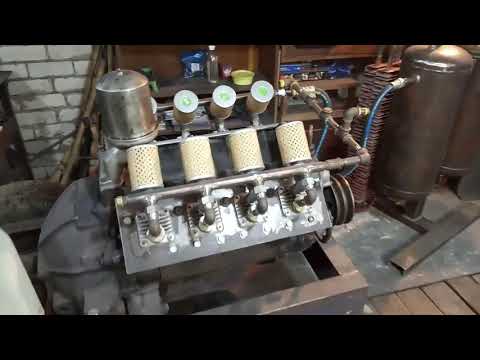

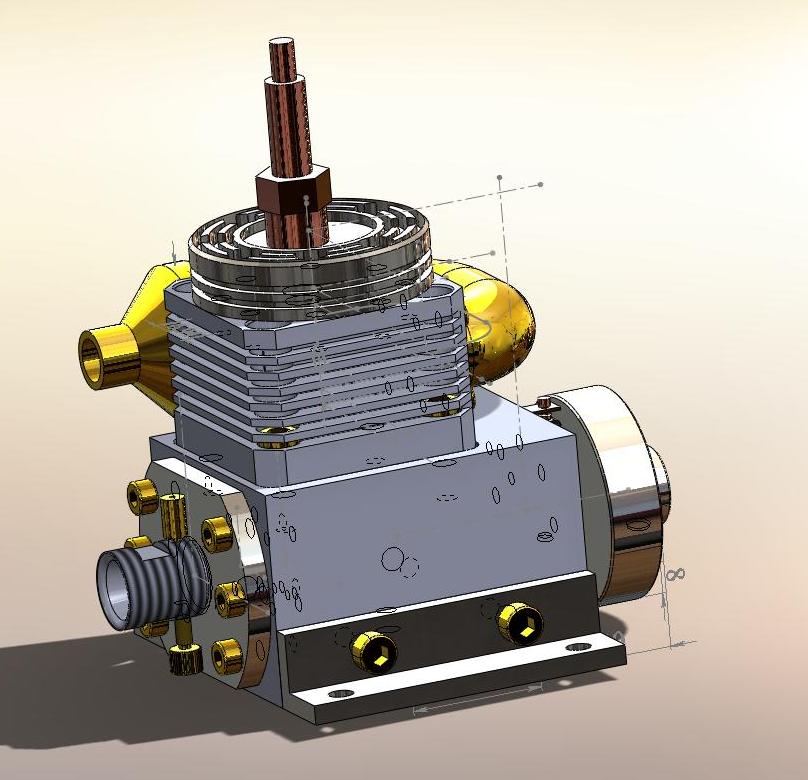

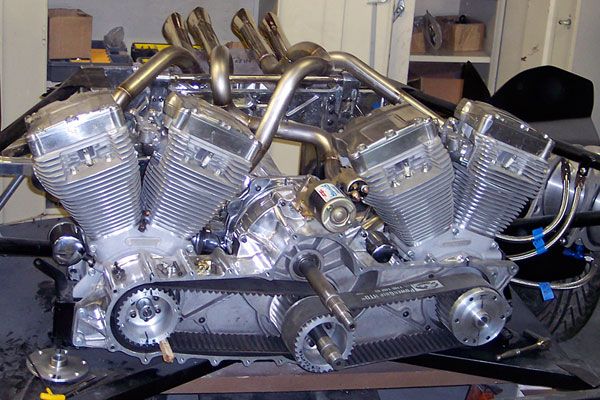

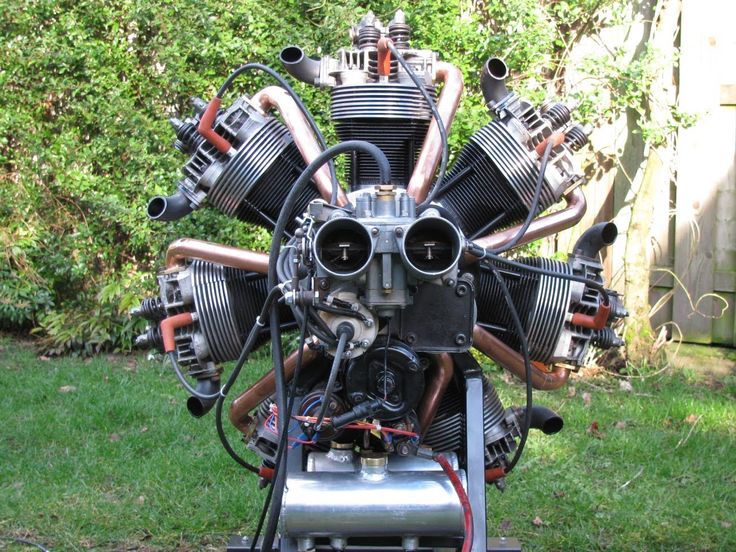

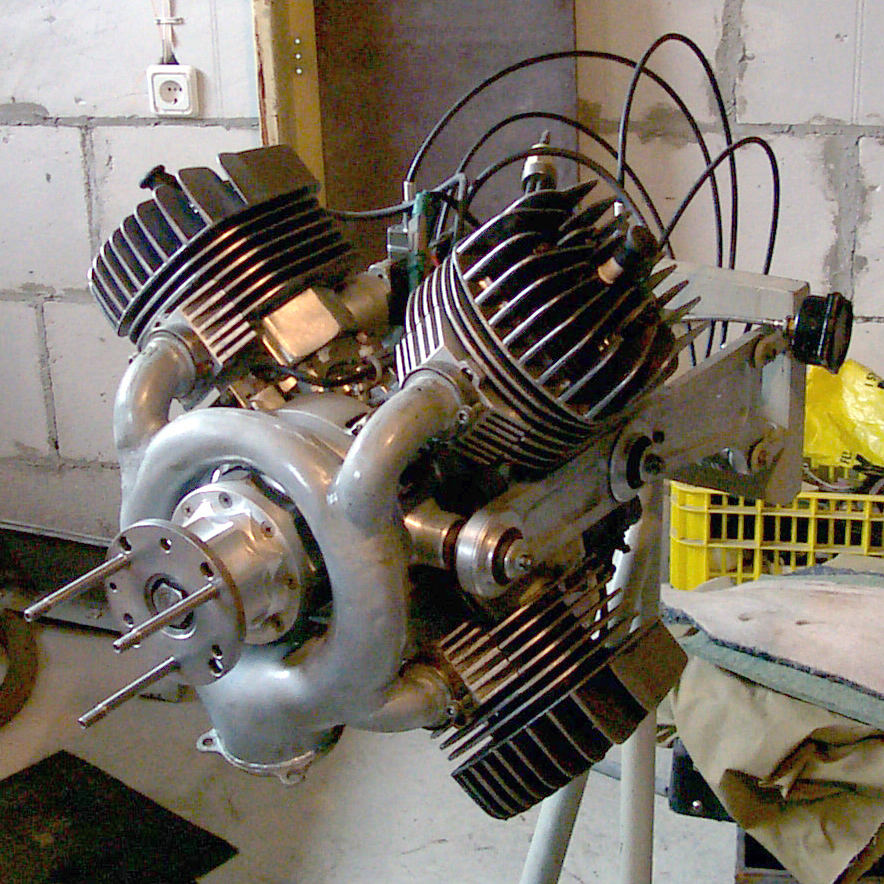

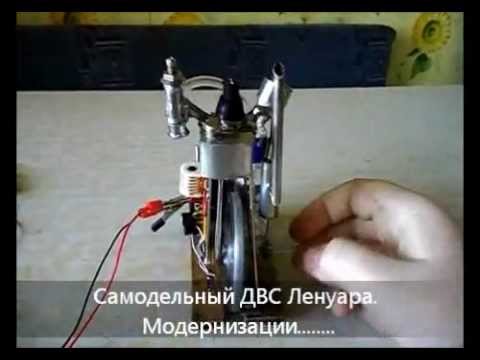

Делаем самодельный ДВС

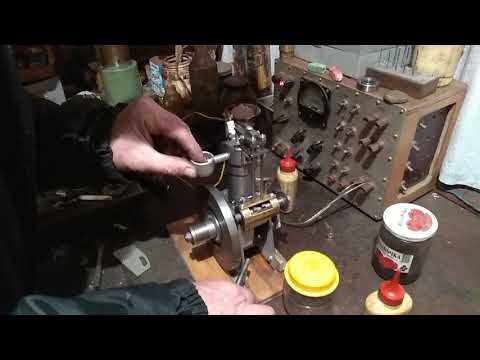

Мотор своими руками также можно сделать на жидком топливе. При этом не потребуется сложное оборудование и профессиональный инструментарий. Необходима плунжерная пара, которую можно взять из тракторного или автомобильного топливного насоса. Цилиндр плунжерной втулки создается путем обрезки утолщенного элемента шлефа. Затем следует проделать отверстия для выхлопного и перепускного окна, припаять пару гаек в верхней части, предназначенных для свечей зажигания. Тип элементов – М-6. Поршень вырезается из плунжера.

Самодельный дизель-двигатель потребует установки картера. Он делается из жести с припаянными подшипниками. Дополнительную прочность позволит создать ткань, покрытая эпоксидной смолой, которой покрывается элемент.

Коленчатый вал собирается из утолщенной шайбы с парой отверстий. В одно из них необходимо запрессовать вал, а второе крайнее гнездо служит для монтажа шпильки с шатуном. Операция также производится методом прессовки.

Завершающие работы по сборке самодельного дизельного мотора

Ниже приведен порядок сборки катушки зажигания:

• Используется деталь от авто или мотоцикла.
• Устанавливается подходящая свеча.
• Монтируются изоляторы, фиксируемые при помощи «эпоксидки».

Альтернативой мотору с системой ДВС может служить бесконтактный мотор замкнутого типа, устройство и принцип работы которого представляют систему обратного обмена газов. Он устроен из двухсекционной камеры, поршня, коленвала, передаточной коробки, системы зажигания. Зная, как сделать двигатель своими руками, вы можете существенно сэкономить и получить в хозяйстве нужную и полезную вещь.

Когда пришло время капиталки?

Сколько эксплуатируется ваше авто? Каков километраж? По каким дорогам – асфальт или ухабы? Масло приходится чаще обычного доливать? Расход бензина вырос? Компрессия падает хотя бы в одном цилиндре? ДВС дрожит на опорах? Стучат пальцы поршня? И еще на столько же других вопросов придется самому себе ответить.

Добавим: если у вашего автомобиля – 150 тысяч километров пробега, падает мощность, то это повод для проведения капиталки. Хотя «классика» выдерживает без капремонта и 200 – 250 тысяч.

Если вашему авто более десятка лет, он отечественный, например «Жигули» или «Москвич», то его предел до первого капремонта — 150 тыс. км.

назначение, устройство и принцип работы. Как сделать двигатель

Нужда в переделывании обычной лодки в моторную может возникнуть по разным причинам. Но вот как это сделать, если бюджет ограничен и денег на покупку уже готового мотора не хватит. Существует множество вариантов, помогающих сделать из подручных материалов, имеющихся в каждом доме, вполне рабочий лодочный мотор.

Мотор, сделанный с использованием триммера

Прежде чем начать делать самодельный мотор для лодки необходимо определиться с выбором основы, из которой будет взят двигатель и прочие важные для сборки детали. В данном случае будет использоваться триммер. Помимо этого варианта существует еще множество, в которых используется все, даже обыкновенный шуруповерт.

Однако газонокосилка выигрывает по многим параметрам, а конструкция ее двигателя наиболее близка к конструкции покупного лодочного мотора. Это доказывают чертежи, которые многие мастера сравнивали, перед тем как делать выбор, что брать за основу самодельного двигателя для лодки. И так рассмотрим:

• Двигатель, который сэкономит огромное количество топлива (так как газонокосилка часто используется). Более того, он может быть четырехтактным, как и на обычных моторных лодках. Однако это бывает очень редко и в основном он двухтактный
• Во всех ручных бензиновых косилках используется пластиковый и полупрозрачный бак, позволяющий постоянно следить за количеством топлива в нем
• Внутренняя часть конструкции предрасполагает к тому, что ее можно легко переделать под лодочный мотор, не сильно напрягаясь

Основной сложностью при переделке триммера является то, что двигатель косилки не всегда сможет осилить передвижения по воде. Связано это, прежде всего с разной технологией работы каждого из двигателей.

На бензиновой косилке он имеет большое количество оборотов из-за малого крутящего момента. Для лодочного же нужна абсолютно противоположное. Однако это легко исправляется. Но для этого обязательно необходимы инструменты (они имеются у каждого) и чертежи.

Основной перечень инструментов необходимых для работ:

• Сам триммер – основа будущего мотора лодки.
  Так как чаще всего самодельный мотор делается для резиновой лодки, имеющий небольшой вес и размер, мощность триммера может быть небольшой – около 0,8 кВт. Даже такая небольшая мощность сможет обеспечить среднюю человеческую скорость 5-7 км в час. Однако если мотор делается для более тяжелой и массивной лодки, следует выбирать косилки с более высокой мощностью
• Материал, который идеально подойдет для изготовления винта (это можно сделать в домашних условиях), чаще всего им выступает дюралюминий толщиной около 2 мм
• Тиски или любой другой инструмент, позволяющий закреплять объекты (в данном случае мотор на лодку)
• Аппарат для сварки металла (любой, но лучше полуавтоматический)

Процесс изготовления

Создание двигателя для лодки на основе вышеперечисленных материалов может проходить по-разному. Либо все основные составляющие, которые должны присутствовать покупаются, либо делаются своими силами (не вызывает сложности) с использованием подручных материалов

Должны быть произведены расчеты, по которым затем необходимо составить чертеж винта. Делается он исходя из многих параметров, основными являются размер и масса лодки.

Проще и лучше сделать мотор, если выбирать модель газонокосилки, которая имеет прямой вал. В противном случае потребуется много сил и затрат на то, чтобы переделать изогнутую штангу под прямую.

Если винт делается своими руками исходя из расчетов и чертежа, то кромки необходимо хорошо заточить (почти под острый угол). Лопасти винта обычно делаются изогнутыми приблизительно на 10 мм. Так как материал изготовлению все тот же дюралюминий, можно, в случае с плохой работой винта, спокойно его подгибать, так как материал очень эластичный.

Насаживается винт на место триммерной головки, которую снимают при разборке косилки. Обязательно использование насадки в виде кольца, так как возможно так, что лопасти на высоких оборотах могут повредить или вовсе порвать материал лодки (если она резиновая). Переходники, позволяющие связать основной вал двигателя с винтом, можно приобрести в интернете. Стоят они очень дешево.

Стартер на веревке вполне можно использовать и от газонокосилки. Однако, если им неудобно заводить, можно использовать скоростник от старого велосипеда. После всей сборки достаточно закрепить струбциной получившуюся конструкцию на саму лодку.

Быстрая сборка мотора для лодки с использованием бензопилы

Использование двигателя от бензопилы для изготовления лодочного мотора является весьма эффективным решением. Сначала, на этапе ее разборки, требуется вытащить шину и насос, подающий масло на цепь, рычаг, позволяющий регулировать скорость и бензобак (не подойдет из-за конструкции мотора).

С использованием материала текстолита необходимо изготовить место крепления для основной части двигателя, в которой будет находиться стартер и весь механизм сцепления, к другой части двигателя (такая конструкция позволит сделать работу двигателя наиболее эффективной).

В самую нижнюю часть всей конструкции необходимо вставить путем пресса втулку из стали, которая будет крепиться к дейдвуду. Дейдвуд будет изготовлен из весла для надувной лодки (стоит дешево), которое сделано из дюралюминия. Муфта, отвечающая за сцепление, должна присоединяться через специальный вал к редуктору.

Редуктор можно изготовить из составляющих частей шлифовальной машинки. Заполняется он маслом, используемым для смазки трансмиссии автомобиля. Крепление конструкции все так же осуществляет струбцина или тиски. Руль, осуществляющий маневры, можно сделать из дюралюминиевой трубы (оставшейся части весла).

За ручку газа, как и в случае с триммером может выступать скоростник от велосипеда. Винт, как основная часть мотора, может быть изготовлен так же, как и в случае с триммером, с использованием дюралюминия. При этом расчеты, проводимые для выяснения размеров винта, остаются такими же.

Элементарные навыки и умение превращать энергию в движение предметов обязательно пригодятся в будущем. Невероятно увлекательный процесс создания самодельного мотора не займет много времени и финансовых трат, однако поспособствует приобретению полезных навыков при совместном времяпрепровождении.

Заранее подготовьте следующие элементы:

• кусочек магнита или старый, ненужный виброзвонок мобильного телефона;
• сверло;
• фторопласт;
• медная проволока;
• провод;
• микрочип.

Если кусочка магнита у вас нет, тогда подготовьте тиски, зажмите виброзвонок при помощи тонкого острого предмета (шила), изымите вал. После разожмите шилом вмятины на корпусе и снимите щеточный узел. Вот и показался магнит, теперь при помощи сверла подходящего диаметра извлеките его.

В качестве вала вращения используем сверло, так как данный инструмент подходит нам по техническим свойствам, сверла прочны к изгибам, износостойкие. Если вы заметили несоответствие внутреннего радиуса магнита к валу, тогда воспользуйтесь медной проволокой и намотайте её так, чтобы вал не болтался. Подобная манипуляция позволяет увеличить диаметр вала в месте соединения с ротором.

При помощи фторопласта сообразите втулки. Возьмите лист и просверлите отверстие около 3 мм, соорудите втулку, схожую на трубку. Отшлифуйте вал до соответствующего диаметра для свободного перемещения. Подобными действиями вы предотвратите трение.

Далее необходимо намотать катушки. Для этого закажите на токарном станке каркас нужного размера. Для наматывания 60-ти витков вам понадобится 90 см провода. После пропитываем катушку клеем, не снимая с каркаса. Но следите, чтобы катушка не приклеилась к каркасу. Если у вас есть микроскоп, то задача существенно облегчится. Когда вы выполните 2 подобных обмотки, приклейте их, используя капельку клея, между обмоткой и втулкой.

Спаяйте один конец каждой обмотки между собой, получая единую с двумя выходами, которые припаиваются к микрочипу.

На самом деле, это лишь один вариант из многих, как можно самостоятельно сделать мотор.

Если вам интересны подобные опыты, начните с малого, а после, возможно, именно вы откроете миру новые достижения в области физики.

Наличие двигателя на лодке значительно облегчает жизнь ее владельцу. Однако бензиновые двигатели издают много шума и потребляют большое количество ресурсов. Альтернатива такому виду движущей силы – электромоторы. Это тихие агрегаты, работающие на дешевом электричестве и незначительно уступающие бензиновым лодочным двигателям в эффективности передвижения. Такой вариант двигателя обойдется дешевле, тем более, можно сделать электромотор на лодку своими руками.

В названии «электромотор» кроется суть приспособления, которое им обозначается. Под электромотором для лодок подразумевается агрегат, приводящий в движение плавательное средство за счет движения лопастей. Его действие основывается на физических законах. Особенностью электромоторов является ресурс, который они потребляют для выполнения своих функций.

Сегодня во всем мире распространены моторы для лодок, работающие на топливе. Электромотор для лодки, в отличие от подобных агрегатов, работает за счет потребления электричества, а не бензина. Среди некоторых владельцев лодок распространено мнение о низкой эффективности подобных устройств. Однако оно ошибочно. При правильной конструкции электромотор способен обеспечить силу тяги, достаточную для передвижения плавательного средства по воде на нормальной скорости.

Кроме того, самодельный двигатель обладает целым рядом преимуществ, например:

1. Конечные расходы на создание такого устройства будут значительно ниже рыночной стоимости заводских бензиновых двигателей и электромоторов.
2. Действующее в стране законодательство, охраняющее природу, строго регламентирует использование электрических моторов для лодок. На самодельные агрегаты эти правила не распространяются.
3. Устройство работает, практически не издавая шума. Данная черта будет особенно полезна рыбакам, ведь любые громкие звуки могут спугнуть потенциальный улов.
4. Электричество стоит дешевле, нежели топливные материалы. Кроме того, устройства, оснащенные двигателями внутреннего сгорания, потребляют несравнимо больше ресурсов, нежели самодельные электродвигатели.
5. Владелец лодки имеет возможность самостоятельно подобрать подходящую для него мощность агрегата. Основой самодельного мотора является дрель или другие устройства. Именно от их мощности зависят характеристики будущего двигателя. Какое устройство выберет мастер, такими будут показатели электродвигателя.


Создать самодельный электромотор довольно просто. Достаточно четко следовать инструкции. Однако понадобятся определенные материалы и инструменты. Проблем с доступом к ним быть не должно. Большая часть необходимых инструментов уже имеется в запасе у любого хозяина. Все материалы можно найти в свободной продаже в торговых точках. Несложно найти и чертежи, необходимые для проведения работ.

Материалы и инструменты

При подборе оборудования необходимо обратить внимание на две вещи: мощность и напряжение. Данные параметры являются основоположными, и от них зависит качество работы готового электромотора. Мощность зависит от выбранной дрели (за основу в данном случае берется именно этот инструмент), поэтому в первую очередь нужно подобрать это оборудование.

При подборе дрели необходимо ориентироваться на ее мощность. Данный показатель должен превышать сто пятьдесят Ватт. Брать инструмент с меньшими характеристиками не стоит. В таком случае готовое устройство не будет эффективно работать в движущейся воде (то есть, плавать с таким агрегатом по реке не получится). Лучше всего использовать аккумуляторный перфоратор.

Перфоратор оснащается реверсом, обладает несколькими режимами работы. Данное обстоятельство важно для мотора, который будет двигать плавательное средство, поскольку оно позволит в будущем контролировать скорость работы электродвигателя.

Второй важный параметр – напряжение. Не следует использовать батареи на восемнадцать Вольт. Их сложно найти и стоят они дорого. Лучшим выбором будет дрель, работающая под напряжением десять или двенадцать вольт. Такой аккумулятор стоит сравнительно дешевле, и, что самое главное, его гораздо легче найти в продаже.

После выбора оптимального оборудования, можно собирать материалы. Для создания двигателя необходимо предварительно обзавестись:

1. Электрической дрелью, которая будет выполнять функцию мотора.
2. Струбцинами, при помощи которых будет крепиться дрель.
3. Редуктором. Можно использовать элемент от болгарки, если предполагается установка мотора на транце лодки.
4. Круглыми трубками диаметром двадцать миллиметров.
5. Профилированными трубами (20*20 миллиметров).
6. Круглым металлическим прутом. Он будет использован для создания вала электромотора.
7. Листовым металлом, из которого будут изготовлены винты.

Также понадобятся некоторые инструменты:

• ножницы для резки металла;
• аппарат для сварки;
• болгарка;
• электрическая дрель с набором сверл;
• саморезы с шуруповертом, если при создании мотора будет использоваться дерево.

После того как все элементы будут собраны, можно начинать создавать лодочный электромотор своими руками. Вся процедура состоит из нескольких этапов. Начинать работу следует с создания подъемного механизма для крыльчатки. Для того, чтобы будущее устройство работало нормально, рекомендуется тщательно следовать инструкциям, предоставленным ниже.

Создание электромотора

Как уже было сказано ранее, начинать делать электромоторчик своими руками необходимо с создания подъемного механизма для крыльчатки. Он позволит поднимать данный элемент над водой. Для его создания необходимо приварить трубку из металла к заранее подготовленным струбцинам.

На эту трубку необходимо сначала прикрепить базу (каркас, имеющий вид пирамиды, направленной меньшим основанием в направлении воды). На большом основании крепится станина, на нижний край приваривается еще одна трубка. На станине устанавливается подшипник. Через него и трубку, приваренную снизу, необходимо пропустить вал.

В качестве вала можно использовать трубку или проволоку. Однако первый вариант более удачный:

• во-первых, на трубку можно будет прикрепить подшипники (на обоих концах) что уменьшит силу трения;
• во-вторых, желательно, чтобы данный вал был тонким, но крепким. В случае с проволокой придется использовать изделие большого диаметра.

После того, как все действия закончены, можно переходить к следующему этапу. Следующий шаг – установка редуктора и пропеллеров.

Редуктор/пропеллер

По бокам вала рекомендуется прикрепить редукторы. Желательно предварительно создать их самостоятельно, ориентируясь на параметры электрического двигателя. Однако данный процесс может занять очень много времени. Поэтому можно купить устройство или использовать редукторы, установленные на болгарке.

В зависимости от конкретного двигателя может понадобится один или два редуктора. При выборе устройства необходимо ориентироваться на одно основное правило – желательно, чтобы передающее число было небольшим. Оптимально, если редуктор будет способен понижать обороты в 5 раз. Это обеспечит нормальный ход плавательного средства.

Нижний редуктор необходим для горизонтального монтажа винта. Если используется редуктор от такого инструмента, как болгарка, достаточно будет зажать его в патроне от дрели. В качестве пропеллера также можно использовать элементы других устройств. Если такового нет, можно сделать самодельный винт. Для этого необходимо:

1. Вырезать квадрат (длина одной стороны – тридцать сантиметров).
2. Просверлить в его центре отверстие.
3. Сделать прорези по диагонали (расстояние между прорезями должно быть не менее пяти сантиметров).
4. Образовавшимся лопастям необходимо придать округлый вид. Важно, чтобы размер лопастей был одинаков, в противном случае возможно возникновение сторонних вибраций.

Закрепить пропеллер на валу можно при помощи болта и гайки. Именно для этого в центре металлического листа делалось отверстие.

Последние доработки

Далее необходимо соединить редуктор с мотором, то есть, с дрелью. Сделать это просто – достаточно зажать редуктор в патроне дрели, как уже было сказано ранее. Если же база не совпадает с размером дрели, необходимо использовать дополнительную трубку.

Трубку необходимо плотно надеть на вал. Чтобы последний не вращался в ней, нужна надежная фиксация. Обеспечить ее можно, проделав сквозное отверстие в трубке и валу. Далее оба элемента необходимо зафиксировать шпилькой. Такая фиксация предотвратит вращательные движения вала.

После того как устройство будет готово, самодельный лодочный электромотор необходимо проверить. Достаточно набрать воды в ванну и запустить электромотор в ней. Если давление ощущается рукой, двигатель работает нормально. Можно крепить его к судну и проводить проверку в водоеме.

Управление мотором и другие конструктивные варианты его создания

Хотя электромотор и готов, однако он пока не способен проводить повороты. Для того чтобы не поворачивать при помощи весел, в конструкцию необходимо внести небольшие доработки. Достаточно приделать к центральной части крепления болт, на который затем надеть трубу. Это даст возможность проводить повороты, путем изменения положения базы и, соответственно, электромотора.

К базе можно приварить еще одну ручку, выведя на нее регулятор, отвечающий за подачу тока на мотор. Целесообразно будет использовать реостат. Однако в таком случае придется немного изменить саму дрель, соединив мотор, размещенный в ее корпусе, с реостатом. Это позволит создать более функциональную конструкцию.

Шуруповерт в качестве мотора

Существует несколько способов, как можно сделать электромоторчик. Вместо дрели допустимо использование шуруповерта. По конструкции он почти не отличается от устройства с дрелью. Отличительной чертой изделия является более низкая стоимость его обслуживания. Так, одного аккумулятора на двенадцать Вольт будет достаточно для шестичасовой работы устройства. Однако придется пожертвовать скоростью движения из-за меньшей мощности.

Для того, чтобы плавательное судно двигалось быстрее, можно использовать винты с большим шагом. Кроме того, как и в предыдущем случае, электромотор на основе шуруповерта можно оснастить рукоятями, которые облегчат управление.

Электромотор из тримера

Отлично подойдет для этой цели и тример. Процесс создания мотора при использовании данного устройства существенно облегчится. Единственное, что необходимо будет сделать мастеру – укоротить длину устройства и приделать к нему винт. Необходимости в креплении редуктора нет.

Также не нужно дорабатывать управление и систему, отвечающую за питание мотора. Единственная трудность, которая может встретиться на пути – проблема крепления устройства к лодке. В особенности к надувной. Но и она решаема.

В качестве электромотора можно использовать агрегаты, за счет которых работают стеклоомыватели, или же простой электрический мотор. В последнем случае могут возникнуть трудности с питанием, поскольку стандартные моторы работают за счет переменного напряжения в двести двадцать Вольт. Проблема решается установкой инвертора.

Таким образом, владелец плавсредства может создать электромотор для лодки своими руками. Особых умений для этого не нужно. Следует только приобрести необходимые материалы и подготовить некоторые инструменты. В качестве мотора рекомендуется использовать дрель мощностью более ста пятидесяти Ватт. Такой показатель позволит двигаться на лодке как при стоящей воде, так и по реке.
Кроме дрели, можно воспользоваться тримером или обычным электрическим двигателем. Еще один вариант – электромотор на основе шуруповерта. Такое устройство более дешевое в обслуживании, однако могут возникнуть проблемы со скоростью перемещения плавательного средства.

Уже давно разработан народными умельцами и пользуется спросом. Немало рыбаков уже опробовали такой электромотор, используя при этом всевозможные конструктивные решения для его изготовления. Стоит отметить, что присутствует тенденция в плане увеличения сборки электромоторов для лодки своими руками на основе дрели, поскольку заводской электрический мотор не каждому рыбаку по карману.

Сегодня мы расскажем, как сделать своими руками электромотор из дрели для своей лодки и что для этого потребуется.

Преимущества и технические особенности самодельного электромотора для лодки на основе дрели

Преимущества такого мотора будут следующими:

• экономия на заводском дорогостоящем лодочном моторе ;
• природоохранное законодательство предусматривает регламент в плане применения заводских электромоторов для лодок. Изделий, сделанных своими руками, это не касается;
• почти бесшумная работа электромотора;
• экономия по сравнению с применением двигателя внутреннего сгорания.
• Прежде чем приступать к работе по сборке мотора своими руками, нужно выбрать дрель. Ключевым параметром выбора той или иной модели является ее мощность, которая должна составлять как минимум 150 Ватт.

Также следует учитывать такой параметр, как напряжение электромотора. Многие считают, что нужно использовать аккумуляторную дрель на 10 вольт, но это неправильно. Аккумулятор со временем испортится и его придется менять, а это будет очень дорого. Лучше брать дрель, работающую от напряжения в 12 вольт, для которой вы с легкостью подберете нужный аккумулятор , который легко подключится с помощью проводов и спокойно разместится в лодке.

Когда вы выбрали нужную дрель, следует подготовить остальной инструментарий , необходимый для дальнейшей работы:

• труба с квадратным сечением;
• струбцины;
• редукторы;
• металлическая трубка с диаметром от 20;
• прут для вала;
• металлический лист для крыльчатки;
• сварочный аппарат;
• саморезы;
• болгарка;
• шуруповерт.

Чтобы создать механизм подъема крыльчатки в лодке, следует приварить металлическую трубу к струбцинам . На этой трубе должна быть прикреплена база в виде каркаса усеченной пирамиды, которая направлена меньшим основанием в сторону воды. Вверху базы находится станина для подшипника, а внизу приваривают трубку. Через трубку и подшипник следует пропустить вал.

В его качестве применяют проволоку или трубку, диаметр должен быть поменьше, чтобы она не была тяжелой. Лучше всего подойдет трубка:

• она обеспечивается подшипниками вверху и внизу;
• трение будет меньшим;
• будет отсутствовать вибрация вала в корпусе трубы.

Редукторы и пропеллер: техника установки и изготовления

С обеих сторон вала нужно установить редукторы. Их советуют устанавливать своими руками в зависимости от вида самого электромотора, чтобы правильно подобрать количество оптимальных оборотов, однако это очень сложно и долго.

Можно взять редуктор от старой техники или приобрести новый в магазине. Главное условие для него – передающее число не должно быть большим , желательно, чтобы он был способен понижать количество оборотов в пять раз. Ряд специалистов полагают, что это мало и будет недостаточно для того, чтобы лодка могла развивать нормальную скорость, но это вовсе не так.

Нижняя часть трубы оснащается редуктором от старой болгарки и добавляется крыльчаткой. Пропеллер можно взять готовый от старых устройств, например, им может послужить старый кулер от компьютера, но эта крыльчатка не сможет обеспечить водяной поток для быстрого движения лодки.

А своими руками его можно сделать на основе листов металла, это делается так:

• вырежьте из жестяного листа квадрат со стороной в 30 см и просверлите в нем 4 отверстия от центра каждой из сторон к месту диагонального пересечения;
• между прорезями должно оставаться расстояние по 5 см;
• края «лепестков» нужно округлить и развернуть каждую лопасть на 30 градусов от оси;
• при использовании редуктора от болгарки сделайте отверстие в центральной части и закрепите его на валу фиксирующей гайкой;
• соедините верхний редуктор с дрелью. Будет отлично, если вал редуктора можно зажать в его головке. Тогда вал можно зажать и закрепить дрель к базе хомутами.

Если конструкция не соответствует размеру дрели, для соединения редуктора и электромотора применяют трубку, которую надевают на вал редуктора. Чтобы вал внутри не вращался, его нужно зафиксировать: сделать сквозь трубку сквозное отверстие и закрепить шпилькой.

Итак, наш лодочный электромотор почти готов к работе, осталось его только испытать. Для этого не нужно его сразу же ставить на лодку и включать ее. Сперва крыльчатку опускают в любую емкость, наполненную водой, а затем включают сам мотор. Вы должны руками ощутить создаваемый поток и проверить его работу, переключая разные режимы. Если вы чувствуете движение, то можно мотор, сделанный своими руками ставить на лодку и применять уже в водоеме. Во время тестовых работ мотор должен работать в обычном режиме и создавать нужный шумовой фон.

Однако такая конструкция самодельного электромотора для лодки имеет следующие недостатки:

• мотор нельзя повернуть относительно вертикальной оси, поэтому при управлении лодкой придется использовать весла, а при рыбалке это неудобно;
• самодельный лодочный мотор не имеет удобной системы управления.

Редуктор и его влияние на работу мотора

Стоит добавить, что правильно подобранный редуктор для мотора лодки является одним из ключевых условий для его надежной работы и длительности эксплуатации. Также не будет лишним просчитать максимально точно все нужные его расчеты. Это сделать самостоятельно будет непросто, поэтому этот вид работы можно доверить и специалисту, даже если вы делаете мотор своими руками. Если возможности обратится к специалисту у вас нет, то внимательно изучите все технические публикации касательно редукторов.

Например, некоторые любители утверждают, что в качестве лодочного редуктора отлично подойдет редуктор от обычного триммера. Вам потребуется лишь сам редуктор, вал и защитная трубка, которые следует соединить с двигателем.

Если говорить в целом о самодельном электромоторе для лодки, то он обойдется вам значительно дешевле заводского, но нельзя считать что он составляет его полноценную замену. Такой агрегат значительно уступает ему в плане скорости и мощности , также вы будете ограничены в плане выбора режимов работы.

Рассмотренный выше лодочный электрический мотор, выполненный своими руками, может развивать скорость порядка 8 километров в час, а зарядки аккумулятора от автомобиля для его работы хватает примерно на 5 часов.

Такой мотор подойдет для легковесной лодки с двумя пассажирами. Он работает плавно и бесшумно, им легко управлять и перевозить. Если у вас нет больших требований к мотору — смело можете приступать к его сборке своими руками.

В отличие от древних времён, когда надеяться на появление попутного ветра можно было только полагаясь на силы природы, в наши дни можно перемещаться по поверхности воды в любом направлении без значительных физических усилий и при полном штиле.

Благодаря учёным, которые добыли для человечества электричество и приручили огонь двигателя внутреннего сгорания, любой лодочник может самостоятельно приделать к своему плавсредству какой-нибудь моторчик.

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг . К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на .

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

1. Активатор клева . Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
3. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Делаем лодочный мотор своими руками

Изготовить лодочный мотор совсем несложно — достаточно приготовить все необходимые для этого детали и собрать устройство таким образом, чтобы исключить вероятность повреждения лодки при работе такого агрегата, и обеспечить безопасность для людей.

Наиболее простой вариант изготовления самодельного мотора из триммера. Для сборки понадобятся следующие материалы и инструменты:

1. Триммер.
2. Гаечные ключи.
3. Пассатижи.
4. Отвёртка.
5. Болгарка или ножовка по металлу.
6. Дрель и спиральные свёрла по металлу.
7. Шпилька 12 мм.
8. Тиски.

Для изготовления рабочего варианта лодочного мотора потребуется приобрести триммер. Можно использовать любую модель, но чем мощнее устройство, тем лодка будет иметь более высокие скоростные характеристики

Изготовление гребного винта — это первое с чего стоит начать. Для винта используется дюралевая пластина размером 100 — 30 мм. Ровно посередине такой пластины необходимо сделать отверстие для установки его на вал триммера. Диаметр отверстия зависит от толщины вала редуктора и обычно составляет 17 мм. Перед изгибом дюралевой пластины её необходимо отжечь. Затем плоскогубцами слегка отгибается каждая сторона таким образом, чтобы при осевом вращении такой пластины её шаг составлял не более 10 мм.

Затем с косилки снимают бобину и на её место устанавливают винт. Необходимо хорошо затянуть гайку, чтобы винт во время работы не проворачивался. Диски триммера закрепляются с помощью гайки с левой резьбой, поэтому при работе лодочного мотора можно не опасаться потери винта, по причине откручивания гайки.

Затем необходимо сделать надёжные крепления, с помощью которого триммер будет установлен на лодку. На корпусе триммера в месте сочленения двух половинок имеется колечко для крепления ремня. Именно эта деталь и будет соединять корпус триммера с лодкой. Необходимо изготовить крепление, которое будет надёжно соединять корпус лодки с «ушком» триммера. Для этой цели можно использовать механическую мясорубку, у которой с помощью болгарки или ножовки по металлу отделяется нижняя часть. Затем в корпусе получившегося зажима делается отверстие диаметром 12 мм. Отверстие должно располагаться в поперечной плоскости винтового зажима.

От металлической шпильки диаметром 12 мм необходимо отрезать кусок длиной 100 мм. С одной стороны данный отрезок шпильки слегка сплющивается и в нём делается отверстие диаметром 6 мм. В это отверстие продевается болт 6 мм, на который устанавливается «ушко» триммера. Болт необходимо стянуть самостопорящейся гайкой.

Процесс установки мотора на лодку происходит в такой последовательности:

• крепление устанавливается на транец и надёжно фиксируется с помощью резьбового соединения;
• устанавливается самодельный лодочный мотор в отверстие крепления.

Мотор можно заводить и управлять лодкой, ровно держа корпус лодочного двигателя, а при необходимости отклонять его в противоположную сторону поворота лодки.

Редуктор и его влияние на работу

Применение редуктора для лодочного мотора позволяет изменить направление осевого вращения. Редуктор изменяет в несколько раз скорость вращения вала, что положительно сказывается на рабочем ресурсе двигателя. При комплектации редуктором лодочного мотора следует придерживаться золотой середины и не ставить устройство с большим передаточным соотношением. Невыполнение этого правила приводит к чрезмерному расходованию топлива, невысокой скорости движения лодки и перегреву двигателя. Самый надёжный способ установить редуктор с оптимальным передаточным соотношением для данного двигателя — это испытать несколько различных устройств. Если при работе не будет ощущаться чрезмерной нагрузки, которая проявляется в невозможности быстрого набора высоких оборотов и скорость движения плавсредства будет довольно высока, то тогда данное передаточное соотношение можно считать оптимальным для данного двигателя.

Усреднённое передаточное соотношение, которое будет хорошо работать со многими двигателями внутреннего сгорания, используемых в качестве лодочного мотора, равно 1/5.

Электрические двигатели в качестве тяги для лодок можно использовать без редуктора. Тяговой силы таких устройств достаточно, чтобы стабильно работать в режиме прямой передачи крутящего момента на винт. Отличным инженерным решением является использование электродвигателя под водой. При таком расположении винт закрепляется непосредственно на валу электродвигателя.

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

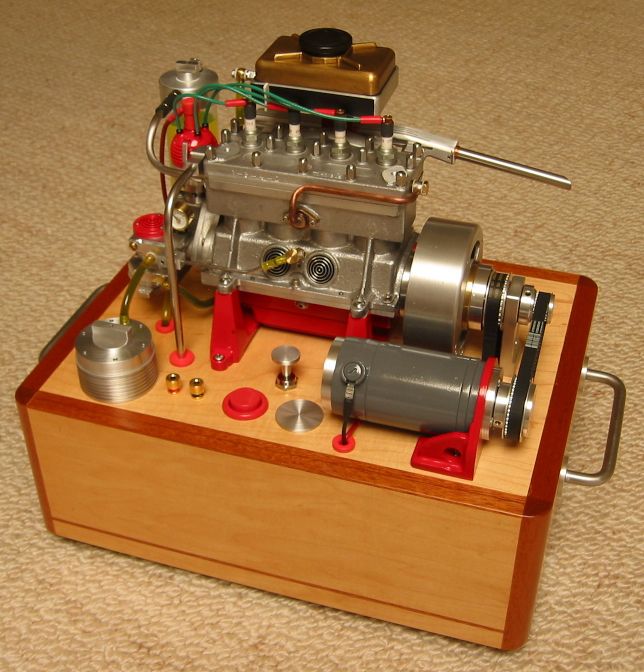

Мини мотор на бензине своими руками — mad wheels

Поскольку нефтепродукты постоянно растут в цене (ведь нефти свойственно заканчиваться), стремление к экономии на горючем вполне понятно, и мини-двигатель мог бы стать неплохим решением.

Насколько экономичен мини-двигатель внутреннего сгорания?

Как известно, ДВС делятся на бензиновые и дизельные, причем как первые, так и вторые сегодня претерпевают значительные изменения. Причиной модернизации, как самих механизмов, так и топлива, является значительно ухудшившаяся экология, на состояние которой влияют и выхлопы техники, работающей на жидком горючем. Так, к примеру, появился эко-бензин, разведенный спиртом в пропорции от 8:2 до 2:8, то есть спирта в таком топливе может содержаться от 20 до 80 процентов. Но на этом модернизация и закончилась. Тенденция уменьшения бензиновых двигателей в объеме практически не наблюдается. Самые маленькие образцы устанавливаются в авиамодели, более крупные используются на газонокосилках, лодочных моторах, снегоходах, скутерах и другой подобного рода технике.

Что же касается дизельных ДВС , сегодня действительно сделано немало для того, чтобы этот двигатель стал по-настоящему микроскопическим. В настоящее время концерном Toyota созданы самые маленькие микролитражки Corolla II, Corsa и Tercel, в них установлены дизельные двигатели 1N и 1NT объемом всего 1.5 литра. Одна беда – срок службы таких механизмов чрезвычайно низкий, и причина тому – очень быстрая выработка ресурса цилиндро-поршневой группы. Существуют и совсем крошечные дизельные ДВС, объемом всего 0.21 литра. Их устанавливают на компактную мототехнику и строительные механизмы, но мощности большой ожидать не приходится, максимум, что они выдают – 3.25 л.с. Впрочем, и расход топлива у таких моделей небольшой, о чем говорит объем топливного бака – 2.5 литра.

Насколько эффективен самый маленький двигатель внутреннего сгорания?

Обычный ДВС, действие которого основано на возвратно-поступательном движении поршня, теряет производительность по мере уменьшения рабочего объема. Все дело в значительной потере КПД при преобразовании этого самого движения ЦПГ во вращательное, столь необходимое для колес. Однако еще до Второй Мировой Войны механик-самоучка Феликс Генрих Ванкель создал первый действующий образец роторно-поршневого ДВС, в котором все узлы только вращаются. Логично, что данная конструкция, очень напоминающая электромотор, позволяет сократить количество деталей на 40 %, по сравнению со стандартными двигателями.

Несмотря на то, что до сегодняшнего дня не решены все проблемы данного механизма, срок службы, экономичность и экологичность соответствуют установленным мировым стандартам. Производительность же превосходит все мыслимые пределы. Роторно-поршневой ДВС с рабочим объемом 1.3 литра позволяет развить мощность в 220 лошадиных сил. Установка же турбокомпрессора увеличивает этот показатель до 350 л.с., что очень даже существенно. Ну, а самый маленький двигатель внутреннего сгорания из серии «ванкелей», известный под маркой OSMG 1400, имеет объем всего 0. 005 литра, однако при этом выдает мощность в 1.27 л.с. при собственном весе 335 граммов.

Основное преимущество роторно-поршневых двигателей – отсутствие шумов, сопровождающих работу механизмов, благодаря низкой массе работающих узлов и точному балансу вала.

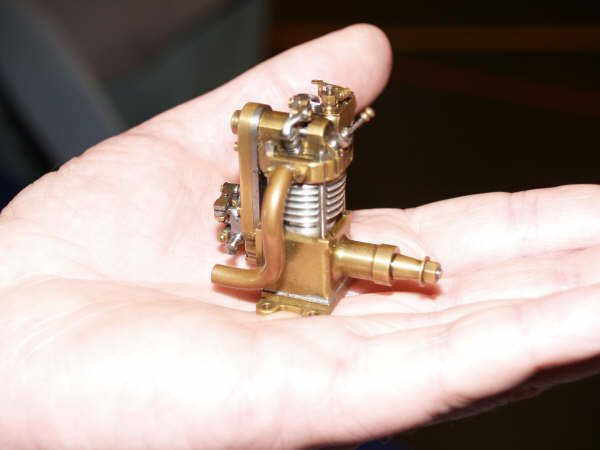

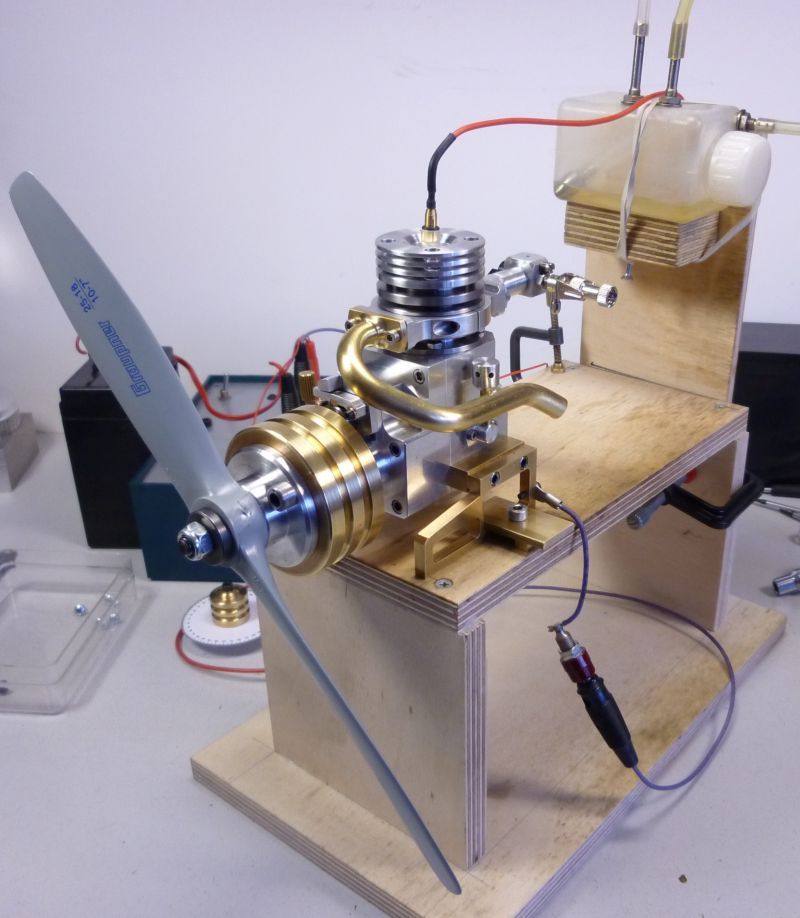

Самый маленький дизельный двигатель как источник энергии

Если говорить о полноценном цилиндро-поршневом механизме , то на сегодняшний день самые небольшие размеры имеет детище инженера Йесуса Уайлдера. Это 12-цилиндровый двигатель V-образного типа, полностью соответствующий ДВС Ferrari и Lamborghini. Однако на деле механизм является бесполезной безделушкой, поскольку работает не на жидком топливе, а на сжатом воздухе, и при рабочем объеме в 12 кубических сантиметров имеет очень низкий КПД.

Другое дело – самый маленький дизельный двигатель, разработанный учеными Великобритании. Правда, в качестве горючего для него требуется не солярка, а особая самовозгорающаяся при увеличении давления смесь метанола с водородом. При тактовом движении поршня в камере сгорания, объем которой не превышает одного кубического миллиметра, возникает вспышка, приводящая механизм в действие. Что любопытно, микроскопических размеров удалось добиться путем установки плоских деталей, в частности, те же поршни являются ультратонкими пластинами. Уже сегодня в ДВС с габаритами 5х15х3 миллиметра крошечный вал вращается со скоростью 50.000 об/мин, вследствие чего производит мощность порядка 11,2 Ватта.

Пока перед учеными стоит ряд проблем, которые необходимо решить перед тем, как выпускать дизельные мини-двигатели на поточное производство. В частности, это колоссальные теплопотери из-за чрезвычайно тонких стенок камеры сгорания и недолговечность материалов при воздействии высоких температур. Однако, когда все-таки крошечные ДВС сойдут с конвейера, всего нескольких граммов топлива хватит, чтобы заставить механизм при КПД в 10 % работать в 20 раз дольше и эффективнее аккумуляторов таких же размеров.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Это самый маленький генератор который только можно сделать из двигателя триммера (мотокосы). Крайне небольшие размеры достигаются благодаря использованию генератора на постоянных магнитах без обмоток возбуждения.
Данной установкой можно питать потребители напряжением 12 В, использовать для зарядки аккумуляторных батарей, в тех местах где нет электричества. В зимнее время это особенно актуально.

• Двигатель от триммера. Самый маломощный отлично подойдет (0,6 кВт).
• В данном примере использован мотоциклетный генератор от «Yamaha» на 12 Вольт.
• Подшипник из штанги мотокосы.

Пару слов о генераторе «Yamaha». Был снят с мотоцикла, но вполне подойдет любой другой фирмы, не суть. Мощность его порядка 100 Вт. Напряжение на выходе регулируется ШИМ регулятором — снят с того же мотоцикла. На него идет трехфазное переменное напряжение с обмоток. Регулятор его выпрямляет и стабилизирует.

Для у увеличения скорости крутящего момента конструкция генератора отличается от классических моделей, тем что ротор крутится снаружи, а статор с обмотками находится внутри.

Изготовление бензинового генератора из двигателя триммера

Обрезаем вал штанги болгаркой. На токарном станке точим и нарезаем резьбу под ротор. Чтобы закрепить статор, из полой алюминиевой заготовки вытачиваем втулку.

На нее запрессовываем кольцо из стали, предварительно так же выточенное на том же станке.

Точим отверстие под подшипник, который берется из ненужной уже штанги триммера. Устанавливаем подшипник, закрепляем втулку на штатное крепление вместо штанги. На стальном кольце сверлим отверстия для крепления статора.
Привинчиваем статор. На вал устанавливаем ротор и фиксируем гайкой.
Рама бензинового генератора сделана из тонкого алюминиевого профиля. Все прекрасно гнется. Ушки крепления двигателя также изготавливаются из алюминия и привариваются к раме.

В итоге получилась вот такая конструкция.

Очень легкая конструкция. Осталось сделать кожух для генератора, чтобы исключить прикосновение к вращающейся части.

Проверка. Пробуем зарядить автомобильный аккумулятор. Зарядка пошла, что видно по повышению показаний вольтметра.

Отлично держит ток заряда 5,5 Ампер.

Было решено добавить розетку переменного тока, чтобы брать переменное напряжение прямо с обмоток, а там оно доходи до 80-90 Вольт при максимальных оборотах двигателя. Мало ли для чего понадобится.

Также ввел в схему выключатель на три положения: среднее — выключено, влево — переменный ток на розетку, вправо — постоянное напряжение 12 В.

Невероятно полезная вещь в домашнем хозяйстве, думаю, много для чего может пригодится.
Генератор от мотоцикла конечно мал, но зато не требует начального напряжения для запуска, по сравнению с автомобильным генератором. Да и вес установки почти ничтожный.

Если вы впервые слышите о мини-багги, то следует кое-что прояснить. Мини-багги – это вид транспортных средств без кузова. Их основным предназначением является езда по автокроссам из гравия и грунта. Несмотря на свои небольшие габариты, мини-багги может развить довольно высокую скорость и передвигаться не только по ровным трассам, но и по пересечённой местности.

Особенности

Мини-багги очень мобилен и компактен. Обычно вес машины не превышает 300 кг. Достигается это за счёт полного удаления кузова, после чего остаются только колёса, рама, двигатель и водительское место. Это средство передвижения довольно маленькое и рассчитано, как правило, на одного человека.

Именно за счёт своего небольшого веса мини-багги может развивать довольно приличные скорости. И это с учётом того, что на большинстве из них стоит мотор от мотоцикла, а также есть самодельные варианты с мотором даже от бензокосы.

Кроме того, можно сказать, что мини-багги чаще всего являются самодельными передвижными устройствами. На данный момент существует ряд фирм, занимающихся полноценным выпуском подобного рода транспорта, однако подавляющее большинство технических умельцев предпочитает создавать их самостоятельно. Одной из причин такого обстоятельства является экономия средств. При этом стоит отметить факт, что покупной мини-багги обычно куда мощнее самодельных. На такой мини-машинке можно кататься по любой пересечённой местности, а отдельные модели могут даже ездить по скалам не хуже, чем настоящий джип.

Но здесь многое зависит от мастера, решившего заняться созданием баги, а также от материалов, которые он для этого использует.

Как сделать своими руками?

Найти сейчас чертежи для создания мини-багги в интернете не является проблемой. Умельцы со всей страны предлагают различные варианты того, как можно создать мини-багги из скопившегося в гараже технического хлама.

Можно найти кучу разных моделей багги: с двигателем от мотоцикла, с бензобаком от бензопилы, а также более серьёзные варианты с двигателем от малогабаритного автомобиля и размерами под стать двигателю.

Хотя двигатель – не самая главная проблема при создании мини-багги, так как его берут уже готовым. Труднее всего дело обстоит с рамой авто: её приходится чаще всего делать с нуля.

Для создания рамы обычно берут профильные трубы и сваривают их так, чтобы вышел каркас. Помимо самой рамы, нужно будет позаботиться о ступицах под тормозной диск, креплениях для двигателя, рулевой тяге и кресле. И это только начало.

После этого нужно будет установить руль, тормоза, двигатель, коробку передач и объединить все в работающую систему. Такая работа не составит сложностей для человека, который хорошо разбирается во внутреннем устройстве машин, однако для новичка просто схемы может не хватить. Особенно в тех случаях, если собирать придётся что-то похожее на схему, ведь вряд ли у мастера и автора идеи будут в наличии одинаковые детали.

Если вы всё же решились сделать багги своими руками, то позвольте дать несколько советов, о которых забывают мастера из интернета.

• Не забывайте о безопасности. Любой двигатель требует к себе осторожного обращения. В случае аварии он может загореться или даже взорваться. А в мини-багги он находится в непосредственной близости от водителя. Поэтому позаботьтесь хотя бы какой-то защитой между вами и мотором. В профессиональных машинах, например, за креслом водителя устанавливают огнеупорную панель.
• Как гласят государственные требования безопасности и правила КиТТ, на багги нельзя устанавливать протекторы с повреждением или восстановленным рисунком, покрышки от сельскохозяйственных машин, а также любые противоскользящие средства. Если вас заметят на таком багги, то штрафа избежать не удастся. А ещё нужно установить на багги габаритные и стоп-огни.
• Из-за отсутствия кузова ремни безопасности в багги – жизненно необходимая деталь. Для безопасной езды должны быть установлены два ремня с креплениями в четырёх точках. Ещё рекомендуется надевать шлем во время езды.

Помните: когда вы создаёте транспортное средство своими руками, вся ответственность за него лежит целиком на вас.

Как сделать мини-багги своими руками, смотрите в видео.

diy combustion engine rc car

TikTok

Upload

For You

Following

donal_nt

Donal

Handmade Internal Combustion Engine_RC Truck from PVC #diy #fyp #fy #fypシ #fypage #fypシ゚viral #fypp #tiktok #tiktoker #viral

2 #tokviral

3

30002 #Foryou

#ForyUpage #Foryourpage #FOR #K #ASMR #Construction #Handmade #HHASHCHALLENGE #learnontiktok #HHASHCHALLENGE #learnontiktok

. : «Двигатель внутреннего сгорания своими руками_RC Грузовик из ПВХ #diy #fyp #fy #fypシ #fypage #fypシ゚viral #fypp #tiktok #tiktoker #viral #viralvideo #viraltiktok #foryou #foryoupage #foryourpage #for #k #asmr # конструкция #handmade #handwashchallenge #learnontiktok». Оригиналтон.

863 просмотра|

Originalton — 💔подавленный💔

cano1818

Cano1818

Это удачный двигатель. #HITANDMISS #HITANDMISSENGINE #ENGINE #ROTARY #NITROMETHANE #GASOLIN дляyoupage #enginediy #stirlingkit #combustion #nitrous #sparkplug

2K лайков, 51 комментарий. Видео TikTok от Cano1818 (@cano1818): «Это удачный двигатель. #закись #свеча». Это удачный двигатель | Если присмотреться, то можно увидеть искру на кончике свечи зажигания | Двигатель намеренно дает пропуски зажигания до тех пор, пока обороты не станут низкими. . абвдефу.

23,1 тыс. просмотров|

ABCDEFU — Gayle

DIY_PEDRO

DIY_PEDRO

#FOURCYLINDE #ENGINE #Modelmaking #DIY #TOY 9005

2.5K. Видео TikTok от DIY_Pedro (@diy_pedro): «#fourcylinder #engine #modelmaking #diy #toy». Изготовлен автомобиль с 4-цилиндровым двигателем внутреннего сгорания на дистанционном управлении. Назад в черном.

78 тыс. просмотров|

Back In Black — AC/DC

blownrcs

Joey

#repost работаю над радиоуправляемой машинкой в ​​масштабе 1:10. **‼️‼️ это было сделано в контролируемой среде и не пытайтесь повторить это дома** ‼️‼️ #самодельный #электрический #rccar #backfire #bmw #rccar 3 3 #рабочий #сделанопрофессионалами #fyp #driftrc #управляемый #servo #flames

503 лайков, 28 комментариев. Видео TikTok от Джоуи (@blownrcs): «#репост работы обратного огня для радиоуправляемой машины в масштабе 1:10. **‼️‼️ это было выполнено в контролируемой среде, и не пытайтесь повторить это дома** ‼️‼️ #самодельный #электрический #rccar #backfire #bmw #rccar #notreal #work #madebyprofessionals #fyp #driftrc #remotecontrol #servo #flames». Чудаки.

5786 просмотров|

Чудаки — Игроки в телевизионных темах

team_dstyle

Team Dstyle

#DisneyPlusVoices #rcdrift #rcdriftdiy #diyrc #rcbackfire #rcdrfitvibes #yokomorc #rcggt #teamdstyle #teamreveD #exhaustbackfire #rcmuffler #fyp2022

56,5 тыс. лайков, 242 комментария. Видео TikTok от Team Dstyle (@team_dstyle): «#DisneyPlusVoices #rcdrift #rcdriftdiy #diyrc #rcbackfire #rcdrfitvibes #yokomorc #rcggt #teamdstyle #teamreveD #exhaustbackfire #rcmuffler #fyp2022». Вот как мы сделали этот глушитель выхлопа | Спасибо г-ну Кевину | Пара вещей, которые вам нужны Светодиодный клапан колеса и наконечник глушителя Yokomo | …. Фонк ДрифтCrashDie.

737,8 тыс. просмотров|

Phonk DriftCrashDie — Yavomag

diyelofficial

DIY EL

#crafts #diyproject #homemade #restoration #rccarsoftiktok #rccar #restorationproject #oldtools Diy rc car от двигателя бензопилы

549 лайков, 6 комментариев. Видео в TikTok от DIY EL (@diyelofficial): «#поделки #diyproject #самоделки #восстановление #rccarsoftiktok #rccar #restorationproject #oldtools Радиоуправляемая машинка своими руками из двигателя бензопилы». Радиоуправляемая машина своими руками ОТ ДВИГАТЕЛЯ ЦЕПНОЙ ПИЛЫ Полное видео смотрите на YouTube. Повседневный нормальный парень 2.

13 тыс. просмотров|

Everyday Normal Guy 2 — Jon Lajoie

toycar_1

toy car0

Самодельный двигатель — можно ли поставить его на мой RC? #RCCARS #CARGUY #CARS #RCTRUCK #TRAXXAS #RACGECAR #FORYOU #EXCAVATOR

815 ЛЮБИТЕ, 6 Комментарии. Видео TikTok от toy car0 (@toycar_1): «Двигатель своими руками — могу ли я поставить его на свой RC?#rccars#carguy#cars#rctruck#traxxas#Racingcar#foryou#экскаватор».原聲.

22,5 тыс. просмотров|

原聲 — Toy Car0

Mechanical_enthusiast

Mechanical_enthusiast

Дети могут сделать свою собственную компанию взрослого ✌ #ENGINE 9000. 9107. Лайков, 525 комментариев. Видео в TikTok от Mechanical_энтузиаста (@mechanical_энтузиаста): «Дети могут сделать свой в компании взрослого ✌️#engine #rccar #L4engine #diy #turbocharged». ✌️✌️✌️. оригинальный звук.

2,9 млн просмотров|

Оригинальный звук — Mechanical_enthusiast

Donal_NT

Donal

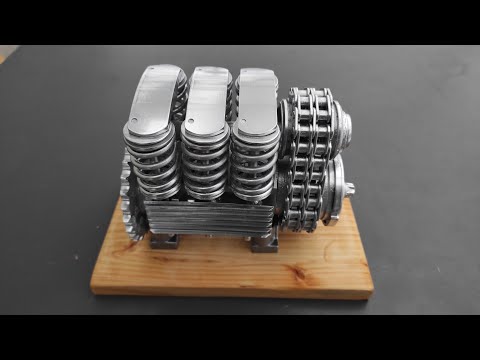

Демонстрационная передача ручной работы. #tiktok #tiktoker #tiktokusa #viral #viraltiktok #foryou #foryou #foryoupage #ForyourPage #HandMade #K #ASMR #Construction #LearNontikTok

Tiktok Video от Donal (@Donal_NT): «Handmade Demo Demoding Engine_RCRIP -ingirmissシ #fypage #fypシ゚viral #fypp #tiktok #tiktoker #tiktokusa #viral #viraltiktok #foryou #for #foryoupage #foryourpage #handmade #k #asmr #construction #learnontiktok». оригинальный звук.

1221 просмотр|

оригинальный звук — ilovethe80s

Модульное исследование — школьник своими руками

Двигатели уже давно используются для производства полезной энергии для выполнения работы, такой как перекачка воды и вождение автомобиля. Однако общей темой является использование сжигания веществ для получения тепла или расширяющихся газов.

Двигатели внешнего и внутреннего сгорания

В двигателе внешнего сгорания сжигание топлива используется для косвенного нагрева вещества, выполняющего работу. Паровой двигатель — это основной двигатель внешнего сгорания — огонь кипятит воду в резервуаре, а образующийся пар затем направляется в цилиндр, где он и выполняет работу. 9Двигатель внутреннего сгорания 0355 , напротив, полагается на сжигание топлива в камере сгорания, где работают расширяющиеся газы.

История двигателя внутреннего сгорания

Двигатель внутреннего сгорания существует уже давно; современной версии двигателя уже более века. Версии двигателя внутреннего сгорания предлагались еще в 1600-х годах. Эти модели использовали порох в качестве топлива и были предназначены для перекачки воды, но так и не были построены. Как воспламенить порох, а затем обеспечить управляемую работу двигателя, оказалось непреодолимой трудностью.

Джордж Брайтон

Спустя столетие Джордж Брайтон родился 3 октября 1830 года. Брайтон изобрел первый успешный (и безопасный) масляный двигатель. Двигатель Брайтона сжимал воздух и затем направлял его в камеру сгорания, имевшую вдвое больший объем, чем камера сжатия. На пути к камере сгорания воздух проходил через пропитанный топливом «абсорбирующий материал» и собирал на своем пути пары топлива. Топливом мог быть как бензин, так и керосин — предпочтение отдавалось керосину, так как бензин оказался слишком нестабильным для двигателя Брайтона. Топливно-воздушная смесь воспламенялась пилотным пламенем, которое продолжало гореть в камере сгорания, а затем газ, образующийся при сгорании, толкал поршень вниз, где импульс двигателя снова толкал его вверх для следующего такта сгорания. Поскольку эти двигатели весили огромное количество, они в основном использовались для стационарных целей, хотя иногда они попадали в один или два автомобиля.

Четырехтактный двигатель внутреннего сгорания

В современном четырехтактном двигателе используются два клапана и поршень. Сначала открывается клапан, пропуская топливно-воздушную смесь в двигатель. Клапан закрывается, и смесь сжимается цилиндром. Искра, создаваемая свечой зажигания в верхней части двигателя, воспламеняет смесь после ее полного сжатия. Смесь резко расширяется, заставляя цилиндр опускаться, а другой клапан открывается, позволяя выхлопным газам выйти.

Этот двигатель, изобретенный в 1800-х годах, используется по сей день, являясь одним из лучших двигателей всех времен. Хотя это не двигатель Брайтона, не может быть никаких сомнений в том, что патент Брайтона на первый коммерческий двигатель внутреннего сгорания, работающий на газе, заложил основу для безопасного и практичного использования нефтепродуктов в качестве топлива.

---

Дальнейшее расследование

Джордж Брайтон
Биография Американского общества инженеров-механиков.

История двигателя внутреннего сгорания
Этот 4-страничный документ содержит отличную временную шкалу.

Как работает двигатель — Анимация
Отличное объяснение того, как работает двигатель внутреннего сгорания.
(Вы можете установить блокировщик рекламы перед просмотром.)

Краткая история двигателя внутреннего сгорания
От 1600-х годов до современного 4-тактного двигателя.

Цикл Брайтона
Как работа Брайтона используется до сих пор.

История двигателей
Как работает современный двигатель внутреннего сгорания.

Деятельность

Двухтактный двигатель
Интерактивная анимация и пояснения.

Четырехтактный двигатель
Интерактивная анимация и пояснения.

Как заменить масло
Пошаговые инструкции, которые должен знать каждый!

Книги

A Power Primer
Отличное введение для младших школьников из General Motors. Свободно.

Руководство по двигателю внутреннего сгорания
Произведение, являющееся общественным достоянием, в котором понятным языком объясняются четыре части двигателя.

Газовые и нефтяные двигатели {Бесплатная электронная книга}
Общественное достояние, основанное на практическом подходе. Много полезных иллюстраций для любителей истории.

Практическое руководство по газовым, нефтяным и паровым двигателям Джона Ратбана
Все, что вам нужно знать, в этом общественном достоянии.

Модульные исследования и планы уроков

Двигатель внутреннего сгорания и его значение для сельского хозяйства
План урока из средней школы Урбана в Иллинойсе с отличной справочной информацией.

Двигатели внутреннего сгорания
Курс, являющийся частью программы MIT OpenCourseware.

Печатные формы и страницы для ноутбуков

Двухтактный двигатель
Схема для ноутбука.

4-тактный двигатель
Схема для ноутбука.

Страницы для блокнота о двигателе внутреннего сгорания
Простые страницы для копирования, повествования или подведения итогов.

---

Готовы к большему?

Вам также могут понравиться следующие юниты:

• Джеймс Уатт и паровой двигатель
• Нефтяная скважина Дрейка
• Бензин

Как сделать свои собственные двигатели Стирлинга, чертежи и комплекты • Двигатель Стирлинга своими руками

Основы двигателя Стирлинга

Как сделать чертежи двигателя Стирлинга своими руками, основы цикла теплового двигателя и множество самодельных примеров.

Эта информация предназначена для того, чтобы помочь вам принять более взвешенное решение при выборе двигателя Стирлинга своими руками. Кроме того, чтобы помочь вам понять различные типы двигателей Стирлинга и как они работают.

Изображение Арсделла (собственная работа) [GFDL или CC-BY-SA-3.0-2.5-2.0-1.0], через Wikimedia Commons

Что такое двигатель Стирлинга?

Двигатель Стирлинга представляет собой тепловую машину замкнутого цикла. Обычно он полностью изолирован от внешней среды и работает за счет расширения и сжатия газа (обычно воздуха), заключенного в герметичном двигателе. Топливо не движется через двигатель, как в обычном двигателе внутреннего сгорания. Это означает, что нет ни впуска, ни выхлопа.

Одна сторона двигателя нагревается, а другая охлаждается. Это заставляет газ проходить циклы расширения и сжатия. Это означает, что он может производить движение, преобразовывая тепловую энергию непосредственно в кинетическую энергию или механическую работу.

Внешний вид двигателя показывает только его движущиеся части, источник тепла и источник охлаждения. Помните, что топливо не проходит через двигатель, потому что он полностью герметизирован снаружи.

Существует множество типов двигателей Стирлинга. Существуют двигатели высокого давления, которые используются в коммерческих целях. Есть отреставрированные двигатели низкого давления, которые используются для демонстрации. Есть двигатели настольных моделей, построенные любителями и студентами.

Вы можете найти модели или комплекты практически для всех конфигураций двигателей Стирлинга, включая двигатели LTD (низкотемпературный перепад). LTD может работать от тепла вашей ладони.

Используемое топливо

Двигатель Стирлинга традиционно классифицируется как двигатель внешнего сгорания. Хотя при правильном применении любой источник тепла будет работать для питания двигателя Стирлинга. Это означает, что источник тепла не ограничивается только сжиганием.

Вот список некоторых возможных источников тепла:

• Солнечная энергия
• Геотермальная энергия
• Атомная энергия
• Уголь
• Бензин
• Алкоголь
• Природный газ
• Пропан
• Дерево
• Все, что может гореть

Различные типы тепловых двигателей

Пользователь английской Википедии Andrew. Ainsworth [GFDL или CC-BY-SA-3.0], через Wikimedia Commons

Тепловые двигатели обычно считаются двигателями Стирлинга. Они названы в честь Роберта Стирлинга, который был изобретателем, создавшим первую практичную и полезную тепловую машину в 1816 году. Однако существует много типов тепловых двигателей или двигателей внешнего сгорания, разработанных многими другими изобретателями. Некоторые из них используют пар в качестве газообразного рабочего тела. В других используется вода под высоким давлением, ограниченная таким образом, чтобы она не превращалась в пар.

Имена для поиска

• Тепловой двигатель Robinson
• Тепловой двигатель Хейнрици
• Двигатель Ericsson
• Двигатель Мэлоуна
• Двигатель с циклом Ренкина

Понимание основных операций

YK Times в en.wikipedia [GFDL, CC-BY-SA-3.0 или CC-BY-2.5], из Викисклада

Во многих двигателях Стирлинга давление газа внутри них почти равно внешнему атмосферному давлению. Существует фиксированная масса газа, обычно воздуха, гелия или водорода. Когда вы нагреваете двигатель снаружи, газ расширяется и выталкивает поршень наружу. Когда вы охлаждаете его, газ сжимается, и поршень выталкивается обратно под действием внешнего атмосферного давления. Это преобразует тепловую энергию в механическую энергию или работу.

Но нагрев всего двигателя с последующим его охлаждением неэффективен. Потому что для этого потребуется, чтобы источник нагрева и охлаждения снова и снова перемещался в нужное положение. Поэтому должен быть способ одновременно нагревать и охлаждать двигатель. Это делается путем перемещения или циклического перемещения газа внутри двигателя с горячей стороны на холодную.

Вытеснитель механически перемещает газ между нагретой и охлажденной зонами. Вытеснитель представляет собой легкий поршень, который не соприкасается с внутренней частью двигателя Стирлинга. Газ может двигаться вдоль вытеснителя. Он движется вперед и назад, занимая место внутри двигателя, перемещая газ из стороны в сторону.

Когда буек находится на холодной стороне, газ выталкивается на горячую сторону и расширяется. Когда вытеснитель находится на горячей стороне, газ выталкивается на холодную сторону и сжимается. Это упрощенное объяснение цикла Стирлинга, который является типом термодинамического цикла. Это циклическое действие должно быть правильно рассчитано по времени. Это может быть механически синхронизировано многими различными способами. Вот почему существует так много типов и конфигураций тепловых двигателей.

Типы двигателей Стирлинга

• Двигатель Альфа Стирлинга
• Бета-двигатель Стирлинга
• Гамма Двигатель Стирлинга
• Двигатель Стирлинга со свободным поршнем
• Роторно-поршневой двигатель Стирлинга
• Двигатель с низким перепадом температур

Отличное видео, объясняющее некоторые принципы работы гамма-двигателя Стирлинга

Детали тепловой машины

Вот краткое описание частей двигателя Стирлинга. Чтобы помочь вам лучше понять, что входит в двигатель Стирлинга, сделанный своими руками.

Теплообменник горячей стороны

Это горячая сторона двигателя, с которой контактирует внешний источник тепла. Обычно это внешняя стенка камеры расширения и сжатия. Это также точка контакта для охлажденного газа. Иногда для сбора как можно большего количества тепла площадь поверхности увеличивают с помощью внутренних и/или внешних ребер. Это работает как теплоотвод.

Теплообменник холодной стороны

Это часть двигателя, с которой контактирует нагретый газ. Он обменивает тепло в газе с наружным воздухом или охлаждающей жидкостью. У него также могут быть плавники для повышения эффективности. В зависимости от конфигурации двигателя теплообменник холодной стороны может находиться на противоположном конце того же цилиндра, что и теплообменник горячей стороны, или в другой части двигателя.

Регенератор

Расположение регенератора зависит от конфигурации двигателя. Обычно регенератор представляет собой внутренний теплообменник, в котором временно накапливается тепло, которое в противном случае было бы потеряно между горячим и холодным теплообменниками. Иногда вытеснитель изготавливается из материалов, которые позволяют ему также действовать как регенератор. Регенераторы реализованы в попытке повысить эффективность.

Вытеснитель

Это часть двигателя, которая перемещает или вытесняет газ (рабочее тело) из горячего теплообменника в холодный теплообменник.

Радиатор

Обычно используется на холодной стороне, это может быть просто внешняя стенка двигателя, контактирующая с температурой окружающего воздуха. Хотя добавление плавников более эффективно. Также может быть добавлен радиатор для включения воды или охлаждающей жидкости.

Маховик

По сравнению с двигателем маховик представляет собой большое тяжелое колесо. Он механически связан с поршнем (поршнями) двигателя. Его работа состоит в том, чтобы увеличить скорость машины и помочь выполнить цикл Стирлинга на всем протяжении. В большинстве тепловых двигателей используется маховик.

Поршень

Поршень обычно такой же, как и любой другой поршень, который скользит внутри цилиндра. Хотя в некоторых конструкциях двигателей Стирлинга гибкая мембрана используется в качестве силового поршня. Поршень выталкивается, когда рабочая жидкость (газ) расширяется настолько, что превышает внешнее атмосферное давление. Это действие часто помогает вместе с использованием маховика.

Видео самодельного двигателя Стирлинга

Конфигурации

Alpha Stirling

Alpha Stirling имеет два силовых поршня, отдельные теплообменники горячего и холодного воздуха, регенератор и маховик. Теплообменник горячей стороны содержит поршень, а теплообменник холодной стороны содержит поршень. Обычно вытеснитель не используется. Между двумя поршнями обычно существует большая разница температур. Это означает более высокую эффективность и больше энергии, преобразуемой в работу. Alpha Stirling обычно предлагает более высокое соотношение мощности к весу и более быстрые обороты в минуту.

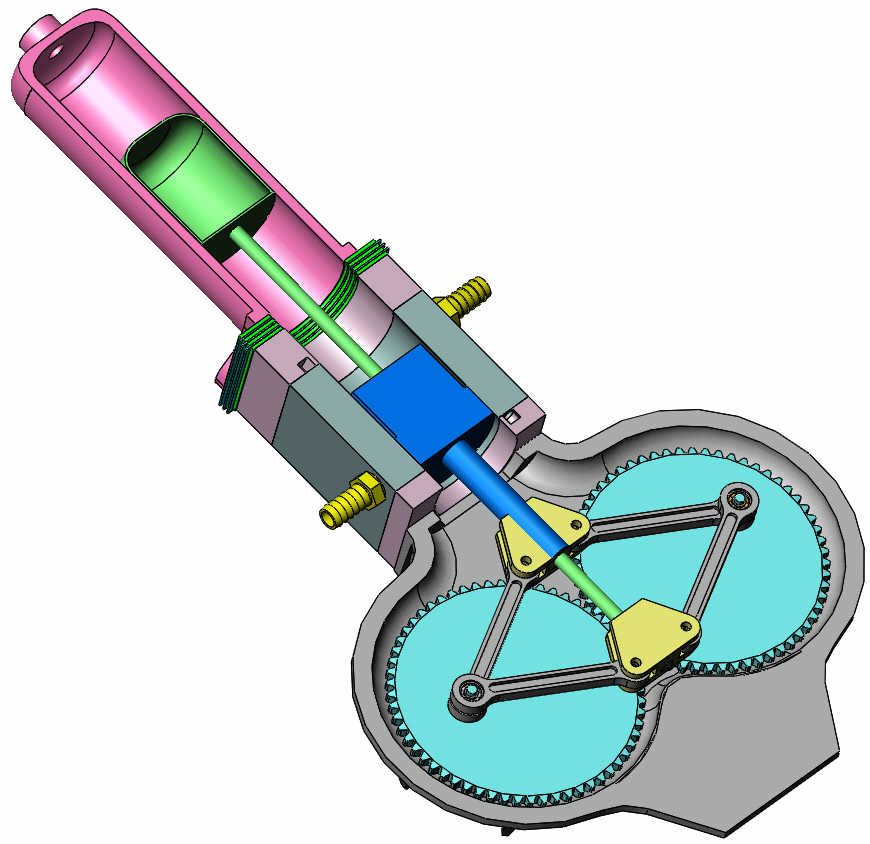

Beta Stirling

Beta Stirling имеет один силовой поршень и вытеснитель, которые используют один и тот же цилиндр. Горячий и холодный теплообменники также используют один и тот же цилиндр. На одном конце нагревается, а на другом охлаждается. Силовой поршень и вытеснитель часто соединены маховиком.

Гамма Стирлинг

Гамма Стирлинг — это разновидность Бета Стирлинга. Он имеет два цилиндра, один для силового поршня, а другой для вытеснителя. Цилиндр силового поршня расположен рядом с цилиндром, в котором находится поршень вытеснителя. Газ проходит через небольшой порт между двумя цилиндрами. Силовой поршень и вытеснитель часто соединены маховиком. Кто-то использует регенератор, а кто-то нет.

Двигатель Рингбом

Двигатель Стирлинга Рингбом является разновидностью Бета Стирлинга. Он также имеет два цилиндра и один силовой поршень. Силовой поршень расположен в собственном цилиндре, расположенном рядом с цилиндром, в котором находится поршень вытеснителя. Силовой поршень — единственный поршень, соединенный с маховиком. Вытеснитель не соединен с силовым поршнем или маховиком. Вместо этого он свободен в движении. Поршень вытеснителя плавно поднимается при расширении и опускается при сжатии.

Свободнопоршневой двигатель Стирлинга

Свободнопоршневой двигатель Стирлинга является относительно новой разработкой. Обычно он соответствует поршню Стирлинга типа Beta. Но маховика или механической связи такого типа нет. Скорее всего, они будут использоваться для выработки электроэнергии или для охлаждения. Это потому, что они отвечают только взаимностью. Это означает, что они идеально подходят для линейных генераторов переменного тока. Обычно это двигатели высокого давления.

Герметизация

Норберт Шницлер (собственная работа) [GFDL или CC-BY-SA-3.0], через Wikimedia Commons

Увеличение рабочего давления помогает повысить мощность и эффективность. Это означает, что двигатель запускается с большей массой газа. Больше молекул газа означает больше теплопередачи и больше работы. Philips MP1002 CA имеет рабочее давление выше атмосферного давления. Устройство в этом видео имеет начальное давление около 200 фунтов на квадратный дюйм. и рабочее давление около 160 фунтов на квадратный дюйм. Но это также означает, что двигатель должен быть изготовлен из более прочного материала и иметь более толстые стенки. Более толстые стенки затрудняют передачу тепла газу внутри двигателя. Большинство коммерчески доступных двигателей Стирлинга используют газ под давлением.

Тепловая машина, от которой вам холодно

Термодинамический цикл Стирлинга можно запустить в обратном направлении с помощью внешнего источника энергии. При этом одна сторона нагревается, а другая охлаждается. Проще говоря, двигатель Стирлинга может быть тепловым насосом. При вращении двигателя через его механические циклы газ внутри него сжимается и расширяется, нагревается и охлаждается соответственно.
