Схема системы охлаждения

Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.

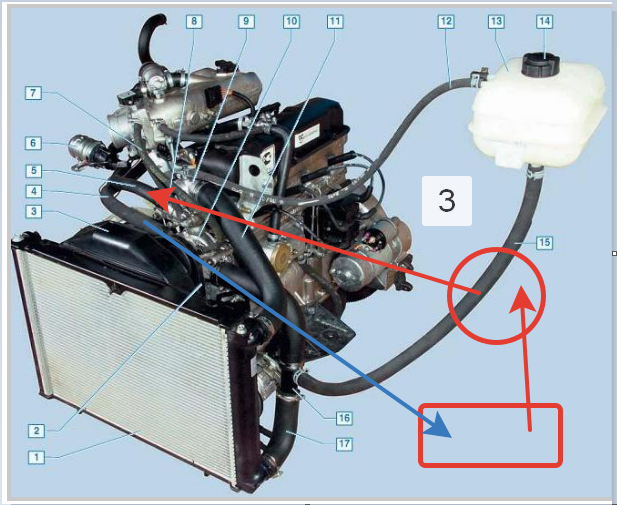

Схема устройства системы охлаждения автомобиля ЗМЗ 406 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата; А — термостат закрыт; В — термостат открыт

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;
3. блок управления АБС;
4. колесные датчики.

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Детали и запчасти: описание

Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.

При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

А — термостат закрыт; В — термостат открыт

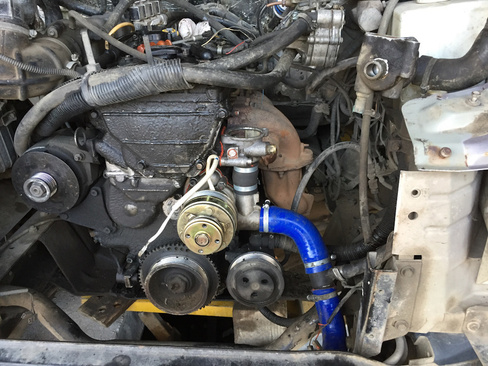

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.

Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

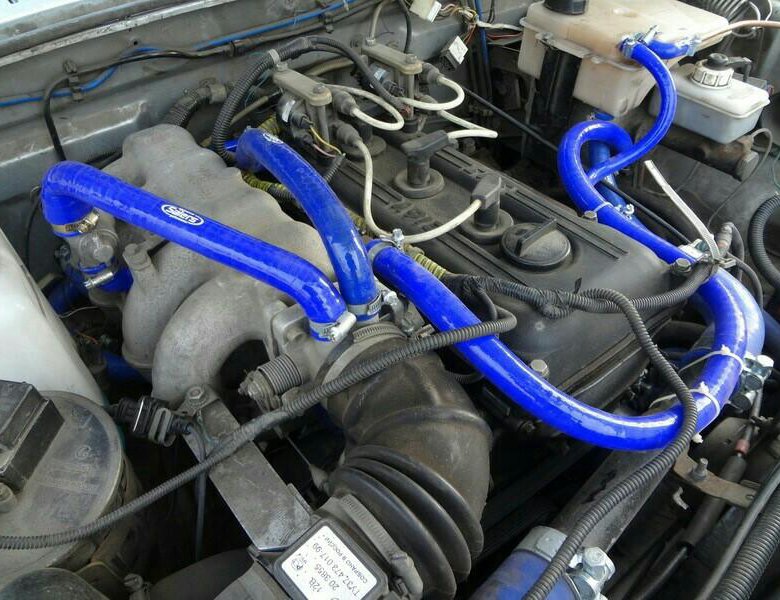

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования. Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора. Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров). Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.

Блог про Уаз

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215 жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров. После чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215, устройство, схема, принцип работы, особенности системы охлаждения двигателя ЗМЗ-405.

Рубашка охлаждения, насос, термостат и радиатор образуют большой круг циркуляции. В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления. Для автомобилей Газель с двумя рядами сидений и автобусов. Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

Схема системы охлаждения двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.

Схема системы охлаждения двигателей ЗМЗ-402 на автомобилях Газель.

Схемка системы охлаждения двигателей ЗМЗ-406 на автомобилях Газель.

Схема системы охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 на автомобилях Газель.

Система охлаждения двигателя ЗМЗ-406 на автомобилях Газель в основном аналогична системе охлаждения двигателя ЗМЗ-402. Но имеет отличия заключающиеся в том, что предусмотрен подогрев впускного трубопровода.

Кроме того, на корпусе термостата дополнительно установлены датчик температурного состояния двигателя и датчик аварийной температуры охлаждающей жидкости. На двигателе ЗМЗ-406 с левой стороны, а на двигателях УМЗ-4215 и ЗМЗ-402 с правой, расположен кран для слива охлаждающей жидкости из блока цилиндров.

Ремонт основных узлов

Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто:

1. Сливаем охлаждающую жидкость.
2. Демонтируется приводной ремень.
3. Откручиваются болты крепления водяного насоса.
4. Демонтируется старая помпа и устанавливается новый насос. Важно не забыть установить прокладку.
5. Устанавливаем ремень на посадочное место.
6. Заливаем ОЖ в систему.

Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.

В последнее время частой неисправностью стали радиаторы, которые пробиваются камешками на трассах, когда достаточно большая скорость. Обычно автомобилисты стараются запаять этот элемент, но не всегда получается.

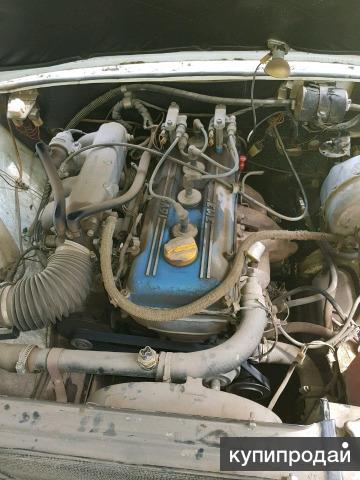

Клапана

Как мы уже отметили ранее, ЗМЗ-402 – это восьмиклапанный мотор, поэтому в системе ГРМ только один распределительный вал. Среди частых проблем – необходимость в регулировке клапанов. На «Газели» с 402 двигателем она должна производиться каждые 30 тысяч километров. Причем зазоры подстраиваются строго под каждый тип топлива. Производитель заявляет, что тепловой зазор на обеих клапанах (впускном и выпускном) должны быть 0,4 миллиметра.

Но как показывает практика, для нормальной работы мотора нужны другие настройки. Регулировка клапанов на «Газели» с 402 двигателем под 92-й бензин должна производиться следующим образом. Для впускных клапанов зазор составляет 0,30 миллиметра, для выпускных – 0,25. А вот для езды на 76-м бензине нужно увеличить данный параметр до 0,44 миллиметров. Что касается большинства «Газелей» из 90-х, которые эксплуатируются сегодня, они ездят на пропан-бутане. Под это топливо свой тепловой зазор – 0,35 миллиметра. Именно с такими характеристиками машина будет приемистой и тяговитой.

Радиатор

— Основная, незаменимая деталь, непосредственно в которой и происходит охлаждение циркулирующей жидкости. В Газелях, как правило, установлен радиатор из алюминия, представляющий собой в три ряда трубки. В конструкции предусмотрено входное отверстие – для попадания в радиатор горячей ОЖ, и выходное – из которого она выходит уже в охлаждённом от проходящего через деталь потока встречного воздуха виде.

В нашем магазине вы сможете приобрести на любую модель Газели:

• радиаторы охлаждения алюминиевые и медные трёхрядные;
• масляные нового образца;
• радиаторы отопителя старого и нового образца на ГАЗ 3302, салонные со штуцером-крючком.

В продаже есть решётки радиатора – отдельно и интегрированы в бамперы.

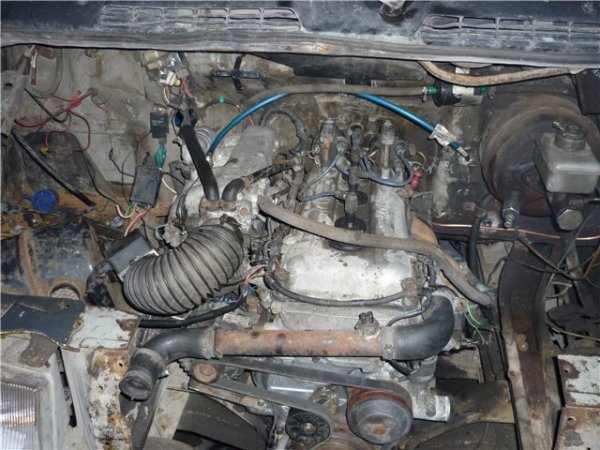

Ресурс

Ремонт двигателю 402 «Газели» понадобится не раньше, чем через 200 тысяч километров. Для коммерческого автомобиля это не большой срок. Мотор может «капиталиться» до четырех раз. А чтобы ремонт двигателю «Газели» не понадобился долгое время, нужно вовремя менять в нем масло и не перегревать мотор.

Также следует выставить правильное зажигание. На «Газеле» с 402 двигателем он выставляется на трамблере. Настройка угла опережения зажигания позволит сохранить клапана от прогара и увеличить приемистость мотора.

принцип работы охлаждения двигателя на Газели и Волге — «ИнфоСорт»

Содержание статьи:

Продукция, выпускаемая на Заволжском моторном заводе, известна всем и даже тем людям, которые очень далеки от автомобилей. Продукция завода – это бензиновые двигатели, которые затем будут установлены на автомобили моделей «Газель» и «Волга». В ЗМЗ-406 впервые применили систему распределенного топливного впрыска. Это дало толчок к совершенствованию других систем. Особое значения в работе имеет система охлаждения ЗМЗ-406. Она не дает мотору разогреваться до критических температур.

Схема системы охлаждения ЗМЗ-406

Она является закрытой, жидкостной и состоит из стандартных узлов и элементов, которые входят в систему охлаждения любого другого двигателя. Система включает в себя термостат, радиатор, патрубки, рубашку охлаждения, помпу и другие элементы.

Также есть и другие детали. Это сливной кран на блоке цилиндров, радиатор отопителя, кран отопителя и электромотор, узел подогрева дросселя, датчики температуры, вентилятор, клапаны термостата.

Термостат

Он в системе охлаждения ЗМЗ-406 играет роль клапана, перенаправляющего охлаждающую жидкость с малого круга на большой. Двигатель рассчитан на работу при температурах от 87 до 103 градусов.

В процессе прогрева двигателя термостат закрыт, что дает возможность быстрее прогреть ДВС до его рабочей температуры. Когда охлаждающая жидкость нагреется до 60 градусов, термостат откроется и жидкость пойдет по большому кругу системы охлаждения через радиатор.

Многие водители автомобилей, оснащенных этими двигателями, считают, что термостат – это слабое звено в схеме системы охлаждения. Часто узел заклинивает и мотор подвергается перегреву либо не греется вовсе. Решением проблемы служит полная замена термостата.

Термостат распределяет потоки охлаждающей жидкости. Он имеет два клапана – байпасный и основной. Схема работы термостата следующая.

Когда мотор не прогрет, то основной клапан еще закрыт. Жидкость движется по малому кругу, который начинается в рубашке охлаждения и ГБЦ, а затем проходит мимо радиатора. При этом тосол будет возвращаться обратно к помпе.

Когда будет достигнута рабочая температура, откроется основной клапан, а байпасный закроется. Когда температура достигнет температуры 94°С, основной клапан откроется полностью. Жидкость будет двигаться по рубашке в блоке. Затем пойдет через основной клапан, а далее в радиатор. Это большой круг системы охлаждения ЗМЗ-406.

Помпа

Насос заставляет охлаждающую жидкость двигаться, или же циркулировать, по системе. Находится помпа в блоке цилиндров, а в действие приводится посредством ремня. Крутящий момент забирается с коленчатого вала двигателя. Ресурс помпы для этих двигателей составляет около 100 тысяч километров. Но по причине некачественных запчастей ресурс может быть значительно меньше.

Помпа чаще всего неразборная, современная, поэтому при выходе насоса из строя следует менять узел в сборе.

Вентилятор и радиатор

Эти элементы в системе охлаждения двигателя ЗМЗ-406 нужны, чтобы обеспечить надежное охлаждение самого мотора. Радиатор при движении автомобиля может охлаждаться от встречного потока воздуха. Но летом жарко и радиатору помогает вентилятор.

Радиатор на данных двигателях алюминиевый, 3-х рядный, чтобы обеспечить максимальное охлаждение тосола или антифриза. Вентилятор на нем включается посредством датчика температуры, который установлен в блоке цилиндров на карбюраторной версии, а на инжекторной имеется датчик в блоке и электронный блок, который также управляет вентилятором.

Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.

Патрубки и рубашка охлаждения

Патрубки служат проводящим и соединяющим звеном между разными частями системы охлаждения. По причине изношенных патрубков тосол может уходить из системы и двигатель может перегреваться.

По рубашке охлаждения в блоке циркулирует антифриз, поглощающий тепло. Затем по ней жидкость выводится в радиатор. По причине пробоя рубашки охлаждения может случиться гидроудар. Это очень опасное явление для любого двигателя внутреннего сгорания.

Расширительный бачок

Это емкость из пластика, расположенная выше, чем все остальные элементы в системе. Бачок выполняет множество функций, но самое главное – это уровень жидкости. Кроме того, в бачок выдавливается лишняя жидкость.

Пробка расширительного бачка

Несмотря на то что пробка маленькая, роль ее в охлаждающей системе очень большая. Через нее выдавливается давление, а также кипящий тосол в случае перегрева двигателя. Внутри пробки установлен специальный клапан, за счет которого и стравливается лишнее давление.

В пробке имеется два клапана и каждый из них выполняет свою отдельную функцию. Так, выпускной клапан пробки нужен для работы с избыточным давлением, когда двигатель нагрет. Впускной откроется, если давление пониженное (то есть мотор остывает).

Датчик температуры

Это единственная электронная часть системы охлаждения инжекторного двигателя ЗМЗ-406, которая считывает температуру и отдает эту информацию в ЭБУ. Затем блок управления принимает решение о включении вентилятора.

Нужно заметить, что неисправный датчик температуры может принести много проблем. На основании информации с этого элемента также готовится топливная смесь. Также данные о температуре влияют и на другие системы в двигателе.

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Возможности для тюнинга

Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.

Так, можно принудительно включать вентилятор радиатора с индикацией. Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.

С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.

Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.

Заключение

Для двигателей ЗМЗ-406 система охлаждения очень важна. Поэтому необходимо знать, как она работает и из чего состоит. Идеально работающая система поможет избежать губительных для мотора перегревов, а владельца обезопасит от больших денежных затрат за капитальный ремонт. Многие знают, как отечественные авто склонны к перегреву. Чтобы этого не допускать, важно следить за исправностью всех составляющих системы, контролировать уровень тосола и вовремя его менять. Тогда проблем с перегревом не будет возникать.

Источники: fb.ru
