Система охлаждения двигателя зил 130: описание, состав, элементы, неисправность, ремонт

Содержание

Система охлаждения ЗИЛ-130 (стр. 1 из 2)

Содержание:

Введение.

1. Общие сведения об автомобиле.

I. Устройство , принцип действия системы охлаждения ЗИЛ-130.

1.1. ПРИНЦИП ДЕЙСТВИЯ.

1.2. РАДИАТОР И ЖАЛЮЗИ.

1.3. ВОДЯННОЙ НАСОС.

II. Техническое обслуживание автомобилей ЗиЛ-130.

2.1. Ежедневное обслуживание ЗИЛ-130.

2.2. РЕГУЛИРОВКИ РЕМЕННЫХ ПЕРЕДАЧ.

2.3. ПРОМЫВКА СИСТЕМЫ

III. Ремонт автомобилей ЗиЛ-130.

3.1 Радиатор трёхрядный трубчатый.

3.2 РЕМОНТ ВОДЯННОГО НАСОСА.

IV. Техника безопасности.

.

1. Общие сведения об автомобиле.

В книге устройство нового грузового автомобиля ЗИЛ-130, приведены материалы из опыта его эксплуатации и описаны процессы технического обслуживания основных узлов и агрегатов автомобиля. Создание конструкции и освоение производства новых грузовых автомобилей семейства ЗИЛ-130, принципиально отличающихся , является серьезной трудовой победой коллективов Московского автомобильного завода имени И. А. Лихачева и многочисленных заводов поставляющих приборы, агрегаты, материалы, заготовки и оборудование для производства автомобилей. Московский автозавод имени И.А. Лихачева первый среди автомобильных заводов страны приступил к массовому выпуску автомобилей с мощными карбюраторами 8-ми цилиндровыми двухрядными двигателями. В связи с большим запасом мощности двигателя высокоэффективное использование автомобилей ЗИЛ-130 и его модификации достигается прежде всего при использовании с ними прицепов и полуприцепов . Новые возможности получения высоких эксплутационных показателей возникают при использовании длиннобазного автомобиля ЗИЛ — 130 Г. Автомобили ЗИЛ – 130обладают высокой долговечностью и надежностью. В результате дальнейшего совершенствования конструкции автомобилей, применения новых материалов и новой технологии производства в 1966 году завод должен обеспечить пробег до капитального ремонта 200 тысяч километров. Возможность получения высоких эксплутационных показателей в значительной степени зависит от совершенства знаний конструкции автомобилей работниками эксплуатации, соблюдения или правил технического обслуживания и подготовки технических служб автохозяйств к приёму новых автомобилей. Следует иметь в виду , что высокая эффективность использования, долговечность и надежность в эксплуатации автомобилей, ЗИЛ – 130 гарантированны только при условии применения предусмотренных заводов высококачественных топлив и смазочных материалов.

Автомобиль ЗИЛ – 130 обладает значительно более высокими динамическими качествами Внешняя характеристика двигателя ЗИЛ – 130 составляет 41 кГн. Высокие мощные показатели двигателя ЗИЛ – 130 получены за счёт увеличения степени сжатия . Максимальная скорость развиваемая полностью груженным автомобилем на горизонтальном , прямом и равном автомобильной дороги с твердым покрытием составляет 80 – 85 км/час.


I. УСТРОЙСТВО ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ ЗИЛ-130.

Система охлаждения предназначена для принудительного отвода от деталей лишней теплоты и передачи её окружающему воздуху. В результате этого создается определённый температурный режим, при котором двигатель не перегревается и не переохлаждается, т.е. рабочий цикл протекает нормально. На двигатели ЗИЛ-130 приняты жидкостная система охлаждения закрытого типа с предельной циркуляцией охлаждающей жидкости от водяного насоса. Наивыгоднейший тепловой режим работы двигателя создается при температуре охлаждающей жидкости 80 –95 градусов Цельсия и обеспечивается системой охлаждения двигателя ( рис.1.). Охлаждающая жидкость в систему охлаждения двигателя заливается через горловину верхнего бака радиатора 2, закрываемый пробкой 3. Полная емкость системы охлаждения двигателя с отопительным и пусковым подогревателем 29 л., а без них 26 л. Выпуск охлаждающей жидкости необходимо обязательно осуществлять через три крана, рис. 2. Два сливных крана одной рубашки охлаждения установлены на правом и левом рядах блока цилиндров и один сливной кран 10 радиатора установлен на отводящих патрубке радиатора. Привод к каналам дистанционный, его осуществляют специальными тягами. Рассмотрим устройство основных приборов системы охлаждения, двигателя.

1.1. ПРИНЦИП ДЕЙСТВИЯ.

Система охлаждения должна быть полностью заполнена охлаждающей жидкостью. Если жидкости не достаёт 5-7 % от ёмкости системы, может прекратиться её циркуляция , что при низких температурах приводит к образованию, а при высоких температурах к перегреву двигателя . Для контроля температурного состояния системы в рубашке охлаждения впускного трубопровода установлен датчик указателя температуры охлаждающей жидкости. Охлаждающая жидкость из радиатора поступает по нижнему патрубку к кысянчу с распорной пружиной в водяной насос из которого по двум раструбам и поступает в правую и левую рубашки охлаждения блока цилиндров. А рубашке охлаждения жидкость поднимается вверх и по каналам, проходящим у выпускных клапанов , поступает в рубашки охлаждения головок цилиндров, из которых горячая жидкость проходит в рубашку впускного труба провода и нагревает его, обеспечивая лучшие условия смесеобразования . Далее жидкость проходит через клапан термостата и по выпускному патрубку и его шлангу возвращается в радиатор, где нагретая жидкость охлаждается.

1.2. РАДИАТОР И ЖАЛЮЗИ.

На автомобиле ЗИЛ-130 устанавливают трубчато-ленточный змейковый радиатор, с тремя рядами трубок и герметичной пробкой. На автомобиле ЗИЛ-130, предназначенных для экспертных модификаций. Герметичная пробка радиатора имеет два клапана: — выпускной;

— впускной.

Выпускной клапан открывается при внутреннем избыточном давлении в 1 кГ/см. кв., что обеспечивает повышение температуры кипения охлаждающей жидкости до 119 град. Цельсия. В случае кипения охлаждающей жидкости в радиаторе для отвода пара наружу в горловине верхнего бочка радиатора установлена пароотводящая трубка. При охлаждении жидкости в герметичной системе появляется разряжение , что может привести к смятию бочков и трубок радиатора. Для сигнализации о закипании охлаждающей жидкости в верхнем бочке радиатора установлен электрический импульсный датчик контрольной лампы аварийной температуры 115 град. Цельсия.

Температуру закипающей жидкости в радиаторе регулируют пластинчито-справочными жалюзями, управление которыми осуществляется из кабины автомобиля , рукояткой троса. При повороте рычага перемещают тягу привода жалюзи вдоль радиатора и поворачивают (закрывают или открывают) пластины жалюзи радиатора. Жалюзи радиатора могут быть установленны в любом промежуточном положении. В летнее время жалюзи должны быть полностью открыты. Радиатор имеет эластичную подвеску на резиновых подушках и соединён с системой охлаждения двигателя посредством резиновых шлангов. Для предохранения нижнего шланга от смятия (затрудняющего циркуляцию охлаждающей жидкости) внутри него установлена распорная пружина. В целях концентрации и увеличения скорости потока воздуха, засасываемого вентилятором, на радиатор со стороны двигателя устанавливают кожух с отверстием несколько большим, чем пространство, занимаемое лопастями вентилятора.

1.3. ВОДЯННОЙ НАСОС.

Охлаждающая жидкость в системе охлаждения должна прокачиваться до 10 раз в 1 минуту. Для обеспечения циркуляции жидкости в систему охлаждения двигателя ЗИЛ-130 включен укрепленный на переднем торце блока двигателя ЗИЛ-130 центробежный водяной насос 7 (рис. 1) с односторонним подводом жидкости. Вал 3 (рис. 3) привода водяного насоса установлен в чугунном корпусе 9 на двух шариковых подшипниках 5 между которыми находится распорная втулка 7.

На наружном конце вала на шпонке и разрезной конусной стальной втулке 2 установлена ступица 4 вентилятора,, которая удерживается от осевых смещений корончатой гайкой со шплинтом. Это крепление обеспечивает возможности надежного подтягивания ступицы вентилятора на разрезной конусной втулке. На внутреннем конце вала на лыске посажена крыльчатка 12 водяного смещения болтом 16. Крыльчатка размещается в алюминиевом корпусе 11 водяного насоса. Раструбы 17 и 18 корпуса двумя болтами каждый крепятся к блоку двигателя. Охлаждающая жидкость поступает в центр крыльчатки 12 насоса от радиатора по патрубку 19 , и далее от крыльчатки подаётся под паром 1,4 – 2,6 кГ/см. кв. через раструбы 17 и 18 в правую и левую группы цилиндров двигателя. Для предохранения отвымывания смазки охлаждающей жидкости между корпусом 9 и крыльчаткой установлен самоподвижный сальник с графитизированной упорной шайбой 14 перед малым подшипником (со стороны крыльчатки) имеется водосбрасыватель 10 а в нижней части корпуса находится контрольный канал 20, через который выливается просачиваемая через сальник жидкость. В случаи течи жидкости через канал 20 нужно исправить или заменить сальник , однако ни в коем случаи нельзя глушить канал 20, обматывать корпус изоляционной лентой и пр. В результате таких действий просачивающаяся жидкость начнёт поступить в корпус, вымоет из подшипников смазку.

2.1. Ежедневное обслуживание ЗИЛ-130.

Ежедневно перед началом работы проверяют уровень охлаждающей жидкости в радиаторе. При хранении автомобилей без охлаждающей жидкости заправку системы охлаждения производят перед пуском двигателя. Пробка радиатора и её клапаны9 и 10 проверяют при ТО-1 внешним осмотре. Клапаны пробки должны быть перемещаться и иметь исправные прокладки, а пробка плотно удерживаться на горловине радиатора и поворачиваться без усилий. При отсутствии или разрушении прокладок клапанов нарушается герметичность системы охлаждения и вода в радиаторе начинает кипеть при температуре 100 град. Цельсия.

Система охлаждения автомобиля ЗИЛ-130 (стр. 1 из 3)

Центр образования Карасунскго Административного округа.

Творческий проект.

По специальности:«автослесарь».

Тема:«Система охлаждения автомобиля Зил-130».

Подготовил:ученик 11 класса «В» сош. №53

Радченко Артем Александрович

Руководитель проекта: Марков Виктор Фёдорович.

Г. Краснодар – 2003г.

Содержание:

Введение.

1.Устройство и принцип действия системы охлаждения Зил-130.

1.1.Назночение системы охлаждения Зил-130.

1.2.Принцып действия системы охлаждения Зил-130.

1.3.Устройство системы охлаждения Зил-130.

1.3.1.Радиатор.

1.3.2.Пробка радиатора.

1.3.3.Жалюзи.

1.3.4.Вентилятор.

1.3.5.Электротепловой указатель температуры.

1.3.6.Водяной насос.

1.3.7.Термостат.

2.Возможные неисправности системы охлаждения Зил-130.

2.1.Перегрев двигателя.

2.2.Переохлаждение двигателя.

2.3.Недостаточное количество охлаждающей жидкости.

2.4.Неплотности в соединениях.

2.5.Пробуксовка ремня радиатора.

2.6.Невключение электрофрикционной магнитной муфты.

2.7.Заедание термостата.

2.8.Заедание жалюзи.

3.Техническое обслуживание системы охлаждения Зил-130.

3.1.Применение Антифриза.

3.2.Ежидневное техническое обслуживание.

3.3.Обслуживание дважды в год.

3.4.ТО-1.

3.5.ТО-2.

3.6.Регулировка ременных передач.

3.7.Промывка системы.

4.Ремонт системы охлаждения автомобиля Зил-130.

4.1.Радиатор трех рядный трубчатый.

4.2.Водяной насос.

Список использованной литературы.

Введение.

Создание конструкции и освоение производства новых грузовых автомобилей семейства ЗИЛ-130, принципиально отличающихся, является серьезной трудовой победой коллективов Московского автомобильного завода имени И.А. Лихачева и многочисленных заводов поставляющих приборы, агрегаты, материалы, заготовки и оборудование для производства автомобилей. Московский автозавод имени И.А. Лихачева первый среди автомобильных заводов страны приступил к массовому выпуску автомобилей с мощными карбюраторами 8-ми цилиндровыми двухрядными двигателями. В связи с большим запасом мощности двигателя высокоэффективное использование автомобилей ЗИЛ-130 и его модификации достигается прежде всего, при использовании с ними прицепов и полуприцепов. Новые возможности получения высоких эксплутационных показателей возникают при использовании длиннобазного автомобиля ЗИЛ — 130 Г. Автомобили ЗИЛ – 130 обладают высокой долговечностью и надежностью. В результате дальнейшего совершенствования конструкции автомобилей, применения новых материалов и новой технологии производства в 1966 году завод должен обеспечить пробег до капитального ремонта 200 тысяч километров. Возможность получения высоких эксплутационных показателей в значительной степени зависит от совершенства знаний конструкции автомобилей работниками эксплуатации, соблюдения или правил технического обслуживания и подготовки технических служб автохозяйств к приёму новых автомобилей. Следует иметь в виду, что высокая эффективность использования, долговечность и надежность в эксплуатации автомобилей, ЗИЛ – 130 гарантированны только при условии применения предусмотренных заводов высококачественных топлив и смазочных материалов.

Автомобиль ЗИЛ – 130 обладает значительно более высокими динамическими качествами Внешняя характеристика двигателя ЗИЛ – 130 составляет 41 кГн. Высокие мощные показатели двигателя ЗИЛ – 130 получены за счёт увеличения степени сжатия. Максимальная скорость, развиваемая полностью груженым автомобилем на горизонтальном, прямом и равном автомобильной дороги с твердым покрытием составляет 80 – 85 км/час.

1.Устройство и принцип действия системы охлаждения Зил-130.

1.1.Назночение системы охлаждения Зил-130.

Система охлаждения предназначена для принудительного отвода от деталей лишней теплоты и передачи её окружающему воздуху.В результате этого создается определённый температурный режим, при котором двигатель не перегревается и не переохлаждается, т.е. рабочий цикл протекает нормально.Наивыгоднейший тепловой режим работы двигателя создается при температуре охлаждающей жидкости 80 –95 градусов Цельсия и обеспечивается системой охлаждения двигателя (рис.1.).

На двигатели ЗИЛ-130 приняты жидкостная система охлаждения закрытого типа, т. е. она не связана непосредственно с атмосферой, в результате чего давление в системе увеличивается и повышается температура кипения охлаждающей жидкости (до 108 – 119°), а также снижается расход жидкости на испарение.

В систему охлаждения входят:рубашки охлаждения блока, головокцилиндров и впускного трубопровода, радиатор, патрубки, шланги, водяной насос, вентилятор, термостат, жалюзи, сливные краники.

1.2. Принцип действия системы охлаждения Зил-130.

Система охлаждения должна быть полностью заполнена охлаждающей жидкостью. Если жидкости не достаёт 5-7 % от ёмкости системы, может прекратиться её циркуляция, что при низких температурах приводит к образованию накипи, а при высоких температурах к перегреву двигателя. Для контроля температурного состояния системы в рубашке охлаждения впускного трубопровода установлен датчик указателя температуры охлаждающей жидкости. Если температура охлаждающей жидкости свыше 115° (у Зил-130) на щетке загорается сигнальная лампа, включаемая датчиком, установленным в верхнем бочке радиатора.

Охлаждающая жидкость из радиатора поступает по нижнему патрубку с распорной пружиной в водяной насос, из которого по двум раструбам и поступает в правую и левую рубашки охлаждения блока цилиндров. Охлаждающая жидкость в рубашке охлаждения двигателя нагревается за счет отбора теплоты от цилиндров. По рубашке охлаждения жидкость поднимается вверх и по каналам, проходящим у выпускных клапанов, поступает в рубашки охлаждения головок цилиндров, из которых горячая жидкость проходит в рубашку впускного трубопровода и нагревает его, обеспечивая лучшие условия смесеобразования. Далее жидкость проходит через клапан термостата и по выпускному патрубку и его шлангу возвращается в радиатор, где она растекается по тонким латунным трубкам и отдаёт им свою теплоту. Охлаждению жидкости способствует интенсивный обдув радиатора и двигателя встречным воздухом, усиленным вентилятором который приводится во вращение вместе с валом водяного насоса от шкива коленчатого вала.

Смотрите дальше.

1.3. Устройство системы охлаждения Зил-130.

1.3.1. Радиатор.

Радиатор состоит изнижнего и верхнего бачков, сердцевины, патрубков, горловины с пробкой и пароотводной трубки.

Радиатор, расположенный на раме впереди двигателя, крепят на резиновых подушках с пружинами. Он охлаждается встречным потоком воздуха, а вентилятор установленный между радиатором и двигателем, усиливает этот поток.

Наиболее распространены трубчатые и пластинчатые радиаторы.

У трубчатых сердцевина образована несколькими рядами латунных трубок пропущенных через горизонтальные пластины увеличивающие поверхность охлаждения и предающих радиатору жесткость.

У пластинчатых сердцевина состоит из одного ряда плоских латунных трубок, каждая из которых изготовлена из спаянных между собой по краям гофрированных пластин.

Верхний бачок радиатора (кроме КАМАЗа) имеет заливную горловину и пароотводную трубку. Горловина радиатора герметически закрывается пробкой имеющей два клапана.

1.3.2. Пробка радиатора.

Пробка радиатора закрывается герметично, что уменьшает потери воды от испарения или расплескивания. Паровой клапан предохраняет систему, и особенно радиатор, от разрыва и выпучивания: он открывается, когда вода закипает и давление в системе достигает 1,25 кгс/см2 (125 кн/м2). Воздушный клапан предотвращает смятие радиатора при охлаждения (конденсации паров воды). При разрежении 0,8 кгс/см2 (80 кн/м2 ) он открывается и в радиатор поступает воздух. В герметично закрытую систему охлаждения не нужно часто доливать воду, это уменьшает отложение накипи на стенках рубашки головки и блока цилиндров и теплопередачу стенок не ухудшает. У автомобиля КАМАЗ и Газ-24 в системе охлаждения имеется расширительный бачок, позволяющий охлаждающей жидкости изменить объем при расширении или охлаждении.

1.3.3. Жалюзи.

Жалюзи (металлические створки), установленные перед радиатором, позволяют водителю регулировать поток воздуха, проходящий через радиатор. При прогреве двигателя и движении в холодное время жалюзи прикрывают, чтобы обеспечить наиболее выгодную температуру охлаждающей жидкости.

1.3.4. Вентилятор.

Вентилятор усиливает поток воздуха через сердцевину радиатора. Ступицу вентилятора крепят на валу водяного насоса, они вместе приводятся во вращение от шкива колен вала одним или двумя трапециевидными ремнями. Вентилятор заключен в установленный на рамке радиатора кожух, что способствует увеличению скорости потока воздуха проходящего через радиатор.

1.3.5. Электротепловой указатель температуры.

Температуру воды в системе охлаждения контролируют по электротепловому термометру. Он состоит из датчика, установленного в головке блока цилиндров и указателя, расположенного на щитке приборов.

Дипломная работа на тему «Система охлаждения ЗиЛ-130»

В современных автомобильных двигателях в полезную работу превращается лишь 23—40% теплоты, выделяющейся в цилиндрах двигателя, остальная теплота уносится отработавшими газами, с охлаждающей жидкостью или воздухом и затрачивается на трение, рассеивание в окружающую среду внешними поверхностями двигателя и др.

Содержание

Введение
Глава 1. Система охлаждения ЗиЛ-130
1.1. Назначение системы охлаждения Зил-130
1.2. Устройство и работа узлов и механизмов системы охлаждения Зил-130
1.2.1. Радиатор
1.2.2. Пробка радиатора
1.2.3. Жалюзи
1.2.4. Вентилятор
1.2.5. Электротепловой указатель температуры
1.2.6. Водяной насос
1.2.7. Термостат
Глава 2. Техническое обслуживание системы охлаждения ЗИЛ-130
2.1. Основные неисправности и их причины
2.2. Перечень работ ТО, технологический процесс разборки и сборки водяного насоса

Глава 3. Техника безопасности
Заключение
Список использованных источников

Введение

В современных автомобильных двигателях в полезную работу превращается лишь 23—40% теплоты, выделяющейся в цилиндрах двигателя, остальная теплота уносится отработавшими газами, с охлаждающей жидкостью или воздухом и затрачивается на трение, рассеивание в окружающую среду внешними поверхностями двигателя и др. Теплота, используемая на выполнение полезной работы, а также ее затраты на указанные виды потерь составляют тепловой баланс двигателя.

Так как сгорание в двигателе происходит при высоких температурах, достигающих 2100—2300°С, то без принудительного охлаждения такие детали, как цилиндр, поршень и направляющие втулки клапанов, нагревались бы до температуры, значительно превышающей температуру воспламенения (вспышки) масла. Поэтому для поддержания нормального теплового режима работы узлов и механизмов необходимо непрерывно отводить теплоту от взаимодействующих деталей, не допуская их перегрева. Для этого и служит система охлаждения двигателя.

Количество теплоты, которое должна отводить система охлаждения, зависит от мощности и режимов работы двигателя.

При перегреве двигателя увеличиваются силы трения и изнашивание деталей, уменьшаются тепловые зазоры, происходит коксование масла с отложением нагара, ухудшается наполнение цилиндров карбюраторных двигателей горючей смесью, а дизелей очищенным воздухом. Однако при чрезмерном отводе тепла возникает переохлаждение двигателя, которое вызывает изменение вязкостных свойств масла, что приводит также к увеличению изнашивания деталей и механических потерь на трение, снижению мощности и экономичности двигателя. Поэтому следует поддерживать тепловой режим двигателя в пределах 85—95 °С независимо от его нагрузки и температуры окружающей среды. На современных поршневых двигателях применяют жидкостное или воздушное охлаждение. При воздушном охлаждении через оребренные поверхности блока и головки цилиндров излишняя теплота отводится потоком воздуха, создаваемым многолопастным вентилятором с устройством, регулирующим интенсивность охлаждения.

В воздушной системе охлаждения отсутствует радиатор, жидкостный насос, каналы и трубопроводы для охлаждающей жидкости, поэтому к преимуществам такой системы относятся простота конструкции, уменьшение массы, удобство обслуживания и, кроме того, исключается опасность размораживания двигателя зимой. Размораживание, т. е. замерзание воды в системе водяного охлаждения, приводит к образованию трещин в блоке цилиндров. Однако система воздушного охлаждения хотя и обеспечивает условия для необходимого отвода тепла от сильно нагретых деталей, но при этом требуется сравнительно большая мощность двигателя для приведения в действие вентилятора и затрудняется пуск двигателя при низкой температуре из-за отсутствия возможности прогрева его горячей водой.

В данной дипломной работе я разбираю водяной насос транспортного средства ЗиЛ-130, и рассказываю о системе охлаждения в целом. Мною поставлена задача, выяснить причины неисправностей данной системы, способы их устранения, виды работ ТО (Техническое обслуживание), ЕО (Ежедневное обслуживание), СО (Сезонное обслуживание), устройство данной системы, назначение, работу и технику безопасности. На основании исследованного материала я разработаю технологический процесс разборки и сборки водяного насоса.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим

бесплатно.

Подробнее

Глава 1. Системы охлаждения Зил-130

1.1.Назначение системы охлаждения Зил-130

Система охлаждения предназначена для принудительного отвода от деталей лишней теплоты и передачи её окружающему воздуху. В результате этого создается определённый температурный режим, при котором двигатель не перегревается и не переохлаждается, т.е. рабочий цикл протекает нормально. Оптимальный  тепловой режим работы двигателя создается при температуре охлаждающей жидкости 85 –95 градусов Цельсия и обеспечивается системой охлаждения двигателя(рис 1).

На двигатели ЗИЛ-130 приняты жидкостная система охлаждения закрытого типа, т. е. она не связана непосредственно с атмосферой, в результате чего давление в системе увеличивается и повышается температура кипения охлаждающей жидкости (до 108 – 119°), а также снижается расход жидкости на испарение.

В систему охлаждения входят: рубашки охлаждения блока, головок цилиндров и впускного трубопровода, радиатор, патрубки, шланги, водяной насос, вентилятор, термостат, жалюзи, сливные краники.

1.2. Устройство и работа узлов и механизмов системы охлаждения Зил-130

1.2.1. Радиатор

Радиатор состоит из нижнего и верхнего  бачков, сердцевины, патрубков, горловины с пробкой и пароотводной трубки.

Радиатор, расположенный на раме впереди двигателя, крепят на резиновых подушках с пружинами. Он охлаждается встречным потоком воздуха, а вентилятор установленный между радиатором и двигателем, усиливает этот поток. Наиболее распространены трубчатые и пластинчатые радиаторы.

У трубчатых сердцевина образована несколькими рядами латунных трубок пропущенных через горизонтальные пластины увеличивающие поверхность охлаждения  и предающих радиатору жесткость.

У пластинчатых

сердцевина состоит из одного ряда плоских латунных трубок, каждая из которых изготовлена из спаянных между собой по краям гофрированных пластин.

Верхний бачок радиатора (кроме КАМАЗа) имеет заливную горловину и пароотводную трубку. Горловина радиатора герметически закрывается пробкой имеющей два клапана.

1.2.2. Пробка радиатора

Пробка радиатора закрывается герметично, что уменьшает потери воды от испарения или расплескивания. Паровой клапан предохраняет систему, и особенно радиатор, от разрыва и выпучивания: он открывается, когда вода закипает и давление в системе достигает 1,25 кгс/см2 (125 кн/м2). Воздушный клапан предотвращает смятие радиатора при охлаждении (конденсации паров воды). При разрежении 0,8 кгс/см2  (80 кн/м2 ) он открывается и в радиатор поступает воздух. В герметично закрытую систему охлаждения не нужно часто доливать воду, это уменьшает отложение накипи на стенках рубашки головки и блока цилиндров и теплопередачу стенок не ухудшает. У автомобиля КАМАЗ и Газ-24 в системе охлаждения имеется расширительный бачок, позволяющий охлаждающей жидкости изменить объем при расширении или охлаждении.

1.2.3. Жалюзи

Жалюзи (металлические створки), установленные перед радиатором, позволяют водителю регулировать поток воздуха, проходящий через радиатор. При прогреве двигателя и движении в холодное время жалюзи прикрывают, чтобы обеспечить наиболее выгодную температуру охлаждающей жидкости.

1.2.4. Вентилятор

Вентилятор усиливает поток воздуха через сердцевину радиатора. Ступицу вентилятора крепят на валу водяного насоса, они вместе приводятся во вращение от шкива колен вала одним или двумя трапециевидными ремнями. Вентилятор заключен в установленный на рамке радиатора кожух, что способствует увеличению скорости потока воздуха проходящего через радиатор.

1.2.5. Электротепловой указатель температуры

Температуру воды в системе охлаждения контролируют по электротепловому термометру. Он состоит из датчика, установленного в головке блока цилиндров и указателя, расположенного на щитке приборов.

При включенном зажигании термометр не действует и стрелка занимает положение за 100°. Когда зажигание включено, ток через замкнутые контакты датчика протекает по спирали указателя и нагревает биметаллическую пластину. Пластина изгибается, и ее верхний конец перемещает стрелку в крайнее левое положение (за число «40»). Биметаллическая пластина датчика, нагретая током, проходящим по спирали, изгибается и размыкает контакты, прерывая цепь тока по спирали. Пластина охлаждается и начинает выпрямляться. Одновременно охлаждается и пластина датчика, так как по ее спирали также прекратится течение тока. Контакты датчик снова замкнутся.

У непрогретого двигателя размыкание контактов кратковременно, пластина датчика интенсивно нагревается, и стрелка показывает соответствующую низкую температуру. С увеличением температуры воды контакты разомкнуты длительнее. Стрелка перемещается вправо и указывает более высокую температуру.

1.2.6. Водяной насос

Охлаждающая жидкость в системе охлаждения должна прокачиваться до 10 раз в 1 минуту. Для обеспечения циркуляции жидкости в систему охлаждения двигателя ЗИЛ-130 включен укрепленный на переднем торце блока двигателя ЗИЛ-130 центробежный водяной насос  с односторонним подводом жидкости. Вал  привода водяного насоса  установлен в чугунном корпусе на двух шариковых подшипниках между которыми находится распорная втулка.

Крыльчатка наоса находится на одном валу с вентилятором. Для предупреждения попадания жидкости в корпус подшипников на заднем конце вала в ступице крыльчатки помещен самоподжимной сальник, состоящий из резиновой манжеты с пружиной , обоймы и текстолитовой шайбы, которая плотно прижимается к торцу корпуса насоса.

Охлаждающая жидкость поступает в центр крыльчатки насоса от радиатора по патрубку, и далее от крыльчатки подаётся под паром 1,4 – 2,6 кг/см.2 через раструбы в правую и левую группы цилиндров двигателя.

В корпусе подшипников имеется отверстие, через которое при износе деталей сальника жидкость вытекает наружу. Для смазки подшипников в их корпусе имеются масленка и контрольное отверстие для выхода лишнего смазочного материала.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим бесплатно.

Подробнее

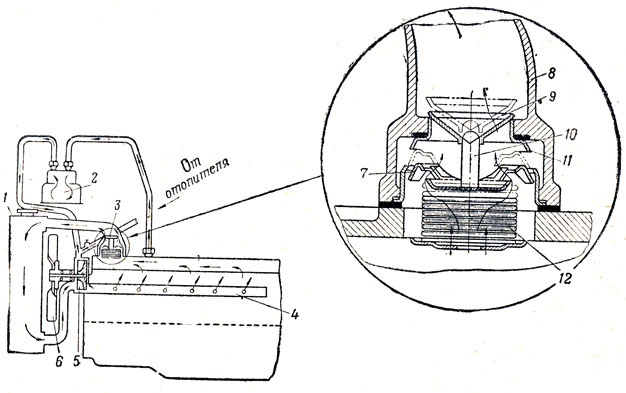

1.2.7. Термостат

Термостат установлен на выходе охлаждающей жидкости из рубашки охлаждения впускного трубопровода двигателя (у двигателя ЗИЛ-645 два термостата, установленных в закрепленной на крышке распределительных шестерен термостатной коробке). В системе охлаждения двигателя ЗИЛ-130 и ЗИЛ-645 применен термостат с твердым наполнителем, состоящим из смеси церезина с медным порошком.

Наполнитель  помещен в медном баллоне, закрытом резиновой диафрагмой, упирающейся в резиновый буфер. Сверху буфера установлен шток, соединенный с рычагом, который при помощи пружины удерживается в закрытом положении.

При нагревании охлаждающей жидкости до70° C  наполнитель в баллоне начинает плавиться и, расширяясь, поднимает диафрагму вверх. Давление диафрагмы через буфер и шток передается на рычаг, который открывает заслонку термостата. У двигателя ЗИЛ-645 имеется, помимо основного радиаторного клапана, перепускной клапан, который открыт при прогреве двигателя и закрывается при нагреве жидкости до температуры 78°…95° C. При этом открывается основной клапан, и жидкость начинает циркулировать через радиатор.

При работе двигателя жидкость из нижнего бачка радиатора через отводящий шланг нагнетается водяным насосом в рубашку охлаждения блока цилиндров и головок блока. При прогреве холодного двигателя патрубок, соединяющий рубашку охлаждения двигателя, перекрыт клапаном термостата, и жидкость циркулирует по малому кругу, минуя радиатор и поступая из рубашки охлаждения (включая рубашку охлаждения компрессора пневматического привода тормозов) опять к водяному насосу. При прогреве жидкости открывается клапан термостата, и она начинает циркулировать по большому кругу через радиатор, который обеспечивает необходимый отвод тепла.

Глава 2. Техническое обслуживание системы охлаждения ЗИЛ-130.

2.1.Основные неисправности и их причины.

Перегрев двигателя возможен в результате появления следующих неисправностей: недостаточное количество охлаждающей  жидкости, пробуксовка или обрыв ремня вентилятора и водяного насоса, не включение электромагнитной фрикционной муфты, выключения вентилятора, заедание термостата и жалюзи радиатора в закрытом положении, отложение большого количества накипи. Перегрев ухудшает количественное наполнение цилиндра горючей смесью, вызывает разжижение и выгорание масла, в результате чего могут заклинится поршни в цилиндрах и выплавится вкладыши подшипников.

Переохлаждения двигателя может быть при заедании термостата и жалюзи в открытом положении, а также при отсутствии утеплительных чехлов в зимнее время. При переохлаждении увеличиваются потери на трении, уменьшается мощность двигателя на холодных деталях конденсируются поры бензина и в виде капель стекают по зеркалу цилиндра смывая смазку, возрастает износ деталей и чаще требуется заменять масла.

Недостаточное количество охлаждающей жидкости возможно в случае ее утечки или выкипания.

Не плотности в соединениях шлангов устраняют подтяжкой хомутиков (если резьба натяжного болта хомутика использована полностью, то под снятый хомутик подкладывают тонкую металлическую полоску), а краники пропускающие жидкость следует притереть. Для этого их снимают с двигателя, разгибают, на рабочую поверхность наносят притирочную пасту (такую же, как и для притирки клапанов газораспределительного механизма) и возвратно-вращательным движением притирают до появления матовой полости на всей рабочей поверхности краника. Трещины в радиаторе устраняют пайкой.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим бесплатно.

Заказать диплом

Признаком повреждения сальника водяного насоса являются течь охлаждающей жидкости через контрольное отверстие в корпусе насоса.

При появлении этой неисправности необходимо слить охлаждающую жидкость, ослабить ремень вентилятора и снять его, ослабить хомутики, отсоединить резиновый шланг и осторожно снять водяной насос с тем, чтобы не повредить прокладки, отвернув болт крепления крыльчатки, снять ее. В сальнике может быть повреждена либо резиновая манжета, либо самоподжимная шайба, поврежденные деталей заменить, насос собрать и установить. В случае повреждения прокладки головки цилиндров ее следует заменить.

Заедание термостата  в закрытом положении прекращает циркуляцию жидкости через радиатор. В этом случае двигатель перегревается, а радиатор остается холодным. При заедании термостата в открытом положении  происходит переохлаждение двигателя. В обеих случаях термостат следует проверить предварительно выпустив жидкость из системы охлаждения и осторожно сняв патрубок. Для проверки термостат опускают в сосуд с водой. Нагревая воду, следят  за клапаном термостата  и термометром. Клапан должен начать открываться при температуре 70° C и полностью открывается при температуре 83-90° C. При осмотре термостата необходимо обратить внимание на отсутствие накипи и чистоту отверстия в клапане, предназначенного для пропуска воздуха.

Заедание жалюзи возможно в следствии недостаточной или несвоевременной смазки его привода. Трос вместе с оболочкой необходимо снять, промыть в керосине (или дизельном топливе), и смазав, поставить на место.

Для проверки действия жалюзи рукоятку отводят в крайнее переднее положение (при этом жалюзи впереди радиатора должны полностью открыться), а затем – в крайнее заднее (жалюзи должны полностью закрыться). Рукоятка должна двигаться свободно и фиксироваться в любом положении.

2.2. Перечень работ ТО, технологический процесс разборки и сборки водяного насоса.

При ЕО проверить уровень охлаждающей жидкости и отсутствие ее подтекания. При необходимости долить жидкость или чистую воду. Путем осмотра соединений шлангов с патрубками и спускных краников, а также пола под автомобилем убедиться, что вода не подтекает. То же самое проделывать после пуска и прогрева двигателя до начала движения. Подтекания устранить.

В условиях безгаражного хранения автомобиля при использовании в системе охлаждения воды в холодное время года после окончания работы воду слить.

Дважды в год рекомендуется снять и проверить термостат, контролировать действие жалюзи и удалить накипь из системы охлаждения.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим бесплатно.

Подробнее

При ТО-1 выполняют работы ЕО, а так же смазать солидолом подшипники валика водяного насоса и вентилятора. Смазку нагнетать солидолонагнетателем до тех пор, пока из контрольного отверстия корпуса не появится свежая смазка.

ТО-2: необходимо проверить герметичность системы охлаждения и при необходимости устранить утечку жидкости.

Закрепить радиатор, его облицовку, жалюзи и утеплить капот (в холодное время года).

Закрепить водяной насос и проверить натяжение ремня привода вентилятора; при необходимости отрегулировать натяжные ремни.

Закрепить вентилятор и проверить действие электромагнитной фрикционной муфты (ЗМЗ-53). Для проверки муфты закрыть жалюзи и довести температуру в системе охлаждения до 88° C, при этой температуре вентилятор должен включатся. Открыть жалюзи, довести температуру в системе охлаждение до 80° C, при этом вентилятор должен так же включатся. Смазать подшипник водяного насоса (по графику).Проверить действие и герметичность системы отопления.

Проверить действие жалюзи. При крайнем переднем положении рукоятки пластины жалюзи должны быть полностью открыты, постепенно закрываясь при перемещении рукоятки на себя. Проверить действие паро-воздушного клапана пробки радиатора.

При замасливании приводных ремней и ослабление их натяжения возможна пробуксовка. Замасленные ремни необходимо протереть тряпкой, слегка смоченной в бензине. Регулировку натяжения ремня привода вентилятора и генератора производить поворотом генератора на его опоре, после чего генератор закрепляют кулисой. При нажатии с силой в 4 кГ прогиб ремня посередине между шкивами генератора и вентилятора должен быть 10-15 мм. Регулировку натяжения ремня насоса гидроусилителя рулевого управления производить передвигая кронштейн с насосом. Требования к натяжению ремня привода компрессора регулируют раздвиганием половинок его шкива.

При сезонном обслуживании и не реже чем через 30000 – 40000 км, пробега автомобиля необходимо с целью удаления накипи, промывать систему охлаждения двигателя. Когда охлаждение накипи незначительны, промывку системы рекомендую производить сильной струёй воды, подаваемой в направлении, обратном нормальной циркуляции. При этом радиатор и рубашку охлаждения двигателя при снятом термостате промывают раздельно. Когда отложение накипи велики и накипь прочна (в случаи работы на жесткой воде) применить химический способы очистки. Эти способы очистки направлены на разрушение нерастворимых солей накипи с помощью различных растворов. Состав некоторых растворов, применяемых для удаления накипи в двигателях с головками цилиндров из алюминиевых сплавов.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим бесплатно.

Заказать диплом

При промывке насыщенным раствором тринатрийфосфата его в течение 2 – 3 дней работы автомобиля через каждые 12 часов доливают в систему охлаждения и радиатор раздельно, промывая водой. При проливе растворами хромового ангидрида и кальцинированной соды их заливают в систему и по истечению времени указанного в таблице №1 пускают и прогревают двигатель на малых оборотах холостого хода в течении 10 –20 минут доводя раствор до кипения. После этого раствор при работающем двигателе слить и одновременно систему промывают водой.

Таблица №1. Состав растворов, применяемых для удаления накипи.



Состав раствора

Количество на 10 литров воды Время, потребное для удаления накипи
Насыщенный раствор тринатрийфосфата (100 г. на 1 литр воды) 50 – 100 см. куб. 2 – 3 дня
0,2 – процентный раствор хромового ангидрида 20 г. 8 – 10 часов
Смесь состоящая из:

кальцинированной соды

хромпика

раствор ингибированной соляной кислоты



1000 – 1200 г

20 30 г

0,5 – 0,6 л



10 –12 и более

10 – 12 и более

1 – 2 и более

При промывке раствором ингибированной соляной кислоты, сначала двигатель тщательно промыть водой ( в течении 10-15 мин). Затем заливать раствор, запускать двигатель и нагревать раствор до температуры не выше 60 – 70 град. Цельсия, после 10 минут работы двигателя раствор слить, а систему тщательно ( до 4 раз) промыть водой при работающем двигателе. Продолжительность первой и второй промывки по 5 минут, а последующие по 10 – 15 минут. При третьей промывке на каждый литр воды добавляют 5 грамм безводной соды и 5 грамм хромпика.

Нужна помощь в написании диплома?

Мы — биржа профессиональных авторов (преподавателей и доцентов вузов). Сдача работы по главам. Уникальность более 70%. Правки вносим бесплатно.

Цена диплома

Таблица №2. Выполняемые работы

№ выполняемых работ Наименование и содержание работ Приборы, инструменты, приспособления, модель, тип. Технические требования.
1. Установить водяной насос в сборе в тиски и закрепить Верстак слесарный, тиски
2. Отвернуть гайки М8 крепления корпуса подшипников водяного насоса, снять пружины шайбы, корпус водяного насоса, прокладку и положить корпус на стол для дефектовки. Головка сменная 14 мм, коловорот, стол для дефектовки деталей.
3. Вывернуть болт крепления крыльчатки, снять шайбу, крыльчатку и положить её на стол. Съёмник для снятия крыльчатки, ключ гаечный 19 мм, стеллаж для деталей и узлов.
4. Закрепить конец вала в тиски, отвернуть гайку М 14 крепления шкива, снять шайбу и ступицу шкива, конусную втулку, упорное кольцо переднего подшипника и шпонку, положить все детали на верстак. Верстак слесарный, тиски, губки предохранительные, пассатижи, ключ гаечный 22 мм, съемник для снятия ступицы и шкива, зубило слесарное , молоток.
5. Установить корпус подшипников водяного насоса на пресс, впрессовать валик вместе с подшипниками и положить на стол для дефектовки. Пресс гидравлический модели 2153-М2, стол для дефектовки деталей. Впрессовывать валик со стороны крепления крыльчатки.
6. Снять с вала водяного насоса передний подшипник , раскосную втулку, задний подшипник , водосбрасыватель, пружинное кольцо, положить все детали на верстак. Оправка для выпрессовки подшипников, молоток, отвертка, верстак слесарный, тиски.
7. Закрепить крыльчатку в тиски, снять с крыльчатки обойму, упорную гайку, уплотнитель и положить все детали на верстак. Верстак слесарный, тиски.
8. Промыть детали водяного насоса. Ванна для мойки деталей.
9. Проверить состояние деталей водяного насоса в соответствии с картой дефектовки и при необходимости заменить негодные детали. Стол для дефектовки деталей , оправка с бруском, станок настольно-сверлильный модели 2И112. Риски и задиры на поверхности прилегания уплотнительной шайбы не допускаются. Торец поверхности прилегания уплотнительной шайбы должен быть плоским.

Шлифование торца допускается до размера не более 19,2 мм. Устранение рисок и овальности производится путём шлифования поверхности прилегания уплотнительной шайбы обрезным бруском на оправе.

10. Установить в корпус крыльчатки уплотнитель, упорную шайбу, смазанную графитной смазкой и закрепить обойму. Верстак слесарный, бочок с графитной смазкой, отвертка, молоток. Применять графитную смазку УС с А ГОСТ 3333-55.
11. Закрепить конец вала в тиски, надеть на вал последовательно пружинное кольцо, водосбрасыватель, задний подшипник, распорную втулку и подшипник передний. Тиски, губки предохранительные.
12. Заполнить корпус подшипников водяного насоса консистентной смазкой. Банка со смазкой 1-13 Применять смазку 1-13 жировую ГОСТ 1631-61.
13. Установить корпус подшипников водяного насоса на пресс. Пресс гидровличесский модели 2153-М2
14. Запрессовать вал с подшипником в корпус подшипников водяного насоса. Пресс гидровличесский модели 2153-М2, оправка.
15. Установить корпус подшипников водяного насоса в тиски и закрепить конец вала. Тиски, губки предохранительные. Закрепить конец вала следует со стороны крепления крыльчатки.
16. Установить в корпус подшипников упорное кольцо переднего подшипника, вставить шпонку в шпоночный паз вала, надеть конусную втулку шкива на вал, установить ступицу шкива на втулку, навернуть на вал шайбу, навернуть и затянуть гайку М 14Х1,5, крепление шкива и зашплинтовать гайку. Пассатижи, молоток, ключ гаечный 22 мм.
17. Установить корпус подшипников на пресс и напрессовать крыльчатку на вал Пресс гидравлический модели 2153-М2.
18. Надеть на болт шайбу , придерживая гайку М 14Х1,5 ключом, производить затяжку болта крепления крыльчатки. Ключ гаечный 22 мм, головка сменная 19 мм, ключ динамометрический. Момент затяжки болта крепления крыльчатки 1,5 – 1,7 кг/см.
19. Затянуть посадочные места корпуса подшипников и корпуса водяного насоса под прокладку, установить прокладку смазанную уплотнительной пастой. Шабер трёхгранный, банка с пастой УН-25, кисть Для смазки прокладки применять пасту УН – 25.
20. Присоединить корпус водяного насоса к корпусу подшипников.
21. Надеть на шпильку крепление  корпуса подшипников пружинные шайбы , навернуть гайки и затянуть их. Головка сменная 14 мм, коловорот. Гайки затягивать последовательно через одну.
22. Установить водяной насос на стенд и проверить его работу. Стенд для испытания водяного насоса. Проверять работу водяного насоса при 30000 об/мин. в течении 10 – 15 минут.

При этом не допускается задевание крыльчатки за корпус подшипников насоса, подтекание воды через сальник и перегрев подшипников.

23. Снять водяной насос со стенда и положить на стеллаж. Стеллаж для деталей и узлов.

Глава 3. Техника безопасности

Берегите руки от попадания во вра­щающиеся привода. Особенно осто­рожны будьте с электровентилятором радиатора системы охлаждения дви­гателя: он может неожиданно для вас включиться по команде контроллера. Поэтому все работы с ним производи­те только при обесточенной цепи пи­тания электродвигателя.

Осторожнее работайте с алюминие­вым радиатором — его пластины очень острые. Термические ожоги на горячем двигателе можно получить от радиатора, термостата, головки блока цилиндров, вы плеснувшейся охлаждающей жидкости (или струи пара), выпускного коллектора. Не применяйте неисправный инстру­мент. Для защиты рук от порезов и ушибов во время «силовых» опера­ций надевайте перчатки (предпочти­тельно кожаные). Лучше тянуть ключ на себя, чем нажимать на него: так меньше риск получить травму при срыве ключа.

Охлаждающая жидкость (антифриз) содержит ядовитый этиленгликоль. Который опасен при попадании в ор­ганизм и в меньшей степени — при попадании на кожу. При попадании на кожу рук антифриза его необходимо смыть большим количеством воды При отравлении антифризом нужно немедленно вызвать рвоту, промыть желудок, а при тяжелом отравлении принять солевое слабительное и об­ратиться к врачу. То же — при отрав­лении тормозной жидкостью. Попавший на кожу электролит вызы­вает жжение, покраснение. Смойте его большим количеством холодной воды (недопустимо смывать мылом!), руки затем можно промыть раство­ром питьевой соды или нашатырного спирта.

Заключение

В данной работе мною было выяснено что: работоспособность и исправ­ность системы охлаждения может быть достигнута своевременным и качествен­ным выполнением работ по их диагностированию, техническому обслуживанию и ремонту.

Эффективное использование данной системы, осуществляется на базе научно обоснованной планово-предупредительной системы тех­нического обслуживания и ремонта, позволяющей обеспечить работоспособное и исправное состояние. При своевременном техническом обслуживание, и правильной эксплуатации, мы получаем максимально эффективную систему охлаждения автомобиля. Данная система проста в эксплуатации не требует больших затрат времени для технического обслуживания.

Список использованных источников

1. Устройство и техническое обслуживание грузовых автомобилей. (В.И. Карогодин, С.К. Шестопалов)
2. Практикум по автомобилю. (В.П. Беспалько, М.И. Ерецкий, З.В. Розен)
3. Автомобиль. (В.С. Камсский, А.И. Маизон, П.Е. Нагула)
4. Техническая эксплуатация автомобилей. (Е.С. Кузнецов, В.П. Воронов, А.П. Болдин)
5. Положение о техническом обслуживании и ремонте подвижного состава автомобильного транспорта. (М.: Минавтотранс РСФСР)
6. Автотехобслуживание. (Фастовцев Г.Ф.)

Сайты в internet:
7.  http://www.allbest.ru
8.  http://www.yandex.ru

Система охлаждения автомобиля: назначение,виды,описание,фото,устройство.

Nevada 1976Система охлаждения автомобиля: назначение,виды,описание,фото,устройство. 0 Comment

Содержание статьи

В настоящее время все прогрессивное человечество использует для передвижения тот или иной автомобильный транспорт (легковые автомобили, автобусы, грузовые автомобили).

Русский энциклопедический словарь толкует слово автомобиль (от авто — подвижной, легко двигающийся), транспортная безрельсовая машина главным образом на колесном ходу, приводимая в движение собственным двигателем (внутреннего сгорания, электрическим или паровым).

Различают автомобили: пассажирские (легковые и автобусы), грузовые, специальные (пожарные, санитарные и другие) и гоночные.

Рост автомобильного парка страны вызвал значительное расширение сети предприятий технического обслуживания и ремонта автомобилей и потребовал привлечение большого количества квалифицированных кадров.

Чтобы справиться с огромным объёмом работ по поддержанию растущего автомобильного парка в технически исправном состоянии, необходимо механизировать и автоматизировать процессы техобслуживания и ремонта автомобилей, резко повысить производительность труда.

Предприятия по техническому обслуживанию и ремонту автомобилей оснащаются более совершенным оборудованием, внедряются новые технологические процессы, обеспечивающие снижение трудоёмкости и повышение качества работ.

Назначение и виды системы охлаждения

Температура газов в камере сгорания в момент воспламенения смеси превышает 2000°С. Такая температура при отсутствии искусственного охлаждения привела бы к сильному нагреву деталей двигателя и их разрушению. Поэтому необходимо воздушное или жидкостное охлаждение двигателя. При воздушном охлаждении не требуются радиатор, водяной насос и трубопроводы, отпадает опасность «размораживания» двигателя зимой при заправке системы охлаждения водой. Поэтому, не смотря на повышенную затрату мощности на приведение в действие вентилятора и затруднённый пуск при низкой температуре применяют воздушное охлаждение на лёгковых машинах и ряде зарубежных автомобилей.

Система охлаждения — жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком. Такая система заполняется водой или антифризом, не замерзающим при температуре до минус 40°С.

При чрезмерном охлаждении двигателя увеличиваются потери тепла с охлаждающей жидкостью, неполностью испаряется и сгорает топливо, которое в жидком виде проникает в поддон картера и разжижает масло. Это приводит к снижению мощности и экономичности двигателя и быстрому износу деталей. При перегреве двигателя происходят разложение и коксование масла ускоряющие, отложение нагара, вследствие чего ухудшается отвод тепла. Из-за расширения деталей уменьшаются температурные зазоры, увеличиваются трение и износ деталей, ухудшается наполнение цилиндров. Температура охлаждающей жидкости при работе двигателя должна составлять 85-100°С.

В автомобильных двигателях применяют принудительную (насосную) систему жидкостного охлаждения. Такая система включает рубашки охлаждения цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, сливные краники, указатели температуры охлаждающей жидкости.

Жидкость, циркулирующая в системе охлаждения, воспринимает тепло от стенок цилиндров и их головок и передаёт его через радиатор окружающей среде. Иногда предусматривается направление потока циркулирующей жидкости через водораспределительную трубу или продольный канал с отверстиями в первую очередь к наиболее нагретым деталям (выпуклые клапаны, свечи зажигания, стенки камеры сгорания).

В современных двигателях система охлаждения двигателя используется для подогрева впускного трубопровода, охлаждения компрессора и отопления кабины или пассажирского помещения кузова. В современных автомобильных двигателях применяют закрытые системы жидкостного охлаждения, сообщающиеся с атмосферой через клапаны в пробке радиатора. В такой системе повышается температура кипения воды, закипает вода реже и меньше испаряется.

Устройство, состав и работа системы охлаждения

Устройство системы охлаждения включает в себя: трубку отвода жидкости от радиатора отопителя; патрубок отвода горячей жидкости из головки цилиндров в радиатор отопителя; перепускной шланг термостата; выпускной патрубок рубашки охлаждения; подводящий шланг радиатора; расширительный бачок; рубашку охлаждения; пробку и трубку радиатора; вентилятор и его кожух; шкив; отводящий шланг радиатора; ремень вентилятора; насос охлаждающей жидкости; шланг подачи охлаждающей жидкости в насос; и термостат.

Радиатор предназначен для охлаждения горячей воды, выходящей из рубашки охлаждения двигателя. Располагается он впереди двигателя. Трубчатый радиатор состоит из верхнего и нижнего бачков, соединённых между собой тремя-четырьмя рядами латунных трубок. Поперечно расположенные горизонтальные пластины придают радиатору жесткость и увеличивают поверхность охлаждения. Радиаторы двигателей ЗМЗ-53 и ЗИЛ-130 трубчато-ленточные со змейковыми охлаждающими пластинами (лентами), расположенными между трубками. Системы охлаждения этих двигателей закрытые, поэтому пробки радиатора имеют паровой и воздушный клапаны. Паровой клапан открывается при избыточном давлении 0,45-0,55 кГ/см² (ЗМЗ-24, 53). При открытии клапана избыток воды или пара отводится через пароотводную трубку. Воздушный клапан предохраняет радиатор от сжатия давлением воздуха и открывается при охлаждении воды, когда давление в системе снижается на 0,01-0,10 кГ/см².

Если в системе охлаждения устанавливается расширительный бачок, то паровой и воздушной клапаны располагают в пробке этого бачка (ЗИЛ-131).

Для слива жидкости из системы охлаждения открывают сливные краны блоков цилиндров и сливной кран патрубка радиатора или расширительного бачка.

У двигателей ЗИЛ сливные краны блоков цилиндров и патрубка радиатора имеют дистанционное управление. Рукоятки кранов выведены в подкапотное пространство над двигателем.

Жалюзи створчатого типа предназначены для изменения количества воздуха, проходящего через радиатор. Управляет ими водитель при помощи троса и рукоятки, выведённой в кабину.

система охлаждение автомобиль ремонт

Самоуплотняющийся сальник состоит из резинового уплотнителя, графитизированной текстолитовой шайбы, обоймы и пружины, прижимающей шайбу к торцу подводящего патрубка.

Вентилятор предназначен для усиления потока воздуха, проходящего через радиатор. Вентилятор имеет обычно 4-6 лопастей. Для снижения шума лопасти располагают Х-образно, попарно под углом 70 и 110°. Изготовляют лопасть из листовой стали или пластмассы.

Лопасти имеют отогнутые концы (ЗМЗ-53, ЗИЛ-130), что улучшает вентиляцию подкапотного пространства и повышает производительность вентиляторов. Иногда вентилятор располагают в кожухе, который способствует повышению скорости воздуха, просасываемого через радиатор.

Для уменьшения мощности, необходимой для привода вентилятора, и улучшения работы системы охлаждения применяют вентиляторы с электромагнитной муфтой (ГАЗ-24 «Волга»). Эта муфта автоматически отключает вентилятор, когда температура воды в верхнем бачке радиатора ниже 78-85°С.

Термостат автоматически поддерживает устойчивый тепловой режим двигателя. Как правило, устанавливают на выходе охлаждающей жидкости из рубашек охлаждения головок цилиндров или впускного трубопровода двигателя. Термостаты могут быть жидкостные и с твёрдым наполнителем.

В жидкостном термостате имеется гофрированный баллон, заполненный легко испаряющейся жидкостью. Нижний конец баллона закреплён в корпусе термостата, а к штоку с верхнего конца припаян клапан.

При температуре охлаждающей жидкости ниже 78°С клапан термостата закрыт, и вся жидкость через перепускной шланг направляется обратно в водяной насос, минуя радиатор. Вследствие этого ускоряется перегрев двигателя и впускного трубопровода.

Когда температура превысит 78°С, давление в баллоне увеличивается, он удлиняется и приподнимает клапан. Горячая жидкость через патрубок и шланг направляется в верхний бачок радиатора. Клапан полностью открывается при температуре 91°С (ЗМЗ-53). Термостат с твёрдым наполнителем (ЗИЛ-130) имеет баллон, заполненный церезином и закрытый резиновой диафрагмой. При температуре 70-83°С церезин плавится, расширяясь, перемещает вверх диафрагму, буфер и шток. При этом открывается клапан и охлаждающая жидкость начинает циркулировать через радиатор.

При снижении температуры церезин затвердевает и уменьшается в объёме. Под действием возвратной пружины клапан закрывается, а диафрагма опускается вниз.

В двигателях автомобилей ВАЗ-2101 «Жигули» термостат выполнен двухклапанным и устанавливается перед водяным насосом. При холодном двигателе большая часть охлаждающей жидкости будет циркулировать по кругу: водяной насос→блок цилиндров→головка цилиндров→термостат→водяной насос. Параллельно жидкость циркулирует через рубашки впускного трубопровода и смесительной камеры карбюратора, а при открытом кране отопителя пассажирского помещения — через его радиатор.

Когда двигатель прогрет не полностью (температура жидкости ниже 90°С), оба клапана термостата частично открыты. Часть жидкости поступает к радиатору.

При полностью прогретом двигателе основной поток жидкости из головки цилиндров направляется в радиатор системы охлаждения.

Для контроля за температурой охлаждающей жидкости служат сигнальные лампы и указатели на щитке приборов. Датчики контрольно-измерительных приборов размещаются в головках цилиндров, верхнем бачке радиатора и рубашке охлаждения впускного трубопровода.

Особенности устройства

Насос охлаждающей жидкости центрального типа, приводится в действие от шкива коленчатого вала клиновидным ремнём. Вентилятор имеет четырёхлопастную крыльчатку, которая крепится болтами к ступице шкива, приводится в действие от ремня привода насоса. Термостат с твёрдым чувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 77-86°С, ход основного клапана не менее 6 мм. Радиатор — вертикальный, трубчатопластинчатый, с двумя рядами трубок и стальными лужеными пластинами. В пробке заливной горловины имеются впускной и выпускной клапаны.

Проверка уровня и плотности жидкости в системе охлаждения

Правильность заправки системы охлаждения проверяется по уровню жидкости в расширительном бачке, который на холодном двигателе (при 15-20°С) должен находиться на 3-4 мм выше метки «MIN», нанесённой на расширительном бачке.

Предупреждение. Уровень охлаждающей жидкости рекомендуется проверять на холодном двигателе, т.к. при нагревании её объём увеличивается и у прогретого двигателя уровень жидкости может значительно подняться.

При необходимости проверяйте ареометром плотность охлаждающей жидкости, которая должна быть 1,078-1,085 г/см³. При низкой плотности и при высокой (больше 1,085-1,095 г/см³) повышается температура начала кристаллизации жидкости, что может привести к её замерзанию в холодное время года. Если уровень жидкости в бачке ниже нормы, то доливайте дистиллированную воду. Если плотность нормальная, доливайте жидкость той же плотности и марки, какая находится в системе. Если ниже нормы, доведите её до неё, используя жидкость ТО-СОЛ-А.

Проверка уровня и плотности жидкости в системе охлаждения

Правильность заправки системы охлаждения проверяется по уровню жидкости в расширительном бачке, который на холодном двигателе (при 15-20°С) должен находиться на 3-4 мм выше метки «MIN», нанесённой на расширительном бачке.

Предупреждение. Уровень охлаждающей жидкости рекомендуется проверять на холодном двигателе, т.к. при нагревании её объём увеличивается и у прогретого двигателя уровень жидкости может значительно подняться.

При необходимости проверяйте ареометром плотность охлаждающей жидкости, которая должна быть 1,078-1,085 г/см³. При низкой плотности и при высокой (больше 1,085-1,095 г/см³) повышается температура начала кристаллизации жидкости, что может привести к её замерзанию в холодное время года. Если уровень жидкости в бачке ниже нормы, то доливайте дистиллированную воду. Если плотность нормальная, доливайте жидкость той же плотности и марки, какая находится в системе. Если ниже нормы, доведите её до неё, используя жидкость ТО-СОЛ-А.

Заправка системы охлаждения жидкостью

Заправка производится при смене охлаждающей жидкости или после ремонта двигателя. Операции по заправке выполняйте в следующем порядке:

1. Снимите пробки с радиатора и с расширительного бачка и откройте кран отопителя;

2. Залейте охлаждающую жидкость в радиатор, а затем и в расширительный бачок, предварительно поставив пробку радиатора. Закройте пробкой расширительный бачок;

3. Запустите двигатель и дайте ему поработать на холостом ходу 1-2 мин для удаления воздушных пробок. После остывания двигателя проверьте уровень охл. жид. Если уровень ниже нормального, а в системе охлаждения нет следов подтекания, то долейте жидкость.

Регулировка натяжения ремня привода насоса

Натяжение ремня проверяется прогибом между шкивами генератора насоса или между насоса и коленчатого вала. При нормальном натяжении ремня прогиб «А» под усилием 10 кгс (98Н) должен быть в пределах 10-15 мм, а прогиб «В» в пределах 12-17 мм. Для увеличения натяжения ремня ослабив гайки крепления генератора, сместите его от двигателя и затяните гайки.

Насос охлаждающей жидкости

Проверьте осевой зазор в подшипнике (не должен превышать 0,13 мм при нагрузке 49Н (5 кгс)), особенно если отмечался значительный шум насоса. При необходимости подшипник замените. Сальник насоса и прокладку между насосом и блоком цилиндров при ремонте рекомендуется заменять. Осмотрите корпус и крышку насоса деформации или трещины не допускаются

Сборка насоса: — установите оправкой сальник, не допуская перекоса, в крышку корпуса; — запрессуйте подшипник с валиком в крышку так, чтобы гнездо стопорного винта совпало с отверстием в крышке корпус насоса; — заверните стопорный винт подшипника и зачеканьте контуры гнезда, чтобы винт не ослабевал; — напрессуйте с помощью приспособления А. 60430 на валик ступицу шкива, выдержав размер 84,4+0,1 мм. Если ступица из металлокерамики, то после снятия напрессовывать только новую; — напрессуйте крыльчатку на валик с помощью приспособления А.60430, обеспечивающего технологически зазор между лопаткам крыльчатки и корпусом насоса 0,9-1,3 мм; — соберите корпус насоса с крышкой, установите между ними прокладку.

Термостат

У термостата следует проверять температуру начала открытия и ход основного клапана. Для этого термостат установите на стенде БС-106-000, опустив в бак с водой или охл. жид. Снизу в основной клапан уприте кронштейн ножки индикатора. Начальная температура жидкости в баке должна быть 73-75°С. Температура жидкости постепенно увеличивается примерно на 1°С/м при постепенном окрашивании, чтобы она во всём объёме жидкости была одинаковой. За температуру начала открытия клапана принимается та, при которой ход основного клапана составит 0,1 мм. Термостат необходимо заменять, если температура начала открытия основного клапана не находится в пределах 81+5\4°С или ход клапана менее 6 мм. Простейшая проверка термостата может быть осуществлена на ощупь непосредственно на автомобиле. После пуска холодного двигателя при исправном термостате нижний бачок радиатора должен нагреваться, когда стрелка указателя температуры жидкости находится примерно на расстоянии 3-4 мм от красной зоны шкалы, что соответствует 80-85°С.

Радиатор

Чтобы снять радиатор с автомобиля: — слейте из него и блока цилиндров жидкость, удалив сливные пробки в нижнем бачке радиатора и на блоке цилиндров; кран отопителя кузова при этом откройте, а пробку радиатора удалите с наливной горловины; — отсоедините от радиатора шланги; — снимите кожух вентилятора; — отверните болты крепления радиатора к кузову, выньте радиатор из отсека двигателя.

Герметичность проверяется в ванне с водой. Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см²) и опустите в ванну с водой не менее чем на 30 с. При этом не должно наблюдаться травление воздуха. Незначительно повреждение латунного радиатора запаяйте мягким припоем, а при значительных замените на новый.

Ремонт системы охлаждения

Основные возможные дефекты деталей водяного насоса: сколы и трещины корпуса, срыв резьбы в отверстиях, износ посадочных мест под подшипники и упорную втулку; изгиб и износ посадочного места под крыльчатку на валике, под втулками, сальниками и шкивами вентиляторов; износ, трещины и коррозия поверхности лопаток крыльчатки; износы внутренней поверхности втулок и шпоночной канавки. Корпус насоса охлаждения изготавливают у ЗИЛ-130 из алюминиевого сплава АЛ4, корпус подшипников — из серого чугуна; у ЗМЗ-53 — из СЧ 18-36, у ЯМЗ КамАЗ — из СЧ 15-32. Основные дефекты корпуса подшипников водяного насоса двигателя ЗИЛ-130: износ торцевой поверхности под упорную шайбу; обломы торца гнезда и износ отверстия под задний подшипник; и износ отверстия под передний подшипник.

Трещины и обломы корпуса заваривают или заделывают синтетическими материалами. Сколы на фланце и трещины на корпусе устраняют сваркой. Деталь предварительно нагревают. Рекомендуется заварку производить ацетилено-кислородным нейтральным пламенем. Трещины можно заделывать эпоксидной смолой. Изношенные поверхности под подшипники при зазорах не более 0,25 мм следует восстанавливать герметиками «Унигерм-7» и «Унигерм-11». При зазоре более 0,25 мм для устранения дефекта требуется ставить тонкие (толщиной до 0,07 мм) стальные ленты.

Погнутый валик правят под прессом, а изношенный менее допустимого восстанавливают хромированием и последующим шлифованием до номинального размера. Изношенную шпоночную канавку на валу заваривают, а затем фрезеруют новую канавку под углом 90-180° к старой.

Крыльчатки можно изготавливать литьём из алюминиевого сплава или капрона. При этом ступица (втулка) должна быть стальной.

После восстановления корпус насоса охлаждения должен отвечать следующим техническим требованиям: торцевое биение поверхности корпуса подшипников под упорную шайбу крыльчатки относительно оси отверстий под подшипники не более 0,050 мм; биение торцевой поверхности бурта корпуса подшипников под корпус насоса относительно отверстий под подшипники не более 0,15 мм; шероховатость поверхности корпуса подшипников под упорную шайбу крыльчатки не более Rа=0,80 мкм, поверхностей отверстий под подшипники не более Rа=1,25 мкм.

Валики насосов охлаждения изготавливают у ЗИЛ и ЗМЗ из стали 45, HRC 50-60; у ЯМЗ — из стали 35, HB 241-286; у КамАЗ — из стали 45Х, HRC 24-30. Основные дефекты валика: износы поверхности под подшипники; износ шейки под крыльчатку; износ паза; повреждение резьбы.

Изношенные поверхности восстанавливают наплавкой в среде углекислого газа с последующим хромированием или железнением с последующим шлифованием на бесцентрово-шлифовальном станке. На уплотнительной шайбе допускаются риски и износ на глубину не более 0,5 мм. При большем износе шайбу заменяют. При установке валика следует заложить 100 г смазки «Литол-24» в межподшипниковую полость. Уплотняющую шайбу и торец опорной втулки перед установкой следует покрыть тонким слоем герметика или смазкой, состоящей по массе из 60% дизельного масла и 40% графита.

Изношенную или повреждённую резьбу в отверстиях восстанавливают нарезанием резьбы ремонтного размера или заваркой с последующим нарезанием резьбы номинального размера.

После сборки зазор между корпусом водяного насоса и лопастями крыльчатки должен быть 0,1…1,5 мм и валик легко вращаться.

Водяные насосы обкатывают и испытывают на специальных стендах, например насосы двигателей ЯМЗ-240Б — на стенде ОР-8899, двигателей Д-50 и Д-240 — на КИ-1803, двигателя ЗМЗ-53 — на ОР-9822. Обкатку выполняют за 3 мин при температуре воды 85…90°С и испытывают по режиму.

Каждый отремонтированный насос проверяют на герметичность при давлении 0,12…0,15 МПа. Утечка воды через уплотнения и резьбу шпилек не допускается.

Возможные дефекты деталей вентиляторов следующие: износ посадочных мест в шкивах под наружные кольца подшипников качения, износ ручьев в шкивах под ремень, ослабление заклёпок на крестовине, изгиб крестовине и лопастей.

Изношенные посадочные места под подшипники восстанавливают железнением, хромированием. Изношенные ручьи шкивов (до 1мм) протачивают. Ослабленные заклёпки на крестовине лопастей подтягивают. Если отверстия под заклёпки изношены, их рассверливают и ставят заклёпки увеличенного диаметра. Передние кромки лопастей после переклёпки должны лежать в одной плоскости с отклонением не более 2 мм. Шаблоном проверяют форму лопастей вентиляторов и угол их наклона относительно плоскости вращения, который должен быть в пределах 30…35° (при необходимости правят).

Собранный со шкивом вентилятор статически балансируют. Для устранения дисбаланса сверлят углубления дисбаланса сверлят углубления в торце шкивов или утяжеляют лопасть с её выпуклой стороны приваркой или приклёпыванием пластинки.

Если в гидромуфте привода вентилятора подтекает масло через уплотнения, есть осевой зазор и заедание ведомого и ведущего валов при вращении лопастей крыльчатки и шкива от руки, необходим ремонт.

В деталях гидромуфты дефекты аналогичны дефектам деталей вентиляторов. Это обусловливает и подобные способы их устранения. Шариковые подшипники гидромуфты необходимо заменять при осевом и радиальном зазоре более 0,1 мм.

При сборке зазор между ведомым и ведущим колёсами гидромуфты должен быть 1,5…2 мм. Шкив привода гидромуфты при неподвижной ступице вентилятора и, наоборот, ступица при неподвижном шкиве должны вращаться свободно. Термосиловой датчик включателя гидромуфты регулируют постановкой регулировочных шайб на включение при температуре охлаждающей жидкости 90…95°С и на выключение при её температуре 75…80°С.

Радиаторы системы охлаждения изготавливают из: верхние и нижние бачки и трубки — латунь, охлаждающие пластины — медь, каркас и латунь; бачки масляных радиаторов — сталь.

Радиаторы могут иметь следующие основные дефекты: отложения накипи на внутренних стенках трубок и резервуаров, их повреждения и загрязнения наружных поверхностей трубок, сердцевины, охлаждающих пластин и пластин каркаса, течь трубок, пробоины, вмятины или трещины на бачках, нарушение герметичности в местах пайки. После снятия с автомобиля радиатор поступает на участок ремонта, где его моют снаружи и дефектуют внешним осмотром и проверкой на герметичность сжатым воздухом под давлением 0,15 МПа для масляных радиаторов в ванне с водой при температуре 30…50°С. При испытании, герметизируя резиновыми пробками, водяной радиатор заполняют водой и создают насосом избыточное давление: в течение 3…5 мин радиатор не должен давать утечек. При обнаружении подтеканий радиатор разбирают, помещают сердцевину в ванну с водой и, подавая воздух по шлангу от ручного насоса в каждую трубку, по пузырькам определяют место повреждения. Загрязнение и накипь удаляют в установках, обеспечивающих подогрев раствора до 60-80°С, его циркуляцию и последующую промывку радиатора водой. Отверстия закрывают резиновыми пробками, через одну из которых поступает по шлангу на наличие дефектов. Когда радиаторы ремонтируют без разборки (не снимая бочков), то испытание на герметичность осуществляют после удаления накипи.

Течь трубок устраняют пайкой. Повреждённые трубки, расположенные во внутренних рядах, запаивают (заглушают) с обоих концов. Допускается запаивать до 5% трубок, при большем их числе повреждённые трубки заменяют. Заменяют на новые заглушенные трубки и трубки, имеющие большие вмятины. Для этого через трубки продувают горячий воздух, нагретый до 500-600°С в змеевике, укреплённом на паяльной лампе. Когда припой расплавится, трубку извлекают специальными пассатижами с язычком с размерами и формой, соответствующей сечению отверстия трубки. Отпаивать трубки можно шомполом, нагретым до 700-800°С в горне, или пропускать по нему электрический ток от сварочного трансформатора. Старые трубки извлекают и вставляют новые или отремонтированные по направлению усиков охлаждающих пластин. Трубки припаивают к опорным пластинам припоем.

По другой технологии дефектную трубку развальцовывают на большой диаметр (используют шомпол квадратного сечения для круглых трубок или ножевидный с уширением на конце для плоских) и вставляют новую, припаивая её по концам к опорным пластинам.

Общее число вновь установленных или гильзованных трубок для дизелей не должно быть более 20% от общего их числа, а для карбюраторных двигателей — 25%.

При больших повреждениях после отпайки опорных пластин вырезают дефектную часть радиатора (используют ленточные пилы и вместо неё устанавливают такую же часть радиатора из другого выбракованного, припаивая все трубки к опорным пластинам.

Трещины в чугунных резервуарах устраняют сварочным способом. В резервуарах из латуни, трещины и разрывы устраняют пайкой.

Вмятины бачков устраняют рихтовкой, для чего бачок надевают на деревянную болванку и деревянным молотком выравнивают повреждения. Пробоины устраняют постановкой заплат из листовой латуни с последующей припайкой их. Трещины запаивают.

Повреждения пластин каркаса устраняют газовой сваркой. Помятые пластины радиатора выпрямляют при помощи гребёнки.

Отремонтированный радиатор проверяют в ванне, предварительно накачав в него воздух.

Операции по ремонту масляных радиаторов аналогичны операциям по ремонту водяных. Смолистые отражения в них удаляют в препарате АМ-15. Пайку трубок к бачкам выполняют медно-цинковым припоем ПМЦ газовой сваркой. Испытывают масляные радиаторы под давлением 0,3 МПа.

При ремонте термостатов — удаляют накипь. Повреждение места пружинной коробки запаивают припоем ПОС-40. Пружинные коробки заполняют 15% -ным раствором этилового спирта.

При испытании термостата в ванне с водой начала открытия клапана должно быть 70°С, а полное открытие — при 85°С. Высота полного подъёма клапана 9-9,5 мм. Её регулируют, вращая клапан на резьбовом конце хвостовика пружинной коробки.

Заключение

В техобслуживание автомобилей всё шире внедряются методы диагностики с использованием электронной аппаратуры. Диагностика позволяет своевременно выявить неисправности агрегатов и систем автомобиля и устранить их до того, как они вызовут серьёзные нарушения. Объективные методы оценки технического состояния агрегатов и узлов автомобиля помогают вовремя устранить дефекты, которые способны вызвать аварийную ситуацию, что повышает безопасность дорожного движения.

Применение современного оборудования для выполнения работ по техническому обслуживанию и ремонту автомобилей облегчает и ускоряет многие производственные процессы, но требует от обслуживающего персонала усвоения определённого круга знаний и навыков: устройство автомобиля, основные технологические процессы техобслуживания и ремонта, умение пользоваться современными контрольно-измерительными приборами, инструментами и приспособлениями.

Для изучения устройства и процессов работы механизмов автомобиля необходимы знания физики, химии, основ электротехники в объёме программ средних школ.

Применение современного оборудования и приспособлений для выполнения монтажно-демонтажных работ ремонта автомобиля не исключает необходимости освоения навыков общеслесарных работ, которыми должен владеть рабочий, занимающийся ремонтом.

Система охлаждения двигателя ЗИЛ-130 доклад, проект

Слайд 1
Текст слайда:

5.02.2015г Урок № 13-14.

Тема урока: «Система охлаждения
двигателя ЗИЛ-130»
Подготовил преподаватель Мельченко Е.И.


Слайд 2
Текст слайда:

Цели урока:
Учебная: Изучить назначение устройства и принцип действия системы охлаждения двигателя ЗИЛ-130.


Слайд 3
Текст слайда:

Назначение.

Система охлаждения предназначена для поддержания теплового режима двигателя регулируемым отводом теплоты от наиболее горячих деталей, которые нагреваются в результате трения или контакта с горячими газами.
В автомобильных двигателях в основном применяют жидкостную и реже воздушную системы охлаждения.


Слайд 4

Слайд 5
Текст слайда:

Диаграмма теплового баланса двигателя внутреннего сгорания


Слайд 6
Текст слайда:

Система охлаждения двигателя поддерживает определенный, наиболее выгодный тепловой режим его работы. При переохлаждении увеличиваются потери на трение, уменьшается мощность двигателя, на холодных деталях конденсируются пары бензина и в виде капель стекают по зеркалу цилиндра, смывая смазку. Возрастает износ деталей и чаще возникает потребность в замене масла.  Перегрев ухудшает количественное наполнение цилиндра горючей смесью, вызывает разжижение и выгорание масла, в результате чего могут заклиниться поршни в цилиндрах и выплавиться вкладыши подшипников.


Слайд 7
Текст слайда:

Автомобильные двигатели могут иметь жидкостное или воздушное охлаждение. На двигателях отечественных автомобилей (исключая ЗАЗ-966) применяют закрытую жидкостную систему охлаждения с принудительной циркуляцией жидкости, осуществляемой водяным насосом. Закрытой системой называют потому, что она непосредственно не сообщается с атмосферой.


Слайд 8
Текст слайда:

В результате давление в системе увеличивается, температура кипения охлаждающей жидкости повышается до 108 — 119 °С и снижается ее расход на испарение. Температура охлаждающей жидкости нормально работающего двигателя должна быть 85 — 95 °С.


Слайд 9
Текст слайда:

Схема системы охлаждения двигателя ЗИЛ-130.


Слайд 10
Текст слайда:

Жидкость в рубашке охлаждения двигателя нагревается за счет отбора теплоты от цилиндров, поступает через термостат в радиатор, охлаждается в нем и под действием центробежного насоса возвращается в рубашку двигателя. Охлаждению жидкости способствует интенсивный обдув радиатора и двигателя потоком воздуха от вентилятора.


Слайд 11
Текст слайда:

Емкость системы охлаждения двигателя равна: у автомобиля ЗИЛ-130 — 29 л, ГАЗ-53А — 23 л, ГАЗ-51А — 15 л


Слайд 12
Текст слайда:

 Жалюзи— это шарнирно укрепленные стальные пластины, установленные перед радиатором. Положение жалюзи регулирует водитель из кабины автомобиля рукояткой, изменяя поток воздуха, идущий сквозь сердцевину радиатора.


Слайд 13
Текст слайда:

Радиатор

а — устройство; б — трубчатая сердцевина; в — пластинчатая сердцевина;  1 — верхний бачок с патрубком; 2 — пароотводная трубка; 3 — заливная горловина с пробкой; 4 — сердцевина; 5 — нижний бачок; 6 — патрубок со сливным краником; 7 — трубки; 8 — поперечные пластины.


Слайд 14
Текст слайда:


Наиболее распространены трубчатые и пластинчатые радиаторы, у первых сердцевина образована несколькими рядами латунных трубок 7, пропущенных через горизонтальные пластины 5, увеличивающие поверхность охлаждения и придающие радиатору жесткость. У вторых сердцевина состоит из одного ряда плоских латунных трубок, каждая из которых изготовлена из спаянных между собой по краям гофрированных пластин.


Слайд 15
Текст слайда:

Схема работы парового и воздушного клапанов

а — путь пара; б — путь воздуха;  1 — пароотводная трубка; 2 — паровой клапан; 3 — воздушный клапан.


Слайд 16
Текст слайда:

Водяной насос

1 — вал с крыльчаткой;  2 — самоуплотняющийся сальник;  3 — корпус;  4 — шайба;  5 — пружина;  6 — резиновая манжета.

Центробежный водяной насос создает принудительную циркуляцию охлаждающей жидкости; его крепят болтами через прокладку к верхней части блока цилиндров.


Слайд 17
Текст слайда:

Вентилятор усиливает поток воздуха через сердцевину радиатора. Ступицу вентилятора крепят на валу водяного насоса. Они вместе приводятся во вращение от шкива коленчатого вала одним или двумя трапециевидными ремнями.   Вентилятор заключен в установленный на рамке радиатора кожух, что способствует увеличению скорости потока воздуха, проходящего через радиатор.


Слайд 18
Текст слайда:

а — циркуляция охлаждающей жидкости по малому кругу; б — циркуляция охлаждающей жидкости по большому кругу;  1 — корпус; 2 — шток с клапаном; 3 — гофрированный цилиндр.

Схема работы термостата


Слайд 19
Текст слайда:

Термостат служит для ускорения прогрева холодного двигателя и автоматического регулирования температуры охлаждающей жидкости при движении автомобиля. Термостат двигателей 3M3-53 и ГАЗ-51 состоит из корпуса гофрированного цилиндра 3, заполненного легкокипящей жидкостью, и штока 2 с клапаном. В системе охлаждения двигателей ЗИЛ-130 и АЗЛК-412 устанавливают термостат несколько иной конструкции с поворачивающимся на оси клапаном, приводимым в действие штоком от баллона, заполненного церезином (горным воском), обладающим высоким коэффициентом объемного расширения.


Слайд 20
Текст слайда:

При холодном двигателе клапан термостата закрыт и охлаждающая жидкость направляется через канал к входному отверстию насоса, а через него в рубашку охлаждения, т. е. циркулирует по малому кругу, не попадая в радиатор. У двигателя ЗИЛ-130 при закрытом клапане термостата охлаждающая жидкость, нагнетаемая в рубашку насосом, перепускается через систему охлаждения воздушного компрессора.


Слайд 21
Текст слайда:

Когда охлаждающая жидкость нагреется до 70 — 80 °С, клапан термостата под действием паров жидкости, заполняющей его цилиндр 3, или вследствие расширения твердого наполнителя открывается и охлаждающая жидкость циркулирует через радиатор, т. е. по большому кругу.


Слайд 22
Текст слайда:

Температуру охлаждающей жидкости контролируют по указателю температуры, датчик 9 (Схема системы охлаждения двигателя ЗИЛ-130) которого ввернут в рубашку охлаждения блока цилиндров. При температуре в системе охлаждения выше 95 °С у двигателей 3M3-53, ЗМЗ-24 и АЗЛК-412 или 115 °С у двигателя ЗИЛ-130 на щитке загорается сигнальная лампа, включаемая датчиком, установленным в верхнем бачке радиатора.


Слайд 23
Текст слайда:

У двигателей ЗИЛ-130 и 3M3-53 сливных краников по три: один под радиатором и два на нижней части водяной рубашки обеих секций блока.


Слайд 24
Текст слайда:

Охлаждающие жидкости.

Применение антифриза. При температуре воздуха ниже 0 °С в систему охлаждения рекомендуется заливать антифриз — жидкость с низкой температурой замерзания (Эксплуатационные материалы).  Антифриз ядовит, поэтому обращаться с ним нужно осторожно. Так как коэффициент объемного расширения антифриза больше, чем у воды, им следует заполнять систему на 95% ее емкости. При наступлении теплого времени года антифриз надо слить, промыть и заполнить систему водой. Слитый антифриз хранят в хорошо закрытой посуде до следующей зимы.


Слайд 25
Текст слайда:

Пусковой подогреватель, устанавливаемый на некоторых двигателях (ЗИЛ-130, 3M3-53), служит для их разогрева перед пуском при низкой температуре воздуха.  Основные части подогревателя: котел с камерой сгорания и жаровой трубой, топливный бачок, регулятор подачи топлива с электромагнитным клапаном и пульт управления. Полость котла вокруг жаровой трубы заполнена охлаждающей жидкостью (вода или антифриз) и постоянно соединена патрубками и шлангами с рубашкой охлаждения двигателя.


Слайд 26
Текст слайда:

При включении подогревателя в камеру сгорания поступает из бачка бензин, а при помощи вентилятора, приводимого в действие электродвигателем, подается воздух. Образующаяся горючая смесь первоначально воспламеняется электрической свечой накаливания, которую, после того как горение станет устойчивым, выключают.  По мере нагревания плотность находящейся в котле жидкости уменьшается, и она поступает в рубашку охлаждения двигателя, подогревая цилиндры и впускной трубопровод, а выходящие из жаровой трубы газы направляются под нижнюю часть картера и разогревают находящееся в нем масло.


Слайд 27
Текст слайда:

Спасибо за внимание.


Система охлаждения зил-130

ТО-1.

При ТО-2 смазывают солидолом подшипники валика водяного насоса и вентилятора. Смазку нагнетают солидолонагнетателем до тех пор, пока из контрольного отверстия корпуса не появится свежая смазка.

ТО-2.

ТО-2: проверить герметичность системы  охлаждения и при необходимости  устранить утечку жидкости.

Закрепить радиатор, его  облицовку, жалюзи и утеплительный  капот (в холодное время года).

Закрепить водяной насос  и проверить натяжение ремня  привода вентилятора; при необходимости  отрегулировать натяжные ремни.

Закрепить вентилятор и  проверить действие электромагнитной фрикционной муфты (ЗМЗ-53). Для проверки муфты закрыто жалюзи и довести температуру в системе охлаждения до 88° C, при этой температуре вентилятор должен включатся. Открыв жалюзи, довести температуру в системе охлаждение до 80° C, при этом вентилятор должен так же включатся.

Смазать подшипник водяного насоса (по графику).

Проверить действие и  герметичность системы отопления.

Проверить действие жалюзи. При крайнем переднем положении  рукоятки пластины жалюзи должны быть полностью открыты, постепенно закрываясь при перемещении рукоятки на себя…











4.Возможные неисправности системы охлаждения Зил-130.



2.1.Перегрев  двигателя.

Перегрев двигателя возможен в  результате появления следующих  неисправностей: недостаточное количество охлаждающей  жидкости, пробуксовка или обрыв ремня вентилятора и водяного насоса, не включение электромагнитной фрикционной муфты, выключения вентилятора, заедание термостата и жалюзи радиатора в закрытом положении, отложение большого количества накипи. При перегреве двигателя нарушается процесс сгорания топливно-воздушной смеси, увеличение сил трения приводит к возрастанию расхода топлива и снижению мощности двигателя.

Постоянное понижение  температуры также уменьшает  мощность двигателя и увеличивает  расход топлива. Кроме того, понижение температуры в системе охлаждения ведет к износу деталей цилиндропоршневой группы из-за смывания топливом масла со стенок цилиндров. Происходит разжижение масла топливом, которое попадает в масляный картер, более интенсивное образование смоляных отложений на поршневых кольцах и поршнях. Переохлаждение двигателя возможно при заклинивании термостата в открытом состоянии или отсутствии самого термостата, неисправности электропривода вентилятора или гидропривода вентилятора.

Если охлаждающая жидкость попадает в цилиндры двигателя, то это приводит к интенсивному коррозионно-механическому изнашиванию двигателя. Утечка жидкости в масляный картер разжижает масло и делает его пенящимся, что ведет к износу деталей цилиндропоршневой группы и кривошипно-шатунного механизма.













Переохлаждение  двигателя

Переохлаждения двигателя может  быть при заедании термостата и жалюзи в открытом положении, а также  при отсутствии утеплительных чехлов в зимнее время. При переохлаждении увеличиваются потери на трении, уменьшается мощность двигателя на холодных деталях конденсируются поры бензина и в виде капель стекают по зеркалу цилиндра смывая смазку, возрастает износ деталей и чаще требуется заменять масла.



Недостаточное количество охлаждающей жидкости.

Недостаточное количество охлаждающей жидкости возможно в случае ее утечки или выкипания. Вытекание жидкости происходит через не плотности в соединениях шлангов и сливных кранов, трещин в радиаторе и рубашке охлаждения, при повреждении сальника водяного насоса или повреждении прокладки головки цилиндров.



Неплотности в  соединениях.

Не плотности в соединениях  шлангов устраняют подтяжкой  хомутиков (если резьба натяжного болта  хомутика использована полностью, то под  снятый хомутик подкладывают тонкую металлическую полоску), а краники пропускающие жидкость следует притереть. Для этого их снимают с двигателя, разгибают, на рабочую поверхность наносят притирочную пасту (такую же, как и для притирки клапанов газораспределительного механизма) и возвратно-вращательным движением притирают до появления матовой полости на всей рабочей поверхности краника. Трещины в радиаторе устраняют пайкой. Признаком повреждения сальника водяного насоса являются течь охлаждающей жидкости через контрольное отверстие в корпусе насоса.

При появлении этой неисправности необходимо слить охлаждающую жидкость, ослабить ремень вентилятора и снять его, ослабить хомутики, отсоединить резиновый шланг и осторожно снять водяной насос с тем, чтобы не повредить прокладки, отвернув болт крепления крыльчатки, снять ее. В сальнике может быть повреждена либо резиновая ланжета, либо самоподвижная шайба, поврежденные деталей заменить, насос собрать и установить. В случае повреждения прокладки головки цилиндров ее следует заменить.

Пробуксовка ремня  радиатора.

Пробуксовка ремня радиатора возможна из-за замасливания его или приводных шкивов, а также в результате слабого его натяжения. Замасленный ремень и шкивы следует протереть сухой тряпкой, а натяжения ремня отрегулировать. Натяжение ремня вентилятора двигателя ЗИЛ-130: шкив вентилятора приводится в действие двумя ремнями.



Невключение электрофрикционной муфты.

Натяжение одного из них  регулируют перемещением генератора, а второго – перемещением насоса гидроуселителя рулевого управления. Не включение электрофрикционной магнитной муфты возможно в результате повреждения теплового реле, скользящего контакта или обмотка электромагнита.



Заедание термостата.

Заедание термостата  в закрытом положении прекращает циркуляцию жидкости через радиатор. В этом случае двигатель перегревается, а радиатор остается холодным. При заедании термостата в открытом положении  происходит переохлаждение двигателя. В обеих случаях термостат следует проверить предварительно выпустив жидкость из системы охлаждения и осторожно сняв патрубок. Для проверки термостат опускают в сосуд с водой. Нагревая воду, следят  за клапаном термостата  и термометром. Клапан должен начать открываться при температуре 70° C и полностью открывается при температуре 83-90° C. При осмотре термостата необходимо обратить внимание на отсутствие накипи и чистоту отверстия в клапане, предназначенного для пропуска воздуха.









Заедание жалюзи.

Заедание жалюзи возможно в следствии недостаточной или несвоевременной смазки его привода. Трос вместе с оболочкой необходимо снять, промыть в керосине (или дизельном топливе), и смазав, поставить на место.Для проверки действия жалюзи рукоятку отводят в крайнее переднее положение (при этом жалюзи впереди радиатора должны полностью открыться), а затем – в крайнее заднее (жалюзи должны полностью закрыться). Рукоятка должна двигаться свободно и фиксироваться в любом положении.

Если при проверке радиатор оказывается теплым только в верхней части, а нижний шланг  радиатора не прогревается, значит, радиатор засорен маслом, накипью или ржавчиной, что является причиной снижения теплоотдачи радиатора и перегрева двигателя.

При утечке охлаждающей  жидкости из радиатора, если найти место  утечки не удается, радиатор проверяют  на герметичность непосредственно  на автомобиле или снимают его. Проверяя радиатор на автомобиле, его заполняют водой, закрывают патрубки заглушками, оставляя один открытым, через него в радиатор подают воздух под давлением примерно 1 кгс/см2). Место утечки определяют по месту появления воды.

Если радиатор необходимо снять, из него сливают охлаждающую  жидкость. Для этого со шлангов  снимают хомуты и, если имеется отдельный  расширительный бак, с него снимают  соединительный шланг. Далее снимают  шланг с патрубка головки блока  цилиндров; при автоматической коробке передач снимают с радиатора масляные шланги; отключают провода от термовыключателя и вентилятора; отвинчивают кронштейн радиатора и вынимают радиатор вместе с кожухом вентилятора. В некоторых моделях радиатор вынимают из отсека двигателя, предварительно отсоединив от кожуха.

Заменяя радиатор, необходимо переставить кожух вентилятора  и термовыключатель на новый радиатор. Проверяют состояние кронштейнов  радиатора и поврежденные заменяют. Радиатор закрепляют на кронштейнах  и затем действуют в последовательности, обратной снятию.

После снятия радиатора  с автомобиля закрывают его заливную горловину и патрубки, оставив  один патрубок открытым. Через этот патрубок в радиатор подают воздух под давлением 1 кгс/см2. Радиатор помещают в емкость с водой и наблюдают за появлением пузырьков воздуха, которые подскажут место утечки.

Частыми дефектами у  радиаторов бывают пробоины, вмятины, трещины на бачках, поломки и трещины  на пластинах каркаса, нарушение  герметичности в местах пайки, повреждение  охлаждающих пластин или трубок, отложения накипи.

Как правило, поврежденные трубки радиатора паяют. Если запаять  трубки нельзя, их заглушают путем  пайки верхнего и нижнего концов. На радиатор допускается заглушать  таким образом только три трубки. При большем числе поврежденных трубок их нужно заменить новыми или заменить целиком радиатор. Для нагрева при опаивании в трубки вводят стальные стержни. На их место устанавливают новые или запаянные трубки, концы которых развальцовывают и припаивают к опорным пластинам сердцевины. Поломки и трещины на пластинах крепления радиатора заваривают газовой сваркой. Отремонтированный радиатор проверяют на герметичность и перекос.

В настоящее время  многие легковые автомобили имеют радиатор с сердцевиной из алюминиевого сплава и пластмассовыми бочками. Такие радиаторы, как правило, ремонту не подлежат, и при повреждении их заменяют.

Одной из причин неисправностей системы охлаждения с радиатором, изготовленным из алюминиевого сплава, и температурным датчиком включения  вентилятора (термовключателем, находящимся под напряжением) является электролиз. Электролиз — это реакция разложения раствора химических веществ при прохождении через них электрического тока. Признаки возникновения электролиза следующие: засорение трубок радиатора, наличие белого налета возле его негерметичных мест и отложений зеленоватого цвета возле термовключателя. При их появлении необходимо проверить соединения электрических приборов системы охлаждения.

В радиаторы, изготовленные  из алюминия, не рекомендуется в  качестве охлаждающей жидкости заливать воду, так как использование воды приводит к коррозии трубок радиатора.

Негерметичность соединений шлангов системы охлаждения со штуцерами  и патрубками, неплотность соединений фланцев патрубков, негерметичность  сливных пробок и крана отопителя, повреждения шлангов, трещины в бачках и сердцевине радиатора, износ сальникового уплотнителя жидкостного насоса вызывают подтекание, утечку охлаждающей жидкости. Жидкостные насосы проверяют на отсутствие утечек через нижнее контрольное отверстие.

Для поддержания жидкостного  насоса в исправном состоянии  необходимы его своевременный осмотр и обслуживание. Техническое обслуживание жидкостного насоса заключается  в своевременной регулировке  натяжения приводного ремня, смазке шариковых подшипников, замене деталей уплотнения крыльчатки насоса. У некоторых автомобилей, чтобы избежать поломки корпуса жидкостного насоса, при его разборке необходимо пользоваться специальным съемником. Крыльчатку жидкостного насоса нельзя снимать съемником, который применяют для снятия приводных шкивов или ступиц, иначе она будет повреждена или выведена из строя, так как изготовлена из пластмассы или чугуна и легко ломается.

Для устранения утечки охлаждающей  жидкости из насоса заменяют текстолитовую  шайбу и резиновые манжеты или сальник. Сальник жидкостного насоса, прокладки и зубчатый ремень, если используется ременной привод, а также ременной шкив при ремонте насоса нужно заменить. Производить? разборку и сборку насоса с применением ударов молотка нельзя. Подшипники насоса смазывают до тех пор, пока свежая смазка не появится из контрольного отверстия. Избыток масла нужно удалить, так как оно может попасть на приводной ремень.

При попадании в картер двигателя воды из системы охлаждения прежде всего нужно заменить прокладку головки/ блока. Однако случается, что причина не в ней, а в трещине во внутренней стенке головки блока. Когда после остановки двигателя клапан открыт, вода проникает через него в цилиндр и далее в картер. В этом случае для устранения неисправности головку блока заменяют.

Если жидкостный насос  при работе издает шум, необходимо проверить  его осевой люфт. В автомобилях  ВАЗ жидкостный насос порой при  снижении оборотов двигателя начинает издавать резкий скрипучий прерывистый  звук. Появляется он в результате износа двигателя. Нагнетание смазки в подшипник лишь на время может этот звук устранить.

Причиной неисправности, как правило, бывает стопорящий винт, ненадежно закрепляющий подшипник  в корпусе. Слегка покачиваясь, он издает резкий звук от трения наружной обоймы. Чтобы избавиться от звука, можно заменить штатный стопорящий винт болтом длиной 17 мм с резьбой М6 и головкой под ключ на 10 мм. Стержень болта стачивают на конус, тогда появляется возможность подтягивать стопорящий винт ключом без снятия крыльчатки насоса и шкива ремня.

При ремонте расширительного  бачка системы охлаждения двигателя  обычно отдельные небольшие трещины  на шве, который соединяет нижнюю и верхнюю половины бачка, можно  заварить, используя паяльник для  нагрева пластмассы, из которой сделан бачок. Если трещины более 20 мм или размеры бачка увеличены, такой бачок подлежит замене. Вздутие расширительного бачка может произойти из-за залипания выпускного клапана в его пробке, что приводит к повышению давления в системе охлаждения.

Рекомендуемые масла в двигатель зил 130. Сколько литров масла в двигатель зил булл

Дизельные двигатели для грузовых автомобилей и тракторов. Запчасти, регулировка и ремонт.

Дизельный двигатель ММЗ Д-245

Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бык, ГАЗ-3309, МАЗ-4370 Зубренок, представляет собой четырехтактный поршневой четырехцилиндровый двигатель внутреннего сгорание Вертикальное расположение, прямой впрыск дизельного топлива и воспламенение от сжатия.

Основными сборочными единицами дизельного двигателя являются: блок цилиндров, головка блока цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска используется турбокомпрессор с промежуточным охлаждением наддувочного воздуха.

Использование турбокомпрессора с регулируемым давлением наддува в нагнетателе улучшает приемистость на дизеле с более высокими значениями крутящего момента на низких оборотах двигателя и высоким уровнем соответствия требованиям по содержанию вредных выбросов в выхлопных газах.

Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок

Читать там же

Технические параметры и ТТХ дизель Д-245

3

3 Производитель. ММЗ (Минский моторный завод) тип
А. 4-х тактный, рядный с турбонаддувом
Количество цилиндров, шт. 4

Пропало давление

масла в двигатель зил 5301 бычок

я расскажу вам об обороте и тахографе.

ЗИЛ БЫЧОК ОБ ОБОРОТАХ МОТОРА И ТАХОГРАФЕ НА ТРЕКЕ

Бык сломался далеко от дома и пришлось брать еще двигатель на четверке в прицепе и менять его там.
Метод смешивания. Непосредственный впрыск топлива
Степень сжатия (расчетная) 15,1 ± 1
Диаметр цилиндра, мм 110
Ход поршня, мм. 125
Рабочий объем, л. 4.75
Порядок работы. 1-3-4-2
Система охлаждения. жидкость
Номинальная скорость, об/мин 2200
Номинальная мощность, кВт. 77 4
Максимальный крутящий момент, Нм. 385,5
Удельный расход топлива, г/кВтч. 236
Зазор между впускным клапаном и коромыслом на холодном дизеле, мм. 0,25. 0,30

Система питания дизельного двигателя Д-245

Насос топливный
Тип: четырехполюсный, рядный, с насос-насосом 4УТНИ-Т
Регулятор: механический центробежный, полнорежимный, прямого действия, с автоматическим увеличением подачи топлива питания при запуске дизеля.
Начальное давление впрыска топлива 21,6 0,8 МПа (220 8 кгс/см2)
Форсунки: ФДМ-22 17.1112010-01

Читать то же

Воздухоочиститель
Комбинированный: моноциклон (воздух сухой центробежный с очисткой) и масляная ванна

Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором.

Тип: Жидкостный, закрытый с принудительной циркуляцией жидкости, регулирование температуры термостатом и заслонкой радиатора, управление с места оператора.
Нормальная рабочая температура находится в пределах от 80°С до 95°С. Холодопроизводительность 19 литров … Хладагент ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М.

Тип: комбинированный, с жидкотопливным теплообменником (ЖТР).
Очистка масла: центробежный масляный фильтр и фильтр предварительной очистки масла.
Минимальное давление масла : 0,08 МПа (0,8 кгс/см2) при 600 об/мин.
Рабочее давление 0,2. 0,3 МПа (2,3 кгс/см2).
Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2).
Емкость системы смазки 15 литров .

Система запуска двигателя

Электростартер, 24 В, номинальная мощность 4,0 кВт.
Генератор. переменного тока, номинальное напряжение 14 В, мощность 1150 Вт.

В настоящее время вы можете найти большое количество товаров. Его можно подразделить не только по качеству, но и по стоимости. Следует отметить, что это касается и автомобильного рынка… И это вполне естественно. Ведь каждый производитель хочет получать огромную прибыль от продаж и вкладывать меньше денег. В советское время огромную популярность приобрел двигатель ЗИЛ 130, который отличался хорошей прочностью и долговечностью.

Многие водители говорили, что это просто неубиваемый агрегат, не требующий особого внимания. Первый автомобиль с двигателем ЗИЛ 130 вышел в начале 1962 года. Это был первый грузовик, сошедший с конвейера в Москве.

Описание

Двигатель ЗИЛ 130 устанавливался на все грузовые автомобили как ЗИЛ 130 так и ЗИЛ 131. И это не удивительно. Действительно, если посмотреть на конструкцию, двигатель ЗИЛ 131 очень похож на стандартный двигатель ЗИЛ 130.

Данные агрегаты имели небольшую степень унификации. Проще говоря, силовой агрегат от Зил 130 был немного уменьшен в объеме, до 6 литров, что позволило получить меньший расход топлива. Также силовой агрегат получил двухкамерную карбюраторную систему и специальный ограничитель скорости.

Более мощный двигатель ЗИЛ 375 имеет объем около семи литров. В основном такая махина используется на Уральском автомобильном заводе. Благодаря этому удалось получить увеличенный радиус цилиндра и ход поршня.

Технические характеристики

Особого внимания заслуживают технические характеристики двигателя ЗИЛ 130.

ПАРАМЕТР ЗНАЧЕНИЕ
Модель ЗИЛ 130
Тип силового агрегата Бензиновый, четырехтактный, карбюраторный
Мощность 148 л.с. при 3000 об/мин (с ограничителем)
Количество цилиндров 8
Расположение цилиндров Угол 90 градусов
Минимальный диаметр отверстия и ход Диаметр отверстия 100 мм и ход 95 мм
Общий объем двигателя 6 литров
Степень сжатия Около 6,5
Минимальная мощность при 3200 об/мин 150 л. с. или 110 кВт
Крутящий момент при 2000 об/мин 401 Н/м
Расход топлива двигателя ЗИЛ 130 313 грамм
Как работают цилиндры 1 – 5 – 4 – 2 – 6 – 3 – 7 — 8
Нумерация цилиндров: Правый 1 — 2 — 3 — 4
Левый 5 — 6 — 7 — 8
Общий вес двигателя 640 кг
Толкатель двигателя ЗИЛ 130 Изготовлен из качественной стали,
имеет мелкую чугунную наплавку,
полностью механическая
Газопроводы двигателя ЗИЛ 130 Впуск изготовлен из алюминиевого сплава,
имеет специальную полость подогрева
топливная смесь расположена между головками блока
Выход изготовлен из высококачественного чугуна, расположен по одному с каждой стороны блока
Насос масляный на двигатель ЗИЛ 130 Имеет несколько секций;
шестерня, расположенная с правой стороны
блока цилиндров,
редукционный клапан имеет давление 320 кПа.
В нижней секции масло поступает в маслорадиатор,
перепускной клапан имеет давление 120 кПа.
Фильтры очистки двигателя ЗИЛ 130
Тонкая очистка Керамические фильтрующие элементы,
с экономайзером и насосом
масляный поддон Устанавливается на кронштейне щелевого типа
Радиатор Трехрядный, змеевидный

Мотор устанавливается на следующие модели автомобилей: ЗИЛ 130, 131, 375 и 508.

Также хочу отметить, что двигатель ЗИЛ 508 имеет три компрессионных кольца и одно маслосъемное кольцо. Отдельного внимания заслуживает термостат двигателя ЗИЛ 508. Он имеет твердое наполнение и устанавливается в выхлопной трубе. ЗИЛ 131 базируется на жидкостном, полностью закрытого типа с принудительной циркуляцией.

Если говорить о поршневом пальце, то двигатель ЗИЛ 375 стальной, полностью полый и плавающий. Имеется в виду определенная особенность автомобиля. Маховик для двигателя ЗИЛ 375 изготовлен из качественного чугуна, снабжен стальным кольцом для запуска силового агрегата от стартера. Если говорить о системе питания двигателя ЗИЛ 375, то в ней заложен принцип принудительной подачи порции топлива.

Конструкция

Если посмотреть на строение двигателя, то в его основе четырехтактный восьмицилиндровый агрегат с карбюраторной системой с постоянной подачей топлива.

Небольшой особенностью является V-образное расположение цилиндров. За счет этого удается получить очень большую мощность и малый вес двигателя.

Все поршни и цилиндры приводятся в движение одним коленчатым валом.

Также силовой агрегат имеет жидкостную систему охлаждения, что очень удобно. Автовладелец сможет передвигаться в любую погоду.

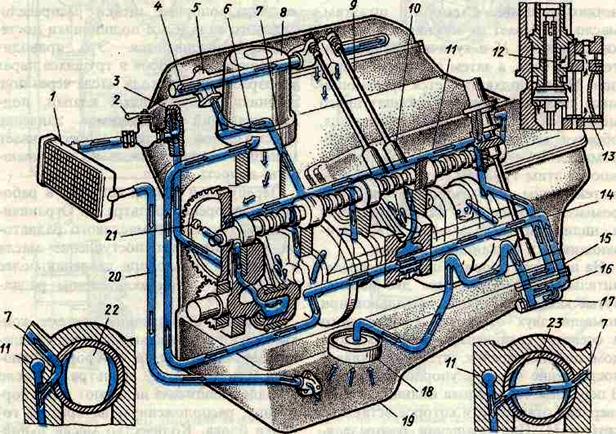

Система смазки комбинированная: под высоким давлением и разбрызгиванием. Благодаря этому все детали двигателя ЗИЛ 130 получат свою порцию масла и не выйдут из строя.

Система питания двигателя ЗИЛ 375 и 130 очень похожа. Топливо у них подается принудительно и постоянно, что очень круто. За счет этого силовой агрегат будет работать без перебоев.

Модификации

Отдельно хотелось бы рассказать о некоторых модификациях двигателя ЗИЛ 130. Дело в том, что в советское время пытались сконструировать такое транспортное средство, которое прослужит долгий период времени.

  • Первые автомобили оснащались простым карбюраторным мотором с V-образным расположением цилиндров. Эта система имела рабочий объем двигателя 5200 кубических сантиметров. Через некоторое время все убедились, что развить тот потенциал, который требовался, технически невозможно.
  • Из-за этого конструкторы сделали такой же V-образный агрегат, но уже с восемью цилиндрами. За счет этого удалось увеличить мощность до 150 лошадиных сил, что очень неплохо. Таким потенциалом не могли похвастаться ни двигатель ЗИЛ 357, ни двигатель марки ЗИЛ 131. 903:00
  • Далее конструкторы выпустили совершенно новый двигатель, который позволял разгоняться до 90 километров в час. Главной особенностью ТО является четырехтактный цикл и верхнеклапанное расположение.

Сервис

В этом разделе стоит рассказать о замене масла. Этот процесс очень легко сделать.

Для этого необходимо:

  1. Открутить сливную пробку;
  2. Отвинтить пробку масляного фильтра и слить масло;
  3. Отверните гайку и снимите крышку масляного фильтра;
  4. Снимите металлическое и резиновое уплотнение;
  5. Выньте масляный фильтр и снимите шток;
  6. Фильтр следует менять в обратном порядке;
  7. Залейте масло и дайте силовому агрегату поработать 5 минут;
  8. Проверьте уровень масла с помощью щупа и при необходимости долейте.

Неисправности

Тюнинг

Тюнинг двигателя ЗИЛ 130 не представляет большой сложности. Для этого потребуется инструмент и терпение.

Если вы хотите получить большую мощность, то установите агрегат Mopar 5.2 мощностью 500 лошадиных сил. Этого будет достаточно, чтобы передвигаться не только по городу, но и по бездорожью.

Что касается выхлопной системы, то можно установить несколько труб диаметром 63 мм. За счет этого выхлопные газы будут уходить значительно быстрее. Ему также удается получить более низкий звук.

Двигатель ЗИЛ 131, как и 130, можно переоборудовать в довольно интересную дизельную версию:

  • В первую очередь это значительно снизит расход топлива, до 20 литров на 100 километров. Согласитесь, очень хорошо, когда ваш автомобиль расходует меньше топлива. 903:00
  • Это также сэкономит огромную сумму денег… А вы знаете, что дизельное топливо намного дешевле бензина. И это неслучайно, так как получить дизельное топливо гораздо проще, чем стандартный бензин. Снимать силовой агрегат нужно очень осторожно, желательно с напарником. Дело в том, что агрегат очень тяжелый, одному с ним не справиться. К тому же есть возможность повредить детали, что привлечет деньги для вложений.
  • Следующий этап — приварка кронштейнов и усилий. Это необходимо для того, чтобы новый блок подходил. Ведь если этого не соблюдать, то хорошего результата вы не получите. Новый силовой агрегат, переделанный в дизельный, устанавливается на подготовленное место. 903:00
  • Далее следует доработка выхлопной системы. Также не стоит забывать о прокачке системы питания, чтобы лишний воздух удалялся из силового агрегата.

На этом настройка заканчивается. Результат — больше мощности, меньше расход топлива, и вы получаете то, что хотите.

Двигатель ЗИЛ 130 (508) устанавливался на грузовики ЗИЛ-130 и ЗИЛ-131. В конструкции двигателя ЗИЛ 130 было много общих черт с двигателем представительской модели ЗИЛ-111, но в целом модели двигателей имели небольшую степень унификации. Двигатель уменьшили в объеме до 6 литров, установили двухкамерный карбюратор и оснастили ограничителем скорости. Семилитровые двигатели называются ЗИЛ-375 и используются на грузовиках Уральского автозавода. Увеличение объема достигнуто за счет увеличения радиуса цилиндров до 108 мм, при этом ход поршня 95 мм сохранилось.

Характеристики двигателя ЗИЛ 130

Параметр Значение
Конфигурация В
Количество цилиндров 8
Объем, л 6,0
Диаметр цилиндра, мм 100
Ход поршня, мм 95
Степень сжатия 6,5
Количество клапанов на цилиндр 2 (1-вход; 1-выход)
Газораспределительный механизм ОХВ
Порядок цилиндров 1-5-4-2-6-3-7-8
Номинальная мощность двигателя/при частоте вращения коленчатого вала 110,4 кВт — (150 л.с.) / 3200 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 401,8 Н·м / 1800–2000 об/мин
Система снабжения Топливоподача карбюраторная, карбюратор К-88А, двухкамерный, с ускорительным насосом и экономайзером
Рекомендуемое минимальное октановое число бензина 76
Экологические стандарты Евро 0
Масса, кг 440

Исполнение

Четырехтактный восьмицилиндровый бензиновый с карбюраторной системой подачи топлива, V-образным (двухрядным) расположением цилиндров и поршней (угол между рядами цилиндров 90°) вращая один общий коленчатый вал, при нижнем расположении одного распределительного вала. Двигатель имеет систему жидкостного охлаждения с принудительной циркуляцией закрытого типа. Комбинированная система смазки: под давлением и распылением.

Блок цилиндров

Блок цилиндров ЗИЛ 130 отлит из чугуна, с поддерживающей водяной рубашкой и вставными мокрыми гильзами. Для повышения жесткости водяная рубашка разделена перегородками на замкнутые силовые цепи. Гильзы цилиндров отливают из чугуна СЧ28-36 с содержанием феррита не более 5%. В верхнюю часть гильзы на 50 мм запрессована вставка из коррозионностойкого аустенитного чугуна (это обеспечивает ресурс гильзы до 200 тыс. км). Толщина гильзы 7,5 мм, высота гильзы 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Вал коленчатый

Вал коленчатый ЗИЛ 130 стальной (сталь 45), кованый, четырехколенный, пятиопорный. Шатун и коренные шейки закалены. Коленчатый вал имеет крестообразную форму для лучшей балансировки двигателя.

Поршень

Поршни отлиты из алюминиевого сплава и покрыты оловом для ускорения приработки юбки поршня к цилиндру. Ось поршневого пальца смещена на 1,6 мм относительно оси поршня.

Параметр Значение
Диаметр, мм 100,0 – 100,06
Компрессионная высота, мм 62,5
Вес, г 782 — 822

Пальцы поршневые стальные, плавающие, полые. Наружный диаметр пальца — 28 мм, внутренний — 19 мм. Длина поршневого пальца 82 мм.

Головка блока цилиндров

Головка блока цилиндров ЗИЛ 130 отлита из алюминиевого сплава АЛ4. Камера сгорания имеет овально-клиновую конструкцию, обеспечивающую высокую антидетонационную стойкость. Входные каналы двойные, это позволяет создавать во входной трубе каналы одинаковые по форме и длине. Головка имеет 17 отверстий под болты для крепления к блоку цилиндров, 4 болта проходят через ось коромысла.

Клапаны впускной и выпускной

Клапан выпускной из стали ЭИ992, полый, внутри полости находится 1,85 г металлического натрия, рабочий участок штока клапана хромирован. Впускной клапан изготовлен из стали ЭИ107. Диаметр тарелки впускного клапана 50,5 мм, выпускного – 41 мм. Диаметр штока клапана 11 мм, а длина обоих 140 мм.

Сервис

Замена моторного масла в двигателе ЗИЛ-130 производится с интервалом 6000 — 10000 км в зависимости от условий эксплуатации. Объем масла в двигателе ЗИЛ-130 9.литров. Какое масло лить? Для двигателей рекомендовалось использовать моторные масла всесезонные до минус 30°С — масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при температуре ниже минус 30°С масло АСЗп-6 (М- 4/6В,). По классификации SAE полусинтетика позволяет круглогодично использовать моторные масла SAE 10W-40. В регионах с температурой ниже -25°С можно заливать синтетику SAE 5W-40, 0W-30. Также допускается использование в жарком климате минерального масла 15W-40.
Система охлаждения двигателя автомобиля ЗИЛ-130 вмещает 28 литров охлаждающей жидкости. Промывать систему охлаждения рекомендуется каждые 40 000 – 50 000 км пробега.
Свеча зажигания — А-11 или А-11В. Величина зазора между электродами в летний период 0,8-0,95 мм, в зимний период рекомендуется уменьшить зазор до 0,6-0,7 мм.

63 64 65 66 67 68 69 ..

РАСХОД МОТОРНОГО МАСЛА ЗИЛ-130

На рис. 63 показана зависимость количества масла, протекающего через двигатель ЗИЛ-130, от зазора в коренных подшипниках, построенная на основе усредненных данных. При изменении зазора от 0,05 до 0,105 мм (допуск на изготовление деталей) расход масла через двигатель может увеличиться в 2 раза (с 4,5 до 9л/мин).

Предельный зазор в коренных подшипниках изношенного двигателя ЗИЛ-130 достигает 0,17-0,20 мм, а расход масла составляет 18-19 л/мин при n=1500 об/мин и 33-36 л/мин при n=3000 об/мин.

Увеличение зазоров в коренных и шатунных подшипниках приводит к увеличению количества масла, прокачиваемого двигателем. На первых двигателях ЗИЛ-130 нижний вкладыш коренных подшипников не имел маслораспределительной канавки, а смазка подавалась в шатунный подшипник на половину оборота коленчатого вала, поэтому увеличение зазоров в шатунных вкладышах привело лишь к незначительному увеличению количества перекачиваемой по магистрали нефти. Так, при увеличении среднего зазора в шатунных подшипниках с 0,040 до 0,080 мм количество перекачиваемого масла увеличилось на 25 %.

Рис. 63.

С повышением температуры количество масла, прокачиваемого через подшипники двигателя, и зазоры между толкателями и их направляющими увеличиваются за счет уменьшения вязкости. Зависимость этого количества масла от его давления перед подшипниками (после масляных фильтров), частоты вращения коленчатого вала и кинематической вязкости масла можно представить эмпирической формулой (в л/мин)

Для нового двигателя ЗИЛ-130, константы, зависящие от

Начальные зазоры в соединениях имеют следующие значения:

А = 9,3-9,7; В = 0,9-1,8; С = 0,5; Д = 0,13-0,14.

Как уже отмечалось, для повышения несущей способности наиболее нагруженных нижних вкладышей коренных подшипников последние на первых двигателях ЗИЛ-130 не имели маслораспределительной канавки. При такой конструкции из-за большой относительной ширины втулки увеличивается толщина масляной пленки в подшипнике и, как следствие, потери на
трение и понижение температуры гильзы и вала. Эти несомненные преимущества исчезают при длительной работе двигателя. Вместе с маслом в подшипники попадает определенное количество загрязнений, которые циркулируют в кольцевой масляной канавке коренного подшипника до тех пор, пока не будут выброшены через участки стыка вкладышей (так называемые охладители) или через ненагруженные участки подшипника, в у которого клиренс больше. Если нижний подшипник не имеет канавки для распределения масла, частицы грязи из канавки верхнего подшипника втягиваются в зазор между коленчатым валом и нижним подшипником, что приводит к появлению царапин и следов на шейке. На нижней втулке, в районе, соответствующем маслораспределительной канавке на верхней втулке, частицы грязи прорезают канавку. Уже после пробега автомобиля 30-40 тыс. км глубина этой канавки достигает 0,1-0,2 мм, а несущая способность вкладыша заметно снижается.

Описанная система смазки надежно работала в нормальных условиях автомобиля и двигателя. Однако в некоторых специфических условиях, например, при резком повышении частоты вращения коленчатого вала до 3500-4500 об/мин и холодном масле в картере, и особенно при забивании отложениями сетки маслоприемника, наблюдались единичные случаи заедания или проворачивания штуцера шатунные подшипники . При проведении опытов с вкладышами с антифрикционным слоем из высокооловянного алюминия эти явления особенно заметны.

Для вкладышей этого типа были проведены опыты с непрерывной подачей смазки в шатунные вкладыши.

Непрерывная подача масла осуществлялась по двум схемам. На схеме Б в нижнем вкладыше коренных подшипников выполнена маслораспределительная канавка, аналогичная канавке в верхнем вкладыше. На схеме А нижний вкладыш не имел проточки, но в коренной шейке было выполнено дополнительное отверстие, позволяющее осуществлять непрерывную подачу смазки к шатуну из маслораспределительной канавки верхнего вкладыша. Применение непрерывной подачи смазки к шатунным подшипникам значительно увеличило количество прокачиваемого через них масла. Это количество нефти почти удвоилось. Ниже указано количество прокачиваемого через двигатель масла (в л/мин) при различных схемах подачи смазки (в числителе — при давлении масла 2,0-2,2 кгс/см2, в знаменателе — при 2,9-
3,1 кгс/см2):

Схема А. ……..9-11/12-14

Схема Б…..11-13/15-17

Серийная схема……..4-6/7-9

Так как схема А отличается от серийной только наличием дополнительного отверстия в коренной шейке, то можно сделать вывод, что количество перекачиваемого масла увеличивается только

из-за расхода масла через шатунные вкладыши. При непрерывной подаче смазки к шатунным подшипникам температура масла, выходящего из этих подшипников, снижается. При 3200 об/мин и полностью открытой дроссельной заслонке температура масла в двигателе ЗИЛ-130 снижается более чем на 25°С.

При непрерывной подаче смазки по схеме Б на нижних вкладышах коренных подшипников образуется даже больше царапин и задиров, чем при серийной схеме, из-за того, что центробежные силы, действующие в канале коренной шейки выброс загрязнений на нижний вкладыш, где грязь скапливается в маслораспределительной канавке верхнего подшипника.

Длительные эксплуатационные испытания двигателей ЗИЛ-130 с непрерывной подачей смазки к шатунным вкладышам с использованием маслораспределительной канавки на нижнем коренном подшипнике показали, что износ вкладышей и шеек коленчатого вала не увеличился. В настоящее время все двигатели ЗИЛ-130 имеют коренные подшипники с маслораспределительной канавкой на обоих вкладышах.

Расход масла (угар) в двигателе ЗИЛ-130 складывается из расхода масла через зазоры цилиндро-поршневой группы и зазоры между направляющими втулками и впускными и выпускными клапанами. Угар масла при обкатке Двигатель ЗИЛ-130 с чугунными маслосъемными кольцами составляет 0,19-0,23 кг/ч. При этом расход масла через зазоры между штоками и направляющими клапанов составляет 0,06-0,07 кг/ч, или 25-37% от общего расхода масла. По мере износа двигателя угар масла увеличивается. После наработки двигателя в течение 1000 часов общий расход масла увеличивается до 0,44-0,46 кг/ч, а расход масла через зазоры втулок — до 0,16-0,19.кг/ч. Для уменьшения расхода масла через эти зазоры на штоки клапанов надеваются защитные резиновые колпачки. Причем на верхнем конце отверстие для штока выполнено с острой кромкой на направляющей втулке впускного клапана. Оба этих конструктивных мероприятия снижают расход масла через зазоры между направляющими клапанов и их штоками на 35-40%.

Угар масла в двигателе ЗИЛ-130 во многом зависит от конструкции маслосъемных колец. На основании данных сравнительных испытаний чугунных и стальных пластинчатых хромированных маслосъемных колец с аксиальными и тангенциальными расширителями было Установлено, что последние гораздо лучше копируют шероховатость внутренней рабочей поверхности цилиндра и регулируют толщину масляной пленки, а также значительно снижают расход масла.

Проведенные испытания двигателей на пяти автомобилях ЗИЛ-130 показали, что с чугунными маслосъемными кольцами . Конструкция двигателя ЗИЛ 130 имела много общего с двигателем ЗИЛ-111, но в целом модели двигателей имели низкую степень унификации. Двигатель уменьшен до 6 литров , установлен двухкамерный карбюратор и оснащен ограничителем скорости. Семилитровые двигатели называются ЗИЛ-375 и используются на грузовиках Уральского автозавода. Увеличение объема достигнуто за счет увеличения радиуса цилиндра до 108 мм, хода поршня 95 мм сохранилось.

Двигатель ЗИЛ 130 характеристики

конструкция

Четырехтактный, восьмицилиндровый бензиновый с карбюраторной системой подачи топлива, V-образное (двухрядное) расположение цилиндров и поршней (угол между рядами цилиндров 90 °), вращая один общий коленчатый вал, с нижним положением одного распределительного вала. Двигатель имеет замкнутую систему жидкостного охлаждения с принудительной циркуляцией. Система смазки комбинированная: напорная и распылительная.

Цилиндрический блок

Блок цилиндров ЗИЛ 130 чугунный, с водилой водяной рубашки и вставными мокрыми гильзами. Для повышения жесткости водяная рубашка разделена перегородками на замкнутые силовые цепи. Цилиндрические втулки отливают из чугуна СЧ28-36 с содержанием феррита не более 5%. В верхнюю часть гильзы вставлена ​​50-мм вставка из коррозионностойкого аустенитного чугуна (это обеспечивает срок службы рукавов до 200 тыс. км). Толщина втулки 7,5 мм, высота втулки. 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Вал коленчатый

Вал коленчатый ЗИЛ 130 (сталь 45), кованый, четырехколесный, с пятью подшипниками. Шатун и шейка коленчатого вала закалены. Коленчатый вал выполнен по поперечной схеме для лучшей балансировки двигателя.

ЗИЛ 131 Замена масла ТО. Центрифуги

Первая замена масла после покупки ЗИЛ 131 … Устраняем течь масла , проводим ТО, меняем прокладку и ремкомплект.

ЗИЛ 130 серия 1 Олег Богинский и MPG Extra, присадка к маслу

Вы можете купить MPG BOOST и всю продукцию компании FFI. Авторынок Рыбница бутик 33 Мой скайп batirov1.

Вес ЗИЛа 130,53,75 кг, с маховиком. 77,917 кг, со сцеплением и шкивом. 102,62 кг.

Шатун

Шатун ЗИЛ 130 изготовлен из стали 40П. В верхней части имеется бронзовая втулка.

Поршень

Поршни отлиты из алюминиевого сплава и покрыты оловом для ускорения установки поршня в цилиндр. Ось поршневого пальца смещена на 1,6 мм относительно оси поршня.

Поршневые пальцы. стальные, плавающие, пустотелые. Внешний диаметр штифта 28 мм, внутренний диаметр. 19 мм. Длина поршневого пальца 82 мм.

Крышка блока цилиндров

Головка блока цилиндров ЗИЛ 130 отлита из алюминиевого сплава АЛ4. Камера сгорания. версия с овальным клином для высокой ударопрочности. Впускные каналы сдвоены для создания проходов во впускной трубе, идентичных по форме и длине. Головка имеет 17 отверстий для крепления к блоку цилиндров, через оси кронштейнов проходят 4 болта.

Клапаны впускной и выпускной

Клапан выпускной из стали ЭИ992, полый, в полости полости размещено 1,85 г металлического натрия, рабочий участок штока клапана хромирован. Впускной клапан изготовлен из стали ЭИ107. Диаметр пластины впускного клапана 50,5 мм, диаметр выпускного отверстия. 41 мм. Диаметр стержня клапана составляет 11 мм, а длина обоих клапанов — 140 мм.

Сервис

Замену моторного масла в двигателе ЗИЛ-130 производят в интервале от 6000 до 10000 км в зависимости от условий эксплуатации. Объем масла в 9Двигатель 0028 ЗИЛ-130 9 л. Какое масло лить? Для двигателей рекомендовалось использовать моторные масла в течение всего сезона до минус 30°С. Масла М-6/10 В (ДВ-АСЗп-СЭ) и М-8Б при температуре ниже 30°С АСЗп-6 (М- 4/6В,). По классификации SAE полусинтетические моторные масла SAE 10W-40 можно использовать круглый год. В районах с температурой ниже 25°С можно заливать синтетику SAE 5W-40, 0W-30. В жарком климате также разрешено использовать минеральное масло 15W-40.
Система охлаждения двигателя Автомобиль ЗИЛ-130 содержит 28 литров охлаждающей жидкости. После 40000. 50 000 км рекомендуется промыть систему охлаждения.
Свеча зажигания …А-11 или А-11В. Зазор между электродами летом 0,8. 0,95 мм, зимой рекомендуется уменьшить зазор до 0,6-0,7 мм.

Автомобиль ЗИЛ-130: обзор, характеристики и отзывы

ЗИЛ-130 — легендарный советский грузовик, который начали создавать в послевоенные годы. Машина пришла на смену предшественнику под индексом 164, основное назначение — сельскохозяйственная сфера и строительные работы. Авто окрашивалось в основном в сине-белые киллеры, хотя до этого все модификации были цвета хаки, так как предназначались в основном для военных целей. До 1962 модификация выполнялась под маркой ЗИС-150. До 90-х годов прошлого века выпуск осуществлялся в Москве, затем мощность перешла в Новоуральск. Второе название автомобиля — «Амур». Изучаем особенности и возможности этого транспортного средства.

Основные параметры

Ниже приведены характеристики ЗИЛ-130:

  • Грузоподъемность полезная — 5 тонн.
  • Аналогичный показатель на седле — 5, 4 тонны.
  • Масса груженого полуприцепа — 8 тонн. 903:00
  • Снаряженная масса грузовика — 9, 5 тонн.
  • Индикатор нагрузки на переднюю/заднюю ось — 2, 12/2, 18 тонн.
  • Длина/Ширина/Высота — 6, 67/2, 5/2, 4 м.
  • Расстояние от задней части кабины до передней оси — 1,64 м.
  • Аналогичное расстояние до переднего буфера — 1,07 м.
  • Колесная база — 3,8 м.
  • Погрузочная высота — 1, 45 м.
  • Внутренний Дина/Ширина/Высота платформы — 3, 75/2, 32/0, 57 м.
  • Колея задних/передних колес — 1, 79/1, 8 м.
  • Расстояние от дорожного покрытия до опорной плоскости седловины — 1, 24 м.

Эксплуатационные показатели

Грузовой автомобиль ЗИЛ-130 развивает максимальную скорость до 90 километров в час. Тормозной путь автомобиля с полной массой без прицепа на скорости 30 км/ч на горизонтальной площадке (сухой асфальт) составляет 11 метров. Контрольный расход топлива – 28 литров на 100 км при полной нагрузке. Радиус разворота в максимально удаленной точке — 8,9 м. Клиренс — 27 сантиметров. Угол рассеивания света спереди и сзади — 38/27 градусов.

Двигатель ЗИЛ-130

Автомобиль оснащен четырехтактным V-образным силовым агрегатом с карбюратором и верхним расположением клапанов. Восемь цилиндров расположены под прямым углом по отношению друг к другу. Ход поршня — 95 мм. Рабочий объем цилиндров шесть литров при сжатии с индексом 6.

Далее указаны другие параметры двигателя ЗИЛ-130:

  • Мощность номинальная — 150 лошадиных сил.
  • Отклонение — 3200 оборотов в минуту. 903:00
  • Нумерация цилиндров — ведется от вентилятора двигателя.
  • Сухая масса агрегата с сопутствующими элементами (сцепление, коробка передач, насос, компрессор и стояночный тормоз) — 640 кг.
  • Материал блока цилиндров — чугунный узел с легкими благодарными вставными необработанными гильзами.
  • Уплотнение — резиновые кольца внизу.
  • Головки элементов — из алюминиевого сплава с вставными седлами.
  • Поршневая группа — овальной формы, из алюминиевого сплава со стальными полыми плавающими пальцами. Кольцевые элементы компрессионные с хромированными вставками, один из них масляный шлифовальный. 903:00

Прочие элементы силовой установки

Дизель Зила-130 имеет стальные сменные вкладыши на шатунах, а также кованый пятистойкий коленчатый вал с масленкой и грязеуловителем. Чугунный маховик снабжен зубчатым венцом для запуска силовой установки. Распределительный вал также изготовлен из стали, имеет пять опор.

Эти фазы распределения:

  • Открытие и закрытие впускного клапана — 31 и 81 градус до верха и после низа мертвой точки. 903:00
  • Аналогичные показатели выпускного клапана — 67/47 гр. (до н.э. и после В.М.Т.).

Привод распределительного вала оснащен шестернями с мягкими зубьями, рабочий элемент выполнен из чугуна. Верхние створки расположены косо в один ряд. Они активируются с помощью коромысла, стержней и толкателей. Вытяжные аналоги снабжены термостойкой наплавкой, пустотелые, снабжены приспособлением для принудительного проворачивания в процессе эксплуатации.

Толкатели — стальные механические с чугунной наплавкой. Механизм оборачивания выпускного клапана — шаровой с принудительным принципом действия. Нагнетательный газопровод изготовлен из алюминиевого сплава, снабжен водяной рубашкой, расположен между головками блока с каждой стороны двигателя.

Смазочная система

Данный агрегат автомобиля ЗИЛ-130 представляет собой смешанный механизм, работающий за счет разбрызгивания жидкой массы под давлением с охлаждением в радиаторе. Шестеренчатый масляный насос состоит из пары секций, расположенных справа возле блока цилиндров. Верхний отсек насоса служит для подачи масла через фильтр в систему обслуживания основного двигателя. Нижняя секция направляет жидкость в радиатор, перепускной клапан регулируется на 1, 2 кгс/кв.м.

Масляный фильтр представляет собой центробежный элемент с центрифугой (имеет реактивный принцип действия). Радиатор этой системы трубчатый с воздушным охлаждением, установленный перед жидкостным аналогом. Вентиляция картера осуществляется принудительно путем отвода газов через специальный клапан.

Питание

ЗИЛ-130 имеет следующие особенности системы питания:

  • Подача топлива — принудительного типа с диафрагменным насосом-уплотнителем.
  • Бензин б/у — А-76 (или дизельное топливо).
  • Тип насоса — В-10 с ручной подкачкой (основной процесс в штатном режиме выполняется автоматически).
  • Тип подогрева топливно-воздушной смеси — специальная рубашка на впускном подающем патрубке.
  • Топливный бак — вмещает 170 литров, устанавливается на левом лонжероне под платформой. 903:00
  • Щелевой магистральный топливный фильтр расположен на кронштейне бензобакера.
  • Фильтр тонкой очистки — керамический.
  • Аналог в топливном баке — сетчатого типа.
  • Карбюратор — двухкамерный блок с ускорительным насосом и экономайзером (К-88А).
  • В устройстве ЗИЛ-130 предусмотрен трубчато-ленточный радиатор, а также воздушный фильтр с двумя степенями очистки.
  • Избыточное давление на вентиль радиатора — 1 кгс/кв.м.
  • Термостат имеет твердый наполнитель с водяной рубашкой охлаждения. 903:00
  • Жалюзи — вертикальные, складные, регулируются из кабины.
  • Водяной насос — центробежный с приводом от главного вала.
  • Вентилятор — оснащен шестью изогнутыми лопастями.

Узел трансмиссии

Сцепление ЗИЛ-130 расположено на ведомом диске, представляет собой одноразрядный сухой блок с демпфером пружинного типа. Фрикционная накладка из асбестовой композиции. Переключатель передач — механическая конфигурация на пять передних и одну заднюю скорости (с парой инерционных синхронизаторов). Номера передач — 7, 44/4, 1/2, 29/1, 47/1, 0/7, 09.

Шарниры карданные устанавливаются в количестве трех штук на игольчатых подшипниках. Валы этой системы имеют промежуточную опору на раме.

Подвеска и мосты

Передний узел самосвала СИЛ-130 (дизель) спереди на оси имеет полуэллиптические рессоры, концы которых закреплены съемными пальцами и ушками. Задние кромки элементов — раздвижного типа. Амортизаторы автомобиля — гидравлические телескопы с двухсторонним действием (установлены на передней подвеске).

Деталь рамы штампованная, с заклепками и лонжеронами ведомой конфигурации, соединенными поперечиной. Для использования прицепного устройства имеется тягово-сцепное устройство в виде крюка с защелкой. Каркас заднего моста — штампованный, сварной, стальной. Главная передача узла двойного типа с двумя коническими шестернями, обеспечивающими передаточное число главной передачи в формате 6, 32.

Полуоси автомобиля полностью разгружены, балка переднего моста ЗИЛ- Самосвал 130 имеет подогрев секции с развалом колес в районе одного градуса. Другие характеристики рассматриваемой системы:

  • Разница между ободом колеса и осью колеса 2-5 мм.
  • Уклон покровня в поперечном сечении 8 градусов.
  • Рулевое управление размещено в общем картере, в состав рабочей пары входит винт с гайкой, а также рейка и манипулятор с зубчатой ​​передачей.
  • Передаточное отношение — 20.
  • Поперечные рулевые тяги — шарнирного типа, продольные элементы — регулируемого типа.

Тормоза и устройства управления

В тормозной системе грузовика ЗИЛ-130 можно отметить такие моменты:

  • Рабочие элементы — барабанная марка привода на все колеса.
  • Тормоз стояночный — барабанный в сборе с трансмиссией.
  • Компрессор ЗИЛА-130 — воздушный аппарат с парой цилиндров и жидкостным охлаждением.
  • Материал изготовления поршней форсунки — алюминиевый сплав с плавающими кольцами.
  • Привод компрессора КИЛ-130 комплектуется ременным шкивом от водяного насоса. 903:00
  • Смазка механизма осуществляется разбрызгиванием под давлением.
  • Тип регулятора — шаровое устройство.
  • Баллоны воздушные — 2 шт. по 20 литров.

К контрольным приборам относятся следующие приборы:

  • Спидометр со стрелкой и указателем пройденного километража.
  • Мембранный указатель наличия масла в картере.
  • Индикатор температуры до 120 градусов (электрический тип).
  • Амперметр, датчик уровня топлива. 903:00
  • Двухтактный манометр, отвечающий за показания давления в баллонах и тормозных камерах.

Кабина и платформа

Самосвал ЗИЛ-130 (дизель) оборудован цельнометаллической трехместной кабиной с панорамным остеклением. Обогрев рабочего места водителя осуществляется от системы охлаждения силового агрегата. Регулировка подачи теплого воздуха осуществляется с помощью ручки заслонки отопителя на панели приборов.

Вентиляция осуществляется через опускающиеся дверные стекла и поворотные окна, а также через люк в крыше. Водительское сиденье регулируется, пассажирское – нет. Подушки «Сиденья» изготовлены из губчатой ​​резины. Очиститель стекол — с парой щеток на пневматическом ходу. Вобьер «Лобовик» за счет работы водяного устройства с двумя распылителями. Основная платформа выполнена из трехгранного дерева.

Внешний вид

Основные характеристики ЗИЛ-130 преимущественно зависели от модификации автомобиля. Наиболее популярными моделями были самосвалы и полуприцепы. Пик производства машин приходится на 1966-77 годы. На стандартной платформе также выпускались пожарные машины, цистерны и фургоны. Эффективность и маневренность этого автомобиля подтверждается в городских условиях из-за малого радиуса разворота грузовика, который составляет 7 метров. При грузоподъемности 3 тонны само транспортное средство весит около 4 тонн.

Также автомобили можно использовать для перевозки дополнительного прицепного устройства массой до 8 тонн. Внешний вид советского грузовика для своего времени был достаточно многообещающим. Как уже отмечалось в статье, основные цвета – белый и голубой кель. На схеме ЗИЛ-130 видно, что он получил крылья обтекаемой формы и панорамное остекление. Кроме того, в кабине предусмотрены открывающиеся боковые окна и люк на крыше.

Кузовная часть

Кузов стандартного исполнения снабжался откидным задним бортом, относился к грузопассажирской категории. По бортам имелись решетки со скамьями откидного типа. В них могло поместиться до 16 человек. Кроме того, предусматривалось монтировать сиденья, рассчитанные на 8 пассажиров.

В стандартной модификации предусмотрен тент с дугами, который можно установить в любое время. Погрузочная высота идентична аналогичному показателю в железнодорожных вагонах. Это значительно облегчает процесс погрузки и разгрузки.

Интерьер

Рулевое управление рассматриваемого грузовика представляет собой винт со специальной сферической гайкой вместе с поршневой рейкой. Гидравлический усилитель — встроенного типа. Кабина на три места размещена непосредственно за силовой установкой. Сиденье водителя регулируется по высоте, длине и углу наклона спинки.

К основным опциям относятся обогреватель, стеклоочиститель с парой «дворников», устройство для замешивания этикетки. Для 60-х годов прошлого века эргономические показатели грузовика были на высшем уровне. Приборная панель и приборы управления удобны для водителя. Одним из запоминающихся элементов является решетка радиатора. В крыше имеется один или пара вентиляционных люков. В свое время грузовик стал настоящим прорывом советского автомобилестроения.

Механизмы регулировки и управления

Наряду с практичной коробкой ЗИЛ-130 оснащался пусковым подогревателем. Это устройство жидкостного типа, работающее на топливе, аналогичном тому, которое указано для основного хода. Емкость резервуара для этого узла составляет 2 литра, производительность около 14 тысяч килокалорий в час. Воспламенение топлива в котле происходит за счет накаливания свечи, предел потребляемой мощности механизма 42 Вт.

Ниже приведен перечень контрольно-измерительных параметров указанной машины для разных узлов:

  • Зазор между коромыслом двигателя и штоком клапана (в районе впускного и выпускного клапана на холодном «двигателе») — 0,25-0,3 мм.
  • Аналогичный параметр между контактами прерывателя 0,3-0,4 мм.
  • Расстояние от одного до другого электрода свечи зажигания — 0,8-1,0 мм.
  • Указатель давления масла на прогретом моторе (скорость — 40 км/ч при прямой передаче) — 2, 4 кгс/кв.см.
  • Минимальное/максимальное давление для пневмопривода — 6/77 кгс/кв.см. 903:00
  • Усиление прогиба ремня привода нагнетателя — 5-8 кгс/мм.
  • Ход педали тормоза при установке комбинированного/одинарного крана 60/30 мм.
  • Ход тормозных отсечек перед/зад — 25/30 мм.
  • Ход педали сцепления 35-50 мм.

Интересные факты

Сухая масса автомобиля ЗИЛ-130 в классическом исполнении 4 тонны.

Приведенный выше расход на горение относится к полностью собранной и работающей машине. При этом езда осуществляется на пятой скорости, замер производится в сухую и теплую погоду на ровном участке дороги с асфальтовым покрытием. Температура хладагента не должна превышать 95 градусов Цельсия. Контрольный расход не считается рабочим показателем, а служит для определения технических параметров автомобиля.

Углы газораспределения фаз на зазоре между штоком клапана и коромыслом не должны превышать 0,3 мм.

Некоторые модели грузовиков оснащены четырехрядным радиатором.

Шасси самосвала ЗИЛ-130 имеет жесткую петлю бункера без полимерного амортизатора.

Воздушный звуковой сигнал установлен на седельном тракторе.

Модификация под индексом 130-г оснащена пятью откидными бортами.

За отдельную плату допускается установка дополнительного оборудования, характерного для такого класса автомобилей.

Отзывы потребителей

Владельцы утверждают, что ЗИЛ-130, цена которого на вторичном рынке варьируется от двух тысяч долларов, является незаменимым грузовиком не только на сельхозработниках, но и в строительстве или ЖКХ. К преимуществам машины пользователи относят неприхотливость, достаточную грузоподъемность и ремонтопригодность. Существенным минусом является отсутствие должного комфорта по сравнению с современными аналогами, однако этот недостаток с лихвой компенсируется невысокой стоимостью. Кроме того, рассматриваемый автомобиль можно усовершенствовать за счет увеличения кабо-пространства, замены силового агрегата на более мощный аналог и другими стандартными методами. Финансов на такую ​​модернизацию нет, но результат будет налицо.

Заключение

Грузовой автомобиль СИЛ-130 начали выпускать еще с советского режима. Выпуск автомобилей (с определенной модернизацией) длился несколько десятков лет. Только этот фактор говорит о его надежности, практичности и экономичности. Для своего времени машина получилась очень даже неплохой. Примечательно, что указанный грузовик выпускался во множестве модификаций, включая самосвалы, бортовые версии, спецавтомобили и узкоспециализированные автомобили. В общем, не зря ЗИЛ-130 относится к лучшим средним советского времени.

Сколько литров масла было в двигателе бычка. Сколько литров масла в двигателе было бычок Колеса и шины

63 64 65 66 67 68 69 ..

РАСХОД МОТОРНОГО МАСЛА ЗИЛ-130

На рис. 63 показана зависимость количества масла, протекающего через двигатель ЗИЛ-130, от зазора в коренных подшипниках, построенная на основе усредненных данных. При изменении зазора от 0,05 до 0,105 мм (допуск на изготовление деталей) расход масла через двигатель может увеличиться в 2 раза (с 4,5 до 9л/мин).

Предельный зазор в коренных подшипниках изношенного двигателя ЗИЛ-130 достигает 0,17-0,20 мм, а расход масла 18-19 л/мин при n=1500 об/мин и 33-36 л/мин при n=3000 об/мин . ..

Увеличение зазоров в коренных и шатунных подшипниках приводит к увеличению количества масла, прокачиваемого двигателем. На первых двигателях ЗИЛ-130 нижний вкладыш коренных подшипников не имел маслораспределительной канавки, а смазка подавалась в шатунный подшипник за пол-оборота коленчатого вала, поэтому увеличение зазоров в шатунных шатунные подшипники привели лишь к незначительному увеличению количества перекачиваемого по магистрали масла. Так, при увеличении среднего зазора в шатунных подшипниках с 0,040 до 0,080 мм количество перекачиваемого масла увеличилось на 25 %.

Рис. 63.

С повышением температуры количество масла, прокачиваемого через подшипники двигателя и зазоры между толкателями и их направляющими, увеличивается из-за уменьшения вязкости. Зависимость этого количества масла от его давления перед подшипниками (после масляных фильтров), частоты вращения коленчатого вала и кинематической вязкости масла можно представить эмпирической формулой (в л/мин)

Для нового ЗИЛа Двигатель -130, константы, в зависимости от

Исходные зазоры в шарнирах имеют следующие значения:

А = 9,3-9,7; В = 0,9-1,8; С = 0,5; Д = 0,13-0,14.

Как уже отмечалось, для увеличения несущей способности наиболее нагруженных нижних вкладышей коренных подшипников последние на первых двигателях ЗИЛ-130 не имели маслораспределительной канавки. При такой конструкции из-за большой относительной ширины вкладыша увеличивается толщина масляной пленки в подшипнике и, как следствие, потери на
трение и понижение температуры гильзы и вала. Эти несомненные преимущества исчезают при длительной эксплуатации двигателя. Вместе с маслом в подшипники попадает определенное количество загрязнений, которые циркулируют в кольцевой масляной канавке коренного подшипника до тех пор, пока не будут выброшены через участки стыка вкладышей (так называемые охладители) или через ненагруженные участки подшипника, в у которого клиренс больше. Если нижний подшипник не имеет канавки для распределения масла, частицы грязи из канавки верхнего подшипника втягиваются в зазор между коленчатым валом и нижним подшипником, что приводит к появлению царапин и следов на шейке. На нижней втулке, в районе, соответствующем маслораспределительной канавке на верхней втулке, частицы грязи прорезают канавку. Уже после пробега автомобиля 30-40 тыс. км глубина этой канавки достигает 0,1-0,2 мм, а несущая способность вкладыша заметно снижается.

Описанная система смазки надежно работала в нормальных условиях эксплуатации автомобиля и двигателя. Однако в некоторых специфических условиях, например, при резком увеличении частоты вращения коленчатого вала до 3500-4500 об/мин и холодном масле в картере, и особенно при забивании отложениями сетки маслоприемника, наблюдались единичные случаи заедания или проворачивания штуцера шатунные подшипники . При проведении экспериментов с вкладышами с антифрикционным слоем из высокооловянного алюминия эти явления особенно заметны.

Для вкладышей этого типа были проведены опыты с непрерывной подачей смазки в шатунные вкладыши.

Непрерывная подача масла осуществлялась по двум схемам. На схеме Б в нижнем вкладыше коренных подшипников выполнена маслораспределительная канавка, аналогичная канавке в верхнем вкладыше. На схеме А нижний вкладыш не имел проточки, но в коренной шейке было выполнено дополнительное отверстие, позволяющее осуществлять непрерывную подачу смазки к шатуну из маслораспределительной канавки верхнего вкладыша. Применение непрерывной подачи смазки к шатунным вкладышам значительно увеличило количество прокачиваемого через них масла. Это количество нефти почти удвоилось. Ниже указано количество прокачиваемого через двигатель масла (в л/мин) при различных схемах подачи смазки (в числителе — при давлении масла 2,0-2,2 кгс/см2, в знаменателе — при 2,9-
3,1 кгс/см2):

Схема А………9-11/12-14

Схема Б…..11-13/15-17

Серийная схема……..4-6/7-9

Так как схема А отличается от серийной только наличием дополнительного отверстия в корневой шейке, то можно сделать вывод, что количество перекачиваемого масла увеличивается только

из-за расхода масла через шатунные вкладыши. При непрерывной подаче смазки к шатунным подшипникам температура масла, выходящего из этих подшипников, снижается. При 3200 об/мин и полностью открытой дроссельной заслонке температура масла в двигателе ЗИЛ-130 снижается более чем на 25°С.

При непрерывной подаче смазки по схеме Б на нижних вкладышах коренных подшипников образуется даже больше отметин и царапин, чем при серийной схеме, из-за того, что центробежные силы, действующие в канале коренных шеек выбрасывать загрязнения на нижний вкладыш, где скапливается грязь, втягиваемая из маслораспределительной канавки верхнего подшипника.

Длительные эксплуатационные испытания двигателей ЗИЛ-130 с непрерывной подачей смазки к шатунным вкладышам с использованием маслораспределительной канавки на нижнем коренном подшипнике показали, что износ втулок и шеек коленчатого вала не увеличивается. В настоящее время все двигатели ЗИЛ-130 имеют коренные подшипники с маслораспределительной канавкой на обеих втулках.

Расход масла (угар) в двигателе ЗИЛ-130 складывается из расхода масла через зазоры цилиндро-поршневой группы и зазоры между направляющими втулками и впускными и выпускными клапанами. Угар масла пробега -в двигателе ЗИЛ-130 с чугунными маслосъемными кольцами 0,19-0,23 кг/ч. При этом расход масла через зазоры между штоками и направляющими клапанов составляет 0,06-0,07 кг/ч, или 25-37% от общего расхода масла. По мере износа двигателя угар масла увеличивается. После наработки двигателя в течение 1000 часов общий расход масла увеличивается до 0,44-0,46 кг/ч, а расход масла через зазоры втулок — до 0,16-0,19.кг/ч. Для уменьшения расхода масла через эти зазоры на штоки клапанов надеваются защитные резиновые колпачки. Кроме того, на верхнем конце направляющей втулки впускного клапана выполнено отверстие для штока с острой кромкой. Оба этих конструктивных мероприятия снижают расход масла через зазоры между направляющими клапанов и их штоками на 35-40%.

Угар масла в двигателе ЗИЛ-130 во многом зависит от конструкции маслосъемных колец. По данным сравнительных испытаний чугунных и стальных пластинчатых хромированных маслосъемных колец с аксиальными и тангенциальными расширителями установлено, что последние значительно лучше копируют неровности внутренней рабочей поверхности цилиндра и регулируют толщину масляная пленка, а также значительно снизить расход масла.

Испытания двигателя, проведенные на пяти автомобилях ЗИЛ-130, показали, что с чугунными маслосъемными кольцами -131. В конструкции мотора ЗИЛ 130 было много общих черт с двигателем представительской модели ЗИЛ-111, но в целом модели двигателей имели небольшую степень унификации. Объем двигателя уменьшили до 6 литров, установили двухкамерный карбюратор и оснастили ограничителем скорости. Семилитровые двигатели называются ЗИЛ-375 и используются на грузовиках Уральского автозавода. Увеличение объема достигнуто за счет увеличения радиуса цилиндров до 108 мм, хода поршня 95 мм сохранилось при всем этом.

Характеристика двигателя ЗИЛ 130

Конструкция

Четырехтактный восьмицилиндровый бензиновый с карбюраторной системой подачи топлива, V-образным (при двухрядном расположении) расположением цилиндров и поршней (угол между рядами цилиндров составляет равным — 90°), поворачивая один общий коленчатый вал, с нижним расположением 1-го распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: напорно-распылительная.

Блок цилиндров

Блок цилиндров ЗИЛ 130 отлит из чугуна, с поддерживающей водяной рубашкой и вставными мокрыми гильзами. Для повышения жесткости акварубашка разделена перегородками на замкнутые силовые цепи. Гильзы цилиндров отливают из чугуна СЧ28-36 с содержанием феррита не более 5%. В верхнюю часть гильзы на 50 мм запрессована вставка из коррозионностойкого аустенитного чугуна (это обеспечивает ресурс гильзы до 200 тыс. км). Толщина гильзы 7,5 мм, высота гильзы 188,5 мм. Распределительный вал установлен в блоке цилиндров.

ЗИЛ 131 Замена масла ТО. Центрифуги

1-я замена масла после покупки ЗИЛ 131. Устраняем течь масла , проводим ТО, заменяем прокладку и ремкомплект.

ЗИЛ 130 серия 1 Олег Богинский и MPG Extra, дополнение к

масло

Вы можете купить MPG BOOST и всю продукцию компании FFI. Авторынок Рыбница бутик 33 Мой скайп batirov1.

Вал коленчатый ЗИЛ 130 металлический (сталь 45), кованый, четырехколенный, пятиопорный. Шатун и коренные шейки закалены. Коленчатый вал выполнен по крестообразной схеме для лучшей балансировки двигателя.

Масса ЗИЛ 130 кувыркающаяся — 53,75 кг, с маховиком — 77,917 кг, со сцеплением и шкивом — 102,62 кг.

Шатун

Шатун ЗИЛ 130 изготовлен из стали 40Р. Верхняя головка имеет бронзовую втулку.

Поршень

Поршни отлиты из алюминиевого сплава и покрыты оловом для ускорения приработки юбки поршня к цилиндру. Ось поршневого пальца смещена на 1,6 мм относительно оси поршня.

Пальцы поршневые чугунные плавающие полые. Внешний диаметр штифта 28 мм, внутренний диаметр 19 мм.мм. Длина поршневого пальца 82 мм.

Головка блока цилиндров ЗИЛ 130 отлита из алюминиевого сплава АЛ4. Камера сгорания имеет овально-клиновидную форму, что обеспечивает высочайшую антидетонационную стойкость. Входные каналы двойные, это позволяет сделать каналы во входном патрубке одинаковыми по форме и длине. Головка имеет 17 отверстий под болты для крепления к блоку цилиндров, 4 болта проходят через ось коромысла.

Впускной и выпускной клапаны

Выпускной клапан из стали ЭИ992, он полый, внутри полости находится 1,85 г двухвалентного натрия, рабочий участок стержня клапана прикрыт кривошипом. Впускной клапан изготовлен из стали ЭИ107. Диаметр тарелки впускного клапана 50,5 мм, диаметр выпускного клапана 41 мм. Диаметр штока клапана 11 мм, а длина обоих 140 мм.

Сервис

Замена моторного масла в двигателе ЗИЛ-130 производится с интервалом 6000 — 10000 км в зависимости от критерия эксплуатации. Объем масла в двигателе ЗИЛ-130 9.литров. Какое масло лить? Для двигателей рекомендовалось использовать моторные масла всесезонные до минус 30°С — масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при температуре ниже минус 30°С масло АСЗп-6 (М-4/6В,). По классификации SAE полусинтетические моторные масла SAE 10W-40. В регионах с температурой ниже -25°С можно заливать синтетику SAE 5W-40, 0W-30. Также допускается использование в жарком климате минерального масла 15W-40.

Система охлаждения двигателя автомобиля ЗИЛ-130 вмещает 28 л. охлаждающая вода. Промывать систему охлаждения рекомендуется каждые 40 000 – 50 000 км пробега.

Свеча зажигания — А-11 или А-11В. Величина зазора между электродами в летний период 0,8-0,95 мм, в зимний период рекомендуется уменьшить зазор до 0,6-0,7 мм.

Двигатель ЗИЛ 130

Краткое описание

Двигатель ЗИЛ 130 (508) устанавливался на автомобили ЗИЛ-130 и ЗИЛ-131. В конструкции двигателя ЗИЛ 130 было много общего с двигателем модели ЗИЛ-111, но в целом модели двигателей имели низкую степень унификации. Двигатель был уменьшен до 6 литров , установлен двухкамерный карбюратор и оснащен ограничителем скорости. Семилитровые двигатели называются ЗИЛ-375 и используются на грузовиках Уральского автозавода. Увеличение объема достигнуто за счет увеличения радиуса цилиндра до 108 мм, ход поршня 95 мм сохранен.

Характеристика двигателя ЗИЛ 130

конструкция

Четырехтактный, восьмицилиндровый бензиновый с карбюраторной системой подачи топлива, V-образное (двухрядное) расположение цилиндров и поршней (угол между рядами цилиндров 90°), вращая один общий коленчатый вал, при нижнем положении одного распределительного вала. Двигатель имеет замкнутую систему жидкостного охлаждения с принудительной циркуляцией. Система смазки комбинированная: напорная и распылительная.

Блок цилиндров

Блок цилиндров ЗИЛ 130 чугунный, с держателем водяной рубашки и вставными мокрыми гильзами. Для повышения жесткости водяная рубашка разделена перегородками на замкнутые силовые цепи. Цилиндрические втулки отливают из чугуна СЧ28-36 с содержанием феррита не более 5%. В верхнюю часть гильзы вставлена ​​вставка 50 мм из коррозионностойкого аустенитного чугуна (это обеспечивает срок службы рукавов до 200 тыс. км). Толщина втулки 7,5 мм, высота втулки. 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Вал коленчатый

Вал коленчатый ЗИЛ 130 (сталь 45), кованый, четырехколесный, с пятью подшипниками. Шатун и шейка коленчатого вала закалены. Коленчатый вал выполнен по поперечной схеме для лучшей балансировки двигателя.

ЗИЛ 131 Замена масла ТО. Центрифуги

Первая замена масла после покупки ЗИЛ 131 . .. Устраняем течь масла , проводим ТО, меняем прокладку и ремкомплект.

ЗИЛ 130 серия 1 Олег Богинский и MPG Extra, присадка к маслу

Вы можете купить MPG BOOST и всю продукцию компании FFI. Авторынок Рыбница бутик 33 Мой скайп batirov1.

Вес ЗИЛа 130,53,75 кг, с маховиком. 77,917 кг, со сцеплением и шкивом. 102,62 кг.

Шатун

Шатун ЗИЛ 130 изготовлен из стали 40П. В верхней части имеется бронзовая втулка.

Поршень

Поршни отлиты из алюминиевого сплава и покрыты оловом для ускорения добавления поршня в цилиндр. Ось поршневого пальца смещена на 1,6 мм относительно оси поршня.

Поршневые пальцы. стальные, плавающие, пустотелые. Внешний диаметр штифта 28 мм, внутренний диаметр. 19 мм. Длина поршневого пальца 82 мм.

Крышка блока цилиндров

Головка блока цилиндров ЗИЛ 130 отлита из алюминиевого сплава АЛ4. Камера сгорания. версия с овальным клином для высокой ударопрочности. Впускные каналы сдвоены для создания проходов во впускной трубе, идентичных по форме и длине. Головка имеет 17 отверстий для крепления к блоку цилиндров, через оси кронштейнов проходят 4 болта.

Клапаны впускной и выпускной

Клапан выпускной из стали ЭИ992, полый, в полости полости размещено 1,85 г металлического натрия, рабочий участок штока клапана хромирован. Впускной клапан изготовлен из стали ЭИ107. Диаметр пластины впускного клапана 50,5 мм, диаметр выпускного отверстия. 41 мм. Диаметр стержня клапана составляет 11 мм, а длина обоих клапанов — 140 мм.

Сервис

Замену моторного масла в двигателе ЗИЛ-130 производят в интервале от 6000 до 10000 км в зависимости от условий эксплуатации. Объем масла в 9Двигатель 0028 ЗИЛ-130 9 л. Какое масло лить? Для двигателей рекомендовалось использовать моторные масла в течение всего сезона до минус 30°С. Масло М-6/10 В (ДВ-АСЗп-СЭ) и М-8Б при температуре ниже 30°С АСЗп-6 (М- 4/6В,). По классификации SAE полусинтетические моторные масла SAE 10W-40 можно использовать круглый год. В районах с температурой ниже 25°С можно заливать синтетику SAE 5W-40, 0W-30. В жарком климате также разрешено использовать минеральное масло 15W-40.
Система охлаждения двигателя ЗИЛ-130 содержит 28 литров охлаждающей жидкости. После 40 000. 50 000 км рекомендуется промыть систему охлаждения.
Свеча зажигания …А-11 или А-11В. Зазор между электродами летом 0,8. 0,95 мм, зимой рекомендуется уменьшить зазор до 0,6-0,7 мм.

Двигатель ЗИЛ 130 (508) устанавливался на грузовики ЗИЛ-130 и ЗИЛ-131. Конструкция двигателя ЗИЛ 130 имела много общего с представительской моделью ЗИЛ-111, но в целом модели двигателей имели небольшую степень унификации. Двигатель уменьшили в объеме до 6 литров, установили двухкамерный карбюратор и оснастили ограничителем оборотов. Семилитровые двигатели называются ЗИЛ-375 и используются на грузовиках Уральского автозавода. Увеличение объема было достигнуто за счет увеличения радиуса цилиндров до 108 мм, при этом ход поршня 95 мм сохранилось.

Характеристики двигателя ЗИЛ 130

Параметр Значение
Конфигурация В
Количество цилиндров 8
Объем, л 6,0
Диаметр цилиндра, мм 100
Ход поршня, мм 95
Степень сжатия 6,5
Количество клапанов на цилиндр 2 (1-вход; 1-выход)
Газораспределительный механизм ОХВ
Порядок цилиндров 1-5-4-2-6-3-7-8
Номинальная мощность двигателя/при частоте вращения двигателя 110,4 кВт — (150 л. с.) / 3200 об/мин
Максимальный крутящий момент / при частоте вращения двигателя 401,8 Н·м / 1800–2000 об/мин
Система снабжения Топливоподача карбюраторная, карбюратор К-88А, двухкамерный, с ускорительным насосом и экономайзером
Рекомендуемое минимальное октановое число бензина 76
Экологические стандарты Евро 0
Масса, кг 440

Исполнение

Четырехтактный восьмицилиндровый бензиновый с карбюраторной системой подачи топлива, V-образным (двухрядным) расположением цилиндров и поршней (угол между рядами цилиндров равен 90°), вращающий один общий коленчатый вал, с нижним расположением одного распределительного вала. Двигатель имеет систему жидкостного охлаждения с принудительной циркуляцией закрытого типа. Комбинированная система смазки: напорно-распылительная.

Блок цилиндров

Блок цилиндров ЗИЛ 130 отлит из чугуна, с несущей водяной рубашкой и вставными мокрыми гильзами. Для повышения жесткости водяная рубашка разделена перегородками на замкнутые силовые цепи. Гильзы цилиндров отливают из чугуна СЧ28-36 с содержанием феррита не более 5%. В верхнюю часть гильзы на 50 мм запрессована вставка из коррозионностойкого аустенитного чугуна (это обеспечивает ресурс гильзы до 200 тыс. км). Толщина гильзы 7,5 мм, высота гильзы 188,5 мм. Распределительный вал установлен в блоке цилиндров.

Вал коленчатый

Вал коленчатый стальной ЗИЛ 130 (сталь 45), кованый, четырехколенный, пятиопорный. Шатун и коренные шейки закалены. Коленчатый вал имеет крестообразную форму для лучшей балансировки двигателя.

Поршень

Поршни отлиты из алюминиевого сплава и покрыты оловом для ускорения приработки юбки поршня к цилиндру. Ось поршневого пальца смещена на 1,6 мм относительно оси поршня.

Параметр Значение
Диаметр, мм 100,0 – 100,06
Компрессионная высота, мм 62,5
Вес, г 782 — 822

Пальцы поршневые стальные, плавающие, полые. Внешний диаметр штифта 28 мм, внутренний диаметр 19 мм. Длина поршневого пальца 82 мм.

Головка блока цилиндров

Головка блока цилиндров ЗИЛ 130 отлита из алюминиевого сплава АЛ4. Камера сгорания имеет овально-клиновую конструкцию, обеспечивающую высокую антидетонационную стойкость. Входные каналы двойные, это позволяет создавать во входной трубе каналы одинаковые по форме и длине. Головка имеет 17 отверстий под болты для крепления к блоку цилиндров, 4 болта проходят через ось коромысла.

Клапаны впускной и выпускной

Клапан выпускной из стали ЭИ992, полый, внутри полости находится 1,85 г металлического натрия, рабочий участок штока клапана хромирован. Впускной клапан изготовлен из стали ЭИ107. Диаметр диска впускного клапана 50,5 мм, диаметр выпускного клапана 41 мм. Диаметр штока клапана 11 мм, а длина обоих 140 мм.

Сервис

Замена моторного масла в двигателе ЗИЛ-130 производится с интервалом 6 000 — 10 000 км в зависимости от условий эксплуатации. Объем масла в двигателе ЗИЛ-130 9 литров. Какое масло лить? Для двигателей рекомендовалось применять моторные масла всесезонные до минус 30°С — масла М-6/10В (ДВ-АСЗп-ЮВ) и М-8В, при температуре ниже минус 30°С масло АСЗп-6 (М -4/6В,)… Полусинтетические моторные масла класса SAE SAE 10W-40 можно использовать круглый год. В регионах с температурой ниже -25°С можно заливать синтетику SAE 5W-40, 0W-30. Также допускается использование минерального масла 15W-40 в условиях жаркого климата.
Система охлаждения двигателя автомобиля ЗИЛ-130 вмещает 28 литров охлаждающей жидкости. Промывать систему охлаждения рекомендуется каждые 40 000 – 50 000 км пробега.
Свеча зажигания — А-11 или А-11В. Размер зазора между электродами в летний период 0,8 — 0,95 мм, в зимний период рекомендуется уменьшить зазор до 0,6 — 0,7 мм.

Дизельные двигатели грузовых автомобилей и тракторов. Запчасти, регулировка и ремонт.

Дизельный двигатель ММЗ Д-245

Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бык, ГАЗ-3309, МАЗ-4370 Зубренок представляют собой четырехтактный поршневой четырехцилиндровый двигатель внутреннего сгорания с вертикальным расположением цилиндров в вертикальном положении, непосредственным впрыском дизельного топлива и воспламенением от сжатия.

Основными сборочными единицами дизельного двигателя являются: блок цилиндров, головка блока цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска используется турбокомпрессор с промежуточным охлаждением наддувочного воздуха.

Использование турбокомпрессора с переменным давлением наддува в нагнетателе улучшает разгон на дизеле с более высокими значениями крутящего момента на низких оборотах двигателя и высоким уровнем соответствия требованиям по содержанию вредных выбросов в выхлопе.

Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок

Читать там же

Технические параметры и ТТХ дизель Д-245

3

3 Производитель. ММЗ (Минский моторный завод)
Тип. 4-х тактный, рядный с турбонаддувом
Количество цилиндров, шт. 4

Пропало давление

масла в двигатель зил 5301 бычок

Я расскажу вам об обороте и тахографе.

ЗИЛ БЫЧОК ОБ ОБОРОТАХ МОТОРА И ТАХОГРАФЕ В ДОРОГЕ

Бык сломался далеко от дома и пришлось брать другой двигатель на четверке в прицепе и менять его там.
Метод смешивания. Непосредственный впрыск топлива
Степень сжатия (расчетная) 15,1 ± 1
Диаметр цилиндра, мм 110
Ход поршня, мм. 125
Рабочий объем, л. 4.75
Порядок работы. 1-3-4-2
Система охлаждения. жидкость
Номинальная скорость, об/мин 2200
Номинальная мощность, кВт. 77 4
Максимальный крутящий момент, Нм. 385,5
Удельный расход топлива, г/кВтч. 236
Зазор между впускным клапаном и коромыслом на холодном дизеле, мм. 0,25. 0,30

Система питания дизельного двигателя Д-245

Насос топливный
Тип: четырехполюсный, рядный, с насосным насосом 4УТНИ-Т
Регулятор: механический центробежный, полнорежимный, прямого действия, с автоматическим повышением подача топлива при запуске дизеля.
Начальное давление впрыска топлива 21,6 0,8 МПа (220 8 кгс/см2)
Форсунки: ФДМ-22 17. 1112010-01

Читать то же

Воздухоочиститель
Комбинированный: моноциклон (воздух сухой центробежный с очисткой) и масляная ванна

Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором.

Тип: Жидкостный, закрытый с принудительной циркуляцией жидкости, регулирование температуры термостатом и заслонкой радиатора, управление с места оператора.
Нормальная рабочая температура от 80°С до 95°С. Объем системы охлаждения 19 литров … Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М.

Тип: комбинированный, с жидкотопливным теплообменником (ЖТР).
Очистка масла: центробежный масляный фильтр и фильтр предварительной очистки масла.
Минимальное давление масла : 0,08 МПа (0,8 кгс/см2) при 600 об/мин.
Рабочее давление 0,2. 0,3 МПа (2,3 кгс/см2).
Максимальное давление для холодного дизеля: до 0,6 МПа (6 кгс/см2).
Емкость системы смазки 15 литров .

Система запуска двигателя

Электростартер, 24 В, номинальная мощность 4,0 кВт.
Генератор. переменного тока, номинальное напряжение 14 В, мощность 1150 Вт.

ЗИЛ-130: обзор, характеристики и отзывы

ЗИЛ-130 — легендарный советский грузовик, который начали создавать в послевоенные годы. Автомобиль пришел на смену предшественнику с индексом 164, основное назначение – сельскохозяйственные полевые и строительные работы. Машину окрашивали в основном в сине-белый цвет, хотя все модификации были цвета хаки, так как предназначались в основном для военных целей. До 1962, модификация выпускалась под названием ЗИС-150. До 90-х годов прошлого века эмиссия осуществлялась в Москве, затем власть перешла в Новоуральск. Второе название авто – «Амур». Изучите особенности и возможности этого автомобиля.

Основные параметры

Ниже приведены характеристики ЗИЛ-130:

  • Полезная нагрузка – 5 тонн.
  • Сопоставимая цифра для седла – 5,4 т
  • Масса груженого полуприцепа – 8 т
  • Снаряженная масса автомобиля – 9,5 т
  • Мера нагрузки на переднюю ось/заднюю ось – 2,12/2,18 т
  • Длина/ширина/высота – 6,67/2,5/2 ,4 М.
  • Расстояние от задней части кабины до передней оси – 1,64 м.
  • То же расстояние до переднего буфера – 1,07 м.
  • Колесная база – 3,8 м.
  • Погрузочная высота – 1,45 м
  • Внутренний Дин/ширина/высота платформы – 3,75/2,32/0,57 м.
  • Колея сзади/передних колес – 1,79/1,8 м.
  • Расстояние от поверхности дороги до базовой плоскости сиденья – 1,24 м

Эксплуатационные характеристики

Автомобиль ЗИЛ-130 развивает максимальную скорость 90 километров в час. Тормозной путь автомобиля с полной массой без прицепа на скорости 30 км/ч на горизонтальной площадке (сухой асфальт) составляет 11 футов. Контрольный расход топлива – 28 литров на 100 км при полной загрузке. Радиус поворота в самой удаленной точке – 8,9 м. Клиренс – 27 см. Распространение света спереди и сзади – 38/27 градусов.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Двигатель автомобиля ЗИЛ-130

Автомобиль оснащен четырехтактным V-образным силовым агрегатом с карбюратором и верхним расположением клапанов. Восемь цилиндров расположены под прямым углом друг относительно друга. Инсульт – 95 мм рабочий объем цилиндра составляет шесть литров при степени сжатия 6.

Другие параметры двигателя ЗИЛ-130:

  • Номинальная мощность – 150 лошадиных сил.
  • Обороты – 3200 оборотов в минуту.
  • Нумерация цилиндров – исходит от двигателя вентилятора.
  • Сухая масса агрегата с комплектующими (сцепление, коробка передач, насос, компрессор, ручник) – 640 кг.
  • Материал блока цилиндров – основной чугун с легкосъемными вставными сырцовыми гильзами.
  • Уплотнения – резиновое кольцо внизу.
  • Головные элементы – из алюминиевого сплава с вставными седлами.
  • Поршневая группа – овальная, алюминиевая конструкция со стальными полыми плавающими штифтами. Кольцевые детали – компрессионные с хромированными вставками, одна из которых масляная.

Прочие элементы силовой установки

Дизель ЗИЛ-130 имеет стальные сменные вкладыши на шатунах, а также кованый патипарный коленчатый вал с желобами жиро- и грязеуловителями. Чугунный маховик имеет зубчатый венец для запуска силовой установки. Распределительный вал также изготовлен из стали, имеет пять опор.

ГРМ:

  • Открытие и закрытие впускного клапана – 31 и 81 градус до ВМТ и после НМТ.
  • Выпускной клапан аналогичного исполнения – 67/47 гр. (Б. М. т и после Б. М. Т.).

Привод распределительного вала снабжен шестерней с косыми зубьями, ведомый элемент выполнен из чугуна. Верхние створки наклонены в том же ряду. Они приводятся в действие коромыслами, тягами и толкателями. Выпускные аналоги снабжены жаростойкой облицовкой, пустотелые, снабжены устройством для принудительного вращения в процессе эксплуатации.

Толкатели стальные, чугунные механически наварные. Механизм оборачивания выпускного клапана – шаровой с принудительным принципом действия. Нагнетательный трубопровод выполнен из алюминиевого сплава, снабжен водяной рубашкой, расположен между головным блоком с каждой стороны двигателя.

Система смазки

Данный блок автомобиля ЗИЛ-130 представляет собой смешанный механизм, работающий за счет распыления жидких масс под давлением охлаждения в радиаторе. Масляный насос шестеренчатого типа имеет пару секций, размещенных вплотную к блоку цилиндров. Верхний отсек насоса служит для подачи масла через фильтр в основную систему обслуживания двигателя. Нижняя секция направляет жидкость в радиатор, перепускной клапан отрегулирован на 1,2 кгс/кв. м.

Масляный фильтр – центробежный элемент с центрифугой (имеет реактивную функцию). Радиатор этой системы трубчатой ​​конструкции с воздушным охлаждением, установленный перед жидкостным аналогом. Вентиляция картера принудительная отработавшими газами через специальный клапан.

Питание

ЗИЛ-130 имеет следующие особенности системы питания:

  • Подача топлива – принудительного типа с диафрагменным насосом.
  • Используемый газ – А-76 (или дизельное топливо).
  • Тип насоса – Б-10 с ручным пейджингом (основной процесс в штатном режиме выполняется автоматически).
  • Вид на подогретую топливно-воздушную смесь – специальная рубашка на входной питательный патрубок.
  • Топливный бак – вмещает до 170 литров, крепится на левой рейке под платформой.
  • Щелевой основной топливный фильтр расположен на кронштейне топливного бака.
  • Фильтр – керамический.
  • Аналог в топливном баке – сетчатого типа.
  • Карбюратор – двухкамерный блок с ускорительным насосом и экономайзером (А-88А).
  • В ЗИЛ-130 предусмотрен трубчато-ленточный радиатор и воздушный фильтр с двумя степенями очистки.
  • Избыточное давление в вентиле радиатора – 1 кгс/кв.м. м.
  • Термостат представляет собой сплошной наполнитель с рубашкой водяного охлаждения.
  • Жалюзи – вертикальная створка регулируется из кабины.
  • Водяной насос – центробежный, с приводом от главного вала.
  • Вентилятор – с шестью изогнутыми лопастями.

Коробка передач главная

Сцепление ЗИЛ-130 на ведомом диске представляет собой однодисковый сухой блок с пружинным демпфером. Накладки трения из асбестовой композиции. Трансмиссия – механическая, пятиступенчатая передняя и одна задняя (с парой инерционных синхронизаторов). Передаточное число – 7,44/4,1/2,29/1,47/1,0/7,09.

Карданные шарниры устанавливаются в количестве трех штук на игольчатых подшипниках. Валы этой системы имеют промежуточную опору на раме.

А Мосты подвески

Узел передней подвески самосвала ЗИЛ-130 (дизель) переднего моста имеет полуэллиптические рессоры, концы которых фиксируются с помощью съемных пальцев и ушек. Задние кромки элементов – раздвижного типа. Амортизаторы автомобиля – гидравлические телескопические с двусторонним действием (установлены на передней подвеске).

Деталь рамы – штампованная со шпильками и лонжеронами швеллерной конфигурации, соединенными с поперечинами. Для использования сцепки предусмотрено тягово-сцепное устройство в виде карабина. Картер заднего моста – штампованный, сварной, стальной. Главная передача узла двойного обзора с двумя коническими шестернями, которые обеспечивают превосходное передаточное число трансмиссии формата 6,32.

Ось автомобиля — полностью разгруженная, балка переднего моста автомобиля ЗИЛ-130 имеет поперечное сечение балки с развалом в один градус. Другие характеристики системы:

  • Разница между ободом колеса и осью колеса – 2-5 мм.
  • Наклон шкворня в поперечном сечении – 8 град.
  • Рулевое управление представляет собой в целом картер, цилиндр и поршень, включает винт и гайку, а также рейку и шарнирный механизм.
  • Передаточное отношение рулевого управления – 20.
  • Тяги – шарнирного типа, продольные элементы – регулируемого типа.

Тормоза и устройства управления

В системе торможения грузового автомобиля ЗИЛ-130 можно отметить следующие пункты:

  • Рабочие элементы – барабан, привод барабана на все колеса.
  • Тормоз стояночный – барабанный, в сборе с трансмиссией.
  • Компрессор ЗИЛ-130 – воздушное устройство с парой цилиндров и жидкостным охлаждением.
  • Материал изготовления поршней инжекторных устройств – плавающие кольца из алюминиевого сплава.
  • Привод компрессора ЗИЛ-130 оснащен ременным шкивом от водяного насоса.
  • Смазка механизма осуществляется распылением под давлением.
  • Тип контроллера – шаровое устройство.
  • Баллоны воздушные – 2 шт. по 20 литров.

Среди приборов контроля присутствуют следующие приборы:

  • Спидометр со стрелкой и указателем пробега.
  • Мембранный указатель наличия масла в картере.
  • Индикатор температуры до 120 градусов (электрический).
  • Амперметр, указатель уровня топлива.
  • Двухточечный манометр давления наддува в воздушных ресиверах и тормозных камерах.

Кабина и платформа

Автомобиль ЗИЛ-130 (дизель) оборудован трехместной цельнометаллической кабиной с панорамным остеклением. Обогрев рабочего места водителя осуществляется вне системы охлаждения силового агрегата. Регулировка подачи теплого воздуха осуществляется с помощью рукоятки заслонки отопителя на приборной доске.

Вентиляция осуществляется через опускающееся стекло двери и поворотное стекло, а также через люк. Сиденье регулируется, пассажирское — нет. Подушки «сиденья» из губчатой ​​резины. Очиститель стекол — с парой пневматических щеток на ходу. Помойте «Лобовик» при работе водомета с двумя форсунками. Основная платформа выполнена из дерева с трех сторон.

Внешний вид

Основные характеристики ЗИЛ-130 в первую очередь зависят от модификации автомобиля. Наиболее популярными моделями стали грузовики и полуприцепы. Пик производства автомобилей приходится на 1966-77 год. На стандартной платформе также производятся пожарные автомобили, автоцистерны и микроавтобусы. Эффективность и маневренность автомобиля подтверждается в городских условиях за счет небольшого для грузовика радиуса поворота, который составляет 7 метров. При грузоподъемности 3 тонны сама машина весит около 4 тонн.

Также автомобили можно использовать для перевозки дополнительной сцепки массой до 8 тонн. Внешний вид советского грузовика для своего времени был достаточно многообещающим. Как отмечается в статье, основные цвета – белый и голубой цвет. На схеме ЗИЛ-130 видно, что он получил обтекаемые крылья и панорамное остекление. Кроме того, в салоне есть открывающиеся боковые окна и люк в крыше.

Деталь кузова

Кузов в стандартном исполнении шел с откидным задним бортом, относился к категории служебных. Борта были решетчатыми со скамьями откидного типа. В них могли разместиться до 16 человек. Кроме того, появилась возможность установки сиденья, рассчитанного на 8 пассажиров.

В обычных модификациях предусмотрена палатка с дугами, которую можно установить в любой момент. Погрузочная высота идентична аналогичному показателю в железнодорожных вагонах. Это значительно упрощает процесс погрузки и разгрузки.

Интерьер

Рулевое устройство рассматриваемого грузовика представляет собой винт со специальной шариковой гайкой вместе со штоком поршня. Гидроусилитель – встроенного типа. Кабина на три места размещена сразу за силовой установкой. Сиденье водителя регулируется по высоте, длине и углу наклона спинки.

Основные опции включают обогреватель, стеклоочиститель с парой «дворников», устройство для мытья «лобовика». Для 60-х годов прошлого века эргономика грузовика была на высшем уровне. Приборная панель и приборы управления расположены удобно для водителя. Один из запоминающихся элементов – решетка радиатора. Крыша имеет один или пару вентиляционных отверстий. В свое время грузовик стал настоящим прорывом для советского автомобилестроения.

Управление и контроль

Наряду с практичной коробкой ЗИЛ-130 оснащался предпусковым подогревателем. Это устройство работает на жидком топливе аналогично тому, что используется для основного блюда. Емкость бака для этого агрегата составляет 2 литра, мощность – около 14 тысяч калорий в час. Воспламенение топлива в котле происходит за счет свечей накаливания, мощность механизма ограничения – 42 Вт.

Ниже приведен перечень контрольных параметров указанных машин для разных узлов:

  • Зазор между вилкой двигателя и штоком клапана (в районе впускного и выпускного клапанов на холодном «двигателе») – 0,25-0, 3 мм.
  • А Аналогичный вариант между размыкателем контактов – 0,3-0,4 мм.
  • Расстояние от одного до другого электрода свечи зажигания – 0,8-1,0 мм.
  • Индикатор давления масла на прогретом двигателе (скорость – 40 км/ч на прямой передаче) – 2,4 кгс/кв.см
  • Минимальное/максимальное давление для пневмопривода – 6/77 кгс/кв.см
  • Усиление прогиба привода ременного компрессора – 5-8 кгс/мм.
  • Норма хода педали тормоза при установке комбинированного/одинарного крана – 60/30 мм.
  • Перемещение отсеков тормозных тяг перед/зад – 25/30 мм.
  • Ход педали сцепления – 35-50 мм.

Интересные факты

Сухая масса автомобиля ЗИЛ-130 в классическом исполнении составляет 4 тонны.

Приведенный выше расход топлива ориентирован на полную обкатку и исправность машины. Езда на пятой скорости, замер производится в сухую и теплую погоду на ровном участке дороги с асфальтовым покрытием. Температура хладагента не должна превышать 95 градусов Цельсия. Контроль расхода считается не эксплуатационной нормой, а определением технических параметров автомобиля.

Углы газораспределения фаз в зазоре между стержнем клапана и коромыслом не должны превышать 0,3 мм.

Некоторые модели грузовиков оснащены четырехрядным радиатором.

Шасси автомобиля ЗИЛ-130 имеет жесткую бункерную петлю без полимерного амортизатора.

Пневматический звуковой сигнал, установленный на грузовике.

Модификация под индексом 130 G оснащена пятью бортами.

За доплату дополнительное оборудование, характерное для данного класса автомобилей.

Отзывы покупателей

Владельцы утверждают, что ЗИЛ-130, цена которого на вторичном рынке варьируется от двух тысяч долларов, является незаменимым грузовиком не только в фермерских хозяйствах, но и в строительной или коммунальной сфере. К преимуществам машины пользователи относят неприхотливость, достаточную мощность и ремонтопригодность. Существенным недостатком является отсутствие комфорта по сравнению с их современными аналогами, однако этот недостаток с лихвой компенсируется низкой стоимостью. Кроме того, автомобиль можно улучшить, увеличив пространство салона, заменив силовой агрегат на более мощный аналог и другими обычными средствами. Такие апгрейды не требуют много финансов, однако результат налицо.

Заключение

Грузовой автомобиль ЗИЛ-130 начали выпускать еще при советской власти. Производство автомобилей (с некоторыми модернизациями) продолжалось несколько десятков лет. Именно этот фактор говорит о его надежности, практичности и экономичности. Для своего времени машина получилась очень даже неплохой. Что примечательно, этот грузовик выпускался во множестве различных модификаций, включая самосвалы, бортовую версию, специальные автомобили и узкоспециализированные автомобили. В общем, недаром ЗИЛ-130 принадлежит к лучшим среднетоннажникам советской эпохи.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38942-a-tamab-l-z-l-130-aglyad-tehn-chnyya-haraktarystyk-vodguk.html

Германия: https://tostpost.com/de/autos/38474-auto-zil-130-berblick-technische-daten-und-bewertungen. html

ES: https://tostpost.com/es/coches/38236-el-coche-zil-130-informaci-n-general-especificaciones-y-los-clientes.html

КК: https://tostpost.com/kk/avtomobil-der/39324-zil-130-sholu-tehnikaly-sipattamalary-zh-ne-p-k-rler.html

PL: https://tostpost.com/pl/samochody/40991-samoch-d-zi—130-przegl-d-dane-techniczne-i-opinie.html

ПТ: https://tostpost.com/pt/carros/40653-o-carro-zil-130-vis-o-geral-as-especifica-es-e-opini-es.html

TR: https://tostpost.com/tr/arabalar/35834-araba-zil-130-inceleme-teknik-zellikleri-ve-yorumlar.html

Великобритания: https://tostpost.com/uk/avtomob-l/39753-avtomob-l-z-l-130-oglyad-tehn-chn-harakteristiki-v-dguki.html

История марки ЗИЛ, модельный ряд с техническими характеристиками и фотографиями. Грузовики ЗИЛ Модель Ранды и типы Шасси Краткое описание ЗИЛ новые модели легковых автомобилей

Завод, известный сегодня под названием ЗИЛ (завод имени Лихачева), был основан более ста лет назад, 2 августа 1916 года. с конвейеров сошло более 8 млн автомобилей. В модельный ряд ЗИЛ входят как легковые, так и грузовые автомобили, а также различные виды спецтехники. На сегодняшний день завод практически прекратил существование: больше не производится, выпуск легкового транспорта также практически сведен к минимуму. Тем не менее, это предприятие оставило очень яркий след в истории отечественного автомобилестроения.

Легенда автопрома — ЗИС 5 «Захар Иванович»

В 1933 году свет увидела ставшая впоследствии эпохальной для автозавода машина — знаменитый ЗИС 5 (распространенное прозвище «Захар Иванович», или даже просто » Захар»). Вплоть до 1948 года только на московском заводе ЗИЛ было выпущено более 500 тысяч экземпляров этого автомобиля, способного перевозить грузы массой до 3000 килограммов. В целом с учетом производственных мощностей заводов в Ульяновске (Ульзис, будущий УАЗ) и Миассе (Уралзис) выпуск релиза превысил миллион экземпляров.

Автомобиль получил массу изменений и доработок по сравнению с предыдущей моделью — АМО 3. Грузоподъемность увеличена до трех тонн, мощность двигателя 5,6 л достигла 73 л. из. Грузовик оснащался механическими тормозами, причем на ряде модификаций, в первую очередь выпущенных в годы Великой Отечественной войны, тормоза устанавливались только на задние колеса. На базе ЗИС модели 5 уже много лет выпускают самые разные модификации ЗИЛ, в том числе автомобили с газогенератором и газовым баллоном, а также вариации ЗИС 11 и 12 с удлиненной базой.

В 1937 году на Московском заводе был прекращен выпуск первой опытной модели грузового транспорта нового поколения — ЗИС 150. Расчетный показатель грузоподъемности нового автомобиля составлял пять тонн при движении по хорошей дороге и 3,5 тонны – по бездорожью или грунтовке.

Отличительные черты нового грузовика.

Прототипы новой модели несколько раз выпускались до начала Великой Отечественной войны, но в серийное производство новый грузовик попал только в 1947. В первые послевоенные годы автомобили ЗИЛ 150 имели кабину, выполненную частично из дерева, так как с металлом в стране была огромная проблема. Величина грузоподъемности снижена до четырех тонн, а вот мощность моторной установки объемом 5,6 литра увеличена до 90, а позже и до 95 лошадиных сил.

ЗИС 150 (позже — ЗИЛ 164) выпускался во множестве модификаций, в том числе бортовой ЗИЛ и многих других. Общий выпуск составил более 750 тысяч автомобилей.

Рекордсмен ЗИЛ 130 и его развитие

Без всяких сомнений, абсолютным рекордсменом является грузовой автомобиль. Разработка этой усовершенствованной модели началась в 1956 году. Планируемая грузоподъемность машины составляла четыре тонны, автомобиль должен был быть оснащен 130-сильным двигателем V6. Однако в процессе разработки грузоподъемность была увеличена до 5 тонн, а с учетом планов по созданию таких модификаций, как грузовик с постоянным прицепом и седельный тягач, машина была оснащена мотором V8. Объем установки составлял 6 литров, агрегат был основан на агрегате, используемом на представительском ЗИС 111, и мощностью 150 л. С. что многие изначально считали чрезмерным.

Грузовики ЗИЛ 130 поступили в серийное производство в 1963 году и выпускались до 1995 года, то есть более 30 лет! За это время было выпущено так называемых «колхозников» в количестве свыше 3,5 млн штук. На его базе было сделано огромное количество модификаций, в том числе полноприводный тягач, вездеход с пластиковой кабиной, имитирующий американские автомобили и многие другие.

Со временем тест-драйв ЗИЛа показал, что мощность двигателя составляет 150 л. из. Этого мало, поэтому модификация ЗИЛ 133 оснащалась дизелем ЯМЗ-641, а позже — КамАЗ 740. Этот обновленный Зил 4×4 также получил заднюю подвеску и новые тормоза. Серийный выпуск новой модели начался в 1979.

Машина, габариты которой варьировались в зависимости от модификации, а объем кузова ЗИЛ позволял перевозить грузы массой до 10 тонн, оснащалась дизельным двигателем, имевшим объем 10,85 л при мощности 210 л. из. и максимальная скорость 85 км/ч. Трехосный ЗИЛ марки 133, оснащенный различными моделями силовых установок, выпускался до 2000 года. затонированный полноприводный грузовик, имеющий кабину без капота и три оси, позволяющие снизить нагрузку на дорожное покрытие. В 1968, первым образцом этой модели стал автомобиль ЗИЛ 170В75, из последних цифр в маркировке которого можно понять, что его серийный выпуск был намечен на 1975 год. Спереди кабину автомобиля украшали большие буквы «ЗИЛ» , но позже на базе этой разработки были выпущены шасси КАМАЗ 5510 и 5320. Отличительными чертами новой модели стали:

  • мощность двигателя равная 210 л. из.;
  • улучшен расход бензина;
  • 5-ступенчатая коробка передач с делителем; 903:00
  • колесная формула 6×4;
  • функция блокировки межосевого дифференциала.

В 1971 году прошли государственные испытания. Их серийный выпуск, как и планировалось, начался в 1975 году в Набережных Челнах и под маркой КАМАЗ 5320, хотя на кабинах первых опытных образцов логотип ЗИЛ был заблокирован.

Каз-606 «Колхида»

В прежние времена наша страна остро нуждалась в транспортных средствах, способных перевозить большие грузы. Проще говоря, в грузовиках. Модели советских грузовиков имеют интересную историю. Именно поэтому кутаисский завод стал выпускать автомобиль, который впоследствии получил название «Колхида». История грузовиков СССР начинается с представленных Минавтотранспортом опытных образцов, которые были разработаны в 1958. А уже в 1959 году автомобили Кутаисского автомобильного завода демонстрировались на выставке достижений народного хозяйства.

Всего завод представил два типа автомобилей, один из которых был бортовым и имел аббревиатуру Каз-605, а другой был выполнен по принципу седельного тягача и назывался Каз-606. После ознакомления с продукцией Грузинского автозавода Минавтопром утвердил серийный выпуск только одной модели. Приоритет был отдан проекту КАЗ-606. Грузовики СССР пополнены седельным тягачом.

Достоинства автомобиля

Колхида Каз Каждыда имела отличную площадь остекления кабины водителя, что делало управление и выполнение маневров движения удобным. В отличие от выпускавшихся ранее автомобилей, кабина была частично деревянной, КАЗ «Колхида Каз» была выполнена с цельнометаллической кабиной. В кабине, кроме места водителя, было только одно пассажирское место, но небольшая вместительность компенсировалась наличием спального места. Такое решение по тем временам было революционным в отечественном автомобилестроении.

У этой машины не было привычного капота, что на тот момент было в новинку. Силовой агрегат находился под кабиной, и это очень радовало зимой и горем летом. Внешний вид грузовика получился современным и стильным, ведь дизайнеры перенесли расположение фар в нижнюю часть кабины.

Недостатки автомобиля Каз-606

Самым главным недостатком колхидского грузовика были частые поломки и большой расход топлива. На сто километров пути машина израсходовала 50 литров бензина. Из-за расположенного под кабиной силового агрегата управлять грузовиком летом было затруднительно. Не только из-за повышенной салонной температуры, но и из-за скопления выхлопных газов.

Заключение

Несмотря на все имеющиеся преимущества, грузовик «Колхида» не стал популярным у водителей. И они обратили свой взор на других моделей.

Автомобиль грузовой «Урал»

Гордость отечественного автомобилестроения создавалась еще со времен Великой Отечественной войны. Задача грузовика – вывоз заготовленного леса с производственной площади. Учитывая отдаленность таких мест к автомобилям Урал (лесовозам) выдвигались жесткие требования по проходимости и эксплуатации в тяжелых условиях. Благодаря кропотливой работе советских инженеров и конструкторов удалось выполнить все задачи ПТД по грузовому расписанию.

Преимущества лесхоза «Уральский»

Лесхоз отечественного производства обладают феноменальной проходимостью и высоким качеством изготовления.

В таких машинах страна всегда нуждалась особо остро, учитывая наличие богатых лесных ресурсов. Грузовики СССР всегда пользовались большим спросом как внутри страны, так и за рубежом.

Конструктивной особенностью судейского «Урала» является иная звериная формула — от 4х4 до 8х8. Благодаря этой формуле достигается легендарная проходимость. Диапазон рабочих температур составляет -40…+40 о С. Такой разброс позволяет применять машины данного типа в различных климатических условиях.

Максимальная длина перевозимого груза почти 25 метров. Прицеп, прикрепленный к лесовозу, имеет поворотный механизм, повышающий маневренность при транспортировке. «Урал» — лесная машина, которая комплектуется мощными силовыми агрегатами мощностью более 200 лошадиных сил.

Современные лесные марки «Урал» оснащены специальным гидроманипулятором, который позволяет производить погрузку леса без привлечения крана. Конструкция подъемника и система управления проста и надежна. Этот метод сокращает затраты и время на добычу леса.

Двигатели соответствуют европейским стандартам, поэтому машины почти не загрязняют окружающую среду.

Недостатки лесхоза «Урал»

Пожалуй, единственный недостаток НПЗ «Урал» можно отнести к высокому расходу топлива. Хотя, если учесть условия эксплуатации этих машин, то можно сказать, что такое явление вполне оправдано.

Заключение

Разработанная концепция грузового автомобиля для перевозки лесных ресурсов, потребовавшая многолетней кропотливой работы, до сих пор стоит на службе у человека. Лесхозы продолжают выполнять свою задачу на всей территории России и за рубежом. Работая в суровых климатических условиях, они по-прежнему остаются надежными помощниками человека.

Карьерные самосвалы

При создании автомобилей ставилась цель обеспечить эффективный вывоз полезных ископаемых с места добычи. Разрабатывая концепцию такого большого автомобиля, инженеры и дизайнеры приобрели бесценный опыт в этой отрасли. Наша страна известна большим количеством природных заповедников. Только большие и надежные автомобили могли обеспечить качественную и оперативную перевозку грузов. Министерство автомобильной промышленности СССР приняло решение о создании производственных мощностей по разработке и созданию большегрузных автомобилей для работы в карьерах страны. Так появился Белорусский автомобильный завод, где автомобили БЕЛАЗ начали создавать автомобили.

Начатое в 1948 году производство карьерных самосвалов завоевало мировое признание. Постоянно разрабатывая и внедряя новые технологии в области автомобилестроения, завод стал одним из лидеров рынка большегрузных автомобилей.

Первым детищем Белорусского автомобильного завода стал сошедший с конвейера в 1961 году БелАЗ-540. Этот 27-тонный монстр был гордостью советского народа. С момента изготовления первого детища БЕЛАЗ автоконтрасерта провел большое количество необходимых испытаний.

Беларус-540А начал свою официальную рабочую «карьеру» сейчас в 1965 году. Конечно, это старые советские грузовики, и им далеко до современных карьерных самосвалов, новейшим из которых является БелАЗ-75710. В погоне за эффективностью белорусский концерн создал, пожалуй, самый грузоподъемный карьерный самосвал в мире. Вес перевозимого груза 450 тонн!

Конструкторы БелАЗ-75710 уже подготовили заявку для этого чуда техники в Книгу рекордов Гиннесса. По сути, успех этой модели стал суммой всех достижений автомобилестроения в этой области. 65 лет сотрудники завода посвятили разработке и совершенствованию своей продукции.

Новая модель отличается от предыдущей использованием восьми колес вместо шести. Такое решение позволяло брать на борт больше полезных грузов. Радиус вращения этого гиганта составляет около 20 метров, что, учитывая его габаритные размеры, очень мало. Поработали инженеры и с маневренностью автомобиля. Применив принцип двух поворотных осей, удалось улучшить общую маневренность грузовика.

Огромная работа была проделана с силовой установкой машины. Тип силового агрегата, применяемого в самосвале, дизельный, спаренный. Мощность, выдаваемая силовой установкой, составляет 4600 л/с. Все системы БелАЗ-75710 прошли глубокую модернизацию, что в итоге улучшило и закрепило управляемость автомобиля. Кроме того, погрузка и разгрузка груза также стала удобнее и проще, улучшилась плавность хода и проходимость самосвала. Гордость белорусских инженеров БелАЗ-75710 оказался на редкость сбалансированным и надежным автомобилем.

Резюме

Несмотря на внушительные размеры и огромный вес, каждый элемент рассматриваемого грузовика отвечает самым строгим требованиям безопасности и надежности. Поистине, список «Грузовиков СССР» был бы неполным без карьерных самосвалов БелАЗ. Но на этой машине наш обзор не заканчивается. Идем дальше.

Грузовой автомобиль ЗИЛ-131

В 1966 году автомобилестроение начало выпускать обновленную модель ЗИЛ-130. Автомобиль представлял собой грузовик повышенной проходимости с улучшенными характеристиками по сравнению с предшественниками. Конструкторы завода решили оставить схему захвата, по-видимому, изменив лишь некоторые детали кабины.

Преимущества автомобиля ЗИЛ-131

Благодаря отличному прохождению практически любого бездорожья, ЗИЛ-131 стал хорошим помощником в различных сферах человеческой деятельности.

Узлы и механизмы модели, показавшие свою надежность на последних образцах, модернизировали и продолжали обслуживать и дальше.

Машина оказалась на удивление выносливой и живой. Температурный диапазон более чем впечатляет. ЗИЛ-131 может работать при температуре воздуха от -40 до +50 градусов Цельсия.

Автомобиль активно использовался в воинских частях и выполнял различные задачи. На его базе были созданы модификации для перевозки личного состава вооруженных сил, полевых кухонь и передвижных госпиталей.

На базе ЗИЛ-131 имелись различные виды вооружения и радиооборудования. Автомобиль активно использовался в авиационной сфере в качестве средства дозаправки самолетов, вертолетов и других механизмов обеспечения полетов авиации.

Машина использовалась в геологической разведке, строительстве и даже в уборке снега.

Недостатки ЗиЛ-131

Судя по отзывам машина жрет много. Однако расход топлива в 40 литров на 100 км к недостаткам можно отнести довольно условно.

Выход

Как и все грузовики СССР, ЗИЛ-131 унаследовал свой «характер». В надежности таких автомобилей можно не сомневаться. Даже сегодня, спустя многие десятилетия, ЗИЛ-131 продолжает выполнять свою нелегкую миссию.

Самосвалы ЗИЛ выпускаются в большом количестве разнообразных модификаций. Это могут быть сочлененные самосвалы, а также полуприцепы, но все они настолько качественные по своим характеристикам и универсальны в комплектации, что из них создаются автокраны, пожарные машины, фургоны, а также автоцистерны. Грузовик ЗИЛ эффективен как на бездорожье, так и в стесненных городских условиях. На высоте такие важные для автомобиля показатели, как грузоподъемность и экономичность.

Популярные модификации

На платформе автомобиля ЗИЛ выпускаются следующие модификации грузовых автомобилей. Модельный ряд автомобилей ЗИЛ достаточно разнообразен:

  1. Грузовой ЗИЛ-130Г — перевозка габаритных грузов и буксировка прицепов общей массой до 8 тонн.
  2. ЗИЛ-130В1 — седельный тип тягача, который изначально предназначен для буксировки грузов массой до 14 тонн.
  3. ЗИЛ-130Д1 — специальная платформа для сборки самосвалов ЗИЛ-ММЗ-4502 и ЗИЛ-ММЗ-555. 903:00
  4. ЗИЛ-130Б2 — платформа со специальным пневматическим выводом, предназначенная для сборки трактора, используемого в сельском хозяйстве.
  5. Грузовой ЗИЛ-130Г — платформенная машина со специальными 2-секционными бортами. Здесь есть база колес 4500 мм и уникальный по характеристикам мотор.
  6. ЗИЛ модель 130д представляет собой платформу для узкого строительного самосвала, имеющего короткую колесную базу — 33 см.
  7. ЗИЛ-130Б. Платформа для специальной сельскохозяйственной техники с общей колесной базой 3800 мм. 903:00

Все модели без исключения отличаются оптимальной комплектацией и возможностью безупречного функционирования в различных климатических условиях.

Кузов Зила — Размеры и характеристики

Зул Кузов этого автомобиля может быть не только грузовым, но и пассажирским. Для этого есть складные скамейки и возможность установки тента.

Что касается средних габаритов ЗИЛа, то его длина 6 672 мм, ширина 2 500 мм, общая высота 2 400 мм. Объем платформы равен 5,10 кубометра, а площадь пола 8,72 кв.

Салон

В кабине ЗИЛ это тройной салон, который находится сразу за двигателем. Сиденье можно регулировать по высоте, по длине, а также по наклону спинки. Среди присутствующих можно выделить основные варианты интерьера:

  • Стеклоочиститель;
  • Нагреватель;
  • Специальное устройство для мытья стекол;
  • Крыша кабины оборудована двумя вентиляционными люками.

Кабина изготовлена ​​из цельного металла, а сиденья из мягких материалов. В нем все продумано до мелочей, что делает салон максимально комфортным как для водителей, так и для пассажиров. Вот эргономически основные устройства и механика управления.

Автомобиль оснащен гидравлическим усилителем рулевого управления, благодаря чему значительно повышается общая простота автомобиля и его безопасность. При случайной поломке переднего колеса грузовик легко устоит на дорожном участке.

Основные технические характеристики

Автомобиль оснащен четырехтактным восьмицилиндровым двигателем. Двигатель грузовика ЗИЛ мощный, этот параметр составляет 3000 оборотов в минуту. Общий рабочий объем двигателя достигает 6 литров. Особое внимание уделяется специальной системе смазки, которая сочетает в себе возможность разбрызгивания и разные показатели давления. Система питания установленного двигателя относится к разряду принудительных, также имеется встроенная система жидкостного охлаждения.

Тормозная система

На грузовике установлена ​​специальная тормозная система, которая присутствует на всех колесах. Это специальные барабанные тормоза, функционирующие под воздействием современной пневматической системы. Основной запас воздушной массы находится в специальном резервуаре под достаточно сильным давлением. В рабочее состояние тормоза приводятся с помощью водяного насоса и прописанной трансмиссии. Работа компрессора осуществляется с двумя тысячами оборотов в минуту. Всего баллонов с воздухом всего два, каждый на 20 литров.

Положительные и отрицательные свойства

Все большее число автолюбителей принимают решение купить данные грузовых машин. Из этого агента можно сделать уникальный автомобиль, так как есть возможность провести оптимальный апгрейд. Среди других положительных факторов можно отметить такие важные показатели, как доступная стоимость транспортного средства, малые габариты, оптимальная ремонтопригодность и маневренность устройства. При необходимости вы без труда найдете нужные детали для ремонта. Высокие показатели машин основаны на наличии встроенного усилителя руля, мотор работает отлично.

Среди недостатков машины можно отметить небольшую скорость, которую способны развивать вездеходы, несовершенный мотор и грузоподъемность тоже не рекордная. Из-за длительного выпуска часто сталкиваются с подробностями. Несмотря на достаточно комфортные условия салона, он немного уступает по меркам настоящего. Кресла можно регулировать, но это не очень удобно для современных водителей. Мотора в кабине автомобиля ЗИЛ не слышно, машина и ее основные модификации двигаются тихо. За свою 40-летнюю историю эти автомобили зарекомендовали себя как прочный и очень надежный грузовой транспорт, относительно простой в эксплуатации и ремонте. И вот теперь на дорогах страны можно встретить узнаваемые всеми ЗИЛы и ЗИСы, которые приобретаются как средства решения большого количества различных задач.

Все модели ЗИЛ 2019: модельный ряд автомобилей ЗИЛ , цены, фото, обои, характеристики, модификации и комплектации, отзывы владельцев ЗИЛ, история марки ЗИЛ, обзор моделей ЗИЛ, видео тест диски, архив моделей ЗИЛ. Также вы найдете скидки и горячие предложения от официальных дилеров ЗИЛ.

Архив моделей марки ЗИЛ

История марки ЗИЛ / ЗИЛ

История завода имени Лихачева начинается в 1916, когда торговый дом «Кузнецов-Рябушинский» учредил компанию «Московское автомобильное общество» АМО. В ноябре 1924 года на заводе был собран первый грузовой автомобиль АМО-Ф-15, и это стало началом советского автомобилестроения. Выпуск грузовиков АМО-3 был налажен в 1931 году, и завод стал носить имя Сталина — ЗИС. Базой для АМО-3 послужил американский грузовик «Автокар». Трехосные грузовики ЗИС 5 и ЗИС 6 сошли с конвейера в 1934 году. Выпуск легковых автомобилей ЗИС 101 на базе американской марки Buick был налажен на заводе в 1936. В это же время с конвейера сходят первые городские автобусы.

Для Высшего партийного руководства СССР был разработан в 1942 г. ЗИС 110 — легковой автомобиль повышенной комфортности. В 1956 году завод переименовывается в «ЗИЛ» в честь И.А. Лихачева. В 1959 году появился первый правительственный ЗИЛ-111, имевший длину более 6 метров и восьмицилиндровый двигатель в 200 л.с. Модификация ЗИЛ-111А уже снабжается кондиционером. На этих зилах перемещались члены Политбюро КПСС, поэтому в народе они получили название «Армения». Именно на ЗИЛ-111В с открытым верхом Москва и вся страна увидели первого космонавта Земли Юрия Гагарина. В начале 1963, с конвейера сошёл «Парадный Фатон» ЗИЛ-111Д. В этом же году на заводе было освоено производство легендарного ЗИЛ 130. Для производства этого грузовика было обновлено большое количество оборудования.

Разработанный в 1967 году ЗИЛ-114 — эталон представительского автомобиля для Советской России. Он имел длину 6,3 метра и снабжался отличной подвеской, обеспечивавшей очень хорошую плавность хода. В 1983 году свет увидел ЗИЛ-41045, на котором салон был выполнен в виде бронекапсулы, выдерживающей попадание снаряда малокалиберной пушки. На базе ЗИЛ-41047 были разработаны ЗИЛ-41042 для медицинской службы, Скорпион — для системы безопасности и бронеавтомобиль ЗИЛ-41052. В 2013 году производство на заводе ЗИЛ было остановлено. К 2015 году было разобрано большинство цехов и построек, кроме того, был уничтожен ЗИЛ-музей. На территории завода Мэр Москвы Сергей Собянин инициировал строительство жилого комплекса.

Автомобиль грузовой фургон ЗИЛ 130 1978 ЗИЛ

История Автозавода им. И.А. Лихачева (ЗИЛ) начинается в августе 1960 года, вначале это предприятие носило имя (ИМО). 1 октября 1931 года после реконструкции ему было присвоено имя И.В. Сталина (ЗИС), ставшего флагманом отечественного грузового автомобилестроения. В его мастерских было установлено новейшее американское оборудование, позволившее увеличить годовой выпуск автомобилей более чем в 8 раз и довести его до рекордного по тем временам уровня в 25 тысяч штук.

Несмотря на переименование, поначалу завод продолжал выпускать прежние модели АМО-Ф-15, а также грузовики АМО-2 и АМО-3, основой которых был американский 2,5-тонный «отокар» (AutoCar ). С октября 1931 года АМО-3, который теперь назывался ЗИС-3, полностью собирали из отечественных деталей и постоянно совершенствовали. Впервые в истории отечественного автомобилестроения грузовик получил гидромотор всех тормозов, диафрагменную заправку и даже компрессор для натяжения шин с редуктором. Работы по модернизации и доставке автомобиля велись под руководством главного конструктора Зиса Е.И. Венгенский (1889 г.-1938).

В результате на свет появился новый грузовик ЗИС-5, а также его 3-осный вариант ЗИС-6, первые экземпляры которого были собраны 26 июня 1933 года. В декабре 1933 года производство началось производство «тройки» ЗИС-5, ставшей легендой советского довоенного автомобилестроения. За счет увеличения диаметра цилиндров рабочий объем среднего 6-цилиндрового двигателя увеличился с 4882 до 5555 см 3 , а мощность — с 60 до 73 л. с. Тяговый, маневренный и надежный мотор Мог работать на бензине с октановым числом 55-60 и даже на керосине. Автомобиль получил новую 4-ступенчатую коробку передач и карданный вал, однако капризную тормозную гидроаппаратуру пришлось заменить на простую механическую.

Колесная база составляла 3810 мм., снаряженная масса — 3100 кг., максимальная скорость — 60 км/ч. Простота и неприхотливость ЗИС-5 стали поводом на долгое время считать ее типичным русским автомобилем. Грузовик много раз модернизировался и выпускается более 30 лет. Только в Москве было собрано 532311 автомобилей этой серии. 1933 год ознаменовался также участием автомобилей завода в знаменитом Каракумском пробеге и принятием Решения Совета СССР о второй реконструкции предприятия с доведением его годовой мощности до 80 тысяч автомобилей.

В 1937 году изготовлена ​​первая в стране партия ЗИС-5 в стране седельных тягачей ЗИС-10 для буксировки 6-тонных полуприцепов. В 1934-39 гг. выпускались удлиненные шасси ЗИС-11, ЗИС-12 и ЗИС-14 с колесной базой 4420 мм. , причем в 1936-38 гг. На шасси ЗИС-11 была выпущена первая советская газогенераторная машина — 2,5-тонная ЗИС-13 с установкой из хромоникелевой стали. Автомобиль весил 3850 кг., развивал скорость 45 км/ч. С конца 1938, она имела более простой газогенераторный вариант ЗИС-21 мощностью 45 л.с., работавший на деревянных колодках и массой 150 кг. меньше.

7 декабря 1933 года началось серийное производство 3-осного 4-тонного варианта ЗИС-6 (6×4). Автомобиль оснащался мостами с главными червячными передачами, а дополнительная коробка позволяла увеличить количество передач. В снаряженном состоянии он весил 4230 кг. И развивал скорость 50-55 км/ч. На шасси ЗИС-6 устанавливались пожарные лестницы и кузова многоместных автобусов, а в годы войны — первые реактивные установки БМ-13 залпового огня, получившие название «Катюша». В период с 19С 42 по 1948 год на ЗИСе выпускался упрощенный и облегченный грузовик ЗИС-5Б. У него не было складывающихся боковых бортов, передних тормозов, одной фары и бампера. Его кабина была сделана из дерева, прямоугольные крылья – из самой дешевой листовой стали.

С 1942 года мы выпускали 73-сильный полуразмерный автомобиль ЗИС-42 и его 85-сильный вариант ЗИС-42м. Машины весили 5250 кг., развивали скорость 45 км/ч и расходовали 55-60 л. Бензин на 100 км. В том же году был построен полуразмерный артиллерийский тягач АТ-14 с двумя двигателями по 85 л.с. В 1942-44 Производство грузовика ЗИС-5Б развернулось на эвакуированных предприятиях в Ульяновске и в уральском городе Миассе, ставшим впоследствии Ульяновским и Уральским. По окончании войны началась третья реконструкция завода.

В этот период гидропривод всех тормозов, центробежно-вакуумный регулятор опережения зажигания и 85-сильный базовый двигатель получили гидропривод всех тормозов. В 1948-90 годах сильный вариант с 5-ступенчатой ​​коробкой передач получил обозначение ЗИС-50. На базе ЗИС-5В с 1946, Мытищинский машиностроительный завод (ММЗ) организовал выпуск самосвалов СИС-05 с гидроподъемником. Второе поколение автомобилей СНГ появилось накануне майских праздников 1947 года. Новой базовой моделью стал 4-тонный грузовик ЗИС-150, внешне повторявший стиль американских грузовиков конца 30-х годов.

Основой его силового агрегата ЗИС-120 остался прежний существенно модернизированный 6-цилиндровый двигатель. При сохранении рабочего объема развивал мощность 90 л.с., оснащался тонкостенным быстрорежущим вкладышем коленчатого вала, термостатом в системе охлаждения, вакуумным и центробежным регуляторами опережения зажигания. Важными нововведениями являются 5-ступенчатая коробка передач и пневматический привод тормозов. В разделочном состоянии ЗИС-150 весил 39 т.00 кг., мог задеть прицеп полной массой 4,5 т, развивал максимальную скорость 65 км/ч и потреблял 38 л. Бензин на 100 км. В 1950 г. модернизированный ЗИС-150 вместо металлического дерева получил цельнометаллическую кабину и новый карбюратор, в 1952 г. была введена промежуточная опора карданного вала и складное лобовое стекло.

С 1949 года ММЗ на шасси ЗИС-150 выпускал 3,5-тонные самосвалы СИС-ММЗ-585. С 1952 года их выпускал Кутаисский автозавод (Каз) под индексом Каз-585б. Впоследствии на ММЗ собирали и тракторы ЗИС-ММЗ-120Н. Базовый автомобиль стал базой для 3,5-тонных модификаций ЗИС-156 (1949) и ЗИС-156а (1953 г.), работавших на компримированном природном и сжиженном нефтяном газе. Всего до 1957 года было изготовлено 771615 экземпляров ЗИС-150 серии. Под влиянием конструкции полноприводных армейских грузовиков, поступивших в СССР во время войны на Ленд Лесу, с октября 1948 года в производство пошли 2,5-тонные ЗИС-151 (6×6) с банальной ошиновкой задние колеса, в которых использовались агрегаты от ЗИС-150 и ведущие мосты, разработанные на Горьковском автозаводе.

Мощность его двигателя увеличена до 92 л.с., к базовой добавлена ​​прозрачная 5-ступенчатая коробка передач, обеспечивающая движение автомобиля на 10 вперед, в подвеску передних колес были введены рычажные гидроусилители. Для привода каждой задней оси использовался отдельный карданный вал, поэтому трансмиссия включала 5 валов с 10 шарнирами равных угловых скоростей. В результате увеличения механических потерь расход топлива увеличился до 47-55 литров. на 100 км, а максимальная скорость составляла всего 55 км/ч. Единственной его модификацией был ЗИС-151а с лебедкой.

26 июня 1956 года завод получил имя И.А. Лихачева (1896-1956), слесарь, а затем нарком машиностроения, министр автомобильного транспорта СССР, директор АМО и ЗИС в течение 23 лет. Переименование предприятия на имя И.А. Лихачева (ЗИЛ) знаменует начало третьего этапа своего развития. Началось с создания нового 4-тонного грузовика ЗИЛ-164 на базе ЗИС-150 с таким же по мощности двигателем мощностью 100 л.с., отопителем в кабине и синхронизаторами в коробке передач. Внешне его отличала лишь вертикальная решетка облицовки радиатора. С 1960, ЗИЛ-164А, который получил неразъемное сцепление (вместо двухдискового), модернизированную коробку передач и телескопические гидравлические заслонки.

На их базе выпускались газоходные модификации ЗИЛ-166 и ЗИЛ-166А, седельные тягачи ЗИЛ-164Н, самосвалы ЗИЛ-ММЗ-585 и ЗИЛ-ММЗ-585 литров. Напряженная работа по созданию более простого и экономичного полноприводного автомобиля воплотилась в 1957 году в грузовой автомобиль ЗИЛ-157 (6×6) со 104-сильным двигателем, синхронизированной коробкой передач, задними одноцепными колесами с широкопрофильными шинами и пневмоподвеской. система регулировки давления в них. ЗИЛ-157 разработан под руководством нового главного конструктора Зиля, профессора, доктора технических наук А.М. Кригер (1910-1984).

С 1965 года под индексом ЗИЛ-157К выпускался 109-й силовой вариант с модернизированным шасси, причем ЗИЛ-157К оснащался двумя бензобаками. Автомобили также предлагались как седельные тягачи ЗИЛ-157Б и ЗИЛ-157КВ. Последняя версия ЗИЛ-157CD появилась в 1978 году и выпускалась 13 лет. За 29 лет производства было собрано 797934 автомобиля серии «157». В 1960 году началась крупнейшая за всю историю завода четвертая реконструкция, завершившаяся через четыре года выпуском на конвейере принципиально нового 5-тонного грузовика ЗИЛ-130 третьего поколения, также разработанного под руководством А. М. Криендер.

Его серийное производство Начавшись в декабре 1964 года, ЗИЛ-130 ознаменовал собой переход завода на изготовление более совершенной техники, имевшей высокие тактико-технические характеристики. На нем впервые в практике предприятия установлен современный 8-цилиндровый V-образный верхнеклапанный карбюраторный Двигатель (5969 см 3 , 150 л.с.) с центробежным масляным фильтром, мощность которого сразу превысила аналогичные значения моторы второго поколения.

На Зиле-130 впервые появился рулевой механизм и достаточно комфортная кабина с эффективными системами вентиляции и обогрева, панорамным лобовым стеклом, капотом типа «крокодил», а своим дизайном имитировавшая внешний вид большинства американских капотиков грузовики 50-х годов. ЗИЛ-130 первого выпуска весил 4300 кг., мог буксировать прицеп массой 8 т, развивал максимальную скорость 90 км/ч и потреблял 28 литров. Бензин на 100 км. Вариант ЗИЛ-130Г имел колесную базу, увеличенную с 3800 до 4500 мм. Другие модификации стальных самосвалов — сельскохозяйственный ЗИЛ-ММЗ-554 и строительный ЗИЛ-ММЗ-555, седельный тягач ЗИЛ-130В, бортовой ЗИЛ-130А для работы с прицепами и газобаллонный ЗИЛ-138.

Северный вариант ЗИЛ-130С выпускался Читинским моторомонтажным заводом. В ходе производства автомобилей третьего поколения их конструкция постоянно модернизировалась, что нашло отражение в обозначениях моделей: ЗИЛ-130-76 (1977), ЗИЛ-130-80 (1980 г.) и ЗИЛ-431410 (1986 г.). Были усилены рама и шасси, что позволило увеличить грузоподъемность до 6 тонн. Двигатель оснащался головкой с вихревыми впускными каналами, транзисторной системой зажигания, сухим воздушным фильтром. Автомобили были оснащены гипоидной главной передачей, раздельным пневматическим приводом тормозов, измененным на приборный щиток, новой облицовкой радиатора.

Всего до 1994 года было изготовлено 336 6503 автомобиля 130-й серии. В категории полноприводных автомобилей третьего поколения находится 3,5-тонный грузовик ЗИЛ-131 (6×6), унифицированный с серией «130» и выпускаемый с 19 декабря. 66 его вариантом стал седельный тягач ЗИЛ-131Б. Затем его сменил ЗИЛ-131Н грузоподъемностью 3,75 тонны, выпускавшийся до 1986 года в 90-е годы. Производство грузовиков ЗИЛ-431410 и ЗИЛ-131Н было переведено на Уральский автомобильный завод (УАМЗ) в Новоуральске под Екатеринбургом. В 1975 году на ЗИЛе был налажен выпуск 3-осных автомобилей нового поколения ЗИЛ-133П (6×4) (6×4) грузоподъемностью 8 тонн, к которым с 1979 года прибавилась 10-тонная модель ЗИЛ. Добавлен -133Г2 общей массой 17,2 тонны.

Оснащались стандартным 150 сильным двигателем V8, 5-ступенчатой ​​коробкой передач, гипоидной главной передачей и балансирной подвеской задних колес на полуэллиптических рессорах. С 1979 года на грузовик ЗИЛ-133 устанавливали дизель КамАЗ-740 V8 Камского автомобильного завода (10857 см 3 , 210 л.с.), 2-дисковое сцепление и 10-ступенчатую коробку передач. Всего 17,8 тонн. Он развивал скорость 80 км/ч. Еще в начале 50-х гг. На ЗИС было создано КБ специальных вездеходов, которое возглавил известный конструктор Виталий Андреевич Грачев (1903-1978).

Начались работы по созданию мощных многоосных полноприводных автомобилей для армии и специального назначения. В 50-х годах. Были созданы опытные образцы грузовика СИЛ-157, амфибии ЗИС-485, а также первые отечественные 4-осные транспортеры ЗИЛ-134 и ЗИЛ-135 (8×8). В 1964 году появился опытный 5-тонный автомобиль ЗИЛ-Э167 (6×6), оснащенный двумя 7-ми литровыми двигателями ЗИЛ-375 V8 мощностью 180 л.с. и оригинальной бортовой трансмиссией. На рубеже 50-60-х гг. Завод приступил к выпуску 9армейские транспортеры ЗИЛ-135К и ЗИЛ-135ЛМ (8×8) с передними и задними управляемыми колесами.

Оснащались двумя двигателями общей мощностью 360 л.с., бортовой трансмиссией, торсионной подвеской двух пар колес, рулевым усилителем руля, системой подкачки шин и 4-местными стеклопластиковыми кабинами. С 1966 года это производство было передано на Брянский автомобильный завод (БАЗ). К другим оригинальным разработкам тех лет можно отнести Полноприводный торговый автомобиль ЗИЛ-137 (10×10), состоящий из тягача ЗИЛ-131В и двухосного 10-тонного полуприцепа с активными осями, 20-тонной амфибоны. ЗИЛ-135П (8×8), вездеход Джил-132с на четырех пневмокатках.

В 1971 году на базе Зила было создано производственное объединение Мосавтосил (по ЗИЛу), входившее в пятерку крупнейших машиностроительных комплексов СССР. В него вошли 17 специализированных предприятий, расположенных в разных уголках страны. В начале 80-х гг. Завершена пятая реконструкция головного предприятия в Москве. Длина его конвейеров достигала 60 км., а производственная мощность составляла 200 тыс. грузовиков в год, или в 8 раз больше возможностей ЗИСа, после первой реконструкции 1931, рекорд годового производства был достигнут в 1988 году — 209650 автомобилей.

Разработка следующего поколения началась в конце 70-х годов. Впервые результаты этих работ были обнародованы в 1981 году с появлением опытного автомобиля ЗИЛ-169. Базовая модель нового семейства — 6-тонный ЗИЛ-4331 начала сходить с конвейера в 1985 году. Основные отличия заключались в высокой экономичности и экономичности, более простой и современной форме капота и новой комфортабельной кабине. Новый дизель ЗИЛ-645 V8 (8743 см 3 , 185 л.с. 8743 см 3 , 185 л.с.) применялся с объемной смесью и 8-ступенчатой ​​коробкой передач, в которую входила обычная 4-ступенчатая коробка передач с планетарным демультиплятором.

Кабина на мягкой подвеске Предполагается сиденье водителя и регулируемый по наклону руль, регулируемый по углу и высоте. Для упрощения обслуживания было введено неотъемное оперение, которое состояло из блока капота с крыльями. Сокращению времени и затрат на сервисные работы способствовало уменьшение количества точек смазки шасси и автоматическая регулировка тормозов. Новые условия периода перестройки конца 80-х — начала 90-х годов, потеря важных рынков сбыта, сбои в кооперационных связях и фактическое прекращение военных заказов заставили ЗИЛ кардинально пересмотреть свою политику и начать приспосабливаться к рыночным принципам экономики.

Сначала это привело к резкому падению спроса на все серийные грузовики и поставило завод на грань банкротства. В то же время начались активные поиски выхода из положения, в результате которых вся производственная программа была пересмотрена и расширена. Этому также способствовала конкуренция со стороны иностранных фирм, которой ранее ЗИЛ не испытывал. В 1992 году «Мосавтозил» был приватизирован и преобразован в Открытое акционерное Московское общество «Завод имени И.А. Лихачева» (АМО ЗИЛ) с сохранением марки ЗИЛ. Помимо головного завода, в его состав входят 30 дочерних предприятий. Одним из его акционеров было Правительство Москвы.

Главным достижением ЗИЛа стало оперативное создание принципиально нового пятого поколения полупрозрачных грузовиков среднего класса полной массой до 7 тонн, предназначенных для малых предпринимателей и преимущественного использования в городах для доставки небольших партий грузов . Основой семейства в 1996 году стал 3-х тонный автомобиль полуголовной компоновки ЗИЛ-5301, за специфический внешний вид прозванный «быком». Оснащается автомобильная модификация трактора 4-цилиндровым дизельным двигателем Д-245 (4750 см 3 , 109л. с.).

Минский моторный завод. (ММЗ). 5-ступенчатая синхронизированная коробка передач, гидроусилитель руля и трехместная кабина унифицированы с грузовиком ЗИЛ-4331. «Бык» оснащен гидравлическим приводом сцепления и тормозов, гипоидной главной передачей, передними дисковыми тормозами, 16-дюймовыми колесами с бескамерными шинами, металлической грузовой платформой с тентом, имеет малый радиус разворота (7 м.) и небольшая погрузочная высота. При относительно высокой собственной массе около 4 тонн. Развивает максимальную скорость 90-95 км/ч.

Новое семейство базируется на нескольких однотипных шасси с короткой, удлиненной или двухместной 7-местной кабиной и колесной базой 3650 и 4250 мм.. Предлагаются соответствующие бортовые варианты для ЗИЛ-5301Ао, ЗИЛ-5301Я и ЗИЛ-530110 грузоподъемностью соответственно 3,0-2,9 и 2,7 т, а также несколько типов универсальных, изотермических и рефрижераторных фургонов, 3-тонный самосвал ЗИЛ-САЗ-1503, а с 1998 г. — цельнометаллический фургон ЗИЛ-5301С со сдвижными дверями. В 1999 году появился малолитражный фургон ЗИЛ-5301С вместимостью 10,5 м 3 на шасси с колесной базой 3245 мм. Также есть 3-х осный ЗИЛ-5302 (6×2) и полноприводный ЗИЛ-5301Ф (4×4).

Наличие шпиндельной рамы и отдельной кабины дает очень большие возможности использования шасси для монтажа спецоборудования и различного кузова. Среди них различные самосвалы, цистерны, эвакуационные машины, пожарные машины, автобусы на 15-21 место. По внешнему виду и силовой установке ближайшим родственником «быков» является полноприводный автомобиль ЗИЛ-4327 (4×4) грузоподъемностью 2,3 т, шасси унифицированное с серией «131». Автомобили ЗИЛ-5301, оказавшиеся легче и дешевле зарубежных аналогов, вполне удовлетворяют потребности российских покупателей. В 1999 было изготовлено 13 745 «быков», что составило 63,4% от общего объема производства завода.

Кардинальные реформы в России 90-х. существенно повлияло на ЗИЛ. Первоначальная ставка на тесное сотрудничество в области тяжелых грузовиков и дизельных двигателей с фирмами Кенворт (Kenworth), «Катерпиллер» (Caterpillar), «Вольво» (Volvo) и «Рено» (Renault) особого успеха не принесла. В результате завод был вынужден все-таки сосредоточиться на своей силе, то есть на создании разветвленного унифицированного семейства на базе собственных серийных грузовиков.

В 90-х гг. На базе ЗИЛ-4331 разработана широкая линейка унифицированных машин полной массой 12 тонн. с колесной базой 3800 и 4500 мм.. на базовом шасси ЗИЛ-433102 со 185-сильным двигателем ЗИЛ-645 предлагается 6-тонный бортовой вариант ЗИЛ-433100, Седельные тягачи ЗИЛ-442100 и ЗИЛ-442300 с короткие и удлиненные кабины. На 8-тонных бортах ЗИЛ-534330 полной массой 14,5 тонн и ЗИЛ-541760 и ЗИЛ-541730 и ЗИЛ-541730, Дизель ЯМЗ-236А V6 (11149см 3, 195 л.с.) и 8-ступенчатая коробка.

С 1999 года трактор ЗИЛ-541740 выпускается с 230-сильным дизелем ЯМЗ-236 с турбонаддувом. Наибольшим спросом пользуются простые 6-тонные автомобили ЗИЛ-433110 и ЗИЛ-433360 со старым карбюраторным мотором V8 в 150 л.с., доставшимся в наследство от ЗИЛ-130. В 1995 году на смену автомобилю ЗИЛ-131Д, оснащенному многотопливным 170-сильным дизелем ЗИЛ-6451, пришел ЗИЛ-4334 (6×6) грузоподъемностью 3,75 тонны. Современная серия «133» включает 10-тонный бортовой вариант ЗИЛ-133Г40 (6×4) полной массой 17,7 т., самосвалы СИЛ-4514 и седельные тягачи ЗИЛ-4520, ЗИЛ-13305А со спальной кабиной. .

Основным двигателем для них стал новый дизель ЗИЛ-6454 V8 (9556 см 3 , 200 л.с.), работающий с 9-ступенчатой ​​коробкой передач. Так как выпускается новый 10-тонный грузовик ЗИЛ-6309 (6×4) и самосвал СИЛ-6409 со 195-м Дизелем ЯМЗ-236А. В 1996 году был представлен магистральный седельный тягач ЗИЛ-6404 (6×4) с 410-сильным дизелем ЯМЗ-7511 и спальным отсеком, способный буксировать автопоезд массой до 40 тонн. При скорости 105 км/ч. Для участия в соревнованиях Кубка Англии несколько седельных тягачей ЗИЛ-4421С (мощностью до 900 л.с.) с импортными агрегатами были изготовлены для участия в FA Cup of Fairy-Ring Trucks.

В начале 90-х гг. Ранее разработка специальных судов повышенной проходимости была преобразована в АО «Веретход Гва». В его название вошли инициалы создателя вездеходов В. А. Грачева. Наиболее интересны аварийно-спасательные амфибии «Синяя птица», имевшие ранее индекс ЗИЛ-132К. Они предлагались в грузовом и грузопассажирском вариантах ЗИЛ-4906 и ЗИЛ-49.061 (6×6) с бензиновыми или дизельными двигателями мощностью 136-185 л.с., бортовой 10-ступенчатой ​​коробкой передач, независимой торсионной подвеской, дисковыми тормозами, кузовом из стеклопластика, оборудован радионавигационными приборами и спасательными средствами.

Полная масса машин 9,6-11,8 т, максимальная скорость по шоссе — 75-80 км/ч, на плаву — 8-9 км/ч. С 1995 года в городе Балахна Нижегородской области на Правдинском заводе радиорелейной аппаратуры (ПЗР) началась сборка их наземных 4,5-тонных 185-сильных вариантов. Универсальное шасси ЗИЛ-4972 и ЗИЛ-4975 с бортовой платформой и гидрочанами имеют полную массу 12-13 тонн и оснащены 18-ступенчатыми коробками передач.

К концу XX века АМО ЗИЛ оставался одним из крупнейших производителей грузовых автомобилей в Европе. Они выпускаются более чем в 120 модификациях и предлагаются с кузовами и надстройками, которые производят 100 предприятий России и стран СНГ, а комплектующие для них изготавливают 800 заводов и цехов. В 1998-2000 годах ЗИЛ выпустил 20-22 тысячи грузовиков — это в 10 раз меньше его потенциальных возможностей. С начала своей деятельности на предприятиях АМО, ЗИС и ЗИЛ было выпущено около 6 млн грузовых и других типов автомобилей.

© Фотографии взяты из открытых источников.

Ровно сто лет назад, 2 августа (20 июля по старому стилю) 1916 года, в Московской Столовой Станции и АМО Автомобильном Заводе (Московском Автомобильном Обществе), который в 1931 году был переименован в ЗИС ( Сталина), а в 1956 году — на ЗИЛе (завод имени Лихачева). До наших дней компания, считай, не дожила: последний грузовик здесь собрали «на коленке» в 2014 году, а конвейер встал намного раньше. Многие корпуса разрушены: на месте гигантского производственного комплекса (более трехсот гектаров!) за три года и с жилыми домами, и с офисами, и с музеями, и со спортивным комплексом.

Основным собственником бывшего предприятия остается правительство Москвы, но о юбилее старейшего автопрома страны оно, похоже, предпочитает не вспоминать, поскольку праздничное мероприятие, состоявшееся сегодня на площади Дворцового зиловской культуры, организованный бывшими заводчанами и энтузиастами во главе с заместителем главного конструктора Владимиром Григорьевичем Мазепой.

Ветераны Зила проводят весело и радуются встрече, но практически все темы в разговорах сводятся к таланту конца завода. Все как везде: завалить нынешних девелоперов, пройтись по Лужкову и с теплотой вспомнить стабильные времена застоя семидесятых. Хотя пал завод не от натиска элитного жилья и элитных офисов, а от бессилия в условиях рыночной экономики и почти нулевой гибкости производства.

Скромная юбилейная экспозиция состояла в основном из личных машин. Многие из них уже известны на выставках ретро-техники, но от этого не менее интересно.

Пожарная машина на шасси АМО-4 1932 года выпуска. «Четверка» — длиннобазная модификация грузовика АМО-3, выпускавшаяся с 1931 по 1933 год и уступившая место куда более известной модели ЗИС-5. «ПОВЕ» долгое время стоял на постаменте и это спасло его от разрушения, а в наше время памятник упразднили, а автомобиль перешел в частную коллекцию, где и был восстановлен.

ЗИС-33 — вариант грузового автомобиля ЗИС-5 с возможностью быстрого переоборудования на полуторный ход для преодоления бездорожья. С 1939 по 1940 год таких автомобилей было около четырех тысяч.

ЗИС-42 — Дальнейшее развитие модели ЗИС-33: Гусеницы уже установлены «на постоянной основе», исключен переход на колесо, на зиму есть съемные лыжи. С 1942 по 1944 год было выпущено 6372 машины.

Этот Уралзис все еще ждет реставрации. Со сборки таких грузовиков ЗИС-5 в годы Великой Отечественной войны и началась история Миасского завода «Урал».

ЗИЛ-130? А вот нет! Судя по заводской табличке в салоне, перед нами ЗИЛ-431610. С 1 января 1986 года в соответствии с новым стандартом завод перешел на иную систему индексации моделей и сто тридцатые автомобили семейства получили шестизначные имена. Под индексом 431610 скрывается ЗИЛ-138 с газовым двигателем. Хотя за годы эксплуатации машина лишилась газовых баллонов.

Особый интерес представляют Автомобили ЗИЛ, которые выпускались небольшими тиражами, а то и в единичных экземплярах.


ЗИС-101А Спорт


ЗИС-101А Спорт

0 / 0

Родстер ЗИС-101А Спорт — увы, не оригинал. В 1939 году для рекордных гонок был создан такой автомобиль, но до наших дней он не дожил. Этот экземпляр был собран несколько лет назад в мастерской Molotov Garage.



0 / 0

Очередной обман: это не ЗИС-110, а раритетный ЗИС-115 — первая серийная отечественная легковушка с бронцетиком. От базовой модели его можно отличить только по стилю — другим колесам и оконным рамам. Толщина стекол 70-75 мм, при этом сохраняется возможность их опускания, а треугольные окна в передних дверях поворачиваются! «Сто пятнадцатый» массой 4,2 тонны, созданный, в первую очередь, для Сталина, с 1947 по 1958 годы было собрано 32 экземпляра.



0 / 0

ЗИЛ-111Д — кабриолет на базе лимузина 111г, всего было выпущено восемь экземпляров, которые использовались в основном для встреч космонавтов и иностранных делегаций. Двигатель V8 объемом 6,0 л и мощностью 200 л.с., двухступенчатый «автомат» с панелью управления (она размещена слева от руля) и сервоприводом складывания крыши.



0 / 0

Седан ЗИЛ-117 является укороченной версией лимузина ЗИЛ-114, хотя его длина по-прежнему составляет 5,7 м. Официально такие автомобили предназначались для кандидатов в члены Политбюро ЦК КПСС и членов правительства СССР, но за рулем седана Run на мощных машинах ездил сам Брежнев. Мотор V8 7.0 развивал 300 л.с. С 1971 по 1977 год было изготовлено около семидесяти таких седанов.




0 / 0

Знаменитая «бронокапсула» ЗИЛ-41051. Редчайшая машина, ведь конструкция этих броневиков считалась государственной тайной и поэтому отслужившие свои лимузины по правилам должны быть утилизированы. Всего в 1984-1985 годах было изготовлено десять таких камер с появлением Базового лимузина ЗИЛ-41045, но шесть из них позже прямо на заводе были переделаны в Модель 41052 с внешним исполнением От более позднего лимузина ЗИЛ-41047.



0 / 0

А вот как раз и ЗИЛ-41047 — последний серийный лимузин завода, выпуск которого начался в 1986 году. До 2002 года было построено около 150 автомобилей. После этого машину собирали в штучных количествах на заказ, а последняя сошла со штапелеров в 2008 году. Конструкция передних кабриолетов, свет увидели и несколько седанов, и белоснежный автомобиль на фотографиях Долубран в 2015 и 2015 годах. имеет секвенсорный номер 26. В нем много современных узлов и деталей (система впрыска топлива, аудиосистема, кнопки стеклоподъемников и т. д.), но в целом это тот же ЗИЛ, что и в восьмидесятых годах.

Пока MSC6 амосил работает в родных стенах «легковой» мастерской, но осенью срок аренды заканчивается и новым владельцам придется искать новое помещение. Формально даже белый «новомодный» седан не может нести марку и логотип «ЗИЛ», потому что они остались в собственности Правительства Москвы, но это тема для отдельного разговора. Кроме того, стоит порадоваться, что «легковое» производство в целом сохранилось, хоть и в частных руках, ведь «Большой Зил» так и не дожил до своего века вовсе.

Каз-606 «Колхида»

В прежние времена наша страна остро нуждалась в транспортных средствах, способных перевозить большие грузы. Проще говоря, в грузовиках. Модели советских грузовиков имеют интересную историю. Именно поэтому кутаисский завод стал выпускать автомобиль, который впоследствии получил название «Колхида». История грузовиков СССР начинается с представленных Министерством автомобильного транспорта опытных образцов, которые были разработаны в 1958 году. А уже в 1959 году автомобили Кутаисского автозавода демонстрировались на выставке достижений народного хозяйства.

Всего завод представил два типа автомобилей, один из которых был бортовым и имел аббревиатуру Каз-605, а другой был выполнен по принципу седельного тягача и назывался Каз-606. После ознакомления с продукцией Грузинского автозавода Министерство автомобильной промышленности утвердило серийный выпуск только одной модели. Приоритет был отдан проекту КАЗ-606. Грузовики СССР пополнены седельным тягачом.

Преимущества автомобиля

Колхида Каз Кажда имела отличную площадь остекления кабины водителя, что делало удобным управление и выполнение маневров движения. В отличие от выпускавшихся ранее автомобилей, кабина была частично деревянной, КАЗ «Колхида Каз» была выполнена с цельнометаллической кабиной. В кабине, кроме места водителя, было только одно пассажирское место, но небольшая вместительность компенсировалась наличием спального места. Такое решение по тем временам было революционным в отечественном автомобилестроении.

У этой машины не было привычного капота, что на тот момент было в новинку. Силовой агрегат находился под кабиной, и это очень радовало зимой и горем летом. Внешний вид Грузовик получился современным и стильным, ведь дизайнеры перенесли расположение фар в нижнюю часть кабины.

Недостатки автомобиля Каз-606

Самым главным недостатком автомобиля «Колхида» были частые поломки и большой расход топлива. На сто километров пути машина израсходовала 50 литров бензина. Из-за расположенного под кабиной силового агрегата управлять грузовиком летом было затруднительно. Не только из-за повышенной салонной температуры, но и из-за скопления выхлопных газов.

Заключение

Несмотря на все имеющиеся преимущества, грузовик «Колхида» не стал популярным у водителей. И они обратили свой взор на других моделей.

Автомобиль грузовой «Урал»

Гордость отечественного автомобилестроения создавалась еще со времен Великой Отечественной войны. Задача грузовика – вывоз заготовленного леса с производственной площади. Учитывая удаленность таких мест, к автомобилям Урал (лесовозам) предъявляются жесткие требования по проходимости и эксплуатации в сложных условиях. Благодаря кропотливой работе советских инженеров и конструкторов удалось выполнить все задачи ПТД по грузовому расписанию.

Преимущества лесхоза «Уральский»

Лесхоз отечественного производства обладают феноменальной проходимостью и высоким качеством изготовления.

В таких машинах страна всегда нуждалась особо остро, учитывая наличие богатых лесных ресурсов. Грузовики СССР всегда пользовались большим спросом как внутри страны, так и за рубежом.

Конструктивной особенностью судейского «Урала» является иная звериная формула — от 4х4 до 8х8. Благодаря этой формуле достигается легендарная проходимость. Диапазон рабочих температур составляет -40…+40 о С. Такой разброс позволяет применять машины данного типа в различных климатических условиях.

Максимальная длина перевозимого груза почти 25 метров. Прицеп, прикрепленный к лесовозу, имеет поворотный механизм, повышающий маневренность при транспортировке. «Урал» — лесная машина, которая комплектуется мощными силовыми агрегатами мощностью более 200 лошадиных сил.

Современные лесные марки «Урал» оснащены специальным гидроманипулятором, который позволяет производить погрузку леса без привлечения крана. Конструкция подъемника и система управления проста и надежна. Этот метод сокращает затраты и время на добычу леса.

Двигатели соответствуют европейским стандартам, поэтому машины почти не загрязняют окружающую среду.

Недостатки лесхоза «Урал»

Пожалуй, единственный недостаток НПЗ «Урал» можно отнести к высокому расходу топлива. Хотя, если учесть условия эксплуатации этих машин, то можно сказать, что такое явление вполне оправдано.

Заключение

Разработанная концепция грузового автомобиля для перевозки лесных ресурсов, потребовавшая многолетней кропотливой работы, до сих пор стоит на службе у человека. Лесхозы продолжают выполнять свою задачу на всей территории России и за рубежом. Работая в суровых климатических условиях, они по-прежнему остаются надежными помощниками человека.

Карьерные самосвалы

При создании автомобилей ставилась цель обеспечить эффективный вывоз полезных ископаемых с места добычи. Разрабатывая концепцию такого большого автомобиля, инженеры и дизайнеры приобрели бесценный опыт в этой отрасли. Наша страна известна большим количеством природных заповедников. Обеспечим качественные и оперативные грузоперевозки только крупными и надежными автомобилями. Министерство автомобильной промышленности СССР приняло решение о создании производственных мощностей по разработке и созданию тяжелых автомобилей для работы в карьерах страны. Так появился Белорусский автомобильный завод, где начали создавать автомобили БЕЛАЗ.

Начатое в 1948 году производство карьерных самосвалов завоевало мировое признание. Постоянно разрабатывая и внедряя новые технологии в области автомобилестроения, завод стал одним из лидеров рынка большегрузных автомобилей.

Первым детищем Белорусского автомобильного завода стал сошедший с конвейера в 1961 году БелАЗ-540. Этот 27-тонный монстр был гордостью советского народа. С момента изготовления первого детища БЕЛАЗ автоконтрасерта провел большое количество необходимых испытаний.

Беларус-540А начал свою официальную рабочую «карьеру» сейчас в 1965 году. Конечно, это старые советские грузовики, и им далеко до современных карьерных самосвалов, новейшим из которых является БелАЗ-75710. В погоне за эффективностью белорусский концерн создал, пожалуй, самый грузоподъемный карьерный самосвал в мире. Вес перевозимого груза 450 тонн!

Конструкторы БелАЗ-75710 уже подготовили заявку для этого чуда техники в Книгу рекордов Гиннесса. По сути, успех этой модели стал суммой всех достижений автомобилестроения в этой области. 65 лет сотрудники завода посвятили разработке и совершенствованию своей продукции.

Новая модель отличается от предыдущей использованием восьми колес вместо шести. Такое решение позволяло брать на борт больше полезных грузов. Радиус вращения этого гиганта составляет около 20 метров, что, учитывая его размеры, очень мало. Поработали инженеры и с маневренностью автомобиля. Применив принцип двух поворотных осей, удалось улучшить общую маневренность грузовика.

Огромная работа была проделана с машинами электроустановки. Тип силового агрегата, применяемого в самосвале, дизельный, спаренный. Мощность, выдаваемая силовой установкой, составляет 4600 л/с. Все системы БелАЗ-75710 прошли глубокую модернизацию, что в итоге улучшило и закрепило управляемость автомобиля. Кроме того, погрузка и разгрузка груза также стала удобнее и проще, улучшилась плавность хода и проходимость самосвала. Гордость белорусских инженеров БелАЗ-75710 оказался на редкость сбалансированным и надежным автомобилем.

Резюме

Несмотря на внушительные размеры и огромный вес, каждый элемент рассматриваемого грузовика отвечает самым строгим требованиям безопасности и надежности. Поистине, список «Грузовиков СССР» был бы неполным без карьерных самосвалов БелАЗ. Но на этой машине наш обзор не заканчивается. Идем дальше.

Грузовой автомобиль ЗИЛ-131

В 1966 году автомобилестроение начало выпускать обновленную модель ЗИЛ-130. Автомобиль представлял собой грузовик повышенной проходимости с улучшенными характеристиками по сравнению с предшественниками. Конструкторы завода решили оставить схему захвата, по-видимому, изменив лишь некоторые детали кабины.

Преимущества автомобиля ЗИЛ-131

Благодаря отличному прохождению практически любого бездорожья, ЗИЛ-131 стал хорошим помощником в различных сферах человеческой деятельности.

Узлы и механизмы модели, показавшие свою надежность на последних образцах, модернизировали и продолжали обслуживать и дальше.

Машина оказалась на удивление выносливой и живой. Температурный диапазон более чем впечатляет. ЗИЛ-131 может работать при температуре воздуха от -40 до +50 градусов Цельсия.

Автомобиль активно использовался в воинских частях и выполнял различные задачи. На его базе были созданы модификации для перевозки личного состава вооруженных сил, полевых кухонь и передвижных госпиталей.

На базе ЗИЛ-131 размещаются различные виды вооружения и радиооборудования. Автомобиль активно использовался в авиационной сфере в качестве транспортного средства для заправки самолетов, вертолетов и других механизмов обеспечения полетов авиации.

Машина использовалась в геологической разведке, строительстве и даже в уборке снега.

Недостатки ЗиЛ-131

Судя по отзывам машина жрет много. Однако расход топлива в 40 литров на 100 км к недостаткам можно отнести довольно условно.

Выход

Как и все грузовики СССР, ЗИЛ-131 унаследовал свой «характер». В надежности таких автомобилей можно не сомневаться. Даже сегодня, спустя многие десятилетия, ЗИЛ-131 продолжает выполнять свою нелегкую миссию.

Пишет Леонид Варламов aka mmet. : Московский автомобильный завод. И. А. Лихачева (ЗИЛ), с 1971 г. головное предприятие крупного производственного объединения автомобильной промышленности СССР, в состав которого входят еще 9 специализированных заводов, расположенных в Москве и других городах страны. Выпускает грузовые (ЗИЛ-130, ЗИЛ-131) и легковые автомобили высокого класса (ЗИЛ-114, ЗИЛ-117), бытовую электротехнику, двигатели, запчасти к автомобилям, спецтехнику и нестандартную технику, а также все виды снэпов для собственных нужд. Завод основан в 1916 «Товарищество на платах Московского завода «АМО».

См. также другие сообщения Леонида: ,

СПОНСОР ПОСТЫ: Билеты в Театр Катириск: Покупка билетов в Театр Сатирикон сегодня не представляет собой Особая задача.Для этого достаточно ознакомиться на нашем сайте с представленным залом, определиться с интересующим местом и оформить заказ билетов в театр Сатирикон.

С 1956 года заводу присвоено имя И.А.Лихачева, который был его директором в течение 25 лет.Большая работа по техническому перевооружению была проведена в 60-е годы, что связано с организацией выпуска грузовых автомобилей ЗИЛ-130, серийное производство которых началось в декабре 1964. На заводе работают сотни автоматических линий, что позволило полностью автоматизировать обработку тяжелых корпусных деталей. Все основные узлы автомобиля собираются на конвейерах.
Повышение технического уровня Производство и постоянная работа по совершенствованию конструкции автомобилей и рефрижераторов позволили значительно улучшить качество и увеличить выпуск продукции. В 1973 г. выпуск грузовых автомобилей увеличился по сравнению с 1965 г. на 75,2%, запчастей к автомобилям — более чем в 2 раза. На заводе развернулось социалистическое соревнование. 1 сентября 1973 29 цехов и отделений были удостоены звания коллективных и 33 тыс. человек. — Звание барабанщика коммунистического труда. Награжден 3 орденами Ленина (1942, 1949, 1971) и орденом Трудового Красного Знамени (1944).

© Большая Советская Энциклопедия

1. Пройти на территорию завода очень просто. Нужно дождаться пока выйдет охранник и пройти

2. Современная территория завода им. Лихачева сопоставима с Экспериментальной площадью и составляет 275 га. Эти гектары в центре Москвы не дают покоя многим светлым умам

3. По заявлениям мэра Москвы Сергея Собянина, «в текущем состоянии квадратный метр площади завода стоит 1 тыс. долларов, потенциал его роста минимум в два раза»

6. Район Зила разделен малым кольцом Московской железной дороги на две части. Один старый, а второй появился позже и там разместились магазины по сбору легковых автомобилей, холодильников и других передовых товаров. Добраться из одной части в другую можно тремя железнодорожными мостами, одной надземной галереей, но лучше всего подземным тоннелем. Правый туннель пешеходный, левый — судоходный

8. Сначала были заброшены старые кузнечные мастерские. Со стороны ж/д они изящно прикрыты сеточкой

9. Внутри все давно отозвано под ноль

10. Шутка, не до сих пор. Например, стеллаж с роскошными импортными конденсаторами

11. Прочая электрика

14. Упаковщики материальных ценностей Взвешивание поста не нужно, весовщик увольняется

15. Весы остались

16. ЗИЛ неоднократно был пионером использования в отечественном автомобилестроении многих конструктивных новинок. Среди них гидравлический привод тормозов (1931 г.), 12-вольтовая система оборудования (1934 г. ), восьмицилиндровый двигатель и радиоприем (1936 г.), гипоидная главная передача и стеклоподъемники с сервоприводом (1946 г.) , четырехмерный карбюратор и кондиционер (1959 г.), четырехступенчатая система освещения (1962 г.), дисковые тормоза (1967).

18. В 1975-1989 гг. Ежегодно завод собирал по 195-210 тысяч грузовиков. В 1990-х объем производства катастрофически упал до 7,2 тыс. грузовиков (1996 г.), после 2000 г. увеличился до 22 тыс., после чего снова начал снижаться.

19. В 2009 г. произведено 2,24 тыс. автомобилей. С 1924 по 2009 год завод выпустил 7 миллионов 870 тысяч 089 грузовых автомобилей, 39 тысяч 536 автобусов (в 1927-1961, 1963-1994 гг. и с 1997 года) и 12 тысяч 148 легковых автомобилей (в 1936-2000 г.г.; из них 72% — ЗИС-101). Кроме того, в 1951-2000 гг. Было изготовлено 5,5 млн бытовых холодильников, а в 1951-1959 гг. — 3,24 миллиона велосипедов. На экспорт в 51 страну мира поставлено свыше 630 тысяч автомобилей.

22. Прихода капитализма не выдержала и обувная мастерская

24. Главная столовая работает отлично и дает борщ с колбасой. А в этом уже ничего нельзя купить, хотя плакаты на стене оповещают, что товары облагаются налогом с продаж 4%

28. Счастливые материалы для здания под рукой

30. Мелле комната

31. Орган. дата ЗИЛ — 2 августа 1916 года. Отцы-основатели — владельцы торгового дома «Кузнецов, Рябушинский и К». Завод начал работать только в 1924 году, когда на предприятие пришел заказ на изготовление первых советских грузовиков.

За годы своей деятельности Зул не раз становился новатором и автором многих новшеств машиностроения, которые впоследствии применялись и применяются по сей день на всех отечественных автозаводах. Так, Зил стал автором гидравлического привода тормозов, 12-вольтовой системы оборудования, восьмицилиндрового двигателя, гипоидной главной передачи и стеклоподъемников с сервоприводом, четырехмерного карбюратора, автокондиционера, дисковых тормозов и четырехжильная система освещения.

Сегодня ЗИЛ — крупнейший автомобильный холдинг России, в который входит несколько крупных предприятий, выпускающих как собственно автомобильную технику, так и комплектующие к ней. «РязаньАвтоагрегат АМО ЗИЛ» производит ведущие задние и средние мосты, передние мосты, карданные валы горячей штамповки, а также запасные части. ЗАО «Пензенский завод «Автозапчасти» производит автомобильные поршни к силовым агрегатам, колесные и главные цилиндры тормозов и металлокерамические направляющие втулок клапанов к двигателям. ЗАО «Петровский завод автозапчастей АМО ЗИЛ» производит редукторы заднего моста, мосты задние и передние, механизмы сцепления, гидравлические амортизаторы и другую продукцию. ЗАО «Смоленский автоагентский завод» наладило производство по особым соображениям. ОАО «Каширский литейный завод «Центролит» производит фасонное литье из черных и цветных металлов и сплавов.

ЗИЛ производит грузовые автомобили грузоподъемностью от 6,95 до 14,5 тонн, автобусы малого класса длиной от 6,6 до 7,9 метров и легковые автомобили представительского класса.

Добавить комментарий

Ваш адрес email не будет опубликован.
