Системы впрыска дизельных двигателей

13.01.2014 #Система впрыска # Система питания двигателя

Системы впрыска дизельных двигателей

Дизельный двигатель работает за счет самовоспламенения топлива, поданного под высоким давлением. Однако распылить топливо в цилиндре дизеля — нетривиальная задача, которую конструкторам приходится решать уже больше века. О том, какие сегодня используются системы впрыска дизельных двигателей, как они устроены и как работают, читайте в этой статье.

Особенности работы топливной системы дизельного двигателя

Главная особенность дизельного двигателя заключается в том, что в нем используется принцип самовозгорания топлива под действием сжатого и нагретого в цилиндре воздуха. Для успешного возгорания необходимо произвести подачу топлива в цилиндр примерно в конце такта сжатия, а так как воздух в цилиндре сильно сжат, топливо тоже должно быть подано под высоким давлением — на практике в разных двигателях топливо впрыскивается под давлением от 100 до 2500 атмосфер.

С другой стороны, мало просто подать топливо в цилиндр — это необходимо сделать так, чтобы обеспечить наилучшие условия для самовозгорания и наиболее полного сгорания. Самый простой и эффективный способ — распылить топливо в цилиндре с помощью форсунки.

Таким образом, в дизельных двигателях используются системы впрыска топлива, и все они, независимо от типа, имеют два основных компонента: топливный насос высокого давления (ТНВД) и форсунки. А отличия систем заключаются в устройстве насоса и форсунок, их расположении и наличии дополнительных компонентов.

Системы впрыска дизельных двигателей

Существует несколько типов систем впрыска дизельных двигателей, среди которых наибольшее распространение получили следующие:

— Системы с рядным ТНВД;
— Системы с ТНВД распределительного типа;
— Системы с насос-форсунками;
— Аккумуляторные системы типа Common Rail («Общая магистраль»).

При этом все системы имеют большое число разновидностей, однако мы расскажем только о самых популярных типах.

Рядный ТНВД

Рядный ТНВД — наиболее простое решение, которое активно используется на протяжении многих десятилетий и даже сегодня пользуется высокой популярностью. По сравнению с другими системами, рядный насос громоздок и тяжел, поэтому он широко используется только на мощных автомобильных и тракторных двигателях.

Основу рядного ТНВД составляют плунжерные пары, число которых равно числу цилиндров. В общем случае, плунжерная пара представляет собой цельнометаллический цилиндр (плунжер), движущийся в гильзе. Двигаясь вверх, плунжер сжимает топливо, по достижении определенного давления открывается нагнетательный клапан, который выпускает сжатое топливо — оно направляется к форсунке, которой впрыскивается в цилиндр. Двигаясь в обратную сторону, плунжер открывает впускной канал, и пространство над ним наполняется новой порцией топлива. Для заполнения плунжерной пары топливом служит специальный подкачивающий насос.

Плунжеры приводятся в движение кулачковым валом по типу распределительного вала двигателя. Вал приводится в движение двигателем, ТНВД связан с двигателем через муфту опережения впрыска, которая позволяет настраивать работу насоса в зависимости от оборотов и тактов двигателя.

Распределительный ТНВД

ТНВД распределительного типа по устройству в целом повторяет рядный ТНВД, однако в нем используется только одна или две плунжерных пары (одна пара может обслуживать от 2 до 6 цилиндров). Принцип работы распределительного насоса сводится к тому, что плунжер двигается не только вверх и вниз, но и одновременно вращается вокруг оси и поочередно открывает выпускные отверстия, через которые топливо под давлением подается к цилиндрам.

Более современный и эффективный тип распределительного ТНВД — роторный. В нем используется ротор с установленными плунжерами (от 2 до 4, они движутся навстречу друг другу), который вращается и распределяет топливо по цилиндрам.

Распределительный насос компактен и легок, однако он требует более тщательной настройки, поэтому сегодня для его управления широко применяются электронные регуляторы.

Насос-форсунка

Название «насос-форсунка» говорит само за себя — в ней объединены форсунка и насосная секция, в основе которой лежит все та же плунжерная пара. Преимущество такого решения в том, что оно позволяет легко регулировать подачу топлива в каждый цилиндр, а при выходе из строя одного насоса остальные останутся в строю.

Насос-форсунка имеет большое преимущество, так как управлять ею можно с помощью распределительного вала двигателя, который расположен в головке цилиндров, то есть — там же, где и форсунки. Так что здесь не нужно использовать отдельную систему привода, а достаточно использовать уже имеющийся вал ГРМ.

Насос-форсунка достаточно широко используется на дизельных двигателях грузовых автомобилях, а также на двигателях внедорожников.

Common Rail

Common Rail — самая современная система впрыска топлива, которая может обеспечить наилучшие характеристики работы двигателя. Эта система стала использоваться с конца 1990-х годов компанией Bosch, и к сегодняшнему дню ею оснащается практически три четверти всех сходящих с конвейеров дизельных двигателей.

Отличительная черта Common Rail — наличие так называемого аккумулятора, в котором топливо находится под постоянным высоким давлением и из него подается к форсункам. Аккумулятор — это общая топливная магистраль (это отражено в названии Common Rail, что переводится с английского, как «общая магистраль») или топливная рампа, в которую топливо нагнетается с помощью ТНВД.

Наличие аккумулятора позволяет значительно улучшить впрыск топлива через форсунки (так как они работают под постоянным давлением и только открываются в необходимые моменты, причем за один такт может производиться до 9 впрыскиваний), а также упростить ТНВД и другие детали системы впрыска.

На современных двигателях Common Rail полностью управляется электроникой. Блок управления на основе данных с нескольких датчиков определяет количество подаваемого топлива, моменты его подачи в цилиндры и т.д. Это позволяет достичь наилучшей работы двигателя и снизить его токсичность на всех режимах.

Права на технологию Common Rail принадлежат компании Bosch.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08.2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22. 06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Дизельные системы впрыска — принцип работы, типы

Cистемы впрыска дизтоплива Сommon Rail, решения с  насос-форсунками, рядным и распределительным ТНВД.   Особенности, принцип работы.

Системы впрыска дизельного топлива – далее по тексту также СВДТ – это системы питания ДВС. Функционируют на дизельном топливе – смеси газойлевых соляровых и керосиновых фракций, которые предварительно прошли специальную обработку. Но речь идёт именно о наличии соляровых фракций которые прошли щелостную очистку, а не о классической солярке с недостающим уровнем вязкости и выкипающей при температуре 240-400 °C

Также в дизельных двигателях в качестве альтернативной топливной смеси может использоваться «Bio-Diesel» – смесь моноалкильных эфиров жирных кислот. Как правило, Bio-Diesel делают из рапсового масла.

Принцип работы

Воспламенение – результат сжатия и нагрева дизельного топлива под высоким давлением в цилиндрах. То есть на деле мы имеем дело с самовоспламенением впрыскиваемого топлива при его контакте с горячим воздухом. Все процессы происходят внутри. Этот принцип диаметрально противоположен бензиновым системам, у которых топливо воспламеняется от искры зажигания – внешнего источника.

Чтобы понимать, как функционируют системы впрыска топлива дизельного двигателя, важно чётко разбираться, за что ответственен каждый её элемент.

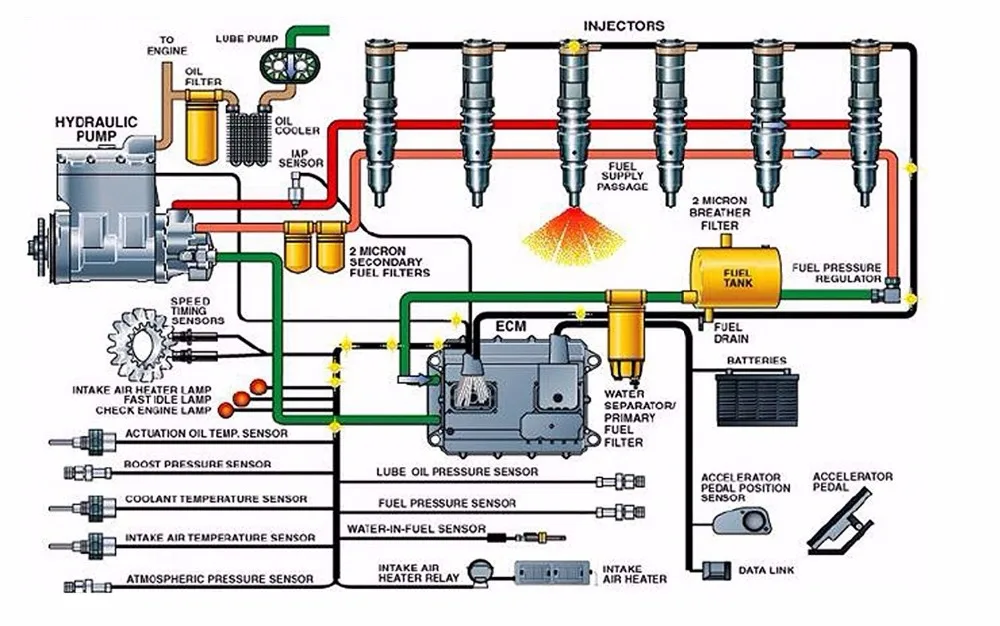

СВДТ включает в себя:

1. Топливный бак. В нём непосредственно и хранится топливо.
2. Насосное оборудование для подкачки топлива из бака.
3. Фильтры грубой и тонкой очистки топлива. Главная функция – защита от загрязнений форсунок.
4. ТНВД (топливный насос высокого давления). Самый сложный узел дизельного ДВС. Прямая задача ТНВД – не просто создавать давление, а распределять топливо по цилиндрам, то есть регулировать его объем. Исключение – СВДТ Common Rail. У них сразу создаётся оптимальный уровень давления. А остальные задачи решаются посредством инжектора. Установку ТНВД считают одну из наиболее сложных, но важных задач мастера. Точность взаимного позиционирования кулачкового вала ТНВД по отношению к коленчатому валу двигателя напрямую влияет на мощность ДВС и его топливную эффективность (экономичность).

5. Форсунку. Корпус с клапаном.
6. Сливную магистраль. Топливо из камеры управления вытекает через дроссель в сливную магистраль.

Высокое давление создаёт идеальные условия для того, чтобы свежий заряд во время такта сжатия нагревался до температуры, которая превышает температуру воспламенения.

Работа осуществляется по следующей схеме:

• Давление действует на поршень.
• Поршень через шатун и кривошип коленчатого вала побуждают двигатель совершать полезную работу.
• СВДТ дозирует само топливо, ориентируясь на текущую нагрузку ДВС.
• Впрыск осуществляется на протяжении определенного промежутка времени с заданной интенсивностью.
• Топливо распределяется по всему объему камеры.
• Проводится фильтрация топливной смеси.
• Топливо поступает в насосы, форсунки.

Типы дизельных систем питания

Решающее влияние на конструкцию системы впрыска дизельного двигателя оказывает способ подачи и распыливания.

Существует 4 основных типа СВДТ:

• С рядным насосом. Системы с рядным ТНВД, работающие за счёт плунжерных пар, количество которых равно количеству цилиндров в системе. “Прародитель” СВДТ.
• С насосом распределительного типа. Каждая секция взаимодействует с одним цилиндром.
• Системы с насос-форсунками. ТНВД и форсунки консолидированы в единый узел. Плюс такого решения очевиден: нет препятствий для создания и поддержания высокого давления (включая давление более 2000 кг/см2).
• Сommon Rail. Системы с электромагнитным клапаном. Обеспечивают электронное управление цикловой подачей.  СВДТ знакома потребителю в двух модификациях: селективного и накопительного типа. Разница — в используемых каталитических конвертерах.

СВДТ с рядным насосом и насосом распределительного типа установлены, преимущественно, на старых авто: с рядным насосом –  на грузовиках, спецтехнике, с насосом распределительного типа — на легковых авто, на старых легковых авто и грузовом транспорте с небольшими габаритами.

На рисунке — решения с рядным и распределительным ТНВД.

Если сравнивать рядные насосы и распределительные ТНВД, то важно понимать насосы распределительного типа полезны, когда нужны очень компактные и лёгкие решения. Рядные топливные насосы – при поиске оптимального варианта для ДВС тяжёлой техники.

Но будущее — за Сommon Rail и насос-форсунками. При этом особенно на практике хорошо себя зарекомендовали решения с индивидуальными — PLD-секциями. Плунжерная пара и управляющий элемент у них отделены от впрыскивающего элемента – форсунки, и соединены трубкой высокого давления.

Мастера СТО, принимая на диагностику автомобили с  PDL-секций, могут гарантировать клиентам быстрое обнаружение неисправностей и ремонт  СВДТ. Это обусловлено тем, что при диагностике и дальнейшем ремонте не нужно “вклиниваться” в головку блока цилиндров. Доступ к узлу – незатруднённый, поэтому сервис – максимально  быстрый.

С рядным насосом

Конструкция с рядным насосным оборудованием появилась самой первой. Работает она по такому принципу:

• Цилиндр движется в гильзе, создаёт давление и сжимает топливо.
• При достижении нужного давления открывается клапан.
• Дизтопливо поступает к форсункам (количество форсунок в таких конструкциях всегда соответствует количеству плунжерных пар).
• Первые конструкции с рядным насосом были полностью механические, затем появились устройства с электромеханикой. Это облегчило регулировку цикловой подачи топлива.

Решения сумели зарекомендовать себя как достаточно надёжные и с большим ресурсом, но есть у них и заметные недостатки:

• большой вес насосного оборудования,
• проблемы при создании больших показателей давления (особенно, если речь — о полностью механических конструкциях),
• низкое быстродействие,
• сомнительная точность дозирования топливной смеси.

Требования к качеству дизельного топлива значительно выше, нежели к бензину. Это можно связать с конструктивными особенностями СВДТ.

Качество процесса сгорания топливной смеси в цилиндре зависит от самого начала подачи дизельной смеси. Управление началом процесса осуществляется посредством регулятора начала подачи.

Непосредственно за регулировку объема топлива, подаваемого в цилиндр за один цикл, как понятно из текста выше, отвечает плунжерная пара. Расстояние между втулкой и плунжером очень маленькое (речь идёт о десятых микрона). Такие же цифры характеризуют и точность изготовления распылителей форсунок. Вот почему и требования к качеству дизтоплива очень высокие. Если в нём много примесей, топливная аппаратура быстро выходит из строя.

С  насосным оборудованием распределительного типа

Существенно улучшить ситуацию, найти оптимизированное решение, которое позволяет достигать большего давления, позволяют системы впрыска дизельного топлива распределительного типа. Да, существует зависимость давления от оборотов ДВС. Но, главное, в этом случае все под полным контролем.

Устройства с рядным насосом бывают механическими и с электрорегулировкой.

Плунжерная пара у первых ТНВД была всего одна, у более поздних моделей — с ротором — плунжерных пар несколько. Такие решения — более производительные.  При этом плунжерная пара (или несколько пар) связаны сразу с несколькими форсунками: двумя, четырьмя, шести.

Плунжер совершает сразу два типа движений — вращательное и поступательное. Таким образом, в зоне его ответственности — как подача, так и распределение топливной смеси.

В противовес устройствам с рядным насосом габариты — существенно меньше, топливная экономичность — больше, но надежными такие системы назвать нельзя.  Если случается неисправность насоса, то вся СВДТ может выйти из строя.

Ещё один значительный недостаток — чувствительность к завоздушиванию. В свое время это стало серьёзным поводом для “переключения” производителей на СВДТ другого типа (с насос-форсунками и и Сommon Rail).

Насос-форсунки

В СВДТ с насос-форсунками  форсунки и плунжеры  составляют единую конструкцию.  Запуск узла осуществляется от распредвала (за счёт механической рейки + регуляторов или чаще электромагнитных клапанов — последние обеспечивают лучшую производительность и точность дозирования топливной смеси).

Давление можно увеличивать максимально быстро и  при этом — на существенные значения. Это возможно благодаря тому, что магистрали высокого давления у СВДТ с насос-форсунками — очень короткие, а усилие от кулачков через коромысло направлено непосредственно к насос-форсунке.

Впрыск — многофазный:

• Предварительный. Обеспечивает смеси дальнейшую плавность сгорания.
• Основной. Осуществляется при целенаправленном движении плунжера вниз, направлен на качественное смесеобразование во всех режимах работы ДВС. чем больше давление, тем больше дизеля впрыскивается в камеру ДВС.
• Дополнительный — очищающий. Плунжер продолжает двигаться вниз. Из фильтра интенсивно уходит сажа.
• Кстати, у ряда автомобилистов часто возникает вопрос. “Сажа? Но откуда?” Ведь многие годы дизельные ДВС называли более чистыми, нежели бензиновые. Однако во внимание не бралось одно существенное «но». При сильном разгоне образуется достаточно много сажи.

Особенно эта проблема актуальна для решений с механическим управлением дозирования топливной смеси. Если же речь идёт о решениях, управляемых электроникой, всё существенно лучше, выхлопы — чище.

А вот весомый плюс всех решений с насос-форсунками, так это то, что  производитель  может позволить более высокую мощность ДВС, нежели в случае с рядным и распределительным насосом, дизтоплива водителю требуется меньше, уровень шума существенно уменьшается.

Система впрыска дизельного двигателя Сommon Rail

Решение Сommon rail  (“общая магистраль”, аккумуляторная СВДТ позволяет организовать двойной впрыск.

1. На первом этапе осуществляется предварительный впрыск небольшой порции топливной смеси.
2. На втором этапе проводится основной впрыск под высоким давлением. С Common Rail  нет проблем достигнуть давления 220 -300 МПа.

Шумность работы и образование сажи в этом случае ниже, а топливная эффективность выше.

Благодаря организации электронного управления цикловой подачей в случае использования с электромагнитным клапаном можно существенно повлиять на показатель скорости, с которой топливоподающей система реагирует на изменение нагрузки и давления наддува.

Сначала в процессе задействован клапан цикловой подачи, а далее в работу вступает тактовый клапан управления моментом подачи.

Common Rail обеспечивает возможность осуществить впрыск предварительной небольшой порции топлива, а только потом переходить к работе к основной порции дизтоплива, легко достичь ровной характеристики горения топливной смеси. Ведь в таких случаях давление получается удерживать практически стабильным.

Как и в случае с насос-форсунками работа ступенчата. Выделяется предварительный (на холостом ходу), основной (при увеличении нагрузки) и дополнительный впрыск (при нагрузке, достигающей плато).

Дизельные системы впрыска Common Rail создают идеальные условия для того, чтобы СВДТ соответствовали строгим экологическим нормам, ДВС были маломощными, производство компонентов было более дешевым, а диагностика — оперативной. Активным выпуском Common Rail заняты такие мировые гиганты, как BOSCH, DENSO, SIEMENS. СВДТ Common Rail активно устанавливается на Volvo, Volkswagen, Fiat,  Toyota, Alfa Romeo, Mazda, Ford, Nissan,Honda, Hyundai, Kia и др.

Комплексно изучить дизельные двигатели автомобилей, включая плунжерное насосное оборудование,систему непосредственного впрыска Common Rail поможет интерактивная электронная программа “Дизельные двигатели автомобилей”

Видеообзор интерактивной программы

Описание типов дизельных систем впрыска

Дизельные двигатели являются одними из самых эффективных двигателей на рынке. Ну, несколько факторов заставляют их лидировать в диаграммах эффективности использования топлива. Наоборот, дизельные двигатели тяжелые, но надежные, они менее мощные, но имеют отличные показатели крутящего момента. Кроме того, у этих дизельных пожирателей есть отдельный вентилятор. Имея это в виду, для тех, кто задается вопросом, как дизельный двигатель делает то, что он делает лучше всего, давайте посмотрим. В сегодняшней статье мы подробно рассмотрим, что стоит за впрыском дизельного топлива в этих длинноходных двигателях.

1,5 л дизель CRDi

Прежде чем начать, давайте кратко рассмотрим, что такое дизельный впрыск.

Система впрыска дизельного топлива Дизельный двигатель Ford Figo

Прежде всего, будь то дизельный или бензиновый двигатель, большинство двигателей производят мощность за 4 такта. Такт впуска, такт сжатия, рабочий такт и, наконец, такт выпуска.

• В случае дизельного двигателя это время между тактом сжатия и рабочим тактом, когда топливо впрыскивается в камеру сгорания.
• Говоря далее, в этих двигателях с высокой степенью сжатия в камеру сгорания впрыскивается только топливо.
• В отличие от бензинового двигателя, форсунки распыляют топливо под очень высоким давлением внутри дизельного двигателя. В зависимости от двигателя оно может варьироваться от 10 000 фунтов на квадратный дюйм до 30 000 фунтов на квадратный дюйм.

Забавный факт: В дизельных двигателях педаль газа регулирует количество дизельного топлива, распыляемого в камеру сгорания. Это означает, что нажатие на педаль газа увеличивает количество распыляемого топлива. И вот как мы можем разогнать автомобиль с дизельным двигателем.

Теперь основная цель системы впрыска — стехиометрическая подача топлива внутрь двигателя. Но то, как он подается, сильно влияет на эффективность и производительность двигателя.

Типы дизельного впрыска

Таким образом, автомобильная промышленность постоянно набирает обороты, делая двигатели более совершенными, мощными и эффективными. Часть заслуг также принадлежит топливу, здесь система впрыска дизельного топлива. Теперь, углубившись в мельчайшие детали, систему впрыска дизельного топлива можно разделить на 2 типа: прямой впрыск и непрямой впрыск.

Система непрямого впрыска Система непрямого впрыска

В отличие от бензинового двигателя, дизельному двигателю не требуется свеча зажигания для воспламенения топливно-воздушной смеси. Поскольку дизельное топливо имеет более низкую температуру самовоспламенения, оно воспламеняется при повышении давления, что, в свою очередь, накаляет обстановку. Это означает, что температура внутри камеры сгорания повышается, воспламеняя топливо.

• В основном в системе непрямого впрыска форсунка распыляет топливо в отдельном отсеке, называемом форкамерой. А еще в этой форкамере смонтирована свеча накаливания, нагревающая участок при холодных пусках.
• Теперь дизельный инжектор внутри форкамеры впрыскивает топливо. Далее, из-за вихревого движения, вызванного движением поршня, нагретое дизельное топливо смешивается с воздухом, образуя заряд.
• Позже, когда поршень еще больше сжимает заряд, он воспламеняется из-за повышения давления и температуры.

Непосредственный впрыск (DI)
Непосредственный дизельный впрыск

Переходя к современным технологиям, именно непосредственный впрыск используется во многих автомобилях в наше время.

• Хорошо, почему это используется, спросите вы? Ну а форсунки распыляют дизельное топливо прямо внутри камеры сгорания.
• И нет, специальная свеча накаливания не требуется, так как охлаждающая поверхность цилиндра довольно мала.
• Позволяет лучше контролировать подачу топлива в двигатель. Из-за этого только воздух поступает в камеру через впускной клапан и обеспечивает лучшую воздушно-топливную смесь.
• И, наконец, эта хорошо перемешанная загрузка обеспечивает лучшее и более эффективное сгорание. Преимущество прямого впрыска заключается в лучшем тепловом КПД и улучшенных характеристиках холодного пуска.
• Говоря о давлении впрыска дизельного топлива, это топливный насос, который регулирует давление впрыска.

Связанный: 6 самых экономичных дизельных двигателей в Индии

Система прямого впрыска топлива Common Rail (CRDI) Система впрыска дизельного топлива

Теперь типом прямого впрыска является система прямого впрыска Common Rail. Как и в DI, форсунки CRDI также распыляют дизельное топливо прямо в камеру сгорания. Кроме того, работа и время впрыска аналогичны системе DI.

• Отличие заключается в топливопроводах форсунок. В DI форсунки напрямую соединены с топливным насосом, который регулирует давление и количество дизельного топлива, впрыскиваемого в камеру.
• Наоборот, в CRDI все форсунки соединены общей рампой, которая получает поток топлива от топливного насоса.
• Это Common Rail, который регулирует давление и количество впрыскиваемого дизельного топлива. Преимущество CRDI в том, что здесь мы лучше контролируем закачку, чем в DI. Это означает, что двигатель работает более эффективно.

Hyundai входит в число компаний, использующих технологию CRDi в своих дизельных двигателях.

Читайте также: Производители автомобилей и их самые мощные дизельные двигатели Подготовка смеси

Современные дизельные двигатели должны соответствовать строгим требованиям. Водители ожидают высоких показателей мощности и крутящего момента, низкого расхода топлива и тихой работы двигателя. Кроме того, дизельные двигатели должны соответствовать строгим значениям выбросов действующих и будущих стандартов на выхлопные газы. Хорошее приготовление смеси является необходимым условием для полного и эффективного сгорания топлива в дизельном двигателе. Для этого топливо должно впрыскиваться в нужном количестве, в нужное время и при максимально возможном давлении. Это задача системы впрыска дизеля. Со временем система Common Rail (CRS) зарекомендовала себя как лучшее технологическое решение.

Рост цен на топливо и ужесточение предельных значений выхлопных газов делают современные, экономичные и экологически безопасные дизельные двигатели предпочтительным решением для привода. Системы Common Rail серии CRS2 представляют собой экономичное и оптимизированное по производительности решение для дальнейшего снижения расхода топлива и, следовательно, эксплуатационных расходов транспортных средств.

Каждая система состоит из

• насоса высокого давления
• рампы высокого давления
• форсунки для каждого цилиндра и
• электронный блок управления.

Электронная система управления дизельным двигателем (EDC) регулирует не только общий процесс впрыска, но также давление наддува и рециркуляцию отработавших газов.

В основе этих систем лежат быстродействующие форсунки с электромагнитным клапаном, обеспечивающие короткое расстояние впрыска. Мощные форсунки с электромагнитным клапаном второго поколения предлагают инженерам-конструкторам двигателей большую степень свободы при настройке процесса впрыска. До восьми отдельных впрысков за рабочий цикл охватываются узким временным окном. Многократный впрыск топлива способствует дальнейшему снижению расхода топлива и выбросов CO2, а также выбросов вредных веществ и шума от двигателя.

Форсунки с электромагнитным клапаном для CRS2 доступны в различных исполнениях. Например, оптимизированный ферромагнитный сердечник форсунки CRI2-16 обеспечивает высокое усилие при открытии электромагнитного клапана. Второй модуль арматуры повышает динамические характеристики при срабатывании иглы форсунки и минимизирует интервалы между впрысками. Форсунка в системе CRS2-18 имеет электромагнитный клапан с компенсацией давления. Это позволяет еще больше повысить давление в системе. CRI2-20 с электромагнитным клапаном с компенсацией давления имеет встроенный дополнительный объем рампы, который уменьшает колебания давления. Уменьшение объема обратного потока повышает гидравлическую эффективность.

Серия CRS2 подходит для дизельных двигателей с числом цилиндров до восьми и широким диапазоном мощности и крутящего момента. Модульные системы могут быть адаптированы к широкому спектру типов двигателей. Повышенное давление этих систем и технические модификации позволяют достичь текущих и будущих целей по выбросам. Кроме того, более высокое давление впрыска дает производителям двигателей больше свободы в отношении конструкции базового двигателя и обработки выхлопных газов. CRS2 доступен в вариантах для легких коммерческих автомобилей и в модификации для внедорожников (сельскохозяйственная и строительная техника).

CRS3 с давлением от 1800 до 2000 бар и пьезофорсунками

Расход топлива является важным фактором экономической эффективности и, таким образом, успеха автомобиля на рынке, особенно при большом пробеге. Другими важными факторами являются выбросы, шум при работе и выходная мощность двигателя. Пьезофорсунки современных систем Common Rail CRS3-18 и CRS3-20 с системным давлением 1800 бар и 2000 бар соответственно позволяют проектировать и производить двигатели с идеальными характеристиками.

Каждая система состоит из насоса высокого давления, рампы высокого давления, форсунки для каждого цилиндра и электронного блока управления. Пьезофорсунки CRS3-18/-20 из-за их повышенной скорости переключения требуют очень малого количества предварительного впрыска. Снижение потерь гидравлической мощности приводит к более низкой температуре топлива, что делает ненужным дополнительное охлаждение топлива. Системы Common Rail CRS3-18 и CRS3-2 используются в высокопроизводительных легковых автомобилях и легких коммерческих автомобилях.

Изменения качества топлива являются проблемой для каждой системы впрыска. Форсунки CRS3-18/-20 с прочным пьезоприводом полностью готовы к решению этой задачи. Пьезопривод примерно в десять раз мощнее электромагнитного клапана и, таким образом, менее чувствителен к небольшим примесям в топливе. Пьезофорсунки CRI3-18 и -20 с минимальным объемом предварительного впрыска, быстрым процессом впрыска и стабильностью объема во времени являются лидерами в области многоступенчатого впрыска топлива.
