Стенд для двигателя своими руками: Стенд для ремонта двигателей – незаменимый ассистент в каждой мастерской. Самодельный кантователь для двигателя

Самодельный стенд кантователь двигателя.

Изготовление самодельного стенда кантователя, для крепления и ремонта двигателя.

Некоторые гаражные умельцы, любящие ремонтировать собственную машину своими руками, разбирают двигатель на верстаке, а некоторые даже на табурете или ящике. Но ведь даже у малокубатурных двигателей, блок цилиндров тянет на несколько десятков кг, даже без головки цилиндров, коленвала и маховика. И при ремонте на столе, переворачивать его довольно тяжко, и травмоопасно, ведь можно ненароком прижать пальцы, да и приходится это делать несколько раз. А при разборке на табурете или каком то ящике, всегда есть риск уронить блок на пол или ноги. Предлагаю избавиться от описанных выше неудобств, и изготовить простейший стенд, для закрепления и фиксации двигателя в 16 различных положениях, который превратит разборку и сборку мотора в одно удовольствие.

Стенд, который будет описан в этой статье, рассчитан для всех двигателей семейства ВАЗ, как для заднеприводной классики, так и для переднеприводных машин. Так же он подойдёт и для некоторых иномарок, а именно для итальянских двигателей.

Но если крепёжные размеры не подойдут некоторым моторам других машин, то следует всего лишь изготовить крепления двигателя, исходя из размеров именно вашего блока, и расстояние в 680 и 740 мм (см. рисунок 1) тоже нужно будет изменить, исходя из размеров (длины) вашего двигателя.

Большинство стендов, показанных в различных книгах, каталогах или интернете, имеют консольное крепление двигателя (крепление за одну сторону блока) и всего одну стойку. Такая конструкция всё таки вызывает некоторую настороженность, и всё же исходя из известной пословицы «одна голова хорошо, а две лучше»,  всё же желательно изготовить более надёжный двухопорный стенд (с двумя стойками, показанный на рисунке 1). Такой стенд будет намного устойчивее и надёжнее, а цена вопроса — это всего лишь ещё одна профильная труба, и ещё одно крепление блока.

Тем более двухстороннее закрепление двигателя намного облегчит его установку, и не потребуется гидравлический подъёмник двигателя, или несколько человек. Всего два человека среднего телосложения, смогут закрепить двигатель на таком стенде.

И в момент, когда спецопоры мотора (см.рисунок 2) своими шипами 4(осями) лягут в нижние половины подшипников 3 (они показаны на рисунке 1), то двигатель уже подвешивается на стойках и уже вполне устойчиво лежит. А если ещё и установить подшипники в нужное рабочее положение и притянуть крышки болтами 5, то мотор будет уже надёжно зафиксирован.

Фланец 1 и ребро 2 опоры двигателя (для Жигулей) более крупным планом.

Опоры 5 (рис. 2) стенда крепятся к фланцам на блоке двигателя, у жигулёвских моторов к местам кронштейнов передних опор мотора, за четыре заводские шпильки диаметром 8 мм. Перед тем как установить движок на стенд, нужно открутить один болт 5 (см. рисунок 1) и повернуть крышки каждого подшипника 3 на 90 градусов — эти простые действия позволят установить шипы 4 опор в подшипники стенда.

Детали стенда более крупным планом.
3 — подшипник скольжения, 5 — болт, стягивающий крышки подшипников (4 шт), 6 — палец фиксатор диска 3 (фиксирует мотор от проворота)

После того, как мотор будет подвешен на стойках в подшипниках стенда, нужно будет повернуть крышки подшипников в рабочее положение и затем затягиваем болты 5. А диски 3 опор привариваются так, что один из дисков развёрнут относительно другого диска на 22,5 градусов. В итоге, при использовании левого или правого фиксатора, можно выставить мотор аж в 16 различных положениях, что позволит легко разобрать или собрать двигатель, выбрав наиболее удобное, для какой то операции.

Когда нужное удобное положение двигателя будет выбрано, останется зафиксировать мотор от проворота. Для этого нужно будет просунуть палец фиксатор 6 (см рис. 1) в отверстие под подшипником опоры, чтобы он вошёл в отверстие диска 4.

В стойках можно высверлить разные отверстия, которые пригодятся для временного размещения пальцев фиксаторов или крепежа двигателя, чтобы они всегда были под рукой. Однако сверлить много отверстий в стойках не обязательно, можно просто закрепить на них подходящие небольшие коробочки для крепежа.

Если же кто то захочет сделать более универсальный стенд для разных моторов (разной длины и даже для более длинных 6-ти цилиндровых), то можно сделать так, что в основании каждой стойки (профильной трубы) будут приварены пластины толщиной 10 — 12 мм. , с четырьмя отверстиями по углам, и в основании стенда нужно будет приварить не одну профильную трубу (ту что длиной 680 мм), а две трубы, которые будут длинной около метра. В этих двух трубах нужно будет сделать ряд ответных отверстий (или прорези). Это позволит двигать и закреплять стойки на разном расстоянии друг от друга, в зависимости от длины блока любого двигателя.

Естественно для изготовления стенда можно использовать не только профильную (прямоугольную) трубу, но и швеллер, например как показаны на рисунке 1 основания, те которые длиной 500 мм. И как я уже говорил, если для какого то двигателя не подойдут крепления как на этом стенде, рассчитанные для Вазовских и некоторых Фиатовских моторов, то опоры 5 и фланцы 1 (см.рис. 2) нужно будет изготовить исходя из крепления именно вашего двигателя.

В итоге стенд получится не сильно тяжёлый, и его можно будет легко перенести в любое место в гараже, а можно изготовить его на роликах, и тогда стенд с закреплённым на нём мотором можно будет легко выкатить из гаража, например для мойки двигателя на улице. Да и место в гараже для него и мотора, можно будет в любой момент поменять. И если вы изготовите такой самодельный стенд (кантователь) двигателя, то любой ремонт мотора будет делаться с удовольствием и удобством; успехов всем!

Теги: Как изготовить стенд для крепления двигателя?, Самодельный стенд для закрепления и разборки двигателя.

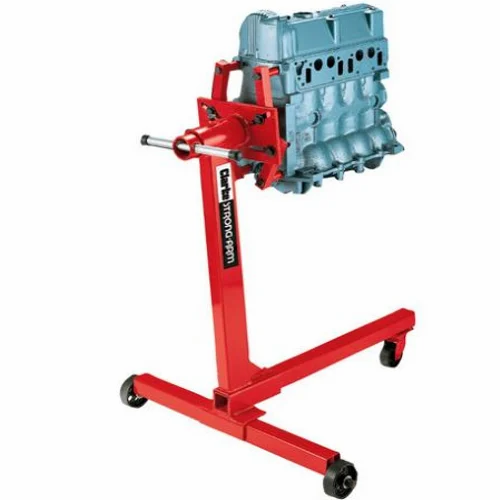

Стенд для разборки и сборки двигателей сделать самому своими руками

Специальная подставка предназначена для ремонта, амортизации и диагностики двигателя. Благодаря вращательному механизму, который поворачивается на 360 градусов, работа с агрегатом становится более удобной. Стенд для разборки и сборки двигателей в основном подходит для всех типов агрегатов.

Назначение

Каждый водитель хочет, чтобы транспортное средство было надёжным в эксплуатации и служило долгие годы. Но все-таки случаются такие ситуации, когда основной поломкой авто является двигатель. Вот тут и потребуется стенд для разборки и сборки двигателей. Существуют разные его варианты.

Подобная подставка предназначена для значительного упрощения процесса осмотра агрегата, а также дефектовки, ремонта и амортизации. После извлечения двигателя из отсека агрегат плотно и надежно закрепляется на специальной подставке.

Сокращается время проведённых работ, когда в автомастерской или гараже есть в наличии сборная установка для обслуживания.

Разновидности

Так как ещё 30 лет назад не было настолько много разнообразных автомобилей, которые встречаются сейчас на дорогах, стенды для двигателей с задними мостами и другими приспособлениями не обладали универсальностью. Они не выпускались массово на рынок оборудования. В данный момент существует много разновидностей легковых и грузовых автомобилей. И в связи с ростом спроса на ремонтные услуги двигателей различных марок у автосервисов появилась необходимость применять универсальные стенды для удовлетворения потребностей рынка.

Однозначно подобное приспособление для двигателей наиболее рационально. Оно подойдет в качестве стенда для разборки и сборки двигателей «Камаз», ЯМЗ. Р-776 является самым распространенным в этой области. Также популярностью пользуются модели Р-500Е, Р-776 Е. Они предназначены для обслуживания моторов, коробки передач, задних мостов.

Также популярностью пользуется модель Р-1250, у которой грузоподъемность достигает до 2 тонн. Он является универсальным и подходит в качестве стенда для разборки и сборки двигателей «Камаза». Имеет значение, сколько степеней свободы у подставки. Есть модели с 2 и 4 положениями. Две степени свободы позволяют развернуть оборудование вверх и вниз, вправо и влево. Более универсальные разновидности те, у которых четыре степени свободы. Их можно поворачивать на сколько угодно градусов, фиксировать под разными углами для комфортности.

Основные требования

Основными требованиями к стенду для разборки и сборки двигателей являются универсальность и удобство в эксплуатации. Также важно, сколько уровней свободы предусмотрено в конструкции, какой тоннаж должно выдерживать выбранное оборудование.

В данное время в магазинах представлен немалый ассортимент для выбора. Конструкцию можно собрать самостоятельно. Это сэкономит средства и поможет подобрать параметры в соответствии со своими пожеланиями для личного удобства в эксплуатации.

Самодельная установка должна быть прочной и надежной. Все металлические элементы собираются при помощи сварки. В этом случае лучше обратиться за помощью к специалисту. Он сможет качественно сварить все детали воедино. В этом случае можно гарантировать безопасность обслуживающего персонала в процессе выполнения своей деятельности.

Особенности самодельного стенда

Главная особенность стенда для разборки и сборки двигателей своими руками заключается в том, что его можно сконструировать под свои параметры. Это позволяет сэкономить немалую сумму средств семейного бюджета. Тем более если подставка нужна для нерегулярного использования. Поэтому большинство владельцев небольших автомастерских отдают предпочтение самодельным стендам для разборки и сборки двигателей (фото будет представлено далее).

Элементы конструкции

Обычный стенд для разборки и сборки двигателей состоит из перечня определенных материалов, которые взяты за основу при сборке. В список входят несколько компонентов конструкции. Это плита, чтобы закрепить ДВС, основание стенда, специальный поддон для вытекающей отработанной массы, а также поворотный механизм.

Также для большего удобства и универсальности оборудование должно иметь возможность передвигаться по помещению. Для этого следует установить прочные колёса внизу конструкции.

Сборка

Если установка должна будет обслуживать различные типы двигателей или просто быть на все случаи, то следует делать её универсальной. Следует учесть при этом, что моторы автомобилей ВАЗ значительно отличаются от механизмов BMW способами крепежа. Может потребоваться создать стенд для разборки и сборки двигателя «Камаза-740» или иных крупногабаритных двигателей.

К вращательной плите приваривается пара швеллеров с отверстиями 10 мм. Шаг составляет 50 мм. Места для швеллеров размечают в районе креплений мотора. Центр тяжести точно направляется вдоль оси вращения плиты. Это даст возможность просто вращаться стенду вокруг оси.

Использование ручной тали дает возможность установить конструкцию на колёса (они должны быть достаточно прочными). Это упростит передвижение неисправной детали по помещению. При необходимости ее можно без труда отставить в дальний угол. Ещё следует в нижней части прикрепить поддон, благодаря которому отработанные грязные массы из мотора не будут разливаться по полу. Имеющийся поддон внизу даст возможность промыть двигатель.

Работа со стендом

Перед началом эксплуатации следует обязательно провести визуальный контроль системы. При обнаружении каких-нибудь дефектов, которые могут повредить оборудование во время обслуживания, их обязательно устраняют. Если при осмотре таких дефектов нет, можно начинать работу.

Для хорошей и долгой службы конструкции необходимо следить за ее состоянием. Нужно при каждом использовании проверять надежность фиксирующего крепежа, регулярно смазывать все подвижные узлы и хранить установку в сухом месте. Следует исключить вероятность прямого попадания осадков и влаги.

Не стоит нагружать стенд выше фактически рассчитанной массы, чтобы не уронить двигатель из-за поломки. При эксплуатации конструкция должна быть поставлена на устойчивую поверхность. Также стоит использовать фиксационный штифт для поворотного механизма. Работать следует осторожно и внимательно.

Нужно следить за грузом, чтобы он располагался по центру. Агрегат должен крепко быть закручен кронштейнами. Обязательно стоит придерживаться техники безопасности, чтоб не повредить двигатель, не травмироваться. При нужном уходе и правильной эксплуатации подставка прослужит долгие годы.

При наличии стенда для разборки и сборки двигателя ремонтные работы проходят эффективно и удобно. Самостоятельно собранные установки позволяют значительно сэкономить средства семейного бюджета на приобретение нескольких моделей. Каждый домашний мастер при желании и наличии соответствующего инструмента сможет собрать подходящую для многих разновидностей механизмов подставку.
