Двигатель ваз 2106 схема с описанием


Устройство двигателя Ваз 2106

Ваз 2106 двигатель

Основные детали двигателя автомобиля Ваз 2106: 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передняя манжета коленчатого вала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага; 11 – регулировочный болт; 12 – рычаг привода клапана; 13 – распределительный вал; 14 – крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 – свеча зажигания; 17 – головка блока цилиндров; 18 – маховик; 19 – задняя манжета коленчатого вала; 20 – датчики давления масла; 21 – поршень; 22 – указатель уровня масла; 23 – маслосливная пробка; 24 – шатун; 25 – поддон картера; 26 – валик привода вспомогательных агрегатов; 27 – коленчатый вал.

Основные узлы и агрегаты в моторном отсеки Ваз 2106

Узлы и агрегаты Ваз 2106: 1 – радиатор; 2 – аккумуляторная батарея; 3 – всасывающий патрубок; 4 – корпус воздушного фильтра; 5 – пробка маслозаливной горловины; 6 – вакуумный усилитель тормозов; 7 – бачок тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 – расширительный бачок системы охлаждения; 10 – бачок омывателя; 11 – катушка зажигания; 12 – крышка (пробка) радиатора; 13 – электровентилятор; 14 – верхний шланг радиатора; 15 – прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя Ваз 2106 и описание конструкции

На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.

Двигатель Ваз 2103 отличается от двигателя Ваз 2106 меньшим диаметром цилиндров (76 мм против 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров. Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок. Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров. От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.

В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя, кроме генератора, размещены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм. Категория указывается краской на торце (первая – синяя, вторая – зеленая, третья – красная). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.

В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правую сторону двигателя. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей Ваз изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач.

Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

remocars.ru

Двигатель 2106 – четвертое поколение моторов ВАЗ

ИзготовительВАЗ
Марка ДВСВАЗ-2106
Годы производства1976 – 2006
Объем1569 см3 (1,5 л)
Мощность 64-75 л. с.
Крутящий момент87,3 Нм (3400 об/мин)
Вес121 кг
Степень сжатия8,5
Питаниекарбюратор Солекс 1107010-01, затем 1107010, с 1980 г. Озон 1107010-20
Тип моторарядный
Число цилиндров4
Местонахождение первого цилиндравозле цепи ГРМ
Число клапанов на каждом цилиндре2
Материал ГБЦсплав алюминиевый
Допустимое короблениепрокладки коллекторов (впуск/выпуск) 0,08 мм

прокладка головки цилиндров 0,05 мм

Седло клапанаширина 2 мм, угол 45°
Распредвалодин верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредваладиаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндровчугун
Диаметр цилиндракласс А – 79 – 79,01 мм

класс В – 79,01 – 79,02 мм

класс С – 79,02 – 79,03 мм

класс D – 79,03 – 79,04 мм

класс Е – 79,04 – 79,05 мм

Поршни и кольцапоршень из алюминиевого сплава с оловянным покрытием

кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)

Диаметр поршнякласс А – 78,94 – 78,95 мм

класс С – 78,96 – 78,97 мм

класс Е – 78,98 – 78,99 мм

Зазорыпоршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум)

поршневых колец – 110 мм относительно плоскости разреза

Кольцо компрессионное верхнее1,535 – 1,555 мм
Кольцо компрессионное нижнее3,957 – 3,977 мм
Кольцо маслосъемное2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом0,03 – 0,07 мм
Коленвалчугун, литье
Количество подшипников коренных5
Диаметр шейки КП50,795 – 50,775 мм
Зазор коренной шейки0,1 – 0,5 мм
Подшипники шатунныедиаметр шейки вала – 47,814 мм

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

Сальники коленвалапередний – диаметры 42 мм, 60 мм, ширина 7 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

Ход поршня80 мм
ГорючееАИ-92
Нормативы экологииЕвро-2
Расход топливатрасса – 7,8 л/100 км

смешанный цикл 9,2 л/100 км

город – 12 л/100 км

Расход масламаксимум 0,7 л/1000 км
Моторное масло для 21065W-30 — 15W-40
Объем моторного масла3,75 л
Периодичность заменыкаждые 55000 км
Температура рабочая80°
Ресурс моторазаявленный 120000 км

реальный 200000 км

Регулировка клапановгайками и щупом
Система охлажденияпринудительная
Количество ОЖ9,85 л
Помпакрыльчатка полимерная, крепление на блоке
Зажиганиетрамблер
Свечи на 2106 А17-ДВР,  FE65CPR, А17ДВ-10
Зазор между электродами свечи0,5 – 0,6 мм
Цепь ГРМдвухрядная роликовая, 114 звеньев
Порядок работы цилиндров1-3-4-2
Воздушный фильтрсухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтррекомендуемый Mann W914/2
Маховик129 зубьев, 0,62 кг

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

смещений нет

Болты крепления маховикаМ10х1,25 мм, длина 23,5 мм,
Маслосъемные колпачкипроизводителей Хорс или Corteco
Компрессиядавление в цилиндрах от 10 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла80°С
Температура срабатывания термостата80 – 84°С
Давление клапана внутри радиаторной пробки0,7 – 1 бар
Содержание в выхлопе вредных продуктовСН <200%, СО <0,5%
Обороты ХХ800 – 900 мин-1
Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм

маховик – 61 – 87 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43,32 – 53,51 (шатунный)

головка цилиндров – две стадии 31 – 41 Нм, 96 – 118 Нм

swapmotor. ru

1. Устройство автомобилей ВАЗ 2106 — DRIVE2

1. Устройство автомобилей ВАЗ 2106

1. Бачок для жидкости гидропривода сцепления;
2. Передний тормоз;
3. Пружина и амортизатор передней подвески;
4. Рычаги передней подвески;
5. Расширительный бачок системы охлаждения двгателя;
6. Боковой указатель поворота;
7. Подфарник;
8. Фары.;
9. Бачок смывателя ветрового стекла:
10. Масляный фильтр;
11. Топливный насос;
12. Указатель уровня масла в двигателе;
13. Распределитель зажигания;
14. Радиатор:
15. Бачок для жидкости гидропривода тормозов;
16. Аккумуляторная батарея;
17. Воздушный фильтр;
18. Двигатель;
19. Реле контрольной лампы заряда аккумуляторной батареи;
20. Картер сцепления;
21. Приемная труба глушителей;
22. Рычаг переключения передач:
23. Рычаг стояночного тормоза:
24. Рулевое колесо;
25. Передний дополнительный глушитель;
26. Задний дополнительный глушитель;
27. Пружина задней подноски;
28. Задний амортизатор;
29. Топливный бак;
30. Основной глушитель;
31. Задний указатель поворота:
32. Стоп-сигнал;
33. Фонарь освещения регистрационного знака:
34. Регистрационный знак;
35. Инструментальная сумка;
36. Домкрат:
37. Запасное колесо:
38. Инструментальная коробка;
39. Задний тормоз;
40. Продольные реактивные штанги задней подвески;
41. Задний мост;
42. Заднее сиденье;
43. Задний вал карданной передачи;
44. Промежуточная опора карданной передачи;
45. Передний вал карданной передачи:
46. Переднее сиденье;
47. Коробка передач;
48. Педаль гидропривода колесных тормозов;
49. Педаль гидропривода сцепления.

Автомобили семейства ВАЗ-2103 и ВАЗ-2106 являются моделями последовательного развития конструкции малолитражных автомобилей "Жигули". Их отличают хорошие динамические качества и комфортабельность. Вместе с тем, для наиболее полного удовлетворения запросов покупателей на основе базовых моделей ВАЗ-2103 и ВАЗ-2106 завод выпускает модификации автомобилей, которые отличаются, в основном, установкой двигателей с другим рабочим объемом цилиндров. Компоновка (расположение узлов и агрегатов) автомобилей ВАЗ-2103 и ВАЗ-2106 классическая, т.е. двигатель расположен спереди вдоль осевой линии автомобиля, а ведущими являются задние колеса. Крутящий момент от двигателя передается к задним колесам через узлы трансмиссии, к которой относятся сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси заднего моста. Двигатель вместе со сцеплением и коробкой передач образует силовой агрегат, который закреплен на автомобиле в трех точках на резиновых опорах. В конструкции автомобилей учтены требования активной и пассивной безопасности, которым на Волжском автозаводе всегда уделялось большое внимание. Автомобили отвечают всем требованиям по безопасности Европейской Экономической комиссии ООН.

Двигатель. На автомобилях устанавливаются унифицированные двигатели ВАЗ различной мощности в зависимости от модели автомобиля или ее модификации. Двигатели — четырехтактные, карбюраторные, рядные, с верхним расположением распределительного вала. Система смазки двигателя снабжена полнопоточным масляным фильтром 10 и рассчитана на применение специальных масел с комплексом присадок, придающих маслу высокие смазочные свойства, стойкость против окисления и позволяющих работать в широком диапазоне температур. Система вентиляции картера — закрытого типа, обеспечивает отсос газов из картера во впускной трубопровод и повышает долговечность двигателя.

Система охлаждения — жидкостная, закрытого типа. В систему охлаждения двигателя включен отопитель кузова, в который жидкость поступает из головки цилиндров через кран и отводится к насосу. Охлаждающая жидкость — специальная с низкой температурой кипения, не действует на металлы и резину. Жидкость заливают на заводе, и не требуется ее замены в течение двух лет.

Система питания двигателя включает воздушный фильтр 17, карбюратор, топливный насос 11 с рычагом ручной подкачки топлива и топливный бак. Карбюратор с падающим потоком имеет две последовательно включающиеся смесительные камеры. На карбюраторе установлен высокоэффективный воздушный фильтр сухого типа, имеющий бумажный фильтрующий элемент с дополнительным очистителем из нетканого синтетического волокна. Топливный бак 20 размещен в багажнике. Система выпуска газов снабжена тремя последовательно расположенными глушителями. Соединенные хомутами узлы системы крепятся к полу кузова двумя резиновыми ремнями на корпус основного глушителя и резиновой подушкой за выпускную трубу.

Трансмиссия. Сцепление — однодисковое сухое с диафрагменной нажимной пружиной и гасителем крутильных колебаний (демпфером) на ведомом диске. Для управления сцеплением 'служит ножная педаль с сервопружиной и гидравлическим приводом. Коробка передач 46 имеет четыре передачи для движения вперед и одну передачу для заднего хода. На автомобилях в вариантном исполнении возможна установка пятиступенчатой коробки передач. Все передачи переднего хода снабжены синхронизаторами, которые до включения шестерен выравнивают скорости вращения соединяемых деталей. Выбранные передаточные числа обеспечивают уверенное трогание с места, хороший разгон и высокую экономичность. Карданная передача передает крутящий момент от коробки передач к главной передаче и состоит из двух валов с промежуточной опорой 43, резиновой муфты и двух карданных шарниров на игольчатых подшипниках. Главная передача и дифференциал находятся в картере заднего моста. Главная передача — коническая, гипоидного зацепления, дифференциал — двухсателлитный. Состоит из рулевого механизма и рулевого привода, передающего усилие водителя к управляемым колесам. Редуктор рулевого механизма червячный, с глобоидальным червяком и двухгребневым роликом. Передаточное отношение редуктора 16,4. Рулевой привод — трехзвенный, включает в себя одну среднюю и две боковые симметричные тяги, сошку, маятниковый и поворотные рычаги.

Подвеска передних колес — независимая, на поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами двухстороннего действия и стабилизатором поперечной устойчивости. Амортизаторы размещены внутри пружин. Штампованные верхние и нижние рычаги 4 подвески соединены с кованой поворотной цапфой с помощью двух шаровых шарниров. При помощи резинометаллических шарниров, осей, болтов и гаек нижние рычаги соединены с поперечиной передней подвески, а верхние рычаги — с несущей частью кузова. Торсионный стабилизатор поперечной устойчивости уменьшает боковой наклон кузова на повороте и снижает поперечные раскачивания кузова. Соединен с кузовом и нижними рычагами с помощью кронштейнов, охватывающих резиновые подушки штанги стабилизатора.

Подвеска задних колес зависимая, с цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия. Представляет собой жесткую балку (задний мост) 40, связанную с кузовом одной поперечной и четырьмя продольными штангами 39. Имеет три буфера сжатия, расположенные по концам балки заднего моста и в центре. Амортизаторы 28 установлены вне пружин и крепятся сверху к кузову, а снизу — к концам балки заднего моста через конические резиновые втулки. Тормоза. Тормозная система снабжена гидравлическим приводом к колесным механизмам, управляется педалью подвесного типа и действует на все колеса. Система стояночного и запасного (аварийного) торможения (т.е. ручной тормоз) управляется рычагом 23 (рис. 2) и действует только на задние колеса. Эта система имеет механический тросовый привод. Передние тормоза 2 — дисковые, состоят из диска и суппорта. Диск прикреплен к ступице колеса, а суппорт, охватывающий диск тормоза, прикреплен к кронштейну, установленному на поворотной цапфе. Внутри суппорта находятся колесные гидравлические цилиндры с поршнями, передающими усилия на колодки с фрикционными накладками. Задние тормоза 39 — барабанные, с само устанавливающими колодками, с приводом от одного главного цилиндра или от рычага механического привода. В алюминиевом барабане заднего тормоза находится чугунное рабочее кольцо. Гидравлический привод тормозов состоит из двух независимых контуров (систем) торможения передних и задних колес. Поэтому бачок имеет две емкости для тормозной жидкости, а в главном цилиндре сделаны две независимые полости с двумя поршнями. Две независимые системы введены для безопасности: в случае повреждения одной из них (утечка жидкости или повреждения трубопровода), вторая остается в действии. Имеющийся в системе привода задних проводов регулятор давления уменьшает вероятность блокировки колес при торможении.

Электрооборудование автомобилей выполнено по однопроводной схеме, в которой отрицательные выводы источников тока и потребителей электроэнергии соединены СИ "массой", выполняющей функцию второго провода. Источниками тока в системе являются генератор переменного тока типа Г-221 с встроенным полупроводниковым выпрямителем и свинцовая аккумуляторная батарея типа 6СТ-55. Для пуска двигателя применяется стартер СТ-221 с электромагнитным тяговым реле и роликовой обгонной муфтой. В систему зажигания входят катушка зажигания, распределитель зажигания с прерывателем, центробежным автоматом и вакуумным корректором угла опережения зажигания, провода высокого и низкого напряжения, свечи зажигания и выключатель зажигания. Система освещения и световой сигнализации автомобилей обеспечивает ближнее и дальнее освещение дороги, обозначение габарита автомобиля сигнальными огнями, освещение контрольно-измерительных приборов и внутреннее освещение кузова, а также световую сигнализацию о повороте автомобиля и о работе отдельных систем двигателя и автомобиля. Основными приборами наружного освещения являются фары, подфарники, боковые указатели поворота, задние фонари, катафоты и фонари освещения регистрационного знака. Салон освещают два плафона, которые включаются выключателями, расположенными на корпусах плафонов. Кроме того, имеются дверные выключатели на стойках передних и задних дверей. При открывании какой-либо двери включаются оба плафона. На щитке приборов размещены тахометр, спидометр со счетчиками пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива с контрольной лампой резерва и указатель давления масла с контрольной лампой недостаточного давления. Кроме того, в спидометре и тахометре находится шесть контрольных ламп.

Кузов автомобилей типа "седан", цельнометаллический, несущей конструкции, т.е. такой, к которому крепится силовой агрегат (двигатель в сборе с коробкой передач и сцеплением) и все остальные узлы и механизмы автомобиля. Корпус кузова представляет собой сварную пространственную ферму, основными деталями которой являются стойки боковины, лонжероны и пороги пола, боковой брус крыши и различные поперечины. Эти элементы коробчатого сечения в сочетании с несущими внутренними и наружными панелями и соединительными деталями придают конструкции требуемую жесткость. Передние двери с передней навеской имеют два безопасных стекла: переднее поворотное с рукояткой и фиксатором, заднее опускное с приводом от ручки стеклоподъемника. Передние двери запираются ключом снаружи и кнопкой изнутри; запертая дверь может быть открыта внутренней ручкой. Задние двери с передней навеской имеют два безопасных стекла: переднее — опускное с приводом от ручки, заднее неподвижное. Замок задней двери имеет блокировку. Дверь запирается изнутри кнопкой; запертая дверь не может быть открыта внутренней ручкой. Запорное устройство каждой двери состоит из замка, внутреннего привода замка с ручкой, наружной ручки и фиксатора, расположенного на стойке кузова. Ветровое стекло типа "триплекс", состоящее из двух слоев стекла с прозрачной пластмассовой пленкой между ними, даже при растрескивании остается прозрачным. Заднее и боковые стекла безопасные, закаленные. Капот, открывающийся в сторону движения автомобиля, навешен на кузов по переднему краю и закреплен сзади в одной точке замком. Багажник размещен в задней части кузова. Замок крышки багажника запирается и отпирается ключом. В багажнике размещается запасное колесо 37, домкрат, а также набор шоферского инструмента и принадлежностей. Передние сиденья раздельные с откидными спинками и с механизмом регулировки положения сиденья и наклона спинки. Заднее сиденье — неподвижное, цельное. Модификации автомобилей ВАЗ-2103 различаются установкой двигателей различной мощности (см. "Техническая характеристика автомобилей"). Автомобиль ВАЗ-2106 отличается от ВАЗ-2103 установкой более мощного двигателя с

www.drive2.ru

2. Двигатель ВАЗ 2106 — DRIVE2

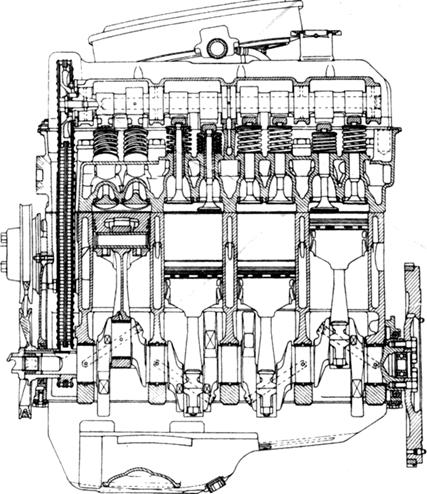

Рис. №1
1. Коленчатый вал;
2. Крышка первого коренного подшипника;
3. Звездочка коленчатого вала;
4. Шкив коленчатого вала;
5. Шпонка шкива и звездочки коленчатого вала;
6. Храповик;
7. Передний сальник коленчатого вала;
8. Крышка привода механизма газораспределения;
9. Шкив генератора;
10. Звездочка привода масляного насоса и распределителя зажигания;
11. Ремень привода насоса охлаждающей жидкости и генератора:
12. Валик привода масляного насоса, топливного насоса и распределителя зажигания;
13. Шкив водяного насоса охлаждающей жидкости:
14. Маслосъемное кольцо;
15. Поршень;
16. Нижнее компрессионное кольцо;
17. Верхнее компрессионное кольцо;
18. Блок цилиндров;
19. Головка цилиндров;
20. Цепь привода механизма газораспределения;
21. Прокладка крышки головки цилиндров;
22. Звездочка распределительного вала;
23. Установочный выступ на корпусе подшипников распределительного вала;
24. Выпускной клапан.
25. Впускной клапан;
26. Корпус подшипников распределительного вала:
27. Распределительный вал:
28. Рычаг привода клапана:
29. Маслоналивная горловина.
30. Крышка головки цилиндров;
31. Датчик указателя температуры охлаждающей жидкости;
32. Свеча зажигания;
33. Палец порщня:
34. Маховик:
35. Держатель заднего сальника коленчатого вала;
36. Упорное полукольцо коленчатого вала;
37. Передняя опора двигателя;
38. Задняя опора двигателя;
39. Датчик указателя давления масла;
40. Штуцер;
41. Датчик контрольной лампы давления масла;
42. Передняя крышка картера сцепления;
43. Масляный картер;
44. Кронштейн передней опоры;
45. Пружина передней опоры;
46. Буфер подушки передней опоры;
47. Резиновая подушка передней опоры;
48. Указатель уровня масла;
49. Шатун с крышкой в сборе;
50. Пробка сливного отверстия масляного картера;
51. Втулки валика привода масляного насоса, топливного насоса и распределителя
зажигания.

На автомобилях устанавливаются двигатели одинаковой конструкции, но с различным объемом цилиндров. Они различаются, в основном, размерами блока цилиндров, поршней, коленчатого вала и деталей цепного привода. Блок цилиндров 18 отлит из специального чугуна. Цилиндры блока по диаметру подразделяются через 0,01 мм на пять классов, обозначаемых буквами А, В, С, D, Е. Класс цилиндра указан на нижней плоскости блока против каждого цилиндра. Цилиндр и сопрягающийся с ним поршень должны быть одного класса для обеспечения зазора между поршнем и цилиндром 0, 05-0.07 мм. Диаметры цилиндров каждого класса следующие, мм: Диаметр цилиндра двигателей 2101,2103 76,000-76,010 76.010-76,020 76,020-76,030 76,030-76,040 76,040-76.050 Диаметр цилиндра двигателей 21011, 2106 79,000-79010 79,010-79.020 79.020-79.030 79,030 -79,040 79,040-79,050 В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала с тонкостенными сталеалюминевыми вкладышами. Отверстия под подшипники коленчатого вала в блоке цилиндров обрабатываются в сборе с крышками 2. Поэтому крышки подшипников невзаимозаменяемые, и для различия на их наружной поверхности сделаны риски. В задней опоре имеются гнезда для установки упорных полуколец 36, удерживающих коленчатый вал от осевых перемещений. Спереди устанавливается стало- алюминиевое полукольцо, а сзади — металлокерамическое (желтого цвета), пропитанное маслом. Величина осевого зазора коленчатого вала при сборке двигателя обеспечивается в пределах 0,06-0,26 мм. Если в эксплуатации зазор превышает максимально допустимый (0,35 мм), необходимо заменять упорные полукольца новыми или ремонтными, увеличенными на 0,127 мм. Канавки, находящиеся на одной стороне полуколец, должны быть обращены к упорным поверхностям коленчатого вала. В передней части блока цилиндров имеется полость для привода механизма газораспределения, закрытая крышкой 8. С задней стороны к блоку цилиндров прикреплен держатель 35 заднего сальника. В крышку 8 и держатель 35 установлены самоподжимные сальники. В левой части блока установлен валик 12 привода вспомогательных агрегатов. В отверстия под подшипники валика запрессованы сталеалюминевые втулки 51. Головка цилиндров 19 общая для четырех цилиндров, отлита из алюминиевого сплава. В головку запрессованы чугунные седла и направляющие втулки клапанов. В отверстиях направляющих втулок нарезаны спиральные канавки для смазки. Для уменьшения проникновения масла в камеру сгорания через зазоры между втулкой и стержнем клапана применены металлорезиновые маслоотражательные колпачки. Головка цилиндров крепится к блоку цилиндров одиннадцатью болтами. Между головкой и блоком цилиндров установлена прокладка, изготовленная из асбестового материала на металлическом каркасе и пропитанная графитом.

Рис. №2
1. Крышка шатуна;
2. Вклады шатуна:
3. Шатун,
4. Стартер;
5. Теплоизолирующий щиток стартера;
6. Выпускной коллектор;
7. Впускная труба;
8. Дренажная трубка впускной трубы;
9. Штуцер трубки для отвода охлаждающей жидкости;
10. Наружная пружина клапана;
11. Внутренняя пружина клапана;
12. Сухарь клапана;
13. Тарелка пружин;
14. Маслоотражательный колпачок;
15. Рычаг привода клапана;
16. Пружина рычага привода клапана:
17. Регулировочный болт клапана:
18. Контргайка регулировочного болта;
19. Распределитель зажигания;
20. Стопорная пластина пружины рычага клапана:
21. Втулка регулировочного болта;
22. Направляющая втулка клапана:
23. Седло клапана;
24. Поршень:
25. Эксцентрик для привода топливного насоса;
26. Валик привода вспомогательных агрегатов:
27. Шестерня привода масляного насоса и распределителя зажигания;
28. Топливный насос;
29. Штуцер крепления масляного фильтра;
30. Масляный фильтр:
31. Прокладка;
32. Валик масляного насоса;
33. Ось ведомой шестерни масляного насоса:
34. Корпус масляного насоса;
35. Ведущая шестерня масляного насоса:
36. Пружина редукционного клапана;
37. Редукционный клапан масляного насоса;
38. Крышка масляного насоса;
39. Ведомая шестерня масляного насоса;
40. Приемный патрубок масляного насоса;
41. Установочный выступ на корпусе подшипников распределительного вала;
42. Установочная метка на звездочке распределительного вала;
43. Звездочка распределительного вала:
44. Успокоитель цепи:
45. Звездочка привода вспомогательных агрегатов;
46. Цепь привода распределительного вала;
47. Установочная метка на блоке цилиндров;
48. Установочная метка на звездочке коленчатого вала;
49. Звездочка коленчатого вала;
50. Ограничительный палец;
51. Корпус натяжителя цепи;
52. Пружина натяжителя цепи;
53. Стержень натяжителя;
54. Зажимной сухарь стержня;
55. Колпачковая гайка;
56. Пружинное кольцо;
57. Пружина плунжера;
58. Стопорное кольцо плунжера;
59. Плунжер натяжителя;
60. Башмак натяжителя:
61. Натяжитель;
62. Метка ВМТ на шкиве коленчатого вала;
63. Метка опережения зажигания на 0 ;
64. Метка опережения зажигания на 5 ;
65. Метка опережения зажигания на 10

Поршни 15 изготовлены из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте имеет коническую форму. Кроме того, в бобышки поршня залиты стальные терморегулирующие пластины. Все это выполнено для компенсации неравномерной тепловой деформации поршня при нагреве. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу. Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя для уменьшения стука поршня при переходе через ВМТ. Поэтому около отверстия под поршневой палец есть метка "П", которая при сборке должна быть обращена в сторону передней части двигателя. Поршни, как и цилиндры, по наружному диаметру сортируются на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,001 мм, обозначаемые цифрами 1. 2, 3. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня. Поршни по массе в одном и том же двигателе должны быть подобраны с максимально допустимым отклонением (2.5 г). Поршневые палены 14. 16 и 17 изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца 17 хромирована для повышения износостойкости и для улучшения прирабатываемости имеет бочкообразную форму образующей. Нижнее компрессионное кольцо 16 — скребкового типа (с проточкой по наружной поверхности), фосфатированное. Кольцо надо устанавливать проточкой вниз.

Масло — съемное кольцо 14 имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель). Шатуны 49 — стальные, кованые, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывают вместе с крышкой, поэтому при сборке номера на шатуне и крышке должны быть одинаковы. Коленчатый вал 1 — пяти опорный. отлит из чугуна. Шейки вала закалены токами высокой частоты на глубину 2-3 мм. В заднем конце коленчатого вала выполнено гнездо под передний подшипник первичного вала коробки передач, по наружному диаметру которого центрируется маховик 31. Маховик устанавливается на коленчатый вал так, чтобы метка (конусообразная лунка около зубчатого обода маховика) и ось шатунной шейки первого цилиндра находились в одной плоскости и по одну от оси коленчатого вала. Вкладыши коренных и шатунных подшипников — тонкостенные, сталеалюминевые. Все шатунные вкладыши одинаковые и взаимозаменяемые. Верхние вкладыши 1-го, 2-го, 4-го и 5-го коренных подшипников одинаковые, с канавкой на внутренней поверхности, а нижние без канавки. Вкладыши 3-го коренного подшипника отличаются от остальных большей шириной и отсутствием канавки на внутренней поверхности. Газораспределительный механизм обеспечивает наполнение цилиндров двигателя горючей смесью и выпуск отработавших газов в соответствии с принятым для двигателя порядком работы цилиндров и фазами газораспределения. К деталям механизма относятся: распределительный вал, клапаны и направляющие втулки, пружины с деталями крепления, рычаги привода клапанов. Распределительный вал, управляющий открытием и закрытием клапанов, чугунный, литой. Трущиеся поверхности кулачков подвергнуты отбеливанию. Этот процесс заключается в электродуговом оплавлении поверхностей, в результате которого образуется слой так называемого "белого" чугуна, обладающего высокой твердостью. Вал вращается на пяти опорах в специальном корпусе 26 (см. рис. 3), а от осевых перемещений удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала. Клапаны (впускной и выпускной) расположены в головке цилиндров наклонно в один ряд.

Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая фаска выпускного клапана, работающая при высоких температурах в агрессивной среде выпускных газов, имеет наплавку из жаростойкого сплава. Пружины 10 и 11 (рис. 4) прижимают клапан к седлу и не позволяют ему отрываться от рычага привода. Верхняя опорная тарелка 13 пружин удерживается на стержне клапана двумя сухарями 12. имеющими в сложенном виде форму усеченного конуса. Рычаги 15 передают усилие от кулачка распределительного вала к клапану. Рычаг одним концом опирается на сферическую головку регулировочного болта 17, а другим на торец клапана. Регулировочный болт ввернут во втулку 21 и стопорится контргайкой 18. Привод вспомогательных агрегатов. Вспомогательные агрегаты двигателя и механизм газораспределения приводятся в действие от коленчатого вала с помощью цепной передачи. Она состоит из двухрядной втулочно-роликовой цепи 46. ведущей звездочки 49 на коленчатом валу, ведомой звездочки 43 распределительного вала, успокоителя 44 цепи и натяжителя 61 с башмаком 60. Башмак натяжителя и успокоитель цепи имеют стальной каркас с привулканизированным слоем резины. При отворачивании фиксирующей гайки 55 цепь натягивается башмаком 60. на который действуют пружины 52 и 57 через плунжер 59. Башмак натяжителя вращается вокруг болта крепления. После затяжки гайки 55 стержень 53 зажимается пантами сухаря 54, вследствие чего блокируется пружина 52 натяжителя цепи. При работе двигателя на плунжер 59 воздействует только внутренняя пружина 57, обеспечивающая благодаря зазору 0,2-0,5 мм в механизме натяжителя компенсацию колебаний цепи. Успокоитель 44 цепи гасит колебания ведущей ветви цепи. При работе двигателя цепь вытягивается. Она считается работоспособной, если натяжитель обеспечивает ее натяжение, т.е. если цепь вытянулась не более, чем на 4 мм. Валик 26 привода масляного насоса, распределителя зажигания и топливного насоса установлен вдоль двигателя и имеет две опорные шейки, винтовую шестерню и эксцентрик 25, который через толкатель приводит в действие топливный насос. Винтовая шестерня валика 26 находится в зацеплении с шестерней 27, которая

www.drive2.ru

Схема электрооборудования ВАЗ 2106 — Лада 2106, 1.5 л., 1976 года на DRIVE2

Полный размер

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21065:
1 — фары; 2 — подфарники; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле сигнализатора заряда аккумуляторной батареи; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения подкапотного пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик сигнализатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — датчик указателя температуры охлаждающей жидкости; 20 — электродвигатель очистителя ветрового стекла; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — штепсельная розетка для переносной лампы; 32 — реле-прерыватель аварийной сигнализации и указателей поворота; 33 — переключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения вещевого ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — переключатель очистителя и омывателя ветрового стекла; 43 — переключатель света фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели плафонов освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения салона; 50 — выключатель сигнализатора включения стояночного тормоза; 51 — лампа освещения прибора; 52 — указатель уровня топлива с сигнализатором резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с сигнализатором недостаточного давления; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумуляторной батареи; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного света; 60 — сигнализатор включения указателей поворота; 61 — сигнализатор включения дальнего света фар; 62 — спидометр; 63 — сигнализатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — фонари освещения номерного знака; 66 — датчик указателя уровня и резерва топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация штекеров в колодках очистителя ветрового стекла и его реле; Б — нумерация штекеров в колодке реле-прерывателя 32 аварийной сигнализации и указателей поворота; В — нумерация штекеров в колодке выключателя 39 аварийной сигнализации

Полный размер

www. drive2.ru

Руководство по ремонту Ваз 2106 Жигули

Общая информация об автомобиле.

ВАЗ-2106 Жигули/Lada 1600/Lada 1500L/Lada 1300SL - четырехдверный пятиместный легковой автомобиль с кузовом типа "седан" и задними ведущими колесами. Одна из самых популярных моделей Волжского автомобильного завода.

Когда в 1976 году на заводе в Тольятти освоили производство модели ВАЗ-2106, которая была переработана для отечественных условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что именно она станет самой популярной и массовой продукцией Волжского автозавода.

"Шестерка" отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Так, передние сдвоенные фары получили пластмассовые "очки", изменена облицовка радиатора, стоят другие бамперы с пластмассовыми "клыкамии" и "уголками", задние фонари объединены с подсветкой номерного знака, пластмассовыми "прокладками" между решеткой радиатора и фарами. По сравнению с автомобилями "Москвич" эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР. В конце 1970-х ВАЗ-2106 сразу приобрел славу "шикарного" и скоростного автомобиля, но дорогого и менее "практичного", чем прочие "Жигули". Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция - было что ценить.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5 литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1,3 литровым 64-сильным двигателем ВАЗ-21011. Они популярностью "шахи" в народе не пользовались, но масштаб их производства нарастал (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, заметно ухудшавшим динамику. С 1980 года начали монтировать карбюраторы Озон типа 2107. Изменение электрики в связи с меняющейся технологией происходило постоянно. В 1977-м машины начали оснащать новыми клеммами и соединениями проводки, а с 1986-го устанавливают новое реле.

В 1982 году проведена первая модернизация автомобиля. На ВАЗ-2106 начали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988-м модернизацию прошла система выпуска: в ней поставили прокладку и гайку одноразового пользования.

В 1990 году на ВАЗе освоили своего рода комплектацию Люкс - ВАЗ-21065 со стандартным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа "Солекс" (21053-1107010-03), галогеновыми фарами, улучшенной обивкой салона и иными подголовниками сидений. Эта модификация выпускалась с двигателем 1500, "пятерочными" бамперами, электрообогревом заднего стекла, более мощным генератором, пятиступенчатой КП. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами с встроенными поворотниками и несколько иной электрической схемой. С 1985 года поначалу на экспортные модификации, затем иногда и на "внутренние" начали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже - типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шум от двигателя.

К концу 1980-х эта модель с модификациями осталась самой массовой и популярной в программе ВАЗа. Конечно, престижной ее уже не считали, но добрая память о первом семействе "Жигулей" поддерживала устойчивый спрос на "шестерку". На него не влияли даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступен по цене, что перешел в разряд непритязательных "рабочих лошадок". У него сложилась и постоянная армия поклонников. Однако теперь ВАЗ-2106 все же постепенно сдает позиции, прежде всего из-за морального старения дизайна и интерьера, а также довольно невысоких ездовых качеств, органически присущих классической компоновке. Тем не менее у "шестерки" есть все шансы встретить на конвейере и свой четвертьвековой юбилей.

Тонкие двери без противоударных брусьев уже не отвечают в полной мере современным требованиям по безопасности, а высокий уровень шума в салоне моделей последнего выпуска свидетельствует не о плохой изоляции, а о дефектах двигателя и трансмиссии, что теперь отнюдь не редкость, как и разрушение балки переднего моста. Таково стало качество комплектующих на ВАЗе... К тому же с утратой престижности модели на модификации с самой дешевой комплектацией перестали устанавливать молдинги, да и вообще свели хром в отделке к минимуму, что тем не менее не сделало автомобиль более современным (тем более что мода на хром в декоре автомобилей опять вернулась). К существенному недостатку таких комплектаций можно отнести и отсутствие электрообогрева заднего стекла.

Самой неудачной деталью оформления интерьера можно назвать тонкое и скользкое рулевое колесо. Впрочем, на модели 21065 попадается и другое, более современное, меньшего размера. Фамильная же реликвия - четыре фары в прямоугольных сдвоенных "очках", уже настолько вышли из моды, что, можно сказать, опять придают модели определенный "шарм". В общем, несмотря на моральную старость, ВАЗ-2106 можно признать оптимальным "первым автомобилем" в жизни.

automend.ru

Двигатель ВАЗ 2106 и его модернизация

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

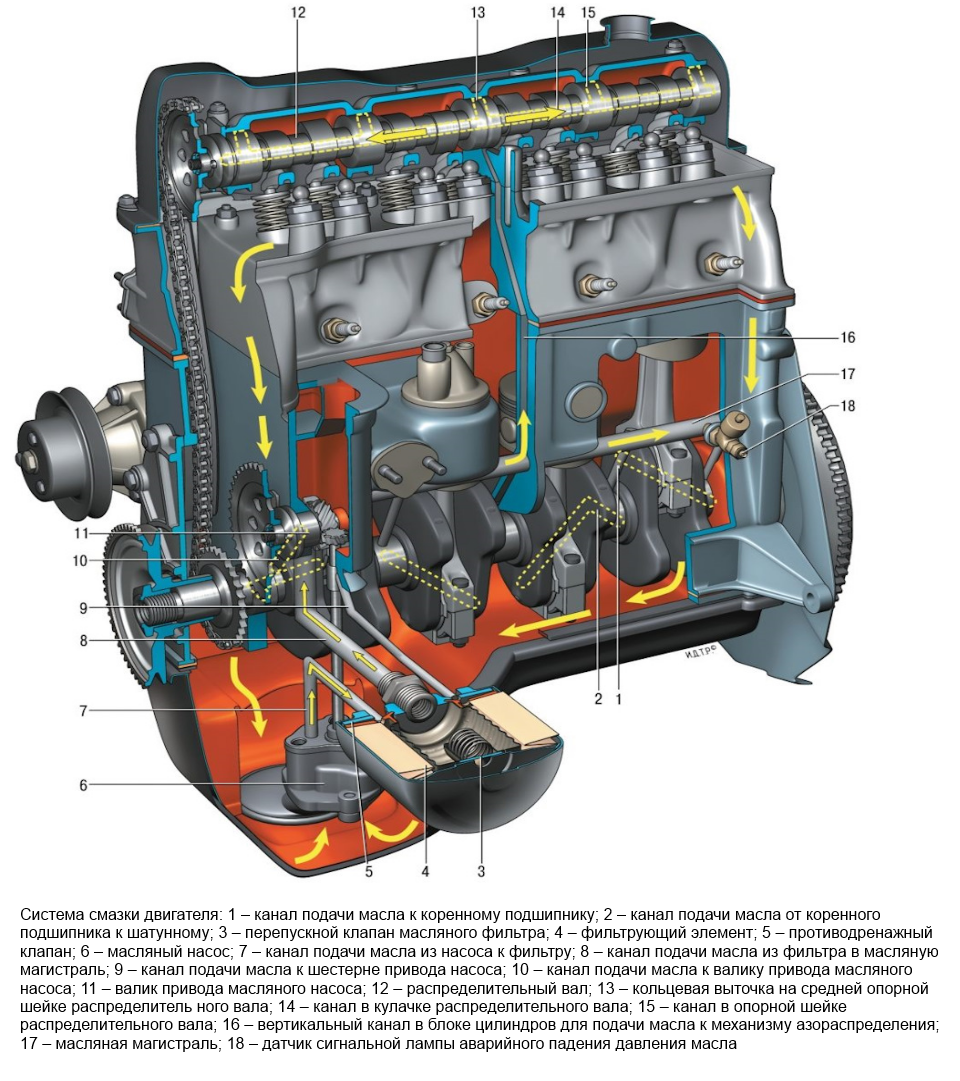

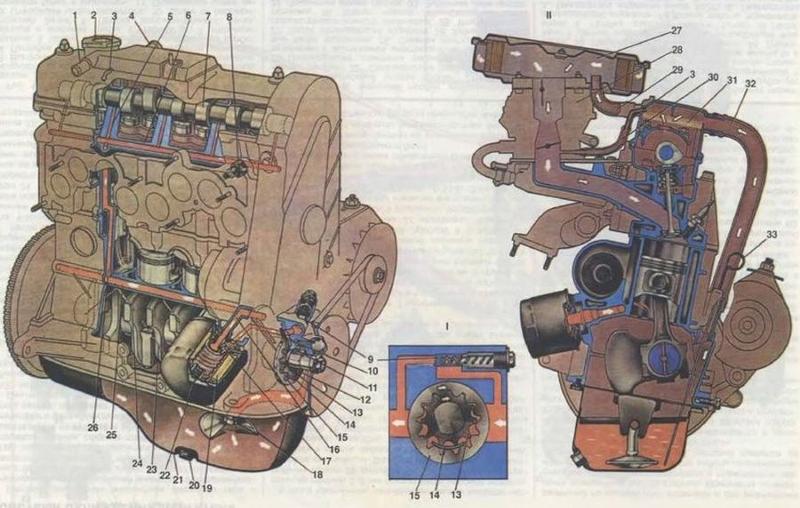

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

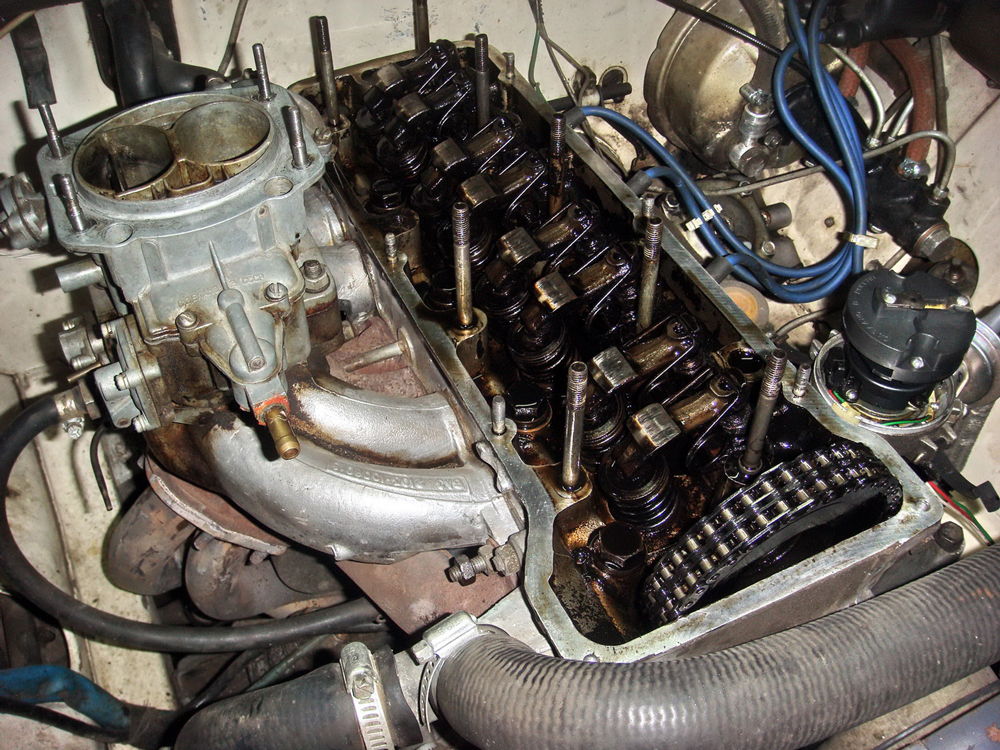

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

avtodvigateli.com

Двигатель ВАЗ 2106 | Греется двигатель 2106, проблемы, масло


Характеристика двигателя ВАЗ 2106

Двигатель Ваз  1,6л.
Годы выпуска – (1976 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 79 мм
Степень сжатия – 8,5
Объем двигателя 2106 – 1569 см. куб.
Мощность двигателя 2106 – 75 л.с. /5400 об.мин
Крутящий момент – 116 Нм/3000 об.мин
Топливо – АИ92
Расход  топлива — город  10.3л. | трасса 7.4 л. | смешанн. 10л/100 км
Расход масла — 700 гр на 1000 км
Габаритные размеры двигателя 2106 (ДхШхВ), мм — 565х541х665
Вес двигателя 2106 — 121 кг
Масло в двигатель 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3.75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2106 :
1. По данным завода – 125 тыс.км
2. На практике – до 200 тыс.км

ТЮНИНГ
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

Двигатель ВАЗ 2106 1,6 л. продолжение троешного движка и в свою очередь мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 поршнем увеличенного диаметра до 79 мм, блок двигателя 2106 остался прежним. Кстати, на нем же в левой части, левее топливного насоса находится место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ващ вопрос раз и навсегда. Существует еще двигатель 21067 инжектор, он представляет собой обычный шестерошный мотор накрытый гбц от инжекторного нива мотора 21214, собственно и все различия. Как показало время и практика, карбюраторный двигатель шестерки стабильнее инжекторного.
Сам по себе двигатель 2106 инжекторный или карбюраторный рядный  4-х цилиндровый с верхним расположением распределительного вала, грм 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км. Несмотря на это, в народе этот мотор считается менее надежным нежели движок от 2103. Чтобы движок жил долго и счастливо, перед движением его необходимо прогреть. В зимнее время прогрев двигателя ваз 2106 длиться около 5 минут на 1500-2000 об/мин, как только начинает держать холостые обороты значит можно ехать.
Ниже посмотрим основные недостатки и проблемы этого движка, встречающиеся чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование масла низкого качества, приводит к тому, что после пробега 60000 км диаметры цилиндров увеличатся на 0,15мм, забудьте о дешевых маслах. Кроме того, часто бывает, что двигатель ваз 2106 ест масло, более литра на 1000км. В этом случае замеряем компрессию, исходя из этого определяем клапана приехали или кольца или что либо еще.
На двигателях 06 имеет место проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие жигулевские моторы,  этот двигатель ваз 2106 нуждается в регулировке клапанов, примерно раз в 7-10 тыс.км,  громкий стук при работе двигателя на холостом ходу слышный с  места водителя при закрытом капоте говорит именно об этом. Говорить о звуках и стуках в моторах шестерок можно вечно, кроме вышеупомянутых клапанов, к основным причинам шума в двигателе ваз 2106 относится и детонация, почему детонирует двигатель — низкооткановое топливо, нагар в камере сгорания и неверная установка зажигания, регулируете зажигание, льете нормальный бензин и проблема исчезает. Стучит двигатель ваз 2106 издавая металлический звук?Это поршневые пальцы или шатунные подшипники, нужно срочно ехать в сервис. Звук появляется во время прогрева мотора и похож на стук посуды из глины?Проблема в поршнях, неспеша можно доехать до сервиса. Стук в двигателе ваз 2106 раздающийся из нижней части мотора одновременно с падением давления масла говорит о проблеме с коренными подшипниками, глушим машину и едем в сервис на буксире. Если шум больше похож на скрип в двигателе ваз 2106, смотрите на успокоитель и натяжитель цепи грм, если скрежет со стуком — подшипник помпы.
Неустойчивая работа двигателя ваз 2106 обычное дело на карбюраторных машинах, чистите жиклеры карбюратора. Если глохнет двигатель ваз 2106 на холостом ходу, при этом обороты холостого хода отрегулированы нормально, регулируйте воздушную заслонку. Если глохнет на ходу, причина в системе питания или зажигания.
Едем дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат(сэкономили и купили барахло?), радиатор(забит или нет), возможно воздух в системе охлаждения, это основные моменты вызывающие перегрев. Владельцы, особенно те, кто купил машину впервые, часто кричат почему троит двигатель ваз 2106? Назову основные причины: неверно отрегулировали клапана, прогорел клапан, прокладка гбц вышла из строя, об этом подскажет скачущая температура охлаждающей жидкости, повышенная дымность из выхлопной системы(белый дым). К причинам троения мотора относится и низкооктановый бензин, неверно отрегулированный карбюратор, этот же карбюратор может стать причиной, по которой дергается двигатель ваз 2106, но если холостые держит, смотрите систему зажигания. Хочу добавить по поводу дымности, сильно дымит двигатель ваз 2106?Это маслосъемные кольца или сальники клапанов, везите машину в сервис и настраивайтесь на капремонт.
Ок, с этим разобрались, теперь обратите внимание на подушки двигателя 2106 они могут стать причиной вибрации мотора, если подушки износились езжайте на СТО для их замены. Кроме того причиной вибрации двигателя может стать дисбаланс коленвала и карданного вала, разные поршни и другие менее распространненые причины. Все это диагностируется и устраняется в условиях сервиса.
Иногда задают интересный вопрос: что делать когда заклинил двигатель ваз 2106? Однозначного ответа здесь нет, вскрытие покажет. Везите авто в сервис, мастер на месте определит причину и будьте готовы расстаться с хорошей суммой денег.
Все вышеизложенные проблемы актуальны для всего классического семейства моторов, включая нивовские 1,7л. и 1,8л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Всем владельцам рано или поздно стандартных 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106 . Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень.  Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л. нужно увеличивать ход поршня до 84 мм.  В остальном модернизация, доработка и форсирование двигателя 2106 1:1 повторяет доработку 2103, об установке валов об этом читаем ЗДЕСЬ.

Двигатель от Приоры на ВАЗ 2106

Завалялся лишний приоромотор в гараже?Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает?Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8

Турбо двигатель ВАЗ 2106

Самый дорогой способ повышения мощности двигателя ваз 2106 это турбина и используется только фанатами ради веселья, развлечения и т. д. Если для вас деньги значения не имеют, читайте раздел «Турбо классика«, в противном случае смотрите другие варианты переделки двигателя ваз 2106.

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<<НАЗАД

wikimotors.ru

Модификации ВАЗ-2106 — Лада 2106, 1.3 л., 1988 года на DRIVE2

-ВАЗ-21060 -рабочий объём 1600 куб.см

-ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, сделан по заказу технической дирекции.

ВАЗ-2106 «Турист»

-ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объём 1500 см.

Но изначально ВАЗ-21061 был вариант машины для Канады

ВАЗ-21061

ВАЗ-21061


«Канадский» вариант с мощными бамперами из аллюминиевого профиля. ему был присвоен индекс 21061, но затем Канада «отпала», и его носила самая «хилая» модификация с двигателем 1,3 л.

-ВАЗ-21062 — Экспортный вариант ВАЗ-2106 с правым расположением рулевого колеса.

-ВАЗ-21063 — рабочий объём 1300 куб.см (от ВАЗ 21011(модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20

-ВАЗ-21064 — Модель ВАЗ-21064 представляет собой экспортную модификацию ВАЗ-21061.

-ВАЗ-21065 — Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор «SOLEX—21053», электростеклоподъемники передних дверей, травмобезопасное рулевое колесо, иная обивка салона, иные сиденья с подголовниками.
ВАЗ-21065-01- Рабочий объём 1500 куб.см, бамперы от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор "Солекс 21053", электростеклоподъемники передних дверей

-ВАЗ-21066 — Экспортный вариант ВАЗ-21063 с правым расположением рулевого колеса.

-ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3, который является модификацией двигателя ВАЗ-2106 с системой впрыска топлива и каталитическим нейтрализатором, выполняющим нормы токсичности Евро 2. На ижевских автомобилях модели ВАЗ-21067 нет трамблера, механического бензонасоса с рычажком ручной подкачки и карбюратора. Компоненты системы питания для инжекторной «шестерки» позаимствованы у переднеприводных вазовских машин. Блок управления – «Январь 5.1», только со своими калибровками. Воздушный и топливный фильтры, модуль зажигания тоже унифицированы. Ресивер – от впрыскового «нивовского» мотора. Датчик скорости установлен на коробке передач в месте присоединения троса спидометра, а последний подключен через переходник – так же, как на «Ниве» ВАЗ-21214. Нейтрализатор в системе выпуска и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по испарениям топлива. Октановое число применяемого бензина не изменилось – АИ-92, ведь степень сжатия двигателя осталась прежней.

-ВАЗ-21067-20 — экспериментальный, с инжекторным двигателем 2106, рабочий объём 1600 куб. см, 2005 год, левый руль

-ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

-ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ — 411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ — 413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415. Автомобили изготавливались по заказу спецслужб.

-ВАЗ-2106 «пол-седьмого» — «Псевдо-семёрка» для семьи Брежнева, сделанная из обычной «шестёрки». Получила прозвище «пол-седьмого».

ВАЗ-2106 «пол-седьмого»

-ВАЗ-2106 универсал.

ВАЗ-2106 универсал

www.drive2.ru

Доработка двигателя 2106 ч.1 — ЗАЗ 968, 1.6 л., 1982 года на DRIVE2

Сама по себе установка мотора от "жигулей" это уже огромный шаг вперед. Но ведь хочется при этом чтобы движок был с "огоньком". Занявшись задом "жужи" подумал, а почему бы нет. Вначале склонялся в сторону установки компрессора, готовые киты продаются в интернете. Но посмотрел результаты и решил обойтись без нагнетателя.
Что решил сделать;
1. Фрезерануть голову 1,7 мм. на расчетную степень сжатия 9,7 — 95 бензин.
2. Фрезерануть впускные, выпускные каналы, впускной, выпускной коллектор.
3. Изготовить Т-образные клапана.
4. Установить "нивовский" распредвал — фаза подлиннее, выход клапана больше.
5. Установить БСЗ.
6. Доработать карбюратор ОЗОН, а в дальнейшем поставить солекс-спорт.
7. Доработать поршни, шатуны, рокера.

Что ожидаю от мотора. Во первых с установкой "нивовского" распредвала подрастет момент, вплоть до 6000 об. Улучшенная продувка добавит мощности, а БСЗ выровняет палку момента. На деле хочется приблизится к 10 сек. до 100. Ожидаемое снятие мощности в л.с. -100-110.

Процесс изготовления шлифовальной фрезы.

Шкурка зерном на 60.

Осталось только отпилить.

Фреза готова! Почти).

Изготовлены фрезы 26, 28,30,32 мм. кардан для фрезерования впускного коллектора.

Развесовка шатунов в граммах. Вес шатуна до доаботки, в скобках головка шатуна. 1. 761 (263) 2. 752 (261) 3. 754 (260) 4. 757 (264).

Развесовка поршней. Вес поршня в граммах до обработки, в скобках после. 1. 483 (482) 2. 483 (481) 3. 485 (483) 4. 484 (482) После доработки шатунных головок+ поршней в 1-4 цилиндре 1490 гр. Во 2-3 цилиндре 1490 гр., вывел в ноль!

Облегчил клапана.

Т-образная форма.

Доработка поршней по Горобинскому С.В.

Фрезерованные каналы.

Головка собрана- клапаны притерты!


Спасибо что досмотрели до конца.
Не жалейте лайки парни!

www.drive2.ru

Снятие и установка двигателя в сборе ВАЗ 2103 | ВАЗ 2106

3. Снятие и установка двигателя в сборе

Для данной операции потребуются следующие инструменты: ключ 8 мм, 10 мм, 13 мм, 17 мм и 19 мм; отвертки, оправка для центрирования ведомого диска сцепления, пассатижи, электроталь или другое подъемное устройство, стропы (трос).

1. Установить автомобиль на подъемник или над смотровой канавой и расположить упоры под передними колесами.

Для автомобилей, оборудованных ГБО:

2. Отвернуть крышку и перекрыть вентиль подачи газа.

Продолжение работ для всех автомобилей:

3. Отвернуть болт крепления (1) и отсоединить провод «массы» от корпуса коробки передач. Затем отсоединить оттяжную пружину (2) вилки выключения сцепления.

4. Извлечь шплинт из отверстия в толкателе рабочего цилиндра сцепления.

5. Отвернуть два болта крепления рабочего цилиндра к картеру сцепления.

6. Снять скобу оттяжной пружины.

7. Извлечь толкатель рабочего цилиндра из вилки выключения сцепления.

8. Снять рабочий цилиндр сцепления, не отсоединяя шланг, и отвести цилиндр в сторону, закрепив его проволокой так, чтобы он не висел на шланге.

9. Отвернуть нижние болты крепления коробки передач к двигателю.

10. Отвернуть четыре болта крепления пыльника маховика.

11. Отвернуть нижние гайки крепления подушек двигателя.

12. Отвернуть четыре болта крепления и снять защиту двигателя.

13. Отвернуть 12 болтов и снять брызговик.

14. Отвернуть по три гайки крепления капота с каждой стороны. Сжать упор капота и отсоединить его от кузова. Затем снять капот с автомобиля.

15. Отсоединить провода от аккумуляторной батареи, начиная с отрицательного, и снять ее с автомобиля.

16. Слить охлаждающую жидкость из радиатора и двигателя (см. «Замена охлаждающей жидкости»),

17. Слить моторное масло (см. «Замена моторного масла и фильтра»).

18. Ослабить хомуты и отсоединить от двигателя шланги подвода и отвода охлаждающей жидкости.

Шланг подвода охлаждающей жидкости

Шланг отвода охлаждающей жидкости

19. Отвернуть гайку крепления и отсоединить кабель «массы» от впускного коллектора.

20. Снять термостат (см. «Система охлаждения»),

21. Снять радиатор в сборе с вентилятором (см. «Система охлаждения»),

22.Снять воздушный фильтр (см. «Система питания»),

23.Отсоединить все топливопроводы, жгуты проводов, трубки и тяги от карбюратора (см. «Система питания»).

ВНИМАНИЕ
Газ обладает высокой летучестью и является взрывоопасным. Поэтому необходимо работать в хорошо проветриваемом помещении.

24. Ослабить хомут и отсоединить шланг от газового редуктора.

25. Отсоединить разъем топливного клапана.

26. Отсоединить шланг системы вентиляции картера от сапуна.

27. Отсоединить высоковольтный провод от катушки зажигания.

28.Отвернуть гайку и снять кронштейн топливного клапана (если установлено ГБО).

29. Отсоединить шланг от вакуумкорректора.

30. Отвернуть гайку и снять держатель распределителя зажигания.

31. Отсоединить высоковольтные провода от свечей зажигания.

32.Отсоединить разъем на распределителе зажигания (если установлено электронное зажигание).

33. Извлечь распределитель зажигания из блока цилиндров.

34. Ослабить хомут и отсоединить шланг отвода охлаждающей жидкости от впускного коллектора.

35. Ослабить хомут и отсоединить шланг вакуумного усилителя тормозов.

36.Ослабить хомут и отсоединить патрубок отопителя от впускного коллектора...

...после чего ослабить хомут и отсоединить патрубок от отопителя.

37. Ослабить хомут и отсоединить патрубок от трубы отвода охлаждающей жидкости из радиатора отопителя...

...затем ослабить хомут и отсоединить патрубок от отопителя.

38.Ослабить хомут и отсоединить патрубок подогрева впускного коллектора от трубы отвода охлаждающей жидкости из радиатора отопителя.

Примечание
Для автомобилей, оборудованных ГБО: патрубок подогрева газового редуктора.

39. Отвернуть гайку крепления трубы отвода охлаждающей жидкости из радиатора отопителя на выпускном коллекторе.

40. Отвернуть четыре гайки крепления приемной трубы глушителей к выпускному коллектору.

Примечание
Прокладку приемной трубы заменить новой.
При установке, на резьбу болтов нанести графитную смазку.

41. Отсоединить разъем датчика охлаждающей жидкости.

42. Отсоединить два разъема датчика давления масла.

43. Отвернуть две гайки крепления и отсоединить трубку отвода охлаждающей жидкости из радиатора отопителя на насосе охлаждающей жидкости.

44. Отвернуть три болта крепления стартера и затем снять его.

Примечание
На фото показаны два верхних болта.

45. Отсоединить провода от генератора.

Примечание
Пометить провода для правильной их установки.

46.Ослабить хомут и отсоединить топливопровод с клапаном.

47. Ослабить хомут и отсоединить подводящий шланг от топливного насоса.

ВНИМАНИЕ
Необходимо соблюдать осторожность, чтобы исключить проливание топлива.

48.Отвернуть верхние болты крепления коробки передач к двигателю.

49. Подпереть коробку передач домкратом.

50.Повесить на таль траверсу и застропить двигатель.

Примечание
Способ 1: с правой стороны застропить за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.
Способ 2: с обеих сторон застропить за кронштейны крепления двигателя.

51. Слегка натянуть цепь (трос) тали, отвернуть гайки крепления подушек опор двигателя.

Примечание
Следует соблюдать осторожность, чтобы не погнуть защиту опоры двигателя.

52. Извлечь двигатель из моторного отсека.

53.Отвернуть шесть болтов крепления кожуха сцепления на маховике.

Примечание
Ниже описаны операции по установке двигателя.

54. Подпереть коробку передач домкратом.

55.Повесить на таль траверсу и застропить двигатель.

56. Медленно опустить двигатель в моторный отсек и, соблюдая осторожность, подсоединить его к картеру сцепления.

ВНИМАНИЕ
Следует уделить особое внимание соединению двигателя с коробкой передач: первичный вал должен войти в шлицы ведомого диска сцепления. Также необходимо следить за тем, чтобы двигатель «сел» на подушки опор.

57. Затянуть верхние болты крепления коробки передач к двигателю.

58.Убрать траверсу.

59. Затянуть гайки крепления подушек опор двигателя.

60.Убрать домкрат из-под коробки передач.

61. Дальнейшая установка производится в порядке, обратном снятию.

62. После установки двигателя:

- Выполнить регулировку карбюратора.

- Выполнить регулировку натяжения ремня привода генератора и насоса охлаждающей жидкости.

- Залить в двигатель моторное масло и охлаждающую жидкость.

- Проверить качество монтажа, запустить и дать поработать двигателю некоторое время на холостом ходу, затем проверить на отсутствие подтекания охлаждающей жидкости и топлива в соединениях трубопроводов, при необходимости, подтянуть соединения.

23

monolith.in.ua

Какой двигатель ваз 2106. Все автомобили ваз. Из чего состоит двигатель ВАЗ

Основные детали двигателя автомобиля Ваз 2106: 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передняя манжета коленчатого вала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага; 11 – регулировочный болт; 12 – рычаг привода клапана; 13 – распределительный вал; 14 – крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 – свеча зажигания; 17 – головка блока цилиндров; 18 – маховик; 19 – задняя манжета коленчатого вала; 20 – датчики давления масла; 21 – поршень; 22 – указатель уровня масла; 23 – маслосливная пробка; 24 – шатун; 25 – поддон картера; 26 – валик привода вспомогательных агрегатов; 27 – коленчатый вал.

Основные узлы и агрегаты в моторном отсеки Ваз 2106

Узлы и агрегаты Ваз 2106: 1 – радиатор; 2 – аккумуляторная батарея; 3 – всасывающий патрубок; 4 – корпус воздушного фильтра; 5 – пробка маслозаливной горловины; 6 – вакуумный усилитель тормозов; 7 – бачок тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 – расширительный бачок системы охлаждения; 10 – бачок омывателя; 11 – катушка зажигания; 12 – крышка (пробка) радиатора; 13 – электровентилятор; 14 – верхний шланг радиатора; 15 – прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя Ваз 2106 и описание конструкции

На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.

Двигатель Ваз 2103 отличается от двигателя Ваз 2106 меньшим диаметром цилиндров (76 мм против 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров. Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок. Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров. От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.

В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя, кроме генератора, размещены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм. Категория указывается краской на торце (первая – синяя, вторая – зеленая, третья – красная). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.

В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правую сторону двигателя. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей Ваз изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

Карбюраторный двигатель ВАЗ 2106 с четырьмя цилиндрами представляет собой рядную силовую установку с вертикальным ходом поршневой группы. Дислокация распределительного вала – вверху в ГБЦ.

Типы двигателей ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена 3 видами моторов:

  1. Изделие, где объем двигателя составляет 1,6 л. Это наиболее востребованный агрегат семейства классических транспортных средств этой модели.
  2. Изделие с мотором, объем которого приближается к 1,3 л. Отличие от основной силовой установки состоит в том, что в этом агрегате длина хода поршневых элементов меньше на 1,4 см. Соответственно, изменения коснулись и таких элементов мотора, как блок, коленчатый вал и компоненты цепной передачи ГРМ. Также в топливной системе использован другой карбюратор.
  3. Изделие с мотором, объем которого составляет почти 1,5 л. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который меньше на 0,03 см штатного диаметра цилиндров. Это привело к изменению параметров блока и шатунно-поршневых элементов.

Штатный двигатель ВАЗ 2106 – это результат модернизации мотора «тройки». Вследствие этой усовершенствования мощность двигателя увеличена до 75 л.с. при достижении крутящего момента 116 Нм. При этом диаметр цилиндра составляет 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя предназначен для повышения параметров динамичности силовой установки. Методы проведения тюнинга:

  • форсирование движка «шестерки»;
  • чип-тюнинг двигателя;
  • установка более прогрессивной системы зажигания на транспортное средство.

Серьезным прорывом при тюнинге двигателя можно считать увеличение поршневого хода и диаметра цилиндров. Если в первом случае необходимо заменить коленвал, что весьма затратно, то во втором моменте проще применить цилиндры ремонтных (увеличенных) размеров. Также практикуется поршневые изделия иных модификаций, что потребует проведения хонингования гильзовых отверстий. Для повышения степени сжатия требуется провести обработку прокладки-уплотнителя ГБЦ.

Одним из действенных способов тюнинга двигателя может стать т.н. доводка силовой установки, представляющая собой перечень мероприятий на агрегате, приводящий к улучшению динамических показателей мотора. Основные действия при выполнении доводки:

  1. Снижение весовых характеристик коленвала и шатунно-поршневой группы.
  2. Шлифовальные работы и притирка сопряженных поверхностей коллекторов.
  3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
  4. Увеличение или уменьшение передаточных чисел шестерен.

Углубленный тюнинг двигателя ВАЗ 2106, прежде всего, связан с подбором и установкой коленвала специального типа взамен штатной детали. Такая деталь монтируется с кривошипом большего размера. Под блок, расточенный под поршневую группу увеличенного диаметра, подбираются цилиндры, укомплектованные кольцами Т-образной конфигурации компрессионного типа.

Далее проводится технологическая корректировка настройки всех составляющих элементов двигателя с основной задачей по повышению коэффициента сжатия в цилиндре мотора. Этот показатель напрямую связан с угловым значением газораспределительных фаз и позиции дроссельной заслонки.

Позиционное изменение газораспределительного вала проводится приводной шестеренкой регулируемого типа, что дает возможность наполнять топливом с повышенной концентрацией воздуха камеру сгорания. Наиболее эффективным вариантом тюнинга двигателя считается монтаж турбины на силовую установку и оборудование транспортного средства т.н. «прямотоком», т.е. выводной системой прямоточного выхода газов. Выбор такого вспомогательного оснащения целесообразно проводить со специалистом по двигателям. Если автомобиль будет усовершенствован турбиной, то это намного увеличит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя дает возможность оптимизации функционала транспортного средства. Изменение динамических параметров происходит без применения механических доводок. Такой сервис проводится исключительно в авто, где имеется система ЭБУ. Наличие в ЭБУ соответствующего программного обеспечения позволяет контролировать и изменять параметры настроек зажигания, топливной подачи, расходомера и т.д.

Одним из прогрессивных путей тюнинга двигателя считается корректировка системы зажигания транспортного средства. Для этих целей практикуется установка электронно-коммутационного зажигания, которое в среде автомобилистов называют бесконтактным, т.е. без участия компонентов механической коммутации (контактов прерывателя). Дополнительно к этому необходимо поменять свечные элементы системы на более высококачественные изделия.

Эксплуатационные характеристики ВАЗ 2106 шестерка

Максимальная скорость: 150 км/ч
Время разгона до 100 км/ч: 17.5 c
Расход топлива на 100км по городу: 10.1 л
Объем бензобака: 39 л
Снаряженная масса автомобиля: 1035 кг
Допустимая полная масса: 1435 кг
Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно
Объем двигателя: 1569 см3
Мощность двигателя: 75 л.с.
Количество оборотов: 5400
Крутящий момент: 116/3000 н*м
Система питания: Карбюратор
Турбонаддув: нет
Газораспределительный механизм: OHC
Расположение цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм
Степень сжатия: 8.5
Количество клапанов на цилиндр: 2
Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Дисковые
Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редуктор
Усилитель руля: нет

Трансмиссия

Привод: Задний
Количество передач: механическая коробка - 4
Передаточное отношение главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг
Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан
Количество дверей: 4
Количество мест: 5
Длина машины: 4166 мм
Ширина машины: 1611 мм
Высота машины: 1440 мм
Колесная база: 2424 мм
Колея передняя: 1365 мм
Колея задняя: 1321 мм
Дорожный просвет (клиренс): 170 мм
Объем багажника: 345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 - двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, предусматривавшую оснащение особенными бамперами - алюминиевыми, без клыков, с накладками и законцовками из черного пластика.

ВАЗ-21062 - экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 - двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо приводимой ремнем крыльчатки (в вариантном исполнении допускался привод ремнём).

ВАЗ-21064 - экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 - модернизированная модификация с улучшенной комплектацией, выпускавшаяся в 1990 - 2001 гг. От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивкой и подголовниками сидений, а также штатным наличием заднего противотуманного фонаря и электрообогрева заднего стекла. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066 - экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 - сборки "ИжАвто". Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068 - был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 - автомобили изготавливались для спецслужб. Внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415.

ВАЗ-2106 «Турист» - пикап со встроенной в кузов палаткой, созданный по заказу технической дирекции. Проект был отвергнут головной дирекцией завода, а единственный серебристый экземпляр перекрасили в красный цвет и впоследствии использовали в качестве внутризаводской технички.

ВАЗ-2106 «Полседьмого» - единственный экземпляр, изготовленный по специальному заказу, поступившему от Л. И. Брежнева или кого-то из его окружения после демонстрации опытных ВАЗ-2107 высшему руководству СССР в 1979 г. Помимо экспортных бамперов, отличался сиденьями и решёткой радиатора от 2107, а также доработанным под ее установку капотом.

ВАЗ-2106 – это настоящая классика советского автомобилестроения. Машина выпускалась и длительное время уже после развала Союза, что объясняется ее невероятной надежностью. Кроме того, она выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запасных деталей, неограниченными возможностями для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, использованный в этом автомобиле. Этот четырехтактный агрегат, оснащаемый до 2002 года карбюраторной, а потом – и инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывает в сильные холода, может успешно эксплуатироваться практически в любых условиях. Любые его неполадки устраняются даже без участия специалиста – любой мало-мальски опытный автолюбитель легко может справиться с текущим ремонтом.

Вес двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм. Поэтому данный агрегат категорически не рекомендуется пытаться снимать или перемещать в одиночку – это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включающим и головку блока цилиндров, и систему зажигания, масса двигателя составит еще больше – 140 килограммов.

Наконец, в сборе с коробкой передач и прилагаемыми к ней устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес можно вполне назвать существенным недостатком машины перед импортными аналогами. Для его уменьшения, повышения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали, выполненные из легких металлических сплавов.

В 1984 году на болгарском автопредприятии была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не слишком повлияла на характеристики авто. Во-первых, болгарам не удалось повысить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что также можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106


Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 представляет собой модификацию силового агрегата от «тройки». Вполне возможно, именно поэтому в его конструкции сохранился целый ряд слабых мест предшественников. Отечественные умельцы научились диагностировать неполадки мотора чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:


Блок цилиндров ВАЗ. Конструкция блока цилиндров.

Блок цилиндров ВАЗ.

Конструкция блока цилиндров.

Блок цилиндров ВАЗ:  2103,  2106,  21213,  21214,  2123,  2130.

Блок цилиндров ВАЗ 2103
Блок цилиндров ВАЗ 2106

Конструкции блоков, для двигателей ВАЗ с продольным размещением в моторном отсеке, объеденены одним общим признаком - межцилиндровым расстоянием 95. 00 мм.

Блок цилиндров ВАЗ изготавливают методом литья, используя для этого специальный высокопрочный чугун. Блок имеет четыре рабочих цилиндра. Цилиндры расположены на одной линии, в один ряд. Двигатели такой конструкции называют однорядными. Поверхность цилиндров формируется путем расточки тела блока и с последующей специальной шлифовкой - хонинговкой. Обработанную внутреннюю поверхность цилиндра называют – зеркалом цилиндра.

По результатам окончательной обработки, в зависимости от погрешности изготовления, каждому цилиндру присваивается один из пяти классов: А, В, С, D, Е. Разница размеров между классами составляет – 0.01мм. На нижней плоскости блока, напротив с каждого цилиндра, клеймом наносится маркировка класса цилиндра.

Блок имеет внутренние полости, которые образуют так называемую рубашку охлаждения. При работающем двигателе, в рубашке осуществляется циркуляция охлаждающей жидкости – обеспечивая отвод тепла. При данной конструкции, диаметр цилиндров и межцилиндровое расстояние позволяют иметь полости рубашки охлаждения между соседними цилиндрами. В своем развитии, конструкция "классического" блока претерпевала изменения в основном за счет увеличения диаметра цилиндров. Диаметр в 82,00 мм является предельным, для обеспечения прочностных характеристик, при сохранении полостей рубашки между цилиндрами.

Для установки коленчатого вала, в конструкции предусмотренно пять опор. Опоры служат основанием для коренных подшипников(коренные вкладыши). Фиксация коленвала и коренных вкладышей обеспечивается крышками коренных подшипников. Для обеспечения точности, крышки коренных подшипников растачиваются совместно с блоком цилиндров.

При сборке, каждая крышка, должна устанавливаться на опору, с которой она совместно обрабатывалась. Для выполнения этих требований, каждая крышка , имеет специальные метки в виде рисок. Они позволяют установить соответствие крышки той или иной опоре. Нумерация опор осуществляется от передней стенки блока. Кроме того на крышках выбит технологический номер блока цилиндров , с которым они совместно обрабатывались. Такой же номер выбит на нижней поверхности блока в плоскости разъема. Дополнительной страховкой от ошибочной установки, служат отверстия в крышке коренного подшипника. Их не симметричное расположение не позволит провести неправильную установку. Крышки крепятся к опорам специальными самоконтрящимися болтами.

На задней, пятой, опоре имеются специальные выборки, предназначенные для установки упорных полуколец. Полукольца позволяют ограничить осевое смещение коленчатого вала. Максимально допустимой величиной осевого зазора считается величина - 0,35 мм. При увеличении зазора необходимо установить новые полукольца. Если после этого зазор все еще остается больше допустимого – требуется установка ремонтных полуколец с толщиной увеличенной на 0,127 мм. При установке, необходимо , чтобы поверхность полукольца, на которой имеются смазочные канавки, была обращена к стороне упорных поверхностей коленчатого вала.

При сборке двигателя следует обратить особое внимание на правильность установки вкладышей. Вкладыши с внутренней круговой проточкой, укладываются в опоры блока цилиндров «1», «2», «4», «5». В крышки коренных подшипников , укладываются вкладыши без внутренней канавки. Вкладыши для средней, третьей, опоры отличаются от остальных. Верхний и нижний вкладыш выполнены без проточек и имеют ширину большую чем остальные.

В передней левой части блока цилиндра, параллельно коленчатому валу , соосно запрессованы две втулки для установки валика привода масляного насоса и распределителя зажигания. При эксплуатации зазор между поверхностью валика и втулкой не должен превышать 0.15мм. При превышении зазора или при проворачивании втулок в гнездах, требуется их замена.

После запрессовки втулок производится их совместная обработка, специальной разверткой до размеров: 48,08+0.02мм - для передней и 22,00+0.02мм - для задней втулки. При замене передней втулки следует обеспечить совпадение смазочного отверстия втулки и масляного канала блока, в гнезде установки втулки.

В блок цилиндров устанавливается еще одна втулка – шестерни привода масляного насоса. После запрессовки, внутренний размер втулки доводится разверткой в размер – 16,02+0,02.

В передней части блока имеется полость, в которой размещаются механизмы газораспределения. Механизмы ГРМ закрываются крышкой, в которой установлен передний сальник коленчатого вала. С противоположной стороны к блоку крепится задняя крышка с сальником коленчатого вала. Описание, в полной мере относится к конструкции блоков цилиндров ВАЗ: 2103, 2106, 21213, 21214, 2123 и 2130.

Начиная с 2004 года, все блоки цилиндров производства ОАО «АВТОВАЗ», получили сквозную нумерацию. Каждому блоку, присваиваться идентификационный код . Код состоит из набора символов. Первый символ, буква или цифра, обозначает год изготовления детали. Остальные семь цифр – порядковый номер изделия.

В таблице указанно, каким символом обозначается соответствующий год изготовления.

Код 4 5 6 7 8 9 А
Год выпуска блока цилиндров 2004 2005 2006 2007 2008 2009 2010

Например, маркировка блока цилиндров "50007860" означает, что он изготовлен в 2005 году и имеет порядковый номер - 7860.

Код для блоков: ВАЗ 2123, ВАЗ 21214, ВАЗ 21213 начинается и заканчивается символом - «*». Поэтому маркировка блока, для данных моделей, содержит десять символов.

Первоначально маркировка блоков цилиндров ВАЗ: 2103, 2106, 21213, наносилась на площадке, возле масляного фильтра ( «Зона 1»), а для блоков: ВАЗ 2123 и ВАЗ 21214 – на приливе, в плоскости разъема с головкой блока ( «Зона 2»).

На сегодняшний день, практически все «классические» блоки маркируются в «Зоне 2».

С ОАО «АВТОВАЗ», для реализации, как запасные части, поступают только блоки цилиндров не в сборе («голые»). Блоки обработаны специальной защитной смазкой темного (почти черного) цвета, завернуты в промасленную и бумагу и упакованы в картонную коробку. На коробке имеется стандартная «заводская» наклейка с наименованием и номенклатурным заводским номером.

Смотреть дальше - «Основные размеры блоков».

Общие сведения двигателя ВАЗ 2103

Глава 6. ДВИГАТЕЛЬ И ЕГО СИСТЕМЫ

1. Общие сведения

1. Крышка головки блока цилиндров, 2. Корпус подшипников распределительного вала, 3. Распределительный вал, 4. Блок цилиндров, 5. Маховик, 6. Задний сальник коленчатого вала, 7. Коленчатый вал, 8. Масляный поддон, 9. Пробка отверстия для слива масла, 10. Крышка коренного подшипника коленчатого вала, 11. Передний сальник коленчатого вала, 12. Шкив коленчатого вала, 13. Гайка (храповик) крепления шкива коленчатого вала, 14. Цепь привода газораспределительного механизма, 15. Ремень привода генератора и насоса охлаждающей жидкости, 16. Головка блока цилиндров, 17. Звездочка распределительного вала, 18. Впускной клапан, 19. Выпускной клапан. 1. Крышка головки блока цилиндров, 2. Распределитель зажигания, 3. Свеча зажигания. 4. Вал привода вспомогательных агрегатов, 5. Топливный насос, 6. Масляный фильтр, 7. Масляный насос, 8. Маслоприемник, 9. Крышка шатуна, 10. Шатун, 11. Поршневой палец, 12. Поршень, 13. Выпускной коллектор, 14. Впускной коллектор, 15. Карбюратор.
На автомобили, описанные в данном руководстве, устанавливаются четырехцилиндровые, поршневые карбюраторные двигатели внутреннего сгорания с верхним расположением распределительного вала.
В зависимости от модели и модификации автомобиля, могут устанавливаться двигатели следующих типов:
- 2106 — рабочий объем 1569 см3. Это основной двигатель для автомобилей ВАЗ-2106.
- 2103 — рабочий объем 1458 см3. Это основной двигатель для автомобилей BA3-2103. Также устанавливается на автомобилях ВАЗ-2106. Он отличается от двигателя 2106 меньшим диаметром цилиндра, измененным блоком цилиндров и шатунно-поршневой группой.
- 21011 — рабочий объем 1295 см3. Он отличается от двигателя 2106 меньшим ходом поршня, также измененным блоком цилиндров, коленчатым валом и деталями цепного привода газораспределительного механизма.
Цилиндры двигателей расположены вертикально в один ряд и объединены в блоке цилиндров, который отлит из низколегированного высокопрочного чугуна. Сверху на блок цилиндров устанавливается головка блока, являющаяся общей для всех цилиндров. Головка блока цилиндров отлита из алюминиевого сплава. Снизу блок цилиндров закрыт стальным штампованным картером, который одновременно служит емкостью для масла.
Поршни отлиты из алюминиевого сплава. На каждом поршне устанавливаются два компрессионных и одно маслосъемное кольцо. Коленчатый вал установлен на пяти опорах в блоке цилиндров. Отлит из высокопрочного чугуна с проточками в средней опоре для установки упорных полуколец, удерживающих кривошип от осевых перемещений. От переднего конца коленчатого вала ременной передачей приводится во вращение генератор и насос охлаждающей жидкости, установленные с правой стороны двигателя.
Также в передней части двигателя находится цепной привод распределительного вала. Распределительный вал отлит из чугуна, подверженные повышенному износу поверхности были обработаны токами высокой частоты или азотированием.
В правой части двигателя, кроме генератора, устанавливается стартер, впускной коллектор с карбюратором и воздушным фильтром, выпускной коллектор. В левой части находится масляный фильтр и щуп, топливный насос, установлена система вентиляции картера и датчик давления масла.
Конструкция и детали подвески для всех двигателей одинаковы. Для установки двигателя в сборе со сцеплением и коробкой передач принята трехточечная схема подвески. Две передние опоры крепятся к поперечине передней подвески автомобиля и расположены по обе стороны блока цилиндров. Задняя опора крепится к поперечине задней подвески двигателя и расположена на коробке передач.
В резиновые подушки передних опор завулканизированы стальные шайбы с болтами крепления. Для увеличения жесткости, в отверстиях внутри подушек находятся пружины. Для смягчения ударов применены резинометаллические буферы. Подушка крепится к кронштейнам при помощи промежуточных пластин.
Задняя опора резинометаллическая, состоящая из трех стальных пластин. Верхняя пластина крепится к крышке коробки передач, а нижние — к поперечине задней подвески двигателя.
Подвеску двигателя следует поддерживать в чистом состоянии, а также, при необходимости, подтягивать болты и гайки крепления.
Модель автомобиля BA3-21031, ВАЗ-2106 ВАЗ-2103, ВАЗ-21061 BA3-21033, BA3-21063
Модель двигателя 2106 2103 21011
Тип Бензиновый, четырехтактный
Число и расположение цилиндров 4, рядное
Диаметр цилиндра х ход поршня, мм 79×80 76×80 79×69
Рабочий объем, см3 1569 1458 1259
Степень сжатия 8,5
Мощность двигателя при 5600 об/мин, л. с. по ГОСТ 14846-81 75,5 72,5 63,5
по DIN 70020 77 72,5 65
Максимальный крутящий момент, Н-м по ГОСТ 14846-81 116 104 93
по DIN 70020 118 106 95
Порядок работы 1-3-4-2
Примечание
Сокращения, используемые в данной главе:
ВМТ — верхняя мертвая точка;
ГБО — газобаллонное оборудование; ГРМ — газораспределительный механизм.

Двигатель ваз 2101 [ 7 неисправностей и 5 способов увеличения мощности]

Несмотря на то, что первый автомобиль ваз 2101(Копейка) появился на свет почти 50 лет назад его до сих пор можно встретить колесящим по нашим дорогам. В этой статье поговорим про двигатель ваз 2101 узнаем его устройство, затронем его недостатки и выясним как можно произвести тюнинг данного мотора. Но сначала немного истории.

Устройство

Первым двигателем на этот автомобиль стал сырой прототип от Fiat 124. Двигатель итальянского автомобиля обладал нижнем расположением распредвала, что сразу не понравилось русским инженерам. Поэтому на базе этого мотора был создан двигатель объемом 1,2 литра мощностью 59 л.с ( Где-то указывают 62, 64 кто знает точный ответ напишите в комментариях). Распредвал двигателя ваз 2101 располагался сверху, что облегчало уход и обслуживание. Двигатель имеет чугунный блок цилиндров и алюминиевую головку блока. Восьмь клапанов и 4 цилиндра. Практический ресурс моторов при своевременном обслуживании 200-500 тыс.км.

Благодаря тому, что стенки блока очень широкие да и сам блок тоже. На базе этого мотора были созданы моторы 1,2 л, 1,3 л( двигатель ваз 21011), 1,5 л(двигатель ваз 2103) , 1,6 л(двигатель ваз 2106) , 1,7 л(двигатель Нива). Более подробные характеристики двигателей ваз 2101 Вы можете посмотреть в таблице. Стоит отметить, что двигатели, которые выпускались в период с 1970-1974 годы были более качественными так, как производство контролировалось компанией Фиат.

 Модель двигателя

Ваз 2101

Ваз 21011

Вид топлива

А-76, АИ-92

АИ-93

Диаметр поршня мм

 76 мм

 79 мм

Ход поршня мм

 66 мм

 66 мм

Рабочий объем

1198

1294

Степень сжатия

8,5

8,8

Привод ГРМ

Цепной, двухрядный

Цепной, двухрядный

Макс. мощность

59 л.с

69 л.с

Крутящий момент Н/м

89 Н/м

94 Н/м

Подходящее масло в двигатель

5W-30;5W-40;10W-40;15W-40

5W-30;5W-40;10W-40;15W-40

Сколько масла лить в двигатель

3,5 литра

3,5 литра

Сколько охлаждающей жидкости при замене

9,75 литров

9,75 литров

Редкие модификации

А)ВАЗ-21013 – кузов и оформление салона, как у ВАЗ-21011, но двигатель объемом 1200 см куб.

Б)ВАЗ-21015 «Карат» – автомобиль для милиции и спец. служб.

В)ВАЗ-21012 – экспортный вариант с правым расположением руля, аналог ВАЗ-2101

Г)ВАЗ-21018 – с роторным одно секционным двигателем 70 л.с.( было выпущено всего 50 автомобилей)

Д)ВАЗ-21019 – с роторным двух секционным двигателем 120 л.с.( Данный автомобиль мог с легкостью положить стрелку спидометра и догнать даже современные иномарки того времени.)

Ж)ВАЗ-2101-94 – автомобиль с двигателем 1500 куб см.

З)ВАЗ-21016 – обычный ВАЗ-2101, но укомплектованный двигателем 1300 куб см.

Недостатки и особенности

1)Стук и вибрации при работе двигателя. Так как двигатель не имеет гидрокомпенсаторов то, появляется необходимость в регулировке зазора клапанов. Проводить эту процедуру необходимо каждые 15 тыс.км.

Об этом подскажет стук в двигателе и вибрации которые слышны даже при закрытом капоте с места водителя. Для того, чтобы произвести эту процедуру необходимо запастись щупом толщиной 0,15 мм. Кроме того понадобятся ключи на 13 и 17 мм. В то время регулировка клапанов была обычной процедурой.

2)Плавающие обороты. Виной этому явлению капризные карбюраторы которые постоянно нуждаются в чистке и регулировке. Еще причиной этого явления может стать некачественное топливо. Прочистить карбюратор очень легко для этого продается специальный аэрозоль для отчистки карбюратора.

3)Троение двигателя. Это происходит чаще всего по двум причинам расстроенное зажигание и вторая причина потеря компрессии в цилиндре по причине его прогара.

4) Перегрев двигателя. Изношенная помпа, термостат, заклинивание вентилятора либо не герметичность системы охлаждения.

5)Повышенный расход топлива. Богатит карбюратор который, требует регулировки.

6)Запотевание крышки ГБЦ. Это происходит по причине износа прокладки ГБЦ.

7)Повышенный расход масла. Обычно это явление сопровождается сизым дымом причиной данного явления может быть износ маслосъемных колец.

Тюнинг

1) Свап

А) Первым хорошим вариантом является двигатель от Нивы 1,7 мощностью 80 л.с. Улучшенный ресивер, полировка каналов ГБЦ и прямоточный выхлоп 4-2-1, плюс более агрессивный распредвал подарят этому мотору + 30-40 л.с, что вполне неплохо.

Б) Вторым хорошим вариантом для свапа подойдет двигатель от приора 1,6 мощностью 98 л.с. Такие же операции как на предыдущем варианте плюс чип-тюнинг помогут набрать 110-120 л.с. Стоит отметить, что эта переделка обойдется большими затратами и потребует больше навыков и умений.

В) Третьим вариантом будет свапнуть моторы которые сюда подойдут без глобальных переделок. Fiat Argenta 2.0i, BMW M10, BMW M20, Renault Logan, Volkswagen 2.0i 2E, Lancia Thema и Mitsubishi Galant. Минус этого способа в том, что некоторые из них достаточно трудно найти.

2) Компрессор

Готовый установочный комплект на ваз 2101 хорошее решение даже без доработок автомобиль сможет похвастаться мощностью в 100 л.с. С доработанным мотором от Нивы автомобиль будет способен выдавать 140-150 л.с

3) Турбина

Довольно-таки затратный способ, но если вас это не останавливает то с помощью множественных переделок и турбины можно выжить 200 лошадей и более. Стоит отметить то, что ресурс в таком случае значительно сокращается. Но разве это кого останавливает:)

4) Роторный двигатель

Подходящими вариантами здесь являются РПД ВАЗ-411 мощностью 120 л.с которые были на полицейской модификации «Аркан». И еще один двигатель ВАЗ-413 мощностью 140 л.с Недостатком данного способа является высокая цена, низкий ресурс, высокий расход топлива и масла.

5) Четырех камерный карбюратор

Благодарю лучшему наполнению и сгоранию топливно-воздушной смеси автомобили оснащенные такими карбюраторами выдают больше мощности. Можно использовать к114,К-113, К-114Б и В, 4104, К-254, К-259 и Daemon, Holley или Edelbrock.

Минусом данного способа является высокая цена, переделка коллектора, повышенный расход топлива.

Отзывы владельцев о двигателе

Учитывая то, что этот мотор имеет старую конструкцию можно не ожидать от него слишком много. Постоянная регулировка клапанов и регулировка карбюратора периодически может выводить владельцев из себя. В остальном мелочи типа изношенного термостата и помпы повышенный расход масла можно предотвратить если все время следить за автомобилем и выполнять регламент обслуживания.

Поэтому этот мотор имеет репутацию не прихотливого и дешевого в обслуживании. Кроме того имеет не плохую мощность для такого легкого автомобиля и приемлемый расход топлива, если карбюратор настроен. Также этот двигатель хорошо подходит в качестве конструктора для тех кто хочет заниматься тюнингом и проводить различные доработки по увеличению мощности.

катушки джексонбесплатный антиплагиат онлайн без регистрации

Схема ВАЗ-2106 | 2 Схемы

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.


Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.



Скачать книги и схемы по ВАЗ



Дополнительные схемы на 2106


Схема автомобиля - Жигули 2106

     Электросхемы оборудования на всем известную «шестёрку», то есть ВАЗ 2106 1976-2005 г.в. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Так, передние сдвоенные фары получили пластмассовые «очки», изменена облицовка радиатора, стоят другие бамперы с пластмассовыми «клыкамии» и «уголками», задние фонари объединены с подсветкой номерного знака, пластмассовыми «прокладками» между решеткой радиатора и фарами. По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР. В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но дорогого и менее «практичного», чем прочие «Жигули«. Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция — было что ценить.

Электросхема оборудования на ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг.


1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – реле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
 71 – задний противотуманный фонарь

Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065 1988–2001 гг.


1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя; 39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках: а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

LADA: 50 лет истории - Пресс-релизы - Новости

19 апреля 2020 года исполняется 50 лет первым автомобилям LADA. В тот день 1970 года с конвейера Волжского автомобильного завода было выпущено шесть седанов ВАЗ-2101 «Жигули»: два синего цвета и четыре вишневого цвета, что символизировало цвета флага РСФСР. С тех пор тольяттинский завод успешно выпустил более 50 серийных моделей.

Первая LADA - самая массовая модель в СССР и России

Продажи модели «Жигули» начались в августе 1970 года.ВАЗ-2101 положил начало самому массовому выпуску семейства легковых автомобилей в истории компании и, тем более, в истории российского автомобилестроения. С 1970 по 1988 год было выпущено около 4,8 млн автомобилей ВАЗ-2101 и его модификаций. Помимо ВАЗ-2101, серийно выпускались также следующие модели: LADA 2106 (4,3. M шт.), LADA 2107 (2,8 млн. Шт.), LADA 4x4 (2,5 млн шт.).

Усовершенствование зарубежного прототипа

Первая модель LADA была создана на базе итальянского седана FIAT-124, получившего в 1967 году в Европе награду «Автомобиль года».Для производства и продажи в Советском Союзе зарубежный прототип прошел серию испытаний на дорогах, бездорожье и специальных участках брусчатки. После испытаний в конструкцию лицензионного автомобиля внесено более 800 изменений; большинство из них были направлены на повышение надежности.

Подвеска претерпела следующие доработки: изменение кинематики, усиление большинства деталей, включая подшипники и шаровые опоры. FIAT-124 имел клиренс около 130 мм.В ходе модернизации итальянского шасси передний клиренс был увеличен до 175 мм. В результате доработок автомобиль стал тяжелее на 90 кг, но это компенсировалось увеличением мощности двигателя. ВАЗ-2101 получил новый двигатель с верхним распредвалом и увеличенным межосевым расстоянием между цилиндрами, что позволило в дальнейшем усовершенствовать двигатель и увеличить его объем. Наружный диаметр фрикционных накладок в муфте увеличен с 182 мм до 200 мм. Коробка передач получила синхронизаторы, разработанные для более быстрых спортивных автомобилей Fiat.Кузов стал крепче, и вместо двух отбойных молотков (по одной с каждой стороны) были введены четыре, чтобы поддомкрачивание было более безопасным.

В бампере, кузове и радиаторе проделаны отверстия под внешнюю ручку стартера. Вместо сигнальной лампы перегрева двигателя использовали итальянцы; Комбинация приборов ВАЗ-2101 была оборудована указателем температуры охлаждающей жидкости.

Некоторые изменения внешние и хорошо видны. Воочию убедиться в этом можно в корпоративном музее АВТОВАЗа, где выставлен FIAT-124 - редкий в России автомобиль, переданный в музей из частной коллекции.Его можно сравнить с первым проданным автомобилем ВАЗ-2101, который после 19 лет эксплуатации попал в корпоративный музей.

Время показало, насколько правильными были конструктивные решения, заложенные в ВАЗ-2101. Автомобиль стал достаточно прочным, надежным и комфортным - он был высоко оценен как отечественными потребителями, так и зарубежным рынком, на который машина вышла уже в 1971 году. Первая партия машин была отправлена ​​в Югославию, Бельгию, Голландию и Финляндию. В 1971 году было экспортировано более 57 тысяч автомобилей LADA, что составляло более трети общего годового экспорта автомобилей СССР на тот момент.

Сегодня в России зарегистрировано несколько сотен тысяч седанов ВАЗ-2101. Эти выдающиеся автомобили до сих пор используются по прямому назначению - как средство передвижения, но все чаще они проходят ремонт, чтобы стать предметом коллекционирования.

Русский автомобиль ХХ века

В 2000 году ВАЗ-2101 был объявлен Русским автомобилем века по результатам опроса, проведенного журналом «За рулем». За первую модель LADA проголосовал каждый четвертый участник опроса, проведенного среди более 80 тысяч человек.

История побед в автоспорте

В 1970 году вместе с выпуском первого автомобиля ВАЗ-2101 было принято решение о создании спортивного подразделения. С первых же лет выпуска ВАЗ-2101 стал побеждать во всевозможных автомобильных гонках, открыв новую страницу в истории автоспорта в СССР. В 1971 году команда на ВАЗ-2101 впервые участвовала в ралли Tour of Europe, которое проходило в 14 странах, и выиграла Серебряный кубок, а через два года сразу два - и Золотой кубок, и Серебряный кубок.Параллельно коллектив завода завоевал главные награды соревнований, проводимых на территории Советского Союза. Пилоты на ВАЗ-2101 соревновались как с отечественными автомобилями других марок, так и в моноклассе, созданном специально для «Жигулей». Спортсмены на ВАЗ-2101 до середины 80-х участвовали в международных гонках, а также в советских кольцевых гонках и автокроссе. История спортивных побед LADA продолжается: команда компании использует специально настроенные автомобили LADA Granta и LADA Vesta для участия в российских раллийных гонках и кольцевых гонках.Только в 2019 году пилоты команды LADA Sport РОСНЕФТЬ более 100 раз поднимались на подиумы-победители.

Новая LADA: наследница традиций

Появление ВАЗ-2101 сформировало основные правила создания автомобилей, которые воплощены и в современных моделях LADA. Эти правила - оригинальный и яркий стиль, надежность, лучшее качество и оснащение по доступной цене. ВАЗ-2101 был не только многочисленным, но и действительно продвинутым автомобилем своего времени. Современные модели LADA продолжают эту традицию.

LADA была и остается самым массовым автомобильным брендом в России. Доля рынка марки составляет более 20%, а парк автомобилей LADA составляет 30% от российского автопарка. Лидерами российского рынка являются модели LADA Granta и LADA Vesta.

Сейчас модельный ряд LADA представлен 5 семействами: Vesta, XRAY, Granta, Largus, 4x4. LADA предлагает своим покупателям широчайший выбор модификаций моделей: более двух десятков серийных автомобилей - седаны, хэтчбеки, универсалы, кроссоверы; а также ряд специальных версий - микроавтобусы, пикапы с открытой и закрытой кабиной, бронированные машины с расчетом наличными, вездеходы, социальные такси, машины скорой помощи, кинологи или автомобили спасательных служб.

Сегодня АВТОВАЗ входит в состав Группы Renault, одного из лидеров мирового автомобилестроения. Технологии производства, системы контроля и оценки качества продукции компании соответствуют последним международным стандартам и постоянно развиваются.

Карбюратор ДВС ВАЗ 2106. Автомобильный завод Фотография, картинки, изображения и сток-фотография без роялти. Изображение 146232291.

Карбюратор ДВС ВАЗ 2106.Автомобильная промышленность. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 146232291.

Карбюратор двигателя внутреннего сгорания ВАЗ 2106. Автомобильные запчасти и запчасти. Часть двигателя карбюратора автомобиля изолированная на белой предпосылке. Запасные части автомобильного карбюратора автомобильного двигателя для гоночных двигателей.Деталь двигателя внутреннего сгорания, железный двигатель ВАЗ. карбюратор для сгорания двигателя или ускорения двигателя. Автозапчасти, моторная часть с металлическими поршнями. Ремонт деталей двигателей внутреннего сгорания. Ваз-канатная дорога ремонт векторных объектов.

S M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
млн ​​ Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

4336 x 3264 пикселей | 36,7 см x 27,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4336 x 3264 пикселей | 36.7 см x 27,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Какой двигатель внутреннего сгорания можно поставить в ВАЗ 2106. Стоит ли ставить роторный двигатель

Доброго времени суток всем!
Подскажите пожалуйста, знает ли кто, какой двигатель от иномарки можно установить на ВАЗ 2106?
Тоже интересует коробка передач.
И по возможности опишите необходимые переделки.
Заранее спасибо!

Они делают ставки с Fiat 2.0 литров. Ing. Правда на 07. Также задний привод есть, даже крепления подходят. Нога тока от колодки до жиговских подушек. нужно переделать всего 2 балла. создать полость для шлангов печки. сделали по русски, кувалдой били. и торпеда была вырезана. там коробка более упорядоченная и рычаг на крыльях, за счет этого рычаг сдвигается на 30-40 см назад. про кардан не знаю не углублялся. были даже фото. Вот один из них. кроме вазика.ru это было. Google вы найдете на первой моей странице. Не помню, что просил в поиске.

Прикрепленные изображения
...

0 0

Многие владельцы «Жигулей» однажды задаются вопросом, какой двигатель поставить на свою машину. Причина тому - малая мощность родного двигателя, а также хрупкость. В качестве примера рассмотрим, какой двигатель можно поставить на ВАЗ 2106, чтобы оживить машину.

Теоретически на ВАЗ 2106 можно установить любой двигатель, главное, чтобы он поместился под капот.К сожалению, места здесь мало и подходят только двигатели от таких маленьких машин. Но это не главная проблема, при установке не родного двигателя, переделке кронштейнов и так далее машину придется переоформлять в ГИБДД. Но если с этим проблем нет, то с ВАЗ 2106 можно сделать настоящего зверя. Главное, делать все безопасно.

Мастера-любители ставят на ВАЗ 2106 самые разные двигатели, будь то БМВ, Фиат или Приора. В этом случае важно только, чтобы мощность двигателя была не слишком большой.Иначе можно сломать мост, вывести из строя тормозную систему или саму подвеску автомобиля ...

0 0

Регистрация: 11.10.2009

Сообщений: 89

Автору: Двигатели ВАЗ 2101-2107, Нива, тайга, надеюсь без проблем станут ... Крепеж одно-в-один. с небольшими переделками: ВАЗ 2108-2170 придется перебрать кузов и придумать крепление, в инете есть статьи об этом. БМВ - 3 только маховик переварен, и так все идентично. .. с этими двигателями это сложнее, но все же меньше хлопот, чем с другими, за исключением вышеупомянутого (см. описание установки в Интернете) Ford scorpio 2.0 кажется 95 в Toyota corolla 92 g. в .................................... А так можно воткнуть в любой движок, но в каждом должен быть индивидуальный подход На счет тюнинга переезжал - мои мастера раскидывают ... Одни говорят, что можно сделать, другие - блок рассчитан на объемы 1.2-1.3, геометрия совсем другая и этот тюнинг не занимает долгое время ...

0 0

ВАЗ «Семерка» - люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа - более мощный силовой агрегат на 1500 куб. см, развивающий до 77 лошадиных сил. Автомобиль не раз за свою историю претерпевал модификации, в том числе оснащался разными двигателями. Возникает естественный вопрос, какой из вариантов лучше.

Всего было выпущено 14 версий ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами.Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность - от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 на низкооктановом бензине был установлен на седан, который можно купить только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета госбезопасности. Эта машина была оснащена ...

0 0

НА ГЛАВНУЮ

К списку артикулов ВАЗ2101-2107

Установка 2.Двигатель 0i DOHC на ВАЗ 2107

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступенчатая КПП, ГП 4.1), вроде все было с ней и немного ела и ничего не проехала, но со временем это начало меня преследовать что мощности двигателя Жигулей не хватает. Короче, что-то нужно было делать.

Первая мысль была - потратить свой двусторонний драйвер, чтобы поставить 5 ступ. КПП и ГП 3.9. Я начал выяснять, сколько все это будет стоить в местных условиях, и оказалось, что это 12 000 крон (~ 860 $)! Подумал и решил: «не пойдет», надо искать другой вариант. Был только один вариант: установить двигатель от иномарки. Сразу возник вопрос: из какой? Ответ нашел в галерее ВАЗ.ЕЕ, есть 07 с двигателем DOH. Покопался в интернете и выяснил, что этот двигатель от Fiat Argent, и что он почти один в один подходит на Ладу с небольшими переделками.

Итак, цель была ясна: нужно искать Аргенту ...

0 0

Двигатели «шестерки» недостаточно мощные и долговечные, поэтому многие владельцы этой машины задумываются о смене двигателя.Какой двигатель подходит для этой цели?

Теоретически на эту машину подойдет любой двигатель, соответствующий размеру капота. Но места под капотом очень мало, поэтому двигатель поместится от такой маленькой машины. Но не забывайте, что при установке неродного двигателя придется проделать еще несколько сопутствующих манипуляций, а после всего этого машину нужно будет перерегистрировать. Если автовладелец к этому готов, то из обычной «шестерки» может получиться настоящий зверь. Главное - соблюдать все правила безопасности.

Учитывая, что на ВАЗ 2106 подходит двигатель от любого автомобиля, важно помнить о мощности этого двигателя. Если мощность слишком велика, это может привести к «вылету» оси, поломке тормозной системы или проблемам с подвеской, так как нагрузка слишком велика. Итак ...

0 0

У меня была семерка в исходной комплектации (то есть двигатель 1500 (2103), 4 ступенчатая КПП, ГП 4.1), вроде все было с ней и немного ела и ничего не проехала, но со временем это начало меня преследовать что мощности двигателя Жигулей не хватает.Короче, что-то нужно было делать. Первая мысль была - потратить свой двусторонний драйвер, чтобы поставить 5 ступ. КПП и ГП 3.9. Я начал выяснять, сколько все это будет стоить в местных условиях, и оказалось, что это 12 000 крон (~ 860 $)! Подумал и решил: «не пойдет», надо искать другой вариант. Был только один вариант: установить двигатель от иномарки. Сразу возник вопрос: из какой? Ответ нашел в галерее ВАЗ.ЕЕ, есть 07 с двигателем DOH. Покопался в интернете и выяснил, что этот двигатель от Fiat Argent, и что он почти один в один подходит на Ладу с небольшими переделками.

Итак, цель была ясна: надо искать Аргенту. Ползая по городу неделю, я нашла Argenta (2.0i, DOHC, 5KPP, GP 3.9) без документов за 3000 крон (~ 215 $). В итоге за ...

0 0

Какой двигатель можно поставить на ВАЗ 2106

В этой публикации мы постараемся разобраться, какой двигатель можно поставить на ВАЗ 2106.Для замены штатного двигателя ВАЗ 2106 могу порекомендовать двигатель от ВАЗ 2112.

Замену можно начать, расширив правое крепление подушки до 8 мм. В остальном крепления этих моторов такие же, но придется вырезать моторный щит. Но не стоит разрезать щит болгаркой, так как наличие двойных листов металла и других усилителей делает эту работу опасной, лучше всего использовать газовую горелку. В этом случае необходимо оставить запас по ширине окна для движения мотора на опорах.

Правда поддон переваривать надо, потому что ребро жесткости будет упираться в балку и нужно будет повозиться с коленвалом. Подшипник, расположенный на торце коленчатого вала, служит опорой первичного вала на КПП ВАЗ 2101, при его отсутствии очень быстро выйдет из строя сцепление и коробка передач.

Подшипник ...

0 0

10

0 0

Двигатель ВАЗ 2106 применяется в малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип A рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосферы 8.5
Объем, куб. См 1569
Мощность, л.с. с. при 5400 об / мин 75
Крутящий момент, Нм при 3000 об / мин 116
Топливо AI 92
Расход топлива на 100 км, л
- город 10,3
- колея 7,4
- смешанный 10
Расход масла на 1000 км, г 700
Габаритные размеры (ДхШхВ), мм 565х541х665
Масса, кг 121
Типы масла 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По данным завода 125 000
2. Фактически 200 000
Тюнинг (потенциал / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
На какие автомобили установлено ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 - довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

  1. Увеличена мощность за счет общего полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие символы - A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
  4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. В новой модели двигателя отверстия цилиндрической формы, объемы увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

Как увеличить мощность двигателя ВАЗ 2106 и минимизировать всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы выявить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести подробные исследования силовой нагрузки.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует исключительно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тысяч км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
  2. Повышенный износ распредвала
  3. ваз 2106. Самое популярное решение проблемы - регулировка клапанов. Другой причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной настройкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
  4. Если стук идет снизу мотора и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо выключить двигатель и с помощью буксира отправить машину на СТО.
  5. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком - подшипник помпы.
  6. Если вдруг ваш двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
  7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Одна из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (кроме того, об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относятся низкооктановый бензин и неправильно отрегулированный карбюратор.
  9. Вибрация двигателя. Первая причина - износ подушки.Другое - разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капремонта необходимо провести демонтажные работы. Для проведения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Отвинчивание крепежа, расположенного на каркасе.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскиваем проставки возле бензонасоса.
  4. Отсоединение проводов от каждой свечи зажигания.
  5. Прижимная пластина вынута.
  6. Демонтажные работы в трамблере.
  7. Откручиваем крепеж на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106, практически невозможно. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Такие работы, как тюнинг двигателя ВАЗ 2106 лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к этой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта объем в двигателях ВАЗ 2106 может быть увеличен.

Тюнинг своими руками в гараже

Когда человек решает заняться настройкой своими руками, то нужно:

  1. Обязательно сначала проверьте проводку, которая сделана из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
  2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
  3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
  4. Настроить двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Существует широкий и разнообразный выбор синтетических и минеральных масел. Они отличаются друг от друга тем, что последний способен смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Этот процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
  • В противном случае вы можете столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания.В противном случае такое вмешательство приведет к поломке мотора.
  • Если автомобиль эксплуатируется достаточно долго, то на гильзах и прокладках образуются отложения сгорания. Отверстия в сальниках и прокладках головки блока цилиндров могут быть забиты.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять сальники и прокладки.
  • Когда в системе наблюдается чрезмерное давление, когда подающая трубка забита, можно ожидать утечки масла.
  • Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Какой двигатель можно устанавливать на ВАЗ-2106?

    Если брать отечественные автомобили, то подойдет двигатель практически от любого ВАЗа, а также от Lada Priora.

    Но насколько я понимаю вас больше интересуют иномарки. Вмещается:

    Следует обратить внимание на объем нового двигателя. Должно быть что-то вроде старого.

    На автомобиль ВАЗ-2106 лучше всего устанавливать двигатель FIAT иностранного производства, объемом до 2 литров и мощностью до 100 лошадиных сил - иначе будут частые проблемы и поломки в приводах и трансмиссиях.Оптимальным в данном случае будет двигатель 1.6, бензиновый на 90 лошадиных сил.

    Из отечественных лучшие - двигатели от ВАЗ-2110 и Лада Приора.

    Самое главное, чтобы двигатель поместился под капот. Вы можете делать ставки абсолютно на любые. Жигули вообще как машиностроитель. Поэтому они, наверное, самые настроенные. Мощность двигателя не должна быть очень большой, потому что это принесет вам дополнительные проблемы. Хорошо подходят двигатели других отечественных автомобилей.

    На ВАЗ2106 можно поставить двигатель ВАЗ2110, автомобили quot; Самараquot; quot; Ниваquot ;, также можно поставить двигатель quot; Калинаquot; или quot; Priorsquot ;.Также рекомендуется установить двигатель 2112. Двигатели вышеупомянутых автомобилей могут быть установлены, если вы не хотите регистрировать изменение конструкции автомобиля. Если разглядеть изменение конструкции, то вариантов двигателя очень много. Здесь можно выбрать двигатели от разных иномарок: на 2106 ставят двигатели Фиат, Форд, БМВ.

    По идее на ВАЗ-2106 подойдет любой двигатель, главное, чтобы он был не очень большого размера и подходил по размеру. Новый двигатель также не должен быть слишком мощным, иначе подвеска, тормозная система или мост могут не выдержать.Еще одной проблемой может стать ГИБДД, ведь с переоборудованной машиной нужно будет перерегистрироваться.

    В качестве обновки для своей ласточки специалисты рекомендуют выбирать двигатель от автомобиля FIAT 124, который идеально совместим с BAV-2106 и потребует минимум переделок.

    Вы можете выбрать двигатели от BMW моделей 746, 326 или 536. Но они более мощные и, следовательно, для вашей же безопасности вам придется усилить тормозную систему, подвеску и так далее.

    О том, какие двигатели от иномарки можно установить на ВАЗ-2101, подробно написано в этом вопросе Какой двигатель можно установить на ВАЗ-2101? Автомобиль ВАЗ-2106 создавался на той же платформе, что и ВАЗ-2101. У автомобилей практически одинаковые размеры кузова и моторного отсека, разница между ними только в деталях экстерьера, салона и размерах двигателя, установленных с завода. Поэтому на quot; sixquot; можно поставить такие же двигатели от иномарки, что и на ВАЗ-2101.

    Добавлю только, что все зависит от бюджета, выделенного на такую ​​переделку. В случае ограниченного бюджета лучше всего устанавливать двигатели ВАЗ на ВАЗ-2106 21124. или 21126 ... Машина станет очень динамичной и быстрой, этого двигателя ей хватит с запасом.

    При большом бюджете фантазия не ограничена и может быть реализован практически любой задуманный проект. Но нужно знать, что при установке на автомобиль ВАЗ-2106 более мощного двигателя следует помнить о такой важной составляющей автомобиля, как тормозная система , подвеска и усиление кузова ... Иначе не удастся реализовать весь потенциал двигателя или управлять такой машиной будет крайне небезопасно ... Ведь разгон станет быстрее, но затормозить и ехать на такой машине будет крайне проблематично. и опасно.

    На мой взгляд, оптимальным вариантом будет установка двигателя ВАЗ, например, 21126. Наглядный пример такой установки показан ниже.

    Машина, конечно, замечательная и некоторые ВАЗ-2106 уцелели как с конвейера, но у него слишком маленький капот, чтобы разместить под ним мощный шестицилиндровый двигатель объемом 81 мл.Под такой капот помещаются двигатели от аналогичных машин, у которых диаметр цилиндра 79 мл, а их всего четыре.

    На самом деле нужно смотреть на крепление, как установлен двигатель, поперек капота или вдоль. А также от езды в машине.

    Подойдут практически все двигатели от ваз. Также на ВАЗ 2106 можно поставить двигатели от БМВ, Фиат или Приора. Читайте дальше, нужен маломощный двигатель и нужно учитывать мощность двигателя.

    Нашим мастерам удается установить на автомобиль ВАЗ-2106 двигатель от BMW, Fiat и Ford.Под капотом машины, конечно, меньше места, чем у мощных современных иномарок, но тем не менее оно помещается.

    Хотя здесь лучше не выпендриваться и, как говорится, поставить отечественный двигатель на отечественную машину, например от Приоры или Калины.

    Так как места под капотом для автомобилей ВАЗ 2106 не так уж и много, можно устанавливать двигатели от иномарок, которые также будут не большими по размеру. В этом случае лучше проконсультироваться со специалистом сервисной службы.

Если вы водите ВАЗ-2106, то знаете, что у родного двигателя этой машины относительно небольшая мощность. К тому же такие двигатели недолговечны. Поэтому многие владельцы этих автомобилей в какой-то момент принимают решение или сталкиваются с необходимостью поменять двигатель. Какой двигатель можно установить на ВАЗ-2106? По идее, для такой машины подойдет любой двигатель, который умещается под капотом. Так как под капотом данной модели автомобиля места мало, двигатель нужно выбирать из аналогичных малолитражек.

При установке нового блока вам придется не только переделать кронштейны и выполнить ряд других процедур, но и заново пройти процедуру регистрации автомобиля. При замене двигателей вам потребуется переоформить машину в ГИБДД. Такая необходимость связана с тем, что на блоке двигателя имеется номерной знак, который необходимо зарегистрировать в техпаспорте транспортного средства.

Мастера часто ставят на эту модель автомобиля двигатели от таких автомобилей, как:

При выборе стоит учитывать допустимую мощность агрегата.Он не должен быть слишком мощным, иначе есть риск вывести из строя тормозную систему, сломав мост. Также в этом случае подвеска машины может не справиться с большой нагрузкой.

Двигатель лучше покупать сразу на КПП. Так что вам будет достаточно установить подвес и подключить КПП к мосту.

Выбор двигателя


Это самый важный шаг во всей процедуре замены.Выбор следует делать с учетом собственных целей и технических возможностей транспортного средства. На эту модель автомобиля подходят практически любые двигатели ВАЗ. Установить такую ​​силовую установку можно из таких автомобилей:

  1. Нива.
  2. Калина.
  3. Приора.

Часто автовладельцы останавливают свой выбор на ВАЗ-2112. Перенести двигатель и всю начинку можно с автомобилей ВАЗ-21045 или ВАЗ-21055. В итоге вы получите дизельный двигатель ВАЗ-2106. Главное преимущество установки таких агрегатов ВАЗ в том, что они точно подойдут.К тому же в этом случае вам не придется тратить много денег и времени на прохождение процедуры перерегистрации.

Хороший вариант - установка мотора от Приоры. Установка такого 16-клапанного агрегата обеспечит вашу машину 100 л. из. При этом следует учитывать, что эта процедура замены мотора не из легких. Придется болгаркой разрезать моторный щит, поддон переварить. Потребуется переустановить подшипник коленвала на восьмерку. Также потребуется доработать маховик, систему выпуска и охлаждения и привод акселератора.Если вы готовы потратить много времени, сил и денег, то такой способ увеличения мощности двигателя подойдет.

Если вы по каким-то причинам не рассматриваете варианты установки от ВАЗа, обратите внимание на Fiat 124. Этот двигатель - один из немногих, идеально подходящих для ВАЗ-2106. При этом работы по его установке, а также затраченные усилия и время будут минимальными. Двигатели тоже довольно мощные: Lancia Thema (834), Alfa Romeo (06476) и Fiat Croma (154).Можно рассмотреть варианты таких двигателей, так как они хорошо совместимы с автомобилем ВАЗ, имеют достаточно длительный срок службы и хорошие технические характеристики.

Если вы хотите сделать из своей машины BMW, поставьте один из этих двигателей: 326, 536 или 746. Эти силовые установки очень мощные. Поэтому в любом случае при их выборе вам придется усилить подвеску, тормозную систему и т. Д. В противном случае управление автомобилем станет опасным для вас и для пассажиров.

Если вы планируете установить японский дрифт-двигатель, будьте готовы потратить на него большие деньги.Доработок потребуется много, так как дрифтинг (профессиональный) на обычной машине просто невозможен. Любая машина, подготовленная для этих мероприятий, претерпевает огромное количество изменений. ВАЗ-2106 - не исключение.

ВАЗ «Семерка» - люксовая версия модели LADA 2105, выпускается уже 30 лет. Одно из отличий базовой версии ВАЗ 2107 от прототипа - более мощный силовой агрегат на 1500 куб. см, развивающий до 77 лошадиных сил. Автомобиль не раз за свою историю претерпевал модификации, в том числе оснащался разными двигателями.Возникает естественный вопрос, какой из вариантов лучше.

Всего было выпущено 14 модификаций ВАЗ 2107 с карбюраторным и инжекторным силовыми агрегатами. Их рабочий объем варьировался от 1,3 л до 1,7 л, а номинальная мощность - от 66 до 140 л.с. соответственно. Самый слабый двигатель модели 21034 на низкооктановом бензине был установлен на седан, который можно купить только в КНР.

Специальная версия 21079 выпускалась мелкими сериями для оперативных служб МВД и Комитета госбезопасности.Эта машина оснащалась двухсекционным РПД - роторно-поршневым двигателем. При скромном рабочем объеме 1300 куб. см силовой агрегат развивал мощность до 140 л.с., что делало невзрачный автомобиль очень динамичным и способным догнать многие иномарки.

Самостоятельное дооснащение автомобиля: возможно ли?

Из приведенного выше описания понятно, что на ВАЗ 2107 может быть поставлен любой двигатель от 14 моделей ВАЗ. Это можно сделать без особых переделок, разве что с РПД могут возникнуть некоторые сложности.Однако этот силовой агрегат компактен и в моторном отсеке для него достаточно места. Другое дело, что найти довольно сложно и есть большие проблемы с запчастями.

Энтузиасты тюнинга не ограничиваются такими простыми вариантами и предпочитают более сложные задачи. Особым шиком для таких автовладельцев считается замена штатного двигателя на мощный двигатель от иномарки. Теоретически в этом нет ничего технически невозможного, и это можно сделать при определенных условиях.В вопросе выбора подходящего силового агрегата желательно проконсультироваться со специалистами и изучить успешный опыт.

Критерии выбора

При принятии решения о модернизации транспортного средства следует учитывать ряд важных моментов. Перечень требований, которым должен соответствовать двигатель для ВАЗ 2107, следующий:

  1. Соответствие штатному силовому агрегату по габаритным и массовым характеристикам.
  2. Возможность стыковки с агрегатами трансмиссии автомобиля.
  3. Совместимость силовой установки с другими системами автомобиля.

Наиболее близкими по техническим характеристикам к силовому агрегату «семерки» являются изделия таких компаний, как Nissan и Fiat. Их моторы можно использовать с минимальными переделками.

За относительно небольшие деньги можно купить подходящий двигатель в разборку. Перед тем, как поставить на свой ВАЗ 2107, имеет смысл провести диагностику и при необходимости сделать капитальный ремонт. Практика показывает, что требуется замена некоторых деталей: сальников, ремней и других узлов.На машине это сделать сложнее и хлопотнее.

Разборка силового агрегата

После проведения диагностики и других подготовительных действий с двигателем, который планируется установить на автомобиль модели ВАЗ 2107, можно переходить к следующему этапу. Демонтировать штатный мотор требуется в следующем порядке:

  1. Станок устанавливается в гаражном боксе на смотровой яме или на подъемнике. Помещение обязательно должно быть оборудовано подъемником или другим подъемным механизмом.
  2. Отсоединяем аккумулятор и снимаем с автомобиля, отсоединяем и демонтируем все навесное оборудование.
  3. Отстыковываем силовой агрегат от трансмиссии и откручиваем болты крепления подушек.
  4. Убедившись, что с помощью подъемника ничего не мешает процессу, можно осторожно поднять силовой агрегат и вынуть его из моторного отсека. Если какой-либо из элементов мешает этому процессу, его следует удалить.

Разобранный двигатель желательно разместить на специальной подставке; двигатель может быть продан позже.Это частично компенсирует затраты на переоборудование машины.

Установка двигателя на автомобиль

Подготовленный силовой агрегат поднимается с помощью подъемника и перемещается в моторный отсек ВАЗ 2107 для предварительной сборки. Двигатель установлен в отведенном для этого месте и на подушках нанесены отметки. Установка опорных площадок потребует сварки квалифицированным специалистом.

Какой двигатель на ВАЗ 2106. Все автомобили ВАЗ

Двигатель ВАЗ-2106 применим к установке на автомобили ВАЗ-2103, 2106, 21053, 2107.Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Объем двигателя был увеличен с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя - 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация л
Количество цилиндров 4
Объем, л 1 570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Количество клапанов на цилиндр 2 (1 вход; 1 выход)
Газораспределительный механизм SOHC
Порядок цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 54.8 кВт - (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н м / 3400 об / мин
Система питания Карбюратор
Рекомендуемое минимальное октановое число бензина 92
Экологические стандарты Евро 0
Масса, кг 121

Конструкция

Четырехтактный двигатель с карбюраторной системой питания, рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с одним верхним распределительным валом.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров собственный, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

Шатун

Шатуны из кованой стали модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм 79,0
Высота сжатия, мм 38,0
Объем внутренней выемки, сс 3,7
Масса, г 377

Наружный диаметр поршневого пальца 21101 - 22 мм, длина его пальца - 67 мм.Вес швейной булавки 104 г.

Головка блока цилиндров

В головке блока цилиндров используется начиная с 21011. Распределительный вал приводится в движение двухрядной гильзой.

Производство автомобиля ВАЗ 2106 было начато в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, у новой модели новые бамперы с пластиковыми уголками и клыками, а также более мощный двигатель объемом 1600 куб. Тогда это была самая мощная легковая машина советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разными объемами двигателя 1.3 и 1,5 л. У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 габариты длина 4166 мм, ширина 1611 мм и высота 1440 мм, клиренс 17 см, размер багажного отделения 345 литров, снаряженная масса автомобиля 1035 кг. Задний привод, с пятью передачами.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в области ремонта и тюнинга автомобиля.Мощность двигателя и максимальная скорость 150 км / ч - это даже не самые главные положительные характеристики этого автомобиля. ВАЗ 2106 - классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что этот автомобиль можно эксплуатировать в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические подробности.Что ж, ремонт и эксплуатация ВАЗ 2106 по своей стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель 1.3л, 8-кл. 1.5л, 8-кл. 1.6л, 8-кл. 1.6л, 8-кл.
Длина, мм 4166 4166 4166 4116
Ширина, мм 1611 1611 1611 1611
Высота, мм 1444 1440 1440 1440
Колесная база, мм 2424 2424 2424 2424
Колея передняя, ​​мм 1365 1365 1365 1365
Колея задняя, ​​мм 1321 1321 1321 1321
Клиренс, мм 170 170 170 170
Объем багажника, л 345 345 345 325
Тип кузова / количество дверей Седан / 4
Расположение двигателя Передний продольный
Объем двигателя, см 3 1300 1452 1596 1596
Тип цилиндра рядный
Количество цилиндров 4 4 4 4
Ход поршня, мм 66 80 80 80
Диаметр цилиндра, мм 79 76 79 79
Степень сжатия 8,5 8,5 8,5 8,5
Количество клапанов на цилиндр 2 2 2 2
Система питания Карбюратор
Мощность, л.с. / об.мин. 64/5600 72/5600 75/5400 75/5400
Крутящий момент 92/3400 104/3400 116/3200 116/3000
Вид топлива АИ-92 АИ-92 АИ-92 АИ-92
Привод Задний Задний Задний Задний
Тип коробки передач / количество передач МКПП / 4 МКПП / 4 МКПП / 4 МКПП / 5
Передаточное число главной пары 4,1 4,1 4,1 4,11
Тип передней подвески Двойной поперечный рычаг
Тип задней подвески Винтовая пружина
Тип рулевого управления Червячная передача
Объем топливного бака, л 39 39 39 39
Максимальная скорость, км / ч 145 150 150 155
Снаряженная масса, кг 1035 1035 1035 1050
Допустимая полная масса, кг 1435 1435 1435 1445
Шины 175/70 R13
Время разгона (0-100 км / ч), с 18 17 17,5 16
Расход топлива в городском цикле, л / 100 км 9,5 9,8 10,1 10,3

1.Краткие технические характеристики машины или двигателя

2. Назначение, устройство и работа КШМ

.

3. Назначение, устройство и работа таймера

4. Назначение системы электроснабжения, устройство и работа ее механизмов

5. Назначение систем смазки и охлаждения, устройство и работа их узлов

6 техобслуживание двигателя

1. Краткие технические характеристики машины или двигателя

Двигатели - это машина, которая преобразует любую энергию в механическую.На автомобили ВАЗ-2106 устанавливается двигатель внутреннего сгорания, то есть тепловая машина, в которой используется работа по расширению газообразных продуктов сгорания топлива, сжигаемого в специальных камерах.

Двигатель ВАЗ-2106 состоит из следующих механизмов и систем: кривошипно-шатунного механизма, балансировочного механизма, газораспределительного механизма, системы питания, системы смазки, системы охлаждения, системы запуска и системы зажигания.

Каркас двигателя представляет собой блок-картер или картер, закрытый сверху головкой, а снизу поддоном.Между головкой и картером устанавливаются уплотнительные прокладки, а также между картером и поддоном.

Рисунок: 1. Автомобильный двигатель ВАЗ-2106: 1 - коленчатый вал: 2 - зубчатый шкив коленчатого вала; 3 - шкив привода вентилятора водяного насоса и генератора; 4 - трещотка; 5 - крышка привода распределительного вала, 6 - средняя крышка; 7-шкив генератора; 8 - зубчатый шкив привода масляного насоса и распределителя зажигания; 9 - вентилятор; 10 - блок цилиндров; 11- натяжной ролик; 12 - зубчатый ремень; 13 - ГБЦ; 14 - зубчатый шкив распределительного вала; 15 - крышка верхняя; 16 - Выпускной клапан; 17-впускной клапан; 18 - распределительный вал; 19- крышка газораспределительного механизма; 20 - прокладка ГБЦ; 21 - маховик; 22 - кронштейн перед ней опоры; 23 - Буфер подушки передней опоры; 24 - подушка; 25 - блок-картер; 26 - поршень: 27 - маслосливная пробка; 28 - шатун; 29 - поддон.

Все механизмы и системы двигателя расположены внутри или снаружи рамы.

2. Назначение, устройство и работа КШМ

.

Кривошипный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршней во вращательное движение коленчатого вала. В его состав входят: блок 10 (см. Рис.1) цилиндров, ГБЦ 13, поршни 25 с компрессионными и маслосъемными кольцами, поршневые пальцы, шатуны 28, коленчатый вал, коренные и шатунные подшипники, маховик 21 и поддон 29.

Блок цилиндров Двигатель автомобиля ВАЗ-2106 блочно-картерного типа отлит из специального высокопрочного низколегированного чугуна вместе с цилиндрами, внутренние поверхности которых отшлифованы. Для увеличения жесткости конструкции нижняя плоскость блока расположена на 50 мм ниже оси коленчатого вала, а в местах опор коренных подшипников выполнены ребристые перегородки. Пространство между внешней поверхностью стенок цилиндра и внутренней поверхностью стенок блока образует рубашку.В поперечных перегородках нижней части блока размещены пять подшипников коренных подшипников коленчатого вала. Крышки коренных подшипников не являются взаимозаменяемыми и пронумерованы для правильной сборки. Блок закрыт снизу стальным штампованным поддоном, вмещающим необходимый запас масла. В передней части блока находятся части привода распределительного вала, закрытые крышками.

Головки блока цилиндров Двигатели отлиты из алюминиевого сплава, они общие для всех цилиндров.Головки являются основной частью камеры сгорания, также они имеют впускной и выпускной каналы и резьбовые отверстия для установки свечей зажигания. Двойные стенки головки образуют пространство, соединенное с рубашкой охлаждения цилиндра, где циркулирует охлаждающая жидкость. Головка крепится к блоку цилиндров болтами или шпильками.

Поршень служит для восприятия силы давления газа и передачи ее через поршневой палец и шатун на коленчатый вал. Поршни двигателя отлиты из алюминиевых сплавов.Поршень состоит из двух частей: головки и юбки. Нижняя часть головки образует нижнюю часть камеры сгорания и поглощает давление газов при их расширении. Головка имеет пазы, в которые устанавливаются поршневые кольца.

Юбка - это нижняя часть поршня, которая служит для направления его движения в цилиндре.

Рисунок: 2. Детали кривошипно-шатунного механизма двигателя автомобиля ВАЗ-2106: 1 - коленчатый вал; 2 - вкладыш подшипника нижней головки шатуна; 3 - поршневой палец; 4- шатун; 5 - болт крышки шатуна; 6 - крышка нижней головки шатуна; 7-поршневая головка; 8 - патрон; 9 отверстий; 10- маховик; 11- подшипник приводного вала трансмиссии; 12- коронная шестерня маховика; 13 - упорное полукольцо; 14 - вкладыши первого, второго, четвертого и пятого коренных подшипников; 15-вкладыши третьего (центрального) коренного подшипника; 16 - компрессионные кольца; 17-пружина расширительная; 18 - маслосъемное кольцо; В противовес; Б - шейка шатуна; Б - корневая шейка.

Из-за неравномерного расширения головки и юбки (головка больше нагревается и, следовательно, больше расширяется), диаметр головки делается меньше диаметра юбки. Юбка поршня в поперечном сечении имеет овальную форму с меньшей осью овала в плоскости поршневого пальца и большей - в плоскости действия поперечных сил, что позволяет уменьшить зазор между поршнем и цилиндром и исключить стук при холодном двигателе. Посередине поршня в юбке 8 расположены две бобышки. для установки поршневого пальца 3 .

На днищах поршней двигателя автомобиля ВАЗ-2106 фрезерованы отверстия 9 , чтобы предотвратить повреждение деталей механизма газораспределения и самого поршня.

Кольца поршневые из специального чугуна имеют прорези (замки). Два верхних кольца 16 (рис. 2 ) компрессионные, служат для уменьшения утечки газа. Верхнее компрессионное кольцо хромировано, что повышает его износостойкость и предотвращает появление задиров на гильзах цилиндров, нижнее - фосфатировано.

Кольцо поршневое третье 18 - маслосъемник, на внешней поверхности имеет канавку и несколько щелевидных прорезей для слива излишков масла, снятого со стенок цилиндра, во внутреннюю полость поршня. На внутренней поверхности маслосъемного кольца выполнена канавка, в которую вставлена ​​стальная компенсационная пружина 17.

Палец поршневой 3 (рис. 2) служит для шарнирного соединения поршня с шатуном. Он полый, изготовлен из стали, его внешняя поверхность цементирована или закалена токами высокой частоты.

От продольного перемещения, в результате которого на стенках цилиндров могут возникнуть задиров, поршневой палец в двигателе ВАЗ-2106 закреплен в верхней головке шатуна путем усадки.

Шатун соединяет поршень с шейкой шатуна коленчатого вала. Он служит для передачи сил давления газа от поршня к коленчатому валу во время рабочего хода, а во время вспомогательных ходов - сил от коленчатого вала к поршню. Это двутавр с верхней и нижней головками.Нижняя головка разъемная, в нее вставлены тонкостенные вставки 2.

Коленчатый вал 1 (рис. 2) Двигатель ВАЗ - пятиопорный, отлит из специального высокопрочного чугуна и установлен в коренных подшипниках с втулками 14 и 15. Вставки сталь-алюминий. Они состоят из двух одинаковых половинок, которые удерживаются от проворачивания выступами, входящими в соответствующие пазы. Противовесы используются для разгрузки коренных подшипников от центробежных сил. А, отлиты вместе с валом. В корневых шейках АТ, просверлены каналы для подачи масла к шатунным подшипникам на щеках и шейках шатунов В, на переднем конце вала двигателя установлены два шкива, с одного из них с помощью зубчато-ременной передачи. Приводится распредвал, а также масляный насос и распределитель зажигания, а от другого при помощи обычного клина вентилятор с центробежным водяным насосом и генератор приводятся в движение ремнем.

Все эти детали устанавливаются на сегментированные шпонки и фиксируются храповым механизмом, ввинченным в передний конец вала.Храповик используется для поворота коленчатого вала пусковой рукояткой. На заднем конце коленчатого вала 10 установлен чугунный маховик. Передний и задний концы коленчатого вала, выходящие из блока, уплотнены резиновыми уплотнениями. Слив масла из сальников осуществляется с помощью маслосливной резьбы на шейке заднего вала.

Маховик 10 (см. Рис. 2) служит для выведения поршней из мертвой точки, обеспечения; равномерное вращение коленчатого вала, кроме того, способствует плавному запуску автомобиля за счет своей массы.На его обод прижимается стальной зубчатый венец, с помощью которого двигатель запускается стартером.

3. Назначение, устройство и работа ГРМ

Газораспределительный механизм служит для своевременного впуска горючей смеси в цилиндры двигателя и выпуска из них выхлопных газов. Для двигателя ВАЗ-2106 он состоит из распредвала (рис.3), рычагов 18 с пружинами 17, впуск 2 и выпускной 19 клапаны с пружинами 7 и 8 и детали их крепления 5, 6, 9 и 10, детали привода.

Пятиопорный чугунный распределительный вал с восемью кулачками установлен в корпусе 13, изготовлен из алюминиевого сплава и крепится к ГБЦ с помощью шпилек и гаек. Распредвал приводится в движение шкивом 4 (рис.13) коленчатый вал с помощью зубчатого ремня 10, который одновременно через шкив 13 приводит в действие масляный насос, распределитель зажигания и топливный насос. Шкивы коленчатого и распределительного валов, ведущий вал масляного насоса шестеренчатые.

Двигатели 100260 устанавливались на автомобили ВАЗ-2106. Кроме этого автомобиля они подходят и ко всем другим классическим моделям ВАЗ от 2103 до 2107. Давайте рассмотрим, что из себя представляет двигатель, какие с ним проблемы, как его отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Волжский автомобильный завод начал выпуск двигателей в 1976 году. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125000 км, однако это только паспортные данные.Практика показывает, что двигатели ВАЗ-2106 способны преодолевать расстояние от 200 тыс. Км и более. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 - бензиновый силовой агрегат. Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные - инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент составляет 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100 км. По трассе можно немного экономичнее проехать. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты будут около 10 литров. Для эффективной работы двигателям необходимо не только топливо, но и моторные масла - агрегат расходует 0,7 литра смазки на каждые 1000 км пробега. Залейте в агрегат 3,5 литра масла.

Отличительные особенности

Они представляют собой довольно удачную ревизию предыдущей модели.В процессе создания силового агрегата инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего рабочего объема. При разработке и производстве инженеры особое внимание уделили повышению качества обработки камер сгорания. Благодаря модификациям и апгрейдам родился 10002011.Других отличий от базовой конструкции, кроме диаметра, данный блок не имеет.

На производстве, в технологических процессах инженеры и специалисты придают каждому цилиндру блока определенный класс. Теперь можно выделить пять или более из этих классов. Они отличаются друг от друга на 0,01 мм. Этим классам присвоены символы - A, B, C, D, E. Чтобы узнать, к какому классу принадлежит конкретный агрегат, достаточно заглянуть под двигатель. Буква указана внизу основания. с индексом 21011-10005011-10 остались без изменений.Чтобы отрегулировать общий размер цилиндра, разработчикам и инженерам пришлось использовать новые прокладки ГБЦ.

Что касается поршней, стандартные и принятые во всем мире поршни имеют много схожих характеристик. В этом двигателе использованы детали поршневой системы от агрегата 21011. Номинальный диаметр такого поршня по паспортным данным составляет 79 мм.

Новая модификация двигателя имеет специальные цилиндрические отверстия. Объемы тоже увеличились. В процессе работы на каждом участке поршень прогревается более равномерно и не сразу, а постепенно.Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные термостатические пластины. С 1990 года силовые агрегаты оснащаются карбюраторами ОЗОН 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при эксплуатации автомобиля. Рассмотрим, насколько двигатель правильный. Также перечислим типовые неисправности.

Предпусковой прогрев

Чтобы силовой агрегат работал длительное время, к нему необходимо обращаться осторожно.Итак, любой механизм перед тем, как начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам. Как понять, что можно начинать движение? Мотор сможет стабильно работать на холостом ходу.

Распредвал

В работе двигателя ВАЗ-2106 есть еще одна особенность. В процессе эксплуатации наблюдается повышенный износ распредвала. Водитель может распознать износ детали по характерному стуку на холостом ходу.

Это будет слышно даже при закрытом капоте и в автомобиле. Для защиты распредвала от преждевременного и интенсивного износа требуется регулярная регулировка клапанов.

Замена масла

Если вы нарушите правила производителя и не замените моторное масло вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не добавляйте недорогие и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км.цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем должен, это может означать, что клапаны или кольца вышли из строя. В этом случае первым делом нужно измерить компрессию, а затем искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, а в штатном режиме не нагревается, то владельцу следует обратить внимание на термостат.

Поменяли на более качественную.Также проблема может скрываться в забитом радиаторе. Дополнительно проверяется система охлаждения. В нем может образоваться воздушный шлюз.

Двигатель горит

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная. Иногда вместо четырех цилиндров действуют только три. На это есть несколько причин. Итак, чаще всего неисправность - ненастроенная или перегоревшая арматура. Также происходит тренация из-за горячей охлаждающей жидкости. Популярная причина - некачественное топливо в баке, неисправный карбюратор или неисправность системы зажигания.

Дым из выхлопной трубы

Дымящийся двигатель требует капитального ремонта. Причина - необратимые нарушения в работе сальников клапанов или Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор - для этого на пару секунд включите фары.Чтобы двигатель не заглох, перед запуском выжимайте сцепление. Дело в том, что трансмиссионное масло в коробке передач слишком густое и нужно время, чтобы снова стать жидким. С зимними маслами таких проблем не будет.

Двигатель запускается стартером только при выжатом сцеплении. Чтобы мотор не заглох, снимите всасывающий патрубок. Его следует отпускать как можно медленнее по мере прогрева двигателя и снижения оборотов двигателя ВАЗ-2106 до холостого хода.

Педаль акселератора периодически нажимается и отпускается для подачи смазки к компонентам двигателя и механизмам. Двигатель должен работать на холостом ходу не менее пяти минут.

Особенности капитального ремонта

Перед ремонтом в первую очередь необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты - слесарный и измерительный. Процесс сборки лучше доверить специалистам, но многие автомобилисты собирают эти моторы самостоятельно.

Для демонтажа крышки ГБЦ и маховика необходимо иметь некоторый опыт или обратиться в сервисный центр.Разборка пальцев требует особых навыков. Также для проведения капитального ремонта требуются диагностические навыки. Завершаются ремонтные работы установкой двигателя ВАЗ-2106 обратно в автомобиль.

Вывод

Итак, мы выяснили, что такое силовой агрегат модели ВАЗ-2106. Мотор слабоват, поэтому на данный момент тюнингом и доработками этого двигателя занимаются многие автовладельцы. Распространенный вид тюнинга - установка головки блока на 16 клапанов. Это позволяет увеличить мощность до 20 процентов.Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые используют турбонаддув, но это очень дорого.

Двигатель ВАЗ 2106 устанавливается на легковые автомобили производства Волжского автомобильного завода, который начал свою деятельность в 1976 году. Двигатель ВАЗ 2106 - четырехтактный силовой агрегат, схема карбюраторная, устройство рядное.

Особенности конструкции

Охлаждение двигателя осуществляется по замкнутому контуру за счет циркуляции теплоносителя. Принцип работы системы охлаждения принудительный.

Схема работы системы смазки комбинированная - разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1-3-4-2.

Устройство ДВС позволяет провести капитальный ремонт двигателя ВАЗ 2106 и дополнительную настройку двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после пересмотра новых цен на данный тип двигателя. Перед тем как приступить к замене двигателя, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, НИВА, ВАЗ 2106. Автомобили УАЗ этими моторами не оснащены.

Двигатель шестой - описание технических характеристик

Основные технические характеристики мотора:

  1. Блок цилиндров 2106 выполнен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип двигателя - бензиновый, рядный.
  4. Количество цилиндров в блоке - 4.
  5. Каждый цилиндр диаметром 79 мм оснащен двумя клапанами.
  6. Ход поршня 80 мм.
  7. Степень сжатия двигателя 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 - 75 л.с.
  9. Обороты равны 5400 об / мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо - АИ 92.
  12. Масса двигателя ВАЗ 2106 в сборе - 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 - необходимое количество 3.5 литров.
  14. Рекомендуемые марки моторного масла: 10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 - коня 200.

Каждая инженерная доработка приводила к значительному усовершенствованию конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что существенно улучшено

Улучшены характеристики ВАЗ 2106:

  • Применение нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 имеет увеличенную мощность за счет увеличения общего объема силового агрегата и улучшения характеристик и свойств цилиндров.
  • Применение новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащен поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерного нагрева поршней за счет цилиндрических отверстий в двигателе и использования стальных термостатических пластин на поршнях.

Специальные термостатические пластины, установленные в поршнях, изготовлены из высококачественной стали.

Техническое обслуживание силового агрегата 2106

Для выявления возможных проблем в эксплуатации автомобиля необходимо проводить регулярную диагностику всего автомобиля. С помощью мастера устанавливаются стандарты функционирования всех систем механизма.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится с приобретением определенного опыта и навыков. В помощь мастерам выпущен специальный мануал, который можно приобрести в розничной сети в магазинах автозапчастей.

ВАЗ 2106 Ремонт, сборка и разборка производятся с опытом работы, также потребуется полный набор инструментов и необходимые запчасти.

Наиболее частые поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Внутренний диаметр цилиндра увеличивается на 0,15 мм после прохождения более 5 тыс. Км. Этот дефект образуется, если не произвести своевременную замену моторной смазки.
  2. Распредвал изношен.
  3. Шумовые эффекты в виде постукивания в двигателе. Этот дефект устраняется регулировкой клапанов, заменой топлива на топливо с более высоким октановым числом. Если эти меры не помогли, то нужно обратиться в ближайший СТО, где будет проведена диагностика и ремонт поршней и шатунных подшипников.
  4. Падение давления масла. При этом смазка не поступает на трущиеся поверхности, в результате чего увеличивается сила трения, вызывая возгорание прокладок, ускоренный износ рабочих частей, устройство приходит в негодность.
  5. Скрипы указывают на поломку натяжителя цепи привода ГРМ, демпфера или подшипника насоса.
  6. Если двигатель глохнет на ходу, нужно разобраться с системой зажигания или питания.
  7. Двигатель выключается на холостом ходу при сбое в регулировке холостого хода или воздушной заслонке.
  8. Конструкция двигателя, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапана, прокладку ГБЦ. Триплет также может быть вызван топливом с низким октановым числом.

Почему нагревается двигатель

Самый частый дефект двигателя 2106 - перегрев. Рабочая температура двигателя до отметки + 96 ° C.

Причинами того, что мотор начал сильно греться, могут быть неисправности следующих систем и узлов:

  • термостат, возникновение шлюзовой пробки;
  • радиатор
  • , его засорение;
  • жидкость низкого качества, используемая для охлаждения;
  • вентилятор вышел из строя.

При обнаружении перегрева двигателя необходимо срочно остановить автомобиль, провести тщательный осмотр и устранить причину. Если двигатель начинает нагреваться из-за поломки термостата, то это устройство необходимо заменить на новый экземпляр .

При дефектах радиатора необходимо дать время охлаждающей жидкости полностью остыть и только после этого приступить к диагностике, слить антифриз и устранить поломку.

Как накачать двигатель ВАЗ

Для увеличения мощности двигателя используются различные технологии.Форсирование двигателя ВАЗ 2106 осуществляется с помощью тюнинга.

Наиболее действенный способ - установка турбомотора на ВАЗ 2106 и удаление продуктов сгорания через прямоточную систему.

Ваз 2106 турбо соревнуется на дороге со многими известными марками.

Турбина, турбонаддув установлена ​​на улучшенную шестерку с целью ее модернизации. Причем его мощность значительно увеличивается. Установка специальных деталей внутри силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используется любителями высоких оборотов. На заменяемый тюнинговый автомобиль установлено дополнительное оборудование, требующее дополнительных затрат на уход и контроль работы всех систем, на периодический технический осмотр. Стоимость установки до половины стоимости машины.

Виртуальный тюнинг ВАЗ 2106 онлайн. Бесплатный тюнинг автомобилей онлайн. Работа с аэрографией

Который легко может потеряться среди своих собратьев. Особенно сейчас, когда возможности тюнинга стали безграничными.А вот как выбрать то, что действительно подходит вашему автомобилю, будет сочетаться по цвету, форме и создавать единую концепцию. Это действительно сложно, если не использовать виртуальный тюнинг 3D. Звучит красиво и солидно, но что скрывается под этой оберткой?

Виртуальный тюнинг становится доступен каждому автовладельцу

Что получит пользователь ПО для виртуального авто

Трудно игнорировать возможности, которые открываются с помощью высоких компьютерных технологий. Одно из них - виртуальный тюнинг автомобилей.При правильном выборе программы или онлайн-ресурса вы сможете добиться поразительных результатов в процессе изменения внешнего вида вашего ТК. Детально и внимательно изучая салон и кузов, подбор каждой детали и цвета - это лишь часть возможностей, которые 3D-тюнинг авто открывает перед автомобилистом. Надоел старый щиток, коробка передач, обивка салона или вид кузова - все можно поменять. Даже, кроме того, можно протестировать новую аудиотехнику и посмотреть, как будет выглядеть освещение в салоне.

Нет необходимости заранее связываться со специалистами по автомобильному тюнингу. Создать новый образ машины можно дома.

Обзор программ для виртуального тюнинга авто в 3D

В свободном доступе есть программы, позволяющие изменять внешний вид автомобиля.

  1. Cinema 4D полюбился многим пользователям, среди которых немало профессионалов. Может быть, использую его впервые. Это может быть связано с тем, что создатели программы часто выпускают обновления, предлагают большое количество модулей, позволяющих создавать сумасшедшие графические элементы.Рассматриваемая программа для тюнинга автомобилей 3D имеет встроенный русскоязычный интерфейс и создает картинку высокого разрешения. Последнее преимущество позволяет четко рассмотреть каждый сантиметр вашей обновленной машины.
    Blender
  1. можно считать достойным вариантом, если не учитывать одну особенность - работать с загруженными фотографиями в большом разрешении затруднительно. В этой программе легко создавать новые объекты.

  1. Неидеальная, требовательная, но солидная тюнинг-ателье.Фотография с низким разрешением и неудовлетворительным качеством просто не пройдет через систему фильтров. После всех изменений, которые вы хотите сделать со своим автомобилем, будет сформировано четкое изображение. Работа с привязкой к реальному времени, возможность менять интерьер.

  1. Dimilights Embed послужит достойным вариантом, если планируется провести световую настройку и у пользователя нет высоких навыков работы с аналогичными редакторами. Качество финального изображения будет не таким хорошим, как в предыдущей программе.

  1. Отдельных слов заслуживают два продукта, которые в России очень популярны - это «Виртуальная настройка ПК автомобиля» и «Виртуальная настройка москвичей» (Virtual Tuning 2). Первая программа позволяет работать со всеми популярными марками отечественных автомобилей. В программу уже загружены трехмерные изображения высокого качества. Пользователю нужно только найти свою машину и приступить к созданию, преображению кузова и салона по своему усмотрению.

Вторая программа подходит для владельцев иномарок.Изображения в трехмерном пространстве наиболее распространенных моделей автомобилей зарубежных производителей легко найдут свою машину. Вероятно, это единственное различие между этими двумя программами. В остальном они очень похожи. Меняя свой автомобиль с помощью этих программ, вы можете параллельно просматривать информацию о деталях, выбирать производителей, изучать текущие цены и места, где их можно приобрести.

Когда виртуальная настройка машин завершена, вы можете распечатать все использованные детали и сохранить окончательное изображение автомобиля.

Мы не упомянули компьютерные игры, через которые тоже можно проводить. Таким способом никто не пользуется, поскольку появились более удобные, узкоспециализированные и современные методы виртуального изменения транспортного средства.

Обзор онлайн-сервисов виртуального тюнинга авто в 3D

Все относительно. Вот программы, которые были описаны чуть выше, не кажутся удобными и идеальными, когда вы начинаете пользоваться онлайн-ресурсами. В программном обеспечении, которое необходимо скачать и установить на ПК, редко встречаются обновления, имеется неполная база образов машин, а возможности по настройке ограничены стандартными средствами.Совсем другое дело - настройка в онлайн-режиме. Здесь нет ни одного из перечисленных недостатков.

В Интернете можно легко найти множество сайтов, позволяющих изменить внешний вид автомобиля, выбрать различные варианты внешнего вида внешнего вида и внутренней отделки. Мы остановились на самом первом и популярном сайте, возможности которого превосходят все остальные ресурсы. Такой 3D тюнинг удовлетворит все ваши пожелания.

www.3dtuning.com - этот сайт любят многие российские автовладельцы.Существенным преимуществом является русский интерфейс, чем другие подобные ресурсы не могут похвастаться. Возможности изменить внешний вид машины огромны. Вы можете выбрать диски, поменять колеса, поменять фары, поэкспериментировать с цветом и формой капота, бампера, крыльев. Все не перечислить, но можно уточнить эксклюзивные моменты:

  • допуск на редактирование;
  • вариаций с подвеской;
  • тонировка с функцией тормозов;
  • активация неоновых ламп;
  • использовать для окраски экстерьера в любой цвет из гаммы RGB, которая представлена ​​в полной мере;
  • придает краске матовый или глянцевый блеск.

Оплатив данный ресурс всего за 20 минут, вы получите снимок полностью измененной машины, владельцем которой является. Все детали, изображения которых были нанесены в процессе трансформации, существуют и выпускаются. Имея полученный результат на бумаге, вы легко воплотите все изменения в реальность.

На этом сайте вы можете общаться с другими автовладельцами, обмениваться идеями и идеями, искать необходимые запчасти и элементы для тюнинга.

Виртуальная 3D-настройка важна, полезна и часто необходима.С его помощью вы можете создавать удивительные вещи, проявлять свои творческие способности, проверять и тренировать дизайнерские навыки. Для многих аэрографов и профессионалов в области апгрейда возможности виртуальной настройки незаменимы. А как еще исключить неудачные решения, отказаться от возможного брака с работой и повысить качество услуг.

Любимый автомобиль хочу не только поддерживать в рабочем состоянии, но и придавать ему оригинальные черты. Здесь используется настройка. Благодаря современным технологиям можно проводить определенные манипуляции с железным конем, не вставая с компьютерного стола.Для этого воспользуйтесь 3D-настройкой онлайн.

Монитор может быть изменен на всех моделях автомобилей. Вы можете провести как тюнинг онлайн русских автомобилей, так и модернизацию иномарки. Дополнительные элементы придадут ТК максимальной уникальности. Корректировать визуально сможет широкий выбор узлов и агрегатов. К ним относятся:

Бамперы
  • ;
  • Оптика
  • ;
  • параметров и формы колес;
  • капюшон;
  • дисков;
  • Выхлопная система
  • ;
  • Просвет
  • ;
  • Решетка радиатора
  • и др.

3D Tuning Online позволяет существенно сэкономить на получении необходимой картинки. Модернизации способны подлежать:

  • цвет;
  • Текстура
  • ;
  • бланк;
  • Материал
  • .

Важно! У Tuning Machines online 3D есть бесплатные версии, что дает возможность протестировать интерфейс и возможности сервиса.

Как найти ресурс

Вы можете перейти на нужный сайт по ссылке 3DTUNING.COM. Это бесплатный ресурс, на котором представлено более шестисот моделей автомобилей от отечественной приора до ручных пил Mustang. Пользователь за полчаса в силах самостоятельно преобразить любой выбор любой выбранной модели.

Реальный тюнинг AW online 3D на представленном сайте имеет важную особенность - все предложенные элементы виртуальной модернизации имеют реальные прототипы, которые вы можете купить или заказать в специализированных автомагазинах.

Пользователи имеют возможность общаться с другими участниками сервиса.Это позволяет приобрести необходимые элементы дизайна по приемлемой стоимости. Также вы можете вывести все на распечатку и обратиться к официальным дилерам техники.

Текущий сайт настройки сайта имеет интуитивно понятный интерфейс. Вы можете зарегистрироваться в нем по ссылке из социальной сети. Миллионы настроенных моделей доступны для просмотра в бесплатных галереях.

Чтобы разобраться с сервисом, всего несколько минут, тем более что ресурс достаточно хорошо залочен на русском языке.Это значительно выделяет его среди аналогичных сервисов в сети.

Важно! Каждый, кто хочет прославиться для пользователя, имеет возможность выставить свои модели на конкурс на всеобщее обсуждение.

Конкурс проводится в режиме реального времени. Зарегистрированные пользователи часто хвастаются работой, предлагая обсудить различные дизайнерские решения. В дальнейшем они могут быть реализованы на существующем ТК. К преимуществам ресурса можно отнести факторы:

  • широчайший выбор модельного ряда;
  • возможность соотнести фон;
  • огромный постоянно пополняющийся выбор опций для каждой модели;
  • полученный результат можно отобразить на принтере.

Работа с аэрографией

Представленный конструктор двигателей в режиме онлайн может нанести уникальный рисунок на поверхность автомобиля. Яркое цветное пятно быстро найдет машину в любом городском потоке. Украсить ТК узор получится на любой поверхности:

  • капюшон;
  • крыша;
  • дверей;
  • крылья и др.

Важное место отведено подбору цветовых решений. Необходимо, чтобы основной тон аэрографии сочетался с основным цветом автомобиля.Разведение виртуальных возможностей воплотить в жизнь даже самые смелые фантазии.

Моделирование в сети

Обширные возможности ресурсов позволяют практически создавать трехмерные машины онлайн, внося изменения в базовые системы. Такие встроенные таким образом решения пользователь больше не встречается в сети. Плюсы сайта в том, что можно будет проводить манипуляции с такими факторами:

  • регулировка зазора или других свойств подвески;
  • степень тонировки стекла;
  • интерьер можно красить в любой цвет неограниченное количество раз;
  • текстура для внешней плоскости выбирается из двух типов: глянцевый или матовый фон.

На сайте идет постоянное пополнение модельного ряда и регулярное внедрение новых опций. Пользователь может подписаться на новости ресурса и получать своевременную и актуальную информацию.

Необходимо отметить лаконичность виртуального сервиса. У него нет перегрузки маленькими пациентами. Имеются удобные интуитивно понятные значки и кнопки, что оставляет положительное впечатление при контакте с ними.

Разработчики постарались установить не особо требовательный движок, не перегружающий существенно интернет-каналы пользователей.Это позволяет оперативно вносить изменения и не получать много ошибок при ответе с сервера.

При том, что в сервисе много пользователей, интерфейс не тормозит. Даже с отличной графикой платформа справляется со всеми запросами. Все автомобили имеют максимально реалистичный внешний вид. Внесенные изменения практически сразу отображаются на дисплее.

Машины в тюнинге легко вращаются на удобной стороне. Это позволяет выбрать оптимальный вид для оценки модификации.Замена запчастей осуществляется через специальное меню, установленное справа. Также вы можете вызвать его с помощью курсора с выбранным элементом на транспортном средстве.

Формально вся процедура похожа на компьютерную игру и настолько увлекательна, что срабатываю сразу, чтобы отступить. Пользователю доступно сохранение на виртуальном сервере server.

Положительные качества

Следует отметить множество достоинств такой технологии:

  • Вы можете рассчитать стоимость понравившейся модификации;
  • внесенные изменения отображаются мгновенно;
  • Пользователи
  • могут по своему усмотрению устанавливать в сервис дополнительные плагины;
  • есть возможность сохранения различных вариантов настройки.

Ресурс позволяет реализовать воплощенные идеи на своих страницах. Так что любители тюнингованных индивидуальных автомобилей смогут найти для себя что-то уникальное и стоящее.

Перед тем, как провести внешний редизайн, на этапе проектирования изменения внешнего вида автомобиля следует создать точный эскиз выполненных работ. Для этого используйте рисунки, созданные на бумаге. Однако процесс их получения занимает много времени и нецелесообразен, так как не дает водителю полной информации о результате работы.Еще один способ получить представление о результатах улучшения автомобиля - это 3D-тюнинг. При этом используется специализированное программное обеспечение как в онлайн, так и в офлайн-версиях.

Виртуальный тюнинг машины удобен тем, что водитель не тратит много времени и сил на получение результата переделки машины. С помощью онлайн- и офлайн-3D-тюнинга вы можете увидеть, как измененная решетка радиатора, новая передняя и задняя оптика, тонировка, воздуховоды, спойлеры, аэродинамические складки и другие элементы внешнего редизайна автомобиля будут смотреться в специфическом модель.Ряд программ позволяет выбрать оптимальный цвет для переоборудованного автомобиля и «нанести» на борта машины определенный набор шаблонных аэрографических рисунков.

Использование компьютерных программ для выполнения трехмерного тюнинга автомобилей в большинстве случаев требует от водителей навыков работы с тем или иным программным обеспечением. Однако ряд онлайн-сервисов такой направленности получил интуитивно понятный интерфейс, доступный даже неуверенному пользователю персонального компьютера.

Обзор программы

Список программ для тюнинга автомобилей весьма внушителен. Это позволяет водителям выбирать подходящее программное обеспечение, в котором им удобно работать, либо программа не требовательна к ресурсам компьютера для использования на слабых машинах. Чаще всего пользователи используют следующие программы:

  • Тюнинг Авто ателье. Чтобы начать работу с программным обеспечением, вам нужно будет загрузить фото машины. После выполнения этого действия водитель может внешне поменять практически все детали автомобиля: от фар до аэрографии;
  • «Виртуальный тюнинг: от восьмерок до Калины.«Программа будет интересна владельцам Lada Mark. В этой программе представлены модели производства АвтоВАЗа. Приложение позволяет виртуально выполнять тюнинг как кузова, так и салона;
  • «Виртуальный тюнинг» от «Букасофт». Для тюнинга доступны отечественные и зарубежные модели. Вы можете улучшить внешний вид кузова и салона автомобиля;
  • Блендер 3D. Программа для редактирования и создания трехмерных изображений. Имеет статус условного и бесплатного ПО.Основной набор опций доступен в бесплатной версии, а инструменты из расширенного списка получают драйверы, которые приобрели платную лицензионную программу;
  • Autodeskmaya. Софт - синтез Adobe Photoshop и Adobe Flash. В приложении есть онлайн-версия, которая доступна пользователям 24 часа в сутки. Позволяет создавать трехмерные картинки и полноценные анимационные изображения;
  • Синема 4д. Самый «продвинутый» софт из указанного списка. Программа представляет собой полноценный комбайн для создания и модификации трехмерных изображений.Программа имеет платную лицензию. Преимущества программного обеспечения - обширный функционал и удобный пользовательский интерфейс.

По сравнению с онлайн-планированием, переделка автомобиля в offline-программе имеет ряд недостатков. К ним относятся необходимость установки, платный доступ ко всем параметрам некоторых программ и отсутствие необходимых обновлений для ряда программного обеспечения.

Онлайн-решения

Некоторые приложения-симуляторы онлайн-тюнинга автомобилей любой марки реализованы в виде онлайн.Они выполнены в виде сайта, при входе на который водитель выполняет настройку своего автомобиля в режиме онлайн. Для стабильной работы сайта необходимо наличие установленного компонента Flash Player текущей версии.

Среди множества ресурсов по улучшению автомобиля в сети популярностью пользуется сайт 3D-тюнинга. Имеет интуитивно понятный пользовательский интерфейс, простоту регистрации, быструю загрузку необходимых моделей, большой выбор марок автомобилей и запчастей для выполнения онлайн-тюнинга.Для водителей из стран СНГ и России неоспоримым плюсом является поддержка русского языка.

На указанном сайте вы можете добровольно создать онлайн конкретную модель автомобиля и без регистрации. Однако в этом случае невозможно будет принять участие в конкурсе виртуальных проектов редизайна машин среди других драйверов или связаться с другими пользователями этого сайта.

Преимущества работы в сети

Преимущества использования виртуального тюнинга автомобиля онлайн:

  • Возможность тюнинга моделей иномарок и российских автомобилей.
  • Результат обновления визуально доступен водителям в интерактивном режиме.
  • Бесплатное использование ряда интернет-ресурсов.

Необходимо будет установить приложения для настройки машин, некоторые программы полностью платные и потребляют обширные ресурсы персонального компьютера. В случае онлайн-сервисов пользователю необходим стабильный доступ в Интернет и установленный флеш-плеер последней версии.

Как приступить к работе

Для начала работы с онлайн-сервисами, позволяющими выполнять виртуальный тюнинг автомобиля, вам потребуется:

  • Посетите веб-адрес выбранного сайта (иногда требуется регистрация в системе).
  • Выберите автомобиль по интересам марки.
  • Поменять штатные элементы кузова на тюнн.
  • Измените расцветку и оборудуйте чертежи автокирпича.
  • Сохраните изменения для последующего редактирования или распечатки.

Виртуальный редизайн автомобиля пригодится для создания полноценного проекта по переработке внешнего вида и интерьера автомобиля. Использование мультимедийных технических средств позволяет быстро и качественно получить наглядный результат внесенных изменений.При этом уровень владения навыками работы с ПК не играет ключевой роли.

Эта игра (Taz Mechanic Simulator) очень понравится любому автолюбителю. Если у вас есть машина, она отличная, значит, вы хорошо разбираетесь в ее устройстве. Даже если у вас нет машины, и вы еще не очень взрослый человек, то ничего страшного вы легко разберетесь в этой игре. Тюнинг всегда привлекал мальчишек, потому что оригинальные машины иногда бывают не совсем хорошими, поэтому их нужно модернизировать.В этой игрушке вам доступны две известные русские машины, 2106 или шестерка. и девять, чье первоначальное название 2109 . Первая до сих пор известна как Лада, а вторая как Жигули, и с большой уверенностью можно сказать, что даже в вашем дворе сейчас такие улицы. Чтобы смотреть на машину со всех сторон, что позволяет делать 3D графику, нужно удерживать мышку на экране и тянуться в сторону.

С чего начать?

  1. Начните с того, что вы решите, будете ли вы играть в многопользовательскую версию, в которой вы можете оставлять записи на сервере, или в простой локальной для себя.
  2. После этого вы переместитесь в большой гараж, где будут проходить основные игры игры. Теперь вам нужно выбрать, какой из двух предложенных вы будете настраивать.
  3. Следующим шагом будет точно такая же модернизация выбранных вами машин. Жалко, что у вас пока мало денег, пока вас не примут в плане доработок. Хотя 50000 долларов должно хватить с головой.
  4. По мере того, как вы обдумываете, что готово, машину можно опробовать на трассе, но для этого вам нужно будет выйти из гаража и поехать.

Что можно изменить?

На самом деле изменить можно абсолютно все, но для того, чтобы вы имели представление об этом, напишем подробнее. Цвет машины, мотор, подвеска, диски, кузов, салон и все-все что есть под капотом. Чтобы купить любую деталь на свой автомобиль, просто нажмите на кнопку магазина, и там вы увидите весь ассортимент.

Контроль:

  • Arrows - Поездка
  • Левая кнопка мыши - действие.
  • Правая кнопка мыши - прокрутка камеры.
  • Колесико - фотоаппарат линейки.
  • R - Начать заново.

Все мы очень любим свои машины, каждый по-своему. Настоящие автомобилисты это поймут. Каким образом можно сделать собственные средства передвижения более привлекательными внешне, не правда ли? Сегодня я оставлю разговор о технических обновлениях, поговорим только о них. Программа представляет собой виртуальный тюнинг 3D автомобилей, всего:

  • Он новичок на рынке автосервиса.
  • Постройте модель станка в объемном формате за счет аксонометрической проекции.
  • Работает на основе растровой графики.
  • Постарается прикрепить, «повесить», наложить на кузов автомобиля, как в интерьере, новые изменения.
  • Полностью интерактивный.

Современные технологии позволяют «примерить» внешний вид своего автомобиля своими руками.

Поговорим об этом сегодня и поговорим. Кстати, пару слов об интерактивности. Благодаря ей можно со всех сторон изучить кузов и салон, практически «утвердив» каждую деталь.

Все просто и понятно. И почему только раньше времени обращаться в Tuning Atelier? Пойдем к нему, когда точно узнаем, как должен выглядеть наш «Железный конь».

Фотошоп - стиль своими руками

Виртуальный тюнинг авто можно начать с собственного компьютера. Установил фотошоп и погнал! Чтобы получить возможность стереоскопического обзора, нужно загрузить фото, сделанное под небольшим углом. Краткое руководство к дальнейшим действиям для вполне «зеленых»:

  1. Создайте текстуру и рельеф автомобиля.Конкретнее: мы построим разрывные и воздухозаборники, если они есть в планах. Настройте масштаб, а затем сделайте горизонтальные и вертикальные линии, соответствующие размерам будущих конструкций.
  2. С добавлением следующего слоя, давайте добавим новые элементы глубины, чтобы распознать их на конечном изображении. В этом поможет инструмент «Лассо». Залейте каждый новый элемент.
  3. Начинаем работать со всем телом размытой кистью. Нанесите тени на каждый нужный предмет в верхней точке. После того, как осмотрите всю конструкцию на предмет ненужных элементов и линий, удалите их.

Надеемся, что эта, на первый взгляд, промывочная последовательность сделает программу для 3D-тюнинга автомобилей более понятной. Кстати: для любителей перекрасить машину - найдите функцию изменения изображения. Все начинается с этого. На новый слой добавляется фотография машины, после чего она обесцвечивается. Не изменяйте всю картину пузырями. С помощью лакера за пару минут можно восстановить фон, а после все элементы, которые не касаются.Разве что собираетесь красить диски и окна. Он маленький: с функцией ColorBalance мы оперируем разными цветами и радуемся результату.

О разнообразии инсталляций и софте

Неважно, устала ли коробка передач или обивка задних сидений - все можно исправить. Протестируйте аудиотехнику и внутреннее освещение. Интерактивная модель вашего агрегата может быть создана в онлайн-сервисах и в таких сенсорных программах, как Blender, Cinema 4D, Autodeskmaya или Lightwave.Пробежимся по нескольким из них.

3D-тюнинг автомобиля может осуществляться на платных версиях вышеуказанной Autodeskmaya, что свидетельствует о серьезном подходе разработчиков к формированию интерфейса программы, ее возможностей и разнообразия деталей, которые можно интегрировать в готовый макет автомобиля или мотоцикла.

Для создания нового макета в 3D хороший выбор будет предоставлен Blender. В программе немного сложно внести изменения в уже загруженную модель, а вот создать что-то новое - на ура.В общем, если есть фантазия - дерзайте!

Cinema 4D - это конкурентное приложение, которое может показаться слишком загруженным при первой работе. Он постоянно обновляется, имеет множество модулей для создания графических элементов, встроенную поддержку русского языка и высокое разрешение картинки. Кстати, высокое разрешение очень важно, ведь только так пользователь сможет детально рассмотреть свой будущий автомобиль. Специалисты предпочитают Cinema 4D, чем Autodeskmaya. Статистика основана на фактах, и выбор сделать проще.

Другой вариант - требовательная тюнинг-ателье. Почему требовательный? Потому что фото автомобиля с низким разрешением не пройдут программную фильтрацию. Картинка будет четкой, смена в реальном времени дисков, стилей фар и элементов интерьера - эффектной.

Если стоит задача небольшое изменение дизайна автомобиля, и при этом прослеживается неопытная работа с графическими редакторами, будет хороший вариант встраивать Dimilights.Интересная особенность - изменение. По качеству картинки, конечно, Tuning Car Studio уступает.

Возможности Интернет-моделирования

Основным «подопытным кроликом» в рубрике Интернет-Ателье будет ресурс 3DTuningooO. Мы немного изучили этот сайт. Хочется отметить мягкие тона в дизайне, наличие на странице только самых необходимых иконок и кнопок. Ничего лишнего: На главном экране изображение автомобиля, справа мигает основная информация и самое необходимое.Декорации на фоне тюнингованной машины какие угодно, видимо, для большего эффекта. Для расслабляющего удовольствия и выбора деталей - самое то. Есть пара функций, которые, по мнению авторов сайта, являются эксклюзивными:

  • Зазор редактор, изменение подвески.
  • Тонировка стёкол.
  • Неоновые лампы.
  • Внешний вид может быть окрашен в любой цвет из всей гаммы RGB.
  • Варианты матовой или глянцевой краски.

Что проигрывает этим виртуальным конкурентам? По тому, что ассортимент моделей не так велик - 85 позиций.Самые популярные марки будут найдены, а какими быть владельцам старых иномарок и автоколлетов Subaru, Acura и многих других? Правильно - обойдите эту служебную сторону и используйте тот же Blender, о котором было выше.

Владельцы отечественного Ваза могут насладиться внешним апгрейдом практически любого программного обеспечения. В качестве примера разберем уже знакомое Ателье «3DTUNINGOOO». Широкий выбор наружных зеркал заднего вида, аэродинамических складок, заднего и переднего бампера, воздухозаборников в накладном формате, дисков (кованый сплав) и даже аэрографии.

Тюнинг ателье или игра?

Предлагаем вниманию две программы, у которых есть собственная автомобильная база данных, их детали и вариации кузова. Чаще они больше напоминают игру. Посмотрим, может кому понравится.

Русскоязычная версия программы Windows вышла в 2010 году. Без BMW, Ford, Chevrolet, Hyundau, Mazda не обошлось. Пороги, спойлеры, колеса, накладки, фары, кресла и аэрография. Элементы просты в установке, производим их разборку.После проекта вы можете примерить машину, которая, скорее, является функцией «для побаловать себя».

Это приложение вообще работает с оригинальной цифровой фотографией, позволяя добавить аэрографию по вкусу. К сожалению, может работать только с моделями ВАЗ 2108, 09, 099.

Если вас переполняет уверенность в том, что, фантазируя в голове, можно собрать отличную машину, не спешите тратиться. Отдельные части могут выглядеть отлично, но вместе вся конструкция будет выглядеть просто плачущей.Это возможно, и 3D-настройка помогает этого избежать.

В заключение приведу аргументы «за» и «против». Начнем с хорошего. Как вы думаете, сколько денег можно сэкономить, попробовав несколько раз разные дизайны? Многие, очень многие. Когда человек покупает дорогую квартиру - он должен на нее посмотреть. Не находясь внутри, не видя всего, никто не даст больших денег за недвижимость. Также - выбирайте сколько хотите, а потом смело заказывайте запчасти и проверяйте установку. С другой стороны: сегодня век минимализма.Гладкие незнакомые линии. Лишнего объема нет. Так зачем же «носить» свой ВАЗ-2107 в этих ненужных бамперах и воздухозаборниках? Вывод: масло лучше менять и не реже одного раза в 100 тыс. Км. Разберите двигатель, не так ли? Но это твое дело!

Установка вкладышей на ВАЗ 2106. Коленчатый вал

05.09.2019

Коленчатый вал - один из самых дорогих и ответственных строительных блоков двигателя внутреннего сгорания.Эта конструкция представляет собой преобразователь возвратно-поступательного движения поршней по крутящему моменту. Коленчатый вал (коленчатый вал) принимает на себя все переменные нагрузки, возникающие из-за сил давления газа и инерционных сил, которые перемещают и вращают определенные массы.

Обычно коленчатый вал двигателя внутреннего сгорания является неотъемлемым элементом конструкции. Именно поэтому коленчатый вал следует называть деталью. Эта деталь изготавливается методом ковки из стали, а также методом литья из чугуна. На турбированные и дизельные двигатели принято устанавливать коленчатые валы прочные и стальные.

Для автомобилиста необходимым элементом знаний о коленвале станет изучение его схемы и устройства. Если говорить о конструкции этого устройства, то он объединяет в себе несколько шатунных и корневых шейки, которые соединяются между собой при помощи щечек. Как правило, корневые шейки всегда представляют собой еще одну единицу, а сам вал, имеющий такое расположение, называется полной опорой. Сами корневые шейки имеют значительно больший диаметр, чем шейки шатунов.

В направлении, противоположном шейке, удлинение шатуна является противовесом щеке. Основное назначение противовеса - уравновешивать все весовые категории поршней и шатунов. В результате этой процедуры обеспечивается полностью бесперебойная работа двигателя внутреннего сгорания. Шейка шатуна, расположенная между двумя щеками, называется коленом. Такое колено ставится в зависимости от порядка работы, расположения и количества цилиндров, а также в зависимости от цикла двигателя.Именно положение этих колен должно полностью обеспечивать в двигателе равновесие, равномерное воспламенение топливовоздушной смеси, а также обеспечивать наименьшие крутильные колебания и изгибающие моменты.

Шатуна сам по себе шею предназначен и служит в качестве опорной поверхности для конкретного соединительного стержня. Самым нагруженным из всей конструктивной схемы коленчатого вала является место перехода от основной или шатунной шейки к щеке. Чтобы снизить концентрацию напряжений, необходимо осуществить переход от шейки к шейке с определенным радиусом кривизны.Закругления (радиус кривизны) в совокупности могут увеличивать длину коленчатого вала. А чтобы уменьшить длину наоборот, необходимо выполнить заданный радиус кривизны с определенной выемкой в ​​шее или щеке.

В подшипниках вращения коленчатого вала и в шатунных шейках шатунов они происходят посредством подшипников скольжения. В качестве таких подшипников используются разные разъемные тонкостенные вкладыши, их стальные ленты, на которые нанесен антифрикционный слой.Предотвращает вращение вкладышей, которые расположены вокруг шеи, за выступ, фиксируя их еще в опоре. Чтобы предотвратить осевое перемещение коленчатого вала, необходимо использовать подшипник скольжения, который является упорным. Устанавливается на крайнюю или среднюю шейку корня.

1. Особенности устройства.

По бокам крышки опоры третьего коренного подшипника расположены упорные полукольца. Говоря простым языком, эти полукольца устанавливаются между щеками коленвала и опорой всего блока.Такое полукольцо фактически предотвращает осевой люфт всего коленчатого вала.

С определенным временем работы полукольца автомобиля уменьшаются, а люфт - увеличивается. Однако для автомобилиста это не самое опасное. Проблемы могут возникнуть в том случае, если со временем кольца в определенной степени износятся, в результате чего все попытки удержаться прекратятся и упадут в поддон. Это огромная проблема, так как при отсутствии кольца между крышкой блока и коленчатым валом коленчатый вал сам начинает процесс непосредственной шлифовки крышки подшипника.

Неприятность данной ситуации очень велика. Он заключается в том, что крышка подшипника самого подшипника блока отлита вместе с самим блоком для повышения точности. Таким образом, если вовремя не выявить люфт коленвала, можно добиться необходимости замены всего коленвала и колодки. Кроме того, при повышенном люфте коленчатого вала происходит постоянное выдавливание заднего сальника коленвала, а также течь масла. Сам задний сальник коленчатого вала находится за маховиком.Таким образом, чтобы произвести полную замену данного устройства автовладельцу придется произвести огромный объем ремонтных работ.

2. Проверка технического состояния и ремонт.

Как определить, что эта деталь вышла из строя? Сделать это очень просто. Для начала нужно сделать фотомонтаж. После этого необходимо упереться в него одной рукой в ​​самом корпусе, а другой вдавить шкив генератора в коленчатый вал. При этом осевой зазор коленчатого вала не должен быть максимально большим.допустимый зазор - 0,35 мм. Кроме того, необходимо попросить кого-нибудь выжать сцепление, в этот момент наблюдая за коленвалом. Если в такой ситуации заметен очень сильный люфт, то необходимо сразу заменить все полукольца. Это связано с тем, что при выпадении полукольца коленчатый вал будет стачивать проточку на самой крышке подшипника, и новое кольцо просто не удержится в этом месте. Вообще рекомендуется проверять люфт после каждых 100 тысяч пробега автомобиля.

Замена полуколец довольно проста. Необходимо приобрести полукольца, герметик и прокладку масляного поддона. Поскольку необходимо будет слить масло из самого двигателя, операцию, называемую заменой полукольца, можно совместить с работой по замене масла. Кроме того, можно чистить масляный поддон и поддон. Интересным фактом является то, что полукольца на заводе производителя бывают совершенно разные: из стали и алюминия, а также из металла и керамики. В продаже все полукольца такие же.Одна сторона стальная, а другая имеет антифрикционный слой. Кроме того, могут быть и другие полукольца, металлокерамические с обеих сторон.

Все, можно заменить полукольца коленвала. Сначала снимите защиту двигателя и полностью слейте из нее моторное масло. Все 16 болтов крепления масляного поддона необходимо открутить и снять сам поддон. Также нужно открутить два болта крепления средней крышки коренного подшипника, в результате чего она снимается. После всех проделанных работ можно смело устанавливать новые полукольца. Важно, чтобы канавки полуколец были обращены к упорным поверхностям коленчатого вала (со стороны канавок присутствует антифрикционный слой). Все, осталось только двигать вал влево-вправо с помощью отверток, чтобы оценить осевое перемещение, которое не должно превышать 0,26 миллиметра. Все ремонтные работы успешно завершены.

Подпишитесь на наши каналы в

Если износ или овальность более 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (также необходимо проверить осевое биение основных поверхностей коленчатого вала).После шлифовки коленвала повторно измеряем диаметры шейки коленвала, чтобы определить ремонтный размер вкладышей.

Установка коленвала на автомобиль ваз 2107
1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 - первый ремонт, под шейку коленчатого вала, уменьшенный в диаметре на 0.25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от основных несложно. На верхних формованных вставках (кроме средней) выполнены кольцевые проточки. К тому же вкладыши коленчатого вала средней опоры шире остальных. Шатунные подшипники коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра основных.Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.
2. Устанавливаем в пазы станины пятого коренного подшипника упорные полукольца с проточками для коленвала. Полукольца изготавливают нормальной толщины (2310–2360 мм) и увеличенной (2437–2487 мм).
3. Проверить осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0.35 мм) заменить упорные полукольца на новые, увеличенные на 0,127 мм.
4. Смажьте коленчатый вал и шейку коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.
5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления с моментом 68,4-84,3 Нм. Проверить свободное вращение коленчатого вала.
6. Установите шатуны с вкладышами и крышками на коленчатый вал. Затяните гайки крепления моментом 43.4-53,5 Нм.
7. Установить картер двигателя на автомобиль ВАЗ 2107 (см. «Картер двигателя - снятие и установка»).
8. Устанавливаем обойму с сальником на блок цилиндров (см. «Задний сальник коленчатого вала - замена»).
9. Установка оставшихся снятых деталей на автомобиль ВАЗ 2107 производится в обратной последовательности.
10. Отрегулируйте натяжение цепи ГРМ (см. «Цепь ГРМ - регулировка натяжения).
11. Отрегулируйте натяжение ремня привода генератора (см.«Ремень привода генератора ВАЗ 2107 - регулировка натяжения и замена»).
12. На карбюраторном двигателе автомобиля ВАЗ 2107 проверить и при необходимости отрегулировать угол опережения зажигания

.

Снимите коленчатый вал, чтобы заменить его или замените гильзы.

1. Установите автомобиль в смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

2. Снимите масляный поддон (см. «Масляный поддон - снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала - замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепью со звездочки коленчатого вала (см. «Цепь привода ГРМ - Замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом 14 мм отворачиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна вместе с вкладышем.


8.Отсоедините оставшиеся шатуны от коленчатого вала и сдвиньте их вверх.


Вынимаем вкладыши из шатунов и их крышек.

9. Торцевой ключ 17 мм ослабьте болты крепления крышек коренных подшипников коленчатого вала.


10. Открутив два болта, снимаем крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Переднее кольцо И - сталь-алюминий, а заднее B, - металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.


11. Отворачиваем болты остальных крышек коренных подшипников, удерживающие коленвал от падения. Снимаем крышки поочередно и снимаем коленвал с картера. Все вкладыши гильзы (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке две метки по краям.


Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.


Примечание

При наличии трещин на шейках или щеках коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры шейки коренной и шатунной и сравниваем с данными, приведенными в таблице.8.1.1. Если износ или овальность более 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (также необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измерить диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.


Вкладыши коренного (A) и шатунного (B) коленчатого вала

Таблица 8.1.1. Диаметры шейки коленчатого вала

Номинальный размер, мм

Ремонтные (уменьшенные) габариты, мм

Шатун

Корневые шейки

Установка

1.Коленвал промываем в керосине и продуваем сжатым воздухом его внутренние полости. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 - первый ремонт, под шейку коленчатого вала, уменьшенного в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от основных несложно.На верхних формованных вставках (кроме средней) выполнены кольцевые проточки. Кроме того, вкладыши среднего подшипника шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Устанавливаем в пазы станины пятого коренного подшипника упорные полукольца с проточками для коленвала. Полукольца изготавливают нормальной толщины (2310–2360 мм) и увеличенной (2437–2487 мм).

3. Проверить осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца на новые, увеличенные на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления с моментом 68.4-84,3 Н · м. Проверить свободное вращение вала.

6. Установите шатуны с вкладышами и крышками на коленчатый вал. Затяните гайки крепления моментом 43,4-53,5 Н · м.

7. Установите масляный поддон (см. «Масляный поддон - снятие и установка»).

8. Установите на блок цилиндров обойму с сальником (см. «Задний сальник коленвала - замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10.Отрегулируйте натяжение цепи (см. «Цепь ГРМ - замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора - регулировка и замена натяжения»).

12. Проверить и при необходимости отрегулировать угол опережения зажигания (см. «Опережение зажигания - проверка и регулировка»).


Измерение осевого зазора коленчатого вала

Измерение бокового зазора шатуна

В зависимости от технического состояния шейки коленчатого вала замена вкладышей может производиться как без демонтажа двигателя, так и после снятия двигателя с автомобиля.Если двигатель снят с автомобиля, замену гильз следует производить в соответствии с приведенными ниже инструкциями и с учетом характеристик конкретного типа двигателя. Перед заменой проверьте состояние коренных подшипников. На снятом с автомобиля двигателе и перевернутом двигателе коленчатый вал лежит на верхних подшипниках. Измерьте зазоры в коренных подшипниках между нижними подшипниками и шейками вала. Если зазоры определяются на двигателе, не снимая его с автомобиля, необходимо поднять коленчатый вал, чтобы выбрать зазоры между валом и верхними коренными подшипниками и измерить зазоры между шейками и нижними вкладышами.

Замена вкладышей со снятием коленвала


Замена вкладышей без снятия коленвала

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимаем масляный поддон, масляный насос, откручиваем свечи зажигания. Снимите крышку коренного подшипника, которую необходимо заменить. Снимите лайнер с крышки.
2. Установить приспособление для крепления вкладышей в отверстие масляного канала шейки коленчатого вала.Если устройство отсутствует, используйте шплинт, согнув его на месте.
3. Поверните коленчатый вал по часовой стрелке, если смотреть спереди на двигатель. В этом случае вкладыш, расположенный в станине основной опоры, повернется вместе с валом и выйдет наружу.
4. Смажьте новый вкладыш и вставьте его гладкой стороной (без фиксатора) между шейкой вала и опорой основного блока от места расположения выемки под фиксатором вкладыша.Поверните гильзу на место и выньте крепежный инструмент из масляного канала в горловине.
5. Смажьте новый вкладыш и установите его в крышку коренного подшипника.
6. Установить крышку подшипника. Стрелка на крышке должна указывать в сторону передней части двигателя.
7. Затяните болты крышек коренных подшипников с моментом 50 Нм + (40–60 °).

Проверить
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверхности трения подшипников на наличие:
- износа;
- пазы;
- внедренные инородные частицы. Если есть похожие дефекты, установите тип этих частиц и их происхождение. Осмотрите шлам и осадок в масляном поддоне.
2. Наружные опорные поверхности для:
- износ. Следы износа указывают либо на движение гильзы, либо на наличие значительных неровностей на сопрягаемых деталях.
- следы перегрева;
- следы ослабления посадки и проворачивания (деформированный выступ замка, кольцевые канавки).
3. Упорные поверхности (средний коренной подшипник) на:
- износ;
- кольцевые проточки. Канавки образуются из-за неровностей торцов коленчатого вала. Предупреждение

При обнаружении дефектов вкладышей, помимо нормального эксплуатационного износа, необходимо внимательно осмотреть сопрягаемые детали: коленчатый вал, коренной подшипник, крышку подшипника и шатун.

4. Болты крепления крышек подшипников. Если болты растянуты, их следует заменить.

Размер

Чтобы правильно определить размер вкладышей, нужно тщательно измерить зазоры в подшипниках. Вы можете использовать любой из следующих методов измерения. Однако предпочтительнее метод А, так как он дает более надежные результаты. Предупреждение

В методе A измерения используются для расчета зазора.Метод B предполагает прямое измерение зазора. Кроме того, метод B отличается тем, что не может определить биение подшипника.

Не допускается установка вкладышей различных номинальных размеров в один коренной подшипник.

СПОСОБ А
ПОРЯДОК ВЫПОЛНЕНИЯ
1. С помощью микрометра измерьте диаметр шейки главного вала. Измерения следует проводить в нескольких местах шеи на участках, разнесенных на 90 градусов.Усредните результаты измерений.
2. Измерьте конусность и овальность.
3. Измерьте внутренний диаметр вкладышей микрометром. При замене пластин измерьте с новыми пластинами. Предупреждение

При измерении болты крышек подшипников должны быть затянуты с номинальным моментом.

Если размеры шейки и отклонения от формы находятся в допустимых пределах, следует выбрать набор вкладышей соответствующего размера.При недопустимом износе шейки необходимо отшлифовать шейки коленчатого вала до ремонтного размера и установить комплект вкладышей уменьшенного размера.


СПОСОБ Б
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить гильзы в подшипники блока цилиндров и коленчатый вал.
2. Поместите измерительную пластиковую вставку по всей длине коренного подшипника.
3. Установите крышку подшипника, осторожно постучав по крышке сверху. Предупреждение
4. Затяните болты до номинального момента. Предупреждение

Коленчатый вал не проворачивать.

5. Снимите крышку подшипника, оставив пластиковую вставку на месте.
6. Измерьте максимальную ширину деформированного пластикового вкладыша по шкале, напечатанной на упаковке вкладыша, см. Рис. Измерение зазора в коренном подшипнике .
7. Удалить всю пластиковую подкладку.
8. Выберите набор вкладышей, которые обеспечат требуемый зазор в подшипнике.

Установить или прикрепить Предупреждение

Вкладыши коренных подшипников не должны быть поцарапаны напильником и должны устанавливаться в станине без дополнительных прокладок. Не касайтесь руками трущихся поверхностей вкладышей, иначе жировые отложения пальцев могут оставить следы на вкладышах.

Убедитесь, что отверстия крышек и сопрягаемые поверхности крышек и опор блока чистые. Ниже приводится описание установки уплотнения в крышке заднего коренного подшипника.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Опустите болты крышки в моторное масло.
2. Вставьте вкладыши подшипников в коренные подшипники агрегата и крышку. Предупреждение

Верхний и нижний вкладыши могут отличаться. Проверьте совмещение отверстий масляного канала. Запрещается перекрывать масляные каналы.

Вкладыши немного выступают при установке в гнезда. Убедитесь, что вкладыши одинаково выступают с обеих сторон. Убедитесь, что фиксаторы вкладышей находятся в правильном положении.

3. При монтаже упорного подшипника главного, смазать упорные поверхности.
4. Смажьте трущиеся поверхности подшипников чистым моторным маслом.
5. Коленчатый вал. Предупреждение

Избегать повреждения шейки коленчатого вала. Рекомендуется использовать защитные колпачки для болтов головки шатуна или направляющих штифтов.

6. Крышки подшипников. Осторожно установите крышки на место, слегка постукивая по ним подходящим инструментом. Предупреждение

Во избежание повреждения блока цилиндров и / или крышек коренных подшипников используйте молоток с латунным или свинцовым молотком или молоток с кожаным наконечником.Запрещается возвращать крышку на место затяжкой крепежных болтов. Несоблюдение этих инструкций может привести к повреждению блока цилиндров или крышек подшипников.

7. Ввернуть болты крышки подшипника. Равномерно затяните болты, затем открутите на один оборот и затяните с требуемым моментом.
8. Установите упорный коренной подшипник, см. Рис. Монтаж упорных подшипников коленчатого вала . Поочередно сдвиньте вал в обоих направлениях, чтобы выровнять упорные фланцы вала относительно среднего коренного подшипника.

Проверить


Измерение

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
