Схема работы дизельного двигателя: Принцип работы дизельного двигателя — Часть 1 из 2: Схема дизеля

Принцип работы дизельного двигателя: рабочая температура, схема мотора

Содержание статьи:

1. Немножко предыстории
2. Особенности конструкции
3. Принцип работы
4. Дополнительное оборудование
5. Топливная система
6. Турбонаддув
7. Форсунки и интеркулер
8. Рабочая температура дизеля

Приветствую вас друзья! Дизельный силовой агрегат уже давно завоевал любовь и уважение в кругу автолюбителей! Он экономичнее, надежнее, да и общее КПД на порядок выше нежели у бензинового собрата. Однако, более сложное устройство и принцип работы дизельного двигателя не дают многим отечественным шоферам решиться на покупку автомобиля такого типа. Оно и не странно, выбор автомобиля заставляет обратить внимание на стоимость обслуживания автотехники и это правильно! Но все же, дабы развеять опасения коллег, сегодня я попытаюсь в понятной форме описать вам все особенности такого агрегата. Но обо всем, как обычно по порядку…

Содержание

• Немножко предыстории
• Особенности конструкции
• Принцип работы
• Дополнительное оборудование
• Топливная система
• Турбонаддув
• Форсунки и интеркулер
• Рабочая температура дизеля

Немножко предыстории

Первый мотор такого типа был создан французским инженером Рудольфом Дизелем, который жил в эпоху XIX века. Как вы сами понимаете, мастер не долго думал над названием своего изобретения и пошел по стопах великих изобретателей, прозвав его своей фамилией. Функционировал двигатель на керосине, а использовался исключительно среди кораблей и стационарных станков. Почему? Все очень просто, огромный вес и повышенный шум движка, не позволял увеличить спектр его применения.

И так было вплоть до 1920 года, когда первые экземпляры уже существенно модернизированного дизеля, начали применять в общественном и грузовом транспорте. Правда только спустя 15 лет, появились первые модели легковых автомобилей, работающих на солярке, но наличие все тех же минусов не позволяли использовать силовой агрегат повсеместно. Лишь в 70-х годах, свет увидели действительно компактные дизели, к слову говоря, многие эксперты привязывают это событие к резкому скачку цен на нефть. Как бы там ни было, дизельный силовой агрегат за время своего становления на чем только не работал. Экспериментаторы лили в него все что под руку попадется: рапсовое масло, сырая нефть, мазут, керосин и наконец солярка.  В наши дни, мы все видим к чему это привело – на фоне дорогого бензина, дизель покоряет не только Европу, но и весь мир!

Особенности конструкции

Устройство дизельного двигателя, по большому счету имеет не так уж много отличий в сравнении с бензиновым аналогом. Это все тот же поршневой мотор внутреннего сгорания, в котором воспламенение топлива осуществляется не посредством искры, а за счет сжатия или нагрева. В его конструкции можно выделить несколько основных элементов:

• Поршни;
• Цилиндры;
• Топливные форсунки;
• Свечи накаливания;
• Клапан впускной и выпускной;
• Турбина;
• Интеркулер.

Для сравнения: КПД бензинового мотора в среднем составляет порядка 30%, в случае с дизельным вариантом этот показатель увеличивается до 40%, а с турбонаддувом и во все до 50%!

Более того, схемы функционирования также очень похожи между собой. Отличаются лишь процессы создания топливовоздушной смеси и ее сгорания. Ну и еще одно глобальное отличие – это прочность деталей. Обуславливается такой момент значительно большим уровнем степени сжатия, ведь если в «зажигалках» допускается небольшой люфт между деталями, то в дизеле все должно быть максимально плотно.

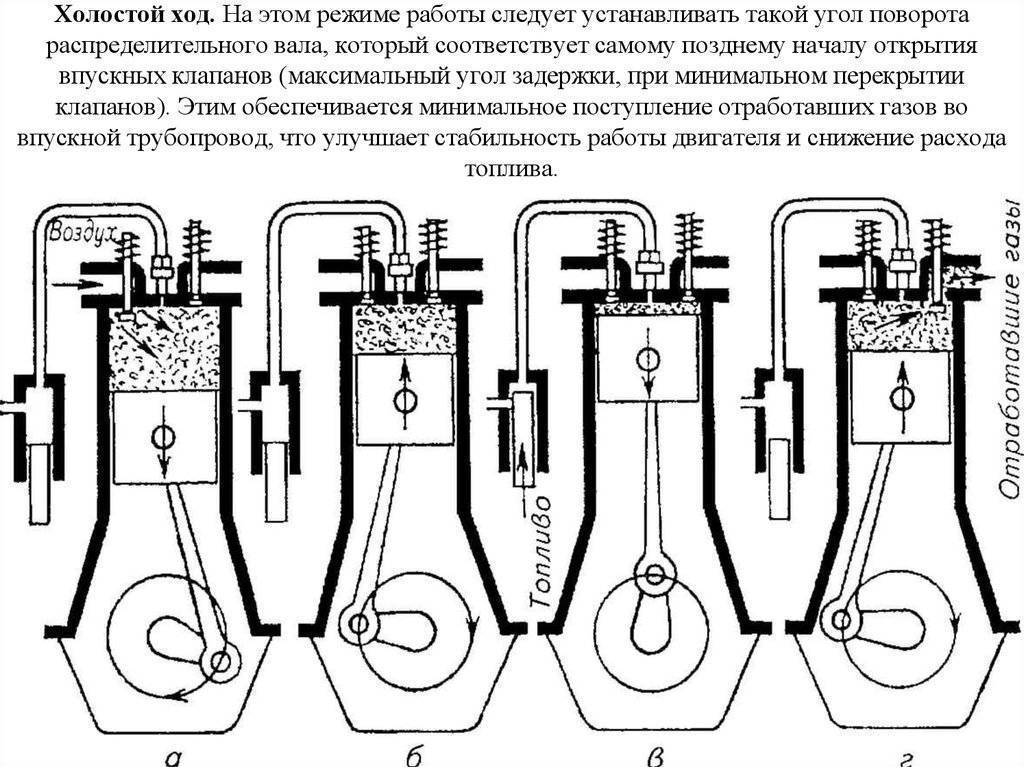

Принцип работы

Давайте наконец разберемся, как работает дизельный двигатель. Если говорить о четырехтактном варианте, то здесь можно наблюдать отдельную от цилиндра камеру сгорания, которая тем не менее связана с ним специальным каналом. Данный тип моторов, продвинули в массы намного раньше нежели модификацию с двумя тактами, в связи с тем, что они были тише и имели повышенный диапазон оборотов. Если следовать логике, то становится понятно, если 4 такта, то соответственно рабочий цикл состоит из 4 фаз, рассмотрим их.

1. Впуск – при повороте коленчатого вала в районе 0-180 градусов, воздух попадает в цилиндр сквозь впускной клапан, который открывается на 345-355 градусов. Одновременно с впускным открывается и выпускной клапан, при повороте коленвала на 10-15 градусов.
2. Сжатие – двигаясь вверх при 180-360 градусах, поршень сжимает воздух в 16-25 раз, в свою очередь в начале такта при 190-210 градусах, закрывается впускной клапан.
3. Рабочий ход – когда такт только начинается, топливо смешивается с горячим воздухом и воспламеняется, естественно происходит это все до достижения поршнем мертвой точки. При этом выделяются продукты сгорания, которые оказывают давление на поршень и тот двигается вниз. Обратите внимание, что давление газов постоянно, так сгорание топлива длится ровно столько же, сколько форсунка дизельного двигателя подает жидкость. Именно благодаря этому, развивается больший крутящий момент в сравнении с бензиновыми агрегатами. Осуществляется все это действие при 360-540 градусах.
4. Выпуск – когда коленчатый вал поворачивается на 540-720 градусов, поршень двигаясь вверх выдавливает выхлопные газы через открытый выпускной клапан.

Принцип работы двухтактного дизельного двигателя отличается более быстрыми фазами, единым процессом газообмена и непосредственным впрыском. Для тех, кто не в теме напомню: в таких конструкциях камера сгорания находится непосредственно в поршне, а топливо поступает в пространство над ним. Когда поршень движется вниз, продукты горения покидают цилиндр через выпускные клапана. Далее, отворяются впускные клапана и поступает свежий воздух. При движении поршня вверх, все клапана закрыты, в это время происходит сжатие. Топливо впрыскивается распылителями и начинается его воспламенение до достижения поршнем верхней мертвой точки.

Дополнительное оборудование

Если отбросить сам ДВС в сторону, на общий план выходит целый ряд вполне себе подготовленных помощников. Рассмотрим главных профессионалов!

Топливная система

Устройство топливной системы дизельного двигателя намного сложнее нежели в бензиновых модификациях. Объясняется данный нюанс легко и просто – требования к давлению подаваемого топлива, количеству и точности – очень высоки, сами понимаете почему. ТНВД дизельного двигателя, топливный фильтр, форсунки их распылители – все это основные элементы системы. Отдельной статьи заслуживает не только аппаратура, но и устройство топливного фильтра. Возможно, вскоре разберем под микроскопом и их.

Турбонаддув

Турбина на дизельном двигателе существенно увеличивает его производительность за счет того, что топливо подается под высоким давлением и соответственно полностью выгорает. Конструкция данного агрегата в принципе не такая уж сложная, состоит она всего из двух кожухов, подшипников и защитной сетки из металла. Принцип работы турбины дизельного двигателя выглядит следующим образом:

• Компрессор, к которому подсоединен один кожух всасывает воздух внутрь турбонагнетателя.
• Далее, активируется ротор.
• После, настает время охладить воздух, с этой задачей справляется интеркулер.
• Пройдя несколько фильтров на своем пути, воздух через впускной коллектор попадает в двигатель, после чего клапан закрывается, а последующее его открытие происходит на завершающей стадии рабочего хода.
• Как раз тогда через турбину, мотор покидают отработанные газы, которые еще и оказывают определенное давление на ротор.
• В этот момент скорость вращения турбины может достигать 1500 оборотов в секунду, а посредством вала вращается и ротор.

Цикл турбины работающего силового агрегата повторяется раз за разом и именно благодаря вот такой стабильности, мощность мотора растет!

Форсунки и интеркулер

Принцип работы интеркулера, а также форсунки, да и вообще их предназначение, разумеется кардинально отличаются. Первый, путем теплообмена снижает температуру воздуха, который в горячем состоянии сильно влияет на долговечность двигателя. На форсунку же, ложиться задача в дозировке и распылении топлива.

Функционирует она в импульсном режиме за счет кулачка, отходящего от распредвала и собственно распылителей.

Рабочая температура дизеля

Не стоит пугаться если на панели приборов отсутствуют привычные 90 градусов. Дело в том, что рабочая температура дизельного двигателя довольно специфическая и зависит от конкретной марки автомобиля, собственно самого мотора и термостата. Так, если для «Фольксвагена» нормальным значением будет отметка в пределах 90-100 градусов, то рядовой «Мерседес» функционирует при 80-100, а «Опель» вообще в районе 104-111 градусов. Отечественный грузовик «КАМАЗ», например, работает при 95-98 градусах.

Какая бы рабочая температура, не была у вашего силового агрегата, одно очевидно – моторы на солярке сегодня актуальны, как никогда. Не верите мне? Оглянитесь по сторонам, сегодня можно встретить даже дизельный двигатель на «Ниву» и это я вам скажу, случай не единичный. Уже из этого можно сделать вывод – такой мотор во много лучше бензинового.

Да в скоростных качествах сравниться с бензиновыми ему вряд ли удастся, хотя современные модели с турбинами определенно создать конкуренцию могут.

Если же менять машину, а тем более двигатель желание нет, рекомендую собственными руками помыть мотор, ведь мы делаем это не так уж часто, как выглядит процедура я описал здесь. В общем свое мнение я высказал, жду ваше в комментариях! Всего доброго!

Дизельный двигатель: принцип работы и устройство

Автор Алексей Белокуров На чтение 10 мин. Просмотров 2.2k. Опубликовано 08.08.2021

Дизельный двигатель конструктивно не отличается от силового агрегата на дизеле. Ключевой особенностью, отличающей его, является только принцип работы. Первые двигатели на дизельном топливе появились еще в начале двадцатого века и эксплуатировались на судах, тракторах, тепловозах. На закате эпохи двадцатого века автодизель, как еще называют силовой аппарат на дизельном топливе, начали эксплуатировать на автомобилях.

Впервые, ТНВД или топливный насос высокого давления был усовершенствован немцем Бош в двадцатые годы прошлого столетия. С этого момента можно считать и началось усиленная популяризация данного двигателя. Теперь этот мотор стали использовать не только на судах и станках, но и на тепловозах и дизель-поездах. Так называли в прошлом веке рельсовые автобусы.

Двигатель внутреннего сгорания на дизеле отличается по мощности от бензинового в лучшую сторону. Но многие начинающие автовладельцы не разбираются в них и не понимают, что такое дизель, а что такое двигатель на бензиновом топливе.

Давайте рассмотрим конструкцию дизельного силового агрегата в подробностях, чтобы узнать, как он устроен и принцип работы.

Содержание

1. Устройство системы дизельного двигателя
2. Принцип работы дизельного двигателя
3. Устройство топливной системы
4. ТНВД
5. Форсунки
6. Топливный фильтр
7. Дополнительные компоненты двигателя
8. Принцип работы турбины
9. Турбонаддув он же турбонагнетатель состоит из
10. Цикл работы турбонаддува
11. Интеркулер и форсунка
12. Плюсы и минусы дизельного мотора
13. Заключение

Устройство системы дизельного двигателя

Изнутри мотор на дизеле изготовлен из следующих блоков:

• цилиндры и поршни;
• форсунки;
• клапаны впуска и выпуска;
• нагнетающий давление компрессор;
• охладитель воздушных масс.

Виды дизельного двигателя классифицируются по конструкциям камер сгорания. Их всего три:

1. Отдельные камеры сгорания. Автодизель в таких аппаратах попадает в одну камеру. Ее можно увидеть, если раскрутить ГБЦ. Затем масса в вихревой камере сжимается до самого минимума. Начинается воспламенение ее, и только потом воспламененная воздушная масса приходит в первую камеру.
2. Неразделенная. Схема работы подобного силового аппарата проста. Камера находится в поршне, а топливо подается в образующееся пространство над поршнем. Особенности такого мотора заключаются в экономии горючего. Однако шумность работы его повышается.
3. Предкамерные силовые агрегаты. Это третья разновидность двигателей внутреннего сгорания на дизеле. Они оснащаются вставной форкамерой. Она подсоединяется с цилиндрами путем специальных трубок. Именно от этих трубок, точнее от их размеров и форм будет зависеть экономичность потребления горючего, экологичность выбросов, шумность и мощность мотора.

Степень сжатия в камерах разных видов дизельного двигателя различная. Но однозначно, что она намного выше, чем у бензинового. А рабочий процесс начинается с попадания воздушной массы в камеру сгорания, где она должна разогреться до определенной температуры.

Силовые аппараты на дизеле могут быть как двухтактными, так и четырех-тактными. В последнее время компании стали выпускать по большей части четырех-тактные двигатели. Они надежней и мощнее, чем двухтактные.

На морских судах используются реверсивные моторы на дизеле. Также такие же моторы применялись ранее на тепловозах. Подобные силовые агрегаты нужны были для того, чтобы механизм мог двигаться назад.

Теперь вы знаете, как устроены современные дизельные двигатели, которые работают в автомобилях. Давайте посмотрим на принцип работы таковых.

Принцип работы дизельного двигателя

Принцип работы двигателя на дизельном топливе таков:

• поршень снижается до нижнего своего положения;
• свежие воздушные массы прибывают в пространство, оставшееся после того, как поршни опустились в самую нижнюю точку;
• поршень подымается до упора, воздушная масса постепенно нагревается;
• поршень доходит до высочайшей точки подъема, температура нагрева смеси достигает 800 градусов по Цельсию;
• теперь происходит впрыск топлива в камеру двигателя внутреннего сгорания. Горючее и воздух возгораются, так как происходит воспламенение топлива из-за соприкосновения с горячими воздушными массами.

Из-за горения смеси внутри камеры образуется шум, который водитель может слышать во время работы дизельного мотора. Процесс полного сгорания даже небогатой топливной жидкости способствует высокому крутящему моменту силового агрегата. Поэтому дизельные движки считаются экономичными и мощными, в отличие от бензиновых моторов.

Внимание! Процесс горения воздушных масс длится столько, сколько нужно для, чтобы произошел впрыск горючего. Поэтому вся работа мотора происходит при постоянном давлении разгоряченных газов. Это сказывается на долговечности мотора.

Опытные механики говорят, что для дизельных двигателей важным является присутствие чистого воздуха. Поэтому воздушные фильтры необходимо чистить и менять на втором техническом обслуживании во избежании непроходимости воздушной смеси. Иначе слабый доступ воздуха приведет к проблемам в работе движка.

Теперь давайте посмотрим, как устроена топливная система мотора на дизеле.

Устройство топливной системы

Список устройств, входящих в дизельный двигатель, был дан выше. Здесь будет рассмотрено его строение в подробностях. Вы узнаете, что из себя представляет ТНВД дизельного ДВС, какие используются форсунки. Как и когда надо менять масло и топливный фильтр.

ТНВД

ТНВД – это топливный насос высокого давления в дизельном моторе. Он подключается к форсункам и подает в них горючее. Производитель устанавливает параметры, по каким он должен работать. Эти параметры зависят от количества оборотов и давления турбонаддува.

Сегодня изготавливается и устанавливается в силовые аппараты один из типов топливных насосов высокого давления: рядный или плунжерный, распределительный.

Форсунки

В систему дизельного двигателя входят и форсунки. Устройства распыляют и подают дизель в камеру сгорания. В этих устройства находится распределитель, который задает форму пламени.

Существует также два вида форсунок. Одни с дырчатым распределителем, другие с шрифтовым.

Топливный фильтр

Топливное фильтрующее устройство – это «печень» дизельного двигателя. Фильтр принимает на себя грязное топливо и очищает его. Опытные механики советуют заменять топливный фильтр через каждые 15 000 километров или чаще, если горючее плохое.

При плохо работающем топливном фильтре в дизельном двигателе начинаются проблемы с мощностью, тягой. Что в конечном итоге приводит к поломке движка.

Дополнительные компоненты двигателя

В конструкции дизельного двигателя присутствуют и другие детали. Например, турбина. Многие моторы оснащаются турбонаддувом для увеличения мощности. Обычные же атмосферники не имеют такого устройства.

Давайте рассмотрим, что такое турбонадув и из чего он состоит.

Принцип работы турбины

Большое количество воздуха подается в цилиндры через турбонаддув. Также увеличивается подача горючего во время рабочего цикла. Все это позволяет увеличить мощность мотора.

Так как давление насоса в дизельном двигателе выше и постоянное, то это помогает избежать турбоям, которые часто присутствуют на бензиновом моторе. Которыми также часто недовольны владельцы бензиновых турбодвигателей.

Принцип работы турбины таков:

1. Отработанные газы проходят через компрессор.
2. Они постепенно раскручивают колесо турбины.
3. Затем вращение турбинного колеса передается компрессорному. Так происходит потому, что они оба установлены на одном валу.
4. Под действием вращения турбокомпрессор сжимает воздух. Затем последний поступает в интеркулер.
5. Здесь он начинает охлаждаться. Потом поступает снова в цилиндры силового агрегата.

Таким образом работает турбинное устройство. Дизельный двигатель запускается даже при отрицательных температурах внешней среды. Свечи накаливания разогревают воздушную смесь до 900 градусов. Именно поэтому сквозь турбины в цилиндры могут поступать холодные воздушные массы.

Турбонаддув он же турбонагнетатель состоит из

Турбонаддув дизельных двигателей состоит из следующих компонентов:

• воздухозаборник;
• компрессор;
• клапан для регулировки отработанных газов;
• заслонка для дросселя;
• фильтрующее устройство;
• интеркулер для охлаждения воздушных масс;
• давления датчики;
• коллектор впуска;
• соединительные трубки.

В свою очередь в турбину входят элементы:

• подшипники, которые создают вращение ее;
• чехол на турбине;
• чехол на компрессоре;
• сталистая сетка.

Есть разные виды турбонаддувов и их особенности. Так, например, в турбине с изменяемой геометрией измененное сечение входного клапана регулирует поток отработанных газов. Два компрессора устанавливаются последовательно для того, чтобы за каждый режим работы отвечало одно из устройств, а не два за все или одно за все режимы работ.

Если же компрессоры в моторе установлены параллельно, то турбоямы становятся еле ощутимы. Механический и автоматический турбьонаддув, установленные вместе, способствуют увеличенную мощности. Например, первый включается при низких оборотах, а второй при высоких.

Цикл работы турбонаддува

Теперь вы знаете, что такое турбонаддув и как он работает. Давайте посмотрим, каков его цикл.

1. Турбокомпрессор создает вакуум. Внутрь турбонаддува всасываются воздушные массы.
2. Дальше в работу вступают роторы.
3. Интеркулер охлаждает воздушные массы.
4. Впускной коллектор пропускает через себя холодный воздух. Но перед тем, как он попадет в него, воздушные массы проходят очистку через воздушные фильтрующие устройства.
5. Когда воздух будет набран до достаточного количества, клапан закроется.
6. Уже отработанные воздушные массы проходят в турбину силового агрегата внутреннего сгорания и давят на ротор.
7. Скорость вращения самой турбины и ее вала увеличивается до 1500 оборотов в секунду.

Таким образом за счет всех этих действий образовывается давление, которое и увеличивает мощность дизельного двигателя.

Интеркулер и форсунка

Интеркулер для двигателя на дизеле был создан, чтобы не подвергать каждодневному ремонту детали мотора. Детали двигателя при действии на них высоких температур подвергаются быстрому износу. Чтобы такого не происходило, были созданы интеркулера.

Топливо, подающееся через форсунки, правильно распределяется и в нужном количестве. Поэтому не происходит детонации при правильном расположении угла подачи.

Плюсы и минусы дизельного мотора

Дизельные двигатели славятся мощностью и надежностью, но и не только этим. Давайте посмотрим, какие новые системы дали двигателям вторую жизнь. Например, одним из компонентов, разработанных для современных движков, стала система Common Rail.

Питание Common Rail ставится на аппараты на дизеле с девяносто седьмого года прошлого столетия. По сути, она является усовершенствованным способом поступления топлива в камеру сгорания, повышает давление. Изготовление, которого не зависит от скорости вращения силового агрегата или давления.

Ключевым различием Common Rail от обычного ТНВД является то, что последний нужен просто для увеличения давления в топливной магистрали. Насос не дозирует цикловую подачу дизеля и не регулирует поступление его.

На низких оборотах такой аппарат работает без задымления при большей цикловой подаче автодизеля. У него – высокий вращающий момент происходит и при низких оборотах. Такая функция делает машину «отзывчивой» в движении.

Поэтому в РФ на две тысячи седьмой почти все моторы грузовиков были переделаны на дизельные аппараты. Теперь производительность и эффективность их повысилась в несколько раз если приравнивать к тому, что было до этого.

В использованных газах аппарата на дизеле находится малое количество оксида углерода.  Также силовой агрегат на дизеле экономичен, если приравнивать его к бензиновому, на тридцать, а то и пятьдесят процентов. Так происходит потому, что в моторе на дизеле степень сжатия воздуха доводится до больших чисел, если сравнивать со степенью сжатия топливной смеси в силовых агрегатов на бензине.

Единственным минусом дизельных моторов с турбонаддувом является сам турбокомпрессор. Так как срок деятельности турбины всего 75 000 километров, то автовладельцам приходится заменять ее, устанавливая новую. Поэтому многие водители не хотят таких растрат и мучений, покупают обычные атмосферные движки на дизеле.

Хотя среди молодого поколения все больше становится поклонников турбодизелей. Некоторые даже увеличивают мощность в турбине, тюнингуют старые атмосферные движки. Поэтому дизельные моторы стали все больше пользоваться популярностью, чем бензиновые.

Заключение

Теперь вы знаете, что такое дизельный двигатель и принцип его работы. Покупать машину с ним или без него – решать вам.  Опытные механики говорят, что дизельные мотора реже других появляются на ремонте, даже на капитальный ремонт попадают через 150 000 километров. Если правильно и вовремя ухаживать за дизельным мотором, он прослужит долго и пройдет те заветные полмиллиона километров без капитального ремонта.

Понимание цикла — двухтактный дизельный цикл

Если вы читали «Как работают двухтактные двигатели», вы узнали, что одно большое различие между двухтактными и четырехтактными двигателями заключается в мощности, которую двигатель может производить. Свеча зажигания срабатывает в два раза чаще в двухтактном двигателе — один раз на каждый оборот коленчатого вала, по сравнению с одним на каждые два оборота в четырехтактном двигателе. Это означает, что двухтактный двигатель может производить в два раза больше мощности как четырехтактный двигатель того же объема.

В статье о двухтактном двигателе также объясняется, что цикл бензинового двигателя, в котором газ и воздух смешиваются и сжимаются вместе, на самом деле не идеально подходит для двухтактного подхода. Проблема в том, что при каждой заправке цилиндра топливно-воздушной смесью вытекает некоторое количество несгоревшего топлива. (Подробности см. в разделе «Как работают двухтактные двигатели»). цикл. Поэтому многие производители больших дизельных двигателей используют этот подход для создания двигателей большой мощности.

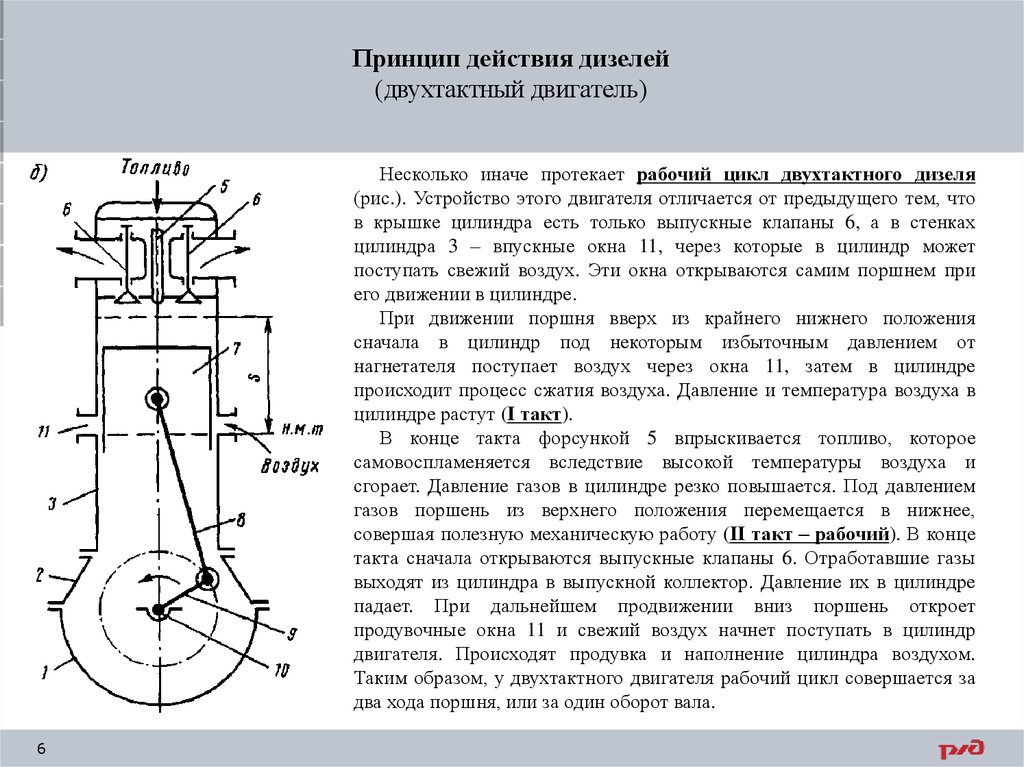

На рисунке показана схема типичного двухтактного дизельного двигателя:

В верхней части цилиндра обычно находятся два или четыре выпускных клапана, которые открываются одновременно. Также есть инжектор дизельного топлива (показан выше желтым цветом). Поршень удлинен, как в бензиновом двухтактном двигателе, так что он может выполнять роль впускного клапана. В нижней части хода поршень открывает отверстия для впуска воздуха. Всасываемый воздух сжимается турбокомпрессором или нагнетателем (голубой). Картер герметичен и содержит масло, как в четырехтактном двигателе.

Двухтактный дизельный цикл выглядит следующим образом:

1. Когда поршень находится в верхней точке своего хода, цилиндр содержит заряд сильно сжатого воздуха. Дизельное топливо впрыскивается в цилиндр форсункой и немедленно воспламеняется из-за тепла и давления внутри цилиндра.
   Это тот же процесс, описанный в статье «Как работают дизельные двигатели».
2. Давление, создаваемое сгоранием топлива, толкает поршень вниз. Это рабочий ход .
3. Когда поршень приближается к нижней точке своего хода, все выпускные клапаны открываются. Выхлопные газы устремляются из цилиндра, сбрасывая давление.
4. Когда поршень опускается, он открывает отверстия для впуска воздуха. Сжатый воздух заполняет цилиндр, вытесняя остатки выхлопных газов.
5. Выпускные клапаны закрываются, и поршень начинает двигаться обратно вверх, вновь закрывая впускные каналы и сжимая свежий заряд воздуха. Это такта сжатия .
6. Когда поршень приближается к верхней части цилиндра, цикл повторяется с шагом 1.

Из этого описания вы можете увидеть большую разницу между дизельным двухтактным двигателем и бензиновым двухтактным двигателем: В дизельном версии, цилиндр заполняет только воздух, а не газ и воздух, смешанные вместе. Это означает, что дизельный двухтактный двигатель не страдает от экологических проблем, присущих бензиновому двухтактному двигателю.

С другой стороны, дизельный двухтактник должен иметь турбокомпрессор или нагнетатель, а это значит, что вы никогда не найдете дизельный двухтактник на цепной пиле — он будет просто слишком дорог.

​

Процитируйте это!

Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:

Marshall Brain «Как работают дизельные двухтактные двигатели» 1 апреля 2000 г.
HowStuffWorks.com. 24 мая 2023 г.

4-тактный дизельный двигатель Принцип работы и схема

Как мы знаем, есть много транспортных средств, которые используют дизельный двигатель в качестве источника. Подобно грузовику или автобусу, этому транспортному средству нужен большой крутящий момент, чтобы заставить его двигаться. Так что, дизель имеет место.

Это правда, у дизельных двигателей большой крутящий момент. Кроме того, дизельные двигатели также имеют преимущества в топливной экономичности, причина в том, что соотношение воздуха и топлива очень тонкое. Так что расход топлива становится более эффективным.

Для тех из вас, кому интересно, как работает 4-тактный дизельный двигатель, мы подробно объясним эту статью

Принцип работы четырехтактного дизельного двигателя

Двигатель транспортного средства имеет главный механизм на поршневой части. Внутри двигателя поршень движется вверх и вниз. Движение поршня вверх увеличивает объем камеры сгорания, а движение поршня вниз уменьшает объем камеры сгорания.

от изменения объема камеры сгорания дизель может работать.

А как насчет 4-этапного цикла?

Четырехтактный дизельный двигатель означает, что в одном цикле двигателя происходит четыре процесса. где каждый процесс работает за одно движение поршня. это означает, что если 4-ступенчатый двигатель имеет 4 процесса, поршень будет двигаться 4 раза (дважды вверх, дважды вниз).

Есть 5 основных частей, которые вам нужно понять в первую очередь;

Блок цилиндров, этот цилиндрический компонент используется в качестве траектории движения поршня

• Поршень, эта часть трубчатая и перемещается вверх и вниз внутри блока цилиндров
• Головка цилиндра, используется в качестве крышки верхней части цилиндра и места для установки некоторых навесных устройств двигателя, таких как форсунки и клапаны
• Форсунка, используется для впрыска дизельного топлива внутрь камеры сгорания под высоким давлением
• Шатун и коленчатый вал, эти два компонента используются для изменения формы энергии с направленного движения на круговое

Тогда какие процессы? Вот и все

1. Шаг всасывания

Такт всасывания также называют тактом впуска, то есть процессом поступления воздуха в полость цилиндра. Этот впуск воздуха происходит, когда поршень движется вниз от ВМТ (верхней мертвой точки) до НМТ (нижней мертвой точки). Это движение увеличит объем в цилиндре двигателя.

С другой стороны впускной клапан открыт, в результате чего поршень будет подсасывать воздух из впускного коллектора, так что воздух снаружи поступает во впускной клапан, заполняя полость цилиндра.

2. Ступени сжатия

Этап сжатия представляет собой процесс сжатия воздуха внутри камеры цилиндра. Зачем нужно сжимать воздух? это связано с процессом сгорания топлива.

Возможно, вы знаете, что дизельный двигатель не оборудован свечами зажигания, потому что дизельный двигатель может гореть без образования искры от свечи зажигания. Это известно как самовозгорание.

Однако для самовозгорания воздух должен сжиматься до тех пор, пока температура не превысит температуру горения дизельного топлива. Таким образом, дизельное топливо, впрыскиваемое при высокой температуре, может сгореть само по себе.

Этот этап сжатия происходит после этапа всасывания, когда поршень достигает НМТ в конце этапа всасывания, поршень снова поднимается до ВМТ. В результате происходит сужение объема цилиндра. В этом состоянии и впускной клапан, и выпускной клапан закрыты, так что сужение пространства цилиндра сжимает воздух внутри.

3. Стадия сжигания

Стадия сгорания является основным процессом двигателя. В этом процессе дизельное топливо подается через форсунку в камеру сгорания.

Как мы уже говорили, температура воздуха поднимется выше температуры возгорания дизельного топлива. А когда поршень достигает ВМТ, воздух уже находится на самом высоком температурном уровне (превышающем температуру горения дизеля). В этом состоянии дизель впрыскивается через форсунки, и топливо распыляется через форсунку. В результате произошло горение, производившее мощность расширения.

Эта сила расширения заставит поршень двигаться вниз к НМТ. Расширение также используется для запуска автомобиля. Потому что мощность очень высока.

4. Ступень выхлопа

Этап выхлопа представляет собой процесс удаления остаточных газов сгорания из камеры сгорания. Этот процесс происходит, когда поршень возвращается в ВМТ после воздействия расширения мощности сгорания.

На этом этапе открывается выпускной клапан, так что движение поршня вверх выталкивает остаточный газ сгорания в выпускной коллектор.

Заключение

Когда поршень достигает ВМТ в конце такта выпуска, цикл завершается полностью. Это означает, что есть 4 процесса: этап всасывания, когда поршень движется вниз, этап сжатия, когда поршень движется вверх, этап горения, когда поршень движется вниз, последний этап выпуска, когда поршень движется вверх.

Из этого утверждения мы можем узнать, что 4-тактный двигатель производит сгорание через каждые 2 оборота коленчатого вала.
