Система охлаждения Уаз Патриот с двигателем ЗМЗ-409

Содержание

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости. Система охлаждения УАЗ должна быть заполнена низкозамерзающей жидкостью Тосол-А40М, ОЖ-40 «Лена» или аналогичной. При температуре окружающего воздуха ниже минус 40 градусов необходимо применять низкозамерзающую жидкость Тосол-А65М.

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409, устройство и особенности конструкции.

Система охлаждения УАЗ состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка, вязкостной муфты привода вентилятора, электровентилятора, соединительных шлангов и трубок. К системе охлаждения также подсоединены радиаторы отопителей и электронасос дополнительного отопителя салона. Давление в системе создается водяным насосом, который приводится в действие ремнем от коленчатого вала.

Система охлаждения УАЗ Патриот с двигателем ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3.
Система охлаждения УАЗ Патриот с двигателем ЗМЗ-40905 Евро-4.

Из насоса жидкость подается в рубашку охлаждения двигателя, а из рубашки поступает в двухклапанный термостат с температурой открытия основного клапана в 82+-2 градуса. В зависимости от температуры охлаждающая жидкость проходит затем в водяной насос, при низкой температуре, или в радиатор — при высокой температуре, а затем откуда, охладившись, поступает в водяной насос.

Радиатор системы охлаждения трубчатоленточный или с горизонтальными трубками, алюминиевый, с кронштейнами для крепления радиатора к облицовке радиатора кузова. Расширительный бачок пластмассовый, соединен патрубками радиатора с термостатом и закрыт резьбовой пробкой с клапаном, поддерживающим избыточное давление в системе.

Кран или пробка слива охлаждающей жидкости расположен с левой стороны блока цилиндров двигателя. Емкость системы охлаждения с учетом отопителя : с трубчатоленточным радиатором — 12,0 литров, с радиатором с горизонтальными трубками — 14,0 литров.

Рабочая температура охлаждающей жидкости в системе охлаждения Уаз Патриот.

Рабочая температура охлаждающей жидкости для двигателей ЗМЗ-409 Евро-2 и ЗМЗ-40904 Евро-3 должна находиться в пределах 80-105 градусов. Допускается кратковременная, не более 5 минут, работа двигателя при повышении температуры охлаждающей жидкости до 109 градусов.

Рабочая температура охлаждающей жидкости для двигателя ЗМЗ-40905 Евро-4 должна находиться в пределах 80-110 градусов. Допускается кратковременная, не более 5 минут, работа двигателя при повышении температуры охлаждающей жидкости до 120 градусов. В случае загорания контрольной лампы перегрева охлаждающей жидкости, необходимо немедленно остановить двигатель и устранить причину перегрева.

Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов автомобиля. Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры размещенного в корпусе термостата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Термостат тама на уаз патриот

Внедорожник УАЗ Патриот оснащен бензиновым двигателем марки ЗМЗ-409, который требует охлаждения. Если же система охлаждения будет неисправной, то температура мотора во время его работы будет быстро расти, что приведет к серьезным последствиям. Чтобы исключить такие последствия, необходимо контролировать функционирование системы охлаждения и при обнаружении на датчике температуры свыше 90 градусов, следует остановиться и определить неисправность. Важным звеном в работе системы охлаждения Патриотовского двигателя ЗМЗ-409 является такое устройство, как термостат. Именно о нем сегодня и поведает данный материал, разберемся, для чего он нужен, как и чем его заменить на внедорожнике УАЗ Патриот.

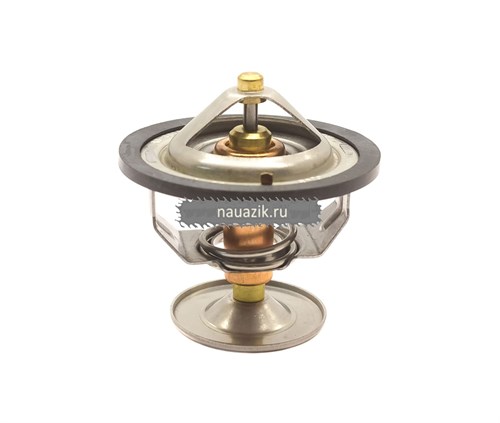

Термостат в системе охлаждения ЗМЗ-409 предназначается для распределения потока охлаждающей жидкости ДВС. Благодаря ему осуществляется распределение жидкости на два контура. Первый контур имеет малый круг, и жидкость циркулирует в рубашке охлаждения и радиаторе отопителя салона. Второй же контур включает в себя тоже, плюс циркуляцию жидкости через большой радиатор.

Таким образом, можно сказать, что термос является неким регулятором, который открывает большой круг циркуляции охлаждающей жидкости после ее нагревания. Если бы его не было, то при запуске мотора сразу же происходила циркуляция жидкости по обоим кругам, что приводило бы к очень продолжительному прогреву мотора ЗМЗ-409.

Особенности

Штатный термостат Ульяновского производства на внедорожнике УАЗ Патриот Евро-3 и Евро-4 имеет крайне малый эксплуатационный срок. Если быть, точнее, то неисправность его заключается в том, что снижается температура охлаждающей жидкости. То есть, с завода установлено, что он должен срабатывать при достижении температуры двигателя 87 градусов и только после этого включаться и функционировать в таком режиме. Благодаря температуре в 87 гр. (рабочая температура двигателя внутреннего сгорания ЗМЗ-409) обеспечивается нормальная работа не только ДВС, но и отопителя салона. Когда же штатный приходит в неисправность (очень распространенная проблема на Патриотах), то температура снижается до 76-77 градусов. В результате мотор работает при неправильной температуре и в салоне приходится включать регулятор печки на максимум, чтобы добиться немного тепла в салоне.

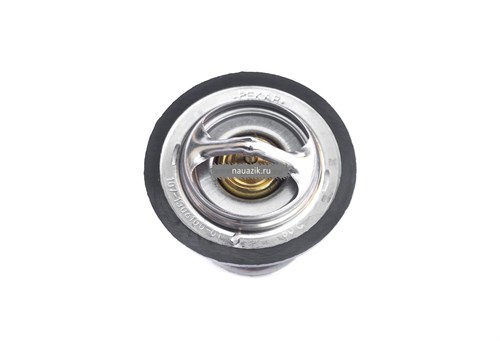

Когда термостат неисправен, то он не подлежит ремонту и требует замены на новый. Но не стоит спешить менять шило на мыло, ведь можно установить изделие более высокого качества, таких производителей, как «Тама» от Паждеро. Известен также и «Пекар», но его рабочая температура составляет 80 градусов, а на самом деле он не поднимает выше 75.

Термостат «Тама» характеризуется следующими особенностями: он на один градус выше поднимает температуру антифриза, чем штатные механизмы. То есть, «Тама» имеет рабочую температуру 88 градусов, в то время как штатный по первой 87. На внедорожник УАЗ Патриот ЗМЗ-409 с экологическим стандартом Евро-3 и Евро-4 термостат «Тама» устанавливается без изменений, так как по размерам они аналогичны.

Если же вы обладатель внедорожника с Евро-2 и ниже, то установить термостат «Тама» можно, но потребуется замена тарелки на ту, которая установлена на штатном. То есть замена нужна для того, чтобы «Тама» мог перекрывать входное отверстие на помпе. Чтобы на внедорожник УАЗ Патриот Евро-2 и ниже установить термос «Тама», необходимо подогнать его по размерам штатного.

После замены срок эксплуатации данного агрегата будет гораздо больше, нежели штатного, а в дополнение, в салоне потеплеет на несколько градусов при том же положении регулятора печки. Поэтому если вы задаетесь вопросом, а какой термос лучше поставить для своего Патриота, то решение только одно — «Тама» от Паджеро.

Итак, мы рассмотрели, что собой представляет термостат на УАЗ Патриот с двигателем ЗМЗ-409, какую имеет рабочую температуру. Рассмотрим, когда же нужна замена изделия или как определить его неисправность?

Неисправности

Первым признаком неисправности работы термоса является нарушение температурного режима. То есть, если вы заметили, что рабочая температура двигателя составляет не 87 градусов, а ниже, то следует задуматься о скорой замене термоса. Он также может и заклинить, в результате чего двигатель будет набирать температуру выше 87 градусов. В таком случае необходимо поднять капот и убедиться в исправной работе вентилятора охлаждения и наличия антифриза в расширительном бачке. Если и вентилятор исправен и антифриз соответствует норме, то, скорее всего, заклинила тарелка, в результате чего жидкость не проходит по большому кругу и не охлаждается.

В таком случае необходимо снять термос (ниже рассмотрим процесс) и проверить его исправность. Для этого изделие помещается в емкость с водой, после чего воду необходимо нагревать. Если же вода будет доведена до кипения, а клапан никак не среагирует, то он является неисправным и требует замены.

Изделие считается рабочим, когда:

  • температура начала открытия клапана равняется 78 градусов;
  • температура полного его открытия составляет 87 градусов.

Замена

Если рабочая температура термоса нарушена, то следует изделие заменить. Замена термостата на внедорожнике УАЗ Патриот проводится в следующей последовательности:

  1. Первоначально необходимо слить антифриз.
  2. Отвинчиваются крепления насоса гидроусилителя. Насос отводится в сторону.
  3. Осуществляется ослабление затяжки хомута и отсоединяется от корпуса, где установлен термостат, шланг радиатора.
  4. На его корпусе имеются провода, которые необходимо отключить.
  5. Далее потребуется на соединительном шланге термостата и насоса ослабить верхний хомут.
  6. Отвинчиваются винты крепления корпуса, в котором он установлен.
  7. Прежде чем снимать корпус, следует ослабить затяжку крышки, а затем и извлечь корпус термоса.
  8. Теперь можно отвинтить болты крепления крышки корпуса термоса и очистить старую прокладку.
  9. После этого извлекается термостат и производится его замена на новый.
