Турбинный двигатель: Турбинный двигатель на автомобиле: его преимущества и недостатки

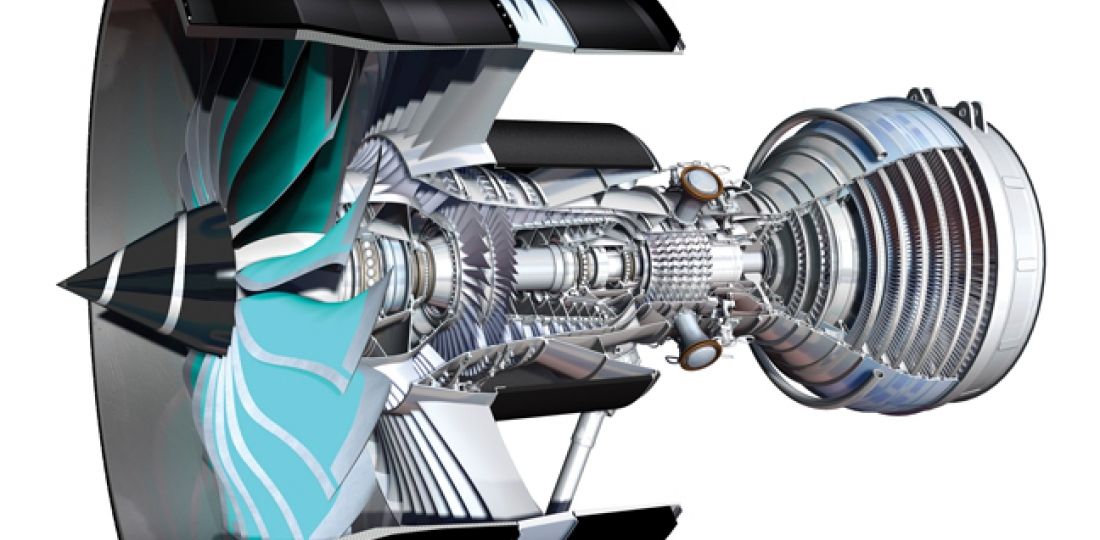

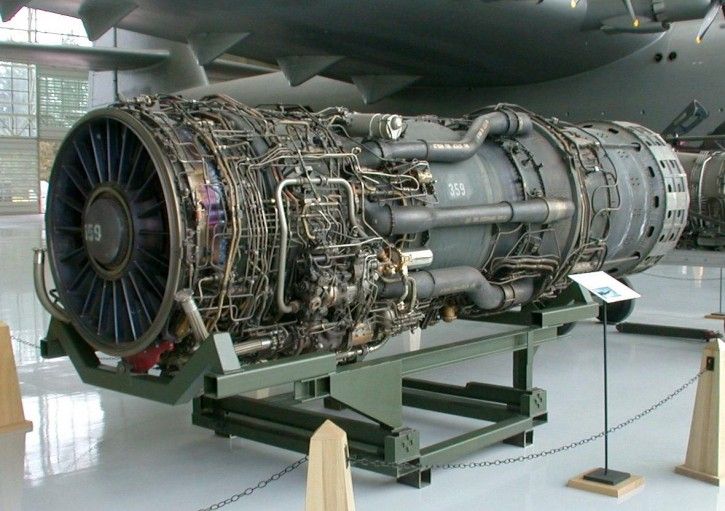

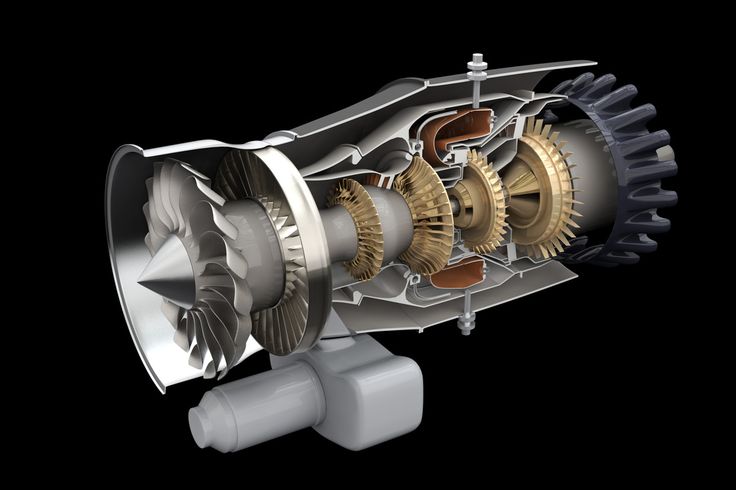

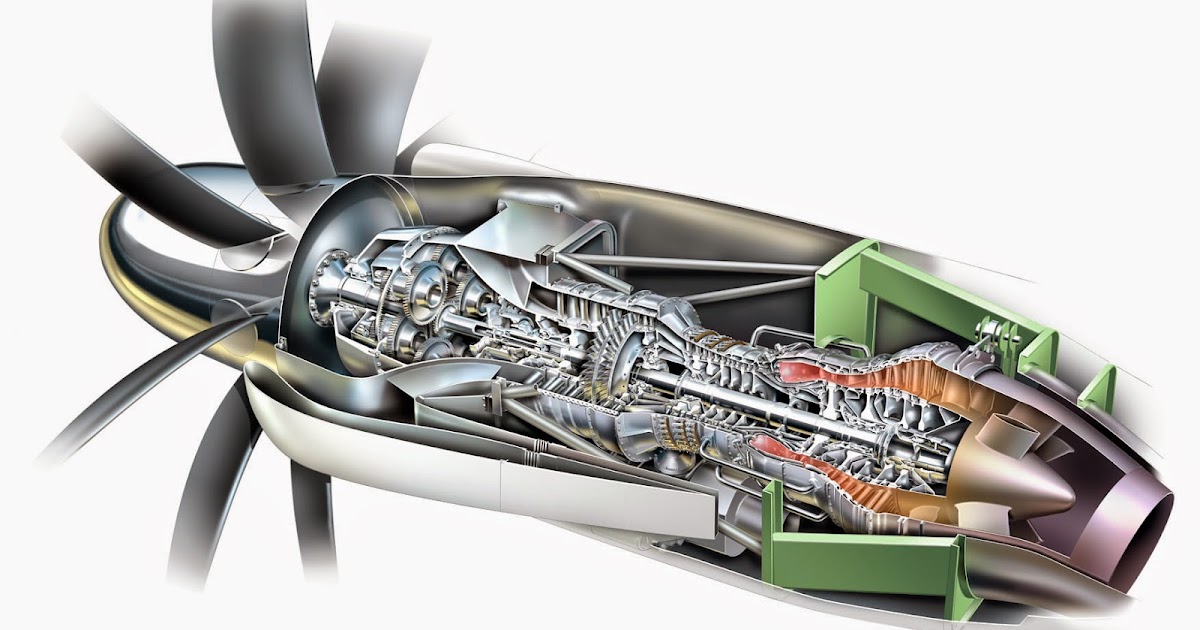

В авиации газотурбинный двигатель полностью заменил поршневой даже в сравнительно небольших установках. Все больше применяется газовая турбина в судостроении и на тепловых электростанциях. От турбины в этих установках требуется отдача максимальной мощности при постоянной частоте вращения, частичные нагрузки при максимальной частоте вращения не используются и нет необходимости в быстром изменении мощности и частоты вращения. Повышается интерес к применению газовой турбины и для привода автомобиля. Ряд особенностей газотурбинного двигателя служат причиной того, что он до сих пор не применяется в автомобилях.

Характер кривой крутящего момента одновального газотурбинного двигателя невыгоден для применения в автомобиле. Момент быстро падает с уменьшением частоты вращения и имеет нулевое значение при снижении максимальной частоты вращения приблизительно на 40 %. Для привода автомобиля пригодна только двухвальная газовая турбина, изображенная на рис. 1. Турбина привода компрессора 3 приводит в движение компрессор 1, тяговая турбина 4 размещена на валу отбора мощности. В теплообменнике 5 отработавшие газы подогревают воздух на входе его в камеру сгорания 2, что улучшает термический КПД установки.

Турбинное колесо 4 имеет наибольший момент, когда его частота вращения равна нулю, при этом компрессор с турбинным колесом 3 может вращаться с максимальной частотой вращения. При возрастании частоты вращения тяговой турбины ее крутящий момент изменяется в соответствии с графиком, приведенным на рис.  1, б. Такая характеристика крутящего момента очень выгодна для использования в автомобиле и может исключать использование преобразователя момента.

Возникают также проблемы размеров газотурбинного двигателя. КПД газовой турбины зависит не от частоты вращения колеса, а от его окружной скорости. Для сохранения оптимальной окружной скорости при необходимости уменьшения максимальной мощности следует уменьшить диаметр колеса, а его частоты вращения увеличить. Однако у турбин с небольшим диаметром колеса зазор между наружным диаметром лопаток и корпусом в связи с наличием допусков на изготовление не уменьшается пропорционально снижению диаметра турбинного колеса, а имеет большее относительное увеличение. Это означает большие потери при перетекании газа через этот зазор и ухудшение КПД турбины. Поэтому газовую турбину невыгодно применять в установках мощностью ниже 100 кВт. Эти недостатки газотурбинного двигателя тормозят его применение в легковых автомобилях.

Следует, однако, рассмотреть и основные преимущества газотурбинного двигателя, к ним относятся:

• возможность применения почти всех видов топлива;
• небольшое содержание вредных веществ в отработавших газах вследствие большого коэффициента избытка воздуха при сгорании в турбине;
• более простое обслуживание, так как отпадает необходимость замены масла, которое не взаимодействует с горячими газами; минимальные потери трения в подшипниках, малый износ и большая долговечность;
• отсутствие вибраций, так как вращающиеся детали можно легко сбалансировать;
• малая шумность и возможности ее дальнейшего снижения;
• благоприятная характеристика кривой крутящего момента;
• легкость холодного пуска двигателя без необходимости обогащения смеси;
• высокая удельная мощность на единицу массы;
• отсутствие системы охлаждения.

Эти преимущества являются настолько важными, что в настоящее время ведутся интенсивные разработки газотурбинного двигателя для легковых автомобилей. Основное внимание уделено повышению максимальной температуры газов на входе в турбину. Уже получены хорошие результаты, и имевшаяся первоначально температура газов 900 °C увеличилась до требуемых 1300 °C. На рис. 2 показано влияние температуры на входе в турбину на ее мощность, термический КПД и удельный расход топлива.

Работу в условиях постоянной температуры выше 1300 °C не выдерживает ни один металл, поэтому необходимо применять керамические материалы. Для изготовления лопаток турбины целесообразно использовать нитриды кремния, которые и при указанной температуре имеют достаточную прочность. Недостатки керамических материалов состоят в том, что они не выдерживают резкого изменения температур при холодном пуске и изменении нагрузки. Разработки керамических материалов успешно продолжаются и можно ожидать, что после 1985 г. появятся материалы, которые позволят газотурбинному двигателю иметь такой же удельный расход топлива, как у дизеля.

Для снижения удельного расхода топлива в газовой турбине используют вращающийся теплообменник. Он представляет собой диск из пористого керамического материала, приводимый от двигателя и вращающийся с очень низкой частотой вращения. Отработавшие газы из турбины проходят через этот диск и нагревают его. Поворачиваясь, нагретая часть диска подходит к отверстиям трубопровода, ведущего от компрессора в камеру сгорания, и воздух, проходя через диск в противоположном направлении, нагревается. Теплота, которая была бы отведена из двигателя с отработавшими газами, используется для подогрева воздуха, подаваемого в камеру сгорания. Трудности состоят в герметизации диска теплообменника, необходимой для предотвращения потерь теплоты при перемещении диска от одного трубопровода к другому. Негерметичность современных теплообменников составляет сейчас лишь 2 % от величины, наблюдавшейся у их первых прототипов.

Хорошие динамические характеристики двухвальной газовой турбины обеспечиваются регулируемым направляющим аппаратом, т. е. поворотными направляющими лопатками перед вторым турбинным колесом. Привод лопаток – гидравлический, управляемый электронным устройством, которое осуществляет также контроль безопасности работы турбины при возникновении неисправностей в ней или в некоторых из ее деталей.

При резком отпускании педали управления двигателем поворотные лопатки перед турбиной устанавливаются в положение торможения и на турбине возникает отрицательный момент, в результате действия которого частота вращения тяговой турбины быстро снижается.

В качестве примера на рис. 3 представлен схематичный разрез турбины, разработанной фирмой «Мерседес-Бенц» для большого легкового автомобиля. Турбина выполнена по двухвальной схеме с вращающимся теплообменником. Достигнутая мощность 94 кВт, наибольший крутящий момент 332 Н∙м при заторможенном вале тяговой турбины. Степень сжатия одноступенчатого радиального компрессора равна при этом 4, температура на входе в турбинное колесо достигает 1252 °C.

Расчетная мощность этого двигателя составляет 110 кВт при частоте вращения вала первой турбины 60000 – 65000 мин^-1, максимальный крутящий момент 550 Н∙м. Двигатель рассчитан на работу при температуре поступающих из камеры сгорания газов на вход в турбину около 1350 °C. Диаметр колеса компрессора составляет 180 – 185 мм, колеса первой турбины 165 мм, второй – 170 – 175 мм. На основе характеристики этого двигателя были проведены расчеты расхода топлива автомобилем массой 1600 кг, оснащенного таким двигателем. При скорости 90 км/ч, расчетный расход топлива равен 5,1 л/100 км, при скорости 120 км/ч — 6,7 л/100 км, в городском цикле согласно стандарту ДИН 70030 расход топлива составил 14,2 л/100 км. Турбина совместно с воздушным фильтром и приводом вспомогательных агрегатов имеет массу 240 кг, длину 770 мм, ширину 650 мм, высоту 550 мм. При проведении расчетов площадь фронтальной проекции автомобиля считалась равной 2 м², а значение коэффициента сопротивления воздуха c_x – 0,3.

Другая турбина, разработанная фирмой «Фольксваген», имеет сходную концепцию и развивает мощность 110 кВт. Степень сжатия компрессора 4,5, расход воздуха 0,84 кг/с. Температура газа на входе в турбину равна 1110 °C, минимальный удельный расход топлива составляет 290 г/(кВт∙ч), расход топлива при 30 %-ной нагрузке равен 330 г/(кВт∙ч). Масса турбины 210 кг. Расход топлива автомобилем модели «Ro 80» массой 1700 кг в городском цикле составил 15,3 л/100 км, на шоссе — 9,4 л/100 км, а в среднем — 12,6 л/100 км. Окружная скорость колеса компрессора с загнутыми назад лопатками составляет 513 м/с, максимальная частота вращения компрессора равна 63700 мин^-1, тяговой турбины — 52200 мин^-1. На входе в компрессор имеется регулируемый направляющий аппарат в виде поворотных лопаток, которые позволяют снизить расход топлива при частичных нагрузках и на холостом ходу.

Состояние развития в области газовых турбин в 1981 г. показывало, что достигнут заметный рост долговечности турбин мощностью выше 100 кВт, хотя по этому параметру турбины все еще отстают от двигателей внутреннего сгорания. Большое преимущество турбины состоит в том, что она может работать на заменителях нефтяного топлива. Дальнейшее развитие газотурбинных двигателей зависит от применения новых керамических материалов для рабочего колеса и направляющего аппарата турбины, ее теплообменника и камеры сгорания. При использовании в автомобиле двухвального газотурбинного двигателя необходимо после тяговой турбины применить редуктор и многоступенчатую автоматическую коробку передач. При этом использование трансформатора крутящего момента после турбины не требуется.

Наверх

Читайте также

Сноски

1. ↺ Мацкерле Ю. Современный экономичный автомобиль/Пер. с чешск. В. Б. Иванова; Под ред. А. Р. Бенедиктова. — М.: Машиностроение, 1987. — 320 с.: ил.//Стр. 22 — 23 (книга есть в библиотеке сайта). – Прим. icarbio.ru
