Двигатель 409 инжектор: характеристики, обслуживание, ремонт

Двигатель ЗМЗ 409 инжектор выпускается Заволжским моторным заводом. Принцип устройства мотора достаточно простой, что делает возможным обслуживания и ремонта своими руками. Предназначены данные силовые агрегаты для установки на автомобили Ульяновского автомобильного завода.

Технические характеристики

Производство ДВС 409 началось в 2011 году по заказу УАЗ. Новый мотор должен был заменить устаревшие силовые агрегаты УМЗ. Обладая высокими техническими характеристиками и простой конструкцией, этот движок стал идеальной заменой.

Установка мотора на автомобили Ульяновского автомобильного завода продолжается по этот день. Рассмотрим, какие транспортные средства УАЗ получили ЗМЗ 409: УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго, УАЗ Симбир.

Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.

ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904. 10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Описание силового агрегата

409-й мотор был сконструирован на базе ЗМЗ 406. Высота головок блока у всех движков одинаковая (405, 406, 409). Увеличенный ход коленчатого вала до 94 мм. Новая поршневая группа со смещением в 4 мм. Других изменений новый силовой агрегат не получил.

Обслуживание

Техническое обслуживание движка предполагается после истечения 15 000 км пробега. Так, мотор вмещает в себя 7 литров моторного масла, но при замене потребуется всего 6 л.

Основные масла рекомендованные заводом-изготовителем и автолюбителями является полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1000-2500 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000 км — ТО-2: замена масла, масляного фильтра.
40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.

Неисправности и ремонт

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Капитальный ремонт движка должен производиться спустя 250 000 км пробега, но при правильной эксплуатации и обслуживании, может случиться так, что мотор выдержит и 300 000 км.

А вот если манера вождения «Аля» гонщик, то ресурс силового агрегата значительно снижается.

Вывод

Двигатель ЗМЗ 409 получился достаточно хорошим и особых проблем не вызывает. Единственным недостатком являются свечи зажигания, устанавливаемые с завода, а в остальном проблем нет. Обслуживание силового агрегата, стандартное для всех моторов производства Заволжского моторного завода.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744207-3";} else{var rtbBlockID="R-A-744207-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Расход топлива УАЗ Буханка (402, 409) карбюратор/инжектор

Первый автомобиль модели УАЗ 452 сошёл с советского конвейера в 1965 году. Производство продолжается и сегодня, с учётом некоторых модификаций. Машина, которую стали называть «Буханкой», обладает увеличенной проходимостью. Это достоинство позволяет пользоваться автомобилем для самых различных целей – от перевозки различного автомобиля до перемещения большого числа пассажиров. За свою универсальность УАЗ 452 заслужил доверие водителей практически во всех жизненных сферах.

Несмотря на тот факт, что сейчас «Буханку» преимущественно используют в качестве машины для скорой помощи, зачастую можно увидеть подобные модели автомобилей и в грузовом, и в военном секторе, и даже в использовании для перевозки людей. Такая обширная эксплуатация связана с максимальной доступностью данной модификации советского УАЗа.

До сих пор с самого первого дня «Буханки» собирают сотрудники завода в Ульяновске. За свою довольно большую историю УАЗ 452 претерпел несколько изменений, но основные особенности машины остались прежними – это две оси и полный привод. Семь лет назад были произведены очередные усовершенствования внедорожного автобуса. В 2011 году «Буханка» приобрела рулевой гидроусилитель, а также оснастилась улучшенной силовой установкой, которую довели до евростандарта. Не менее важным дополнением стал ABS.

Микроавтобус «Буханка» пользуется популярностью у водителей, которые часто передвигаются в условиях бездорожья. На кочках и ухабах машина ведёт себя довольно уверенно. Помимо полного привода, данное достоинство обеспечивают и габариты УАЗа. Разработчики модели провели немало времени, прежде чем выпустили финальные версии комплектаций на массовую сборку. Главной задачей конструкторов было создание такого внедорожного автобуса, который будет совершенно легко справляться с самыми разными грузами весом до 0,8 тонн.

Двигатели, которыми оснащаются «Буханки», отличаются максимальной надёжностью. Если вдруг случится так, что мотор УАЗа заглох, скорее всего, что загвоздка всего лишь в свечах зажигания, которые требуют замены.

УАЗ Буханка – расход топлива на 100 км

Советские разработчики думали над созданием «Буханок» еще с пятидесятых годов. В итоге автомобиль стали выпускать в двух исполнениях. В разговорном обиходе одна модификация 452 модели называется «головастиком», а другая – «вагоном». Такие названия были даны моделям микроавтобуса за то, что один исполнен в бортовом варианте, а другой – в кузовном. При этом различные модификации снабжаются разными силовыми установками.

Агрегат ЗМЗ-402 оснащен двигателем, объём которого составляет два с половиной литра. При этом расход топлива УАЗ «Буханка» в данной модификации составляет порядка 17,2 литров при среднем расчёте. Движок такого объёма способен развивать мощность до 72 лошадиных сил, а дополняется он механической трансмиссией.

Некоторое время автомобиль комплектовался бензиновым мотором, объём которого составлял 2,4 литра, а максимальная мощность доходила до 98 лошадиных сил. Подача топлива в данной модификации осуществлялась при помощи либо инжектора, либо карбюратора.

Самым знаменитым двигателем «Буханки» считается силовая установка ЗМЗ-409. При мощности в 112 лошадиных сил его объём находится на уровне 2,7 литров. Примерный расход топлива УАЗ «Буханка» 409 на трассе варьируется от десяти до тринадцати литров на каждую сотню километров. Как правило, на данную модификацию автобуса устанавливается карбюратор. «Буханка» в данном исполнении способна брать максимальный разгон от 110 до 127 километров в час.

Норма расхода топлива
Если говорить о расходовании горючего в городской среде, то диапазон расходится от тринадцати с половиной до шестнадцати литров на сто километров. Нормы расхода топлива УАЗ «Буханка» 409 модификации в смешанных условиях аналогичны расходу 402 модели. На сотню километров это 17,2 литра.

УАЗ 409 изначально комплектовался только карбюратором по той причине, что инжектора в данной модификации просто не подразумевалось. На всех «Буханках» устанавливалось ручное управление, которое осуществлялось при помощи трансмиссии с пятью передачами. Во всех комплектациях данного внедорожного микроавтобуса был привод на все колёса.

Отзывы о расходе бензина УАЗ Буханка

«Я приобретал свою первую «Буханку» для того, чтобы выезжать на природу. Поэтому каких-то особых требований к этому УАЗику не предъявлял. Самое главное на выходных – добраться до пункта назначения, поэтому я почти не обращаю внимания на то, как проходит дорога. Считаю, что «Буханка» отлично справляется с подобными задачами.
На дороге она ведёт себя нормально, если ездить аккуратно и не торопясь. А в содержании машинка просто супер. Реальный расход топлива УАЗ «Буханка» у меня составляет литров восемнадцать. Но стараюсь заливать самый дешёвый бензин, поэтому особо не переживаю насчёт затрат. К тому же автомобиль вообще не ломается, то есть деньги на содержание ему тоже почти не нужны», – рассказал Семён из Пскова.
«Купил свой УАЗик с 409 агрегатом лет десять назад. В наших условиях автомобиль заводится без проблем даже в минус 30. Единственный минус – по карману бьёт прогрев и использование печки. Большую часть времени провожу в городских условиях. При такой езде расход топлива УАЗ «Буханка» зимой выходит у меня примерно 17 литров на сотку», – сообщил Сергей из Красноярска.
«Моей буханке уже 14 лет. Тоже карбюратор и 2,7 мотор. В последние пару лет из-за кризиса стал на ней подрабатывать в качестве маршрутки на море. Для этого немного намудрил с салоном и кабиной: обшил и переделал. Иначе вообще некомфортно находиться в металлической коробке на колёсах. Если перевожу семерых, то по магистралям уходит у меня примерно 13 литров на сотню. По снегу смело накидываю еще полтора литра», – поведал Кирилл из Краснодара.
«У меня модель 2015 года с инжекторной сборкой. Когда купил, всё время интересовался, как уменьшить расход топлива на УАЗ «Буханка». Опытным путём пришёл к выводу, что надо лить 95 бензин. Некоторые заливают даже 80, но расходуется дешёвого топлива гораздо больше. А у меня выходит 11 литров на трассе и 14 по улицам», – написал Пётр из Кирова.

габаритные размеры, вес, двигатель, клиренс, расход топлива

Рабочий объем, л	2.7
Рабочий объем, см3	2693
Диаметр цилиндра	95.5
Количество клапанов	16
Количество цилиндров	4
Максимальная мощность, кВт	82. 5
Максимальная мощность, л.с.	112
Номинальный крутящий момент, Н•м	208
Об/мин КВТ	4000
Об/мин ЛС	4000
Об/мин НМ	3000
Расположение двигателя	переднее, продольное
Расположение цилиндров	в ряд
Тип топлива	Бензиновый
Требования к топливу	АИ-92
Ход поршня	94
Тип наддува	Нет
Экологический класс	EURO5

Мощность 409 двигателя уаз — Авто журнал

Двигатель ЗМЗ-409

ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком. На конвейер данный мотор поставили в 1996-м году. Данный мотор преимущественно устанавливался на новые и современные отечественные автомобили УАЗ и ГАЗ. Все поколение этих силовых установок снабжено нейтрализатором газов и производится полностью в соответствии со стандартами ЕВРО-2.

Технические характеристики двигателя ЗМЗ-409

Производство	ЗМЗ
Марка двигателя	ЗМЗ-409
Годы выпуска	1996-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95.5
Степень сжатия	9
Объем двигателя, куб.см	2693
Мощность двигателя, л. с./об.мин	112-143/4400
Крутящий момент, Нм/об.мин	210-230/3900
Топливо	92
Экологические нормы	Евро 2
Вес двигателя, кг	190
Расход топлива, л/100 км — город — трасса — смешан.	— 11.5 —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	7
При замене лить, л	6
Замена масла проводится, км	7000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике	150 250+

Модификации ДВС ЗМЗ-409

Базовый мотор 409.10 под стандарт Евро-2 мощностью 143 л.с., со степенью сжатия 9, крутящим моментом 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.
Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, датчик положения дроссельной заслонки (ДПДЗ) здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.
Модификация 40905.10 аналогична предыдущему, предназначена для внедорожников Хантер, Патриот и грузовиков Карго, Пикап производителя УАЗ. Соответствует экологическому стандарту Евро-4.
Силовой привод маркировки 40911.10 обладает моментом 219,5 Нм и мощностью 125 л.с. Соответствует регламенту Евро-4, предназначен для полноприводных грузовиков УАЗ с формулой 4х4 (не отключаемая).
ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, соответствует экологическому стандарту Евро-3. Имеет мощность 112 л.с., устанавливается на Таблетки и Буханки УАЗ 462.
4092.10 — несерийная модификация, создана специально для автомобилей ГАЗ Волга и УАЗ 3160 (вседорожник полноприводный). Крутящий момент в интервале 225 – 235 Нм, мощность — 160 л.с.

Прибавку в мощности до 30% можно получить, если установить на него турбо-компрессор или газовую турбину. Конечно, иностранные производители уже много лет не делают турбированных двигателей с конструкцией, как у «3M3-409». Имеется ввиду рабочий объём и «прожорливость». По этой причине, отыскать серийную турбину бензиновой направленности, по приемлемой себестоимости и соответствующего типоразмера, непросто. Оптимальным вариантом является турбина «Гарретт TB-25». Модель эта – далеко не новинка, но зато она полностью вписывается во все параметры «3M3-409».

Обслуживание ЗМЗ-409

Базовое требование для поддержания полностью рабочего состояния двигателя – использование качественного топлива и технических жидкостей. От чистоты бензина, качества смазки и охлаждающей жидкости зависит срок жизни двигателя.

Следует регулярно проверять:

уровень моторного масла;
количество охлаждающей жидкости;
состояние натяжения ремней и цепей двигателя;
состояние форсунок. Периодически, при необходимости («троение» мотора и другие проблемы) следует производить их прочистку.

Критичной слабой точкой ЗМЗ 409 принято считать помпу, за состоянием которой следует внимательно следить и менять при появлении признаков неисправности. Важно контролировать и состояние свечей зажигания.

Период проведения некоторых операций по регламенту:

6 месяцев/10000 км – замена моторного масла и масляного фильтра;
20 тыс. км. или 1 год – проверка состояния системы вентиляции картера, свечей, аккумуляторной батареи, цепей ГРМ и ременных приводов навесного оборудования;
1,5 года/30000 км – осмотр выпускного коллектора на прогар, замена топливного и воздушного фильтра;
40 тыс. или 2 года — осмотр шлангов и узлов системы охлаждения, замена жидкости в системе;
90-100 тысяч км. — замена цепи и роликов ГРМ с натяжителями.

Новый двигатель с бОльшим крутящим моментом от УАЗа ждали очень давно. Конечно, ЗМЗ-409 не оказался именно тем двигателем, которого хотелось, но со своими обязанностями он справляется. Хороший крутящий момент, потрясающая ремонтопригодность, надежность, доступность запасных частей — это, безусловно, плюсы двигателя.

Минусами же является недостаточная эластичность при езде по бездорожью, требовательность к качественным ГСМ (теперь нужен 92 бензин и хорошее масло), более сложное и дорогое обслуживание.

409-й более экономичен, более предсказуем и, будучи своевременно обслуживаемым, не требует промежуточных регулировок и подстроек. У него очень хороший потенциал для модернизации, широкая унификация с другими двигателями линейки.

ЗМЗ-409

Характеристики двигателя ЗМЗ-409

Производство	ЗМЗ
Марка двигателя	ЗМЗ-409
Годы выпуска	2001-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95. 5
Степень сжатия	9
Объем двигателя, куб.см	2693
Мощность двигателя, л.с./об.мин	112-143/4400
Крутящий момент, Нм/об.мин	210-230/3900
Топливо	92
Экологические нормы	Евро 3
Вес двигателя, кг	190
Расход топлива, л/100 км — город — трасса — смешан.	— 11.5 —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	7
Замена масла проводится, км	7000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике	150 300+
Тюнинг — потенциал — без потери ресурса	н. д. до 200
Двигатель устанавливался	УАЗ Барс УАЗ Буханка УАЗ Патриот УАЗ Хантер УАЗ Пикап УАЗ Карго УАЗ Симбир

Неисправности и ремонт двигателя Патриот / Буханка / Хантер ЗМЗ-409

Двигатель ЗМЗ-409 создан на базе 406-го мотора, а точнее, на базе его преемник а ЗМЗ-405 . Используется 405-й блок (высота всех блоков 405, 406, 409 одинаковая), коленвал с увеличенным ходом (с 86мм до 94мм), шатуны остались старые, поршни измененные, со смещением на 4мм. Все, был 405, стал 409, получите распишитесь.

Модификации двигателя ЗМЗ 409

1. ЗМЗ 409.10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
2. ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
3. ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л. с. Ставится на Патриот, Хантер, Пикап, Карго.
4. ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
5. ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
6. ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Неисправности двигателей ЗМЗ 409

Благодаря тому, что конструкция мотора аналогична ЗМЗ-406 и ЗМЗ-405, то и проблемы аналогичны, с неисправностями можно ознакомитьс я ТУТ.

Тюнинг двигателя Патриот / Буханка / Хантер ЗМЗ-409

Форсирование ЗМЗ 409. Турбина. Компрессор

Посколько 409 двигатель используется, в основном, на внедорожниках, то вариант постороения мощного атмосферника на распредвалах с широкими фазами, рассматривать нет смысла. Основная цель владельцев УАЗ, сделать мотор низовым и тяговитым. Распредвалы стандарт, головку надо дорабатывать, заводская очень низкого качества, проходим каналы ГБЦ и коллектора, шлифуем, турбина Garrett 17, коллектор под нее, интеркулер, форсунки 440сс, выхлоп 63мм прямоточный, настраиваем. Дуем до 0.6 бар и получаем свои

170 л.с. с существенным увеличением крутящего момента внизу.
Как строить быстрые верховые моторы, было описано в статье по 406-му двига телю ТУТ.

Двигатель 409 инжектор

Технические характеристики

Рассмотрим, основные технические характеристики двигателя ЗМЗ 409 инжектор:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Кроме стандарта Евро 3 существует ряд модификаций, которые стоит рассмотреть:

ЗМЗ 409. 10 — основной мотор, соответствует экологическому стандарту Евро-2. Мощность 143 л.с.
ЗМЗ 40904.10 — аналог 409.10 с новой ЦПГ, новые прокладки, ДАД, соответствует экологическому стандарту Евро-3. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 40905.10 — аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с. Ставится на Патриот, Хантер, Пикап, Карго.
ЗМЗ 4091.10 — дефорсированный низовой вариант ЗМЗ 40904.10, другой ресивер, распредвалы (подъем 8, фаза 240), прошивка, соответствует экологическому стандарту Евро-3. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 40911.10 — аналог ЗМЗ 4091.10, ДАД, соответствует экологическому стандарту Евро-4. Используется на буханках УАЗ. Мощность 112 л.с.
ЗМЗ 4092.10 — несерийный мотор. Мощность 160 л.с. Используется на Волгах.

Описание силового агрегата

Обслуживание

Карта технического обслуживания ничем не отличается от 406-го, и выглядит примерно так:

1000-2500 км или ТО-0: замена масла и масляного фильтра.
8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
25000 км — ТО-2: замена масла, масляного фильтра.
40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
70000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 50000 км пробега — замена цепи ГРМ.

Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные. Смена прокладки клапанной крышки выполняется каждые 40 000 км пробега или при образовании течи из-под неё.

Неисправности и ремонт

А вот если манера вождения «Аля» гонщик, то ресурс силового агрегата значительно снижается.

Вывод

Двигатель ЗМЗ 409 Строение недостатки и тюнинг

Двигатель ЗМЗ 409 создан на базе ЗМЗ 405. Двигатели ЗМЗ 405,406,409 имеют одинаковую высоту блока. Мотор ЗМЗ 409 обладает двумя отличиями это увеличенный ход поршня на 8 мм и увеличенный диаметр цилиндров на 4 мм. Блок ЗМЗ 409 изготовлен из чугуна, головка блока цилиндров из алюминия. Двигатель имеет 4 цилиндра и 16 клапанов. Присутствуют гидрокомпенсаторы, что позволило отказаться от регулярной регулировки клапанов. Привод ГРМ цепной , срок службы 100 и более тысяч км. Важно следить за гидронатяжителем цепи который не славится надежностью.

Модификации

1) Наименование : ЗМЗ 409.10

Мощность : 143 л.с

Экологический стандарт : Евро 2

2) Наименование : ЗМЗ 40904.10

Мощность : 128 л.с.

Экологический стандарт : Евро 3

Устанавливался на автомобили : Патриот, Хантер, Пикап, Карго.

Эта модификация является аналогом ЗМЗ 409.10, но имеет некоторые отличия. Новые ЦПГ, прокладки и ДАД.

3) Наименование: ЗМЗ 40905.10

Мощность: 128 л.с.

Экологический стандарт: Евро 4

Устанавливался на автомобили: Патриот, Хантер, Пикап, Карго.

Двигатель является аналогом предыдущего.

4) Наименование: ЗМЗ 4091.10

Мощность: 112 л.с.

Экологический стандарт: Евро 3

Устанавливался на автомобили: УАЗ буханка.

Этот двигатель является дефорсированным низовым вариантом двигателя ЗМЗ 40904.10. Данный вариант двигателя обладает другим ресивером и распредвалами ( подъем 8, фаза 240).

5) ЗМЗ 40911.10. Аналог двигателя ЗМЗ 40904-10 отличием является наличие ДАД и обладание улучшенным экологическим стандартом Евро 4.

6) ЗМЗ 4092.10 — ограниченная модификация предназначенная для автомобилей Волга. Мощность мотора 160 л.с.

Характеристики

Годы выпуска: с 2001 по наше время

Материал блока цилиндров: чугун

Ход поршня: 94 мм

Диаметр цилиндра: 95,5 мм

Степень сжатия: 9

Объем двигателя: куб.см 2693

Мощность двигателя л.с./об.мин: 112-143/4400

Крутящий момент Нм/об.мин: 210-230/3900

Рекомендуемое топливо: 92

Экологический стандарт: Евро 3, Евро 4.

Вес двигателя: 190 кг

Расход топлива, л/100 км

Расход масла гр./1000 км: до 100

Рекомендуемое масло в двигатель: 5W-30,5W-40,10W-30,10W-40,15W-40 , 20W-40.

Сколько масла лить при замене:

Ресурс двигателя: 300 тыс.км

Недостатки

Рассмотрим самые распространенные недостатки двигателей ЗМЗ 409.

1) Глохнет. Часто причина кроется в высоковольтных проводах, датчике коленвала и РХХ.

2) Шум, вибрации. Изношен гидронатяжитель цепи.

3) Перегрев двигателя. Первая причина это изношенный термостат, вторая грязный радиатор, утечка антифриза и воздушные пробки в системе охлаждения.

4) Провал тяги и неровный холостой ход. Причина в катушках зажигания.

5) Высокий расход масла. Изношенные маслосъемные колпачки или поршневые кольца.

6) Стук. Гидрокомпенсаторы нуждаются в замене. Срок их службы не долгий 50 тыс.км.

7) Двигатель троит. Необходимости убедиться в исправности катушек зажигания, свечах и замерить компрессию.

Тюнинг

1) Компрессор. Неплохим вариантом для двигателя ЗМЗ 409 будет установка компрессора Eaton M90.

1. Чип-тюнинг на Январе.

2. Выхлоп на 76 трубе.

3. Форсунки 630 сс.

2) Турбо вариант 1 низовой мотор. Этот вариант позволит увеличить мощность двигателя ЗМЗ 409 и особенно улучшить тягу на низких оборотах.

1. Необходимо отшлифовать каналы ГБЦ и коллектора.

2. Турбина Garrett 17 с интеркулером.

3. Форсунки 440 сс.

4. Прямоточный выхлоп на 63 мм.

С такой конфигурацией мощность мотора возрастет до 170-180 л.с при этом существенно улучшиться тяга на низких оборотах.

3) Турбо вариант 2 верховой мотор.

1. Турбина Garrett 35.

2. Усиленная кованая поршневая под низкую степень сжатия 8.

3. Выхлоп прямоток 76 мм.

4. Комплектующие для турбины и интеркулер.

5. Форсунки 800 сс.

6. ДАТ + ДТВ и настройка.

С такой конфигурацией мощность может возрасти до 400 л.с , можно будет наваливать до тех пор пока мотор не развалится.

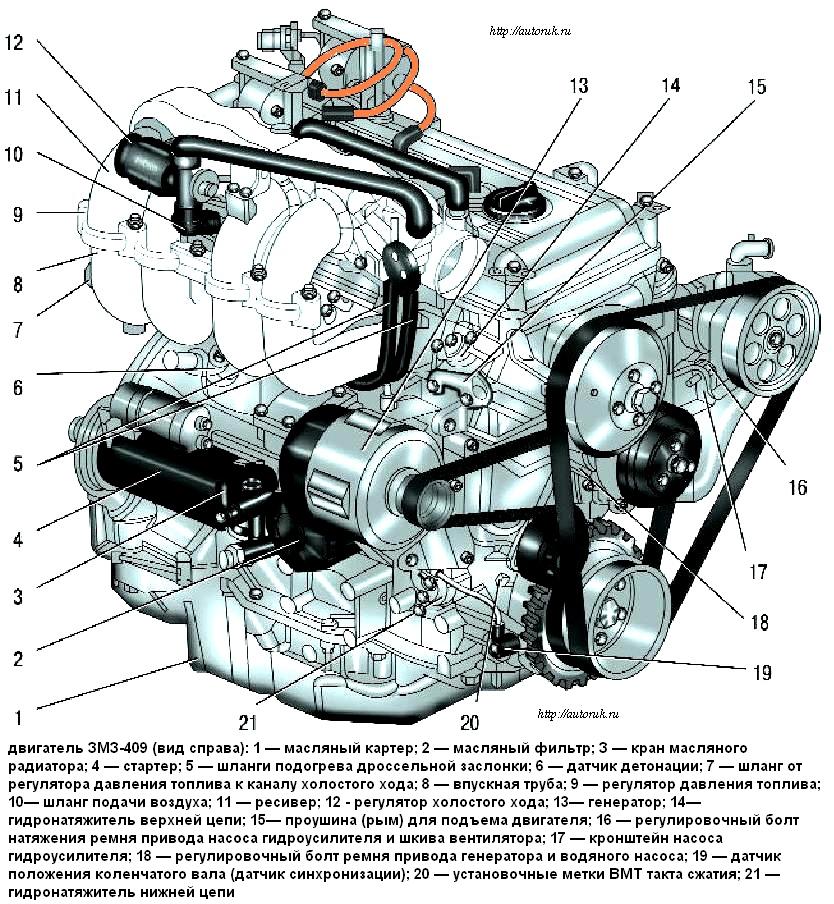

Двигатель ЗМЗ 409 технические характеристики, схемы, неисправности и ремонт

Одним из самых успешных отечественных образцов моторостроения стал силовой агрегат Заволжского завода ЗМЗ 409 и его многочисленные модификации. За счёт увеличенного объёма цилиндров до 2.7 литров, двигатель получил широкое распространение на русских внедорожниках. Он, как ни какой другой мотор, идеально подошёл для эксплуатации в условиях жёсткого российского климата.

Содержание страницы

Автомобили с данным двигателем

ЗМЗ 409 и его аналоги, устанавливался на такие отечественные автомобили марки УАЗ: Пикап, Патриот, Барс, Карго, Хантер, Буханка.

Модификация ЗМЗ 4092.10, имеющая высокую мощность 160 л., сил, выпускалась мелкими партиями и использовалась на автомобилях ГАЗ Волга разных моделей.

История создания ЗМЗ 409

Первые образцы данного двигателя начали выпускаться в 1996 году. ЗМЗ 409 является усовершенствованием и развитием 406 модели мотора. Чтобы получить более мощный и динамичный двигатель, на ЗМЗ 405 увеличили диаметр блока цилиндров до 95, 5 мм, за счёт этого смогли получить объём цилиндров двигателя равный 2465 куб., см.

На ЗМЗ 409 пошли ещё дальше, объём этого мотора удалось увеличить до 2.7 литров. Достичь этого удалось путём определённых конструкционных изменений. Причём блок цилиндров остался прежним, его взяли от ЗМЗ 405. А, чтобы получить больший объём, увеличили расстояние хода поршня. Это стало возможным, благодаря установлению нового коленвала с большими кривошипами и другой конструкции поршней. Шатуны использовались прежние, с такими же характеристиками.

Конструкция поршней претерпела небольшие изменения. Отверстие, для установки пальца было смещено вверх, что дало дополнительных 4 мм хода поршня, плюс 7 мм дополнительных радиуса кривошипа коленчатого вала. Все эти мероприятия, дали возможность получить ход поршня 94 мм., вместо прежних 86 миллиметров.

В итоге получился новый 409 двигатель, с объёмом 2693 миллиметра. На базе 409 мотора было создано много модификаций, которые успешно выпускаются в наши дни.

Ряд модификаций 409 ДВС

ЗМЗ 409 относится к моторам, имеющим обширный ряд модификаций, которые устанавливались на разные марки УАЗ и Волга:

ЗМЗ 409.10

Первый, он же основной двигатель ЗМЗ 409.10. Это простой двигатель, имеющий стандартную прошивку. Данный силовой агрегат обладает мощностью 143 л., силы. Соответствие европейским требованиям по выбросам вредных веществ, Евро 2. Данная модификация устанавливалась на все модели УАЗ, выпускающийся на то время.

ЗМЗ 40904.10

ЗМЗ 40904.10 — двигатель идентичный основному мотору. Но это уже более современный двигатель, соответствующий европейским стандартам Евро 3. Электронная программа, немного задушила мощность двигателя. Она на этом моторе равна 128 л., сил. Здесь установлены новые прокладки, новая ЦПГ, датчик, указывающий давление. ЗМЗ 40904.10 устанавливался в основном на: УАЗ Хантер, УАЗ Карго, УАЗ Патриот.

ЗМЗ 40905.10

ЗМЗ 40905.10, идентичный вариант предыдущий модели, но уже с более высокими требованиями к соблюдению экологических норм, по выбросам вредных веществ. Данный мотор имел такую же мощность 128 л., сил, и соответствовал Евро 4. Он приводил в движение трансмиссию таких автомобилей марки УАЗ: Карго, Хантер, Пикап и Патриот.

4091.10

Дефорсированным вариантом 40904.10 модели представлен двигателем — ЗМЗ 4091.10. Этот мотор устанавливается на УАЗ буханках, его мощность составляет 112 л., сил. На 4091.10 модели в ГБЦ установлены другие распределительные валы, новый ресивер. Его прошивка, соответствует европейским экологическим стандартам Евро 3.

ЗМЗ 40911.10

ЗМЗ 40911.10 — мотор идентичный предыдущему движку. Используется он на УАЗ буханках и обладает такой же мощностью. А вот наличие ДАД позволяет ему соответствовать Евро 4.

ЗМЗ 4092.10

Двигатель ЗМЗ 4092.10 выпускался небольшими, несерийными партиями. Он обладал максимальной мощностью, для серии 409 двигателей — 160 л., сил. Этот мотор являлся сердцем для легковых автомобилей, Горьковского завода — ГАЗ Волга.

Технические данные ЗМЗ 409

Четырёхтактный, бензиновый двигатель, четыре цилиндра которого расположены в один ряд, расположение в моторном отсеке продольное.

Производится ЗМЗ 409 на Заволжском автозаводе с 2001 года, выпуск моторов успешно продолжается в наши дни.

Блок цилиндров выполнен из высоко прочного чугуна, точно такой же блок используется на ЗМЗ 405.
Точный объём цилиндров — 2693 куб., сантиметров.
Система питания 409 модели распределённый впрыск горючего, инжектор.
Система газораспределения ДВС — DOHC, два газораспределительных вала, на которые установлены 16 клапанов. Один вал отвечает за впуск горючей смеси, другой за выпуск отработанных газов.
Данный мотор имеет почти такой же ход поршня, как и диаметр цилиндров 94 и 95.5 мм., соответственно. Степень сжатия камеры сгорания 9:1.
Мощность двигателя может быть разной, в зависимости от модификации двигателя, при 4400 оборотов., мин., 112, 128 и 143 л., сил. Крутящий момент при 3900 оборотов мин., в зависимости от модификации мотора от 210 до 230 Нм.
Экологические нормы европейского соответствия Евро 2, Евро 3, Евро 4.
Вес силовой установки — 190 килограммов.

Расход топлива

Используемое горючие АИ 92. Расход топлива при городской езде — 14 л., на 100 км пробега, при езде по трассе 10.4 литра, общий расход около 12 литров на 100 км пробега. По факту все гораздо хуже.

Расход и объем масла

Допустимый расход моторной смазки 0. 1 литр на 1000 км., пробега. Производитель рекомендует использовать такие виды масла в двигатель: 5W40, 5W30, 20W40, 10W40, 10W30, 15W40. Объём масла в моторе 7 литров. При замене нужно брать около 6 литров. Производитель рекомендует заменять моторную смазку через 15 тыс., км., пробега. Однако это лучше делать через 7000 км.

Ресурс двигателя

Нормальная температура ДВС при работе 90 градусов. Ресурс работы ДВС ЗМЗ 409 по заявкам завода производителя небольшой, около 150 тыс., км. Однако, при правильном, соответствующем обслуживании и бережной эксплуатации, приятно будет узнать, что ресурс работы данного мотора может быть в два раза больше.

Описание особенностей ЗМЗ 409

Данный мотор имеет простую и надёжную конструкцию. Значимой особенностью является прочный чугунный блок, непосредственно в котором расточены цилиндры. Между цилиндрами имеются каналы для отдачи тепла, а систему охлаждения.

Отличительной особенностью 409 мотора, является множество модификаций, на базе этого двигателя. Изначально планировалось на ДВС устанавливать разнообразное навесное оборудование. БЦ для всех модификаций был общий, поэтому в нём находились различные, каналы, множественные технологические отверстия, колодцы с резьбой, необходимые для разных моделей 409 двигателя. То есть, на каждом блоке вышедшем с конвейера, можно было собрать любую модификацию 409 мотора.

ГБЦ отлита из особо прочного алюминия, в ней находятся клапаны: 8 клапанов для впуска горючий смеси и 8 клапанов для выпуска выхлопных газов. На каждый, отдельный цилиндр, по 4 клапана, 2 выпускных и 2 впускных клапана. Для регулировки зазоров клапанов установлены гидротолкатели. Они на первых моделях часто ломались. Причина была в некачественных пластиковых башмаках, предназначенных для натяжения цепи ГРМ. При износе которых, отходы износа башмаков загрязняли масло. В последствии, башмаки были заменены звёздочками из металла. Проблема быстрого выхода из строя регуляторов зазора клапанов была окончательно решена.

Поршни 409 ДВС выполнены из алюминия, они обустроены терморегуляционными вставками. На дне поршней имеются специальные канавки, они предотвращают разрушение поршней и клапанов, при их встречи в движке, в случае выхода из строя системы привода ГРМ. Необходимо запомнить, что поршни, при одинаковом диаметре, 405 и 409 двигателей не подлежат замене. Их нельзя ставить с одного двигателя на другой. Всё дело в том, что для увеличения хода поршня, чтобы получить нужный объём ДВС, ось пальца была смещена на 4 миллиметра. Поршневые кольца, как обычно, имеют количество 3 штук. Компрессионные кольца напыляются пористым хромом. Нижнее кольцо защищается тонким слоем олова.

Коленчатый вал ЗМЗ 409 для прочности выполнен из чугуна. На данной модели коленвал имеет отличительную особенность, его кривошипный механизм, в сумме со смещённым осевым отверстием для пальца, обеспечивают ход поршня 94 см., что значительно больше, чем у 406 и 405 моделей. Разница составляет 18 миллиметров.

Другие узлы, механизмы и системы позаимствованы у ЗМЗ 405 и отличаются незначительно, в зависимости от модификации 409 модели.

Особенности маркировки ДВС ЗМЗ-409

Все силовые агрегаты, устанавливаемые на легковые автомобили имеют специальную маркировку, закодированную информацию о двигателе — VIN код. Зная порядок маркировки и значение символов можно узнать всю информацию об автомобиле, начиная от года выпуска до комплектации любой модели и марки автомобильного двигателя.

Маркировка силового устройства, идентификационного кода ВИН наносится на площадку, расположенную с обратной поверхности БЦ. Она находится над бобышками, предназначенными для крепления левой, передней опоры ДВС.

Между частями обозначения, имеющими конкретное назначение, ставится знак звёздочка, разделяющая составные части идентификационного кода. Над обозначением номера мотора, указывается номер БЦ. Надпись выполняется ударным методом или самоклеящейся наклейкой. На крышку клапанов, наносится самоклеящаяся наклейка с перечислением комплектации двигателя.

Точная формула кодировки:

первая составляющая часть имеет шесть символов, в ней кодируется модель ДВС, в ней указывается пять цифр и обязательно ноль, в начале и конце звёздочки;
следующая составная часть имеет восемь символов, в которых закодирована маркировка ДВС, между всеми составными частями наносится звёздочка;
далее идёт латинская буква, означающая год выпуска, так например буква D обозначает 2013 год выпуска, а K — 2019 год;
следующая часть кода, означает завод на котором изготавливался двигатель;
дальше порядковый номер мотора;

В конце маркировки стоит звёздочка, документацию обозначений составных частей можно найти в интернете, на специальных сайтах.

Конструкция БЦ ДВС 409 модели

Конструкция блока цилиндров взята предыдущий модели ЗМЗ 405, но она имеет необходимые изменения и доработки. Так дополнительно на теле БЦ сделаны фланцы и колодцы с резьбой, для крепления навесного оборудования, дополнительные масляные каналы.

Всё это выполнено для возможности один БЦ использовать для сборки разных модификаций популярной модели. Нижняя часть БЦ содержит пять опор, предназначенных для установки подшипников коленчатого вала. Все опоры укомплектованы крышками, они крепятся к опорам болтами. Крышки проходят тонкую обработку совместно с опорами, поэтому необходимо каждую ставить на своё место.

В обратном случае, может возникнуть опасность, проворота подшипников скольжения коленчатого вала. Особой обработки подлежит крышка третий опоры. У неё совместно с БЦ обрабатывается торцевая поверхность, это необходимо для предотвращения осевого смещения коленчатого вала. К торцам БЦ, крепится болтами сальникодержатель, манжет коленвала и крышка цепи привода ГРМ. К нижней части блока болтами прикрепляется масляный картер.

Описание конструкции ГБЦ

ГБЦ ЗМЗ 409 выполнена из сплава прочного алюминия. В головке устанавливаются клапаны для впуска и выпуска горючих газов. Каждый цилиндр обустроен четырьмя клапанами, по два для впуска топливной смеси и по два для выпуска отработанных газов. Для впускных клапанов, расположенных на правой стороне ГБЦ, предусмотрен общий распределительный вал.

Другой распределительный вал предназначен для выпускных клапанов, расположенных на левой стороне головки. Клапаны в работу приводятся гидротолкателями, исключающими проблему регулировки тепловых зазоров клапанов. Они автоматически регулируют зазор между стержнями клапанов и кулаками распредвалов. В рабочие отверстия клапанов, заранее устанавливаются втулки и сёдла клапанов.

В верхней части ГБЦ расположены опоры для установки распределительных валов. К опорам крепятся крышки, они не подлежат взаимной замене. Каждую из них нужно устанавливать только на своё место. Все крышки пронумерованы, за исключением первой, она общая для двух распределительных валов. Первая крышка обустроена упорными фланцами, предотвращающими осевое смещение распределительных валов.

Конструкция ШПГ

Поршни выполнены так же из алюминиевого сплава. Днище поршня, имеет углубления под клапана, на случай обрыва цепи ГРМ. Такая конструкциями поршня, предотвращает возможные повреждения клапанов. На боку поршня, у бобышки поршневого пальца выбито слово “Перед”. Это необходимо для правильной установки поршней, надпись должна быть вперёди по ходу двигателя.

Компрессионные кольца выполненные из особо прочного чугуна. Рабочая внешняя поверхность первого кольца, имеет покрытие пористого хрома, что увеличивает компрессию двигателя. То же место на втором кольце покрыто тонким слоем олова. Внутренняя его часть имеет проточку. При установке второго кольца, проточка должна быть сверху, ближе к днищу поршня.

Маслосъёмное кольцо имеет три элемента: два диска из стали, между которыми установлен расширитель. Палец поршневой имеет плавающую конструкцию установки. Это говорит о том, что палец имеет свободное перемещение в шатуне и поршне. От осевого перемещения пальца, защищают стопорные кольца, находящиеся в канавках поршневых бобышек.

Шатуны выкованные из стали, в виде стержня имеющего двутавровое сечение. Верхняя головка имеет запрессованную бронзовую втулку. Головка шатуна, расположенная снизу имеет крышку, которая обрабатывается совместно с шатуном. Крышки шатунов не взаимозаменяемые. Они крепятся к шатунам, с помощью двух болтов, на гайках которых нарезана само стопорящуюся резьба. Крышки и шатуны пронумерованные, чтобы не перепутать их местами. Верхняя головка обустроена тонкостенными, стальными подшипниками скольжения. Стенки головки шатуна имеют магистральный канал, предназначенный для охлаждения днища поршня.

Конструкция коленвала имеет 8 противовесов, необходимых для сглаживания дисбаланса в работе ДВС. Материал изготовления, высокопрочных чугун. На шейке, расположенной посреди коленвала, находятся упорные полукольца. Их задача, удерживать коленчатый вал от осевого смещения. На заднем конце коленвала находится маховик, в его отверстие вставлен подшипник и распорная втулка первичного вала КПП. Шкив помпы и генератора приводятся в работу ремнём от шкива коленвала. Подобным способом приводятся в работу шкивы вязкостной муфты и привода насоса ГРУ.

Капитальный ремонт

Характерные неисправности и пути их устранения

ЗМЗ 409 создан в результате многочисленных модернизаций и усовершенствования предыдущих моделей, но двигатель по прежнему подвержен определённым неисправностям:

Двигатель не запускается, здесь может быть несколько причин:

1. В системе питания и топливной рампе может отсутствовать давление бензина.

Система питания ЗМЗ 409 сложный механизм, управляемый электроникой, поэтому сбои во всей системе питания прежде всего возникают по причине проблем с электроникой. Часто выходит из строя регулятор, контролирующий давление топлива, если это так, то нужно установить новый и проблема может исчезнуть.

Давление бензина может отсутствовать по причине забитого топливного фильтра. Для устранения неисправности нужно поставить новый фильтр для очистки горючего.

Если и здесь всё в порядке, то нужно проверить работу насоса, подающего топливо. В случае неисправности последний подлежит замене. Если и здесь всё в норме, то остаётся проверить проходимость трубопроводов, они могут быть забиты, в этом случае их нужно продуть сжатым воздухом;

2. Мотор может не заводится по причине проблем с зажиганием. Чтобы устранить неполадку, нужно проверить исправность броне проводов, катушек зажигания, свечей. Нужно убедиться, что опережение зажигания установлено верно. Если и здесь нет проблем для беспокойства, то виной всему сбои в электронном управлении зажигания.

Потеря мощности

Следующей характерной неисправностью может быть уменьшение мощности силового агрегата. Здесь поводов для беспокойства, тоже может быть несколько:

дроссельная заслонка может не полностью открываться по причине неправильной регулировки привода;
датчик, указывающий положение заслонки может передавать неточные данные, в этом случае нужно установить новый датчик;
мощность мотора может уменьшиться по причине уменьшения давления в системе, эта проблема описана выше;
загрязнённый фильтр очистки воздуха может привести к уменьшению мощности ДВС, для устранения проблемы, он подлежит замене;
возможные проблемы с зажиганием тоже могут привести к потере мощности;
выход из строя гидравлических толкателей, прогар поршней или клапанов, залегание или износ поршневых колец, низкая компрессия в камерах сгорания, всё это может привести к потере мощности. Замена неисправных деталей решит проблему.

Мотор глохнет во время движения и больше не заводится

Причина резкой остановки движка, скорее всего являются проблемы с электроникой. Чаще всего ломается датчик, указывающий положение коленвала. Опытные водители возят с собой запасной датчик.

Давление масла

Слабое давление моторной смазки в масляной системе может быть по таким причинам:

не соответствующий сорт используемого масла;
попадание охлаждающей жидкости в картер двигателя, по причине прогара прокладки ГБЦ. Данную неисправность можно определить по внезапно увеличившемся уровне масла в движке. Необходимо принять срочные меры, к устранению проблемы. В обратном случае данная неполадками может ускорить капитальный ремонт мотора;
выход из строя масляного насоса, последний подлежит замене;
деформация поддона картера может привести к уменьшению расстояния между масло приёмным фильтром грубой очистки и дном картера. Данная неисправность будет мешать поступлению необходимого количества масла в масляную систему. Поддон картера нужно немедленно выровнять или заменить;
износ деталей ШПГ, исправить неполадку поможет замена изношенных деталей.

Стук в двигателе

Стук в моторе частот бывает по причине неисправных гидрокомпенсаторов. Однако могут стучать подшипники скольжения коленчатого вала. Проблему нужно определять и решать немедленно, иначе могут развиться более серьёзные неисправности ДВС.

В заключение можно сказать, что 409 двигатель и его модификации стали мощнее, современнее и надёжнее. Вышеперечисленные неисправности возникают далеко за рубежом пробега 200 тыс., км., это при том что заявленный ресурс ДВС составляет 150 тыс., км. Учитывая простоту конструкции мотора, большинство неисправностей можно устранить своими силами, а доступность и невысокая стоимость запчастей, только способствуют быстрому и успешному ремонту.

Неисправности и их решение из официального руководства

Схемы

Схема смазки двигателя

Схема масляного насоса

Схема водяного насоса

Электрические схемы

ЗМЗ-409.10 Евро 0ЗМЗ-409.10 Евро 2ЗМЗ-409 Евро-3

Система питания (впуска)

Система охлаждения

Уаз буханка с двигателем змз 409

Мотор – сердце автомобиля, а потому именно он должен быть в центре внимания любого автовладельца. Автобус от Ульяновского автозавода оснащается разными силовыми агрегатами, а одним из наиболее популярных является двигатель 409 УАЗ Буханка.

Следовательно, нужно всесторонне его рассмотреть – конструктивные особенности, распространенные неисправности и пр.

Версии

Двигатель ЗМЗ 409 УАЗ Буханка создан на основе агрегата 406 и имеет несколько модификаций:

ЗМЗ 409.10 – базовый. Отвечает критериям Евро-2.
ЗМЗ 40904.10 – аналогичен 409.10. 128 л. с. Отвечает критериям Евро-3.
ЗМЗ 40905.10 – аналогичен версии 40904.10. 128 л. с. Отвечает критериям Евро-4.
ЗМЗ 4091.10 – дефорсированный 40904.10. 112 л. с. Отвечает стандартам Евро-3.
ЗМЗ 40911.10 – аналогичен 4091.10. 112 л. с. Отвечает критериям Евро-4.
ЗМЗ 4092.10 – несерийный. 160 л. с.

Конструкция

Двигатель 409 УАЗ Буханка – это рядный 4-цилиндровый силовой агрегат, оснащенный КМПСУД (управление мотором).

Объем – 2.6 л.
Степень сжатия – 9 ед.
Последовательность функционирования цилиндров – 1/3/4/2.
Вращение коленвала – вправо.
Мах крутящий момент – 230 кг-см на 3 900 об./мин.
Система вентиляции – принудительная, закрытая.
Система смазки – принудительная, комбинированная.
Комплекс охлаждения – закрытый, жидкостный, принудительный.
Масса – 190 кг.
Объем масла – 7 л.

Компоненты

Блок цилиндров

Блок цилиндров выполнен из чугуна, а между самими цилиндрами предусмотрены каналы для охлаждения. Внизу блока 5 опор коренных подшипников коленвала с крышками, зафиксированные болтами. С торца к блоку прикреплены сальникодержатель и крышка цепи.

Головка блока

ГБЦ 409 УАЗ Буханка отлита из сплава на основе алюминия – по 4 клапана на цилиндр. Привод клапанов реализован через 2 распредвала и гидротолкатели. Использование последних освобождает от регулировки зазоров клапанов.

Сверху ГБЦ находятся опоры распредвалов с алюминиевыми крышками, а снизу – камеры сгорания.

Распределительные валы

Распредвалы чугунные. Смещение кулачков к гидротолкателям составляет 1 мм. Такое решение снижает скорость износа.

Поршни

Они из алюминиевого сплава. В поршнях есть углубления под клапаны, чтобы не допустить удара. На поршне стоят 3 кольца – 1 маслосъемное и 2 компрессионных (чугунных). Верхнее кольцо с покрытием из пористого хрома.

Шатуны

Они кованые, стальные с бронзовыми втулками, впрессованными в верхнюю головку. Нижняя головка укомплектована крышкой. Стержень и головка шатуна располагают отверстиями для охлаждения.

Коленвал

Для его изготовления использован чугун повышенной прочности. Сам вал снабжен 8-ю противовесами, а осевое перемещение предотвращают упорные полукольца. Задний конец коленвала соединен с маховиком.

Неисправности

Основные проблемы двигателя 409 УАЗ Буханка аналогичны тем, что и у мотора 406, ведь их конструкция очень схожа.

Перегрев

Как правило, причиной этого становится забитый радиатор и термостат. Также дело может быть в недостатке антифриза. Если все в норме, нужно искать воздушные пробки.

Гидронатяжитель

Он нередко клинит, что приводит к шуму цепи и выходу из строя башмака. Это оборачивается перескакиванием цепи и даже ее обрывом.

Катушки зажигания

Их выход из строя приводит к неравномерной работе двигателя 409 Буханки на холостом ходу, а также к провалам в тяге. Лечится заменой катушек.

Ест масло

Причина кроется в сальниках клапанов и маслосъемных кольцах. Кроме того, к расходу масла может привести щель в лабиринтном маслоотражателе. Если это произошло, нужно демонтировать крышку и замазать трещины герметиком.

Как правило, это стучат гидрокомпенсаторы. Их замена может потребоваться уже через 50 000 км пробега. Также стук может раздаваться из-за шатунных вкладышей, поршней и прочих компонентов – в этом случае причину нужно искать на станции.

Глохнет

Тут обычно виновата проводка, регулятор холостого хода либо датчик коленвала.

Троение

Если мотор начинает троить, стоит обратить внимание на катушки зажигания, свечи, а еще замерить компрессию.

Помимо перечисленных выше факторов, владелец УАЗ Буханка с ЗМЗ 409 может столкнуться с низким качеством исполнения электроники автобуса и перебоями в работе различных датчиков.

Тем не менее, несмотря на все недостатки, двигатель получился не таким уж и плохим. Владельцы Таблетки отмечают, что многие неисправности можно предотвратить своевременным обслуживанием.

Доброго дня уважаемые товарищи.
Сразу скажу, я к чип-тюнингу имею отношение чуть меньшее, чем к балету на льду, а в «тему» пришёл буквально вчера, поэтому за косноязычность и огрехи в тексте простите заранее.

(предысторию можно не читать, крутите до слова — ПРОБЛЕМЫ)

Ситуация такая. Досталась мне Буханка УАЗ 390995 2012 г.в. с двигателем ЗМЗ 409.1 евро-3 инжекторным и ЭБУ Bosch ME17.9.7
По одометру пробег у неё 200.000, по реальности (она из-под гос.конторы) наверняка не более 100.000 (по состоянию ходовой и прочем признакам, наверняка бензин сливали и одометр подкручивали).

Пока первые полгода ездил, ничего не беспокоило, а потом решил лампочки проверить и сгоревшую и вплавившуюся CheckEngine заменил на новую. Естественно она стала своим назойливым светом бесить меня.

Приобрёл простенький EML327 на блютус, и увидел, что у меня ошибки датчиков катализатора. То второго, теперь вот первого.
Знающие умы посоветовали катализатор в топку, датчики тоже, мозги на Евро-2 шить.

Но… я еврей небогатый, да ещё и четверо детей кушать хотят, поэтому ездить куда-то и шить у кого-то — финансы не позволяют. Да и считаю, что владелец УАЗа должен всё по максимуму своими руками делать.

Тем более, что на драйве инструкции по прошивке через KML 409.1 лежат, софт доступен, прошивку добрые люди под Евро-2 для моих мозгов выложили в сеть.

ПРОБЛЕМЫ
Итак, к сути вопроса.

Стационарный ПК подключен к мозгам ME17.9.7 через синенький шнур KML 409.1, драйвер стоит, OpenDiag всё видит и даже может менять обороты ХХ (на включённом двигателе), мигать лампочкой ЧекЭнджин, включать бензонасос и форсунки (на отключённом).

Но при этом ОпенДиаг показывает, что у меня неизвестная версия прошивки ЭБУ.

Версию кодировки вообще показывает белибердой.

По параметру «общий пробег контроллера в составе автомобиля» понятно, что его заменили тысяч за 8 до продажи (я откатал около 10 с покупки). Т.е. контроллер не родной.

Пытаюсь залить Евро2 (евро0, евро4, стоковую) с помощью Me17.9Flasher — пишет при первой попытке «Ошибка SA», при второй и последующих тупо останавливается на пункте «Инициализация» и ничего не делает кроме вращения кружочка ожидания.

Версии прошивки по номеру совпадают с указанным на блоке ЭБУ. Размер 1504.

Собственно вопрос традиционный: Что делать? Куда копать?
Может что неправильно делаю? Вроде всё по логике. Включил зажигание (не мотор), включил софт, попытался прошить. Скорость порта — менял с 9600 до 19200 по нарастающей. Размер буфера UART тоже. В самом флешере три вида скорости пробовал.

Подскажите чем и как лечить, как прошить правильно? Хочется всё же ездить без излишних приблуд (мне в деревне катализатор ой как нужен) и иметь нормально работающий движок.

Ещё раз прошу прощения за корявый текст, последний раз с прошивкой чего-либо сталкивался лет 20 назад, шпрот перешивал (если кто в теме 😉 ).

Смотрите также

Метки: уаз, змз, 409, flasher, bosch, me17.9.7, прошивка

Комментарии 32

Что-то тишина… Как успехи в одолении ЭБУ?

Битый он. Прошивка не лъётся. 🙁

Что значит битый?

Версию кодировки ЭБУ странную выдаёт и напрочь зависает при попытке прошить. Уже всё перепроверил, и питание, и контакт, и правильность подключения клемм. Всё работает кроме заливки прошивки. Хотя у других, судя по отчётам в БЖ, такая же конфигурация всё заливает. Придётся искать новые мозги и на них пробовать.

Мне надо было прошить мозги на евро-2, но цены у нас за прошивку 5-7 т.р. В итоге на Авито нашел человека, у которого за 8 т.р. взял восстановленный эбу с прошивкой от Паулюса с отключенными дк2 и катом. Чуть дороже чем прошиться у нас, зато есть запасной ЭБУ.

мдаа, лучше поставить обманку, когда то типа тоже хотел прошить пересмотрел кучу инфо, вроде опенпорт прошивает, а программка ХЗ

Me17.9Flasher и не будет этот блок прошивать, он для Вазовской версии. Тупиковый вариант, и впустую потраченное время, проходили это уже…

«увидел, что у меня ошибки датчиков катализатора. То второго, теперь вот первого.
Знающие умы посоветовали катализатор в топку, датчики тоже, мозги на Евро-2 шить»

Зачем такие сложности. Поменять 1й ДК — он регулирует смесь. На 2й диагностический(состояние катализатора) поставить обманку. Хотелось бы коды ошибок посмотреть для полной ясности.
И да, на ЕВРО 2, 1й датчик кислорода должен быть также исправен.

Какая обманка реально хорошо работает? Механическая, мини-катализатор или электронный?

На простом ДК механическая.

Мне электрик знакомый не советует обманку, типа не всех режимах она работает

Машина какая и год?

УАЗ патриот 2011 г.в. евро 3 е-газ. Bosch me 17.9.7. у меня по ошибке катализатор пробили, на дк2, соответственно, ругается. Вот сейчас думаю что выбрать для решения: новый кат, прошивка на евро-2, либо обманка.

Тут цена вопроса. Хорошая прошивка это идеально, но дорого. Ставь обманку мех. и не парься. Цена в жигули магазине 250р. А электрик должен быть диагностом который сображает.
2-й Дк только диагностический.

Спасибо, буду думать

Неисправные машины чиповать не целесообразно, а судя по описанию — все очень-очень грустно. Если есть ошибки по датчикам кислорода, то это не значит, что датчики плохие, датчики для этого и стоят на авто, чтобы показывать его состояние. Зачиповав неисправный мотор, замаскировав косяки, ситуацию не изменить — останется тот же неисправный мотор с теми же косяками, просто лампа гореть не будет. Уберите лампу — сэкономьте денег.

пройденый этап. Этим прошивальщиком можно пршить лишь вазвские 17.9.7. УАЗовские он не берет — у уазов другая модель проца в блоке вроде как. Самый бюджетный прошивальщик обойдется в 5-6 тыс. от Alex плюс китайский OpenPort к нему порядка 1500р.
А еще можно случайно окирпичить блок эксперементами (блок живучий, но не бессмертный). Тогда восстановить прошу уже обойдется гораздо дороже: либо китайская котлета V4 вроде либо такой же китайский K-tag, цена от 3,5 тыс. Либо модуль к тому же алексу, (цену не помню, но приличная). Плюс разборка блока для первода в boot_mode.

бесплатные прошивки, в лучшем случае их просто блок не принимает, потому что объём файла не соответствует, в худшем, блок пускает дым при первом включении зажигания. «прошивка» -это интеллектуальный труд человека, он не может быть бесплатным.

Попробуй проверить прошивальщик. Он хоть читает твою прошивку и скидывает в отдельный файл?

Я вот думаю свою сразу на евро-0 шить чтобы избавится от лямд совсем (каталик уже вырезал) Заодно и адсорбер удал бы.

Попробуй подключиться на столе. И не все версии Me17.9Flasher полноценно рабочие, нужен проверенный.
Подключение к ЭБУ M(E)17.9.7:
Левый разъем, если смотреть непосредственно на него:

53,54 — масса ЭБУ

16 — Включение зажигания (+12В)

55,56 — Неотключаемое питание (+12В)

Попробуй установить другой прошивальщик. Возможно в нем проблема. И файл прошивки попробуй залить любую прошивку для проверки.

Хе, про балет на льду, ты явно слукавил!

Я вижу только один путь: блок в посылку, и в Москву. Либо «перцовка», либо «РомаБ». В Питере не шей — ценник запредельный (наши землячки совсем ох…ели в плане ценообразования).

Можете посоветовать где можно хорошо и по адекватной стоимости прошить ЭБУ через почту?

Либо перцовка, либо РомаБ. Оба в Москве.

Можете посоветовать где можно хорошо и по адекватной стоимости прошить ЭБУ через почту?

Причем перцовкой можно прошить приоровский блок. Т.е. свой не снимать, а послать другой.

Файлы битые в прошивке, по этому и выложили, что бы пое.ся, и поехал в сервис.

Подход конечно серьезный.
Попробуй местами проводки от адаптера поменять.
Двиг то нормально работает, расход какой?
Может и не нужно ничего менять?

На движке пропуски зажигания в цилиндрах, больше всего в четвёртом.
Расход около 13,5 по трассе на 80 кмч.
Меня беспокоит, что резвость машинки пропала. Чую, что из-за ошибки ДК мозги двигатель душат. С полуоторванной трубой глушителя она резво со светофоров уходила (после покупки сразу), а как только глушак новый поставили прыткость пропала. Вот и думаю, что наверняка дохлый катализатор (осыпавшийся) и установка глушителя оказалась последней соломинкой, которая выхлоп придушила. А мне периодически на кольцевую магистраль надо выезжать и как следствие разгон надо быстрый (там, где заезжаю — всего 2 ряда и скорость от 110 на магистрали, а на въезде все 30-40 тошнят).

Раньше было так:

По теме вопроса ничего не скажу, но серьезный подход к написанию вопроса оценил. Отдельный респект за фото!
Удачи в поиске проблемы!

В отечественном автопроме особой популярностью и распространенностью пользуется двигатель ЗМЗ 409.

Комплектовались данным силовым агрегатом в основном автомобили УАЗ «Патриот». ЗМЗ 409 ставили также на «Газели» и «Соболи».

Конвейерное производство данной модели мотора началось в 1996 году. На сегодняшний день на базе данного ДВС выпускается несколько моделей агрегатов объемом от 2,3 до 2,7 литров.

Устанавливался двигатель 409 в основном на автомобили отечественного производства марок УАЗ и ГАЗ. Все силовые установки данного поколения производятся с установленным нейтрализатором газов и полностью соответствуют стандартам Евро-2. Расход топлива двигателя ЗМЗ 409 составляет 12 литров.

Двигатели ЗМЗ 409 за все время производства несколько раз изменялись и дорабатывались. В 2003 году модификации подверглась система распределительных валов.

Изготовленные из пластика башмаки натяжителей были заменены на звездочки, благодаря чему удалось избавиться от проблемы быстрой поломки гидравлических толкателей по причине загрязнения моторного масла продуктами износа пластика.

После перехода завода-производителя ДВС на импортные комплектующие была произведена замена системы распределительных валов в двигателе ЗМЗ 409. Это позволило повысить надежность силового агрегата.

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	94
Диаметр цилиндра, мм	95.5
Степень сжатия, атмосфер	9
Объем, см. куб.	2693
Рабочий объем ДВС, л	2.6
Мощность, л.с при 4400 об/мин	112-143
Крутящий момент, Нм при 3900 об/мин	210-230
Топливо	92
Экологические нормы	Евро 3
Расход топлива на 100 км (город), л	11.5
Расход масла на 1000 км, гр	до 100
Вес, кг	190
Виды масла	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40
Объем масла, л	7
Замена масла проводится, км	7000
При замене заливать, л	6
Рабочая температура двигателя, град.

Ресурс двигателя, кмПо данным завода150Фактически250+

Мотор устанавливался на моделях УАЗ Барс, УАЗ Буханка, УАЗ Патриот, УАЗ Хантер, УАЗ Пикап, УАЗ Карго и УАЗ Симбир.

409 двигатель – четырехцилиндровый рядный мотор, управление которым осуществляется при помощи микропроцессоров. Работа цилиндров организовывается согласно схеме 1-3-4-2, вращение коленчатого вала производится в правую сторону.

ЗМЗ 409 двигатель имеет закрытую систему вентиляции принудительного действия, работа которой основывается на разрежении в выпускной системе. Аналогичной является система смазки – комбинированная, принудительная, с разбрызгиванием смазочного материала.

Система питания двигателя ЗМЗ 409 представляет собой впрыск топливной смеси в трубу. Система охлаждения двигателя принудительная, жидкостная и закрытая. Электрическая система – однопроводная.

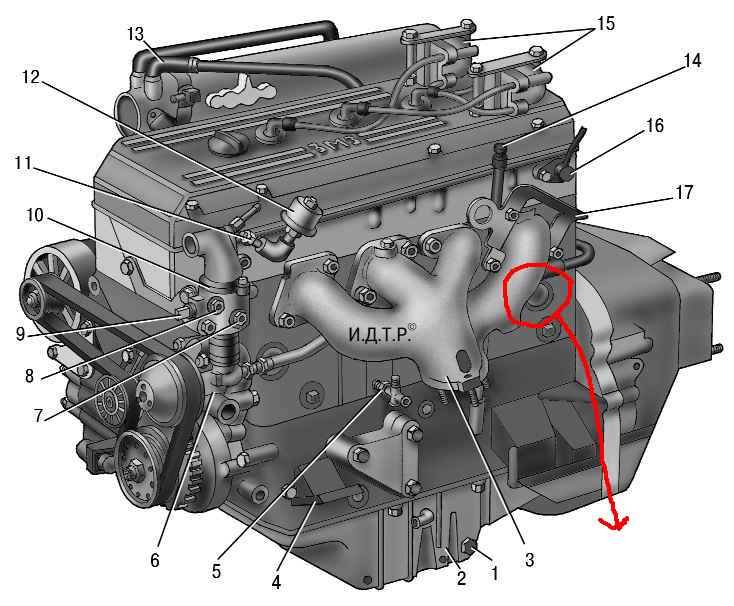

Конструкция ДВС

Блок цилиндров силового агрегата изготовлен из серого чугуна. Между цилиндрами располагаются каналы, предназначенные для циркуляции охлаждающей жидкости.

Моноблочная конструкция двигателя ЗМЗ 409 полностью подготовлена под навесное оборудование и имеет все необходимые отверстия и смазочные каналы.

В нижней части узла располагаются опоры, предназначенные для закрепления коренных подшипников и установки коленчатого вала. Крышки подшипников не заменяются.

Головка блока цилиндров полностью литая, выполнена из алюминия и оснащена выпускными и впускными клапанами. На каждый из цилиндров приходится по четыре клапана.

С левой стороны располагаются выпускные клапаны, с правой, соответственно, впускные. Ручная регулировка зазоров цилиндров больше не требуется благодаря установленным гидротолкателям. В последних модификациях ДВС – к примеру, ЗМЗ 40905 – регулировка зазоров кулачков производится в автоматическом режиме.

Поршни двигателя также изготовлены из алюминия и оснащены терморегулирующими вставками. На дне каждого поршня располагаются по четыре канавки, которые максимально предотвращают удары поршня о днище тарелок клапанов в случае неисправностей агрегата. На каждом из поршней располагаются по три поршневых кольца.

Согласно техническим характеристикам, на двигатель ЗМЗ 409 устанавливается одно малосъемное и два компрессионных кольца. Наружная поверхность компрессионного кольца покрыта слоем пористого хрома, нижнее кольцо покрывается словом олова.

Коленчатый вал изготовлен из чугуна высокой прочности. Оснащен несколькими противовесами, имеет пять опор. Хвостовик и носок коленвала оснащаются резиновыми уплотнениями. Расположенные по сторонам от третьего либо среднего подшипника шайбы предотвращают движение вала по осям. Так называемые упорные шайбы комплектуются из отдельных полушайб.

Система питания

Двигатель ЗМЗ 409 имеет систему питания на основе инжектора. Представляет собой систему впрыска топливной смеси в трубу посредством инжектора. Контроль над ним осуществляется при помощи ЭБУ либо контроллера. Система питания ЗМЗ 40901 включает в себя фильтры, электрический бензонасос, топливный бак, приводы и топливпривод для самого двигателя.

Техническое обслуживание

Исправная работа двигателя ЗМЗ 40905 обеспечивается, прежде всего, регулярным техническим обслуживанием.

Для данного силового агрегата желательно использовать топливо и смазочные материалы только высокого качества.

Регулярная проверка уровня масла, охлаждающей жидкости, уровня натяжения ремней насосов является залогом долгой и бесперебойной работы мотора. Время от времени желательно проводить чистку топливных форсунок.

Обслуживание двигателя также подразумевает под собой регулярную проверку всех систем автомобиля. Поскольку ЗМЗ 409 и его модификации устанавливается чаще всего на автомобили УАЗ, то необходимо проверять помпу и прочие детали. Регулярной замене подлежат свечи на УАЗ Патриот и помпа УАЗа.

Возможные неисправности и проблемы

Ремонту двигатель подвергается при условии, что его пробег превышает 300 тысяч километров. Кроме того, столкнуться с необходимостью проведения ремонтных работ можно и раньше, особенно если эксплуатация автомобиля и, соответственно, двигателя проводилась в жестких условиях.

Признаками необходимости ремонта становится понижение уровня давления масла, снижение мощности, повышение расхода топлива и появление дыма из-под капота. Запасные детали для двигателя продаются в автомобильных магазинах, так что проблем с ремонтом возникнуть не должно.

Возможность проведения тюнинга и его виды

Одним из самых распространенных видов тюнинга не самого двигателя, а автомобиля УАЗ является замена силового агрегата на аналогичные ДВС других марок.

В основном используются дизельные модели от импортных внедорожников. У такого вида тюнинга есть огромный недостаток: для владельца автомобиля он обходится недешево.
Второй вариант – проведение чип-тюнинга двигателя, поскольку на ЗМЗ 409 установлен блок управления МИКАС 11 или МИКАС 7,2. Благодаря такому виду тюнинга можно изменить настройки системы, отрегулировав их согласно вашим собственным требованиям.
Третий вариант заключается в небольшом увеличении мощности двигателя путем установки турбо компрессора либо газовой турбины. Тюнинг двигателя ЗМЗ 409 таким способом позволяет увеличить его мощность в среднем на 30%.

Двигатель ЗМЗ 409 – весьма неплохой силовой агрегат, устанавливаемый в основном на автомобили марки УАЗ. Стоимость его небольшая, технические характеристики и рабочие параметры ненамного хуже, чем у импортных аналогов.

Отзывы о двигателе весьма неоднозначные: для езды по бездорожью он великолепен, но есть и свои минусы: большой расход топлива и тяжелый ход по асфальту или в городской черте.

Модификации и использование ДВС

На сегодняшний день ЗМЗ 409 является весьма распространенной моделью ДВС.

Комплектуются им в основном автомобили производства ОАО УАЗ, однако его устанавливают и на другие модели: УАЗ Барс, УАЗ «Буханка», УАЗ 3163 «Патриот» и 3164 «Патриот Спорт», УАЗ Хантер, УАЗ «Карго», УАЗ 31632 «Пикап», УАЗ 3162 «Симбир» и прочие.

Нередко двигатель устанавливается на автомобили «ГАЗель». За все время своего существования силовой агрегат на раз подвергался модификациям и доработкам, которые в основном были связаны с устранением заводских неисправностей.

Благодаря последним изменениям удалось добиться соответствия двигателя Евро, и, скорее всего, в ближайшее время будет достигнуто соответствие требованиям Евро 5.

Выпускаемые модификации двигателя:

Полностью соответствует всем требованиям Евро 2. Мощность ДВС – 142,8 лошадиных сил.

Впервые был выпущен в 2007 году. Полное соответствие требованиям Евро 3. Изготавливался специально для комплектации автомобилей УАЗ «Буханка». Мощность ЗМЗ 4091 – 125 л.с.

Выпуск с 2012 года. Комплектуются им «Головастики» и «Буханки». Конструкция включает в себя зубчатые цепи привода ГРМ ЗМЗ 409 и датчик абсолютного давления. Мощность 125 л.с.

Комплектуются данной моделью Hunter, Cargo, Pickup и Patriot. Используется датчик абсолютного давления. На раме установлены форсунки двухпоточного распыления. Зубчатые цепи приводят в действие ГРМ. Крышка головки блока цилиндров полностью переработана и выполнена из пластика. Произведено увеличение мощности до 142,8 л.с.

Последняя модификация ДВС. Полностью соответствует ЗМЗ 409 Евро 4. По характеристикам аналогичен предыдущей модели.

Детский слепой грузовик УАЗ по прозвищу «Фермер» бросает вызов российскому бездорожью. Эксплуатация Эксплуатация УАЗ Фермер Авто УАЗ Фермер Технические характеристики

Читать 7 мин.

Малогабаритный грузовой автомобиль УАЗ Фермер

предназначен для перевозки грузов массой до 1150 кг и 5-7 человек. Машина оборудована бортовой платформой и 2-х рядной кабиной, используется в личных подсобных хозяйствах и коммунальном хозяйстве. Использование привода на все колеса позволяет доставлять ремонтные бригады и различные грузы по дачному лесу и бездорожью.

Технические характеристики

Все модификации автомобилей построены на рамном шасси с двумя вариантами колесной базы. Грузовики комплектуются 4-5-ступенчатой синхронизированной коробкой передач и 2-ступенчатым раздаточным редуктором. Стандартные ведущие мосты заимствованы у УАЗ-452, на частях автомобилей выпуска после 2015 года шпионские узлы оснащены муфтой блокировки дифференциала (только для заднего моста).

Автомобиль УАЗ Фермер 2018 г.в. Внешне ничем не отличается от предшественников.На машине установлен рядный 4-цилиндровый двигатель с распределенной системой впрыска топлива. Мотор оснащен принудительным жидкостным охлаждением, развивает мощность
л.с. 112 л.с.

Использование двигателя с инжектором позволило упростить процедуру запуска. Автомобиль стал расходовать бензина на 20-30% меньше, но требуется топливо с октановым числом не ниже А92. Расход топлива на УАЗ-3909 зависит от модели установленного мотора, находится в пределах 13,5-17,5 л на 100 км пути.

Объем бака УАЗа составляет 50 литров, поэтому на борту устанавливается дополнительная емкость, рассчитанная на 27 литров топлива. На некоторых моделях применяются баки увеличенного объема. из-за конструктивных особенностей Объемы заправки баков УАЗ на 2-3 л менее полные. Подача топлива осуществляется механическим или электрическим насосом. На магистралях установлен фильтр для очищающей жидкости, инжекторный вариант оборудован уловителем паров бензина.

Электронасос всех модификаций построен по принципу 1-wire, в качестве отрицательного провода используется кузов автомобиля.Источниками напряжения являются аккумулятор и генератор с выпрямительным модулем. Для защиты электрических цепей от короткого замыкания установлено несколько монтажных блоков с предохранителями, имеется биметаллическая многоразовая вставка. Дополнительное оборудование Может быть укомплектовано отдельными защитными элементами, устанавливаемыми внутри узла.

УАЗ-39094

Грузопассажирский автомобиль построен на стальной раме с увеличенной до 2550 мм колесной базой. Машина оборудована цельнометаллической кабиной, рассчитанной на перевозку 5 человек.Доступ внутрь осуществляется через 3 распашные двери. Расположенный сзади капустный кузов УАЗ-3909 оборудован дугами для установки защитного тента. Пол грузовой платформы деревянный.

Габаритные размеры УАЗ Фермер-39094 и технические характеристики:

длина — 4881 мм;
(с открытыми дверцами) — 3840 мм;
(при установке тента) — 2355 мм;
база — 2550 мм;
угол въезда — 28 °;
вес нарезки — 1995 кг;
Масса прицепа (оборудованного тормозными механизмами) — 1500 кг;
максимальная скорость — до 127 км / ч.

Посмотреть »Какие особенности КПП на автомобиле УАЗ

Габариты грузовой платформы УАЗ-39094:

длина — 2085 мм;
— 1870 мм;
(с тентовой установкой) — 1400 мм.

Параметры грузового отсека позволяют разместить технику для коммунальных или дорожных работ. Грузоподъемность платформы 700 кг.

УАЗ-3

.

Модификация УАЗ-3

— грузопассажирский фургон, рассчитанный на 7 человек и 475 кг груза.Задние сиденья можно складывать, образуя спальные комнаты. Отличие машины — 112-сильный силовой агрегат ЗМЗ-409. В устройство переднего моста внедрены дисковые тормозные механизмы, оснащенные датчиками ABS.

На версии УАЗ-39095-04 использовался карбюраторный Мотор УМЗ мощностью 84 л.с. Такие машины оснащались барабанными тормозными механизмами на всех колесах без АБС. В стандартную комплектацию салона входила багажная полка.

УАЗ-3

Автомобиль УАЗ-3 колхозник с удлиненной колесной базой оснащен 2-х рядной цельнометаллической кабиной, рассчитанной на 5 человек (включая водителя).В салоне размещены 2 жидкостных обогревателя с индивидуальными вентиляторами. В задней части установлена бортовая платформа из стального проката.

Машина имеет 112-сильный бензиновый двигатель ЗМЗ-40911 и 4-ступенчатую коробку передач с возможностью отбора мощности. В передней и задней подвеске передней и задней оси гидравлические телескопические амортизаторы двухстороннего действия. Рулевой механизм оснащен гидроусилителем. В схеме электрооборудования используются генераторы мощностью 1.1-1,3 кВт. Завод оснащал грузовики различными шинами, рабочее давление в шинах 2,4 и 2,7 МПа (спереди и сзади соответственно).

Характеристики УАЗ-3:

емкость топливного бака — 50 л;
— 3070 кг;
(с тормозами) — 1500 кг;
длина — 4847 мм;
(с тентом) — 2355 мм;
(по зеркалам) — 2170 мм;
Норма расхода топлива — 17.0 л на 100 км пробега.

УАЗ-3

Машина УАЗ-3

оборудована 5-местной кабиной и грузовой платформой, рассчитанной на нагрузку 700 кг. Применяется шасси с увеличенной до 2550 мм базой. Общая масса грузовика достигает 3050 кг, при этом машина может разгоняться до 110 км / ч и потребляет 17,5 литров бензина на 100 км пробега. В салоне штатный отопитель, дополнительного устройства заднего ряда сидений не устанавливали. Запас топлива хранится в 1 баке, рассчитанном на 50 литров.Дополнительные контейнеры не устанавливаются.

См. »Эксплуатация и настройка пружин на автомобилях УАЗ

УАЗ-3

Закрытый цельнометаллический УАЗ-3

базируется на шасси со стандартной базой (2300 мм). Внутри установлено 7 посадочных мест (включая водительские). Грузовой отсек, отделенный от пассажирской кабины переборкой, рассчитан на размещение 1000 кг груза. На машинах использовался силовой агрегат УМПС-4213, отвечающий экологическим нормам Евро-3.При рабочем объеме 2,89 л двигатель развивает мощность

л.

Машины оснащены 4-ступенчатой коробкой передач, позволяющей выбирать до 40% мощности двигателя на стоянке и во время движения. Для этого использовали установку специальной коробки передач, согласованную с производителем. Использовалась передняя ось с возможностью отключения привода. Грузовики оснащались барабанными тормозными механизмами и дополнительным стояночным тормозом с механическим приводом.Руль построен по схеме глобального червяка — 2-х роликовый, усилитель не подошел.

УАЗ-33094.

Грузопассажирский автомобиль оснащен 112-сильным двигателем ЗМЗ-409 с распределенным впрыском топлива. Автомобиль отличается увеличенной до 1075 кг грузоподъемностью, но применение мощного мотора позволило поднять максимальную скорость до 115 км / ч. Для охлаждения двигателя применяется принудительная перекачка жидкости с помощью помпы. Для поддержания заданного температурного режима установлен термостат.Система обогрева кабины подключена к рубашке охлаждения.

В более поздних выпусках улучшенная тормозная система с дисковыми механизмами на передней оси. Часть грузовика оснащена электронной антиблокировочной системой. Задний мост сохранил барабанные механизмы с автоматической регулировкой зазора.

В стандартную комплектацию машин первых выпусков входили ёмкость 56 литров, которой было недостаточно. На заводе внедрена установка дополнительной емкости, рассчитанной на 27 литров бензина.Цистерны соединены магистралями, снабженными индивидуальным жидкостным рядом жидкости.

УАЗ-3

Автомобиль УАЗ-3

отличается установкой платформы с уменьшенной на 100 мм погрузочной высотой. В конструкции узла использованы деревянные перекрытия и откидные металлические доски. На заводе устанавливались карбюраторные машины ЗМЗ и двигатели Умз, разгоняющие грузовик до скорости 105 км / ч.

Машины поставлялись с 75-сильным карбюраторным двигателем, рассчитанным на работу на бензине А76.В городском режиме расход топлива на 100 км составляет 16,5 л. Микроавтобус имеет полную массу 2820 кг, может развивать скорость до 110 км / ч. Тормозные механизмы барабанные, гидроусилитель колодок. В конструкции привода установлен гидроусилитель, расположенный под накладкой радиатора.

Трудно сказать, какая из двух легендарных машин более узнаваема из Ульяновска, а народные названия обеих («козел» и «каравай») прочно вошли в обиход. Мало кто из Нишдки скажет, что такое цельнометаллический УАЗ-3741, но стоит сказать «буханка» — и дальнейших пояснений не потребуется.

Стоит сказать «буханка» — и дальнейших пояснений не потребуется.

Основа требований, предъявляемых к изначально: простота, проходимость и ремонтопригодность, обеспечила им популярность в деревнях. Здесь дешевизна и проходимость означали гораздо больше, чем отсутствие элементарного комфорта в машине, и возможность ремонта посреди поля элементарным набором инструмента с более чем компенсируемыми частыми поломками. Особой популярностью пользовался «Букака», сыгравший множество ролей на железной дороге: от санитарной машины до легкового грузовика.Неудобство грузовой эксплуатации автомобиля привело к созданию на его базе «головного убора» с двойной кабиной и закрытым тентовым кузовом, который в сельской местности занял ту же нишу, что и «» в городе. Разумный компромисс по количеству пассажирских мест и вместимости грузовой платформы был пятиместный «фермер».

Технические характеристики УАЗ-3

«Фермер»

Новый УАЗ «Фермер» по традиционной для Ульяновска схеме «Голобастиков» — на раме «буханки» установили обрезанную кабину от нее, добавив недостающей длины компактной бортовой платформе.Как и все современные представители их семейства, выпускается с единственным двигателем — бензиновым инжекторным двигателем ЗМЗолжского моторного завода ЗМЗ-4091. Этот доведенный до норм Евро-4 агрегат объемом 2,7 литра выдает 112 л.с., что дает «колхознику» достойную динамику на асфальте и при этом позволяет на пониженной передаче уверенно вращаться. колеса в ступице — Учитывая, что вес автомобиля в валюте составляет 1820 кг, ранее установленные двигатели были недостаточно мощными.

Электронный впрыск топлива позволил побороть главный недостаток всех УАЗов — феерию, заключенную в поговорке: паспортный расход Фермера 12,4 л / 100 км (при 80 км / ч), хотя с городскими машинами он не сравнить, но для внедорожника мини грузовик Совершенно нормально. При этом мотор довольно неприхотлив и успешно переваривает товарный бензин АИ-92.

Основной модернизацией автомобиля, вызванной повышением мощности двигателя, стала установка на переднюю ось дисковых тормозов — старые барабанные механизмы не справились со своей задачей по остановке УАЗа, за исключением пяти человек в кабине, способных перевозить до 1075 кг груза на закрытой тентовой площадке.В то же время это и заметно облегчило обслуживание «фермера».

Трансмиссия УАЗ-3 в особом обзоре не нуждается: это знакомая всем любителям марки 5-ступенчатая МКПП (предыдущие модификации УАЗ-39094 имели 4 скорости), блокируемая раздаточной коробкой. Передний мост Отключается при необходимости рычагом в салоне.

Технические решения, примененные в конструкции модернизированной версии, все еще архаичны, но завод явно стремится обеспечить владельцу достойный комфорт и безопасность.Хотя АБС по-прежнему устанавливается на пассажирские версии «Буанка» (модели 220695-460 и 220695-460-04), новый «Фермер» оснащен современными трехточечными ремнями безопасности и гидроусилителем руля.

Технические решения все еще архаичны, но с стремлением к комфорту и безопасности.

Комфорт водителя никогда не входил в число заслуг плохой семьи Ульяновских. Однако фрауссажир УАЗ Хотя все неудобно еще и огромными ходами разбросанных по центру центра рычагов управления трансмиссией, спартанскому предшественнику УАЗ-39094 стало приятнее: руль стал удобнее и компактнее, сиденья стали мягче, а шумоизоляция обшивки, занимающей половину моторной кабины, стала заметно лучше.Вместо разнокалиберных кнопок и тумблеров появились знакомые рулевые переключатели. И здесь приборная панель осталась все той же неудобной металлической конструкцией, а прикрепленный к ее центру новый спидометр с дополнительным цифровым дисплеем нельзя назвать легко читаемым — хотя он теперь не закрывается правой рукой водителя, все равно неудобно посмотри на это.

За счет того, что из салона убрана перегородка между рядами сидений, доступ к аккумуляторной батарее и моторному отсеку на «фермере» стал намного проще.Для автомобиля, требующего частого обслуживания, это не мелочь.

Тюнинг УАЗ

Высокие внедорожные качества в сочетании с небольшой ценой сделали продукцию Ульяновского завода одним из самых популярных объектов тюнинга среди любителей путешествий, рыбалки и охоты. Вне зависимости от того, выполняется ли работа своими руками или же владелец обращается в специализированную фирму, можно выделить несколько основных направлений доработки:

Владельцы таких автомобилей образуют сплоченные сообщества, где делятся между собой опытом и видео эксплуатации доработанного УАЗика.Такие форумы могут стать отличным источником информации для новичков в поездках по бездорожью и подготовить к ней транспорт.

Автомобиль на базе УАЗ «Фермер»

Спецтехника на базе «буханки» всех модификаций выпускается давно. Модельный ряд «Фермер» пополнился следующими машинами:

Цена и отзывы владельцев УАЗ-3

Единственное оборудование, выпущенное заводом, стоит 659990 рублей, при покупке автомобиля есть программа утилизации, позволяющая сэкономить 120 тысяч с этой цены.Список опций невелик: за дополнительные 5000 рублей можно установить подогрев передних сидений.

Не секрет, что дороги в наших недрах оставляют желать лучшего. Но ездить на них все равно необходимо, и не только ездить, но и возить груз. Люди, работающие «на земле», делают это ежедневно. И в этом им помогают автомобили с хорошей проходимостью, технические характеристики УАЗ 3

позволяют аграриям использовать технику на любых дорогах.

Знакомство с УАЗ 3

Ульяновский автомобильный завод начал выпускать свои первые автомобили еще в годы Великой Отечественной войны.Это были легендарные грузовики марки ЗИС. В шестидесятых годах прошлого века появились малотоннажные грузовики новой серии УАЗ. Модели со временем модернизировались и улучшались. На базе так называемого планшета — УАЗ-452 было создано множество спецтранспорта.

Автомобиль УАЗ-3 — еще один представитель этой линейки надежных автомобилей, в нем учтена вся специфика работы фермеров, для которой он предназначен:

Грузопассажирский автомобиль с 5-местной кабиной.
IN бортовой кузов. Можно перевозить как людей, так и грузы (массой до 1 тонны).
3
Это не будет для него препятствием и спуском.
Без груза по трассе машина может развивать скорость до 150 км / ч. На плохой дороге скорость будет меньше.
Колесная формула — 4х4. Индивидуальный привод на все четыре колеса позволит проехать по любому бездорожью.
Дорожный просвет (клиренс) автомобиля — 220 мм.
Расстояние между средней и передней осью 2550 мм.
На машине установлены шины размером 235 / 75R15.

Это означает, что ширина шины 235 мм, высота боковины 176 мм, радиальная конструкция шины имеет посадочный диаметр 15 дюймов.

Машина не имеет комфорта для водителя, который предоставляют иностранные бренды. Но бюджетная цена при потрясающей надежности и отличных ходовых качествах делает его очень популярным.Детали для его ремонта очень дешевы, купить их легко, отремонтировать машину довольно просто.

Параметры УАЗ 3

Чтобы понять, какая модель машины, рассмотрим технические характеристики УАЗ 3 подробнее.

двери боковые — 3 шт, односторонние;
длина автомобиля — 4820 мм;
имеет высоту 2355 мм;
ширина автомобиля — 2100 мм.

Параметры кузова УАЗ 3

Это бортовая площадка, на которой закреплены дуги, натянут тент тент, при необходимости его можно снять. Дополнительный комплект сидений, которые легко устанавливать и снимать с кузова. Его длина составляет 2027 мм, ширина — 1974 мм, а высота -1400 мм.

Характеристики двигателя и топливной системы

Двигатели для УАЗ-3 поставляет Саволжский моторный завод. Инжекторный двигатель Модель ЗМЗ-4091 по экологическому стандарту «Евро-2» развивает мощность в 112 лошадиных сил.Этого вполне достаточно даже для работы в условиях бездорожья. Стоит мотор на бензине марки АИ-93 и выше. Он имеет 4 цилиндра и рабочий объем 2,7 литра. На каждые 100 км расход топлива составляет 15,4 литра. Такой расход объясняется 4 ведущими колесами. За его счет экономит система впрыска бензина. Емкость топливного бака составляет 50 л, что позволяет проехать без дозаправки более 300 км.

Производители дают гарантию до 36 месяцев. Автомобиль гарантированно проедет без замены до 100000 км.На практике срок его службы даже больше. При бережном отношении он увеличивается.

За счет высокого крутящего момента и пониженной трансмиссии мощности двигателя УАЗ-3 хватает на преодоление любых грязевых заносов.

Как устранить УАЗ 3

Фермер?

Нет ничего хорошего, что нельзя было бы сделать лучше. Поэтому машину этой марки вполне можно удлинить, особенно если она предназначена для любителей активного отдыха.

Для участия в трофи-рейдах (гонках по бездорожью) необходимо:

УАЗ-3 Фермер Тюнингованный

подъемная подвеска;
поменять обычную резину на увеличенную;
«военных» мостов;
установить усиленные бампера с лебедками.

Обычные любители путешествий немного увеличивают клиренс машины, и меняют шины.

УАЗ 3 «Фермер» — результат неординарного сочетания микроавтобуса и грузовика. Если хорошо присмотреться, можно увидеть, что кузов и ходовая часть машины были позаимствованы у грузовой модели, а кабина (точнее, ее половина) — у легендарной «буханки». По заявлению производителя, новая модификация отличается от простого грузового УАЗа повышенной проходимостью и комфортом.С первым, конечно, невозможно спорить, употребление принесло свои плоды. Но комфорт … Ситуация другая.

Дизайн

Чтобы разобраться с особенностями нового УАЗа, начнем с дизайна.

Честно говоря, с виду говорить ни о чем. Кабина старая, грузовая платформа и борт тоже не новые. Если окунуться в историю и сравнить первый УАЗ, у которого инженеры взяли половину кузова и поставили на раму, толком ничего не изменилось.По сегодняшним меркам это разработка лет. Тогда ни о какой хромированной окантовке или аэродинамических кайтах И козырьках даже речи не шло. К тому же «Головастик» — это военная машина, поэтому мало кто задумывался о его конструкции, а в те годы особенно. В общем, с переходом с «войны» на «Гражданина» УАЗ пока не справился. И ждать, пока он станет современным, нет смысла.

Салон

А теперь о самом главном — салоне.Здесь, по заявлению производителя, есть все для комфорта рядового фермера. Что имели в виду инженеры, называя модификацию «фермера» (все-таки это слово американского происхождения), не было ли их в России, было непонятно. УАЗ 3, может быть, доработанный в стадии разработки, но у нас, помимо старой «супераскетичной» приборной панели советских времен, пара «прикроватных тумбочек», которые напоминают стул, и новый стол, стоящий между ними. их, ничего не заметил.

Отсутствие внутри электроники и комфорта, возможно, и делает машину более удобной в эксплуатации, но все же не до такой степени.

Что под капотом?

На новом грузовике УАЗ двигатель бензиновый — ЗМЗ 409. При своих 2700 кубических сантиметрах он выдает мощность в 112 лошадиных сил. Кстати, до недавнего времени форсунка с ЕВРО-2 ЕВРО-2 использовалась «колхозить». Мотор резвый, путевой, но 5 передачи на трассе явно не хватает (на колхознике установлена 4МЦП).Уже на 60 км пути в салоне начинается вся грома, шум и тряска. Шумоизоляция здесь, мягко говоря, не самая лучшая.

это так плохо?

Конечно, нет. В оправдание старинной конструкции и неудобного салона можно сказать, что, возможно, именно из-за этого УАЗ до сих пор имеет такую простую и надежную конструкцию. Рассмотрим УАЗ 3 Просто в полевых условиях можно купить только запчасть и установить за 5 минут с минимумом инструментов. А если инструментов нет, всегда можно применить разметочные материалы.И это не вымысел, а реальные факты. Попробуйте так поступить со Спринтером, и он не проедет километр после такого ремонта, сломается и встанет на обочине дороги, а потом ждать огромного счета в техцентре. Наш УАЗ преодолеет любые препятствия, прорвет любое болото, а если сломается, то следующие 5, а то и 50 километров подъедет к дому.

Поэтому, несмотря на невысокий комфорт и устаревшую конструкцию, по техническому оснащению УАЗ 3 на высоте, за что его любят наши автовладельцы.И мы ценим его за то, что он действительно надежный, простой в эксплуатации и дешевый в обслуживании, хотя, конечно, по поводу комфорта и дизайна нареканий много.

В 1997 году Ульяновский автомобильный завод «УАЗ» начал выпуск полноприводных грузовиков с металлической платформой и пятиместной кабиной, получивших название УАЗ 39094 «Фермер».

С 2011 года все семейство классических коммерческих автомобилей «УАЗ» модернизируется, в результате чего автомобили уже в базовой комплектации передали систему ABS, систему гидроусилителя, ремни безопасности и двигатель, соответствующий стандарту Евро-4.

Официальная цена, по которой производитель продает автомобиль УАЗ-39094 «Фермер», начинается от 659990 рублей, опционально, так как в других моделях можно установить подогрев передних сидений за 5000 рублей (цены действительны на момент написания статьи) .

Дизайн и дизайн

Кабина грузового автомобиля УАЗ-39094 «Фермер» цельнометаллическая, рассчитана на 5 человек и оборудована дополнительной дверью с пассажирской стороны. В салоне есть небольшой столик, мощный отопитель для большего удобства эксплуатации зимой.Задние сиденья складные, при необходимости можно соорудить две полноценные кровати. Сразу у вытянутой пассажирской кабины находится металлическая бортовая платформа с деревянным полом, снабженная съемным тентом.

Интерьер салона состоит из мягких сидений с подголовниками, мягкой обивки и регулируемого угла наклона спинки, вентиляционного люка в крыше, среднего бокса, расположенного на панели, а также хорошей шумоизоляции корпуса. крыша.

На все коммерческие классические автомобили УАЗ устанавливаются бензиновые двигатели ЗМЗ-40911.10 Соответствующие нормы ЕВРО-4 и УАЗ-39094 не превышены. Двигатель расположен под кабиной, из которой к нему можно получить доступ. Одним из плюсов такого решения можно назвать возможность ремонта при любых погодных условиях, но это же решение делает очень непростой выезд в жару, салон сильно греется. Двигатель УАЗ-39094 объемом 2693 см 3 и мощностью 112 лошадиных сил при 4250 об / мин способен разогнать машину до 115 км / ч, а расход топлива 17 литров составляет 100 километров при скорости 90 км / ч.

Модификации

УАЗ-3

-460

Вагон грузовой в комплекте с мостами «Тимкен» с передаточными числами главной передачи 4,625, без блокировки дифференциала. Стоимость — 659990 руб.

УАЗ-3

-480

Как и у предыдущей модели, но со шпионскими мостами с принудительной блокировкой дифференциала заднего моста переключателем на панели приборов. Передаточное отношение главной передачи — 4625. Стоимость — 692490 руб.

УАЗ-330365-460

Как и модель УАЗ-3-460, но с одинарной двухместной кабиной и более вместительной грузовой платформой, получила прозвище «Головастик» (почему, думаю, объяснять не нужно).Стоимость — 599 000 руб.

УАЗ-330365-480

Следующий «Головастик», как и модель УАЗ-3-480, но с одноместной 2-местной кабиной и более вместительной грузовой платформой. Стоимость — 631500 руб.

Пакет

В базовой комплектации В состав машины входят:

Полноразмерная запаска
Антиблокировочная система (ABS)
Усилитель руля
обогреватель салона
3-точечные инерционные ремни безопасности на передних сиденьях
Сиденье водителя с продольной регулировкой и регулировкой наклона

Дополнительно:

Покраска красками металлик (8000 руб.)
Подогрев передних сидений (5000 руб.)

Фото

Видео машина

Технические характеристики

Макет	Передний, полный привод
Колесная формула	4×4
Количество мест	5
Габариты, мм.
Длина	4847
Ширина	1990
Высота	2355
Колесная база	2550
Клиренс	205
Масса, кг.
Текущий	1995 г.
Полный	3070
Грузоподъемность, кг.	1075
Двигатель
Модель	ЗМЗ-40911.10
Тип	Бензиновый
Количество цилиндров	4
Объем, см 3	2693
Мощность, л.с.	112,2
Трансмиссия	Механическая, 5-ступенчатая
Раздаточная коробка	2-х ступенчатая, с отключением переднего моста
Торкемосе
Передний	Диск
Задний	Барабан
Максимальная скорость, км / ч	115
Расход топлива, л / 100км
Смешанный	12.4 на скорости 80 км / ч
Объем топливного бака, л	50

ЗМЗ-409: технические характеристики и ремонт

Ульяновский автомобильный завод тесно сотрудничает с ЗМЗ. Последний активно поставляет ульяновцам газовые двигатели. Эти двигатели устанавливаются на легкие коммерческие автомобили, в частности на ГАЗель. В статье мы рассмотрим двигатель УАЗ ЗМЗ-409. Узнайте, в чем особенности этого мотора. Читателю будут представлены характеристики двигателя ЗМЗ-409, технические характеристики и особенности его ремонта.

Общее знакомство

Впервые этот энергоблок был выпущен в 96-м году. Это атмосферный бензиновый двигатель, который отличался относительно высокой степенью сжатия и меньшим расходом топлива. Чаще всего оснащался двигателем ЗМЗ-409 УАЗ Патриот. Но также этот мотор встречается на ГАЗелях и Соболях. Ранее ульяновцы использовали на «Симбире» 409-й двигатель, ставший преемником устаревшего 469-го УАЗа.

Мотор в 2003 году претерпел небольшие изменения.Итак, теперь он стал соответствовать нормам выбросов Евро-3, благодаря установленному катализатору и модернизированной системе распредвалов.

Как выглядят технические характеристики ЗМЗ-409?

За основу описанного двигателя был взят инжекторный 405-й двигатель. Новая модель имеет аналогичный чугунный блок цилиндров. Его высота сопоставима с 405-м мотором. Однако в конструкции использован модернизированный коленчатый вал. 409 ЗМЗ имеет механизм с увеличенным ходом. Если на 405-м было 86 миллиметров, то на 409-м уже 94.Что примечательно, шатуны остались прежними. Многие детали взаимозаменяемы с 405-м двигателем. Однако сами поршни имеют вылет 4 миллиметра.

Головка блока, поддон и навесное оборудование остались прежними.

И еще о технических характеристиках ЗМЗ-409:

Мотор отличается системой питания впрыска и рядным расположением цилиндров.
Система газораспределения имеет цепной привод.
На впуске используются 2 клапана на цилиндр (агрегат обозначен как 8V).
Головка блока алюминиевая.
Степень сжатия 10 атмосфер.
Диаметр цилиндра 95,5 мм.
При рабочем объеме 2,7 литра (а точнее 2693 см³) двигатель развивает от 112 до 143 лошадиных сил в зависимости от степени форсировки.
Крутящий момент — от 210 до 230 Нм.

Двигатель рассчитан на расход топлива с октановым числом — А92. Снаряженная масса Заволжского двигателя без навесного оборудования — 190 кг.Мотор комплектуется пятиступенчатой механической коробкой передач.

Расход топлива

Расход топлива производителем не регламентируется. И тому есть понятные причины. Ведь этот двигатель агрегатирует как легковые, так и грузовые автомобили. Так, на автомобиле УАЗ Патриот в смешанном цикле этот показатель, как правило, составляет 16 литров летом и 18 литров при зимней эксплуатации. Но у «Буханки» и «Соболя» этот показатель на 15% выше.

Масло

В двигателе используется комбинированная система смазки.Всего здесь используется 7 литров масла. Однако при замене можно слить только 6 литров. Что касается типа масла, то в этом моторе могут использоваться продукты разной вязкости — от 5W-30 до 20W-40.

Производитель регламентирует замену жидкости каждые 8 тысяч километров. На Заволжском моторном заводе также выделяют такой параметр, как естественный расход масла на единицу пробега. Итак, на 1 тысячу километров этот показатель должен быть не более 100 г (грубо говоря, долить литр до последующей замены).

Ресурс

По теоретическим данным завода-изготовителя ресурс Заволжского двигателя ЗМЗ-409 составляет 150 тысяч километров. На практике цифры существенно отличаются. У одних автовладельцев мотор выходит из строя до 100 тысяч, у других капремонт происходит только через 180.

Как продлить ресурс?

Первое правило увеличения ресурса — своевременная замена расходников. Воздушный и масляный фильтры меняют каждые 8 тысяч километров.Если автомобиль эксплуатируется в загрязненном (пыльном) помещении, рекомендуется менять воздушный элемент в 2 раза чаще.

Вместе со смазкой меняется и масляный фильтр. Норма здесь составляет 7 тыс. Км, но не более 10 тыс. Км. Также обратите внимание на цвет масла. Периодически проверяйте его уровень, так как естественная смазка может составлять до одного литра.

Ресурс цепного механизма ГРМ 80 тысяч километров. Далее привод начинает растягиваться и издавать характерный звук.Это негативно сказывается на работе клапанов и распредвала.

Если этот двигатель используется на грузовых автомобилях, следует исключить перегрузки. Описываемый двигатель не любит высоких нагрузок.

ЗМЗ-409 сегодня

Как ни странно, но этот мотор до сих пор серийно выпускается. Сейчас его можно встретить на многих моделях УАЗ:

Hunter
«Буханка»;
«Патриот»;
Кантер

Что касается автомобилей ГАЗ, то современные Газели комплектуются двигателями Cummins или ЮМЗ-4216 (Evotek, 2.7 литров). Постепенно ЗМЗ-409 теряет популярность из-за того, что имеет слабые технические характеристики.

ЗМЗ-409 и его неисправности

За несколько лет эксплуатации автовладельцы определили перечень проблем с этим двигателем. Первый — это натяжители цепи. Механизм может заклинивать. Из-за этого мотору потребуется серьезный ремонт. ЗМЗ-409 из-за отсутствия колебаний начинает шуметь в районе контура. В результате разрушается «башмак» и привод перескакивает на один или несколько зубцов.

Еще одна проблема — склонность к перегреву. Также с этим сталкиваются владельцы автомобилей с 405-м и 406-м двигателями. Это происходит из-за забитого радиатора или заклинившего термостата, из-за чего теплоноситель циркулирует только по небольшому кругу. Антифриз нужно менять каждые 60 тысяч километров или каждые 3 года, чтобы не было проблем с внутренней коррозией, а также постоянно проверять систему на наличие воздушных пробок.

Теперь о расходе масла в моторе ЗМЗ-409.Мы изучили технические характеристики этого двигателя, и отметили «естественный» расход масла. Производитель знает об этой проблеме, но не принял никаких мер по ее устранению. Автомобилисты утверждают, что масложор спрятан в масляном лабиринте с резиновыми трубками.

Конструкция не технологична. Если между пластиной лабиринта и крышкой клапана есть зазор, масло моментально уходит наружу. Возможен ли ремонт? Решение этой проблемы — заклеить металлическую пластину герметиком.Пока проблему масложора это не решает, но может снизить его расход до 500 миллилитров на 8 тысяч.

Проблемы с электроникой

Очень часто возникают проблемы с проводкой и реле. В последнем случае дело доходит до того, что автомат завести совершенно невозможно. Под капотом находятся реле запуска стартера и бензонасоса. И то, и другое может быть «глючным», и на ходу (машина глохнет из-за перебоев в подаче топлива насосом). Решение проблемы — чистка контактов.Часто реле замыкается на массу. Но надолго эта процедура не спасает.

Вывод

Итак, мы выяснили, какими характеристиками обладает ЗМЗ-409. Мотор революционный не получился. Это тот же 405-й двигатель с такими же проблемами. Именно поэтому Горьковский автозавод отказался от закупки этого силового агрегата.

Замена масла в газонокосилке Patriot

Как заменить масло в газонокосилке Al Ko

Газонокосилка — незаменимый предмет для тех, кто нуждается в повторяющейся стрижке травы на газонах и других участках почвы.Но при приобретении этого инструмента не следует забывать, что он, как и любой другой механизм, требует многократного обслуживания. Запуск бензиновой газонокосилки видео. Один из таких моментов — замена масла. Как поменять масло в газонокосилке, какую жидкость лучше заливать? Ответ вы узнаете из статьи.

Как заменить масло для газонокосилок

Почему так важно соблюдать частоту?

Во-первых, давайте посмотрим, как время от времени менять масло в газонокосилке.Устройство и обслуживание газонокосилки Makita 3311. Во-первых, эта жидкость обеспечивает воздушное охлаждение механизма, тем самым позволяя двигателю работать на максимальных оборотах. Во-вторых, масло для газонокосилок защищает ее детали при зимнем хранении.

Как часто следует менять жидкость?

Следует отметить, что частота замены масла напрямую зависит от технического состояния двигателя. Например, если двигатель на косилке новый, то жидкость необходимо менять сразу после обкатки.По времени это примерно 5-6 часов работы механизма. Чтобы в дальнейшем различный мусор не проникал внутрь и не скапливался в двигателе, нужно еще пару раз менять воду с периодичностью 5-10 моточасов.

Как заменить масло в газонокосилке DDE briggs stratton 675.

Замена масла в газонокосилке, заточка ножа и стрижка травы.

Если двигатель не новый, масло в газонокосилке можно менять примерно каждые 25-50 часов работы инструмента.Выбираем самоходные бензиновые газонокосилки. Это в среднем 2-3 месяца работы. Самая маленькая бензиновая газонокосилка. Кроме того, состояние масла можно узнать, не измеряя количество отработанных часов. Только убедитесь, что он не потемнеет. Когда это произойдет, обязательно замените жидкость, иначе двигатель может скоро просто заклинивать.

Почему так важно соблюдать частоту?

Во-первых, давайте посмотрим, насколько важно периодически менять масло в газонокосилке.Во-первых, эта жидкость обеспечивает воздушное охлаждение механизма, тем самым позволяя двигателю работать на очень высоких оборотах. Во-вторых, масло для газонокосилки защищает ее детали при зимнем хранении.

Газонокосилка — очень полезная вещь для тех, кому нужно периодически косить траву на газонах и других земельных участках. Однако при покупке этого инструмента не забывайте, что он, как и любой другой механизм, требует периодического обслуживания. Один из таких моментов — замена масла. Как поменять масло в газонокосилке, какую жидкость лучше заливать? Ответ вы узнаете из статьи.

Замена масла в четырехтактной газонокосилке.

Видео о замене масла в 4-тактной газонокосилке.

Замена масла в газонокосилке

Газонокосилка — незаменимый предмет для тех, кому требуется периодическое кошение травы на газонах и других участках почвы. Но при покупке этого инструмента не следует забывать, что он, как и любой другой механизм, требует многократного обслуживания. Один из таких моментов — замена масла. Как поменять масло в газонокосилке, какую жидкость лучше заливать? Ответ вы узнаете из статьи.

Шаги по замене

Вопрос о том, что нужно знать перед заменой масла, задают многие автовладельцы, но ответ довольно прост. Для работы необходимы технические знания системы, а также знакомство с инструкциями и процедурой.

Завершив подготовку к работе, приступайте к несложной процедуре. Пошаговая инструкция по замене включает следующие действия:

после прогрева двигателя отвинтите наливную горловину для лучшего слива масла;
в нижней части демонтируется защита картера, под слив ставится емкость для сбора отработанной жидкости;
открутите сливную пробку, пока смазка стекает.поменять прокладку;

затем открутить фильтр, предварительно также подставив под него емкость;

заменить картридж, смазать уплотнительную резинку маслом и завинтить фильтрующий элемент обратно;
в нижней части, прочистить сливное отверстие и пробку, засорить слив;
через заливную горловину заливается новое масло, примерный объем до 7 литров, однако на практике ориентируются на слитое количество жидкости и показатели щупа;
После заливки прогрейте двигатель в течение 10-15 минут, затем измерьте уровень смазочного материала и проверьте систему на герметичность и неплотность соединений.

При смене типа масла двигатель очищается перед проверкой и заменой фильтра. Для этого воспользуйтесь специальным средством для смывания. залейте, прогрейте двигатель и слейте промывку. Процедура довольно проста и не требует дополнительных действий.

Необходимые инструменты

Подготовка к замене моторного масла условно делится на три основных этапа: покупка расходных материалов, выбор места для работы и прогрев двигателя. У каждого из них есть свои рекомендации.

Вместе с заменой масла производится замена фильтра, а также проверка системы на наличие других изношенных и неисправных деталей. Особое внимание уделяется прокладкам, герметикам и прочим соединениям. При необходимости купите новые взамен изношенных.

Для работы с купленными комплектующими потребуется не только ровное место, но и удобный доступ к двигателю снизу и сверху. Оптимальный вариант — использовать эстакаду или смотровую яму. Если таковых нет, подойдет домкрат с опорами.

Прогрейте двигатель непосредственно перед процедурой замены. Это позволит маслу быстрее циркулировать в системе и стекать. Однако в этом контексте также уделяется внимание рекомендациям по безопасности.

Специалисты обращают внимание на высокую температуру смазочного материала и его токсичность. Во избежание термических и химических ожогов при работе используйте спецодежду и резиновые перчатки.

В контексте представленных рекомендаций список инструментов, необходимых для замены масла, включает следующие аксессуары:

комбинезон или вещи, которые вы не боитесь испачкать, перчатки, безворсовые тряпки или тряпки;
калитка с насадками, набор ключей, щуп;
емкость для слива отработанного масла;
новая смазка, фильтр, прокладки и другие компоненты для профилактической замены.

Если необходимо заменить другие детали, могут потребоваться дополнительные инструменты. Обычно к ним относятся плоскогубцы и плоскогубцы, отвертки. При отсутствии достаточных знаний по работе с двигателем также может потребоваться техническая документация на автомобиль.

Как правильно выбрать масло?

Выбор масла по составу и вязкости связан с индивидуальными условиями эксплуатации. Основной упор делается на температурные колебания, при значительной разнице годовых показателей приобретаются полусинтетики 5W-30, 5W-40 и 10W-40.Такие варианты вязкости считаются более универсальными для использования.

Также подходят для автомобилей с общим пробегом более 100 тыс. Км. Это связано с общим износом деталей и соединений, который в сочетании с синтетическими маслами может привести к утечкам и быстрому износу компонентов.

Среди производителей эксперты не выделяют строгих рекомендаций. Обратите внимание на Кастрол, Лукойл, Консоль, Мобил. При покупке рекомендуется проверять лицензирование продукции и наличие сертификатов качества.

Подчеркивается недопустимость смешивания разных видов масел по отдельности. Если автомобиль был приобретен на вторичном рынке и нет информации о залитой смазкой, рекомендуется перед заливкой новой жидкости промыть систему. Сделать это можно специализированным инструментом по стандартному алгоритму действий.

Как узнать, пора ли заменить?

График замены предусматривает регулярные проверки масла, в ходе которых выявляются его уровень и состояние.Для этого в подкапотном пространстве при помощи щупа измерить объем смазки в нормальном и нагретом состоянии.

В обоих случаях уровень смазки не должен превышать допустимых пределов, указанных на щупе. Недостаток приводит к повышенному износу узлов двигателя. Избыток масла приводит к быстрой потере смазывающих свойств, образованию отложений, засорению фильтров и масляному голоданию.

В обоих случаях результатом будет дорогостоящий ремонт узлов и агрегатов двигателя.Чтобы этого избежать, помимо измерения уровня смазочной жидкости обращайте внимание на ее состояние. для этого достаточно капнуть смазку на чистую тряпку или салфетку.

Значительное изменение цвета, появление примесей и осадка, запах гари. все это стало признаком необходимости замены масла в двигателе УАЗ Патриот. Некоторые автовладельцы обращают внимание на такие факторы, как перебои в работе двигателя, посторонний шум, регулярный перегрев.

Эксперты не рекомендуют ждать появления таких аспектов.Обычно они указывают не только на необходимость замены смазки, но и на неисправность самого двигателя. Для устранения поломок обращаются к специалистам для полной диагностики и квалифицированного ремонта.

Во избежание дорогостоящей замены всего агрегата двигателя рекомендуется заменять масло вместе с фильтром в соответствии с указанной периодичностью и индивидуальными условиями эксплуатации. Для большинства автомобилей периодичность профилактической замены измеряется пробегом и составляет 10-15 тысяч км.

Однако, учитывая российские условия эксплуатации, рекомендуется менять масло ежегодно независимо от пробега машины. Колебания температуры, частота остановок в городских условиях, качество и дорожное покрытие сокращают срок службы смазочного материала.

Периодичность замены масла в двигателе УАЗ Патриот на индивидуальном уровне выявляется путем регулярного профилактического обслуживания и осмотра. Своевременное обнаружение и устранение неисправностей позволяет не только избежать дорогостоящего ремонта, но и увеличивает общий ресурс агрегатов двигателя и его надежность в дороге.

Как поменять масло в двигателе УАЗ Патриот своими руками?

Замена масла в двигателе УАЗ Патриот 409 производится по общепринятой методике. Для самостоятельных действий от автовладельца требуется внимание к инструкции и рекомендациям производителя, инструменты для работы с двигателем и определенные навыки.

Особенности замены масла в других моделях УАЗ

Замена масла в двигателе УАЗ Хантер осуществляется по тому же алгоритму, что и в автомобилях Патриот.Специалисты подчеркивают общую процедуру для всех машин, и, учитывая один и тот же тип двигателя, многие компоненты Hunter и Patriot будут взаимозаменяемыми.

Это сходство касается не только марки и типа заливаемого масла, но и замены фильтрующего элемента. В обоих автомобилях он расположен справа внизу, на блоке цилиндров.

Замена масла в двигателе УАЗ Буханка (инжектор) связана с определенными нюансами. Многие комплектующие этого типа авто имеют свои артикульные номера, что требует от автовладельца ознакомления с технической документацией или консультаций специалистов.

Однако, несмотря на различия в деталях, алгоритм действий для этих автомобилей также остается неизменным. Подчеркивается только частота замены масла. в УАЗ Буханке процедуру нужно будет повторять каждые 10-12 тыс. км пробега.

Какое масло заливается в механику на заводе

На авто стоят фирменные коробки и коробки передач Dymos. Импортная механическая коробка передач поставляется с маслом ZIC G-F Top 75W85 или G-FF 75W85, которое соответствует требованиям стандарта GL4.При обслуживании автомобиля у официального дилера рекомендуется использовать масло производства ZIC (для выполнения гарантийных обязательств).

Российская коробка передач предназначена для использования всесезонной смазки SAE 75W / 90, соответствующей требованиям API GL3.

Какое масло заливать в мосты

Корпуса ведущих мостов предназначены для заполнения смазкой SAE 75W / 90, соответствующей требованиям API GL-5. Жидкость относится к разряду всесезонных, тип масла не зависит от года выпуска автомобиля Патриот.

В картер переднего моста заливается 1,5 литра смазки, в задний мост на 100 мл меньше. Уровень контролируется через специальное отверстие, которое затем закрывается резьбовой пробкой.

Объем двигателя для заливки масла

Объем картера бензинового двигателя ЗМЗ 409 составляет 7 л. При замене жидкости из поддона вытекает не весь объем смазки, поэтому для заливки достаточно 6,2-6,5 л вещества. Часть масла заливается в полость фильтра, который необходимо менять при ежегодном обслуживании.Запрещается консервация старого фильтрующего элемента, так как смазка не очищается от продуктов износа.

В дизельных двигателях ЗМЗ 514 применяется поддон измененной конфигурации, рассчитанный на 6,5 л жидкости (для заправки потребуется около 6 л смазочного материала).

Типы и марки масел УАЗ

Завод УАЗ поставляет масло, произведенное на заводах компании Лукойл, в собственной таре. Смазка на синтетической основе UAZ MOTOR OIL Premium SAE 5W40 API SN / CF выпускается в пластиковых канистрах емкостью 1 л или 4 л.Полусинтетическое масло для бензиновых двигателей продается под обозначением UAZ MOTOR OIL 10W40 API SL / CF (канистры объемом 1 или 4 литра). На емкостях имеется ярко-зеленая этикетка с логотипом завода УАЗ и указанием марки моторного масла.

Жидкость для механических трансмиссий старого образца и раздаточных коробок УАЗ поставляется в канистрах объемом 1 л под обозначением UAZ SAE 75W90 API GL-4. Для заливки картеров предназначена смазка УАЗ SAE 75W90 API GL-5 (упаковка 1 л).

В АКПП

Завод УАЗ планирует начать выпуск автомобилей с гидромеханической трансмиссией Punch Powerglide 6L50 (разработки концерна GM) с осени 2019 года. Все существующие автомобили переоборудованы на автоматическую трансмиссию собственниками ( вместе с силовым агрегатом, т. к. двигатели ЗМЗ не предназначены для установки АКПП). Для обеспечения работоспособности АКПП 6L50 используется синтетическое масло ATF Dexron VI.Коробки альтернативных производителей заправлены тем же маслом.

Какое масло нужно для внедорожника

При первичной заправке двигателя ЗМЗ Про Евро 5, который используется на Патриот с 2017 года, используется 2 марки оригинального масла:

синтетическое моторное масло Premium SAE 5W- 40, SN / CF;
Моторное масло полусинтетическое SAE 10W-40, SL / CF.

Жидкость на синтетической основе, рекомендованная для тяжелых условий эксплуатации. Тип смазки, залитой в двигатель, указан в сопроводительной документации.При обслуживании автомобиля у официального дилера моторы залиты оригинальным материалом, рекомендованным производителем.

При покупке подержанного автомобиля, который обслуживал предыдущий владелец, сложно определить тип и вязкость смазочного материала в двигателе. Имеющаяся жидкость сливается, полость силового агрегата промывается специальным маслом. Затем в соответствии с рекомендациями завода засыпают свежее вещество.

Выбор основы смазки зависит от условий эксплуатации автомобиля.

Дополнительным критерием выбора масла является климатическая зона, в которой будет эксплуатироваться внедорожник. Подбор базы осуществляется с учетом максимальной и минимальной температуры воздуха в летний и зимний периоды. Синтетические материалы подходят для работы при низких температурах, поскольку они сохраняют текучесть и облегчают процедуру проворачивания вала стартером. Перечень смазочных материалов, разрешенных для заправки бензинового агрегата, приведен в таблице.

Тип смазки	Нижний порог температуры, ° С	Верхний порог температуры, ° С
0W-30	-тридцать	20
0W-40		-т
5W-30	-25	20
5W-40	-25	35
10W-30	-20	90 30		90 30	-20	35
15W-30	-15	тридцать
15W-40	-15	45
20W-40			20W-40	90
20W-50	-ten	45

При использовании жидкости на синтетической основе может произойти детонация компенсаторов зазоров гидравлических клапанов, установленных в газораспределительном механизме.Дефект наблюдается на автомобилях с пробегом более 80 тыс. Км. Новые компенсаторы позволяют использовать как синтетические, так и полусинтетические масла. Но использовать смазки на минеральной основе не рекомендуется, так как конструкция мотора не рассчитана на использование таких веществ.

Дизельный двигатель ЗМЗ 514 (или реже Iveco) требует использования масел, соответствующих спецификации API CF-4 и выше. На емкости со смазочным материалом должна быть надпись, подтверждающая, что вещество подходит для использования в дизельных двигателях, оборудованных турбонагнетателем.

Летом

Поскольку смазочные материалы на синтетической или полусинтетической основе рассчитаны на широкий температурный диапазон, сезонные замены масла в агрегатах трансмиссии и двигателе не производятся. Процедура рекомендована для участия автомобилей в ралли-рейдах, проходящих в условиях повышенной температуры и влажности. Из-за повышенных нагрузок во время соревнований смазка ухудшается, и ее необходимо заменить после окончания пробега.

Подбор смазки

Конструкторы Ульяновского автозавода рекомендуют заливать в мосты внедорожника UAZ Patriot всесезонное масло с классом вязкости SAE 75W / 90 по API GL-5.Но то, что рекомендует производитель, не означает, что вам нужно использовать только эти типы. Это нужно учитывать, и заливать можно что угодно, главное, чтобы после этого машина ехала. Это все, конечно, лирическое отступление, но необходимо выяснить, какое масло лучше заливать в коробку передач Патриот, а какое будет лучшим и оптимальным для любого покупателя.

Итак, есть три вида смазок: синтетика, полусинтетика и минеральная вода. Дополнительную информацию об этих жидкостях см. В нашем руководстве по выбору трансмиссионного масла.Стоит только отметить, что первый вариант самый дорогой, но самый эффективный. Не рекомендуется использовать его только в устройствах с высокой производительностью. Ведь вязкость жидкости такова, что небольшое нарушение герметичности приводит к утечке. В результате нужно будет постоянно следить за уровнем в системе и доп.

Минеральная вода — самый дешевый вариант и ее часто используют в автомобилях с большим пробегом, так как вязкость этого материала невысока и даже значительные нарушения сальников или сальников не приведут к значительным потерям масла из системы.

Лучшим из всех вариантов является третий вид продукции. полусинтетика. Полусинтетика доступна по цене всем автомобилистам и является отличным решением для смазки такого узла, как оси. Производителей смазочных материалов очень много, поэтому выбор лучшего продукта — важная особенность. Итак, в эти агрегаты можно заправлять масла следующих производителей:

Castrol Syntrax Long Life 75W90;
GT Hypoid Synt 75W90;
Zic G-F Top 75W-85.

Оптимальный вариант — залить в оси внедорожника синтетическое масло. Но при этом следует учитывать, что исправность всех уплотнителей должна быть на высоком уровне. В противном случае налитое дорогое масло разольется на асфальте и заклинит шестерни. Контролировать смазку в осях довольно проблематично, так как на агрегатах нет специального уровня для проверки объема жидкости. Если протечки вовремя не заметить, то за ремонт моста можно расплачиваться серьезными тратами.

Назначение масла

УАЗ Патриот — это не просто автомобиль, а внедорожник, в котором каждый механизм представляет собой множество деталей.Мосты или коробка передач на внедорожнике — это своего рода емкости с маслом, в которых осуществляется функционирование рабочих органов, то есть шестерен. Часто эти устройства имеют две шестерни, которые за счет трения друг о друга передают крутящий момент от раздаточной коробки на колеса.

В процессе работы зубчатых колес они образуются, в результате чего в емкостях, то есть внутри перемычки, образуются стружки или мелкие металлические частицы. Эти частицы необходимо удалить из этих устройств, чтобы они не вызывали заклинивания вращающихся частей, что повлечет за собой неприятные последствия.

Таким образом, мы выяснили, что смазочная жидкость внутри моста также выполняет очищающую функцию. Но это не единственная функция смазочной жидкости в этом устройстве. Большое внимание уделяется процессу отвода тепла от деталей, нагретых в результате трения. Если при трении металл достигает критического значения температуры, то он может либо потерять свои первоначальные свойства, либо рассыпаться. Поэтому отвод тепла от нагревающихся деталей в мостах — важная функция смазки на внедорожнике UAZ Patriot.

Но даже на этом функции смазочной жидкости не заканчиваются. Не менее важна прямая смазка трущихся деталей. подшипники, шестерни, валы, составляющие коробку передач. Таким образом, масло сглаживает процесс трения стальных деталей, в результате чего срок службы таких элементов увеличивается в десять раз. Если бы масло отсутствовало в конструкции мостов внедорожника УАЗ Патриот, то во время движения этого стального коня был бы слышен каждый скрип детали. При этом машина без смазки в основных узлах не смогла бы преодолеть даже несколько километров.Поэтому в этой статье мы рассмотрим, какое масло нужно заливать в коробки передач внедорожника УАЗ Патриот и как это делать правильно.

Масло для мостов на УАЗ Патриот

Для периодической замены масла на внедорожнике УАЗ Патриот требуется не только двигатель, коробка передач и раздаточная коробка, но и такие важные узлы, как мосты. УАЗ Патриот относится к полноприводным автомобилям, но задний мост у них всегда исправен. Передний включается в работу при необходимости преодоления опасных участков бездорожья.Мы не будем обращать внимание на вопрос о том, как устроены мосты внедорожников, а рассмотрим вопросы следующего характера: какое масло лучше выбрать для заливки в мосты, когда необходимо провести такую замена и как осуществляется этот процесс.

Когда замена?

Выяснив, какое масло лучше заливать в мосты внедорожника, следует разобраться, когда нужно начинать процесс замены. Производитель рекомендует заменять смазку в мостах каждые 40 тысяч километров.Замена масла в мостах УАЗ Патриот не представляет особой сложности, поэтому после таких пробегов можно обратить внимание на хорошие сорта масел. Но тут возникает вопрос, какой объем у передней и задней коробки передач и сколько жидкости нужно для их заправки? Объем задней оси внедорожника УАЗ Патриот составляет 1,3 литра. Объем переднего моста немного больше и составляет 1,4 литра.

На новой машине масло рекомендуется менять через 10-15 тысяч километров пробега, ведь мало ли как производитель мог залить объем мостов.Поэтому в первый раз масло заливаем в коробку передач после 15-20 тыс. Км пробега, а в следующий — после 40 000 км.

Замена переднего моста

В заключение осталось выяснить, в чем заключается процесс замены смазки на заднем и переднем мостах. Итак, начнем с передней:

Устанавливаем вагон на смотровую яму и проводим процесс слива горной выработки. Только это нужно делать при предварительном прогреве системы. Для этого нужно проехать на машине 15-20 минут, а затем начать замену смазки, как на передней, так и на задней оси.
Чтобы открутить сливную пробку, вам понадобится шестигранный ключ «12». С его помощью откручивается пробка и сливается майнинг в заранее подготовленную емкость. На фото ниже показано расположение сливной пробки переднего моста.
Для того, чтобы отработка сливалась быстрее, необходимо открутить заливную пробку, которая находится чуть выше, над сливом.
После слива отходов закрутите сливную пробку, предварительно очистив ее от грязи и пыли.
Новое масло заливается с помощью технического или медицинского шприца.После этого закрутите пробку и завершите замену.

Как видите, процесс не представляет особой сложности, и выполнить такие процедуры может каждый автовладелец.

Замена смазки на заднем редукторе производится аналогичным образом, поэтому рассматривать этот процесс нет смысла.

В статье мы рассмотрели все вопросы по замене масла в мостах внедорожника УАЗ Патриот. Подводя итоги, можно отметить важность периодической замены масла в коробках передач внедорожников.В остальном каждый автовладелец представляет себе, чем это может закончиться. Поэтому не всегда правильно выбирать дорогостоящее масло, способное оставаться на асфальте.

Как часто следует менять жидкость?

Если двигатель не новый, масло в газонокосилке можно менять примерно каждые 25-50 часов работы инструмента. Это в среднем 2-3 месяца работы. Также состояние масла можно определить без измерения количества отработанных часов. Только убедитесь, что он не начинает приобретать черный оттенок.Когда это произойдет, обязательно поменяйте жидкость, иначе вскоре двигатель может просто заклинивать.

Замена масла

Сначала сливается старая жидкость.
Затем косилка поворачивается в сторону (в ту сторону, где находится сливное отверстие) на несколько минут, пока сточная жидкость полностью не слит. Затем инструмент снова кладут в горизонтальное положение. В этом случае необходимо заранее подготовить небольшую емкость для старого масла.
После этого в косилку через шейку в косилку заливается новый.

Все, на данном этапе замену масла можно считать завершенной. Когда будете заливать новую жидкость в горловину, помните, что заливать ее нужно строго до указанной отметки на картере.

Почему так важно соблюдать частоту?

Во-первых, давайте посмотрим, насколько важно периодически менять масло в газонокосилке. Во-первых, эта жидкость обеспечивает воздушное охлаждение механизма, тем самым позволяя двигателю работать на очень высоких оборотах.Во-вторых, масло для газонокосилки защищает ее детали при зимнем хранении.

Масло для газонокосилки: как правильно менять и какую жидкость лучше заливать

Какое масло для газонокосилок выбрать?

Необходимо подчеркнуть, что определенный вид жидкости и ее вязкость напрямую зависят от температурных условий, в которых эксплуатируется данный инструмент. Итак, при теплой погоде (температура от плюс 5 до плюс 30 градусов по Цельсию) рекомендуется использовать жидкость серии SAE-30. В межсезонье специалисты рекомендуют заливать масло для газонокосилок вязкостью 10W-30. Зимой можно использовать жидкость серии 5W-30. Также стоит обратить внимание на Synthetic 5W-30, которое по своим свойствам обеспечивает надежную работу деталей газонокосилки при относительно низких температурах.

Выбор типа масла для коробки передач

Существуют такие автомобили, в которых смазка в коробке передач заливается в момент производства и после которых производитель не рекомендует ее менять. Но в основном это импортные автомобили, а наш внедорожник рассчитан на долгую и эффективную эксплуатацию, поэтому важно выбрать качественную жидкость для КПП.

В механизм переключения передач можно добавлять масла трех типов. Что это за типы и чем они вызваны ??

Масло минеральное для коробок передач.Этот тип в основном используется в старых автомобилях с задним приводом. Его можно заливать в агрегаты внедорожника, но это не рекомендуется. Причины вполне актуальны, ведь минеральное масло не обладает самоочищающимися свойствами, поэтому последующую замену нужно производить через 35 тыс. Км. Как видите, это значительно сокращает период периодичности замены масла в коробке передач.
Полусинтетические масла используются в переднеприводных автомобилях, но в основном в бюджетных моделях.Такие материалы снабжены дополнительными присадками, снижающими износ шестерен коробки передач и продлевающими срок службы изделия. Но в этом случае следующая замена полусинтетики в агрегате должна производиться через 40-50 тысяч километров пробега.
Синтетика. Самым популярным и самым дорогим из всех перечисленных типов является именно этот вид заменяемого вещества. В составе таких масел содержится большое количество специальных присадок, продлевающих срок службы шестерен механизма, а также способствующих самоочищению продукта.Поэтому рекомендуется менять эти виды масел каждые 65-70 тысяч километров, что вдвое дольше минеральных масел. В УАЗ Патриот с завода разливают разные виды масел, в основном это полусинтетические. Хотя производитель изначально рекомендует производить замену каждые 20-30 тысяч километров пробега, все же лучше делать это ближе к 20 тысячам.

Замена масла в коробке передач УАЗ Патриот

Коробка передач на каждом автомобиле относится к важным узлам любого транспортного средства, поэтому ее исправность является важным фактором.У внедорожника также есть КПП, благодаря чему есть возможность двигаться с разной скоростью. Помимо основных деталей, коробка передач залита маслом, которое требует периодической замены. В этой статье мы уделим внимание процессу замены масла в коробке передач на УАЗ Патриот. Как меняют масло, когда это нужно и от чего зависит этот срок.

Когда нужна замена

Коробка передач на автомобиле УАЗ Патриот представляет собой агрегат, внутри которого функционируют шестерни.Трение шестерен вызывает их нагрев, а также происходит образование мелких частиц. Смазочная жидкость в коробке передач помогает отводить тепло от шестерен, а также предотвращает развитие таких проблем, как разрушение или заклинивание устройства.

Внедорожник комплектуется механической коробкой передач, у которой температурные нагрузки значительно ниже, чем в автоматической коробке передач. В этом случае вы заметите, что замену масла в механической коробке не нужно делать так часто, как в двигателе.Но какова частота замены? Производитель рекомендует менять масло в коробке передач на автомобиле УАЗ Патриот через 60-70 тысяч километров пробега или через 3 года. Таким образом, можно сказать, что такой важный агрегат, как коробка передач для автомобиля, неприхотлив и не требует профилактики вскоре после приобретения. Но какому производителю смазочных материалов отдать предпочтение, если каждый производитель характеризует свою продукцию только с лучшей стороны? Давайте разберемся.

Процесс замены

Как производится замена масла в коробке передач на автомобиле УАЗ Патриот? Такой вопрос мало кто задает, ведь водители в самый последний момент вспоминают, что агрегату нужна замена жидкости.

Процесс замены несложный и проводится по аналогии с моторным маслом. Для начала нужно приобрести канистру со смазочной жидкостью, объем которой должен быть не менее 2,5 л. Это количество смазки, которое нужно залить в коробку. Для проведения работ потребуется следующий инструмент: два ключа на «23» и «24», а также емкость для слива отработки и шприц для заливки смазки.

Последовательность действий следующая:

Перед сливом майнинга рекомендуется проехать на машине не менее 15 минут.
Работать в сливной яме удобнее. Поэтому, спустившись в яму, берем с собой емкость для слива отработки.
На коробке передач есть сливная пробка, которую нужно открутить ключом на «23». Емкость ставится и сливная пробка откручивается.
Для ускорения процесса слива необходимо открутить пробку маслозаливной горловины храповым ключом с головкой на «24».
После того, как выработка слилась (10-15 минут), можно закручивать сливную пробку, предварительно очистив лунку от засоров.Если медная прокладка на сливной пробке пришла в негодность, то ее необходимо заменить.
Приступаем к заливке смазки. Для этого с помощью шприца залейте смазку в маслозаливное отверстие. Надо на нем до уровня залить. Примерный объем жидкости — 2,5 литра.

После заполнения устройства жидкостью установите на место пробку заливного отверстия.

На этом процесс замены УАЗ Патриот завершен. С этого момента мы определяем пробег, чтобы сориентироваться, когда произвести следующую замену смазочного материала.

В заключение следует отметить, что периодическая замена смазки на внедорожнике УАЗ Патриот продлевает срок службы коробки вдвое, а то и втрое. Поэтому уход за автомобилем — важный шаг, который должен выполнить каждый водитель.

Топ обзор и характеристики. Трансмиссия УАЗ Фермер

Для эксплуатации в сельской местности не каждая машина может стать надежным помощником, поэтому модель УАЗ 3

пользуется для этих целей большим спросом.Этот внедорожник чрезвычайно универсален, а также обладает впечатляющими внедорожными качествами. Изначально эта машина предназначалась для работы в сельском хозяйстве и использования в сфере предпринимательства за городом, но нашла применение и в других сферах деятельности.

Особенности конструкции

Изображенный на фото УАЗ 3

имеет дополнительное название «Фермер» в связи с особенностями его потенциального использования. Однако этот внедорожник больше представляет собой грузовик специального назначения, предназначенный для перевозки людей и грузов.Эта машина одинаково удобна при эксплуатации как на городских улицах, так и на непроходимых бездорожьях или заснеженных участках.

В основу конструкции внедорожника УАЗ 3

положена усиленная рама, на которой размещен цельнометаллический кузов. Для посадки и высадки пассажиров, а также погрузочно-разгрузочных работ в автомобиле предусмотрены три одностворчатые боковые и одна двустворчатая задняя дверь … При этом габариты вездехода представлены как следующие параметры:

При рассмотрении фото УАЗ 3

можно отметить, что выполнение внутренней отделки внедорожника позволяет разместить водителя и шесть пассажиров.Кроме того, имеется грузовой отсек, обеспечивающий возможность перевозки до 450 кг всевозможных грузов, а общая грузоподъемность автомобиля достигает почти тонны. При этом пассажирский и грузовой отсеки отделены друг от друга специально интегрированной перегородкой, в которой есть окно.

Стоит отметить, что инженеры Ульяновского автозавода приложили немало усилий, чтобы этот автомобиль с внедорожным потенциалом был более комфортным и уютным, если в целом характеристики машины можно охарактеризовать такими понятиями.Однако в салоне этого внедорожника есть легко разбираемый компактный стол, а также высокопроизводительная система обогрева, которая интенсивно прогревает внутреннюю отделку даже в сильные морозы.

Воплощенные технические характеристики УАЗ 3

Рассматриваемый внедорожник имеет довольно простой и даже грубый внешний вид, однако его спартанские характеристики несколько компенсируются довольно внушительной проходимостью, основанной на интегрированной полноприводной трансмиссии и дорожном просвете 220 мм.Согласно технической документации, этот автомобиль способен преодолевать углы въезда 28 градусов и съезда 27 градусов. При этом одинаково уверенно чувствует себя как на болотистой местности, так и на грунтовых дорогах.

Изначально внедорожник УАЗ 3

оснащался бензиновым 2,5-литровым четырехцилиндровым агрегатом карбюраторного типа мощностью 92 лошадиные силы … Данная силовая установка выпускалась в двух возможных вариантах: УМП-4178 собственного производства и ЗМЗ. -402 от Заволжского автозавода. Кроме того, в линейку двигателей вошли 2.0-литровый карбюраторный 98-сильный двигатель УМЗ-4218.

Сейчас рассматриваемый внедорожник базируется на силовом бензиновом агрегате ЗМЗ-4091 со следующими характеристиками:

Стоит уточнить, что указанная силовая установка является инжекторной и соответствует существующим экологическим нормам Евро-2, которые явно давно утратили свою актуальность. При этом автопроизводитель настоятельно рекомендует заправлять бензин с минимальным октановым числом 92, но на практике это внедорожник просто «всеяден».

Кроме того, за реализацию технического потенциала машины отвечает механическая четырехступенчатая коробка передач, с возможностью включения понижающего делителя раздаточной коробки двухступенчатой трансмиссии. Также в арсенале «Фермера» есть двухконтурная барабанная тормозная система с вакуумным усилителем … Все подвески пружинно-зависимые, а на полный оборот внедорожнику требуется более 7,5 литров.

Заключение

Завершая наш обзор, необходимо отметить, что внедорожник УАЗ 3

имеет достаточно доступную цену в 550 тысяч рублей, что вкупе с внушительными внедорожными возможностями делает эту модель просто универсальным вездеходом, который будет незаменим, как при езде. в сельской местности и в различных сферах деятельности с тяжелыми условиями эксплуатации.

Малогабаритный грузовой вагон УАЗ Фармер предназначен для перевозки грузов массой до 1150 кг и 5-7 человек. Машина оборудована бортовой платформой и двухрядной кабиной и используется в личных подсобных хозяйствах и коммунальных службах. Использование полного привода позволяет доставлять ремонтные бригады и различные грузы по проселочным дорогам и бездорожью.

Технические характеристики

Все модификации автомобиля построены на рамном шасси с 2-мя колесными базами. Грузовики комплектуются 4-5-ступенчатой синхронизированной коробкой передач и 2-ступенчатой раздаточной коробкой.Стандартные ведущие мосты заимствованы у УАЗ-452, на некоторых автомобилях, выпущенных после 2015 года, устанавливаются агрегаты Spicer с муфтой блокировки дифференциала (только для заднего моста).

Автомобиль УАЗ Фермер 2018 модельного года внешне не отличается от предшественников. Машина оснащена рядным 4-цилиндровым двигателем с системой многоточечного впрыска топлива. Мотор оснащен принудительным жидкостным охлаждением, развивает мощность 112 л.с.

Использование двигателя с инжектором позволило упростить процедуру запуска.Автомобиль стал потреблять на 20-30% меньше бензина, но требует топлива с октановым числом не ниже А92. Расход топлива на УАЗ-3909 зависит от модели установленного двигателя, он находится в пределах 13,5-17,5 л на 100 км.

Объем бака УАЗа составляет 50 литров, поэтому на борту установлен дополнительный бак, рассчитанный на 27 литров топлива. На некоторых моделях используются баки с увеличенным объемом. Из-за конструктивных особенностей заправочные объемы баков УАЗа на 2-3 литра меньше полного.Подача топлива осуществляется насосом с механическим или электрическим приводом … В магистралях установлен фильтр для очистки жидкости, версии с инжектором оснащаются уловителем паров бензина.

Схема подключения всех модификаций построена по принципу 1-wire, в качестве отрицательного провода используется кузов автомобиля. Источниками напряжения являются аккумулятор и генератор с выпрямительным модулем. Для защиты электрических цепей от короткого замыкания установлено несколько монтажных блоков с предохранителями, имеется биметаллическая многоразовая вставка.Дополнительное оборудование может быть оснащено отдельными защитными элементами, установленными внутри агрегата.

УАЗ-39094

Грузопассажирский автомобиль построен на основе стальной рамы с увеличенной до 2550 мм колесной базой. Машина оборудована цельнометаллической кабиной, рассчитанной на перевозку 5 человек. В салон можно попасть через 3 распашные двери. Кузов УАЗ-3909, расположенный за кабиной, оборудован арками для установки защитного тента. Пол грузовой платформы деревянный.

Габаритные размеры УАЗ Фермер-39094 и технические характеристики:

длина — 4881 мм;
(с открытыми дверцами) — 3840 мм;
(при установке тента) — 2355 мм;
база — 2550 мм;
угол въезда — 28 °;
снаряженная масса — 1995 кг;
(с тормозами) — 1500 кг;
максимальная скорость — до 127 км / ч.

См. «Принцип работы и устройство раздаточной коробки для УАЗ

Габариты грузовой платформы УАЗ-39094:

длина — 2085 мм;
— 1870 мм;
(с установкой тента) — 1400 мм.

Варианты грузового отсека позволяют разместить технику для коммунальных или дорожных работ. Платформа имеет грузоподъемность 700 кг.

УАЗ-3

Модификация УАЗ-3

— грузопассажирский фургон на 7 человек и 475 кг груза. Задние сиденья можно раскладывать в спальные мешки. Отличие машины — 112-сильный силовой агрегат ЗМЗ-409. В устройство переднего моста введены дисковые тормоза, оборудованные датчиками ABS.

На модификации УАЗ-39095-04 использовался карбюраторный двигатель УМЗ, мощностью 84 л.с.Такие автомобили оснащались барабанными тормозами всех колес без АБС. В стандартную комплектацию кабины входила багажная полка.

УАЗ-3

Автомобиль УАЗ-3 Фермер с удлиненной колесной базой оснащен 2-х рядной цельнометаллической кабиной на 5 человек (включая водителя). В кабине установлены 2 жидкостных отопителя с индивидуальными вентиляторами. В задней части установлена бортовая платформа из стального проката.

Автомобиль имеет 112-сильный бензиновый двигатель ЗМЗ-40911 и 4-ступенчатую коробку передач с коробкой отбора мощности.В подвеске переднего и заднего мостов применены гидравлические телескопические амортизаторы двухстороннего действия. Рулевой механизм оборудован гидроусилителем. В электрооборудовании используются генераторы мощностью 1,1-1,3 кВт. Завод оснащал грузовики различными шинами, рабочее давление в шинах 2,4 и 2,7 МПа (спереди и сзади соответственно).

Характеристики УАЗ-3:

емкость топливного бака — 50 л;
— 3070 кг;
(с тормозами) — 1500 кг;
длина — 4847 мм;
(с тентом) — 2355 мм;
(по зеркалам) — 2170 мм;
Норма расхода топлива — 17.0 литров на 100 км пробега.

УАЗ-3

Автомобиль УАЗ-3

оборудован 5-местной кабиной и грузовой платформой, рассчитанной на нагрузку 700 кг. Используется шасси с увеличенной до 2550 мм базой. Общая масса грузовика достигает 3050 кг, при этом автомобиль способен разгоняться до 110 км / ч и потребляет 17,5 литров бензина на 100 км пробега. В салоне штатный отопитель, дополнительного устройства заднего ряда сидений не устанавливали. Запас топлива хранится в 1 баке, рассчитанном на 50 литров.Дополнительные баки заводом не устанавливались.

См. «Как произвести внешний и внутренний тюнинг автомобиля УАЗ фермеров.

УАЗ-3

Закрытый цельнометаллический УАЗ-3

построен на шасси со стандартной базой (2300 мм). Внутри установлено 7 посадочных мест (в том числе водительского). Грузовой отсек, отделенный от пассажирской кабины перегородкой, рассчитан на размещение 1000 кг груза. В машинах применен силовой агрегат ЮМЗ-4213, отвечающий экологическим нормам Евро-3.При рабочем объеме 2,89 л двигатель развивает мощность 106 л.с.

Машины оснащены 4-ступенчатой коробкой передач, которая позволяет развивать до 40% мощности двигателя как на стоянке, так и во время движения. Для этого используется установка специальной коробки передач, согласованная с производителем. На частях машин передний мост с возможностью отключения привода. Грузовики оснащались барабанными тормозами и дополнительным стояночным тормозом с механическим приводом.Рулевой механизм построен по схеме глобоидального червяка — 2-хребтовой ролик, усилителем не оснащался.

УАЗ-33094

Грузопассажирский автомобиль оснащен 112-сильным двигателем ЗМЗ-409 с распределенным впрыском топлива. У машины увеличена грузоподъемность до 1075 кг, но применение мощного мотора позволило поднять максимальную скорость до 115 км / ч. Для охлаждения двигателя применяется принудительная перекачка жидкости с помощью помпы. Установлен термостат для поддержания заданной температуры.Система отопления салона подключена к рубашке охлаждения.

На машинах более поздних выпусков усовершенствованная тормозная система с дисковыми механизмами на передней оси. Некоторые грузовики оснащены электронной антиблокировочной тормозной системой … Задний мост сохранил барабанные механизмы с автоматической регулировкой зазора.

В стандартную комплектацию машин первых выпусков входил бак объемом 56 литров, объем которого был признан недостаточным.На заводе внедрена установка дополнительной емкости на 27 литров бензина. Емкости соединены магистралями, оборудованы индивидуальными счетчиками количества жидкости.

УАЗ-3

Автомобиль УАЗ-3

отличается установкой платформы с уменьшенной на 100 мм погрузочной высотой. В сборке используется деревянный пол и откидные металлические борта. На автомобили завод установил карбюраторные двигатели ЗМЗ и ЮМЗ, которые разогнали грузовик до скорости 105 км / ч.

Машины оснащались карбюраторным двигателем мощностью 75 л.с., рассчитанным на бензин А76. При городской езде расход топлива на 100 км составляет 16,5 л. Микроавтобус имеет полную массу 2820 кг, способен развивать скорость до 110 км / ч. Тормоза барабанного типа, привод колодок гидропривод. В конструкции привода установлен гидроусилитель вакуума, расположенный под облицовкой радиатора.

УАЗ-3909 «Буханка» 1 поколения (1996 г.) — технические характеристики

Обзор Технические характеристики

Автомобиль	УАЗ-3
Кузов	Микроавтобус
Кол-во мест	7
Длина мм	4390
Ширина, мм	1940
Высота, мм	2064
Колесная база, мм	2300
Дорожный просвет (клиренс), мм	205
Снаряженная масса, кг	1905
Тип двигателя	бензиновый, с многоточечным впрыском
Расположение	спереди, продольно
Количество и расположение цилиндров	4, подряд
Рабочий объем, куб.м.	2693
Количество клапанов	16
Максимальная мощность, л.с. с. (кВт) / об / мин	112 (82,5) / 4250
Максимальный крутящий момент, Нм / об / мин	198/2500
Трансмиссия	механическая, 5-ступенчатая
Привод	полный, с передним приводом
Шины	225/75 R16
Максимальная скорость, км / ч	127
Время разгона 0-100 км / ч, с
Расход топлива при скорости 90 км / ч, л / 100 км	13,5
Емкость топливного бака, л	50 + 27
Тип топлива	Бензин АИ-92

Технические характеристики автомобиля УАЗ-3909 «Буханка» указаны по заводским данным.В таблице приведены основные параметры: габариты, двигатели, коробки передач, тип привода, расход топлива, динамические характеристики и др. Дополнительную техническую информацию уточняйте у официальных дилеров.

Клиренс (дорожный просвет) от 3909 автомобиля УАЗ «буханка» — минимальное расстояние между опорной поверхностью и точкой машины дна, например, с защитой двигателя. Дорожный просвет может варьироваться в зависимости от модификации и оснащения автомобиля.

Смотрите также про УАЗ-3909 «Буханка».

Может быть и не такой красивый и современный, как зарубежные аналоги, но для российских дорог автомобиль «Фермер» — лучший вариант: технические характеристики УАЗ-3

соответствуют высоким требованиям, а цена автомобиля на порядок. ниже, чем стоимость европейских и американских машин.

Автомобиль Ульяновского автозавода подойдет всем, кто вынужден работать или хочет отдохнуть в глубинке, где качество дорог оставляет желать лучшего.

Какие преимущества?

У этой машины много преимуществ:

УАЗ-3
универсален, совмещает в себе функции легкового и грузового автомобиля;
В салоне с комфортом размещаются 6 человек;
пассажира не замерзнут в любую погоду — у «Фермера» мощная печка;
в салоне есть столик, в длительной поездке можно с комфортом пообедать;
каждое колесо имеет индивидуальный привод, поэтому ему не страшно любое бездорожье;
отличные ходовые качества в сочетании с невысокой ценой.

Все преимущества этого внедорожника заключаются в его продуманном дизайне.

Конструктивные особенности УАЗ-3

«Фермер»

Второе название внедорожника УАЗ 3

— «Фермер». Но конструкция машины позволяет использовать ее не только в сельском хозяйстве:

№

3 односторонние боковые двери для 6 пассажиров и водителя;
для погрузочных работ имеется задняя двухстворчатая дверь, ведущая в утепленный грузовой отсек, в котором можно разместить до 450 кг груза;
, высота и ширина станка — 4440х2101х2100 мм;
— общая грузоподъемность автомобиля УАЗ-3
— около 1 тонны;
в 220 мм позволяет преодолевать брод глубиной до полуметра.

Для комфорта пассажиров предусмотрена система обогрева и откидной столик в салоне.

Перечень технических характеристик

Технические характеристики УАЗ 3

являются основными показателями его ходовых качеств … Основные данные об автомобиле:

Сердце автомобиля — двигатель. УАЗ 3
«Фермер» имеет мощность 112 лошадиных сил.
Рабочий объем двигателя ЗМЗ-4091 — 2,7 л.Топливо — бензин марки АИ-92 и выше. Практика показывает, что он работает на любом бензине.
Емкость топливного бака 77 литров.
Расход топлива при скорости 90 км / ч. — 13,5 л на каждые 100 км пробега.
Колесная формула 4: 4, а это значит, что все четыре колеса ведущие, машина не застрянет в грязи.
Клиренс автомобиля — 220 мм. Такой высокий клиренс обеспечивает отличную проходимость.
Максимальный крутящий момент 208 Н / м позволяет ему легко выехать из грязной колеи.
Автомобиль УАЗ-3
имеет пятиступенчатую механическую коробку передач и двухступенчатую раздаточную коробку.
Барабанная двухконтурная тормозная система с вакуумным усилителем обеспечивает надежную работу.
Марка шины — 225/75 R 16.

«Фермер» УАЗ-3
— замечательный универсальный автомобиль с невысокой ценой, отлично адаптированный для дорог любого качества.
