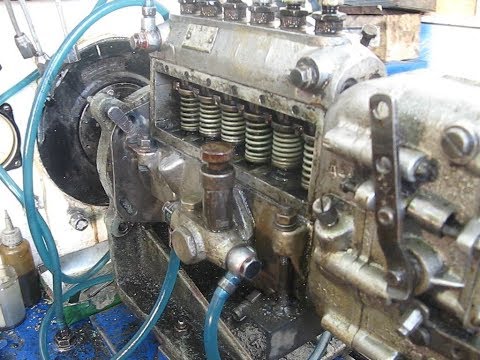

Установка угла опережения подачи топлива ТНВД двигателя А-01М трактора Т-4А
В процессе эксплуатации трактора Т-4А возможно изменение угла опережения подачи топлива вследствие износа валика и муфты привода, возникающего из-за слабой затяжки болтов.
С целью облегчения установки и проверки угла опережения подачи топлива привод топливного насоса снабжён специальными рисками [рис. 1]. Они нанесены на муфте и на фланце приводного вала насоса соответственно. Если данные риски совпадают при установке в.м.т. поршня первого цилиндра, то это соответствует углу опережения подачи топлива 30 град. до в.м.т., то есть угол опережения подачи топлива отвечает техническим условиям. Фланец приводной муфты снабжён рядом рисок с ценой деления между соседними рисками 3 град. по углу поворота кулачкового вала и 6 град. по коленчатому валу. На диске приводной муфты имеется всего одна риска. Положение рисок соответствует углу опережения зажигания, установленному на заводе.
Рис.
1. Привод топливного насоса двигателя А-01М трактора Т-4А.
1) – Вал привода;
2) – Вал топливного насоса;
3) – Деления приводной муфты;
4) – Приводная муфта.
С целью обеспечения нормальной работы двигателя следует периодически контролировать затяжку болтов, а также соответствие положения рисок. В процессе установки насоса на двигатель А-01М в полевых условиях, а также в случае плохой работы двигателя проверка (установка) угла опережения подачи топлива ведётся по нахождению поршня первого цилиндра в в.м.т. В случае, если данные риски не совпадают, то необходимо расконтрить и отвернуть болты, после чего повернуть муфту до совпадения рисок.
При выполнении ТО-3 (третьего технического обслуживания), а также при ремонте (в стационарных условиях) необходимо проконтролировать и отрегулировать угол опережения подачи топлива посредством моментоскопа. Моментоскоп [рис. 2] нужно установить на штуцер первой секции насоса. Под болт крепления кронштейна ТНВД следует прикрепить изогнутую в виде стрелки проволоку, остриё которой направлено к наружной цилиндрической поверхности буртика кулачковой муфты.
Затем требуется включить декомпрессор и посредством рукоятки вращать коленчатый вал двигателя до появления струи топлива (без пузырьков воздуха) из стеклянной трубки. Далее нужно вылить часть топлива из стеклянной трубки путём её встряхивания и медленно продолжить вращение коленчатого вала двигателя А-01М трактора Т-4А, контролируя уровень топлива в стеклянной трубке. Некоторое время уровень топлива должен оставаться неподвижным, а потом начать подниматься. В момент начала подъёма уровня топлива необходимо прекратить вращение коленчатого вала рукояткой и нанести метку на наружной поверхности буртика кулачковой муфты (напротив острия стрелки). Потом нужно посредством установочного штыря на картере маховика найти в.м.т. поршня первого цилиндра – конец хода сжатия, оба клапана первого цилиндра должны быть закрыты. При данном положении коленчатого вала наносится метка напротив стрелки на буртик кулачковой муфты. По цилиндрической поверхности буртика измеряется длина дуги между парой меток.
При угле начала подачи топлива 30 град. до в.м.т. и диаметре кулачковой муфты 110 мм длина дуги должна составлять 13,5-14,5 мм. После этого необходимо законтрить болты и тщательно закрыть муфту манжетой.
Рис. 2. Моментоскоп.
1) – Трубка стеклянная;
2) – Трубка резиновая;
3) – Концевой отрезок топливопровода высокого давления.
В случае, когда угол начала подачи топлива не соответствует нормальному, требуется отпустить болты крепления кулачковой шайбы и провернуть вал топливного насоса рукой за муфту по часовой стрелке (при меньшем угле подачи) и против часовой стрелки (при большем угле подачи). Далее затянуть болты и повторить операции проверки.
2*
Глава 1.27. Установка ТНВД на двигатель автомобиля MAN L 2000
Установка ДНВД на двигатель
Рис. 1.43. Проверка регулировки ТНВД.
1. Адаптер
2. Микрометр
— Перед креплением насоса на двигатель убедитесь, что на фланец установлена уплотняющая прокладка.
— После регулировки насоса в соответствии с установочными метками, зафиксируйте неподвижно шестерню привода и установите насос на заднюю стенку картера распределительного механизма.
— Заверните гайки крепления фланца. Монтаж остального оборудования будет произведен позднее для того, чтобы иметь возможность проверить регулировку ТНВД.
Проверка регулировки ТНВД
Рис. 1.44. Для регулировки начала впрыска необходимо отвернуть болты (на рисунке виден только один) на фланце, представляющем одно целое с насосом (отмечен стрелкой), затем сместить насос в одном или другом направлении, что возможно благодаря продолговатым отверстиям.
1. Внешний фланец.
2. Фланец ТНВД
После закрепления насоса на двигателе необходимо проверить правильность установки начала подачи топлива.
— Для этого снимите центральную заглушку в центре головки насоса и установите вместо неё адаптер и микрометр.
— Соответствующие крышки головок блока цилиндров необходимо снять.
Проверните коленчатый вал двигателя в рабочем направлении таким образом, чтобы коромысла цилиндра №6 оказались в промежуточном положении. Затем медленно проварачивайте вал в обратном направлении до тех пор, пока меткавыбитая на зубчатом венце маховика не окажется напротив нижней метки картера маховика.
— Слегка проворачивайте маховик в одном или другом направлении до тех пор, пока стрелка микрометра не займет устойчивое положение
Внимание! В этот момент поршень coca находится в положении НМТ
.— Медленно поворачивайте коленчатый вал в рабочем направлении до момента, когда микрометр покажет смещение поршня на 1 мм. Проверьте значение, выбитое на наружном диаметре маховика. Если значение отличается от заданного, то можно скорректировать момент начала впрыска немного отвернув болты крепления насоса на фланце, и повернув на себя в одном или другом направлении возможно благодаря наличию долговатых отверстий. Эта операция предполагает, разумеется, повторную проверку регулировки начала впрыска.
По окончанию операций установить и отрегулировать основные элементы ТНВД.
Регулировка устройства остановки двигателя
— Установите пневмоцилиндр устройства останова в положение «остановки двигателя».
— Отрегулируйте пневмоцилиндр (1) с помощью двух контргаек (2)таким образом, чтобы при крайнем положении стопорного рычага (4) и полностью утопленном поршне (3)зазор «А» составил 1 мм.
Подкачивающий насос
Рис. 1.45. Частичный обзор устройства останова двигателя в положении «двигатель остановлен» на ТНВД.
А=1 мм.
1. Пневмоцилиндр.
2. Контргайки.
3. Шток поршня (положение при утопленном и выдвинутом поршне).
4. Рычаг тормоза (показан в положении «тормоз» и «ход»).
Подкачивающий насос установлен справой стороны блока цилиндров. Он приводится в действие рычагом, соединённым с распределительным валом, и снабжён вспомогательным рычагом, предназначенным для продувки топливной системы.
Внимание! Если при снятии насоса обнаруживается наличие утечки топлива, необходимо проверить плоскостность, установочной поверхности корпуса насоса. Перед установкой необходимо очистить болты крепления и отверстия для их установки в блоке цилиндров растворителем и нанести на резьбовые части состав
Loctite «270». Кроме того, шайбы с наружным диаметром 12,5 мм следует заменить шайбами с наружным диаметром 14 мм.Рядный ТНВД установлен в левой части рядом с задней стенкой картера распределительного механизма.
В зависимости от назначения автомобиля, насосы могут быть укомплектованы регуляторами двух типов: RQ (mini-max) RQV (для всех скоростей)
Внимание! Механический узлы насоса смазываются моторным маслом, поступающим из двигателя. Следует обратить внимание на то, что после ремонта или замены ТНВД, необходимо убедиться в наличии масла в картере. Если масла нет, необходимо залить его в количестве 0,851 (масло должно быть той же марки, что и масло в двигателе) через винтовую заглушку регулятора не менее, чем за 10 минут до запуска двигателя.
Регулировка начала впрыска топлива на двигателе
Мы не рассматриваем здесь эту процедуру и отсылаем читателя к соответствующему разделу описывающему регулировку опережение, впрыска рабочей смеси в ТНВД распределительного типа.
Регулировка
— ТНВД поставляются с датчиком индикации начала впрыска рабочей смеси
— Проверните кулачковый вал насоса таким образом, чтобы стала видна реперная метка начала впрыска рабочей смеси
Внимание! В ТНВД с датчиками индикации начала впрыска рабочей смеси, которые поставляются в комплекте запасных частей, кулачковый вал насоса зафиксирован в положении начала впрыска специальной осью. Перед установкой ТНВД необходимо извлечь эту ось, иначе при запуске она может сломаться и упасть в картер. Номер по каталогу оси: 51.11112.0004 и датчика: 80.99605.6002.
10 шагов для успешной установки ТНВД – Diesel Care & Performance
1) СООТВЕТСТВУЮЩИЕ ИНСТРУКЦИИ — Если у вас нет доступа к рекомендациям производителя по установке, вы можете посетить их технический веб-сайт www.
alldatadiy.com. Это платная услуга, обычно около 24:00, но она очень поможет вам, когда вы устанавливаете ТНВД на свой дизельный двигатель.
2) ВРЕМЯ РЕШАЕТ ВСЁ. Все дизельные агрегаты должны быть рассчитаны по времени для правильной работы. Метки времени, нанесенные на ТНВД, являются производственными метками времени и не соответствуют правильному времени автомобиля для вашего конкретного двигателя. Если у вас нет доступа к устройству измерения времени для вашего конкретного двигателя, вам придется точно настроить время с помощью метода «Проверить и настроить», то есть немного изменить время вручную и протестировать результаты производительности. НИКОГДА не перемещайте ТНВД при работающем двигателе. Это повредит систему впрыска и может привести к серьезному отказу.
3) СВЕЖЕЕ ТОПЛИВО. Если ваш автомобиль находился в эксплуатации более трех месяцев, топливо уже начало разлагаться и терять некоторые свои химические свойства. Всегда заполняйте бак свежим дизельным топливом при установке нового ТНВД.
Помните, что гарантия DCP не распространяется на загрязнение топлива.
4) ПРЕДОТВРАЩЕНИЕ БЕЛОГО ДЫМА — Белый дым в дизельном топливе может быть вызван рядом причин, но обычно это сводится к двум причинам: либо синхронизация, либо наличие воздуха в системе. Белый дым является нормальным явлением в течение первых 10–20 минут работы или до тех пор, пока двигатель не прогреется до рабочей температуры, поскольку из системы удаляется воздух. Если после этого она продолжится, проверьте наличие утечек в системе. Если их нет, запустите систему впрыска на альтернативном источнике топлива, чтобы изолировать ее от автомобиля
5) ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ — Убедитесь, что все электрические соединения установлены на свои места. Многие насосы имеют несколько соединений, которые могут быть установлены по-разному, поэтому важно пометить их перед снятием насоса.
6) КАКОВА ПЕРВОНАЧАЛЬНАЯ ПРОБЛЕМА? — Если у вас есть жалоба после установки ТНВД, похожая на первоначальную жалобу, убедитесь, что ТНВД является источником проблемы.
7) РАБОТА ПОДЪЕМНОГО НАСОСА — Если я могу перевернуть его и вытекает топливо, значит, он работает… верно? Не совсем. Многие подкачивающие насосы могут подавать топливо в условиях малого объема, но выходят из строя, когда они подключены к системе. В большинстве систем минимальное значение давления должно составлять 10–15 фунтов на квадратный дюйм на холостом ходу и 30–45 фунтов на квадратный дюйм при работе с полной нагрузкой. Вы должны установить манометр, чтобы убедиться, что подкачивающий насос работает правильно.
8) ОТСОЕДИНИТЕ АККУМУЛЯТОРЫ. Это важно по ряду причин. Во-первых, это хорошая практика безопасности при установке насоса, чтобы избежать преждевременного запуска двигателя. Это также поможет сбросить настройки некоторых электронных компонентов на большинстве дизельных двигателей последних моделей. Всегда следуйте инструкциям производителя по отключению и повторному подключению аккумуляторов на вашем конкретном автомобиле.
9) ДОЛЖНЫМ ОБРАЗОМ УСТАНОВИТЕ ФИТИНГИ.
Многие дизельные насосы имеют специальные фитинги с ограниченным отверстием, которые можно использовать только на возвратной стороне системы впрыска. Всегда устанавливайте фитинги в том же месте, что и ваш старый впрыскивающий насос, чтобы обеспечить правильную установку.
10) ЕСЛИ ЕСТЬ СОМНЕНИЯ… ПОЗВОНИТЕ — Если у вас по-прежнему возникают проблемы после установки одного из наших ТНВД, свяжитесь с нами, чтобы мы могли помочь вам в устранении неполадок и помочь вам запустить ваш автомобиль. как можно быстрее. Вы можете связаться с нашей службой технической поддержки по телефону 1-800-961-9290
1. ПРИМЕЧАНИЕ: Дренаж корпуса масляного фильтра открывается путем полного откручивания крышки масляного фильтра. Дайте корпусу масляного фильтра стечь, прежде чем снимать крышку масляного фильтра и элемент масляного фильтра. Снимите крышку масляного фильтра и элемент масляного фильтра в сборе.
4. ПРИМЕЧАНИЕ: Нанесите чистое моторное масло на уплотнительное кольцо крышки масляного фильтра.
2. ПРИМЕЧАНИЕ. Элемент масляного фильтра защелкивается в крышке масляного фильтра. Снимите и выбросьте элемент масляного фильтра и уплотнительное кольцо крышки масляного фильтра.
Установка инъекционных насосов Deutz 1011 / 2011 и установка стойки
Перейти к содержимому
- Опубликовано
- Категории
- Дойц
- Технические советы
- Опубликовано
- Опубликовано
Этот технический совет посвящен установке насос-форсунок на двигатели Deutz 1011 и 2011. Единственный инструмент, который вам нужно будет приобрести, — это регулировочный штифт для штока управления ТНВД. Этот инструмент очень недорогой и показан выше.
Вы также должны инвестировать в Руководство по ремонту Deutz , которое мы можем отправить вам по электронной почте.
- Во-первых, не забудьте установить эти насосы по одному, а не все сразу.
- Нажмите на конец топливной рейки (позади крышки прямо над распределительным валом), чтобы убедиться, что рейка свободно перемещается вперед и назад с двумя установленными старыми насосами.
- Если вы двигаетесь свободно, немного сожмите стойку, пока вы не сможете совместить отверстие в стойке с отверстием для штифта.
- Вкрутите штифт ровно настолько, чтобы стойка больше не двигалась свободно и теперь была зафиксирована на месте.
- С роликовым толкателем, установленным в новом отверстии ТНВД, вам нужно будет вращать коленчатый вал до тех пор, пока этот толкатель не опустится до упора. Вы можете поместить кончик пальца в отверстие прямо над этим толкателем, чтобы измерить глубину при вращении коленчатого вала. Вам нужно, чтобы толкатель располагался прямо в самой нижней/самой плоской точке распределительного вала (лепесток распределительного вала должен быть направлен вниз).
- Как только вы найдете самое нижнее положение опоры на распределительном валу, вы установите регулировочную прокладку, а затем топливный насос высокого давления.
- Затяните ТНВД до упора. После затяжки вам нужно будет вытащить палец с петлей из ТНВД (этот штифт должен был быть предварительно установлен в ТНВД, который был приобретен у нас). Удаление этого длинного штифта из ТНВД зафиксирует этот насос в рейке и синхронизирует его с остальными ТНВД.
- После того, как вы удалили штифт из ТНВД, вам нужно будет отвинтить штифт, чтобы разблокировать топливную рейку и позволить ей снова свободно перемещаться. Обязательно протестируйте и убедитесь, что стойка свободно перемещается и не заедает.
- Повторно заглушите отверстие привода ГРМ, вытащив из этого отверстия оригинальный болт.
- Переходите к следующему насосу по очереди.
Доктор Дизель™ благодарит Брайса Роджерса за помощь в подготовке этого полезного технического совета.
Для получения дополнительной информации об установке ТНВД двигателей Deutz 1011 и 2011 см. этот Технический бюллетень Deutz .
