Вес двигателя ВАЗ-2106: технические характеристики

ВАЗ-2106 – это настоящая классика советского автомобилестроения. Машина выпускалась и длительное время уже после развала Союза, что объясняется ее невероятной надежностью. Кроме того, она выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запасных деталей, неограниченными возможностями для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, использованный в этом автомобиле. Этот четырехтактный агрегат, оснащаемый до 2002 года карбюраторной, а потом – и инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывает в сильные холода, может успешно эксплуатироваться практически в любых условиях. Любые его неполадки устраняются даже без участия специалиста – любой мало-мальски опытный автолюбитель легко может справиться с текущим ремонтом.

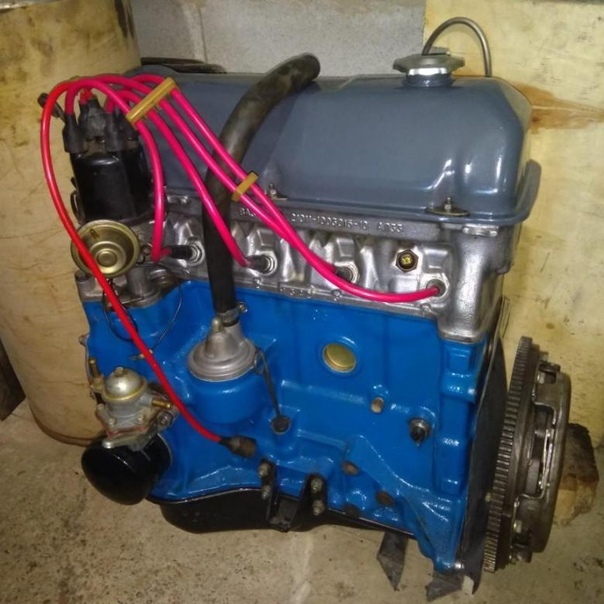

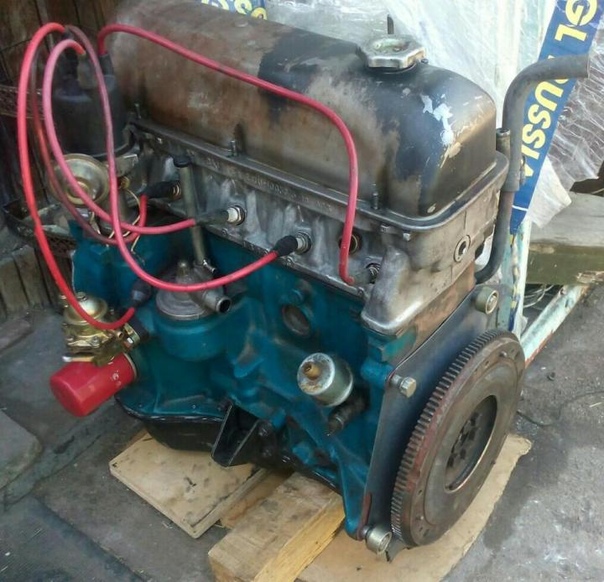

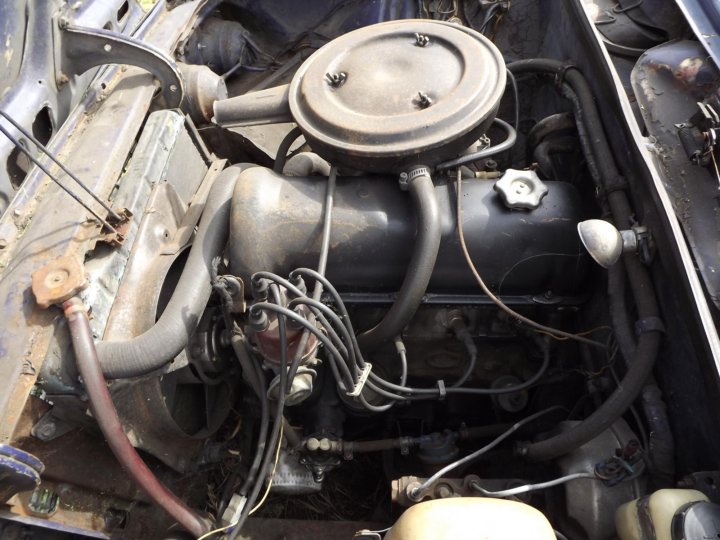

Вес двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм.

Поэтому данный агрегат категорически не рекомендуется пытаться снимать или перемещать в одиночку – это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включающим и головку блока цилиндров, и систему зажигания, масса двигателя составит еще больше – 140 килограммов.

Наконец, в сборе с коробкой передач и прилагаемыми к ней устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес можно вполне назвать существенным недостатком машины перед импортными аналогами. Для его уменьшения, повышения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали, выполненные из легких металлических сплавов.

В 1984 году на болгарском автопредприятии была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не слишком повлияла на характеристики авто.

Во-первых, болгарам не удалось повысить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что также можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106

Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 представляет собой модификацию силового агрегата от «тройки».

Вполне возможно, именно поэтому в его конструкции сохранился целый ряд слабых мест предшественников. Отечественные умельцы научились диагностировать неполадки мотора чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:

  • появление громких стуков на холостом ходу однозначно указывает на необходимость регулировки клапанов. При нормальных условиях эксплуатации данная проблема возникает обычно не чаще, чем один раз в 7-10 тысяч километров пробега;
  • возникновение стука металла о металл свидетельствует о том, что износились шатунные подшипники или поршневые пальцы. И ту, и другую неисправность нужно устранять сразу же, чтобы не допускать серьезных поломок силового агрегата;
  • так называемый керамический стук может говорить о том, что из строя вышли поршни автомобиля ВАЗ-2106. До автосервиса с такой поломкой доехать еще можно, но вот в путешествия по городу и за его пределы пускаться точно не рекомендуется;
  • посторонние звуки в нижней части двигателя, которые сопровождаются резким падением уровня масла – это явный признак проблем с коренными подшипниками.
    В этой ситуации лучше сразу воспользоваться услугами эвакуатора, так как самостоятельная поездка даже на небольшое расстояние чревата крупными неприятностями.

Читайте также: Почему на ВАЗ-2106 свечи зажигания стали черными

Кроме того, довольно часто владельцы ВАЗ-2106 сталкиваются с такими неисправностями карбюратора и системы зажигания:

  • недостаточное или, напротив, чрезмерное обогащение топлива;
  • проблемы с дроссельной заслонкой;
  • выход из строя высоковольтного провода;
  • попадание влаги на изолятор катушки зажигания;
  • износ свечей.

Все эти неисправности при наличии опыта устраняются в два счета – достаточно лишь снять поврежденный узел, разобрать его и, соответственно, заменить изношенные детали.

Сколько весит двигатель ваз 2106 без навесного

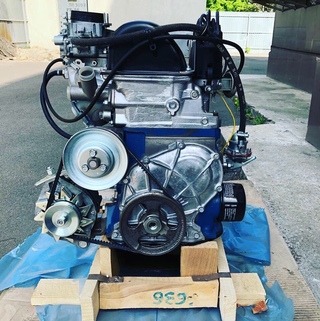

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

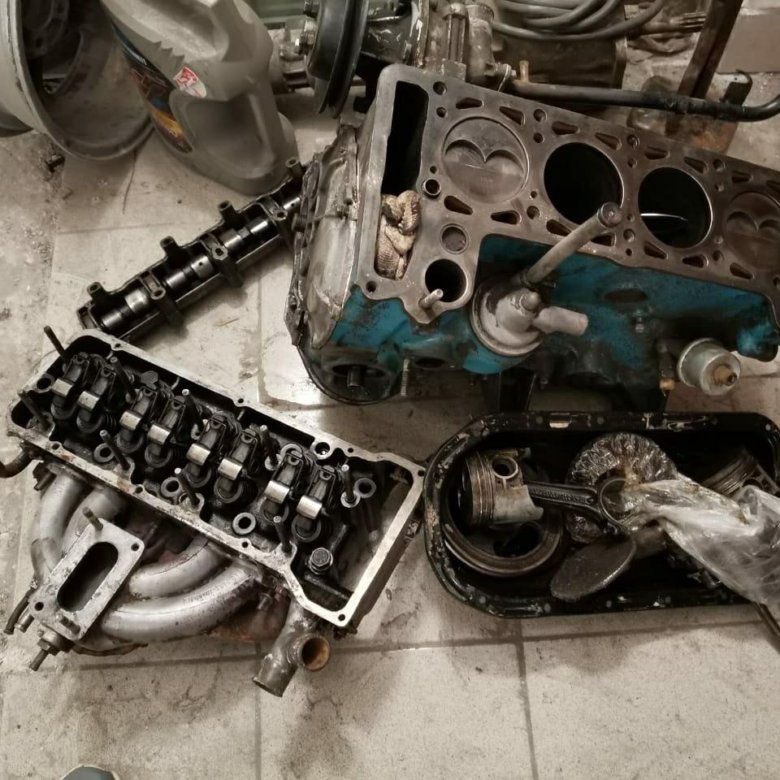

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

Особенности двигателя. Двигатель 2106-1000260 может применяться для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107. Двигатель ВАЗ 2106 является результатом доработки двигателя ВАЗ -2103 с целью увеличения мощности.

Изменение мощности двигателя было достигнуто за счет рабочего объема двигателя путем увеличения диаметра цилиндра до 79мм. Это изменение привело к появлению блока цилиндров 2106-1002011 с диаметром цилиндров 79мм. Кроме другого диаметра цилиндров, новый блок ни чем не отличается от блока 2103. По точности изготовления каждому цилиндру, в зависимости от диаметра, присваивается определенный класс.

Определены пять классов. Отличие в размерах между классами составляет 0,01 мм. Для обозначения классов применяются латинские буквы: A, B, C, D, E.

На нижней плоскости блока цилиндров, рядом с каждым цилиндром, наносится обозначение его класса. Головка блока осталась от модели 21011-1005011-10. Изменение диаметра цилиндра потребовало применения новой прокладки головки блока. На всех "классических" двигателях поршни имеют схожую конструкцию, которая им досталась от "итальянских предков". На двигателе 2106 применяются поршни от двигателя 21011 с номинальным диаметром 79мм. Поршень модели 21011 отличается от поршня 2101 наличием цилиндрической лунки на днище поршня и имеет увеличенный диаметр.

В процессе работы, разные зоны поршня, нагреваются неравномерно. По этому, для компенсации тепловой деформации форма поршня отличается от формы правильного цилиндра. По этой же причине в бобышках поршня находятся стальные терморегулирующие пластины.

Для снижения динамических нагрузок на поршень, отверстие для поршневого пальца выполнено со смещением вправо от центральной оси на 2мм. Для осуществления правильной сборки, рядом с отверстием под поршневой палец, присутствует маркировка в виде символа "П". При сборке, все поршни ориентируют так, чтобы метки были направлены в сторону передней части блока. Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока.

Поршни, по отверстию под поршневой палец, делят на три категории размеров – через 0,004 мм, (обозначаются категории – "1","2","3"). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца. Начиная с 1986 г. Определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм. Комплект чугунных поршневых колец нормального размера имеет номер 2106-1000100-10. Особенность данного комплекта – маслосъемное кольцо выполняется хромированным ( в отличие от комплекта 2101).

Хромирование выполняется для увеличения ресурса работы кольца, которое потребовалось провести при возросшей нагрузке связанной с увеличением мощности двигателя. Кроме чугунных поршневых колец могут применяться кольца, изготовленные из стали. Комплект стальных колец имеет свое обозначение – 2106-1004029.

Шатун стальной, кованый модели 2101. На двигатель устанавливается коленчатый вал 2103. Он отличается от коленчатого вала двигателя 2101 увеличенным на 7 мм радиусом кривошипа. На коленчатом вале 2103, на щеке коренной шейки, наносится маркировка "2103".

Вместо вала 2103 рекомендован к установке коленчатый вал 21213, имеющий соответствующие посадочные размеры. Коленчатый вал 21213 имеет улучшенные динамические характеристики за счет дополнительных противовесов. С 1990 года двигатели 2106 и 2103 комплектуются карбюраторами "Озон" 2107-1107010-20 и распределителем зажигания с вакуумным регулятором опережения зажигания.

Распределитель зажигания 30. 3706. 01 применяется совместно с катушкой зажигания Б-117А.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 применяется генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35. 3708, с номинальной мощностью 1,3 кВт. Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

Случайные записи — cколько весит:

Разрешается перепечатывание и распространение материалов этого сайта с указанием прямой индексируемой ссылки.

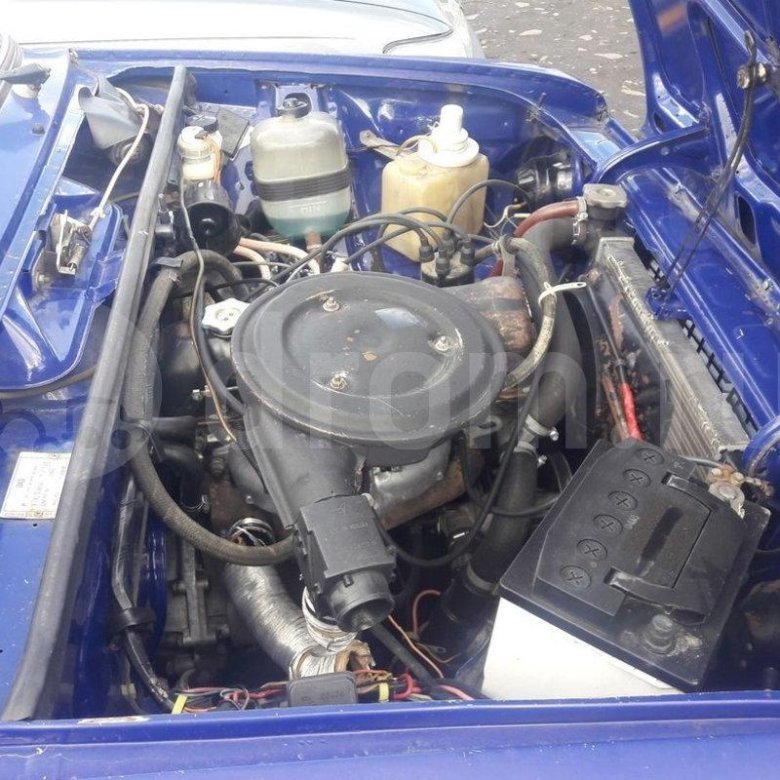

Обзор двигателя ВАЗ 2106

Двигатель ВАЗ 2106 – это уникальная для своего времени разработка автозавода ВАЗ. В 1976 году этот агрегат мог по праву считаться одним из передовых на рынке решений. Разработанный для легковых автомобилей, этот двигатель легко закрывал потребности автолюбителей конца советской эпохи.

Это классический двигатель, имеющий систему охлаждения закрытого типа. Имеется специальная емкость для охлаждающей жидкости, которая расположена на верхней части распредвала.

Двигатель выполняет свой рабочий цикл в четыре такта. Работает на основе карбюраторной системы. Чтобы емкость внутри агрегата охлаждалась быстро, имеется специальная система принудительной циркуляции охлаждающей жидкости.

Система смазки комбинированного типа. Это значит, что процесс основан и на давлении, и на разбрызгивании.

Технические особенности

Характеристика двигателя ваз 2106:

  • Блок цилиндров выполнен из чугуна
  • Может работать как с системами питания как карбюраторного, так и инверторного типа
  • Цилиндры двигателя имеют рядный тип расположения
  • Всего имеется 4 цилиндра
  • На цилиндре имеется 2 клапана
  • Расстояние от нижнего до верхнего положения поршня – 80 миллиметров
  • Каждый цилиндр имеет диаметр 79 миллиметров
  • Степень сжатия агрегата составляет 8,5 атмосфер
  • Мощность у двигателя ваз 2106 – 75 лошадиных сил
  • Объем двигателя – 1,569
  • Можно использовать бензин АИ92
  • На каждые 100 километров по трассе расход составляет в среднем 7,4 литра, а в городе – 10 литров
  • На каждую 1000 километров расходуется 700 грамм масла
  • Можно использовать следующие типы масла: 5w-30, 5w-40, 10w-40, 15w-40
  • При замене масла нужно использовать 3,5 литров
  • Согласно заводским данным агрегат может проходить до 125000 километров. По факту он работает и до 200000 километров
  • Ставится как на Ваз 2106, так и на Ваз 21074, а также на Ваз 2121, Ваз 21053, Ваз 2103.
  • Свечи нужно использовать следующего типа: А17ДВР, А17ДВ-10, FE65CPR
  • Вес у двигателя Ваз 2106 – 121 килограмм

Преимущества двигателя ваз 2106 перед конкурентами-современниками

Этот агрегат очень успешен по сравнению с предшественниками. Его разработка основывалась на современных тогда технических решений. Перед инженерами стояла непростая задача – нужно было значительно усовершенствовать имеющиеся модели двигателей завода ВАЗ.

  1. Благодаря усовершенствованию работы цилиндров и повышению объема агрегата, мощность в целом была значительно улучшена.
  2. Диаметр конструкции блока цилиндра изменился в большую сторону.
  3. Так как головка блока осталась что и прежде, для изменения диаметра цилиндра потребовалось внедрить другие прокладки.
  4. Имеются цилиндрические лунки. Каждый поршень нагревается в процессе работы равномерно и постепенно. Благодаря этому был решен вопрос возникновения тепловых деформаций. Пластины, регулирующие тепло, стали изготавливать из стали высокого качества.

Характерные неисправности и особенности

Если знать особенности мотора, используемого в личном авто, можно значительно продлить срок его службы и сохранить хорошие характеристики. Поэтому мы рассмотрим наиболее типичные аспекты, которые касаются этого агрегата.

Прогрев. Зимой двигатель нуждается в прогреве. Нужно подождать не менее пяти минут, пока обороты не увеличатся до 1500 оборотов в минуту. Как только холостые начинают хорошо держаться, можно отправляться в путь.

Масло. Что касается масла, то часто возникают проблемы из-за излишней экономии. Владельцы «шестерки» часто покупают масло низкого качества, либо несвоевременно осуществляют замену. Это приводит к тому, что при пробеге 60 тысяч километров цилиндры могут увеличиться в диаметре. Также иногда возникают ситуации, что двигатель начинает есть слишком много масла – больше 1 литра на каждую тысячу пробега. Это свидетельствует о том, что пора замерить компрессию. Это позволит понять, возникла ли проблема с кольцами или клапанами.

Стуки и звуки. Спустя всего лишь 7-10 тысяч километров пробега часто начинают раздаваться громкие стуки в моторе на холостом ходу. Это свидетельствует о необходимости отрегулировать клапаны.

Если начинается детонация двигателя, то нужно обратить внимание на следующие моменты:

  • Какое используется топливо? Применение низкооктанового бензина может быть причиной детонации.
  • Имеется ли в камере сгорания нагар?
  • Правильно ли установлено зажигание?

Если стук двигателя сопровождается металлическими звуками, то наступило время ехать в сервисный центр. Это скорее всего требуют внимания подшипники шатуна или поршневые пальцы.

Если звук возникает во время прогрева и напоминает звук удара по глиняной посуде, значит «поехали» поршни. Нужно немедленно, но при этом очень осторожно и неспешно ехать в сервис.

Если при раздающемся стуке также падает масляное давление, значит возникли проблемы с коренными подшипниками. Такой мотор нельзя нагружать работой. Нужно срочно глушить двигатель и доставить автомобиль на буксире до сервиса.

Если автомобиль издает неприятный скрип со стороны двигателя, значит пора заняться натяжителем цепи грм или на успокоителем.

Если слышен скрежет и стуки, значит пора менять подшипник помпы.

Неустойчивая работа. Если двигатель работает неустойчиво, чаще всего это свидетельствует о том, что пора чистить жиклеры у карбюратора. Если двигатель начал глохнуть во время холостого хода, то нужно проверить регулировку оборотов холостого хода и воздушной заслонки. Если же проблема с глохнущим двигателем проявляется на оду, то пора заняться системой зажигания или питания.

Излишний нагрев агрегата. Это может говорить о том, что используется термостат плохого качества. Возможно, забило радиатор или в систему охлаждения попал воздух.

Мотор ваз троит. Многие новички, которые впервые приобрели себе автомобиль ВАЗ 2106, считают, что это неизбежная проблема, на которую уже и не стоит обращать внимания. Однако у этой проблемы могут быть причины, устранение которых позволяет наладить работу двигателя. Например, троение может говорить о том, что:

  • Требуется регулировка клапанов,
  • Прогорел какой-то клапан,
  • прокладка гбц нуждается в замене.

Также это может быть связано и с использованием бензина с низким октановым числом. Если ничего из перечисленного выше не подходит, нужно проверить регулировку карбюратора и систему зажигания.

Сильное задымление двигателя. Возможно, пора везти авто в ремонт. Это может свидетельствовать о неисправности маслосъемных колец и сальников клапанов.

Вибрация мотора. К вибрации приводит то, что со временем изнашиваются подушки двигателя. Также одной из возможных причин является возникший дисбаланс в карданном вале и коленчатом вале. Сервисный центр сможет продиагностировать и выявить точную причину неисправности.

Какие двигатели можно поставить на Ваз 2106?

Самое лучшее решение – оставить тот, что есть. Однако некоторые умельцы устанавливают и иные агрегаты. Нужно помнить о том, что капот этого автомобиля небольшой по размеру. Поэтому наиболее комфортно себя будут чувствовать моторы на ваз 2106 с диаметром цилиндра 79мл. Нельзя ставить слишком мощные агрегаты, так как их не смогут обслуживать ни тормозная система, ни мост, ни подвеска. Рекомендуется ставить следующие модели:

  • от Fiat 124
  • от BMW 536, BMW 326, BMW 746
  • модель Lancia Thema (834)
  • модель Alfa Romeo (06476)
  • модель Fiat Croma (154)

В любом случае потребуется внести некоторые доработки, связанные с особенностью устройства каждой из моделей.

Какова компрессия у этого мотора?

К сожалению, в официальном руководстве понятие «компрессия» отсутствует. Однако там описывается степень сжатия. Хотя это два разных термина, они оба касаются давления. Компрессия – это переменная величина, которая может изменяться в зависимости от технического состояния силового агрегата. Она обозначает величину давления в каждом цилиндре, которое возникает в результате вращения коленвала. Параметр этот получают с помощью манометра. Идеальной величиной считается 13 кгс/см 2 .

Можно ли установить инжектор на шестерку?

Большинство выпущенных моделей шестерки работают с карбюратором. Однако в последние годы производства (с 2002 по 2006) на заводе «ИжАвто» выпускалась и с инжекторными двигателями. Однако некоторые умельцы с успехом устанавливают инжектор на свою карбюраторную версию авто.

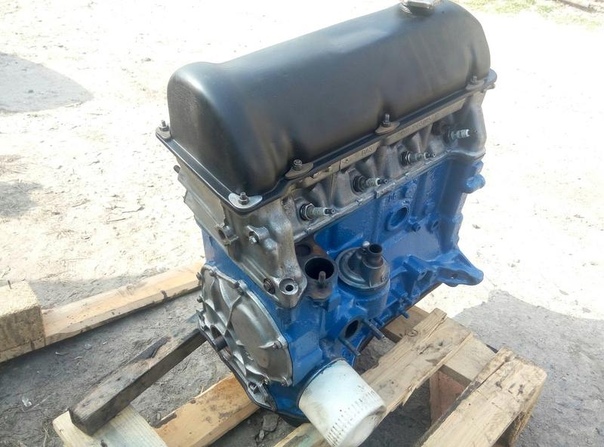

Двигатель ВАЗ 2106/2121 Нива

Краткое описание

Двигатель ВАЗ-2106 применим к установки на автомобили ВАЗ 2103, 2106, ВАЗ 2121 Нива, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Двигателю увеличили объем с 1,5 литра до 1,6 литра путем увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 1,570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм SOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 54,8 кВт-(74,5 л.с.) / 5400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н•м / 3400 об/мин
Система питания Карбюратор
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 0
Вес, кг 121

Конструкция

Четырехтактный двигатель с карбюраторной системой питания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

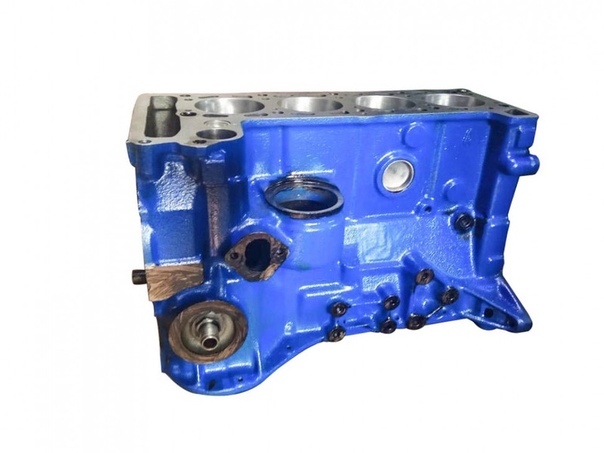

Блок цилиндров

Параметр Значение
Материал Высокопрочный чугун
Диаметр цилиндра, мм 79,0
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм 95,0
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм 215,9
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм 54,52
Вес, кг 39,200

Шатун

Шатуны кованные стальные от модели 2101.

Параметр Значение
Длина, мм 136,0
Диаметр отверстия верхней головки, мм 21,940 – 21,980
Диаметр отверстия нижней головки, мм 51,330 – 51,346
Вес, г 720

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм 79,0
Компрессионная высота, мм 38,0
Объем внутренней выемки, сс 3,7
Вес, г 377

Наружный диаметр поршневого пальца 21101– 22 мм, его длина пальца – 67 мм. Вес пошневого пальца составляет 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется от 21011. Распределительный вал приводится во вращение двухрядной втулочной цепью.

Сколько весит двигатель ваз 2106

Характеристика двигателя ВАЗ
Основные элементы двигателя

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

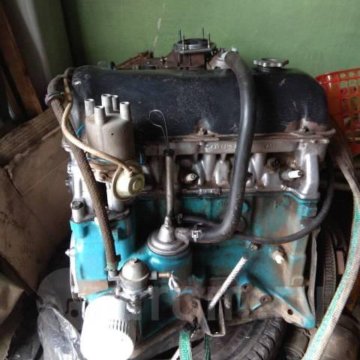

Двигатель ВАЗ 2106-1000260. Характеристика двигателя ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,57
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин,: 54,8кВт.-(74,5 л.с.)
Диаметр цилиндра, мм: 79
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 850-900
Максимальный крутящий момент при 3400 об/мин., Н*м: 104
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10
Вес, кг: 121.0
Особенности двигателя.

Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока. Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — «1»,»2″,»3″). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца.

Начиная с 1986 г. определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм.

Шатун стальной, кованый модели 2101.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 применяется генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35.3708, с номинальной мощностью 1,3 кВт.

Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

Сколько весит автомобиль ваз 2106. Сколько весит легковой автомобиль. Зависимость ходовых характеристик от габаритов и массы

ВАЗ-2106 – это настоящая классика советского автомобилестроения. Машина выпускалась и длительное время уже после развала Союза, что объясняется ее невероятной надежностью. Кроме того, она выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запасных деталей, неограниченными возможностями для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, использованный в этом автомобиле. Этот четырехтактный агрегат, оснащаемый до 2002 года карбюраторной, а потом – и инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывает в сильные холода, может успешно эксплуатироваться практически в любых условиях. Любые его неполадки устраняются даже без участия специалиста – любой мало-мальски опытный автолюбитель легко может справиться с текущим ремонтом.

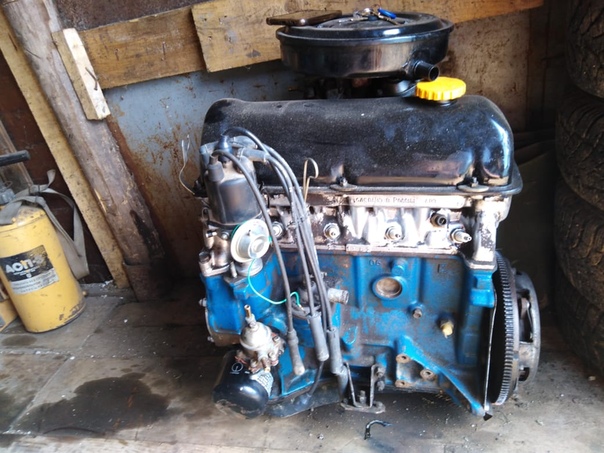

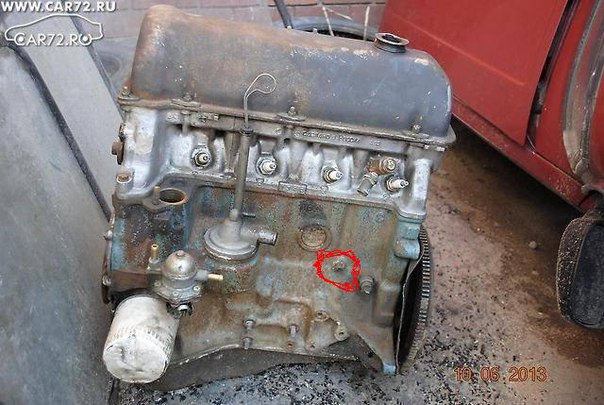

Вес двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм. Поэтому данный агрегат категорически не рекомендуется пытаться снимать или перемещать в одиночку – это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включающим и головку блока цилиндров, и систему зажигания, масса двигателя составит еще больше – 140 килограммов.

Наконец, в сборе с коробкой передач и прилагаемыми к ней устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес можно вполне назвать существенным недостатком машины перед импортными аналогами. Для его уменьшения, повышения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали, выполненные из легких металлических сплавов.

В 1984 году на болгарском автопредприятии была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не слишком повлияла на характеристики авто. Во-первых, болгарам не удалось повысить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что также можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106


Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 представляет собой модификацию силового агрегата от «тройки». Вполне возможно, именно поэтому в его конструкции сохранился целый ряд слабых мест предшественников. Отечественные умельцы научились диагностировать неполадки мотора чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:


ВАЗ-2106 «Жигули» является легковым заднеприводным автомобилем, имеющим кузов типа седан. Является идейным продолжателем так называемой классической компоновки вазовских автомобилей с задним приводом. Данная модель была заключительной моделью «классики» первого семейства, преемником авто ВАЗ-2103.

«Шестерка» выпускалась на Волжском автозаводе начиная с 1976 года. До 1977 года модели ВАЗ-2106 и ВАЗ-2103 выпускались одновременно, а в последствии новая модель вытеснила старую «тройку».

В общей сложности период выпуска модели ВАЗ-2106 продержался около 30 лет, за это время было выпущено несколько миллионов автомобилей. Интересным фактом является то, что 25 декабря 2001 года производство «шестерки» на АвтоВАЗе было остановлено, но машина продолжала выходить с конвейера завода ИЖ-авто до января 2006 года.

Разработкой ВАЗ-2106 занимались специалисты Центра стиля Волжского автозавода в 1974 году, под названием «проект 21031».

Сокращение дорогостоящих материалов, таких как хромированные детали, модернизации осветительной-электрического части оборудования, изменение экстерьера и интерьера автомобиля - были основные требования в обновлении модели ВАЗ-2103. Изменения претерпела передняя облицовка, изменился вид задних фар, передний и задний бамперы, колпаки колёс, боковые указатели поворотов, решетки вентиляции, заводской знак.

Естественно, новшества не могли обойти стороной и интерьер автомобиля, в плане инноваций и используемых материалов. Передние сиденья получили регулируемые подголовники, обивка салона была выдержана в стиле чёрного пластика в духе своего времени. Что касается органов управления, то их дополнили аварийной сигнализацией, появились подрулевой выключатель омывателя ветрового стекла, для освещения в панель приборов был установлен реостат, а также авто оборудовали дополнительным индикатором низкого уровня тормозной жидкости.

Новая комплектация снабжалась радиоприемником, обогревом заднего стекла. А на экспортных праворульных экземплярах имелся красный противотуманный фонарь который крепился под задний бампер с левой и правой стороны.

Технические характеристики ВАЗ 2106

Двигатель

Длина, мм

Ширина, мм

Высота, мм

Колесная база, мм

Колея передняя, мм

Колея задняя, мм

Клиренс, мм

Объем багажника максимальный, л

Тип кузова/кол-во дверей

Расположение двигателя

Спереди, продольно

Объем двигателя, см3

Тип цилиндра

Количество цилиндров

Ход поршня, мм

Диаметр цилиндра, мм

Cтепень сжатия

Количество клапанов на цилиндр

Система питания

Карбюратор

Мощность, л. с./об. мин.

Крутящий момент

Тип топлива

Тип КПП / кол-во передач

Передаточное отношение главной пары

Тип передней подвески

Двойной поперечный рычаг

Тип задней подвески

Винтовая пружина

Тип рулевого управления

Червячный редуктор

Объем топливного бака, л

Максимальная скорость, км/ч

Снаряженная масса автомобиля, кг

Допустимая полная масса, кг

Время разгона (0-100 км/ч), с

Расход топлива в городском цикле, л/100 км

Модификация: 1. 3 МТ (64 л.с.)

Общая информация

Класс авто: B

Дверей: 4

Мест всего: 5

145 км/ч

Характеристики двигателя

Тип: бензин

Объем: 1294

Тип надува: нет

Максимальная мощность: 64 / 47 л.с./кВт при 5600 об/мин

94 Н*м при 3400 об/мин

Расположение цилиндров: рядное

Число цилиндров: 4

Клапанов на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 66 мм

Трансмиссия и подвеска

КПП: механическая

Число передач: 4

Передняя подвеска: пружинная, независимая

Задняя подвеска: пружинная, зависимая

Передние тормоза: диски

Задние тормоза: барабаны

Габариты, объем и масса

Длина/Ширина/Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Передняя колея: 1365 мм

Задняя колея: 1321 мм

Колеса: 175/70/R13

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Клиренс: 170 мм

Посмотреть все характеристики!

Модификация: 1.5 МТ (72 л.с.)

Общая информация

Класс авто: B

Дверей: 4

Мест всего: 5

Максимально возможная скорость: 150 км/ч

Характеристики двигателя

Тип: бензин

Объем: 1452

Тип надува: нет

Максимальная мощность: 72 / 53 л.с./кВт при 5600 об/мин

Максимальный крутящий момент: 106 Н*м при 3500 об/мин

Расположение цилиндров: рядное

Число цилиндров: 4

Клапанов на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 76 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Число передач: 4

Передняя подвеска: пружинная, независимая

Задняя подвеска: пружинная зависимая

Передние тормоза: диски

Задние тормоза: барабаны

Габариты, объем и масса

Длина/Ширина/Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Передняя колея: 1365 мм

Задняя колея: 1321 мм

Колеса: 175/70/R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 МТ (74 л.с.)

Общая информация

Класс авто: B

Дверей: 4

Мест всего: 5

Максимально возможная скорость: 155 км/ч

Характеристики двигателя

Тип: бензин

Объем: 1569

Тип надува: нет

Максимальная мощность: 64 / 53 л.с./кВт при 5000 об/мин

Максимальный крутящий момент: 116 Н*м при 3000 об/мин

Расположение цилиндров: рядное

Число цилиндров: 4

Клапанов на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход поршня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Число передач: 4

Передняя подвеска: пружинная, независимая

Задняя подвеска: пружинная зависимая

Передние тормоза: диски

Задние тормоза: барабаны

Габариты, объем и масса

Длина/Ширина/Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Передняя колея: 1365 мм

Задняя колея: 1321 мм

Колеса: 175/70/R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1045 кг

Полная масса: 1445 кг

Посмотреть все характеристики!

Модификация: 1.6 МТ (75 л.с.)

Общая информация

Класс авто: B

Дверей: 4

Мест всего: 5

Максимально возможная скорость: 155 км/ч

Характеристики двигателя

Тип: бензин

Объем: 1569

Тип надува: нет

Максимальная мощность: 75 / 56 л.с./кВт при 5400 об/мин

Максимальный крутящий момент: 116 Н*м при 3000 об/мин

Расположение цилиндров: рядное

Число цилиндров: 4

Клапанов на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход пошрня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Число передач: 5

Передняя подвеска: пружинная, независимая

Задняя подвеска: пружинная, зависимая

Передние тормоза: диски

Задние тормоза: барабаны

Габариты, объем и масса

Длина/Ширина/Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Передняя колея: 1365 мм

Задняя колея: 1321 мм

Колеса: 175/70/R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Посмотреть все характеристики!

Модификация: 1.6 МТ (75 л.с.)

Общая информация

Класс авто: B

Дверей: 4

Мест всего: 5

Максимально возможная скорость: 150 км/ч

Характеристики двигателя

Тип: бензин

Объем: 1569

Тип надува: нет

Максимальная мощность: 75 / 53 л.с./кВт при 5400 об/мин

Максимальный крутящий момент: 116 Н*м при 3000 об/мин

Расположение цилиндров: рядное

Число цилиндров: 4

Клапанов на цилиндр: 2

Степень сжатия: 8.5

Диаметр цилиндра: 79 мм

Ход пошрня: 80 мм

Трансмиссия и подвеска

КПП: механическая

Число передач: 4

Передняя подвеска: пружинная, независимая

Задняя подвеска: пружинная, зависимая

Передние тормоза: диски

Задние тормоза: барабаны

Габариты, объем и масса

Длина/Ширина/Высота: 4166/1611/1440 мм

Колесная база: 2424 мм

Передняя колея: 1365 мм

Задняя колея: 1321 мм

Колеса: 175/70/R13

Клиренс: 170 мм

Багажник: 345 л.

Топливный бак: 39 л.

Снаряженная масса: 1035 кг

Полная масса: 1435 кг

Фотогалерея

Обзор

Ваз 2106 – это легковой пятиместный седан с четырьмя дверями и задним приводом. Долгое время оставался одним из самых популярных авто отечественного производства.

Первые модели поступили в продажу в далеком 1976 году. Это был переработанный RAT 124 Speciale. Никто и не думал в то время, что «шестерка» станет пользоваться массовым спросом на протяжении несколько десятилетий.

Сегодня технические характеристики ВАЗ 2106 не воспринимаются нами, как что-то особенное. Главное, чтобы машина поехала. Но в конце семидесятых у любителей автопрома вызывал восторг мощный по тем временам мотор на 80 лошадиных сил. Владельцы «шохи» с гордостью заявляли, что объем ее двигателя составляет аж 1,6 литра.

По сравнению с Ваз 2103 в шестерку было внедрено много изменений. Иная схема электропитания, другая форма кузова, оснащение салона. К примеру, у передних фар появились «очки» из пластмассы, был иначе облицован радиатор, поставлены модные в то время пластмассовые бамперы с «агрессивными» уголками и клыками. Задний номерной знак подсвечивался фонарями.

Развернуть и прочитать обзор...

Владельцы «Москвичей» завидовали хорошей динамике и комфортному интерьеру. То, что сегодня воспринимается нами как «колхоз», в начале 80-х воспринималось верхом комфорта и олицетворением престижа.

Только представьте себе, Ваз 2106 воспринимался обществом, как скоростной шикарный и дорогой автомобиль. Ничем не примечательные в наше время 150 км/ч с разгоном в 16 секунд до ста казались чем-то запредельно крутым. Сиденья были снабжены подголовниками и имели рельефную форму, на панели приборов красовался тахометр, а кузов был оснащен звукоизоляцией!

Автомобиль пережил несколько модернизаций:

1982 год . Новые моторы на 75 лошадей, приведенные в соответствие с новым ГОСТом. Убраны светоотражатели на заднем крыле.

1988 год . Усовершенствована система выпуска: появилась прокладка и одноразовая гайка.

1990 год . Появилась комплектация Люкс (версия 21065). Двигатель стал комплектоваться БСЗ, карбюратор поставлялся типа «Солекс», фары стали галогеновыми, появились более удобные подголовники, улучшена салонная обивка. Заднее стекло имело подогрев, коробка работала на пяти уровнях, а генератор приобрел повышенную мощность. Водители могли почувствовать понижение расхода топлива на трассе и снижение уровня шума от мотора.

К этому времени автомобиль перестал казаться шикарным и дорогим. В конце 80-х шестерка стала самой массовой моделью ВАЗ. Завод теперь мог позволить себе снизить себестоимость производства, снизим мощность мотора и придерживаясь более низких стандартов качества сборки и комплектующих.

То, что раньше казалось роскошным, но не практичным, превратилось в доступную «рабочую лошадку». 90-е годы – это годы небывалого подъема популярности ВАЗ 2106 в начале и постепенного угасания спроса к концу десятилетия. Дизайн автомобиля морально устаревал, а интерьер перестал казаться удивительным и престижным. Ездовые качества уже давно перешли в разряд низких по сравнению с современными конкурентами.

Да и производитель начал постепенно «сдавать позиции». В погоне за высокой маржой, завод резко понизил уровень качества производства. Плохая изоляция, недостатки в работе трансмиссии и двигателя привели к высокому уровню шума во время езды по трассе. Начали «сыпаться» балки переднего моста. Были убраны молдинги, а количество хрома свели к минимуму. Убрали обогрев заднего стекла. А рулевое колесо стало тонким и скользким.

Легковой автомобиль малого класса, выпускается Волжским автомобильным заводом с 1976 г. Кузов - седан, закрытый, несущий, четырехдверный. Передние сиденья - регулируемые по длине и наклону спинки, оборудованы подголовниками, спинки откидные. Заднее сиденье - неподвижное, с центральным подлокотником, убирающимся в спинку сиденья.

Модификации

ВАЗ-21061 - с двигателем рабочим объемом 1,45л мощностью 71,5 л. с.;
ВАЗ-21063 - с двигателем рабочим объемом 1,3 л мощностью 63,5 л.с.

Двигатель.

Мод.ВАЗ-2106, бензиновый, рядный, 4-х цил., 79x80 мм, 1,57 л, степень сжатия 8,5, порядок работы 1-3-4-2, мощность 55,5 кВт (75,5 л.с.) при 5400 об/мин, крутящий момент 116 Н-м (11,8 кгс-м) при 3000 об/мин. Карбюратор 2107-1107010-20. Воздушный фильтр - со сменным фильтрующим элементом. Система охлаждения - с электровентилятором, автоматически включающимся и отключающимся.

Трансмиссия.

Сцепление - однодисковое, с диафрагменной нажимной пружиной, привод выключения - гидравлический. Коробка передач - мод.2106 или 2106-10, 4-х ступ. с синхронизаторами на передачах переднего хода. Передат. числа коробки передач мод. 2106; 1-3,24; II-1,98; III-1,29; IV-1,0; ЗХ-3,34. То же, мод. 2106-10: I-3,67; II- 2,10; III,36; IV-1,00; ЗХ-3,53. Карданная передача - два последовательных карданных вала с промежуточной опорой. Главная передача - гипоидная, передат. число - 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса - дисковые, обод 5J-13. крепление на 4 болтах. Шины 165R 13 или 175/70R13. Давление в шинах 165R13: передних - 1,6. задних- 1,9 кгс/см.кв.То же, в шинах 175/70R13: передних - 1.7, задних - 2,0 кгс/см.кв. Число колес 4+1.

Подвеска.

Передняя - независимая, на поперечных рычагах, с цилиндрическими пружинами, амортизаторами и стабилизатором поперечной устойчивости. Задняя - зависимая, с цилиндрическими пружинами, амортизаторами, четырьмя продольными и одной поперечной штангами.

Тормоза.

Рабочая тормозная система: передние тормоза - дисковые, задние - барабанные, с автоматической регулировкой зазора. Привод - гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз - с механическим приводом на задние тормозные механизмы. Запаской тормоз - один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобоидальный червяк и ролик. Передат. число - 16.4.

Электрооборудование.

Напряжение 12В, ак. батарея 6СТ-55А, генератор Г22 1 с встроенным выпрямителем, регулятор напряжения РР380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания Б1 17 или Б1 17-А, свечи зажигания А17-Д8, А17-ДВР, FE65P или FE65PR (Югославия). Топливный бак - 39 л, бензин АИ-93,
система охлаждения - 9,9 л, тосол А-40 или А-65,
система смазки двигателя - 3,75 л, М-6/12Г, при температурах от плюс 45 до минус 20°С.
M-5/l0Г, при температурах от плюс 30 до минус 30°С,
картер рулевого механизма - 0,215 л, ТАД-17И,
картер ведущего моста - 1,3 л. ТАД-17И,
картер коробки передач - 1,35 л, ТАД-17И,
система гидропривода тормозов - 0,66 л, жидкость "Томь", "Роса",
система гидропривода выключения сцепления - 0,2 л, жидкость "Томь", "Роса",

Амортизаторы:
передние - 2x0,12 л,
задние - 2x0,195 л,

Амортизаторная жидкость МГП-10;
бачок омывателя ветрового стекла - 2,0 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг)

Двигатель - 117,
коробка передач с картером сцепления - 26,
кузов в сборе без сидений - 275,
задний мост в сборе - 53,
колесо с шиной - 15.
радиатор - 5,7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Число мест, чел. 5
Масса багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на заднюю ось 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
оборудованного тормозами 750 кг.
Макс. скорость 150 км/ч
Время разгона до 100 км/ч, 16,0 с.
Макс.преодолеваемый подъем 36 %
Выбег с 50 км/ч, 500 м.
Тормозной путь с 80 км/ч 38 м
Контрольный расход топлива, л/100 км:
при 90 км/ч 7,4 л.
при 120 км/ч 10,1 л.
городской цикл 10,3 л.
Радиус поворота:
по внешнему колесу 5,6 м.
Габаритный 5,9 м.

ВАЗ 2106: описание, характеристики, тест-драйв

ВАЗ-2106 начал сходить с конвейера в 1976 году. Этот автомобиль стал результатом глубокой модернизации ВАЗ-2103.

Изменился перед автомобиля, - уменьшилось количество хромированных деталей и в то же время увеличилось количество пластиковых. Изменился сало - он стал намного комфортнее. Изменились накладки на двери, а так же сидения получили возможность регулировки подголовников по высоте.

Автомобиль получил самый знаменитый "шестерочный” мотор, объемом 1600 кубических сантиметров, мощностью 80 л.с. Автомобиль стал одним из самых динамичных на дорогах СССР, он позволял развивать скорость до 150 км/час, при ускорении - 100км/час за 16 секунд.

Конечно, сегодня такая динамика считается явно не достаточной, особенно в городских условиях, когда вокруг масса современных и сильных иномарок, но тогда - в 70-х, этой динамики было достаточно что бы быть королем дорог.

С 1998 года автомобиль производился в Сызрани, а с 2002 в Ижевске. В 2006 году автомобиль ВАЗ 2106 снят с производства. За 30 лет производства данной модели было выпущено более 4 300 000 штук.

Даже после появления более современных автомобилей ВАЗ-2108 в 1984 году популярность "шестерки” была значительной. Это объяснялось достаточно комфортным салоном, динамичным двигателем, современным внешним видом на тот период и достаточно низким уровнем шума в салоне при движении. Обивка салона не дребезжала даже при езде по шашке, а амортизаторы очень хорошо справлялись с задачей создания мягкости хода.

В 1979 году начали выпускаться модели с двигателем от ВАЗ-2105 мощностью 71 л.с. и двигателем от ВАЗ 2101, мощностью 64 л.с. Такие модификации сложнее продавались на вторичном рынке - они не пользовались спросом, однако в условиях дефицита автомобилей в 80-е годы новые автомобили быстро находили своего покупателя.

За все время производства модели - в нее постоянно систематично вносились усовершенствования, которые касались как ходовой части, так и салона.

Так, с 1980 года на машины начал устанавливаться новый карбюратор "Озон”.

C 1986 года задние тормоза устанавливались от ВАЗ-2105, от этой же модели была установлена и коробка передач. А мелких доработок и замен было несколько десятков.

На сегодняшний день на вторичном рынке автомобиль в зависимости от года выпуска стоит примерно 2500$. Он пользуется спросом, хотя и не так как в 90-е годы. Покупают автомобиль для эксплуатации в основном в сельской местности.

Модификации ВАЗ 2106:

ВАЗ-21060 -базовая модель, рабочий объём двигателя 1600 куб.см;

ВАЗ-2106 «Турист» - пикап со встроенной в кузов палаткой, сделан по заказу технической дирекции;

ВАЗ-21061 - Двигатель от ВАЗ-2103, рабочий объём 1500 куб. см.;

ВАЗ-21062 - Экспортный вариант ВАЗ-2106 с правым расположением рулевого колеса;

ВАЗ-21063 - двигатель с рабочим объёмом 1300 куб.см от ВАЗ 21011, карбюратор «Озон» 2105-1107010-20;

ВАЗ-21064 - экспортный вариант ВАЗ-21061;

ВАЗ-21065 - двигатель объемом 1500 куб.см.;

ВАЗ-21065-01- двигатель объемом 1500 куб.см., электростеклоподъемники передних дверей;

ВАЗ-21066 - Экспортный вариант ВАЗ-21063 с правым расположением рулевого колеса;

ВАЗ-21067 - Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, на них устанавливался двигатель ВАЗ-21067 объемом 1600 см3;

ВАЗ-21067-20 - экспериментальный, с инжекторным двигателем 2106, рабочий объём 1600 куб. см;

ВАЗ-21068 - был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083;

ВАЗ-21069 - с роторным двигателем, мощностью 140 л.c .;

Технические характеристики ВАЗ-2106:

Lada 1600 GL (Nederland) Lada 1600 LS (экспортная версия) ВАЗ 2106 ВАЗ 21061 ВАЗ 21063
Модификация 1600 01.май
Года выпуска 1976 1976
Геометрия
Тип кузова Седан Седан Седан Седан Седан
Количество 4 4 4 4
дверей
Количество 5 5 5 5
мест
Руль Левый Левый Левый Левый
Длина 4116 мм 4166 мм 4166 мм
Ширина 1611 мм 1611 мм 1611 мм
Высота 1440 мм 1440 мм
Колесная база 2424 мм 2424 мм 2424 мм
Колея 1365 мм 1365 мм
передняя
Колея задняя 1321 мм 1321 мм
Клиренс 170 мм 170 мм
Снаряженная 1030 кг 1045 кг 1085 кг
масса
Полная масса 1430 кг 1445 кг 1485 кг
Двигатель
Двигатель ВАЗ 2106 ВАЗ 2103 ВАЗ 21011
Расположение спереди, продольно спереди, продольно спереди, продольно спереди, продольно
Тип бензиновый бензиновый бензиновый
Система питания карбюратор карбюратор карбюратор
Диаметр 79 мм 76 мм 79 мм
цилиндров
Ход поршня 80 мм 80 мм 66 мм
Степень 08. май 08.май 08.май
сжатия
Объем 1.568 л 1.57 л 1.452 л 1.294 л
Турбонаддув нет нет нет
Мощность 78 л.с. 80 л.с. при 5400 об/мин 77 л.с. при 5600 об/мин 69 л.с. при 5600 об/мин
Крутящий момент 122 Нм при 3000 об/мин 106 Нм при 3500 об/мин 94 Нм при 3400 об/мин
Марка АИ-93 АИ-93 АИ-93
топлива
Трансмиссия
Привод Задний Задний Задний Задний
Коробка МКПП 4 ступени МКПП 4 ступени МКПП 4 ступени
передач
Сцепление Однодисковое, сухое
Рулевое управление
Тип рулевого Глобоидальный червяк и ролик
управления
Скоростные характеристики
Максимальная 150 км/ч 154 км/ч 152 км/ч
скорость
Разгон до 100км/ч 16 сек.
Ограничитель нет нет нет
скорости
Тормозная система
Передние тормоза Дисковые
Задние тормоза Барабанные
Эксплуатационные характеристики
Диаметр 10. 7 м 11.8 м 11.2 м
разворота
Объем 39 л 39 л 39 л
бензобака
Расход топлива гор./трас./смеш. 11// л/100км

ВАЗ-2106: тест-драйв

Сколько весит жигулевский мотор – АвтоТоп

Масса двигателя автомобиля ВАЗ:

МодельРабочий объём, см 3Мощность, л.с.Масса, кг
ВАЗ 11183-1000260159682112
ВАЗ 11194-1000260139089112
ВАЗ 2103-1000260145071,4120,7
ВАЗ 2104-1000260145068120
ВАЗ 2106-1000260157074,5121
ВАЗ 21083-1000260-53150069127,3
ВАЗ 2111-100026080149077127,3
ВАЗ 21114-100026080159681,6112
ВАЗ 21124-100026080159989,1121
ВАЗ 21126-100026080159798115
ВАЗ 21128-1000260801796105117
ВАЗ 21213-1000260169078,9117
ВАЗ 21214-1000260169081122
ВАЗ 2123-1000260169081127
ВАЗ 2130-1000260179081,8122

Случайные записи – cколько весит:

Разрешается перепечатывание и распространение материалов этого сайта с указанием прямой индексируемой ссылки.

Для заднеприводного седана ВАЗ-2103 (LADA 1500) или по-простому «тройки» отечественный производитель предусмотрел изначально новый двигатель 2103 с рабочим объемом 1,5 литра, построенный на базе 2101. Также в этой модели использовались проверенные моторы от «копейки» на 1,2 литра и от ВАЗ-21011 на 1,3 литра. Мелким тиражом были выпущены двигатели ВАЗ 2106 для третьей модели «Жигулей».

Двигатель ВАЗ 2103

Четырехцилиндровый карбюраторный рядный силовой агрегат ВАЗ 2103 на 1,5 литра получил верхнее расположение распредвалов, цепной привод ГРМ и высокий блок двигателя, что позволяет установить коленчатый вал с расширенным ходом поршня.

Двигатели «Жигулей» часто «грешат» износом распредвала или отсутствием натяжителя в цепи привода, которую нужно подтягивать каждые 10 тысяч километров. При возникновении громкого стука в двигателе придется регулировать зазоры клапанов, чтобы избежать падения мощности, повышенного расхода горючего, прогорания клапана и прочего.

Также среди недостатков двигателя для «тройки» необходимость постоянной регулировки и очистки СО. При перегреве мотора следует обратить внимание на помпу.

При возникновении троения нужно сменить компрессию.

Тюнинг двигателя возможен в широком диапазоне: от расточки до компрессора и турбин.

Среди автомобилистов двигатель ВАЗ-2103 на хорошем счету, по сравнению с другими агрегатами линейки. Длительный срок эксплуатации обусловлен доступностью запчастей и их дешевизной. При бережном отношении к движку и своевременном обслуживании ВАЗ-2103 проедет не 125 тысяч км заявленные производителем, а все 180-200 тысяч километров.

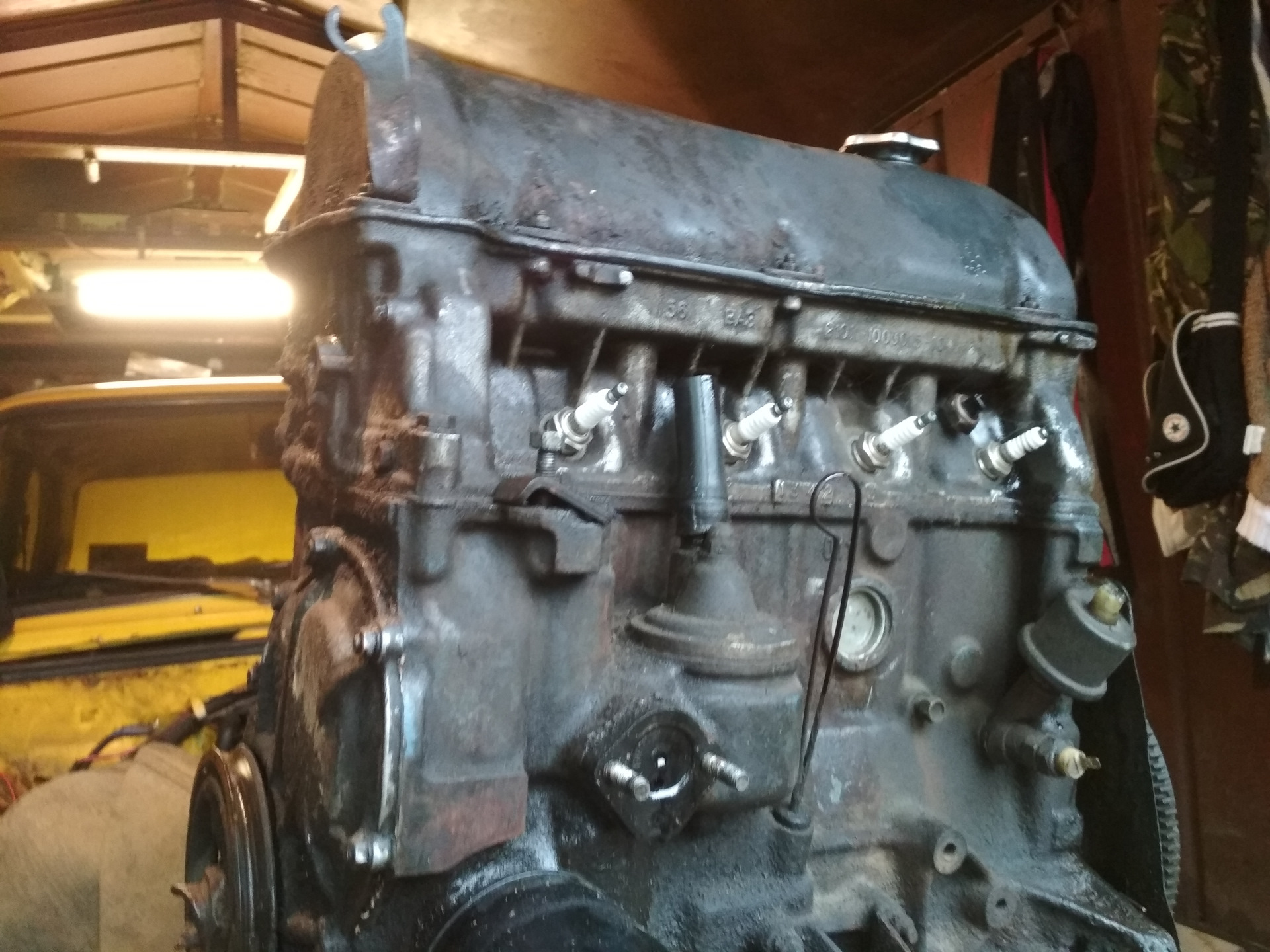

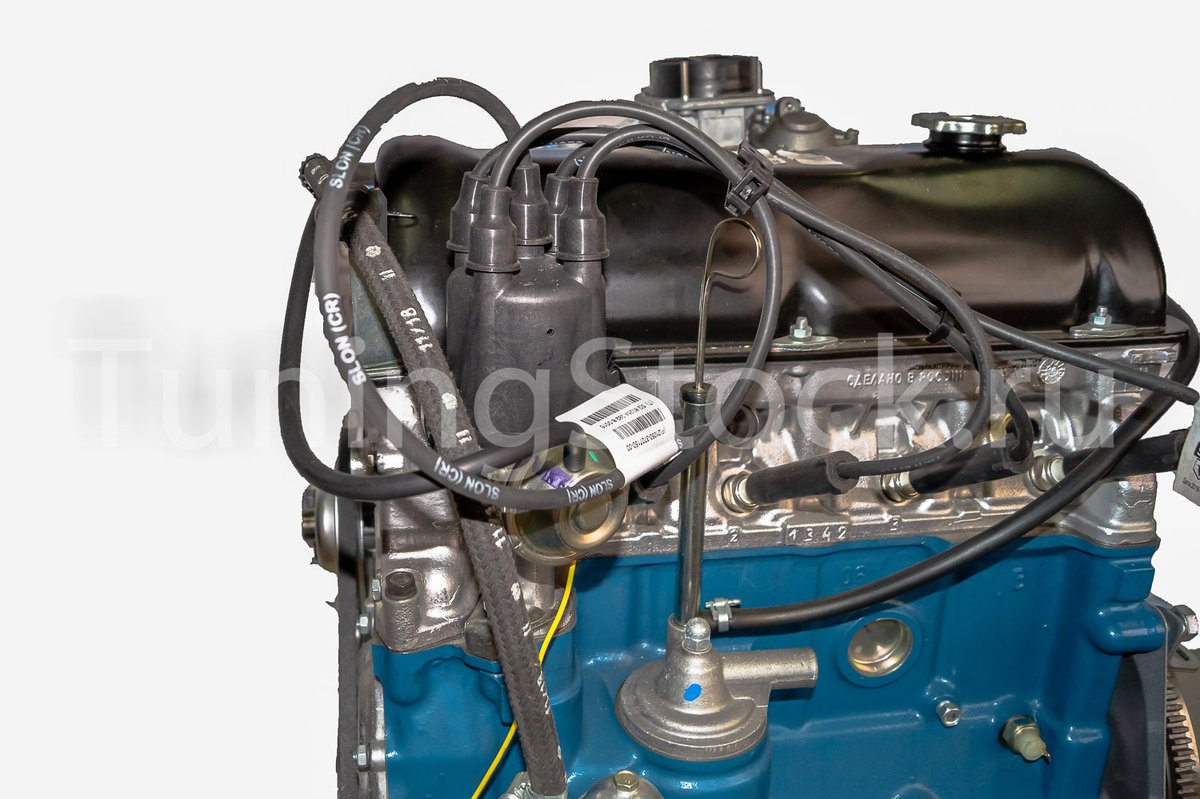

Двигатель ВАЗ 2106

Мотор ВАЗ 2106 на 1,6 литра стал продолжением ВАЗ 2103 и как следствие 2101. Главные отличия от своих собратьев в поршне с увеличенным до 79 мм диаметром, тогда как блок двигателя остался неизменным.

Есть еще инжекторный агрегат 21067, который отличается накрытым ГБЦ от инжекторного мотора Нива- 21214. Практика показала, что карбюратор «шестерки» более стабилен, чем инжектор.

В целом рядный двигатель ВАЗ 2106 имеет 4 цилиндра, верхнее расположение распредвала и цепной привод. Несмотря на возможный ресурс до 180-200 тысяч километров среди автомобилистов ВАЗ-2106 считается менее надежным, чем «трешка». Для благополучного функционирования двигателя «»шестерки» в зимнее время его приходится греть не менее пяти минут на 1500-2000 оборотах.

К недостаткам ВАЗ-2106 относятся повышенные требования к маслу, которое может повлиять на увеличение диаметра цилиндров. Часто случается, что расход масла составляет литр и более на тысячу километров, что требует замены колец, клапанов или прочего.

Также среди минусов «шестерки» повышенный износ распредвала, детонация мотора, стук двигателя из-за дефектов поршневых пальцев или шатунных подшипников. При неустойчивой работе карбюраторного двигателя обращают внимание на жиклеры. Глохнущий на холостых мотор требует регулировки воздушной заслонки.

При нагревании или закипании двигателя нужно проинспектировать термостат, радиатор и наличие воздуха в охладителе.

Троение мотора 2106 вызвано неправильно отрегулированными клапанами, прогоранием клапана, израсходованной прокладкой ГБЦ и низкооктановый бензин.

На вибрацию мотора оказывают влияние изношенные подушки 2106, а также дисбаланс коленвала и кардана.

Добавить мощности ВАЗ-2106 можно расточив двигатель на 33 мм под поршень на 82 мм, больше растачивать нельзя, так как стенки блока истончаются.

Двигатель ВАЗ 21011

Силовой агрегат ВАЗ 21011 на 1,3 литра является усовершенствованным вариантом мотора «копейки». Главным отличием является увеличение диаметра поршня до 79 мм, что позволило добавить объема и удачно скомпоновать короткий ход поршня и хороший диаметр цилиндра, гарантирующие агрегату высокие обороты, скромный расход горючего и уверенность на дороге.

Все минусы 21011 идентичны недостаткам двигателя 2101.

Двигатель ВАЗ 2101

Силовой агрегат ВАЗ 2101 на 1,2 литра стал базой для всего семейства ВАЗ. В отличие от своего прототипа – мотора FIAT 124, отечественные инженеры увеличили межцентровое расстояние, что позволило впоследствии «играть» с рабочим объемом мотора, который варьировался от 1,2 литров до 1,8 литра.

ВАЗ 2101 это рядный карбюраторный агрегат с 4-мя цилиндрами, верхним расположением распредвала и цепным приводом ГРМ. Двигатели 1970-74 гг. выпуска получились более надежными, так как их производство контролировали специалисты FIAT.

К недостаткам ВАЗ-2101 относится повышенный износ распредвала, необходимость постоянно регулировать зазоры клапанов. Расход масла на «копейке» достигает 0,7 литра на 1000 км.

Из-за дефектов термостата мотор часто греется. На перегрев мотора 2101 указывает также отказ вентилятора, поломка помпы, некачественное топливо.

Дымность ВАЗ 2101 вызвана прогоранием поршневых колец, износом сальников клапанов, переработкой направляющих втулок и прочее, что вынудит сдать авто на капремонт двигателя. Как отмечают опытные владельцы автомобилей с двигателем ВАЗ 2101 недостатки агрегата можно перечислять и ремонтировать бесконечно.

ВАЗ-2106 – это настоящая классика советского автомобилестроения. Машина выпускалась и длительное время уже после развала Союза, что объясняется ее невероятной надежностью. Кроме того, она выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запасных деталей, неограниченными возможностями для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, использованный в этом автомобиле. Этот четырехтактный агрегат, оснащаемый до 2002 года карбюраторной, а потом – и инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывает в сильные холода, может успешно эксплуатироваться практически в любых условиях. Любые его неполадки устраняются даже без участия специалиста – любой мало-мальски опытный автолюбитель легко может справиться с текущим ремонтом.

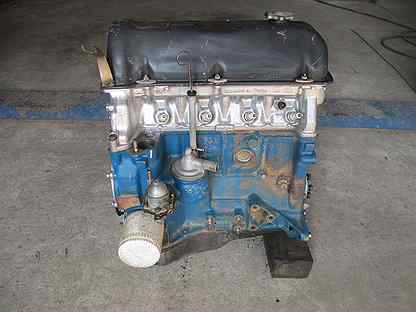

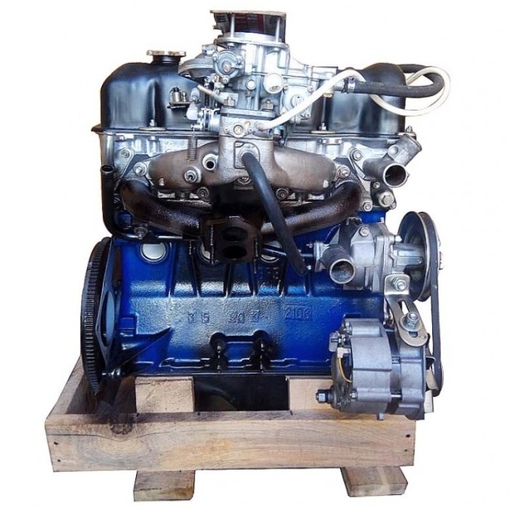

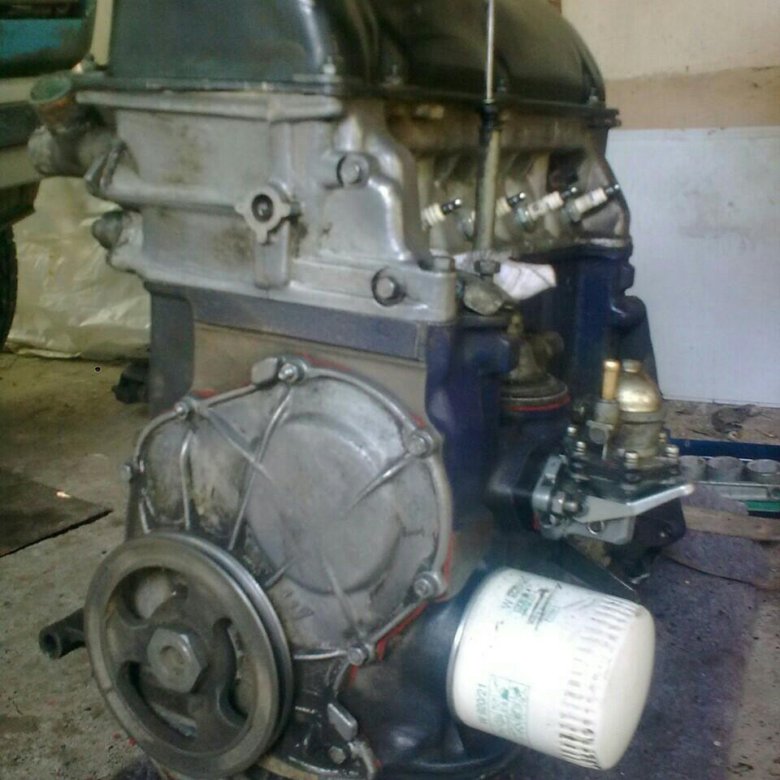

Вес двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм. Поэтому данный агрегат категорически не рекомендуется пытаться снимать или перемещать в одиночку – это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включающим и головку блока цилиндров, и систему зажигания, масса двигателя составит еще больше – 140 килограммов.

Наконец, в сборе с коробкой передач и прилагаемыми к ней устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес можно вполне назвать существенным недостатком машины перед импортными аналогами. Для его уменьшения, повышения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали, выполненные из легких металлических сплавов.

В 1984 году на болгарском автопредприятии была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не слишком повлияла на характеристики авто. Во-первых, болгарам не удалось повысить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что также можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106

Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.

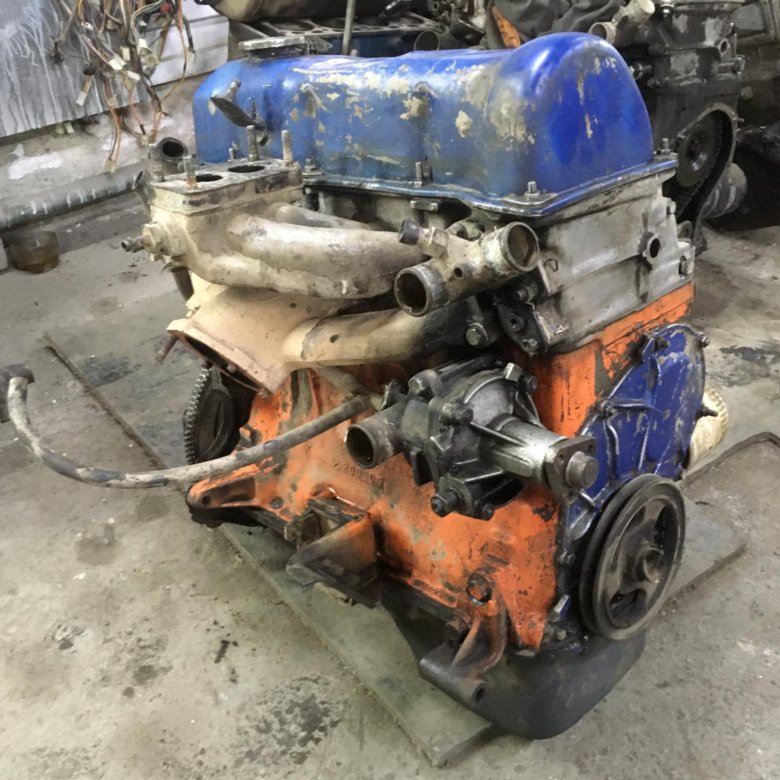

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 представляет собой модификацию силового агрегата от «тройки». Вполне возможно, именно поэтому в его конструкции сохранился целый ряд слабых мест предшественников. Отечественные умельцы научились диагностировать неполадки мотора чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:

  • появление громких стуков на холостом ходу однозначно указывает на необходимость регулировки клапанов. При нормальных условиях эксплуатации данная проблема возникает обычно не чаще, чем один раз в 7-10 тысяч километров пробега;
  • возникновение стука металла о металл свидетельствует о том, что износились шатунные подшипники или поршневые пальцы. И ту, и другую неисправность нужно устранять сразу же, чтобы не допускать серьезных поломок силового агрегата;
  • так называемый керамический стук может говорить о том, что из строя вышли поршни автомобиля ВАЗ-2106. До автосервиса с такой поломкой доехать еще можно, но вот в путешествия по городу и за его пределы пускаться точно не рекомендуется;
  • посторонние звуки в нижней части двигателя, которые сопровождаются резким падением уровня масла – это явный признак проблем с коренными подшипниками. В этой ситуации лучше сразу воспользоваться услугами эвакуатора, так как самостоятельная поездка даже на небольшое расстояние чревата крупными неприятностями.

Кроме того, довольно часто владельцы ВАЗ-2106 сталкиваются с такими неисправностями карбюратора и системы зажигания:

  • недостаточное или, напротив, чрезмерное обогащение топлива;
  • проблемы с дроссельной заслонкой;
  • выход из строя высоковольтного провода;
  • попадание влаги на изолятор катушки зажигания;
  • износ свечей.

Все эти неисправности при наличии опыта устраняются в два счета – достаточно лишь снять поврежденный узел, разобрать его и, соответственно, заменить изношенные детали.

Вес двигателя ваз

Особенности двигателя.

Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока. Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — «1»,»2″,»3″). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца.

Начиная с 1986 г. определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм.

Шатун стальной, кованый модели 2101.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 применяется генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35.3708, с номинальной мощностью 1,3 кВт.

Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

o-ladagranta.ru

Какой вес двигателя ваз 2109??? Нужно узнать вес двигателя девятки. В инете не смогла нигде найти 🙁

Точно не скажу, но если УАЗовский (он же Газелевский) 4215 весит 182 кг., то 21083й-ориентровочно 130-140 кг

Можно снять и взвесить, если очень надо.

Безмен вам в помощь

двигатель от газ 3110 весит 135 кило, на девятке (вот только не уточнили какой инж. или карбюраторный0 весит порядка 110-максимум 125 килограмм. там двигатель маленький ведь.

двигатель весит из журнала за рулем Саммара - 92кг, КПП -34кг

touch.otvet.mail.ru

Сколько весит ВАЗ-2101? Вес кузова и двигателя ВАЗ-2101

На то, сколько весит ВАЗ-2101, влияет износ металлических частей, наличие дополнительного обвеса и оборудования ГБО. Стоит отметить, что подавляющая часть современных седанов оснащается кузовом несущей конфигурации. «Копейка» в этом случае не является исключением. Указанная конструкция представляет собой стальной короб, внутри которого оборудуется отсек для пассажиров, водителя и багажа. Кроме того, кузов несет на себе рабочие узлы и агрегаты транспортного средства.

Конструкционные особенности

Независимо от того, сколько весит ВАЗ-2101, кузов авто испытывает не только статическое напряжение от установленного на нем оборудования, но и вынужден сопротивляться его воздействию при динамической нагрузке. Подобное свойство короба именуется крутильной жесткостью. На рассматриваемой машине данный показатель составляет примерно 7300 Нм/град.

Существенно на этот технический параметр влияет состояние донной части, крыши, порогов. Это обусловлено тем, что указанные элементы связаны между собой фронтальной панелью. Кроме того, прочностные характеристики и геометрия кузова зависит от целостности дверных стоек, оконных панелей и поперечины багажного отсека. Проверить правильность симметрии и общее состояние машины можно самостоятельно. Для этого снимают фактические размеры каркаса и сверяют их с параметрами, указанными в руководстве по ремонту автомобиля.

Распределение нагрузок

Из вышесказанного следует, что усталость кузова ВАЗ-2101 напрямую влияет на состояние контрольных точек фиксации агрегатов и узлов, а также проявляется в правильности геометрии его передних, задних и боковых проемов.

При движении (в динамике) распределение нагрузок на каркас происходит следующим образом:

  1. От деталей передней подвески вибрационные и механические моменты трансформируются на поперечину с последующим переходом на подмоторную рамную часть.
  2. Далее усилие передается на поверхность брызговиков и фронтальный щиток, которые относят к несущим кузовным элементам.
  3. В задней части происходит аналогичная картина в более упрощенном виде. Здесь не участвуют крепления мотора, переход идет сразу с подвески на каркас авто.

Материал изготовления

При такой конфигурации кузова и подвески значительную роль в безопасности и устойчивости машины играет материал изготовления каркаса. Логично, что усиление слабых мест кузова позволит сделать транспортное средство жестче и стабильнее на дороге. Но тогда масса автомобиля будет критичной, что сделает его неповоротливым и очень тяжелым.

При усилении каркаса повышается вес «копейки» и нагрузка на все конструктивные элементы. Вот поэтому инженеры-проектировщики пытаются подбирать рациональную толщину материалов, учитывая соотношение их габаритов и сечения. В результате получается довольно прочный и не слишком тяжелый кузов.

Чтобы снизить массу и сэкономить на себестоимости, элементы, которые не несут нагрузки, делают из более тонкого металла. Основные части имеют толщину около одного миллиметра, что соответствует аналогичным показателям у других авто, близких по классу.

Сколько весит ВАЗ-2101?

Оперение «копейки» спереди и сзади приварено к каркасу машины, что дает возможность внести его в несущую схему. Это также способствует снижению массы авто. Ниже приведена раскладка по основным частям «Жигулей» первой модели (в килограммах):

  • двигатель с сопутствующим оборудованием – 140;
  • коробка переключения передач – 26;
  • вал карданный – 10;
  • мост задний – 52;
  • радиатор – 7,0;
  • кузовная часть – 280.

Общий вес ВАЗ-2101 составляет 955 килограмм. Казалось бы, цифра не очень впечатляет. Но если умножить остатки на все единицы, коих выпущено 4,85 миллиона, становится понятно, что каждый сэкономленный грамм играет весомую роль.

Дополнительные меры по обработке

Стоит отметить, что при габаритах 4,07/1,61/1,44 метра рассматриваемое авто имеет довольно приемлемую массу. На прочность и целостность кузова влияет не только то, сколько весит «копейка» и какая толщина металла, но и качество заводской и самостоятельной антикоррозийной обработки.

По правилам, после проведения сварочных манипуляций, перед покрасочной обработкой, кузов автомобиля должен пройти фосфатизацию. В процессе такой обработки вся поверхность каркаса покрывалась специальной фосфатной пленкой, устойчивой к химическому воздействию. Кроме того, эффект закреплялся путем нанесения слоя грунтовки, которую напыляли посредством электрофореза. Это позволяло грунтующему слою обеспечить равномерное покрытие в самых труднодоступных участках. Донная часть транспортного средства обрабатывалась специальной усиленной мастикой, надежно защищающей днище от воздействий агрессивной окружающей среды.

Интересные факты

Автомобили ВАЗ в классическом исполнении до современного времени сохранили оригинальную конфигурацию и любовь народа, независимо от возраста и социального статуса. Инженеры Волжского автокомбината и не думают останавливаться на достигнутом результате, разрабатывая и изготавливая новые модификации.

Примечательно, что из всех советских легковых автомобилей, только «копейка» поставлялась в Страну восходящего солнца. Популярность рассматриваемых моделей во многом связана с Кими Райкконеном, который первые свои успехи и победы получил именно на данном авто. Отец легендарного автогонщика считал эту машину одним из самых надежных представителей своего сегмента.

Если выяснять, сколько весит ВАЗ-2101 и его последователи, можно отметить, что за полувековую историю этот показатель у рассматриваемой марки варьировался от 0,95 до 1,3 тонны. Существенных и кардинальных преобразований в этом направлении не наблюдалось.

В завершение

«Копейка» по праву именуется легендой советского автомобильного производства. Люди оценили эту машину за ее надежность, практичность и доступность по цене. Данная модификация уже длительное время не выпускается, однако приобрести ее можно на вторичном рынке. Имеются вполне достойно сохранившиеся экземпляры. Кроме того, ВАЗ-2101 представляет собой безграничное поле для тюнинга. Умельцы «прикладывают свою руку» буквально ко всем частям авто, начиная от оснащения салона, заканчивая доработкой кузова и силового агрегата.

fb.ru

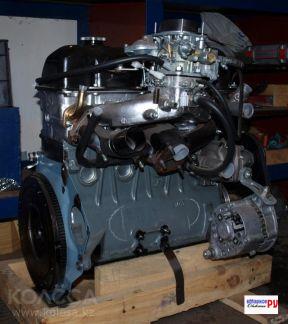

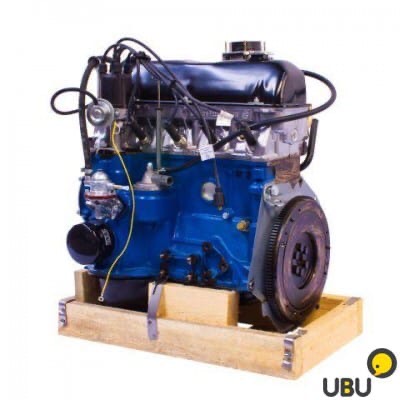

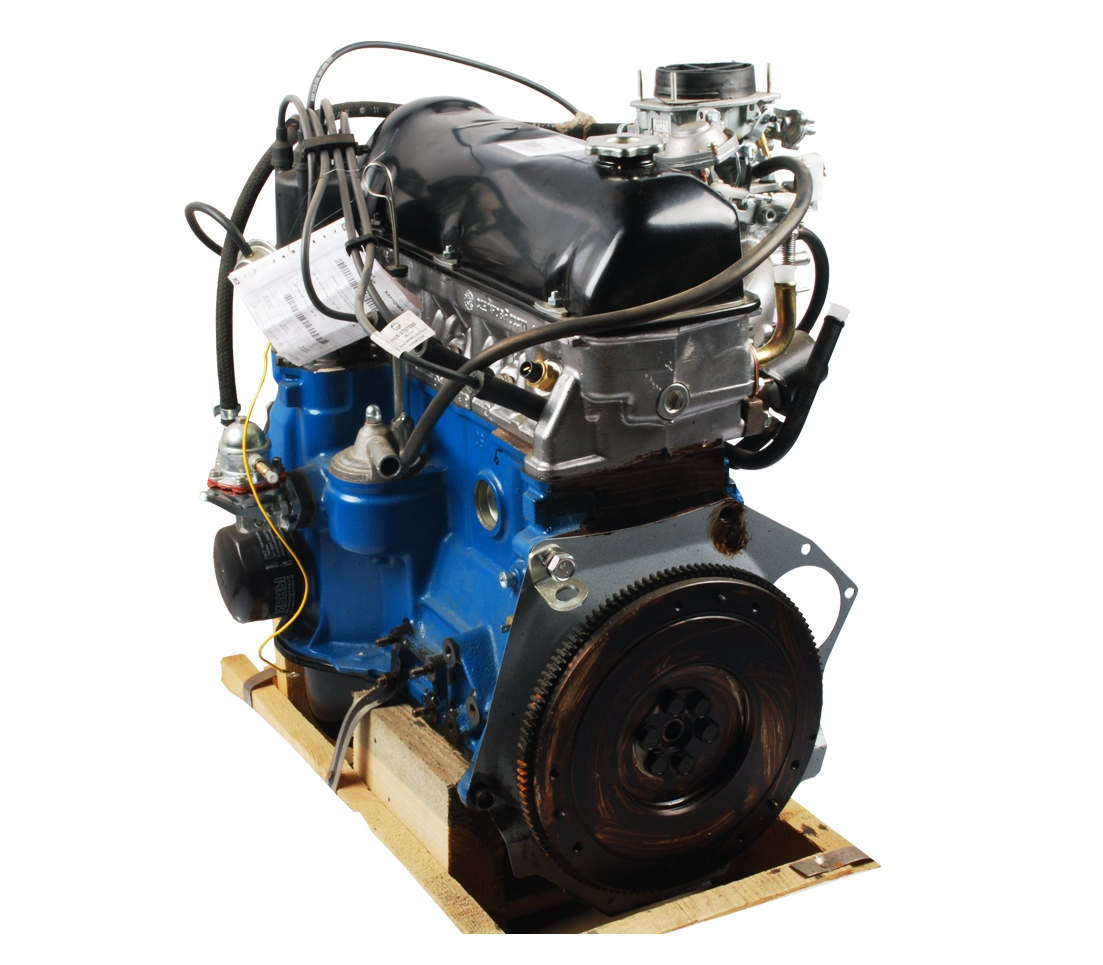

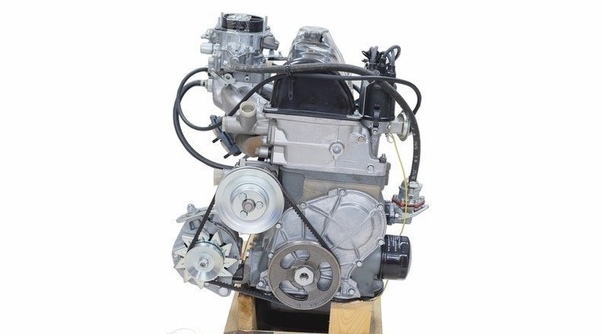

Двигатель ВАЗ 2106 | Обзор и характеристики: мощность, вес, объем…

Двигатель ВАЗ 2106 – это уникальная для своего времени разработка автозавода ВАЗ. В 1976 году этот агрегат мог по праву считаться одним из передовых на рынке решений. Разработанный для легковых автомобилей, этот двигатель легко закрывал потребности автолюбителей конца советской эпохи.

Это классический двигатель, имеющий систему охлаждения закрытого типа. Имеется специальная емкость для охлаждающей жидкости, которая расположена на верхней части распредвала.

Двигатель выполняет свой рабочий цикл в четыре такта. Работает на основе карбюраторной системы. Чтобы емкость внутри агрегата охлаждалась быстро, имеется специальная система принудительной циркуляции охлаждающей жидкости.

Система смазки комбинированного типа. Это значит, что процесс основан и на давлении, и на разбрызгивании.

Технические особенности

Характеристика двигателя ваз 2106:

  • Блок цилиндров выполнен из чугуна
  • Может работать как с системами питания как карбюраторного, так и инверторного типа
  • Цилиндры двигателя имеют рядный тип расположения
  • Всего имеется 4 цилиндра
  • На цилиндре имеется 2 клапана
  • Расстояние от нижнего до верхнего положения поршня – 80 миллиметров
  • Каждый цилиндр имеет диаметр 79 миллиметров
  • Степень сжатия агрегата составляет 8,5 атмосфер
  • Мощность у двигателя ваз 2106 – 75 лошадиных сил
  • Объем двигателя – 1,569
  • Можно использовать бензин АИ92
  • На каждые 100 километров по трассе расход составляет в среднем 7,4 литра, а в городе – 10 литров
  • На каждую 1000 километров расходуется 700 грамм масла
  • Можно использовать следующие типы масла: 5w-30, 5w-40, 10w-40, 15w-40
  • При замене масла нужно использовать 3,5 литров
  • Согласно заводским данным агрегат может проходить до 125000 километров. По факту он работает и до 200000 километров
  • Ставится как на Ваз 2106, так и на Ваз 21074, а также на Ваз 2121, Ваз 21053, Ваз 2103.
  • Свечи нужно использовать следующего типа: А17ДВР, А17ДВ-10, FE65CPR
  • Вес у двигателя Ваз 2106 – 121 килограмм

Преимущества двигателя ваз 2106 перед конкурентами-современниками

Этот агрегат очень успешен по сравнению с предшественниками. Его разработка основывалась на современных тогда технических решений. Перед инженерами стояла непростая задача – нужно было значительно усовершенствовать имеющиеся модели двигателей завода ВАЗ.

  1. Благодаря усовершенствованию работы цилиндров и повышению объема агрегата, мощность в целом была значительно улучшена.
  2. Диаметр конструкции блока цилиндра изменился в большую сторону.
  3. Так как головка блока осталась что и прежде, для изменения диаметра цилиндра потребовалось внедрить другие прокладки.
  4. Имеются цилиндрические лунки. Каждый поршень нагревается в процессе работы равномерно и постепенно. Благодаря этому был решен вопрос возникновения тепловых деформаций. Пластины, регулирующие тепло, стали изготавливать из стали высокого качества.

Характерные неисправности и особенности

Если знать особенности мотора, используемого в личном авто, можно значительно продлить срок его службы и сохранить хорошие характеристики. Поэтому мы рассмотрим наиболее типичные аспекты, которые касаются этого агрегата.

Прогрев. Зимой двигатель нуждается в прогреве. Нужно подождать не менее пяти минут, пока обороты не увеличатся до 1500 оборотов в минуту. Как только холостые начинают хорошо держаться, можно отправляться в путь.

Масло. Что касается масла, то часто возникают проблемы из-за излишней экономии. Владельцы «шестерки» часто покупают масло низкого качества, либо несвоевременно осуществляют замену. Это приводит к тому, что при пробеге 60 тысяч километров цилиндры могут увеличиться в диаметре. Также иногда возникают ситуации, что двигатель начинает есть слишком много масла – больше 1 литра на каждую тысячу пробега. Это свидетельствует о том, что пора замерить компрессию. Это позволит понять, возникла ли проблема с кольцами или клапанами.

Стуки и звуки. Спустя всего лишь 7-10 тысяч километров пробега часто начинают раздаваться громкие стуки в моторе на холостом ходу. Это свидетельствует о необходимости отрегулировать клапаны.

Если начинается детонация двигателя, то нужно обратить внимание на следующие моменты:

  • Какое используется топливо? Применение низкооктанового бензина может быть причиной детонации.
  • Имеется ли в камере сгорания нагар?
  • Правильно ли установлено зажигание?

Если стук двигателя сопровождается металлическими звуками, то наступило время ехать в сервисный центр. Это скорее всего требуют внимания подшипники шатуна или поршневые пальцы.

Если звук возникает во время прогрева и напоминает звук удара по глиняной посуде, значит «поехали» поршни. Нужно немедленно, но при этом очень осторожно и неспешно ехать в сервис.

Если при раздающемся стуке также падает масляное давление, значит возникли проблемы с коренными подшипниками. Такой мотор нельзя нагружать работой. Нужно срочно глушить двигатель и доставить автомобиль на буксире до сервиса.

Если автомобиль издает неприятный скрип со стороны двигателя, значит пора заняться натяжителем цепи грм или на успокоителем.

Если слышен скрежет и стуки, значит пора менять подшипник помпы.

Неустойчивая работа. Если двигатель работает неустойчиво, чаще всего это свидетельствует о том, что пора чистить жиклеры у карбюратора. Если двигатель начал глохнуть во время холостого хода, то нужно проверить регулировку оборотов холостого хода и воздушной заслонки. Если же проблема с глохнущим двигателем проявляется на оду, то пора заняться системой зажигания или питания.

Излишний нагрев агрегата. Это может говорить о том, что используется термостат плохого качества. Возможно, забило радиатор или в систему охлаждения попал воздух.

Мотор ваз троит. Многие новички, которые впервые приобрели себе автомобиль ВАЗ 2106, считают, что это неизбежная проблема, на которую уже и не стоит обращать внимания. Однако у этой проблемы могут быть причины, устранение которых позволяет наладить работу двигателя. Например, троение может говорить о том, что:

  • Требуется регулировка клапанов,
  • Прогорел какой-то клапан,
  • прокладка гбц нуждается в замене.

Также это может быть связано и с использованием бензина с низким октановым числом. Если ничего из перечисленного выше не подходит, нужно проверить регулировку карбюратора и систему зажигания.

Сильное задымление двигателя. Возможно, пора везти авто в ремонт. Это может свидетельствовать о неисправности маслосъемных колец и сальников клапанов.

Вибрация мотора. К вибрации приводит то, что со временем изнашиваются подушки двигателя. Также одной из возможных причин является возникший дисбаланс в карданном вале и коленчатом вале. Сервисный центр сможет продиагностировать и выявить точную причину неисправности.

Какие двигатели можно поставить на Ваз 2106?

Самое лучшее решение – оставить тот, что есть. Однако некоторые умельцы устанавливают и иные агрегаты. Нужно помнить о том, что капот этого автомобиля небольшой по размеру. Поэтому наиболее комфортно себя будут чувствовать моторы на ваз 2106 с диаметром цилиндра 79мл. Нельзя ставить слишком мощные агрегаты, так как их не смогут обслуживать ни тормозная система, ни мост, ни подвеска. Рекомендуется ставить следующие модели:

  • от Fiat 124
  • от BMW 536, BMW 326, BMW 746
  • модель Lancia Thema (834)
  • модель Alfa Romeo (06476)
  • модель Fiat Croma (154)

В любом случае потребуется внести некоторые доработки, связанные с особенностью устройства каждой из моделей.

Какова компрессия у этого мотора?

К сожалению, в официальном руководстве понятие «компрессия» отсутствует. Однако там описывается степень сжатия. Хотя это два разных термина, они оба касаются давления. Компрессия – это переменная величина, которая может изменяться в зависимости от технического состояния силового агрегата. Она обозначает величину давления в каждом цилиндре, которое возникает в результате вращения коленвала. Параметр этот получают с помощью манометра. Идеальной величиной считается 13 кгс/см2.

Можно ли установить инжектор на шестерку?

Большинство выпущенных моделей шестерки работают с карбюратором. Однако в последние годы производства (с 2002 по 2006) на заводе «ИжАвто» выпускалась и с инжекторными двигателями. Однако некоторые умельцы с успехом устанавливают инжектор на свою карбюраторную версию авто.

7vaz.ru

Технические характеристики двигателей ВАЗ — DRIVE2

1. Двигатель 2101.

Это первый жигулевский мотор повзаиствованый у FIAT-124. Игначально он устанавливался на "копейку" и является прародителем всех двигателей ВАЗ.
Технические характеристики двигателя ВАЗ 2101:
Рабочий объем: 1197 см. куб.
Диаметр цилиндра: 76 мм
Ход поршня: 66 мм.
Мощность: 59 лошадиных сил
Устанавливался на: ВАЗ-2101, 21013, 21035.
2. Двигатель 21011.

Двигатель "одинадцатой" модели Жигулей. Отличается от 2101 увеличеным обемом, соотвественно, цилиндрами большего диаметра.
Технические характеиристики двигателя ВАЗ 21011:
Рабочий объем: 1294 см. куб.
Диаметр цилиндра: 77 мм
Ход поршня: 66 мм.
Мощность: 64 лошадиных сил
Устанавливался на: ВАЗ-21011, 21021, 21033, 21063.
Его разновидностью является двигатель 2105, основным отличием которого является ременный привод газораспределительного механизма. Устанавливался на ВАЗ-2105, 21072. Мощность 64 л.с.
3. Двигатель 2103.

Основным отличием от 2101 можно считать увеличенную высоту блока цилиндров и хода поршней. За счет чего увеличился рабочий объем и мощность.
Технические характеристики двигателя ВАЗ 2103:
Рабочий объем: 1452 см. куб.
Диаметр цилиндра: 76 мм
Ход поршня: 80 мм.
Мощность: 71 лошадиных сил.
Степень сжатия: 8,5
Максимальный крутящий момент при 3400 об/мин.: 104 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на модели: ВАЗ-2103, 21043, 21053, 21061 и 2107.

4. Двигатель 2106.

Отличается от "троечного" двигателя увеличеным на три миллиметра диаметром цилиндров, большим объемом и мощность.
Технические характеристики двигателя ВАЗ 2106:
Рабочий объем: 1569 см. куб.
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм.
Мощность: 75 лошадиных сил.
Степень сжатия: 8,5
Максимальный крутящий момент при 3400 об/мин.: 104 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на: ВАЗ-2106, 21074 и 2121 "Нива".
5. Двигатель 21213.

Отличается от "шестерочного" еще большим диаметром цилиндров.
Технические характеристики двигателя ВАЗ 21213:
Рабочий объем: 1690 см. куб.
Диаметр цилиндра: 82 мм
Ход поршня: 80 мм.
Мощность: 80 лошадиных сил.
Степень сжатия: 9,3
Максимальный крутящий момент при 3400 об/мин.: 127 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на: ВАЗ-21213 и 21214 "Нива".
От других двигателей отличается конструкцией головки блока цилиндров, карбюратором и электронной систиемой зажигания. Этот двигатель имеет множество модификаций. Вплоть до модификации 21128i с инжектором, доведеной до объема в 1,8 литра и мощности в 105 лошадиных сил. Но эта модификация не является серийным двигателем ВАЗа.
6. Двигатель 2130.

По сранению с двигателем 21213 здесь увеличенна высота блока цилиндров и, соответственно, ход поршя за счет использования иного коленвала.
Технические характеристики двигателя ВАЗ 2130:
Рабочий объем: 1790 см. куб.
Диаметр цилиндра: 82 мм
Ход поршня: 84 мм.
Мощность: 82 лошадиных сил.
Степень сжатия: 9,3
Максимальный крутящий момент при 3400 об/мин.: 135 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на: ВАЗ-2121, 21213, 21214, 2131 "Нива"; 2120 "Надежда" и их модификации.

www.drive2.ru

Лада 2105 "Ж5"㋡☭ › Бортжурнал › ДВИГАТЕЛЬ ВАЗ 2103-1000260. ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ ВАЗ 2103.


Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,45
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин, : 52,5 кВт.-(71,4 л.с.)
Диаметр цилиндра, мм: 76
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала, об/мин: 850-900
Максимальный крутящий момент при 3400 об/мин., Н*м: 104
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10
Вес, кг: 120. 7

Особенности двигателя.
Двигатель ВАЗ 2103 может применяться для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107.
Двигатели ВАЗ 2103 и ВАЗ 2106 конструктивно выполнены одинаково. Различия между ними, обусловлены разными диаметрами цилиндров. Диаметр цилиндра на 2103-1000260 составляет — 76,00 мм.
Блок цилиндров выполнен с межцентровым расстоянием — 95 мм. Диаметр цилиндра — 76,00 мм. Для цилиндра приняты межремонтные размеры — 76,40мм и 76,80мм. Высота блока, расстояние от центра коленчатого вала до верхней поверхности блока, составляет 215,9мм .(смотреть «Блок цилиндров»)
Блок цилиндров отливается из специального чугуна. Для размеров диаметра цилиндров блока определены пять классов. Классы обозначаются латинскими буквами: А, В, С, D, Е. Каждый последующий класс отличается от предыдущего на 0,01мм. На нижней поверхности блока рядом с отверстием каждого цилиндра указывается его класс.
Головка цилиндров 21011-1005011-10 двигателя, отливается из алюминиевого сплава и является общей для всех цилиндров. Высота головки — 112,5 мм, камера сгорания размером 79х51 мм и объемом 33,2 см куб. Внутри камеры имеется фрезерованная ступенька высотой 2 мм .
Двигатель ВАЗ 2103 комплектуется распределительным валом 2101-1006010-20. Отличительной особенностью вала является одна необработанная шейка, имеющая форму правильного шестигранника. Расположена она между кулачками второго цилиндра.
Для привода ГРМ используется двухрядная втулочно-роликовая цепь 2103-1006040 в 116 звеньев. Для привода генератора и водяного насоса применяется клиновый ремень длиной 944мм. с сечением (10х8).
Устанавливается коленчатый вал мод.21213. Он взаимозаменяем с коленчатым валом мод. 2103 но обладает улучшенными характеристиками.По своим параметрам он соответствует коленчатому валу 2103 и обеспечивает ход поршня – 80мм.(радиус кривошипа – 40мм.).
Двигатель комплектуется поршнями и пальцами модели 2101. Поршень изготавливается из алюминиевого сплава. Наружная поверхность покрывается слоем олова. Выемка на днище поршня отсутствует. Поршень должен подбираться того же класса, что и класс цилиндра. Для отверстия под поршневой палец определены три категории точности размеров. Маркировка на днище поршня позволяет определить принадлежность его к определенному классу (буква) и категории отверстия пальца (цифра).
Поршневые кольца устанавливаемые на двигатель имеют маркировку комплекта — 2101-1000100-10, под нормальный размер 76мм. Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо имеет бочкообразную хромированную наружную поверхность. Нижнее компрессионное кольцо скребкового типа, подвергнуто упрочнению путем фосфатирования. Маслосъемное кольцо для поршневой ВАЗ-2103 выполнено не хромированным. Маслосъемное кольцо укомплектовывается пружиной-расширителем. На вазовских кольцах пружина навита с переменным шагом и подвергнута шлифовке по торцам и наружному диаметру.
Шатун мод. 2101. Длина шатуна 136 мм. Каждому шатуну соответствует своя крышка шатуна, совместно с которой он обрабатывался. Чтобы исключить ошибки при сборке, на шатуне и крышке шатуна присутствует клеймо номера цилиндров, в который они устанавливаются.
Карбюратор 2107-1107010-20 устанавливается вместе с распределителем, имеющим вакуумный регулятор опережения зажигания.
На двигатель может устанавливаться классическая система зажигания или бесконтактная. При контактной системе зажигания используется распределитель зажигания 30.3706 с катушкой зажигания Б117А. В бесконтактной системе зажигания (БЗС) применяется катушка — 27.3705.
Генератор Г-221 ( 42 А). Для пуска применяется стартер 35.3708 с торцевым коллектором.
ИСТОЧНИК: www.motors-vaz.ru/vaz2103.html

www.drive2.ru

объем, вес, мощность, какая должна быть компрессия и другие технические характеристики, сколько масла заливать, какой можно поставить

ВАЗ 2106 (или «шестёрка», как называют эту модель в народе) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности. Популярность машина снискала не только из-за своего качества и неприхотливости, но и ввиду доступности разных трансформаций. Например, владельцу доступна такая опция, как замена двигателя на более продуктивный. Главное, правильно выбрать силовой агрегат для своей «шестёрки» и грамотно его установить.

Какими двигателями оснащается ВАЗ 2106

ВАЗ 2106 считается логичным продолжением всей линейки продукции «Волжского автомобильного завода». В частности, «шестёрка» — это модернизированная версия ВАЗ 2103. Шестая модель «Лады» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, всего было выпущено более 4.3 миллиона машин.

В разные годы «шестёрка» подвергалась некоторым изменениям — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичности и мощности. Во все годы ВАЗ 2106 укомплектовывался четырёхтактным, карбюраторным, рядным двигателем.

Карбюраторное устройство экономично расходует топливо, при этом не сокращая мощность мотора

Таблица: варианты комплектации двигателями

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через разбрызгивание. Смазка довольно быстро расходуется при таком способе подачи: завод установил допустимую норму в 700 гр на 1000 километров пути, однако в реальности расход масла может быть и выше.

В моторы ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

  • 5W — 30;
  • 5W — 40;
  • 10W — 40;
  • 15W — 40.

Масла компании «Лукойл» считаются самыми доступными по стоимости, практически ничем не уступая импортным смазкам по качеству и составу

В рабочем состоянии в полости мотора и во всей смазочной системе автомобиля должно находиться не более 3.75 литров масла. При смене жидкости рекомендуется заливать 3. 5 литра.

Основные технические характеристики двигателя «шестёрки»

Как указывалось выше, силовой агрегат ВАЗ 2106 является результатом доработки мотора ВАЗ 2103. Цель такой доработки ясна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут засчёт увеличения диаметров цилиндров до 79 мм. В целом же новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «шестёрки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр составляет 79 мм, когда как номинальный ход поршня — 80 мм.

Коленчатый вал также был взят с ВАЗ 2103, единственное отличие — кривошип был увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. К тому же длина коленвала была тоже увеличена и составила 50, 7 мм. Из-за увеличения размеров коленвала и цилиндров удалось сделать модель более мощной: коленвал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 комплектуются карбюраторами «Озон» (до этогот периода использовались карбюраторы «Солекс»). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и продуктивностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Устройство карбюратора «Озон» считается довольно сложным, так как состоит из множества мелких деталей

Все модели карбюраторов «шестёрки» с 1990 г имеют рабочий объём 1.6 литра и мощность 75 лошадиных сил (74.5 л.с.). Устройство не обладает крупными габаритами: в ширину всего имеет 18.5 см, в длину 16 см, в высоту 21.5 см. Общий вес всего механизма в сборе (без заливаемого топлива) составляет 2.79 кг. Габаритные размеры всего мотора составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по данным завода-производителя не превышает 125 тыс. километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне можно продлить этот срок до 200 тыс. километров пробега и выше.

Где располагается номер двигателя

Важной идентификационной характеристикой любого мотора считается его номер. На ВАЗ 2106 номер выбивается сразу в двух местах (для удобства водителя и надзорных органов):

  1. На блоке цилиндров с левой стороны.
  2. На металлической пластинке под капотом.

Каждая цифра выбита максимально чётко, так как двусмысленного толкования номера допустить нельзя

Номер двигателю присваивается на заводе, исправления и перебивки цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное достоинство «шестёрки» заключается в её универсальности. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

К ВАЗ 2106 идеально могут подойти силовые агрегаты с любых моделей ВАЗ. Однако не стоит забывать, что мотор для замены должен быть тех же размеров, веса и примерно той же мощности, что и штатный — только так можно безопасно и качественно поменять двигатель без каких-либо переделок.

Оптимальными вариантами для замены можно считать двигатели АвтоВАЗа:

  • ВАЗ 2110;
  • ВАЗ 2114;
  • «Лада Приора»;
  • «Лада Калина».

Отечественный силовой агрегат способен придать «шестёрке» дополнительную мощность и увеличить ресурс машины

Главный плюс такой замены — в простоте регистрации автомобиля с новым мотором в органах ГИБДД. Придётся указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарки

Чтобы увеличить мощность «шестёрки», придётся подыскать более «серьёзные» виды движков. Без изменений моторного пространства в машине можно установить на ВАЗ 2106 двигатели с Nissan или Fiat.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от БМВ 326, 535 и 746-ой моделей. Однако следует учитывать, что при увеличении мощности придётся усиливать и всю конструкцию автомобиля в целом. Соответственно, потребуются вложения для усиления подвески, тормозов, разветвлений в системе охлаждения и т. п.

Установка мотора с импортных автомобилей подразумевает значительные доработки в моторном отсеке и в устройстве обслуживающих систем

Дизельный мотор на ВАЗ 2106

Дизельные силовые установки было целесообразно ставить на бензиновые отечественные машины несколько лет назад, когда стоимость солярки была ниже АИ-92. Главное достоинство дизеля — это его экономичность. На сегодняшний день стоимость дизельного топлива превышает цену на бензин, поэтому ни о какой экономичности речи быть не может.

Однако любители повышенной тяги мотора вполне могут установить различные дизельные агрегаты на ВАЗ 2106. Необходимо соблюсти три правила:

  1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
  2. Нельзя ставить на «шестёрку» двигатели с мощностью более 150 л.с. без соответствующей переделки кузова и других систем.
  3. Заранее убедиться в том, что все системы автомобиля будут безопасно подключаться к новому двигателю.

Дизельный мотор придаст машине дополнительную тягу и подвижность

Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В своё время роторно-поршневые моторы выпускал и АвтоВАЗ, однако из-за проблемности устройства оснащение машин такими установками было решено прекратить.

Установка роторного мотора Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: понадобится расширить моторный отсек и провести доработку ряда систем. При желании и наличии средств все эти задачи выполнимы, однако целесообразнее установить двигатель с Fiat, например, так как при небольших вложениях он придаст машине те же скоростные характеристики.

Работа роторного двигателя заметна по выхлопам: отработавшие газы быстрее выходят из полости мотора

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный с других моделей ВАЗ, так и на импортный с более мощных иномарок. В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

bumper.guru

Лада Калина Универсал КалинWagon › Бортжурнал › Точные характеристики двигателя 21114 Евро 3 и сравнение веса 8 кл против 16 кл

Как часто у меня случается — самую интересную информацию я нахожу случайно.
В этот раз я искал характеристики двигателя 1.8 от супер авто.

Сначала поиск меня привел вот на эту страницу где нашлась такая занимательная табличка:

Сравнение динамики разгона и эластичности приоры 1.6 и приоры 1.8

Потом мне почему то стало интересно глянуть на руководство к приоре универсал.
В технических характеристиках что в итоге я вижу:

Полный размер

Хоба, знакомый двигатель 21114, но тут в отличии от калиновских руководств (а я их перелистал все вдоль и впоперек за все года) указаны точные данные, а не диапазоны.

Итого для сток 21114 двигателя получается 122 Нм при 2500 об/мин должно быть, а также 81 л.с. (59,5 кВт умножаем 1,36 и получаем л.с.) при 5200 об/мин.

Зачем тебе эти характеристики спросите вы? Поскольку я понемногу да дорабатываю свой двигатель и снимаю логи, то мне интересно знать а сколько же в стоке должен был выдавать данный агрегат.

Также решился мой давнишний вопрос с разницей в весе двигателей 8 кл против 16 кл. Получается что 8 кл легче на 99,4 — 107,9 = 8,5 кг

Характеристика по крутящему моменту частично подтверждается вот этой табличкой о моделях КПП в связке с двигателем:

Как можно заметить, 11183 двигатель получается чуточку слабее по крутящему моменту чем 21114. Разницу в 2% вряд ли кто почувствует в реальной жизни, но все же отличие есть.

В 21114 двигателе применялась 2110 ШПГ под плавающий палец, а в 11183 моторе — 21083 ШПГ с пальцем горячей посадки в шатуне. По всей видимости конструкция с плавающим пальцем имеет меньше механических потерь потому и крутящий момент на капельку выше.

www.drive2.ru

Вес ВАЗ-2112 8 и 16 клапанов: сколько весит кузов?

Отечественные автомобили всегда пользуются популярностью среди автовладельцев. Основная причина – это доступность в ценовом плане, а также недорогое обслуживание. ВАЗ еще в советское время заслужил репутацию качественного и надежного автомобиля.

Правда, с течением времени водители стали меньше доверять вазовским автомобилям, но это не касается старых моделей типа 2112 и тех, что были до него. Выпускаться автомобиль ВАЗ-2112 стал с конца 90-х годов. И пользуется доверием до сих пор.

Внешнее описание ВАЗ-2112

Эта торговая марка автомобиля отличается от предыдущих братьев как внешними, так и внутренними параметрами. Усовершенствованию подвергся кузов машины, он стал немного длиннее, за счет этого увеличился объем багажного отделения до 400 литров. А если сложить задние сиденья, то можно перевезти больше груза.

Особо стоит отметить удобство разделения заднего сидения, что позволяет перевозить малогабаритные грузы, сохраняя комфортабельность автомобиля. Ко всему добавьте более спортивный характер управления. Торговая марка сохранила преимущества предшественников с небольшими нововведениями в зависимости от комплектации.

Так, самым бюджетным вариантом считалась комплектация 21122, где был установлен двигатель с 2111, с невентилируемыми тормозами с 2108 и без электрических стеклоподъемников.

Элитной была модификация 21128 с объемом двигателя 1,8 и мощностью 100 лошадей. Выпуск популярного бренда ВАЗ-2112 длился с 1999 до 2008 года небольшими партиями, это позволяло сохранять стабильный спрос на данный автомобиль.

Автомобильный вес ВАЗ-2112

Автомобильный концерн ВАЗ регулярно радовал автолюбителей новыми моделями, начиная еще с 60-х годов прошлого века. Каждый новый автомобиль отличался уникальными дополнениями и усовершенствованиями. Даже вес автомобиля от бренда к бренду становился больше за счет дополнительных модификаций.

Общий вес ВАЗ-2112 составляет 1060 кг. В среднем вес основных составных частей между моделями не особо отличается. Так:

  • масса двигателя модели 2112 с объемом 1,5 литра – 126 кг;
  • масса коробки передач – 27 кг;
  • радиатор весит 8 кг;
  • масса голого кузова ВАЗ-2112 – 290 кг.

Важной неизменной частью автомобиля ваз считается мотор, конечно, с течением времени он подвергался новым модификациям, но базовой основой всегда была модель 21083. Сохранив основные параметры, разработчики увеличили мощность и эксплуатационный срок двигателя в последующих моделях.

Двигатель стал значительно экономить топливо, но остался недостаток крутящего момента при малых оборотах. Ролики и ременной привод тоже ненадежны, к тому же при срыве ремня ГРМ есть высокая вероятность погнуть клапаны.

Читайте также: Распиновка и размещение диагностического разъема ВАЗ-2112

Технические характеристики ВАЗ-2112

Стоит рассмотреть характеристики двигателя, установленного на ВАЗ-2112. Итак, двигатель для данной модели имеет инжекторную систему питания с 4-мя цилиндрами. Распределительный вал расположен вверху, а механизм газораспределения с ременным приводом. Без нагрузки двигатель может долго прослужить.

  1. Объем двигателя этой модели – 1,5 л, с мощностью до 93 л. с.
  2. Расходует автомобиль в смешанном цикле –7 литров бензина на сотню.
  3. Расход масла на 1000 км – 50 г.
  4. Ресурс двигателя, заложенный заводом – 150 000 км.
  5. В практической сфере ресурс составляет 250 000 км.

Но не только преимущества имеются у данной модели. Что касается недостатков, то одним из основных является гнутые клапана при срыве ремня с ГРМ. Эту проблему можно решить, установив поршни от 124-й модели мотора, но при этом снизится мощность на несколько лошадей.

Если не хотите потерять мощность, то необходимо постоянно контролировать работу двигателя и прислушиваться к малейшим изменениям звука во время работы. Когда ремень изнашивается, то привод начинает пищать при холостых оборотах, затем шуршать, а если вовремя не поменять ремень, то он порвется.

Хотя модели ВАЗ славятся своей прочностью, это касается в основном моделей, собранных еще в советский период. Более современные модели имеют ряд недостатков касаемо внутренних характеристик. К тому же последние годы обслуживание Лады становится все дороже.

https://youtu.be/yQUuhuiZ3KM

ladaautos.ru

Двигатель ВАЗ 2103 | Характеристики, масло, мощность, тюнинг


Характеристики двигателя 2103

Годы выпуска – (1972 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 76 мм
Степень сжатия – 8,5
Объем двигателя 2103 – 1452 см. куб.
Мощность двигателя 2103 – 71 л.с. /5600 об.мин
Крутящий момент – 104 Нм/3400 об.мин
Топливо – АИ93
Расход  топлива — город  9.4л. | трасса 6.9 л. | смешанн. 8,9л/100 км
Расход масла – 700 гр на 1000 км
Вес двигателя ваз 2103 — 121кг
Габаритные размеры двигателя 2103 (ДхШхВ), мм — 565х541х665
Масло для двигателя ваз 2103:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2103: 3.75 л.
При замене заливать около 3.5 л.

Ресурс двигателя ваз 2103:
1. По данным завода – 125 тыс.км
2. На практике – до 250 тыс.км

Тюнинг
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.

Двигатель устанавливался на:
ВАЗ 21023
ВАЗ 2103
ВАЗ 21043
ВАЗ 21053
ВАЗ 21061
ВАЗ 2107

Неисправности и ремонт двигателя ВАЗ 2103

Двигатель ВАЗ 2103 1,5 л.  карбюраторный рядный  4-х цилиндровый с верхним расположением распределительного вала, грм двигателя 2103 имеет цепной привод.  Блок двигателя ваз 2103 высокий, об этом ниже. Ресурс двигателя 2103, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км.
Основные отличия двигателя 2103 от 2101 увеличенная высота блока на 8,8 мм с 207,1 мм до 215,9 мм для возможности установки коленвала с увеличенным ходом поршня, благодаря которому объем двигателя возрос до 1,5л.
Как было замечено в предыдущих статьях, в движках жигулей есть проблема износа распредвала. Ввиду того, что цепной привод не имеет натяжителя – нужно подтягивать цепь, так же двигатель  нуждается в постоянной(раз в 10 тыс.км) регулировке зазоров клапанов,  об этом подскажет громкий стук в двигателе ваз 2103 при работе двигателя на холостом ходу слышный с  места водителя при закрытом капоте. У многих возникает вопрос, зачем регулировать клапана, ответ прост — снизится мощность, возрастет расход топлива, прогорит клапан и много других радостей жизни. Регулировка клапанов двигателя ваз 2103 должна производиться либо мастером либо собственноручно. К другим проблемам, карбюраторы Вебер и Озон постоянно требуют регулировки СО и очистки. Часто бывает так, что греется двигатель ваз 2103, проблему ищите в помпе, 99% это она. Нередко когда на 2103 двигатель троит, здесь причин может быть масса, чаще прогар клапана, в любом случае надо мерять компрессию и показывать машину мастеру. Многие неисправности двигателя ваз 2103 повторяют проблемы 2101, в силу их близкого родства. Для более полной картины и чтобы ничего не упустить, почитайте про мотор 2101 тут.
Тем не менее, по народному мнению мотор 2103 наиболее надежный и неприхотливый среди классической линейки движков, а учитывая цены на запчасти на двигатель ваз 2103, то неприходится  удивляться почему же классика до сих пор ездит по нашим с вами улицам.

Тюнинг двигателя ВАЗ 2103


Форсировать двигатель 2103

Методов доработки двигателя ВАЗ 2103, как и всей классики, масса, от расточки до компрессора с турбинами, но начнем попорядку. Как форсировать двигатель ваз 2103, самый дешевый и простой тюнинг двигателя ВАЗ 2103 была и остается расточка цилиндров на 3 мм под 79 мм поршень от ВАЗ 21011 или от ВАЗ 2106, на выходе имеем 1,6л.  Точить дальше, под 82 мм не получится по причине слишком тонких стенок блока.
Для дальнейшего увеличения объема нужно увеличивать ход поршня до 84 мм. Увеличение объема таким способом снижает максимальные рабочие обороты, низовойдвигатель не лучший выбор для гонок, но все же. Для увеличения мощности двигателя ваз 2103 ходом поршня, ставят коленвал ВАЗ 2130, а так же используют поршня ТРТ, шатуны усаживаются до 134 мм. Минусы ТРТ поршней – меньшая их прочность по отношению к стандартным, тепловая нагрузка на кольцо и вероятность прогара поршня.

Расточка двигателя 2103

— поршень большего диаметра, стандартный ход
1,6 л. 79х80 ~75 л.с
Максимальный крутящий момент ~115Нм при 3000об/мин
С данной конфигурацией получаем в точности мотор 2106.
— поршень большего диаметра, стандартный ход
1,7 л. 79х84 ~ 80 л.с.
Моментный двигатель, не для гонок конфигурация.

Как форсировать двигатель ВАЗ 2103 путем доводки ГБЦ

На троечном моторе применяется ГБЦ ВАЗ 2101, основной недостаток которой состоит в том, что разрабатывалась она под малообъемные агрегаты.   Соответственно проходные сечения каналов не соответствуют возросшему объему, это нужно исправлять путем расточки и полировки каналов.
 Полировка и расточка каналов гбц ваз 2103 и коллектора существенно снизит сопротивление на впуске, мощность двигателя во всем диапазоне увеличивается на 10%. Как полировать и какие подбирать валы описано в статье «Тюнинг ВАЗ 2101», ввиду идентичности моторов, все это применимо к двигателю тройки жигулей. Доработка двигателя 2103 на этом не заканчивается, правильно подобранный распределительный вал на 2103, а так же доработанная голова способны показать более 100 л.с.

Распредвал на ВАЗ 2103

Правило выбора распревала простое, на низовом конфиге, когда большой ход поршня и он больше диаметра цилиндра, нужно брать вал низовой с фазой до 270, подъем клапана побольше. Такой двигатель получится довольно тяговитый, городской и ехать будет куда лучше стандарта, в то время высокие обороты пропадут. Какой распредвал выбрать для низов, подойдет Эстонец 1, нивовский вал 213 или нечто подобное по параметрам. При верховой конфигурации соответственно выбираем верховой вал широкофазный с большим подъемом клапанов. В стандартную голову без доработок встанет распредвал Мастермотор 48, ОКБ Двигатель 480 и им подобные. Более широкофазные потребуют доп работ. Минусы валов с широкой фазой это тяга на низах, чем злее вал тем хуже едет снизу и неравномерней холостой ход, но теряя низы приобретаем высокую мощность на верхах. В какую сторону двигаться и стоит ли двигаться вообще решать вам, основные и наиболее популярные принципы форсирования двигателя 2103 вам были представлены максимально просто и доступно.

Компрессор на классику

Компрессор на 2103 отличный вариант недорого надуть жигули, в магазинах лежат готовые установочные киты с давлением 0,5 и 0,7 бар от автотурбо. Установка компрессора 0.5бар на классику довольно такие простая и требует минимум доработок, в паре с доработанной ГБЦ  мотор выдает более 125 л.с. Против данного метода выступает цена всех мероприятий.

Турбо классика

Это, без сомнения, самый дорогой и нерентабельный метод форсировки двигателя ваз 2103.  Первым пунктом ваших затрат станет перевод мотора на инжектор. Затем приобретаем турбо кит на классику, цены от $1,5тыс. Большинство китов построены на основе турбины Garrett GT17, встают без доработки поршневой, но дуют до 0,5 бар. В данном случае компрессор на классику более рационален. В случае тотальной доработки двигателя 2103, с заменой поршневой, установкой правильного турбо вала (фаза 270-280, подъем максимальный), данный кит выдаст до 1,2 бар с мощностью более 140 л.с. Стоимость подобных переделок обойдется дороже самой машины, даже без учета ходовой, коробки, тормозной системы и прочего прочего 😀

РЕЙТИНГ ДВИГАТЕЛЯ: 2

<<НАЗАД

wikimotors.ru

Сколько весит ВАЗ-2101 с двигателем и без: технические характеристики

ВАЗ остается самой любимой и неприхотливой машиной, которая не уступает свих позиций, начиная с 70-х годов 20 века.

Очень сложно представить современные дороги без этих вечных «тружеников», исправно колесящих по городам и весям нашей большой и любимой родины. Исправно колесят автомобили и по их отсутствию, что, конечно же, добавляет уважения к таковому.

Сколько весит ВАЗ-2101 с двигателем и без: технические характеристики

Технические характеристики данного автотранспорта зависят от изношенности и пробега, определяемого, естественно, в километраже. Если регулярно проводить автомобиль через СТО, вовремя менять масло, ухаживать за машиной, то проблемы могут возникнуть только с устаревшими и требующими тюнинга двигателями в плане увеличения их мощности. Так, из 955 кг общего веса машины 114 кг приходится, собственно, на двигатель.

Так как ВАЗ производится с 1970 года, то история, насчитывающая почти 50 лет, состоит не только из изменений названий завода, марок и моделей выпускаемых автомобилей, но также и того, что технические характеристики и параметры аналогично претерпевают определенные изменения. Если рассматривать объем двигателя, впору сказать, что нововведения происходят в сторону эволюции. Эволюционные процессы в данной области машиностроения увеличили его объем с 1,2 л до 1,8 л, а путем проб и ошибок позволили модели машины ВАЗ превратиться в конкурентноспособную продукцию российского автопрома, которая и сейчас не выглядит как металлолом.

В 1966 году автомобильный итальянский концерн Fiat произвел выпуск машины модели Fiat 124.

Так как связь с итальянскими товарищами во времена СССР позволяла говорить о взаимовыгодном сотрудничестве двух государств, то в 1970 году советский конвейер произвел первую модель ВАЗ-2101 марки «Жигули».

Сколько весит ВАЗ-2101: характеристики

Первые «Жигули» указанной модели имеют голый вес, равный 955 килограммам, из которых 114 составлял вес двигателя. Именно таким является ответ на вопрос: сколько весит ВАЗ-2101.

КПП автомобиля бывает:

  • четырехступенчатой;
  • пятиступенчатой.

Весит совместно со сцеплением, переключательным рычагом и выключательной вилкой сцепления 26,2 кг. Эти данные при замене той или иной детали обязательно нужно учитывать.

Маховик, имеющий родной вес 6,873 кг в руках своих хозяев нередко уменьшает вес с помощью тюнинга до 3,6 кг. Это способствует маневренности и увеличению скорости машины на дороге.

Продается «классика» в б/у состоянии, поскольку ее выпуск завершен, но, безусловно, по документам, содержащим данные владельца и технические параметры автомобиля. В сборе детали автомобиля ВАЗ-2101 продаются повсеместно.

ВАЗ до наших дней сохранил свою форму и любовь публики, относящейся ко всем слоям населения. «Волжский автомобильный» не собирается останавливаться на достигнутом, производя все новые и новые модификации «Жигулей». Если рассматривать то, сколько весит каждая составная часть автомобиля ВАЗ, станет понятно, что полная масса каждой из них примерно одинакова.

Стоит отметить, что из всех советских машин только ВАЗ-2101 поставлялся в Японию. Популярность ВАЗ не в последнюю очередь связана с именем Кими Райкконена, который добился первых побед именно на этом автомобиле. Отец знаменитого гонщика считал этот автомобиль самым надежным.

Если разбираться с весом ВАЗ, можно сказать, что за всю свою пятидесятилетнюю историю вес автомобилей данной марки колебался от тонны до тонны триста килограммов, но больших и существенных изменений, по сути, не претерпел.

Читайте также: Регулировка карбюратора на ВАЗ-2101

Вес кузова автомобиля ВАЗ

Сам по себе ВАЗ подвержен «усталости кузова», которая проявляется:

  1. В отношении контрольных точек агрегатных и узловых креплений.
  2. Также она происходит, когда боковые и фронтальные проемы машины начинают менять свою геометрию, попросту перекашиваясь.

Если нам необходимо усилить кузов автомобиля ВАЗ, сделать его более жестким и устойчивым, то в таком случае неизбежно появится вопрос насчет его веса. Делая больше массу при усилении каркаса, мы обязательно повысим нагрузки на все остальные части конструкции. Добавив в данную часть материал, из которого сделан кузов машины, получим задачу по сопромату. Правильно решив дилемму, сможем верно подобрать материалы необходимой толщины с правильным соотношением сечений и требуемых размеров.

Корпус автомобиля ВАЗ-2101 настолько высокопрочен, что о нем и сегодня восхищенно отзываются автолюбители, рассказывая разнообразные истории, когда при столкновении зарубежной иномарки и «нашей» машины от первой остается «гармошка», а от второй только отлетает краска на капоте и, возможно, отваливается радиатор.

ВАЗ по своему качеству обязан не только толщине металла, как повсеместно считается, но и высокопрофессиональным кадрам, принимающим участие в его изготовлении. Без новых талантливых технических и инженерных решений добиться подобного качества было бы сложно.

ladaautos.ru

Сколько весит двигатель ваз 2106 без навесного — Все о Лада Гранта

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

Особенности двигателя. Двигатель 2106-1000260 может применяться для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107. Двигатель ВАЗ 2106 является результатом доработки двигателя ВАЗ -2103 с целью увеличения мощности.

Изменение мощности двигателя было достигнуто за счет рабочего объема двигателя путем увеличения диаметра цилиндра до 79мм. Это изменение привело к появлению блока цилиндров 2106-1002011 с диаметром цилиндров 79мм. Кроме другого диаметра цилиндров, новый блок ни чем не отличается от блока 2103. По точности изготовления каждому цилиндру, в зависимости от диаметра, присваивается определенный класс.

Определены пять классов. Отличие в размерах между классами составляет 0,01 мм. Для обозначения классов применяются латинские буквы: A, B, C, D, E.

На нижней плоскости блока цилиндров, рядом с каждым цилиндром, наносится обозначение его класса. Головка блока осталась от модели 21011-1005011-10. Изменение диаметра цилиндра потребовало применения новой прокладки головки блока. На всех "классических" двигателях поршни имеют схожую конструкцию, которая им досталась от "итальянских предков". На двигателе 2106 применяются поршни от двигателя 21011 с номинальным диаметром 79мм. Поршень модели 21011 отличается от поршня 2101 наличием цилиндрической лунки на днище поршня и имеет увеличенный диаметр.

В процессе работы, разные зоны поршня, нагреваются неравномерно. По этому, для компенсации тепловой деформации форма поршня отличается от формы правильного цилиндра. По этой же причине в бобышках поршня находятся стальные терморегулирующие пластины.

Для снижения динамических нагрузок на поршень, отверстие для поршневого пальца выполнено со смещением вправо от центральной оси на 2мм. Для осуществления правильной сборки, рядом с отверстием под поршневой палец, присутствует маркировка в виде символа "П". При сборке, все поршни ориентируют так, чтобы метки были направлены в сторону передней части блока. Для диаметров поршней определены пять классов, с отличием в размерах на 0,01 мм. Классы обозначают латинскими буквами, аналогично обозначению классов для цилиндров блока.

Поршни, по отверстию под поршневой палец, делят на три категории размеров — через 0,004 мм, (обозначаются категории — "1","2","3"). На днище поршня осуществляется клеймление класса поршня и категории размера поршневого пальца. Начиная с 1986 г. Определены два ремонтных размера для поршней: с увеличением на 0,4 и с увеличением на 0,8 мм. Комплект чугунных поршневых колец нормального размера имеет номер 2106-1000100-10. Особенность данного комплекта — маслосъемное кольцо выполняется хромированным ( в отличие от комплекта 2101).

Хромирование выполняется для увеличения ресурса работы кольца, которое потребовалось провести при возросшей нагрузке связанной с увеличением мощности двигателя. Кроме чугунных поршневых колец могут применяться кольца, изготовленные из стали. Комплект стальных колец имеет свое обозначение — 2106-1004029.

Шатун стальной, кованый модели 2101. На двигатель устанавливается коленчатый вал 2103. Он отличается от коленчатого вала двигателя 2101 увеличенным на 7 мм радиусом кривошипа. На коленчатом вале 2103, на щеке коренной шейки, наносится маркировка "2103".

Вместо вала 2103 рекомендован к установке коленчатый вал 21213, имеющий соответствующие посадочные размеры. Коленчатый вал 21213 имеет улучшенные динамические характеристики за счет дополнительных противовесов. С 1990 года двигатели 2106 и 2103 комплектуются карбюраторами "Озон" 2107-1107010-20 и распределителем зажигания с вакуумным регулятором опережения зажигания.

Распределитель зажигания 30. 3706. 01 применяется совместно с катушкой зажигания Б-117А.

Для обеспечения электроэнергией на двигателе ВАЗ 2106 применяется генератор Г221 с током отдачи 42А. На двигатели устанавливаются стартер модели 35. 3708, с номинальной мощностью 1,3 кВт. Остальные узлы соответствуют элементам двигателя ВАЗ-2103.

Случайные записи — cколько весит:

Разрешается перепечатывание и распространение материалов этого сайта с указанием прямой индексируемой ссылки.

Обзор двигателя ВАЗ 2106

Двигатель ВАЗ 2106 – это уникальная для своего времени разработка автозавода ВАЗ. В 1976 году этот агрегат мог по праву считаться одним из передовых на рынке решений. Разработанный для легковых автомобилей, этот двигатель легко закрывал потребности автолюбителей конца советской эпохи.

Это классический двигатель, имеющий систему охлаждения закрытого типа. Имеется специальная емкость для охлаждающей жидкости, которая расположена на верхней части распредвала.

Двигатель выполняет свой рабочий цикл в четыре такта. Работает на основе карбюраторной системы. Чтобы емкость внутри агрегата охлаждалась быстро, имеется специальная система принудительной циркуляции охлаждающей жидкости.

Система смазки комбинированного типа. Это значит, что процесс основан и на давлении, и на разбрызгивании.

Технические особенности

Характеристика двигателя ваз 2106:

  • Блок цилиндров выполнен из чугуна
  • Может работать как с системами питания как карбюраторного, так и инверторного типа
  • Цилиндры двигателя имеют рядный тип расположения
  • Всего имеется 4 цилиндра
  • На цилиндре имеется 2 клапана
  • Расстояние от нижнего до верхнего положения поршня – 80 миллиметров
  • Каждый цилиндр имеет диаметр 79 миллиметров
  • Степень сжатия агрегата составляет 8,5 атмосфер
  • Мощность у двигателя ваз 2106 – 75 лошадиных сил
  • Объем двигателя – 1,569
  • Можно использовать бензин АИ92
  • На каждые 100 километров по трассе расход составляет в среднем 7,4 литра, а в городе – 10 литров
  • На каждую 1000 километров расходуется 700 грамм масла
  • Можно использовать следующие типы масла: 5w-30, 5w-40, 10w-40, 15w-40
  • При замене масла нужно использовать 3,5 литров
  • Согласно заводским данным агрегат может проходить до 125000 километров. По факту он работает и до 200000 километров
  • Ставится как на Ваз 2106, так и на Ваз 21074, а также на Ваз 2121, Ваз 21053, Ваз 2103.
  • Свечи нужно использовать следующего типа: А17ДВР, А17ДВ-10, FE65CPR
  • Вес у двигателя Ваз 2106 – 121 килограмм

Преимущества двигателя ваз 2106 перед конкурентами-современниками

Этот агрегат очень успешен по сравнению с предшественниками. Его разработка основывалась на современных тогда технических решений. Перед инженерами стояла непростая задача – нужно было значительно усовершенствовать имеющиеся модели двигателей завода ВАЗ.

  1. Благодаря усовершенствованию работы цилиндров и повышению объема агрегата, мощность в целом была значительно улучшена.
  2. Диаметр конструкции блока цилиндра изменился в большую сторону.
  3. Так как головка блока осталась что и прежде, для изменения диаметра цилиндра потребовалось внедрить другие прокладки.
  4. Имеются цилиндрические лунки. Каждый поршень нагревается в процессе работы равномерно и постепенно. Благодаря этому был решен вопрос возникновения тепловых деформаций. Пластины, регулирующие тепло, стали изготавливать из стали высокого качества.

Характерные неисправности и особенности

Если знать особенности мотора, используемого в личном авто, можно значительно продлить срок его службы и сохранить хорошие характеристики. Поэтому мы рассмотрим наиболее типичные аспекты, которые касаются этого агрегата.

Прогрев. Зимой двигатель нуждается в прогреве. Нужно подождать не менее пяти минут, пока обороты не увеличатся до 1500 оборотов в минуту. Как только холостые начинают хорошо держаться, можно отправляться в путь.

Масло. Что касается масла, то часто возникают проблемы из-за излишней экономии. Владельцы «шестерки» часто покупают масло низкого качества, либо несвоевременно осуществляют замену. Это приводит к тому, что при пробеге 60 тысяч километров цилиндры могут увеличиться в диаметре. Также иногда возникают ситуации, что двигатель начинает есть слишком много масла – больше 1 литра на каждую тысячу пробега. Это свидетельствует о том, что пора замерить компрессию. Это позволит понять, возникла ли проблема с кольцами или клапанами.

Стуки и звуки. Спустя всего лишь 7-10 тысяч километров пробега часто начинают раздаваться громкие стуки в моторе на холостом ходу. Это свидетельствует о необходимости отрегулировать клапаны.

Если начинается детонация двигателя, то нужно обратить внимание на следующие моменты:

  • Какое используется топливо? Применение низкооктанового бензина может быть причиной детонации.
  • Имеется ли в камере сгорания нагар?
  • Правильно ли установлено зажигание?

Если стук двигателя сопровождается металлическими звуками, то наступило время ехать в сервисный центр. Это скорее всего требуют внимания подшипники шатуна или поршневые пальцы.

Если звук возникает во время прогрева и напоминает звук удара по глиняной посуде, значит «поехали» поршни. Нужно немедленно, но при этом очень осторожно и неспешно ехать в сервис.

Если при раздающемся стуке также падает масляное давление, значит возникли проблемы с коренными подшипниками. Такой мотор нельзя нагружать работой. Нужно срочно глушить двигатель и доставить автомобиль на буксире до сервиса.

Если автомобиль издает неприятный скрип со стороны двигателя, значит пора заняться натяжителем цепи грм или на успокоителем.

Если слышен скрежет и стуки, значит пора менять подшипник помпы.

Неустойчивая работа. Если двигатель работает неустойчиво, чаще всего это свидетельствует о том, что пора чистить жиклеры у карбюратора. Если двигатель начал глохнуть во время холостого хода, то нужно проверить регулировку оборотов холостого хода и воздушной заслонки. Если же проблема с глохнущим двигателем проявляется на оду, то пора заняться системой зажигания или питания.

Излишний нагрев агрегата. Это может говорить о том, что используется термостат плохого качества. Возможно, забило радиатор или в систему охлаждения попал воздух.

Мотор ваз троит. Многие новички, которые впервые приобрели себе автомобиль ВАЗ 2106, считают, что это неизбежная проблема, на которую уже и не стоит обращать внимания. Однако у этой проблемы могут быть причины, устранение которых позволяет наладить работу двигателя. Например, троение может говорить о том, что:

  • Требуется регулировка клапанов,
  • Прогорел какой-то клапан,
  • прокладка гбц нуждается в замене.

Также это может быть связано и с использованием бензина с низким октановым числом. Если ничего из перечисленного выше не подходит, нужно проверить регулировку карбюратора и систему зажигания.

Сильное задымление двигателя. Возможно, пора везти авто в ремонт. Это может свидетельствовать о неисправности маслосъемных колец и сальников клапанов.

Вибрация мотора. К вибрации приводит то, что со временем изнашиваются подушки двигателя. Также одной из возможных причин является возникший дисбаланс в карданном вале и коленчатом вале. Сервисный центр сможет продиагностировать и выявить точную причину неисправности.

Какие двигатели можно поставить на Ваз 2106?

Самое лучшее решение – оставить тот, что есть. Однако некоторые умельцы устанавливают и иные агрегаты. Нужно помнить о том, что капот этого автомобиля небольшой по размеру. Поэтому наиболее комфортно себя будут чувствовать моторы на ваз 2106 с диаметром цилиндра 79мл. Нельзя ставить слишком мощные агрегаты, так как их не смогут обслуживать ни тормозная система, ни мост, ни подвеска. Рекомендуется ставить следующие модели:

  • от Fiat 124
  • от BMW 536, BMW 326, BMW 746
  • модель Lancia Thema (834)
  • модель Alfa Romeo (06476)
  • модель Fiat Croma (154)

В любом случае потребуется внести некоторые доработки, связанные с особенностью устройства каждой из моделей.

Какова компрессия у этого мотора?

К сожалению, в официальном руководстве понятие «компрессия» отсутствует. Однако там описывается степень сжатия. Хотя это два разных термина, они оба касаются давления. Компрессия – это переменная величина, которая может изменяться в зависимости от технического состояния силового агрегата. Она обозначает величину давления в каждом цилиндре, которое возникает в результате вращения коленвала. Параметр этот получают с помощью манометра. Идеальной величиной считается 13 кгс/см 2 .

Можно ли установить инжектор на шестерку?

Большинство выпущенных моделей шестерки работают с карбюратором. Однако в последние годы производства (с 2002 по 2006) на заводе «ИжАвто» выпускалась и с инжекторными двигателями. Однако некоторые умельцы с успехом устанавливают инжектор на свою карбюраторную версию авто.

Двигатель ВАЗ 2106/2121 Нива

Краткое описание

Двигатель ВАЗ-2106 применим к установки на автомобили ВАЗ 2103, 2106, ВАЗ 2121 Нива, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Двигателю увеличили объем с 1,5 литра до 1,6 литра путем увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация L
Число цилиндров 4
Объем, л 1,570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм SOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 54,8 кВт-(74,5 л.с.) / 5400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н•м / 3400 об/мин
Система питания Карбюратор
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 0
Вес, кг 121

Конструкция

Четырехтактный двигатель с карбюраторной системой питания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Параметр Значение
Материал Высокопрочный чугун
Диаметр цилиндра, мм 79,0
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм 95,0
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм 215,9
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм 54,52
Вес, кг 39,200

Шатун

Шатуны кованные стальные от модели 2101.

Параметр Значение
Длина, мм 136,0
Диаметр отверстия верхней головки, мм 21,940 – 21,980
Диаметр отверстия нижней головки, мм 51,330 – 51,346
Вес, г 720

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм 79,0
Компрессионная высота, мм 38,0
Объем внутренней выемки, сс 3,7
Вес, г 377

Наружный диаметр поршневого пальца 21101– 22 мм, его длина пальца – 67 мм. Вес пошневого пальца составляет 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется от 21011. Распределительный вал приводится во вращение двухрядной втулочной цепью.

Сколько весит двигатель ваз 2106

Характеристика двигателя ВАЗ
Основные элементы двигателя
Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

Двигатель ВАЗ 2106-1000260. Характеристика двигателя ВАЗ 2106.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,57
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин,: 54,8кВт.-(74,5 л.с.)
Диаметр цилиндра, мм: 79
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 850-900
Максимальный крутящий момент при 3400 об/мин., Н*м: 104
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10
Вес, кг: 121.0

Двигатель 2106 – четвертое поколение моторов ВАЗ

ИзготовительВАЗ
Марка ДВСВАЗ-2106
Годы производства1976 – 2006
Объем1569 см3 (1,5 л)
Мощность 64-75 л.с.
Крутящий момент87,3 Нм (3400 об/мин)
Вес121 кг
Степень сжатия8,5
Питаниекарбюратор Солекс 1107010-01, затем 1107010, с 1980 г. Озон 1107010-20
Тип моторарядный
Число цилиндров4
Местонахождение первого цилиндравозле цепи ГРМ
Число клапанов на каждом цилиндре2
Материал ГБЦсплав алюминиевый
Допустимое короблениепрокладки коллекторов (впуск/выпуск) 0,08 мм

прокладка головки цилиндров 0,05 мм

Седло клапанаширина 2 мм, угол 45°
Распредвалодин верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредваладиаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндровчугун
Диаметр цилиндракласс А – 79 – 79,01 мм

класс В – 79,01 – 79,02 мм

класс С – 79,02 – 79,03 мм

класс D – 79,03 – 79,04 мм

класс Е – 79,04 – 79,05 мм

Поршни и кольцапоршень из алюминиевого сплава с оловянным покрытием

кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)

Диаметр поршнякласс А – 78,94 – 78,95 мм

класс С – 78,96 – 78,97 мм

класс Е – 78,98 – 78,99 мм

Зазорыпоршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум)

поршневых колец – 110 мм относительно плоскости разреза

Кольцо компрессионное верхнее1,535 – 1,555 мм
Кольцо компрессионное нижнее3,957 – 3,977 мм
Кольцо маслосъемное2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом0,03 – 0,07 мм
Коленвалчугун, литье
Количество подшипников коренных5
Диаметр шейки КП50,795 – 50,775 мм
Зазор коренной шейки0,1 – 0,5 мм
Подшипники шатунныедиаметр шейки вала – 47,814 мм

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

Сальники коленвалапередний – диаметры 42 мм, 60 мм, ширина 7 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

Ход поршня80 мм
ГорючееАИ-92
Нормативы экологииЕвро-2
Расход топливатрасса – 7,8 л/100 км

смешанный цикл 9,2 л/100 км

город – 12 л/100 км

Расход масламаксимум 0,7 л/1000 км
Моторное масло для 21065W-30 — 15W-40
Объем моторного масла3,75 л
Периодичность заменыкаждые 55000 км
Температура рабочая80°
Ресурс моторазаявленный 120000 км

реальный 200000 км

Регулировка клапановгайками и щупом
Система охлажденияпринудительная
Количество ОЖ9,85 л
Помпакрыльчатка полимерная, крепление на блоке
Зажиганиетрамблер
Свечи на 2106 А17-ДВР,  FE65CPR, А17ДВ-10
Зазор между электродами свечи0,5 – 0,6 мм
Цепь ГРМдвухрядная роликовая, 114 звеньев
Порядок работы цилиндров1-3-4-2
Воздушный фильтрсухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтррекомендуемый Mann W914/2
Маховик129 зубьев, 0,62 кг

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

смещений нет

Болты крепления маховикаМ10х1,25 мм, длина 23,5 мм,
Маслосъемные колпачкипроизводителей Хорс или Corteco
Компрессиядавление в цилиндрах от 10 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла80°С
Температура срабатывания термостата80 – 84°С
Давление клапана внутри радиаторной пробки0,7 – 1 бар
Содержание в выхлопе вредных продуктовСН <200%, СО <0,5%
Обороты ХХ800 – 900 мин-1
Усилие затягивания резьбовых соединенийсвеча – 31 – 39 Нм

маховик – 61 – 87 Нм

болт сцепления – 29,4 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43,32 – 53,51 (шатунный)

головка цилиндров – две стадии 31 – 41 Нм, 96 – 118 Нм

Сколько весит двигатель ваз 2106


Каков вес двигателя ВАЗ-2106

ВАЗ-2106 – это настоящая классика советского автомобилестроения. Машина выпускалась и длительное время уже после развала Союза, что объясняется ее невероятной надежностью. Кроме того, она выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запасных деталей, неограниченными возможностями для модернизации.

Важным достоинством ВАЗ-2106 является двигатель, использованный в этом автомобиле. Этот четырехтактный агрегат, оснащаемый до 2002 года карбюраторной, а потом – и инжекторной системой воспламенения топлива, может работать на бензине даже самого низкого качества, редко отказывает в сильные холода, может успешно эксплуатироваться практически в любых условиях. Любые его неполадки устраняются даже без участия специалиста – любой мало-мальски опытный автолюбитель легко может справиться с текущим ремонтом.

Вес двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач составляет 121 килограмм. Поэтому данный агрегат категорически не рекомендуется пытаться снимать или перемещать в одиночку – это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включающим и головку блока цилиндров, и систему зажигания, масса двигателя составит еще больше – 140 килограммов.

Наконец, в сборе с коробкой передач и прилагаемыми к ней устройствами это значение увеличится еще на 26 килограммов.

Как видите, вес можно вполне назвать существенным недостатком машины перед импортными аналогами. Для его уменьшения, повышения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали, выполненные из легких металлических сплавов.

В 1984 году на болгарском автопредприятии была выпущена дизельная версия «шестерки». Замена бензинового двигателя на мотор, работающий на солярке, не слишком повлияла на характеристики авто. Во-первых, болгарам не удалось повысить мощность силового агрегата. Во-вторых, его вес увеличился примерно на 10 килограммов, что также можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106

Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 представляет собой модификацию силового агрегата от «тройки». Вполне возможно, именно поэтому в его конструкции сохранился целый ряд слабых мест предшественников. Отечественные умельцы научились диагностировать неполадки мотора чуть ли не по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:

  • появление громких стуков на холостом ходу однозначно указывает на необходимость регулировки клапанов. При нормальных условиях эксплуатации данная проблема возникает обычно не чаще, чем один раз в 7-10 тысяч километров пробега;
  • возникновение стука металла о металл свидетельствует о том, что износились шатунные подшипники или поршневые пальцы. И ту, и другую неисправность нужно устранять сразу же, чтобы не допускать серьезных поломок силового агрегата;
  • так называемый керамический стук может говорить о том, что из строя вышли поршни автомобиля ВАЗ-2106. До автосервиса с такой поломкой доехать еще можно, но вот в путешествия по городу и за его пределы пускаться точно не рекомендуется;
  • посторонние звуки в нижней части двигателя, которые сопровождаются резким падением уровня масла – это явный признак проблем с коренными подшипниками. В этой ситуации лучше сразу воспользоваться услугами эвакуатора, так как самостоятельная поездка даже на небольшое расстояние чревата крупными неприятностями.

Читайте также: Почему на ВАЗ-2106 свечи зажигания стали черными

Кроме того, довольно часто владельцы ВАЗ-2106 сталкиваются с такими неисправностями карбюратора и системы зажигания:

  • недостаточное или, напротив, чрезмерное обогащение топлива;
  • проблемы с дроссельной заслонкой;
  • выход из строя высоковольтного провода;
  • попадание влаги на изолятор катушки зажигания;
  • износ свечей.

Все эти неисправности при наличии опыта устраняются в два счета – достаточно лишь снять поврежденный узел, разобрать его и, соответственно, заменить изношенные детали.

Основные характеристики двигателя ВАЗ 2106, возможности замены

ВАЗ 2106 (или «шестёрка», как называют эту модель в народе) — автомобиль, вошедший в историю АвтоВАЗа благодаря своей бешеной популярности. Популярность машина снискала не только из-за своего качества и неприхотливости, но и ввиду доступности разных трансформаций. Например, владельцу доступна такая опция, как замена двигателя на более продуктивный. Главное, правильно выбрать силовой агрегат для своей «шестёрки» и грамотно его установить.

Какими двигателями оснащается ВАЗ 2106

ВАЗ 2106 считается логичным продолжением всей линейки продукции «Волжского автомобильного завода». В частности, «шестёрка» — это модернизированная версия ВАЗ 2103. Шестая модель «Лады» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, всего было выпущено более 4.3 миллиона машин.

В разные годы «шестёрка» подвергалась некоторым изменениям — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать машине динамичности и мощности. Во все годы ВАЗ 2106 укомплектовывался четырёхтактным, карбюраторным, рядным двигателем.

Карбюраторное устройство экономично расходует топливо, при этом не сокращая мощность мотора
Таблица: варианты комплектации двигателями

Для двигателей шестой модели характерны те же характеристики, что и для предыдущих версий: распределительный вал расположен в верхней части устройства, трущиеся механизмы смазываются двумя способами — под давлением и через разбрызгивание. Смазка довольно быстро расходуется при таком способе подачи: завод установил допустимую норму в 700 гр на 1000 километров пути, однако в реальности расход масла может быть и выше.

В моторы ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

  • 5W — 30;
  • 5W — 40;
  • 10W — 40;
  • 15W — 40.
Масла компании «Лукойл» считаются самыми доступными по стоимости, практически ничем не уступая импортным смазкам по качеству и составу

В рабочем состоянии в полости мотора и во всей смазочной системе автомобиля должно находиться не более 3.75 литров масла. При смене жидкости рекомендуется заливать 3. 5 литра.

Основные технические характеристики двигателя «шестёрки»

Как указывалось выше, силовой агрегат ВАЗ 2106 является результатом доработки мотора ВАЗ 2103. Цель такой доработки ясна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут засчёт увеличения диаметров цилиндров до 79 мм. В целом же новый мотор ничем не отличается от мотора ВАЗ 2103.

На двигателях «шестёрки» поршни имеют ту же конструкцию, что и на предыдущих моделях: их диаметр составляет 79 мм, когда как номинальный ход поршня — 80 мм.

Коленчатый вал также был взят с ВАЗ 2103, единственное отличие — кривошип был увеличен на 7 мм, что продиктовано увеличением диаметра цилиндров. К тому же длина коленвала была тоже увеличена и составила 50, 7 мм. Из-за увеличения размеров коленвала и цилиндров удалось сделать модель более мощной: коленвал вращается при максимальных нагрузках со скоростью до 5400 об/мин.

С 1990 года все модели ВАЗ 2106 комплектуются карбюраторами «Озон» (до этогот периода использовались карбюраторы «Солекс»). Карбюраторные силовые установки позволяют создать автомобиль с максимальной жизнеспособностью и продуктивностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Устройство карбюратора «Озон» считается довольно сложным, так как состоит из множества мелких деталей

Все модели карбюраторов «шестёрки» с 1990 г имеют рабочий объём 1. 6 литра и мощность 75 лошадиных сил (74.5 л.с.). Устройство не обладает крупными габаритами: в ширину всего имеет 18.5 см, в длину 16 см, в высоту 21.5 см. Общий вес всего механизма в сборе (без заливаемого топлива) составляет 2.79 кг. Габаритные размеры всего мотора составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Двигатель ВАЗ 2106 в сборе весит 121 кг.

Рабочий ресурс двигателей на ВАЗ 2106 по данным завода-производителя не превышает 125 тыс. километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора вполне можно продлить этот срок до 200 тыс. километров пробега и выше.

Где располагается номер двигателя

Важной идентификационной характеристикой любого мотора считается его номер. На ВАЗ 2106 номер выбивается сразу в двух местах (для удобства водителя и надзорных органов):

  1. На блоке цилиндров с левой стороны.
  2. На металлической пластинке под капотом.
Каждая цифра выбита максимально чётко, так как двусмысленного толкования номера допустить нельзя

Номер двигателю присваивается на заводе, исправления и перебивки цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное достоинство «шестёрки» заключается в её универсальности. Владельцы отечественных автомобилей ВАЗ 2106 практически без ограничений могут тюнинговать как двигатель, так и кузов.

Отечественные варианты

К ВАЗ 2106 идеально могут подойти силовые агрегаты с любых моделей ВАЗ. Однако не стоит забывать, что мотор для замены должен быть тех же размеров, веса и примерно той же мощности, что и штатный — только так можно безопасно и качественно поменять двигатель без каких-либо переделок.

Оптимальными вариантами для замены можно считать двигатели АвтоВАЗа:

  • ВАЗ 2110;
  • ВАЗ 2114;
  • «Лада Приора»;
  • «Лада Калина».
Отечественный силовой агрегат способен придать «шестёрке» дополнительную мощность и увеличить ресурс машины

Главный плюс такой замены — в простоте регистрации автомобиля с новым мотором в органах ГИБДД. Придётся указать только новый идентификационный номер, так как производитель останется прежним.

Двигатель с иномарки

Чтобы увеличить мощность «шестёрки», придётся подыскать более «серьёзные» виды движков. Без изменений моторного пространства в машине можно установить на ВАЗ 2106 двигатели с Nissan или Fiat.

Однако любителям «острых ощущений» этой мощности может не хватить. На ВАЗ 2106 легко «встанет» двигатель от БМВ 326, 535 и 746-ой моделей. Однако следует учитывать, что при увеличении мощности придётся усиливать и всю конструкцию автомобиля в целом. Соответственно, потребуются вложения для усиления подвески, тормозов, разветвлений в системе охлаждения и т. п.

Установка мотора с импортных автомобилей подразумевает значительные доработки в моторном отсеке и в устройстве обслуживающих систем
Дизельный мотор на ВАЗ 2106

Дизельные силовые установки было целесообразно ставить на бензиновые отечественные машины несколько лет назад, когда стоимость солярки была ниже АИ-92. Главное достоинство дизеля — это его экономичность. На сегодняшний день стоимость дизельного топлива превышает цену на бензин, поэтому ни о какой экономичности речи быть не может.

Однако любители повышенной тяги мотора вполне могут установить различные дизельные агрегаты на ВАЗ 2106. Необходимо соблюсти три правила:

  1. Размеры и вес дизеля не должны сильно превышать вес штатного мотора ВАЗ.
  2. Нельзя ставить на «шестёрку» двигатели с мощностью более 150 л.с. без соответствующей переделки кузова и других систем.
  3. Заранее убедиться в том, что все системы автомобиля будут безопасно подключаться к новому двигателю.
Дизельный мотор придаст машине дополнительную тягу и подвижность
Стоит ли ставить роторный двигатель

Сегодня только концерн Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В своё время роторно-поршневые моторы выпускал и АвтоВАЗ, однако из-за проблемности устройства оснащение машин такими установками было решено прекратить.

Установка роторного мотора Mazda на ВАЗ 2106 не позволит обойтись без вмешательства: понадобится расширить моторный отсек и провести доработку ряда систем. При желании и наличии средств все эти задачи выполнимы, однако целесообразнее установить двигатель с Fiat, например, так как при небольших вложениях он придаст машине те же скоростные характеристики.

Работа роторного двигателя заметна по выхлопам: отработавшие газы быстрее выходят из полости мотора

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный с других моделей ВАЗ, так и на импортный с более мощных иномарок. В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендуемых правил управлять такой машиной будет небезопасно.

Двигатель ВАЗ 2106 и его модернизация

Двигатель ВАЗ 2106 монтируется на легковых авто производства Волжского автомобильного завода, деятельность которого начала вестись в 1976 году. Мотор Ваз 2106 — это четырехтактный силовой агрегат, схема — карбюраторная, устройство — рядное.

Особенности конструкции

Охлаждение мотора производится в замкнутом контуре при помощи циркуляции охлаждающей жидкости. Принцип работы охлаждающей системы— принудительный.

Схема работы смазочной системы комбинированная — разбрызгивание плюс подача моторного масла под давлением.

Порядок работы цилиндров следующий: 1—3—4—2.

Устройство ДВС позволяет производить капитальный ремонт двигателя ВАЗ 2106 и дополнительный тюнинг двигателя ВАЗ 2106.

Замена двигателя ВАЗ 2106 производится после ознакомления с новыми ценами на данный вид мотора. Перед тем как приступать к замене движка, нужно узнать, сколько весит двигатель ВАЗ 2106.

Силовой агрегат шестой модели устанавливается на автомобили ВАЗ 21074, «НИВА», ВАЗ 2106.Транспортные средства марки УАЗ не комплектуются данными моторами.

Шестой движок — описание технических характеристик

Основные технические характеристики мотора:

  1. Блок 2106 цилиндров изготовлен из чугуна.
  2. Питание производится по карбюраторной схеме.
  3. Тип мотора — бензиновый, рядный.
  4. Число цилиндров в блоке равно 4.
  5. Каждый цилиндр диаметром 79 мм оборудован двумя клапанами.
  6. Величина хода поршня равна 80 мм.
  7. Степень сжатия движка равна 8,5 атмосфер.
  8. Мощность двигателя ВАЗ 2106 — 75 лс.
  9. Обороты равны 5400 об/мин.
  10. Величина крутящего момента 116 Нм.
  11. Рекомендуемое топливо — АИ 92.
  12. Вес двигателя ВАЗ 2106 в сборе равен 121 кг.
  13. Замена масла в двигателе ВАЗ 2106 — требуемое количество 3,5 литров.
  14. Виды рекомендованных марок моторного масла:10w-40,5w-40, 15w-40, 5w-30.
  15. Тюнинг ВАЗ 2106 — лошадиный равен 200.

Каждая инженерная доработка привела к значительному улучшению конструкции, о чем свидетельствует представленная характеристика двигателя ВАЗ 2106.

Что удалось существенно улучшить

Усовершенствованная характеристика ВАЗ 2106:

  • Использование нового блока цилиндров улучшенной конструкции с измененным диаметром.
  • Двигатель ВАЗ 2106 обладает увеличенной мощностью благодаря увеличению общего объема силового агрегата и улучшению характеристик и свойств цилиндров.
  • Использование новых прокладок в связи с изменением диаметров цилиндров.
  • Оснащение поршнями диаметром 79 мм, позаимствованными у одиннадцатой модели.
  • Обеспечение равномерности нагрева поршней благодаря цилиндрическим лункам в моторе и использованию стальных пластин терморегулирующих на поршнях.

Специальные терморегулирующие пластины, устанавливаемые в поршнях, изготовлены из стали высокого качества.

Техническое обслуживание силового агрегата 2106

Для определения возможных проблем в работе автомобиля необходимо проводить регулярное диагностирование всей машины. При помощи мастера устанавливаются нормативы функционирования всех систем механизма.

Ремонтные работы подразделяются по категориям сложности в зависимости от дефектов систем и изношенности узлов и деталей движка. В процессе детальной диагностики систем проводятся исследования под силовыми нагрузками.

Успешный ремонт двигателя ВАЗ 2106 своими руками производится приобладании определенным опытом и навыками. В помощь мастерам выпущена специальная книга-руководство, приобрести которую можно в торговой сети в магазинах, которые торгуют автомобильными запасными частями.

ВАЗ 2106 ремонт, сборка и разборка производятся при наличии опыта работы, также необходим полный свой набор инструментов и необходимых запчастей.

Наиболее часто встречающиеся поломки шестого мотора

Автовладельцы чаще всего сталкиваются с такими дефектами в работе двигателя:

  1. Увеличивается внутренний диаметр цилиндрана 0,15 мм после прохождения более 5 тыс. км. Данный дефект образуется, если не производится своевременная замена моторной смазки.
  2. Изнашивается распределительный вал.
  3. Шумовые эффекты в виде постукиваний в двигателе. Данный дефект устраняют при помощи регулировки клапанов, замены топлива на более высокооктановое горючее. Если эти мероприятия не помогли, то необходимо обратиться в ближайшее СТО, где будут проведены диагностика и ремонт поршней и подшипников шатуна.
  4. Падает давление масла. При этом смазка не поступает к трущимся поверхностям, вследствие чего возрастает сила трения, вызывающая сгорание прокладок, ускоренный износ рабочих деталей, устройство приходит в негодность.
  5. Скрипы свидетельствуют о поломках в натяжителе цепи газораспределительного механизма, успокоителе или в подшипнике помпы.
  6. Если двигатель глохнет на ходу, необходимо заняться системами зажигания либо питания.
  7. Выключение мотора при холостых оборотах происходит при сбое в регулировках оборотов холостого хода или воздушной заслонки.
  8. Троение движка, при данном дефекте необходимо отрегулировать или заменить прогоревшие клапаны, прокладку ГБЦ. Причиной троения также может стать горючее, обладающее низким октановым числом.

Почему греется двигатель

Наиболее частым дефектом двигателя 2106 является его перегрев. Рабочая температура двигателя находится перед отметкой +96°С.

Причинами того, что мотор начал сильно греться, могут являться неисправности следующих систем и узлов:

  • термостат, возникновение воздушной пробки;
  • радиатора, его засорение;
  • низкое качество жидкости, применяемойдля охлаждения;
  • вентилятор вышел из строя.

При выявлении перегрева двигателя нужно срочно остановить машину и произвести тщательное обследование и устранение причины. Если движок начал нагреваться по причине поломки термостата, то данное устройство необходимо заменить на новый экземпляр.

При дефектах в радиаторе необходимо дать время для того, чтобы охлаждающая жидкость полностью остыла и только после этого начать диагностику, слив антифриза и устранение поломки.

Как форсировать двигатель ВАЗ

Чтобы усилить мощность мотора применяются различные технологии.Форсирование двигателя ВАЗ 2106 производится при помощи тюнинга.

Самый эффективный способ — это установка турбо на ВАЗ 2106 и отвод продуктов сгорания через прямоточную систему.

Ваз 2106 турбо конкурирует на дорогах со многими именитыми брендами.

Турбина, турбонаддув устанавливаются на улучшенную шестерку с целью ее модернизации. При этом ее мощность существенно увеличивается. Установка специальных деталей внутрь силового агрегата не дает такого эффекта, как турбина.

Ваз 2106 турбо используют любители высоких скоростей. Замененный тюнинговый автомобиль имеет дополнительное оборудование, требующее дополнительных затрат по уходу и контролю за работой всех систем, по периодическому техосмотру. Стоимость установки доходит до половины цены машины.

Двигатель ВАЗ 2106/2121 Нива

Краткое описание

Двигатель ВАЗ-2106 применим к установки на автомобили ВАЗ 2103, 2106, ВАЗ 2121 Нива, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Двигателю увеличили объем с 1,5 литра до 1,6 литра путем увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя, 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

ПараметрЗначение
Конфигурация L
Число цилиндров 4
Объем, л 1,570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Число клапанов на цилиндр 2 (1-впуск; 1-выпуск)
Газораспределительный механизм SOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала 54,8 кВт-(74,5 л. с.) / 5400 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н•м / 3400 об/мин
Система питания Карбюратор
Рекомендованное минимальное октановое число бензина 92
Экологические нормы Евро 0
Вес, кг 121

Конструкция

Четырехтактный двигатель с карбюраторной системой питания, с рядным расположением цилиндров и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распределительного вала. Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией. Система смазки комбинированная: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров свой, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндра.

ПараметрЗначение
Материал Высокопрочный чугун
Диаметр цилиндра, мм 79,0
Межцилиндровое расстояние (расстояние между осями соседних цилиндров блока), мм 95,0
Высота блока (расстояние между верхней плоскостью блока и осью коленчатого вала), мм 215,9
Диаметр расточки опор коленчатого вала (под коренные вкладыши), мм 54,52
Вес, кг 39,200

Шатун

Шатуны кованные стальные от модели 2101.

ПараметрЗначение
Длина, мм 136,0
Диаметр отверстия верхней головки, мм 21,940 – 21,980
Диаметр отверстия нижней головки, мм 51,330 – 51,346
Вес, г 720

Поршень

В двигателе используются поршни от ВАЗ 21011.

ПараметрЗначение
Диаметр, мм 79,0
Компрессионная высота, мм 38,0
Объем внутренней выемки, сс 3,7
Вес, г 377

Наружный диаметр поршневого пальца 21101– 22 мм, его длина пальца – 67 мм. Вес пошневого пальца составляет 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется от 21011. Распределительный вал приводится во вращение двухрядной втулочной цепью.

← Другие двигатели ВАЗПоделится с друзьями:
Page 2
  • ВАЗ 2112 1.5 16V

    Объем: 1,5 л.Мощность: 93 л.с.

  • ВАЗ 11194 Калина

    Объем: 1. 4 л.Мощность: 89 л.с.

  • ВАЗ 21126 1.6 16V Приора, Гранта, Калина 2

    Объем: 1.6 л.Мощность: 98 л.с.

  • ВАЗ 11186/11189 Гранта, Калина, Веста

    Объем: 1.6 л.Мощность: 87 л.с.

  • ВАЗ 2106/2121 Нива

    Объем: 1.6 л.Мощность: 74,5 л.с.

  • ВАЗ 11183 1.6 8V Лада Калина (Lada Kalina)

    Объем: 1.6 л.Мощность: 80,9 л.с.

  • ВАЗ 21114 1.6 8V Лада Калина (Lada Kalina)

    Объем: 1.6 л.Мощность: 81,6 л.с.

  • ВАЗ 21124 1.6 16V

    Объем: 1.6 л.Мощность: 89 л.с.

  • ВАЗ 21116 1.6 8V Гранта, Калина 2

    Объем: 1.6 л.Мощность: 90 л.с.

  • ВАЗ 21127/21129 1.6 16V Гранта, Калина 2, Приора, Веста

    Объем: 1.6 л.Мощность: 106 л.с.

  • ВАЗ 21214 1.7 8V ЛАДА 4x4, Шевроле Нива

    Объем: 1.7 л.Мощность: 81 л.с.

  • ВАЗ 2130 Нива, Надежда

    Объем: 1.8 л.Мощность: 82 л.с.

ОАО «АвтоВАЗ» - крупнейший российский производитель легковых автомобилей. Контроль над компанией принадлежит альянсу Renault-Nissan. С начала своего основания, завод выпускал автомобили марки ВАЗ с наименованиями «Жигули», «Нива», «Спутник», «Самара», «Ока». В настоящее время автомобили выпускаются под торговой маркой Lada.

Двигатель для классики

Проектирование велось совместно с итальянскими специалистами, т.к. новый двигатель планировалось устанавливать на итальянских машинах FIAT125. В 1969 году спроектирован новый с улучшенными техническими и динамическими характеристиками. В 1971 году двигатель и доработанный кузов (модель ВАЗ 2101) допущены к Государственным испытаниям, которые прошли успешно. О качестве советской конструкторской работы говорит тот факт, что двигатель принят итальянцами для FIAT125 и производился 15 лет для других моделей.Линейка двигателей для «классики» выпускалась с объемами: 1,2; 1,3; 1,5 и 1,6 литров. Также этот двигатель с незначительными доработками используется на автомобилях «НИВА» и «LADA 4x4» с объемами 1,6-1,8 литра.

Двигатель для автомобиля с передним приводом

Необходимость такого двигателя обосновывалась совершенно другими качественными показателями автомобилей с передним приводом. Проект, запущенный в 1970 году, получил обозначение Э1101. При сохранении концепции четырехцилиндрового рядного двигателя 2101 в двигатель Э1101 внесены изменения: • Уменьшено межпоршневое расстояние (89 мм) без изменения линейки возможных объемов двигателя (1.2...1,7 л), что позволило свободно поместить его в моторном отсеке поперек направлению движения. • Изменена конструкция механизма газораспределения, в части привода клапанов, что позволило снизить инерционные нагрузки.

Двигатель используется на всех моделях Lada с передним приводом.

Технические характеристики инжектора двигателя

2106. Все автомобили ваз. Переделка шасси автомобиля

Характеристики двигателя ВАЗ 2106

Двигатель ВАЗ 1.6л.
Годы выпуска - (с 1976 г. по настоящее время)
Материал блока цилиндров - чугун
Система питания - карбюратор / инжектор
Тип - рядный
Количество цилиндров - 4
Клапанов на цилиндр - 2
Ход поршня - 80 мм
Цилиндр диаметр - 79 мм
Степень сжатия - 8,5
Объем двигателя 2106 - 1569 куб. см
Мощность двигателя 2106 - 75 л.с. / 5400 об / мин
Крутящий момент - 116 Нм / 3000 об / мин
Топливо - AI92
Расход топлива - город 10.3л. | трасса 7,4 л. | смешанный 10л / 100 км
Расход масла - 700 г на 1000 км
Габариты двигателя 2106 (ДхШхВ), мм - 565x541x665
Масса двигателя 2106 - 121 кг
Масло моторное 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3,75 л.
При замене залейте примерно 3,5 л.

Ресурс двигателя ВАЗ 2106:
1. По заводу - 125 тыс. Км
2. Практически - до 200 тыс. Км

TUNING
Потенциал - 200 л.с.
Без потери ресурса - 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

ВАЗ 2106 1.Двигатель 6 л. продолжение троешного двигателя и, в свою очередь, мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 с поршнем увеличенным диаметром до 79 мм, блок двигателя 2106 остался прежним. Кстати, он слева, слева бензонасос есть место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ваш вопрос раз и навсегда. Есть еще двигатель 21067 инжектор, это обычный шестиступенчатый мотор прикрытый ГБЦ от поля впрыска мотора 21214, собственно все отличия.Как показало время и практика, шестерки карбюраторных двигателей более устойчивы, чем инжекторные.
Сам двигатель 2106 представляет собой инжекторный или карбюраторный рядный 4-цилиндровый с распредвалом верхнего расположения, ГРМ 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора при бережной эксплуатации, своевременном обслуживании превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км. Несмотря на это, этот мотор в народе считается менее надежным, чем двигатель от 2103.Чтобы мотор жил долго и счастливо, его необходимо прогреть перед движением. Зимой прогрев двигателя ваз 2106 длится около 5 минут при 1500-2000 об / мин, как только он начинает держать холостые обороты, можно ехать.
Ниже мы увидим основные недостатки и проблемы этого двигателя, которые встречаются чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование некачественного масла приводит к тому, что после пробега 60000 км диаметры цилиндров увеличиваются на 0.15 мм, забудьте про дешевое маслосох. К тому же часто бывает так, что двигатель ВАЗ 2106 кушает масло, больше литра на 1000 км. В этом случае замеряем компрессию, исходя из этого определяем приехавшие клапаны или кольца или еще что-то.
На двигателях 06 проблема повышенного износа распредвала, болезнь всех жигулей. Как и все предыдущие моторы «Жигули», у этого двигателя ВАЗ 2106 регулировка клапанов требуется, примерно раз в 7-10 тысяч км, громкий стук при работе двигателя на холостом ходу, слышимый с места водителя с закрытым капотом, свидетельствует именно об этом.О звуках и стуках в моторах шестерок можно говорить бесконечно, помимо уже упомянутых клапанов, к основным причинам шума в двигателе ВАЗ 2106 относится и детонация, почему двигатель детонирует - малооткрывающееся топливо, нагар в камеру сгорания и неправильную настройку зажигания, отрегулируйте зажигание, залейте нормальный бензин и проблема исчезнет. Стук двигателя ВАЗ 2106 издает металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно в сервис.Звук появляется при прогреве двигателя и похож на стук глиняной посуды? Проблема в поршнях, можно потихоньку попасть в сервис. Стук в двигателе ВАЗ 2106, который слышен снизу двигателя, одновременно с падением давления масла говорит о проблеме с коренными подшипниками, выключаем машину и идем в сервис на буксире. Если шум больше похож на скрип в двигателе ВАЗ 2106, посмотрите демпфер и натяжитель цепи ГРМ, если дребезжит со стуком - подшипник помпы.
Нестабильная работа двигателя ВАЗ 2106 - обычное дело на карбюраторных машинах, прочистите жиклеры карбюратора. Если двигатель ВАЗ 2106 глохнет на холостом ходу, при этом холостые обороты регулируются нормально, отрегулируйте воздушную заслонку. Если глохнет на ходу, причина в блоке питания или системе зажигания.
Двигаясь дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат (копили и хлам покупали?), Радиатор (забит он или нет), возможно воздух в системе охлаждения, это основные моменты, вызывающие перегрев.Владельцы, особенно впервые купившие машину, часто кричат, почему двигатель ВАЗ 2106 троит? Назову основные причины: неправильно отрегулированы клапаны, сгорела клапана, вышла из строя прокладка ГБЦ, об этом будут свидетельствовать скачки температуры охлаждающей жидкости, повышенная задымленность из выхлопной системы (белый дым). Низкооктановый бензин, неправильно отрегулированный карбюратор - тоже среди причин тройного мотора, этот же карбюратор может быть причиной рывков двигателя ВАЗ 2106, но если он не работает на холостом ходу, смотрите систему зажигания.Хочу добавить про дымность, сильно ли дымит двигатель ВАЗ 2106? Это маслосъемные кольца или сальники клапанов, отвозите машину в сервис и настраивайте на капитальный ремонт.
Ладно, разобрались, теперь обратите внимание на подушки двигателя 2106, они могут вызывать вибрацию двигателя, если подушки изношены, езжайте на СТО для их замены. Кроме того, вибрация двигателя может быть вызвана дисбалансом коленчатого и карданного валов, различными поршнями и другими менее распространенными причинами.Все это диагностируется и устраняется в условиях эксплуатации.
Иногда спрашивают интерес Спрашивают: что делать, если заклинил двигатель ВАЗ 2106? Однозначного ответа тут нет, вскрытие покажет. Отнесите машину в сервис, мастер на месте определит причину и будет готов расстаться с хорошей суммой денег.
Все вышеперечисленные проблемы актуальны для всего классического семейства двигателей, включая Нивов 1.7л. и 1,8 л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Рано или поздно стандартных 75 сил уже не хватит всем владельцам, машина начинает казаться вялой, неуправляемой и возникает вопрос, как увеличить мощность двигателя 2106.Самый экономичный и простой тюнинг - расточка двигателя ВАЗ 2106 на 3 мм под поршень 82 мм. Заточить уже не получится, стенки блока станут очень тонкими, останется только гильза блока. Для получения более крутящего момента мотора и дальнейшего увеличения объема до 1,8 л. нужно увеличить ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1: 1 повторяет ревизию 2103, про установку валов читаем.

Двигатель от Приоры до ВАЗ 2106

Если у вас в гараже оказался лишний приоромотор, не торопитесь отправлять его на свалку, есть идея получше.Установка 16 клапанного двигателя на ВАЗ 2106, это один из лучших способов получить надежные 100 л.с., но при этом процедура довольно сложная, придется болгаркой разрезать моторный щит, переварить поддон, установить 2101 Подшипник коленвала на восьмерке, коробка родная остаётся, сцепление меняется на приоровское. Кроме того, доработки потребуют маховик, выхлопная система, система охлаждения и акселераторный привод. Если не страшно, то попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти не составит труда.С двигателем 2112 на ВАЗ 2106 ситуация аналогичная, в любом случае такая свап лучше, чем выжать сок из старого классического двигателя. Все это возможно с Нивой 1.7 и 1.8

.

Турбодвигатель ВАЗ 2106

Самым дорогим способом увеличения мощности двигателя ВАЗ 2106 является турбина, и ее используют только любители для развлечения, развлечения и т. Д. Если деньги для вас не имеют значения, прочтите раздел «Турбо-классик», в противном случае смотрите другие варианты переделки двигателя ВАЗ 2106.

Двигатель ВАЗ-2106 применим к установке на автомобили ВАЗ-2103, 2106, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Объем двигателя увеличен с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя - 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация L
Количество цилиндров 4
Объем, л 1 570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Количество клапанов на цилиндр 2 (1 вход; 1 выход)
Газораспределительный механизм SOHC
Порядок цилиндров 1-3-4-2
Мощность двигателя номинальная / при частоте вращения коленчатого вала 54.8 кВт - (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н м / 3400 об / мин
Система снабжения Карбюратор
Рекомендуемое минимальное октановое число бензина 92
Экологические стандарты Евро 0
Масса, кг 121

Конструкция

Двигатель четырехтактный с питанием от карбюраторной системы, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распредвала.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией ... Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров собственный, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндров.

Шатун

Шатуны из кованой стали от модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм 79,0
Высота сжатия, мм 38,0
Объем внутренней выемки, сс 3,7
Масса, г 377

Наружный диаметр поршневого пальца 21101 - 22 мм, длина его пальца - 67 мм. Вес швейной булавки 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется начиная с 21011.Распределительный вал приводится в движение двухрядной гильзой.

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) - автомобиль, вошедший в историю АвтоВАЗа благодаря бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у владельца есть такая возможность, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими двигателями комплектуется ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей продуктовой линейки «Волжского автозавода». В частности, «шестерка» представляет собой модернизированный вариант ВАЗ 2103. Шестая модель «Жигулей» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 - один из самых массовых отечественных автомобилей, в целом. выпущено более 4,3 млн автомобилей.

За годы существования «шестерка» претерпела некоторые изменения - например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамизм и мощность.Во все годы ВАЗ 2106 оснащался четырехтактным карбюраторным рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и для предыдущих версий: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами - под давлением и через спрей. . При таком способе подачи смазка расходуется достаточно быстро: завод установил допустимую норму 700 г на 1000 км, однако в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

  • 5W - 30;
  • 5W - 40;
  • 10Вт - 40;
  • 15 Вт - 40.

В рабочем состоянии в полости двигателя и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерка»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации двигателя ВАЗ 2103. Цель этой доработки понятна - инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметра цилиндра до 79 мм. В целом новый двигатель ничем не отличается от двигателя ВАЗ 2103.

На двигателях «шестерка» конструкция поршней такая же, как и на предыдущих моделях: их диаметр составляет 79 мм, а номинальный ход поршня - 80 мм.

Коленвал тоже был взят от ВАЗ 2103, с той лишь разницей, что кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндра.Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин. №

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Ozone (до этого периода использовались карбюраторы Solex). Карбюраторные силовые установки позволяют создать автомобиль с максимальной живучестью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.№

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л.с.). Устройство не имеет больших габаритов: всего 18,5 см в ширину, 16 см в длину и 21,5 см в высоту. Общий вес всего механизма в сборе (без топлива) - 2,79 кг. Габаритные размеры всего двигателя составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Собранный двигатель ВАЗ 2106 весит 121 кг.

Ресурс двигателей на ВАЗ 2106 по данным производителя не превышает 125 тысяч километров, однако при тщательном обслуживании силового агрегата и периодической чистке карбюратора этот срок вполне можно продлить до 200 тысяч километров. и больше.

Где номер двигателя

Важной идентификационной характеристикой любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

  1. На левой стороне блока цилиндров.
  2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и прерывания цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» - универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут настраивать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ идеально подойдут к ВАЗ 2106. Однако не стоит забывать, что сменный мотор должен быть таких же габаритов, веса и примерно такой же мощности, как и стандартный - это единственное способ безопасно и качественно поменять двигатель без переделок.Лучшими вариантами для замены можно считать двигатели

АвтоВАЗ:

  • ВАЗ 2110;
  • ВАЗ 2114;
  • «Лада Приора»;
  • «Лада Калина».

Главное преимущество такой замены - простота регистрации автомобиля с новым двигателем в ГИБДД. Вам нужно только указать новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Чтобы увеличить мощность «шестерки», вам придется найти более «серьезные» типы двигателей.Не меняя подкапотного пространства в машине, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако этой мощности может не хватить любителям «острых ощущений». На ВАЗ 2106 легко «встанет» двигатель от моделей BMW 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения в усиление подвески, тормозов, разветвления в системе охлаждения и т. Д.

Дизель для ВАЗ 2106

Дизельные силовые установки на отечественные бензиновые автомобили целесообразно было устанавливать еще несколько лет назад, когда стоимость дизельного топлива была ниже АИ-92. Главное преимущество дизельного двигателя - его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии не может быть и речи. №

Однако любители повышенной тяги двигателя без труда смогут установить на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

  1. Размеры и масса дизеля не должны сильно превышать вес штатного двигателя ВАЗ.
  2. Двигатели мощностью более 150 л.с. нельзя ставить на «шестерку». без соответствующей переделки организма и других систем.
  3. Заранее убедитесь, что все системы автомобиля безопасно подключатся к новому двигателю.

Стоит ли устанавливать роторный двигатель

На сегодняшний день только Mazda использует роторные двигатели для оснащения выпускаемых автомобилей. В свое время АвтоВАЗ выпускал и роторно-поршневые двигатели, однако из-за проблемного устройства было решено прекратить оснащение автомобилей такими установками.№

Установка поворотного двигателя Mazda на ВАЗ 2106 не позволит вам обойтись без вмешательства: потребуется расширить моторный отсек и доработать ряд систем. При желании и наличии средств все эти задачи посильны, однако двигатель целесообразнее установить с Fiat, например, так как при небольших вложениях он даст машине такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок.В любом случае необходимо максимально ответственно подойти к замене силового агрегата - ведь при неправильном подключении или несоблюдении рекомендованных правил эксплуатировать такую ​​машину будет небезопасно.

Кроме того, на автомобиле ВАЗ-2106 мощность двигателя увеличена до 75 лошадиных сил.


Всего «шестерки» использовали три основных типа силовых агрегатов:

  • 1,6-литровый двигатель, который является классической моделью и используется в подавляющем большинстве автомобилей, успешно сохранившихся до наших дней;
  • Двигатель
  • объемом 1.3 литра. Для достижения этого показателя производитель немного уменьшил длину хода поршня (на 1,4 сантиметра по сравнению с предыдущей моделью). Кроме того, значительные корректировки были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, был применен принципиально новый карбюратор для снижения расхода топлива и повышения эффективности сгорания топлива;
  • карбюраторный двигатель объемом полтора литра. Главная особенность конструкции - это уменьшение диаметра поршней, а также ряд корректировок всех основных элементов поршневой и шатунной группы.

Неограниченные возможности модернизации двигателя

Одно из ключевых преимуществ двигателя, использованного в конструкции автомобиля ВАЗ-2106, - это возможность его модернизации. Многие отечественные мастера нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполнив следующие операции.

Производство автомобиля ВАЗ 2106 было запущено в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель получила новые бамперы с пластиковыми уголками и клыками, а также стала мощнее двигателя 1600 куб.Тогда это был самый мощный автомобиль советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разными объемами двигателя 1,3 и 1,5 л. У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 габариты по длине 4166 мм, ширине 1611 мм и высоте 1440 мм, клиренс 17см, размер багажного отделения 345 литров, снаряженная масса автомобиля 1035 кг.Задний привод, с пятью передачами.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в области ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км / ч - это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 - это классика отечественного автопрома со своей историей и особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что этот автомобиль можно эксплуатировать в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические детали.Что ж, ремонт и эксплуатация ВАЗ 2106 по стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель 1,3 л, 8-кл. 1,5 л, 8-кл. 1.6л, 8-кл. 1.6л, 8-кл.
Длина, мм 4166 4166 4166 4116
Ширина, мм 1611 1611 1611 1611
Высота, мм 1444 1440 1440 1440
Колесная база, мм 2424 2424 2424 2424
Колея передняя, ​​мм 1365 1365 1365 1365
Колея задняя, ​​мм 1321 1321 1321 1321
Клиренс, мм 170 170 170 170
Объем багажника, л 345 345 345 325
Кузов / количество дверей Седан / 4
Расположение двигателя Передний продольный
Объем двигателя, см 3 1300 1452 1596 1596
Тип цилиндра Рядный
Количество цилиндров 4 4 4 4
Ход поршня, мм 66 80 80 80
Диаметр цилиндра, мм 79 76 79 79
Степень сжатия 8,5 8,5 8,5 8,5
Количество клапанов на цилиндр 2 2 2 2
Система снабжения Карбюратор
Мощность, л.с. / об.мин. 64/5600 72/5600 75/5400 75/5400
Крутящий момент 92/3400 104/3400 116/3200 116/3000
Вид топлива АИ-92 АИ-92 АИ-92 АИ-92
Привод Задний Задний Задний Задний
Тип коробки передач / количество передач МКПП / 4 МКПП / 4 МКПП / 4 МКПП / 5
Передаточное число главной пары 4,1 4,1 4,1 4,11
Тип передней подвески Двойной поперечный рычаг
Задняя подвеска типа А Винтовая пружина
Тип рулевого управления Червячная передача
Объем топливного бака, л 39 39 39 39
Максимальная скорость, км / ч 145 150 150 155
Снаряженная масса, кг 1035 1035 1035 1050
Допустимая полная масса, кг 1435 1435 1435 1445
Шины 175/70 R13
Время разгона (0-100 км / ч), с 18 17 17,5 16
Расход топлива в городском цикле, л / 100 км 9,5 9,8 10,1 10,3

Габаритные размеры двигателя ВАЗ 2106 в сборе.Все автомобили ВАЗ

Разрабатывался Волжским автозаводом на базе силового агрегата ВАЗ-2103 для новой модели 2106. Последняя, ​​по сути, была рестайлингом популярной «тройки». Поэтому изменения в конструкции мотора были небольшими. Объем двигателя 1569 куб.см, мощность 75 л.с., крутящий момент 116 Нм.

История и конструкция двигателя ВАЗ-2106

Вообще "донор" мотор ВАЗ-2106 , двигатель ВАЗ-2103, ведет свою историю с начала производства автомобилей на Волжском автозаводе.Конструктивно силовой агрегат третьей модели был очень похож на агрегат ВАЗ-2101 и разрабатывался на его основе. Работа велась с участием итальянских специалистов одновременно с основной модернизацией двигателя FIAT - верхнего распредвала. Это, как известно, было основным требованием советских специалистов при доработке итальянского мотора. Поэтому существует высокая степень унификации более мощной версии с первенцем ВАЗ.

Основной доработкой двигателя ВАЗ-2106 стало увеличение рабочего объема на 117 см3.за счет увеличения диаметра цилиндра на 3 мм. Этот шаг увеличил мощность на 9 л.с. и крутящий момент на 12 Нм. Но, в связи с введением нового ГОСТа, мощность двигателя ВАЗ-2106 стала составлять 75 л.с. (На 4 л.с. больше, чем у предшественника). Однако его важной особенностью было то, что повышенная мощность была достигнута при 5400 об / мин, что на 200 об / мин меньше, чем у мотора 2103. Максимальный крутящий момент также был снят на более низких оборотах - 3000 об / мин против 3400 об / мин. Поэтому двигатель стал намного эластичнее.

При всем двигателе ВАЗ-2106 имеет достаточно удачную конструкцию, что подтверждается востребованностью покупателей и длительным сроком его выпуска. Его основные конструктивные особенности: восемь клапанов, рядный, верхний распредвал, карбюраторная система питания. Блок цилиндров из низколегированного чугуна, головка блока из алюминиевого сплава. Газораспределительный механизм мотора ВАЗ-2106 приводится в движение двухрядной цепью.

Двигатель ВАЗ-2106 под капот переднеприводных Москвичей

Это благодаря простой и проверенной конструкции, а также хорошим динамическим и силовым характеристикам. Двигатель ВАЗ-2106 был выбран для установки на Москвич-2141, как альтернатива уфимскому УЗАМ-412. Он был более упругим и несколько более мощным. Следовательно, это обеспечило автомобилю лучшую динамику и удобство управления. Изначально тольяттинский завод поставил на АЗЛК несколько переоборудованных двигателей ВАЗ-2106. У них были разные точки крепления, форма маслосборника и расположение маслоприемника. Эта версия получила индекс ВАЗ-2106-70. Однако доработанные силовые агрегаты устанавливались непродолжительное время.Позже начались поставки штатных двигателей ВАЗ-2106, для которых на московском заводе немного доработали подрамник.

Однако на момент начала производства «41-го» (1986 г.) этот двигатель уже был устаревшим. К тому же его объема и мощности все равно не хватало для достаточно большого хэтчбека. Поэтому, несмотря на свои достоинства, двигатель ВАЗ-2106 тоже не подходил для АЗЛК. Хотя он устанавливался на автомобили АЗЛК-2141 и его семейства до остановки завода.

Двигатель ВАЗ 2106 применяется на легковых автомобилях малого класса.Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде брызг.
Эти двигатели подлежат капитальному ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ваз 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосферы 8.5
Объем, куб. См 1569
Мощность, л.с. с. при 5400 об / мин 75
Крутящий момент, Нм при 3000 об / мин 116
Топливо AI 92
Расход топлива на 100 км, л
- город 10,3
- колея 7,4
- смешанный 10
Расход масла на 1000 км, г 700
Габаритные размеры (ДхШхВ), мм 565х541х665
Масса, кг 121
Типы масла 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По данным завода 125 000
2. Фактически 200 000
Тюнинг (потенциал / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
На какие автомобили устанавливается ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была существенно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 - довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

  1. Мощность увеличена за счет полного полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие символы - A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
  4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. Новая модель мотора имеет цилиндрические отверстия, а объемы были увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Таким образом можно было компенсировать возможные термические деформации. Также производители поместили в канал поршня термостатические пластины из высококачественной стали.

Как увеличить мощность двигателя ВАЗ 2106 и минимизировать всевозможные динамические нагрузки на поршневую часть двигателя? Следует обратить внимание на наличие отверстия, которое предназначено только для поршневых пальцев.

Техническое обслуживание двигателя ваз 2106

Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Для получения точных оценок необходимо провести подробные исследования силовых нагрузок.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут купить специальную книгу в виде руководства, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
  2. Повышенный износ распредвала
  3. ваз 2106. Самое популярное решение проблемы - регулировка клапанов. Другой причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной настройкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или подшипников шатуна, в этом случае рекомендуется обратиться на СТО.
  4. Если стук идет снизу мотора и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае нужно заглушить двигатель и с помощью буксира отправить машину на СТО.
  5. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком - подшипник помпы.
  6. Если вдруг ваш двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
  7. Если он глохнет на холостом ходу и все эти обороты на холостом ходу отрегулированы нормально, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (дополнительно об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относятся низкооктановый бензин и неправильно отрегулированный карбюратор.
  9. Вибрация двигателя. Первая причина - износ подушки.Прочее - разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем неисправность там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капремонта необходимо провести демонтажные работы. Для выполнения этого капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

  1. Отвинчивание крепежа, расположенного на каркасе.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскиваем проставки возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи зажигания.
  5. Прижимная пластина удалена.
  6. Демонтажные работы в трамблере.
  7. Откручиваем крепеж на генераторе.

Для демонтажа кожуха ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук двигателя ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные параметры поршневой системы, коленчатого вала, а также шатуна.

Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе переделки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает заняться тюнингом своими руками, то вам необходимо:

  1. Обязательно сначала проверить проводку, она силиконовая.Практически во всех случаях требуется срочная замена ... Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
  2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
  3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
  4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Среди большого и разнообразного выбора можно найти синтетическое и минеральное масло ... Они отличаются друг от друга тем, что последнее способно смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто слейте старое минеральное масло и залейте новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Такой рабочий процесс необходим для того, чтобы новое синтетическое масло не смешивалось с частицами отработанного минерального масла.
  • В противном случае можно столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания. В противном случае такое вмешательство приведет к повреждению мотора.
  • Если автомобиль эксплуатировался достаточно долго, на гильзах и прокладках образуются отложения сгорания. Возможно засорение отверстий в прокладках и прокладках головки блока цилиндров.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять уплотнения и прокладки.
  • Когда в системе наблюдается повышенное давление при засорении подающей трубки, можно ожидать утечки масла.
  • Следовательно, чтобы поменять масло, нужно его покупать.качественный бренд, проверенный не одним десятком лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Кроме того, на автомобиле ВАЗ-2106 увеличена мощность двигателя до 75 лошадиных сил.


Всего «шестерки» использовали три основных типа силовых агрегатов:

  • 1,6-литровый двигатель, который является классической моделью и используется в подавляющем большинстве автомобилей, успешно сохранившихся до наших дней;
  • Двигатель
  • объемом 1,3 л. Для достижения этого показателя производитель немного уменьшил длину хода поршня (на 1,4 сантиметра по сравнению с предыдущей моделью). Кроме того, значительные корректировки были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала.Наконец, был применен принципиально новый карбюратор для снижения расхода топлива и повышения эффективности сгорания топлива;
  • карбюраторный двигатель объемом полтора литра. Его основная конструктивная особенность - уменьшение диаметра поршней, а также ряд регулировок всех основных элементов поршневой и шатунной группы.

Неограниченные возможности модернизации двигателя

Одним из ключевых преимуществ двигателя, использованного в конструкции автомобиля ВАЗ-2106, является возможность его модернизации.Многие отечественные мастера нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполнив следующие операции.

Двигатель ВАЗ-2106 применим к установке на автомобили ВАЗ-2103, 2106, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Объем двигателя увеличен с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя - 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация L
Количество цилиндров 4
Объем, л 1 570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Количество клапанов на цилиндр 2 (1 вход; 1 выход)
Газораспределительный механизм SOHC
Порядок цилиндров 1-3-4-2
Мощность двигателя номинальная / при частоте вращения коленчатого вала 54.8 кВт - (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н м / 3400 об / мин
Система снабжения Карбюратор
Рекомендуемое минимальное октановое число бензина 92
Экологические стандарты Евро 0
Масса, кг 121

Конструкция

Двигатель четырехтактный с питанием от карбюраторной системы, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним распределительным валом.Двигатель имеет жидкостную систему охлаждения закрытого типа с принудительной циркуляцией ... Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров собственный, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндров.

Шатун

Шатуны из кованой стали от модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм 79,0
Высота сжатия, мм 38,0
Объем внутренней выемки, сс 3,7
Масса, г 377

Наружный диаметр поршневого пальца 21101 - 22 мм, длина его пальца - 67 мм. Вес швейной булавки 104 г.

Головка блока цилиндров

Головка блока цилиндров применяется начиная с 21011.Распределительный вал приводится в движение двухрядной гильзой.

Четырехцилиндровый карбюраторный двигатель ВАЗ 2106 - рядная силовая установка с вертикальным ходом поршневой группы. Вывих распределительного вала находится вверху в головке блока цилиндров.

Типы двигателей ВАЗ 2106

Линейка двигателей ВАЗ шестого поколения представлена ​​3 типами двигателей:

  1. Изделие с двигателем объемом 1,6 л. Это самый востребованный агрегат в семействе классических автомобилей данной модели.
  2. Изделие с мотором, объем которого близок к 1,3 л. Отличие от основной силовой установки в том, что в этом агрегате длина хода поршневых элементов меньше на 1,4 см. Соответственно, изменения коснулись и таких элементов двигателя, как блок, коленчатый вал и компоненты цепи привода ГРМ. В топливной системе также используется другой карбюратор.
  3. Изделие с мотором, объем которого составляет почти 1,5 литра. Отличие от штатного карбюраторного агрегата заключается в диаметре поршневой группы, который равен 0.На 03 см меньше диаметра стандартного цилиндра. Это привело к изменению параметров блока и шатунно-поршневых элементов.

Стандартный двигатель ВАЗ 2106 - результат модернизации двигателя «тройка». В результате этого улучшения мощность двигателя увеличена до 75 л.с. при достижении крутящего момента 116 Нм. Диаметр цилиндра 7,9 см.

Тюнинг двигателя ВАЗ 2106

Качественный тюнинг двигателя призван повысить динамику силовой установки.Методы настройки:

  • форсирующий двигатель «шестерка»;
  • Чип-тюнинг двигателя
  • ;
  • установка на автомобиль более совершенной системы зажигания.

Увеличение хода поршня и диаметра цилиндра можно считать большим прорывом в настройке двигателя. Если в первом случае необходимо заменить коленчатый вал, что очень дорого, то во втором проще использовать цилиндры ремонтных (увеличенных) размеров. Практикуются также поршневые изделия других модификаций, что потребует хонингования отверстий втулки.Для увеличения степени сжатия требуется обработка прокладки ГБЦ.

Одним из эффективных способов тюнинга двигателя может стать т.н. доработка силовой установки, которая представляет собой перечень мер на агрегате, ведущих к улучшению динамических характеристик двигателя. Основные действия при выполнении отладки:

  1. Снижение весовых характеристик коленчатого вала и шатунно-поршневой группы.
  2. Шлифовка и притирка сопрягаемых поверхностей коллектора.
  3. Калибровка и регулировка электронных систем, отвечающих за работу моторного агрегата.
  4. Увеличить или уменьшить передаточные числа шестерни.

Расширенный тюнинг двигателя ВАЗ 2106 в первую очередь связан с выбором и установкой коленвала особого типа взамен штатной детали. Такая деталь монтируется с помощью рукоятки большего размера. Для расточки блока под поршневую группу увеличенного диаметра выбираются цилиндры, оснащенные Т-образными кольцами компрессионного типа.

Далее осуществляется технологическая корректировка настроек всех составных элементов двигателя с основной задачей повышения степени сжатия в цилиндре двигателя. Этот показатель напрямую связан с угловым значением фаз газораспределения и положением дроссельной заслонки.

Позиционное изменение распределительного вала осуществляется приводной шестерней регулируемого типа, позволяющей заполнить камеру сгорания топливом с повышенной концентрацией воздуха.Наиболее эффективным вариантом настройки двигателя является установка турбины на силовой установке и оборудовании транспортного средства так называемый «Прямоточный», т.е. выпускную систему прямоточного выпуска газа. Подбор такого дополнительного оборудования рекомендуется проводить со специалистом по двигателям. Если автомобиль усовершенствовать турбиной, это значительно увеличит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя, позволяет оптимизировать функциональность автомобиля.Изменение динамических параметров происходит без использования механических регулировок. Эта услуга выполняется исключительно в автомобиле с системой ECU. Наличие в ЭБУ соответствующего ПО позволяет контролировать и изменять параметры настроек зажигания, подачи топлива, расходомера и т. Д.

Одним из прогрессивных способов настройки двигателя является регулировка системы зажигания автомобиля. Для этих целей практикуется установка электронного коммутационного зажигания, которое у автомобилистов называется бесконтактным, т.е.е. без участия механических коммутационных компонентов (контактов выключателя). Кроме того, необходимо заменить элементы свечей зажигания системы на изделия более высокого качества.

1976 Лада 2106 1.6 (75 л.с.)

Лада 2106 1.6 (75 л.с.) 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 Технические характеристики

Общая информация
Марка Lada
Модель 2106
Поколение 2106
Модификация (двигатель) 1.6 (75 л. Сиденья 5
Двери 4
Рабочие характеристики
Расход топлива (экономичный) в городе 10.1 л / 100 км 23,29 миль на галлон США
27,97 миль на галлон Великобритании
Тип топлива Бензин (бензин)
Ускорение 0-100 км / ч 17,5 сек
Ускорение 0-62 миль / ч 17,5 сек
Ускорение 0-60 миль / ч (вычислено by Auto-Data.net) 16,6 сек
Максимальная скорость 150 км / ч 93,21 миль / ч
Удельная масса 13.8 кг / л.с., 72,5 л.с. / тонна
Характеристики двигателя
Мощность 75 л.с. при 5400 об / мин.
Мощность на литр 47,8 л.с. / л
Крутящий момент 116 Нм @ 3000 об. / Мин. 85,56 фунт-фут. @ 3000 об. / Мин.
Расположение двигателя Передний, продольный
Объем двигателя 1569 см 3 95.75 куб. дюймы
Количество цилиндров 4
Положение цилиндров Рядный
Диаметр цилиндра 79 мм 3,11 дюйма
Ход поршня 80 мм 3,15 дюйма
Степень сжатия 8,5
Количество клапанов на цилиндр 2
Топливная система Карбюратор
Всасывание двигателя Безнаддувный двигатель
Клапан OHC
Пространство, объем и вес
Снаряженная масса 1035 кг 2281.78 фунтов.
Макс. вес 1435 кг 3163,63 фунтов.
Максимальная нагрузка 400 кг 881,85 фунтов.
Объем багажника (багажника) - максимальное 345 л 12,18 куб. фут
Емкость топливного бака 39 л 10,3 галлона США | 8,58 британских галлонов
Размеры
Длина 4166 мм 164.02 дюйма
Ширина 1611 мм 63,43 дюйма
Высота 1440 мм 56,69 дюйма
Колесная база 2424 мм 95,43 дюйма
Колея передняя 1365 мм 53,74 дюйма
Задняя (задняя) колея 1321 мм 52,01 дюйма
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии ДВС приводит в движение задние колеса автомобиля.
Ведущее колесо Задний привод
Количество передач (МКПП) 4
Передняя подвеска Двойной поперечный рычаг
Задняя подвеска Винтовая пружина
Передняя тормоза Диск
Задний тормоз Барабан
Тип рулевого управления Червячный редуктор
Размер шин 175/70 SR13

Сколько стоит автомобиль ВАЗ (Жигули, Жигули, Нива) весите? Ваз 2106 технические характеристики

Курсовая устойчивость и управляемость автомобиля также напрямую связаны с его массой.Пик популярности крупнотоннажных автомобилей за рубежом пришелся на 50-60-е годы прошлого века. Тогда автомобильная промышленность выпускала поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил почти 3 тонны. Согласитесь, что для такого веса и довесок нужен соответствующий.

Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегать к уменьшению его общей массы. А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса.Пластик, углепластик, легкие металлы - все эти нововведения позволили значительно снизить вес легкового автомобиля.

Конечно, для любителей всего большого и тяжелого выпускаются автомобили, похожие на пароварки, которые пьют бензин ведрами, но это скорее исключение из правил.

Вес легкового вагона в табличной форме

Представляем вашему вниманию таблицу с указанием веса автомобиля по маркам.

модель автомобиля Снаряженная масса
Масса машины Ока 1111, масса окушки 635 кг
Масса автомобиля Ока 1113 645 кг
Вес автомобиля ВАЗ 2101, вес копейки 955 кг
Масса автомобиля ВАЗ 2102 1010 кг
Масса автомобиля ВАЗ 2103 965 кг
Масса автомобиля ВАЗ 2104, масса десятков 2110 1020 кг
Вес автомобиля ВАЗ 2105, вес пятерки 1060 кг
Масса автомобиля ВАЗ 2106, масса шестерки 1045 кг
Масса автомобиля ВАЗ 2107, масса семерки 1049 кг
Масса автомобиля ВАЗ 2108 945 кг
Вес автомобиля ВАЗ 2109, вес девятки 915 кг
Масса автомобиля ВАЗ 2111 1055 кг
Вес автомобиля ВАЗ 2112, вес двух 1040 кг
Масса автомобиля ВАЗ 2113 975 кг
Масса автомобиля ВАЗ 2114, масса четверки 985 кг
Масса автомобиля ВАЗ 2115, вес по метке 1000 кг
Масса автомобиля ВАЗ 2116 1276 кг
Масса автомобиля ВАЗ 2117 1080 кг
Масса автомобиля Нива 2121 1150 кг
Сколько весит Шевроле Круз (вес Шевроле Круз) 1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нива) 1410 кг
Сколько весит ГАЗ (Волга), вес Волги 24 1420 кг
Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404 1550 кг
Сколько весит ГАЗ 2407 1560 кг
Масса автомобиля Москвич 314 1045 кг
Масса Москвич 2140 1080 кг
Масса Москвич 2141 1055 кг
Масса автомобиля Москвич 2335, 407, 408 990 кг
Сколько весит УАЗ 3962, УАЗ 452, сколько весит буханка УАЗ 1825 кг
Сколько весит УАЗ 469? 1650 кг
Сколько весит УАЗ Патриот? 2070 кг
Сколько весит УАЗ Хантер 1815 кг
Сколько весит Nissan (вес автомобиля nissan x-trail) 1410-1690 кг
Сколько весит Qashqai (вес автомобиля nissan qashqai) 1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Beetle) 1162 кг
Вес автомобиля Ford Focus (сколько весит Ford Focus) 965-1007 кг
Вес автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2) 1345 кг
Вес автомобиля Ford Focus 3 (сколько весит Ford Focus 3) 1461-1484 кг
Вес автомобиля Ford Kuga (сколько весит Ford Kuga) 1608-1655 кг
Вес автомобиля Ford Escort (сколько весит Ford Escort) 890-965 кг
Вес Рено Логан (сколько весит Рено Логан) 957-1165 кг
Вес Рено Дастер (сколько весит Рено Дастер) 1340-1450 кг
Вес автомобиля Рено Сандеро (сколько весит Рено Сандеро) 941 кг
Масса Опель Мокка (сколько весит Опель Мокка) 1329-1484 кг
Масса автомобиля Опель Астра (сколько весит Опель Астра) 950-1105 кг
Вес автомобиля Mazda 3 (сколько весит Mazda 3) 1245-1306 кг
Масса автомобиля Mazda CX-5 (сколько весит Mazda CX-5) 2035 кг
Вес автомобиля Mazda 6 (сколько весит Mazda 6) 1245-1565 кг
Вес автомобиля Фольксваген (сколько весит Фольксваген Туарег) 2165-2577 кг
Вес автомобиля Volkswagen Polo (сколько весит Volkswagen Polo) 1173 кг
Вес автомобиля Volkswagen Passat (сколько весит Volkswagen Passat) 1260-1747 кг
Сколько весит Toyota Camry (вес Toyota Camry) 1312-1610 кг
Сколько весит Toyota Corolla (вес Toyota Corolla) 1215-1435 кг
Сколько весит Toyota Celica (вес Toyota Celica) 1000-1468 кг
Сколько весит Toyota Land Cruiser (вес Land Cruiser) 1896-2715 кг
Сколько весит Skoda Octavia (вес Skoda Octavia) 1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia) 1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti) 1505-1520 кг
Сколько весит Kia Sportage (вес KIA Sportage) 1418-1670 кг
Сколько весит Киа Сид (вес Киа Сид) 1163-1385 кг
Сколько весит Kia Picnto (вес KIA Picanto) 829-984 кг

Таким образом, получается, что если брать, так сказать, «в целом для больницы», то средний вес автомобиля примерно от 1 до 1.5 тонн, а если говорить о внедорожниках, то целиком уже перекладывается с 1,7 тонны на 2,5 тонны.

ВАЗ-2106 Жигули / Лада 1600 / Лада 1500Л / Лада 1300SL - четырехдверный пятиместный легковой автомобиль с кузовом седан и задними ведущими колесами. Одна из самых популярных моделей Волжского автозавода.

Когда в 1976 году на заводе в Тольятти освоили выпуск модели ВАЗ-2106, перепроектированной для отечественных условий эксплуатации с RAT 124 Speciale образца 1972 года, никто и предположить не мог, что она станет самый популярный и массовый продукт Волжского автозавода.№

«Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 литра, другой схемой электрооборудования и измененным дизайном кузова и салона. Так, передние сдвоенные фары получили пластиковые «стаканы», изменена решетка радиатора, появились другие бамперы с пластиковыми «клыками» и «уголками», задние фонари совмещены с подсветкой номерного знака, пластиковые «прокладки» между радиатором решетка и фары. По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортным салоном, были верхом комфорта и престижа для широкого круга автомобилистов в СССР.В конце 1970-х ВАЗ-2106 сразу получил известность как «роскошный» и скоростной автомобиль, но дорогой и менее «практичный», чем другие «Жигули». Приличная для того времени динамика (максимум 150 км / ч и 16 с до 100 км / ч), рельефные сиденья с подголовниками, приборная панель с тахометром и отличная звукоизоляция - было за что ценить.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5-литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1.3-х литровый 64-сильный двигатель ВАЗ-21011. В народе они не пользовались популярностью, но масштабы их производства росли (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем. , что значительно ухудшило динамику. С 1980 года устанавливаются карбюраторы Ozone типа 2107. Электрические изменения в связи с меняющейся технологией происходили постоянно. В 1977 году автомобили начали оснащать новыми клеммами и проводными соединениями, а в 1986 году установили новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали устанавливать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация выхлопной системы: в нее установили одноразовую прокладку и гайку.

В 1990 году ВАЗ освоил своеобразный пакет Lux - ВАЗ-21065 со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором Solex (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и другими подголовниками. .Данная модификация выпускалась с двигателем 1500, бамперами «пятерки», обогревом заднего стекла, более мощным генератором, пятиступенчатой ​​коробкой передач. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой. С 1985 года сначала на экспортные модификации, а иногда и на «внутренние» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже - типа ВАЗ-21074, что значительно снижает расход топлива по трассе и шум двигателя.

К концу 1980-х эта модель с доработками оставалась самой массовой и популярной в программе ВАЗа. Конечно, это уже не считалось престижным, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на шестерку. Даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы на это не повлияло. Со временем автомобиль стал настолько доступным, что превратился в непритязательную «рабочую лошадку».Также у него есть постоянная армия поклонников. Однако сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь из-за устаревания дизайна и интерьера, а также довольно невысоких ходовых качеств, органично присущих классической компоновке. Тем не менее, свой четвертьвековой юбилей у «шестерки» есть все шансы встретить на конвейере.

Тонкие двери без противоударных балок уже не в полной мере соответствуют современным требованиям безопасности, а высокий уровень шума в салоне последних моделей свидетельствует не о плохой шумоизоляции, а о дефектах двигателя и трансмиссии, что сейчас отнюдь не редкость, так как происходит разрушение балки переднего моста... Таково было качество комплектующих на ВАЗе ... К тому же с потерей престижа модели молдинги перестали ставить на модификации с самым дешевым оборудованием, а в целом уменьшили хром в отделке до минимум, что все же не сделало машину современнее (тем более что мода на хром в декоре авто снова вернулась). К существенному недостатку такой комплектации можно отнести отсутствие электрообогрева заднего стекла.

Самая неудачная деталь интерьера - тонкий и скользкий руль.Однако у модели 21065 есть и другой, более современный, меньшего размера. Семейная реликвия - четыре фары в прямоугольных двойных «очках» уже настолько вышла из моды, что, можно сказать, снова придает модели некий «шарм». В целом, несмотря на моральную старость, ВАЗ-2106 можно считать оптимальной «первой машиной» в жизни.

Кузов ВАЗ 2106 сколько он весит и каковы его габариты, часто спрашивают на форумах и автомобильных порталах. Действительно, интерес к самому популярному автомобилю на постсоветском пространстве был и остается невероятно высоким.Узнайте больше, прочитав полезную информацию о кузове этого автомобиля. От того, сколько весит кузов ВАЗ 2106, зависит очень многое, в том числе от состояния основных параметров автомобиля.

Масса тела

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь на бензине экономит 35000 рублей в год!

Сразу скажем, что «шестерка» весит ровно 1045 кг.Его масса раскладывается следующим образом:

  • Масса силового агрегата с дополнительным оборудованием 140 кг;
  • КПП весит около 26 кг;
  • Вал - 10 кг;
  • Задний мост - 52 кг;
  • Радиатор - 7 кг;
  • Кузов - 280 кг.

Оказывается, кузов - самая тяжелая часть машины. Он ровно вдвое тяжелее двигателя. В остальном машина имеет примерно такую ​​же массу.

Размеры кузова «шестерка» и их проверка

Есть понятие размера кузова автомобиля.Наряду с этим принято говорить о геометрических размерах, подразумевающих контрольные нормы и расстояния, геометрии дверных и оконных проемов, расстоянии между осями и многом другом.

Как правило, машину, попавшую в аварию, проверяют на предмет смещения основных элементов кузова. Особое внимание уделяется следующим частям тела:

  • Диагонали. Машину заезжают на эстакаду, а затем рулеткой проверяют расстояние от одной крайней точки пола до другой по диагонали.Если есть несоответствие расстояния на одной стороне и другой, есть движение тела;
  • Стеллажи. Они подлежат обязательной проверке. В первую очередь, если автомобиль попал в аварию, диагностируется вся, а не сломанная сторона, и только потом сломанная.

Примечание. Что касается выбора точек тела, то в этом случае вы можете выбрать любую. Например, можно выбрать от стойки до крайней точки двери багажника.

  • Крыша.Чтобы убедиться, что крыша не вьется, нужно измерить размеры дверных проемов по диагонали. Размеры, конечно, должны совпадать с обеих сторон;
  • Стекло. Проверяется соответствие лобового и заднего стекол. Оба измерены по диагонали.

Стандартные линейные / геометрические размеры кузова ВАЗ 2106

Диагональ проема передних / задних дверей, мм 1273/983 (плюс / минус 2 мм)
Расстояние между стойками (от центров звеньев верхних петель до противоположных стоек проемов в центре дверных замков) спереди / сзади, мм 889/819 (плюс / минус 2 мм)
Расстояние между центральными стойками без обивки (измерено на 270 мм от низа проема), мм 1397 (плюс / минус 2 мм)
Размеры оконных проемов (ветровая / задняя), мм 1375/1322 (плюс / минус 4 мм)
Размеры по диагонали проема капота, мм 1594 (плюс / минус 3 мм)
Размеры по диагонали крышки багажника, мм 1446 (плюс / минус 4 мм)

Размеры корпуса по длине / ширине / высоте

Основные характеристики «шестерки»

Ваз 2106 считается советским и российским автомобилем, выпускавшимся в период 1975-2005 годов.Машину производили и выпускали на ВАЗе, но уже в 98-м году некоторые производственные мощности были перенесены в Сызрань и Херсон. В 2002 году «шестерку» собрали на ИжАвто, где с конвейера сошла последняя модель легендарного автомобиля.

Будет интересно узнать: всего за всю историю автомобилестроения на различных заводах было выпущено более 4300 миллионов единиц ВАЗ 2106.

«Шестерка» также выпускалась в нескольких модификациях. Что касается корпуса, можно отметить следующие интересные моменты:

  • Совсем другой кузов установили на модификацию ВАЗ 21061, предназначенную для продажи в Канаду.У этого были специальные алюминиевые бамперы и клыки. Бампер также был оснащен черными пластиковыми накладками и наконечниками;
  • Кузов ВАЗ 21063 оснащался бамперами «пятерки»;
  • Кузов 21065 также был оснащен алюминиевыми бамперами, а некоторые автомобили, предназначенные для экспорта, были вообще модифицированы;

  • ВАЗ 2121 комплектовался кузовом с такими же бамперами, что и на экспортном 21061, только без подфарников.

По специализированным модификациям:

  • Выпускается «шестерка» в кузове пикап.Это была модификация Турист. В кузов пикапа была встроена палатка;
  • Единственный экземпляр «шестерки» под названием «половина седьмого» изготовлен по заказу Леонида Ильича. Он комплектовался другим капотом, доработанным для этой модификации.

Примечание. Интересный факт: по нормам советского отраслевого хозяйства «шестерка» при сухом весе 1045 кг попадала в группу малолитражных автомобилей, но по объему силового агрегата попала в третью группу .

Кузов «шестерки» и его вес сыграли важную роль при составлении технических данных автомобиля.

Технические характеристики автомобиля

Масса станка (в полной комплектации), кг 1045
400
Максимально допустимая масса, кг 1445
Клиренс (перед / зад), мм 175/170
Допустимая масса груза в багажном отделении, кг 50
Максим.скорость (с допустимой полной массой груза - 150 кг, с водителем и одним пассажиром), км / ч 152
Время разгона до 100 км / ч (с допустимой полной массой груза - 150 кг, с водителем и одним пассажиром), с 17,2
Время разгона до 100 км / ч (с водителем и одним пассажиром), с 16
Расход топлива на 100 км на скоростях: 90-120 км / ч трасса / город, л 10,1 / 10,3
Тормозной путь с максимально допустимой массой при резком торможении (80 км / ч), м 36

Зависимость параметров ускорения от массы

Классическая "шестерка" Жигулей

Инженеры и дизайнеры знают, что есть несколько классических методов, помогающих улучшить данные об автомобилях.И вес, а точнее его соотношение в этом вопросе играет едва ли не большую роль.

Чисто гипотетически: если уменьшить вес «шестерки» на 10 процентов, то время разгона до сотки (как мы помним, было 16 с) тоже уменьшится на 10 процентов. А это уже 15 секунд, согласитесь, неплохой результат.

В частности, такое линейное отношение веса к ускорению действует только в безвоздушном пространстве, то есть в космосе. Фактически автомобиль не увеличивает свои параметры после 130 км / ч, так как нельзя не учитывать ACV (аэродинамический эффект).И как бы вы ни уменьшили вес машины, дела вам не помогут. Она многое отдаст для преодоления сопротивления. Например, если мощность 80 л.с., то 40 л.с. обязательно пойдет на сопротивление, а вторую половину на разгон.

Получается, что на машинах с большей мощностью снижение веса окажет более положительный эффект. У трансмиссии по-прежнему будет много возможностей для разгона.

Еще один интересный момент касается следующего. При максимальном разгоне нагружается задний мост «шестерки».Часть веса переносится с передней части на заднюю. Для заднеприводной машины это только к лучшему - сцепление становится более эффективным. По этой же причине, когда речь идет о снижении веса на «шестерке», рекомендуется не трогать зад, а локализовать усилия по разгрузке средней и передней зон.

Примечание. Еще одним плюсом в этом плане можно считать перенос некоторых узлов с капота в багажник. Например, это может быть аккумулятор, бачок омывателя и прочее.

Для того, чтобы немного облегчить ВАЗ 2106 рекомендуется сделать следующее:

  1. Управляйте автомобилем с неполным топливным баком. Как известно, наполненный до краев бак означает лишние 80 кг веса, что повлияет на любое ускорение и расход топлива.
  2. Некоторые опытные водители также оставляют бачок омывателя пустым - лишние 4-15 кг веса.
  3. Носить с собой запасное колесо, конечно, правильно. Но без запаски машина падает примерно на 12-25 кг, и это уже не мелочи.
  4. Многое зависит и от типа дисков. Итак, рекомендуется использовать кованые диски. Они уменьшают не только общую, но и инертную массу на 10-20 кг.
  5. Желательно установить самый легкий аккумулятор. Например, аккумулятор на 70 А весит на 5 кг больше, чем аккумулятор на 55 А. Делаем соответствующие выводы.

Дополнительные советы для увеличения тела:

  • Сварка каркаса не только повысит характеристики жесткости кузова, но и значительно снизит вес.Дело в том, что в этом случае из корпуса вырезается ненужный, лишний кусок металла (уже не нужен для поддержания жесткости). Кроме того, можно будет установить легкие двери;
  • Стекла из поликарбоната могут поставляться для замены стандартных тяжелых стекол. Это снизит вес автомобиля на 30-50 кг;
  • Бамперы могут быть изготовлены из легких материалов взамен стандартных. Также необходимо будет удалить стандартные крепления и зажимы, что приведет к снижению веса на 20-70 кг;
  • Капот и багажник можно заменить на аналогичные из композитных материалов;
  • Автомобильные аудиосистемы, включая громкоговорители и огромный сабвуфер, также сказываются на больших объемах;
  • Можно заменить сиденья на спортивные;
  • Правильная настройка глушителя дает снижение веса до 40 кг;
  • Разгрузка энергоблока заменой чугунных коллекторов;
  • Установка легкого маховика приводит к уменьшению веса на 3-8 кг;
  • Стандартные элементы подвески можно заменить на тюнинговые, возможна поставка алюминиевых рычагов;
  • Заменить рулевое колесо и ручку переключения передач.

Легкий бампер на "шестерку"

Помните, что вес кузова ВАЗ 2106 влияет не только на разгон автомобиля, но и на другие его важные параметры. Похудение означает хорошую управляемость, торможение и многое другое.

Приведенные выше инструкции по уменьшению веса автомобиля не единственные в своем роде. Каждый водитель со временем приобретает ценные знания и использует их. В целом грамотный тюнинг автомобиля своими руками можно сделать, если знать нюансы и технические данные конкретной модели автомобиля.В этом деле очень помогут видео и фото.

ВАЗ-2106 «Жигули» - легковой заднеприводный автомобиль с кузовом типа седан. Он является идейным продолжателем так называемой классической компоновки автомобилей ВАЗ с задним приводом. Эта модель явилась завершающей моделью «классики» первого семейства, наследницей ВАЗ-2103.

«Шестерка» выпускалась на Волжском автозаводе с 1976 года. До 1977 года одновременно выпускались модели ВАЗ-2106 и ВАЗ-2103, позже новая модель пришла на смену старой «тройке».

Всего же период производства модели ВАЗ-2106 составил около 30 лет, за это время было выпущено несколько миллионов автомобилей. Интересен факт, что 25 декабря 2001 года производство «шестерки» на АвтоВАЗе было остановлено, но машина продолжала сходить с конвейера завода «ИЖ-авто» до января 2006 года.

Разработка ВАЗ-2106 проводилась специалистами Центра стиля Волжского автомобильного завода в 1974 году под названием «Проект 21031».

Уменьшение дорогостоящих материалов, таких как хромированные детали, модернизация светотехники и электрооборудования, изменение экстерьера и интерьера автомобиля - основные требования при обновлении модели ВАЗ-2103. Изменения претерпела передняя облицовка, изменился внешний вид задних фонарей, переднего и заднего бамперов, колпаков колес, боковых указателей поворота, вентиляционных решеток, заводской вывески.

Естественно, нововведения не могли обойти вниманием интерьер автомобиля с точки зрения нововведений и используемых материалов.Передние сиденья получили регулируемые подголовники, обивка салона выполнена в стиле черного пластика в духе того времени. Что касается органов управления, то они были дополнены сигналами тревоги, появился омыватель рулевой колонки для омывателя лобового стекла, в панели приборов был установлен реостат для подсветки, а также автомобиль оснастили дополнительным индикатором низкого уровня тормозной жидкости.

Новое оборудование комплектовалось радиоприемником, обогревом заднего стекла.А на экспортных праворульных экземплярах стояла красная противотуманная фара, которая крепилась под задним бампером с левой и правой стороны.

Технические характеристики ВАЗ 2106

Двигатель

Длина мм

Ширина, мм

Высота, мм

Колесная база, мм

Колея передняя, ​​мм

Колея задняя, ​​мм

Клиренс, мм

Объем багажника, л

Тип кузова / количество дверей

Расположение двигателя

Передний продольный

Объем двигателя, см3

Тип цилиндра

Количество цилиндров

Ход поршня, мм

Диаметр цилиндра, мм

Степень сжатия

Количество клапанов на цилиндр

Система снабжения

Карбюратор

Мощность, л.с. / об.мин.

Момент

Вид топлива

Тип коробки передач / количество передач

Передаточное число главной пары

Тип передней подвески

Двойной поперечный рычаг

Тип задней подвески

Винтовая пружина

Тип рулевого управления

Червячная передача

Объем топливного бака, л

Максимальная скорость, км / ч

Снаряженная масса, кг

Допустимая полная масса, кг

Время разгона (0-100 км / ч), с

Расход топлива в городском цикле, л / 100 км

Автомобиль имеет привод на задний мост, кузов типа седан (четырехдверный).Эта модель является продолжением модельного ряда, начавшегося со столь же известной «копейки». Предшественник «шестерки» - автомобиль ВАЗ 2103. Если сравнить их, можно найти много общего. Первый год жигулевские «шестерка» и «тройка» даже выпускались на АвтоВАЗе одновременно.

Но в 1977 году начинается история, которая полностью вытеснила его предшественника как с конвейера, так и с рынка. Шестерка оснащалась несколькими типами двигателей: 1,6 л (80 л. С.).), 1,5 л (74 л. С.), 1,3 л (64 л. С.). История автомобиля насчитывает три десятилетия, за это время в нем многое изменилось, однако не все в лучшую сторону.

Главное, чтобы внешний вид остался именно таким, какой понравился автомобилистам. В конце 2001 года АвтоВАЗ полностью закрыл конвейер, на котором производилась «шестерка». Его переоборудовали под производство более перспективной и современной «десятки». Но закрывать проект ВАЗ 2106 руководство не могло себе позволить, поэтому модель выпускалась на ИЖ-Авто до 2006 года.

Отличия ВАЗ 2106 от предшественников

В 1974 году центр стиля Волжского автозавода приступил к разработке нового проекта, первоначально получившего название 21031. Именно здесь начинается история знаменитого автомобиля ВАЗ 2106, длившаяся 30 лет. Буквально недавно была разработана модификация «копейки» - ВАЗ 21011, поэтому с названием мы решили не фантазировать. Среди требований к модели были следующие:

  • уменьшение количества хромированных деталей;
  • улучшенная оптика с минимальными изменениями конструкции.

Внешний вид - классика того времени. В экстерьере очень много модного в то время черного пластика. В. Антипин разработал конструкцию автомобиля, а В. Степанов - дизайн, который впоследствии был использован на других моделях. По сравнению с «тройкой», «шестерка» получила следующие изменения внешнего вида:

    бамперов поменяли
  • ;
  • колпаки разные;
  • значительно улучшена передняя облицовка автомобиля;
  • имелись повторители указателей поворота по бокам;
  • решетки вентиляции в задних стойках;
  • и самое главное, появилась эмблема завода «Жигули».

Интерьер модели также претерпел изменения:
  • обивка дверей и подлокотников;
  • на передних сиденьях, подголовники регулируются по вертикали;
  • в органах управления появился сигнал тревоги;
  • с правой стороны находится переключатель, позволяющий управлять омывателем лобового стекла;
  • подсветку приборной панели можно регулировать по яркости с помощью специального реостата;
  • индикатор, оповещающий о снижении уровня тормозной жидкости в бачке.

В те годы классический ВАЗ 2106 имел еще и пакет люкс, который отличался от простого наличием радиоприемника, обогревателя заднего стекла и задней противотуманной фары.

Двигатель и трансмиссия

Двигатель 2103 был переработан специально для новой модели. Диаметр каждого цилиндра был увеличен на 3 мм, что дало увеличение объема почти на 0,3 литра. В итоге рабочий объем стал 1,6 л. Крутящий момент увеличился на 12 процентов, но достичь 80 л.с. не удалось.из. Все сводилось к конструкции системы впуска, которую специалисты решили не менять. Поэтому на классическом ВАЗе много сменных агрегатов, что упрощает ремонт.

Интересна и история КПП, так как для «шестерки» была разработана собственная коробка передач, которую в дальнейшем стали устанавливать на внедорожники Нива. По аналогии с автомобилем третьей модели «шестерку» решили выпускать в двух вариантах с двигателями меньшей мощности. Если провести детальный обзор модели, то можно увидеть, что на кузове есть крепежи и отверстия для педалей и руля со стороны пассажира.

Модель также выпускалась на экспорт в страны с левосторонним движением. Декабрь 1975 года - начало эпохи «шестерок», именно тогда с конвейера ВАЗа сошла первая тестовая машина. Спустя почти 3 месяца он потек, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» было выпущено заводом за недолгое существование.

История изменений модели 2106 за годы

За всю историю модели было много изменений экстерьера и интерьера. Правда, все они очень незначительны. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до первозданного вида, стоит обратить внимание на год выпуска. Только после этого можно будет восстановить машину. Итак, после 1980 года все автомобили начали работать на карбюраторах Ozone.

Когда тройка сошла с конвейера, ВАЗ 2106 начал менять молдинги. Вместо хрома был использован пластик, не стала окантовка на колесных арках, с задних крыльев исчезли ставшие привычными катафоты.Даже шильдик, изначально имевший привлекательный вишневый фон, резко изменился на черный. Хромированные дефлекторы вентиляционных отверстий заменены на пластиковые.

К концу 80-х гг. автомобиль ВАЗ 2106 уже претерпел множество изменений, можно было купить автомобиль несколько хуже по функциональности, чем выпускаемый десятилетием ранее. Вместо фонарей в дверях появились дешевые отражатели. Это удобно, но не так красиво.

Задние барабанные тормоза пришли от «пятерки» в ВАЗ 2106, а колпаки колес остались, а также козырьки между бамперами и кузовом для защиты от грязи.В начале 90-х индикатор стояночного тормоза стал постоянно гореть, хотя до этого при нажатии стояночного тормоза включалось реле, заставляющее мигать лампочка.

За свою историю станок стал проще и дешевле в производстве. Пытались даже убрать молдинги, хотя они были своеобразной особенностью «шестерки». Однако их быстро вернули на место. К концу 90-х автомобиль ВАЗ 2106 сильно изменился, из него исчезла большая часть хромированных деталей, так как они были очень дороги в производстве.

Стали использовать только инерционные ремни, а рулевое колесо позаимствовали от более современных модификаций автомобиля ВАЗ 2105. Даже электростеклоподъемники можно было заказать по желанию: они будут установлены на заводе. В 2000 году история модели продолжилась на ИЖ-Авто. Именно в эти годы, последние для «шестерки», были упразднены абсолютно все хромированные детали: решетка радиатора и ободки на задних фонарях. Цены на автомобили продолжали расти, хотя качество машины стало заметно хуже.

модификаций двигателя ВАЗ 2106. Тюнинг тормозной системы

Производился непрерывно 30 лет, начиная с 1976 года. Последняя «шестерка» сошла с конвейера, но уже в городе Ижевске, только в 2006 году. Спроектирована на базе самой первой модели - ВАЗ-2101. . Она, в свою очередь, берет свое начало от автомобильных марок Fiat ... «Шестерка» была практически полностью скопирована с Fiat 124. В Италии этот автомобиль начали выпускать в 1972 году.

Откуда взялась модель?

Также стоит отметить, что ВАЗ-2106 был очень популярным автомобилем, он несколько раз появлялся в советских фильмах, и очень полюбился этой машине в автоспорте. Она очень напоминала свою предшественницу - модель ВАЗ-2103. Только на «шестерку» установили мощный двигатель, причем отделка существенно отличалась. Можно даже сказать, что это «люксовая» модификация третьей модели «Жигулей». Если не брать в расчет различные ЗИСы, ЗИЛы, «Волги», то «шестерка» была самой престижной моделью конца семидесятых.Тем более что в стандартной комплектации этот автомобиль был достаточно богатым по тем временам. Удобные сиденья, на которых были подголовники, на приборной панели присутствовал тахометр, чего раньше на Жигулях просто не было, а еще были часы в самом центре. О том, что это за автомобиль ВАЗ-2106 технические характеристики, пойдет речь ниже.

Модельные ряды 70-х

С конца 70-х завод расширяет весь модельный ряд автомобилей ВАЗ-2106. Это значительно снизило динамику автомобиля, но отразилось в лучшую сторону на его стоимости.Впервые стали устанавливать моторы объемом 1,1 и 1,3 литра. Стоит отметить, что эти двигатели уже прижились у автомобилистов, с трудом, но запчасти к ним еще можно было найти. На «родном» двигателе ВАЗ-2106 запчасти иногда днем ​​не найти с огнем. Сегодня можно прийти в любой магазин и попросить дворники. А буквально 30 лет назад сделать это было просто нереально. Дефицит запчастей к автомобилям ВАЗ-2106 был очень большим.

Модернизация начала 80-х

К 1982 году инженеры АвтоВАЗа созрели для модернизации этого автомобиля. Конечно, самое главное отличие от всех предыдущих - это двигатель, мощность которого составляла 75 л.с. из. Немного преобразился интерьер, даже на задних крыльях убраны отражатели, которые были присущи ранним экземплярам этой модели. Конечно, с определенной точки зрения дизайнеры пытались создать автомобиль, который был бы доступен широкому кругу потребителей.Следовательно, необходимо было минимизировать производственные затраты. Причем пытались сделать это даже убрав отражатели, что стоило буквально копейки. Хорошо, что двигатель, который является сердцем всего автомобиля, только улучшился после этих изменений. Это его технические характеристики, которые намного превосходят те, которыми обладают силовые агрегаты «копейки» и «тройки».

Как показывает история этой модели, она претерпела множество изменений, которые порой только ухудшили качество.В начале девяностых годов начался выпуск новой модели, которая вошла в историю с индексом 21065. Впервые для этой модели началась установка бесконтактной системы зажигания. Конечно, японские и европейские автомобили уже вовсю оснащались системами впрыска. Даже если это были системы механического типа. Некоторые японские автомобили, например, были оснащены электронными карбюраторами. Кстати, на автомобиле ВАЗ-21065 в 1990 году модернизировали даже систему впрыска, на нее установили совершенно новый карбюратор.Немного изменились фары, как и обивка.

Экспортные модификации

Стоит отметить, что автомобиль ВАЗ-2106 (его технические характеристики приведены ниже) поставлялся и в другие страны. Эти автомобили имели существенные отличия от тех, что продавались в Советском Союзе, а затем и в Российской Федерации ... Незначительные отличия в отделке салона, а также несколько иной дизайн передних бамперов, внутри которых встроены указатели поворота и парковки. были поставлены фары.Также стоит отметить, что в кузове автомобиля ВАЗ-2106, который предназначен для езды по нашим дорогам, с правой стороны есть кронштейны и отверстия для крепления органов управления. В частности, есть отверстия под рулевую колонку для всех педалей. Также есть кронштейны для крепления рулевого механизма с правой стороны моторного отсека. Иными словами, даже нашу обычную «шестерку», выпускавшуюся до 1990 года, легко можно было сделать «правшей».

Единичные экземпляры

Есть еще несколько модификаций этого автомобиля, которые были выпущены буквально в единичных экземплярах.Например, для генсека Леонида Ильича в семидесятые годы была выпущена единственная «шестерка», носившая народное имя «половина седьмого». Дело в том, что в нем использованы все материалы, которые впоследствии были установлены на следующую модель - ВАЗ-2107. В то время, когда для Брежнева создавалась «шестерка», «семерка» находилась на стадии проектирования. В постперестроечное время «шестерка» считалась самой популярной моделью на заводе ВАЗ. ВАЗ-2106 1.3, технические характеристики которого не идут ни в какое сравнение с брежневской «шестеркой», оказался менее шустрым и динамичным.

Последняя «шестерка»

Как только произошел обвал и в страну стали поступать недорогие иномарки, эта модель «Жигулей» потеряла престиж, а выпускаемые экземпляры не отличались высоким качеством сборки. Но, несмотря на это, она смогла продержаться, можно даже сказать, всеми четырьмя колесами на конвейере до середины 2000-х годов. Более того, последние несколько лет эта машина собиралась на «ИЖ-Авто». Некоторые модели в 2000-х стали сходить с конвейера с более совершенными двигателями, оснащенными системой впрыска.Январь 2006 года является концом выпуска этой машины, этой датой заканчивается его история.

Дизайн автомобиля

Что касается внешнего вида, то для своего времени, то есть конца семидесятых, он был очень актуален. Конечно, в 2000-е годы модель устарела, и даже после неоднократных изменений, например, после снятия молдингов на кузове, ее внешний вид существенно изменился. И, по мнению многих автовладельцев, не в лучшую сторону. На эту модель автомобиля было установлено довольно много двигателей.

Характеристики двигателя

А теперь несколько слов о технических характеристиках автомобилей ВАЗ-2106. Изначально на ВАЗ 2106 устанавливался двигатель, который имел мощность 80 лошадиных сил и объем 1,6 л. Следует отметить, что в конце 70-х годов в СССР «шестерка» была самой мощной среди легковых автомобилей. Она легко разогналась до сотни за 16 секунд. Конечно, если посмотреть на динамические характеристики современных автомобилей, то 16 секунд сопоставимы со скоростью черепахи или даже улитки.Но на тот момент «шестерка» смогла составить конкуренцию любому американскому или европейскому седану. Несмотря на плохую аэродинамику, машина легко разгонялась до полутора сотен километров в час. Конечно, если бы влияние моды не способствовало дизайну автомобиля, то разработчики больше внимания уделили бы аэродинамике. Как было сказано, в конце 70-х годов начали выпускаться такие модели, как Двигатель был установлен на автомобиль от предыдущей модели 2103. Его мощность составляет 74 лошадиные силы.А также модификация 21063, на которую устанавливали двигатель от самого первого автомобиля ВАЗ-2101. Его мощность составляет всего 64 лошадиные силы. Но в начале восьмидесятых разработчики все же решили остановиться на одном и установили только моторы, мощность которых составляла 75 лошадиных сил. Автомобиль ВАЗ-2106 1,6 (его технические характеристики приведены в статье) имел лучшую динамику, чем с двигателем 1,3 или 1,1 л.

ВАЗ-2106 «Жигули» - легковой заднеприводный автомобиль с кузовом типа седан. Дальнейшее развитие автомобилей ВАЗ классической компоновки с задним приводом... Финальная модель «классики» первого семейства, ресивер автомобиля ВАЗ-2103.

Первая «шестерка» сошла с конвейера Волжского автозавода в 1976 году и до 1977 года выпускалась одновременно с ВАЗ-2103, после чего была полностью заменена.

ВАЗ-2106 выпускалось с различными двигателями: ВАЗ-2106 рабочим объемом 1,6 л, ВАЗ-2103 - 1,5 л (ВАЗ-21063), ВАЗ-2101 - 1,3 л (ВАЗ-21061).

25 декабря 2001 года производство шестерки на АвтоВАЗе было прекращено, но еще несколько лет - до января 2006 года - выпускалась на автомобилях ИЖ.Таким образом, в общей сложности ВАЗ-2106 продержался на конвейере 30 лет. За это время было произведено несколько миллионов шестерок.

Рассказ

Разработка ВАЗ-2106 началась специалистами Центра стиля Волжского автозавода в 1974 году как «Проект 21031» (по аналогии с только что освоенным в производстве ВАЗ-21011). Требования технического задания на обновление модели сводились к сокращению использования дорогих хромированных деталей и модернизации осветительного оборудования с минимальными затратами.Экстерьер автомобиля, выдержанный в духе времени с использованием черного пластика, создал В. Антипин, оригинальные задние фонари - В. Степанов. Изменения коснулись передней панели, задней панели, бамперов, колесных колпаков, боковых указателей поворота, вентиляционных решеток и заводской таблички. Нововведения в интерьере включают обивку и дверные подлокотники; передние сиденья получили регулируемые по высоте подголовники. Органы управления были дополнены сигнализацией, подрулевым переключателем омывателя лобового стекла, реостатом освещения приборной панели и индикатором низкого уровня тормозной жидкости... В улучшенных комплектациях были радиоприемник, обогрев заднего стекла и красная противотуманная фара, установленная под задним бампером слева или справа (на экспортных моделях с правым рулем).

Для автомобиля был подготовлен вариант двигателя 2103, в котором согласно модели модификации 21011 диаметр цилиндров увеличен с 76 до 79 мм, что позволило добиться рабочего объема 1,57 л. Новый длинноходный двигатель показал на 12% больше крутящего момента по сравнению с базовым (и при значительно более низких оборотах), но его максимальная мощность по действующим в то время стандартам составляла всего 78 л.с.вместо предполагаемых 80 из-за ограниченных характеристик впускной системы, которую оставили без изменений в целях унификации с другими двигателями семейства. Тем не менее, трансмиссия все же была адаптирована к новому двигателю, сначала за счет создания специальной версии коробки передач, характеризующейся пониженными передаточными числами на первых трех ступенях, а затем доработки части автомобиля / коробки передач главной пары с передаточным числом, уменьшенным до 3.9. Новый силовой агрегат с минимальными изменениями был использован для модели ВАЗ-2121 «Нива», которую в то время готовили к производству.

Как и ВАЗ-2103, новинку планировали сопровождать двумя менее мощными модификациями; В кузове традиционно предусмотрена возможность исполнения с правым рулем. Также стоит отметить, что, как и в случае с ВАЗ-21011, по маркетинговым соображениям появление модернизированной версии модели не означало немедленного снятия с производства предшественницы. В свете этих обстоятельств первоначальное обозначение обновленного автомобиля 21031, несмотря на свою бесспорную логику, выглядело бесперспективно для дальнейшего использования и было заменено на 2106.«Выпущенный» индекс 21031 использовался для обозначения «настоящей» модификации, оснащенной новым двигателем (также временно обозначенной как «ВАЗ-21031») и выпущенной для получения отзывов потребителей о ней очень небольшой партией (150 -200 ед.) Летом 1975 года. Отличительной особенностью этих автомобилей была красная или желтая окраска ГБЦ двигателя в зависимости от версии установленной коробки передач (соответственно с таким же диапазоном передаточных чисел или с адаптированным). .

Самый первый автомобиль ВАЗ-2106 был собран на главном конвейере в декабре 1975 года, а серийное производство новинки началось на третьей линии конвейера 21 февраля 1976 года.28 декабря того же года копия этой модели стала трехмиллионным автомобилем, выпущенным Волжским автомобильным заводом, а 3 июня 1978 года - четырехмиллионным. 17 мая 1979 года один из автомобилей ВАЗ-2106, отправленных в Чехословакию, стал миллионным советским автомобилем, поставленным в страны СЭВ.

В процессе производства в машину несколько раз вносились незначительные изменения. С 1980 года все Жигули оснащаются карбюратором Ozone вместо прежнего Weber. После снятия с производства модели в течение нескольких лет комплект молдингов был частично заменен на «шестерки»: элементы ремня были оснащены концевыми скобами, вместо хромированных нижних молдингов появились черные пластиковые молдинги, окантовка молдинга. колесные арки были исключены из конструкции.Попутно пропали красные катафоты на задних крыльях, фон заводского значка вместо вишневого стал черным, отменили хромирование ободов боковых указателей поворота, задние решетки вентиляции от ВАЗ-2105 начал устанавливаться. Электрическая схема претерпела некоторые упрощения: с 1987 года красные фонари, встроенные в торцы передних дверей, были заменены на отражатели, а с 1993 года из схемы исключено реле мигания контрольной лампы стояночного тормоза.В 1986 году ВАЗ-2106 получил задние тормоза от 2105, а годом позже и коробку передач от этой же модели. К концу 80-х гг. Колпаки колес и брызговики между кузовом и бамперами перестали устанавливаться, из салона постепенно исчезли имитации в «хром» и «дерево», исчезли различные цветовые вариации внутренней обивки. В начале 90-х отменили хромирование желобов, чуть позже, чтобы еще больше удешевить модель, завод даже пытался отказаться от боковых молдингов (такие машины в народе называли «голыми»), но это «Нововведение» было встречено крайне неодобрительно и было быстро отменено.Во второй половине 90-х стали устанавливаться инерционные ремни безопасности, рулевое колесо от более поздних версий семейства 2105, штатная противотуманная фара и опциональные передние электрические стеклоподъемники. Экземпляры последних лет выпуска лишились хромирования ободов задних фонарей, очень часто решетка радиатора также не хромировалась. Автомобили «Ижевск» оснащались передними сиденьями от «Иж-2126» («Ода»). «Шестерка» довольно долгое время (с 1976 по 1982 год) оставалась самой престижной моделью в модельном ряду «Жигулей», заслужив репутацию автомобиля повышенной комфортности и надежности.Очевидно, что эти потребительские свойства модели вкупе с ее постепенно растущей доступностью стали гарантией того, что с конца 80-х до начала 2000-х годов. он пользовался стабильным спросом у бедняков, даже несмотря на очевидный моральный износ и ухудшающееся качество сборки и комплектующих из года в год.

Модификации

  • ВАЗ-21061 Двигатель ВАЗ-2103. На некоторых автомобилях для внутреннего рынка была упрощена система охлаждения двигателя - отсутствовал электровентилятор, а крыльчатка устанавливалась непосредственно на торец вала насоса охлаждающей жидкости.В постсоветские годы разрешалось заводское оснащение бамперами от ВАЗ-2105. Экспортные экземпляры отличались улучшенной отделкой и небольшими изменениями в электрооборудовании, часть этих машин оснащалась доработанными бамперами от ВАЗ-2121 со встроенными подфарниками, часть машин снабжалась очистителями и омывателями наружных фар.
  • ВАЗ-21062 Экспортная версия ВАЗ-2106 с правым управлением.
  • ВАЗ-21063 Двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и электровентилятором вместо крыльчатки с приводом от ремня (в вариантном варианте допускалась ременная передача).Эта модификация, выпускавшаяся до 1994 года, оснащалась, в отличие от других, выхлопной системой с одним резонатором вместо двух. Автомобили более поздних лет выпуска могли комплектоваться бамперами от модели.
  • ВАЗ-21064 Экспортная версия ВАЗ-21061 с правым управлением.
  • ВАЗ-21065 Модернизированная версия с улучшенным оснащением, выпуска 1993-2001 гг. От базовой модели он отличался более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор Solex (21053-1107010), галогенные фары, обивка сидений и подголовники, а также штатное наличие задней противотуманной фары и электрообогрева заднего стекла. Использовались колеса от ВАЗ-2105, большая часть экземпляров оснащалась алюминиевыми бамперами от этой же модели, а некоторые экспортные машины, как и раньше, оснащались доработанными бамперами от ВАЗ-2121. Комплектация 21065-01 оснащалась двигателем от модели.
  • ВАЗ-21066 Экспортный вариант ВАЗ-21063 с правым расположением органов управления с АКПП, с 1.Двигатель 9 литров, полный электропакет, на литых 17-дюймовых дисках, гидроусилитель руля, антиблокировочная система, с кожаным салоном
  • ВАЗ-21067 Версия Ижевского автозавода, оснащенная инжекторным двигателем ВАЗ- 21067-20.
  • ВАЗ-21068 Носитель узлов и агрегатов при доработке двигателей ВАЗ-2108 и ВАЗ-21083.
Интересные факты

Двигатель этой модели - самый мощный советский серийный малолитражный автомобильный двигатель.

Согласно отраслевому стандарту, принятому в СССР в 1966 году, ВАЗ-2106 по сухой массе (до 1049 кг) попал во II группу малого класса, а по объему двигателя (от 1500 см³) - в III группе. №

ВАЗ-2106 был последним массовым советским автомобилем с четырехфарами и последней моделью «Жигули» с вентиляционными «форточками» и колпаками колес.

В задних фонарях ВАЗ-2106 впервые для советского автомобилестроения объединены в единый корпус секции указателей поворота, габаритные огни, стоп-сигналы, фонари заднего хода и отражатели.В. Антипин также отметил, что случай, когда на легковой машине оба задних фонаря конструктивно совмещены с освещением номерного знака, был единственным в мировой практике на его памяти и заслужил отдельный патент.

По прайс-листу 1986 года цена ВАЗ-2106 составляла 9100 рублей, то есть «шестерка» на тот момент стоила дороже «Нивы» (9000 рублей), несмотря на гораздо большую конструктивную сложность конструкции. последний. Предположительно это связано с относительно низким спросом на «Ниву» в СССР из-за ее малой мощности.

Внешние отличия и сходства с другими моделями

Решетка радиатора

У шестерки каждая из четырех фар находится в квадратном углублении, две правые и две левые фары совмещены.

Легковой автомобиль малого класса, выпускается Волжским автомобильным заводом с 1976 года. Кузов - седан, закрытый, транспортный, четырехдверный. Передние сиденья - регулируемые по длине и наклону спинки, снабжены подголовниками, откидными спинками. Заднее сиденье - фиксированное, с центральным подлокотником, убирающимся в спинку сиденья.

Модификации

ВАЗ-21061 - с двигателем рабочим объемом 1,45 л и мощностью 71,5 л.с.;
ВАЗ-21063 - с двигателем 1,3 л мощностью 63,5 л.с.

Двигатель.

ВАЗ-2106, бензиновый, рядный, 4 цил., 79x80 мм, 1,57 л, степень сжатия 8,5, режим работы 1-3-4-2, мощность 55,5 кВт (75,5 л. С.) При 5400 об / мин, крутящий момент 116 Нм (11,8 кгс-м) при 3000 об / мин. Карбюратор 2107-1107010-20. Воздушный фильтр - со сменным фильтрующим элементом. Система охлаждения - с электровентилятором, который автоматически включается и выключается.

Трансмиссия.

Сцепление однодисковое, с диафрагменной нажимной пружиной, привод отключения - гидравлический. Трансмиссия - мод. 2106 или 2106-10, 4-х ступенчатые с синхронизаторами передних передач. Передайте. номер коробки передач мод. 2106; 1-3,24; II 1,98; III 1,29; IV-1.0; ZX-3.34. Тот же мод. 2106-10: I 3.67; II - 2,10; III, 36; IV-1,00; ZX-3.53. Карданная передача - два последовательных карданных вала с промежуточной опорой. главная передача - гипоидная, трансмиссионная. количество - 4.1 с коробкой передач мод. 2106 или 3.9, с коробкой передач мод.2 106-10.

Колеса и шины.

Колеса - диск, обод 5J-13. Крепление на 4 болта. Шины 165R 13 или 175 / 70R13. Давление в шинах 165R13: перед - 1.6. сзади - 1,9 кгс / см. То же в шинах 175 / 70R13: спереди - 1,7, сзади - 2,0 кгс / см. Количество колес 4 + 1. Подвеска

.

Передняя - независимая, на поперечных рычагах, с винтовыми пружинами, амортизаторами и стабилизатором поперечной устойчивости ... Задняя - зависимая, с винтовыми пружинами, амортизаторами, четырьмя продольными и одной поперечной тягами.

Тормоза.

Рабочая тормозная система: передние тормоза - дисковые, задние - барабанные, с автоматической регулировкой зазора. Привод - гидравлический, двухконтурный, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз - с механическим приводом к задним тормозам ... Запасной тормоз - одна из цепей рабочей тормозной системы.

Рулевое управление.

Рулевой механизм - глобоидальный червяк и ролик. Передайте. число - 16.4.

Электрооборудование.

Напряжение 12В, перем. Аккумулятор 6СТ-55А, генератор Г22 1 со встроенным выпрямителем, регулятор напряжения ПП380, стартер 35.3708, распределитель зажигания 30.3706. катушка зажигания B1 17 или B1 17-A, свечи зажигания A17-D8, A17-DVR, FE65P или FE65PR (Югославия). Топливный бак - 39 л, бензин АИ-93, система охлаждения
- 9,9 л, антифриз А-40 или А-65, система смазки двигателя
- 3,75 л, М-6 / 12Г, при температуре от плюс 45 до минус 20 ° С.
М-5 / 10Г, при температуре от плюс 30 до минус 30 ° С, корпус рулевого механизма
- 0,215 л, ТАД-17И, картер ведущего моста
- 1,3 л. Корпус КПП ТАД-17И,
- 1.35 л, ТАД-17И,
гидравлическая тормозная система - 0,66 л, жидкость «Томь», «Роса»,
гидропривод выключения сцепления - 0,2 л, жидкость «Томь», «Роза»,

Амортизаторы:
передние - 2x0,12 л,
сзади - 2x0,195 л,

Амортизирующая жидкость МГП-10;
Бачок омывателя лобового стекла - 2,0 л, смешанная с водой жидкость НИИСС-4.

Масса агрегата (кг)

Двигатель - 117,
КПП с картером сцепления - 26,
Кузов без сидений - 275,
задний мост в сборе - 53,
колесо с шиной - 15.Радиатор
- 5.7.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Кол-во мест, чел. 5
Вес багажа 50 кг.
Снаряженная масса 1035 кг
В том числе:
на переднюю ось 555 кг.
на задний мост 480 кг.
Полная масса 1435 кг.
В том числе:
на переднюю ось 657 кг.
на заднюю ось 778 кг.
Допустимая масса прицепа:
без тормозов 500 кг.
с тормозами 750 кг.
Макс.скорость 150 км / ч
Время разгона до 100 км / ч, 16.0 сек
Набор высоты максимальный 36%
Выбег с 50 км / ч, 500 м.
Тормозной путь от 80 км / ч 38 кв.м.
Контрольный расход топлива, л / 100 км:
при 90 км / ч 7,4 л.
при 120 км / ч 10,1 л.
городской цикл 10.3 л.
Радиус поворота:
на внешнем колесе 5,6 м.
Всего 5,9 м.

Рынок сбыта: Россия. ВАЗ-2106

, или «шестерка», стал одним из самых массовых и популярных отечественных автомобилей, можно сказать, легендой отечественного автопрома. В декабре 1975 года с конвейера Волжского автозавода сошел первый ВАЗ-2106 - по сути, рестайлинговый вариант ВАЗ-2103 с кузовом типа седан и задним приводом.Модернизация «тройки» должна была одновременно снизить затраты на производство за счет сокращения использования дорогих хромированных деталей, но с другой стороны были приняты решения, позволившие существенно омолодить внешний вид автомобиля и сохранить его престиж. Изменения коснулись передней облицовки, задней панели багажника, бамперов, колесных колпаков, боковых указателей поворота, вентиляционных решеток. Сохранились «фирменные» боковые молдинги, как бы подчеркивающие более сильный вид. Кроме того, в машине появились оригинальные задние фонари - указатели поворота, габаритные огни, стоп-сигналы и фонари заднего хода объединены в один кузов и конструктивно совмещены с освещением номерного знака.


ВАЗ-2106 имел вместительный салон с удобными сиденьями и информативным щитком приборов. В советское время «шестерка» считалась не только самой мощной (был двигатель 1,6 л) в своем классе, но и самой комфортной - передние сиденья машины получили регулируемые по высоте подголовники, обивка дверей была измененный. В конце 1980-х завод освоил модификацию 21065 с бесконтактной системой зажигания, карбюратором Solex, галогеновыми фарами и улучшенной обивкой салона.Самые дорогие версии оснащались обогревом заднего стекла, радиоприемником и красной противотуманной фары. Экспортные версии машины оснащались доработанными бамперами со встроенными подфарниками, некоторые снабжались очистителями и омывателями наружных фар.

ВАЗ-2106 оснащался двигателями объемом 1,3 л, 1,5 л, 1,6 л. Первым покупателям этой машины предстояло оценить не только комфорт салона, но и динамику новой машины. С 80-сильным 1.Двигатель 6 литров, автомобиль разогнался до 152 км / ч - отличный показатель для своего времени. По измененным характеристикам адаптировали трансмиссию. В 1979 году была выпущена обновленная версия 21061. Эта модель оснащалась 1,5-литровым 71-сильным двигателем. В 1982 году на ВАЗ 2106 стали устанавливать модернизированные 75-сильные двигатели.

Длина автомобиля 4166 мм, ширина 1611 мм, высота 1444 мм, клиренс 170 мм. Объем багажника составляет 345 литров, но зачастую автовладельцы не ограничиваются этим и ставят еще и багажник на крышу, решая тем самым проблему практичности и «универсальности».Шасси ВАЗ-2106 конструктивно идентично всей «классике». Спереди - двухрычажная подвеска, а сзади - неразрезной мост. Благодаря большому дорожному просвету и мягким пружинам «шестерка» имеет неплохой запас хода амортизатора, хорошо проглатывает ямы и в целом поведение машины на дороге достаточно комфортное, но низкая чувствительность руля снижает информативность на высоких скоростях .

По безопасности ВАЗ 2106 стала чуть лучше предыдущей ВАЗовской «классики».В стандартной комплектации - ремни безопасности, безопасный руль, подголовники сидений. Во второй половине 1990-х гг. повышена безопасность машины: установлены инерционные ремни и штатная противотуманная фара. Если говорить о сегодняшних стандартах, то пассивная безопасность заднеприводных автомобилей ВАЗ, не исключая «шестерки», находится на очень низком уровне. Это и понятно - ведь разработка восходит к 60-м годам прошлого века. №

Автомобиль был снят с конвейера 28 декабря 2005 г., незадолго до этого (в 2001 г.), перенеся производство с ВАЗа на заводы в Сызрани и Ижевске.Подтверждением очень высокой популярности «шестерки» и ее более высокого престижа является хотя бы тот факт, что при почти одинаковой продолжительности жизни на конвейере с «пятеркой» (30 лет против 31 года) «шестерки» были в 2 раза больше. произведено (4,4 млн против 2 млн). Под конец жизни ижевская «шестерка» с новым инжекторным двигателем (21067) стала самой недорогой моделью малого среднего класса - доступнее ее была только малолитражка «Ока». Сегодня низкая стоимость этих машин делает их доступнее, чем когда-либо.

Читать полностью

В 1974 году специалисты Центра стиля ВАЗовского автозавода приступили к проектированию модификации «Тройки» с заводским индексом ВАЗ-21031. Именно эта машина впоследствии получила индекс ВАЗ-2106 и начала выпускаться серийно с 1976 года.

В то время ВАЗ-2103 пользовался большой популярностью и разработчики решили еще больше увеличить эту популярность. В дизайн автомобиля были внесены декоративные орнаменты, изменена решетка радиатора, установлены оправы фар и т. Д.Немного изменился и интерьер машины. В таком виде была выпущена ограниченная опытная партия автомобилей с заводским индексом ВАЗ-21031.

За этим последовал процесс уменьшения количества хромированных деталей, это требовалось техническим процессом для снижения стоимости производства. В результате серийные автомобили ВАЗ-2106, которые начали выпускаться серийно с конца февраля 1976 года, вместо хромированных деталей получили обычные пластиковые, окрашенные в черный цвет.

Производство автомобиля ВАЗ-2106 шло ускоренными темпами, поэтому 3 июня 1978 года с завода сошла 4-миллионная машина.ВАЗ-2106 зарекомендовал себя как надежный и комфортабельный автомобиль и пользовался стабильным спросом до самого конца 90-х годов.

Автомобиль из года в год модернизировался, при этом удешевлялась его стоимость. Постоянная гонка за сокращением затрат из года в год привела к ухудшению качества сборки. Постепенно исчезли и без того немногочисленные хромированные детали.

В Тольятти последний автомобиль ВАЗ-2106 был произведен в конце декабря 2001 года, но на этом его история не закончилась.С 2002 года производство «шестерки» было переведено на автозавод «ИжАвто», где автомобиль собирали до апреля 2008 года.

Проектирование и строительство

Отличительной особенностью ВАЗ-2106 по сравнению с предшественником стали пластиковые накладки на фары, иная решетка радиатора и задние фонари, выполненные в виде единого блока. Другие изменения включают измененную заднюю панель багажника, вентиляционные решетки, другие боковые указатели поворота, бамперы и колпаки колес.

В салоне автомобиля ВАЗ-2106 были установлены рельефные сиденья с велюровым верхом, а на передних сиденьях установлены подголовники с регулировкой по высоте. Звукоизоляция кабины «шестерки» стала лучше. На приборной панели появился тахометр. В улучшенной комплектации предусматривались радиоприемник и обогрев заднего стекла.

Впускная система автомобиля ВАЗ-2106 не изменялась с целью унификации с предыдущими моделями, но базовый двигатель ВАЗ-2103 претерпел изменения.Диаметр цилиндров увеличен до 79 миллиметров (ранее было 76), увеличен объем двигателя, увеличен крутящий момент. Мощность двигателя составляла 76 лошадиных сил, но если была изменена система впуска, то мощность могла быть увеличена до 80 лошадиных сил. К новому двигателю была адаптирована 4-ступенчатая коробка передач и доработано сцепление. Помимо базовой модели предусматривались менее мощные модификации с двигателями меньшего объема и, соответственно, меньшей мощности, как для внутреннего использования, так и на экспорт.

ВАЗ-2106 модернизировался на протяжении всего периода производства и вносил некоторые изменения в конструкцию. Так, например, в 1979 году были выпущены модификации с менее мощным двигателем от предыдущих моделей - ВАЗ-2103 и ВАЗ-21011. В 1985 году он был оснащен новой 5-ступенчатой ​​коробкой передач, которая снизила шум и расход топлива при движении по шоссе. В 1990 году появилась так называемая люксовая версия автомобиля с заводским индексом ВАЗ-21065, получившая галогенные фары, бесконтактную систему зажигания и улучшенную обивку салона.

Модификации

ВАЗ-21060

Модификация с условным индексом ВАЗ-21060 Ижевская сборка последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

ВАЗ-21061

Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку.Уже российские автомобили оснащаются бамперами от ВАЗ-2105.

Экспортных экземпляра отличались улучшенной отделкой и небольшими изменениями в схемотехнике, некоторые из этих автомобилей оснащались доработанными бамперами от полноприводного автомобиля ВАЗ-2121 со встроенными подфарниками, а некоторые экземпляры оснащались очистителями фар. и шайбы.

ВАЗ-21062

Экспорт, правосторонняя модификация базовой «шестерки».

ВАЗ-21063

Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и электровентилятором охлаждения двигателя.Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064

Экспорт, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065

Модификация автомобиля с улучшенной комплектацией, выпускавшаяся с 1990 по 2001 год. В качестве силовой установки устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели - более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор Солекс. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21066

Экспорт, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068

Автомобиль, выпущенный как носитель агрегатов при разработке новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069

Модификация ВАЗ-2106, изготовленная по заказу спецслужб.Оснащен двухкомпонентным роторно-поршневым двигателем ВАЗ-411, 120 л.с., ВАЗ-413, 140 л.с.

ВАЗ-2106 "Турист"

Пикап со встроенным тентом сзади, по заказу Технического управления. Создан в единственном экземпляре.

Лада

1600

Lada 1600 / ВАЗ-2106
Отзыв в Unique Cars and Parts
Наша оценка: 1


Введение

Измученная происхождением эксцентричных соотечественников, русской «Ладе» пришлось преодолеть множество предрассудков, чтобы добиться хоть какой-то степени успеха в продажах на Западе.По иронии судьбы, приверженность 1600-ому условию сделало его несколько индивидуальным в эпоху, когда правил хэтчбек, наряду с передним приводом и стилем.

Не то чтобы Lada могла претендовать на единоличное владение своим собственным дизайном, который впервые увидел свет как Fiat 124, а затем был принят для Lada в вариантах 1200 и 1500. Под кожей «Лада» была верна переднему двигателю, заднему приводу, живой формуле заднего моста своих предшественников.

Lada приступила к внесению изменений в конструкцию 124, чтобы обеспечить некоторую степень долговечности в суровых климатических условиях Восточной Европы.Они включали использование алюминиевых тормозных барабанов, которые были добавлены к задней части, и оригинальный двигатель Fiat был заменен новым двигателем, также приобретенным у Fiat. Этот новый двигатель имел современную конструкцию верхнего распредвала, но никогда не использовался в автомобилях Fiat.

Подвеска была поднята для работы на неровных российских дорогах, а кузов был сделан из более толстой и тяжелой стали. Первые модели Lada были оснащены пусковой рукояткой на случай разрядки аккумулятора в сибирских условиях, но позже от нее отказались.Еще одна особенность, специально предназначенная для помощи в холодных условиях, - это ручной вспомогательный топливный насос.

В сентябре 1978 года модельный ряд Lada был дополнен 1600 версиями, в том числе 1600ES «на рынке», в которых использовался не двигатель Fiat с двумя распредвалами, а собственный двигатель Lada объемом 1570 куб. Этот двигатель развивал 78 л.с. при 5400 об / мин и был связан в основном с ходовой частью Fiat, включая переднюю подвеску с поперечным рычагом и винтовой пружиной, а также передние дисковые тормоза.

Хотя, как уже упоминалось, в «Ладе» использовался более толстый металл, чем в «Фиате», это было разумное исполнение.Максимальная скорость составляла почти 100 миль в час, а увеличение крутящего момента на низкой скорости на четырнадцать процентов по сравнению с моделями 1500 помогло разгоняться от 0 до 100 миль в час примерно за тринадцать секунд. Высокий дорожный просвет не слишком сильно повлиял на управляемость автомобиля, во многом благодаря очень удачному расположению задней оси, но общий пакет был сильно запятнан рулевым управлением, которое в лучшем случае было тяжелым, а в худшем - например, при парковке - находилось рядом. недвижимое.

Какими бы ни были недостатки, Lada 1600 предлагала замечательное соотношение цены и качества.За гораздо меньшую цену, чем аналогичный японский небольшой автомобиль, русский был оборудован тканевой обивкой, откидывающимися сиденьями, ворсовыми коврами, ламинированным ветровым стеклом, задним стеклом с подогревом, двухконтурными сервоусилителями тормозов, легкосплавными дисками с радиалами Goodyear и стереосистемой. К сожалению, серый костюм и подходящие кремовые туфли (как показано на изображении ниже) не были включены. Если бы они были такими, мы осмелились бы сказать, что 1600 сегодня стали бы культовыми.

Лада 1600 Краткие технические характеристики

Двигатель: Передний прямой ход с водяным охлаждением.Диаметр цилиндра 79 мм (3,11 дюйма) x ход поршня 80 мм (3,15 дюйма) 1570 куб. См (95,8 дюйма). Максимальная мощность 78 л.с. (DIN) при 5400 об / мин, максимальный крутящий момент 88 фунт-фут (DIN) при 3000 об / мин. Чугунный блок цилиндров и головка из легкого сплава. Степень сжатия 8,5: 1. 5 коренных подшипников. 2 клапана на цилиндр, управляемые напрямую от одного верхнего распредвала. Карбюратор Weber 32DCR с пониженной тягой с двумя дросселями.
Трансмиссия: Однодисковое однодисковое сцепление и четырехступенчатая механическая коробка передач. Передаточные числа 1-й 3,242, 2-й 1,989, 3-й 1,289, 4-й 1,0, обратный 3,340: 1.Главная передача с коническим гипоидом, передаточное число 4,1: 1.
Подвеска: Передняя независимая на поперечных рычагах, винтовых пружинах, телескопических амортизаторах и стабилизаторе поперечной устойчивости; задняя - независимая с ведущим мостом, верхними и нижними продольными рычагами, тягой Панара, винтовыми пружинами и телескопическими амортизаторами.
Рулевое управление: Червячно-роликовое. Переход от упора к замку 3.0.
Тормоза: Сервоусилитель, двухконтурный гидравлический, передние диски барабаны сзади.
Колеса: Легкосплавные, 5J x 13 дюймов. Шины 165SR x 13.
Размеры и вес: Колесная база 95. Колея 5 дюймов - передняя и задняя 53 дюйма, длина 160, ширина 63 дюйма, высота 54 дюйма, дорожный просвет 6,88 дюйма, снаряженная масса 2271 фунта, диаметр поворота между стенками 36,1: емкость топливного бака 8,6 галлона.
Кузов / шасси: Четырехдверный четырехместный седан. Интеграл.
Производительность: Максимальная скорость 97 миль / ч. Разгон 0-60мч 13 секунд. Расход топлива ок. 26 миль на галлон.

Машины Советского блока были странными: Лада

Что это?

По сути, Lada-Porsche 2103 - это стандартная модель 2103 - автомобиль, основанный на Fiat 124, как и серия Lada Classic.Был создан только один прототип, который сейчас живет в гараже бывшего сотрудника Porsche.

Где и когда это было сделано?

Если честно, сложно сказать, где именно и когда был произведен автомобиль. Скорее всего, прототип был передан инженерам и дизайнерам, работавшим в центрах Porsche в Штутгарте.

Технические данные:

2103 означает, что у него передний двигатель, который передает мощность на задние колеса через механическую коробку передач.Porsche перенастроил двигатель для работы с плохим газом и добавил некоторые алюминиевые детали для снижения веса.

Что в нем такого особенного?

В 1975 году председатель правления Porsche Эрнст Фурманн встретился с советским министром автомобильной промышленности Виктором Поляковым. Они договорились о трехлетнем соглашении на сумму полмиллиона немецких марок, которое дает немецкой компании задачу помочь русским в разработке их автомобилей.

Первым и, как позже выяснилось, неудачным результатом их сотрудничества стала Lada-Porsche 2103 - обновленная версия 2103, сохранившая основные элементы модели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
