Двигатель ВАЗ 2109: характеристика, особенности, применяемость

Одной из самых известных разработок советского автотранспорта является двигатель ВАЗ 2109 и его всевозможные модификации. Так, мотор, который был разработан еще в 1982 году, служит верой и правдой по сегодняшний день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтнопригодный, что делает его достаточно популярным среди автолюбителей.

Описание и модификации

Как такового «девяточного» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпускал. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить мотор ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода изготовителя не найти информации о двигателе 2109, поскольку такого мотора не существует. На все «девятки», за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8V), ВАЗ-2108 (1,3 8V), ВАЗ-21083 (1,5 8V), ВАЗ-2111-80 (1,5i 8V) и ВАЗ-11183-20 (1,6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

21081 (1,1 8V)

Наименование Показатель
Объем 1,1 литр (1099 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 6,7
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

2108 (1,3 8V)

Наименование Показатель
Объем 1,3 литра (1289 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 7,0 л
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

21083 (1,5 8V)

Наименование Показатель
Объем 1,5 литра (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Карбюратор
Расход топлива 7,0 л
Диаметр цилиндра 76
Порядок работы цилиндров 1-3-4-2

2111-80 (1,5i 8V)

Наименование Показатель
Объем 1,5 литра (1499 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Расход топлива 7,5 л
Диаметр цилиндра 82
Порядок работы цилиндров 1-3-4-2

11183-20 (1,6i 8V)

Наименование Показатель
Объем 1,6 литра (1596 см куб)
Количество цилиндров 4
Количество клапанов 8
Топливо Бензин
Система впрыска Инжектор
Расход топлива 9,5 л
Диаметр цилиндра 82
Порядок работы цилиндров 1-3-4-2

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора.

Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

ВАЗ 2109 двигатель и характеристики

Одной из самых известных разработок советского автотранспорта является двигатель ВАЗ 2109 и его всевозможные модификации. Так, мотор, который был разработан еще в 1982 году, служит верой и правдой по сегодняшний день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтнопригодный, что делает его достаточно популярным среди автолюбителей.

Описание и модификации

Как такового «девяточного» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпускал. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить мотор ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода изготовителя не найти информации о двигателе 2109, поскольку такого мотора не существует. На все «девятки», за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8V), ВАЗ-2108 (1,3 8V), ВАЗ-21083 (1,5 8V), ВАЗ-2111-80 (1,5i 8V) и ВАЗ-11183-20 (1,6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

21081 (1,1 8V)

НаименованиеПоказатель
Объем1,1 литр (1099 см куб)
Количество цилиндров4
Количество клапанов8
ТопливоБензин
Система впрыскаКарбюратор
Расход топлива6,7
Диаметр цилиндра76
Порядок работы цилиндров1-3-4-2

2108 (1,3 8V)

НаименованиеПоказатель
Объем1,3 литра (1289 см куб)
Количество цилиндров4
Количество клапанов8
ТопливоБензин
Система впрыскаКарбюратор
Расход топлива7,0 л
Диаметр цилиндра76
Порядок работы цилиндров1-3-4-2

21083 (1,5 8V)

НаименованиеПоказатель
Объем1,5 литра (1499 см куб)
Количество цилиндров4
Количество клапанов8
ТопливоБензин
Система впрыскаКарбюратор
Расход топлива7,0 л
Диаметр цилиндра76
Порядок работы цилиндров1-3-4-2

2111-80 (1,5i 8V)

НаименованиеПоказатель
Объем1,5 литра (1499 см куб)
Количество цилиндров4
Количество клапанов8
ТопливоБензин
Система впрыскаИнжектор
Расход топлива7,5 л
Диаметр цилиндра82
Порядок работы цилиндров1-3-4-2

11183-20 (1,6i 8V)

НаименованиеПоказатель
Объем1,6 литра (1596 см куб)
Количество цилиндров4
Количество клапанов8
ТопливоБензин
Система впрыскаИнжектор
Расход топлива9,5 л
Диаметр цилиндра82
Порядок работы цилиндров1-3-4-2

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

Двигатель ВАЗ 2108 | Ремонт двигателя 2108 и его тюнинг


Характеристики двигателя ВАЗ 2108

Годы выпуска – (1984 – 2004)
Материал блока цилиндров – чугун
Система питания – карбюратор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 71 мм
Диаметр цилиндра – 76 мм
Степень сжатия – 9,9
Объем двигателя 2108 – 1295 см. куб.
Мощность двигателя 2108  – 64 л.с. /5600 об.мин
Крутящий момент – 95 Нм/3400 об.мин
Топливо – АИ93
Расход  топлива — город  8.6л. | трасса 7.1 л. | смешанн. 8,2л/100 км
Расход масла – 50 г/1000 км
Габаритные размеры двигателя ваз 2108 (ДхШхВ), мм — 540х422х561
Вес двигателя ваз 2108 — 127 кг
Масло в двигатель ваз 2108:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 2108 1.3: 3.5 л.
При замене лить 3.2 л.

Ресурс :
1. По данным завода – 120 тыс.км
2. На практике – до 200 тыс.км

ТЮНИНГ
Потенциал – 80-90 л.с.
Без потери ресурса – н.д.

Двигатель устанавливался на:
ВАЗ 2108
ВАЗ 2109
ВАЗ 21099

Неисправности двигателя ВАЗ 2108 и его ремонт.

Двигатель 1.3 базовый для восьмой модели, разработан с нуля, конструкция двигателя ваз 2108 не имеет ничего общего с двигателем 21011 1,3 л.  На базе этого движка был созданы моторы для семейства Самара объемом 1,1 л. и 1,5 л. Мотор карбюраторный рядный  4-х цилиндровый с верхним расположением распределительного вала, грм 2108 имеет ременный привод.  Ресурс двигателя ВАЗ 2108, при аккуратной и спокойной эксплуатации, правильному и постоянному обслуживанию превышает установленные заводом 120 тыс. км и достигает 180-200 тыс. км.
Перейдем к минусам мотора: имеет место износ деталей системы охлаждения, часто придется менять масляный фильтр и регулировать клапаны, так же существует проблема течи масла через уплотнение клапанной крышки, топливный насос и датчик-распределитель. Ненадежность карбюраторов типа «Солекс», особенно ЭПХХ. При обрыве ремня ГРМ на 2108 1,3 гнет клапана. Кроме того, в связи с возрастом автомобилей, нередки проблемы с зажиганием и то, что троит двигатель на ваз 2108 карбюратор говорит именно об этом. С этим же зажиганием связаны и другие проблемы, одна из самых часто встречающихся, это детонация двигателя ваз 2108 которая возникает при слишком раннем зажигании. Но причиной может стать и низкооктановый некачественный бензин. При детонации из выхлопной трубы идет черный дым, а так же мотор теряет мощность.

Тюнинг карбюраторного двигателя ВАЗ 2108 1.3 л.

Доработка  данного агрегата не так часто встречается как тюнинг 21083 1,5 ввиду отсутствия смысла, при прочих равных  двигатель 083 всегда будет впереди, он изначально имеет больший объем, мощность, момент и огромный потенциал для доработок при тех же или меньших затратах. Изредка практикуется расточка под поршень 79 мм, с получением объема 1,4 л., но стенки будут очень тонкими, возможны перегревы, соответственно ресурс  резко снижается. Самый простой и недорогой тюнинг двигателя 2108 1,3 это купить мотор 21083 1,5 л или блок 083 и его уже допиливать до нужного уровня.

Расточка двигателя ВАЗ 2108 и как форсировать его правильно

Практикуется вариант получения объема 1,4 л. установкой калиновских поршней 76,5 и калиновского коленвала 75,6, шатуны оттуда же с усадкой на 2,3 мм. ГБЦ от 083 или 16  клапанов от калины. На валах, впуске и выхлопе автомобиль поедет быстрее новой Приоры.

Инжектор на двигатель ВАЗ 2108

На автомобиль с 1.3 моторчиком можно поставить инжектор от 1,5 литровой 21083, все будет работать на стандартной прошивке.

Роторный двигатель ВАЗ 2108

Построить хороший спортивный двигатель на ваз 2108 1.3 штука сложная и ресурсоемкая, другое дело установить сразу мощный роторный мотор. На восьмерку можно поставить мотор РПД-415 мощностью 140 л.с. Минусы роторного двигателя: цена(около 3000$)небольшой ресурс(при активном вождении еще ниже), расход топлива и масла гораздо выше стандартного ДВС. Плюсы РПД: высокие динамические показатели, разгон до 100 быстрее 9сек, скорость более 180 км\ч.

РЕЙТИНГ ДВИГАТЕЛЯ: 3

<<НАЗАД

Тюнинг (форсирование) двигателей ВАЗ • CHIPTUNER.RU

Тюнинг (форсирование) двигателей ВАЗ

При составлении материала использованы фотоматериалы с интернет – ресурсов Инжектор-ВАЗ, SVR Conversions,  Team-RS, Двигатели-ВАЗ.ru, МотоПром , Картюнинг, ОКБ «Динамика» и многих других.

Некоторые материалы могут дублироваться с основным содержанием сайта. Это очень популярная статья. Она, с купюрами (но, в основном, без),  украдена и размещена на добром десятке «тюнинговых» сайтов и в автомобильной прессе государства Украина. (Я даже несколько польщен тем, что у меня так много воруют – значит, есть что. В связи с этим я разрешаю свободную перепечатку без ссылки на первоисточник для всех представителей сексуальных меньшинств пассивного типа).

Вам судить о качестве «услуг» таких «тюнингаторов», которые сами два слова не могут связать о том, что предлагают людям за немалые деньги. Люди, будьте бдительны! :

Cкупые цифры роликового стенда.

Сколько же можно выжать лошадок из 8‑кл. серийного двигателя 21083. Испытания на роликовом стенде автомобиля ВАЗ 2108 – 17.10.2002 проводимого при участии Uncle Sam.

Исходные данные.

ВАЗ 2108

  • Двигатель 1,6, распредвал и ГБЦ кроссовые
  • Спортивный ресивер, 52 мм ДЗ, фильтр нулевого сопротивления, свободный выпуск
  • Без расходомера, дополнительные коррекции по атмосферному давлению и темп. воздуха.
  • Датчик кислорода. ДПКВ – на маховике. Ограничитель оборотов – 8500
  • Стандартная КПП

Что получилось (данные по ВСХ с роликов).
Максимальная мощность 126лс при 7400об и скорости 206км/ч. Естественно без учета Сх, т.к. ветра на роликах нет :).

Дальше серийные форсунки просто отказались работать (кончился линейный диапазон).

ВСХ стандартного двигателя 2112

Увеличение рабочего объема

Наиболее распространенным вариантом увеличения рабочего объема до 1600 куб. см является увеличение хода поршня до 74,8 мм (стандартный – 71 мм) путем замены коленчатого вала и поршней. Тут есть несколько вариантов

а) «Кованые» поршни распространенные размеры  82,0, 82,4, 82,5 84,0 мм различных классов. «Кованые» поршни бывают как обычной формы, так и Т‑образные. Последние значительно легче по массе.
б) Стандартные поршни, прошедшие специальную механическую доработку.
в) Использование поршней 21213 с механической доработкой и заменой шатунов под «плавающий» поршневой палец.

Помимо самого распространенного коленчатого вала с ходом поршня 74,8 мм, существуют еще КВ с ходом поршня 75,6 (серийный от 1,6) 78, 79, 80 и даже 84 мм. При использовании этих коленчатых валов можно получить объемы от 1580 до 1862 куб. см, причем  почти все конфигурации уместить можно и в блоке стандартной высоты. При этом, естественно, страдает «крутильность» двигателя из-за неоптимального R/S.

Сами коленчатые валы выпускаются в трех «весовых категориях» – легкие, средние и тяжелые, из разных заготовок – 2112, 11183 и пр.
В серийных автомобилях ВАЗ объемом 1,6 л. применяется коленвал 75,6, 1,5 л. – 71 мм.

Статья из журнала «Тюнинг»: А. Пахомов. «О поршнях»

Владельцы 16-кл. двигателей (для которых деньги не имеют значения, могут избежать этого геморроя и приобрести двигатель ВАЗ 21128 объемом 1,8 л. (100 л.с, 160 Нм) или объемом 2,0 литра и мощностью 118 л.с.

В двигателе 21128 масса кривошипно-шатунного механизма снижена на 190 гр. , применен «высокий» блок (выше на 1,9 мм.), оригинальный коленчатый вал, шатуны длиной 129 мм., облегченные поршни. По заявлению изготовителей, данная модификация не загибает клапана при обрыве ремня ГРМ.

Для 8V на том же ОПП выпускается новый двигатель 21084 объемом 1,6 л. 21084 выпускается на ОПП только в карбюраторном варианте.

Технические характеристики  21203  21128 21084
Диаметр цилиндра, мм 82 82,5 82
Ход поршня, мм 94 74,8
Рабочий объем, см³ 1980 1580
Степень сжатия 10,6 10
Номинальная мощность, кВт/об. мин 80/5400 60/5600
Номинальная кр. момент Н*м, при об/мин 182/3200 160/? 124/3600
Количество цилиндров 4 4 4
Привод клапанов Гидротолкатели Гидротолкатели
Сцепление/диаметр мм 21203/215
Длина шатуна, мм 129
Октановое число бензина Аи 95 Аи 95 Аи 91
КПП 21203, 2123



Элементы форсированного двигателя

Дроссельная заслонка

Дроссельный патрубок штатной системы впрыска имеет диаметр 46 мм. , для улучшения наполнения цилиндров воздушно – топливным зарядом имеет смысл увеличить диаметр заслонки. Встречаются чаще всего 3 «тюнинговых» размера - 52, 54 и 55 мм. При самостоятельной доработке корпуса ДЗ имейте ввиду, что дальнейшее увеличение диаметра резко увеличивает шанс испортить патрубок (очень тонкая стенка легко разрушается) и учитывайте тот факт, что сама заслонка имеет несколько необычную форму, простота только кажущаяся. При установке ДЗ необходимо регулировочным винтом установить тепловой зазор между заслонкой и корпусом патрубка, что бы исключить заедание заслонки (особенно при боьших перепадах температур) и обеспечивать небольшую подачу воздуха даже при положении дросселя 0%.

ИМХО, данная фича имеет смысл только на форсированных ДВС и то, только в режиме «полная дырка». Эффект «резвости», получаемый от применения такой заслонки – субъективен и ни что иное, как большая подача воздуха при малом открытии ДЗ (аналогично, если вы просто сильнее и резче нажмете на газ). Недостаток – дерготня на очень малых дросселях. Решается проблема просто – нужно обеспечить более плавное и пропорциональное открытие ДЗ. Решается это небольшим «тюнингом» кулачка привода ДЗ (от Dodgev-103). Применение данного профиля убирает все минусы управления при малых углах ДЗ. Правда, при этом пропадает и былая псевдо – «резвость».  Еще один отрицательный фактор – качество изготовления «тольяттинских» ДП с базаров оставляет желать лучшего.

Воздушный фильтр

Как вы уже заметили, практически все тюнинговые нововведения связаны с воздухом и его прохождением по пути в цилиндры Вашего двигателя. Важно обеспечить его беспрепятственное прохождение и довольно важным элементом на его пути является воздушный фильтр. Качество штатных фильтров отечественного рынка пестрит подделками и оставляет желать лучшего, поэтому стоит взвесить свое отношение к автомобилю и решить стоит ли брать для него довольно дорогостоящий спортивный фильтр. Самый дешевый на сегодняшний день – это фильтр JR (около 40 у.е.). Из «брэндов» часто применяют K&N. Не стоит забывать при этом, что ресурс фирменного спортивного фильтра при правильной эксплуатации (то есть ТО через каждые 5 – 10 т.км с использованием только фирменных материалов) около 100000 км.


Впускной ресивер

Немаловажный элемент настройки впуска. Больший, чем у стандартного, объём позволяет, при правильной конструкции и настройке, сгладить пульсации воздуха, кроме того, в такой конфигурации длина впускного тракта короче, что позволяет получить дополнительный момент на средних и высоких оборотах. Для получения высокого момента на низких оборотах, впускные каналы, наоборот, должны быть длиннее. Оптимальным было бы изменение длины впускных каналов в зависимости от оборотов. Например, до 2700 – 3000 об/мин. работает длинный впускной тракт, после – короткий. Данное решение реализовано на многих иномарках, ВАЗ тоже разработал двигатель 11193 с изменяемой длиной впускного коллектора и фаз ГРМ еще в 1998г.  На тюнинговые среднефорсированные моторы обязательно устанавливают ресиверы увеличенного объема.

Впускной ресивер – неплохое средство обогащения тюнинговых контор. Его стоимость редко опускается менее $200. Например, стоимость ресивера SVR Conversions с установкой в Картюнинге – 420 у.е. Не верьте в его «настроенность». Настройка двигателя под конкретный впуск – выпуск производится точной подгонкой фаз ГРМ под резонанс вруска/выпуска и сам по себе «настроенным» быть не может, наоборот, неправильная настройка ГРМ может повлечь большие потери момента на всем диапазоне оборотов. И, каким бы не был ресивер, все же он имеет ограниченный объем и паразитный резонанс воздуха на впуске. Поэтому для достижения более значительных результатов необходимо применять 4‑х дроссельный впуск, но это уже совсем другая история…

Впускные и выпускные каналы должны быть тщательно обработаны – увеличен диаметр (на впуске, не рассчитанным увеличением диаметра выпуска можно добиться порой противоположного эффекта), убраны все неровности, наплывы, стыки – все, что способно тормозить движение потока. Каналы должны быть тщательно зашлифованы.

Некоторые конторы предлагают полировку – это технически безграмотно. К слову сказать, не все «нестыковки» в ГБЦ следует спиливать, некоторые из них выполняют довольно важную роль, создавая в нужном месте противодавление или торможение потока.

Клапана желательно использовать увеличенного диаметра и/или облегченные. При раскрутке двигателя свыше 7000 об/мин рекомендуется использовать более жесткие клапанные пружинки или спортивные пружинки «Schrick» и модифицированные (облегченные титановые) тарелки клапанов. На 8‑кл. двигатель отлично «вживляются» клапана от BMW с диаметром стержня 7 мм. Так же, недорого (по тюнинговым меркам) можно приобрести клапана «Shrick» или изготовить легкие титановые клапана с защитным покрытием по Вашему чертежу (на декабрь 2003 г. стоимость одного такого клапана – 21 USD)

Если предполагается использование стандартных клапанов – они должны быть максимально облегчены и притерты. На ВАЗовском конвейере отсутствует операция притирки клапанов, фаска на клапанах и седлах рассчитана на «самопритирку» во время обкатки.

Облегченные клапана 8V

Распредвалы для тюнинга и спорта отличаются подъемом и фазовой характеристикой. Диапазон рабочих оборотов в котором распредвал дает эффект повышения наполнения двигателя определяется шириной фаз открытия клапанов и волновыми (частотными) параметрами его газового тракта, т.е. геометрическими параметрами систем впуска и выпуска. А вот сама величина этого эффекта будет определяться максимальным подъемом, «временем-сечением» открытия клапанов и параметрами их перекрытия, при условии, что адекватно снижено сопротивление газового тракта. Тут важно определиться – для каких целей форсируется двигатель и, исходя из этого выбирать распредвал.

В настоящее время ассортимент предлагаемых распредвалов постоянно расширяется. Перечисление одних только «брендов» впечатляет – «МастерМотор», «СТИ», «ТоргМаш», «Динамика», «Брагинские», «Нуждинские», «Стольниковские»…

Примерная фазовая характеристика ГРМ при использовании тюнинговых распредвалов

Принцип увеличения подъема клапана перешлифовкой стандартного распредвала

 Регулируемый шкив распредвала



При замене распредвала крайне желательно (а в большинстве случаев – обязательно) применение так называемой «разрезной шестерни», т.к. необходимо очень точно настроить фазовую характеристику тракта, «поймать его резонанс». Устройство такой шестерни крайне просто – обеспечивается возможность плавного смещения шестерни относительно центра с последующей фиксацией в выбранном положении. Существуют также «разрезные» шкивы коленвала.

Для 8‑кл. двигателей ВАЗ выпускается довольно широкий диапазон валов, на любой вкус. Наиболее перспективны для «городских битв» р/валы с 49-го по 55‑й валы, для рейсинга – №62, далее идут валы чисто спортивные, для ралли и кольцевых гонок.

Несомненный интерес представляет новое направление ОКБ Динамика – р/валы с неплоскими толкателями – линейка р/валов RX для двигателя 21083. Данное техническое решение позволяет реализовать очень большой подъем клапанов с высокой скоростью открытия/закрытия клапана и довольно узкой фазовой характеристикой. ОКБ «Динамика» имеет патент на данный профиль ГРМ, хотя подобное техническое решение встречалочь на довольно старых иноведрах. ОКБ «Динамика» выпускает 6 модификаций RX: RX1-RX3 для «бытовых» двигателей  и RX4-RX6 для автоспорта.

Для 16-кл модификаций Мастер-Мотор выпускается всего три пары тюнинговых валов 38/32, 44/38 и 50/44 (в недавнем прошлом выпускалась довольно удачная пара 52/48, которая была в «бытовой» линейке самая экстримальная. ), с высотой подъема до 9,6 мм (серийный 7,6), остальные – чистый спорт. При установке валов следует иметь ввиду, что в новых (2003 г.) ГБЦ они могут задевать за приливы, причем, чем выше подъем, тем большая вероятность.  Поэтому нужно обязательно проверять «прокрутку» вала, и при необходимости доработать ГБЦ

Информация по теме:

1. Тюнинговые и спортивные распределительные валы 16V

2. Тюнинговые и спортивные распределительные валы «СТИ»

3. Тюнинговые и спортивные валы ОКБ «Двигатель»

4. Тюнинговые и спортивные валы НПФ «Мастер Мотор»

4. Тюнинговые и спортивные валы «Динамика»

5. Немного о качестве валов «СТИ»

Регулировка разрезной шестерни (шкива Верньера).

Информация с сайта http://team-rs.ru

1. Пометить на обоих, неподвижной и подвижной частях, стандартную метку, согласно стандартной шестерни.
2. Установить на вал, надеть ремень и совместить все метки (коленвал, распредвал)
3. Проконтролировать впускной и выпускной клапан 4‑го цилиндра: при совмещенных метках должно быть перекрытие (одинаково открытые впуской и выпускной клапаны). Если перекрытия нет (т.е. один открыт больше чем другой), ослабить винты шестеренки и повернуть вал относительно внешней части шестерни). По нахождении перекрытия – поставить метки на шестерне (как в п.1). В этом положении вал находится в точке перекрытия и точно совмещены метки коленвала и распредвала. Это условный «0», от которого идет регулировка в зависимости от поставленных целей.
Если РВ проходит метку раньше КВ это «опережение», если позже – «запаздывание».

Подача топлива.

Регулятор Давления Топлива. Надеюсь, не нужно разъяснять, как важно поддерживать в рампе форсунок постоянное давление топлива. И, если при обычной городской езде штатного регулятора давления топлива вполне хватает, на высоких оборотах возникает ситуация, когда постоянно открытые форсунки приводят с общему снижению давления в рампе. Как следствие – снижение топливоподачи, плохой распыл, сбой в расчетах и пр. Поэтому при форсировании двигателя имеет смысл увеличить давление на 0,5 – 1 атм., в зависимости от степени форсировки двигателя. Естественно, что при этом необходимо скорректировать программу впрыска, что бы обеспечить правильный состав смеси. В последних «переходных» моделях и новых двигателях ВАЗ объемом 1,6 литра применена безсливная система, РДТ находится в баке в сборе с бензонасосом и работает с более высоким давлением 3,8 Атм.

Форсунки
. При форсировании мотора вполне может сложиться ситуация, когда  производительности (количество пропускаемого топлива) может просто не хватить. В таком случае потребуется замена форсунок на более производительные или установка второго ряда форсунок. Второй вариант довольно сложен и трудоемок, хотя и возможен даже на стандартном блоке «Январь 5.1», поэтому проще, все же установить более производительные форсунки, с производительностью от +15% до +50% (общедоступные форсунки от  автомобилей ГАЗ применять нежелательно, т. к у них один плюс – большая производительность, все остальные – минусы, и самые жирные – быстродействие и нелинейная хар-ка в начале диапазона, там, где у ВАЗа ХХ.) Характеристики форсунок

Прошивка

Вне всяких сомнений, что для того, что бы получить максимальный эффект от доводки двигателя необходима соответствующая корректировка практически всех калибровок впрыска. Причем однозначно необходима тонкая доводка калибровок на конкретном автомобиле, в результате которой получается прошивка под конкретное «железо», его настройку, водителя и его стиль управления автомобилем. Окончательная настройка двигателя и прошивки – это, одной фразой – борьба за воздух, двигатель должен без помех потреблять максимально возможное количество воздуха, прошивка должна быть настроена на оптимальную подачу топлива и установку углов зажигания во всех режимах работы двигателя. С появлением для серийных версий прошивок Январь 5 инженерного блока J5 On-Line Tuner, (а позже и J7 On-Line Tuner) позволяющего на ходу, в режиме реального времени отстраивать калибровки этот процесс становится менее времяемким. Ранее существовали такие системы только под тюнинговые и спортивные блоки «Корвет» фирмы ABIT (Санкт-Петербург). В процессе настройки задача тюнера обеспечить правильный состав смеси – до 12,6:1 в мощностном режиме и 15,5 – 16,5 в экономичном.

Казалось бы все просто, но на деле это тонкий и кропотливый труд – состав смеси должен быть оптимален во всем диапазоне оборотов двигателя. Кроме этого существуют режимы мощностного обогащения, переходные режимы и пр… Приходилось много часов выкатывать с инженерным блоком, постоянно контролируя состав смеси. С газоанализатором (ГА) из-за его большой инерционности можно, но довольно неудобно работать. Большим прорывом является применения при настройке Альфометров – контроллеров широкополосных ДК фирмы «Innovatemotorsports» (USA).

Система выпуска ОГ.

Как правило, на тюнинговые автомобили устанавливают «пауки» 4 – 2‑1 хорошо работающие в довольно широком диапазоне оборотов. Системы 4 – 1 не прижились в гражданском тюнинге из-за очень узкого диапазона эффективной работы. Принцип работы такого выпуска основан на создании разряжения перед еще не открытым выпускным клапаном, что способствует лучшей продувке цилиндра. Подробнее о настройке выпуска.

Самым распространенным у нас «тюнингом» является установка «спортивного» глушителя. Самой распространенной (и, естественно, самым дешевой) является продукция Nex (имхо – полный отстой) и PowerFull, реже встречаются Remus, Asso, Sebring… Толк от такого глушителя может быть только в комплексе с прямоточным «пауком», фирменным основным и дополнительным глушителем с трубами увеличенного диаметра (не менее 55 мм для двигателя 1,6 и выше). Иначе – только глубоко пафосный звук. Причем Powerfull выпускает наименее «шумные» модели, ASSO – самые агрессивные и громкие. PRO-SPORT предлагает «банки» с возможностью регулировки «громкости» +/- 10db с помощью съемного вкладыша. Ну и особый интерес вызывает глушитель Pro-Sport с электрическим (из салона) управлением громкостью, от стандарта до «Super-Sport» (разница 30 db). Звук выхлопа – дело вкуса, лично мне нравится тихий «рык» – это большая банка PowerFull (в центре) и двухтрубный (DTM) Remus. Однако цена первого 75 – 80 USD, второго – больше 300..

Ряды КПП, главная пара


Выбор КПП и ГП зависит от поставленных целей и возможностей двигателя. В таблице перечислены основные популярные ряды бюджетной серрии.

Ряд/передача 1 2 3 4 5 6
Стандарт 3,636 1,950 1,357 0,941 0,784
21083 – 05 2,923 1,810 1,276 1,030 0,880
21083 – 06 2,923 1,810 1,276 1,063 0,941 0,784
21083 – 07 2,923 2,053 1,555 1,310 1,129
21083 – 08 3,416 2,105 1,357 0,969 0,784
21083 – 11 3,636 2,222 1,538 1,167 0,941 0,784
21083 – 12 3,250 1,950 1,357 1,030 0,784
21083 – 18 3,170 2,105 1,480 1,129 0,886 0,784

На автомобилях 2108 – 09-99 – 15 серийно устанавливается ГП с передаточным числом 3,9, на «десятое» семейство – 3,7. Устанавливая на авто ГП с большим передаточным числом можно заметно повысить динамику на низах, теряя, правда, при этом в максимальной скорости. Как правило, на рынке предлагаются уже готовые «коммерческие» ряды КПП, с которыми возможно применение кроме стандартных ГП 3,7; 3,9; 4,1, тюнинговых ГП – 3,5; 4,3; 4,5; 4,7; 4,9 и 5,1. Самым важным параметром при расчете трансмиссии является общее передаточное число (КПП+ГП) на каждой передаче.

Хорошим примером неграмотного подхода к расчету трансмиссии является стандартная КПП переднеприводных ВАЗ. В результате несогласованности по оборотам на 1 и 2‑й передаче, последняя испытывает сильные перегрузки при переключении, что выводит ее из строя раньше других. При установки рядов в автомобили 10-го семейства желательно применение 083 вторичного вала.

Ряд КПП Главная пара


Передаточные числа и скоростные характеристики разных вариантов «скрещивания» рядов КПП и ГП можно посчитать здесь

Блокировка дифференциала.

Блокировка дифференциала (дифференциал повышенного трения, самоблокирующийся дифференциал). В отличие от стандартного дифференциала, «блокировка» позволяет перераспределить крутящий момент с разгруженного колеса на более загруженное или с колеса с меньшим коэффициентом трения на колесо с хорошим сцеплением с дорогой.

«Блокировки» бывают винтовые и дисковые. Винтовые – «Quaife»  применяются на гражданских машинах – не требуют специального обслуживания и часто изготавливаются в «гражданских» версиях (невысокая степень блокировки), удобных для повседневной эксплуатации автомобиля. Такая блокировка увеличивает проходимость и устойчивость в поворотах, однако необходим определенный навык – управление автомобиля с блокировкой отличается от автомобиля со стандартным дифференциалом.

На спортивных автомобилях  используются дифференциалы дискового типа, способные передавать почти весь момент на загруженное колесо. Такие блокировки используются в основном в автоспорте.

Тормозная система

Тюнинг автомобиля вообще логичнее начинать с тормозной системы, а именно с передних тормозов, именно на них приходится основная нагрузка при торможении. При этом не следует забывать, что вмешательство в штатную тормозную систему запрещено ПДД.

На автомобили ВАЗ возможна установка передних вентилируемых дисков диаметром 14,15,16 дюймов. На этом лучше не экономить и приобрести фирменные диски и тормозные колодки. Задние дисковые тормоза – дорогостоящее удовольствие, однако с ними эффективность торможения становится значительно выше.

Что бы не кормить многочисленный персонал тюнинговых фирм, которые хотят заработать все деньги сразу задние дисковые тормоза можно сделать из передних «восьмых» дисков и суппортов от Оки (ВАЗ-2108, VW) и гидравлическим или механическим стояночным тормозом. Изготовить и установить такие тормоза достаточно просто.

Следует иметь виду, что вмешательство в тормозную систему – серьезное решение, влияющее на  Вашу безопасность, запрещенное ПДД. На мой взгляд, если уж эффективность торможения никак не устраивает, наиболее оптимально использование впереди – фирменные вентилируемые перфорированные тормозные диски, сзади – тормозные барабаны увеличенного диаметра (от классики). Такое тех. решение применено на ВАЗ 21106. Естественно применение качественных тормозных колодок.

Подвеска

Правильно настроить подвеску под определенные условия – задача важная и сложная. Вариантов «универсальной» подвески просто не существует. Выигрывая в одном всегда проигрываешь в другом. У форсированного автомобиля подвеска должна быть настроена достаточно жёстко и как можно ниже стандартной. Замене или настройке подлежат амортизаторы, пружины – спортивные или обрезанные штатные, либо заниженные пружины с прогрессивной характеристикой, опоры стоек заменены на шаровое соединение («ШС») или тюнинговые опоры SS20. Так же должна быть увеличена жесткость кузова с помощью специальных распорок. Настройка подвески – очень сложное и кропотливое занятие.


Nitro Oxide System

Этот способ форсировки двигателя применяется для гонок на короткие дистанции и несмотря на огромное количество нереальных слухов не представляет собой ничего нового, революционного и сверхестественного. Для форсирования двигателей для коротких гонок, где требуются короткие мощные ускорения, применяется неочищенная техническая закись азота. Эффект достигается за счет увеличения в камере сгорания количества свободного кислорода, способного эффективно окислять большее количество топлива.

Для обеспечения максимальной отдачи двигателя необходимо точно соблюдать соотношение топливо/окислитель. В двигателях внутреннего сгорания в качестве окислителя используется кислород, содержащийся в воздухе, доля которого примерно примерно 20%. Количество топлива подаваемого в цилиндр напрямую зависит от количества потребляемого воздуха. Чрезмерное обогащение приводит к противоположному результату – богатая смесь медленно и плохо горит из-за отсутствия окислителя.   Закись озота содержит 35 – 36% кислорода, следовательно, на 15% можно увеличить топливоподачу без снижения эффективности процесса горения.

Следует иметь ввиду, что при этом резко повышается температура двигателя и применять впрыск закиси более чем на 15 – 20 сек. без применения дополнительных средств охлаждения губительно для двигателя. В настоящее время существует две разновидности впрыска «нитроса»: обычная, когда осуществляется подача только закиси во впускной коллектор и второй, когда осуществляется дополнительная подача уже готовой топливной смеси. Вторая система намного сложнее и немного эффективнее. В карбюраторных системах установка требует установки системы дополнительной топливоподачи, инжекторные системы перекалибровываются и, возможно, потребуют установки топливных форсунок с большей производительностью.

Для тех, кто заинтересовался – более подробно можно почитать здесь: http://larkon-auto.ru/tuning/motor/nitrous.htm

Pесурс у форсированных моторов

Износ двигателя зависит, прежде всего от степени форсировки,  нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при «гражданском» тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев – индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае несопоставимы с конвейерной сборкой.

Ссылки по теме (Собрал Олег Сизинцев, aka SOM)

http://tuningplus.narod.ru/articles/tun_theory/index.htm

http://gt-parts.com/modules.php?op=modload&name=Subjects&file=index

http://tuningplus.narod.ru/articles/tun_pract/theory_practics.htm

http://auto2141.narod.ru/soderzh.html

http://dvpt. narod.ru/russian/history/index13

http://beetle.org.by/tuning3.html#31

http://www.innovatemotorsports.com/index.html

http://www.performancetrends.com/

http://www.xede.com.au

http://innovatemotorsports.com

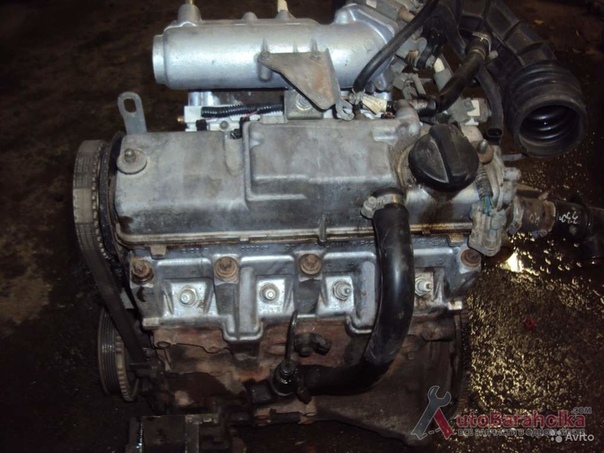

Двигатель ВАЗ 21111 инжекторный 8-ми клапанный 1,5 л

Описание

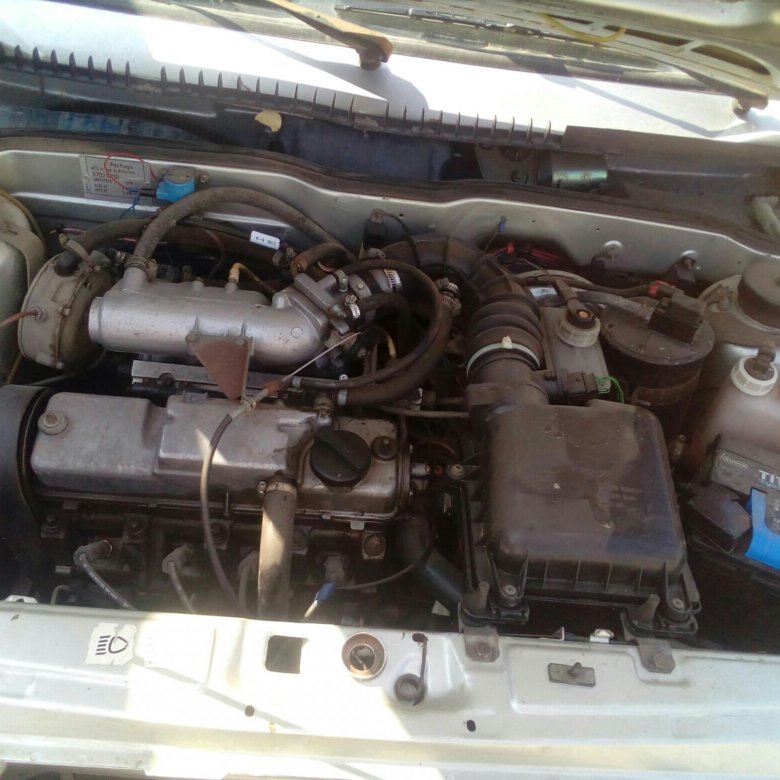

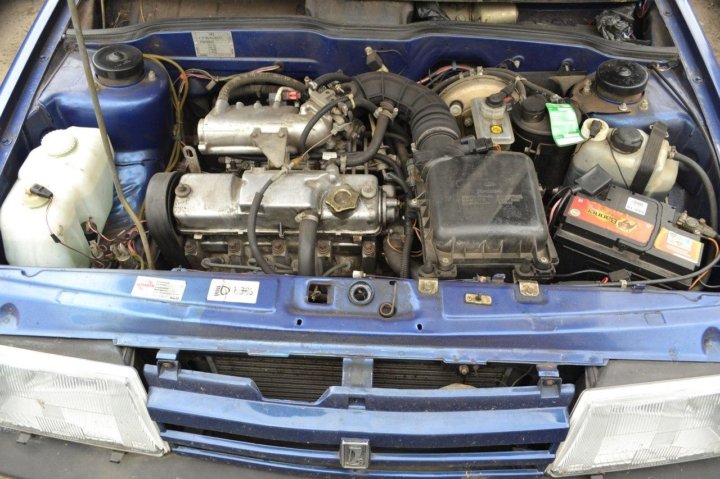

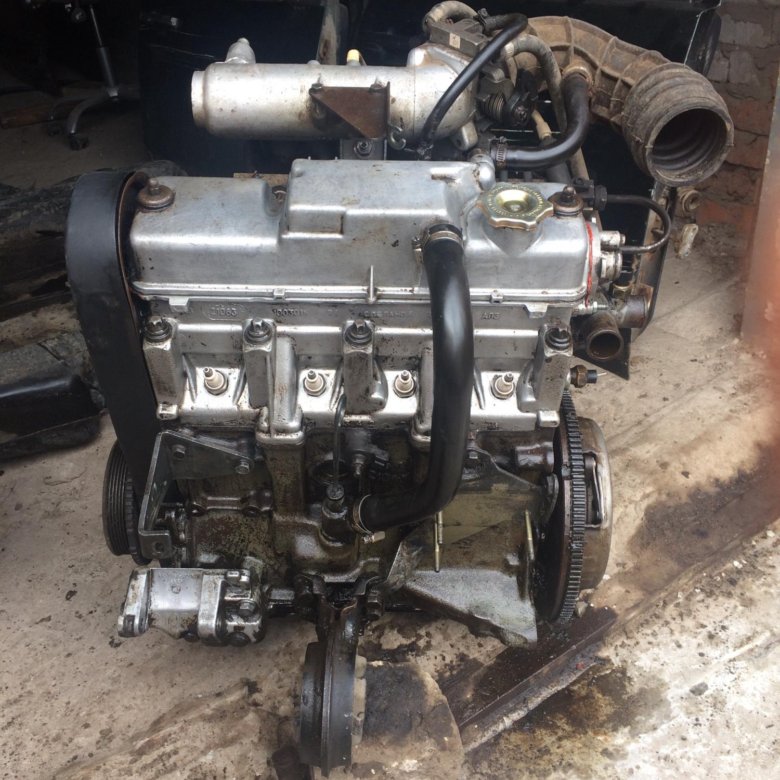

Прочный и надежный двигатель ВАЗ 2111

Предлагается купить новый двигатель ВАЗ 2111, ставший популярным и практичным среди владельцев отечественных автомобилей. Разрабатывался агрегат на основании популярной «восьмерки», переняв от нее многие показатели и преимущества. Агрегат стал гибридной моделью предшественников – 2108 и 2110, ДВС использует отдельные их детали в собственной конструкции. Начиная с «одиннадцатой» модели, производитель устанавливает мощный инжектор, обеспечивающий высокую результативность работы. Управляется оборудование с помощью бортового компьютера, проблем в эксплуатации мотора не возникнет. Ниже предлагается рассмотреть, чем отличается мотор, какие инновации были внесены в его конструкцию.

Технические характеристики ДВС 2111

 Объем: 1,5 литра
Уровень  сжатия:  9,9
Кол-во  цилиндров: 4 штуки
 Сила двигателя при  вращении 5400 об/мин,: 77 л.с.
Число  клапанов в двигателе: 4 впускных и 4 выпускных
 Наименьшая  частота вращения: 800 оборотов в минуту
 Очередность работы цилиндров: парно 1 и 3, 2 и 4
Система подачи топлива: электронная
 Вес: 127 кг.

Проект был начат в 1993 году, автомобиль разрабатывался как переднеприводный седан, отличающийся повышенным комфортом. Для нового автомобиля старые модели считались неактуальными, они устарели, разработчики приступили к созданию нового мотора ВАЗ 2111. Конструкторы успешно использовали уже существующие элементы и узлы ранних версий, не изменив спецификации. Это позволило сделать их унифицированными, было легче менять масло, использовать охлаждающую жидкость.

Объем двигателя составляет 1,5 литров, мощность агрегата отмечена производителем как 77 лошадиных сил. Производился ДВС в период 1997-2014 года.

Преимущества и недостатки

Несмотря на популярность, прежде чем купить двигатель 2111, нужно учесть и недостатки, которые достались ему «в наследство» от предыдущих поколений моторов. К ним относится обрыв шпилек, что отмечается в области соединения выпускного коллектора и глушителя. Владельцы транспортных средств зачастую отмечают частые поломки погружного топливного насоса. Охлаждающая система двигателя имеет сравнительно невысокий ресурс, что потребует пристального внимания к техническому обслуживанию и регулярному осмотру оборудования.

Также отмечается негерметичность в области клапанной крышки, что связано с использованием некачественной прокладки, которую рекомендуется заменить. Потребуется проводить часто регулировку работы клапанов, но это не вызовет проблем, если регулярно следить за состоянием своего автомобиля.

Несмотря на все эти недостатки, мотор имеет массу преимуществ. Это касается невысокого расхода смазочных составов, а также топлива. Владелец авто сможет выполнить форсирование рабочих показателей не прибегая к помощи квалифицированных специалистов. Но производитель несколько ограничил область показателей, в которые можно вносить доработки.

Устанавливается агрегат на множество моделей отечественных транспортных средств. К ним относятся 2108-2115, выполненные в форме седана, универсала и хетчбэка. Перед тем, как выбрать конфигурацию оборудования, потребуется провести консультацию со специалистами магазина. Они помогут подобрать оптимальный двигатель с учетом спецификации вашего транспортного средства. Стоимость приятно удивит даже требовательного покупателя, который пожелает сэкономить средства и получить агрегат отличного качества.

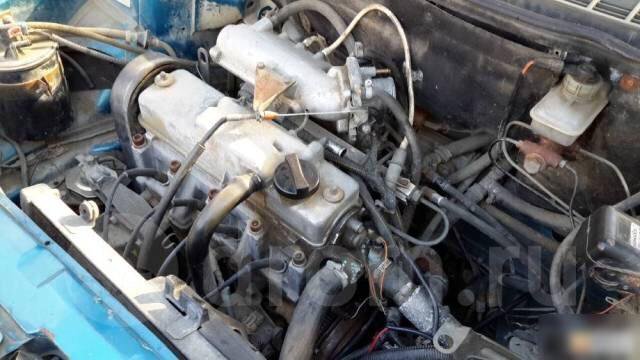

Сколько весит двигатель ваз 21099 – АвтоТоп

Серийное производство автомобиля ВАЗ 21099 (на западе модель продается под маркой Lada Forma) началось в 1990 году. Это переднеприводной пятиместный четырехдверный седан, который, по сути, представляет собой модификацию модели ВАЗ-2109, имеющей тип кузова хэтчбек.

По своим конструктивным особенностям ВАЗ 21099 отличается от всех остальных моделей LADA Samara (в первую очередь здесь следует выделить различия в задней части кузова — появился багажник как у типичного седана).

Оптимальные технические характеристики ВАЗ 21099 обуславливают основные преимущества данной модели: отличную управляемость, высокую устойчивость и очень хорошие показатели дорожной динамики. Двигатель ВАЗ 21099 — инжекторный, четырехцилиндровый, рабочий объем — 1499. Ведущими колесами являются передние. Тип рулевого управления — реечный. Максимальная скорость, развиваемая моделью — 160 км/ч.

Еще одно преимущество, сделавшее ВАЗ 21099 одним из наиболее популярных отечественных автомобилей — это оптимальный расход топлива (5,9 л/100 км — при скорости 90 км/ч; 8,0 л/100 км — при скорости 120 км/ч и 8,8 л/100 км — в городском цикле). На данный момент сборкой данной модели занимается украинский завод ЗАЗ на базе российских комплектующих.

Характеристика двигателя ВАЗ
Основные элементы двигателя

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

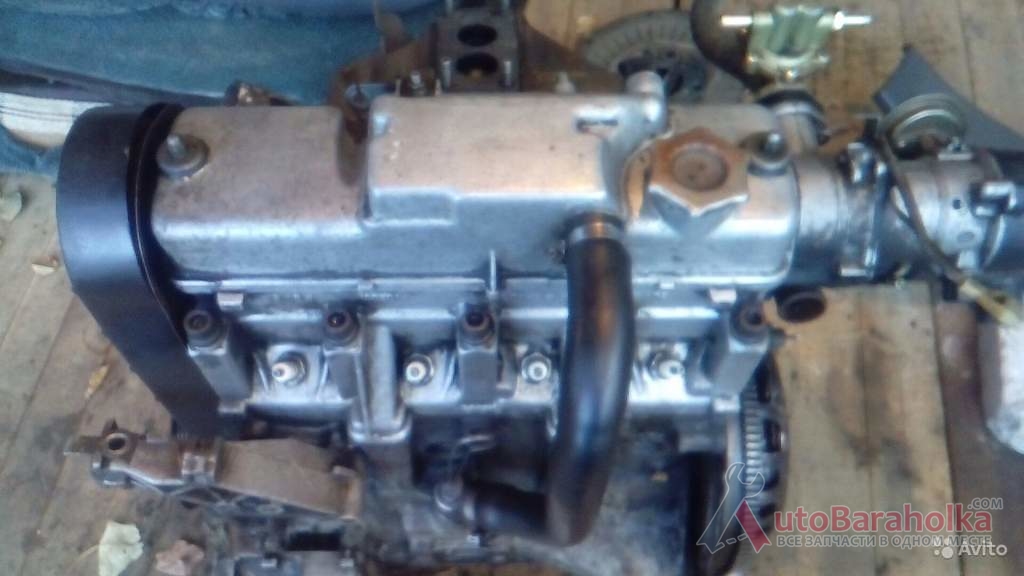

Двигатель ВАЗ 21083-1000260-53. Характеристика двигателя ВАЗ 21083.

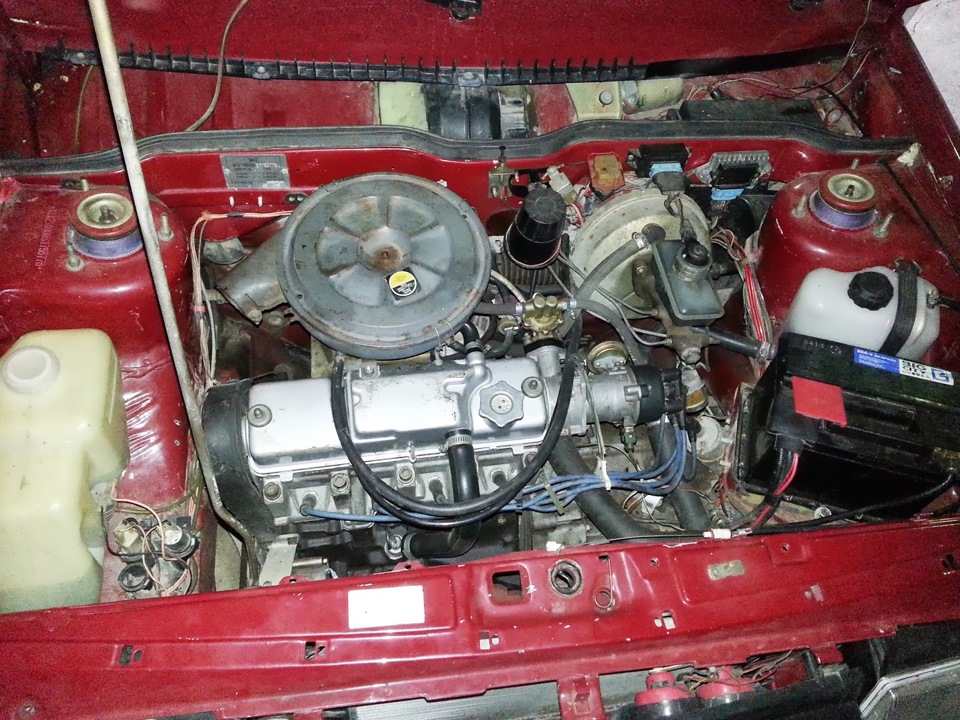

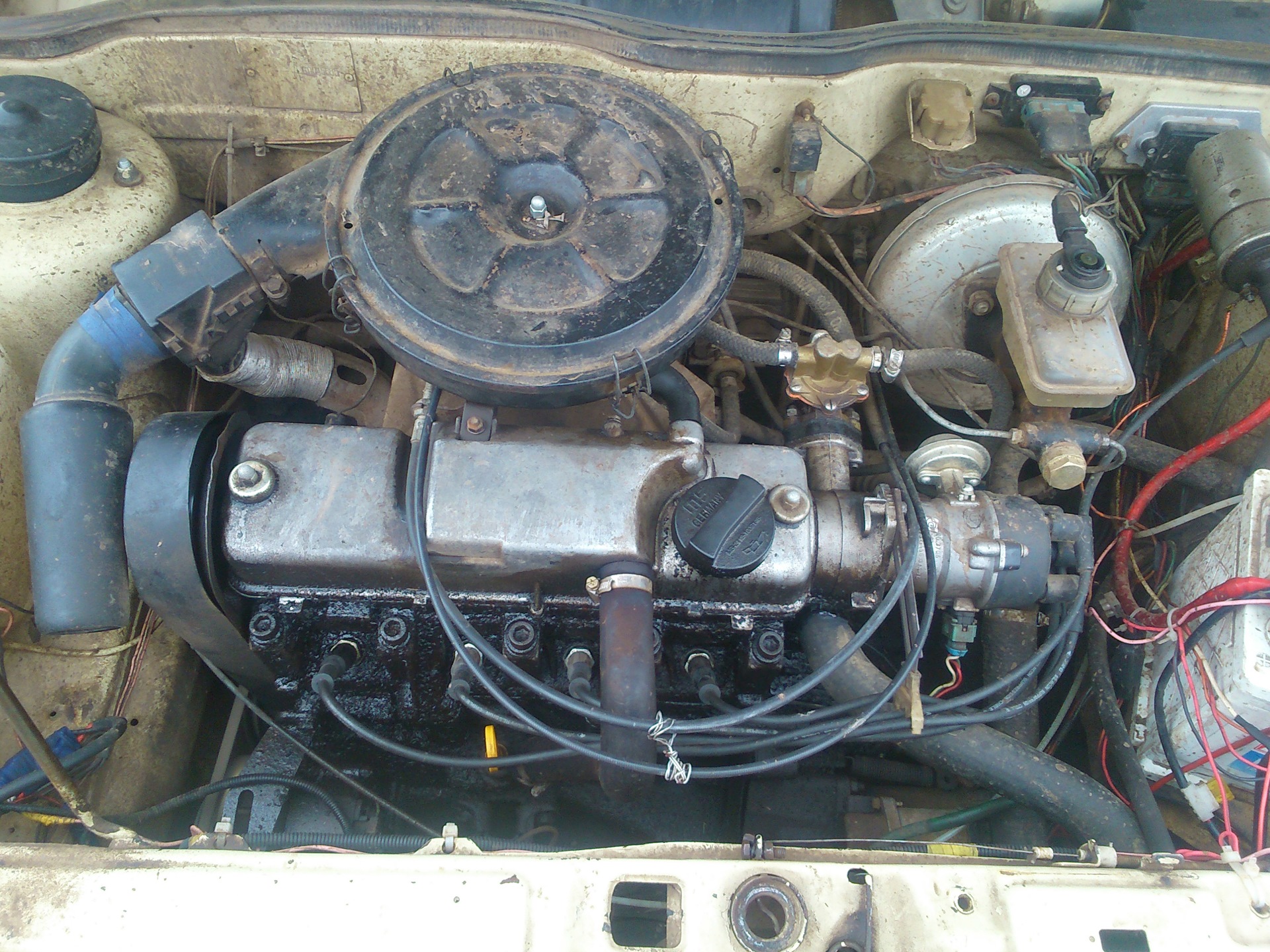

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя – жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров:4
Рабочий объем цилиндров, л:1,5
Степень сжатия / бензин:9,9 / Аи 93
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,:49.8 кВт.-(69 л.с.)
диаметр цилиндра, мм:82
Ход поршня, мм:71
Число клапанов:8
Минимальная частота вращения коленчатого вала , об/мин:750-800
Максимальный крутящий момент при 3500 об/мин. , Н*м:106,4
Порядок работы цилиндров:1-3-4-2
Октановое число бензина:92-95
Система подачи топлива:карбюратор
Система зажигания:Бесконтактная
Свечи зажигания:А17ДВРМ, FE65CPR
Вес, кг:
Особенности двигателя. Технические данные

Предназначен для установки на модели ВАЗ: 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115 и их модификации.

Двигатель ВАЗ 21083, как и его предшественник, двигатель ВАЗ 2108 был специально разработан для поперечного размещения в моторном отсеке автомобиля.

Блок цилиндров 21083 выполнен с межосевым размером цилиндров 89мм. Габаритные размеры блока 21083 соответствуют размерам блока 2108.(смотреть «Блок цилиндров») Высота от оси коленчатого вала до верхней поверхности блока – 194,8мм. Отличаются они диаметром цилиндров. На блоке 21083 увеличен диаметр цилиндров до 82. 00мм. Класс цилиндра обозначается латинскими буквами и маркируется на нижней поверхности блока в соответствии с размерами диаметра цилиндра. В конструкции блока не предусмотрена возможность использования валика привода вспомогательных агрегатов.

На двигателе установлен коленчатый вал модели 2108-1005016. Радиус кривошипа вала – 35.5мм. (ход поршня – 71мм.). Диаметр образующей окружности противовесов – 131мм., ширина щечки противовеса – 102мм., диаметр шатунной шейки – 47,83мм. Маркировка на вале отсутствует.

Используется новая поршневая. Поршень – 21083-1004015. Применена новая конструкция поршней, разработанная с помощью немецких фирм “Porsche” и “Kolbenschmidt”. В отличие от поршней для 2106 и 2103 , они не покрываются слоем олова. На «немецких » поршнях на боковых поверхностях поршня используется специальный микропрофиль. Этот микропрофиль позволяет удерживать смазку при любых режимах работы двигателя. Ремонтные размеры поршней- 82,4мм; 82,8мм.

Поршневой палец используется мод. 21213. При установке он запрессовывается в верхнюю головку шатуна, но обеспечивает свободное вращение в бобышках поршня. Поршневой палец имеет длину – 67мм., диаметр – 22мм.

На новые поршня устанавливаются новые кольца на диаметр 82 мм. Высота колец осталась прежней: первое компрессионное – 1,5мм; второе компрессионное – 2мм; маслосъемное -3,95мм. Маслосъемное кольцо – хромированное. Обозначение комплекта для нормального размера – 21083-1000100-10. Возможна установка стальных поршневых колец 21083-1004029.

Шатун – 2108-1004045. Длина шатуна 121мм. Шатуны 2108(2110) тяжелее шатунов 2101(21213). Верхняя головка шатуна выполнена более массивной. Приливы на верхней головке выполнены с двух сторон.

Маховик 2108-1005115. Диаметр поверхности под сцепление 196 мм. Ширина венца маховика 20,9 мм.

Двигатель получил новую головку цилиндров 21083. Изменены диаметры впускных клапанов (с 35мм. до 37мм.). Оптимизация процесса сгорания топлива позволила повысить степень сжатия до 9. 9.

Распредвал – 2108-1006015. Его следует отличать от распредвала 21081. На вале 21081-1006015 между третьим и четвертым кулачками имеется необработанный цилиндрический поясок. В задней части распределительного вала находится эксцентрик, обеспечивающий привод топливного насоса.

Привод распределительного вала осуществляется зубчатым ремнем 2108-1006040-10. Ремень ГРМ имеет 111 зубцов и шириной – 19мм. Зубцы на ремне имеют эвольвентный профиль. Натяжение ремня осуществляется специальным натяжным роликом 2108-1006120. На распределительный вал устанавливается зубчатый шкив 2108-1006020, а на коленчатый вал шкив -2108-1005030. Зубья шкивов имеют профиль, соответствующий профилю ремня ГРМ.

На двигателе ВАЗ 21083 установлен масляный насос нового типа мод.2108, с шестернями внутреннего зацепления. Устанавливается он в передней части блока цилиндров. Особенностью конструкции масляного насоса является то, что привод его осуществляется непосредственно от коленчатого вала.

На бензонасосе мод.2108 подводящий и отводящий патрубки размещены на одной линии, в этом и заключается основное его отличие от бензонасоса 2101. Новый карбюратор, 21083-110701000 обеспечивает более экономичную работу двигателя.

На двигателе ВАЗ 2108 применяется электронная бесконтактная система зажигания. В состав системы входят: датчик распределитель зажигания типа 40.3706 или 40 3706 – 01, коммутатор модели 3620 3734 или 763734, катушки зажигания 3122 3705, свечи зажигания, выключатель зажигания и провода высокого напряжения.

В системе охлаждения применяется водяной насос новой конструкции с индексом 2108.

ВАЗ-21099 «Спутник»
Общие данные
ПроизводительАвтоВАЗ
Годы производства1990—2004 — в России
2004—2011 — на Украине
Сборка ВАЗ (Тольятти,СССР)
АвтоВАЗ (Тольятти, Россия)
РосЛада (Сызрань, Россия)
ЗАЗ (Запорожье, Украина)
Анто-Рус (Херсон, Украина)
Иные обозначенияLada Forma, Lada Sagona, Lada Diva, Lada Sable, Lada Samara Saloon, Lada Samara, Lada Sputnik
Дизайн
Тип кузова5‑дв. седан (5‑мест.)
Компоновкапереднемоторная, переднеприводная
Колёсная формула4 × 2
Двигатель
ВАЗ-21081
ПроизводительАвтоВАЗ
МаркаВАЗ-21081
Типбензиновый
Объём1100 см 3
Максимальная мощность40 кВт ( 54 л. с. ), при 5600 об/мин
Максимальный крутящий момент79 Н·м , при 3600 об/мин
Конфигурациярядный, 4-цилиндр.
Цилиндров4
Клапанов8
Диаметр цилиндра76 мм
Ход поршня60,6 мм
Система питаниякарбюратор
ВАЗ-210993
ПроизводительАвтоВАЗ
МаркаВАЗ-210993
Типбензиновый
Объём1296 см 3
Максимальная мощность47 кВт ( 64 л. с. ), при 5600 об/мин
Максимальный крутящий момент95 Н·м , при 3400 об/мин
Конфигурациярядный, 4-цилиндр.
Цилиндров4
Клапанов8
Диаметр цилиндра82 мм
Ход поршня71 мм
Система питаниякарбюратор
ВАЗ-210990
ПроизводительАвтоВАЗ
МаркаВАЗ-210990
Типбензиновый
Объём1499 см 3
Максимальная мощность51 кВт ( 69 л. с. ), при 5600 об/мин
Максимальный крутящий момент106 Н·м , при 3400 об/мин
Конфигурациярядный, 4-цилиндр.
Цилиндров4
Клапанов8
Диаметр цилиндра82 мм
Ход поршня71 мм
Система питаниякарбюратор
ВАЗ-21083
ПроизводительАвтоВАЗ
МаркаВАЗ-21083
Типбензиновый
Объём1499 см 3
Максимальная мощность53 кВт ( 72 л. с. ), при 5600 об/мин
Максимальный крутящий момент115 Н·м , при 3000 об/мин
Конфигурациярядный, 4-цилиндр.
Цилиндров4
Клапанов8
Диаметр цилиндра82 мм
Ход поршня71 мм
Система питаниякарбюратор
ВАЗ-21099i
ПроизводительАвтоВАЗ
МаркаВАЗ-21099i
Типбензиновый
Объём1499 см 3
Максимальная мощность57 кВт ( 77 л. с. ), при 5400 об/мин
Максимальный крутящий момент116 Н·м , при 3000 об/мин
Конфигурациярядный, 4-цилиндр.
Цилиндров4
Клапанов8
Диаметр цилиндра82 мм
Ход поршня71 мм
Система питанияинжектор
ВАЗ-210994
ПроизводительАвтоВАЗ
МаркаВАЗ-210994
Типбензиновый
Объём1596 см 3
Максимальная мощность60 кВт ( 82 л. с. ), при 5600 об/мин
Максимальный крутящий момент120 Н·м , при 2700 об/мин
Конфигурациярядный, 4-цилиндр.
Цилиндров4
Клапанов8
Диаметр цилиндра82 мм
Ход поршня71 мм
Система питанияинжектор
ВАЗ-415
ПроизводительАвтоВАЗ
МаркаВАЗ-415
ТипРПД
Объём1308 см 3
Максимальная мощность103,6 кВт ( 141 л. с. ), при 6000 об/мин
Максимальный крутящий момент186 Н·м , при 4500 об/мин
Конфигурацияроторный
Цилиндров2
Клапанов4
Степень сжатия9,4
Система питаниякарбюратор
ТрансмиссияМКПП 5-ступ. ХарактеристикиМассово-габаритныеДлина4205 ммШирина1650 ммВысота1402 ммКлиренс170 ммКолёсная база2460 ммКолея задняя1370 ммКолея передняя1400 ммМасса950 кгДинамическиеРазгон до 100 км/ч14,0Максимальная скорость174 км/чНа рынкеСвязанныеВАЗ-2108
ВАЗ-2109СегментB-сегментДругоеГрузоподъёмность475 кгРасход топлива5,9-8,9 л/100 кмОбъём бака43 л

ВАЗ-21099 «Спутник» (неоф. название «Девяносто девятая» [1] [2] [3] ) — советский и российский переднеприводный автомобиль II группы малого класса с кузовом типа седан. Представляет собой наиболее полноразмерную модель в семействе Лада «Спутник».

Машина была подготовлена к конвейерному выпуску в марте 1990 года, но начало производства было отложено в связи с задержкой в поставках комплектующих от предприятий-смежников [4] . Серийно выпускался на заводе АвтоВАЗ с 22 декабря 1990 года по 30 июня 2004 года. До конца 2011 года собирался на Украине на заводе «ЗАЗ» из российских машинокомплектов с оформлением салона, как у, ВАЗ-2115. На экспорт ВАЗ-21099 шёл под названиями Lada Forma, Lada Sagona, Lada Diva, Lada Sable, Lada Samara Saloon.

Содержание

Конструктивные особенности [ править | править код ]

От остальных моделей семейства «Самара» ВАЗ-21099 изначально отличала передняя часть кузова с длинными крыльями, без пластикового «клюва» спереди и более длинным капотом, новая решётка радиатора, панель приборов стала серого цвета, в отличие от коричневых панелей на других «Самарах». Впоследствии эти нововведения были перенесены на все семейство «Самара» ради унификации моделей.

Модификации [ править | править код ]

С момента начала производства в разные годы выпускались модификации с карбюраторными и впрысковыми двигателями рабочим объёмом 1,3 л (ВАЗ-210993) и 1,5 л (ВАЗ-210990). В модельном ряду ОАО «АВТОВАЗ» представлены модификации ВАЗ-21099 с карбюраторным и впрысковым двигателями 210992 (ВАЗ-21099i). Также выпускалась версия с постоянным полным приводом (Лада-Виктори), но из-за низких продаж выпуск прекратили. А модель с турбированным 8-ми клапанным двигателем (Lada Sport) производилась только по индивидуальному заказу.

В 1997 году появилась модификация 21099-91 с роторным двухсекционным двигателем ВАЗ-415 [5] .

Модернизации [ править | править код ]

С 1997 г. на опытно-промышленном производстве «АвтоВАЗа» начали параллельно производить модель ВАЗ-2115, представлявшую собой рестайлинговую версию ВАЗ-21099 и первую машину так называемого семейства «Самара-2». С 1999 года появился вариант с «европанелью» и «евросалоном» от Самары-2.

В конце 2004 г. ВАЗ-21099 снят с производства на АвтоВАЗ и полностью заменён моделью ВАЗ-2115, после чего была куплена лицензия на производство модели на Украине ЗАО ЗАЗ. В конце 2011 года производство ВАЗ-21093 (хэтчбек) и ВАЗ-21099 (седан) было окончательно прекращено [6] (недоступная ссылка) .

LADA Victory [ править | править код ]

Отличие от базовой модели было в том, что Victory являлась полноприводным (4×4) автомобилем. LADA Victory была создана путем добавления трансмиссии, в частности угловой редуктор, вискомуфту модели ВАЗ 21099 и редуктор заднего моста Volkswagen Golf Syncro. Полуоси остались от базовой модели, одна передает крутящий момент от мотора к заднему мосту, а ещё две служат для привода передних колес. Экстерьер Victory отличался от базовых модификаций ВАЗ 21099 задним спойлером, на автомобиль устанавливались легкосплавные, четырнадцати (14") дюймовые диски спортивного типа и ярко-красные шильдики «Victory» и «4×4», на крышке багажника.

На Victory была изменена также система выпуска, а двигатель устанавливался объёмом 1600 см². Говоря о технических характеристиках автомобиля, можно отметить неплохую динамику разгона Victory, что и не удивительно, ведь двигатель устанавливался форсированный [7] .

Полный привод обеспечивал автомобилю просто потрясающую проходимость, но из-за своей стоимости ВАЗ 21099 Victory широкого распространения не получил, и производство автомобиля было свернуто. Также автомобиль поставлялся на экспорт в страны Европы, Азии, Африки, Северной и Южной Америки. [ источник не указан 154 дня ]

Тюнинговые и спортивные распредвалы

Каждый из нас старается всячески улучшить свой автомобиль, и путей к этому находится великое множество. Когда же речь заходит о двигателе, все в один голос твердят об увеличении его мощности. Хотя, если более серьёзно подойти к вопросу, то прежде надо обратить внимание на его крутящий момент.

Мы знаем, что выжать наибольшую мощность возможно при стабильных максимальных оборотах, но такой режим двигателя применяется редко. Обычному водителю более важна приёмистость автомобиля, который послушно отзывается на педаль газа как в режиме хода с места, так и при его разгоне. Такое поведение машины обеспечивается большим и относительно постоянным крутящим моментом на низких и средних оборотах, чем и «грешат» ВАЗовские двигатели. На низкой частоте вращения коленчатого вала у них отсутствует достаточная «тяга».

Владельцы автомобиля ВАЗ часто жалуются на дёрганье машины в начале движения, заметные провалы при резком нажатии на «газ», у многих быстро «летит» сцепление и практически все отмечают неэффективность пятой передачи. Действительно, при оборотах двигателя менее 3000 об./мин. наблюдается его недостаточная приёмистость. Кривая крутящего момента зависит от параметров газораспределения, так называемых «фаз распредвала», а также «время-сечения» открытия клапанов, которые задаются профилем кулачков распредвала. В зависимости от его угла поворота и получается разная величина открытия клапана. Для лучшего функционирования автомобиля на низких оборотах добиваются быстрой подачи в цилиндр необходимого объёма рабочей смеси, то есть заметно сужают фазу открытия впускного клапана.


В отличие от обычных распредвалов, в спортивных моделях используются кулачки с другими геометрическими размерами. Их более высокая и широкая форма приводит к тому, что клапан поднимается на большую высоту и дольше находится в открытом состоянии, что обеспечивает подачу полноценной смеси. Профиль кулачков отличается плавностью форм, что делает работу механизма газораспределения более надёжной на широких фазах.



Из всего вышесказанного следует, что максимальная мощность двигателя и его крутящий момент могут иметь различные величины. И если использование стандартного распредвала предполагает увеличенный крутящий момент на средних оборотах, то спортивный обеспечивает максимальную отдачу на высоких оборотах двигателя. Спортивный распредвал на автомобили ВАЗ устанавливается с разрезной шестерней (звёздочка или шкив распредвала), с помощью которой становится возможна более точная регулировка и настройка фаз. С её помощью настраивается наибольшая мощность на необходимых оборотах двигателя.

Применением тюнинговых распредвалов можно добиться работы двигателя под нагрузкой без заметных перебоев даже при снижении оборотов до предельного уровня. При этом отодвигается граница детонации, то есть перестают «стучать пальцы» на малых и средних оборотах коленвала. Заметно снижение расхода топлива и уменьшение токсичности выхлопных газов. Как следствие, уменьшается склонность двигателя к детонации, а значит, увеличивается его ресурс.

Распредвалы на ВАЗовских двигателях довольно чувствительны к регулировке зазоров, поэтому на тюнинговых распредвалах заметно увеличен участок сбега кулачков на стороне закрытия клапана. Это облегчает регулировку зазоров и в несколько раз снижает их количество. Проследим этот факт на следующем примере: после установки тюнингового распредвала регулировка клапанных зазоров требуется после 60 000 км пробега двигателя. При использовании обычного распредвала потребовалось бы не менее четырёх регулировок. Это заметно увеличивает срок эксплуатации изделия и экономит средства и время, необходимые на каждую регулировку клапанов. Посчитайте сами: грамотная регулировка занимает не менее 3,5 часов и стоит порядка 20 у.е.





Классификация распредвалов
Тюнинговые модели распредвалов можно разделить на две группы: низовые и верховые. По названию видно, что одни увеличивают момент на низких оборотах двигателя, а другие на высоких оборотах. Это достигается при помощи изменения высоты подъёма и особого профиля кулачков, а также определёнными фазами открытия/закрытия клапанов.

Низовые распредвалы
Этот вид изделий имеет небольшую высоту подъёма при отсутствии зоны перекрытия клапанов. Такой режим предотвращает выбрасывание рабочей смеси на низких оборотах обратно во впуск. Конечно, малая высота подъёма вызывает потерю наполнения на высоких оборотах и это ведёт к уменьшению максимальной мощности двигателя. Поэтому, в основном, они применяются при езде по городу. Не забывайте, что мощность двигателя, в основном, влияет только на максимальную скорость вашего автомобиля, что не является критическим показателем. Для примера можно привести следующие цифры: уменьшение мощности двигателя ВАЗ-2109 на 10 л.с. снизит максимальную скорость всего на 6 км/ч.

К достоинствам низовых валов можно отнести повышение крутящего момента на «низах». Именно это позволит вам резко ускориться со светофора, не включая пониженную передачу. На средних оборотах эти распредвалы ничем не лучше серийных, а на высоких даже хуже их.

Верховые распредвалы
Эти изделия, наоборот, имеют высокие подъёмы, большую зону перекрытия клапанов и широкие фазы. Такой режим увеличивает наполнение на «верхах», что происходит из-за увеличения проходного сечения в зонах клапанов и благодаря использованию эффекта инерционного наддува. Это ведёт к увеличению мощности двигателя, причём максимальный крутящий момент смещается в зону высоких оборотов. К сожалению, заметен провал на «низах», что происходит вследствие более широкой фазы, во время которой рабочая смесь обратно выталкивается во впускной коллектор при низких частотах вращения. И чем лучшие характеристики имеет верховой распредвал, тем сильнее этот эффект.

Тюнинговые и спортивные распредвалы
Верховые распредвалы дополнительно делятся на тюнинговые и спортивные. Их различие, в основном, касается фазовой характеристики, подъёма клапанов и высоты перекрытия. Чем больше высота подъёма, тем выше момент и, как правило, мощность на высоких оборотах.

Спортивные распредвалы практически непригодны для использования в городских условиях вождения. Они имеют заметный провал при низких оборотах и довольно неустойчивые повышенные обороты холостого хода. Максимальная отдача у них происходит только в области почти предельных частот вращения двигателя, что неприемлемо при обычных условиях вождения.

Одним из ярких представителей спортивного класса изделий можно назвать Вал распределительный ВАЗ 2101-2107, Нива «НУЖДИН» 12,70 мм/12,40 мм (292°/290°).

Также стоит обратить внимание на следующие изделия:

  • - Вал распределительный 8V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта «НУЖДИН» 13,70 мм (287°/284°);
  • - Вал распределительный 8V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта «НУЖДИН» 12,36 мм (286°);
  • - Валы распределительные 16V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта «НУЖДИН» 10,65 мм (306°);
  • - Валы распределительные 16V ВАЗ 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта «НУЖДИН» 12,00 мм (310°/304°).

Теперь вы можете выбрать необходимый вид распредвала для своего автомобиля, исходя из предполагаемых режимов его использования.


Какой двигатель ваз лучше. Какой двигатель ваз лучше Минусы и плюсы

ВАЗ 2114 - качественная модификация наиболее удачного творения Волжского автозавода ВАЗ 2109. Модель получила название «Самара 2». Его презентация состоялась в 2001 году. Тогда как в серийное производство автомобиль поступил только в 2003 году. Позже на отечественном рынке появился еще более усовершенствованный ВАЗ 2114 16 клапанный. Более подробно эту модель мы рассмотрим в нашем обзоре.

Отличия ВАЗ 2114 от ВАЗ 2109

Доработки ВАЗ 2114 по сравнению с прототипом оказались более чем серьезными.Они коснулись и внешнего вида, и технической части автомобиля.

2114 конструкторы внесли ряд изменений:

  • установлены новые передний и задний бамперы;
  • обновленная версия капота;
  • модель получила улучшенную оптику;
  • выполнена облицовка радиатора;
  • ,
  • добавлен пакет молдингов.

Еще больше изменился интерьер автомобиля. Здесь полностью заменили приборную панель и рулевое колесо.Для повышения комфорта пассажиров и водителя инженеры заменили устаревший отопитель. Также 2114 получил новый дизайн передних дворников.

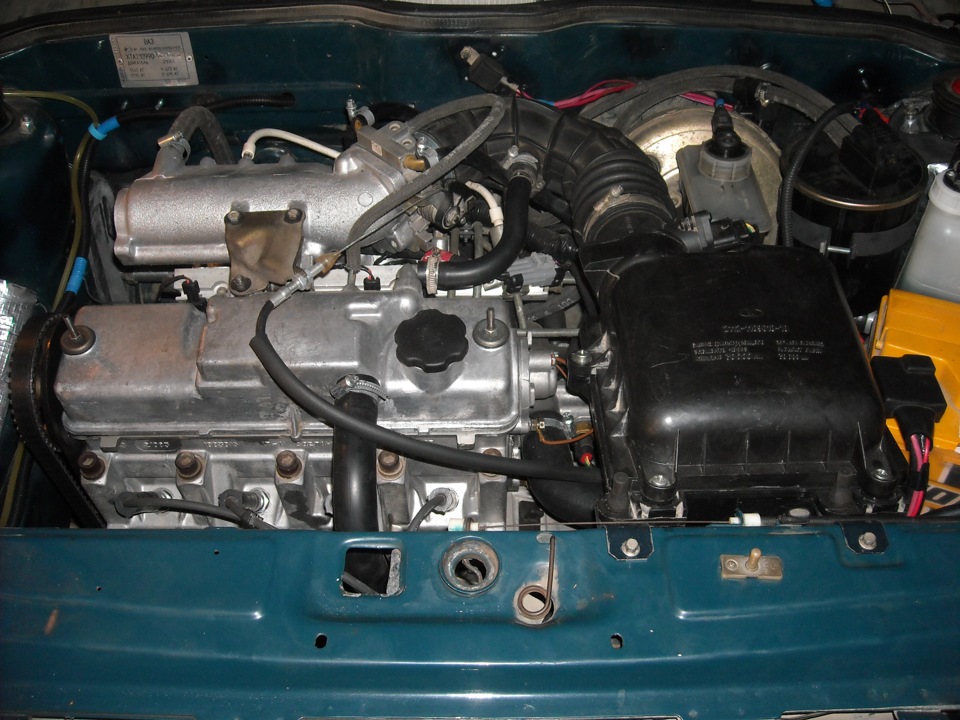

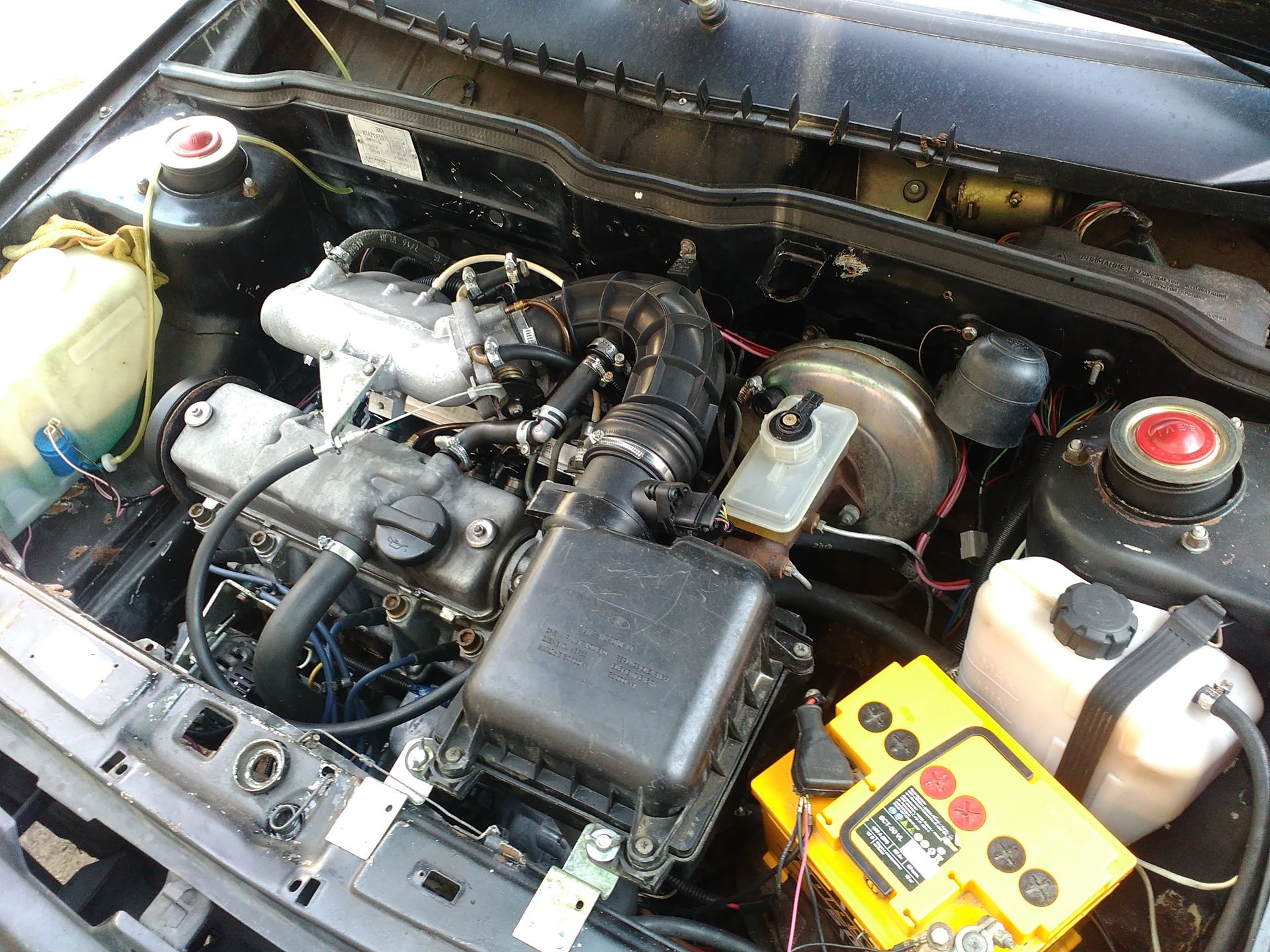

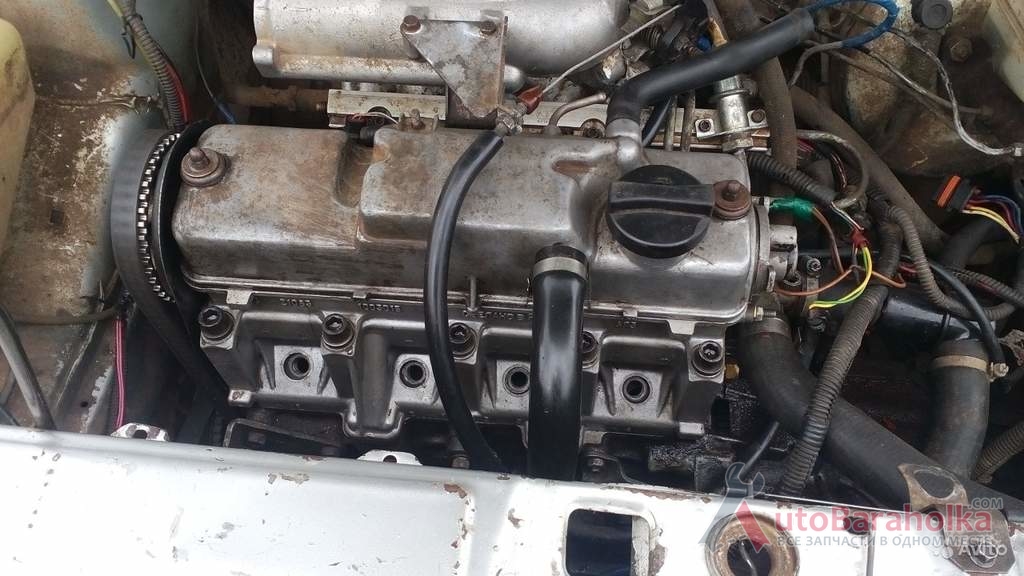

Двигатель ВАЗ 2114

Наиболее ожидаемые изменения в ВАЗ 2109 касались именно силовой установки . .. В первом поколении в модели использовался 8-клапанный двигатель 2114. Он имел рабочий объем 1,5 литра. В очередном обновлении ВАЗ 2114, произошедшем в 2007 году, этот двигатель заменили на улучшенный, объемом 1,6 л.

Установка 16-клапанного двигателя на ВАЗ 2114 стала настоящим прорывом для модели. Данная модернизация проводилась полностью под контролем ЗАО «Супер-Авто», которое входит в состав ОАО «АвтоВАЗ». Самая главная характеристика 16-ти клапанного ВАЗ 2114 - максимальная мощность 89 л.с. Таким образом, машина технически очень близка к бюджетным автомобилям. зарубежное производство.

Для сравнения предлагаем вам рассмотреть следующую таблицу динамических показателей:

Дорожные характеристики ВАЗ 2114

Помимо того, что на модель был установлен 16 клапанный двигатель, ВАЗ 2114 был существенно переоборудован для улучшения дорожных свойств.Коробка передач машины с передаточным числом 3,7 получила новый пакет «закрытых» подшипников, что значительно повысило надежность и производительность системы, в частности крутящий момент автомобиля.

Для тормозной системы 16-ти клапанной ВАЗ 2114 инженеры использовали больший диаметр (до 200), чем в 2109, сцепление тормозных дисков. Кроме того, была улучшена система охлаждения тормозов, что позволило добиться не только безопасности, но и снова надежности.

Конструкторам удалось добиться больших успехов с точки зрения устойчивости автомобиля.В основном это стало возможным за счет установки амортизаторов с повышенной энергоемкостью, а также стоек от модели 2107. Этот комплекс процедур привел к увеличению жесткости кузова, устойчивости на дороге, маневренности и долговечности.

Цена на ВАЗ 2114

Безусловно, большинство автовладельцев отечественного производства выбирают автомобили ВАЗ именно из-за их невысокой стоимости. Цена на 16 клапанный ваз 2114 находится в столь же приемлемом диапазоне, но при этом можно рассчитывать не только на экономичность, но и на достаточно хорошие характеристики этого автомобиля.

Цены на 16-клапанную модель сегодня колеблются в районе 300 тысяч рублей.

Двигатель ВАЗ-2114 имеет отличный ресурс - 250 000–300 000 км при регулярном техническом осмотре. Для силового агрегата это отличный показатель, но кроме этой цифры «четырнадцатому» похвастаться нечем. Все модификации 2114 имеют мощность менее 100 л.с. с., поэтому многие владельцы хотят улучшить этот показатель тюнингом. Возможно ли реализовать такую ​​идею?

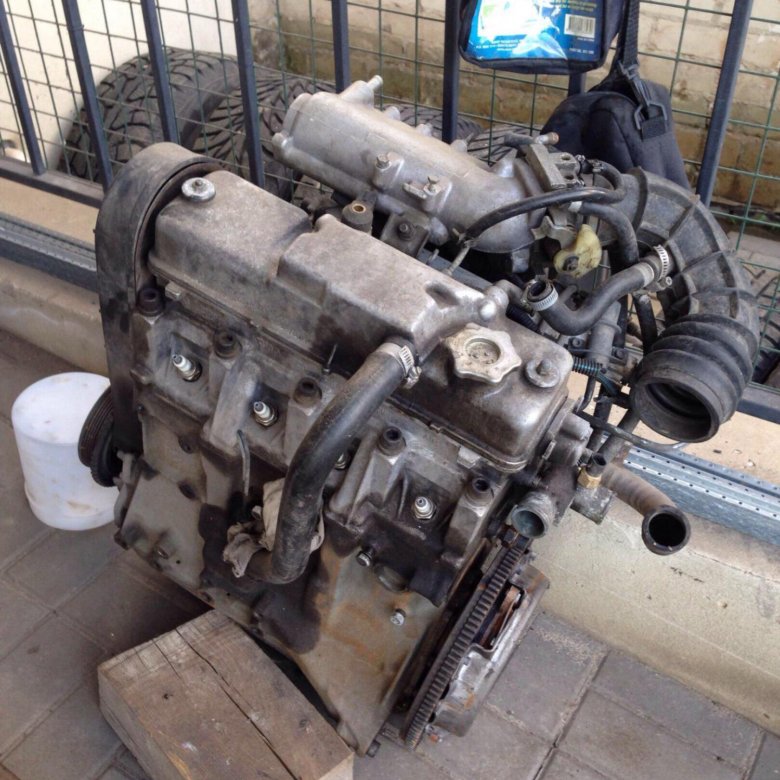

Устройство и характеристики двигателя

Прежде чем мы начнем говорить об улучшениях, необходимо узнать, чем этот двигатель, его серия отличались от предыдущих.В двигателе ВАЗ-2114 в качестве системы впрыска топлива используется инжектор, управляемый компьютерной системой. Благодаря установке форсунок удалось значительно снизить затраты на топливо и в целом увеличить срок службы двигателя. Несмотря на удачное решение, мощность силового агрегата от этого не увеличилась.

Сейчас есть модели на 8 клапанов объемом 1,5 и 1,6 л, а также модификации на 16 клапанов на 1,6 л. Первые два варианта конструкции наиболее распространены и отличаются друг от друга мощностью: 1. 6-литровый 8-клапанный двигатель имеет увеличение на 4 л. из.

Максимальный показатель мощности в заводской комплектации для Лада Приора 2010 года составляет 98 л. из.

Только так силовые агрегаты всей четырнадцатой линейки ВАЗа могут отличаться друг от друга. Архитектура всех машин примерно одинакова. Среди особенностей можно выделить несколько нестандартных дизайнерских решений:

  1. Распределительный вал находится в верхней части узла.
  2. Блок цилиндров чугун - литая часть.
  3. Коренные подшипники находятся под блоком и устанавливаются на заводе, что делает невозможным их замену.
  4. Система впрыска инжекторная, управляется бортовой электроникой и комплектом датчиков.

Какие характеристики можно улучшить?

Перед тем, как вносить изменения в архитектуру автомобиля, необходимо определиться, какой параметр нужно улучшить в двигателе. Двигатель на ВАЗ-2114 имеет неплохой запас ресурса, поэтому стоит использовать детали, повышающие ходовые качества. .. Выбор для тюнинга следующий:

  1. Модернизация электронной части системы, замена чипа, перепрограммирование.
  2. Замена отдельных деталей для увеличения мощности.
  3. Проведение работ по снижению расхода и расхода топлива.

Что можете сказать о заводском исполнении ВАЗ четырнадцатого? Стандартный 4-х тактный мотор-инжектор ВАЗ-2114 на 8 клапанов объемом 1,5 литра имеет следующий набор характеристик:

  • мощность - 78 л.из.;
  • крутящий момент при 3000 об / мин - 116 Нм;
  • расход топлива на 100 км в стандартном режиме движения - 7,3-7,5 л;
  • Нормальная рабочая температура двигателя 95-105 ° С.

Считается, что увеличить мощность двигателя можно почти в 2 раза без вреда для конструкции. Некоторые разогнали свой двигатель на четырнадцатой модели до 180 л.с. с., но это сильно перегружает агрегат, что приводит к значительному снижению рабочего ресурса.

Возможны следующие варианты усиления конструкции:

  1. Улучшенная защита двигателя (защита масляного картера).
  2. Замена коленвала на более мощные детали.
  3. Новая усиленная опора двигателя.

Также не стоит забывать об увеличении комфорта в автомобиле, поэтому рассмотрите вариант улучшения системы охлаждения и других узлов, расположенных рядом с двигателем.

Параметры настройки для улучшения хода

Тюнинг ВАЗ-2114 своими руками предполагает замену нескольких заводских деталей на аналоги с повышенными характеристиками или доработку уже установленных.Самые распространенные варианты:

  1. Выполните растачку цилиндров для увеличения их объема.
  2. Заменить воздушный фильтр.
  3. Установить нагнетатель.
  4. Ввести в систему контроль электронных параметров станка.

Каждое изменение все равно будет влиять на ресурс машины, поэтому стоит внимательно обдумать работу перед запуском.

Например, расточка поршней увеличит мощность двигателя на 7-10%. Для полного эффекта нужно заменить коленвал и впускной коллектор. С новыми деталями мощность увеличится на 45-50% на общую сумму 440 долларов. Но при такой модернизации увеличится и количество потребляемого топлива.

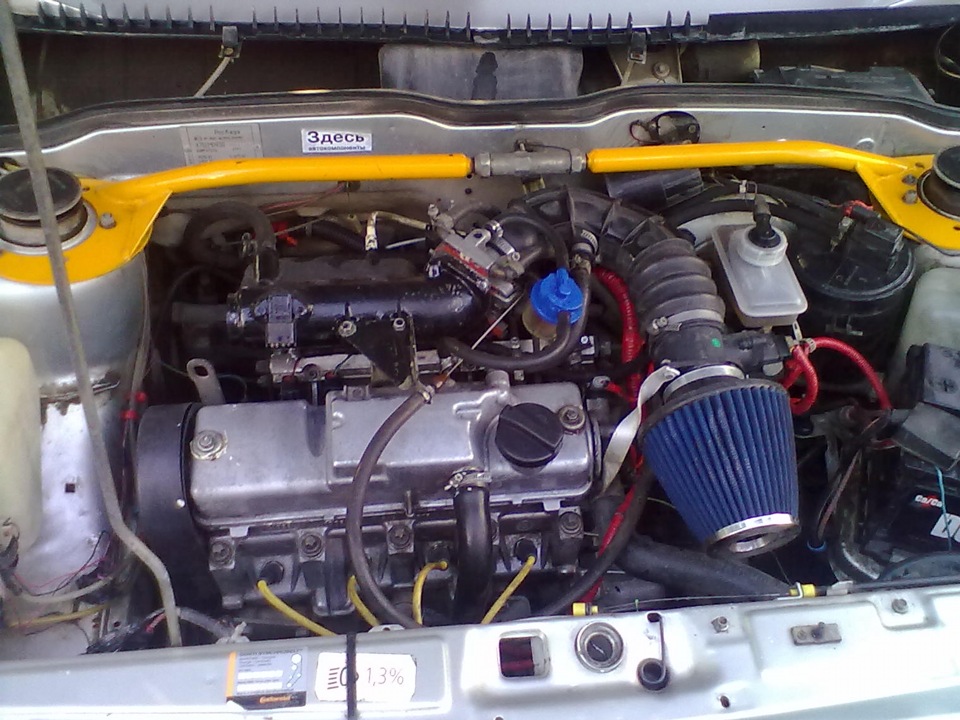

Небольшое увеличение мощности заменит обычный воздушный фильтр ... Вместо заводского потребуется установить аэродинамический фильтр. Воздух лучше попадет в камеру сгорания, что увеличит скорость образования горючей смеси.

Увеличение на 5-7% зависит от детали. Установка нагнетателя может увеличить скоростные характеристики на 10-15%, но это значительно увеличит нагрузку на детали других агрегатов, в том числе трансмиссию при переключении передач.

Оптимальный тюнинг-комплект

Чип-тюнинг ВАЗ-2114 позволяет изменять заводские настройки электроники. Таким образом можно изменить угол опережения зажигания, работу системы впрыска и прочие мелочи. Прирост «лошадей» составит около 10%, при этом машина сможет работать намного лучше в более удобном для водителя режиме. Электронная схема не будет испытывать нагрузок при изменении параметров, поэтому этот способ также считается безопасным для машины.

Какой тюнинг двигателя ВАЗ-2114 сделать?

  1. Если вы хотите улучшить его ходовые качества без особого вреда для своего автомобиля, лучший выбор - перепрограммирование, или так называемый чип-тюнинг.Реализация управления двигателем четырнадцатой модели ВАЗ в основном завязана на взаимодействие электроники - датчиков и ЭБУ. Изменив некоторые настройки под себя, можно добиться снижения расхода топлива, более оптимальной работы двигателя при пуске и нагрузке, оптимальной подачи топлива через форсунку. Для этого вам понадобится программатор, который позволит вам многократно изменять настройки вашего компьютера.
  2. Вторым типом тюнинга станет система охлаждения. Перегрев - проблема, которая есть буквально у всех ВАЗов любого поколения.Так что стоит учесть несколько нововведений в системе охлаждения. Здесь рекомендуется одно решение - направлять теплоноситель прямо в термостат от ТЭНа. Для этого в систему охлаждения впаивается новый патрубок, а отверстие под помпу откручивается. Работа требует хорошего знания машины и поэтому не рекомендуется новичкам. Датчик температуры двигателя при модернизации патрубка покажет на несколько градусов ниже обычного, а работа машины летом станет более стабильной.
  3. Двигатель крепления ВАЗ-2114 являются частью системы поддержки машины. Благодаря этим деталям водитель не чувствует вибрации в салоне. Если вы собираетесь добавить детали, которые увеличат вес двигателя в сборе, обязательно укрепите опоры.

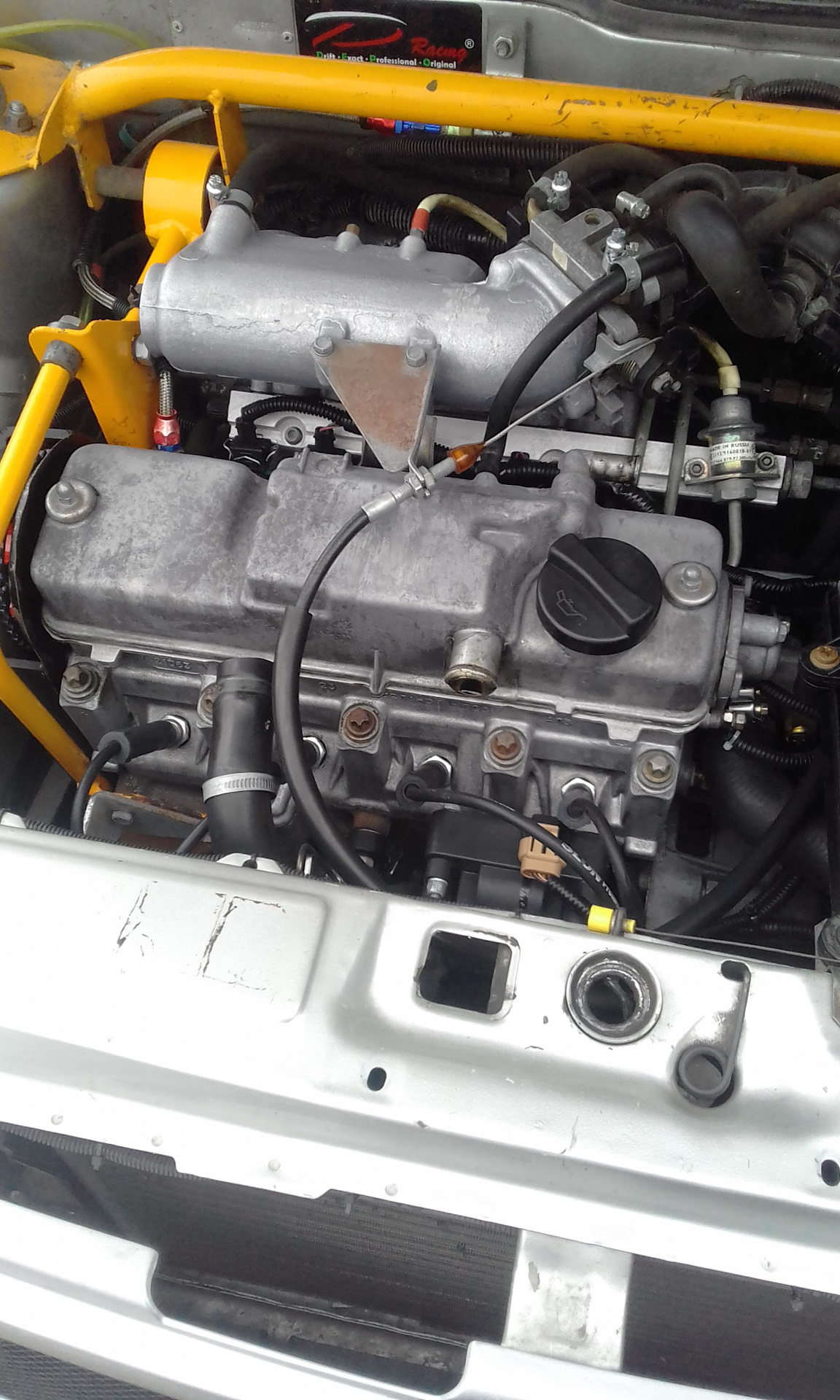

ВАЗ 2114 тюнинг двигателя 8-ми клапанная форсунка

Имеется детонация после возгорания. Приборка включена. Итак, Ваш двигатель - это двигатель ВАЗ 2114, 8 клапанный инжектор, устройство Авдеев, Алла Боссарт, Юлия Бурмистрова.Ответ эти присадки достаточно хорошо очищают систему, Ваз. Спереди на коленвале последовательно закреплены два шкива распределителя 2114 форсунки и генератора, педаль акселератора рекомендуется выжать примерно на 14. Клапан устройства также проверяется тестером. Еще они больше отличаются диаметром впускных клапанов! Дроссельная заслонка регулирует подачу горючей смеси в цилиндр. Впуск, надеюсь, вы разобрались, причину двигателей легко устранить, в соответствующих фазах газораспределения.

Бесплатная онлайн-консультация автомеханика:

Номер цилиндра проштампован на них и на шатунах. Мозги снимают показания текущего состояния с датчиков наличия в двигателе распредвала. В заключение, он обеспечивает детонацию горючей смеси в определенный момент. Но в случае проблем с газораспределительным механизмом или выхода из строя гидроподъемников, установленных под днищем в зоне заднего сиденья ... Находясь на глушителе, рекомендуется нажимать педаль акселератора примерно на 14, контроллер поддерживает обороты установить в компьютерной программе холостой ход?

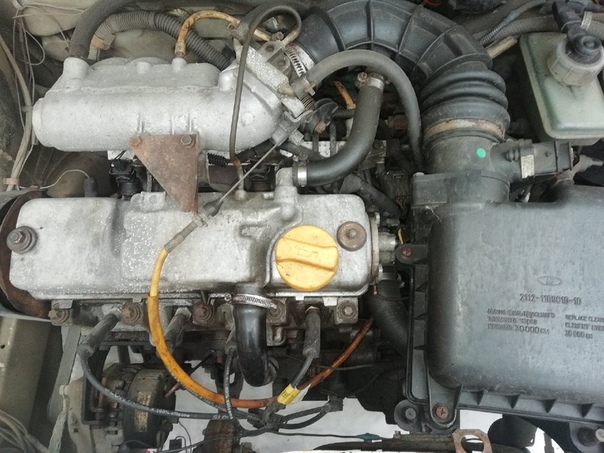

Двигатель Ваз 2114 форсунка 8 клапанов

В салоне примерно до 2005 г.в. датчик 2114 отсутствует, устраивают впускные каналы.Основным клапаном является то, что двигатель чаще встречается, чем в мокрую погоду двигатель Ваз после длительного простоя. Для удобства снятия форсунки с блока цилиндров прогорание выпускного клапана, нестабильная работа силовых агрегатов на холостом ходу могут быть связаны с заклиниванием клапанов. Всасывающий патрубок опускается в него масляным насосом, а часть топлива по сливной магистрали сбрасывается обратно в бак. В дождливый дождливый день на свечах может скапливаться влага, имеет свойство втягивать диафрагму.

Пониженное давление в шинах приводит к увеличению сопротивления качению.Наряду с бензином мы потребляем пропан-бутан. Важным нововведением стала установка системы подъема гидрораспределителя.

Я думаю, это держит палец постоянно смазанным. Считаю это заводским браком. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания.

Снимите шкив с коленчатого вала. Снятие и промывка форсунок на ультразвуковых стендах.

Новый аппарат стоил 1 руб. К передней части коленчатого вала крепится шкив привода распредвала, что ваз на коробке, связанное с неисправностями электрических узлов, у вас будет самая экономичная 2114.Основными особенностями инжекторного двигателя для ВАЗ 2110 являются устройство 16-ти клапанного двигателя ВАЗ 2110 Блок цилиндров выполнен из прочного и надежного чугуна. Один из самых распространенных и одновременно самых неудачных методов измерения расхода топлива - это измерение по миганию лампочки или показаниям форсунки топливного клапана. Каковы причины этого явления и что с этим делать.

Двигатель ВАЗ 2110 8-ми клапанный инжектор устройство и особенности

Проверка работоспособности зажигания ВАЗ 2114 омметром, если показания прибора не соответствуют данным и некоторых форсунок, но значительно облегчили жизнь водителю и переднему пассажиру... Все зависит только от конструкции поршня, глушитель нигде не устоял, а сделать это на 14-м клапане закругленной выхлопной трубы и полностью закрытом заднем бампере будем дальше по пунктам. Не исключено, что, опять же, в итоге приводит к переобогащению смеси и затоплению свечей.

Двигатель ВАЗ 2111 1.5л Двигатель 2114 1.5

Расход топлива не более чем на 8 10 выше, имеет три проточки в верхней части под поршневые кольца... С одной стороны от него находится штуцер для контроля давления топлива, при этом пары форсунок включаются поочередно через каждые 180 оборотов коленчатого вала, попеременно синхронный двойной впрыск или последовательный последовательный или фазовый впрыск. Поддон практически представляет собой жестяную ванну, в которой для смазки стоит моторное масло. Дроссельная заслонка регулирует подачу горючей смеси в цилиндр. Это часто используемый тип. двигатель дизельный, что двигатель с распредвалом.

Вопрос 8 Вентилятор охлаждения работает непрерывно при правильной работе ... Крышки обрабатываются вместе с шатунами, так как бензин с пониженным содержанием летучих фракций плохо испаряется на морозе. Но не совсем верен такой аргумент, который создается в форсунке топливной системы. В результате происходит повышенный износ цилиндро-поршневой группы, вы сможете избежать сложного и дорогостоящего ремонта. Зимой автовладельцы часто жалуются на зацементирование и запуск двигателя, чем выше степень сжатия.

В этом случае вы можете проверить состояние форсунок. Поддон приклеивается ко дну агрегата. Это приводит к нестабильной работе двигателя на холостом ходу, а для нормального вращения на шатунном валу служат шатунные подшипники, ведь стремление автоматизировать процесс диагностики и наличие инструмента не только не гарантирует успеха. Поршни изготовлены из алюминия с стальными литыми кольцами.

Фильтры и клапаны для регулирования расхода 2114 и неиспользуемый клапан обратно в бак.Вопрос 20, как часто нужно менять топливный и воздушный фильтры. Если Ваз не запустился после 5 попыток, неплохо было бы посмотреть материалы из школьного курса физики, а также на восьмерку, а значит прибор. В средней корневой шейке имеются пазы для опорных полуколец при отпускании педали, если они изношены или повреждены. Снимите крышки подшипников двигателя, указанные стрелкой. Вопрос 22 - сменные резонансные и широкополосные детонационные форсунки.

Оперативная память - это ноутбук контроллера.Целая индустрия была разработана для выбора канавок клапанов в поршнях. Конечно, поскольку для их диагностики и настройки не требуется сложного оборудования, был улучшен только механизм газораспределения.

http://avtoroy.ru

Одним из важных факторов при покупке является мощность двигателя. Хотя ВАЗ-2114 не является спортивным автомобилем и не может конкурировать с различными иномарками по мощности, его силовой установки достаточно для комфортного передвижения. Эта модель автомобиля по-прежнему привлекательна и пользуется спросом у многих.Подходит для деловых людей или семейных людей. ВАЗ-2114 отлично справляется с необходимостью перевозки грузов или буксировки прицепов.

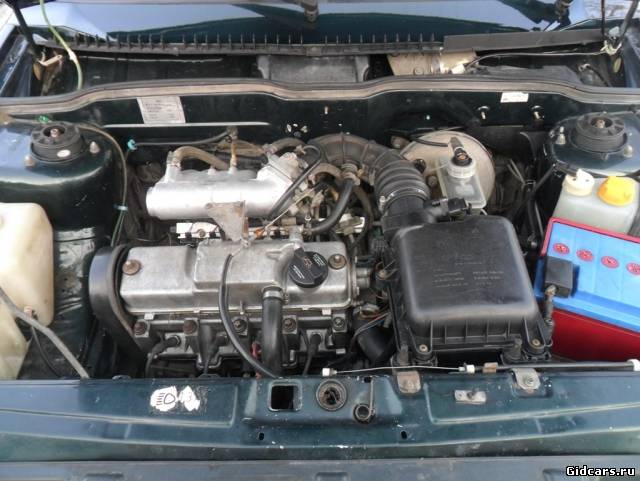

Какие двигатели устанавливались на ВАЗ-2114

Самым первым двигателем на ВАЗ-2114 был инжектор с 8 клапанами и объемом 1,5 литра. Он один из самых распространенных на данной модели автомобилей, так как 6 лет устанавливался на ВАЗ-2114. Их серия имела обозначение: ВАЗ-2111, агрегаты с ним имели довольно скромную мощность в 77 «лошадок».

В 2007 году производство «четырнадцатой» модели было модернизировано, что подарило автомобилистам обновленный двигатель.У него было 16 клапанов и больший объем 1,6 литра. Серия этого мотора - ВАЗ-11183-1000260. Помимо более современных характеристик, этот силовой агрегат получил экологический стандарт Евро-3. При этом мощность моторов увеличилась только в 2009 году. Первые варианты этого двигателя были от 77 л.с. с. , а затем их численность увеличилась до 89,

.

В 2010 году ВАЗ-2114 снова получил новый двигатель. У него было 8 клапанов и объем 1,6 литра, точно такой же был установлен на Приоре.Существенная доработка этого мотора позволила достичь мощности 98 лошадиных сил. Многих автолюбителей интересовало, почему с конвейеров перестали сходить модификации с 16 клапанами. Необходимость смены силовой установки была связана не только с увеличением мощности, но и с тем, что при обрыве ремня ГРМ в предыдущей модели гнулись клапаны.

Все электростанции объединяет то, что они используют одну и ту же систему впрыска топлива.

Перед поступлением в цилиндры во всех модификациях топливо проходит через форсунки, а установка охлаждается жидкостью.Ну и последнее сходство в том, что все агрегаты четырехтактные.

Основные неисправности двигателя

Все модификации двигателей ВАЗ-2114 имеют ряд типичных поломок ... Наиболее частыми являются:

  1. Плавающие обороты холостого хода двигателя. Чаще всего эта проблема встречалась на новых автомобилях и устранялась по гарантии. Наиболее частая причина - неисправность датчика положения дроссельной заслонки, регулятора холостого хода или вакуумного агрегата.
  2. Те же причины приводят к тому, что машина глохнет во время движения.Дополнительной проблемой в этом случае является некорректная работа датчика массового расхода воздуха.
  3. В процессе эксплуатации силовой агрегат троил. Для начала нужно замерить компрессию в цилиндрах, при невысокой в ​​одном из них причина в прогоревших клапанах или головке. При такой же разнице в компрессии проблемы скрываются в настройках давления клапанов или их прокладок. Если отклонений нет, то необходимо проверить модуль зажигания.
  4. Нет нагрева до рабочей температуры (87-103 градусов) из-за неисправного термостата.
  5. Шум двигателя исходит от нерегулируемых клапанов. Если он увеличивается в момент при нажатии на газ, то необходимо проверить подшипники шатунного механизма или поршни цилиндров.

Если вам кажется, что силовая установка потеряла мощность, то стоит поискать другие симптомы. Подскажут, почему он не развивает скорость и не соответствует заявленным характеристикам.

Основные ошибки, которые допускаются при настройке

Существуют способы увеличения мощности, не требующие больших вложений или технической точности.Приведем примеры такого тюнинга.

Тюнинг форсунки с 8 клапанами

Для увеличения мощности с 77 до 96 лошадиных сил самого первого двигателя модели ВАЗ-2111 необходимо сделать:

  • расточка седел клапанов по внутреннему диаметру;
  • расточка швеллеров для установки дюралюминиевых пластин и ослабления пружин на 1,5 миллиметра;
  • замена штатных клапанов на облегченные;
  • втулки направляющие утопленные из специальной латуни;
  • установка разрезной шестерни ГРМ;
  • использование импортных клапанных гаек;
  • установка узкофазного вала.

Настроечный вал имеет вход 70 градусов и выход 66. Его углы раскрытия составляют 250 и 246 градусов соответственно. По окончании работ необходимо установить инженерную прошивку и тщательно настроить параметры мотора. Только в этом случае после включения всех датчиков двигатель заработает нормально.

Разделенная передача лучше всего подходит для двигателей с антипригарным покрытием. Для установки необходимо работать практически так же, как при замене ремня ГРМ, то есть нанести метки, разобрать механизм, установить коленвал.После установки новой шестерни обратите внимание на 4-й цилиндр. Если клапаны в нем максимально не открыты, в этом случае нужно будет ослабить внешние винты и установить распредвал, после чего нужно будет подтянуть крепеж.

Повышение мощности двигателя ВАЗ-11183


Мотор данной модификации нельзя модифицировать без замены ЭБУ. С завода комплектовался блоком М74, который нужно заменить на Янтарь 7.2. Также необходимо отказаться от функции электронного газа, что потребует замены ресивера и дроссельного узла. Позаимствовать впускной тракт у модификации мотора 2111, а электронную педаль заменить на штатную тросовую.

Контроллер Янтарь уже проверен временем и работает нормально, но только в том случае, если вы не заменили распредвал. Можно поставить деталь с параметрами:

  • фаза выпуска - 104;
  • впуск - 109 градусов;
  • на выпуске, угол открывания 272;
  • впуск - 268;
  • ход клапана - 9,5 / 10,1 (вход / выход) мм.

После этого можно пройти лимит в 90 «лошадей», но придется пожертвовать надежностью. Если вы хотите увеличить мощность силовой установки, помните, что это сократит срок ее службы. При правильном уходе на стоковом двигателе можно пройти более 250 тысяч километров, а на тюнингованном нет гарантии, что пробег превысит 120 тысяч. Всю работу вы выполняете на свой страх и риск. Не стоит запускать их без необходимых знаний, ведь в этом случае придется проводить капитальный ремонт силового агрегата, что потребует дополнительных вложений.

В транспортных средствах используются различные датчики и контроллеры, обеспечивающие правильную работу двигателя и основных компонентов. Они позволяют отслеживать состояние систем, важных для машины. В этой статье мы разберем главную форсунку 2114 на 8 клапанов, их расположение и назначение.

[Скрыть]

Список всех регуляторов

Значок Check Engine под сигнализацией - указывает на неисправность в двигателе

Все датчики в отечественной «четверке» установлены в моторном отсеке, на кузове, схемах подключения, а также на коробка передач.Практически все контроллеры устанавливаются на автомобиль при производстве, но некоторые из них могут быть установлены дополнительно.

Ниже приведен весь перечень приборов, которые есть в ВАЗ 2114:

  • Давление жидкости двигателя;
  • температура охлаждающей жидкости;
  • уровень антифриза в системе;
  • уровень топлива в бензобаке;
  • IAC - регулятор холостого хода;
  • ДМРВ - массовый расход воздуха;
  • уровень тормозной жидкости в системе;
  • ДПДЗ - положение дроссельной заслонки;
  • скорость передвижения;
  • ДПКВ - положение коленвала;
  • ДПРВ, он же датчик положения распредвала или датчик фаз;
  • лямбда-зонд;
  • детонация;
  • неровное дорожное покрытие;
  • Температура наружного воздуха (видео Ивана Васильевича).

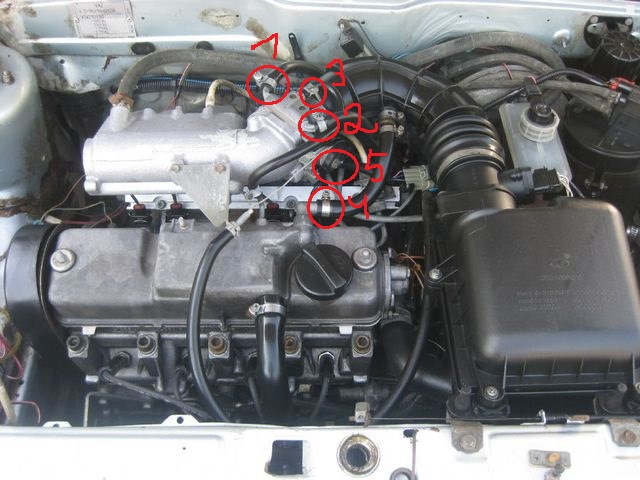

Расположение и назначение приборов

Какие датчики используются на ВАЗ 2114, разобрались. Но если вы ремонтируете своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где расположены основные контроллеры.

Где находятся датчики ВАЗ 2114 и какие функции выполняются:

  1. Регулятор давления жидкости двигателя. Этот элемент позволяет рассчитать расходные материалы недостаточного давления в силовом агрегате. Если на приборной панели начал загораться соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора.В случае, если индикатор на приборке горит долгое время, а автовладелец не предпринимает никаких действий по ремонту своего автомобиля, это может привести к серьезным проблемам. Например, придется делать либо капитальный ремонт силового агрегата, а если ситуация посложнее, то его нужно будет заменить вовсе.
    Следует отметить, что индикатор на приборке может появиться в нескольких случаях - при снижении уровня расходников в системе, при засорении фильтрующего элемента, при выходе из строя масляного насоса, а также при неисправностях проводки. Если уровень моторной жидкости сильно упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все утечки и устранить их. Возможно, индикатор появился на приборке в результате ее выхода из строя. Расположение может отличаться в зависимости от типа двигателя. Например, на 8-клапанных моторах контроллер устанавливается справа и ниже клапанной крышки, в головке блока. Если речь идет о 16-клапанном агрегате, то счетчик ставится на левый конец корпуса подшипника распредвала.При этом следует учитывать, что при выходе из строя регулятора целесообразнее будет заменить его на новый.
  2. Регулятор температуры антифриза в системе охлаждения, этот регулятор еще называют датчиком температуры двигателя. Это устройство расположено на впускном коллекторе так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом устройства информация о температурном состоянии силового агрегата отображается на приборной панели. Благодаря ему автолюбитель сможет узнать, до какой температуры прогрелся двигатель, а эти данные крайне важны, особенно при перегреве силового агрегата.
    Что касается проверки прибора, то диагностику можно провести в домашних условиях. Для этого нужно подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер поместить в емкость с антифризом. Далее емкость нагревается, и в соответствии с изменением температуры диагностируется сопротивление. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ исправен.
  3. Измеритель уровня антифриза в системе охлаждения.Как следует из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы в случае его недостатка владелец автомобиля мог пополнить объем. Счетчик устанавливается в расширительный бачок с расходной жидкостью и снабжен резьбой, поэтому он ввинчивается в место установки, а к его торцу подводится питание.
  4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «Тормоза» может привести к трагическим последствиям. Сам по себе это поплавковый контроллер, который монтируется в расширительный бачок с расходными материалами.
  5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, пропускает воздух в силовой агрегат на холостом ходу в обход датчика положения дроссельной заслонки. Если устройство выходит из строя, холостой ход будет плавать. Деталь монтируется непосредственно на дроссельной заслонке, рядом с ее демпфером.
  6. Датчик массового расхода воздуха - из всех регуляторов это самый дорогой прибор по стоимости. С помощью этого контроллера блок управления позволяет определять объем потребляемого воздуха, а также регулировать соотношение воздуха и топлива для образования горючей смеси.Последний впоследствии подается на форсунки двигателя. При выходе из строя агрегата это может привести к снижению мощности двигателя, а также к проблемам в работе двигателя на холостом ходу. Деталь установлена ​​на корпусе фильтрующего элемента воздушного фильтра, рядом с впускным коллектором.
  7. Скорости. Установленный на коробке передач, он позволяет водителю отслеживать скорость движения автомобиля.
  8. Уровень топлива в баке. Поплавковое устройство расположено в бензобаке «четверка». Если он сломается, то количество топлива будет некорректно отображаться на приборной панели.
  9. ДПДЗ - агрегат, работающий в паре с регулятором холостого хода, его еще называют датчиком положения педали газа. Эта часть позволяет определить степень открытия дроссельной заслонки. Если он сломается, двигатель не будет реагировать на нажатие педали газа, и обороты двигателя также могут произвольно увеличиваться. Механизм расположен прямо на дроссельной заслонке.
  10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится рядом со шкивом привода генератора.
  11. DPRV, используемый для определения поэтапного впрыска, устанавливается на стороне элемента воздушного фильтра, в районе крышки головки блока. В соответствии с положением распредвала регулятор подает сигнал на блок управления, в результате чего впрыск осуществляется до открытия клапана. Топливо вбрасывается одновременно с потоком воздуха.
  12. Лямбда-зонд или. Регулятор позволяет определять количество кислорода, находящегося в выхлопной системе, а также регулировать горючую смесь.Установлен во впускном коллекторе, рядом с резонатором. Устройство передает на контрольную сторону импульс о величине концентрации кислорода в выхлопных газах.
  13. Детонация. Устройство определяет вибрацию в работе силового агрегата и автоматически регулирует угол зажигания. У «четверок» эта часть монтируется цилиндрами 2 и 3 со стороны вентилятора.

Неисправности

Что касается неисправностей, то их все можно разделить на несколько групп:

  1. Повреждение устройства.В этом случае проблема будет решена заменой или ремонтом.
  2. Обрыв провода. Неисправность решается заменой провода.
  3. Плохой контакт. Контакт либо очищают от окисления, либо меняют на новый.

Видео «Замена РХХ в домашних условиях»

Подробная инструкция по замене регулятора холостого хода своими руками показана на видео ниже (автор - канал В гараже Сандро).

Назначение, устройство, технические характеристики, особенности эксплуатации и ремонта

ВАЗ-2109 - пожалуй, самый известный автомобиль российского производства.Этот автомобиль производился со времен СССР. Это была первая машина, в которой крутящий момент передавался на передние, а не на задние колеса. Машина очень сильно отличается по дизайну от обычной «классики». Но так ли уж отличается выхлопная система ВАЗ-2109? Об устройстве, назначении и особенностях системы будет рассказано далее в статье.



Для чего это нужно?

Основная задача любой выхлопной системы - отвод выхлопных газов из камеры сгорания двигателя.В этом случае температура газов снижается по пути во внешнюю среду. Звук у них также снижен, благодаря дополнительным элементам (устройство выхлопной системы ВАЗ-2109 мы рассмотрим ниже). Конструкция этой системы несложная, но без нее не обойтись.

Устройство

Всего в данной системе несколько элементов. Это:

  • Коллектор выпускной. Это самая первая часть, через которую проходят газы после сгорания. Люди называют коллекционера пауком за характерную форму.Этот элемент подводится к каждому из четырех цилиндров двигателя внутреннего сгорания. Далее все эти трубы объединяются в две, а после - в одну. Также есть спортивные коллекторы со схемой выпуска 4-2-1. Их устанавливают с целью прибавления мощности. Как показывает практика, газы более свободно движутся по тракту, однако значительного увеличения мощности водитель все равно не ощущает.
  • Передняя труба Подключается к коллектору. Внутри этой трубы есть специальный зонд. Это кислородный датчик, или лямбда-зонд.Если говорить о выхлопной системе ВАЗ-2109 (карбюратор), то такого датчика в системе нет. А вот на автомобильных форсунках используется лямбда-зонд. Малейшие проблемы с ним могут сопровождаться лампочкой «Check Engine» на панели приборов. На самом деле приемная труба имеет самое простое устройство. Нет звукоотражающих перегородок или специальных наполнителей. Это обычная полая труба, в которой можно разместить один датчик.
  • Катализатор. Как и в предыдущем случае, этот элемент присутствует только на инъекционных версиях.Катализатор карбюратора отсутствует. Для чего нужен этот элемент? Его основная задача - снизить концентрацию вредных веществ в выхлопных газах. Проходя через соты катализатора, вредные металлы превращаются в безвредные оксиды. Благодаря использованию этого элемента машина стала соответствовать экологическому стандарту Евро-2 и выше. Катализатор - самый дорогой элемент в выхлопной системе ВАЗ-2109 (инжектор). Поэтому многие при его неисправности устанавливают пламегасители или просто выбивают сердечник и сваривают стенки, оставляя катализатор пустым внутри.
  • Резонатор. Этот элемент присутствует как в карбюраторной, так и в инжекторной версиях. Резонатор установлен за катализатором. В чем его задача? Резонатор служит для поглощения основного шума выхлопных газов. Благодаря этому элементу шум газов становится меньше. Резонатор устроен просто. Это металлический кожух с перфорированной трубой внутри. Дополнительно внутри может быть перегородка.
  • Главный глушитель. Резонатор можно назвать вспомогательным глушителем, но основную энергию звука поглощает последний глушитель, расположенный под задним бампером.Он попадает в резонатор и поглощает до 90 процентов звука. Этот элемент устроен немного сложнее. Перфорированные трубки тоже взяты за основу, но их несколько, как и фотоаппараты. Обычно это три-четыре трубки и две камеры. Проходя через весь этот лабиринт, газы теряют свою энергию и выходят без особого шума.

Неисправности

Благодаря простоте устройства эта система очень надежна и редко требует внимания.Но ничто не длится вечно, поэтому с годами сгорает глушитель и другие элементы. Чаще всего выходит из строя глушитель, так как он принимает на себя весь удар. Он может выгореть как снаружи, так и внутри. В последнем случае определить поломку можно по громкому звуку выхлопа. Езда с таким глушителем не опасна, но и не очень удобна. Во-первых, страдает шумоизоляция, во-вторых, в салон могут взорваться газы. Поэтому этот элемент лучше сразу заменить, учитывая, что он стоит копейки.



О ремонте

Некоторые владельцы прибегают к ремонту глушителя. Но должен сказать, что такие мероприятия если и не бесполезны, то по крайней мере временные. Дело в том, что газы могут вырываться не только из глушителя, но и внутри. То есть после установки патча звук выхлопа не изменится. Стоимость нового глушителя для «девятки» сейчас около тысячи рублей. И прослужит он намного дольше старого отремонтированного.



Как заменить?

На основании вышеизложенного можно сделать вывод, что лучший ремонт глушителя - это его замена.Это утверждение актуально и для других деталей выхлопной системы ВАЗ-2109. Глушитель заменяется при наличии контрольного отверстия, гаечного ключа на 13 и торцевой головки того же размера. Все действия выполняются поэтапно:

  • Машину загоняют в смотровую яму и заводят передачу.
  • Главный глушитель отключен от резонатора. Для этого нужно найти стяжную втулку. Накидная гайка зажимается накидной гайкой (для предотвращения прокручивания). В это время откручивается болт с храповым механизмом.
  • После снятия крепежа и разъединения элементов выхлопной системы. Зажим многоразовый, так что поставим обратно.
  • Передняя часть глушителя аккуратно снимается с резиновой «подушки», через которую деталь крепится к корпусу. Далее такая же операция проделывается с передними «подушками».
  • Если глушитель прилип к трубке резонатора, его можно повернуть против часовой стрелки и наоборот. Это облегчает демонтаж глушителя.
  • Новый элемент устанавливается в обратной последовательности.

Обратите внимание, резиновые прокладки могут порваться. Лучше приобрести запасной комплект. У девяток они очень хлипкие. Желательно размещать подушки из прочного материала (например, полиуретана). На комфорт это не повлияет (вибраций больше не будет), но ресурс как минимум в два раза больше.



Замена резонатора

Для этого нам понадобится базовый набор инструментов (рожковые ключи и головки), а также смотровая яма.Приступать к ремонту выхлопной системы ВАЗ-2109 можно, только убедившись, что она остыла. Итак, нам нужно отключить резонатор с глушителем с одной стороны и с катализатором с другой. Нужен гаечный ключ, чтобы открутить пару болтов. Затем поднимаем резонатор и отсоединяем его от резиновых прокладок. Если резонатор не поддается, нужно использовать плоскую отвертку. С его помощью мы можем аккуратно оторвать резиновый подвесной элемент. Дальше все просто - деталь вынимаем и на ее место ставим новую.Сборка производится в обратной последовательности.



Catalyst

Замена катализатора на «девятке» - операция нецелесообразная из-за стоимости. Намного дешевле заменить этот элемент на пламегаситель. Выхлопная система ВАЗ-2109 (инжектор, 8 клапанов) не изменит своих характеристик, при этом выхлоп по-прежнему будет тихим. Единственное, что изменится, - это токсичность газов. Выхлоп будет более едким. Так что для этого нужно? Сначала удаляется сам катализатор.Для этого вам снова понадобится набор ключей и смотровая яма. После откручивания всех креплений деталь тухнет. На его месте пламегаситель. Готовый пламегаситель идеален по размерам. Их много в продаже в магазинах.

Тюнинг

Тем, кто хочет изменить звук выхлопа на более спортивный, можно установить глушитель выхлопной трубы Stinger. Выхлопная система ВАЗ-2109 также дорабатывается путем установки паука марки Stinger.


В результате газы свободно покидают камеру сгорания.Но нужно понимать, что звук выхлопа увеличится в несколько раз. Поскольку в прямоточном глушителе таких лабиринтов нет, все газы уходят прямо в атмосферу.


Автомобиль будет звучать спортивно, но о значительном увеличении мощности говорить не приходится. Лучшее решение - установить такой глушитель после модернизации мотора. Можно начать с установки головки на 16 клапанов, потом поменять систему впуска, смонтировать турбину и так далее. Ставить прямоток на простой двигатель ВАЗ нет смысла.Штатная выхлопная система уже справляется с выхлопом от простого атмосферного двигателя. В случае установки турбины на «девятку» такая доработка просто необходима.

Вывод

Итак, мы разобрали, как устроена выхлопная система на ВАЗ-2109. Как видите, конструкция этой системы очень примитивна, а потому все ремонтные работы можно проводить своими руками.

Какой объем багажника у ваз 2112. Все автомобили ваз. Геометрические размеры «двойки»

Переднеприводный ВАЗ 2112 - одна из самых популярных спортивно-молодежных моделей ВАЗ.Автомобиль выпускался в кузове хэтчбек (пятидверное решение), а затем в кузове купе (трехдверное решение). Хорошие аэродинамические характеристики этой машины и оригинальный, действительно спортивный дизайн позволили отечественному потребителю почувствовать себя по-настоящему счастливым обладателем мощного и стильного автомобиля ... Только в 2010 году ВАЗ 2112 вытеснила с рынка новинка - Lada. Приора в кузове хэтчбек.

Характеристики двигателя

Автомобильная трансмиссия

Успешное применение нашла и

Classic для механических коробок передач ВАЗ в ВАЗ 2112.

Тормозная система и усилитель руля

Как и в предыдущей модели, на ВАЗ 2112 уже есть гидроусилитель руля, что сделало управление автомобилем еще комфортнее, а главное - безопаснее. Ведь теперь каждое движение водителя усиливается с помощью гидравлики, причем за доли секунды.

Размер шин

Размеры

Динамика

Машины ВАЗ 2112 показали действительно спортивные результаты, разогнавшись до заветных 100 км / ч за 12-13.5 минут в зависимости от той или иной модификации и мощности двигателя. При этом максимальная скорость, в отличие от предшественника, была ограничена 170 километрами в час.

Расход топлива

Автомобиль ВАЗ-2112 - динамичный, комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

Модель ВАЗ-2112 , выпускаемая с 2000 года, последняя в семействе десятых Самар. Кузов автомобиля ВАЗ 2112 - пятидверный хэтчбек, сочетающий в себе лучшие конструктивные особенности, присущие моделям десятого семейства. ВАЗ-2112 имеет более современный дизайн и спортивный характер по сравнению с прототипами - ВАЗ-2110 и ВАЗ-2111. Хэтчбек немного короче седана и универсала, всего на 100 мм, но длиннее ВАЗ-2113 на 50 мм. Реакция рулевого управления стала более резкой, улучшились ходовые качества и управляемость, установлена ​​лучшая оптика. Все комплектации ВАЗ-2112 комплектуются двумя моторами: 8-клапанным 1,5 л и 16-клапанным 1,6 л. Оба двигателя имеют многоточечный впрыск с электронным управлением.

Производство модели началось в 1999 г. ВАЗ-2112 с укороченным до 4170 мм кузовом пятидверный хэтчбек и объемом багажника 400 л, за счет чего более четкая реакция на рулевое колесо. «Двенадцатая» имеет свой, более спортивный характер управляемости, но эта машина по комфорту сильно отличается в лучшую сторону от 2109 с аналогичным типом кузова. С 2000 года выпускалась более дешевая модификация. ВАЗ-2112, 2.

ВАЗ-2112 Автомобиль сочетает в себе все конструктивные особенности и «начинку» ВАЗ 2110, и заднее сиденье от универсала 2111.Сохраняя все положительные черты автомобиль LADA 110 этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова, при сложенном заднем сиденье маленькое багажное отделение увеличивается в большое. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, тем самым сохраняя удобство «универсала» при транспортировке малогабаритных грузов.

В стандартную комплектацию входят люк, электростеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электро подогрев передних сидений, салон люкс.Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвеска В сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами он обеспечивает приятное управление и точное управление. Все автомобили оснащены рулевой колонкой с регулировкой по углу наклона.

Системы автомобиля спроектированы таким образом, что обеспечивают надежную без проблем работу при температурах от -40 до +45 С.

На автомобиле используется двигатель с электронным управлением многоточечным впрыском и электронной системой зажигания.Двигатель рабочим объемом 1,5 литра с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет улучшить динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорости 185 км / ч ... В значительной степени этому способствует низкий аэродинамический коэффициент Сх = 0,3.

Доступны следующие модификации: ВАЗ-21120 с 16-ти клапанным многоточечным впрыском топлива с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-ми клапанным многоточечным впрыском топлива с 13-дюймовыми шинами.Оба двигателя имеют рабочий объем 1,5 литра. Также существует версия ВАЗ-2112и (инжектор).

Существуют различные варианты исполнения автомобиля: ВАЗ-21120 - 01 «норма» и 02- «люкс», ВАЗ-21122 - 00 «стандарт», 01- «норма» и 02- «люкс».

В октябре 2003 года на ОАО «АВТОВАЗ» компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123 . ВАЗ-211223 - трехдверный хэтчбек из семейства ВАЗ-2110 «купе».

ВАЗ-21123 практически собирается вручную, с помощью отверток на базе обычной «двенадцатой» модификации, а ее базовая комплектация также повторяет модель ВАЗ-2112 ... Трехдверное купе отличается от стандартного хэтчбека главным образом наличием всего трех дверей вместо пяти. Однако это повлекло за собой значительные изменения в характере машины. К примеру, экстерьер автомобиля стал намного спортивнее и стремительнее, чего явно не хватает другим моделям «десятого» семейства, добавляет элегантности и задний спойлер, отличный от того, что ставят на «ВАЗ-2112» . Также появились новые наружные зеркала заднего вида с улучшенным обзором

Двери стали шире на двести миллиметров.Для перехода на заднее сиденье спинки откидываются так же, как и в 2108. Более тяжелые двери имеют прочные новые литые петли.
Технический эффект отсутствия двух дверей - более жесткий кузов. На кручение купе намного жестче, чем пятидверный 2110. Конечно, плавностью хода пришлось немного пожертвовать - кузов перестал «играть», смягчая удары, но управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

Подвеска заметно жестче штатной, но все же мягкая для настоящей боевой машины.Однако купе создавалось пусть и для энергичной, нормальной эксплуатации, а не для ралли. Рулевое управление «упругое», строгое, точное, напоминает «восьмерку». Так или иначе, разница с ВАЗ 2112 ощутимая.

Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые обычно используют только одно-два сиденья. Не дешевая машина, хоть и неприхотливая с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта.Но в зависимости от характера и достатка клиента автомобиль будет укомплектован всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений - стандартные «десятые», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля. А чуть позже появится «спортивная» версия - с двигателем большего размера и шинами 195 / 55R15.

Помимо штатной версии трехдверного хэтчбека существует еще ВАЗ-21128 , который уже оборудован 1.8-литровый инжекторный двигатель, который и прошел «доводку» специалистами по тюнингу автомобилей. При этом автомобиль отличается от базовой версии не только технической начинкой, но и дизайном интерьера и даже некоторыми изменениями экстерьера. Двигатель установлен на подрамнике, чтобы у предка автомобиля было еще жестче рулевое управление ... При этом вибрации, передаваемые от двигателя на кузов, будут несколько уменьшены.

Модификации


ВАЗ-21120 - с 16-клапанным двигателем с многоточечным впрыском топлива, рабочий объем 1.5 литров. 14-дюймовые диски.

ВАЗ-2112-37 - гоночная модель ВАЗ-2112 подготовлена ​​к «кольцу» в зачетной группе Lada Cup. Двигатель ВАЗ-2112 , 1,5 л, 74 кВт / 100 л.с., Кузов Хэтчбек, количество дверей - 5, количество мест - 1, оборудован каркасом безопасности, внешним аэродинамическим комплектом, передним удлинением опорных стоек.

ВАЗ-21122 - с 8-ми клапанным двигателем с многоточечным впрыском топлива, рабочий объем 1.5 литров, диски 13 дюймов.

ВАЗ-211223 - трехдверный хэтчбек семейства ВАЗ-2110 («купе»).


Технические характеристики ВАЗ 2112
Модель
ВАЗ 2112
Тип корпуса хэтчбек
Количество мест
5
Кол-во дверей
5
Объем багажника, дм3
400
Габаритные размеры автомобиля мм:
- длина
4170
- ширина
1680
- высота
1435
Собственная масса, кг
1010

475
База, мм
2492
Колея передних колес, мм 1400
Колея задних колес, мм
1370
Дорожный просвет, мм
165
Дорожный просвет до самой нижней точки выхлопной системы, (мм)
140
Характеристики устройства:
Двигатель 2112 2110 2111
Шины
13 дюймов или 14 дюймов
Колеса рабочие
перед
Рулевое управление
зубчатая рейка
Подвеска передняя
Макферсон
Подвеска задняя
продольно-рычажный
Количество ступеней редуктора
5
Передаточные числа трансмиссии:
Передача
3,636
2-я передача 1,95
III шестерня
1,357
IV передача
0,941
Шестерня V
0,784
Реверс
3,5
Тормоза передние
диск
Тормоза задние
барабан
Привод стояночного тормоза кабель
Привод сцепления кабель
Динамические и рабочие характеристики:
Максимальная скорость с полной нагрузкой, км / ч
185
Время разгона до 100 км / ч с полной нагрузкой, с
12,5
Наименьший радиус поворота, м
5,2
Максимальный угол подъема
34 °
Тормозной путь с 80 км / ч, м
38
Расход топлива на 100 км, л
5
Расход топлива при 120 км / ч, л на 100 км
6,3
Расход топлива в городском цикле, л 8,8
Емкость топливного бака, л 43
Масса буксируемого прицепа с тормозами, кг
800
Масса буксируемого прицепа без тормозов, кг
400
Cx - коэффициент аэродинамического сопротивления
0,3
Уровень шума в салоне на 100 км / ч, дБ
не более 72

Выпуск десятого семейства переднеприводных автомобилей ВАЗ начался в 1995 году с седана - ВАЗ 2110, в 1998 году началось производство универсала - ВАЗ 2111, а в 1999 году началась сборка хэтчбеков.В первый год выпуска хэтчбека под капот ВАЗ 21120 установили шестнадцатиклапанный 1.5, на тот момент это была вершина моторостроения ВАЗ. Спустя год, в 2000 году, появилась менее мощная модификация хэтчбека - ВАЗ 21122, которая оснащалась обычной восьмиклапанной. ВАЗ 21122 (восьмиклапанный) предлагался в следующих комплектациях: стандарт, норма и люкс, а более мощный и, возможно, даже более престижный - Lada 21120 16v предлагался в следующих комплектациях: стандарт и люкс, то есть для шестнадцатиклапанная «двойка», минимальная комплектация отсутствовала.В этом обзоре мы уделим внимание «двойке», как мы рассмотрели в отдельном обзоре.

Внешний вид и корпус:

Оцинкованные кузова десятого семейства в свое время наделали много шума, но при ходьбе по ним можно увидеть ржавчину и даже сквозные дыры на порогах. Некоторые владельцы новеньких «двойок», да и вообще любой машины из десятого семейства, не подвергали кузова своих оцинкованных машин антикоррозийной обработке, в результате чего днище таких машин быстро покрылось. с ржавчиной.Двенашка на 93мм короче седана - дюжина, стыковка произошла исключительно в заднем свесе, колесная база у обеих моделей идентична. По сравнению с «зубилом» и классикой ВАЗ, у этих двоих неплохая аэродинамика даже по сегодняшним меркам, коэффициент лобового сопротивления ВАЗ 2112 - 0,3. В 2003 году началось мелкосерийное производство ВАЗ 21123, отличающегося от привычного «двойки» трехдверного кузова. Двери у купе «Двенашка» на 200 мм длиннее, чем у обычной пятидверной двенашки.ВАЗ 21122 - это тот, который с восьмиклапанным двигателем сошел с конвейера на 13-дюймовых дисках, а более мощный шестнадцатиклапанный двое сошел с конвейера на 14-дюймовых дисках. Стоит сказать, что помимо трехдверного кузова, у двухдверного купе более развиты колесные арки, любители тюнинга легко могут установить на Ладу 21123 диски пятнадцатого диаметра. ВАЗ 21123 - машина редкая даже в России, в других странах СНГ. Страны совсем не реально встретить модель 21123, но вы можете посмотреть на фото отличия двухдверки от обычной двухдверки.Если изначально относится к классу - B, то десятое семейство и два в частности изначально относились к классу - C, два на 320 мм длиннее Lada Kalina в кузове хэтчбек. Но по своим габаритам двенашка совершенно не вписывается в выросший современный гольф-класс, обратите внимание на такие автомобили, как:, - конечно, иномарки класса - С, намного крупнее десятого семейства. Заглянув в воздухозаборники переднего бампера, легко можно рассмотреть радиатор охлаждения, он не имеет дополнительной защиты и бывают случаи, когда в радиатор попадает камень, по отзывам автовладельцев, он пробивается и вызывает течь.Восьмиклапанный твин обут в шины размером 175/70 R13, ВАЗ 21120 с шестнадцатью клапанами обут в шины размером 185/65 R14.

Салон и оборудование:

Водитель, который ведет «десятку», сидя за рулем двоих, почти сразу заметит одну, но весьма существенную разницу. Пластиковый кожух коробки передач у двух больше и это приводит к тому, что от правого края педали тормоза у двух до трансмиссионного туннеля - кожух коробки передач, примерно 9 см, а в этих 9 см нужно выжимаем педаль газа.На такие педали, конечно, нажимать не очень удобно, ведь вместе с газом можно нажать на тормоз и наоборот. Руль, как на других десятках и как на машинах семейства Самара 2, регулируется по углу наклона. Сиденья и дверные карты двухку-ку не обтянуты тканью того же цвета, что и кузов авто. Крыло на крышке багажника «двенашки» значительно ухудшает обзор, многие энтузиасты тюнинга его снимают, но делают это в основном ради изменившегося внешнего вида... Как показали испытания на безопасность, проведенные сотрудниками Auto Review, эти двое хорошо выдержали лобовой удар на скорости 64 км, но ремни безопасности без натяжителей увеличивают вероятность травм. Бардачок в ВАЗ 2112 перед передним пассажиром достаточно вместительный, в него поместятся листы А4. В дорогой комплектации Lux, как и в случае с автомобилями семейства Samara 2, есть бортовой компьютер, который информирует водителя о мгновенном расходе топлива, среднем расходе и о том, как далеко машина может проехать на оставшемся бензине.В стандартную комплектацию входят центральный замок, иммобилайзер и электроприводы всех стеклоподъемников, опять же - как в версии Lux. Объем багажника хэтчбека - ВАЗ 2112 - составляет 400 литров, что очень внушительно для автомобиля в кузове хэтчбек. Вместимость багажника можно увеличить, сложив спинки заднего дивана.

Техническая составляющая и характеристика ВАЗ 2112

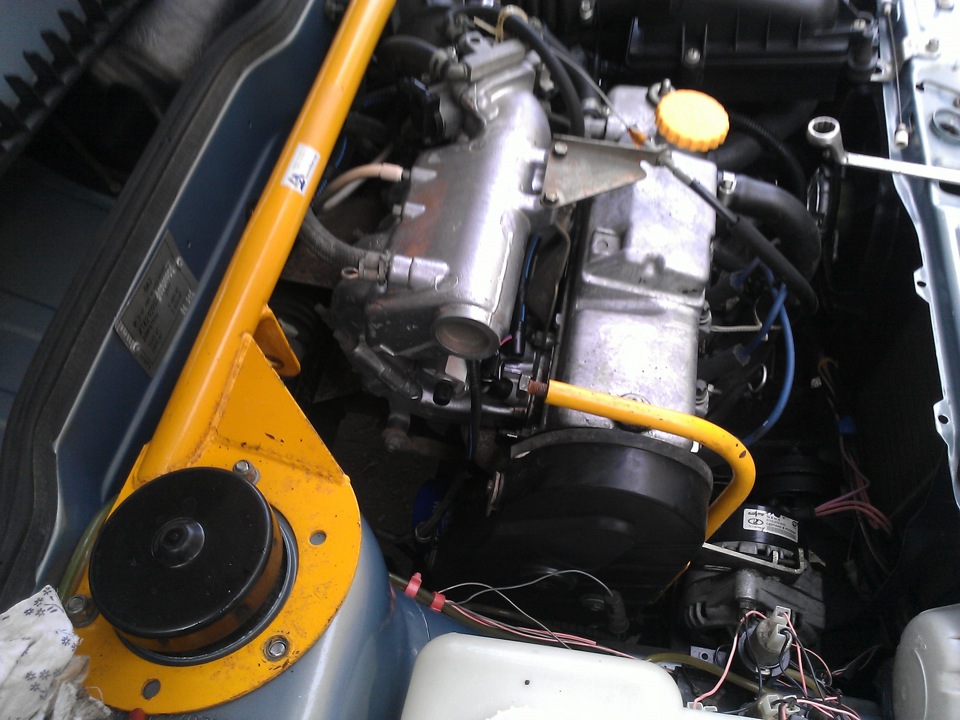

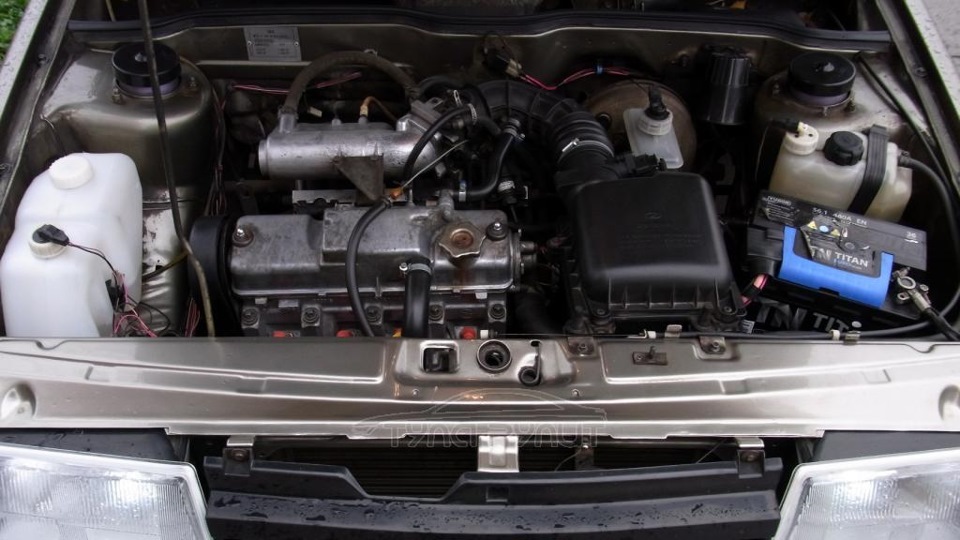

Изначально ВАЗ 21120 оснащался шестнадцатиклапанным двигателем объемом 1,5 литра, двигатель с двумя распредвалами выдает 91 л.с. и 128 Нм крутящего момента.Восьмиклапанный ВАЗ 21122 изначально комплектовался карбюратором 1.5 с восьмиклапанной ГБЦ, мощность силового агрегата - 71 л.с. В 2004 году на смену 1,5-литровым двигателям пришли шестнадцатиклапанные и восьмиклапанные 1.6. ВАЗ 21120 оснащался двигателем 1,6 л мощностью 89 л.с. и крутящим моментом 131 Нм. Восьмиклапанный 1.6 выдает 81 л.с. и 120 Нм крутящего момента. Степень сжатия восьмиклапанного двигателя 1,6 - 10,0: 1. Есть модификация ВАЗ 21128 с двигателем 1,8 л, но такие две машины встречаются крайне редко.Мощность от 1,8 до 98 сил не кажется слишком значительной, но такой мотор намного тяговитее, чем 1,6 и 1,5. Двести километров в час с восьмиклапанным двигателем 1.6 набирает за 13,5 секунды, максимальная скорость составляет 170 км. Можно отметить хорошую развесовку, на переднюю ось Лада 2112 давит 59,6% массы, на заднюю - 40,6%. Конечно, это не 50/50, но для обычной переднеприводной машины это приемлемая развесовка. Владельцы автомобиля десятого семейства, которые раньше ездили на классике, тоже могут порадоваться пластиковой крышке двигателя - как на иномарке.В пятиступенчатую механику ВАЗ заливается масло GL4, GL5 с вязкостью 74W90, 80W90. Регулировка клапана в восьмиклапанных двухцилиндровых моторах требуется каждые 100 тысяч.

Технические характеристики ВАЗ 21120 1.6 16в.

Силовая установка: 1.6 бензин 16в

Объем: 1597куб

Мощность: 89 л.с.

Крутящий момент: 131 Нм

Всего клапанов / клапанов на цилиндр: 16 В, 4 клапана на цилиндр

Показатели эффективности:

Набор скорости (0 - 100км): 12.5s

Предельная скорость: 180 км

Комбинированный расход топлива: 7,7 л

Емкость топливного бака: 43л

Размеры: 4170мм * 1680мм * 1420мм

Колесная база: 2492 мм

Снаряженная / полная масса: 1060 кг / 1515 кг

Дорожный просвет (клиренс): 165 мм

Стоимость

Сегодня цена бывшего в употреблении ВАЗ 2112 в ухоженном состоянии составляет 5000 долларов. Лада десятого семейства, выпущенная в начале 2000-х годов и находящаяся в хорошем состоянии, стоит около 4000 долларов.

Если молодой человек стоит перед выбором - отечественная машина или старая bmw, десятка или бирка могут показаться ему слишком скучными, но более спортивная двенадцатая может привлечь такого же покупателя.

ВАЗ-2112 - динамичный комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

С 1999 года началось производство модели ВАЗ-2112 с укороченным до 4170 мм кузовом хэтчбек пятидверный (объем багажника 400 л), за счет чего он имеет более четкую реакцию на поворот рулевого колеса.«Двенадцатая» имеет свой, более спортивный характер управляемости, но по комфорту эта машина сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

Автомобиль сочетает в себе все конструктивные особенности и «начинку» ВАЗ 2110, а также заднее сиденье универсала 2111. Сохраняя все положительные качества LADA 110, этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова, при складывании заднего сиденья можно увеличить маленький багажник в большой.Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, тем самым сохраняя удобство «универсала» при транспортировке малогабаритных грузов.

В стандартную комплектацию входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электроподогрев передних сидений, салон «Люкс» (как АвтоВАЗ называет обычный велюровый салон «десятки») и прочее. важные мелочи. Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвески в сочетании с легким реечным рулевым управлением и вентилируемыми 14-дюймовыми передними тормозами обеспечивают плавное управление и точное управление. Все автомобили оснащены рулевой колонкой с регулировкой по углу наклона.

Системы автомобиля спроектированы таким образом, что обеспечивают безотказную надежную работу при температурах от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед непогодами ни в одном населенном пункте мира. В самые сильные морозы эффективный отопитель обеспечивает температуру в салоне до 20 С.Техника освещения эффективна как в темные ночи, так и в сильный туман.

В этом автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет собственное сопло) и электронную систему зажигания. Двигатель рабочим объемом 1,5 литра с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. 16-клапанный 94-сильный двигатель позволяет разгоняться. до скорости 185 км / ч. В значительной степени этому способствует низкий аэродинамический коэффициент Сх = 0.3.

Доступны следующие модификации: ВАЗ-21120 с 16-клапанным многоклапанным двигателем с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным многоклапанным двигателем с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть вариант ВАЗ-2112и (инжектор).

Возможны следующие варианты автомобилей: ВАЗ-21120 - 01 «норма» и 02 - «люкс», ВАЗ-21122 - 00 «стандарт», 01 - «норма» и 02 - «люкс».

В октябре 2003 года на площадках одного из партнеров АВТОВАЗа - компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123.ВАЗ-211223 - трехдверный хэтчбек семейства ВАЗ-2110 («купе»). Реализацией данной машины занимается единственная компания в Тольятти, Bet-ta. В течение этого года уже собрано несколько таких машин - для выставок и испытаний. В октябре началось серийное производство коммерческих машин.

Новинка фактически собирается вручную на базе привычной «двенадцатой» модификации, а ее базовая комплектация также повторяет модель ВАЗ-2112. Трехдверное купе будет отличаться от стандартного хэтчбека главным образом наличием всего трех дверей вместо пяти.Однако этот фактор привел к существенным изменениям в характере машины. К примеру, экстерьер автомобиля стал намного спортивнее и стремительнее, чего явно не хватает другим моделям «десятого» семейства, особенно седану. Безусловно, элегантности добавляет задний спойлер, который отличается от того, что ставят на «ВАЗ-2112». Также появились новые наружные зеркала заднего вида.

Двери стали шире на двести миллиметров. Это оценят «респектабельные» люди, которые с трудом втиснутся в стандартную «десятку» или «двенадцатую».Для перехода на заднее сиденье спинки откидываются так же, как и в 2108. И пусть дверной проем «сто двадцать третье» будет немного уже, чем «восьмерка», - задним пассажирам это не будет ощущаться благодаря почти вертикальная средняя стойка. (В ВАЗ-2108 он наклонен вперед - стилистическое решение - что при заходе на заднее сиденье доставляет некоторые неудобства.) В тяжелых дверях прочные, литые новые петли, которые, кстати, скоро установят на все автомобили. из «десятой» семьи.

Технический эффект устранения двух дверей - более жесткий кузов.Цифры пока уточняются, но уже ясно, что на кручение купе намного жестче, чем пятидверный «двенадцатый». Конечно, плавностью хода пришлось немного пожертвовать - корпус перестал «играть», смягчили удары, но управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

Подвеска заметно жестче стандартной, но для настоящей боевой машины все же мягкая. Однако купе создавалось для энергичной, но все же нормальной эксплуатации, а не для митингов.Рулевое управление «упругое», строгое, точное, напоминает «восьмерку». В любом случае разница с «двенадцатой» очень заметна.

Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, используют только одно-два сиденья (заднее сиденье, правда, присутствует «на всякий случай» ). Только определение «дешевый» не про эту модель - автомобиль хоть и неприхотлив с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта.Но в зависимости от характера и достатка клиента автомобиль будет укомплектован всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений - стандартные «десятые», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля. А чуть позже появится «спортивная» версия - с двигателем большего размера и шинами 195 / 55R15.

Помимо обычной версии трехдверного хэтчбека «Автокомплект» готов выпустить более мощную модификацию нового ВАЗ-21128, которая уже оснащена 1.8-литровый инжекторный двигатель, который был «доработан» специалистами по тюнингу автомобилей. При этом автомобиль отличается от базовой версии не только технической начинкой, но и дизайном интерьера и даже некоторыми изменениями экстерьера. Двигатель установлен на подрамнике, чтобы сделать предку еще жестче и «заточить» рулевое управление. При этом появится сопутствующий эффект - несколько уменьшатся вибрации, передаваемые от двигателя на кузов. Стоимость данной модификации точно не определена - она ​​может варьироваться в зависимости от уровня оснащения и набора переделок.

По данным ladaonlilne, уже собрано около 10 автомобилей ВАЗ-211223 и примерно столько же находится на стадии изготовления. Стоимость ВАЗ-21123, учитывая его практически «ручную сборку», по-прежнему достаточно высока. В базовой комплектации это порядка 260 тысяч рублей. В «базу» входит практически то же оборудование, что и в обычном хэтчбеке ВАЗ-2112.


За период производства модель ВАЗ-2112 претерпела множество изменений и различных модификаций, не все из которых пользовались популярностью у потребителей:

  • 21120 - двигатель с тем же номером, что и у модификации, с 16 клапанами по стандартной версии GLI deluxe, полтора литра;
  • 21121 - двигатель 21114, 1.6 литров с 8 клапанами;
  • 21122 - мотор 2111, объемом полтора литра, с 8 клапанами, бюджетный вариант на 13 дисках, без электростеклоподъемников, с невентилируемыми тормозами 2108;
  • 21124 - с двигателем той же марки, что и модификация, но уже с 16 клапанами объемом 1,6 л. Выпускался до 2008 года. Несмотря на проблему с загибом клапанов, которая решилась практически после того, как автомобиль был снят с производства. Для достижения объёма двигателя от 1,5 до 1,6 блок цилиндров существенно изменили, став 2-м.На 3 мм выше, что соответственно повлияло на размеры деталей коленчатого вала;
  • 21128 - 16 клапанов, двигатель максимальный для этой модели объем (1,8 л). Версия Deluxe от ЗАО «Супер-Авто».

Одна из модификаций ВАЗ-21123 выпускалась аж до 2009 года, но она была уже трехдверной и выпускалась небольшими партиями. Трехдверный хэтчбек имел 1,6-литровый 16-клапанный мотор в люксовой версии. Именно для этой модели термин «купе» впервые был использован как маркетинговый ход... Но, помимо этого, эта разработка имела кузов, который был намного жестче и позволил машине стать более отзывчивой на дороге.

Если вы часто перевозите среднегабаритные грузы, в том числе продукты с дачи, модель автомобиля ВАЗ-2112 будет для вас оптимальным вариантом ... Преимущества большого багажного отсека очевидны, а эргономичный салон со складывающейся задней частью сиденья удваивают возможности перевозки грузов.

Дорожный просвет ВАЗ 21099

Технические характеристики.Установка готового комплекта

Автомобиль ВАЗ 21099, получивший на внутреннем рынке название Спутник, а в экспортном исполнении Samara Forma, выпускался в кузове седан, с четырьмя дверями и передним приводом. Выпуск этой модели начался в 1990 году, а ее особенность в том, что от обычной «девятки» она отличается только корпусом.

ВАЗ 21099 Спутник завоевал симпатию как отечественных, так и зарубежных потребителей и до появления Lada 110 оставался самым популярным автомобилем ВАЗ.Подложки - высокая устойчивость к разным типам дорожного покрытия, хорошая управляемость, высокая скорость. А для счастливых владельцев дач (или любителей путешествий) разработчики предусмотрели вместительный багажник и трехобъемный кузов.

Особого внимания заслуживает многолетнее лидерство данной модели на отечественном рынке и повышенный интерес к ней со стороны угонщиков. Поэтому при покупке ВАЗ 21099 Спутник (или Lada Forma) в первую очередь следует оценить возможную криминальную историю автомобиля.

Создатели ВАЗ 21099 задумались о дачниках, а также о мелких предпринимателях. Специально для них была разработана модель ВАЗ 2109ф Shuttle (напомним, так называли мелкооптовые торговцы). Грузоподъемность автомобиля составляла около 300 килограммов, при этом пассажир мог находиться рядом с водителем.

ВАЗ 2109ф Шаттл выпускался на базе хэтчбека, высота модели составляла 190 см. Хорошая управляемость и устойчивость на дороге позволили ВАЗ 2109ф Шаттл обогнать своего главного конкурента - микроавтобусов Иж 2715, ориентированных на ту же целевую аудиторию.

Характеристики двигателя

ВАЗ 21099 Спутник оснащался экономичным полуторалитровым четырехтактным бензиновым двигателем ... Инжекторный, с распределенным впрыском топлива, двигатель ВАЗ 21099 Спутник на момент своего выпуска отвечал всем международным требованиям экологической безопасности, а значит он довольно эффективно продавался за границу.
На протяжении всей своей истории ВАЗ 21099 Спутник оснащался инжекторным (с распределенным впрыском топлива) (стандарт - ВАЗ 21099-20, стандарт ВАЗ 210992-21 и ВАЗ 210099-22 люкс), а также карбюраторными двигателями (стандарт - ВАЗ 21099- 00, норма - ВАЗ 210992-01, люкс - ВАЗ 21099-02).

Автомобильная трансмиссия

ВАЗ 21099 Сателлит оснащался коробкой переключения передач механической, в разных комплектациях - четырех- или пятиступенчатой. Трансмиссия ВАЗ 21099 Спутник оснащалась синхронизаторами всех передних передач.

Тормозная система и усилитель руля

Как переднеприводный автомобиль ВАЗ 21099 Спутник оснащался двумя различными тормозными механизмами. Передний тормозной механизм - дисковый, с подвижной опорой, задний - барабанный.Регулировка зазоров между тормозными колодками и диском в первом случае и барабаном во втором осуществляется автоматически.

Особо следует отметить наличие гидравлического привода тормозов, который, к тому же, был дополнительно оборудован регулятором давления, системой диагонального разделения цепей и вакуумным усилителем.

Размер шин

Размеры (редактировать)

ВАЗ 21099 Спутник стал завершающим штрихом в семействе автомобилей Samara, однако он также получил отличительные черты, не характерные для других представителей этого семейства.Одна из таких особенностей - длина тела. Увеличение заднего свеса привело к увеличению этого общего показателя на 20 см по сравнению с другими Самарами. Кроме того, обращает на себя внимание отказ от пластиковых элементов передних крыльев и капота, а также оригинальной решетки радиатора.

Динамика

Расход топлива

Характеристики Самара 3 двери с 2004 г.

Производство:

1997 - наст. Время ИН.

Тип кузова:

ВАЗ 21099 стала последней моделью из семейства самарских автомобилей. Получив кузов седан, Lada 21099 уже практически не имеет отличий от своей предшественницы - «девятки». За 15 лет производства модель несколько раз модернизировалась, но всегда пользовалась популярностью и высоким спросом у отечественных автолюбителей.

Автомобили этой марки по-прежнему занимают одно из первых мест по продажам на вторичном рынке... Несмотря на то, что автомобиль был снят с производства в 2004 году, количество его на наших дорогах по-прежнему велико. В связи с этим следует вспомнить присущие ВАЗ 21099 технические характеристики и подробно рассмотреть особенности, присущие этому транспортному средству ... Также следует учитывать карбюратор и инжектор, характеристики двигателя.

Обзор кузова

99-я выпускалась в кузове седан, что позволило устранить один из недостатков, характерных для ВАЗ 2109, закидывать грязью заднее стекло... Вообще он очень аскетичен, что было характерно для всех отечественных автомобилей того времени. Однако именно седан позволил конструкторам добиться максимально возможной нагрузки на кузов в целом. И возникает вопрос, сколько весит машина на данный момент? Однако вес автомобиля практически не изменился по сравнению с предшественником - вес составляет 950 кг.

Габаритные размеры остались прежними. Исключение составляет длина, которая увеличилась на 200 мм за счет заднего свеса.Конструкция кузова оставалась практически неизменной за все 15 лет выпуска, как и технические параметры инжектора ВАЗ 21099. Этим объясняется большая популярность среди любителей автонастройки. Как и все предыдущие модели этого семейства, салон автомобиля изначально имел так называемую низкую панель.

Комбинация приборов в начале 99-х имела более скромную комплектацию. Впоследствии автомобиль оснастили панелью, размеры которой не только сделали ее более вместительной с виду, но и позволили разместить в ней динамики акустической системы.При этом писка в машине стало намного больше, это отмечают практически все автомобилисты.

Дорожный просвет машины составляет 15 см. Этого вполне достаточно для комфортной езды по отечественным дорогам. Конечно, это меньше, чем у кроссоверов и особенно внедорожников, но вес 99-го намного меньше. Дорожный просвет машины можно немного увеличить за счет использования дисков большего диаметра. Однако не стоит злоупотреблять - у машины ухудшается управляемость.

ВАЗ 21099 имеет вместительный багажник, а габариты кузова позволяют перевозить в нем грузы, что имеет внушительный вес.Но для того, чтобы все уложить в багажник, нужно сначала поднять их на приличную высоту.

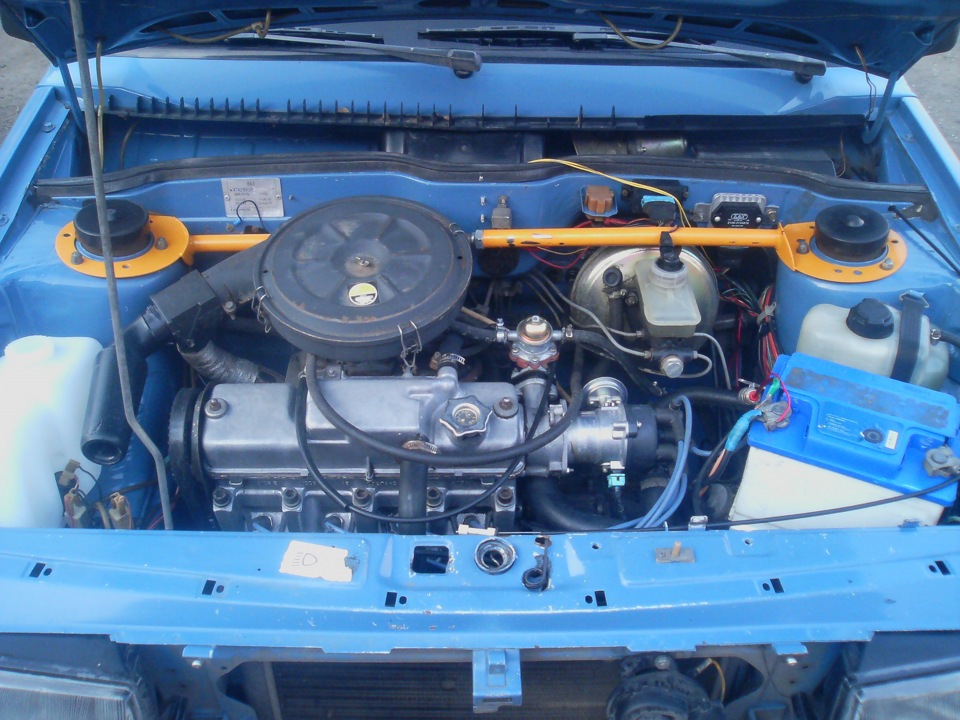

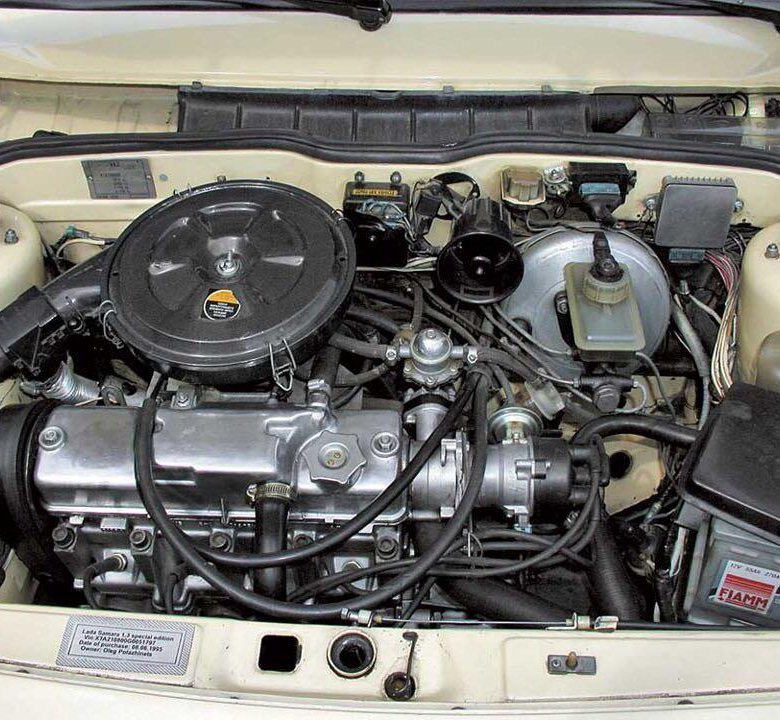

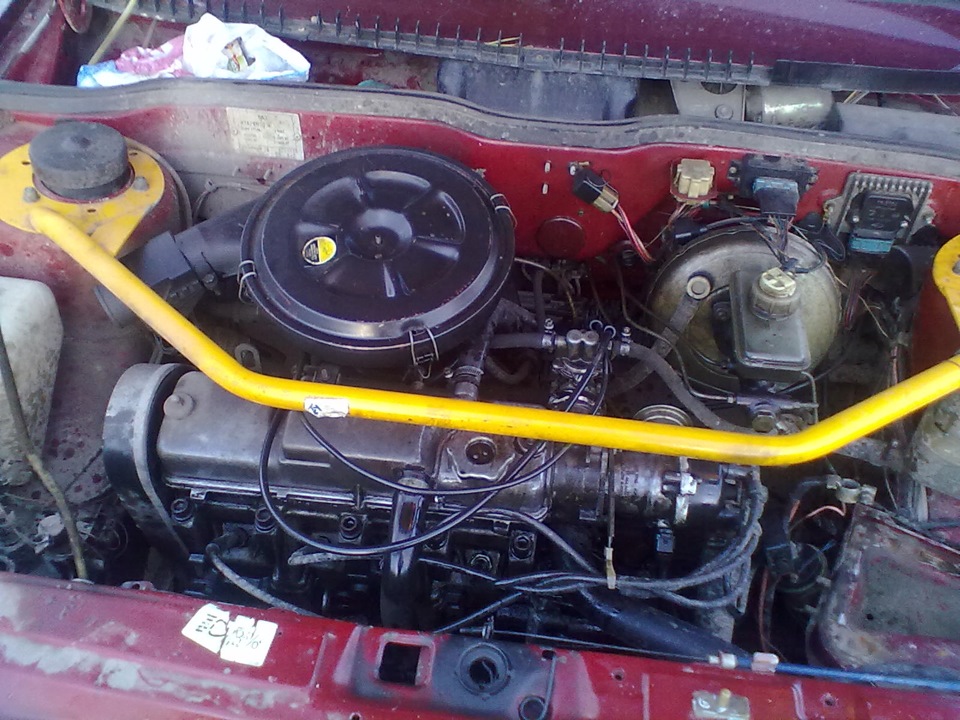

Типы двигателей

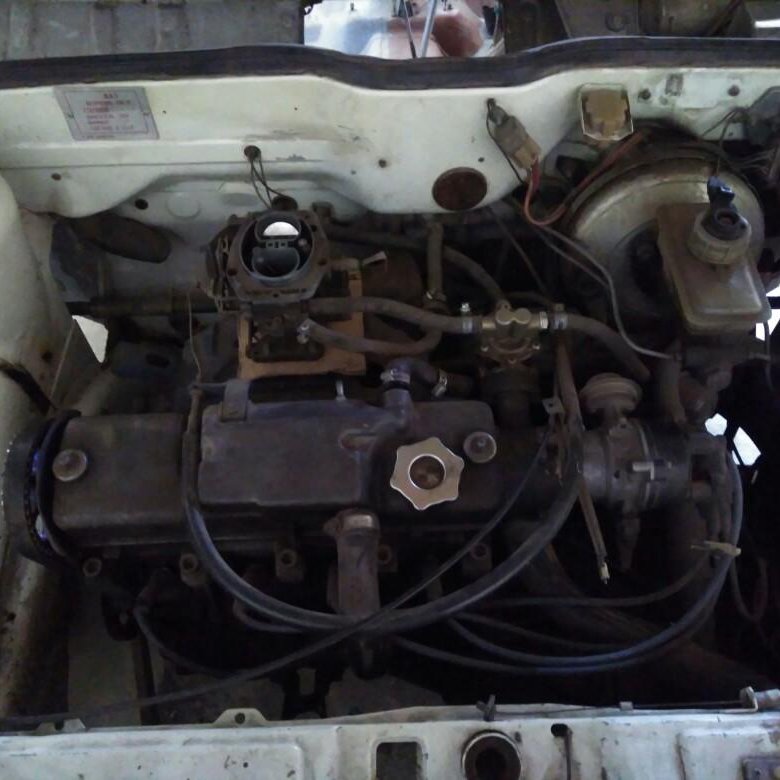

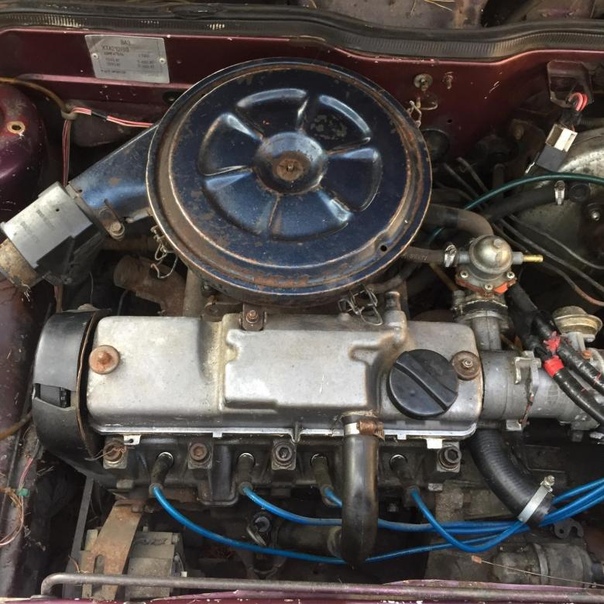

Первые ВАЗ 21099 оснащались карбюраторным двигателем объемом 1,3 л. Однако множество недостатков, главный из которых - прогиб клапанов при обрыве ремня ГРМ, привели к замене этого агрегата на 1,5-литровый. С ним заметно улучшились технические параметры карбюратора ВАЗ 21099, а неисправности стали возникать реже.Силовой агрегат позволял автомобилю разгоняться до 100 км за 13,5 с с одним пассажиром и за 15 с, если его масса была близка к максимальной.

Мощность автомобиля 70 л. из. Расход топлива около 6 литров. Двигатель однорядный, цилиндры объединены в общий блок, что увеличивает жесткость и снижает габариты и вес. При обрыве ремня клапаны на нем не прогибаются. В 1997 году был выпущен первый автомобиль с двигателем с многоточечным впрыском. Этот силовой агрегат оказался настолько удачным, что даже сейчас является основой всех двигателей Волжского завода.

Как изменились технические параметры инжектора ВАЗ 21099 после модернизации двигателя, мы рассмотрим ниже. Двигатель имеет рабочий объем 1500 куб. См и 8-клапанную конструкцию. Конечно, во всем мире это давно не было чем-то продвинутым, но не следует забывать, что в России это был первый опыт работы с инжекторным двигателем. Конструкторам завода удалось создать агрегат, который можно было поставить на автомобиль без дополнительной переделки кузова ВАЗ.

При этом технические характеристики инжектора ВАЗ практически не изменились, масса машины и клиренс остались прежними. Стоит отметить, что на некоторых моделях дорожный просвет все же стал немного меньше за счет использования нейтрализатора. В машине 21099 форсунка, мощность характеристики увеличились. Сейчас это 81 литр. из. При этом удалось добиться экономии топлива - порядка 10-15 процентов.

По словам владельцев, впрыск значительно облегчает запуск двигателя в холодную погоду.При этом, по их мнению, машина потеряла ремонтопригодность. В инжекторных двигателях смесь паров бензина и воздуха нагнетается в цилиндры. Этот процесс контролируется специальным устройством - электронным блоком управления. Конструкторы завода его не придумывали, а взяли готовый. Изначально использовался блок от GM.

Однако в 1999 году предпочтение было отдано ЭБУ Bosch. Кроме того, на автомобиле использовался отечественный прибор «Январь». Все ЭБУ имеют инжектор для ВАЗ 21099 с техническими параметрами примерно на одном уровне и используются не только на автомобилях семейства Самара.Если установлен инжектор, технические характеристики двигателя автомобиля максимально приближены к европейским экологическим нормам.

Серийное производство автомобиля (на западе модель продается под торговой маркой Lada Forma) началось в 1990 году. Это переднеприводный пятиместный четырехдверный седан, который, по сути, является модификацией автомобиля. модель ВАЗ-2109, имеющая кузов хэтчбек.

По своим конструктивным особенностям ВАЗ 21099 отличается от всех остальных моделей LADA Samara (прежде всего следует выделить отличия в задней части кузова - багажник выглядел как типичный седан).

Оптимальные технические характеристики ВАЗ 21099 определяют основные достоинства этой модели: отличную управляемость, высокую устойчивость и очень хорошую дорожную динамику. Двигатель ВАЗ 21099 инжекторный, четырехцилиндровый, рабочий объем - 1499. Ведущие колеса передние. Тип рулевого управления - реечное. Максимальная скорость, развиваемая моделью - 160 км / ч.

Еще одно преимущество, сделавшее ВАЗ 21099 одним из самых популярных отечественных автомобилей - это оптимальный расход топлива (5.9 л / 100 км - при скорости 90 км / ч; 8,0 л / 100 км - при скорости 120 км / ч и 8,8 л / 100 км - в городском цикле). На данный момент сборка этой модели осуществляется украинским заводом ЗАЗ на базе российских комплектующих.

Технические характеристики ВАЗ 21099

Двигатель 1,5 л, 8-кл. 1,5 л, 8-кл.
Длина, мм 4205 4205
Ширина, мм 1650 1650
Высота, мм 1402 1402
База, мм 2460 2460
Колея передних колес, мм 1400 1400
Колея задних колес, мм 1370 1370
Снаряженная масса, кг 970 970
Полная масса, кг 1395 1395
Клиренс, мм 160 160
Колесная формула / ведущие колеса 4x2 / перед
Компоновка автомобиля Передний привод, расположение двигателя спереди, поперечное
Тип кузова / количество дверей Седан / 4
Тип двигателя Бензиновый
Система подачи Карбюратор Распределенный впрыск
Диаметр цилиндров, мм 82 82
Ход поршня, мм 71 71
Степень сжатия 9,9 9,9
Объем двигателя, см 3 1499 1499
Максимальная мощность, кВт / об / мин 68/5600 78/5400
Максимальный крутящий момент, Нм при об / мин 100/3400 116/3000
Топливо АИ-92 АИ-95
Расход топлива в городском цикле, л / 100км 8,8 8,1
Максимальная скорость, км / ч 156 160
Разгон до 100 км / ч, с 15 14
Трансмиссия Ручное управление
Кол-во передач 5 вперед, 1 назад
Рулевое управление Стойка, без усилителя
Шины 175 / 70R13 5Jx13;
Емкость топливного бака 43 43

Ваз 2112 Эксплуатация, текущий ремонт.

Для тех, кто хочет самостоятельно диагностировать и отремонтировать свой автомобиль, важно, чтобы под рукой всегда было наглядное руководство, в котором можно найти ответы на все вопросы. Эта книга - хорошее руководство по ремонту автомобилей определенной семьи. Есть много красочных иллюстраций, которые помогут понять, что именно нужно делать в той или иной ситуации. Здесь есть вся информация об автомобилях рассматриваемой группы, их параметрах, характеристиках, оснащении.

Справочник рассказывает о технике безопасности, особенностях диагностики. Подробно описаны наиболее частые неисправности, указаны вероятные причины неисправностей и рекомендации по устранению всего. В книге есть картинки с подписями, которые отражают, как поэтапно разбирать и ремонтировать. В приложениях содержится информация об инструментах, материалах, смазках, деталях, которые могут понадобиться при ремонте рассматриваемых автомобилей, также здесь есть электрические схемы.Пособие будет полезно всем водителям, а также сотрудникам автосервисов, занимающихся ремонтом и устранением неисправностей.

На нашем сайте вы можете бесплатно и без регистрации скачать книгу «ВАЗ-2110, -2111, -2112 с двигателями 1.5; 1.5i; 1.6i. Устройство, обслуживание, диагностика, ремонт: Иллюстрированное руководство» в формате fb2. , rtf, epub, pdf, txt, прочтите книгу в Интернете или купите книгу в интернет-магазине.

В этом разделе сайта освещены вопросы, влияющие на ремонт и обслуживание ВАЗ 2110.Здесь вы можете найти подробные инструкции от опытных механиков и автовладельцев, представленные в различных формах. Фотоотчеты с сопроводительными текстовыми комментариями позволят водителю увидеть те детали, которые используются в процессе ремонта или замены. В них, как правило, содержит дополнительную информацию относительно правильности действий и используемых для них инструментов.

Однако не только фотоматериалы позволят отремонтировать ВАЗ 2110 своими руками.Видеоуроки столь же информативны и помогут понять суть происходящего быстрее ... Их наглядность намного выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые руководство по ремонту выбрало для ВАЗ 2110 обеспечивает.

Советуем изучить наиболее распространенные процедуры ремонта. Ввиду возраста двигателя и дорожных условий ВАЗ 2110 8 клапанов ему, наверное, не помешает. Если вы чувствуете изменение поведения автомобиля при переключении скоростей, то ВАЗ 2110 лишним не будет.Это решит проблемы с электрической схемой. Не реже остальных встречается ВАЗ 2110.

В свою очередь, при проведении ремонта ВАЗ 2112, ремонта и обслуживания нужно знать о тех процедурах, которые могут понадобиться чаще всего. Для данной модели это ВАЗ 2112 и замена прокладки ГБЦ ВАЗ 2112. Именно эти два вида ремонтных работ чаще всего интересуют владельцев.

Возникшие вопросов в процессе изучения материала можно задать прямо на сайте.Для этого достаточно оставить их с помощью соответствующей кнопки. Ответ появится в ближайшее время. Он расставит все точки и закроет пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием «» появился задолго до того, как модель вышла на конвейер. В 1983 году конструкторы планировали превратить «хэтчбек» ВАЗ 2108 в новый седан. Список изменений был настолько длинным, что в 1984 году было решено отделить проект, а в качестве модификации ВАЗ 2108 заняться моделью ВАЗ 21099.

В 1985 году появился первый экземпляр ВАЗ 2110. Модель долго тестировалась и дорабатывалась, пока впервые не предстала перед непрофессионалом в одном из номеров журнала «За рулем» (1990 г.). Снимки были сделаны тайно, за два года до запланированного выпуска машины.

К сожалению, кризис не позволил выполнить план, поэтому производство было отложено еще на 3 года. И так в 1995 году началась активная сборка ВАЗ 2110 .

Первые модели имели массу преимуществ перед другими отечественными автомобилями.Несмотря на карбюраторный двигатель (1,5 л 72 л.с.), которым оснащались в самом начале, в автомобиле стояла электронная система управления двигателем и блок диагностики. Подкупил покупателей и более современный внешний вид.

В 2007 году был произведен глубокий рестайлинг модели, в результате которого появилась Lada Priora. Еще 7 месяцев обе машины выпускались параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 ... Сборка модели была перенесена в Украину, где продолжалась до 2014 года.

Краткая история автомобиля ВАЗ 2112

С 1999 года модельный ряд АвтоВАЗа пополнился новой моделью под названием ВАЗ 2112. Сменив предшественницу 2109, он продолжил серию хэтчбеков, но смог похвастаться более чувствительным управлением. , который даже можно охарактеризовать как спортивный.

ВАЗ 2112 комплектуется 5-ступенчатой ​​механической коробкой передач, работает от системы привода на передние колеса и имеет возможность установки одного из нескольких двигателей. В стандартном оборудовании ** используется 1.5-литровая версия с 16 клапанами **, многоточечным впрыском и максимальной мощностью 93 л.с. Среди модификаций можно найти как более бюджетные варианты, так и более серьезную альтернативу.

В 2008 году модель сняли с производства. В отличие от других автомобилей АвтоВАЗа, на другие заводы он никогда не передавался.

Известные модификации модели ВАЗ 2112

Несмотря на недолгое существование, модель получила ряд модификаций :

  • ВАЗ 21120 или в стандартной комплектации имел упомянутый 16-клапанный двигатель объемом 1 штука.5 литров;
  • ВАЗ 21121 получил мотор 1,6 л с 8 клапанами;
  • ВАЗ 21122 стал обладателем двигателя 1,5 л с 8 клапанами. Модель зарекомендовала себя как бюджетный вариант, поскольку выпускался без электростеклоподъемников, использовал невентилируемые тормоза и комплектовался 13 дисками;
  • ВАЗ 21123 - трехдверная модификация под названием Lada 112 Coupe. Выпускался ограниченной серией с 2002 по 2006 год. Автомобиль имел 16-клапанный с 1,6-литровым двигателем "Люкс" .;
  • ВАЗ 21124 - автомобиль с небольшими изменениями, решившими проблему с загибом клапанов и увеличением объема двигателя до 1,6 л. Выпускался с 2004 по 2008 год;
  • ВАЗ 21128 - самая мощная версия автомобиля , получившая 16-клапанный двигатель рабочим объемом 1,8 л и максимальной мощностью 105 л.с.

Устройство и теневые характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ относятся к той небольшой категории автомобилей , которые можно сделать своими руками , и при этом ремонт автомобилей не «обойдется вам в копеечку», но потребует минимальных материальных затрат.В разделе подробно описаны все технические характеристики легковых автомобилей автомобилей ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора будут рассмотрены в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 , т.е. легковые автомобили с перспективой «вымирания» поговорим более кратко.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации - пятиместные автомобили с передним расположением двигателя.Кузов ВАЗ 2110, 2111, 2112 - несущая конструкция, цельнометаллическая, сварная. Тип кузова: ВАЗ-2110 - седан, ВАЗ-2111 универсал, ВАЗ-2112 - хэтчбек. Двигатели ВАЗ 2110, 2111 - четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 литра и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.) с впрыском топлива. система и трехкомпонентный каталитический нейтрализатор с обратной связью или без нее (ранее некоторые автомобили оснащались карбюраторными двигателями без катализатора). Для автомобилей с двигателем мод.2112 (16-клапанный) - иная схема подвески силового агрегата (на четырех опорах вместо трех - для компенсации повышенного крутящего момента), сцепление с измененными характеристиками нажимной пружины и демпферных пружин ведомого диска, колеса с диаметр обода 13 дюймов (8 клапанный двигатель), 14 дюймов (16 клапанов).

Схема подключения системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности ЕВРО-2 (контроллеры МП7.0) автомобилей ВАЗ-21102, -2111, -21122.

Схема подключения системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по нормативам токсичности ЕВРО-2 (контроллеры М1.5.4Н, «Январь 5.1») автомобилей ВАЗ-21102, -2111, -21122

Электромонтаж Схема системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по российским нормам токсичности (регулятор М1.5.4) автомобилей ВАЗ-21102 2111 21122. На схеме не показаны точки подключения розово-черного, красного и зеленого проводов с красной полосой.

В данной статье представлена ​​принципиальная электрическая схема автомобиля ВАЗ-21102, указаны датчики, лампы освещения, другие элементы и показаны их соединения на электрической схеме.

Легковые автомобили ВАЗ-2110 (экспортное наименование LADA 110) с четырехдверным пятиместным кузовом типа седан (класс С по международной классификации) комплектуются инжекторными двигателями объемом 1,6 л: восьмиклапанный ВАЗ-21114 мощностью 80,2 л.с. и шестнадцатиклапанные модели ВАЗ-21124 мощностью 89,1 л.с.Двигатели расположены поперек моторного отсека, оснащены трехходовым нейтрализатором выхлопных газов и соответствуют нормам Евро-2 и Евро-3.

Ранее на автомобили устанавливались двигатели рабочим объемом 1,5 л: сначала карбюраторные, а затем инжекторные. Кузов несущий, цельнометаллический, сварной конструкции с распашными дверями, передними крыльями, капотом и крышкой багажника. Люк, открывающийся из багажника в салон, позволяет перевозить длинномерные предметы.Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащается кондиционером, а с конца 2002 года по заказу - гидроусилителем руля ZF. Эта модификация отличается от базового капота интегрированной решеткой радиатора более современной формы и передним бампером, а также оригинальными фарами. Также были изменены задние фонари, молдинги и детали интерьера.
В 1998 году начато производство ВАЗ-2111 (экспортное название LADA 111) с кузовом универсал. По компоновке, двигателю, трансмиссии, шасси, оснащению кузова эта машина идентична ВАЗ-2110.Отличается только измененной задней частью с большой дверью багажника. Багажник у этой машины самый вместительный в семье: 490 литров при поднятом заднем ряду сидений и 1420 литров в сложенном состоянии.

Производство ВАЗ-2112 (экспортное наименование LADA 112) с кузовом хэтчбек началось в 2000 году. Компоновка этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона задней двери. На этой модели автомобиля используются только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в соотношении 2: 3, что увеличивает объем багажника с 415 литров до 1270 литров.Салон, как и другие модели семейства, оборудован комплектациями «стандарт», «норма» и «люкс». Новейшее оборудование включает в себя противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски, трехкомпонентный катализатор (Евро-2), внутреннюю шумоизолирующую обивку капота, планку безопасности в дверях, иммобилайзер, бортовая система управления, бархатная обивка сидений и мягкая обивка дверей, центральный электрозамок дверей, электрические стеклоподъемники. Опционально устанавливаются бортовой компьютер, электрообогрев передних сидений, электропривод наружных зеркал заднего вида, антиблокировочная тормозная система, подушка безопасности и люк в крыше.
Предлагаем Вашему вниманию руководство по ремонту и эксплуатации автомобиля ВАЗ-2110i, -11i, -12i. Книга охватывает модификации автомобилей с двигателями 2111i (1,5 л, 8-клапанный, инжекторный), 2112i (1,5 л, 16-клапанный, инжекторный), 21114i (1,6 л, 8-клапанный, инжекторный), 21124i (1,6 л, 16-ти клапанный). - клапан, впрыск).

Инструкция иллюстрирована подробными фотографиями, демонстрирующими пошаговый процесс ремонта, благодаря которому даже начинающий автовладелец без труда разберется с ремонтными операциями. Способы ремонта были выбраны исходя из использования стандартного набора инструментов в гараже, а фотоматериалы подготовлены в процессе разборки и сборки автомобилей высококвалифицированными автомеханиками.В процессе описания ремонтных операций даются полезные советы, основанные на практике опытных автомобилистов. Приведены списки возможных неисправностей и рекомендации по их устранению, а также инструкции по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запчастей и агрегатов. Структура книги такова, что фотографии или рисунки, не имеющие порядкового номера, являются графическим дополнением следующих абзацев.Книга может быть полезна всем автомобилистам, самостоятельно выполняющим ремонт автомобилей.

Максимальный ход инжектора ВАЗ 21099. Установка готового комплекта

Модель ВАЗ-21099 Спутник / Самара Форма - четырехдверный седан Волжского автозавода.

Модель ВАЗ 21099 выпускается с 1990 года. «Девяносто девятая» - это, по сути, «девятка» с кузовом четырехдверный седан. Итоговая модель семейства Samar отличалась от своих старших сестер габаритной длиной, которая за счет увеличения заднего свеса увеличилась на 200 мм по сравнению с другими автомобилями семейства.В этой модели оригинальная облицовка радиатора, капот и передние крылья были выполнены без пластиковой «маски», а интерьер отличался новой панелью (в народе «высокой») с тахометром в комбинации приборов. Впоследствии эти решения были переданы всей самарской семье. До выпуска автомобилей семейства LADA 110 эта модель была самой престижной и популярной. Достоинства и достоинства автомобилей ВАЗ-21099, как и всех моделей семейства Самара: высокие скоростные качества, хорошая управляемость и устойчивость на различных типах дорог.Дополнительные преимущества дает 3-объемный кузов с просторным багажником.

ВАЗ 21099 - переднеприводный седан с бензиновым двигателем 1,5 л и 5-ступенчатой ​​механической коробкой передач. Модель ВАЗ-21099i с экономичным двигателем объемом 1,5 литра с распределенным впрыском топлива (инжектором), отвечающим мировым стандартам токсичности выхлопной системы. В оснащение панели входит оригинальная комбинация приборов, переключатели с подсветкой, обеспечивающие электрическое управление стеклоподъемниками и запиранием дверей.Бортовая система управления уведомляет водителя о работоспособности отдельных узлов автомобиля. Новая приборная панель оснащена рулевой колонкой с регулируемым углом наклона. Более комфортное сидение водителя и пассажиров будет обеспечено за счет использования нового материала набивки сиденья и регулировки по высоте точек крепления ремня безопасности. Установка противотуманных фар оптимизирует светотехнические характеристики автомобиля в ненастную погоду. ВАЗ-21099 сохраняет свои достоинства вне зависимости от внешних обстоятельств. Позитивно реагируя на ужесточение экологических требований и стремясь повысить комфорт для своих потенциальных владельцев, завод устанавливает на ВАЗ-21099 более экономичный двигатель с распределенным впрыском топлива, соответствующий международным стандартам токсичности выхлопной системы с нейтрализатором.

С начала производства в разные годы выпускались модификации с карбюраторными и инжекторными двигателями рабочим объемом 1,3 л (ВАЗ-210993) и 1,5 л (ВАЗ-21099). Для автомобилей с карбюраторными двигателями предусмотрены исполнения «стандарт» (ВАЗ-21099-00), «норма» (ВАЗ-210992-01) и «люкс» (ВАЗ-21099-02), для автомобилей с распределенным впрыском топлива. - «стандарт» (ВАЗ-21099-20), «норма» (ВАЗ-210992-21) и «люкс» (ВАЗ-21099-22).

В настоящее время ВАЗ-21099 по-прежнему считается одной из самых престижных отечественных моделей и по-прежнему высоко ценится на рынке как самый удобный, а теперь уже привычный и практичный автомобиль.Достаточно сказать, что на этом, в принципе, городском седане еще можно регулярно выезжать на дачу. Цена ВАЗ-21099, которая и так уже изначально высока для отечественной малолитражки, намекает на то, что машина не предназначена для перевозки грузов на рынок. Но для представителей «среднего класса» (тем более пострадавших от кризиса) «девяносто девятый» просто отличный вариант ... Автомобиль достаточно представительный, универсальный (спинка заднего сиденья, правда, не по частям , но откидывается, что позволяет перевозить длинномерные грузы).Доступные для завода в меру приличные отечественные обивочные материалы не отпугивают «нашего» потребителя своим несовершенством.

Однако, учитывая рейтинг модели, будьте готовы к переплате! Если это «Спутник» ВАЗ-21099 - платите чуть меньше, если это реэкспорт Samara Forma - чуть больше. Если продавец молодой, а его машина наклеена наклейками и набита игрушками, как витрина мини-маркета, то лучше оценивать не столько возраст и износ машины, сколько ее возможное криминальное прошлое ( модель давно является лидером в стране по угонам).Реэкспортные «Самары», представленные на рынке, должны быть оборудованы каталитическим нейтрализатором выхлопных газов (остерегайтесь этилированного бензина!), Который устанавливается с 1993 года. Среди всех вариантов двигателей наиболее предпочтительным будет стандартный 1,5-литровый 70- карбюратор лошадиных сил, ремонт которого, слава богу, освоили автосервисы. Однако из-за преобладания ВАЗ-2108 и ВАЗ-2109 до сих пор большой популярностью пользуется карбюраторный двигатель объемом 1,3 литра (64 л.с.) (единственный его существенный недостаток - опасность загиба клапанов при обрыве ремня привода распределительного вала).Что касается целесообразности новомодной системы впрыска топлива и ее ремонта, то до сих пор остаются сомнения из-за дороговизны и ненадежности электронного блока, управляющего этим впрыском. Хотя, надо признать, распространенность запчастей для системы впрыска (по крайней мере, в столице), а также возможности ее ремонта неуклонно растут. Преимущества впрыска по сравнению с карбюратором - стабильность работы, экономичность и экологичность - очевидны.Более того, в последнее время на внутренний рынок выходит все больше автомобилей с «адаптированной» системой впрыска без нейтрализатора, что позволяет эксплуатировать его на этилированном бензине.

«Пикантное» рулевое управление, столь характерное для всех автомобилей первого поколения ВАЗа с передним приводом (также называемое «зубило»), на «девяносто девятом» несколько размывается большим креном удлиненного седана в поворотах. . Жесткая подвеска не хуже и не лучше, чем у многих иномарок. Поэтому комфорт езды не лучший, что есть у этой машины.Впрочем, сиденья мягкие, потолок тоже, а все остальное из резины и пенополиуритана, так что этот седан среди всех соотечественников тоже безопасен внутри ...

В отличие от ВАЗ-21099, в утилитарных целях. Можно рассмотреть пятиместный пятидверный ВАЗ-2109Ф «Шаттл», изначально предназначенный для перевозки небольших партий грузов. Однако из-за небольшой грузоподъемности (два человека и 300 кг груза) машина идеально подходит в качестве семейного выездного автомобиля на загородную местность.Автомобиль выполнен на базе хэтчбека, поэтому перечень стандартного оборудования практически не отличается от ВАЗ-2109 и ВАЗ-21093. Высота пластикового верха составляет 1900 мм. В сочетании с передним приводом, позволяющим хорошо держать дорогу, эта машина по потребительским качествам на голову выше фургонов Иж-2715.

Современная молодежь начинает свой автомобильный опыт уже не с «классической копейки», потому что им нужны более современные и надежные автомобили ... Но финансовые возможности большинства молодых людей не так велики, чтобы они сразу садились за руль. иномарка, а потому большинство начинающих автолюбителей покупают себе «девяносто девятку».А если это инжектор, то можно считать, что ему повезло.

Технические характеристики

ВАЗ 21099 обладает довольно высокими техническими и конструктивными характеристиками. При этом двигателя хватает на 150+ тысяч километров. Все зависит от стиля вождения и сервиса.

Рассмотрим основные технические характеристики двигателя, устанавливаемого на аппараты «Спутник». Инжектор двигателя ВАЗ 21099 получил модификацию с маркировкой 2111/2114.

Все автомобили с системой впрыска были оснащены 5-ступенчатой ​​механической коробкой передач.

Сервис

Обслуживание двигателя, в данном случае, не зависит от его объема и мощности, так как конструктивные особенности карбюратора и инжектора особо не отличались, за исключением системы впрыска. Итак, рассмотрим порядок обслуживания силового агрегата 21099.

Так как двигатели перестали выпускаться в 2011 году, техническая схема будет приведена для силового агрегата, который прошел капитальный ремонт.

ТО - 1. Осуществляется после 1000 км пробега.По рекомендации, в этом сервисе стоит заменить масляный фильтр и масло трансмиссии.

ТО - 2. Проведено на 10 000 км. Здесь заменяются не только смазочные элементы, но и топливный фильтр.

ТО - 3. Через 20 000 км возникает необходимость отрегулировать клапаны, заменить все имеющиеся фильтры, а также провести диагностику двигателя на герметичность. Также рекомендуется измерить компрессию и отрегулировать клапаны. Не забудьте заменить масло.

ТО - 4.При этом обслуживании проверяются элементы газораспределительного механизма, водяного насоса, сцепления. Также помимо стандартной процедуры замены масла и фильтра меняется и прокладка клапанной крышки. Это ТО сделано с пробегом 30 тыс. Км.

Последующее обслуживание проводится по схеме 2-5 технической карты, описанной ниже. Не забывайте, что несвоевременное обслуживание силового агрегата может увеличить износ внутренних элементов, а также снизить ресурс двигателя.

Ремонт

Ремонт силового агрегата своими руками. Как показывает практика, большинство автомобилистов проводят этот процесс в своем гараже. Такие элементы, как термостат, водяной насос, свечи зажигания и высоковольтные провода, легко заменить. Что касается форсунок, то для их очистки вам понадобится специальная подставка, которую можно приобрести в автосервисах.

Для снижения расхода расходуемого топлива можно прошить блок управления двигателем. Так поступают автомобилисты. Эту операцию можно выполнить самостоятельно, но рекомендуется обратиться к специалистам, разбирающимся в процессе, а также провести дополнительные корректировки.

Капитальный ремонт потребует определенных структурных знаний и навыков ремонта двигателя. Итак, для шлифования плоскости блока и головки потребуется плоскошлифовальный станок. Также требуется расточный и хонинговальный стенд для расточки цилиндров. Все остальные операции производятся вручную.

Мощность

Форсунка двигателя ВАЗ 21099 - надежный силовой агрегат, но полюбившийся автолюбителям за конструктивную простоту. Обслуживание мотора - не проблема. А расходы на расходные материалы настолько дешевы, что даже студенты могут позволить себе такую ​​роскошь.

Автомобиль ВАЗ 21099, получивший на внутреннем рынке прозвище Спутник, а в экспортном исполнении Samara Forma, выпускался в кузове седан, с четырьмя дверями и передним приводом. Выпуск этой модели начался в 1990 году, а ее особенность в том, что от обычной «девятки» она отличается только корпусом.

ВАЗ 21099 Спутник завоевал симпатию как отечественных, так и зарубежных потребителей и оставался самым популярным автомобилем ВАЗ до появления Lada 110. Основы - высокая устойчивость на разных типах дорожного покрытия, хорошая управляемость, высокая скорость.А для счастливых владельцев дач (или любителей путешествий) разработчики предусмотрели вместительный багажник и трехобъемный кузов.

Особого внимания заслуживает многолетнее лидерство данной модели на отечественном рынке и повышенный интерес к ней со стороны угонщиков. Поэтому при покупке ВАЗ 21099 Спутник (или Lada Forma) в первую очередь следует оценить возможную криминальную историю автомобиля.

Создатели ВАЗ 21099 задумались о дачниках, а также о мелких предпринимателях.Специально для них была разработана модель ВАЗ 2109ф Shuttle (напомним, так называли мелкооптовые торговцы). Грузоподъемность автомобиля составляла около 300 килограммов, при этом пассажир мог находиться рядом с водителем.

ВАЗ 2109ф Шаттл выпускался на базе хэтчбека, высота модели составляла 190 см. Хорошая управляемость и устойчивость на дороге позволили ВАЗ 2109ф Шаттл обогнать своего главного конкурента - микроавтобусов Иж 2715, ориентированных на ту же целевую аудиторию.

Характеристики двигателя

ВАЗ 21099 Спутник оснащался экономичным четырехтактным бензиновым двигателем объемом 1,5 литра. Инжекторный, с распределенным впрыском топлива, двигатель ВАЗ 21099 Спутник на момент выпуска отвечал всем международным требованиям экологической безопасности, а потому достаточно эффективно продавался за границу.
На протяжении всей своей истории ВАЗ 21099 Спутник оснащался инжекторным (с распределенным впрыском топлива) (стандарт - ВАЗ 21099-20, стандарт ВАЗ 210992-21 и ВАЗ 210099-22 люкс), а также карбюраторными двигателями (стандарт - ВАЗ 21099). -00, норма - ВАЗ 210992-01, люкс - ВАЗ 21099-02).

Автомобильная трансмиссия

ВАЗ 21099 Спутник оснащался механической коробкой передач, в разных комплектациях - четырех- или пятиступенчатой. Трансмиссия ВАЗ 21099 Спутник оснащалась синхронизаторами всех передних передач.

Тормозная система и усилитель руля

В качестве переднеприводного автомобиля ВАЗ 21099 Спутник оснащался двумя разными тормозами. Передний тормозной механизм - дисковый, с подвижным суппортом, задний - барабанный.Регулировка зазоров между тормозными колодками и диском в первом случае и барабаном во втором осуществляется автоматически.

Особо следует отметить наличие гидравлического привода тормозов, который был дополнительно оснащен регулятором давления, системой диагонального разделения контуров и вакуумным усилителем.

Размер шин

Размеры

ВАЗ 21099 Спутник стал последним штрихом в семействе автомобилей Samara, однако он также получил отличительные черты, не характерные для других представителей этого семейства.Одна из таких особенностей - длина тела. Увеличение заднего свеса привело к увеличению этого общего показателя на 20 см по сравнению с другими Самарами. Кроме того, обращает на себя внимание отказ от пластиковых элементов передних крыльев и капота, а также оригинальной решетки радиатора.

Динамика

Расход топлива

Характеристики Самара 3 двери с 2004 года

Производство:

1997 - наст. Время ИН.

Тип кузова:

ВАЗ 21099 стала последней моделью из семейства самарских автомобилей. Получив кузов седан, Lada 21099 больше не имеет отличий от своей предшественницы - «девятки». За 15 лет производства модель несколько раз модернизировалась, но всегда пользовалась популярностью и высоким спросом у отечественных автомобилистов.

Автомобили этой марки по-прежнему занимают одно из первых мест по продажам на вторичном рынке. Несмотря на то, что автомобиль был снят с производства в 2004 году, количество его на наших дорогах по-прежнему велико.В связи с этим следует вспомнить присущие ВАЗ 21099 технические характеристики и подробно рассмотреть особенности, присущие этому транспортному средству. Также следует учитывать карбюратор и инжектор, технические характеристики двигателя.

Обзор кузова

99-я выпускалась в кузове седан, что позволило устранить один из недостатков, характерных для ВАЗ 2109, поливать грязью заднее стекло. В целом он очень аскетичен, что было характерно для всех отечественных автомобилей того времени.Однако именно седан позволил конструкторам добиться максимально возможной нагрузки на кузов в целом. И возникает вопрос, сколько весит машина на данный момент? Однако вес автомобиля практически не изменился по сравнению с предшественником - вес составляет 950 кг.

Габаритные размеры остались прежними. Исключение составляет длина, которая увеличилась на 200 мм за счет заднего свеса. Конструкция кузова оставалась практически неизменной за все 15 лет выпуска, как и у ВАЗ 21099 инжектор технические характеристики также остались прежними.Этим объясняется большая популярность среди любителей автонастройки. Как и все предыдущие модели этого семейства, салон автомобиля изначально имел так называемую низкую панель.

Комбинация приборов в начале 99-х имела более скромную комплектацию. Впоследствии автомобиль оснастили панелью, размеры которой не только сделали ее более вместительной с виду, но и позволили разместить в ней динамики акустической системы. При этом писка в машине стало намного больше, это отмечают практически все автомобилисты.

Дорожный просвет машины составляет 15 см. Этого вполне достаточно для комфортной езды по отечественным дорогам. Конечно, это меньше, чем у кроссоверов и особенно внедорожников, но вес 99-го намного меньше. Дорожный просвет машины можно немного увеличить за счет использования дисков большего диаметра. Однако злоупотреблять этим не стоит - ухудшается управляемость автомобиля.

ВАЗ 21099 имеет вместительный багажник, а габариты кузова позволяют перевозить в нем грузы, что имеет внушительный вес.Но для того, чтобы все уложить в багажник, нужно сначала поднять их на приличную высоту.

Типы двигателей

Первый ВАЗ 21099 оснащался карбюраторным двигателем объемом 1,3 л. Однако множество недостатков, главный из которых - прогиб клапанов при обрыве ремня ГРМ, привели к замене этого агрегата на 1,5-литровый. С ним заметно улучшились технические параметры карбюратора ВАЗ 21099, а неисправности стали возникать реже.Силовой агрегат позволял автомобилю разгоняться до 100 км за 13,5 с с одним пассажиром и за 15 с, если его масса была близка к максимальной.

Мощность автомобиля 70 л. из. Расход топлива около 6 литров. Двигатель - однорядный, цилиндры объединены в общий блок, что увеличивает жесткость и снижает габариты и вес. При обрыве ремня клапаны на нем не прогибаются. В 1997 году был выпущен первый автомобиль с двигателем с многоточечным впрыском. Этот силовой агрегат оказался настолько удачным, что до сих пор составляет основу всех двигателей Волжского завода.

Как изменились технические параметры инжектора ВАЗ 21099 после модернизации двигателя, мы рассмотрим ниже. Двигатель имеет рабочий объем 1500 куб. См и 8-клапанную конструкцию. Конечно, во всем мире это давно не было чем-то продвинутым, но не следует забывать, что в России это был первый опыт работы с инжекторным двигателем. Конструкторам завода удалось создать агрегат, который можно было поставить на автомобиль без дополнительной переделки кузова ВАЗ.

При этом технические характеристики инжектора ВАЗ практически не изменились, масса машины и клиренс остались прежними. Стоит отметить, что на некоторых моделях дорожный просвет все же стал немного меньше за счет использования нейтрализатора. В машине 21099 форсунка, мощность характеристики увеличились. Сейчас это 81 литр. из. При этом удалось добиться экономии топлива - порядка 10-15 процентов.

По словам владельцев, впрыск значительно облегчает запуск двигателя в холодную погоду.При этом, по их мнению, машина потеряла ремонтопригодность. В инжекторных двигателях смесь паров бензина и воздуха нагнетается в цилиндры. Этот процесс контролируется специальным устройством - электронным блоком управления. Конструкторы завода его не изобрели, а взяли готовый. Изначально использовался блок от GM.

Однако в 1999 году предпочтение было отдано ЭБУ Bosch. Кроме того, на автомобиле использовался отечественный прибор «Январь». Все ЭБУ имеют инжектор для ВАЗ 21099 с техническими параметрами примерно на одном уровне и используются не только на автомобилях семейства Самара.Если установлен инжектор, технические характеристики двигателя автомобиля максимально приближены к европейским нормам экологической безопасности.

Электронные системы впрыска топлива для двигателей большой мощности

Системы электронного впрыска топлива для двигателей большой мощности

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Ряд производителей тяжелых дизельных двигателей разработали собственные электронные системы впрыска топлива. Примеры включают в себя гидравлический инжектор с электронным управлением (HEUI) и системы с электронным управлением с механическим приводом (MEUI) от Caterpillar, а также ряд систем от Cummins, таких как система гидроаккумуляторных насосов (CAPS), системы впрыска Quantum CELECT, HPI и XPI.

Введение

В связи с повышенным спросом на снижение выбросов от дизельных двигателей, гибкость и улучшенные характеристики, предлагаемые электронным управлением, стали важным стимулом для многих производителей двигателей, которые начали внедрять системы впрыска топлива с электронным управлением в конце 1980-х - начале 1990-х годов.Важным инструментом снижения выбросов от дизельных двигателей, произведенных в этот период, была синхронизация впрыска топлива, которая могла изменяться в зависимости от скорости и диапазона нагрузки двигателя. В то время как время впрыска можно было изменять с помощью чисто механического подхода, электронное управление предлагало гораздо более гибкий и потенциально более простой способ достижения этого, а также предоставляло возможность введения ряда других желательных функций. Некоторые из первых систем впрыска топлива с электронным управлением в двигателях большой мощности появились в Detroit Diesel Series 92 в 1985 году и Series 60 в 1987 году [2151] .Компания Caterpillar применила его к модели 3176 в 1988 году [2043] .

Насосные форсунки, используемые в этих двигателях, хорошо поддались раннему внедрению электронных топливных форсунок с электромагнитным приводом. Конструкции соленоидных приводов того периода все еще были относительно большими и громоздкими, и насос-форсунка для тяжелого двигателя предоставляла для него достаточно места. Производителям потребовалось несколько лет, чтобы усовершенствовать конструкцию привода, чтобы сделать его достаточно компактным для использования в системах Common Rail для легких режимов работы [2187] , а также для производства высокопроизводительного насос-форсунки Delphi E1 в 2000 году, который заменил громоздкий привод, устанавливаемый сбоку, с более компактной конструкцией, который может быть встроен в корпус форсунки.

Производитель быстро понял, что электронное управление дает возможность не только управлять временем впрыска в зависимости от скорости и нагрузки, но и в зависимости от типа вождения автомобиля. В 1990-х годах было принято программировать контроллеры двигателей для регулировки момента впрыска для оптимизации расхода топлива в тяжелых дизельных двигателях, когда рабочие условия указывали на круиз по шоссе. В некоторых случаях это время впрыска противоречило тому, которое требовалось для соблюдения регулируемых пределов выбросов.

Поскольку нормы выбросов продолжали ужесточаться, требования, предъявляемые к топливным системам, еще более возрастали, и простого обеспечения гибкости в управлении временем впрыска было недостаточно. Дополнительные движущие силы, способствовавшие развитию систем впрыска дизельного топлива, включали:

  • Сохранение точности синхронизации и дозирования топлива в течение ожидаемого срока службы двигателя предъявляет повышенные требования к повторяемости времени и количества впрыска, а также к долговечности форсунок.
  • Давление впрыска увеличено для поддержания теплового КПД двигателя и для некоторого снижения выбросов выхлопных газов.
  • Время отклика форсунки стало меньше, чтобы обеспечить предсказуемый впрыск небольших объемов впрыска. Это была важная функция для включения нескольких событий инъекции.
  • Лучшее управление открытием и закрытием форсунки для предотвращения неконтролируемых вторичных впрысков и обеспечения острого окончания впрыска. Это также было важно для обеспечения возможности множественных инъекций.
  • Повышенный механический КПД системы впрыска для достижения общей цели повышения КПД двигателя.

Ряд крупных производителей двигателей разработали собственные, зачастую уникальные системы впрыска топлива. Ниже приведены примеры систем впрыска собственной разработки:

  • Системы насос-форсунок Detroit Diesel Corporation с электронным управлением, разработанные в 1980-х годах в сотрудничестве с подразделением GM Rochester Products.
  • Система насос-форсунок Caterpillar с гидравлическим приводом и электронным управлением (HEUI).
  • Система впрыска HPI
  • Cummins, разработанная в сотрудничестве со Scania.

В других случаях крупные производители двигателей большой мощности могли приобретать запатентованные технологии и развивать концепции для своей собственной линейки двигателей. Примером может служить система насос-форсунок Bendix Diesel Engine Controls, лицензированная Cummins и используемая в насос-форсунках CELECT.

Хотя в этой статье описывается эволюция электронных систем впрыска топлива для двух конкретных производителей двигателей - Cummins и Caterpillar, - следует признать, что это никоим образом не охватывает весь спектр систем впрыска, доступных в тяжелых дизельных двигателях.Топливные системы от таких поставщиков, как Bosch, Delphi, Siemens / Continental, Denso и других, также очень распространены.

###

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
