Приора двигатель – 16 -21126

Содержание

О двигателях Lada Priora 1 поколение (2007 — н.в.)

Комментарии: 0

Lada Priora, автовазовская линейка автомобилей, представленная
седаном ВАЗ 2170, универсалом ВАЗ 2171 и хэтчбеком ВАЗ 2172. Приора
появилась на рынке 2007 году и стала заменой автомобилю ВАЗ 2110.
Модель-универсал стал заменой ВАЗ 2111, а популярный в народе
хэтчбек заменил ВАЗ 2112. Редкий 2112 купе заменили еще более
редкой Приора Купе.


Основой Приоры стал автомобиль Lada 110, изменив дизайн внешнего
вида и салона, частично доработав и техническую составляющую. С
2015 года Ладу Приора заменили Ладой Веста. С начала выпуска на
Приору ставили различные двигатели. Именно двигатели, которые
ставили на Lada Priora мы и рассмотрим в данной статье, а также
коснемся их недостатков.


ДВИГАТЕЛЬ ВАЗ 21116/11186

Движок 21116, по сути, является доработанным силовым агрегатом
21114 1,6 л. Отличается движок ВАЗ21116 от силового агрегата ВАЗ
21114 более легкой ШПГ, производящейся Federal Mogul. На двигателе
стоит блок цилиндров аналогичный блоку цилиндров ВАЗ 21126. Из
положительных моментов двигателя можно отметить снижение шума и
расхода топлива. Также для двигателя характерны повышенные
экологичность и мощность.

Двигатель имеет ременной привод ГРМ. Движок ВАЗ 21116 1,6 л.
является рядным двигателем инжекторного типа, у него четыре
цилиндра и верхнее расположение распределительного вала.

НЕДОСТАТКИ ДВИГАТЕЛЯ

В части неисправностей и слабостей двигателя отмечают следующие.
Двигатель шумит и стучит. Кроме того двигатель может и троить. В
случае если происходит обрыв ремня ГРМ, движок может гнуть клапана.
Кроме того на практике ресурс двигателя ниже того который
заявляется официально.

ДВИГАТЕЛЬ ВАЗ21126

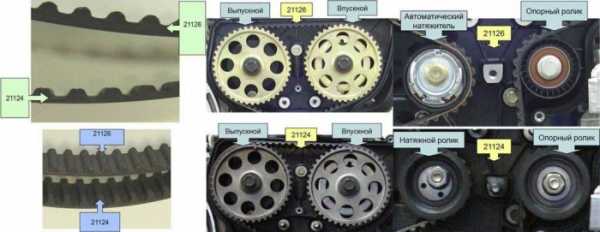

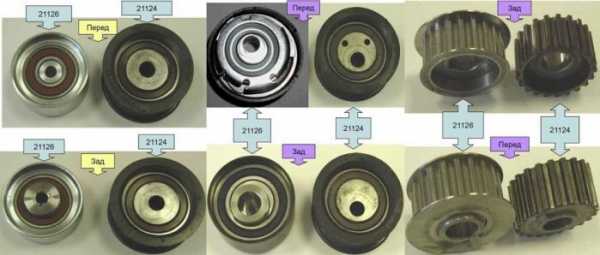

Движок 21126 является продолжением силового агрегата ВАЗ 21124,
имеющий облегченную на 39% ШПГ от Federal Mogul. Это движок с
уменьшенными лунками под клапана, и ремнем привода ГРМ, имеющим
автоматический натяжитель. За счет этого исчезла проблема
своевременного натяжения ремня. В части блока, имеем более
качественную обработку поверхностей, высокие требования для
хонингования цилиндров под стандарты компании Federal Mogul.

ВАЗ 21126 1,6 л. является рядным движком инжекторного типа, у
него четыре цилиндра и верхнее расположение распределительных
валов. В целом движок считается неплохим, особенно для города.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Владельцы отмечают неровную работу, потерю мощности двигателя.
Кроме того ремень ГРМ не особо надежен. Неровная работа движка
может быть обусловлена проблемами с давлением топлива, нарушением
работы ГРМ, неисправностью датчиков, подсосом воздуха через шланги,
неисправностью дроссельной заслонки. В случае потери мощности
причину нужно искать в низкой компрессии цилиндров, износе
цилиндров, поршневых колец, прогорании поршней. При обрыве ремня
ГРМ движок может гнуть клапаны. Проблема решается заменой штатных
поршней безстыковыми.

ДВИГАТЕЛЬ ВАЗ 21127

Движок ВАЗ 21127 1,6 л. 106 л.с. можно назвать относительно
новым вазовским двигателем. Он является продолжением приоровского
двигателя 21126 и базируется на том же блоке 21083 с некоторыми
доработками. Это рядный двигатель, инжекторного типа, у двигателя
четыре цилиндра, и верхнее расположение распределительных валов. В
приводе ГРМ используется ремень. Спецификой движка ВАЗ 21127
является наличие системы впуска с резонансной камерой, объем
которой может регулироваться, предназначенными для этого
заслонками.

НЕДОСТАТКИ ДВИГАТЕЛЯ Движок 21127 при обрыве ремня ГРМ гнет
клапаны. Кроме того двигатель шумит, стучит, троит. Владельцы
отмечают неровную работу, потерю мощности двигателя. Кроме того
ремень ГРМ не особо надежен. Неровная работа движка может быть
обусловлена проблемами с давлением топлива, нарушением работы ГРМ,
неисправностью датчиков, подсосом воздуха через шланги,
неисправностью дроссельной заслонки. В случае потери мощности
причину нужно искать в низкой компрессии цилиндров, износе
цилиндров, поршневых колец, прогорании поршней.

ДВИГАТЕЛЬ ВАЗ 21128

Изначально 128 движок создавали на основе силового агрегата ВАЗ
21124. В отличие от последнего ВАЗ 21128 получил расточенные на 0,5
мм цилиндры, коленвал с ходом 84 мм, шатун 129 мм, облегченные
поршни. В приводе ГРМ используется ремень, при обрыве которого
движок рвет клапана. ГБЦ аналогична 124 двигателю, слегка
модифицированы камеры сгорания.

Движок ВАЗ 21128 1,8 л. является рядным, инжекторного типа,
имеет четыре цилиндра и верхнее расположение распредвалов.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Основной претензией к двигателю можно назвать отмечаемый
пользователями, низкий практический ресурс. Кроме того движок
подвержен значительному износу. Двигатель довольно прожорлив в
отношении масла. Движок ВАЗ 21128 довольно быстро достигает
состояния, при котором ему требуется капитальный ремонт. Кроме того
для двигателя характерны троение, стуки и шумы во время работы.
Также движок подвержен перегреву. И в целом отзывы владельцев о
данном двигателе отрицательные.

Двигатель

ВАЗ 21116/11186

ВАЗ 21126

ВАЗ 21127

ВАЗ 21128

Годы выпуска

2011 — наши дни

2007 — наши дни

2013 — наши дни

2003 — наши дни

Материал блока цилиндров

чугун

чугун

чугун

чугун

Система питания

инжектор

инжектор

инжектор

инжектор

Тип

рядный

рядный

рядный

рядный

Количество цилиндров

4

4

4

4

Клапанов на цилиндр

2

4

4

4

Ход поршня

75,6 мм

75,6 мм

75,6 мм

84 мм

Диаметр цилиндра

82 мм

82 мм

82 мм

82,5 мм (82 мм с 2014 года)

Степень сжатия

10,5

11

11

10,5

Объем мотора

1596 см. куб

1597 см. куб

1596 см. куб

1796 см. куб (1774 см. куб с 2014 года)

Мощность

87 л.с. /5100 об.мин

98 л.с. /5600 об.мин

106 л.с. /5800 об.мин

98 л.с. /5200 об.мин (123 л.с./5500 об.мин)

Крутящий момент

140Нм/3800 об.мин

145Нм/4000 об.мин

148Нм/4000 об.мин

162Нм/3200 об.мин (165 Нм/4000 об.мин)

Топливо

АИ95

АИ95

АИ95

АИ95

Расход топлива

город

8,5 л/100 км

9,8 л/100 км

9,8 л/100 км

трасса

5,7 л/100 км

5,4 л/100 км

5,4 л/100 км

смешанн.

7,2 л/100 км

7,2 л/100 км

7 л/100 км

7,5 л/100 км

Расход масла

50 г/1000 км

50 г/1000 км

50 г/1000 км

около 300 г/1000 км

Тип масла

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

5W-30
5W-40
10W-40
15W40

Сколько масла в двигателе

3.5 л

3.5 л

3.5 л

3.5 л

При замене лить

3.2 л

3.2 л

3.2 л

3.2 л

Ресурс

по данным завода

200 тыс.км

200 тыс.км

200 тыс.км

200 тыс. км

на практике

200 тыс.км

200 тыс.км

Тюнинг

потенциал

180+ л.с

400+ л.с

400+ л.с

400+ л.с

без потери ресурса

до 120 л.с

до 120 л.с

до 120 л.с

до 120 л.с

Двигатель устанавливался

Лада Гранта
Лада Калина 2
Лада Приора

Лада Приора
Лада Калина
Лада Гранта
Лада Калина 2
ВАЗ 2114 Супер Авто (211440-26)

Лада Приора
Лада Калина 2
Лада Гранта

Лада Приора 1.8
ВАЗ 21124-28
Лада 112 Купе 1.8
ВАЗ 21104-28

  • GAC Motor будет продавать в России два кроссовера и минивэн

Смотреть все фото новости >>

Поделиться
Сообщить об ошибке

Выделите ее и нажмите Ctrl + Enter

как найти car.ru

Просмотров: 283008   |   Источник: car.ru   |   Автор: Александр Кулагин

На сегодняшний день водители получают множество «писем
счастья» с камер. Водители уже массово высказались о том, что
считают это ошибкой.

Смотреть все фото новости >>

По мнению автолюбителей, такой ажиотаж писем связан с установкой современных камер «Фалькон Стрит».
Этот тип камер имеет сходство с уличным фонарем, который в
большинстве случаев располагается недалеко от знаков
«Стоянка/остановка запрещена».

Многие водители столкнулись ещё с одной проблемой, которая не
дает им «спокойно жить». Камеры начали устанавливать на стоянках,
на которых в течение 5 мин при неоплате, сразу выписывается
немаленький штраф.

В пробке под знаком остановка запрещена. Были
жалобы от водителей, которые стоя в пробке, остановились под
запрещающим знаком. Как объяснил эту ситуацию сам водитель, он
встал в образовавшейся пробке на стоянку платного типа. На фото с
камер это было видно, но на желание отменить данный штраф никто
внимания не обратил.

Следуя пункту 1.2 ПДД, в котором говорится как о раз о ситуации,
«остановка/стоянка запрещена», водитель аргументировал свои
действия тем, что занял очередь на парковку платного типа и
автомобиль находился в движении, но дорожная инспекция не придала
этому значения. В конечном результате водитель подал апелляцию в
суд.

Юрист, прокомментировавший данную ситуацию, назвал такой штраф —
полной чушью. На снимках, которые являются доказательством
правонарушения, видно, что водитель находился в движении и
перестраивался в соседний ряд. Из этого следует, что весомых
доказательств считать это правонарушением — нет. Нужно отметить все
же тот факт, что и камеры могут ошибаться. Юристы советуют все же
сохранять записи с видеорегистраторов, чтобы иметь возможность
доказать свою правоту.

Стоянка бесплатного типа. Очередной
автомобилист был наказан штрафом за бесплатную парковку. Водитель
возмущен таким беспределом, так как машина была припаркована на
бесплатном месте. Главным доказательством послужило несколько
однотипных фото, на которых запечатлена обратная сторона знака,
который разрешает бесплатную парковку.

Водитель предоставил доказательства скринов фото с
видеорегистратора из которых следует, что автомобиль был
припаркован в соответствии с требованиями знака. Водитель написал
не только апелляцию по поводу данного решения, но и иск на
специалистов, которые вынесли такое заключение.

Юристы советуют в таких ситуациях иметь на руках фото
доказательства. Такой материал послужит весомым аргументом при
подаче жалобы в суд.

Не пропустил пешехода. Так же, поступили жалобы
о штрафах за то, что автомобилисты якобы не пропускают пешеходов.
Водители объясняют, что зачастую никаких препятствий перейти дорогу
для пешехода нет.

Оштрафовать водителя нельзя, если он находится на зебре в момент
движения, а пешеход вдруг выскочил на переход. Кроме фото,
ведомство имеет в своем распоряжении видео момента правонарушения,
так что данные материалы можно получить в ГИБДД при
обжаловании.

Итог. Для оздоровления обстановки на наших
дорога на днях состоялся государственный совет. На нем
обсуждалась тема размещения на магистралях камер фото- и
видеофиксации. Собравшимися рассматривались вопросы, связанные с
организацией безопасности движения, обсуждали общее развитие
дорожной инфраструктуры и сеть автодорог в нашей стране. Возглавлял
совет Владимир Путин, который призвал не наказывать водителей
«направо и налево».

Смотреть все фото новости >>

Ранее фирма была известна изготовлением спортивных
прототипов, задействованных на Ле-Мане. Теперь же предпринята
попытка переключиться на иной сегмент — серийное производство машин
для дорог общего пользования.

Смотреть все фото новости >>

Первопроходцем станет автомобиль под названием Rapture. Его
покажут на нынешнем фестивале скорости в Гудвуде, который
начинается завтра и пройдет до 7 июля. Сама же презентация
запланирована на 4 число.

Большинство деталей по новинке пока покрыто тайной. Известно
лишь, что при ее создании был задействован многолетний опыт
инженеров Radical в сфере аэродинамических решений и типов силовых
установок для спортивных автомобилей. Поэтому создатели обещают
продемонстрировать публике нечто феноменальное.

А пока же в сети появились некоторые тизерные снимки. Из них
видно, что Rapture имеет очевидный спортивный вид. Спереди обращают
на себя внимание двухуровневый спойлер и колесные арки с
внушительными размерами. Остальные же подробности будут раскрыты
через считанные дни.

Смотреть все фото новости >>

Именитому немецкому автобренду BMW неудалось сохранить
интригу до презентации нового кроссовера. Речь идет о модели BMW X6
уже в третьем поколении, серию снимков которого недавно выложили в
сеть интернет.

Смотреть все фото новости >>

Перемены, как это и позиционировалось самим
производителем, коснулись радиаторной решетки, бамперов и фонарей
головной оптики.

Кроме этого, нельзя не заметить изящные формы капота, а
также вентиляционные проемы возле передних крыльев и
сзади.

Завершают картинку — аккуратный спойлер и плавно
ниспадающая крыша.

Данная утечка может свидетельствовать только об одном —
новинка очень скоро будет представлена официально. Остается только
дождаться презентации, чтобы узнать все детали о техническом
оснащении нового BMW X6.

Напишите в комментариях о своих впечатлениях об увиденном.
Как по вашему, новинку реально можно назвать новым поколением или
это скорее легкий рестайлинг? Что вас особенно впечатлило в
представленной модели?

Смотреть все фото новости >>

car.ru

Двигатель приора 16 клапанов: технические характеристики

Несомненным достижением отечественного автопрома по праву считается выпуск в 2007 г. автомобиля новой модели ВАЗ 2170 «Лада Приора». Новый автомобиль способен на равных конкурировать по своим техническим и эксплуатационным характеристикам с импортными аналогами такого же класса и в своей ценовой категории является очень привлекательным вариантом.

Обзор двигателя Лады Приоры

Вернуться к оглавлению

Общие характеристики

Изначально автомобиль был укомплектован 8-клапанным двигателем от ВАЗ 2114, о котором автолюбителям на практике известны все характеристики, в частности, то, какой ресурс работы он имеет на разных режимах. Поэтому первые «приоры» не получили восторженных отзывов покупателей.

Впоследствии автомобиль был оснащен собственным 16-клапанным агрегатом модификации 21126 рабочим объемом 1,6 л и мощностью 98 лошадиных сил, что сделало ВАЗ 2170 по-настоящему конкурентоспособным. Улучшены динамические показатели, снижены выбросы в окружающую среду и расход топлива. Относительно недавно появилась обновленная версия двигателя 21127 мощностью 106 л.с. которую ставят на «Приору» с 2013 года. Сравнительные характеристики всех трех агрегатов приведем в таблице 1.

Таблица 1

Технические характеристики Двигатель ВАЗ 2114 Двигатель ВАЗ 21126 Двигатель ВАЗ 21127
Год выпуска 1994 г 2007 г 2013 г
Материал блока цилиндров Чугун Чугун Чугун
Тип/количество цилиндров Рядный/4 Рядный/4 Рядный/4
Количество клапанов 8 16 16
Ход поршня, мм 71 75,6 75,6
Диаметр цилиндра, мм 82 82 82
Степень сжатия 9,8 11 11
Рабочий объем, см³ 1499 1597 1596
Мощность агрегата, л.с. 78 при 5400 об./мин 98 при 5600 об./мин 106 при 5800 об./мин
Крутящий момент, Нм 116 при 3000 об./мин 145 при 4000 об./мин 148 при 4000 об./мин
Расход топлива

трасса/город/смешанный,

л/100 км

5,7/8,8/7,3 5,4/9,8/7,2 Смешанный — 7

Вернуться к оглавлению

Обновления и недостатки

Из таблицы хорошо видно, сколько лошадей у «Приоры» было со старой силовой установкой и как менялась мощность и крутящий момент по мере обновления. Приведем описание того, как менялись конструктивные особенности новых агрегатов по сравнению со старыми:

  1. Увеличилось количество клапанов, их стало по 4 на каждый цилиндр. Ни для кого не секрет, какое положительное влияние оказывает этот фактор на работу мотора. Улучшается наполнение цилиндра горючей смесью, происходит качественное опорожнение камеры от продуктов сгорания (выхлопных газов), работа агрегата становится стабильнее, повышается мощность при уменьшении расхода топлива.
  2. Повышена степень сжатия за счет увеличения хода поршня. Новый двигатель 21126 и 21127 теперь использует бензин с более высоким октановым числом, но при этом КПД сгорания топлива увеличивается, что сказывается на мощности в положительную сторону. Нельзя не заметить, как вырос рабочий объем двигателя Приоры благодаря увеличенному ходу поршней.
  3. В модификации 21127, по сравнению с 21126, произведена доработка впускного коллектора. Как это сказалось на работе двигателя на «Приоре», видно в таблице. Мощность выросла на 8 л.с. кроме того, улучшилась работа на низких и средних оборотах.
  4. Новые двигатели на «Приору» имеют лучшие экологические показатели и меньший расход топлива. Это достигнуто за счет таких доработок, как модернизация системы вентиляции картера и уменьшение веса поршневой группы. Теперь картерные газы интенсивнее дожигаются в цилиндрах и выброс вредных веществ в атмосферу уменьшился.
  5. За долгие годы эксплуатации автомобилей ВАЗ сложилось определенное мнение о том, что силовые агрегаты «Жигулей» не выхаживают до капитального ремонта и 150 тысяч км. Теперь, в силу применения новых, более качественных комплектующих, ресурс двигателя вырос как минимум до 200 тысяч км.

Невзирая на то что обновленный двигатель «Приоры» является чуть ли не самым совершенным отечественным агрегатом, он имеет свои недостатки. Например, при разрыве ремня ГРМ клапаны неизбежно встречаются с поршнями и гнутся — это есть его самый серьезный недостаток. Как его устранить, не дожидаясь беды? Требуется заменить штатные поршни на новые, со специальными выборками под клапаны.

Остальные недостатки не столь существенны и связаны они, как правило, с каким-нибудь браком, который еще можно встретить на отечественных авто. Это может быть повышенный шум от работы гидрокомпенсаторов (часто встречается на автомобилях ВАЗ), неожиданно прогоревшая прокладка под головкой цилиндров или плавающие обороты холостого хода. Либо же выходит из строя какой-нибудь агрегат из навесного оборудования:

  • падение давления топлива в системе приводит к затрудненному пуску двигателя «Приоры» и потере его мощи;
  • неисправности датчиков;
  • подсосы воздуха в топливном тракте через патрубки;
  • проблемы в работе дроссельной заслонки инжектора.

Вернуться к оглавлению

Рекомендации по доработке

Увеличить мощность нового двигателя «Приоры» 21126 впервые решили в заводских условиях с целью создания его спортивной модификации. Были установлены распределительные валы с увеличенным подъемом, облегченная шатунно-поршневая группа, доработаны впускной и выпускной тракты. Так появился первый отечественный спортивный агрегат, который был запущен в серию, и устанавливать его начали на модель «Лада Гранта Спорт».

Технические характеристики мотора следующие: мощность двигателя от «Приоры» увеличилась до 118 л.с. крутящий момент — до 154 Нм при 4700 об./мин, расход горючего тоже вырос до 7,8 л на 100 км при смешанном цикле движения. Дадим ряд рекомендаций, как самостоятельно прибавить мощность двигателей «Приоры»:

  1. Самый простой и доступный способ — поставить выхлопной тракт нулевого сопротивления. Суть его работы в том, чтобы уменьшить сопротивление тракта, в результате чего некоторая часть мощности, затрачиваемой на преодоление этого сопротивление, освободится и станет полезной.
  2. Такой же принцип действия и у впускного тракта нулевого сопротивления. Установка ресивера и дроссельной заслонки на 56 мм даст возможность свободнее «дышать» силовому агрегату, и ваша «Лада Приора» станет на несколько лошадиных сил мощнее.
  3. Более глубокий тюнинг — новые распределительные валы спортивной конфигурации, позволяющие больше открывать впускные и выпускные клапаны. Это даст ощутимую прибавку к резвости автомобиля, особенно в условиях города.
  4. Замена штатных клапанов и шатунно-поршневой группы на облегченную опять же высвободит часть полезной энергии агрегата и прибавит ее к основной мощности. Здесь можно убить сразу двух зайцев: поставить поршни с выборками, тем самым исключить возможность их «встречи» с клапанами при разрыве ремня ГРМ.
  5. Не следует забывать и о ЧИП-тюнинге. После серьезных изменений в комплектации мотора режим его работы однозначно улучшится, а чтобы его оптимизировать и откорректировать расход горючего, нужно сделать перепрошивку.

Рекомендации даны с учетом того, что силовая установка находится в хорошем техническом состоянии. Если это не так, при тюнинговании стоит заменить изношенные детали и масло, чтобы получить от изменений должный эффект. В результате вышеперечисленных мероприятий «Лада Приора» получит дополнительно около 20-30 л.с. без уменьшения ресурса.

Сколько же лошадей у «Приоры» может появиться сверх этого? Достаточно много, есть возможности и комплектующие для того, чтобы увеличить мощность в итоге до 400 л.с. Это связано с кардинальной доработкой силовой установки: расточка цилиндров, шлифовка головки блока, замена форсунок и топливного насоса на более производительные, установка четырех дроссельных заслонок и турбонагнетателя.

Не следует забывать и о модернизации тормозной системы. Такой тюнинг даст превосходный результат по мощности, но вот ресурс двигателя значительно снизится, а расход топлива, наоборот, прилично вырастет.

Вернуться к оглавлению

Правила долговечной эксплуатации

Наверняка каждый владелец «Приоры» желает эксплуатировать свой автомобиль без лишних непредвиденных затрат и задумывается, как увеличить ресурс автомобиля. Для этого нужно следовать нескольким простым правилам:

    • Силовой агрегат ВАЗ 2170 и без различных усовершенствований имеет достаточный потенциал для «резвой» езды. Но чтобы сберечь его и продлить ресурс, такой езды следует избегать. Плавный разгон, поддержание стабильной скорости не только по трассе, но и по городу помогут продлить жизнь мотора и сэкономить топливо и собственные денежные средства. Максимально допустимая скорость движения по трассе должна быть не выше 120 км/ч, оптимальная — 100-110 км/ч, при этом важно поддерживать стабильность.
    • Важна своевременная замена расходных материалов, то есть масел в агрегатах, фильтров, свечей зажигания, проводов высокого напряжения, ремней привода генератора и ГРМ, охлаждающей жидкости. Интервал между заменами масла в двигателе зависит от его качества и химической основы. Масла на минеральной основе следует менять чаще, синтетические — реже. Никогда не следует определять качество моторного масла по его цвету. Если оно приобрело черный оттенок, это не значит, что масло плохое — это значит, что в двигателе образуется чрезмерное количество отложений продуктов сгорания. В первую очередь нужно найти источник нагара и устранить его, а затем производить замену масла.

  • Новый двигатель нужно правильно обкатать, после чего заменить масло, следуя инструкции завода-изготовителя. При обкатке избегать повышенных нагрузок, резких движений педалью акселератора, не превышать скорость, указанную в инструкции.
  • Всегда следить за температурой охлаждающей жидкости двигателя, проверять работоспособность электрического вентилятора охлаждения, термостата и датчика температуры. Перегрев — главный враг поршневой группы, при каждом случае превышения температуры она усиленно изнашивается, ресурс агрегата резко сокращается.

«Лада Приора» — современный быстроходный отечественный автомобиль, который принесет своему владельцу массу положительных впечатлений и удовольствие от езды при условии ухода за двигателем и его правильной доработки и эксплуатации.

 Загрузка …

1ladapriora.ru

Двигатель Лада Приора

Конструкция двигателей ВАЗ-21126 и ВАЗ-21127 — практически одинакова. Отличия в основном связаны с установкой на двигатели разных впускных Фубопроводов. На двигателе ВАЗ-21127 применяется впускной трубопровод с изменяемой длиной каналов.

Двигатель бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами. Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива привода вспомогательных агрегатов.

Двигатель 21126 (вид спереди по направлению движения автомобиля): 1 — топливная рампа; 2 — впускной трубопровод; 3 — указатель уровня масла; 4 — крышка головки блока цилиндров; 5 — крышка маслозаливной горловины; 6 — шланг системы вентиляции картера; 7 — кор* пус подшипников распределительных валов; 8 — головка блока цилиндров; 9 — датчик температуры охлаждающей жидкости; 10 — крышка термостата; 11 — датчик детонации; 12 — пробка сливного отверстия охлаждающей жидкости; 13 — маховик; 14 — блок цилиндров; 15 — над правляющая трубка указателя уровня масла; 16 — поддон картера; 17 — компрессор кондиционера; 18 — ремень привода вспомогательным агрегатов; 19 — генератор

Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-4).

Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на четырех эластичных резинометаллических опорах. Правая и передняя опоры силового агрегата крепятся к кронштейнам, расположенным на передней стенке блока цилиндров, задняя опора — к кронштейну, закрепленному на задней стенке головки блока цилиндров, а левая — к кронштейну, установленному на картере коробки передач. Правая и левая опоры силового агрегата по конструкции практически аналогичны, а передняя и задняя опоры — одинаковы между собой.

Двигатель 21127 (вид спереди по направлению движения автомобиля): 1 — топливная рампа; 2 — впускной трубопровод; 3 — указатель уровня масла; 4 — крышка головки блока цилиндров; 5 — крышка маслозаливной горловины; 6 — шланг системы вентиляции картера; 7 — пневмокамера механизма изменения длины каналов впускного трубопровода; 8 — головка блока цилиндров; 9 — датчик температуры охлаждающей жидкости; 10 — крышка термостата; 11 — датчик детонации; 12 — пробка сливного отверстия охлаждающей жидкости; 13 — маховик; 14 — блок цилиндров; 15 — направляющая трубка указателя уровня масла; 16 — поддон картера; 17 — компрессор кондиционера; 18 — ремень привода вспомогательных агрегатов; 19 — генератор

Справа на двигателе расположены: привод газораспределительного механизма и насоса охлаждающей жидкости (зубчатым ремнем), привод вспомогательных агрегатов (поликлиновым ремнем), масляный насос, датчик положения коленчатого вала.

Слева расположены: термостат, датчик температуры охлаждающей жидкости, датчик сигнализатора недостаточного давления масла, маховик, стартер.

Спереди: впускной трубопровод, топливная рампа с форсунками, датчик четонации, указатель уровня масла, генератор, компрессор кондиционера, датчик фаз.

Сзади: катколлектор с датчиками концентрации кислорода, масляный фильтр, подводящая труба насоса охлаждающей жидкости.

Двигатель 21126 (вид сзади по направлению движения автомобиля): 1 — крышка термостата; 2 — корпус термостата; 3 — головка блока цилиндров; 4 — крышка головки блока цилиндров; 5 — дроссельный узел; 6 — впускной трубопровод; 7 — корпус подшипников распределительных валов; 8 — рым; 9 — кронштейн задней опоры силового агрегата; 10 — передняя верхняя крышка привода ГРМ; 11 — ремень приводу вспомогательных агрегатов; 12 — передняя нижняя крышка привода ГРМ; 13 — масляный фильтр; 14 — катколлектор; 15 — поддон картера; 16 — пробка маслосливного отверстия поддона картера; 17 — диагностический датчик концентрации кислорода;18 — управляющий датчик концентрации кислорода; 19 — блок цилиндров; 20 — подводящая труба насоса охлаждающей жидкости

Сверху (под пластмассовым кожухом) расположены: впускной трубопровод, дроссельный узел, катушки и свечи зажигания.

Корпус воздушного фильтра расположен в моторном отсеке слева от двигателя.

Блок цилиндров отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 82,00 мм с допуском +0,05 мм. Расчетный минимальный зазор между поршнем и цилиндром (для новых деталей) должен быть равен 0,025-0,045 мм. Он определяется как разность размеров минимального диаметра цилиндра и максимального диаметра поршня и обеспечивается установкой в цилиндр поршня того же класса, что и цилиндр. В зависимости от полученных при механической обработке размеров (диаметров), цилиндры и поршни разбиты на три класса. Класс каждого цилиндра в соответствии с его диаметром маркируется латинскими буквами на нижней плоскости блока цилиндра: А — 82,00-82,01; В — 82,01-82,02; С — 82,02-82,03 (мм). Максимально допустимый износ цилиндра -0,15 мм на диаметр.

При ремонте диаметр цилиндра может быть увеличен расточкой и хонингованием под поршни увеличенного диаметра. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности. На торцевых поверхностях средней опоры блока цилиндров Выполнены проточки для упорных Полуколец, препятствующих осевому перемещению коленчатого вала. Спереди (со стороны шкива привода вспомогательных агрегатов) устанавливается сталеалюминиевое полукольцо, а сзади — металлокера-мическое. Полукольца должны быть Обращены канавками (на эту поверхность нанесено антифрикционное покрытие) к упорным поверхностям коленчатого вала. Полукольца поставляются номинального и увеличенного на 0,127 мм размеров. Если осевой зазор (люфт) коленчатого вала превышает 0,35 мм, то необходимо заменить одно или оба полукольца для достижения номинального осевого зазора 0,06-0,26 мм.

Двигатель 21126 (вид справа по направлению движения автомобиля): 1 — кронштейн задней опоры силового агрегата; 2 — передняя верхняя крышка привода ГРМ; 3 — натяжной ролик ремня привода вспомогательных агрегатов; 4 — ремень привода вспомогательных агрегатов; 5 — кронштейн генератора; 6 — шкив генератора; 7 — кронштейн правой опоры силового агрегата; 8 — кронштейн передней опоры силового агрегата и компрессора кондиционера; 9 — муфта компрессора кондиционера; 10 — поддон картера; 11 — шкив привода вспомогательных агрегатов; 12 — датчик положения коленчатого вала; 13 — передняя нижняя крышка привода ГРМ; 14 — масляный фильтр; 15 — катколлектор

Для охлаждения поршней во время работы двигателя их днища омываются снизу маслом через специальные форсунки, запрессованные и блок цилиндров в районе второй, третьей, четвертой и пятой опор коренных подшипников.

Вкладыши коренных и шатунных подшипников коленчатого вала — тонкостенные, сталеалюминиевые. Верхние вкладыши коренных подшипников (устанавливаемые в опоры блока цилиндров) — с канавкой на внутренней поверхности. Нижние вкладыши коренных подшипников, устанавливаемые в крышки, выполнены без канавки так же, как и вкладыши шатунных подшипников. Ремонтные вкладыши выпускаются под шейки коленчатого вала, уменьшенные на 0,25; 0,50; 0,75 и 1,00 мм. Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками.

Номинальный диаметр коренных шеек вала составляет 50,799-50,819 мм, а шатунных — 47,83-47,85 мм. Вал снабжен восемью противовесами, выполненными заодно с валом. Коренные и шатунные шейки коленчатого вала соединяют каналы, выполненные в теле вала, выходные отверстия которых закрыты запрессованными заглушками. При больших пробегах автомобиля и, особенно, после шлифовки вала во время его ремонта, следует очищать каналы от скопившихся отложений. Заглушки повторно использовать нельзя — их заменяют новыми.

Двигатель 21126 (вид слева по направлению движения автомобиля): 1 — впускной трубопровод; 2 — крышка маслозаливной горловины; 3 — датчик недостаточного давления масла; 4 — крышка головки блока цилиндров; 5 — дроссельный узел; 6 — корпус подшипников распределительных валов; 7 — головка блока цилиндров; 8 — корпус термостата; 9 — катколлектор; 10 — маховик; 11 — блок цилиндров; 12 — компрессор кондиционера; 13 — крышка термостата; 14 — датчик температуры охлаждающей жидкости; 15 — генератор

На переднем конце (носке) коленчатого вала установлен зубчатый шкив привода газораспределительного механизма и шкив привода вспомогательных агрегатов, одновременно служащий демпфером крутильных колебаний коленчатого вала (за счет упругого элемента между центральной и наружной частями шкива). На заднем конце коленчатого вала шестью болтами через общую шайбу закреплен маховик. Он отлит из чугуна и имеет напрессованный стальной зубчатый венец, служащий для пуска двигателя стартером. Шатуны кованные стальные, двутаврового сечения. При изготовлении шатуна применяется метод контролируемого отламывания крышки его нижней (кривошипной) головки. При сборке такого шатуна обе его части стыкуются практически идеально, обеспечивая полное совпадение разлома во всех направлениях. Крепится крышка к шатуну двумя винтами (с резьбой М9х 1 мм), которые вворачиваются в отверстия в теле шатуна. В верхнюю головку шатуна запрессована втулка из антифрикционного материала. Своей нижней головкой шатун соединен через вкладыши с шатунной шейкой коленчатого вала, а верхней головкой — через поршневой палец с поршнем.

Поршневой палец — стальной, трубчатого сечения, «плавающего» типа (имеет возможность поворачиваться в бобышках поршня и в головке шатуна). От продольного перемещения палец зафиксирован двумя стопорными пружинными кольцами, расположенными в проточках бобышек поршня. Поршень — из алюминиевого сплава. Юбка поршня укорочена для снижения инерционных нагрузок и потерь на трение. Отверстие под поршневой палец смещено на 0,5 мм от диаметральной плоскости поршня, поэтому при установке поршня необходимо ориентироваться по стрелке, выбитой на его днище: она должна быть направлена в сторону шкива привода ГРМ. Поршни по наружному диаметру, как и цилиндры, подразделяются на три класса (маркировка — на днище поршня). Диаметр поршня (номинального размера, мм): А — 81,965-81,975; В -81,975-81,985; С — 81,985-81,995.

В верхней части поршня выполнены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, изготовлены из чугуна. Верхнее компрессионное кольцо имеет бочкообразную наружную поверхность (с нанесенным на нее противоизносным покрытием), а нижнее компрессионное кольцо — трапециевидную (угол наклона образующей составляет несколько минут). Поэтому нижнее компрессионное кольцо выполняет также функции маслосъемного. В нижнюю канавку поршня установлено чугунное маслосъемное кольцо со стальным радиальным расширителем в виде браслетной пружины.

Головка блока цилиндров — из алюминиевого сплава, общая для всех четырех цилиндров. Головка центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой блока цилиндров устанавливается металлическая двухслойная прокладка с пружинящими выштамповками, обеспечивающими уплотнение каналов. Повторное использование прокладки не допускается.

На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных клапанов. Свечи зажигания установлены но центру каждой камеры сгорания. В верхней части головки блока цилиндров расположены два распределительных вала. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные. Распределительные валы невзаимозаменяемые.

Опоры распределительных валов (по пять опор для каждого вала) выполнены разъемными. Нижние части опор выполнены в головке блока цилиндров, а верхние — в корпусе подшипников распределительных валов, который крепится к головке блока двадцатью винтами. Отверстия в опорах обрабатываются в головке блока цилиндров, собранной с корпусом подшипников распределительных валов. Поэтому заменять при необходимости корпус подшипников распределительных валов следует в сборе с головкой блока цилиндров.

Распределительные валы — литые, чугунные, пятиопорные, у каждого восемь кулачков (пара соседних кулачков открывает одновременно два клапана в цилиндре — впускных или выпускных). Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. Клапаны (диаметр стержня клапана 7 мм) в головке блока цилиндров расположены в два ряда, V-образно. Клапаны стальные, выпускной -с головкой из жаропрочной стали и наплавленной фаской. Диаметр тарелки впускного клапана больше, чем выпускного. Седла и направляющие втулки клапанов запрессованы в головку блока цилиндров. Сверху на направляющие втулки клапанов надеты резинометалличе-ские маслоотражательные колпачки. Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а верхним -на тарелку, удерживаемую двумя сухарями. Сложенные сухари снаружи имеют форму усеченного конуса, а на внутренней поверхности — три упорных буртика, входящие в проточки на стержне клапана.

Информация актуальна для моделей 2013, 2014, 2015, 2016, 2017 года выпуска.

carpod.ru

Двигатель Приора ВАЗ-21126 LADA-2170 PRIORA, различия его с 21124 и LADA PRIORA с двигателем 1,8

 Содержание статьи:

1.  Двигатель Приора ВАЗ-21126 LADA-2170 PRIORA и различия его с 21124

2. LADA PRIORA с двигателем 1,8

1.  Двигатель Приора ВАЗ-21126 LADA-2170 PRIORA и различия его с 21124

в стоке блок цилиндров двигателя лада приора имеет характеристики:
Высота: 197,1 мм
Тип: 16 кл.
Объем: 1,6 л.
Диаметр: 82,0 мм

Блок цилиндров двигателя Лада Приора

Блок цилиндров лады приоры отлит из  высокопрочного чугуна. Засчет этого достигается прочная и жесткая конструкция. Протоки для охлаждающей жидкости, которые образуют рубашку охлаждения, выполнены по всей высоте блока, это уменьшает деформацию блока от неравномерного перегрева, а также улучшает охлаждение поршней. Рубашка охлаждения открыта в верхней части в сторону гбц.
В нижней части блока цилиндров находятся опоры коренных подшипников коленвала (5 штук) , крышки которых прикреплены высокопрочными болтами. В опорах коренных подшипников коленвала установлены тонкостенные сталеалюминиевые вкладыши, которые выполняют функцию подшипников коленвала. В средней опоре выполнены проточки, в которые вставлены упорные полукольца, которые удерживают коленвал от осевых перемещений.

 По сравнению с блоком цилиндров двигателя  ваз 2112 блок цилиндров  ваз 21126 выше на 2,3 мм, высота от оси постелей коренных подшипников коленвала до верхней поверхности блока составляет 197,1 мм.

Коленвал Лада Приора

Коленвал отлит из высокопрочного чугуна, произведена шлифовка коренных и шатунных шеек вала. В коленчатом валу просверлены масляные каналы, закрытые заглушками, для смазки шатунных вкладышей. Чтобы уменьшить вибрацию —  на коленчатом валу существует восемь противовесов.  Ход поршня увеличился с 71 до 75,6 мм. засчет того, что  радиус кривошипа коленвала двигателя 21126 на 2,3 мм больше, чем у двигателя 2112. Чтобы различать валы, на одном из противовесов коленвала двигателя ВАЗ-21126 есть отлитая маркировка «11183».


На заднем конце коленчатого вала устанавливается маховик, который отлит из чугуна. На маховик напрессован стальной зубчатый обод для зацепления со стартером. На переднем конце коленчатого вала установлены зубчатый шкив ремня привода распределительных валов, масляный насос,  и шкив привода генератора со встроенным демпфером крутильных колебаний.  Шатуны стальные, кованые, с крышками на нижних головках. Крышки шатунов изготовлены методом отрыва от цельного шатуна. Этим достигается самая высокая точность установки крышки на шатун. В верхнюю головку шатуна запрессована сталебронзовая втулка, а в нижнюю головку шатуна установлены тонкостенные вкладыши.

Поршни Лада Приора
Поршни лада приоры отлиты из алюминиевого сплава. На каждом из них установлены три кольца: нижнее маслосъемное и два верхних компрессионных.  Днище поршней с четырьмя углублениями под клапаны, плоское, причем на поршнях двигателя мод. 21126 углубления еще более увеличены по сравнению с углублениями двигателя 2112.

Поршни имеют масляное охлаждение, для чего в опорах коренных подшипников установлены специальные распылительные форсунки. Это трубки, в которых находятся подпружиненные шарики. Во время работы двигателя шарики открывают отверстия в трубках и струя масла попадает на каждый поршень снизу.


В двигателе мод. 21126 применен комплект «поршень–поршневые кольца–поршневой палец–шатун» уменьшенной массы (масса поршня снижена с 350 до 235 г, поршневого пальца — со 113 до 65 г, шатуна — с 707 до 485 г, всего комплекта — на 32%).

Масляный картер двигателя лада приора стальной, штампованный, прикреплен болтами к блоку цилиндров снизу.

Гбц Лада Приора

Головка блока, установленная сверху на блок цилиндров, отлита из алюминиевого сплава. В верхней части головки установлены два распредвала: один на выпускные клапана, другой — на впускные.В нижней части головки отлиты каналы, по которым циркулирует жидкость, которая охлаждает камеры сгорания.  Головка блока цилиндров двигателя 21126 отличается от головки 2112 увеличенной площадью фланцев под впускной трубопровод и выполненными за одно целое с головкой блока стаканами свечных колодцев.

Распредвалы двигателя Лада Приора

Распределительные валы отлиты из чугуна. Распределительные валы установлены на опорах, которые выполнены в верхней части гбц, и в одном общем корпусе подшипников, закрепленном высокопрочными болтами на головке блока.  Шкивы распределительных валов двигателя 21126 отличаются от шкивов двигателя 2112 смещенными на 2° метками установки фаз газораспределения.
Для уменьшения износа рабочие поверхности кулачков и поверхности под сальник термообработаны — отбелены. Кулачки распределительных валов через толкатели приводят в действие клапаны. В двигателе по четыре клапана на цилиндр: два впускных и два выпускных. У  двигателя 21126 в процессе эксплуатации не нужно регулировать зазоры в клапанном механизме. Он оснащен гидротолкателями клапанов, которые автоматически компенсирующими зазоры в приводе клапанов.  Направляющие втулки,  снабжены стопорными кольцами, удерживающими их от выпадания и запрессованы в головку блока.  На направляющие втулки установлены маслосъемные колпачки, которые уменьшают попадание масла в цилиндры.
Распределительные валы приводятся в действие резиновым зубчатым ремнем от коленчатого вала. На каждом клапане по одной пружине.

Крышка головки блока цилиндров двигателя 21126 отличается от крышки 2112 отсутствием площадки для крепления модуля зажигания и наличием отверстий для крепления индивидуальных катушек зажигания рядом со свечными колодцами. Крышка головки блока цилиндров выполнена из алюминия. Стык крышки с головкой блока цилиндров уплотнен прокладкой. Система смазки двигателя комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники, опоры распределительных валов. Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя Лада Приора

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата, расширительного бачка и шлангов.
Система питания включает в себя электрический топливный насос, установленный в топливном баке, дроссельный узел, фильтр тонкой очистки топлива, регулятор давления топлива, форсунки, топливные шланги. Отличия элементов системы питания двигателя мод. 21126 от двигателя мод. 2112:
– топливная рампа трубчатой формы без обратного слива топлива изготовлена из нержавеющей стали вместо алюминиевого сплава;
– топливные форсунки уменьшенного размера невзаимозаменяемы с прежними;
– регулятор давления топлива измененной конструкции установлен в модуле топливного насоса, а не на топливной рампе;
– в дроссельном узле отсутствует отверстие, соединяющее воздухоподводящий рукав с модулем впуска в обход дроссельной заслонки. Изменена конфигурация фланца дроссельного узла.
В систему питания функционально входит система улавливания паров топлива с угольным адсорбером (см. «Замена узлов системы улавливания паров топлива»), предотвращающая выход паров топлива в атмосферу.

Система зажигания двигателя Лада Приора

Система зажигания состоит из индивидуальных катушек зажигания, установленных на крышке головки блока цилиндров, и свечей зажигания. Управляет катушками зажигания электронный блок управления (ЭБУ) двигателем. Установка индивидуальных катушек зажигания вместо модуля зажигания двигателя мод. 2112 позволила отказаться от высоковольтных проводов зажигания и улучшить технические характеристики и надежность системы.

Перечень оригинальных узлов и деталей основного производства

Двигатель в сборе
Двигатель с рабочим объемом до 1,6 л (1597 куб см). Оптимизированный КШМ в отношении массы, механических потерь и долговечности. Ресурс двигателя увеличен до 200 тысяч км пробега. Для обеспечения ресурса введены: автоматический натяжитель ремня привода ГРМ, металлические прокладки газопроводов и ГБЦ, оригинальные сальники коленчатого вала, модернизированный водяной насос. Труба приемная глушителя с нейтрализатором в сборе оригинальной конструкции с уменьшенным гидравлическим сопротивлением.
Блок цилиндров
База 11193. Введены: платохонингование по спецификации ф.GOETZE, три класса по диаметру цилиндров вместо пяти.
Головка цилиндров
База 21124. Изменена высота бобышек под установку привода ГРМ и глубина бобышек под установку натяжного ролика для комплектации с ГУР и КК
Маховик
Доработка фаски под увеличенные габариты демпфера ведомого диска пр-ва «ВИС»
Крышка масляного насоса
Доработка отливки под заднюю реборду шкива коленчатого вала

Маркировка двигателя и сравнение мощностных показателей двигателей ВАЗ-21124 и ВАЗ-21126

Шатунно-поршневая группа (разница по массе около 440 грамм)

Поршни

Шатуны, поршневые пальцы и стопорные кольца

Поршневые кольца

Вкладыши и прокладка головки цилиндров

Разница в приводе грм 21124 и 21126

Профили ремней, шкивы распредвалов, опорные ролики и механизмы натяжения ремней привода ГРМ

Опорные, натяжные ролики и шкивы коленвалов

Водяной насос

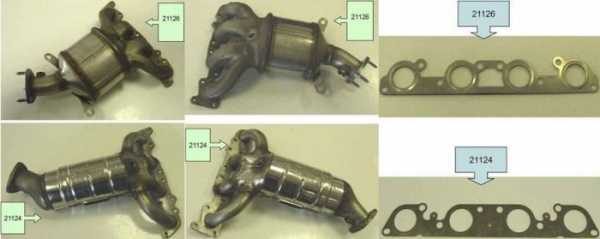

Катколлектор и прокладка

Сравнение технических характеристик двигателей ВАЗ-21124 и ВАЗ-21126



2. LADA PRIORA с двигателем 1,8
LADA PRIORA 1,8 – флагманская модель Лады АВТОВАЗ, с повышенными характеристиками мощности и динамики.

 Главное достоинство этой приоры — двигатель 1,8L — это расточенный 1,5? Нет, двигатель разрабалывался отдельно при участии технологов ЗАО «Супер-Авто и ВАЗа. Двигатель имеет свой номер (21128) и сертификат. За счет чего достигнут такой объем можно узнать прочитав нижеприведенную статью.

Двигатель ВАЗ-21128 16кл. V=1,8L с мощностью 100 л.с. и крутящим моментом 162Нм/3200об/мин, удовлетворяющий требованиям по нормам токсичности Euro 2.
В двигателе 1,8 используется блок цилиндров ВАЗ 21124 с межцентровым расстоянием 89 мм, увеличенной на 2,4 мм высотой и размером рабочих цилиндров диаметром 82,5 мм, оригинальные поршни с уменьшенной на 98 г массой и на 20,2 мм высотой. Поршни, отлиты методом погружения («ноу-хау» ЗАО «Супер-Авто» и АВИТИ) и имеют литейные поднутрения в днище, что предотвращает порчу клапанов при обрыве ремня ГРМ.Увеличение объема двигателя в основном произошло за счет увеличения хода поршня  до 84 и существенной переработки деталей кривошипно-шатунного механизма.



Для обеспечения нормальной работы двигателя используется дроссельный патрубок с большим проходным сечением, форсунки повышенной производительности  “Siemens” и новые калибровки контроллера. На увеличение мощности также повлиял увеличенный до 51 мм диаметр системы выпуска.

До 162 Нм увеличился начальный крутящий момент, возросли и разгонные характеристики Лады Приоры — момент трогания с места и момент совершения маневров.
Момент возрос и на автомобили, оснащенные двигателем 1,8L, устанавливается усиленное сцепление  Luk с увеличенным до 200 мм диаметром нажимного и ведомого диска и усиленные пружины, а также усиленная КПП. В КПП усиленны подшипники валов фирмы SKF (Швеция) и усилен вторичный вал с блоком шестерен в сборе и главной парой 3,9 и 103й ряд коробки.

Для повышения точности соединения шатуна с коленчатым валом в технологии изготовления шатуна операция разъема «крышка-шатун» выполняется не разрезанием, а разрывом, что значительно повышает точность обработки отверстия большой головки.
Надежность и долговечность двигателя увеличена за счет снижения массы кривошипно-шатунного механизма и улучшения структуры металла поршня и шатуна .
Существует также тюнинг вариант двигателя, на ккоторый который установлен  впускного ресивера с укороченными впускными каналами, для увеличение наполнения на высоких оборотах, дроссельного патрубка  54мм, доработанной системы вентиляции картера, фильтра нулевого сопротивления,  впускного распредвала с измененными фазами газораспределения.Эти доработкиувеличивают мощность на 15 л.с. — со 120 л.с. до 135 л.с.


По внешнему виду LADA PRIORA 1800 отличается оригинальными 15-ти дюймовыми литыми дисками в комплектации «норма». Также в минимальный список опций, помимо тех, что предусмотрены заводской комплектацией, входит дополнительная шумоизоляция, оригинальный салон, подогрев передних сидений, электростеклоподъемники передних и задних дверей.
Индивидуальная сборка каждого автомобиля позволяет устанавливать дополнительные элементы в процессе производства, прямо на конвейере, при этом контроль качества осуществляется на каждом этапе сборки. По желанию заказчика, автомобиль может быть собран по эксклюзивному заказу: от цвета кузова до обивки салона. Устанавливаются любые дополнительные опции, на которые, как и на весь автомобиль в целом, предоставляется фирменная гарантия в 2 года.
Кроме стандартных опций можно установить и дополнительные, такие как кондиционер, оригинальные наружные рукоятки открывания дверей, оригинальные сиденья, кожаный салон, задние дисковые тормоза, электроуправляемый люк, автомагнитолу, DVD-видео и другое оборудование
Ручная сборка

Одним из важнейших преимуществ автомобилей производства ЗАО «Супер-Авто» является ручная сборка с системой персональной ответственности, обеспечивающая высокое качество.

Несмотря на то, что на дворе век высоких технологий, автомобили ручной сборки не исчезают — их число и востребованность покупателем даже растет.
Появляются все новые и новые технологии и оборудование, но несмотря на это, немало операций, особенно сборочных, доверено не железным «пальцам» роботов, а чутким рукам мастеров высочайшей квалификации.
«Супер-Авто» — это почти мастерская, выпускающая эксклюзивные автомобили исключительного качества. Мало того, ряды «ручных» автомобилей постоянно пополняют новые модели.
Разумеется, здесь не сваривают кузова и не отливают детали двигателей. Крупные узлы и агрегаты поставляются с заводов для окончательной сборки и отделки. Так фирма «Супер-Авто» умело сочетает высочайшие технологии и роботизацию крупнейшего в России автопроизводителя — «АВТОВАЗ» — с самым ловким и чутким инструментом — человеческими руками.
Когда сборка окончена — на автомобиль уходит до 40 часов, — машину тщательно тестируют и обкатывают (протяженность обкатки от 30 до 50 км). Только после этого заказчик получает доступ к готовому автомобилю.
При постройке автомобиля применяют ручную доводку и подгонку деталей не только салона, но и двигателя. Детали и узлы, получаемые от смежников (у фирмы нет ни кузнечного, ни литейного цеха), проходят тщательный входной контроль. Окончательная сборка, конечно, тоже ручная.
Автоматизация труда все чаще и чаще встречается на различных производствах, и тем не менее технология «hand made» в автомобилестроении не собирается сдавать позиций, по крайней мере пока не переведутся покупатели, желающие платить за высочайшее качество и человеческое тепло, переданное машине золотыми руками мастеров.

 Комплектация автомобиля LADA PRIORA 1,8

Двигатель ВАЗ 21128

Сцепление LUК

Иммобилизатор

Катколлектор

Система питания — распределенный впрыск

Система улавливания паров бензина

 Безопасный (без образования острых кромок при ударе) материал деталей интерьера

Брусья безопасности передних/задних дверей

Вакуумный усилитель тормозов повышенной размерности (9)

Вентилируемые дисковые тормоза передних колес

Зеркала наружные противоослепляющие

Корректор света фар электрический

Подколенный брус в панели приборов

Подушка безопасности водителя

Полка багажника с дополнительным сигналом торможения 2110

Регулировка ремней безопасности передних сидений по высоте

Ремни безопасности (2 передних / 3 задних)

Усиленный каркас кузова

Усилитель заднего бампера

Усилитель и демпфер переднего бампера

Электрообогреваемое заднее стекло

Энергопоглащающие вставки в передних дверях и кожухе вала руля

Электропривод и электрообогрев наружных зеркал

Аудиоподготовка

Заднее сиденье с центральным подлокотником и с доступом в багажное отделение

Козырек противосолнечный с зеркалом

Контейнер для очков

Обивка багажника

Сиденья оригинальные черные (с подогревом передних сидений)

Плафон освещения салона/багажника

Подголовники заднего сиденья

Регулировка уровня яркости подсветки органов управления, замка зажигания, приборов

Система электропакет с мультиплексным управлением от модуля в двери водителя, управление стеклоподъемниками на каждой двери

Указатель температуры окружающего воздуха

Комбинация приборов с функциями бортового компьютера, электронных часов и индикацией температуры наружного воздуха

Инструмент водителя: домкрат, ключ комбинированный колесный

Обивка потолка светлая

Блокировка замков дверей с дистанционным управлением

Единый ключ зажигания и замков дверей

Регулируемая по углу наклона рулевая колонка

Сигнализация незакрытого капота и крышки багажника

Стекла светлые

Улучшенная шумо- и виброизоляция салона (крыша, двери, крышка багажника, задние крылья, арки задних колес, щиток передка арок передних колес, пол салона в районе бензобака, пол багажника в районе ниши запасного колеса)

Фильтр воздуха, поступающего в салон

Электропривод замка крышки багажника с дистанционным управлением и управлением из салона

Электростеклоподъемники задних дверей

Электростеклоподъемники передних дверей

Брызговик двигателя

Бампера окрашенные в цвет кузова

Оригинальные литые диски R15

Облицовка порогов в цвет кузова

Окраска металлик

Термозащитные экраны системы выпуска отработавших газов

Фартуки задних/передних колес

Хромированные молдинги капота/крышки багажника

Щитки арок передних колес

Экранирование пола кузова от системы выпуска отработавших газов частичное

следующая статья:

Замена ремня грм на приоре 16 клапанов, замена помпы и роликов.

Как проверить ремень грм на приоре и через сколько его менять? Как поменять ремень грм на приоре своими руками?

remont-vaza.ru

Двигатель Приора 8 клапанов: характеристика, описание, ремонт

Многих владельцев отечественного автомобиля Лада Приора чрезвычайно беспокоит вопрос о загибе клапанов. Предстоящая публикация призвана развеять сомнения. Также из предлагаемой информации можно почерпнуть весьма полезные сведения о технических характеристиках и основных проблемах двигателей, которыми производители оснащают эти машины.

Чем привлекает автолюбителей Лада Приора 8-клапанная. Характеристики двигателя

Дебютное представление новой марки автомобиля концерна АвтоВАЗ состоялось в 2007 году. Изготовители назвали своё детище Лада Приора. Вполне доступная по цене машина составила достойную конкуренцию бюджетным иномаркам.

Сердце автомобиля представлено бензиновыми силовыми агрегатами двух исполнений:

  • ВАЗ 21116, оснащённый четырьмя цилиндрами с двумя клапанами на каждом;
  • более мощный мотор ВАЗ 21126, базовой основой для которого стал движок ВАЗ 2112. В нем используется 16-клапанный механизм при тех же четырёх цилиндрах.

В Приоре производители предусмотрели применение силовых агрегатов инжекторного типа. В одном корпусе с выпускным коллектором размещён специальный нейтрализатор выхлопных газов. В данном устройстве он каталитический. Кроме того, двигатель располагает особой системой впрыска горючей смеси.

Конструкция силового агрегата ВАЗ 21116

Прежде, чем исследовать технические характеристики, следует ознакомиться с устройством Приоры с 8-клапанным двигателем.

Базовой моделью для разработки ВАЗ 21116 послужил мотор ВАЗ 21114(11183). Ограниченные партии начали выпускаться с лета 2011 года, а с октября силовой агрегат запущен в серийное производство.

Четырёхтактный мотор снабжен впрыском топливной смеси, за распределение которой отвечает электронное устройство. Четырём расположенным на одной линии цилиндрам соответствует восемь клапанов. Распределительный вал размещается в верхнем положении. Принудительно циркулирующая жидкость понижает температуру двигателя за счёт системы охлаждения замкнутого типа.

Моторное масло поступает в агрегат комбинированным способом: параллельно высокому давлению осуществляется разбрызгивание смазки. Специальные масляные форсунки позволяют интенсивнее снижать температуру поршней.

На головке блока цилиндров предусмотрены дополнительные места фиксации для нового устройства, отвечающего за натяжение ремня ГРМ. В конструкции двигателя гидротолкатели клапанов отсутствуют.

Эксплуатационные характеристики

8-клапанная силовая установка Приоры отличается следующими показателями:

  • внутренняя ёмкость рабочего пространства цилиндров составляет 1.597 л;
  • двигатель способен достигать мощности, равной усилиям 90 лошадей;
  • внутри цилиндра диаметром 82 мм движется поршень с рабочим ходом 75.6 мм;
  • коленчатый вал вращается со скоростью 850 об/мин;
  • автомобиль с таким мотором потребляет 8.5 л бензина на 100 км при езде по городу. Движение по открытой трассе характеризуется расходом в 5.7 литра;
  • силовой агрегат позволяет развивать машине с 8-клапанным двигателем скорость до 167 км/час.

Недовольные результатом своей разработки, производители решили усовершенствовать технические параметры мотора для Лады Приоры. Так был создан четырёхцилиндровый агрегат с 16 клапанами.

Распространённые неисправности и рекомендации по обслуживанию

Как известно даже рядовому обывателю, совершенной техники сегодня ещё не изобрели. Все существующие механизмы имеют определённый срок службы, по истечении которого они быстро теряют большинство эксплуатационных характеристик, а то и вовсе выходят из строя.

Совсем другое дело, когда проблема заключается в уязвимости некоторых узлов во вполне исправном агрегате. Сразу отметим, что интересующему многих автолюбителей вопросу, гнёт ли клапана силовая установка ВАЗ 21116, будет посвящён следующий раздел настоящей публикации. К наиболее частым неполадкам рассматриваемого типа двигателя относятся:

  1. самым уязвимым местом мотора Приоры считается система газораспределения. Чаще всего выходят из строя ролики ГРМ. Также особый контроль требуется за натяжением ремней газораспределительного механизма и генератора;
  2. неусыпное внимание необходимо уделять системе охлаждения, дабы не пропустить течь радиатора, которая относится к числу наиболее распространённых неисправностей;
  3. кроме того, в постоянном контроле нуждается состояние дроссельной заслонки, поскольку её неполадки влекут за собой поломку других функционально важных частей агрегата;
  4. также необходимым условием безотказной эксплуатации мотора является регулярная проверка работоспособности свечей зажигания.

Соблюдая несколько нехитрых правил по уходу за двигателем, можно дольше обойтись без проявления перечисленных неисправностей ВАЗ 21116. Существенно увеличить заявленный изготовителем ресурс силовой установки можно, следуя предлагаемым рекомендациям:

  1. неусыпный контроль за показателями термостата позволит вовремя обнаружить возможность приближающегося перегрева мотора. Своевременно принятые меры дадут возможность избежать множества неприятностей;
  2. в случае перегрева силового агрегата категорически не рекомендуется допускать его резкого охлаждения, чтобы уберечь от деформации детали и узлы двигателя;
  3. заливать в агрегат только смазку и горючее высокого качества на проверенных заправках. Также необходимо придерживаться рекомендаций производителя в отношении марки масла и бензина.

Разумеется, не последнее место занимает своевременное прохождение технического осмотра. Регулярные мероприятия позволят вовремя обнаружить приближающиеся проблемы и устранить их.

Чем опасен обрыв ремня ГРМ на 8-клапанной Приоре

Приобретая новенький автомобиль, предусмотрительные владельцы, в первую очередь, интересуются, какие двигатели гнут клапана, а какие нет. Никому не хочется после непродолжительного пользования ставить машину на капитальный ремонт.

Облегчение шатунно-поршневой группы в результате усовершенствования конструкции привело к тому, что пространство под выемки клапанов оказалось весьма ограниченным. Поэтому неполадки в системе ГРМ чреваты неприятными последствиями. При непредвиденном обрыве ремня загибает клапана.

Следует отметить некоторое преимущество 8-клапанного мотора перед 16-клапанным. Поскольку давление на механизм газораспределения у него ниже, чем у ВАЗ 21126, проблема не столь актуальна. Вероятность того, что на силовой установке ВАЗ 21116 погнуло клапана, существенно уменьшается.

Если исследовать возможные причины повреждения ремня ГРМ, в числе первых можно указать несоответствие энергии, передаваемой от колёс к силовому агрегату, усилию, выдаваемому стартером. Это происходит при попытках завести машину «с толкача». В этом случае ремень от чрезмерной нагрузки пропускает несколько зубцов. Автомобиль не заводится.

Регулярный осмотр и своевременная замена ремня способствует тому, что при его непредвиденном повреждении поршень загнёт клапана.

Единственной моделью двигателя для Лады Приоры, который не страдал при повреждении ГРМ, являлся 21114. К сожалению, этот надёжный агрегат был полностью вытеснен 116 версией от Гранты.

avtodvigateli.com

Двигатель Приора 21127: характеристики, неисправности и тюнинг

Двигатель Приора 21127 имеет следующие технические характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТР ЗНАЧЕНИЕ
Число цилиндров 4
Объем, л 1.596
Ход поршня, мм 75.6
Степень сжатия 11
Число клапанов на цилиндр 4
Материал блока цилиндров Высокопрочный чугун
Система питания инжектор
Система газораспределения DOHC
Порядок работы цилиндров 1-3-4-2
Номинальная мощность двигателя 78 кВт (106,0 л. с.)/ 5800 об/мин
Максимальный крутящий момент 148 Н·м / 4000 об/мин
Система питания Распределенный впрыск с электронным управлением
Min октановое число применяемого бензина 95
Рекомендуемое моторное масло Синтетическое
5W-30
5W-40
10W-30
10W-40
15W-40
Объём масла в системе смазки 3,5 л
Количество масла при замене 3-3,2 л
Масса двигателя в комплект, кг 116
Замена масла проводится, км 10000

Мотор устанавливается на ЛАДА Приора, Lada Kalina 2 и Lada Granta.

Описание

Новый двигатель ВАЗ 21127 создан на основе бензинового мотора ВАЗ-21126, основного мотора Приоры, и практически не отличается от него.

При этом новый двигатель Приоры имеет некоторые особенности:

  • Мотор оснащён системой регулирования впуска, за счёт чего удалось повысить его мощность с 98 до 106 лошадиных сил. С двигателем 106 л с, по отзывам владельцев, обгон стал более спокойным.
  • При этом, незначительно повысился крутящий момент до 148 Нм. Прибавка на средних оборотах 127 двигателя составила 10 Нм, что сказалось на динамических характеристиках мотора.
  • Новые калибровки получил контроллер управления мотора, и вместо датчика массового расхода воздуха применяется ДАД (датчик абсолютного давления.) В результате модификации двигатель ВАЗ 21127 получил больше усовершенствованных деталей.

Модификации

Модификацией двигателя ВАЗ 21127 является силовая установка 21129 серии. На данном агрегате установлен управляющий блок, рассчитанный под параметры ЕВРО-5, при этом, он адаптирован под коробку переключения передач компании Renault.

Данный силовой агрегат устанавливается на автомобилях Vesta и Xray Волжского автозавода.

Конструкция

  • Четырёхтактный 127 двигатель Лада Приора имеет рядное расположение цилиндров и систему впрыска распределённого типа; распределительный вал расположен в верхней части мотора.
  • Охлаждающая система закрытого исполнения с принудительным типом циркуляции охладителя.
  • Система смазки комбинированного типа подается к трущимся поверхностям при помощи давления и методом разбрызгивания масла.
  • Высокопрочной чугунный блок цилиндров выполнен методом литья, а обработка стенок выполнена в соответствии с технологией компании Federal Mogul. Отсчёт цилиндров начинается со стороны приводного шкива коленвала.

Обслуживание

Силовой агрегат должен проходить периодическое обслуживание через 10 тысяч километров пробега. При тяжёлых условиях эксплуатации замену масла и фильтров следует проводить через 7,5 тысяч.

При замене масляного фильтра стоит обратить внимание на подтекание масла через уплотнения клапанной крышки. Данная неисправность обусловлена низким качеством уплотняющей прокладки, что приводит к загрязнению охлаждающих поверхностей и перегреву мотора.

Особенностью обслуживания данного мотора является периодическая замена гидрокомпенсаторов клапанов.

При эксплуатации автомобиля с данным мотором следует контролировать его температурный режим – 95-98 градусов по Цельсию, в противном случае, очень быстро изнашиваются элементы системы охлаждения. Причиной этому обычно является термостат, являющийся слабым элементом в этой системе.

Снятие выхлопной трубы следует проводить с особой осторожностью, вместо медных гаек производитель установил стальные, при закисании можно обломить кронштейны крепления. При проведении данного вида работ эти гайки лучше сразу заменить медными.

Самой страшной особенностью этого мотора является то, что при сбое двигатель гнет клапана ГРМ, приводя к дорогостоящему ремонту. Натяжение и замену ремня привода ГРМ лучше проводить в сервисе. В двигатель Лада Приора 106 л. с., по отзывам владельцев, следует заливать качественное масло, в противном случае гидрокомпенсаторы клапанов очень быстро выходят из строя.

Мотор также отмечается стуками в элементах кривошатунного механизма, коренных и шатунных подшипниках, при этом двигатель троит.

Неисправности

Несмотря на различные модернизации, двигатель на ВАЗ 21127 сохранил все неисправности своего предшественника, основные из которых приведены в таблице:

НЕИСПРАВНОСТЬ ПРИЧИНА
Двигатель начинает троить Закоксовывание форсунок.
Неисправности катушек зажигания.
Снижение компрессии.
Перегрев системы охлаждения Неисправности термостата.
Образование грязевой шубы в результате подтекания масла.
Стуки и шумы в верхней части двигателя Неисправности гидрокомпенсаторов клапанов
Стуки в нижней части двигателя Износ коренных подшипников
Стуки в средней части мотора Неисправности шатунных подшипников и поршневого пальца
Загиб клапанов головки блока цилиндров Проскакивание  ременной передачи через зуб шестерни
Перебои в  работе и проблемы запуска Нарушения в работе ГРМ.
Неисправности в системе давления топлива.
Подсос воздуха.
Поломка дроссельной заслонки.
Неисправность датчиков.
Снижение мощности Прогар прокладки головки ГРМ.
Прогорание поршней, износ колец и цилиндров.

Тюнинг

В связи с тем, что конструкция мотора принципиально не поменялась, тюнинг двигателя Приоры производится теми же методами что и на 126 моторе. У автомобиля Приора тюнинг двигателя можно сделать несколькими способами:

  1. Самым простым способом сделать чип тюнинг двигателя Приоры, это  нужно провести прошивку блока управления. Особых изменений в технические характеристики двигателя чип тюнинг не сделает, прибавка составит всего около 5 л. с.
  2. Для незначительного увеличения динамических показателей достаточно просто поменять выхлоп с диаметром трубы 51 м и пауком 4-2-1 и сменить заслонку с размером 54 мм. Данные изменения позволят повысить мощность мотора на 10-15 лошадиных сил и несколько повысить динамику автомобиля.
  3. Для более серьёзного тюнинга потребуется установка валов Стольникова 8,9 с фазой 280. Данное изменение позволит повысить разгон до сотни за 9 секунд.
  4. Применение валов 9.15 с фазой 316 позволит ещё значительно повысить динамику при старте в городских условиях, но для этого придётся растачивать каналы для клапана 31 мм/27 мм и поменять форсунки на более производительные. Для этих целей хорошо подходят форсунки компании BOSCH 431 360сс и BOSCH 440сс.

Применение таких изменений позволит повысить мощность мотора на 30-40 лошадок. Если данные мероприятия будут недостаточными, то потребуется замена рессивера, установка компрессора или турбирование мотора.

dvigatels.ru

двигатель приоры



LADA PRIORA 1,8 – флагманская модель Лады АВТОВАЗ, с повышенными характеристиками мощности и динамики.

Главное достоинство этой приоры — двигатель 1,8L — это расточенный 1,5? Нет, двигатель разрабалывался отдельно при участии технологов ЗАО «Супер-Авто и ВАЗа. Двигатель имеет свой номер (21128) и сертификат. За счет чего достигнут такой объем можно узнать прочитав нижеприведенную



Появилась большая проблема. Во время движения температура охлаждающей жидкости двигателя приоры начала расти до 105-110 градусов. Несколько дней ездил с постоянно включенным вентилятором (снял клемму с датчика на термостате и вентилятор всегда крутился) , но температура все равно стремилась к 95 .

Сделал диагностику правильности показаний температуры охлаждающей жидкости по панели

Прошлой осенью заметил капли масла в 4 цилиндре, и подтеки по всему периметру клапанной крышки. Зиму отъездил, пришла пора устранять проблему. Меняю все как обычно в комплексе.
Что нам понадобится:
1. Герметик анаэробный «Locktite» 20 мл — 150р
2. Сальник распредвала БРТ (кат. номер 21080-1005034-00) 2 шт по — 240р пара
3. Заглушки распредвала 2 штуки ( кат. номер 21120-1003290-00) —

Случилась такая поломка — вытек весь антифриз. Заметил, когда температура двигателя достигла 100 градусов (на панель приборов стараюсь смотреть постоянно). Ехал с магазина смотрю 90, 93, 95, 100, 105. Остановился. Проверил олаждайку — нету в бачке. До гоража оставалось 500 м. Немного остыв (минут 15), решил ехать. На середине пути уже температура дошла до 125 градусов, запищал зумер, причем

Решил я, значит, проверить уровень масла после последнего ТО. Посмотрел по щупу, а там 3/4 где-то. Заливал максимум. И тут заглянул со стороны воздушного фильтра и обнаружил сильные масляные потеки на движке. Там все было в масле.

Очень хорошо видно, что масло сочится из резино-меаллических заглушек распредвалов. А ведь я

С недавних пор начал замечать повышенные вибрации на ХХ. Стало как-то неуютно трогаться с места. Машине явно не хватало тяги на низах и приходилось постоянно подгазовывать, но иногда и это не помогало-авто захлебывалось. Особенно сильно ощущался недостаток тяги на низах в момент включения кондиционера-обороты сильно просаживались и появлялись сильные вибрации. После определенных раздумий было

Датчик массового расхода воздуха (ДМРВ) устройство, предназначенное для оценки количества воздуха, поступающего в двигатель автомобиля. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива.

Датчик массового расхода воздуха может применяться совместно с датчиками

Сегодня расскажу, как проверить двигатель на «подсос воздуха».

1. Откручиваем крышку воздушного фильтра
2. Заводим машину
3. На работающей машине вставляем пакет в воздушную трубу (там сетка, которая ведет к ДМРВ).

пакет

Пакет притянется, машина побьётся в конвульсиях, патрубок воздуха сожмется, а машина заглохнет — значит подсоса нет!

Как проверить давление открытия выпускного клапана крышки?

Подключаем к бачку шинный компрессор, и глушим два других перемычкой. Подключаем компрессор, и наблюдаем при каком давлении происходит открытие клапана.
Открытие увидим когда стрелка манометра, на компрессоре, остановится. При этом происходит стравливание воздуха из бачка.

Давление открытия клапана должно быть — 1,1-1,5



Система ОЖ

Система включает в себя: помпу, она же водяной насос — обеспечивает циркуляцию охлаждающей жидкости (ОЖ), термостат – обеспечивает циркуляцию в зависимости от температуры ОЖ либо по малому кругу (внутри мотора), либо по большому – через радиатор, радиатор – обеспечивает теплообмен с окружающей средой, вентилятор – управляет интенсивностью воздушного потока через радиатор

www.spike.su

Отправить ответ

avatar
  Подписаться
Уведомление о
