Форсунки холодного пуска двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
________________________________________________________________________________________
Рис.177. Форсунка холодного пуска двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина
1 — топливо, 2 — пружина, 3 — обмотка форсунки, 4 — вывод разъема, 5 — подвод топлива, 6 — сетчатый фильтр, 7 — плунжер.
Рис.178. Форсунка холодного пуска двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
1 — к замку зажигания ST1 (АЕ и AT), 2 — форсунка холодного пуска, 3 — термовыключатель форсунки, 4 — контакты, 5 — обмотка форсунки.
Проверка на двигателе
Проверьте сопротивление форсунки холодного пуска.
Отсоедините разъем от форсунки холодного пуска и с помощью омметра
измерьте сопротивление обмотки форсунки.
Номинальное значение:
4A-FE 3-5 Ом
4A-GE 2-4 Ом
Если величина сопротивления не попадает в указанные пределы, замените форсунку.
Снятие форсунки холодного пуска двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
Отсоедините провод от отрицательной (-) клеммы аккумуляторной батареи.
Отсоедините разъем от форсунки.
Снимите трубку форсунки холодного пуска:
— подставьте емкость или подложите ветошь под соединение трубки,
— постепенно отверните 2 перепускных болта, снимите трубку и 4 прокладки.
Выверните два болта крепления форсунки и снимите форсунку и прокладку.
Проверка форсунки холодного пуска двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
Проверьте качество впрыска форсунки холодного пуска.
Внимание: при проведении проверки не допускайте искрения контактов.
— Установите штуцер-переходник шланга манометра на форсунку и трубку,
поставьте 2 новые прокладки, и соедините это перепускным болтом.
— Подключите манометр к штуцеру-переходнику.
— Подключите провода автономного электропитания (переходник) к разъему форсунки.
— Поставьте емкость под форсунку.
— Подсоедините провод к отрицательной клемме аккумулятора.
— Включите зажигание. Двигатель не запускайте.
— Замкните накоротко выводы «FP» и «+В» диагностического разъема.
— Подсоедините сервисный провод к аккумуляторной батарее и проверьте форму топливной струи из форсунки.
Проверьте подтекание топлива
— По окончании предыдущей проверки отсоедините сервисные провода от аккумуляторной батареи и убедитесь, что утечки топлива через сопло форсунки составляют не более одной капли в минуту.
— Отсоедините (-) провод от отрицательной клеммы аккумуляторной батареи и снимите сервисный провод и штуцер-переходник со шлангом.
Установка форсунки холодного пуска двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE
Установите форсунку холодного пуска с новой прокладкой.
Закрепите
форсунку двумя болтами.
Момент затяжки:
4A-FE — 9,3 Нм
4A-GE — 7,4 Нм
Подсоедините трубку к форсунке холодного пуска, установив на ней 4 новых прокладки. Закрепите ее 2-мя перепускными болтами.
Момент затяжки:
4A-FE — 18 Нм
4A-GE — 15 Нм
Рис.179. Схемы форсунок двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE автомобилей Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина
1 — направление впрыска топлива, 2 — игольчатый клапан, 3 — обмотка, 4 — вывод разъема, 5 — подвод топлива.
Рис.180. Схема размещения форсунок на двигателе и схемы электрических цепей управления форсунками (4A-GE (АЕ92 и АТ160), 4A-FE (АЕ92, АЕ95, АТ171 и АТ180), 4A-FE (серийный вариант АЕ101 и АТ190), 5A-FE (АЕ110), 7A-FE (АЕ93, АЕ102) (4A-FE серийный вариант АЕ101 и АТ190)
1 — шланг возврата топлива, 2 — топливный коллектор, 3 — форсунка, 4 —
шланг подачи топлива, 5 — шланг подачи топлива (АЕ модели для Европы), 6
—
аккумуляторная батарея, 7 (кроме 7A-FE (АЕ93)) — главная плавкая вставка
(2.
0L — для AT, 3,0W — для АЕ), 8 — плавкая вставка «АМ2» (30А), 9 —
замок
зажигания, 10 — форсунки, 11 — электронный блок управления.
________________________________________________________________________________________
________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
_________________________________________________________________________________________
- Автосигнализация Старлайн А6
- Автосигнализация Старлайн А8
- Автосигнализация Старлайн А63
- Автосигнализация Старлайн А92
- Автосигнализация Старлайн А94
- Автосигнализация Старлайн В6
- Автосигнализация Старлайн В92
- Автосигнализация Старлайн В94
- Автосигнализация Старлайн Е90 Е91
_________________________________________________________________________________________
- Двигатель Toyota 3S-FE
- Двигатель Toyota 3S-GE
- Двигатель Toyota 4A-FE, 5A-FE
- Двигатель Toyota 4A-GE
- Двигатель Toyota 1AZ-FE
- Двигатель Mitsubishi 4G63
- Двигатель Mitsubishi 4G69
- Двигатель Mitsubishi 4G15
- Двигатель Mitsubishi 4G18
- Двигатель Mitsubishi 4M40
- АКПП ZF 5HP19
- АКПП ZF 6HP26 Ауди
- АКПП ZF 6HP19
- АКПП U250E
- АКПП Mitsubishi A4BF3
- Вариатор CVT
- АКПП Aisin Warner AW60-40LE
- АКПП Mitsubishi A4BF3
- Ремонт Kia Rio
- Ремонт Nissan Almera
- Ремонт Opel Astra
- Ремонт Renault Duster
- Ремонт Renault Logan
- Ремонт Renault Megane
- Ремонт Renault Megane 2
- Ремонт Renault Sandero Stepway
- Ремонт Renault Scenic
- Ремонт Toyota Corolla
- Ремонт Volkswagen Polo
- Ремонт Ford Focus
- Ремонт Ford Focus 2
- Ремонт Ford Fusion
- Ремонт ВАЗ-2110
- Ремонт Лада Гранта
- Ремонт Лада Калина
P0213 Неисправность форсунки 1 при холодном пуске
P0213 Неисправность форсунки 1 при холодном пуске
Код неисправности OBD-II Техническое описание
Неисправность форсунки 1 холодного пуска
Что это значит?
Этот общий диагностический код неисправности трансмиссии (DTC) обычно применяется к автомобилям, оборудованным OBD-II и имеющим инжектор холодного пуска.
Марки транспортных средств могут включать, но не ограничиваются ими, Ford, Dodge, GMC, Chevy, VW, Volvo, Jaguar и т. Д.
Когда в вашем автомобиле OBD-II хранится код P0213, это означает, что модуль управления трансмиссией (PCM) обнаружил неисправность в первичной (1) форсунке холодного пуска.
Эти типы форсунок в основном используются в автомобилях с дизельными двигателями, но я лично видел случаи, когда они использовались и в бензиновых двигателях.
Как правило, форсунки холодного пуска размещаются в центре, так что все цилиндры двигателя могут получить выгоду от «дроби» топлива, подаваемого в условиях холодного пуска. В некоторых автомобилях используется несколько (я никогда не видел больше двух) форсунок холодного пуска, размещенных в стратегически важных местах на впуске двигателя. В других используется одиночный инжектор, который обычно размещается рядом с отверстием дроссельной заслонки или впускной трубой всасываемого воздуха.
Контролируя температуру двигателя и температуру всасываемого воздуха, PCM может определить, когда необходимо запустить форсунку холодного пуска.
В большинстве автомобилей цепь форсунки холодного пуска оценивается PCM, чтобы убедиться, что она работает должным образом. Если PCM обнаруживает ненормальный уровень сопротивления в цепи (сопровождающийся пониженным напряжением в результате), код P0213 будет сохранен, и может загореться индикаторная лампа неисправности (MIL). Некоторым автомобилям может потребоваться несколько циклов зажигания при отказе загораться контрольной лампой MIL.

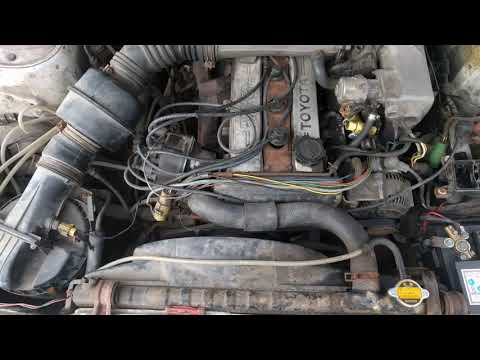

Вот пример форсунки холодного пуска:
