Как проверить форсунки в домашних условиях на работоспособность не снимая с двигателя

Содержание

1. Как проверить распылитель на дизельной форсунке
2. Тестирование EFI Форсунки
3. Как проверить форсунку мультиметром
4. Проверка цепи управления форсункой
5. Используем свет лампы как детектор для проверки форсунок автомобиля

Тестирование топливных форсунок иногда может быть проще, чем вы думаете, будь то система TBI (впрыск дроссельной заслонки) или EFI (электронная система впрыска топлива).

Часто эти инжекторы сталкиваются с общими проблемами, которые можно диагностировать визуально (TBI) или с помощью некоторых простых инструментов.

Что такое форсунки — это физические устройства которые распыляют топливо на мелкие частицы для более полного и быстрого сгорания в поршневых камерах автомобиля, от качества их работы может зависеть тяга машины и качество работы её двигателя.

Современная система впрыска топлива работает более эффективно и надежно, чем предыдущая модель карбюратора.  Система лучше контролирует топливовоздушную смесь при любых условиях движения. Тем не менее, время от времени накапливание загрязнений в топливе или электрические или механические неполадки в системе впрыска могут привести к грубому холостому ходу, пропускам зажигания, вредным выбросам, плохой работе двигателя и экономии топлива.

Это руководство может помочь вам вернуть эти форсунки в форму, применив некоторые простые тесты, которые можно применять как к системам TBI, так и EFI.

Система TBI

Как проверить распылитель на дизельной форсунке

Вы можете визуально проверить распыление топлива на инжекторах системы TBI. Распылитель потока топлива легко доступен, что позволяет быстро проверить его на возможные проблемы.

Проверка топливного распыления

1. Снимите крышку с корпуса воздушного фильтра (там, где стоит воздушный фильтр).
2. Попросите помощника запустить (или проверните двигатель, если он не запускается).
3. Проверьте схему распыления, поступающую от инжектора.

* Топливо должно выходить частично распыленным в форме перевернутой буквы V. Один сплошной спрей (струя) или неправильный рисунок означает, что инжектор нуждается в очистке или что внутренняя часть изношена или сломана.

Вы можете попытаться исправить неправильную форму распыления топлива, добавив в топливный бак качественную чистящую присадку топливной системы. Или возьмите свою машину в сервисный центр и попросите их почистить систему.

* С другой стороны, если вы не видите выходящего топлива, для этого может быть несколько причин:

• Заблокирован топливный инжектор
• Он не получает мощность
• Плохой регулятор давления топлива
• Топливный фильтр забит
• Неисправный топливный насос

Для устранения неполадок  примените тесты, описанные в следующем разделе.

Компоненты электронной системы впрыска топлива.

Тестирование EFI Форсунки

В отличие от инжекторов в системах впрыска топлива корпуса дроссельной заслонки (TBI), те, которые используются в конфигурации с электронным впрыском топлива (EFI), не имеют распыления топлива, доступного для проверки. Иногда сборка топливной рампы, удерживающая инжекторы, оставляет мало места для доступа к инжекторам. Поэтому сложно проверить схему распыления каждого из них без соответствующего оборудования.

Тем не менее, вы можете использовать пару тестов, которые могут выявить, работает ли один или несколько из них в вашей системе EFI и обнаружена ли неисправность в самой форсунке или в цепи управления.

Для этого теста вы будете слушать каждый инжектор, чтобы определить, работают ли они. Когда автомобильный компьютер подает питание и обесточивает его, клапан внутри издает щелкающий звук при его открытии и закрытии.

1. Чтобы прослушать инжектор, вы можете использовать механический стетоскоп, недорогой инструмент, который можно купить в большинстве магазинов автозапчастей.  Тем не менее, длинная стандартная отвертка или даже кусок тонкого шланга соответствующей длины будет работать так же хорошо.
2. Запустите двигатель и дайте ему поработать на холостом ходу.
3. Включите стояночный тормоз и откройте капот.
4. Наденьте наушник стетоскопа на уши, а кончик инструмента — на сторону инжектора. Если вы решили использовать длинную отвертку, поместите наконечник отвертки на корпус инжектора, а конец рукоятки инструмента на ухо.
5. Когда он открывается и закрывается, вы можете услышать щелчок. Звук исходит от соленоида (реле) внутри инжектора, который активирует и деактивирует клапан инжектора. Если вы не слышите звук щелчка, либо неисправен соленоид, либо компьютер не посылает импульсный сигнал.
6. Повторите этот тест для каждой форсунки и запишите мертвые форсунки, чтобы их можно было проверить в следующем разделе.

Как проверить форсунку мультиметром

При поиске неисправностей электронных компонентов в вашем автомобиле с помощью цифрового мультиметра всегда используйте импедансный мультиметр с сопротивлением не менее 10 МОм для предотвращения повреждения цепи.

Нагреваемый наконечник форсунки.

Как проверить мертвый инжектор

Одним из тестов, которые вы можете выполнить на мертвом инжекторе, является проверка катушки. Для этого теста вам понадобится мультиметр и значение сопротивления для катушки внутри инжектора. Вы можете посмотреть значение сопротивления форсунки в руководстве по обслуживанию для конкретной марки и модели вашего автомобиля. При необходимости купите недорогое руководство по ремонту в местном магазине автозапчастей или через Интернет.

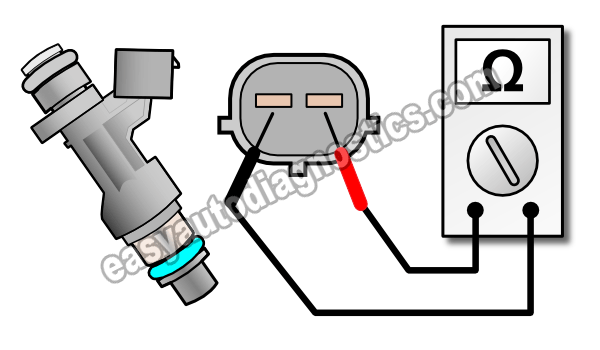

 Проверка катушки инжектора

1. При выключенном двигателе отсоедините электрический разъем форсунки, которую необходимо проверить.
2. Установите для цифрового мультиметра соответствующее значение на шкале Ом в соответствии со спецификациями сопротивления для вашей конкретной топливной форсунки (обычно вам необходимо настроить мультиметр на показание не менее 30 Ом).
3. Проверьте электрические клеммы форсунки — полярность не имеет значения.
4. Показание сопротивления, отличное от указанного в руководстве по обслуживанию, означает, что вам необходимо заменить инжектор. Например:

• Если ваш мультиметр показывает бесконечное сопротивление, это означает, что катушка в форсунке открыта.
• Если ваши значения прыгают повсюду, катушка частично открыта.
• Если вы видите нулевое сопротивление, катушка закорочена.

Проверка цепи управления форсункой

Вы можете проверить мощность и импульсный сигнал, поступающий с компьютера на каждую мертвую форсунку, с помощью контрольной лампы, недорогого и эффективного инструмента.

1. Сначала прикрепите зажим контрольной лампы к болту или голому металлическому кронштейну на двигателе.
2. Отсоедините электрический разъем от топливной форсунки, которую вы хотите проверить.
3. Поверните ключ зажигания в положение ON.
4. Коснитесь клемм (по одному) разъема жгута проводов контрольной лампой. На одной из клемм должен гореть контрольный свет, это источник питания инжектора от компьютера. Если контрольная лампа не светится, вы обнаружили проблему. Проверьте сторону питания цепи на наличие короткого замыкания, перегоревшего предохранителя или плохого соединения вдоль цепи, включая компьютер.
5. Теперь подключите разъем жгута проводов к топливной форсунке и закрепите зажим контрольной лампы на положительной стороне аккумулятора.
6. Попросите помощника провернуть или запустить двигатель.
7. Задний зонд противоположного провода на разъеме топливной форсунки (это импульсный сигнал, поступающий с компьютера). Если вы не можете зондировать провод обратно, вставьте штырек в провод и используйте его для зондирования провода.
8. На этот раз контрольная лампа должна мигать, означая, что инжектор получает импульсный сигнал от компьютера, чтобы открыть и закрыть форсунку.

* Если это мертвая форсунка и присутствует питание, а лампа не моргает, замените форсунку.

* Если контрольная лампа продолжает гореть, возможно, произошел сбой драйвера устройства в компьютере или возникла проблема в цепи.

При необходимости проверьте руководство по ремонту для дальнейших испытаний.

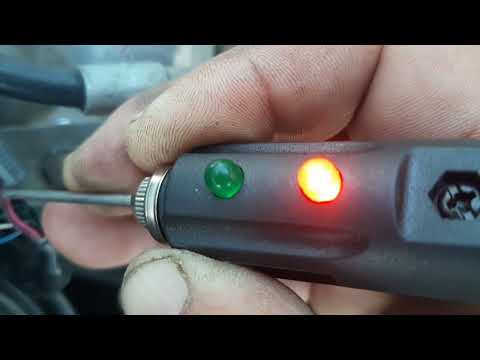

Используем свет лампы как детектор для проверки форсунок автомобиля

Вы также можете проверить цепь управления форсунками, используя индикатор отсутствия света. Это самый простой способ проверить цепь питания инжектора. Световой индикатор подключается к жгуту топливной форсунки, которую вы хотите проверить. Вы можете взять напрокат или купить комплект фонарей в местном магазине автозапчастей.  Просто убедитесь, что набор, который вы одалживаете или покупаете, включает в себя тусклый свет, который вам нужен для конкретной марки и модели вашего автомобиля. Следуйте инструкциям, прилагаемым к инструменту.

Если какой-либо из предыдущих тестов оказался отрицательным, это не обязательно означает, что форсунки работают правильно. Вы проверили некоторые распространенные проблемы, которые можно устранить дома, но один или несколько инжекторов могут иметь изношенный или грязный (менее распространенный) клапан или слабую или сломанную возвратную пружину, из-за которой инжектор блокирует или протекает топливо. Некоторые из этих проблем могут быть выявлены без специальных инструментов. Но ремонт на качественном СТО с профессиональным оборудованием может помочь вам точно определить подобные проблемы и устранить их.

https://www.youtube.com/watch?v=hncEuVw38Dk







Как вам статья?

Как проверить исправность топливных форсунок

Топливная форсунка является неотъемлемой частью системы впрыска транспортного средства. Естественно, что от исправной работы форсунок зависит качество работы автомобиля в целом. Несмотря на то, что проблемами подкапотного пространства должен заниматься обученный специалист от diesel-remont78.ru, определить источник проблемы можно самостоятельно. Самостоятельная проверка форсунок рассматривается далее.

[contents]

Содержание

1. Форсунки инжектора: расположение, назначение и принцип работы
2. Возможные неисправности: причины, проявление, последствия
3. Проверка питания на форсунках
4. Самостоятельная проверка форсунок: определение поломки на слух
5. Замер сопротивления при помощи мультиметра
6. Проверка баланса форсунок
7. Проверка форсунок на рампе
8. Как почистить форсунки, не снимая их с двигателя?

Форсунки инжектора: расположение, назначение и принцип работы

Форсунки – ключевая часть работы системы впрыска, которая управляется программно и представляет собой, грубо говоря, электромагнитный клапан. Топливная форсунка (ТФ) отвечает за своевременную правильную подачу топливной смеси и пропорциональное смешивание её с воздухом.

Самостоятельная проверка форсунок

ТФ обычно изготавливаются под конкретный тип двигателя и не могут считаться универсальными. Исключением являются топливные форсунки компании Bosch, которые применимы для механических систем с непрерывным впрыском. Несмотря на это, некоторые гидромеханические экземпляры имеют разные модификации, которые не имеют связи друг с другом.

Самое распространенное применение гидромеханические форсунки компании Bosch нашли в системе K-Jetronic.

Форсунки могут располагаться в нескольких местах в зависимости от формы всей системы:

1. Непосредственный впрыск – ТФ размещаются вверху стенок цилиндра и обеспечивают подачу смеси непосредственно в камеру сгорания.
2. Центральный – находятся рядом с заслонкой дросселя.
3. Распределенный – для каждого цилиндра отведена отдельная форсунка, которая считается неотъемлемой частью впускного трубопровода.

Принцип работы ТФ основывается на передачи электромагнитных импульсов от ЭБУ к магниту инжектора. Последний, в свою очередь, управляет движением игольчатого клапана. Количество подаваемой смеси под давлением определяет длительность импульса при нахождении клапана в открытом положении.

Возможные неисправности: причины, проявление, последствия

Естественно, что топливные форсунки требуют периодического осмотра и чистки, а при необходимости даже замены. Определить проблемы возможно по ряду симптомов, среди которых:

• Появление нехарактерных сбоев при запуске силового узла и при его работе на холостом ходу;
• Увеличение расхода;
• Нехарактерный цвет выхлопа.

После первых проявлений проблемы можно говорить о наличии серных отложений на элементах системы, коррозии, износе фильтров и некоторых рабочих деталей. В результате влияния каждого процесса происходит засорение системы подачи топливной смеси, а, следовательно – потеря мощности и большой расход.

В руководстве по эксплуатации указано, что проводить чистку форсунок необходимо каждые 20–30 тысяч км пробега. На практике этот интервал снижается до 10–15 тысяч км.

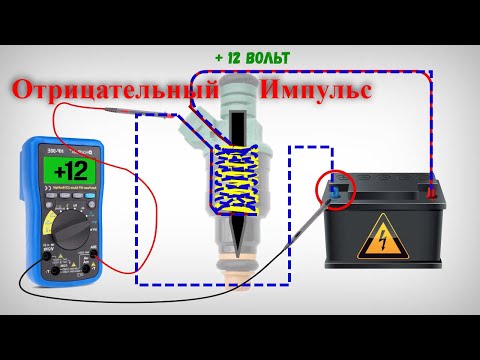

Проверка питания на форсунках

В случае если водителем отмечается исправная работа всех форсунок, но при включении зажигания инжектор отказывается работать, то имеет смысл проверить подачу импульса на форсунки.

Чтобы правильно произвести проверку необходимо отсоединить колодку от инжектора и подготовить два провода для их подключения к аккумулятору. Вторые контакты подсоединяют к форсункам.

Далее после завершения подготовки, включают зажигание и проводят анализ вытекания топлива. Главная задача – зафиксировать наличие или отсутствие протечки. В результате – если топливо вытекает то, можно говорить о проблемах работы всей электрической цепи. Если же утечка не наблюдается, то система работает исправно.

Самостоятельная проверка форсунок: определение поломки на слух

Большинство опытных водителей могут попробовать определить работу форсунок даже на слух. Новичкам не рекомендуется пользоваться подобным методом в силу отсутствия опыта.

Чтобы попробовать диагностировать форсунки на слух, не снимая с двигателя, потребуется, в идеале, стетоскоп, или небольшая тонкая доска. Одну сторону дощечки необходимо плотно прижать к обследуемой ТФ, ухом прикладываемся к другой стороне.

При исправной работе, форсунка не издает никаких сторонних звуков, не выделяет вибрации, а исключительно четко генерирует ритмичные щелчки. В случае если доносятся неравномерные шумы или стуки, то можно сделать вывод, что форсунка засорена. Степень повреждения определяется громкостью и частотой нехарактерного шума.

Автомобилисты с большим стажем могут при анализе обходиться и без пластины. Если неисправность существует, то из области двигателя будет исходить приглушенный высокочастотный звук, очень напоминающий писк. Если он непрерывно доносится при работающем моторе, то топливные форсунки необходимо исследовать на рампе или стенде.

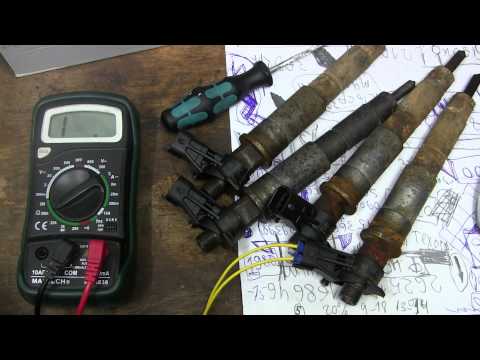

Замер сопротивления при помощи мультиметра

Одним из основных применяемых способов для определения поломок топливных форсунок является замер сопротивления с помощью мультиметра. Перед началом работ важно определить заводской импеданс ТФ.



Зажигание при диагностике необходимо выключить, и отключить отрицательную клемму от АКБ. На форсунке отсоединяется соответствующий электрический разъем. Выполнить это можно благодаря отвертке с достаточно тонким концом – отщелкивается зажим на колодке.

Мультиметр нужно перевести в режим омметра и подключить соответствующие контакты. Полученные результаты между центральным и крайним контактом должны попадать в интервал 11–17 Ом для форсунок с высоким импедансом или в диапазон 2–5 Ом для форсунок с низким импедансом.

Наличие каких-либо отклонений от нормы дает основания для более детальной диагностики. В отдельных случаях топливную форсунку меняют на заведомо исправную, чтобы оценить работу силового узла.

Проверка баланса форсунок

Чтобы выполнить баланс ТФ необходимо для начала отключить бензонасос и завести машину. После нескольких секунд работы двигатель должен заглохнуть – это необходимо для исключения избыточного давления смеси. Затем подключается манометр, и только после возвращается на место бензонасос. Далее подключается компьютер с необходимым ПО и проводится диагностика.

Последующие действия выполняются исключительно при помощи специализированных программ. Можно обратить внимание, что бензонасос постепенно будет включаться и выключаться, как и форсунки. В целом можно выделить следующий алгоритм:

• Включение зажигания;
• Показания манометра в диапазоне 2,8–3 атм;
• Отключается бензонасос;
• Падение давление до 2,5–2,8 атм;
• Проверка одной ТФ;
• Анализ данных манометра – не должна наблюдаться значительная динамика;
• Давление восстанавливается к исходному благодаря включению бензонасоса;
• Процедура поочередно повторяется со всеми форсунками.

При правильной работе каждый элемент будет давать примерно одинаковые показатели. Если же в определенном месте сброс отличается, то можно говорить о неисправности форсунки или ее дальнейшей диагностики. После завершения манипуляций манометр нужно отключать лишь предварительно сбросив давление в системе.

Проверка форсунок на рампе

Диагностика ТФ на стенде подразумевает демонтаж полной конструкции с мотора. После чего подключаются контакты к рампе и ТФ. Клемма «-» должна быть подсоединена к АКБ.

Рампу размещают под капотом так, чтобы было удобно подключить мерную емкость. Подключают топливные трубки и включают зажигание. Мотор необходимо повернуть стартером. В момент вращение можно проконтролировать работу форсунок.

После выключения зажигания проверяют количество топлива в мерных колбах. В идеальном случае – оно одинаковое для каждой ТФ. Отклонение в сторону недолива говорит о необходимости чистки или замены, в ином случае – об утрате герметичности.

Как почистить форсунки, не снимая их с двигателя?

Обычно, самой распространенной проблемой ТФ является их неправильная или несвоевременная чистка, в результате чего они забиваются. Выделяют три вида очистки:

1. Механическая;
2. Ультразвуковая;
3. Химическая.

Чтобы очистить форсунки не снимая их, обычно достаточно выбрать и залить в топливный бак химический состав, который способен нормализовать работу. Периодически советуют разгонять мотор до высоких оборотов и скорости 110–140 км/час на ровных участках дороги. При прохождении дистанции в 10–25 км в таком режиме, в системе происходит «самоочистка» под нагрузкой.

Тем не менее подобные способы эффективны только при небольших загрязнениях. Большие очаги поражения необходимо устранять посредством ультразвука или под высоким давлением. А чтобы не допустить такого, промывать ТФ необходимо каждые 40–50 тысяч км пробега.

Ознакомиться наглядно с техникой проверки форсунок своими руками можно на видео:





Как вам статья?

Как проверить топливные форсунки с помощью мультиметра (Руководство)

Последнее обновление: 23 августа 2022 г. Сэмом Орловским

Категории Обучение

Метки Мультиметр

В моей статье ниже я расскажу вам, как проверить топливную форсунку с помощью мультиметра.

Топливные форсунки необходимы для регулирования соотношения воздух-топливо. Плохая топливная форсунка может вызвать такие проблемы, как пропуски зажигания в цилиндре, плохую работу двигателя, вредные выбросы и плохую экономию топлива из-за примесей в топливе. Очень важно регулярно проверять топливные форсунки.

Быстрые шаги для проверки топливных форсунок с помощью мультиметра:

• Найдите топливную форсунку
• Поднимите крышку, защищающую два штыря топливной форсунки
• Наденьте два провода мультиметра на два штыря
• Проверьте сопротивление с расчетным значением сопротивления для транспортных средств, указанным в руководстве

Более подробно я расскажу ниже.

3 шага к проверке топливных форсунок с помощью цифрового мультиметра

Если на мгновение вы думаете, что проверка топливных форсунок — это сложная задача, вы глубоко ошибаетесь.

С помощью трех простых шагов вы сможете точно проверить топливные форсунки. В этом разделе я подробно объясню эти три шага. Итак, приступим.

Шаг 1. Идентификация топливной форсунки

Сначала необходимо найти топливную форсунку.

Большинство людей сталкиваются с трудностями при идентификации топливной форсунки. Честно говоря, найти топливную форсунку очень просто. Откройте капот. Затем получите руководство по эксплуатации автомобиля. Обычно в автомобиле количество топливных форсунок равно количеству цилиндров. Это означает, что если ваш автомобиль имеет четыре топливных форсунки, он имеет четыре цилиндра.

Топливные форсунки расположены во впускном коллекторе. Подтвердите это из руководства по эксплуатации автомобиля.

Видео | ChrisFix

Эти форсунки подключаются к топливной рампе. Итак, снимите топливную рампу с двигателя. Теперь вы можете видеть топливные форсунки на топливной рампе.

Как снять топливные форсунки с автомобиля

Если вы планируете проверить форсунки, сначала вы должны научиться снимать их с автомобиля. Несмотря на то, что проверка топливных форсунок возможна, не снимая их с двигателя, топливную рампу легко отделить. Итак, вот как вы можете это сделать.

1: Во-первых, убедитесь, что автомобиль остыл. Использование горячего автомобиля может привести к возгоранию из-за утечки топлива. Затем отсоедините все разъемы топливных форсунок. (1)

Видео | Scotty Kilmer

2: Ослабьте болты, соединяющие топливную рампу и топливопровод. Если есть скрытые болты, не забудьте их тоже ослабить.

Видео | Скотти Килмер

3: Наконец, снимите топливную рампу.

Видео | Скотти Килмер

Шаг 2. Настройка цифрового мультиметра

Для проверки форсунок настройте мультиметр на проверку сопротивления. Большинство мультиметров имеют символ Ω в области селекторного переключателя. Итак, поверните переключатель на символ Ω.

Затем вставьте черный провод в COM-порт. И вставьте красный провод в порт, на котором отображается символ Ω. Теперь ваш мультиметр готов к тесту сопротивления, также известному как режим сопротивления.

Шаг 3. Сравните значения сопротивления

Теперь снимите все крышки, защищающие два штыря каждой топливной форсунки.

Видео | ChrisFix

Поместите красный провод на один контакт и черный провод на другой. Проверьте мультиметр и запишите значение сопротивления в омах. Примените тот же процесс к другим топливным форсункам.

Видео | ChrisFix

Затем проверьте расчетное значение сопротивления в руководстве по эксплуатации вашего автомобиля. Если вы не можете найти его в руководстве, выполните быстрый поиск в Интернете или свяжитесь с производителем. Теперь сравните проектное значение и тестовое значение. Если два значения совпадают, топливная форсунка работает нормально. Если значения показывают заметную разницу, вы имеете дело с неисправной топливной форсункой. (2)

Видео | ChrisFix

Имейте в виду: Если проектное значение составляет 16,5 Ом, тестовое значение должно составлять 16-17 Ом.

Важность топливных форсунок

Прежде чем начать процесс тестирования, мы должны понять, почему мы проводим это тестирование форсунок. Вот краткое объяснение топливных форсунок и их важности.

Топливные форсунки главным образом действуют как устройство, подающее топливо под давлением в двигатель. Через некоторое время эти топливные форсунки могут выйти из строя или навсегда перестать работать. Основной причиной этого являются примеси в топливе. Кроме того, причиной неисправной топливной форсунки могут быть механические и электрические проблемы.

В любом случае неисправная топливная форсунка может очень негативно сказаться на вашем автомобиле.

Поврежденная топливная форсунка может повлиять на общую производительность двигателя и вашего автомобиля. Поэтому поддержание топливных форсунок в первоклассном состоянии имеет решающее значение.

Взгляните на некоторые из наших статей ниже.

• Как проверить указатель уровня топлива с помощью мультиметра
• Как проверить конденсатор с помощью мультиметра
• Таблица символов мультиметра

---

Ссылки
(1) топливо – https://www.sciencedirect.com/journal/fuel
(2) Интернет – https://www.britannica.com/technology/Internet

Видеоссылки

Скотти Килмер

ChrisFix

Насколько полезной была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach MeКатегории Learning Tags Мультиметр

Как проверить топливную форсунку мультиметром?

Хотя проверка топливной форсунки может показаться сложной задачей, на самом деле это довольно просто — и вы можете сделать это дома с помощью всего лишь мультиметра. В этом сообщении блога мы расскажем вам, как проверить топливную форсунку с помощью мультиметра, чтобы вы могли быстро вернуть свой автомобиль на дорогу. Давайте начнем!

Что такое мультиметр?

Мультиметр — это электронное устройство, используемое для измерения электрических свойств, таких как сила тока, напряжение и сопротивление.

Мультиметры существуют с 1920-х годов и стали обычным инструментом для техников во многих отраслях. Мультиметр помогает диагностировать проблемы в автомобильной, бытовой электронике и даже в промышленном оборудовании. [1]

Что такое топливная форсунка?

Топливная форсунка является важным компонентом системы подачи топлива автомобиля, отвечающей за подачу топлива в двигатель.

Он работает путем распыления тонкого тумана бензина или дизельного топлива во впускной коллектор, где он воспламеняется и сгорает, приводя автомобиль в движение. Количество подаваемого топлива зависит от того, как долго форсунка остается открытой; это определяется сигналами от блока управления двигателем (ECU).

Неисправность топливной форсунки может привести к ухудшению работы двигателя и снижению эффективности автомобиля. Чтобы точно определить любые проблемы с топливными форсунками, вам потребуется использовать мультиметр для комплексной диагностики. В этой статье объясняется, как сделать это безопасно и эффективно. [2]

Как проверить топливную форсунку с помощью мультиметра

Шаг 1. Идентификация топливной форсунки

Определите местонахождение топливной форсунки в вашем двигателе, найдя топливную рампу. Топливная рампа представляет собой металлическую трубку, которая подает топливо ко всем отдельным цилиндрам двигателя с помощью отдельных шлангов для каждого цилиндра.

Шаг 2. Отсоединение и снятие топливной форсунки

Перед проверкой необходимо отсоединить и снять неисправную форсунку со шланга. Для этого вам нужно будет найти электрическую вилку в том месте, где она соединяется с любой стороной инжектора, затем отключить ее и отвинтить или ослабить все крепежные болты, которые могут удерживать верхний удерживающий кронштейн. Отсоединив их, осторожно вытащите весь блок вместе со шлангом, не допуская проливания бензина.

Шаг 3. Настройка мультиметра

После того, как вы удалили неисправную форсунку, пришло время настроить мультиметр. Установите циферблат вашего мультиметра на омы, а затем подключите два щупа мультиметра к любой стороне топливной форсунки, где вы ранее отключили ее.

Шаг 4. Тестирование

Теперь, когда все подключено, нажмите на черный щуп одной рукой и быстрым движением нажмите и отпустите красный щуп. Следите за быстрой искрой между ними, когда они отпускаются, поскольку это указывает на то, что ваш инжектор получает питание от электрической вилки. Если нет искры или постоянного тока, это может быть неисправность либо в разъеме проводки, либо в цепи, что требует дальнейшего изучения.

Шаг 5. Сравнение результатов

Когда мультиметр покажет искру, сравните ее с результатами следующей форсунки в очереди. В идеале вы должны увидеть одинаковые искры между обеими форсунками. Если нет, то может быть проблема с проводкой топливного насоса или топливной форсунки, которая потребует дальнейшего изучения и, возможно, ремонта или замены.

Этап 6. Повторная сборка

После завершения проверки аккуратно соберите все обратно, включая повторное подключение всех электрических разъемов, затяжку монтажных болтов и замену всех шлангов, снятых в процессе. Как только все будет сделано, ваш двигатель должен быть снова готов к использованию без каких-либо дальнейших проблем. [3]

Признаки неисправной топливной форсунки

Неисправная топливная форсунка может привести к целому ряду проблем с вашим автомобилем, включая снижение мощности и ускорения, плохую экономию топлива, чрезмерные выбросы или пропуски зажигания в двигателе. Следующие признаки указывают на неисправность топливной форсунки:

1. Затрудненный запуск двигателя — Если для запуска двигателя требуется несколько прокруток, а запуск вообще затруднен, это может быть вызвано неисправной топливной форсункой.
2. Индикатор проверки двигателя . Неисправные топливные форсунки часто вызывают срабатывание индикатора проверки двигателя на приборной панели.
3. Неровный холостой ход — Когда автомобиль работает на холостом ходу, он должен оставаться устойчивым без каких-либо признаков неровностей. Плохие топливные форсунки могут вызвать вибрацию и тряску автомобиля, когда он стоит на месте.
4. Двигатель с пропусками зажигания . Неисправные форсунки могут привести к пропуску зажигания в двигателе, что приведет к снижению мощности и ускорения.
5. Сильный запах топлива . Если вы чувствуете запах выхлопных газов вокруг автомобиля, это может указывать на утечку топлива из форсунки в сам автомобиль.

Если вы подозреваете, что у вас неисправны топливные форсунки, рекомендуется как можно скорее проверить их у профессионального механика. Это не только поможет диагностировать любые проблемы, но и предотвратит дальнейшее повреждение других компонентов вашего автомобиля.

Плюсы и минусы тестирования топливных форсунок мультиметром

Проверка топливных форсунок с помощью мультиметра — это экономичный и относительно простой способ проверить правильность работы топливных форсунок. Это может помочь вам диагностировать проблемы с двигателем вашего автомобиля, такие как низкая производительность или чрезмерные выбросы. Однако у него есть свои недостатки.

Плюсы:

1. Для проверки топливных форсунок с помощью мультиметра требуются минимальные инструменты и настройка. Все, что вам нужно, это мультиметр и некоторые базовые знания электрики, чтобы начать. Это также недорогой способ проверки топливных форсунок, поскольку единственная стоимость — это покупка самого мультиметра.
2. Результаты надежны и точны, а это означает, что этот тип тестирования не приведет к ложным срабатываниям или неточным показаниям.
3. С помощью проверки мультиметром вы можете точно определить проблемы с конкретными форсунками и изолировать их для дальнейшей диагностики или ремонта.

Минусы:

1. Проверка топливных форсунок мультиметром занимает много времени. Настройка мультиметра и запуск тестов занимает больше времени, чем простая замена неисправной топливной форсунки.
2. Если вы не знакомы с электрическими системами, чтение результатов проверки мультиметром может сбить с толку. Без надлежащей подготовки может быть сложно интерпретировать значения цифр с точки зрения производительности системы.
3. Проверка топливных форсунок мультиметром требует постоянного контроля показаний приборов, поэтому вам понадобится кто-то, кто будет постоянно следить за процедурой.

В конечном счете, проверка топливных форсунок мультиметром является полезным инструментом для диагностики и устранения проблем с двигателем. Однако важно взвесить все за и против, прежде чем решить, подходит ли вам этот тип тестирования. Обладая необходимыми знаниями и инструментами, вы можете получить точные результаты, которые помогут выявить любые проблемы с топливными форсунками.

Как пользоваться токоизмерительными клещами?

Важность топливных форсунок

Топливная форсунка является важным компонентом двигателя автомобиля. Он управляет процессом подачи топлива в камеру сгорания. Без него двигатель не сможет работать должным образом и эффективно. Топливные форсунки отвечают за подачу точного количества топлива в нужное время, помогая обеспечить оптимальную производительность и эффективность любого двигателя. Кроме того, они помогают снизить выбросы выхлопных газов, гарантируя, что в процессе сгорания используется только чистое и надлежащее количество топлива. Периодическая проверка топливных форсунок с помощью мультиметра может помочь вам обнаружить проблемы до того, как они станут серьезными проблемами, и обеспечить бесперебойную работу вашего автомобиля.

Таким образом, вы также сэкономите деньги на дорогостоящем ремонте, которого можно было бы избежать, если бы его заметили достаточно рано. [4]

Типы мультиметров

Мультиметр — это инструмент, используемый для измерения электрического тока, сопротивления и напряжения в цепи. Мультиметры бывают двух типов: цифровые и аналоговые. Цифровые мультиметры (DMM) используют цифровой дисплей для отображения измерений, в то время как аналоговый мультиметр (AMM) использует аналоговую стрелку для записи показаний на своей шкале.

Цифровые мультиметры более точны, чем АММ, поскольку они могут измерять до трех знаков после запятой, тогда как АММ могут измерять только до одного десятичного знака. Цифровые мультиметры также оснащены дополнительными функциями, такими как автоматический выбор диапазона и датчики температуры, которые упрощают поиск и устранение неисправностей. Недостатком цифровых мультиметров является то, что они, как правило, дороже, чем AMM, из-за своих расширенных возможностей. [5]

Как использовать мультиметр для измерения силы тока

Использовать мультиметр для измерения силы тока относительно просто. Для этого сначала нужно установить циферблат мультиметра в положение «ампер» (обычно это символ, похожий на вытянутую подкову). После этого вам необходимо подключить красный щуп мультиметра к положительному выводу топливной форсунки, а затем подключить черный щуп мультиметра к отрицательному выводу. После подключения вы должны увидеть на экране значение, указывающее, сколько ампер проходит через цепь.

Важно отметить, что стандартные мультиметры могут измерять только до Максимум 10 или 20 ампер , а для больших показаний потребуются специальные амперметры. Кроме того, вы также должны отметить, что эти показания являются хорошим показателем состояния форсунки, а номинальные значения тока выше нормы могут указывать на проблему с топливной форсункой. Если ваши показания кажутся намного выше, чем обычно, возможно, пришло время для замены.

Наконец, при тестировании на ток важно убедиться, что все соединения надежны и выполнены правильно, прежде чем проводить какие-либо измерения. Это гарантирует, что вы получите точные показания мультиметра, и у вас будет больше шансов диагностировать любые потенциальные проблемы с вашими топливными форсунками.

Часто задаваемые вопросы

Можно ли использовать мультиметр для проверки топливных форсунок?

Да, вы можете использовать мультиметр для проверки топливных форсунок. При тестировании форсунки вам необходимо будет измерить как сопротивление, так и непрерывность катушек в форсунке. Вы также должны проверить наличие коротких замыканий или обрывов цепи, которые могут указывать на проблему с проводкой форсунки. Кроме того, вы должны осмотреть любые топливопроводы, присоединенные к форсунке, на наличие признаков износа или повреждения.

Какое сопротивление в форсунке?

Сопротивление в форсунке измеряется в омах и показывает, какой электрический ток необходим для ее правильной работы. Чем меньше сопротивление в омах, тем больше электроэнергии требуется инжектору. Если вы используете мультиметр для проверки форсунки, вы должны настроить его на измерение сопротивления, а затем записать показания.

На что следует обратить внимание при проверке форсунки мультиметром?

При проверке форсунки с помощью мультиметра следует обращать внимание на любые признаки короткого замыкания или обрыва цепи, которые могут указывать на проблему с проводкой форсунки. Вы также должны проверить правильность работы всех катушек в форсунке, измерив их непрерывность и сопротивление. Кроме того, вы должны осмотреть любые топливопроводы, присоединенные к форсунке, на наличие признаков износа или повреждения.

Может ли неисправная топливная форсунка вызвать проблемы с другими компонентами автомобиля?

Да, неисправная топливная форсунка может вызвать проблемы с другими компонентами вашего автомобиля, такие как повышенный выброс вредных веществ, плохая экономия топлива и пропуски зажигания. Если вы подозреваете, что ваш инжектор неисправен, важно проверить его как можно скорее, чтобы избежать дальнейшего повреждения других компонентов вашего автомобиля.

Можно ли почистить топливную форсунку мультиметром?

Нет, мультиметр не следует использовать для очистки или ремонта топливной форсунки. Вы можете использовать мультиметр для проверки форсунки, но любой ремонт или чистка должны выполняться квалифицированным механиком.

Как отключить топливную форсунку?

Чтобы измерить сопротивление топливной форсунки с помощью мультиметра, сначала необходимо найти два электрических разъема форсунки. Отсоедините разъемы, а затем установите мультиметр в режим сопротивления (Ом). Подсоедините щупы измерителя к каждой из клемм разъема. Отображаемое значение должно отражать обрыв цепи (бесконечное сопротивление). Если нет показаний или если они показывают 0 Ом, замените форсунку. Хорошая топливная форсунка должна иметь уровень сопротивления в пределах 10-15 Ом. Если вы хотите продолжить тестирование, вы можете сбросить мультиметр в режим измерения силы тока (ампер) и проверить потребление тока на любом из контактов разъема. В зависимости от конструкции форсунки потребление тока в пределах 0,3-1 ампер считается нормальным.

Если необходимо очистить топливную форсунку, это можно сделать с помощью очистителя топливных форсунок или с помощью системы ультразвуковой очистки.

Топливные форсунки на 12 вольт?

Да, топливные форсунки на 12 вольт. Напряжение, поступающее на топливную форсунку, обеспечивает бортовой компьютер, который постоянно следит за работой двигателя и регулирует его обороты в зависимости от загрузки автомобиля. Когда в двигатель поступает слишком много воздуха, в него необходимо впрыскивать больше топлива, чтобы автомобиль работал должным образом. Здесь в дело вступает топливная форсунка; он открывается, когда на него подается электричество, позволяя бензину под давлением поступать во впускной коллектор, чтобы он мог смешаться с кислородом и сгореть. Если у вашего автомобиля проблемы с запуском или ему не хватает мощности во время работы, вам может потребоваться проверить топливные форсунки с помощью мультиметра.

Как узнать, работают ли форсунки?

Вы можете определить, работают ли ваши форсунки, по щелчку или гудению, исходящим от работающего двигателя. Этот звук указывает на то, что топливная форсунка открывается и закрывается должным образом, чтобы пропустить бензин во впускной коллектор. Дополнительно можно проверить сопротивление каждой форсунки мультиметром; это позволит вам узнать, правильно ли они работают.

Каково сопротивление топливной форсунки?

Полное сопротивление топливной форсунки обычно составляет от 10 до 15 Ом.

Вы можете использовать свой мультиметр для проверки сопротивления каждой форсунки, и если оно выходит за пределы этого диапазона, вы знаете, что с ним проблема. Проверка топливных форсунок с помощью мультиметра может помочь вам определить, что может быть причиной проблем с вашим автомобилем, чтобы вы могли быстро и эффективно их устранить. Обязательно соблюдайте все правила техники безопасности при работе с электрическими устройствами любого типа, так как могут возникнуть искры, которые могут привести к серьезным травмам или травмам.

Полезное видео: Проверка топливных форсунок с помощью мультиметра

Заключение

Проверка топливных форсунок с помощью мультиметра — это точный и надежный способ диагностики таких проблем, как плохая работа или пропуски зажигания. Используя измеритель в режиме постоянного тока, вы можете измерить сопротивление форсунки, чтобы убедиться, что оно находится в правильном рабочем диапазоне. Если он выходит за пределы этого диапазона, вам необходимо предпринять дальнейшие действия, такие как замена или очистка форсунки.
