Как подключен спидометр ваз 2114. Почему не работает спидометр на четырке: проверяем датчик скорости

Обслуживание и ремонт автомобиля – занятие не из дешевых, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как самостоятельно можно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы заметили, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму. Это означает, что пришло время ремонта датчика скорости ВАЗ. Для этого не обязательно обращаться в автосервис, ведь можно самостоятельно взяться за дело. Для начала необходимо детально узнать, как правильно осуществляется замена этой детали.

Функции датчика — передача сигнала на специальный контроллер, что регулирует работу двигателя на холостых оборотах. В результате этого происходит корректировка подачи воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Самостоятельно найти это устройство в ВАЗ 2114 совершенно несложно: оно находится на коробке передач. Для этого необходимо открыть капот на машине и найти провод, что ведет к этой самой коробке. Этот провод ведет также и к измерителю скорости.

Бывает так, что причина поломки кроется в незакрепленных или плохо зафиксированных проводках, поэтому перед тем, как будет происходить замена, необходимо это проверить. Для этого вам понадобятся следующие инструменты:

• Отвертка (плоская и крестовая).
• Обыкновенные плоскогубцы.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как снять?

1. Откройте капот и с помощью ключа на 10, снимите массу с аккумулятора;
2. Снятие адсорбера сделает процесс замены более удобным. Это делается очень быстро: отворачиваем гайки и отводим его в сторону, чтобы он не мешал при работе;
3. Снимите колодку вместе с проводами.
   Для этого требуется зажать фиксатор;
4. Снимите устройство. Нужно аккуратно поворачивать его против часовой стрелки, пока он не выкрутится. После чего вынимаем датчик с помощью ключа на 21;
5. Место, где он устанавливается, обязательно нужно очистить от грязи и мусора.

Инструкция по установке

• Перед тем, как поменять сломанный датчик на новый, нужно учитывать, что корпус устройства сделан из пластмассы, поэтому важно быть очень осторожным, чтобы не сломать его.
• Для правильного монтажа прибора скорости ВАЗ 2114 необходимо, чтобы паз устройства точно попал в паз втулки. В противном случае, он не сможет правильно зафиксироваться и сесть на место.
• Последний шаг – это надежная фиксация. Для этого нужно аккуратно закручивать датчик по часовой стрелке. Главное – не переусердствовать и не сломать новый прибор.

На этом замена прибора закончена. Стоит ли обращаться в сервисный центр и сколько вы сэкономите средств, сделав это самостоятельно, подумайте сами.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, потому что спидометр был механическим. От привода, который стоял на МКПП, через тросик, сигнал проходил напрямую к спидометру и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива, возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на только появившиеся инжекторные машины, уже не применяются. Они совмещали в себе электрический датчик и тросик привода спидометра. Второе поколение ДС от тросика спидометра избавилось, спидометр стали устанавливать электрический, но у этих датчиков скорости слабым местом было шестеренчатое соединение при установке на МКПП.

Третье поколение — это импульсный датчик скорости, принцип работы которого основан на эффекте Холла. Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации прибора.

Он заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное, в котором размещена полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла.

Практическое применение в ДС этот эффект приобрел тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем больше скорость движения, тем выше частота сигнала. Рассчитано, что за один километр пути ДС выдает 6004 импульсов. По интервалу между этими импульсами контроллер рассчитывает скорость движения машины.

Датчик скорости в общей схеме датчиков и приборов

Гадать, где расположен датчик скорости на ВАЗ 2114, долго не приходится. Ведь он выполняет, в том числе и функцию определения скорости движения. Конструктивно привод спидометра остался на том же месте, следовательно датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСА. Наилучший доступ к ДС можно получить снизу, если поставить машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электрической схеме автомобиля он запитан через средний предохранитель, номиналом 7,5 А, который стоит на реле электровентилятора печки, в салоне. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9».

На что влияет датчик скорости? Напрямую он подключен к контроллеру и электронному спидометру. В работоспособном состоянии ДС выдает нужную информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме через формирование адекватных сигналов на ЭБУ.

Поскольку электронные приборы подвержены различным внешним воздействиям, которые приводят к сбоям в общей системе, надо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так, бытует мнение, что если не работает спидометр на ВАЗ 2114, то однозначно отказал датчик скорости. Однако существуют методики контроля электронного спидометра. С помощью специальной аппаратуры на стенде можно определить его работоспособность.

Делается три замера на скоростях — 40, 80 и 120 км/час:

• при этом показания спидометра в км/час должны быть соответственно — «40,35 — 44», «81,38 — 85», «122,07 — 127»;
• а номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автолюбители сталкивались с ситуацией, когда в блоке ошибок, загорается тот или иной сигнал, достаточно часто бывает, что после выключения двигателя и повторного запуска этот сигнал повторно не проявляется, поэтому у российских водителей порой вырабатывается недоверие к показаниям этого блока ЭБУ. Тем не менее, каждый водитель должен знать, какие ошибки, извещающие о проблемах с ДС, загораются на дисплее бортового компьютера.

1. Р0500 — отсутствие сигнала датчика скорости.
2. Р0503 — прерывающийся сигнал датчика скорости.

Действительно, достаточно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывов проводов ДС. Надо учитывать, где находится датчик скорости на ВАЗ 2114. МКПП испытывает в процессе эксплуатации сильную вибрацию, поэтому требуется уделять профилактическому осмотру этого датчика особое внимание.

Кроме появления на дисплее БК сигналов об ошибках, возможно появление других признаков неисправности ДС, к таким признакам специалисты относят:

1. Неустойчивые, «гуляющие» обороты на холостом ходу, возможно самопроизвольное выключение ДВС при не нажатой педали газа.
2. Неустойчиво работает или совсем не работает спидометр на ВАЗ 2114.
3. Значительно повышается расход топлива.
4. Снижается мощность двигателя.

Конечно, это не является однозначным диагнозом для ДС, могут быть и другие причины, например, проблемы с топливной системой. Однако, проверить работоспособность ДС, следует. И первое, что надо сделать — это прозвонить цепи и убедиться в исправности проводки. Убедиться в наличии заземления и поступления сигнала 12 В на контакты.

Известны несколько способов проверить работоспособность ДС:

• снять проблемный датчик. С помощью вольтметра замерить выходное напряжение и частоту сигнала. Для этого, на ось датчика надеть пластиковые трубочки и раскрутить корпус до скорости 3-5 км/час. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднять переднее колесо на домкрате так, чтобы его можно было раскрутить. Подсоединить вольтметр к контактам датчика. Раскрутить колесо и снимать показания с прибора, если напряжение и частота растут, адекватно раскрутке, то с датчиком все нормально.

• третий способ предполагает проверку с помощью «контрольки» или лампочки.

Поднять переднее колесо на домрате, чтобы можно было его крутить.

Вначале от датчика надо отсоединить импульсный провод. Включить зажигание. «Контролькой» найти «плюс» и «минус». Соединить «контрольку» с проводом «Сигнал» и раскрутить колесо. При нормально работающем датчике должен загореться «минус». Если нет контрольного инструмента, то можно воспользоваться лампочкой. Для этого к ней надо присоединить провода.

Подключить один провод к плюсу аккумулятора, а второй к разъемному выходу «Сигнал». Вращать колесо. Если лампочка моргает, значит датчик исправен.

• автолюбители отработали методику проверки привода ДС.

Для этого необходимо поднять одно колесо на домкрат и снять датчик скорости. Нащупать привод датчика и вращать колесо. При нормально работающем приводе пальцами можно почувствовать как он вращается. И если нет никаких заеданий, значит привод в порядке.

Если же в результате проверки определено, что не работает датчик скорости, то необходимо его снять и заменить на новый. Дефицитной эта запчасть не является, поэтому можно легко узнать сколько стоит датчик скорости на ВАЗ 2114.

Датчик скорости ВАЗ 2114 – один из важнейших элементов электронной системы управления «сердцем» автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра и пр.

Где находится датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Принцип работы датчика скорости.

В основу работы любого современного датчика скорости заложен эффект Холла, то есть взаимодействие электрического и магнитных полей, провоцирующие создание на полупроводниковой пластине разности потенциалов – напряжения Холла. При движении названное напряжение преобразуется в частотно-импульсный сигнал, который поступает на контроллер. По интервалу времени между данными импульсами и рассчитывается скорость движения авто.

Неисправности датчика скорости ВАЗ 2114.

Как правило, о неисправности датчика скорости свидетельствуют:

• «лежащая» на нуле стрелка спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с движением на холостом ходу и, конечно, же ошибки Р0500 (отсутствующий сигнал датчика скорости) и Р0503 (прерывающийся сигнал).

Большая часть из них пусть и не является прямым указанием на поломку датчика скорости, но на необходимость его проверки указывает определенно.

Как проверить датчик скорости ВАЗ 2114?

Проверять датчик скорости на автомобилях отечественного производства можно разными способами: без снятия датчика с автомобиля и с ним.

В первом случае все довольно просто:

У исправного датчика будут отчетливо видно изменение импульсного сигнала – в пределах 0,5-10В.

Во втором случае проделываете все то же самое, только вольтметр заменяете контрольной лампочкой. При вращении колеса лампочка должна моргать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает под собой снятие датчика с автомобиля (о том, как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Датчик скорости автомобиля (сокращённо ДСА) предназначен для передачи импульсов текущей скорости автомобиля на контролёр.

Контролёр в свою очередь с помощью импульсов датчика скорости контролирует работу двигателя на холостом ходу, и с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонке. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Так же стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

1. Контролёр получает следующие данные от датчика скорости: текущая скорость 100 км/ч.
2. Контролёр получает данные от : датчик положения закрыт (не жмём на педаль газа).

На основании полученных данных, контролёр воспринимает данную ситуацию как «торможение двигателем», и отключает систему подачи топлива. Иными словами, при закрытом дросселе, контролёр не даёт подачу топлива до 20км/ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передаёт импульсы (6004 импульса на 1 км). Исходя из этого соотношения, можно вычислить скорость по временному интервалу между импульсами датчика.

Помимо контроллёра, импульсами датчика пользуется спидометр автомобиля, где и отображается скорость.

Где находится датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится на верхней части . А подлезть к нему можно следующим образом:

• Открываем капот.
• Для удобства снимаем адсорбер (можно и не снимать).
• Подлезаем в район внутреннего правого шруса и натыкаемся на провод, идущий к коробке. Он нас приведёт к датчику скорости (под дроссельным узлом).

Признаки неисправности датчика

1. Неровный холостой ход, глохнет на холостом ходу.
2. Не работает или плохо работает спидометр.
3. Высокий расход бензина.
4. Упала тяга двигателя.

Ошибка датчика скорости

На samarу идёт 6-ти импульсный датчик скорости под номером 2111-3843010.
При неправильной работы датчика, неисправной цепи, на бортовом компьютере и при диагностике выскакивает ошибка:

Чаще всего, проводки датчика никак не закреплены и просто болтаются. Поэтому встречается очень много случаев с обрывом проводов, поэтому, перед заменой, обратите внимание на цепь датчика.

Какой датчик скорости лучше?

Обычный заводской датчик скорости 2111-3843010 имеет в своём составе пластиковый шток, который часто ломается. Поэтому, целесобразнее, заменить на датчик скорости с металлическим штоком, но вам придётся столкнуться с заменой разъёма.

Как проверить датчик скорости?

Датчик скорости имеет 3-х контактную группу: 1 – заземление, 2 – импульсный сигнал, 3 – напряжение тока. Проверку нужно начинать с наличия массы на контакте 1, затем смотрим наличие напряжения на 3-ем контакте (12в), проверяем импульс на контакте 2 при вращении ведущих колёс со скоростью не менее 5 км/ч. 1 и 3 контакты можно прозвонить. Нерабочий датчик нужно заменить:

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам необходимо заменить датчик скорости ваз 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина так же может крыться в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчике положения дроссельной заслонки), РХХ (регуляторе холостого хода), ДПКВ (датчике положения коленчатого вала).
Если работает нестабильно либо не работает спидометр, расход топлива возрос, тяга двигателя упала, то тогда стоит проверить измеритель скорости. Замена его своими руками – задача посильная каждому, так как требует минимум инструмента и больше ничего.
В современные автомобили в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контролеров.

Неисправный контролер дает неправильные данные, что приводит к сбою работы компьютера и всех систем автомобиля.
К таким контролерам относится и рассматриваемый нами ДСА:

• Измеритель скорости автомобиля (ДСА- сокращённо) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
• Регулятор, используя импульсы измерителя, контролирует стабильную работу двигателя в режиме холостого хода, и при помощи РХХ управляет подачей воздуха, направляемого в обход дроссельной заслонки.
• Частота сигналов измерителя прямо пропорциональна скорости движения автомобиля.

Важно отметить, что исправный измеритель экономит ваш бензин таким образом:

• Регулятор получает следующие данные измерителя скорости: скорость автомобиля — 100 км/ч.
• От ДПДЗ регулятор получает данные: положение — закрыто (не давим на газ).
• Регулятор воспринимает такую ситуацию — «торможение двигателем», основываясь на полученных данных.
• Поэтому он отключает подачу топлива.
• Другими словами, при закрытой дроссельной заслонке, регулятор не подает топливо до 20 км/ч.
• И это не единственная полезная функция измерителя скорости.

Как датчик определяет скорость автомобиля

Итак:

• Как уже упоминалось немного раньше, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса)
• Исходя из такого соотношения, регулятор вычисляет скорость по интервалу времени между импульсами измерителя
• Кроме регулятора, импульсами измерителя пользуется спидометр на передней панели автомобиля, он отображает скорость

Где на ВАЗ 2114 расположен датчик скорости

Измеритель скорости располагается на корпусе коробки передач сверху.
Чтобы добраться до него вам необходимо выполнить следующие действия:

• Открыть капот.
• Снять адсорбер, исключительно для удобства (можно и не снимать).
• Подлезть в район правого шруса и найти там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под узлом дроссельных заслонок, смотрите фото внизу).

Признаки неисправности измерителя

Итак:

• Неравномерный холостой ход, либо глохнет в режиме холостого хода.
• Плохо работает либо вообще не работает спидометр.
• Повышенный расход бензина.
• Падает тяга двигателя.

К сведению: Каталожный номер датчика на Самару (samarу) 6-ти импульсный измеритель скорости номер 2111-3843010.

Ошибки измерителя скорости

При неисправности измерителя, либо неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

• Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
• Р0503 — перемежающийся сигнал измерителя скорости.

Причина кроется чаще всего в проводках измерителя, они просто болтаются и не закреплены. Поэтому распространены случаи обрыва проводов, перед заменой, обязательно проверьте цепь измерителя.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет не прочный пластиковый шток, поэтому он часто ломается . Целесообразнее по этому, заменить его на датчик, имеющий металлический шток, однако тогда вы столкнетесь с заменой разъема.

Как проверить работоспособность

Итак:

• Датчик имеет трех контактную группу: первый контакт — заземление, второй – импульсный сигнал, третий – напряжение тока.
• Начинаем проверку с наличия массы на первом контакте, затем наличие напряжения на третьем контакте (12 вольт).
• Проверяем импульс второго контакта при кручении ведущих колес не менее 5 км/ч.
• Первый и третий контакты «прозваниваем»

Неисправный датчик необходимо заменить.

Замена датчика скорости в ваз 2114

Датчик не отличается надежностью и долговечностью, поэтому владельцы ваз 2114 меняют несколько раз в год, поэтому при замене своими руками, цена вопроса значительно уменьшается, вам поможет наша подробная инструкция.

Внимание: кроме самого датчика, рвутся контакты, которые подходят к нему, причём довольно часто, потому, что они болтаются незакрепленные.Снимая его будьте осторожны, чтобы не уронить шток внутрь коробки, иначе вам придется осваивать снятие и разборку коробки передач

Необходимый инструмент

Нам потребуется:

• ключик на 10 и на 21, и накидной на 14 (может пригодиться).
• новый датчик.

Работу выполняем на холодном двигателе, чтобы не обжечь свои руки:

• Открываем капот, с помощью ключа на 10, снимаем клеммы аккумулятора.
• Находим расположение датчика: он располагается рядом со щупом для проверки уровня масла на коробке передач.
• Снимаем адсорбер чтобы было удобнее открутить измеритель (отворачиваем гайки и просто отводим в сторону).
• Достаём рукой до датчика и снимаем с него колодку проводов, зажав пальцами на пружинный фиксатор.
• Выкручиваем датчик против часовой и достаем его.
• Если не получается открутить его руками – воспользуйтесь ключом на 21.

• В случае, когда старый шток поломан, необходимо снимать привод.
• Используя ключ на 10, откручиваем гайку, и вынимаем ее вместе с шайбой.
• Если привод не вытаскивается –используем накидной на 14 и расшатываем его.
• Расшатав – вытаскиваем.
• Будьте внимательны, не забывайте, если уронить шток в коробку, придется снимать ее и разбирать.

• Если сняли привод, проверьте состояние уплотнительного кольца, возможно оно нуждается в замене.
• Установка производится в обратной последовательности.
• Устанавливая новый датчик, важно попасть его штырем, внутрь полого штыря втулки.
• Снимайте втулку аккуратно, воспользуйтесь ключом на 10 при необходимости.
• Аккуратно закручивайте сам датчик (вращая его по часовой стрелке).
• Учитываем, что корпус датчика сделан из пластмассы и его легко сломать.

Замена завершена успешно. Как оказалось, это совсем не сложно.
Вы можете дополнительно посмотреть как происходит замена датчика скорости ваз 2114 видео.

AutoMeter 2114-13 Приборные панели AutoMeter Ultra-Lite

Марка:

Автометр

Номер детали производителя:

2114-13

Тип детали:

Комплекты датчиков и комбинации приборов

Линейка продуктов:

Приборные панели AutoMeter Ultra-Lite

Номер по каталогу Summit Racing:

АТМ-2114-13

СКП:

46074174025

Модель датчика:

Аналог

Цвет лица датчика:

Серебро

Номер датчика Цвет:

Черный

Тахометр В комплекте:

Да

Спидометр В комплекте:

Да

Датчик давления масла В комплекте:

Да

Датчик температуры воды В комплекте:

Да

Индикатор напряжения В комплекте:

Да

Датчик уровня топлива В комплекте:

Да

Часы в комплекте:

№

Индикатор наддува В комплекте:

№

Пирометр В комплекте:

№

Датчик температуры коробки передач В комплекте:

№

Указатель температуры масла В комплекте:

№

Манометр давления воды В комплекте:

№

Амперметр В комплекте:

№

Датчик давления топлива В комплекте:

№

Тормозной датчик смещения В комплекте:

№

Датчик дифферента В комплекте:

№

Счетчик часов В комплекте:

№

Цвет указателя:

Красный

Цвет рамки:

Серебро

С подсветкой:

Да

Сигнальные лампы В комплекте:

№

Приборная панель В комплекте: 9 шт. 0004

Да

Материал панели приборов:

Пластик

Блок манометра В комплекте:

№

Цвет панели приборов:

Черный

Цвет стручка:

Черный

Тип манометра Примечание:

См. страницу приложения для получения информации о конкретном манометре и отправляющем устройстве.

Количество:

Продается по отдельности.

Приборные панели AutoMeter Ultra-Lite предлагают классические маслкары или грузовики, проверенные в гонках электрические датчики с воздушным сердечником, которые обеспечивают быстрые и точные показания. Шесть культовых циферблатов встроены в прочную, долговечную приборную панель из термоформованного АБС-пластика, которую можно окрашивать. Датчики Ultra-Lite оснащены традиционными лампами накаливания, которые освещают циферблаты по периметру, а приборная панель обеспечивает простую установку без внесения изменений в исходную приборную панель. Они спроектированы с вырезами, где это применимо, для управления заводскими аксессуарами, вентиляционными отверстиями и радио. Получите индивидуальные решения для приборов производительности для вашего автомобиля без индивидуальной цены.

* Электрический спидометр и тахометр, электрический уровень топлива, температура воды, давление масла и вольтметр
* Универсальный жгут проводов 6 калибра, электрический датчик скорости, датчики температуры воды и давления масла 1/8 дюйма NPT с переходными фитингами 1/4 дюйма, 3/8 дюйма и 1/2 дюйма NPT, светодиодное освещение диммер, 3 дополнительных светодиодных индикатора (2 зеленых, 1 желтый) и инструкции по установке

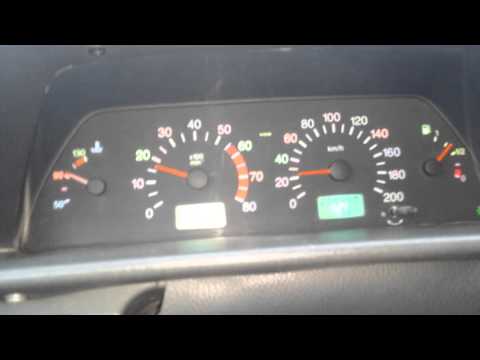

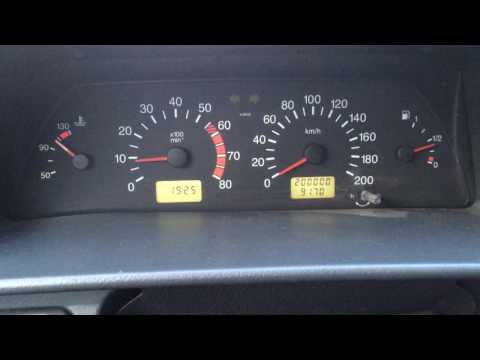

Сей приборная панель 2114?

2114 — ichi ndechimwe wokutanga wechipfuwo motokari, dzinoshandisa wemagetsi chiridzwa sumbu remadziro. «Пионер» мумунда ую, чоквади, «гуми», ипапо звемагетси раисва восе зваказоитва йемашоко ваз. Uye Nyaya yanhasi uchanamatira kune chiridzwa Panel chikwata 2114-vakasuwa «vakanciq».

Mudziyo uye Характеристика

Приборная панель 2114, kunze electronic wemishonga uyewo zvikurukuru kusimbisa nzvimbo yaro. Uye kana chizvarwa chokutanga «Самара» zvakanzi yakarongwa kubva kunze, zvichiita kuti zviome kuwana приборная панель panguva nokubviswa, kuverenga pamusoro rechi14, «vakanciq» chiedza mwenje mukati. Asi handizvo zvose zvaidiwa chikamu.

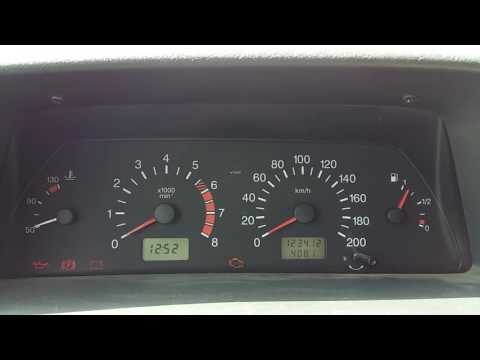

На мотокари 2114 приборная панель kunosanganisira kusvika zviratidzo 19, chikuru ndechipi, chokwadi, тахометр, спидометр, датчики ОЖ, uye mafuta pamwero.

Охлаждающая жидкость tembiricha

Uye isu kutanga kudzokorora обозначение rworuboshwe. Pano chiridzwa Панель на ваз 2114 ane Указатель охлаждающей жидкости tembiricha Switch. Красный chikero rinotanga pa 105 по Цельсию uye rinoguma 130. Примечание, tinoona kuti kana Pointer of Switch raiva siyana, injini inofanira kumiswa pakarepo uye kumirira kuti zvichitonhorera. Zvikasadaro, injini vaizongoguma варить на медленном огне.

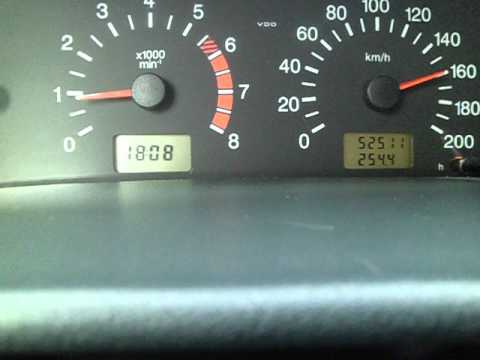

тахометр

Next isu tiende тахометр. Ndicho chikuru pakafunuka Museve pamusoro chiridzwa Панель спидометра. обозначение Его, тиноона кути хапана чакаипа инджини РПМ анофанира рири мунзвимбо 2 кусвика 5,5 звиру Звак/маминици (симбе нокукурумидза хазвиреви куверенга). Следующая панозоуя дзвуку акамбоона. Контакты Немисеве Йезвири Сияна Хакуси Нгози Сокуне Памве Охлаждающая жидкость Тембирича Переключатель. Zvisinei, hatifaniri kukanganwa kuti запретительно yakakwirira kakawanda kutenderera ari коленчатого вала rinobatanidza kwete chete chakawedzera mafuta kuparadzwa, asiwo nouchapupu mutoro pamusoro dzose dzimwe nzvimbo injini.

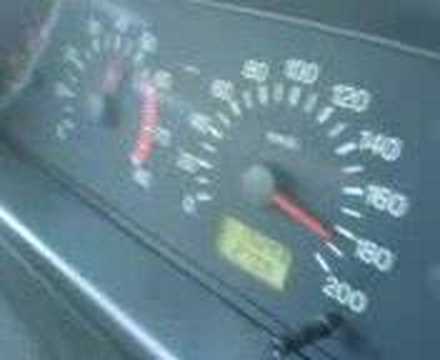

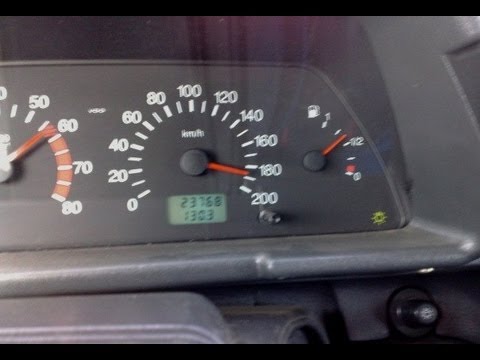

спидометр

Панель chiridzwa iri akashongedzerwa ane 2114 zvirokwazvo спидометр. Ичи чинху звакадзама инокоша пемапуранга бходхи. Yakanga kubva kupupura kwake kunobva mutyairi kudzora pakukurumidza, uye maererano, uye kuchengeteka zvakare. Наивозво, чинофанира гохо куверенгва памве вайфанира кусвика 0,1 макиромита паава. Панель chiridzwa 2114 ine спидометр pamwero pamwe nokuyerwa kukosha kubva 0 kusvika 200 makiromita paawa.
