Ответ на вопрос «что такое плунжерный насос» может быть простым или сложным. Простой вариант: плунжерный насос это почти то же самое, что и поршневой, только круче. Сложный вариант подразумевает разъяснение некоторого количества технических нюансов.
Насосы Etatron
Дозирующие
плунжерные насосы
Итальянское качество на вашем
производстве
Перейти
Плунжерный насос, действительно, по принципу действия и часто даже по внешнему вижу очень напоминает поршневой. Устройство плунжерного насоса, на первый взгляд, такое же – внутри цилиндрической рабочей камеры взад-вперёд перемещается некий массивный элемент (поршень или плунжер), в результате чего в камеру насоса засасывается жидкость и затем выбрасывается наружу. Чтобы жидкость двигалась в правильном направлении – из ёмкости в насос и далее из насоса в другую ёмкость или в систему подачи – конструкция плунжерного насоса, точно так же, как и у поршневого, предусматривает наличие двух клапанов, впускного и выпускного (они же – клапаны забора и сброса).
Первый клапан плунжерного насоса открывает жидкости дорогу в насос при «всасывающем» такте; выпускной клапан при этом плотно закрыт. При «выталкивающем» такте ситуация диаметрально противоположная – путь для жидкости открыт исключительно сквозь выпускной клапан.
В несколько упрощённом варианте принцип работы плунжерного насоса (и поршневого, соответственно) отлично поймёт любой человек, хоть раз накачивавший колесо велосипеда или автомобиля ручным или ножным насосом.
Однако, есть несколько отличий, благодаря которым эксплуатация плунжерных насосов более выгодна, нежели использование поршневых.
1. Во-первых, поверхность плунжера абсолютно гладкая, без кольцевых канавок для установки уплотнений, которые имеются на поршне. При производстве плунжерных насосов плунжер подгоняется под размер цилиндра, а не наоборот; а внешнюю поверхность плунжера технологически проще обрабатывать, чем внутреннюю поверхность цилиндра. Таким образом, можно до возможного минимума сократить зазор между плунжером и цилиндром, что положительно сказывается на показателях достигаемого давления в цилиндре.
2. Во-вторых, плунжер в сравнении с поршнем имеет значительно более удлинённую форму, что также улучшает работу с давлением и даёт возможность установки серии уплотнений.
3. Уплотнения в плунжерном насосе находятся на внутренней поверхности цилиндра, что даёт возможность увеличить их ширину и количество. Данный факт, опять же, влияет на рабочее давление.
В результате, давление на выходе плунжерного насоса может быть на 200 – 250 процентов выше, чем у поршневого насоса с тем же объёмом и диаметром рабочей камеры цилиндра. Плунжерные насосы высокого давления востребованы для организации подачи в системы с собственным высоким давлением, а также в иных производственных ситуациях, требующих высоких показателей давления и напора. И даже в быту – широко применяются плунжерные насосы для автомоек.
Нет данных о совместимости
Плунжерный дозировочный насос Etatron P-AA 838/4
Промышленный плунжерный дозировочный насос, с головкой из нерж/стали .
270 298 ₽
Бесплатная доставка
В корзинуКупить в 1 клик
Нет данных о совместимости
Плунжерный насос дозатор Etatron ST P-AA 11/20
Промышленный плунжерный насос дозатор мини серии, с головкой из н/ст.
112 660 ₽
Бесплатная доставка
В корзинуКупить в 1 клик
В поршневых насосах поршневой шатун, как правило, жёстко закреплён на эксцентрике привода, и регулирование объёма подачи жидкости возможно единственным методом – уменьшением или увеличением количества возвратно-поступательных движений поршня, то есть – управлением частотой вращения ведущего вала. Такая регулировка в большинстве случаев затруднительна и особой точностью не отличается.
В некоторых моделях плунжерных насосов толкатель плунжера к эксцентрику не привязан; его обратный ход обеспечивается воздействием мощной пружины.
Таким образом, появляется возможность оперативной регулировки длины хода плунжера – то есть, фактически, ограничения размера рабочей камеры. В результате, объём подачи контролируется с процентной точностью, что позволяет использовать такие модели в качестве промышленных плунжерных насосов-дозаторов.
Напоследок следует упомянуть, что существуют модели с несколькими одновременно работающими парами цилиндр-плунжер, так сказать, «многоствольные» варианты. На данном сайте представлены исключительно одноцилиндровые насосы, но с предусмотренной регулировкой подачи и в крайне широком ассортименте – с несколькими вариантами исполнения головки и/или плунжера по материалу, с различными показателями частот редуктора, мощности привода и, соответственно, с различным противодавлением и производительностью.
С подробными техническими характеристиками, особенностями и параметрами конкретных моделей и прочими данными можно ознакомиться в специализированных разделах сайта.
Плунжерные насосы
Плунжерный насос,
и чем он отличается от поршневого насоса.
Плунжер и поршеньСуществительное «поршень» намного «популярнее», чем «плунжер». В поисковых запросах оно встречается в двадцать раз чаще (поршень двигателя внутреннего сгорания, тормозной поршень, поршень клапана и, конечно, поршень насоса). Многие из тех, кто хотя бы на интуитивном уровне понимает, что такое поршень, не всегда даже слышали о плунжере. Хотя в справочниках и словарях (не только технических, но и общего типа) словосочетания с прилагательным «плунжерный» ─ не случайные гости: плунжер ТНВД (плунжер топливного насоса высокого давления), плунжер домкрата, плунжер клапана, плунжер пресса. И плунжер насоса, разумеется. Если поршень «популярнее» плунжера на порядок, то слова «плунжерный насос» при формировании запроса набирают лишь вдвое реже, чем «поршневой насос».
Поршень и плунжер. Поршневой и плунжерный насосы
В соответствии с «ГОСТ 17398-72 Насосы. Термины и определения» поршневой и плунжерный насосы являются возвратно-поступательными насосами, рабочие органы которых выполнены, соответственно, в виде поршня и в виде плунжера.
В каких «взаимоотношениях» между собой находятся поршень и плунжер?
Велик соблазн считать поршень и плунжер синонимами, тем более, что такого же мнения придерживаются многие словари синонимов, ставя в один ряд с ними употребляемый сегодня гораздо реже, чем в недавнем прошлом, термин «ныряло». Кстати, совсем не случайный, ведь слово «плунжер» происходит от английского plunge, что означает погружение, ныряние. О том, что поршень и плунжер не совсем одно и то же, косвенно свидетельствует все тот же ГОСТ 17398-72, определяя роторно-поршневой насос как роторно-поступательный насос с рабочими органами в виде «поршней или плунжеров».
И все же большинство словарей в определении плунжера используют слово поршень, что дает основания рассматривать плунжер не как уникальный вытеснитель, а как частный случай поршня. Согласно Большому Энциклопедическому словарю (2-е издание, 1997 г.) плунжер ─ это «поршень, имеющий длину, значительно превышающую диаметр». Толковый словарь под редакцией Д.
Т. е. главный отличительный признак, дающий основание назвать поршень плунжером, ─ геометрия и размеры поршня. Когда поршень «вытягивается», и его длина начинает существенно превосходить диаметр, продолжая оставаться поршнем, он становится еще и плунжером. Длина и диаметр поршня могут быть любыми. Диаметр плунжера намного меньше, чем длина плунжера.
Исходя из вышесказанного, плунжерный насос может рассматриваться как один из двух вариантов поршневого насоса, который бывает собственно поршневым и плунжерным.
Плунжерный насос: принцип работы, отличия поршневого и плунжерного насосов
Работа плунжера и поршня в насосе происходит с использованием идентичных принципов вытеснения жидкости, поэтому гидравлические параметры плунжерных и поршневых насосов в целом одинаковы.
Но устройство плунжерного насоса имеет некоторые особенности, заключающиеся в уплотнении рабочего органа.
Поверхность плунжера, как правило, гладкая и не содержит канавок для размещения уплотнений, которые устанавливают на внутренней поверхности цилиндра. Это позволяет с большей свободой варьировать их количеством и шириной. К расположенному на поверхности цилиндра неподвижному уплотнению достаточно просто подвести смазку, что позволяет не только увеличить скорость движения плунжера, но и срок службы плунжерных пар.
Уплотняющие кольца на поршне препятствуют ему развивать столь же высокие скорости как гладкому плунжеру. Поскольку плунжер может перемещаться с большой скоростью, увеличивается число его двойных ходов, существенно превышающих технологически и экономически оправданное количество двойных ходов поршня. А чем число двойных ходов больше, тем меньшие габариты и масса насоса достаточны для обеспечения требуемой гидравлической мощности.
Особенности конструкции уплотнений плунжерного насоса облегчают использование современных материалов с улучшенными антикоррозийными свойствами, высокой стойкостью к агрессивным средам и значительным рабочим ресурсом.
Применение инновационных решений, например, оксидной керамики (плунжеры керамические), позволило еще более уменьшить износ и увеличить срок службы плунжеров.
Чтобы обеспечить герметичность и достаточность небольших усилий для перемещения поршня, его поверхность тщательно притирают к цилиндру. При изготовлении плунжерных насосов столь же трудоемкая обработка внутренней поверхности цилиндра не требуется. А добиваться высокого класса чистоты наружной поверхности плунжера технологически проще, чем внутренней цилиндра.
В силу особенностей конструкции собственно поршневые насосы используют для малых и средних напоров; плунжерные ─ преимущественно (но не только) для высоких. Если для поршневых насосов давление перекачиваемой жидкости измеряется десятками мегапаскалей, то плунжерные насосы способны перекачивать жидкость с давлением 100 МПа и выше.
Устройство плунжерного насоса-дозатора

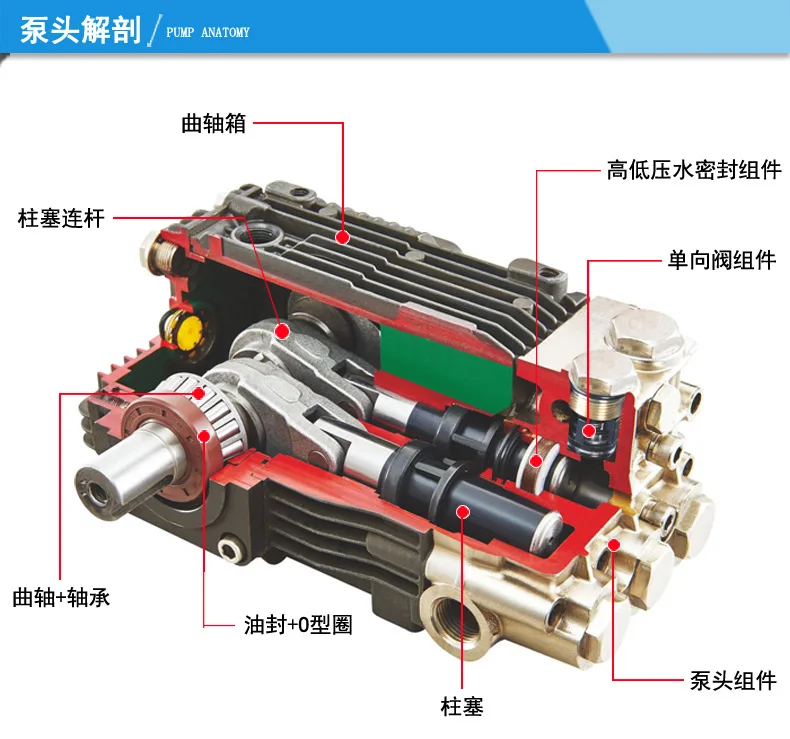

Основные части поршневого и плунжерного насосов ─ цилиндр и движущийся в нем поршень (плунжер), благодаря перемещению которого происходит всасывание и нагнетание жидкости.
Движение поршня (плунжера) обеспечивает электрический или иной, например, дизельный привод. Своя область применения есть у ручных плунжерных насосов.
Вращательное движение вала двигателя с помощью кривошипно-шатунного механизма (кривошип, шатун и шток) преобразуется в возвратно-поступательное движение поршня-плунжера, результатом чего является чередование разрежения и избыточного давления внутри цилиндра. Работа плунжерного насоса координируется всасывающими и нагнетательными клапанами.
Плунжерный дозировочный насос обеспечивает подачу (расход) дозируемой жидкости с очень высокой точностью. Дозировочный одноплунжерный электронасосный агрегат состоит из двух блоков приводного и гидравлического. В состав приводного входят двигатель и редуктор с червячной парой и механизмом регулирования. В гидравлический ─ один или несколько гидроцилиндров (другие названия ─ камера насоса, корпус). Электронасосные дозировочные агрегаты могут укомплектовываться как одинаковыми, так и разными по величине подачи гидроцилиндрами.
Функции редуктора ─ преобразовывать вращательное движение вала двигателя в возвратно-поступательное движение плунжера и обеспечивать бесступенчатое регулирование длины хода плунжера.
Конец червячного вала через муфту соединен с валом двигателя. Вал, на котором закреплено червячное колесо, имеет эксцентриковую шейку ─ посадочное место для эксцентрика. Надетый на эксцентрик шатун преобразует вращательное движение вала червячного колеса в возвратно-поступательное движение ползуна, соединенного с плунжером. Изменение положение эксцентрика относительно шейки вала меняет длину хода плунжера от максимума до нуля. Она будет наибольшей при максимальном эксцентриситете. Приближение точки крепления шатуна к центру вала означает, что ход плунжера уменьшается. Соответственно, падает количество подаваемой насосом жидкости.
Регулирование подачи изменением длины хода плунжера может выполняться вручную или дистанционно при остановленном агрегате или на ходу (последнее ─ не у всех моделей).
Регулировать подачу можно другим способом ─ варьируя число ходов плунжера с помощью частотно-регулируемого асинхронного привода.
В мощных насосах расширить диапазон значений подачи и давления помогают сменные детали гидроблока ─ плунжеры и гильзы разного диаметра.
Гидроцилиндр ─ гильза с уплотнительным устройством ─ предназначен для перекачки дозируемой жидкости. К его корпусу присоединены шариковые клапаны. Компания «Ареопаг» ─ один из ведущих российских производителей насосов-дозаторов ─ предлагает несколько способов крепления клапанов: при помощи рамки или фланцев, а также резьбовое и быстроразборное соединения. При ходе плунжера на всасывание и закрытом нагнетательном клапане в гидроцилиндре создается разряжение. После открытия клапана на всасывание (другие названия ─ впускной клапан, клапан забора, приемный клапан) корпус цилиндра заполняется реагентом. При обратном ходе плунжера всасывающий клапан закрывается, и в полости гидроцилиндра создается избыточное давление, под действием которого открывается нагнетательный клапан (выпускной клапан, клапан сброса), и жидкость выталкивается из полости гидроцилиндра.
Данный процесс повторяется при каждом цикле возвратно-поступательного движения плунжера.
Плунжерные насосы классифицируют по числу рабочих полостей (гидроцилиндров, плунжеров): одноплунжерный насос, двухплунжерный насос, трехплунжерный насос (получил особенно широкое распространение), многоплунжерный насос.
Насосы с двумя и более плунжерами имеют общий коленчатый вал с расположенными под углом друг к другу кривошипами. У трехплунжерных насосов он составляет 120O.
Многоплунжерные насосы позволяют увеличить КПД агрегата и подачу (при этом сделав ее более равномерной), появляется возможность одновременного дозирования разных жидкостей.
Агрегаты блочные различных категорий точности дозирования производства ЗДТ «Ареопаг» изготавливаются с одним, двумя и большим числом насосов. Раздельное для каждого насоса регулирование подачи изменением длины хода плунжера дополнено синхронным для всех регулированием посредством изменения числа ходов.
Для изготовления проточной части используют хромистые, хромоникелевые, хромоникелемолибденовые стали, а также никелевые и титановые сплавы.
Как опции предусмотрено устройство обогрева (охлаждения) проточной части, а также устройство фонаря, верхней заглушки и нижнего штуцера отвода утечек.
Возможно изготовление плунжерных электронасосных агрегатов в различном климатическом исполнении не только общепромышленного, но и повышенного уровня взрывозащиты для эксплуатации в пожароопасных зонах.
Применение плунжерных насосов
Благодаря своим функциональным свойствам, в т. ч. способности создавать высокое давление и работать с агрессивными и вязкими средами, плунжерные насосы нашли широкое применение в самых разных областях технологий. Число предприятий различных отраслей, на которых приходят к пониманию необходимости плунжерный насос купить, с каждым годом только растет.
В строительной индустрии плунжерные насосы делают возможным осуществление широкого спектра технологических операций, начинающихся со слова «очистка» (спасибо высокому давлению!).
Очистка стальной арматуры железобетонных конструкций от ржавчины. Очистка поверхностей строительных конструкций, например, стен домов от граффити. Очистка технологического транспорта и оборудования ─ цементных мешалок, мельниц, сит, бетоносмесителей.
Промышленные установки, в состав которых входят плунжерные насосы, используют для придания шероховатости строительным конструкциям и срезания швов. В дорожной отрасли с их помощью удаляют дорожную разметку и даже слои асфальтобетона.
В металлургии плунжерные насосы помогают освобождать профили от окалины и обеспечивать циркуляцию рабочей жидкости в тяжелом металлургическом оборудовании, например, подшипниках прокатных валков.
В нефтегазодобыче глубинные штанговые плунжерные насосы служат основным исполнительным органом штанговых скважинных насосных установок (ШСНУ), используемых для добычи нефти.
В электро- и теплоэнергетике их используют для очистки топок, горелок, теплообменников.
Для этих же целей плунжерные насосы часто применяют в пищевой отрасли, особенно требовательной к чистоте технологического оборудования.

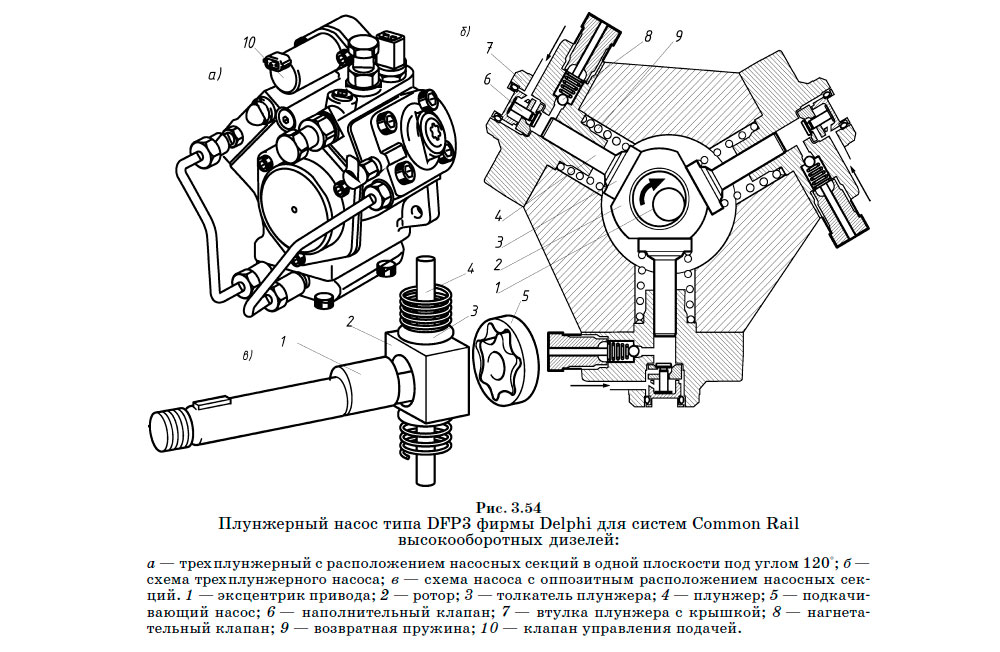

Нельзя обойти вниманием машиностроение и машины. Топливный плунжерный насос высокого давления обеспечивает впрыск топлива в камеры сгорания газотурбинных двигателей, а также тракторных, автомобильных и иных дизелей.
Плунжерный насос для масла входит в состав многих видов металлообрабатывающего оборудования, в частности, прессов. Не останавливая технологический процесс, с помощью плунжерного насоса можно регулировать подачу масла в гидравлическую систему, что упрощает управление оборудованием.
Плунжерный насос высокого давления для воды создает струи, с помощью которых можно резать не только камень или бетон, но и металл.
Плунжерный насос для воды используют в системах водоснабжения и очистки воды. Например, в качестве питательного насоса.
Плунжерный насос для автомойки ─ устройство, с которым знакомо большинство автомобилистов.
Важнейший сегмент применения плунжерных насосов, область, где им удалось ощутимо потеснить поршневые насосы, ─ химическая промышленность. Здесь, а также в целом ряде других отраслей, широко распространены насосы плунжерные дозировочные, предназначенные для объемного напорного дозирования нейтральных, токсичных и агрессивных жидкостей, а также растворов, суспензий и эмульсий с высокой кинематической вязкостью и плотностью. При дозировании эмульсий и суспензий необходимо более часто очищать детали клапанной системы от загрязнений.
Их применяют для дозирования кислот, щелочей, многокомпонентных растворов, легковоспламеняющихся и взрывоопасных жидкостей.
Используя плунжерные дозировочные агрегаты «Ареопаг», можно дозировать жидкости с кинематической вязкостью от 3,5ˣ10-7 до 8ˣ10-4 м2/с, плотностью до 2000 кг/м2, температурой от минус 30 до плюс 200OC (по заданию заказчика ─ от минус 40OC до плюс 250OC) и водородным показателем 0-14 рН.
Допустимая концентрация твердой неабразивной фазы ─ 10% (30%), ее плотность ─ 2300 кг/м3, величина зерна ─ не более 1% (3%) от размера патрубка агрегата.
Наряду со способностью обеспечивать высокую производительность и давление, плунжерные насосы обладают другими преимуществами. В них меньше изнашиваемых деталей, что повышает надежность, упрощает обслуживание и ремонт плунжерного насоса. Замена плунжера не требует специального инструмента и может быть выполнена на месте эксплуатации.
Ценное качество для потребителей ─ компактность, а для производителей ─ меньшая, чем у «собственно поршневого насоса», материалоемкость.
Плунжерные насосы лучше поршневых насосов приспособлены для работы с вязкими и загрязненными жидкостями. Именно поэтому им принадлежит столь значимое место в химической промышленности, в т. ч. в качестве дозировочных.
Архиважное для дозирующих насосов свойство ─ высокая при необходимости прецизионная точность дозирования.
Они легко встраиваются в производственно-технологические линии, поддаются автоматизации, отличаются высоким коэффициентом полезного действия и низкой энергоемкостью при дозировании.
На сегодняшний день плунжерные дозировочные насосы и использующее их оборудование получили широкое распространение. Потенциал их совершенствования не исчерпан. Остается актуальным целый ряд представляющих большой практический интерес вопросов: повышение ресурса плунжерных пар, увеличение межремонтного периода, еще более высокая точность дозирования и другие. Важно, что сегодня российские потребители могут ожидать ответы на них и от отечественных компаний, продукция лучших из которых уже сегодня способна на равных конкурировать с насосами ведущих зарубежных производителей.
Плунжерный насоси поршневой насос: есть ли разница?
Многие люди используют термины «поршневой» и «плунжерный насос» как синонимы. Конечно, они оба объемные насосы, и у них есть сходство, но их тонкие различия имеют большое значение, когда речь идет о желаемой оператором производительности, цене и долговечности насоса.
Итак, в чем разница между плунжерными и поршневыми насосами и почему это важно? Начнем с кратких определений.
Что такое плунжерный насос?
Плунжерные насосы имеют возвратно-поступательный плунжер (тип штока). Когда он движется вперед и назад, он всасывает жидкость через впускной клапан и вытесняет ее через выпускной клапан. Плунжерные насосы имеют стационарное уплотнение высокого давления, прикрепленное к корпусу цилиндра насоса.

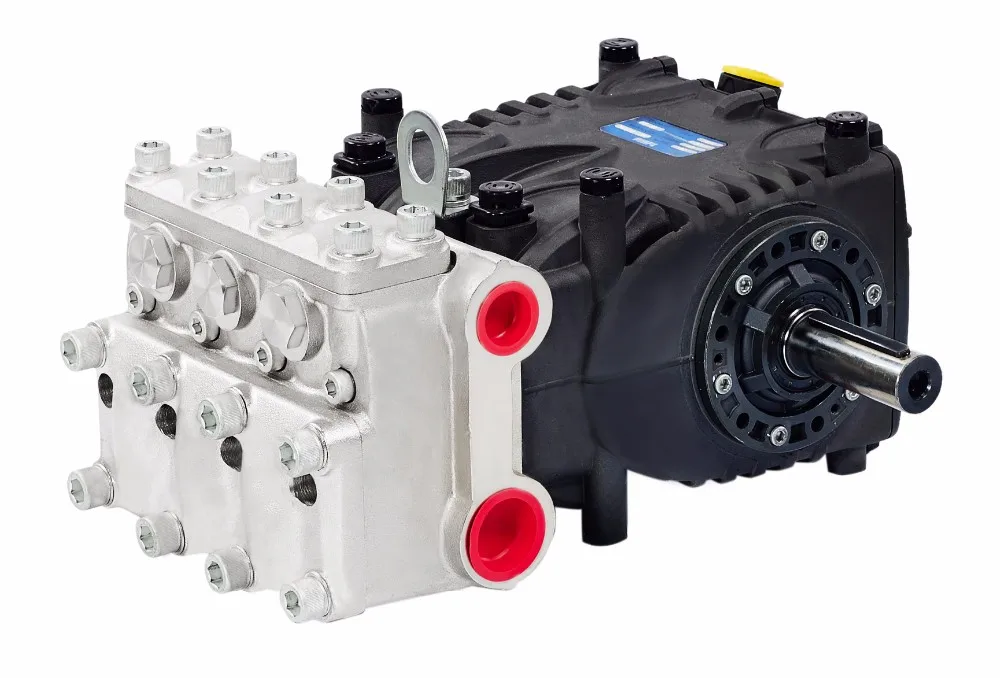

Плунжерный насос
Что такое поршневой насос?
Поршневые насосы также имеют возвратно-поступательный шток, называемый поршнем, который перемещается вперед и назад, чтобы протолкнуть жидкость через набор клапанов. Однако, в отличие от плунжерного насоса, уплотнение поршневого насоса соединено с поршнем, то есть оно движется вместе с поршнем внутри корпуса цилиндра.
Плунжерный (слева) и поршневой (справа)
В чем разница между поршневым и плунжерным насосами?
С инженерной точки зрения легко понять, что основное различие между поршневыми и плунжерными насосами заключается в размещении уплотнений или уплотнительных колец.
Опять же, уплотнение плунжерного насоса неподвижно, а уплотнение поршневого насоса движется вместе с поршнем.
Но как эти различия влияют на производительность насоса? Оказывается, это может иметь значительное влияние в следующих областях.
Возможности давления
Когда поршневой шток совершает возвратно-поступательные движения внутри поршневого или плунжерного насоса, вы должны герметизировать его относительно стенки полости, чтобы он не потерял компрессию. Поскольку уплотнения плунжерного насоса не прикреплены к штоку, это обеспечивает меньшее трение и более высокое выходное давление. Когда уплотнение соединено с подвижной частью, как в поршневом насосе, происходит динамическое скольжение вдоль стенок корпуса, что приводит к меньшему давлению.
Вот почему. Когда поршневой насос толкает шток с прикрепленным уплотнением вперед, возникает трение, которое давит на уплотнение. Трение заставляет уплотнение реагировать в направлении, противоположном движению, заставляя насос работать больше, чтобы достичь большего давления.
Плунжерный насос имеет более плавное скольжение. Перевод: меньше трения. В плунжерном насосе, в котором возвратно-поступательный шток не имеет прикрепленного уплотнения, трение происходит в том же направлении, что и движение плунжера. Но давление в противоположном направлении, то есть они помогают до некоторой степени компенсировать друг друга. Уменьшенное трение означает, что двигателю не нужно прилагать столько усилий для достижения более высокого давления.
Материалы насоса и долговечность
Дизайн для технологичности (DfM) играет роль при определении долговечности конструкции насоса, особенно в отношении того, какие материалы и где можно использовать.
Наибольшее влияние оказывает состав материала корпуса насоса и возвратно-поступательного движения плунжера или поршня. В общем, вы хотите, чтобы компонент, который имеет наибольший потенциал для износа, был как можно более твердым, чтобы избежать царапин и поломки уплотнения.
Обычно используемые в насосной промышленности материалы включают анодированный алюминий, нержавеющую сталь и латунь.
Но самым твердым доступным материалом, используемым в некоторых конструкциях насосов, является керамика. Он не изнашивается со временем, как большинство металлов, а также обладает отличной химической совместимостью. Его можно отполировать до очень однородной и гладкой поверхности, что идеально подходит для создания плотного прилегания.
Единственная проблема заключается в том, что керамика имеет очень высокую прочность на сжатие и низкую прочность на растяжение. Сильное сжатие будет сопротивляться давлению, в то время как сильные свойства на растяжение сопротивляются растяжению или изгибу. Он похож на бетон, который чрезвычайно прочен, но попробуйте его согнуть, и он треснет.
Почему это важно? В плунжерном насосе именно поршень должен плотно прилегать к стенке полости, а это означает, что он должен быть из максимально твердого материала. В поршневом насосе стенки полости должны герметизировать шток с помощью уплотнительного кольца, а это означает, что стенка полости должна быть максимально прочной.
Однако проектирование и изготовление тонкой трубчатой стенки полости из керамики или другого материала и обеспечение ее идеально гладкой и однородной внутренней поверхности является гораздо более сложной задачей, чем изготовление внешней поверхности идеально гладкого плунжера из тех же материалов. . Даже если бы можно было сделать внутренние стенки корпуса из керамики, ее низкая прочность на растяжение быстро привела бы к растрескиванию и выходу насоса из строя.
Другими словами, гораздо проще сделать поршень из твердых материалов, чем корпус из тех же материалов. В результате плунжерные насосы могут быть спроектированы так, чтобы они были намного более долговечными, чем поршневые насосы.
СВЯЗАННЫЕ: Плюсы и минусы керамических и плунжерных насосов из нержавеющей стали
Техническое обслуживание
Многие поршневые насосы требуют масляной ванны. Некоторые версии также имеют второй масляный резервуар или масляный поддон с фитилем для смазки задней стороны уплотнения поршня.
Эти резервуары необходимо пополнять и обслуживать, если вы хотите, чтобы насос работал должным образом.
Во многих плунжерных насосах, таких как производимые компанией Pumptec, масло содержится в герметичной камере и не требует слива или повторного заполнения каких-либо масляных резервуаров.
СВЯЗАННЫЕ: Триплексная масляная ванна и насосы с герметичными подшипниками: в чем разница?
Чем больше у вас деталей, тем больше требуется обслуживания. Плунжерные насосы имеют относительно простую конструкцию, меньше деталей и требуют гораздо меньшего обслуживания, чем поршневые насосы. Проще говоря, с плунжерным насосом меньше проблем.
Стоимость насоса
Какие еще результаты дает меньшее количество деталей и более простая конструкция? Более низкая стоимость. Плунжерные насосы, как правило, могут иметь значительно более низкие первоначальные затраты, чем поршневые насосы, при сравнении с аналогичными характеристиками. Их общая стоимость владения, как правило, также меньше, особенно если учитывать техническое обслуживание, ремонт или замену с течением времени.
Если вы еще не догадались, мы немного склоняемся к плунжерным насосам. Многие из причин, изложенных здесь, связаны с тем, почему наша компания в первую очередь решила заняться этой отраслью: мы увидели потребность в большей долговечности и производительности по разумной цене.
Если вы ищете высокопроизводительные электрические насосы высокого давления для промышленного применения, свяжитесь с нашей командой экспертов по насосам. Мы будем рады обсудить ваши потребности и проблемы, чтобы найти решение.
Хотите знать, какие термины используются в этой статье? Мы разработали полезный глоссарий терминов для насосов с общими терминами и соответствующей информацией. Нажмите ниже, чтобы загрузить свою копию сегодня.
Как выбрать лучший насос
В чем разница между плунжерными и диафрагменными насосами? И как узнать, какой тип насоса лучше всего подходит для коммерческого насосного оборудования и приложений?
Оба считаются объемными насосами прямого вытеснения, но существуют значительные различия в производительности и в том, где каждый из них лучше всего подходит.
Хотя некоторые производители настраивают оба типа насосов на различные модели оборудования, они не обязательно взаимозаменяемы без каких-либо компромиссов.
Здесь мы дадим краткое и простое объяснение того, как работает каждая конструкция насоса. Затем мы расскажем о плюсах и минусах плунжерных и диафрагменных насосов и о том, как узнать, какой из них лучше всего подходит для вашего оборудования.
Как работают плунжерные насосы?
Плунжерные насосы имеют возвратно-поступательный плунжер или поршень, который движется вперед и назад, нагнетая жидкости через набор клапанов. Некоторые простые примеры из нашей повседневной жизни могут включать велосипедный насос, пульверизатор или водяной пистолет.
В промышленных масштабах плунжерные насосы обычно используются для мягкой стирки, портативной санитарии, дезинфекции, борьбы с вредителями, сельского хозяйства и других приложений высокого давления. Они могут быть объединены в оборудование с электрическим приводом, такое как мойки высокого давления, распылители и распылители.
Как работают мембранные насосы?
Между плунжерными и мембранными насосами есть сходство. Оба насоса поршневые. Однако конец поршня в диафрагменном насосе соединен с гибкой диафрагмой, которая изгибается вперед и назад. Человеческое сердце, например, представляет собой естественный диафрагменный насос.
Однако в коммерческих целях они обычно используются для обезвоживания и перекачивания жидкостей и лучше всего подходят для использования при более низких значениях PSI. Некоторые коммерческие производители встраивают их в оборудование для распыления, но они не всегда подходят для такого использования.
Плюсы и минусы плунжерных и диафрагменных насосов
Заметное различие между плунжерными и диафрагменными насосами заключается в их источнике питания. Мембранный насос может быть изготовлен для работы с газовым или электрическим двигателем. Однако для достижения желаемой производительности и мощности, необходимой для большинства профессиональных применений, требуется диафрагменный насос с газовым приводом.
Электрические мембранные насосы обычно продаются для бытового использования в небольших ручных опрыскивателях, мойках для жилых автофургонов и в других целях с низким уровнем воздействия.
Коммерческие поршневые и плунжерные насосы доступны с питанием от батареи 12 В или с питанием от газа. Однако, в отличие от диафрагменных насосов, такие производители, как Pumptec, могут проектировать свои электрические плунжерные насосы с батарейным питанием так, чтобы они работали так же хорошо или даже лучше, чем диафрагменные насосы с газовым приводом, в тяжелых коммерческих условиях.
В этой статье мы сравним коммерческие электрические плунжерные насосы с газовыми диафрагменными насосами в следующих областях.
- Формы распыления и поток
- Грунтовка
- Возможности высокого давления
- Уровни шума
- Время работы
- Размер
- Воздействие на окружающую среду
- Стоимость
Формы распыления и поток
Плунжерные насосы имеют стабильный поток благодаря использованию регулятора давления.
Жидкости распределяются через систему плунжерных насосов с постоянным фиксированным расходом благодаря жестким компонентам. Операторы могут добиться стабильного и равномерного покрытия.
Компоненты диафрагменного насоса гибкие, поэтому поток также «гибкий». Они печально известны потерей давления и непостоянством распыления. Это является серьезной проблемой для насосов, использующих агрессивные химикаты в строго регулируемых отраслях, таких как внесение удобрений, мягкая промывка, дезинфекция и другие.
Заливка
В отличие от центробежного насоса, который требует заливки для удаления воздуха из насосной камеры и предотвращения выхода из строя, как плунжерный, так и диафрагменный насосы самозаполняются.
СВЯЗАННЫЕ: Плюсы и минусы самовсасывающих насосов
Возможности высокого давления
Гибкие компоненты диафрагменного насоса могут стать его недостатком, особенно для приложений, требующих высокого давления в фунтах на квадратный дюйм. Гибкая диафрагма может со временем разорваться под более высоким давлением, в то время как плунжерный насос спроектирован так, чтобы выдерживать многократное использование высокого давления.
Если вы постоянно возмещаете или заменяете по гарантии диафрагменные насосы, используемые в вашем оборудовании с высоким давлением в фунтах на квадратный дюйм, вам может просто потребоваться перейти на более прочный плунжерный насос.
Уровни шума
Оборудование, в котором используются двигатели на 12 В, намного тише, чем газовые двигатели. Если вы работаете в сфере борьбы с вредителями и ваши клиенты не хотят привлекать внимание к предоставляемым вами услугам, насосная система на 12 В спокойно выполнит эту работу.
Бесшумная работа также приносит пользу специалистам по стирке мягких вещей и уходу за газонами за счет увеличения времени работы. Постановления по шуму могут ограничивать время работы диафрагменных насосов с газовыми двигателями. На систему плунжерного насоса 12 В такие ограничения не распространяются.
СВЯЗАННЫЕ: Уровни шума насосов и причины: что нужно знать
Время работы
В последние годы технология аккумуляторных батарей значительно продвинулась вперед.
В современных системах плунжерных насосов на 12 В используются аккумуляторы, срок службы которых превосходит емкость многих двигателей с диафрагменными насосами, работающими на газе. Оператору не нужно останавливаться посреди работы для дозаправки, а безопасность повышается за счет отсутствия необходимости перевозить летучие вещества.
Помимо аккумуляторных технологий, главная причина, по которой электрический плунжерный насос конкурирует с газовым насосом, заключается в том, что плунжерный насос по своей природе более эффективен. Операторы могут работать целый день без подзарядки и даже заряжать аккумуляторы во время поездок между рабочими местами.
СВЯЗАННЫЕ: Важность эффективности насоса высокого давления
Размер
Агрегаты с батарейным питанием более компактны и маневренны, чем мембранные агрегаты с газовым приводом, что снижает нагрузку на операторов и повышает безопасность. Если вы ищете насос с меньшей площадью основания, который легче помещается в вашем оборудовании, плунжерный насос выигрывает.
Батареи плунжерных насосов сравнимы с морскими батареями и имеют примерно такой же размер.
Воздействие на окружающую среду
Оборудование на 12 В с питанием от аккумуляторов предлагает преимущества «зеленой» технологии. Беспокойство по поводу неустойчивых цен на газ, зависимости от нефти и загрязнения окружающей среды будет продолжать расти, а новейшая технология плунжерного насоса 12 В является экологически безопасным источником энергии.
Электрические плунжерные насосы также соответствуют законодательству штатов, где бензиновые небольшие внедорожные двигатели запрещены. Чувствуя, что эта тенденция сохранится, производители оборудования уже разрабатывают оборудование для удовлетворения спроса на электрические насосы высокого давления в этих штатах.
Стоимость
Газовые двигатели обычно стоят дороже, чем аккумуляторы, и операторам также необходимо постоянно покупать топливо. Аккумуляторы можно перезаряжать снова и снова, и, как правило, они имеют стабильную цену.
