Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ВАЗ 2110. Схема и расположение реле и предохранителей на ВАЗ 2110.
Если ваше транспортное средство не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя либо, к примеру, отказывается работать отопитель, то первое, что необходимо сделать — обратить внимание на состояние предохранителей, то есть посмотреть, не перегорели ли они. Автомобиль может не заводиться, поскольку перегорели предохранители стартера или бензонасоса, мотор отопителя тоже имеет свой предохранитель. Зачастую от повышенной нагрузки страдает предохранитель прикуривателя, который на ВАЗ 2110 приходится менять достаточно часто. Об этом далее в статье.
Содержание
- Реле и предохранители ВАЗ 2110, где они находятся
- ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой
- Как найти сгоревший предохранитель
- Таблицы цепей плавких предохранителей ВАЗ 2110
- Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены
- Схемы дополнительных предохранителей и реле с условной нумерацией
- Условная нумерация штекеров в соединительных колодках
- Схема соединения монтажного блока
- Советы профи
Реле и предохранители ВАЗ 2110, где они находятся
На ВАЗ-2110 реле и блoк предохранителей находится в салоне транспортного средства немного выше и левее педалей.
ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой
Расположение предохранителей и реле в монтажном блоке автомобиля ВАЗ 2110:
- Реле контроля исправного состояния лампочек — К1.
- Реле передних дворников — К2.
- Реле-прерывaтель аварийной сигнализации и указателей поворота — К3.
- Реле запуска фар ближнего света — К4.
- Реле запуска фар дальнего света — К5.
- Дополнительное реле — К6.
- Реле запуска подогрева заднего стекла — К7.
- Реле противотуманных фонарей — К8.
- Плавкие предохранители — F1-F20 — фактически все цепи транспортного средства защищены плавкими предохранителями, которые рассчитаны на разный номинальный ток. Исключением являются следующие цепи — зажигание и пуск мотора, цепь генератора, помимо обмотки возбуждения, цепь заряда аккумулятора.
Как найти сгоревший предохранитель
Чтобы найти сгоревший предохранитель, необходимо воспользоваться представленной ниже схемой.
Перед этим следует обнаружить причину сгоревшего предохранителя и устранить ее, после чего можно устанавливать новый плавкий предохранитель.
Таблицы цепей плавких предохранителей ВАЗ 2110
- Лампочки фонарей освещения номера. Лампочки освещения приборов. Контрольная лампочка габаритного света. Лампочка освещения багажника. Лампочки габаритного света по левой стороне — F1 (5 Ампер).
- Ближний свет левой фары — F2 (7.5 Ампер).
- Дальний свет левой фары — F3 (10 Ампер).
- Правая противотуманная фара — F4 (10 Ампер).
- Электромоторы стеклоподъемников дверей — F5 (30 Ампер).
- Переносная лампа, прикуриватель — F6 (15 Ампер).
- Электромотор вентилятора системы охлаждения мотора. Звуковой сигнал. — F7 (20 Ампер).
- Контакты (реле) запуска обогрева заднего стекла — F8 (20 Ампер).
- Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели и очистители фар и ветрового стекла (предохранитель дворников) — F9 (20 Ампер).
- Резервный — F10 (20 Ампер).
- Лампочки габаритного света по правой стороне — F11 (5 Ампер).
- Ближний свет правой фары — F12 (7.5 Ампер).
- Дальний свет правой фары. Контрольная лампочка запуска дальнего света — F13 (10 Ампер).
- Левая противотуманная фара — F14 (10 Ампер).
- Блокировка замка багажника. Электрообогрев сидений — F15 (20 Ампер).
- Реле-прерыватель аварийной сигнализации и указателей поворота ( режим аварийной сигнализации). Контрольная лампочка аварийной сигнализации — F16 (10 Ампер).
- Лампочка освещения салона. Лампочка индивидуальной подсветки. Лампочка подсветки выключателя зажигания. Лампочки стоп-сигнала. Часы (либо маршрутный компьютер) — F17 (7.5 Ампер).
- Лампочка освещения вещевого ящика. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 Ампер).
- Реле контроля исправного состояния лампочек габаритного света и стоп-сигнала. Блокировка замков дверей. Лампочки света заднего хода.
Поворотники с контрольными лампочками. Обмотка возбуждения генератора. Комбинация приборов. Блок индикации системы контроля. Часы (либо маршрутный компьютер) — F19 (10 Ампер). - Лампочки задних противотуманных фонарей — F20 (7.5 Ампер).
Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены
Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой обшивкой консоли, которая крепится с помощью двух винтов.
Схемы дополнительных предохранителей и реле с условной нумерацией
Дополнительные предохранители (все на 15 Ампер):
- Контроллер, модуль зажигания.
- Датчик расхода воздуха, датчик кислорода (подогрева), датчик скорости транспортного средства, клапан продувки адсорбера.
- Форсунки, топливный насос, реле топливного насоса.Дополнительные реле:
- Реле электрического вентилятора.
- Реле электрического бензонасоса.
- Реле зажигания (главное реле).
В нише приборной панели за монтажным блоком вмонтирован предохранитель противотуманных фонарей.
Условная нумерация штекеров в соединительных колодках
Схема соединения монтажного блока
Внутренняя цифра в обозначении наконечника провода — условный номер штекера, а наружная цифра — номер колодки.
Советы профи
Что касается замены предохранителя, то тут все предельно просто. Для начала необходимо найти черный ящик с монтажным блоком и нажать на защелки для открытия крышки. Внимательно осмотрите монтажный блок — в середине должен быть специальный пинцет для извлечения предохранителей. Далее находим требуемый нам предохранитель, к примеру, предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлекаем перегоревший элемент и устанавливаем новый.
ПОХОЖИЕ МАТЕРИАЛЫ
- Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
- ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
- Как поддомкратить машину.
Как правильно ставить домкрат. Виды домкратов для автомобилей. - Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
- Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
- Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
- Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
- Как выбрать подержанные шины, полезные советы
- Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
- Зимой плохо заводится машина.
Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы - Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
- Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
- Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
- Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
- Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
- Дизель зимой не заводится.
Как завести дизель зимой, прогрев дизеля зимой. - Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
- Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
- Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
- Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
- Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
- Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
- Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
- Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
- Как открыть автомобиль без ключа.
Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины - Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
- Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
- Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
- Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
- Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
- Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
- Стук в автомобиле.
Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука. - ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
- Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
- Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
- Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
- Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
- Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
- Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

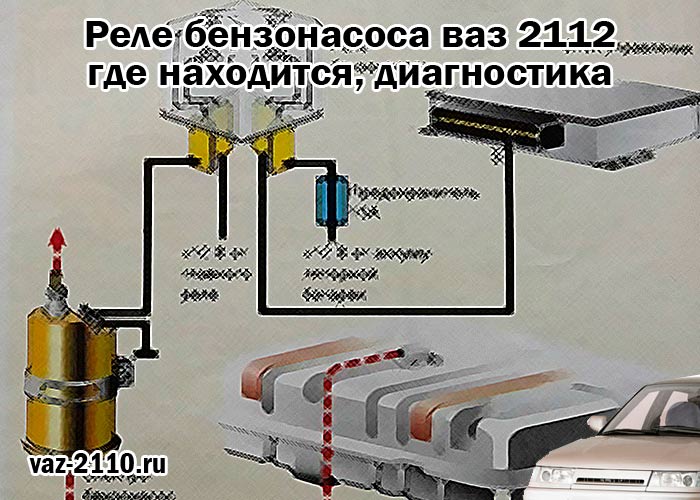

Предохранитель бензонасоса ваз 2112 — где стоит, как поменять
Основные предохранители и реле на автомобиле ВАЗ-2110, 21102, 21103, 2112 расположены с левой стороны от руля, чуть ниже.
На рисунке представлены обозначения на монтажном блоке предохранителей.
Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 5 Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 7,5 Левая фара (ближний свет)
F3 10 Левая фара (дальний свет)
F4 10 Правая противотуманная фара
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа
F7 20 Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 20 Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 20 Резервный
F11 5 Лампы габаритного света правого борта
F12 7,5 Правая фара (ближний свет)
F13 10 Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 10 Левая противотуманная фара
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 25 Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 7,5 Лампы задних противотуманных фонарей
F1–F20 – плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: цепь заряда аккумуляторной батареи, цепь генератора(кроме обмотки возбуждения), зажигание и пуск двигателя.
Для поиска неисправного предохранителя следует пользоваться таблицей цепей, защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель. В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иный устройств (электро-стеклоподъемники, приводы замков и т.д.)
Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рис.Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов.
Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока.
Дополнительные предохранители и реле (система впрыска топлива)
Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:
1 – модуль зажигания, контроллер; 2 – клапан продувки адсорбера, датчик скорости автомобиля, датчик кислорода (подогрева), датчик расхода воздуха; 3 – реле топливного насоса, топливный насос, форсунки.Дополнительные реле: 4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).
Схема и расположение дополнительного блока предохранителей ВАЗ 2112
Для замены стоит использовать специальный пинцет. … Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема. Узел располагается во втором вспомогательном блоке в ногах пассажира.
Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле.
1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — предохранитель вентилятора
5 — предохранитель бензонасоса
6 — предохранитель зажигания
