Чистка карбюратора своими руками — Ремонт ваз своими руками

Каждый владелец транспортного средства с карбюраторным двигателем рано или поздно сталкивается с тем, что карбюратор засоряется. Прочистку этого элемента машины вполне можно провести самостоятельно, но действовать нужно аккуратно и внимательно.

Что нужно знать, приступая к работе по чистке карбюратора?

Если двигатель вашей машины работает на карбюраторе, то вам следует периодически проводить диагностику и чистку этого узла транспортного средства, так как при сильном загрязнении, может значительно возрасти уровень расхода топлива, а также мотор станет работать нестабильно.

Чтобы понять, что пора чистить карбюратор, вам следует обратить внимание на свечи системы зажигания. Если они имеют черный, закопченный цвет, то это значит, что количество поступающего топлива избыточно и требуется чистка карбюратора, если они имеют белый цвет, то с топливом поступает слишком много воздуха, а это значит, что карбюратор требует регулировки, если же свечи имеют серо-коричневый оттенок, то это значит, что в системе подачи топлива в целом и в карбюраторе в частности все в порядке.

Но даже если вы не обнаружили признаков неисправности карбюратора на свечах, вам все равно, на всякий случай, следует произвести его визуальный осмотр. Если вы обнаружите на нем ржавчину или нагар, то это свидетельство о том, что его пора чистить, даже если пока он еще работает нормально. При этом, вы должны понимать, что чистка карбюратора у вас займет пару дней, так что лучше делать это на выходных.

Чтобы произвести чистку карбюратора, вам следует заранее подготовить определенный инструментарий:

— техническая документация на ваше авто;
— чистую, не ворсовую ветошь;
— баллон со сжатым воздухом;
— защитные перчатки из резины;
— специальное вещество для очистки карбюратора;
— столовые зубочистки;
— набор ключей и отверток разных размеров;
— средство для защиты глаз;
— рабочая одежда.

Видео. Как правильно промыть карбюратор

Отметим, что на сегодняшний день существует невероятное разнообразие растворов для очистки карбюратора. Мы вам можем рекомендовать покупать тот, который упакован в виде спрея и доступен по вашему бюджету. Не специализированные чистящие вещества, применять бесполезно, они не справятся с загрязнениями карбюратора.

Еще, вам стоит обязательно ознакомиться со способом применения спрея для очистки карбюратора и принять все меры предосторожности, которые прописаны в инструкции. Если вдруг вещество попадет на открытый участок тела, то быстро смойте его под проточной водой и при первой же возможности обратитесь к врачу.

Чистка карбюратора своими руками

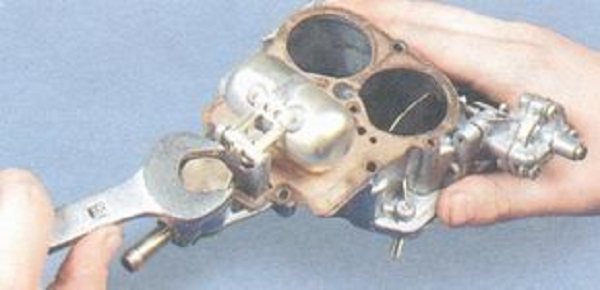

Чтобы почистить карбюратор, вам следует его полностью разобрать и прочищать каждую запчасть отдельно. Все мелкие детали должны быть аккуратно сложены, чтобы не потеряться, так как найти замену будет проблематично. Пластиковые и резиновые элементы карбюратора нужно беречь от попадания на них очистительной жидкости, так как с высокой долей вероятности она деформирует их.

Видео. Как почистить карбюратор и настроить

Напомним, что в предыдущей статье мы рассказывали как правильно выставить зажигание своими руками.

После того, как вы разберете карбюратор, поместите все запчасти все металлическую тару и залейте очищающей жидкостью. Оставьте их примерно на сутки, но периодически помешивайте, чтобы создавать некоторое трение между ними.

По истечению суток, доставайте каждую деталь по отдельности и прочищайте зубочистками. При необходимости дополнительно сбрызгивайте спреем. Ни в коем случае, не ковыряйте выходные отверстия и клапаны, для очистки они должны продуваться напором воздуха, который вы возьмете из заранее подготовленного баллона.

После того, как вы прочистите все детали, дайте им просохнуть. Далее соберите карбюратор, установите его на место и настройте. На этом, процедура восстановления работы карбюратора завершена.

как снять, промыть, перебрать, диагностика неисправностей, как поставить

Эффективность и надежность работы бензинового двигателя зависит от качества и количества поступающей в него воздушно-топливной смеси, которая до появления инжекторных двигателей подготавливалась специальным устройством – карбюратором. Существует несколько типов карбюраторов, но в «классике» ВАЗа использовался только один – «поплавковый». Перечень компонентов и схема карбюратора ВАЗ 2107 схожа у всех карбюраторных модификаций «семерки».

Содержание

• 1 Ремонт своими руками
  • 1.1 Как снять карбюратор
    • 1.1.1 Фотогалерея: снятие карбюратора с ВАЗ
  • 1.2 Как прочистить карбюратор
    • 1.2.1 Прочистка жиклёров
    • 1.2.2 Таблица: значения калибровки жиклёров
    • 1.2.3 Промывка поплавковой системы
    • 1.2.4 Промывка дроссельной заслонки
    • 1.2.5 Видео: как прочистить дроссельную заслонку на ВАЗ
  • 1.3 Замена прокладки
• 2 Зачем регулируют холостой ход карбюратора?
• 3 Принцип работы карбюратора ВАЗ 2107
• 4 Диагностика неисправностей
• 5 Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?
  • 5. 1 Регулировка холостого хода с помощью прибора Газоанализатор:
  • 5.2 Регулировка холостого хода без Газоанализатора:

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
3. От загрязнений очищается наружняя поверхность деталей.
4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.

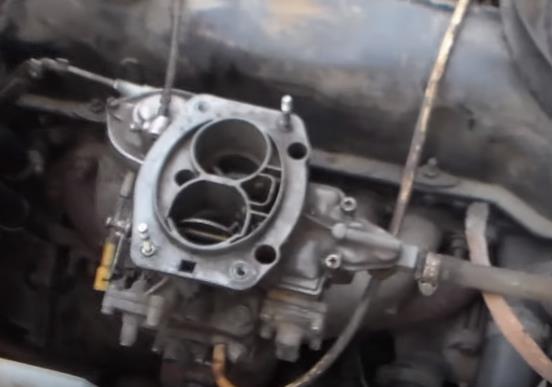

7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки Отсоединяем колодки и ослабляем дроссельную заслонку Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Диаметр отверстий, мм	Первая камера	Вторая камера
Главный топливный жиклёр	1,35	1,25
Воздушный жиклёр	1,70	1,90
Топливный жиклёр холостого хода	0,45	0,60
Воздушный жиклёр холостого хода	1,80	0,70
Жиклёр насоса ускорителя	0,50	—
Перепускной жиклёр подачи ускорительного насоса	0,40	—
Топливный жиклёр обогатительного устройства	—	1,50
Эмульсионный жиклёр обогатительного устройства	—	1,70
Воздушный жиклёр обогатительного устройства	0,70	—

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
2. Отсоединить трос, который отвечает за пусковое устройство.
3. Снять электрический разъём на электромагнитном клапане.
4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
3. Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Зачем регулируют холостой ход карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении.

В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

• Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
• Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

• Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

• автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
• двигатель начинает быстро перегреваться;
• из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
• автомобиль стал заметно терять мощность при движении;
• машина разгоняется намного медленнее;
• случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
• имеют место рывки — частые и короткие провалы;
• происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

1. В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
2. Засорились каналы холостого хода или жиклёры.
3. Электромагнитный клапан работает с перебоями.
4. В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

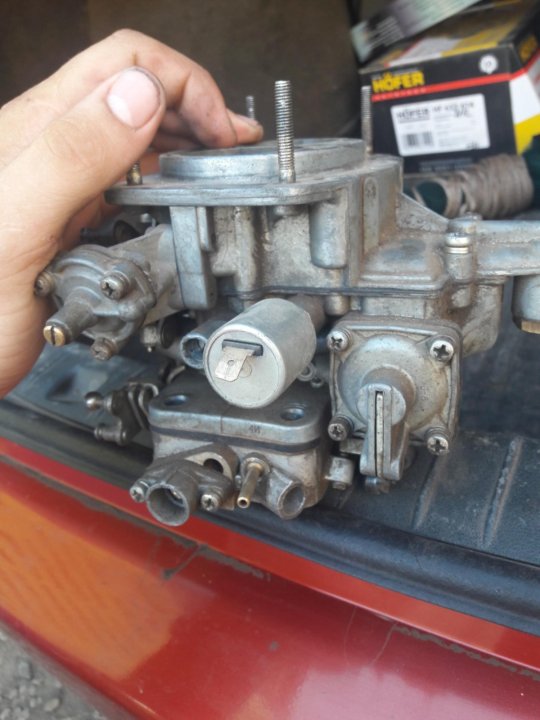

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание! Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок. Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Регулировка холостого хода с помощью прибора Газоанализатор:

Примечание! Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!

2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.

Примечание! Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!

3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.

Примечание! После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!

Регулировка холостого хода без Газоанализатора:

1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)

Примечание! При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!

2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».

Примечание! Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!

3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Вопрос? А как вы регулируете холостой ход на своей машине? (Ответ пишите в комментариях)

Дополнительный видео-ролик: Ещё один способ регулировки холостого хода, который вы сможете увидеть в видео-ролике приведённом ниже:

Примечание! Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!

Схема бесконтактного зажигания ВАЗ 2106 карбюратор. Бесконтактная система зажигания.

За стабильную работу двигателя во многом отвечает система зажигания. Неправильно установленный угол опережения приводит к перебоям в работе двигателя, затруднениям его запуска, потере скорости, хлопкам и выстрелам.

Еще одна возможная причина, по которой может потребоваться настройка системы – демонтаж распределителя.

Установка распределителя

На всех автомобилях эта процедура происходит по-разному. Очень простая установка трамблера на отечественные «Москвичи», ЗАЗы и ГАЗы. В хвостовике их распределителей находятся два полумесяца разного размера. Точно такой же сектор присутствует в накопителе, расположенном в блоке двигателя. При установке таймера достаточно придерживаться совпадения направления серпов хвостовика с приводом.

На корпусе распределителя большинства зарубежных производителей имеются специальные метки для ориентира, что значительно упрощает его установку.

Установка трамблера на автомобили ВАЗ осуществляется на первый цилиндр. Для этого установите его поршень в положение, предшествующее ВМТ (верхней мертвой точке), при которой наступает момент сжатия. Процедура этой процедуры следующая.

• Вылезает свеча первого цилиндра.

• Пальцем или пробкой от вина плотно закрыть образовавшееся отверстие.

• Вращая коленвал по часовой стрелке, венец или торцевая шпонка (36 мм), нужно дождаться момента сжатия (воздух начнет продавливать палец или пробку).

• Продолжая вращать маховик, следует добиться совпадения метки его шкива со средней меткой, расположенной на крышке ГРМ. Угол опережения в этом случае будет около 5°, что приемлемо для «92-го» и «95-го» бензина.

Теперь можно установить таймер. Его корпус должен находиться в таком положении, при котором воображаемая линия, проходящая через пружинные защелки крышки, будет параллельна оси двигателя. Ротор распределителя должен быть направлен в сторону контакта первого цилиндра с крышкой.

При соблюдении всех условий можно затянуть болты крепления и попробовать запустить двигатель (свечу от первого цилиндра нужно вкрутить обратно). Если машина завелась, значит все сделано правильно и следующим шагом будет регулировка угла опережения зажигания.

Видео — как выставить зажигание на ВАЗ 2106 если прострелили трамблер:

Некоторые специалисты устанавливают трамблер на любой из цилиндров. В этом случае на метки вообще не смотрят, а крутят коленвал стартером. Процесс этот, в принципе, не сложный, но без определенных навыков лучше ориентироваться по первому цилиндру.

Как настроить угол опережения зажигания

Регулировка угла опережения зажигания необходима для полного сгорания топлива в камерах. В связи с тем, что бензин сгорает не мгновенно, его следует поджечь немного до достижения поршнем ВМТ. Поэтому момент возникновения искры необходимо четко отрегулировать.

Видео — проблема раннего зажигания на ВАЗ 2106:

Есть несколько способов выполнения данной процедуры. Многие мастера доверяют только своим ушам и предпочитают все делать на слух. Некоторые автомеханики используют стробоскопы зажигания для установки угла опережения зажигания.

Регулировка зажигания на слух

Процесс происходит на холостых оборотах работающего двигателя, прогретого двигателя (при необходимости можно немного подкрутить воздушную заслонку для обеспечения стабильной работы).

• Ослабляется гайка, фиксирующая корпус распределителя, после чего начинается его медленное вращение в разные стороны.

• В положении, когда обороты двигателя будут максимальными, нужно попытаться «погазовать». Если резкое нажатие на педаль не вызывает прерываний, хлопков и выстрелов, а ускорение оборотов будет быстрым, то необходимое положение найдено.

• Из этой точки поверните корпус клапана на 1-2° по часовой стрелке, затем зажмите его фиксатор.

Последний пункт необходим для того, чтобы зажигание не было слишком «ранним», создающим чрезмерное сопротивление вращению коленчатого вала.

Внимание! Иногда добиться идеальной работы двигателя не удается из-за некорректной работы узлов. топливная система или низкокачественная горючая смесь. В таких случаях нужно довольствоваться наиболее оптимальным решением, а после регулировки карбюратора произвести повторную регулировку зажигания.

Установка угла опережения зажигания

Поршень первого цилиндра необходимо установить в верхнее положение, вращая коленчатый вал до совпадения метки на шкиве с первой меткой на блоке ГРМ.

Распределитель должен быть направлен в сторону контакта провода первого цилиндра. Если он окажется в другую сторону, требуется еще один полный оборот маховика. Вы также можете искать нужное положение, откручивая от первого цилиндра.

С крышки распределителя снят центральный высоковольтный провод, а его контакт размещен на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

Медленно поворачивая корпус трамблера, нужно двигать ползунок влево/вправо, чтобы найти положение, при котором между контактом провода и «массой» возникнет искра.

Регулировка зажигания по лампочке

Первоначально поршень первого цилиндра устанавливается в положение, предшествующее ВТМ (совмещение со средней меткой), как описано выше. Далее один провод обычной автомобильной лампочки соединяется с массой, а другой с проводом, идущим от катушки к распределителю.

Видео — как выставить зажигание на лампочке:

При включенном зажигании корпус трамблера вращается в разные стороны до момента загорания лампочки. Остановку клапана в этом положении необходимо зафиксировать.

Очень редко бывают случаи, когда машина прекрасно работает при значительных расхождениях в метках. Это может быть вызвано неправильной предварительной сборкой двигателя или растяжением цепи ГРМ.

Особенности зажигания разных типов, контактная регулировка

Существует два типа систем зажигания: электронные и механические. Установка угла опережения любого из них одинакова; это делается вращением корпуса таймера.

Отличительной особенностью является то, что в механическом распределителе искра образуется за счет размыкания контактов. Поэтому перед установкой угла опережения желательно проверить и при необходимости отрегулировать зазор между ними. Делается это следующим образом:

• Коленчатый вал вращается до тех пор, пока не появится максимальное расстояние между контактами.

• С помощью щупа проверяется зазор. Если показатель отличается от рекомендованного производителем (он свой для каждой модели автомобиля), то необходимо ослабить фиксирующие винты и отрегулировать контактную группу.

• Перемещением пластины устанавливают требуемый зазор, после чего затягивают сначала регулировочный винт, а после контрольного замера — фиксирующий.

В электронной системе зажигания отсутствуют контакты, возникновение искры в ней происходит за счет взаимодействия специальных датчиков и переключателей. Преимуществом является создание в электронной системе импульса высокого напряжения в 1,5 раза выше, чем в механической.

Следовательно, на свечах образуется большая искра, что способствует лучшему воспламенению и сгоранию, увеличению оборотов, улучшению пусковых характеристик и т. д. Электронная система зажигания требует только установки правильного угла опережения.

Независимо от используемого распределителя и выбранного способа его регулировки может потребоваться регулировка угла опережения зажигания.

При «раннем» зажигании машина заводится хорошо, но при разгоне слышна постоянная детонация. При «позднем» двигателе мощность падает, там увеличивается и т. д.

В поисках оптимальных решений следует умеренно (не более 1–1,5 мм) изменить положение корпуса распределителя, после чего необходимо зажать фиксатор и испытать машину в движении. В любом случае, чтобы добиться наилучших характеристик двигателя, придется немного поэкспериментировать.

  Смотрите когда и , ведь качество топлива на наших заправках оставляет желать лучшего.

Как выбрать аккумулятор для автомобиля читайте. От его работы зависит наличие проблем при запуске двигателя, особенно зимой.

Советуем проложить автомобильный маршрут между городами и распечатать карту перед поездкой.
3 в 1: Видеорегистратор + GPS-информер + радар-детектор

Как защититься от слепящего солнца и фар за рулем?

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с работой штатной системы зажигания. Несмотря на достаточно высокую степень надежности этого сайта, иногда возникают ситуации, способные серьезно испортить настроение автолюбителю. В подавляющем большинстве случаев источником такого негатива является контактная группа прерывателя, так как именно ее элементы являются причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

Окисление, повышенный износ и контактная вибрация.

Чрезмерный износ кулачка прерывателя.

Потеря эластичности пружинного подвижного контакта.

Разрушение опорного подшипника в результате механических нагрузок.

Наличие такого солидного перечня характерных недостатков свидетельствует о моральной и технической отсталости контактной системы зажигания. Не случайно большинство владельцев «шестерок», «семерок» и прочей «классики» ВАЗ стали активно устанавливать зажигание бесконтактного типа – электронное. Главное его преимущество – отсутствие механических элементов, подверженных истиранию и деформации. В зависимости от конструкции их заменяли оптическими или фотоэлементами.

Рассмотрим этот вопрос подробнее.

Конструкция электронной системы зажигания

Электронное зажигание на автомобилях «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается с помощью электронного переключателя (вместо прерывателя контактов), который срабатывает при запирании (отпирании) выходного транзистора. Такой принцип действия позволяет не только значительно повысить напряжение, а значит и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечи зажигания при малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре запуска двигателя.

БСЗ (электронное зажигание) имеет ряд важных преимуществ, подтвержденных практической эксплуатацией:

Простота монтажа и последующего обслуживания.

Высокая точность и надежность работы.

Значительное облегчение пуска силового агрегата при низких температурах.

Устройство электронной системы зажигания

1) Датчик-распределитель, выполняющий роль бесконтактного распределителя.
2) Выключатель, функциональное назначение которого — прерывание тока первичной цепи катушки зажигания по сигналам датчика-распределителя. Схема этого устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания, когда силовая установка не работает (зажигание включено).
3) Катушка зажигания преобразует прерывистый ток низкого напряжения (12 вольт) в ток высокого напряжения (10-20 киловольт), инициируя «пробой» воздушного зазора на электродах свечей.
4) Комплект проводов.
5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на мощный искровой разряд, не рекомендуется, так как они быстро выходят из строя из-за перегрева.

Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает в себя следующие мероприятия:

Не так давно на моей «классике» стояло еще обычное контактное зажигание, которое устанавливалось на автомобиль с завода. Но после разборки ВАЗ-2106, которую я купил на запчасти, я установил электронное зажигание, так называемое бесконтактное. О некоторых моментах установки и преимуществах я расскажу ниже.

Несколько слов об установке БСЗ на ВАЗ 2106

Подробно описывать процедуру установки не буду, так как сложностей возникнуть не должно. А в комплект самой электронной системы зажигания входят следующие элементы:

1. Катушка зажигания
2. Таймер с крышкой
3. Переключатель
4. Комплект проводов для подключения

Понятно, все это дело выглядит так:

Касаемо установки, как я уже говорил выше, сложностей не возникнет. Катушка и распределитель снимаются с автомобиля, а на их место устанавливаются новые комплектующие. Плюс нужно установить переключатель, а для него во многих автомобилях уже есть специальное место. Он расположен с левой стороны моторного отсека:

Провода нельзя перепутать при установке, так как все выполнено в виде штекера. Единственное, что лучше сделать, это сразу пустить провода от старой катушки зажигания к новой, чтобы туда их не заманили.

Основные преимущества электронного зажигания ВАЗ 2106

После установки БСЗ при первом пуске холодного двигателя он заводился буквально с полоборота, но самое главное двигатель работал на холостых даже без затягивания всасывания, что раньше было невозможно. Также при езде на холодном двигателе рывков не было, двигатель работал ровно и без перебоев. И при резком нажатии на педаль газа провалов не было!

Стабильность оборотов холостого хода увеличилась, мотор стал работать ровнее, и машина теперь едет лучше, чем раньше! Теперь можно забыть о постоянной замене или чистке контактов трамблера, которые раньше сильно напрягали. Единственное, что я бы посоветовал, так это купить датчик холла и носить его про запас, на всякий случай, так сказать! Если из-за его поломки вы стали на трассе, то можете сразу заменить его и ехать дальше!

Цена нового электронного комплекта контактного зажигания ВАЗ 2106 и всех моделей «классики» составляет около 2000 рублей, но поверьте, этот комплект стоит того, чтобы его купить!

Практически каждого владельца так называемых классических автомобилей, например, ВАЗ 2106, не устраивает система зажигания, которая установлена ​​заводом-изготовителем. Чаще всего в таких моделях устанавливается контактная система, которая, конечно же, далека от совершенства. Недовольные водители ВАЗ-2106, ознакомившись с преимуществами бесконтактного зажигания, конечно же, хотели бы сделать так называемый тюнинг для своего верного четырехколесного друга и желательно самостоятельно. Можно ли сделать установку бесконтактного зажигания и как реализовать это мероприятие? Попробуем разобрать поэтапно в этой статье.

В чем преимущества бесконтактного зажигания

Многие владельцы автомобилей перед установкой БСЗ задумываются: а принесет ли такой тюнинг какие-то преимущества или деньги будут выброшены на ветер? Выгоды от использования этой системы вполне ощутимы, несмотря на то, что автовладельцам придется выделить определенную сумму денег:

• расход топлива снижается в несколько раз;
• двигатель намного легче заводится даже в холодное время года;
• машина работает на холостом ходу;
• если вы один раз правильно настроите системы компонентов, вы не скоро сможете повторить этот процесс;
Автомобильные свечи
• прослужат дольше.

Решив заменить систему зажигания, которую производитель устанавливал на БСЗ, владельцы ВАЗ-2106 избавят себя от постоянного ремонта.

Следовательно, не будет и речи о многочисленных неисправностях, которые часто проявляются из-за не совсем надежной заводской системы зажигания.

Что такое БСЗ

Система БСЗ состоит из следующих компонентов:

1. Бесконтактный распределитель. Распределитель выполняет роль датчика-распределителя для всей бесконтактной системы зажигания.
2. Переключатель. Основной функцией этого элемента является прерывание протекания электрического тока на катушке зажигания. Выключатель любого типа способен отключать ток как при работающем двигателе, так и при выключенном зажигании.
3. Катушка, артикул которой 273705. Основной задачей этого элемента является преобразование тока, значение которого не превышает 12 В. С помощью этого элемента значение низкого напряжения можно поднять до 20 кВ.
4. Комплект проводов.
5. Набор свечей, с помощью которых искра будет подаваться в бесконтактную систему зажигания.

Какие инструменты и приспособления необходимо подготовить

Перед самостоятельным снятием заводского зажигания с ВАЗ-2106 и установкой БСЗ следует подготовить следующие инструменты и приспособления:

• ключи размером на 8,10,13;
• отвертка, лучше крестовая;
• сверла и сверла по металлу;
• 3-4 винта.

Поэтапная установка бесконтактного зажигания

Заменить заводскую систему зажигания на бесконтактную процесс несложный, если выполнять его поэтапно:

1. Для начала необходимо отсоединить трамблер. Для этого просто отсоедините провода от крышки этого элемента и демонтируйте их.
2. Далее нужно установить клапан, а точнее его бегунок, перпендикулярно середине мотора. Для этого потребуется несколько раз включить и выключить стартер. Перед тем, как снять трамблер, необходимо от катушки отсоединить провод, идущий к нему.
3. Маркером яркого цвета нужно сделать отметку правильного расположения трамблера на двигателе.
4. Ключом на 13 откручиваем фиксатор, соединяющий провод с катушкой.
5. Чтобы вставить новый распределитель зажигания в так называемую розетку, защитный кожух снимается.
6. Распределитель необходимо повернуть таким образом, чтобы средняя метка, предусмотренная на корпусе, совпала с меткой, ранее поставленной на двигателе.
7. Защелка нового элемента надежно закручена.
8. Снятая ранее крышка с распределителя устанавливается на прежнее место и к ней подводятся провода.
9. На место старой катушки зажигания установить новую.
10. Ранее использованные провода, которые использовались для заводской системы, подключаются к новой катушке. Для того чтобы произвести подключение правильно, специалисты рекомендуют воспользоваться схемой подключения, которую можно скачать с интернет-ресурса.
11. Дальше остается только установить выключатель в наиболее удобном месте. С помощью дрели просверлите отверстия, вкрутите саморезы, которые будут держать всю конструкцию в сборе.

Завершающим этапом установки бесконтактного зажигания будет проверка работоспособности всей конструкции. Для этого нужно просто завести двигатель, но если двигатель не заводится, необходимо изменить расположение трамблера, чтобы изменился угол опережения зажигания автомобиля.

Большинство владельцев автомобилей ВАЗ, которые принято называть «классикой», сталкиваются с частыми проблемами с зажиганием. Дело в том, что, несмотря на общую надежность данной автомобильной сборки, у нее есть один серьезный недостаток – контактная группа прерывателя, которая имеет сразу массу врожденных недостатков, из-за которых то и дело возникают проблемы с зажиганием. Если вы устали ремонтировать заводскую систему зажигания на своем ВАЗ 2106, то подумайте об установке бесконтактной системы зажигания, которая решит большинство ваших проблем.

Обратите внимание, заменив заводскую систему зажигания на бесконтактную, вы не только сможете не испытывать большинство проблем с зажиганием, но и получите некоторые дополнительные преимущества, в том числе более динамичный автомобиль, а также более простой запуск двигателя при минусе температуры. однако при запуске это играет большую роль, о неисправностях которых вы можете узнать на нашем сайте.

Чем отличается бесконтактная система зажигания от заводской?

В отличие от заводского исполнения зажигания, на бесконтактном для замыкания и размыкания цепи используется открытие и закрытие выходного транзистора. Благодаря такой конструкции напряжение на свечах зажигания автомобиля повышается, и заряд искры начинает вырабатывать больше энергии. Плюс благодаря такой конструкции напряжение на электродах свечей автомобиля не падает на малых оборотах двигателя, что положительно сказывается на пуске двигателя в неблагоприятных условиях.

Также следует иметь в виду, что, несмотря на то, что катушки заводской системы зажигания и бесконтактной системы зажигания имеют одинаковый набор проводов, необходимо проверить правильность их подключения, так как это не редкость для бесконтактной системы зажигания витки системы развернуть на кронштейне на сто восемьдесят градусов.

Что входит в комплект системы передачи электрической искры на систему цилиндров по бесконтактной технологии?

Система передачи электрической искры на цилиндр системы бесконтактной технологии для «шестерки» состоит из пяти основных компонентов, с которыми вы можете ознакомиться ниже:

1. Бесконтактный трамблер, выполняющий роль распределителя датчика зажигания
Этот компонент системы зажигания различается в зависимости от двигателя автомобиля. Для автомобилей ВАЗ 2106 подходит либо 38.3706, который предназначен для двигателей объемом от 1,5 до 1,6 л, либо 38.3706-01, который предназначен для двигателя объемом 1,3 л.

2. Выключатель
Этот компонент предназначен для отключения электрического тока на катушке зажигания. Это получено из сигналов датчика распределения. Все коммутаторы имеют функцию отключения. электрического тока при включенном зажигании и выключенном двигателе.

3. Катушка системы зажигания
В системах передачи электрической искры в систему цилиндров по бесконтактной технологии автомобилей производства АвтоВАЗ шестой серии используется катушка с артикулом 27. 3705. Его основной задачей является преобразование тока низкого напряжения, величина которого составляет 12В, в ток очень высокого напряжения, величина которого составляет от 11 до 20 кВ. Это необходимо для того, чтобы пробить воздушный зазор между контактами электродов свечи зажигания.

4. Комплект проводов
В проводах нет ничего конкретного. Единственное, что стоит отметить, так это то, что в большинстве случаев используются провода от бесконтактной системы зажигания автомобиля.

5. Свечная система подачи искры в цилиндровую систему
Свечной зазор БСЗ автомобиля производства «АвтоВАЗ» шестой серии, в пределах от 0,7 до 0,8 миллиметров. Это позволяет пробить воздушный зазор и воспламенить горючее вещество в системе цилиндров автомобиля.

Какие приспособления нужно подготовить для монтажа БСЗ на «шестерку»?

Для замены заводской системы зажигания «шестерки» на систему зажигания с бесконтактной подачей электрической искры необходимо подготовить следующий набор инструментов:

1. Ключ на восьмерку, десятку и тринадцать.
2. Крестообразная отвертка.
3. Электродрель и сверло по металлу диаметром, совпадающим с диаметром шурупов.
4. Два самореза.

Видео. Установка электронного зажигания ВАЗ 2106 своими руками

Установка бесконтактной системы зажигания ВАЗ 2106

Установка системы зажигания с бесконтактной подачей электрической искры в цилиндровую систему должна производиться только после полной настройки таймера.

1. В первую очередь необходимо снять с распределителя его крышку, к которой крепятся высоковольтные электрические провода.

3. Из-за короткого пуска стартерной системы необходимо установить резисторную линию, которая должна быть перпендикулярна двигателю. После того, как вы установите направление резистора, вы уже не сможете провернуть коленчатый вал двигателя транспортного средства, пока не будут выполнены все работы.

4. С правой стороны корпуса трамблера есть пять меток, которые служат для правильной регулировки зажигания. Чтобы правильно поставить новый трамблер, следует сделать метку на двигателе автомобиля на место, напротив средней метки старого трамблера.

5. Теперь нужно произвести отсоединение провода, соединяющего катушку и трамблер, а также ключом на тринадцать открутить гайку распределителя, которая его фиксирует и разобрать.

7. После того, как распределитель установлен на свое место и отрегулирован по метке, необходимо закрепить его гайкой.

8. После этого установите на законное место крышку, предназначенную для распределителя, который был установлен на предыдущем шаге. Как только крышка смонтирована, необходимо к ней подключиться. электрические провода высокого напряжения.

9. Следующий шаг — замена катушек, так как катушка от традиционной системы зажигания не подойдет для системы зажигания с бесконтактной подачей электрической искры в систему цилиндров.

10. Далее необходимо подключить все штатные провода к смонтированной катушке системы зажигания. Очень важно не забыть подключить трехконтактный электрический провод высокого напряжения, соединяющий трамблер и катушку.

11. Теперь нужно установить переключатель. Прошу просто разместить его в свободной зоне, которая находится между левой фарой и омывателем. Чтобы его закрепить, сверлим отверстия под его уши электродрелью и крепим их на саморезы. Не забудьте подключить его к системе зажигания соответствующим проводом.

Carburetor — Bilder und Stockfotos

2.609Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

Durchstöbern Sie 2.609

carburetor Stock-Fotografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

Механический блок двигателя Vergaser — карбюратор сток-фото и сборка

Механический блок двигателя Vergaser

Mechaniker hält kleinen Benzinmotor-Vergaser20100221053Sehen Sie mehr in meinem Small Engine Repair Lightbox:

nahaufnahme alte drosselklappe karosserie des autos im maschinenraum mit staub und ruß zur reparatur und reinigung im prozess dunkles fotokonzept — carburetor stock-fotos und bilder

Nahaufnahme alte Drosselklappe Karosserie des Autos im. ..

kleine gas motor reparieren — carburetor stock-fotos und bilder картинка

Nahaufnahme alter Drosselklappe Karosserie des Autos im…

Mecanic Reparaturen eine vergaser — carburetor stock-fotos und bilder

Mecanic Reparaturen eine Vergaser

vergaser eines oldtimer-motorrads aus den 70er jahren — carburetor oldtimer-fotos und bilder 02ergaser

Mecanic Reparaturen eine Vergaser Motorrads aus den 70er Jahren

der unterboden eines geländewagens, suv oder geländewagens zeigt die fahrzeugtechnik im detail mit radaufhängung, auspuff, katalysator sowie prüfung und wartung in der kfz-werkstatt — карбюратор сток-фотографии и сборка

Der Unterboden eines Geländewagens, SUV oder Geländewagens zeigt…

Ручка механика — карбюратор стоковые фотографии и изображения

Ручка механика

vergaser — карбюратор стоковая графика, -клипарт, -мультфильмы и -символ

Старый газовый двигатель

vergaser -motorrads — карбюратор сток-фото и фото

Vergaser und Motor des Oldtimer-Motorrads

новый авто vergaser — карбюратор сток-фото и фото

Neues Auto Vergaser

Neuer Autovergaser auf weißem Grund

Motorradvergaser linienumriss symbol — карбюратор, графика, -клипарт, -мультфильмы и -symbole

Motorradvergaser Linienumriss Symbol

Das Umrisssymbol der Motorradvergaserlinie ist auf Weiß isoliert. Vektor-Illustration

autovergaser für verbrennungsmotor zum mischen von luft mit einem feinen sprühnebel flussigen kraftstoffs auf grauemhintergrund, seitenansicht. автомобиль. — карбюратор стоковые фотографии и изображения

Autovergaser für Verbrennungsmotor zum Mischen von Luft mit…

nahaufnahme des motors des antiken motorrads, schwarz und weiß — carburetor stock-fotos und bilder

Nahaufnahme des Motors des antiken Motorrads, schwarz und weiß

vergaser am alten boxermotor — carburetor stock-fotos und bilder

Vergaser am alten Boxermotor

vergaser und schraubenzieher — фото карбюратора и фото

Vergaser und Schraubenzieher

nahaufnahme eines auto-benzinvergasers. — карбюратор фото и изображение

Nahaufnahme eines Auto-Benzinvergasers.

Vergaser ohne obere Abdeckung. Оне Меншен. Селектив Фокус. Unscharfer Hintergrund. Schwarz-Weiß-Foto

reparatur von maschinenteilen mit speziellen werkzeugen — carburetor stock-fotos und bilder

Reparatur von Maschinenteilen mit speziellen Werkzeugen

gebläseinjektor auf der maske des klassischen muscle-cars — carburetor stock-fotos und bilder

Gebläseinjektor auf der Maske des klassischen Muscle-Cars

Motormotorherz aus metall. векториллюстрация. — карбюратор сток-графикен, -клипарт, -мультики и -символ

Motormotorherz aus Metall. Векториллюстрация.

befestigungsschrauben — carburetor stock-fotos und bilder

Befestigungsschrauben

weber vergaser auf einem classic car — carburetor stock-fotos und bilder

Weber Vergaser auf einem classic car

Weber-Vergaser und Teil eines Luftansaugfilters in einem Oldtimer

kleine gas motor reparieren — фото и фото карбюратора

Kleine Gas Motor reparieren

vergaser isoliert auf weißemhintergrund — фото и фото карбюратора

Vergaser isoliert auf weißem Hintergrund

festlegen von liniensymbolen von motorradteilen — графика карбюратора, -clipart, -cartoons und -symbole Kolben, Windschutzscheibe, Batterie, Gastank, Getriebe, Kette, Reifen. Беарбайтбарер Стрих. Vektor-Illustration

schöner wassergekühlter dreizylinder-zweitakt-motorradmotor aus den 70er jahren — стоковые фотографии и изображения карбюратора

Schöner wassergekühlter Dreizylinder-Zweitakt-Motorradmotor aus. ..

винтажный vergaser — карбюратор фото и фотографии

винтажный Vergaser

ansaugkrümmer-kunststoffgehäuse mit einem system zur einstellung des luftstroms zum motor. reparatur und austausch von ersatzteilen von fahrzeugen in einem autoservice — карбюратор сток фото и сборка

Ansaugkrümmer-Kunststoffgehäuse mit einem System zur Einstellung…

betrachtung des vergasers von einem roll zur reparatur — карбюратор сток фото и сборка

Betrachtung des Vergasers von einem Roller zur Reparatur

nash healey roadster der 1950er jahre cabrio-amerikanische sportwagen sechszylinder-reihenmotor — carburetor stock-fotos und bilder

Nash Healey Roadster der 1950er Jahre Cabrio-amerikanische…

autoteile-symbole gesetzt, isometrischer стиль — графика карбюратора, -клипарт, -мультфильмы и -символ

Autoteile-Symbole gesetzt, isometrischer Stil

Autoteile-Symbole gesetzt. Изометрические данные из 25 автомобильных векторных иконок для Интернета

der arbeiter gießt benzin in einen trimmer oder rasenmäher, der vor der heuernte auf dem gras legt. — фото и фото карбюратора

Der Arbeiter gießt Benzin in einen Trimmer oder Rasenmäher, der…

kraftstofffilter am trial-motorrad montiert — сток-фото и фото карбюратора

Kraftstofffilter am Trial-Motorrad montiert

fürlenrtklen vergas mit die ultraschallwäsche — карбюратор стоковые фотографии и изображения

Glas mit kleinen Vergaserteilen bereit für die Ultraschallwäsche 9

Vergaser auf dem Motor des Oldtimer-Motorrads

extrem verschmutzter vergaser von atv — карбюратор стоковые фотографии и изображения

Extrem verschmutzter Vergaser e kundetellen ATV 9000ers Воздушный фильтр для квадроцикла — карбюратор со стоковым фото и изображением

Der Kunde erstellte einen hausgemachten Воздушный фильтр для квадроцикла

drosselklappengehäuse — карбюратор со стоковым фото и изображением

Drosselklappengehäuse

мотор олдтаймер-моторрадс 29/5000 Motor des oldtimer-motorrads 29/5000 Motor des oldtimer-motorrads — Карбюратор стоковые фото и изображения

Motor des Oldtimer-Motorrads 29/5000 Motor des Oldtimer-Motorrads

моторрад-дроссельклаппе. — карбюратор сток-график, -клипарт, -мультики и -символ

Motorrad-Drosselklappe.

motorkühlmittel, auch bekannt als frostschutzmittel, wird mit wasser gemischt, um zu verhindern, dass der kühler bei Extremer kälte gefriert und bei Extremer hitze überhitzt. es gibt viele verschiedene arten von kühlmittel — стоковые фотографии и изображения карбюратора

Motorkühlmittel, auch bekannt als Frostschutzmittel, wird mit…

innenseite des verstopften verschmutzten vergasers — carburetor stock-fotos und bilder

Innenseite des verstopften verschmutzten Vergasers

motorentechnik des oldtimer-motorrads — carburetor stock-fotos und bilder

Motorentechnik des Oldtimer- Motorrads

Motorentechnik des Oldtimer-Motorrads Oldtimer-Motorrad-Motorblock

innenseite des verstopften verschmutzten vergasers — карбюратор сток фото и фото

Innenseite des verstopften verschmutzten Vergasers

nahaufnahme von saitenschneiderkopf unkraut freischneider — carburetor stock-fotos und bilder

Nahaufnahme von Saitenschneiderkopf Unkraut Freischneider

verchromten v8 motor — carburetor stock-fotos und bilder

Verchromten V8 Motor

großen trockennebel generator — carburetor stock-fotos und билдер

Генератор Großen Trockennebel

Motorrad-drosselklappe. eine elektronische drosselklappe für ein motorrad bei geöffnetem und geschlossenem regler. иллюстрация инфографика. — карбюратор сток-графикен, -клипарт, -мультики и -символ

Моторрад-Дроссельклаппе. Eine elektronische Drosselklappe für ein…

Motor im alten retro-motorrad — carburetor stock-fotos und bilder

Motor im alten Retro-Motorrad

ansaugkrümmer des motoransaugsystems — karburtor stock-fotos und bilder

Ansaugkrümmer des Motoransaugsystems — reparenkle motorine

фото и фото карбюратора

Kleine Gas Motor reparieren

Малый ремонт газовых двигателей 20081026037Mehr in meinem Малый ремонт двигателя Lightbox anzeigen: 9

Auto-Luft-Drosselklappe auf weißem Hintergrund

Motorrad-Motor Detail — карбюратор Stock-fotos und Bilder

Motorrad-Motor Detail

Chopper-Motorrads

der gashebel auf der motorhaube des Muscle Cars nahaufnahme. — карбюратор фото и фото

Der Gashebel auf der Motorhaube des Muscle-Cars Nahaufnahme.
