Как проверить бензонасос? 4 признака поломки и 5 этапов проверки + видео
Топливный насос — это устройство, которое перемещает топливо из бензобака в двигатель, подавая его под постоянным давлением, чтобы обеспечить бесперебойную работу двигателя. В зависимости от возраста вашего автомобиля у вас может быть механический или электронный топливный насос.
Признаки неисправности топливного насоса:
- У Вас может возникнуть проблема с отказом топливного насоса, если ваш автомобиль дергается на высоких скоростях
- Топливный насос может быть неисправен, если вы теряете мощность при ускорении
- Потеря мощности при подъеме или буксировке груза
- Отказ топливного насоса может стать причиной, по которой двигатель не запустится
В механических насосах диафрагма, установленная снаружи топливного бака, расширяется и сжимается, создавая систему низкого давления, которая вытесняет топливо из бака и в двигатель.
Электронные насосы, как правило, расположены внутри топливного бака и используют электромагнитные двигатели для принудительной подачи топлива в двигатель при высоком давлении. Механические насосы обычно встречаются в автомобилях, которые используют карбюраторы, а электронные насосы обычно используются с системами впрыска топлива.
Поскольку механические насосы управляются непосредственно движением двигателя и содержат мало подвижных частей, они, как правило, надежны и относительно легко диагностируются и фиксируются. Большинство проблем с механическими насосами происходят когда диафрагма повреждена.
Электронные насосы связаны с электронными системами управления и содержат несколько движущихся частей. Из-за этой повышенной сложности, эти типы насосов более склонны к отказу. Любая из частей может привести к неисправности и вызвать проблемы с топливным насосом.
Содержание
- 1 Признаки выхода из строя бензонасоса
- 2 Принцип работы бензонасоса
- 3 Проблемы с подачей бензина – общие симптомы
- 4 Как проверить работу бензонасоса?
- 4.
1 Как проверить давление в топливной рампе? - 4.2 Результаты измерения давления в топливной рампе
- 4.
- 5 Особенности инжекторной системы питания
- 6 Назначение и принцип работы бензонасоса
- 7 Признаки неисправности топливного насоса
- 7.1 У Вас может возникнуть проблема с отказом топливного насоса, если ваш автомобиль дергается на высоких скоростях
- 7.2 Топливный насос может быть неисправен, если вы теряете мощность при ускорении
- 7.3 Потеря мощности при подъеме или буксировке груза
- 7.4 Отказ топливного насоса может стать причиной, по которой двигатель не запустится
- 8 Причина неисправности
- 9 Когда следует проверять бензонасос
- 10 Устройство и работа топливоподачи
- 11 Причины неисправности бензонасоса
- 12 Диагностика с проверкой давления
- 13 Профилактика поломок бензонасоса
Признаки выхода из строя бензонасоса
Два основных признака, которые должны насторожить автовладельца:
- Несвойственные ранние звуки в работе (тарахтение, чрезмерное гудение насоса).
- Авто утратило былую мощь и пропала сила тяги. Такие признаки в работе двигателя могут возникнуть и по другим причинам, но, как правило, это первый сигнал о неисправности в работе топливного насоса.
Принцип работы бензонасоса
Принципиальная схема бензонасоса
Основной функцией бензонасоса является передача топлива из бака к двигателю. В инжекторных двигателях топливный насос подключается к топливной рампе, а в карбюраторных – к карбюратору. При этом нужно не просто перекачивать топливо, а еще и обеспечивать определенное давление. Слишком высокое давление приводит к повышенному обогащению смеси и высокому расходу топлива. Слишком низкое давление приводит к обеднению смеси и падению мощности. И первый, и второй случай негативно сказывается на ресурсе двигателя. То есть, то, что бензонасос перекачивает топливо, не свидетельствует о его полной исправности.
Проблемы с подачей бензина – общие симптомы
Неисправности системы топливоподачи условно делятся на 2 категории:
- Горючая смесь вообще не подается в цилиндры.
- Бензин поступает с перебоями либо под недостаточным давлением.
В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.
Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:
- запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
- холостой ход нестабилен, двигатель «троит»;
- динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
- когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
- машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.
Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.
Как проверить работу бензонасоса?
Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.
С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.
Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.
Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе.
В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.
Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.
Как проверить давление в топливной рампе?
Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута.
Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:
- Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
- Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
- Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
- Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
- Подключайте прибор к штуцеру и приступайте к проверке механизма.
Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:
- когда включено зажигание;
- при холостых оборотах двигателя;
- кода сброшена трубка регулятора давления топлива;
- при передавленной трубке слива.
Результаты измерения давления в топливной рампе
Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:
- при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
- при холостых оборотах двигателя — не менее 2,5 атмосфер,
- когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
- при передавливании трубки слива — не менее 7 атмосфер.
Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.
В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.
Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).
В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
Особенности инжекторной системы питания
Задачи топливных насосов в карбюраторных и инжекторных моторах несколько различны. Если для карбюраторного двигателя важно просто подать бензин в карбюратор, то для системы впрыска этого недостаточно. Бензонасос должен не просто перекачивать топливо из бака в рампу, но и создавать определённое давление, без которого мотор просто не запустится.
Доступ к бензонасосу в инжекторных автомобилях также осложнён тем, что в машинах последних лет выпуска он монтируется вместе с топливоприемником и фильтром грубой очистки прямо в бензобаке. Это осложняет диагностику, ремонт и обслуживание всего топливного модуля, но упрощает конструкцию насоса, поскольку сам бензин его и смазывает и охлаждает. Но именно это и приводит зачастую к поломкам агрегата.
Назначение и принцип работы бензонасоса
Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.
Схема бензонасоса
Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель.
Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.
Схема бензонасоса
Признаки неисправности топливного насоса
Хотя механические и электронные насосы работают по разным принципам, симптомы отказа схожи для обоих типов насосов. Если вы заметили какие-либо общие признаки неисправности топливного насоса во время движения, вам может потребоваться осмотр и замена вашего топливного насоса.
Читайте также:Почему гудит бензонасос? Указывает ли шум в бензонасосе на его неисправность?
У Вас может возникнуть проблема с отказом топливного насоса, если ваш автомобиль дергается на высоких скоростях
Если вы едете на скорости и замечаете что двигатель дергается, или автомобиль двигается рывками, у вас может быть неисправный топливный насос. Эта проблема возникает, когда топливный насос не может обеспечить плавный поток топлива к двигателю. Периодически двигатель получает только воздух, в то время как ожидал получить топливо.
Это прерывание потока топлива заставляет двигатель пропускать несколько силовых ударов, заставляя делать рывки.
На ранних стадиях отказа этот симптом неисправности бензонасоса может продолжаться в течение минуты или около того, прежде чем двигатель вернется к нормальной работе. Некоторые водители могут путать этот знак с «эффектом грязного газа», но современные стандарты топлива делают топливный насос более вероятной причиной.
Топливный насос может быть неисправен, если вы теряете мощность при ускорении
Если вы заметите, что автомобиль часто теряет мощность, когда вы пытаетесь ускориться с остановки, это еще один признак что топливный насос может быть неисправен. Ускорение требует больше топлива, заставляя бензонасос работать больше. Если насос неисправен, он может не справиться с этим повышенным спросом, изнуряя двигатель. Если ваша машина действует так, как будто она вот-вот заглохнет, вам может потребоваться осмотр вашего насоса.
Также, потеря мощности автомобиля возможна из-за забитого топливного фильтра, в таком случае следует почистить топливный фильтр, или заменить его полностью.
Потеря мощности при подъеме или буксировке груза
Некоторые виды езды, такие как подъем по склону или буксировка груза, создают дополнительную нагрузку на ваш двигатель и требуют больше топлива для достижения той же производительности. Эти сложные ситуации увеличивают нагрузку на ваш насос. При обнаружении проблем в изношенном насосе, он не может поддерживать постоянный поток топлива в двигатель, что приводит к потере мощности.
Отказ топливного насоса может стать причиной, по которой двигатель не запустится
Если вы игнорируете все другие симптомы и признаки неисправного топливного насоса, он, в конечном счете, полностью перестанет работать. Как только ваш топливный насос окончательно умрет, топливо не поступит в двигатель. Когда вы попробуете запустить свой автомобиль, услышите лишь как крутиться стартер, но без топлива двигатель не сможет работать. Конечно, могут быть и другие объяснения, что ваш двигатель не запускается.
Чтобы убедиться, что топливный насос вышел из строя, проверьте давление в системе подачи топлива с помощью манометра.
Если он показывает ноль, то ваш насос, скорее всего, мертв. Вы также можете проверить коробку предохранителей автомобиля. Перегоревший предохранитель топливного насоса — еще один вероятный симптом неисправного насоса.
Причина неисправности
Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.
Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.
Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса).
Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.
У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.
Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.
Из всего вышеизложенного можно сделать несколько выводов для себя:
- Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
- Во-вторых, вовремя заменять топливный фильтр.
- В-третьих, прислушиваться к работе насоса.
Когда следует проверять бензонасос
Необходимо поочередно проверять все потенциально неисправные узлы, а бензонасос в первую очередь.
Проблемы при запуске и работе двигателя не всегда связаны с топливным насосом. Иногда признаки поломки бензонасоса такие же, как при неисправности регулятора давления топлива, форсунок или жиклеров, свечей и высоковольтной проводки. Даже опытные специалисты, которые наизусть знают все признаки «умирающего» насоса, не могут с первого раза однозначно определить тип и причину поломки, и необходимо поочередно проверять все потенциально неисправные узлы. При этом бензонасос обычно проверяется в первую очередь. Неисправность в данном случае бывает двух видов – не работает бензонасос совсем или не выдает нужное давление.
В первом случае неисправность можно узнать на слух, так как он должен запускаться при включении зажигания. Во втором случае нужно знать, как проверить давление бензонасоса. Здесь нужно использовать специальный манометр. Перечислим основные симптомы неисправности бензонасоса:
- двигатель не запускается;
- двигатель работает нестабильно;
- двигателю не хватает тяги при резком ускорении;
- двигателю не хватает тяги на низких оборотах.
Устройство и работа топливоподачи
Система, обеспечивающая двигатель нужным количеством бензина, функционирует по такому алгоритму:
- После включения зажигания запускается электробензонасос, поднимающий давление в магистрали после себя до определенного уровня. Электрическая цепь питания агрегата защищена предохранителем.
- Регулятор давления топлива (общепринятая аббревиатура – РДТ) стоит на магистрали после насоса и ограничивает верхний порог напора, сбрасывая лишнее топливо обратно в бак посредством отдельного трубопровода.
- При вращении коленчатого вала стартером и дальнейшей работе двигателя горючее поступает в топливную рампу, смешивается с воздухом и направляется к форсункам, встроенным в каждый цилиндр. Количество подаваемой в камеры сгорания смеси регулируется электронным блоком.
- На пути к топливной рампе бензин проходит 2 ступени фильтрации. Первая – сетка, установленная в баке на всасывающем патрубке насоса, вторая – фильтр тонкой очистки на подающем бензопроводе.
Справка. В различных моделях машин применяется 2 схемы установки РДТ и прокладки обратного трубопровода – в подкапотном пространстве либо непосредственно в бензобаке. В первом случае норма давления горючего в системе – 2,7…3,0 Бар, во втором – 3,8…4 Бар.
Распространенная ошибка несведущих автолюбителей: если горючая смесь не поступает в цилиндры, то однозначно не работает бензонасос. Зная конструкцию топливоподачи, можно предположить и другие неполадки:
- перегорел защитный предохранитель в электрической цепи, насос вполне исправен, но не получает напряжение питания;
- засорился первичный или вторичный фильтр (иногда – оба сразу), топливо проходит в малых количествах либо не поступает вовсе;
- пришел в негодность регулятор давления, сбрасывающий львиную долю горючего обратно в бак, мотору ничего не достается;
- вышла из строя одна либо несколько форсунок.
Чтобы точно определить источник проблемы, нужно выполнить проверку работы электробензонасоса и остальных элементов. Ехать на станцию технического обслуживания необязательно – диагностические работы можно провести в собственном гараже.
Причины неисправности бензонасоса
Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.
Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.
Диагностика с проверкой давления
Более точную диагностику можно провести, снова прибегнув к измерению давления в системе.
Каждый из приведённых ниже показателей, точнее, отклонение от нормы, может сигнализировать об определённых проблемах с насосом:
- давление на холостом ходу должно быть не менее 0,23-0,25 кПа;
- в момент пуска двигателя насос должен создать давление около 0,3 кПа;
- в переходных режимах — 0,28-0,3 кПа.
В том случае, когда при включённом зажигании топливо в систему не поступает и манометр молчит, скорее всего, дело в электронике — реле или предохранителе. Если в переходных режимах насос не развивает необходимое давление, забилась сетка фильтра грубой очистки. Если при пережатом шланге обратной подачи топлива давление ниже 0,4 кПа — налицо износ насоса.
Профилактика поломок бензонасоса
Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:
- Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
- Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
- Ликвидация возможности попадания в бак для топлива воды.
- Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.
как проверить бензонасос
Как проверить бензонасос на инжекторном автомобиле и на карбюраторном — все нюансы.
При неудачных попытках завести двигатель, многие водители задаются вопросом: как проверить бензонасос и его нормальную работу в условиях гаража, или даже в дороге. В этой статье и будет подробно рассмотрена проверка технического состояния и нормальной работы большинства бензонасосов, как электрических, для моторов с системой впрыска топлива, так и механических, предназначенных для карбюраторных. Так же будут описаны несколько советов, как вернуть штатному бензонасосу нормальную работоспособность, чтобы не тратиться на покупку нового.
Бензонасосы электрические и их проверка на машинах с системой впрыска топлива.
Бензонасосы, как электрический, так и механический, предназначены для подачи топлива из топливного бака в систему впрыска или в карбюратор под определённым давлением. Начну с более современных инжекторных автомобилей с электрическими бензонасосами, а если у кого то более старая карбюраторная классика с механическим бензонасосом, то просто пропускаем этот раздел и читаем ниже про механические насосы.
Прежде всего хочу сказать, что впрысковый мотор может не завестись не только от поломки бензонасоса, но разумеется и по другим причинам. И если вы не уверены в том, что причина в бензонасосе, то советую сначала почитать статью, которая называется «Впрысковый мотор не заводится — ищем причину» — статья находится здесь.
Бензонасосы на автомобилях с системой впрыска бывают двух видов: выносной (как на фото слева), установленный снаружи топливного бака, и погружной, установленный внутри топливного бака. Все они работают от электродвигателя, помещённого внутри насоса и рассчитанного на бортовое напряжение в пределах 12-14 вольт.
Исходя из этого, напрашивается простой вывод: если насос перестал работать (не слышно звука его работы, при повороте ключа зажигания), то первое, что нужно сделать — это проверить поступление к клеммам насоса напряжения 12 вольт.
Проверка напряжения. Для этого потребуется обыкновенный тестер (мультиметр), который советую всегда возить с собой, но если нет тестера, то можно воспользоваться обычной лампочкой (с проводами) на 12 вольт. Для начала находим на своей машине сам бензонасос, и если он выносной, то он расположен рядом с топливным баком, если погружной, то находим его клеммы, которые выступают снаружи бака.
Далее выставляем тестер в режим вольтметра, рассчитанного на замер постоянного напряжения в пределах от 0 до 20 вольт и подсоединяем щупы тестера (или провода от лампочки) к клеммам бензонасоса. Теперь просим помощника включить замок зажигания и смотрим на показания вольтметра, на котором должно появиться напряжение батареи машины (12-12,5 вольт). Если нет тестера, то подключенная к клемам лампочка должна загореться после включения замка зажигания.
Если напряжение есть, а насос не работает (не визжит), то проблема в самом бензонасосе (его электро-двигателе), если же нет напруги, значит проблема или в предохранителе, или в реле бензонасоса, или в самой проводке, целостность которой следует проверить от её начала до конца. Кстати, бывает просто окислились клеммы (чаще это бывает на выносных насосах), и прежде чем проверять проводку, следует зачистить клеммы до блеска.
Убедиться в том, что бензонасос рабочий, и проблема не в нём, а в проводах, реле или в предохранителе, довольно просто. Следует подсоединить отдельные длинные провода от батареи напрямую к клеммам бензонасоса (проверьте полярность) и если насос заработает, значит он вполне исправен и осталось разобраться с подачей на него напряжения, при повороте ключа зажигания.
Проверка реле бензонасоса. Самый простой вариант проверки реле бензонасоса, это конечно же заменить его новым исправным реле. Но если у вас его нет и вы стоите где нибудь на обочине дороги вдали от автомагазинов, то проверить реле можно с помощью проводов и обычной лампочки на 12в.
Для начала находим само реле (оно должно быть подписано на блоке реле и предохранителей) и вынимаем его из гнезда (из клеммной колодки). Далее подключаем провода к выводам реле, как показано на схемке слева. То есть к 86-ой клемме подсоединяем провод, второй конец которого подсоединяем к массе (минусу). К 30-ой клемме реле подсоединяем провод, второй конец которого подключаем к плюсу батареи. К 87-ой клемме реле подключаем провод, второй конец которого подключаем к лампочке 12 вольт, а второй вывод от лампочки подключаем на массу (минус).
Теперь остаётся подключить к 85-ой клемме реле последний четвёртый провод и подключить его к плюсу аккумулятора. Если при этом лампочка загорится, то реле бензонасоса исправно.
Ещё можно проверить реле, если выставить тестер в режим омметра и замерить сопротивление обмотки катушки реле, подсоединив один щуп к клемме 85, а другой щуп к клемме 86. Если омметр покажет обрыв, значит реле сгоревшее (её обмотка) и придётся купить новое.
Ну а что делать, если вы определили, что реле бензонасоса неисправно, купить его негде, а вы стоите на обочине дороги и как говорится вперёд 500 км и назад до родного гаража 500 км? А можно просто подсоединить перемычку из куска провода на клеммы 87 и 30 на нерабочем реле (но так, чтобы не замкнуть другие клеммы реле) и вставить его в блок реле и предохранителей и если бензонасос заработает, то проблема была всего лишь в реле и можно будет двигаться дальше.
Но при первой возможности (при встрече в пути автомагазина) следует всё же купить новое реле и установить взамен сгоревшего.
Проверка предохранителя. Ну здесь вообще всё просто, находим сгоревший предохранитель и вставляем взамен его исправный, ну а если нет нового, то наматываем на контакты преда жилку медного провода (одна медная жилка толщиной 0,25 мм способна выдержать до 10 А). Если предохранитель опять сгорает, то ищем проблему в проводке, скорей всего какой то из проводов, идущих к бензонасосу или его реле, замыкает на массу.
Проверка электродвигателя бензонасоса. Ну а если напряжение поступает на клеммы бензонасоса, а он не работает, то скорей всего сгорела обмотка статора электромотора насоса. Проверить обмотку можно с помощью того же тестера, только выставленного в режим измерения сопротивления (омметра). Если при подключении щупов тестера к клеммам бензонасоса (провода перед этим следует отсоединить от бензонасоса), прибор не показывает некоторое сопротивление обмотки (у разных насосов разное сопротивление), а показывает обрыв, то обмотка сгоревшая и насос следует заменить.
Если прибор показывает некоторое сопротивление, то с статором моторчика насоса всё в порядке и ещё следует проверить, не коротит ли обмотка статора на корпус бензонасоса. Для этого один щуп тестера подсоединяем на плюсовую клемму бензонасоса, а второй щуп соединяем с корпусом насоса, и если обмотка не коротит на корпус, то тестер покажет обрыв.
Если бензонасос работает, а машина не заводится. Бывает, что бензонасос работает, а мотор не запускается или запускается и глохнет, ну или работает с перебоями (машина движется рывками). В таком случае, сначала следует проверить чистоту приёмной сетки (фильтра грубой очистки) в топливном баке, возможно она забита и насос не может из-за грязи прокачать топливную систему и создать необходимое давление.
На многих автомобилях, чтобы добраться до фильтра грубой очистки, следует открутить специальный лючок в топливном баке. Если у вас не выносной бензонасос, а погружной, то следует открутить болты, удерживающие его на баке, и вынуть насос, на нём же можно обнаружить и сетку (фильтр грубой очистки топлива).
Как проверить давление бензонасоса. Бывает, что насос работает, грязи в фильтрах нет, а машина не заводится. Тогда следует проверить давление насоса, так как при падении давления ниже нормы (норма примерно 2,5 — 3,2 кг/см² и зависит от оборотов двигателя, но конкретно для вашей модели машины, точнее модели насоса, следует уточнить в мануале двигателя) машина не заведётся, или будет заводиться и через некоторое время глохнуть (как определить неисправность впрыскового двигателя по поведению машины, советую почитать вот тут). Падение давления как я уже говорил, может быть из-за грязи в фильтре грубой или тонкой очистки, а может быть от износа самого механизма насоса.
Но прежде чем проверять давление бензина, развиваемое бензонасосом, следует проверить всю топливную магистраль, чтобы не было утечки топлива (всё должно быть сухо). После этого заменяем фильтр тонкой очистки топлива, чистим фильтр грубой очистки, и если машина и теперь не заводится, то тогда есть смысл проверить давление топлива.
Возможно механизм насоса изношен.
Чтобы проверить давление топлива, следует снять с нагнетающего штуцера насоса топливный шланг и подключить к штуцеру бензонасоса приспособление с манометром, рассчитанным на давление до 6-7 кг/см² и показанное на фото слева. Изготовить его можно за несколько минут, если купить тройник, штуцер, кран и манометр, ну и кусок шланга.
Когда будете снимать шланг с штуцера бензонасоса, то будьте осторожны, так как там может быть остаточное давление (снимаем шланг потихоньку, накрыв его ветошью. Затем на штуцер бензонасоса надеваем резиновый шланг приспособления и затягиваем его хомутик, а на штуцер приспособления (который указан жёлтой стрелкой на фото) надеваем штатный топливный шланг, который был снят с штуцера бензонасоса. Теперь остаётся завести двигатель машины (а если он не заводится, то просто включить зажигание, чтобы ток пошёл на клеммы бензонасоса и он заработал) и наблюдать за показаниями манометра.
Давление топлива, развиваемое исправным бензонасосом, желательно уточнить в мануале вашего двигателя, но у большинства машин оно не должно быть менее 2,8 — 3 кг/см², а при нажатии на педаль газа и повышении оборотов двигателя, давление должно возрасти примерно на 0,5 кг/см².
Кстати, приспособление можно подключить и под капотом, к топливному шлангу, приходящему к топливной рампе.

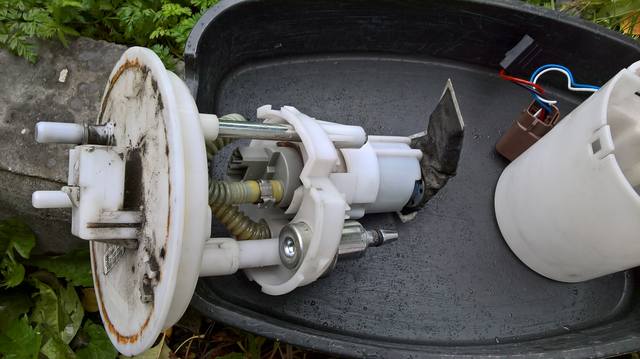

А как проверить снятый с автомобиля погружной бензонасос, можно наглядно посмотреть в видеоролике под статьёй.
И ещё: давление в топливной системе (можно наблюдать на манометре приспособления) должно не падать в течении нескольких десятков минут (лучше часов). Если давление падает довольно быстро, то значит где то утечка или просто выработался клапан насоса(негерметично его седло) и и это не хорошо. Так как если давление топлива будет понижаться быстро, то двигателю будет не хватать топлива и мотор будет работать с перебоями (а насос будет не справляться с своевременной подачей топлива под нужным давлением).
Следует заметить, что на отечественных машинах или старых иномарках, электрические бензонасосы не редко выходят из строя, и если вы любитель дальних поездок и не хотите застрять где нибудь в пути, километров за 500 от дома, то советую доработать вашу инжекторную машину, как описано вот в этой статье, и если сделать то, что там описано, то при сгорании штатного бензонасоса, всё равно можно будет ехать дальше.

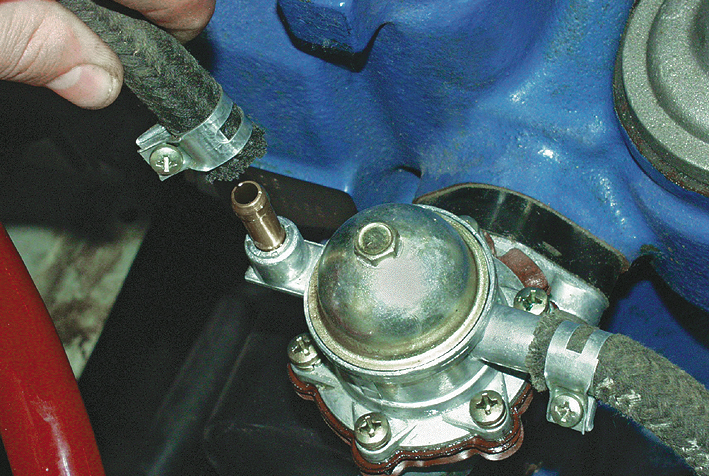

Как проверить механический топливный насос карбюраторных машин.
Механические насосы довольно просты, не потребляют электричества и работают от специального привода, который в свою очередь перемещает диафрагму (обычно их несколько), которая качает топливо, и большинство механических бензонасосов диафрагменные.
Проверить их нормальную работоспособность можно и без манометра, чисто визуально. Для этого снимаем с впускного штуцера карбюратора топливный шланг, идущий от бензонасоса и опускаем шланг в прозрачную ёмкость (например в пластиковую бутылку).
Далее следует надавливать на рычаг ручной подкачки, проверяем силу подачи бензина. При надавливании на рычаг, исправный бензонасос должен выпрыскивать из шланга топливо плотной струёй (пульсирующей) без видимых примесей воздуха — воздушных пузырьков (кстати, проверку лучше делать с прозрачным топливным шлангом).
Следует отметить, что когда толкатель бензонасоса упирается в торец кулачка (эксцентрика) как на фото слева, то в таком положении ручная подкачка не работоспособна и в таком случае многие водители новички не могут понять причину.
А следует всего лишь провернуть электростартером коленвал двигателя и положение толкателя относительно эксцентрика изменится и ручная подкачка заработает.
Хотя проверить плотность струи бензина, как было описано выше, можно и без ручной подкачки, если попросить помощника проворачивать коленвал электростартером. При такой проверке из топливного шланга так же должна выходить плотная пульсирующая струя топлива без воздушных пузырьков. Не следует настораживаться из -за того, если струя бензина начнёт выходить из шланга не сразу, это нормальное явление, особенно если ваша машина долго стояла.
Устройство и схема работы механического бензонасоса: а — всасывание топлива, б — нагнетание топлива.
1 — рычаг механической подкачки топлива, 2 — толкатель, 3 — отверстие прокладки, 4 — верхняя часть корпуса, 5 — впускной клапан, 6 — сетчатый фильтр топлива, 7 — впускной бензопровод, 8 — верхние диафрагмы, 9 — нижняя диафрагма, 10 — пружина штока диафрагм, 11 — рычаг ручной подкачки топлива, 12 — шпилечная пружина рычага, 13 — шток, 14 — балансир, 15 — нижняя часть корпуса, 16 — эксцентрик рычага ручной подкачки, 17 — возвратная пружина рычага, 18 — выпускной бензопровод, 19 — выпускной клапан, 20 — наружная прокладка, 21 — внутренняя дистанционная прокладка, 22 — кулачок эксцентрик привода толкателя бензонасоса.
Если струя бензина слабая или в перемешку с воздухом, то следует снять бензонасос с двигателя и внимательно его осмотреть. И обратить внимание на прилегание верхней части корпуса насоса 4 к основному корпусу. Здесь не должны быть видны следы подтекания топлива, (а раз подтекает топливо, то в полость насоса подсасывает и воздух). Если есть утечки топлива, то следует заменить дистанционные прокладки, показанные на рисунке слева — наружную 20, и внутреннюю 21 (если они в плохом состоянии).
Следует обратить внимание и на диафрагмы 8 и 9, на них не должно быть трещин или разрывов — это частая причина слабой подачи бензина. При обнаружении дефектов, диафрагмы разумеется следует заменить новыми, и на многие отечественные машины ремкомплекты бензонасосов до сих пор не трудно найти в продаже.
И ещё: особое внимание обратите на чистоту сетчатого фильтра 6, на чистоту впускного клапана 5 и выпускного клапана 19. Если на них присутствует грязь, то насос нормально работать не будет.
Следует всё разобрать и обязательно промыть детали в чистом бензине.
На некоторых моделях насосов (как на фото слева) верхняя крышка 4 это отдельная деталь, которая прижимается болтом 5. Такая конструкция несколько хуже, так как уплотнение между болтом и крышкой часто нарушается (теряется герметичность), к тому же нейлоновый фильтр 2 служит одновременно и прокладкой, на нормальную герметичность которой следует обратить особое внимание. При любом подозрении на негерметичность, следует заменить негодные уплотнения.
Но бывает и так, что все прокладки заменены новыми, а на бензонасосе видны следы утечки топлива. В таком случае следует крышку прислонить к корпусу без прокладок и посмотреть на просвет напротив сильного источника света. Ведь некоторые ремонтники переусердствуют с затяжкой болта (винтов) и плоскости сопряжения корпуса и крышки бензонасоса, изготовленные из довольно мягкого цинкового сплава искривляются, и нормальной герметичности уже не будет, даже с новыми прокладками.
В таком случае следует разобрать бензонасос и с помощью наждачной бумаги, уложенной на лист стекла, притереть плоскости сопряжения. Если искривление не маленькое, то сначала используем крупную бумагу, а в конце доводим плоскости самой мелкой наждачной бумагой. В процессе работы проверяем плоскости сопряжения на просвет.
Ну а что касается механических бензонасосов некоторых иномарок, то проверить импортный бензонасос можно так же как и отечественный, а вот отремонтировать удаётся не все, так как многие изделия не разборные. Что тут можно сказать, можно конечно попытаться разобрать бензонасос, высверлив заклёпки или развальцевав корпус, но проблема в том, что если обнаружатся выработанные детали, то найти им замену в продаже будет не просто.
В таком случае, или придётся изготавливать их самостоятельно, или покупать новый бензонасос. Каждый автовладелец решает сам, исходя из своих возможностей.
Вот вроде бы и всё. Надеюсь в этой статье были даны полезные советы, как проверить бензонасос, как электрический, так и механический, успехов всем.
Как проверить электрический топливный насос, не снимая его – OsVehicle
