Предохранители Лада Гранта (ВАЗ 2190), 2011
09.09.2019
Большинство цепей питания электрооборудования отечественного седана и лифтбека защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.
Рассмотрены схемы Лада Гранта (2190, 2191) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.
В моторном отсеке
Для доступа к предохранителям, расположенным в блоке моторного отсека — поддев крышку, снимите ее с монтажного блока.
| Схема элементов монтажного блока в моторном отсеке | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Главное реле, цепи защищаемые предохранителями F1 и F21 блока в салоне | 30 |
| F2 | Силовая цепь генератора | 60 |
| F3 | 60 | |
| F4 | вентилятор системы охлаждения | 30 |
| F5 | электроусилитель рулевого управления | 50 |
| F6 | Запасной | — |
| ЛЮКС | ||
| F1 | Обогреватель ветрового стекла | 50 |
| F2 | Силовая цепь генератора | 60 |
| F3 | 60 | |
| F4 | Электровентиляторы охлаждения радиатора * — в комплектации без климатической установки | 40/30* |
| F5 | Усилитель руля | 50 |
| F6 | Система ABS (АБС) | 40 |
В салоне
Для доступа к защитным элементам монтажного блока в салоне автомобиля.
Потянув, снимите крышку, преодолевая сопротивление фиксаторов. На внутренней стороне крышки есть актуальная схема расположения.

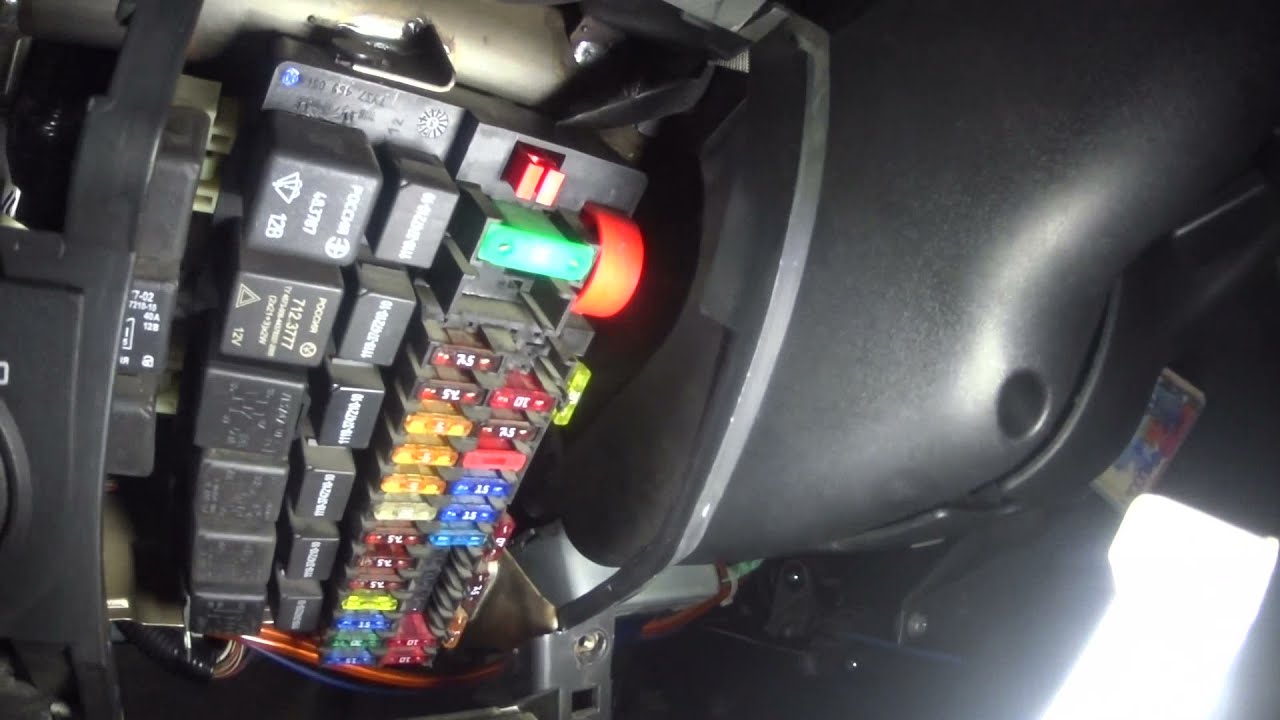

Общий вид.
| Схема предохранителей в салонном блоке Гранта | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| F1 | Контроллер, реле вентилятора системы охлаждения, катушка зажигания, форсунки | 15 |
| F2 | Электродвигатели стеклоподъемников | 30 |
| F3 | Аварийная сигнализация | 15 |
| F4 | Очиститель ветрового стекла, подушки безопасности | 20 |
| F5 | Выключатель зажигания (контакт 15) | 7.5 |
| F6 | Лампа света заднего хода в правом заднем фонаре | 7. 5 |
| F7 | Клапан продувки адсорбера, датчик массового расхода воздуха, датчик скорости автомобиля, датчики концентрации кислорода | 7.5 |
| F8 | Элемент обогрева заднего стекла | 25 |
| F9 | Габаритный свет в правой блок-фаре и правом заднем фонаре | 5 |
| F10 | Габаритный свет в левой блок-фаре и левом заднем фонаре, подсветка комбинации приборов, подсветка выключателей на панели приборов | 5 |
| F11 | Лампа противотуманного света в левом заднем фонаре | 5 |
| F12 | Ближний свет правой блок-фары | 7.5 |
| F13 | Ближний свет левой блок-фары | 7.5 |
| F14 | Дальний свет правой блок-фары | 10 |
| F15 | Дальний свет левой блок-фары | 10 |
| F16 | Нет | — |
| F17 | — | |
| F18 | — | |
| F19 | — | |
| F20 |
| 15 |

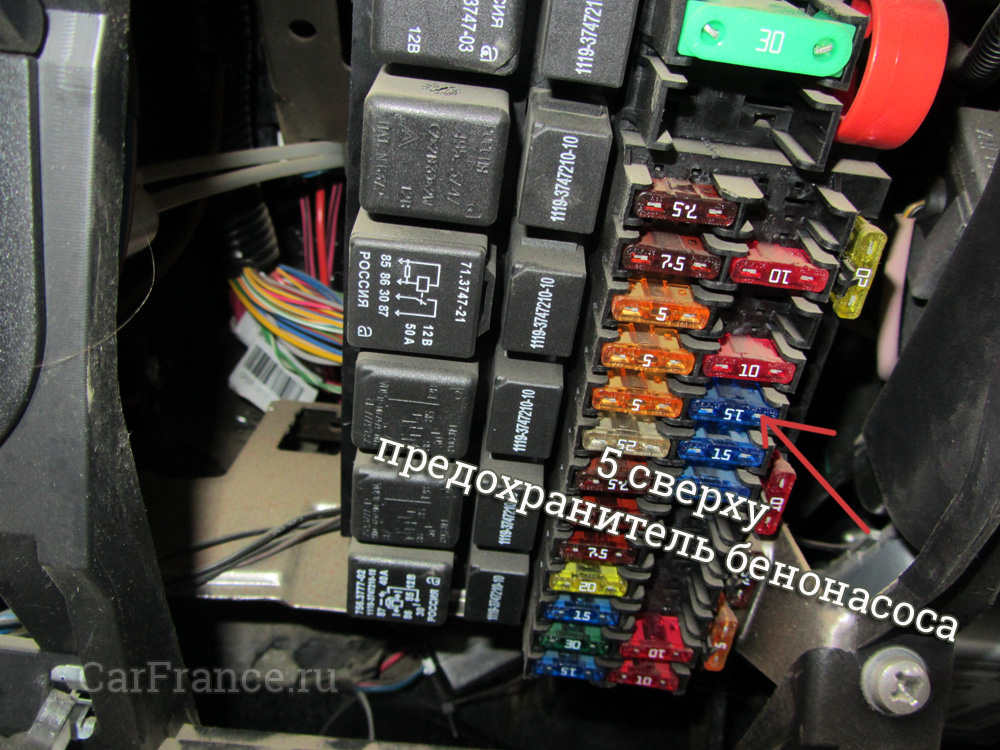

| F21 | Бензонасос | 15 |
| F22 | Центральный замок | 15 |
| F23 | Дневные ходовые огни | 10 |
| F24 | Нет | — |
| F25 | Сигналы торможения в задних фонарях, дополнительный сигнал торможения, плафон освещения салона | 10 |
| F26 | Резервный | — |
| F27 | ||
| F28 | — | |
| F29 | — | |
| F30 | — | |
| F31 | Нет | |
| F32 | Цепи управления электродвигателя вентилятора отопителя и электроусилителя рулевого управления | 30 |
| Реле | ||
| K1 | вентилятор системы охлаждения | |
| K2 | стеклоподъемники | |
| K3 | стартер | |
| K4 | Дополнительное реле: Цепи управления: реле ближнего и дальнего света фар, дневными ходовыми огнями, элементом обогрева заднего стекла, электродвигателем вентилятора отопителя, очистителем и омывателем ветрового стекла | |
| K5 | Реле-прерыватель указателей поворота и аварийной сигнализации | |
| K6 | очиститель ветрового стекла | |
| K7 | дальний свет фар | |
| K8 | звуковой сигнал | |
| K9 | ближний свет фар | |
| K10 | обогрев заднего стекла | |
| K11 | Главное реле: Система управления двигателем | |
| K12 | реле бензонасоса | |
| Иные варианты схем монтажных блоков в салоне | ||
|---|---|---|
| DELRHI | ||
| № | Описание | Ток, А |
| F1 | Катушки зажигания | 15 |
| Контроллер системы управления двигателем | ||
| Форсунки | ||
| F2 | Норма, Люкс: Центральный блок кузовной электроники | 25 |
| Модуль двери водителя | ||
| Стандарт: Дневные ходовые огни | 5 | |
| F2 | Стеклоподъемники | 30*3 |
| F3 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач | 15 |
| Привод управления автоматической коробкой переключения передач | ||
| Стандарт: Аварийная сигнализация | 10 | |
| F4 | Контроллер системы надувных подушек безопасности | 15 |
| F5 | Клемма 15 приборов | 7,5 |
| F6 | Свет заднего хода | 7,5 |
| Указатели поворота (Стандарт) | ||
| Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) | ||
| Блок управления системой безопасной парковки (Норма, Люкс) | ||
| F7 | Клапан продувки адсорбера | 7,5 |
| Датчик массового расхода воздуха/ датчик давления | ||
| Датчик фаз | ||
| Датчики концентрации кислорода | ||
| F8 | Обогреватель заднего стекла | 25 |
| Обогреватели наружных зеркал (Норма, Люкс) | ||
| F9 | Габаритные огни правого борта | 5 |
| F10 |
| 5 |
| F11 | Задние противотуманные огни | 5 |
| F12 | Ближний свет, правая фара | 7. 5*3 |
| Электрокорректор правой фары | 10 | |
| F13 | Ближний свет, левая фара | 7.5*3 |
| Электрокорректор левой фары | 10 | |
| F14 | Дальний свет, правая фара | 10 |
| F15 | Дальний свет, левая фара | 10 |
| F16 | Правая противотуманная фара | 10 |
| F17 | Левая противотуманная фара | 10 |
| F18 | Обогреватели передних сидений | 20 |
| предохранитель прикуривателя | ||
| F18*1 | Прикуриватель гранта | 10 |
| 15 | ||
| F18 | Обогреватели передних сидений | 15*3 |
| F19 | Норма, Люкс: Блок управления антиблокировочной системой тормозов | 5 |
| F19 | Стандарт: Моторедукторы блокировки замков дверей | 20 |
| F19 | ABS | 15*3 |
| F20 | Звуковой сигнал | 15 |
| F20 |
| 15*3 |
| F21 | Бензонасос | 10 |
| 15*3 | ||
| F22 |
| 25 |
| F22 | Центральный замок | 15*3 |
| F23 | Комбинация приборов | 5 |
| Диагностический разъем | ||
| F23 | Дневные ходовые огни | 10*3 |
| F24 | Норма, Люкс: Муфта компрессора кондиционера | 7,5 |
| Контроллер системы автоматического управления климатической установкой | ||
| F25 | Сигналы торможения | 7,5 |
| Плафон освещения салона (Стандарт) | ||
| F26 | Норма, Люкс: Центральный блок кузовной электроники | 10 |
| F26 | АБС/ESC | 25 |
| F27*2 | Блок управления антиблокировочной системой тормозов | 25 |
| F31 | ||
| F28*2 | Электровентилятор отопителя | 30 |
| F32 | Контроллер системы автоматического управления климатической установкой | |
| Электроусилитель рулевого управления *3 | ||
| Реле | ||
| К1 | электровентилятор охлаждения радиатора | |
| К2 | Стеклоподъемник («норма») | |
| Реле минимального обдува модуля охлаждения («люкс») | ||
| К3 | стартер | |
| К4 | Разгрузочное реле выключателя зажигания | |
| К5 | Реле указателей поворота и аварийной сигнализации | |
| К6 | стеклоочиститель («норма») | |
| обогрев сидений («люкс») | ||
| К7 | дальний свет фар | |
| К8 | звуковой сигнал | |
| К9 | ближний свет фар | |
| К10 | обогрев заднего стекла | |
| К11 | ЭСУД | |
| К12 | бензонасос | |
| К13 | аварийная сигнализация | |
| К14 | ||
| К15 | — | |
| К16 | — | |
| К17 | — | |
Материалы по теме
Схема предохранителей и реле Лада Гранта (ВАЗ-2190, 2191)
Блок предохранителей в салоне
Для доступа к монтажному блоку потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снимите крышку.
Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем защелкните нижние элементы крепления крышки в точках 2 и 1, после чего верхние в точках 4 и 5. Следите за точным попаданием крепежных элементов крышки в металлические фиксаторы, установленные на панели приборов.
| Монтажный блок 1118-3722010-00 |
| Монтажный блок DELRHI |
| |
| № | А | Защищаемые цепи |
| F1 | 15 | Катушки зажигания Форсунки Контроллер системы управления двигателем |
| F2 | 25 | Норма, Люкс: Центральный блок кузовной электроники Модуль двери водителя |
| F2 | 5 | Стандарт: Дневные ходовые огни |
| F2 | 303) | Стеклоподъемники |
| F3 | 15 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач Привод управления автоматической коробкой переключения передач |
| F3 | 10 | Стандарт: Аварийная сигнализация |
| F4 | 15 | Контроллер системы надувных подушек безопасности |
| F5 | 7. 5 | Клемма 15 приборов |
| F6 | 7.5 | Свет заднего хода Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) Блок управления системой безопасной парковки (Норма, Люкс) |
| F7 | 7.5 | Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчики концентрации кислорода |
| F8 | 25 | Обогреватель заднего стекла Обогреватели наружных зеркал (Норма, Люкс) |
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика |
| F11 | 5 | Задние противотуманные огни |
| F12 | 7. 53)10 | Ближний свет, правая фара Электрокорректор правой фары |
| F13 | 7.53) 10 | Ближний свет, левая фара Электрокорректор левой фары |
| F14 | 10 | Дальний свет, правая фара |
| F15 | 10 | Дальний свет, левая фара |
| F16 | 10 | Правая противотуманная фара |
| F17 | 10 | Левая противотуманная фара |
| F18 | 20 | Обогреватели передних сидений Прикуриватель |
| F181) | 10 15 | Прикуриватель |
| F18 | 153) | Обогреватели передних сидений |
| F19 | 5 | Норма, Люкс: Блок управления антиблокировочной системой тормозов |
| F19 | 20 | Стандарт: Моторедукторы блокировки замков дверей |
| F19 | 153) | ABS |
| F20 | 15 | Звуковой сигнал |
| F20 | 153) | Звуковой сигнал Замок багажника Коробка передач Прикуриватель Диагностический разъем |
| F21 | 10 153) | Топливный насос |
| F22 | 25 | Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стекла Очиститель заднего стекла |
| F22 | 153) | Центральный замок |
| F23 | 5 | Комбинация приборов Диагностический разъем |
| F23 | 103) | Дневные ходовые огни |
| F24 | 7. 5 | Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой |
| F25 | 7.5 | Сигналы торможения Плафон освещения салона (Стандарт) |
| F26 | 10 | Норма, Люкс: Центральный блок кузовной электроники |
| F26 | 25 | АБС/ESC |
| F272) F31 | 25 | Блок управления антиблокировочной системой тормозов |
| F282) F32 | 30 | Электровентилятор отопителя Контроллер системы автоматического управления климатической установкой Электроусилитель рулевого управления3) |
| Реле | ||
| К1 | Реле электровентилятора охлаждения радиатора | |
| К2 | Стеклоподъемник (в исполнении «норма») Реле минимального обдува модуля охлаждения (в исполнении «люкс») | |
| К3 | Реле стартера | |
| К4 | Разгрузочное реле выключателя зажигания | |
| К5 | Реле указателей поворота и аварийной сигнализации | |
| К6 | Реле стеклоочистителя (в исполнении «норма») Реле обогрева сидений (в исполнении «люкс») | |
| К7 | Реле дальнего света фар | |
| К8 | Реле звукового сигнала | |
| К9 | Реле ближнего света фар | |
| К10 | Реле обогрева заднего стекла | |
| К11 | Реле ЭСУД | |
| К12 | Реле топливного насоса | |
| К13 | Реле аварийной сигнализации дополнительное | |
| К14 | Реле аварийной сигнализации дополнительное | |
| К15 | — | |
| К16 | — | |
| К17 | — | |
1) Предохранители, номинал которых может различаться в разных комплектациях автомобиля в зависимости от набора опций.
2) Монтажный блок DELRHI
3) До 2014 года
Монтажный блок нового образца| № | А | Защищаемые цепи |
| F1 | 15 | Катушки зажигания Форсунки Контроллер системы управления двигателем Реле вентилятора системы охлаждения |
| F2 | 30 | Люкс: Центральный блок кузовной электроники Норма, стандарт: Резерв |
| F3 | 10 | Люкс: Центральный блок кузовной электроники Переключатель световой сигнализации |
| F3 | 15 | Аварийная сигнализация |
| F4 | 15 | Люкс: Контроллер системы надувных подушек безопасности Датчик дождя |
| F4 | 20 | Омываталь ветрового стекла Очиститель ветрового стекла Контроллер системы надувных подушек безопасности |
| F5 | 7,5 | Клемма 15 приборов |
| F6 | 7,5 | Свет заднего хода Блок управления системы безопасной парковки (Люкс) |
| F7 | 7,5 | Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчик концентрации кислорода Блок управления системой контроля давления в шинах |
| F8 | — | Резерв |
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажник Плафон освещения вещевого ящика |
| F11 | 5 | Задние противотуманные огни |
| F12 | 10 | Ближний свет, правая фара |
| F13 | 10 | Ближний свет, левая фара |
| F14 | 15 | Патрон для подключения доп. приборов в багажнике |
| F15 | 10 | Очиститель заднего стекла Омыватель заднего стекла |
| F16 | 5 | Люкс: Модуль двери водителя Норма, Стандарт: Резерв |
| F17 | — | Резерв |
| F18 | — | Резерв |
| F19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 10 | Дальний свет, правая фара |
| F22 | 10 | Дальний свет, левая фара |
| F23 | 10 | Правая противотуманная фара |
| F24 | 10 | Левая противотуманная фара |
| F25 | 15 | Обогрев передних сидений |
| F26 | 5 | Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости |
| F27 | 15 | Прикуриватель |
| F28 | 15 | Топливный насос |
| F29 | 20 | Люкс: Центральный блок кузовной электроники Очиститель ветрового стекла Омыватель ветрового стекла |
| F29 | 15 | Норма, Стандарт: Моторедукторы блокировки замков дверей Моторедуктор блокировки замка багажника |
| F30 | 10 | Норма, Стандарт: Дневные ходовые огни |
| F31 | 7,5 | Муфта компрессора кондиционера |
| F32 | 7,5 | Сигнал торможения Контроллер управления автоматической коробкой передач Плафон освещения салона (норма/стандарт) |
| F32 | 30 | Отопитель |
| F33 | 25 | Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости |
| F34 | 5 | Комбинация приборов Диагностический разъем |
| F35 | 15 | Норма, Стандарт: Блок управления системой надувных подушек безопасности Люкс: Резерв |
| F36 | 10 | Звуковой сигнал |
| F37 | 10 | Мультимедийная система |
| F38 | — | Резерв |
| F39 | — | резерв |
| F40 | — | Резерв |
| F41 | 50 | Обогреватель ветрового стекла |
| F42 | 30 | Норма, Стандарт: Электростеклоподъемники передних дверей Люкс: Резерв |
| F43 | 50 | Контроллер управления роботизированной коробкой переключения передач |
| F44 | 30 | Электровентилятор отопителя Контроллер системы управления климатической установкой |
| F45 | 25 | Обогреватель заднего стекла Обогреватель наружных зеркал |
| F46 | — | Резерв |
| Реле монтажного блока нового образца | ||
| К1 | 50 | Разгрузочное реле выключателя зажигания |
| К2 | 30 | Реле стартера |
| К3 | 40 | Люкс: Реле электровентилятора охлаждения радиатора |
| К3 | 30 | Норма, Стандарт: Реле стеклоочистителя |
| К4 | 30 | Реле электровентилятора охлаждения радиатора |
| К5 | 30 | Люкс: Реле муфты компрессора кондиционера |
| К5 | 30 | Норма, Стандарт: Реле указателей поворота и аварийной сигнализации |
| К6 | 30 | Люкс: Реле обогрева заднего стекла и наружных зеркал |
| К6 | 30 | Норма, Стандарт: Реле передних электростеклоподъемников |
| К7 | 20 | Реле дальнего света фар |
| К8 | 20 | Реле звукового сигнала |
| К9 | 20 | Реле ближнего света фар |
| К10 | 20 | Реле света заднего хода |
| К11 | 20 | Главное реле ЭСУД |
| К12 | 20 | Реле топливного насоса |
| К13 | 20 | Реле обогрева сидений |
| К14 | 70 | Реле обогрева ветрового стекла |
| К15 | 30 | Норма, Стандарт: Реле обогрева заднего стекла и наружных зеркал Люкс: Резерв |
| К16 | 30 | Норма, Стандарт: Реле муфты компрессора кондиционера Люкс: Резерв |
| К17 | — | Резерв |
| К18 | 40 | Норма, Стандарт: Реле электровентилятора охлаждения радиатора Люкс: Резерв |
Блок предохранителей в моторном отсеке
| № | А | Защищаемые цепи |
| 1 | 50 | Обогреватель ветрового стекла |
| 1 | 30 | Ближний свет |
| 2 | 60 | Генератор |
| 3 | 60 | Генератор |
| 4 | 30* 40 | Электровентилятор охлаждения радиатора |
| 5 | 50 | Электромеханический усилитель рулевого управления |
| 6 | 40 | Блок управления антиблокировочной системой тормозов |
Лада Гранта — схема блока предохранителей
Опубликовано от admin
Год выпуска:
Схема салона
Лада Гранта – схема блока предохранителей – салонСалон (версия Люкс)
| Предохранитель | [А] | Цепь защищена |
| F1 | 15 | Катушка зажигания, форсунки, блок управления EMS |
| F2 | 30 | Основной блок электроники кузова |
| F3 | 10 | Основной блок электроники кузова, выключатель сигнальной лампы |
| F4 | 15 | Контроллер подушек безопасности, датчик дождя |
| F5 | 7,5 | Зажим клеммный – 15 шт. |
| Ф6 | 7,5 | Фонарь заднего хода, реле фонаря заднего хода, блок управления системой помощи при парковке |
| F7 | 7,5 | Клапан продувки адсорбера, датчик массового расхода воздуха/датчик давления, датчик фазы, датчик кислорода, блок управления системой контроля давления в шинах |
| F8 | — | Резерв |
| F9 | 5 | Габаритные огни правые |
| F10 | 5 | Габаритные огни слева, Подсветка панели приборов и кнопок, Подсветка номерного знака, Подсветка багажника, Подсветка вещевого ящика |
| F11 | 5 | Задний противотуманный фонарь |
| F12 | 10 | Ближний свет, правая лампа |
| F13 | 10 | Ближний свет, левая лампа |
| F14 | 15 | Розетка для подключения дополнительных устройств в багажнике |
| F15 | 10 | Стеклоочиститель заднего стекла, омыватель заднего стекла |
| Ф16 | 5 | Модуль двери водителя |
| Ф17 | — | Резерв |
| Ф18 | — | Резерв |
| Ф19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 10 | Дальний свет, правая лампа |
| F22 | 10 | Дальний свет, левая лампа |
| F23 | 10 | Правая противотуманная фара |
| Ф24 | 10 | Левая противотуманная фара |
| Ф25 | 15 | Обогрев передних сидений |
| Ф26 | 5 | Блок управления ABS/блок управления ESP |
| Ф27 | 15 | Прикуриватель |
| Ф28 | 15 | Топливный насос |
| Ф29 | 20 | Основной блок электроники кузова, стеклоочиститель, омыватель ветрового стекла |
| Ф30 | — | Резерв |
| Ф31 | 7,5 | Муфта компрессора кондиционера |
| Ф32 | 7,5 | Стоп-сигнал, Контроллер АКП |
| Ф33 | 25 | Блок управления ABS/блок управления ESP |
| Ф34 | 5 | Комбинация приборов, диагностический разъем |
| Ф35 | — | Резерв |
| Ф36 | 10 | Звуковой сигнал (рупор) |
| Ф37 | 10 | Мультимедийная система |
| Ф38 | — | Резерв |
| Ф39 | — | Резерв |
| Ф40 | — | Резерв |
| Ф41 | 50 | Обогреватель ветрового стекла |
| Ф42 | — | Резерв |
| Ф43 | 50 | Обогреватель ветрового стекла |
| Ф44 | 30 | Электровентилятор отопителя, контроллер системы климат-контроля |
| Ф45 | 25 | Обогреватель заднего стекла, обогреватель наружных зеркал |
| Ф46 | — | Резерв |
Салон (стандартная версия)
| Предохранитель | [А] | Цепь защищена |
| F1 | 15 | Катушка зажигания, Форсунки, Блок управления EMS |
| F2 | — | Резерв |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Омыватель ветрового стекла, стеклоочиститель |
| F5 | 7,5 | Зажим клеммный – 15 шт. |
| F6 | 7,5 | Фонарь заднего хода/реле фонаря заднего хода*, указатели поворота |
| F7 | 7,5 | Клапан продувки адсорбера, датчик массового расхода воздуха/датчик давления, датчик фазы, датчик кислорода, блок управления системой контроля давления в шинах* |
| F8 | — | Резерв |
| F9 | 5 | Габаритные огни с правой стороны |
| F10 | 5 | Габаритные огни левые, Подсветка панели приборов и кнопок, Подсветка номерного знака, Подсветка багажника |
| F11 | 5 | Задний противотуманный фонарь |
| F12 | 10 | Ближний свет, правая лампа |
| F13 | 10 | Ближний свет, левая лампа |
| F14 | 15 | Розетка для подключения дополнительных устройств в багажнике |
| F15 | 10 | Стеклоочиститель заднего стекла*, Омыватель заднего стекла* |
| Ф16 | — | Резерв |
| Ф17 | — | Резерв |
| Ф18 | — | Резерв |
| Ф19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 10 | Дальний свет, правая лампа |
| F22 | 10 | Дальний свет, левая лампа |
| F23 | 10 | Правая противотуманная фара |
| Ф24 | 10 | Левая противотуманная фара |
| Ф25 | 15 | Обогрев передних сидений* |
| Ф26 | 5 | Блок управления ABS/блок управления ESP |
| Ф27 | 15 | Прикуриватель |
| Ф28 | 15 | Топливный насос |
| Ф29 | 15 | Мотор-редуктор блокировки замка двери, Мотор-редуктор блокировки замка багажника |
| Ф30 | 10 | Дневные ходовые огни |
| Ф31 | 7,5 | Муфта компрессора кондиционера* |
| Ф32 | 7,5 | Стоп-сигнал, Контроллер АКП*, Освещение салона |
| Ф33 | 25 | Блок управления ABS/блок управления ESP |
| Ф34 | 5 | Комбинация приборов, диагностический разъем |
| Ф35 | 15 | Блок управления подушками безопасности |
| Ф36 | 10 | Звуковой сигнал (рупор) |
| Ф37 | 10 | Мультимедийная система |
| Ф38 | — | Резерв |
| Ф39 | — | Резерв |
| Ф40 | — | Резерв |
| Ф41 | 50 | Обогреватель ветрового стекла * |
| Ф42 | 30 | FR Дверные электрические стеклоподъемники * |
| Ф43 | 50 | Контроллер роботизированной коробки передач * |
| Ф44 | 30 | Электровентилятор отопителя, Контроллер системы климат-контроля * |
| Ф45 | 25 | Обогреватель заднего стекла, обогреватель наружных зеркал* |
| Ф46 | — | Резерв |
* Для комплектации «Норма» с опциями. | ||
Реле в блоке предохранителей и салонное реле в версии «Люкс»*
| Предохранитель | [А] | Цепь защищена |
| К1 | 50 | Реле снижения нагрузки замка зажигания |
| К2 | 30 | Реле стартера |
| К3 | 40 | Реле электровентиляторов охлаждения радиатора |
| К4 | 30 | Реле электровентиляторов охлаждения радиатора |
| К5 | 30 | Реле муфты компрессора кондиционера |
| К6 | 30 | Реле обогревателя заднего стекла и наружных зеркал |
| К7 | 20 | Реле дальнего света |
| К8 | 20 | Реле звукового сигнала (рог) |
| К9 | 20 | Реле ближнего света |
| К10 | 20 | Реле резервного света |
| К11 | 20 | Главное реле электронной системы управления двигателем |
| К12 | 20 | Реле топливного насоса |
| К13 | 20 | Реле обогрева сидений |
| К14 | 70 | Реле обогрева лобового стекла |
| К15 | — | Резерв |
| К16 | — | Резерв |
| К17 | — | Резерв |
| К18 | — | Резерв |
| * Указан комплект реле для топовой комплектации – «Люкс» (в зависимости от выбранного набора опций некоторые предохранители этого комплекта в других исполнениях могут не использоваться) | ||
Реле в блоке предохранителей и салонное реле в исполнениях «Норма» и «Стандарт»
| Предохранитель | [А] | Цепь защищена |
| К1 | 50 | Реле снижения нагрузки замка зажигания |
| К2 | 30 | Реле стартера |
| К3 | Реле стеклоочистителя | |
| К4 | 30 | Реле электровентиляторов охлаждения радиатора |
| К5 | Указатели поворота и реле аварийной сигнализации | |
| К6 | 30 | FR Реле электростеклоподъемников* |
| К7 | 20 | Реле дальнего света |
| К8 | 20 | Реле звукового сигнала (рог) |
| К9 | 20 | Реле ближнего света |
| К10 | 20 | Реле резервного света |
| К11 | 20 | Главное реле электронной системы управления двигателем |
| К12 | 20 | Реле топливного насоса |
| К13 | 20 | Реле обогрева сидений* |
| К14 | 70 | Реле обогрева лобового стекла* |
| К15 | 30 | Реле обогревателя заднего стекла и наружных зеркал |
| К16 | 30 | Реле муфты компрессора кондиционера * |
| К17 | — | Резерв |
| К18 | 40 | Реле электровентиляторов охлаждения радиатора * |
* Для комплектации «Норма» с опциями. | ||
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
Гранта, Лада электричество
Запчасти на Lada GRANTA (2190) 04.2016
- Дом
- Каталог Все марки автомобилей
- Лада Все модели Лада
