Предохранители Лада ВАЗ 2110 2111 2112, 1995

14.12.2020

Содержание

  • В салоне
    • Основной блок
    • Дополнительный блок

Большинство цепей питания электрооборудования отечественного седана, хэтчбека и универсала защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне.


Рассмотрены схемы ВАЗ 2110 2111 2112 (Лада 110 111 112) 1-го поколения 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.

В салоне

Основной блок

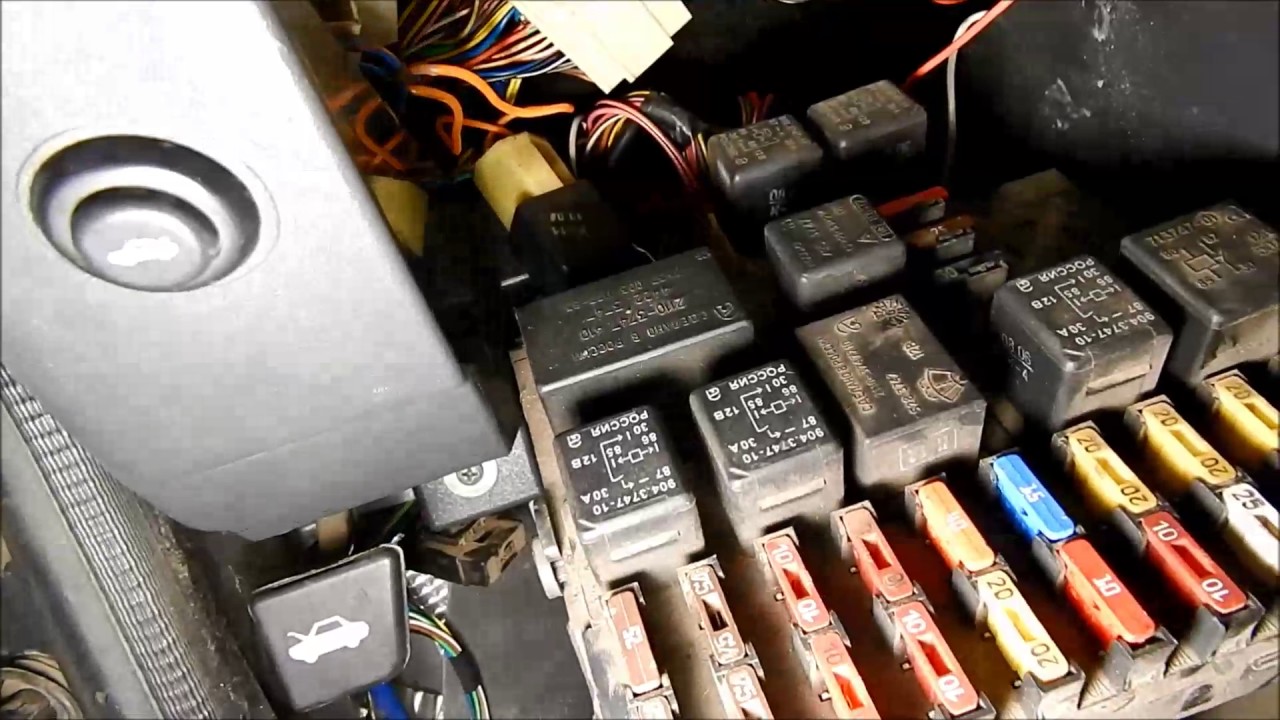

Расположен под панелью управления слева. Для доступа к нему необходимо отжать защелку.


Фото — пример.

Схема

Тип 2110-3722010-08

Тип 2110-3722010

Тип 2110-3722010-01
№РасшифровкаТок, А
F1
  • Лампы фонарей освещения номерного знака.
  • Лампы освещения приборов.
  • Лампа освещения багажника.
  • Контрольная лампа габа­ритного света.
  • Лам­пы габаритного света левого борта
5
F2Левая фара (ближний свет)7,5
F3Левая фара (дальний сеет)10
F4Правая противотуманная фара10
F5Электродвигатели стеклоподъемников дверей30
F6Переносная лампа (розетка)15
F7
  • Электродвигатель вентилятора системы охлаждения двигателя.
  • Звуковой сигнал
20
F8Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла20
F9
  • Клапан рециркуляции*.
  • Реле (обмотка) включения обогрева заднего стекла
  • Очистители и омыватели ветрового стекла и фар (дворники).
20
F10Резервный20
F11Лампы габаритного света правого борта5
F12Правая фара (ближний свет)7,5
F13
  • Правая фара (дальний сеет).
  • Контрольная лампа включения дальнего света
10
F14Левая противотуманная фара10
F15
  • Электрообогрев сидений.
  • Блокировка замка багажника
20
F16
  • Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
  • Контрольная лампа аварийной сигнализации
10
F17
  • Лампа освещения салона.
  • Лампа индивидуальной подсветки.
  • Лампы стоп-сигнала.
  • Лампа подсветки выключателя зажигания.
  • Часы (или маршрутный компьютер)
7,5
F18
  • Лампа освещения вещевого ящика.
  • ​Предохранитель прикуривателя 2110, 2111, 2112.
  • Контроллер отопителя (предохранитель печки).
25
F19Блокировка замков дверей.
Реле контроля исправности ламп стоп-сигнала и габаритного света.
Лампы света заднего хода.
Указатели поворота с контрольными лампами.
Обмотка возбуждения генератора.
​Часы (или маршрутный компьютер)
Блок индикации бортовой системы контроля*.
Комбинация приборов.  		10
F20Лампы задних противотуманных фонарей7,5
Описание реле
K1контроль исправности ламп;
K2очиститель ветрового стекла;
K3прерыватель указателей поворота и аварийной сигнализации;
K4включение ближнего света фар;
K5включение дальнего света фар;
K6дополнительное реле;
K7включение обогрева заднего стекла;
K8задние ПТФ
С обратной стороны основного блока находится предохранитель противотуманных фонарей.
Дополнительный блок


Находится с правой стороны приборной панели за боковой облицовкой.

Схема
№РасшифровкаТок, А
с правой стороны консоли
1зажигание, контроллер15
2Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха15

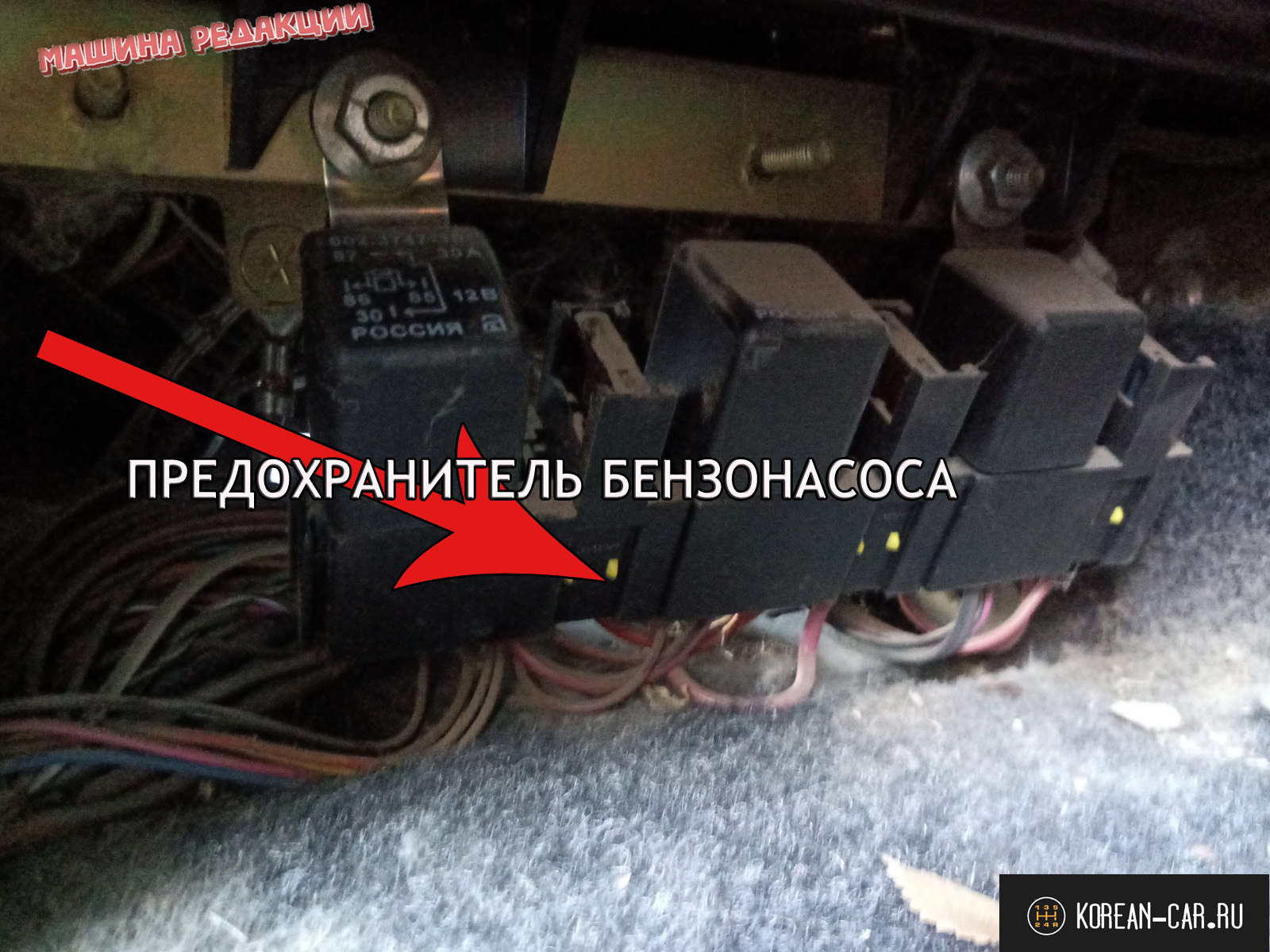

3предохранитель бензонасоса , форсунки15
4Реле электрического вентилятора

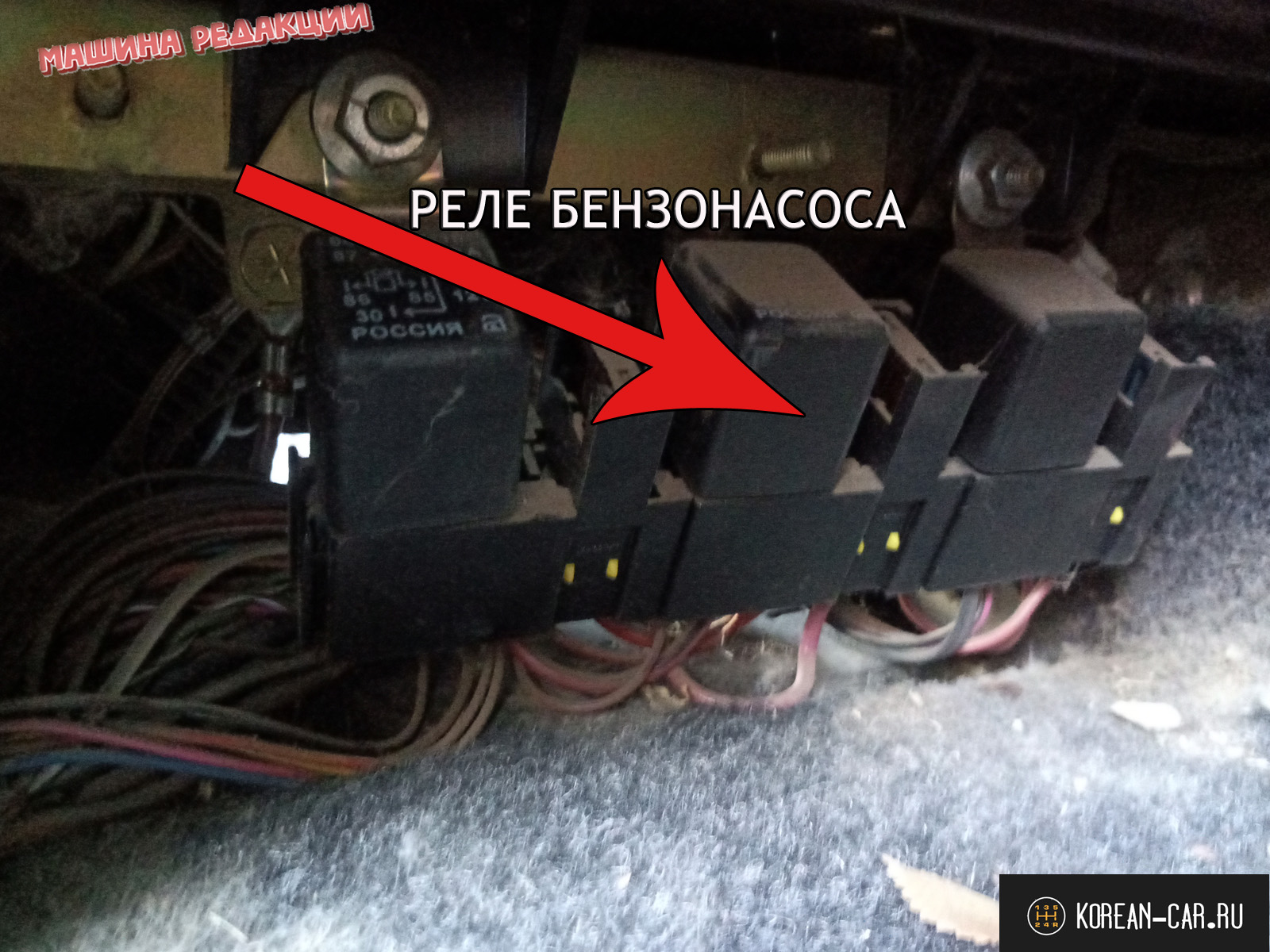

5Реле бензонасоса
6Главное реле зажигания
с левой стороны консоли
1Модуль управления центральным замком
2иммобилизатор
3включение задних противотуманных фонарей.

Материалы по теме

Как я искал причину отказа бензонасоса ВАЗ 2110

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание при этом слышен щелчок реле и жужжание насоса. Через 3-5 секунд опять слышен щелчок реле и насос замолкают. Включаю  зажигание, включается стартер, но двигатель не заводится.  Бензонасос не качает.
Ищу причину отказа бензонасоса путем



Поиск причины отказа бензонасоса.

проверки предохранителя, который находится

Под боковиной в глубине находятся блок предохранителей, реле и ЭБУ.

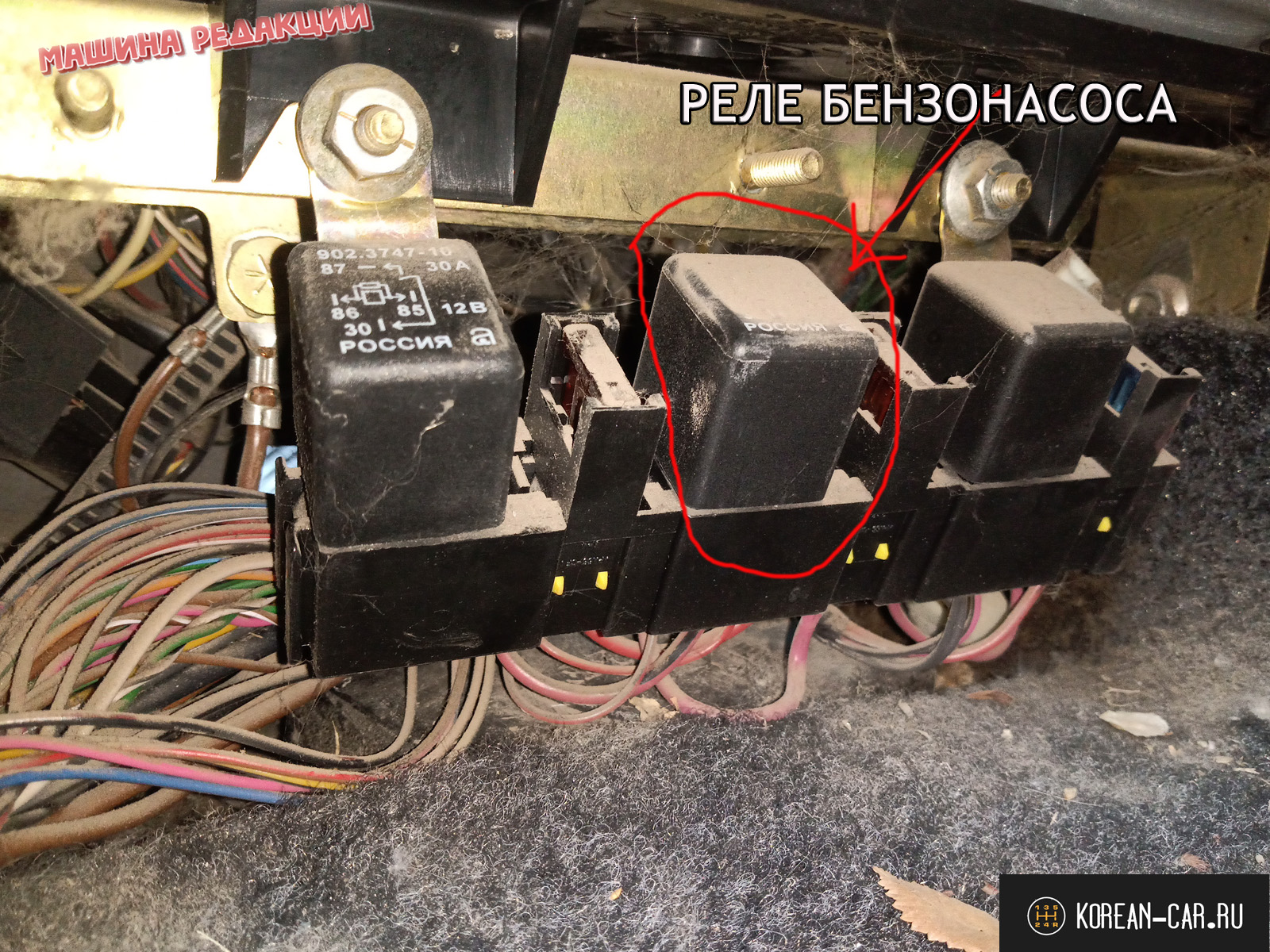

Блок реле и предохранителей в увеличенном виде

Вначале проверил предохранитель под номером 3 вынул из гнезда осмотрел состояние контактов и прибором проверил целостность, предохранитель оказался целым (к стати на 15 ампер)
это не помогло, далее проверил реле под номером 4. Снял реле и поставил заведомо исправное. Где взять исправное реле?

Можно снять на время проверки в монтажном блоке реле “дальний свет” оно точно такое же как и реле бензонасоса. Это не помогло, снял заднее сидение под, которым находится бензобак с погружным насосом.

Далее открывается перед нами люк и под ним бензонасос.

Проверка целостности цепи питания бензонасоса.

Прежде чем произвести выше указанные действия я проверил цепь питания (+)(-) то есть масса бензонасоса на разъёме под номером 5 прибором можно и контрольной лампой  результат положительный, проверил целостность цепи на косичке на разъемах под номерами 4,6

Может случиться что не будет цепи питания (+) или (-) на разъеме под номером 5. Минус (-) не приходит на разъем. Нужно проверить место соединения (-) с кузовом. У меня цепи питания прозвонились.

Место подключения минуса (-) к кузову труднодоступное. Для этого нужно разобрать верхнюю и нижнюю облицовку туннеля пола.

Извлечение топливного модуля с бензонасосом из топливного бака.

Я проверил цепи питания приходят до разъема под номером 4, а бензонасос не работает, то произвел вышеуказанные действия как показано на рисунке, достал топливный модуль с бензонасосом из топливного бака. Снял прижимное кольцо и прокладку

Осторожно вытащил топливный модуль из бака немного, наклонив в сторону правой двери салона. Иначе можно погнуть поводок поплавка датчика указателя топлива (ДУТ)

Поиск причины отказа бензонасоса.

Разобрал топливный модуль. Отдельно проверил насос напрямую от аккумулятора. Насос работает. Проверил разъемы и нашел причину отказа оказывается плюсовой контакт разъема (в виде штыря) снизу под кожухом слегка подгорел. Контакт (в виде штыря) разъема почистил, а другую сторону разъема не смог.

Купил в сборе с поплавком.

Собрал топливный модуль, не устанавливая в бензобак проверил, работает. Устанавливать насос нужно стрелкой в сторону багажника. Установил и поехал бензонасос работает нормально. Смотрите далее
