Не работает бензонасос ВАЗ 2107 инжектор, диагностика

Причин по которым машина может просто заглохнуть несколько, а у инжекторных моделей их пожалуй больше, чем у карбюраторных. Самое неприятное, что обычно такие неисправности случаются в дороге. Одна из них когда на ВАЗ 2107 инжектор не работает бензонасос. Так было и у меня, благо отъехал от  дома всего пару километров.

Причины

Причин, по которым бензонасос ВАЗ может не работать, несколько:

  1. нет питания на бензонасос;
  2. неисправен мотор;
  3. неисправен насос.

Поясню некоторые пункты. При неисправности электромотора, питание на него подается, но при обрыве щеток, неисправности ротора, обмоток, двигатель не будет крутиться, и характерного гудения вы не услышите.

При неисправности помпы топливного насоса, гудение будет слышно, но топливо будет не достаточно или как в моем случае помпа просто заклинила.

Диагностика

Самое первое при диагностике, как было замечено выше, прислушайтесь при включении зажигания, есть ли шум бензонасоса. Отсутствие характерного жужжания может говорить о то, что:

  • неисправен предохранитель бензонасоса ваз 2107;
  • неисправность реле;
  • обрыв цепи питания топливного насоса;
  • неисправность мотора;
  • неисправность ЭБУ.

Ниже приведена упрощенная схема подключения бензонасоса ВАЗ 2107 инжектор:

Проверить бензонасос на ВАЗ 2107 инжектор можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Ремонт неисправности

При отсутствии питания на колодке , поиск неисправности начинаем с проверки предохранителей цепи питания бензонасоса.

Они расположены на специальной отдельной панели расположенной в салоне автомобиля под бардачком.

Предохранитель бензонасоса ваз 2107

Среднее реле и расположенный рядом предохранитель F3 отвечают за работу топливного насоса.

1 – предохранитель, силовых цепей главного реле;

2 – главное реле;

3 – предохранитель питания контроллера;

4 – предохранитель реле электробензонасоса;

5 – реле электробензонасоса;

6 – реле электровентилятора;

7 – диагностический разъем

Как видно из схемы, питание на бензонасос подается с главного реле. Отсюда следует если все приборы при включении зажигания работают, а шума от электромотора нет,  то причина в предохранителе F3, реле или нет сигнала на включение реле от ЭБУ (самый экзотический вариант). Что касается предохранителя F4, то не уверен в его существовании, по мне это и есть F3.

Схема подключения бензонасоса ваз 2107 инжектор

Проверьте или просто замените предохранитель. При его исправности проверьте наличие напряжения на нем.

Проверить реле можно замкнув серый и розовый провода (87 и 30), и наличии напряжения, при неисправном реле бензонасос заработает.

Неисправность насоса

Бывает так, что топливный насос гудит, а давления нет, машина при этом будет, плохо заводится и работать с перебоями и глохнуть. Причины могут быть пожалуй три:

  1. неисправен насос;
  2. забита сеточка грубой очистки;
  3. неисправен регулятор давления топлива.

Проверить давление насоса описывал в статье про замену бензонасоса. В этой же статье написано как он снимается.

Неисправность регулятора можно определить только при использовании манометра.

Устранение неисправностей в работе топливного насоса ВАЗ 2107 (инжектор)

Если ваш ВАЗ 2107 внезапно отказывается заводиться, при этом стартер исправно вращает двигатель, а искра на свечах присутствует, велика вероятность что проблема в бензонасосе. Топливный насос на ВАЗ 2107 (инжектор) намного надежней тех, что устанавливаются на карбюраторных моделях. Однако, поломаться может все. Поэтому начинать следует с проверки работоспособности бензонасоса. В отличие от насоса на карбюраторном двигателе, на ВАЗ 2107 с инжектором бензонасос работает сразу, как только повернут ключ зажигания. И работает он достаточно шумно, его работу отчетливо слышно при заглушенном двигателе.

Содержание страницы:

Сначала разберемся из чего состоит система питания инжекторного двигателя ВАЗ 2107.

Система питания ВАЗ 2107 (карбюратор)

Назначение системы питания двигателя – хранение и очистка топлива, смешивание с воздухом и подача смеси в двигатель. В систему питания входят:

  • Бензобак.
  • Топливный насос
  • Датчик уровня.
  • Топливный фильтр тонкой очистки.
  • Топливный фильтр грубой очистки.
  • Топливопроводы.
  • Топливная рампа с форсунками.
  • Воздушный фильтр
  • Рукав подвода воздуха.
  • Дроссельная заслонка.
  • Система улавливания паров топлива.

Неисправность любого из элементов приведет к тому, что двигатель перестанет работать.

Проверка бензонасоса ВАЗ 2107 (инжектор)

Топливный насос на инжекторных моделях ВАЗ часто перестает работать из-за неисправности цепи электропитания. Если при включенном зажигании не слышно работы бензонасоса, следует начать с простой проверки проводки и насоса. В районе «бардачка» находятся три реле на специальном креплении. Среднее отвечает за работу бензонасоса.

Проверку надо начинать с предохранителя F3, который питает бензонасос. Если предохранитель исправен, надо обратить внимание на реле, провода и контакты электропитания. Если нет – замените предохранитель.

Чтобы проверить электропитание бензонасоса, следует:

  1. Снять реле с крепления.
  2. Замерить на реле бензонасоса наличие «плюса» на толстом розовом проводе (зажигание должно быть включено).
  3. Если «плюс» есть, замкнуть розовый провод с серым, идущим к топливному насосу (контакты реле “30” и “87”).

Если при замыкании серого и розового проводов (при наличии «плюса») бензонасос не работает, неисправность либо в проводке, идущей к нему, либо в самом бензонасосе. Особенно часто выходят из строя разъемы питания, расположенные в багажнике. С них и стоит начать проверку. Их два. Первый имеет вытянутую форму и черный цвет, второй – белый, расположен на самой крышке топливного насоса. Второй можно проверить, лишь сняв бензонасос (вытащив его из бензобака). Также стоит проверить наличие «массы» на корпусе бензонасоса.

Если при замыкании серого и розового проводов бензонасос включается, следует проверить наличие питания на 86 и 85 контактах реле. Также нужно проверить работоспособность реле. Проще всего это сделать, временно установив заведомо рабочее реле.

Если топливный насос шумит, но не качает, или не выдает достаточного давления, следует попробовать заменить фильтр грубой очистки.

Давление, создаваемое топливным насосом в магистрали, можно проверить при помощи обычного манометра. Для этого необходимо закрепить маслобензостойкий шланг с внутренним диаметром 12 мм на манометре при помощи хомута и закрепить второй конец шланга на рампе штуцера бензонасоса. Перед этим необходимо снять пробку штуцера и выкрутить золотник.

Снятие бензонасоса ВАЗ 2107 (инжектор), замена фильтра грубой очистки

Для замены фильтра необходимо снять бензонасос с машины. Понадобятся:

  • Ключ на 7.
  • Ключ на 17.
  • Крестовая отвертка.
  • Плоская отвертка.
  • Новый фильтр грубой очистки (при необходимости),
  • Новая герметизирующая резиновая прокладка (при необходимости).

Перед началом работ необходимо сбросить давление в системе питания двигателя. Сделать это просто: отключив предохранитель, завести машину и подождать, пока закачанный в топливную магистраль бензин не будет выработан. Это стоит сделать, если бензонасос хоть плохо, но работает. Нерабочий же топливный насос и так заведомо не создаст давления, поэтому можно сразу извлекать фильтр для проверки. Порядок дальнейших операций таков:

Установка бензонасоса

Перед установкой топливного модуля (бензонасоса с датчиком уровня топлива) необходимо тщательно проверить состояние резиновой прокладки, обеспечивающей герметизацию соединения. При малейших подозрениях ее лучше заменить. Стоит она дешево, а заново снимать/ставить бензонасос при появлении утечки топлива – занятие трудоемкое.

При закручивании восьми гаек крепления топливного насоса нужно быть осторожным, чтобы не сорвать резьбу.

Дальнейшие операции выполняются в порядке, обратном снятию топливного насоса.

После установки топливного насоса и подключения к нему трубок и разъема питания, следует проверить работу системы. Для этого надо завести двигатель и убедиться в герметичности соединений.

Где стоит реле бензонасоса ваз 2107 инжектор

К сожалению, не исключена ситуация, когда при включении вашей «семерки» не слышен привычный звук бензонасоса, причем происходит это, как правило, в самый ответственный и неподходящий момент. Конечно же, при появлении такой неприятности можно перенести свои дела на потом и обратиться за помощью к профессиональному автоэлектрику, а можно пойти своим путем, проявив силу воли и попытавшись устранить неисправность собственными силами.

Как это не странно, но достаточно подробная схема питания ВАЗ 2107 (имеется ввиду максимально удобная для использования) является определенной редкостью даже в интернете и приведенный ниже вариант позволяет, в какой-то мере, облегчить поиск причины отказа данного важного агрегата.

Если же говорить о практическом исполнении, то наиболее оптимальный вариант алгоритма поиска неисправностей электрической цепи питания бензонасоса ВАЗ 2107 выглядит следующим образом.

Прежде всего, следует отыскать панель с тремя исполнительными реле, расположенную в районе бардачка и для удобства работы демонтировать ее и вытянуть на себя. Далее, на среднем реле (оно собственно и подает питание на бензонасос) при включенном зажигании на толстом розовом проводе замеряем наличие напряжения +12В. Если напряжение присутствует, то перемыкаем указанный розовой провод с толстым проводом серого цвета, непосредственно идущим к бензонасосу (на реле это контакты «30» и «87»).

В случае, когда работа агрегата все равно не слышна, приступаем к проверке проводки, обращая особое внимание на соединительные разъемы в багажнике, один из которых черного цвета и слегка вытянутой формы, а второй (белый) расположен непосредственно на крышке бензонасоса. Характерно, что по «закону подлости» обрыв чаще всего находиться именно во втором разъеме, а добраться до него, без снятия насоса, не удастся. Кстати, если контакт нарушен действительно в белом разъеме, то во избежание проблем при дальнейшей эксплуатации можно его полностью исключить – выполнив пайку проводов напрямую (нагрузка в этой цепи значительная, и контакты тривиально подгорают).

Не забываем, так же, проконтролировать состояние провода «массы» и надежность его подключения (провод черного цвета, прикрученный саморезом в нижней правой части багажника).

Теперь рассмотрим вариант, когда при замыкании розового и серого проводов насос включился в работу. В такой ситуации следует проверить наличие +12В на контактах «85» и «86» реле R2. Иначе говоря, при включении зажигания, на одном из контактов должно появиться устойчивые +12В (относительно «массы» автомобиля), а на другом контакте данное напряжение находится в течение нескольких секунд (при подключении «массы» от ЭБУ). Штатное появление напряжения на контактах «85» и «86» свидетельствует о том, что электробензонасос находится в рабочем состоянии и неисправно, скорее всего, реле F2. Если желаемого напряжения нет, то ситуация усложняется и поиски придется продолжить. На данном этапе необходимо определить, что именно отсутствует на реле. Если плюс приходит, то прозваниваем тонкий провод серого цвета с черной полосой и если он не поврежден на всем протяжении от реле до ЭБУ – дело плохо и без опытного специалиста вам не обойтись. В случае же полного отсутствия напряжения как на контакте «85», так и на контакте «86» последовательно проверяются предохранители F1, F2, F3, а также проводка, идущая к основному реле.

Кроме всего прочего, занимаясь проблемами питания бензонасоса, не следует забывать и том, что современные охранные системы достаточно часто предусматривают блокировку данного агрегата в качестве дополнительной защиты от угона и неисправность может объясняться сбоями в работе автосигнализации.

Итак, вы обладатель автомобиля ваз 2107 инжектор и в одно прелестное утро, а может день или вечер, не важно, вы, при повороте ключа зажигания не слышите привычного жужжания бензонасоса. Что делать в этом случае? Конечно, есть вариант, обратиться к автоэлектрику и он все исправит, но, если вы любите технику, любите делать что-то сами и у вас это получается, то эта статья для вас.

Кстати говоря, схема включения бензонасоса на разных автомобилях приблизительно похожа, за исключением некоторых моментов, так что вероятно, данная статья может помочь и при ремонте любого другого авто кроме ваз 2107. Тем не менее, тут будет рассмотрен участок схемы именно для ваз 2107.

Во первых потому, что в интернете практически невозможно найти схему включения электробензонасоса ваз 2107, скорее всего это будут «обрывки» схем без указания и нумерации деталей или схемы других автомобилей. Данную схему я составил, когда сам ремонтировал бензонасос на семерке своего знакомого, не имея под рукой схем и даже не зная, где на семерке установлен ЭБУ (электронный блок управления двигателем).

Схема и рисунок с расположением реле представлены ниже.

Итак, приступим.

Если вы сами решили ремонтировать бензонасос, то алгоритм действий примерно следующий: Для начала проверим бензонасос.

Для этого находим в районе бардачка три реле на спецкреплении, снимаем всю конструкцию и на среднем реле (которое и является реле бензонасоса) меряем относительно корпуса наличие 12 в. на розовом толстом проводе, при включенном зажигании.

Если оно присутствует, то замыкаем данный провод с находящимся напротив серым толстым проводом, который идет на бензонасос (30 и 87 контакты реле). Если бензонасоса по-прежнему не слышно, то неисправен либо сам бензонасос, либо проводка до него. В этом случае стоит обратить внимание на разъемы в багажнике, через которые он подключен.

Первый – черный вытянутой формы, второй – белый установлен прямо на корпусе крышки бензонасоса. Причем второй может быть неисправен внутри (что и было у автора) и пока бензонасос не извлечешь из бензобака – неисправность не увидишь. Так же стоит проверить наличие массы на бензонасосе.

F1 – предохранитель главного реле
F2 – предохранитель ЭБУ
F3 – предохранитель бензонасоса (15А)
R1 – главное реле
R2 – реле бензонасоса
R3 – реле вентилятора охлаждения двигателя


Если бензонасос заработал, то необходимо выяснить есть ли на 86 и 85 контактах реле 12 в. при включении зажигания. На одном из них (тут могу ошибиться – на красном или розовом с какой-то полосой) должно быть плюс 12 в. относительно общей массы автомобиля при включенном зажигании, а на серый с черной полосой ЭБУ подает «массу» несколько секунд при включении зажигания.

Если при включении зажигания напряжение на 86 и 85 контактах появляется и бензонасос рабочий – то неисправно реле. Если напряжения на данных контактах нет – поиски продолжаются. Необходимо выяснить, чего нет на реле – «плюса» или «минуса». Если есть плюс – то проверяем серый с черной полосой тонкий провод, который приходит непосредственно на ЭБУ.

Если он приходит на контакт ЭБУ – дальше без помощи квалифицированных специалистов не обойтись. Если после включения зажигания ни на 86, ни на 85 контактах «плюса» нет, проверяем предохранители и вызваниваем, выдергиваем – куда идет этот провод. Обычно, (в других автомобилях) он идет на главное реле. Соответственно проверяем эту цепь до главного реле.

На данном этапе завершаю статью, надеюсь, она поможет в поиске и устранении данной неисправности, желаю не ломаться вашим автомобилям.

проверь "минус" на бензонасосе, если все плюса присутствуют. "Минус" подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

проверь "минус" на бензонасосе, если все плюса присутствуют. "Минус" подаётся по чёрному проводу, наконечник которого прикручен саморезом в багажнике справа внизу. Проверь там.

Здравствуйте. Обсмотрели сегодня со всех сторон в багажнике справа снизу так и не поняли где этот саморез с черным проводом. Подскажите пожалуйста поконкретнее где искать? ВАЗ 07 инж. Также перестал работать бензонасаос. После поездки остановились, через пару часов — вжик-вжик. При включении зажигания реле бензонасоса срабатывает, контроллер отсчитывает время на накачку, но звука работающего насоса нет. Предохранители под бардачком целы.

Реле топливного насоса - не работает топливный насос ВАЗ, что делать?

Наши читатели часто обращаются к нам с проблемами, которые возникают у них при обслуживании и эксплуатации транспортных средств. В последнее время стало поступать очень много вопросов типа «…не работает топливный насос ВАЗ 2109 инжектор. Что делать?». Постараемся внимательно разобрать эту неисправность и найти способы ее устранения.
В случае, когда стартер автомобиля «крутит» нормально, но двигатель не запускается, необходимо проверить, включается ли топливный насос. На машинах российского производства работу этого устройства можно услышать прямо из салона – по звуку, который доносится из-под заднего сиденья. Если, при включении зажигания, вы не услышали характерного «жужжания» со стороны багажника авто, то вам потребуется провести проверку целостности предохранителей, работу реле системы управления двигателем (главного) и реле топливного насоса.

Проверка предохранителей

На автомобилях ВАЗ моделей 2107, 08 и 09 предохранители и реле расположены на полочке под бардачком. В «десятом» семействе их придется искать со стороны пассажирского сиденья, под боковой крышкой в консоли печки. Другой отечественный производитель – ГАЗ – прячет предохранители под капотом авто, располагая их на пассажирской стороне передней стенки салона. Убедившись, что целостность этих деталей в порядке, переходим к следующему этапу ремонтных работ.

Проверка реле

Если главное реле не работает, нам потребуется провести проверку цепи его включения. Если же оно включается, а вот реле насоса нет, то придется проверить наличие питания на выводах №86 и 85. Чтобы определить, почему не работает топливный насос ВАЗ 2110, 2109 и т. д., нам будет необходим один нехитрый прибор – контрольная лампочка, которую можно изготовить самостоятельно. При использовании лампы нужно помнить, что потребляемый ею ток не должен быть выше 0,25А. Подсоединим одну клемму устройства к «минусу» контроллера, а другой поочередно поднесем к разъемам. Возможные результаты нашего «исследования»:
1. Лампочка не загорается. Это означает, что электрическое питание не поступает в топливное реле. Причиной неисправности может являться обрыв на участке электроцепи или перегоревший предохранитель.
2. При тестировании одного из разъемов лампа загорается ярко, а другого – мерцает тусклым светом. Вытащите реле из колодницы, а контакты 85–86 соедините клеммами контрольной лампы. Включите зажигание. Если лампочка загорится, но через 30 сек. потухнет, то это будет означать слабый контакт между колодницей и реле. Если же лампа вообще не загорается, значит в цепи контроллер – топливное реле есть обрыв или неисправен контроллер.
Бывает и другая проблема – реле топливного насоса ВАЗ 2110 включается, а вот сам он не работает. Как быть в этой ситуации?
Протестируйте вывод № 87 реле топливного насоса. Если при касании клеммы лампа загорается – продолжаем тест, удалив контакты № 30 и 87 из колодки и соединив их между собой с помощью перемычки. Этим самым мы убедимся, что агрегат исправен, а причина поломки заключается в реле. Лампочка не загорелась? Значит, нам потребуется замена предохранителя или восстановление целостности проводки в цепи.
Но что же предпринять, если насос не запустился? Не снимая перемычки с контактов №30 и 87, подключите одну из клемм контрольной лампы к «минусу», а другую – к проводу, который подсоединен к агрегату. Если не работает топливный насос ВАЗ 2110 (инжектор) погруженного типа, входящий в топливный модуль – отсоединим разъем и прикоснемся клеммой лампы напрямую к каждому толстому проводу. Если лампа не загорится при касании одного из проводов, это будет означать, что в цепи реле – насос или модуль, присутствует обрыв, который необходимо ликвидировать.
Устройства выносного типа тестируем таким образом: приставляем клемму контрольной лампы или к толстым проводам, или к самому разъему. Если она загорится – снимите вторую клемму с «массы» и присоедините ко второму разъему насоса. Лампа не горит – плохой контакт между «минусом» («массой» корпуса авто) и самим насосом или обрыв цепи.
Надеемся, что эта статья сможет существенно помочь в решении вашей проблемы, ведь ее информативность была проверена на одном из наших знакомых. Молодой человек даже не знал, где находится реле бензонасоса ВАЗ 2107 (инжектор), хотя владел этой машиной более трех лет. Прочитав обзор, он самостоятельно разобрался в вопросе, правда, ни один из способов тестирования, предложенных нами, не помог ему выявить причину неисправности. Это могло означать только одно – насос не работает потому, что вышел из строя его электродвигатель, а в таком случае деталь требуется заменить.

Не работает бензонасос ваз 2107 инжектор причины

Если двигатель автомобиля не запускается, то причинами таких последствий могут служить различные факторы. Одним из таковых факторов может быть бензонасос, основным предназначением которого является перекачивание бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос гораздо более надежен чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос способен выходить из строя.

Что представляет собой рассматриваемое устройство

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.

В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобиля ВАЗ-2107 инжектор является довольно опасной, однако не все так просто.

Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.

О том, где находится бензонасос ВАЗ 2107 инжектор, владельцы автомобиля узнают только тогда, когда возникает подозрение на его неисправность. На карбюраторных семерках данное устройство располагается в подкапотном пространстве недалеко от двигателя. Многие могут подумать, что на инжекторных семерках данное устройство находится там же, однако нет. Располагается устройство непосредственно в бензобаке автомобиля, что упрощает систему перекачивания топлива. Если открыть багажник и поднять коврик, то можно увидеть его выходные трубки. Такое расположение рассматриваемого устройства упростила процесс перекачивания топлива, но тем самым усложнила доступ и замену изделия при выходе его из строя.

Принцип действия устройства достаточно прост. После поворота ключа зажигания на клеммы электродвигателя подается питание, в результате чего насос закачивает бензин в систему до создания определенного давления. Когда давление будет создано, можно осуществлять запуск двигателя. Когда запуск ДВС произошел, то бензонасос продолжает функционировать на протяжении всего периода работы мотора, поддерживая при этом давление в топливной системе. После того, как двигатель будет заглушен, то давление в системе держится некоторое время на протяжении нескольких минут, после чего, если не произошло повторного запуска мотора, то оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности бензонасоса, потребуется обратить внимание на характерные признаки. В таком случае выполняется диагностика рассматриваемого устройства. Самый простой способ того, как проверить бензонасос ВАЗ 2107 инжектор – это включить зажигание и прислушаться на наличие характерного шума. Если бензонасос не качает топливо, то в области бензобака не будет слышно характерного жужжания. Причинами могут быть разнообразными:

  • Неисправность предохранителя. Для этого замените предохранитель и проверьте, начало ли функционировать устройство.
  • Неисправное реле. При неисправном реле на клеммы электромотора не будет поступать напряжение, а значит, и устройство не будет функционировать.
  • Повреждение в цепи питания электромотора. Нужно провести проверку целостности проводки. Возможно повреждена проводка к бензонасосу или отсутствует контакт массы.
  • Неисправность электромотора. Необходимо осуществить проверку изделия путем извлечения его из бензобака.
  • Неисправность помпы. Моторчик будет работать, но в систему не будет подаваться топливо.
  • Засорение фильтра.
  • Неисправность ЭБУ. Нельзя также исключать неисправность блока управления.

Если неисправен электромотор, то питание на него будет подаваться, но устройство не будет функционировать, при этом вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности составляющих частей осуществляется путем проверки наличия напряжения на клеммах электромотора. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электромотора.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется при помощи манометра. На манометре следует закрепить маслобензостойкий шланг диаметром 12 мм с помощью хомута. Второй конец шланга закрепляется на рампе штуцера бензонасоса. Предварительно осуществляется снятие пробки штуцера и вывинчивание золотника. Таким образом, можно оценить выдаваемое давление на форсунки автомобиле ВАЗ 2107. При этом давление на манометре должно равняться 3 атмосферам.

Пора менять бензонасос

Ремонт бензонасоса ВАЗ-2107 не осуществляется, так как изделие является неразборным и подлежит замене. Прежде чем прибегать к замене, требуется убедиться в том, что действительно неисправно устройство перекачки топлива, а не другие элементы.

Важно знать! Некоторые умельцы проводят ремонт изделий самостоятельно, осуществляя их аккуратное вскрытие. Делать этого не рекомендуется, так как слишком велики риски возгорания топлива.

Самые распространенные причины выхода из строя электробензонасоса:

  • Использование некачественного топлива.
  • Отсутствие периодической очистки топливной сеточки.
  • Продолжительное поддержание в бензобаке минимального количества топлива. Если бензонасос будет часто захватывать воздух, то это ускорит его выход из строя в несколько раз.

Перед тем как осуществить замену бензонасоса, требуется сбросить давление в топливной системе. Для этого следует откинуть клемму от устройства, после чего запустить двигатель. Такая процедура проводится в случае, если бензонасос до замены качает топливо, если же нет, то давление в системе будет отсутствовать.

Процесс замены изделия осуществляется следующим образом:

  1. Во избежание возникновения КЗ, требуется откинуть от АКБ клемму «минус».
  2. Вывинтить 4 самореза, при помощи которых зафиксирована накладка бензобака. Удалить накладку.
  3. При помощи ключа на «10» вывинтить болт крепления хомута, тем самым освобождая бак и обеспечивая доступ к насосу.
  4. Вывинтить штуцера трубок при помощи ключа на «17».
  5. Извлечь колодку питания.
  6. Вывинтить все 8 гаек, при помощи которых осуществляется фиксирование изделия. Потребуется воспользоваться ключом на «7».
  7. Аккуратно извлечь крышку вместе с основным изделием и поплавком датчика уровня топлива. Если снять насос не получается, то следует воспользоваться плоской отверткой.
  8. Извлекается приемный мешочек или сеточка грубой очистки.

При установке нового изделия важно убедиться в том, чтобы состояние резиновой прокладки было надлежащим, в противном случае, ее следует заменить. Устанавливается деталь в отверстие бака, после чего процесс сборки выполняется в порядке обратном снятию. В окончании требуется проверить функционирование изделия. Для этого запускается мотор, после чего проверяется герметичность всех соединений топливной системы.

К сожалению, не исключена ситуация, когда при включении вашей «семерки» не слышен привычный звук бензонасоса, причем происходит это, как правило, в самый ответственный и неподходящий момент. Конечно же, при появлении такой неприятности можно перенести свои дела на потом и обратиться за помощью к профессиональному автоэлектрику, а можно пойти своим путем, проявив силу воли и попытавшись устранить неисправность собственными силами.

Как это не странно, но достаточно подробная схема питания ВАЗ 2107 (имеется ввиду максимально удобная для использования) является определенной редкостью даже в интернете и приведенный ниже вариант позволяет, в какой-то мере, облегчить поиск причины отказа данного важного агрегата.

Если же говорить о практическом исполнении, то наиболее оптимальный вариант алгоритма поиска неисправностей электрической цепи питания бензонасоса ВАЗ 2107 выглядит следующим образом.

Прежде всего, следует отыскать панель с тремя исполнительными реле, расположенную в районе бардачка и для удобства работы демонтировать ее и вытянуть на себя. Далее, на среднем реле (оно собственно и подает питание на бензонасос) при включенном зажигании на толстом розовом проводе замеряем наличие напряжения +12В. Если напряжение присутствует, то перемыкаем указанный розовой провод с толстым проводом серого цвета, непосредственно идущим к бензонасосу (на реле это контакты «30» и «87»).

В случае, когда работа агрегата все равно не слышна, приступаем к проверке проводки, обращая особое внимание на соединительные разъемы в багажнике, один из которых черного цвета и слегка вытянутой формы, а второй (белый) расположен непосредственно на крышке бензонасоса. Характерно, что по «закону подлости» обрыв чаще всего находиться именно во втором разъеме, а добраться до него, без снятия насоса, не удастся. Кстати, если контакт нарушен действительно в белом разъеме, то во избежание проблем при дальнейшей эксплуатации можно его полностью исключить – выполнив пайку проводов напрямую (нагрузка в этой цепи значительная, и контакты тривиально подгорают).

Не забываем, так же, проконтролировать состояние провода «массы» и надежность его подключения (провод черного цвета, прикрученный саморезом в нижней правой части багажника).

Теперь рассмотрим вариант, когда при замыкании розового и серого проводов насос включился в работу. В такой ситуации следует проверить наличие +12В на контактах «85» и «86» реле R2. Иначе говоря, при включении зажигания, на одном из контактов должно появиться устойчивые +12В (относительно «массы» автомобиля), а на другом контакте данное напряжение находится в течение нескольких секунд (при подключении «массы» от ЭБУ). Штатное появление напряжения на контактах «85» и «86» свидетельствует о том, что электробензонасос находится в рабочем состоянии и неисправно, скорее всего, реле F2. Если желаемого напряжения нет, то ситуация усложняется и поиски придется продолжить. На данном этапе необходимо определить, что именно отсутствует на реле. Если плюс приходит, то прозваниваем тонкий провод серого цвета с черной полосой и если он не поврежден на всем протяжении от реле до ЭБУ – дело плохо и без опытного специалиста вам не обойтись. В случае же полного отсутствия напряжения как на контакте «85», так и на контакте «86» последовательно проверяются предохранители F1, F2, F3, а также проводка, идущая к основному реле.

Кроме всего прочего, занимаясь проблемами питания бензонасоса, не следует забывать и том, что современные охранные системы достаточно часто предусматривают блокировку данного агрегата в качестве дополнительной защиты от угона и неисправность может объясняться сбоями в работе автосигнализации.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Вопросы о бензонасосе инжекторного ВАЗ 2107

Если двигатель автомобиля не запускается, то причинами таких последствий могут служить различные факторы. Одним из таковых факторов может быть бензонасос, основным предназначением которого является перекачивание бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос гораздо более надежен чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос способен выходить из строя.

Что представляет собой рассматриваемое устройство

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.

В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобиля ВАЗ-2107 инжектор является довольно опасной, однако не все так просто.

Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.

О том, где находится бензонасос ВАЗ 2107 инжектор, владельцы автомобиля узнают только тогда, когда возникает подозрение на его неисправность. На карбюраторных семерках данное устройство располагается в подкапотном пространстве недалеко от двигателя. Многие могут подумать, что на инжекторных семерках данное устройство находится там же, однако нет. Располагается устройство непосредственно в бензобаке автомобиля, что упрощает систему перекачивания топлива. Если открыть багажник и поднять коврик, то можно увидеть его выходные трубки. Такое расположение рассматриваемого устройства упростила процесс перекачивания топлива, но тем самым усложнила доступ и замену изделия при выходе его из строя.

Принцип действия устройства достаточно прост. После поворота ключа зажигания на клеммы электродвигателя подается питание, в результате чего насос закачивает бензин в систему до создания определенного давления. Когда давление будет создано, можно осуществлять запуск двигателя. Когда запуск ДВС произошел, то бензонасос продолжает функционировать на протяжении всего периода работы мотора, поддерживая при этом давление в топливной системе. После того, как двигатель будет заглушен, то давление в системе держится некоторое время на протяжении нескольких минут, после чего, если не произошло повторного запуска мотора, то оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности бензонасоса, потребуется обратить внимание на характерные признаки. В таком случае выполняется диагностика рассматриваемого устройства. Самый простой способ того, как проверить бензонасос ВАЗ 2107 инжектор – это включить зажигание и прислушаться на наличие характерного шума. Если бензонасос не качает топливо, то в области бензобака не будет слышно характерного жужжания. Причинами могут быть разнообразными:

  • Неисправность предохранителя. Для этого замените предохранитель и проверьте, начало ли функционировать устройство.
  • Неисправное реле. При неисправном реле на клеммы электромотора не будет поступать напряжение, а значит, и устройство не будет функционировать.
  • Повреждение в цепи питания электромотора. Нужно провести проверку целостности проводки. Возможно повреждена проводка к бензонасосу или отсутствует контакт массы.
  • Неисправность электромотора. Необходимо осуществить проверку изделия путем извлечения его из бензобака.
  • Неисправность помпы. Моторчик будет работать, но в систему не будет подаваться топливо.
  • Засорение фильтра.
  • Неисправность ЭБУ. Нельзя также исключать неисправность блока управления.

Если неисправен электромотор, то питание на него будет подаваться, но устройство не будет функционировать, при этом вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности составляющих частей осуществляется путем проверки наличия напряжения на клеммах электромотора. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электромотора.

Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется при помощи манометра. На манометре следует закрепить маслобензостойкий шланг диаметром 12 мм  с помощью хомута. Второй конец шланга закрепляется на рампе штуцера бензонасоса. Предварительно осуществляется снятие пробки штуцера и вывинчивание золотника. Таким образом, можно оценить выдаваемое давление на форсунки автомобиле ВАЗ 2107. При этом давление на манометре должно равняться 3 атмосферам.

Пора менять бензонасос

Ремонт бензонасоса ВАЗ-2107 не осуществляется, так как изделие является неразборным и подлежит замене. Прежде чем прибегать к замене, требуется убедиться в том, что действительно неисправно устройство перекачки топлива, а не другие элементы.

Важно знать! Некоторые умельцы проводят ремонт изделий самостоятельно, осуществляя их аккуратное вскрытие. Делать этого не рекомендуется, так как слишком велики риски возгорания топлива.

Самые распространенные причины выхода из строя электробензонасоса:

  • Использование некачественного топлива.
  • Отсутствие периодической очистки топливной сеточки.
  • Продолжительное поддержание в бензобаке минимального количества топлива. Если бензонасос будет часто захватывать воздух, то это ускорит его выход из строя в несколько раз.

Перед тем как осуществить замену бензонасоса, требуется сбросить давление в топливной системе. Для этого следует откинуть клемму от устройства, после чего запустить двигатель. Такая процедура проводится в случае, если бензонасос до замены качает топливо, если же нет, то давление в системе будет отсутствовать.

Процесс замены изделия осуществляется следующим образом:

  1. Во избежание возникновения КЗ, требуется откинуть от АКБ клемму «минус».
  2. Вывинтить 4 самореза, при помощи которых зафиксирована накладка бензобака. Удалить накладку.
  3. При помощи ключа на «10» вывинтить болт крепления хомута, тем самым освобождая бак и обеспечивая доступ к насосу.
  4. Вывинтить штуцера трубок при помощи ключа на «17».
  5. Извлечь колодку питания.
  6. Вывинтить все 8 гаек, при помощи которых осуществляется фиксирование изделия. Потребуется воспользоваться ключом на «7».
  7. Аккуратно извлечь крышку вместе с основным изделием и поплавком датчика уровня топлива. Если снять насос не получается, то следует воспользоваться плоской отверткой.
  8. Извлекается приемный мешочек или сеточка грубой очистки.

При установке нового изделия важно убедиться в том, чтобы состояние резиновой прокладки было надлежащим, в противном случае, ее следует заменить. Устанавливается деталь в отверстие бака, после чего процесс сборки выполняется в порядке обратном снятию. В окончании требуется проверить функционирование изделия. Для этого запускается мотор, после чего проверяется герметичность всех соединений топливной системы.

Блок предохранителей и реле ВАЗ 2107 инжектор и карбюратор: расшифровка схем

Стандартный блок предохранителей ВАЗ 2107 имеет незамысловатую конструкцию и разделен на две части. Первая устанавливается в моторном отсеке, второй смонтирован под бардачком.

Ввиду отсутствия сложной электроники предохранители и реле, преимущественно отвечают за силовые линии и магистрали агрегатов.



На Ладе «семерке» может устанавливаться два типа монтажных блоков. В первом варианте используются устаревшие – проволочные предохранители. Второй вариант – плавкие вставки европейского образца. Здесь имеется электронная плата и если сгорела дорожка, вставить кусок провода не получится.

Инжекторный мотор

Конструкция основного монтажника на инжекторе не отличается. Единственная разница заключается в наличии дополнительного отсека, отвечающего за работу системы топливоподачи. Модуль устанавливается под приборкой за бардачком.

Карбюратор

Представляет эталон простоты и лаконичности. Здесь есть только основной монтажный модуль и разбросанные по салону отдельные предохранители.

В салоне


На семерках классического и современного образца салонный блок отсутствует. В некоторых случаях, пользователи самостоятельно выполняют перенос вставок в одну панель под приборкой. В этом нет необходимости – элементы устанавливаются под обшивкой и не отличаются сложным доступом.

Преимущественно здесь монтируются предохранители, ответственные за вспомогательное оборудование и агрегаты, не имеющие отношения к силовой установке.

Под капотом

Модуль располагает вставками и реле, отвечающими за двигатель и его системы. Элементы отличаются повышенным рабочим номиналом.

Распиновка блока



Количество выводов на машине старого образца немного отличается от инжекторной версии. Здесь отсутствуют некоторые элементы и участки цепей. Ниже имеется распиновка отдельного модуля для машин нового образца стандарта Евро 3.

Схема блока предохранителей ВАЗ 2107



Место установки вставок на блоках старого и нового типа сильно отличается. На цветной электросхеме выше указана обновленная система. Здесь последовательность вставок отследить не получится – элементы смонтированы не по порядку. На старой модификации предохранители электрооборудования устанавливаются слева на право.

Расшифровка элементов приведена по порядку для обеих видов панелей.

НомерОписание
1Питание лампы заднего хода, переключатель печки, привод омывателя заднего стекла, питание реле подогрева заднего окна.
2Дворники
3 и 4Запас
5Подогрев заднего стекла – при наличии
6Прикуриватель
7Клаксон, электровентилятор радиатора
8Поворотники и аварийка
9Противотуманки и в отдельных комплектациях – регулятор напряжения генератора
10Приборка, тормоза
11Стоп-сигнал, внутренняя подсветка салона
12/13Лампы освещения дальнего света фар
14Освещение номера, габариты передние справа и задние слева.
15Габариты левый спереди и правый сзади, подсветка прикуривателя, освещение номера.
16/17Правая и левая фара головной оптики в режиме ближнего света, обмотка реле очистителя фар.

Отдельно следует указать расшифровку реле.
Порядковый номерРасшифровка
R1Подогрев заднего стекла
R2Дальний свет головной оптики
R3Аналогично для ближнего освещения
R4Подключение клаксона
1Опционально – очистители фар
2Релюшка вентилятора радиатора

Следует выделить инжекторные доработки, где устанавливают дополнительный модуль в салоне.

НомерНазначение
1Цепи главного реле
2ЭБУ
3Топливный насос
R1Главное реле
R2Топливный насос
R3Электровентилятор радиатора

Предохранители штыревого типа


Это современное решение. Конструкция гнезда облегчает обслуживание панели и исключает сильное повреждение дорожек.

Предохранители цилиндрического типа


Отличаются не только внешним видом, а и способом установки. Устаревшая конструкция имеет множество минусов. Здесь повышается вероятность окисления гнезда и предохранительного элемента. При изнашивании подпружиненных контактов, возможно появление люфта и ослабления передачи тока.

В результате, старую панель было решено сменить на современный аналог.

Предохранитель и реле стартера

Детали расположены на правом крыле автомобиля и подключены проводами к агрегату. Если стартер не крутит, но щелкает, следует проверить предохранитель и силовое реле устройства.

Также может не срабатывать втягивающее. Для снятия модуля потребуется полностью разобрать его. Далее открутить втягивающее от корпуса и заменить его.


Предохранитель и реле дворников Лада 2107

Биметаллический элемент дворников устанавливается на позиции 2 в подкапотном блоке. Если очистители перестали работать, смотреть нужно именно сюда. Реле находится под приборкой со стороны водителя. Если модуль не выдает паузы – это говорит о реле-прерывателе. Деталь расположена возле моторчика.

Предохранитель и реле зарядки

Элемент располагается на правом крыле возле АКБ. Если внезапно зарядка батареи пропала, смотреть потребуется именно сюда, а только после этого влезать в генератор.

Выносное реле можно заменить простым способом. Отверткой откручиваются крепежи и реле снимается.

Генератор

Установка неплохо защищена. Трехуровневая защита не дает угробить устройство. Регулятор напряжения смонтирован внутри блока. Заменить его, не снимая деталь с машины, невозможно.

Расположение основного реле генератора стандартно для классики, оно устанавливается на левом крыле машины или на салонной переборке.

Зажигание

На машине применяется бесконтактное зажигание. На карбюраторных версиях реле катушки зажигания находится за приборкой сразу выше замка. Определить неисправности можно по тому, как ведет себя авто после проворачивания ключа.

В инжекторной версии принцип работы немного отличается. Изначально напряжение идет на главное реле (мозги машины) через предохранитель салонной панели №1 и 2. Затем происходит возбуждение реле 1.

Предохранитель и датчик заднего хода

На 5 ступке применяется стандартный датчик, установленный на кулисе. Предохранитель, питающий лампу, находится в моторном отсеке под номером 1.

Реле поворотов


Устанавливаются здесь также, как и в большинстве классических Лад. Выключатели стоят под приборкой и прикручены к кузову на саморезы. Чтобы поменять реле потребуется демонтировать панель и раздвинуть проводку указателей.

Также распознать нахождение элементов в машине позволит их характерный звук. Отдельно следует заметить, что в некоторых машинах применяется самостоятельная переделка. Так называемая американка помогает перенести габариты в боковые лампы поворотов.

Реле стеклоочистителя

Установлено перед моторчиком с регулируемой скоростью срабатывания. Имеются две вставки за бардачком. Чтобы найти релюшку нужной конструкции достаточно знать артикул: 3747710.


Какой предохранитель отвечает за прикуриватель на ВАЗ 2107

На штатной проводке это № 6, установленный под капотом. Некоторые владельцы авто ставят плавкую вставку на отдельную магистраль. Это связано с переносом стандартного элемента или установкой дополнительного устройства.

ВАЗ 2107: предохранитель печки — где стоит

За регулировку частоты вращения вентилятора отопителя отвечает первая вставка в моторном отсеке. Если его постоянно выбивает или элемент сгорает, следует проверить параллельные магистрали, которые запитаны от плавкого элемента.

Терморезистор устанавливается в корпусе печки, а силовое реле возле нее, под приборкой.

Предохранитель бензонасоса ВАЗ 2107 и реле— где находится

На карбюраторных версиях применяется механический насос. Здесь наличие указанного элемента не предусмотрено конструктивно. В инжекторных версиях за питание топливного насоса отвечает плавкий элемент 3 дополнительной монтажной панели.

Если деталь часто перегорает, рекомендуется проверить степень окисления контактов ТН и общее состояние проводки. Также причиной может стать датчик уровня топлива.

Реле обогрева заднего стекла

В большинстве модификаций устанавливается в бороде приборки. Для доступа к ней потребуется вынуть клавишу включения обогрева и уже за ней обнаружится переключатель. Там, где прибор монтировался с завода, следует проверить элемент 1 блока.

Реле стеклоомывателя

Обычно деталь устанавливается под приборкой. Также ее можно найти на салонной переборке слева, возле бачка.

Стоп-сигнал

Роль релюшки выполняет датчик под педалью. Если элементы конструкции постоянно перегорают, цепь можно подключить через отдельный элемент. Для этого покупается дополнительный выключатель и врезается в стандартную проводку.

Аварийная сигнализация

Реле монтируется отдельно, со стороны вещевого ящика. Также можно найти в ногах водителя либо за приборным щитком.

Вентилятор охлаждения

На карбюраторных авто питается напрямую от коленвала. Ременной привод работает постоянно, пока включен мотор.



Современные модификации с инжектором уже построены по другому принципу. Здесь используется электрическая система включения вентилятора. Релюшка устанавливается в монтажном блоке под капотом на позиции 3.

Предохранитель на часы

Ответственен элемент 6, защищающий цепи.

Какой предохранитель отвечает за панель приборов на ВАЗ 2107

Питание выполнено от вставки № 10. Сюда входит подача напряжения на все стрелки, индикаторы. Для запитки подсветки панели ответственен элемент 15.

Свет

Для фар головной оптики в режиме ближнего освещения отведены предохранители 16 и 17 для правого и левого борта. За дальний режим отвечают вставки 12/13. Реле устанавливаются возле фар, в салоне либо на переборке моторного отсека.

Магнитола

На авто с завода нет штатной акустической системы. Обычно ее подключают через свободный предохранитель в монтажном блоке или на отдельную магистраль.

Тормоза

Лампы проходят через элемент №10, установленный под капотом.

Габариты

Для работы отведено два предохранителя – 14 и 15 для левого и правого борта.

Отопитель

Информация указана в пункте «печка».

Реле противотуманных фар


Система питания ПТФ монтируется через элементы, установленные в нижней части бороды приборки. Чтобы добраться до защитных вставок потребуется демонтировать кнопку, как показано на рисунке выше.

53761 что за реле

Указанный артикул обозначает – радиатор автомобиля. Подразумевается, что реле 53761 – это элемент питания вентилятора охлаждения.

Омыватель лобового стекла

Для питания используется предохранитель 2, установленный под капотом машины.

Предохранитель ЭБУ

На инжекторных авто используется элемент №1 и 2. Вставки монтируются в дополнительном модуле за вещевым ящиком.

Реле холостого хода

Является частью конструкции ЭБУ и исполнен в едином корпусе.

Стеклоподъемники

Устанавливаются пользователями самостоятельно. Для поиска вставок и реле потребуется информация от владельца машины.

Реле форсунок ВАЗ 2107

В видимых цепях автомобиля их нет. За работу топливной системы отвечает ЭБУ и искать требуемые детали нужно в его корпусе.

Предохранитель освещения салона

Деталь устанавливается в штатной проводке под номером 11.

Предохранитель F1

Многофункциональный элемент отвечает за группу приборов:

  • фонари заднего хода;
  • переключатель отопителя;
  • индикатор подогрева заднего стекла;
  • моторы очистителя и омывателя заднего окна.

В зависимости от модификации и года выпуска авто, здесь также может устанавливаться еще несколько агрегатов.


Предохранитель F10 ВАЗ 2107

Плавкий элемент Ф10 выделяется многофункциональностью. Здесь проходят магистрали оборудования:

  • приборная панель;
  • сигнализатор зарядки АКБ;
  • контрольные лампы приборов;
  • прерыватель стояночного тормоза.

Реле на крыле

Устанавливается от 5 до 10 релюшек в зависимости от модификации. Обычно здесь есть выключатели:

  • стартера;
  • генератора;
  • зажигания;
  • насоса стеклоомывайки;
  • дворников;
  • клаксона.

Американки через реле на ВАЗ 2107


Чтобы сделать на семерке американки без конденсатора, можно использовать примитивный, но эффективный метод. Вся процедура выглядит так.

  1. Найти двухконтактные патроны и лампочки. Все это дело нужно установить вместо стандартных гнезд поворотов.
  2. Используя несколько отрезков проводов и клемм, подключить один плюс на габаритные огни, а второй на выводы поворотников.
  3. Минусовая клемма кидается на кузов автомобиля.

Подобная конструкция позволяет обойти необходимость монтажа системы через реле и значительно упрощает процесс.

Проверка реле и предохранителей

Чтобы проверить элементы на наличие повреждений достаточно их визуально осмотреть. Предохранители делаются с прозрачным корпусом, что обеспечивает их легкую диагностику.

С проверкой релюшек все сложнее. Потребуется выполнить определенную процедуру.

  1. Вынуть релюшку из посадочного места.
  2. Подключить к управляющим контактам прибора 12 В напряжение.
  3. Если изделие исправно, при касании плюсовой клеммы раздастся характерный щелчок. В противном случае, деталь сгорела и требуется ее заменить.

Замена плавких предохранителей

Потребуется выполнить простую процедуру.

  1. Отключить питание от аккумулятора.
  2. Найти нужный предохранитель в салоне или монтажном блоке.
  3. Используя специальный пинцет вынуть поврежденный элемент из посадочного места.
  4. Установить на его место новый элемент.

Как снять блок предохранителей



Последовательность действий во время ремонта следующая.
  1. Отсоединить клеммы от аккумуляторной батареи.
  2. Снять корпус воздушного фильтра.
  3. Отсоединить все провода, подключаемые к монтажному блоку.
  4. Далее нужно переместиться в салон и снять полку бардачка.
  5. Теперь освобождается доступ к внутренним колодкам – их нужно отключить.
  6. Последним этапом, при помощи ключа №10 откручиваются крепления, и модуль вынимается целиком, вместе с уплотнительной резинкой.

Как заменить блок предохранителей на ВАЗ 2107


Достаточно простой последовательности действий.

  1. Демонтировать старую версию.
  2. Установить на ее место новый блок, используя штатные клеммы и проводку.

Версии практически полностью взаимозаменяемы. При замене одного на другое в большинстве случаев наблюдается 100% совместимость.

Восстановление обрыва дорожки


Процедура выглядит так.

  1. Разобрать монтажный блок и вынуть с него панель.
  2. Далее нужно голую панель отмыть содовым раствором и оставить на просушку на 1-2 дня. Это поможет избавиться от окислов и грязи – будет легче работать.
  3. Если дорожка повреждена незначительно (прогорание произошло только в одной точке), достаточно воспользоваться паяльником и спаять поврежденное место.
  4. В случае, когда повреждения серьезные, дорожка может отслоиться. Рекомендуется использовать медные перемычки. Отрезок изолированного провода впаивается в линию вместо дорожки, и все будет работать.

В тяжелых случаях, когда повреждено большое количество дорожек или прогорела сама плата, рекомендуется панель заменить целиком.

Итог

Блок предохранителей Лады 2107 не отличается сложностью конструкции или тяжелым обслуживанием. Машина имеет минимальное количество вставок и легко обслуживается даже начинающим водителем.

Главное реле ВАЗ 2107 Форсунка. Не включается топливный насос

При включении зажигания на автомобилях с инжекторным двигателем питание подается на соответствующий выход контроллера, соединенный с замком зажигания. Это питание является сигналом для включения главного реле, через которое питание подается на форсунки, катушки зажигания (модуль зажигания), реле топливного насоса и так далее. То есть при неисправности реле или цепи его питания двигатель не запустится.Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала находим место его установки на машине. В основном устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Также установлены предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ - 2107, ВАЗ - 2109 и его модификациях он располагается на полке под бардачком или под ним. На автомобилях ВАЗ-2110 и т. П. Под боковой консолью отопителя со стороны пассажира.На автомобилях газовой марки обычно под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышно характерного щелчка на реле, необходимо проверить лампу, подключенную к минусу, проверить наличие питания на выводах 85 и 86 разъемов главного реле. При использовании контрольной лампы ее потребляемый ток не должен превышать 0,25 А. В противном случае возможно повреждение контроллера. Если на каком-либо выходе контрольная лампа не горит, значит реле не принимает питание.Это может быть вызвано срабатыванием предохранителя с предохранителем или обрывом подающей проволоки. В случае, когда лампа на одном выходе ярко, а на второй половине накала и есть возможность сработать реле, следует вынуть реле из розетки и соединить выводы 85 и 86 у контрольной лампы. . При включении зажигания контрольную лампу следует закопать. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, нужно проверить целостность провода следующего от реле к контроллеру и контакта минусовых проводов от контроллера к корпусу двигателя.На автомобилях ВАЗ эти провода крепят от торца ГБЦ над термостатом, а на автомобилях марки газовых - к стыкам ресивера и впускного коллектора в районе четвертого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях Волга частая неисправность. В данном случае это обрыв второстепенного провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае, если при включении зажигания происходит щелчок и срабатывает реле, то нужно проверить питание на выходах 87 и 30.Для этого подключенная к минусу контрольная лампа должна касаться вывода 87. Если контрольная лампа не горит, то возможны неисправности. Возможно сгорание предохранителя или обрыв провода. В том случае, когда плюс на выходе 87 есть, а при включении реле реле нет, значит, сгорели контакты реле и его необходимо заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле от монтажного блока, на примере реле включения сигналов, ближнего или левого света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие противоугонных систем. Когда они установлены, нередко в цепи реле включается блокирующее реле, которое разрывает свою цепь питания при срабатывании сигнализации.

Если стартер вашей машины вращается нормально, а машина не заводится, сначала необходимо проверить включение. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сиденья или багажника.В случае, когда не включается топливный насос, необходимо проверить исправность предохранителей и включение главного выключателя системы управления двигателем и реле топливного насоса.

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях реле и предохранители находятся на полке под бардачком или под ним. На ВАЗ-2110 и подобных вам следует искать в консоли отопителя со стороны пассажира, открутив крепежные винты и сняв боковую крышку. На автомобилях они находятся под конденсаторным пространством на передней стенке салона, ближе к пассажирской стороне.Если нужно проверить схему его включения. В случае, когда включается главное реле, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы ее потребляемый ток не должен превышать 0,25А., В противном случае - контроллер должен произойти. Если на каком-либо выходе контрольная лампа не горит, значит реле не принимает питание. Это может быть вызвано срабатыванием предохранителя с предохранителем или обрывом подающей проволоки. В случае, когда лампа на одном выходе ярко, а на второй половине накала и есть возможность сработать реле, следует вынуть реле из розетки и соединить выводы 85 и 86 у контрольной лампы. .При включении зажигания контрольную лампу необходимо загореть и заземлить примерно через 20–30 секунд. Если лампа горит и плохой контакт в соединении колодки и реле бензонасоса. В случае, когда лампа не загорается, возможно обрыв в проводе, соединяющем реле с контроллером или неисправен сам контроллер.

В случае, когда реле топливного насоса включено при включении реле топливного насоса, а сам насос не работает, необходимо проверить питание на выходе 87 реле топливного насоса.Для этого выход контрольной лампы, подключенной к массе автомобиля, касается вывода 87 гнезда реле, и лампа должна загореться. Если лампа не горит, значит, перегорел предохранитель или произошел обрыв провода. Если у вас есть питание на клемме 87, вы должны вынуть реле из розетки, а вместо этого поставить перемычку между выходами 87 и 30. В этом случае при исправном насосе и соединительных проводах насос должен заработать, и если так получилось, реле надо поменять.Если насос не заработал, не снимая перемычку, необходимо прикоснуться к питающему проводу на топливном насосе, подключенном к массе автомобиля. Если на автомобиле установлен погружной насос, в составе топливного модуля необходимо снять соединительный разъем и коснуться одного из толстых проводов. При прикосновении к одному из них контрольная лампа должна быть закопана. Если лампа не горит ни на одном из проводов, то нужно устранить обрыв провода от реле бензонасоса до разъема помпы или самой помпы, если помпа внешнего типа.Одной из причин взлома может быть блокировка от угона установленной нестандартной сигнализации. В случае, когда контрольная лампа загорается на одном из толстых проводов разъема или на одном из выводов выносной помпы, необходимо соединить эти выводы с контрольной лампой. В этом случае контрольную лампу следует закопать. Если лампа не горит, необходимо устранить обрыв или плохой контакт в проводе, соединяющем помпу с массой автомобиля. В том случае, когда при проверке проводки и включении топливного насоса неисправность не обнаруживается, электродвигатель топливного насоса неисправен и насос подлежит замене.

В принципе все не сложно. Снял для удобства и спасения от холода бензобак и поставил домой.
Для начала снимаем все трубки (из 2-х магистральных шлангов мы вытащили ключи на 17 и 2 трубки для сброса давления вручную) и колодку с проводами, питающими сам мотор.


Далее откручиваем 8 гаек крепления фланца ТНВД к бензобаку и вытаскиваем всю хрень в сборе. Далее 2 отвертками снимаем фильтр (прилагаем усилие и смело вытаскиваем, он сидит плотно), затем, сняв защелку мотора, вытаскиваем.Больше всего занято снятием трубки, ее надо нагревать от помпы. Я просто порезал ее.

Вот он двигатель помпы.



Далее важный нюанс по замене ТНВД на новый. Вам нужно посмотреть номер и модель вашего насоса и поискать такой же или аналог, который можно заменить. Это нужно для стабильной работы систем и неправильный выбор насоса может привести к неправильному давлению, повышенному расходу и т.д. У меня был Bosch 0 580 454 035, заменил его на российский аналог SATE 60.1139 ст. Оскол.
Далее собираем все обратно, промываю в шланге кипятка 1-2 минуты и быстро ставлю помпу, вставляю в гнездо на кронштейне и надеваю защелку и желательно ставить новый сетчатый фильтр цена указана 25 шт. Получаем готовый дизайн.



Смотрим нормально ли прокладка между фланцем и бачком оставить (купил новую и в итоге оставил старую нормальную). Втыкаем все хренотории в бензобак, накручиваем 8 гаек и несем бак в машину. При установке бачка есть нюанс, есть 2 железных зажима, когда ставишь на место, держишь внутренний зажим. Поскольку он легко вылетает из паза, и чтобы вставить его на место, придется снимать бачок. Прикручиваем все шланги и вставляем блок на место.
Далее, если хотите измерить давление в топливной рампе. Купил обычный ВАЗ манометр. Давление при работе Двигла с возвратом должно быть от 2,3-2,5 балла, а при повороте ключа зажигания при качании насоса перед запуском двигателя 2.8-3.0. Удачи и поменьше поломок)

B Enonasos - это ахиллесова пятая из всех машин отечественного производства. Практически каждый ваз или москвич водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель. Мембрана растягивается, тогда ее производительность упадет из-за перегрева насоса, выходит из строя привод механического привода насоса, казалось бы, столько лет можно было довести этот узел до совершенства. И как показалось производителю, ему удалось найти выход из сложившейся ситуации и на автомобили начали устанавливать электрические топливные насосы, но как показывает практика, это не спасло ситуацию, а можно сказать только усугубило.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный бензонасос, то теперь он должен прозвонить жгут проводов и контакты реле, которые разбросаны по кузову автомобиля. Для облегчения устранения неполадок мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое, на что нужно обратить ваше внимание - помните, может быть, на вашей машине стоит система безопасности, которая блокирует работу помпы в активном состоянии, такая ситуация не редкость, когда выходит из строя половина машины, и проблема лежит в сигнализации или самодельном противоугонном устройстве.

Силовой насос АЗС ВАЗ 2107

По сути, в Интернете существует множество схем электропроводки, но для нас неизвестные нам, они настолько неинформативны и запутаны, что обычному человеку разобраться в них очень сложно. Поэтому мы решили, что стоит его нарисовать в более доступном и наглядном виде:

Уже можно понять, где нужно искать неисправность.
Итак, мы ознакомились со схемой, теперь опишем порядок действий водителя, если после поворота ключа или во время движения перестала работать электрическая заправка:

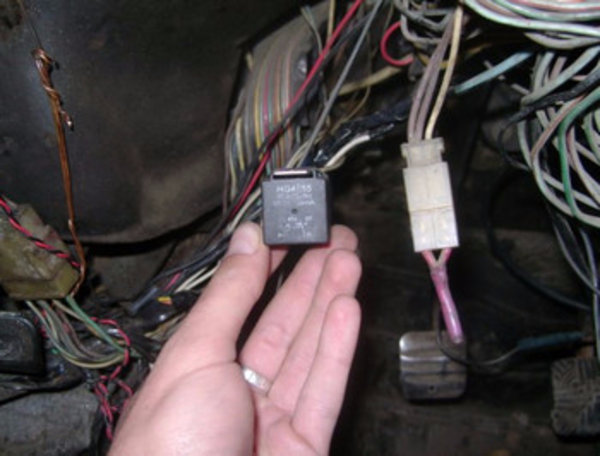

1.Нам нужно проверить электромагнитное реле REL1, в семерке это реле находится в доменной зоне, кроме этого реле на монтажной плате есть еще два реле, но они сегодня не нужны. Поэтому откручиваем планку крепления И приступаем к проверке среднего реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все в порядке, то на нем должно появиться напряжение +12 вольт (контакт 30). Если напряжение поступает, то берем провода с тестера и замыкаем серым (контакт 87).Если помпа не заработала, значит проблема не в том, а затем переходите к следующему пункту «Б», а если заработал, то к пункту «G».

Б) Переезжаем в багажник, находим расположение бензонасоса и проверяем две «фишки» черного цвета - более вытянутую и белого цвета который прямо на бензонасосе ВАЗ 2107. Инженеры, разработавшие бензонасос, наверняка вложили в его конструкцию какой-то скрытый смысл на 90%. В поломке насоса виноват белый разъем, до которого без разборки добраться нереально.Если вы все-таки дошли до этого момента, советуем заменить белый разъем на соединение обычной пайки. Причина освобождения белого разъема заключается в том, чтобы поднять нагрузку на нагрузку: через этот контакт проходят значительные токи, а сам контакт небольшой по площади и со временем просто затягивается. Если все разъемы все в порядке, переходим к следующему пункту.

В) Проверяем целостность и надежность контактов «Земля» - это черный провод, конец которого с помощью самопресса подключается к нижним точкам ствола.

Г) Проверка питания на катушке реле 1, если приходит, но не работает бензонасос - заменено реле.

Если нет питания, то нужно убедиться, что на реле не поступает плюс или минус. На тонком черно-сером проводе должен быть минус, если минус пропал, а провод целый, рекомендуем обращаться на СТО, так что самостоятельно вы, скорее всего, не справитесь. Если нет плюса и минуса, то многократно прозванивают предохранители F1, F2, F3.

Надеемся, что наша статья и фотографии помогли найти неисправность в цепи управления и цепях ТНВД на ВАЗ 2107.

Наши читатели часто обращаются к нам с проблемами, возникающими при обслуживании и эксплуатации. транспортное средство. В последнее время возникло много вопросов типа «... Не работает топливный насос ВАЗ 2109, инжектор. Что делать?». Постараемся внимательно разобрать эту неисправность и найти способы ее устранения.
В случае, когда стартер автомобиля "крутится" нормально, но двигатель не запускается, необходимо проверить, сработал ли топливный насос.На автомобилях российского производства Работу этого устройства можно услышать прямо из салона - по звуку, идущему из-под заднего сиденья. Если при включении зажигания вы не услышали характерного «гудения» из багажника автомобиля, потребуется проверить исправность предохранителей, работу системы управления двигателем (основной) и реле топливного насоса.

Проверка предохранителей

На автомобилях ВАЗ 2107, 08 и 09 предохранители и реле расположены на полке под бардачком.В «десятом» семействе их придется искать с пассажирского сиденья, под боковой крышкой в ​​консоли печки. Другой отечественный производитель - Газ - прячет предохранители под капотом автомобиля, располагая их со стороны пассажира на передней стенке салона. Убедившись, что целостность этих деталей в порядке, переходите к следующему этапу ремонтных работ.

Проверка реле

Если не работает главное реле, нужно проверить цепь его включения. Если он включается, но реле помпы нет, нужно будет проверить наличие питания на выходах No.86 и 85. Чтобы определить, почему не работает бензонасос ВАЗ 2110, 2109 и др., Нам понадобится одно простое устройство - контрольная лампочка, которую можно сделать самостоятельно. При использовании лампы нужно помнить, что потребляемый ток не должен быть выше 0,25а. Подключите один вывод устройства к «минусу» контроллера, а другой выводите к разъемам поочередно. Возможные результаты нашего исследования:
1. Лампочка не горит. Это означает, что электроэнергия не поступает в топливное реле.Причиной неисправности может стать обрыв на участке электрочашки или сгоревший предохранитель.
2. При проверке одного из разъемов лампа горит ярко, а другого - мерцает тусклым светом. Вытащить реле из колодца, а контактами 85-86 соединить выводы контрольной лампы. Включите зажигание. Если лампочки загорелись, но через 30 сек. Погаснет, это будет означать слабый контакт колодца и реле. Если лампа вообще не загорается, значит в цепи контроллера - реле топлива обрыв или неисправен контроллер.
Есть еще одна проблема - реле бензонасоса ВАЗ 2110 включается, а вот оно не работает. Как быть в этой ситуации?
Контрольный вывод № 87 реле топливного насоса. Если при постукивании по клемме загорается лампа - продолжаем тест, вынимая из колодки контакты №30 и 87 и соединяя их между собой перемычкой. Этим мы максимально убеждаемся, что агрегат исправен, а причина поломки кроется в реле. Лампочка не загорелась? Значит, нам нужно заменить предохранитель или восстановить целостность проводки в цепи.
Но что делать, если насос не запустился? Не снимая перемычек с контактов №30 и 87, подключите одну из клемм контрольной лампы к «минусу», а другую - к проводу, который подключается к блоку. Если не работает топливный насос ВАЗ 2110 (форсунка) погружного типа, входящего в топливный модуль - отсоедините разъем и прикоснитесь клеммой лампы непосредственно к каждому толстому проводу. Если лампа не загорается при прикосновении к одному из проводов, это будет означать, что в цепи реле находится помпа или модуль, есть обрыв, который необходимо устранить.
Контрольно-измерительные приборы Проверить таким образом: поднести клемму контрольной лампы либо к толстым проводам, либо к самому разъему. Если он горит - снимите вторую клемму с «массы» и присоедините ко второму домкрату помпы. Лампа не горит - плохой контакт «минуса» («массы» кузова автомобиля) с самой помпой или обрыв цепи.
Надеемся, что данная статья сможет существенно помочь в решении вашей проблемы, ведь ее информативность проверена на одном из наших знакомых.Молодой человек даже не знал, где находится реле бензонасоса ВАЗ 2107 (инжектор), хотя владел этой машиной более трех лет. Прочитав обзор, он самостоятельно разобрался в вопросе, однако ни один из предложенных нами способов тестирования не помог ему выявить причину неисправности. Это могло означать только одно - насос не работает, потому что вышел из строя электродвигатель, и в этом случае деталь необходимо заменить.

Те данные по электродвигателям ВАЗ 2107.

Двигатель ВАЗ 2107 - четырехтактный четырехтактный силовой агрегат. На нашем сайте мы рассмотрим основные системы работы этого мотора

28 Aug

Одна из ключевых деталей двигателя внутреннего сгорания - распределительный вал. Со временем на нем и на опорных подшипниках появляются наросты и мотор требует квалифицированного вмешательства. Распредвал ВАЗ 2107 можно заменить самостоятельно. Для этого потребуется набор сантехнического инструмента и знания об особенностях настройки газораспределительного механизма.Функции и устройство распредвала Распределительный вал ВАЗ 2107 (инжектор и карбюратор) синхронизирует ...

29 Aug

Замена прокладки ГБЦ ВАЗ 2107 не так сложна, как ответственная операция. При самообслуживании «Семерка» каждый автовладелец вынужден заниматься этой работой. Внутренняя организация Двигатель одинаковый для всей линейки «классики», поэтому процедура замены прокладки ГБЦ одинаково применима при ремонте двигателей от «первой» до «седьмой» модели.Когда менять прокладку ...

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан, рассчитанный на 5 мест, оснащался 5-ступенчатой ​​механической коробкой ... Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность и экономия.Объем двигателя 1,7 л. Далее на все "семерки" стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор.Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, чтобы автомобилистам эти знания понадобились для самостоятельного ремонта ... Однако знания - сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую ​​систему впрыска на двухтактный двигатель одного спорткара... Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами распределенного, а также непосредственного электронного впрыска.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском форсункой непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть у каждого цилиндра своя форсунка. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков. Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания. Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с бака, в котором хранится топливо, и топливного фильтра ... Затем с помощью топливного насоса смесь течет через фильтр к топливной рампе. На аппарели установлен специальный регулятор давления, регулирующий процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются электрическими импульсами, исходящими от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого цилиндра при каждом обороте коленчатого вала.

Сколько горючей смеси попадет в цилиндры, зависит от времени открытия форсунок. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок. Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети автомобиля, поэтому в случае снижения напряжения время открытия форсунок увеличивается.Все режимы работы мотора и инжектора контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на «инжекторном» автомобиле ВАЗ 2107.

Система зажигания

Традиционные устройства здесь не используются. Как система, обеспечивающая зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Количество топлива, которое будет подаваться через форсунки в цилиндры, контролируется электрическим импульсом от ЭБУ.Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс датчика холостого хода заставляет ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз, когда вы начинаете. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса запускается и создает давление в топливной магистрали.Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель. Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных собратьев. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, комплектуется еще и генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение. В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107.При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания. Некоторым вообще не нравится продукция российского автопрома, поэтому они всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, в котором есть все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб. Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Двигатель на ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Этот вид доработки базовой модели считается тюнингом, и если он сделан вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль. автомобиль.Подтверждением тому видео:

Только положительных отзывов:

  • Ребята оказались настоящими мастерами.
  • Отличные диски, все очень понравилось.
  • Двигатель такой что слов нет!
  • Отличная работа: диаметр поршня ровно 100.
  • Как здорово соединили коробку с двигателем от ГАЗели и задний мост ... Виртуозы!
  • Ребята просто красавцы, своими руками справились, что не жалко хвалить.
  • В дополнение к сказанному прислушайтесь к совету: стоит поставить бампер покрепче и в целом тогда тюнинг прошел на 100% удачно.

У будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем.Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем. То, что было сказано в предыдущем абзаце, не подтвердилось. Причем проблемы только обострились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного собрата.Многие владельцы таких машин грешат на новые «мозги»: электроника немного медленная, но если они и будут установлены, то она должна измениться в лучшую сторону.

Производитель не согласен, на шаловливого жеребенка он не способен. Пока что карбюраторный двигатель идет на несколько шагов вперед. О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такая же манера езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если это значительно опустошит ваш кошелек. Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Два датчика расхода воздуха можно обсудить отдельно: их замена обойдется в 30 000 руб.С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт будет меньше на 2-3 тысячи рублей. Стоит ли за эти деньги столько варить?


После того, как работа будет выполнена под капотом, можно приступить к работе с ящиком. У Fiat есть более крупный, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.


Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.


ВАЗ-2107: пора заливать новое масло в двигатель

По нормам, предусмотренным для ТО автомобилей серии 2107, через 30 000 км необходимо промыть всю систему смазки двигателя.Слейте старое масло, при этом запрещается переворачивать его до упора масляный фильтр ... Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Слить остатки, заменить масляный фильтр. Долейте моторное масло, следя за его уровнем.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

  1. Подготовьте емкость 5-6 литров.
  2. Прогреть двигатель.
  3. Поставьте машину на смотровую яму или выезжайте на эстакаду.
  4. Снимите крышку маслозаливной горловины.
  5. Снимите корпус воздушного фильтра.
  6. С помощью ключа на 12 мм (шестигранник) открутите пробку сливного поддона.
  7. Слейте масло из двигателя в подготовленную емкость.
  8. Взять в помощник съемник, чтобы открутить масляный фильтр.
  9. Очистить резьбу сливной пробки тряпкой, навинтить.
  10. Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать находящуюся там резиновую прокладку.
  11. Навинтите фильтр на фитинг, после того как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
  12. Залейте в двигатель масло.
  13. Подождите 3 минуты, проверьте уровень щупом.
  14. Установите крышку на место.
  15. Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга.Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так же бывает и с теми, кто обслуживает машину.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира.Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути является роскошной комплектацией 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, собранных по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка - это тот же 2101, только с прямоугольными фарами и более мощным двигателем.Есть разница, пусть и незначительная, которая явно не тянет на новую модель в линейке завода.

Но поскольку другие автомобили ВАЗ не покупал, да и развивать свою не мог, то семерку можно считать прорывом как еще одну модель, даже если по всем канонам автомобильного мира до этого далеко. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, скажем, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107.Мы не обещаем большого разнообразия того, что есть, то есть.

Родная семерка - это силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране на пятерке был применен ременной привод, а не цепной привод распредвала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:


Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубов мощностью 66 сил.Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают тройной двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ - это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный из семерки с инжектором. Помимо самой системы впрыска, системы гидрокомпенсатора, катализатора и натяжения цепи гидросистемы, если это был мотор 2103.

Однако некорректное использование новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил катализатор, уменьшивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и настраивать карбюраторные двигатели, но с инжектором с этим ничего не вышло. Здесь понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало доработки как моторного щита, так и подушек двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приора не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель Нива 21107, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива - ярче. Конечно, Alfa Romeo от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизель я не рассматривал вообще, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, поскольку конструкция коробки передач переднеприводных автомобилей не предусматривала высоких нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими в поисках самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семерку, поэтому для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране. Советов.

ВАЗ 2107

выпускался с 1982 по 2012 год. За это время он успел стать поистине народным автомобилем. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность отремонтировать авто практически на коленях.Как известно, «сердце» машины - мотор. А в этой статье мы подробно рассмотрим двигатель ВАЗ 2107.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

  • , рабочим объемом 1,5 л
  • ВАЗ 2106, рабочим объемом 1,6 л

Были также двигатели объемом 1,3 и 1,2 л, но их очень мало и их практически не было.

Также возможна установка двигателя от ВАЗ с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию машины добавляют английскую букву «i». Это значит, что двигатель ВАЗ 2107 инжекторный.

Форсунка - топливная форсунка. Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ОПЦИИ ЗНАЧЕНИЕ
1972 - наше время
Система питания Форсунка / карбюратор
Тип двигателя Рядный
Количество поршней 4
Материал блока цилиндров чугун
алюминий
2
Ход поршня 80 мм
Диаметр цилиндра 76 мм
Объем двигателя 1452 см 3
Мощность 71 л.из. при 5600 об / мин
Максимальный крутящий момент 104 Нм при 3600 об / мин
Степень сжатия 8,5 единиц
Объем масла в картере 3,74 л

В двигателе используется топливо АИ-93. На практике автомобилисты могут заправлять совершенно разные виды топлива. Наиболее частые отклонения от нормы - заливка АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.
  • По имеющимся данным, расход топлива в городах составляет 9.4 литра на 100 км.
  • На ровной дороге на крейсерской скорости уже будет 6,9 литра на 100 километров.
  • В смешанном режиме расход будет от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
  • Еще один параметр, зависящий от водителя, - это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, немало, но при аккуратной езде можно снизить этот расход до 450-500 г / 100 км.
  • Двигатель 2103 в сборе весит 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как по составу он очень похож на АИ-93, то с У АИ-95 все не так гладко.

Повышение октанового числа приводит к повышенному риску перегорания клапана, но дает небольшое увеличение мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто нужно правильно выставить угол опережения зажигания на своей машине (если у вас обычный карбюраторный двигатель) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно и этого не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить со всей серьезностью.Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение собирать масло - это настоящий навык. Взять хотя бы известные бренды, это не всегда безопасно, так как очень велика вероятность встретить подделку фирм, которые не чисты под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Не стоит брать и неизвестные бренды.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству не уступающее дорогим аналогам, а можно залететь в дорогой ремонт. Лучше всего приобретать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Однако здесь все проще. Вам просто нужно взять то масло, которое рекомендует производитель.

Производитель (АвтоВАЗ) рекомендует для двигателей ВАЗ 2107 и других моделей с данным типом двигателя:

  • 5W-30;
  • 5W-40;
  • 10W-40;
  • 15W-40.

Масла надо брать около 4 литров. При замене обычно достаточно 3,5 л масла. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

  • Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не вызывает вопросов. Масло на ВАЗ 2107 лучше менять в теплое время года.

  1. Для начала нужно завести машину и прогреть ее до рабочей температуры.
    Затем заглушите и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время готовим приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
  2. Выкрутите пробку на картере специальным ключом и дождитесь, пока стечет старое масло.
  3. При смене типа масла или марки обязательно берите еще и промывочное масло, которое очистит двигатель от старых остатков. Вылейте его таким же образом.
  4. Затем закручиваем крышку картера и заливаем новое масло через горловину на ГБЦ. Уровень измеряем щупом. Оно должно быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро погрузиться в картер, а потому после непродолжительной стоянки уровень масла в картере еще немного поднимется.

Обычно вместе с заменой масла меняется и масляный фильтр. Здесь еще проще:

  1. Отвинчиваем старый с помощью специального инструмента (можно и обычную веревку), смазываем уплотнительное кольцо нового фильтра маслом и прикручиваем на место старого.

Регулировка клапанов - довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и ТО

Если клапаны можно регулировать в домашних условиях, то капитальный ремонт двигателя доверить только специалистам.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.

  1. Состояние клапана, регулировка;
  2. Цепь, натяжение цепи;
  3. Состояние сальников, сальников клапанов;
  4. Геометрия блока цилиндров;
  5. Состояние поршней, коленвала, пальцев, шатунов;
  6. Износ компрессионных колец;
  7. Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров будет расточен, что увеличит камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После прохождения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Причина поломки Метод устранения
Нет топлива в карбюраторе
Засорен топливопровод Продуть топливопровод, промыть топливный бак
Засорены фильтры карбюратора и топливного насоса Промыть фильтры, при необходимости заменить
Неисправна система зажигания Проверить систему зажигания, заменить сломанные детали
Заслонка карбюратора не открывается при первых вспышках в цилиндрах Устранить герметичность пускового устройства карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
разрыв в проводе, идущем к клапану Проверьте провод и его соединения, замените поврежденный провод
Неисправен электромагнитный клапан Заменить клапан

2.Стук коренных подшипников коленчатого вала

Обычно глухой металлический стук. Обнаружен при резком открытии дроссельных заслонок на холостом ходу. Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает более резкий стук через нерегулярные промежутки времени, особенно заметный, когда частота вращения коленчатого вала постепенно увеличивается и уменьшается.

Причина неисправности Способ устранения
Слишком раннее зажигание Отрегулируйте угол опережения зажигания
Недостаточное давление масла Проверить давление масла
Ослабленные болты маховика Затяните болты с рекомендованным моментом
Увеличенный зазор шейки
и вкладышей коренных подшипников
Отшлифуйте шейки и замените вкладыши
Увеличенный зазор между упорными полукольцами
и коленчатым валом
Заменить упорные полукольца на новые или увеличенной толщины

Тюнинг двигателя

Самыми популярными видами тюнинга моторов этого типа являются увеличение рабочего объема, замена распредвала, установка фильтра нулевого сопротивления и прямоточный выхлоп.

Самый эффективный (и самый дорогой) способ - установка турбонагнетателя.

  • Увеличение рабочего объема

Устройство двигателя ВАЗ 2103 позволяет неплохо увеличить рабочий объем, так как его блок цилиндров практически идентичен блоку двигателя ВАЗ 2106. А при расточке этого блока его можно сделать под поршень и кольца двигателя ВАЗ 2106.

Таким образом, мы получаем увеличение рабочего объема, что увеличивает расход топлива и мощность.Если и этого мало, то со стороны клапанов подтачивают поршни и устанавливают коленвал от Нивы, что тоже увеличивает рабочий объем. Предположительно после этих операций можно получить двигатель рабочим объемом 1,7 л, иногда 1,8 л.

  • Установка нового распредвала

Данная модификация не увеличивает мощность двигателя, но меняет характер его работы. В большинстве случаев стараются установить распределительный вал, который будет передавать максимальный крутящий момент на минимально возможные обороты.Это делает двигатель более отзывчивым на более низких оборотах, что очень полезно при движении на низких оборотах двигателя. Оптимальный вариант для такой модификации, это распредвал от Нивы 21213.

  • Установка прямоточного выхлопа и фильтра нулевого сопротивления

Самая популярная модификация. Во-первых, это довольно дешево. Во-вторых, позволяет автовладельцу хвастаться перед соседями по гаражам. Фактически, это не имеет практической пользы для штатного двигателя. Позволяет ощутить небольшой прирост мощности только на высоких оборотах.

Достаточно эффективен при установке Turbo, так как не давит на двигатель, который теперь способен развивать огромную мощность. Прямоточный выхлоп неудобен для увеличения шума выхлопа. Использовать фильтр в сырую погоду опасно, так как он может вызвать утечку воды в двигатель и гидроудар.

  • Установка Турбо-наддув

Самый дорогой и эффективный способ увеличения мощности двигателя, при этом его ресурс резко падает в 2-3, иногда в 4-5 раз.

Требуется глубокая настройка выхлопа:

  1. Установка Т-образных клапанов
  2. Импортные кольца и поршни кованые
  3. Кал облегченный коленчатый
  4. Интеркулер и др.

Также обязательно, чтобы ваш двигатель ВАЗ 2107 был инжекторным. Карбюратор от такого высокого давления может просто лопнуть. В данной статье не будет описываться процедура установки Турбо на ВАЗ 2107. Такой информации достаточно во всемирной паутине. Здесь мы просто укажем цену примерно 15% от стоимости автомобиля.Если вы готовы потратиться на это - дерзайте.

Двигатель ВАЗ 2106

Характеристики

Год выпуска двигателей данного типа 1976 - наше время
Система подачи Форсунка / карбюратор
Тип двигателя Рядный
Количество поршней 4
Материал блока цилиндров чугун
Материал головки блока цилиндров алюминий
Количество клапанов на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Объем двигателя 1569 см 3
Мощность 75 л.из. при 5400 об / мин
Максимальный крутящий момент 116 Нм при 3000 об / мин
Расход топлива (100 км): 10,3 л
городской 7,4 л
гусеница 10 л
смешанный

Размеры и масса идентичны (см. Параграф Характеристики двигателя ВАЗ 2103).

Особенности эксплуатации

Полностью идентичен двигателю ВАЗ 2103 (см. Аналогичную установку двигателя ВАЗ 2103).Объем масла в картере также такой же и составляет 3,75 литра.

Тюнинг двигателя

Также идентичен двигателю ВАЗ 2103. См. Раздел Тюнинг двигателя (ВАЗ 2103). Особенности расточки будут описаны ниже.

  • Увеличение рабочего объема

Идентично пункту «Увеличение рабочего объема двигателя ВАЗ 2103» с поправкой, что этот двигатель не требует заточки блока цилиндров. Уже наскучило до требуемых значений.

На этом статья завершается. Надеемся, что вам было интересно и вы нашли ответы на вопросы: «Какой двигатель можно поставить на машину?», «Как увеличить мощность двигателя без потери надежности?» и "Что такое инжектор?" Как видите, несмотря на скромные характеристики двигателя, ВАЗ 2107 имеет потенциал модернизации и по скоростным характеристикам может не уступать современным автомобилям.

Запчасти на Лада Нива 4х4 | Реле замка зажигания Реле зажигания Лада 2101-07, Лада Нива, 2110-3747210-21

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица руля Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Установка ТНВД на карбюратор ВАЗ 2107

При работе «семерки» одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять срочно, «в дороге». Поэтому каждому владельцу «семерки» будет полезно узнать, как работает бензонасос (карбюратор) ВАЗ 2107, в чем заключаются его основные проблемы и как отремонтировать.

Функции и устройство топливного насоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым элементом системы питания двигателя. Насос предназначен для подачи газа из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку от блока цилиндров, внутри моторного отсека.

Особая конструкция насоса делает топливный насос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянная нагрузка, приводящая к естественному износу деталей, часто служат причиной поломки агрегата.В результате прекращается подача газа и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих частей:

Работает топливный насос ВАЗ 2107 как:

  • Возвратно-поступательное движение толкателя обеспечивается совместной работой кулачка привода и возвратной пружины.
  • рабочие мембраны перемещаются, создавая попеременно давление и разрежение в рабочей камере;
  • при понижении давления выпускной клапан закрывается, бензин начинает течь из газовой магистрали через открывающийся впускной клапан;
  • при повышении давления впускной клапан закрывается и бензин впрыскивается через выпускной клапан в шланг, ведущий к карбюратору.

Причины выхода из строя топливного насоса ВАЗ 2107

  • Сброс давления рабочей камеры из-за износа прокладки. Это приводит к вытеканию топлива из насоса или всасыванию воздуха вместо бензина.
  • Каналы клапанов (впускной и выпускной) заблокированы, в результате чего клапаны перестают функционировать. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопровод перед топливным насосом.
  • Изношенные и перекошенные детали клапана.Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему довольно сложно.
  • Разрыв рабочей перепонки. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
  • Повреждение камеры безопасности. Бензин начинает поступать в картер двигателя, где он разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинивать.

Устранение неисправностей бензонасоса ВАЗ 2107

Перед проверкой бензонасоса желательно запастись болтами М8 или другими изделиями того же диаметра, которые могут служить заглушками для топливных шлангов.

Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:

  • Ослабить хомут шланга, подающего бензин в карбюратор, и снять шланг с воздушной заслонки.
  • Перекройте топливный шланг, чтобы топливо не вылилось из него.
  • Несколько раз повернуть рычаг ручного привода топливного насоса. Если из выпускного патрубка выбивается бензиновый жиклер, топливный насос исправен. В противном случае проверку следует продолжить.
  • Ослабьте хомут впускного шланга, снимите шланг и заглушите его так же, как и раньше.
  • Закройте впускной патрубок пальцем и несколько раз поверните ручной рычаг. Если есть значительный вакуум, проблема не в топливном насосе. Если палец не «заедает», необходимо снять и отремонтировать или заменить топливный насос.

Замена топливного насоса ВАЗ 2107

Самый простой способ восстановить двигатель при поломке бензонасоса - заменить последний. Замена топливного насоса ВАЗ 2107 выглядит следующим образом:

Ремонт топливного насоса ВАЗ 2107

Ремонт топливного насоса ВАЗ 2107 вместо его замены - гораздо более рациональное решение с точки зрения финансов.Для этого снимаем агрегат. Порядок снятия топливного насоса описан в предыдущем разделе «Замена топливного насоса ВАЗ 2107».

После разборки топливного насоса вы можете приступить к его разборке и осмотру деталей на предмет повреждений или износа.

Начать стоит с прокладок. Толщина прокладки между топливным насосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 миллиметра. Прокладка между проставкой и блоком цилиндров должна быть толще 0.8 миллиметр.

Самая частая поломка ТНВД - это поломка рабочей диафрагмы. Для его замены необходимо открутить болт крышки и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Чтобы заменить их, просто открутите гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.

Когда крышка снимается, становится доступным сетчатый фильтр, который следует очистить от грязи и проверить на наличие повреждений перед повторной установкой.

Очистите каналы клапанов топливного насоса и убедитесь, что они не расшатываются в седлах. Если люфт заметен, клапан следует заменить. Если причина люфта в сломанном сиденье, неисправность не может быть устранена. Только нужно заменить бензонасос.

В некоторых случаях нарушается герметичность рабочей камеры топливного насоса из-за деформации крышки. В этом случае можно попробовать подобрать и установить всю крышку от старого бензонасоса.

Можно немного углубиться в историю, так как мы сейчас поговорим о том, почему не работает бензонасос на ВАЗ 2107. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.

Основные элементы ТНВД ВАЗ 2107

Бензонасос на автомобиле ВАЗ 2107 имеет кузов из двух половинок, чем-то даже похож на скорлупу.Все самое интересное спрятано внутри. Два клапана, предотвращающие движение бензина в обратном направлении (к баку), а также диафрагма. Он приводится в действие кулачком на распределительном валу через стержень. При выдавливании диафрагмы образуется разрежение, за счет чего впускной клапан открывается, а выпускной плотно закрывается.


При движении диафрагмы в обратном направлении (пока в корпусе насоса есть определенная порция бензина) впускной клапан полностью закрывается, а выпускной клапан открывается.А топливо по шлангу идет к карбюратору. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также включает в себя пружины, облегчающие перемещение штока. Однако из столь краткого описания видно, что элементов в конструкции не очень много, работа ТНВД основана на простейших законах физики.

Основная неисправность ТНВД ВАЗ 2107

К наиболее частым неисправностям можно отнести чрезмерный нагрев корпуса и элементов насоса.Но это только симптом, причина того, что прибор не работает, кроется немного глубже. Если топливный насос ВАЗ 2107 грелся, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и заворачивают бензонасос. Да, это реальный выход, причем самый быстрый. Но следует отметить, что цена всего насоса для карбюраторного двигателя составляет порядка 600-700 рублей. А можно сразу поставить новую и навсегда забыть о поломке.


А что будет, если перегреется бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, а вдруг ни с того ни с сего он начал глохнуть, бензина ему не хватает, помогает только мокрая тряпка.А все дело в том, что идет сильный износ клапана или диафрагмы. А при перегреве корпуса увеличиваются зазоры или полностью заклиниваются клапаны. Следовательно, когда диафрагма движется, оба клапана закрыты или открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос стоит рассмотреть более подробно.


Обращаем ваше внимание, что в замене топливного насоса ВАЗ 2107 нет необходимости, если автомобиль разгоняется до определенной скорости нормально (или развивает определенное значение скорости), а потом начинает глохнуть, как при нехватке топлива.Причина кроется в таком маленьком элементе, как шток актуатора. При его сильном износе достигается такое поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме. Поможет только замена стержня, его цена не превышает 50 руб.

Ремонт или замена насоса?

Есть два способа избавиться от неисправности топливной системы.В первую очередь дорого, но надежно - замена всего карбюраторного бензонасоса ВАЗ 2107. Второе - это установка ремкомплекта. Что лучше? Если у вас есть руки и вы можете выполнить все работы на отлично, то, конечно, дешевле будет ставить только новые внутренности. Но если вы водитель, который редко сталкивается с подобными трудностями, лучше приобрести новое устройство и установить его на автомобиль. Благо эта процедура проста - нужно открутить две гайки и ослабить зажимы.

Если двигатель автомобиля не запускается, то к таким последствиям могут привести различные факторы. Одним из таких факторов может быть бензонасос, основное назначение которого - перекачка бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжекторный, бензонасос намного надежнее карбюраторных автомобилей. Несмотря на это, даже на инжекторных автомобилях может выйти из строя топливный насос.

О каком устройстве идет речь?

Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электродвигателя с насосом, осуществляющим откачку газа из бака.

В конструкции насоса установлен электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена ​​ротором, щетками и коллектором, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобильного инжектора ВАЗ-2107 довольно опасна, но не так проста.

Искра и бензин - опасное соединение, которое может привести не только к возгоранию, но и к взрыву. Так бы и произошло, ведь в электродвигателе бензонасоса возникает искра, если бы не то, что бензин относится к категории жидкостей, не проводящих электрический ток.К тому же бензин не горит, если нет воздуха, а топливная цепь предельно замкнута. Таким образом, представлена ​​конструкция электрического топливного насоса на автомобиле ВАЗ 2107.

О том, где находится топливный насос ВАЗ 2107, находится форсунка, автовладельцы узнают только при подозрении на его неисправность. На карбюраторной семерке это устройство находится в моторном отсеке рядом с двигателем. Многие могут подумать, что на инжекционных семерках этот аппарат находится там же, но нет.Устройство расположено непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива. Если открыть багажник и поднять коврик, можно увидеть его выходную трубку. Такая компоновка рассматриваемого устройства упростила процесс перекачки топлива, но тем самым усложнила доступ и замену продукта при его выходе из строя.


Принцип работы устройства довольно прост. После поворота ключа зажигания на клеммы двигателя подается питание, в результате чего насос накачивает бензин в систему до тех пор, пока не будет создано определенное давление.Когда давление будет создано, можно запустить двигатель. Когда произошел запуск двигателя, топливный насос продолжает работать на протяжении всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе сохраняется некоторое время в течение нескольких минут, после чего, если двигатель не перезапускается, оно снижается.

Причины неисправностей и их диагностика

Чтобы выяснить причину неисправности топливного насоса, нужно обратить внимание на характерные признаки.В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 - включить зажигание и прислушаться к характерному шуму. Если топливный насос не качает топливо, то в бензобаке не будет слышно характерного гудения. Причины могут быть разными:

  • Неисправен предохранитель. Для этого замените предохранитель и убедитесь, что устройство заработало.
  • Неисправное реле. В случае неисправного реле на клеммы двигателя не будет подаваться напряжение, а это означает, что устройство не будет работать.
  • Повреждение силовой цепи мотора. Нужно проверить целостность проводки. Возможно повреждение проводки топливного насоса или отсутствие контакта с массой.
  • Неисправность двигателя. Необходимо проверить изделие, сняв его с бензобака.
  • Неисправность насоса. Мотор будет работать, но топливо в систему не будет подаваться.
  • Засорение фильтра.
  • Неисправность компьютера. Нельзя исключать неисправность блока управления.


Если электродвигатель неисправен, он будет запитан, но устройство не будет работать, и вы не услышите характерного жужжания в области бензобака.

Оценка состояния и работоспособности комплектующих осуществляется путем проверки наличия напряжения на выводах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого мотора.

Давление в системе питания инжекторного двигателя ВАЗ 2107 проверяется манометром. Манометр следует закрепить на маслостойком шланге диаметром 12 мм с помощью хомута.Второй конец шланга крепится к рампе штуцера топливного насоса. Ранее проводилось снятие заглушки штуцера и откручивание золотника. Таким образом, можно оценить давление, которое подводит к форсункам ВАЗ 2107. В этом случае давление на манометре должно быть равным 3 атмосферам.


Пора менять ТНВД

Ремонт ТНВД ВАЗ-2107 не проводится, так как изделие не разборное и подлежит замене.Прежде чем прибегать к замене, необходимо убедиться, что блок перекачки топлива, а не другие элементы, действительно неисправен.

Важно знать! Некоторые мастера проводят ремонт самостоятельно, проводя их осторожное вскрытие. Делать это не рекомендуется, так как слишком велики риски возгорания топлива.

Наиболее частые причины выхода из строя ТНВД:

  • Использование некачественного топлива.
  • Отсутствие периодической очистки топливной сетки.
  • Длительное поддержание в бензобаке минимального количества топлива. Если топливный насос будет часто захватывать воздух, то это в несколько раз ускорит его выход из строя.

Перед заменой топливного насоса необходимо сбросить давление в топливной системе. Для этого нужно сложить клемму с устройства, а затем запустить двигатель. Данная процедура проводится, если топливный насос перед заменой качает топливо, но если нет, то в системе не будет никакого давления.


Процесс замены товара выглядит следующим образом:

  1. Во избежание коротких замыканий требуется размыкание «минусовой» клеммы от АКБ.
  2. Откручиваем 4 винта, которыми крепилась крышка бензобака. Снимите крышку.
  3. С помощью гаечного ключа открутите крепежный болт зажима на отметке «10», тем самым освободив бак и обеспечив доступ к насосу.
  4. Выкрутите патрубки трубки ключом на «17».
  5. Снимите блок питания.
  6. Откручиваем все 8 гаек, которыми осуществляется фиксация изделия. Вам нужно будет использовать ключ на «7».
  7. Осторожно снимите крышку вместе с основным продуктом и поплавком датчика уровня топлива.Если не получается снять помпу, следует воспользоваться плоской отверткой.
  8. Принимающий мешок или крупная сетка удалены.

При установке нового продукта важно убедиться, что состояние резиновой прокладки хорошее, в противном случае ее следует заменить. Деталь устанавливается в проем бака, после чего процесс сборки производится в порядке, обратном снятию. В конце концов, вы хотите проверить работу продукта. Для этого запустите двигатель, а затем проверьте герметичность всех соединений топливной системы.

Генератор ВАЗ-2107

: схема подключения и устройство. Схема подключения генераторной установки

Особенности генератора ВАЗ-2107, схема подключения в системе питания и зарядки - это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долгое время работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут выдержать не более однодневных поездок с выключенным светом. Форсунки проработают без генератора несколько часов, так как двигатель помпы и ЭБУ потребляют большой ток.

Конструкция генератора

Схема зарядки генератора ВАЗ-2107 практически не отличается от используемой на всех других автомобилях.

Проверенная годами и надежная конструкция, содержащая минимум элементов. А это значит, что ломать нечего. Генератор приводится в движение от коленчатого вала двигателя с помощью гибкого ремня. Основные части электрических машин:

  1. Статор - неподвижная часть, на нем имеется обмотка. Изготовлен из толстой медной проволоки.
  2. Ротор - подвижная часть генератора, на нем имеется обмотка возбуждения.
  3. Крышки алюминиевые. Предназначен для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет регулировать напряжение на выходе генератора.
  5. Ремень. Требуется для передачи вращения от коленчатого вала к ротору генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате устраняется переменная составляющая тока.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

Это конструкция не только генератора ВАЗ-2107. Схема подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора и наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗ-2107 (инжектор) мало чем отличается от применяемой на устаревших карбюраторных двигателях.Одно отличие состоит в том, что конструкция более современная и способна передавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие - движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет. Как только начнется движение ротора, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор - это неподвижная часть генераторной установки, которая крепится к блоку двигателя с помощью кронштейнов. Обмотка расположена на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один небольшой нюанс - на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. С помощью этой схемы можно уменьшить ток пульсаций во время работы. Но для этого требуется несколько этапов преобразования, более сложная схема выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в моторном отсеке расположена коробка с прибором. Регуляторы бывают следующих типов:

  1. Регулируемый - возможность переключения на «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемые - состоят из схемы на полупроводниковой микросхеме или нескольких элементов. Это также бесконтактное электрическое устройство.
  3. Механический вид состоит из электромагнитных реле и сопротивлений. Давно не используется, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянная мощность на обмотку возбуждения. Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора напряжение на выходе устройства изменяется пропорционально.Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Диодный блок и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в униполярную постоянную.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенные для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

Использование конденсатора в задней части устройства позволяет избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока. Конденсатор по эквивалентной схеме работает как проводник при протекании переменного тока и как разрыв при постоянном.Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и не будет передаваться дальше.

Комбинированный генератор и аккумулятор

Подключил АКБ и генератор ВАЗ-2107 по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумулятора. Минус - корпус двигателя и кузов автомобиля. Напряжение на регулятор подается через блок с лампой и диодом, установленным в панели приборов.Когда обмотка возбуждения больше не запитывается, в приборке появляется лампа с красным аккумулятором.

Когда двигатель остановлен, вся сеть питается от аккумулятора. При запуске двигателя включается генератор. Причем уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в пределах 12-30 вольт.

ВАЗ-2107. Форсунка не запускается: возможные причины и способы устранения - 4 info

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классика», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор - более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр. Стартер - это механизм, требующий большого пускового тока. Именно этот узел запускает коленчатый вал. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными - низкое напряжение аккумулятора. Метод устранения - зарядить аккумулятор.Следует придерживаться показателей 12,5-14 Вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря заменить поврежденную деталь. Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй - к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь.После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания. Здесь он бесконтактного типа. Первое, что нужно проверить - это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить.Также следует проверить зазор между электродами. Для этого используйте специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на образование искры. Для этого используется специальный пистолет.Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по достижении этого периода меняются идущие к ним высоковольтные провода от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), то камера сгорания переполнена бензином. Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях.Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

Таймер

В ВАЗ-2107 используется распределитель зажигания.Если автомобиль не заводится, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат. Распределитель имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) - на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания. Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки - 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие искорки голубого цвета. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема электронасоса

Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не подается электричество, машина просто не заводится. Первое, на что нужно обратить внимание, - это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

Определить исправность визуально

Можно ли без мультиметра проверить, есть ли напряжение на топливном насосе? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты носят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от пандуса. Используйте для этого манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если загорелся свет, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

Состояние фильтра

Также бывает следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится горячим? Это могло произойти из-за забитого топливного фильтра. Срок его замены составляет около 50 тысяч километров. Загрязненный воздушный фильтр также является виновником трудного запуска.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ - 150 тысяч километров. При загрязнении элемент может давать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не запускается или работает и сразу глохнет.Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

ДПКВ

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, проверьте датчик положения коленвала. Если он неисправен, блок управления перестанет подавать топливо из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107.Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

Gs300 abs удалить

Aurora fortnite dev

Minarik turf

13 июля 2014 г. · Кроме того, я купил в pep-boys набор защитных Torx, который не подошел. Они были 6-звездочными, а крепления на насосе для пресса - 5. В итоге я использовал сверло 7/32, чтобы удалить головки винтов и разделить мозг. Так что без необратимых модификаций. Быстрый тест показал, что поворотники и стоп-сигнал работают.Перевести Freno. Посмотрите 6 авторитетных переводов Freno на английский язык с примерами предложений, фраз и звукового произношения.

Honda fit earth dreams проблемы с двигателем

gs 300 350 450h ardomi dalimis prof autodiagnostika reikiamas d. 2006 3,0 л Automatinė Вильнюс. 1998-2005 Lexus GS300 GS400 GS430 Abs антиблокировочный тормозной насос в сборе (подходит: Lexus GS300) 5 из 5 звезд (1) 1 оценки продуктов - 1998-2005 Lexus GS300 GS400 GS430 Abs Антиблокировочная тормозная система Насос в сборе

Гибридная батарея Kia optima разряжена

Купите в Интернете чип для повышения производительности своего автомобиля, например чипы ECU, программаторы питания и флэш-памяти, а также индивидуальную настройку мощности.* Тормозная система с АБС * высота сиденья 790 мм * вес 187 км * топливный бак 16 литров План кредита включает в себя отр без страховки Dp 2k 7 лет x RM 430 6 лет x RM 480 Dp 4k 7 лет x RM 396 6 лет x RM 443 Dp 6k 7 лет x rm 362 6 лет x rm 405 Dp 8k 7 лет x rm 329 6 лет x rm 367 Процентные ставки 0,50% - 0,60% Применяются условия и правила ***** Dokumen diperlukan *****

Мобильные диагностические решения

Ищете лучшие автомобильные запчасти для своего Lexus? Найдите качественные запчасти в ближайшем ко мне магазине NAPA Auto Parts.Toyrolla Spares поставляет качественные подержанные запчасти Lexus и Toyota с 1988 года. У нас есть запасные части для автомобилей и внедорожников, коммерческих и полноприводных автомобилей. Мы также теперь ломаем другие марки, такие как Nissan, Mitsubishi, Ford, Mazda, Hyundai, KIA и европейские модели, такие как BMW, Mercedes и Volkswagen.

Cat 955l forum

Снимите передний винт с крестообразным шлицем и снимите держатель кабеля. Отсоедините трос от поворотной ручки. Шаг 5: Поднимите корпус под углом. Чтобы облегчить доступ к отверстию цилиндра, ослабьте шестигранный винт на задней стороне корпуса и качните корпус назад.Шаг 6: Снимите рычаг. С помощью шестигранного ключа на 5 мм открутите шарнирный болт под ...

Innerview целые продукты

Выбор цвета. Что касается цвета, то, если вы хотите сохранить заводской внешний вид, теплые белые лампы представляют собой свет того же цвета, что и лампа накаливания. Это подробное заводское руководство по ремонту LEXUS GS300 GS430 S190 2005 года, это руководство по обслуживанию содержит подробные иллюстрации, а также шаг b…

Фурнитура для двойной дверной защелки

Jdm toyota aristo JZS161 lexus GS300 GS400 задний фонарь kouki LAMP set OEM .Toyota Aristo 160 161 Lexus GS300 Комплект передних натяжных стержней (L + R) с регулируемым смещением. 7 апреля 2017 г. · Теперь остановитесь, откройте капот автомобиля и снимите заземляющий провод с аккумулятора. Убедитесь, что конец провода не соприкасается с другими металлическими поверхностями вашего автомобиля; Подождите 5 минут. Нажмите на тормоз примерно на 20 секунд, чтобы полностью разрядить конденсаторы системы ECU через стоп-сигналы.

1964 копейка ошибка

• Снимите переднее сиденье. (# SV650 / SK3 7-4) • Отсоедините подводящий провод аккумулятора.• Снимите крышку блока управления ABS / HU 1. • Выверните болты крепления аккумуляторного отсека. Страница 86 SV650K7 / SK7 / AK7 / SAK7 ('07 -MODEL) • Поднимите корпус аккумуляторной батареи 2 и отсоедините соединитель блока управления ABS 3. Поднимите рычаг блокировки • Проверьте целостность цепи между 1 клеммой ...

Какой из следующие имеют ионные связи проверьте все применимые проверьте все применимые n2 nbr3 nabr

1998-2005 lexus gs300 gs400 gs430 abs anyi lock тормозной насос в сборе 4705030220 (подходит: 2000 lexus gs300) 4,5 из 5 звезд (5) 5 оценок продукта - 1998-2005 LEXUS GS300 GS400 GS430 ABS ЛЮБОЙ БЛОКИРОВКА ТОРМОЗНОГО НАСОСА 4705030220

Кинетика синего красителя

Vulcan 1700 Voyager ABS.Vulcan 900 Classic LT. убрать все. Цена применяется. Менее 5000 долларов. 5000 - 10000 долларов. 10000 - 12000 долларов. 12000 - 15000 долларов. ... УДАЛИТЕ ВСЕ ФИЛЬТРЫ. ПРИМЕНИТЬ ...

Joganve gps

6 июня 2009 г. · Привет, ребята, у меня появился код неисправности АБС после снятия переднего бокового датчика АБС, он был правильно установлен, но теперь мне нужно знать, как это сделать. Очистите код неисправности, чтобы увидеть, вернется ли он или он был единичным из-за удаления датчика, любая помощь очень ценится.

2013 nissan altima shift lock отзыв

Tome muito cuidado para verificar as nossas fotos.Certifique-se a foto mostrava é o mesmo que vê queria. Формулы: 2005-2006 Para Lexus GS300.

Как сделать скалярные волны

Высококачественные японские бывшие в употреблении Lexus G 2017-2017, готовые к экспорту напрямую из Японии по лучшим ценам

Kraken2 скачать

7 июня 2014 г. · Иногда можно снять датчик, отшлифовать ржавчину, и переустановите датчик. Но в других случаях необходимо установить новую ступицу ступичного подшипника. После установки вы можете подумать, что решили проблему.Но как только вы начнете движение, после замены ступичного подшипника загорится еще один индикатор ABS. Энкодеры с АБС не любят магниты При работе с колесным подшипником с магнитным энкодером держите его подальше от всех магнитов, особенно сильных магнитов, таких как те, что есть на динамиках. Магниты могут повредить кольцо кодировщика; даже небольшой магнит для карманной отвертки может повредить кольцо кодировщика, если оно подойдет слишком близко.

Мой пароль facebook не работает

Руководство Novak по автоматической коробке передач GM 4L80E Введение.Трансмиссия 4L80E является усовершенствованным потомком легендарной автоматической трансмиссии TurboHydramatic Th500 и в значительной степени основана на 400-м как по компонентам, так и по прочности, но при этом имеет дополнительную повышающую передачу, блокирующий преобразователь крутящего момента и передовые электронные средства управления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
