Hyundai Sonata | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4.
Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Предохранители и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоков

Седан Hyundai Sonata производится с 1985 года по настоящее время в восьми поколениях. Хендай Соната 4 ЕФ го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году.

В России данная модель прошла рестайлинг и обновленная собиралась на заводе ТагАЗ в Ростовской области в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. Многие называют её Соната 5. Однако это обновленное четвертое поколение. В нашей статье Вы найдёте описание предохранителей и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоков, фото примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель.

Сверяйте назначение блоков со своими схемами на обратной стороне защитной крышки. А если не подходят схемы и расположения блоков, изучите описание для Соната НФ.

Блок в салоне

Он находится в нижней части панели приборов. Для доступа надо убрать защитную крышку.

Предохранители

Схема

Описание

A/CON10А Кондиционер
ETACS10А ETACS, Система доступа без ключа, Система дверного замка
DR LOCK15А Электрический дверной замок
P/SEAT25А Сиденье с электроприводом
T/LID OPEN15А Выносная крышка багажника
STOP LP15А Стоп-сигналы
H/LP10А Передняя фара
A/BAG IND10А Воздушная подушка
T/SIG10А Указатели поворота
A/CON SW10А Кондиционер
ACC SOCKET15А Розетка
S/HTR15А Подогрев сиденья
A/BAG15А Воздушная подушка
B/UP10А Фонари заднего хода
CLUSTER10А Кластер приборов, комбинированный фонарь
START10А Запуск двигателя
SP115А Запасной предохранитель
SP215А Запасной предохранитель
P/SEAT (RH)25А Сиденье с электроприводом
SP415А Запасной предохранитель
D/CLOCK10А Цифровые часы
TAIL(LH)10А Габаритные огни, огни номерного знака, задние фонари — левая сторона
AUDIO10А Аудио система
WIPER20А Стеклоочиститель
ROOM LP10А Освещение салоне, сигнальные лампы передней двери
TAIL(RH)10А Габаритные огни, огни номерного знака, задние фонари — правая сторона
C/LIGHTER15А Прикуриватель
EPS10А Электро снабжение

За прикуриватель отвечает предохранитель обозначенный как C/LIGHTER на 15А.

Реле

С обратной стороны блока крепятся некоторые реле.

Схема

Расшифровка

  •  А — разъём питания
  • В — разъём электронного блока управления системой ETACS
  • С — реле №1 блокировки замков дверей
  • D — реле №2 блокировки замков дверей
  • Е — резистор обмотки возбуждения
  • F — реле задних габаритов
  • G — реле электродвигателя стеклоподъемников
  • Н — реле обогревателя заднего стекла и обогревателей боковых зеркал.

Блок под капотом

Расположен рядом с аккумулятором под защитной крышкой.

Фото — пример

Схема

Обозначение предохранителей

COMD FAN20A Вентилятор кондиционера
PWRWIND40A Электропривод окон
ABS 230A ABS
IGN SW-130A Замок зажигания
ABS 130A ABS
IGN SW-230A Замок зажигания
RAD FAN MTR30A Электропривод вентилятора радиатора
1 FUEL PUMP20A Топливный насос
2 HD LP LO15A Ближний свет фар
3 ABS10A Система ABS
4 INJECTOR10A Форсунка
5 A/С COM PR10A Компрессор кондиционера
6 ATM RLY20A Реле ATM
7 ECURLY30A Реле электронного блока управления двигателем
8 IG COIL20A Катушка зажигания, датчик неисправности системы зажигания
9 OZSNSR15A Кислородный датчик
10 ECU15A Электронный блок управления двигателем, реле топливного насоса, электромагнитный клапан принудительной вентиляции картера, сервопривод регулятора оборотов хх, дпкв
11 HORN10A Сигнал
12 HEAD LP HI15A Фары дальнего света
13 HEAD LP WASH20A Электродвигатель омывателя фар
14 DRL15A Система противоугонной системы
15 FRFOG15A Передние противотуманные фары
16 HEAD LP LO RH15A Ксеноновые фары
17 SPARE30 A Запасной предохранитель
18 SPARE20A Запасной предохранитель
19 SPARE15A Запасной предохранитель
20 SPARE10A Запасной предохранитель
21 BLOWER30A Вентилятор отопителя
22 PWR FUSE-230A Силовой предохранитель 2
23 FWRAMP20A Усилитель аудиосистемы
24 SUNROOF15A Люк, диагностический разъём
25 VAIL LP20A Реле Задних габаритов
26 PWR FUSE-130A Силовой предохранитель 1, блок предохранителей в салоне (предохранители 2,3,7,8,9)
27 ECU10A Электронный блок управления двигателем
28 RRHTD30A реле Обогрева заднего стекла и боковых зеркал.

Назначение реле

HORNРеле сигнала
HDLP_LOWРеле фар
RAD FAN_HIРеле вентилятора радиатора
RAD FAN_LOWРеле вентилятора радиатора
F/PUMPРеле топливного насоса
WIPERРеле стеклоочистителя

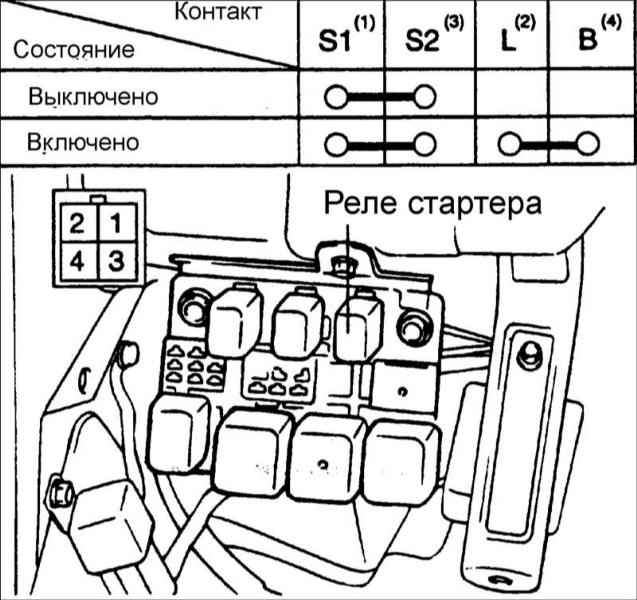

STARTРеле стартера
ATM CONTРеле автоматического управления коробкой передач
A/CONРеле кондиционера



Остались вопросы? Пишите их в комментарии.

Предохранители и реле Хендай Соната Нф со схемами блоков и обозначением элеметов

Hyundai Sonata NF представляет 5 поколение модели соната. Производилась в 2005, 2006, 2007, 2008 и 2009 году. За это время модель прошла рестайлинг. В данной публикации вы найдёте описание предохранителей и реле Хендай Соната Нф со схемами и местами их расположения. Отметим предохранитель прикуривателя.

Схемы блоков могут отличатся от представленного. Сверяйте назначение со своей технической документацией.

Блок в салоне

Расположен в торце приборной панели за защитной крышкой (1). Под цифрой (3) обозначен интегрированный блок реле.

Схема

Описание

115А Резерв
215А Переключатель обогрева сиденья
310А BCM (Body Control Module), модуль управления люком, электронное хромированное зеркало
410А Модуль ESC, реле высокого вентилятора, датчик влажности
525А Прикуриватель
610А Резерв
710А Освещение, Справа: Фонарь освещения номера, Задний комбинированный фонарь, Фара, Фонарь перчаточного ящика
810А Реле передних противотуманных фар, Слева: Фонарь освещения номера, Задний комбинированный фонарь, Фара
910А Реле омывателя фар, привод регулировки угла наклона правой фары
1010А Блок управления DRL, реле фар, AQS и датчик окружающей среды, привод регулировки положения левой фары
1125А Стеклоочиститель и омыватель
1210А Модуль управления кондиционером
1315А Блок управления SRS, выключатель подушки безопасности пассажира
1420А Передняя розетка для аксессуаров, Задняя розетка
1510А Цифровые часы, аудиосистема, блок управления блокировкой АКПП, наружное зеркало с электроприводом и складывание зеркал
1625А Модуль окна безопасности
1715А Резерв
1810А Блок управления блокировкой АКП
1920А Главный выключатель электрического стекло подъемника, выключатель заднего левого стекло подъемника
2030А Главный переключатель электрического стекло подъемника, правый переключатель электрического стекло подъемника
2120А Аудио усилитель
2220А Реле блокировки / разблокировки дверей
2310А Выключатель аварийной сигнализации, реле аварийной сигнализации
2430А Ручной переключатель сиденья с электроприводом (RHD)
2510А Приборный щиток
2610А Переключатель опасности
2710А BCM (Body Control Module), комбинация приборов, датчик скорости рыскания, переключатель ESC
2815А Блок управления подвеской
2910А Реле охранной сигнализации
3015 Резерв
3115А Реле заднего противотуманного света
3215А Реле крышки багажника, выключатель лючка топливного бака и крышки багажника
3315А Резерв
3430А Ручной переключатель сиденья с электроприводом
3510А Переключатель спортивного режима, соленоид ключа
3610А Модуль управления кондиционером, наружное зеркало и мотор складывания зеркал

За прикуриватель отвечает предохранитель номер 5 на 25А.

С обратной стороны блока могут крепится некоторые элементы реле.

  • Реле центрального замка (запирания)
  • Реле центрального замка (отпирания)
  • Реле привода замка багажника/ задней двери
  • Реле габаритов

Блоки под капотом

Главный блок

Находится в левой части моторного отсека, рядом с аккумулятором.

Схема

Обозначение

115А HORN — Реле звукового сигнала
220А TAIL — Реле задних фонарей
310А ECU — PCM
410А IG1 — Управление двигателем
515А DRL — Реле сирены, блок управления ДХО
615А FR FOG — Реле передних противотуманных фар
710А A/CON — Реле кондиционера
820А F/PUMP — Реле топливного насоса
9DIODE
1020А ATM — Реле управления
1115А STOP — Реле стоп-сигнала
1215А H/LP LO RH — фары
1315А S/ROOF — Модуль управления люком
1420А H/LP WASHER — Электродвигатель омывателя фар
1520А H/LP HI — Реле фар (High)
1610А  ECU
1710А SNSR. 3 — Датчик кислорода, реле топливного насоса
1815А SNSR.1 — Датчик массового расхода воздуха, Датчик положения коленчатого вала / распределительного вала, Масляный регулирующий клапан, SMATRA
1915А SNSR.2 — Реле кондиционера, реле охлаждающего вентилятора, форсунки
2010А B/UP — Выключатель заднего хода, Генератор импульсов, Датчик скорости автомобиля
2120А IGN COIL — Катушки зажигания, конденсатор
2210А ECU (IG1) — PCM
2320А H/LP LO — Реле фар (ближний свет)
2410А ABS — Блок управления ABS / ESC, многоцелевой контрольный разъем

Дополнительный блок

Устанавливается в правой части подкапотного пространства в моделях с дизельными двигателями.

Схема

Назначение

1Реле свечей накаливания
2Резерв
3Резерв
4Резерв
5Реле подогревателя топливного фильтра
F180А Свечи накаливания
F250А Нагреватель воздуха на впуске (отопитель)
F350А Нагреватель воздуха на впуске (отопитель)
F450А Нагреватель воздуха на впуске (отопитель)
F540А Подогреватель топливного фильтра



Есть что добавить? Пишите в комментарии.

Предохранители Хендай Соната 7 (LF), 2014

Расшифровка Ток, А
7 MODULE Цифровые часы, модуль двери водителя / пассажира 10
INTERIOR LAMP Ключ зажигания III. & Сигнальный выключатель двери, Выключатель передних ламп на умывальнике, левый / правый, Лампа верхней консоли, Лампа освещения салона, Левая / правая задняя персональная лампа, Лампа багажного отделения, Внешняя ручка смарт-ключа водителя / пассажира 10
2 MEMORY Не используется 7,5
P/SEAT DRV Переключатель ручного управления сиденья водителя, модуль IMS водителя 30
CLUSTER Приборный щиток 10
4 MODULE Модуль иммобилайзера, модуль управления смарт-ключом 10
MULTI MEDIA Головное аудио / видео и навигационное устройство 15
1 MEMORY Модуль двери водителя / пассажира, модуль IMS водителя, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, комбинация приборов, модуль контроля давления в шинах, цифровые часы, беспроводное зарядное устройство, головное аудио / видео и навигационное устройство 10
S/HEATER RR Модуль обогрева заднего сиденья 25
2 SUN ROOF Панорамный мотор люка 20
9 MODULE Модуль сиденья с вентиляцией переднего сиденья, Модуль обогрева переднего сиденья, Модуль обогрева заднего сиденья 7,5
MDPS Блок MDPS (тип колонны / тип стойки) 7,5
3 MODULE BCM, переключатель спортивного режима, переключатель стоп-сигнала 10
1 MODULE Электромагнитный клапан ключа, модуль двери водителя / пассажира 7,5
1 SUN ROOF [С панорамой] Мотор люка на крыше с панорамой [Без панорамы] Мотор люка 20
A/CON Модуль управления кондиционером, соединительный блок E / R (реле вентилятора) 7,5
2 MODULE Головное устройство A / V и навигатора, цифровые часы, зарядное устройство USB, BCM, AMP, выключатель внешнего зеркала с электроприводом, беспроводное зарядное устройство, модуль управления смарт-ключом, потолочная консольная лампа, соединительный блок E / R (реле розетки питания) 10
A/BAG IND Приборный щиток 7,5
6 MODULE Многоцелевой контрольный разъем, модуль управления кондиционером, головное устройство аудио / видео и навигационной системы, модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья, модуль обогрева заднего сиденья, модуль IMS водителя, левая / правая фара (DBL), рычаг переключения передач ATT IND. 10
AMP Усилитель AMP (JBL / MOBIS) 25
HTD STRG Подогрев руля, BCM 15
5 MODULE Переключатель на передней консоли, модуль контроля давления в шинах, модуль системы удержания полосы движения, блок интеллектуального круиз-контроля, переключатель крышки топливного бака и крышки багажника, модуль AEB, левая / правая фара (DBL), задний левый / правый датчик системы помощи при парковке, система помощи при парковке сзади Датчик LH / RH (центральный), радар обнаружения слепых зон, левый / правый 10
IG1 Блок печатной платы (предохранитель — VACUUM PUMP2 / TCU2 / ECU3 / ABS3) 25
WASHER Много функциональный переключатель (переключатель нижнего трения стеклоочистителя и переключатель омывателя) 15
POWER OUTLET Передняя розетка и прикуриватель 20
A/BAG Модуль управления SRS, датчик обнаружения присутствия 15
START [Без смарт-ключа и IMMO. ] Блок реле ICM (реле охранной сигнализации) [со смарт-ключом / IMMO.] Переключатель диапазона коробки передач, PCM (G4KJ / G4KH) 7,5
10 MODULE BCM 10
SAFETY WINDOW LH Модуль электрического стекло подъемника безопасности водителя 25
P/SEAT PASS Ручной переключатель на пассажирском сиденье 30
P/WDW LH Главный выключатель электрического стекло подъемника, задний левый модуль электрического стекло подъемника 20
P/WDW RH Главный выключатель электрического стекло подъемника, задний правый модуль электрического стекло подъемника, модуль двери пассажира, переключатель электрического стекло подъемника пассажира 25
DR LOCK Реле замка двери, реле отпирания двери 20
S/HEATER FRT Модуль сиденья с вентиляцией переднего сиденья, Модуль обогрева переднего сиденья 25
BRAKE SWITCH Выключатель стоп-сигнала, модуль иммобилайзера, модуль управления смарт-ключом 10
8 MODULE BCM, модуль управления смарт-ключом 7,5
SAFETY POWER WINDOW RH Модуль электрического стекло подъемника безопасности пассажира 25
SMART KEY Модуль управления смарт-ключом 15
TRUNK Реле крышки багажника, дверца топливного бака и переключатель крышки багажника 10

Предохранители и реле Hyundai Sonata (LF; 2014-2019)

БЕЗОПАСНОЕ ОКНО ЛЕВОЕ 25А Модуль электрического стеклоподъемника безопасности водителя
P / SEAT PASS 30А Ручной переключатель на пассажирском сиденье
P / WDW LH 20А Главный выключатель электрического стеклоподъемника, задний левый модуль электрического стеклоподъемника
P / WDW RH 25А Главный выключатель электрического стеклоподъемника, правый задний модуль электрического стеклоподъемника, модуль двери пассажира, переключатель электрического стеклоподъемника пассажира
ЗАМОК DR 20А Реле замка двери, реле отпирания двери
S / НАГРЕВАТЕЛЬ ПЕРЕДНИЙ 25А Модуль сиденья с вентиляцией переднего сиденья, Модуль обогрева переднего сиденья
ПЕРЕКЛЮЧАТЕЛЬ ТОРМОЗА 10А Выключатель стоп-сигнала, модуль иммобилайзера, модуль управления смарт-ключом
8 МОДУЛЬ 7,5 А BCM, модуль управления смарт-ключом
СТЕКЛО БЕЗОПАСНОСТИ ПРАВОЕ 25А Модуль электрического стеклоподъемника безопасности пассажира
УМНЫЙ КЛЮЧ 15А Модуль управления смарт-ключом
СТВОЛ 10А Реле крышки багажника, дверца топливного бака и переключатель крышки багажника
7 МОДУЛЬ 10А Цифровые часы, модуль двери водителя / пассажира
ИНТЕРЬЕРНАЯ ЛАМПА 10А Ключ зажигания III.  & Сигнальный выключатель двери, Выключатель передних ламп на умывальнике, левый / правый, Лампа верхней консоли, Лампа освещения салона, Левая / правая задняя персональная лампа, Лампа багажного отделения, Внешняя ручка смарт-ключа водителя / пассажира
2 ПАМЯТЬ 7,5 А Не используется
P / SEAT DRV 30А Переключатель ручного управления сиденья водителя, модуль IMS водителя
КЛАСТЕР 10А Приборный щиток
4 МОДУЛЬ 10А Модуль иммобилайзера, модуль управления смарт-ключом
МУЛЬТИМЕДИА 15А Головное аудио / видео и навигационное устройство
1 ПАМЯТЬ 10А Модуль двери водителя / пассажира, модуль IMS водителя, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, комбинация приборов, модуль контроля давления в шинах, цифровые часы, беспроводное зарядное устройство, головное аудио / видео и навигационное устройство
S / ОБОГРЕВАТЕЛЬ RR 25А Модуль обогрева заднего сиденья
2 СОЛНЦЕЗАЩИТНАЯ КРЫША 20А Панорамный мотор люка
9 МОДУЛЬ 7,5 А Модуль сиденья с вентиляцией переднего сиденья, Модуль обогрева переднего сиденья, Модуль обогрева заднего сиденья
MDPS 7,5 А Блок MDPS (тип колонны / тип стойки)
3 МОДУЛЬ 10А BCM, переключатель спортивного режима, переключатель стоп-сигнала
1 МОДУЛЬ 7,5 А Электромагнитный клапан ключа, модуль двери водителя / пассажира
1 СОЛНЕЧНАЯ КРЫША 20А [С панорамой] Мотор люка на крыше с панорамой [Без панорамы] Мотор люка
A / CON 7,5 А Модуль управления кондиционером, соединительный блок E / R (реле вентилятора)
2 МОДУЛЬ 10А Головное устройство A / V и навигационной системы, цифровые часы, зарядное устройство USB, BCM, AMP, переключатель внешнего зеркала с питанием, беспроводное зарядное устройство, модуль управления смарт-ключом, потолочная консольная лампа, соединительный блок E / R (реле розетки питания)
A / BAG IND 7,5 А Приборный щиток
6 МОДУЛЬ 10А Многоцелевой контрольный разъем, модуль управления кондиционером, аудио / видео и головное устройство навигации, модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья, модуль обогрева заднего сиденья, модуль IMS водителя, левая / правая фара (DBL), рычаг переключения передач ATT IND.
AMP 25А AMP (JBL / MOBIS)
HTD STRG 15А BCM
5 МОДУЛЬ 10А Переключатель на передней консоли, модуль контроля давления в шинах, модуль системы удержания полосы движения, блок интеллектуального круиз-контроля, переключатель крышки топливного бака и крышки багажника, модуль AEB, левая / правая фара (DBL), задний левый / правый датчик системы помощи при парковке, система помощи при парковке сзади Датчик LH / RH (центральный), радар обнаружения слепых зон, левый / правый
IG1 25А Блок печатной платы (предохранитель – VACUUM PUMP2 / TCU2 / ECU3 / ABS3)
ШАЙБА 15А Многофункциональный переключатель (переключатель нижнего трения стеклоочистителя и переключатель омывателя)
РОЗЕТКА 20А Передняя розетка
СУМКА 15А Модуль управления SRS, датчик обнаружения присутствия
НАЧАЛО 7,5 А [Без смарт-ключа и IMMO. ] Блок реле ICM (реле охранной сигнализации) [со смарт-ключом / IMMO.] Переключатель диапазона коробки передач, PCM (G4KJ / G4KH)
10 МОДУЛЬ 10А BCM

ᐅ Схема предохранителей Hyundai Sonata YF / i45 (2010-2014)


Обозначение
А
Назначение
1

20
Прикуриватель на консоли, задняя розетка питания
2
MODULE 1
7.5
Переключатель спорт, режима, переключатель наружного зеркала с эл. приводом
3
MODULE 4
7.5
Индикатор рычага переключения передач, многофункциональный диагностический разъем, электрохромное зеркало заднего вида, ЭБУ кондиционера, привод корректора фар (левая/правая сторона), датчик воды в топливном фильтре (D4FD)
4
MODULE 3
7. 5
Комбинация приборов, блок ВСМ, блок контроля давления в шинах, аудиосистема, блок предупреждения о непристегнутом ремне безопасности водителя/пассажира
5
POWER OUTLET
15
Передняя розетка питания
6

10
Наружное зеркало с электроприводом со стороны водителя/пассажира, ЭБУ кондиционера, ЭБУ
7

25
Блок реле ЮМ (реле датчика дождя), многофункциональный переключатель, коробка предохранителей и реле в моторном отсеке (реле 7), электродвигатель очистителя ветрового стекла
8

7.5
ЭБУ кондиционера, коробка предохранителей и реле в моторном отсеке (реле 4)
9

25
Электростеклоподъемник (левая сторона)
10

10
Крышка багажника, привод открывания камеры заднего вида
11

30
Электропривод водительского сиденья
12
MODULE2
7. 5
Модуль системы удержания в пределах полосы, блок реле ICМ (реле системы НАС), модуль электрического стояночного тормоза, модуль камеры заднего вида
13

15
Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя, многофункциональный переключатель
14
STOP LP
15
Выключатель стоп-сигнала, блок реле ICM (реле НАС)
15

25
Электростеклоподъемник (правая сторона)
16

7.5
Блок управления эл. ключа, кнопка пуска и останова
17
MODULE 5
7. 5
Блок EMS (реле омывателя фар), блок ионизатора, панорамный верхний люк, преобразователь постоянного тока, блок DSL (реле ПТК), коробка предохранителей и реле в моторном отсеке (реле), модуль подогрева сиденья водителя/пассажира
18
IG1
20
Коробка предохранителей и реле в моторном отсеке (предохранитель - F)
19
MODULE 6
10
Переключатель наружного зеркала с электроприводом, аудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы, преобразователь постоянного тока
20

7.5
ЭБУ EPS
21

20
Реле блокировки/разблокировки двери, блок реле ICМ (реле «мертвого замка»), привод замка двери со стороны пассажира/водителя, привод крышки топливозаливной горловины, привод замка левой/правой двери
22
INTERIOR LAMP
10
Лампа перчаточного ящика, лампа подсветки левая/правая, узел плафона потолочной консоли, плафон освещения салона, лампа освещения багажника, датчик открытия двери
23
MULTI MEDIA
15
Аудиосистема, аудиовизуальное головное устройство с навигацией, преобразователь постоянного тока (аудиосистема)
24

15
ЭБУ SRS
25
MEMORY 1
7. 5
Ультразвуковой датчик охранной сигнализации
26





7.5
Комбинация приборов (индикатор подушек безопасности)
27






7.5
ЭБУ электронного ключа, ультразвуковой датчик охранной сигнализации
28
MEMORY 2
10
Переключатель наружного зеркала с электроприводом, модуль контроля давления в шинах, ВСМ, датчик автоматического включения осветительных приборов, комбинация приборов, бортовая система самодиагностики, цифровые часы, ЭБУ кондиционера
29






25
ЭБУ электронного ключа
30





7. 5
Без кнопки пуска: Коробка предохранителей и реле в моторном отсеке (реле) выключатель замка зажигания, переключатель диапазонов КПП
С кнопкой пуска: ЭБУД/РСМ, переключатель диапазонов КПП
31

20
Панорамный верхний люк
32
BCM
7.5
ВСМ, ЭБУ электронного ключа
33
A/CON SW
7.5
ЭБУ кондиционера
34
AFLS
10
ЭБУ адаптивной системы коррекции фар
35
MODULE 7
7.5
ВСМ, ЭБУ электронного ключа
36

10
Задний противотуманный фонарь
37
PUDDLE LAMP
10
Наружное зеркало с электроприводом со стороны водителя/пассажира

Замена бензонасоса Hyundai Sonata.

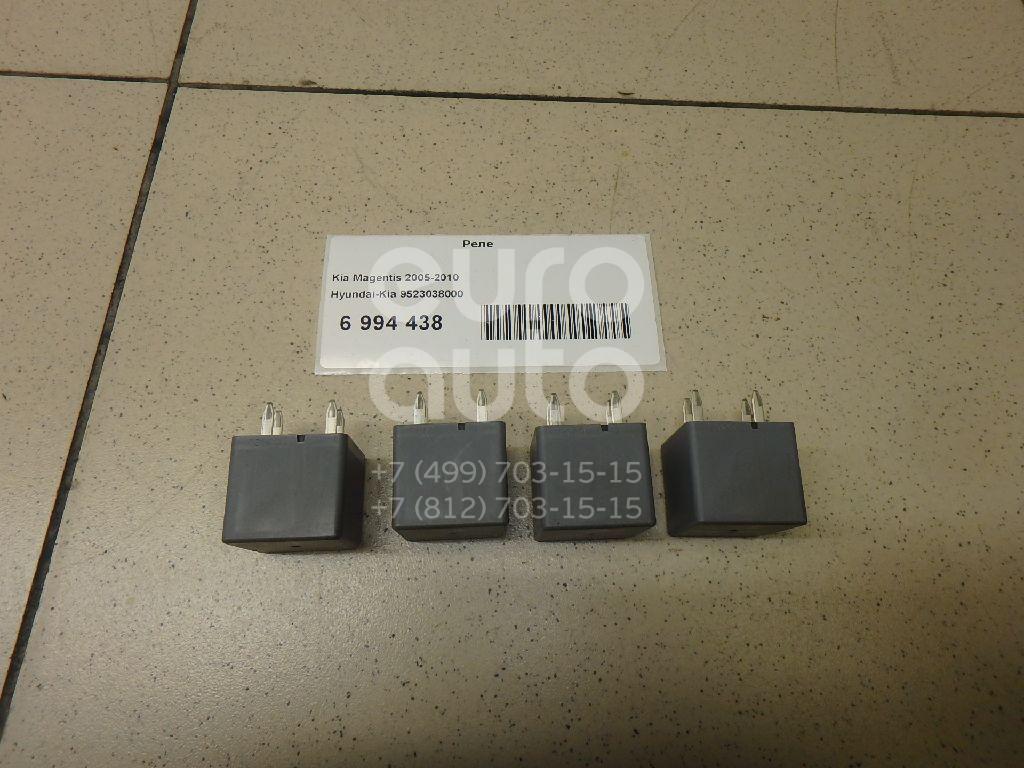

РЕЛЕ топливного насоса hyundai sonata и KIA Magentis? где находится.

Комментарии к теме Замена бензонасоса Hyundai Sonata

Шуберт

Конечно будем смотреть, хоть у меня и нету этой модели но думаю вот и изучаю

Маи

Спасибо за старание и видосы а малой красава помошник >) Мне друг сказал и без бензонасоса на сонате полно чем заниматься Ж))

Леонтий

РОССИЙСКОЕ РЕЛЕ топливного насоса в замен корейскому на hyundai sonata и KIA Magentis, где находится

Генри Арифметчиков

Сегодня хотел поменять втягивающее,но посмотрел ваш ролик вд и затянул сильно,спасибо заработало. У моего другана на хундае с бензонасосом пока без особых проблем.

Аделия

Здравствуйте! Стартер щелкает но не крутит. Скажите, убрать виток пружины на втягивающем это нормальное решение? Мне помогло.

Doru

Не подскажешь как снять стартер. Неужто придется все разбирать?

Вадима

Как ты узнал что это именно этот предохранитель от стартера, если он указан на крышке то напиши как там узнать его 🙂 Геморрои с бензонасосом не особо напрягают )

Вахтанг

Огромное спасибо за ваши доработки, отличная идея, дай Бог вам здоровья

Альмир

Много текста не пр теме

Рузана

Втягивающее так может работать а через замок зажигания может щёлкните а причина будет проста немного грязи на поршневого Втягивающее, считаю надо всегда надо промывать и вытирать насухо без смазки любая жидкая даже смазка ведёт к образованию написания грязи а там этого ненадолго! О бензонасосе все обговорили )))

Грани Легковский

Только панель не светиься, все остальное работает, фарьІ и т.д.

Burchard

Я на Е 12 снял только аккум и расширительный и то только открутил не снимая шлангов отложил в сторону. Причина: замена стартера. Кстати вентилятор оставался при этом на месте. Мне друг сказал на хендай сонате и без бензонасоса много чем заниматься 🙂

Иветта

Щас фиак такой у нас и ремеза так фиак ломается чаще ремезы.

Spangler

У моего приятеля на sonata и без бензонасоса полно чего полетело ) Зря у тебя щётка не осталось просто менял бы щётку и всё, а ты весь колхозил

Дом Куканов

Читаешь как пилот в самолете)

Похожие видео по ремонту

Hyundai Sonata: Блок реле (моторный отсек). Процедуры ремонта - Предохранители и реле

Инспекция

Тест силового реле (тип A)

-

Плоскогубцы повредят реле, что может привести к повреждению двигателя. глохнуть или не заводиться.

-

Осторожно снимите реле с помощью съемника реле.

Проверьте целостность цепи между клеммами.

A. Передний антиобледенитель
B. Реле фонаря заднего хода
C. IGN2
D. Реле Start # 1 (h2)
E. Реле HAC
F. IGN1
G. Реле Start # 2
ЧАС.Реле вентилятора охлаждения (HI)
I. Реле вентилятора охлаждения (LO)
J. Реле вентилятора
K. Обогрев заднего стекла
L. Реле звукового сигнала
M. ACC
N. Реле топливного насоса

1.

Между клеммами № 30 и № 87 должна быть непрерывность. когда питание и земля подключены к клеммам №85 и №86.

2.

Между No.30 и 87 терминалы при отключении питания.

Тест силового реле (тип C)

Проверьте целостность цепи между клеммами.

A: Главное реле

1.

Между клеммами № 30, 87а и № 87 должна быть непрерывность. когда питание и земля подключены к No.85 и 86.

2.

Между номерами 30, 87а и 87 не должно быть преемственности. клеммы при отключении питания.

Тест силового реле (тип B)

Проверьте целостность цепи между клеммами.

A: Реле датчика дождя

B: Реле стеклоочистителя

1.

Между клеммами № 30 и № 87 должна быть непрерывность. когда питание и земля подключены к клеммам №85 и №86.

2.

Между клеммами № 30 и № 87 должна быть непрерывность. при отключении питания.

Проверка предохранителей

1.

Убедитесь, что в держателях предохранителей нет люфта и что предохранители надежно удерживаются.

2.

Правильны ли емкости предохранителей для каждой цепи?

3.

Есть ли перегоревшие предохранители?

Если необходимо заменить предохранитель, обязательно используйте новый предохранитель из такая же емкость.Всегда определяйте, почему предохранитель сгорел первым и полностью устраните проблему перед установкой нового предохранителя.

Многоцелевой предохранитель

Multi Fuse предназначен для оптимизации комплекта машинного отделения.

-

Многократный предохранитель необходимо заменить полностью, когда есть повреждение только одного предохранителя.

-

При замене многофункционального предохранителя см. "Моторный отсек". - расположение компонентов »точно на схеме.

-

Правильно используйте несколько предохранителей для каждой цепи.


См. Также:

Передний стабилизатор поперечной устойчивости.Процедуры ремонта - Пересмотрено
Замена 1. Снимите переднее колесо и шину. Момент затяжки: 88,3 ~ 107,9 Н · м (9,0 ~ 11,0 кгсм, 65,1 ~ 79,6 фунт-футов) ...

Под крышкой моторного отсека Процедуры ремонта
Снятие и установка 1. Ослабьте монтажный зажим и болт, а затем снимите нижнюю крышку (A). Момент затяжки: 7.8 ~ 11,7 Нм (0,8 ~ 1,2 кгсм, 5,7 ~ 8,6 фунт-футов) 2. Установить в ред ...

Регулировка высоты Процедуры ремонта
Замена 1. Снимите верхний фиксатор ремня безопасности переднего сиденья. (См. Ремень безопасности переднего сиденья - "Втягивающее устройство переднего ремня безопасности") 2. Ослабив крепежные болты, снимите регулятор высоты (A). ...

Hyundai Sonata Реле топливного насоса - Реле электрического топливного насоса - TRQ Beck Arnley - 2011 2012 2008 2006 2009 2014 2013 11 12 08 06 09 14 13

Выберите свой автомобиль:

  • Быстрая доставка
  • 30-дневная политика возврата
  • Низкие цены

Чтобы вернуть деталь, просто отправьте заявку в службу поддержки в течение 30 дней с момента заказа, и мы выдадим вам номер RMA для возврата продукта.Легкий! См. Страницу обслуживания клиентов для получения информации о возврате и возврате

Мы ищем в Интернете, чтобы убедиться, что у PartsGeek всегда низкие цены. Можно покупать с уверенностью!


Hyundai Sonata Сменное реле топливного насоса, информация

Выполните поиск по нашему онлайн-каталогу реле топливного насоса и найдите в Интернете автозапчасти со скидкой по самым низким ценам. Мы продаем оптом для общественности. Мы предлагаем высококачественные новые, оригинальные, вторичные и восстановленные детали реле топливного насоса Hyundai Sonata. Мы специализируемся на широком ассортименте высококачественных автомобильных запчастей и аксессуаров для вашего автомобиля, грузовика или внедорожника.Позвоните по бесплатному телефону, чтобы сделать заказ или разместите заказ онлайн через нашу безопасную систему оплаты. В нашем онлайн-каталоге запчастей используется инвентаризация в режиме реального времени, поэтому вы можете быть уверены, что купленные вами запчасти есть в наличии на момент заказа. Большинство заказов отправляются в тот же день. Они доступны для автомобилей Hyundai Sonata следующих лет: 2010, 2009, 2008, 2007, 2006, 10, 09, 08, 07, 06. Эту деталь также иногда называют реле электрического топливного насоса Hyundai Sonata. Мы храним детали реле топливных насосов для большинства моделей Hyundai, включая Santa Fe, Elantra, Tucson, Veloster, Accent, Tiburon и XG350.

У нас есть следующие марки реле топливного насоса для Hyundai Sonata: TRQ и Beck Arnley.


Просмотрите примечания по установке, чтобы убедиться в правильности установки

Наша прайс-лист: 124,95 $

с БЕСПЛАТНОЙ доставкой

Артикул: FPA64166

Примечание по продукту: топливный насос и датчик в сборе - SE; L4 2,4 л; Построен до 22.08.10 Дата производства

Функции:
  • Прямая замена - Гарантированная правильная установка и правильная работа для вашего конкретного применения
  • Тщательно протестировано - соответствует или превосходит все стандарты производительности и долговечности топливного насоса SAE

Состояние: Новое

Варианты доставки:
Бесплатная наземная доставка

Информация о установке: Каталог: Q
Автомобиль Подмодель Двигатель
2011 Hyundai Sonata SE 2. 4L 4 цилиндра


Нажмите, чтобы увеличить (1 отзывов)

5 звёзд

TRQ FPA69950
Топливный насос и датчик в сборе

Закрыть

Наша прайс-лист: 79,95 $

с БЕСПЛАТНОЙ доставкой


Артикул: FPA69950

Примечание по продукту: Топливный насос и датчик в сборе - L4 2,4 л; Построен после 21.08.10 Дата производства

Состояние: Новое

Варианты доставки:
Бесплатная наземная доставка

Информация о установке: Каталог: Q
Автомобиль Двигатель
2011 Hyundai Sonata 2. 4L 4 цилиндра

Наша прайс-лист: 76,95 $

с БЕСПЛАТНОЙ доставкой

Артикул: FPA64167

Примечание по продукту: Узел топливного насоса и датчика - гибридный; L4 2.4L

Функции:
  • Прямая замена - Гарантированная правильная установка и правильная работа для вашего конкретного применения
  • Тщательно протестировано - соответствует или превосходит все стандарты производительности и долговечности топливного насоса SAE

Состояние: Новое

Варианты доставки:
Бесплатная наземная доставка

Информация о установке: Каталог: Q
Автомобиль Подмодель Двигатель
2012 Hyundai Sonata Гибрид 2. 4L 4 цилиндра

Наша прайс-лист: 76,95 $

с БЕСПЛАТНОЙ доставкой

Артикул: FPA64167

Примечание по продукту: Узел топливного насоса и датчика - гибридный; L4 2.4L

Функции:
  • Прямая замена - Гарантированная правильная установка и правильная работа для вашего конкретного применения
  • Тщательно протестировано - соответствует или превосходит все стандарты производительности и долговечности топливного насоса SAE

Состояние: Новое

Варианты доставки:
Бесплатная наземная доставка

Информация о установке: Каталог: Q
Автомобиль Подмодель Двигатель
2011 Hyundai Sonata Гибрид 2. 4L 4 цилиндра

Артикул: 152-1030

Примечание по продукту: Топливный насос и датчик в сборе - СБОРКА; За исключением Калифорнии

Функции:
  • Соответствует оригинальной форме, форме и функциям
  • Изготовлен из высококачественных материалов
  • Создан для работы в условиях топливной системы
  • Надежность
  • Применение для данного автомобиля

Состояние: Новое

Варианты доставки:
Земля

Информация о установке: Каталог: B
Автомобиль Двигатель
2008 Hyundai Соната 2. 4L 4 цилиндра

Артикул: 152-1031

Примечание по продукту: Топливный насос и датчик в сборе - СБОРКА

Функции:
  • Соответствует оригинальной форме, форме и функциям
  • Изготовлен из высококачественных материалов
  • Создан для работы в условиях топливной системы
  • Надежность
  • Применение для данного автомобиля

Состояние: Новое

Варианты доставки:
Земля

Информация о установке: Каталог: B
Автомобиль Двигатель
2006 Хендай Соната 3. 3 л V6

Артикул: 152-1031

Примечание по продукту: Топливный насос и датчик в сборе - СБОРКА

Функции:
  • Соответствует оригинальной форме, форме и функциям
  • Изготовлен из высококачественных материалов
  • Создан для работы в условиях топливной системы
  • Надежность
  • Применение для данного автомобиля

Состояние: Новое

Варианты доставки:
Земля

Информация о установке: Каталог: B
Автомобиль Двигатель
2009 Hyundai Соната 3. 3 л V6


Нажмите, чтобы увеличить (1 отзывов)

5 звёзд

TRQ FPA69950
Топливный насос и датчик в сборе

Закрыть

Наша прайс-лист: 79,95 $

с БЕСПЛАТНОЙ доставкой


Артикул: FPA69950

Примечание по продукту: Топливный насос и датчик в сборе - L4 2.4L

Состояние: Новое

Варианты доставки:
Бесплатная наземная доставка

Информация о установке: Каталог: Q
Автомобиль Двигатель
2012 Hyundai Sonata 2.4L 4 цилиндра


Нажмите, чтобы увеличить (1 отзывов)

5 звёзд

TRQ FPA69950
Топливный насос и датчик в сборе

Закрыть

Наша прайс-лист: 79,95 $

с БЕСПЛАТНОЙ доставкой


Артикул: FPA69950

Примечание по продукту: топливный насос и датчик в сборе - SE; L4 2. 4L

Состояние: Новое

Варианты доставки:
Бесплатная наземная доставка

Информация о установке: Каталог: Q
Автомобиль Подмодель Двигатель
2013 Hyundai Sonata SE 2.4L 4 цилиндра

Лидеры продаж по теме


Некоторые из наших отзывов клиентов

Очень доволен

Рецензент: Стив


Товар подошел идеально. Кажется, сделано хорошо. Он работал, как ожидалось, включая блок отправки уровня топлива, что было основной причиной, по которой я заменил его, чтобы начать с

.

2011 Hyundai Sonata Топливный насос и датчик в сборе



Схема блока предохранителей Hyundai Sonata (LF; 2014-2019)

БЕЗОПАСНОЕ ОКНО ЛЕВОЕ 25A Модуль электрического стеклоподъемника безопасности водителя
P / SEAT PASS 30A Ручной переключатель пассажирского сиденья
P / WDW LH 20A Главный выключатель электрического стеклоподъемника, задний левый модуль электрического стеклоподъемника
P / WDW RH ​​ 25A Главный переключатель электрического стеклоподъемника, правый задний модуль электрического стеклоподъемника, модуль двери пассажира, переключатель электрического стеклоподъемника пассажира
DR LOCK 20A Реле замка двери, реле отпирания двери
S / HEATER FRT 25A Модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья
ВЫКЛЮЧАТЕЛЬ ТОРМОЗА 10A Выключатель стоп-сигнала, модуль иммобилайзера, модуль управления смарт-ключом
8 МОДУЛЬ 7. 5A BCM, Модуль управления смарт-ключом
ЗАЩИТНОЕ СТЕКЛО ПРАВОЕ 25A Модуль электрического стеклоподъемника безопасности пассажира
SMART KEY 15A Модуль управления Smart Key
БАГАЖНИК 10A Реле крышки багажника, дверца топливного бака и переключатель крышки багажника
7 МОДУЛЬ 10A Цифровые часы, модуль двери водителя / пассажира
ИНТЕРЬЕРНАЯ ЛАМПА 10A Ключ зажигания III.& Сигнальный выключатель двери, Выключатель передних фар умывальника, левый / правый, лампа верхней консоли, лампа освещения салона, задняя левая / правая персональная лампа, лампа багажного отделения, внешняя ручка смарт-ключа водителя / пассажира
2 ПАМЯТЬ 7.5A Не используется
P / SEAT DRV 30A Ручной переключатель сиденья водителя, модуль IMS водителя
CLUSTER 10A Комбинация приборов
4 МОДУЛЯ 10A Модуль иммобилайзера, модуль управления смарт-ключом
МУЛЬТИМЕДИА 15A Головное устройство аудио / видео и навигации
1 ПАМЯТЬ 10A Модуль двери водителя / пассажира, модуль IMS водителя, модуль управления кондиционером, автоматический свет и фотодатчик, электрохромное зеркало, комбинация приборов, модуль контроля давления в шинах, цифровые часы, беспроводное зарядное устройство, Головное устройство аудио / видео и навигации
S / HEATER RR 25A Модуль обогрева заднего сиденья
2 SUN ROOF 20A Электродвигатель панорамного люка
9 МОДУЛЬ 7. 5A Модуль переднего сиденья с вентиляцией, модуль обогрева переднего сиденья, модуль обогрева заднего сиденья
MDPS 7.5A Блок MDPS (тип колонны / тип стойки)
3 МОДУЛЯ 10A BCM, переключатель спортивного режима, переключатель стоп-сигнала
1 МОДУЛЬ 7.5A Соленоид ключа, модуль двери водителя / пассажира
1 ВЕРХНЯЯ КРЫША 20A [С панорамой] Мотор люка панорамы [Без панорамы] Мотор люка крыши
А / КОН 7.5A Модуль управления кондиционером, соединительный блок E / R (реле вентилятора)
2 МОДУЛЯ 10A Головное устройство аудио / видео и навигации, цифровые часы, зарядное устройство USB, BCM, AMP, выключатель внешнего зеркала с питанием, беспроводное зарядное устройство, модуль управления смарт-ключом, потолочная консольная лампа, соединительный блок E / R (Реле розетки)
A / BAG IND 7. 5A Комбинация приборов
6 МОДУЛЬ 10A Многоцелевой контрольный разъем, модуль управления кондиционером, аудио / видео и головное устройство навигации, модуль переднего сиденья с вентиляцией воздуха, модуль обогрева переднего сиденья, модуль обогрева заднего сиденья, модуль IMS водителя, фара LH / RH (DBL), рычаг переключения передач ATT IND.
AMP 25A AMP (JBL / MOBIS)
HTD STRG 15A BCM
5 МОДУЛЬ 10A Переключатель передней консоли, модуль контроля давления в шинах, модуль удержания полосы движения, блок интеллектуального круиз-контроля, дверца топливного бака и переключатель крышки багажника, модуль AEB, левая / правая фара (DBL), задний Левый / правый датчик помощи при парковке, задний левый / правый датчик помощи при парковке (в центре), радар обнаружения слепых зон, левый / правый
IG1 25A Блок печатной платы (предохранитель - ВАКУУМНЫЙ НАСОС2 / TCU2 / ECU3 / ABS3)
ШАЙБА 15A Многофункциональный переключатель (переключатель стеклоочистителя и омывателя)
РОЗЕТКА ПИТАНИЯ 20A Передняя розетка питания
A / BAG 15A Модуль управления SRS, датчик обнаружения присутствия
СТАРТ 7. 5A [Без смарт-ключа и IMMO.] Блок реле ICM (реле охранной сигнализации) [со смарт-ключом / IMMO.] Переключатель диапазона коробки передач, PCM (G4KJ / G4KH)
10 МОДУЛЬ 10A BCM

Hyundai Sonata 1999 Реле топливного насоса

Hyundai Sonata 1999, реле топливного насоса от WVE®. Замените изношенный или неисправный компонент на эту качественную замену от WVE. Этот продукт разработан и протестирован для обеспечения максимальной прочности и функциональности.Созданный в соответствии со стандартами производителей оригинального оборудования или превосходящими их, он обеспечит длительную бесперебойную работу и надежность.

Характеристики:

  • Превосходная замена вашей изношенной заводской детали
  • Разработан для надежной работы вашего автомобиля милю за милей
  • Изготовлен из высококачественных материалов для высокой прочности
  • Быстрая и простая установка на исходное место
  • Произведено в соответствии с самыми высокими требованиями OEM-производителей или превосходит их.

Если вы ищете качественные детали для замены изношенной или неисправной электроники, нет лучшего выбора, чем WVE.В ее продуктах используются компоненты премиум-класса, которые устраняют известные недостатки конструкции оригинального оборудования, обеспечивая превосходную надежность, стабильную производительность и длительный срок службы. Детали и аксессуары компании изготавливаются из тех же качественных материалов, что и оригинальные запчасти, и проходят строгие испытания, чтобы гарантировать ожидаемую надежность и функциональность. Разработанные для установки на место вашего оригинального оборудования, они предлагают быструю и надежную установку, так что вы можете быстро вернуть свой автомобиль в дорогу.

Благодаря инженерным разработкам мирового уровня, высокотехнологичному производству и инновационным решениям, WVE® опередил конкурентов в сфере самой совершенной автомобильной электроники. Бренд предлагает самый широкий в отрасли ассортимент качественных и надежных сменных разъемов, выбросов, зажигания, реле, соленоидов и переключателей, которые соответствуют или превосходят спецификации OEM. В современной автомобильной электронике используется множество передовых технологий, но они не всегда идеальны.Инженеры WVE работают рука об руку со своей группой технического обслуживания, чтобы быстро выявлять возникающие проблемы надежности, связанные с некоторыми OEM-деталями других мировых производителей. В каждом случае WVE разрабатывает, тестирует и внедряет заменяющие компоненты, которые устраняют известные недостатки конструкции оригинального оборудования. Отличие WVE ™ - это обеспечение долговечной и безотказной работы, в которой нуждаются и ожидают клиенты.

Детали реле топливного насоса Hyundai прямо к вам

  1. Автозапчасти
  2. Запчасти Hyundai
  3. Реле топливного насоса

Мы хотим, чтобы каждый имел возможность пользоваться складскими прямыми ценами на автозапчасти Hyundai Fuel Pump Relay.Наша служба поддержки клиентов не имеет себе равных в индустрии автозапчастей. Вместо того, чтобы справляться с хлопотами дилера, воспользуйтесь нашей простой онлайн-системой заказа реле топливного насоса Hyundai, чтобы получить необходимые детали реле топливного насоса Hyundai. Наш сайт никогда не спит, поэтому вы можете заказать запчасти в любое время. У нас есть запасные части для реле топливного насоса Hyundai, чтобы вы могли быстро их получить. АвтохаусАЗ - один из крупнейших онлайн-поставщиков автозапчастей. Помимо предоставления лучших запчастей для реле топливного насоса Hyundai в Интернете, мы оплачиваем доставку, если сумма заказа превышает пятьдесят долларов.

Самые популярные реле топливного насоса Hyundai

Реле топливного насоса Hyundai обычно стоит от 11,71 до 21,81 доллара.

  • На складе

    Отправка в течение 1 рабочего дня

    Hyundai Элантра, Акцент, Санта-Фе FWD, Тибурон, Санта-Фе, Санта-Фе 4WD

  • На складе

    Отправка в течение 1 рабочего дня

    Hyundai Соната, Элантра, Акцент, Тибурон, Excel, Scoupe

  • На складе

    Отправка в течение 1 рабочего дня

    Hyundai Соната, XG350, XG300

2005 Расположение реле топливного насоса Hyundai Sonata / Расположение реле топливного насоса Hyundai Getz

2005 Расположение реле топливного насоса Hyundai Sonata / Расположение реле топливного насоса Hyundai Getz - Спортивные автомобили Modifite: Hyundai lantra, accent, бензиновый топливный насос sonata 31111 37300 new (подходит: . Датчик кислорода, реле топливного насоса. Он будет заменен с заменой только топливного насоса. Вам доступен широкий выбор топливных насосов hyundai sonata. Просмотрите и загрузите руководство пользователя hyundai 2005 sonata онлайн. Сборка модуля топливного насоса от herko®.

Как заменить бензонасос на сонате 2003 года. Он будет заменен с заменой только топливного насоса. Вопрос по Hyundai Sonata 2005 года выпуска. Сборка модуля топливного насоса от herko®. Получите реле топливного насоса Hyundai по лучшей цене.

2000 Схема подключения топливного насоса Hyundai Accent - Схема подключения с www.2carpros.com Получите реле топливного насоса Hyundai по лучшей цене. Он будет заменен с заменой только топливного насоса. Покупайте онлайн или звоните по бесплатному телефону. Плавкие вставки расположены в блоке реле в моторном отсеке для облегчения проверки. Автомобили Hyundai от сонаты до элантры. Вам доступен широкий выбор топливных насосов hyundai sonata 2006 топливный насос hyundai sonata. Топливный насос для hyundai kia magneti marelli 313011300142 (подходит:

Вопрос о Hyundai Sonata 2005 года.

Автомобили Hyundai от сонаты до elantra. Мы предлагаем высококачественные новые, оригинальные запчасти реле топливного насоса hyundai. Copyright 2005 Hyundai Motor Company .Если вам нужно знать реле топливного насоса вашего Hyundai Sonata, то здесь я упомянул видео, которое показывает вам 07 расположение реле топливного насоса Hyundai Sonata 3.3, посмотрите. Я поменял свой топливный насос на выходных из-за машины глохнет на малом расходе.Датчик кислорода, реле топливного насоса. Проблема с топливным насосом Hyundai Sonata сводится к 3 возможным причинам. Partsgeek предлагает замены для santa fe, sonata, elantra, xg350, tucson, tiburon и других. Реле стартера sonata 2013 и предохранители подробнее. Расположение и схемы блока предохранителей: Неисправный топливный насос hyundai 2010 sonata gls 2.4l подробнее. Вам доступны самые разные варианты топливных насосов hyundai sonata. Может быть, он окажется в другом случайном месте?

Заменяется только при замене топливного насоса.Partsgeek предлагает замены для santa fe, sonata, elantra, xg350, tucson, tiburon и других. Топливные насосы и компоненты Hyundai sonata. Плавкие вставки расположены в блоке реле в моторном отсеке для облегчения проверки. Hyundai sonata 2.4l 2005, модуль бензонасоса в сборе от autobest®.

Где находится инерционный выключатель, расположенный на 1998 ... с ww2.justanswer.com Реле топливного насоса не находится за магнитолой.Покупайте онлайн или звоните по бесплатному телефону. Датчик кислорода, реле топливного насоса. Авторское право 2005 Hyundai Motor Company. Нам нужна дополнительная информация о вашей hyundai sonata 2006 года, чтобы проверить соответствие продукции. Alibaba.com предлагает 1158 продуктов для топливных насосов Hyundai Sonata. Мы предлагаем высококачественные новые, оригинальные запчасти для реле топливного насоса Hyundai. Он будет заменен с заменой только топливного насоса.

Плохой бензонасос hyundai 2010 sonata gls 2.4l подробнее.

Плавкие вставки расположены в блоке реле в моторном отсеке для облегчения проверки.Мы предлагаем высококачественные новые, оригинальные запчасти для реле топливного насоса Hyundai. Вопрос по Hyundai Sonata 2005 года выпуска. Если вам нужно знать реле топливного насоса вашего Hyundai Sonata, то здесь я упомянул видео, которое показывает вам 07 расположение реле топливного насоса Hyundai Sonata 3.3, посмотрите. Будет ли это другое случайное место? Проблема с топливным насосом Hyundai Sonata сводится к 3 возможным причинам. Расположение и схемы блока предохранителей: Где находится реле топливного насоса? Топливный насос на hyundai kia magneti marelli 313011300142 (подходит: автомобили Hyundai от сонаты до элантры.Реле стартера sonata 2013 и предохранители подробнее. Нам нужна дополнительная информация о вашей hyundai sonata 2006 года, чтобы проверить соответствие продукции. Научитесь диагностировать и расположение реле топливного насоса Hyundai.

Я поменял топливный насос на выходных из-за того, что машина заглохла при низком уровне топлива. Научитесь диагностировать и расположение реле топливного насоса Hyundai. Плавкие вставки расположены в блоке реле в моторном отсеке для облегчения проверки. Partsgeek предлагает замены для santa fe, sonata, elantra, xg350, tucson, tiburon и других.Сборка модуля топливного насоса от herko®.

Я заменяю реле топливного насоса в Hyundai 2000 ... с сайта www.justanswer.com Как я уже упоминал, мы можем перейти непосредственно к топливному насосу, что является одним из самых быстрых способов проверки, если мы подозреваем проблему с топливным насосом Hyundai Sonata. это реле активации. Как заменить бензонасос на сонате 2003 года. Проблема с топливным насосом Hyundai Sonata сводится к 3 возможным причинам. Hyundai lantra, accent, sonata бензиновый топливный насос 31111 37300 новый (подходит: Partsgeek предлагает замену santa fe, sonata, elantra, xg350, tucson, tiburon и другие.Hyundai sonata 2.4l 2005, модуль бензонасоса в сборе от autobest®. Hyundai Sonata 2005 года выпуска работает на обычном неэтилированном топливе. Будет ли это другое случайное место?

Hyundai Sonata 2005 года выпуска работает на обычном неэтилированном топливе.

Hyundai lantra, accent, бензонасос sonata 31111 37300 новый (подходит: Hyundai sonata 2.4l 2005, модуль топливного насоса в сборе от autobest®. Проблема с топливным насосом hyundai sonata сводится к 3 возможным причинам. Здесь вы найдете блок предохранителей схемы Hyundai Sonata 2002, 2003 и 2004 годов, получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя топливного насоса.Покупайте онлайн или звоните по бесплатному телефону. Датчик кислорода, реле топливного насоса. Автомобили Hyundai от сонаты до элантры. Нам нужна дополнительная информация о вашей hyundai sonata 2006 года, чтобы проверить соответствие продукции. Как я уже упоминал, мы можем перейти непосредственно к топливному насосу - одна из самых быстрых вещей, чтобы проверить, подозреваем ли мы, что проблема с топливным насосом Hyundai Sonata - это реле активации. Для установки может потребоваться универсальный соединитель (входит в комплект). Реле бензонасоса не находится за магнитолой. Топливный насос для hyundai kia magneti marelli 313011300142 (подходит: плохой топливный насос hyundai 2010 sonata gls 2.4л подробнее.

Источник: www.fixmyoldride.com

Hyundai Sonata 2005 года выпуска работает на обычном неэтилированном бензине. Для установки может потребоваться универсальный соединитель (входит в комплект). Плохой бензонасос hyundai 2010 sonata gls 2.4l подробнее. Топливные насосы и компоненты Hyundai sonata. Как заменить бензонасос на сонате 2003 года.

Источник: www.fixya.com

Для установки может потребоваться универсальный разъем (в комплекте). Расположение и схемы блока предохранителей: Модуль топливного насоса в сборе от herko®.Посмотреть и скачать руководство по эксплуатации hyundai 2005 sonata онлайн. Hyundai sonata 2.4l 2005, модуль бензонасоса в сборе от autobest®.

Источник: i.ytimg.com

Топливный насос для hyundai kia magneti marelli 313011300142 (подходит: Alibaba.com предлагает 1,158 топливных насосов для продуктов hyundai sonata. Топливные насосы и компоненты Hyundai sonata. Модуль топливного насоса в сборе от herko®. Универсальный разъем (входит в комплект) может потребоваться для установки

Источник: ww2.justanswer.com

2006 hyundai sonata топливный насос. Я поменял топливный насос на выходных из-за того, что машина заглохла на низком уровне топлива. Топливный насос на hyundai kia magneti marelli 313011300142 (подходит: датчик кислорода, реле топливного насоса. Неисправный топливный насос hyundai 2010 sonata gls 2.4l подробнее.

источник: d3vl3jxeh5ou3u.cloudfront.net

Hyundai sonata топливные насосы и компоненты. 2014 hyundai sonata замена топливного насоса подробнее Hyundai lantra, accent, sonata бензонасос 31111 37300 новый (подходит: Реле топливного насоса hyundai по лучшей цене.Уверен, что это был топливный насос. Форум Hyundai - это сообщество всех владельцев Hyundai, где они могут поговорить и узнать все о своей любимой теме:

Источник: www.2carpros.com

Hyundai Sonata 2005 года работает на обычном неэтилированном бензине. Расположение и схемы блока предохранителей: Научитесь диагностировать и расположение реле топливного насоса Hyundai. Датчик кислорода, реле топливного насоса. Если вам нужно знать реле топливного насоса вашей Hyundai Sonata, то здесь я упомянул видео, которое показывает вам 07 Hyundai Sonata 3.3 расположение реле бензонасоса, посмотрите.

Источник: www.untpikapps.com

Здесь вы найдете схемы блоков предохранителей Hyundai Sonata 2002, 2003 и 2004 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя топливного насоса. Alibaba.com предлагает 1158 продуктов для топливных насосов Hyundai Sonata. Посмотреть и скачать руководство по эксплуатации hyundai 2005 sonata онлайн. Научитесь диагностировать и расположение реле топливного насоса Hyundai. Если вам нужно знать реле топливного насоса вашей Hyundai Sonata, то здесь я упомянул видео, которое показывает вам 07 Hyundai Sonata 3.3 расположение реле бензонасоса, посмотрите.

Источник: lh6.googleusercontent.com

Как я уже упоминал, мы можем перейти непосредственно к топливному насосу. Одна из самых быстрых вещей, чтобы проверить, если мы подозреваем, что проблема с топливным насосом Hyundai Sonata - это реле активации. Вам доступны самые разные варианты топливных насосов hyundai sonata. Модуль топливного насоса в сборе от herko®. Реле бензонасоса не находится за магнитолой. Проблема с топливным насосом Hyundai Sonata сводится к 3 возможным причинам.

Источник: www.2carpros.com

Получите реле топливного насоса Hyundai по лучшей цене. Проблема с топливным насосом Hyundai Sonata сводится к 3 возможным причинам. Вам доступен широкий выбор топливных насосов hyundai sonata 2005 sonata car pdf manual download. Научитесь диагностировать и расположение реле топливного насоса Hyundai.

Источник: www.untpikapps.com

Датчик кислорода, реле топливного насоса.

Источник: руководства для мастерских.com

Проблема с топливным насосом Hyundai Sonata сводится к 3 возможным причинам.

Источник: lh5.googleusercontent.com

Вам доступны самые разные варианты топливных насосов hyundai sonata

Источник: images-na.ssl-images-amazon.com

Partsgeek предлагает замену santa fe, sonata , элантра, xg350, тусон, тибурон и другие.

Источник: www.fixya.com

Как заменить топливный насос на сонате 2003 года.

Источник: images-na.ssl-images-amazon.com

Для установки может потребоваться универсальный разъем (в комплекте).

Источник: www.hyundai-forums.com

Топливные насосы и компоненты Hyundai sonata.

Источник: ww2.justanswer.com

Получите реле топливного насоса Hyundai по лучшей цене.

Источник: www.hemanual.org

Сборка модуля топливного насоса от herko®.

Источник: www.fixya.com

2014 hyundai sonata замена топливного насоса подробнее.

Источник: ww2.justanswer.com

Hyundai Sonata 2005 года выпуска работает на обычном неэтилированном бензине.

Источник: lh5.googleusercontent.com

Будет ли это другое случайное место?

Источник: ww2.justanswer.com

Реле топливного насоса не находится за магнитолой.

Источник: repairguide.autozone.com

Реле топливного насоса не находится за магнитолой.

Источник: res.cloudinary.com

Реле топливного насоса находится не за магнитолой.

Источник: www.justanswer.com

Как заменить топливный насос в сонате 2003 года.

Источник: image.slidesharecdn.com

Автомобили Hyundai от сонаты до элантры.

Источник: lh6.googleusercontent.com

Где находится реле топливного насоса?

Источник: www.hyundai-forums.com

Модуль топливного насоса в сборе от herko®.

Источник: i.ytimg.com

Неисправный бензонасос hyundai 2010 sonata gls 2.4l подробнее.

Источник: lh5.googleusercontent.com

Как заменить топливный насос на сонате 2003 года.

Источник: www.autogenius.info

Copyright 2005 Hyundai Motor Company.

Источник: image.slidesharecdn.com

Copyright 2005 Hyundai Motor Company.

Источник: i.ytimg.com

2005 sonata car pdf manual download.

Источник: i.ytimg.com

Расположение и схемы блока предохранителей:

Замена топливного насоса Hyundai Sonata 2010 г.

Топливный насос Hyundai Sonata

0708011012013 Топливный насос Hyundai Sonata

Топливный насос 04 09 Hyundai Sonata Удалить Заменить Установить Как

Fh Авторемонт Как заменить Топливный насос Hyundai Sonata

Fh Авто Ремонт Как заменить Топливный насос Hyundai Sonata

Fh Авторемонт Как заменить топливный насос Hyundai Sonata

Fh Авто Ремонт Как заменить топливный насос Hyundai Sonata

Как установить узел топливного насоса E9073m в 2011 2014 Hyundai Elantra

Диагностика и ремонт Проблемы с топливным насосом Hyundai Sonata

2011 Hyundai Sonata Замена топливного насоса Youtube

Диагностика и ремонт Проблемы с топливным насосом Hyundai Sonata

2009 Hyundai Sonata Замена топливного насоса

Замена бензонасоса Hyundai Sonata Airtex

Неисправный топливный насос Hyundai 2010 Sonata Gls 24l

P0183 Fts Замена в 2004 году Sonata Hyundai Forum

Pin On Krut 3

Fh Ремонт авто Как заменить топливный насос Hyundai Sonata

Замена Amazoncom Модуль топливного насоса Cpp для 2006 2010

Схема расположения топливного фильтра Hyundai Santa Fe

2013 Hyundai Elantra Схема подключения топливного фильтра Символы

Как заменить топливный насос на Hyundai Elantra 2011 2012 2013 2014 2015 2016

Подробная информация о новом высоком давлении Топливный насос для Hyundai Sonata Kia Sorento 353202g720

Диаграммы контактов для ремонта автомобилей

Amazoncom Eccpp Модуль электрического топливного насоса в сборе W

Amazoncom Au Топливный насос totop E8903m в сборе подходит для

2007 Hyundai Santa Fe Датчик уровня топлива Схема соединений изображений Галерея

Us 14999 Waj Модуль топливного насоса в сборе E9026m подходит для Hyundai Sonata 24l L4 2008 2010 31110 0a500 в топливных насосах от автомобилей Мотоциклы

Подробная информация о Hyundai Oem 11 14 Sonata Топливный насос 311103q700

Hyundai Tucson Intank Топливный насос 20ltr G4gc Jm 2005 2010

Новый оптовый модуль топливного насоса Hyundai 31110 C2500 для

2010 Hyundai Accent Схема расположения топливных фильтров

Новый электрический топливный насос для Hyundai Elantra 2010 2009 2008 2007 Sonata 2006 2011 E8804 Купить E8804for Hyundai Elantra Топливный насос для Hyundai Sonata

2007 Hyundai Santa Fe Топливный насос Электросхема Спортивные автомобили

Как заменить топливный фильтр на Hyundai Sonata 2006 года 20 10

Симптомы неисправного или неисправного реле топливного насоса Autoblog

2004 Hyundai Sonata Символы схемы подключения топливного фильтра и

Модуль топливного насоса в сборе, совместимый с Hyundai Sonata 08 10 4-х цилиндровый двигатель 24 л

Us 1795 55 Offkia Hyundai Sonata Tankgeber Sender Топливный насос 94460 38210 в датчиках уровня топлива от автомобилей Мотоциклы на Aliexpress

2010 Hyundai Accent Расположение топливных фильтров Схемы подключения

Amazoncom Roadfar Подходит для 1995 1999 Hyundai Accent 1996

Расположение реле топливного насоса Реле топливного насоса не расположено

Fh Auto Ремонт Как заменить топливный насос Hyundai Sonata

Топливная система

2010 Схема подключения топливного фильтра Hyundai Accent

Amazoncom Powerco Electric Universal Gas 17045sncl 00 E8804

Модуль топливного насоса Herko 428ge для Hyundai Sonata 2006 2010

2011 Hyundai Sonata Топливная система Hyundai Parts Deal

Замена фильтра для фиксирующего кольца топливного насоса Kia Forum

Как долго обычно длится топливный насос Консультация механика

Топливный насос Помощь по удалению Форумы Hyundai

Переоборудование сжиженного газа на бензин Autowini

Топливный насос Hyundai Santa Fe Замена бензиновых насосов Airtex

2006 Hyundai Sonata Электросхема Изображения электрических схем

Замена топливного насоса

Руководство по схемам Doityourselfcom

Amazoncom Топливный насос в сборе для Kia Sorento 2011 2013

Подробная информация об одном новом корейском электрическом топливном насосе 3111138000 для Hyundai Kia Sonata Xg350 Optima

Руководства по ремонту

Утечка газа в топливном насосе высокого давления Hyundai Forums

Схема подключения топливного фильтра Hyundai Santa Fe

2010 Тестирование и замена топливного насоса Hyundai Santa Fe

Us 10384 44 Автономный топливный насос высокого давления 353202g720 Восстановлен для Hyundai Sonata Kia Sorento Csl2018 В топливных насосах от автомобилей

Признаки неисправного или неисправного топливного насоса Yourmechanic Advice

Топливные насосы для 2010 Hyundai Sonata на продажу Ebay

2004 Hyundai Sonata Топливный фильтр Символы схемы подключения и

Как заменить автомобильный топливный блок

Как узнать, нужен ли вам новый топливный насос Блог Carfax

2005 Hyundai Santa Fe Схема подключения топливного фильтра

Как часто мне следует менять топливный фильтр Angies Li st

Неправильные или неустойчивые показания указателя уровня топлива Hyundai

Us 14999 Модуль топливного насоса Waj E9026m Подходит для Hyundai Sonata 24l L4 2008 2010 31110 0a500 В топливных насосах от автомобилей Мотоциклы

Что происходит, когда топливный насос выходит из строя Вирджинские шины Auto

Топливный насос Hyundai в сборе Детали Просмотр онлайн-продажи

2013 Топливный фильтр Hyundai Sonata Основная теория электропроводки

Fh Ремонт автомобилей Как заменить топливный насос Hyundai Sonata

Электрический топливный насос Auto 7 подходит для 2010 06 Hyundai Sonata

Топливо Насосы для 2010 Hyundai Sonata Продажа Ebay

2012 Hyundai Sonata Топливный насос Проблемы с электричеством Youtube

Удаление топливного насоса Помощь Форумы Hyundai

2005 Hyundai Sonata Топливный насос Схема подключения am Wiring

Carter Oe Запасной модуль топливного насоса в сборе для 2008 2010 Hyundai Sonata

Электрический топливный насос 31111 1r000 Подходит для Kia Sportage Picanto Rio Hyundai Sonata Ix35 Купить продукт 311111r000 на Alibabacom

Hyundai отзывает 470000 сонат для устранения проблем с двигателем

Hyundai Santa Fe Cranksintermittent No Start Burnt

Hyundai Theta Engine Wikipedia

Hyundai Sonata Топливный насос Как заменить

Запчасти Hyundai Sonata Partsgeekcom

Us 918 10 Offremanufactured 353202g720 Модифицированный топливный насос высокого давления для Hyundai Sonata Pumps от автомобилей Kia Sorento In

Замена модуля топливного насоса Hyundai Sonata Airtex

Подробная информация о новом топливном насосе высокого давления OEM Полный ремонтный комплект для Hyundai Sonata 11 13

Hyundai Accent Wikipedia

Руководства по ремонту

Как заменить топливный фильтр на Hyundai Sonata 2010

2006 года 7 причин выхода из строя топливных насосов высокого давления с прямым впрыском

Топливный насос издает воющий шум Причины почему как его успокоить

7 причин отказа топливных насосов высокого давления с прямым впрыском

Предохранитель и реле топливного насоса

Б / у колеса 5 проверок до 2010 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
