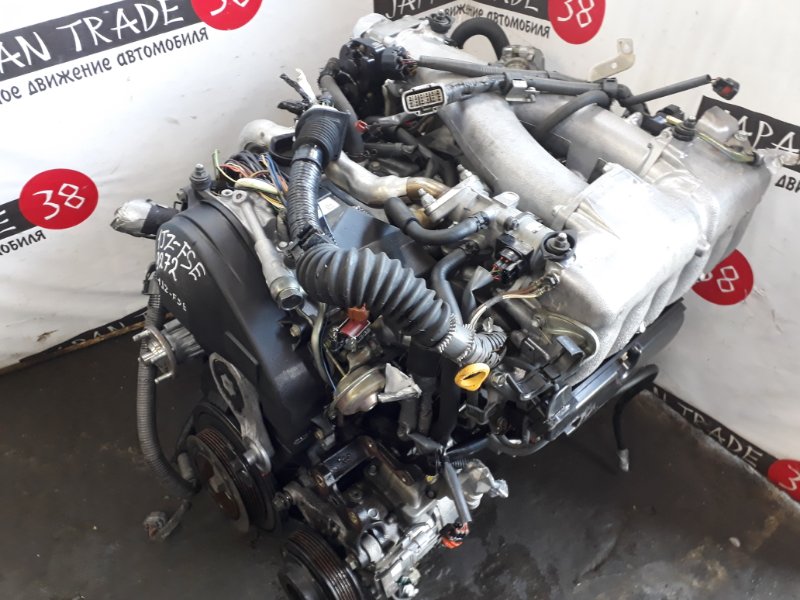

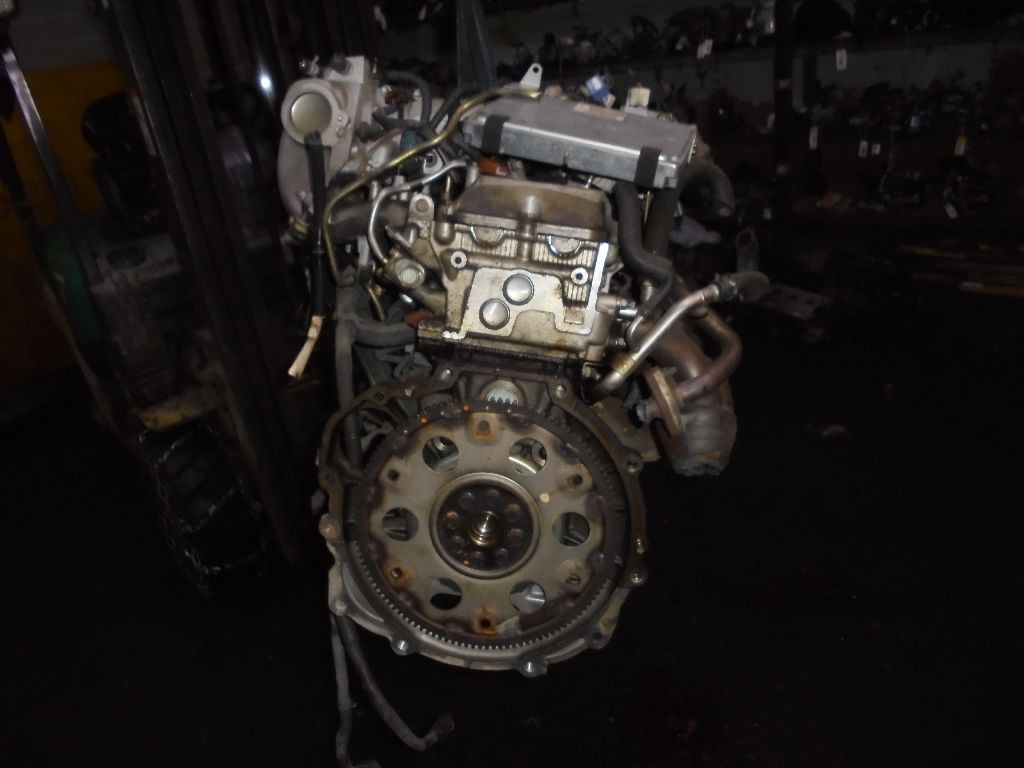

Двигатель Toyota 1JZ-FSE 2.5 л

Двигатель 1JZ-FSE стал последней модификацией мотора серии 1JZ, попавший на сборочную линию в 2000 году. Агрегат представляет собой атмосферную версию 1JZ-GE, оснащенную системой непосредственного впрыска бензина под обозначением D4. В состав аппаратуры подачи топлива входит насос высокого давления и рампа с форсунками.

Характеристики

Мощность200 л.с. (147 кВт)
Объем2491 куб. см.
Конструкциярядный
Тип топливабензин
Топливная смесьНепосредственный впрыск
Система питаниявсасывающее устройство
Тип двигателябензиновый
ГРМDOHC
Привод ГРМЗубчатый ремень
Тип охлажденияжидкостное
Компрессия11 : 1
Диаметр поршня86 мм
Ход поршня71.5 мм
Количество цилиндров6
Количество подшипников коленчатого вала7
Количество клапанов24

Применяемость

Конструкция

Изменениям подвергся впускной коллектор, получивший регуляторы интенсивности потока воздуха. Благодаря этому удалось обеспечить формирование обеденных смесей. Средний расход топлива снизился на 20% при неизменной мощности (197 л.с. при 6000 об/мин.).

На поршнях моторов FSE используются гладкие днища, поэтому обрыв ремня ГРМ приводит к соударению поршней и клапанов.

Среди неисправностей — появление бензина в картере моторов FSE является следствием износа механического насоса. Узел не ремонтируется, необходима замена.

Toyota 1JZ-FSE D4: Характеристики двигателя — AVTO-NINJA

Toyota 1JZ-FSE — это 2,5 — литровый (2 492 куб.см.) шестицилиндровый, четырехтактный бензиновый двигатель от Toyota JZ-семейства. Двигатель производился Toyota Motor Corporation с 1999 по 2007 год.

Двигатель Toyota 1JZ-FSE оснащен чугунным блоком, алюминиевой головкой цилиндров с двумя верхними распределительными валами с ременным приводом и четырьмя клапанами на цилиндр (всего 24). 1JZ-FSE оборудован системой прямого впрыска Toyota D4, VVT-i (переменная синхронизация клапанов с интеллектом). Диаметр отверстия и ход составляет 86,0 мм и 71,5 мм соответственно. Степень сжатия составляет 11: 1.

В двигателе 1JZ-FSE использовался тот же блок, что и в 1JZ-GE, однако конструкция головки цилиндров уникальна. 1JZ D4 имеет относительно узкую головку цилиндров с вихревыми регулирующими клапанами, которые служат для повышения эффективности сгорания. 1JZ-FSE производит 200 л.с. (147 кВт; 197 л.с.) при 6000 об/мин максимальной мощности и 250 Нм (25,6 кг · м) при 4000 об/мин пикового крутящего момента.

Разбивка кода двигателя выглядит следующим образом:

  • 1 — двигатель поколения 1-й
  • JZ — семейство двигателей
  • F — Экономичный узкоугольный DOHC
  • S — Система прямого впрыска бензина (D-4)
  • E — многоточечный впрыск топлива
Характеристики двигателя 1JZ-FSE
Код двигателя1JZ-FSE
ВидЧетырехтактный Inline-6
Тип топлива
бензин
Годы производства1999-2007
Объём2,5 л, 2 492 см 3
Топливная системаСистема прямого впрыска D4
Турбина-
Лошадиные силы200 л. с. (147 кВт; 197 л.с.) при 6000 об/мин
Крутящий момент250 Нм (25,6 кг · м) при 4000 об/мин
Порядок работы цилиндров1-5-3-6-2-4
Размеры (Д × В × Ш)-
Вес-

Блок цилиндров 1JZ-FSE

Двигатель Toyota 1JZ-FSE имеет чугунный блок цилиндров, диаметр цилиндра составляет 86,0 мм, ход — 71,5 мм. Блок цилиндров, моноблочная специально отлитая конструкция, использует систему опор из семи подшипников. Коленчатый вал имеет семь шеек и двенадцать противовесов.

Поршни имеют специальное алюминиевое литье. Каждый поршень 1JZ-FSE оснащен двумя компрессионными кольцами и одним масляным кольцом. Степень сжатия составляет 11: 1.

Блок цилиндров
СплавЧугун
Коэффициент сжатия1970-01-01 11:01:00
Диаметр цилиндра86,0
Ход поршня71,5
Поршневые кольца: компрессия/масло2/1
Коренные подшипники7
Внутренний диаметр цилиндра86.000-86.013
Диаметр юбки поршня85,935-85,945
Боковой зазор поршневого кольцаверхний 0,040-0,080
второй 0,030-0,070
Кольцевой зазор поршневого кольцаверхний 0,27-0,37
второй 0,37-0,45
масло 0,10-0,40
Диаметр шатуна52 000

Основные моменты затяжки болтов крышки коренных подшипников:

  • Шаг 1: 44 Нм; 4,5 кг · м
  • Шаг 2. Поверните все болты на 90 °.

Моменты затяжки болтов крепления шатунов:

  • Шаг 1: 29 Нм (3,0 кг · м)
  • Шаг 2. Поверните все болты на 90 °.

Характеристики крутящего момента болта маховика:

  • Шаг 1: 49 Нм (5 кг · м)
  • Шаг 2. Поверните все болты на 90 °.

Крепежные болты приводной пластины: 83 Нм (8,5 кг · м)

ГБЦ 1JZ-FSE

Головка цилиндров 1JZ-FSE изготовлена ​​из легкого, прочного алюминиевого сплава с хорошей эффективностью охлаждения. Распределительные валы изготовлены из специально отлитой стали и приводятся в движение зубчатым ремнем. Двигатели Toyota 1JZ не оснащены гидравлическими подъемниками, поэтому для регулировки зазора клапана используются специальные прокладки.

Характеристики крутящего момента головки цилиндра:

  • Шаг 1: 35 Нм; 3,6 кг · м
  • Шаг 2. Поверните все болты на 90 °
  • Шаг 2. Поверните все болты еще на 90 °.
Зазоры клапанов
Впускной клапан0,15-0,25
Выпускной клапан0,25-0,35
Степень сжатия
Стандарт13,0 кг / см 2 /350 оборотов в минуту
Масло в двигатель
Масло в двигатель5W-30, 5W-40, 10W-30
API типа маслаSG или SJ
Сколько масла в двигателе, л2WD
Без масляного фильтра: 5,1-5,4 л
С масляным фильтром: 5,4-5,7 л
4WD
Без масляного фильтра: 4,2 л
С масляным фильтром: 4,5 л
Замена масла проводится, км10000

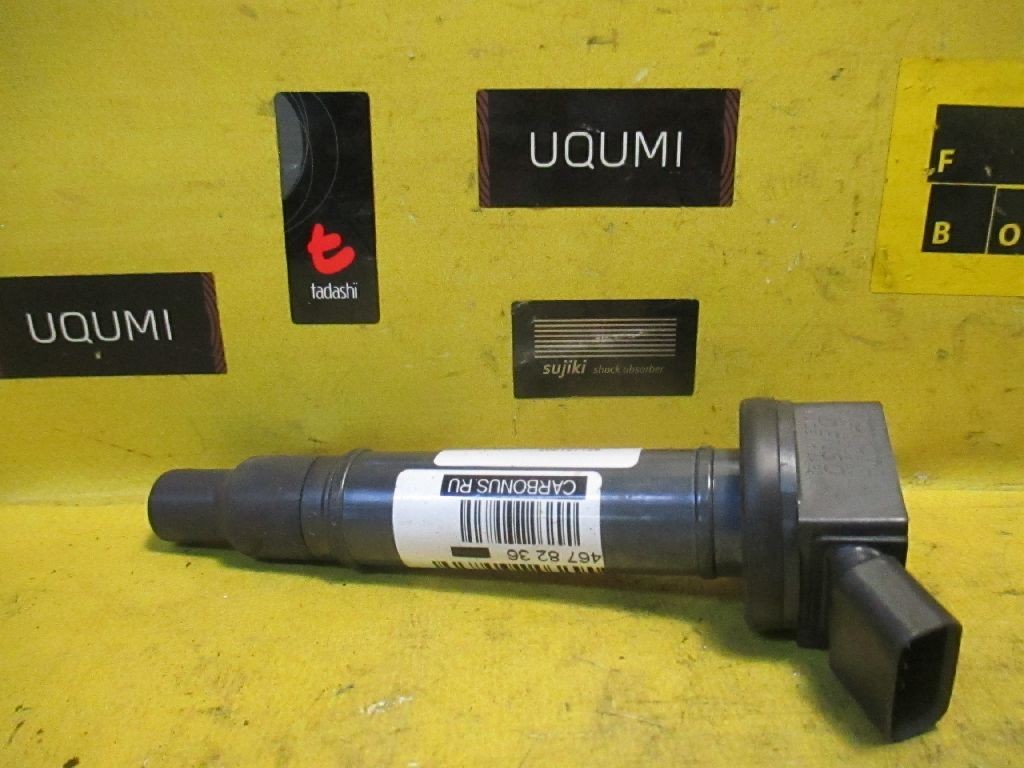

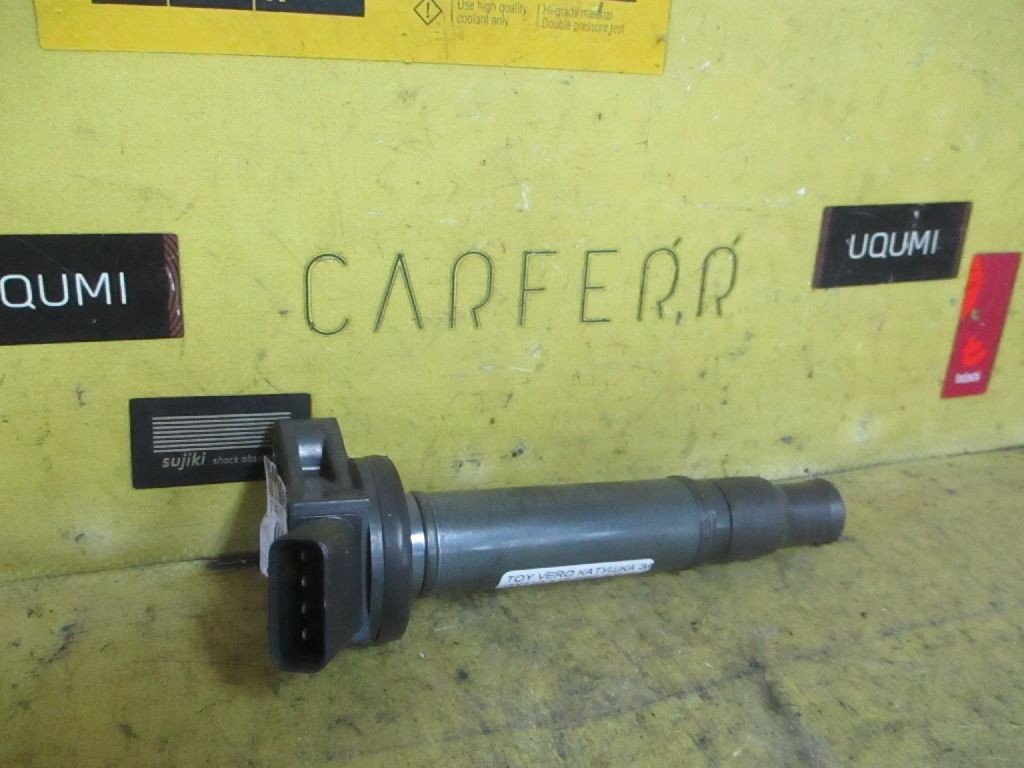

Система зажигания
Свеча зажиганияDENSO: SK20BR11
Искровой промежуток1,0-1,1
Двигатель устанавливается в:
МодельГоды выпуска
Toyota Марк II2000-2007
Toyota Brevis2001-2007
Toyota Progres2001-2007
Toyota Crown1999-2003
Toyota Toyota Mark II Blit2002-2007
Toyota Verossa2001-2004

Денис — специалист в сфере автомобилей. Он имеет 5-летний опыт работы на СТО и пишет про новости в мире автомобилей. Теперь он делится своими знаниями с людьми, рассказывает про устройство и ремонт современных авто.

На каких машинах стоит двигатель 1jz. JZ Двигатель: Технические характеристики

1JZ

Двигатели 1JZ выпускались с 1990-го по 2007-й год (в последний раз устанавливался на Toyota Mark II Wagon BLIT). Рабочий объем цилиндров составляет 2,5 л (2492 куб. см). Диаметр цилиндров 86 мм, а ход поршня 71,5 мм. Газораспределительный механизм приводится в действие двумя зубчатыми ремнями, общее количество клапанов 24, т.е. по 4 на цилиндр.

Двигатель 1JZ-GE

Тех. характеристики
Кол-во цилиндров 6
Клапаны VVT-i, DOHC 24V
Мощность, л.с.(Н · м) 200(250)

1JZ-GE это не турбированная версия 1JZ. Мощность двигателя составляет 200 л.с. при 6000 оборотах в минуту и 250 Н · м при 4000 оборотах в минуту. Степень сжатия составляет 10:1. Он оснащался двухступенчатым впускным коллектором. Как и все двигатели серии JZ 1JZ-GE предназначен для продольной установки на заднеприводные автомобили. Двигатель комплектовался только 4-х ступенчатым автоматом.

Двигатель 1JZ-GTE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 280(363)
Тип турбины CT12/CT15B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
Двигатель 1JZ-GTE является турбированной версией 1JZ. На него устанавливались два турбокомпрессора CT12A расположенных параллельно. Физическая степень сжатия составляет 8,5:1. Такая доработка двигателя привела к увеличению мощности на 80 л.с. относительно атмосферного 1JZ-GE и составила 280 л.с. при 6200 оборотах в минуту и 363 Н · м при 4800 оборотах в минуту. Диаметр цилиндров и ход поршня соответствует двигателю 1JZ-GE и составляет 86 мм и 71,5 мм соответственно.

Есть определенная вероятность, что в разработке двигателя, а именно головки блока цилиндров принимала участие фирма Yamaha, о чем свидетельствуют соответствующие надписи на некоторых деталях ГБЦ. В 1991-м году двигатель был установлен на новую модель Toyota Soarer GT.
Существовало несколько поколений двигателей 1JZ-GTE. В первом поколении наблюдались проблемы с керамическими дисками турбин, которые имели склонность к расслоению на высоких оборотах двигателя и температурных условий эксплуатации. Еще одной особенностью ранних 1JZ-GTE являлась неисправность одностороннего клапана на головке, это приводило к тому, что часть картерных газов попадали во впускной коллектор, что негативно сказывалось на мощности двигателя. На стороне выпускного коллектора приличное количество паров масла поступает в турбины, что в свою очередь вызывает преждевременный износ уплотнений. Все эти недостатки во втором поколении двигателя были признаны Toyota официально и двигатель был отозван на доработку, но только в Японии. Решение проблемы простое - производится замена клапана PCV.
Третье поколение 1JZ-GTE было введено на рынок в 1996-м году. Это все тот же двух с половиной литровый двигатель с турбокомпрессором, но с фирменной архитектурой BEAMS, которая заключается в переработанной головке блока цилиндров, установкой новейшей в то время системы VVT-i с бесступенчатым изменением фаз газораспределения, изменением рубашки охлаждения для лучшего охлаждения цилиндров и новыми прокладками клапанов с покрытием нитрида титана для меньшего трения кулачков распределительных валов. Была изменена турбо установка с двух турбин CT12 на одну CT15B. Установка системы VVT-i и новой рубашки охлаждения позволило увеличить физическую степень сжатия с 8,5:1 до 9:1. Несмотря на то, что официальные данные мощности двигателя не изменились крутящий момент подрос на 20 Н · м до 379 Н · м при 2400 оборотах в минуту. Эти усовершенствования привели в увеличению топливной эффективности двигателя на 10%.
Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Soarer (JZZ30)
Toyota Supra MK III (JZA70, Япония)
Toyota Verossa
Toyota Crown (JZS170)
Toyota Mark II Blit

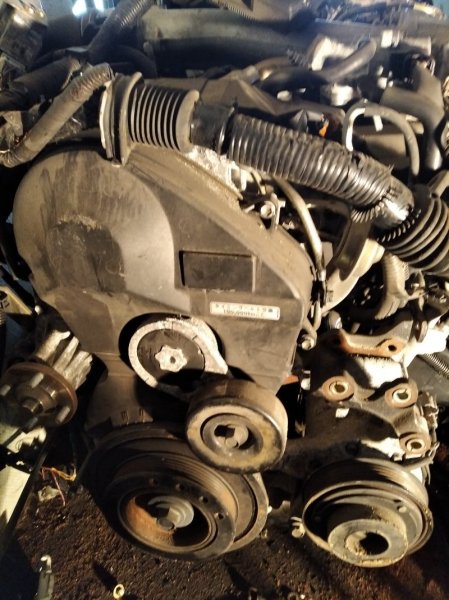

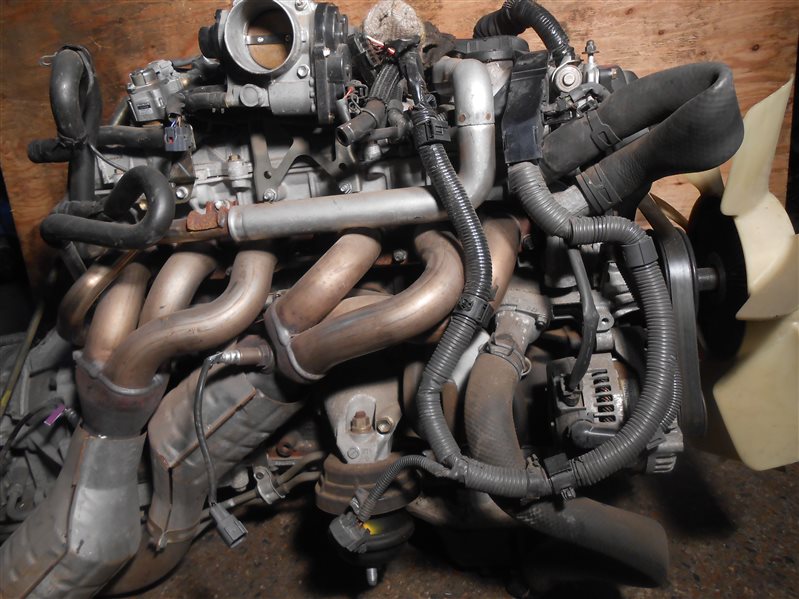

Двигатель 1JZ-FSE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 197(250)
Система зажигания Трамблер / DIS-3
В 2000-м году Toyota представила наименее признанного члена семьи 1JZ-FSE с непосредственным впрыском топлива. Toyota аргументирует появление таких двигателей их более высокой экологичностью и топливной экономичностью без потерь мощности относительно базовых моторов семейства.
В 2,5 литровом 1JZ-FSE установлен такой блок, как в обычном 1JZ-GE. Головка блока такая же. Впускная система спроектирована таким образом, чтоб при определенных условиях двигатель работал на сильно обедненной смеси от 20 до 40:1. В связи с чем расход топлива снижается на 20%(по Японским исследованиям в режиме 10/15 км./ч).
Мощность 1JZ-FSE с системой непосредственного впрыска D4 составляет 197 л.с. и 250 Н · м, 1JZ-FSE всегда оснащался автоматической коробкой передач.
Двигатель устанавливался на автомобили:
Toyota Mark II
Toyota Brevis
Toyota Progres
Toyota Verossa
Toyota Crown
Toyota Mark II Blit

Двигатели 2JZ выпускались с 1997-го года. Рабочий объем цилиндров всех модификаций составлял 3 л(2997 куб. см). Это были самые мощные двигатели серии JZ. Диаметр цилиндров и ход поршня образуют квадрат двигателя и составляют 86 мм. Газораспределительный механизм выполнен по схеме DOHC с двумя распределительными валами и четырьмя клапанами на цилиндр. С 1997-го года двигатели оснащались системой VVT-i.

Двигатель 2JZ-GE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Мощность, л.с.(Н · м) 220(298)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
Двигатель 2JZ-GE самый распространенный в из всех 2JZ. Трехлитровый "атмосферник" развивает 220 л.с. при 5800-6000 оборотах в минуту. Крутящий момент составляет 298 Н · м. при 4800 оборотах в минуту.
Двигатель оснащается последовательным впрыском топлива. Блок цилиндров произведен из чугуна и совмещен с алюминиевой головкой блока цилиндров. На первых версиях на него устанавливался обычный газораспределительный механизм схемы DOHC с четырьмя клапанами на цилиндр. Во втором поколении двигатель приобрел систему изменения фаз газораспределения VVT-i и систему зажигания DIS с одной катушкой на пару цилиндров.
Двигатель устанавливался на автомобили:
Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300
Toyota Supra MK IV

Двигатель 2JZ-GTE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 321(451)
Тип турбины CT20/CT12B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
Это самый "заряженный" двигатель серии 2JZ. Он имеет шесть цилиндров с прямым расположением, два распределительных вала с ременным приводом от коленчатого вала, две турбины с интеркуллером. Блок двигателя изготовлен из чугуна, головка блока цилиндров алюминиевая и спроектирована TMC(Toyota Motor Corporation). 2JZ-GTE производился с 1991-го по 2002 год исключительно в Японии.
Это был ответ на Ниссановский двигатель RB26DETT, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.
Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и спортивной.
АКПП 4-х ступенчатая Toyota A341E
МКПП 6-ти ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.
Первоначально этот "заряженный" мотор установили на Toyota Aristo V(JZS147), а после на Toyota Supra RZ(JZA80).
При разработке Тойотой двигателя 2JZ-GTE за основу был взят 2JZ-GE. Основное отличие заключалось в установке турбокомпрессора с боковым интеркуллером. Блок цилиндров, коленчатый вал и шатуны были одинаковые. Имелось небольшое отличие в поршнях: у 2JZ-GTE в поршнях было сделано углубление для уменьшения физической степени сжатия и дополнительные масляные канавки для лучшего охлаждения поршней. В отличии от Aristo V и Suppra RZ на остальные модели автомобилей, такие как Aristo, Altezza, Mark II устанавливались другие шатуны. Как отмечалось ранее в сентябре 1997 года двигатель был доработан и оснащен системой изменения фаз газораспределения VVT-i. Это увеличило мощность и крутящий момент 2JZ-GTE на всех рынках.
Установка двойного турбонаддува разработанного Тойотой совместно с Hitachi увеличила мощность относительно базового 2JZ-GE с 227 л.с. до 276 л.с. при 5600 оборотах в минуту. На первых модификациях крутящий момент составлял 435 Н · м. После модернизации в 1997-м году системой VVT-i крутящий момент подрос до 451 Н · м, а мощность двигателя, согласно документации Toyota, на североамериканском и европейском рынках увеличилась до 321 л.с. при 5600 оборотах в минуту.
На экспорт Toyota производила более мощную версию 2JZ-GTE, это достигалось установкой новейших турбокомпрессоров с использованием нержавеющей стали, против керамических компонентов рассчитанных для японского рынка, а так же доработанные распределительные валы и инжекторы, производящие больший объем топливной смеси за единицу времени(440 мл/мин для внутреннего японского рынка и 550 мл/мин на экспорт). Для двигателей внутреннего рынка устанавливалось две турбины CT20, а для экспортного варианта CT12B. Механическая часть различных турбин допускало взаимозаменяемость выпускной системы на обоих вариантах двигателей. Существует несколько подтипов турбин CT20 рассчитанных для внутреннего рынка, которые дополняются суффиксами A, B, R, например CT20A.
Двигатель устанавливался на автомобили:
Toyota Aristo JZS147 (Япония)
Toyota Aristo V300 JZS161 (Япония)
Toyota Supra RZ / Turbo JZA80

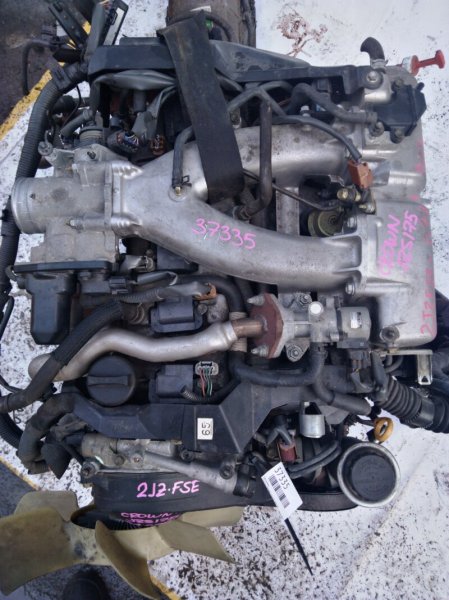

Двигатель 2JZ-FSE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 217(294)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
Двигатель 2JZ-FSEоснащается непосредственным впрыском топлива, аналогичным как на 1JZ-FSE только с увеличенным рабочим объемом и большей степени сжатия нежели на 1JZ-FSE? которая составляет 11,3:1. По мощности он остался на том же уровне, как его базовая модификация 2JZ-GE. Изменился расход топлива в лучшую сторону и улучшились показатели вредных выбросов. Стоит отметить, что Toyota вводит на рынок двигатели с непосредственным впрыском исключительно для экологичности и топливной эффективности, т.к. на практике D4 не дает никаких заметных улучшений характеристик мощности. Выходная мощность 2JZ-FSE составляет 217 л.с., а максимальный крутящий момент 294 Н · м. Он всегда компонуется 4-х ступенчатой АКПП.
Двигатель устанавливался на автомобили:
Toyota Brevis
Toyota Progres
Toyota Crown
Toyota Crown Majesta

Двигатели серии JZ выпускались с 1990 по 2007 год, эти двигатели относится ко "второй волне" тойотовского двигателестроения, когда двигатели первой волны (и более ранних лет, как в этом случае) заменялись менее надежными и долговечными конструкциями с большим числом "экологически-православных" решений, о которых мы будем говорить подробней, тем более, что серия JZ заменила собой серию , которую я считаю самой удачной за всю историю тойоты!

За время существования серии JZ появилось достаточно мало модификаций этого движка (только 1JZ и 2JZ с GE , GTE и FSE . Примечательно, что никогда не было FE ) - из-за того, что данный двигатель мог устанавливаться только вдоль автомобиля, он не применялся в многочисленных переднеприводных авто.
Так же, в отличии от конкурентов других марок тех лет, JZ не имеет гидрокомпенсаторов зазоров клапанов - система как на ВАЗ-2108, только клапанов не 8, а 24! Вот кому-то работка достанется, регулировать клапана....


Ранние версии двигателя (до 1996 года) не имели VVTi и бестрамблерных схем зажигания DIS3 , что позволяет некоторым считать их более надежными, чем выпущенные после 1996. Так же эти двигатели меньше боялись влажности, чем с DIS -3 , но мыть под давлением их все равно было опасно из-за отсутствия доступа к колодцам средних свечей.

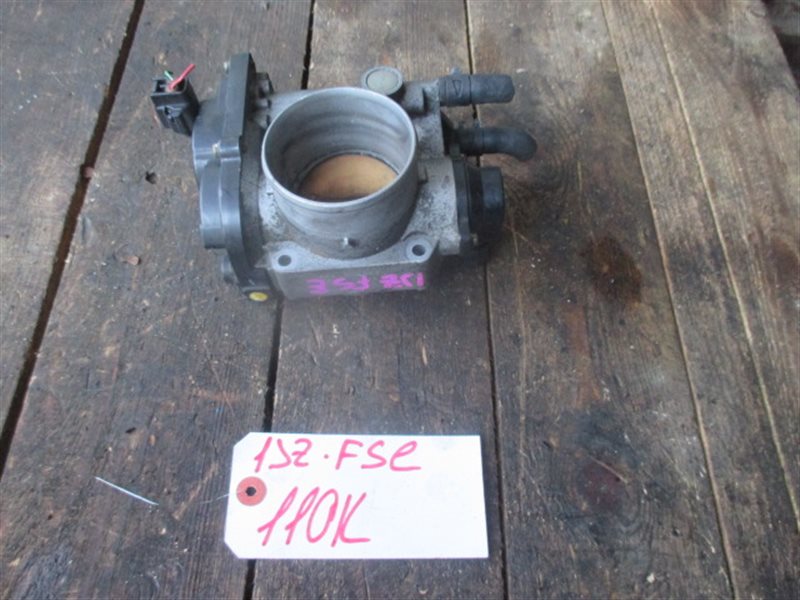

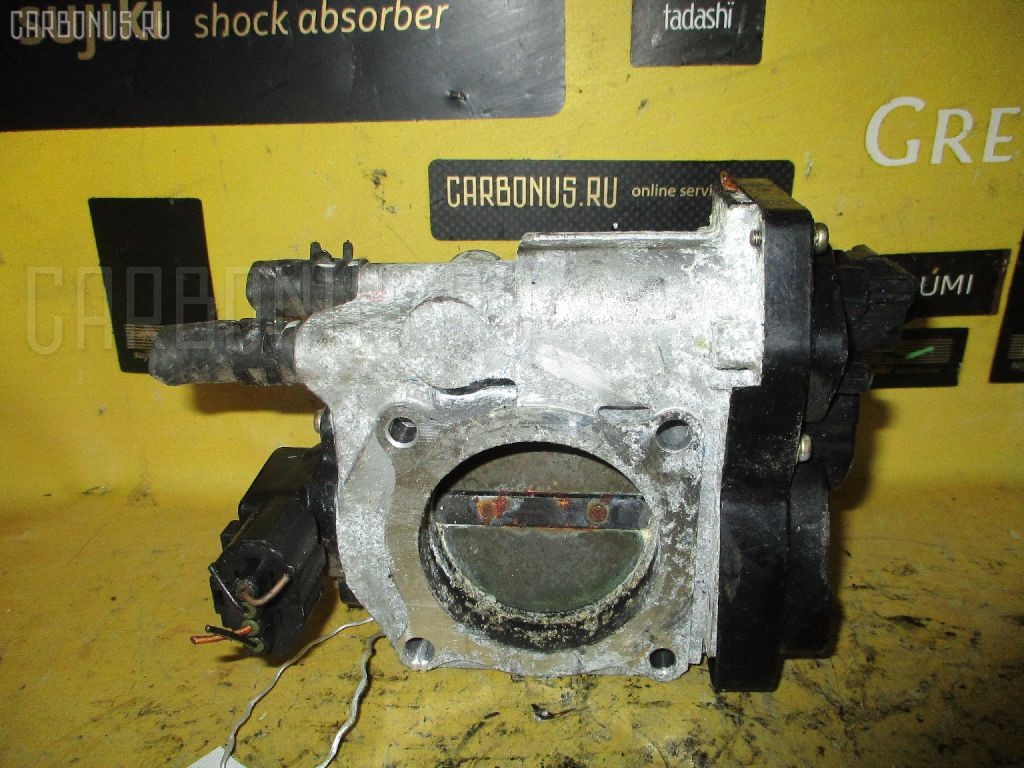

Наличие модуля дроссельной заслонки, ограничивающего доступ к средним свечам, объясняется просто - никто не мешал бы перенести аккумулятор в правую часть под капотом, а воздушный фильтр влево и убрать заслонку в сторону впускного коллектора, как сделано на большинстве автомобилей, НО! Программа разработки новых двигателей отделена в Тойоте от программы модернизации машин, поэтому разработчикам была поставлена задача "наследования" компоновки двигателей . Кстати, такая "хитрозагнутая" конструкция впускного коллектора станет серьезным препятствием при установке ГБО (газо-балонное оборудование) 4го или 5го поколений.

В чем состояли основные изменения от семейства ? Прежде всего постарались в целом облегчить двигатель различными способами, например, шатуны стали заметно тоньше (кроме турбовых вариантов, у них шатуны сделаны с запасом - толстые)! Привод всех навесных агрегатов сделали одним ремнём (с натяжным роликом, который производили в Америке), посмотрите сравнение схемы привода сервисных устройств 7М-GE и 1JZ-GE , думаю, излишне говорить, в какой схеме больше нагрузка на ремень и натяжной ролик:


Еще одна беда приключилась с масляным насосом , он у 7М-GE был шестеренчатым, опущенный в масляный поддон, что обеспечивало отличное давление масла и быструю подачу его после старта. У JZ на передней крышке двигателя установили масленый насос трохоидного типа: вн утри него расположены ведущий и ведомый роторы с внутренним зацеплением, которые вращаются в одном направлении - как на двигателе 80-х от ВАЗовской восьмерки.

Недостатка у такого решения сразу два, во-первых, в насос приходят все свободные силы инерции второго порядка (слава Богу, у рядной шестерки они не большие), во-вторых, появляется такая ненужная деталь, как маслоприемник , которая замедляет подачу масла после пуска двигателя. Более того, на двигателе под 4wd маслоприемник получился длиннее!

Подозреваю, что этот мотор будет страдать при холодных запусках и у владельцев не новых машин будет гореть красная лампочка "давление масла" несколько секунд после старта! Также вся система смазки будет критически чувствительна к оригинальности и цене масляного фильтра (из-за качества обратного клапана). Расчетный срок службы такого насоса будет лежать в пределах 200 - 250 тыс. км.

1996. Надо сказать, что 1JZ-GE короткоходный двигатель (диаметр 86мм, ход 71.5мм), т.е. устанавливать на него VVTi особого маркетингового смысла не имело - это на длиноходных движках можно выровнять кривую момента, а тут что? Тогда маркетологи предложили увеличить степень сжатия на 0.5 атм (конечно, для турбовых версий меньше!), что вместе с ненужной системой VVTi и DIS -3 , дало прирост 14 л.с. и 20 Н*м!


Не удивлюсь, если без увеличения степени сжатия, VVTi даже отъела бы пару лошадок у этого движка! С системой DIS -3 такая же непонятка, вроде бы, она современней трамблера и не имеет движущихся частей. Но на практике, она боится влажности и катушки расположены в очень неблагоприятном в смысле температурного режима месте. От таких решений производители быстро отказались, даже на JZ , оборудованном FSE , стали ставить компактный модуль на каждую свечу - правда, для покупателя не известно ещё, что дороже в ремонте, но там хоть проводов высокого напряжения нет!

В общем, моё мнение, серия JZ и "в подметки не годится" серии М . А ведь надо ещё понимать, что появились разные ненужные катализаторы, двойные лямдо-зонды и клапан ERG (р ециркуляция выхлопных газов), клапан системы управления частотой вращения холостого ходаи т. д .


2000 год. По воле маркетологов в семействе JZ появляется FSE или D-4 , это прямой впрыск топлива под давлением, по типу дизельного двигателя - прироста мощности и момента не дает, зато должен гарантировать топливную экономичность и "дизельную" тягу на низах. Эти двигатели не рекомендованы к продаже в нашей стране из-за отличия в нормативах на бензин у нас и в Японии - таким двигателям противопоказан наш бензин, даже когда он полностью соответствует ГОСТ у (если интересно, у Японского бензина минимум в 11 раз выше смазочные свойства из-за присадок, а плунжерная пара в насосе высокого давления смазывается именно бензином) таким образом, владельцы данных моторов регулярно попадают на замену форсунок ($350 за штуку) и насоса ($ 950) только что проверил цены на Экзисте...
Я называю такое положение дел "абонентской платой" - хочешь управлять мечтой, регулярно плати!

2005 год. Выпуск двигателей практически прекращен, однако, остатки машин с этим двигателем распродавались ещё до 2007 года. В наши дни на смену семейству JZ пришло ещё более "одноразовое" семейство третьей волны - GR , которое с двойным VVTi и имеет в арсенале FSE , FXE и FZE .

Если у Вас есть собственные материалы о негативных сторонах этого мотора, пожалуйста, пришлите их на этот адрес для публикации.

Впервые этот двигатель был установлен в Toyota Supra 1986, а с начала производства четвертого поколения модели в конце 1992 года, 2JZ-GTE прочно закрепился в роли двигателя спортивных компактов от компании Toyota. Причиной тому является тот факт, что, благодаря своей мощности, даже спустя 23 года с начала производства, двигатель остаётся популярным как среди простых автолюбителей, так и среди гоночных команд. Объём всё так же остается неизменным – 3.0 литра. Совсем немного модификаций, и 2JZ выдаст такую мощность, которой позавидует практически любой серийный двигатель.

Где же его найти?

В Японию 2JZ-GTE впервые приехал под капотом Toyota Aristo 1991, а затем пересел в японские модели Supra, и жил там до тех пор, пока в 2002 году производство модели не было прекращено.
У 2JZ-GTE есть более доступный брат по имени 2JZ-GE. Конструкция их весьма схожа, однако в GE используются поршни с большим давлением, и, согласно заявлению производителя, выжимает он лишь 230 л.с. Короче говоря, этот двигатель вас не должен интересовать. Просто не думайте о нем, и не пытайтесь заглянуть под капот нетурбированных Supra четвертого поколения. Такой же двигатель, кстати, установлен в моделях Lexus IS300, GS300 и SC300.

Альтернатива JDM

В стране восходящего солнца зачастую можно встретить двигатель 1JZ-GTE объемом в 2.5 литра. Более поздние его версии отличаются наличием фазирования распредвала впускных клапанов и наличием одной турбины. Кстати, двигатель 2JZ-GTE был в свое время адаптирован под японский рынок путём установки компьютерного контроля фаз газораспределения и новой турбины.

Но мы с вами живем не в Японии и не в США, поэтому нам остается только мечтать о мощном трёхлитровом движке. В любом случае, двигатели JDM гораздо проще в обслуживании, дешевле и, несмотря на уменьшенные инжекторы и распредвалы, они имеют примерно такую же мощность, как и их американские собратья.

Всё дело в блоке

При разработке своего двигателя 2JZ, компания Toyota взяла пример с Nissan и их знаменитой серии гоночных двигателей RB. Как и двигатель RB26DETT, 2JZ использует рядную конструкцию, которая по природе своей идеально сбалансирована. В отличие от V-образных двигателей, поршни в трех передних цилиндрах ходят в обратном направлении относительно поршней в трёх задних цилиндрах. Благодаря полярной работе поршней, вес в двигателях V6 распределяется поровну, 2JZ же такой особенностью похвастаться не может. Но у двигателя от Toyota есть один плюс: вы можете раскручивать его сильнее, дольше, плавнее и безопаснее, чем какой либо другой движок.

Возможность удвоения мощности двигателя удивила бы практически любого автолюбителя, но в случае с 2JZ это возможно. Если вы ищете двигатель, который можно разогнать до 700 л.с. без отрывания нижней крышки, то обратите внимание на этого красавца от Toyota. Чугунный двигатель с мощной крышкой блока, которая предотвращает любое движение цилиндров, кованый коленвал, вогнутые поршни и вуаля, идеальный двигатель. Семь крышек подшипников отлично фиксируют коленвал, а разбрызгиватели масла, установленные под поршнями, охлаждают подвижные детали на высоких оборотах. Кроме того, ребята из Toyota отлично продумали квадратную геометрию двигателя, благодаря которой диаметр канала цилиндра равен длине хода поршня.

«Кроме механизма натяжения ремня ГРМ, шкива коленвала и прокладки масляного насоса, у двигателя практически нет слабых сторон» - говорит один из экспертов из южной Калифорнии.

Плюсы и минусы 2JZ-GTE

Достоинства:
- Способность развивать до 2000 л.с.
- Жёсткая рядная конструкция
- Отсутствие доступа к приводу клапана
- Прочный чугунный корпус
- Кованый коленвал
- Мощная коренная шейка колевала
- Разбрызгиватели масла под поршнями
- Квадратная геометрия
- Ремень ГРМ, масляный насос и система охлаждения поддерживают до 1000 л.с. дополнительной мощности

Недостатки:
- Ненадёжность механизма натяжения ремня ГРМ
- Зачастую масло из насоса начинает сочиться
- Ненадёжность шкива коленвала
- Неудачная конструкция головки цилиндра
- Ненадёжная турбина

Как играючи разогнать до 750 л.с.

Если верить ребятам из FSR Motorsport Creations, то разогнать мощность двигателя более чем в 2 раза – не так уж и сложно. В первую очередь необходимо заменить последовательный турбонаддув на более крупный компрессор. Поищите турбину в диапазоне 64-88мм с хорошим регулятором давления наддува и замените боковой интеркулер на фронтальный. Компании GReddy и HKS производят отличные комплекты для модификации двигателей, в который как раз имеются все необходимые детали. Кроме того, вам потребуется более мощный топливный насос, более крупная напорная линия, топливные инжекторы 1,000cc и какой-нибудь хороший блок управления двигателем, например AEM Infinity. И, наконец, хороший распредвал от Brian Crower позволит выжать из вашего движка заветные 750 л.с.

Сможете ли вы совладать с такой мощью?

Двигатель 2JZ-GTE уже неоднократно доказал, что он способен выжимать более 2000 л.с. Для этого потребуется турбина более 64мм, однако, это не так сложно, как может показаться. Начните с турбины 72мм и подумайте об установке кованых поршней и шатунов, а также более прочных крышек коренного подшипника. Более широкие шпильки головки не позволят головке цилиндра отрываться от блока. Кроме того, советуем обратить внимание на инжекторы 2000сс и пару-тройку топливных насосов. Впрочем, всё зависит от безбашенности вашей идеи.

Об ограничениях японских моторов 2JZ-GTE

Двигатели 2JZ-GTE, установленные в американских автомобилях, имеют мощность в 320 л.с. и 427 Нм крутящего момента. Причина этой скромности в том, что в 1989 году японские производители решили прекратить дорогостоящую войну мощностей путём ограничения мощности серийных автомобилей до 276 л.с. По крайней мере, документально. С тех пор соглашение уже было неоднократно нарушено. Кроме того, двигатель 2JZ-GTE имел огромный потенциал мощности. Для страны, в которой максимально разрешенная скорость движения составляет 100 км/ч, это соглашение было вполне логичным, а вот для американских покупателей это было дикостью, ведь они привыкли к тому, что дедова развалюха едет быстрее, чем хороший спорткар 90х годов. Таким образом, производители сделали так, чтобы выжать из 2JZ-GTE 400 л.с. было возможно буквально путём малейших модификаций.

Двигатель Toyota 2JZ-GTE выжимает 320 л.с. благодаря последовательно установленной паре турбин Hitachi. В отличие от параллельной конструкции твин-турбо, где две одинаковые турбины одновременно выдувают одинаковое количество воздуха, последовательная конструкция устроена так, что сначала работает только одна турбина, а затем, на более высоких оборотах, в дело вступает вторая.

Обычно при такой конструкции применяется две турбины разных размеров, однако в этом двигателе используются две одинаковых. Toyota Suprа стала одним из первых автомобилей, которым удалось доказать, что последовательный турбонаддув имеет место в мире тюнинга. На 1800 об/мин включается первая турбина. Затем, нажмите педаль в пол, позвольте блоку управления двигателем и регулятору давления наддува сделать свою работу, и к 4000 об/мин вторая турбина включится в работу.

Краткий экскурс по запчастям для 2JZ-GRE

Распредвал Brian Crower

Подобные распредвалы позволят выжать из вашего 2JZ-GTE гораздо больше мощности. Компания производит широкий ассортимент распредвалов, среди которых найдутся детали как для спокойных водителей, так и для безбашенных гонщиков.

Настраиваемый блок управления двигателем AEM Infinity

Чугунный блок двигателя Supra, конечно, довольно прочен, но без правильного тюнинга он может просто взорваться и разлететься на куски. Комплект AEM Infinity создан специально для двигателя Supra и позволяет осуществлять контроль над всем, что происходит внутри двигателя.

Турбонаддув GReddy

Стоковые турбины 2JZ-GTE вряд ли вас устроят. Если же вы хотите серьезной мощности – обратите внимание на комплекты GReddy, в которых содержатся все необходимые детали, такие как регулятор давления, выпускной коллектор и сама турбина. Такой комплект позволит серьезно разогнать показатели вашего автомобиля.

Японский автомобильный концерн Toyota славится производством моторных установок, с высокими показателями надежности и технических характеристик. Также при его изготовлении использованы современные технологии, что делает обслуживание моторов простым. Моторные установки первого поколения получили маркировку двигатель 1JZ GE. В нем присутствует 6 цилиндров, расположенных по рядному типу. Объем двигателя составляет 2,5 литра.

На какие авто устанавливался?

  1. Тойота Краун (Toyota Crown).
  2. Тойота Чайзер (Toyota Chaser).
  3. Тойота Креста (Toyota Cresta).
  4. Марк 2 (JZX81, JZX90, JZX100, JZX110).

Технические характеристики мотора

Сводная таблица технических характеристик двигателя 1JZ-GE

Объем двигателя 2,5 л.
Показатель мощности От 180 до 200 л.с.
Радиус цилиндра 43
Дополнительные данные о моторе 3
Тип топливной жидкости Бензиновое топливное с 98-м октановым числом
Максимальные параметры мощности 180 л.с. (132кВт) / 6 тыс. об/мин.
180 л.с. (132кВт) / 6,2 тыс. об/мин.
196 л.с.(144кВт) / 6 тыс. об/мин.
200 л.с.(147кВт) / 6 тыс. об/мин.
Максимальные параметры крутящего момента 235 Нм (24 кг*м) / 4,8 тыс. об/мин
250 Нм (26 кг*м) / 4 тыс. об/мин
255 Нм (26 кг*м) / 4 тыс. об/мин
Наличие механизма изменения объема цилиндров отсутствует
Минимальное и максимальное значение расхода топлива 5.9 и 16.7 литров на 100 км.
Наличие системы старт-стоп отсутствует
Степени компрессии От 9 до 11
Тип моторной установки 6-цилиндров, 24-клапана, DOHC, охлаждение жидкостного типа
Рабочий ход поршней 72 мм

Модификации

  • 1JZ-GE- является первой версией данного мотора. Мощность его составляет 180 л.с., а рабочий объем цилиндров 2491 куб.см. Максимальная отметка крутящего момента достигает, когда коленчатый вал двигателя вращается со скоростью 4800 оборотов в минуту. Достижение необходимых характеристик тяги на низкой частоте вращения двигателя возможно, благодаря присутствию системы распределения газов под названием DOHC.
  • первая модернизация двигателя произошла в 1995 году. Благодаря ей, показатель мощности составил 200 л.с. Для достижения данного показатели, число оборотов в минуту должно быть равным 4000. Благодаря этому приемистость двигателя улучшилась.
  • наличие трамблерного зажигания наблюдалось в атмосферных двигателях 1JZ первого поколения. Благодаря этому, есть возможность упрощения системы зажигания, для устранения неисправностей катушек зажигания, а также для нормального функционирования свечей на протяжении 100 км. пробега. Данный двигатель также требует качественного обслуживания ременного привода, однако благодаря простоте конструкции силовой установки, замена ремня и роликов осуществлялась не сложно. Рассматриваемый мотор работает в паре исключительно с автоматическими типами коробок передач.
  • в 1996 году было осуществлено конструирование второго поколения силовых установок данной линейки. Начала производиться установка механических КПП. В двигателе 1JZ-GE функционировала система VVT-i, оснащенная зажиганием катушечного типа. Отличием данной системы является то, что работа одной катушки осуществлялась на две свечи зажигания, что позволило улучшить работу моторной установки.
  • новейший двигатель 1JZ GE оснащался системой VVT-i, которая осуществляла сглаживание кривой момента вращения. Это позволило значительно увеличить экономические качества двигателей данной серии. В то же время динамические качества также улучшились с применением системы VVT-i, в моторах с индексом 1JZ GE.
  • благодаря жидкостной системе охлаждения, достигнуты эффективные показатели снижения температуры охлаждающей жидкости до значения от 90 до 95 градусов. Высокая устойчивость к перегревам, а также большой ресурс эксплуатации, равный 400-500 тыс. км., являются достоинствами двигателей из серии 1JZ. Надежность силового агрегата из линейки 1JZ-GE VVT-i, позволяла эксплуатировать его в тяжелых условиях, в то время как обслуживание его не приносило больших неприятностей владельцу и осуществлялось очень просто.

Заводской ресурс в 300 000 километров полностью оправдан этими двумя типами двигателей. Если осуществлять своевременное обслуживание и использовать качественные смазочные материалы, то двигатель JZ преодолеет пробег намного больший, чем 300 000 км. Нередко можно встретить людей, утверждающих, что силовая установка 1JZ-GE преодолела отметку в миллион километров. Двигатель с турбированным элементом обладает меньшим ресурсом, однако, среди них, также можно встретить экземпляры-миллионники. Атмосферный и турбированный двигателя очень живучие, поскольку выполнены из очень прочных материалов.

Обслуживание

Регламент замены масла в моторе Toyota 1JZ-GE. Данная процедура осуществляется через каждые 10 000 км пробега, в следующих автомобилях Toyota: Crown, Chaser, Cresta, Mark 2. Объем масла, вливаемого в двигатель, с учетом замены фильтра, должен составлять 4,5 литра. Если замена фильтра не осуществляется, то заливать следует 4,2 литра. Классификация масел для разных типов двигателя прописана в API. В старшие следует лить масло, с допуском не меньше SG, а в молодые поколения – не меньше SJ. Рекомендуемая масляная вязкость SAE – 5W-30 и 10W-30.

В автомобилях, эксплуатирующихся под высокими нагрузками, рекомендованный пробег замены масла уменьшен в два раза.

Работы по замене ремня ГРМ осуществляются раз в 100 000 км. Обрыв данного элемента не приведет к деформации клапана. Замена воздушного фильтра производится с периодичностью в 40 000 км. Также, при данном пробеге, необходимо сменить фильтр топливной системы и жидкость охлаждения, циркулирующей в полости системы. В переднеприводных автомобилях, необходимый объем жидкости равен 7 литров, а в полноприводной – 7,6. В зависимости от типа свечей, из замена производится в период от 20 тыс. км до 100 тыс. км. Свечи, установленные на мотор 1JZ-GE, имеют следующие обозначения: Denso PK16R11, NGK BKR5EP11. Проверку зазоров клапанов необходимо осуществлять каждые 20 000 км пробега.

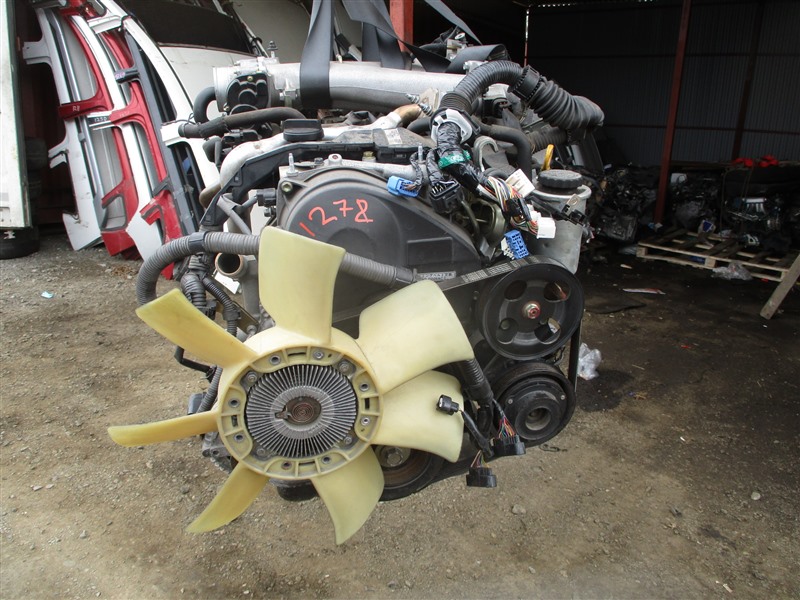

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ)1JZ GE

Производимые корпорацией двигателя TOYOTA 2JZ это шестицилиндровые, рядные моторы, производство которых началось в 1990 году, сменив производимые до них двигателя серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя

  • 1JZ - объемом2.5 литра
  • 2JZ - объемом 3 литра.

По принятой маркировке производителя, распространяющейся на двигатель 2JZ GTE, в ней зашифровано следующее: 2 - второго по счету двигатель в серии, JZ - серия моторов (с 1990 года Toyota начала обозначать серию двумя латинскими буквами). Следующие буквы обозначают исполнение: G - ГРМ с двумя распредвалами DOHC и расширенными фазами газораспределения. T - турбированный. Е - электронное управление впрыском топлива.

Типы двигателей 2JZ

Двигатель 2JZ выпускался в нескольких модификациях

  • Двигатель серии 2JZ FSE является аналогом мотора предыдущей серии 1JZ. Производился с с начала столетия до 2007 года. Обладает мощностью 217 лошадей и степенью сжатия 11.3. Подача топлива в цилиндры осуществляется прямым впрыском под давлением. Такой способ подачи топлива не практически не улучшает технические характеристики, но положительно влияет на снижение расхода топлива и содержание вредных веществ в выхлопе. Мощность этой модификации - 217 лошадей. Мотор серии 2JZ всегда комплектовался автоматической КПП. Он устанавливался на Тойоты Brevis, Progres, Crown
  • Двигатель TOYOTA серии 2JZ GE - данной модификации произведено самое большое количество. Он обладает мощностью 220 лошадей при 6000 об/мин и крутящим моментом 298 НМ при 4800 об/мин. Впрыск топливной смеси - фазированный (последовательный), то есть, при повороте коленвала на 180°, срабатывает определенная форсунка, соответствующая фазе впрыска. Классический порядок работы цилиндров двигателя TOYOTA модели 2JZ GE 1-4-3-2. Блок цилиндров - чугунный, головка - алюминиевая. Первое время он оборудовался стандартным ГРМ системы DOHC, с двумя распредвалами и с 4-мя клапанами на каждый цилиндр.

В последующем, на него стали устанавливать систему регулирования газораспределительных фаз, зажигание DIS, в котором для каждой пары цилиндров, предназначалась одна катушка зажигания. Данная модификация получила обозначение 2JZ GTE VVTi.

По сравнению 2JZ GE комплектации non VVT-i, двигателя оборудованные системой регулирования фазами газораспределения, обладают улучшенными показателями тяги на пониженных оборотах. Управление фазами осуществляется с помощью специальной муфты, установленной на распределительном валу.

При увеличении оборотов двигателя 2JZ GTE клапан VVT-i открывается и распредвал изменяет положение по отношению к приводному шкиву и, соответственно, меняя положение толкателей, и они открывают клапана раньше, а закрывают позже. Мощность у 2JZ GE VVTi осталась прежней, но увеличился крутящий момент при возрастании оборотов.

Двигателем модели 2JZ GE комплектовались машины TOYOTA Altezza, Aristo, Crown, MarkII, Chaser, Cresta, Progress, Soarer, SupraMKIV, Lexus 300-ой серии IS, GS, SC. В настоящее время, при переоборудовании машин, в некоторых автосервисах 2JZ устанавливают на УАЗ и на ГАЗели.

  • Двигатель 2JZ модификации GTE, пожалуй, самый продвинутый мотор в линейке 2JZ. В девяностых годах прошлого века, с конвейера начала выходить TOYOTA Supra МК4, на которую начали устанавливать двигатель 2JZ GTE с VVTi.

Подробное описание 2JZGTE

Двигатель модификации 2JZ GTE получили в 1997 году, установив турбонагнетатель с боковым интеркулером на GE-версию. Первые агрегаты, после модернизации, получили крутящий момент 435 Нм. Затем, была произведена еще одна модернизация, путем установки двойных турбонагнетателей. У модификации 2JZ GTE с Twin Turbo поднялcя момент до 451 Нм и мощность до 276 лошадок.

В итоге, 2JZ GTE имеет характеристики, различающиеся для разных рынков. В США и Европу машины поставляются с мощностью до 320 л.с, а для японского внутреннего рынка мощность ограничивалась 280 лошадями, в соответствии с их законодательством.

Двигатель 2JZ модификации GTE VVTI, оснащается спортивной механической шестиступенчатой коробкой V161 и V160 (в разработке принимали участие инженеры Getrag), либо комфортным четырехступенчатым автоматом А341Е.

В основном, двигателя 2JZ модели GTE VVTi, устанавливались TOYOTA Aristo и Supra.

Идея создания трехлитрового двигателя,была заимствована Тойотой у Ниссана, с его серии моторов RB. Рядный двигатель работает более сбалансировано по сравнению с V-образными собратьями, например того же тойотовского UZ FE.

У V-образных двигателей поршни двигаются в двух плоскостях, расположенных под углом друг относительно друга, отсюда и возникает разбалансировка. Такие двигателя работают дольше, быстрее и крутящий момент изменяется более плавно.

Как уже было сказано, мощность двигателя 2JZ модели GTE VVTi можно легко увеличить практически в три раза, не проводя серьёзный тюнинг, за счет его продуманности.

Учтены все детали, которые влияют на работу мотора при экстремальных нагрузках - эффективная смазка, клапанный механизм, чугунный блок цилиндров (вместо распространенного алюминиевого) все проектировалась и создавалось что бы выдержать экстремальные условия эксплуатации. Одно из интересных и неординарных конструкторских решений - диаметр поршня имеет одинаковое значение с его ходом.

Достоинства и недостатки

Помимо уже перечисленных преимуществ 2JZGTE- несложный тюнинг по увеличению мощности, рядное расположение цилиндров, прочный блок цилиндров из чугуна, можно выделить еще несколько моментов:

  • Коленвал изготовлен методом ковки.
  • Вкладыши увеличенного размера.
  • В юбках поршней были сделаны канавки для разбрызгивания масла и более эффективного их охлаждения.
  • Для снижения физической степени сжатия сделаны углубления на поршнях.
  • Стандартные ремень газораспределительного механизма, насосы масляной и охлаждающих систем способны работать приувеличении мощности до тысячи лошадей если проводить акой тюнинг.

При стольких плюсах, было бы неправильно упустить и недостатки:

  • Частые поломки кронштейна натяжителя ременной передачи ГРМ
  • Ненадежное крепление сальника насоса масляной системы
  • Не очень надежное крепление шкива коленвала
  • Неэффективная продувка ГБЦ
  • Периодические поломки турбокомпрессоров, особенно на ГТЕ Твин Турбо.

Типичные неисправности

Как у всего что связано с механикой, особенно сложной конструкции, таких как ДВС, существуют слабые места, в которых неисправности возникают чаще. Это относится и к двигателям 2JZ. Самое распространённое и ставящее многих в тупик - двигатель не заводится. Какие причины этому могут быть:

  • Моторы серий JZ боятся воды, поэтому, если после, например, мойки он не заводится то надо выкрутить и просушить свечи.
  • Выход из строя топливного насоса, так же нередкий случай, как и у всех инжекторных автомобилей. В случаях если машина неожиданно заглохла и не заводится, или после проверки свечей она все еще не заводится, то, возможно сломался бензонасос и необходимо его протестировать.

В других случаях, когда машина не заводится, лучше всего обратиться к специалистам. Либо. Если есть навыки ремонта машин, можно найти в интернете руководство по данным агрегатам, где должна быть инструкция по диагностике и ремонту.

С момента запуска этих моторов в производство минуло уже более двадцати лет, а они до сих пор пользуются популярностью в среде автоспорта, тюнинг мастерских и автосервисов занимающихся переоборудованием машин, благодаря своей надежности и хорошему ресурсу.


Двигатель Toyota 2JZ FSE технические характеристики, расход масла, ресурс

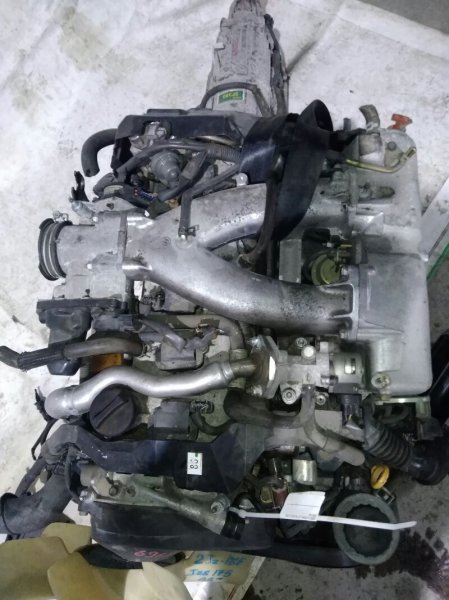

Трёх литровый силовой агрегат Toyota 2JZ FSE, более мощная модификация 2.5 литрового двигателя 1jz fse. Данный силовой агрегат, как и его собрать, находились в серийном выпуске с 2000 по 2007 годы. Производством двигателя занимался японский завод Tahara Plant. Предназначался рассматриваемый ДВС для использования на полноприводных и заднеприводных автомобилях, в союзе только с автоматической коробкой передач. Особенностью данного ДВС является установка впрыска D4. В отличие от обычного инжектора, D4 осуществляется под высоким давлением, что способствует более эффективному сгоранию топливной смеси. Это приводит к значительной экономии горючего.

Содержание страницы

Автомобили, комплектующиеся двигателем

2JZ FSE устанавливался на определённые японские автомобили в период:

  • С апреля 2004 по май 2007 года на Toyota Brevis первого поколения, рестайлинг, седан, кузов G10.
  • С июня 2001 по март 2004 года на Toyota Brevis, первого поколения, седан, кузов G10.
  • С августа 2001 по май 2007 года на Toyota Crown одиннадцатого поколения, рестайлинг, универсал, кузов S170.
  • С августа 2001 по ноябрь 2003 года на Toyota Crown одиннадцатого поколения, рестайлинг, седан, кузов S170.
  • С декабря 1999 по июль 2001 года на Toyota Crown одиннадцатого поколения, универсал, кузов S170.
  • С сентября 1999 по июль 2001 года на Toyota Crown одиннадцатого поколения, седан, кузов S170.
  • С августа 2001 по июнь 2004 года на Toyota Crown Majesta третьего поколения, рестайлинг, седан, кузов S170.
  • С сентября 1999 по июль 2001 года на Toyota Crown Majesta третьего поколения, седан, кузов S170.
  • С апреля 2001 по май 2007 года на Toyota Progres первого поколения, рестайлинг, седан, кузов G10.

Технические данные

  • 2JZ FSE — шести цилиндровый, бензиновый, четырёхтактный двигатель с рядным размещением цилиндров.
  • В серийное производство силовой агрегат вышел в 2000 г., производитель мотора — японская корпорация Toyota Motor Corporation. Сборка успешного двигателя 2jz fse, продолжалась до конца 2007 года.
  • Блок цилиндров изготовлен из особо прочного чугунного сплава. Головка БЦ отлита из алюминия. Размещение силового агрегата в отсеке для мотора продольное. Предназначен двигатель для установки в японские автомобили, с задним или полным приводом.
  • Газораспределительная система 2 jz — DOHC, имеет два распределительных вала, верхнего расположения. Система обустроена 24-мя клапанами, по четыре на каждый из шести цилиндров.
  • Механизм газораспределения оснащён системой, изменяющей фазы газораспределения VVTi. Привод ГРМ рассматриваемого ДВС выполнен от коленвала зубчатым ремнём, при обрыве ремня происходит ударение поршней и клапанов. Результат чего, неприятный, деформация поршневой группы и деталей газораспределительного механизма.
  • Точный объём цилиндров 2997 куб., сантиметров.
  • Мощность при 5800 оборотов мин., равен 220 л., сил.
  • А крутящий момент при 3600 оборотов мин., составляет от 294 до 303 Нм.
  • Степень сжатия силового агрегата данного ДВС, больше чем на других моторах второго семейства моторов jz, и составляет 11.3:1.
  • Особенностью FSE является конструкция впуска она имеет изменённую геометрию ACIS. Гидравлические компенсаторы на рассматриваемом моторе не предусмотрены.
  • Длинна хода поршня и диаметр цилиндров имеют одинаковую величину 86 мм. Такие силовые агрегаты в народе называют квадратными. Они отличаются высокой надёжностью и большим ресурсом работы двигателя.
  • Система зажигания имеет три катушки на шесть цилиндров, по два цилиндра на каждую катушку, её маркировка DIS3.
  • Другой важной особенностью 2jzfse является особенность системы питания. Впрыск на ДВС прямой, непосредственный, под очень большим давлением. Для этого используется ТНВД подобный дизельному топливному насосу. Такой технологический прорыв приводит к значительной экономии горючего и увеличению мощности по сравнению с обычным атмосферным 2jz ge.
  • Соответствие европейским требованиям по выбросам вредных веществ: Евро 3, Евро 4.
  • Система охлаждения закрытого типа, с принудительной циркуляцией жидкости охлаждения. Рабочая температура 2JZ — 90C.

Расход топлива

Рекомендуемое топливо АИ 95. Расход горючего при езде по городу составляет 11.2 литра на 100 км., пробега, по трассе 7.4 литра, общий расход 8.8 литров на 100 км, пробега.

Объем масла и его расход

Возможный расход моторной смазки 1000 грамм на 1 тыс., км., пробега. Рекомендуемые виды масла: 5w20, 10w30, 0w30, 5w30. Замену масла рекомендовано выполнять через 10000 км. Однако зная требования мотора к высокому качеству масла, которое с пробегом ухудшается, лучше его замену проводить через 5 тыс., км. Объём моторной смазки в ДВС — 5.4 литра.

Ресурс двигателя

Ресурс работы силового агрегата отличается, в зависимости от источника информации. Реальный пробег, при правильном, своевременном обслуживании и бережной эксплуатации, 2 JZ FSE может составлять, без серьёзного ремонта, 1 млн., километров.

Формула маркировки 2 JZ FSE

Японские двигатели имеют общую формулу обозначения. В общих чертах она выглядит так: X XX XXX. Зная обозначение этих символов, можно без труда получить необходимую информацию о рассматриваемом силовом агрегате.

  1. На всех обозначениях, место первого символа, занимает всегда цифра. В нашем варианте это цифра 2. В её функции входит обозначение поколения моторов.
  2. Дальнейшие два символа означают наименование серии или семейства моторов. В данном случаи семейство JZ. В итоге первая половина маркировки означает второе поколение, серии двигателей JZ.
  3. Вторая часть обозначения состоит из трёх символов. В их функции входит обозначение исполнения или особенностей данного двигателя. Каждый символ рассказывает о какой-то отдельной особенности ДВС. А именно:
  • первое обозначение во второй части, это буква F. Она означает особенности газораспределительного механизма. На данном моторе ГРМ — система типа DOHC. Которая состоит из двух распределительных валов. Распредвалы имеют верхнее расположение и размещены в головке БЦ. На них имеются 24 клапана, по 4 клапана на каждый отдельный из шести цилиндров;
  • следующий знак S говорит об особенностях системы питания, об непосредственном впрыске горючего, под высоким давлением. Данная система позаимствована у дизельных силовых агрегатов;
  • символ Е указывает на управление впрыском, электронной системой.

В результате если сложить все обозначения под один знаменатель, то получим — бензиновый силовой агрегат второго поколения, серии JZ. На котором установлена система газораспределения с двумя валами и прямым впрыском горючего под высоким давлением. Управление впрыском осуществляет электроника.

История появления двигателей семейства 2JZ

Конец восьмидесятых в Японии, это период создания нового семейства силовых агрегатов серии JZ. Эта серия заменила устаревшую морально и технически, семейство двигателей серии М. Конструкторские разработки велись по двум направлениям, одновременно проектировались два разных мотора. Главным отличием был объём цилиндров. Мотор 1JZ имел объём 2.5 литра, а рассматриваемый здесь двигатель второго поколения 2JZ был с объёмом камеры сгорания 3 литра.

Базовым двигателем второго поколения считается силовая, атмосферная установка 2JZ GE. Было создано две версии этого мотора. Первые ДВС 2jz ge были собраны в 1991 году, но выпускались они небольшими партиями, а в серийное производство так и не попали. Конструкция двигателя была точной копией своего старшего брата 1JZ GE. Разница состояла в объёме цилиндров, что удалось достичь, увеличив ход поршня. Следовательно, была изменена высота БЦ и длинна шатуна. В результате конструкторских изменений уменьшилась нагрузка на стенки цилиндров и поршневую группу. Это способствовало увеличению ресурса работы двигателей, второго поколения семейства серии JZ.

Через год после модернизации мотора первого поколения 2jz, в 1997 году, была проведена масштабная модернизация. Были проделаны все те же, конструкторские изменения, что и с первым поколением моторов 1jz.

Прежде всего на впуске установили систему изменения фаз газораспределения, типа VVTi. Вместо бесконтактного зажигания с трамблёром стали использовать три катушки зажигания. На каждые две свечи зажигания отдельная катушка. Всё это потребовало прошивки мозгов. Мощность при этом не увеличилась зато подрос момент и что важно, на меньших оборотах. Степень сжатия стала 10.5 к одному.

Практически сразу после базовой версии, на основе 2JZ GE, создавалась спортивная модификация. Для которой изменили шатунно-поршневую группу, изменив при этом степень сжатия камер сгорания до 8.5. Так же были установленны две турбины CT20A, с охлаждением наддувочного воздуха. Мощность такого зверя стала составлять 280 л., сил, а пиковый момент 432Нм. После модернизации 1997 года спортивная версия мотора получила на впуске систему VVTi. Мощность при этом не изменилась, а момент стал больше — 451 Нм.

Двигатели оказались надёжными и удачными силовыми агрегатами. Единственным существенным недостатком считался большой расход горючего, особенно в городском цикле. Тем более, что в последние годы появилась тенденция к созданию экономичных и экологичных силовых агрегатов. На этой волне, через три года после модернизации 97 года свет увидел новый двигатель второго поколения семейства JZ.

Этот двигатель получил маркировку 2 JZ FSE. Он представлял базовую версию 2JZ, со всеми новыми изменениями, плюс, совершенно новая система прямого впрыска D4. Эта система была позаимствована японскими инженерами у дизельных моторов. Ранее на бензиновых ДВС, ничего подобного не применялось.

Применение системы прямого впрыска не могло привести к увеличению максимального момента и росту мощности. Зато, чувствительно изменилась тяга на низких оборотах и как следствие этого — значительная экономия бензина. Так, общий расход топлива на FSE стал составлять 8.8, литров. По сравнению с базовым мотором, где общий расход бензина больше 12 литров, это значительная экономия.

Как известно, стремление к совершенству не имеет границ. Во второй половине двух тысячных годов стали появляться ещё более экономичные и современные силовые агрегаты. 2JZ FSR стал постепенно сдавать им позиции, и к 2007 года был полностью снят с производства.

Особенности конструкции ДВС

  1. 2JZ FSE — представляет собой доработанную версию основного двигателя данной серии JZ. Он, как и его прототип 2jz ge имеет блок цилиндров выполненный из особо прочного чугуна. В нём находятся семь опор, предназначенных для установки коленчатого вала. Крышки обрабатывались совместно с опорами. Следовательно, каждая крышка принадлежит определённой опоре, менять их местами ни в коем случае нельзя.
  2. На коленвале размещены семь коренных и шесть шатунных шеек. На носке коленчатого вала расположился зубчатый шкив. Этот шкив, является приводом для всего навесного оборудования силового агрегата FSE.
  3. Поршни имеют сложную конструкцию, их днище сделано с выемкой, которая перенаправляет распылённое топливо, к свечам зажигания. Материал их изготовления — особо прочный алюминий.
  4. ГБЦ, так же изготовлена из особо прочного сплава алюминия. Головка является общей для всех шести цилиндров. Камеры сгорания ГБЦ компактно разместили четыре клапана и форсунки. Сверху ГБЦ находятся два газораспределительных вала. Каждый имеет своё назначение, один отвечает за впуск, другой за выпуск продуктов горения. На впускном валу компактно разместилась система VVTi. Гидравлические компенсаторы на всех модификациях 2JZ не предусмотрены. Производитель рекомендует через 100 тыс., км., пробега выполнять регулирование тепловых зазоров в клапанах. Эта процедура выполняется подбором шайб разной толщины.
  5. Впускной коллектор 2 JZ FSE сконструирован с изменённой геометрией ACIS. Коллектор такой конструкции, в определённых обстоятельствах может успешно работать на обеднённой смеси, что характерно дополнительной экономией горючего, примерно на 20 процентов.
  6. Зажигание типа DIS3, в отличие от трамблёра, отлично обеспечивает все свечи зажигания надёжной искрой. Данная система, имеет колоссальное отличие от зажигания базовых силовых агрегатов первой версии. На них использовали бесконтактный трамблёр, неисправность которого приводила к полному выводу из строя ДВС. Зажигание DIS3, трамблёра не имеет, здесь используют три катушки. На две свечи зажигания одна катушка. Здесь, при неисправности одной из катушек двигатель не заглохнет, а будет работать с перебоями. Неисправную катушку легко найти снимая высоковольтный провод со свечей, во время работы мотора. Делать это нужно аккуратно в сухих перчатках, чтобы не ударило током. При снятии провода не рабочей катушки, мотор будет работать в прежнем режиме. Замена этой катушки восстановит нормальную работу ДВС.
  7. На движке FSE используется система питания с прямым, непосредственным впрыском, под огромным давлением. Данная система D4 обеспечивает экономию горючего и хорошую тягу на низких оборотах, что приводит к уменьшению выбросов загрязняющих веществ в атмосферу.
  8. Система охлаждения моторов второго поколения серии JZ, имеет конструкцию закрытого типа. Рукава для охлаждающей жидкости проходят внутри БЦ вдоль цилиндров. А так же в ГБЦ вдоль камер сгорания. Жидкость циркулирует по каналам в принудительном порядке. Эту функцию выполняет помпа. Нужно отметить, что конструкция помпы не надёжная, многие водители её считают расходным материалом и меняют через каждые 100 тыс., км., пробега.
  9. Серьёзную озабоченность вызывает ременной привод механизма газораспределения из-за того, что при обрыве ремня, клапана ударяют в поршни. Данная особенность касается только модели 2JZ FSE. Другие модели 2JZ при обрыве ремня клапана не гнут. Ремень привода выпускается для этого мотора в Америке, его качество хуже японского. К тому же ремень общий для всех навесных агрегатов, а значит работает под большой нагрузкой. Американский производитель гарантирует ресурс работы детали в 100 тыс., км., пробега. Но чтобы не случилась беда, доверять производителю не стоит. Лучше провести замену заранее, примерно через 60 тыс., км., пробега. Менять ремень нужно совместно с роликом натяжителя. Именно из-за износа подшипника ролика, случается преждевременный обрыв ремня ГРМ.

Данный силовой агрегат устанавливается продольно, только на заднеприводные и полноприводные автомобили. Для 2JZ FSE используется только автоматическая коробка передач.

Характерные неисправности 2JZ FSE

Двигатель действительно популярный и очень надёжный, но как известно, вечной техники не бывает. Больше всего проблем случается с такими деталями:

Неисправности впрыска

На первое место по неполадкам, справедливо будет поставить неисправности системы нового, непосредственного, прямого впрыска под большим давлением. Вся суть системы питания, в том, что ТНВД от D4 может создавать давление в 120 бар. В отличие от него, обычный инжекторный электронасос давит с усилием всего лишь 3.5 бар. Совершенно ясно, что детали ТНВД от D4, взаимодействуют друг с другом под большой нагрузкой, поэтому должны хорошо смазываться. Смазка деталей насоса осуществляется топливом, то есть бензином. В отечественном бензине присадок для смазки, как минимум в 10 раз меньше чем в японском топливе. Низкое качество отечественного горючего является причиной быстрого выхода из строя топливной системы.

Свечи

Двигатель 2JZ, как и его старший брат 1JZ боится мороза и влаги. После мойки его очень трудно завести. Проблему поможет решить замена свечей зажигания. Поэтому опытные водители советуют иметь всегда запасной комплект.

Насос

Выход из строя системы охлаждения случается не редко. Виной тому ненадёжная конструкция водяного насоса.

VVTI

Система, изменяющая фазы газораспределения VVTi очень требовательна к качеству моторного масла. Но нередко она выходит из строя по причине ненадёжной конструкции.

Катушка зажигания

Если двигатель троит, значит нужно искать неисправную катушку зажигания.

Плавают обороты

Плавающие обороты на 2jz fse говорят об выходе из строя датчика регулирующего холостой ход двигателя. Ещё обороты могут плавать из-за загрязнённой дроссельной заслонки.

Жор масла

Повышенный расход моторной смазки при правильном и своевременном обслуживании подсказывает водителю, что капитальный ремонт не за горами. Безусловно замена поршневых колец и маслосъёмных колпачков исправят положение, но не надолго. Выработки в цилиндрах и других деталях напомнят о себе, уже через несколько десятков тысяч километров.

Стук в двигателе

Стук в моторе может быть по причине увеличенных зазоров в клапанах. А так же стучать может изношенный подшипник натяжителя ремня привода навесного оборудования.

Эксплуатационное обслуживание

Силовой агрегат 2JZ FSE очень требователен к качеству моторного масла. Поэтому одним из главных мероприятий по обслуживанию является замена моторной смазки. Производитель рекомендует использовать несколько видов вязкости масла. Подробная информация об этом описана в разделе “Технические данные”.

Однако владельцы автомобилей у которых мотор 2JZ FSE прошёл более 500 тыс., км., рекомендуют использовать масло, только 5W30. Его замену нужно проводить совместно с масляным фильтром и делать это не позже, чем через 5 тыс., км., пробега.

Фильтры и ремень ГРМ

Каждые 20 тыс., километров необходимо производить замену фильтров: топливного и воздушного элементов. Особое внимание нужно уделять приводу ГРМ. Его осуществляет зубчатый ремень. Причём кроме газораспределительного механизма, он в работу приводит все навесное оборудование. Из этого следует, что ремень очень перегружен. А как известно, его обрыв приведёт к столкновению клапанов и поршней.

Американский производитель ремня ГРМ, даёт гарантию на 100 тыс., км., пробега. Однако доверять этому не следует. От греха подальше, лучше произвести замену ремня через 60 тыс., км., пробега. Регулярно нужно обращать внимание на состояние ролика натяжителя. Износ подшипника может привести к преждевременному обрыву ремня ГРМ. Замену ролика нужно выполнять совместно с заменой ремня.

Регулировка клапанов

На рассматриваемом двигателе не предусмотрены гидрокомпенсаторы. Поэтому производитель рекомендует регулировать тепловые зазоры клапанов каждые 100000 километров эксплуатации мотора.

ТНВД

Система питания 2jzfse является слабым местом. ТНВД, из-за низкого качества отечественного бензина имеет низкий ресурс работы. Ремонту данная деталь не подлежит, прямо говоря ТНВД можно считать расходным материалом. Чтобы система питания не выходила из строя, необходимо каждые 100000 километров производить замену ТН высокого давления. Что поделать, такова российская цена за экономичность и экологичность.

Система VVTi имеет небольшой ресурс работы, около 100 тыс., км., то же самое можно сказать о водяном насосе. Через сто тыс., км., эти детали подлежат замене на новые.

На этом список слабых мест мотора оканчивается. При соблюдении выше написанных рекомендаций, 2JZ FSE может без капитального ремонта проехать 1 миллион километров.

Toyota Progres: цена Тойота Прогресс, технические характеристики Тойота Прогресс, фото, отзывы, видео

Одноклассники Toyota Progres по цене

К сожалению, у этой модели нет одноклассников...

Отзывы владельцев Toyota Progres

Toyota Progres, 1998 г

«Прогресс» создаёт ауру уверенности и надёжности, поводов для этого машина даёт очень много, а я перечислю достоинство, не характерное для заднеприводных «легковушек» - это проходимость зимой. Если у вас корректно работает TRC, то в снегу вы застрянете, только если сядете на брюхо, так что этой зимой, снежной, как никогда я застрял всего один раз. Кстати, не зря я упомянул про ТРК, после того как у меня оторвался датчик АБС и ТРК перестал работать я застревал почти на ровном месте. Теперь про надёжность Toyota Progres, не буду перечислять про 6 подушек безопасности, надёжный легендарный мотор и прочее, скажу о нехарактерном случае, у меня на скорости 140 км/ч оторвало шаровую, нижнюю правую. При этом машину слегка потянуло влево, но я её поймал и быстренько остановил на обочине. В результате такого ЧП погнулось крыло, стёрлось колесо, порвался датчик АБС, ну и собственно шаровая, я так понимаю, результат мог быть гораздо страшнее. Ревизия показала, что кто-то до меня поставил шаровую от «Маркообразных» JZX90 либо незадачливые «сервисмены» молча поменяли, а они, как известно, пользуются дурной славой. Да, и не верьте, что шаровую отрывает только на маленьких скоростях. После этого случая Toyota Progres начал уважать ещё больше, шутка ли, на трёх колёсах на дороге устоять. Добавлю ещё немного об одном достоинстве машины, например, очень хорошая акустика, так что навряд ли вам захочется что-то в ней менять, ну разве что, если вы меломан, музыка играет превосходно. В Toyota Progres с кожаным салоном очень приятно пахнет, я хоть и курю, но за полгода владения в машине ни разу не курил, жалко портить такой запах. По поводу расхода - что от 10 литров, если кто то не верит, могу пари заключить, специально проверял, ездил, конечно, «по-пенсионерски», но в 10 уложился, на рекорд даже бы и меньше смог, так что, если пугаетесь 3-х литров, то это совершенно напрасно, расход такой же, как и у 2,5. На машинах с Д4 и 5-ступенчатым автоматом расход, я думаю, что ещё и меньше.

   Достоинства: солидный дизайн. Качественный кожаный салон. Ощущение уверенности и надежности. Хорошая аудиосистема.

   Недостатки: нет подогрева в моей комплектации.

  Евгений, Владивосток


Toyota Progres, 2003 г

Расскажу о своем автомобиле Toyota Progres. Первые впечатления только положительные. Расход до 15 литров в городе при смешанной езде, по трассе 11-13 л, смотря как давить. Движка масла вообще не ест, от замены до замены, 2.5 1JZ-GE VVT-I. Разгон набирает как надо для 2.5. Авто резвый, не такой уж и тяжелый, наверное, как «Марк» 100. По трассе Toyota Progres едет достойно, при езде 120-150 км/ч двигатель не слышно совсем. Шумоизоляция у Toyota Progres отличная. Дорогу держит отлично, при сравнении с Crown в 155-м кузове совсем отличается и в лучшую сторону, едешь и отдыхаешь, можно сравнить с «Бревисом» - динамика, езда, комфорт. Так как авто купил зимой, печка работает как надо, в салоне тепло. Салон был велюр, чистый не прокуренный, в отличном состоянии. Кто решил или решает взять «Прогресс», берите, не пожалеете. Вложений в автомобиль было по минимуму - купил колеса R16 с хорошей резиной, ветровики и заменил масло, поставил ксенон в «туманки», в фарах уже был. По ходу эксплуатации никаких нареканий не было, единственное, постукивала передняя стойка, заменил на китайскую. Ездил бы еще, но продал, так как нужен был внедорожник.

   Достоинства: бизнес класс. Управляемость.

   Недостатки: нет.

  Иван, Благовещенск


Toyota Progres, 2002 г

Хочу поведать о своём «Тойота Прогресс». На самом деле я мечтал о «Крауне» в 160 кузове, но на момент покупки ни одного подходящего экземпляра этой замечательной марки «Тойоты» не нашлось. В отчаянье я начал во второй и третий раз обходить рынок останавливаясь у «Марков» (ну надоел мне «Марк»), потом смотрел «Бревисы» и случайно наткнулся на мой будущий Toyota Progres. Машина как с завода и самое главное - 2 JZ (наверное, этот двигатель я хотел больше, чем «Краун»). В управлении автомобиль очень комфортен, хорошая работа подвески, приятные габариты, притом, что база такая же, как у «Крауна» (забыл, я ещё немного ездил на «Хонде Инспаер» 3,0 2004 г.в). Про возможности двигателя писать не зачем, напишу, что масса автомобиля 1540 кг, а мощность двигателя составляет 220л.с. Электронные системы стабилизации делают представительский задний привод привлекательным и облегчают жизнь водителя. Приятный интерьер Toyota Progres подкупил многих при выборе автомобиля. Да, действительно, комфорт салона на высоте, и сегодня может удивить искушённого. То, что экран прячется в панели - очень важная деталь, это разграничивает благородный дизайн и необходимость автомобиля быть современным. Материалы, использованные в отделке, отличаются качеством. В моей машине салон перетянут «джакартом» (не знаю, как правильно пишется), думаю, японец так пожелал, буду солидарен с ним в этом решении. Велюровые пепельницы - вот, то о чём я мечтал. К объёму багажника отнёсся спокойно (как я обижался на этот самый объём в «Марке» и «Кресте»). Самое интересное - экстерьер. Для многих Toyota Progres – «лягушонок». Для меня - классика. Много нареканий про дизайн передней части - мол, Мерседес напоминает. Да, действительно, издалека может так показаться, но только издалека и только показаться. В целом автомобиль самобытен и очень даже ничего.

   Достоинства: подвеска. Дизайн. Интерьер. Комплектация.

   Недостатки: мало свободного места под капотом - неудобно менять некоторые агрегаты.

  Вадим, Чита



Контрактная коробка передач (КПП) на Toyota Crown (Тойота Краун) двигателя (1JZ-FSE)

Где купить контрактную коробку передач (КПП) на Toyota  Crown (Тойота Краун) двигателя (1JZ-FSE)

 Купить контрактную автоматическая коробка передач (АКПП) на Toyota  Crown (Тойота Краун). Модель двигателя (1JZ-FSE) с характеристиками 2,5 л./ 200 л.с. Топливная система – бензиан. Тип привода RWD/AT

Топ-серия 90-ых годов, в разных вариациях устанавливалась на все легковые заднеприводные модели Toyota.

  • 1JZ-GE - базовый двигатель для семейств Mark II и Crown.
  • 2JZ-GE - вариант с увеличенным объемом.
  • 1JZ-GTE, 2JZ-GTE - турбонаддувные версии большой мощности (без ограничителя 300-320 л.с.).
  • 1JZ-FSE, 2JZ-FSE - движки с непосредственным впрыском, наделенные всеми проблемами D-4 в той же, если не большей, степени, что и 3S-FSE.

Существенных недостатков нет, очень надежны при грамотной эксплуатации и надлежащем уходе. Так как свечи зажигания труднодоступны, то вынужденно используются (по крайней мере в центральных цилиндрах) "платиновые". Минус - привод всех навесных агрегатов одним длинным ремнем с гидронатяжителем (причем американского производства и не отличающегося долговечностью). Стоить отметить, что движки JZ чувствительны к влаге, особенно в версии DIS-3, поэтому мыть их крайне не рекомендуется.

После модернизации 1995-96 года двигатели получили систему VVT-i и бестрамблерное зажигание, стали немного экономичнее и тяговитее. Казалось бы, это один из тех редких случаев, когда обновленный тойотовский мотор не слишком потерял в надежности. Однако уже неоднократно приходилось не только слышать о проблемах свежих JZ с ШПГ, но и видеть последствия прихвата поршней с последующим их разрушением и загибом шатунов.

Примерно в 2000 году Toyota представила, пожалуй, наименее признанные члены семейства двигателей JZ - варианты прямого впрыска FSE. Эти двигатели FSE 1JZ и 2JZ направлены на достижение минимальных выбросов и потребления топлива вместе без потери производительности. 2,5-литровый 1JZ-FSE использует тот же блок, что и обычный 1JZ-GE; все вверху, однако, уникально. «D4» FSE использует относительно узкую угловую головку цилиндра с регулирующими клапанами, которые улучшают эффективность сгорания. Это необходимо для использования при чрезвычайно низком соотношении воздух-топливо около 20-40: 1 при определенной нагрузке двигателя и оборотах. Неудивительно, что расход топлива снижается примерно на 20 процентов (при испытании в японском городском режиме 10/15).

Данная модель двигателя Toyota 1JZ-FSE устанавливается на:
  • Toyota Crown
  • Toyota Mark II
  • Toyota Supra
  • Toyota Brevis
  • Toyota Chaser
  • Toyota Cresta
  • Toyota Mark II Blit
  • Toyota Progres
  • Toyota Soarer
  • Toyota  Tourer V
  • Toyota Verossa

Технические характеристики двигателя внутреннего сгорания (ДВС) Toyota 1JZ-FSE:
  • Марка двигателя           Toyota 1JZ
  • Годы выпуска  1990-2007
  • Материал блока цилиндров   чугун
  • Система питания           инжектор
  • Тип        рядный
  • Количество цилиндров             6
  • Клапанов на цилиндр 4
  • Ход поршня, мм            71.5
  • Диаметр цилиндра, мм             86
  • Объем двигателя, куб. см         2492
  • Мощность двигателя, л.с./об.мин

                   170/6000

                   200/6000

                   280/6200

                   280/6200

  • Крутящий момент, Нм/об.мин

                   235/4800

                  251/4000

                  363/4800

                 379/2400

  • Топливо             95
  • Экологические нормы               ~Евро 2-3
  • Вес двигателя, кг           207-217
  • Расход  топлива, л/100 км (для Supra III)

              15.0— город

              9.8— трасса

             12.5— смешан.

  • Расход масла, гр./1000 км        до 1000
  • Масло в двигатель       0W-30

TY0005110 Радиатор TOYOTA MARK II / BLIT JZX110 / PROGRESS 02- / VEROSSA / BREVIS 1JZ-FSE 00- На 1G-FE не иде SAT

  • Главная /
  • Бренды /
  • Sat /
  • Sat TY0005110 Радиатор TOYOTA MARK II / BLIT JZX110 / PROGRESS 02- / VEROSSA / BREVIS 1JZ-FSE 00- На 1G-FE не иде

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Чтобы поддерживать машину в рабочем состоянии, сохраняя все ее динамические характеристики в лучшем виде, нужны запчасти и расходники – качественные, надежные, с адекватной стоимостью и желательно авторитетного производителя. Поставкой большого спектра компонентов для иномарок и российских автомобилей занимается онлайн-гипермаркет KuzParts. Предлагаем купить Радиатор TOYOTA MARK II / BLIT JZX110 / PROGRESS 02- / VEROSSA / BREVIS 1JZ-FSE 00- На 1G-FE не иде SAT TY0005110 по выгодной цене. Максимально простая система заказа, защищенные способы оплаты, быстрая отгрузка и доставка – главные принципы работы нашего электронного магазина. Специалисты всегда на связи, чтобы ответить на вопросы или устранить затруднения.

Радиатор TOYOTA MARK II / BLIT JZX110 / PROGRESS 02- / VEROSSA / BREVIS 1JZ-FSE 00- На 1G-FE не иде SAT TY0005110 в наличии и под заказ


Мы стараемся всегда предоставлять клиентам хороший выбор и альтернативу.

  • • Для автомобилей на заводской гарантии в наличии оригинальные компоненты.
  • • Наши поставки не ограничиваются только фирменным предложением. В каталоге всегда большой ассортимент деталей и расходников аналогового производства.
  • • Каждая единичная позиция сопровождается документальной гарантией от производителя.
  • • Доставка организована по Кемеровской области, а также в любой российский регион надежными транспортными компаниями.


Цены на Радиатор TOYOTA MARK II / BLIT JZX110 / PROGRESS 02- / VEROSSA / BREVIS 1JZ-FSE 00- На 1G-FE не иде SAT TY0005110 в каталоге kuzparts.ru


На сайте представлены актуальные расценки на продукцию. Обращаем ваше внимание, что в зависимости от фирмы-производителя стоимость может варьироваться, мы рекомендуем уточнять параметр перед заказом у специалистов по телефону. При оформлении VIN-запроса дождитесь информации по цене от менеджеров.

Указанные цены действительны только при заказе через интернет-магазин!

* К авиадоставке (склады с пометкой "Авиа") не допускаются: масла, любые жидкости и детали их содержащие, газосодержащие детали, любые детали весом более 2 кг, кузовные детали, объемные детали (любые детали более 40 см по любой из сторон), оптика, некоторые пластиковые хрупкие изделия - при заказе этих товаров они в любом случае будут доставляться наземным способом (+3 рабочих дня к заявленному сроку)

Технические характеристики и обзор

, сервисные данные

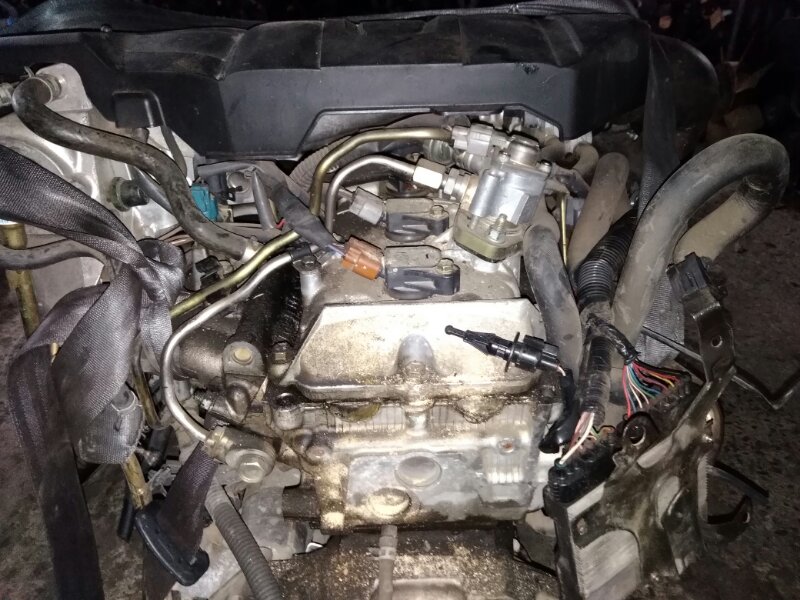

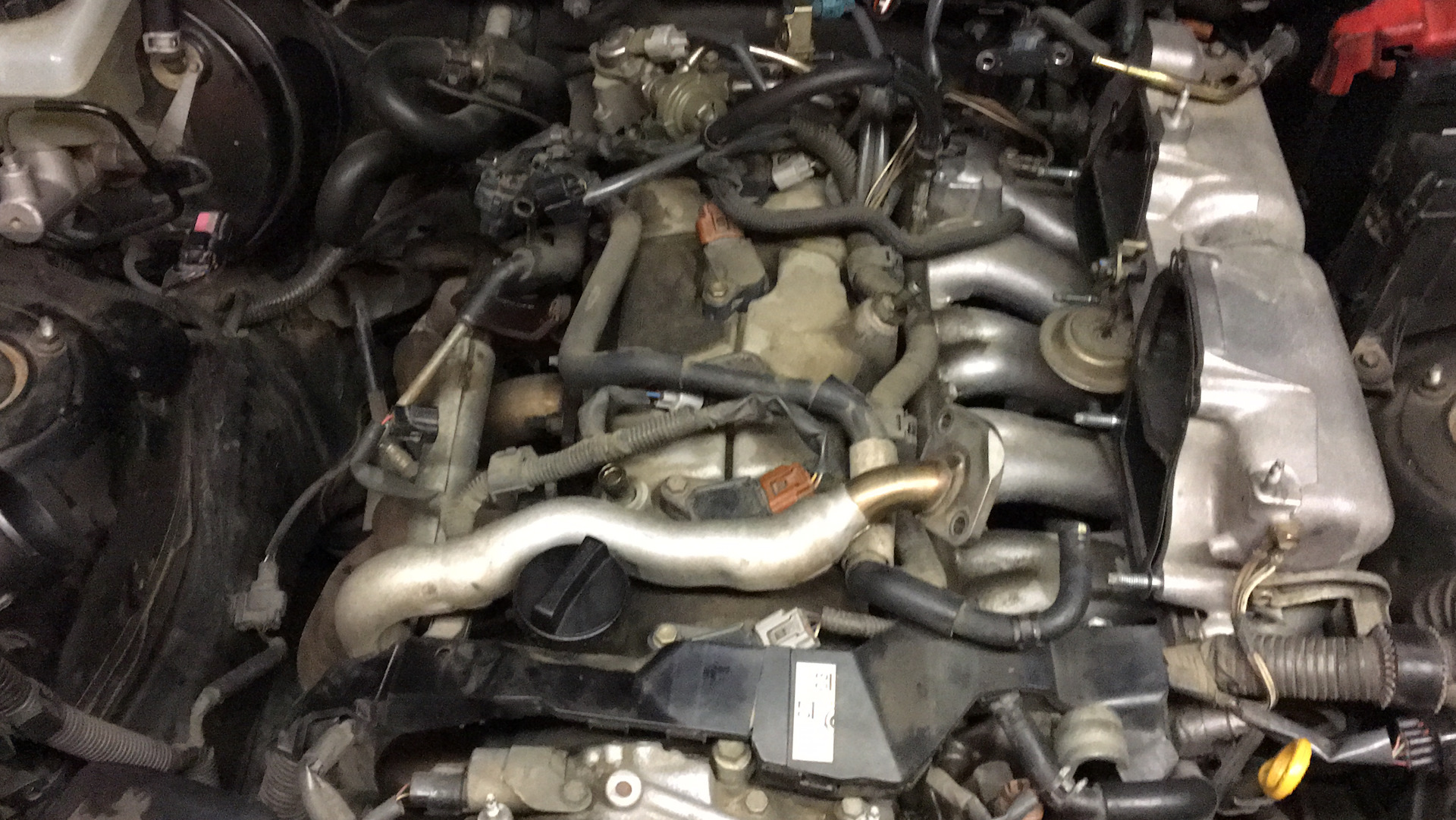

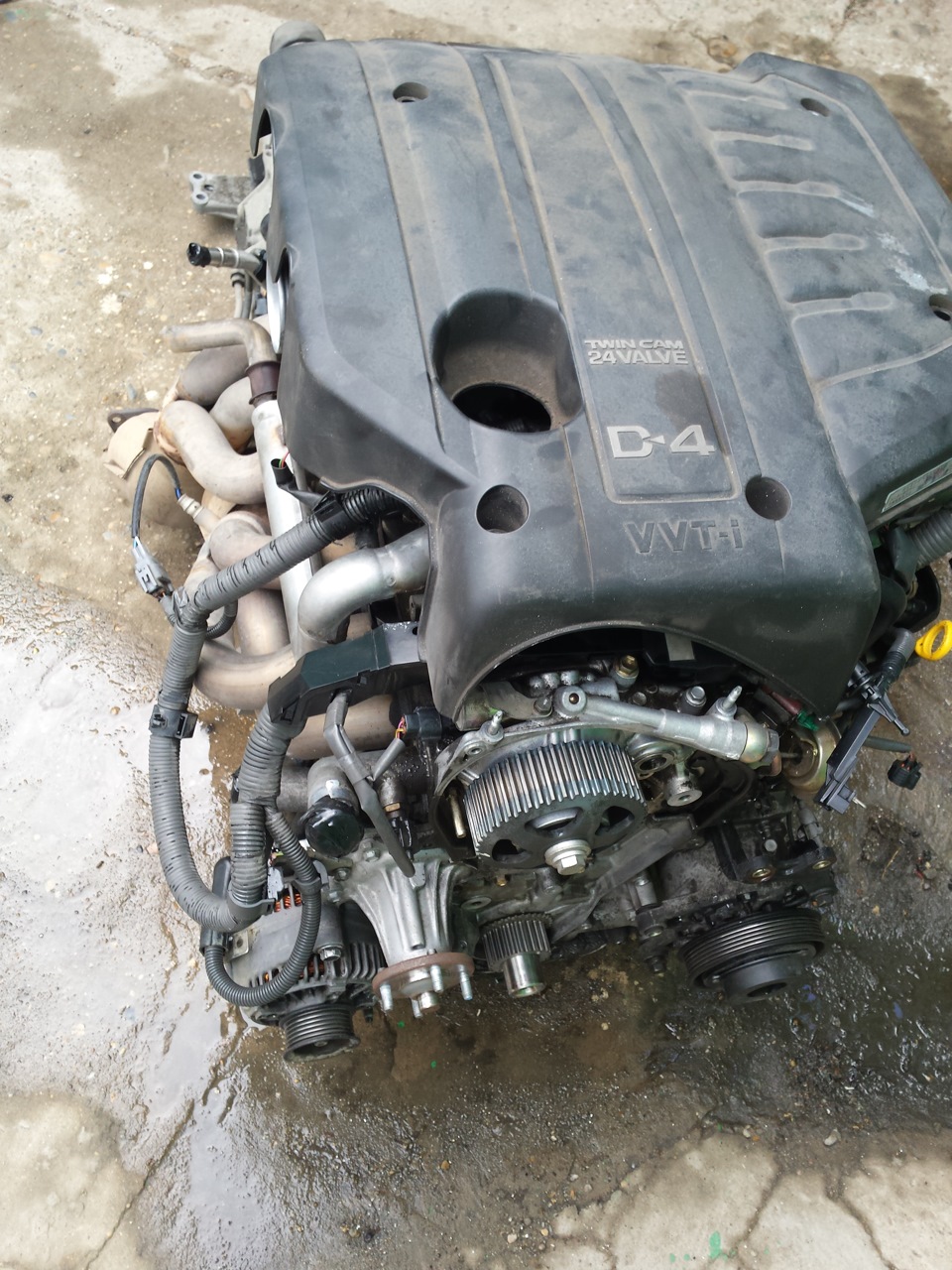

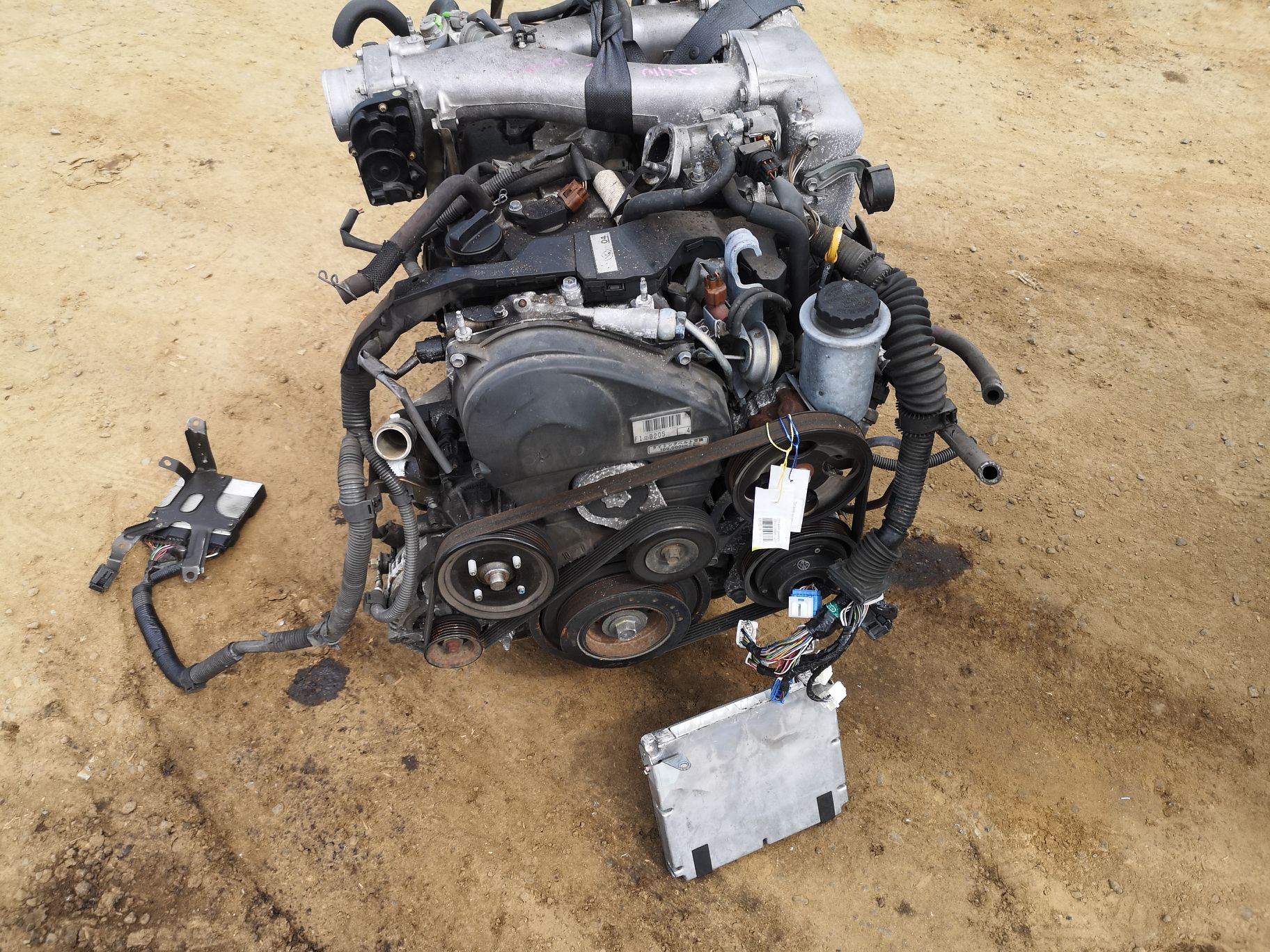

Toyota 1JZ-FSE представляет собой рядный шестицилиндровый четырехтактный бензиновый двигатель с естественным наддувом объемом 2,5 литра (2492 см3, 152,07 куб. Дюймов) из семейства Toyota JZ. Двигатель производился Toyota Motor Corporation на заводе Tahara (Тахара, Аити, Япония) с 1999 по 2007 год.

Двигатель Toyota 1JZ-FSE имеет чугунный блок, алюминиевую головку блока цилиндров с двумя верхними распределительными валами с ременным приводом. и четыре клапана на цилиндр (всего 24).1JZ-FSE оснащен системой прямого впрыска Toyota D4, VVT-i (интеллектуальная система изменения фаз газораспределения). Диаметр цилиндра и ход поршня составляют 86,0 мм (3,39 дюйма) и 71,5 мм (2,81 дюйма) соответственно. Степень сжатия 11: 1.

В двигателе 1JZ-FSE использовался тот же блок, что и в 1JZ-GE, однако конструкция головки блока цилиндров уникальна. 1JZ D4 имеет относительно узкоугольную головку блока цилиндров с вихревыми регулирующими клапанами, которые служат для повышения эффективности сгорания. Этот двигатель производил 200 л.с. (147 кВт; 197 л.с.) при 6000 об / мин максимальной мощности и 250 Нм (25.6 кг · м; 185,24 фут-фунт) при 4000 об / мин максимального крутящего момента.

Код двигателя выглядит следующим образом:

  • 1 - Двигатель 1-го поколения
  • JZ - Семейство двигателей
  • F - Экономичный узкоугольный DOHC
  • S - Система прямого впрыска бензина (D-4)
  • E - Многоточечный впрыск топлива

Общая информация

Технические характеристики двигателя
Код двигателя 1JZ-FSE
Расположение Четырехтактный, рядный-6 (прямой-6)
Тип топлива Бензин
Производство 1999-2007 гг.
Рабочий объем 2.5 л, 2492 см 3 (152,07 куб. Дюймов)
Топливная система Система прямого впрыска D4
Сумматор мощности Нет
Макс. мощность 200 л.с. (147 кВт; 197 л.с.) при 6000 об / мин
Макс. крутящий момент 250 Нм (25,6 кг · м; 185,24 фунт-фут) при 4000 об / мин
Порядок включения 1-5-3-6-2-4
Размеры (Д x В x Ш) : -
Масса -

Блок цилиндров

Двигатель Toyota 1JZ-FSE имеет чугунный блок цилиндров, диаметр цилиндра 86.0 мм (3,39 дюйма) и ход 71,5 мм (2,81 дюйма). Блок цилиндров представляет собой моноблочную, специально отлитую конструкцию, в которой используется система опор из семи подшипников. Коленчатый вал имеет семь шеек и двенадцать противовесов; как штифты, так и цапфы были закалены индукционным способом.

Поршни изготовлены из специального алюминиевого литья. Каждый поршень оснащен двумя компрессионными кольцами и одним масляным кольцом. Степень сжатия 11: 1.

Блок цилиндров
Блок цилиндров из сплава Чугун
Степень сжатия: 11: 1
Диаметр цилиндра: 86.0 мм (3,39 дюйма)
Ход поршня: 71,5 мм (2,81 дюйма)
Количество поршневых колец (компрессионных / масляных): 2/1
Количество коренных подшипников: 7
Внутренний диаметр цилиндра (стандартный): 86,000-86,013 мм (3,3858-3,3863 дюйма)
Диаметр юбки поршня (стандартный): 85,935-85,945 мм (3,3832-3,3836 дюйма)
Внешний диаметр поршневого пальца: 21.997-22,006 мм (0,8660-0,8664 дюйма)
Боковой зазор поршневого кольца: Верхний 0,040-0,080 мм (0,0016-0,0031 дюйма)
Второй 0,030-0,070 мм (0,0012-0,0028 дюйма) )
Торцевой зазор поршневого кольца: Верхний 0,27-0,37 мм (0,0106-0,0146 дюйма)
Второй 0,37-0,45 мм (0,0146-0,0185 дюйма)
Масло 0,10 -0,40 мм (0,004-0,0157 дюйма)
Диаметр главной шейки коленчатого вала: 62. 000 мм (2,4410 дюйма)
Диаметр шатуна: 52,000 мм (2,0472 дюйма)
Межосевое расстояние коленчатого вала: 35,75 мм (1,4074 дюйма)

Момент затяжки болтов крышки коренного подшипника:

  • Шаг 1: 44 Нм; 4,5 кг · м; 32,5 фунт-фут
  • Шаг 2: Поверните все болты на 90 °

Характеристики крутящего момента болтов крышки шатунов:

  • Шаг 1: 29 Нм (3.0 кг · м; 21,4 фут-фунт)
  • Шаг 2: Поверните все болты на 90 °

Характеристики крутящего момента болта маховика:

  • Шаг 1: 49 Нм (5 кг · м; 36,16 фут-фунт)
  • Шаг 2: Поверните все болты на 90 °

Крепежные болты ведущей пластины: 83 Нм (8,5 кг · м; 61,3 фунт-фут)

Головка блока цилиндров

Головка блока цилиндров сделана из легкой, прочной алюминиевый сплав с хорошей эффективностью охлаждения. Распредвалы изготовлены из специальной литой стали и приводятся в движение ремнем ГРМ.Двигатели Toyota 1JZ не оснащены гидравлическими подъемниками, поэтому для регулировки зазора клапанов используются специальные прокладки клапанов.

Сплав головки блока цилиндров: Алюминий Расположение клапанов: DOHC, ременной привод Клапаны: 24 (4 клапана на цилиндр) Продолжительность всасывания: - Продолжительность выпуска: - Диаметр головки клапана: ВПУСК - ВЫПУСК - Длина клапана: ВПУСК 96. 27-96,77 (3,7941-3,8098 дюйма) ВЫХЛОПНАЯ 96,38-96,88 мм (3,7945-3,8142 дюйма) Диаметр штока клапана: ВПУСКНОЙ 5,970-5,985 мм (0,2350-0,2356 дюйма) ВЫХЛОПНАЯ 5,965-5,980 мм (0,2348-0,2354 дюйма) Свободная длина пружины клапана: 47,09 мм (1,8539 дюйма) Высота выступа распредвала: ВПУСКНОЙ 45,380-46,280 мм (1.7866-1.8220 дюймов) ВЫХЛОПНАЯ 44,250-44,350 мм (1,7420-1,7460 дюйма)

Крутящий момент ГБЦ:

  • Шаг 1: 35 Нм; 3,6 кг · м; 25,83 фунт-фут
  • Шаг 2: Поверните все болты на 90 °
  • Шаг 2: Поверните все болты еще на 90 °

Данные по техническому обслуживанию

Клапанный зазор
Впускной клапан 0.15-0,25 мм (0,006-0,010 дюйма)
Выпускной клапан 0,25-0,35 мм (0,010-0,014 дюйма)
Давление сжатия
Стандартное 13,0 кг / см 2 / 350 об / мин
Минимум 11,0 кг / см 2 /250 об / мин
Предел перепада сжатия между цилиндрами 1,0 кг / см 2 /250 об / мин
Масляная система
Расход масла, л / 1000 км (кв.за милю) до 0,5 (1 кварта на 1200 миль)
Рекомендуемое моторное масло 5W-30
5W-40
10W-30
Тип масла API SG или SJ
Объем моторного масла (заправочный объем) 2WD
Без масляного фильтра: 5,1-5,4 л
С масляным фильтром: 5,4-5,7 л

4WD
Без масляного фильтра: 4,2 л
С масляным фильтром: 4,5 л

Интервал замены масла, км ( миль) 10,000 (6000)
Система зажигания
Свеча зажигания DENSO: SK20BR11;
Зазор свечи зажигания 1. 0–1,1 мм (0,039–0,043 дюйма)

Данные регулировки зазора клапана

Рассчитайте толщину нового толкателя регулирующего клапана, чтобы зазор клапана находился в пределах указанных значений.

R = Толщина снятого толкателя клапана
N = Толщина нового толкателя клапана
M = Измеренный зазор клапана

Впуск:
N = R + [M - 0,20 мм (0,008 дюйма)]
Выпускной:
N = R + [M - 0,30 мм (0,012 дюйма)]

Подъемники клапана доступны в 35 размерах в диапазоне от 5.От 06 мм (0,1992 дюйма) до 5,74 мм (0,2260 дюйма) с шагом 0,02 мм (0,0008 дюйма).

Пример (впускной клапан):
R = 5,12 мм
M = 0,40 мм
N = 5,12 + (0,40 - 0,20) = 5,72 мм, поэтому нам нужна регулировочная шайба клапана толщиной 5,72 мм (Mark 72) ( 0,2252 дюйма).

Применение в автомобилях

Модель Год выпуска
Toyota Марк II 2000-2007
Toyota Brevis 2001-2007
Toyota Progres 2001- 2007
Toyota Crown 1999-2003
Toyota Toyota Mark II Blit 2002-2007
Toyota Verossa 2001-2004
ВНИМАНИЕ! Уважаемые посетители, данный сайт не является торговой площадкой, официальным дилером или поставщиком запчастей, поэтому у нас нет прайс-листов или каталогов запчастей.Мы информационный портал и предоставляем технические характеристики бензиновых и дизельных двигателей.

Мы стараемся использовать проверенные источники и официальную документацию, однако могут возникнуть расхождения между источниками или ошибки при вводе информации. Мы не консультируем по техническим вопросам, связанным с эксплуатацией или ремонтом двигателей. Мы не рекомендуем использовать предоставленную информацию для ремонта двигателей или заказа запчастей, используйте только официальные сервис-мануалы и каталоги запчастей.

Руководство по двигателю Toyota JZ

Одна из самых мощных конструкций двигателей за последние годы была разработана Toyota. - рядная шестерка JZ-серии.Выпущен как преемник гладких и верная шестерка М-серии, двигатель JZ имеет 4-клапанную головку цилиндра DOHC и имеет объем 2,5 и 3 литра. Вы также можете найти версии с регулируемые фазы газораспределения, одиночный турбонагнетатель, параллельные двойные турбины, последовательные двойные турбины и прямой впрыск. Есть много чего открыть - так что давайте погрузимся в мир Toyota JZ двигатели.P>

Здесь есть что открыть, так что давайте погрузимся в мир Двигатели Toyota JZ.

Ранний 1JZ

Линейка двигателей JZ впервые появилась в 1990 году с естественным атмосферный 1JZ-GE и его двоюродный брат 1JZ-GTE с двойным турбонаддувом.

В 2,5-литровом 1JZ используется квадратное отверстие (86 x 71,5 мм). и, в облике без наддува, степень сжатия 10: 1. С помощью DOHC, 24-клапанная головка и двухступенчатый впускной коллектор, atmo 1JZ-GE производит 132 кВт при 6000 об / мин и 235 Нм при 4800 об / мин. Неплохо для обычного 2,5-литрового.

Атмо 1JZ-GE был установлен на японскую модель Chaser 1990 года выпуска. Cresta, Crown и Mark II. Как и все двигатели серии JZ, ранний 1JZ-GE предназначен для продольной установки и заднего привода.Все эти модели также в стандартной комплектации шла с 4-ступенчатой ​​автоматической коробкой передач - не было вариант с механической коробкой передач.

Toyota также выпустила более желанный вариант твин-турбо 1JZ в 1990 году.

Твин-турбо 1JZ-GTE был представлен на японском рынке. Supra GT (серия JZA70), Chaser, Cresta и Mark II. В 1JZ-GTE используется сдвоенный Турбокомпрессоры CT12A расположены параллельно и продувают через переднюю опору. воздухо-воздушный интеркулер. С 8.Статическая степень сжатия 5: 1, заводская заявленная мощность составляет 206 кВт при 6200 об / мин и 363 Нм при 4800 об / мин. Эти ранние 1JZ-GTE чаще всего доступны с автоматической коробкой передач, но с 5-ступенчатой ​​коробкой передач. ручная версия была доступна в Supra GT.

В следующем году (1991) 1JZ-GTE был вставлен в совершенно новый Soarer GT. Мощность остается на уровне 206 кВт / 363 Нм, и, опять же, большинство примеров приходят. привязан к авто транс. Эти Soarers с приводом от 1JZ-GTE довольно часто встречаются на Австралийский рынок (как «серый» импорт).

1JZ-GTE раннего поколения - отличный двигатель с первого взгляда. с точки зрения доллара, но имейте в виду, что керамические колесные турбокомпрессоры склонен к неудачам. И их исправление стоит дорого.

Ранний 2JZ

Представлен двигатель JZ большой мощности - 3-литровый 2JZ. на японский рынок в 1991 году. Впервые была представлена ​​атмосферная версия. в салонах Crown Royal, Crown Majesta и Aristo, а твин-турбо Вариант появился в топовой версии Aristo.

Благодаря квадратному отверстию (86 x 86 мм), естественно атмосферный 1991 2JZ-GE использует степень сжатия 10: 1 и двухступенчатый коллектор для производят 169 кВт при 6000 об / мин и 284 Нм при 4800 об / мин. Возможно, это не заставило индукционный, но это очень мощный двигатель для своей мощности.

Любопытно, что 2JZ-GE был распространен на Chaser, Cresta и Диапазон Mark II в 1992 году, но заявленная мощность снизилась на 7 кВт и 4 Нм - мы можем только предположим, что есть различия в выхлопе, воздухозаборнике и, возможно, ECU мелодия.Эти ранние модели ATMO 2JZ обычно оснащались автоматической коробкой передач.

Последним автомобилем, получившим 2JZ-GE, было купе Toyota Soarer. 1994 года. Согласно спецификации Soarer, 2JZ развивает полную мощность 169 кВт / 284 Нм (то же, что и Корона диапазон и Аристо).

И, вопреки расхожему мнению, классная твин-турбо версия 2JZ был , а не , впервые выпущенным на Supra.

Первое применение твин-турбо 2JZ-GTE было в носовой части топа 1991 Аристо. И, как вы, наверное, слышали, это абсолютная humdinger двигателя. При статической степени сжатия 8,5: 1 и сложная последовательная твин-турбо компоновка (с использованием пары CT12B турбокомпрессоры), вы смотрите на консервативно заявленные 206 кВт при 5600 об / мин. Пиковый крутящий момент составляет огромные 432 Нм при 3600 об / мин и 380 Нм всего с 1300 об / мин ... Согласно спецификации Aristo, 2JZ-GTE оснащен 4-ступенчатой ​​автоматической коробкой передач.

Когда этот же двигатель позже был установлен на серию JZA80 Supra (с 1993 г.) покупателям предлагалась 6-ступенчатая механика.Мощность двигателя идентичны в Aristo и Supra.

VVT-i Обновление

В середине-конце 90-х двигатели серии JZ подвергались обработке. к переменной синхронизации впускных кулачков (которую Toyota называет VVT-i).

С 1996 года 2,5-литровый 1JZ-GE начального уровня получил VVT-i как а также увеличение степени сжатия 0,5: 1. Эти изменения помогли достичь очень достойные 147 кВт и 255 Нм (на 15 кВт и 20 Нм больше, чем у более ранних моделей). Эти VVT-i 1JZ-GE устанавливаются на Chaser, Cresta, Crown и Mark II 1996 года; они все авто.

Интересно, что 1JZ с турбонаддувом стоил гораздо больше, чем просто VVT-i и небольшое увеличение степени сжатия.

Для 1996 модельного года 1JZ-GTE потерял свою параллель система двойного турбонаддува в пользу одиночного турбонагнетателя большой мощности. С большим Турбокомпрессор CT20, продувающий интеркулер воздух-воздух, VVT-i 1JZ-GTE производит 206 кВт (как и раньше), но с значительно улучшенными 378 Нм при 2400 об / мин. Его легко отклонить переключение с двойного турбонаддува на одинарный турбо как понижение, но последовательные дорожные испытания показывают, что этот двигатель намного лучше, чем ранее.

Одинарный турбонаддув 1JZ VVT-i был установлен на обновленный Soarer, Чейзер, Креста и Марк II 1996 года. Тот же двигатель затем был применен к 1999 г. Crown and Crown Estate, 2001 Verossa и 2002 Mark II Wagon Blit. Большинство примеров оснащены автоматической коробкой передач, но есть версии с механической коробкой передач. нашел. Этих двигателей довольно мало у импортных вредителей, но они отличный пакет.

Большой 3-литровый 2JZ также выиграл от внедрения. ВВТ-и.

В 1995 году Crown и Crown Majesta получили регулируемый впускной патрубок. распредвала и, как и у atmo 1JZ, чуть более высокая степень сжатия (до 10,5: 1). Это привело к достижению 162 кВт при 5600 об / мин и 294 Нм при 4000 об / мин. В тот же двигатель был затем представлен на Chaser, Cresta и Mark II в 1996 году и, в 1997 году более мощная версия (мощностью 169 кВт при 6000 об / мин) попала в обновленный Soarer 3.0GT.

Девяносто седьмой год также увидел выпуск совершенно нового Аристо (который в Австралии известен как Lexus GS300).Новый Аристо имеет такую ​​же мощность 169 кВт, что и обновленный 2JZ Soarer, и поставляется с трубчатым заголовки и электронное управление дроссельной заслонкой. Не недооценивайте это - это очень мощный двигатель с учетом отсутствия принудительной индукции.

Также в новостях в 97-м была модернизация VVT-i уже потрясающий секвентальный твин-турбо 2JZ-GTE. С введением регулируемого впуска синхронизация кулачка и электронное управление дроссельной заслонкой, выходная мощность 2JZ-GTE осталась при консервативно заявленных 206 кВт, но крутящий момент увеличился до 451 Нм при 3600 об / мин - почти на 100 Нм больше, чем у «потрясающего» Nissan R32 Skyline GT-R... Этот тест двигатель был доступен в '97 Aristo и '98 Supra. Производство было прекращено в около 2001 г.

Конечно, этот двигатель всегда пользуется огромным спросом в производительности. кругов, и вы обычно платите большие деньги за один.

В VVT-i 2JZ для следующего пару лет и, самое главное, Toyota выпустила версию 158 кВт / 294 Нм в седан Progres и версия 162 кВт / 294 Нм в универсале Altezza.

FSE с прямым впрыском

Примерно в 2000 году Toyota представила, вероятно, наименее признанные представители семейства двигателей JZ - варианты с непосредственным впрыском FSE. Эти двигатели FSE 1JZ и 2JZ нацелены на достижение минимальных выбросов и расхода топлива. потребление вместе без потери производительности.

В 2,5-литровом 1JZ-FSE используется тот же блок, что и в обычный 1JZ-GE - но все на высоте уникально. FSE «D4» использует относительно узкоугольную головку блока цилиндров с вихревыми регулирующими клапанами, которые служат для повышения эффективности сгорания. Это необходимо, чтобы обедненное соотношение воздух-топливо - от 20 до 40: 1 при определенных нагрузках и оборотах двигателя.Нет что удивительно, расход топлива снижается примерно на 20 процентов (при испытании в японский 10/15 городской режим). Интересно, что обычного неэтилированного топлива достаточно, чтобы справиться со степенью сжатия FSE 11: 1.

Версия 1JZ с прямым впрыском вырабатывает 147 кВт и 250Нм - практически то же самое, что и у обычного VVT-i 1JZ-GE. Это очень эффективный двигатель установлен на 2000 Mark II, 2001 Brevis, Progres, Verossa, Корона и королевское поместье. Все они оснащены автоматической коробкой передач.

3-литровый 2JZ-FSE использует тот же непосредственный впрыск. Принципиально такая же, как и у меньшей версии 1JZ, но имеет еще более высокое сжатие 11,3: 1 соотношение. Этот двигатель соответствует обычному VVT-i 2JZ-GE с 162 кВт и 294 Нм. 2JZ-FSE устанавливается на некоторые модели Crown 1999 г., Brevis 2001 г. и Progres. Опять же, все используют автоматические трансмиссии.

Эти двигатели FSE, безусловно, очень интересны с точки зрения техническая перспектива, но на момент написания мы не видели ни одного завезена в Австралию.С другой стороны, турбированные 1JZ и 2JZ могут быть в больших количествах - двигатель купить никогда не было дешевле и проще это будет работать с гигантами мира производительности.

Toyota Mark II X110 2.5 Grande G Технические характеристики, размеры

Toyota Mark II X110 2.5 Grande G Технические характеристики двигателя

Тип двигателя - Количество цилиндров: Рядный 6
Код двигателя: 1JZ-FSE
Тип топлива: Бензин
Топливная система: прямой впрыск бензина
Смазка: Масляный поддон
Охлаждающая жидкость: Вода
Центровка двигателя: Продольное
Объем двигателя - Объем двигателя: 2491 см3 или 152 у. е.в.
Диаметр цилиндра x ход: 86.00 x 71,50 мм
3,39 x 2,8 дюйма
Количество клапанов: 24 клапана
Аспирация: НЕТ
Степень сжатия : 11,00
Максимальная мощность - Выходная мощность - Мощность в лошадиных силах: 200 л.с. или 197 л.с. или 147 кВт при 6000 об / мин
Максимальный крутящий момент: 250.0 Нм или 184 фунт-фут при 6000 об / мин
Ведущие колеса - Тяга - Трансмиссия: RWD
Коробка передач - Количество скоростей:

Toyota Mark II X110 2.5 Grande G Расход топлива (экономия), выбросы и запас хода

Емкость топливного бака: 70 л
15.4 галлона Великобритании
18,5 галлона США
Выбросы CO2: 190,0 г / км (Toyota)

Совершенно новый Mark II | Официальный глобальный веб-сайт Toyota Motor Corporation

Ходовые качества

Все модели оснащены двигателями VVT-i, такими как недавно разработанный 2,5-литровый двигатель BEAMS D-4 с непосредственным впрыском топлива. Вместе с 5-ступенчатой ​​автоматической коробкой передач и недавно разработанной подвеской на двойных поперечных рычагах они обеспечивают неутомимое ускорение, а также выдающуюся управляемость и устойчивость при движении.

Двигатели

Недавно разработанный 2,5-литровый двигатель BEAMS 1JZ-FSE D-4 с непосредственным впрыском топлива Прямой впрыск топлива обеспечивает сверхбедное сгорание топлива. Топливная форсунка нового типа создает очень мелкий топливный туман. За счет оптимизации формы топливного тумана и верхних поверхностей поршней диапазон сверхбедного сгорания был расширен, что привело к одному из самых низких уровней расхода топлива в этом классе. Головки с прямым портом используются для обеспечения низкого сопротивления всасыванию. В сочетании с VVT-i и дроссельной заслонкой с электронным управлением они обеспечивают высокую мощность и исключительную управляемость, характеризующуюся очень линейной реакцией акселератора.

Двигатель BEAMS 1JZ-GTE объемом 2,5 литра

Использование управления крутящим моментом двигателя обеспечивает плавный и мощный запуск крутящего момента в диапазоне низких оборотов, что дает ощущение свежести.

Двигатель BEAMS 1JZ-GE объемом 2,5 литра

Дроссельная заслонка с электронным управлением была изменена, чтобы обеспечить точное управление двигателем для более плавного переключения передач и более плавного набора оборотов.

2,0-литровый двигатель BEAMS 1G-FE

Применение VVT-i и других передовых технологий обеспечивает один из самых высоких уровней мощности среди безнаддувных двигателей этого класса.

Трансмиссия

Автоматические модели поставляются с 5 Super ECT или ECT-iE. 5 Super ECT - это 5-ступенчатая автоматическая коробка передач, обеспечивающая плавное ускорение. ECT-iE - это 4-ступенчатая автоматическая трансмиссия (интеллектуальная) с функцией гибкой блокировки с электронным управлением. Все модели имеют рычаг переключения передач воротникового типа, специально разработанный для того, чтобы сделать переключение более приятным. В механической коробке передач Grande iR-V используется новая конструкция механизма переключения, обеспечивающая более прямое переключение, и более короткий ход для улучшения работы.

Кузов, шасси

Новая платформа снижает инерционный момент рыскания и улучшает управляемость и сходимость. Как спереди, так и сзади используется новая конструкция подвески на двойных поперечных рычагах. В сочетании с кузовом повышенной жесткости эта подвеска улучшает устойчивость при движении и обеспечивает более плавное ощущение езды. Модели Grande iR-V и Grande iR-S имеют специально настроенную подвеску для лучшей устойчивости на прямых и поворотов. Grande G оснащен подвеской H ∞ -TEMS с электронным управлением для комфортной и стабильной езды.В этой подвеске используются новейшие методы управления амортизаторами ― нелинейное регулирование H∞ и управление амортизатором крена изображения. Модели с двигателем 1JZ-GTE имеют новую функцию прогрессивного усилителя рулевого управления, которая снижает сопротивление рулевого управления по мере необходимости за счет переключения с клапана давления масла на линейный отклик в зависимости от скорости автомобиля. Это обеспечивает постоянную жесткость рулевого управления независимо от скорости, обеспечивая более естественное ощущение рулевого управления.

Замечательная тишина

Дорожный шум был проанализирован с помощью бортового симулятора звука и уменьшен в максимально возможной степени за счет изменения конструкции кузова и определения оптимального размещения звукоизоляционных материалов, что позволило успешно заблокировать шум даже от неровных дорожных покрытий.Двигатель сделан максимально тихим в диапазоне низких оборотов, а в диапазоне высоких оборотов настроен так, чтобы звук был максимально приятным. Шум ветра был значительно снижен за счет оптимизации формы и размещения передних стоек, наружных зеркал заднего вида и других компонентов.

Интерьер

Интерьер дополнен несколькими изящными и детализированными штрихами. Высококачественные сиденья, полный набор функций комфорта, гладкая приборная панель и органы управления, тщательно продуманные для лучшего ощущения и легкости идентификации.

Вместительные сиденья с толстой обивкой чрезвычайно удобны.

Такие особенности, как гладкая приборная панель без выемок или выступов, и органы управления, тщательно продуманные для лучшего ощущения, создают роскошный интерьер с детализированными и изящными штрихами.

Grande iR-V и Grande iR-S имеют черный интерьер с бордовыми панелями с рисунком под дерево. Они оснащены трехспицевым рулевым колесом, обтянутым натуральной кожей, и сиденьями с улучшенной фиксацией.Эффект поразительный и дерзкий, но зрелый.

Полный набор функций комфорта создает роскошный интерьер. Новые счетчики Optitron, сочетающие в себе металлический детализированный дизайн и роскошный спортивный вид, входят в стандартную комплектацию всех моделей. Солнцезащитный козырек с ручным управлением на заднем стекле входит в стандартную комплектацию всех моделей и защищает от попадания прямых солнечных лучей через заднее стекло, повышая комфорт задних сидений.

Карманы на передних дверях, которые закрываются (входит в стандартную комплектацию всех моделей), служебный ящик (входит в стандартную комплектацию для некоторых моделей) в багажном отделении в задней части салона, а также другие функции повышают удобство использования и увеличивают вместимость.

Встроенный в потолок очиститель воздуха (стандартный для некоторых марок) удаляет загрязнения, такие как сигаретный дым и пыльцу, и использует светодиодный источник света для дезодорирования, дезинфекции и очистки воздуха за счет фотокаталитического действия.

Противоугонная система иммобилайзера двигателя доступна в качестве опции для некоторых марок. Эта система предотвращает запуск двигателя любым ключом, кроме ключа с зарегистрированным идентификационным кодом владельца.

Все модели поставляются с шестью аудиодинамиками, специально настроенными для акустики Mark Il, что обеспечивает очень реалистичное качество звука.Аудиосистема проста в эксплуатации и отличается продуманным дизайном.

Специальная внутренняя подсветка со светодиодами в шести положениях, которые загораются при открытии дверных замков, при запуске двигателя или во время движения, входит в стандартную комплектацию некоторых классов.

Подлокотник с выдвижной крышкой, позволяющий переносить длинные предметы, такие как лыжи и сноуборды.

Advanced ITS (Интеллектуальные транспортные системы) особенности

Модели

с трансмиссией 5 Super ECT поставляются с функцией NAVI-AI-SHIFT, которая использует информацию о предстоящих кривых, полученную от автомобильной навигационной системы, и информацию о градиенте, полученную от датчиков скорости автомобиля и состояния дроссельной заслонки, для переключения на четвертую и третью передачи по мере необходимости.Эта функция также учитывает действие педали акселератора / тормоза водителем, а также характеристики непосредственного поворота, включая градиент уклона. Система также может управлять переключением передач, даже если с помощью автомобильной навигационной системы не был проложен ни один маршрут, и обеспечивает соответствующее торможение двигателем и плавное ускорение для поддержки при движении по извилистым дорогам.

Система Electro Multivision с широким (7-дюймовым) дисплеем, расположенная для облегчения обзора над центром приборной панели, является дополнительной для всех моделей.Он использует голосовую навигацию DVD для значительного увеличения скорости процесса поиска маршрута и может точно определять пункты назначения, такие как отдельные почтовые адреса. Он может быть подключен к мультиплексному FM-радиовещанию и приемному оборудованию VICS (система информации и связи для транспортных средств) и совместим с системой Toyota MONET (мобильная сеть), службой информации для водителя.

1JZ против 2JZ - что лучше?

1JZ против 2JZ. Сравнивая характеристики двигателя, мощность, звук и возможности настройки, мы покажем вам, какой двигатель мощнее.


Спешите? Посмотрите наше видео о 1JZ против 2JZ

1JZ против 2JZ Технические характеристики двигателя

Давайте посмотрим на историю этих двигателей, на какие автомобили они выпускались, и разберем их подробные характеристики.

Характеристики двигателя 1JZ-GTE

1JZ-GTE был произведен Toyota Motor Corporation и дебютировал в 1991 году в Soarer GT. Для этого флагманского двигателя Toyota выбрала рядную шестицилиндровую конфигурацию с турбонаддувом.Он имел диаметр ствола 86 мм и ход поршня 71,5 мм.

Двигатель претерпел несколько изменений в производственном цикле, включая переход на более продвинутую конструкцию головки в последней итерации (регулируемая синхронизация клапанов с интеллектом).

Последняя версия 1JZ-GTE также перешла с оригинальной установки с двойным турбонаддувом на более крупную установку с одним турбонаддувом. Этот двигатель можно было найти в топовой линейке автомобилей Toyota девяностых годов, включая варианты Soarer, Supra и Tourer V семейства JZX.

Это популярный двигатель, который нужно заменять на другое шасси из-за его рабочего объема, надежных внутренних компонентов и обширной поддержки послепродажного тюнинга.

Слухи указывают на то, что при правильных вспомогательных модификациях, заправке топливом, турбонаддувом и управлении двигателем было известно, что стандартный двигатель может производить более 800 л.с. на кривошипе.

Имейте в виду, что это всего лишь слухи!

  • Производитель: Toyota
  • Версия: Toyota Chaser JZX100 Tourer V
  • Объем двигателя: 2498 куб. См (округлено до 2.5 литров)
  • Конфигурация: DOHC (двойные верхние кулачки), 24 клапана, BEAMS VVT-i
  • Мощность: 280 л.с. при 7500 об / мин
  • Крутящий момент: 280 фунт · фут при 2400 об / мин
  • Турбо: CT15B
  • Увеличение запаса: 9 фунтов на квадратный дюйм
  • Автомобили, на которых был установлен 1JZ-GTE: Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110), Toyota Soarer (JZZ30), Toyota Supra MK III (JZA70, только для Японии и Австралии), Toyota Verossa, Toyota Crown (JZS170), Toyota Mark II Blit

С дополнительными характеристиками 1JZ-GTE можно ознакомиться здесь.


Характеристики двигателя 2JZ-GTE

Модель 2JZ-GTE была выпущена в 1991 году на Toyota Aristo V (JZS147), а затем была использована в модели JZA80 Toyota Supra. 2JZ-GTE был впервые разработан как ответ Toyota на чрезвычайно успешный двигатель Nissan RB26DETT. 2JZ-GTE обладал многими сильными сторонами 1JZ и основывался на них с большим рабочим объемом и более совершенными последовательными турбонагнетателями Hitachi. 2JZ сохранил диаметр ствола 86 мм, как у 1JZ, но его ход увеличился с 71.От 5 мм до 86 мм.

2JZ-GTE был увековечен в массовой культуре благодаря франшизе фильма «Форсаж». Персонаж покойного Пола Уокера построил и управлял своим «10-секундным автомобилем» Toyota Supra с приводом от 2JZ-GTE во многих запоминающихся сценах.

  • Производитель: Toyota
  • Версия: Toyota Supra JZA80 (1993-2002)
  • Рабочий объем: 2997 куб. См (округлено до 3,0 л)
  • Конфигурация: DOHC (двойные верхние кулачки), 24 клапана
  • Мощность: 280 л.с. при 5600 об / мин
  • Крутящий момент: 320 фунт · фут при 4000 об / мин
  • Turbo: CT20 Turbine x 2 (последовательно)
  • Увеличение запаса: 11 фунтов на квадратный дюйм
  • Автомобили, на которых был установлен 2JZ-GTE: Toyota Aristo 3.0V JZS147 (только для Японии), Toyota Aristo V300 JZS161 (только для Японии), Toyota Supra RZ / Turbo JZA80

Если вам нравится звук дрифтинга Supra, вам стоит попробовать нашу дрифт-игру Toyota Supra.

Результаты и заключение

  • 1JZ-GTE: хххх
  • 2JZ-GTE: ххххх

И 1JZ-GTE, и 2JZ-GTE имеют завидную репутацию двигателей, способных к высокой мощности и высокой надежности. Свидетельством этого является то, что многие профессиональные дрифтеры выбирают свои двигатели либо для V8, либо для семейства «JZ».На бумаге оба двигателя очень похожи, но увеличенный рабочий объем 2JZ-GTE обеспечивает тот же уровень мощности на более низких оборотах. Это дает преимущество 2JZ-GTE.

Для получения дополнительной информации о семействе двигателей JZ прочтите статью в Википедии.


1JZ Vs 2JZ Зажимы для выхлопных газов

Включите динамики и наслаждайтесь сборниками звуковых клипов наших двигателей.

1JZ-GTE настроенный звук выхлопа

Какой лучший способ сэмплировать звук настроенного 1JZ-GTE, чем посетить Японскую встречу 1JZ! Норияро всегда поставляет фантастический контент на японском языке, так что загляните на его сайт.


2JZ-GTE настроенный звук выхлопа

Результаты и заключение

  • 1JZ-GTE: ххххх
  • 2JZ-GTE: ххххх

Двигатели Toyota JZ широко известны как двигатели с отличным звучанием. То, как вы цените звук, чрезвычайно субъективно, но я не думаю, что кто-то будет возражать, если я поставлю обоим двигателям пять баллов из пяти за звук. Форсированные шестицилиндровые двигатели звучат просто фантастически.


1JZ Vs 2JZ Dyno зажимы для тюнинга

На YouTube есть множество видео с настроенными двигателями JZ, и, поскольку оба движка имеют такой схожий потенциал настройки, кажется несправедливым противопоставлять один динамометрический прогон другому без контекста или бюджета, поэтому вместо этого давайте взглянем на два видео, демонстрирующих некоторые из самых безумных JZ. тюнинг.

1JZ-GTE Dyno tuning

На этом видео показан стандартный 1JZ-GTE с болтовыми соединениями, работающий на динамометрическом стенде более 900 пс.

2JZ-GTE Dyno tuning

«Эта безумно громкая Toyota Supra Titan Motorsports мощностью 1600 л.с. (в распылении) появилась сегодня утром на выставке Fair Lakes Cars & Coffee. Автомобиль имеет мощность 1400 л.с. Если это не заставит вас полюбить Supra, я не знаю, что будет ».

Результаты и заключение

  • 1JZ-GTE: ххххх
  • 2JZ-GTE: ххххх

Для этого заключения я процитирую прекрасную статью Дуструннерауто:

Оба двигателя являются одними из самых горячих заводских двигателей, когда-либо выпускавшихся в серийные автомобили.

«Причина, по которой большинство людей думает, что 2JZ сильнее, заключается в том, что он может выдерживать более высокие уровни мощности. Но они не учитывают дополнительное смещение. Общее практическое правило заключается в том, что базовая нижняя часть 1JZ хороша примерно для 650-700 лошадиных сил, а штатная нижняя часть 2JZ хороша примерно для 800 лошадиных сил. Вы могли подумать, что 2JZ будет сильнее, не так ли? Неправильный."

«Базовая часть 1JZ подходит для 650-700, что составляет 260 - 280 л.с. / литр (650 л.с. / 2.5литр = 260 л.с. / литр). Базовая модель 2JZ рассчитана примерно на 800, что составляет 266 л. с. / литр ».

«Нижняя часть обоих этих двигателей была выдвинута далеко за пределы тех цифр, которые я только что привел. Но 1JZ и 2JZ могут надежно выдавать 266 л.с. / литр на своей нижней части. Когда я говорю «надежно», я имею в виду выбивание двигателя до отказа в течение длительного периода времени, и он не выходит из строя ».

«Оба двигателя являются одними из самых горячих заводских двигателей, которые когда-либо устанавливались на серийные автомобили. Очень немногие двигатели в мире могут выдерживать до 1000 лошадиных сил и более.”


1JZ против 2JZ обоймы

Так что же сами дрифтеры думают об этих двух двигателях? Давайте присоединимся к водителям, поскольку они подвергают наши два двигателя некоторому (боковому) давлению.

1JZ-GTE обоймы дрейфующие

JZX100 с 1JZ-GTE с TRUST T67-25G @ 450ps

Наше второе видео на 1JZ - это второе видео Райана Тёрка «вне сезона». Потрясающие шумы вождения, редактирования и 1JZ!

2JZ-GTE обоймы дрейфующие

В этом клипе показано, как шасси Nissan S13 мощностью 800 л.с. + разрывается на трассе для дрифта в Сербии.

Gatebil имеет репутацию производителя невероятных автомобилей и фантастического дрифта. В этом ролике показаны автомобили с двигателем 2JZ, сжигающие резину на знаменитой трассе.

Результаты и заключение

  • 1JZ-GTE: ххххх
  • 2JZ-GTE: ххххх

Дрифтеры любят двигатели семейства JZ, 1JZ-GTE дешевле в покупке и, возможно, более доступен, однако дополнительный рабочий объем 2JZ-GTE немного лучше подходит для тюнинга высокого уровня.Вам очень повезет, если в вашем дрифт-кара есть любой из двигателей, так что оба получите по пять баллов. Здесь нет явного победителя.


1JZ-GTE Vs 2JZ-GTE вывод

Итак, пришло время подсчитать наши звезды и посмотреть, какой двигатель победит.

1JZ-GTE получил 19 звезд. 2JZ-GTE получил 20 звезд. 2JZ-GTE - победитель! Оба двигателя абсолютно фантастические, оба двигателя очень похожи по заводским характеристикам и возможностям настройки, в то время как 2JZ-GTE имеет некоторые преимущества из-за своего рабочего объема, поэтому 1JZ-GTE имеет преимущества из-за его немного более дешевой стоимости.Если вам удастся заполучить любой из этих двигателей, вы окажетесь в выигрыше.

С учетом сказанного должен быть победитель, так что поздравляю 2JZ-GTE - вы * только * выиграли у своего старшего брата.

  • 1JZ-GTE: х х 19
  • 2JZ-GTE: х 20


2JZ Бонусный контент

2JZ-GTE Промежуточное видео восстановления:

Спасибо, что прочитали нашу встречу «1JZ против 2JZ».Если вам есть что сказать, почему бы не оставить комментарий ниже? Если вам понравилась эта статья, почему бы не ознакомиться с нашей встречей между RB20DET и SR20DET?

Загляните в архивы 1JZ Speedhunter, чтобы найти огромное количество качественного контента 1JZ.

Хотите мгновенно дрейфовать? Попробуйте нашу бесплатную игру в дрифтинг.

Ознакомьтесь с нашим полным руководством, если вы планируете построить двигатель 1.5JZ.

Пожалуйста, не забудьте подписаться на Drifted, чтобы не пропустить ни одно из наших предстоящих соревнований "один на один"!

Обновлено 11 февраля 2019 г .: добавлено краткое сводное видео 1JZ против 2JZ

По сценарию Джо Террелла Дрейфовал.com, автомобильный журналист и всесторонний автолюбитель. Узнайте больше о Джо и команде Drifted на нашей странице о нас.

Оценить эту статью

Вы можете использовать эту функцию, чтобы оценить эту страницу. Пожалуйста, проявите великодушие, более высокий рейтинг помогает нам создавать больше подобного контента 🙏

Все, что вам нужно знать о настройке 1JZ

«Смотрим лучшие тюнинговые моды для двигателя 1JZ».

Двигатель 1JZ устанавливался на многие модели Toyota и Lexus, от моделей, ориентированных на семейство, до более спортивных моделей, таких как Supra.

Двигатель 1JZ представлял собой 6-цилиндровый 2,5-литровый двигатель без наддува с системой изменения фаз газораспределения, представленной в 1996 году вместе с измененной головкой блока цилиндров, что делало его идеальной базой для вашего тюнингового проекта. Более поздняя модель с турбонаддувом была представлена ​​с суффиксом GTE, и это стало интересным предложением для тюнера.

Тщательно планируйте обновления 1JZ и не поддавайтесь соблазну попробовать турбо-блок NASP.

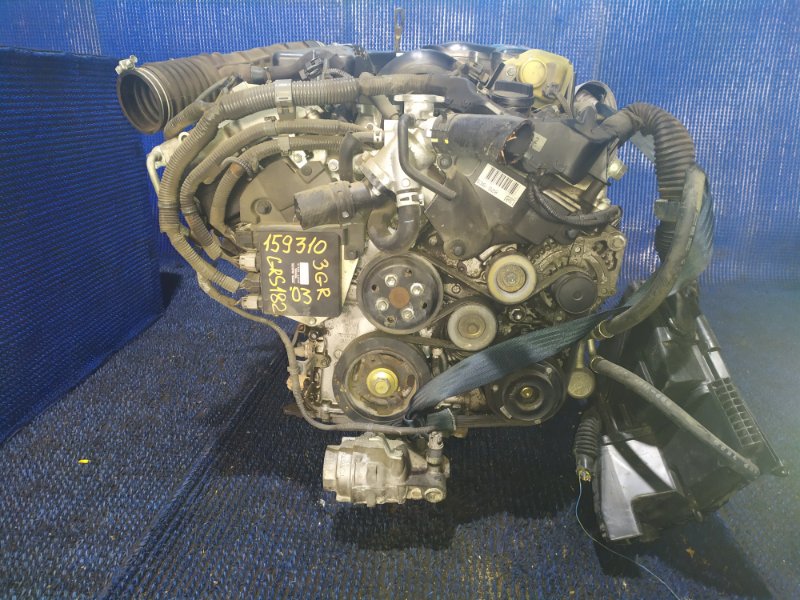

В 2007 году он был заменен двигателем 4GR-FSE, чтобы соответствовать постоянно ужесточающимся нормам и требованиям по выбросам.

Нас часто спрашивают, можно ли турбонаддувить двигатель NASP 1JZ от людей, которые смотрят на установку 2JZ и двигатель 1JZ-GTE.

Хотя это возможно, это не совсем рентабельно, особенно когда вы можете поставить двигатель 2JZ или 1JZ-GTE с установленным турбонаддувом и сразу бросить его.

Если вы настаиваете на турбонаддуве, вам необходимо уменьшить степень сжатия, немного изменить головку и добавить ЭБУ вторичного рынка для управления заправкой топливом и турбонаддувом. По сути, вы обязуетесь провести дорогостоящую разборку и восстановление двигателя.

Двигатель 2JZ в значительной степени не подлежит замене, и его много вокруг, или вы можете получить блок 1JZ GTE в качестве замены. Таким образом, имеет экономический смысл заменить двигатель, если вы ищете принудительную индукцию, а не переделываете существующий двигатель.

Лучшие тюнинговые моды 1JZ

Говоря о лучших и наиболее оптимальных модификациях для вашего двигателя 1JZ, мы будем говорить о модификациях тюнинга, которые дают наибольшую отдачу от ваших денег.

Значительный выигрыш можно получить за счет улучшения кулачка.Изменение профиля кулачка изменяет продолжительность впуска и выпуска двигателя и может резко изменить диапазон мощности и выходную мощность.

Быстроходные кулачки обычно увеличивают крутящий момент в диапазоне оборотов, вы можете потерять небольшую мощность на низких оборотах, но ваша мощность на высоких оборотах будет увеличена.

Motorsport cams, увеличивают диапазон мощности на высоких оборотах, но в результате автомобиль не будет плавно работать на холостом ходу, и почти всегда страдает мощность на низких оборотах.

При ежедневном управлении автомобилем вам необходимо оптимизировать диапазон крутящего момента в соответствии с вашим типичным стилем вождения.

Время работы двигателя, форсунки и топливный насос также влияют на получаемый прирост крутящего момента.

Увеличение продолжительности работы клапана может изменить диапазон крутящего момента, и на большинстве двигателей длительность выпуска и впуска не обязательно должна совпадать, хотя большинство кулачков и тюнеров используют согласованные пары, есть некоторые преимущества для увеличения продолжительности впуска или выпуска.

Типичные модификации этапа 1 часто включают в себя: Панельные воздушные фильтры, просверленный и сглаженный воздушный короб, Remaps / piggy back ECU, спортивный выпускной коллектор, впускные коллекторы, распределительный вал Fast Road.

Типичные модификации этапа 2 часто включают: Спортивный катализатор и производительный выхлоп, Портированная и полированная головка, топливные форсунки с высоким расходом, комплект для индукции, модернизация топливного насоса, кулачок Fast Road.

Типичные модификации 3-го этапа часто включают: Внутренние обновления двигателя (отверстие в головке потока / большие клапаны), Добавление или модернизация принудительной индукции (турбо / нагнетатель), балансировка двигателя и проектирование, кулачок для соревнований, преобразование двойной зарядки, модернизация кривошипа и поршня до переделать компрессию.

Двигатели 1JZ хорошо реагируют на модификации, и мы обнаружили, что есть много обновлений и деталей для повышения производительности.

Схема

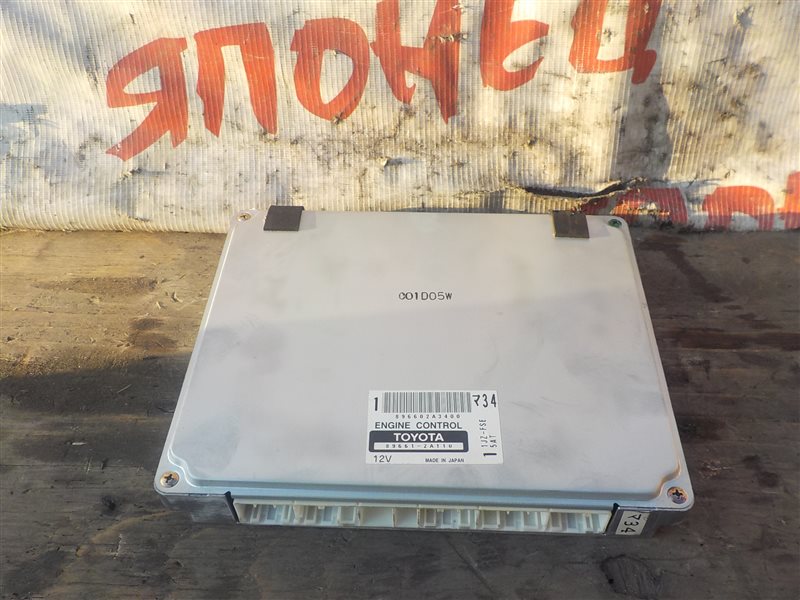

ECU поможет раскрыть весь потенциал всех деталей, которые вы установили на свой 1JZ.

(В некоторых случаях, поскольку заводской ЭБУ заблокирован, мигание не является вариантом, поэтому послепродажный ЭБУ - это путь, который следует выбрать, и многие из них будут превосходить заводские ЭБУ, но убедитесь, что он имеет защиту от детонации и правильно настроен .)

Обычно он дает вам примерно на 30% больше мощности на автомобилях с турбонаддувом и на 15% на двигателях NASP, но ваш пробег будет варьироваться в зависимости от деталей, которые вы сделали, и состояния вашего двигателя.

Втянуть больше воздуха в двигатель 1JZ - это цель любого проекта модификации двигателя.

Забор Забирайте воздух во время фазы всасывания из воздушного фильтра и позволяйте ему втягиваться в цилиндры двигателя.

Структура и скорость впуска могут существенно повлиять на распыление топлива и эффективность двигателя на 1JZ.

Мы часто видим, что заголовки требуют запасных частей для тюнинга, хотя некоторые OEM-производители предоставляют достаточно хорошие заголовки.

Установка больших комплектов клапанов, выполнение согласования портов и протекания головки также улучшит крутящий момент, фантастическим побочным эффектом является повышение потенциала для лучшего увеличения крутящего момента в других моделях настройки.

Установка поршней, штоков нижнего сжатия и сортировка потока масла в турбонагнетатель являются важными соображениями. В идеале вы должны также использовать кованые детали для дополнительной прочности и упругости.

Есть еще большой потенциал для настройки двигателя 1JZ в его форме NASP.

Характеристики двигателя

1JZ

Давайте посмотрим на варианты двигателей в диапазоне 1JZ и различия между ними.

  • 1JZ-GE 1990-1996 более низкая степень сжатия, выдавая 180 л.с.
  • 1JZ-GE 1996 г. - доработки системы зажигания, повышенная степень сжатия, система изменения фаз газораспределения VVTi и мощность около 200 л.с.
  • 1JZ-FSE с 2000 по 2007 год имеет более высокую степень сжатия благодаря непосредственному впрыску топлива
  • 1JZ-GTE это был двигатель с турбонаддувом, основанный на установке с двойным турбонаддувом, до 1996 года, когда он был заменен на одинарный турбонаддув. Обе версии двигателя развивали мощность около 280 л.с., но последняя извлекала выгоду из немного более высокого крутящего момента и гораздо более широкого диапазона мощности.

Слабые места, проблемы и недочеты на 1JZ

К счастью, эти двигатели очень прочные и надежные, но есть несколько вещей, на которые следует обратить внимание.Система VVT может вызвать проблемы при неправильном обслуживании и обслуживании, это обычно вызывает сначала грубый холостой ход, а затем пропуски зажигания и проблемы, не связанные с запуском. Высокий расход масла на старых двигателях, как правило, связан с изношенными клапанами и поршнями, замените его при сильном задымлении.

Свечи зажигания имеют тенденцию к засорению, но стоит проверить катушки зажигания, если есть пропуски зажигания и другие электрические проблемы.

Вы сможете поднять мощность примерно до 250 л.с. на большинстве двигателей 1JZ с правильными модификациями.Получите газовую головку цилиндра и порт и отполируйте впуск и выпуск, чтобы максимизировать поток через двигатель. Камеры для быстрой езды дадут большую пиковую мощность, но если профиль будет слишком агрессивным, вы столкнетесь с неровностями холостого хода, и автомобилем будет трудно управлять в пробке.

Повышение мощности

Спортивный выхлоп и катализатор с высокой пропускной способностью также повышают мощность двигателя. Если вы сбалансируете двигатель, вы можете поднять красную черту, и, будучи рядным 6, этот двигатель действительно свободно вращается и шелковисто плавно, предлагая большую максимальную мощность.

Стандартная топливная система на 1JZ обычно хороша для довольно значительного увеличения мощности, и, если вы не добавляете турбонаддув, она должна быть в состоянии справиться со значительными показателями мощности двигателя NASP.

Более легкий маховик поможет двигателю более свободно вращаться, и мы рекомендуем установить муфту с повышенным номиналом, когда вы начинаете увеличивать мощность двигателя выше 250 л.с.

Быстрая шоссейная камера, вероятно, самая эффективная модификация для 1JZ, добавляющая примерно на 20% больше мощности.Мы слышали о людях, устанавливающих кулачки 2JZ на этот двигатель, но вам нужно будет отточить цапфы, чтобы они соответствовали. Перенос и пропуск газа через головку, а также добавление клапанов большего размера также обеспечивают хорошую окупаемость ваших вложений.

Большинство стандартных воздушных коробок 1JZ работают достаточно хорошо, поэтому мы не рекомендуем обновлять воздушный фильтр, пока вы не повысите уровень мощности примерно на 30% по сравнению со стандартным.

Тюнинг 1JZ GTE

Версия двигателя с турбонаддувом сильно отличается от двигателя NASP и является отличным двигателем для работы.17 фунтов на квадратный дюйм кажется безопасным пределом для этих двигателей, стандартный блок управления двигателем будет доволен давлением около 15 фунтов на квадратный дюйм.

Если вы хотите подняться выше, вам нужна отдельная замена ECU или высококачественный дополнительный ECU, нам очень нравится установка Greddy E manage Blue, благодаря ее гибкости и вычислительной мощности, а также упрощает добавление вторичного датчика расхода воздуха.

Многие люди тратят кучу денег на турбо-апгрейды 1JZ только для того, чтобы страдать от унижения, когда видят, как 1JZ превращается в дым после завершения строительства.

Более крупные турбонагнетатели, как правило, страдают задержкой на нижнем конце, а маленькие турбонагнетатели раскручиваются быстрее, но не имеют прироста мощности двигателей на пиковом уровне.

К счастью, выбор турбонагнетателей постоянно меняется, и мы обычно находим турбонагнетатели с регулируемыми лопастями, в которых угол лопастей изменяется в зависимости от скорости для уменьшения задержки и увеличения максимальной мощности.

Турбонагнетатели с двойной спиралью направляют поток выхлопных газов в 2 канала и подают их на лопатки, расположенные под разными углами в турбонагнетателе.Они также увеличивают эффект продувки двигателя.

Как правило, вы увидите, что датчик воздушного потока AFM / MAP на этих двигателях имеет ограничение, когда в двигатель втягивается больше воздуха.

Мы отмечаем, что датчики воздуха с 4 барами справляются с довольно большим увеличением мощности, тогда как датчик воздуха OEM ограничивал мощность на гораздо более низком уровне.

Добавление нагнетателя или дополнительного турбонагнетателя приведет к значительному увеличению крутящего момента, хотя и труднее заставить работать. У нас есть это добавление руководства по установке двойного зарядного устройства, если вы хотите узнать больше.

Добавление большего турбо-контроллера и хорошего качества наддува доведет вас до примерно 365 л.с. для 1,2 бара, примерно в этот момент датчик воздушного потока начинает работать, и его необходимо повысить. Большинство владельцев 1JZ GTE на этом этапе переходят на датчик карты.

Любимый турбо для апгрейда - HKS2835, дающий чуть больше 400 л.с. при правильной настройке и очень небольшом лаге. GT35R и насос мощностью 255 литров в час, форсунки объемом 650 куб. См будут хороши для мощности 550 л.с. при правильной настройке управления двигателем.

Многие из наших модификаций двигателя 1JZ включают детали от версии 2JZ, форсунки, кулачки и топливные насосы являются популярными заменами.

Предупреждение: опция Decat действительно вызывает преждевременный отказ турбоуплотнения. Многие владельцы сообщают о проблемах с уплотнениями после распродажи, но прямой причины не обнаружено.

Пожалуйста, помогите нам завершить эту статью, добавьте свои советы, предложения и исправления через форму обратной связи ниже. Мы полагаемся на отзывы пользователей, чтобы наши советы по настройке оставались актуальными.

Наш форум также является отличным местом для тех, кто хочет получить более конкретные советы или у вас возникли проблемы с проектом настройки двигателя 1JZ.

Выхлоп

Модернизируйте выхлоп, только если текущий выхлоп создает ограничения.

На большинстве заводских выхлопных газов вы обнаружите, что скорость потока хорошая даже при небольшом приросте мощности, но когда вы начнете повышать уровни мощности, вам понадобится более эффективный выхлоп.

Спортивные выхлопы обычно помогают улучшить поток воздуха, выходящего из двигателя, но не выходят слишком большими, иначе вы можете просто увеличить скорость потока и ухудшить ситуацию.Так что, вообще говоря, придерживайтесь размера от 1,5 до 2,5 дюймов, чтобы максимизировать скорость потока, и это должно учитывать количество воздуха, перемещаемого вашим двигателем.

Обычно ограничения выхлопа связаны с установленными фильтрами, поэтому добавление более быстрой альтернативы гонки, такой как спортивный катализатор, в значительной степени снимает это ограничение, благодаря большему размеру и площади поверхности, и эффективно поднимает производительность до уровня, которого вы ожидаете без с установленным катализатором, но сохраняет легальность дороги.

Слабые места Проблемы и проблемные места на

Двигатели, как правило, надежны и прочны, если их регулярно обслуживают и ремонтируют.

Накопление углерода в головке, особенно вокруг клапанов, которое снижает мощность или создает плоские пятна, это более серьезная проблема для двигателей с прямым впрыском, но на все двигатели следует обращать внимание. У нас есть советы по удалению нагара.

У некоторых из наших участников были проблемы с плоскими пятнами или глюками после применения модов и обновлений или настройки, это обычно не связано с этой конструкцией двигателей, поэтому вместо этого ознакомьтесь с нашей статьей о диагностике плоских пятен и проблем после настройки, которая должна помочь вам получить дно этого вопроса.

Регулярная замена масла жизненно важна для двигателя, особенно после настройки, и помогает продлить срок службы и надежность двигателя.

Если вы хотите узнать больше или просто получить дружеский совет по настройке двигателя, присоединяйтесь к нам на нашем дружественном форуме , где вы можете более подробно обсудить варианты настройки с нашими владельцами. Также стоит прочитать наши объективные статьи по настройке , чтобы получить полное представление о преимуществах и недостатках каждой модификации.

Пожалуйста, помогите нам улучшить эти советы, отправив нам свой отзыв в поле для комментариев под .

Нам нравится слышать, чем занимаются наши посетители, и какие обновления лучше всего подходят для каждой модели автомобиля. Комментарии используются для повышения точности этих статей, которые постоянно обновляются.

ПОЖАЛУЙСТА, ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАНИЕ ЕГО РАБОТЫ. Я не беру с вас за доступ к этому веб-сайту, и это экономит большинство читателей TorqueCars долларов на 100 долларов в год - , но мы НЕ ПРИБЫЛЬНЫ и даже не покрываем наши расходы.Чтобы мы работали, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья написана мной, Уэйнном Смитом, основателем TorqueCars, и я ценю ваши отзывы и предложения. Эта запись была подал под Тойоту. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, напишите ссылку на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальной сети.

Обратная связь

Пожалуйста, используйте наш форум , если вы хотите задать вопрос по настройке , и обратите внимание, что мы не продаем запчасти или услуги, мы просто интернет-журнал.

Помогите нам улучшить, оставьте предложение или дайте чаевые

1JZ-GTE Проблемы с двигателем, надежность, расход топлива

Японские автомобильные двигатели Toyota всегда были известны тем, что они сочетают в себе использование современных технологий, простоту обслуживания и хорошие характеристики.Силовой агрегат первого поколения с индексом 1JZ представлял собой рядный шестицилиндровый двигатель объемом 2,5 литра и 3 литра. Эти двигатели устанавливаются на Toyota Crown, Mark II, Supra, Brevis, Chaser, Cresta, Progres, Soarer, Tourer V и Verossa.

Эта машина появилась в 1990 году и могла оставаться на конвейере до 2007 года, доказывая, что эта машина высокопроизводительная и высокотехнологичная. Но двигатель 1JZ также претерпел некоторые улучшения: был добавлен механизм ACIS, изменивший геометрию впуска, насадки теперь были на одинарном реверсивном ремне, а масляный насос был заменен на надежную и производительную версию трохоидного типа.

1JZ-GTE Проблемы и надежность

Несмотря на то, что двигатель Toyota 1JZ известен своей надежностью и долговечностью, у него все же есть слабые места. Какие проблемы обычно возникают и как их решать:

  • Первые проблемы с клапаном и муфтой VVT-i. Короткий срок службы этих элементов часто приводит к снижению скорости и детонации двигателя. После его замены проблемы исчезли.
  • Двигатель не запускается. Причиной этих проблем обычно является свеча зажигания, которая залита маслом или топливом, откройте крышку свечи зажигания, возьмите свечу зажигания и очистите ее с помощью сухой ткани или наждачной бумаги.
  • Большой расход топлива. Обычно подключается к лямбда-зонду, который вышел из строя. Желательно заменить кислородный датчик, а также воздушный фильтр и, возможно, датчик массового расхода воздуха (MAF).
  • Повышение расхода масла. Если пробег двигателя большой, возможно, потребуется заменить кольца штока клапана и сальники.
  • Слабый натяжитель ремня ГРМ. Источник питания ремня заявлен заводом на уровне 100 тысяч километров - неплохо, но из-за натяжителя может преждевременно порваться.К счастью, все двигатели, кроме версии с непосредственным впрыском, «антипригарные», при обрыве ремня поршень и клапан не встречаются. Но в любом случае, когда проблема с ремнем ГРМ возникает из-за натяжителя, это не весело.
  • Надежность электронной системы впрыска топлива в 1JZ имела революционную для своего времени конструкцию, которая позволяла обеспечить высочайшее качество сгорания топлива в широком диапазоне оборотов. Автомобиль быстро реагирует на нажатие педали газа и ощущается динамичным.
  • Помимо надежности, силовой агрегат имеет два распределительных вала, которые приводятся в действие ремнем одновременно. Таким образом, вибрация двигателя практически незаметна, что положительно сказывается на комфорте автомобиля, оснащенного этим силовым агрегатом.

1JZ Расход топлива

Двигатель показывает приемлемый расход топлива с учетом своей мощности. В городе уходит 15 литров на 100 км, по трассе расход снижается до 9-10 литров на 100 км, а в смешанном цикле - 12.5 литров.

1JZ Обслуживание двигателя

  • Двигатель обладает не только впечатляющими динамическими характеристиками, но и прекрасными ресурсными характеристиками: капитальный ремонт требуется не ранее 400 000 км.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
