1KZ-TE двигатель Тойота: ресурс, характеристики, проблемы, минусы

Тойота двигатель 1KZ-TE 3.0 дизель собирала в Японии с 1993 года по 2006. Его ставили на микроавтобусы, внедорожники и пикапы. Электронный ТНВД осуществлял прямой впрыск топлива, а у самых мощных двигателей был интеркулер. К серии 1КЗ относился также ДВС 1KZ-Т.

Содержание

Характеристики двигателя 1KZ
Расход топлива
Технические особенности
Обслуживание
Недостатки и слабые места 1КЗ
Отзывы
Тюнинг
На какие автомобили устанавливался 1KZ
Заключение
Видео

Характеристики двигателя 1KZ

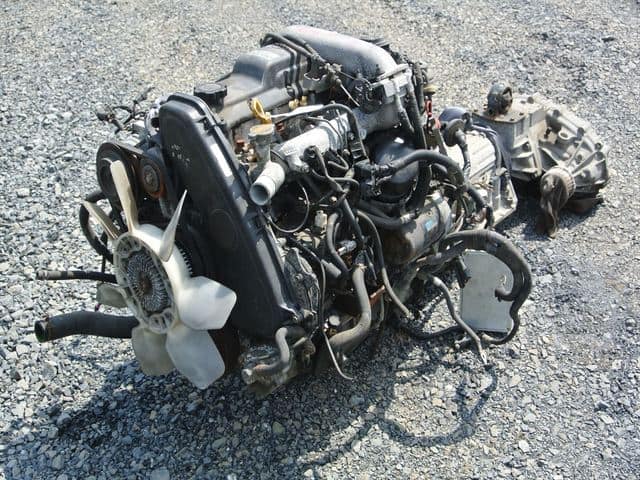

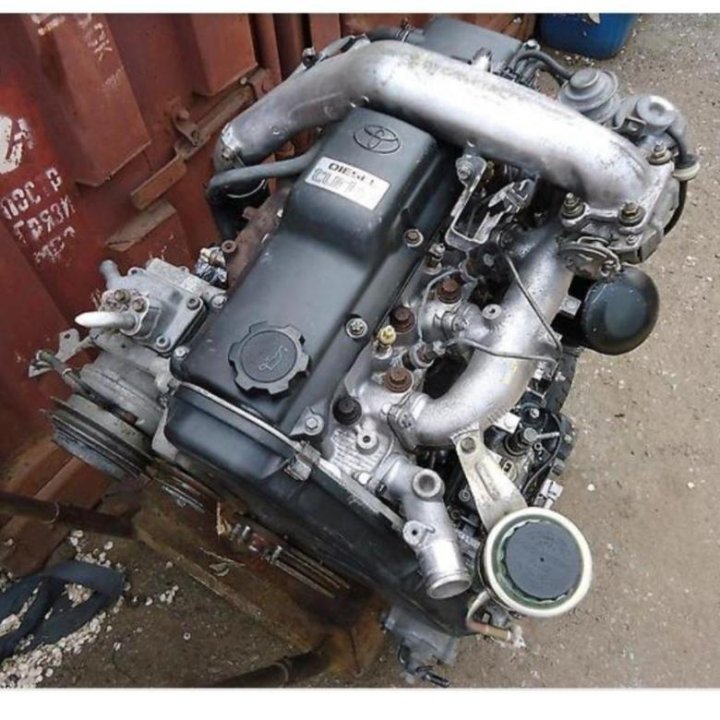

Двигатель 1КЗ 3.0 дизель

Перечислим основные показатели ДВС:

Ремень ГРМ 1КЗ 3.0 (ссылка на источник изображения)

Расход топлива

Номинальный расход топлива 1KZ с 4АКПП и 5МКПП, потребление дизеля на 100 км:

по городу – 13,2 л;
на трассе – 9,6 л;
в смешанном цикле – 11,0 л.

3L — дизельный двигатель Toyota

Технические особенности

1993 – год первого выпуска дизельного двигателя 1КЗ, оснащенного турбонаддувом. Его чугунный блок цилиндров имеет два балансирных вала. Ход поршня равен 103 мм, ⌀ поршней – 96 мм, объём мотора – 3 л.

Балансирные валы (ссылка на источник изображения)

Сверху БЦ установлена алюминиевая головка, 1 распредвал, на каждый цилиндр – по 2 клапана. У клапана впускной/выпускной ⌀ – 42,5 / 37 миллиметров.

Каждые 40 000 км пробега система клапанов на 1KZ-TE требует регулировки.

На холодном моторе допустимы такие зазоры:

впускные – 0,2-0,3 мм;
выпускные – 0,25-0,35 миллиметров.

Ремень ГРМ

Зубчатый ГРМ следует менять через 100 000 километров пробега.

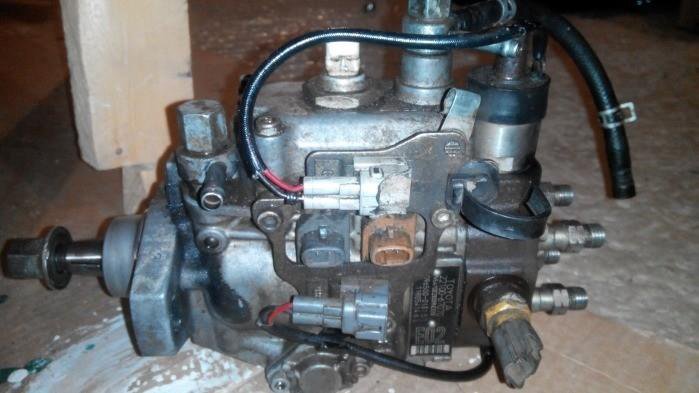

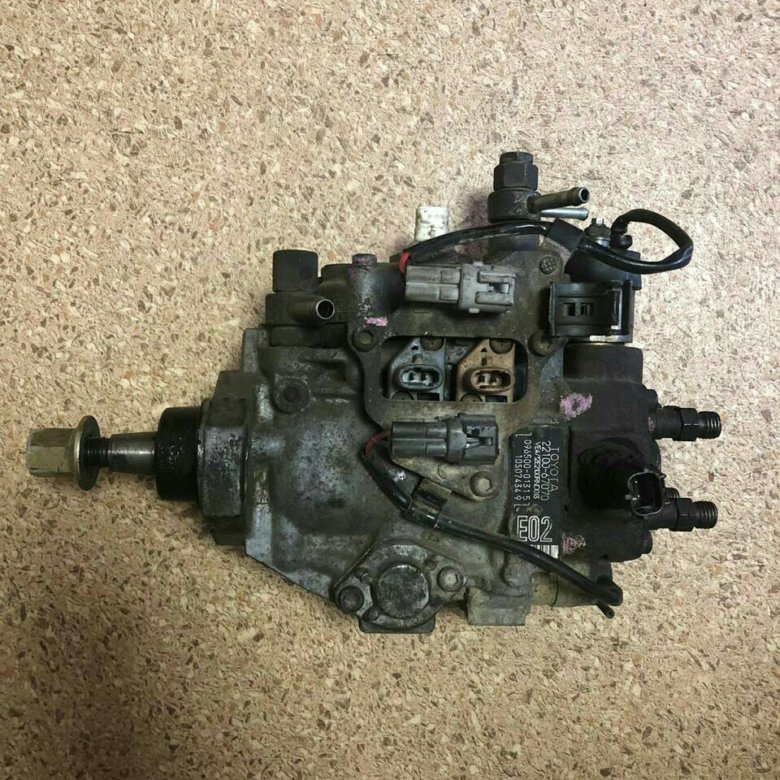

ТНВД механический (ссылка на источник изображения)ТНВД управляется электроникой (ссылка на источник изображения)

У 1KZ-TE топливный насос управляется электроникой, у 1KZ-T он механический. Мощность дизеля достигает 130 лошадиных сил, крутящий момент составляет 332 Нм. У 1КЗ, оснащенного интеркулером, мощность достигает 140 лошадиных сил, а у моделей с электронной педалькой – 145 лошадиных сил и 343 Нм.

Интеркулер

Таких показателей помогает достигать турбокомпрессор. Также мотор 1КЗ оснащен системой EGR, обеспечивающей рециркуляцию отработанных газов.

Турбокомпрессор двигателя 3.0

ДВС 1КЗ сняли с производства в 2006-м, вместо него стали выпускать 1KD.

Клапан EGR

Дизельный двигатель Toyota 3.0 — 5L-E

Обслуживание

Дизельные ДВС всегда надежнее бензиновых, а ресурс их больше. В руководстве по эксплуатации можно узнать, какой антифриз и масло заливать в двигатель Toyota 1KZ-TE. Рекомендованная вязкость масла 5W-30 или 10w30. Так как турбированные моторы к смазке требовательны, то плановая замена моторного масла необходима через каждые 7.000 пробега. Или после проверки, которая показывает засоренность или недостаточный уровень масла. Одновременно с маслом меняется и фильтр.

Замена ремня ГРМ проводится каждые 70-120 тыс. километров.

Ремень ГРМ 1KZ-TE 3.0 (ссылка на источник изображения)

Регулировка клапанов у 1KZ-TE выполняется настроечными шайбами, но делать это собственноручно не рекомендуется.

Важно вовремя обслуживать газораспределительный механизм, его отказ приводит к обрыву ремня ГРМ, в результате могут погнуться клапана, что потребует проведения капитального ремонта двигателя.

1HZ — рядный шестицилиндровый дизель Toyota

Засоренный и новый радиатор (ссылка на источник изображения)

Благодаря засоренному радиатору, из-за сломанной вискомуфты либо термостата, протекающей помпы или треснутой ГБЦ происходит перегрев мотора.

Слабая ГБЦ может треснуть при незначительном перегреве. Если есть подозрение на трещину в головке блока цилиндров, нужно посмотреть в расширительный бачок. Если вы увидите там пузыри, диагноз можно считать подтвержденным, у 1КЗ это распространенная болезнь, которая лечится лишь одним способом – заменой головки.

ГБЦ двигателя 1КЗ 3.0

Автомеханики и владельцы Toyota считают 1KZ-TE одним из наиболее надежных японских моторов, проблемы с ним возникают редко. Но есть некоторые слабые места. Например, внимания требует охлаждающая жидкость, которая вечно непонятно куда испаряется.

Тепловые зазоры клапанов требуют регулировки через каждые 40 тысяч пробега, а максимальный срок службы ГРМ – 100 000 километров.

Если аккуратно эксплуатировать машину, учитывая ее минусы, не перегревая мотор, то при нормальном обслуживании можно рассчитывать на ресурс 1КЗ в 500 000 км и больше.

1HD-FTE — дизельный рядный шестицилиндровый 4. 2 от Toyota

Отзывы

Уважаемые Читатели на нашем сайте пока нет отзывов о моторе 1KZ-TE. Если Вы хотите поделиться своим опытом, мнением, то оставляйте их в виде комментариев в любой форме.

Тюнинг

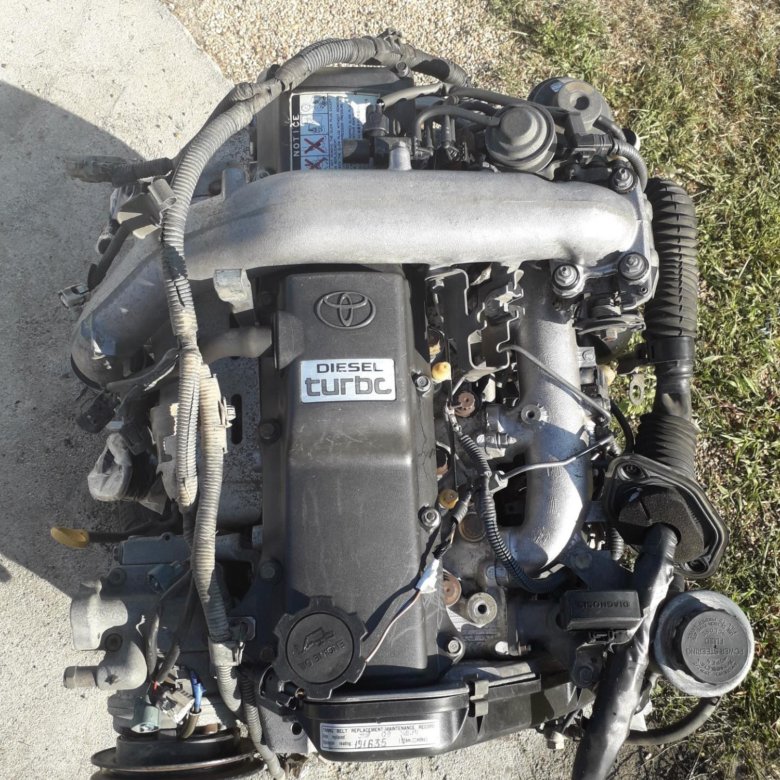

Двигатель 1КЗ

Учитывая, что ДВС 1KZ-TE давно снят с производства, чип-тюнинг для него противопоказан «по возрасту». Если у вас есть серьёзные причины тюнинговать старичка, то прошивка способна увеличить его мощность до 200 лошадиных сил. Самолётом машина после этого не станет всё равно, а вот ресурс мотора сократится существенно.

На какие автомобили устанавливался 1KZ

HiAce h200(внизу) и Hilux N140(вверху)

Перечислим, на какие модели японских автомобилей ставился 1KZ:

4Runner N120 – 1993—1995.
4Runner N180 – 1995—2002.
4Runner N210 – 2002—2006.
HiAce h200 – 1993—2004.
Hilux N140 – 1997—2002.
Land Cruiser Prado J70 – 1993—1996.
Land Cruiser Prado J90 – 1996—2002.

Land Cruiser Prado J70(вверху) и Land Cruiser Prado J90(внизу)

История Toyota Land Cruiser Prado

Заключение

Подводя итог, можно сказать, что, несмотря на приличный возраст, двигатель Тойота 3.0 дизель 1KZ-TE всё ещё показывает высокую японскую надежность и замечательный ресурс, более 500 000 км.

Видео

Двигатель 1кз тех характеристики — Авто Портал

Характеристики двигателя 1KZ

Двигатель 1КЗ 3.0 дизель

Перечислим основные показатели ДВС:

марка ДВС – 1КЗ;
блок цилиндров из чугунного сплава;
годы выпуска – с 1993-го до 2006-го;
ГРМ-ремень – зубчатого типа;
диаметр цилиндра – 96,0 мм;
допустимый расход масла – до 1,0 литра;
используемое топливо дизельное;
клапанов на цилиндр – два;
количество цилиндров – четыре;
крутящий момент (Н/м) – 287, 330, 345;
мощность (л. с.) –130 и 145;
объем масла в двигателе – 7 л;
периодичность замены смазки – 10 000 км;
степень сжатия – 21,2 ;
точный объем – 2962 см.куб. ;
ход поршня – 103 мм.
примерный ресурс – более 500 тыс. км.

Ремень ГРМ 1КЗ 3.0 (ссылка на источник изображения)

Расход топлива

Номинальный расход топлива 1KZ с 4АКПП и 5МКПП, потребление дизеля на 100 км:

по городу – 13,2 л;
на трассе – 9,6 л;
в смешанном цикле – 11,0 л.

Технические особенности

Балансирные валы (ссылка на источник изображения)

Каждые 40 000 км пробега система клапанов на 1KZ-TE требует регулировки.

На холодном моторе допустимы такие зазоры:

впускные – 0,2-0,3 мм;
выпускные – 0,25-0,35 миллиметров.

Ремень ГРМ

Зубчатый ГРМ следует менять через 100 000 километров пробега.

У 1КЗ, оснащенного интеркулером, мощность достигает 140 лошадиных сил, а у моделей с электронной педалькой – 145 лошадиных сил

и 343 Нм.

Интеркулер

Турбокомпрессор двигателя 3.0

ДВС 1КЗ сняли с производства в 2006-м, вместо него стали выпускать 1KD.

Клапан EGR

Обслуживание

Так как турбированные моторы к смазке требовательны, то плановая замена моторного масла необходима через каждые 7.000 пробега. Или после проверки, которая показывает засоренность или недостаточный уровень масла.

Одновременно с маслом меняется и фильтр.

Замена ремня ГРМ проводится каждые 70-120 тыс. километров.

Ремень ГРМ 1KZ-TE 3.0 (ссылка на источник изображения)

Недостатки и слабые места 1КЗ

Засоренный и новый радиатор (ссылка на источник изображения)

ГБЦ двигателя 1КЗ 3.0

Тепловые зазоры клапанов требуют регулировки через каждые 40 тысяч пробега, а максимальный срок службы ГРМ – 100 000 километров.

Отзывы

Уважаемые Читатели на нашем сайте пока нет отзывов о моторе 1KZ-TE. Если Вы хотите поделиться своим опытом, мнением, то оставляйте их в виде комментариев в любой форме.

Тюнинг

Двигатель 1КЗ

HiAce h200(внизу) и Hilux N140(вверху)

Перечислим, на какие модели японских автомобилей ставился 1KZ:

4Runner N120 – 1993—1995.
4Runner N180 – 1995—2002.
4Runner N210 – 2002—2006.
HiAce h200 – 1993—2004.
Hilux N140 – 1997—2002.
Land Cruiser Prado J70 – 1993—1996.
Land Cruiser Prado J90 – 1996—2002.

Land Cruiser Prado J70(вверху) и Land Cruiser Prado J90(внизу)

Заключение

Подводя итог, можно сказать, что, несмотря на приличный возраст, двигатель Тойота 3. 0 дизель 1KZ-TE всё ещё показывает высокую японскую надежность и замечательный ресурс, более 500 000 км.

Видео

https://youtu.be/4UOU_PUpLvA

Двигатель Обслуживание Расход Тюнинг Характеристики

Вам также может понравиться

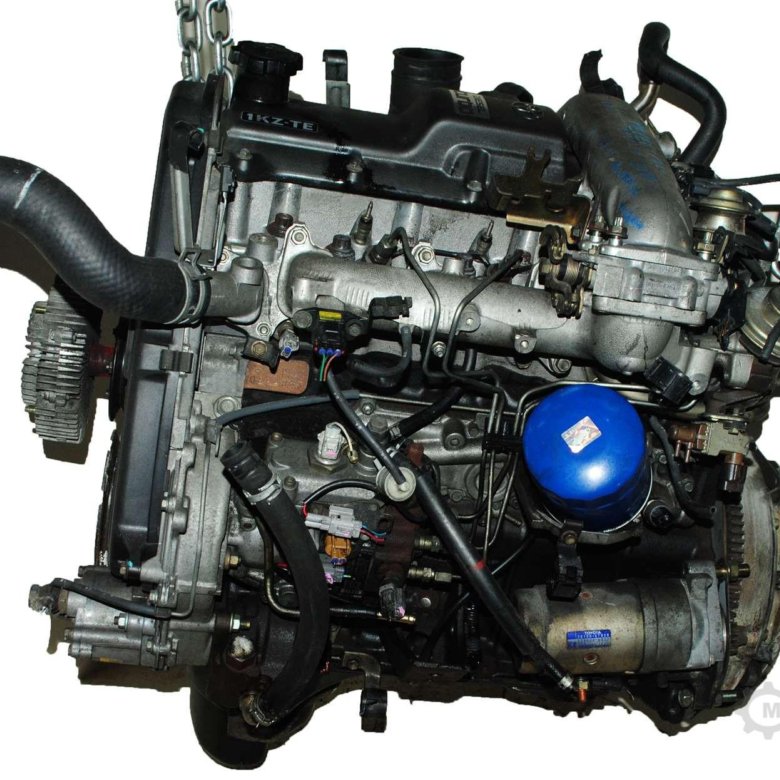

Двигатель Toyota 1KZ-TE

Дизельный двигатель 1KZ-TE впервые появился на автомобилях марки Toyota в 1993 году и считается одной из самых удачных разработок компании. Мотор пережил несколько модификаций, которые позволили поднять параметры мощности и крутящего момента. Производство силового агрегата прекратилось в 2006 году в связи с началом массового выпуска турбодизелей серии 1KD.

Характеристики

Мощность	116 — 140 л.с. (85 — 103 кВт)
Объем	2982 куб. см.
Конструкция	рядный
Тип топлива	дизель
Топливная смесь	двигатель с разделённой камерой сгорания
Система питания	Турбонагнетатель
Тип двигателя	Дизель
ГРМ	SOHC/OHC
Привод ГРМ	Зубчатый ремень
Тип охлаждения	жидкостное
Компрессия	21. 2 : 1
Диаметр поршня	96 мм
Ход поршня	103 мм
Количество цилиндров	4
Количество подшипников коленчатого вала	5
Количество клапанов	8

Применяемость

Toyota Granvia

Toyota Hilux, пятое поколение (N80, N90, N100, N110)

Toyota Hilux, шестое поколение (N140, N150, N160, N170)

Toyota Land Cruiser Prado, второе поколение (J90)

Toyota Land Cruiser Prado, третье поколение (J120)

Toyota 4Runner, третье поколение (N180)

Toyota 4Runner, второе поколение (N120/N130)

Toyota HiAce, четвертое поколение (h200)

Конструкция

1KZ TE, оснащенный электронной регулировкой насоса. Применение программного управления позволило улучшить экологические характеристики двигателя, а также повысить мощность, но снизило крутящий момент (до 130 л.с. и 295 Н/м соответственно).

Двигатель стал менее оборотистым — предельная мощность достигалась при 3600 об/мин. Интеркулер в системе наддува не применялся.

Модификация 1KZ TI, получившая промежуточный охладитель воздуха, более производительную турбину и улучшенную аппаратуру подачи топлива. В конструкции стал использоваться электронный дроссельный узел. Выпуск мотора, развивавшего мощность 145 л.с. при 3600 об/мин, начался в 1998 году. Крутящий момент вырос до 345 Н/м при 2000 об/мин.

Силовой агрегат оснащен чугунным блоком, приспособленным для продольной установки в моторном отсеке. Выпускались варианты мотора для установки ручной или автоматической коробки передач, несколько отличающиеся по конструкции. Заводской номер нанесен на левой стороне блока над топливным насосом.

Рабочие поверхности цилиндров выполнены в материале отливки блока, что позволяет выполнять расточку при проведении капитального ремонта.

Официальная информация о сроке службы агрегата отсутствует; фактический ресурс двигателя составляет 500-600 тыс. км и более. Блок имеет облегченную конструкцию, на боковой поверхности — ребра усиления и каналы для циркуляции охлаждающей жидкости.

К нижней плоскости блока крепится стальной штампованный поддон, использующийся как резервуар для масла.

Поршни двигателя 1KZ-TE изготовлены из алюминия. На плоском днище выполнены выемки, обеспечивающие распределение потока газов из форкамеры. Встречаются детали со ступенькой (только на моторах выпуска до 1995 года).

На поздних версиях мотора применены поршни с дополнительными круглыми выемками на днище, расположенными напротив тарелок клапанов.

Доработка введена в связи с использованием измененных клапанов, которые достают до плоского днища поршня при нормальной работе мотора.

На моторах применялись 2 разновидности алюминиевых головок. На поздней версии двигателя устанавливалась модернизированная головка блока с увеличенной высотой подъема клапанов.

За счет доработки удалось увеличить мощность и крутящий момент. Коленчатый вал установлен в картере на 5 опорах, оснащенных индивидуальными крышками вкладышей.

С торцов вал уплотнен резиновыми сальниками, предотвращающими течь масла.

В системе газораспределения ДВС установлен 1 распределительный вал и 2 клапана на цилиндр (схема SOHC). Диаметр впускного клапана равен 42,5 мм, выпускного — 37 мм. Стержень клапана имеет диаметр 8 мм. Распределительный вал установлен на 5 опорах, оснащенных сменными вкладышами. Сверху конструкция закрыта защитным кожухом.

В приводе ГРМ используется зубчатый ремень, дополнительно установлен автоматический натяжной ролик.

Шестерня привода ремня газораспределения получает вращение от специального механизма, к которому подключен ТНВД. При обрыве ремня происходит загибание клапанов.

Форсунки впрыска топлива установлены в головке блока; между форсунками и насосом смонтированы магистрали, изготовленные из медной трубки.

Для подачи воздуха под давлением используется регулируемая турбина Toyota CT12B. За счет применения наддува удалось снизить расход дизельного топлива, который находится в пределах 5,9-13,2 л на 100 км (для различных автомобилей по заводским измерениям). Максимальное избыточное давление составляет 0,8 бар.

Система охлаждения жидкостная, оснащена циркуляционным насосом. Для охлаждения радиатора установлен вентилятор, управляемый вискомуфтой. Узел не относится к числу надежных элементов — при поломке возможен перегрев мотора и коробление головки.

Для привода помпы используются 2 клиновых ремня. Привод является общим для ротора генератора. Для работы насоса гидравлического усилителя применен отдельный ремень. Встречаются моторы с установкой компрессора кондиционера, который оснащен индивидуальным ремнем. Регулировка натяжения ремней приводов выполняется вручную.

Достоинства и недостатки

К положительным сторонам двигателей относятся:

большой ресурс;
стабильные характеристики крутящего момента во всем рабочем диапазоне оборотов;
низкий расход моторного масла;
надежность системы управления наддувом и подачей топлива;

низкий вес силового агрегата.

Недостатками являются:

высокая стоимость запасных частей;
сложность ремонта электронных приводов системы подачи топлива;
чувствительность к загрязнению дизельного топлива;
сложность замены привода ГРМ;
возникновение трещин в деталях после перегрева.

Неисправности и ремонт

Двигатель имеет высокую надежность, но из-за возраста и пробега возникают проблемы:

Перегрев силового агрегата, возникающий из-за загрязненного радиатора или отказа муфты вентилятора. От перегрева возникают трещины в материале головки блока. Ремонт заключается в диагностике неисправностей и замене сломанных узлов.
Попадание антифриза в масло или наоборот указывает на пробитую прокладку между блоком и головкой либо на появление трещин. Необходимо разобрать мотор для тщательного анализа. Поврежденные детали требуется заменить.
Для обнаружения неисправностей можно провести самостоятельную диагностику электронного блока управления. Для этого требуется соединить 2 контакта на диагностическом разъеме (обозначенные на схемах как Т и Е1). После включения зажигания коды будут переданы миганием лампы Check Engine. После этого необходимо расшифровать значения по таблицам. Вышедшие из строя узлы ремонтируются либо заменяются новыми.

Обслуживание

Замена масла по заводской инструкции выполняется ежегодно или через 10 тыс. км пробега. Для увеличения ресурса рекомендуется заливать свежую жидкость через 5-6 тыс. км. Емкость поддона зависит от модификации двигателя. На раннем моторе в картер входит 7 литров, на позднем (с электронным управлением) — 7,7 л.

При проведении обслуживания необходимо проверить состояние сальников коленчатого вала и патрубков системы охлаждения. Попадание жидкостей на датчик положения коленчатого вала приводит к сбоям в работе двигателя и затрудненному пуску. Ремень системы газораспределения меняется через 100 тыс. км или через 5 лет.

Рекомендуется проводить ежегодную очистку сеток в ТНВД, предназначенных для фильтрации топлива. Детали расположены на входящей магистрали и в самом насосе.

На механических насосах проводится проверка корректности угла опережения впрыска.

Процедура иногда называется «настройка системы зажигания», но такое обозначение ошибочно, поскольку на дизеле нет отдельной системы для воспламенения смеси.

Тюнинг

Конструкция дизельных двигателей 1KZ-TE не подходит для доработок. Кроме того, агрегаты имеют большие пробеги, что становится препятствием для поднятия мощности.

Бюджетный вариант тюнинга предусматривает снижение длины воздуховодов от фильтра до нагнетателя. Сам фильтр имеет увеличенные размеры. Наилучшие условия обеспечит расположение фильтрующего элемента впритык к воздухозаборнику компрессора.

Перепускной клапан турбины настраивается на другой алгоритм работы при помощи шайб.

С мотора удаляется система рециркуляции газов и заслонки во впуске. Рекомендуется установка фронтального охладителя воздуха и дополнительного ресивера, размещенного перед впускными клапанами.

На моторах с электронным насосом удаляются сенсоры температуры и давления наддува. Вместо них применяются сопротивления с фиксированным значением. Механический насос настраивается на увеличенную подачу топлива.

Система охлаждения оснащается электрическим вентилятором. Доработанный двигатель развивает мощность на 15-20% выше исходного.

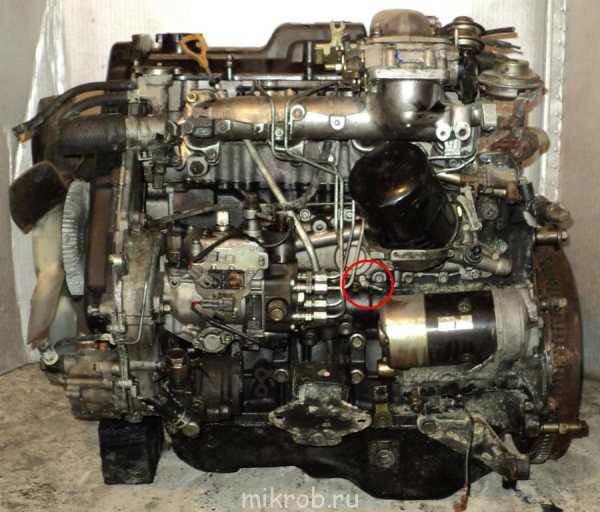

Двигатель Toyota 1KZ TE, 1KZ T, 1KZ TI (3л)

История дизельных двигателей насчитывает немало моделей, но только некоторые из них пользуются популярностью и сейчас.

От мотора зависит динамика разгона и ходовые качества машины, что позволяет покупателю выбрать не только кузов автомобиля, но и остальную механику. Силовая установка 1KZ TE считается одной из самых надёжных, и именно её появление оживило рынок дизельных двигателей.

За годы эксплуатации было доказано, что такой мотор заслуживает отдельного внимания, как наиболее практичный и не подверженный частым поломкам.

Дизельные двигатели Toyota 1KZ TE

Выпуск дизельных моторов всегда был востребован для мощных транспортных средств.

Появление более современных силовых агрегатов Toyota, выпущенных на замену 2L-TE заинтересовало покупателей своими характеристиками и безотказностью даже в сложных условиях работы.

Производство двигателя 1KZ TE началось в 1993 году, и он вошёл в историю как один из самых надёжных моторов. Первое время завод изготовитель выпускал эту модель вместе с двигателем 1KZ T, но новинка быстро вытеснила более простой агрегат.

Хотя устройство дизельного двигателя сложнее бензинового мотора, его технические характеристики позволяют таким автомобилям создавать успешную конкуренцию другим видам транспорта.

Высокие показатели мощности и исполнение в алюминиевом корпусе сделали мотор 1KZ T популярным. Такой блок цилиндров отливался под давлением, что позволило усовершенствовать технологический процесс.

Этот подход стал новым отсчётом для современных двигателей Toyota, работающих на дизельном топливе.

Технические характеристики двигателя 1KZ TE

Также колеблются и показатели по крутящему моменту, который находится в пределах от 289 до 343 Нм. Степень сжатия имеет довольно высокие значения, и такой двигатель выдаёт уровень 21:1.

Как и в большинстве подобных устройств здесь используется двухклапанный механизм, гарантирующий надёжность в работе.

Турбированный мотор 1KZ TE имеет отличные ходовые качества, а его объём равен 3 литрам и позволяет выдерживать практически любые дороги.

Высокая компрессия обеспечивает двигателю неплохой прирост мощности, а головку блока цилиндров при нормальной езде практически невозможно вывести из строя. В этой силовой установке задействован механизм газораспределения SOHC.

Такой агрегат легко проходит любой капремонт, включая расточку или другие восстановительные мероприятия.

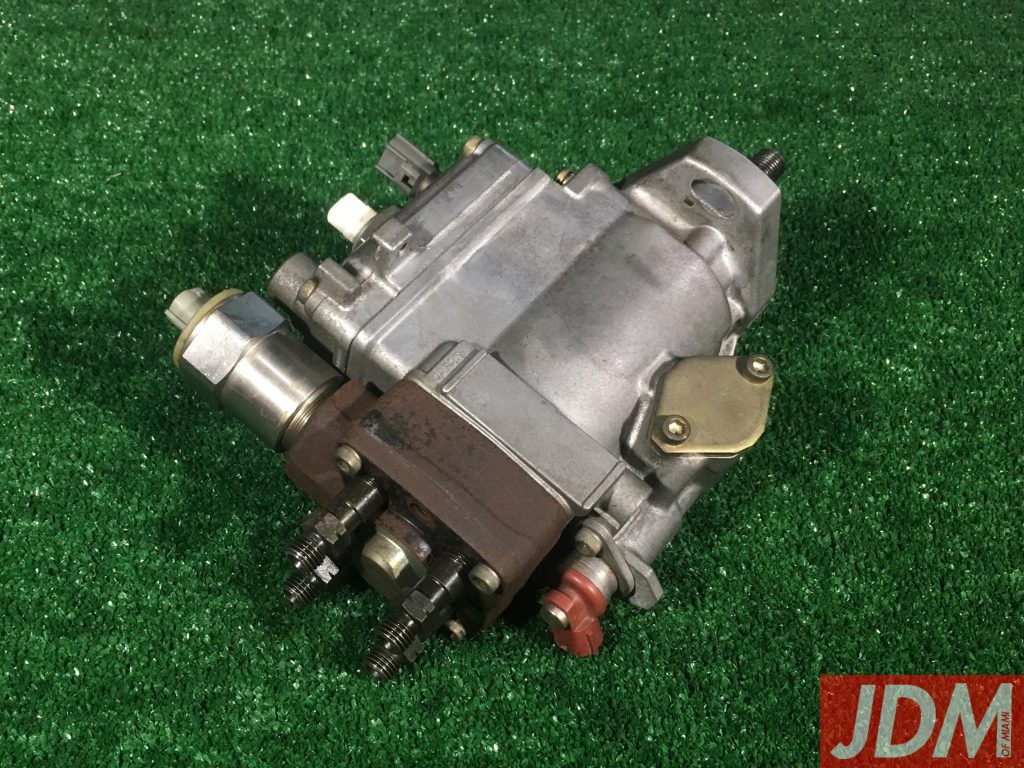

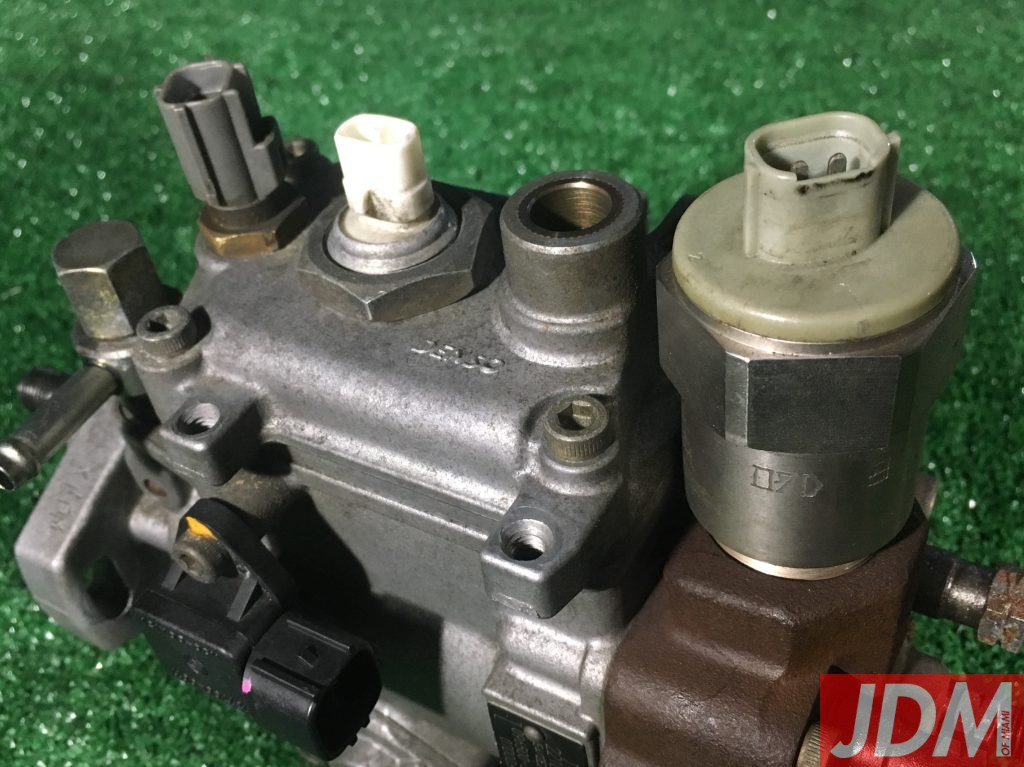

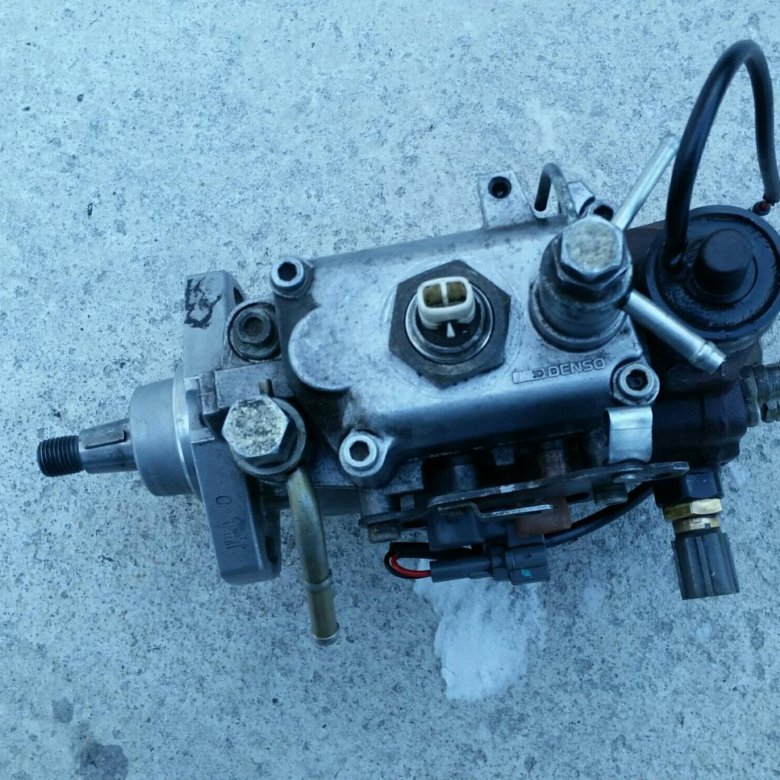

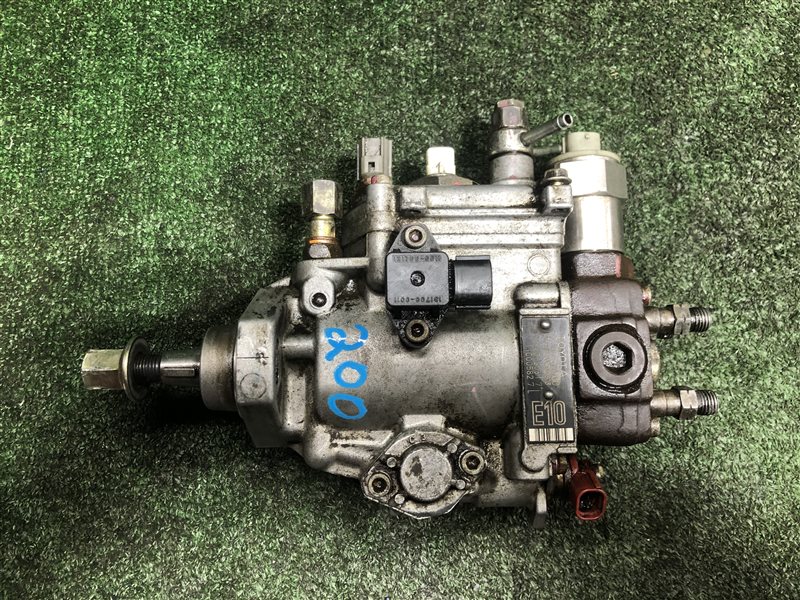

Тнвд на двигателях toyota 1kz te

Механика, которая использовалась на двигателях 1KZ T проста в обслуживании, но автоматика гораздо точнее и удобней в работе. Электронный блок управления получает информацию от различных датчиков и мгновенно реагирует, рассчитывая оптимальные параметры работы двигателя.

Привод ТНВД соединён с распредвалом, а топливный насос высокого давления включает в себя электромагнитные клапаны.

Такая конструкция позволяет регулировать подачу дизельного топлива по команде управляющей системы. Для нашего рынка более удобно механическое управление, в связи с простотой её настройки и обслуживания.

Тем не менее автоматика ТНВД достаточно надёжна и выхаживает без необходимости замены более 250 тыс. км.

Обслуживание двигателя 1KZ TE

Отличные результаты показывает масло для 1KZ TE с маркировкой 5W-30 и 10w30. Двигатели, использующие дизельное топливо менее требовательны к маслу, чем их бензиновые аналоги, и его замена производится после 7 тыс. км или после контрольных замеров, показывающих низкий уровень или засорённость.

Причём вместе с такой операцией выполняется и замена масляного фильтра.

Осмотр ГРМ и замену ремней желательно проводить каждые 80 -120 тыс. км, что позволит гарантировать надёжную работу машины.

В двигателе 1KZ TE регулировка клапанов реализована с помощью настроечных шайб, но своими руками такие операции выполнять не рекомендуется.

Обслуживание газораспределительного механизма также крайне важно, и отказ от таких мероприятий способен вызвать обрыв ремня ГРМ. В этом случае возникающая нагрузка гнет клапана, и возможно потребуется проведение капитального ремонта.

Возможные неисправности мотора

Для дизельной силовой установки наиболее актуальны проблемы с гбц.

Сама по себе головка блока цилиндров не имеет тенденции к появлению трещин, и такие проблемы могут быть вызваны температурным режимом, поэтому требуется следить за системой охлаждения и показателями датчиков.

При возникновении проблем с впускным коллектором можно заглушить ЕГР. При пробеге более 100 тыс. км могут зашуметь топливные форсунки или придётся поменять маслосъёмные колпачки.

Дизельная установка 1KZ TE, хотя и может показаться сложной, для специалиста не представляет затруднений в ремонте. Замена коленвала или любого навесного оборудования легко выполнима в условиях мастерской.

Разница в компрессии на поршнях или ремонт маховика — также не проблема для этого движка, тем более что такие поломки достаточно редко встречаются. Даже помпа на таком двигателе остаётся в хорошем состоянии через 150 тыс.

км. пробега.

Тюнинг двигателя Toyota 1KZ TE

Модернизация дизельных моторов не стоит на месте, и программное улучшение системы впрыска топлива позволяет получить прирост мощности.

Такая возможность тюнинга существует для большинства моторов, и Toyota 1KZ TE не является исключением. Увеличение мощности будет заметно на высоких и низких оборотах и сделает машину значительно резвее.

Заводом производителем уже заложенный в двигатель показатель крутящего момента можно увеличить на 100 Нм.

Ввиду того, что ТНВД в 1KZ TE имеет электронное управление, не прекращаются споры о целесообразности такого рода модернизации и правдивости размещаемой рекламы. Чип-тюнинг отличается от форсирования двигателя и заключается в подключении стороннего блока управления.

Следует учесть, что при интеграции этой системы мотор будет работать в более интенсивном режиме, что может ускорить износ различных узлов автомобиля.

Превышение характеристик двигателя, рекомендуемых изготовителем в сервисном мануале, для машины с большим пробегом нежелательно.

Автомобили с двигателем 1KZ TE

За свою десятилетнюю историю производства силовой агрегат 1KZ TE устанавливался на различные модели японских автомобилей и до сих пор считается одним из лучших. Перечисление таких машин без их модификаций будет иметь следующий вид:

Grand Hiace;
Cranvia;
Hiace
Hiace Regius;
Hilux;
Hilux Surf;
Land CruiserPrado;
Touring Hiace.

Каждая из таких моделей получила огромный ресурс благодаря двигателю 1KZ TE, а большинство этих автомобилей используются и поныне.

Модификации двигателя 1KZ TE

После усовершенствований топливного насоса высокого давления и появилась модель 1KZ TE, оснащённая электронной системой ТНВД. Наличие автоматики позволило увеличить мощность агрегата до 130 л. с.

, что положительно отразилось на продажах.

Следующая модель серии получила маркировку 1KZ TI, и является самой мощной, имея показатели в 145 л. с. Кроме электронного ТНВД, такой двс получил интеркуллер. Все моторы KZ надёжны в работе и стали классикой дизельных двигателей. Начиная с 2000 года компания Toyota запустила в производство новый агрегат 1KD-FTV, который и стал заменять уже морально устаревшие моторы KZ.

Характеристики силовой установки 1KZ TE

Описание параметров двигателя 1KZ TE даёт хорошее понимание о его преимуществах. Такие характеристики даже сегодня вполне приемлемы и доступны не каждой дизельной установке.

Производство	Toyota
Марка двигателя	Toyota 1KZ-TE
Годы выпуска	1993 — 2000
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	103
Диаметр цилиндра, мм	96
Степень сжатия	21
Объем двигателя, куб.см	2982
Мощность двигателя, л.с./об.мин	145/3600
Крутящий момент, Нм/об.мин	343/ 2000
Топливо	Дизельное топливо
Экологические нормы	Euro II
Вес двигателя, кг	260
Расход топлива, л/100 км	9. 3 — 10.8
Расход масла, гр./1000 км	1000
Масло в двигатель	5W-30
10w30
10w40
Сколько масла в двигателе, л	7,5
Порядок работы цилиндров	1-3-4-2
Охлаждающая жидкость, емкость, л	10,5
Замена масла проводится, км	7000 (лучше 5000)
Топливная система	ТНВД
Ресурс двигателя, тыс. км
— по данным завода	н.д
— на практике	500+
Тюнинг
— потенциал	н.д
— без потери ресурса	н.д
Двигатель устанавливался	Grand Hiace -минивэн
Cranvia
Hiace — микроавтобус
Hiace Regius
Hilux
Hilux Surf
Land Cruiser Prado
Touring Hiace

Популярность такого мотора даже с выходом более технологичных агрегатов не утратила своих позиций. Хорошо продуманная система зажигания и лёгкая процедура замена свечей на 1KZ TE делают обслуживание транспорта простым. Учитывая надёжность двигателя, автомобиль с таким мотором, даже сегодня будет неплохим выбором.

Toyota 1KZ

Производство	Toyota Motor Corporation
Марка двигателя	1KZ
Годы выпуска	1993-2006
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	103
Диаметр цилиндра, мм	96
Степень сжатия	21.2
Объем двигателя, куб.см	2982
Мощность двигателя, л.с./об.мин	125/3600 130/3600 145/3600
Крутящий момент, Нм/об.мин	287/2000 332/2000 343/2000
Экологические нормы	—
Турбокомпрессор	Toyota CT12B
Вес двигателя, кг	—
Расход топлива, л/100 км (для Prado 90) — город — трасса — смешан.	9.6 11.0
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе, л	7.0 (1KZ-TE) 7.7 (1KZ-T)
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.	—
Ресурс двигателя, тыс. км — по данным завода — на практике	— 500+
Тюнинг, л.с. — потенциал — без потери ресурса	200+ —
Двигатель устанавливался	Toyota 4Runner/Hilux Surf Toyota HiAce Toyota Hilux Toyota Land Cruiser Prado 70/90

В 1993 году был выпущен рядный 4-х цилиндровый дизель 1KZ с турбонаддувом. Блок цилиндров этого мотора отлит из чугуна и оснащен двумя балансирными валами. Внутрь поставили коленвал с ходом поршня 103 мм, поршни диаметром 96 мм и получили рабочий объем 3 литра.

Сверху этого блока стоит алюминиевая головка с одном распредвалом и с двумя клапанами на цилиндр. Диаметр впускных клапанов 42.5 мм, выпускных 37 мм, а толщина ножки клапана 8 мм.

На 1KZ нужно регулировать клапаны через каждые 40 тыс. км. Зазоры на холодном двигателе: впуск 0.2-0.3 мм, выпуск 0.25-0.35 мм.
В приводе ГРМ применен зубчатый ремень, замена ремня ГРМ требуется через каждые 100 тыс.

км, в противном случае загнет клапана.

На моторе 1KZ-T применен механический ТНВД, а на 1KZ-TE ТНВД имеет электронное управление. Мощность первого 125 л.с. при 4000 об/мин, а крутящий момент 287 Нм при 2000 об/мин. Отдача второго 130 л.с. при 3600 об/мин, крутящий момент 332 Нм при 2000 об/мин.
Версия 1KZ с интеркулером имеет мощность 140 л.с., а такой же вариант с электронной педалью газа показывал 145 л.с. при 3600 об/мин и крутящий момент 343 Нм при 2000 об/мин.Все эти показатели достижимы не без помощи турбокомпрессора Toyota CT12B, который надувает до 0.8 бар.

В качестве бонуса 1KZ оснащали системой рециркуляции отработавших газов EGR.
В 2006 году мотор перестали производить, а его место занял другой дизель 1KD.

Проблемы и недостатки двигателей Тойота 1KZ

1. Перегрев. Обычно происходит из-за грязного радиатора, неработающей вискомуфты, термостата, помпы или трещин в головке.
2. Трещина в ГБЦ.

Вероятно, вы таки перегрели мотор, и головка треснула, пузыри в расширительном бачке подтвердят этот диагноз. Это обычное дело для 1KZ, лечение тут одно — нужно купить рабочую головку.

Если 1KZ не перегревать, то ресурс двигателя и турбины высокий и, при нормальном обслуживании c соответствующим уходом, ваш мотор может пройти 500 тыс. км и даже больше.

Тюнинг двигателя 1KZ

Чип-тюнинг

Этот мотор не стоит вообще тюнинговать: мотор старый, изношенный и с тюнингом его ресурс заметно снижается. Если же по каким-то причинам вам нужно поднять мощность именно этого двигателя, тогда прошивка даст до 200 л. с. После этого автомобиль самолетом не станет, но мотор развалится заметно раньше.

РЕЙТИНГ ДВИГАТЕЛЯ: 4+

Легенда ушедшая на покой. Двигатель 1KZ-TE — Toyota Land Cruiser Prado, 3.0 л., 1997 года на DRIVE2

Хочу просто поделиться ТТХ тем, что стояло у меня. Может кому интересно будет и оставит у себя в закладках…Весной 1993 года был разработан и запущен в серию один из самых удачных дизельных двигателей Toyota 1KZ-TE, который начал вытеснять дизель 2L-TE. Его отличает высокая надежность при отличных динамических характеристиках.

Чуть раньше, а затем параллельно выпускалась более ранняя версия: 1KZ-T с механическим приводом ТНВД.Трехлитровым 1KZ-TE с алюминиевым корпусом начался новый отсчет времени для современных двигателей Toyota, выразившееся в заметном снижении веса мотора. Такой блок цилиндров можно отливать под давлением, что технологически проще и точнее.

В 2000 году линейку двигателей Тойота дополнил новый дизель 1KD-FTV, которым стали заменять 1KZ-TE.

Основные характеристики 1KZ-TE, относящегося по типу к Water cooling 4 cylinder SOHC, представляются:Максимальная мощность: 130 (выпуска 1993 г.), 140 (1996, 1999 гг.) л. с. при 3600 об./мин;Максимальный крутящий момент: 289 (1993 г.), 333 (1996 г.

), 343 (1999 г.) Н*м при 2000 об.

/мин;Степень сжатия: 21;Количество цилиндров: 4;Расположение цилиндров: рядное;Число клапанов на цилиндр: 2;Диаметр цилиндра: 96 мм;Ход поршня: 103 мм;Газораспределительный механизм: SOHC;Наличие турбонаддува: есть;Горючее: ДТОбъем: 3.0 л;

Расходом топлива при 60 км/час: 6,4 л/100 км.

В турбодизеле 1KZ-TE топливным насосом высокого давления «командует» электронный блок управления (ЭБУ) с помощью сигналов от многочисленных датчиков, фиксирующих положение дроссельной заслонки, рулевого управления, величины впускной температуры, давления во впуске, температуры ОЖ, и т. д.ТНВД 1KZ-TE того же типа VE, что и у механических модификаций, но с электромагнитными клапанами. Один из них регулирует подачу топлива по командам, подаваемым блоком управления (EFI), второй – опережением впрыска, т. е. изменением момента подачи топлива.

Достоинства и недостатки:Отлично настроенная автоматика точно отслеживает режимы работы двигателя Toyota 1KZ-TE: прогрев, работу на холостых оборотах, с включенным кондиционером, дожиганием газов системой EGR, управлением с помощью вакуума и вакуумными выключателями по командам ЭБУ дополнительной дроссельной заслонкой.

Но есть и свои сложности: «хитрый» шестеренно-ременный привод ГРМ и балансирного механизма, турбина 1KZ-TE, электронное управление ТНВД, дорогой ремонт, высокая стоимость и дефицит запчастей. Случаются также проблемы с головкой блока цилиндров (ГБЦ).

Перечислю автомобили на которые устанавливался сей агрегат: Grand Hiace (минивэн), Cranvia, Hiace (микроавтобус), Hiace Regius, Hilux, Hilux Surf, Land Cruiser (Prado), Touring Hiace.

Дизельные двигатели Toyota 1KZ TE

Двигатели

6 июля, 2018 0

Время прочтения:

История дизельных двигателей насчитывает немало моделей, но только некоторые из них пользуются популярностью и сейчас. От мотора зависит динамика разгона и ходовые качества машины, что позволяет покупателю выбрать не только кузов автомобиля, но и остальную механику. Силовая установка 1KZ TE считается одной из самых надёжных, и именно её появление оживило рынок дизельных двигателей. За годы эксплуатации было доказано, что такой мотор заслуживает отдельного внимания, как наиболее практичный и не подверженный частым поломкам.

Выпуск дизельных моторов всегда был востребован для мощных транспортных средств. Появление более современных силовых агрегатов Toyota, выпущенных на замену 2L-TE заинтересовало покупателей своими характеристиками и безотказностью даже в сложных условиях работы. Производство двигателя 1KZ TE началось в 1993 году, и он вошёл в историю как один из самых надёжных моторов. Первое время завод изготовитель выпускал эту модель вместе с двигателем 1KZ T, но новинка быстро вытеснила более простой агрегат.

Хотя устройство дизельного двигателя сложнее бензинового мотора, его технические характеристики позволяют таким автомобилям создавать успешную конкуренцию другим видам транспорта. Высокие показатели мощности и исполнение в алюминиевом корпусе сделали мотор 1KZ T популярным. Такой блок цилиндров отливался под давлением, что позволило усовершенствовать технологический процесс. Этот подход стал новым отсчётом для современных двигателей Toyota, работающих на дизельном топливе.

Содержание статьи

Технические характеристики двигателя 1KZ TE
ТНВД на двигателях Toyota 1KZ TE
Обслуживание двигателя 1KZ TE
Возможные неисправности мотора
Тюнинг двигателя Toyota 1KZ TE
Автомобили с двигателем 1KZ TE
Модификации двигателя 1KZ TE
Характеристики силовой установки 1KZ TE

Технические характеристики двигателя 1KZ TE

Дизельный агрегат 1KZ T представляет собой четырехцилиндровый мотор, снабжённый водяным охлаждением. Мощность такого двигателя зависит от года выпуска и составляет 130–140 л. с. Также колеблются и показатели по крутящему моменту, который находится в пределах от 289 до 343 Нм. Степень сжатия имеет довольно высокие значения, и такой двигатель выдаёт уровень 21:1. Как и в большинстве подобных устройств здесь используется двухклапанный механизм, гарантирующий надёжность в работе.

Турбированный мотор 1KZ TE имеет отличные ходовые качества, а его объём равен 3 литрам и позволяет выдерживать практически любые дороги. Высокая компрессия обеспечивает двигателю неплохой прирост мощности, а головку блока цилиндров при нормальной езде практически невозможно вывести из строя. В этой силовой установке задействован механизм газораспределения SOHC, что обеспечивает ровную работу двс. Такой агрегат легко проходит любой капремонт, включая расточку или другие восстановительные мероприятия.

ТНВД на двигателях Toyota 1KZ TE

Топливный насос высокого давления является неотъемлемой частью дизельного двигателя. На модели 1KZ TE такое оборудование имеет электронную схему управления. Подобный подход вызывает как сложности, так и представляет собой наиболее продвинутую систему подачи топлива. Механика, которая использовалась на двигателях 1KZ T проста в обслуживании, но автоматика гораздо точнее и удобней в работе. Электронный блок управления получает информацию от различных датчиков и мгновенно реагирует, рассчитывая оптимальные параметры работы двигателя.

Привод ТНВД соединён с распредвалом, а топливный насос высокого давления включает в себя электромагнитные клапаны. Такая конструкция позволяет регулировать подачу дизельного топлива по команде управляющей системы. Для нашего рынка более удобно механическое управление, в связи с простотой её настройки и обслуживания. Тем не менее автоматика ТНВД достаточно надёжна и выхаживает без необходимости замены более 250 тыс. км.

Обслуживание двигателя 1KZ TE

Дизельный мотор более надёжен, чем бензиновый, и зачастую превосходит его по ресурсу. Понять какое масло лить в этот двигатель не составит труда, если обратить внимание на руководство по эксплуатации автомобиля. Отличные результаты показывает масло для 1KZ TE с маркировкой 5W-30 и 10w30. Двигатели, использующие дизельное топливо менее требовательны к маслу, чем их бензиновые аналоги, и его замена производится после 7 тыс. км или после контрольных замеров, показывающих низкий уровень или засорённость. Причём вместе с такой операцией выполняется и замена масляного фильтра.

Осмотр ГРМ и замену ремней желательно проводить каждые 80 -120 тыс. км, что позволит гарантировать надёжную работу машины. В двигателе 1KZ TE регулировка клапанов реализована с помощью настроечных шайб, но своими руками такие операции выполнять не рекомендуется. Обслуживание газораспределительного механизма также крайне важно, и отказ от таких мероприятий способен вызвать обрыв ремня ГРМ. В этом случае возникающая нагрузка гнет клапана, и возможно потребуется проведение капитального ремонта.

Возможные неисправности мотора

Для дизельной силовой установки наиболее актуальны проблемы с гбц. Сама по себе головка блока цилиндров не имеет тенденции к появлению трещин, и такие проблемы могут быть вызваны температурным режимом, поэтому требуется следить за системой охлаждения и показателями датчиков. При возникновении проблем с впускным коллектором можно заглушить ЕГР с помощью установки прокладок. При пробеге более 100 тыс. км могут зашуметь топливные форсунки или придётся поменять маслосъёмные колпачки.

Дизельная установка 1KZ TE, хотя и может показаться сложной, для специалиста не представляет затруднений в ремонте. Замена коленвала или любого навесного оборудования легко выполнима в условиях мастерской. Разница в компрессии на поршнях или ремонт маховика — также не проблема для этого движка, тем более что такие поломки достаточно редко встречаются. Даже помпа на таком двигателе остаётся в хорошем состоянии через 150 тыс. км. пробега.

Тюнинг двигателя Toyota 1KZ TE

Модернизация дизельных моторов не стоит на месте, и программное улучшение системы впрыска топлива позволяет получить прирост мощности. Такая возможность тюнинга существует для большинства моторов, и Toyota 1KZ TE не является исключением. Увеличение мощности будет заметно на высоких и низких оборотах и сделает машину значительно резвее. Заводом производителем уже заложенный в двигатель показатель крутящего момента можно увеличить на 100 Нм.

Ввиду того, что ТНВД в 1KZ TE имеет электронное управление, не прекращаются споры о целесообразности такого рода модернизации и правдивости размещаемой рекламы. Чип-тюнинг отличается от форсирования двигателя и заключается в подключении стороннего блока управления. Следует учесть, что при интеграции этой системы мотор будет работать в более интенсивном режиме, что может ускорить износ различных узлов автомобиля. Превышение характеристик двигателя, рекомендуемых изготовителем в сервисном мануале, для машины с большим пробегом нежелательно.

Автомобили с двигателем 1KZ TE

Grand Hiace;
Cranvia;
Hiace
Hiace Regius;
Hilux;
Hilux Surf;
Land CruiserPrado;
Touring Hiace.

Каждая из таких моделей получила огромный ресурс благодаря двигателю 1KZ TE, а большинство этих автомобилей используются и поныне.

Модификации двигателя 1KZ TE

Серия дизельных агрегатов KZ началась с мотора KZ t, доработка которого продолжилась после его выпуска в серийное производство. Первая модель семейства KZ имела полностью механический ТНВД, который востребован и сегодня. После усовершенствований топливного насоса высокого давления и появилась модель 1KZ TE, оснащённая электронной системой ТНВД. Наличие автоматики позволило увеличить мощность агрегата до 130 л. с., что положительно отразилось на продажах.

Следующая модель серии получила маркировку 1KZ TI, и является самой мощной, имея показатели в 145 л. с. Кроме электронного ТНВД, такой двс получил интеркуллер. Все моторы KZ надёжны в работе и стали классикой дизельных двигателей. Начиная с 2000 года компания Toyota запустила в производство новый агрегат 1KD-FTV, который и стал заменять уже морально устаревшие моторы KZ.

Характеристики силовой установки 1KZ TE

Производство	Toyota
Марка двигателя	Toyota 1KZ-TE
Годы выпуска	1993 — 2000
Материал блока цилиндров	алюминий
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	103
Диаметр цилиндра, мм	96
Степень сжатия	21
Объем двигателя, куб. см	2982
Мощность двигателя, л.с./об.мин	145/3600
Крутящий момент, Нм/об.мин	343/ 2000
Топливо	Дизельное топливо
Экологические нормы	Euro II
Вес двигателя, кг	250
Расход топлива, л/100 км	9.3 — 10.8
Расход масла, гр./1000 км	1000
Масло в двигатель	5W-30
	10w30
	10w40
Сколько масла в двигателе, л	7,5
Порядок работы цилиндров	1-3-4-2
Охлаждающая жидкость, емкость, л	10,5
Замена масла проводится, км	7000 (лучше 5000)
Топливная система	ТНВД
Ресурс двигателя, тыс. км
— по данным завода	н.д
— на практике	500+
Тюнинг
— потенциал	100
— без потери ресурса	н. д
Двигатель устанавливался	Grand Hiace -минивэн
	Cranvia
	Hiace — микроавтобус
	Hiace Regius
	Hilux
	Hilux Surf
	Land Cruiser Prado
	Touring Hiace

Запчасти TOYOTA 1KZ-TE | К АВТОМАГАЗИН
