1Zr fe отзывы: 1ZR-FE — двигатель Тойота Королла 1.6 литра — RallySale.ru Продажа спортивных автомобилей, гоночной техники и экипировки для автоспорта. Работа. Аренда и тюнинг машин

Содержание

двигатель, ресурс, отзывы и технические характеристики

Технические характеристики 1ZRFE

В настоящее время двигатель серии 1ZRFE производится в США и Китае, помимо Японии. Он имеет несколько модификаций и устанавливался на известные марки автомобилей Тойота. Но об этих двух вещах я расскажу позднее в специальных блоках.

А пока взглянем на таблицу технических характеристик.

Параметр двигателя серии 1ZR FE	Значение
Тип	Рядный
Максимальная мощность	124 лошадки
Количество цилиндров	4 шт
Количество клапанов	16 шт
Система газораспределения	DOHC
Крутящий момент	157 Нм
Год выпуска	2006 – наше время
Система питания	Впрыск
Степень сжатия	10,2 – 10,7
Экологический класс	Евро 5
Расход горючего по городу	8,9 л
Расход горючего по трассе	5,8 л
Ресурс двигателя	300 000 км

Масло, которое заливают в движок:

0W-20;
5W-20;
5W30;
10W-30.

Этот движок имеет литой блок цилиндров из алюминия. Рубашка охлаждения открытого вида. Система фазорегуляции – Dual VVT-i. Как на впускном, так и на выпускном валах одинакова.

Впрыск движка распределенный. Система ACIS во коллекторе впуска может менять длину тракта и подстраиваться под режим работы мотора. Благодаря такому поведению соблюдаются нормы экологического класса Евро 5.

Неисправности и ремонт двигателя 1ZR-FE/FAE

Данные моторы были представлены публике в 2007 году и рассматривались как преемник неудачной серии ZZ. Семейство состояло из 1.6 литрового 1ZR, 1.8 л. 2ZR, 2.0 л. 3ZR, а также китайских 4ZR, рабочим объемом 1.6 л. и 5ZR 1.8 л. Рассмотрим самого младшего представителя основного модельного ряда — 1ZR, данный двигатель был призван заменить 3ZZ мотор. В новом 1ZR, для снижения нагрузок на гильзу, ось цилиндров не пересекается с осью коленвала, стала применяться Dual VVT-i, проще говоря, система изменения фаз газораспределения на впускном и выпускном валах, вместе с тем появилась система Valvematic, изменяющая подъем клапанов (диапазон 0,9 — 10,9 мм), появились гидрокомпенсаторы и теперь регулировка клапанов на 1ZR вам не грозит.

По новой традиции Тойота, двигатель ZR одноразовый, в алюминиевом блоке, без ремонтных размеров, со всеми вытекающими.

Модификации двигателя Toyota 1ZR

1. 1ZR-FE — основной двигатель, оснащен двойной VVTi, степень сжатия 10.2, мощность 124 л.с. Данным мотором комолектовались Toyota Corolla и Toyota Auris. 2. 1ZR-FAE — аналог 1ZR-FE, но вместе с Dual-VVTi, применяется Valvematic, степень сжатия повышена до 10.7, мощность двигателя 132 л.с.

Неисправности, проблемы 1ZR и их причины

1. Высокий расход масла. Проблема характерна для первых моделей ZR, решается заливкой масла с вязкостью W30, вместо 0W-20, 5W-20. Если же пробег серьезный, тогда замеряйте компрессию. 2. Стук двигателя 1ZR. Шум на средних оборотах? Меняйте натяжитель цепи ГРМ. Помимо этого, шуметь (свистеть) может и приводной ремень генератора, меняйте. 3. Проблемы с холостым ходом. Плавание и прочие неприятности провоцируются датчиком положения дроссельной заслонки и грязной самой дроссельной заслонкой.

Помимо того, помпа на 1ZR любит подтекать, шуметь и проситься на свалку после 50-70 тыс. км, нередко умирает термостат и двигатель отказывается прогреваться до рабочей температуры, может заклинить клапан VVTi с последующей тупостью автомобиля и потерей мощности. Тем не менее, данные проблемы встречаются не сплошь и рядом, двигатель 1ZR получился неплохим, с нормальным ресурсом (+\- 250 тыс. км) и при стабильном обслуживании, проблем владельцу не доставляет.

Расход топлива 1ZRFE

Ход поршня двигателя 1ZRFE был уменьшен, но мощность осталась. Что сделало мотор более надежным. В качестве горючего используется бензин класса АИ95. Производитель не рекомендует уменьшать класс. Потому что некачественное горючее приведет к поломке агрегата.

Внимание! Не следует допускать до капитального ремонта двигатель, лучше вовремя делать профилактический. Так как поршневая система не подлежит капитальному ремонту. Потому что производитель ДВС сделал цилиндры тонкостенными и так сократил ремонтные размеры, что не осталось места для ремонтных маневров.

Поэтому 400 000 километров считается окончательным жизненным ресурсом движка 1ZRFE. Производитель и опытные механики рекомендуют не беречь деньги на профилактике мотора.

Похожая статья Двигатель 1NZ FE: технические характеристики и отзывы

В условиях города автомобиль с мотором 1ZRFE недостаточно манёвренный. Расход топлива на 100 км почти в 6 л дает о себе знать. Зато при разгоне по трассе, машина способна совершать любой манёвр с обгоном.

Автовладельцы транспортных средств с двигателем 1ZRFE часто жалуются на то, что расход горючего превышает указанные данные в техническом паспорте. Производитель же отвечает на этот вопрос следующим образом: «Повышенный расход топлива зависит от привычек вождения автовладельца, нежели от конструкции движка внутреннего сгорания».

Сколько масла заливать в двигатель Toyota Corolla

Восьмое поколение (Е110; 1995-2000)

Corolla образца 1995 года в конструктивном плане незначительно изменилась в сравнении с предшественником (Е100, 1991-1995), однако машина получила новый дизайн и широкий выбор опций. При этом моторная гамма сохранилась от предыдущей модели – это бензиновые двигатели от 1.3 до 2,2 литра, с мощностью 70-165 л. с. Экспортная версия впервые получила новый ДВС 1ZZ-FE с алюминиевым блоком, что позволило снизить массу. Типы кузовов – седан, хэтчбек и универсал, причем последний имел полный привод. После рестайлинга 1999 года Королла впервые получила двигатели с системой VVT-i (система регулировки фаз газораспределения).

Также читайте: Моторное масло для двигателя Lifan Breez

Двигатели:

1.3 2Е (65 л. с.), г. в. – 2000-2001: объем масла 3.2 литра; класс и допуски: API SJ, SL/SM; 5W-30, 10W-30
1.3 2Е (75 л. с.), г. в. – 1997-2001: объем масла 3,2 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1.3 4E-FE (86 л. с.), г. в. – 1997-2001; объем масла 2,9 литра; класс и допуски API SJ/SL/SM; 5W-30; 10W-30
1.4 4ZZ-FE (95 л. с.), г. в. – 2000-2001: объем масла 3,7 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1.6 4A-FE (110 л. с.), г. в. – 2004-2007: объем масла 3,2 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30

Девятое поколение (Е120, Е130; 2000-2006)

Corolla девятого поколения позаимствовала платформу у седана Тойота Виста, предназначенного для японского рынка. Одноименные трех- и пятидверный хэтчбеки сходили с конвейера в максимально унифицированном исполнении: имели взаимозаменяемые кузовные панели, а также выпускались в Англии (версия для европейского рынка). Кроме того, в Турции было налажено производство седана и универсала с измененной передней частью кузова по сравнению с хэтчбеком. После рестайлинга 2002 года увеличилась длина кузова автомобиля, однако экстерьер и интерьер изменений не претерпели. Самым топовым представителем семейства Corolla E120/Е130 была версия T-Sport с бензиновым 1.8-литровым мотором мощностью 192 л. с.

Двигатели:

1.4 4ZZ-FE (95 л. с.), г. в. – 2002-2004: объем масла 3,7 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1. 4 4ZZ-FE (97 л. с.), г. в. – 2004-2007: объем масла 3,7 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1.6 3ZZ-FE (108 л. с.), г. в. – 2002-2004: объем масла 3,7 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1.6 3ZZ-FE (110 л. с.), г. в. – 2004-2007: объем масла 3,7 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1.8 2ZZ-GE (192 л. с.), г. в. – 2005-2007: объем масла 4,4 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30.

Также читайте: Моторное масло для двигателя Audi A5

Десятое поколение (Е140; 2006-2013)

Toyota Corolla E140 в кузове седан имела схожий дизайн как для европейской, так и американской версий. Несмотря на появление соплатформенного хэтчбека Auris, в Австралии для данного типа кузова сохранилось прежнее название Corolla. В Японии одноименный универсал получил приставку Fielder, а также отличался иным дизайном. Семейство Corolla E140 в России изначально было доступно с МКПП и РКПП, а после рестайлинга 2010 года вместо «робота» стали предлагать четырехступенчатый «автомат».

Двигатели – 1.4 и 1.6 л с мощностью 97 и 124 л. с. соответственно. После обновления на смену двигателю 1.4 л пришел более экономичный 101-сильный мотор объемом 1.4 литра. С точки зрения дизайна «десятая» Corolla похожа на уменьшенную копию Toyota Camry 2005 года Официально Toyota Corolla E140 считается первым автомобилем С-класса, который получил 5 звезд за безопасность в краш-тесте Euro NCAP.

Двигатели:

1.3 1NR-FE (101 л. с.), г. в. – 2009-2013: объем масла 3,4 литра; класс и допуски API SJ, SL/SM; 0W-20, 5W-30
1.4 4ZZ-FE (97 л. с.), г. в. – 2007-2009: объем масла 3,7 литра; класс и допуски API SJ, SL/SM; 5W-30, 10W-30
1.6 1ZR-FE (124 л. с.), г. в. – 2007-2013: объем масла 4,2 литра; класс и допуски API SJ, SL/SM; 5W-30

Одиннадцатое поколение (Е160/Е170; 2012-2018)

Королла 11-го поколения кардинально изменилась в сравнении с предшественницей – и в дизайнерском, и техническом плане. Для удобства парковки и перемещения по городу у японской модификации уменьшилась длина кузова, но не в ущерб внутреннему пространству. Вместе с тем, появились существенные нововведения и в оформлении интерьера, улучшилась отделка и появилось дополнительное оборудование.

Семейство Corolla E160/Е170 представлял седан, а хэтчбек и универсал имели обозначение Auris. Тем не менее, для некоторых стран сохранилось обозначение Corolla. Автомобиль для американского рынка в плане дизайна отличался от европейской и японской машины. К тому же, это была более крупная модель в сравнении с японской версией. Более того, за счет увеличенной длины кузова «американская» Королла приблизилась к седанам D-класса, хотя официально это была все та же модель из С-сегмента. В России топовая версия Corolla впервые стала доступна с вариатором. В Японии автомобиль опционально оснащался гибридной установкой, позаимствованной у Toyota Prius C. Данный агрегат на основе 1.5-литрового ДВС потребляет в среднем 3,03 литра/100 км.

Также читайте: Масло для МКПП Toyota Avensis

Двигатели

1.3 1NR-FE (99 л. с.), г. в. – 2013-2018: объем масла 3,4 литра; класс и допуски API SJ, SL/SM; 5W-30, 0W-20
1. 6 1ZR-FE (122 л. с.), г. в. – 2013-2018: объем масла 4.2 литра; класс и допуски API SJ, SL/SM; 5W-30, 0W-20, 5W-20
1.8 2ZR-FE (140 л. с.), г. в. – 2013-2018: объем масла 4,2 литра; класс и допуски API SJ, SL/SM; 5W-30, 0W-20

Двенадцатое поколение (T210, с 2018)

Королла 12-й генерации по сравнению с 11-м поколением имеет более презентабельный внешний вид, дополненный в основном косметическими изменениями, ведь сам кузов остался прежним – это особенно заметно при боковом рассмотрении. Зато машина стала богаче внутри, а также улучшилось качество отделочных материалов и уменьшился уровень шума. Уже в базовой комплектации Королла предлагается с LED-фарами. В России машина доступна с единственным 1.6-литровым двигателем.

Двигатели (для РФ):

1.6 1ZR-FE (122 л. с.), г. в. – с 2021: объем масла 4.2 литра; класс и допуски API SJ, SL/SM; 5W-30, 0W-20, 5W-20.

Список моделей авто в которых устанавливался

Тойота создавала этот агрегат 1ZRFE для транспортных средств комфорт-класса. Среди последних движков для комфорт-классов, серия 1ZRFE считается самой удачной.

Этот двигатель можно увидеть на следующих машинах:

Toyota Corolla с кузовом E150 и Corolla E180;
Toyota Auris в кузовах, как и у предыдущей модификации автомобилей;
Тойота Королла Е210;
Toyota Vios XP90.

Несмотря на скромные динамические показатели, которые не все автовладельцам заходят, двигатель 1ZRFE от компании Toyota широко распространен по европейскому и азиатскому рынкам.

Характеристики 1ZR

Двигатель 1ZR Toyota 1.6 (точный объем 1598 куб.см) имел две модификации. Основным вариантом является модель 1ZR-FE (мощность 126 л.с.), а аналоговой версией стал мотор 1ZR-FAE с мощностью в 134 лошадиные силы. Далее представим технические характеристики силового агрегата 1ZR-FE:

степень сжатия – 10.2;
крутящий момент – 157 Н*м при 5200 об/мин;
цепной привод ГРМ;
Dual VVT-i.

Блок цилиндров с чугунными гильзами и крепление натяжителя цепи
Блок мотора 1ZR-FE выплавлен из алюминия, с тонкими чугунными гильзами.

Рядный четырех цилиндровый ДВС предусматривает использование четырех клапанов на каждый цилиндр.В качестве топлива требуется использовать тип бензина АИ-95. Заводом производителем устанавливается допустимое потребление масла в пределах до одного литра на тысячу километров пробега. При этом полная замена смазки в моторе должна производиться каждые 10000 км пробега. Судя по отзывам владельцев автомобилей, укомплектованных ДВС 1ZR Toyota, ресурс двигателя составляет порядка 300000 км.

Потребление топлива

Расход бензина на сто километров пробега для отдельных моделей Тойота с двигателем 1ZR-FE составляет:

Тойота Королла 150 дорестайл

На какие авто устанавливался

Модификация двигателя 1ZR-FE использовалась на моделях Toyota Auris и Toyota Corolla для российского и европейского рынка. В России мотор устанавливался в следующие периоды времени:

с 2006 по 2010 год на Toyota Auris и Corolla E150;
с 2010 по 2012 год на рестайлинговую версию Toyota Auris E150;
с 2012 по 2021 год на Toyota Auris и Corolla E180;
с 2010 по 2013 год на рестайлинговую версию Toyota Corolla E150;
с 2021 по 2021 год на рестайлинговую версию Toyota Corolla E180;
с 2021 по настоящее время на Toyota Corolla E210.

Белая Королла 180
В Европе силовой агрегат 1ZR-FE устанавливался с 2006 по 2010 год на автомобили Toyota Auris и Corolla E150.

Перечень модификаций ДВС

Существует два типа мотора серии 1ZRFE. Это одноименный 1ZRFE и его собрат 1ZRFAE. Отличия между ними в мощности и показателями сжатия.

Например, если в первом 124 лошадки, то втором движке – 132. Степень сжатия также разная для обоих:

1ZRFE – 10,2;
1ZRFAE – 10,7.

В последний движок производитель внедрил дополнительно систему регулировки подъема клапанов под названием Valvematic. Благодаря этому двигатель может одинаково хорошо работать независимо от манеры вождения водителя.

Технические характеристики двигателя Toyota 1ZR-FE 1.6 литра

Тип	рядный
Кол-во цилиндров	4
Кол-во клапанов	16
Точный объем	1598 см³
Диаметр цилиндра	80.5 мм
Ход поршня	78. 5 мм

Система питания	инжектор
Мощность	120 — 125 л.с.
Крутящий момент	150 — 160 Нм
Степень сжатия	10.2
Тип топлива	АИ-92
Экологические нормы	ЕВРО 4/5

Регламент обслуживания 1ZRFE

Так как мотор может быстро выйти из строя и капитальный ремонт уже ему не поможет, то следует соблюдать регламент обслуживания. Например, опытные механики рекомендуют менять масло раз в 10 тыс км пробега. Для России используют только 5W20 и 5W30 смазывающие средства. Так как они могут выдержать довольно низкие температуры.

Внимание! Для замены смазывающего средства понадобится 4,2 литра моторного масла. А общий объем равен 4,7 литров.

Так как ГРМ – цепной, то цепь рекомендуется менять раз в 100 тысяч километров. Следует осматривать цепь один раз на 50000 километров, чтобы вовремя определить сколы или другие мелкие повреждения. Потому что сорванная цепь приведет к необратимым повреждениям в двигателе 1 ZRFE.

Похожая статья Технические характеристик 21127 двигателя ВАЗ

Воздушный фильтр меняют через 30 тысяч километров, а топливный – через 80 тыс км. Устанавливают новые свечи зажигания через 40 тысяч километров пробега. Антифриз меняют раз в пять лет. Охлаждающей жидкости хватает на сто тысяч километров пробега автомобиля.

Вспомогательный ремень меняют через 100 тысяч километров. А вот регулировка тепловых зазоров клапанов не предусмотрена.

Обслуживание двигателя

Основным мероприятием по техническому обслуживанию силового агрегата 1ZR-FE Toyota явзяется своевременная замене масла. Для этого потребуется лить масло класса SL или SM, объемом в четыре литра. Замена осуществляется через каждые 10000 км пробега. Также потребуется произвести следующие мероприятия:

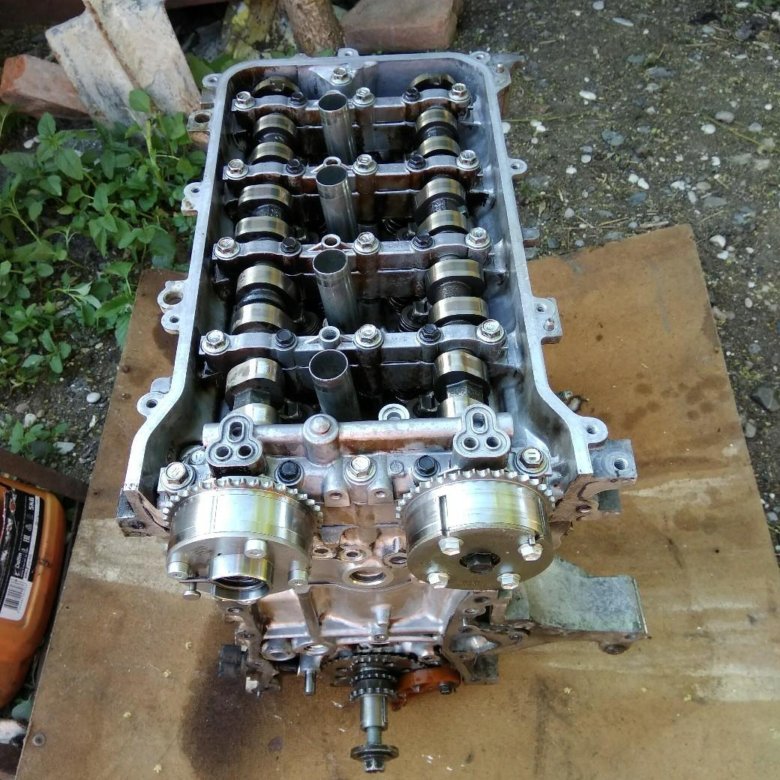

1ZR без клапанной крышки

проверка натяжения ремней навесного оборудования с периодичностью в 30000 км пробега;
замена свечей зажигания раз в 50000 км пробега, с проверкой состояния зазоров через каждые десять тысяч километров пробега. В противном случае могут выйти из строя катушки зажигания;
контроль состояния форсунок, а при необходимости осуществление их чистки, через каждые 50 тыс. км пробега;
топливный и воздушный фильтр необходимо заменять после очередного набега в 20000 км, а фильтр грубой очистки топлива – 50000 км;
цепной привод газораспределительного механизма требуется менять через каждые 200-250 тыс. км пробега. Надо иметь в виду, что в случае обрыва цепи произойдет повреждение клапанов.

Особенности конструкции

Давайте посмотрим на особенности конструкции движка 1ZRFE. Судя по отзывам – это довольно надежный агрегат.

Блок цилиндров гильзованный из алюминиевого сплава. Гильзы вплавляются в материал, из которого сделан блок. А благодаря шероховатой поверхности улучшается теплообмен. Диаметр цилиндров одинаковый.

Коленвал в движке установлен с 8 мм дезаксажем. Благодаря такой установке оси цилиндров не пересекаются с осью коленвала. Тем самым нагрузки на мотор уменьшены. А распредвалы установлены в отдельном корпусе. Последний монтируют на головку блока.

Масляный поддон легко снимается самостоятельно, без дополнительного снятия рядом находящихся компонентов движка.

Поршни имеют вид буквы «Т». Компрессионные кольца из анодированного покрытия. Масляные кольца имеют противоизносное покрытие.

Устанавливают мотор вертикально под капотом. Крепят на 4 опорах. Одна из таких опор наполняется маслом.

Однорядная цепь газораспределительного механизма двигателя 1ZRFE имеет мелкий шаг в 8 мм. Для гидронатяжителей установлены стопора с внешней стороны крышки. А вот в алюминиевую крышку цепи ГРМ устанавливают насос системы охлаждения. Производитель также сделал возможным автоматическую смазку цепи, посредством установки магистрали форсунки смазки.

Еще одной уже отрицательной особенностью конструкции является объединение звездочек распредвалов с приводами VVT. Это делает невозможным замену цепи одновременно со всеми близлежащими компонентами. Так как последние тоже изнашиваются. Поэтому при поломке цепи меняют только ее. Неэффективность смены одной цепи вырастает со временем в покупку нового мотора.

Об установке масляного фильтра двигателя можно сказать, что она неудобная. Впрыск топлива распределенный. При плюсовых температурах окружающей среды – секвентальный, а при минусовых – групповой или попарный. Датчики расхода воздуха и температуры двигателя 1ZRFE совмещены.

Система зажигания также традиционная. Используются иридиевые свечи. Двигатель имеет два типа генераторов: стандартный и с сегментным проводником. Отдача последнего равна 90 А. В шкиве привода находится обгонная муфта.

Похожая статья Характеристики двигателя Тойота Королла

Описание устройства мотора 1ZRFE 1.6 литра

Этот мотор дебютировал в 2006 году на европейских бестселлерах компании Королла и Аурис. По конструкции это был классический представитель японского моторостроения того времени: литой алюминиевый блок цилиндров с чугунными гильзами и открытой рубашкой охлаждения, алюминиевая 16-клапанная ГБЦ с двумя распредвалами и оснащенная гидрокомпенсаторами, цепной привод ГРМ и система фазорегуляции типа Dual VVT-i на впускном и выпускном валах.

Впрыск топлива тут распределенный, а во впускном коллекторе находится система типа ACIS, которая изменяет длину впускного тракта в зависимости от режима работы силового агрегата. Благодаря электронной дроссельной заслонке ETCS-i этот агрегат легко вписывается в ЕВРО 5.

Мануал для любой модели Тойота вы сможете найти здесь

Конструкция двигателей линейки ZR подробно описана тут

Источник

Слабые места 1ZRFE

Автовладельцы жалуются на громкий лязг цепи ГРМ двигателя серии 1ZRFE после того, как машина пройдет 100 тысяч километров. Шум слышен снаружи, в салон не проходит. Однако производитель никак не комментирует эту проблему двигателя серии 1ZRFE.

Другим слабым место является расположение масляного фильтра двигателя. Когда устройство располагалось вертикально, то смазывающее средство могло стекать вниз в масляный поддон и создавать давление после запуска. Теперь же эта возможность отсутствует.

Автовладельцы жалуются проблемы характера затрудненного пуска и пропуска воспламенения. Этому способствует повышенный нагар в камерах сгорания.

Невозможность заменить звезды распредвалов VVTi 1ZRFE вместе с цепью – тоже является слабым местом мотора. Помимо этого, у движка проявляются следующие неисправности после пробега в 100 тысяч километров:

завал принудительного холостого хода двигателя;
плохой горячий пуск;
брак шкива генератора;
протечки и шум в насосе, который циркулирует антифриз.

Потеющие уплотнительные кольца форсунок двигателя тоже доставляют немало проблем автовладельцам. Периодически у двигателя 1ZRFE заклинивает клапана VVTi. Еще одной болезнью мотора являются плавающие обороты. Подобное проявляется в результате загрязнения электронной дроссельной заслонки.

Все эти проблемы отрицательно влияют на будущее двигателя 1ZRFE. Но его недорогая стоимость, малолитражность до сих пор делают его привлекательным среди покупателей автомобилей среднего класса.

Однако есть один плюс. Производитель занижает жизненный ресурс мотора и заявляет 200000 км. Время и эксплуатация автовладельцами показывает, что мотор может пройти и 300 000, и 400 тысяч километров без капитального ремонта. Это большой показатель для мотора с подобными проблемами.

Недостатки и жалобы на агрегат

Среди недостатков агрегата можно назвать характерные звуки от цепи привода ГРМ. После 100 тысяч километром пробега цепь начинает греметь, но в салон этот звук практически не проходит. После такого пробега и сам мотор начинает работать гораздо более шумно. С чем это связано, инженеры концерна не объясняют.

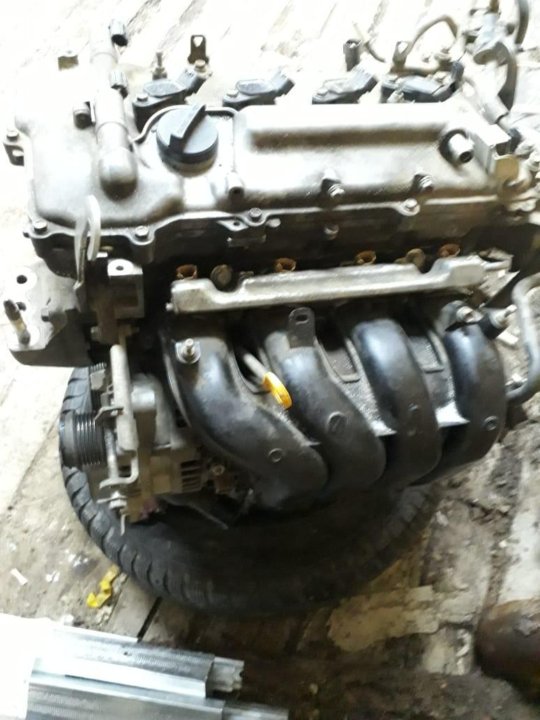

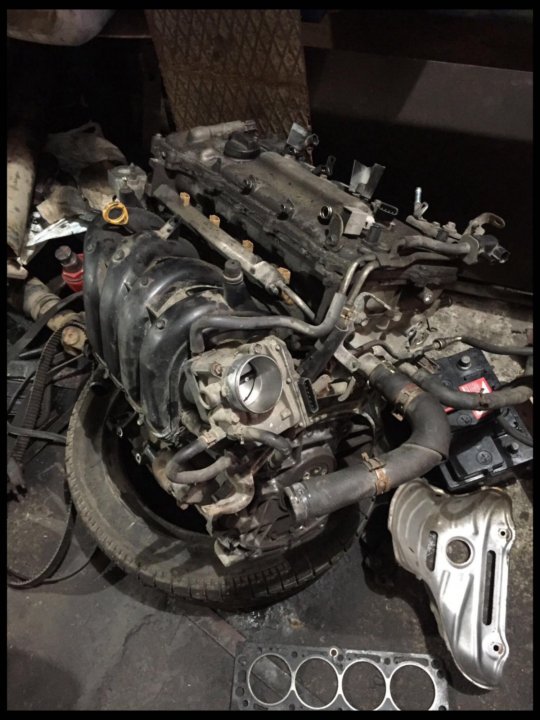

Двигатель 1ZR-FE

Неудобное расположение масляного фильтра на 1ZR-FE стало также значительной проблемой. Фильтр расположен с задней стороны двигателя, а отсутствие визуального контроля часто приводит к вытеканию масла. Давление в системе достаточно большое, поэтому после нескольких тысяч эксплуатации фильтр начинает прокапывать.

Отзывы 1ZR-FE показывают, что двигатель имеет достаточно большой расход топлива. Заявленные паспортные данные могут быть превышены в полтора раза. Хотя, этот показатель зависит в большей степени от привычек водителя, а не от конструкции двигателя.

двигатель, ресурс, отзывы и технические характеристики

Технические характеристики 1ZRFE

А пока взглянем на таблицу технических характеристик.

Параметр двигателя серии 1ZR FE	Значение
Тип	Рядный
Максимальная мощность	124 лошадки
Количество цилиндров	4 шт
Количество клапанов	16 шт
Система газораспределения	DOHC
Крутящий момент	157 Нм
Год выпуска	2006 – наше время
Система питания	Впрыск
Степень сжатия	10,2 – 10,7
Экологический класс	Евро 5
Расход горючего по городу	8,9 л
Расход горючего по трассе	5,8 л
Ресурс двигателя	300 000 км

Масло, которое заливают в движок:

0W-20;
5W-20;
5W30;
10W-30.

Основные характеристики

Мотор имеет инжекторную систему питания, поэтому может обозначаться буквой I. Цилиндров 4, объем составляет 1.6 литра, мощность – 190 л. с.; городской расход такой же, как у предыдущей версии, по трассе потребление составит около 6 литров, при смешанном использовании – 7.

Корпус создан из алюминия, что сделало силовой агрегат более легким, избавило его от перегревов. Основные недостатки:

Частой проблемой является высокое потребление масла. Если расход масла повышен, проблему следует искать в маслосъемных кольцах. Внимательно нужно смотреть на то, какой масляный фильтр установлен. При использовании неоригинального расход масла может повышаться из-за плохой очистки.
Цепь ГРМ может растягиваться со временем, поэтому появляется характерный стук. Реже его причиной становятся клапаны.
Большой проблемой может стать вкладыш, если обслуживать мотор нерегулярно. Проблема перегревов хоть и значительно снизилась, но не была полностью устранена.

Ресурс данного двигателя Тойота составляет не менее 200 тыс. км. Ремонтопригодные цилиндры позволяют его увеличить.

Внимательно нужно относиться к замене масла, делать ее требуется каждые 10 тысяч км, для чего надо приобрести 4.2 литра.

Расход топлива 1ZRFE

Внимание! Не следует допускать до капитального ремонта двигатель, лучше вовремя делать профилактический. Так как поршневая система не подлежит капитальному ремонту. Потому что производитель ДВС сделал цилиндры тонкостенными и так сократил ремонтные размеры, что не осталось места для ремонтных маневров.

Похожая статья Технические характеристики двигателя Тойота 3S FSE

Мануал по двигателям 1ZZ-FE и 3ZZ-FE

Руководство по ремонту двигателей 1ZZ-FE и 3ZZ-FE, оно же 1ZZ-FE & 3ZZ-FE engine repair manual.

1ZZ-FE(1.8 л.) устанавливался на: Toyota Corolla, Chevrolet Prizm, Pontiac Vibe, Toyota Matrix, Toyota Avensis, Toyota Wish и Toyota MR2.

3ZZ-FE(1.6 л.) устанавливался на: Toyota Corolla (Европа, 109 л.с.), Toyota Corolla Altis (Азия, 110 л.с.), Toyota Corolla и Toyota RunX (Южная Африка). читать далее »

Источник

Список моделей авто в которых устанавливался

Этот двигатель можно увидеть на следующих машинах:

Toyota Corolla с кузовом E150 и Corolla E180;
Toyota Auris в кузовах, как и у предыдущей модификации автомобилей;
Тойота Королла Е210;
Toyota Vios XP90.

Мануал по двигателям 3ZZ-FE и 4ZZ-FE

Руководство по ремонту двигателей 3ZZ-FE и 4ZZ-FE, оно же 3ZZ-FE & 4ZZ-FE engine repair manual.

Прикрепленный файл	Размер
3ZZ-FE_4ZZ-FE_repair_manual.zip	1.27 Мб

Перечень модификаций ДВС

Например, если в первом 124 лошадки, то втором движке – 132. Степень сжатия также разная для обоих:

1ZRFE – 10,2;
1ZRFAE – 10,7.

Характеристики 1ZR

степень сжатия – 10.2;
крутящий момент – 157 Н*м при 5200 об/мин;
цепной привод ГРМ;
Dual VVT-i.

Блок мотора 1ZR-FE выплавлен из алюминия, с тонкими чугунными гильзами. Рядный четырех цилиндровый ДВС предусматривает использование четырех клапанов на каждый цилиндр.В качестве топлива требуется использовать тип бензина АИ-95. Заводом производителем устанавливается допустимое потребление масла в пределах до одного литра на тысячу километров пробега. При этом полная замена смазки в моторе должна производиться каждые 10000 км пробега. Судя по отзывам владельцев автомобилей, укомплектованных ДВС 1ZR Toyota, ресурс двигателя составляет порядка 300000 км.

Потребление топлива

Расход бензина на сто километров пробега для отдельных моделей Тойота с двигателем 1ZR-FE составляет:

Королла Е180 с МКПП-6 – 6.6 л;
Королла Е210 с вариатором – 6.3 л;
Королла Е150 с АКПП-4 – 7.2 л.

На какие авто устанавливался

с 2006 по 2010 год на Toyota Auris и Corolla E150;
с 2010 по 2012 год на рестайлинговую версию Toyota Auris E150;
с 2012 по 2021 год на Toyota Auris и Corolla E180;
с 2010 по 2013 год на рестайлинговую версию Toyota Corolla E150;
с 2021 по 2021 год на рестайлинговую версию Toyota Corolla E180;
с 2021 по настоящее время на Toyota Corolla E210.

В Европе силовой агрегат 1ZR-FE устанавливался с 2006 по 2010 год на автомобили Toyota Auris и Corolla E150.

Регламент обслуживания 1ZRFE

Внимание! Для замены смазывающего средства понадобится 4,2 литра моторного масла. А общий объем равен 4,7 литров.

Похожая статья Характеристики двигателя Тойота Королла

Описание двигателя 1ZR-FE

1ZR-FE – классический представитель рядных 4-х цилиндровых двигателей, имеет цепной механизм ГРМ и муфту системы VVT-i на каждом распредвале. Блок цилиндров и ГБЦ выполнены из алюминия. Силовой агрегат рассчитан на небольшие авто среднего ценового сегмента. Данный мотор считается короткоходным, так как ход поршня, равный 78,5 мм, меньше, чем диаметр цилиндра, который, в свою очередь, равен 80,5 мм. 1ZR-FE производился на заводах в Китае и Соединенных Штатах Америки, дебют состоялся осенью 2006 года, а выпуск начался в 2007 году. Двигатель не стал инновационным прорывом, но имеет несколько отличительных особенностей:

распределительные валы установлены в отдельном корпусе;
использование гидрокомпенсаторов;
привод ГРМ осуществляется цепью;
применение алюминиевого блока;
отдельные крышки коренных подшипников;
угол развала клапанов 29°;
привод масляного насоса отдельной цепью;

Регламент обслуживания 1ZR-FE

Замену масла требуется проводить не реже, чем раз в 10000 км. Если не придерживаться этого правила, то клапаны системы VVT-i могут выйти из строя, а также появится шум гидротолкателей. Производитель рекомендует использовать для 1ZR-FE масло класса SL и SM.
Рекомендуется менять свечи каждые 50 тыс.км, а контролировать их зазор каждые 10000 пробега, иначе катушки системы зажигания DIS-4 могут выйти из строя раньше времени.
Следует серьезно отнестись к замене цепи ГРМ после пройденных 100 тысяч километров, так как это довольно дорогая процедура, но еще дороже будет восстановление двигателя после обрыва цепи, ведь двигатель 1ZR-FE ГНЕТ КЛАПАНЫ.
Замену топливного и воздушного фильтров следует проводить каждые 20 тыс.км, а фильтр грубой очистки топлива меняется каждые 50000 км пробега.
Ремни навесного оборудования проверять каждые 30 тыс. км.
Чистку форсунок следует производить раз в 50 тысяч километров.

Обзор неисправностей и способы их ремонта

Двигатели серии ZR переняли все болячки от моторов предшествующей серии ZZ. Высокий расход масла, низкий ресурс, повышенный уровень шума, проблемы с холостым ходом, также помпа силового агрегата не отличается надежностью и любит подтекать. Если проблему с жором масла можно хоть как-то решить повышением вязкости, то от низкого ресурса данного агрегата никуда не уйти. Можно лишь максимально увеличить жизнь мотору с помощью хорошего масла и умеренных нагрузок.

Ниже приведены самые характерные поломки и слабые места:

Капитальный ремонт силового агрегата невозможен.
Цепь ГРМ склонна к растягиванию, после чего появляется шум (бряканье) цепи. Проблему можно решить заменой цепи и натяжителя.
Из-за конструктивного несовершенства наблюдаются сильные вибрации на холостых оборотах, многие грешат на подушки, меняют их, но ничего не меняется.
Во время старта с места часто наблюдаются провалы в работе двигателя. Помогает обнуление ЭБУ.
Можно услышать троение мотора, что происходит из-за нехватки давления топлива, а виной всему забитые топливные фильтры. Лучше не заливать низкокачественно топливо в автомобили, оборудованные данным силовым агрегатом.
Выход из строя гидрокомпенсаторов происходит из-за некачественного масла.
Низкий ресурс маслоотражательных колпачков (лечится заменой).

В целом при своевременном уходе и умеренных нагрузках данный двигатель не доставляет неудобств своему владельцу и служит даже больше заявленного заводом производителем ресурса в 200 тыс.км.

Варианты тюнинга 1ZR FE

Атмосферный тюнинг силового агрегата видимых результатов не даст. Все, что можно сделать, это прошить ЭБУ и произвести портинг ГБЦ. Это даст прирост в 15-20 лошадиных сил.

Особенности конструкции

Давайте посмотрим на особенности конструкции движка 1ZRFE. Судя по отзывам – это довольно надежный агрегат.

Устанавливают мотор вертикально под капотом. Крепят на 4 опорах. Одна из таких опор наполняется маслом.

Похожая статья 123 двигатель Мерседес

Описание устройства мотора 1ZRFE 1.6 литра

Мануал для любой модели Тойота вы сможете найти здесь

Конструкция двигателей линейки ZR подробно описана тут

Источник

Слабые места 1ZRFE

завал принудительного холостого хода двигателя;
плохой горячий пуск;
брак шкива генератора;
протечки и шум в насосе, который циркулирует антифриз.

CONROD 13201-39185*42:TOYOTA COROLLA QUEST 1.6 1ZR-FE-ENGINE

Настройки файлов cookie и конфиденциальности

Как мы используем файлы cookie

Мы можем запросить установку файлов cookie на вашем устройстве. Мы используем файлы cookie, чтобы сообщать нам, когда вы посещаете наши веб-сайты, как вы взаимодействуете с нами, чтобы улучшить ваш пользовательский опыт и настроить ваши отношения с нашим веб-сайтом.

Нажмите на заголовки различных категорий, чтобы узнать больше. Вы также можете изменить некоторые из ваших предпочтений. Обратите внимание, что блокировка некоторых типов файлов cookie может повлиять на вашу работу с нашими веб-сайтами и на услуги, которые мы можем предложить.

Основные файлы cookie веб-сайта

Эти файлы cookie строго необходимы для предоставления вам услуг, доступных на нашем веб-сайте, и для использования некоторых его функций.

Поскольку эти файлы cookie необходимы для работы веб-сайта, отказ от них повлияет на работу нашего сайта. Вы всегда можете заблокировать или удалить файлы cookie, изменив настройки браузера и принудительно заблокировав все файлы cookie на этом веб-сайте. Но это всегда будет предлагать вам принять/отказаться от файлов cookie при повторном посещении нашего сайта.

Мы полностью уважаем ваше желание отказаться от файлов cookie, но, чтобы не просить вас снова и снова, разрешите нам сохранить для этого файл cookie. Вы можете отказаться в любое время или выбрать другие файлы cookie, чтобы получить лучший опыт. Если вы откажетесь от файлов cookie, мы удалим все установленные файлы cookie в нашем домене.

Мы предоставляем вам список файлов cookie, сохраненных на вашем компьютере в нашем домене, чтобы вы могли проверить, что мы сохранили. Из соображений безопасности мы не можем отображать или изменять файлы cookie с других доменов. Вы можете проверить это в настройках безопасности вашего браузера.

Установите этот флажок, чтобы включить постоянное скрытие панели сообщений и отказаться от всех файлов cookie, если вы не дадите согласие на это. Нам нужно 2 файла cookie, чтобы сохранить эту настройку. В противном случае вам будет предложено снова открыть новое окно браузера или новую вкладку.

Нажмите, чтобы включить/отключить основные файлы cookie сайта.

Файлы cookie Google Analytics

Эти файлы cookie собирают информацию, которая используется либо в агрегированной форме, чтобы помочь нам понять, как используется наш веб-сайт или насколько эффективны наши маркетинговые кампании, либо чтобы помочь нам настроить наш веб-сайт и приложение для вас, чтобы улучшите свой опыт.

Если вы не хотите, чтобы мы отслеживали ваше посещение нашего сайта, вы можете отключить отслеживание в своем браузере здесь:

Нажмите, чтобы включить/отключить отслеживание Google Analytics.

Другие внешние службы

Мы также используем различные внешние службы, такие как Google Webfonts, Google Maps и внешние поставщики видео. Поскольку эти провайдеры могут собирать личные данные, такие как ваш IP-адрес, мы разрешаем вам заблокировать их здесь. Имейте в виду, что это может значительно снизить функциональность и внешний вид нашего сайта. Изменения вступят в силу после перезагрузки страницы.

Настройки веб-шрифтов Google:

Нажмите, чтобы включить/отключить веб-шрифты Google.

Настройки карты Google:

Нажмите, чтобы включить/отключить карты Google.

Настройки Google reCaptcha:

Нажмите, чтобы включить/отключить Google reCaptcha.

Встраивание видео в Vimeo и Youtube:

Нажмите, чтобы включить/отключить встраивание видео.

Другие файлы cookie

Также необходимы следующие файлы cookie. Вы можете разрешить их использование:

Нажмите, чтобы включить/отключить _ga — файлы cookie Google Analytics.

Нажмите, чтобы включить/отключить _gid — файл cookie Google Analytics.

Нажмите, чтобы включить/отключить _gat_* — файл cookie Google Analytics.

Политика конфиденциальности

Вы можете подробно прочитать о наших файлах cookie и настройках конфиденциальности на странице Политики конфиденциальности.

Политика конфиденциальности

Принять настройки

Короткий блок в сборе для Toyota COROLLA ZRE151 2009–2018 годов

MegaZip

Поиск Разместить заказ 0 шт. в корзине 0 долларов США

Трудности с поиском запчастей?

Список деталей Схема

Список запчастей

Трудности с поиском запчастей?

{ссылка}

{номер}

{имя}

{item_description}

{itemsset_description}

{если не пустой оригинал}

{каждое предложение в оригинале} {tmpl original_offer_tpl {предложение, format_number_choice, диапазон}} {/каждый}

{/если} {если show_handling_note}

Среднее время обработки

{/если} {если количество > 0}

В этом компоненте требуется {количество} шт этой детали.

Цена указана за 1 шт.

{/если} {если не пустые заменители}

{если заменяет.длина > 5} {каждое предложение в replaces.slice(0, 2)} {tmpl offer_tpl {предложение, format_number_choice, диапазон}} {/каждый} {каждый столбец в calc([3,4,5])}

{/каждый} {каждое предложение в replaces.slice(2, -2)} {tmpl offer_tpl {предложение, format_number_choice, диапазон, under_more: 1}} {/каждый} {каждое предложение в replaces.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

{num2str( заменители.длина-4, [ «Показать «+(substitutes.length-4)+» больше запчастей», «Показать «+(substitutes.length-4)+» больше запчастей», «Показать «+(substitutes.length-4)+» больше запчастей» ] )}
