А91 инструкция по установке

Графическая схема подключения Старлайн А91 Диалог позволит своими руками смонтировать это устройство любому автовладельцу даже если у него было до того опыта установки автосигнализации. Она присутствует в руководстве пользователя, которым производитель снабжает каждый комплект противоугонного комплекса.

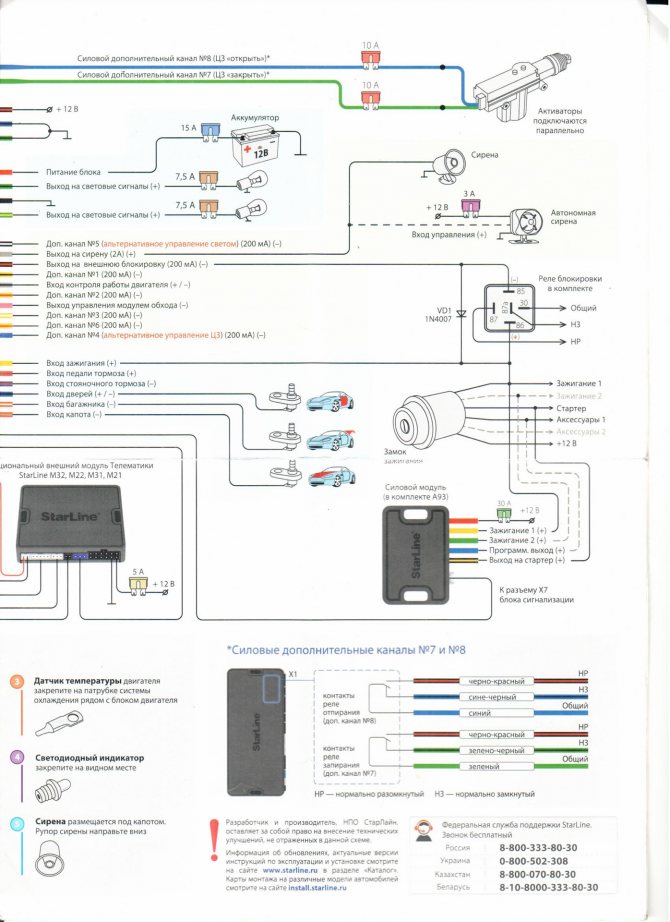

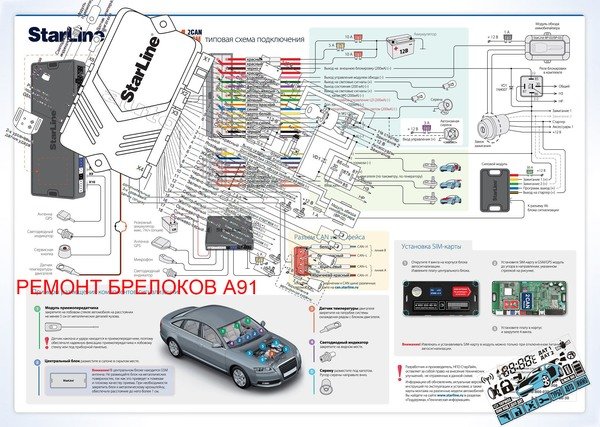

Принципиальная схема подключения Старлайн А91

Производитель Starline A91 снабжает инструкции к своим противоугонным комплексам типовыми схемами подключения. Такая схема подходит для монтажа к электрическим сетям большинства моделей транспортных средств, включая ВАЗ 2112, 2114, 2110, 2107 и Лада Приора. Для некоторых же моделей машин, особенно более старых, возможна необходимость модификации процедуры установки сигнализации.

Разъём центрального модуля противоугонной системы Старлайн А91 Диалог имеет 18 контактов, подключаемых по такой схеме:

  1. для заземления или подсоединения к любому минусовому проводу, а также кузову авто — чёрный;
  2. для подсоединения к габаритным фарам — зелёно-жёлтый и зелёно-чёрный;
  3. для включения электропитания штатной сирены системы — серый;
  4. для подключения концевых переключателей, расположенных в дверях — сине-чёрный;
  5. для подсоединения концевых выключателей, расположенных на капоте, а также находящегося там же датчика температуры двигателя — оранжево-серый;
  6. для подключения концевых переключателей на двери багажника — оранжево-белый;
  7. для соединения с минусовым контактом обходчика иммобилайзера противоугонного комплекса — розовый;
  8. для подключения контроллера генератора, который отвечает за корректную работу функции автоматического запуска двигателя — серо-чёрный;
  9. для соединения системы со стояночным тормозом — оранжево-фиолетовый.

Помимо перечисленных контактов, автовладелец может столкнуться с находящейся на разъёме Starline A91 Dialog Mark 2 петли с кабелем чёрного цвета. Эта петля имеет важное значение только для автомобилей с ручной коробкой передач — в таком случае её необходимо разрезать. В тех случаях, когда сигналку монтируют на транспортное средство с автоматической КПП — её не трогают.

Схема брелка

Помимо дисплея управление функциями осуществляется с помощью кнопок, которых всего три. Они расположены на боковой панели основного пульта управления. Каждая из кнопок отвечает за одну из программируемых функций. Кроме того, с помощью третьей клавиши можно перемещать курсор по экрану.

У дополнительного брелка четыре клавиши, расположенные на центральной панели благодаря отсутствию дисплея. Благодаря их большему числу, пульт может управлять всеми основными возможностями сигналки, за исключением сервисных. Как и в случае с предыдущим брелком — возможности каждой кнопки программируются в соответствии с руководством пользователя.

Схема программирования Старлайн А91

Для управления системой Старлайн А91 необходимо привязать пульты: основной и дополнительный брелки. Это первый этап программирования функций сигнализации, предусмотренных инструкцией пользователя.

Для привязки брелков выполняют следующие действия:

  • находят сервисную клавишу Valet;
  • отключают зажигание в авто;
  • нажимают клавишу семь раз;
  • включают зажигание транспортного средства опять;
  • ждут семикратного звукового сигнала от сирены, подтверждающего возможность прописать в памяти сигналки брелки;
  • на прописываемом пульте одновременно зажимают вторую и третью кнопки, удерживая до момента появления звукового сигнала со стороны штатной сирены;
  • все процедуры повторяют с каждым прописываемым брелком, а после окончания — выключают зажигание.

Сервисная кнопка Валет обычно располагается в местах, которые достаточно легко доступны с водительского места, но при этом скрыты от глаз посторонних. К ним относятся предохранительный блок, место под водительским сидением или рулевым колесом, в вещевом ящике либо под приборной панелью.

Валет используется не только для привязки брелков, но и для последующего программирования некоторых функций. Порядок прописывания каждой из них указан в руководстве, входящем в комплект.

Петли выбора КПП

Для выбора типа коробки передач при подключении противоугонного комплекса Старлайн А91 используют петлю на чёрном проводе. Эта петля легко различима на фото системы кабелей устройства. В случае, если речь идёт о ручной КПП, владелец машины должен разорвать её. В том же случае, если транспортное средство оснащено автоматической коробкой — петлю не трогают.

Схема подключения датчика температуры двигателя

Датчик температуры мотора, позволяющий управлять им дистанционно исходя из температурных показателей, устанавливается на капоте. Поэтому его соединение с системой происходит точно так же, как и подсоединение расположенных там же концевиков — посредством оранжево серого провода, выходящего от главного блока.

Схема открытия багажника

Управление как багажником, так и дверьми салона осуществляется с помощью концевых переключателей. Проще всего распиновка разъёмов концевиков для багажника — чтобы иметь возможность его открывать и закрывать к переключателю подсоединяют оранжево-белый провод.

Несколько сложнее распиновка, используемая для соединения с концевиками на дверях, поскольку их четыре:

  1. к выключателю двери водителя подключают бело-синий провод;
  2. к включателю правой передней двери подсоединяют коричневый контакт;
  3. к переключателю левой двери сзади — чёрно-белый провод;
  4. к концевику правой задней двери — красно-белый кабель.

Общие принципы включения концевых включателей одинаковы, независимо от их назначения.

Схема соединения Старлайн А91 на провод зажигания

Автозапуск мотора и включение зажигания в системе А91 возможны только в случае, если подключён 6-контактный штекер. Для этого необходимо выполнить следующие действия:

  • подключить красный плюсовой контакт к розовому плюсовому проводу центрального замка зажигания;
  • подключить провод жёлтого цвета, отвечающий за поддержку стабильного зажигания;
  • разрезать красный провод замка зажигания и подсоединить к тому из кабелей, который отвечает за стартер, толстый чёрно-жёлтый контакт, а тонкий контакт такого же цвета — к тому, что отвечает за сам замок.

Стоит отметить, что провода синего и зелёного цветов не трогают, поскольку они не задействованы в штатной работе системы.

Прежде чем приступать к окончательному подключению системы к замку зажигания, необходимо ознакомиться со схемой его распиновки. В соответствии с ней:

  • за плюсовой выход для контроллера вставки ключа зажигания отвечает синий кабель;
  • за минус при открытии дверей отвечает чёрный контакт;
  • за плюс при активации стартера отвечает провод красного цвета;
  • за образование плюсового значения при включении зажигания отвечает чёрно-синий кабель;
  • за появление положительного заряда во время вставки ключа отвечает зелёный провод;
  • за подсоединение светодиода — белый контакт;
  • для подключения к положительному контакту аккумулятора используют розовый кабель.

Чтобы самостоятельно подключиться к центральному замку зажигания, необходимо подсоединить голубой контакт к выходу белого цвета на замке. После этого жёлтый провод надо соединить с контактом коричневого цвета там же. При этом нельзя забывать о синхронизации самой сигнализации с работой дверей, поэтому на последние (в частности — водительскую дверь) желательно установить специальный активатор.

Антенный модуль

Антенный блок — устройство, которое подключается отдельно от других датчиков. Его крепят на лобовое стекло автомобиля, ниже зеркала, таким образом, чтобы металлические детали не создавали проблем (достаточно соблюдения расстояния в пять сантиметров). От модуля отходит провод, который подсоединяют к одному из разъёмов на центральном блоке, отвечающих за дополнительные каналы (чаще всего — первый).

Не дожидаясь холодов и лютой зимы (по прогнозам говорят что зима будет холодная и снежная), решил воплотить свою давнюю мечту — установить сигнализацию с автозапуском, дабы зимой не греть по пол часа автомобиль.

Мук выбора модели сигнализации у меня не возникло, потому как по отзывам в интернете а также профессиональных установщиков сигнализации StarLine А91 Dialog являлась самой удобной и качественной из недорогих моделей.

StarLine A91 Dialog — современная автомобильная система охраны с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом. Устойчив ко всем кодграбберам. Для защиты кода использован наиболее совершенный на данном этапе алгоритм диалогового кода. А также дополнительно инновационный метод прыгающих частот. В этом методе во время передачи команд специализированный запатентованный OEM — трансивер многократно меняет частоты по специальной программе в периоде каждой посылки.
Решение такого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частот», впервые в мире используются в системе управления сигнализацией и является весьма существенным усложнением каких-либо попыток взлома кода.
Увеличенная дальность управления и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается использованием 128-канального узкополосного запатентованного трасивера с ЧМ модуляцией и узкой полосой пропускания. Специализированная программа обработки сигналов, узкополосные фильтры, а также оптимальным образом распределенные по краям частотного диапазона 433.92 МГц каналы приема и передачи позволили нам на 8-10 Дб улучшить отношение сигнал-шум и увеличить в 2 раза дальность и помехозащищенность.
Процесс дистанционного запуска и контроля работы двигателя любого типа обеспечивается специализированным процессором.
В брелках реализован интуитивно понятный принцип управления. Все пиктограммы на брелке на русском языке.

BP-03 — это модуль, облегчающий установку систем дистанционного или автоматического запуска двигателя на автомобили, оборудованные системой RFID (radio frequency identification). Система RFID применяется на большинстве современных автомобилей. В штатный ключ зажигания автомобиля встроен транспондер, код которого опрашивается при пуске двигателя ключом. При дистанционном или автоматическом запуске двигателя эта система не даст двигателю запуститься. Для решения этой проблемы и предназначен модуль ВР-03, автоматически передающий код штатного транспондера при дистанционном запуске двигателя.

Покупал там же за 400р.
Ещё прикупил Сирену StarLine S-20.3 за 230р., но как оказалось она была у меня в комплекте с сигнализацией, шла в подарок.

Описывать процесс установки я не буду, потому как это мало кому интересно и пост получиться очень длинный, скажу только то, что при установке руководствовался Оффицальной картой монтажа сигнализации StarLine А91 Dialog на Nissan Qashqai
Хочу отметить что эта карта монтажа имеет несколько ошибок, которые в процессе установки отняли у меня не мало времени и нервов, также в этой карте упущено несколько моментов которые необходимо додумывать самим, но всё равно без неё самостоятельно подключить сигнализацию будет не реально.

В установке сигнализации мне очень помог Oreshrek , его дополнения к официальной монтажной карте сэкономили мне не мало времени…Огромное ему СПАСИБО за консультации и помощь.

В комплекте с сигнализацией есть подробная и очень удобная схема, распиновка всех проводов.

StarLine A91 Dialog — современная автомобильная сигнализация. Охранные характеристики системы выполнены по инновационным технологиям.

Инструкция по эксплуатации:

Инструкция по установке
Инструкция по эксплуатации

Настройка брелока, обозначение кнопок:

Кнопка 1
• Включение режима охраны со звуковым подтверждением (одинарное нажатие)
• Включение режима охраны без звукового подтверждения (последовательное нажатие)
• Отключение/включение датчика удара по уровням (двойное нажатие)
• Запирание замков дверей при включенном зажигании (одинарное нажатие)
Кнопка 2
• Выключение режима охраны соз вуковым подтверждением (одинарное нажатие)
• Выключение режима охраны без звукового подтверждения (последовательное
нажатие)
• Отключение/включение дополнительного датчика по уровням (двойное нажатие)
• Отпирание замков дверей при включенном зажигании (одинарное нажатие)
• Выключение режима антиограбления (два одинарных нажатия)
• Прерывание сигналов тревоги (одинарное нажатие)
Кнопка 3
• Состояние сигнализации и температуры в салоне автомобиля (одинарное нажатие)
• Включение режима «поиск» и контроль температуры двигателя (двойное нажатие)
• Активация дополнительного канала №3 (последовательное нажатие)
• Активация курсорного выбора следующих функций: автоматический запуск по
будильнику, автоматический запуск по таймеру, автоматический запуск по
температуре, режим сервисного обслуживания, режим турботаймера, режим
иммобилайзера, автоматическое включение режима охраны (длительное нажатие)
• Включение режима установки текущего времени, времени будильника, таймера,
включение/выключение будильника, таймера
Кнопки 1 и 2 последовательно
• Включение режима бесшумной охраны
Кнопки 1 и 3 последовательно
• Запуск двигателя или продление работы уже запущенного двигателя

Кнопки 3 и 2 последовательно
• Активация дополнительного канала №2
Кнопки 1 + 2 одновременно
• Включение режима «паника»(длительное нажатие при выключенном зажигании)
• Включение режима антиограбления (длительное нажатие при включенном зажигании)
Кнопка 1 + 3 одновременно
• Включение блокировки кнопок брелка (одинарное нажатие)
Кнопки 2 + 3 одновременно
• Выключение блокировки кнопок брелка (одинарное нажатие)

Короткое нажатие кнопки — одно нажатие любой кнопки продолжительностью менее 0,5 секунды.
Длительное нажатие кнопки – нажатие и удержание кнопки брелка до появления мелодичного звукового сигнала.
Двойное нажатие кнопки — два нажатия одной кнопки в течение 0,5 секунд.
Последовательное нажатие кнопок — два нажатия одной или разных кнопок. Первое нажатие должно быть длительным, второе нажатие — кратковременным.

Настройка времени на брелке:

1) Нажмите и удерживайте кнопку №3 до 1 мелодичного сигнала
2) 1 короткого сигнала
3) 2 коротких сигналов
4) Кнопка часов мигает: кнопка №1 — увеличивает показания, кнопка №2 — уменьшает показания

Включение автозапуска:

Нажмите на брелке кнопку №1 длительно, затем кнопку №3 коротко.

Установка автозапуска по таймеру:

Режим автозапуска по таймеру. Один из видов автоматического запуска двигателя. Позволяет произвести периодический запуск двигателя каждые 2, 3, 4 или 24 часа, в зависимости от выбора.

1) Коротко нажмите кнопку №3
2) Иконка часов таймера мигает: кнопка №1 — увеличивает показания, кнопка №2 — уменьшает показания

Установка автозапуска по температуре:

Режим автозапуска по температуре. Один из видов автоматического запуска двигателя. При понижении температуры двигателя ниже установленного порога, двигатель автоматически запустится для прогрева.

1) Коротко нажмите кнопку №3
2) Иконка температуры мигает: кнопка №1 — увеличивает показания, кнопка №2 — уменьшает показания
